Ador - Tulostusmoduulin asennus

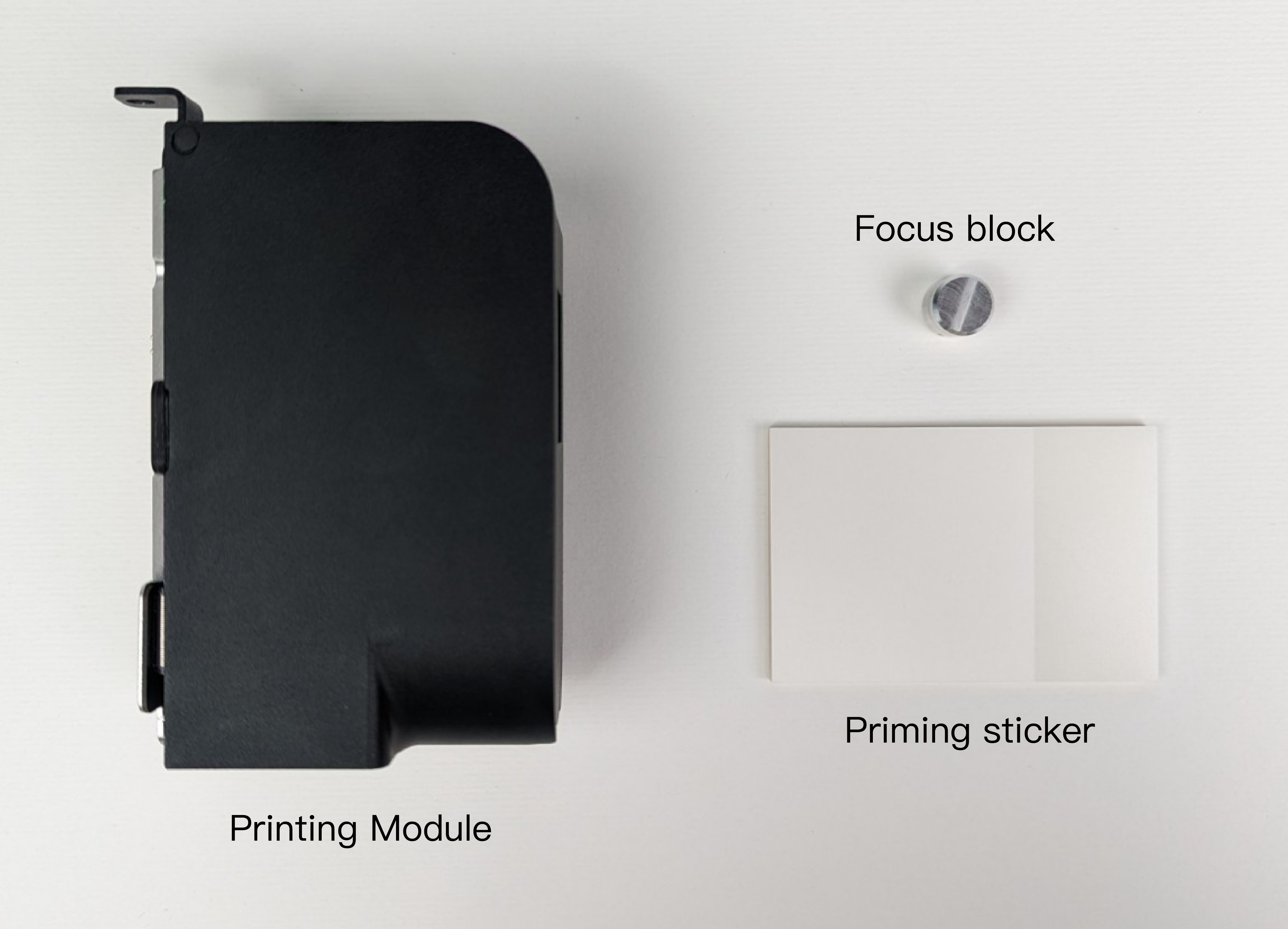

Mitä laatikko sisältää?

• Tulostusmoduuli
• Tarkennuspalikka (8 mm)
• Pohjustustarra

Asennusohjeet

Varmista, että olet päivittänyt Beam Studion ja Adorin laiteohjelmiston uusimpaan versioon. Voit päivittää laiteohjelmiston noudattamalla "Laiteohjelmiston päivitys" -ohjetta Adorin ohjetietokannassa.

Tulostusmoduulin asennus

1. Löysää moduulisovittimen 『B』 käsipyörää 『A』.
2. Kohdista tulostusmoduulin merkki 『C』 moduulisovittimen avaussymboliin 『D』 ja työnnä se alas lukitussymboliin asti.
3. Kiristä käsipyörä 『A』 takaisin moduulisovittimeen.

Asennuksen jälkeen suorita Tulostusmoduulin kalibrointi ennen tulostamisen aloittamista.

Aloita tulostaminen

1. Aseta materiaali laitteen sisään

2. Ennen tarkennusta: Siirrä tulostusmoduuli materiaalin yläpuolelle. Varmista, että asetat Tarkennuskappale Adorin tarkennusanturin alle automaattitarkennusta varten.

*Huomio: Älä suorita automaattitarkennusta ilman tarkennuskappaletta. Se voi vahingoittaa tulostuspäätä.

3. Aloita tarkennus:
Napsauta laitteen vasemmalla puolella olevaa tarkennuspainiketta kahdesti tai paina pitkään laitteen paneelin "AF"-painiketta. Lisäksi paneeliin ilmestyy varoitus, joka varmistaa, että tarkennuskappale on asetettu oikein. Jatka napsauttamalla "Jatka". Tarkennus on valmis, kun tulostusmoduuli koskettaa materiaalia ja liikkuu ylöspäin. Varmista, että tarkennusetäisyys on oikea ennen jokaista tulostusta.

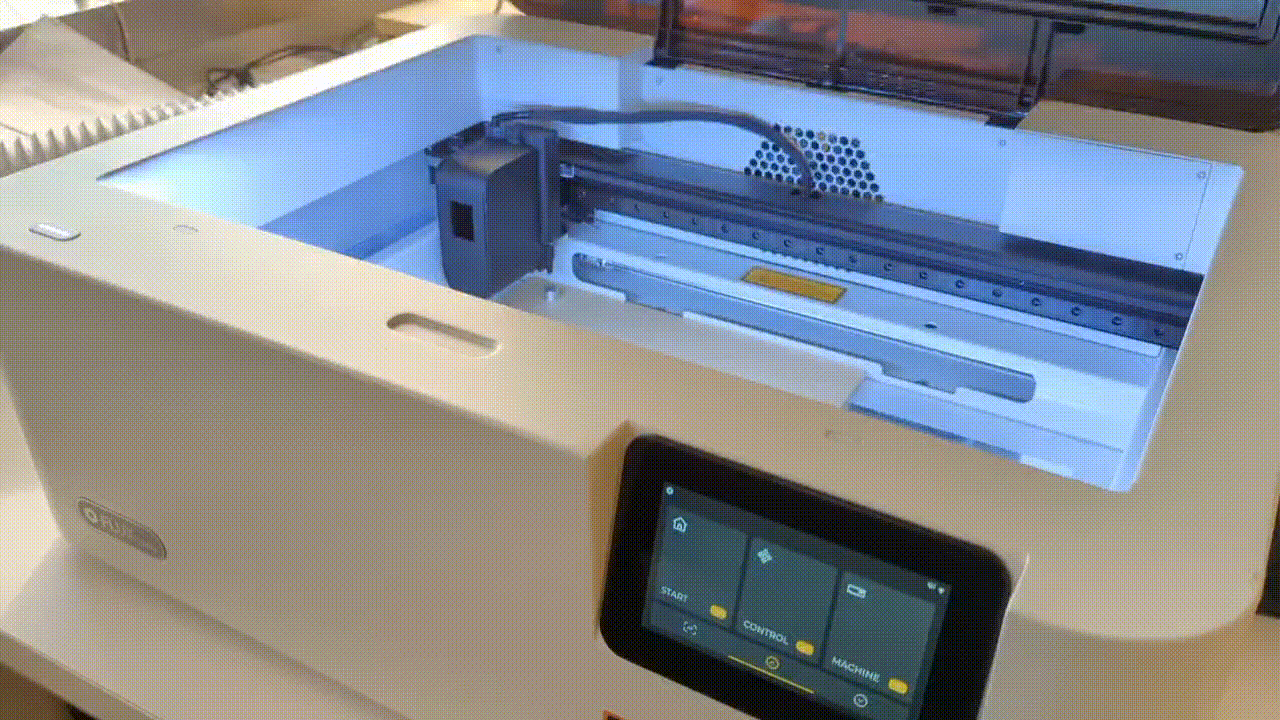

a. Paina pitkään laitteen paneelin "AF"-painiketta:

b. Kaksoisnapsauta laitteen vasemmalla puolella olevaa tarkennuspainiketta:

4. Aseta pohjustustarra: Ota yksi pohjustustarra ja aseta se käyttämättömälle työalueelle.

5. Poista tarkennuskappale ja sulje luukku

6. Käynnistä uusin versio Beam Studiosta tietokoneellasi.

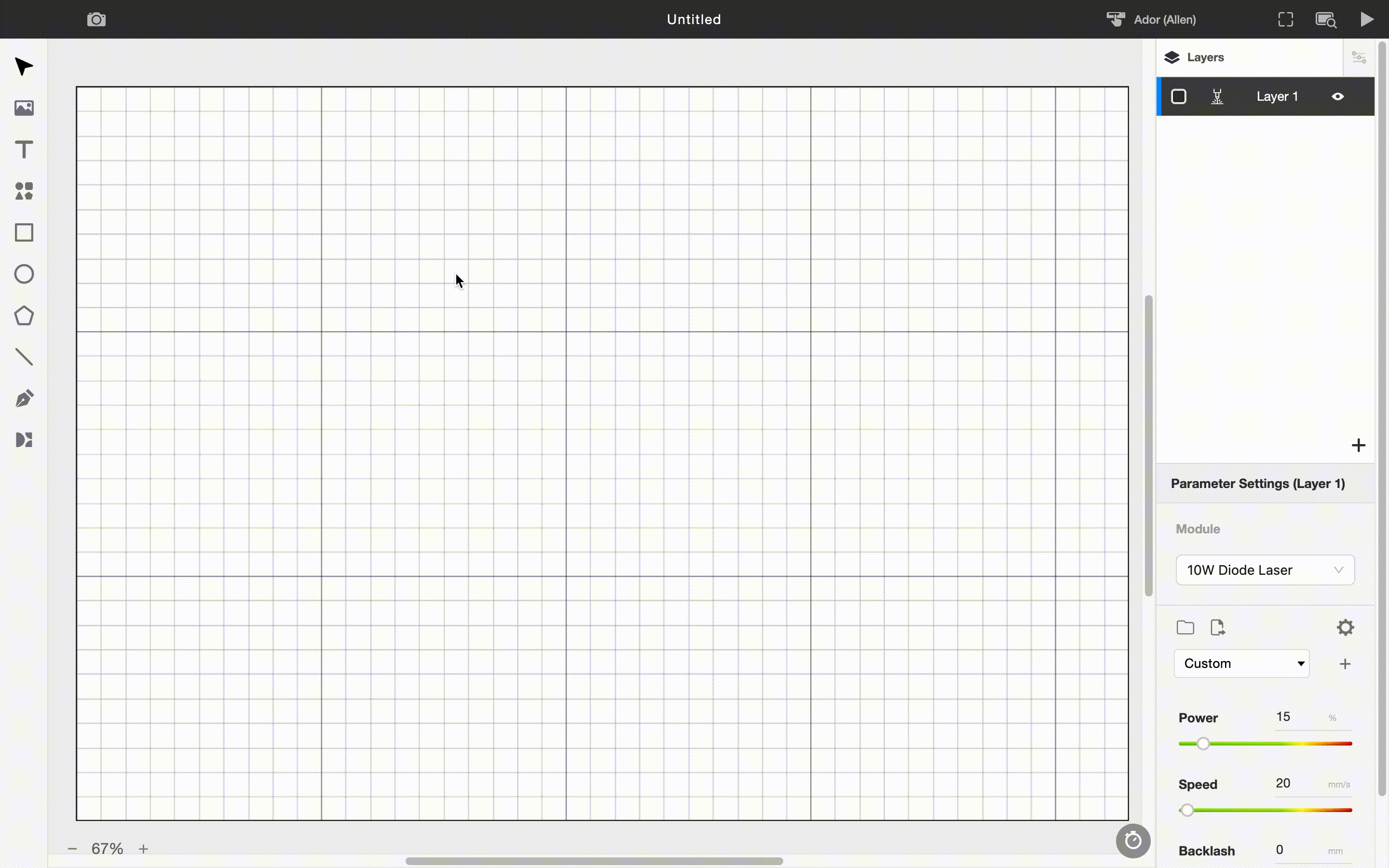

7. Tuo mallitiedosto: Valitse "Tiedosto" > "Esimerkit" > "Esimerkki Adorin tulostuksesta - Yksivärinen"

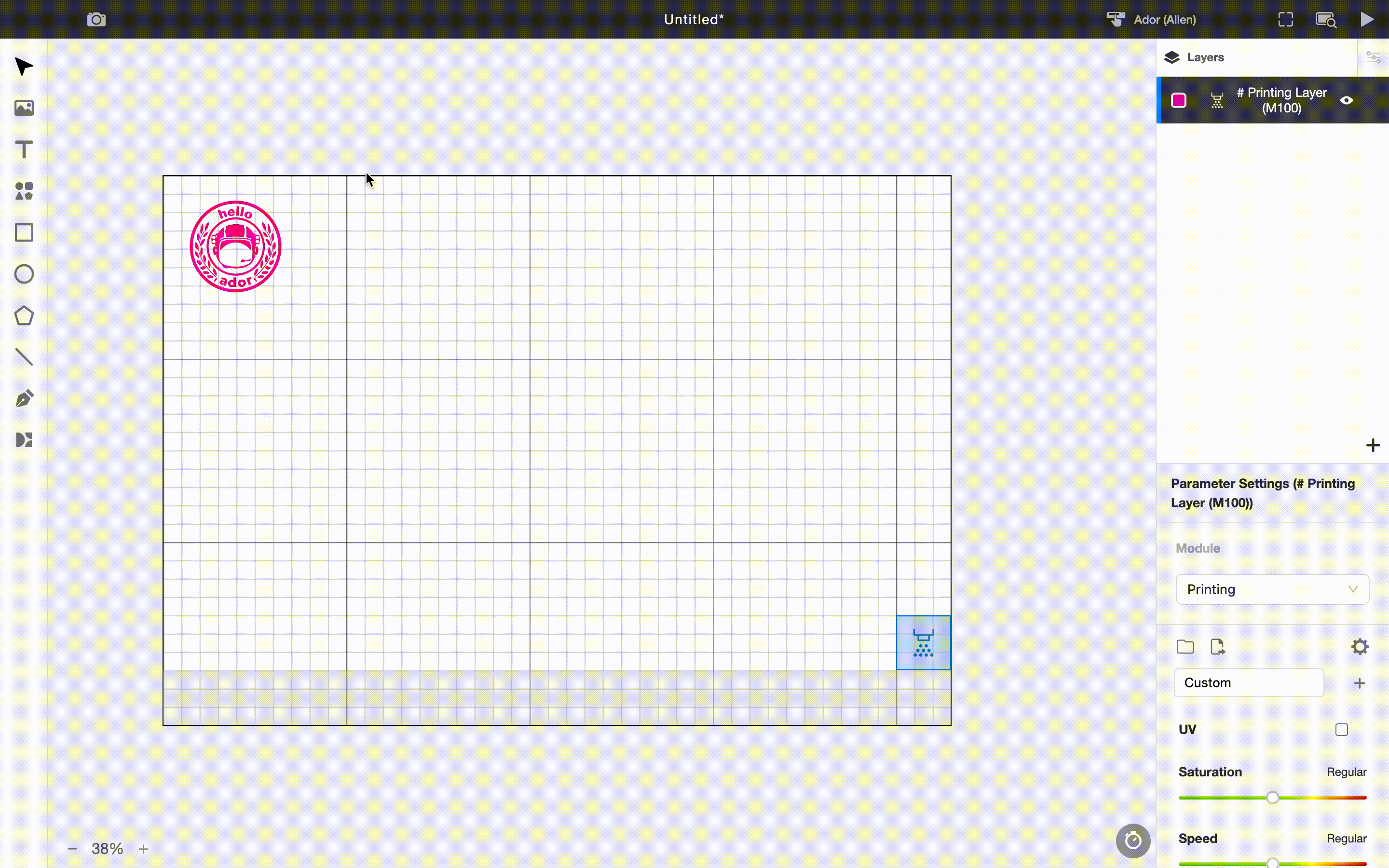

8. Esikatsele kaiverrusasento: Napsauta vasemmassa yläkulmassa olevaa kamerakuvaketta, valitse laitteen nimi, ja esikatselu on valmis.

9. Siirrä malli ja pohjustusalue: Vedä ja pudota kuva haluttuun tulostuskohtaan. Pohjustusalueen tulee olla kohdakkain pohjustustarran kanssa.

10. Asenna Magenta värikasetti:

a. Ravista värikasettia varovasti.

b. Poista suojaklipsi.

c. Puhdista tulostuspää nukkaamattomilla liinoilla, jotka on kostutettu alkoholilla (yli 99% suositellaan).
Huomioi puhdistussuunta, joka tulee olla yhdensuuntainen; älä pyyhi edestakaisin.

d. Asenna värikasetti tulostusmoduuliin.

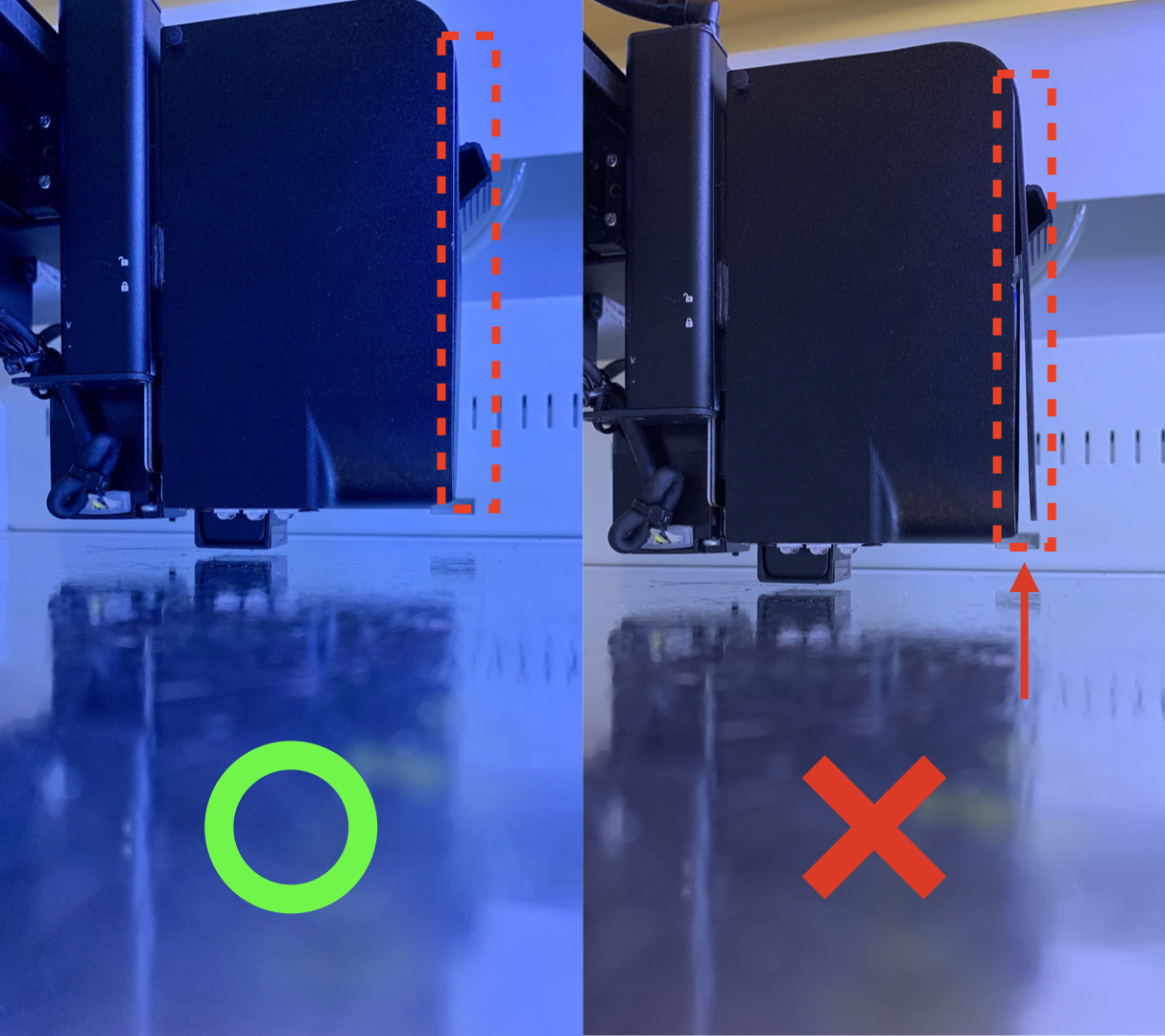

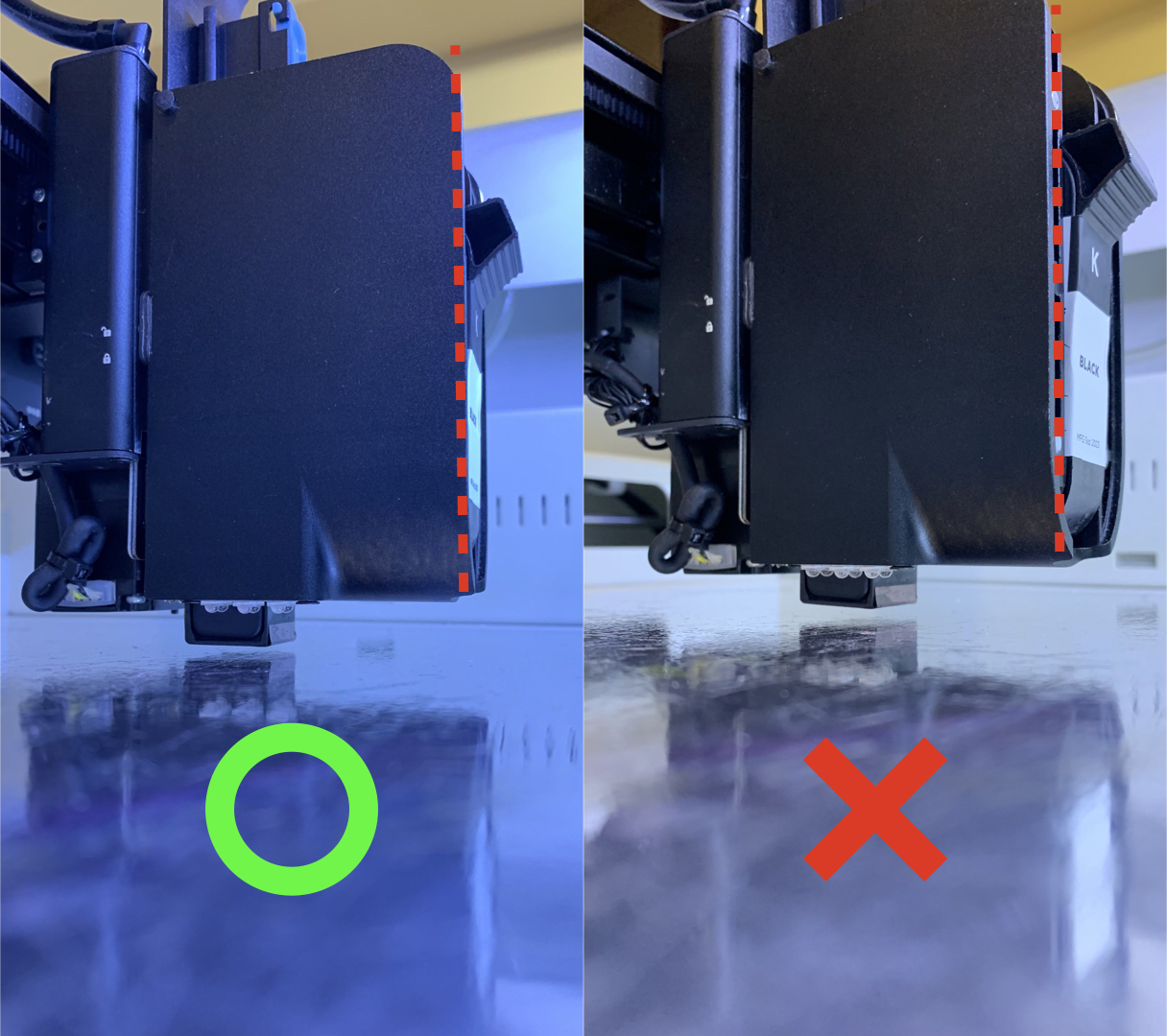

Varmista, että värikasetti on asennettu oikein ja moduulin kansi on täysin suljettu.

11. Sulje luukku:

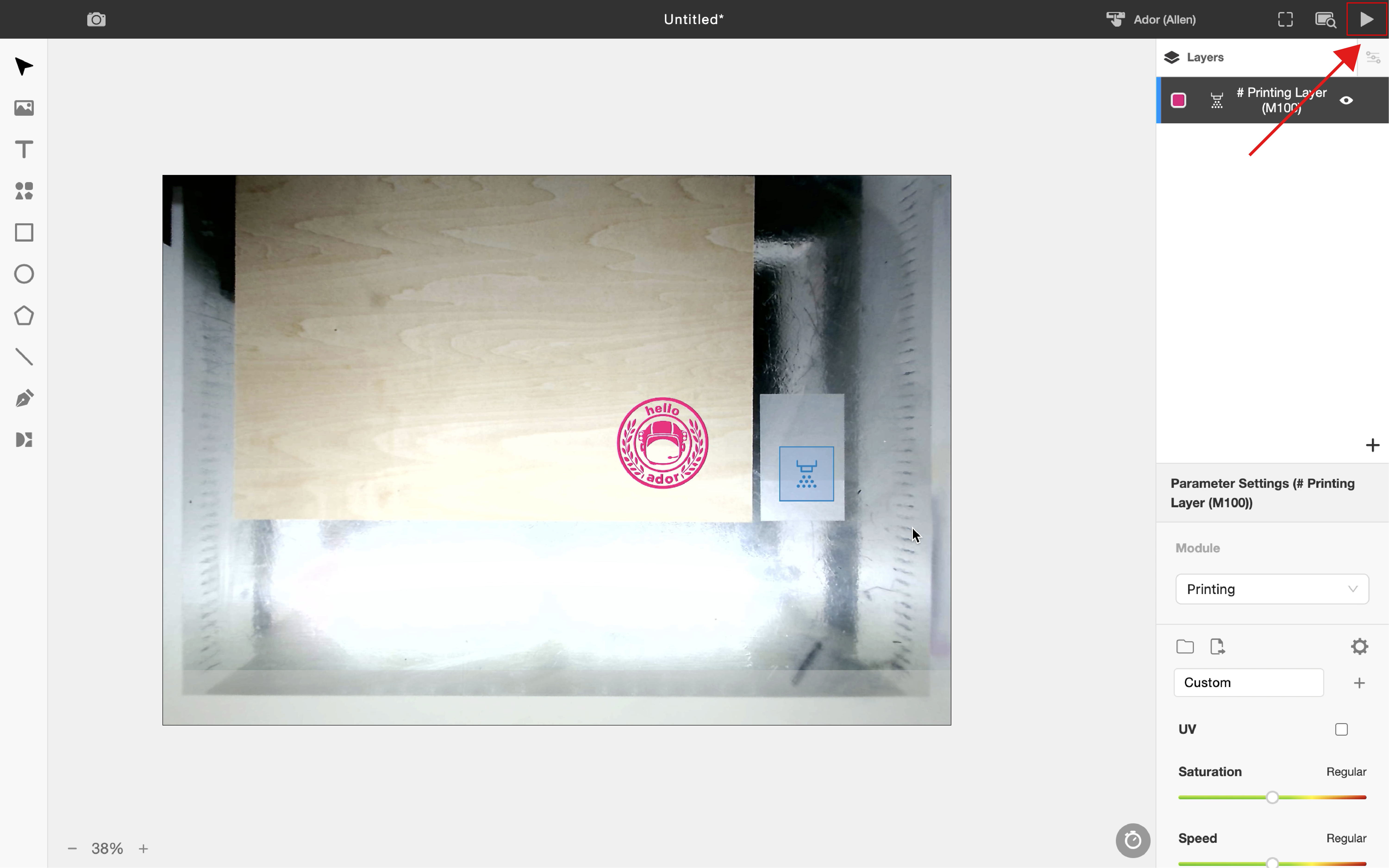

12. Lähetä tiedosto: Napsauta oikeassa yläkulmassa olevaa nuolipainiketta lähettääksesi tiedoston.

*Huomio: Älä poista tulostusmoduulia tai värikasettia laitteen ollessa käynnissä.

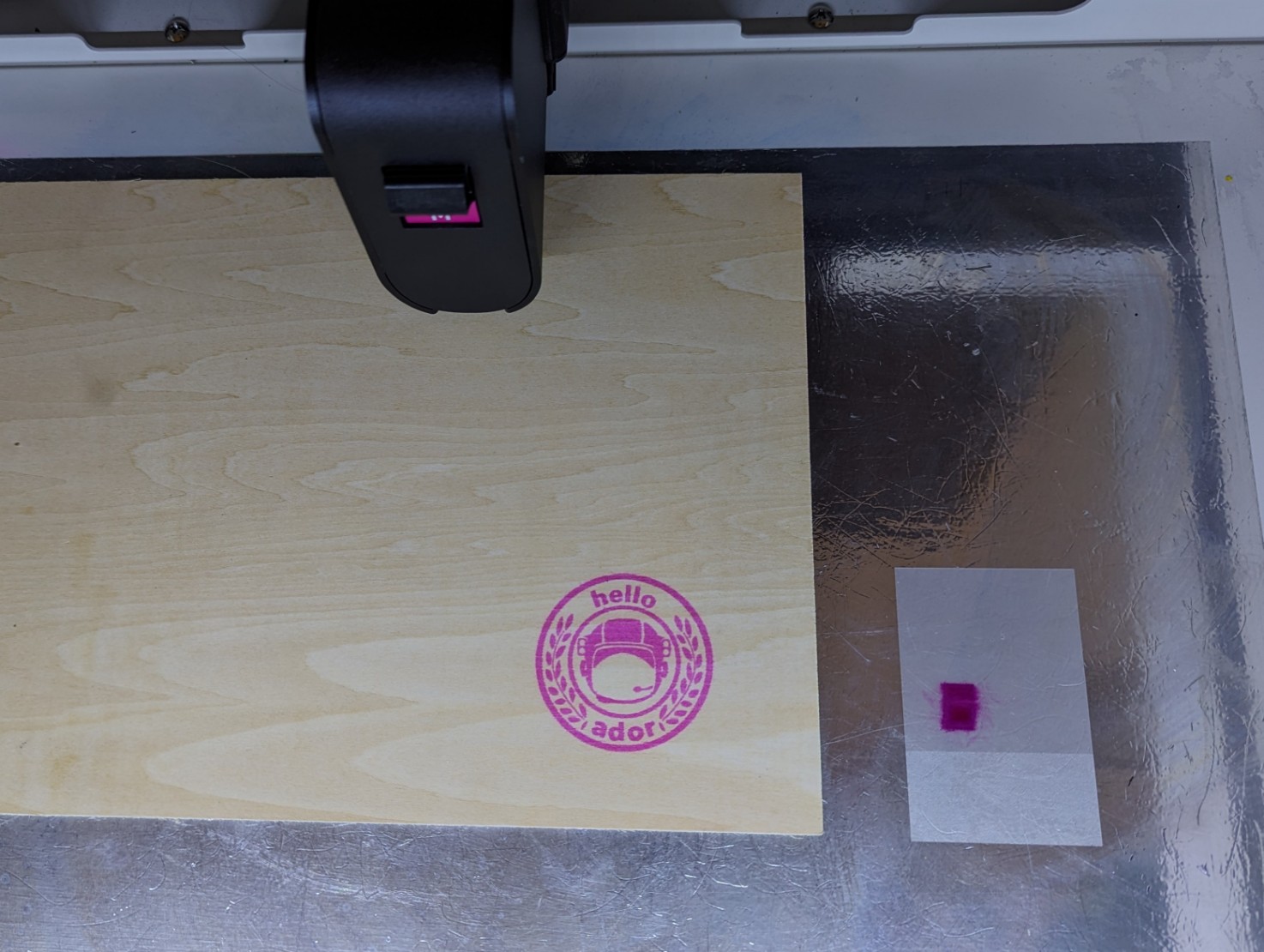

13. Tulostuksen jälkeen puhdista tulostuspää uudelleen samalla menetelmällä ja aseta sitten suojaklipsi takaisin.

Jos tulostusjälki on epäselvä, sumea tai väriltään haalea, tarkista, onko laserpää tarkennettu oikein.
Jos tämä on oikein, tarkista materiaalin soveltuvuus ja parametrit, sekä katso vianmääritysohjeita täältä: Ador - Epäoptimaalinen tulostustulos / Kohdistusvirhe tulostuksessa
