Ador - FLUX Chuck Rotary -pyörivän kaiverruksen aloitus

FLUX Support Team
  • Päivitetty

Kuvaus

Tämä artikkeli opastaa sinua aloittamaan kaiverrustehtävän FLUX Chuck Rotary -laitteella.
On kuitenkin erittäin suositeltavaa, että luet ensin FLUX Chuck -käyttöohjeen ennen ensimmäistä kaiverrustehtävää.



Vaihe 1

Varmista, että Ador Extension Base on asennettu oikein ennen seuraavaan vaiheeseen siirtymistä.
(Opas: Ador Extension Base - Purkaminen ja asennus)

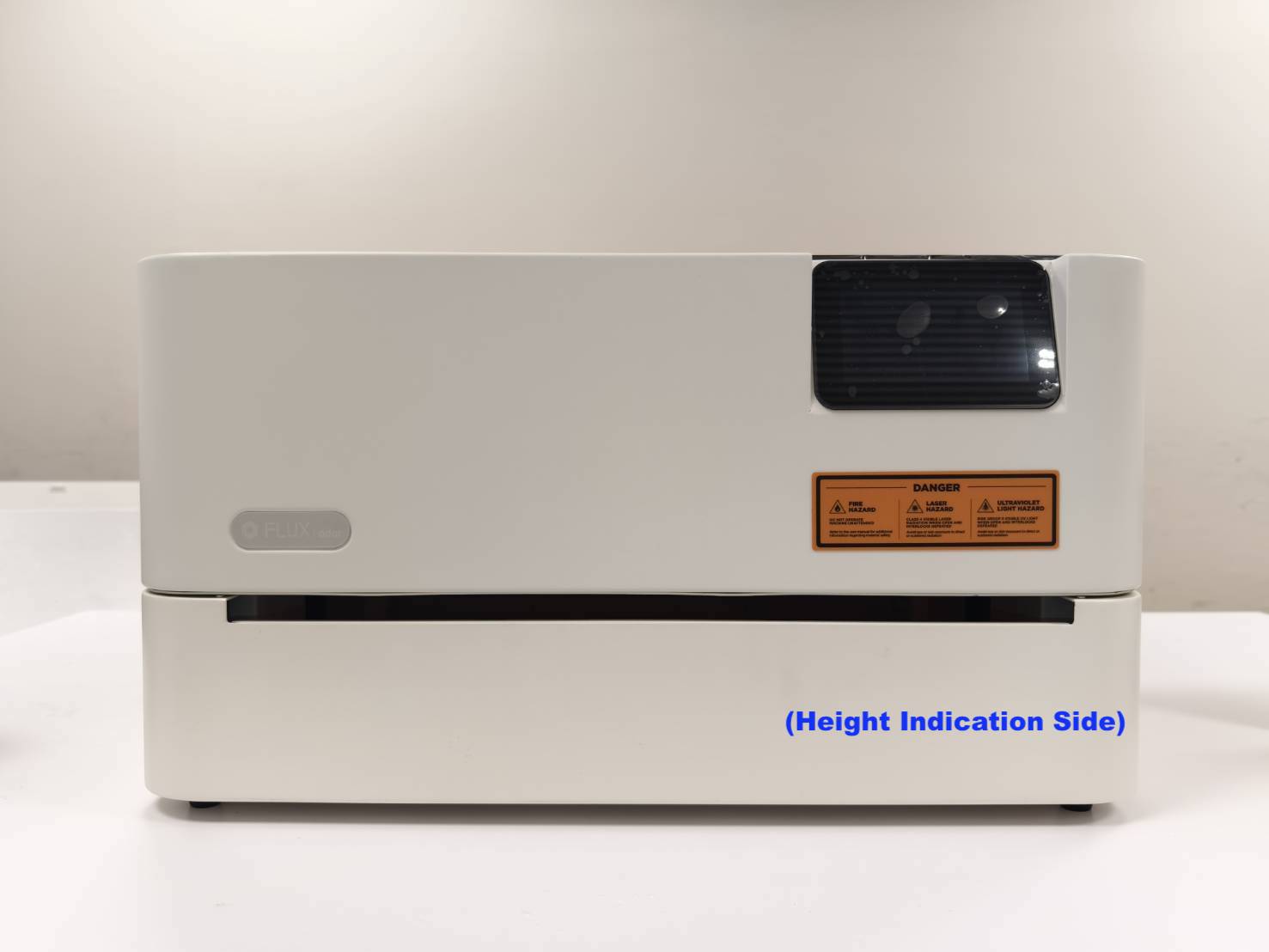

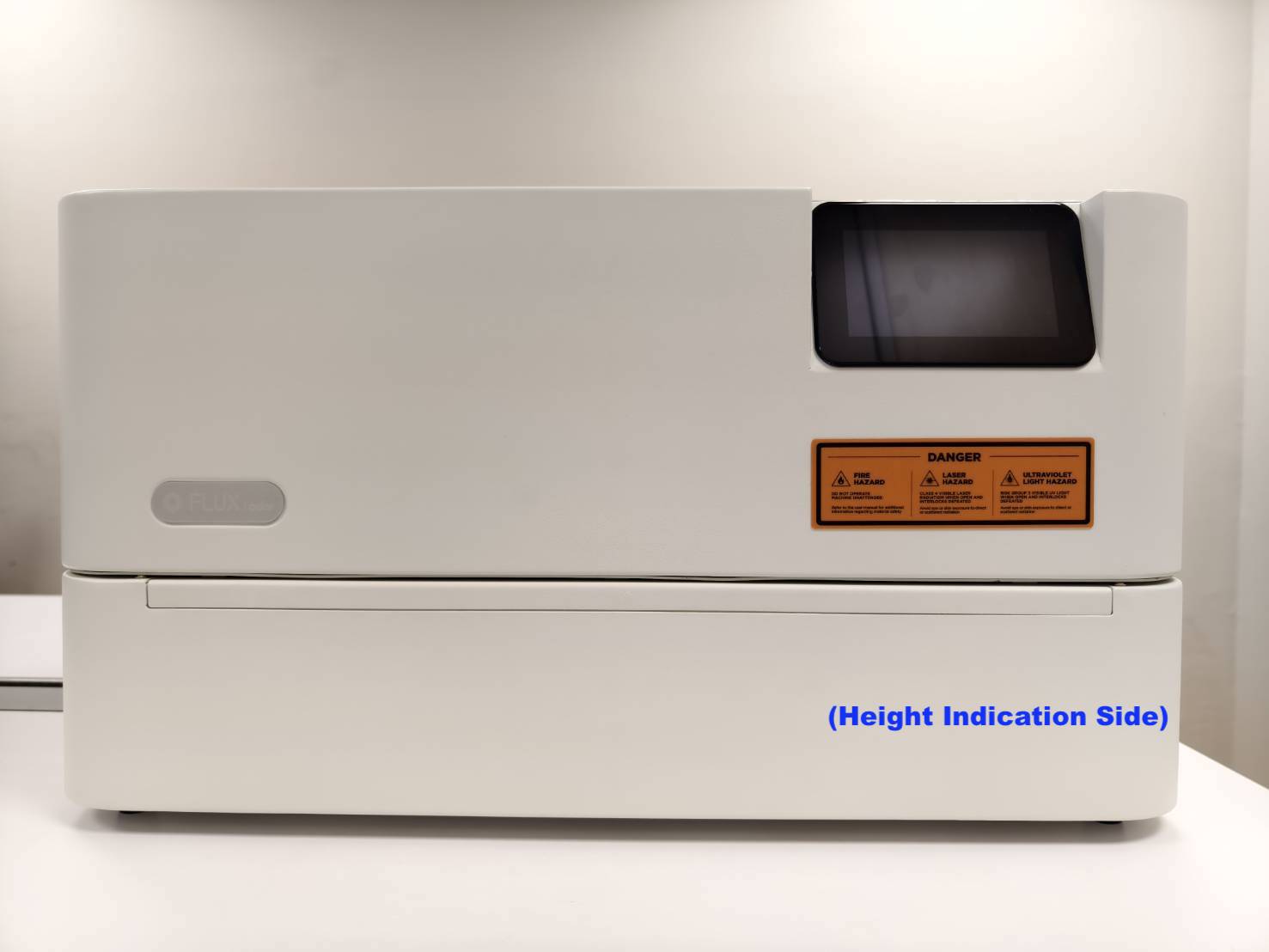

Läpivientiversio (Ei saatavilla EU:ssa) Ei-läpivientiversio



Vaihe 2

Varmista, että sinulla on seuraavat ohjelmisto- ja laiteohjelmistoversiot Adorin pyörivän toiminnon käyttämiseksi.

Beam Studio -versio 2.4.2 tai uudempi (Opas)

 Laiteohjelmistoversio 5.3.5 tai uudempi. (Opas)



Vaihe 3

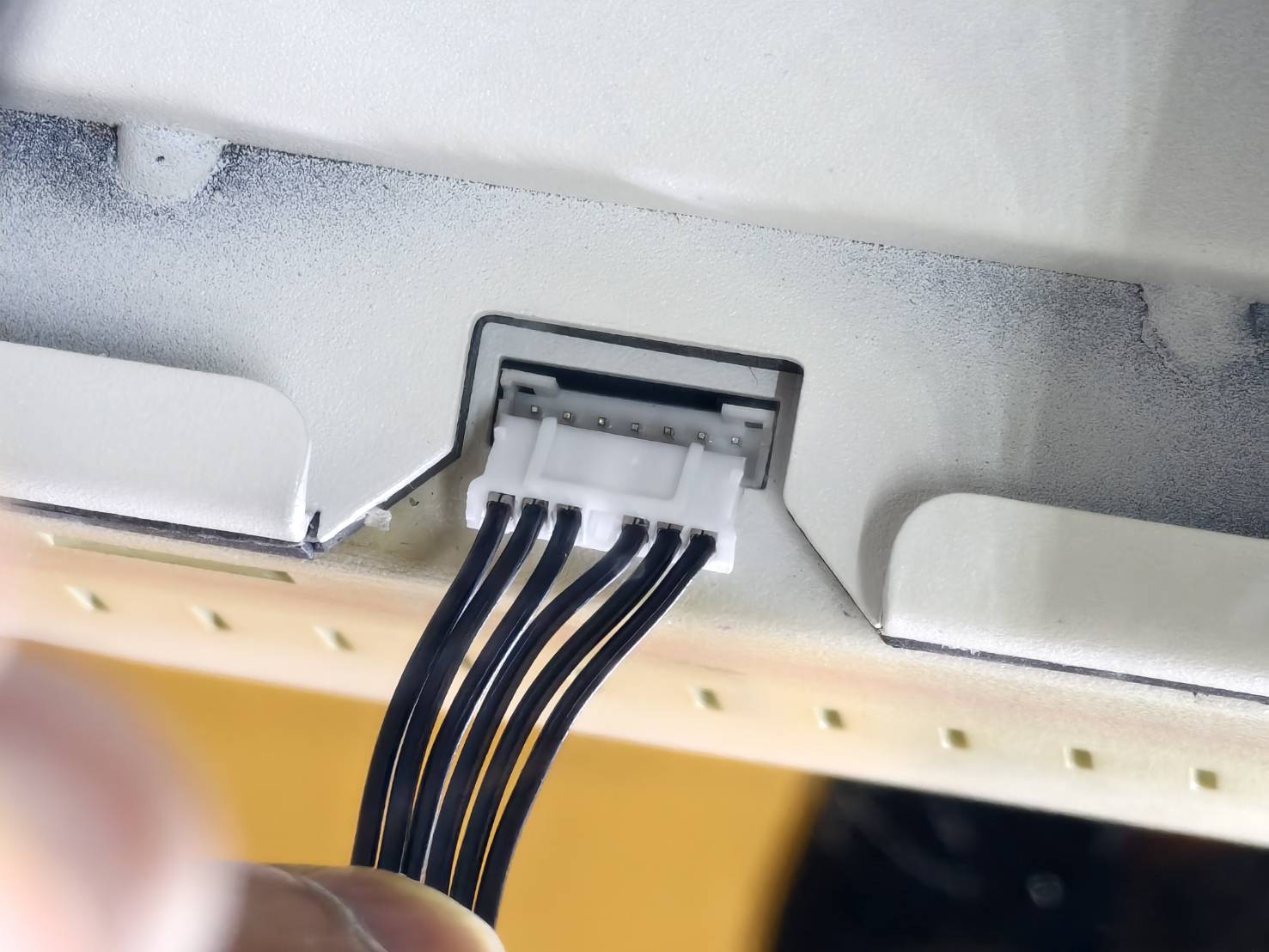

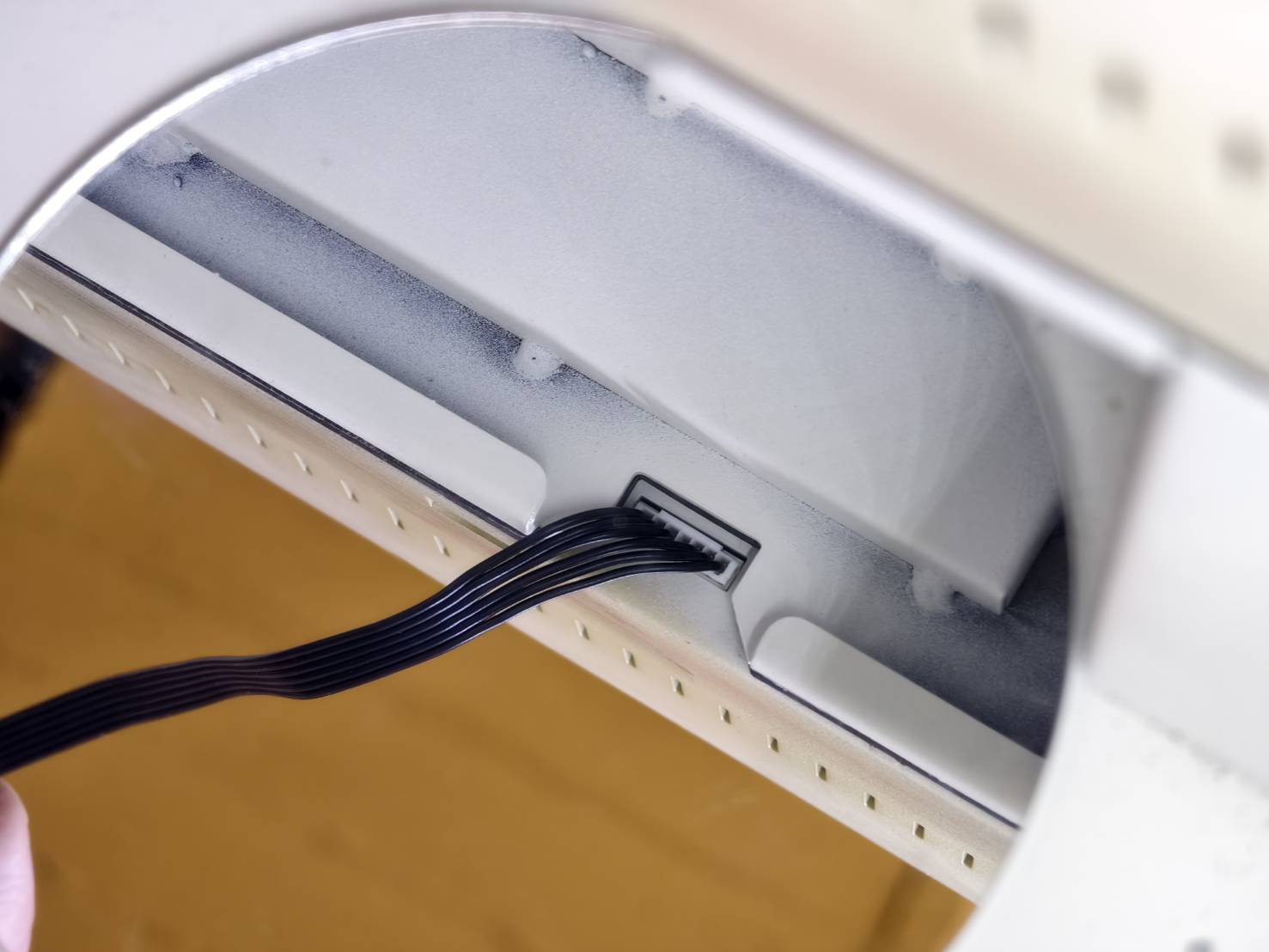

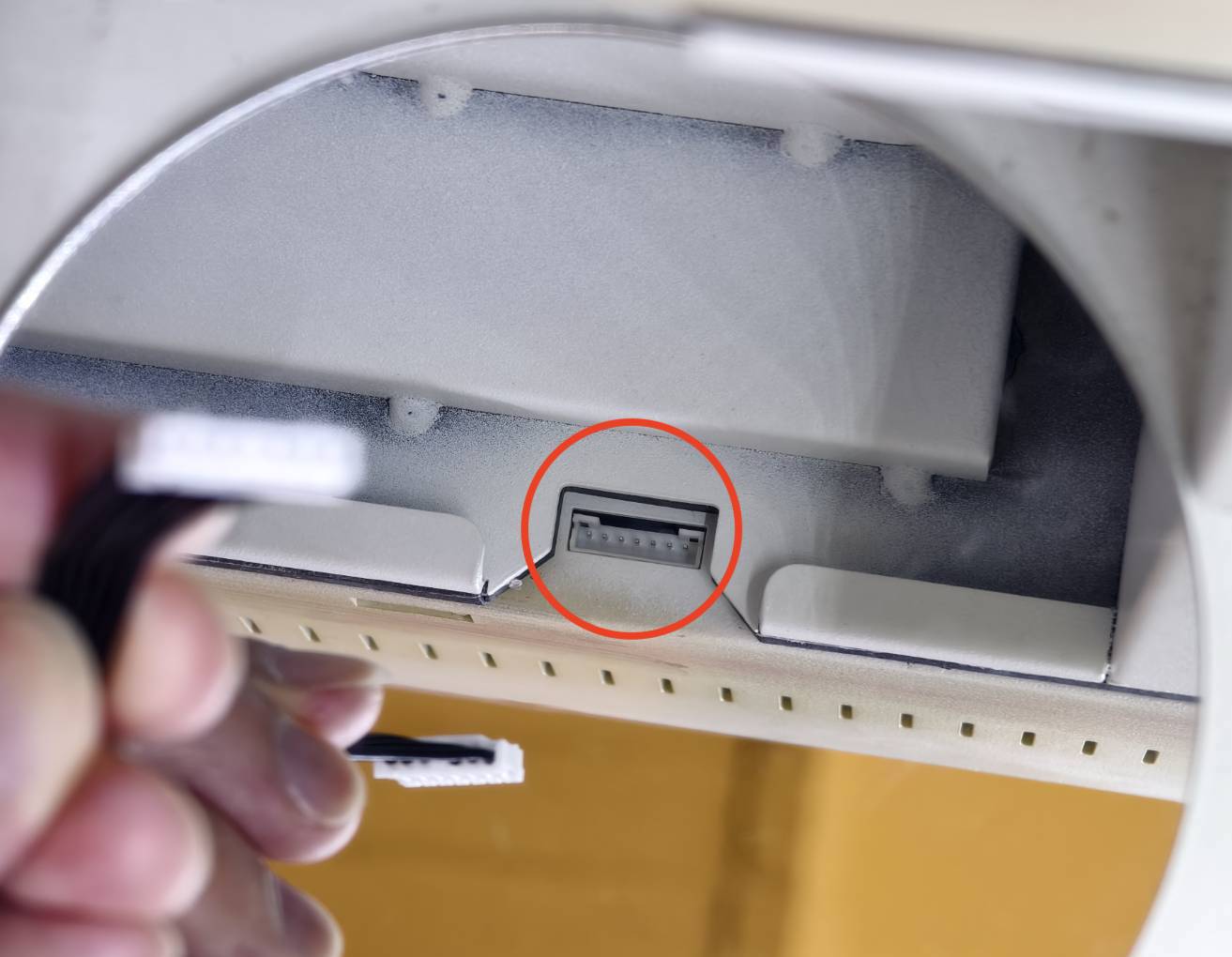

Etsi kaapeli laatikosta ja liitä kaapelin 7-nastainen pää koneen oikeaan reunaan. Koneen kaapeliliitin sijaitsee jalustan yläosan ja koneen alaosan välissä.

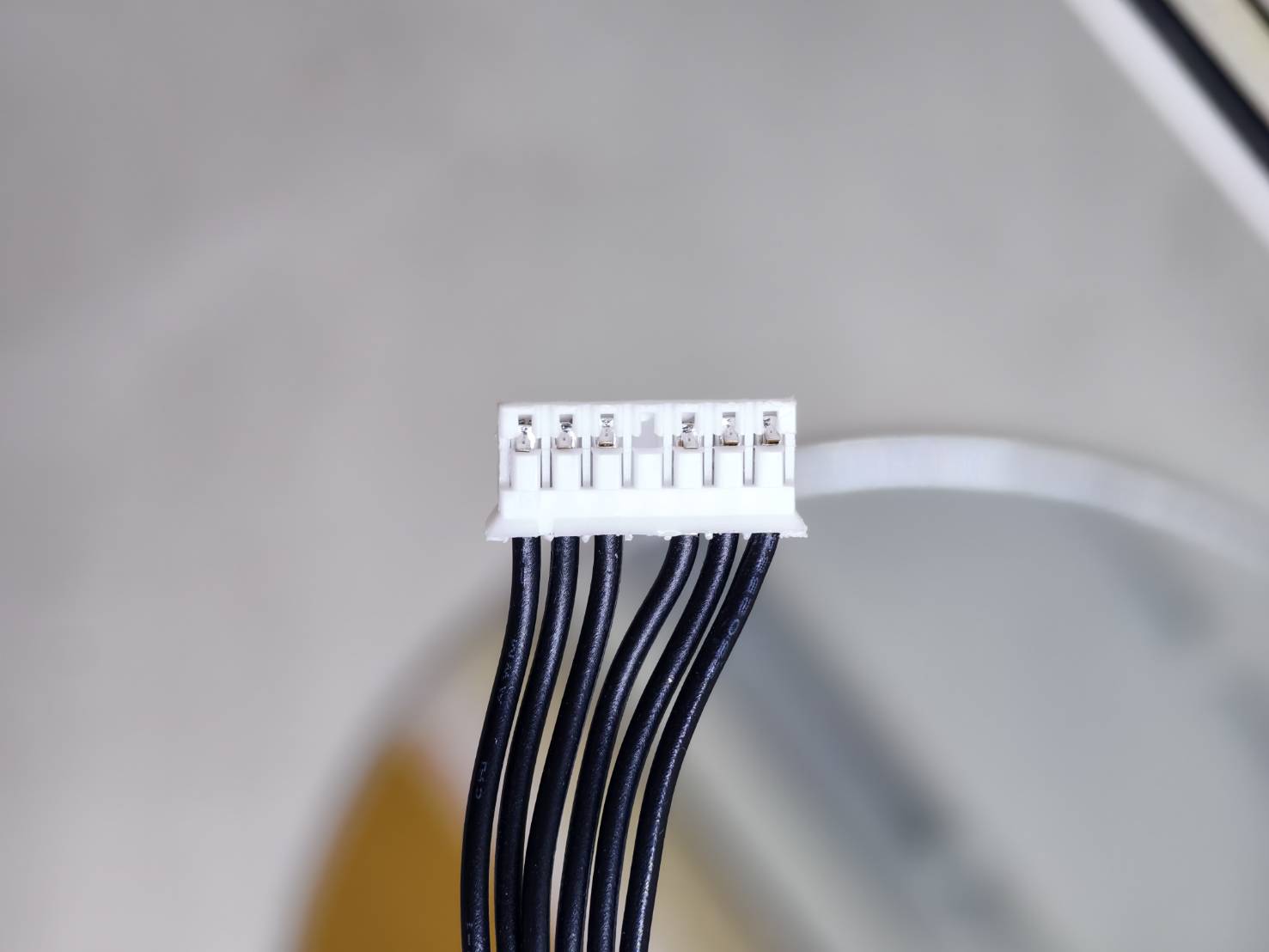

  • Etsi laatikosta kaapelin 7-nastainen pää. (Keskimmäinen nasta on tyhjä.)

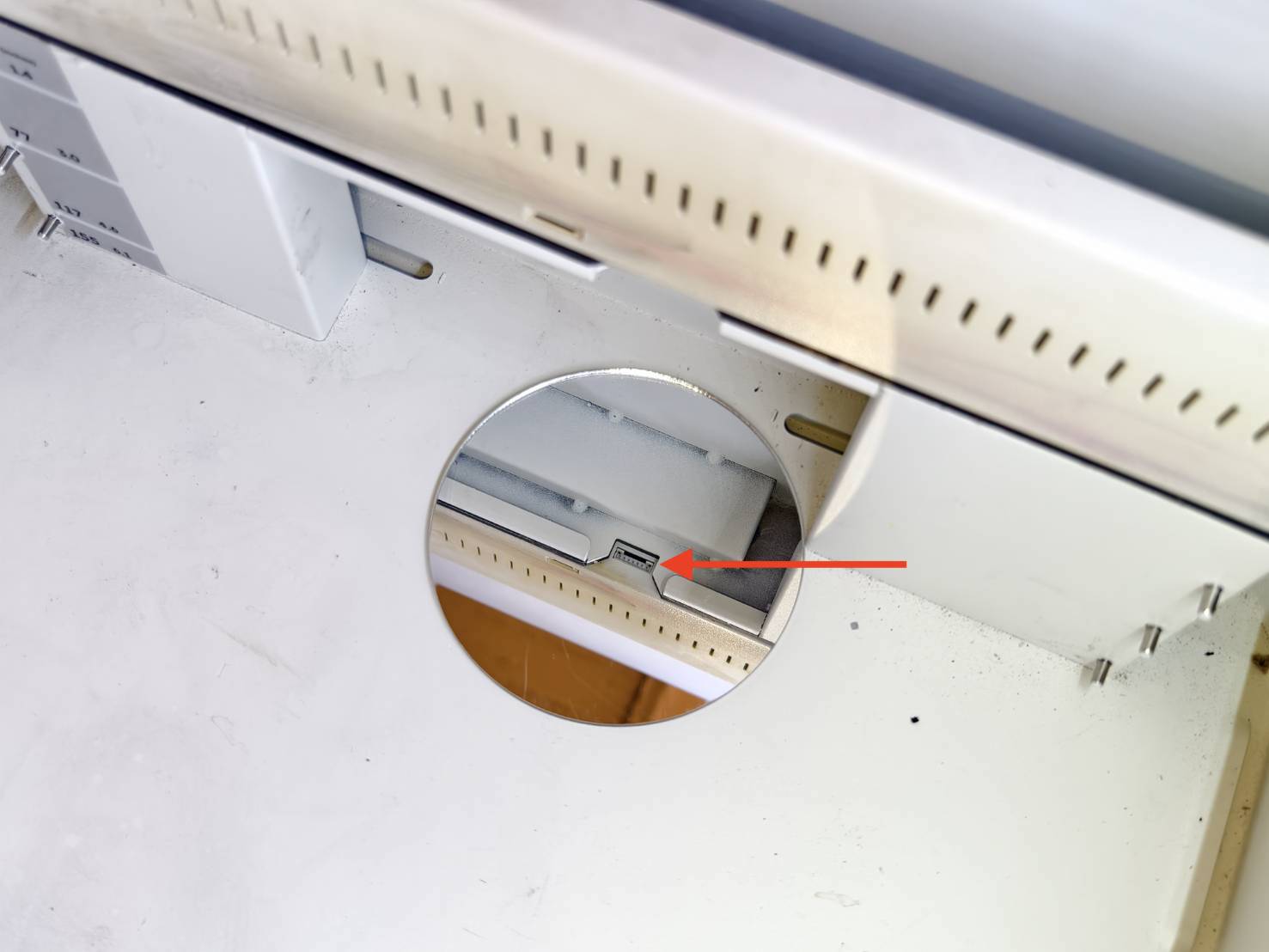

  • Etsi kaapeliliitin koneen oikealta puolelta. Peilin käyttöä suositellaan vahvasti.

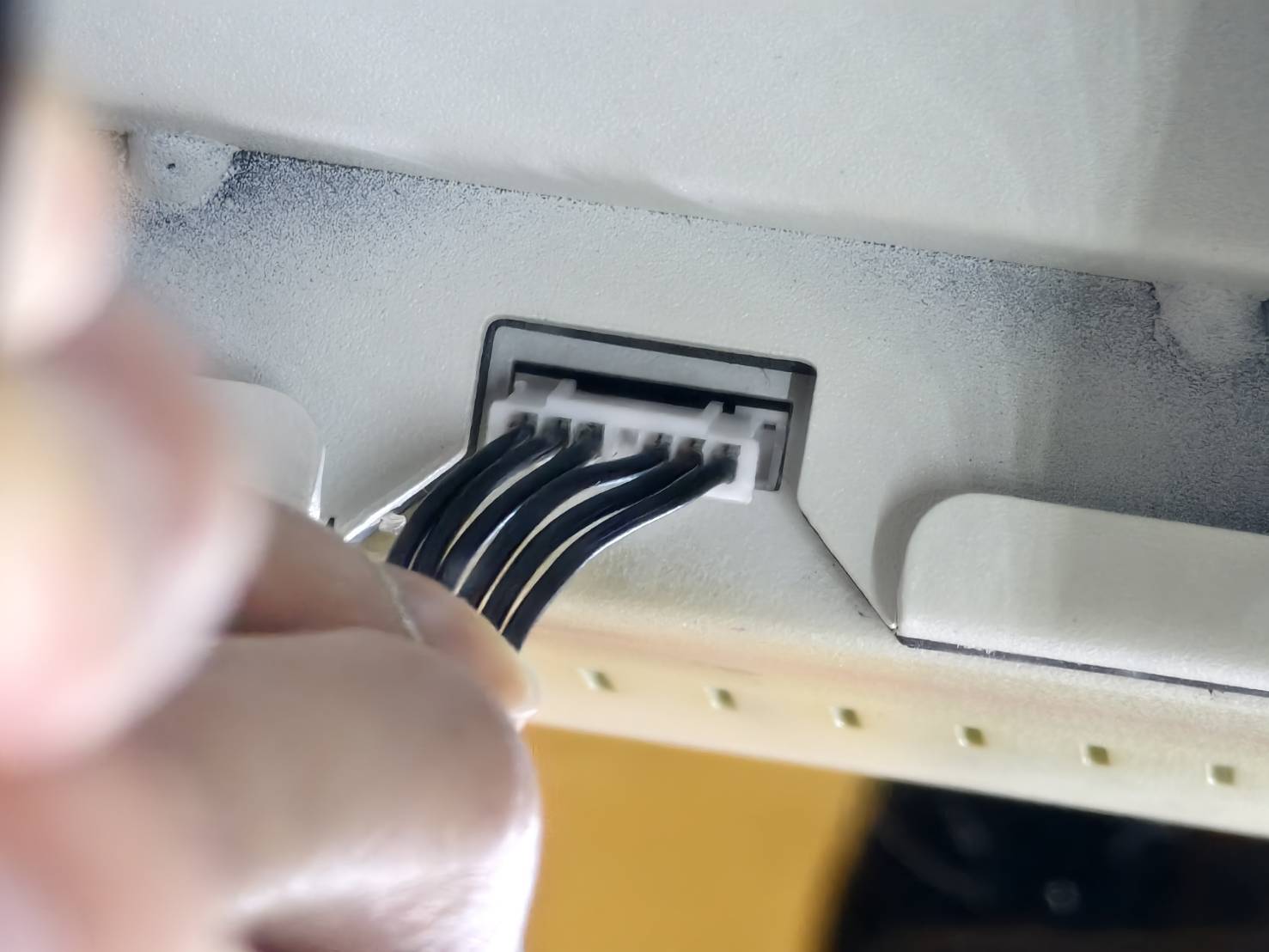

  • Liitä kaapeli ja varmista, että se on oikeassa asennossa.




  • Aseta kaapelin loppuosa väliaikaisesti vapaaseen tilaan.



Vaihe 4

Hunajakennon asennus riippuu materiaalin halkaisijasta.

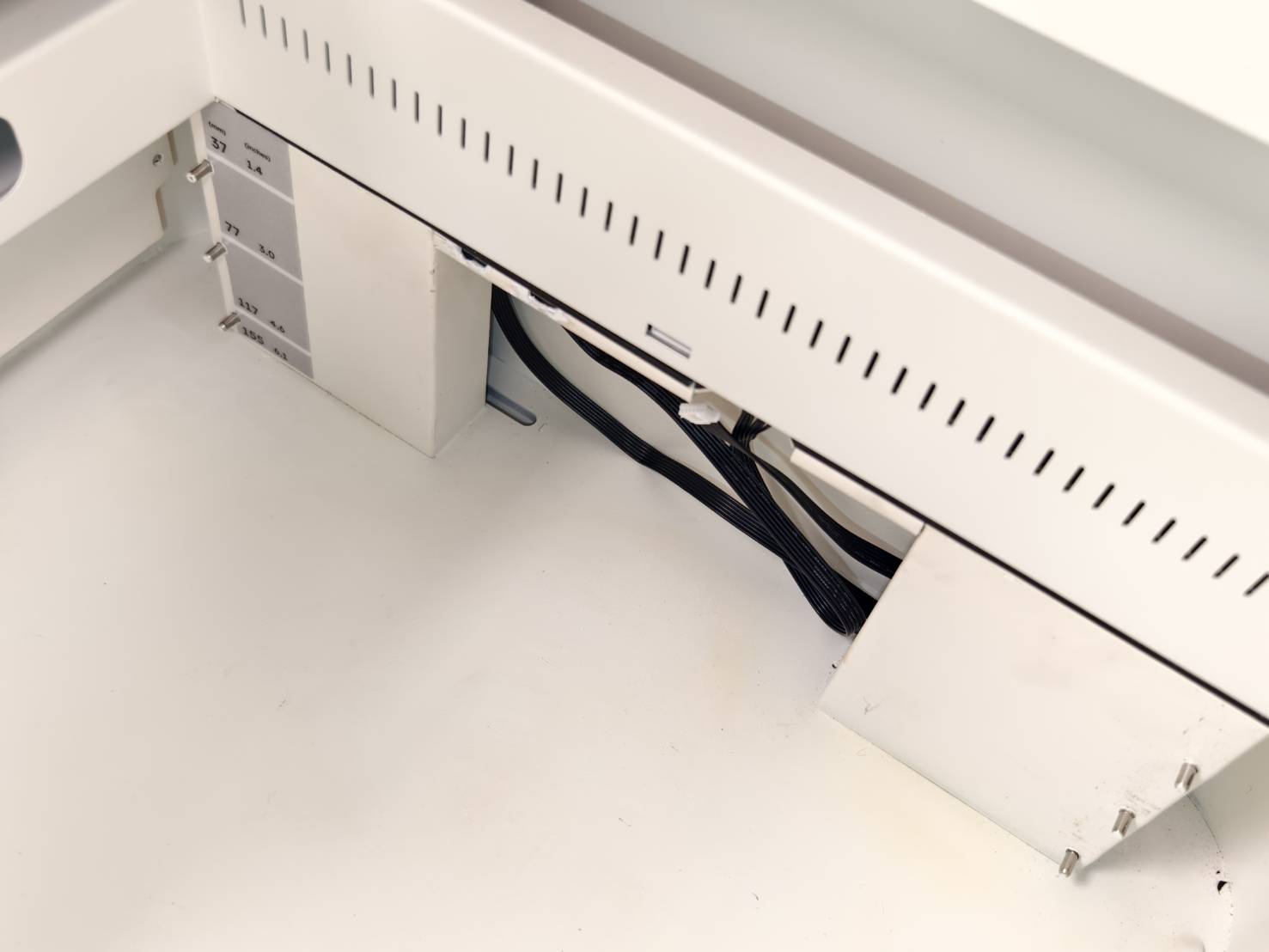

  • Jos materiaalin halkaisija on alle 50 mm tai sen ympärysmitta on alle 157 mm, hunajakenno on asennettava alimpaan kerrokseen (117 mm / 4,6 tuumaa).
    Katso lisätietoja hunajakennon asennusohjeesta.
  • Hunajakenno ei ole tarpeen, jos materiaali on suurempi kuin edellä mainitut mitat.
Kerros Kuva

Kohteen koko
37 mm / 1,4 tuumaa Ei käytettävissä
77 mm / 3,0 tuumaa

Ei käytettävissä

117 mm / 4,6 tuumaa

Ympärysmitta:
0 - 157 mm

or

Halkaisija:
0 - 50 mm
155 mm / 6,1 tuumaa
(Ilman hunajakennoa)

Ympärysmitta:

157 mm - 392 mm

or

Halkaisija:

50 mm - 125 mm


Vaihe 5

Asenna moduuli.
Katso alla olevasta taulukosta linkit moduulien asennusohjeisiin.

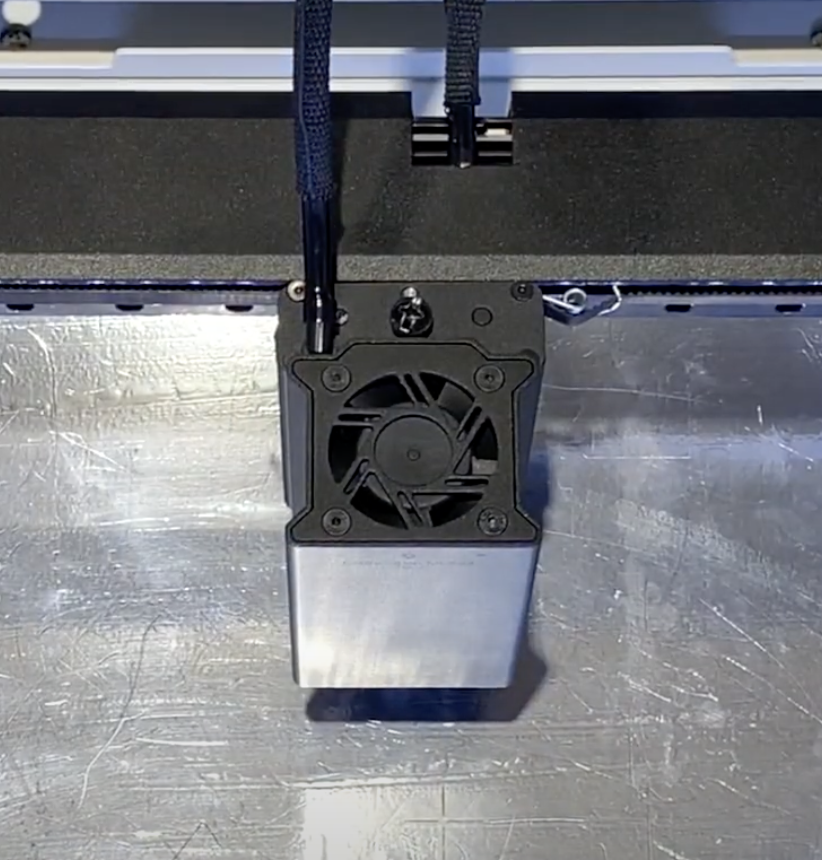

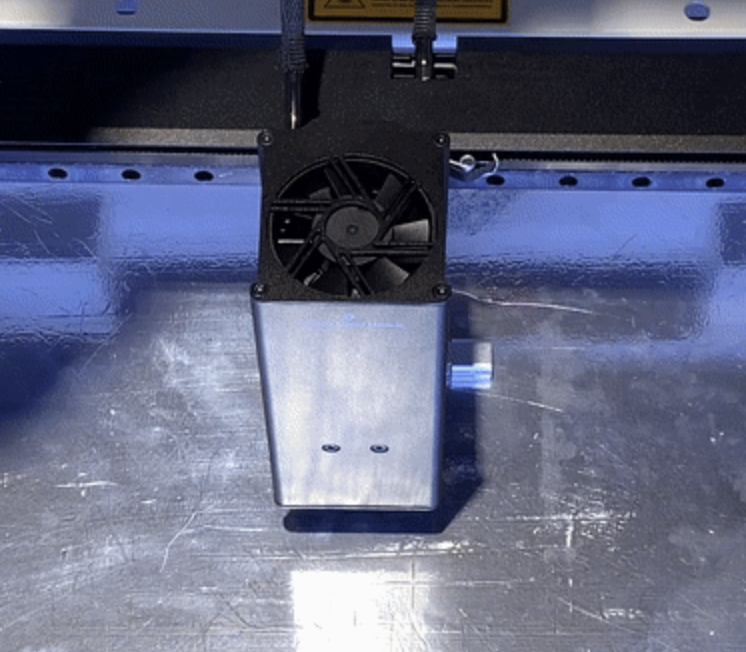

10 W / 20 W diodilaserimoduuli

2 W infrapunalaserimoduuli
Screenshot 2024-06-13 at 2.40.49 PM.png



Vaihe 6

Asenna leuat pyörivään alustaan käytettävän materiaalin mukaan.
Katso leukojen asennusohjeet käyttöoppaasta.
FLUX Chuck Rotary -käyttöopas
(*Suosittelemme käyttämään ensimmäisellä kerralla harjoitteluun ja testaukseen ylimääräistä materiaalia.)



Vaihe 7

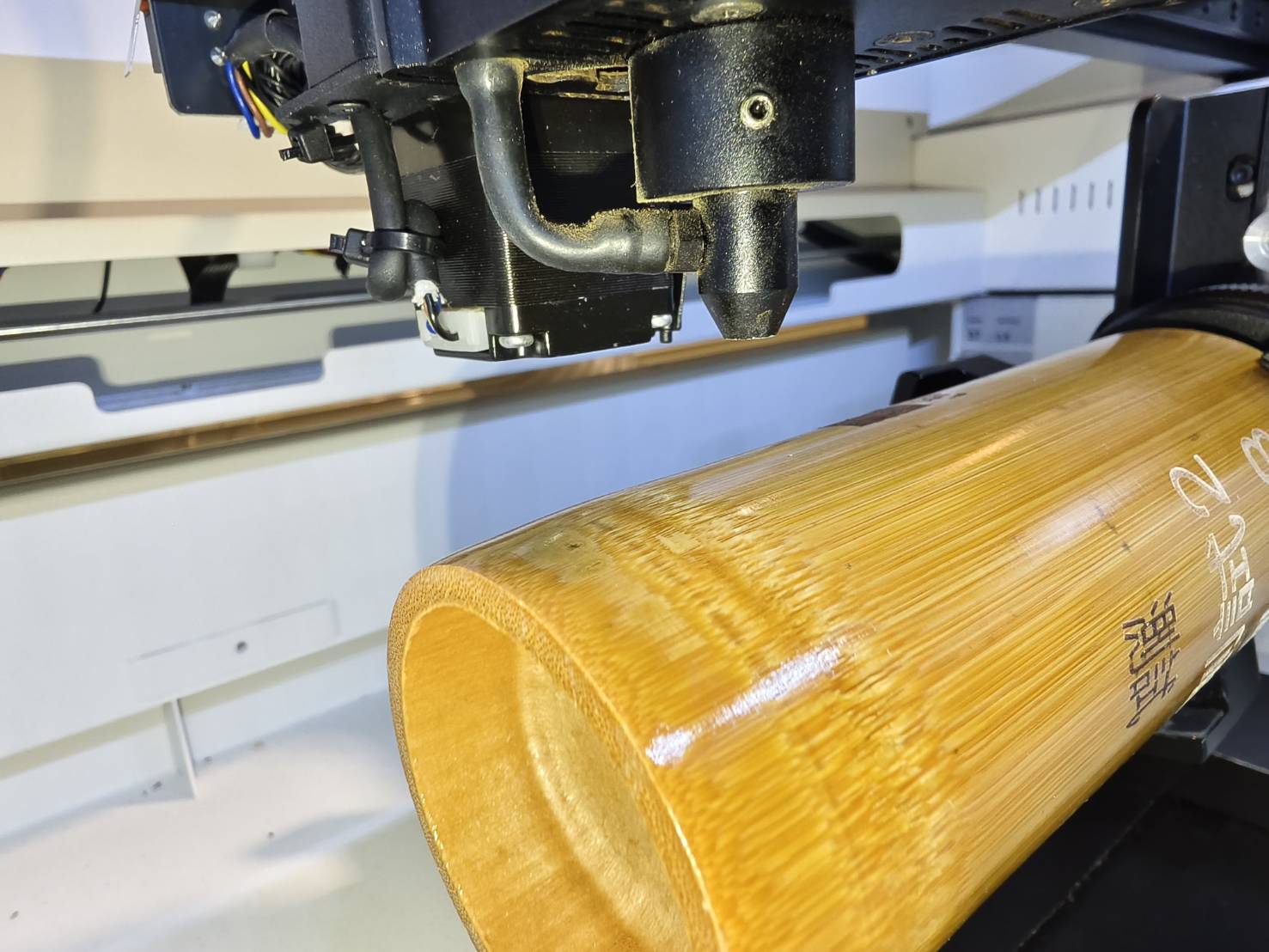

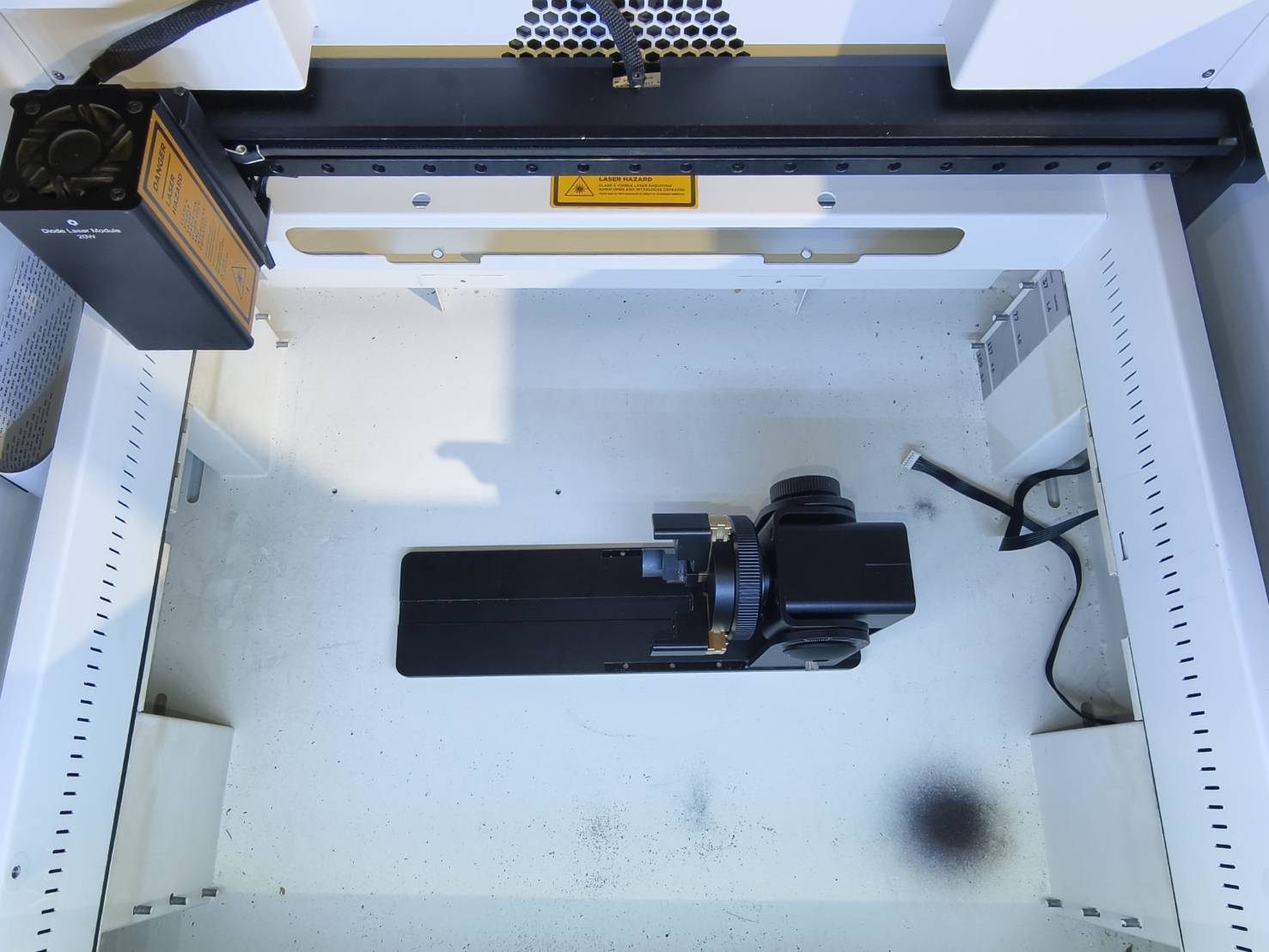

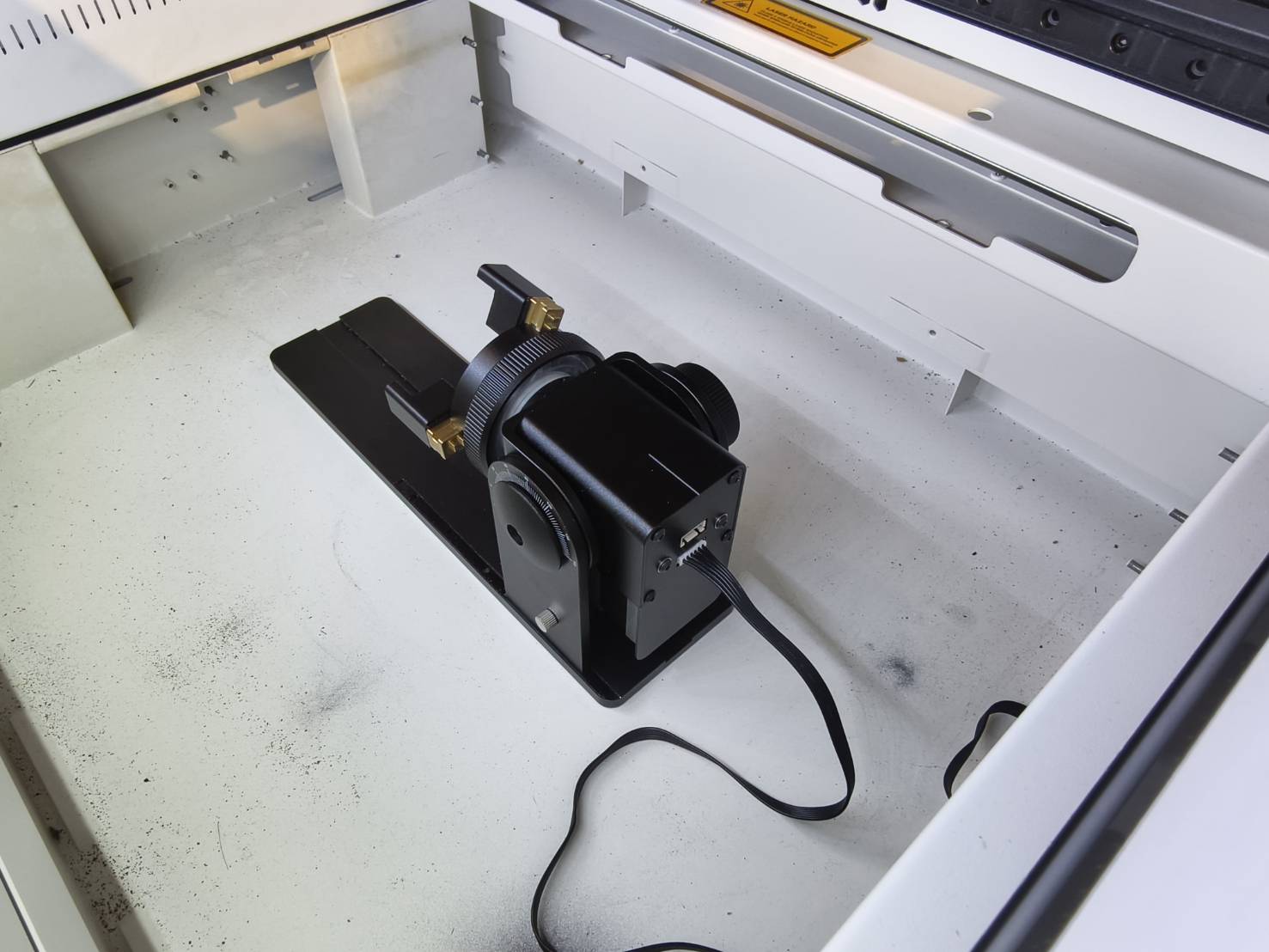

Aseta pyörivä istukka leukojen kanssa koneeseen.



Vaihe 8

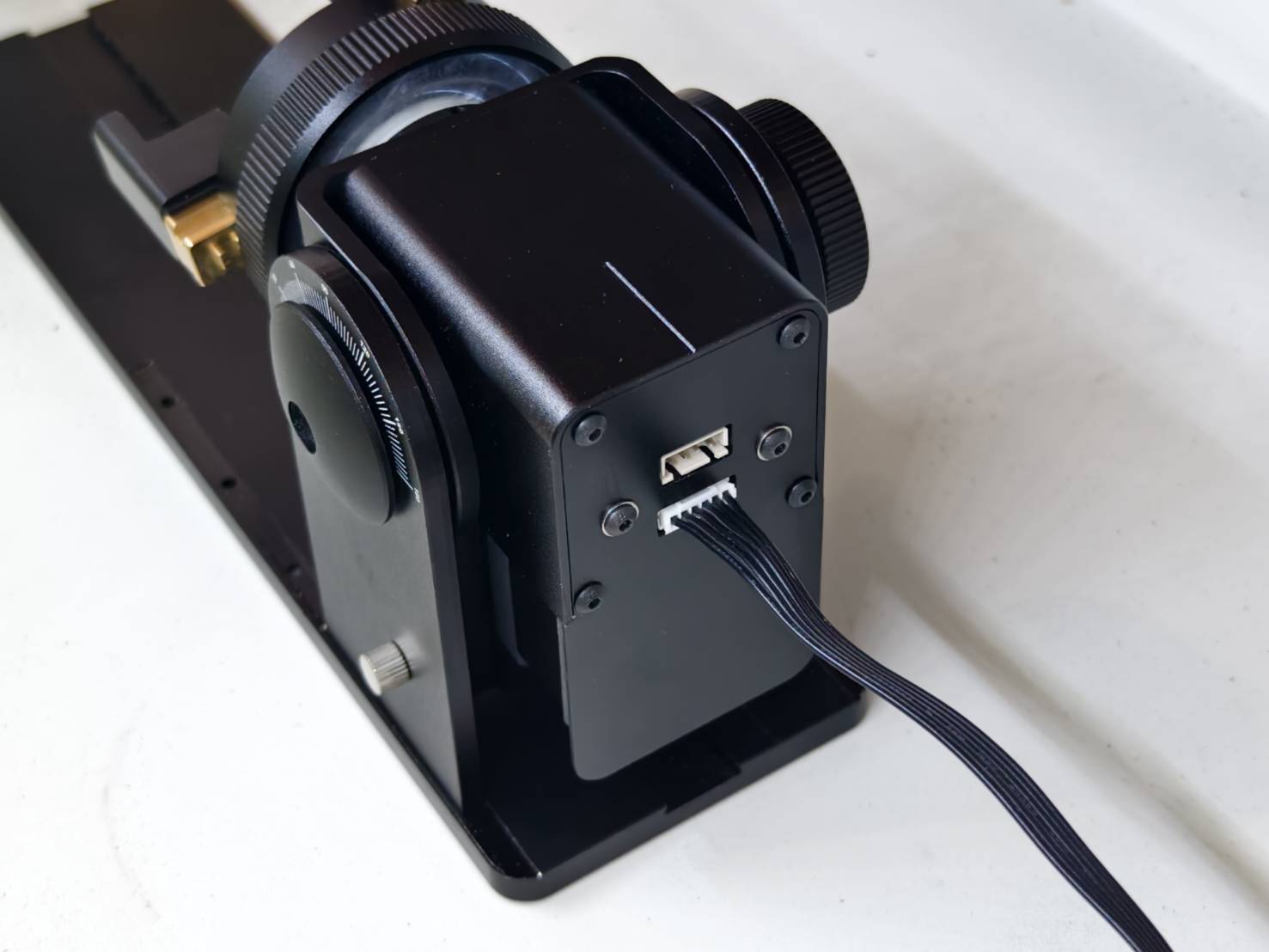

Liitä kaapeli pyörivään istukkaan. (Adorissa kaapeli on 6-napainen.)



Vaihe 9

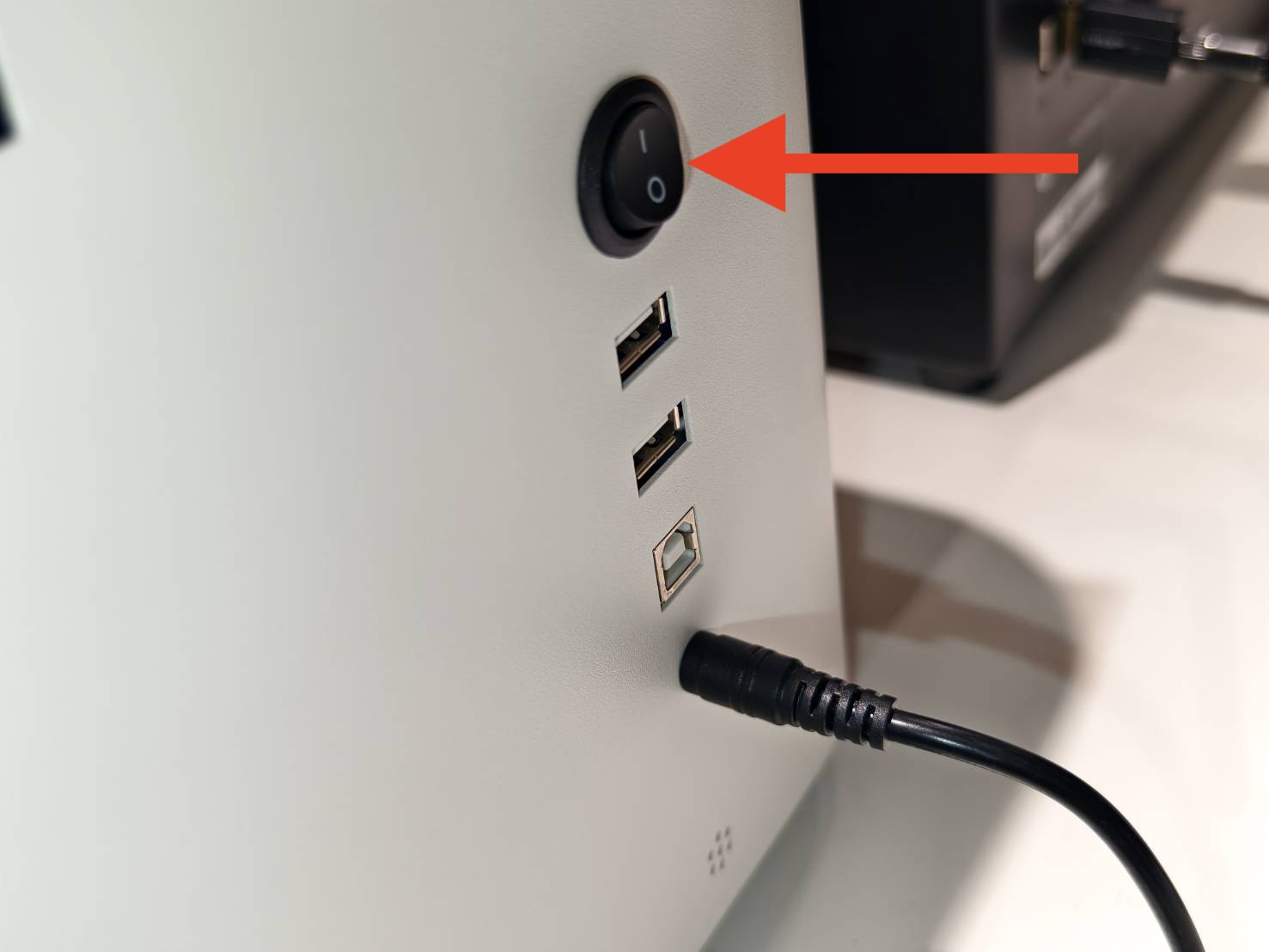

Käynnistä laite.



Vaihe 10

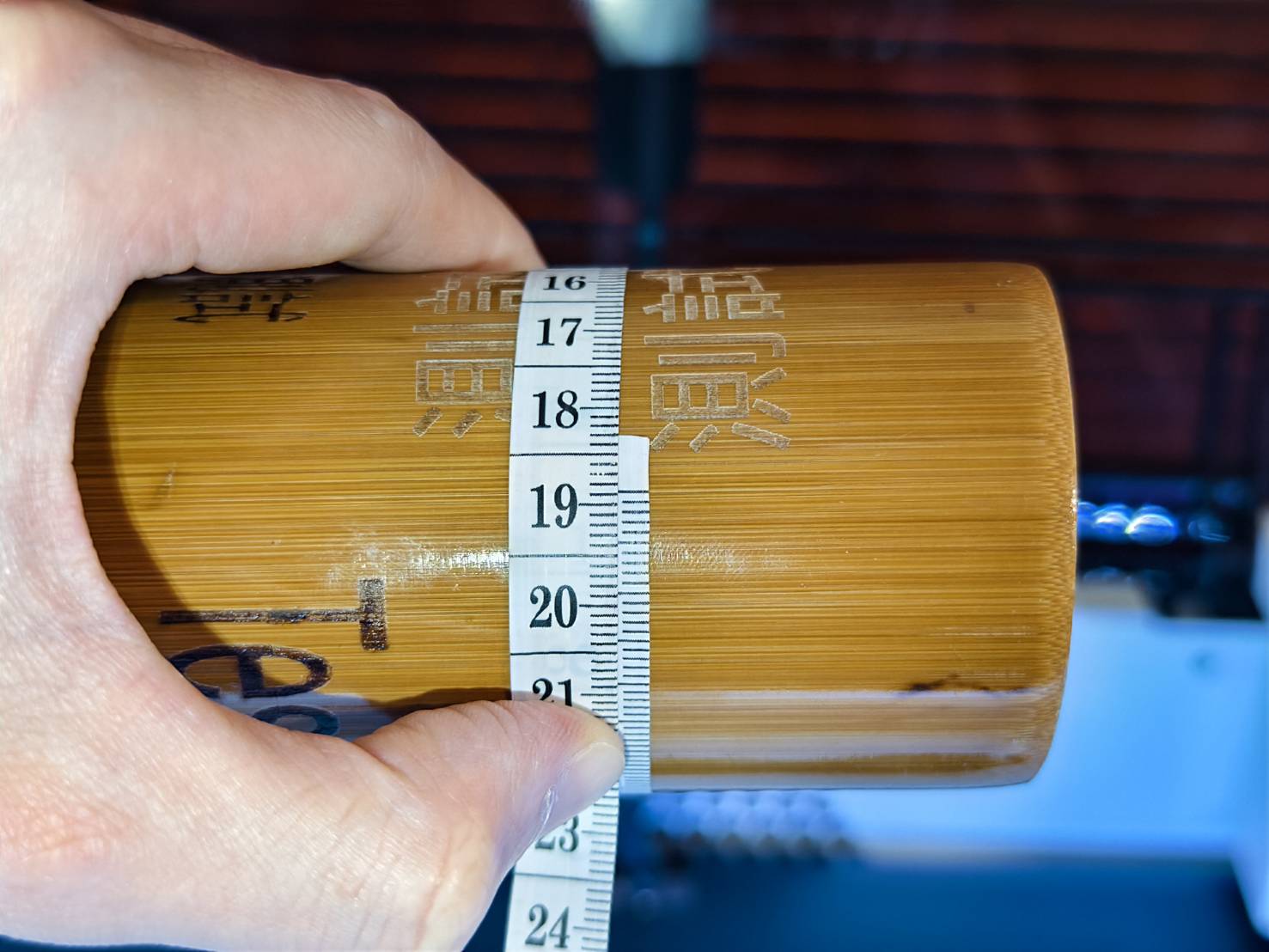

Mittaa materiaalin halkaisija tai ympärysmitta ja kirjaa se muistiin myöhempää käyttöä varten.
(*Suosittelemme käyttämään ensimmäisellä kerralla harjoitteluun ja testaukseen ylimääräistä materiaalia.)



Vaihe 11

Kiinnitä materiaali pyörivään istukkaan ja tasaa se.
(Katso Pyörivän istukan opas erimuotoisten kappaleiden kiinnittämiseen.)



Vaihe 12

Suorita automaattinen tarkennus.

Vaiheet:

  1. Nosta laserpää yläasentoon.
  2. Siirrä tarkennusanturi lähelle materiaalin pintaa.
  3. Laske laserpäätä ja tarkista, että anturi koskettaa pintaa.
  4. Suorita automaattitarkennus käyttämällä ohjauspaneelia tai kaksoisnapsauttamalla vasemmalla olevaa painiketta.

Video:



Vaihe 13

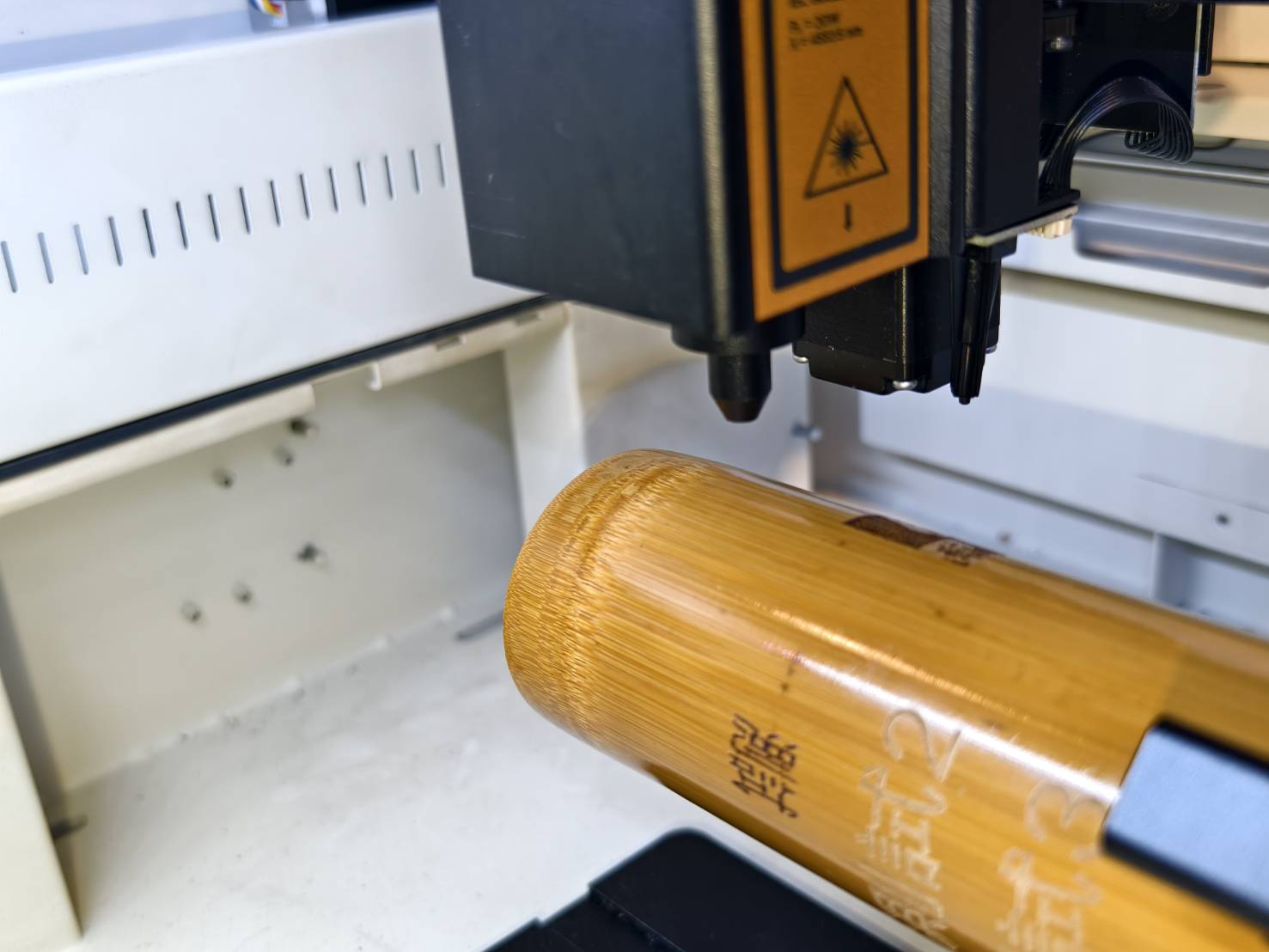

Siirrä suuttimen kärki kaiverrettavan alueen keskelle.



Vaihe 14

Käynnistä Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png



Vaihe 15

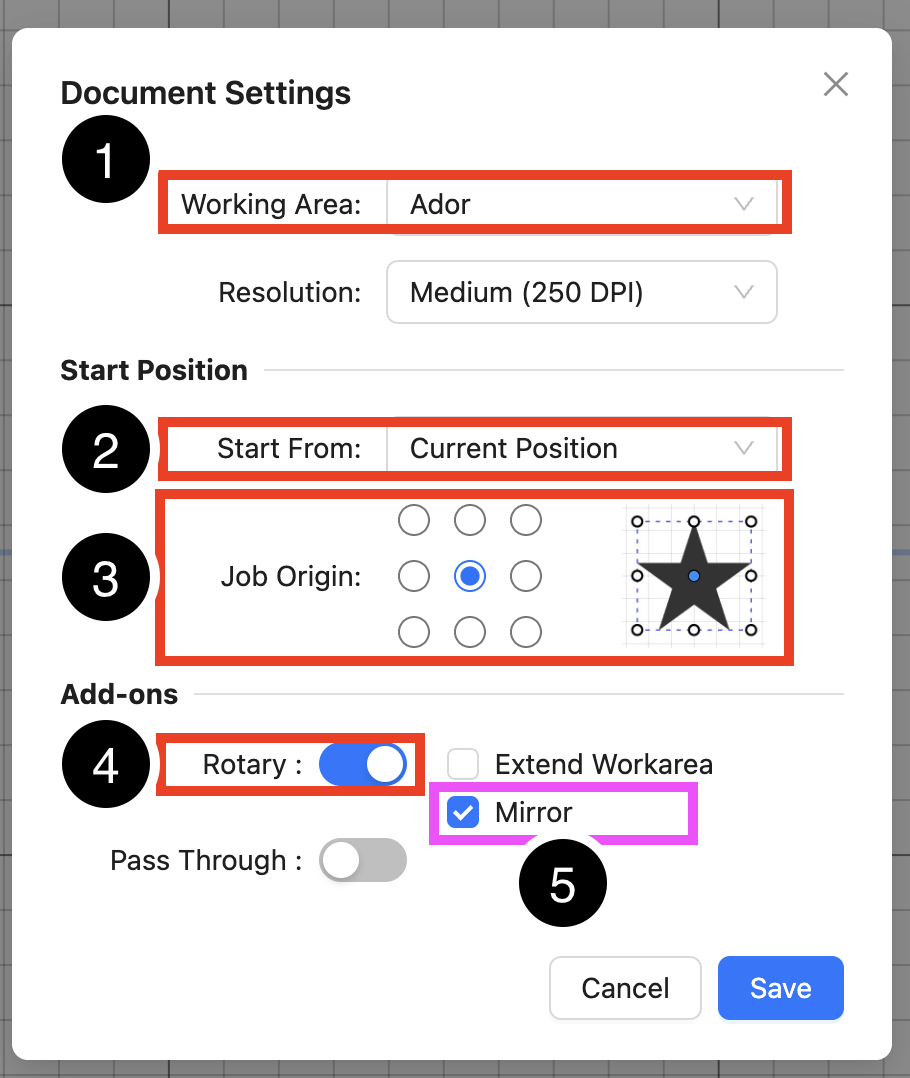

Siirry kohtaan "Asiakirjan asetukset" ja tee muutokset.


1.
Vaihda Työskentelyalue-asetukseksi "Ador".

2.
Vaihda Aloituskohta-asetukseksi "Nykyinen sijainti".
3.
Valitse Työn origo -asetukseksi "Keskipiste".
4.
Ota pyörivä toiminto käyttöön.

5.
Jos pyörivä kappale on käännetty, sinun on otettava peilaustoiminto käyttöön.
Jos kappaletta ei ole käännetty, jätä peilaustoiminto pois käytöstä.
(Saatavilla vain Adorissa.)
Oletusasento
(Yläosa on tasainen.)

Käännetty asento
(Moottori on ylöspäin.)



Vaihe 16

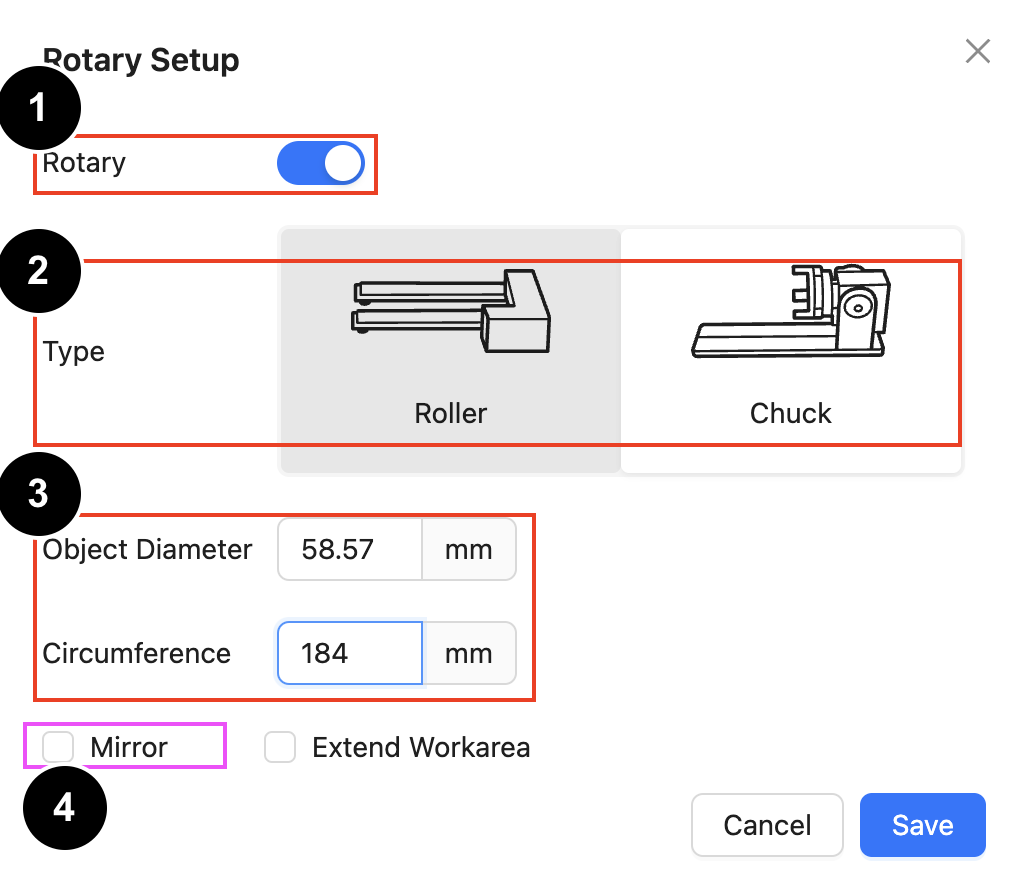

Siirry kohtaan "Pyörivä asetus" ja tee muutokset.

1.
Varmista, että pyörivä toiminto on käytössä.
2.
Valitse tyypiksi istukka.

3.
Syötä materiaalin koko mitattuna Vaihe 10.
(Voit syöttää jommankumman arvoista, ja ohjelmisto laskee toisen automaattisesti.)
4.
Jos pyörivä laite on käännetty, sinun on otettava peilaustoiminto käyttöön
Jos kappaletta ei ole käännetty, jätä peilaustoiminto pois käytöstä.
(Saatavilla vain Adorissa.)
Oletusasento
(Yläosa on tasainen.)

Käännetty asento
(Moottori on ylöspäin.)



Vaihe 17

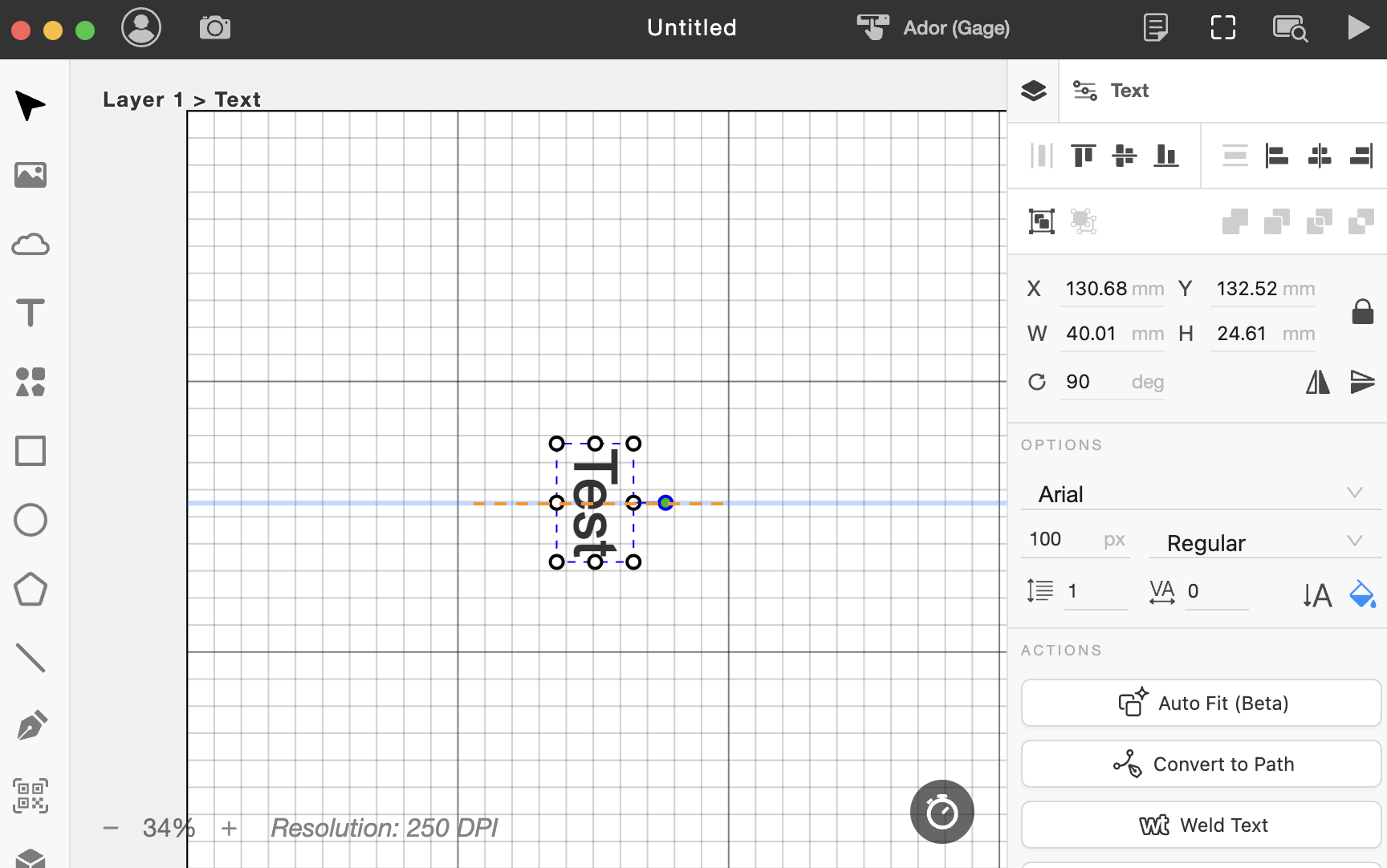

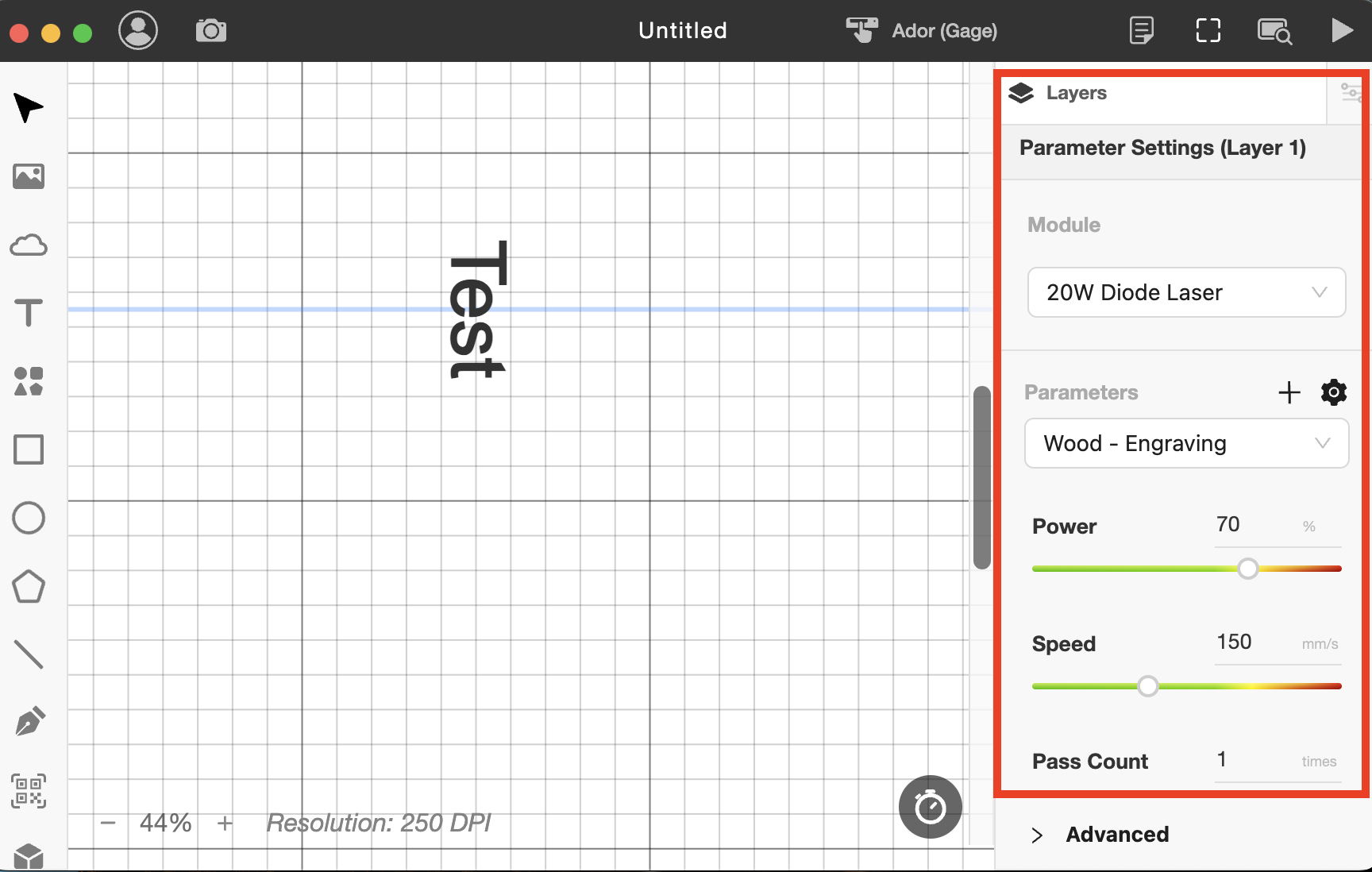

Luo kaiverrusobjekti tai tuo oma tiedostosi.

Screenshot 2024-09-26 at 12.23.35 PM.png



Suunnitelmastasi riippuen se käännetään yleensä 90 astetta vastaamaan materiaalin suuntaa.



Vaihe 18

Kun olet määrittänyt suunnitelman, siirrä sen keskikohta siniselle viivalle.



Vaihe 19

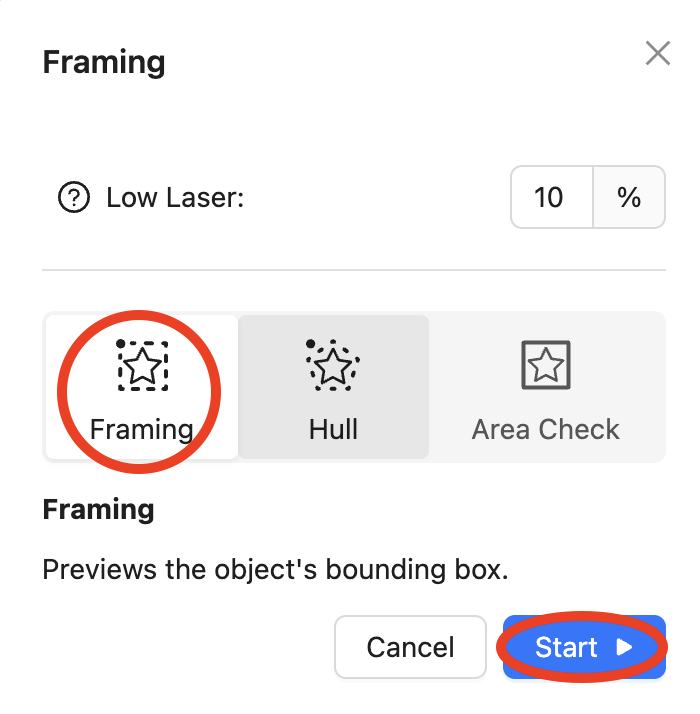

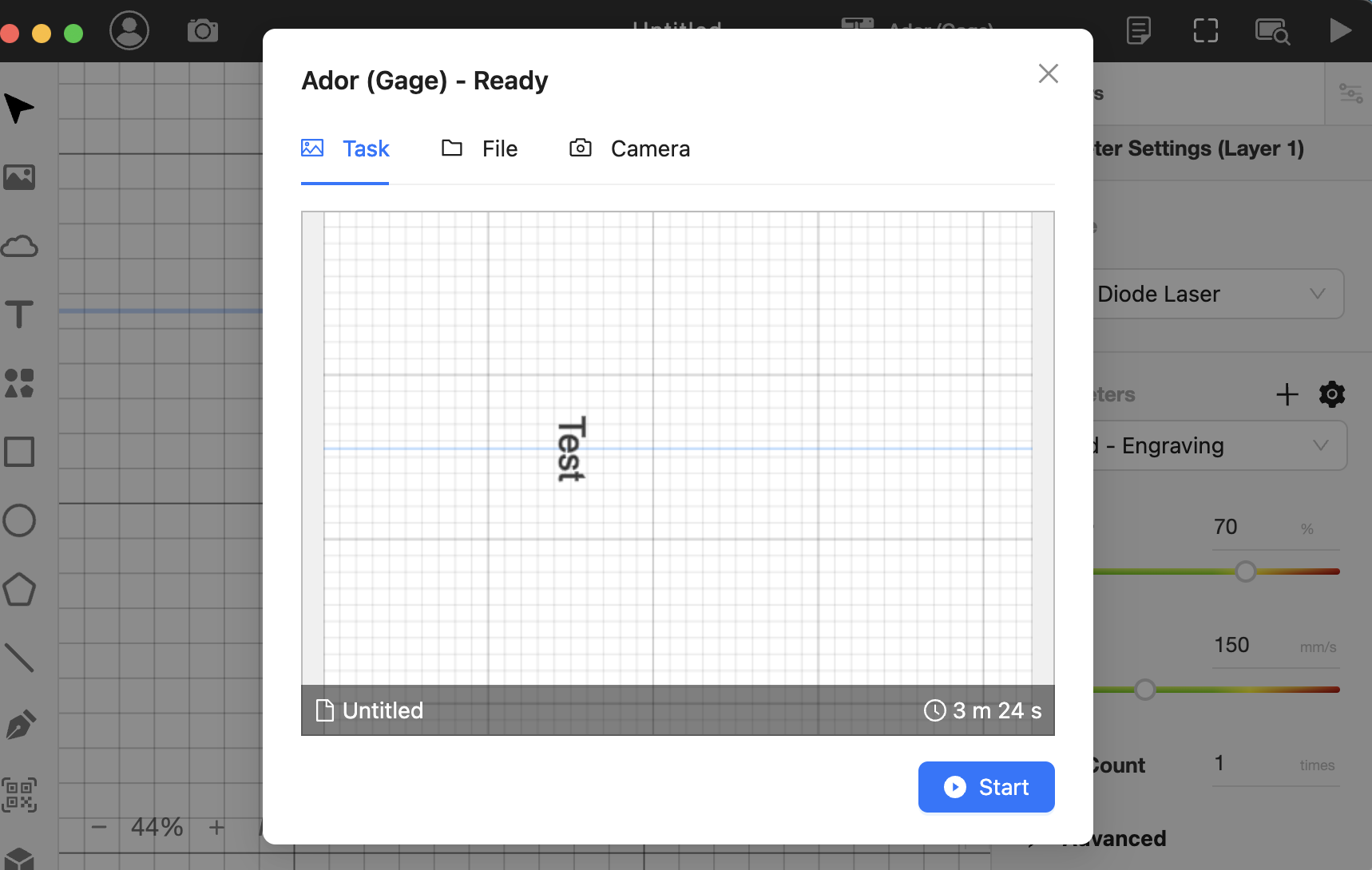

Käytä "Kehyksen ajo" -toimintoa nähdäksesi kaiverrusreitin.

  • Valitse "Kehystys" nähdäksesi suunnitelman tai tiedoston rajaavan laatikon.
  • Kun napsautat "Aloita", laserpää alkaa liikkua, ja liikerata osoittaa tämän tehtävän kaiverrausalueen.
  • Aloituspiste on laserin suuttimen nykyinen sijainti.
  • Sen reitti riippuu valitusta "Työn alkuperä" -asetuksesta Vaihe 15. Kun keskikohta on valittu, aloituspiste asetetaan suunnitelman keskelle. Keskikohtaa käytetään yleensä pyöriville töille.
  • Voit siirtää laserpäätä muuttaaksesi kaiverrettavaa aluetta, kunnes sijainti on hyväksyttävä.



Vaihe 20

Kun olet vahvistanut kaiverrussijainnin, aseta oikeat nopeus- ja tehoparametrit materiaalisi mukaan.



Vaihe 21

Sulje luukku ja käynnistä tehtävä.



Vaihe 22

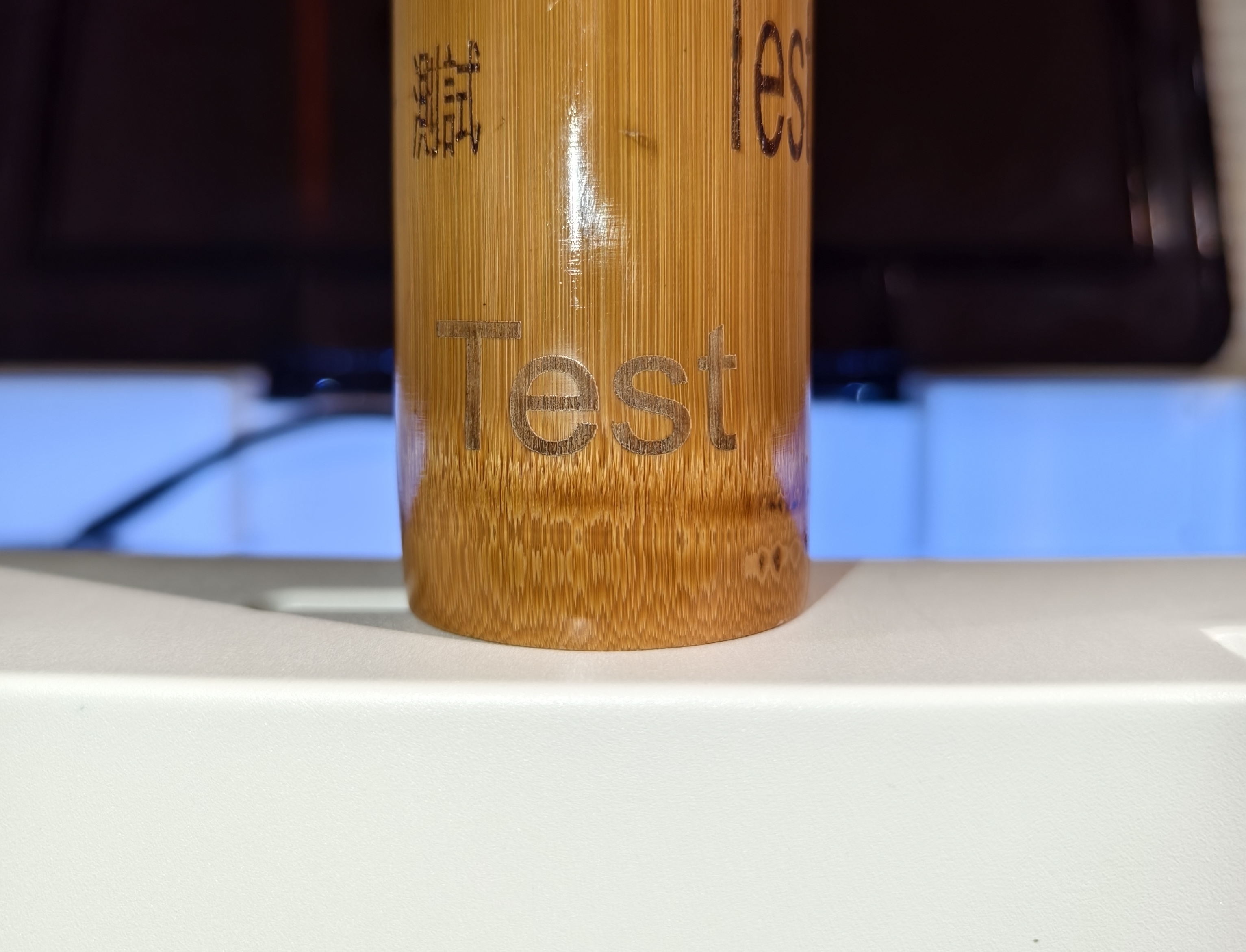

Tarkista tulos.
