Kuvaus

Tämä artikkeli auttaa sinua tutustumaan pyörivään alustaan ennen ensimmäisen työsi aloittamista. Se tarjoaa kattavan oppaan ja selitykset jokaiselle osalle sekä käsittelee erilaisten esineiden kiinnitysmenetelmiä. Seuraa alla olevia ohjeita saadaksesi yksityiskohtaiset tiedot.

Sisällysluettelo

  1. Pakkauksen purkaminen
  2. Laitteiston liitännät
  3. Kappaleiden kiinnittäminen
  4. Muut lisävarusteet (hankittava erikseen)
  5. Aloita kaiverrus
  6. Osien vaihto-ohje

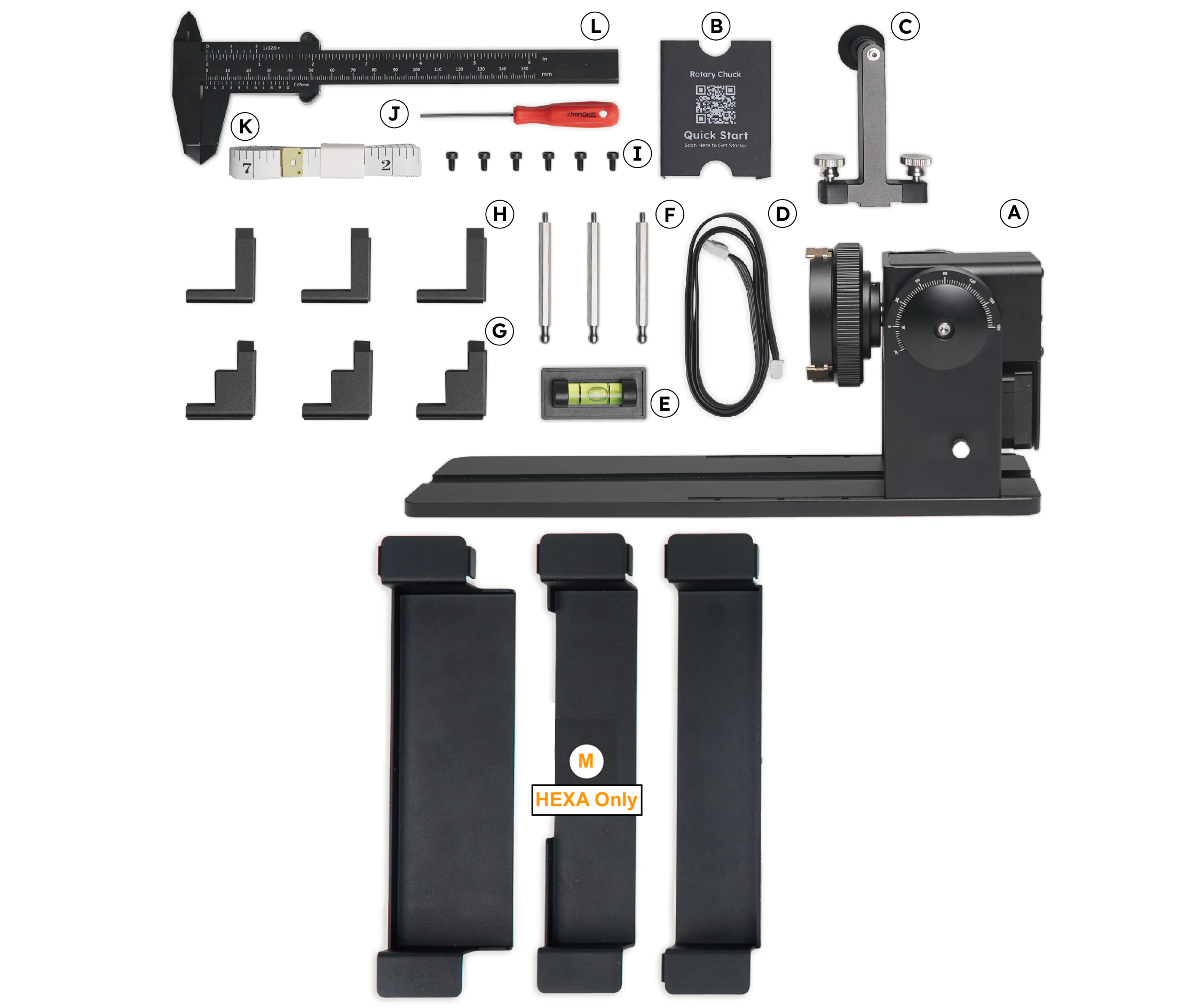

1. Pakkauksen purkaminen

# Tuotekuvaus Määrä
A FLUX Chuck Rotary -lisälaite
(Pyörivän lisälaitteen runko-osa.) 		1 kpl
B Pikaoppaan QR-koodi
(Pyörivän lisälaitteen runko-osa.)
 		1 kpl
C

Takatukisarja (Tuki x 1 kpl + Sormiruuvit x 2 kpl)
(Tätä tukisarjaa käytetään pääasiassa pallomaisille ja lyhyille, painaville esineille)

 1 sarja
D

Liitäntäjohto
(Tämä johto yhdistää pyörivän lisälaitteen koneeseen.
Adoriin, Beambox 2:een ja beamoon toimitetaan 6-nastainen 7-nastaiseen -johto.
HEXAan ja Lazervidaan toimitetaan 4-nastainen 4-nastaiseen -johto.

 1 kpl
E Minivesivaaka
(Kuplavesivaaka on työkalu, jolla esine tasataan ennen työn aloittamista varmistaen täydellisen tarkennuksen esineen pintaan.) 		3 kpl
F Kuusiokulmainen leuka
(Leuat asennetaan pyörityslaitteeseen esineen tukevaa kiinnitystä varten. Kuusiokulmaiset leuat on tarkoitettu erityisesti pienemmille esineille. Katso asennusohje) 		3 kpl
G Porrastettu leuka
(Leuat asennetaan pyörityslaitteeseen esineen tukevaa kiinnitystä varten. Porrastetut leuat on tarkoitettu erityisesti tavallisen kokoisille esineille. Katso asennusohje) 		3 kpl
H L-muotoinen leuka
(Leuat asennetaan pyörityslaitteeseen esineen tukevaa kiinnitystä varten. L-muotoiset leuat on tarkoitettu erityisesti suuremmille esineille. Katso asennusohje.) 		6 kpl
I M3-kuusiokoloruuvi (2,5 mm)
(Kuusiokoloruuveja käytetään leukojen kiinnittämiseen yllä mainittuun pyörityslaitteeseen.) 		1 kpl
J Kuusiokoloavain (2,5 mm)
(Tätä työkalua käytetään osien kokoamiseen tai purkamiseen pyörityslaitteessa.) 		1 kpl
K

Taipuisa mitta
(Taipuisalla mitalla mitataan esineen mitat, jotka on syötettävä ohjelmistoon ennen työn aloittamista.)

 1 kpl
L Työntömitta
(Työntömitalla mitataan esineen mitat, jotka on syötettävä ohjelmistoon ennen työn aloittamista.) 		1 kpl
M HEXA-pyöritysjalustat
(Nämä metallijalustat toimitetaan vain HEXA:n mukana ja niitä käytetään ainoastaan HEXA:ssa. Jalustojen käyttöohjeet löytyvät HEXA:n omalta sivulta.) 		3 kpl

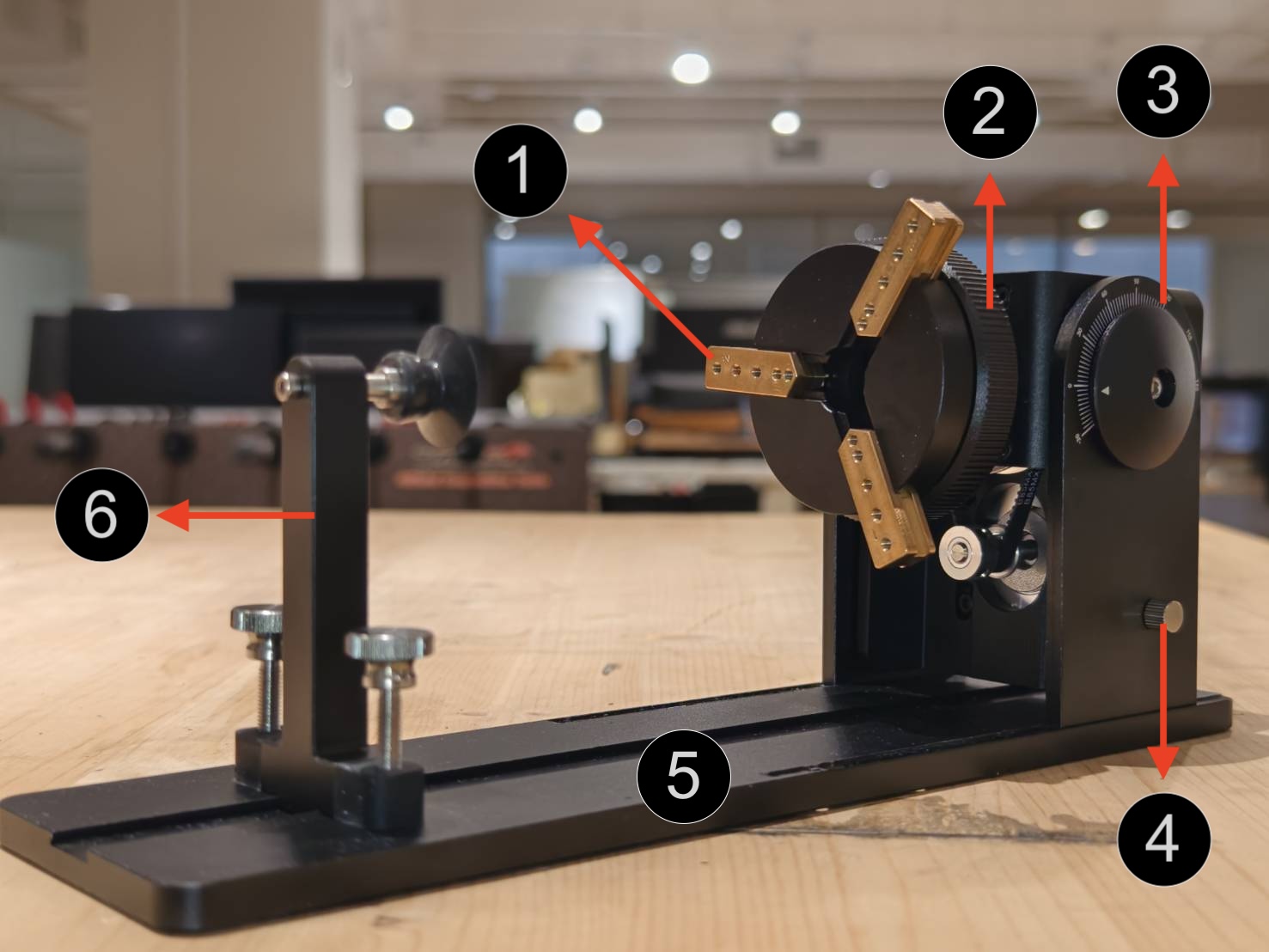

2. Laitteiston rakenne

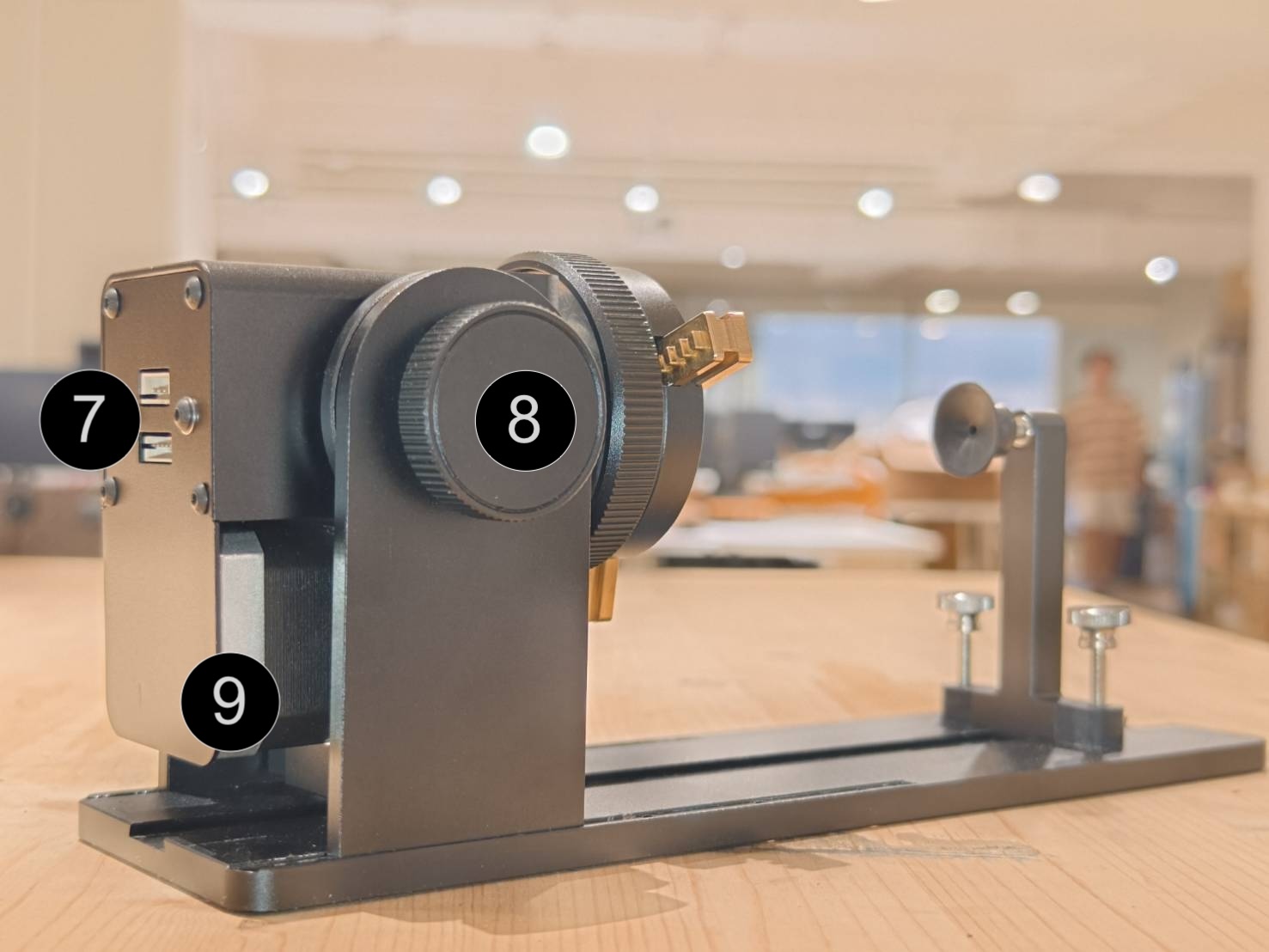

1 2 3 4 5 6

7 8 9

Takaisin ylös

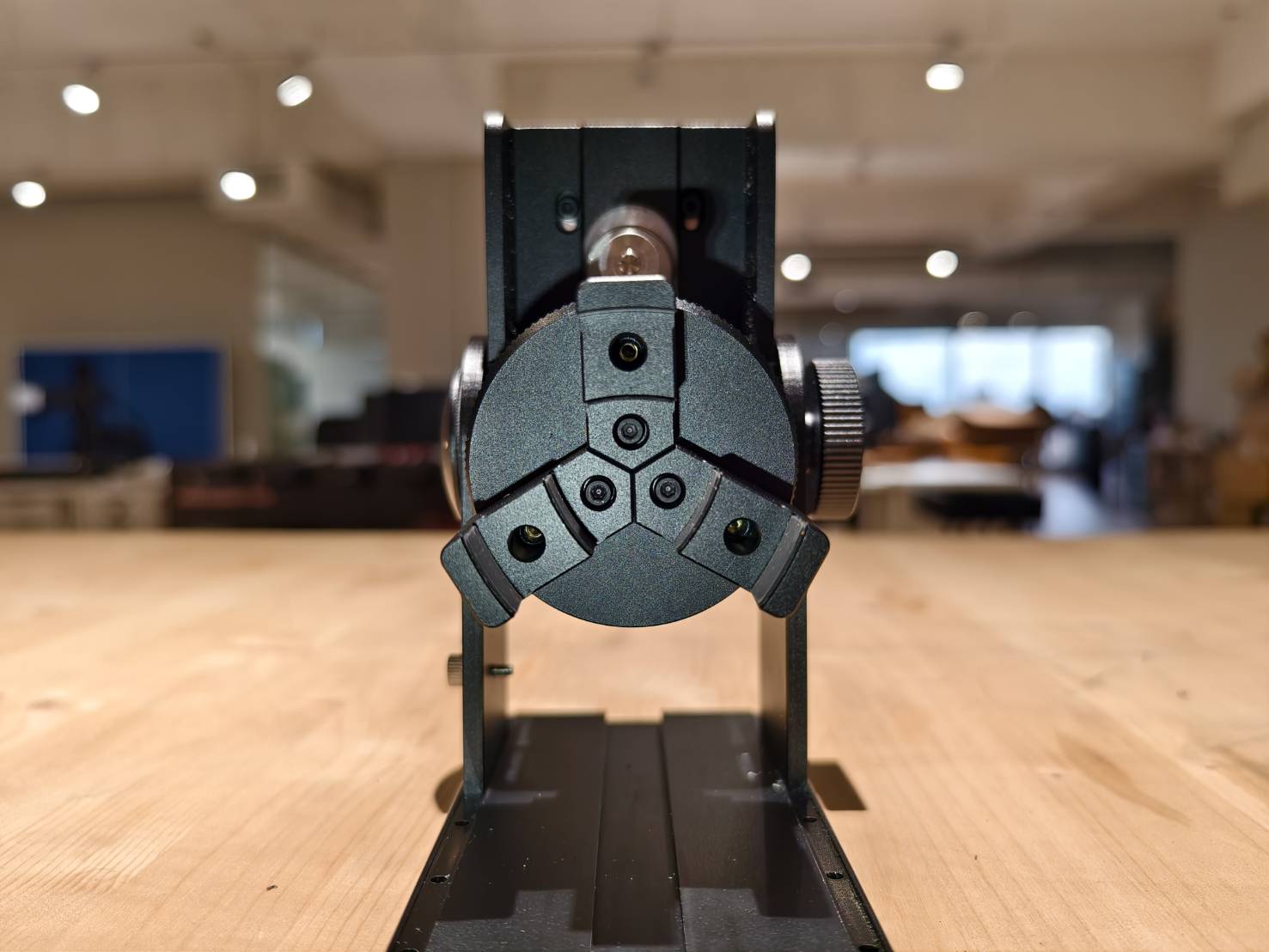

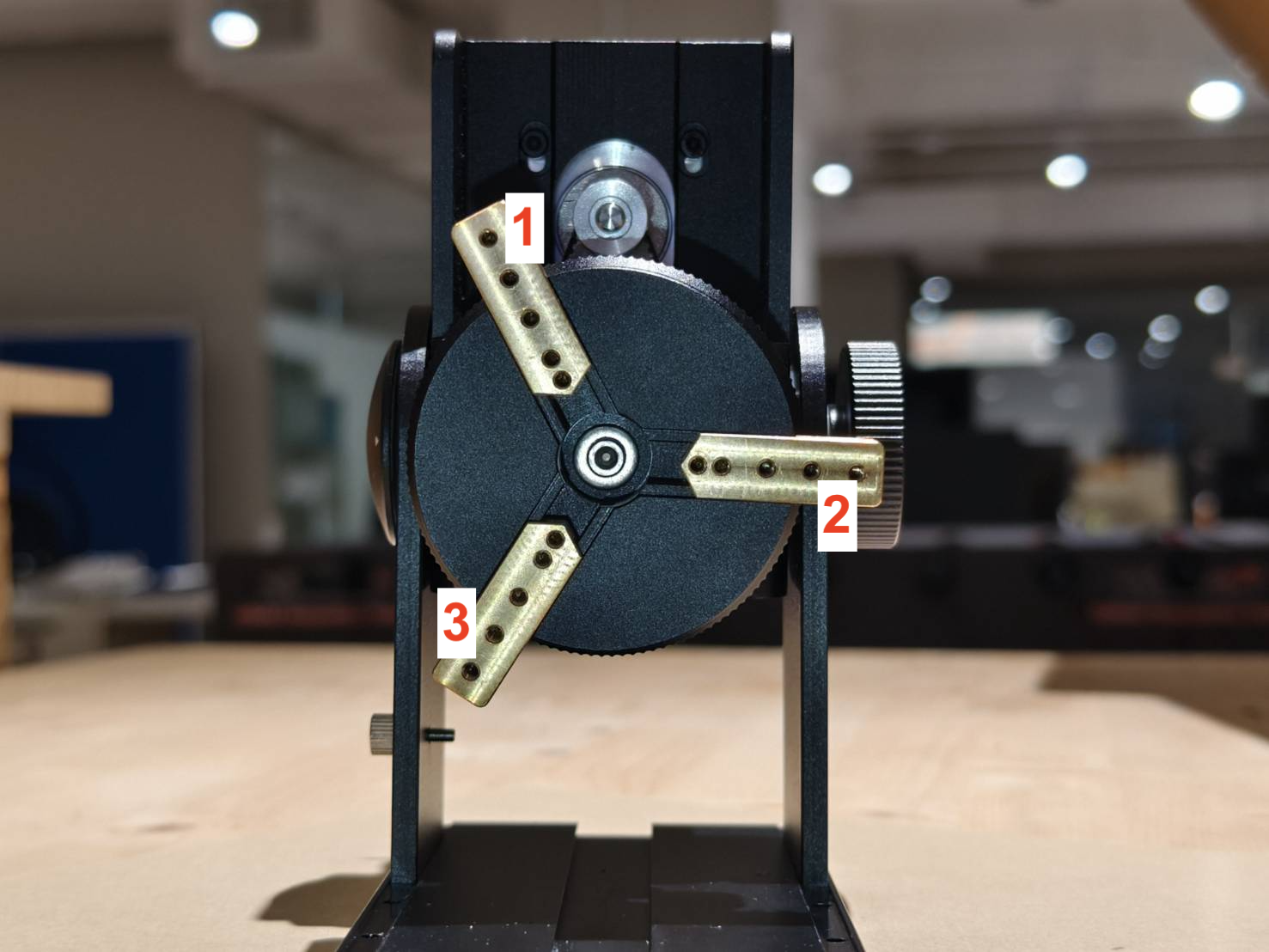

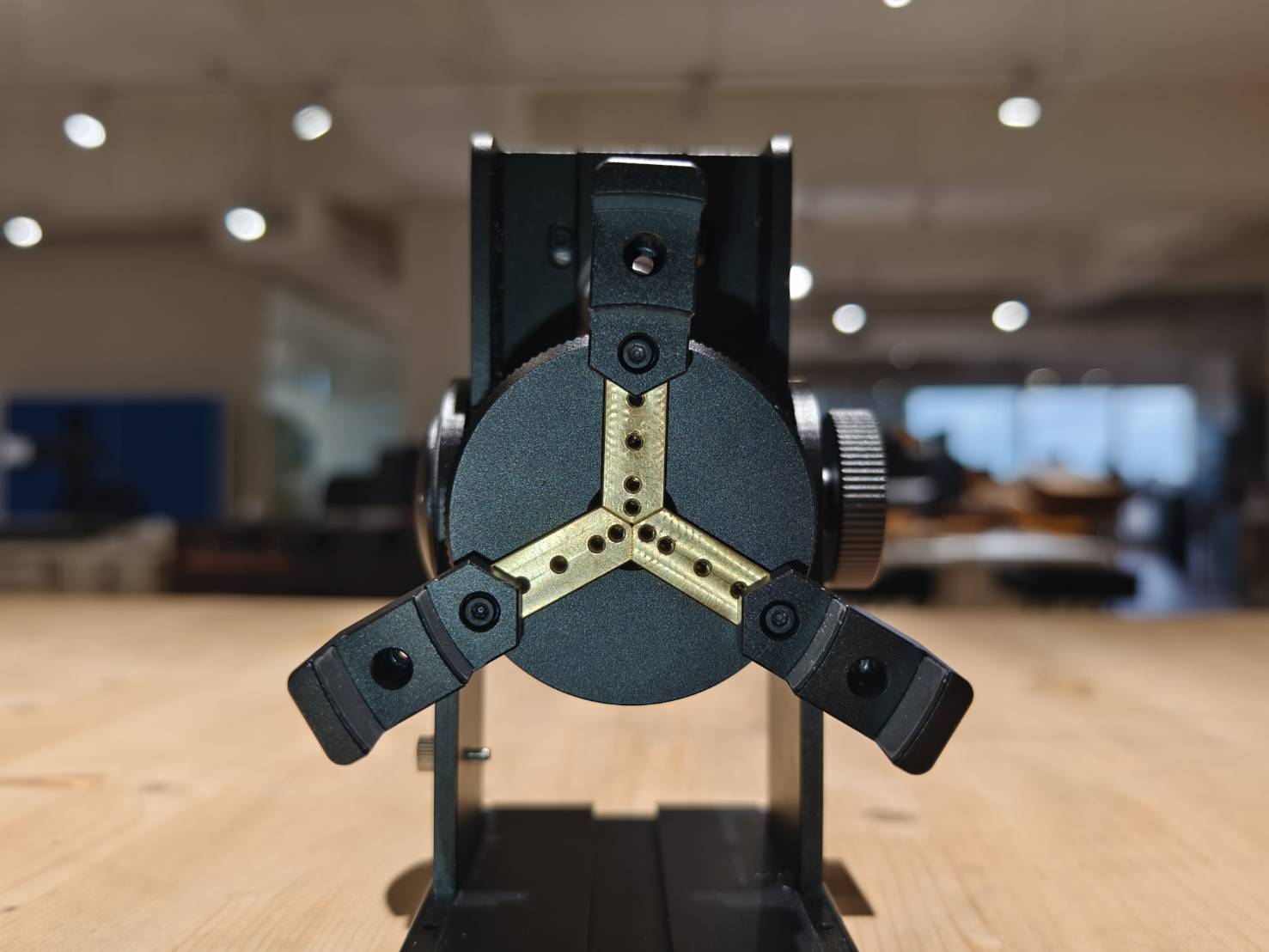

2.1. Leuan istukat

Pyörityslaitteessa on kolme leuan kiinnityskohtaa. Leuat asetetaan niihin ja ruuvataan tiukasti kiinni.


Leuat kiinnitettyinä Leuat irrotettuina

Takaisin kohtaan 2. Laitteiston rakenne



Kiinnityskohdissa on kierrereiät kuusiokoloruuveille. Leukojen etäisyyttä voidaan säätää lähemmäksi tai kauemmaksi ruuvaamalla ne eri reikiin työstettävän esineen koon mukaan.


Lähimpänä Kauimpana

Takaisin kohtaan 2.1. Leukojen kiinnityskohdat



2.1.1 Porrastettujen ja L-muotoisten leukojen asennusohje

Takaisin kohtaan 2.1. Leukojen kiinnityskohdat



2.1.2 Kuusikulmaisien leukojen asennusohje



Takaisin kohtaan 2.1. Leukojen kiinnityskohdat

Takaisin kohtaan 2. Laitteiston rakenne

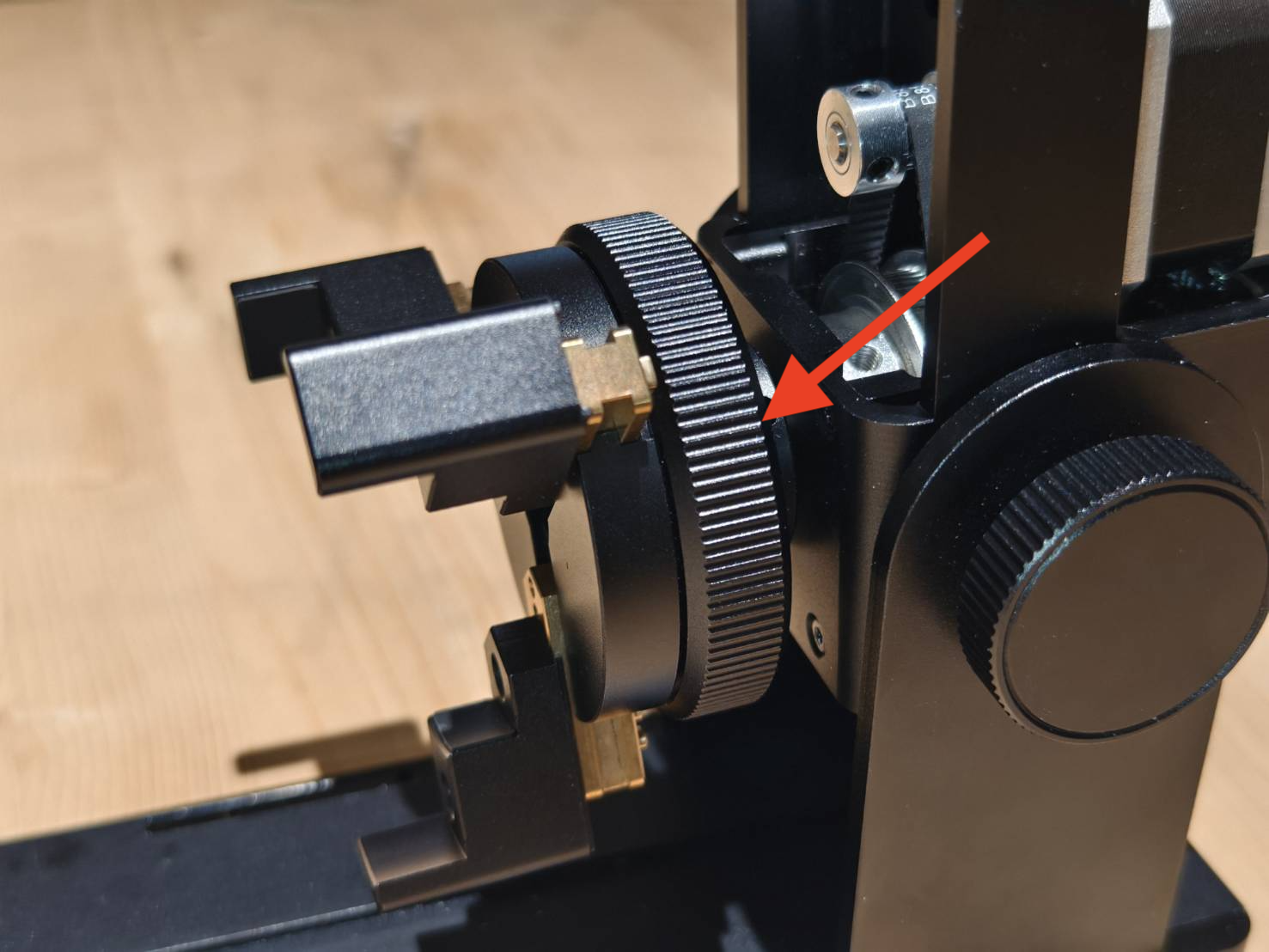

2.2 Koon säätönuppi

Säätönupilla muutetaan leukojen välistä etäisyyttä, joka määrittää työstettävän esineen koon. Katso videosta, miten se toimii.


Takaisin kohtaan 2. Laitteiston rakenne



2.2.1 Koon säätönupin käyttöohje



Takaisin kohtaan 2. Laitteiston rakenne

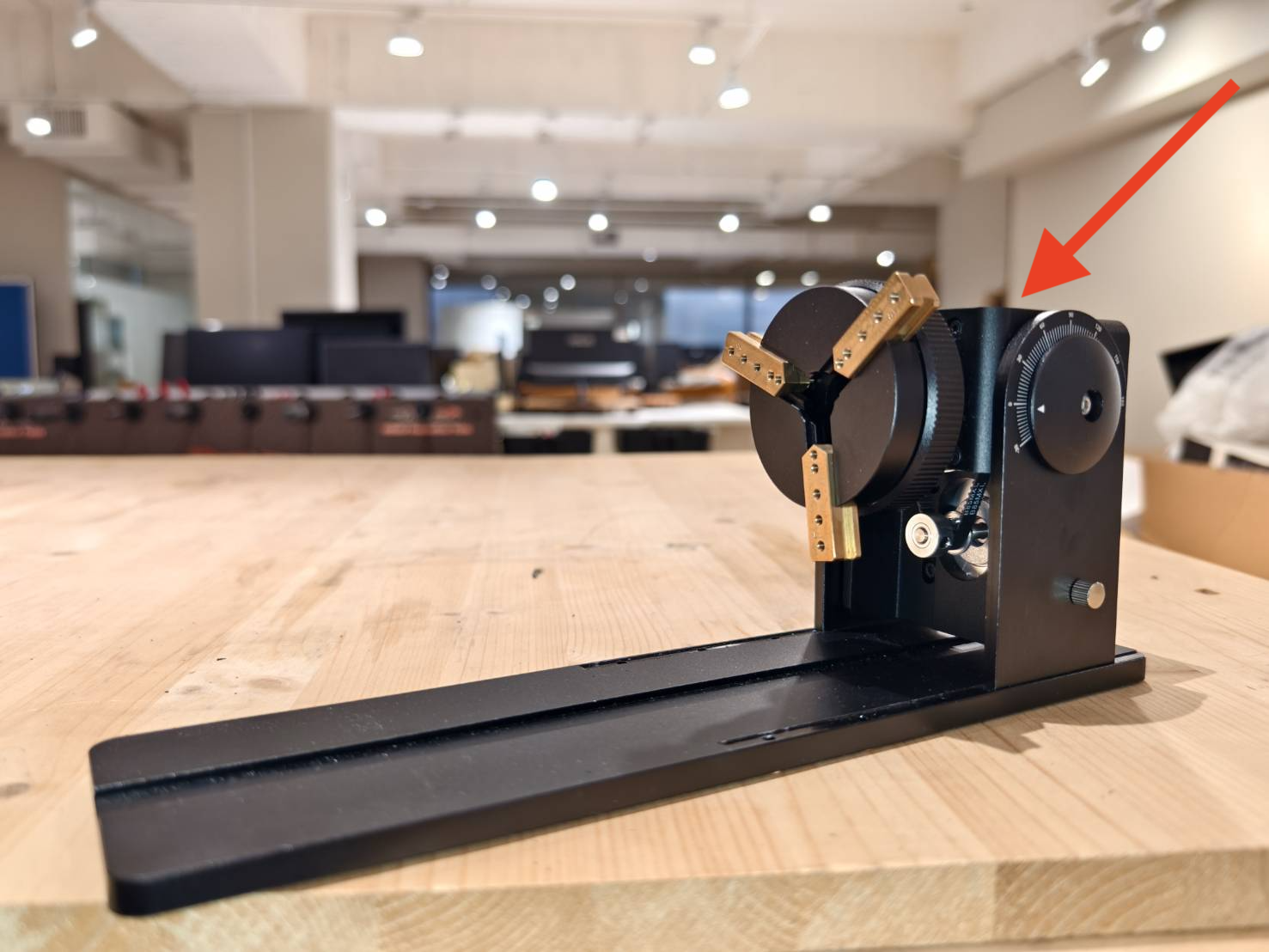

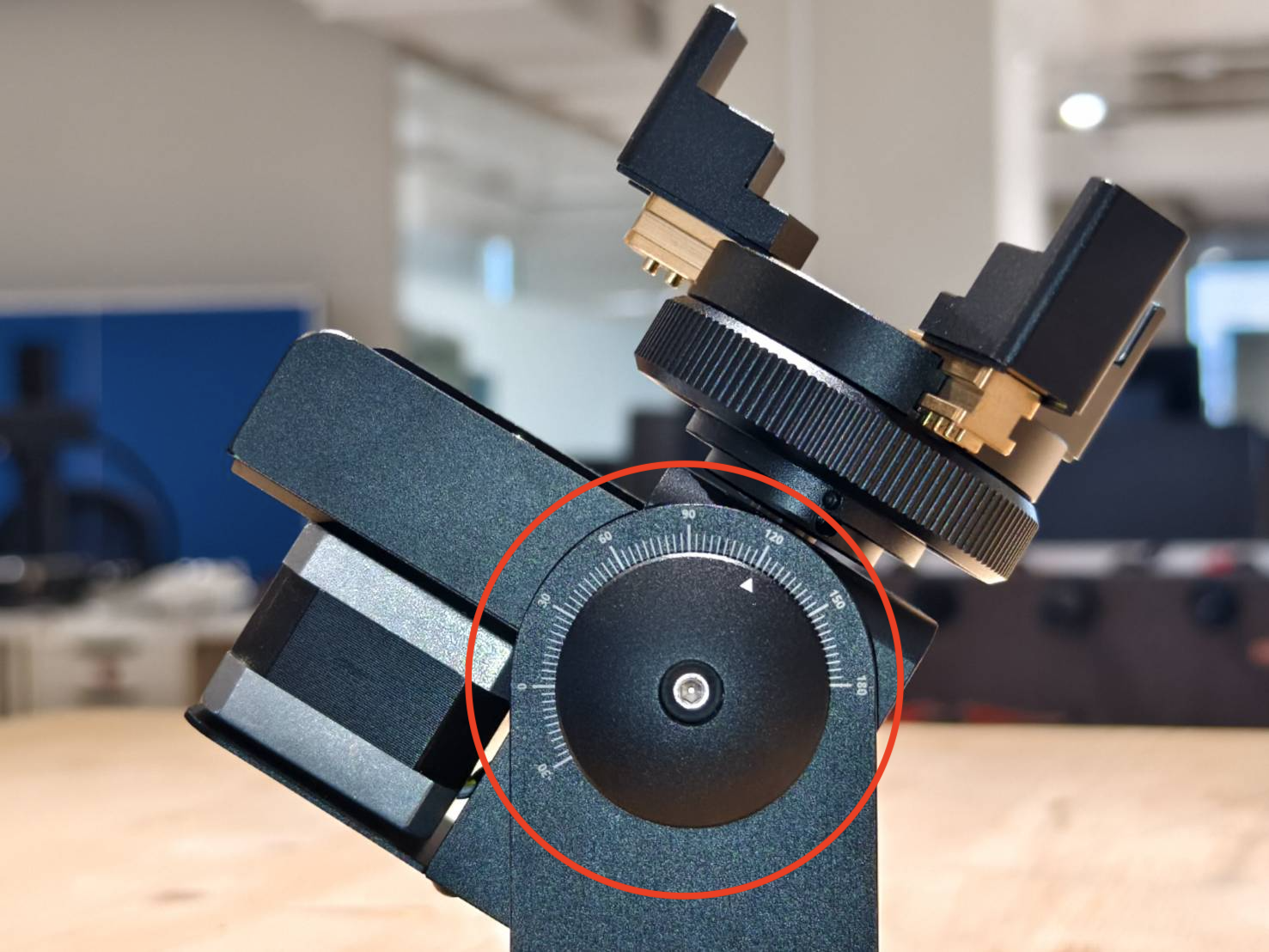

2.3. Kulman osoitin

Kulman osoitin näyttää pyörivän pään kulman.

Takaisin kohtaan 2. Laitteiston rakenne

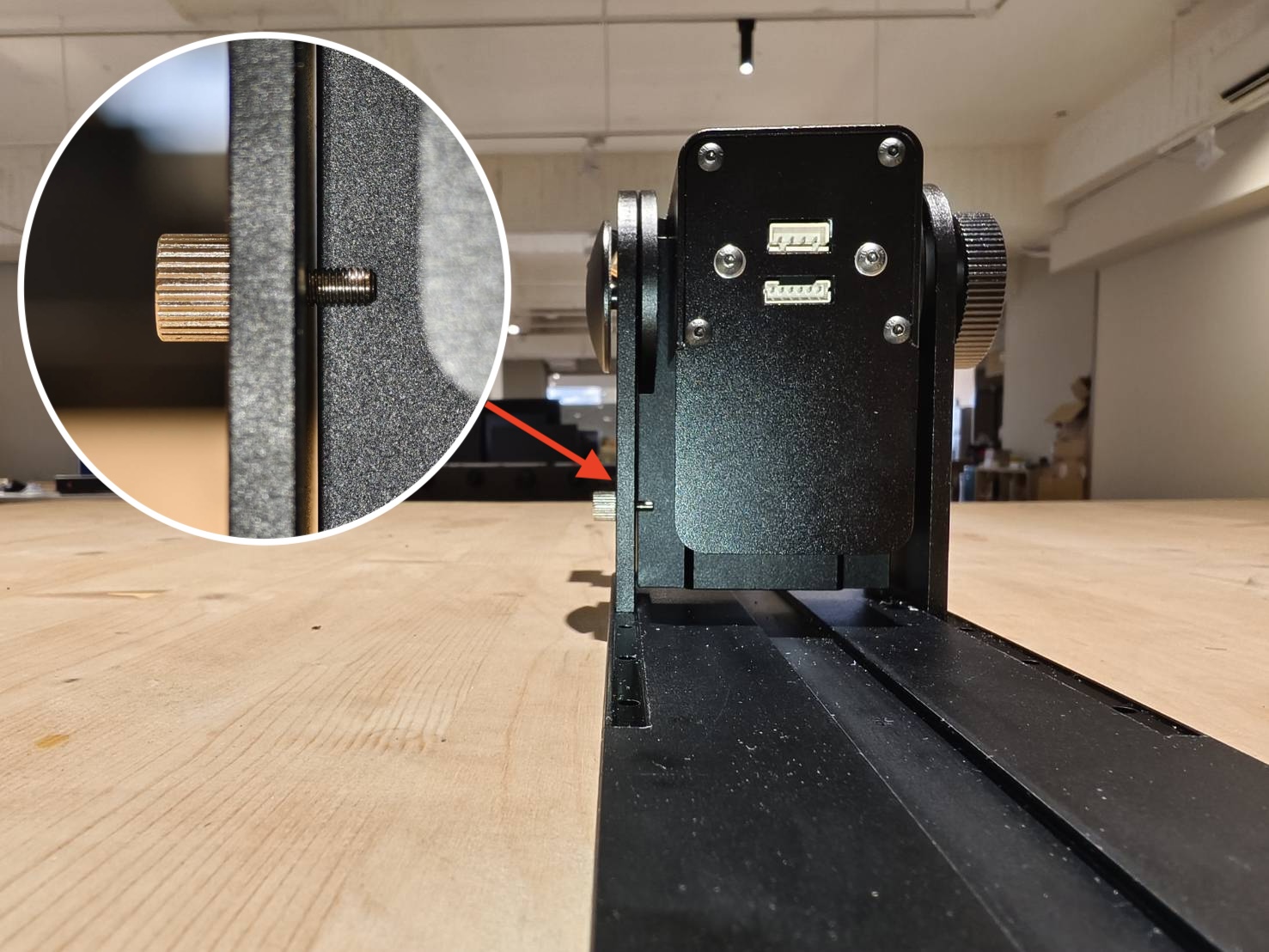

2.4. Pysäytysruuvi

Pysäytysruuvi estää pyörivän pään roikkumisen, kun se käännetään 180 astetta.
Tämä ruuvi on kiristettävä tiukasti.


Takaisin kohtaan 2. Laitteiston rakenne

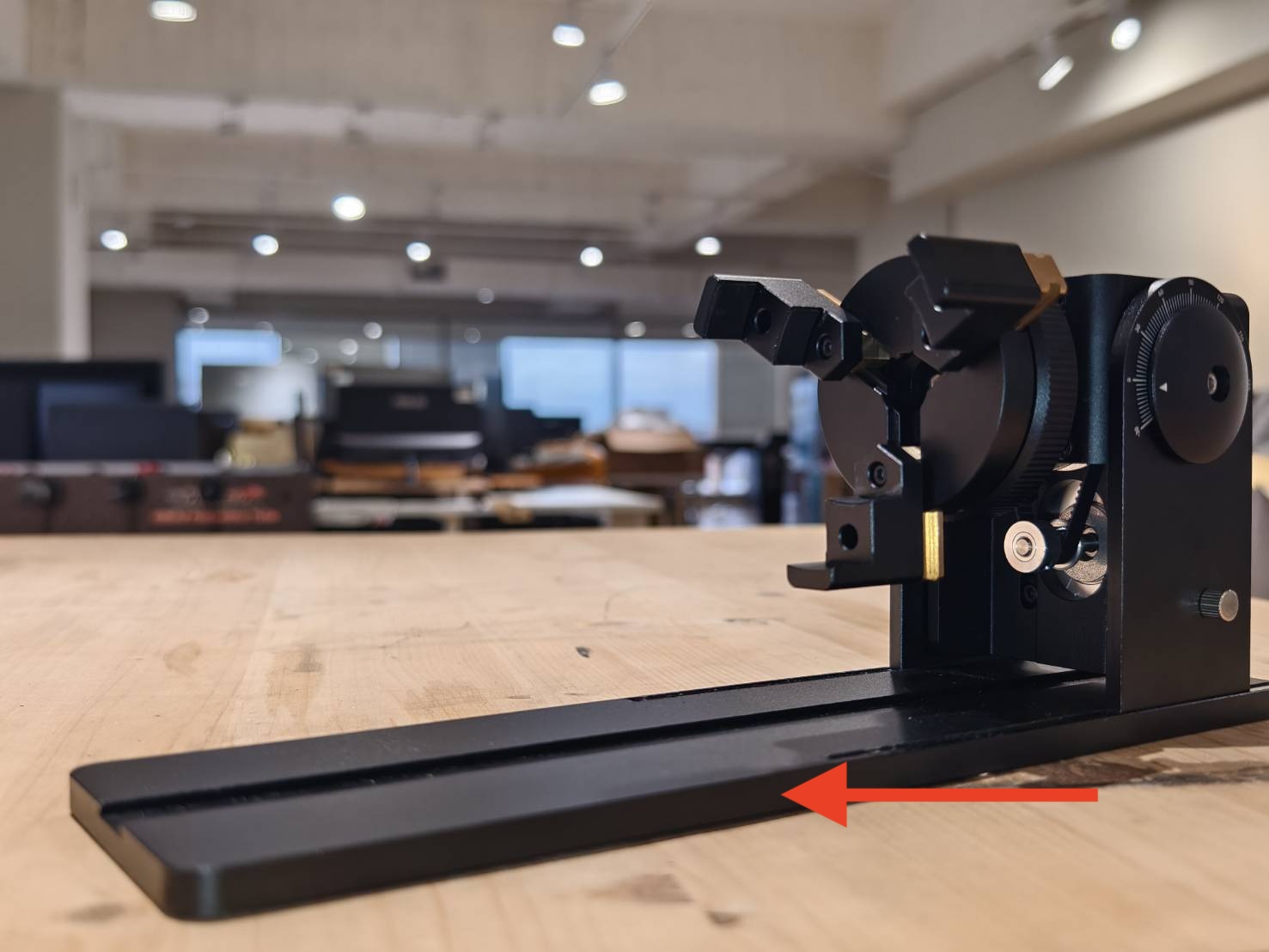

2.5. Alusta

Pyörivän rungon asentoa voidaan muuttaa. Alustassa on ruuvinreikiä, ja runko voidaan kiinnittää eri reikiin asennon muuttamiseksi. Joissakin sovelluksissa, kuten pidempiä esineitä käytettäessä, rungon asentoa voidaan joutua muuttamaan pyörivän kokonaispituuden lyhentämiseksi, kun se kiinnitetään esineeseen.

Takaisin kohtaan 2. Laitteiston rakenne



2.5.1 Istukan rungon uudelleensijoittamisen esittely

Takaisin kohtaan 2. Laitteiston rakenne



2.6. Päätytuki

Päätytukea käytetään esineen toisen pään tukemiseen. Sitä käytetään yleensä Pallomaisissa esineissä ja lyhyissä painavissa esineissä estämään niiden putoaminen leuoista.

Takaisin kohtaan 2. Laitteiston rakenne

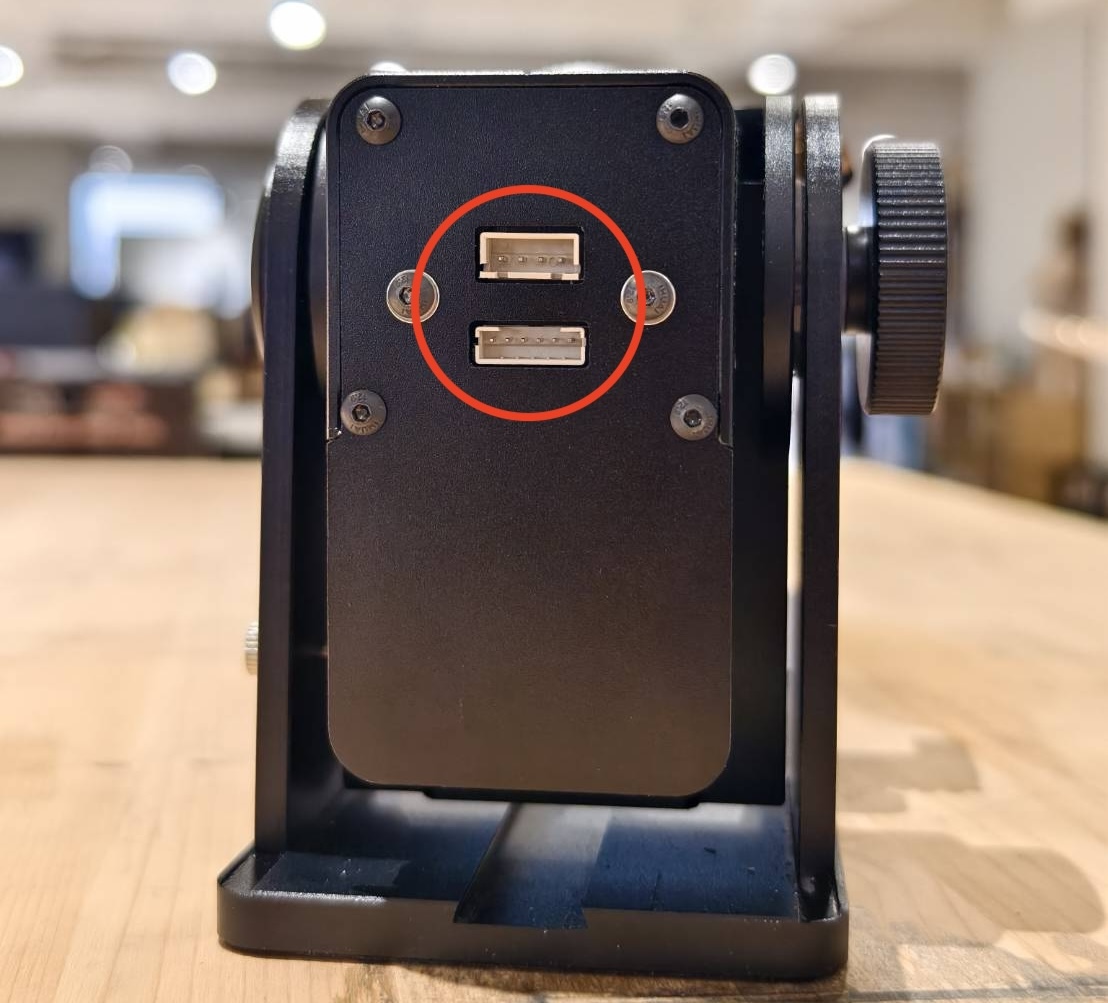

2.7. Liitäntäpistokkeet

Kuten mainittu, liitäntäkaapeli yhdistää pyörivän osan ja koneen. Pistoke on paikka, johon kaapeli kytketään. Pistokkeet ovat eri malleille. Katso oikea pistoke alla olevasta taulukosta.

Pistoketyyppi Yhteensopiva malli
6-napainen Ador, Beambox 2, beamo
4-napainen HEXA, Lazervida

Takaisin kohtaan 2. Laitteiston rakenne

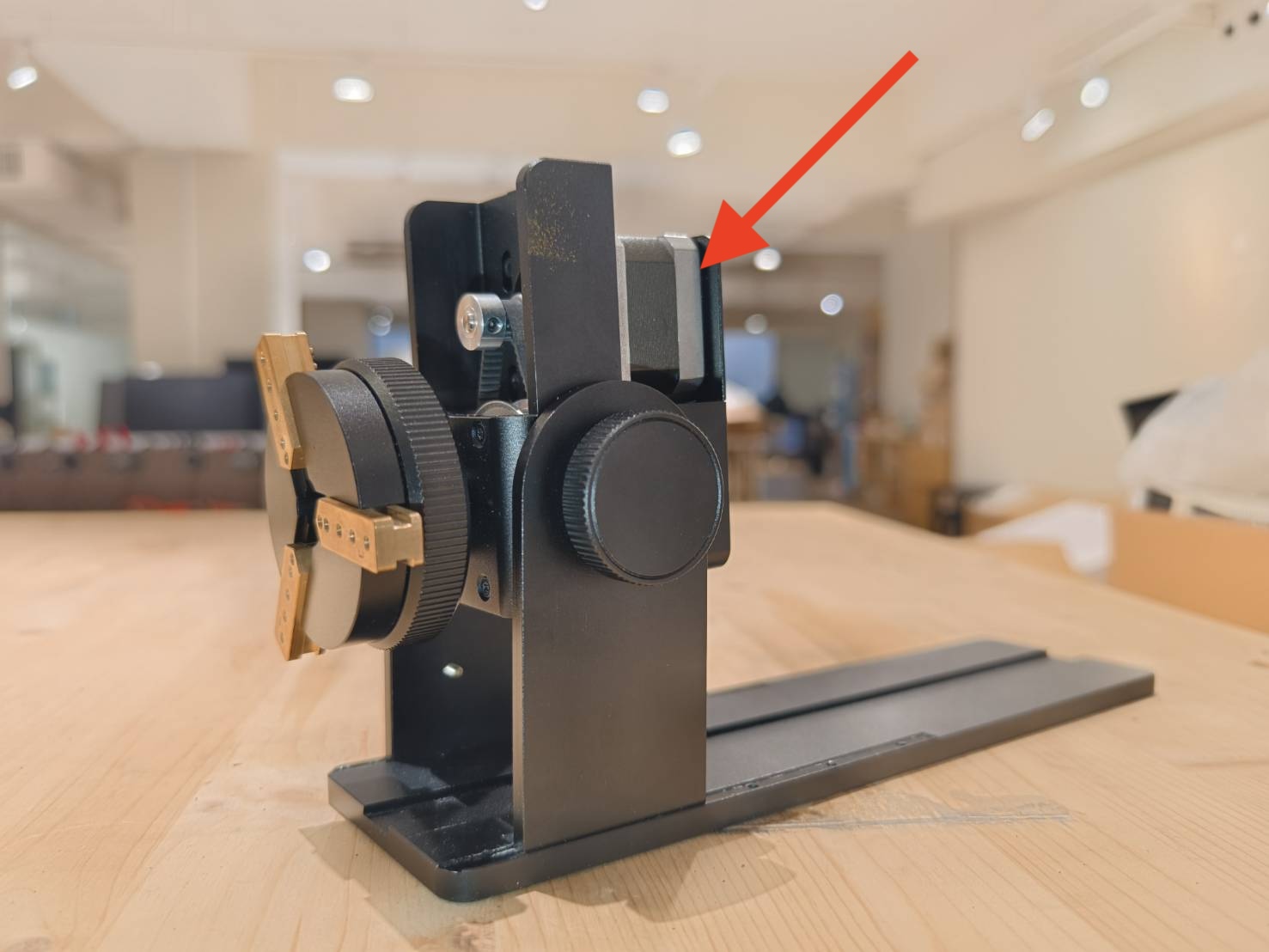

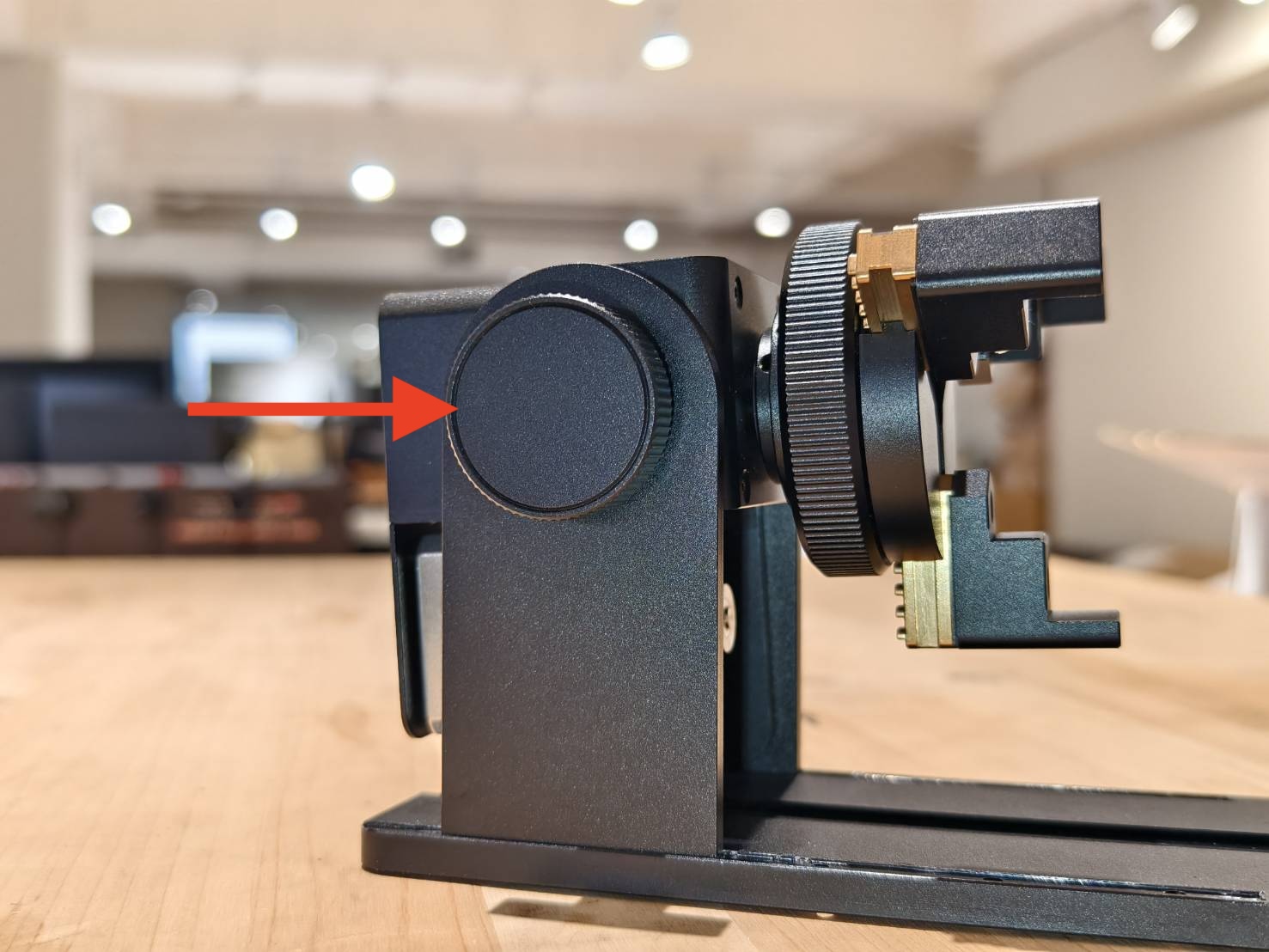

2.8 Kulman säätönuppi

Kulman säätönuppia käytetään pääasiassa työkaluna esineen vaakasuoraan asettamiseen. Sillä voidaan myös kääntää esinettä 180 astetta erityiskäyttötarkoituksia varten.
Katso video oppiaksesi, miten se toimii.

Takaisin kohtaan 2. Laitteiston rakenne



2.8.1 Kulman säätönupin esittely

Takaisin kohtaan 2. Laitteiston rakenne

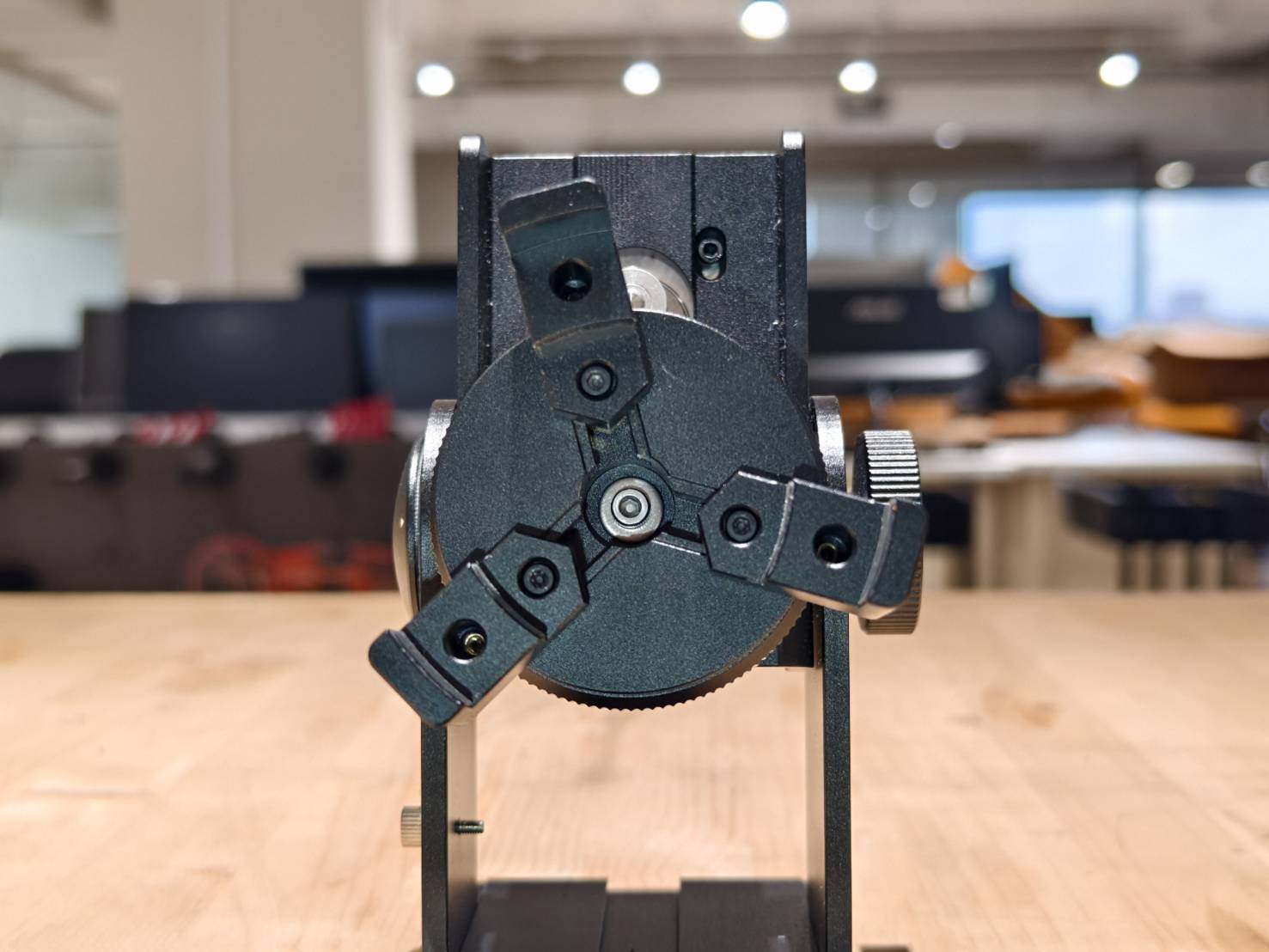

2.9. Kääntöominaisuus

Kun löysäät kulman säätönuppia, pyörivän osan pään voi kääntää 180 astetta.
Joissakin käyttökohteissa kääntäminen on välttämätöntä. Huomioi oletusasento ja käännetty asento, sillä ne vaikuttavat kaiverrustyön alkuperäiseen sijaintiin.

Oletusasento
(Yläosa on tasainen.)		 Käännetty asento
(Moottori on ylöspäin.)

Takaisin kohtaan 2. Laitteiston rakenne

Takaisin ylös

3. Esineiden kiinnittäminen

Tässä luvussa opastetaan, miten kiinnität erilaisia esineitä, kuten tavallisen sylinterin, mukin, pienen sylinterin, pitkän esineen jne. Katso alla olevasta taulukosta esineesi muotoa lähinnä vastaava vaihtoehto.

Sylinteri Muki Jalallinen lasi Kartio

Pitkä esine Pallo Rengas

Takaisin ylös

3.1 Lieriö

Sylintereihin voidaan tarttua ulko- tai sisäpuolelta. Suurille esineille tarvitaan L-muotoiset leuat.

Takaisin kohtaan 3. Esineiden kiinnittäminen

3.1.1 Lieriömäisten kappaleiden ulkoinen kiinnitys



3.1.2 Sylinterimäisten kappaleiden sisäpuolinen kiinnitys kuusiokulmaleuoilla



3.1.3 Lieriömäisten kappaleiden sisäinen kiinnitys porrastetuin leuin



3.1.4 Suurempien lieriömäisten kappaleiden ulkoinen kiinnitys

Takaisin kohtaan 3. Esineiden kiinnittäminen



3.2 Muki

Mukeissa on kahvat; yleensä kahva voi osua pyörivän alustan jalkaan, joten kääntämällä mukia 180 astetta tämä voidaan välttää.

Takaisin kohtaan 3. Esineiden kiinnittäminen

 3.2.1 Mukien ulkoinen kiinnitys



3.2.2 Mukien sisäpuolinen kiinnitys kuusikulmaisilla leuoilla



3.2.3 Mukien sisäinen kiinnitys porrastetuin leuin

Takaisin kohtaan 3. Esineiden kiinnittäminen



3.3 Pikari

Ole varovainen, sillä jotkin pikarit voivat olla hauraita. Pohjasta kiinnittäminen on suositeltavaa. Myös erikseen hankittava tukimoduuli on suositeltava pikariesineitä varten.

(*Videon lopussa käytetty tukimoduuli on hankittava erikseen.)

Takaisin kohtaan 3. Esineiden kiinnittäminen



3.4 Kartio

Kartiomaisiin esineisiin voidaan tarttua ulko- tai sisäpuolelta.

Takaisin kohtaan 3. Esineiden kiinnittäminen

3.4.1 Kartioesineen ulkoinen kiinnitys



3.4.2 Kartiomaisen esineen sisäpuolinen kiinnitys kuusikulmaisilla leuoilla





3.4.3 Kartioesineen sisäinen kiinnitys porrastetuin leuin



Takaisin kohtaan 3. Esineiden kiinnittäminen



3.5 Pitkä

Pitkiä esineitä varten tarvitaan tukimoduuli, ja se täytyy ostaa erikseen.

Takaisin kohtaan 3. Esineiden kiinnittäminen



3.6 Pallo

On suositeltavaa kaivertaa pallomaiset esineet vain keskialueelle, jossa tarkennusetäisyys vaihtelee vähiten. Pallomaisten esineiden kanssa käytetään takatukisarjaa.

Takaisin kohtaan 3. Esineiden kiinnittäminen



3.7 Rengas

Rengasmainen materiaali kiinnitetään samalla tavalla kuin sylinterin sisäpuolinen tarttuminen.

Takaisin kohtaan 3. Esineiden kiinnittäminen

Takaisin ylös

4. Muut lisävarusteet (myydään erikseen)

Saatavilla on muutamia erikseen ostettavia lisävarusteita, jotka ovat hyödyllisiä erikoisesineiden, kuten suurikahvaisten mukien tai pidempien esineiden, käsittelyssä.
*Huomaa, että nämä tuotteet on ostettava erikseen.

# Tuote Kuva
1. Korotussarja
2. Tukimoduuli

Takaisin ylös

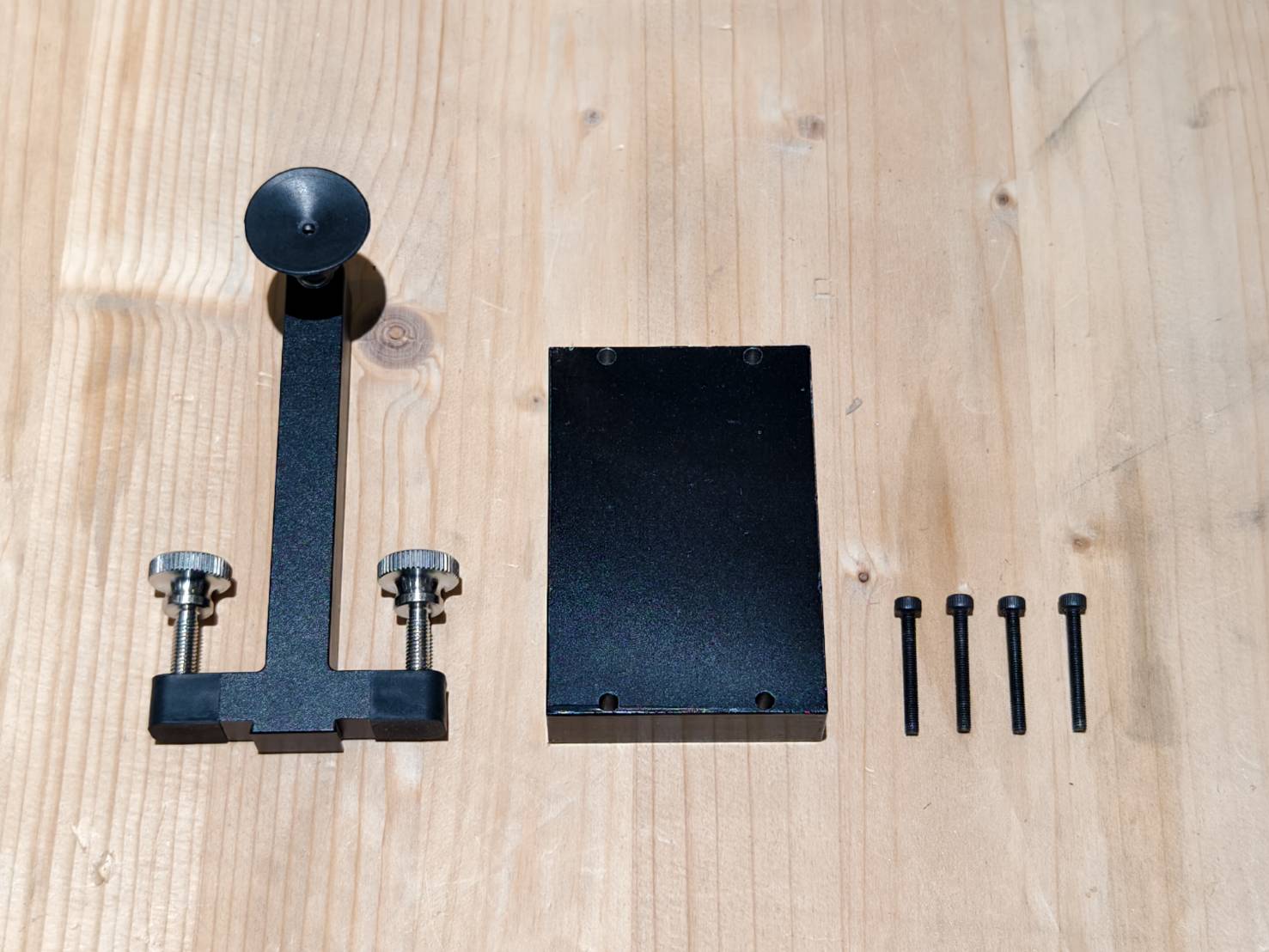

4.1 Korotussarja

Korotussarja sisältää korotuspalikan ja korkeamman takatuen. Tätä käytetään yleensä mukeille, joissa on suuremmat kahvat tai suuremmille pallomaisille esineille.

Takaisin kohtaan 4. Muut lisävarusteet

4.1.1 Korotussarjan esittely ennen ja jälkeen

Takaisin kohtaan 4.1 Korotussarja

4.1.2 Korotussarjan asennusohje

Takaisin kohtaan 4.1 Korotussarja

Takaisin kohtaan 4. Muut lisävarusteet

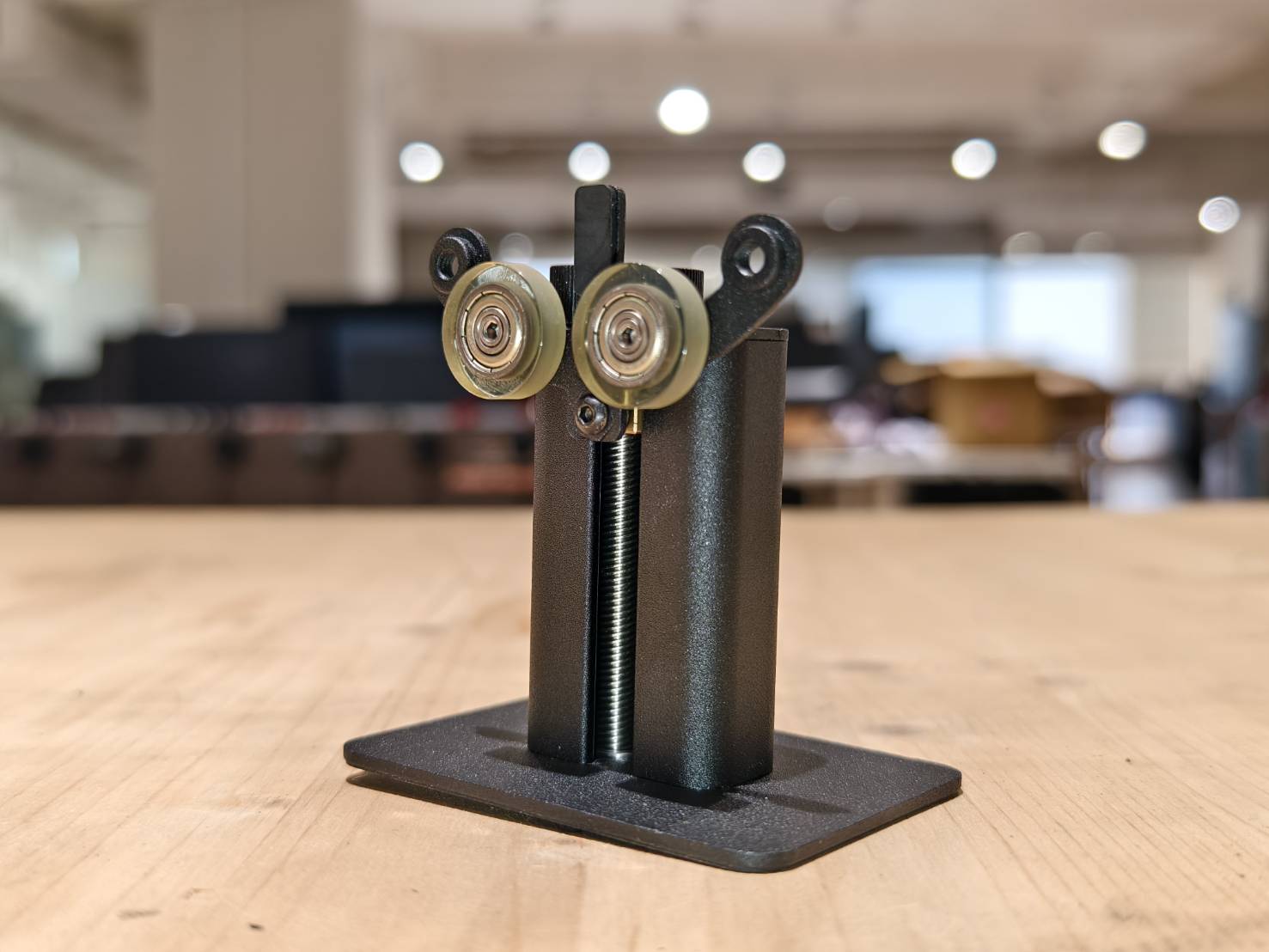

4.2 Tukimoduuli

Tukimoduulia käytetään pidemmille tai painavammille esineille tukemaan ja nostamaan esineen toista puolta.

Takaisin kohtaan 4. Muut lisävarusteet

4.2.1 Tukimoduulin esittely

Jalallisten lasien kaiverrus
Pitkien esineiden kaiverrus

Takaisin kohtaan 4.2 Tukimoduuli



4.2.2 Tukimoduulin pyörien ja istuimen vaihto-ohje

Pyörät
Istuin

Takaisin kohtaan 4.2 Tukimoduuli

Takaisin ylös

5. Aloita kaiverrus

Koska Chuck Rotary on yhteensopiva eri FLUX-mallien kanssa, etsi alta oman laitteesi ohjeet pyörivän laitteen asentamiseen ja työn aloittamiseen.

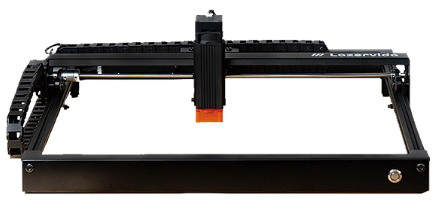

HEXA  Ador beamo Lazervida

Beambox II

HEXA RF





Takaisin ylös

6. Osien vaihto

Tässä osiossa käsittelemme Chuck Rotary -laitteen vaihdettavien osien ohjeet.

6.1 Chuck Rotary -piirilevyn vaihto

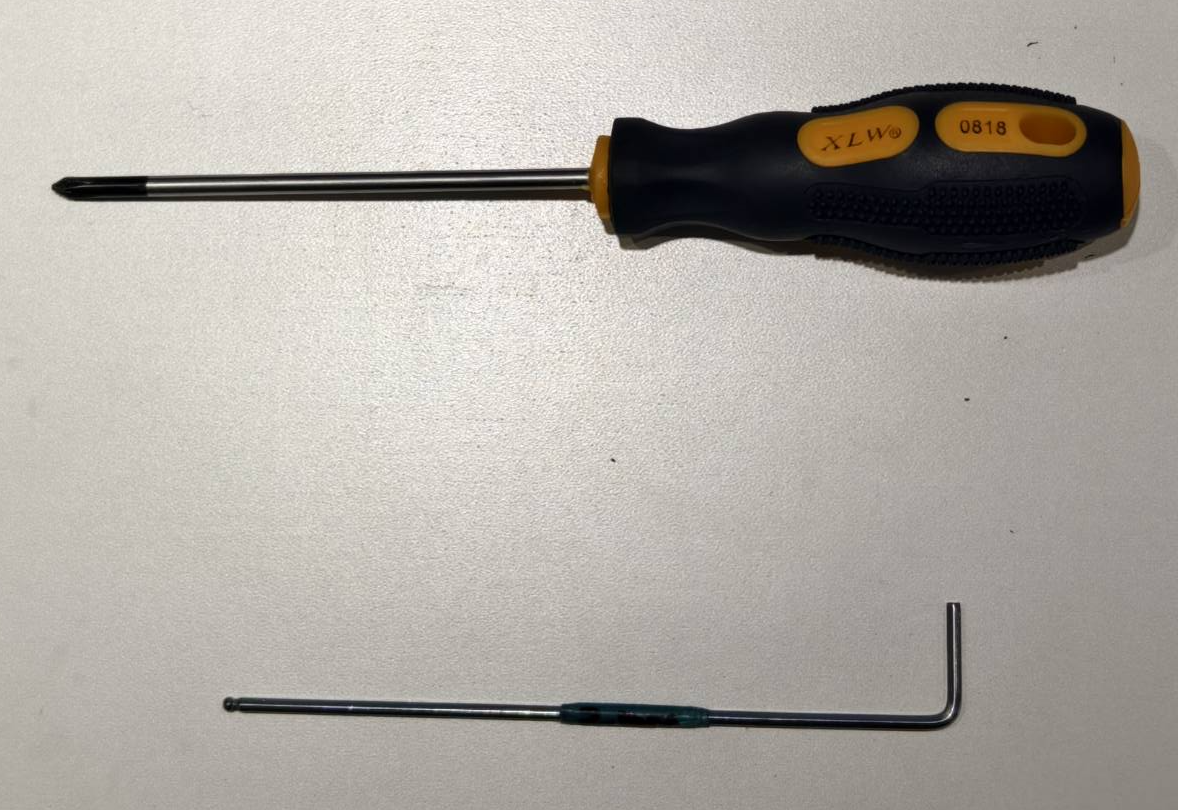

Tarvittavat työkalut:

  • Ristipääruuvitaltta
  • 2 mm:n kuusiokoloavain

Video-ohje:

Takaisin ylös



#END
