⚠︎ Varoitus: Läpikaiverrusominaisuus ei ole saatavilla Euroopassa.

Kuvaus

Tämä artikkeli opastaa sinut läpikaiverrusominaisuuden määrittämisessä ja testikaiverrustehtävän aloittamisessa laitteiston asennuksen jälkeen.
Lisätietoja läpikaiverrutulostuksesta on artikkelissa Ador - Läpikaiverrusopas.

Työkalut

1	Ristipääruuvimeisseli
2	Kuusiokoloavain (7 mm)
3	Paperiteippi (valinnainen)

Vaihe 1

Irrota kone ja jalusta toisistaan, jos ne on koottu yhteen.

Vaihe 2

Irrota nämä kaksi ruuvia laitteen takaa ristipääruuvimeisselillä.

Vaihe 3

Irrota rungon alapuolella olevat ruuvit.

Huomaa, että irrotettavia ruuveja voi olla kaksi tai kolme koneesta riippuen.
Ruuvityyppi voi olla 7 mm:n korkki, ristipääruuvi tai siipiruuvi.
Tässä ohjeessa on kaksi 7 mm:n kruunumutteria.

Vaihe 4

Takaläpivientikehys voidaan nyt irrottaa.
(Ruuveja ei tarvita läpiviennissä, mutta ne on suositeltavaa säilyttää.)

Vaihe 5

Aseta takaläpivientikehys suunniteltuun paikkaan.

Vaihe 6

Irrota kaksi ruuvia.

Vaihe 7

Irrota ruuvit etukehyksen alapuolelta.

Huomaa, että irrotettavia ruuveja voi olla kaksi tai kolme koneesta riippuen.
Ruuvityyppi voi olla 7 mm:n korkki, ristipääruuvi tai siipiruuvi.
Tässä ohjeessa on kaksi 7 mm:n kruunumutteria.

Vaihe 8

Etuläpivientikehys voidaan nyt irrottaa.

Vaihe 9

Irrota kaksi kiinnikettä etukehyksistä.
(Näitä kahta kiinnikettä ei tarvita läpiviennissä, mutta on suositeltavaa säilyttää ne mahdollisia tulevia tarpeita varten. Katso ei-läpiviennin asennus.)

Vaihe 10

Aseta etuläpivientikehys suunniteltuun paikkaan.

Vaihe 11

Kokoa kone ja jatkopohja.

Vaihe 12

Aseta hunajakenno 37 mm:n/1,4 tuuman kerrokseen tai 77 mm:n/3,0 tuuman kerrokseen materiaalin paksuuden mukaan. Katso artikkeli hunajakennon asennuksesta.

Kerros	Kuva	Korkeusalue (Esine)
37 mm / 1,4 tuumaa		0 - 3 mm
77 mm / 3,0 tuumaa		3 - 15 mm
117 mm / 4,6 tuumaa		Ei saatavilla läpivientiin
155 mm / 6,1 tuumaa		Ei saatavilla läpivientiin

Vaihe 13

Aseta materiaali koneeseen. On erittäin suositeltavaa, että käytät ensimmäisellä kerralla harjoittelutarkoituksiin tarpeetonta tai käytettyä materiaalia.

Ador-läpivientitoiminnon materiaalin enimmäispaksuus on 15 mm.

Kun syötät materiaalia, varo, ettei se juutu virtajohtoon tai poistoilmaletkuun, kuten alla olevissa huonoissa esimerkeissä on esitetty.

Materiaalien sijoittamiseen on kaksi skenaariota. Katso ohjeet alta.

0 - 3 mm:n materiaalit
Aseta hunajakenno 37 mm / 1,4 tuuman kerrokseen. Aseta materiaali suoraan koneeseen ja aseta se hunajakennon päälle. (On suositeltavaa työntää materiaali vasemmalle kehyksen kohdistamiseksi.)

3–15 mm:n materiaalit
Aseta hunajakenno 77 mm / 3,0 tuuman kerrokseen. Aseta hunajakennon päälle materiaaleja korottaaksesi kohdemateriaalisi. Aseta kohdemateriaali pohjamateriaalien päälle. (On suositeltavaa työntää materiaali vasemmalle kehyksen kohdistamiseksi.)

Vaihe 14

Aseta paperiteippi aivan materiaalin reunan viereen hunajakennon päälle tai pohjamateriaaliin.
Teippiä käytetään jokaisen kaiverruskerran kohdistamiseen, ja käsittelemme myöhemmin artikkelissa, kuinka sitä käytetään.

0 - 3 mm:n materiaalit
Kiinnitä teippi suoraan hunajakennon päälle.

3–15 mm:n materiaalit
Valmistele sivumateriaali, jonka paksuus on sama tai +/- 3 mm kuin kohdemateriaalisi. Varmista, että se on riittävän ohut asetettavaksi pohjamateriaalin päälle yhdessä kohdemateriaalisi kanssa.

Kiinnitä paperiteippi sivumateriaaliin ja aseta se aivan kohdemateriaalisi viereen.

Tärkeä huomautus
On parasta, että kohdemateriaali ja sivumateriaali ovat samaa paksuutta.

Enintään 3 mm:n ero näiden kahden materiaalin välillä on hyväksyttävä.

Yli 3 mm:n ero näiden kahden materiaalin välillä EI ole hyväksyttävä.

Vaihe 15

Käynnistä laite ja suorita automaattinen tarkennus materiaalillesi.

Vaihe 16

Varmista, että sinulla on seuraavat ohjelmisto- ja laiteohjelmistoversiot käyttääksesi Adorin pyörivää toimintoa.

Beam Studio -versio 2.3.7 tai uudempi. (Opas)	Laiteohjelmiston versio 5.3.2 tai uudempi. (Opas)

Vaihe 17

Ota läpivienti-toiminto käyttöön Beam Studiossa.

Screenshot 2024-07-09 at 3.30.27 PM.png

Aseta materiaalisi pituus.

Screenshot 2024-07-09 at 3.36.02 PM.png

Vaihe 18

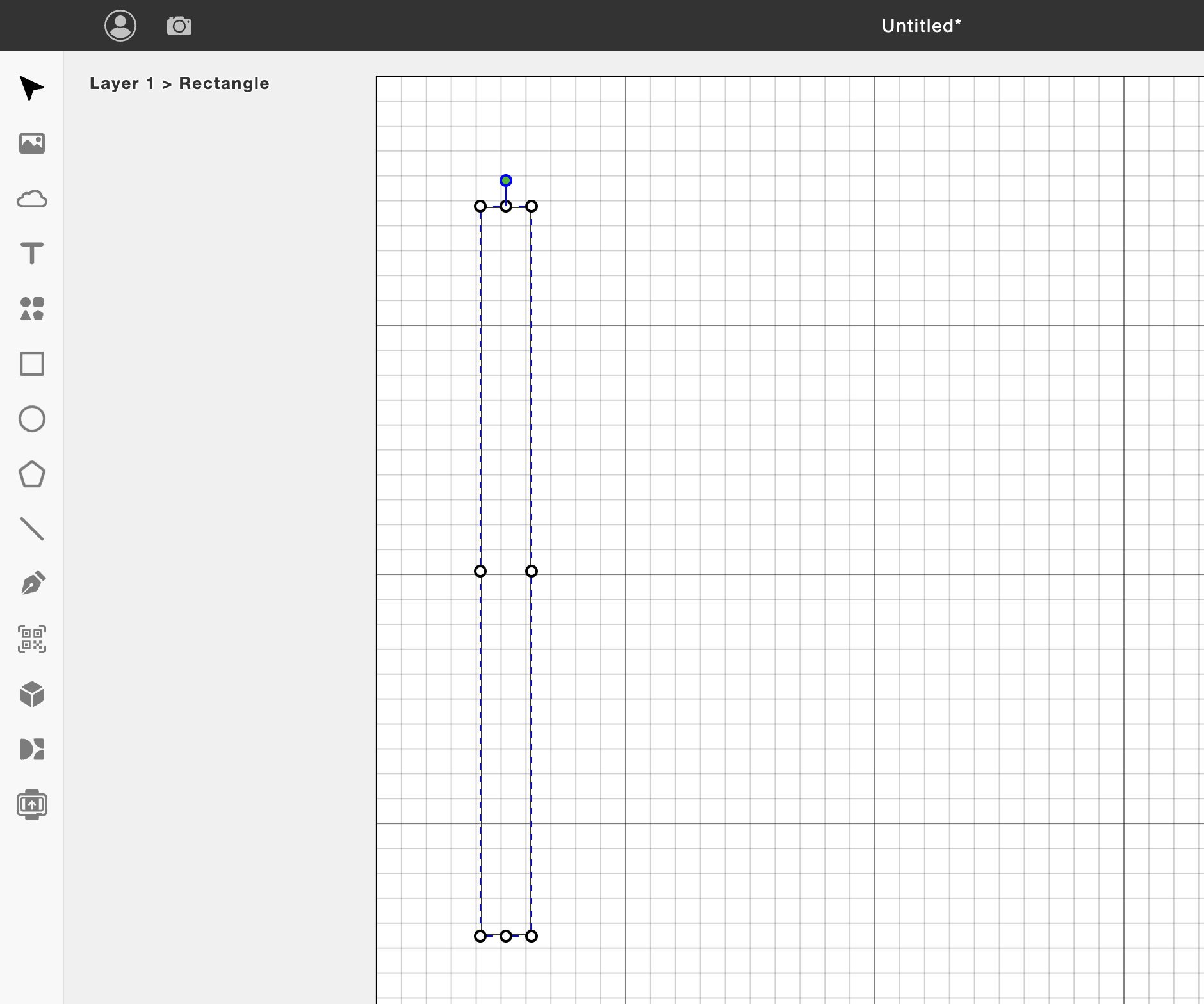

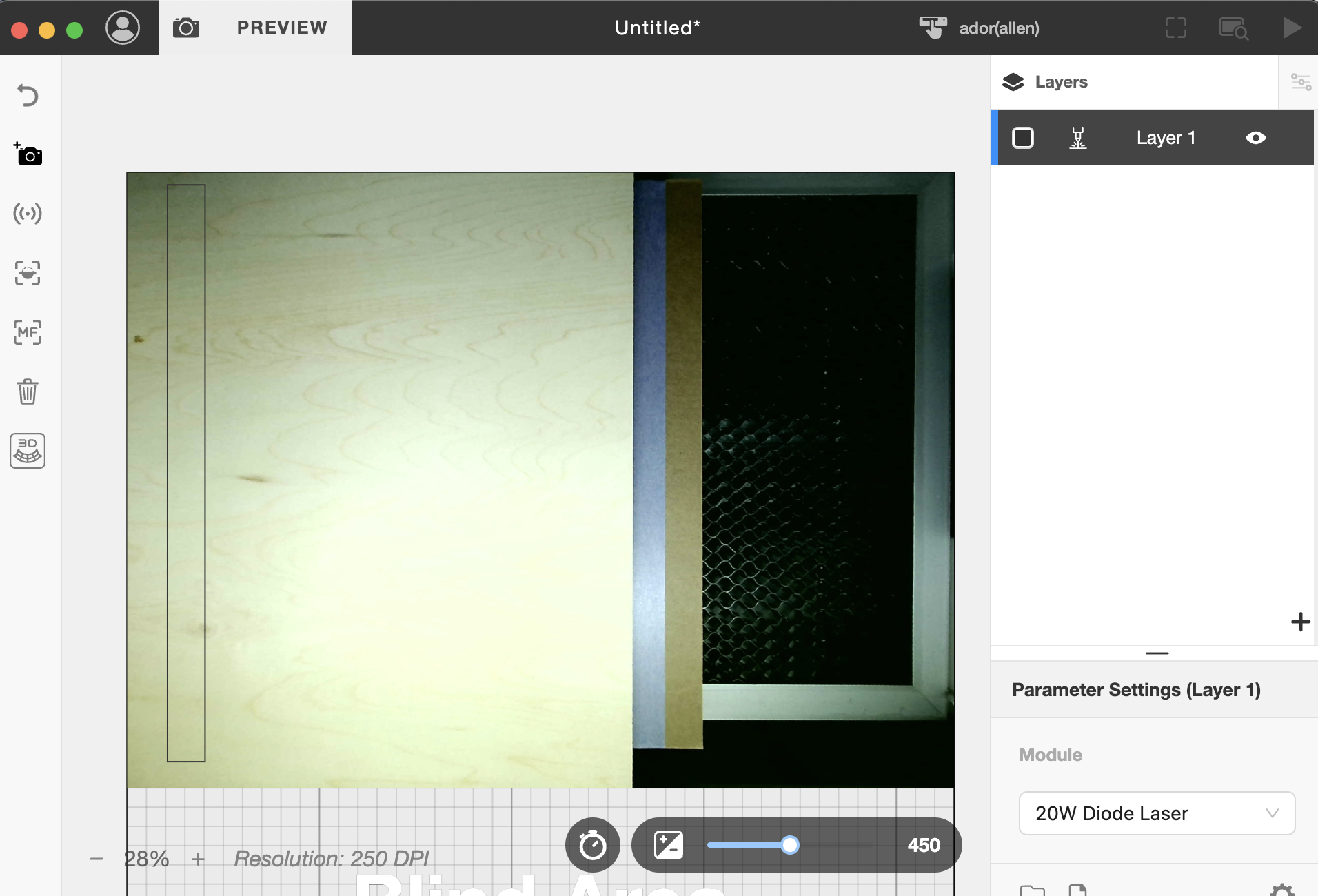

Piirrä pitkä suorakulmio tai tuo oma suunnitelmasi.

Screenshot 2024-07-09 at 3.44.08 PM.png

Vaihe 19

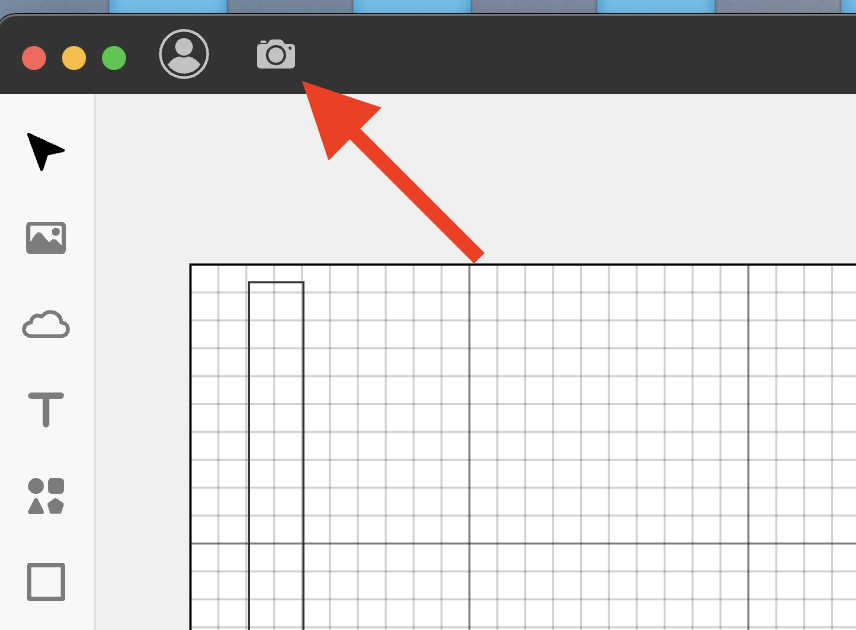

Suorita kameran esikatselu.

Vaihe 20

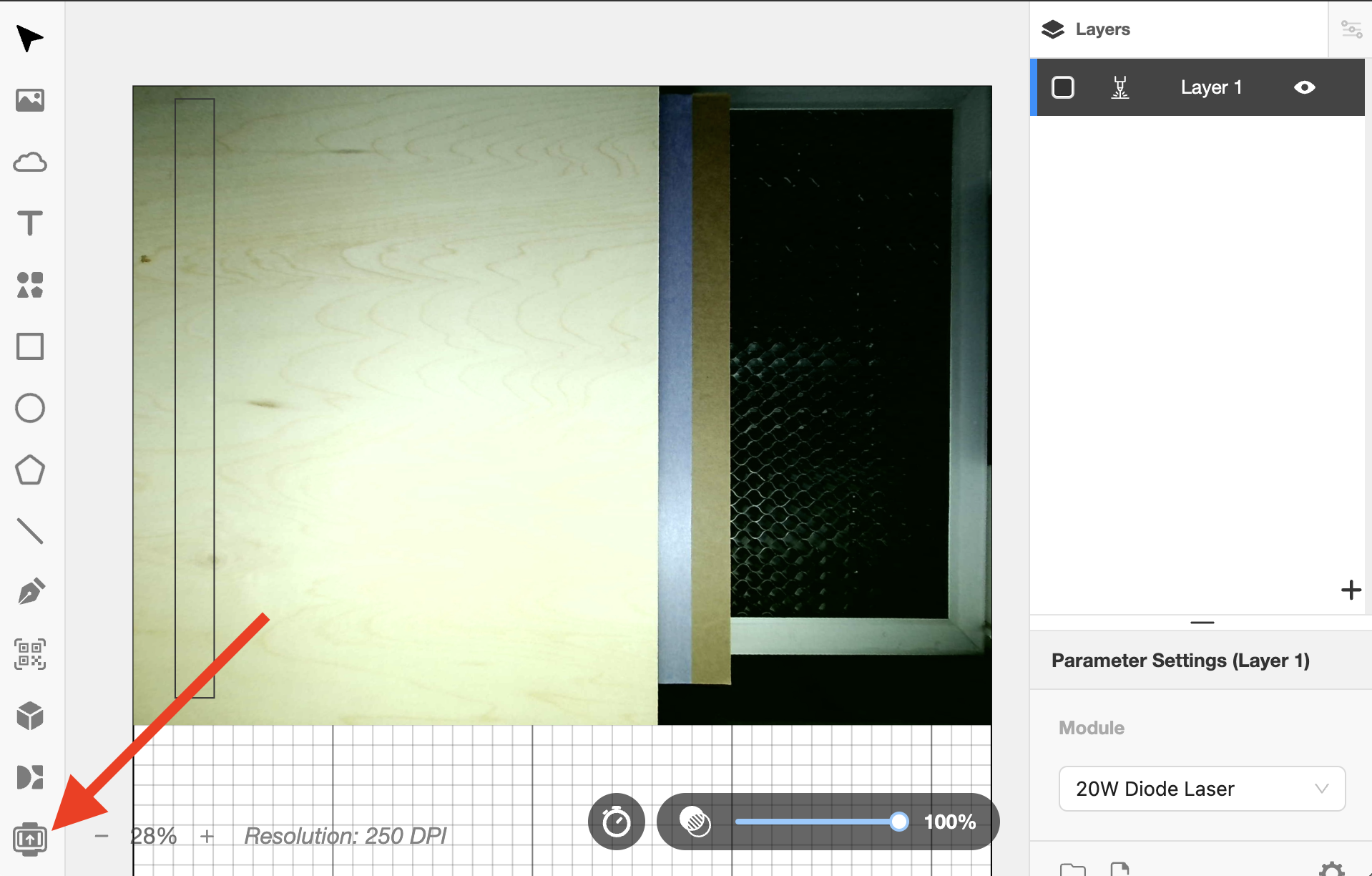

Avaa läpivienti-asetukset.

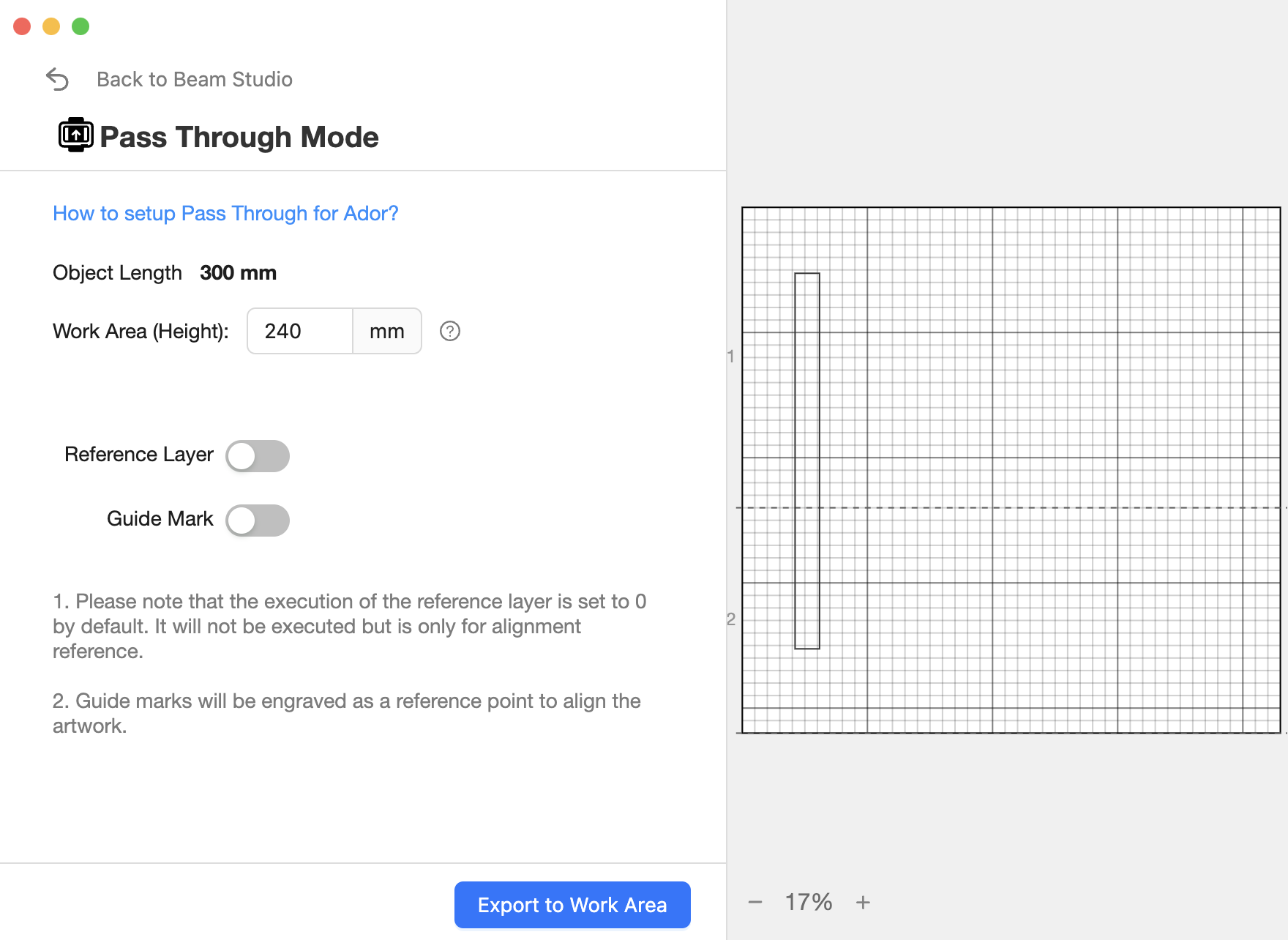

Kunkin asetuksen selitys

	1. Objektin pituus
	2. Työskentelyalue (korkeus)
	3. Viitekerros
	4. Ohjausmerkki

1. Objektin pituus

Objektin pituus on suunnitelmasi tai tuodun tiedoston pituus, jonka ohjelmisto mittaa.

2. Työskentelyalue (korkeus)

Työskentelyalue (korkeus) on kunkin kaiverrusosan pituus.
Asetusalue voidaan asettaa vähintään 120 mm:stä enintään 240 mm:iin.
Katso lisätietoja alla olevista esimerkeistä.

Esimerkki 1

Jos objektisi pituus on 300 mm ja työskentelyalue on asetettu 240 mm:iin, tarvitaan kaksi kaiverrusjaksoa, sillä yhdellä jaksolla voidaan viimeistellä vain 240 mm työtä.
Siksi loput, esimerkiksi 60 mm, viimeistellään toisessa osassa/kaiverrusjaksossa.
(Tämä on vain käsite; todellinen kaiverrupituus riippuu siitä, mihin objekti on sijoitettu Beam Studiossa.)

Esimerkki 2

Jos objektisi pituus on 300 mm ja työskentelyalue on asetettu 120 mm:iin, tarvitaan kolme kaiverrusjaksoa, sillä yhdellä jaksolla voidaan viimeistellä vain 120 mm työtä.

3. Viitekerros

Viitekerros on työkalu, joka luo automaattisesti eri kerroksia perustuen osioiden määrään, jotka sinulla on työskentelyalueelle viennin jälkeen.

Esimerkki

Jos objektisi pituus on 300 mm ja työskentelyalue on asetettu 120 mm:iin, tarvitaan kolme kaiverrusjaksoa, joten sinulla on kolme osiota, mikä tarkoittaa kolmea kerrosta. Huomaat, että eri kerrokset kaiverruttavat objektisi eri osia.

Läpivientiasetukset	Automaattisesti luodut kerrokset

4. Ohjausmerkki

Ohjausmerkki on työkalu, jota käytetään viimeistelylinjojen sovittamiseen kunkin kaiverrusosan välillä.
Tämä työkalu kaivertaa itse asiassa kaksi ympyrää, ja puolet ympyrästä on oltava materiaalin ulkopuolella.
Ensimmäisen kaiveruksen jälkeen voit käyttää sisempää puoliympyrää kohteessasi kohdistamaan toisen ulomman puolikkaan. Tässä artikkelissa käsitellään myöhemmin, miten näitä ympyröitä käytetään. Jatka lukemista.

Ohjausmerkin lisäasetukset

1. Halkaisija

Halkaisija-asetus määrittää ympyröiden koon, ja sen oletusarvo on 40 mm.

Halkaisijaksi asetettu 40 mm	Halkaisijaksi asetettu 20 mm

2. X-koordinaatti

X-koordinaattiasetus määrittää kahden ympyrän sijainnin, joka riippuu materiaalin koosta. Oletusarvo on 390 mm.

X-koordinaatiksi asetettu 0 mm	X-koordinaatiksi asetettu 300 mm

Vaihe 21

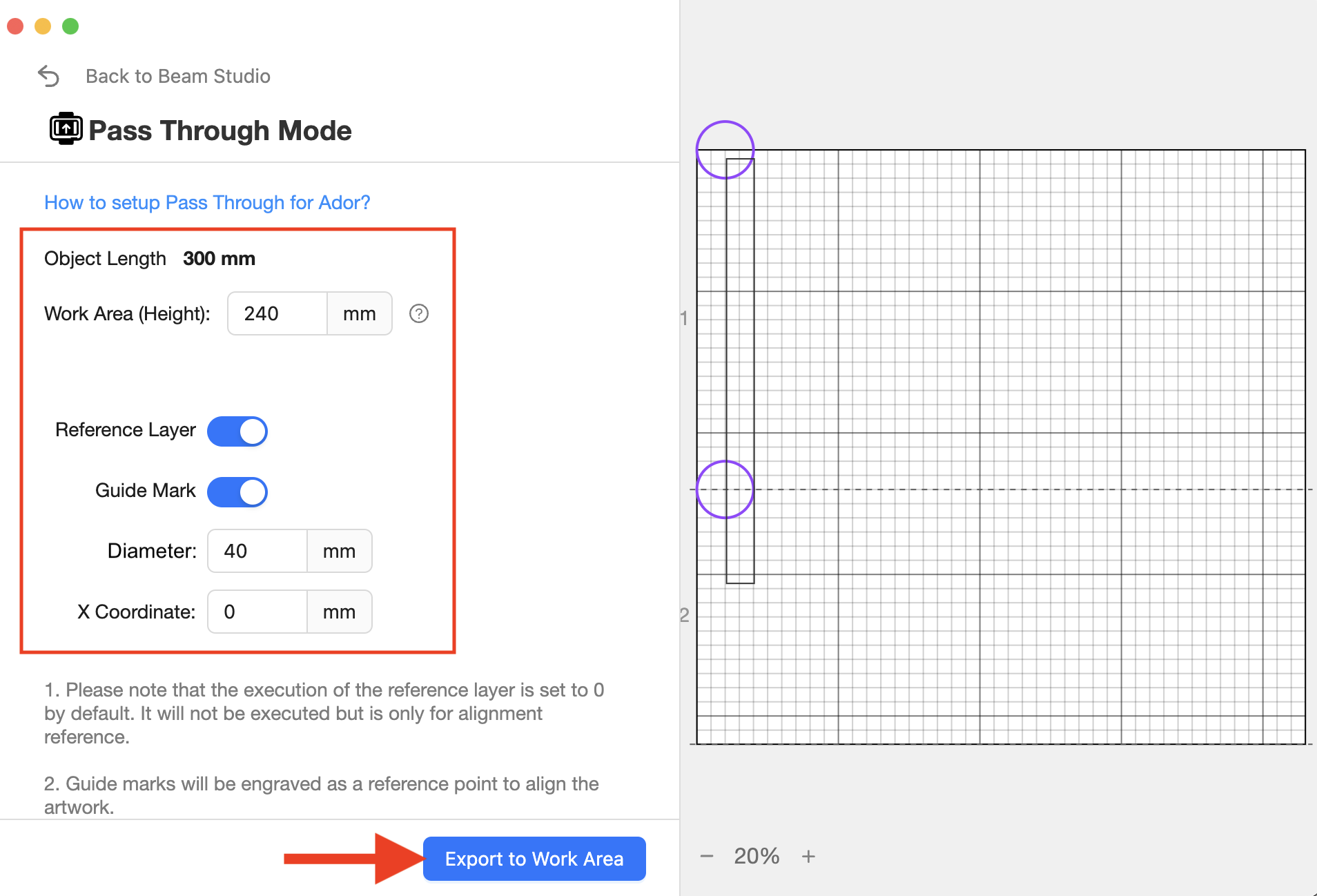

Muuta tarvittaessa läpivientiasetuksia suunnittelusi tai tiedostosi perusteella.
Jos seuraat esimerkkiäni, voit käyttää alla olevia asetuksia suorakulmion kaivertamiseen.

Vaihe 22

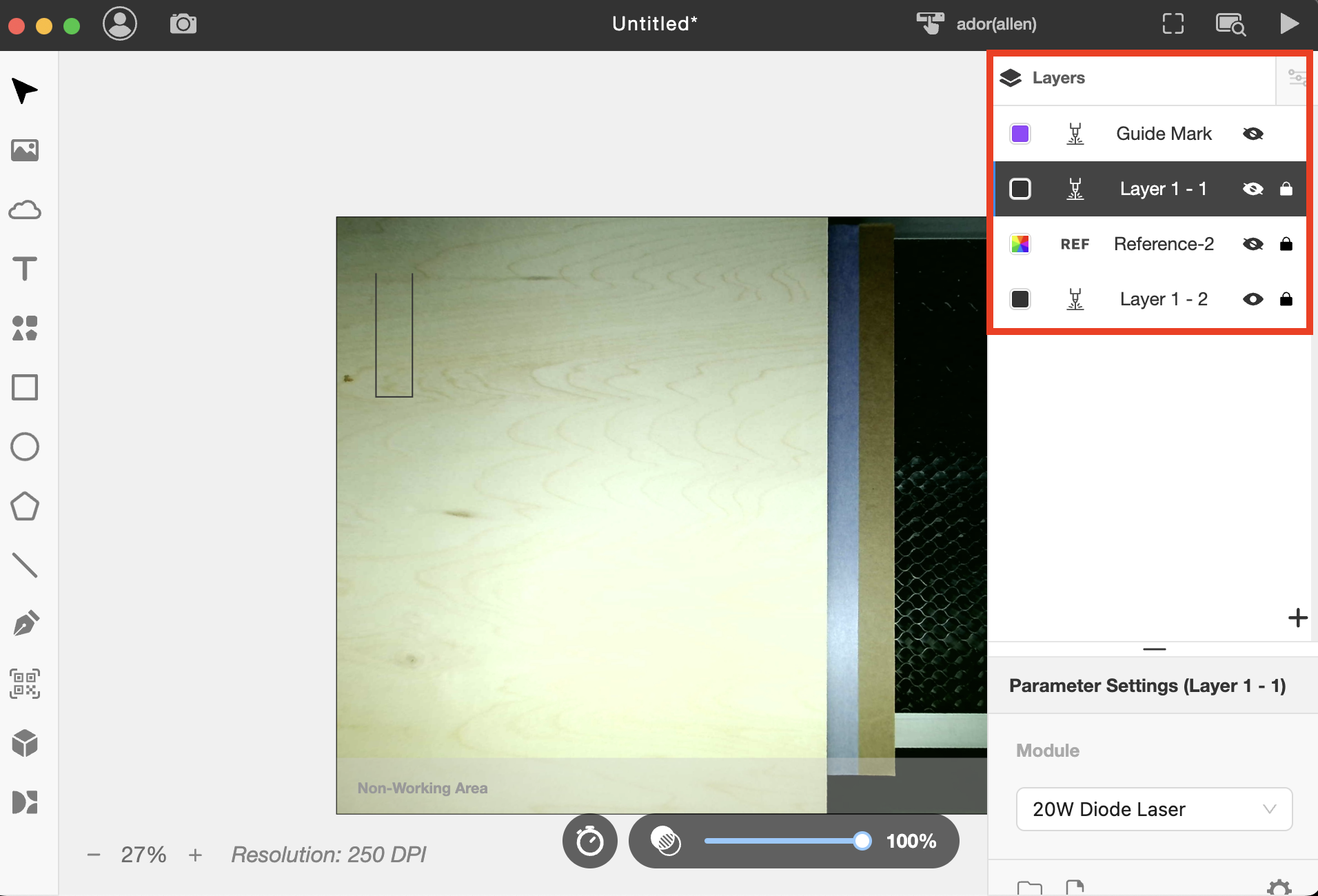

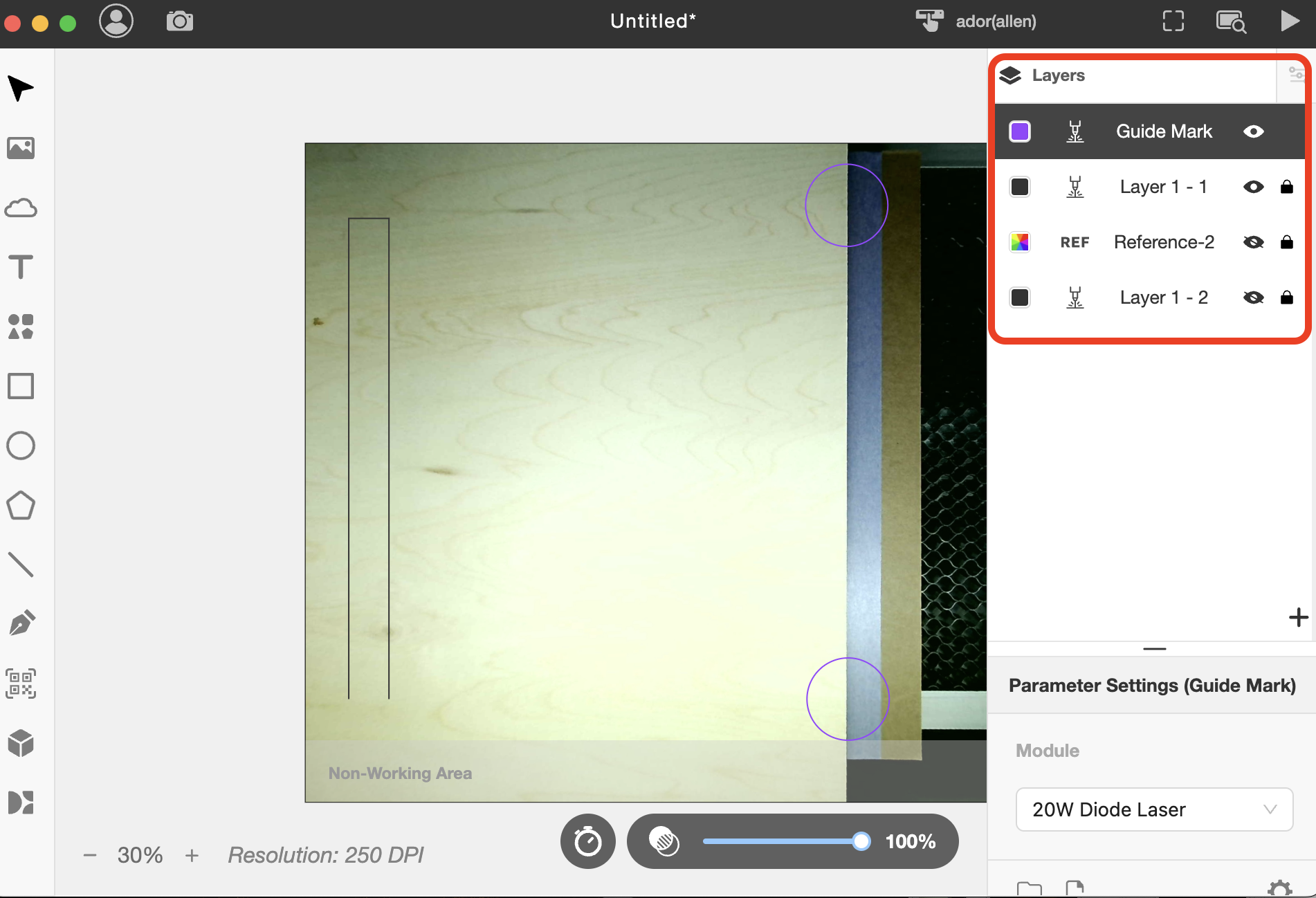

Viennin jälkeen näet automaattisesti luodut kerrokset ja kaksi ympyrää.

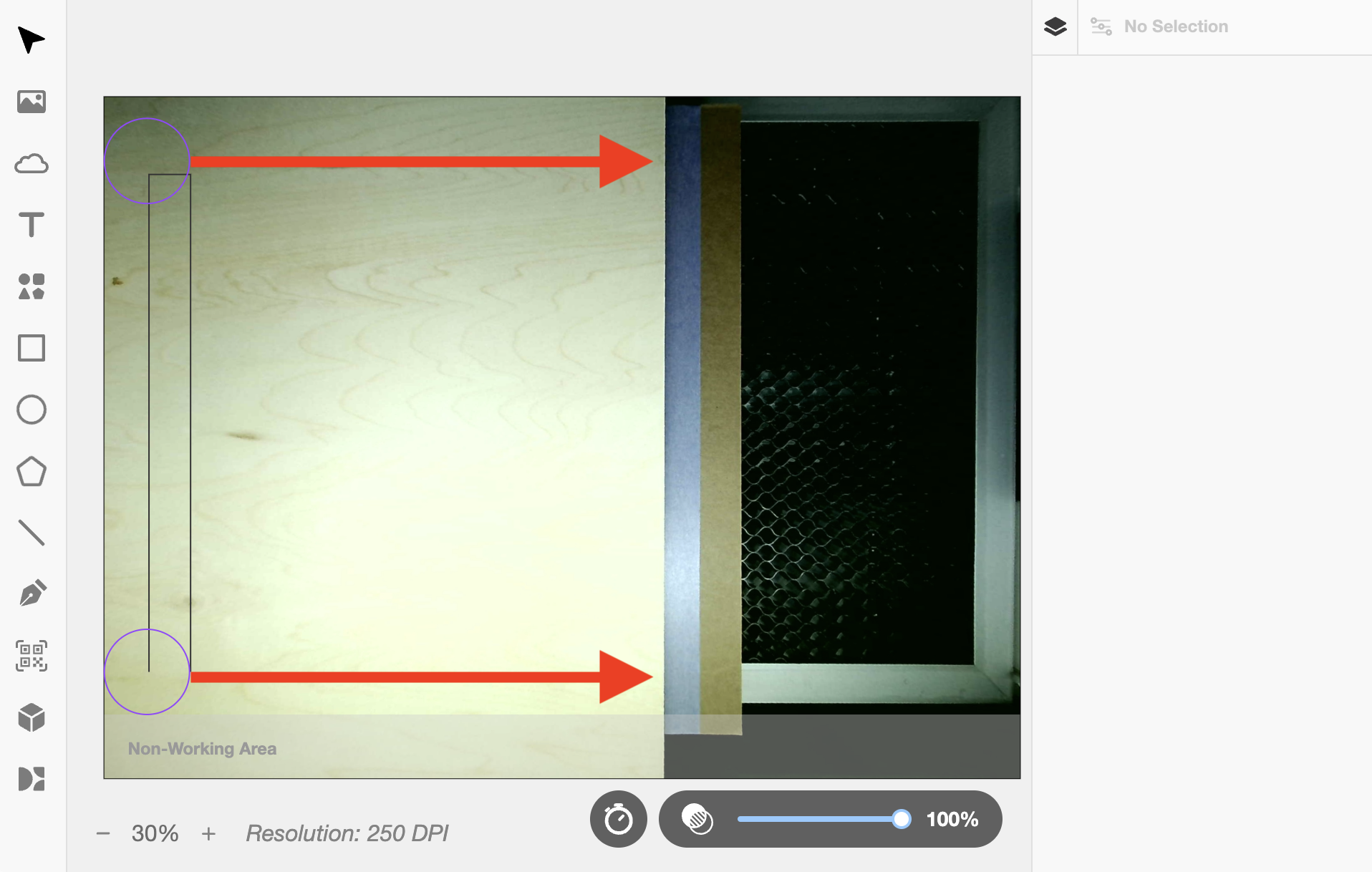

Siirrä ympyrät siten, että puolet ovat materiaalissa ja toinen puoli teipissä.

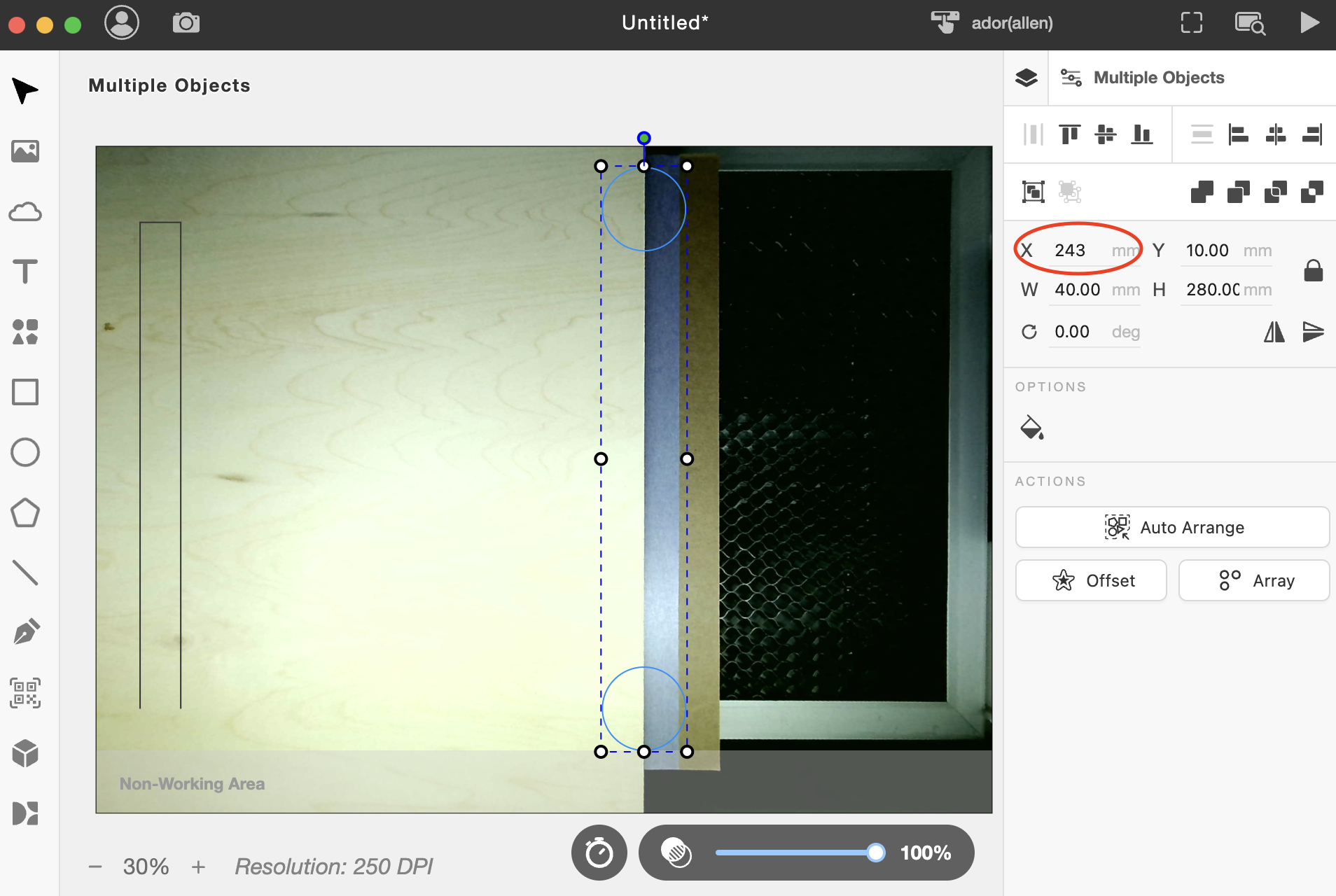

(X-akselin arvon muuttamista ympyröiden siirtämiseksi suositellaan.)

Vaihe 23

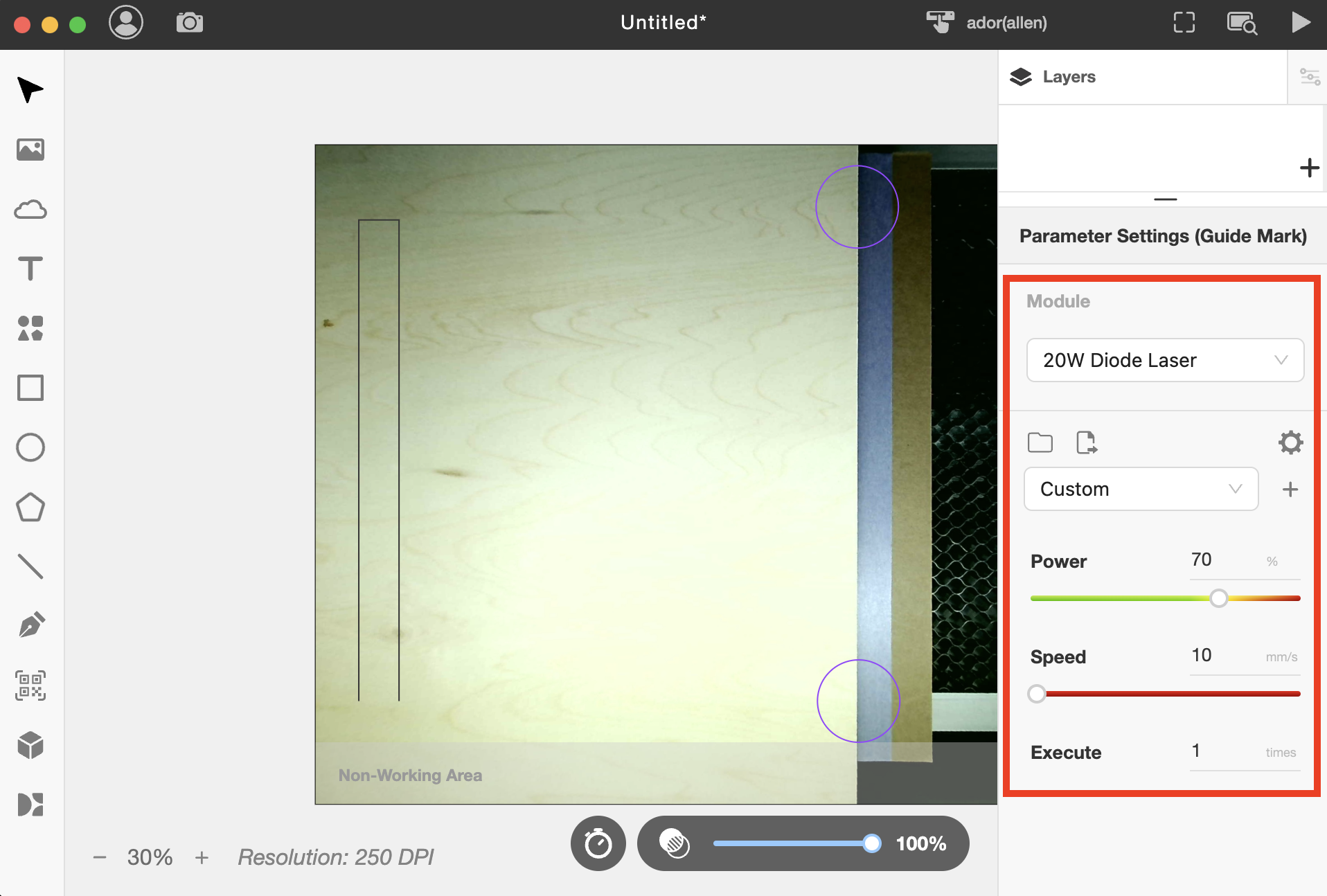

Aseta parametrit materiaalisi perusteella. Muista muuttaa parametrit kaikissa kerroksissa.

Ota käyttöön vain taso 1 ja kohdistusmerkki. Piilota muut, sillä ne kaiverretaan myöhemmin.

Vaihe 24

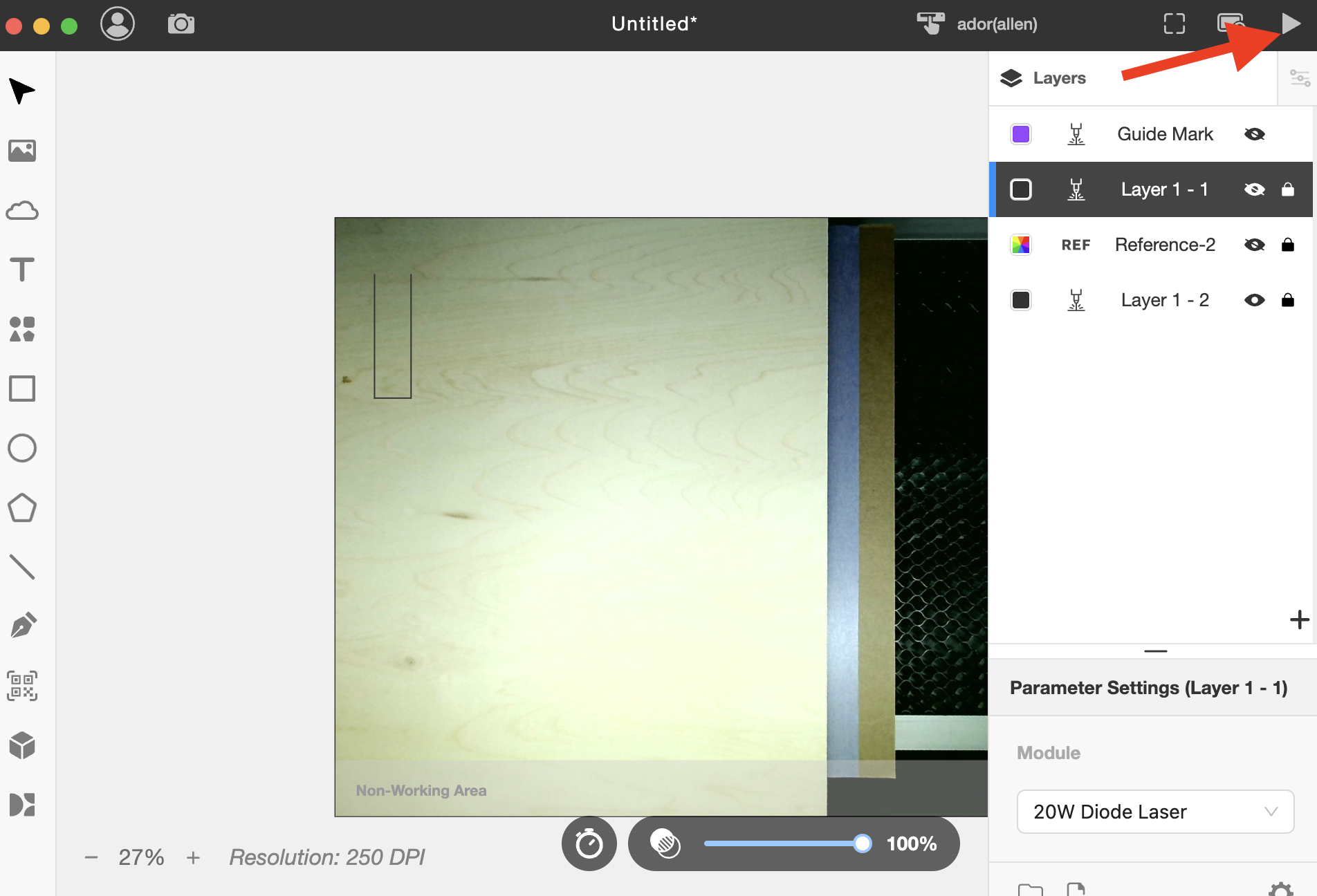

Aloita työ.
(Varmista, että vain taso 1 ja kohdistusmerkki ovat käytössä. Muut täytyy piilottaa.)

Vaihe 25

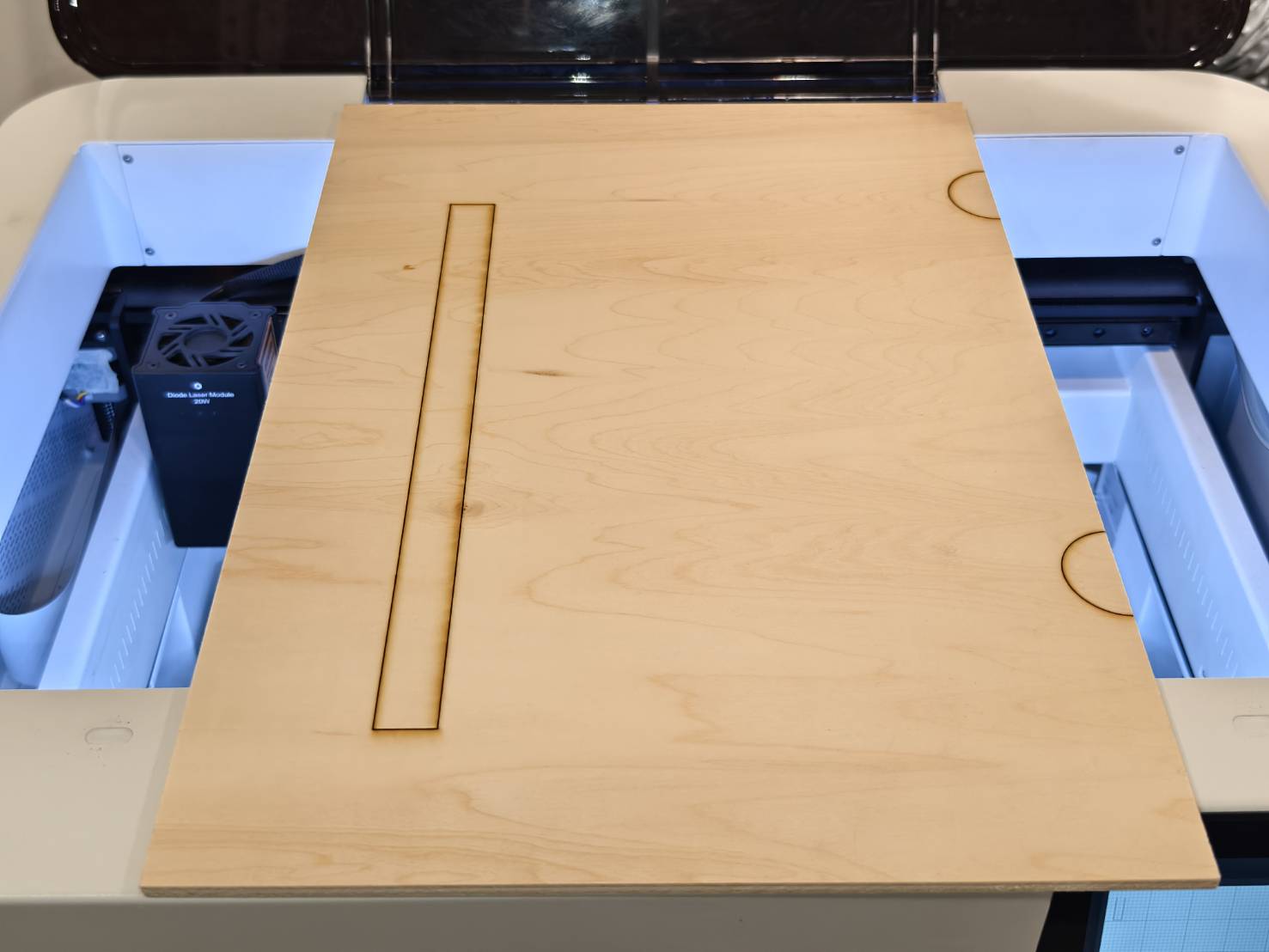

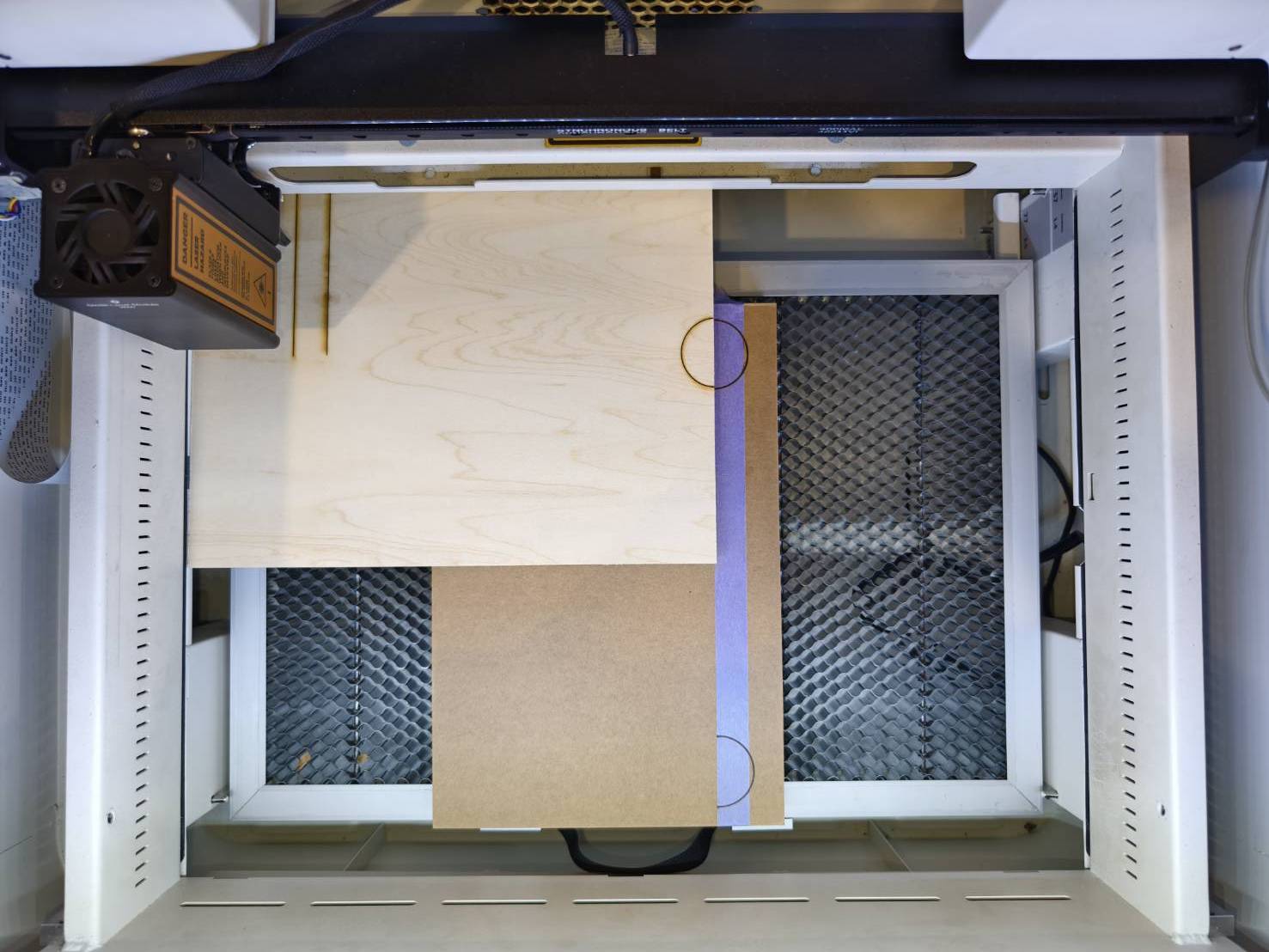

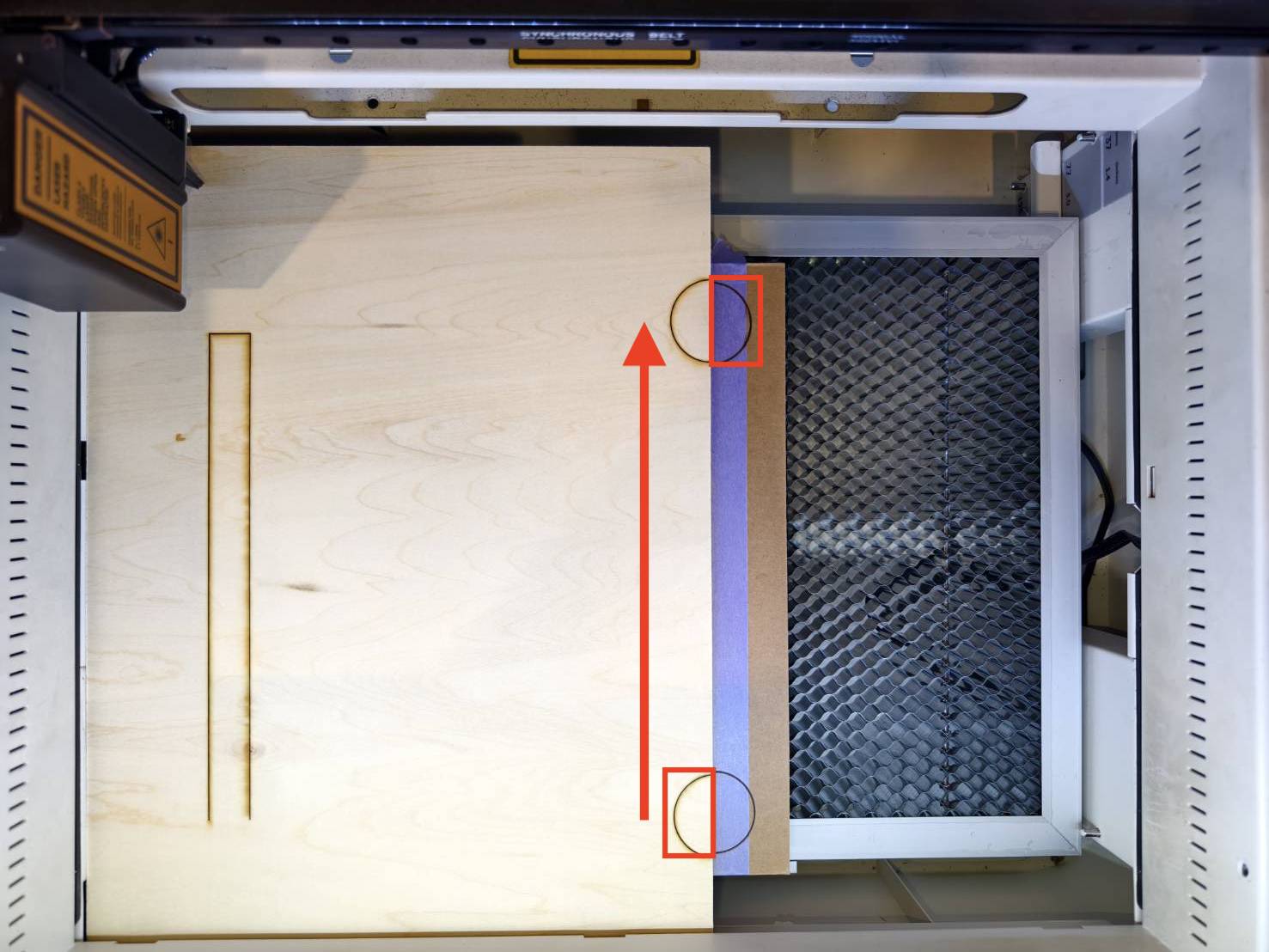

Siirrä materiaali ensimmäisen kaiveruksen jälkeen niin, että materiaalin alaosan ympyrä ja teipin yläosan ympyrä ovat kohdakkain.
Pidä teipistä kiinni materiaalia siirtäessäsi, jotta asento ei muutu.

Vaihe 26

Varmista, että materiaali on tasainen. Jos se on vinossa, sitä suositellaan kiinnittämään paikalleen painavalla esineellä tai teipillä.
Tässä esimerkissä on käytetty teippiä.

Ole varovainen, sillä esine voi tukkia laserpään kulkureitin, joten pienempiä esineitä on parempi käyttää.

Esine	Teippi

Vaihe 27

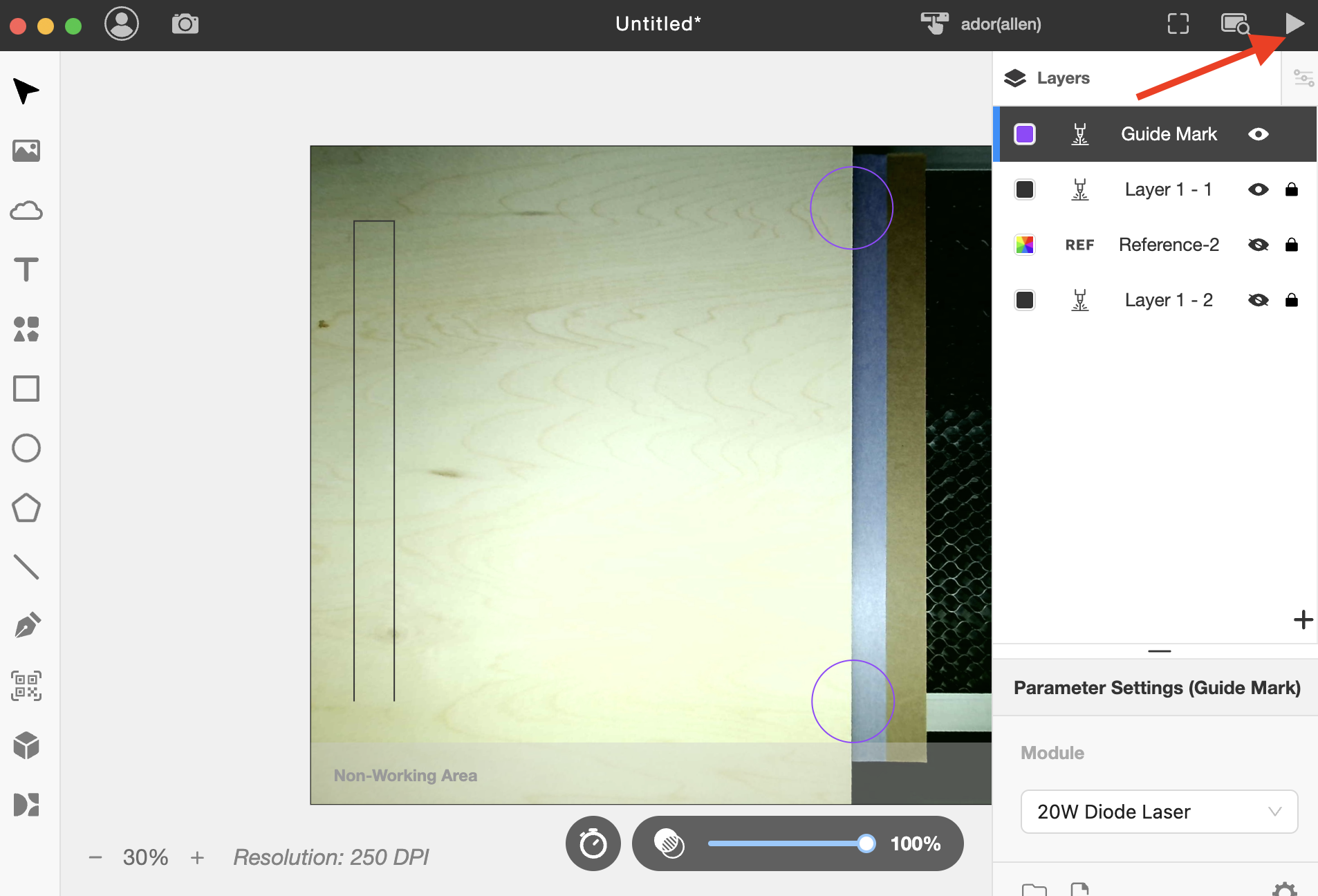

Koska ensimmäinen taso ja kohdistusmerkki on kaiverrettu, meidän on jatkettava toisen tason kaivertamista. Siksi sinun on poistettava valmis taso manuaalisesti käytöstä ja otettava seuraava taso käyttöön. Kohdistusmerkkitaso poistetaan käytöstä vasta viimeisessä kaiveruksessa.

Jos seuraat esimerkkiäni, tarkista seuraavat:

Piilota ensimmäinen taso, koska sen osuus on valmis.
Kohdistusmerkkitaso poistetaan käytöstä vasta viimeisessä kaiveruksessa.
Tässä esimerkissä vaaditaan vain kaksi kaiverusta, joten kohdistusmerkkitaso poistetaan käytöstä toisessa kaiveruksessa.
Ota käyttöön toinen taso, joka on tässä esimerkissä viimeinen taso.
Viitekerros sisältää ensimmäisen kerroksen lopun, joten sitä voidaan käyttää kerrosten väliseen kohdistukseen; sille ei ole asetettu tulostusasetuksia parametreissa, joten sen käyttöönotto tai käytöstä poistaminen ei vaikuta tehtävään.

Vaihe 28

Aloita tehtävä uudelleen.

Vaihe 29

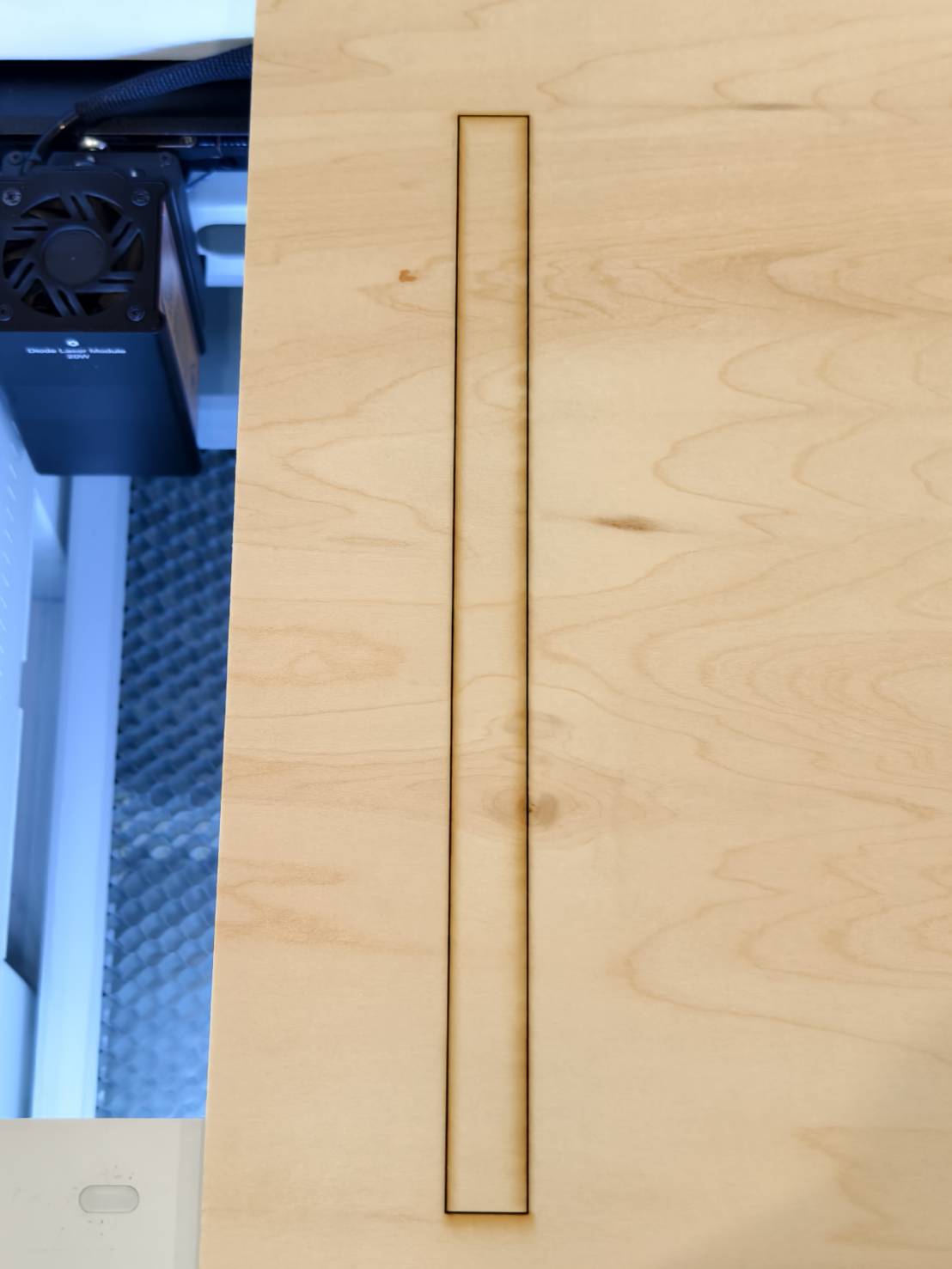

Tarkista tulos.

#LOPPU
