Ador - Hunajakennon asentaminen

Kuvaus

Adorin hunajakenno voidaan asentaa vain, kun jatkoalusta on asennettu.
Alustassa on kolme tasoa, joille hunajakenno voidaan asettaa, mikä mahdollistaa erikokoisten materiaalien käsittelyn.
Varmista, että jatkoalusta on asennettu ennen kuin jatkat tämän sivun lukemista.
Ador-laajennusalustan purkaminen pakkauksesta ja asennus

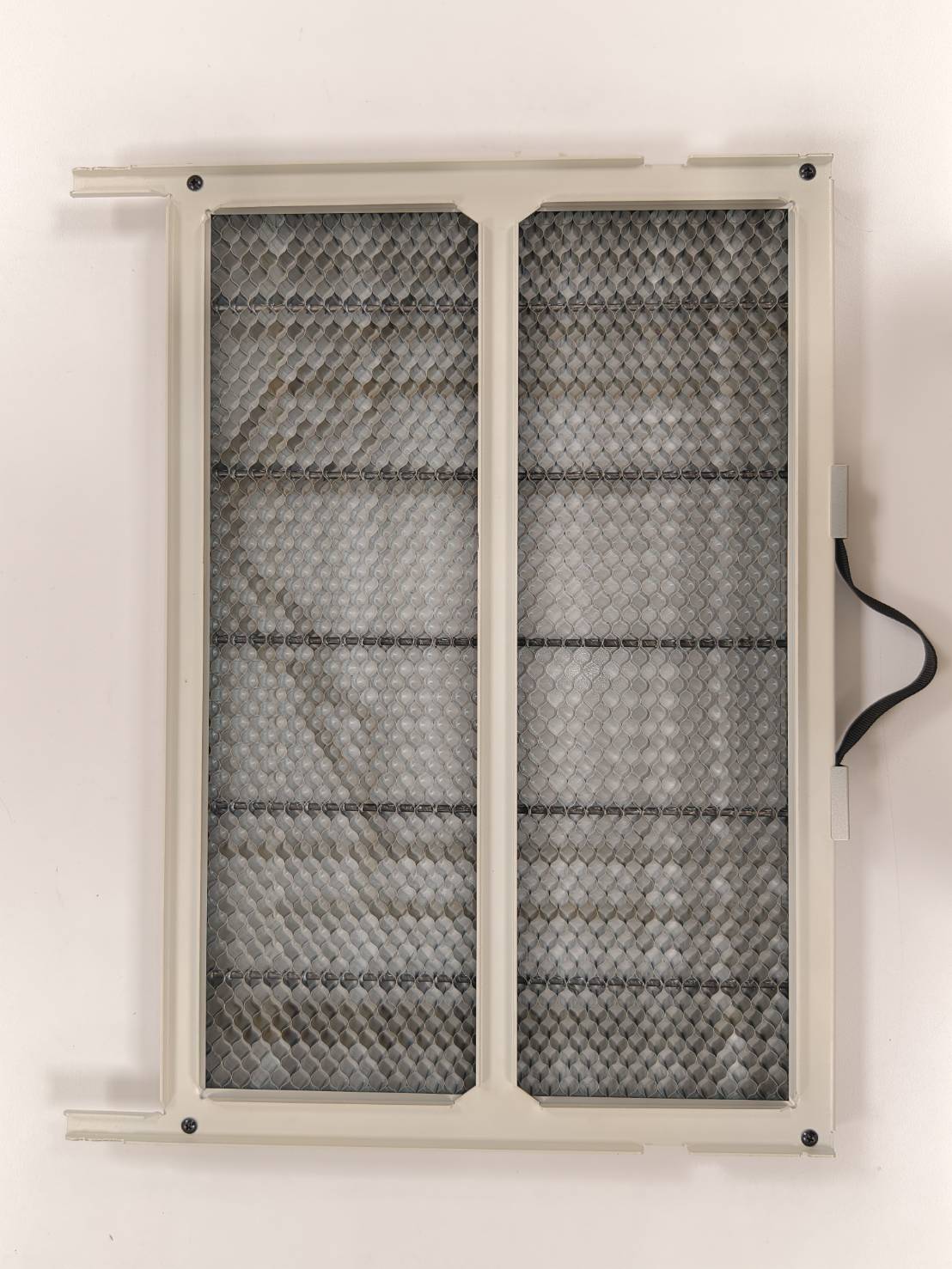

Näkymä ylhäältä

Näkymä alhaalta

Vaihe 1

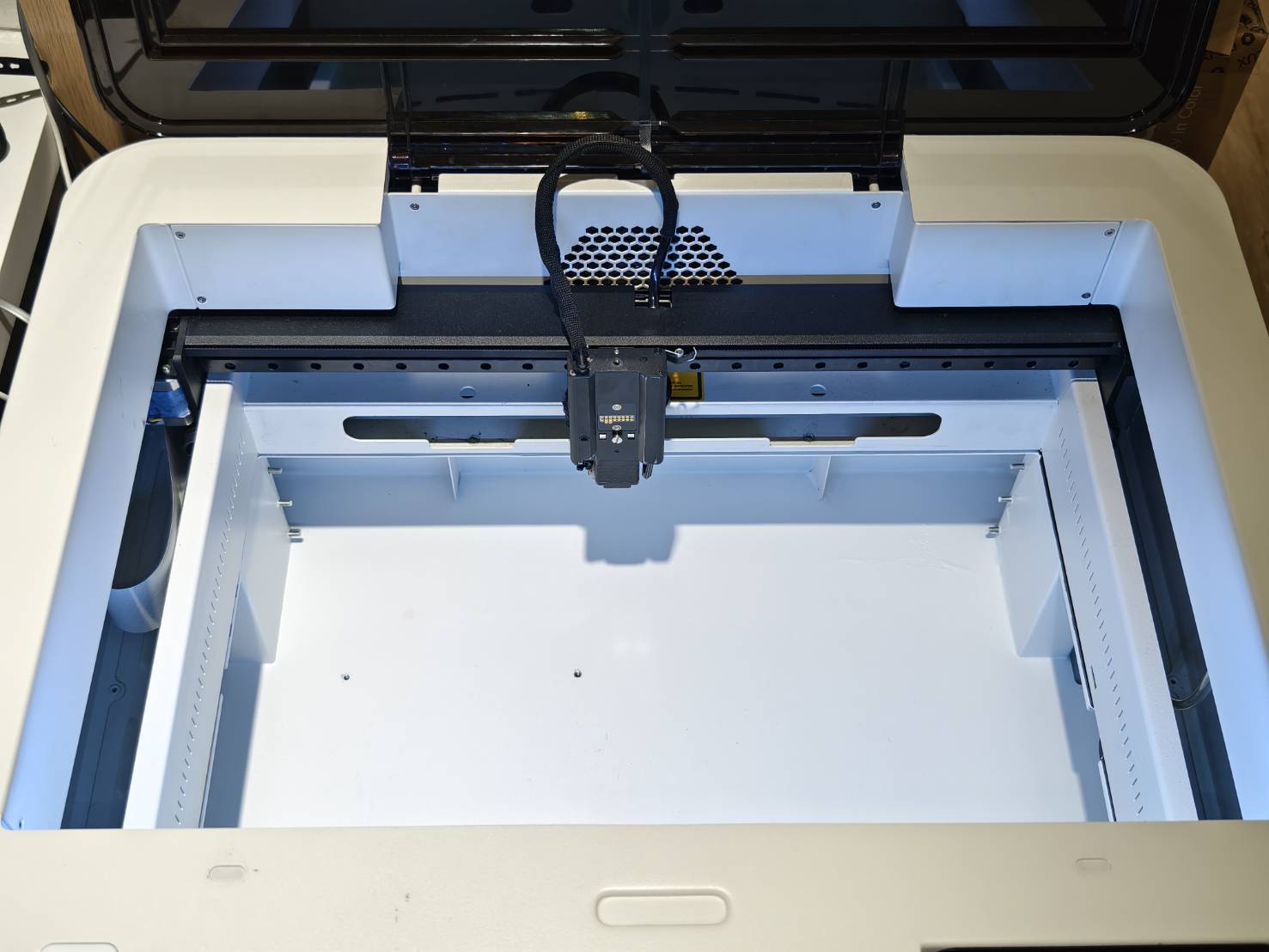

Irrota moduuli ja pyörivä osa, ja puhdista jatkoalusta mahdollisimman hyvin.


Vaihe 2

Hunajakenno on suunniteltu asettumaan jatkoalustan päälle.

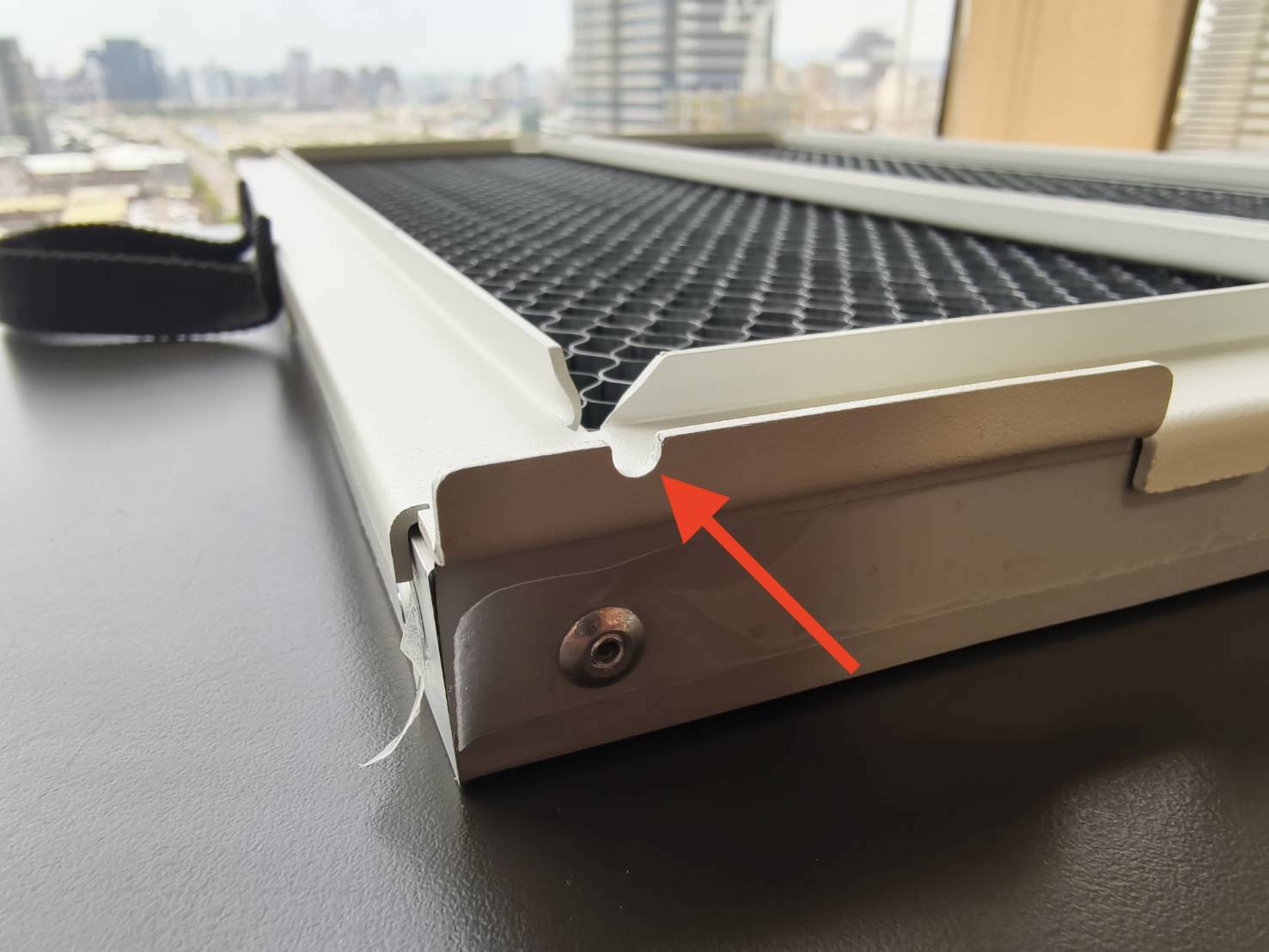

Hunajakennon pohjassa on 4 aukkoa oikealla ja vasemmalla puolella.

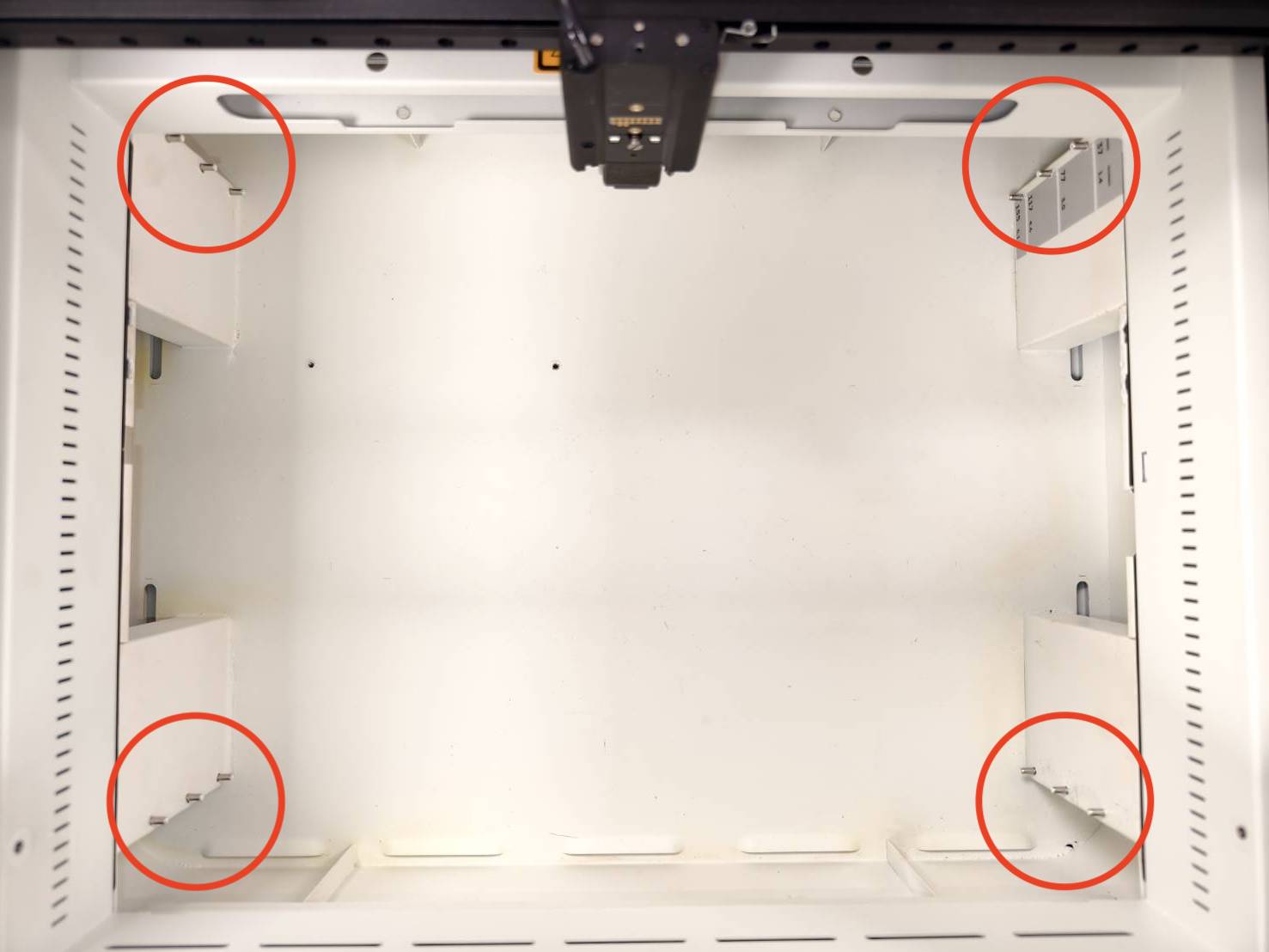

Alustassa on 12 tappia, joiden päälle hunajakenno asetetaan.

Tapit

Vaihe 3

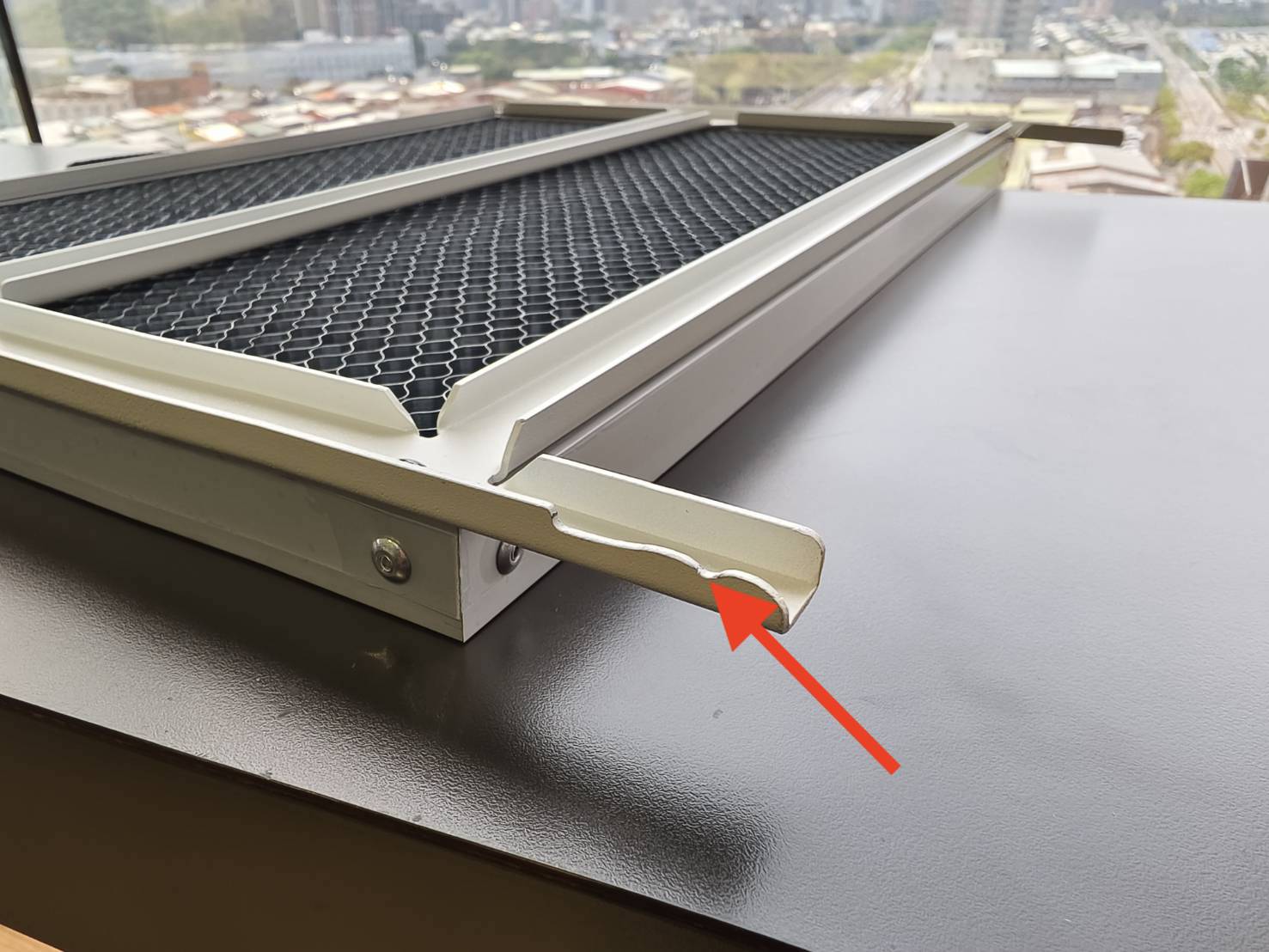

Aseta hunajakenno laitteeseen pidempi kiinnike edellä.
Aseta pidempi kiinnike ensin tappien päälle, ja vedä sitten hunajakennoa niin, että takana olevat aukot asettuvat takatappien päälle.

Vaihe 4

Poista hunajakenno työntämällä ja nostamalla sen takaosaa.

Vaihe 5

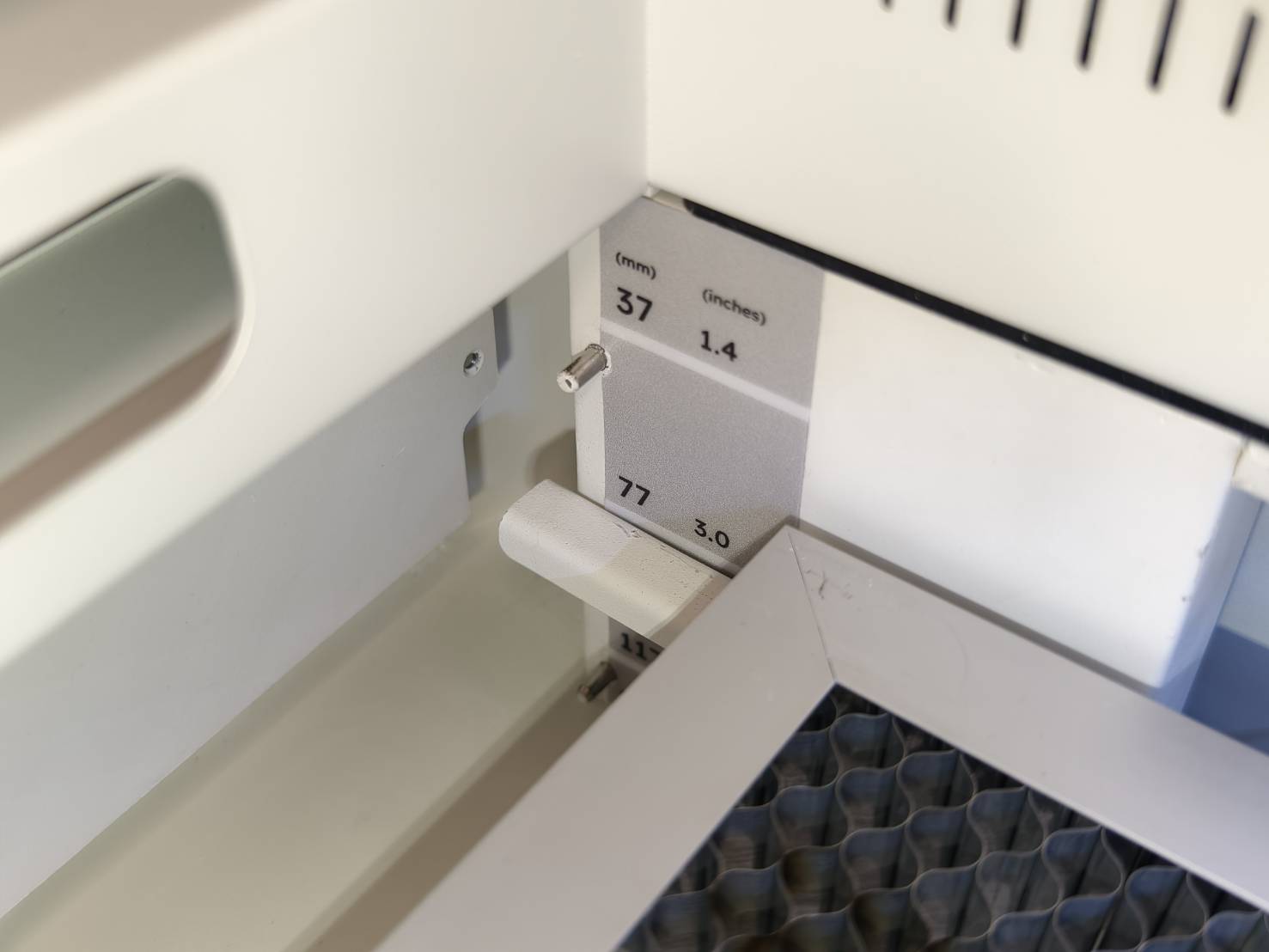

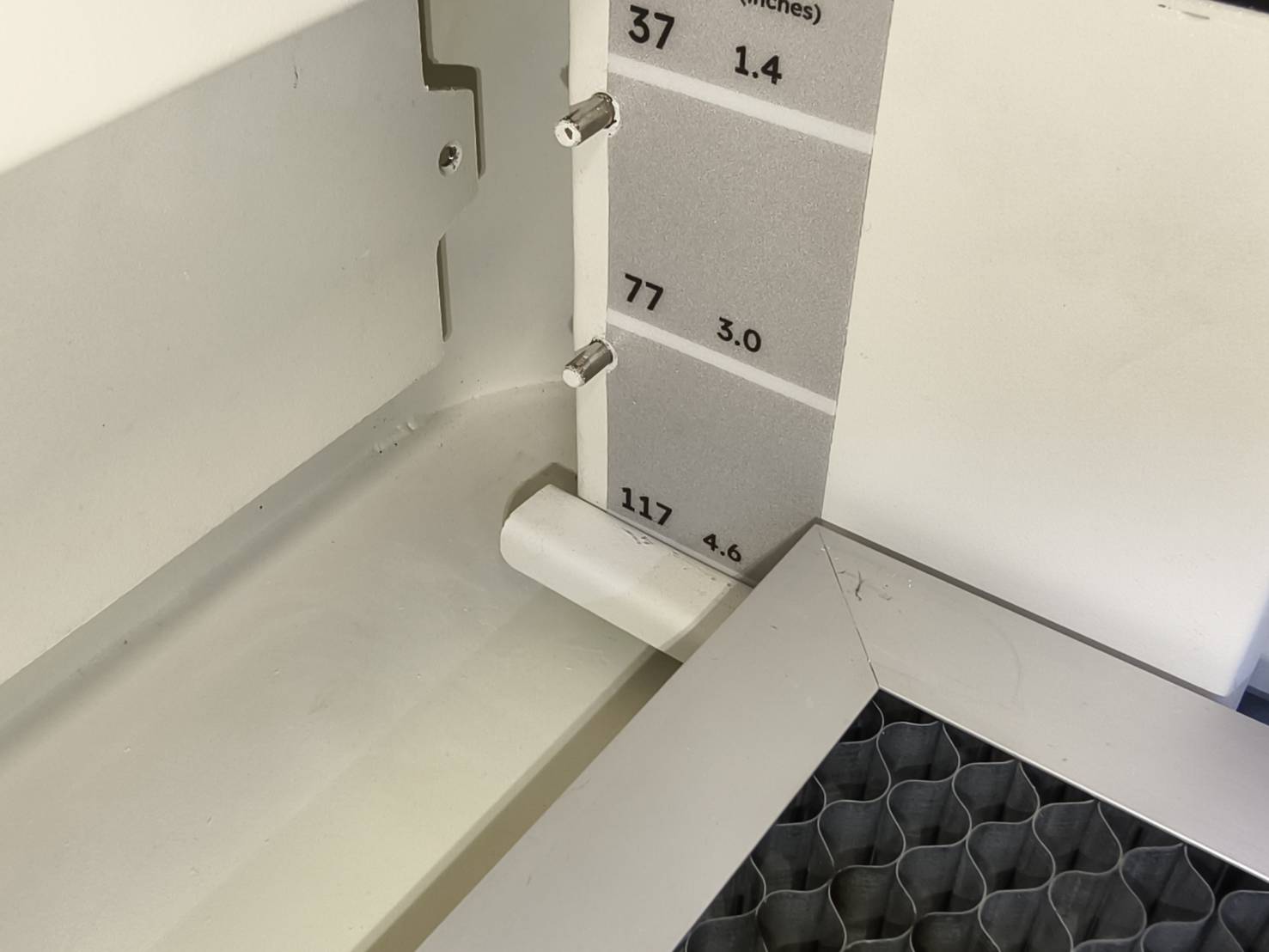

Tason vaihtamiseksi työnnä ja nosta takaosaa ja etuosaa, kunnes hunajakenno on korkeammalla kuin tapit, jotta se voi asettua niiden päälle.

Vaihe 6

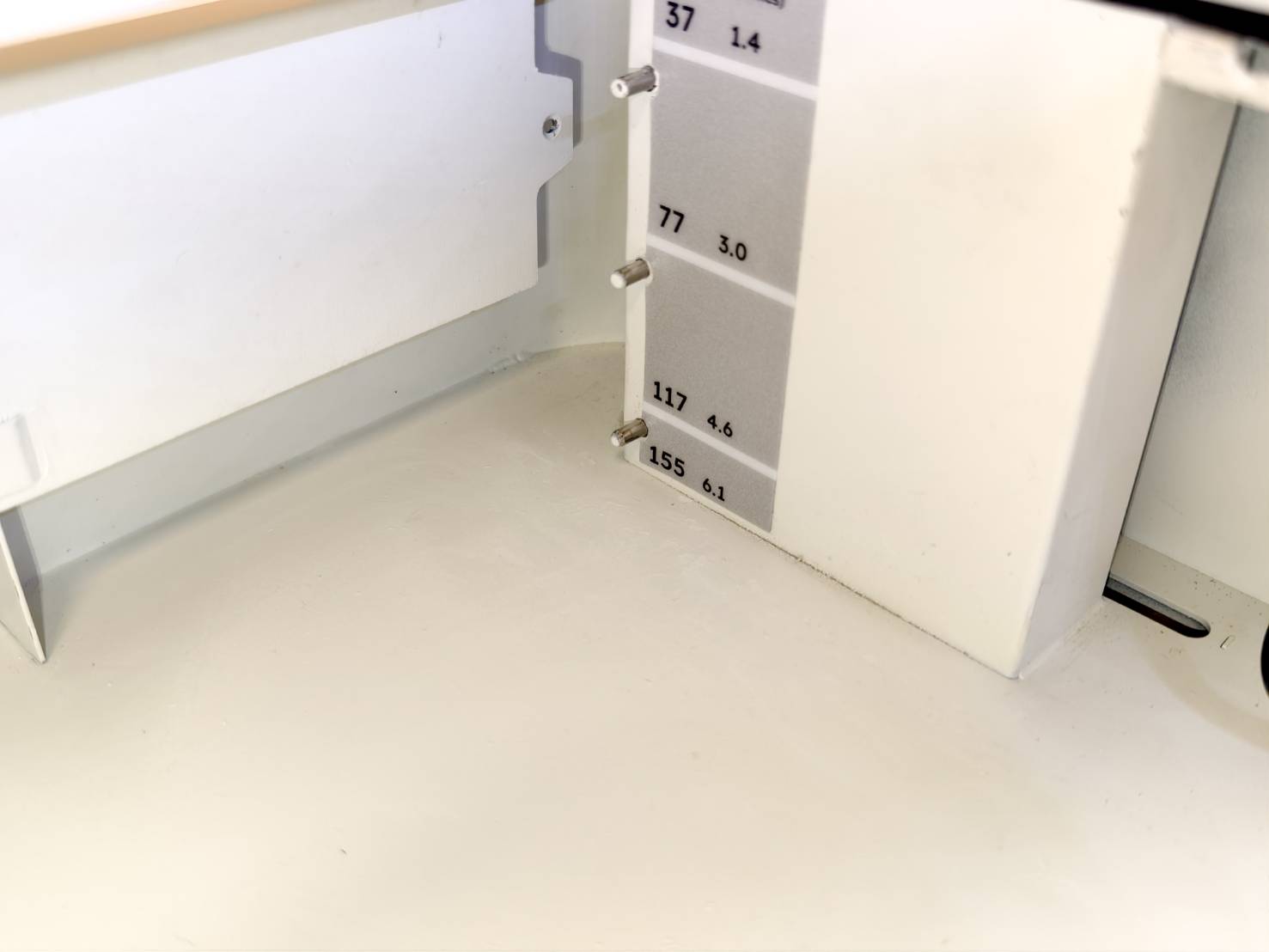

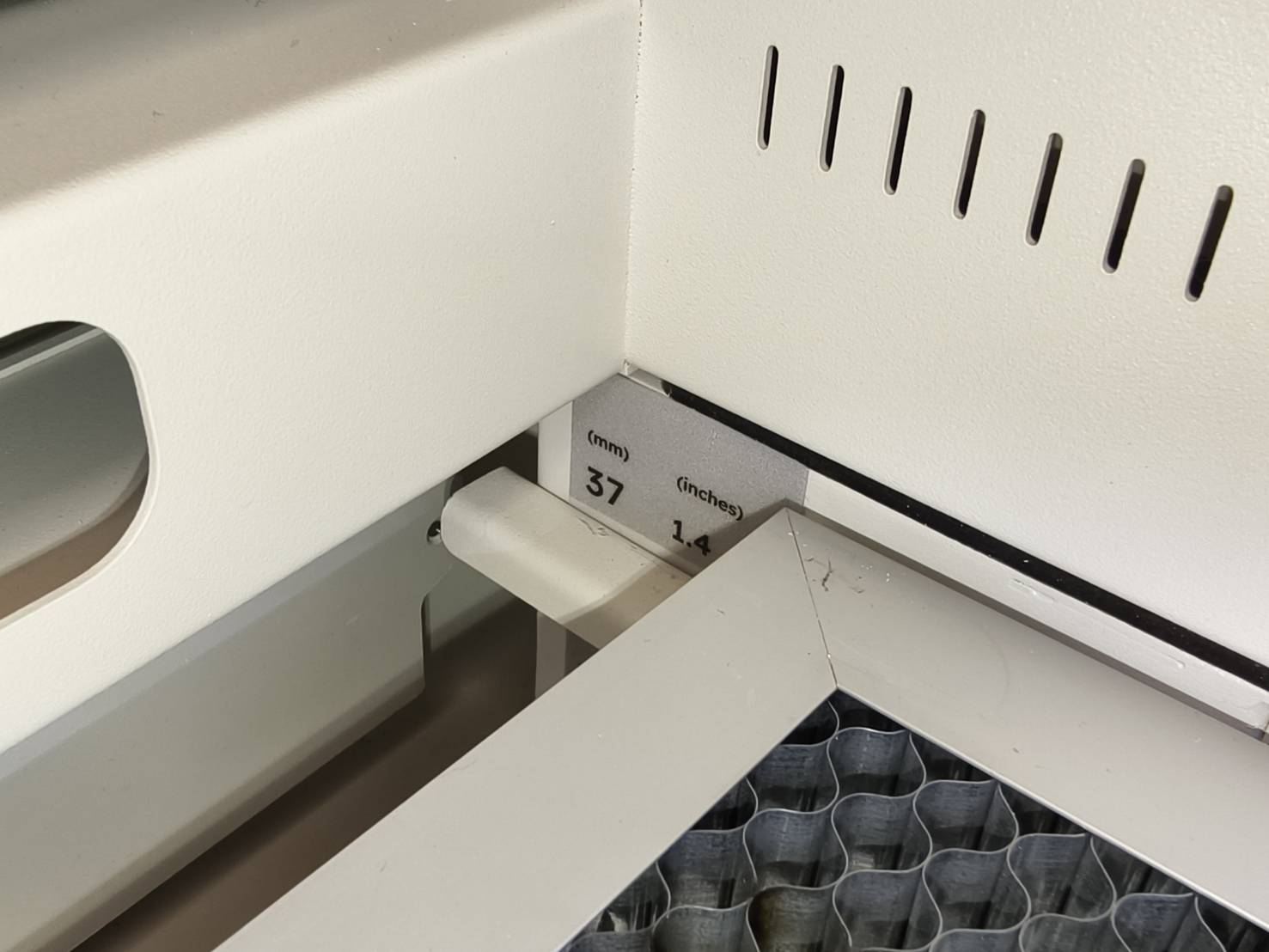

Oikeassa yläkulmassa on esineen korkeuden ilmaisin. Se näyttää esineen enimmäiskorkeuden kullakin tasolla, mutta huomaa, että tämä ilmaisin ei päde pyörivää osaa käytettäessä.

Selitys

Taso	Kuva	Korkeusalue (Esine)
37 mm / 1,4 tuumaa		0 mm - 37 mm
77 mm / 3,0 tuumaa		37 mm - 77 mm 77 mm
117 mm / 4,6 tuumaa		77 mm - 117 mm 117 mm
155 mm / 6,1 tuumaa		117 mm - 155 mm 155 mm (Ilman hunajakennoa)
