Kuvaus

Tämä artikkeli opastaa sinut läpivientitoiminnon määrittämisessä ja testikaiverrustehtävän aloittamisessa laitteiston asennuksen jälkeen.
Ohjeet läpivientikaiverrus- tai leikkaustoimintoihin löytyvät artikkelista Ador - Läpivetotulostuksen opas.

Työkalut

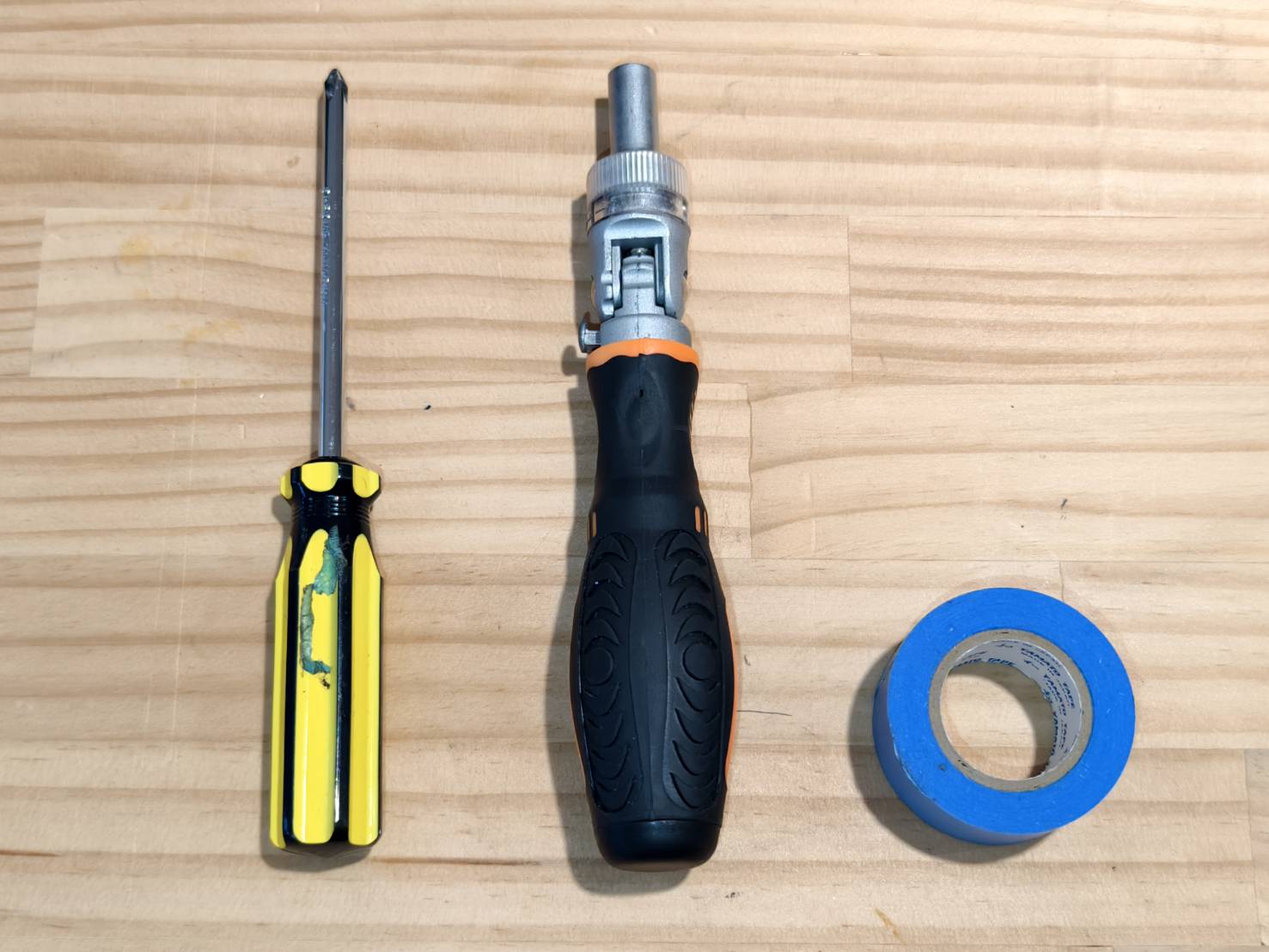

1	Ristipääruuvimeisseli
2	Kuusiokoloavain (7 mm)
3	Paperiteippi (Valinnainen)

Vaihe 1

Irrota kone ja alusta toisistaan, jos ne ovat kiinnitettyinä toisiinsa.

Vaihe 2

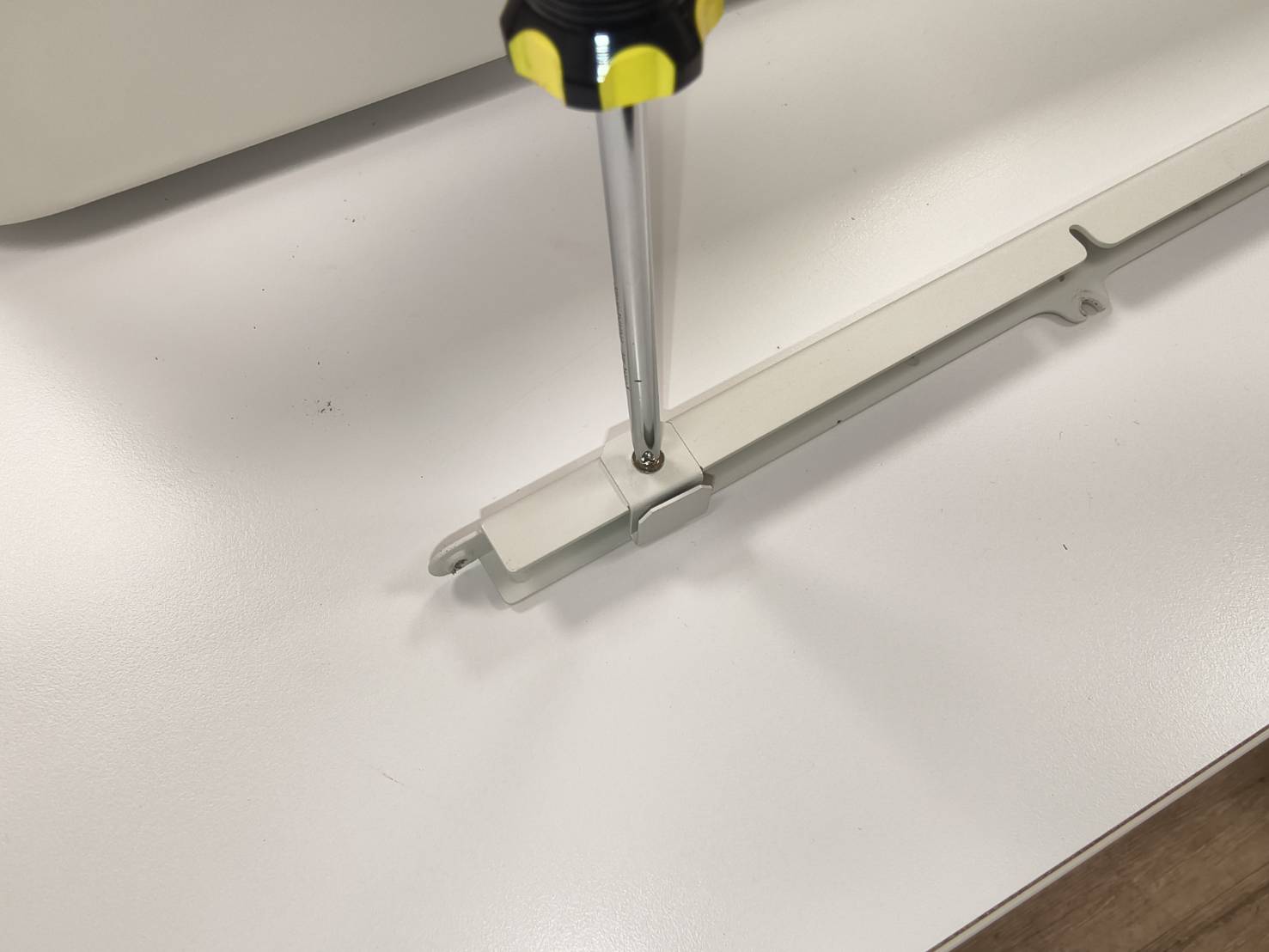

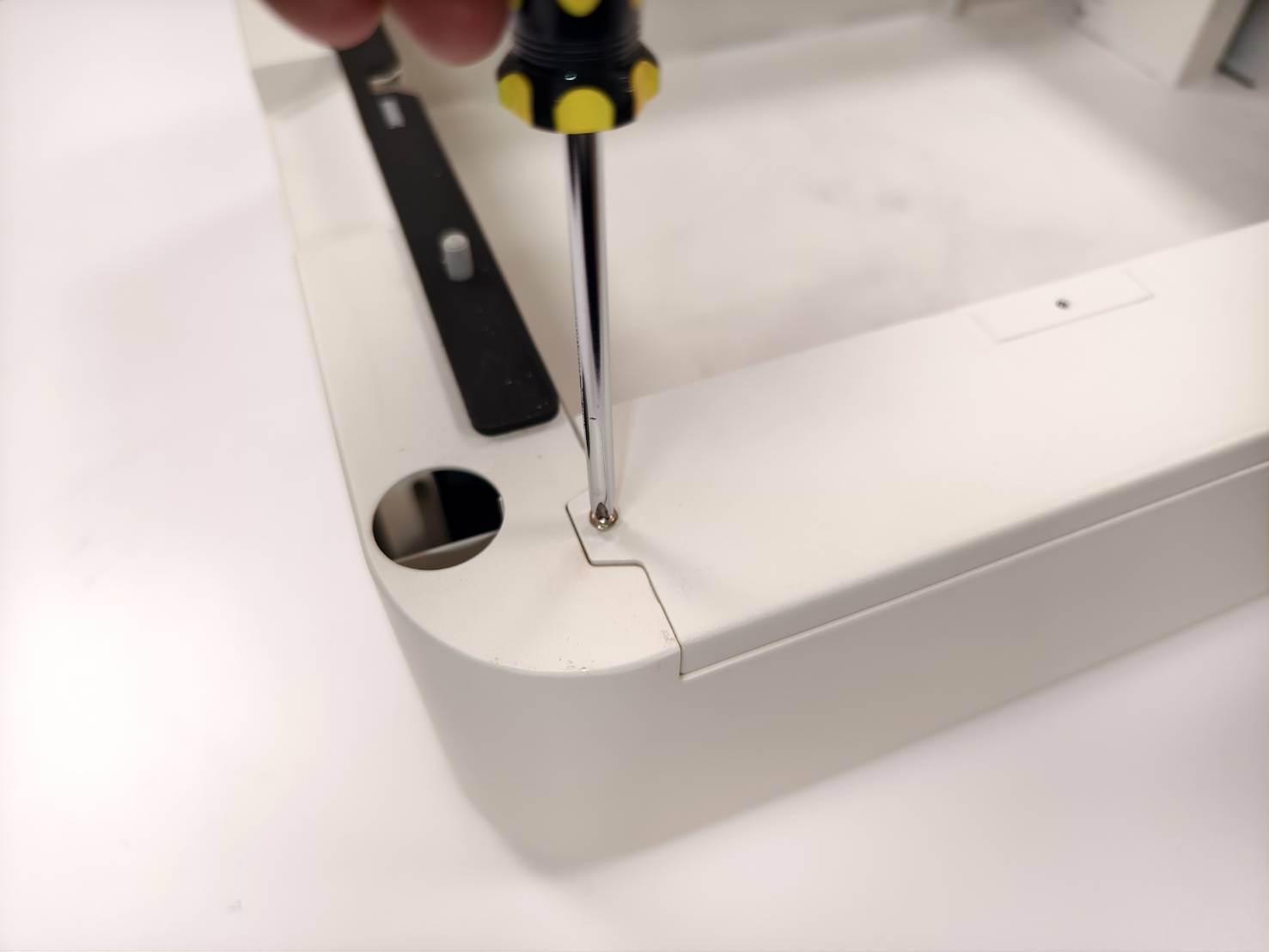

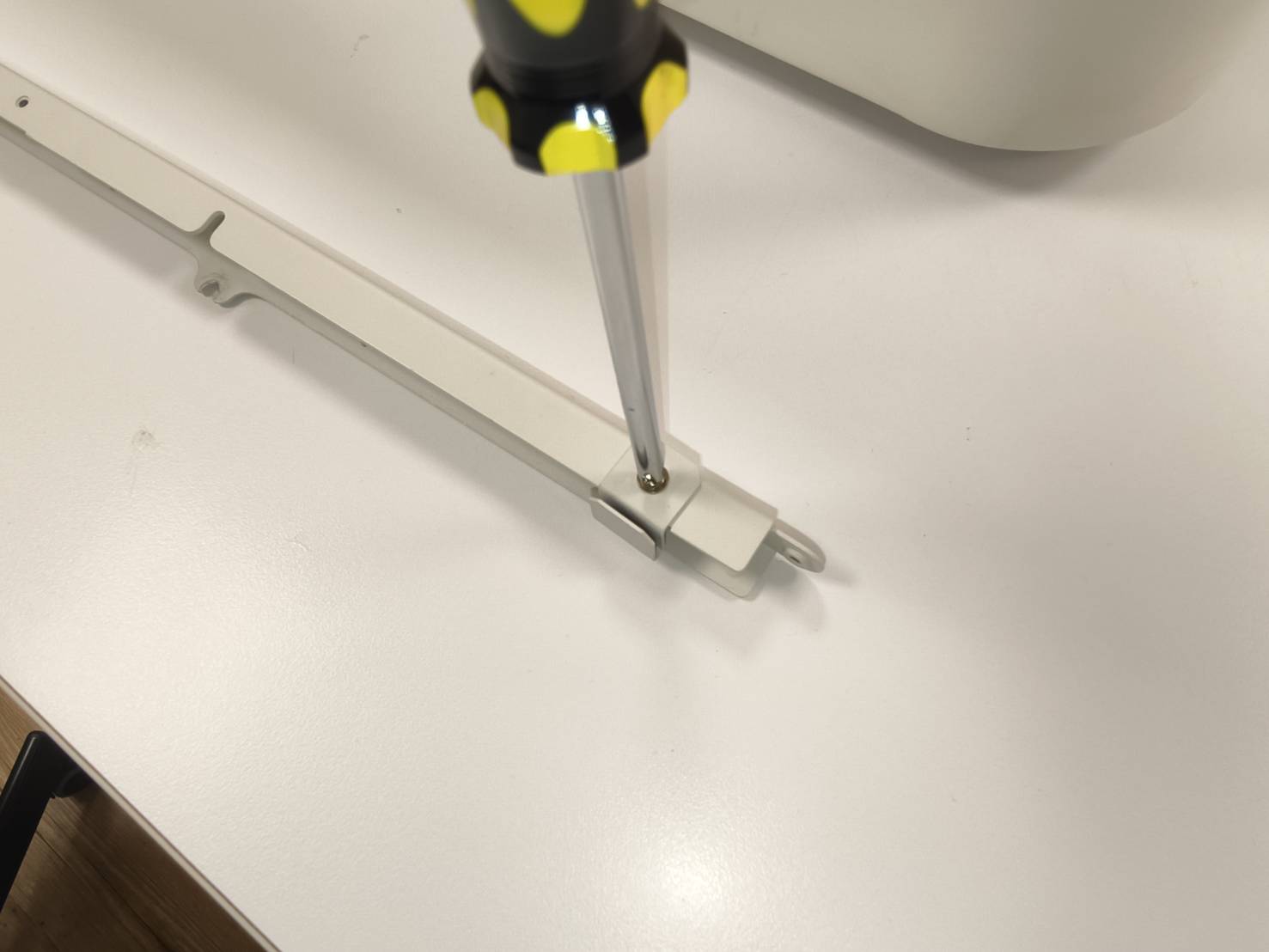

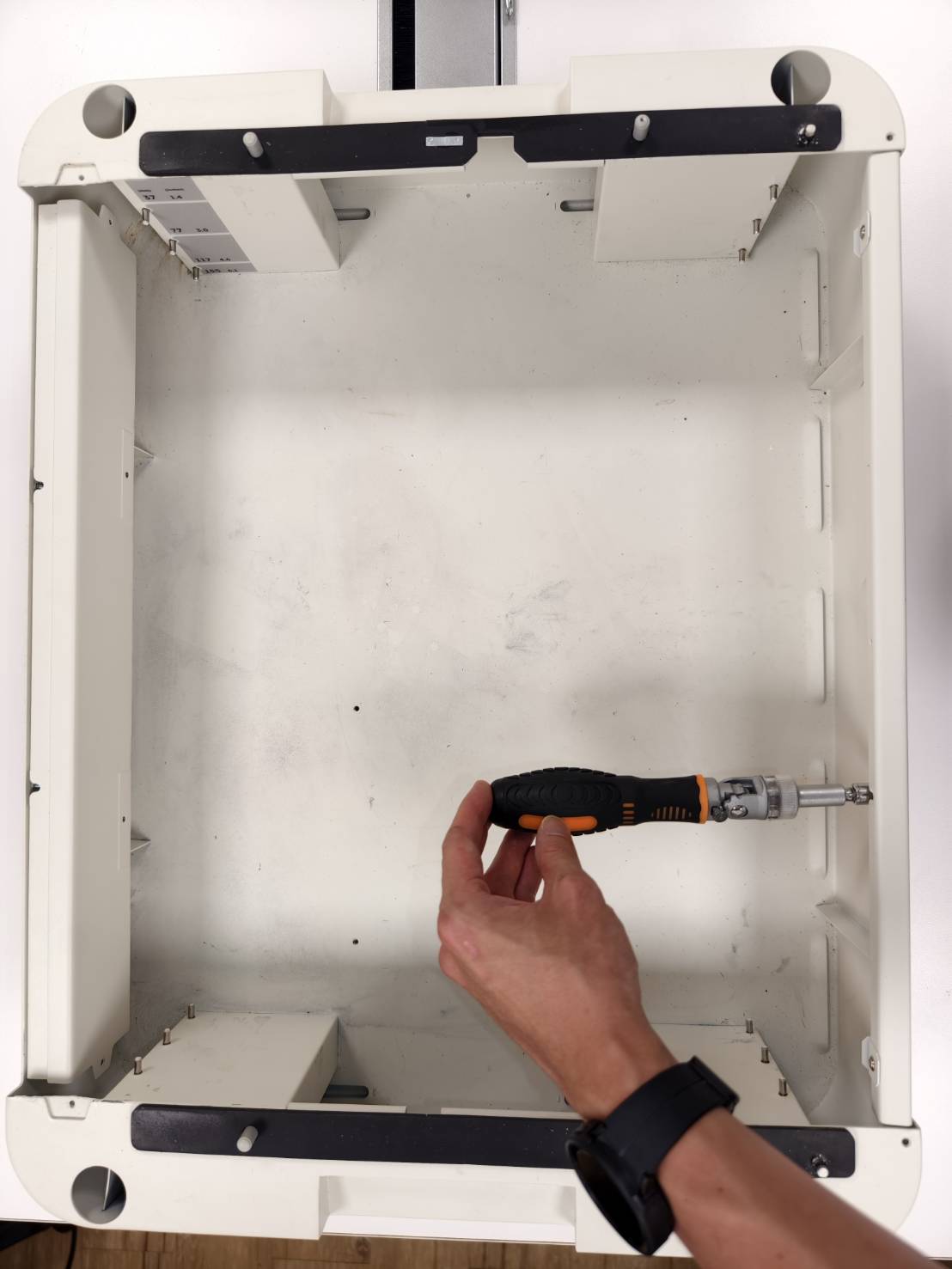

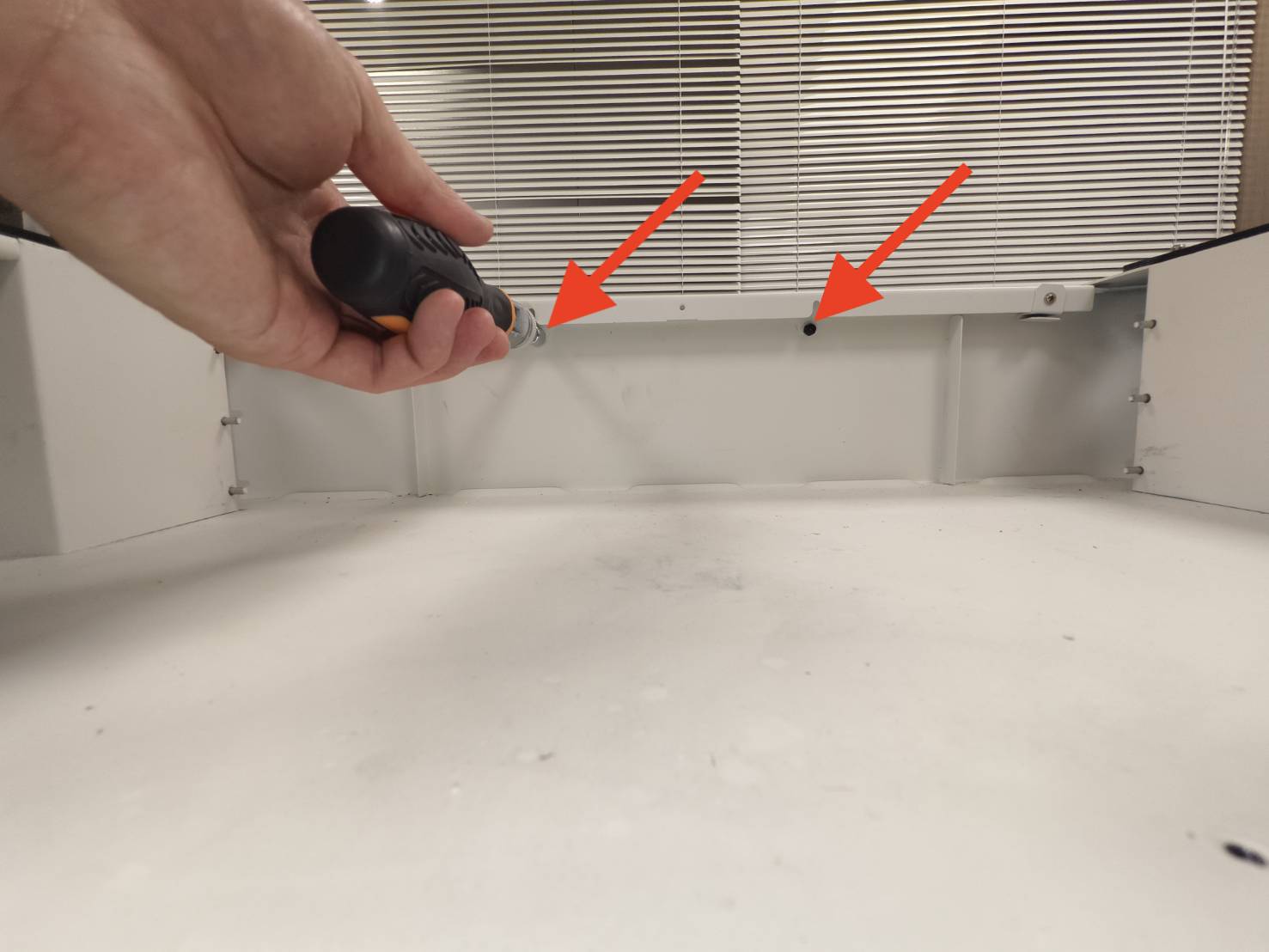

Avaa nämä kaksi ruuvia laitteen takaa ristipääruuvimeisselillä.

Vaihe 3

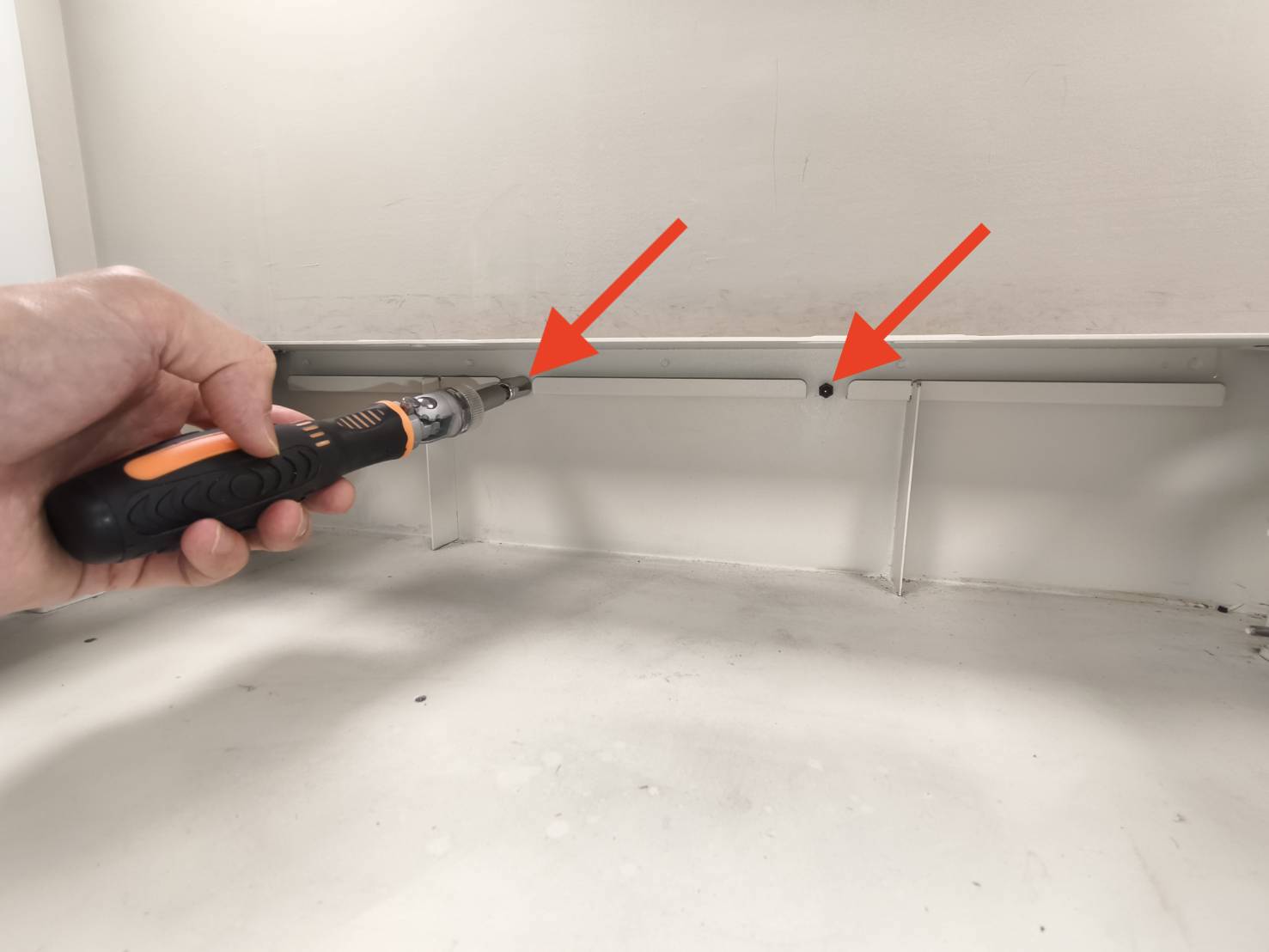

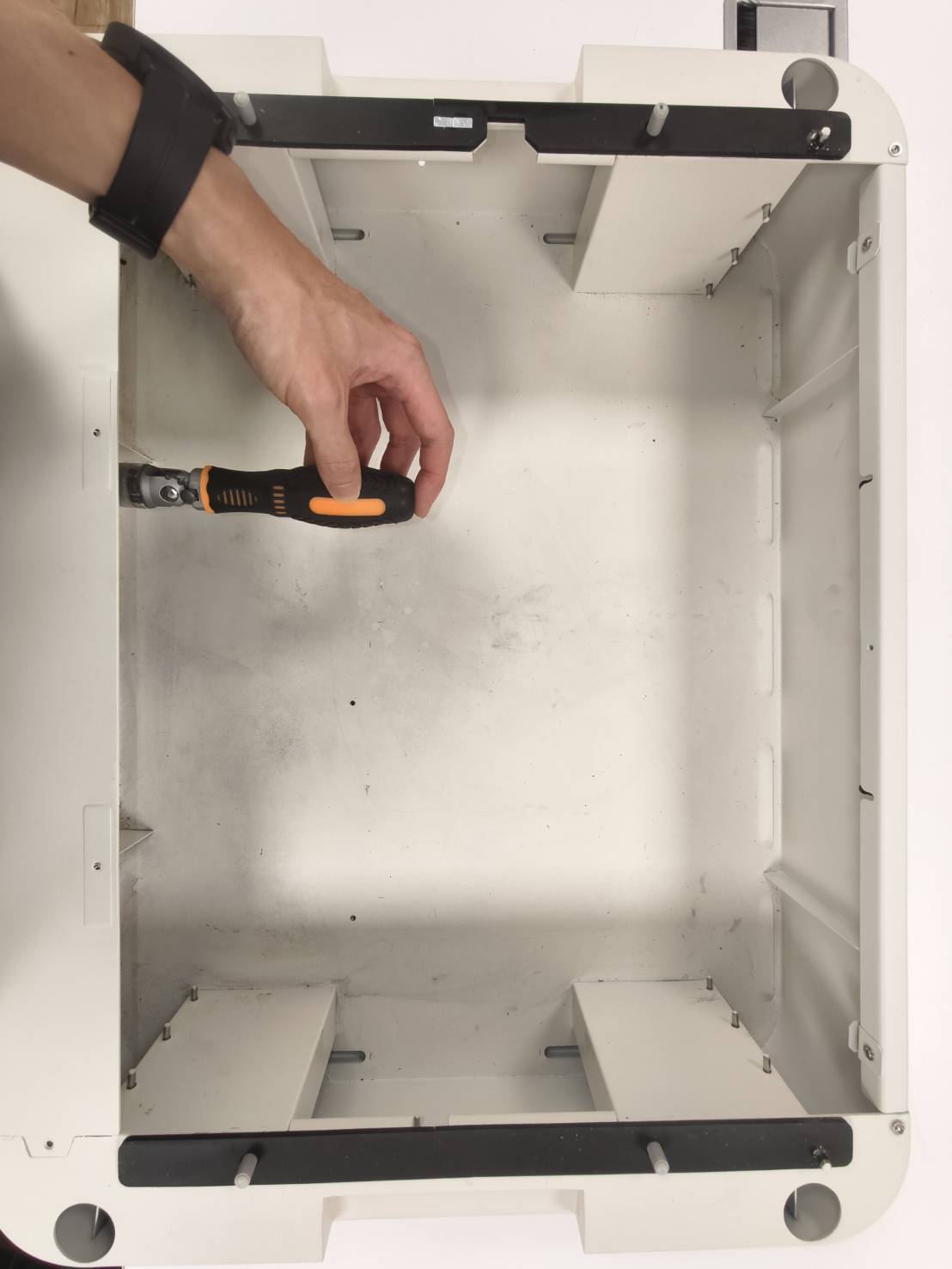

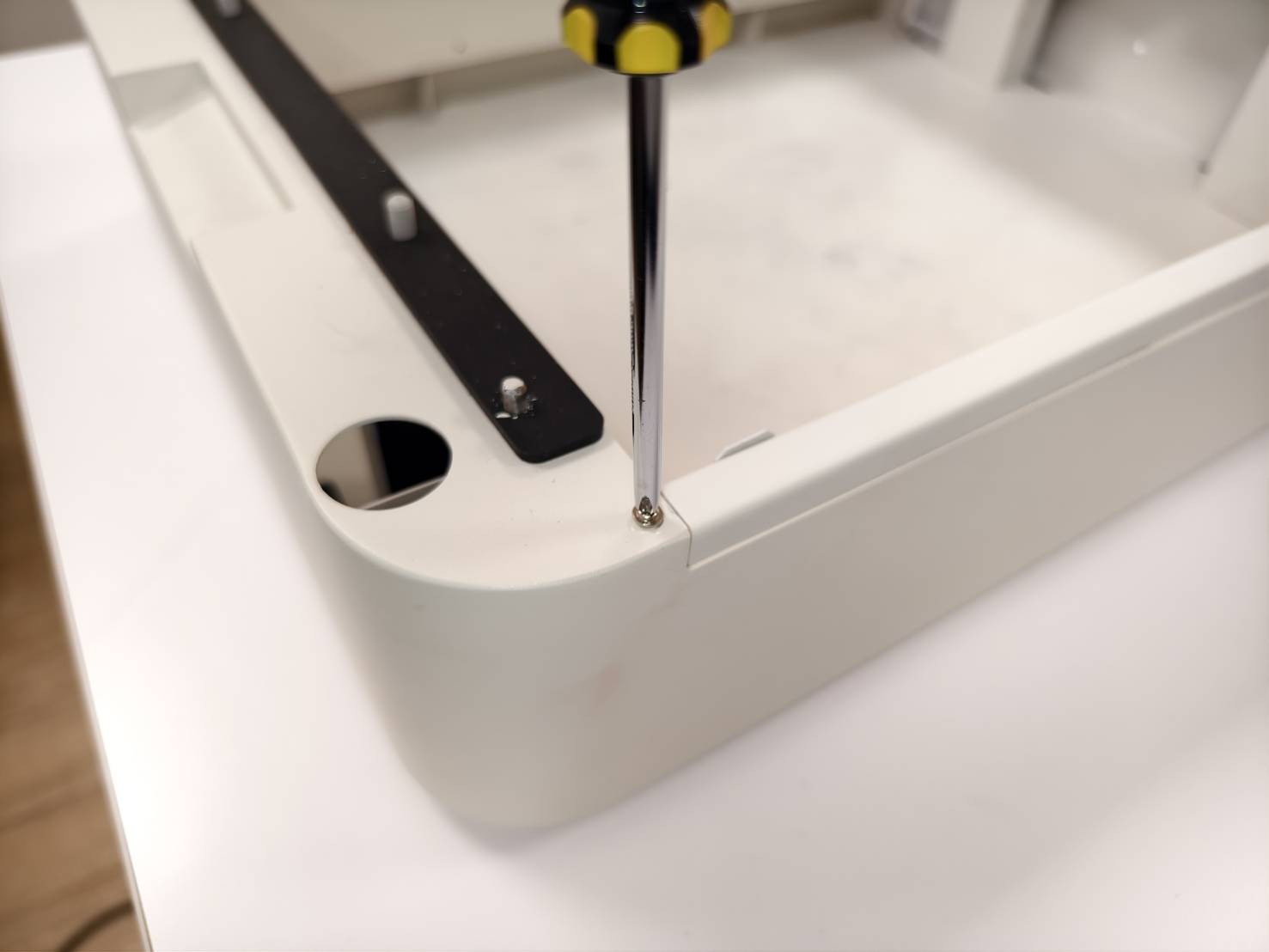

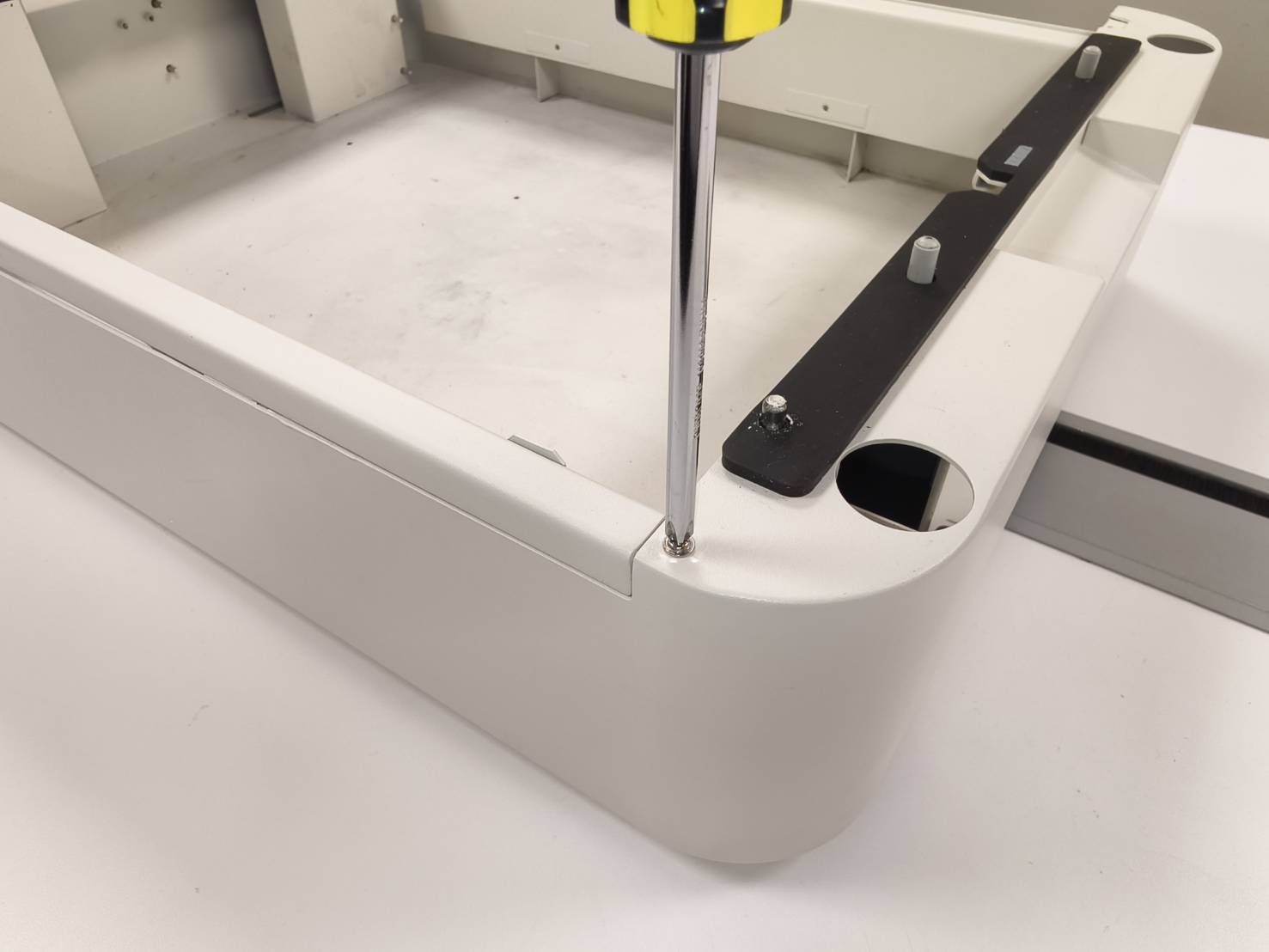

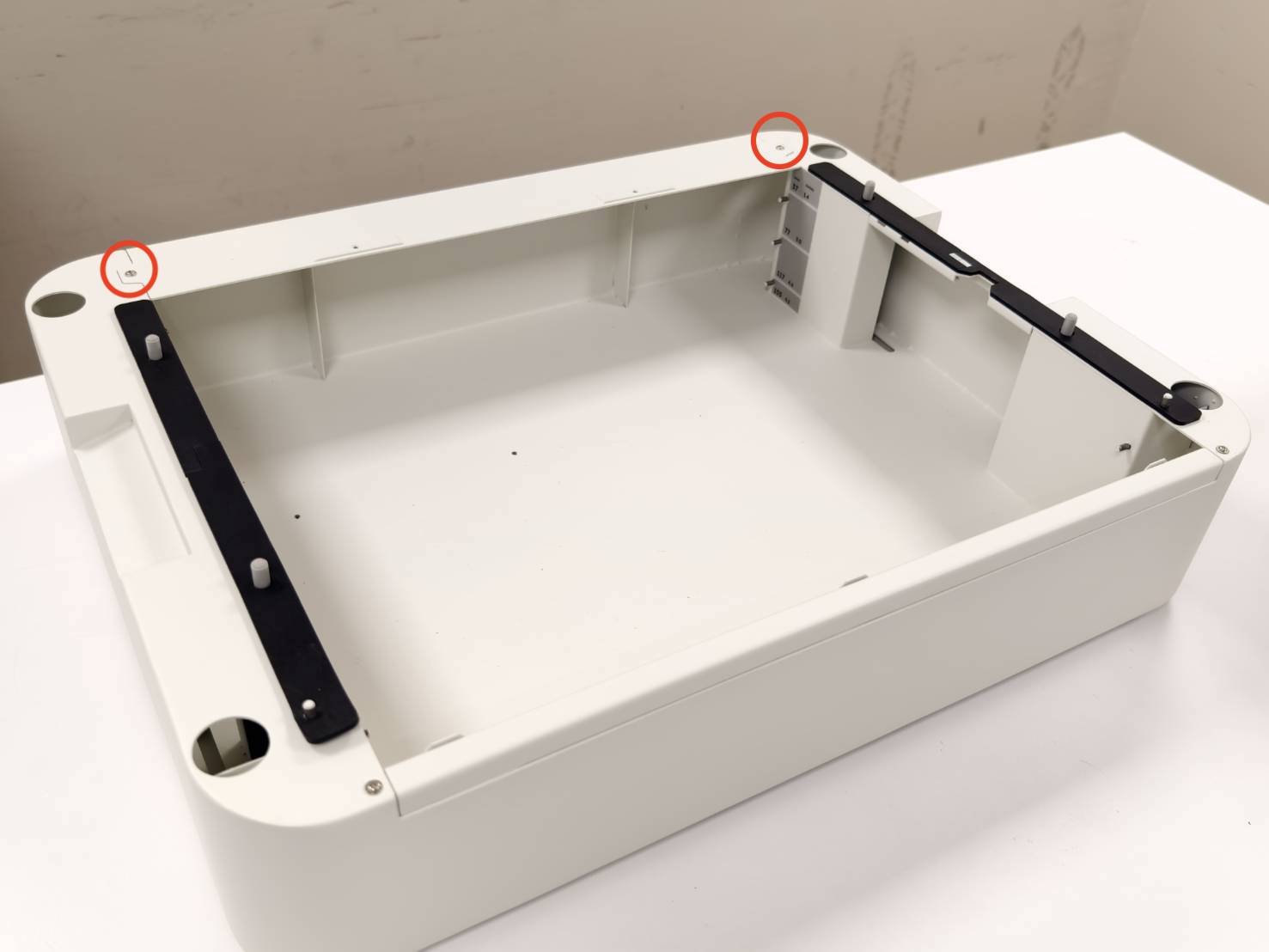

Avaa rungon alapuolella olevat ruuvit.

Huomaa, että irrotettavia ruuveja voi olla kaksi tai kolme riippuen käyttämästäsi konemallista.
Ruuvityyppi voi olla 7 mm:n mutteri, ristipääruuvi tai siipiruuvi.
Tässä ohjeessa on kaksi 7 mm:n mutteria.

Vaihe 4

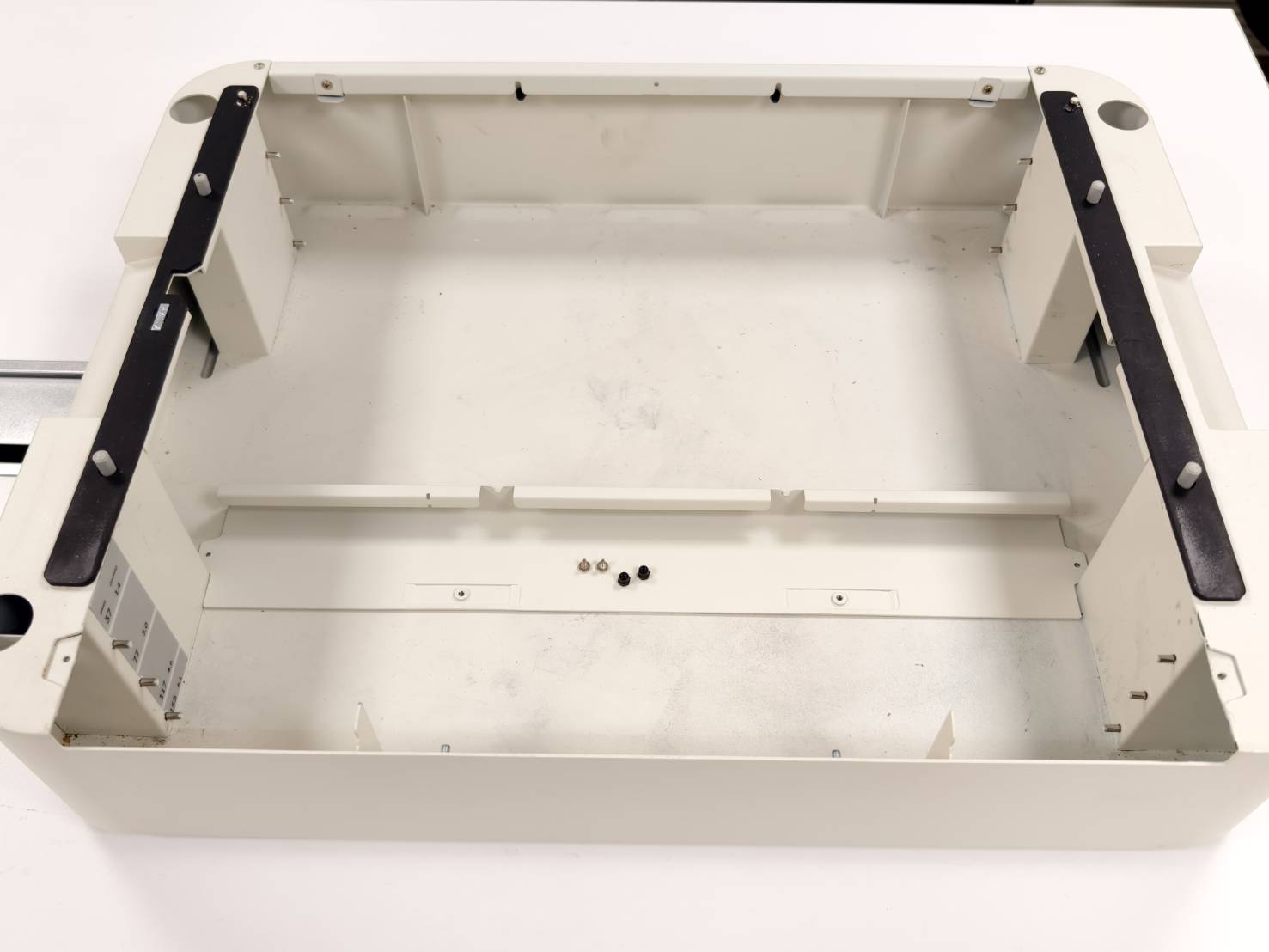

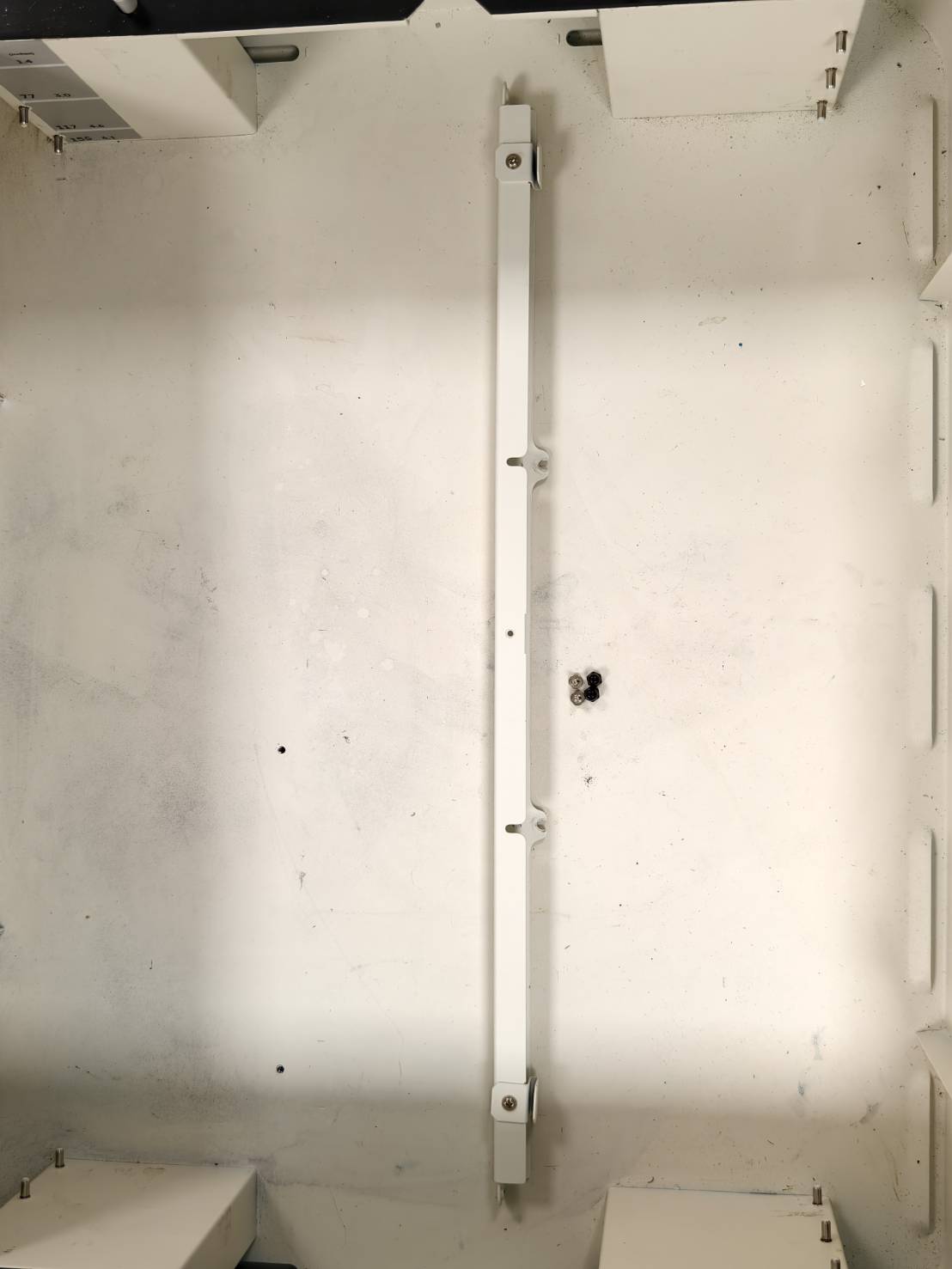

Takaläpivientirunko voidaan nyt irrottaa.
(Ruuveja ei tarvita läpiviennissä, mutta ne on suositeltavaa säilyttää.)

Vaihe 5

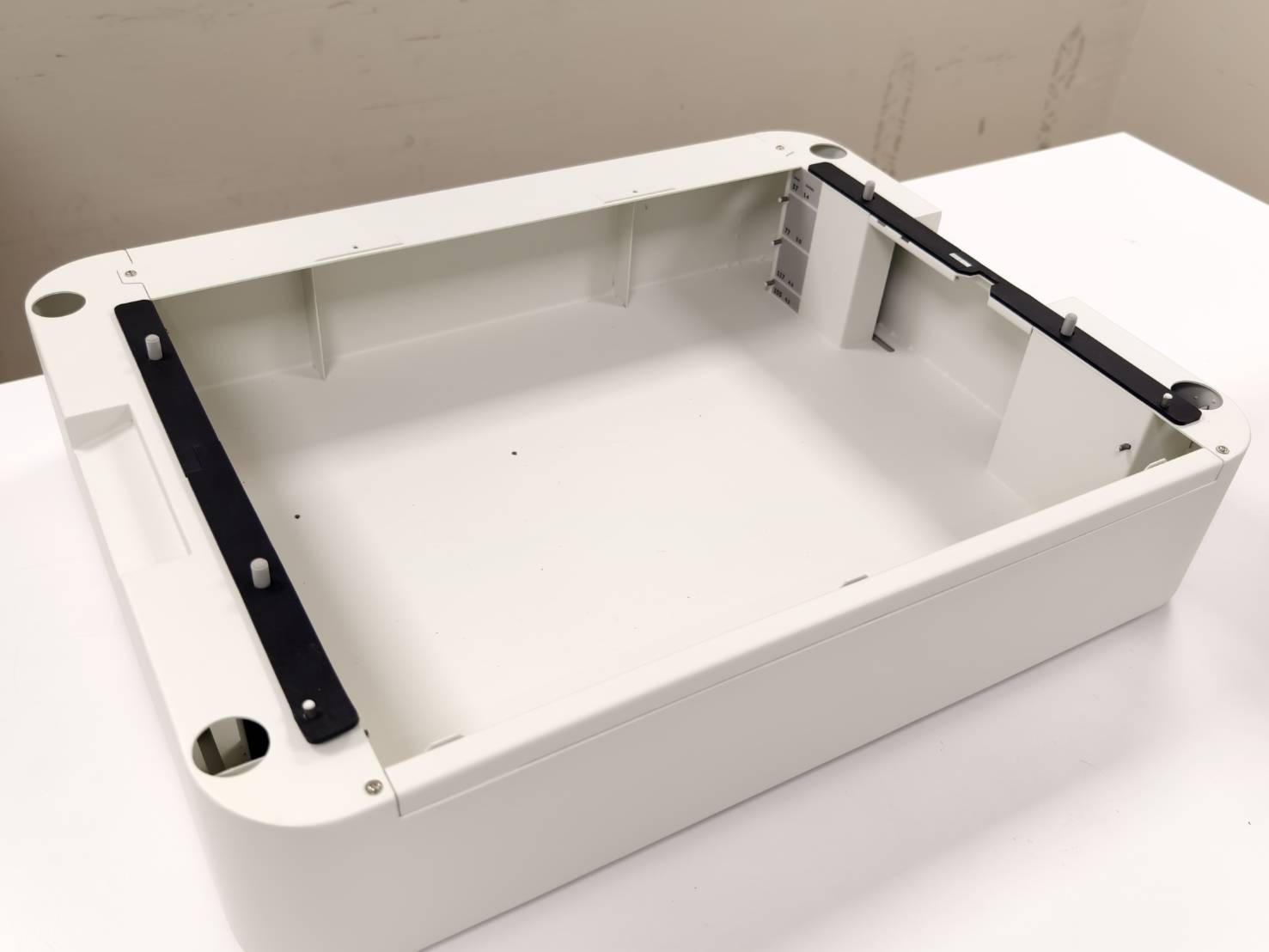

Aseta takaläpivientirunko suunniteltuun asentoon.

Vaihe 6

Irrota kaksi ruuvia.

Vaihe 7

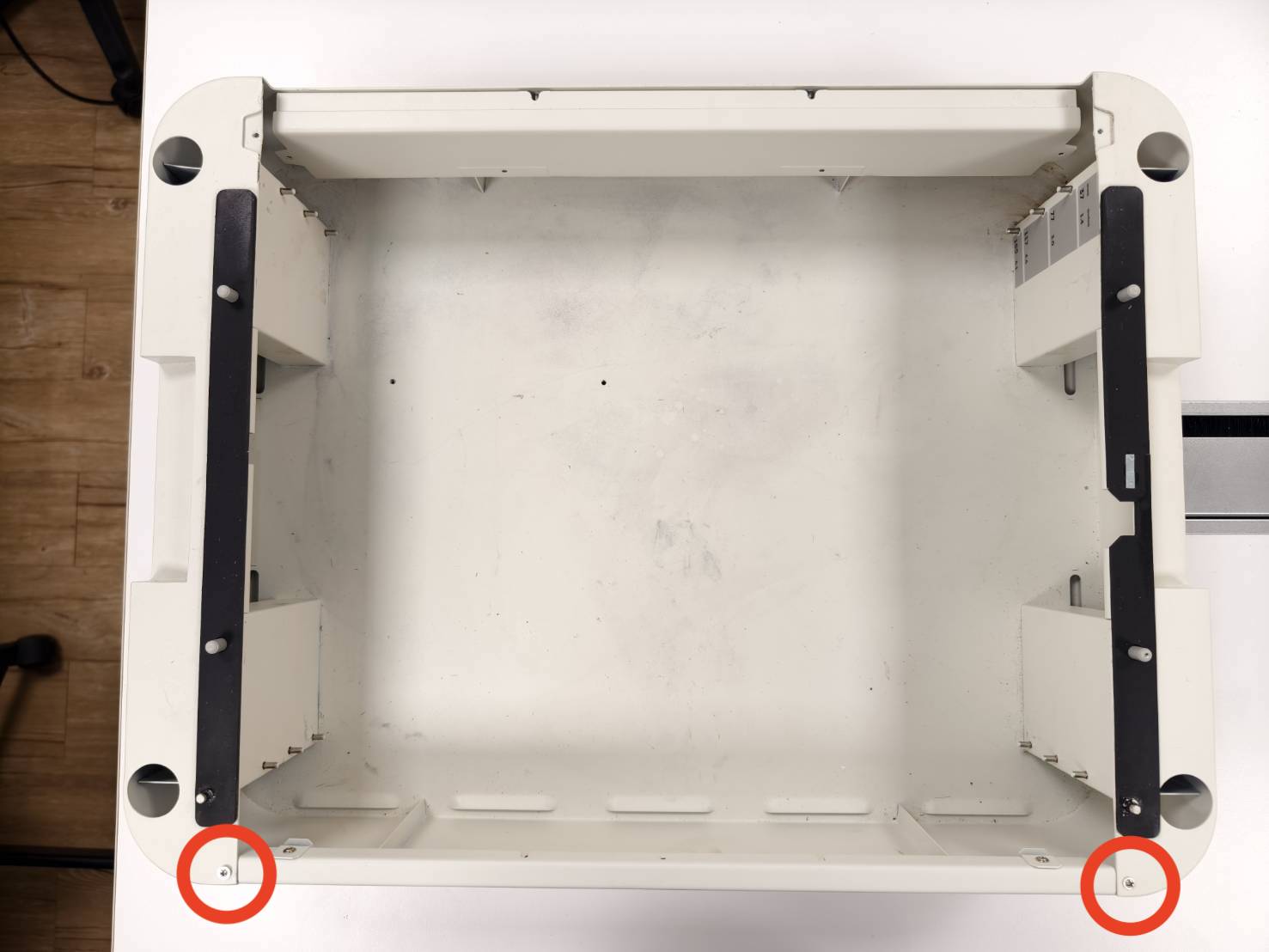

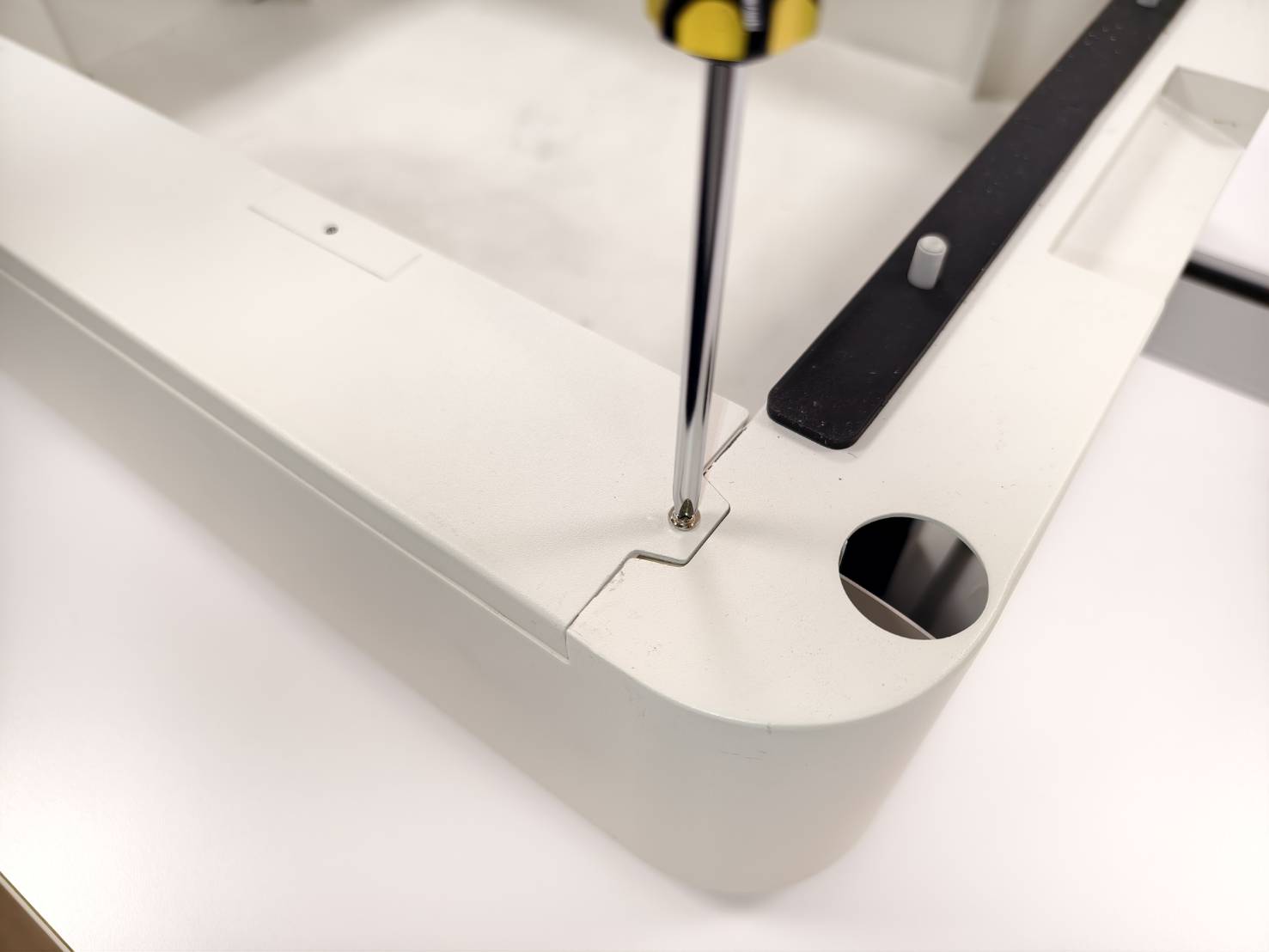

Irrota ruuvit eturungon alta.

Huomaa, että irrotettavia ruuveja voi olla kaksi tai kolme riippuen käyttämästäsi konemallista.
Ruuvityyppi voi olla 7 mm:n mutteri, ristipääruuvi tai siipiruuvi.
Tässä ohjeessa on kaksi 7 mm:n mutteria.

Vaihe 8

Etuläpivientirunko voidaan sitten irrottaa.

Vaihe 9

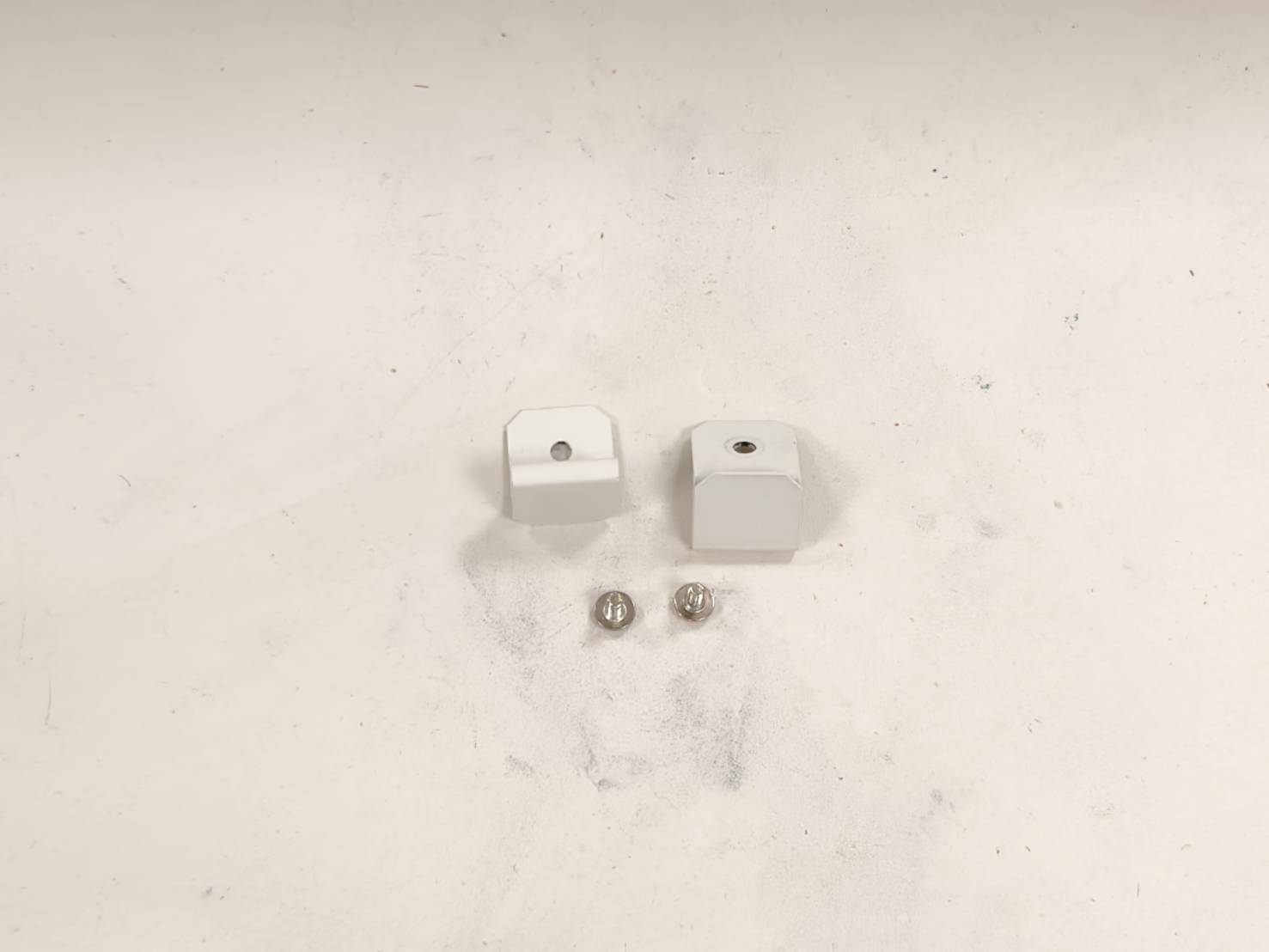

Irrota kaksi kiinnikettä eturungosta.
(Näitä kahta kiinnikettä ei tarvita läpiviennissä, mutta ne on suositeltavaa säilyttää mahdollisia tulevia tarpeita varten. Katso ei-läpiviennin asennus.)

Vaihe 10

Aseta etuläpivientirunko suunniteltuun asentoon.

Vaihe 11

Kokoa kone ja jatkopohja.

Vaihe 12

Aseta hunajakenno 37 mm / 1,4 tuuman kerrokseen tai 77 mm / 3,0 tuuman kerrokseen materiaalin paksuuden mukaan. Katso artikkeli hunajakennon asennuksesta.

Kerros	Kuva	Korkeusalue (Esine)
37 mm / 1,4 tuumaa		0 - 3 mm
77 mm / 3,0 tuumaa		3 - 15 mm
117 mm / 4,6 tuumaa		Ei saatavilla läpivetotulostukseen
155 mm / 6,1 tuumaa		Ei saatavilla läpivetotulostukseen

Vaihe 13

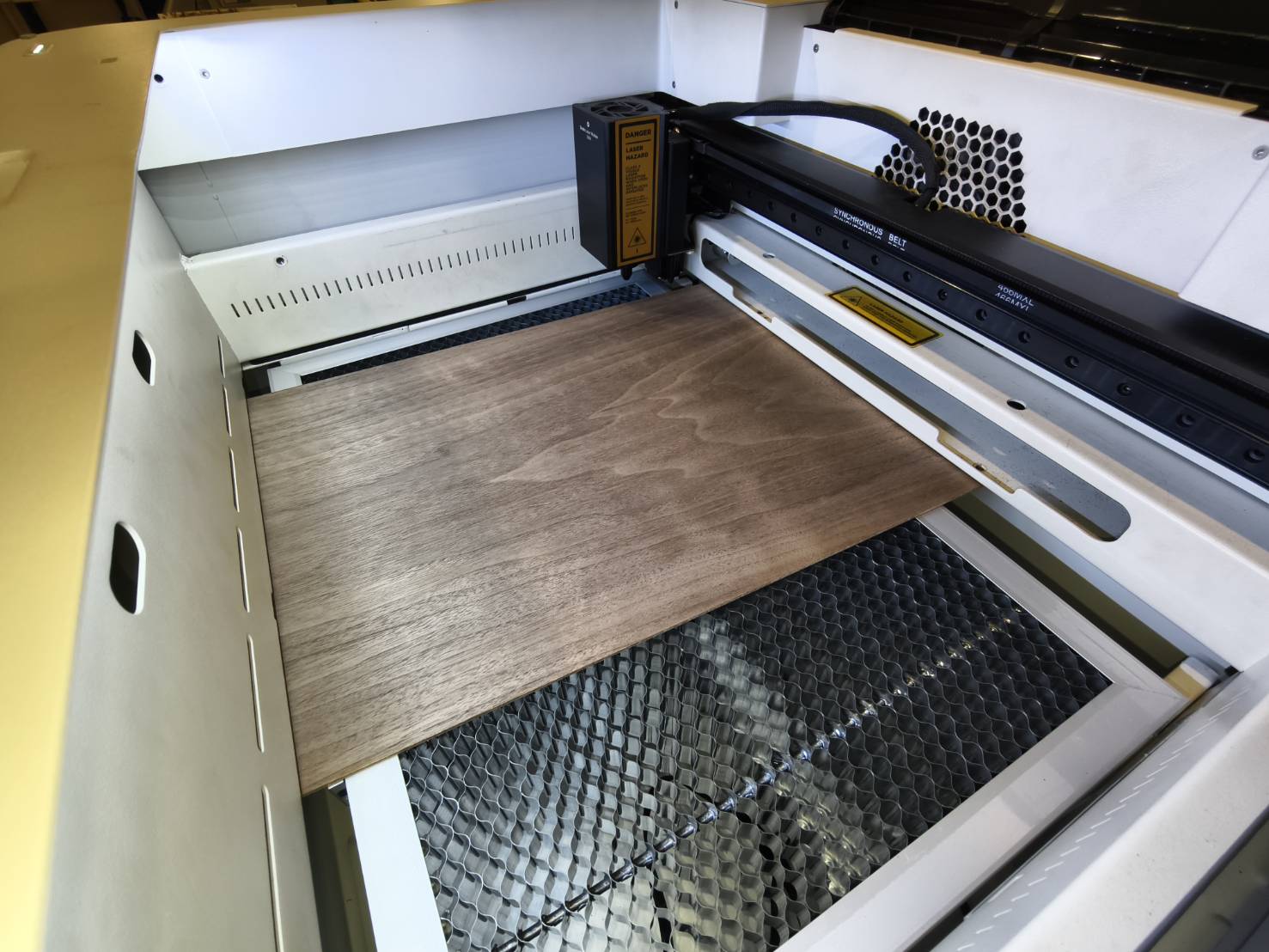

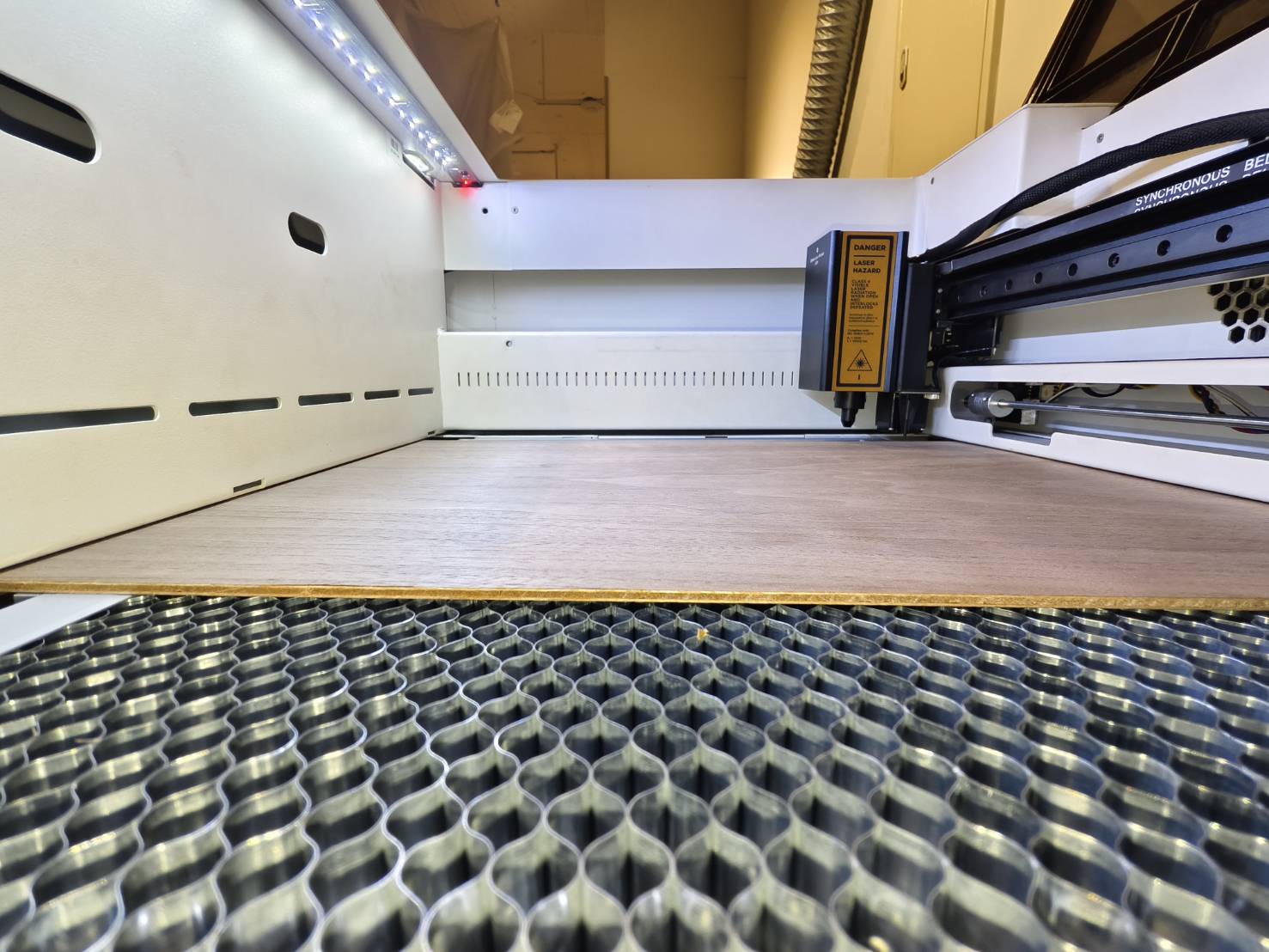

Aseta materiaali koneeseen. On erittäin suositeltavaa, että käytät ensimmäisellä kerralla harjoittelutarkoituksiin tarpeetonta tai käytettyä materiaalia.

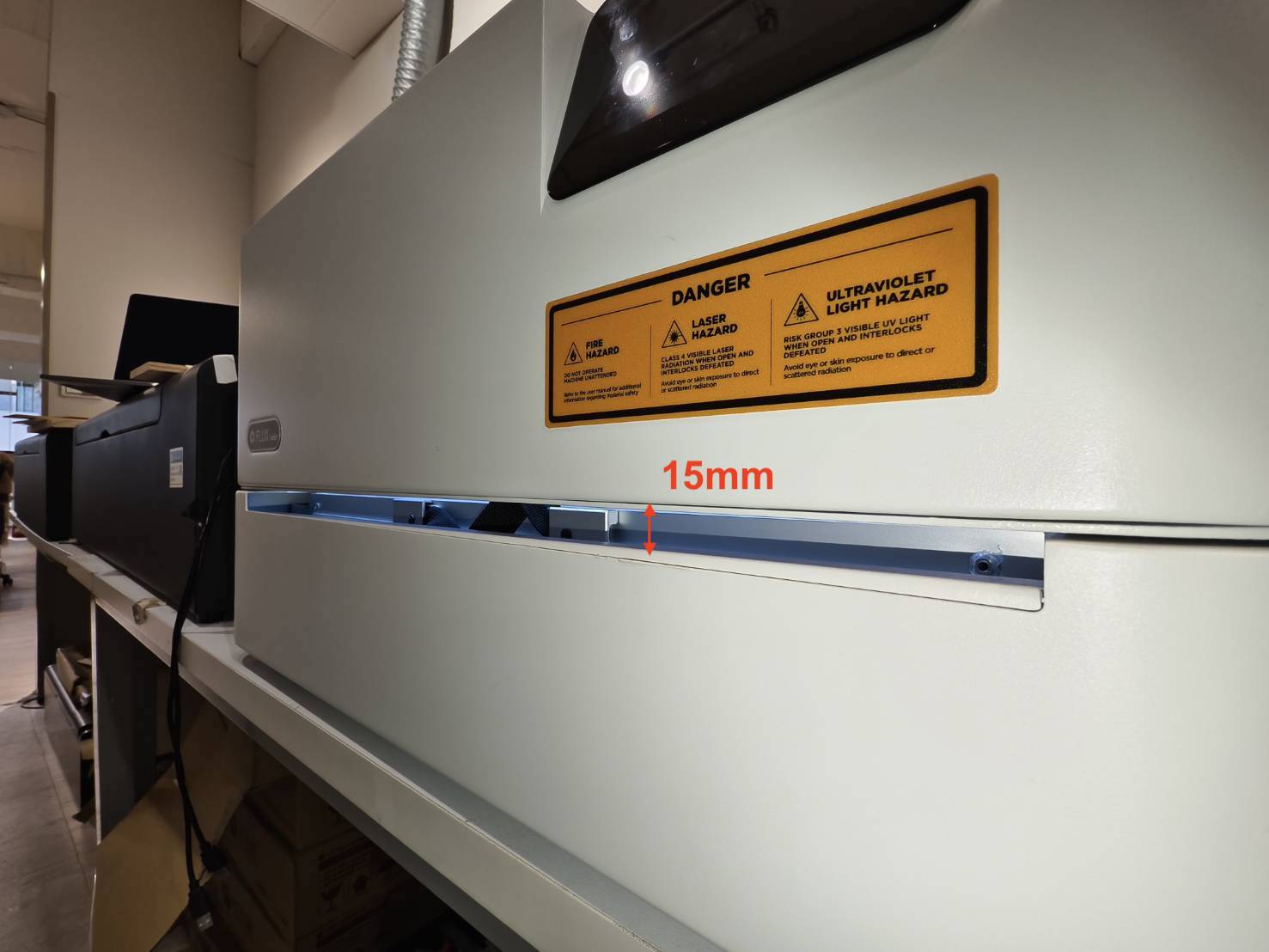

Ador-läpivetotulostuksen materiaalin enimmäispaksuus on 15 mm.

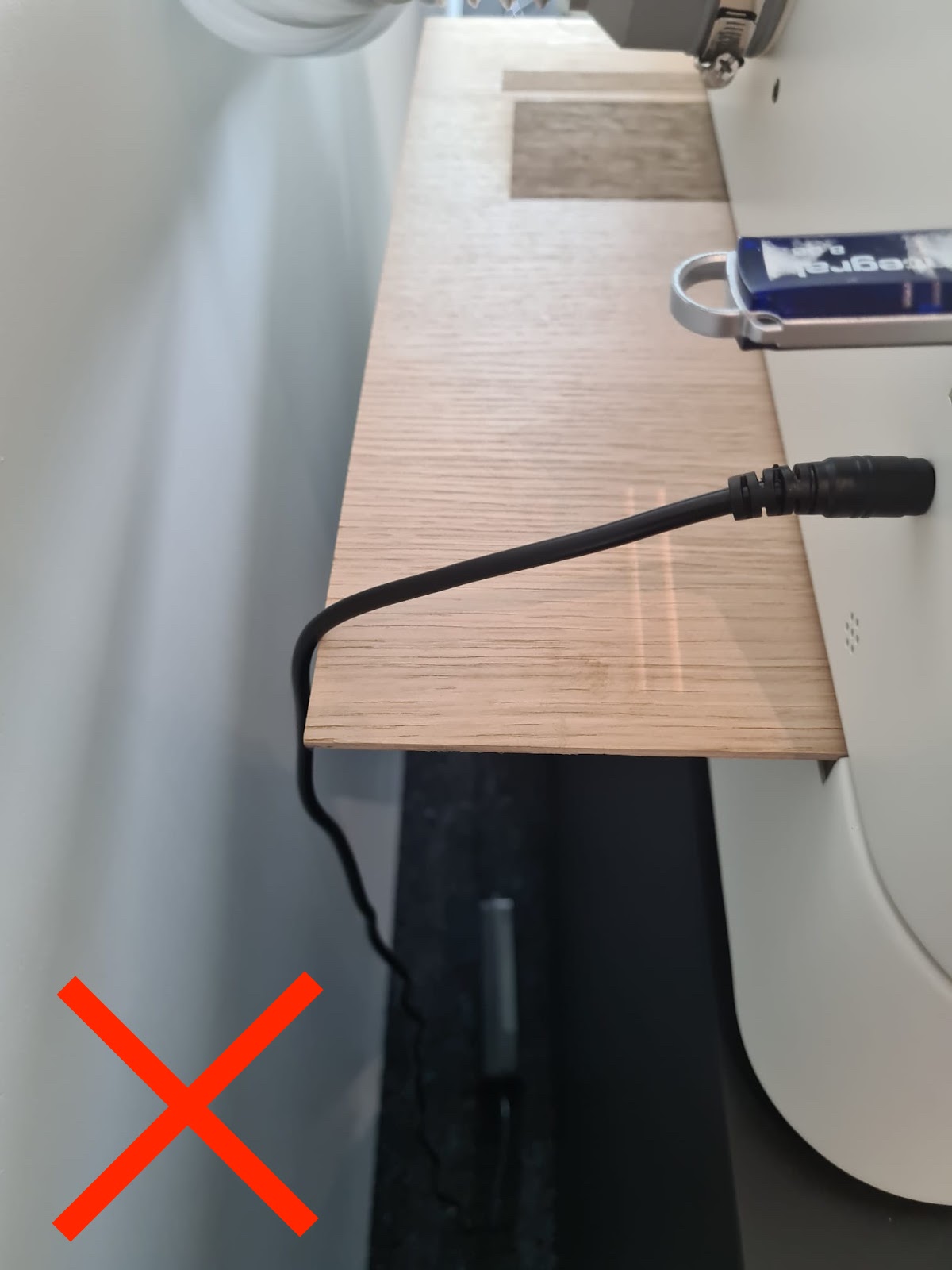

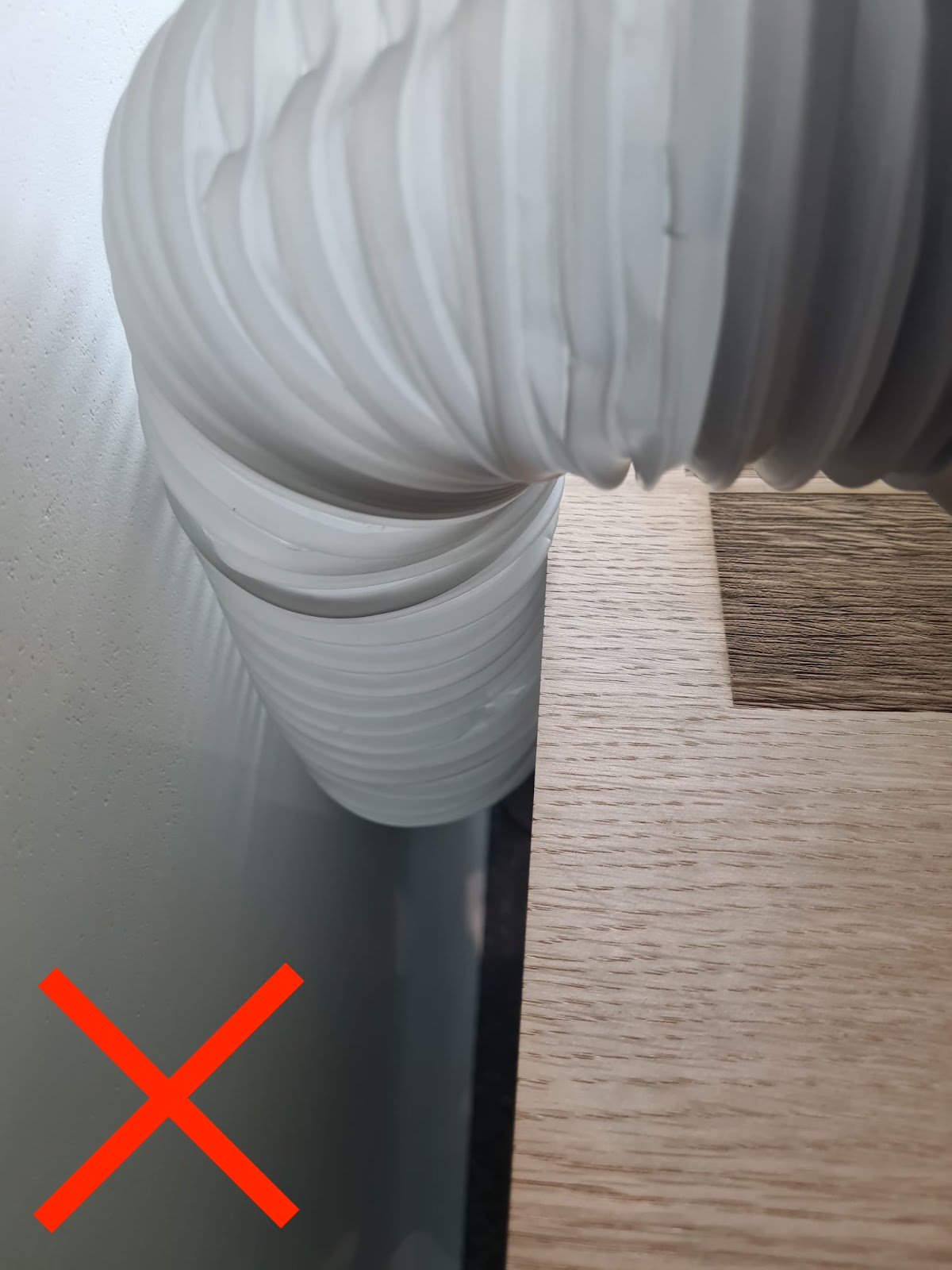

Kun syötät materiaalia, varo, ettei se jää jumiin virtajohdon tai poistoilmaletkun väliin, kuten alla olevissa huonoissa esimerkeissä on esitetty.

Materiaalien asettamiseen on kaksi skenaariota. Katso ohjeet alta.

0 - 3 mm materiaalit

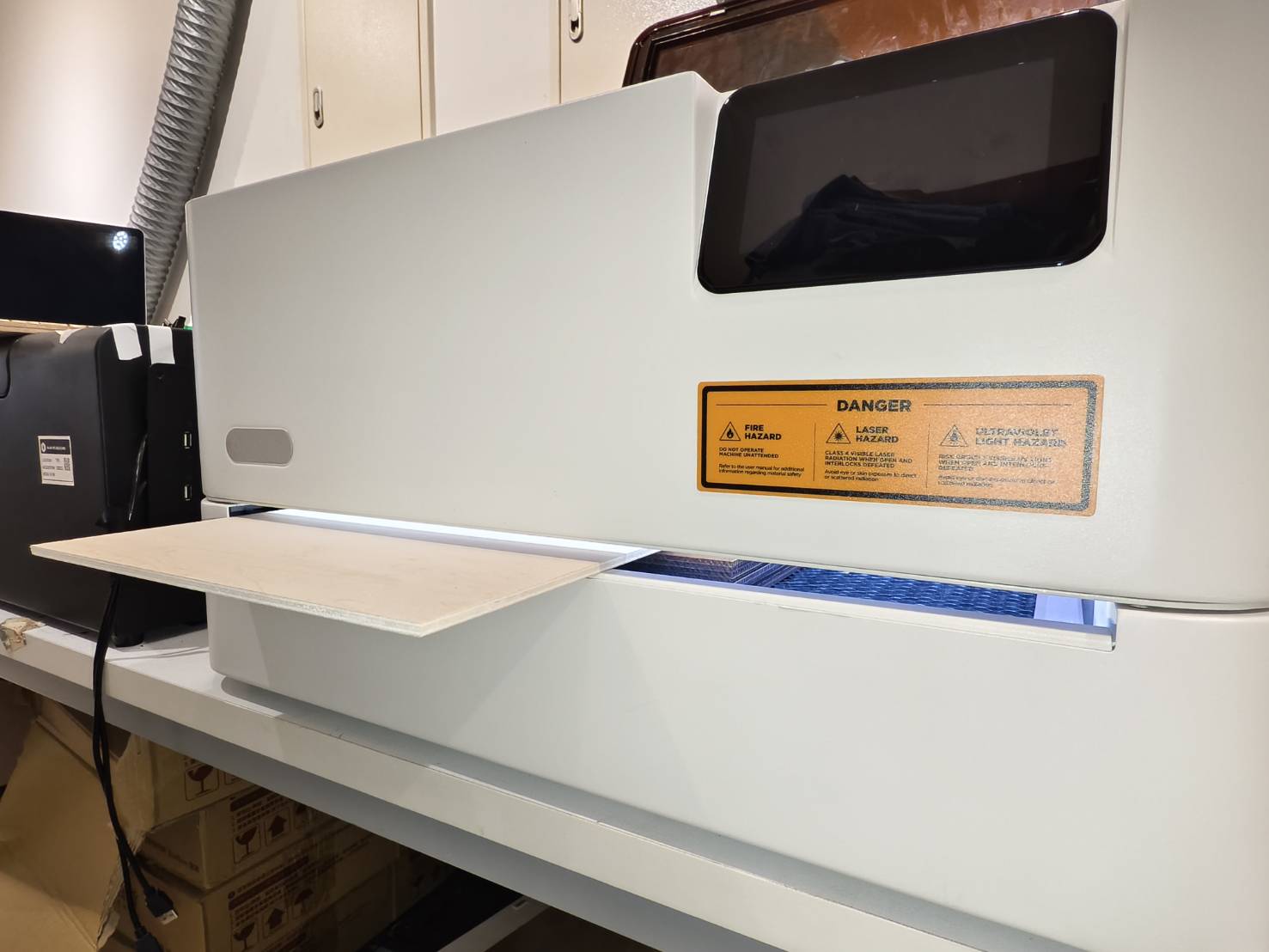

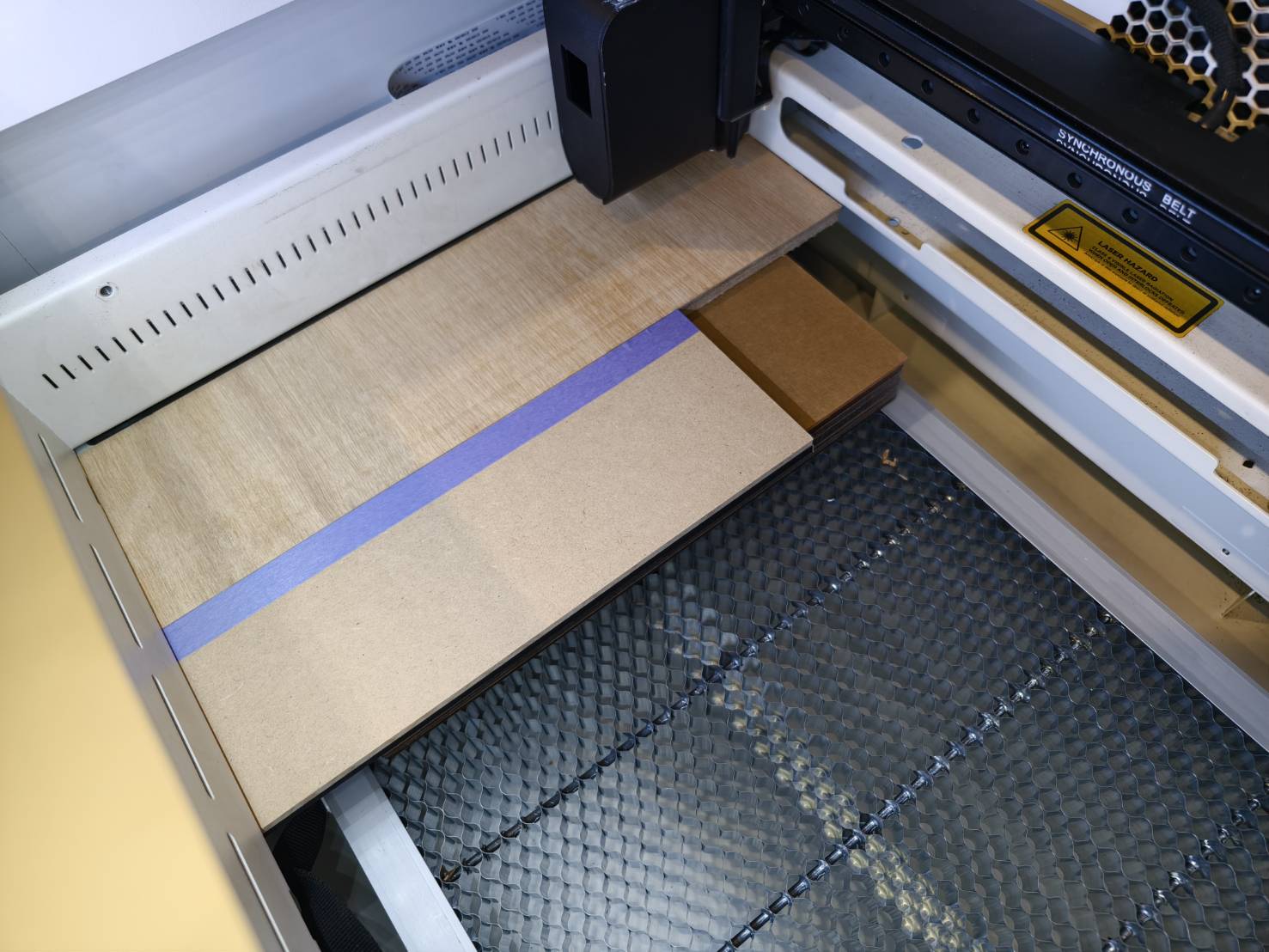

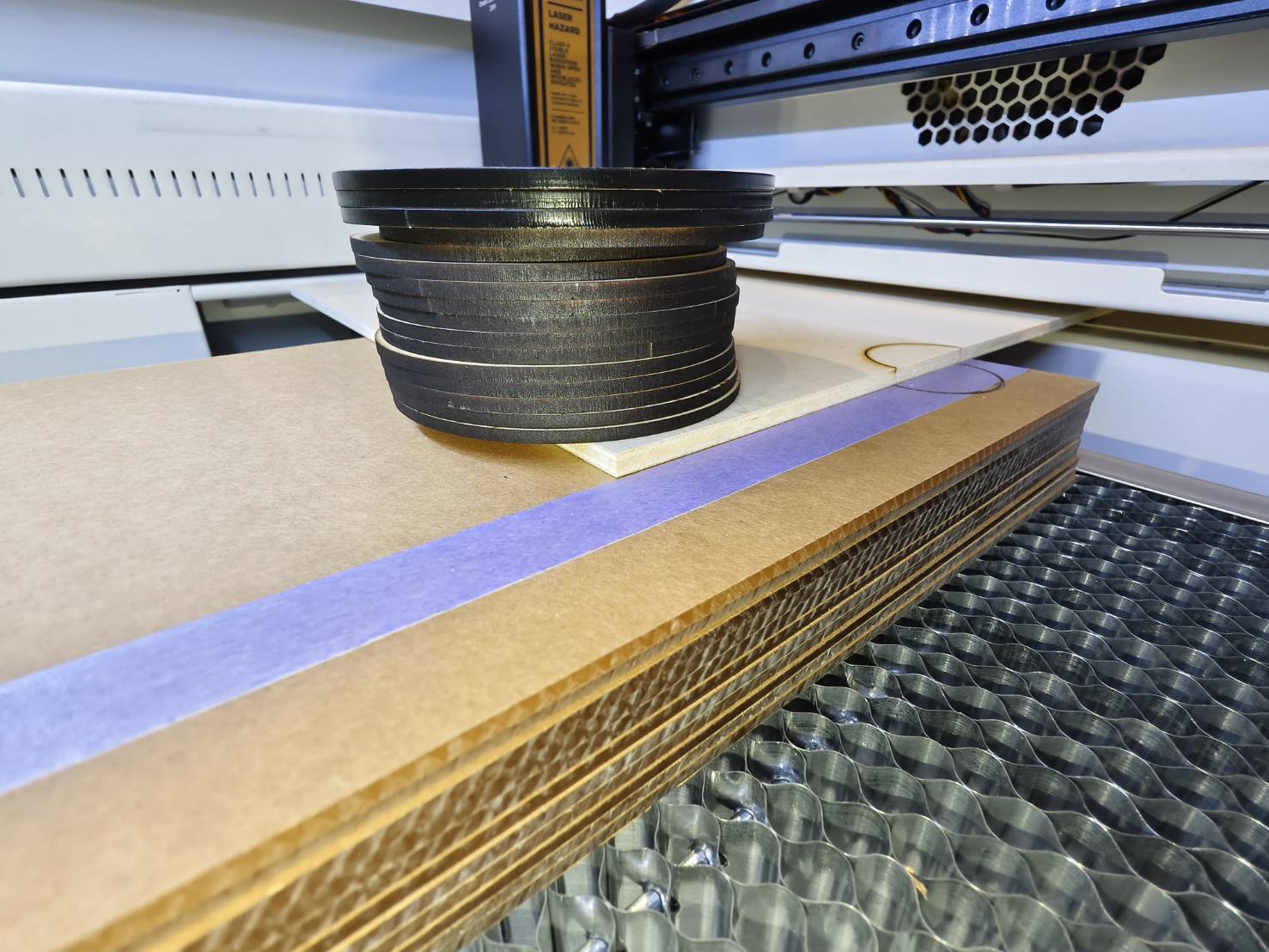

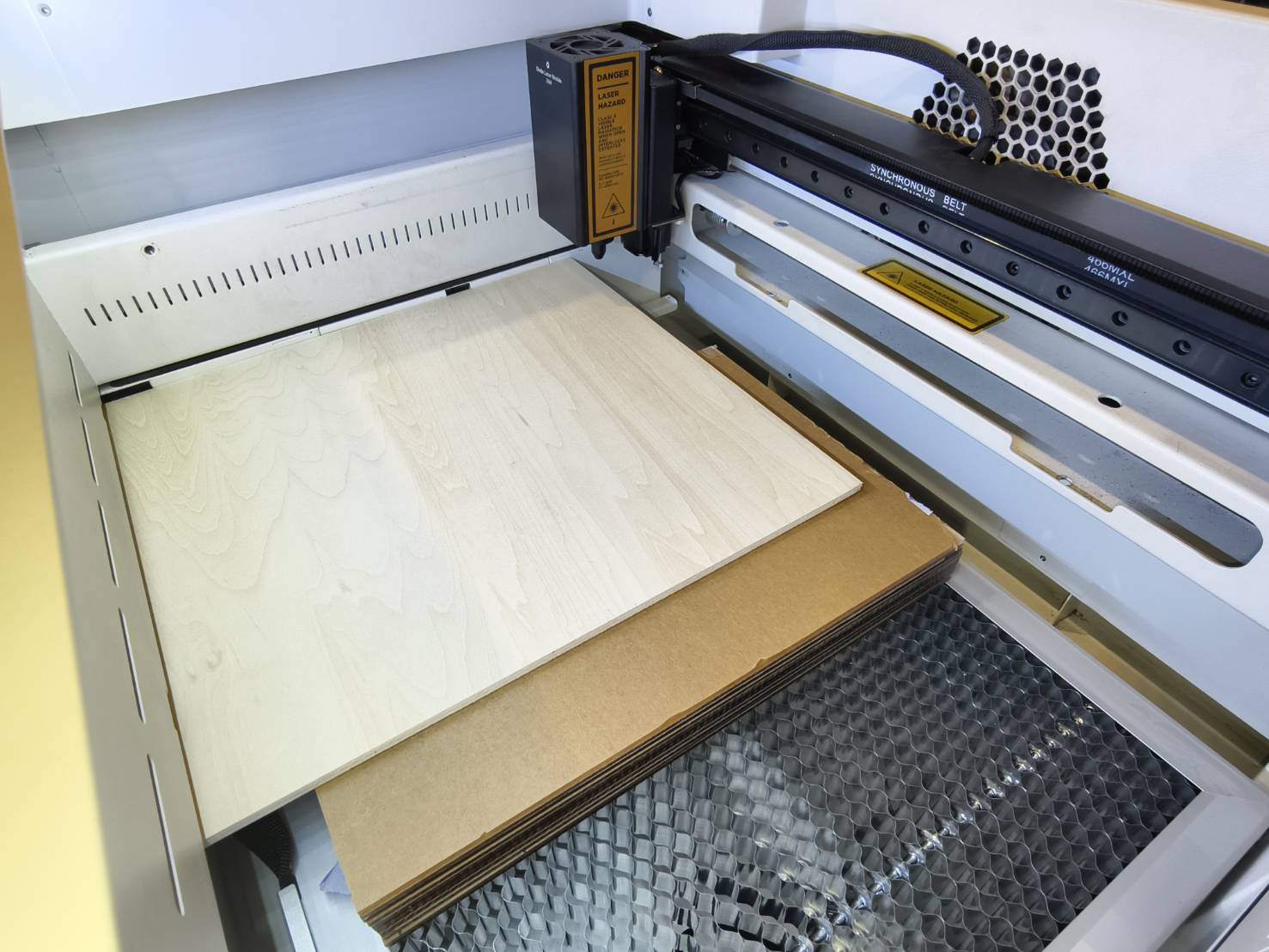

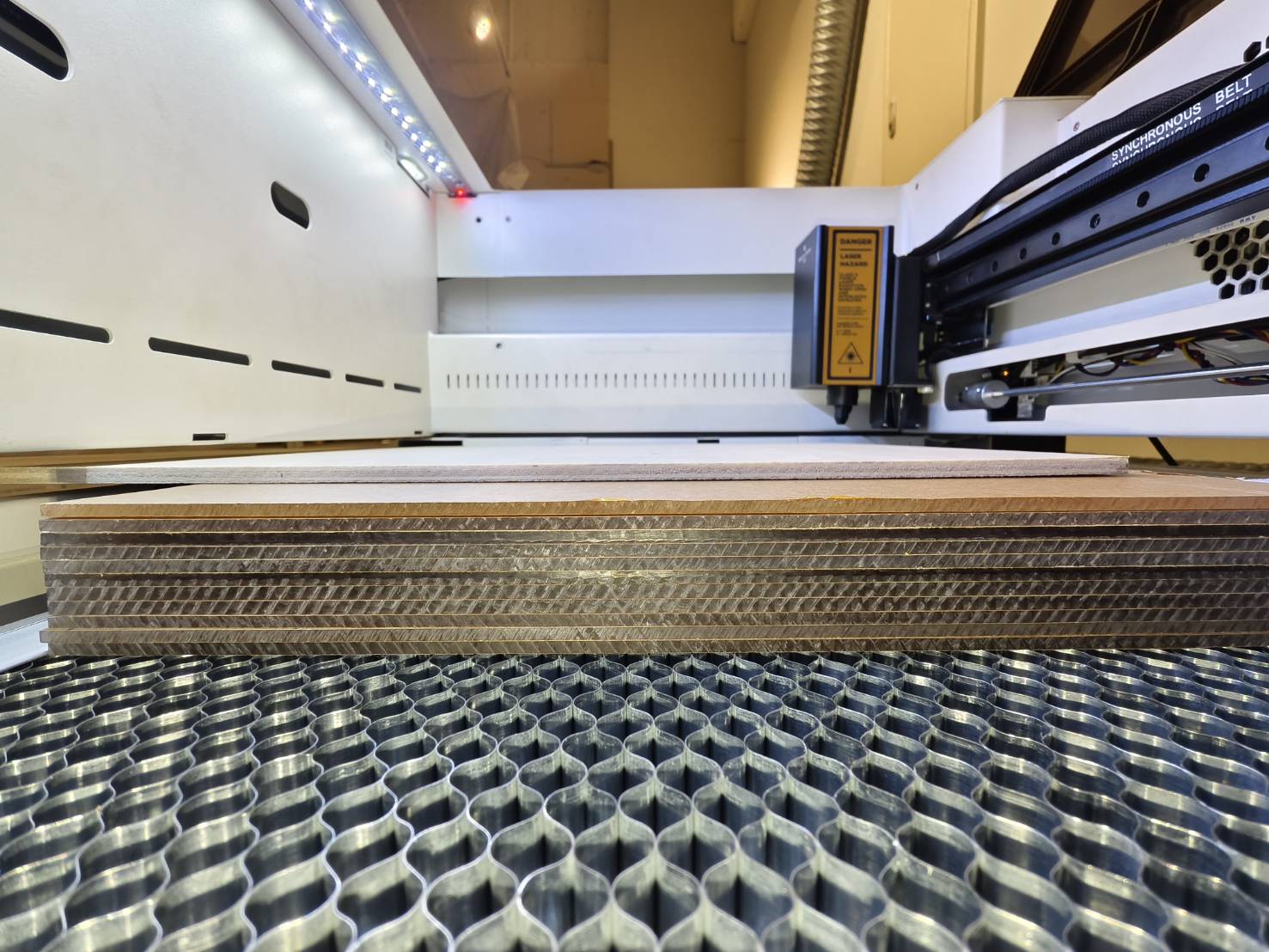

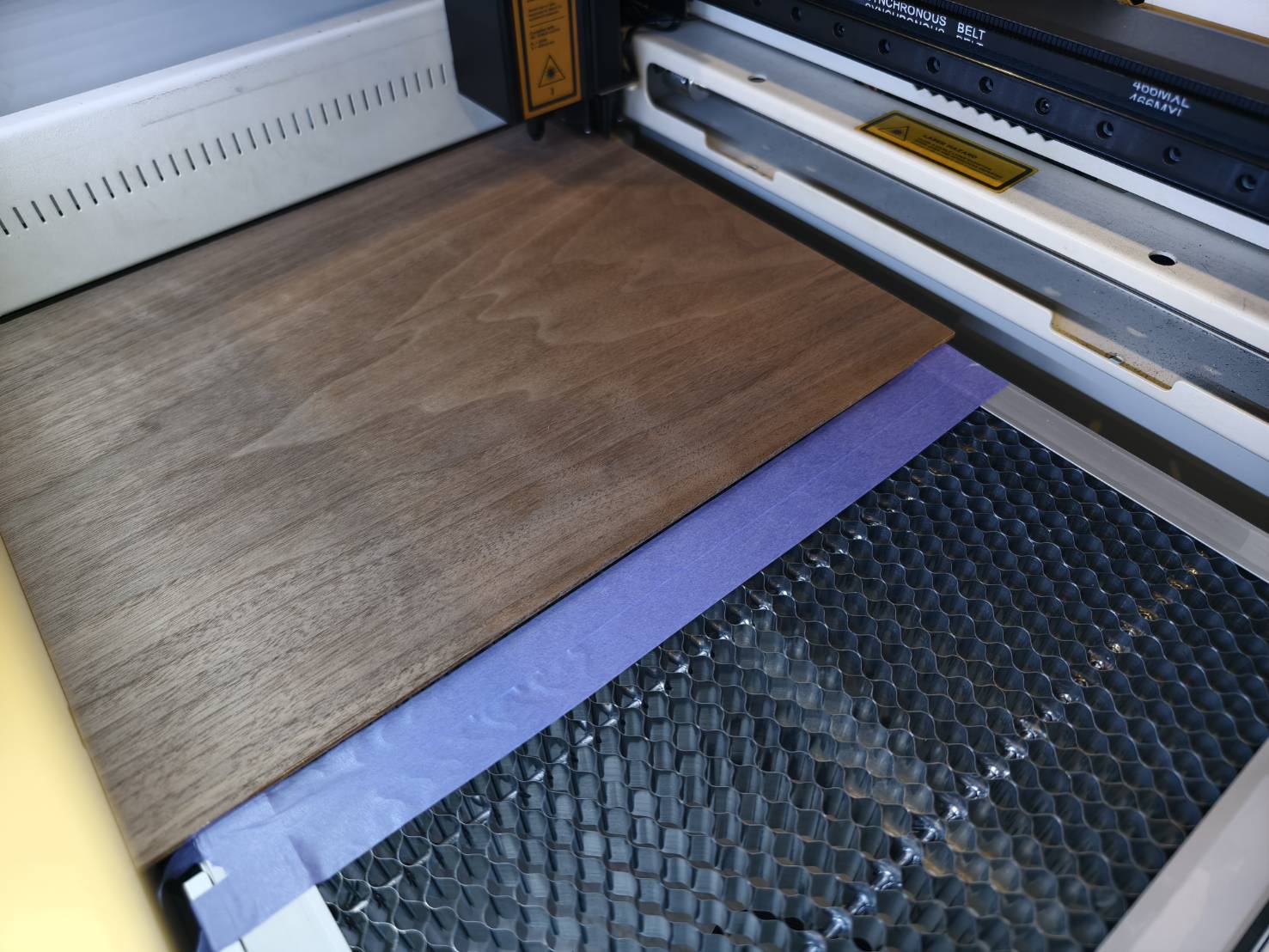

Aseta hunajakenno 37 mm / 1,4 tuuman kerrokseen. Aseta materiaali suoraan koneeseen hunajakennon päälle. (On suositeltavaa työntää materiaali vasemmalle kehyksen kohdistamiseksi.)

3–15 mm:n materiaalit
Aseta hunajakenno 77 mm / 3,0 tuuman kerrokseen. Aseta hunajakennoon materiaaleja korottamaan kohdemateriaalisi. Aseta kohdemateriaalisi pohjamateriaalien päälle. (On suositeltavaa työntää materiaali vasemmalle kehyksen kohdistamiseksi.)

Vaihe 14

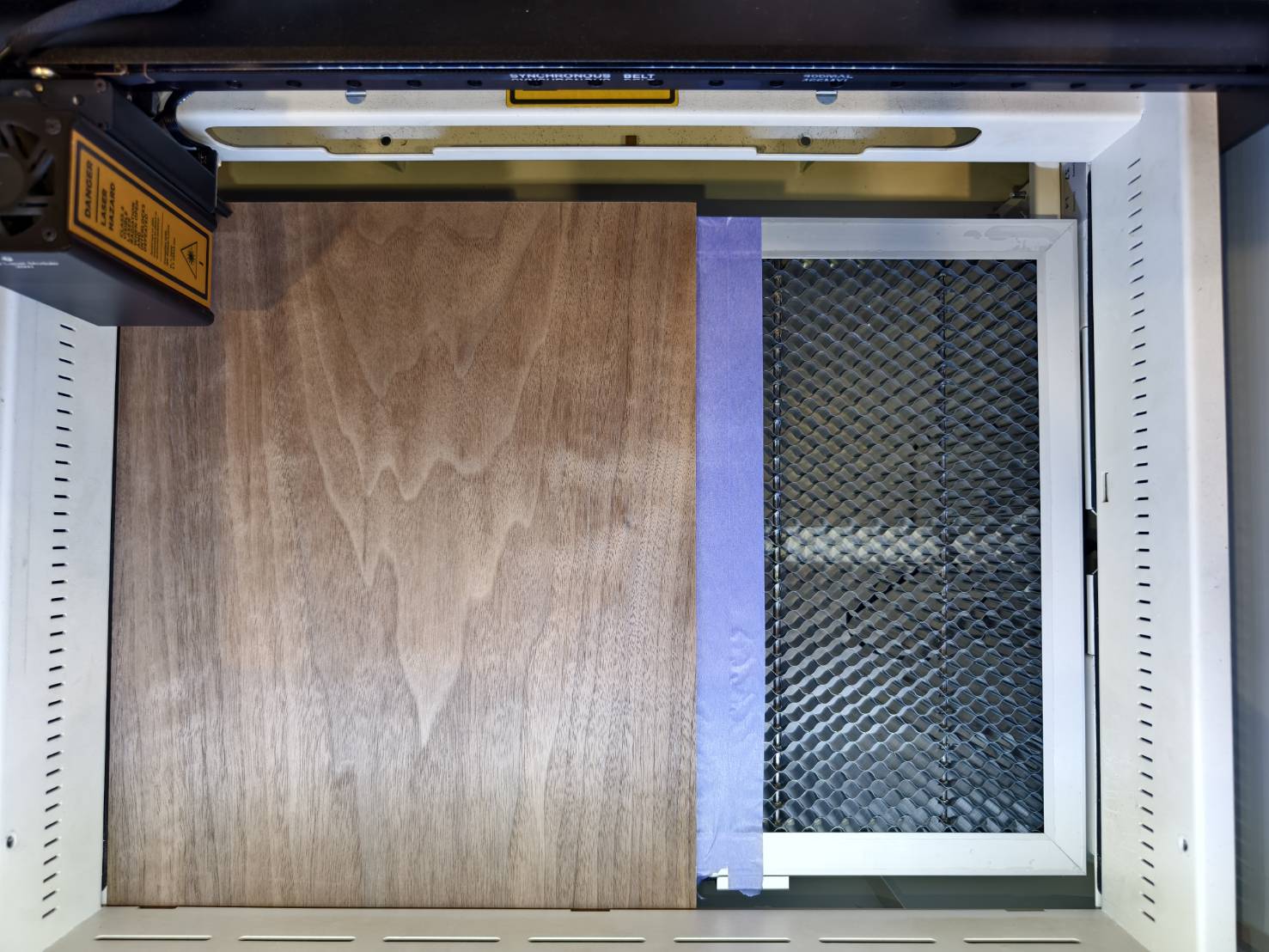

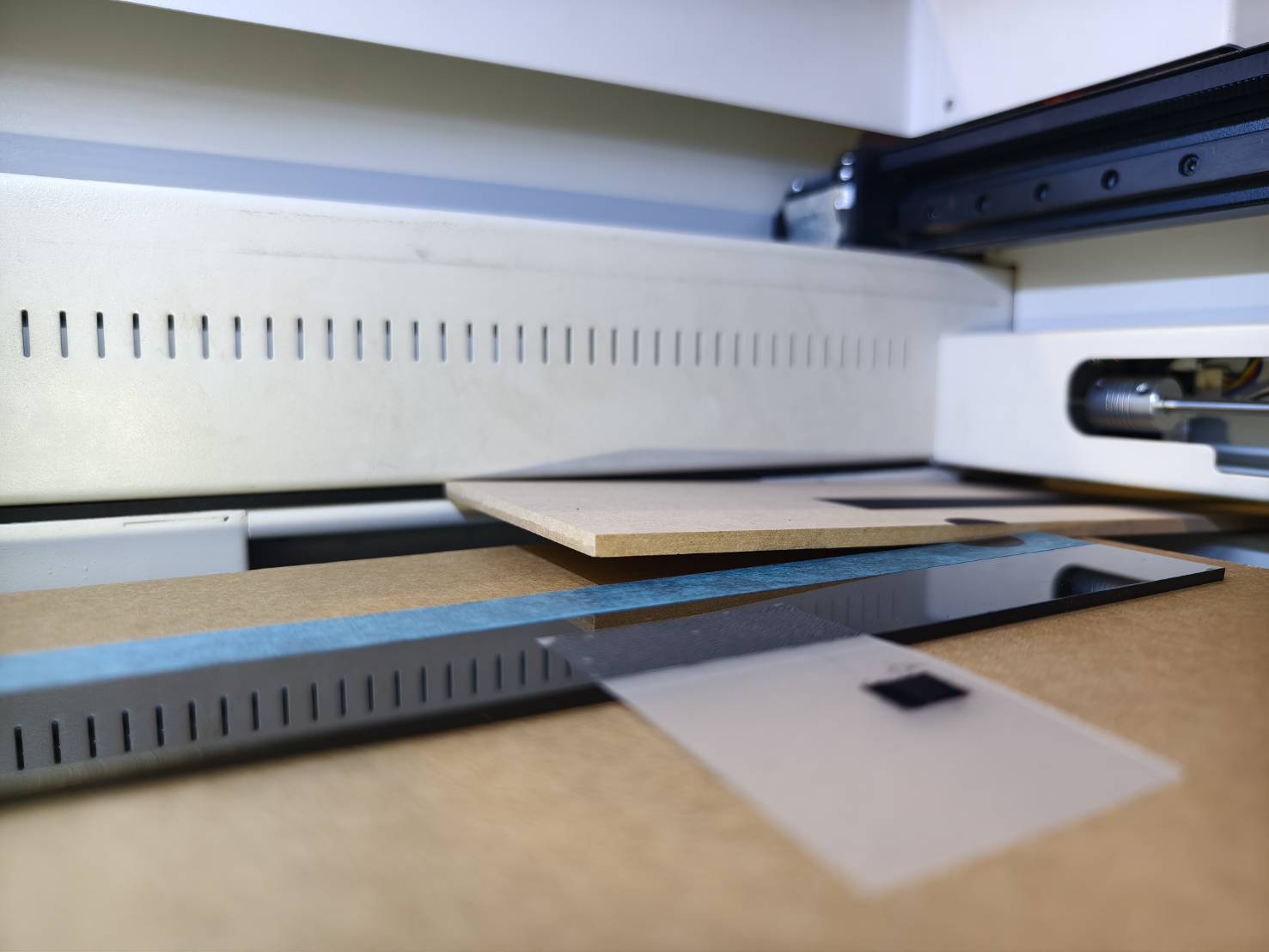

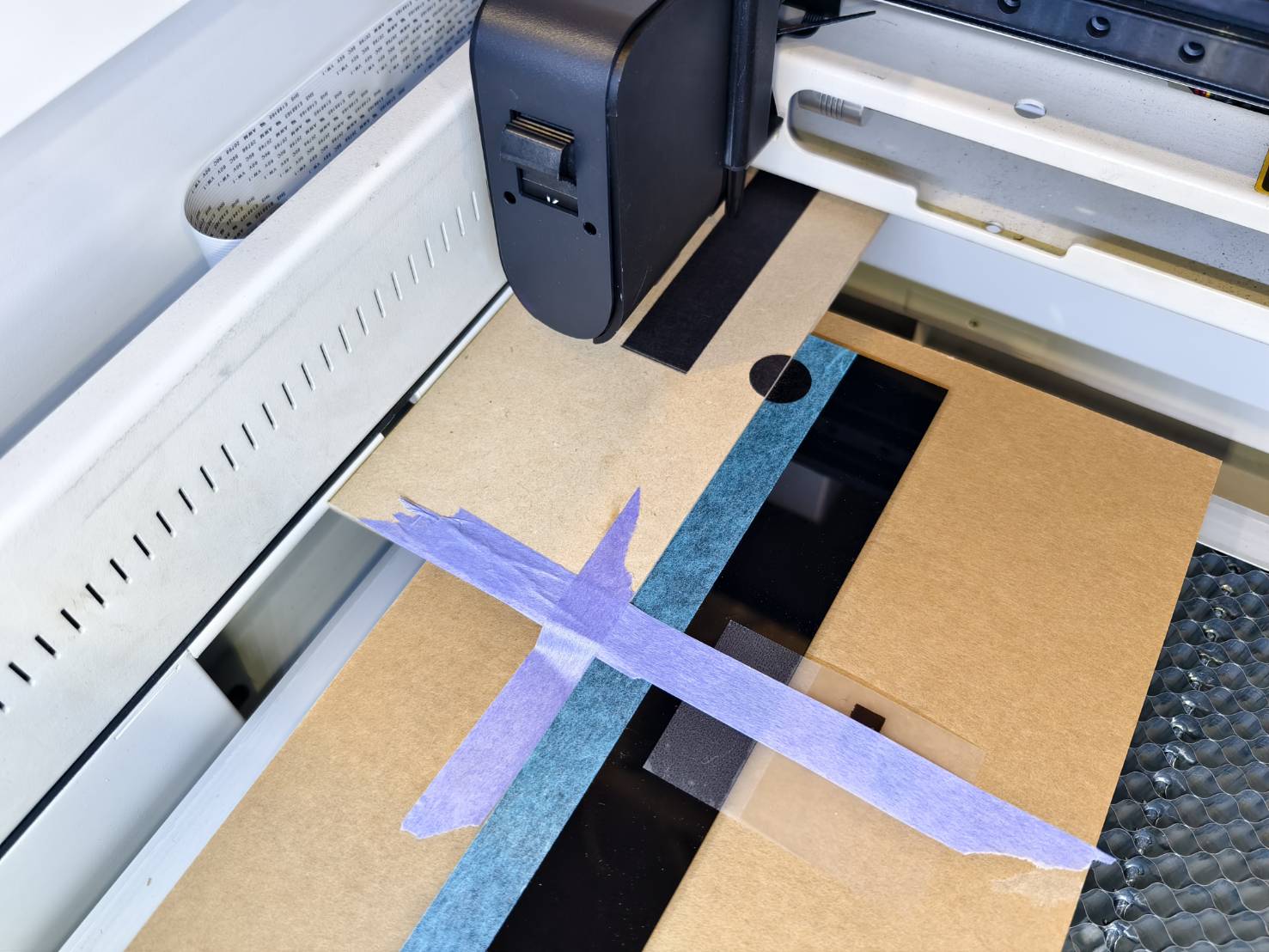

Laita paperiteippiä materiaalin reunan viereen hunajakennoon tai pohjamateriaaliin.
Teippiä käytetään jokaisen kaiverruskerran kohdistamiseen. Käsittelemme myöhemmin artikkelissa, miten sitä käytetään.

0 - 3 mm materiaalit

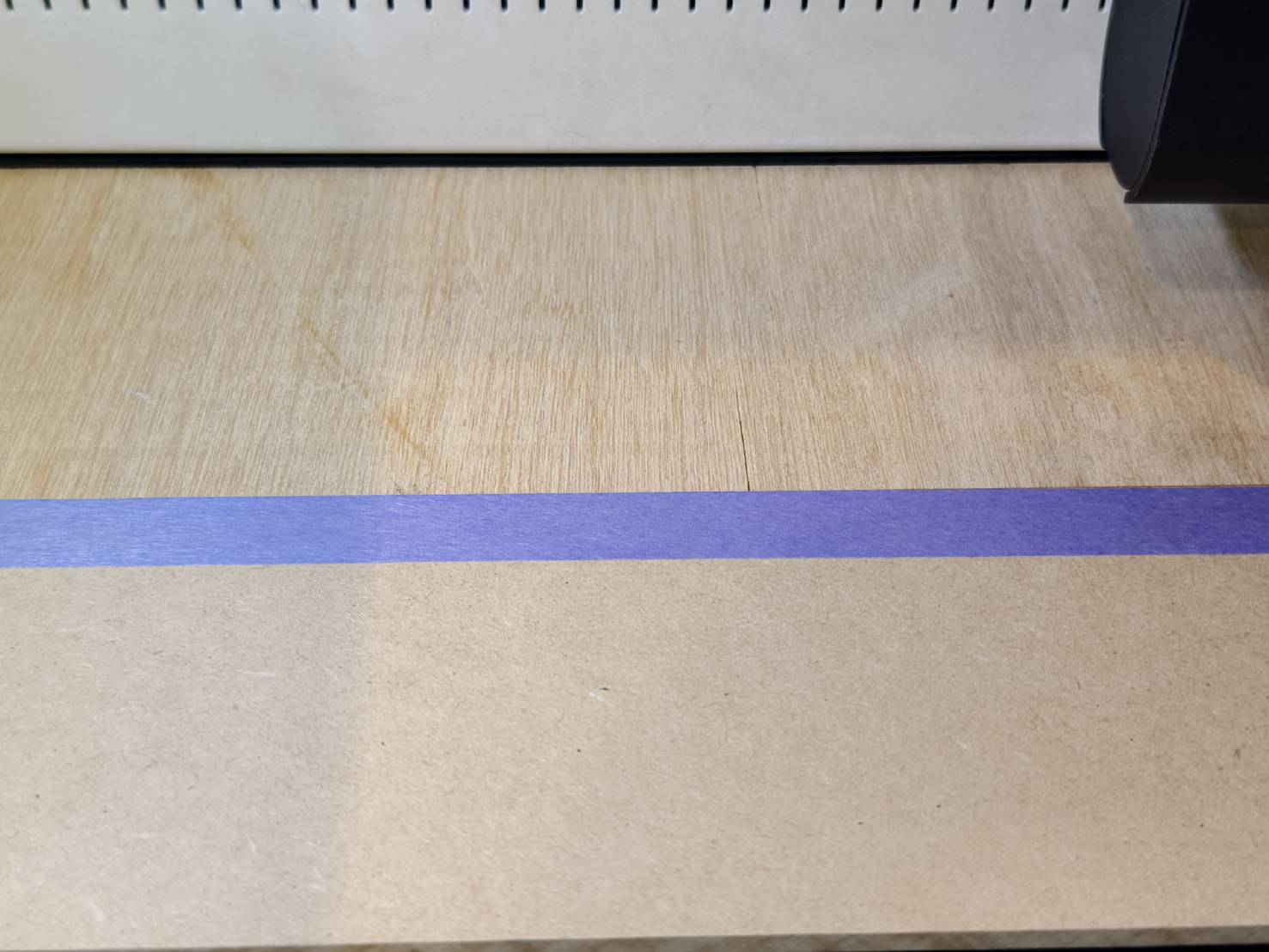

Kiinnitä teippi suoraan hunajakennoon.

3–15 mm:n materiaalit

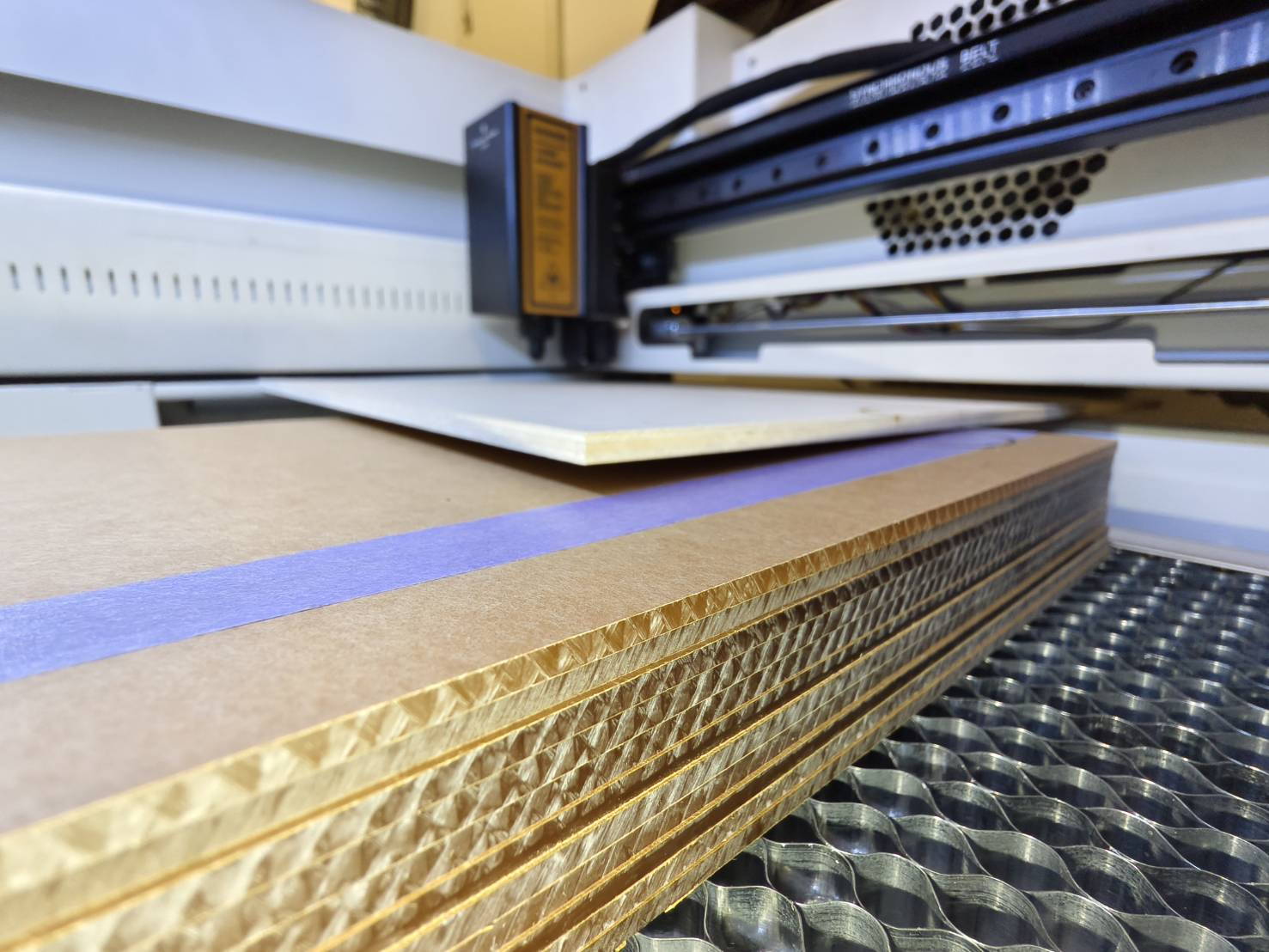

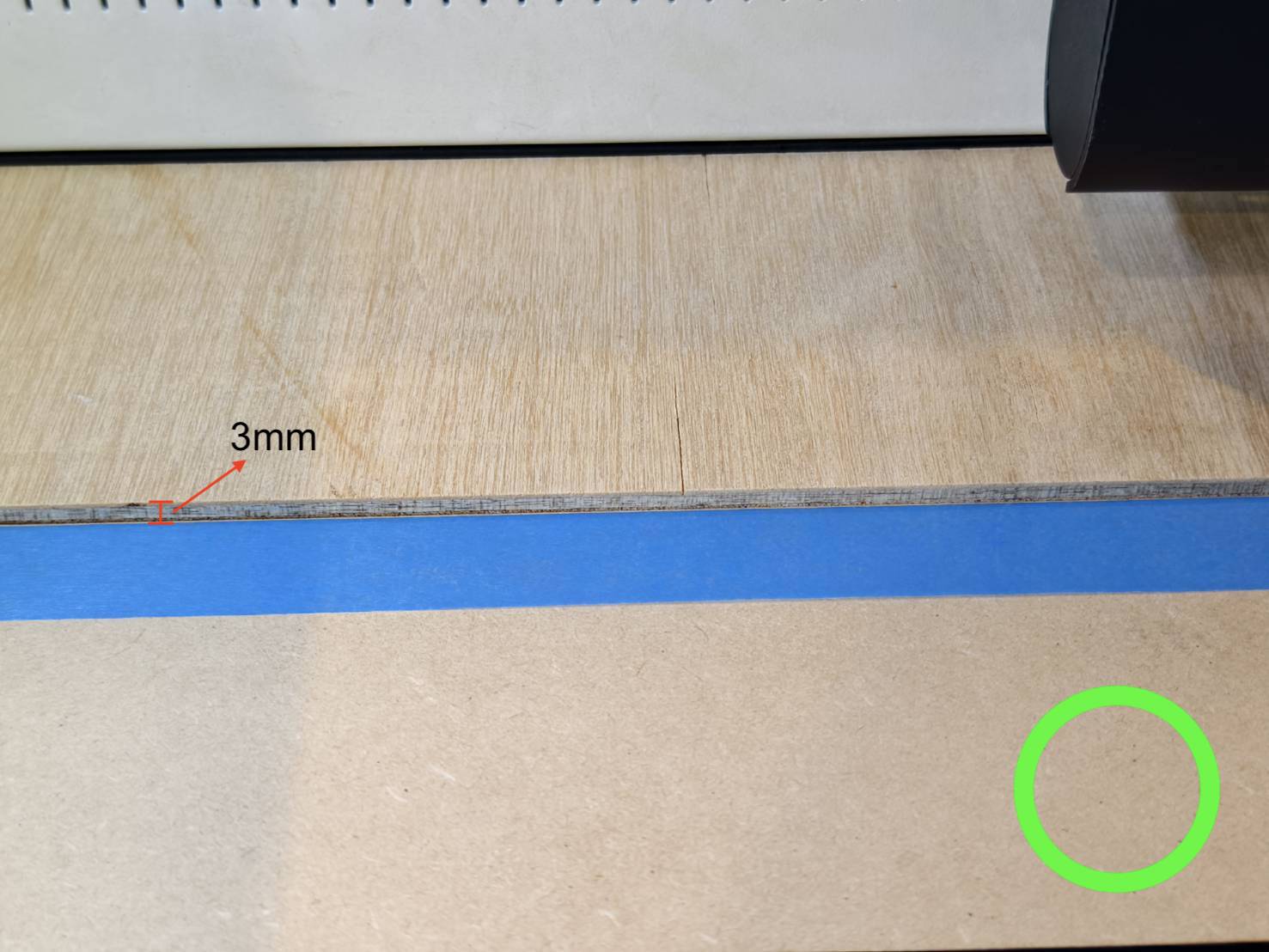

Valmistele sivumateriaali, jonka paksuus on sama tai +/- 3 mm kuin kohdemateriaalisi. Varmista, että se on riittävän ohut asetettavaksi pohjamateriaalin päälle yhdessä kohdemateriaalisi kanssa.

Kiinnitä paperiteippi sivumateriaaliin ja aseta se aivan kohdemateriaalisi viereen.

Tärkeä huomautus
Kohdemateriaalin ja sivumateriaalin on parasta olla saman paksuisia.

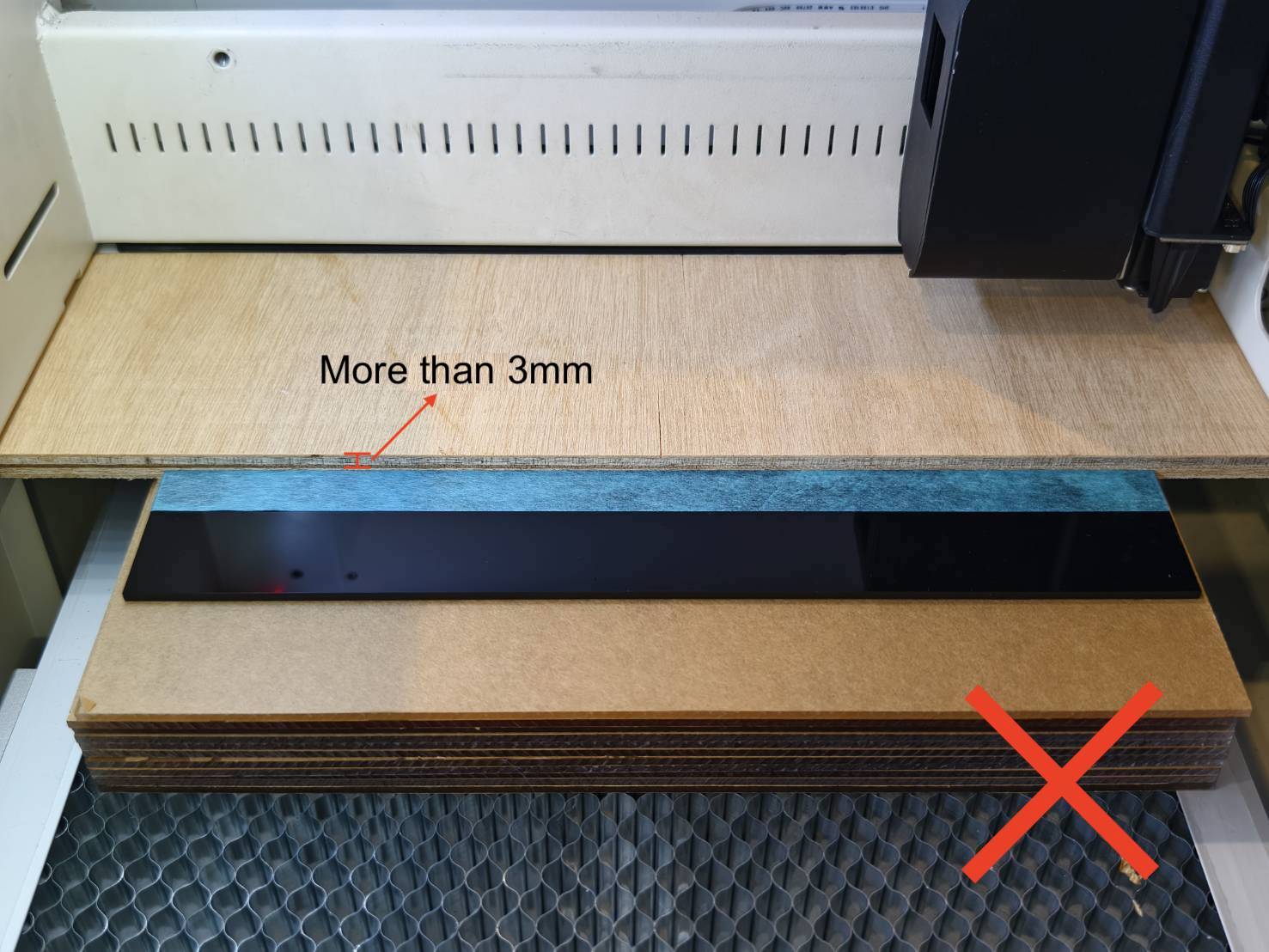

Enintään 3 mm:n ero näiden kahden materiaalin välillä on hyväksyttävä.

Yli 3 mm:n ero näiden kahden materiaalin välillä EI ole hyväksyttävä.

Vaihe 14.1

Aseta pohjustustarra sivumateriaaliin esisumutusta varten.

Vaihe 15

Käynnistä laite ja suorita automaattitarkennus materiaalillesi.

Vaihe 16

Varmista, että sinulla on seuraavat ohjelmisto- ja laiteohjelmistoversiot Adorin pyörivän toiminnon käyttämiseksi.

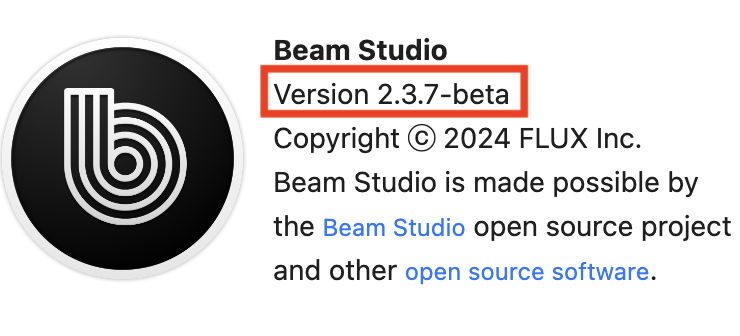

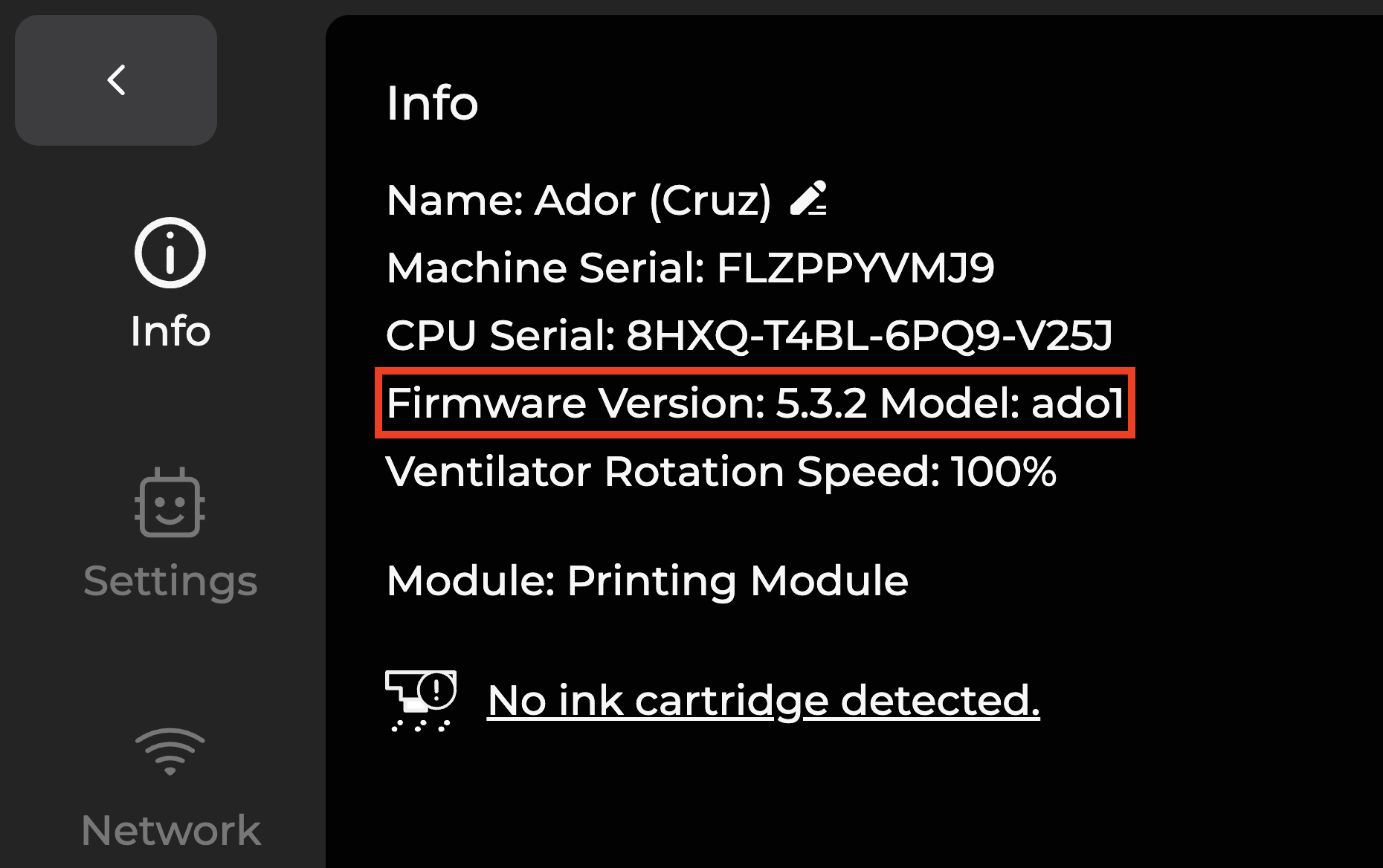

Beam Studio -versio 2.3.7 tai uudempi. (Opas)	Laiteohjelmistoversio 5.3.2 tai uudempi. (Opas)

Vaihe 17

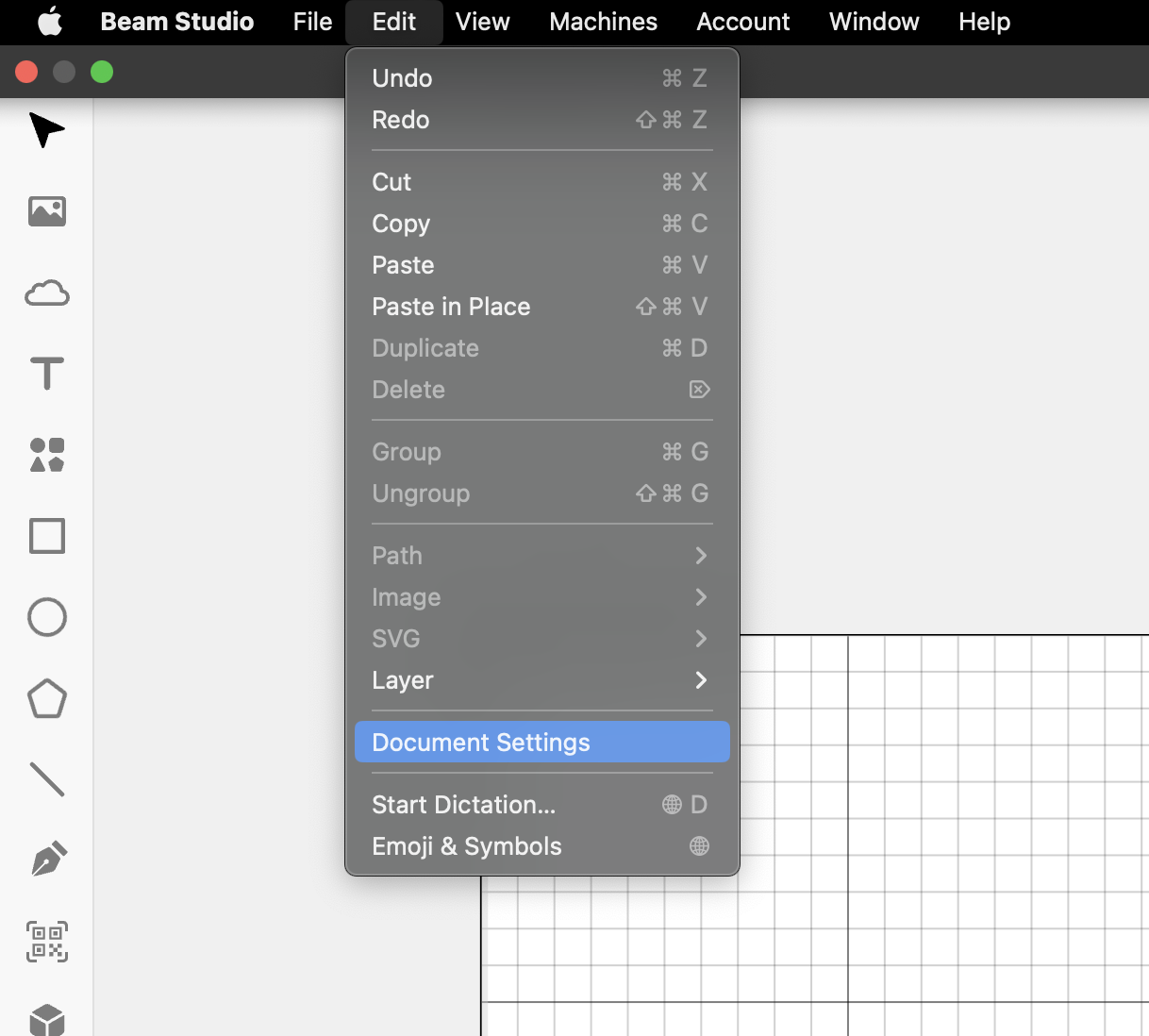

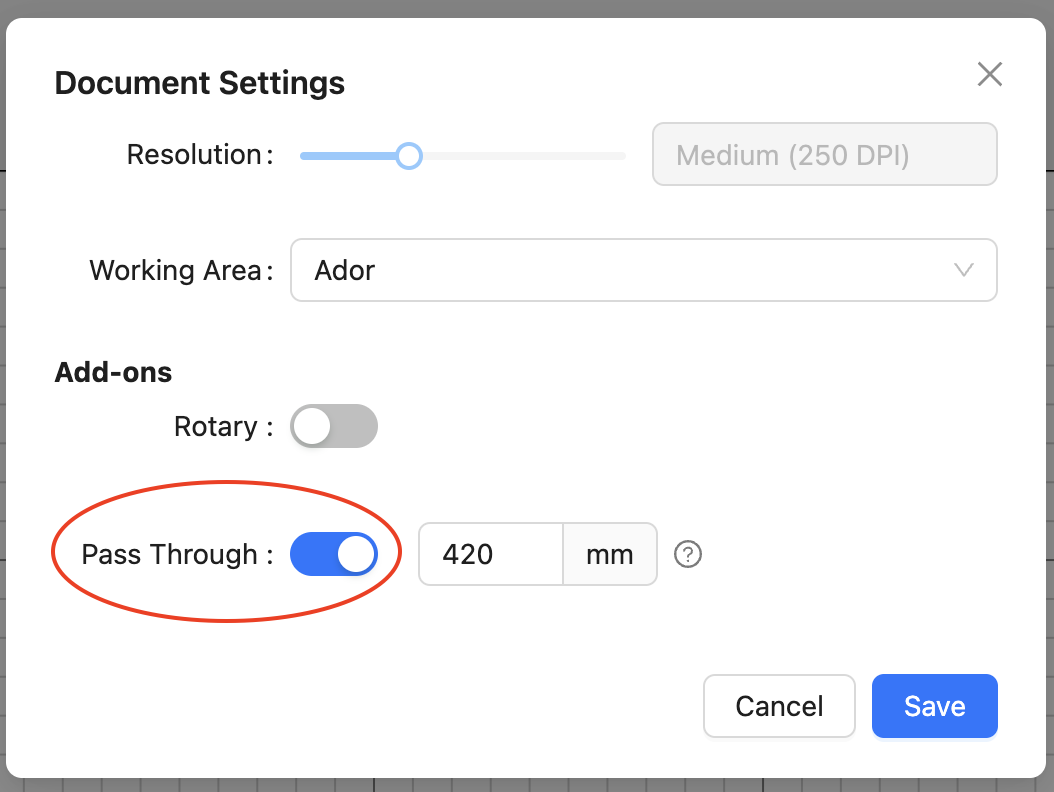

Ota läpivetotoiminto käyttöön Beam Studiossa.

Screenshot 2024-07-09 at 3.30.27 PM.png

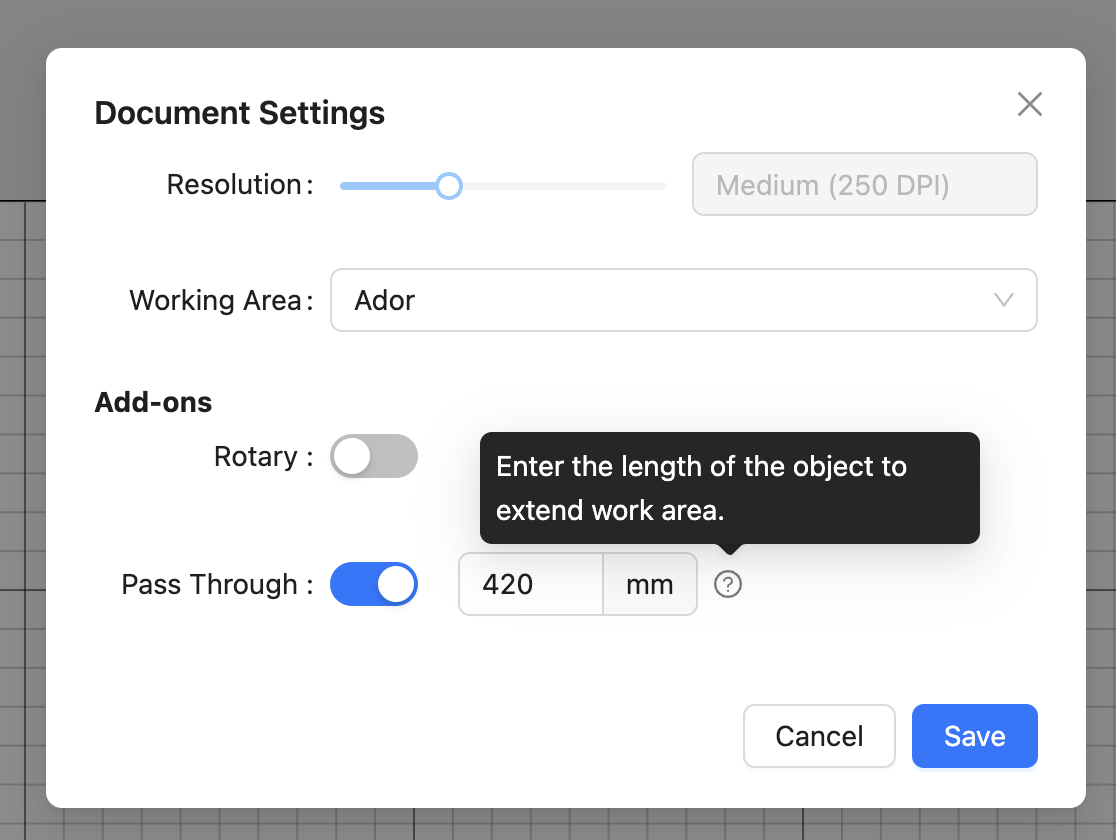

Aseta materiaalisi pituus.

Screenshot 2024-07-09 at 3.36.02 PM.png

Vaihe 18

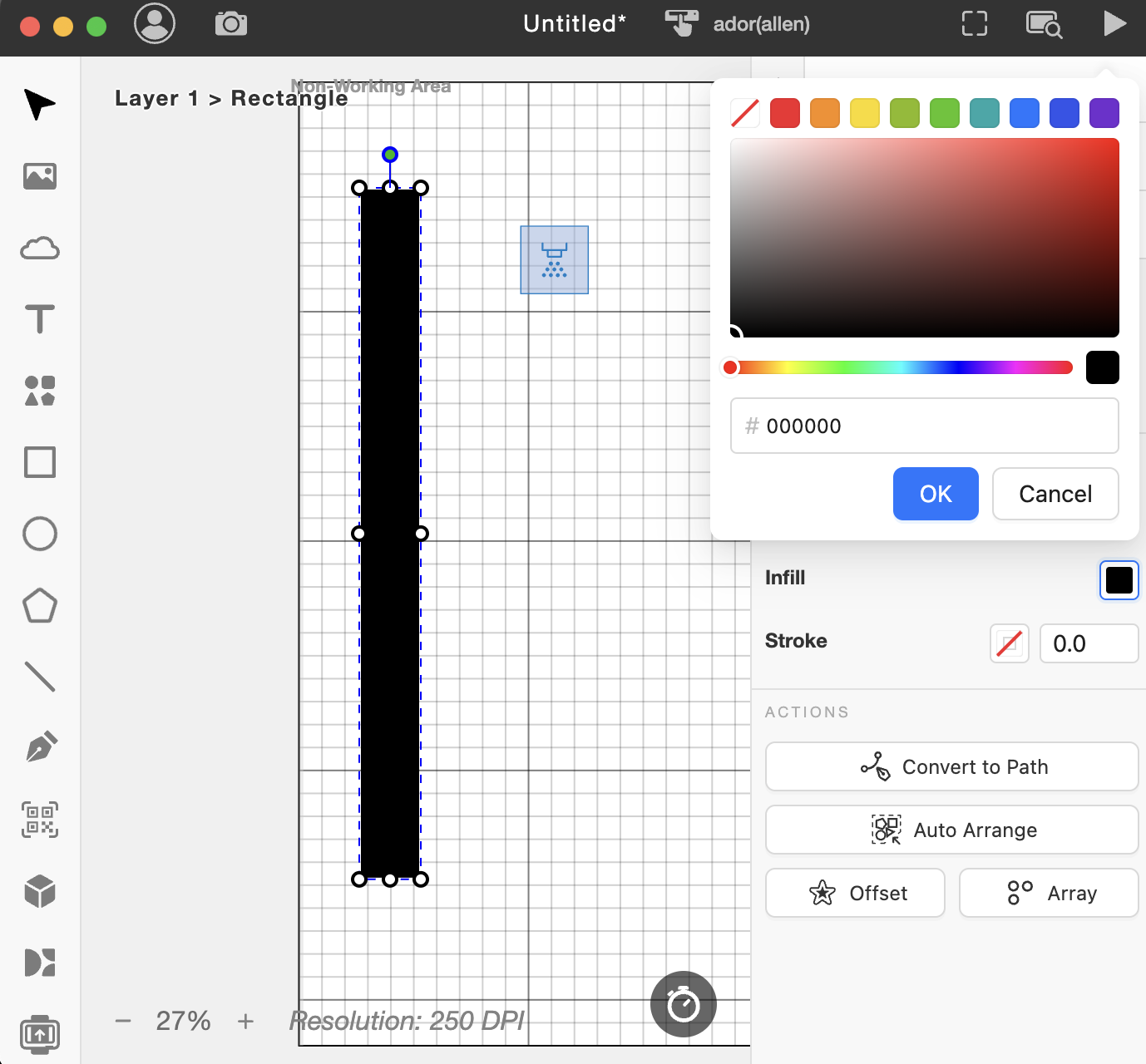

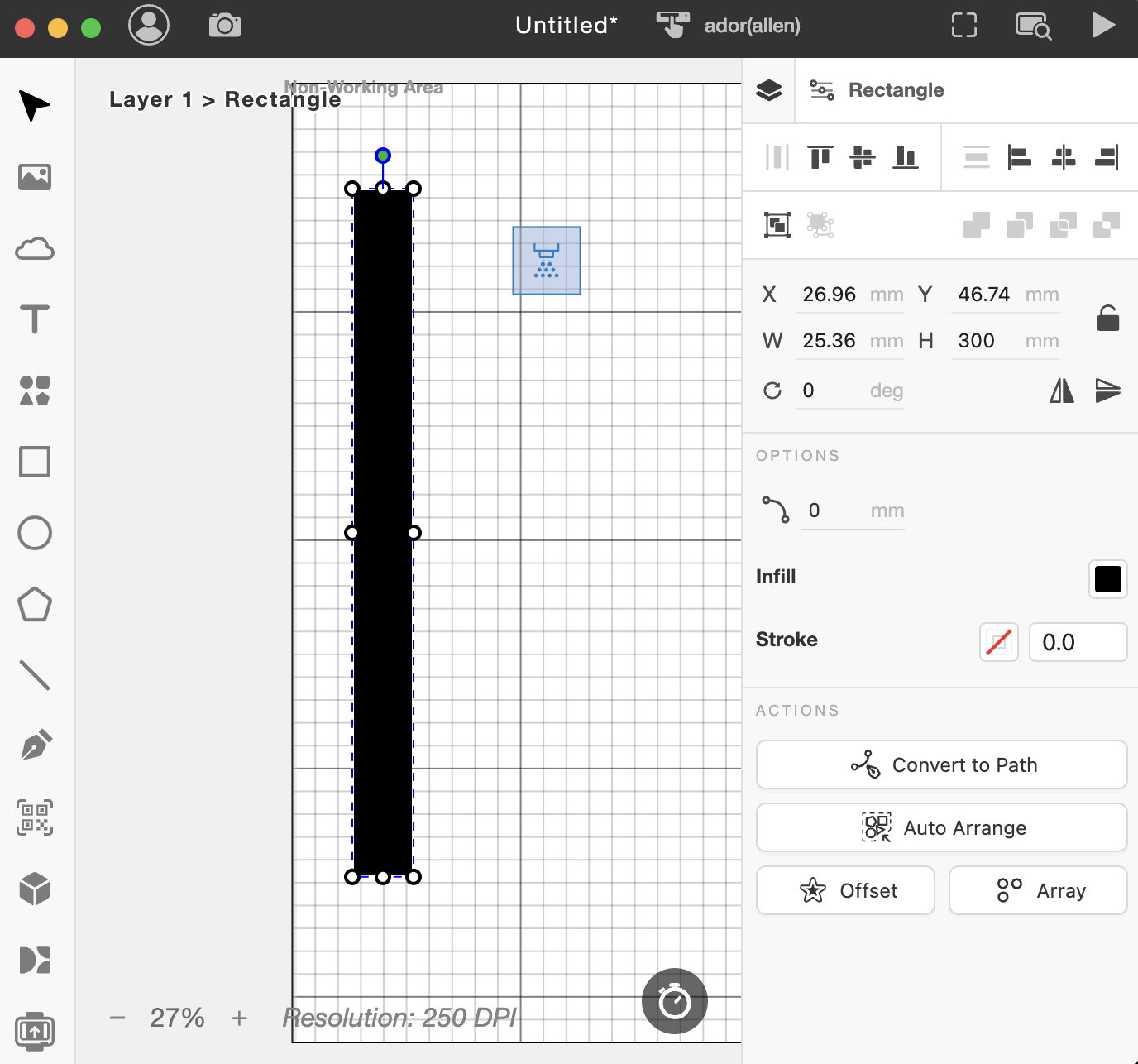

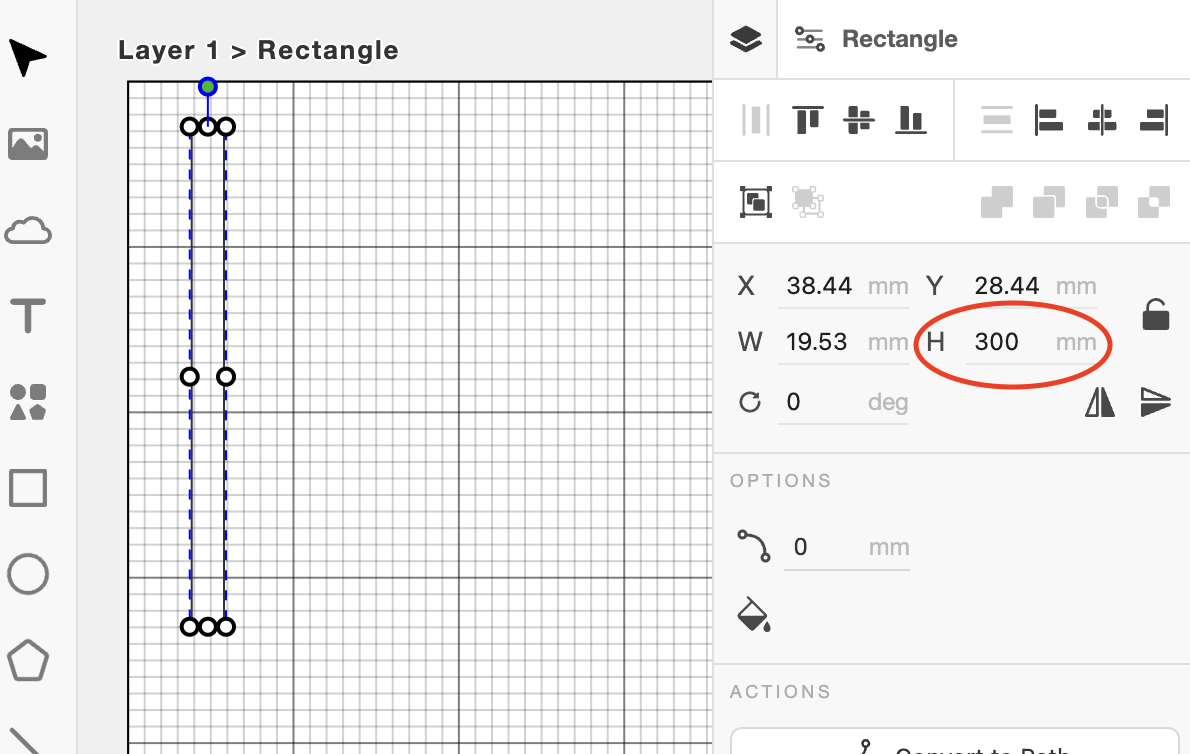

Piirrä pitkä suorakulmio ja täytä se mustalla tai tuo oma suunnitelmasi.

Vaihe 19

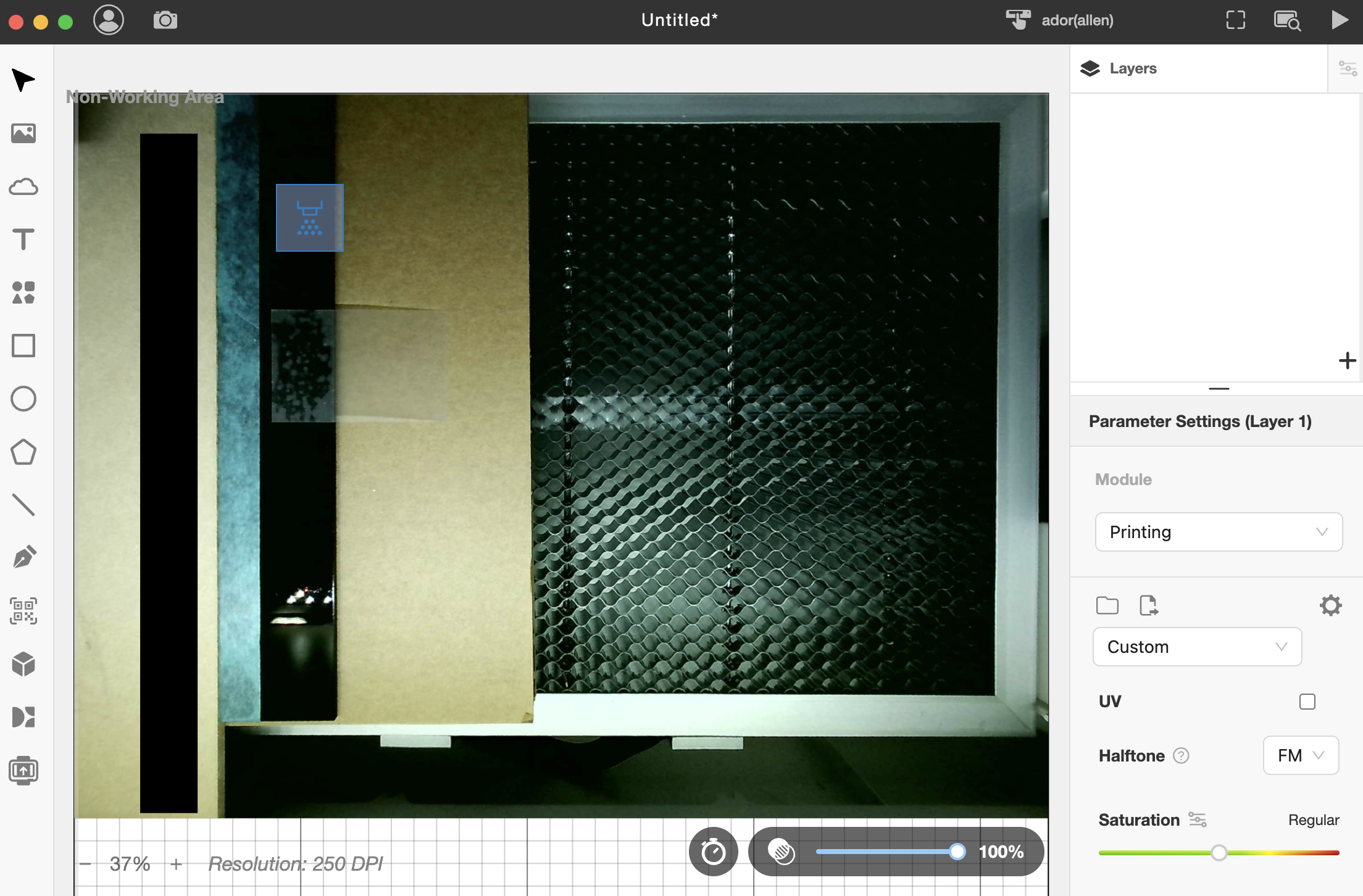

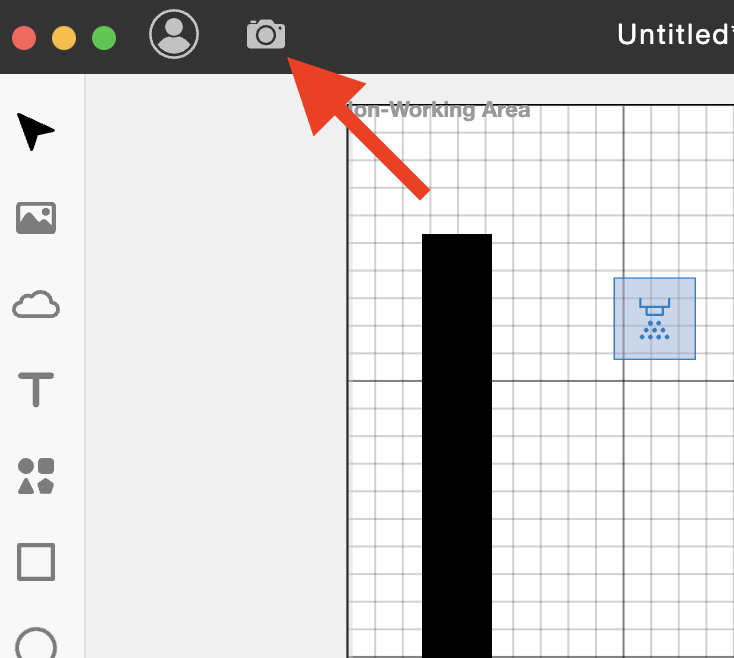

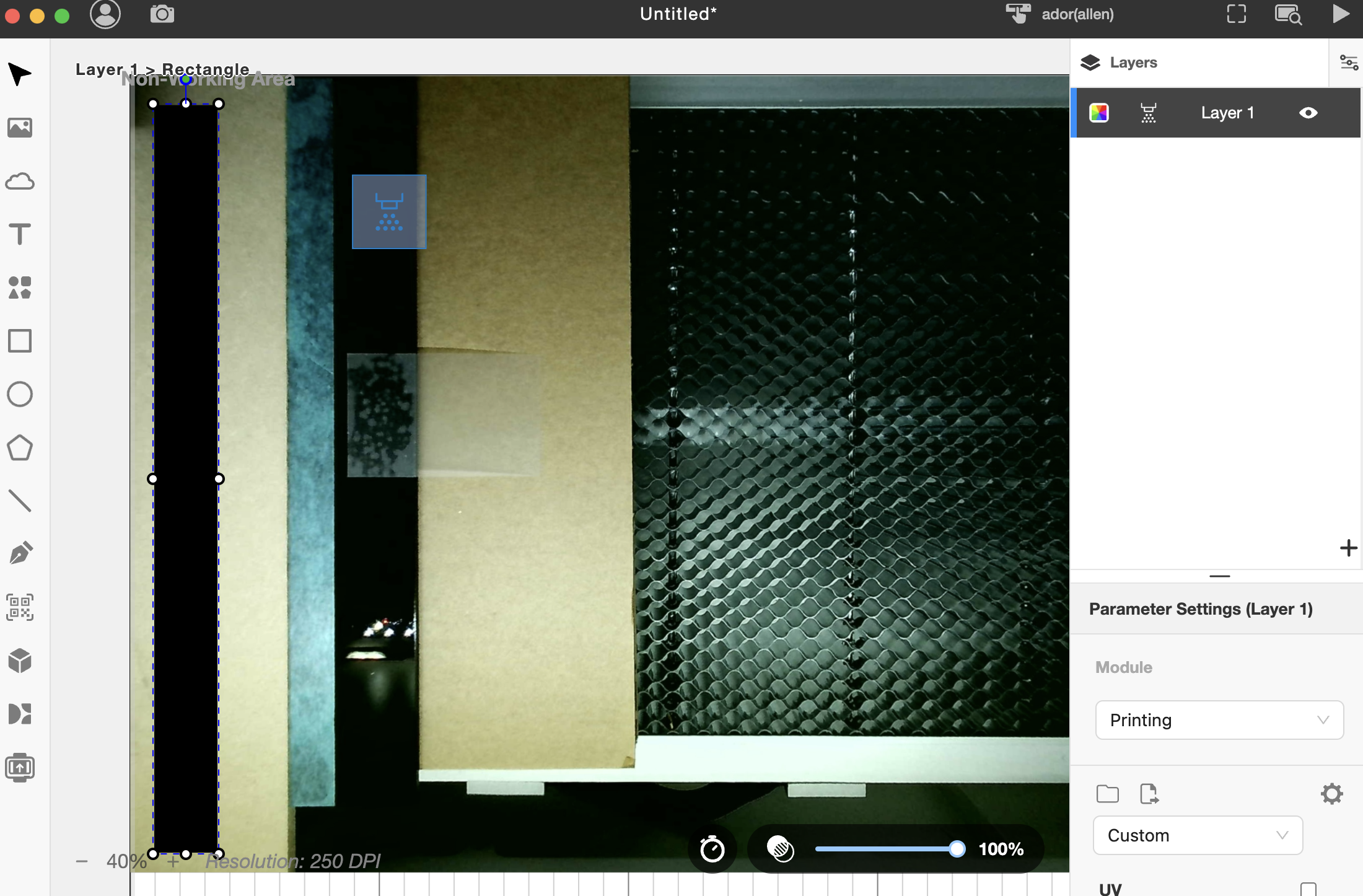

Suorita kameran esikatselu.

Aseta suunnitelma haluttuun kohtaan.

Screenshot 2024-07-12 at 3.18.13 PM.png

Vaihe 20

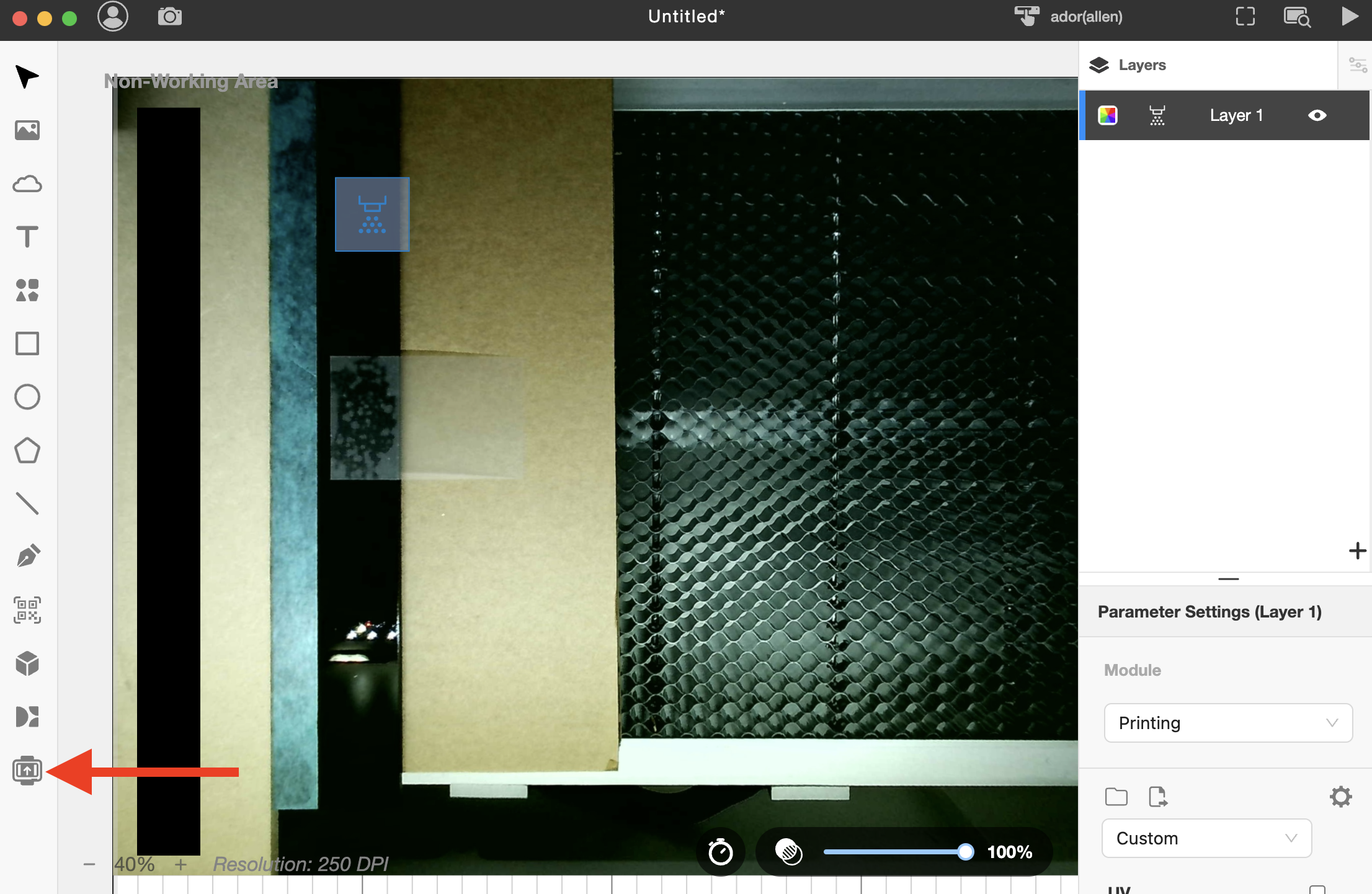

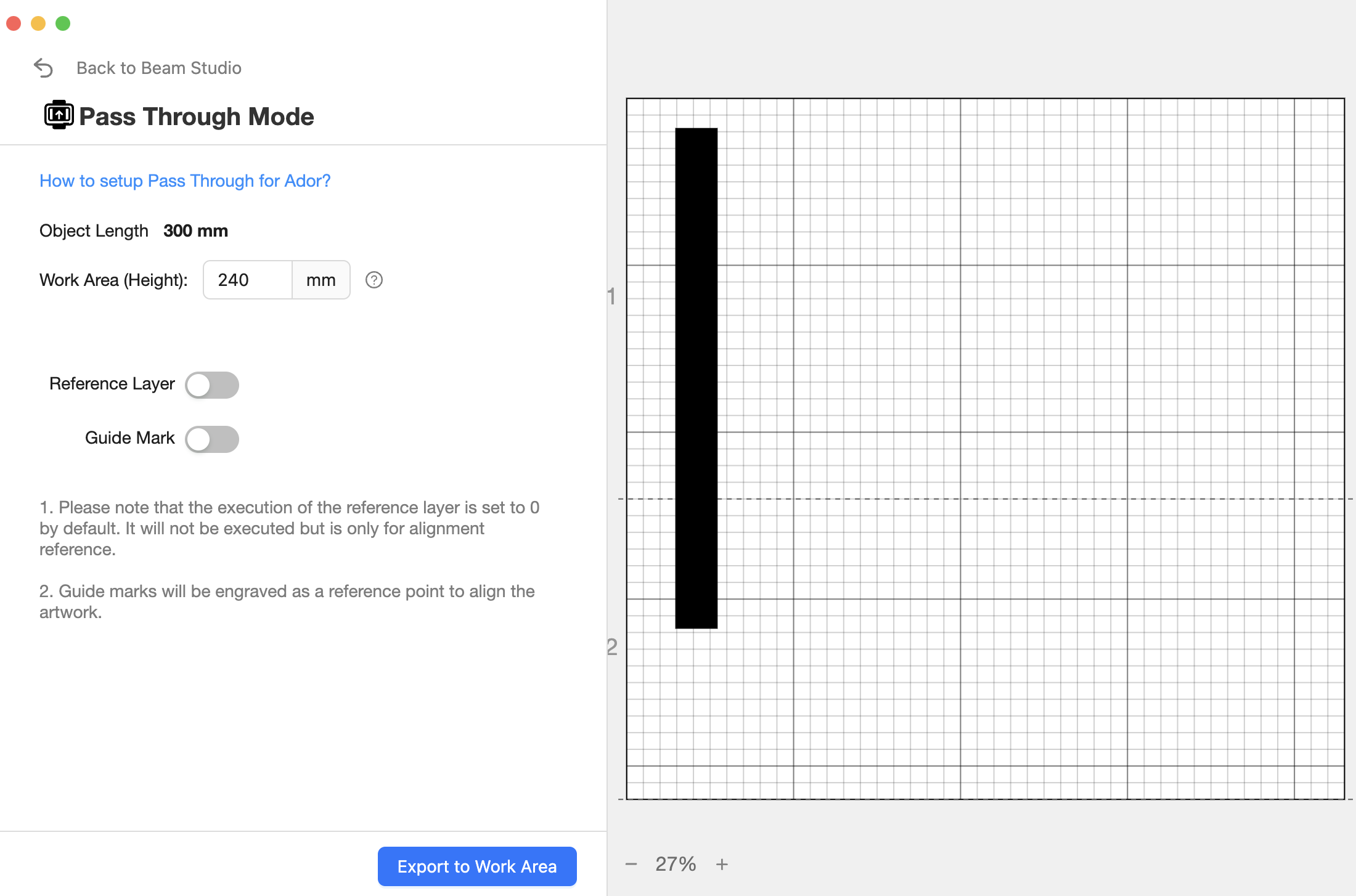

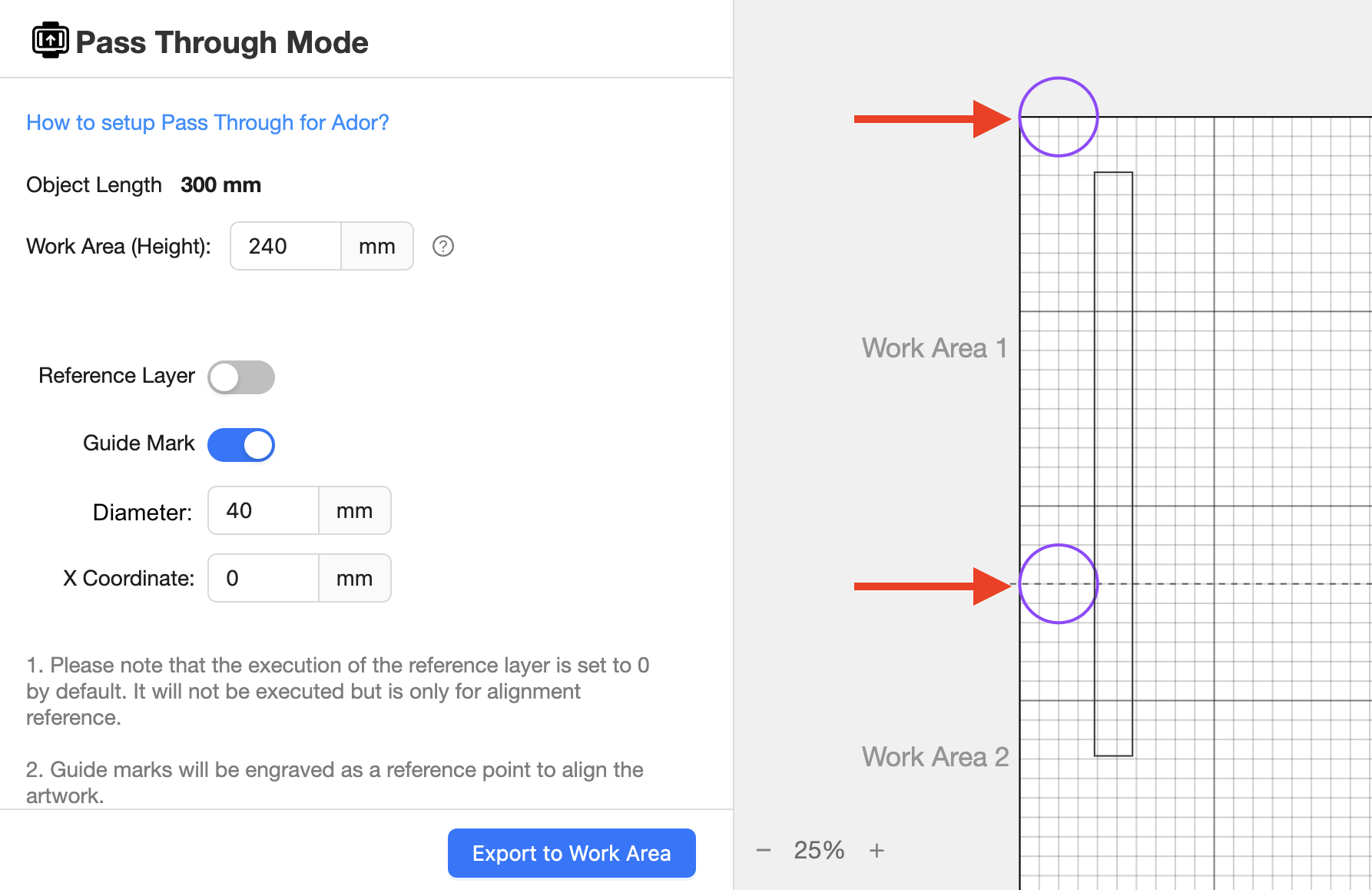

Avaa läpivetoasetukset.

Jokaisen asetuksen selitys

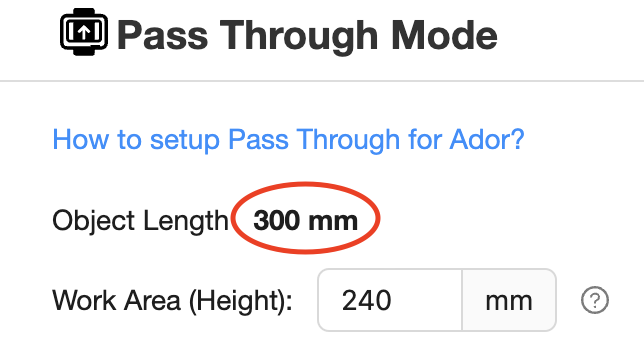

	1. Objektin pituus
	2. Työskentelyalue (korkeus)
	3. Viitekerros
	4. Ohjausmerkki

1. Objektin pituus

Objektin pituus on ohjelmiston mittaama suunnitelman tai tuodun tiedoston pituus.

2. Työskentelyalue (korkeus)

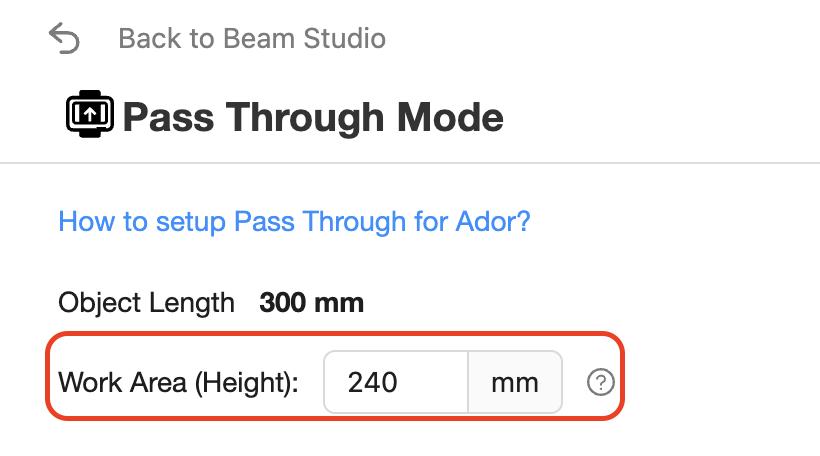

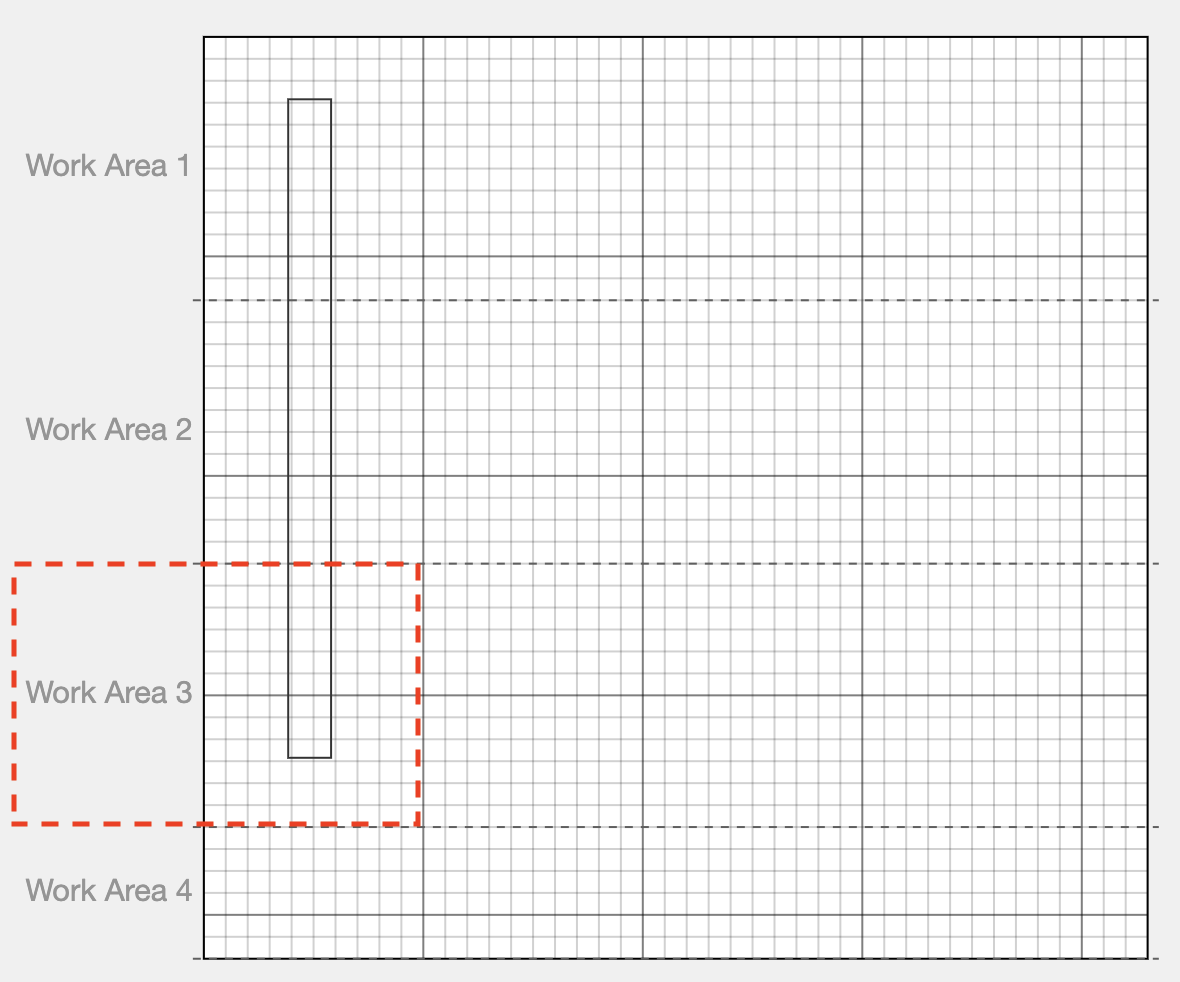

Työskentelyalue (korkeus) on kunkin kaiverrusjakson pituus.

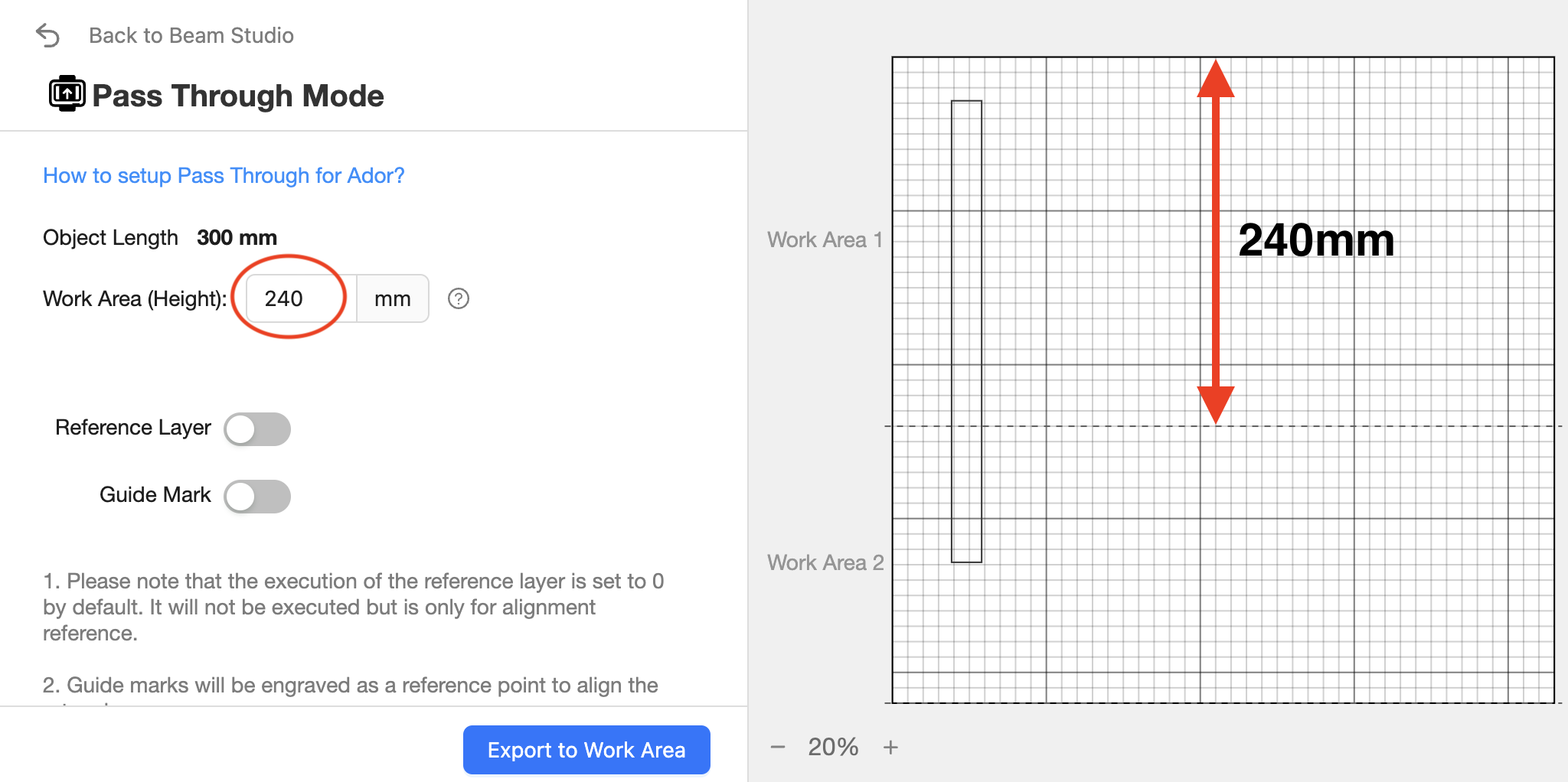

Asetusalue voidaan määrittää vähintään 120 mm:stä enintään 240 mm:iin.
Katso lisätietoja alla olevista esimerkeistä.

Esimerkki 1

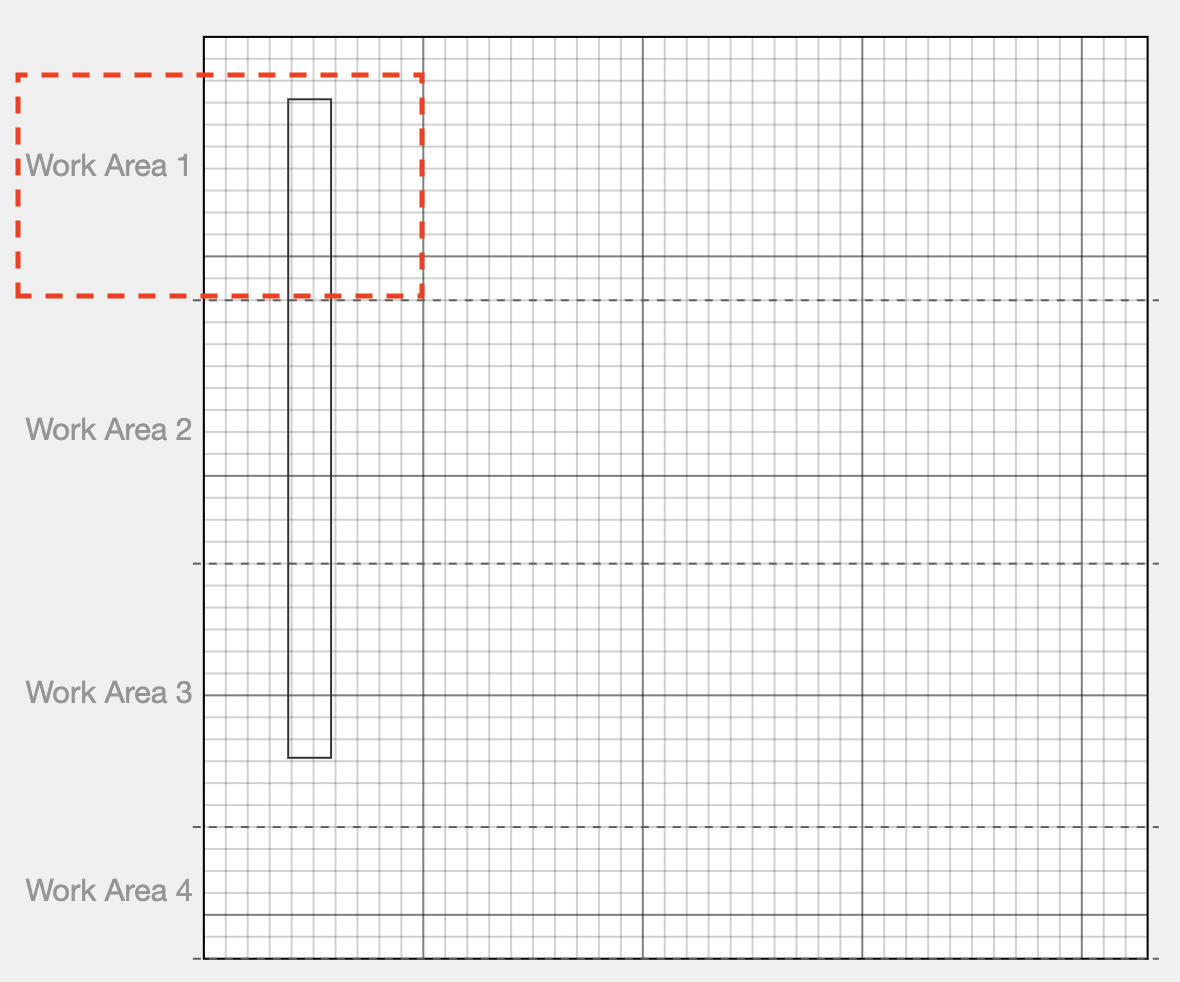

Jos objektin pituus on 300 mm ja työskentelyalue on asetettu 240 mm:iin, tarvitaan kaksi kaiverrusjaksoa, sillä yhdellä jaksolla voidaan viimeistellä vain 240 mm:n pituinen työ.

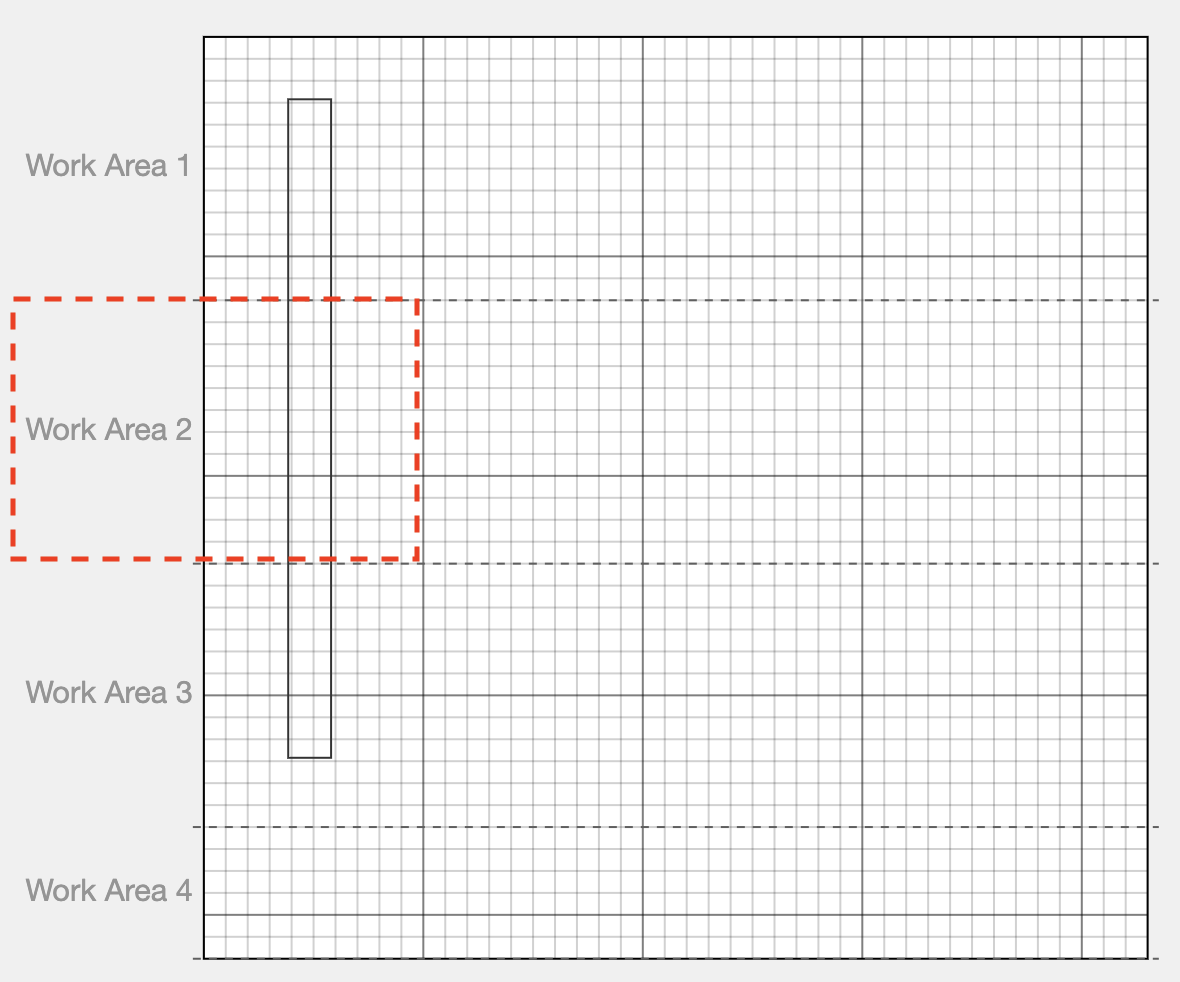

Näin ollen loput 60 mm viimeistellään toisessa jaksossa/kaiverrusjaksossa.
(Tämä on vain käsitteellinen esimerkki; todellinen kaiverrusjakson pituus riippuu objektin sijainnista Beam Studiossa.)

Esimerkki 2

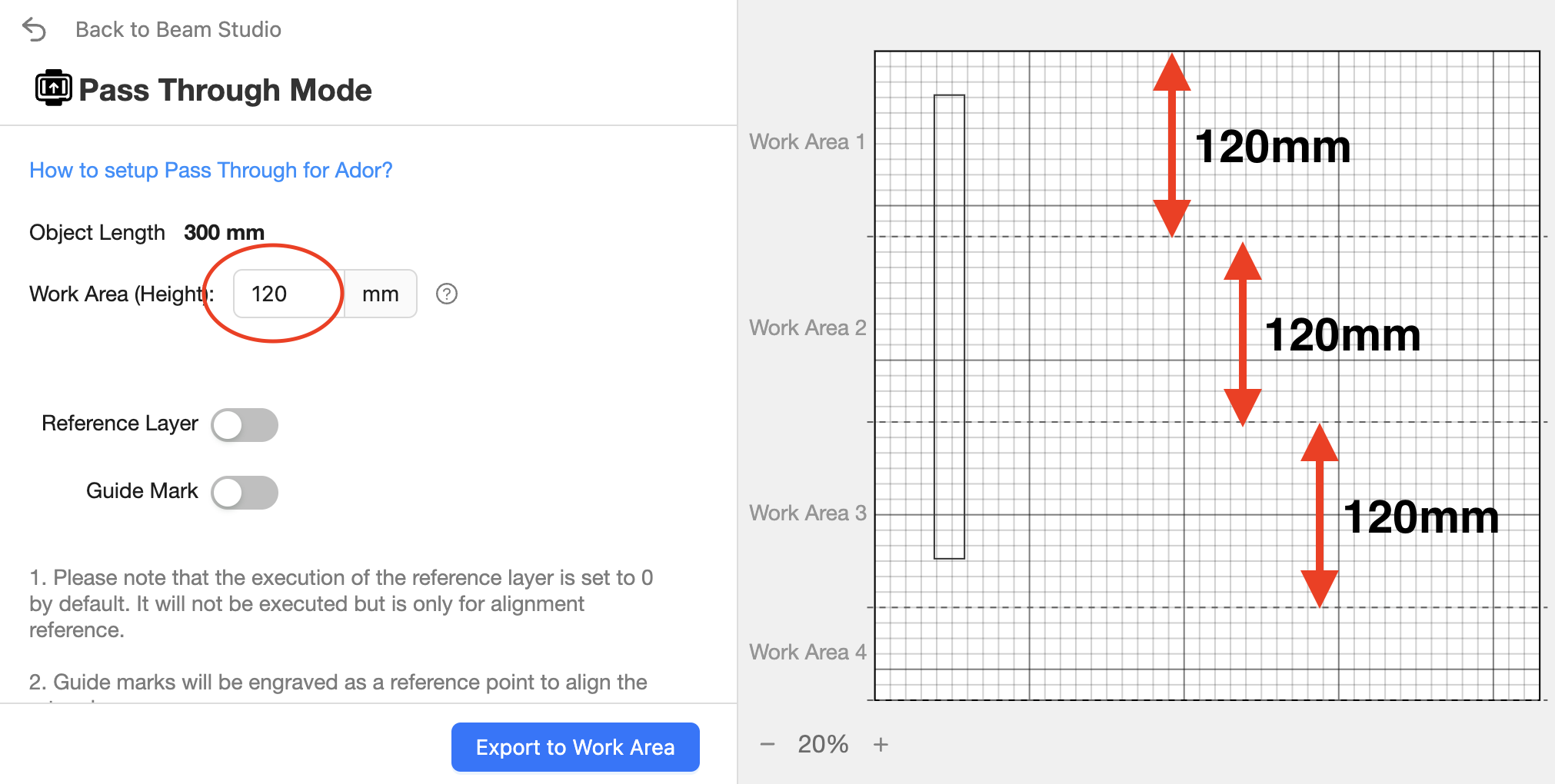

Jos objektin pituus on 300 mm ja työskentelyalue on asetettu 120 mm:iin, tarvitaan kolme kaiverrusjaksoa, sillä yhdellä jaksolla voidaan viimeistellä vain 120 mm:n pituinen työ.

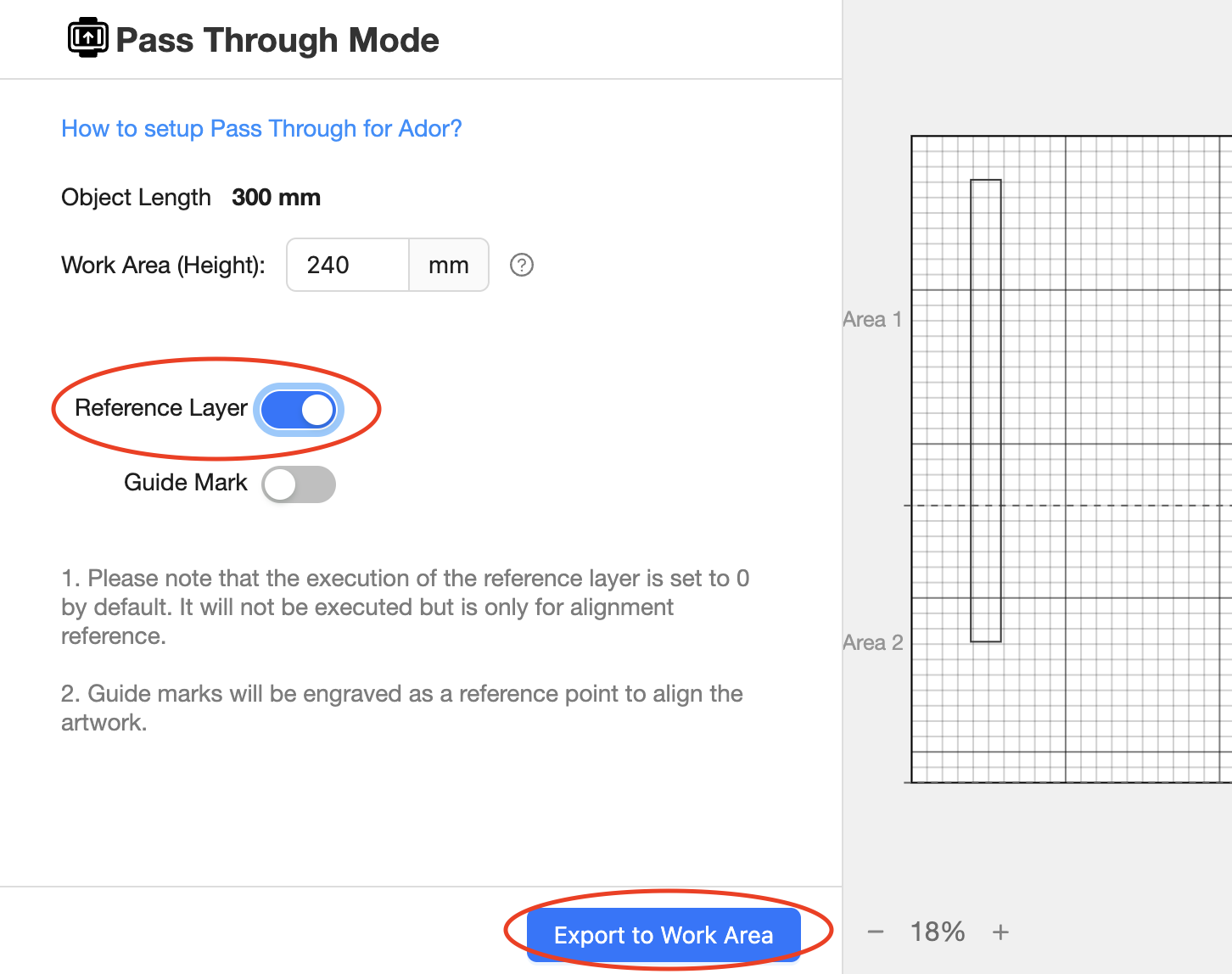

3. Viitekerros

Viitekerros on työkalu, joka luo automaattisesti eri kerroksia työskentelyalueelle viennin jälkeen olevien jaksojen määrän perusteella.

Esimerkki

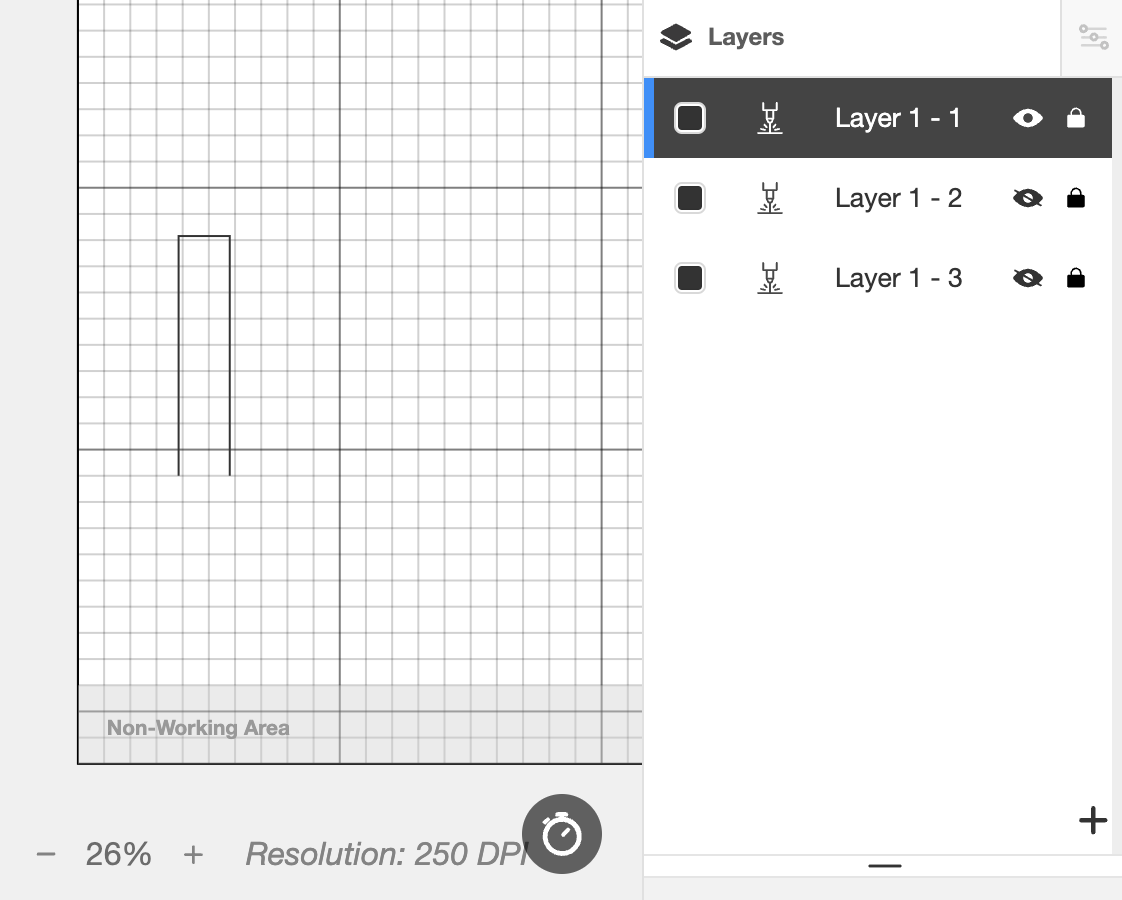

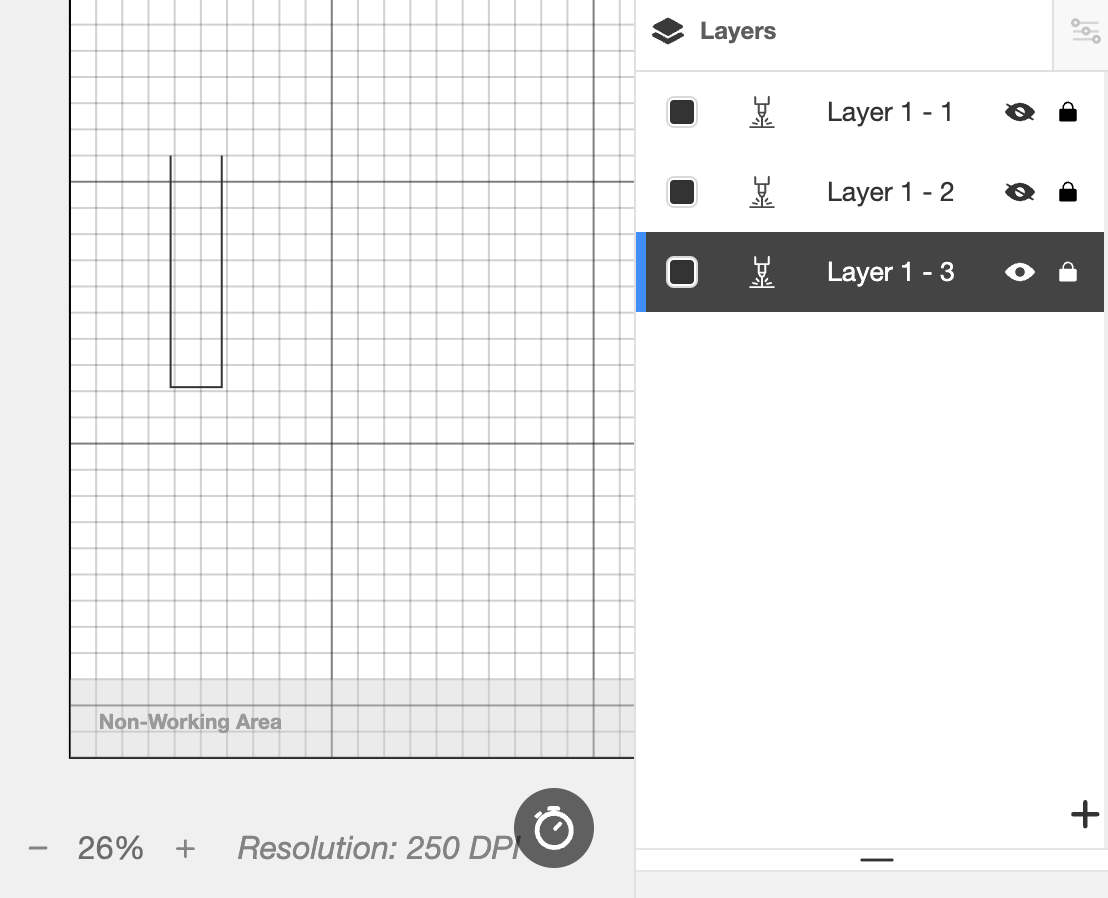

Jos objektin pituus on 300 mm ja työskentelyalue on asetettu 120 mm:iin, tarvitaan kolme kaiverrusjaksoa. Sinulla on siis kolme jaksoa, mikä tarkoittaa kolmea kerrosta. Huomaat, että eri kerrokset kaivertavat objektin eri osia.

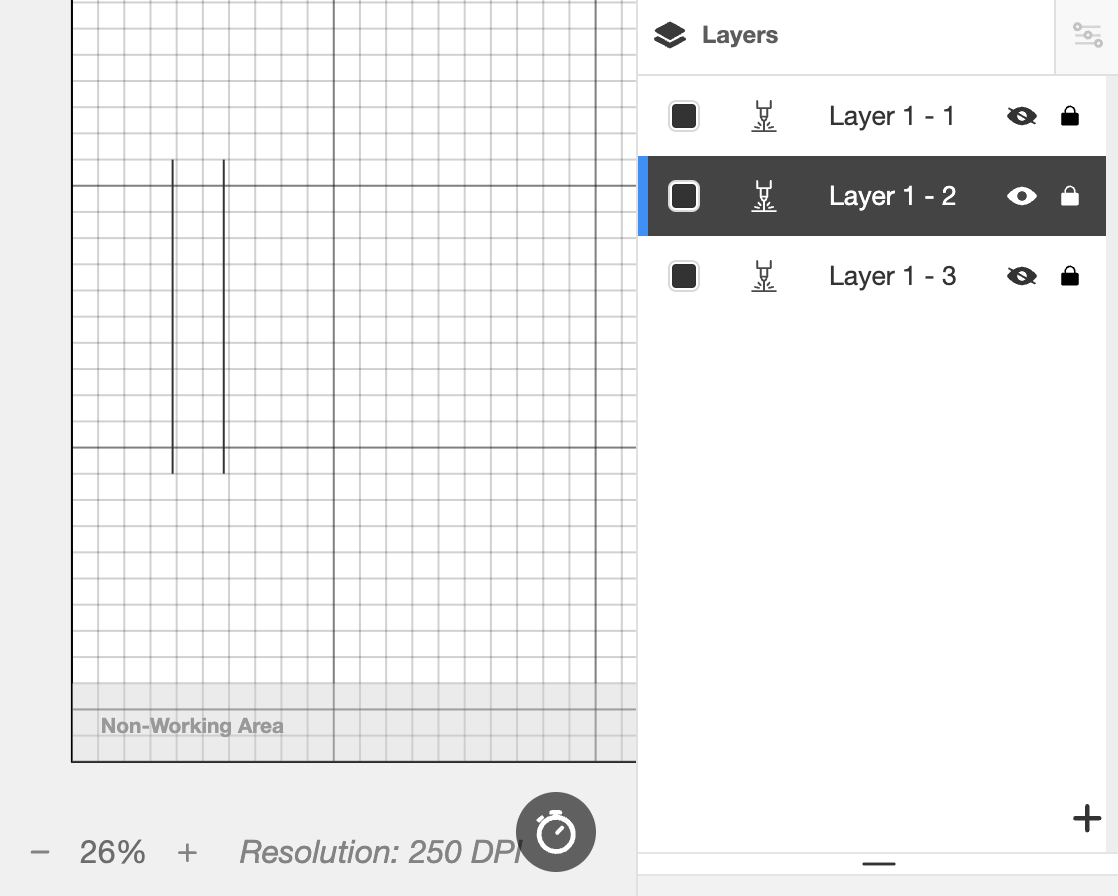

Läpivientiasetukset	Automaattisesti luodut kerrokset

4. Kohdistusmerkki

Kohdistusmerkki on työkalu, jota käytetään kaiverrusten loppuviivojen kohdistamiseen kunkin osan välillä.
Tämä työkalu kaivertaa itse asiassa kaksi ympyrää, joista puolet on oltava materiaalin ulkopuolella.
Ensimmäisen kaiverruskerran jälkeen voit käyttää esineen sisempää puoliympyrää ulomman puoliskon kohdistamiseen. Tässä artikkelissa käsitellään myöhemmin, miten näitä ympyröitä käytetään. Jatka lukemista.

Kohdistusmerkin lisäasetukset

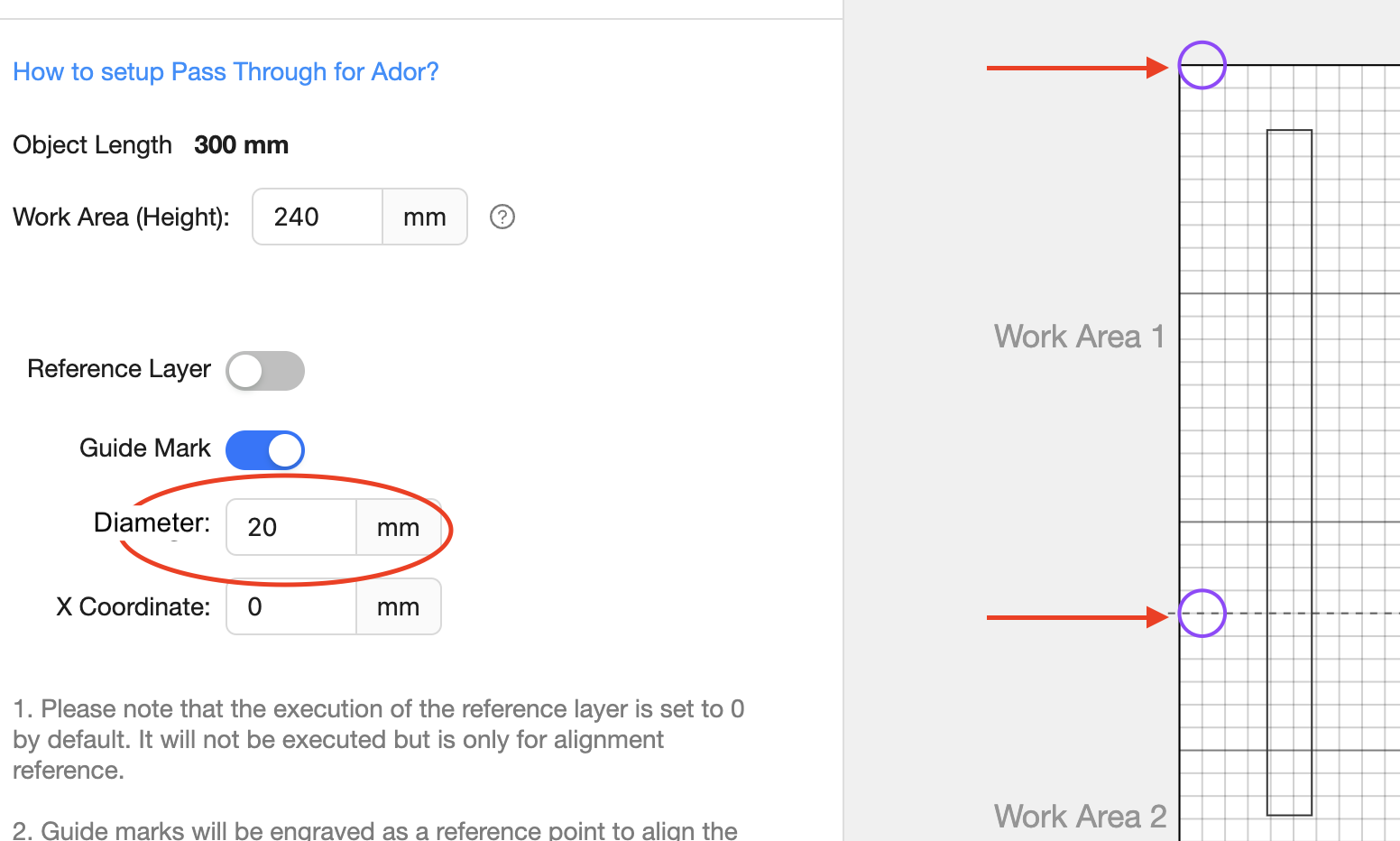

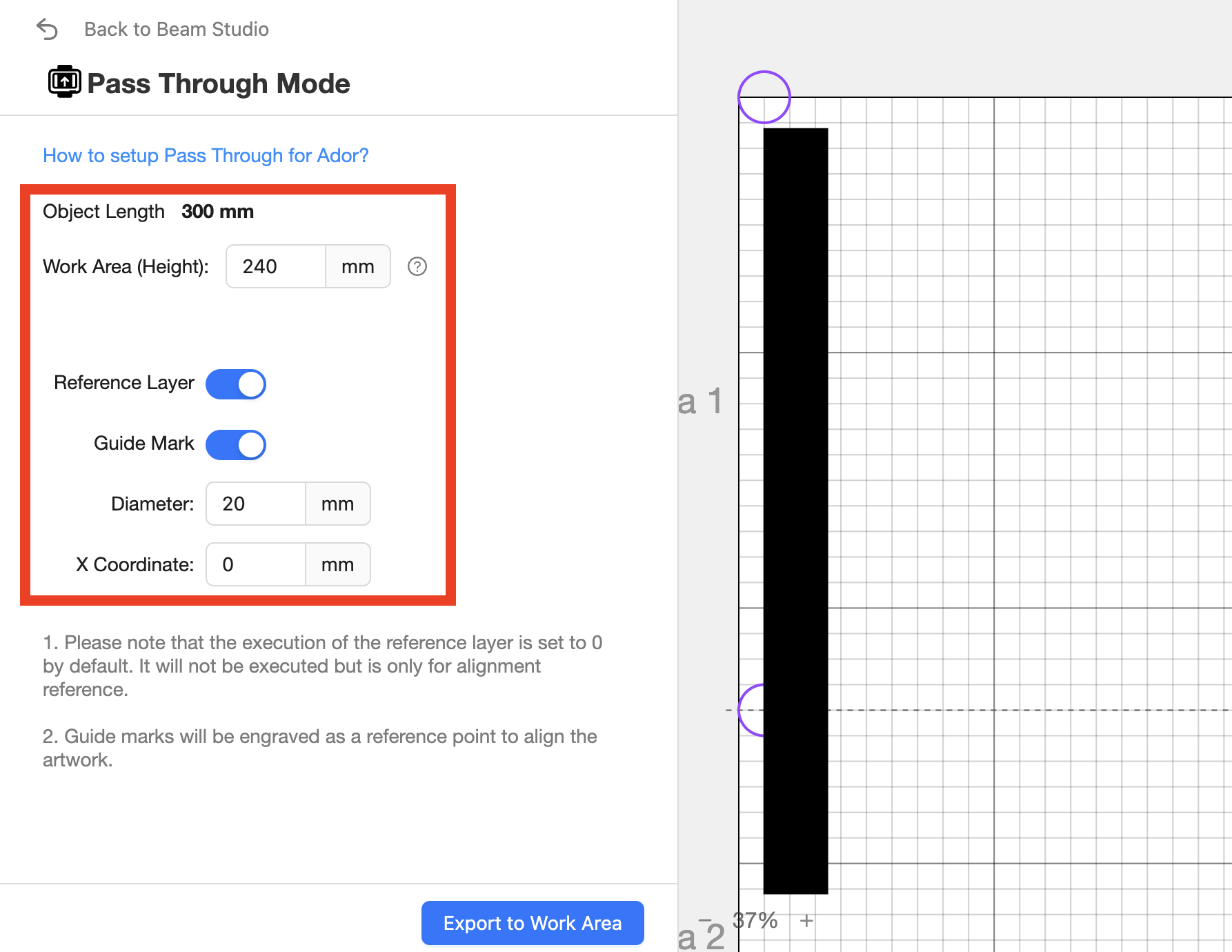

1. Halkaisija

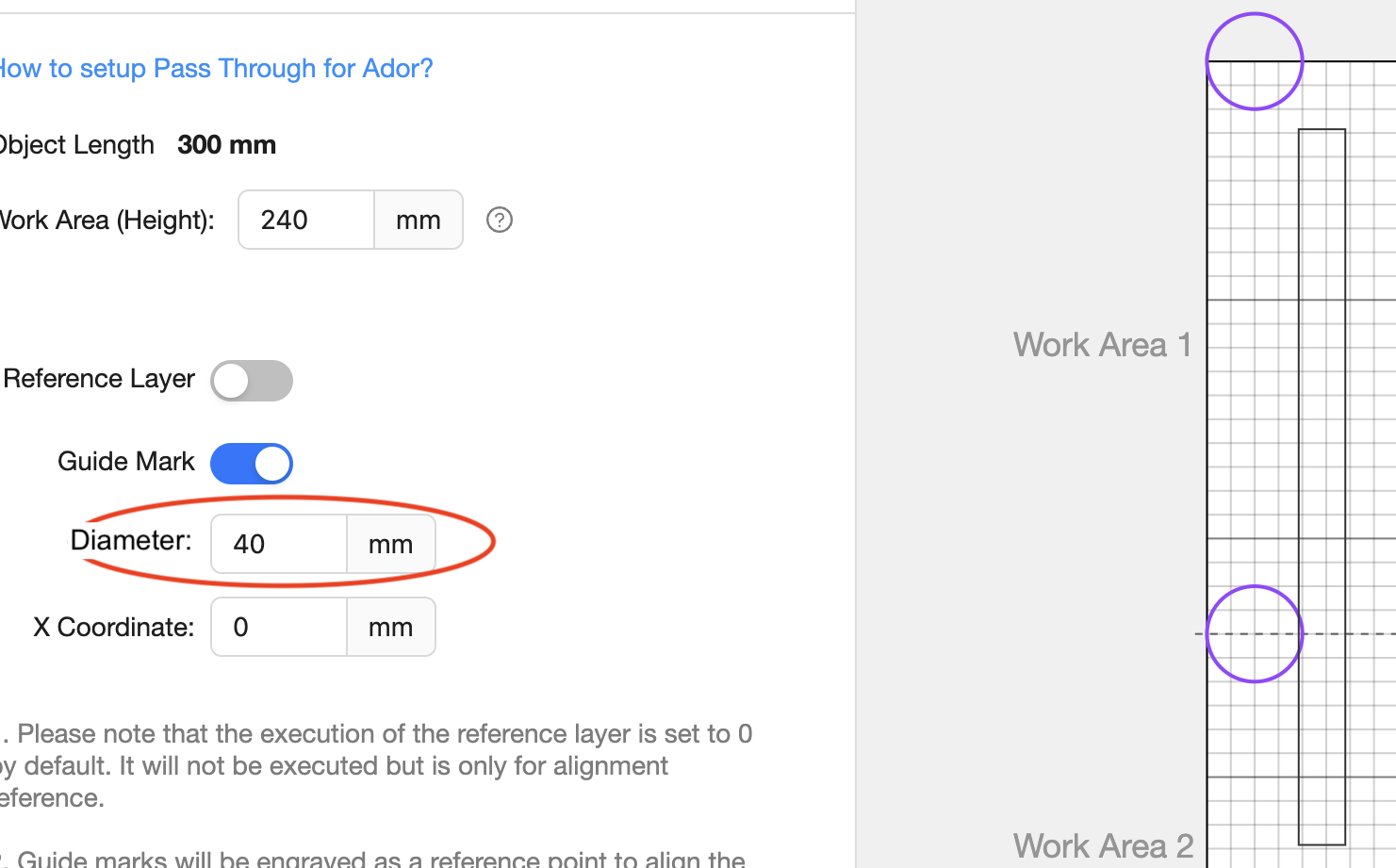

Halkaisija-asetus määrittää ympyröiden koon, ja sen oletusarvo on 40 mm.

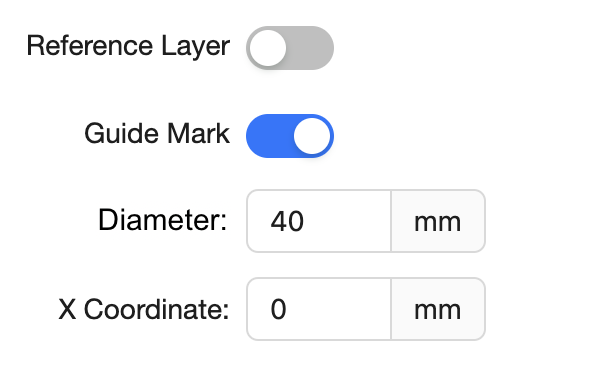

Halkaisijaksi asetettu 40 mm	Halkaisijaksi asetettu 20 mm

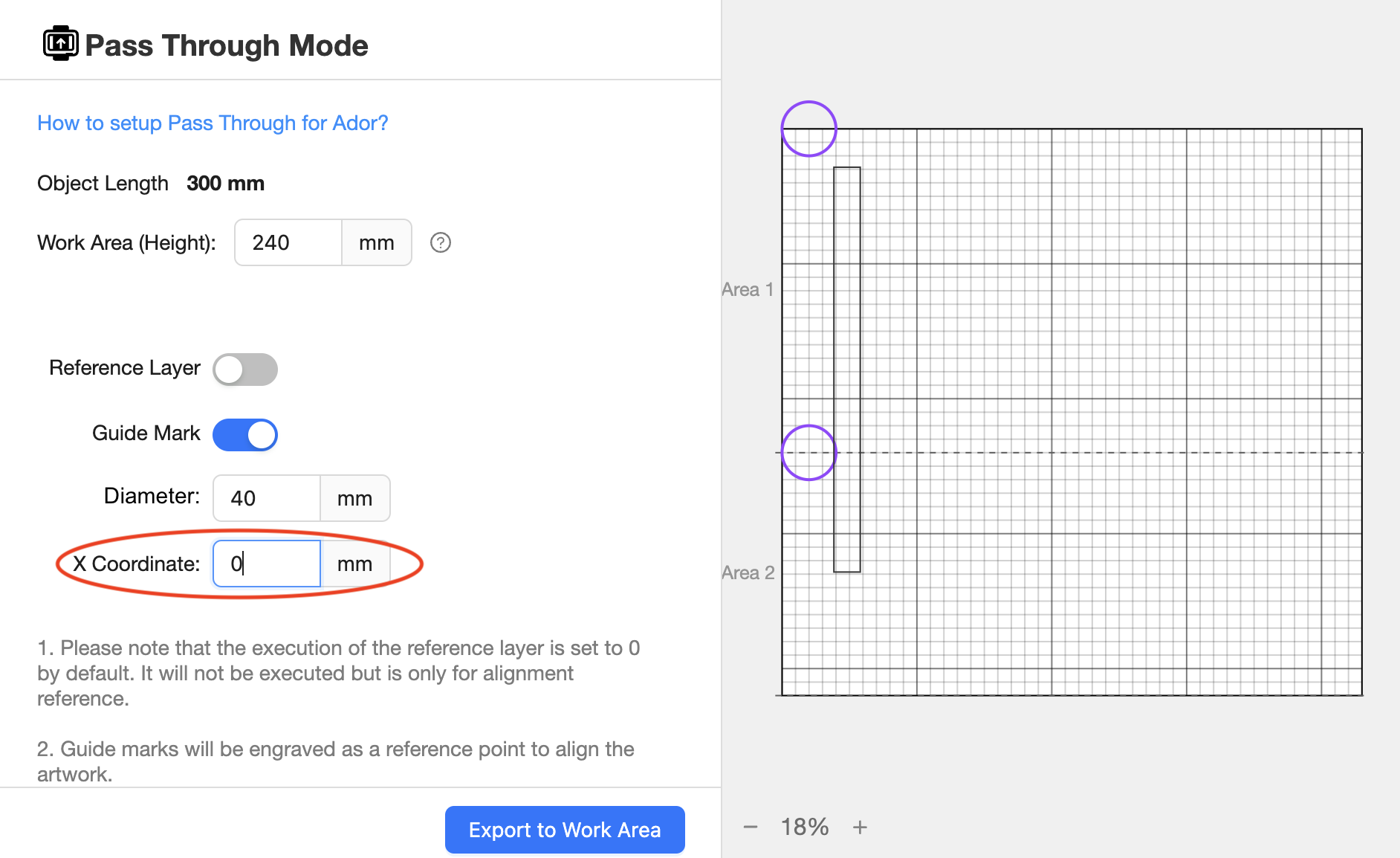

2. X-koordinaatti

X-koordinaattiasetus määrittää kahden ympyrän sijainnin materiaalin koon mukaan. Oletusarvo on 390 mm.

X-koordinaatiksi asetettu 0 mm	X-koordinaatiksi asetettu 300 mm

Vaihe 21

Muuta tarvittaessa läpivetotulostuksen asetuksia suunnittelusi tai tiedostosi perusteella.
Jos noudatat esimerkkiämme, voit käyttää alla olevia asetuksia suorakulmion kaivertamiseen.

Vaihe 22

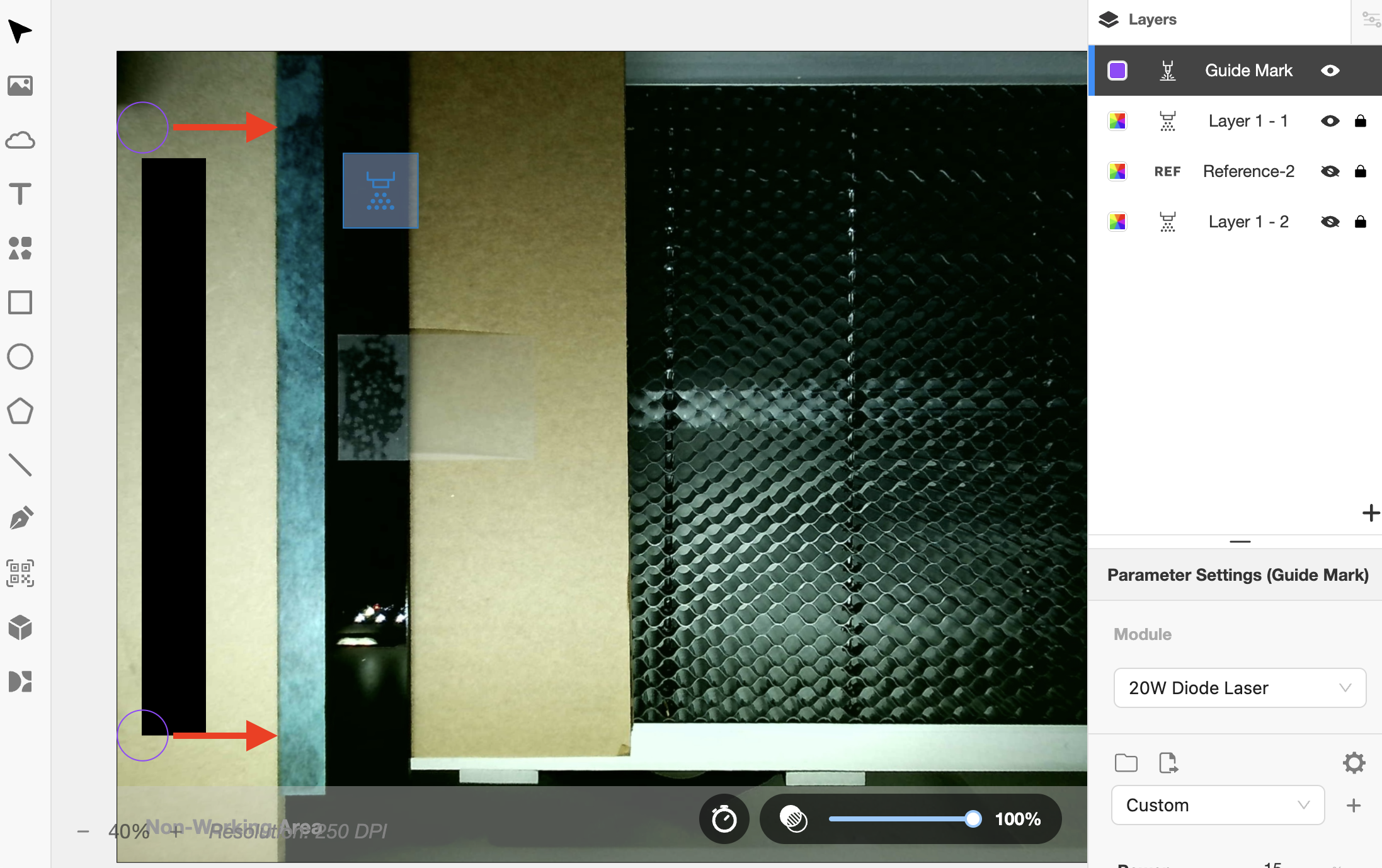

Viennin jälkeen näet automaattisesti luodut kerrokset ja kaksi ympyrää.

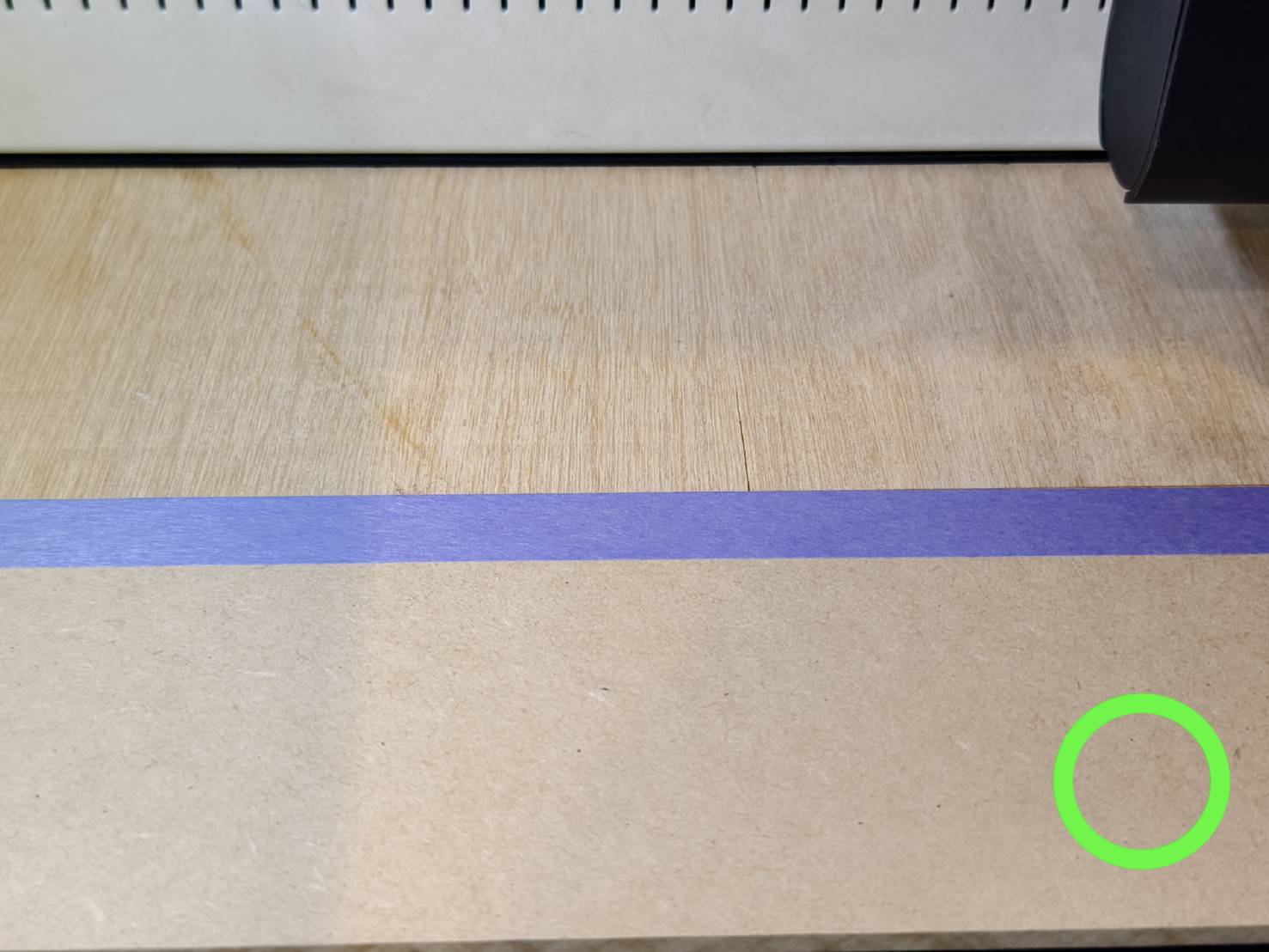

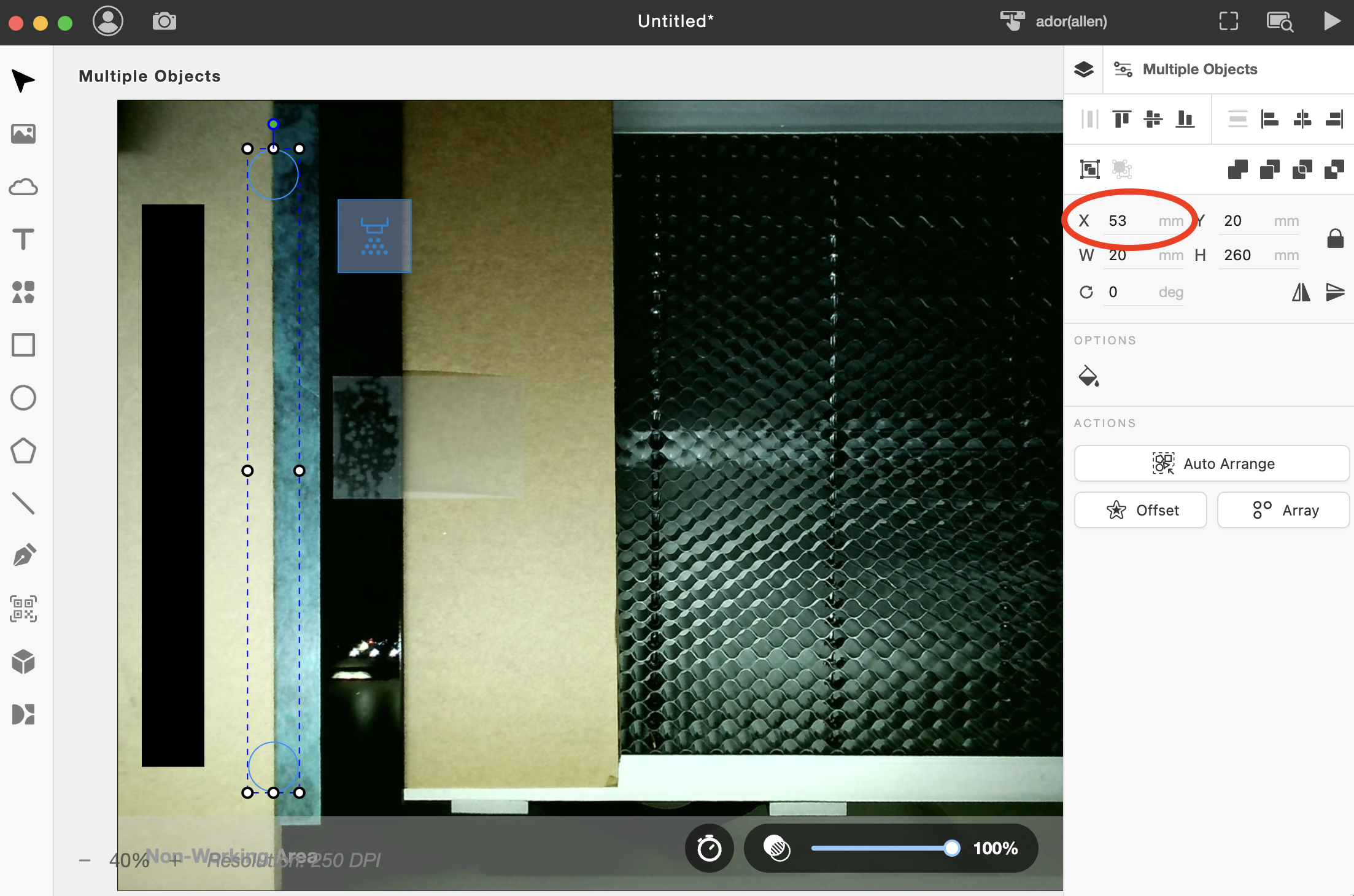

Siirrä ympyrät siten, että puolet ovat materiaalissa ja toinen puoli teipissä.
(Ympyröiden siirtämiseksi suositellaan X-akselin arvon muuttamista.)

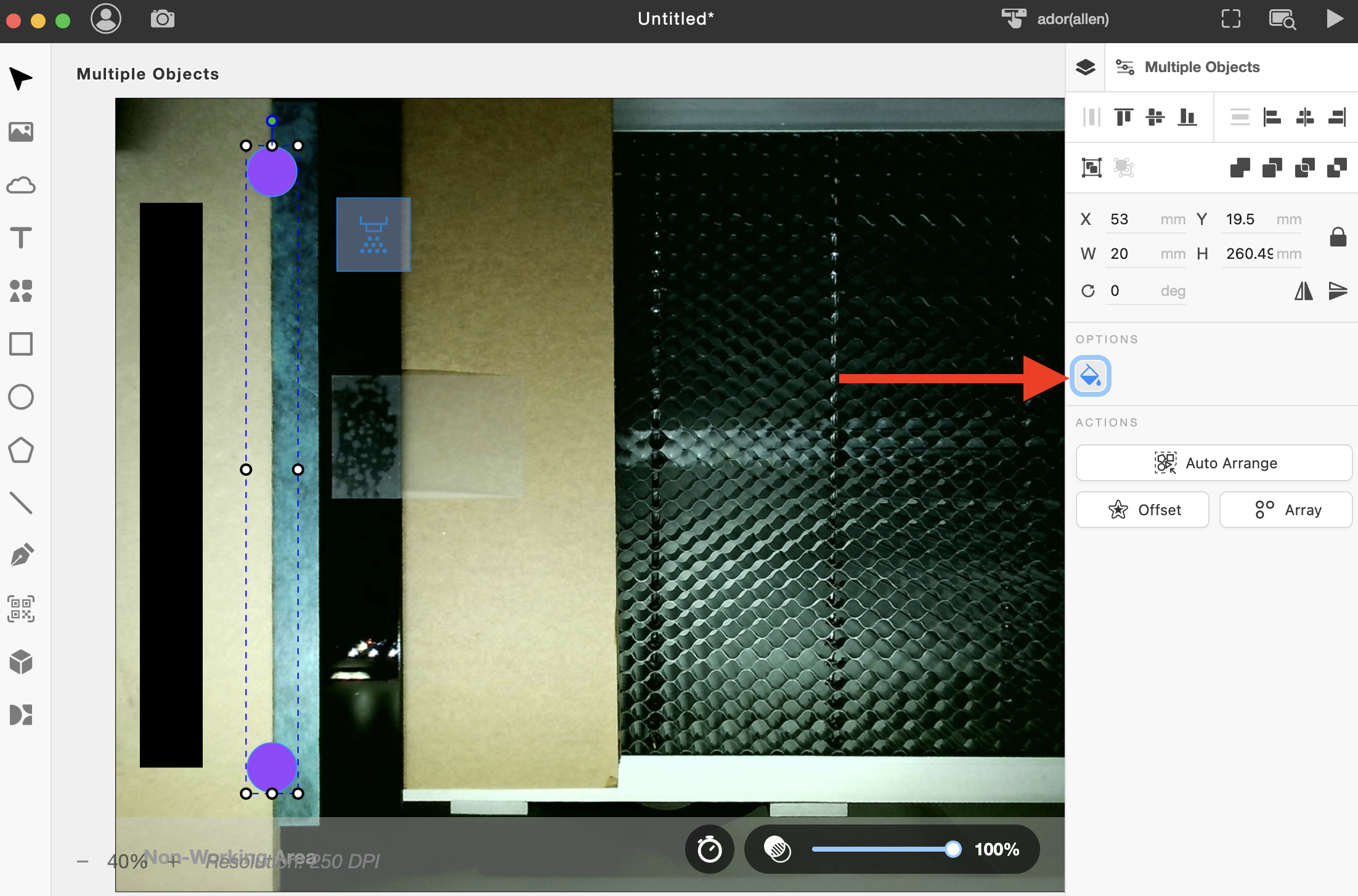

Täytä ympyrät.
(Jos ympyrät eivät ole täytetty, koska viivat ovat liian ohuita, ne eivät välttämättä näy tulostuksen jälkeen.)

Vaihe 23

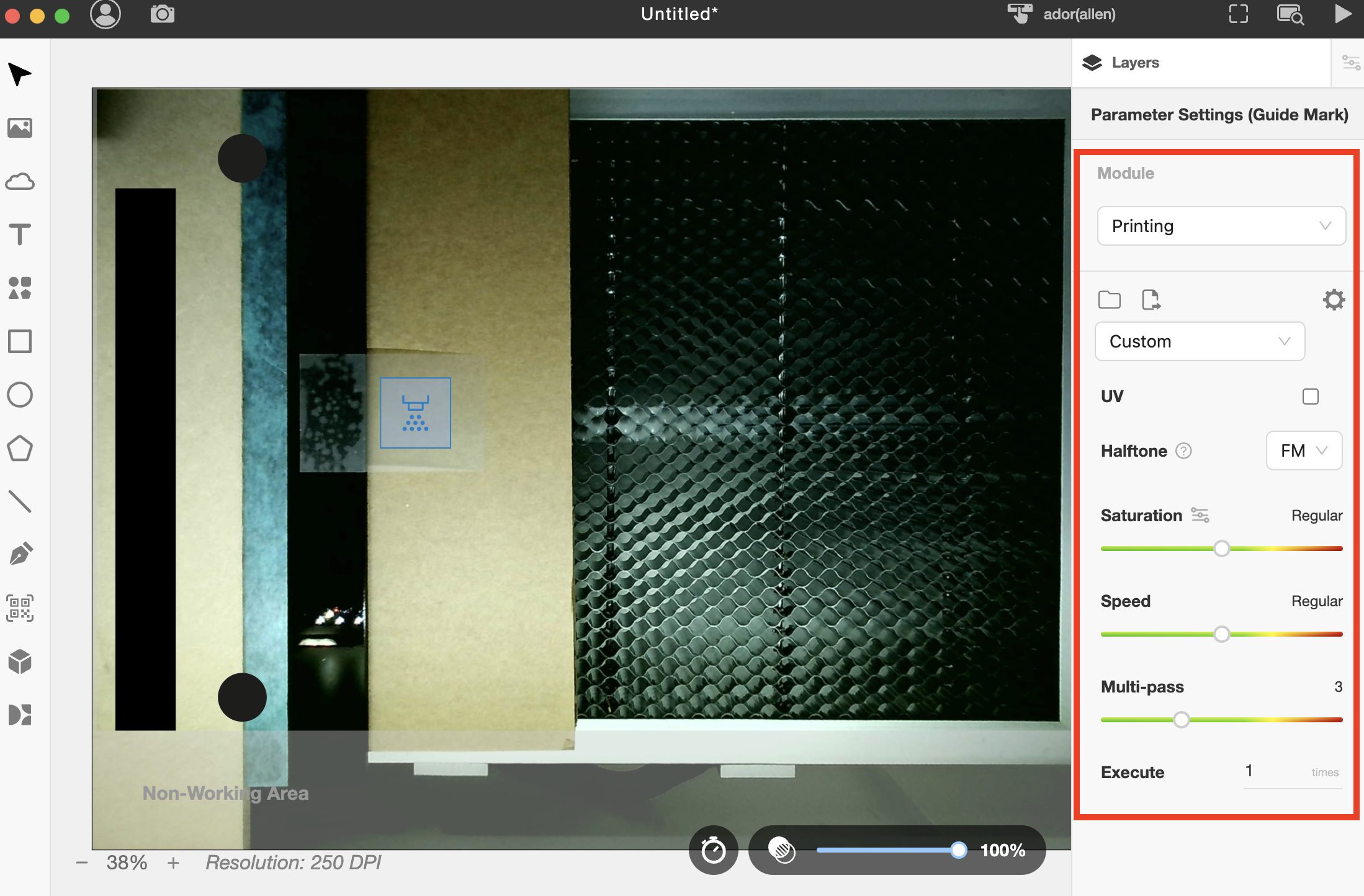

Aseta parametrit materiaalisi perusteella ja varmista, että muutat parametrit kaikissa kerroksissa.
Screenshot 2024-07-12 at 3.54.24 PM.png

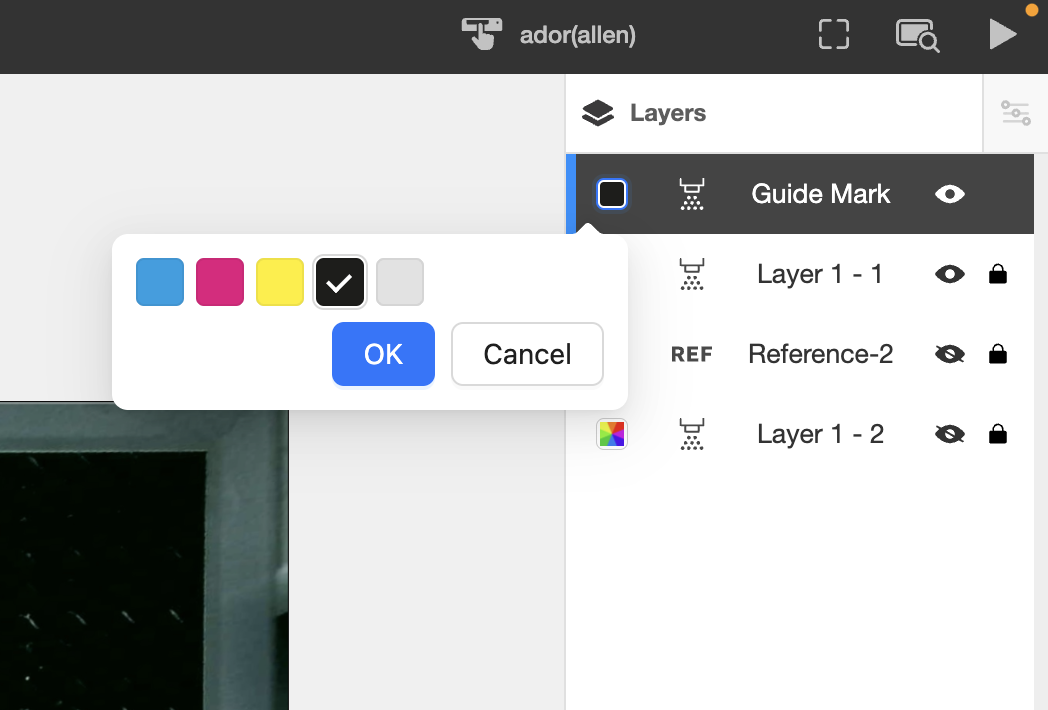

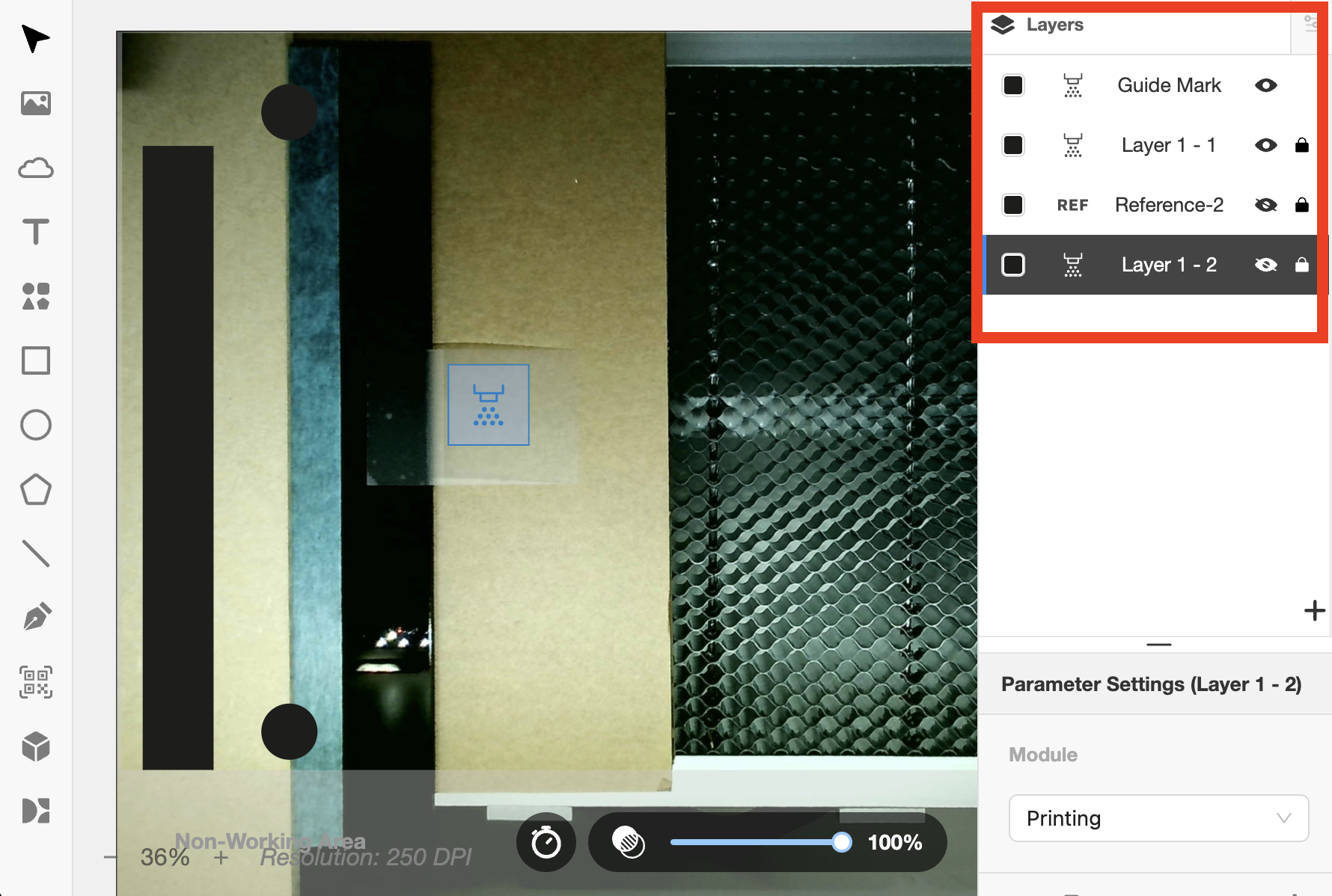

Ota käyttöön vain kerros 1 ja ohjausmerkki. Piilota muut, sillä ne tulostetaan myöhemmin.

Tässä esimerkissä olen muuttanut kaikki kerrokset yhdeksi värikerrokseksi ja mustaksi.

Screenshot 2024-07-12 at 4.06.10 PM.png

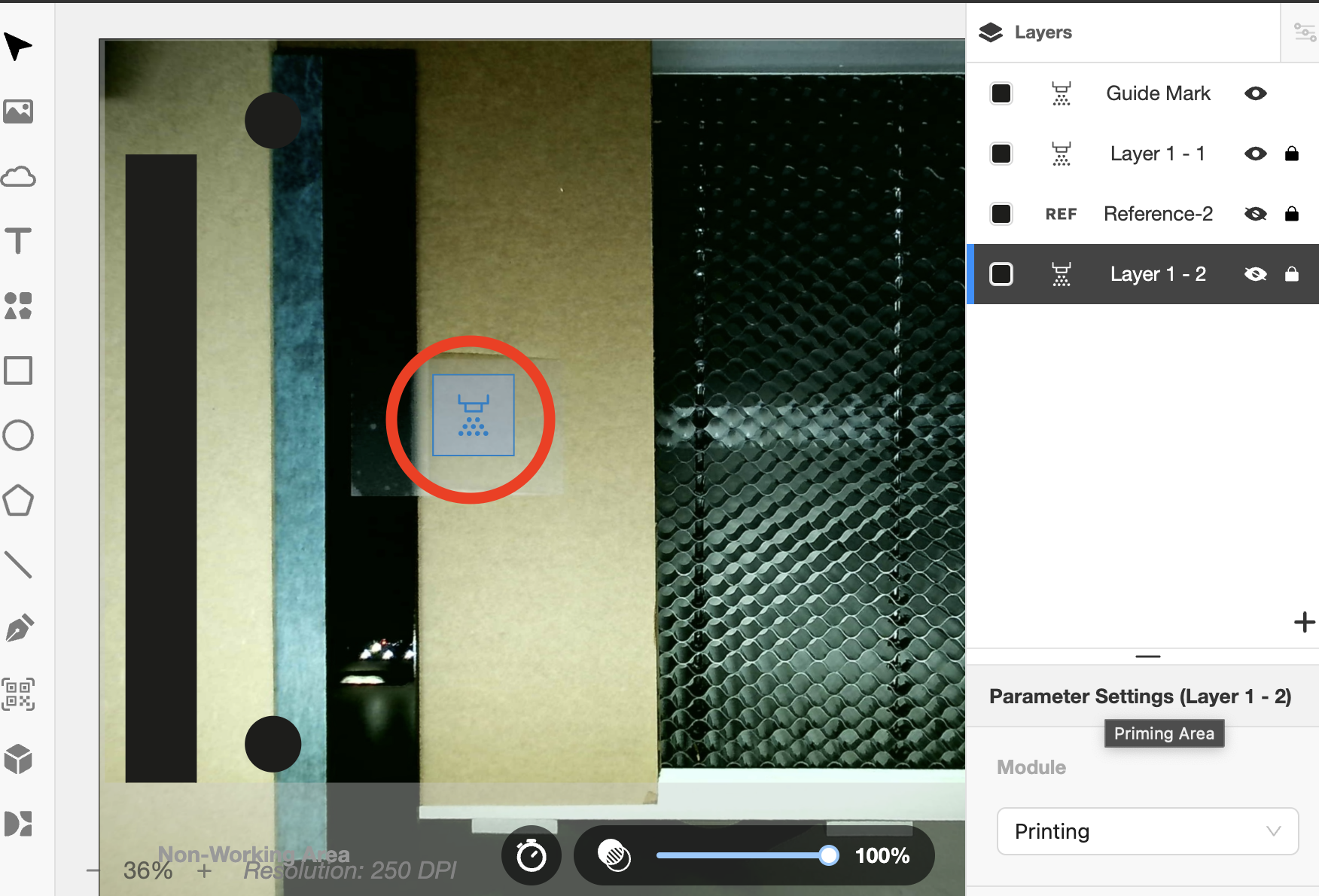

Aseta esikäsittelyalue tarran paikalle.

Screenshot 2024-07-12 at 4.07.01 PM.png

Vaihe 24

Aloita tehtävä.
(Varmista, että vain Taso 1 ja Kohdistusmerkki ovat käytössä. Muiden tasojen tulee olla piilotettuina.)

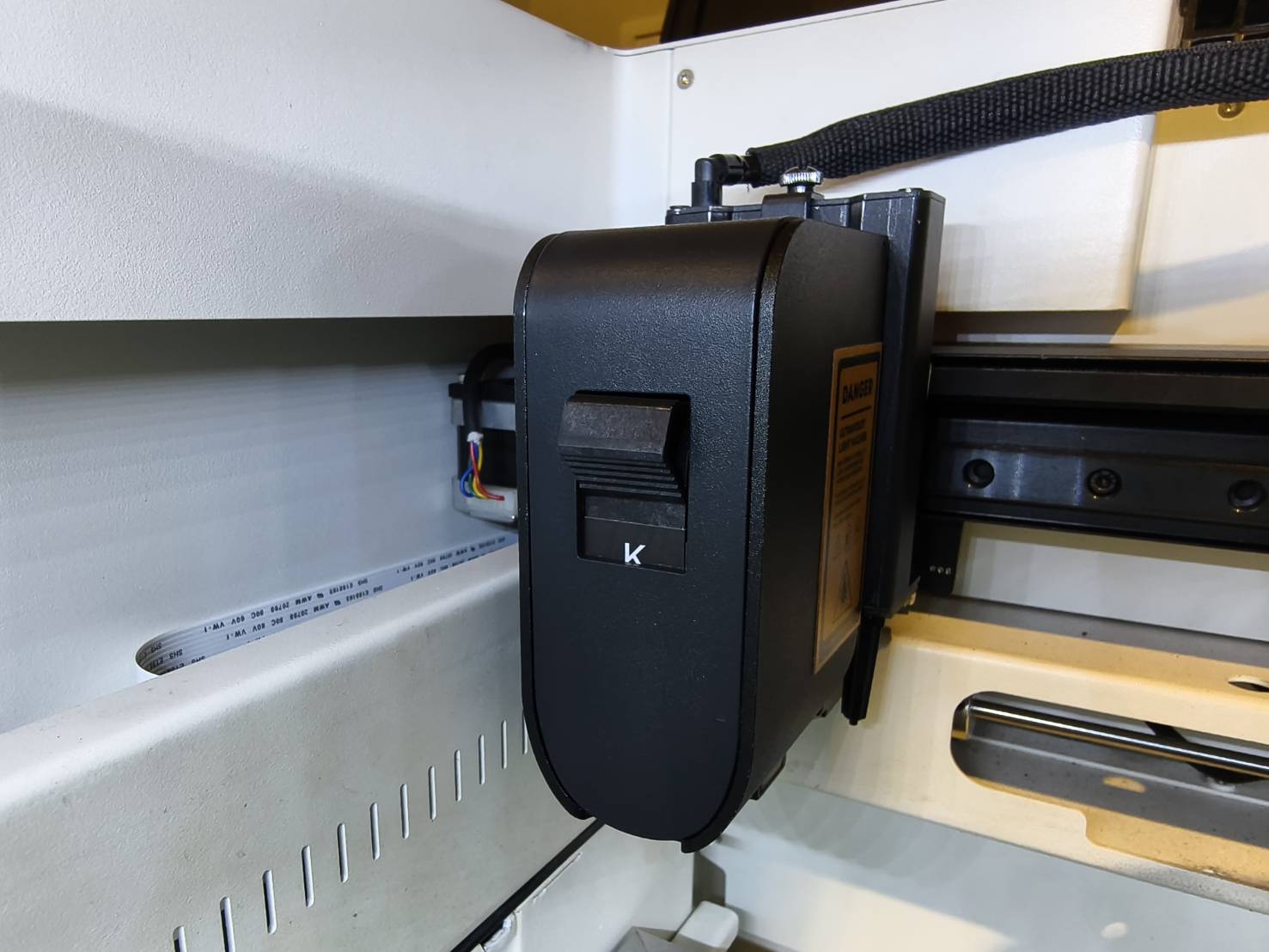

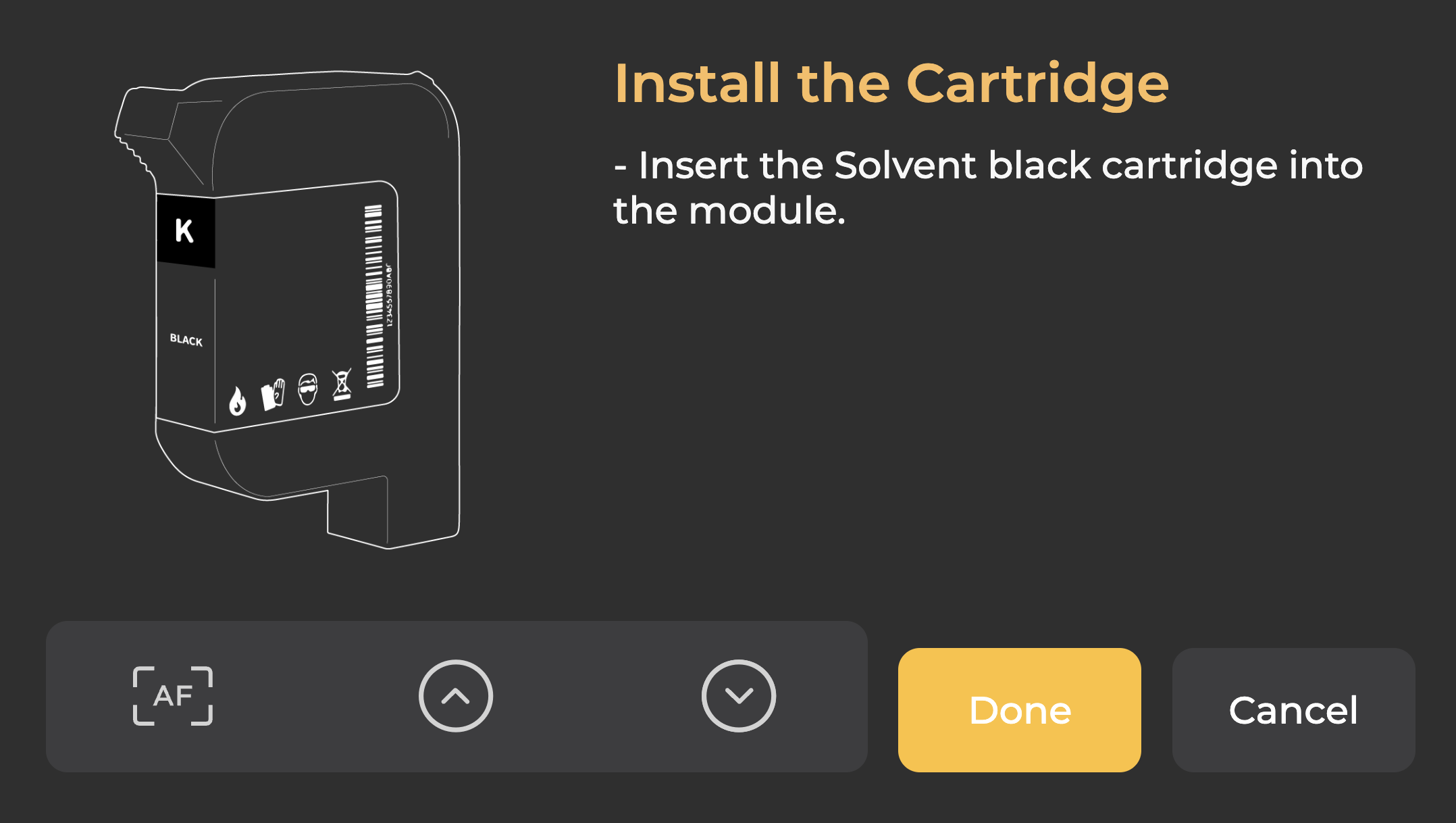

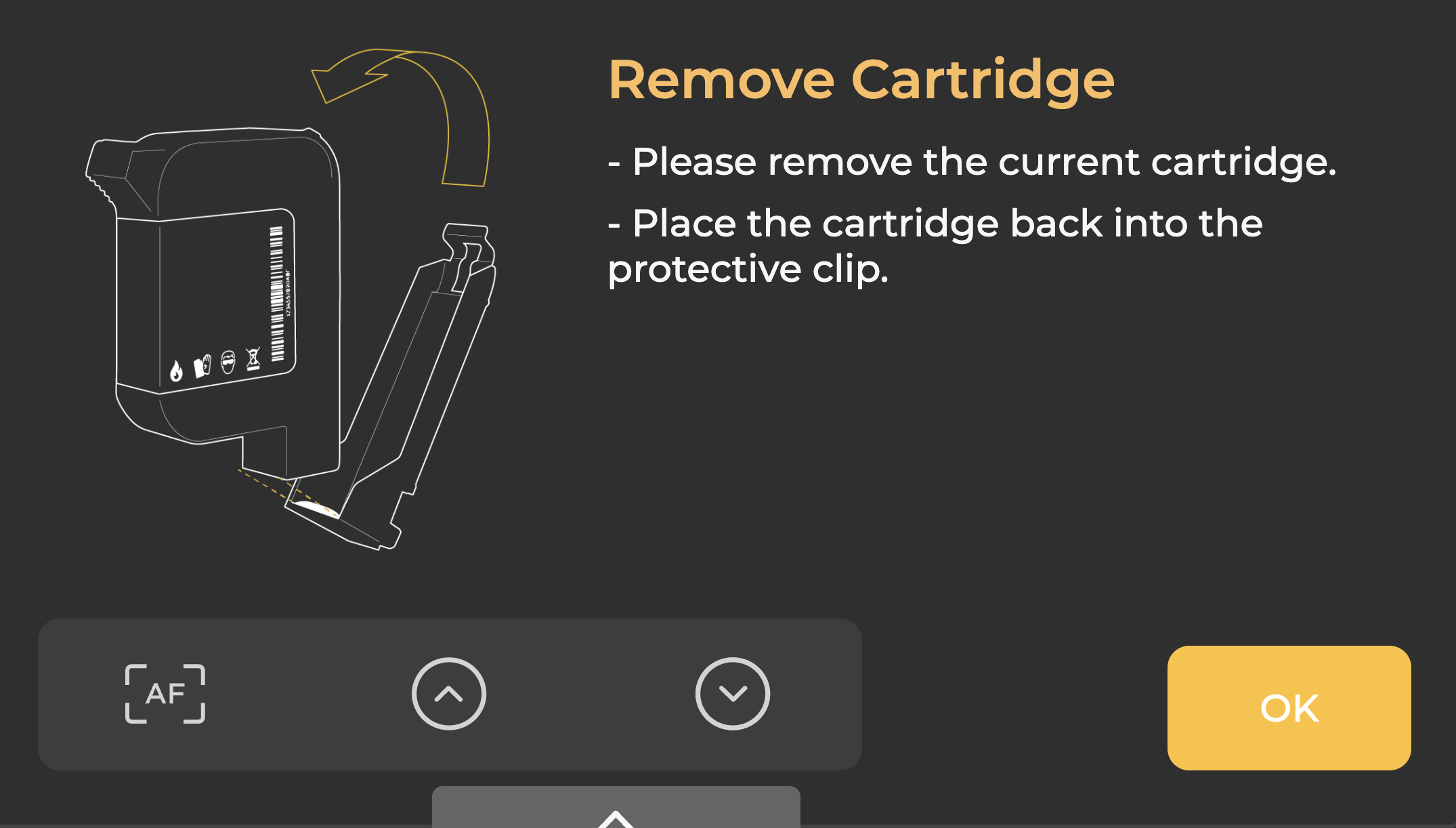

Kun aloitat tehtävän, sinua saatetaan pyytää vaihtamaan värikasetti useita kertoja, kunnes tehtävä on valmis. Noudata laitteen kosketusnäytön ohjeita.

Vaihe 25

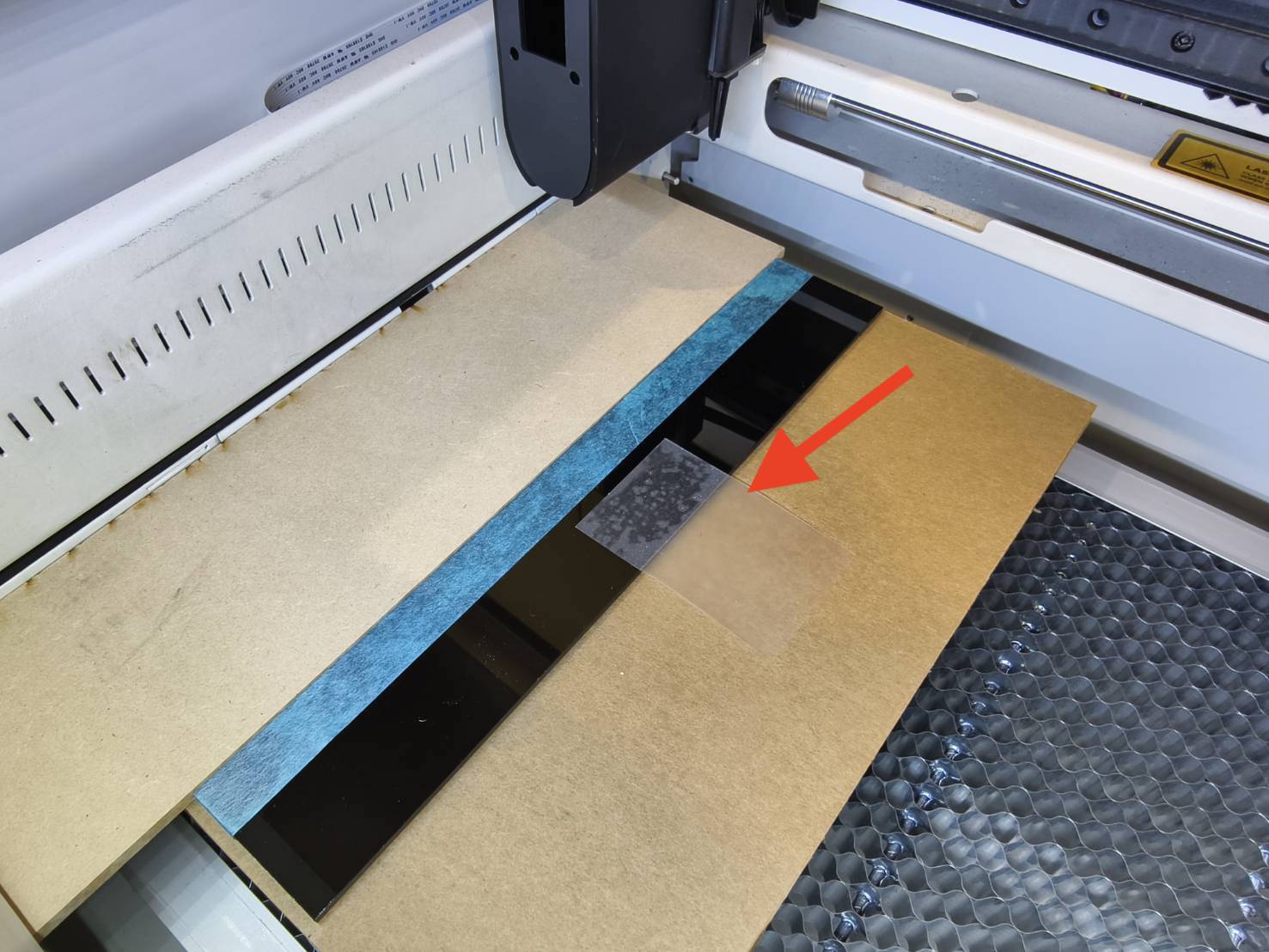

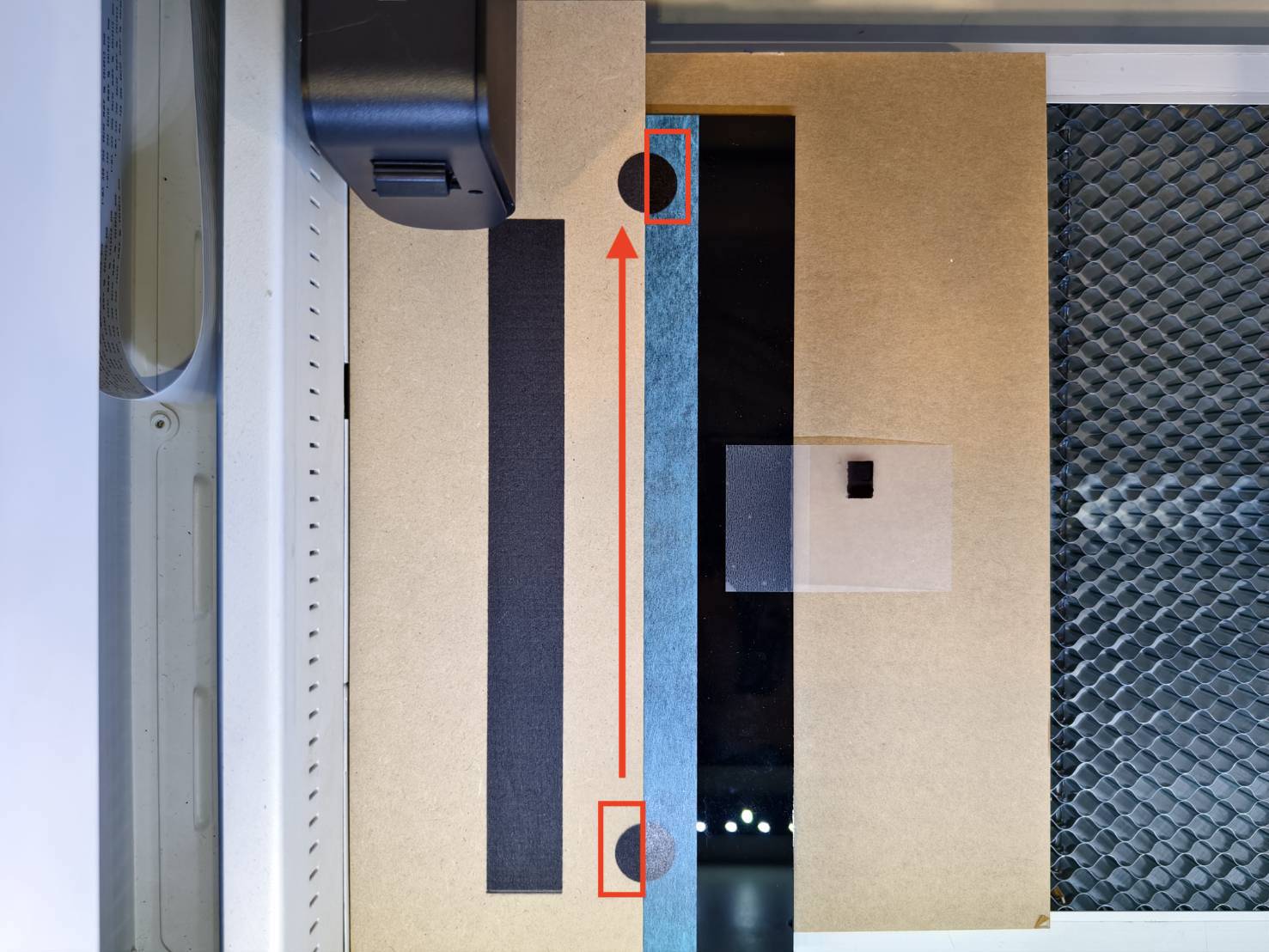

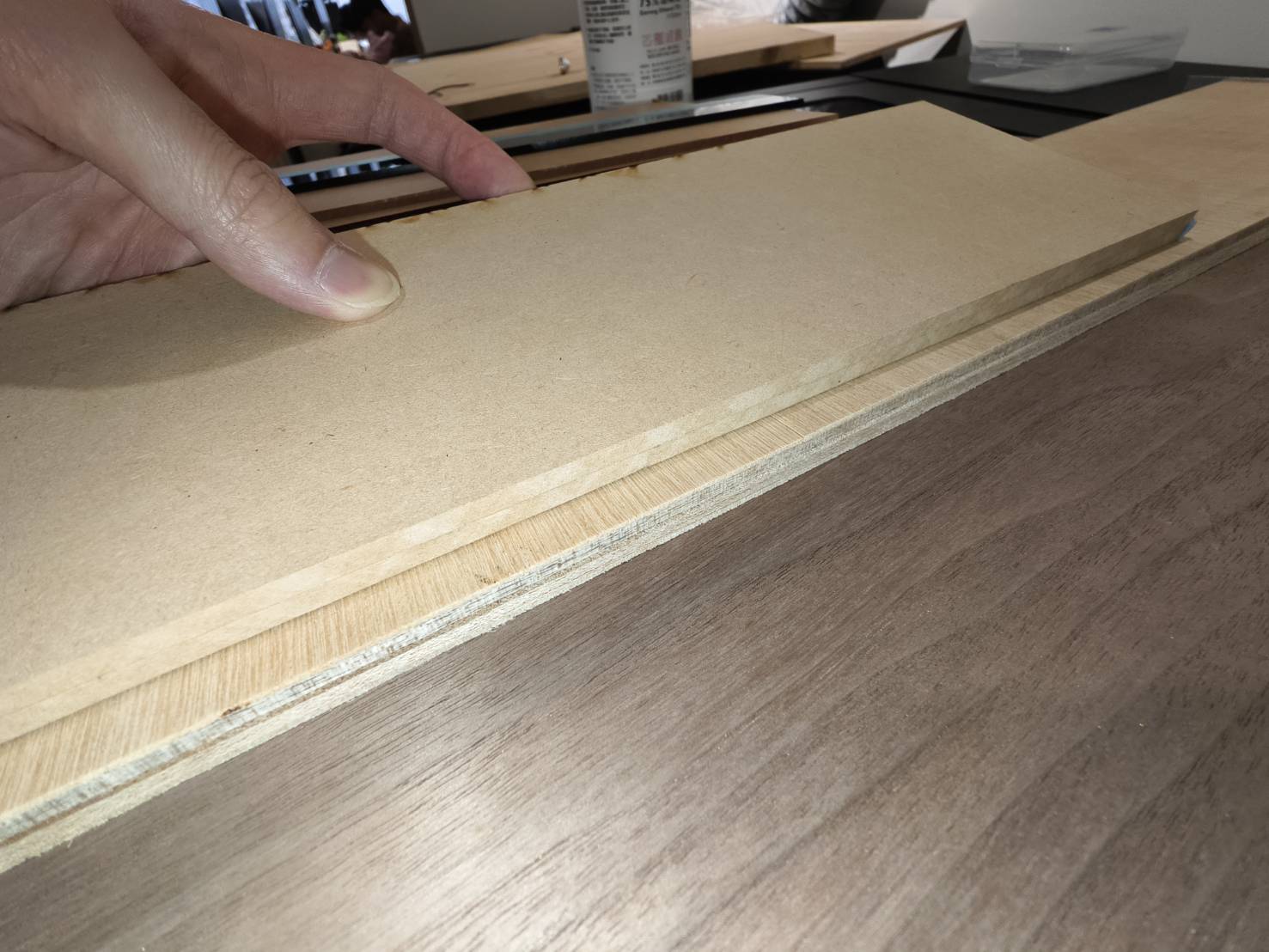

Ensimmäisen kaiverruskerran jälkeen siirrä materiaali niin, että materiaalin alempi ympyrä on kohdistettu teipin ylemmän ympyrän kanssa.
Pidä teipistä kiinni materiaalia siirtäessäsi, jotta asento ei muutu.

Vaihe 26

Varmista, että materiaali on tasainen. Jos se on kallellaan, kiinnitä se paikalleen painavan esineen tai teipin avulla.
Tässä esimerkissä teippi on kiinnitetty.

Ole varovainen, sillä esineen käyttäminen voi estää laserpään kulkureitin, joten pienempiä esineitä on suositeltavaa käyttää.

Esine	Teippi

Vaihe 27

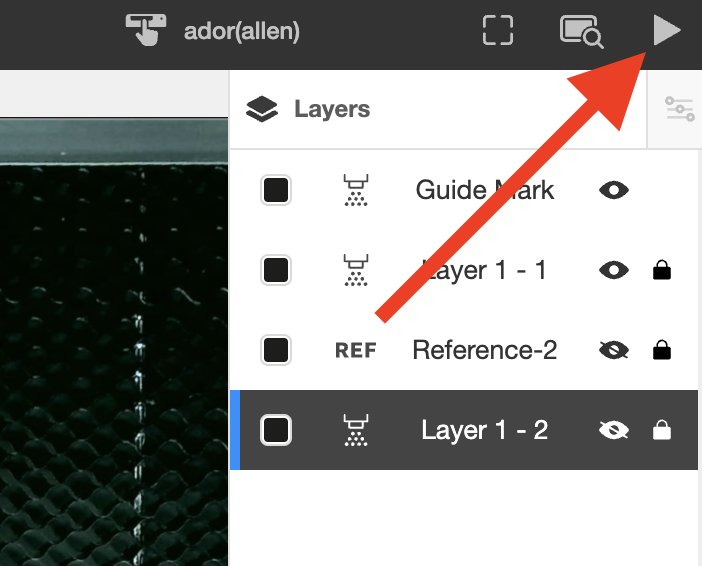

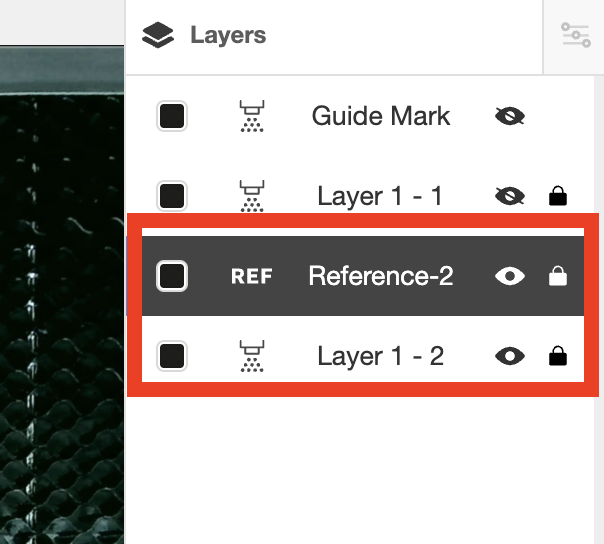

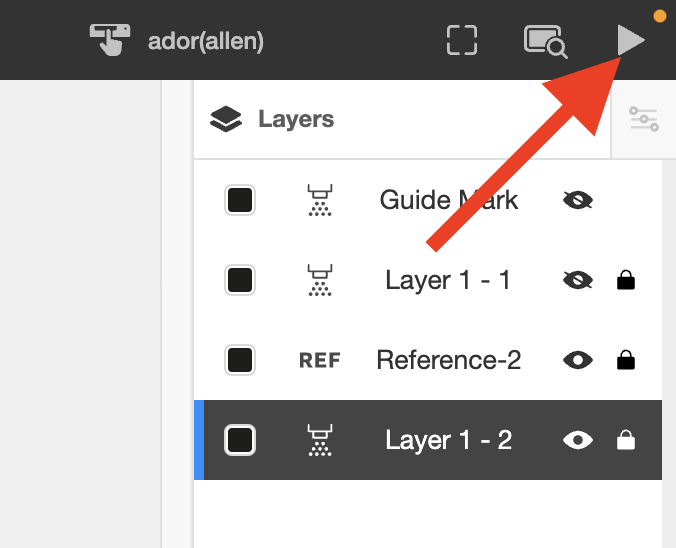

Koska ensimmäinen kerros ja kohdistusmerkki on tulostettu, meidän on jatkettava toisen kerroksen tulostamista. Siksi sinun on poistettava valmis kerros käytöstä manuaalisesti ja otettava seuraava kerros käyttöön. Kohdistusmerkki-kerros poistetaan käytöstä vasta viimeisessä tulostuksessa.

Jos noudatat esimerkkiämme, tarkista seuraavat:

Piilota ensimmäinen kerros, koska sen tulostus on valmis.
Kohdistusmerkki-kerros poistetaan käytöstä vasta viimeisessä kaiverruskerrassa.
Tässä esimerkissä vaaditaan vain kaksi kaiverusta, joten kohdistusmerkki-kerros poistetaan käytöstä toisessa kaiverruskerrassa.
Ota toinen kerros käyttöön toista tulostusta varten, joka on tässä esimerkissä viimeinen kerros.
Referenssikerros sisältää ensimmäisen kerroksen lopun, joten sitä voidaan käyttää kerrosten väliseen kohdistukseen; sille ei ole määritetty tulostusasetuksia parametreissa, joten sen käyttöönotto ei vaikuta tehtävään.

Vaihe 28

Aloita tehtävä uudelleen.

Tehtävän aloittamisen jälkeen sinua saatetaan pyytää vaihtamaan värikasetti useita kertoja, kunnes tehtävä on valmis. Noudata laitteen kosketusnäytön ohjeita.

Vaihe 29

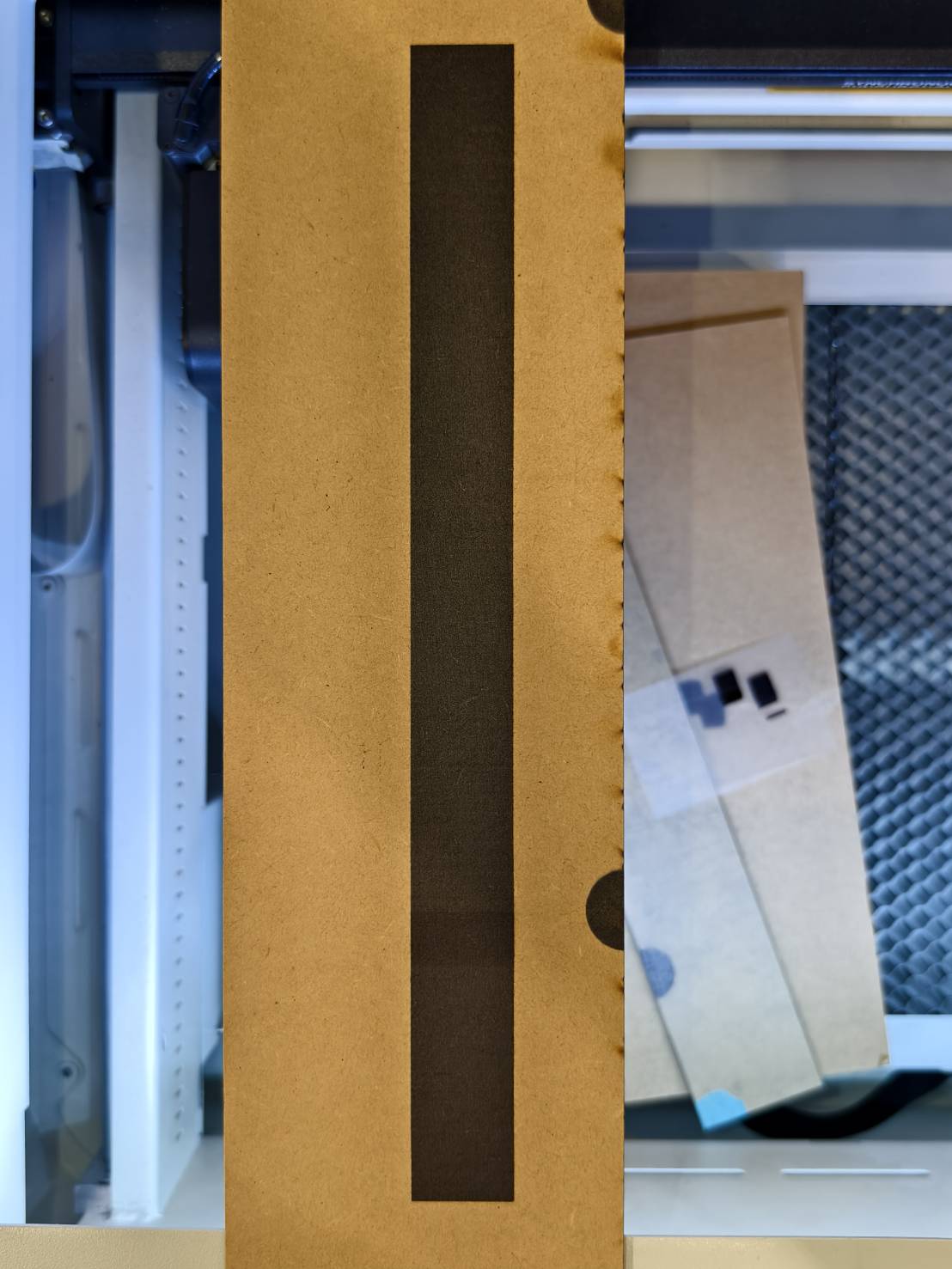

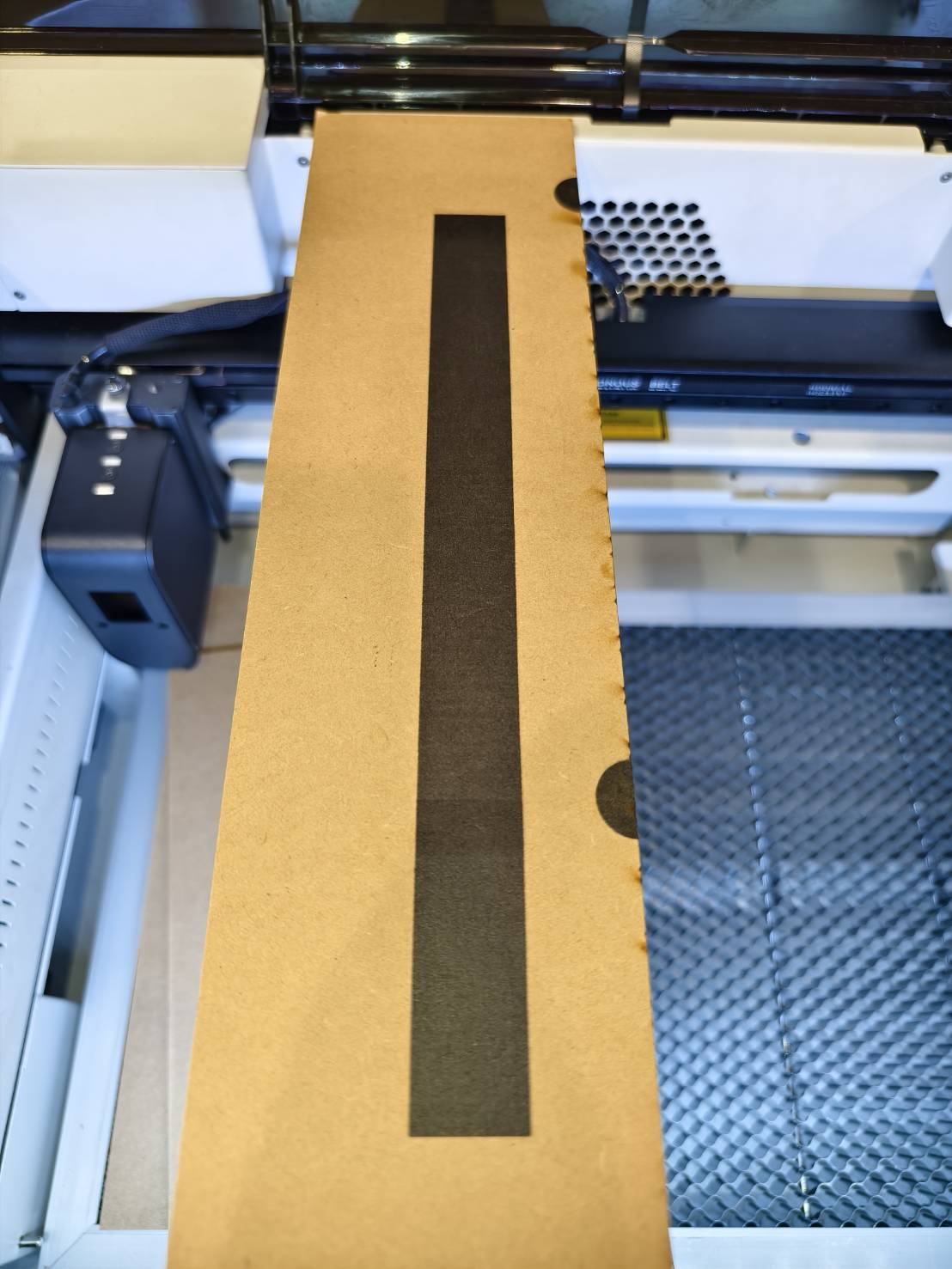

Tarkista tulos.
