Ador-jatkopohja - Purkaminen pakkauksesta ja asennus

Kuvaus

Tämä artikkeli tarjoaa kattavan, vaiheittaisen oppaan Ador-jatkopohjan asennukseen.
Seuraa alla olevia ohjeita asennusprosessia varten.

Pakkauksesta purkaminen:

#	Nimike	Määrä	Kuva
1	Jatkopohja	1 kpl
2	Hunajakenno (Ohjain)	1 kpl

Vaihe 1

Poista laser- tai tulostusmoduuli, jos sellainen on asennettuna.

Vaihe 2

Irrota Adorin metallijalusta.
Irrota nämä kaksi ruuvia poistaaksesi metallijalustan.

Poista metallijalusta nostamalla konetta hieman ja ottamalla jalusta suoraan pois.

Vaihe 3

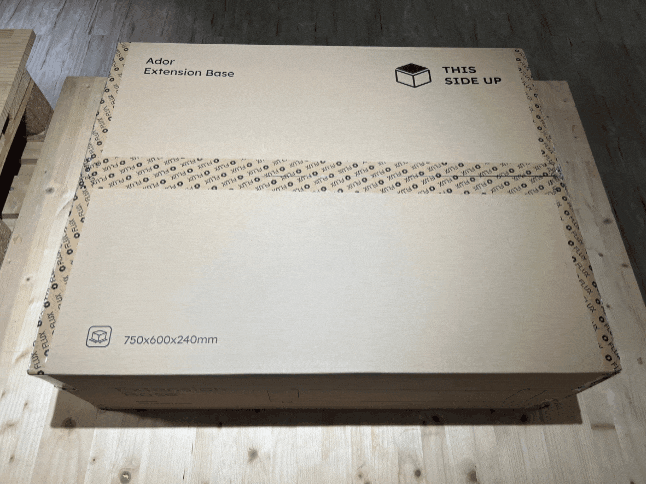

Pura jatkopohja pakkauksesta ja poista hunajakenno.

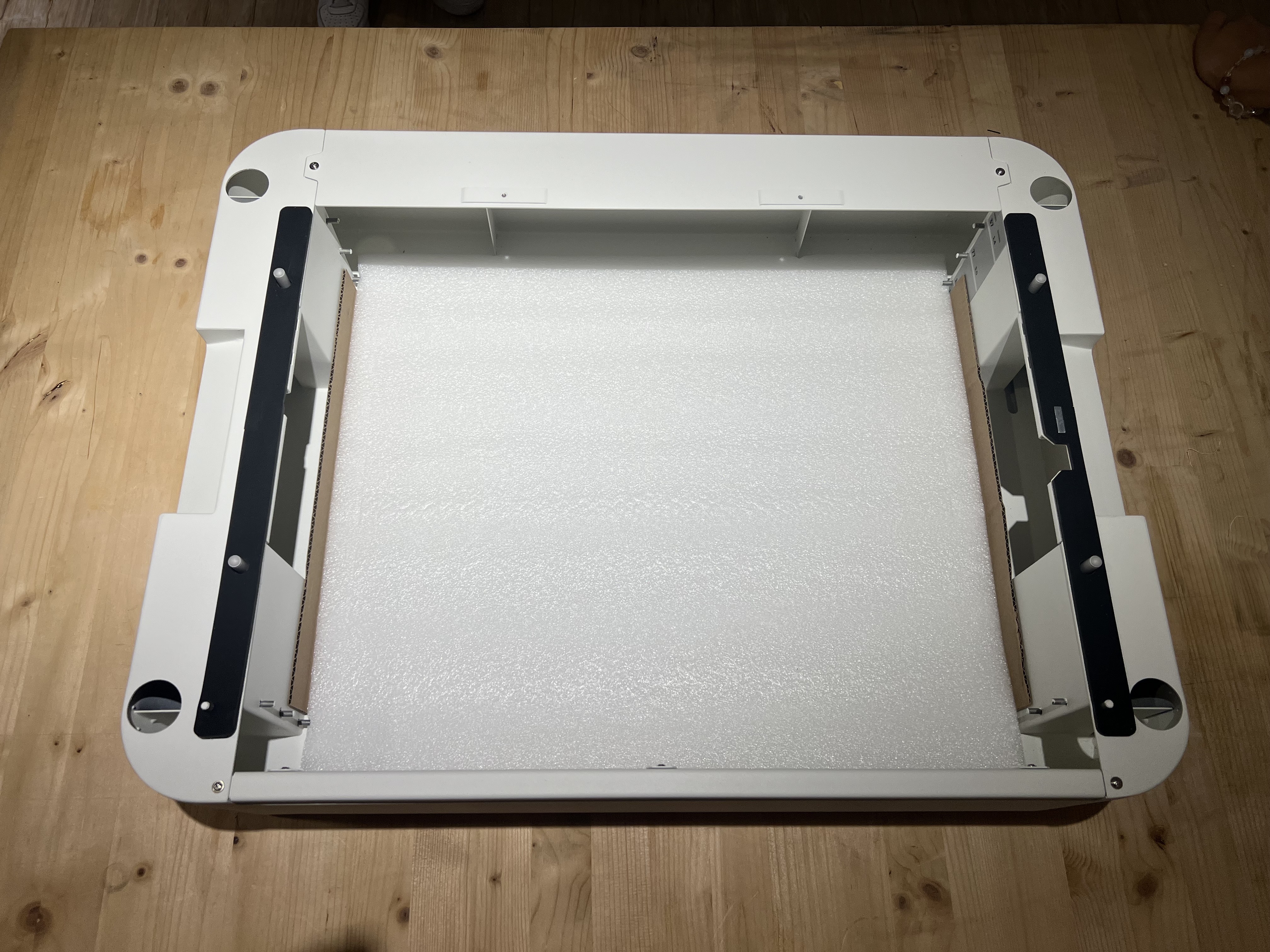

Etsi punaisella ympyröity esineen korkeuden ilmaisin. Aseta koko jatkopohja tasaiselle pinnalle siten, että kun olet pohjan edessä, korkeuden ilmaisin on oikealla puolella.

Vaihe 4

Nosta konetta ja yritä asettaa Adorin kumitassut neljään aukkoon kootaksesi koneen ja jatkopohjan. Korkeuden ilmaisimen on oltava samalla puolella kuin kosketusnäyttö, joka on oikealla.

Läpivientiversio (Ei saatavilla EU:ssa)	Ei-läpivientiversio

Valinnainen vaihe

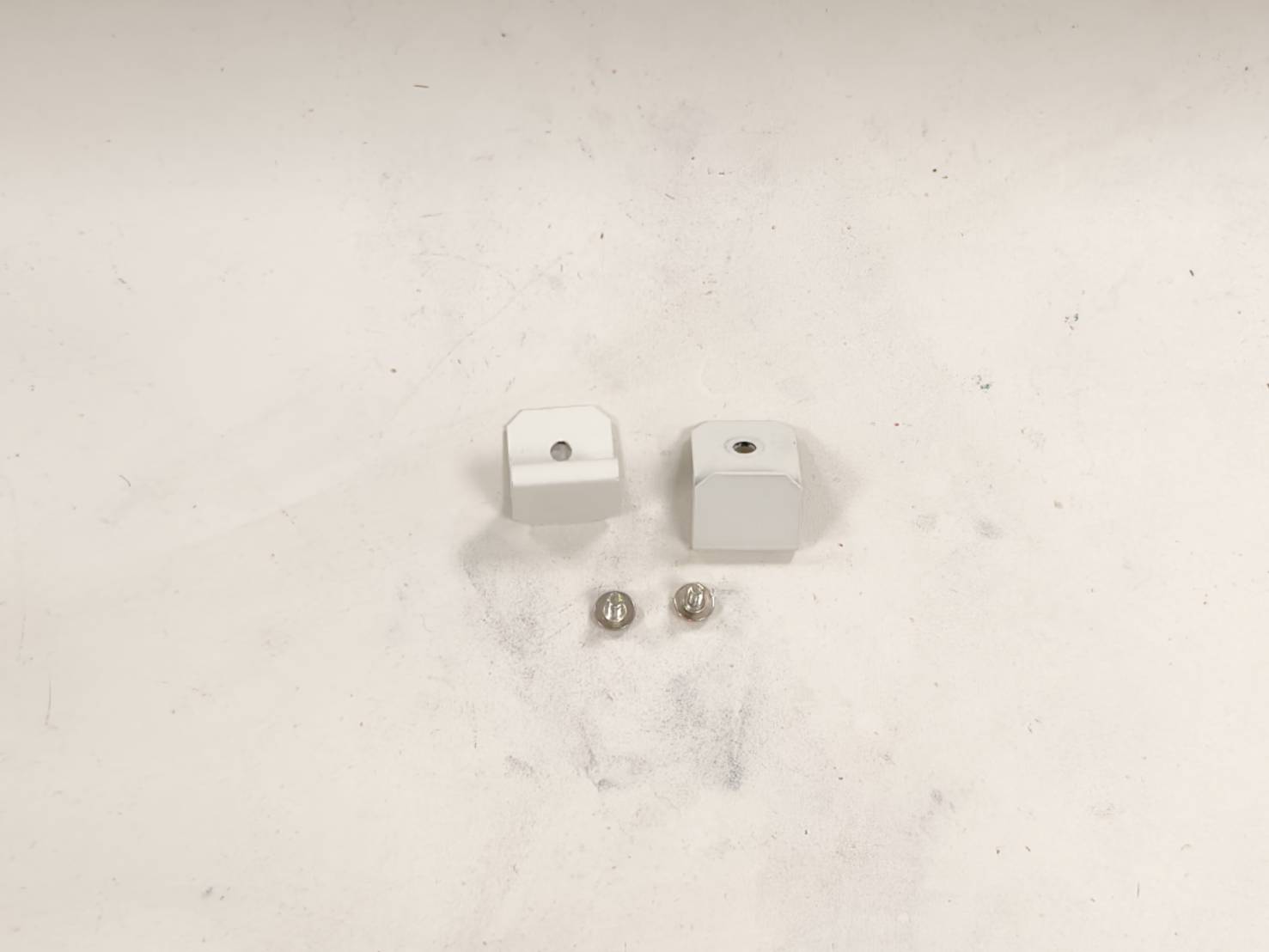

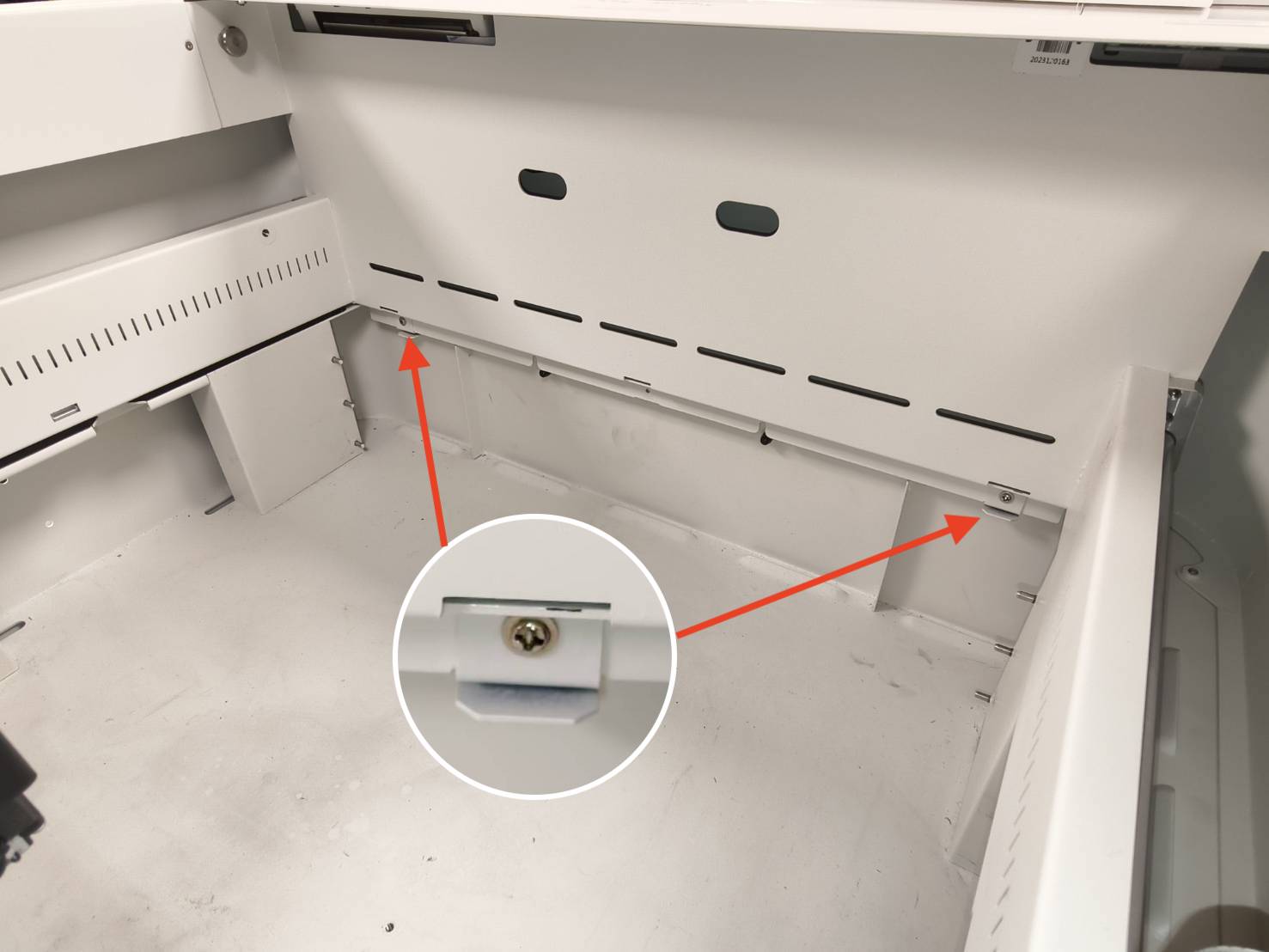

Pohjasta riippuen etuosaan on kiinnitetty kaksi tai kolme kiinnikettä. Nämä kiinnikkeet pitävät koneen ja pohjan paikallaan. Kiinnikkeiden käyttäminen tai käyttämättä jättäminen ei vaikuta pohjan toimintaan.
Tämä on siis valinnainen vaihe.

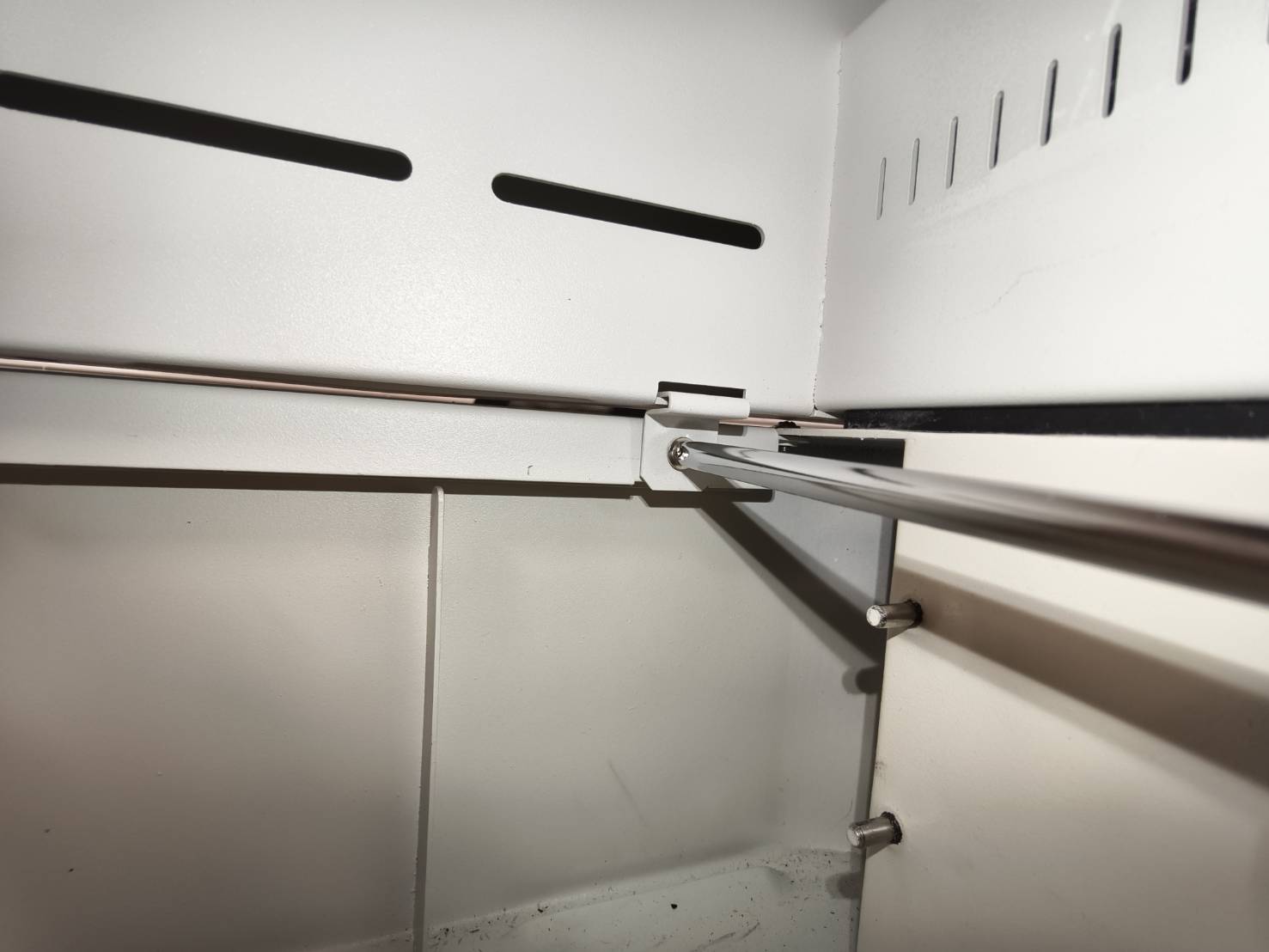

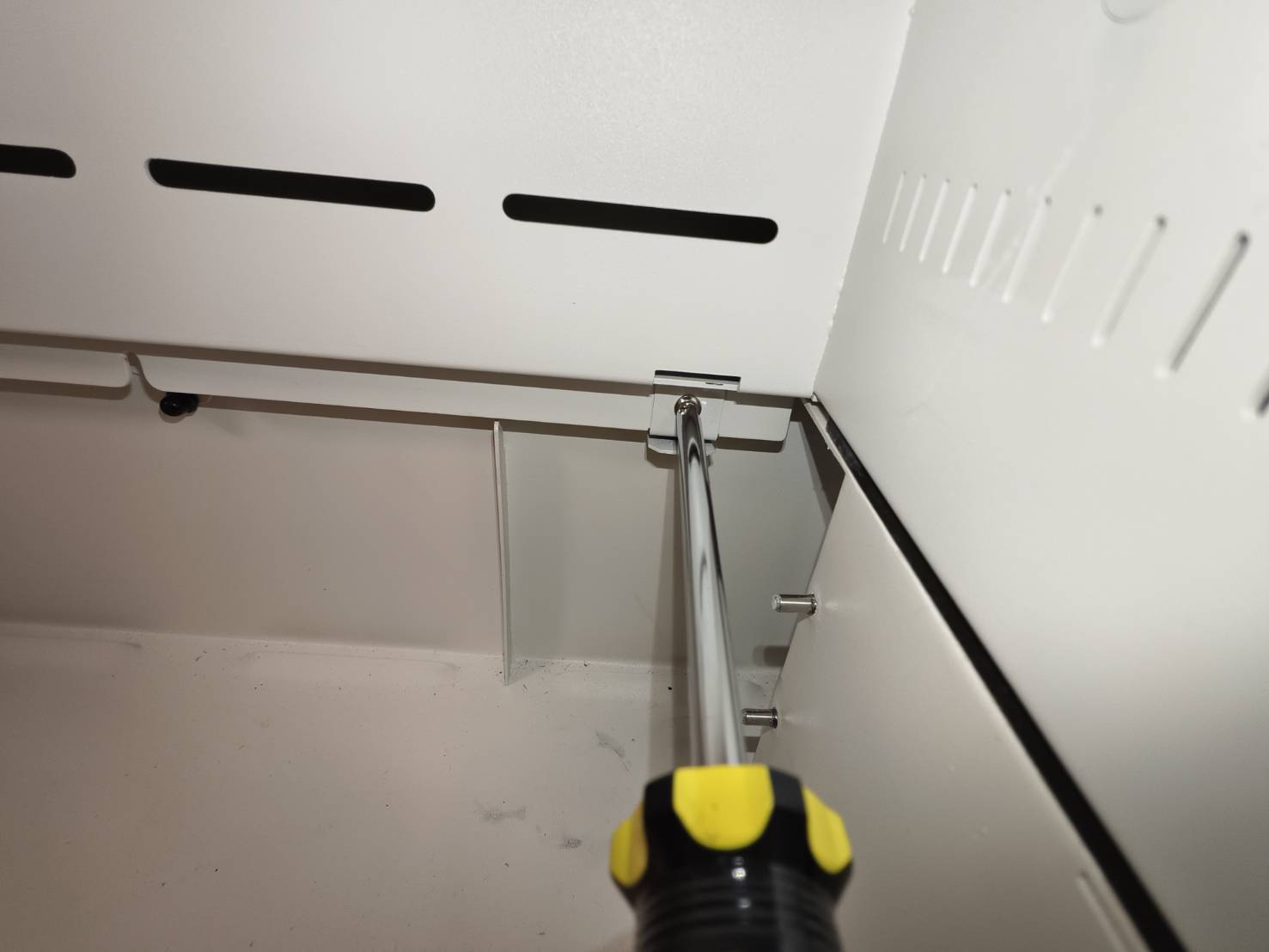

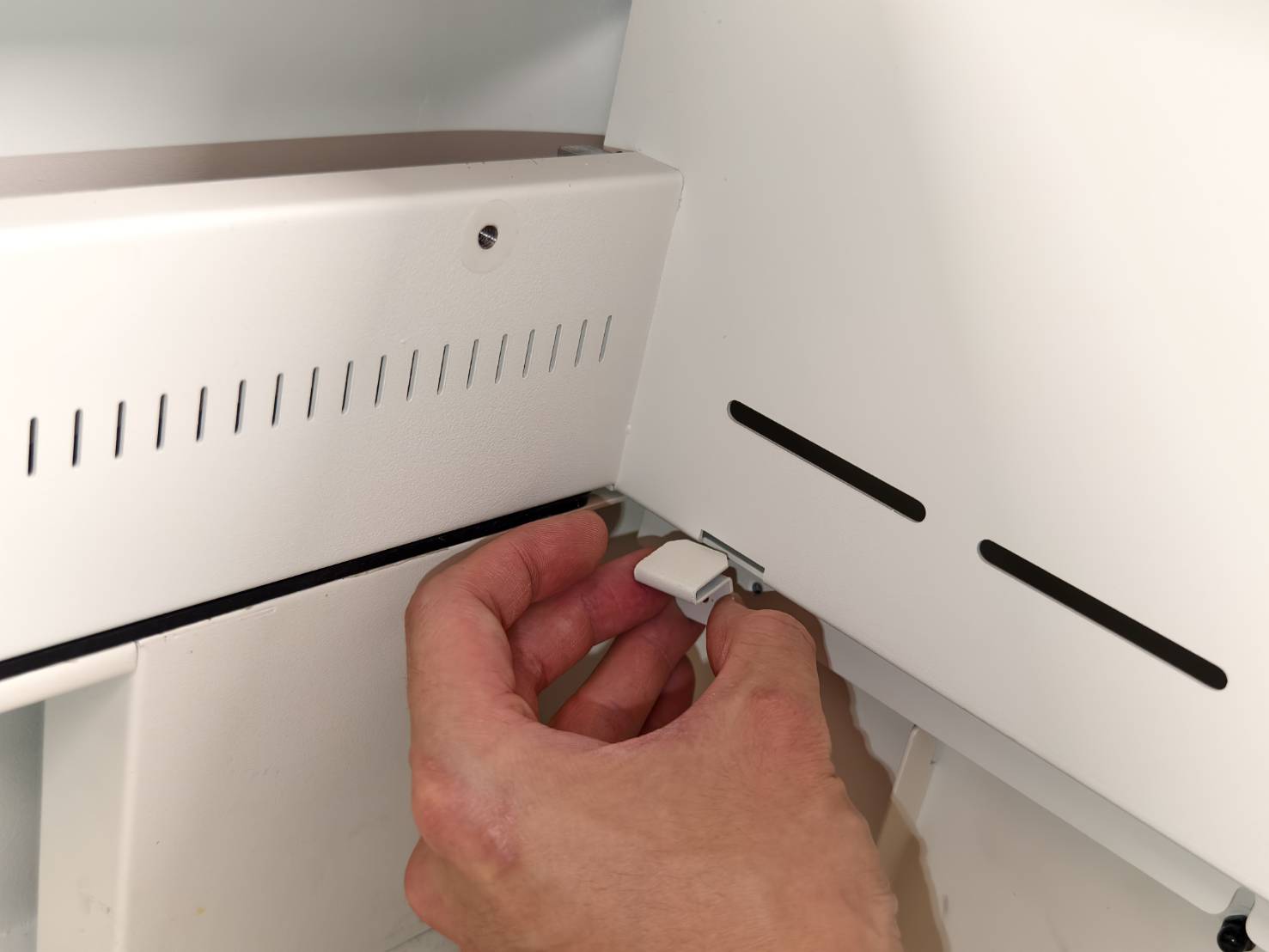

1. Irrota kiinnikkeet ristipääruuvimeisselillä.

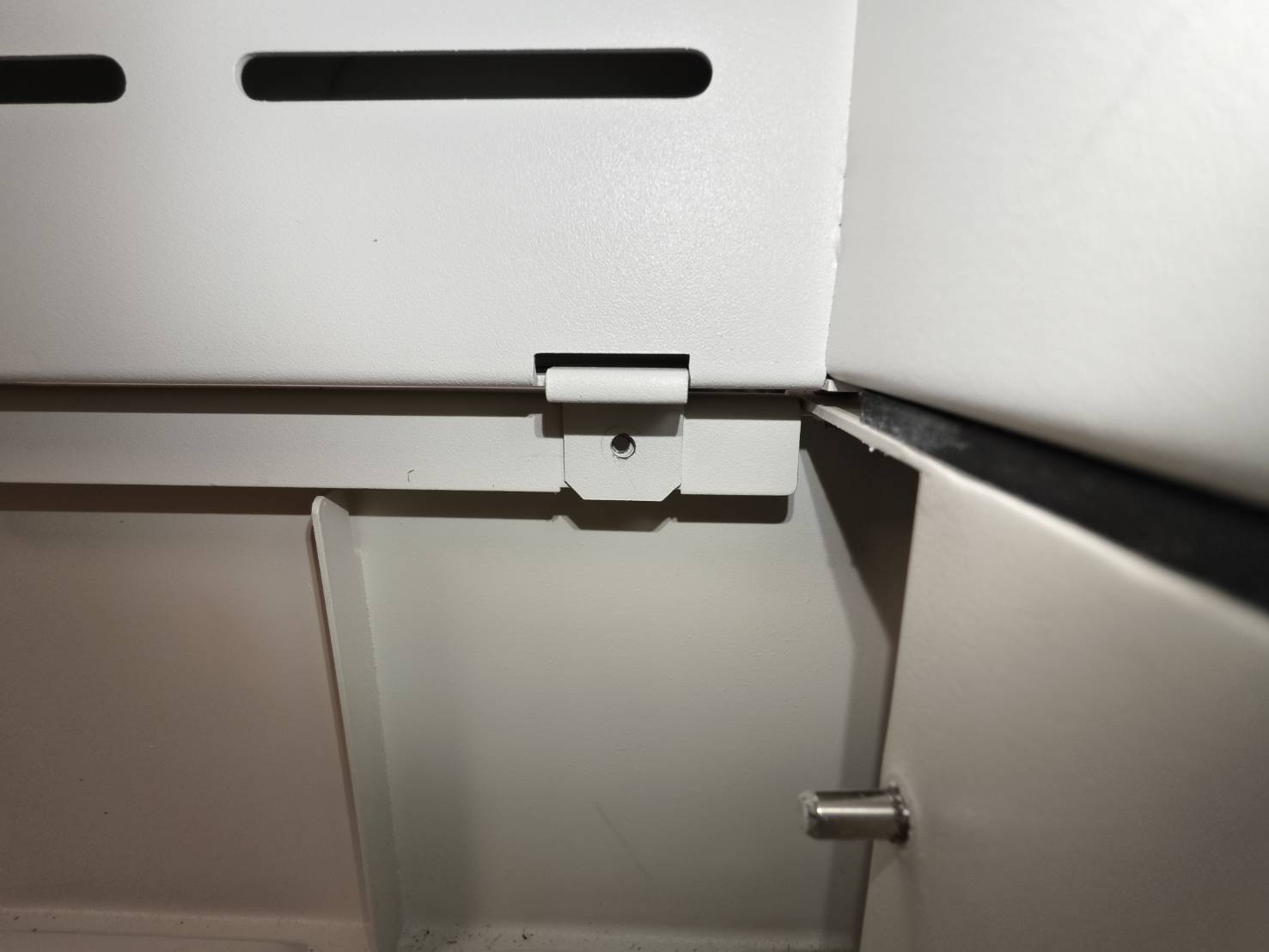

2. Aseta kiinnikkeet koneen ja pohjan väliseen tarkoitettuun aukkoon.

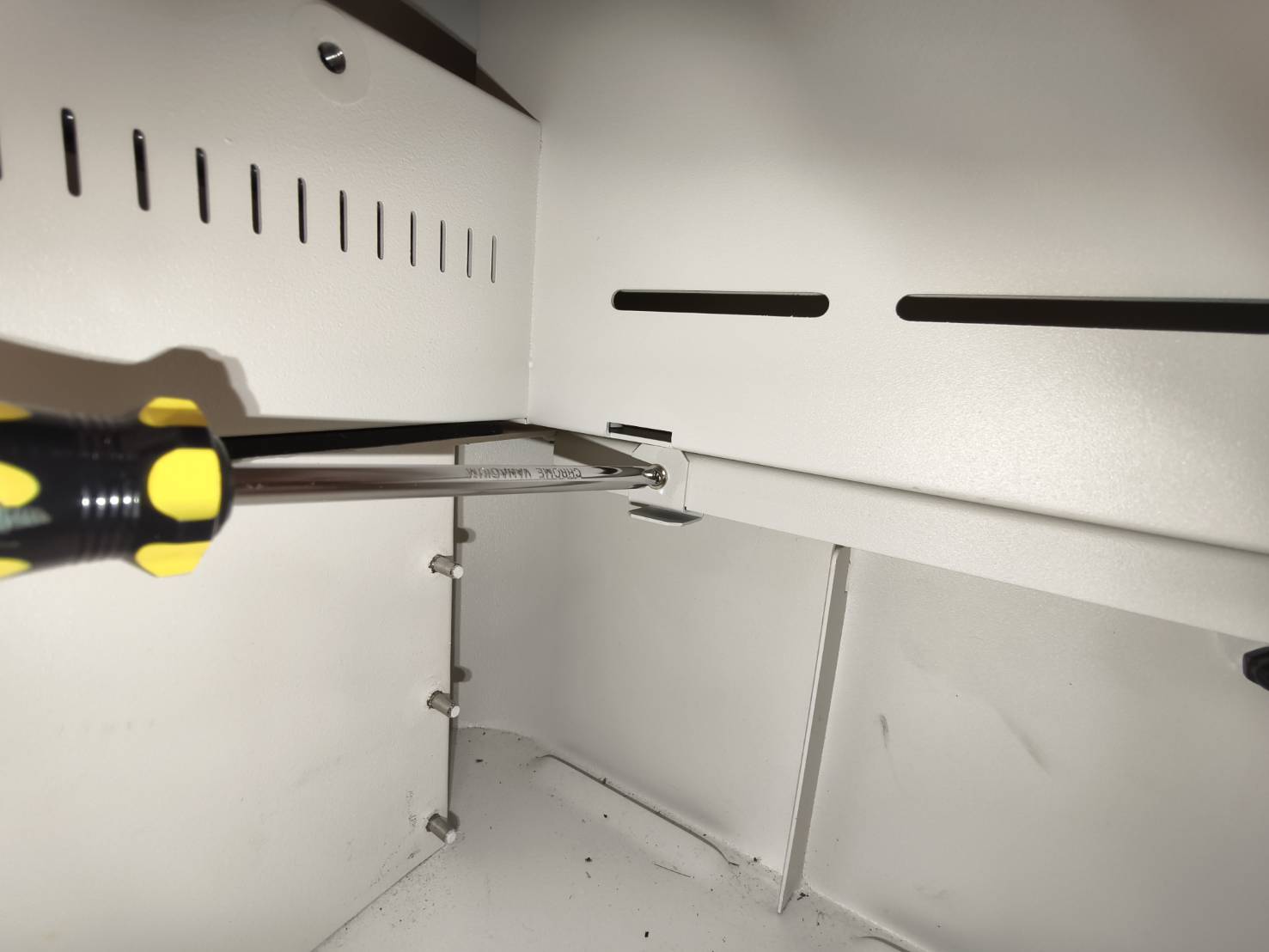

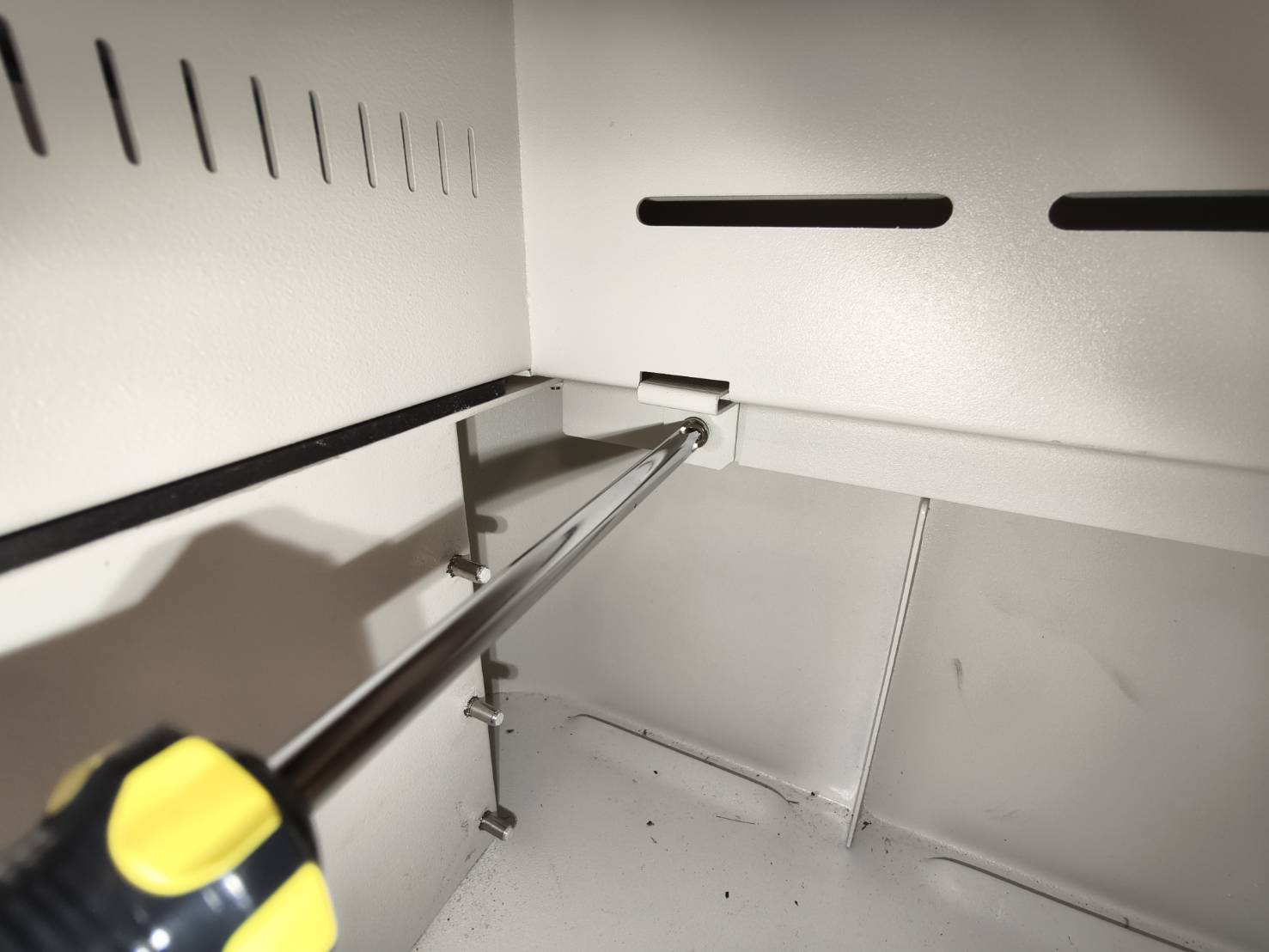

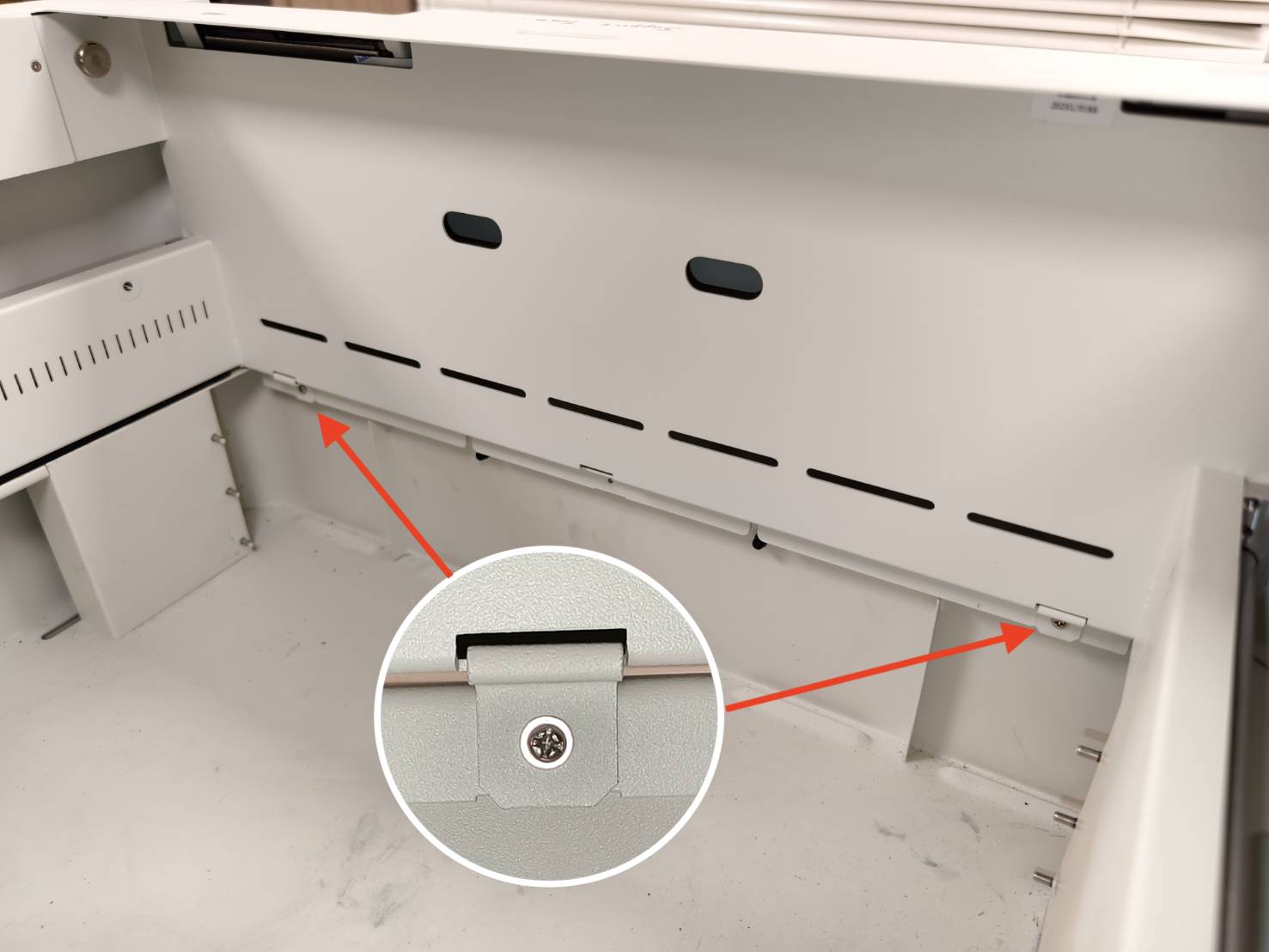

3. Ruuvaa kiinnikkeet kiinni.

4. Valmis
