Ador Rotary - Purkaminen pakkauksesta ja asennus (Älä poista)

Kuvaus

Tämä artikkeli tarjoaa kattavan, vaiheittaisen oppaan Ador-laajennusjalustan ja Rotary 2.0:n asentamiseen. Seuraa alla olevia ohjeita asennusprosessia varten.

Purkaminen pakkauksesta

Vaihe 1

Poista laser- tai tulostusmoduuli, jos olet asentanut sellaisen.

Vaihe 2

Irrota Adorin metallialusta.
Avaa nämä kaksi ruuvia irrottaaksesi metallialustan.

Irrota metallialusta nostamalla konetta hieman ja vetämällä alusta suoraan ulos.

Vaihe 3

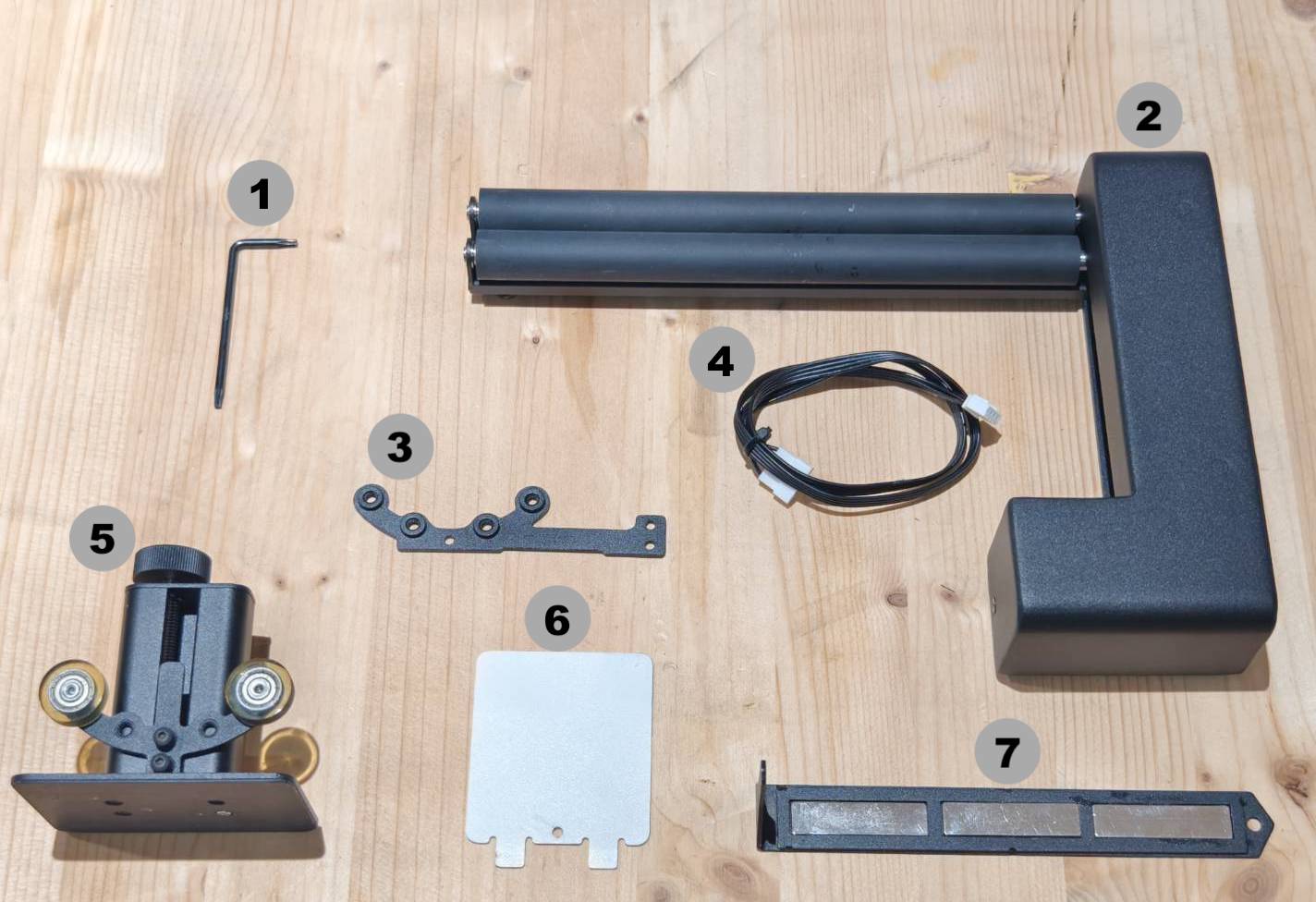

Avaa jatkoalustan pakkaus ja poista kennolevy.

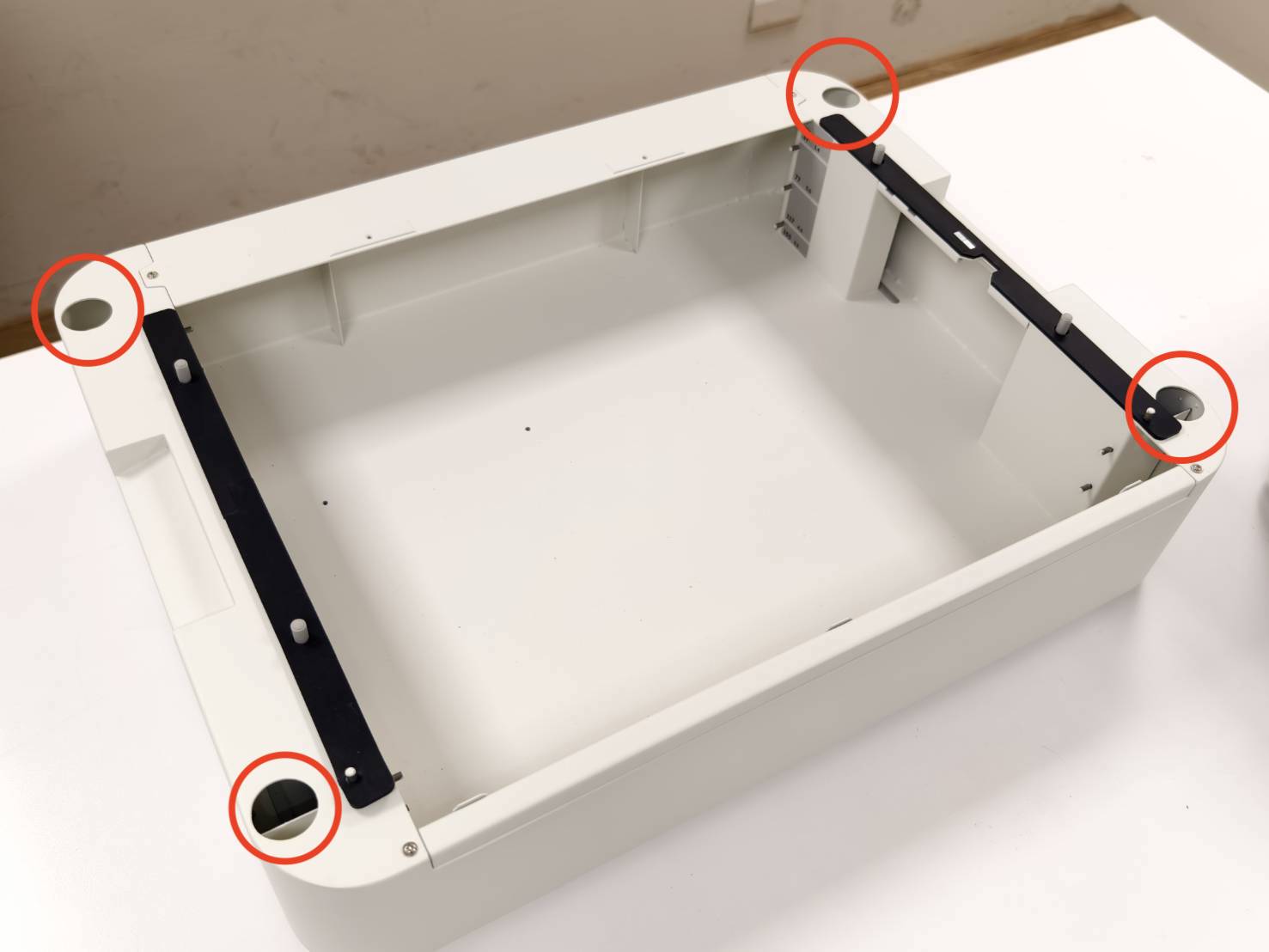

Etsi punaisella ympyröity esineen korkeuden ilmaisin. Aseta koko jatkoalusta tasaiselle pinnalle siten, että esineen korkeuden ilmaisin on oikealla puolella, kun olet alustan edessä.

Vaihe 4

Nosta konetta ja yritä asettaa Adorin kumijalat neljään aukkoon kootaksesi koneen ja jatkoalustan. Varmista, että koneen vasen puoli on samalla puolella kuin alustan ohjainkortti.

Läpivientiversio (Ei saatavilla EU:ssa)	Ei-läpivientiversio

Vaihe 5

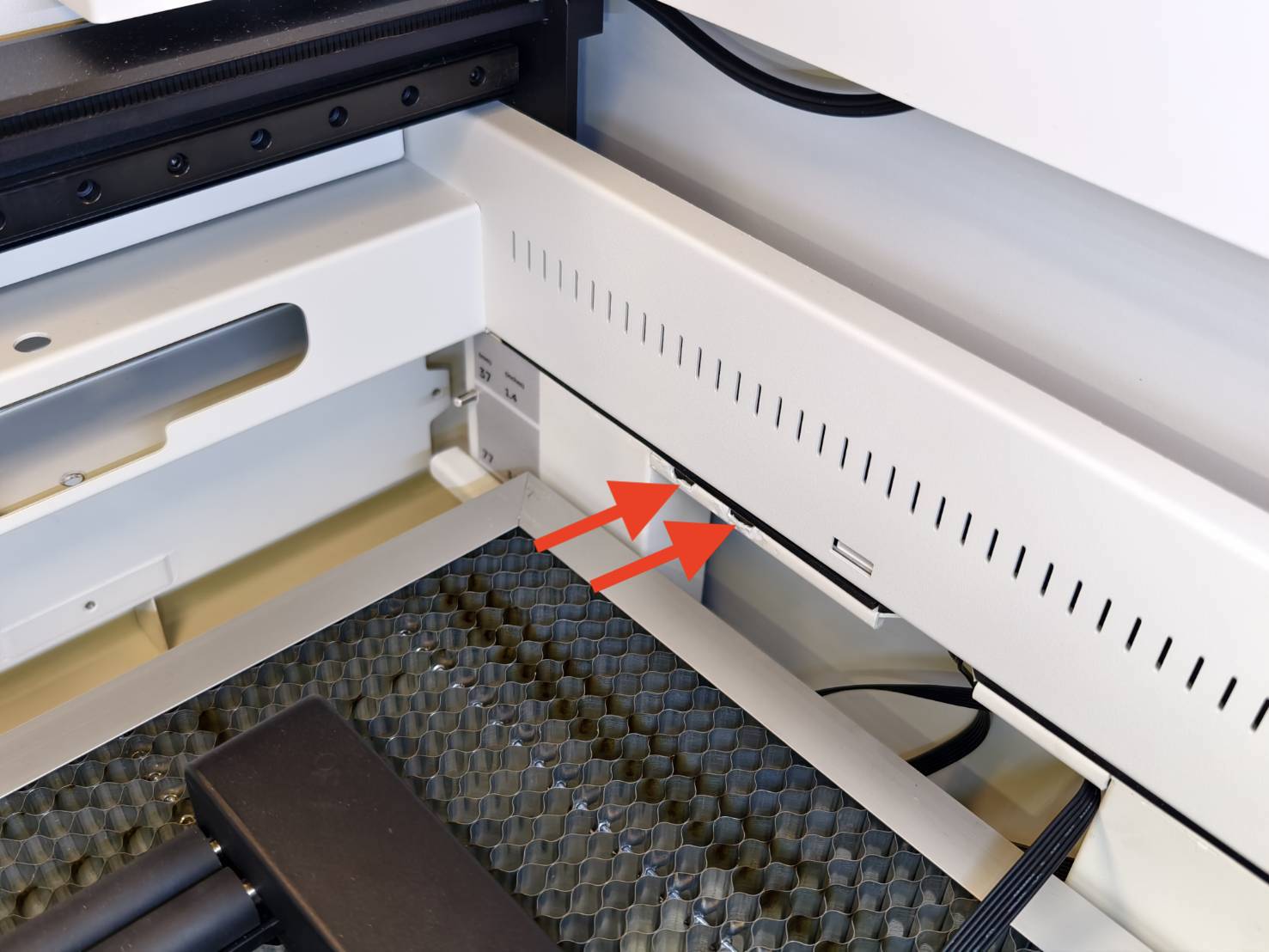

Etsi kaapeli laatikosta ja kytke kaapelin 7-nastainen pää koneen oikealle puolelle. Koneen kaapeliliitin sijaitsee alustan yläosan ja koneen alaosan välissä.

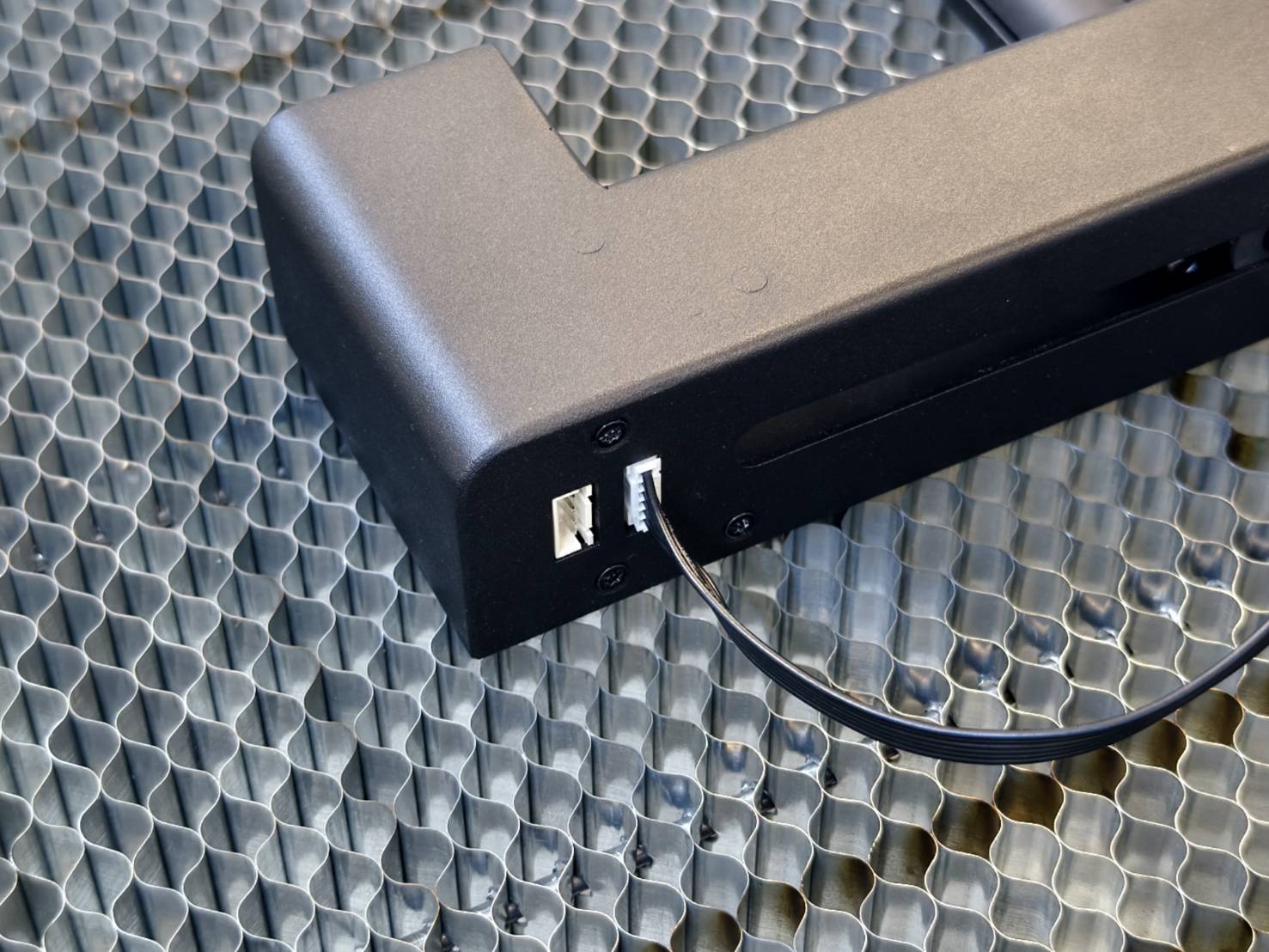

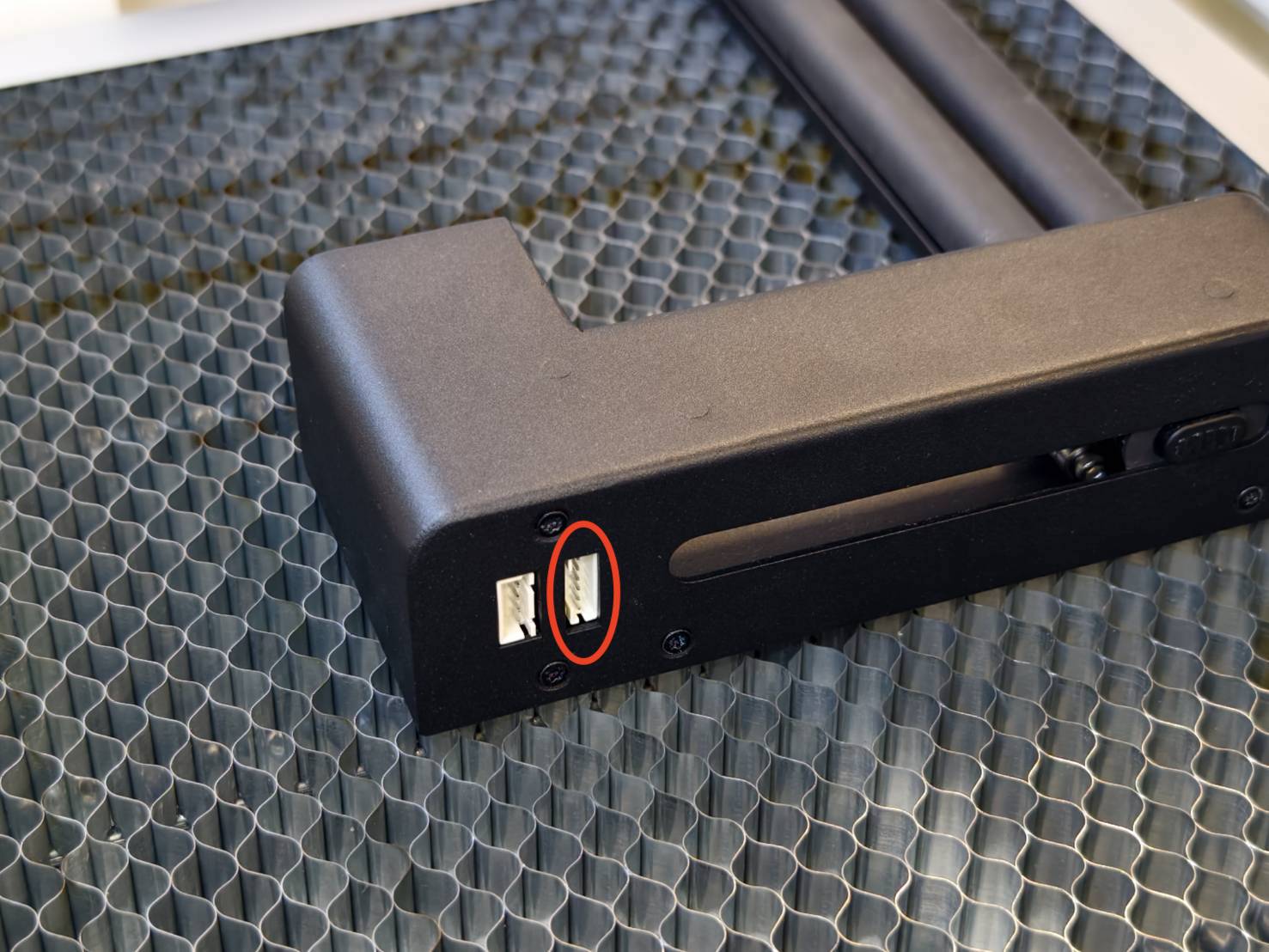

• Etsi kaapelin 7-nastainen pää laatikosta. (Keskimmäinen nasta on tyhjä.)

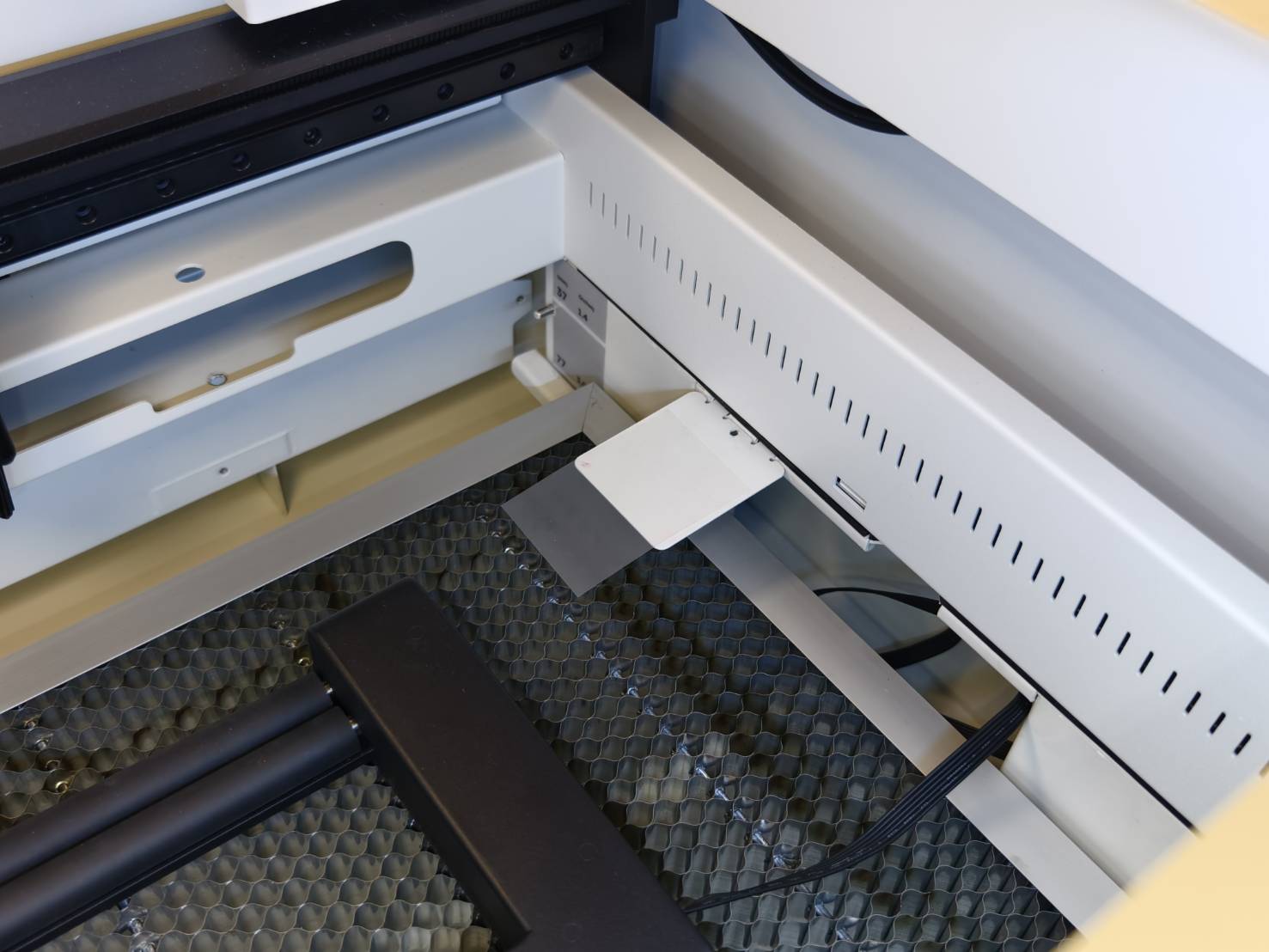

• Etsi kaapeliliitin koneen oikealta puolelta. Peilin käyttö on erittäin suositeltavaa.



• Kytke kaapeli ja varmista, että kaapelin suunta on oikea.

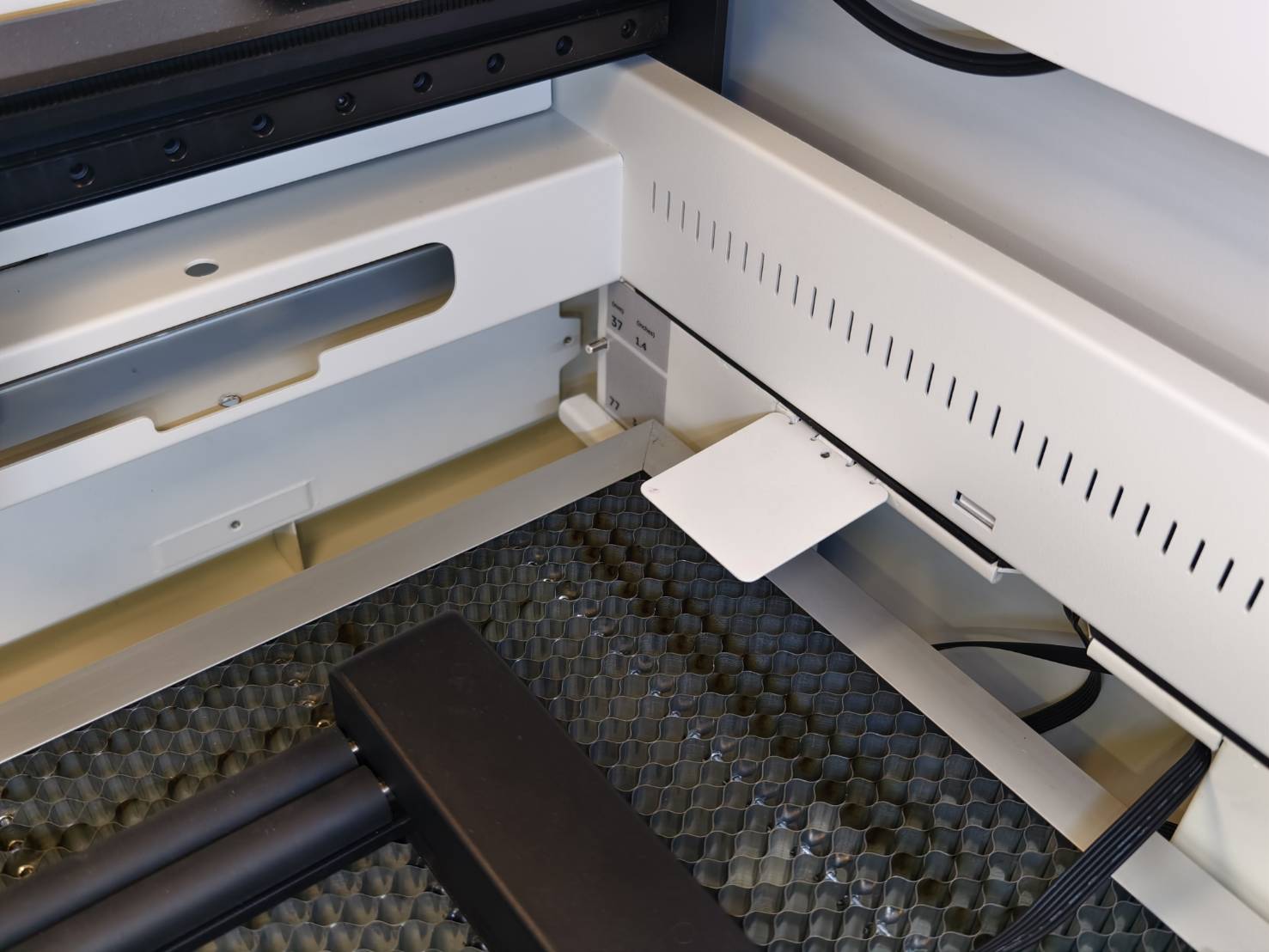

• Aseta kaapelin loppuosa väliaikaisesti tilaan.


Vaihe 5

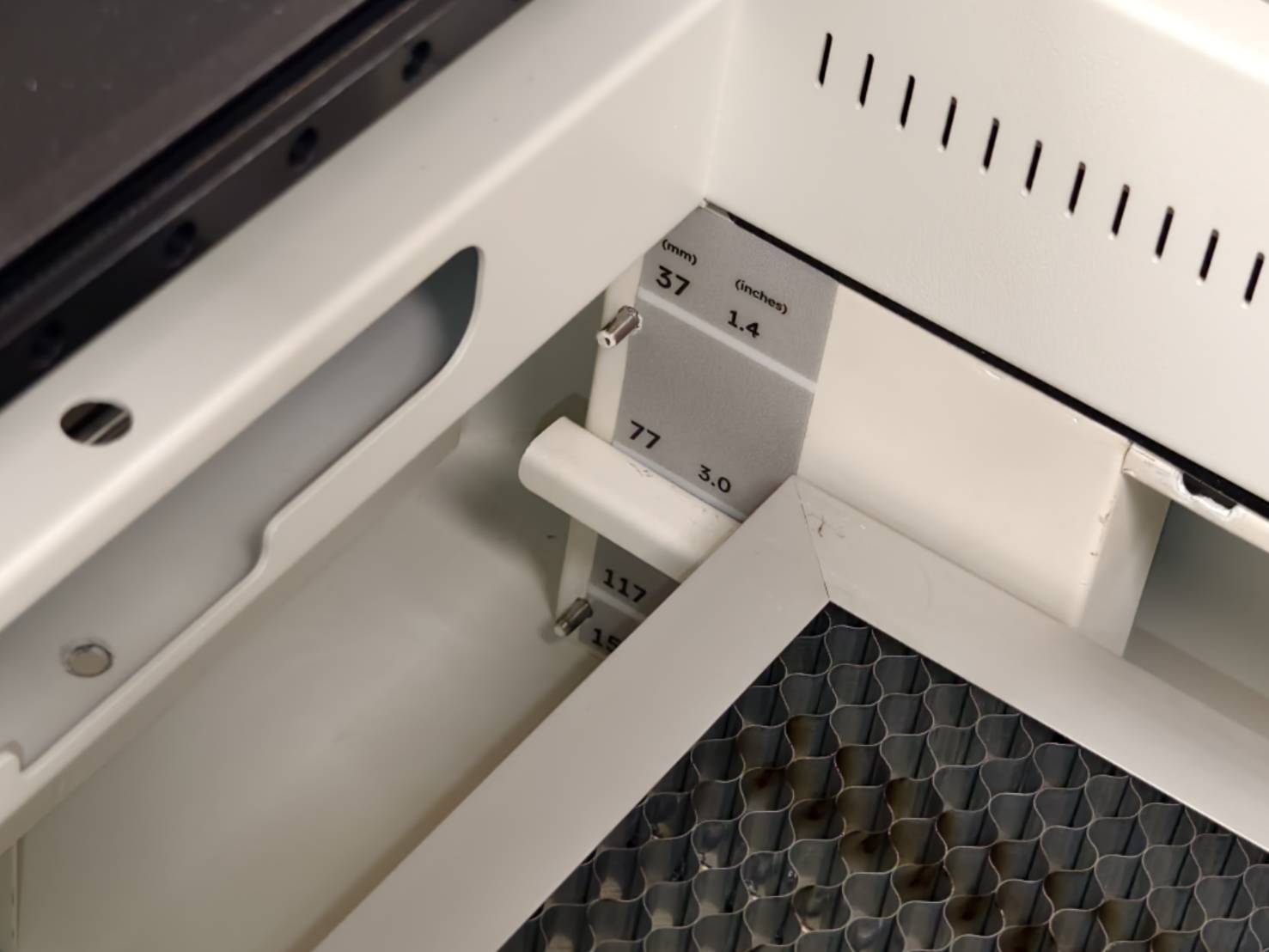

Asenna kennolevy keskikerrokseen.

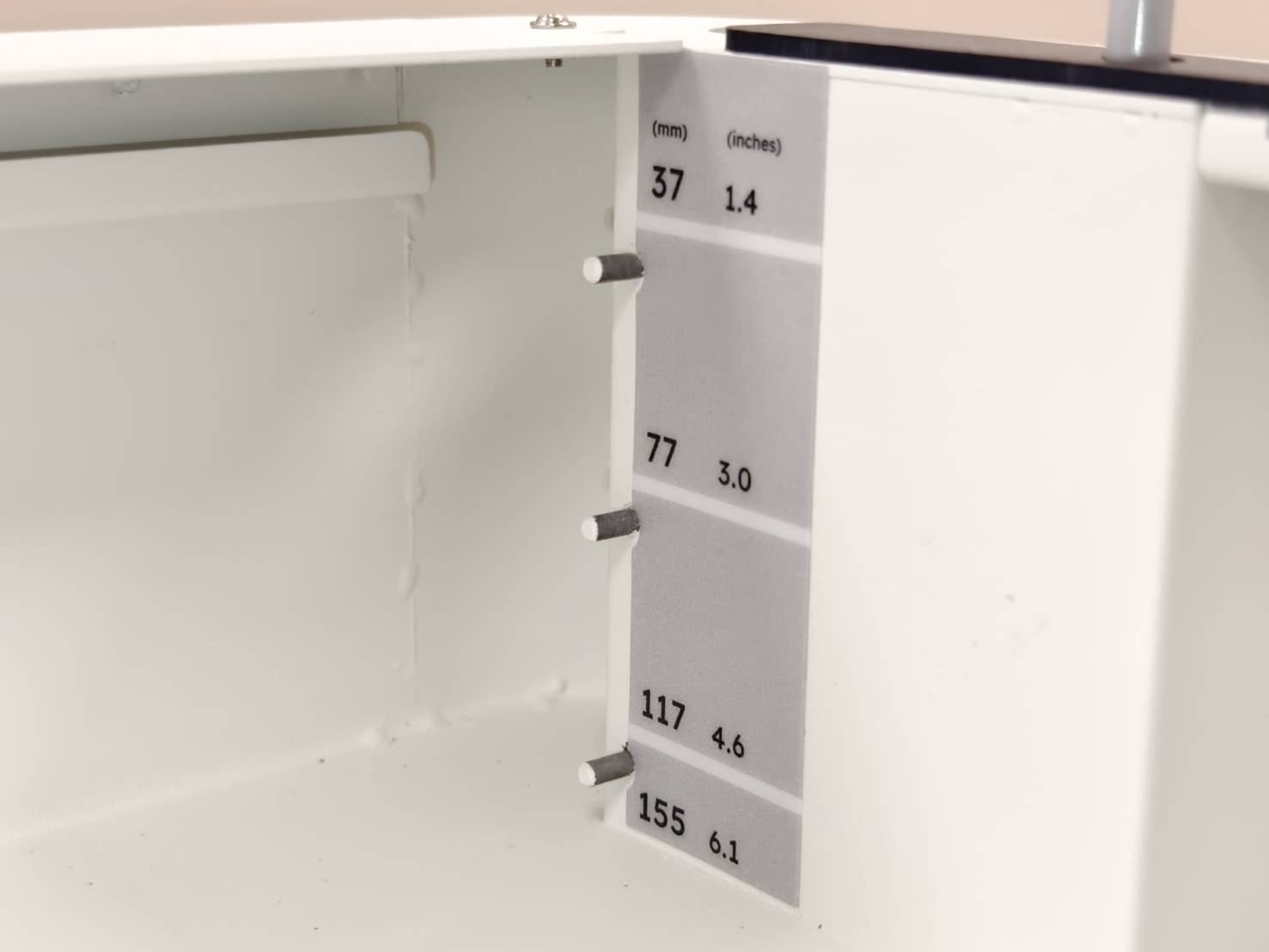

Keskikerros kattaa yleensä laajan valikoiman esineiden kokoja. Kerrosta voidaan kuitenkin vaihtaa vapaasti esineen todellisen koon mukaan.

• Esineen käytettävissä oleva kokoalue on 3 mm - 140 mm.
• Automaattitarkennus ei ole käytettävissä 3 mm - 5 mm esineille. Manuaalinen tarkennus on välttämätön.

Katso alla olevasta linkistä ohjeet kennolevyn oikeaoppiseen asentamiseen.
Ador - Kennolevyn asennus

Vaihe 6

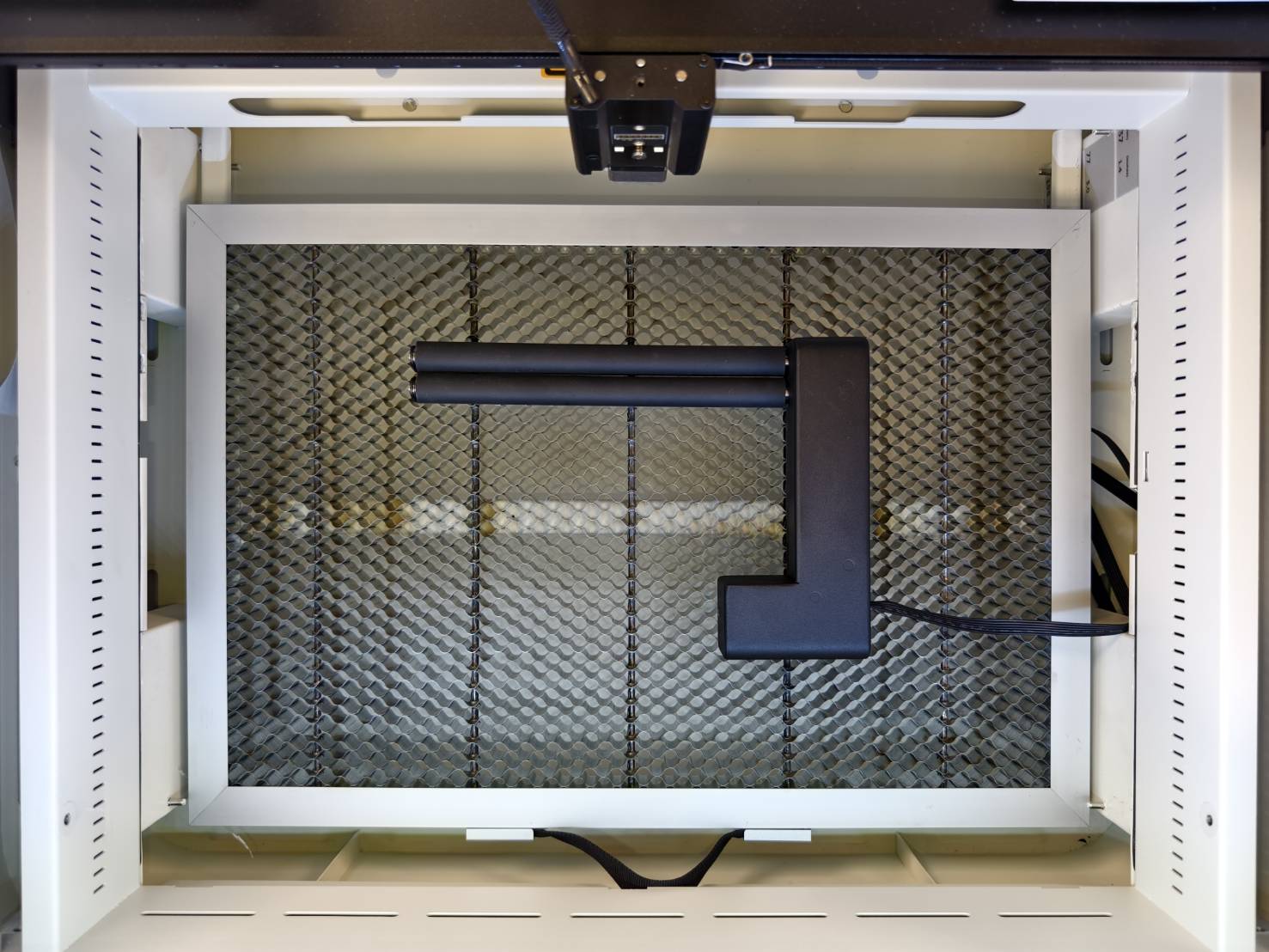

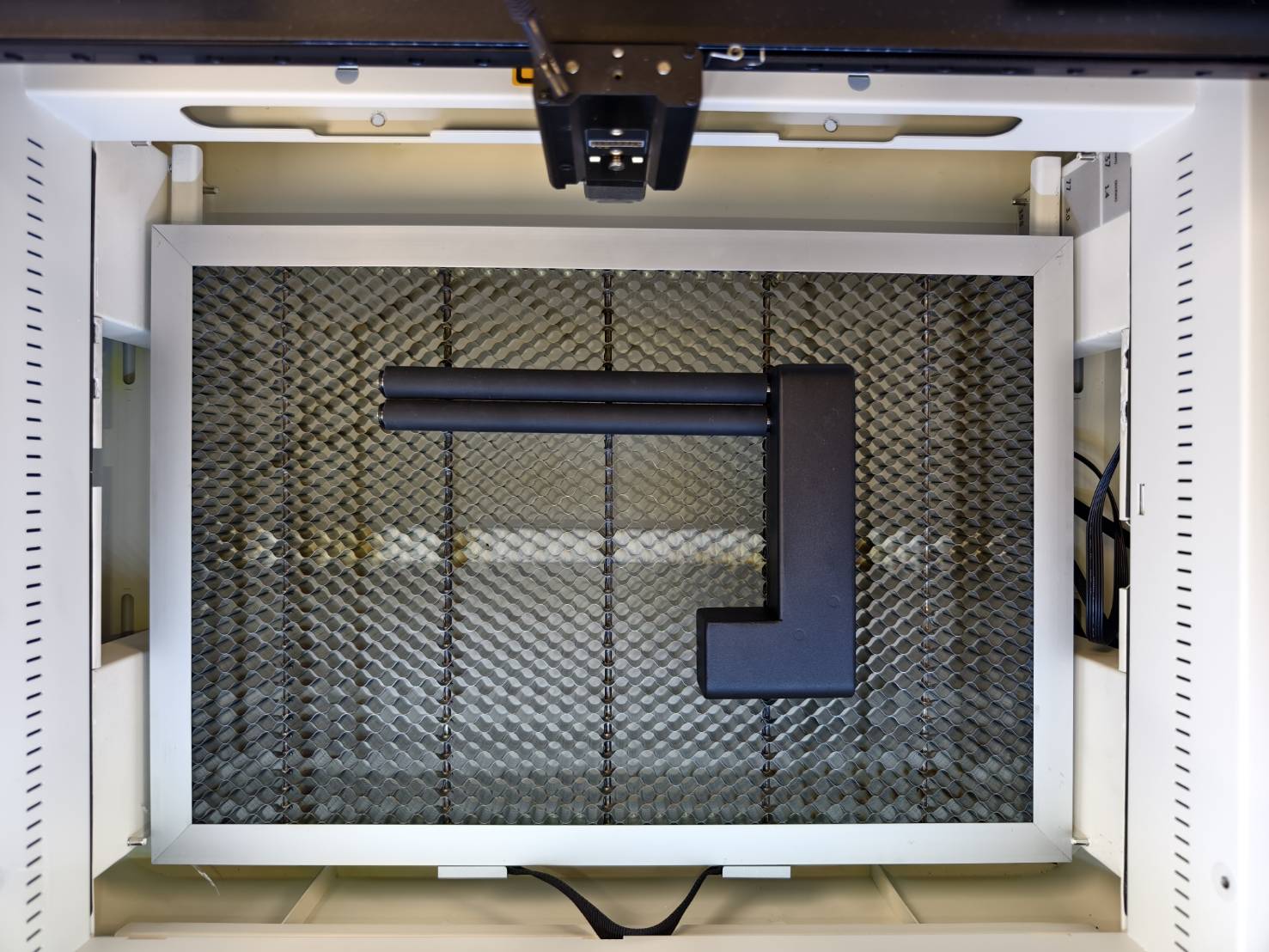

Aseta pyörijä koneeseen ja kytke kaapeli pyörijään.

Vaihe 6.1

(Siirry vaiheeseen Vaihe 7 jos et käytä tulostusmoduulia.)

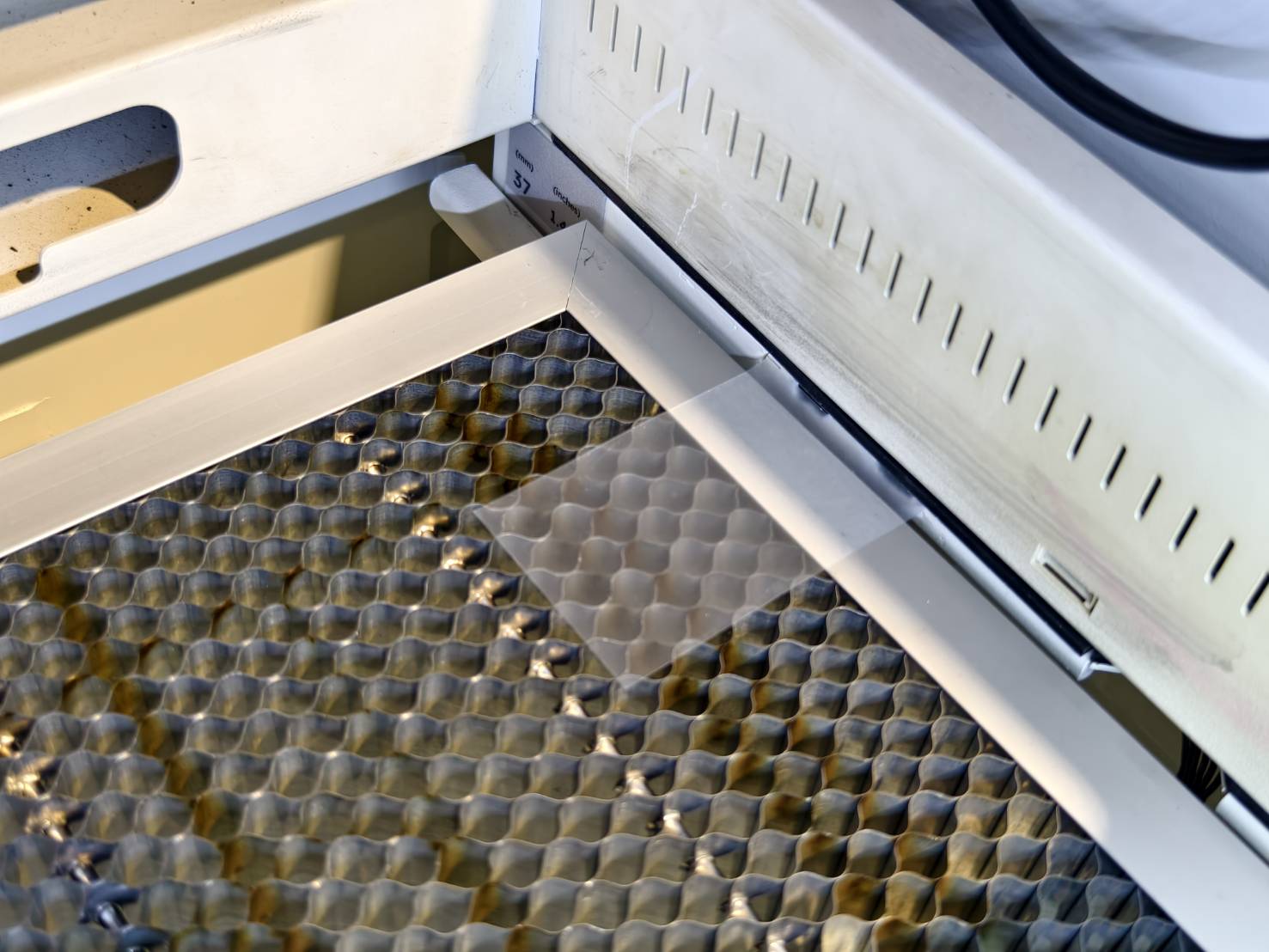

Ota esisumutusalusta laatikosta ja aseta se sivuun. Tämä levy on suunniteltu vain Adorin tulostusmoduulia varten. Nimensä mukaisesti se toimii esisumutusalueena, kun käytät tulostusmoduulia pyörijän kanssa. Aseta pohjustustarra levylle esisumutuksen kiinnittämiseksi.

Vaihe 6.2

Jos kennolevy on ylimmässä kerroksessa 37mm / 1,4 tuumaa, esisumutuslevyä ei tarvitse asentaa. Aseta pohjustustarra suoraan kahden aukon ympärille.

Vaihe 7

Ador Extension Base ja Rotary 2.0:n laitteistoasennus on suoritettu onnistuneesti.

Käyttämästäsi moduulista riippuen katso seuraavista linkeistä ohjeet pyörivän moduulin käytön aloittamiseen.

• Ador Rotary - Aloita kaiverrus
• Ador Rotary - Aloita tulostus
