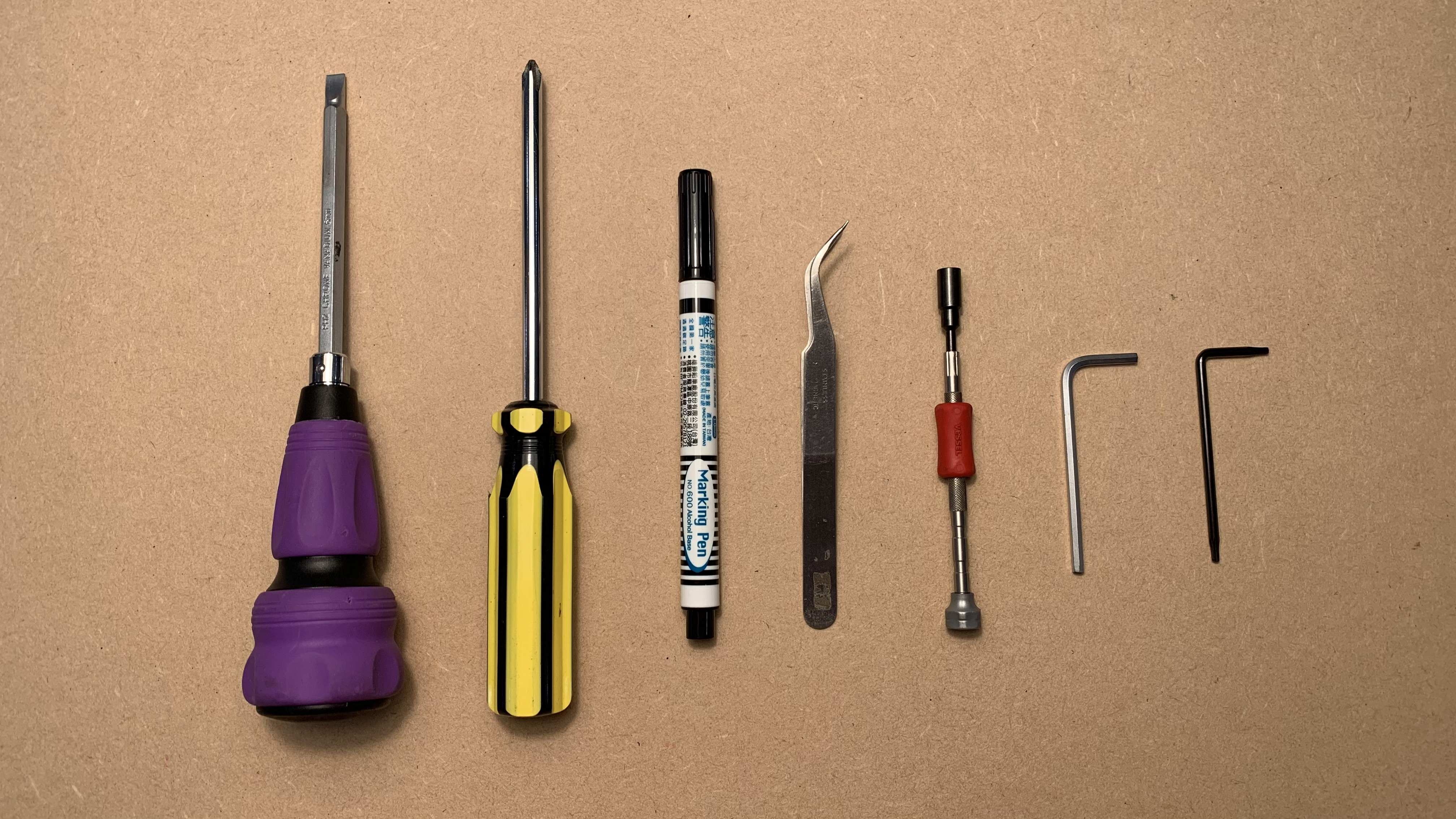

Työkalut
| 1 |
Torx T8 -ruuvitaltta Ruuvitaltta |
| 2 |
3 mm:n kuusiokoloavain |
| 3 |
Ristipääruuvitaltta |
| 4 | Talttapääruuvitaltta |
| 5 | Merkintäkynä |
| 6 | Hylsyavain (5,5 mm) |
| 7 | Pikaliima (valinnainen) |
Vaihe 1
Sammuta laite, irrota virtajohto ja käännä laite ylösalaisin.
Vaihe 2
Merkitse USB-portin lähellä oleva kumitassu ja ruuvi.
Merkinnän tarkoitus on, että tämän jalan ruuvi on lyhyempi kuin muut, ja sen on oltava samassa kohdassa.
Vaihe 3
Irrota nämä pohjaruuvit.
(T8-ruuvi x 6 kpl & 3 mm:n kuusiokoloruuvi x 4 kpl)
Vaihe 4
Käännä laite ympäri ja irrota sivuruuvit (T8-ruuvi x 2 kpl)
Vaihe 5
Merkitse ruuvinreiät molemmille puolille kynällä.
Tarkoituksena on muistuttaa, että merkityt sivut ovat työaluetta kohti kokoamisvaiheessa.
Vaihe 6

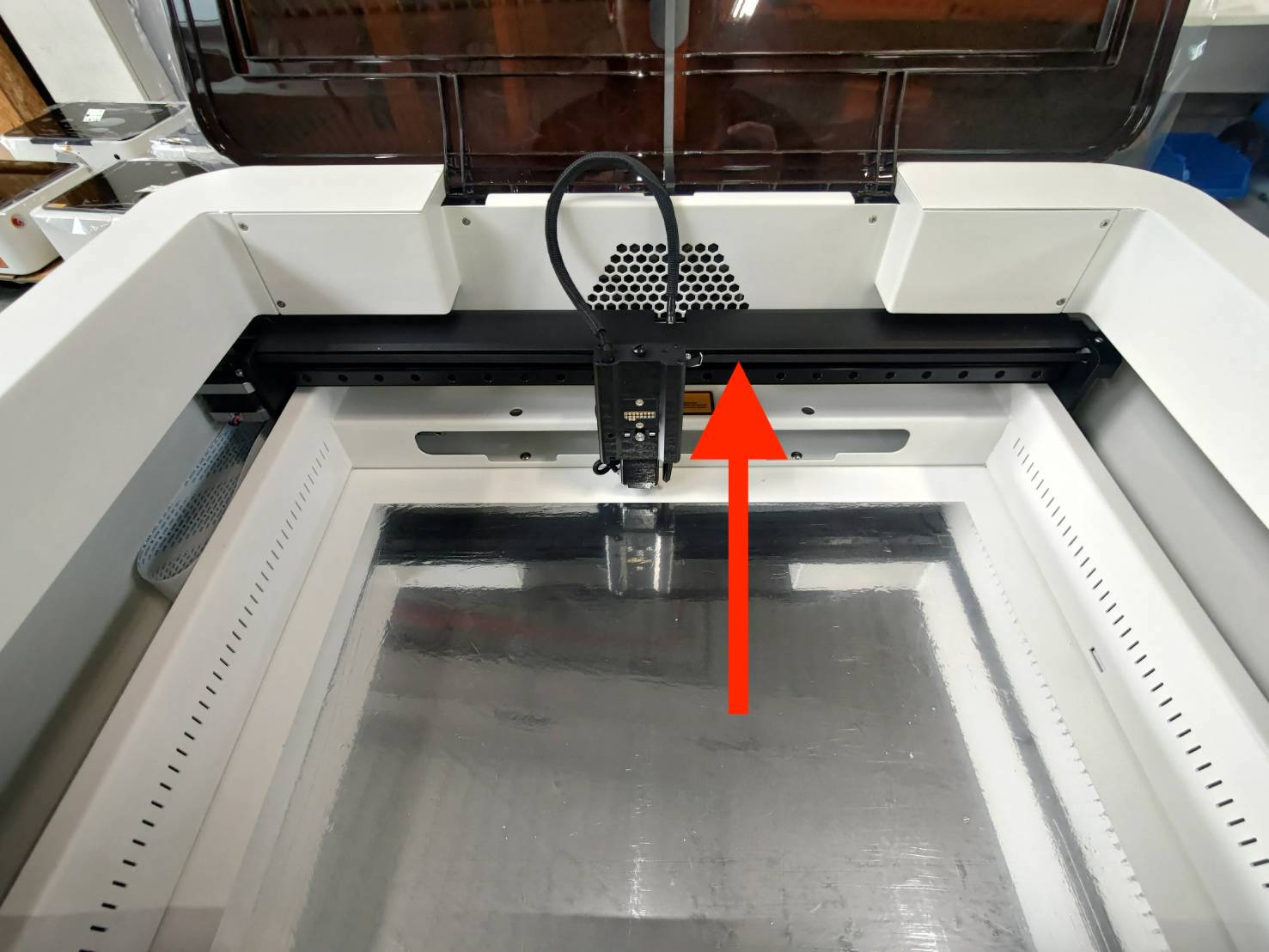

Siirrä moduulin alusta tuuletinta kohti ääriasentoon.
Vaihe 7
Nosta ylärunko molemmilla käsillä ja aseta se tukitappien päälle.
(Varo, etteivät johdot jää runkojen väliin.)

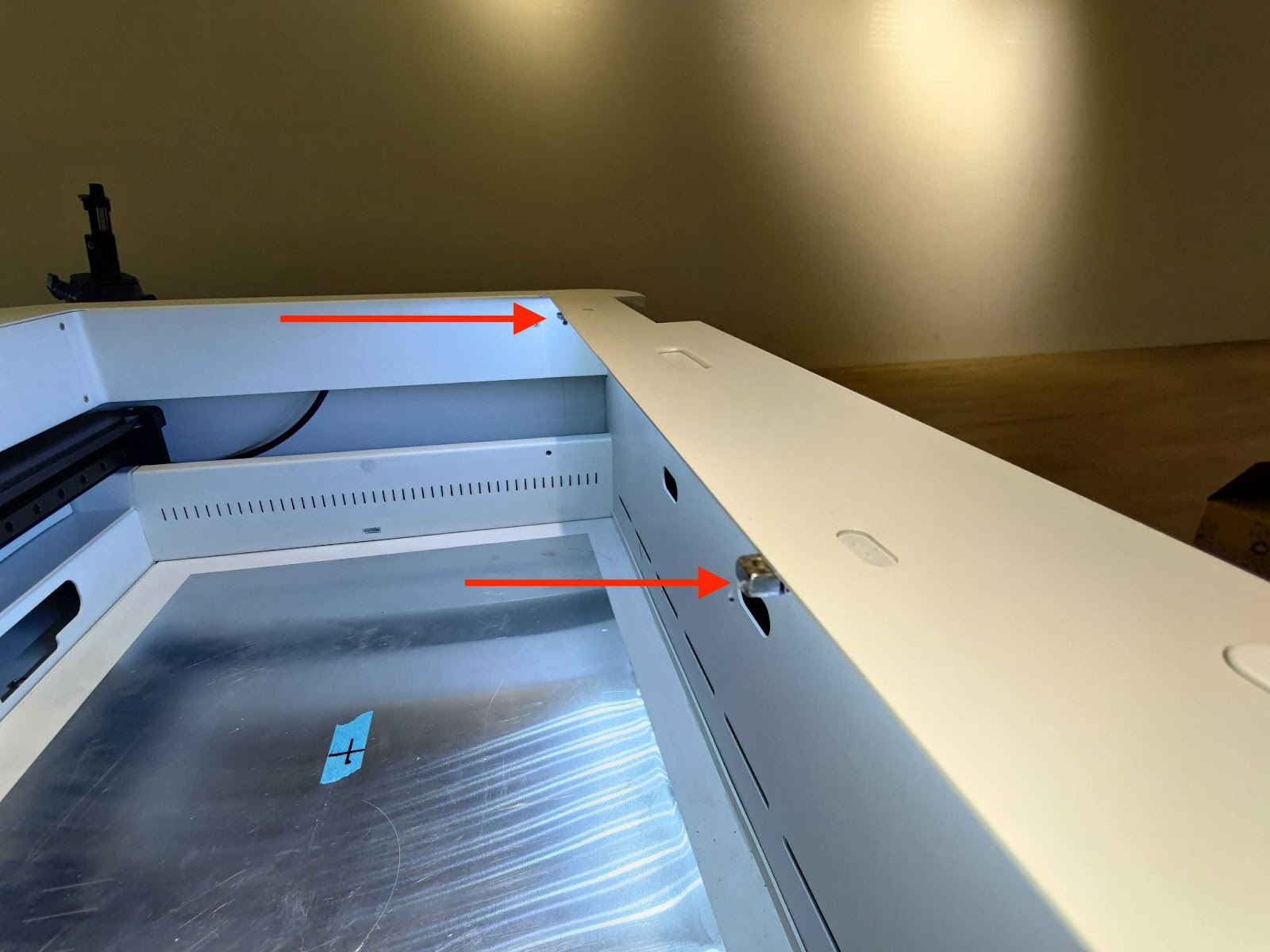

Esimerkki rungon asettamisesta tukitappien päälle:

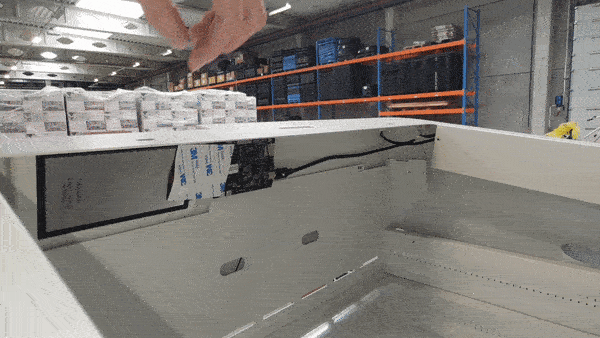

Nostamisen esimerkkivideo (Video on kuvattu laitteen sisällä):
Vaihe 8

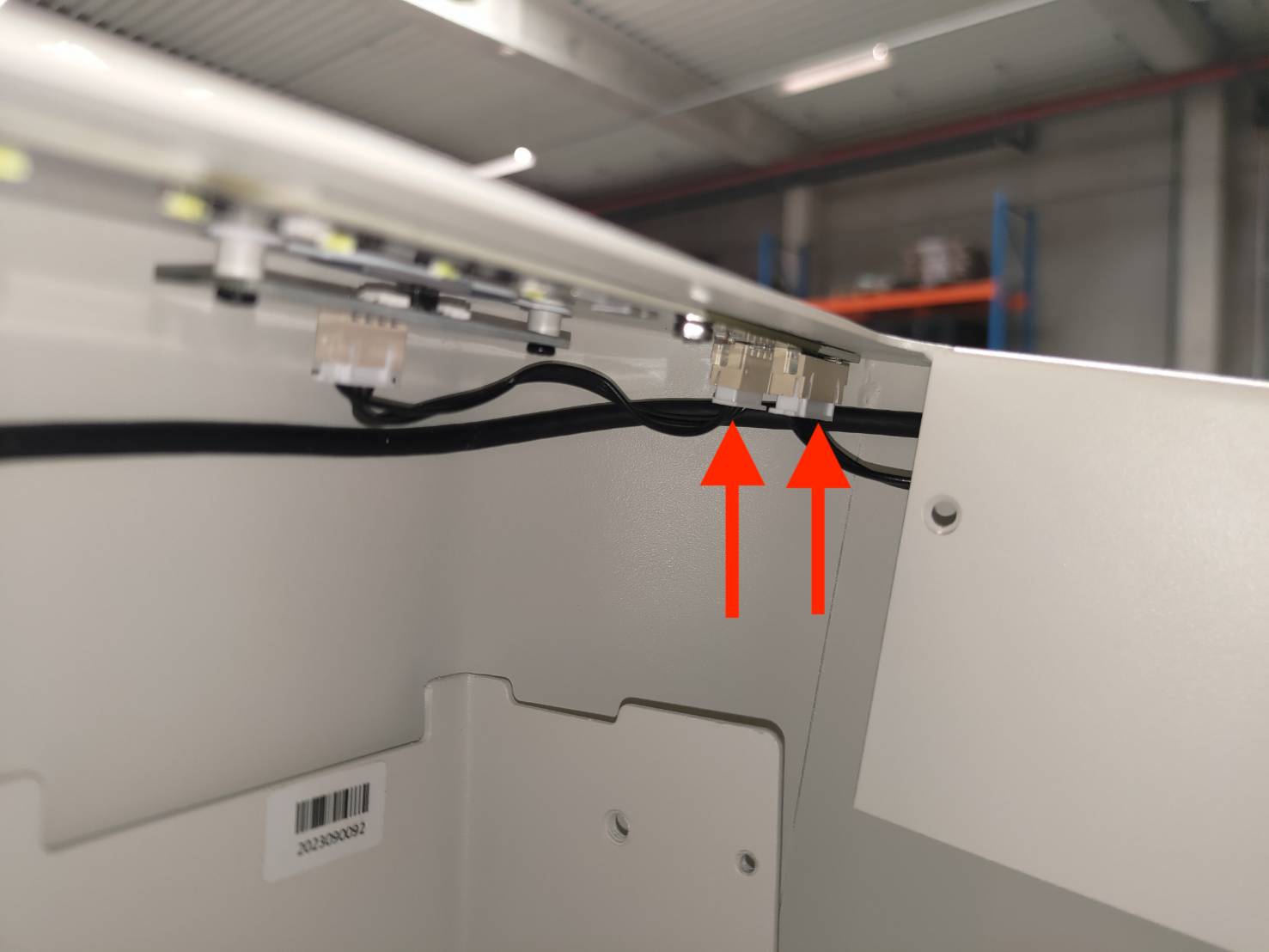

Irrota nämä kaksi kaapelia.
Vaihe 9

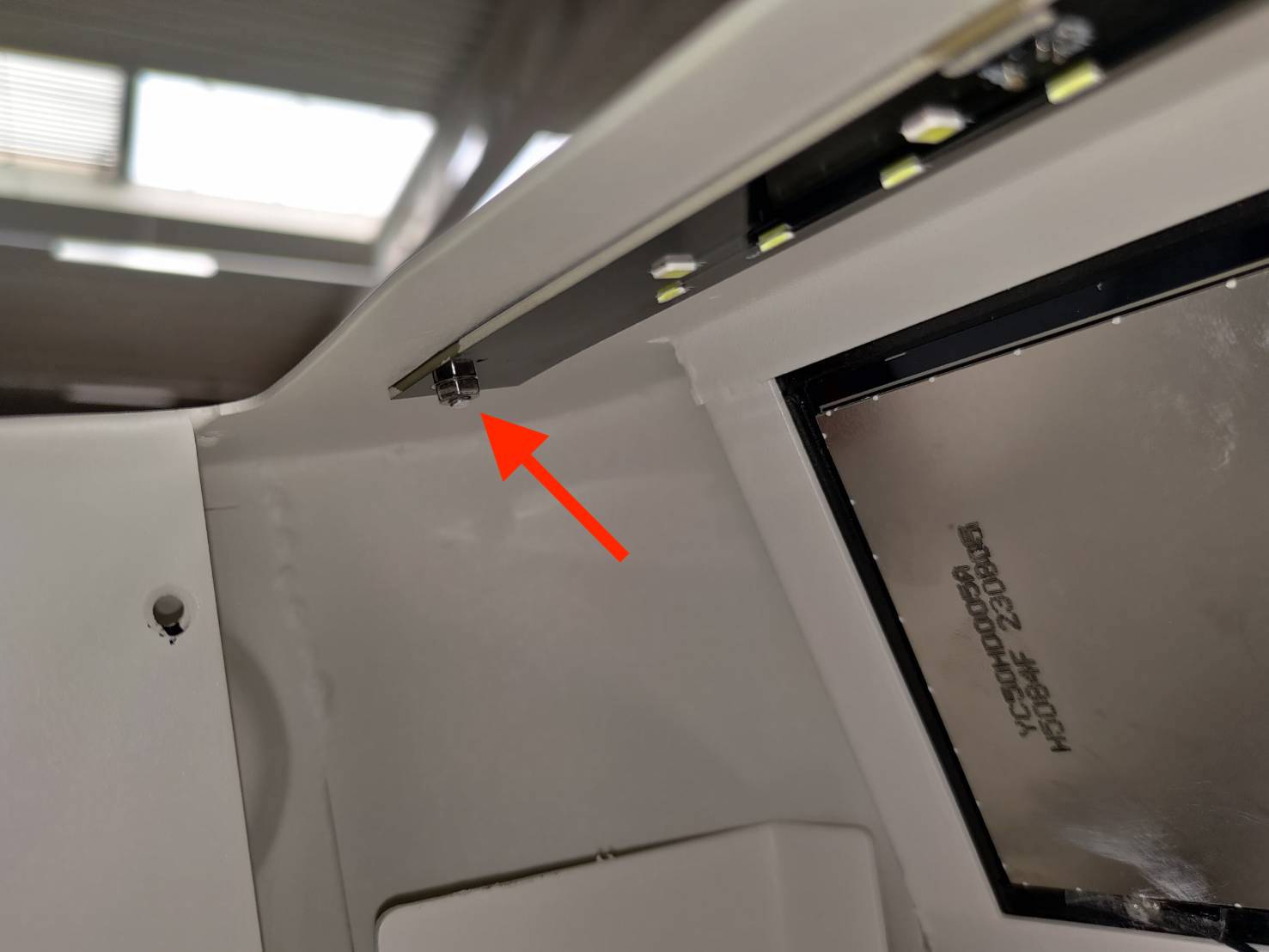

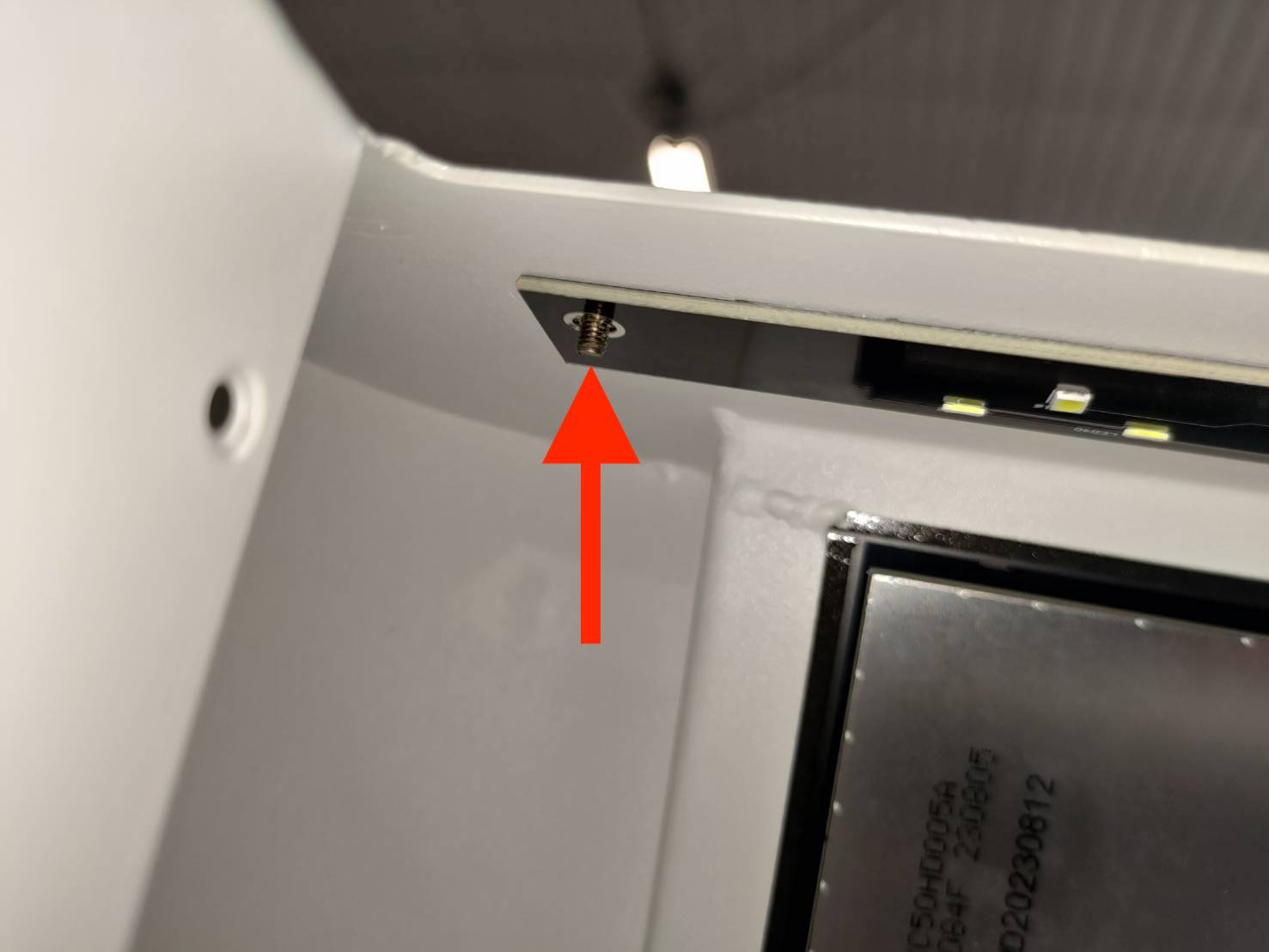

Irrota nämä kaksi mutteria 5,5 mm:n hylsyavaimella.
Kaapelin puoli
Näytön puoli
Vaihe 10
Käytä talttapäistä ruuvimeisseliä piirilevyn irrottamiseen.
Havainnollistava video (Video on kuvattu laitteen sisällä)
Vihje:
Jos et löydä rakoa talttapäiselle ruuvimeisselille, kokeile painaa valkoisia koristepaloja voimakkaasti.
Vaihe 11

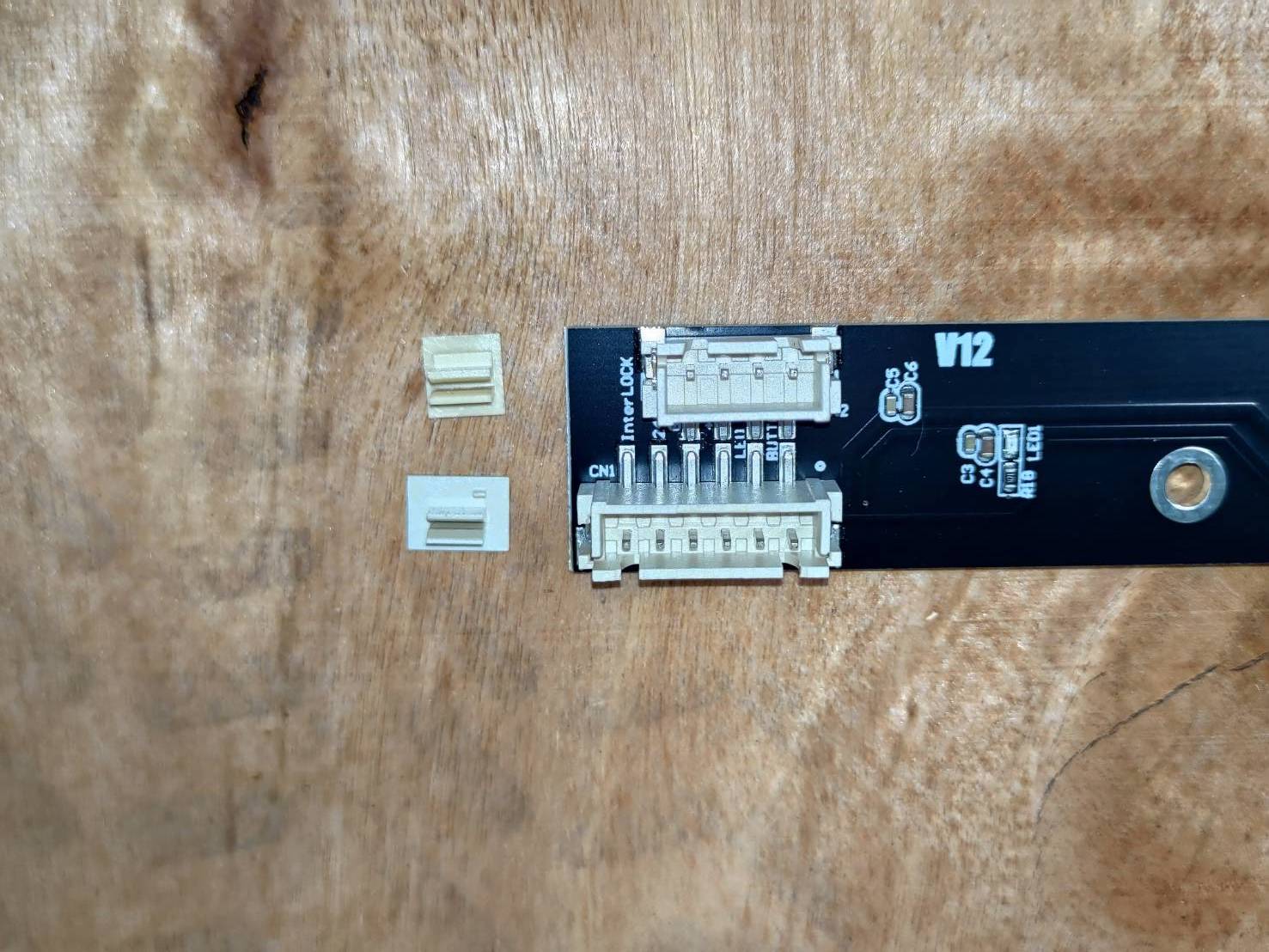

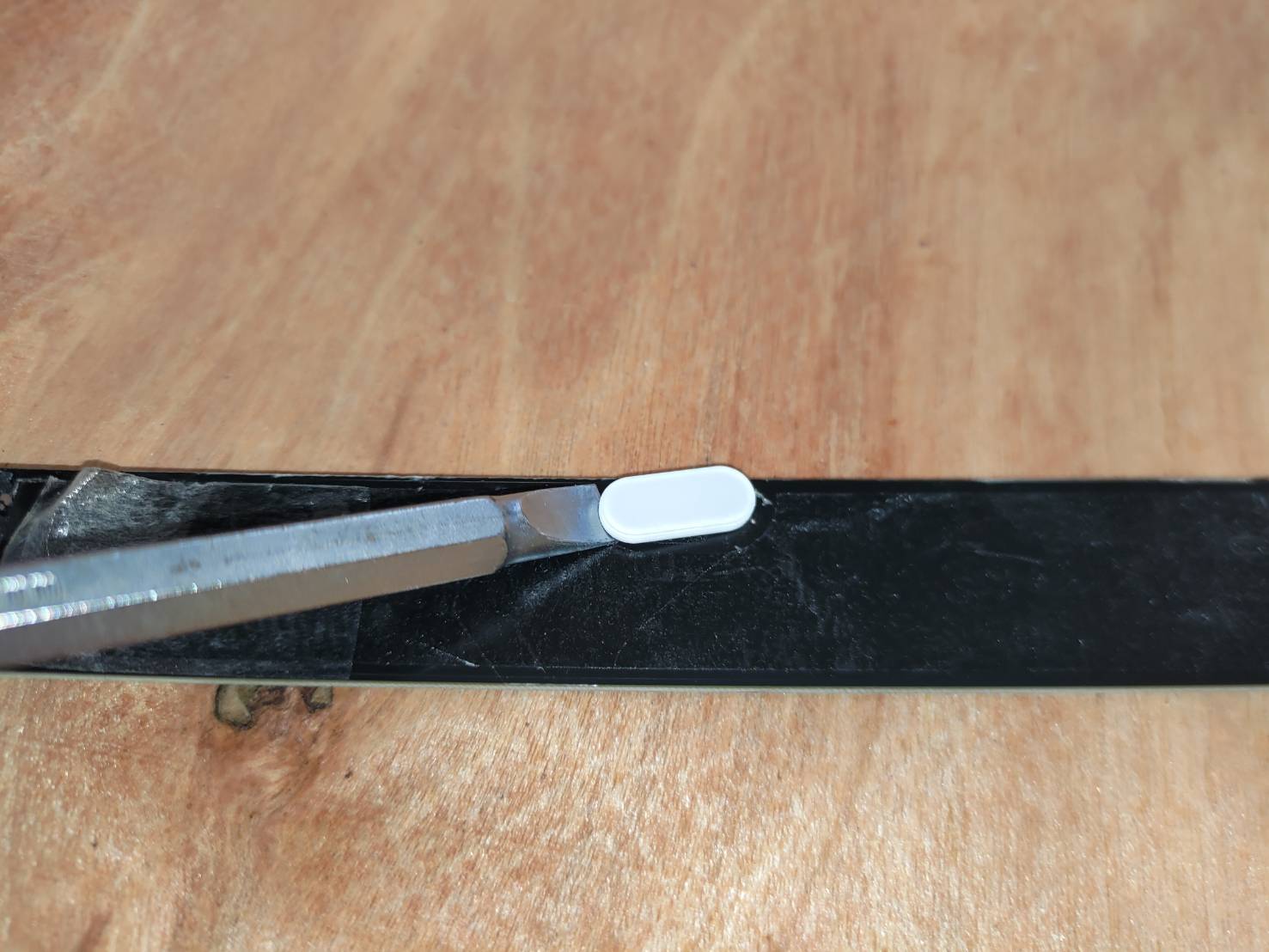

Irrota vanhan piirilevyn koristeosat (2 kpl) talttapäisellä ruuvimeisselillä.
(Jos uuden ovianturikortin mukana tulee koristeosat, ohita tämä vaihe.)
Vaihe 12

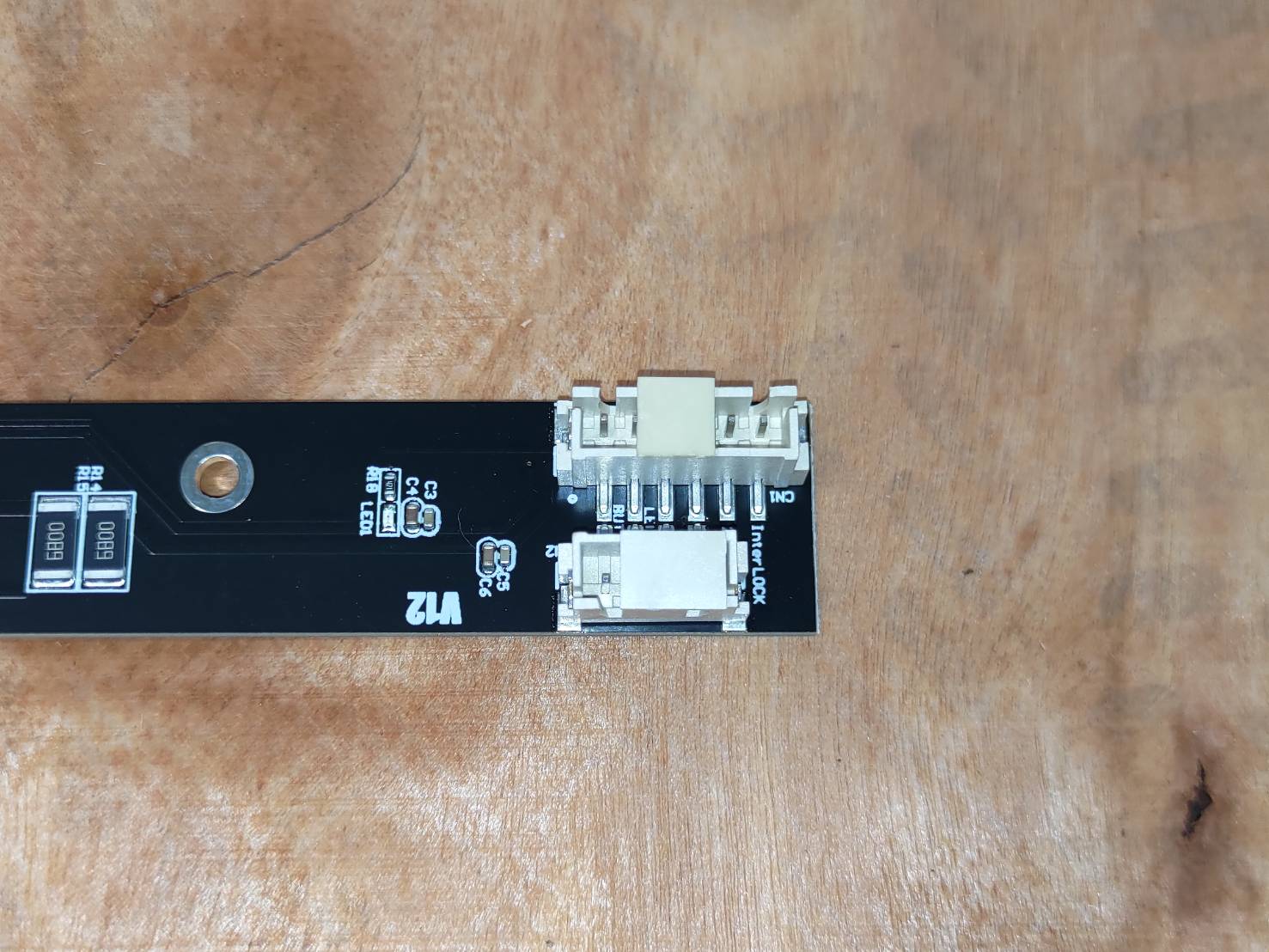

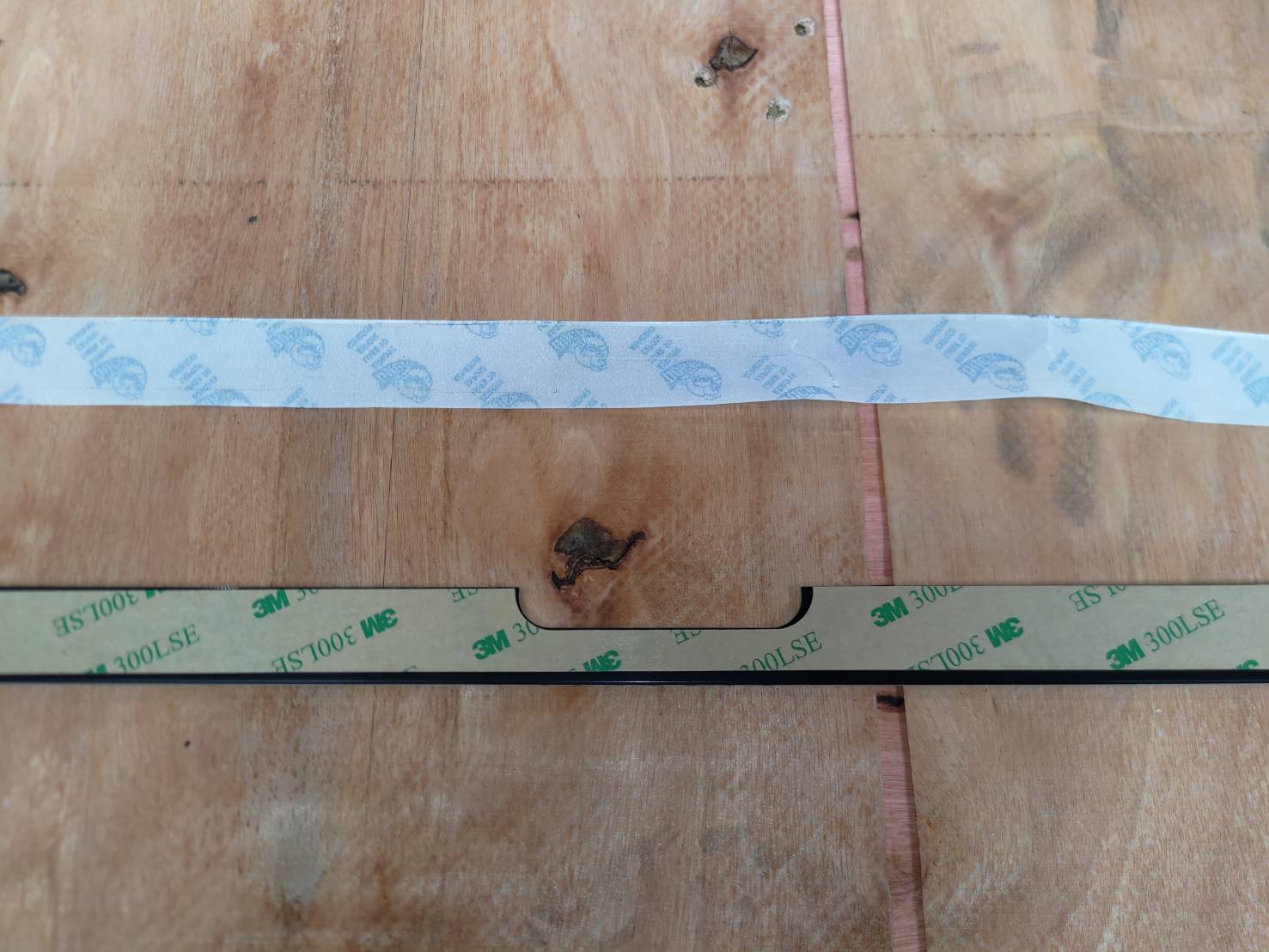

Kiinnitä teippi uuteen piirilevyyn.
(Jos teippi on jo kiinnitetty uuteen ovianturikorttiin, ohita tämä vaihe.)

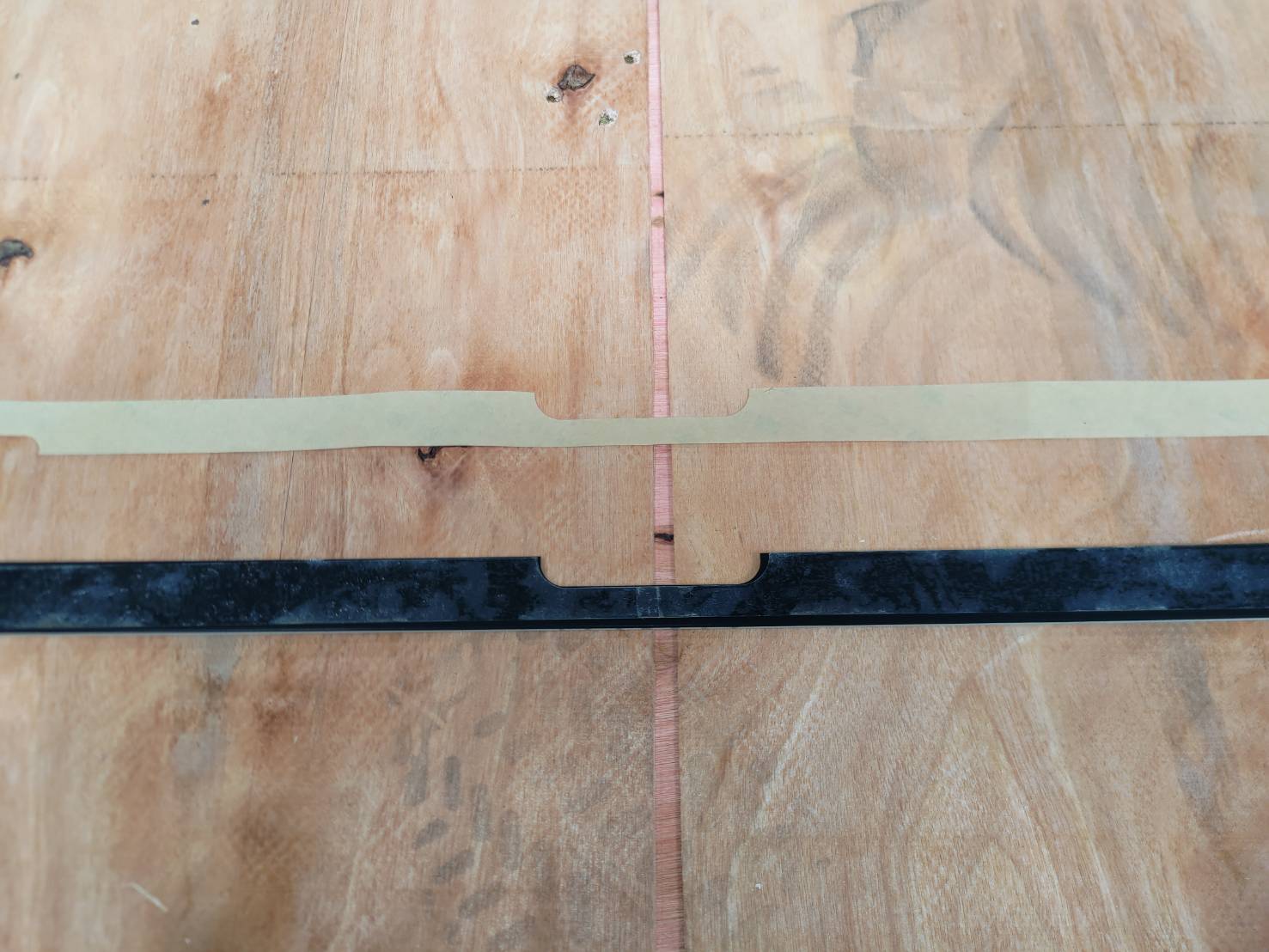

Vihje: Voit käyttää keskellä olevaa kaareutuvaa aukkoa kohdistamiseen.
Vaihe 13
Poista suojaklipsit.
(Jos klipsit on jo poistettu, ohita tämä vaihe.)
Vaihe 14

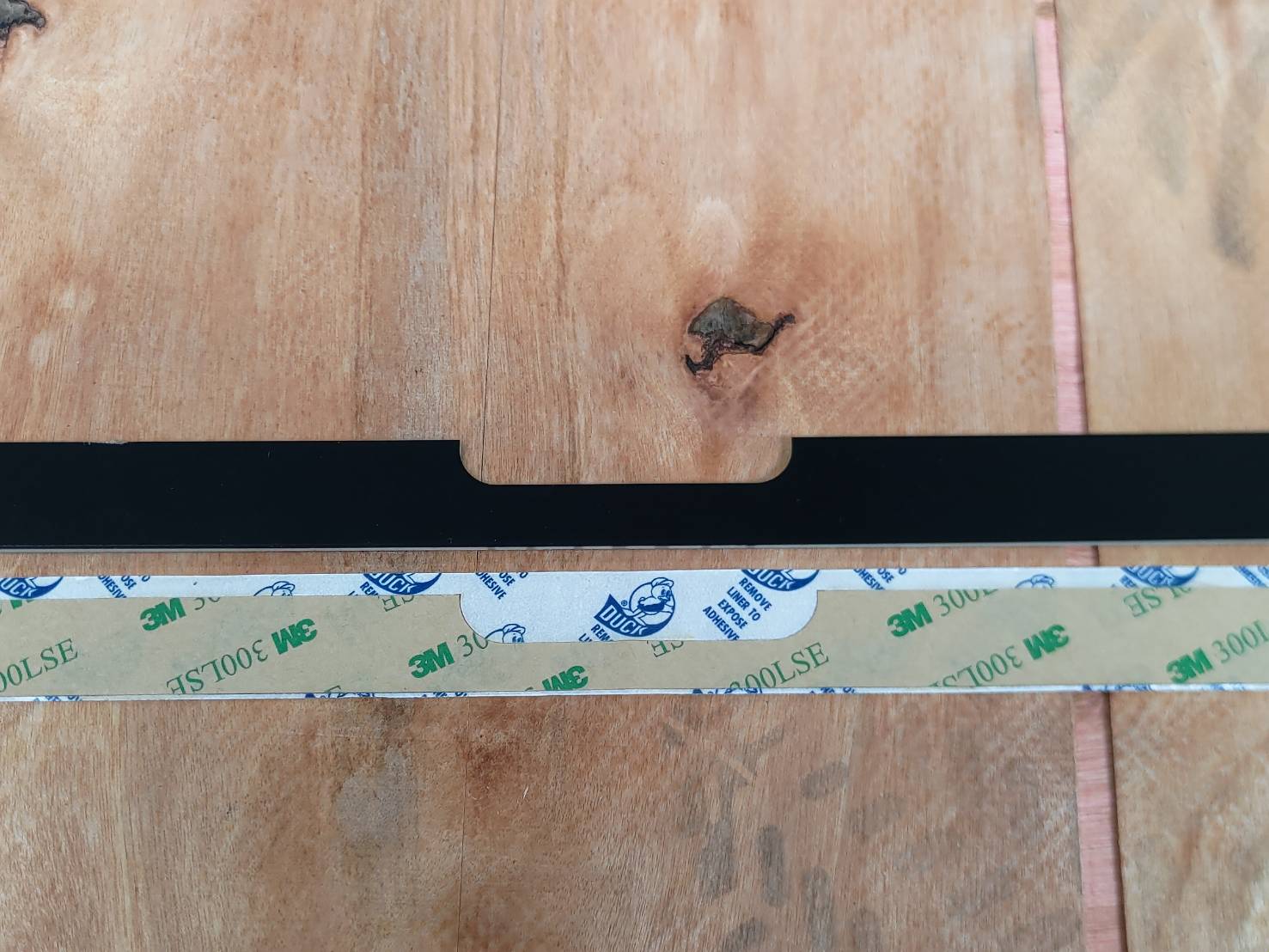

Poista teipin suojakalvo.
Vaihe 15.1

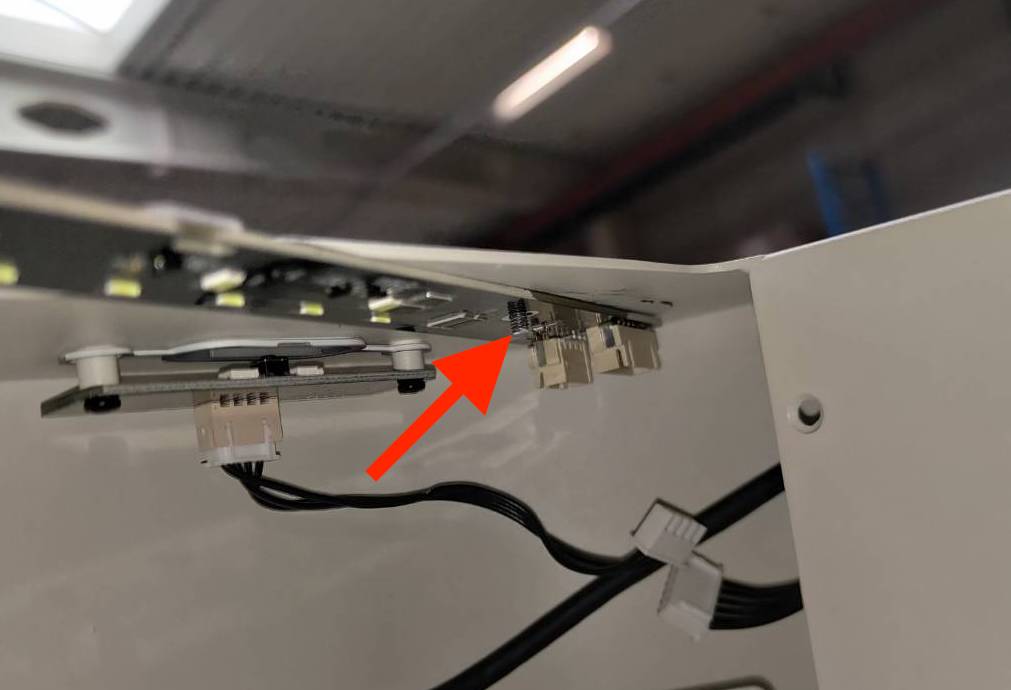

Aseta piirilevy laitteeseen.
Aseta ensin piirilevyn reikä tappiin (kaapelipuoli).
Vaihe 15.2

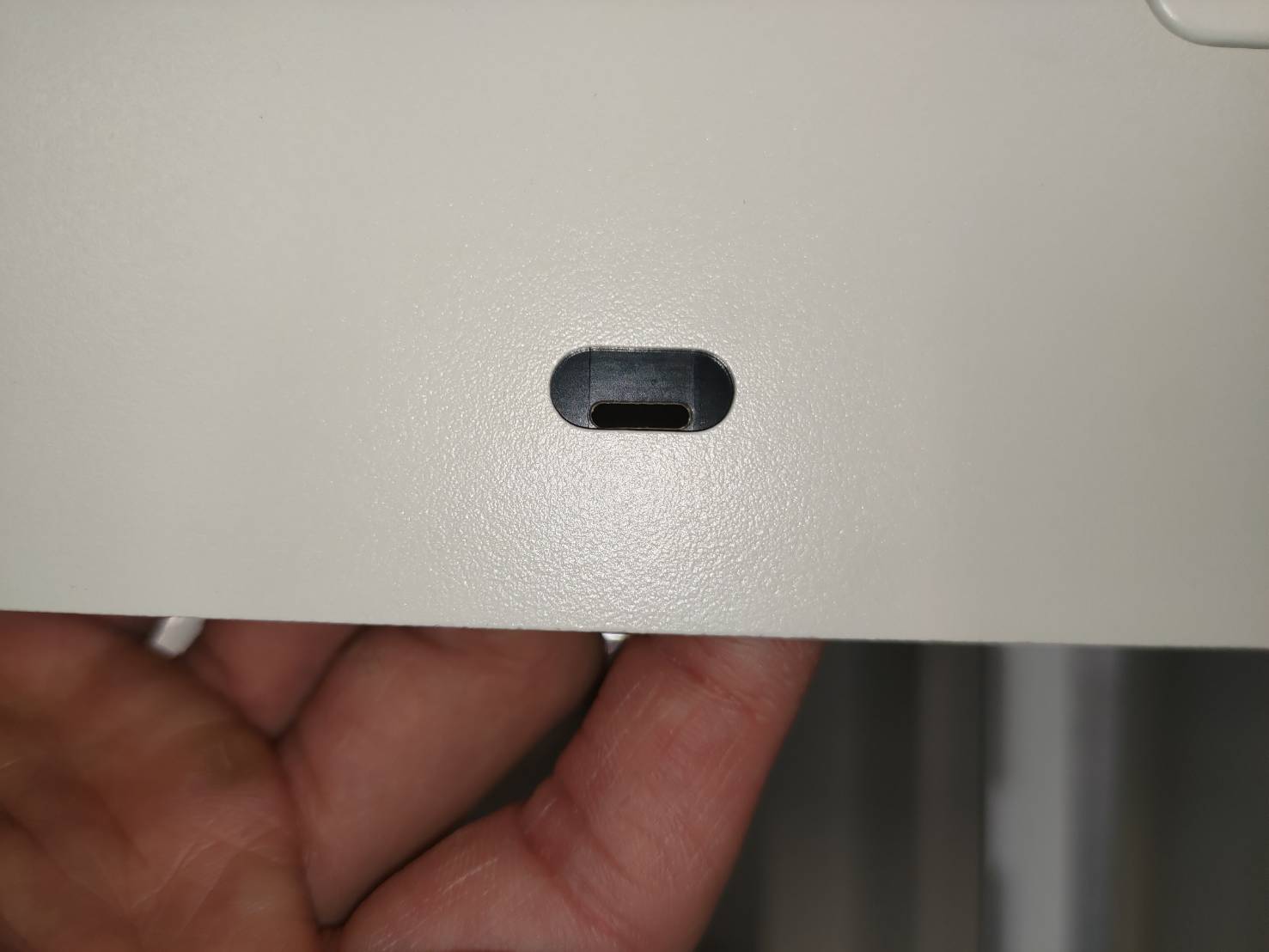

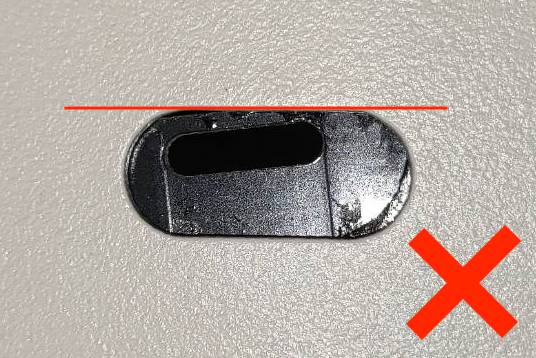

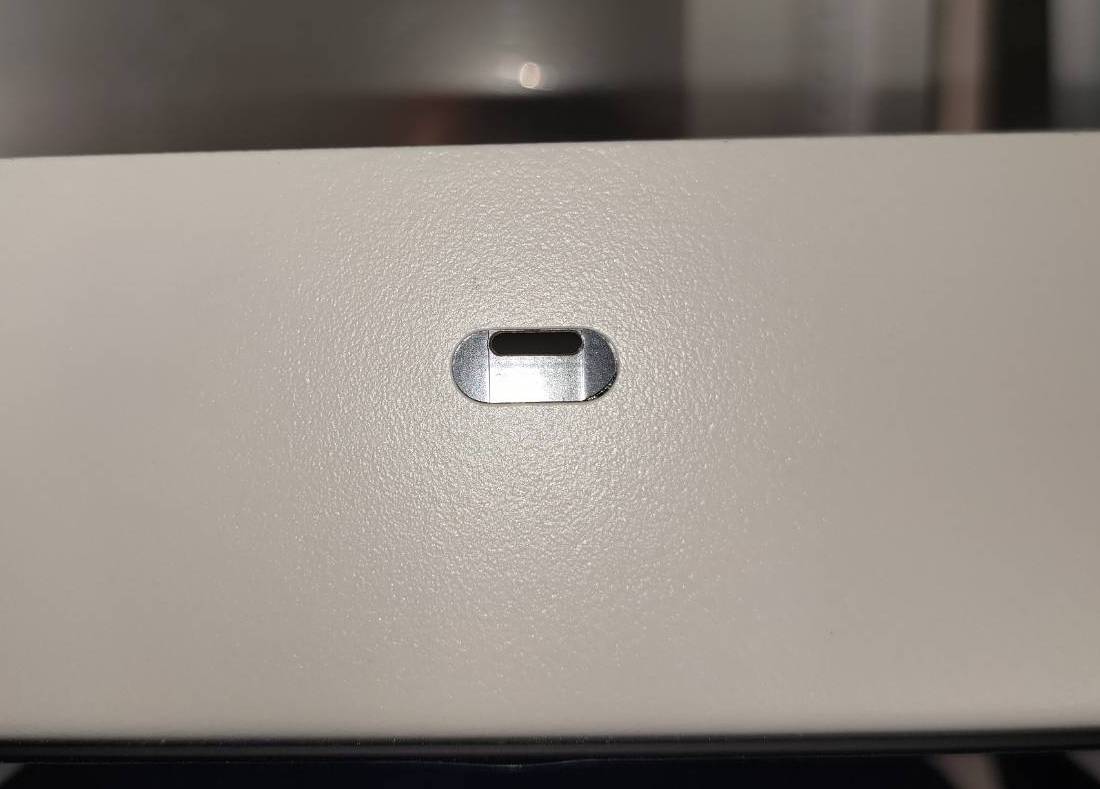

Kohdista metallilevyn soikea aukko piirilevyn aukkoon.

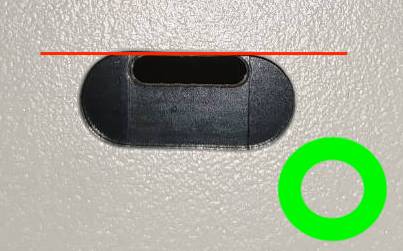

Piirilevyn reiän tulee olla kohdakkain metallilevyn reiän yläreunan kanssa, kuten kuvassa näkyy. (Kaapelipuoli)
Vaihe 15.3

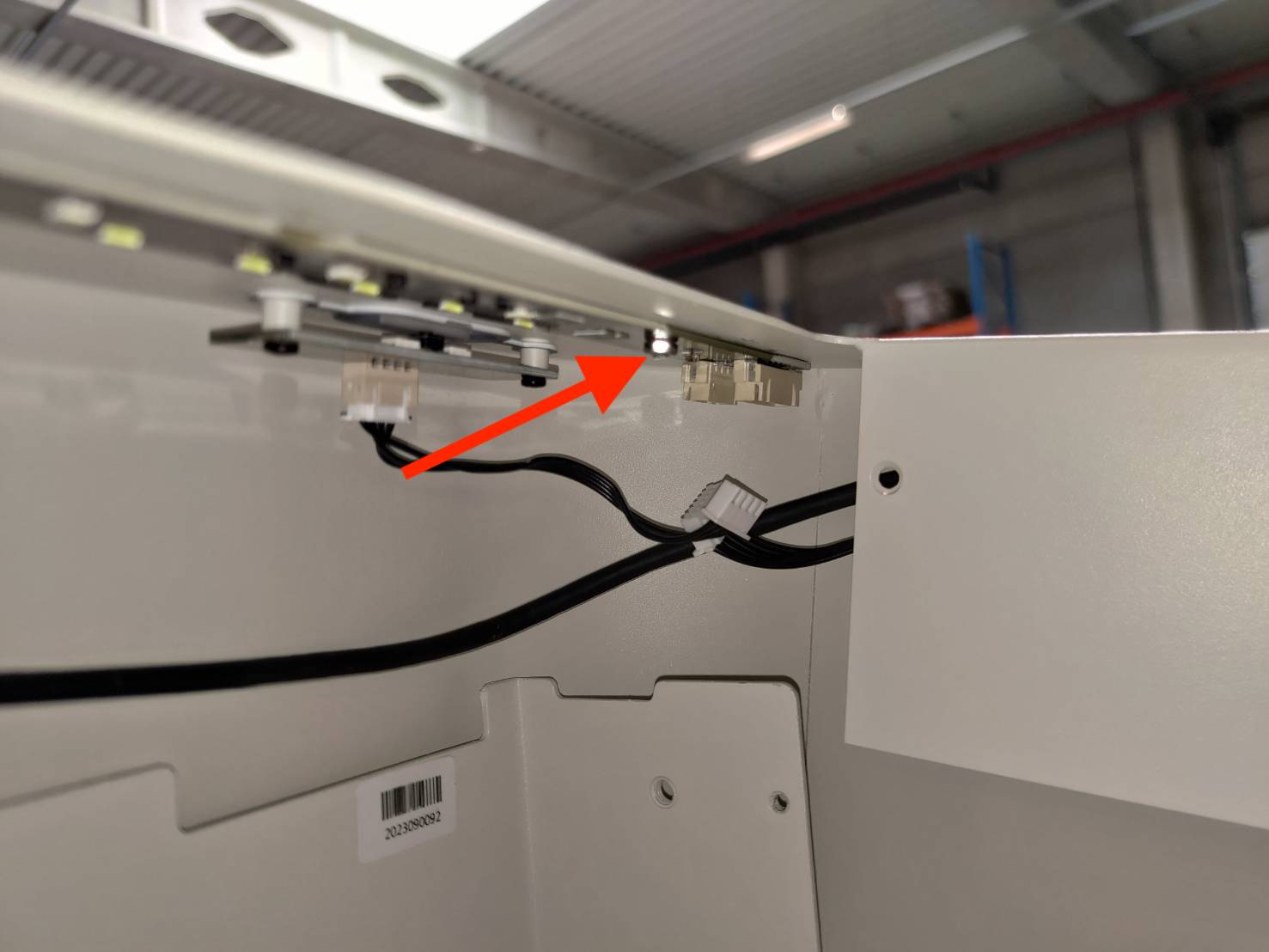

Aseta piirilevyn toinen reikä tappiin (näyttöpuoli).
Vaihe 15.4

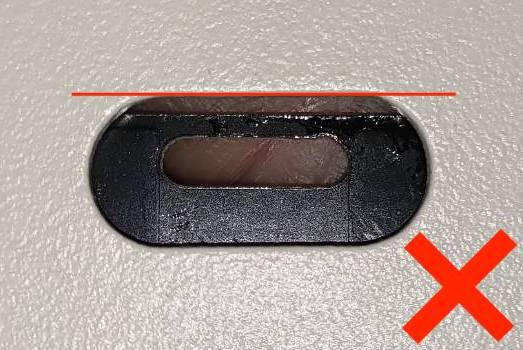

Kohdista metallilevyn soikea aukko piirilevyn aukkoon.
Piirilevyn reiän tulee olla kohdakkain metallilevyn reiän yläreunan kanssa, kuten kuvassa näkyy. (Näyttöpuoli)
Vaihe 15.5
Kun piirilevy on asetettu oikein paikalleen, paina sitä, jotta se kiinnittyy tukevasti.
Vaihe 15.6
Kiinnitä takaisin nämä kaksi 5,5 mm:n mutteria.
Kaapelin puoli
Näytön puoli
Vaihe 15.7
Liitä kaksi kaapelia.
Vaihe 16
Palauta yläkehys alkuperäiseen asentoonsa.
Huomaa, että merkittyjen ruuvinreikien on oltava työstöaluetta kohti.
Kehyksen palauttaminen:
Vaihe 17
Kiinnitä sivuruuvit.
Vaihe 18
Käynnistä laite ja testaa oven tunnistus.
Esimerkki - Oven tunnistus toimii:

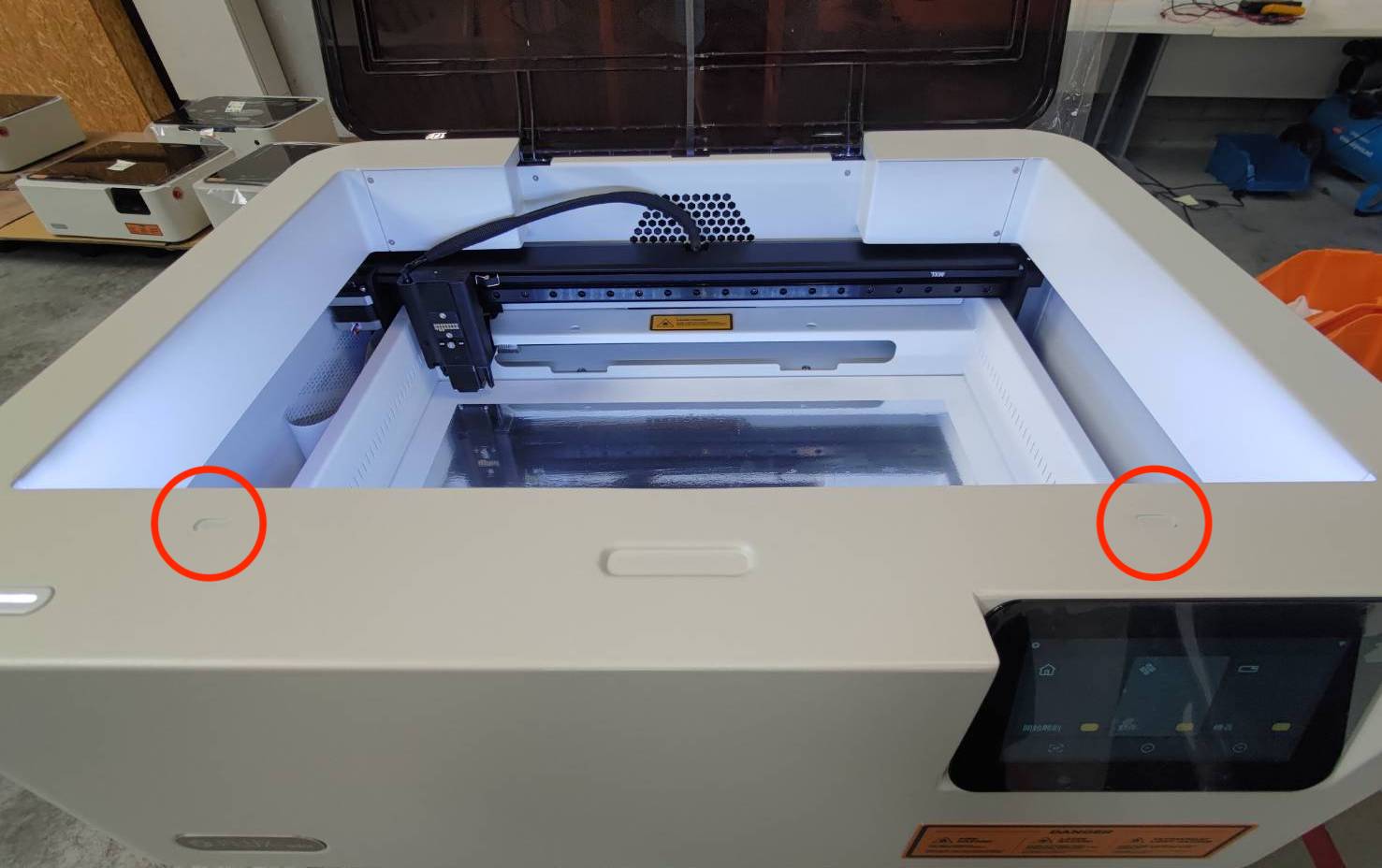

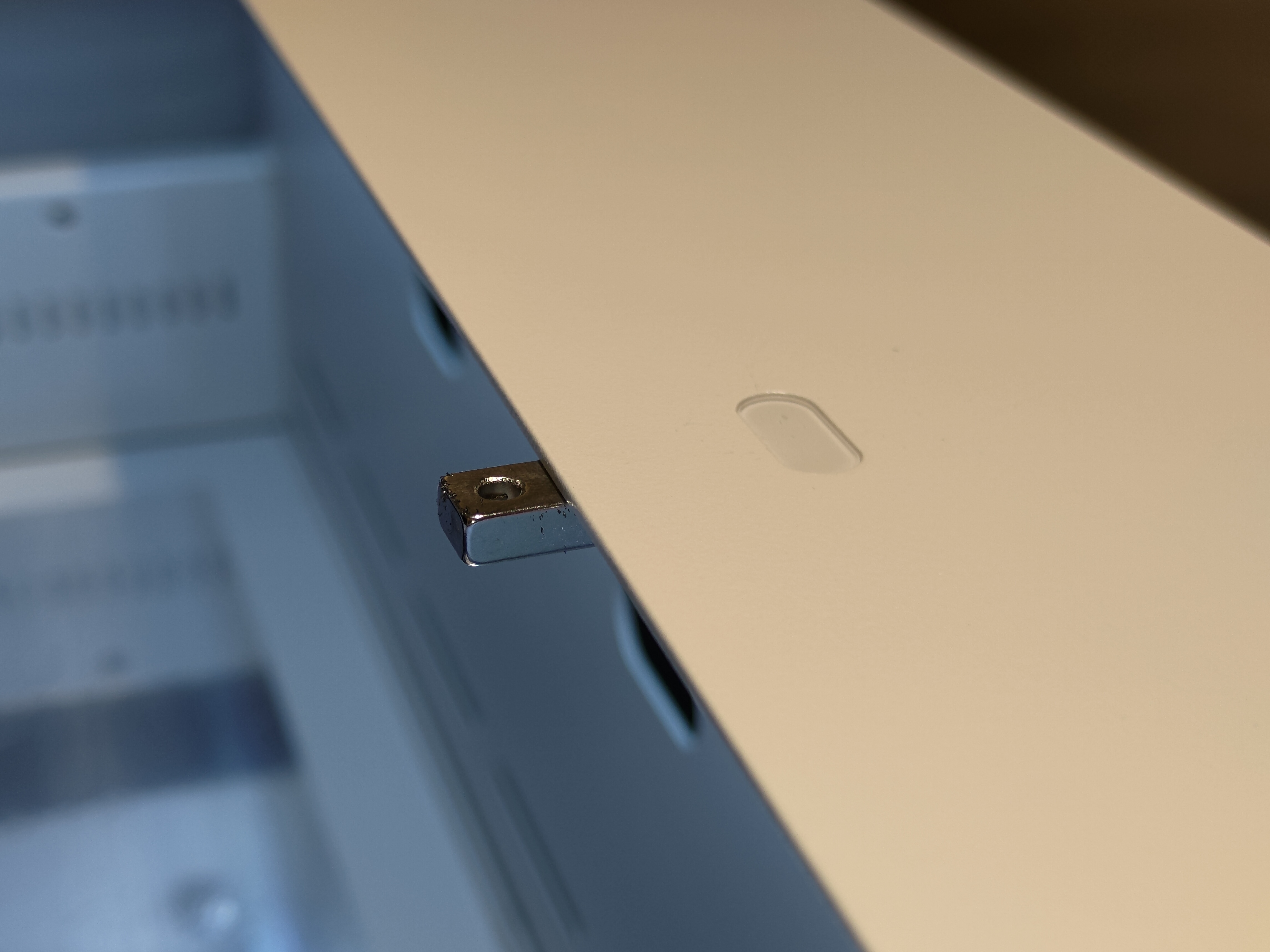

Jos oven tunnistus ei toimi, aseta kaksi magneettia tunnistusalueille kuvan mukaisesti.
|
|
Vaihe 19

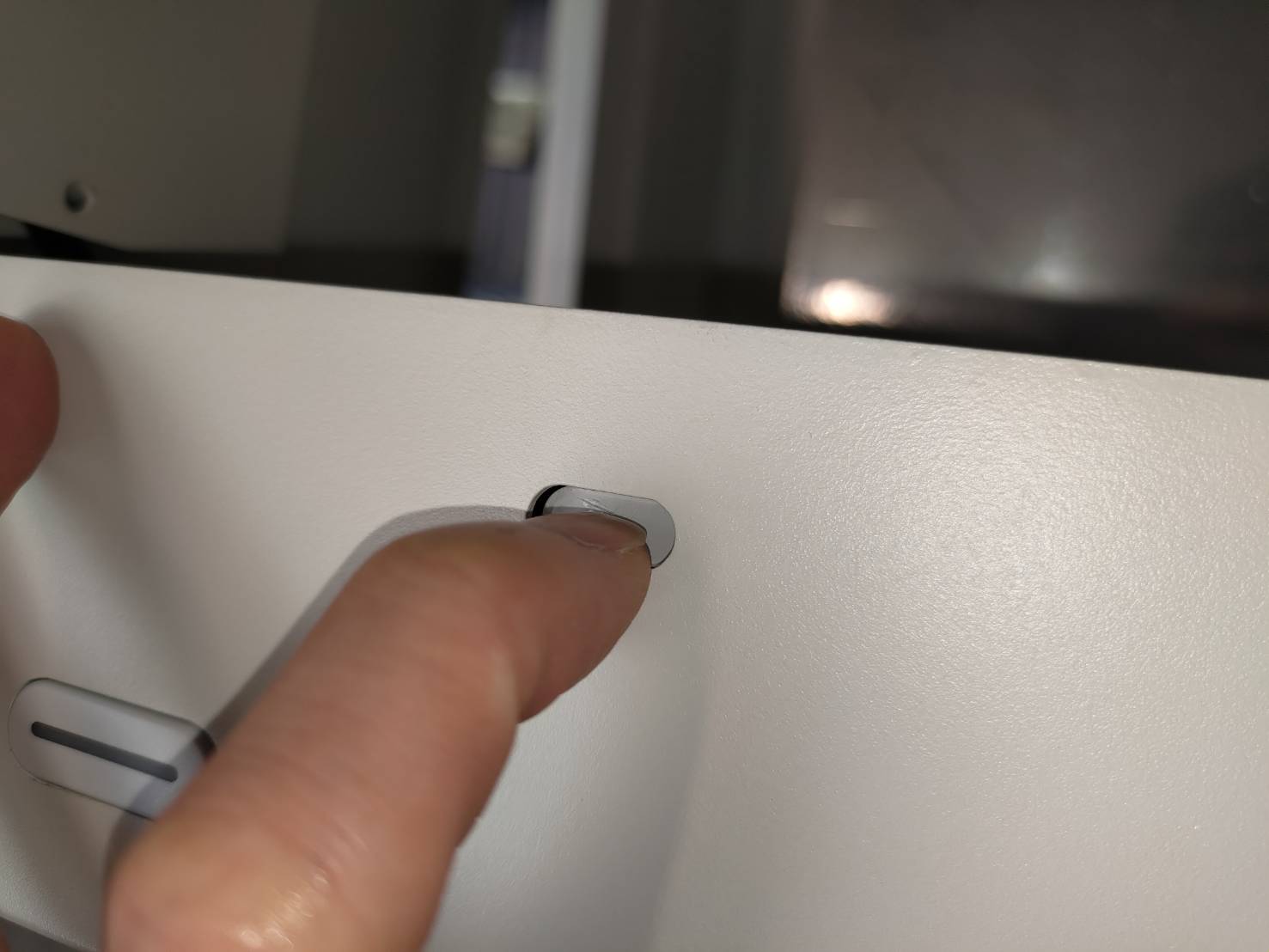

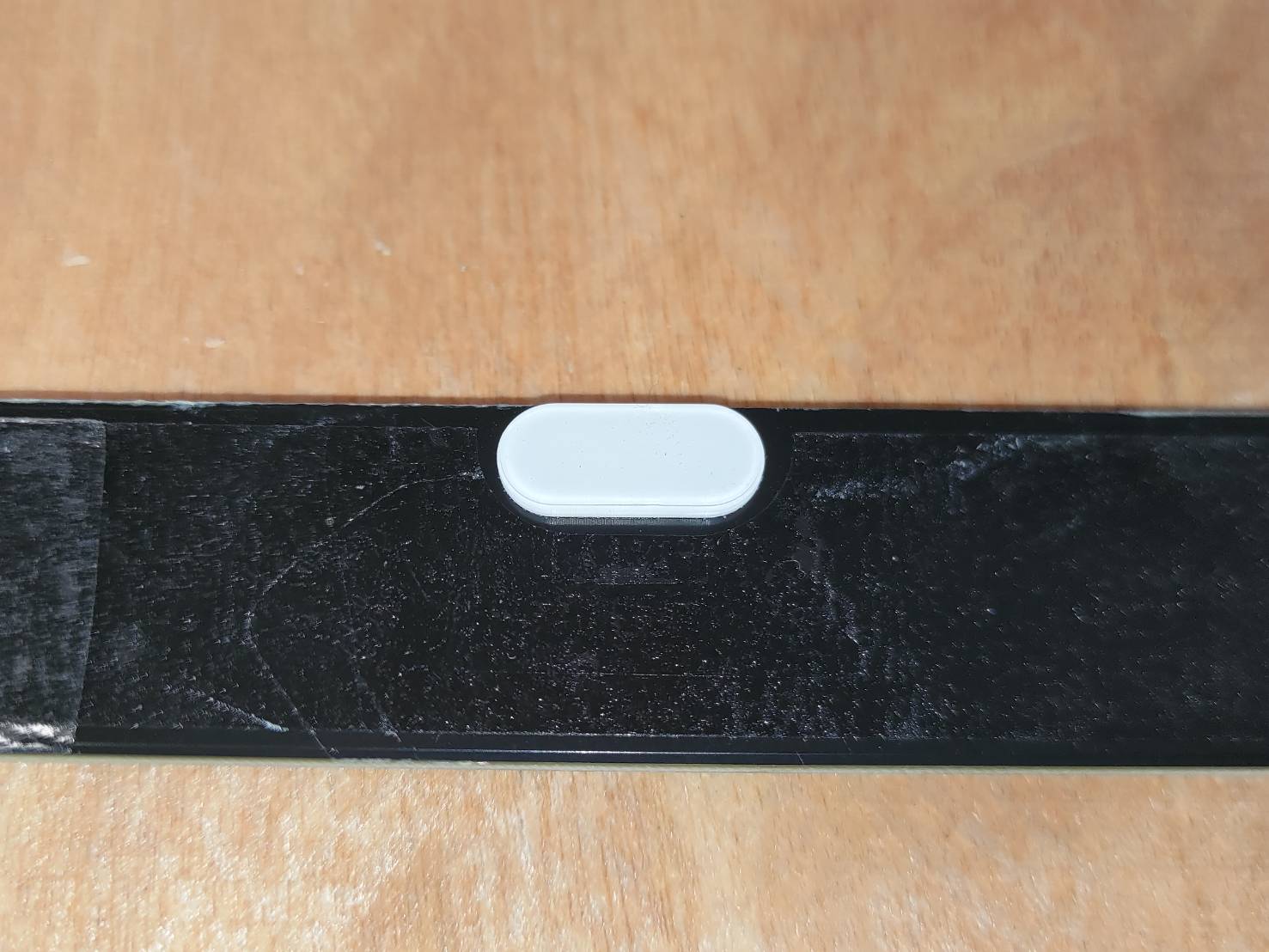

Aseta koristekappaleet kehyksen reikiin.
(Lisää tarvittaessa superliimaa, jos kappaleet eivät enää tartu)
Vaihe 20
Sammuta laite ja käännä se ympäri. Kiinnitä kaikki pohjan ruuvit.
Huomaa, että merkityn jalan ja ruuvin tulee olla lähellä USB-portteja.
Ehdotus:
On suositeltavaa olla kiristämättä ruuveja heti täysin, sillä jotkin ruuvit saattavat olla väärässä asennossa eikä niitä voi ruuvata paikalleen. Siksi on parempi kiristää kaikki ruuvit vasta sen jälkeen, kun ne kaikki on asennettu.
Vaihe 21
Käännä laite ympäri. Liikuta moduulin istuinta nähdäksesi, voiko sitä liikuttaa vapaasti.
|
|
vaiheeseen 22
Yritä löysätä USB-porttien lähellä olevaa kumijalan ruuvia ja kokeile siirtää moduulin istuinta uudelleen.
#END
