Ador - Kameran kaapelin ja kameramoduulin vaihto

Huomautus

Tämä artikkeli EI koske Yhdysvaltain aluetta, sillä kameran rakenne poikkeaa muista alueista.
Jos Adorisi on Yhdysvaltain versio, katso tämä artikkeli: Ador US - Kameramoduulin vaihto

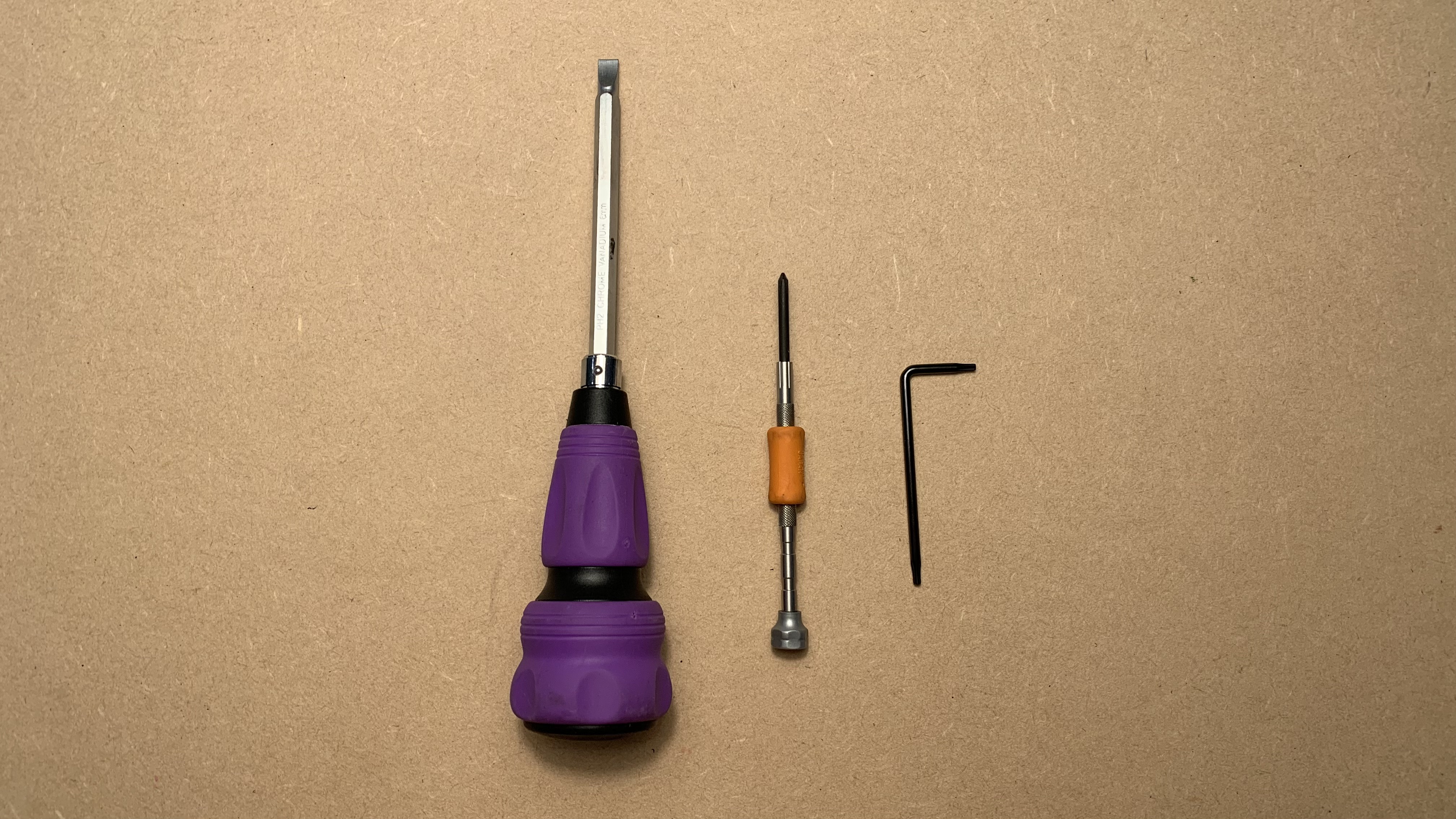

Tarvittavat työkalut

1. Torx T8 -ruuvimeisseli
2. Phillips-ruuvimeisseli (pieni)
3. Kaavin tai talttapäinen ruuvimeisseli

Vaihe 1 - Sammuta laite ja irrota virtajohto

Vaihe 2 - Irrota nämä ruuvit levystä

T8-ruuvi, 8 kpl (Levy ja luukun kansi ovat kiinni toisissaan.)

Vaihe 3 - Siirrä levyä ja luukun kantta hieman eteenpäin

Vaihe 4 - Irrota moottorin kaapeli

Moottorin kaapelin irrottamisen jälkeen kamerakaapelin irrottaminen on helpompaa.

Vaihe 5 - Irrota kamerakaapeli

Huomaa, että kaapeli on kiinnitetty lukitusklipsillä. Avaa klipsi irrottaaksesi kamerakaapelin.

Lukitusklipsi kiinni:

Lukitusklipsi auki:

Vedä kaapeli ulos:

Vaihe 6 - Irrota levy ja luukun kansi

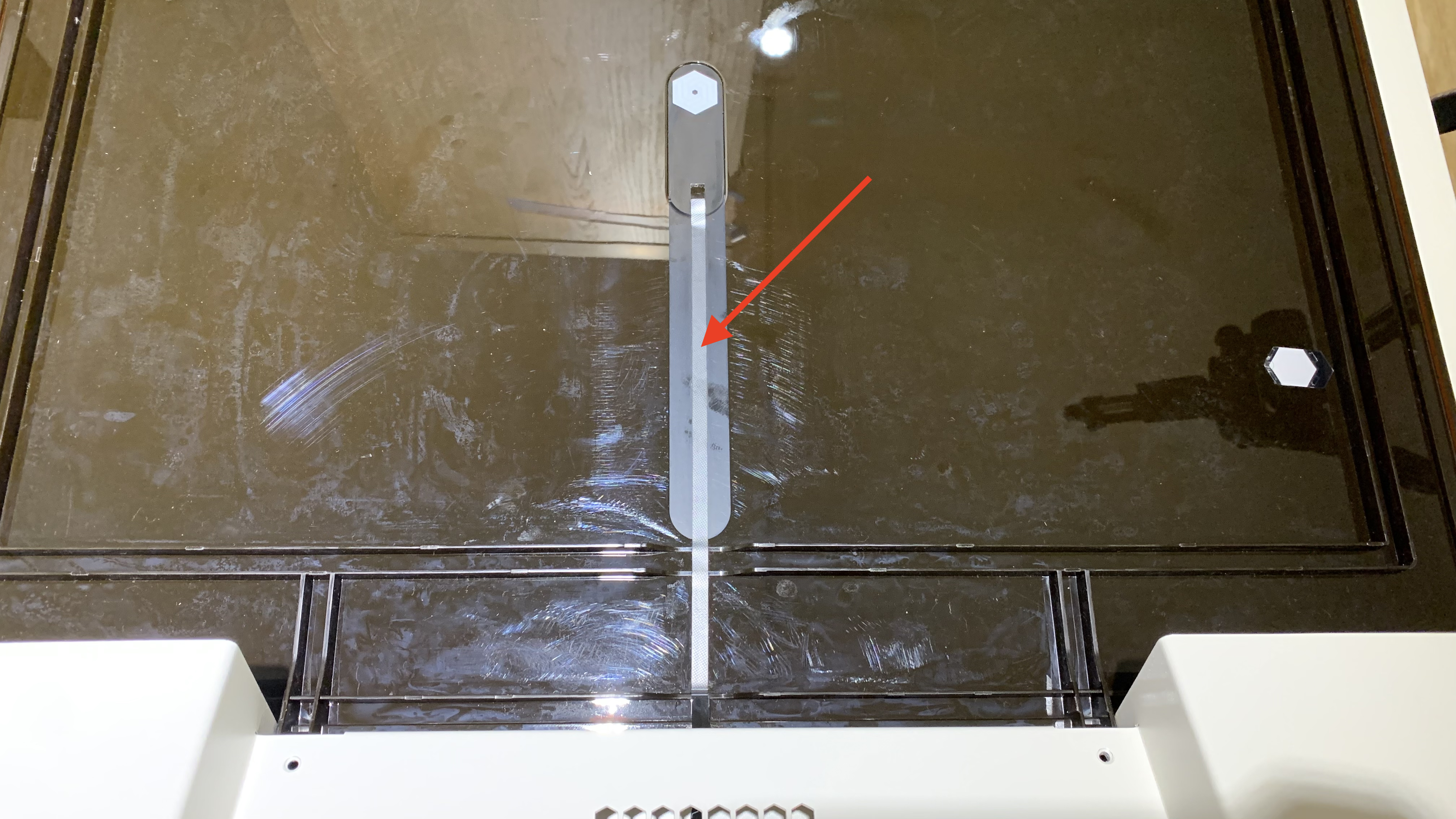

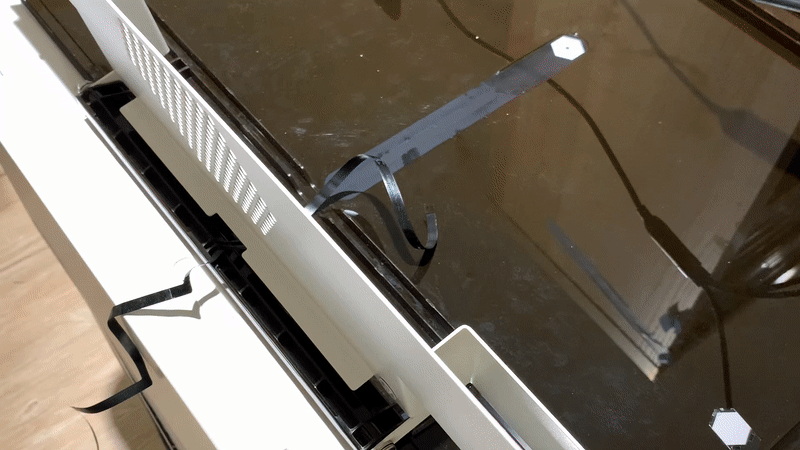

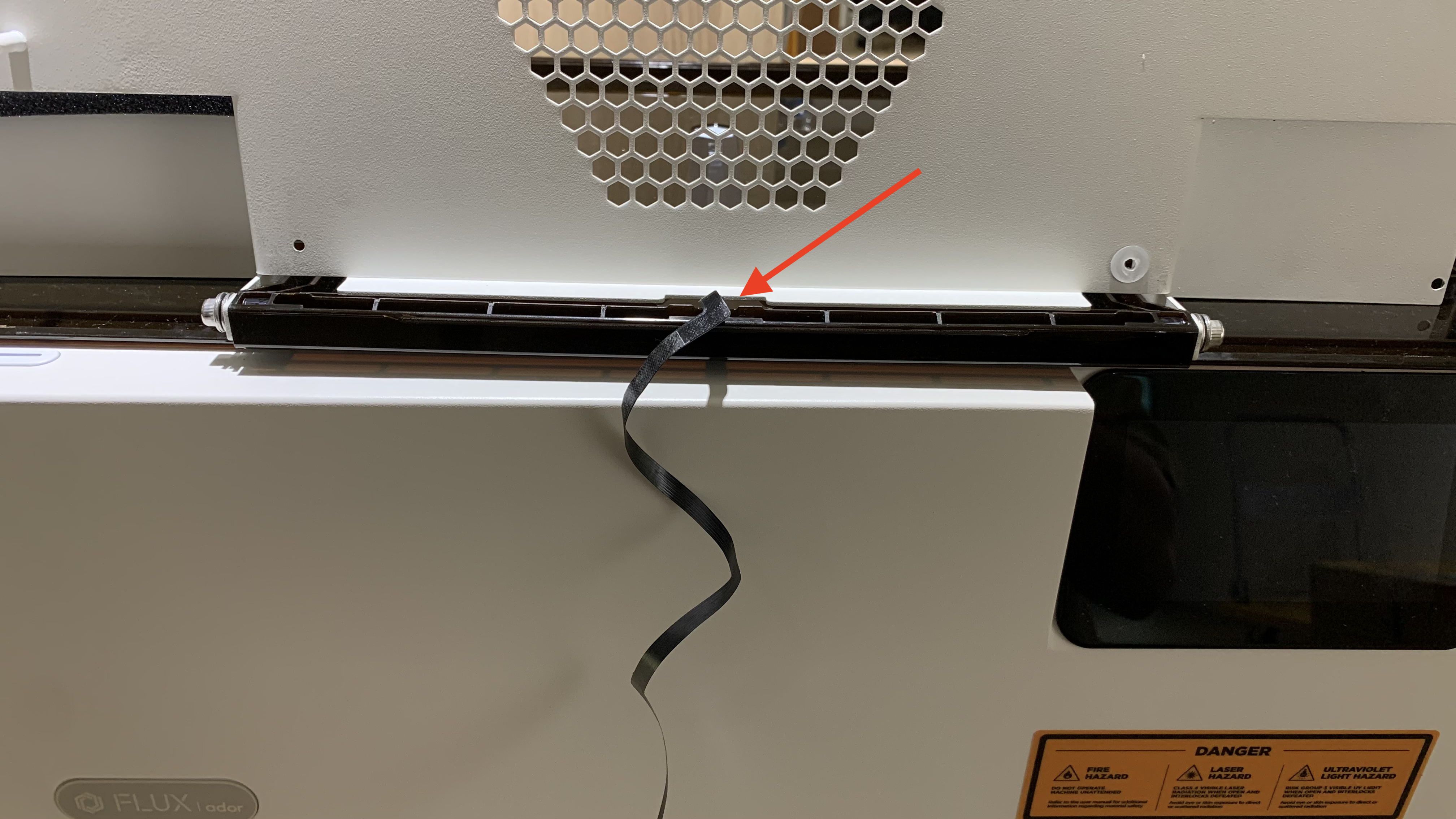

Vaihe 7 - Irrota kamerakaapeli kannesta

Voit ohittaa tämän vaiheen, jos kaapelia ei vaihdeta.

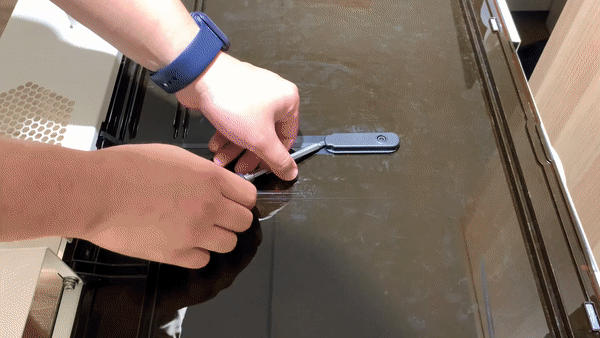

Vaihe 8 - Irrota kameramoduulin piirilevy

Kameramoduulin piirilevyn suora nostaminen (joka on kiinnitetty kameraan) voi aiheuttaa kamerakaapelin irtoamisen.

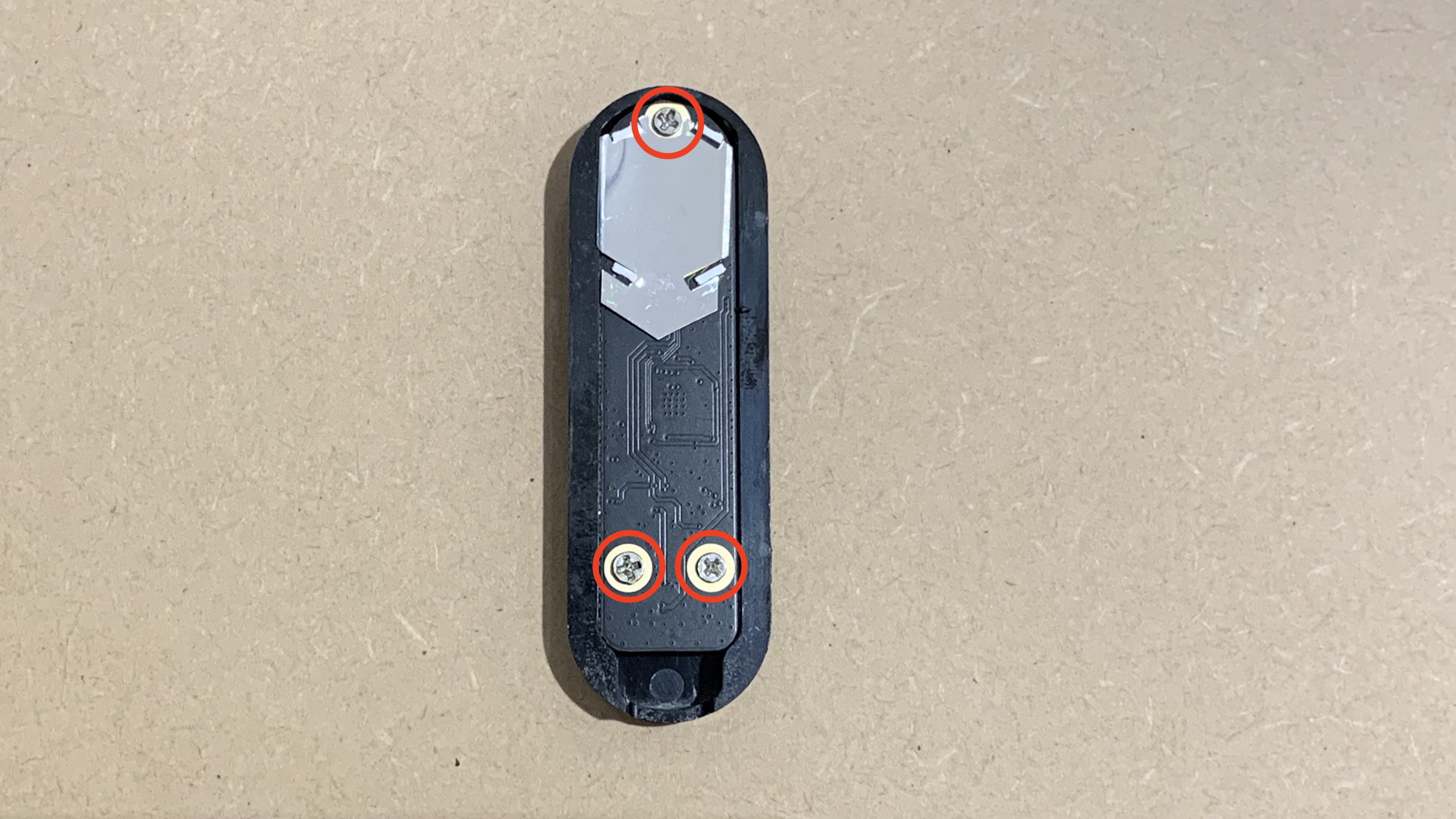

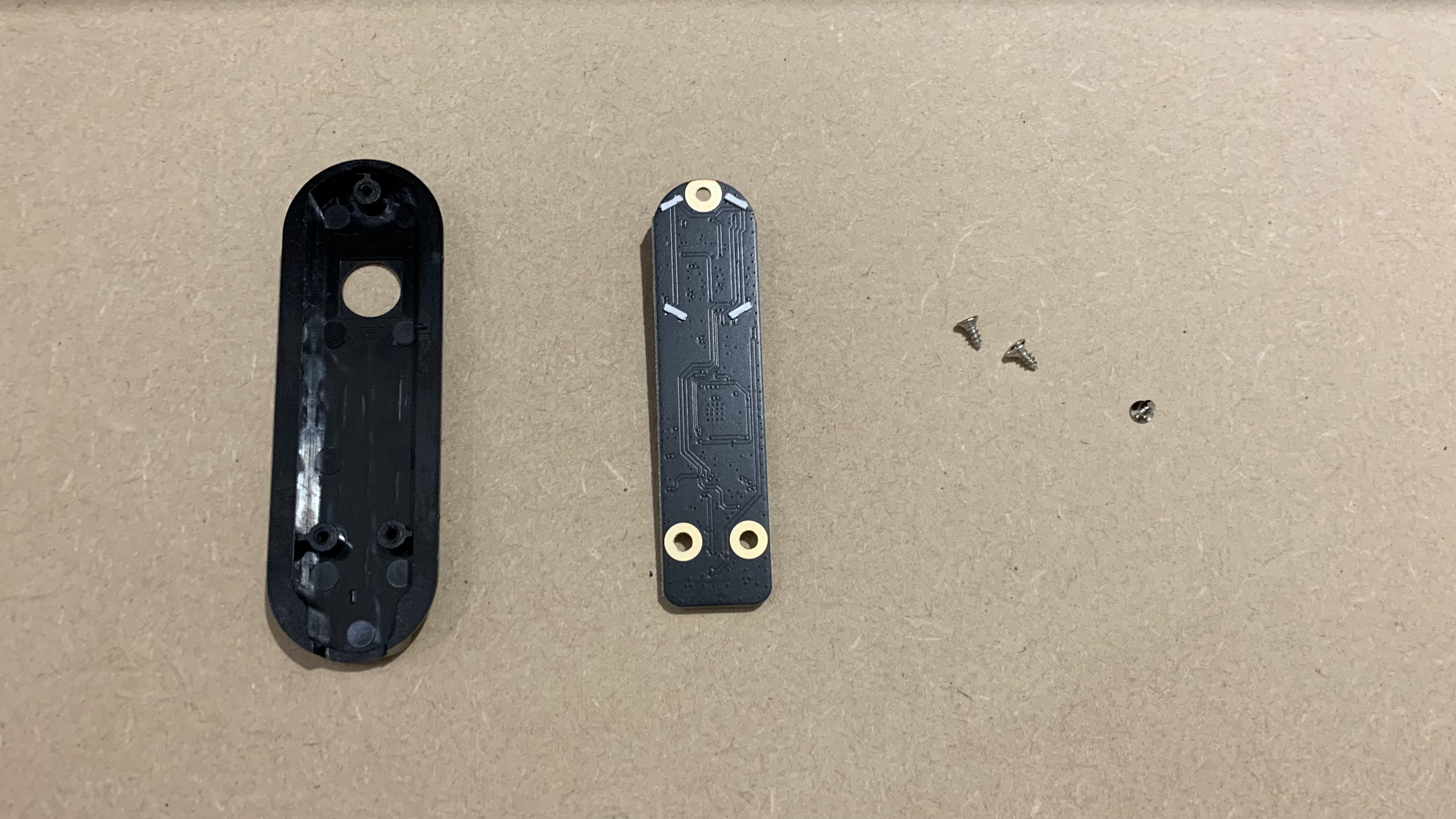

Vaihe 9 - Irrota kameramoduuli piirilevystä

Irrota ensin valonohjauslevy kameramoduulin päältä. Irrota nämä kolme ruuvia.

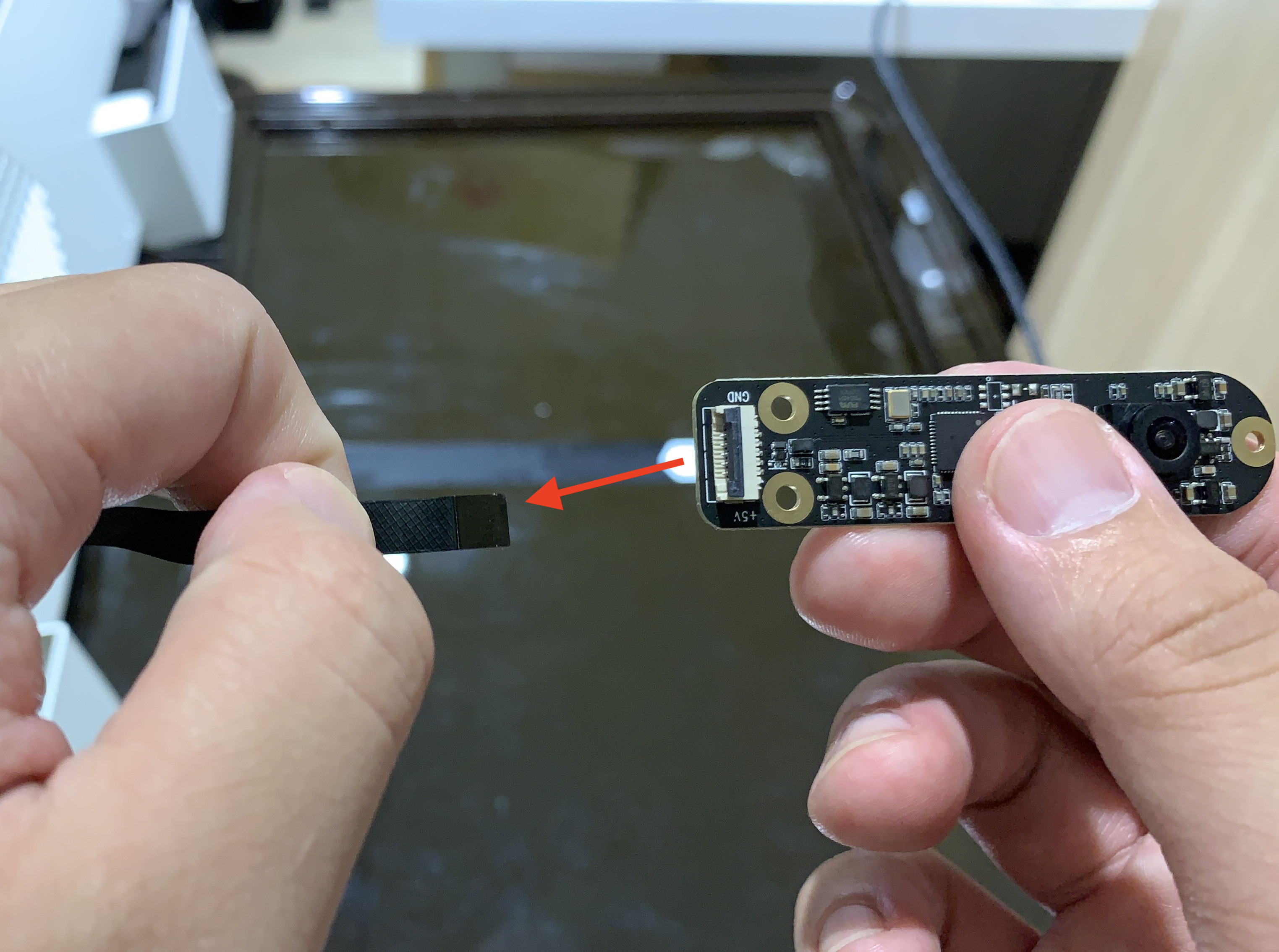

Vaihe 10 - Irrota kamerakaapeli

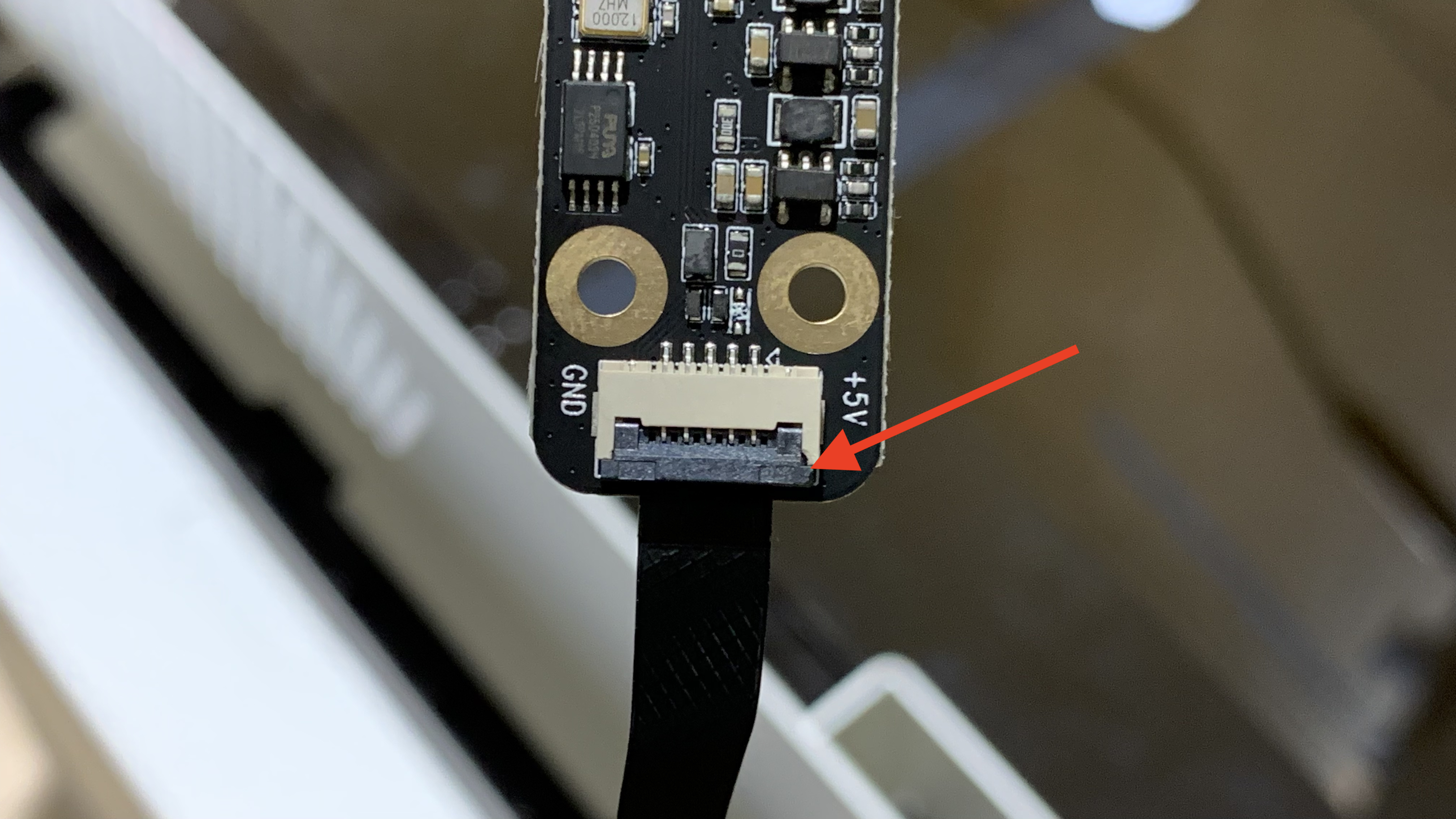

Avaa lukituskiinnike kaapelin irrottamiseksi.

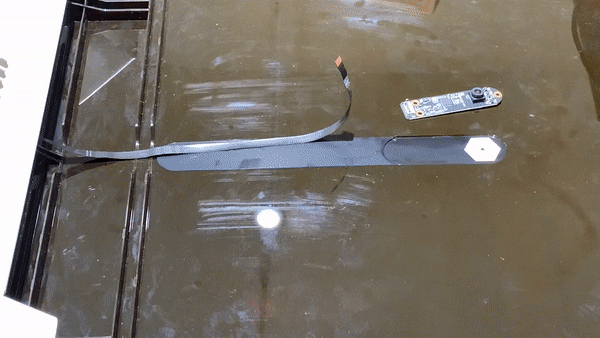

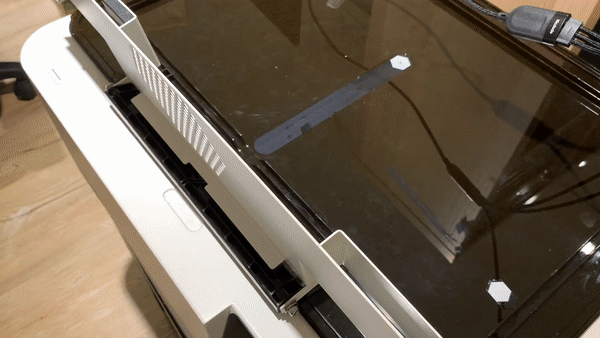

Vaihe 11 - Pujota uusi kamerakaapeli levyn ja kannen läpi

Voit ohittaa tämän vaiheen, jos kaapelia ei vaihdeta.

Vaihe 12 - Liitä kamerakaapeli kameramoduuliin

Asenna kamerakaapeli moduuliin metallipinta alaspäin. Lukitse kiinnike sen kiinnittämiseksi ja vedä varovasti varmistaaksesi, että se on kunnolla kiinni.

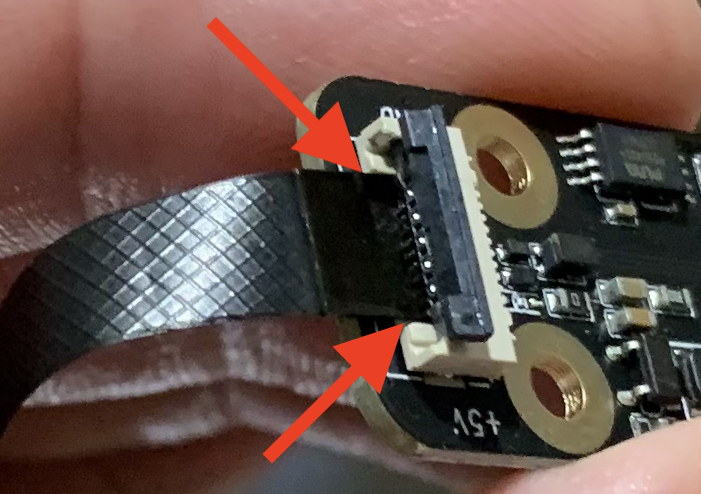

Varmista, että kamerakaapeli on asennettu oikein liittimeen.

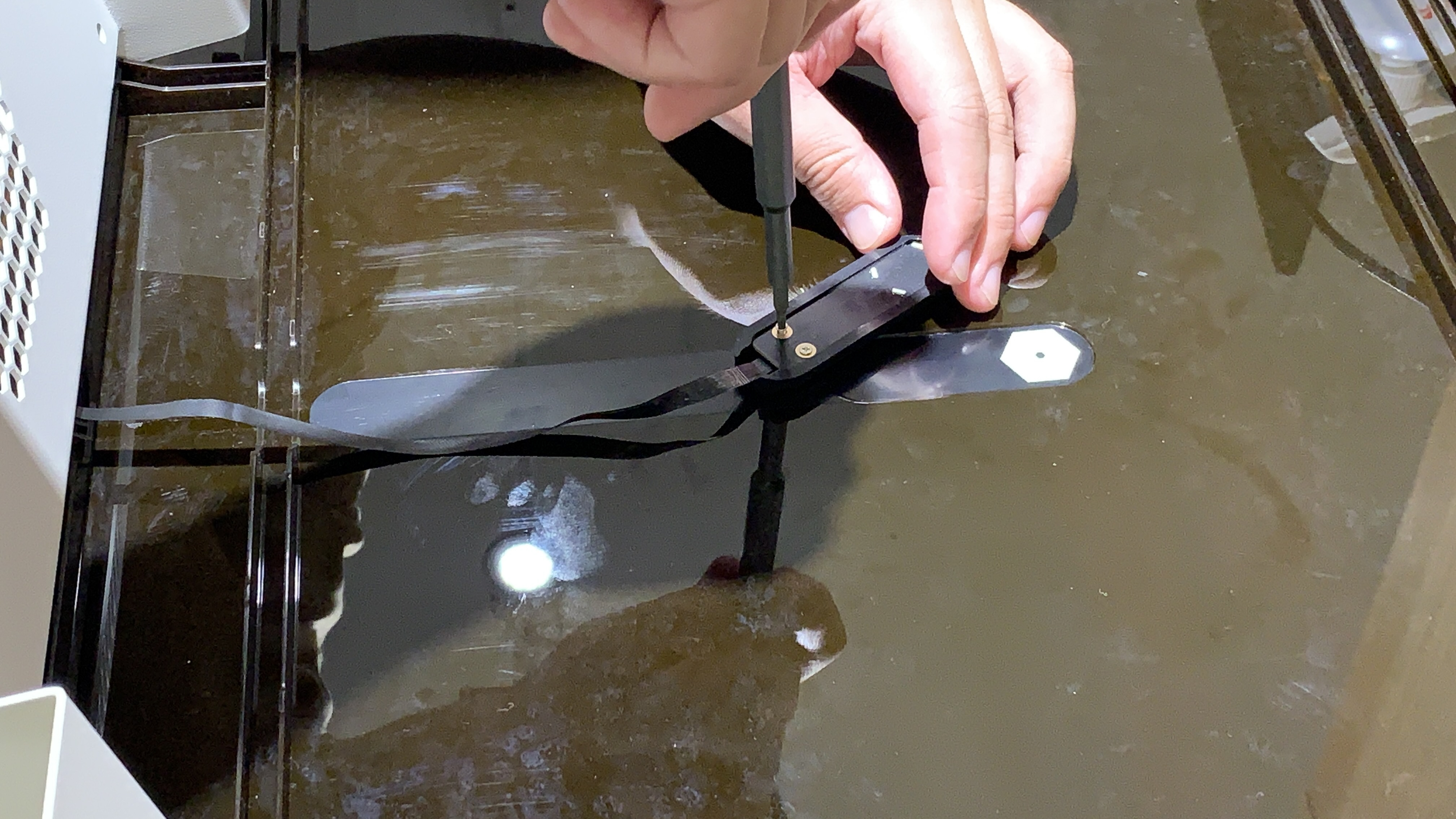

Vaihe 13 - Kiinnitä kameramoduuli kameramoduulin piirilevyyn

Kiristä kolme ruuvia.

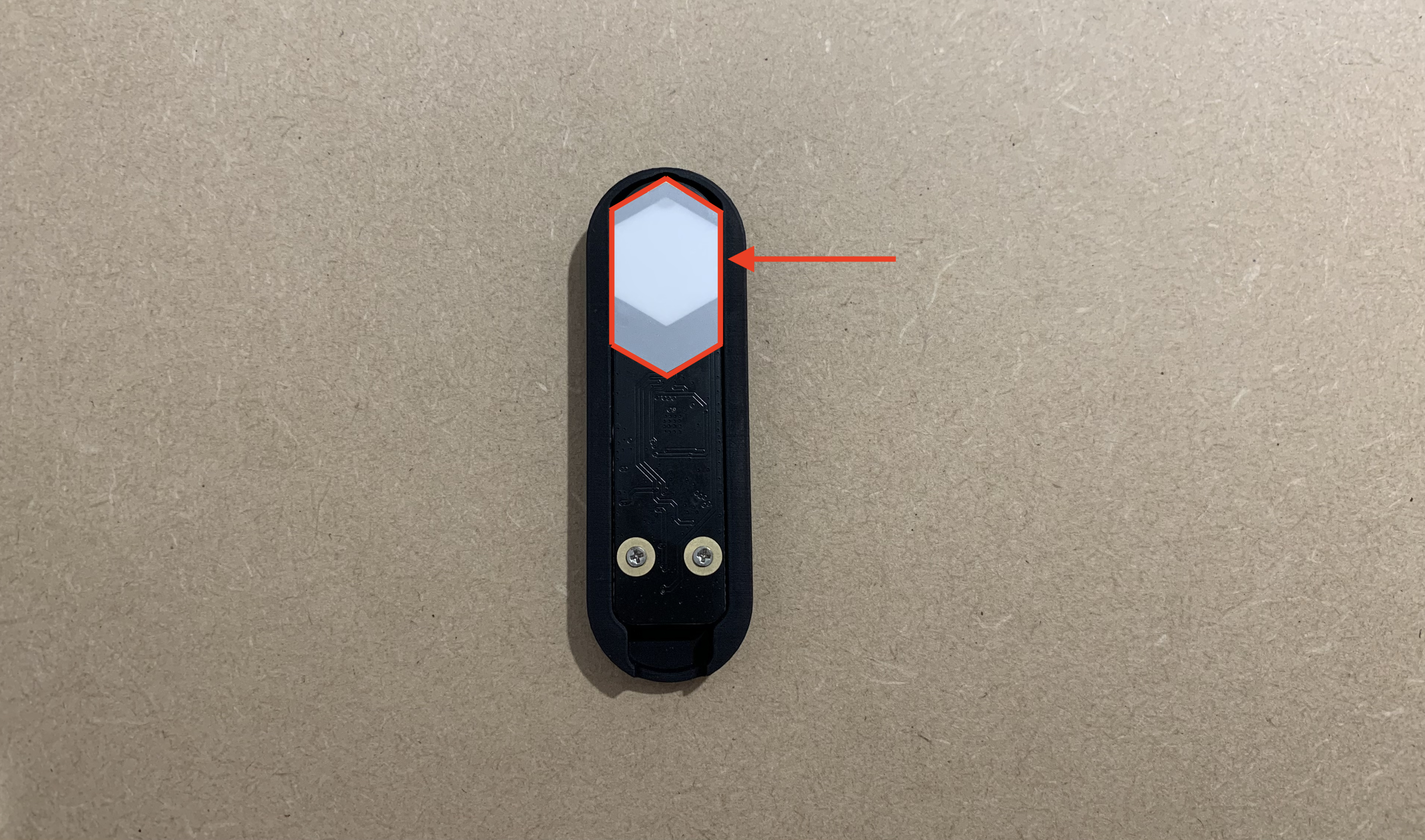

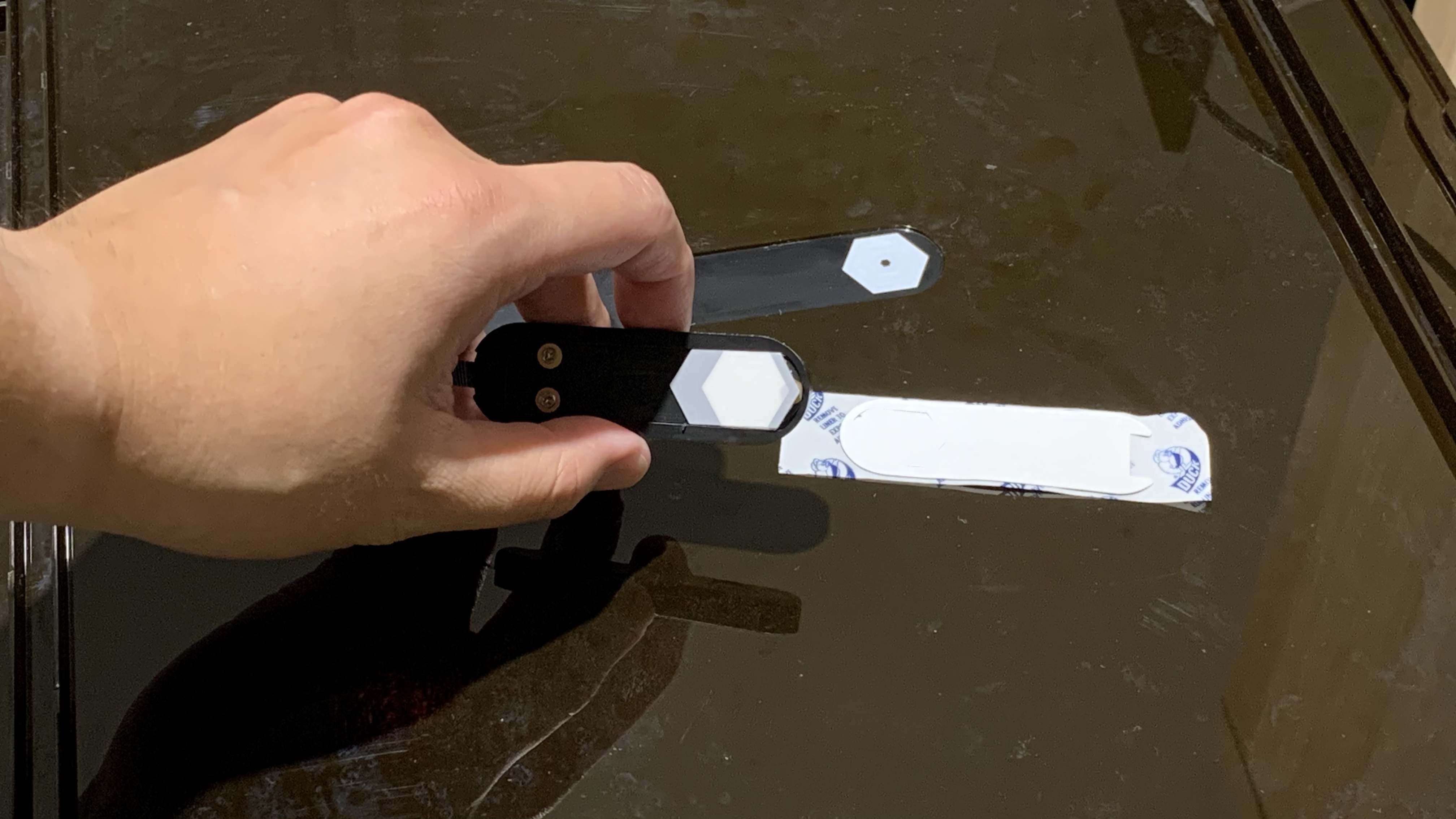

Kiinnitä uusi valonohjauslevy kameramoduuliin.

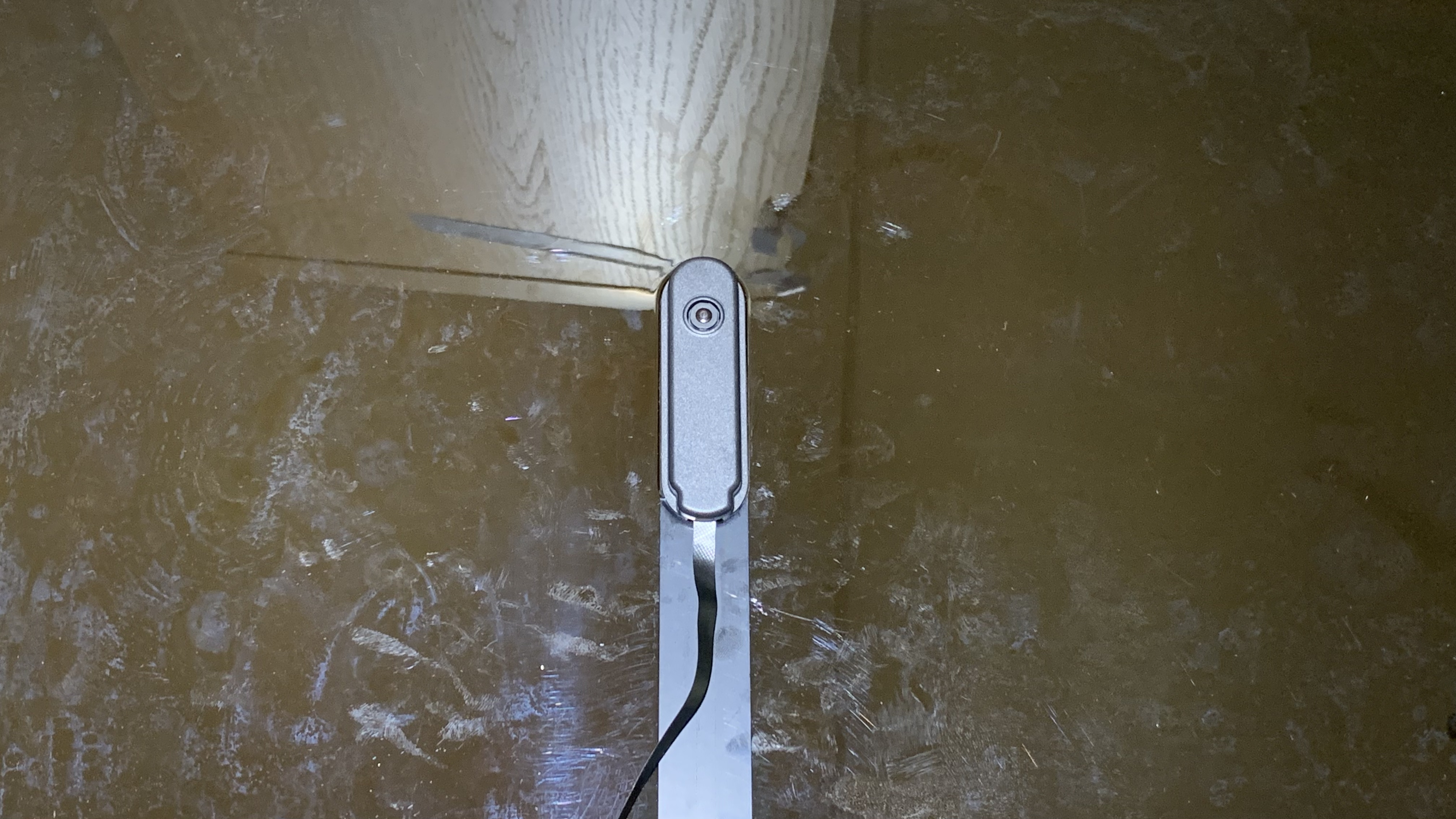

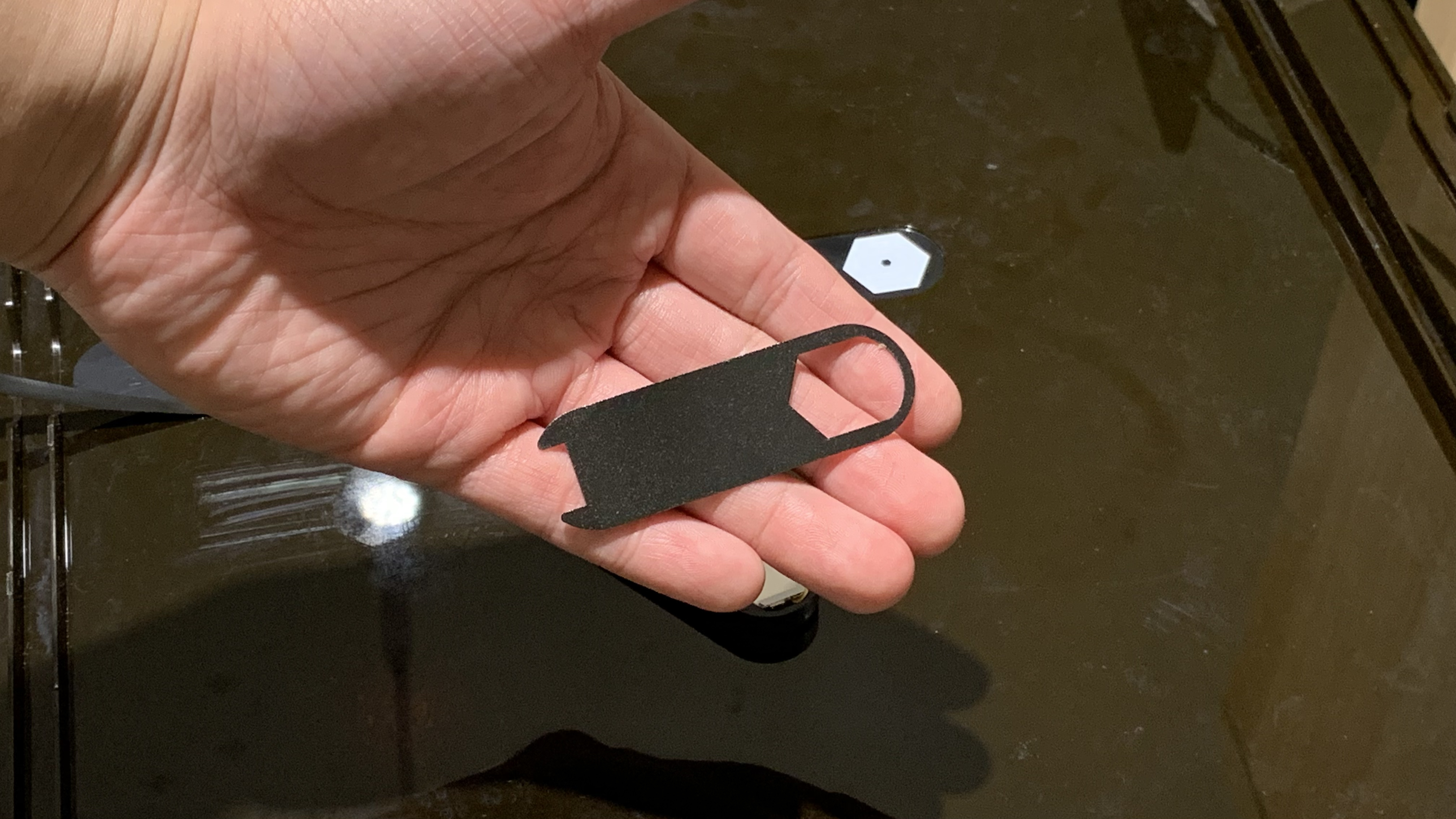

Kiinnitä kameramoduulin piirilevy kanteen teipillä.

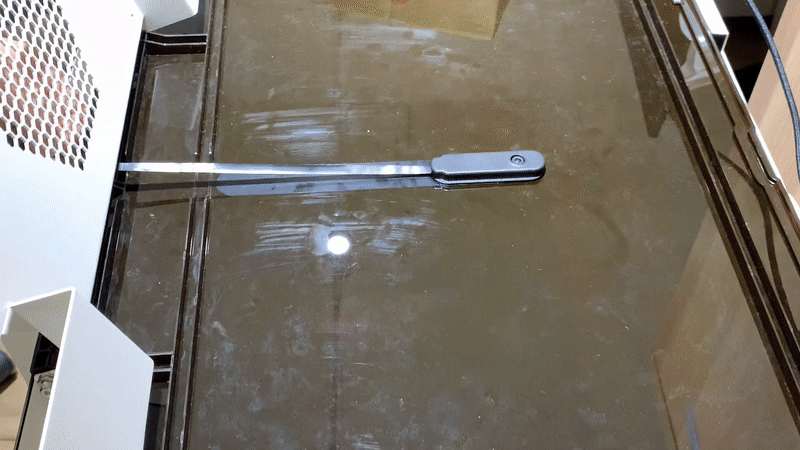

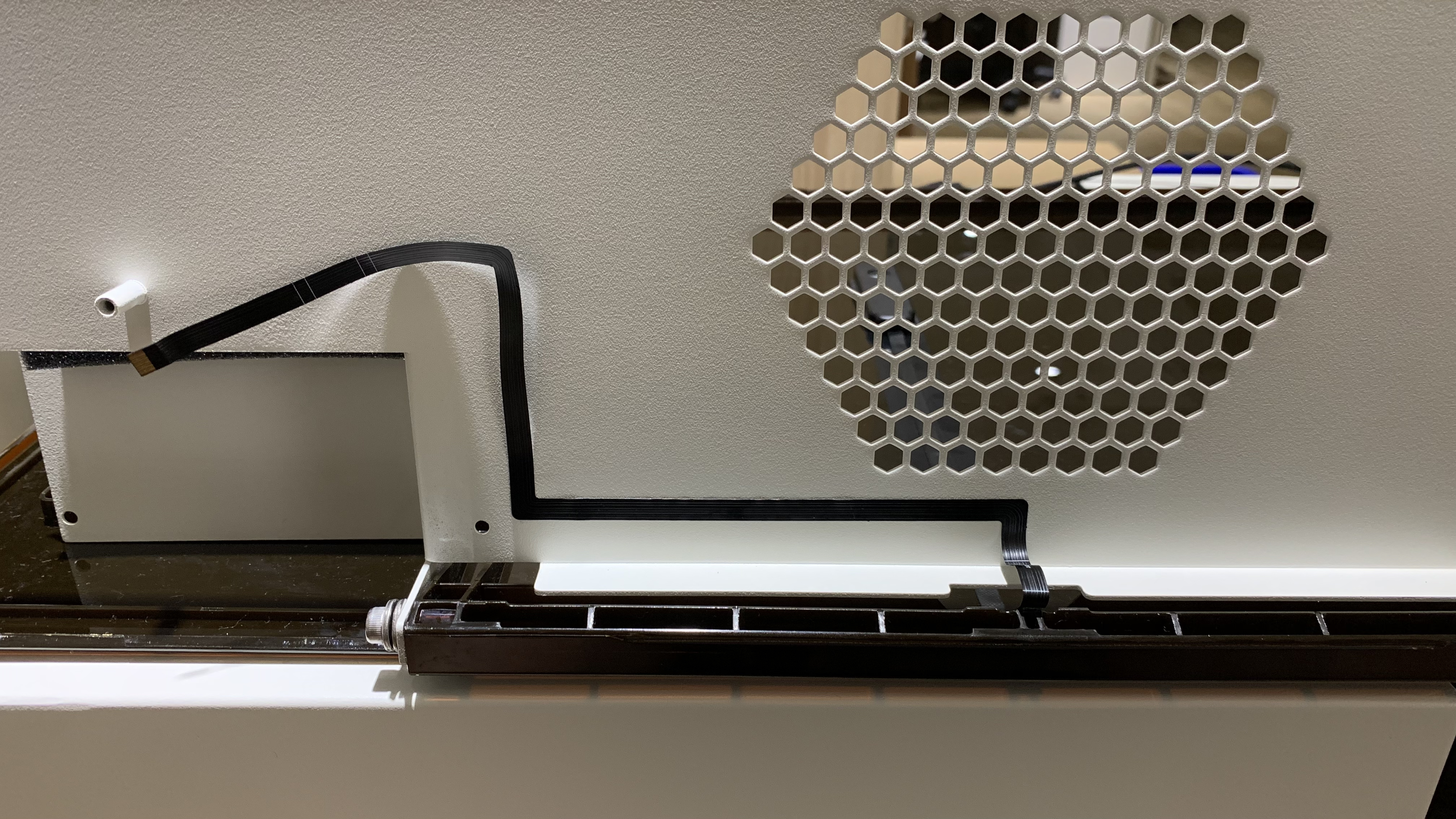

Vaihe 14 - Kiinnitä kamerakaapeli

Voit ohittaa tämän vaiheen, jos kaapelia ei vaihdeta.

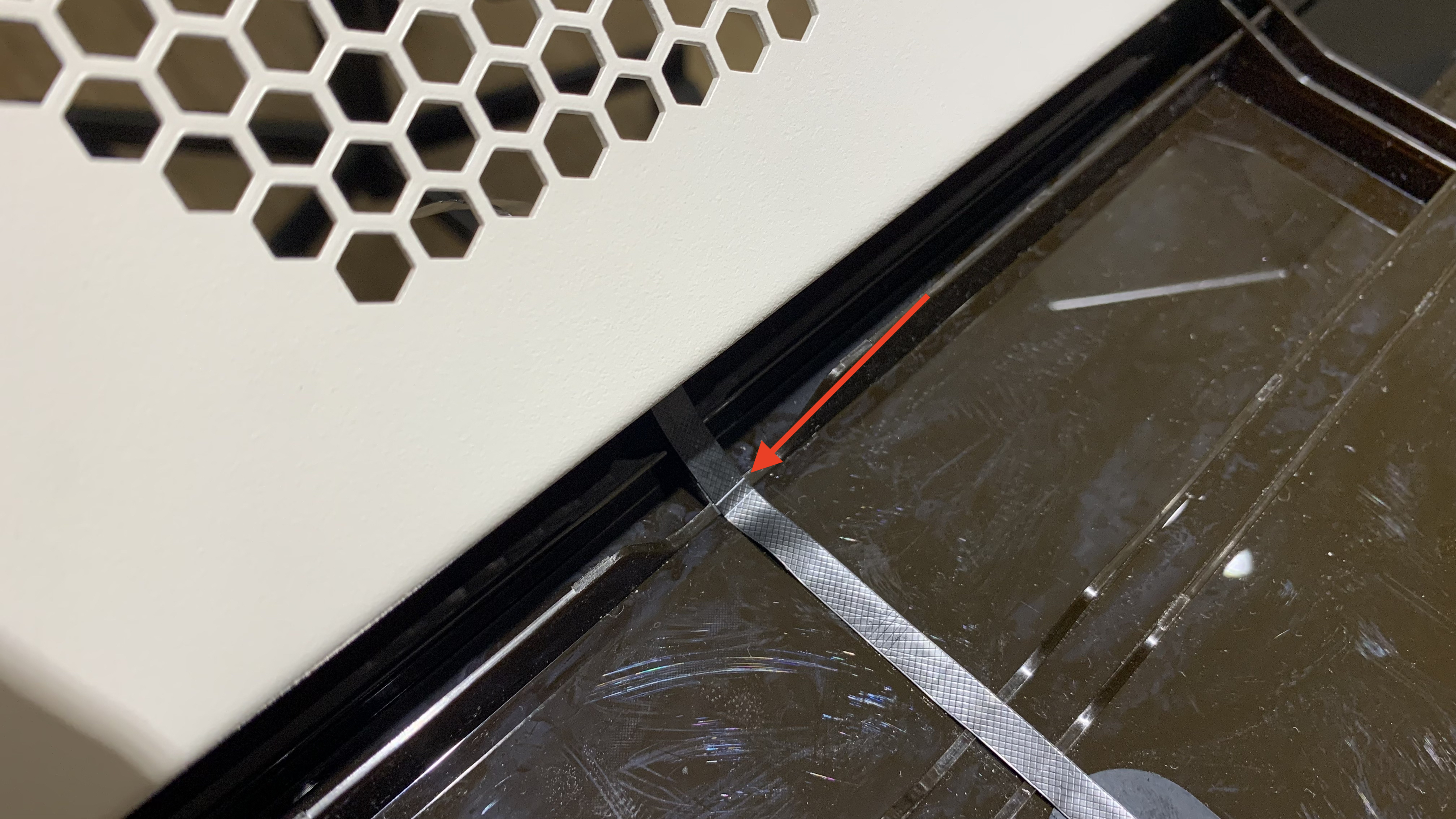

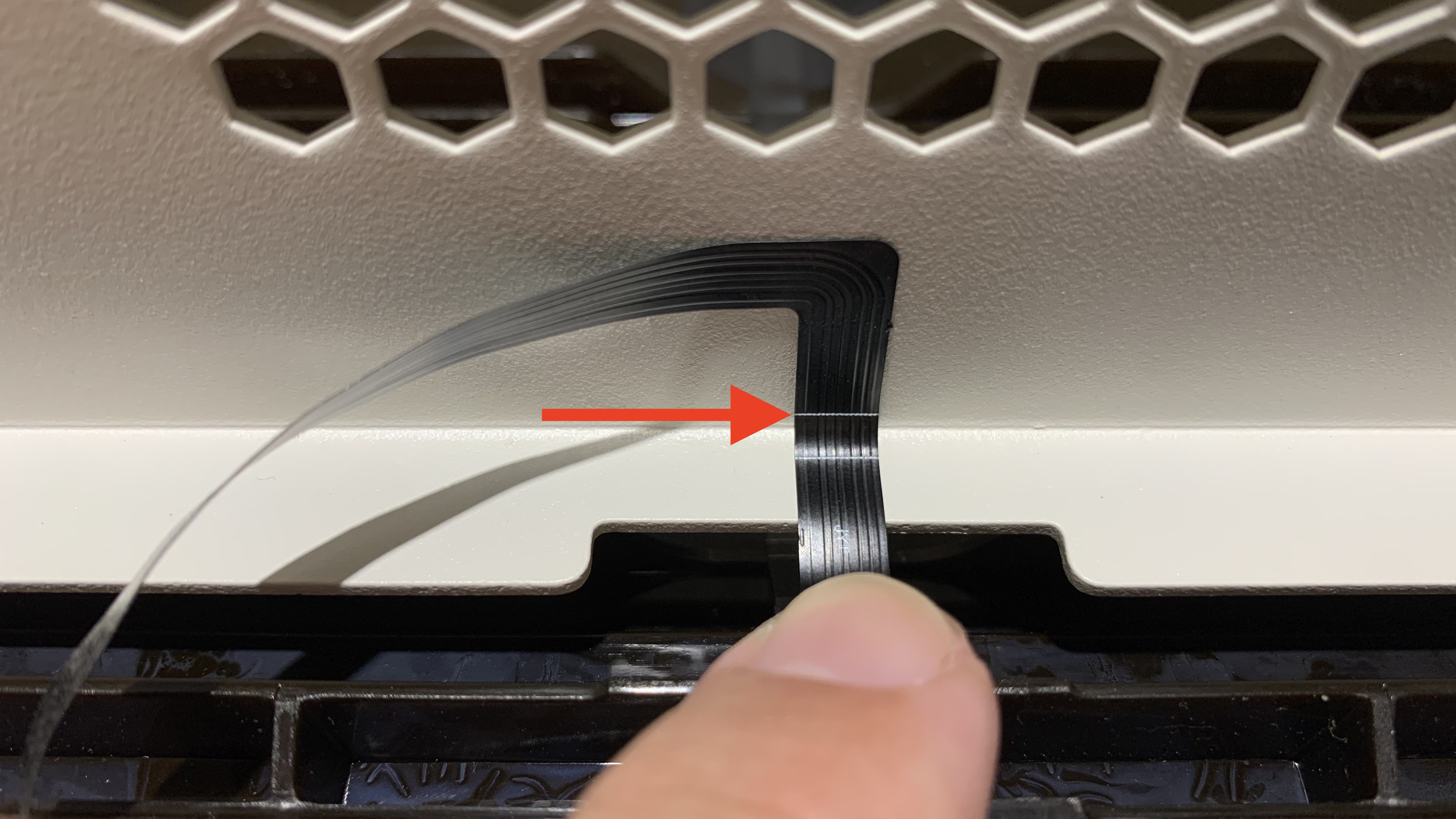

Kaksi valkoista viivaa osoittavat kaaren sijainnin.

Vaihe 15 - Aseta levy ja oven kansi paikoilleen

Jätä tilaa, jotta kädet yltävät työskentelemään.

Vaihe 16 - Liitä kamerakaapeli emolevyyn

Huomaa, että kamerakaapelin metallipinnan on oltava emolevyä vasten.

Kamerakaapelin metallipinta:

Metallipinnan on oltava emolevyä vasten:

Liitä kaapeli:

Lukitse kiinnike:

Vaihe 17 - Liitä moottorin kaapeli

Vaihe 18 - Työnnä levy takaisin paikalleen ja kiristä ruuvit

T8-ruuvi, 8 kpl

Vaihe 19

Kun olet suorittanut yllä olevat vaiheet, kameran kaapeli on onnistuneesti vaihdettu. Koska toimenpiteisiin sisältyi oven kannen ja kameran siirtäminen, suorita kameran kalibrointi viimeisenä vaiheena ennen laitteen käytön jatkamista.
Voit tutustua tähän sivuun: Kameran kalibrointi.
