Ador - Emolevyn vaihto

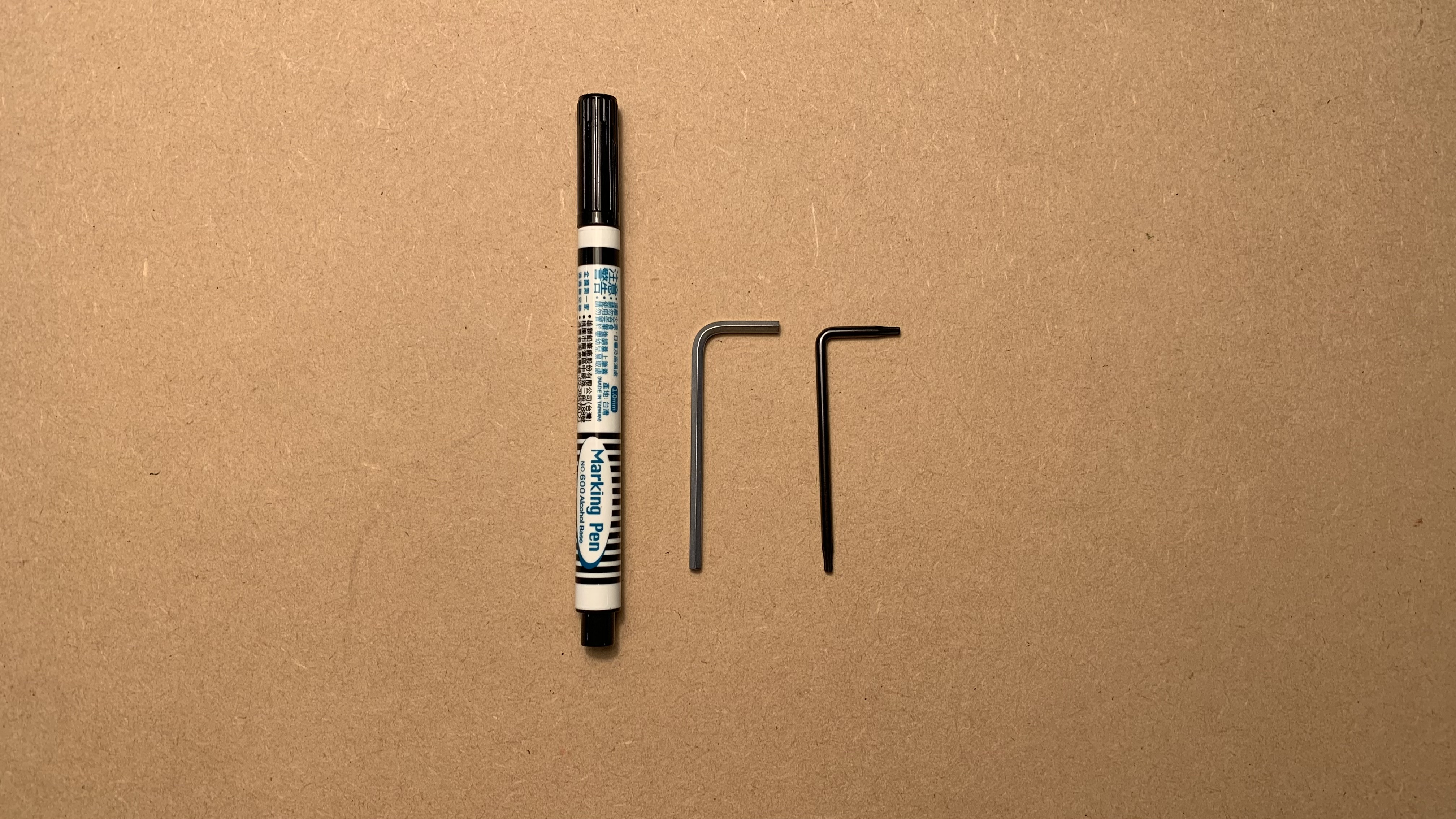

Työkalut

1. Torx T8 ruuvimeisseli
2. 2,5 mm:n kuusiokoloavain
3. Merkintäkynä tai väriteippi

Vaihe 1 - Sammuta laite ja irrota virtajohto

Vaihe 2 - Irrota nämä ruuvit levystä

T8-ruuvi, 8 kpl (Levy ja luukun kansi ovat kiinni toisissaan.)

Vaihe 3 - Siirrä levyä ja luukun kantta hieman eteenpäin

Vaihe 4 - Irrota moottorin kaapeli

Tämän kaapelin irrottamisen jälkeen kameran kaapelin irrottaminen on helpompaa.

Vaihe 5 - Irrota kameran kaapeli

Huomaa, että kaapelia pitää paikallaan lukituskiinnike. Avaa kiinnike irrottaaksesi kameran kaapelin.

Kiinnike lukittuna:

Kiinnike avattuna:

Vedä kaapeli ulos:

Vaihe 6 - Irrota levy ja luukun kansi

Vaihe 7 - Merkitse 38-nastaisen lattakaapelin sijainti kynällä tai teipillä

Vaihe 8 - Irrota kaapelit emolevyn oikealta puolelta

Voit ottaa valokuvan siltä varalta, että unohdat johtojen sijainnin.

Vaihe 9 - Irrota emolevyn ruuvit

3 mm:n kuusiokoloruuvi x 4 kpl

Vaihe 10 - Irrota 38-nastainen lattakaapeli levystä

Huomaa, että kaapelin takapuolella on teippi.

Vedä emolevy ulos 45 asteen kulmassa.

Tämä kaapeli irrotetaan painamalla lukitusta.

Irrota kaikki johdot.

Vaihe 11 - Liitä 38-nastainen lattakaapeli uuteen emolevyyn

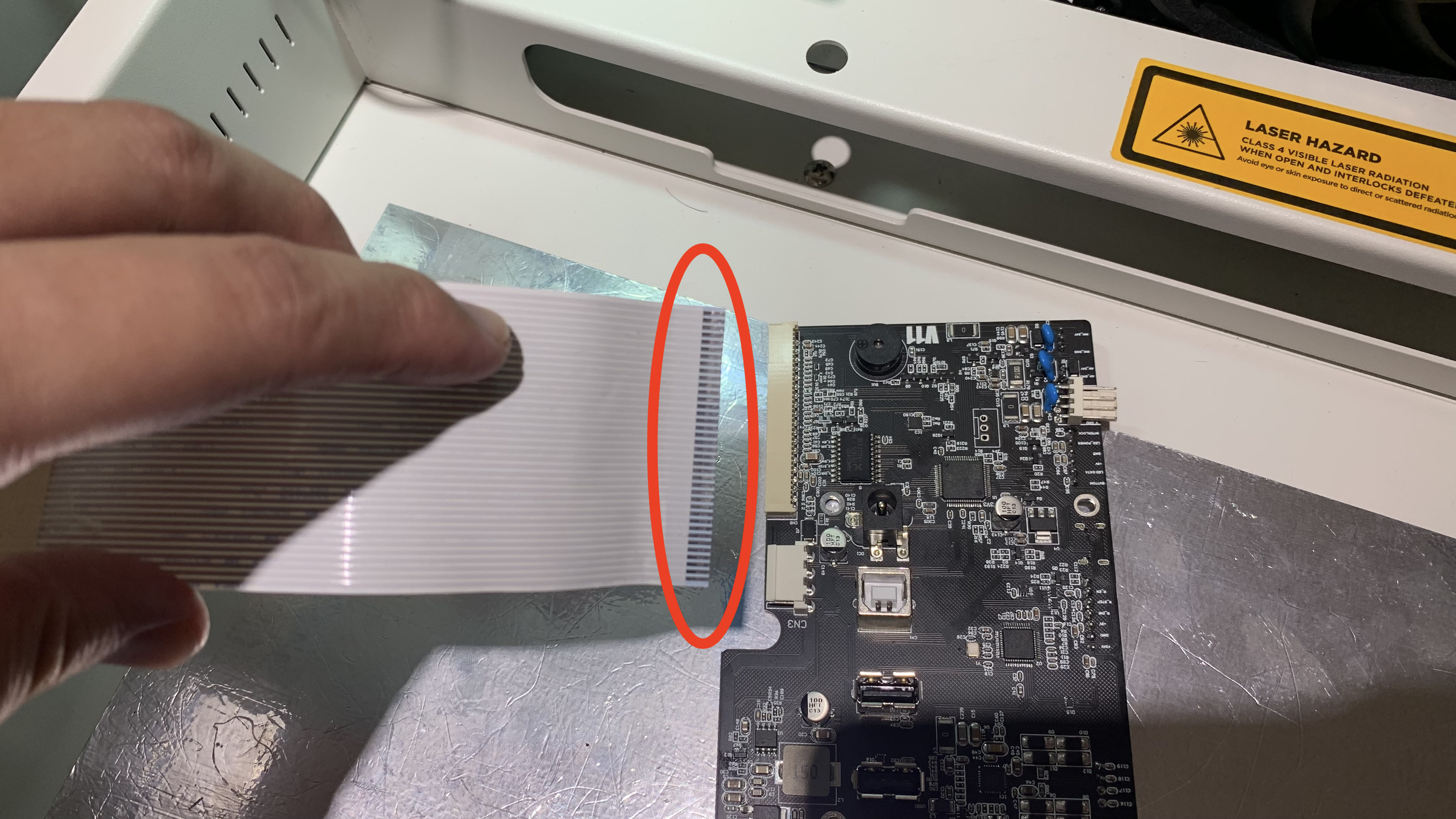

Huomaa, että liitinnastojen on oltava ylöspäin.

Vaihe 12 - Liitä johdot ja asenna emolevy takaisin

Huomaa, että johtoja ei saa taittaa.

Vaihe 13 - Kiinnitä ruuvit emolevyyn

Vaihe 14 - Liitä kaikki johdot paitsi kamera- ja moottorikaapeli

Varmista, että Type-C-kaapelin valkoinen piste osoittaa ulospäin, kuten alla olevassa kuvassa.

Vaihe 15 - Kiinnitä 38-nastainen lattakaapeli

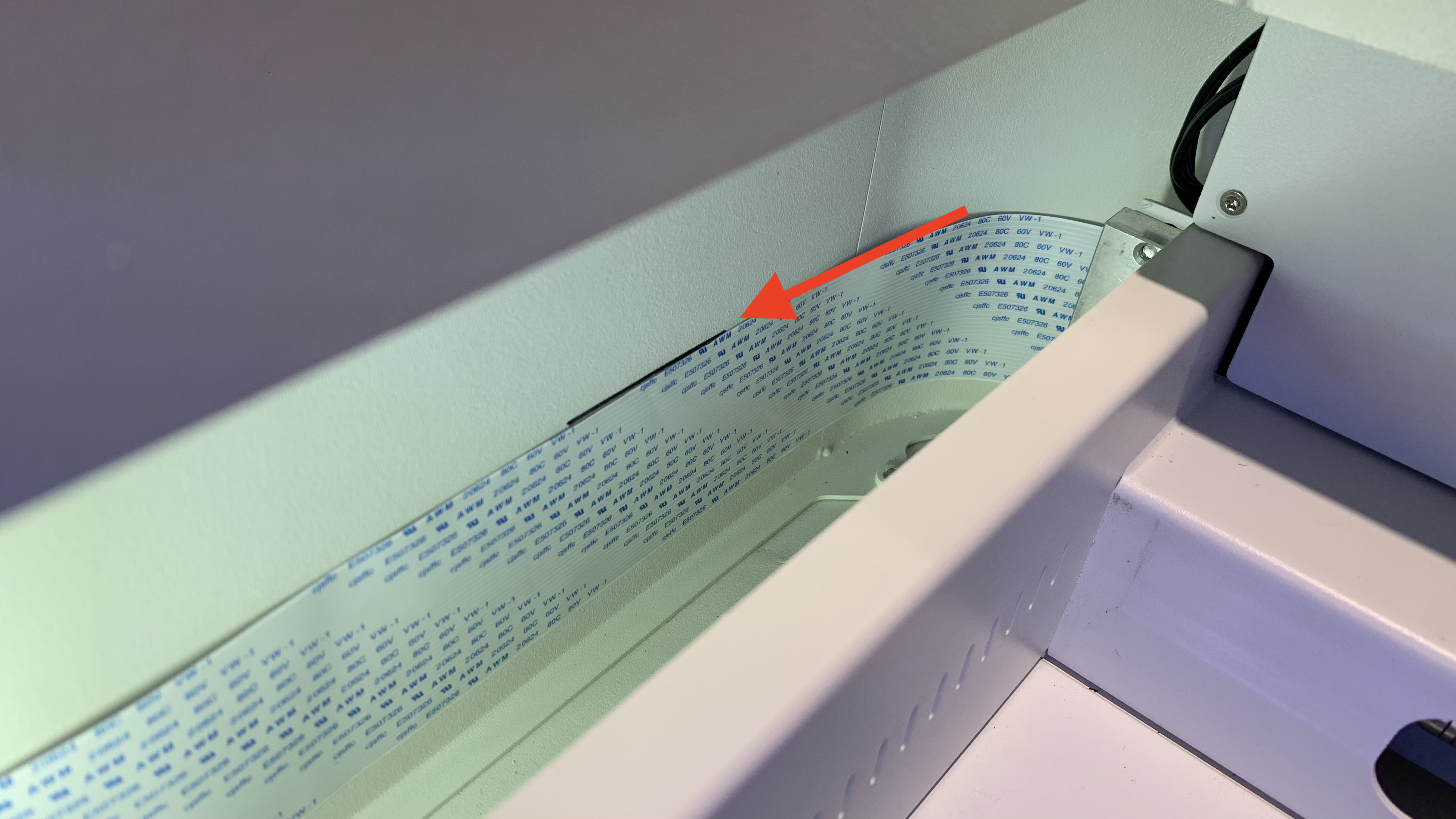

Kohdista lattakaapelin yläreuna merkin alareunaan ja kiinnitä se levyn vasempaan reunaan yläkulman suuntaisesti.

Vaihe 16 - Aseta levy ja luukun kansi paikoilleen

Jätä tilaa, jotta kädet mahtuvat työskentelemään.

Vaihe 17 - Liitä kamerakaapeli emolevyyn

Huomaa, että kamerakaapelin metallipinnan on oltava emolevyä kohti.

Kamerakaapelin metallipinta:

Metallipinnan on oltava emolevyä kohti:

Liitä kaapeli:

Lukitse liitin:

Vaihe 18 - Liitä moottorikaapeli

Vaihe 19 - Työnnä levy takaisin paikalleen ja kiristä ruuvit

T8-ruuvi, 8 kpl

Vaihe 20

Kun olet suorittanut edellä mainitut vaiheet, oven kansi on vaihdettu onnistuneesti. Koska toimenpiteisiin sisältyi oven kannen ja kameran siirtäminen, suorita kameran kalibrointi viimeisenä vaiheena ennen laitteen käytön jatkamista.
Voit tutustua tähän sivuun: Kameran kalibrointi
