Ador - Kosketusnäytön vaihto – FLUX Help Center

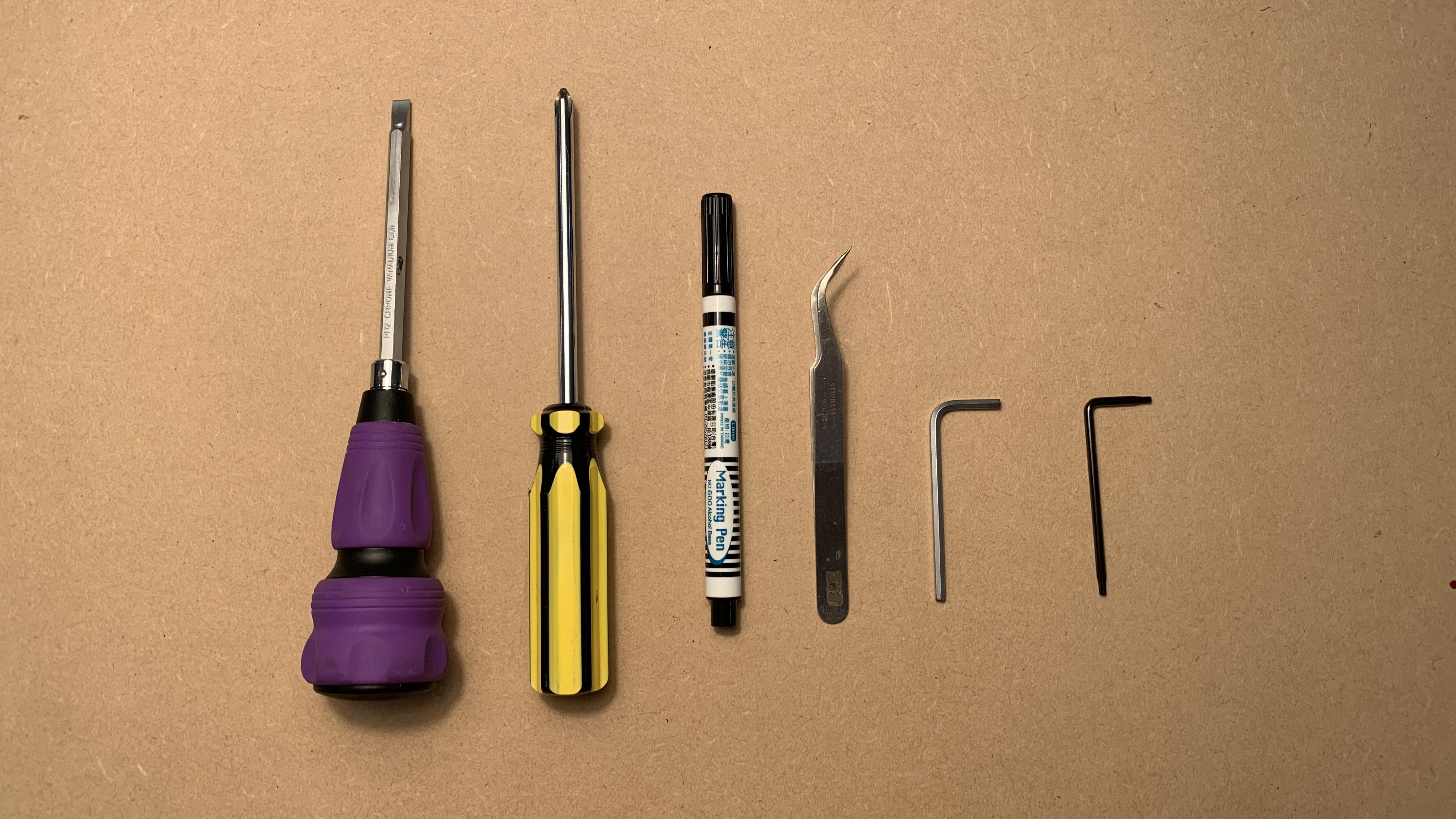

Työkalut

1	Torx T8 -ruuvitaltta Ruuvitaltta
2	3 mm:n kuusiokoloavain
3	Ristipääruuvitaltta
4	Merkintäkynä
5	Kaavin tai talttapäinen ruuvitaltta
6	Pinsetit

Vaihe 1

Sammuta laite, irrota virtajohto ja käännä laite ylösalaisin.

Vaihe 2

Merkitse USB-portin lähellä oleva kumitassu ja ruuvi.
Merkitseminen on tärkeää, koska tämän tassun ruuvi on lyhyempi kuin muut, ja sen on oltava samassa kohdassa.

Vaihe 3

Irrota nämä pohjaruuvit.
(T8-ruuvi x 6 kpl & 3 mm:n kuusiokoloruuvi x 4 kpl)

Vaihe 4

Käännä laite ympäri ja irrota sivuruuvit (T8-ruuvi x 2 kpl)

Vaihe 5

Merkitse ruuvinreiät molemmille puolille kynällä.
Tarkoituksena on muistuttaa itseäsi, että merkityt puolet ovat työstöaluetta kohti kokoamisvaiheessa.

Vaihe 6

Siirrä moduulin alusta tuuletinta kohti ääriasentoon.

Vaihe 7

Nosta ylärunko molemmilla käsillä ja aseta se tukitappien päälle.
(Varo, etteivät johdot jää rungon osien väliin.)

Esimerkki rungon asettamisesta tukitappien päälle:

Nostamisen esimerkkivideo (Video on kuvattu laitteen sisällä):

Vaihe 8

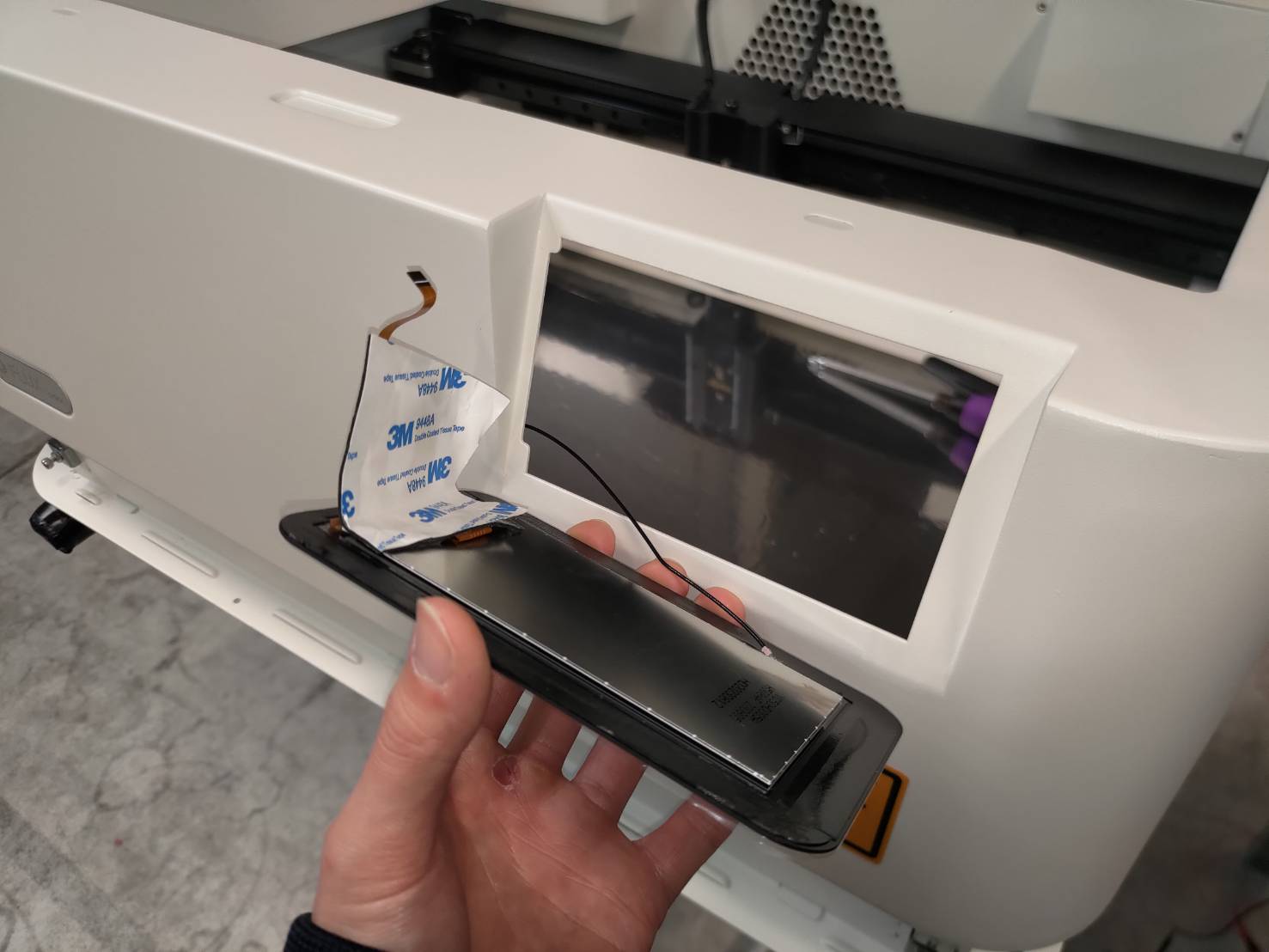

Taita 3M-vaahtomuoviteippi näyttöä kohti.

Vaihe 9

Merkitse USB-C-kaapeli.
Syynä on, että USB-C täytyy kytkeä oikeaan suuntaan, joten alkuperäinen suunta tiedetään merkitsemällä se kokoamisvaiheessa. (Merkityn puolen tulee olla työstöaluetta kohti.)

Vaihe 10

Ota valokuva tallentaaksesi kaikkien johtojen alkuperäiset sijainnit.
Tarkoituksena on muistaa johtojen sijainnit, jotta voit kytkeä ne takaisin oikein.

Vaihe 11

Irrota lattakaapelit, USB-C-johto ja Wi-Fi-antenni.
Huomaa, että lattakaapeleissa on lukituskiinnikkeet. Avaa kiinnikkeet irrottaaksesi lattakaapelit.

USB-C:n ja Wi-Fi-antennin sijainnit:

Kaikki irrotettu:

Vaihe 12

Irrota nämä ristipääruuvit poistaaksesi RK-piirilevyn.

Vaihe 13

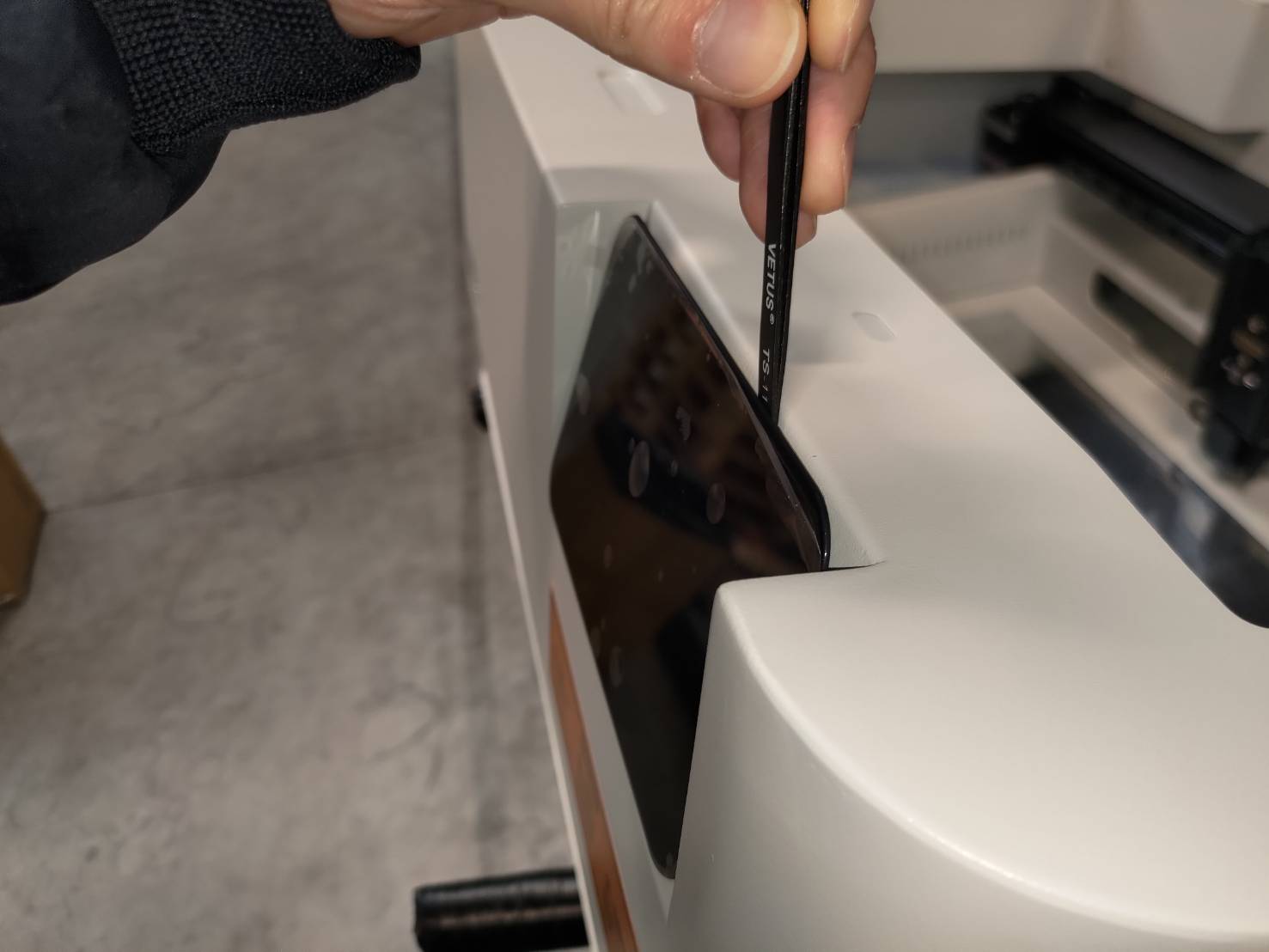

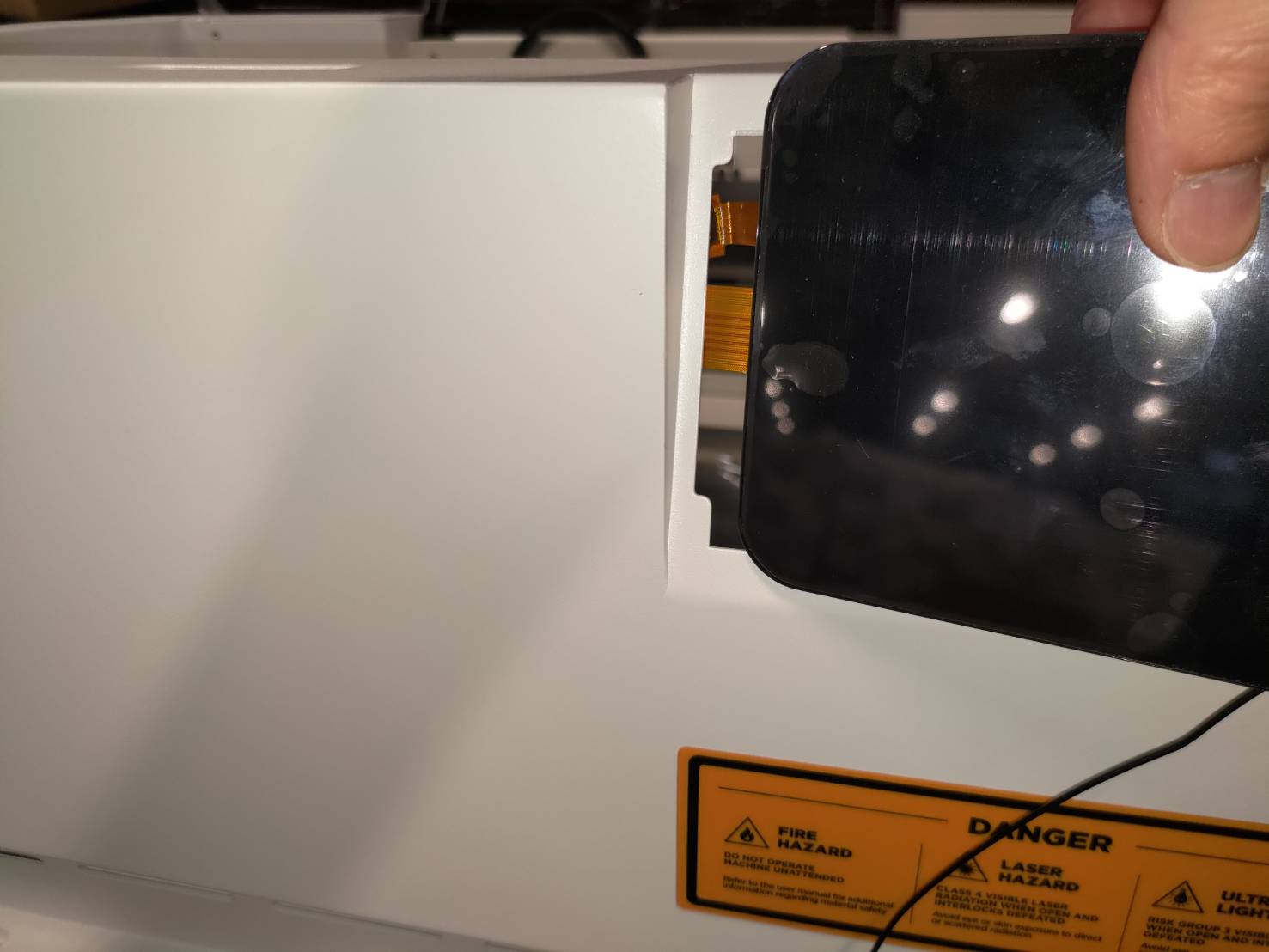

Käytä muovikaavinta tai talttapäistä ruuvimeisseliä näytön irrottamiseen.

Vaihe 14

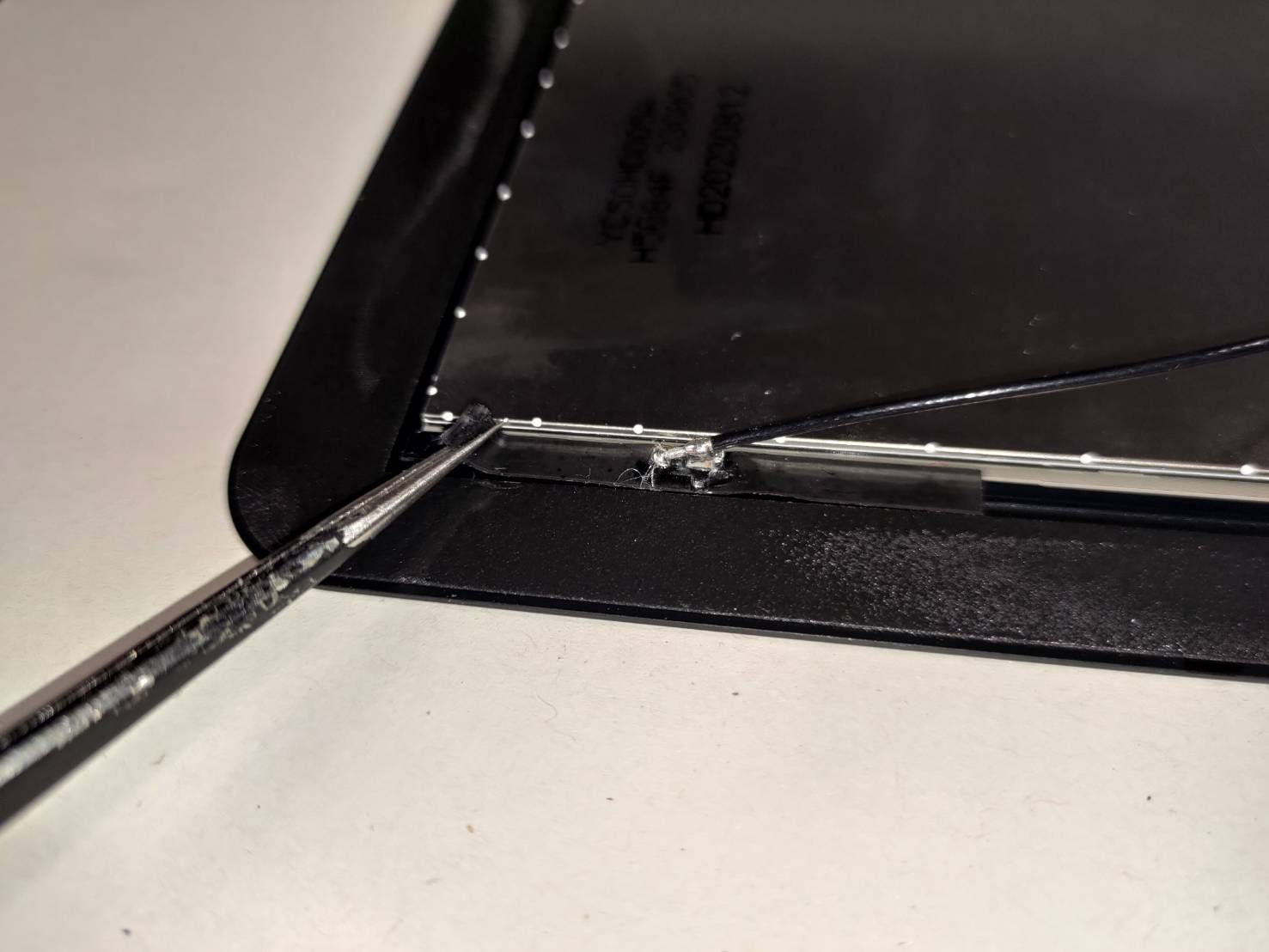

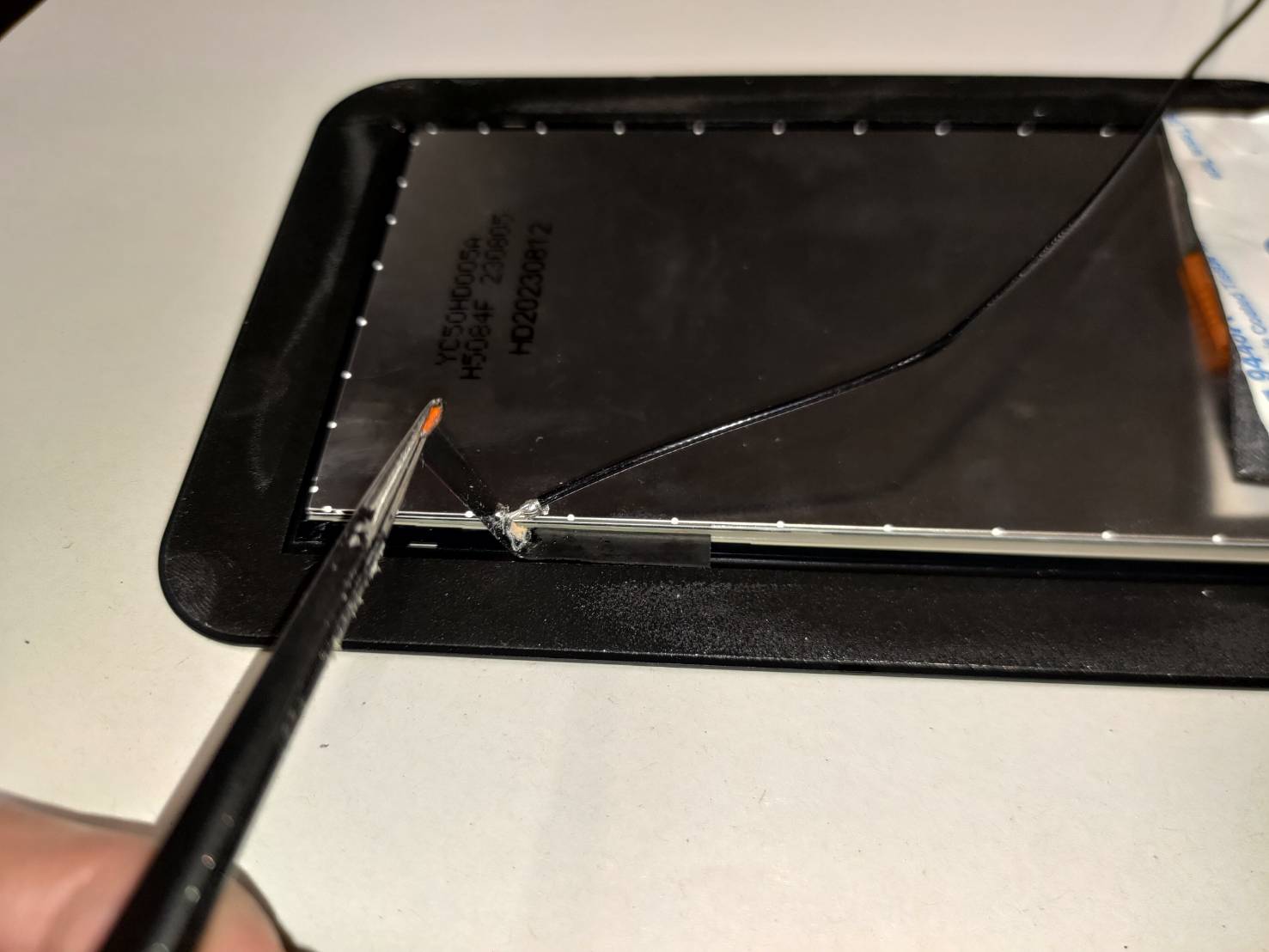

Irrota pinseteillä Wi-Fi-antenni teippeineen vanhasta näytöstä ja säilytä se myöhempää käyttöä varten.

Vaihe 15

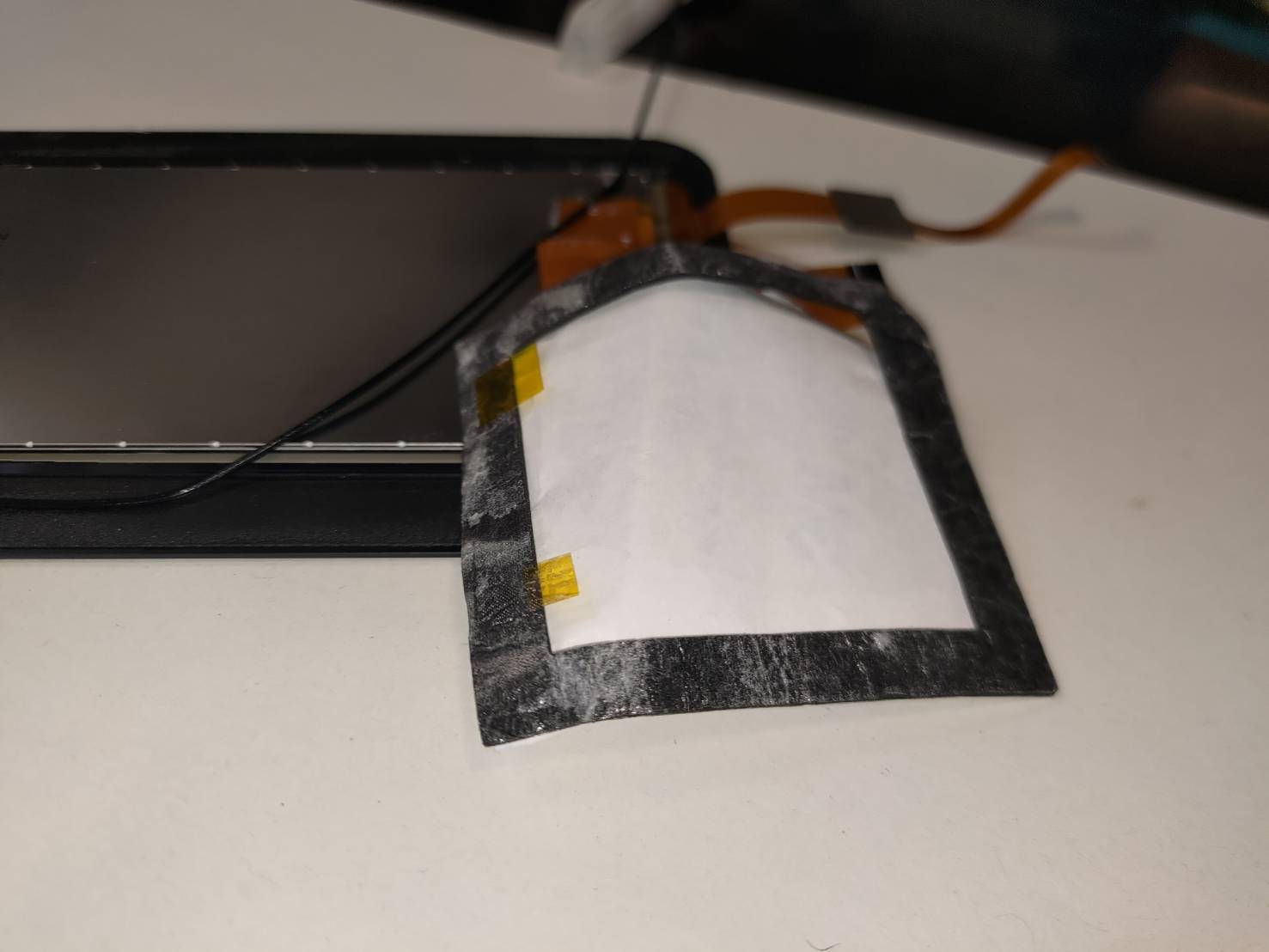

Irrota 3M-vaahtomuoviteippi ja säilytä se myöhempää käyttöä varten
(Jos uuden näytön mukana tulee vaahtomuoviteippi, ohita tämä vaihe.)

Vaihe 16

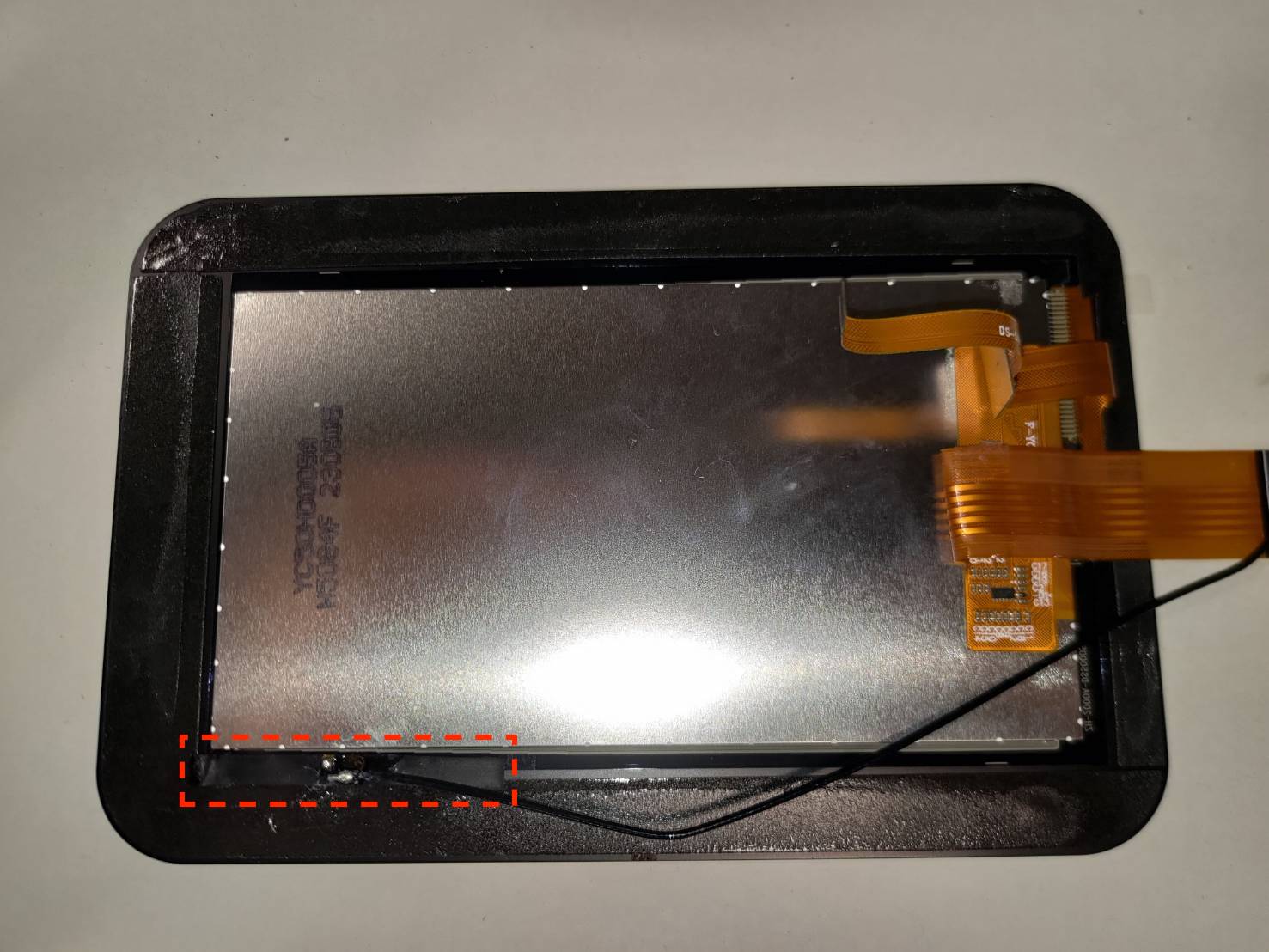

Aseta Wi-Fi-antenni uuden näytön vasempaan alakulmaan.

Vaihe 17

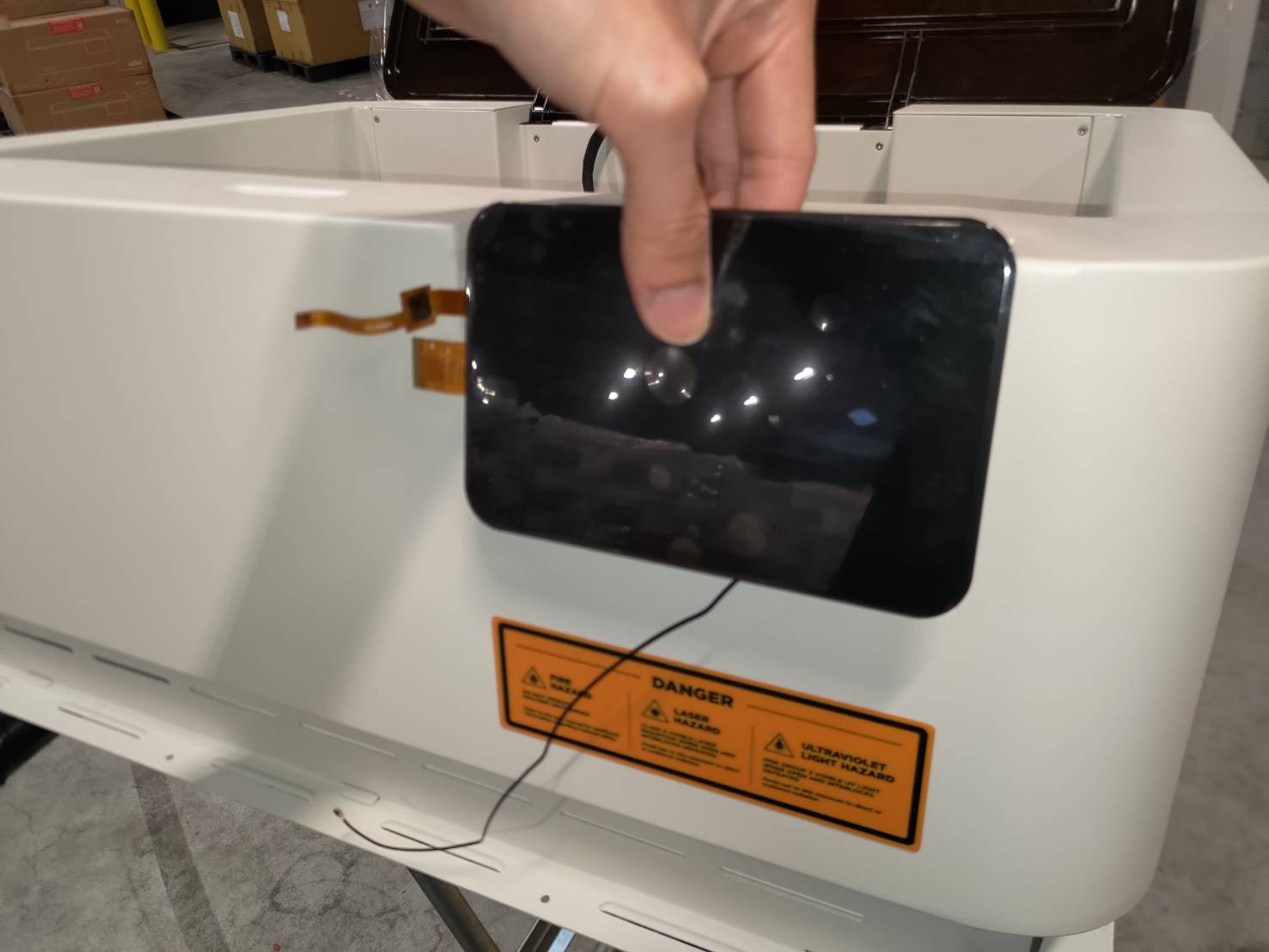

Poista suojakalvo uudesta näytöstä. Aseta näyttö kehykseen.
Suunta on kuten alla olevassa kuvassa, ja kaapeleiden tulee olla vasemmalla puolella (RK-piirilevyn puolella).

Vaihe 18

Liitä lattakaapelit uuteen RK-piirilevyyn.
Huomaa, että piirilevyn liittimet on avattava ennen kaapeleiden asettamista.

Vaihe 19

Kiinnitä uusi RK-piirilevy ruuvaamalla ruuvit takaisin paikoilleen.

Vaihe 20

Kytke USB-C-liitin ja WIFI-antenni.
Huomaa, että USB-C-liittimen tulee olla samassa suunnassa kuin aiemmin otetussa kuvassa Vaihe 10.

Vaihe 21

Aseta 3M-vaahtomuoviteippi takaisin paikalleen.

Vaihe 22

Aseta yläkehys takaisin paikalleen.
Huomaa, että merkittyjen ruuvinreikien tulee osoittaa työskentelyaluetta kohti.

Kehyksen palauttaminen:

Vaihe 23

Käynnistä laite ja testaa kosketustoiminto
(Varo, ettet paina "Control"-painiketta)

Jos näyttö pysyy pimeänä, kytke lattakaapelit uudelleen.
Vaihe 7 - Vaihe 12 >> Nosta kehystä ja irrota RK-piirilevy.
Vaihe 18 - Vaihe 22 >> Kytke kaapeli uudelleen, asenna RK-piirilevy takaisin ja käynnistä laite.

Jos laite käynnistyy normaalisti, mutta kosketusnäyttö ei toimi, tarkista USB-C-liittimen suunta. (Vaihe 7 & Vaihe 20)

Vaihe 24

Kiinnitä sivuruuvit.

Vaihe 25

Sammuta laite ja käännä se ylösalaisin. Kiinnitä kaikki pohjan ruuvit.
Huomaa, että merkityn jalan ja ruuvin tulee olla lähellä USB-portteja.

Suositus:
On suositeltavaa olla kiristämättä ruuveja heti täysin, sillä jotkin ruuvit saattavat olla kohdistuneet väärin eikä niitä voida asettaa paikalleen. Siksi on suositeltavaa kiristää kaikki ruuvit vasta, kun ne kaikki on ensin asennettu.

Vaihe 26

Käännä laite oikein päin. Liikuta moduulin istuinta eri suuntiin nähdäksesi, liikkuuko se vapaasti.

Jos istuinta voidaan liikuttaa ongelmitta, vaihto on suoritettu onnistuneesti.

Jos istuin on juuttunut tai sitä ei voida työntää kokonaan tuuletinta kohti, siirry vaiheeseen 27.

vaiheeseen 27

Yritä löysätä USB-porttien lähellä olevaa kumijalan ruuvia ja kokeile liikuttaa moduuli-istuinta uudelleen.
