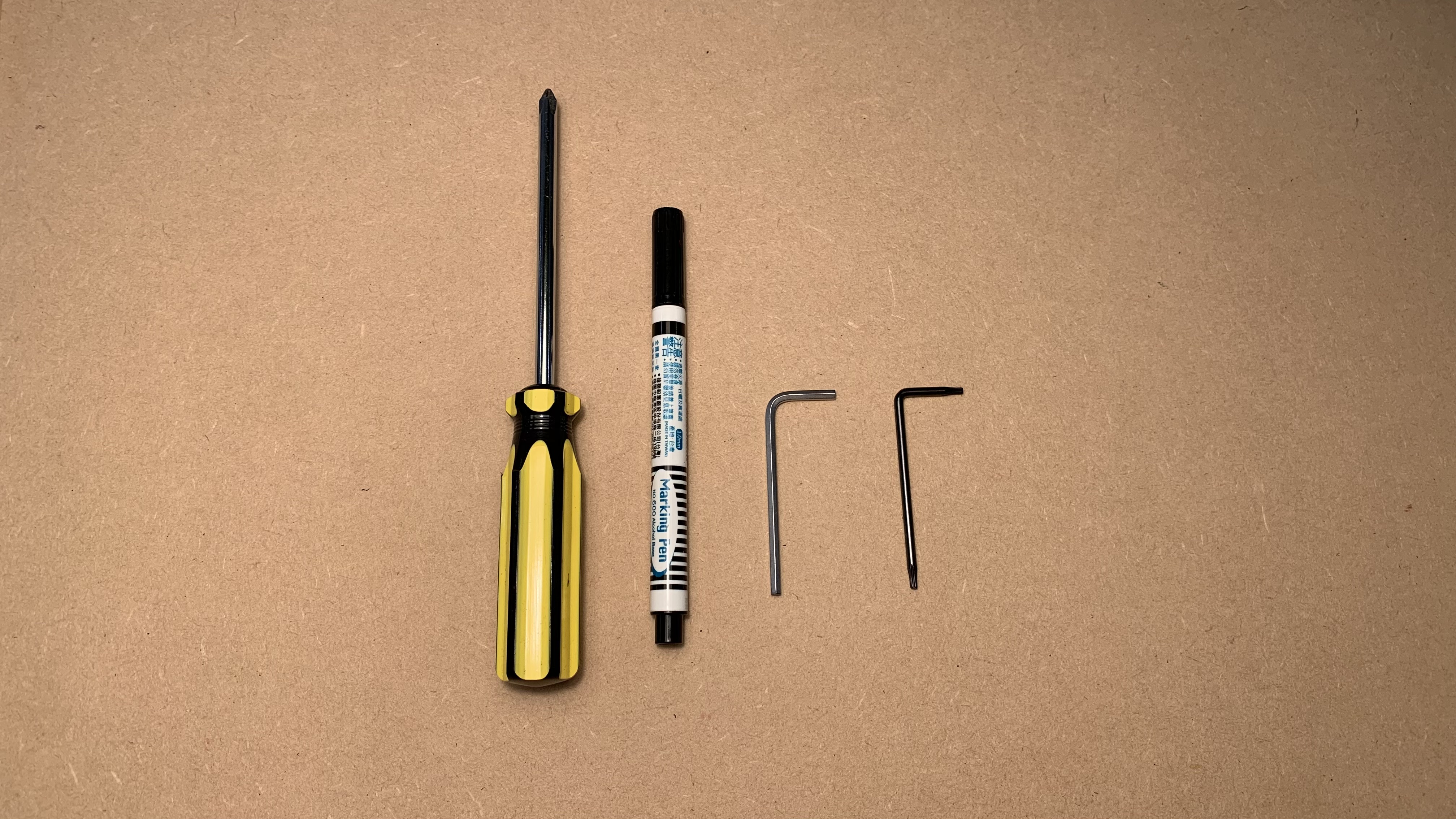

Työkalut
| 1 |
Torx T8 ruuvimeisseli |
| 2 |
3 mm:n kuusiokoloavain |
| 3 |
Ristipääruuvimeisseli |
| 4 | Merkkauskynä |
Vaihe 0 - Lataa tiedot Adorista
⚠︎ Jos laitteesi ei käynnisty normaalisti tai muodosta yhteyttä tietokoneeseen, ota yhteyttä asiakaspalveluun saadaksesi tiedot.
- Päivitä laiteohjelmisto versioon 5.1.17 tai uudempaan.
- Päivitä Beam Studio versioon 2.3.1 tai uudempaan.

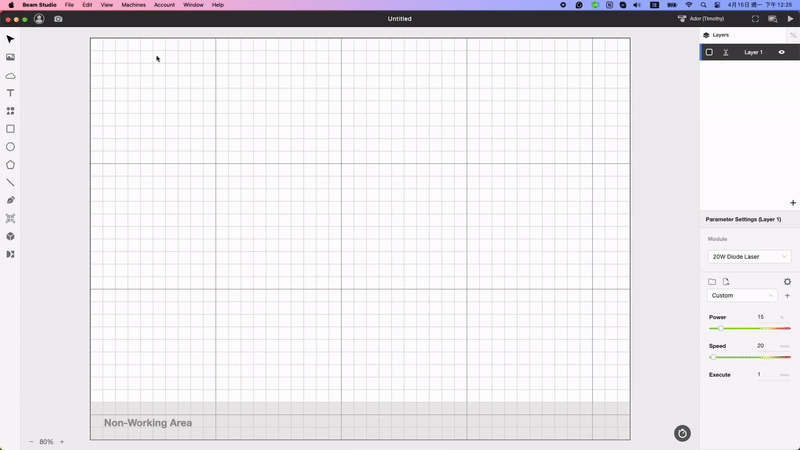

- Valitse 'Laite → Laitteen nimi → Kameran kalibrointitiedot → Lataa tiedot'.
Ladattu tiedosto on .zip -muodossa ja nimetty laitteesi nimen mukaan.
Esimerkiksi Ador (Timothy).zip.
Vaihe 1
Sammuta laite, irrota virtajohto ja käännä laite ylösalaisin.
Vaihe 2
Merkitse USB-portin lähellä oleva kumitassu ja ruuvi.
Merkitseminen on tärkeää, koska tämän tassun ruuvi on lyhyempi kuin muut, ja sen on oltava samassa kohdassa.
Vaihe 3
Irrota nämä pohjaruuvit.
(6 kpl T8-ruuvia ja 4 kpl 3 mm:n kuusiokoloruuvia)
Vaihe 4
Käännä laite ja irrota sivuruuvit (2 kpl T8-ruuvia)
Vaihe 5
Merkitse ruuvinreiät molemmille puolille kynällä.
Tarkoituksena on muistuttaa, että merkityt puolet ovat työaluetta kohti koottaessa.
Vaihe 6
Siirrä moduulin alusta tuuletinta kohti ääriasentoon.
Vaihe 7
Nosta ylärunko molemmilla käsillä ja aseta se tappien päälle.
(Varo, etteivät johdot jää runkojen väliin.)
Esimerkki rungon asettamisesta tappien päälle:
Nostamisen esimerkkivideo (Video on kuvattu laitteen sisällä):
Vaihe 8
Taita 3M-vaahtomuoviteippi näyttöä kohti.
Vaihe 9
Merkitse USB-C-kaapeli.
USB-C on kytkettävä oikeaan suuntaan, joten alkuperäinen suunta tiedetään merkitsemällä se kokoamisen yhteydessä. (Merkityn puolen tulee olla työaluetta kohti.)
Vaihe 10
Ota kuva kaikkien johtojen alkuperäisistä sijainneista.
Tarkoituksena on muistaa johtojen sijainnit, jotta ne voidaan kytkeä takaisin oikein.
Vaihe 11
Irrota lattakaapelit, USB-C ja Wi-Fi-antenni.
Huomaa, että litteissä kaapeleissa on lukitusklipsit. Avaa klipsit irrottaaksesi litteät kaapelit.
USB-C:n ja Wi-Fi-antennin sijainnit:
Kaikki osat irrotettu:
Vaihe 12
Irrota nämä ristipääruuvit poistaaksesi RK-piirilevyn.
Vaihe 13
Liitä litteät kaapelit uuteen RK-piirilevyyn.
Huomaa, että piirilevyn liitinten klipsit on avattava ennen kaapeleiden liittämistä.
Vaihe 14
Kiinnitä uusi RK-piirilevy ruuvaamalla ruuvit takaisin paikoilleen.
Vaihe 15
Kytke USB-C-liitin ja Wi-Fi-antenni.
Huomaa, että USB-C-liittimen on oltava samassa suunnassa kuin aiemmin otetussa kuvassa Vaihe 10.
Vaihe 16
Aseta 3M-vaahtomuoviteippi takaisin paikalleen.
Vaihe 17
Aseta yläkehys takaisin paikalleen.
Huomaa, että merkittyjen ruuvinreikien on osoitettava työskentelyaluetta kohti.
Kehyksen palauttaminen:
Vaihe 18
Käynnistä laite ja testaa kosketustoiminto.
(Varo, ettet paina "Control"-painiketta)
|
Vaihe 19
Kiinnitä sivuruuvit.
Vaihe 20
Sammuta laite ja käännä se ympäri. Kiinnitä kaikki pohjan ruuvit.
Huomaa, että merkityn jalan ja ruuvin tulee olla lähellä USB-portteja.
Suositus:
Älä kiristä ruuveja heti täysin, sillä jotkin ruuvit saattavat olla kohdistuneet väärin eikä niitä voi asettaa paikalleen. On suositeltavaa kiristää kaikki ruuvit vasta, kun ne kaikki on asennettu.
Vaihe 21
Käännä laite oikein päin. Liikuta moduulin istuinta ja tarkista, että se liikkuu vapaasti.
|
|
Vaihe 22
Yritä löysätä USB-porttien lähellä olevaa kumijalkaruuvia ja kokeile siirtää moduulin alustaa uudelleen.
Vaihe 23 - Käynnistä laite ja lataa tiedot

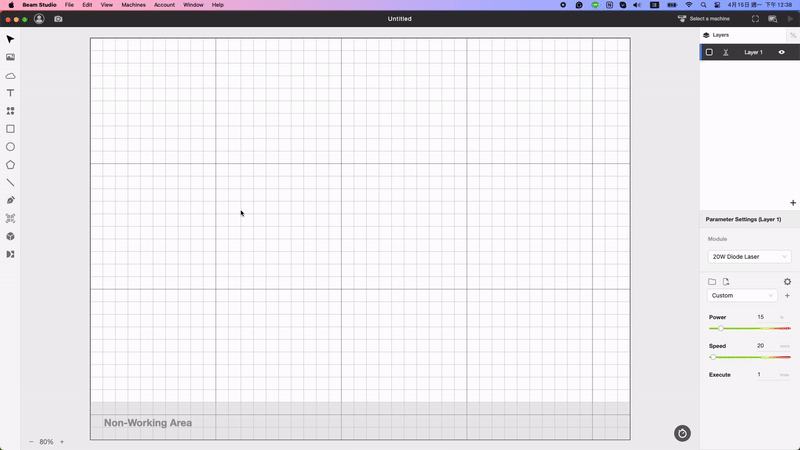

Käynnistä Beam Studio versio 2.3.1 tai uudempi ja valitse 'Laite → Laitteen nimi → Kameran kalibrointitiedot → Lataa tiedot → Valitse tiedosto, joka ladattiin vaiheessa 0."
Vaihe 24 - Kalibroi kamera
Suorita kameran kalibrointi uudelleen saadaksesi oikean esikatselun.
#END
