Työkalut

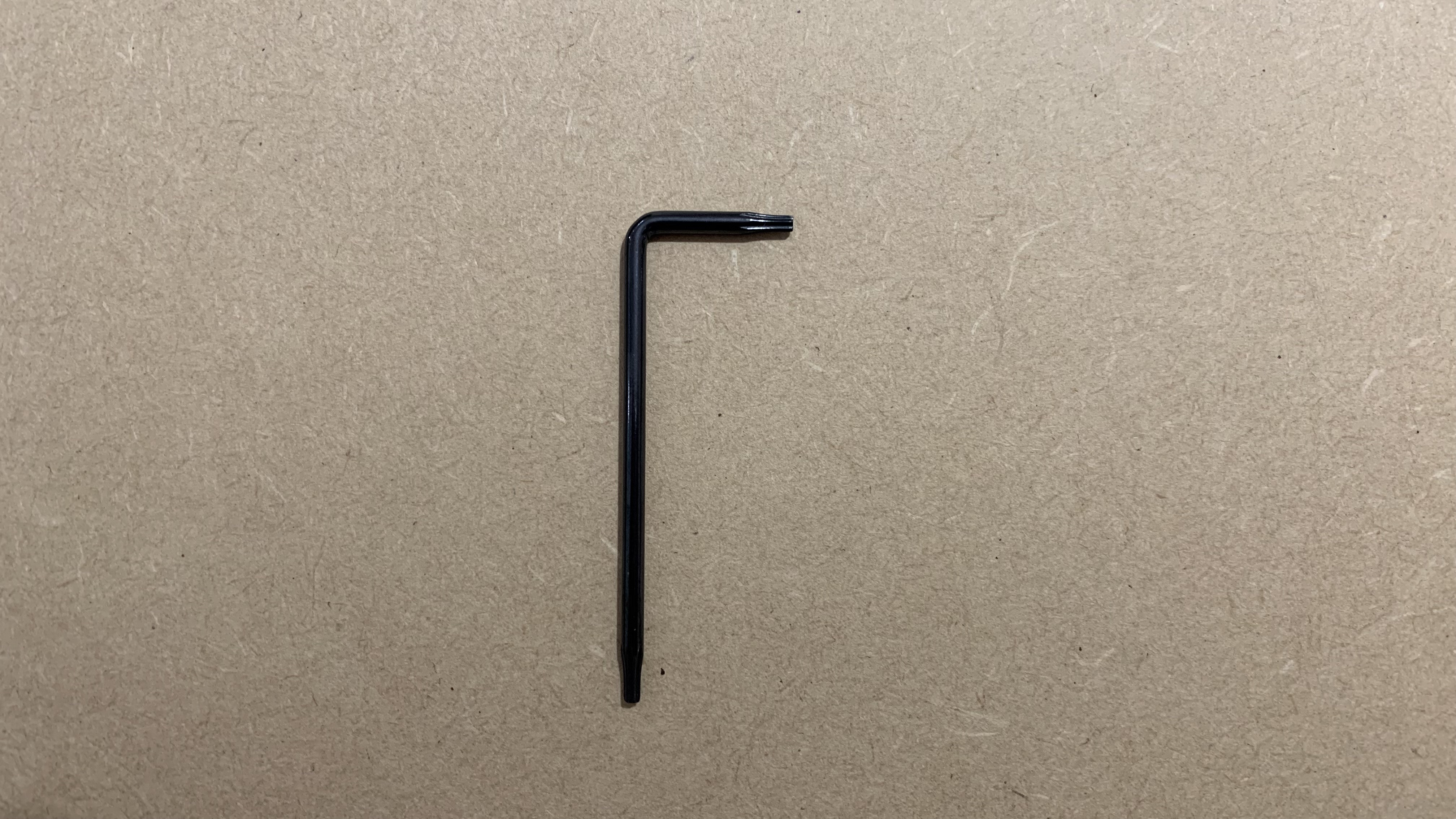

- Torx T8 -ruuvimeisseli
Vaihe 1
Sammuta laite ja irrota virtajohto.
Vaihe 2
Irrota rungon takaosassa olevat 8 ruuvia T8-ruuvimeisselillä löysätäksesi peltilevyä ja luukun suojusta (peltilevy ja luukun suojus ovat kiinni toisissaan)
Vaihe 3

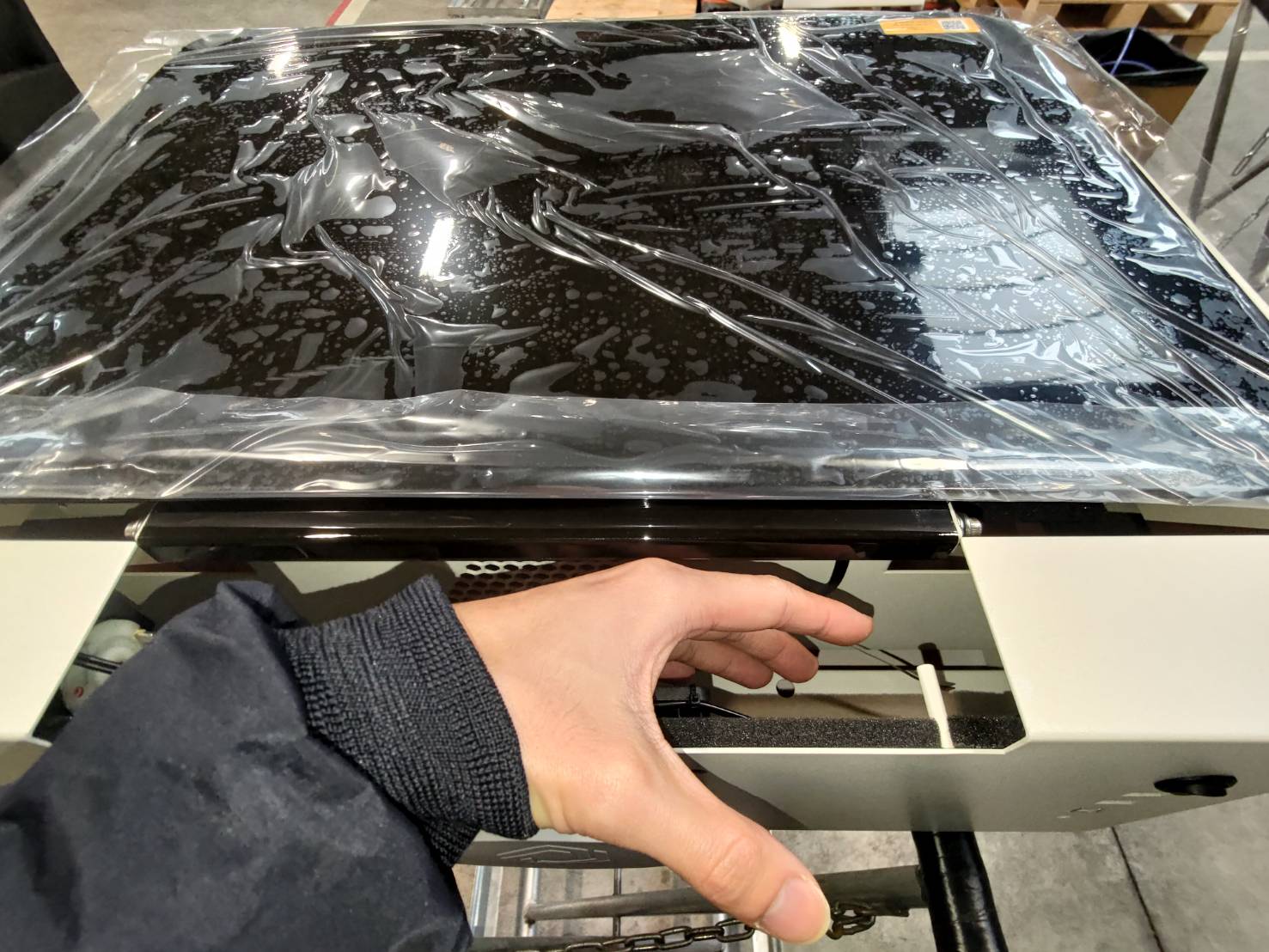

Työnnä ensin peltilevyä ja luukun suojusta hieman eteenpäin tai taaksepäin luodaksesi tilaa käsille, kuten videossa näytetään.
Vaihe 4
Irrota moottorin kaapeli kuvan osoittamalla tavalla.
(Tämän tarkoituksena on helpottaa kameran kaapelin irrottamista)
Vaihe 5
Irrota kameran kaapeli avaamalla ensin kiinnike ja vetämällä sitten kaapeli ulos.
Kiinnike suljettuna
Kiinnike avattuna
Kameran kaapeli irrotettuna
Vaihe 6
Luukun suojus ja peltilevy voidaan nyt irrottaa kokonaan.
Vaihe 7
Aseta uusi oven suojus laitteeseen jättäen tilaa, jotta kätesi mahtuu laitteen sisälle.
Vaihe 8
Liitä kamerakaapeli takaisin piirilevyyn ja varmista, että suljet liittimen.
Huomaa, että kaapelin metallipuolen tulee olla emolevyä tai itseäsi kohti.
Kaapelin metallipuoli
Metallipuolen on oltava piirilevyä tai itseäsi kohti
Liitä kaapeli
Sulje liitin
Vaihe 9
Kytke moottorin kaapeli.
Vaihe 10
Työnnä oven suojus ja peltilevy tuuletinta kohti loppuun asti ja kiinnitä 8 ruuvia.
Vaihe 11
Jos edellä mainitut vaiheet on suoritettu, vaihto on onnistunut.
Koska kamera on vaihdettu toimenpiteen aikana, suorita kameran kalibrointi ennen laitteen käyttöä.
Katso lisätietoja sivulta: Kameran kalibrointi
