Ador - Y-akselin aluslevyn asennusohje

Työkalut:

• Ristipääruuvimeisseli (ohut ja pitkä)
• Vahva kaksipuolinen teippi
• Tavallinen teippi

Vaihe 1:

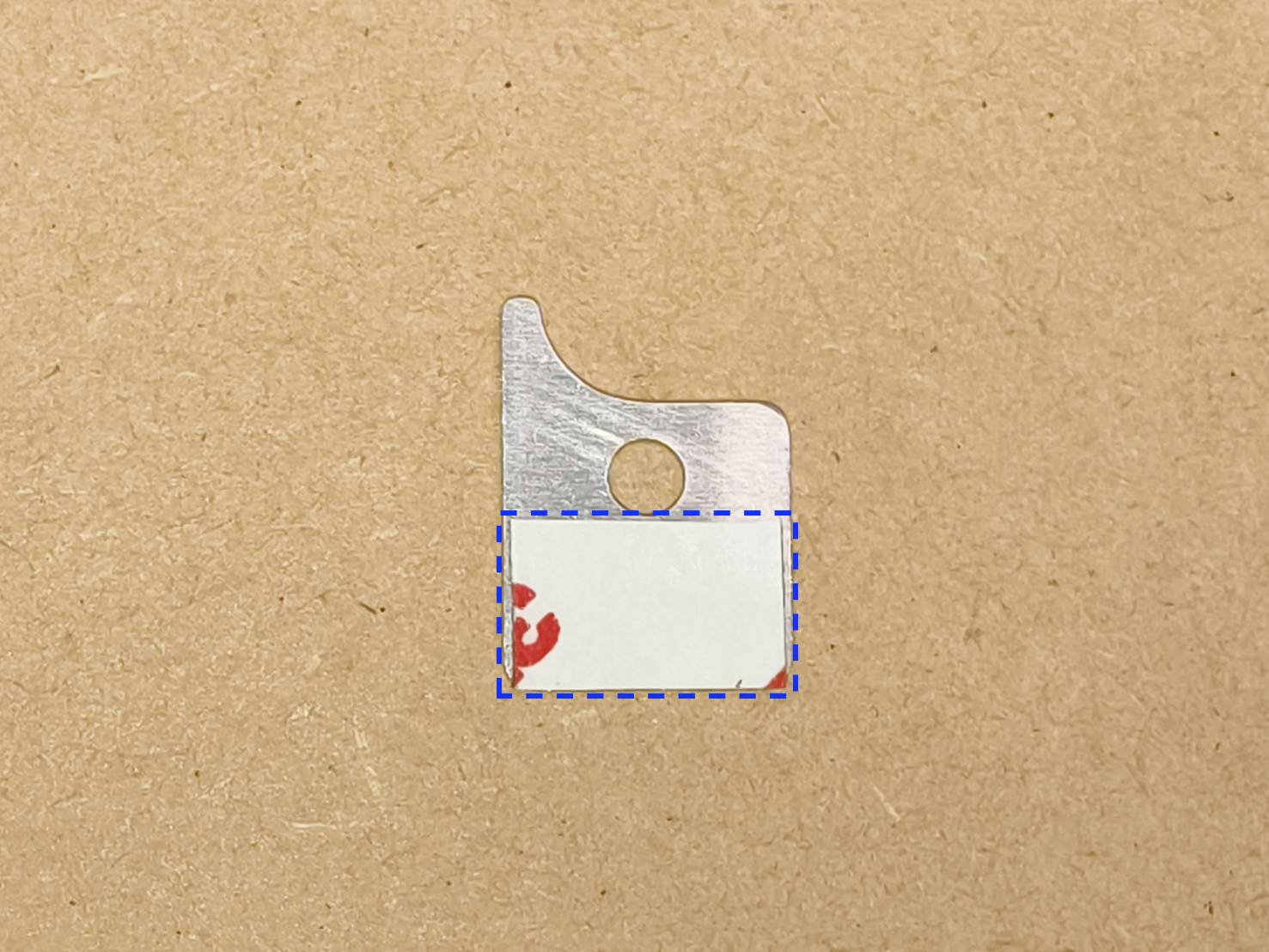

Kiinnitä kaksipuolinen teippi aluslevyyn. Varmista, että teippi on samalla puolella kuin kuvassa.

Vaihe 2:

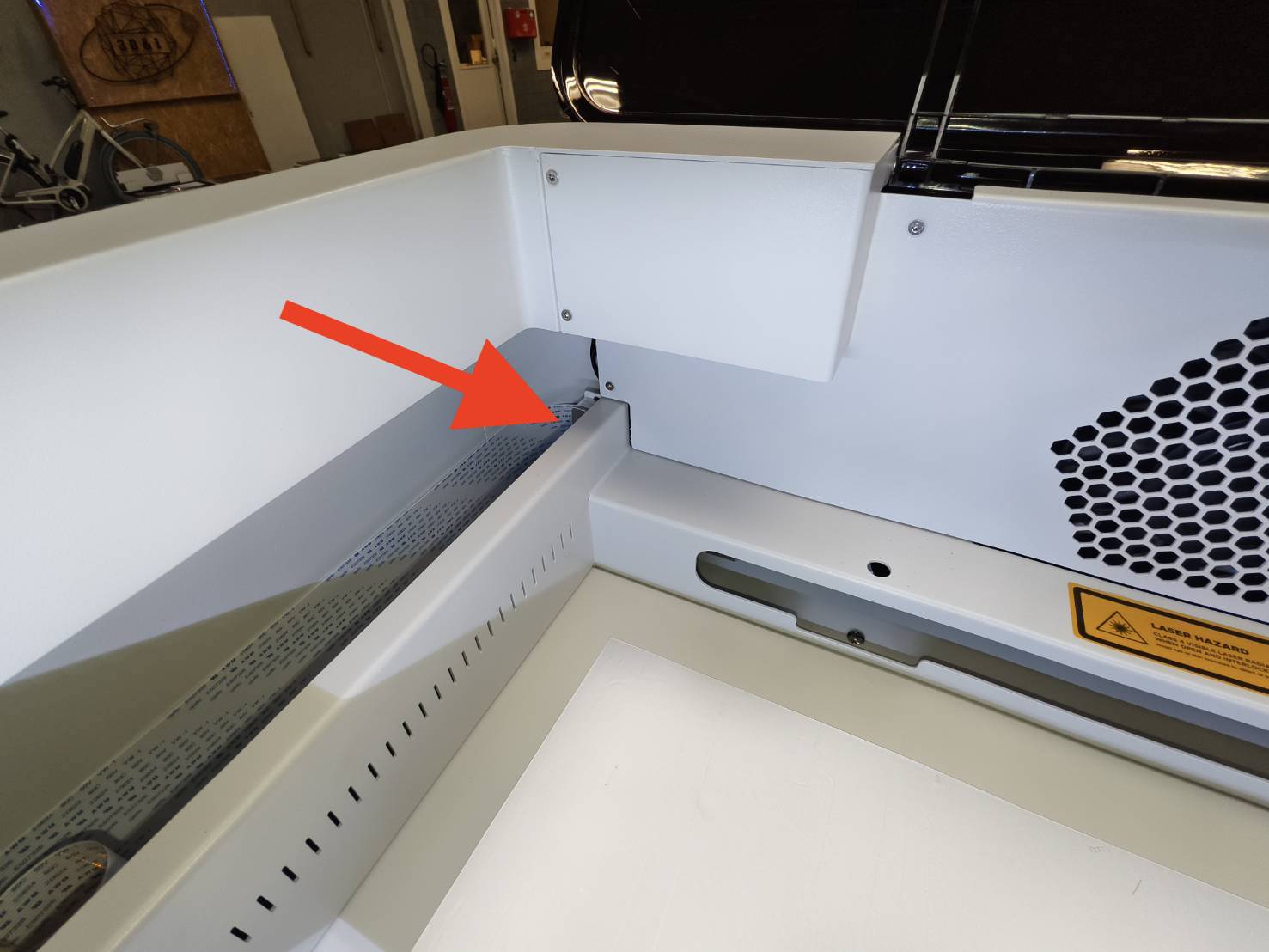

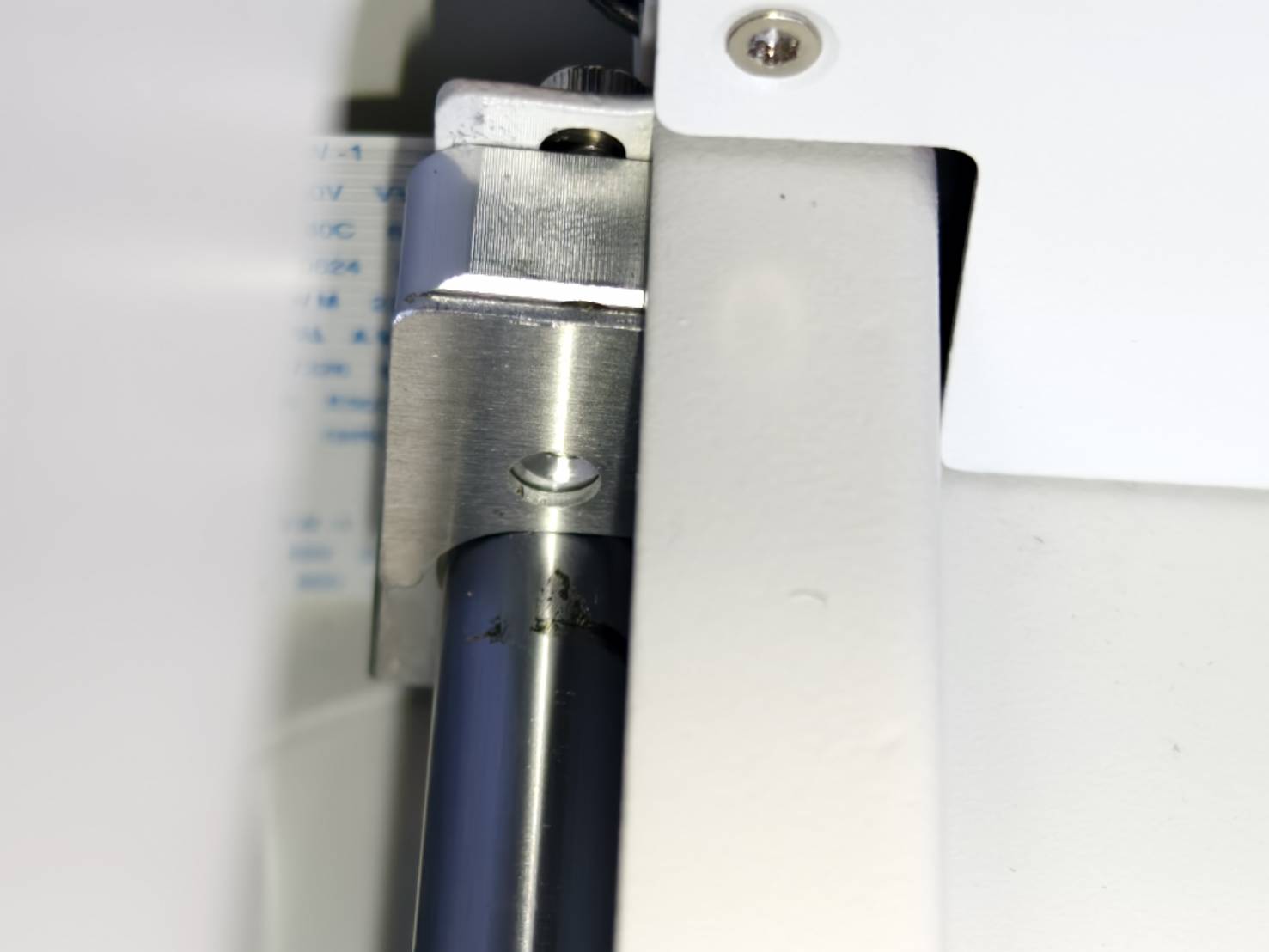

Poista kaksipuolisen teipin suojakalvo ja aseta aluslevy Y-akselin rajakytkimen kosketuskohtaan (laitteen vasemmassa yläkulmassa).

Vaihe 3:

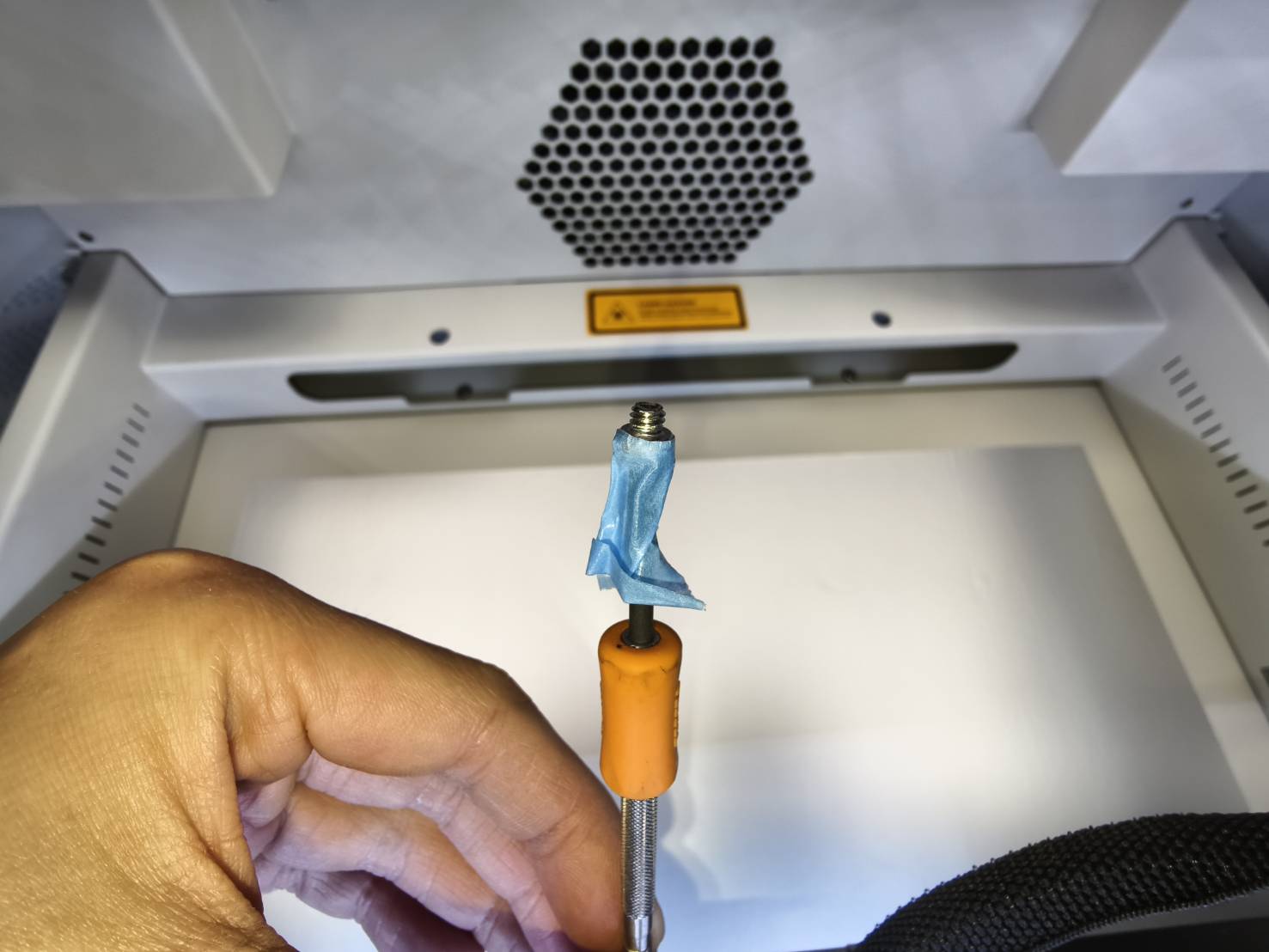

Kiinnitä ruuvi ruuvimeisseliin tavallisella teipillä.
(Tämä helpottaa ruuvin kiristämistä.)

Vaihe 4:

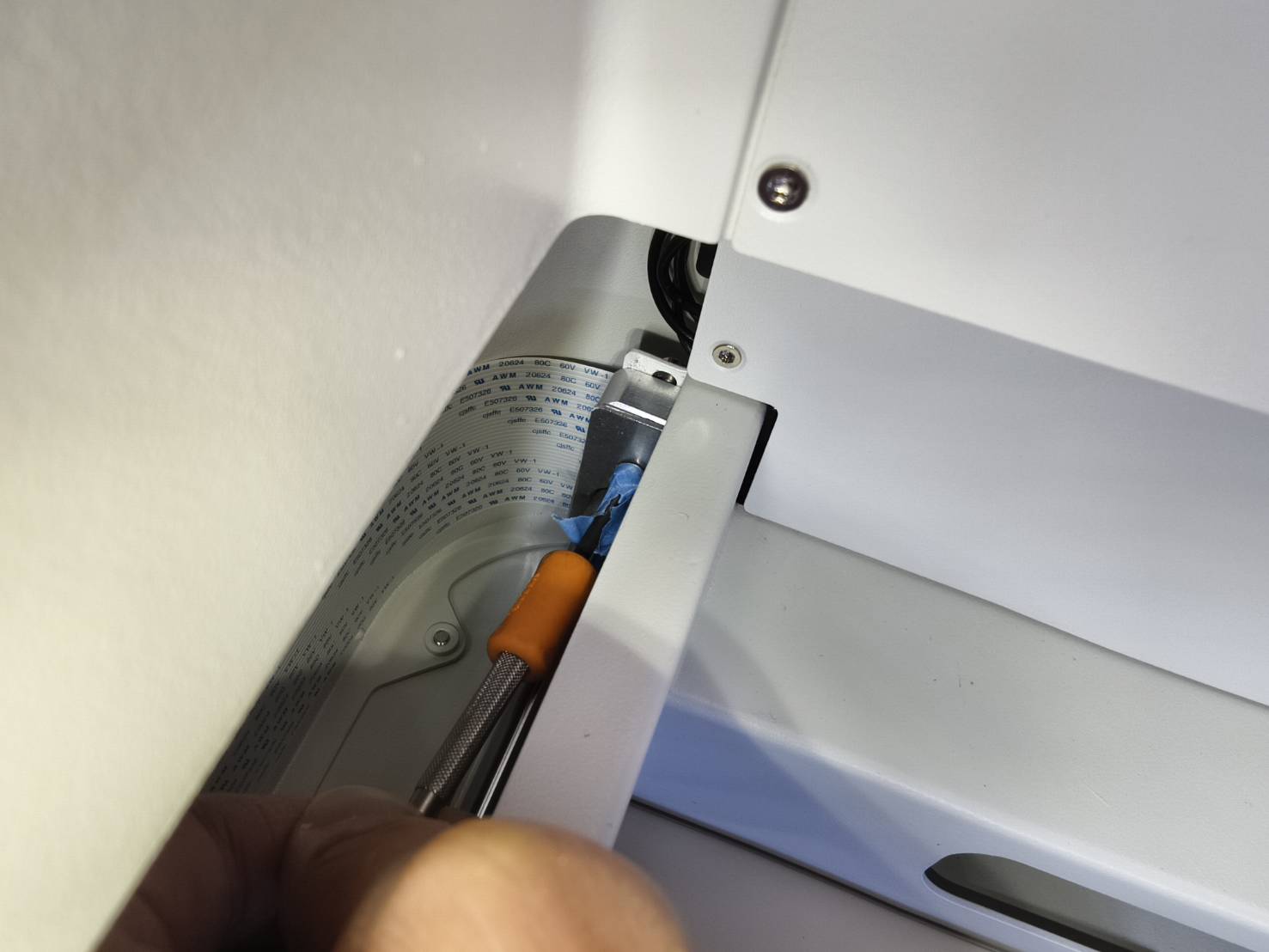

Kiristä ruuvi.

Vaihe 5:

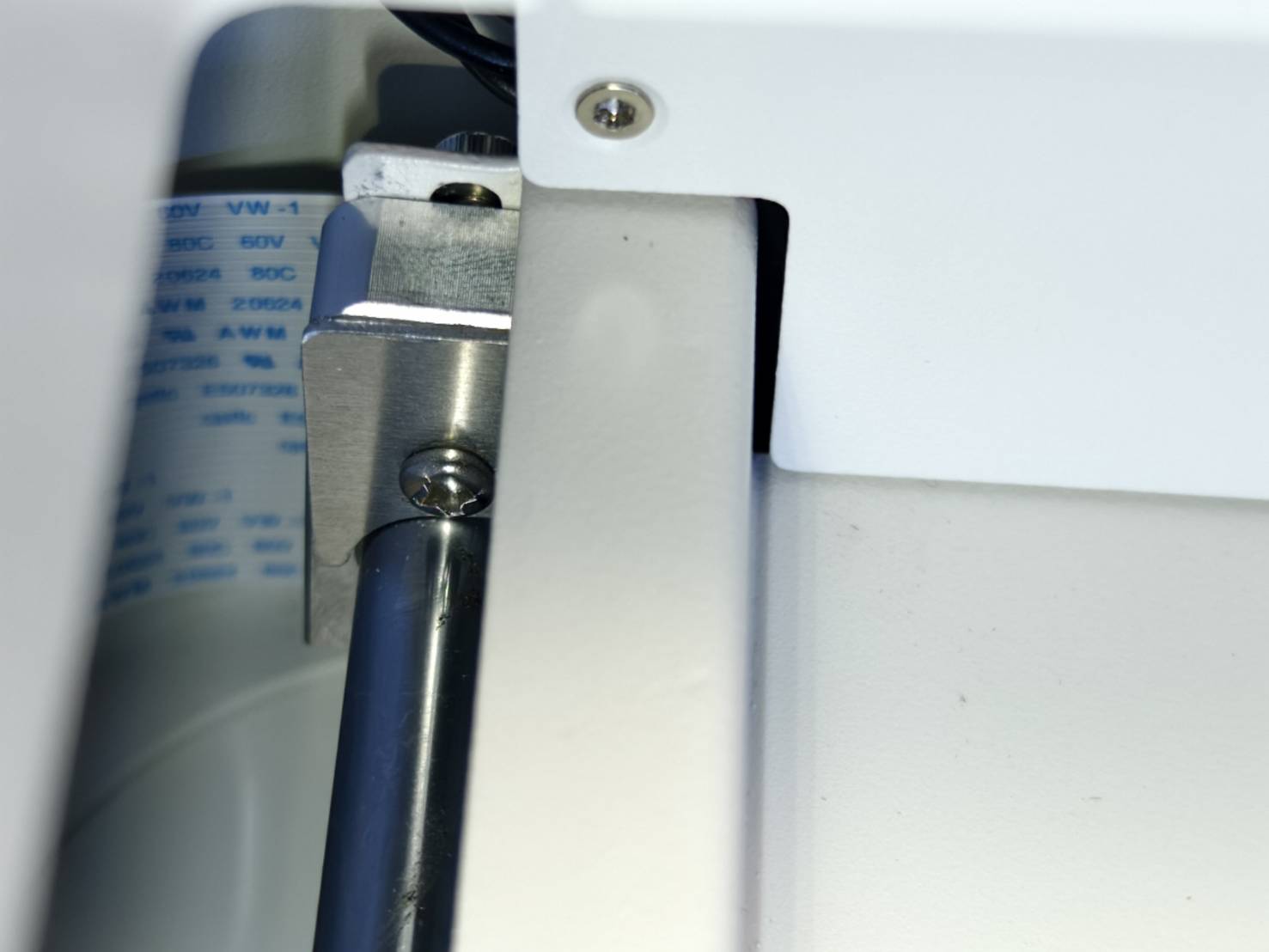

Valmis.

#LOPPU
