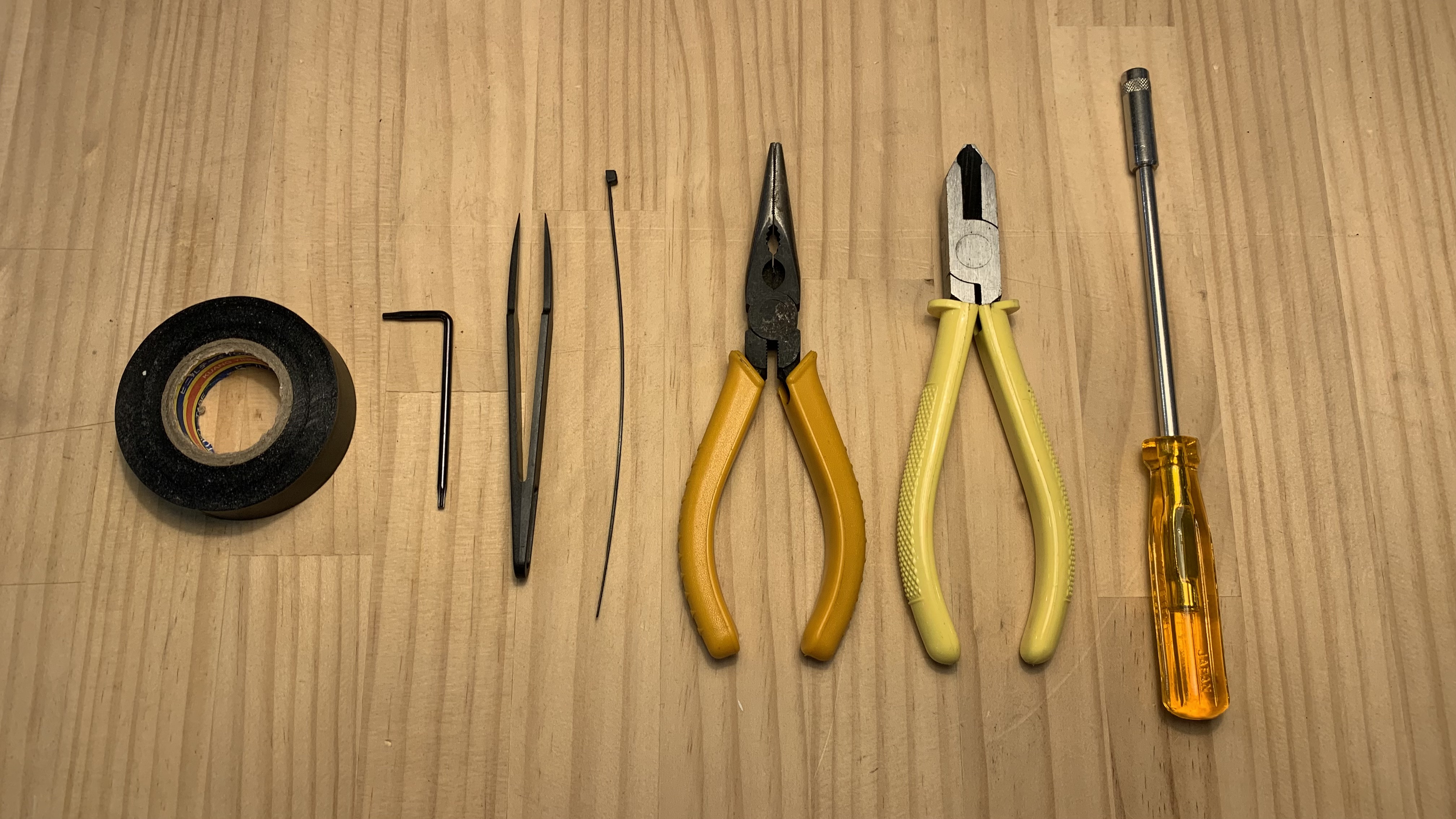

Työkalut:
- Torx T8 -ruuvimeisseli
- 5.5 mm:n hylsyavain
- Sivuleikkurit tai katkaisupihdit
- Kärkipihdit
- Nippusiteitä tai teippiä
- Pinsetit
Vaihe 1
Sammuta laite ja irrota virtajohto.
Vaihe 2
Irrota nämä ruuvit levystä. T8-ruuvi x 8kpl (Levy ja luukun kansi ovat kiinni toisissaan.)
Vaihe 3
Siirrä levyä ja luukun kantta hieman eteenpäin.
StVaihe 4
Irrota moottorin kaapeli. Kameran kaapelin irrottaminen on helpompaa tämän jälkeen.
Vaihe 5
Irrota kameran kaapeli.
Huomaa, että kaapeli on kiinnitetty lukitusklipsillä. Avaa klipsi irrottaaksesi kameran kaapelin.
(Pinseteistä voi olla apua tässä vaiheessa)
Lukitusklipsi kiinni:
Lukitusklipsi auki:
Vedä kaapeli ulos:
Vaihe 6

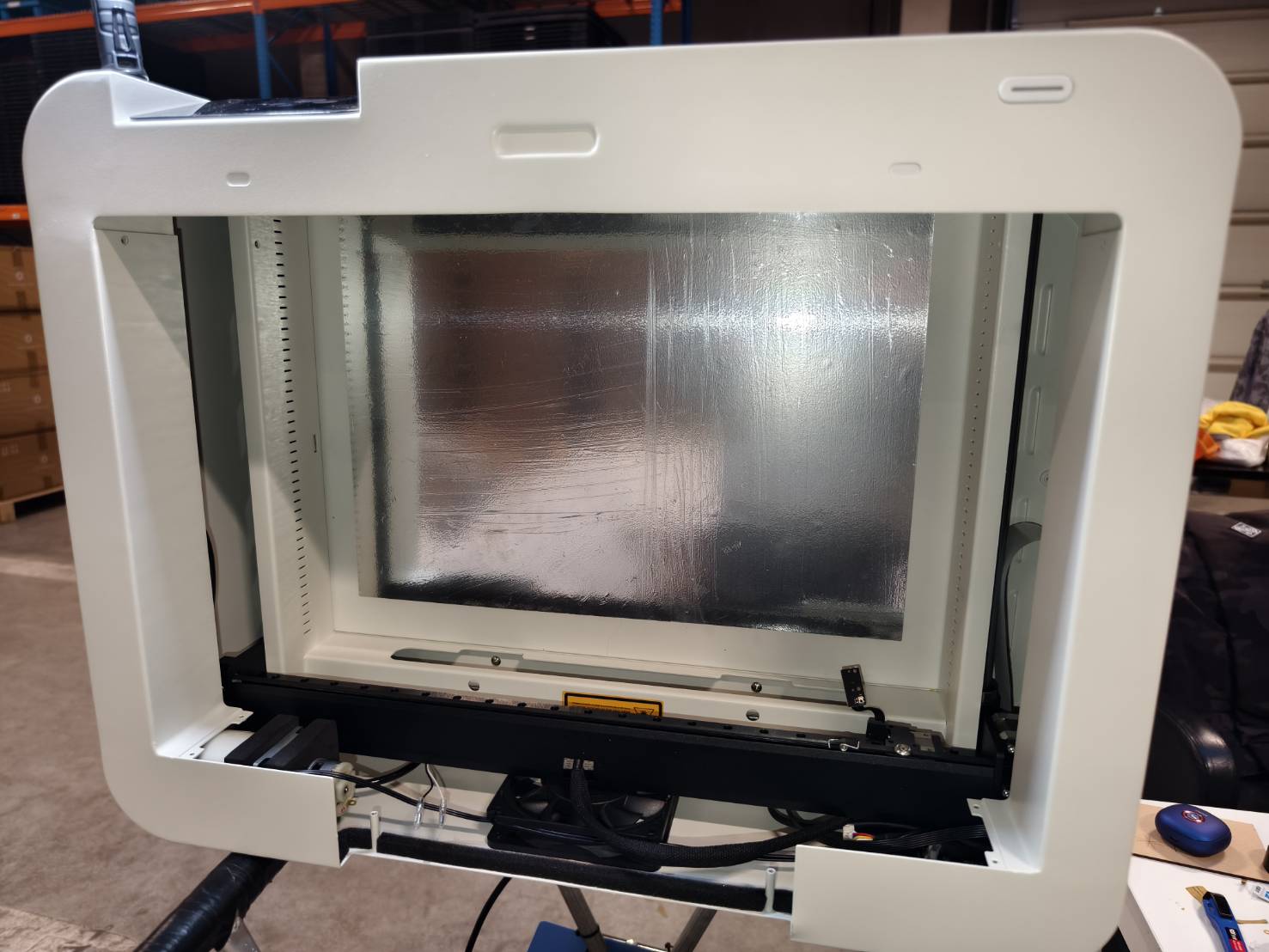

Irrota levy ja luukun suojus.
Vaihe 7
Irrota neljä muuta kaapelia ja jätä alhaalla oleva 2-napainen kaapeli kytketyksi.
(Pinseteistä voi olla apua tässä vaiheessa)
Vaihe 8

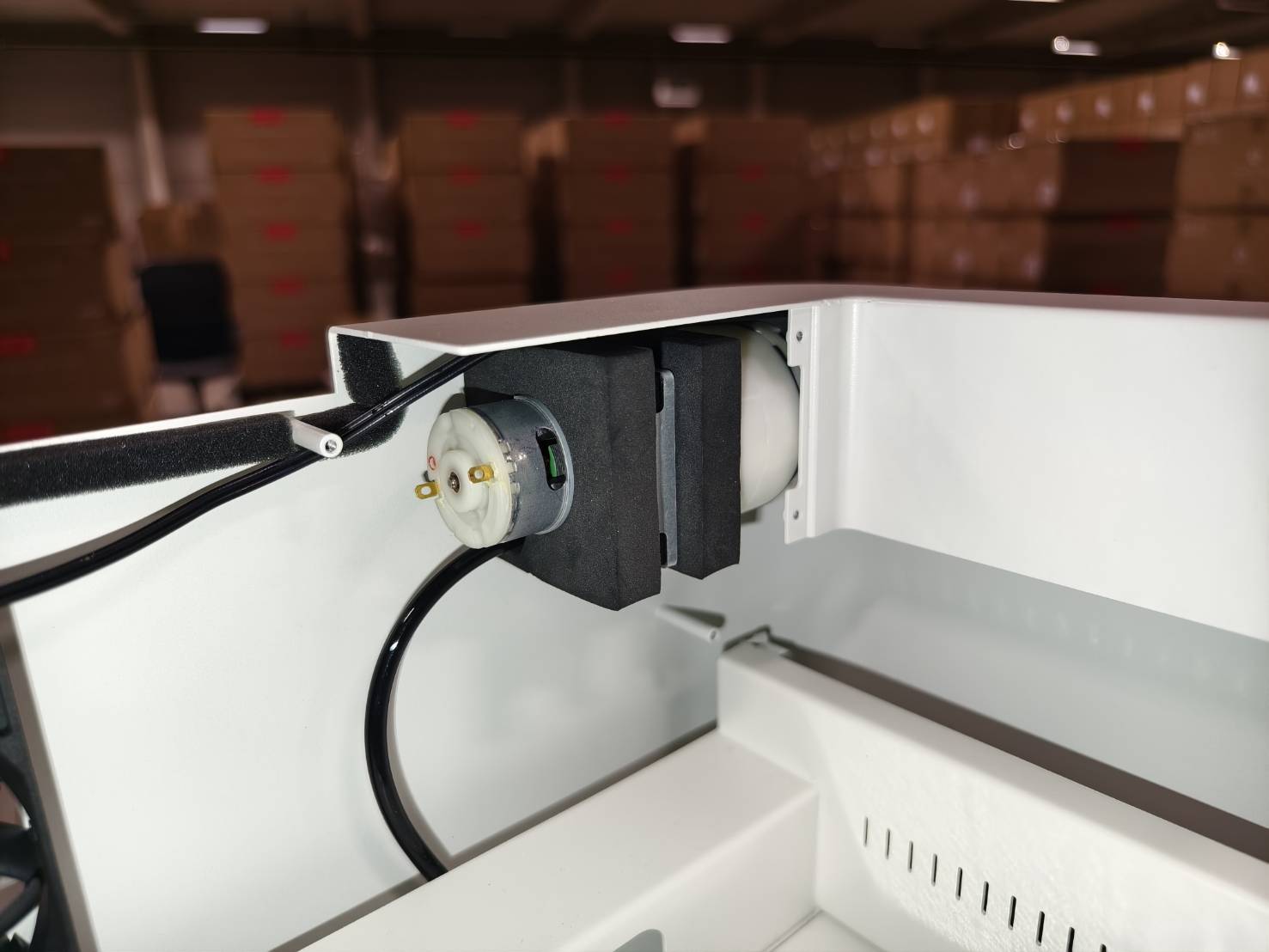

Irrota ilmapumppuun kytketyt johdot.
⚠︎ Huomio:
Johtojen irrottamisen jälkeen,
- jos vaihdat vain ilmapumpun tai sekä ilmapumpun että kaapelin, jatka Vaihe 9.
- Jos vaihdat vain pumpun kaapelin, siirry kohtaan Vaihe 19.
Vaihe 9
(Jatka tätä vaihetta vain, jos olet vaihtamassa ilmapumppua.)

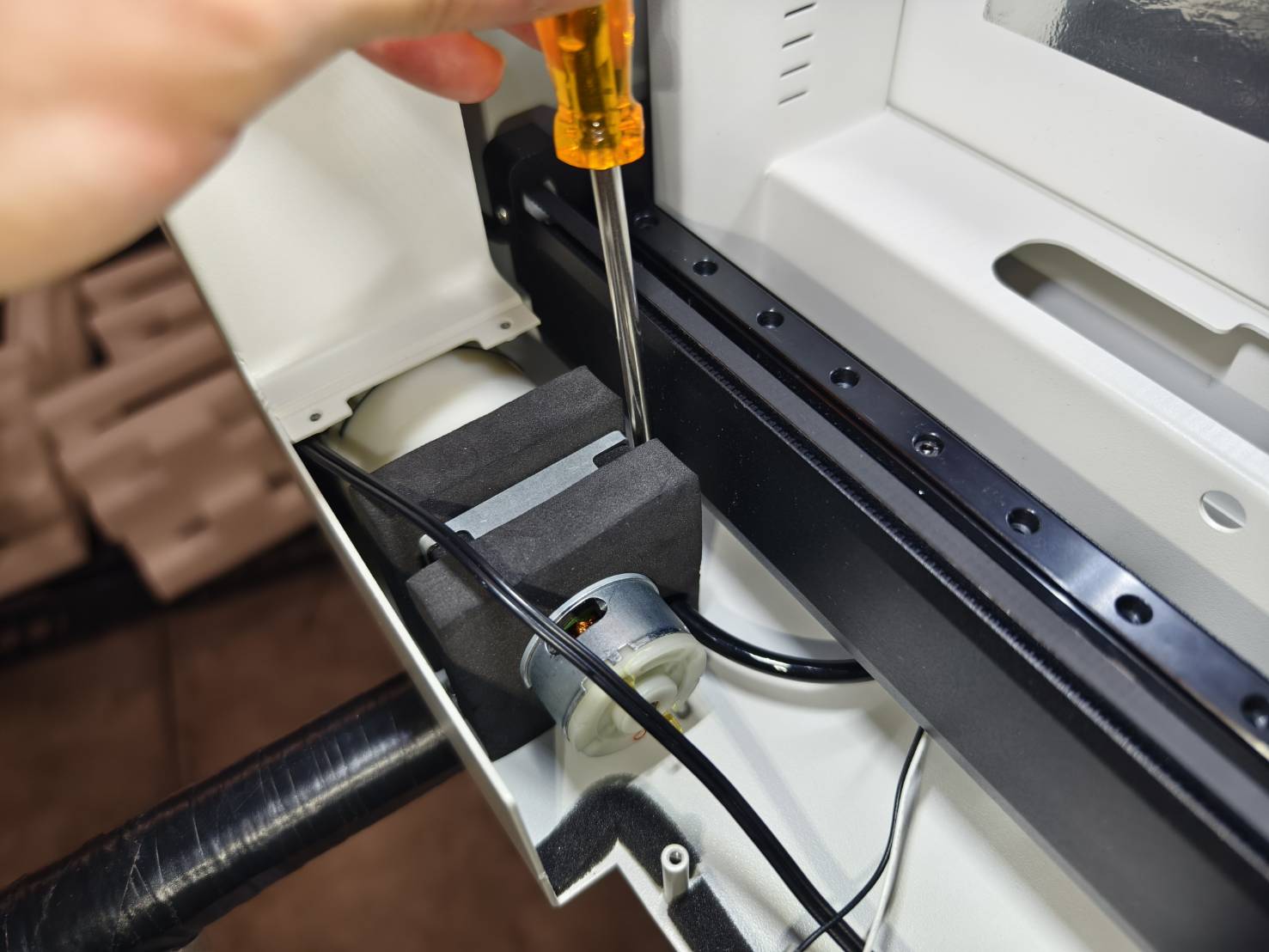

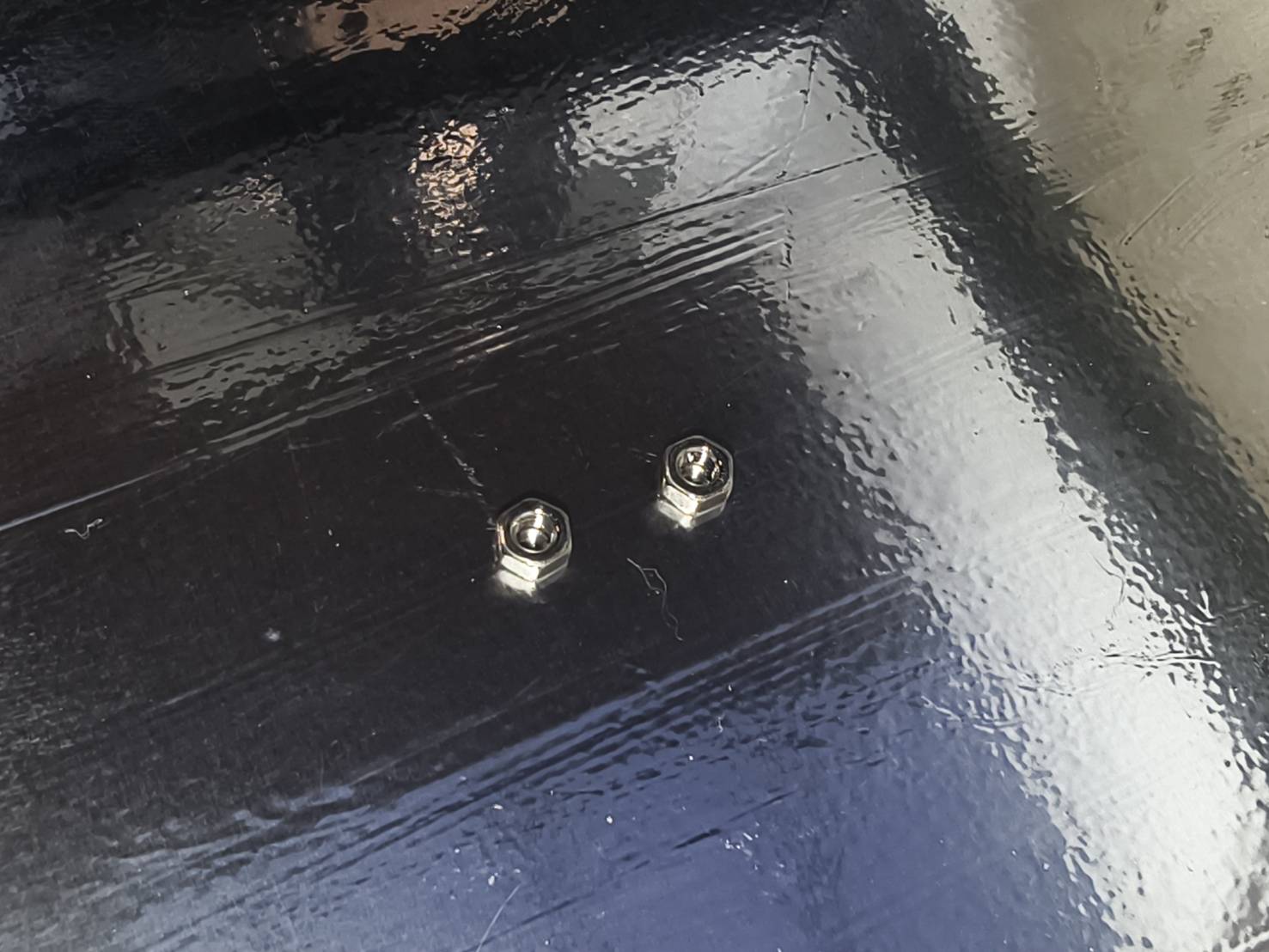

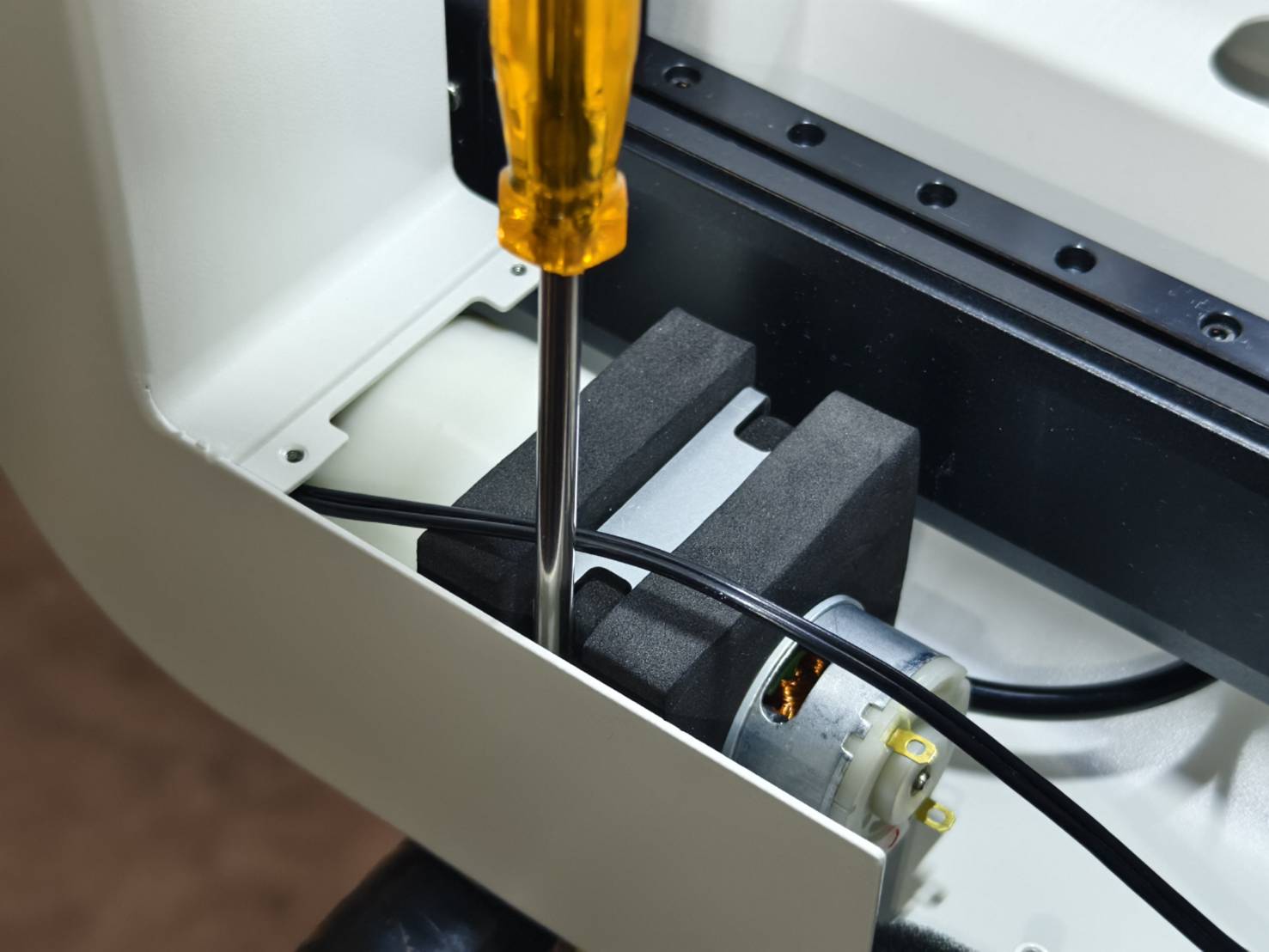

Irrota mutterit 5,5 mm:n hylsyavaimella. Säilytä mutterit turvallisesti äläkä jätä niitä koneen sisälle, sillä seuraavissa vaiheissa kone asetetaan pystyasentoon.
Vaihe 10

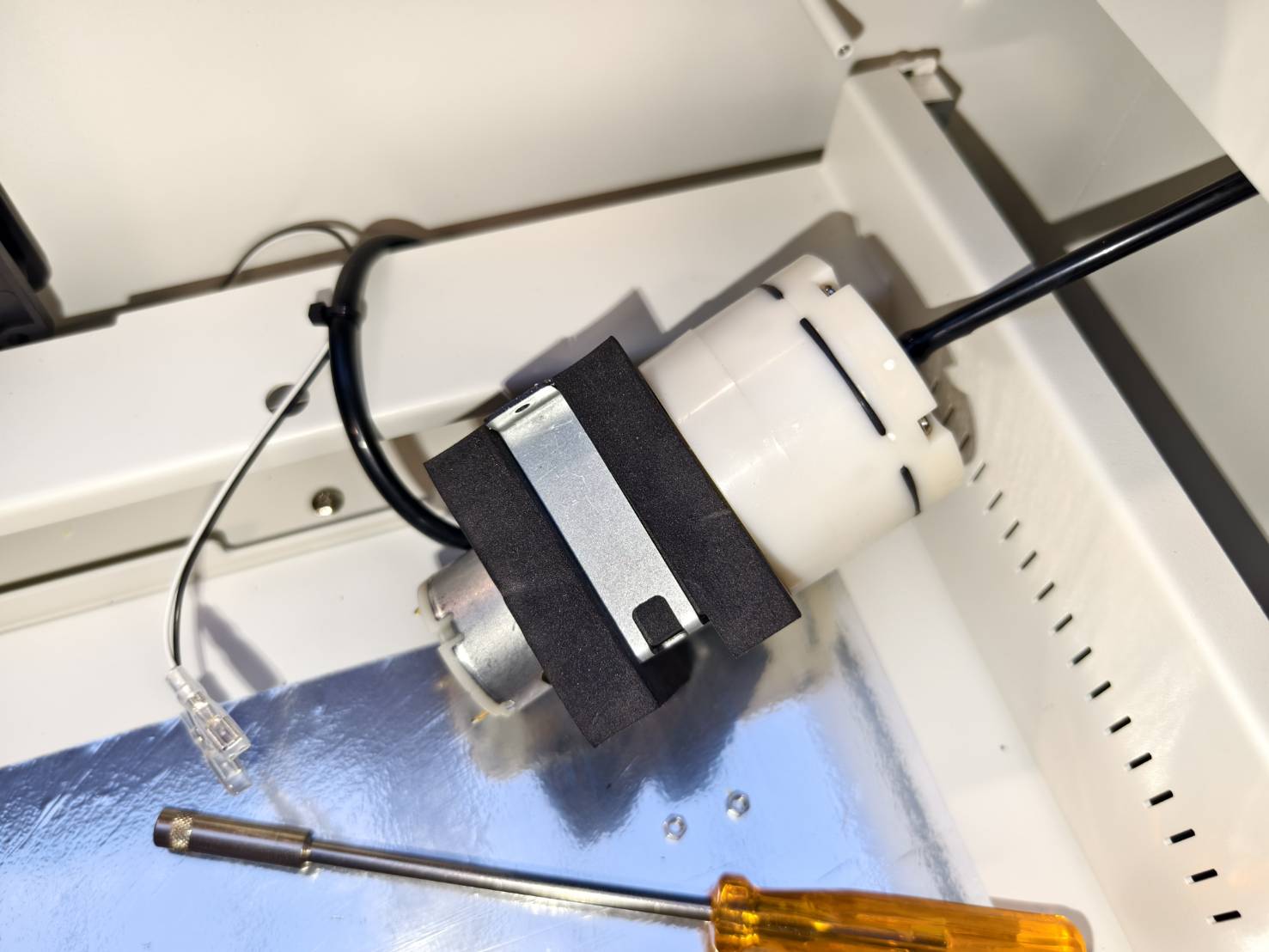

Ilmapumppu voidaan nyt irrottaa ilmaletkujen ollessa edelleen kiinni.
Vaihe 11

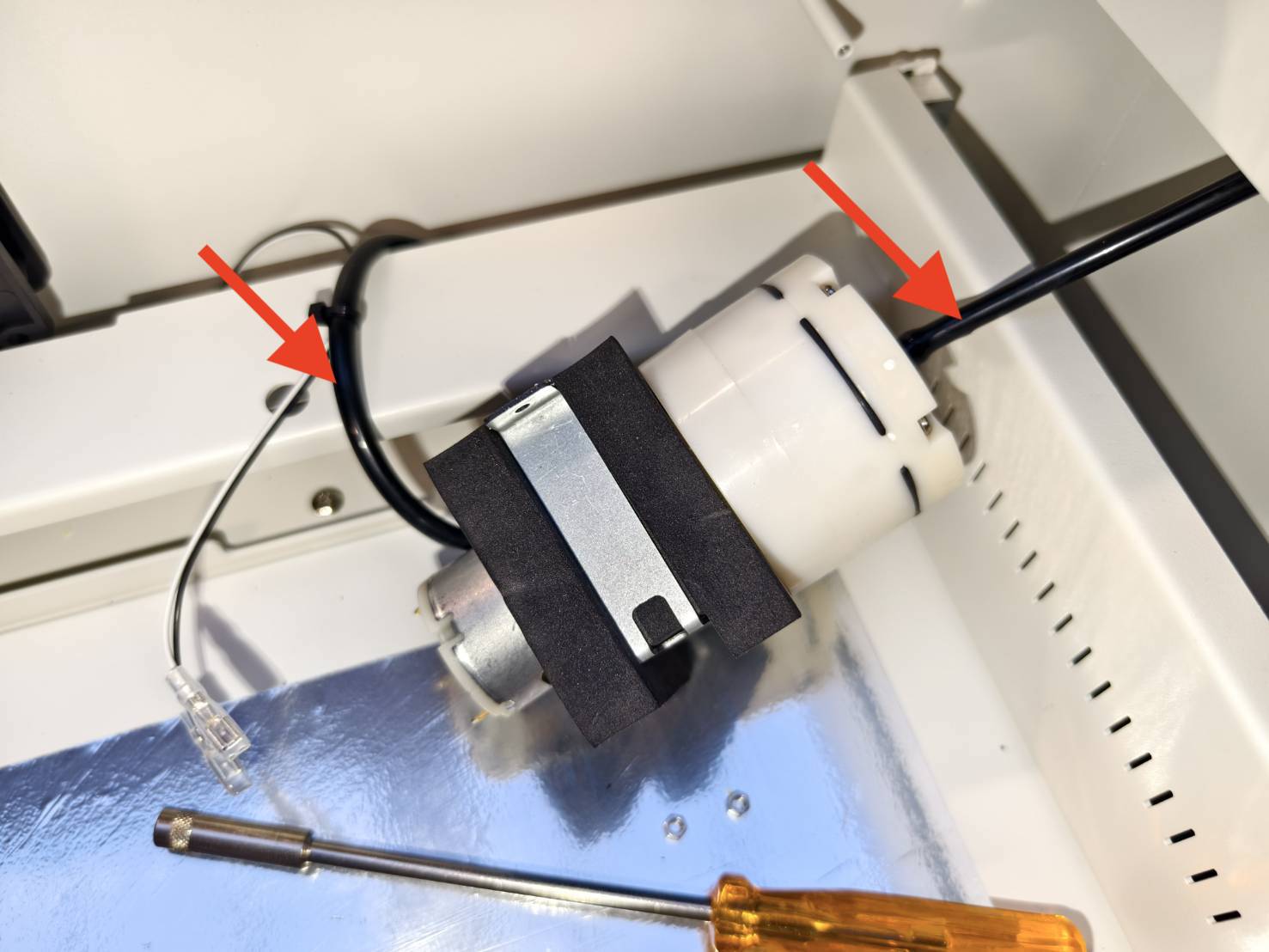

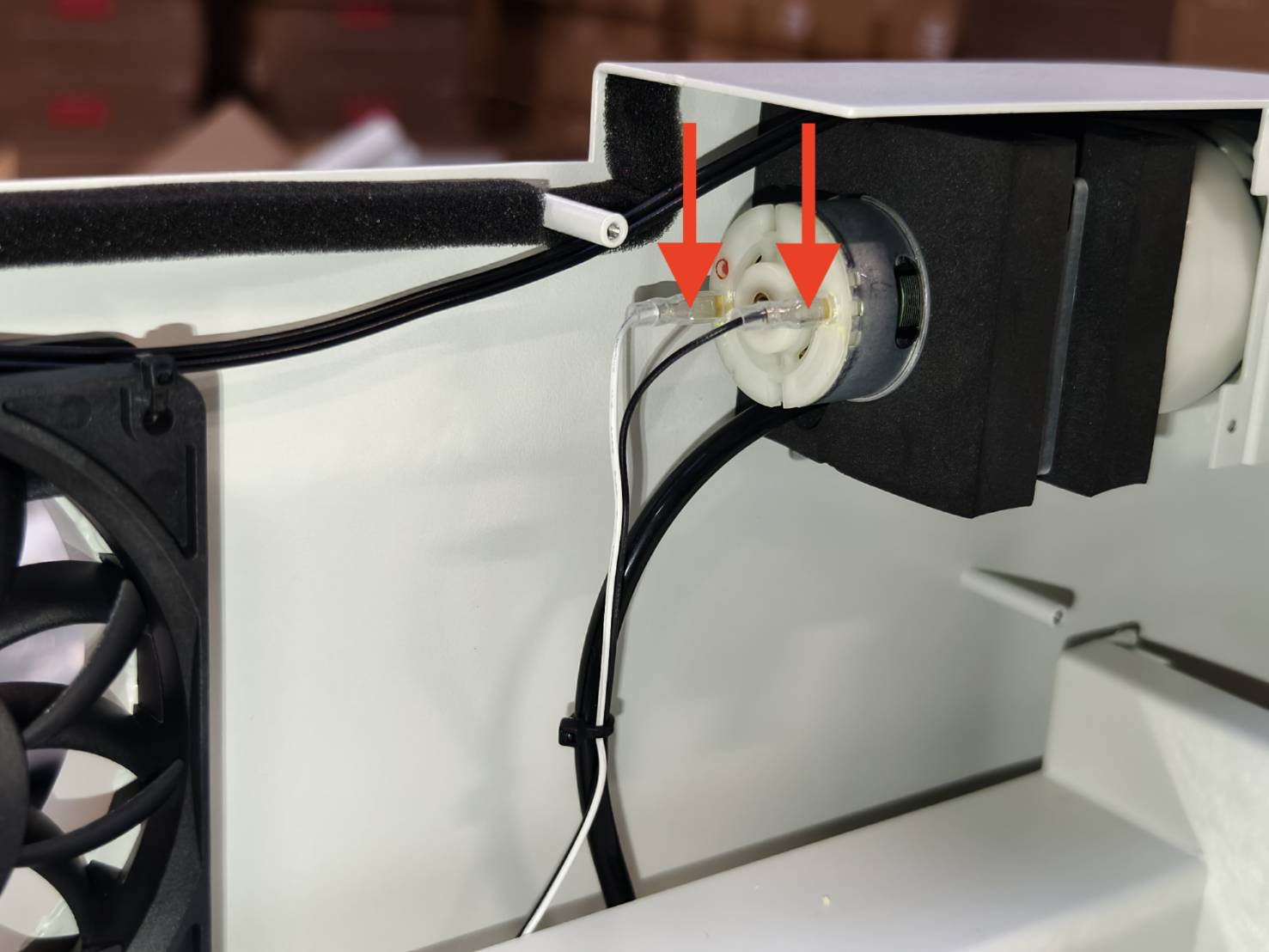

Irrota nämä ilmaletkut vetämällä ne irti ilmapumpusta.
Vaihe 12

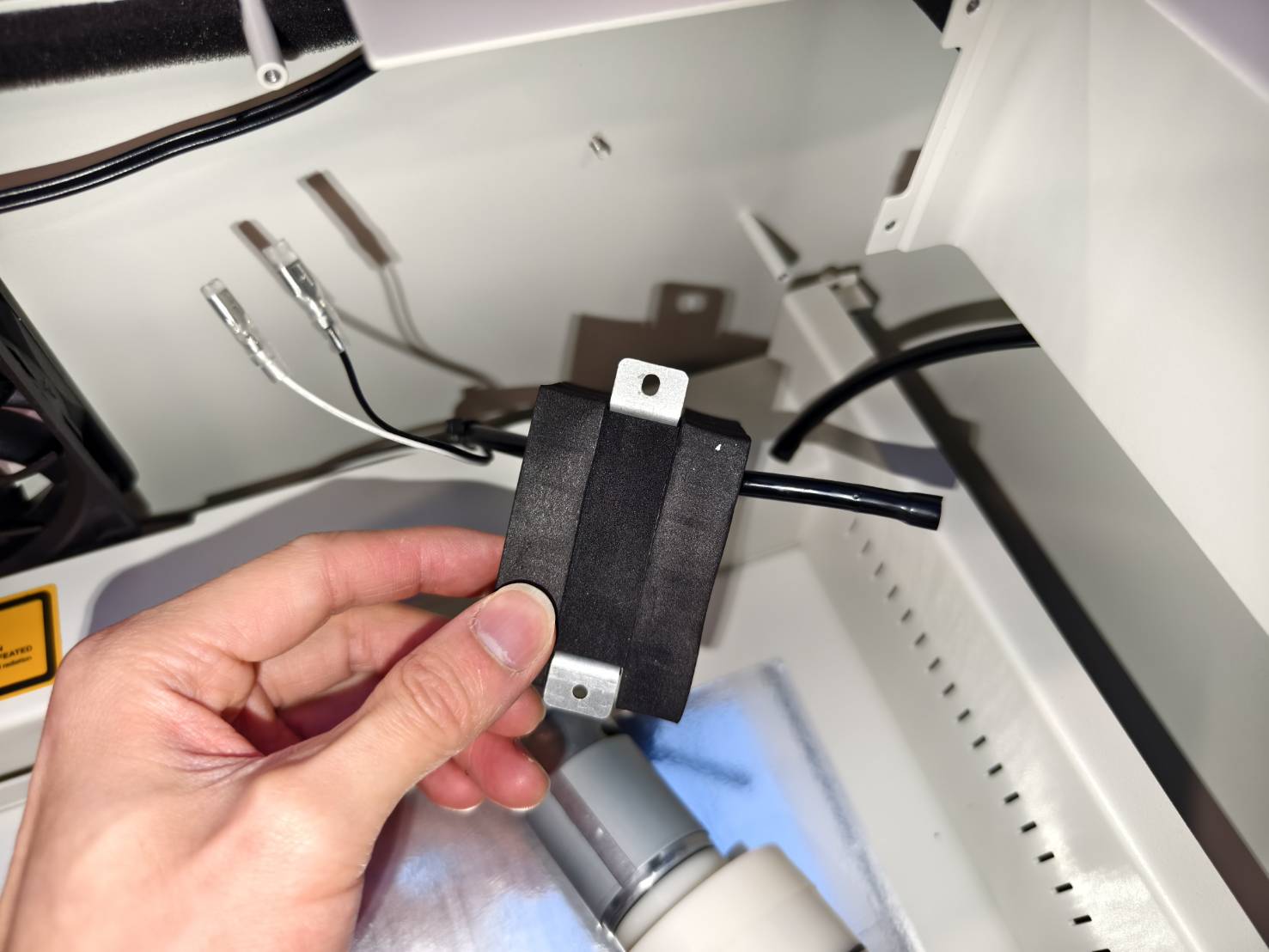

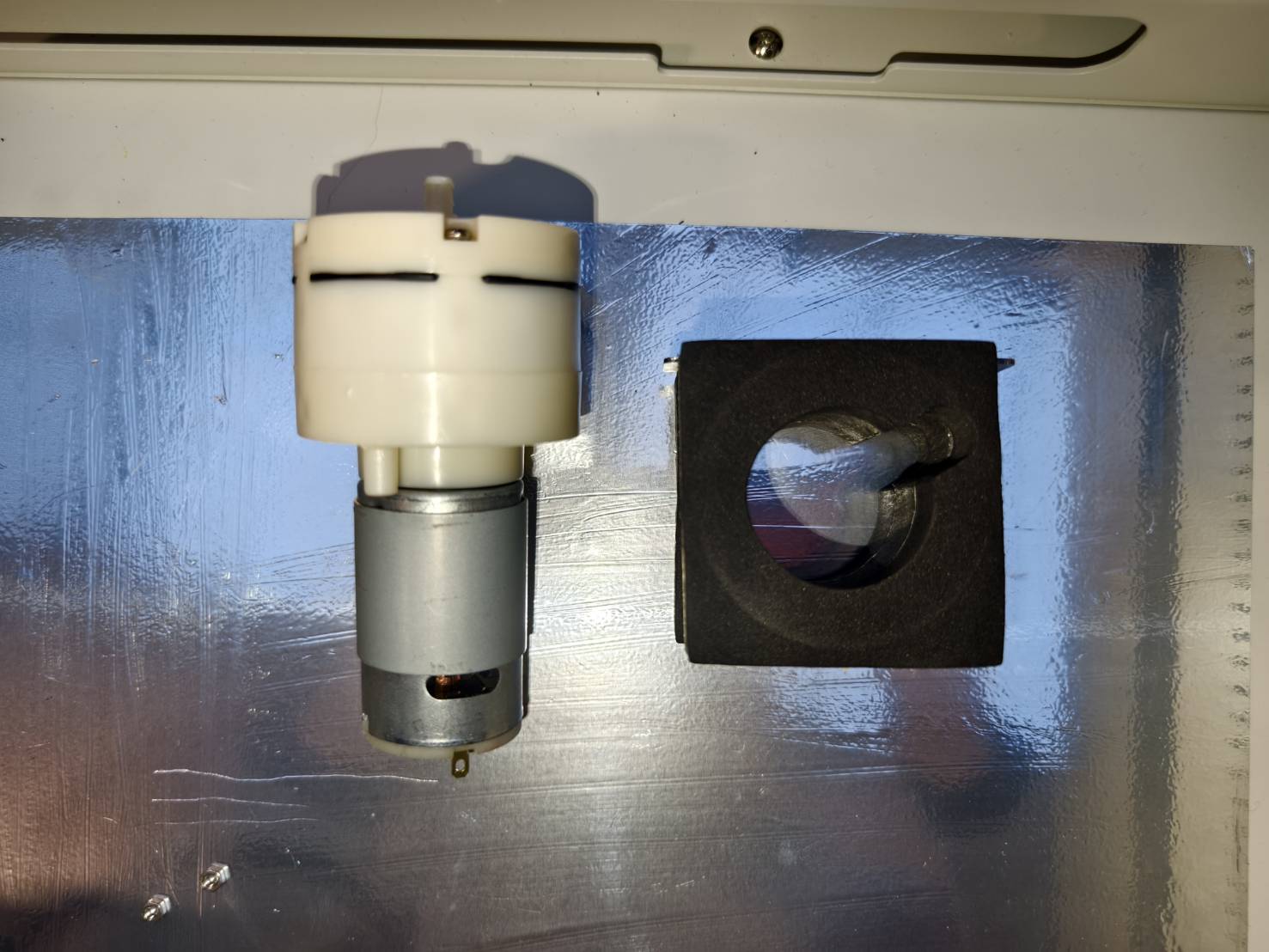

Irrota ilmapumppu vaahtomuovista ja metallikannattimesta.
Ilmapumppu poistetaan tämän jälkeen kokonaan koneesta.
Vaihe 13

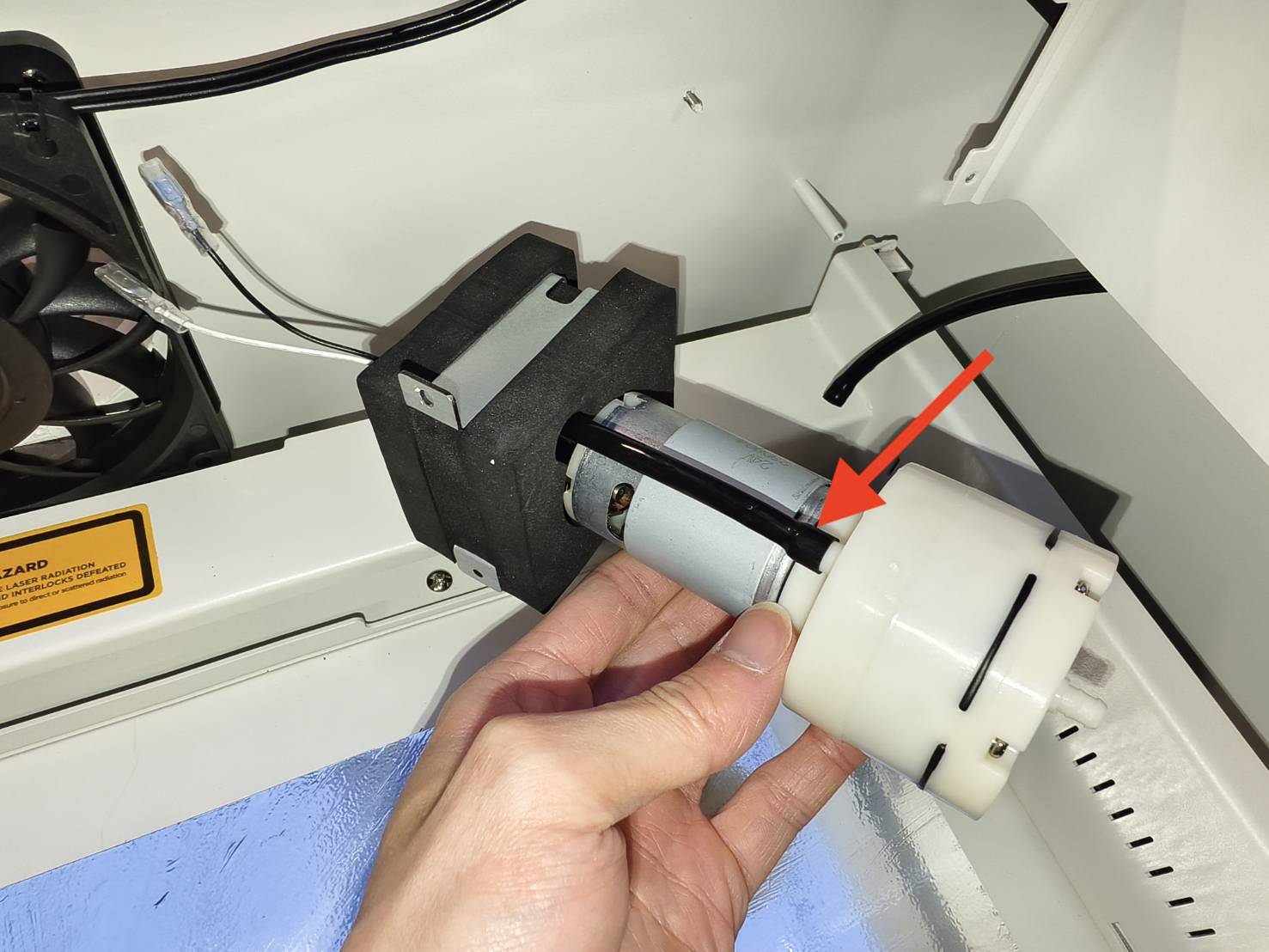

Kiinnitä ilmaletku uuteen ilmapumppuun. Alimmaisen ilmaletkun on mentävä ensin vaahtomuovin läpi ja kiinnitettävä sen jälkeen ilmapumppuun.
Vaihe 14

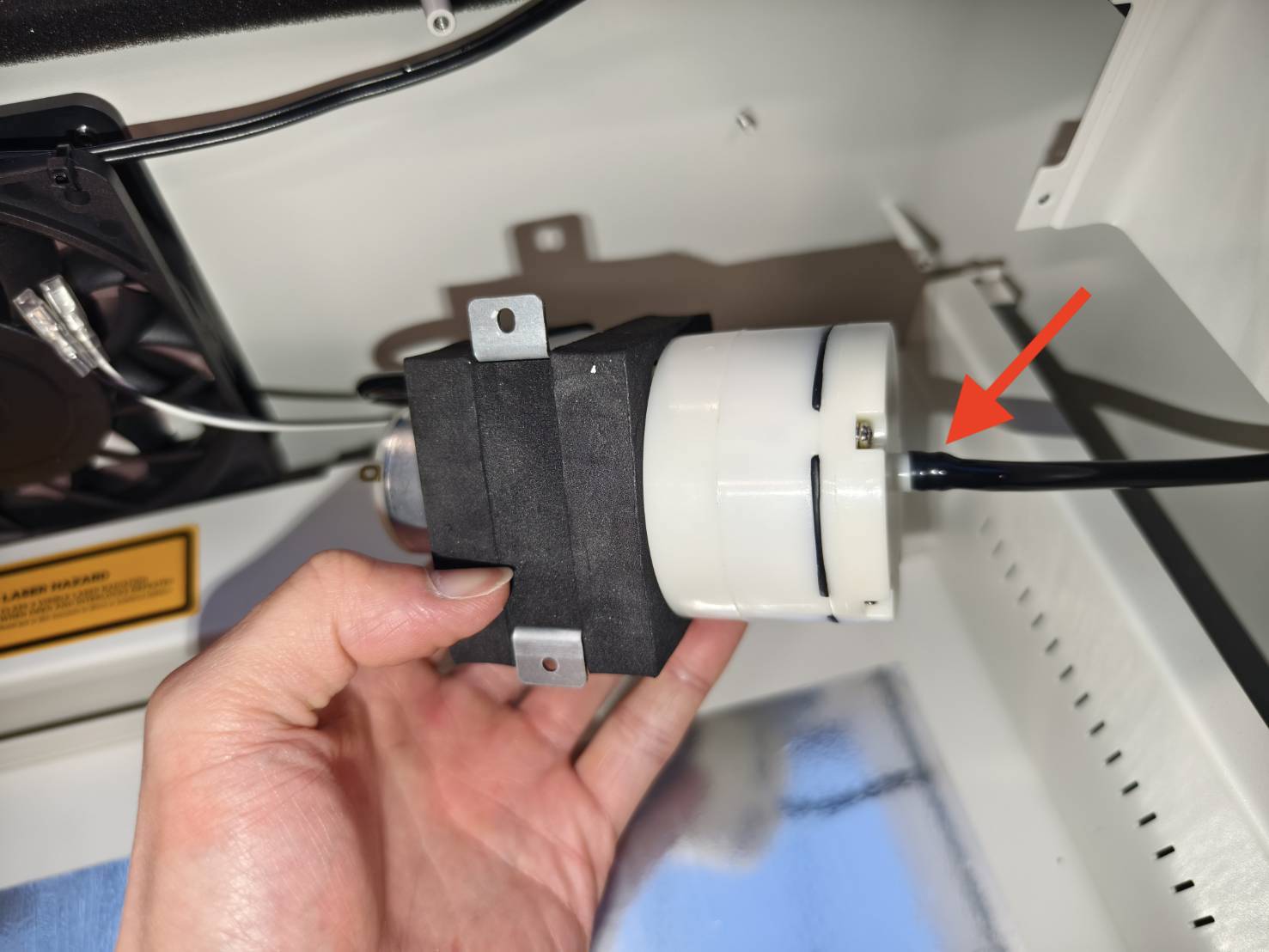

Kiinnitä toinen ilmaletku uuteen ilmapumppuun.
Vaihe 15

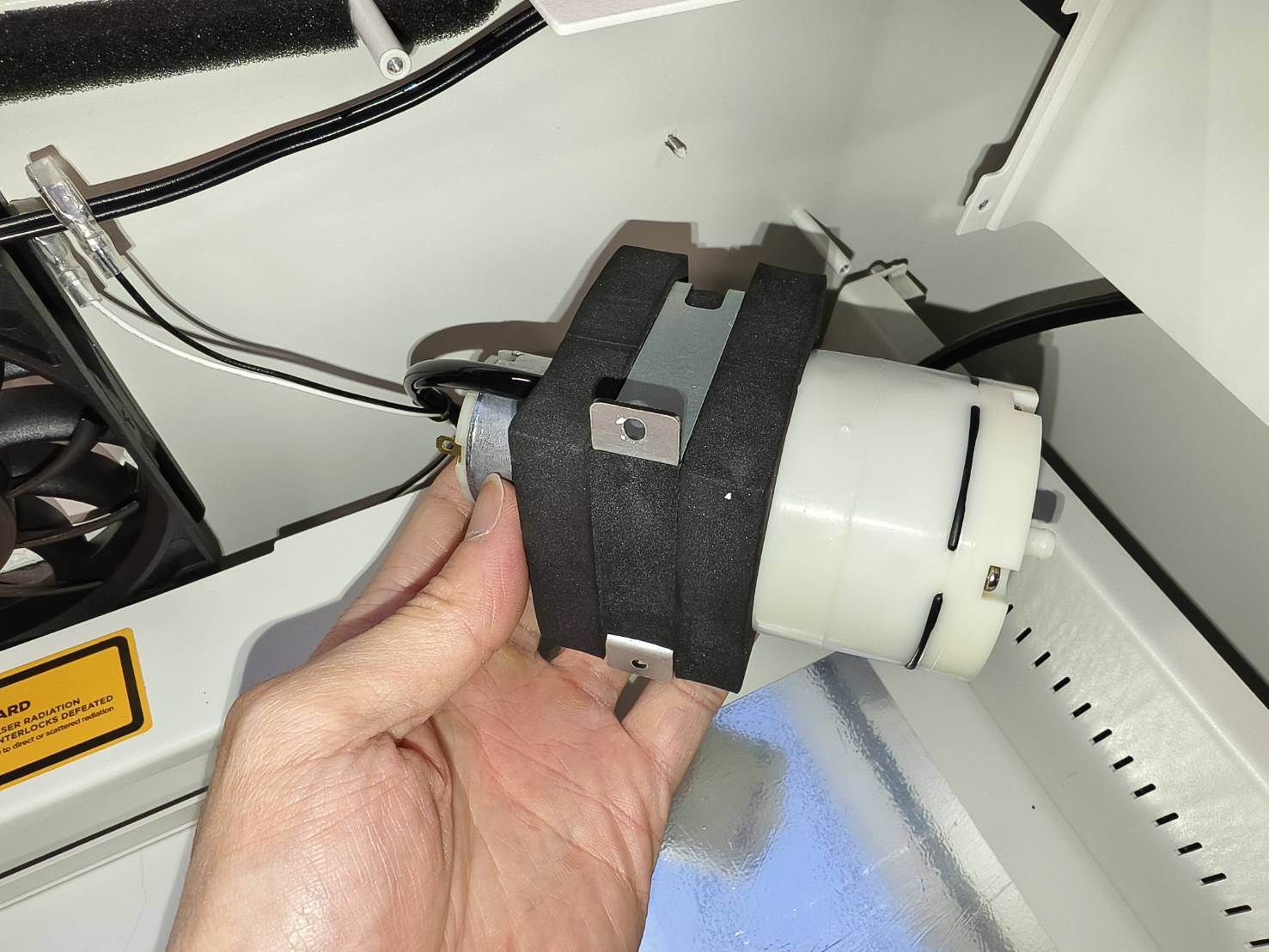

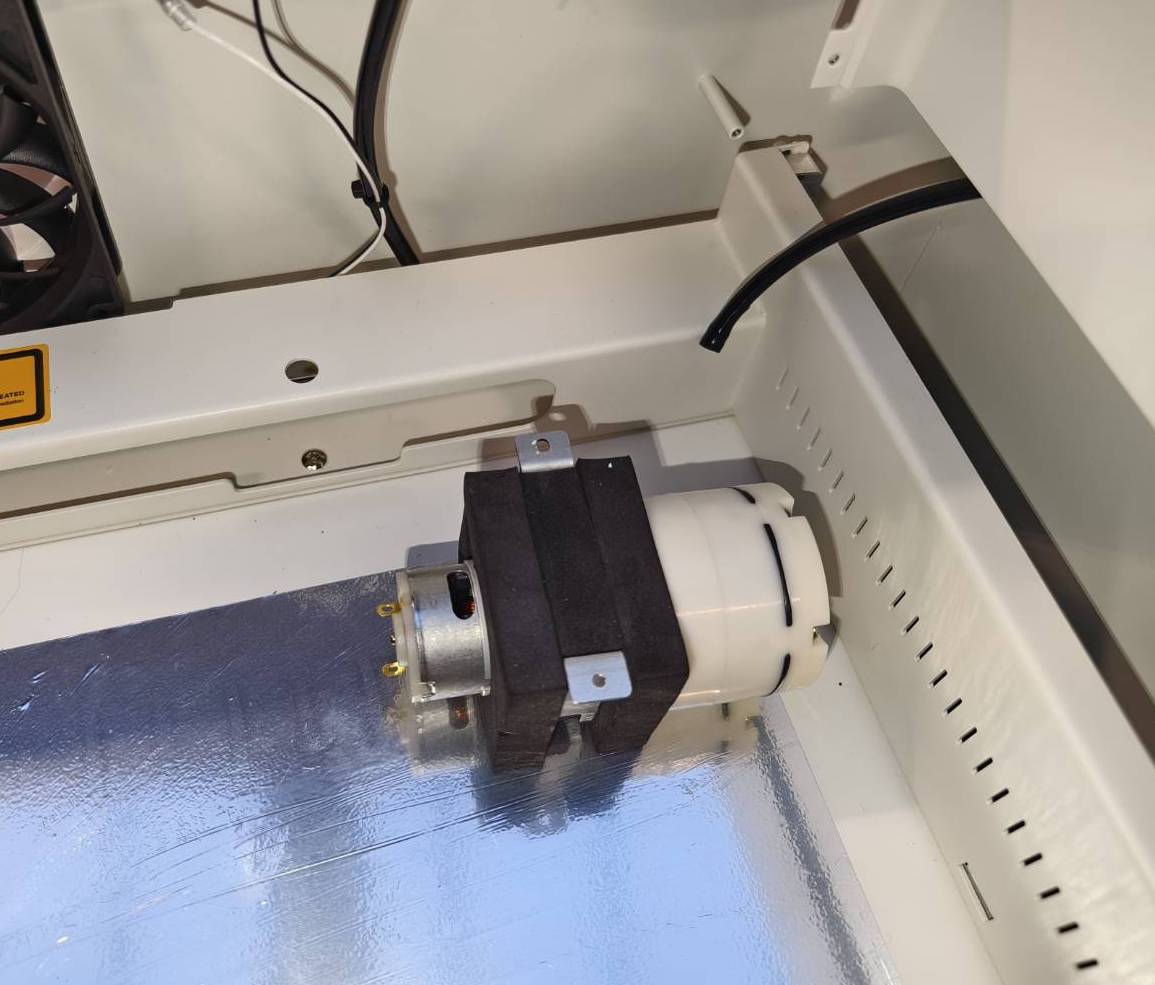

Aseta ilmapumppu vaahtomuovin ja kannattimen kanssa takaisin paikalleen. Jätä se toistaiseksi kiinnittämättä.
Vaihe 16

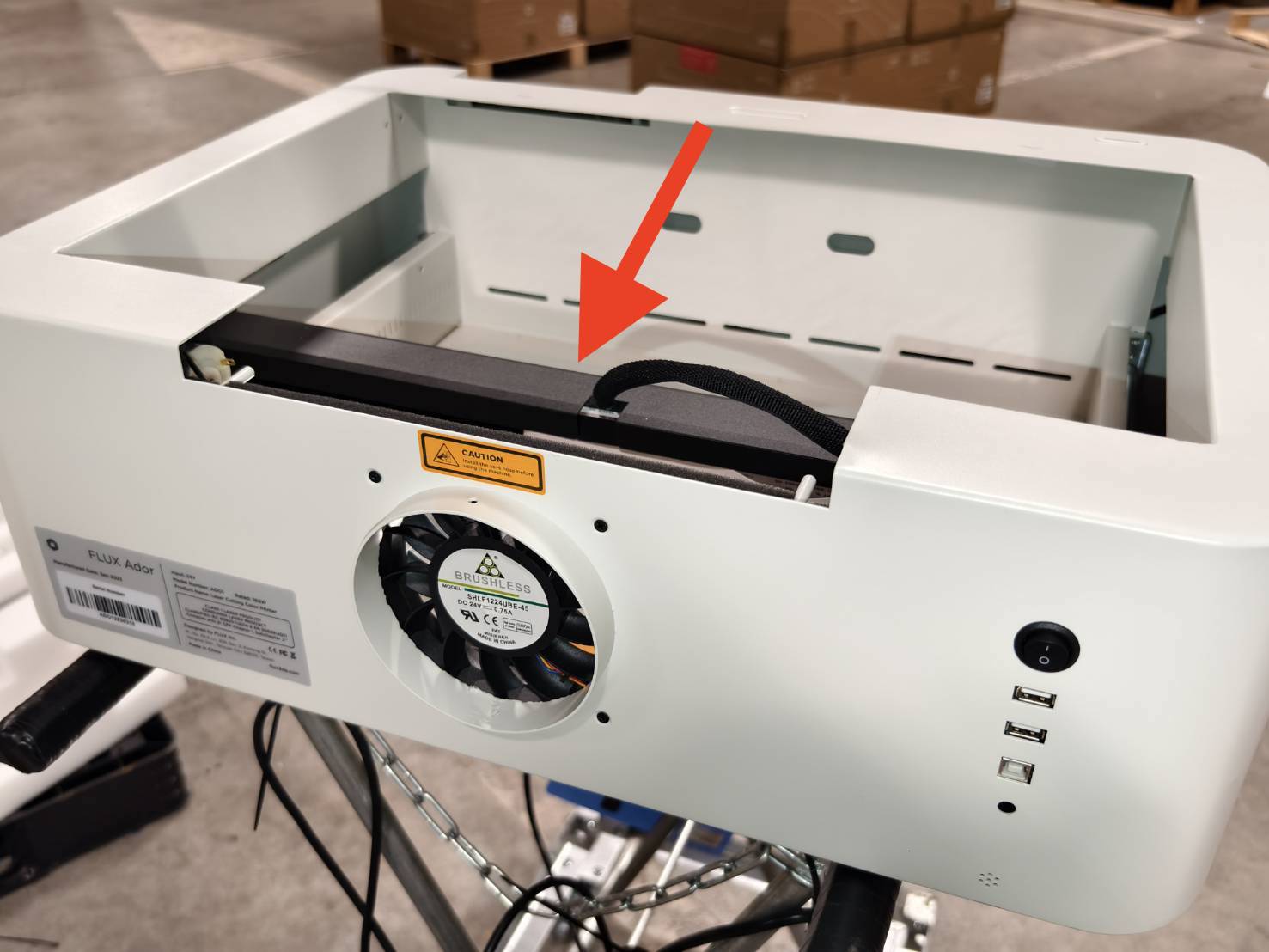

Työnnä moduulin istukka (X-akseli) tuuletinta kohti ääriasentoon vaurioiden estämiseksi.

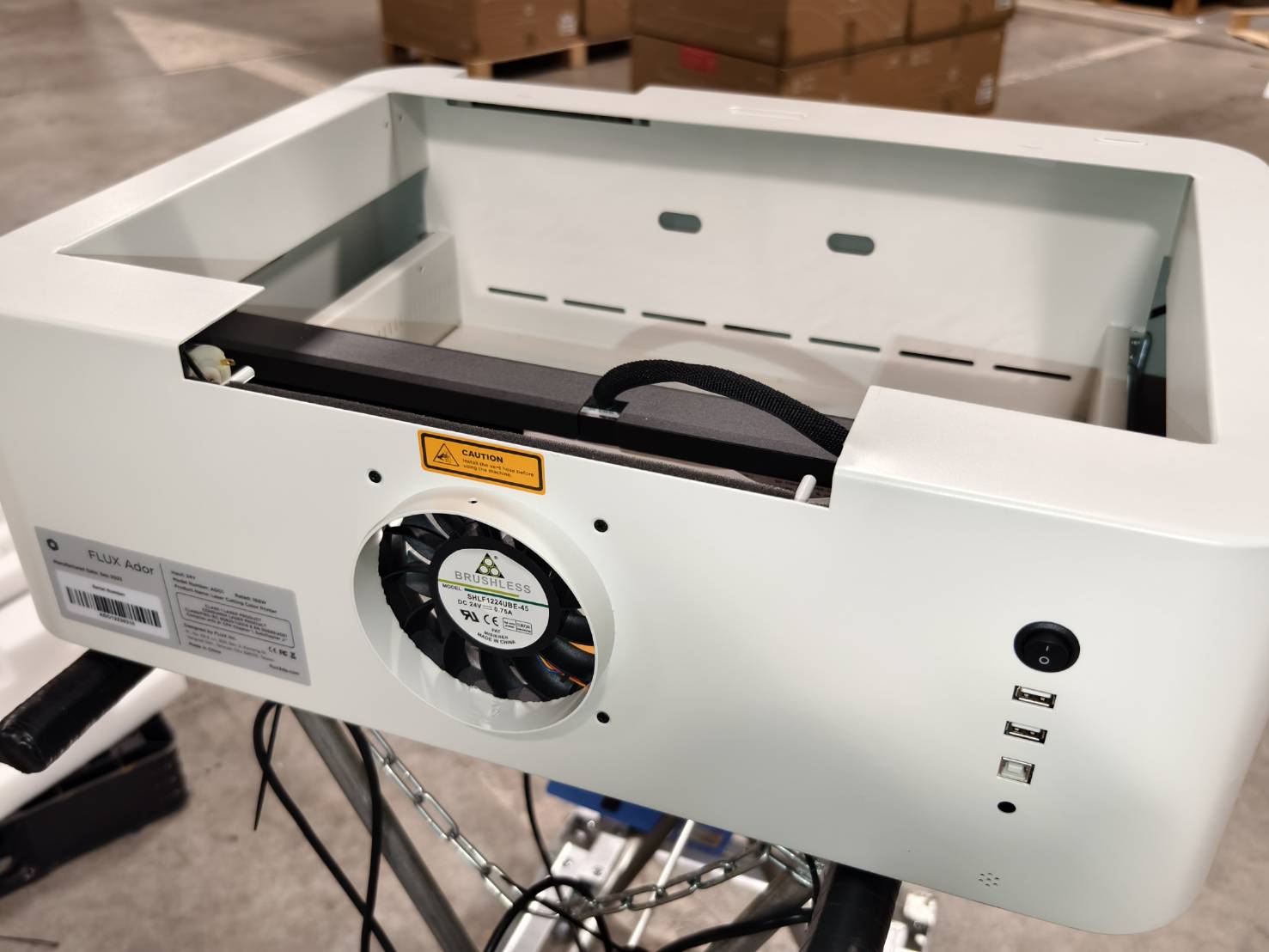

Aseta kone pystyasentoon kuvan osoittamalla tavalla.
Vaihe 17

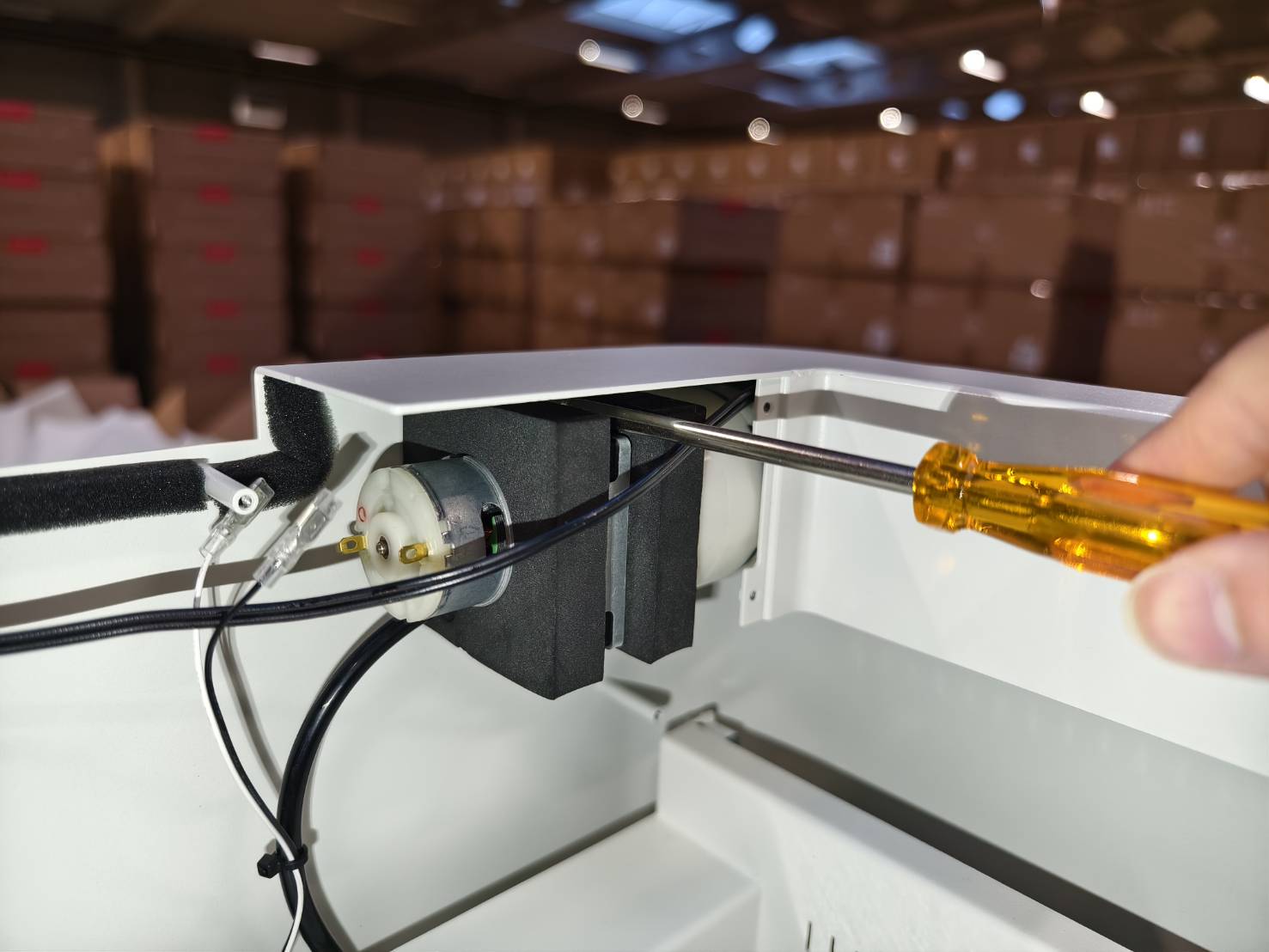

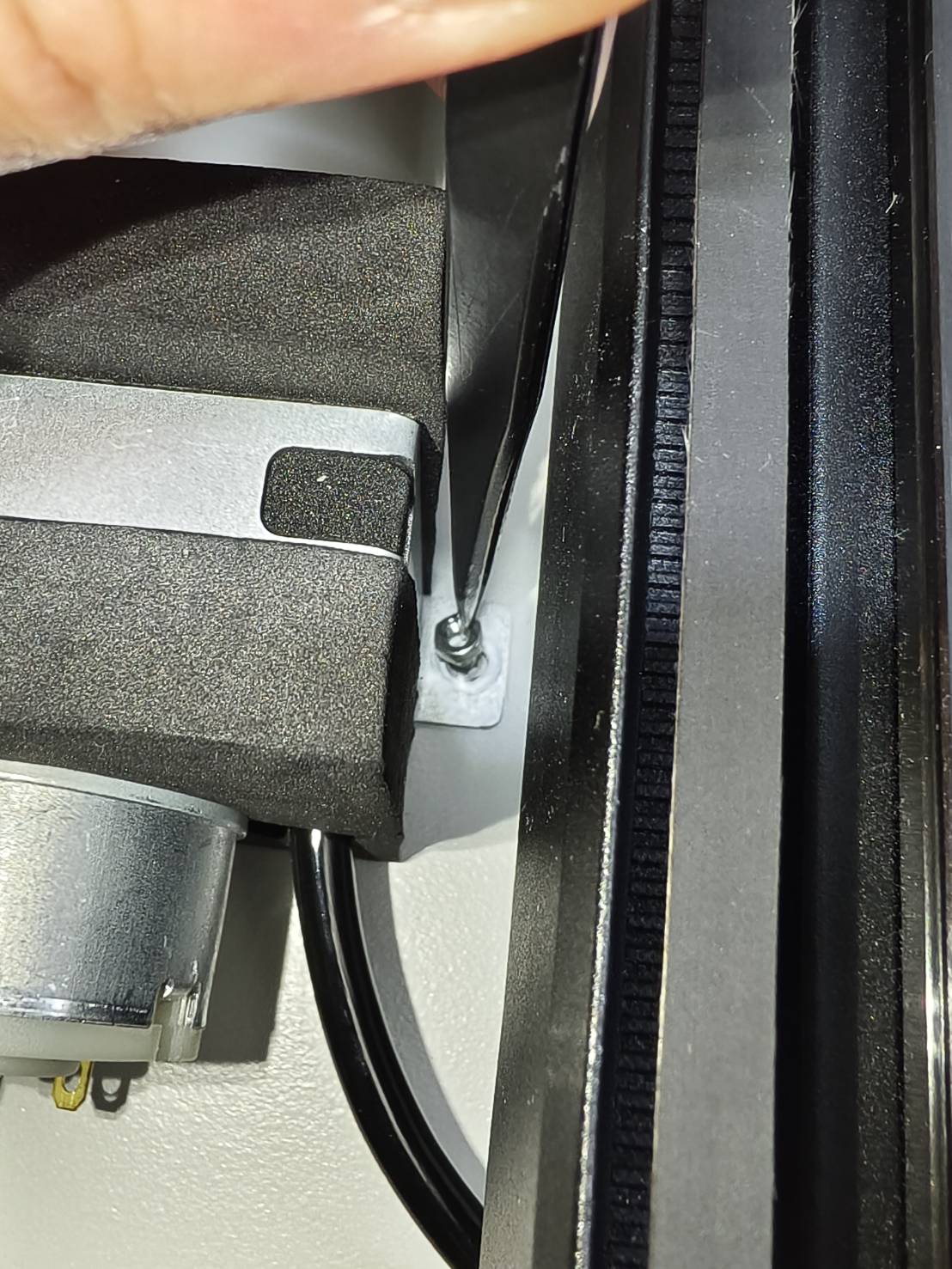

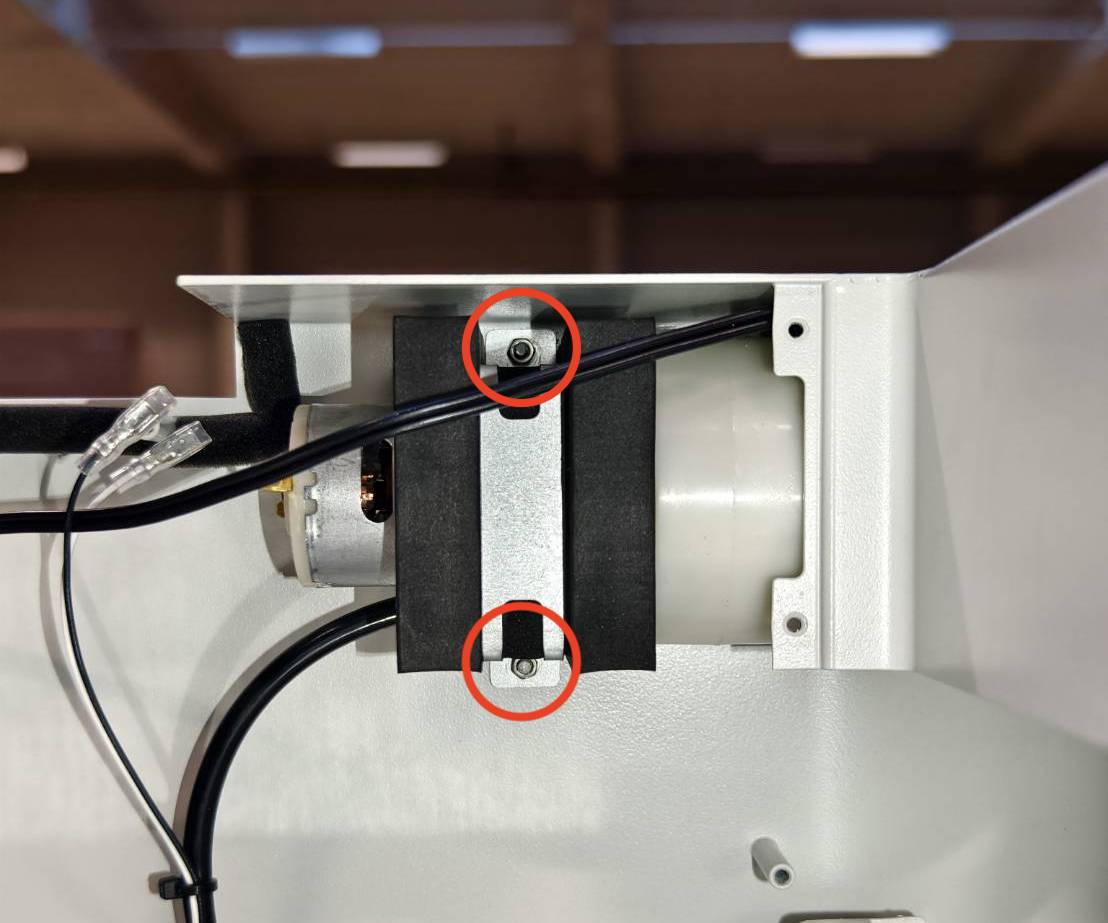

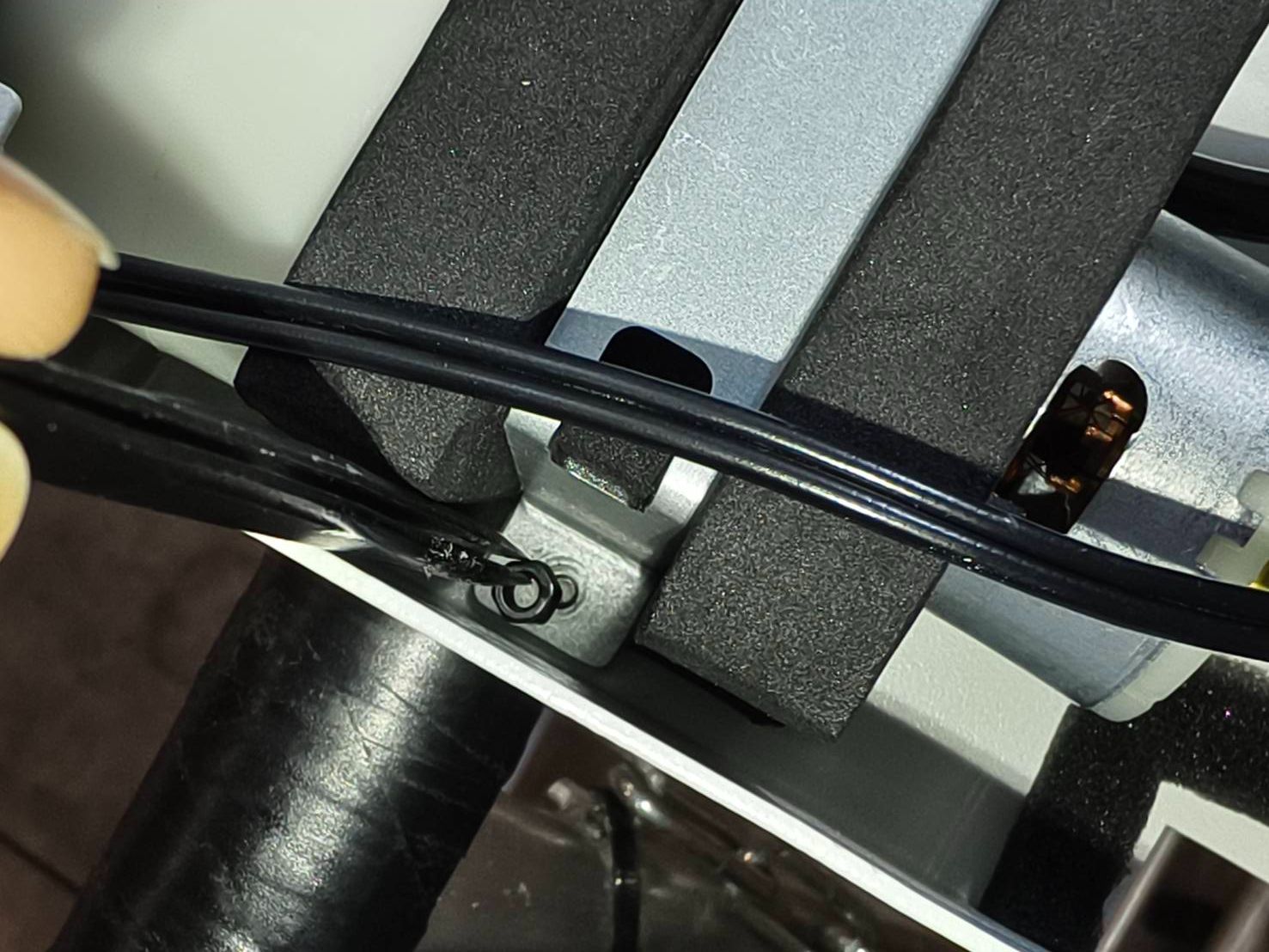

Aseta mutteri tappiin pinseteillä ja kiristä se hylsyavaimella.
Tee sama molemmille puolille.
Vaihe 18
Aseta kone takaisin alkuperäiseen asentoonsa.
Huomio:
Ilmapumpun vaihto on nyt valmis.
Jos ilmapumpun kaapelia ei tarvitse vaihtaa, siirry suoraan vaiheeseen 23 ja kytke 2-napainen kaapeli suoraan.
Vaihe 19

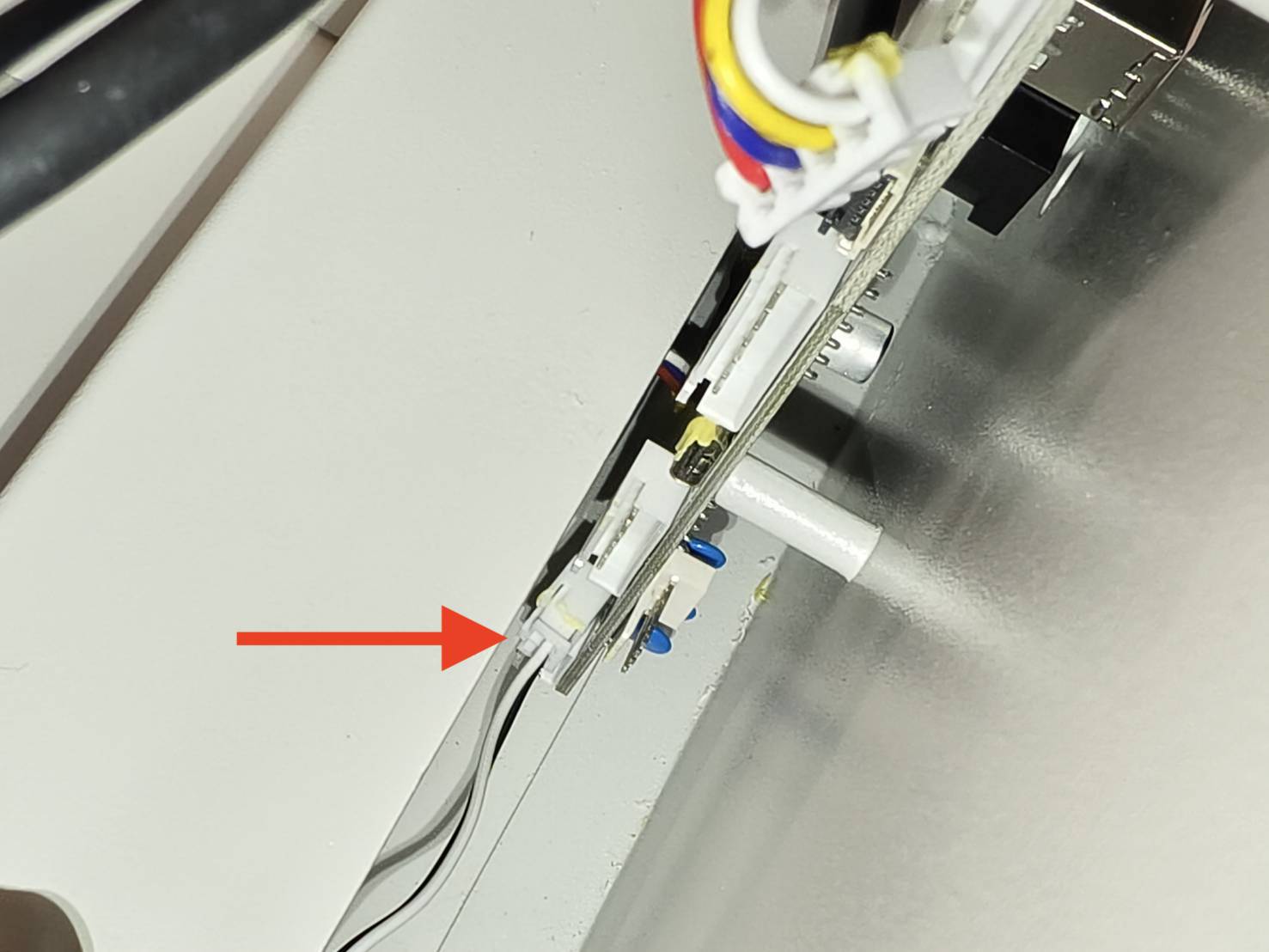

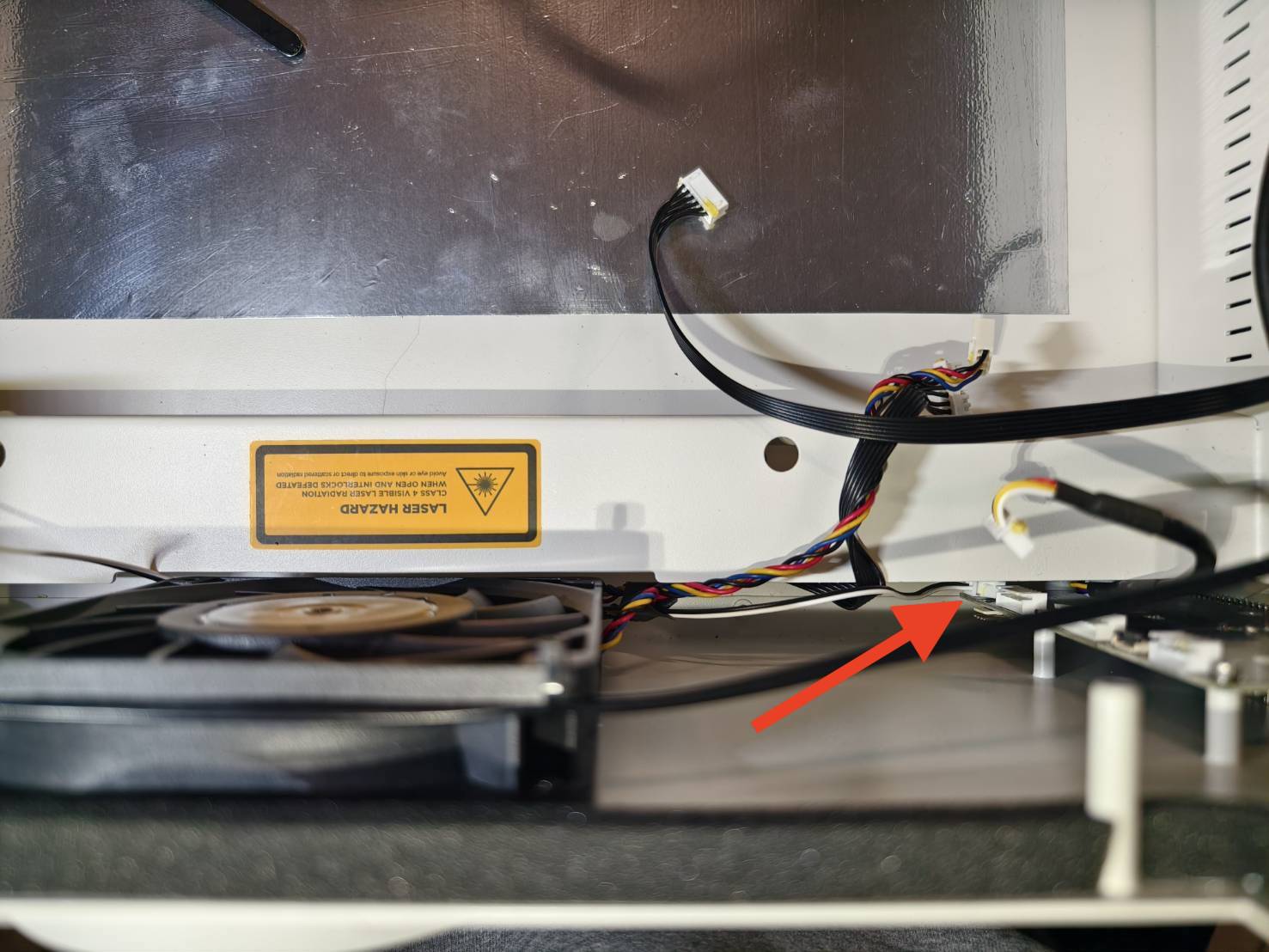

Irrota ilmapumpun 2-napainen kaapeli emolevystä koneen pohjasta.
Vaihe 20

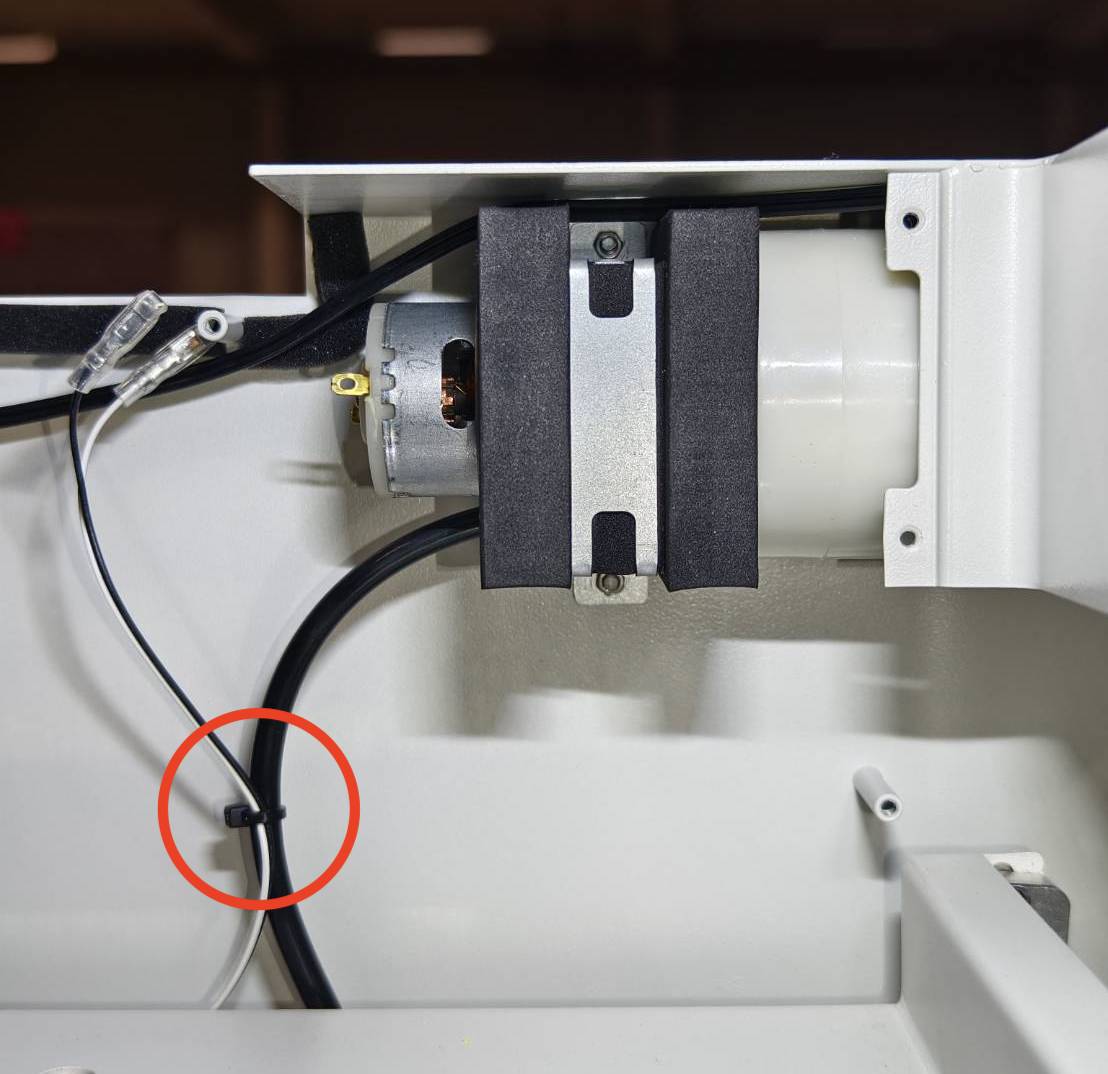

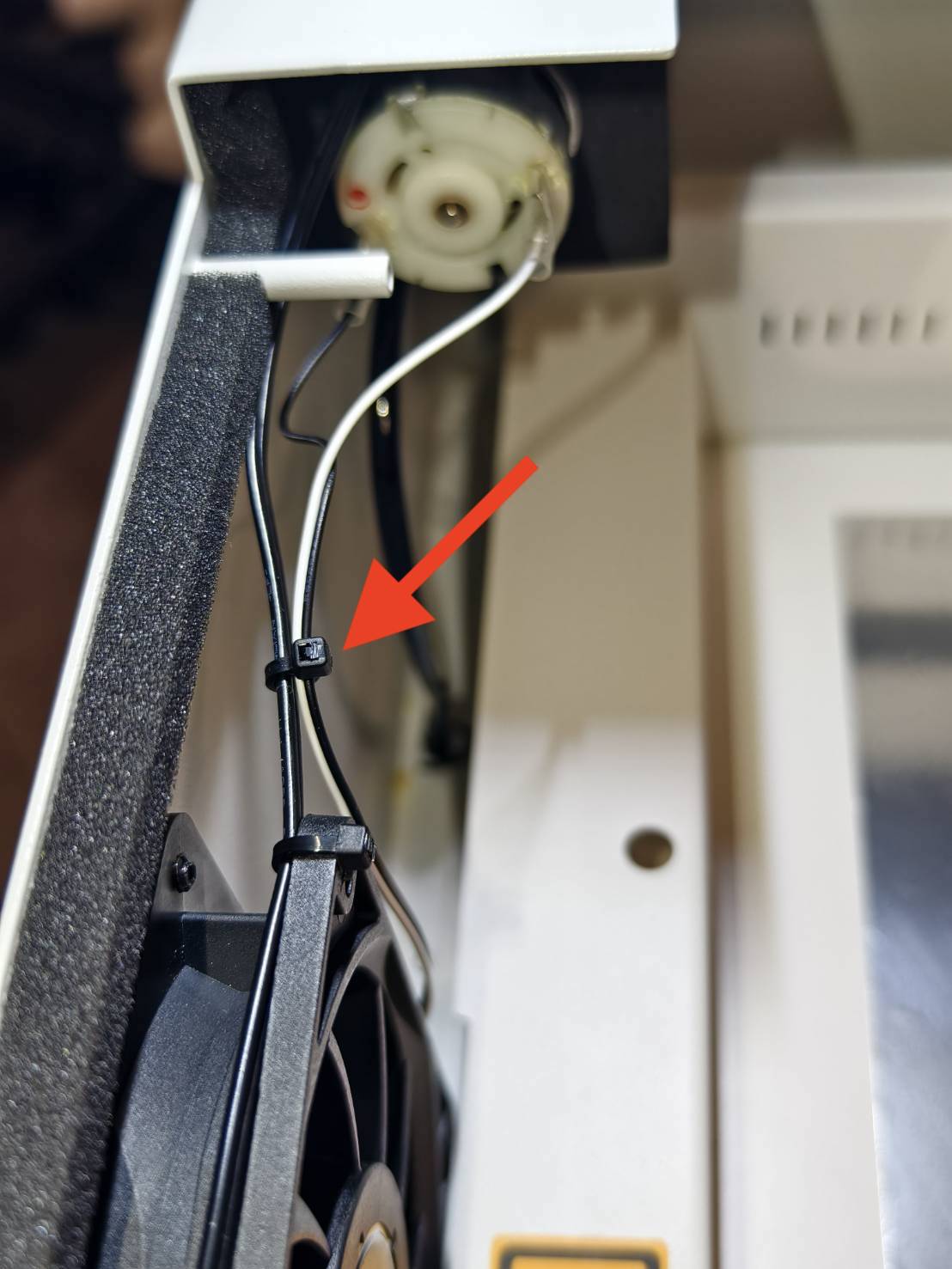

Leikkaa nippuside, joka sitoo ilmaletkun ja ilmapumpun kaapelin yhteen.
Vaihe 21

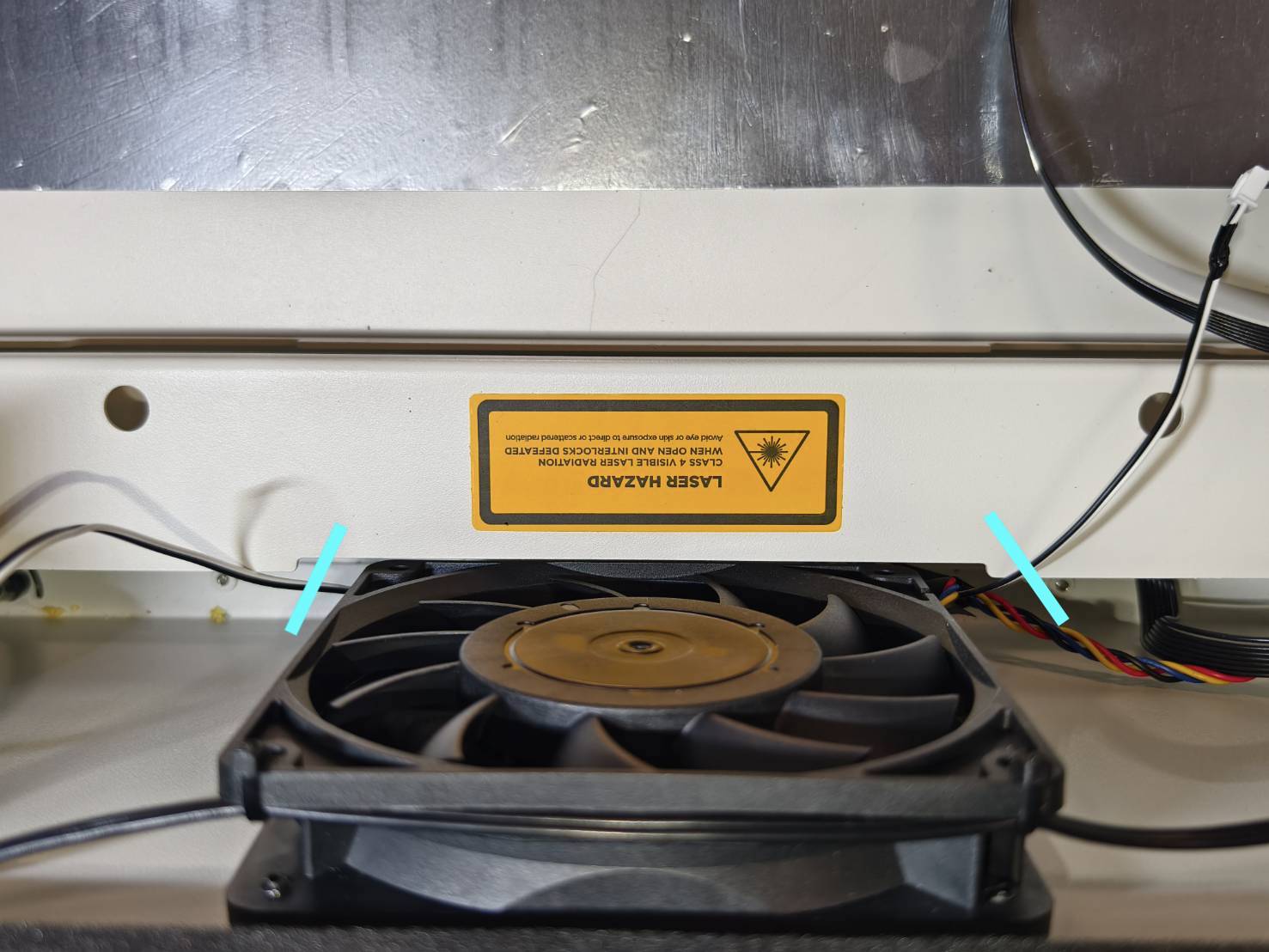

Katkaise johdot molemmilta tuulettimen puolilta kuvan osoittamalla tavalla. Katkaistut johdot voidaan hävittää.
Vaihe 22

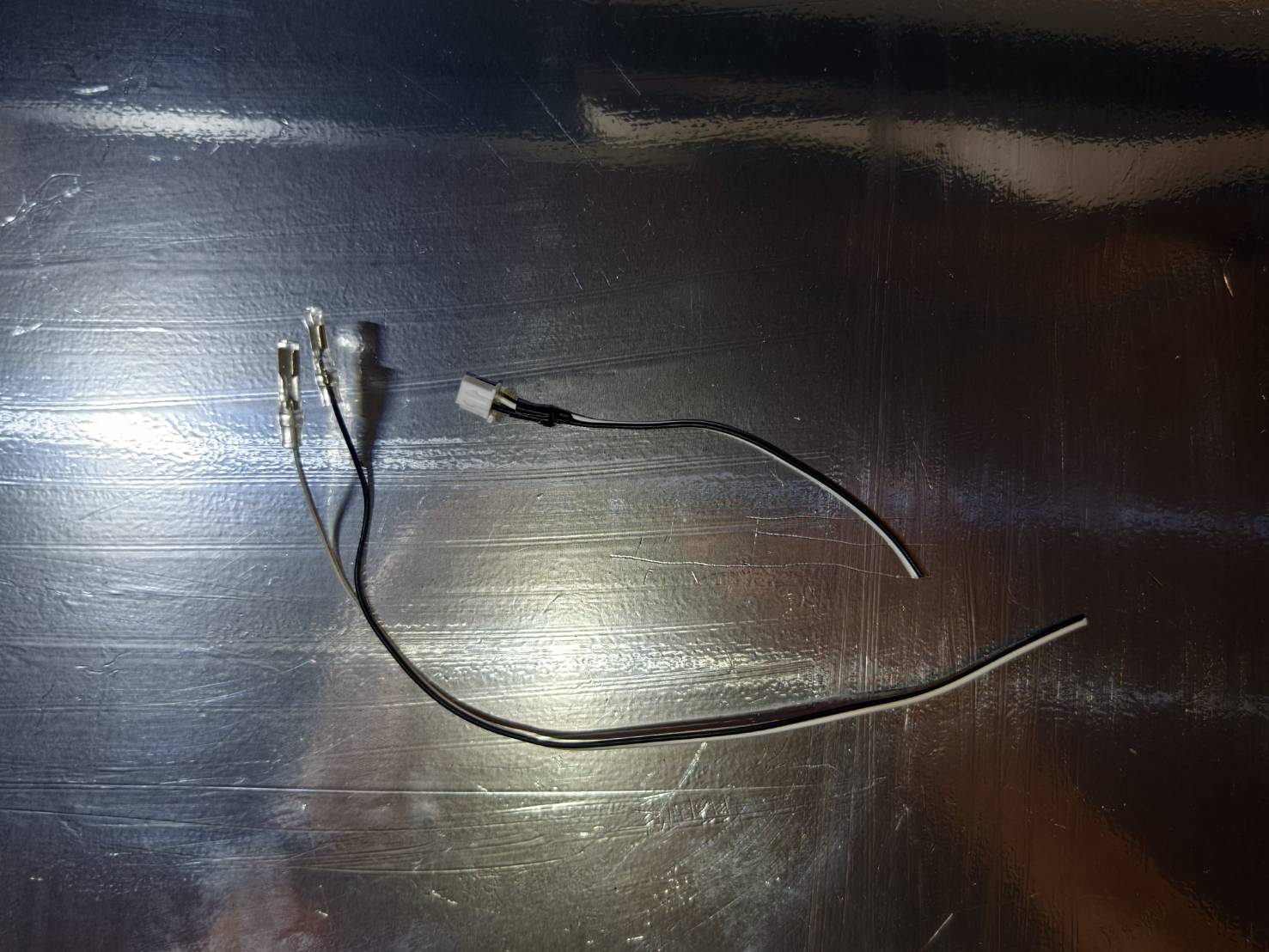

Kytke uusi kaapeli emolevyyn.
Kaapeli täytyy viedä tuulettimen alta emolevylle.
vaiheeseen 23

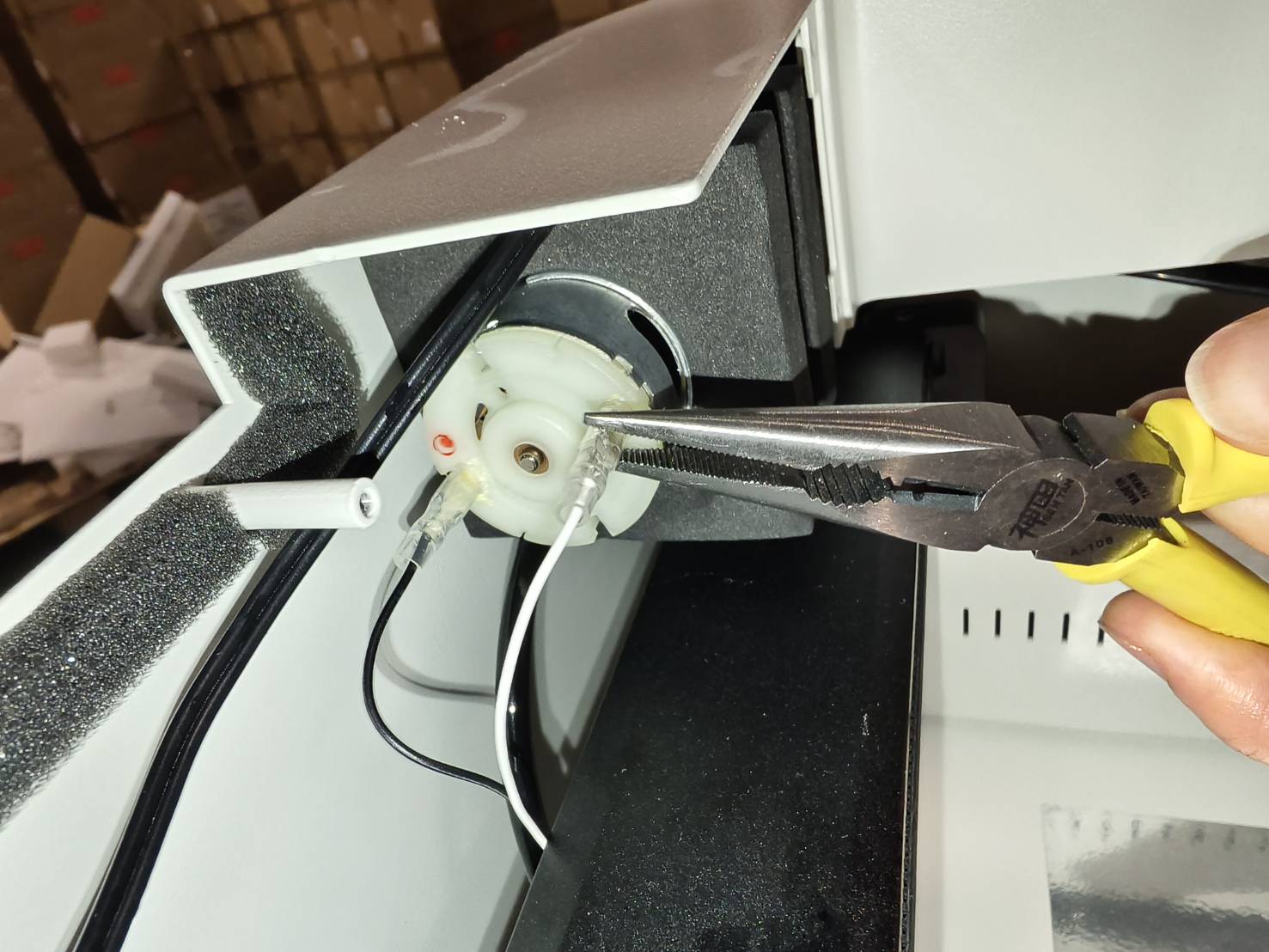

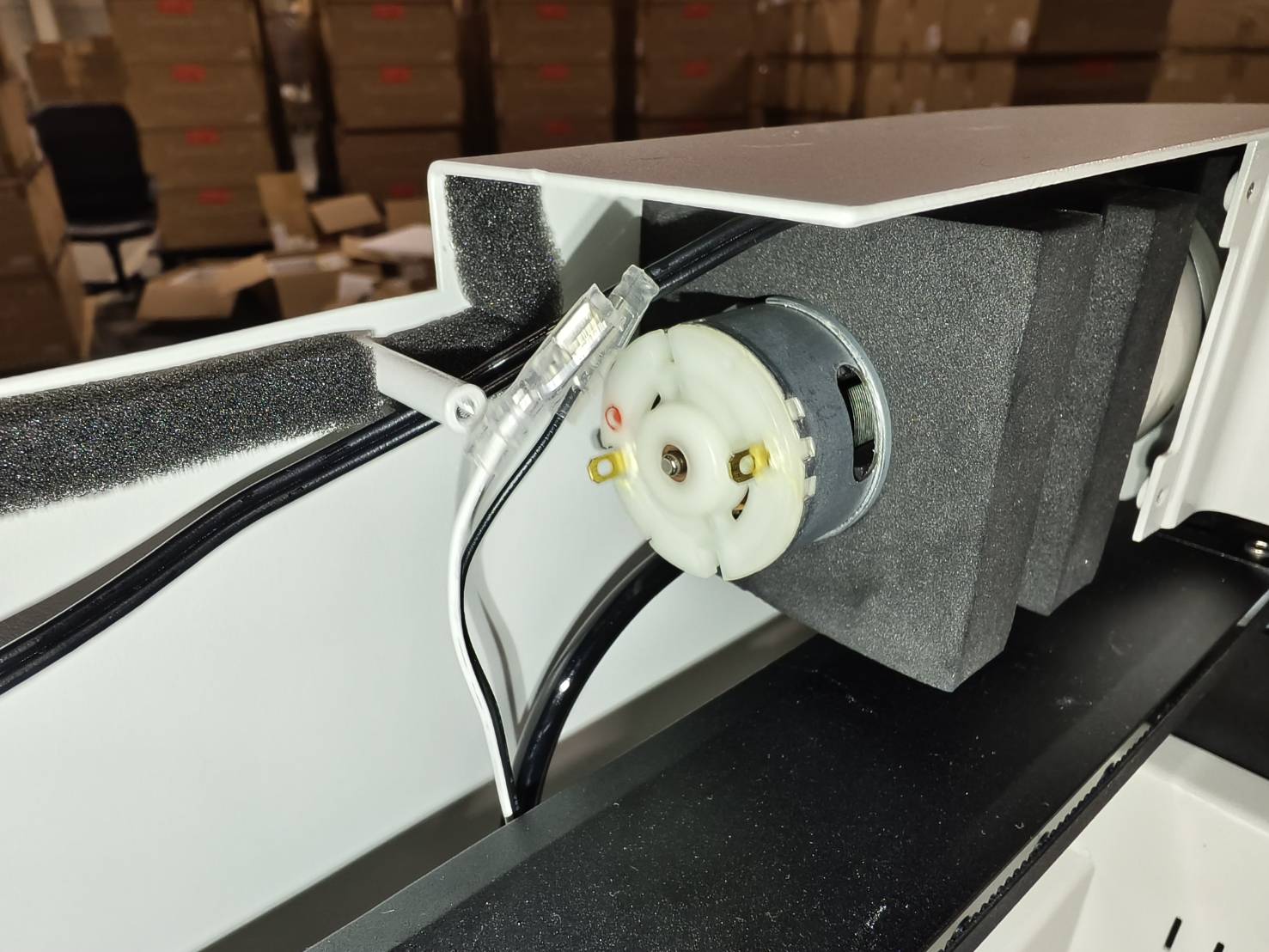

Kytke johdot ilmapumppuun ja purista liittimet pihdeillä.
(Musta johto kytketään pumpun punaiseen merkintään.)
Vaihe 24

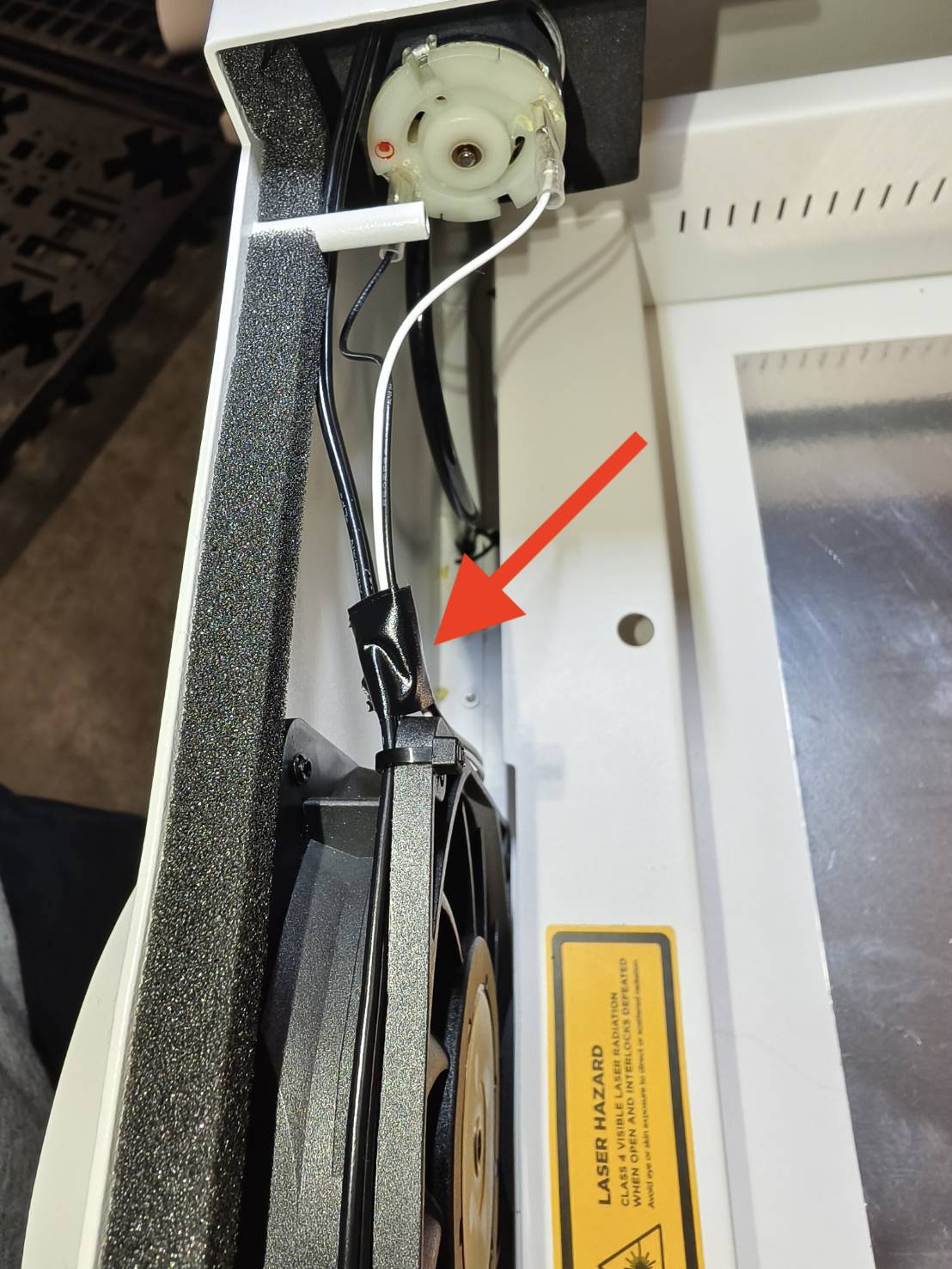

Sido ilmapumpun kaapelin johdot tuulettimen päällä olevaan kaapeliin nippusiteellä tai teipillä.
Huomautus: Ohita tämä vaihe ja siirry vaiheeseen 25, jos kaapelia ei tarvitse vaihtaa.
Esimerkki nippusiteen käytöstä
Esimerkki teipin käytöstä
Vaihe 25
Kytke kaapelit takaisin paikoilleen.
Varmista, että USB-C-kaapelin valkoinen merkki on työskentelyaluetta kohti, kuten alla olevassa kuvassa.
(Pinseteistä voi olla apua tässä vaiheessa)
Vaihe 26
Aseta levy ja luukun kansi paikoilleen. Jätä tilaa, jotta kädet mahtuvat.
Vaihe 27
Liitä kamerakaapeli emolevyyn.
Huomaa, että kamerakaapelin metallipinnan on oltava emolevyä vasten.
Kamerakaapelin metallipinta:
Metallipinnan on oltava emolevyä vasten:
Liitä kaapeli:
Lukitse kiinnitin:
Vaihe 28
Liitä moottorin kaapeli.
Vaihe 29
Työnnä levy takaisin paikalleen ja kiristä ruuvit. (T8-ruuvi x 8 kpl)
Vaihe 30
Koska edellä mainitut vaiheet sisälsivät oven kannen ja kameran siirtämistä, suorita kameran kalibrointi viimeisenä vaiheena ennen laitteen käytön jatkamista.
Lisätietoja löydät tältä sivulta: Kameran kalibrointi.
