Ador - Poistotuulettimen vaihto-ohje

Työkalut:

• Ristipääruuvitaltta
• Torx T8 -ruuvitaltta
• Sivuleikkurit tai katkaisupihdit
• Nippusiteitä tai teippiä
• Pinsetit (valinnainen)

Vaihe 1:

Sammuta laite ja irrota virtajohto.

Vaihe 2:

Irrota nämä ruuvit levystä. T8-ruuvi x 8 kpl (Levy ja luukun kansi ovat kiinni toisissaan.)

Vaihe 3:

Siirrä levyä ja luukun kantta hieman eteenpäin.

Vaihe 4:

Irrota moottorin kaapeli. Kameran kaapelin irrottaminen on helpompaa tämän jälkeen.

Vaihe 5:

Irrota kameran kaapeli.
Huomaa, että kaapeli on kiinnitetty lukitusklipsillä. Avaa klipsi irrottaaksesi kameran kaapelin.
(Pinseteistä voi olla apua tässä vaiheessa)

Lukitusklipsi:

Kiinnike auki:

Vedä johto ulos:

Vaihe 6:

Irrota levy ja luukun kansi.

Vaihe 7:

Irrota neljä muuta johtoa ja jätä alin 2-nastainen johto kytketyksi.
(Pinseteistä voi olla apua tässä vaiheessa)

Vaihe 8:

Katkaise nämä nippusiteet sivuleikkureilla tai pihdeillä.

Vaihe 9:

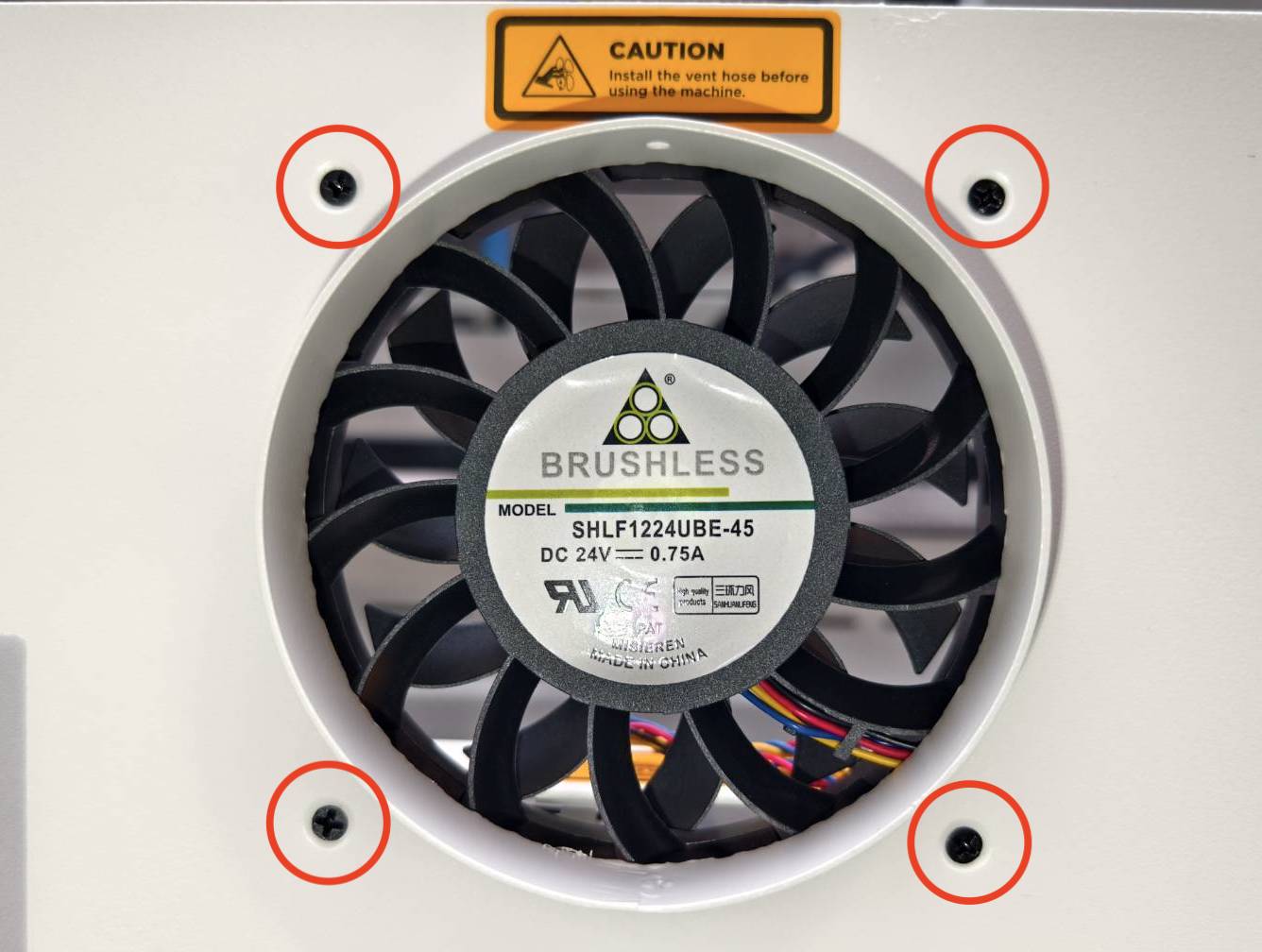

Irrota tuuletin avaamalla nämä neljä ruuvia ristipääruuvimeisselillä.

Vaihe 10:

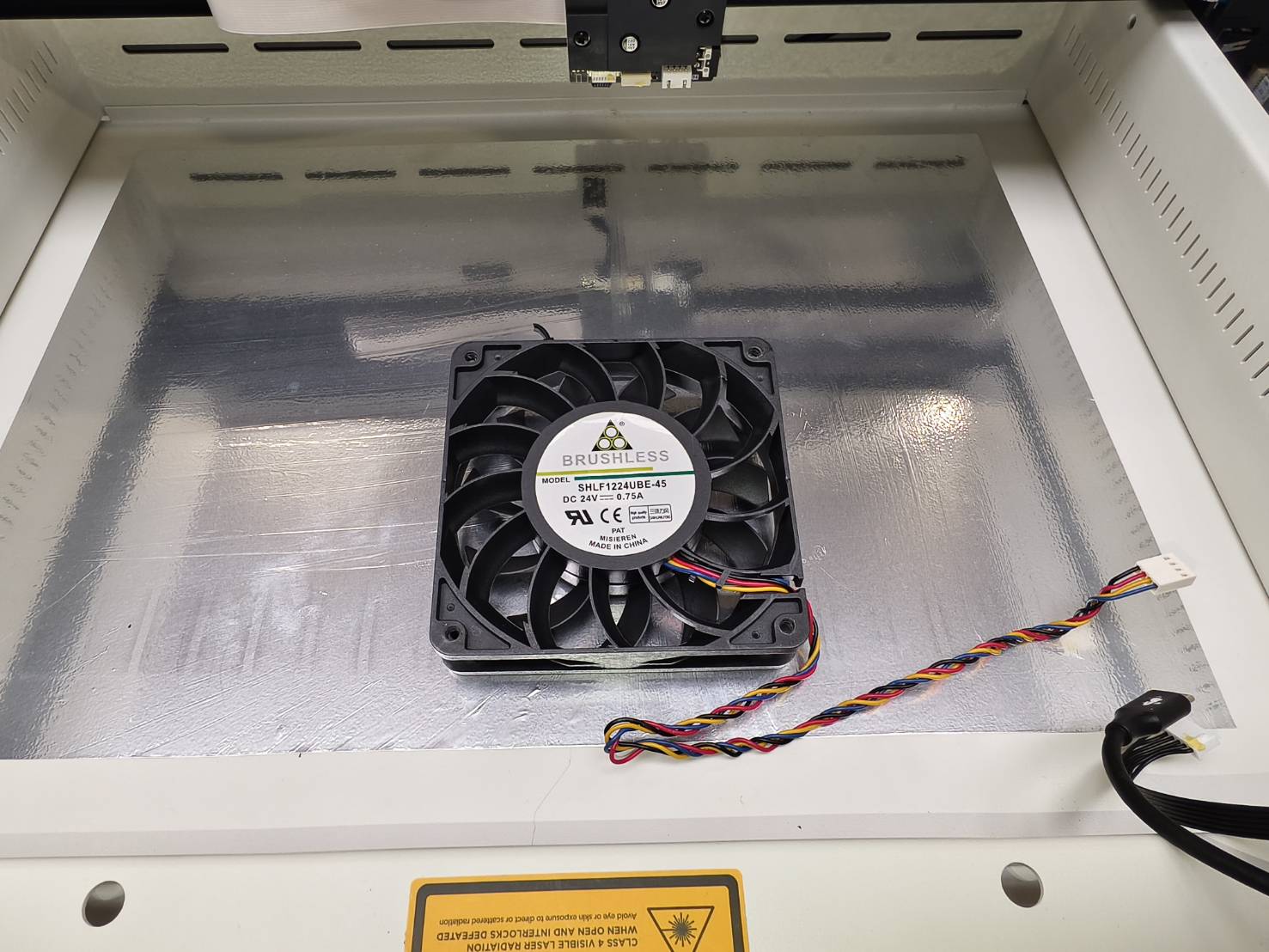

Kun tuuletin on irrotettu, katkaise varovasti nämä nippusiteet tuulettimen pohjasta. Tämän jälkeen tuuletin voidaan poistaa kokonaan.

Vaihe 11:

Ota uusi tuuletin ja sido edelleen kytketty 2-nastainen johto tuulettimen johdon kanssa alla olevan kuvan mukaisesti. Varmista, että johdon puoli on tuulettimen alaosassa.
Tuulettimen johdon pituutta on lyhennettävä taivuttamalla sitä. Johtojen sitominen nippusiteillä tai teipillä on molemmat hyväksyttäviä vaihtoehtoja.

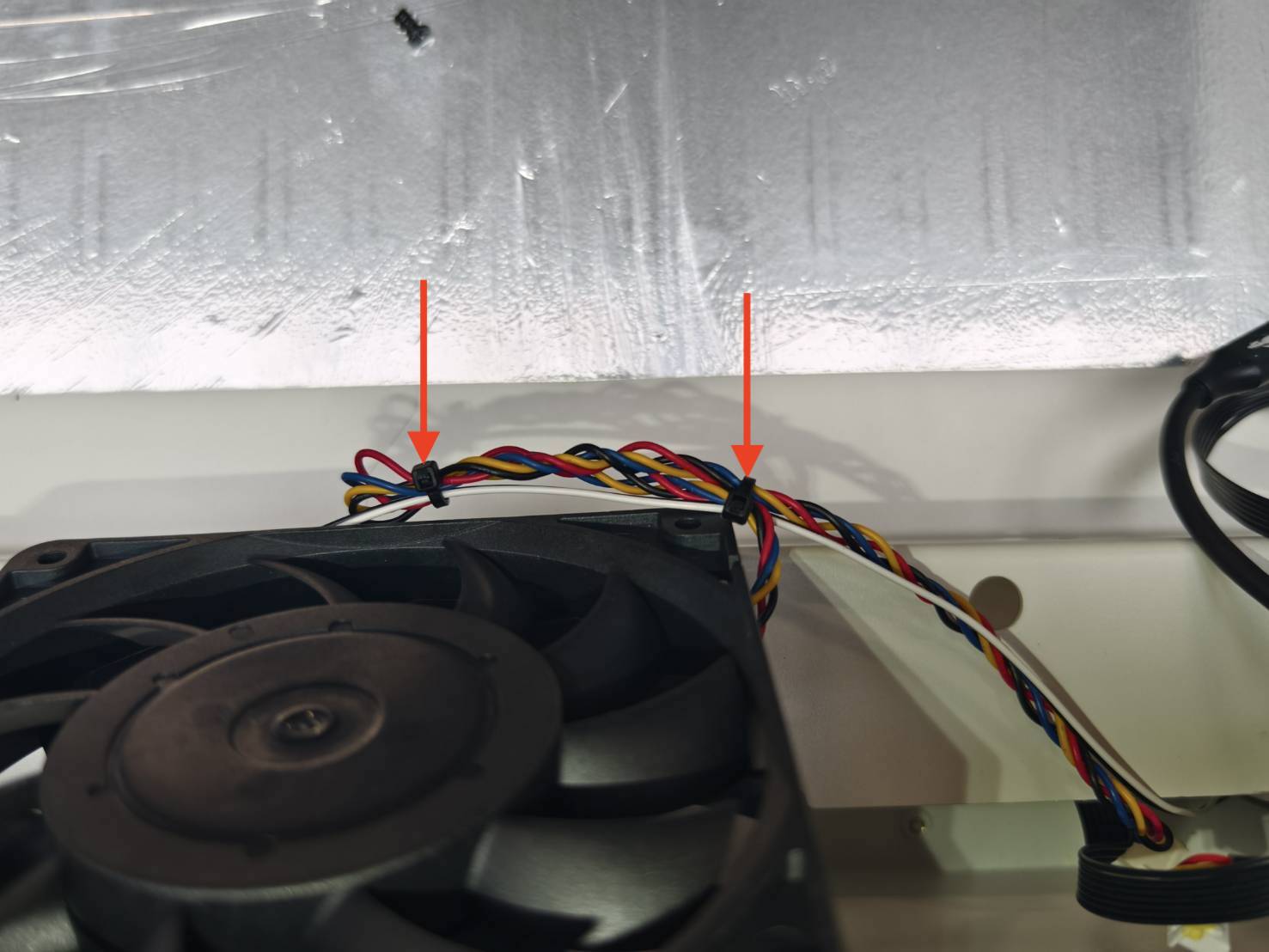

Esimerkki nippusiteestä:

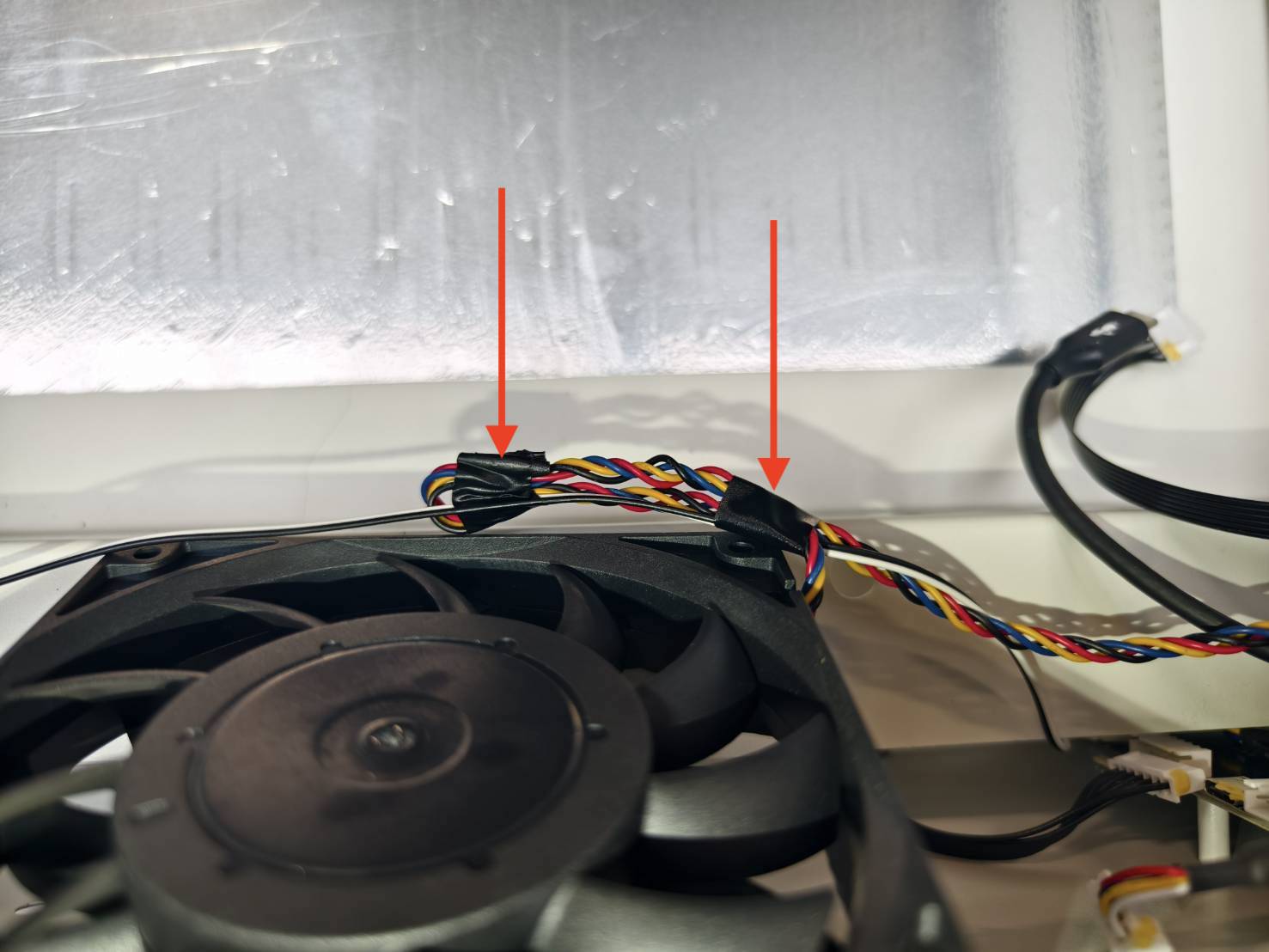

Esimerkki teipistä:

Vaihe 12:

Kiinnitä uusi tuuletin laitteeseen ruuvaamalla neljä ruuvia.
Varmista, että sidotut johdot asetetaan tuulettimen alle.

Vaihe 13:

Kytke kaapelit takaisin paikoilleen.
Varmista, että USB-C-kaapelin valkoinen merkki osoittaa työskentelyaluetta kohti alla olevan kuvan mukaisesti.
(Pinseteistä voi olla apua tässä vaiheessa)

Vaihe 14:

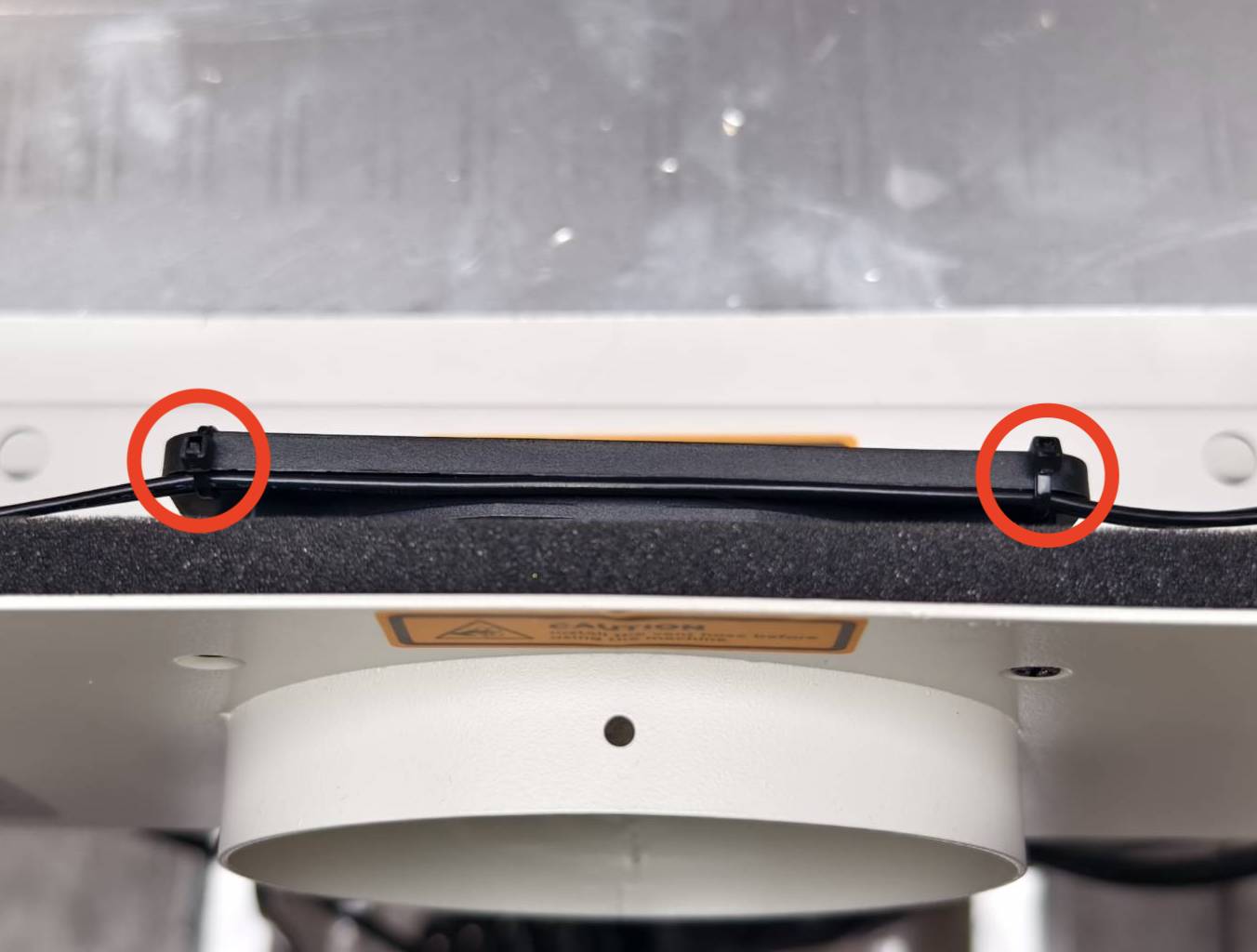

Kiinnitä kaapeli tuulettimen yläosaan nippusiteillä tai teipillä.

Esimerkki nippusiteestä:

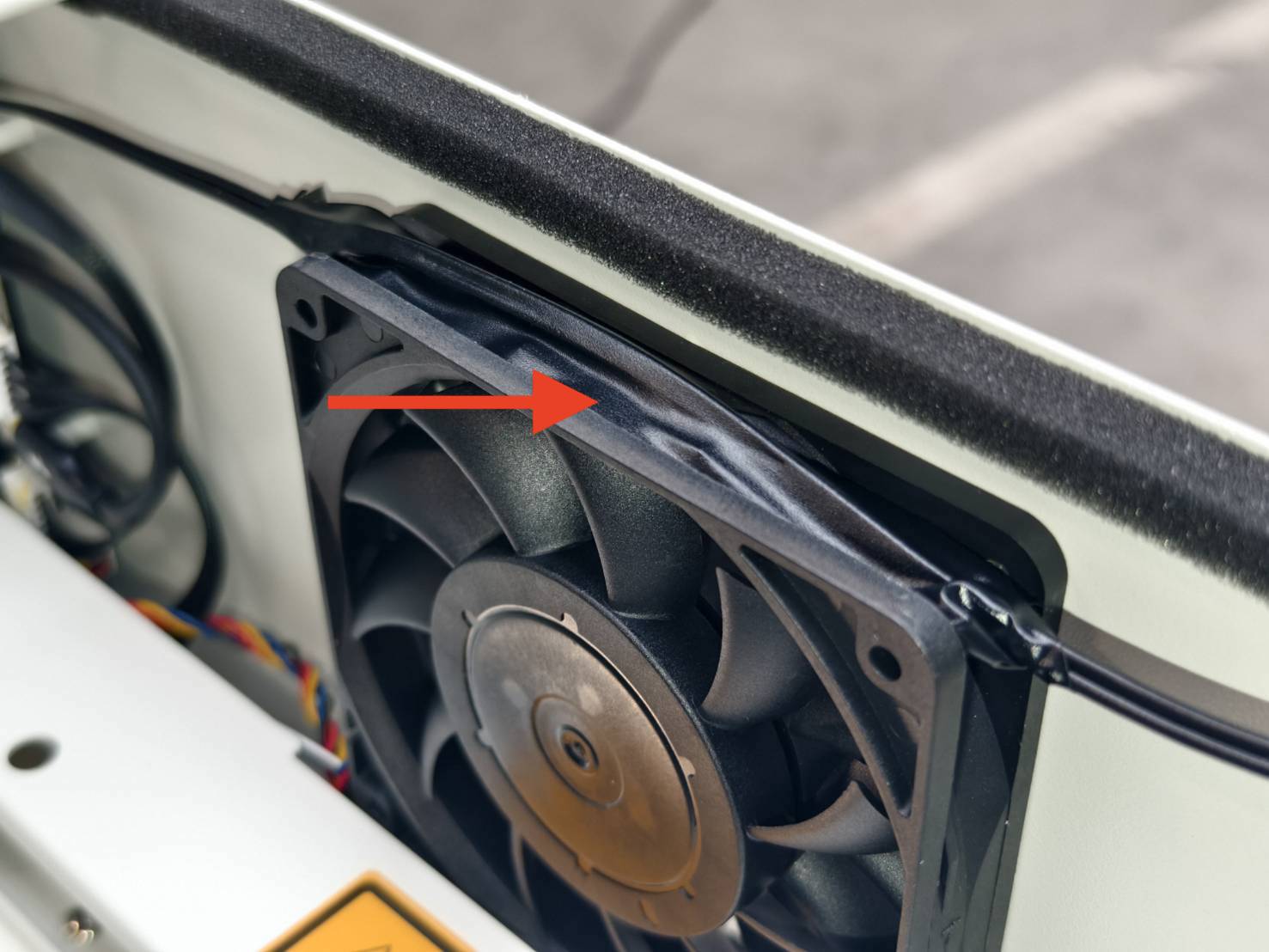

Esimerkki teipistä:

Vaihe 15:

Aseta levy ja luukun suojus paikoilleen yläosaan. Jätä riittävästi tilaa käsien liikuttamiselle.

Vaihe 16:

Liitä kamerakaapeli emolevyyn.
Huomaa, että kamerakaapelin metallipinnan on oltava emolevyä vasten.

Kamerakaapelin metallipinta:


Metallipinnan on oltava emolevyä vasten:

Liitä kaapeli:

Lukitse kiinnitin:

Vaihe 17 - Liitä moottorikaapeli:

Vaihe 18:

Työnnä levy takaisin paikalleen ja kiristä ruuvit. (T8-ruuvi x 8 kpl)

Vaihe 19

Koska edellä mainitut vaiheet sisälsivät oven suojuksen ja kameran siirtämistä, suorita kameran kalibrointi viimeisenä vaiheena ennen laitteen käytön jatkamista.
Voit tutustua tähän ohjesivuun: Kameran kalibrointi.

#Loppu
