LightBurn-siltakaapeli - Ador

Vastuuvapauslauseke

Käyttääksesi LightBurnia Adorin ohjaamiseen, sinun tulee ladata LightBurn-ohjelmiston virallinen versio. Koska LightBurn on kolmannen osapuolen ohjelmisto, FLUX ei ole vastuussa sen käytöstä mahdollisesti aiheutuvista vahingoista.

Adorin laiteohjelmisto on läpäissyt useita testejä, mutta on silti mahdollista, että jotkin LightBurn-ohjelmiston toiminnot eivät ole täysin yhteensopivia laitteen kanssa. Jos yhteensopivuusongelmia ilmenee, noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjällesi tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]



Ennen aloitusta

1. Päivitä laiteohjelmisto versioon 5.2.0 tai uudempaan.

- Valitse Adorin ohjauspaneelista "MACHINE → Päivitä uusimpaan laiteohjelmistoon" .
- Voit myös päivittää laiteohjelmiston Beam Studio
Lataa laiteohjelmisto viralliselta verkkosivustolta. Napsauta sitten "Kone → Päivitä laiteohjelmisto". Tämän jälkeen päivitä laitteen laiteohjelmisto valittuun versioon valitsemalla laiteohjelmistotiedosto tietokoneeltasi.



2. Lataa tämä asetustiedosto: Ador_Preset

Huomaa: Toimittamamme asetustiedosto sisältää GCode- ja Baudinopeus-asetuksets. Jos et käytä asetustiedostoa, määritä ne erikseen "Laiteasetukset"-kohdassa. (Katso lisätietoja tästä artikkelista )



LightBurn-asetukset

Ladataksesi LightBurnin, napsauta tästä.



1. Avaa LightBurn ja napsauta "Laitteet" -kohtaa Laser -välilehdellä.

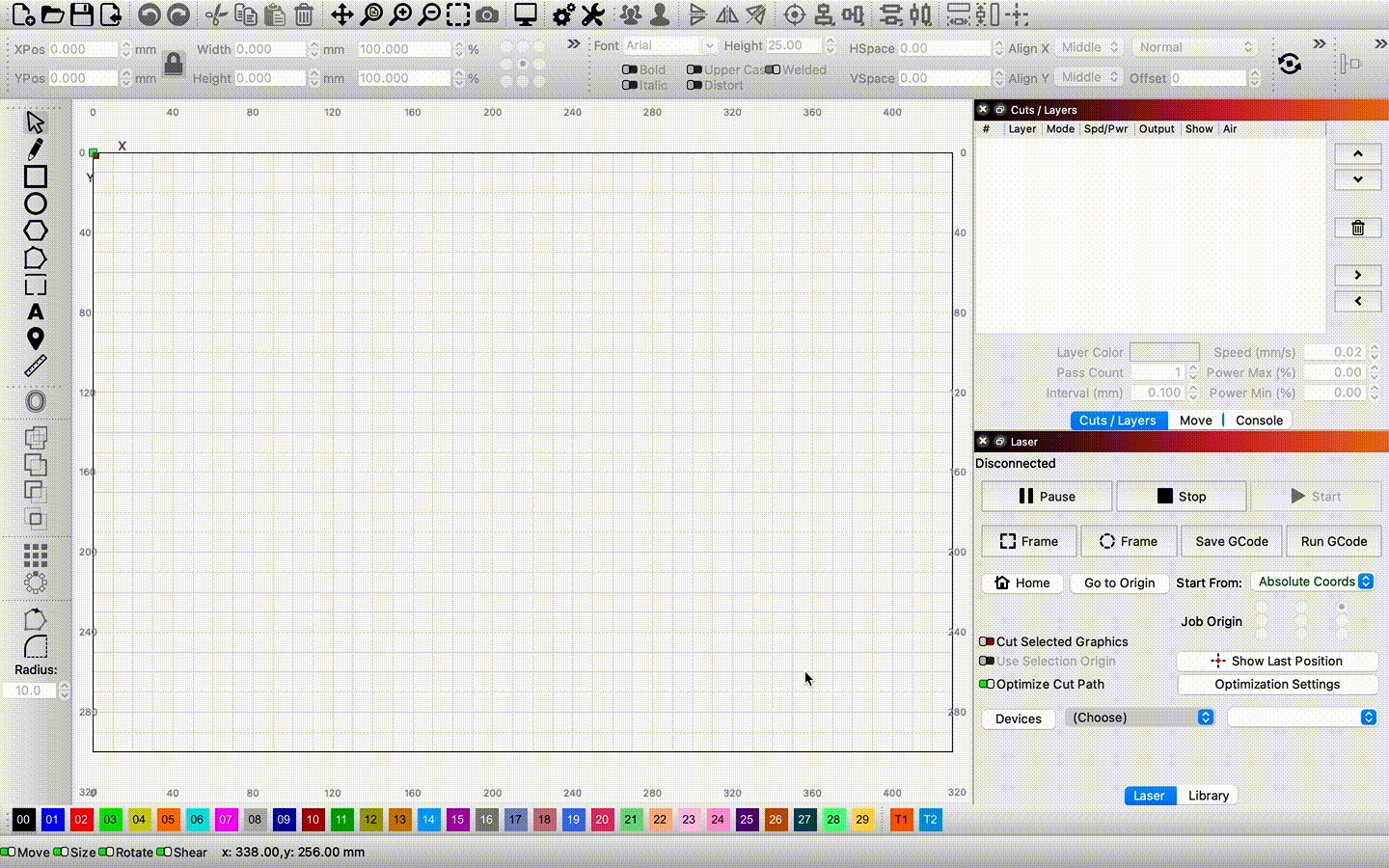

2. Napsauta "Tuo" tuodaksesi tiedoston Ador_Preset jonka latasit.

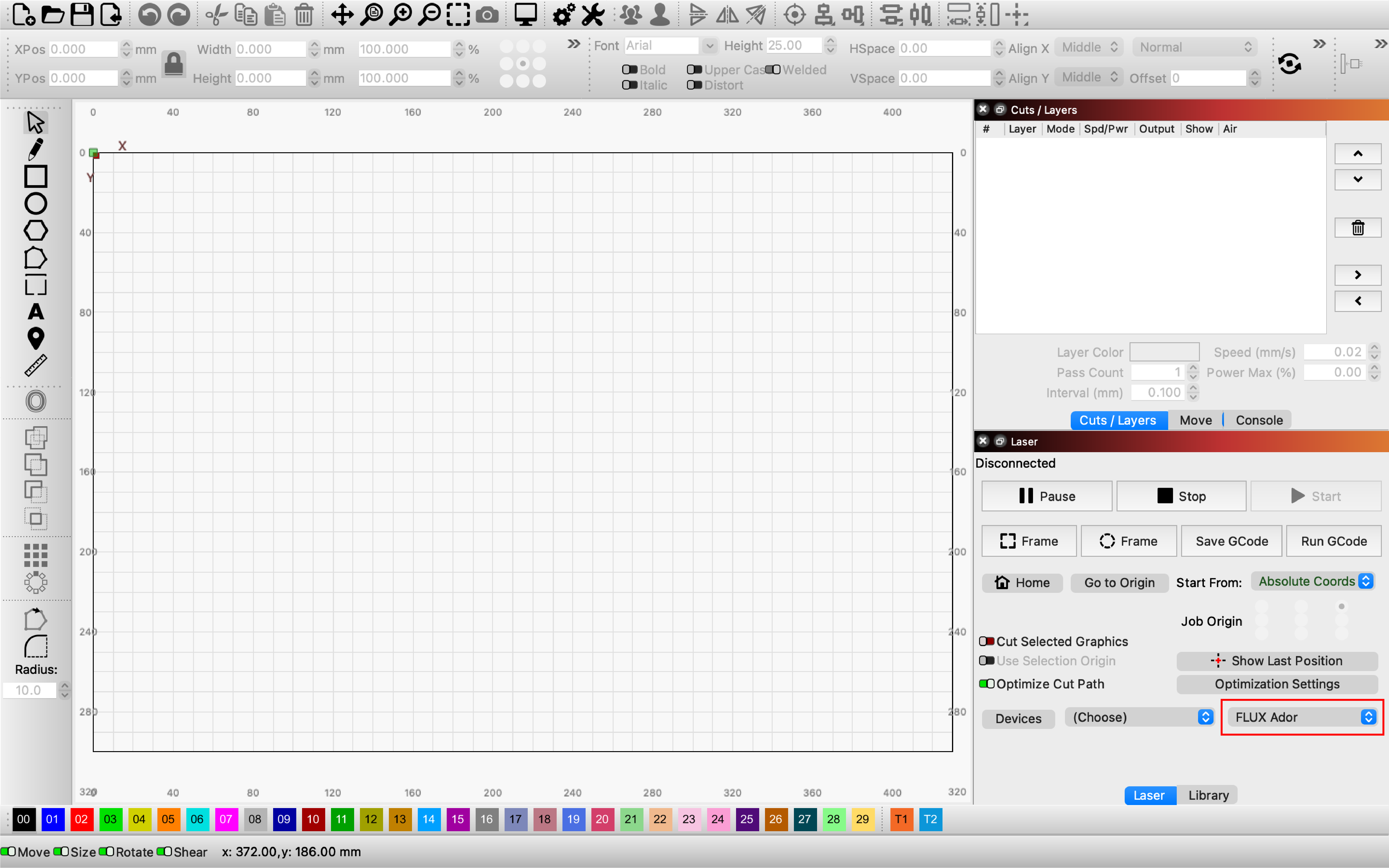

3. Seuraavat laitetiedot näytetään, kun tiedosto on tuotu onnistuneesti.



Yhdistä tietokone laitteeseen LightBurn-siltakaapelilla.

1. Kytke LightBurn-kaapeli laitteen sivussa olevaan USB-porttiin.

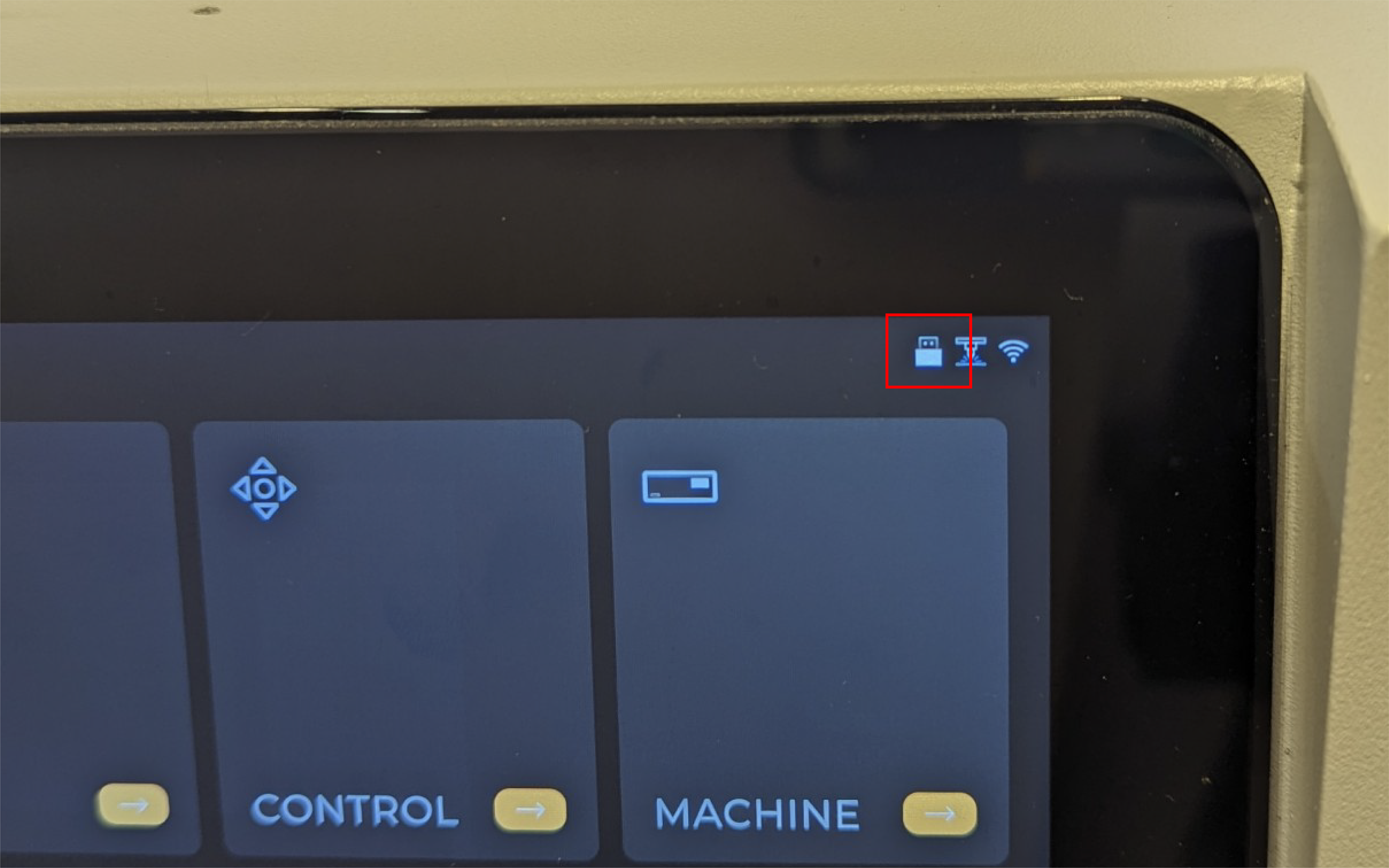

（USB-kuvake ilmestyy laitteen paneelin oikeaan yläkulmaan merkiksi onnistuneesta yhteydestä.)



2. Kytke kaapelin toinen pää tietokoneeseen.

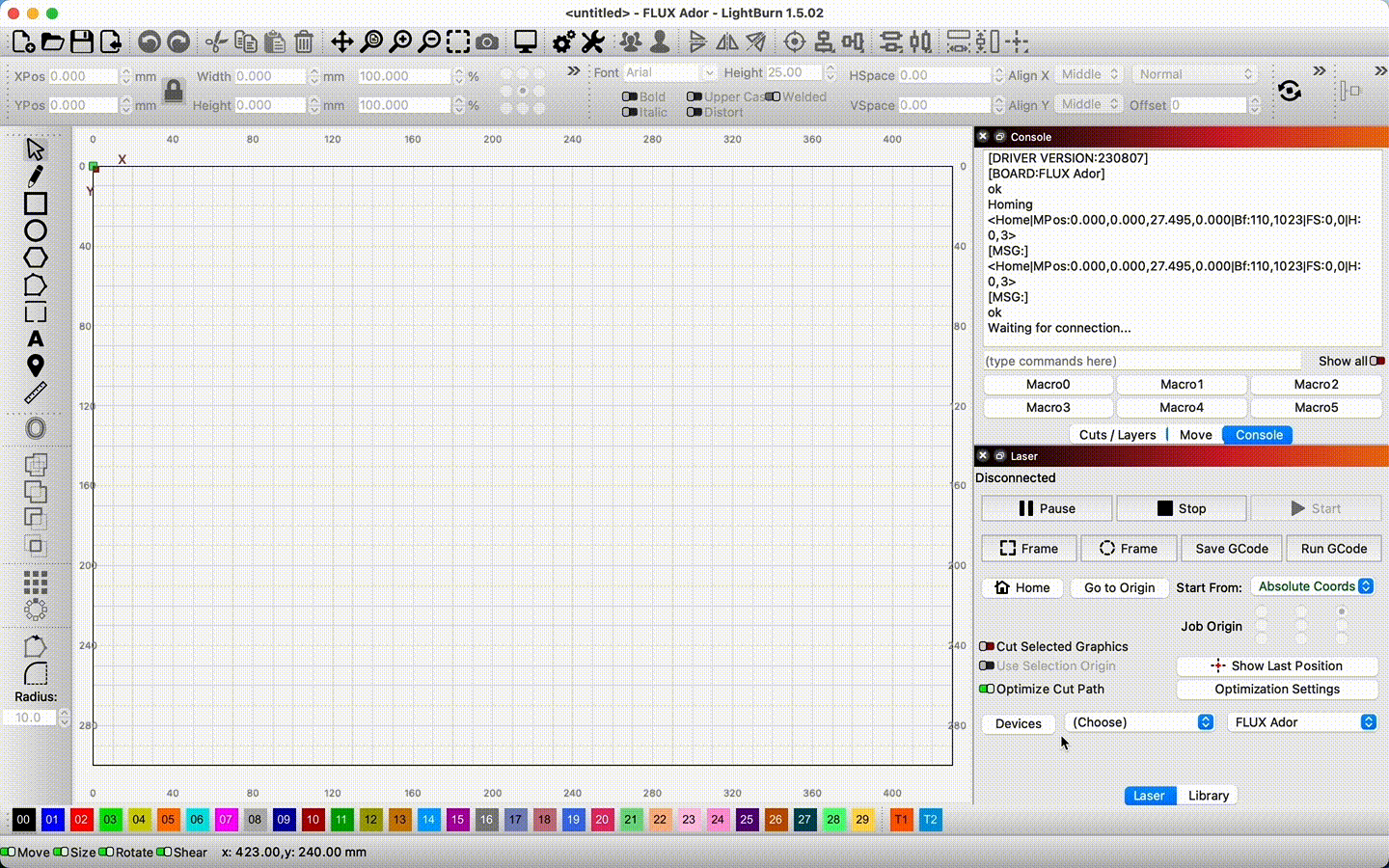

3. Valitse oikea USB-portin nimi. Väärän portin valitseminen johtaa yhteyden epäonnistumiseen. Saatat joutua kokeilemaan eri portteja. Jos yhteys onnistuu, seuraavat tiedot näkyvät Konsoli-välilehdellä.



Kotiutustesti

Jos tietokone on onnistuneesti yhdistetty laitteeseen, laite aloittaa kotiutuksen automaattisesti. Jos ei, napsauta kotiutuspainiketta tarkistaaksesi, toimiiko kotiutustoiminto.

Aloita käyttö

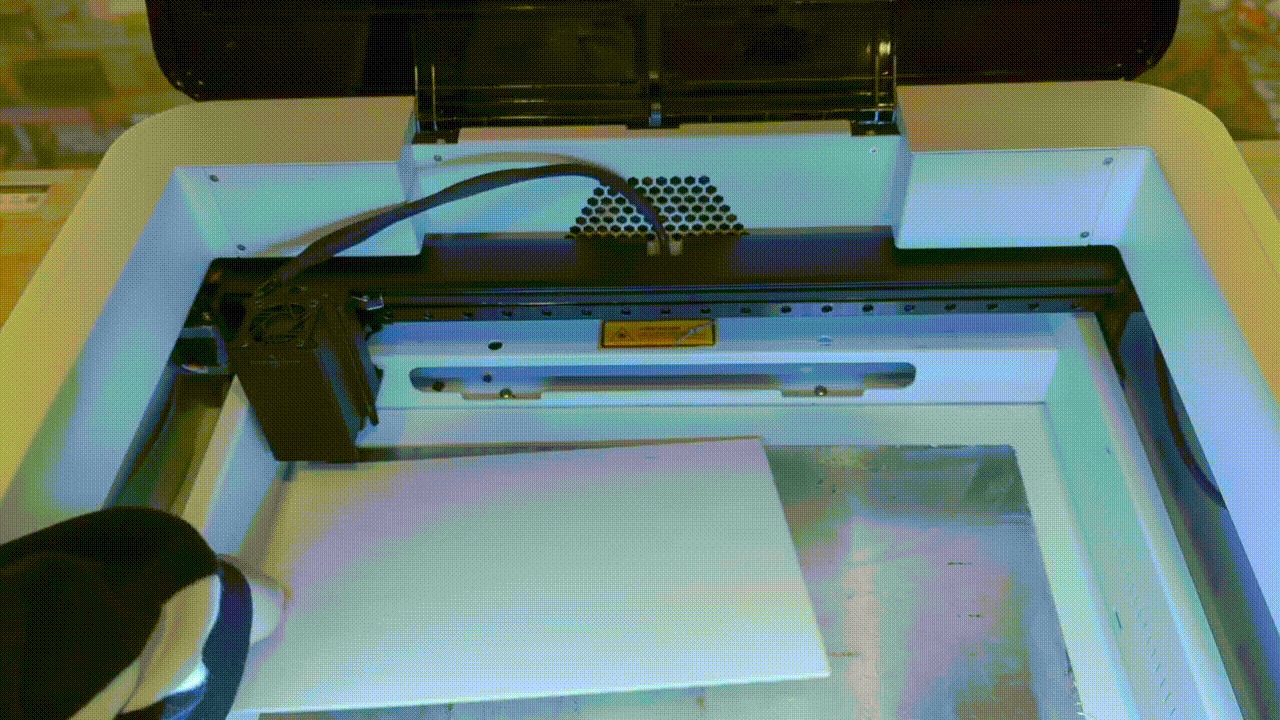

1. Aseta materiaali laitteen sisälle.

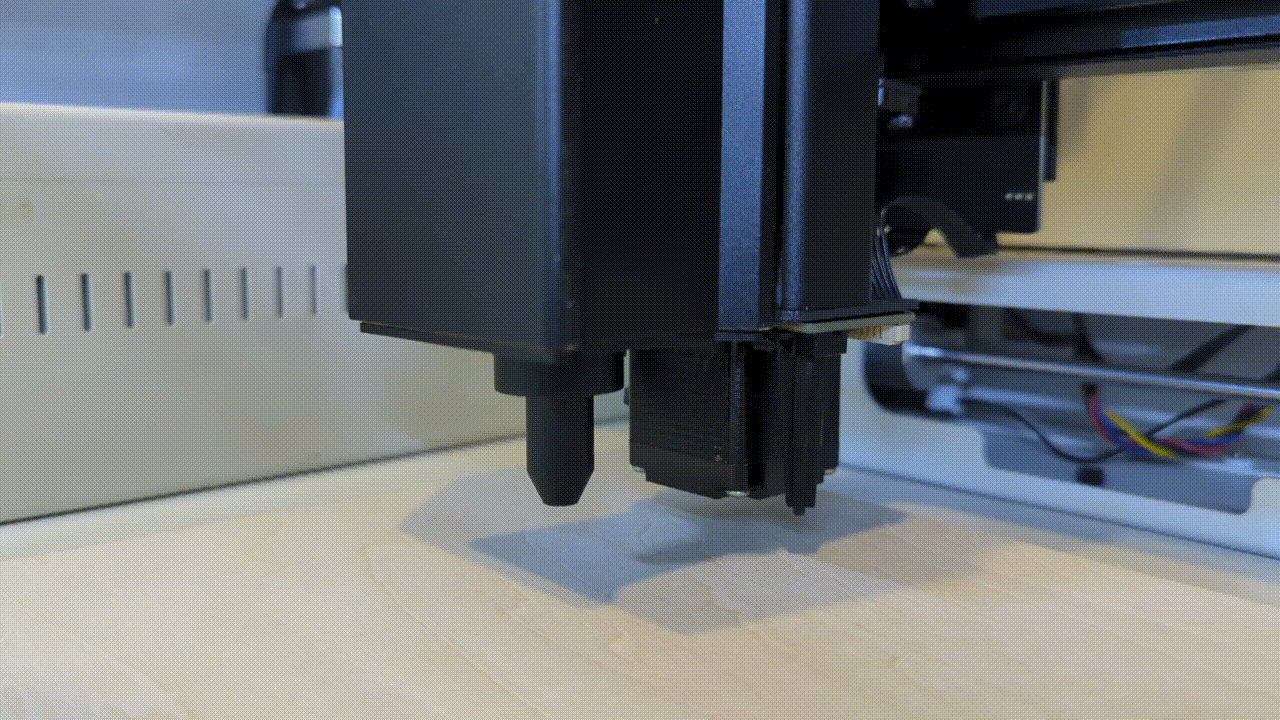

2. Tarkentaminen

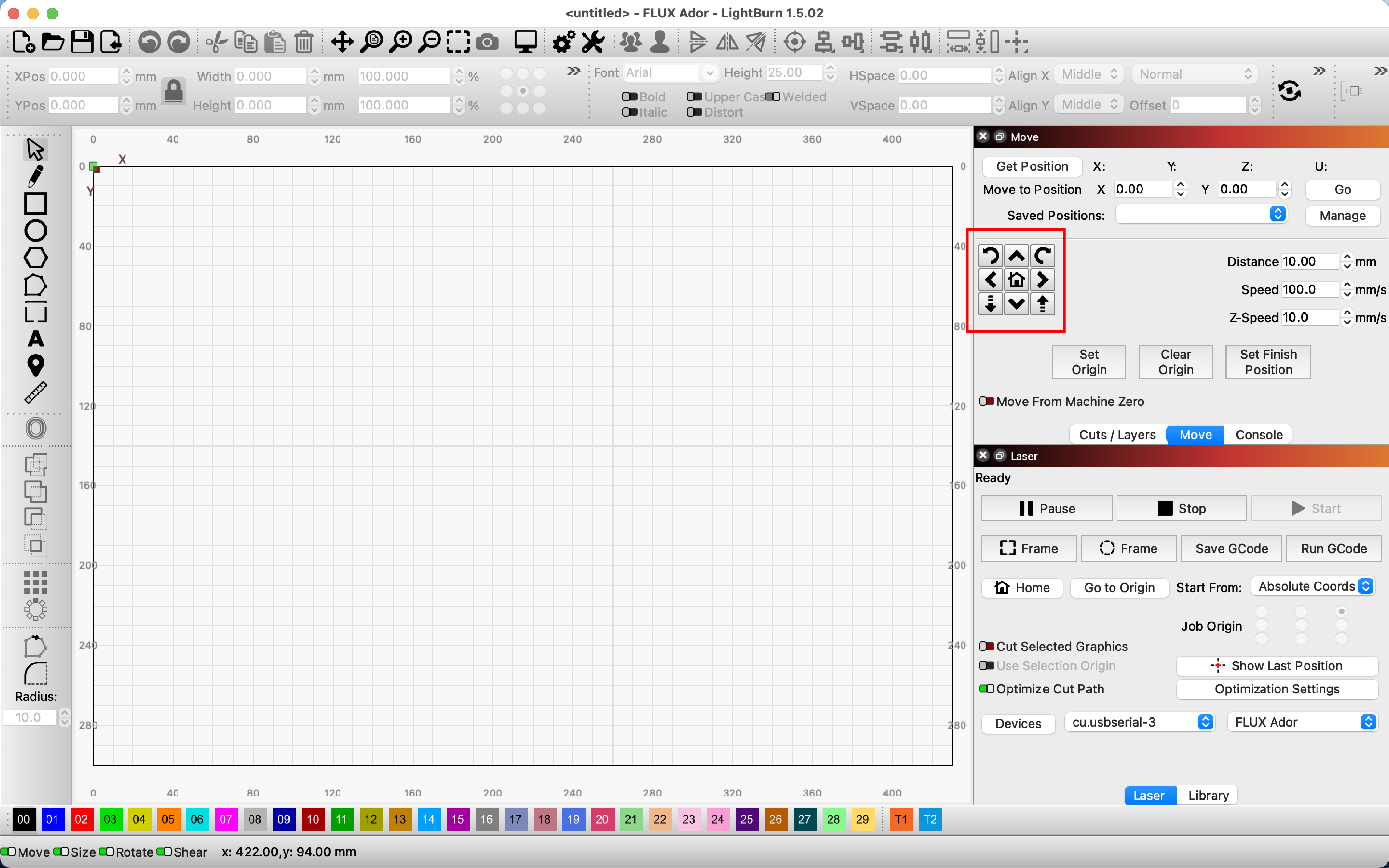

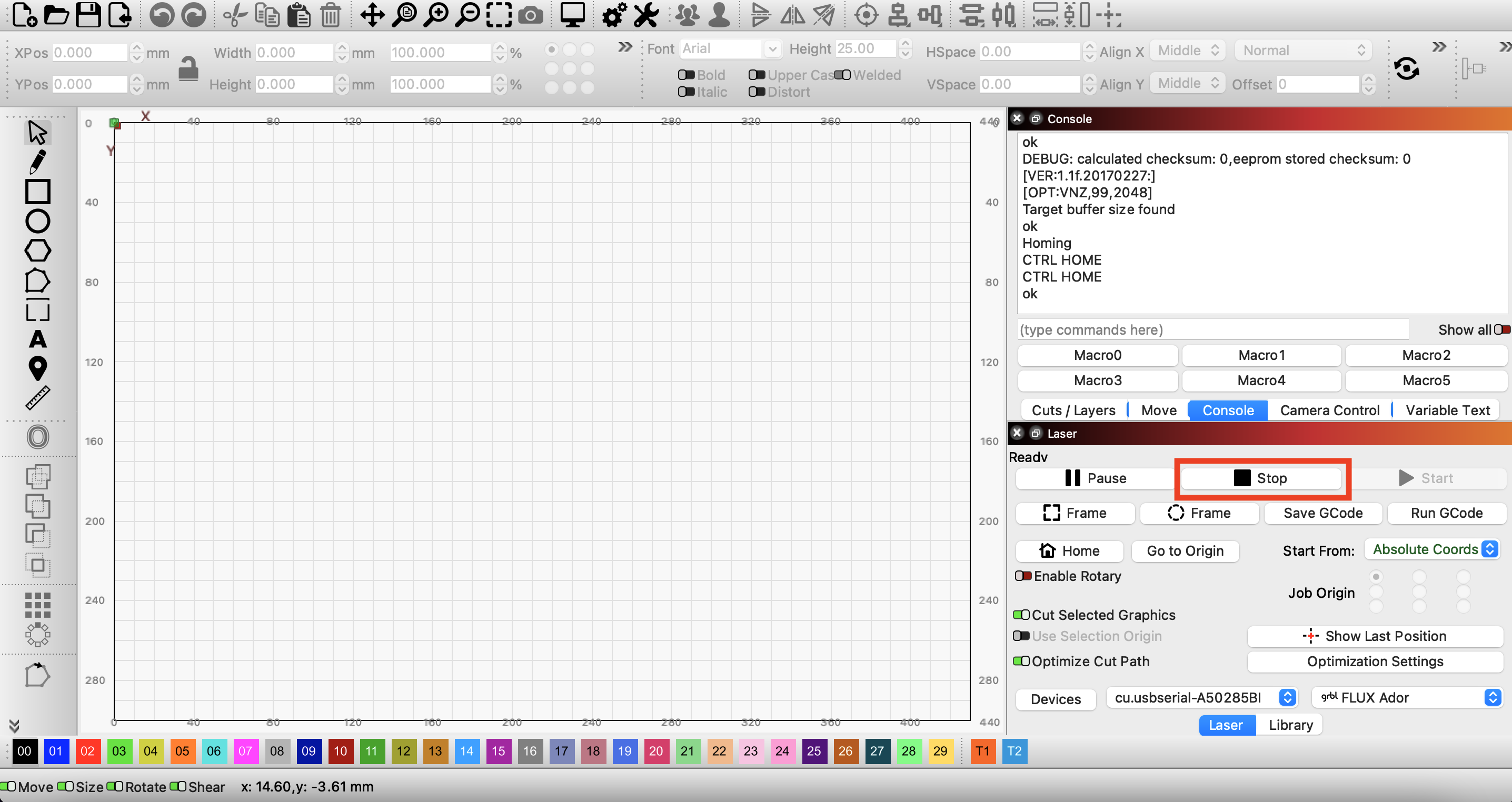

- Napsauta ' Pysäytä '-painiketta ' Laser '-paneelissa vapauttaaksesi moottorin.

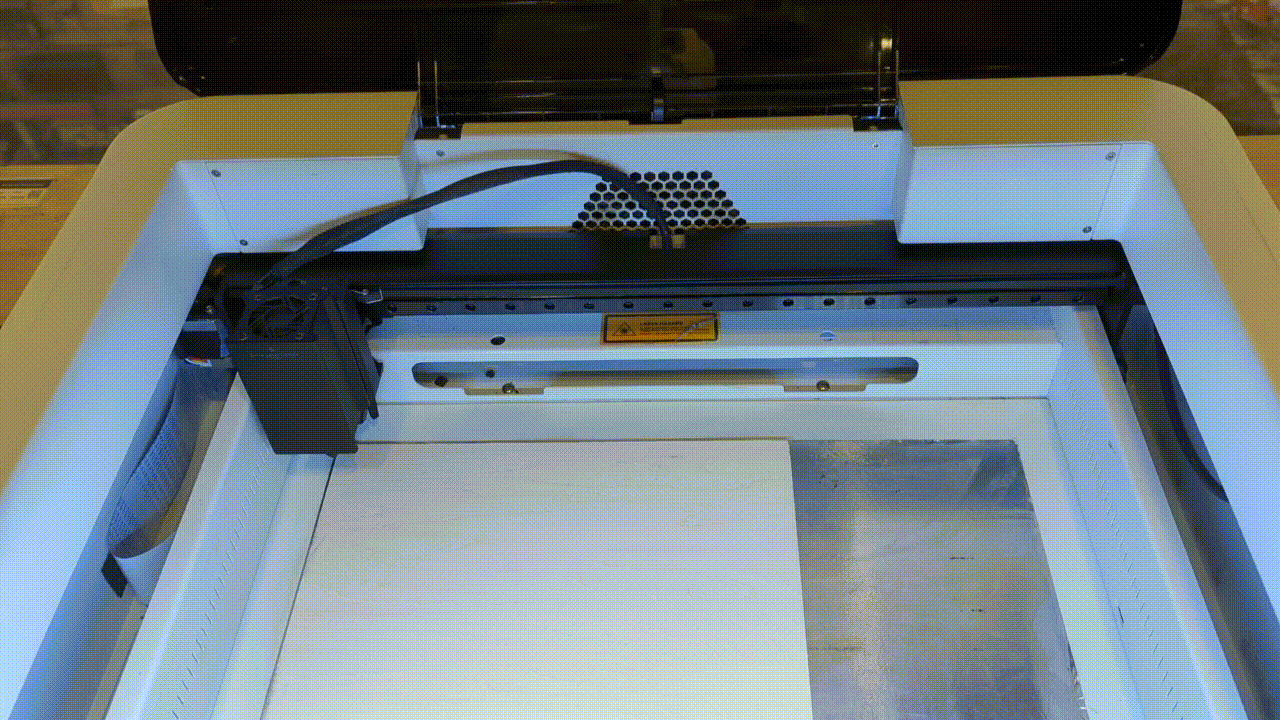

- Siirrä laserpää materiaalin yläpuolelle.

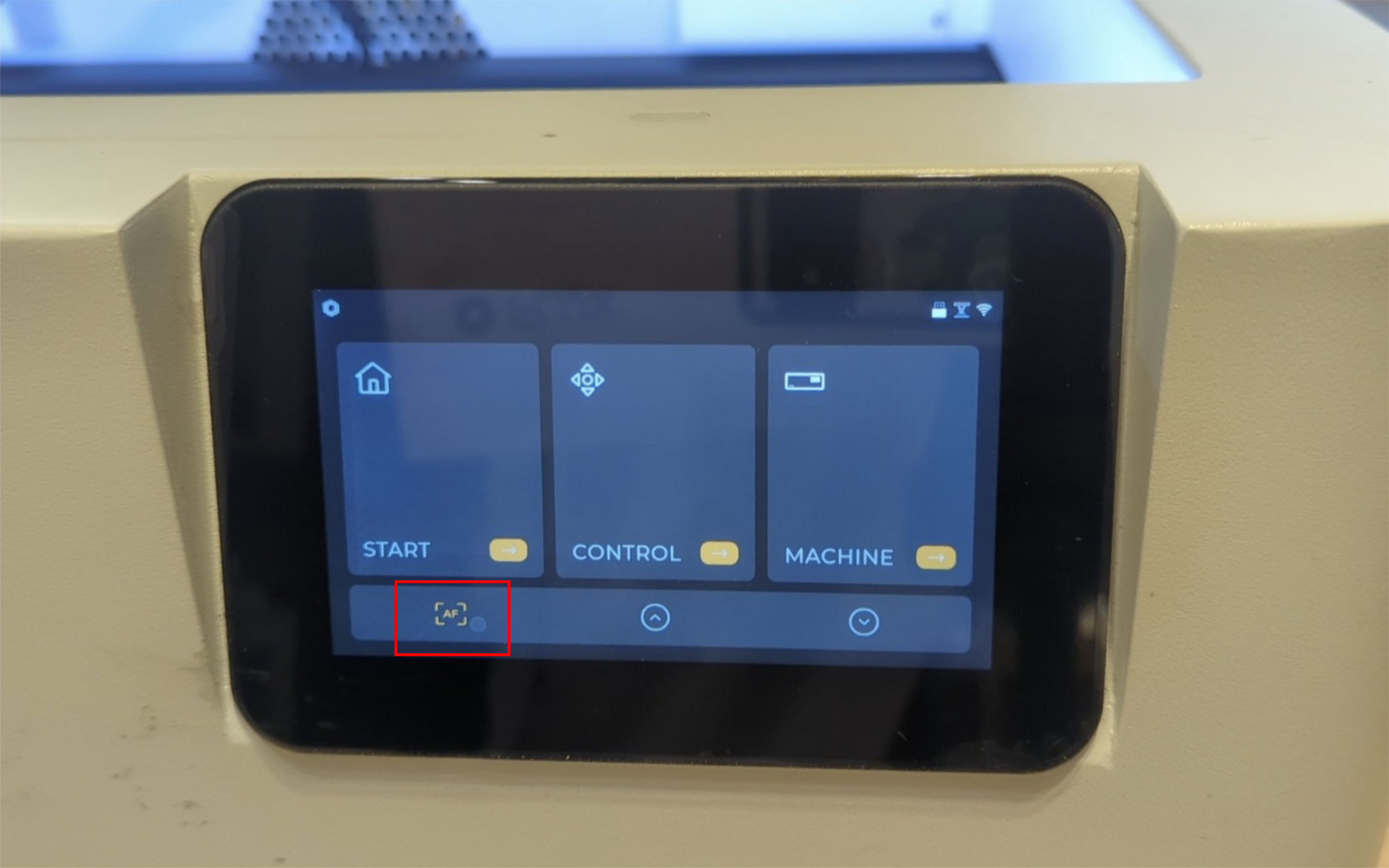

- Paina "AF"-painiketta pitkään aloittaaksesi automaattitarkennuksen.

(Varmista, että tarkennusetäisyys on asetettu oikein ennen jokaista kaiverrus- tai leikkaustoimenpidettä.)

Huomio:

• Varmista, että laite vapauttaa moottorin automaattisesti 3 minuutin kuluessa LightBurn-ohjauksesta. Jos moottori on lukittuna pitkään, se voi vahingoittaa laitetta. (Napsauta Pysäytä '-painiketta ' Laser -paneelia vapauttaaksesi moottorin)
• Moottorin vapauttamisen jälkeen, jos olet siirtänyt laserpäätä, muista painaa "Koti" palauttaaksesi sijainnin ennen työn lähettämistä. Muussa tapauksessa on törmäysvaara.

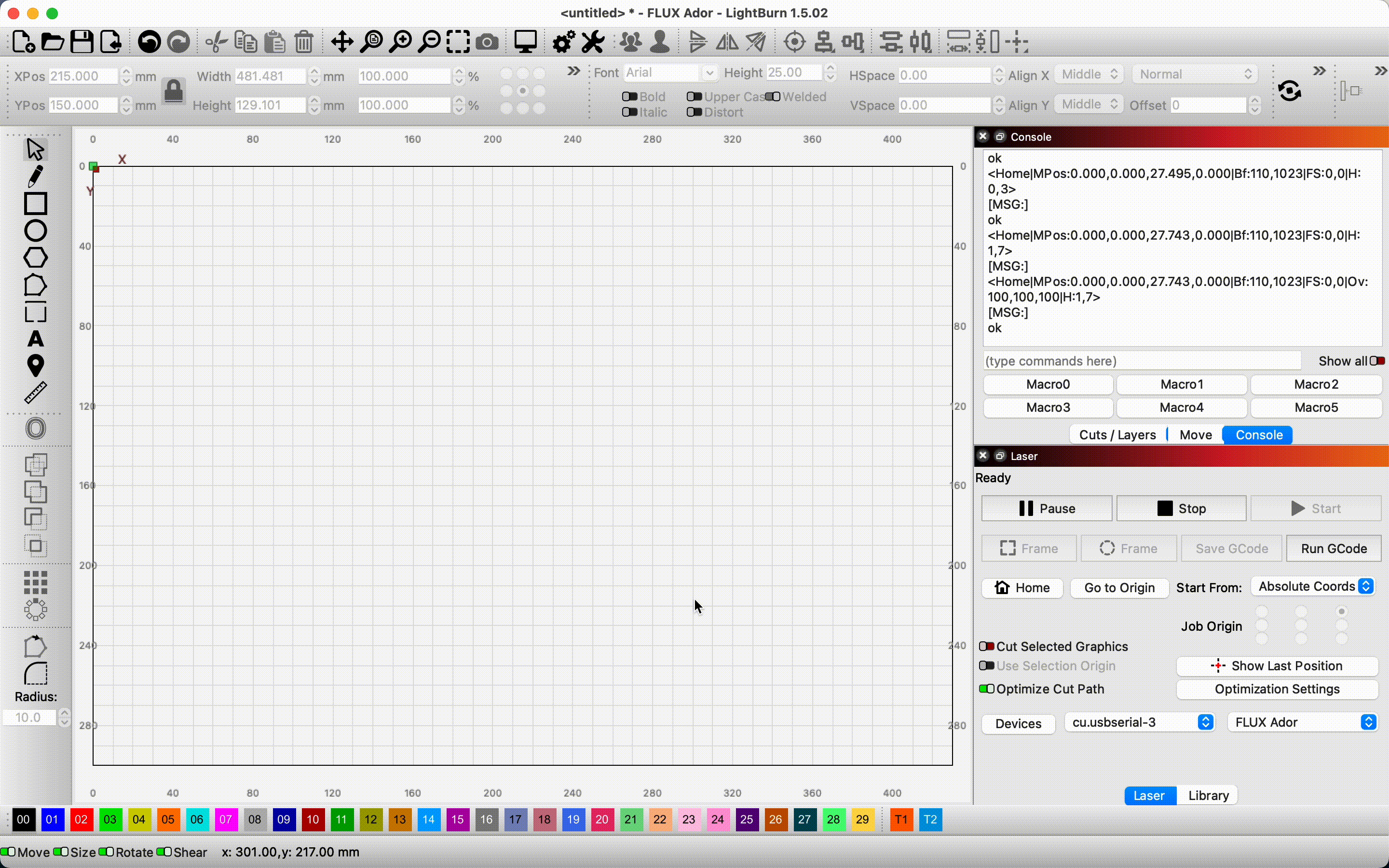

3. Tuo tiedosto LightBurniin

Napsauta yllä olevaa kuvaketta tuodaksesi tiedoston tai vedä ja pudota tiedosto suoraan työalueelle.port Adorin ohjauspaneelista file, or drag ja pudota tiedosto suoraan työalueelle.

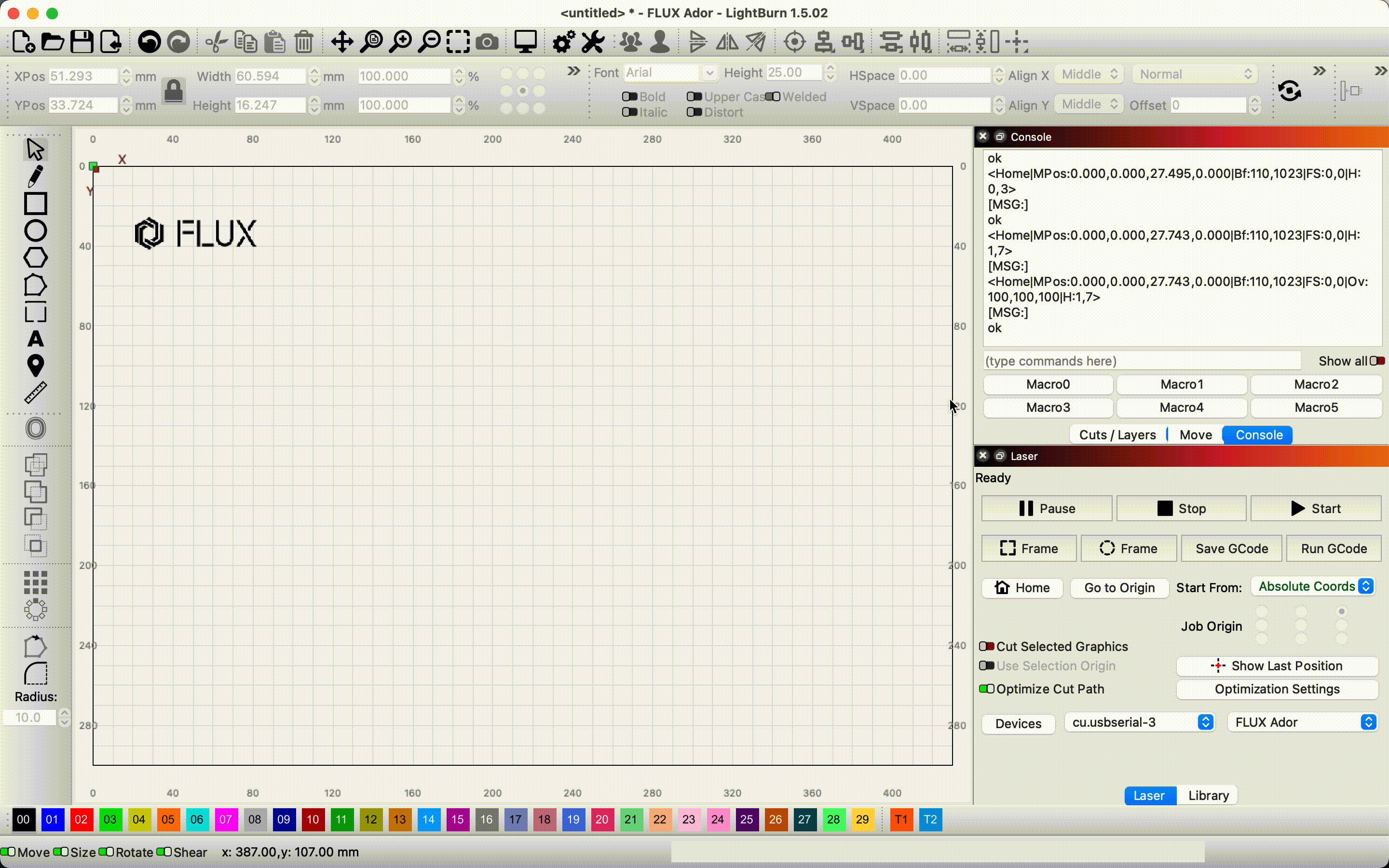

4. Aseta parametrit

Napsauta kuviota tai tasoa ja aseta parametrit ikkunan oikeassa alakulmassa kohdassa Leikkaukset/Tasot -välilehdellä.



5. Ota käyttöön "Yliskannaus" -tehoste

- Jos taso on asetettu "Täyttö, Täyttö + viiva, Kuva tai Siirtymätäyttö" tilaan, suosittelemme ottamaan käyttöön "Yliskannaus" toiminnon.

- Kaksoisnapsauta tasoa avataksesi "Leikkausasetusten muokkain". Ota Yliskannaus-tehoste käyttöön ja syötä prosenttiosuus.

Huomaa: Parametriasetukset vaihtelevat nopeuden ja materiaalin mukaan. Katso "Suositellut materiaaliparametrien asetukset" tämän artikkelin lopusta.



6. Aseta aloituspiste

Valitse "Absoluuttiset koordinaatit" pudotusvalikosta "Aloita kohdasta" -kohtaa Laser -välilehdellä.

Huomaa: "Absoluuttisten koordinaattien" toiminta on hyvin samankaltainen kuin Beam Studiossa, joten suosittelemme sitä erityisesti käyttäjille, joilla on kokemusta Beam Studion käytöstä.



Absoluuttiset koordinaatit

Päämuokkausikkuna, jonka näet, edustaa laitteesi työaluetta. Kaikki, mitä sijoitat tälle alueelle, leikataan vastaavaan kohtaan laitteessasi.



7. Napsauta "KotiLaser-paneelissa.

Moottorin vapauttamisen jälkeen, jos olet siirtänyt laserpäätä, muista painaa "Koti" palauttaaksesi sijainnin ennen työn lähettämistä. Muussa tapauksessa on törmäysvaara.



8. Esikatsele kaiverruskohtaa

- Avaa "Ota laserin laukaisupainike käyttöön" in "Laiteasetukset".

- Napsauta "OK" ja käynnistä LightBurn uudelleen (muista tallentaa nykyinen tiedosto ennen uudelleenkäynnistystä).

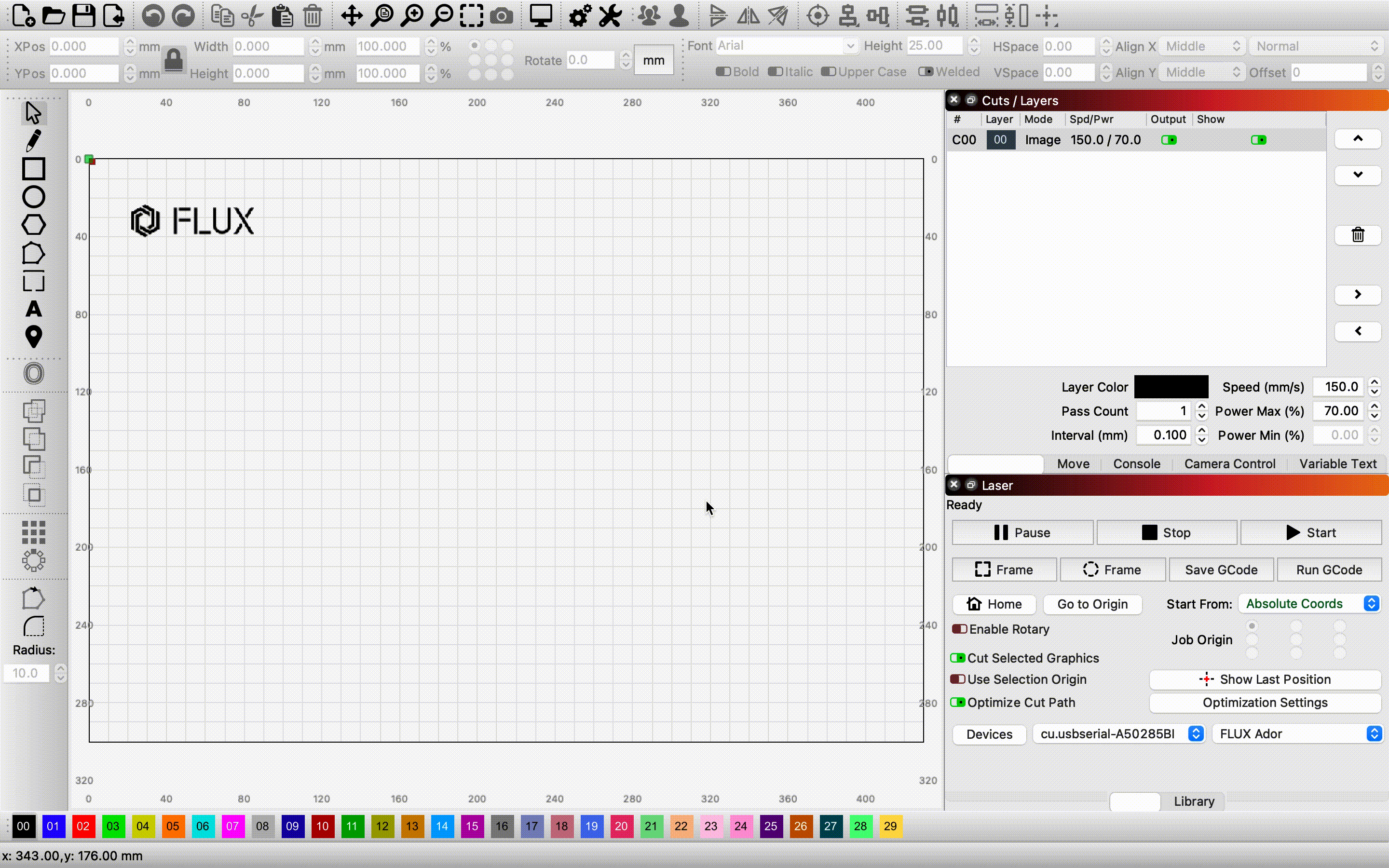

- Syötä "m136p173" oikealla puolella olevaan "Konsoli" -ikkunaan lasermoduulin käynnistämiseksi. (Ei säteile valoa.)

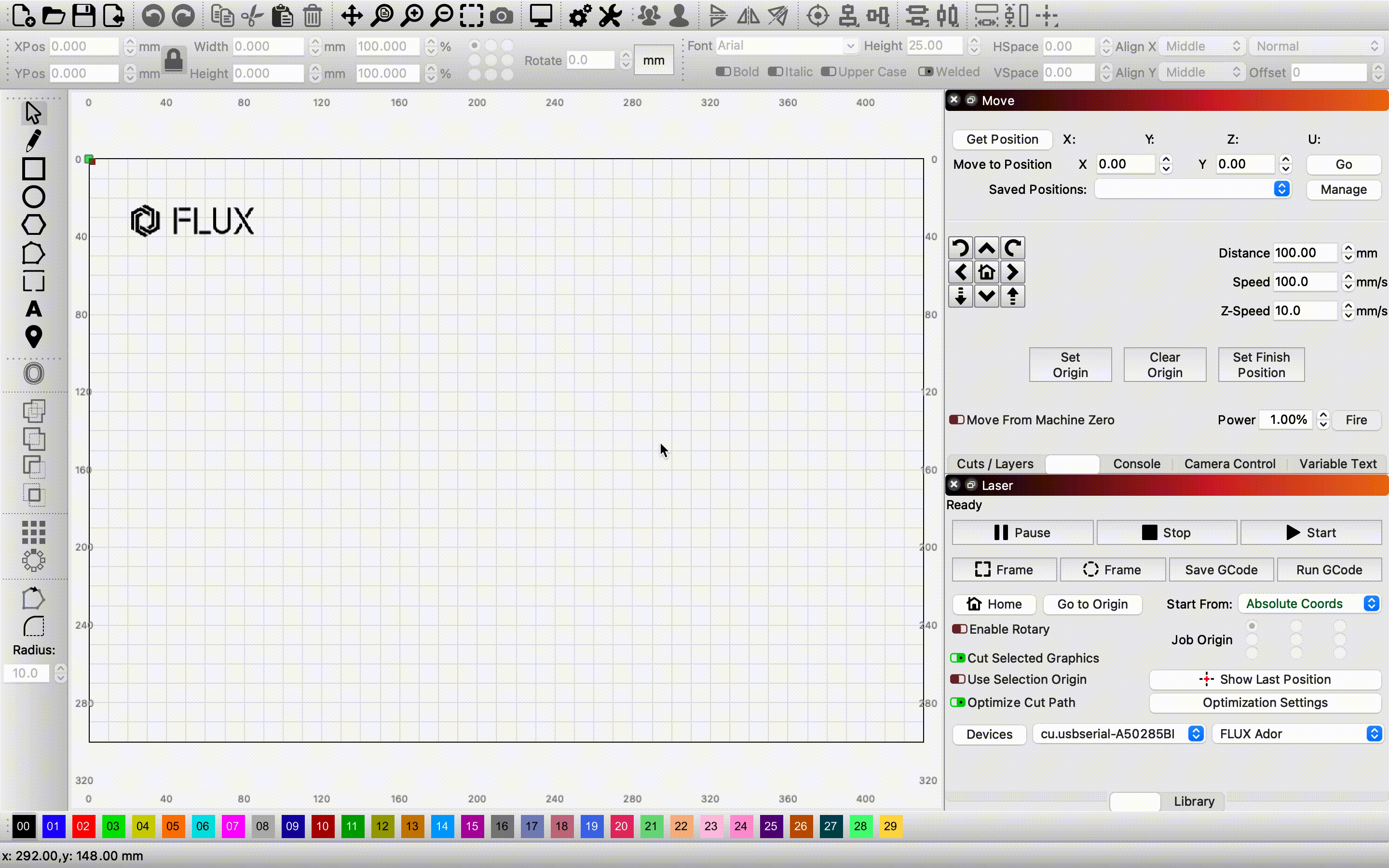

- Aseta Laserin teho -parametri "Siirrä" ikkuna oikealla puolella.

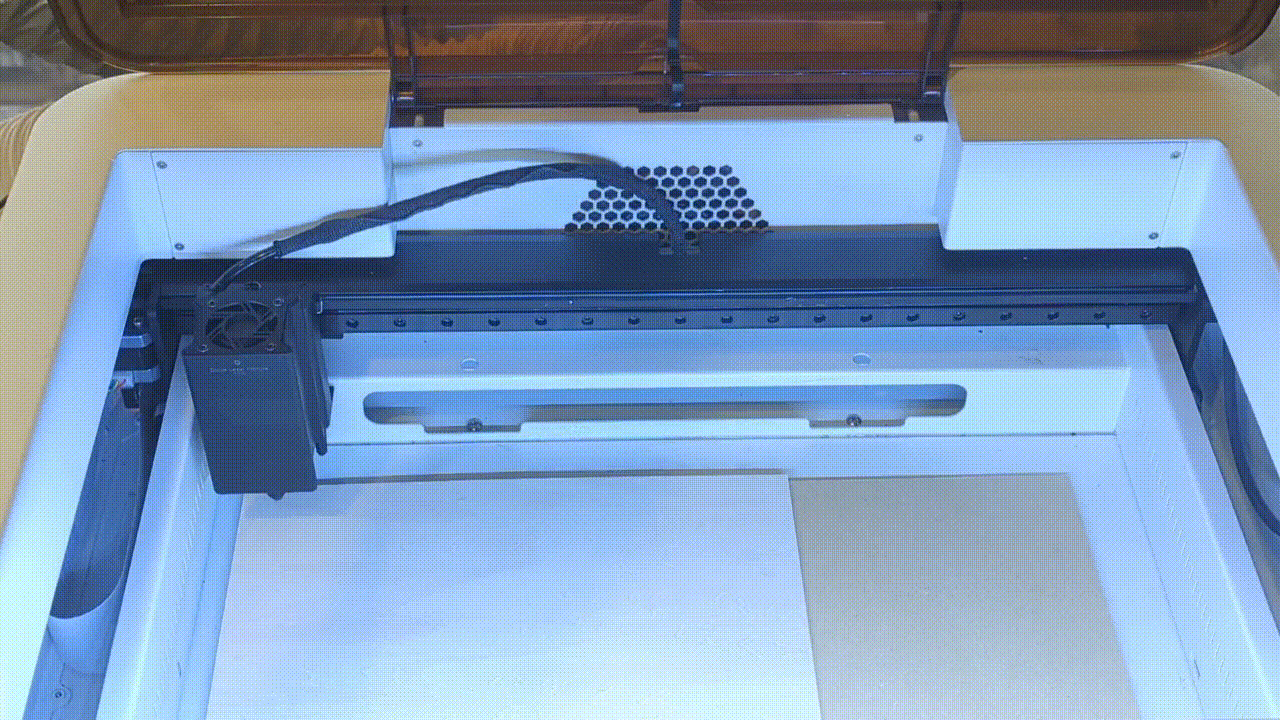

- Sulje ovi.

- Napsauta "Tuli" oikealla puolella olevaan "Siirrä" ikkuna ja tarkista, lähettääkö kone lasersädettä (napsauta "Tuli" uudelleen sammuttaaksesi lasersäteen tarkistuksen jälkeen).

- Kun olet varmistanut, että lasersäde on käytettävissä, valitse kuvio ja napsauta "Kehys" pitäen "Vaihto"-näppäintä painettuna nähdäksesi, kaiverretaanko kuvio odotettuun kohtaan.

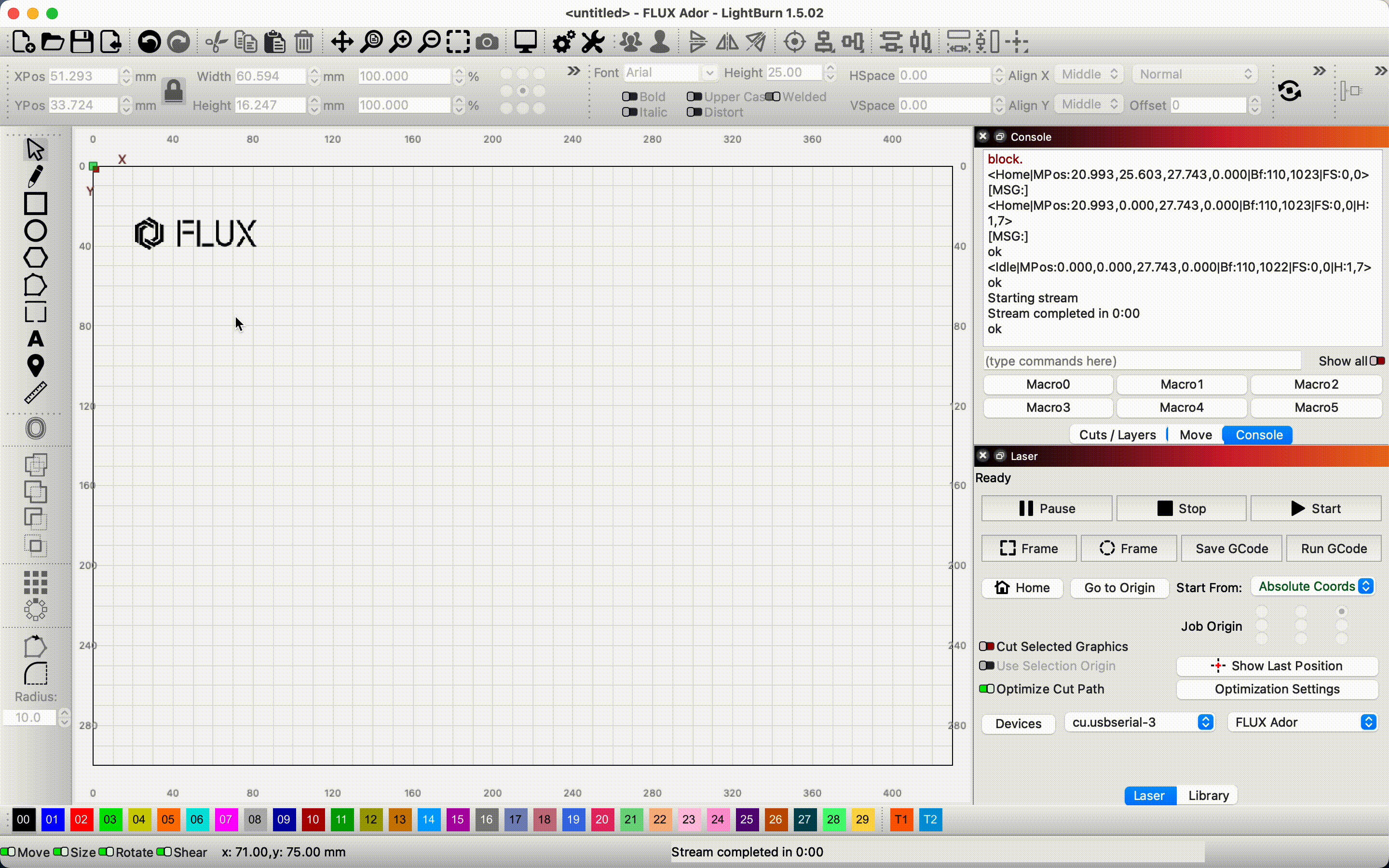

9. Napsauta Alkuun ja lähetä työ

Valitse kuva ja napsauta "Aloita" -kohtaa Laser välilehteä lähettääksesi työn.

Huomio: Kaapelin irrottaminen projektin ollessa käynnissä keskeyttää toiminnan. Varmista, että kaapeli on kunnolla kiinni työn suorittamisen aikana.

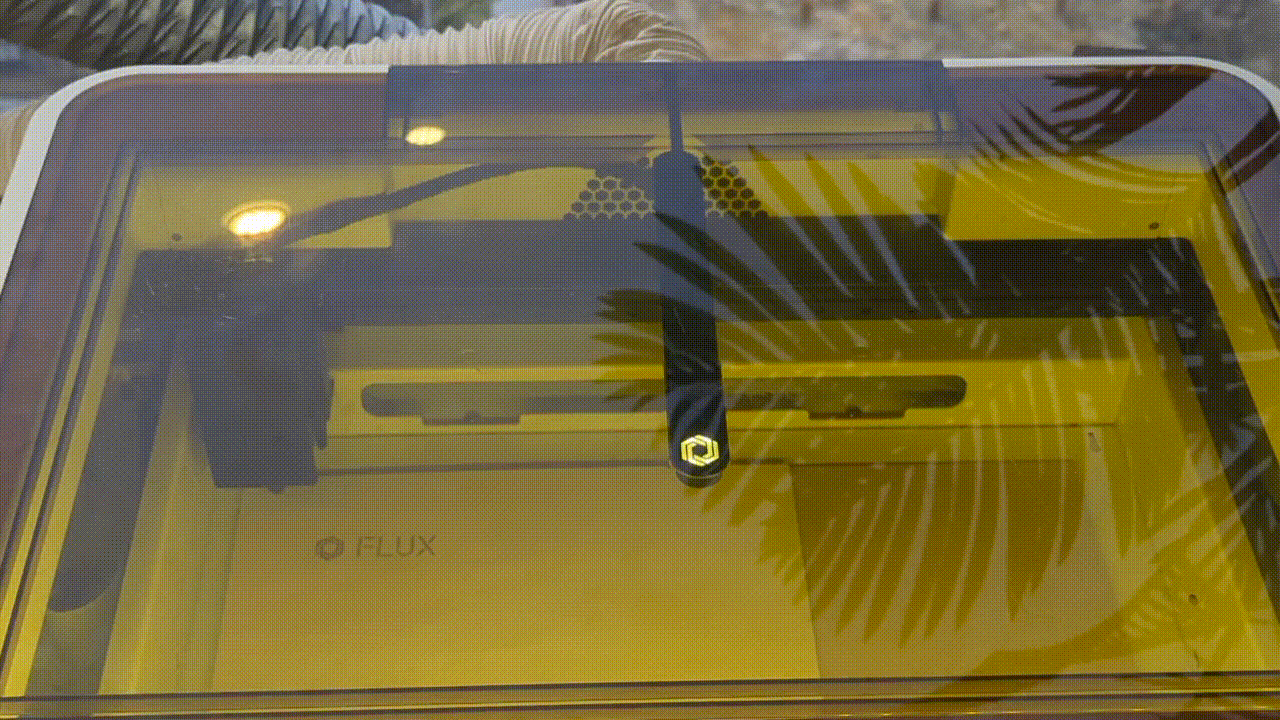

10. Kaiverrustulokset

Huomautus: Jos kaiverrustulos on epätarkka, epäselvä tai väriltään haalea, tarkista, onko laserpää tarkennettu oikein.



____________________________________________________________________________________

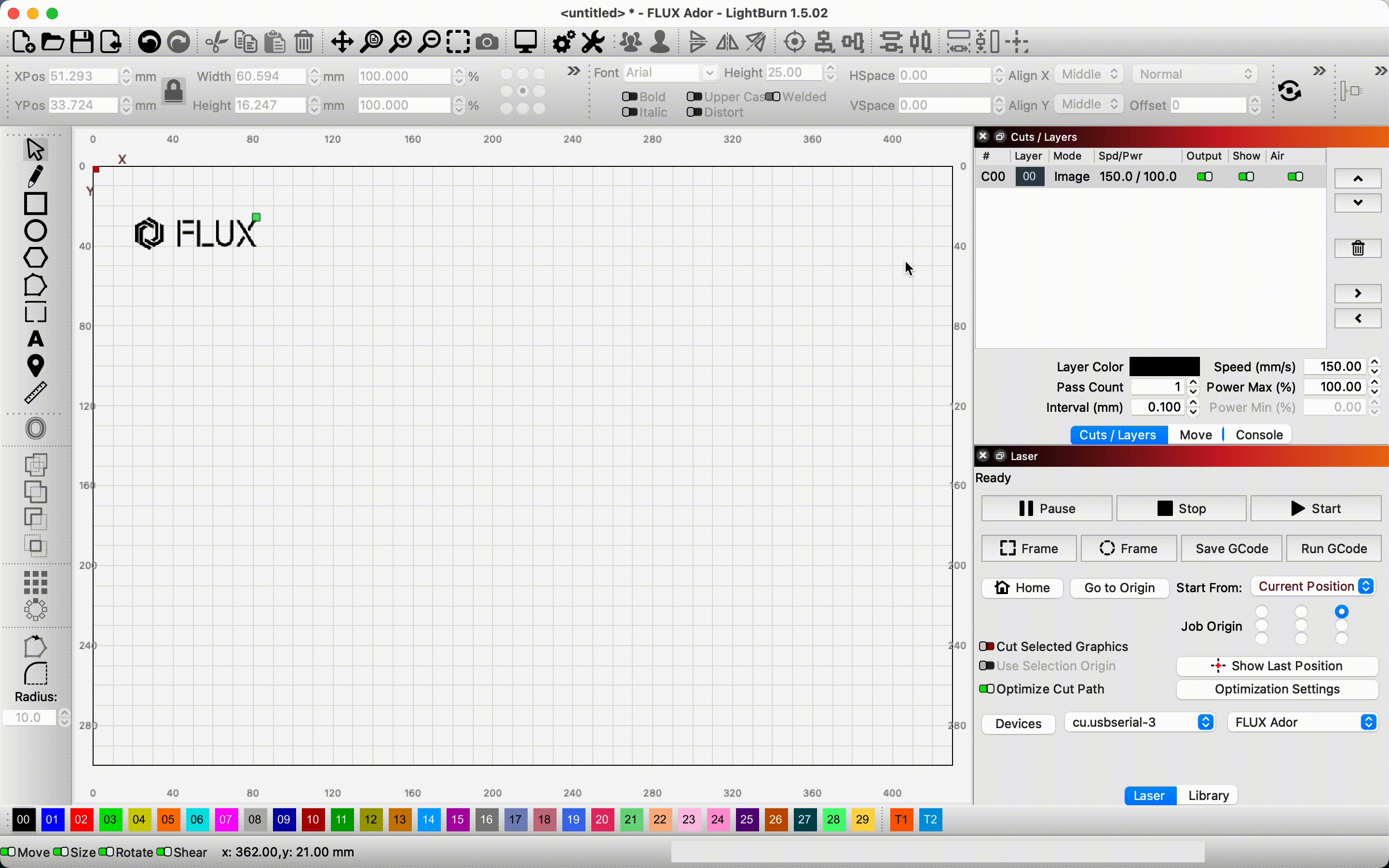

Absoluuttisten koordinaattien lisäksi on olemassa muita vaihtoehtoja kertoa LightBurnille, miten kuvio sijoitetaan koneen työalueelle.

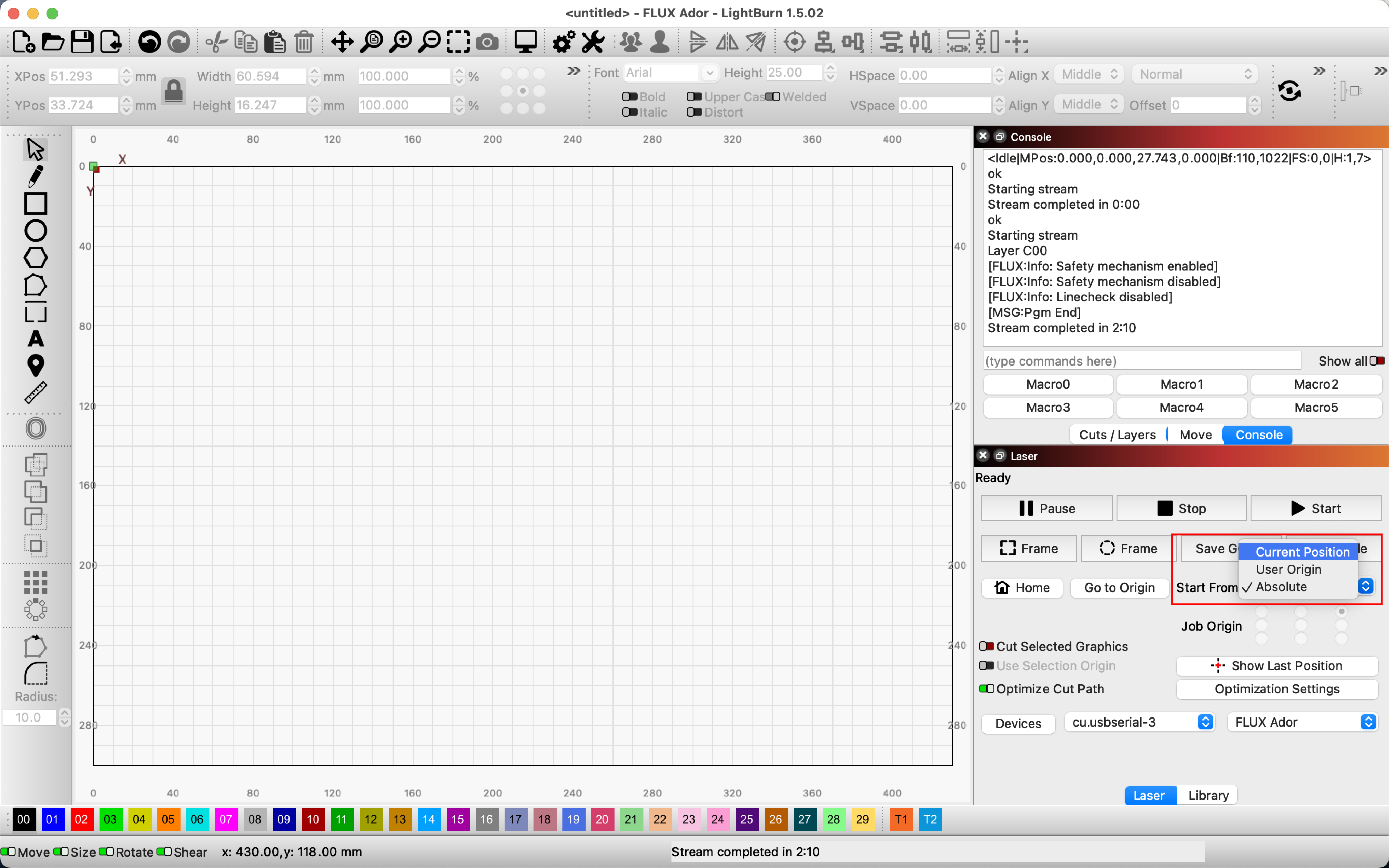

Nykyinen sijainti

Työ leikkaa / kaivertaa laserpään nykyisen sijainnin perusteella.



Työn origo

Asetus "Työn origo" kertoo LightBurnille, miten työ sijoitetaan suhteessa laseriin.

(Päämuokkausikkunassa näkyvä vihreä "Työn origo" -ilmaisin siirtyy, kun muutat asetuksia.)

____________________________________________________________________________________

Suositellut materiaaliparametrit

10 W diodilaser

materiaali		Teho	Nopeus	Suorita	Yliskannaus
Puu	3 mm:n leikkaus	100.0 %	6.0 mm/s	1 kerta	-
Puu	5 mm:n leikkaus	100.0 %	3.0 mm/s	1 kerta	-
Puu	Kaiverrus	100.0 %	150.0 mm/s	1 kerta	9.4%
Akryyli	3 mm:n leikkaus	100.0 %	2.0 mm/s	1 kerta	-
Akryyli	5 mm:n leikkaus	100.0 %	2.0 mm/s	2 kertaa	-
Akryyli	Kaiverrus	75.0 %	150.0 mm/s	1 kerta	9.4%



20 W:n diodilaser

materiaali		Teho	Nopeus	Suorita	Yliskannaus
Puu	3 mm:n leikkaus	100.0 %	8.0 mm/s	1 kerta	-
Puu	5 mm:n leikkaus	100.0 %	4.0 mm/s	1 kerta	-
Puu	Kaiverrus	60.0 %	150.0 mm/s	1 kerta	9.4%
Akryyli	3 mm:n leikkaus	100.0 %	4.0 mm/s	1 kerta	-
Akryyli	5 mm:n leikkaus	100.0 %	2.0 mm/s	1 kerta	-
Akryyli	Kaiverrus	50.0 %	150.0 mm/s	1 kerta	9.4%
