Ador - Installation du module laser infrarouge 2W

Installation du module laser

1. Desserrez la vis à main "A" sur l'adaptateur de module "B."
2. Alignez le point "C" sur le module laser avec l'icône de déverrouillage "D" sur l'adaptateur de module et insérez-le jusqu'à l'icône de verrouillage.
3. Resserrez les vis à main 『A』 sur l'adaptateur de module.

Après l'installation, veuillez terminer le Calibrage du module laser infrarouge Ador - 2W
 avant de commencer la gravure.

Démarrer la gravure

1. Placez le matériau à l'intérieur de la machine

2. Mise au point : Déplacez la tête laser au-dessus du matériau. Ensuite, cliquez deux fois sur le bouton de mise au point situé sur le côté gauche de la machine

ou appuyez longuement sur le bouton "AF" sur le panneau de la machine jusqu'à ce que la tête laser commence à se déplacer.

Après que la tête laser touche le matériau, elle se déplace vers le haut.

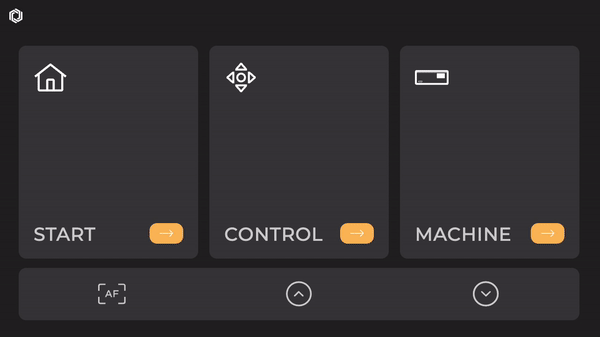

Cliquez trois fois sur "CONTROL ＞ Z＾" sur le panneau pour atteindre la distance de mise au point correcte. Assurez-vous que la distance de mise au point est correcte avant chaque gravure.

3. Fermez la porte

4. Lancez la dernière version stable de Beam Studio sur votre ordinateur.

5. Importez le fichier, sélectionnez le module pour chaque calque et définissez les paramètres.

6. Prévisualisez la position de gravure : Cliquez sur le symbole de l'appareil photo dans le coin supérieur gauche, sélectionnez le nom de la machine et vous terminerez la prévisualisation.

7. Envoyez le fichier : Faites glisser et déposez le fichier image à l'emplacement de gravure souhaité, puis appuyez sur le bouton fléché pour envoyer le fichier.

Si le résultat de la gravure est flou, peu clair ou de couleur claire, veuillez vérifier si la tête laser est correctement mise au point.
Si c'est correct, veuillez vérifier la compatibilité/les paramètres du matériau / nettoyage de la tête laser, et trouvez le dépannage ici- 5-8 Mauvais résultat de gravure ou de découpe (module laser à diode 10W/20W).
