Description
Cet article vous guidera à travers la configuration de la fonction de passage en continu et le démarrage d'une tâche de gravure de test après l'installation matérielle.
Pour la gravure ou la découpe en mode passage en continu, voir Ador - Guide de gravure en mode passage en continu.
Outils
| 1 | Tournevis cruciforme |
| 2 | Clé à douille hexagonale (7mm) |
| 3 | Ruban adhésif papier (facultatif) |
Étape 1
Détachez la machine de la base si elles sont assemblées.
Étape 2
Dévissez ces deux vis à l'arrière avec un tournevis cruciforme.
Étape 3
Dévissez les vis sous le cadre.
|
Étape 4
Le cadre de passage arrière peut alors être retiré.
(Les vis ne seront pas nécessaires pour le mode continu, mais il est recommandé de les conserver.)
Étape 5
Placez le cadre arrière de passage en continu dans la position prévue.
Étape 6
Dévissez les deux vis.
Étape 7
Dévissez les vis situées sous le cadre avant.
|
Étape 8
Le cadre avant de passage en continu peut alors être retiré.
Étape 9
Retirez les deux clips sur les cadres avant.
(Ces deux clips ne seront pas nécessaires pour le mode continu, mais il est suggéré de les conserver en cas de besoins futurs. Veuillez vous référer à l'installation du mode standard.)
Étape 10
Placez le cadre avant de passage en continu dans la position prévue.
Étape 11
Assemblez la machine et la base d'extension.
Étape 12
Placez le nid d'abeille dans la couche de 37 mm/1,4 pouces ou de 77 mm/3,0 pouces selon l'épaisseur de votre matériau. Veuillez vous référer à l'article pour l'installation du nid d'abeille.
| Couche | Photo |
Plage de hauteur |
| 37 mm / 1,4 pouces | 0 - 3 mm | |
| 77 mm / 3,0 pouces |
3 - 15 mm |
|
| 117 mm / 4,6 pouces | Non disponible pour le mode Passthrough | |
| 155 mm / 6,1 pouces |
Non disponible pour le mode Passthrough |
Étape 13
Insérez le matériau dans la machine. Il est fortement recommandé d'utiliser un matériau indésirable ou usagé pour la première fois à des fins de pratique.
L'épaisseur maximale du matériau pour la fonction Passthrough de l'Ador est de 15 mm.
Lors de l'insertion du matériau, veillez à éviter qu'il ne se coince avec le cordon d'alimentation ou le tuyau d'évacuation, comme illustré dans les exemples à ne pas suivre ci-dessous.
Il existe deux scénarios pour le placement des matériaux. Veuillez consulter les instructions ci-dessous.
Matériaux de 0 à 3 mm
|
||
|
||
Matériaux de 3 à 15 mm
|
||
|
||
Étape 14
Placez du ruban adhésif en papier juste à côté du bord du matériau sur le nid d'abeille ou sur le matériau du bas.
Le ruban adhésif est appliqué pour aligner chaque gravure, et nous expliquerons comment l'utiliser plus tard dans l'article.
Matériaux de 0 à 3 mm
|
||
|
||
Matériaux de 3 à 15 mm
|
||
|
||
|
||
Remarque importante |
|
|
|
|
|
|
|
Étape 14.1

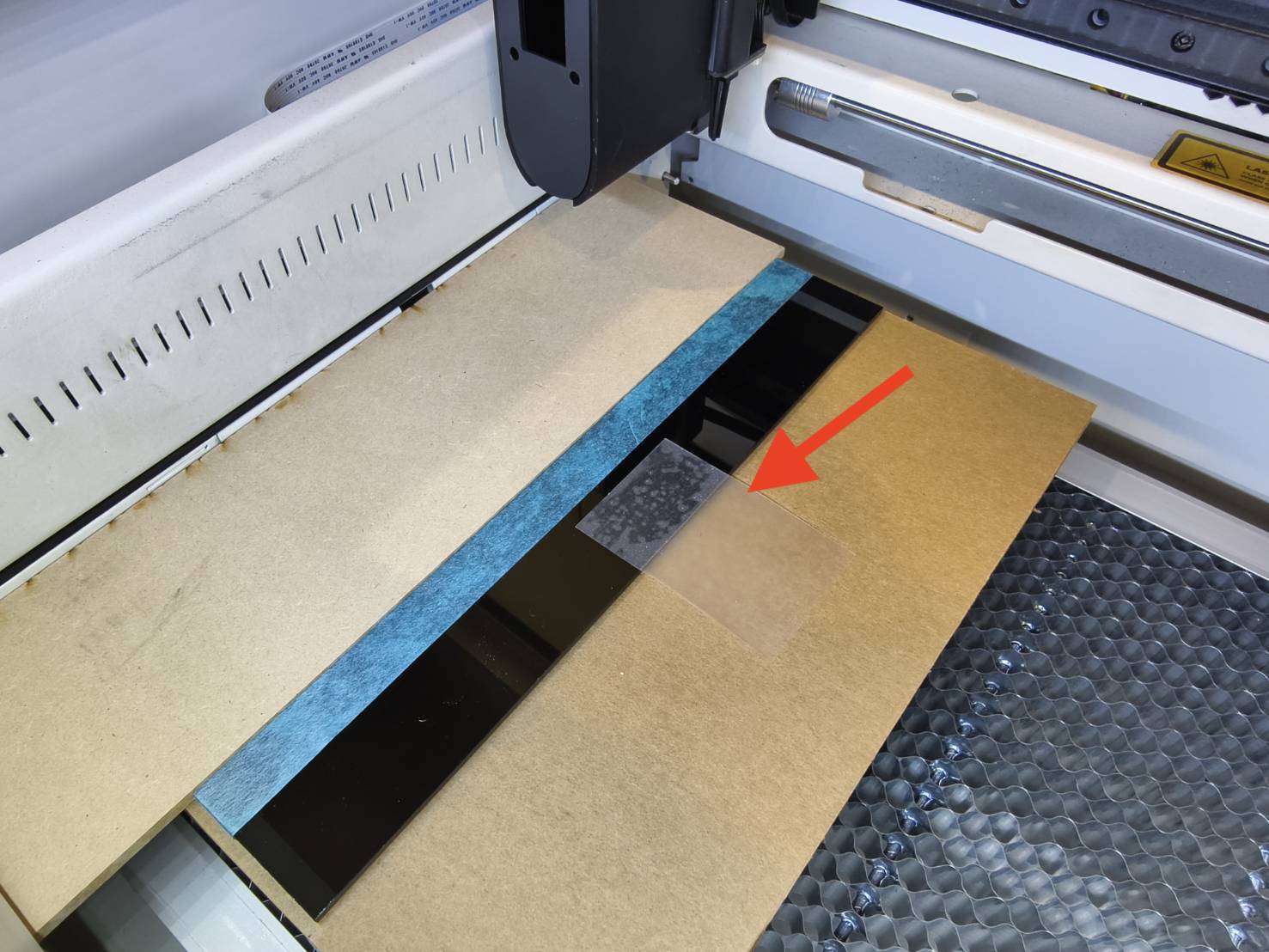

Placez l'autocollant d'amorçage sur le matériau latéral à des fins de pré-pulvérisation.
Étape 15
Allumez la machine et effectuez la mise au point automatique sur votre matériau.
Étape 16
Veuillez vous assurer d'avoir les versions logicielles et firmware suivantes pour utiliser la fonction rotative d'Ador.
|
Version 2.3.7 ou supérieure de Beam Studio. (Guide) |
Version firmware 5.3.2 ou supérieure. (Guide) |
|
|
Étape 17

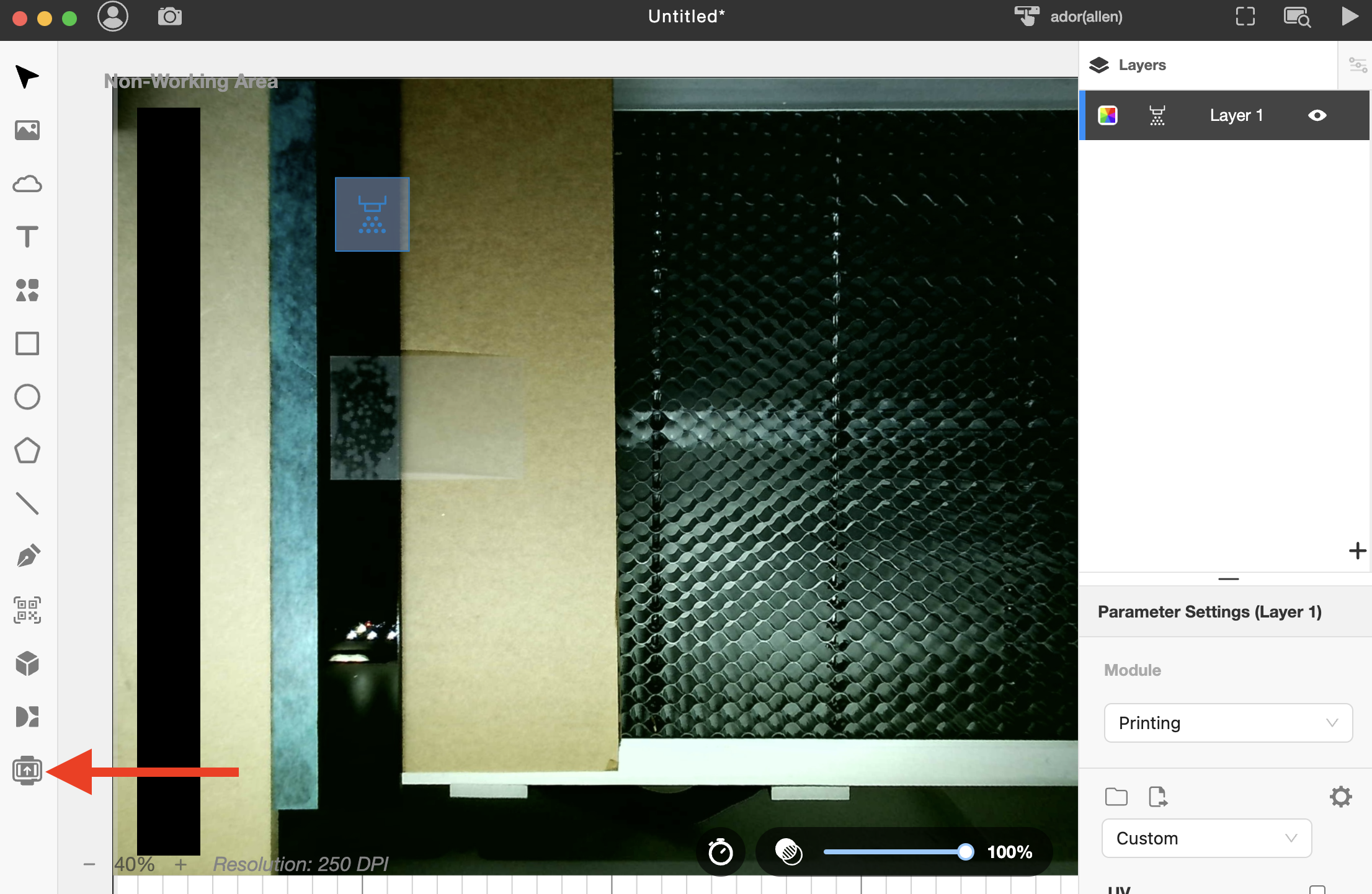

Activez la fonction de passage en continu dans Beam Studio.
Définissez la longueur de votre matériau.
Étape 18

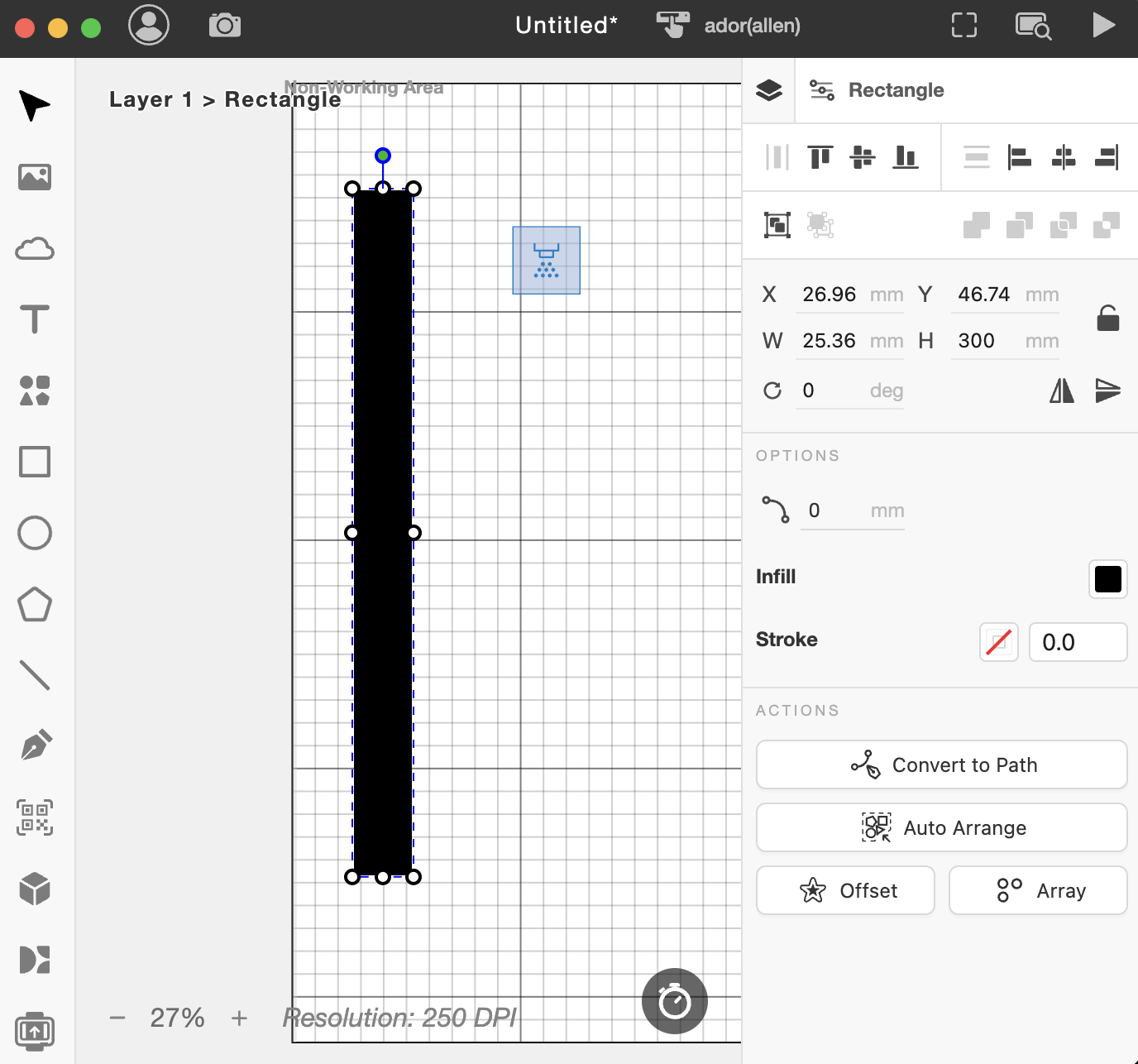

Dessinez un long rectangle et remplissez-le en noir, ou importez votre propre design.
Étape 19

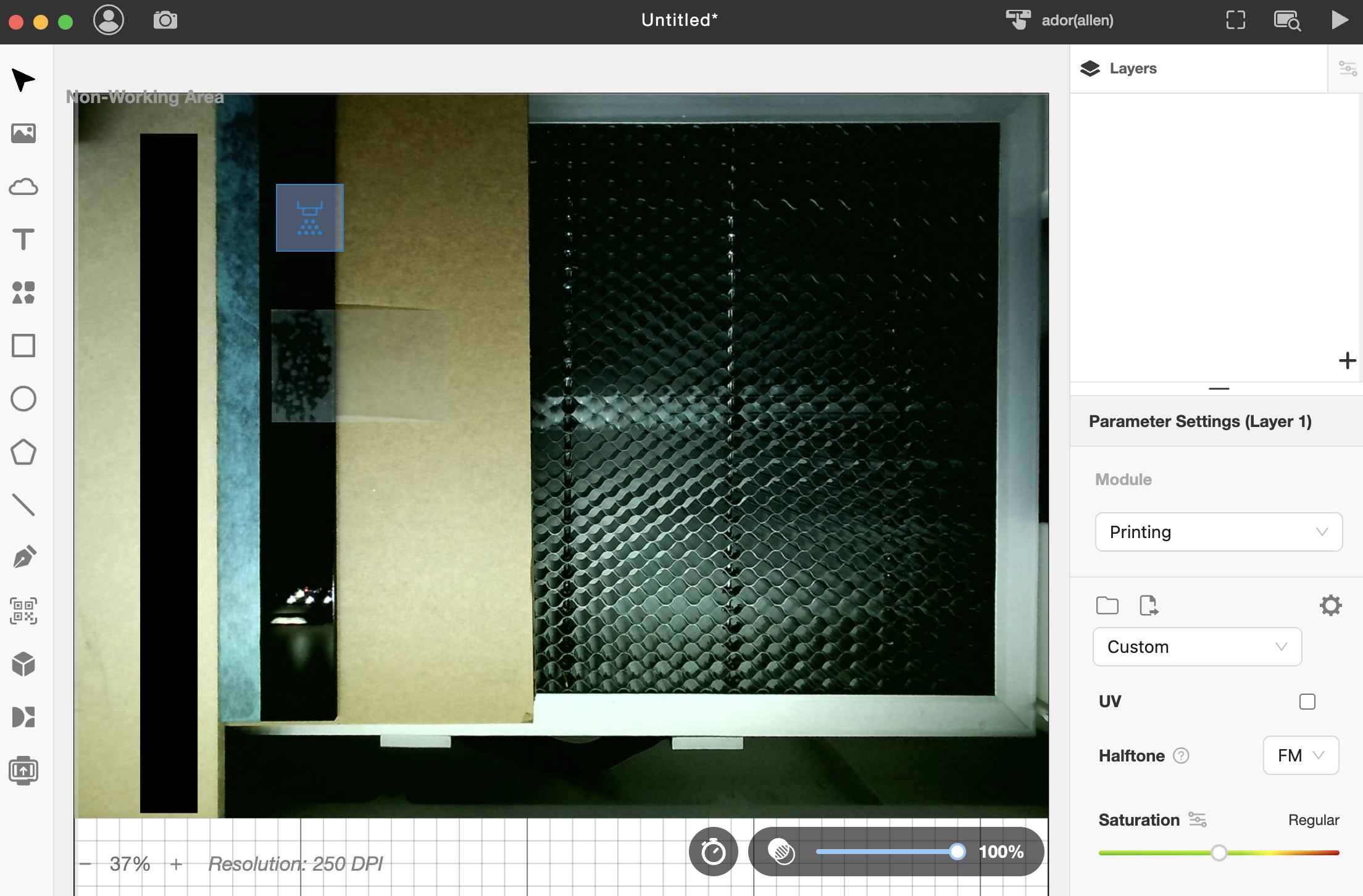

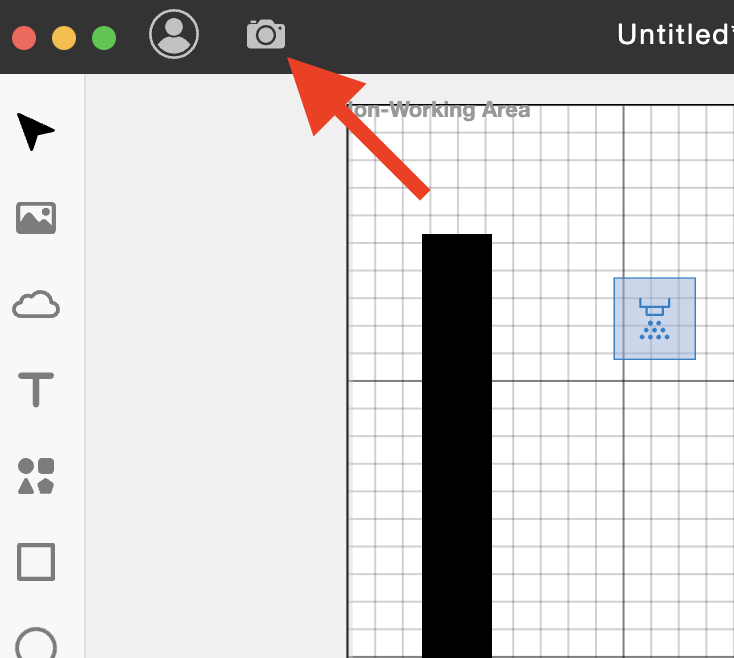

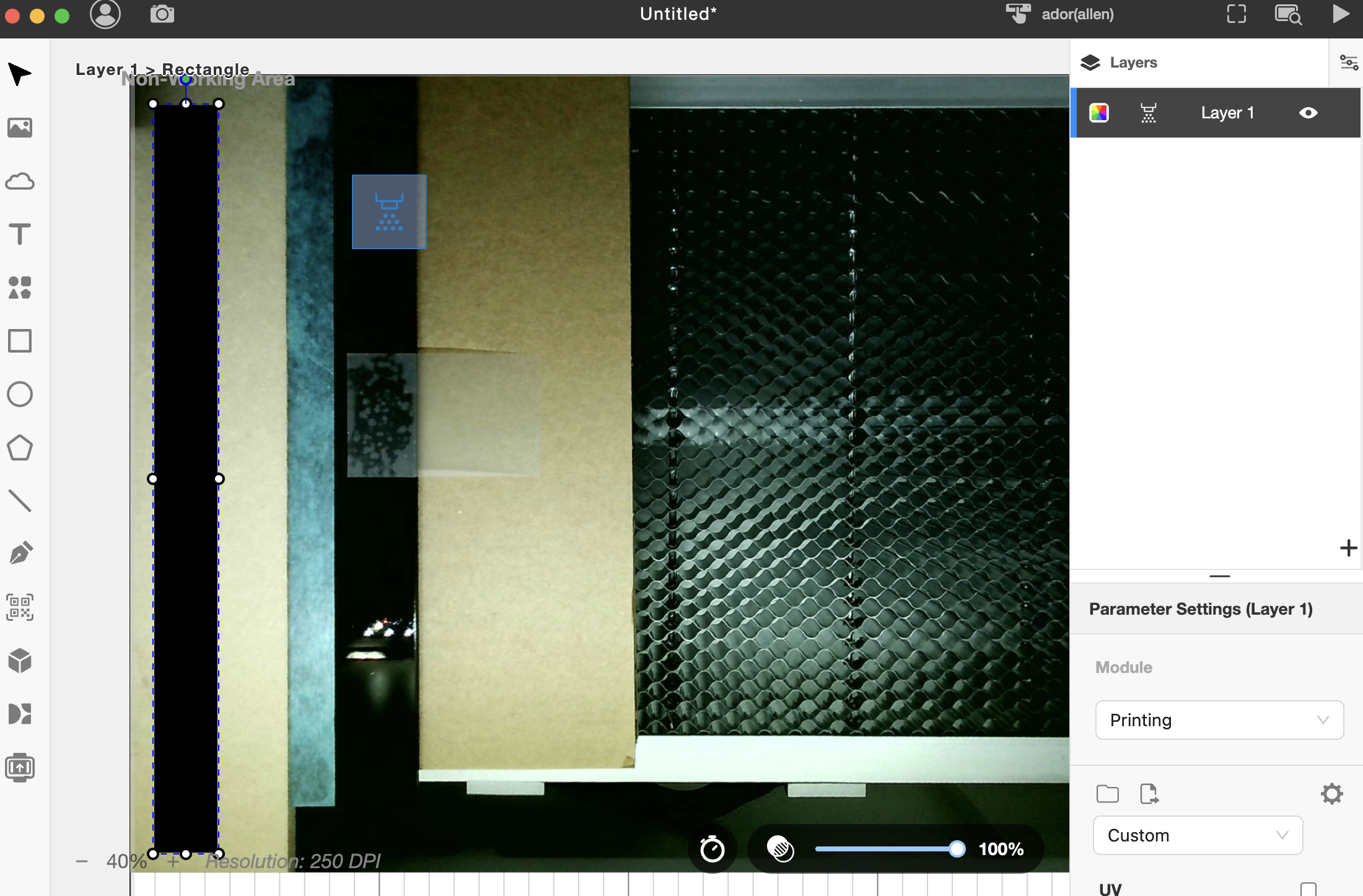

Effectuez un aperçu avec la caméra.
Placez le design à la position souhaitée.
Étape 20

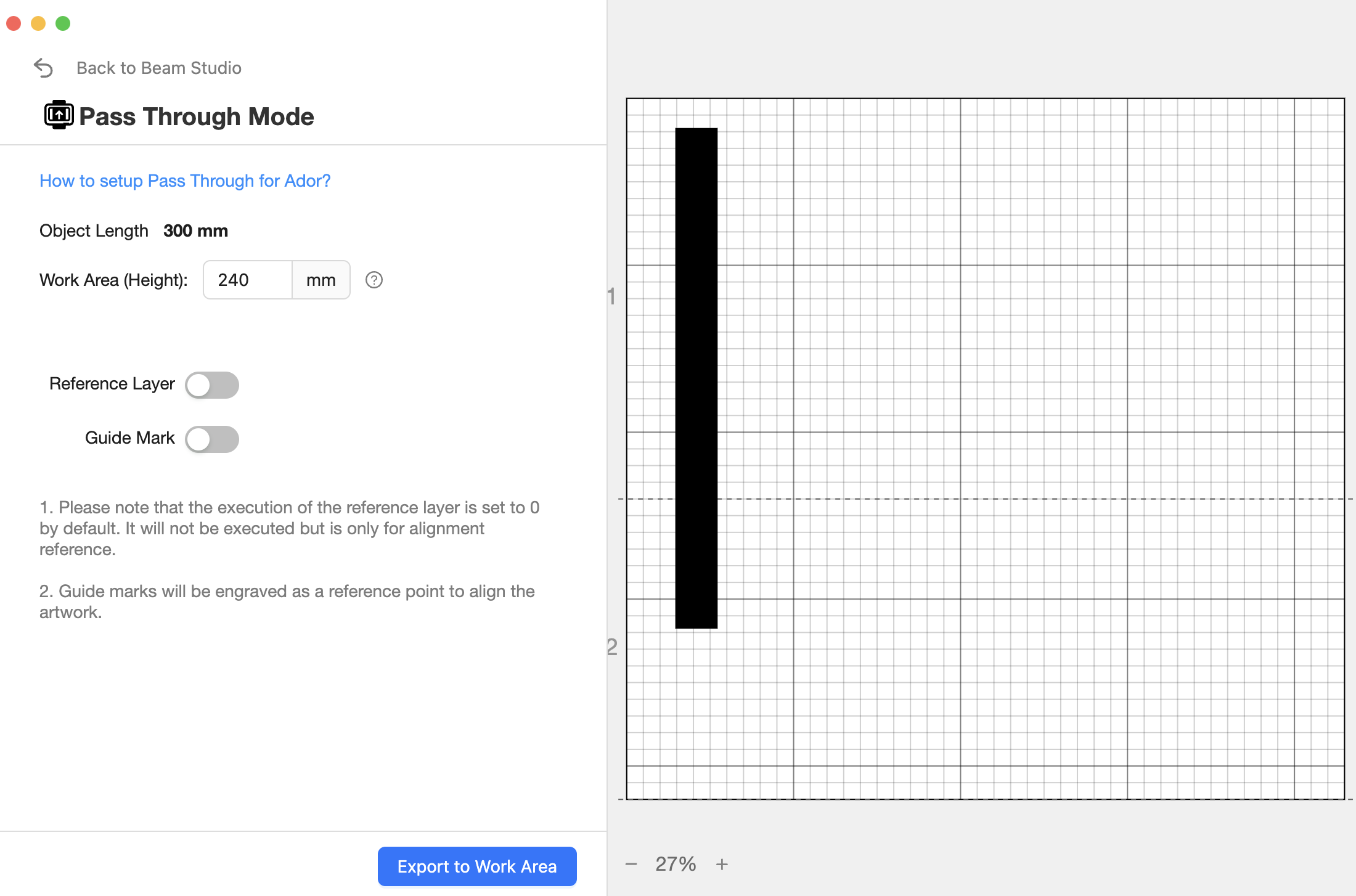

Ouvrez les paramètres de passage en continu.
Explication de chaque paramètre

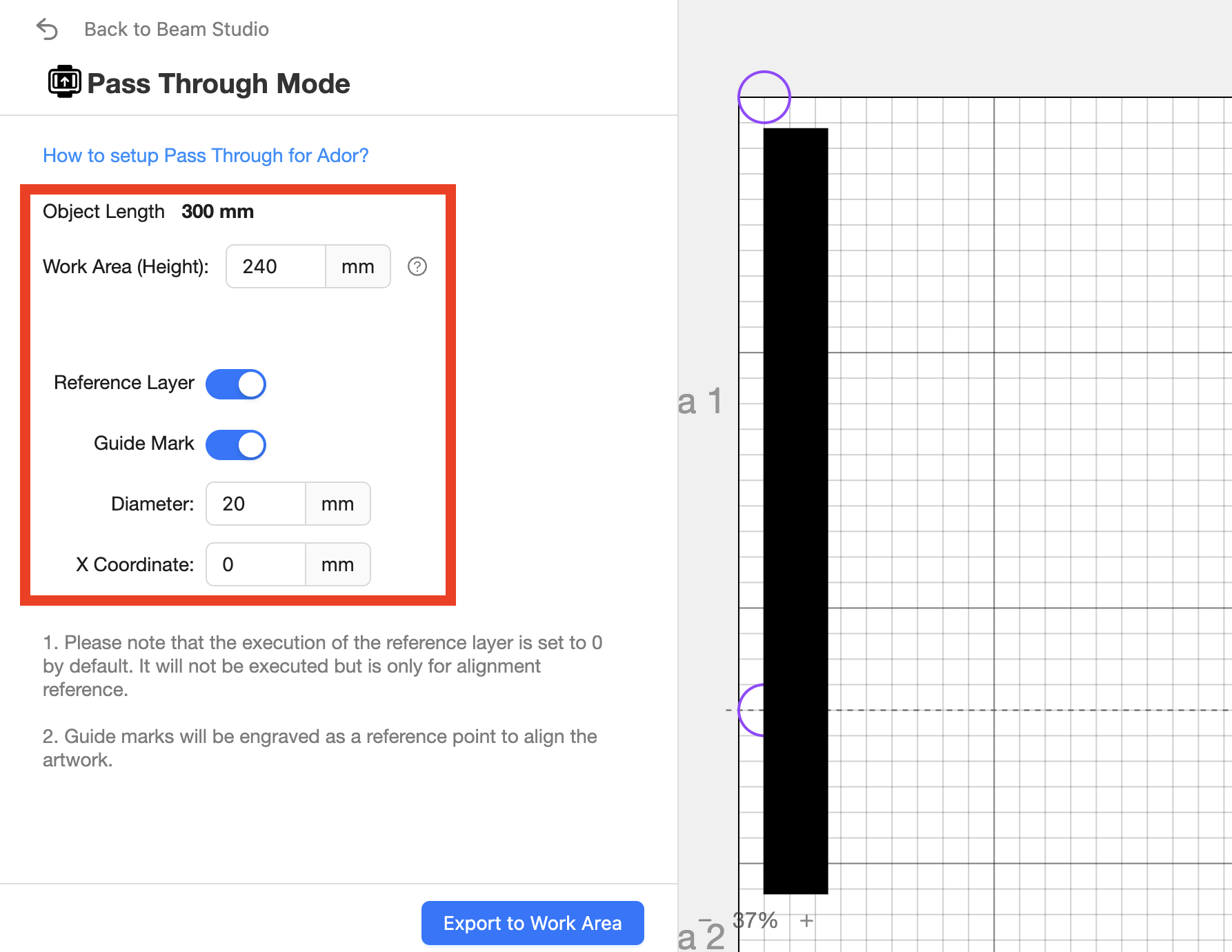

| 1. Longueur de l'objet | |
| Zone de travail (hauteur) | |
| Calque de référence | |
1. Longueur de l'objetLa longueur de l'objet correspond à la longueur de votre design ou du fichier importé, mesurée par le logiciel. |
Zone de travail (hauteur)La zone de travail (hauteur) correspond à la longueur de chaque section de gravure.
|
Calque de référenceLe calque de référence est un outil qui crée automatiquement différents calques en fonction du nombre de sections obtenues après l'exportation vers la zone de travail.
ExempleSi votre objet mesure 300 mm de long et que vous réglez la zone de travail à 120 mm, trois gravures seront nécessaires. Vous aurez donc trois sections, ce qui correspond à trois calques. Vous constaterez que les différents calques graveront différentes sections de votre objet.
|
4. Marque de guidageLa marque de guidage est un outil utilisé pour aligner les lignes de finition entre chaque section de gravure.
Paramètres supplémentaires pour la marque de guidage
1. Diamètre Le paramètre Diamètre correspond à la taille des cercles et sa valeur par défaut est de 40 mm.
2. Coordonnée X Le réglage des coordonnées X détermine l'emplacement des deux cercles en fonction de la taille de votre matériau. Sa valeur par défaut est de 390mm.
|
Étape 21
Modifiez les paramètres de Pass Through si nécessaire en fonction de votre conception ou de votre fichier.
Si vous suivez notre exemple, vous pouvez utiliser les paramètres ci-dessous pour graver le rectangle.
Étape 22
Après l'exportation, vous verrez les calques créés automatiquement et les deux cercles.

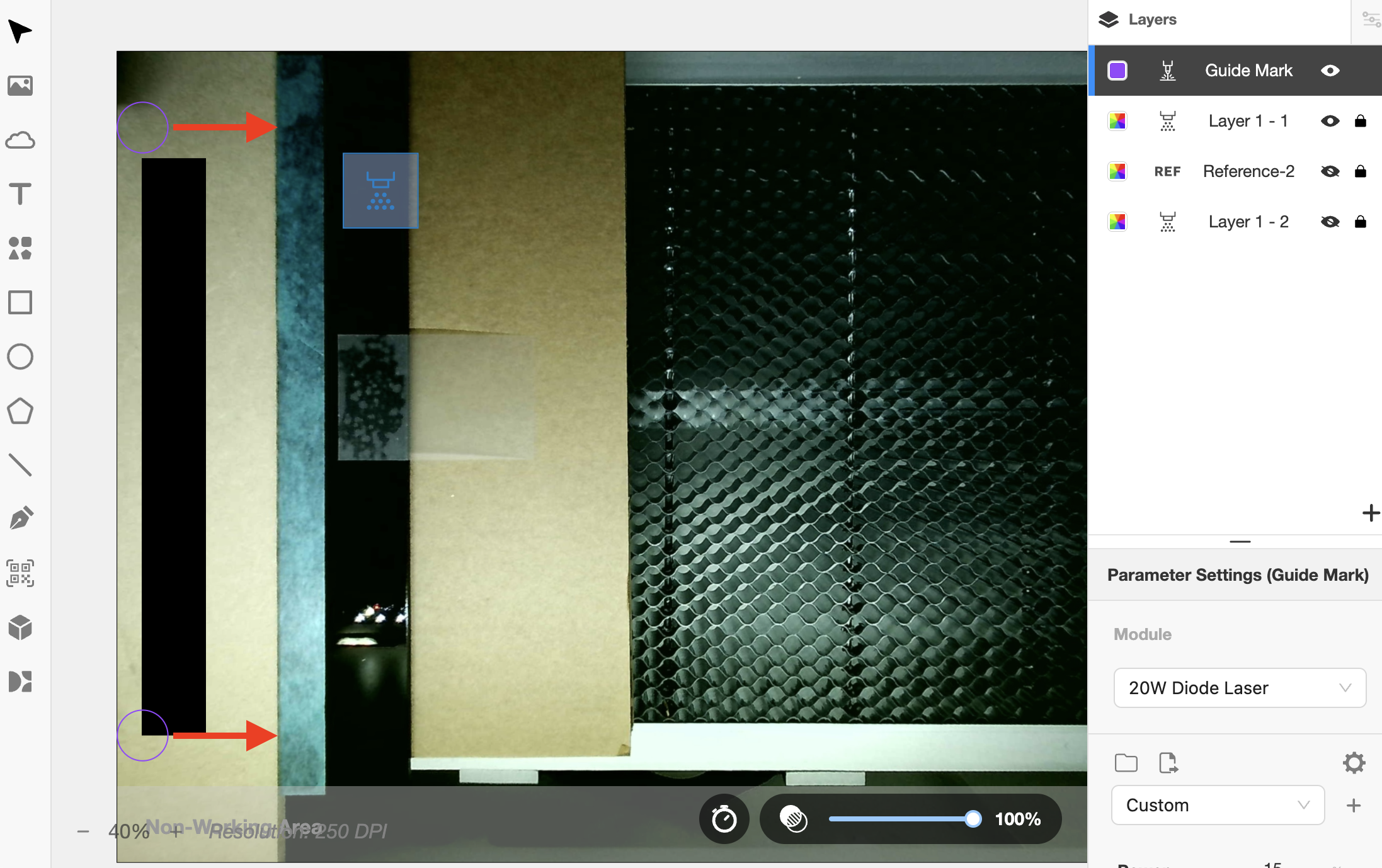

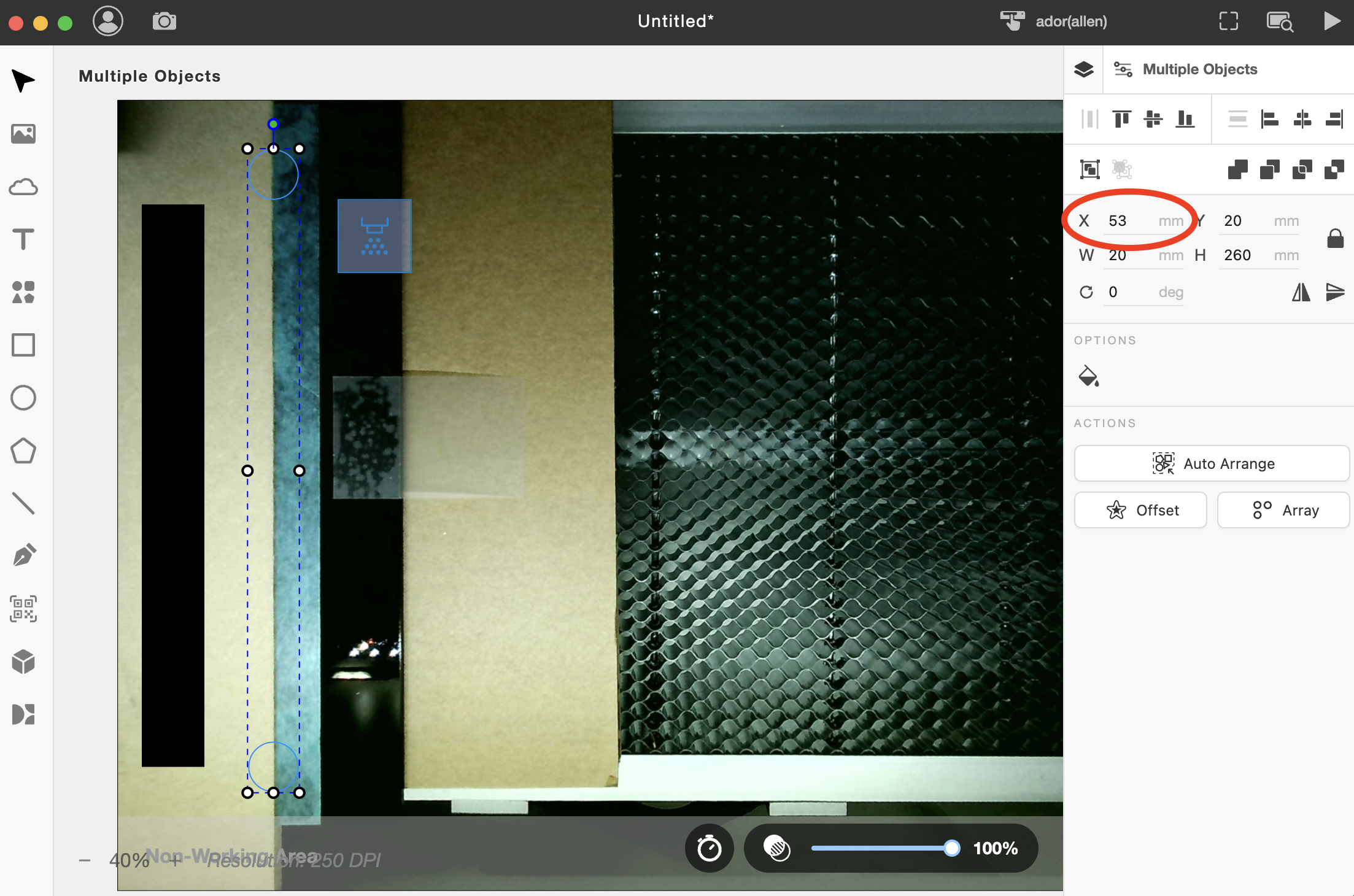

Déplacez les cercles de sorte que la moitié se trouve dans le matériau et l'autre moitié sur le ruban adhésif.
(Il est suggéré de modifier la valeur de l'axe X pour déplacer les cercles.)

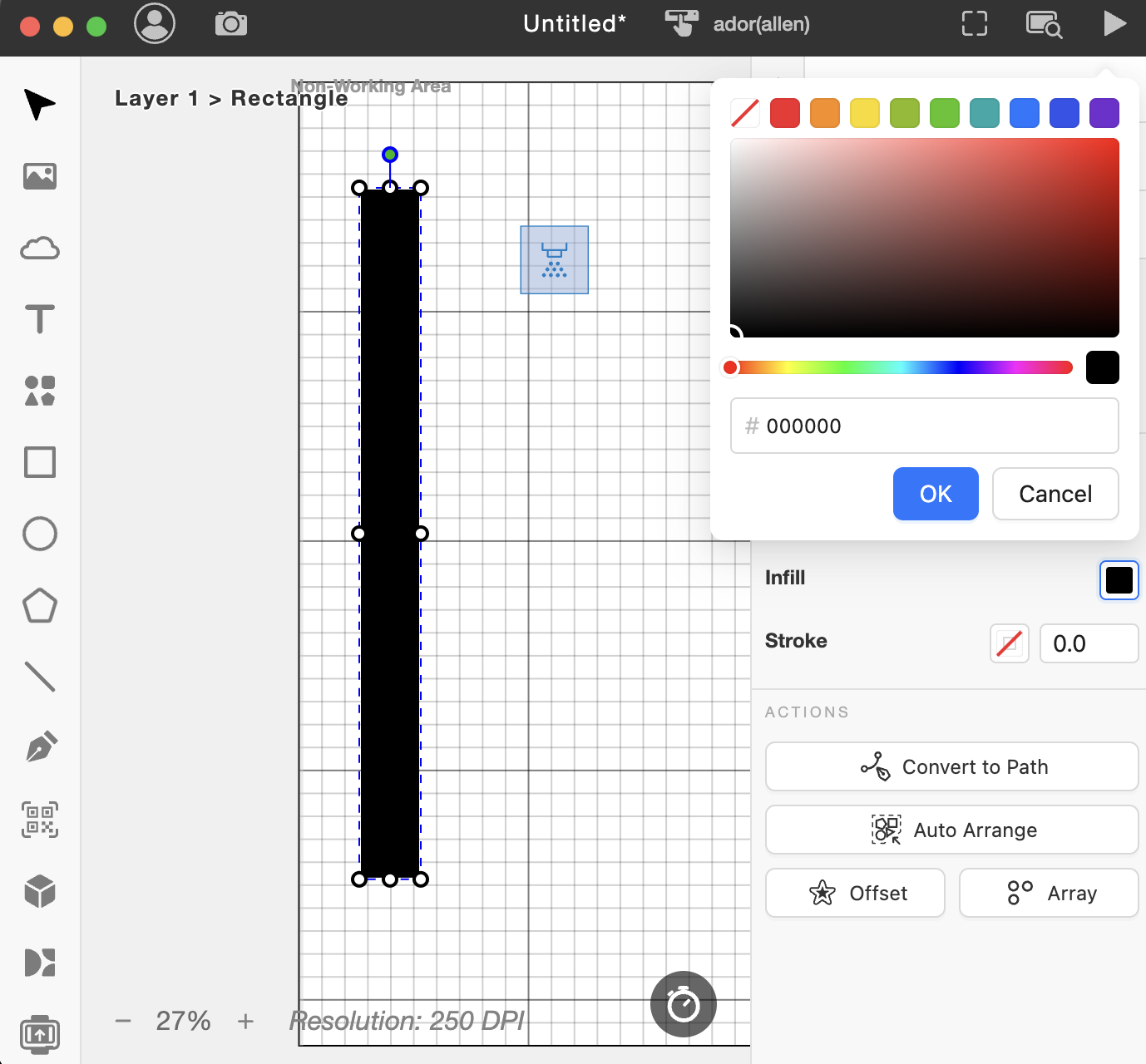

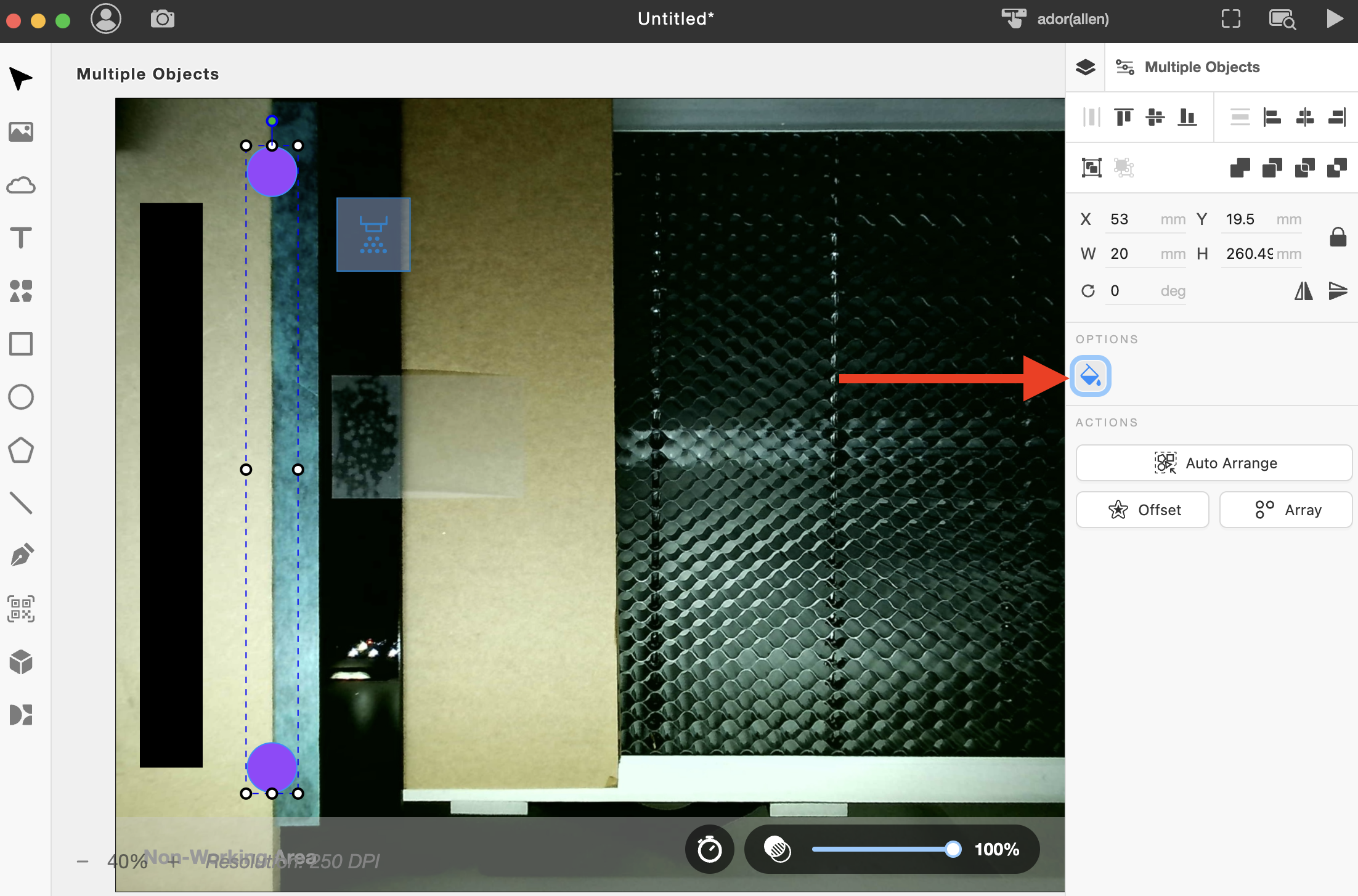

Remplissez les cercles.
(Si les cercles ne sont pas remplis, comme les lignes sont trop fines, ils risquent de ne pas être visibles après l'impression.)
Étape 23

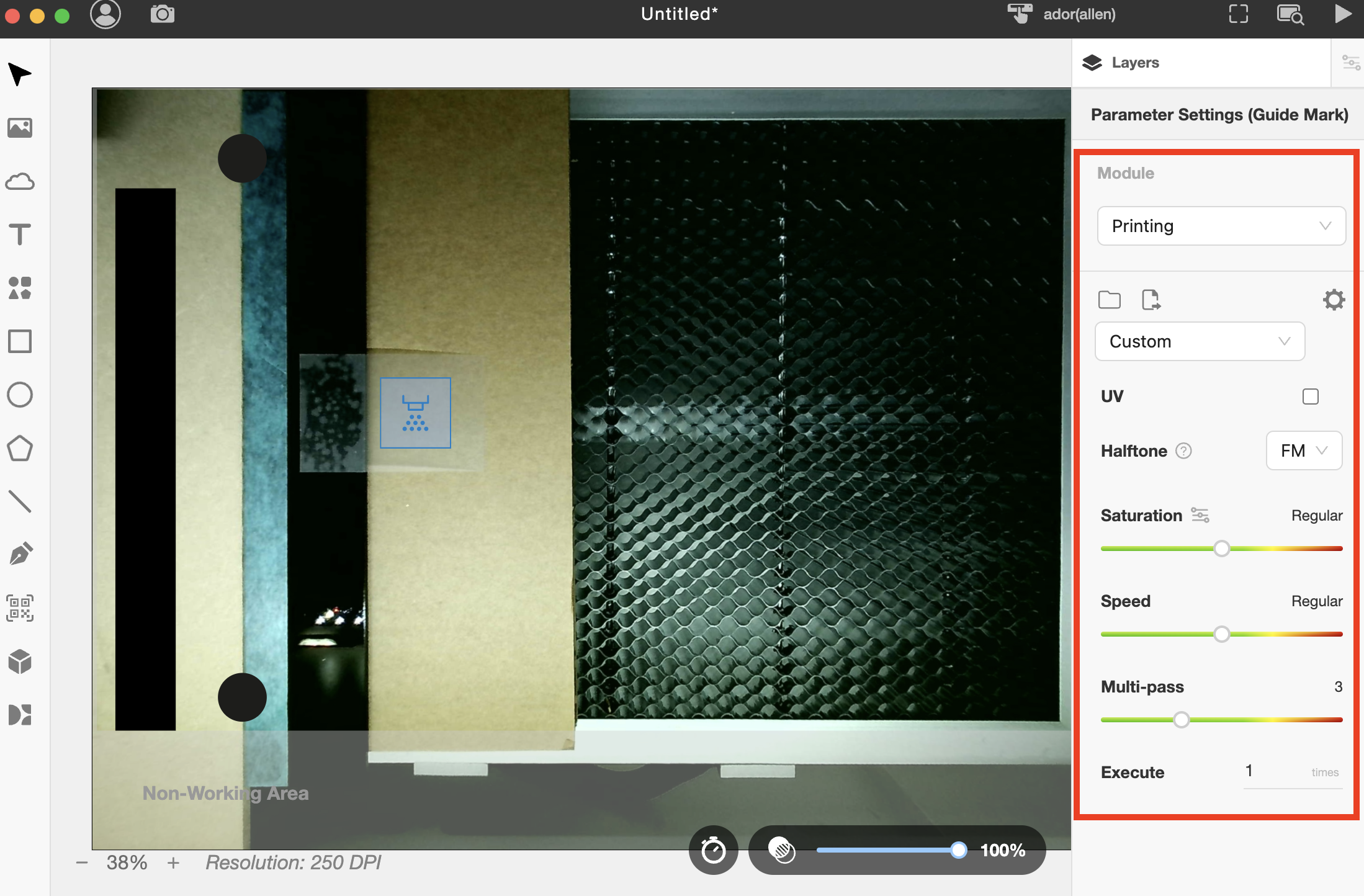

Définissez vos paramètres en fonction de votre matériau et assurez-vous de modifier les paramètres dans toutes les couches.

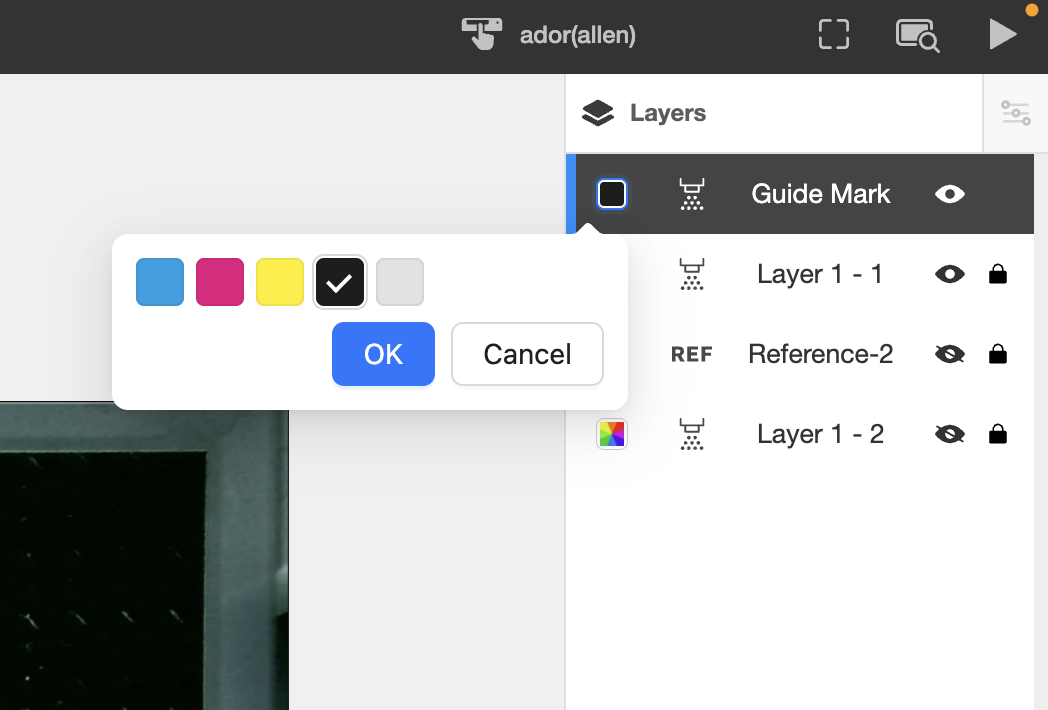

Activez uniquement la couche 1 et le repère de guidage. Masquez les autres, car ils seront imprimés ultérieurement.
Dans cet exemple, j'ai changé toutes les couches en une seule couche de couleur noire.

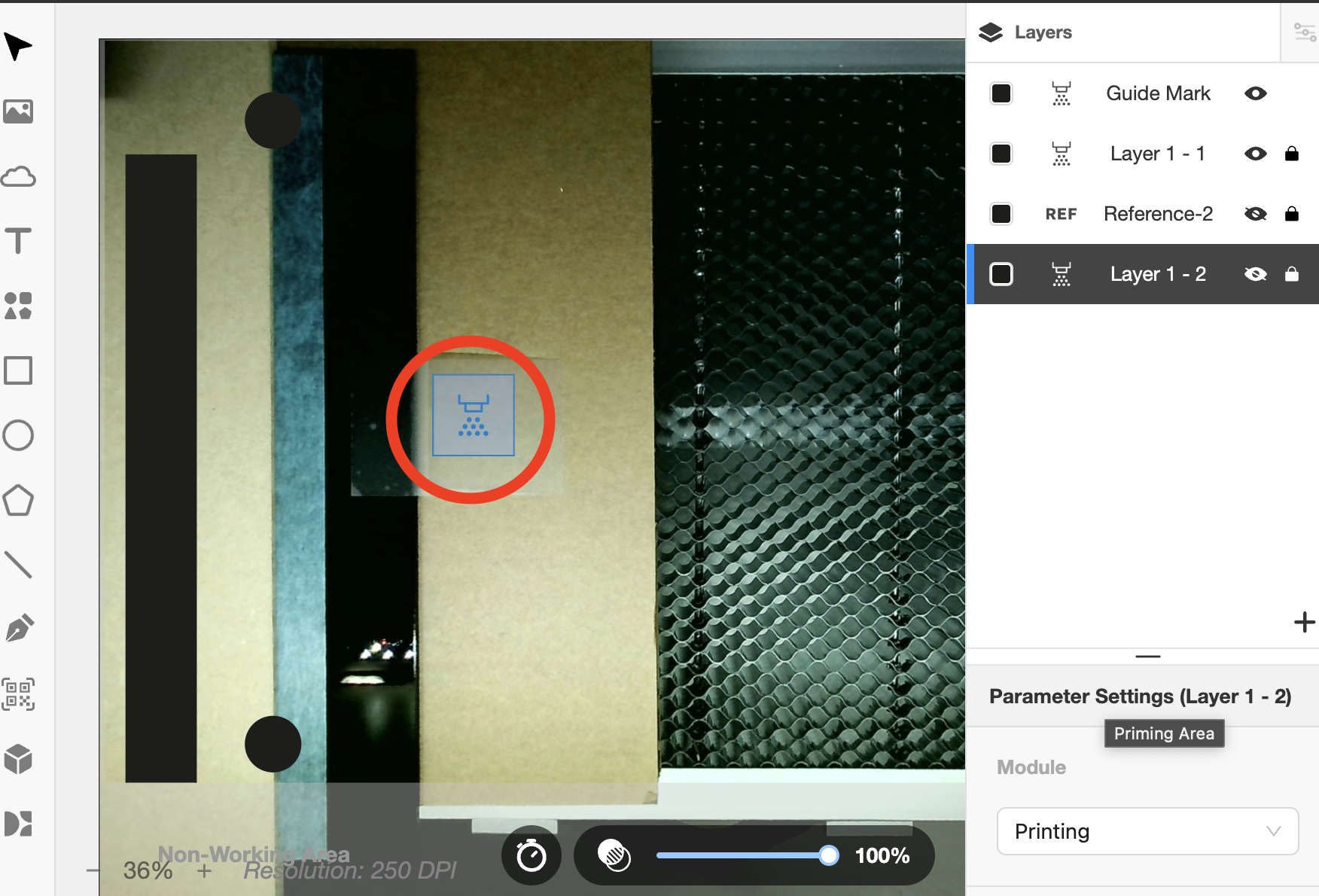

Placez la zone de pré-pulvérisation à l'emplacement de l'autocollant.
Étape 24
Lancez la tâche.
(Assurez-vous que seuls la couche 1 et le repère de guidage sont activés. Les autres doivent être masqués.)

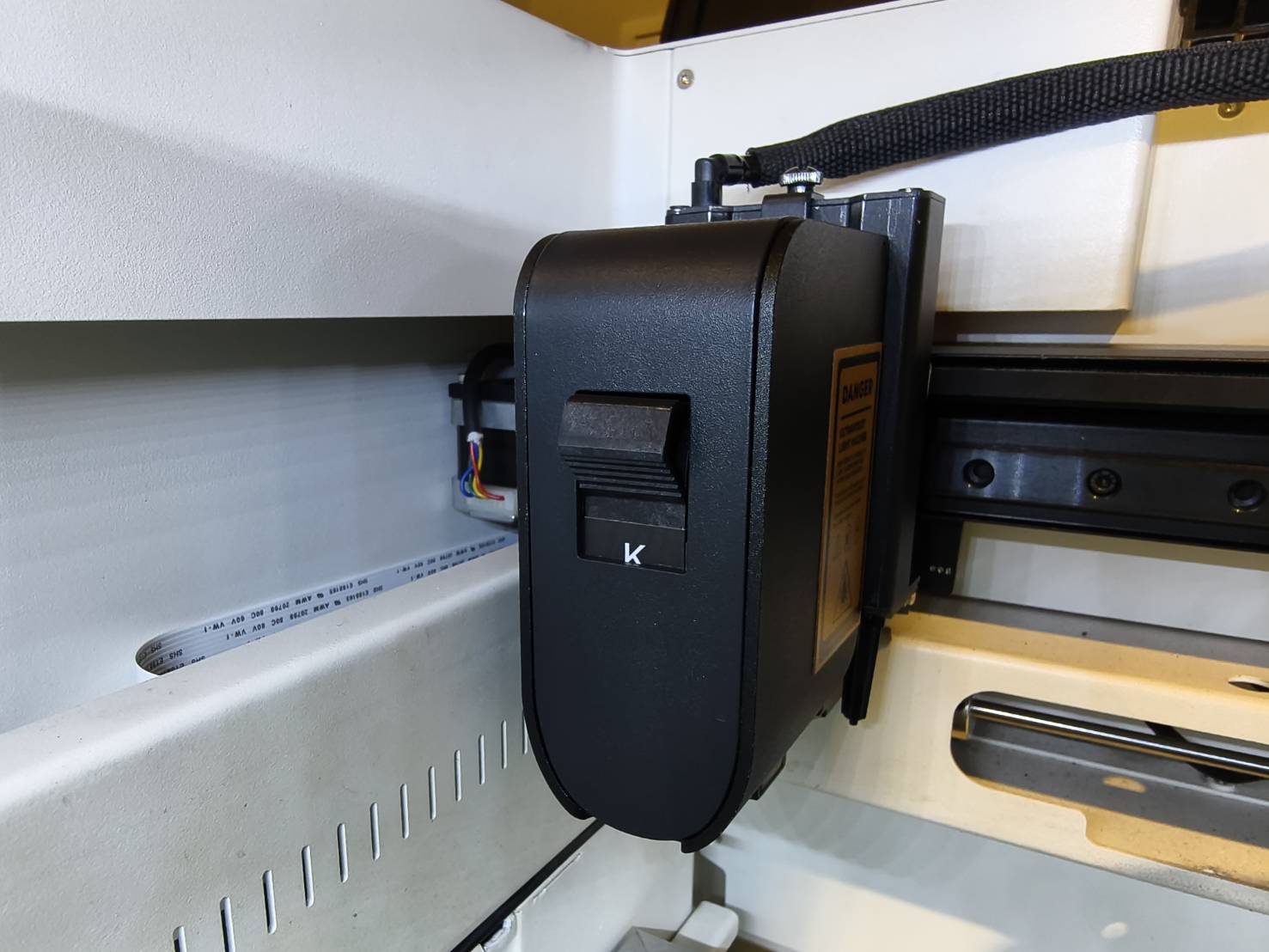

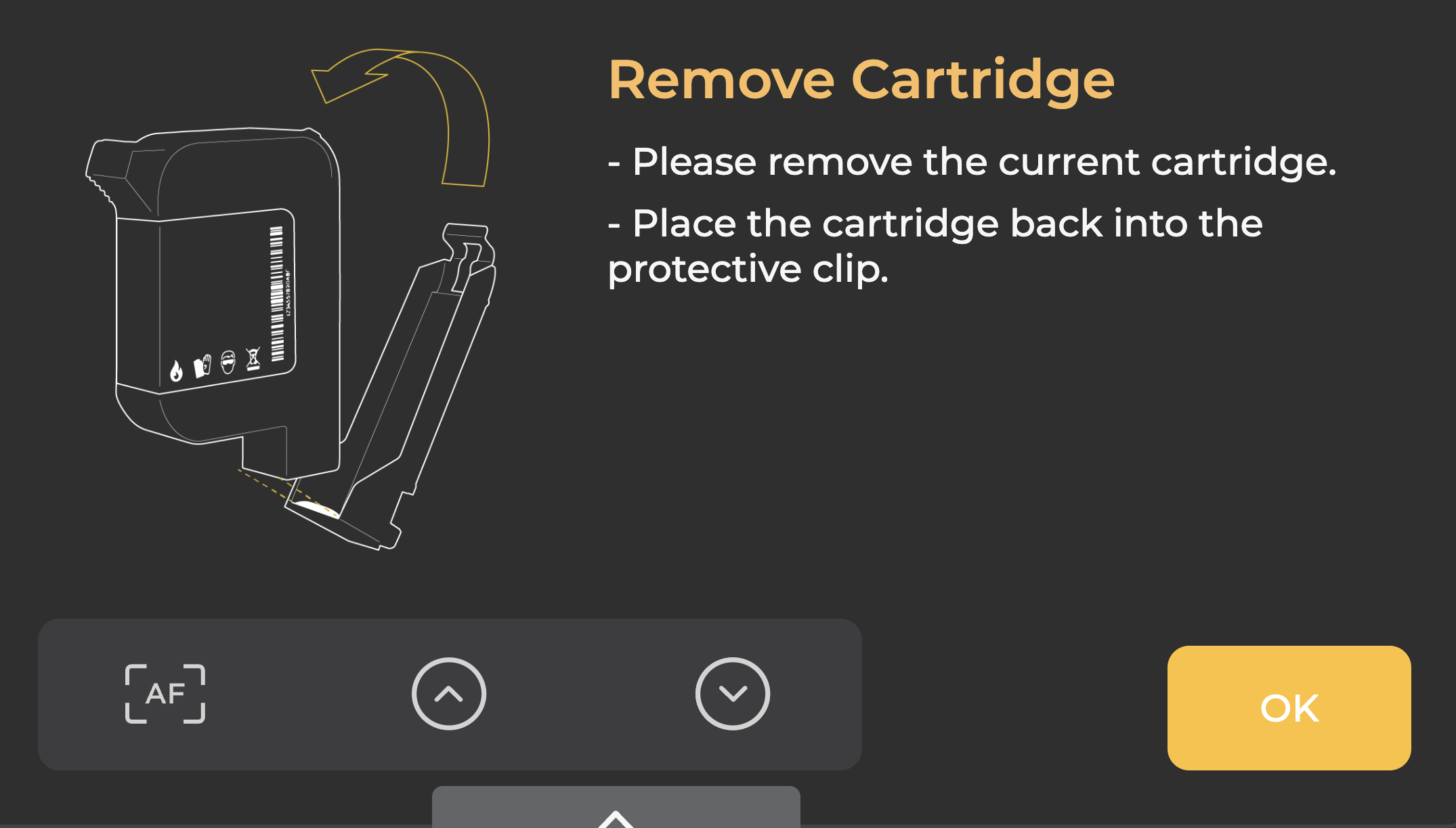

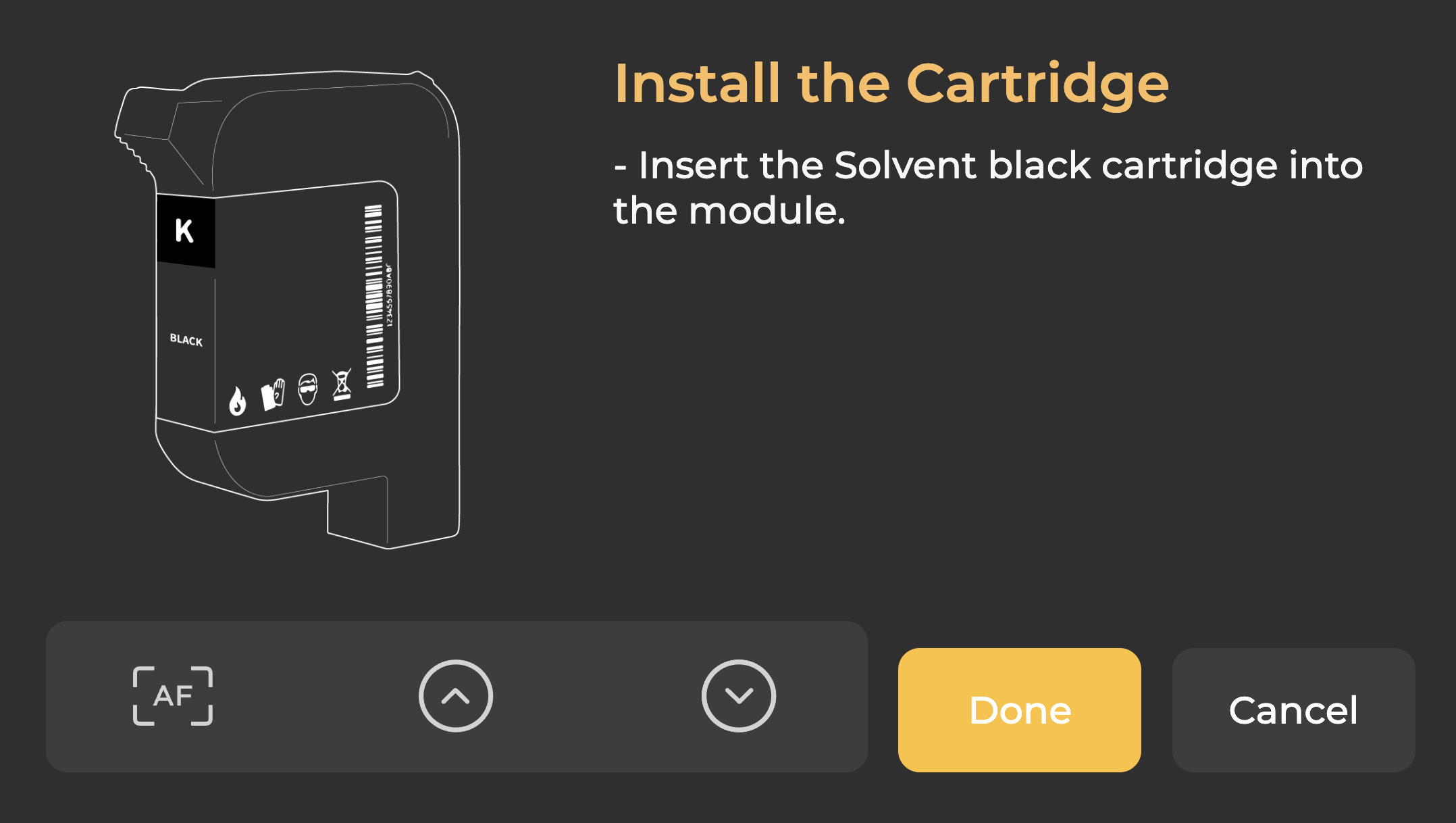

Après avoir lancé la tâche, il vous sera peut-être demandé de changer la cartouche de couleur plusieurs fois jusqu'à ce que la tâche soit terminée. Veuillez suivre les instructions sur l'écran tactile de la machine.
Étape 25

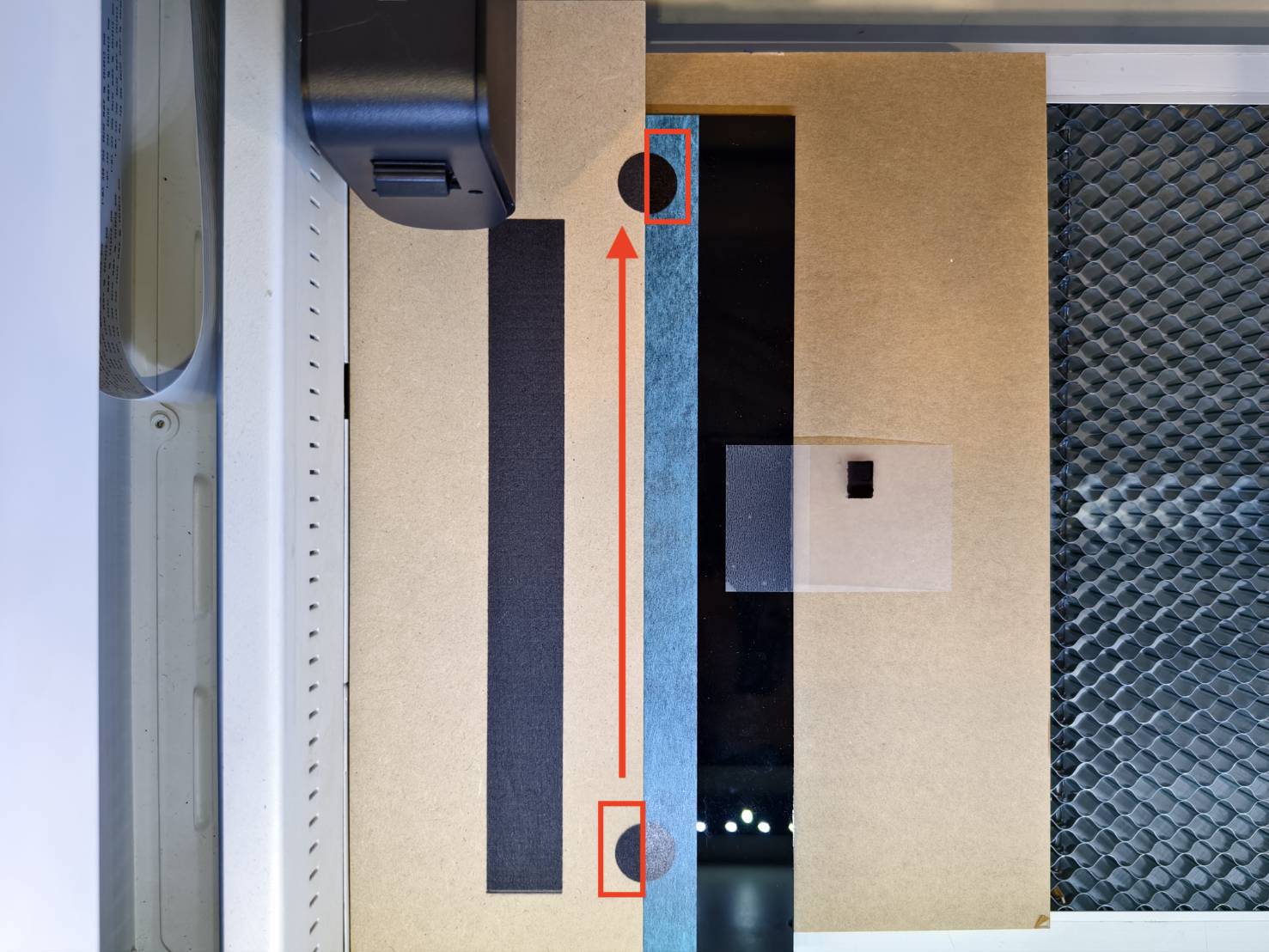

Après la première gravure, déplacez votre matériau pour aligner le demi-cercle inférieur sur le matériau et le demi-cercle supérieur sur le ruban adhésif.
Veuillez maintenir le ruban adhésif pendant le déplacement de votre matériau pour éviter tout changement de position.
Étape 26
Assurez-vous que le matériau est bien à plat. S'il est incliné, il est suggéré d'utiliser un objet lourd ou du ruban adhésif pour le maintenir en place.
Dans cet exemple, le ruban adhésif est appliqué.
Veuillez faire attention car l'utilisation d'un objet peut bloquer le chemin de la tête laser, il est donc préférable d'utiliser des objets plus petits.
| Objet | Ruban adhésif |
Étape 27

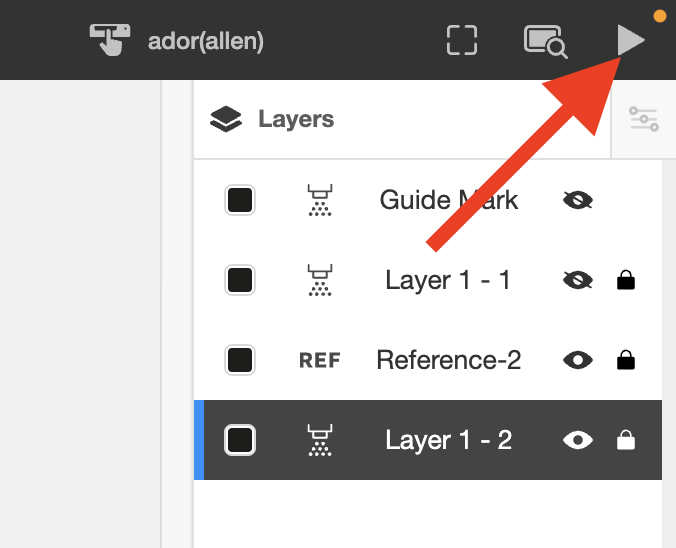

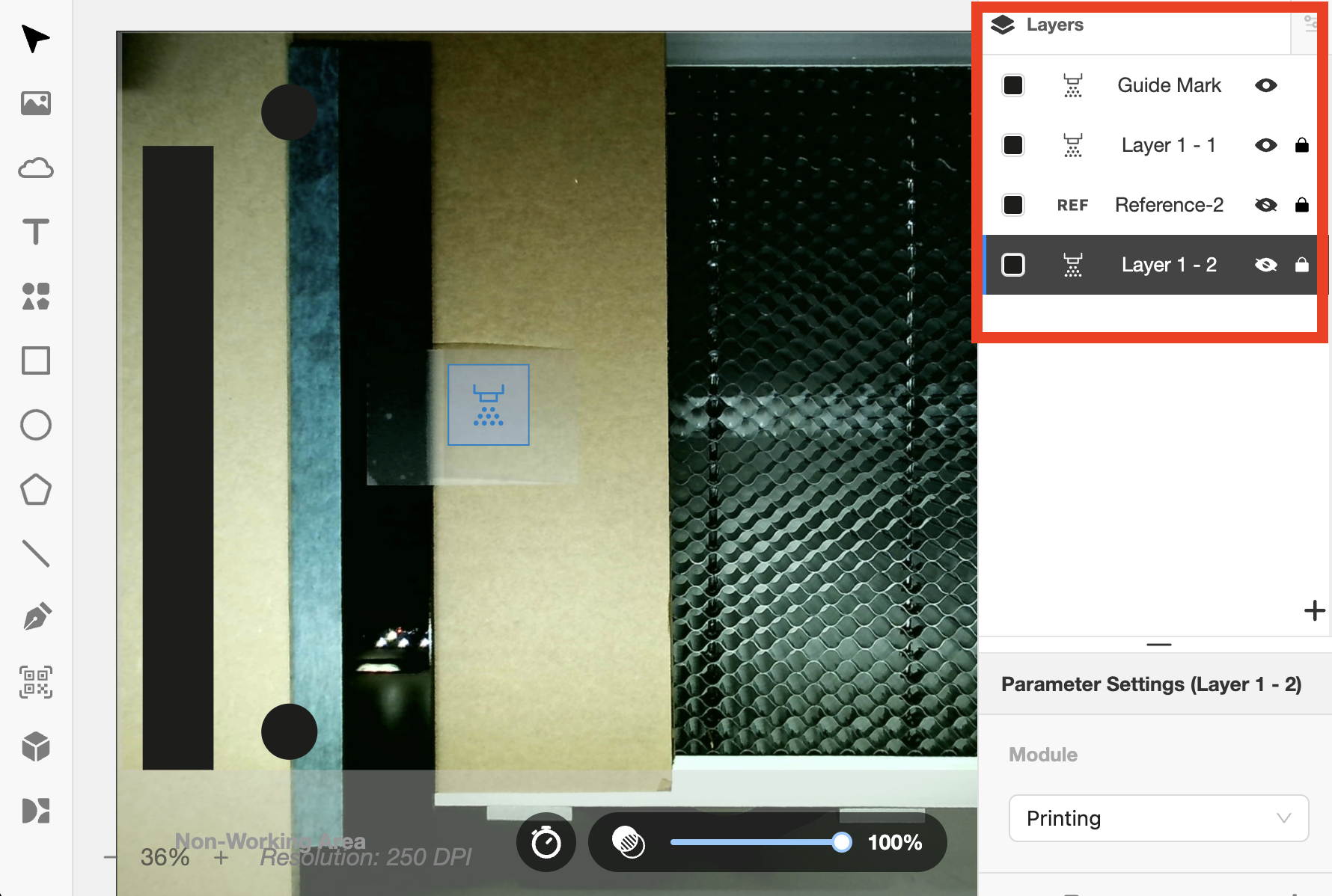

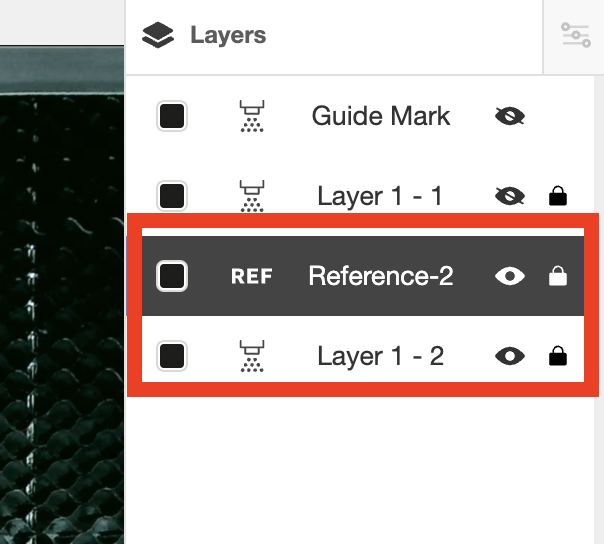

La première couche et le repère de guidage ayant été imprimés, nous devons maintenant imprimer la deuxième couche. Pour cela, vous devrez désactiver manuellement la couche terminée et activer la couche suivante. La couche de repère de guidage ne sera désactivée qu'à la dernière impression.
Si vous suivez notre exemple, veuillez vérifier :
- Masquez la première couche car son impression est terminée.
- La couche de repère de guidage ne sera désactivée qu'à votre dernière gravure.

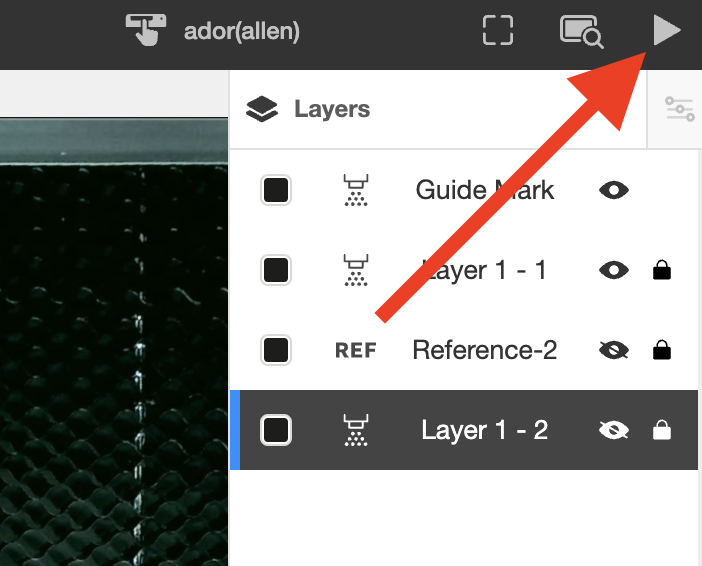

Dans cet exemple, seules deux gravures sont nécessaires, donc la couche de repère de guidage sera désactivée à la deuxième gravure. - Activez la deuxième couche pour la deuxième impression, qui est la dernière couche dans cet exemple.
- La couche de référence contient la fin de la première couche et peut donc être utilisée pour l'alignement entre les couches ; elle n'a aucune sortie définie dans les paramètres, donc son activation ou non n'affectera pas la tâche.
Étape 28
Relancez la tâche.
Après avoir démarré la tâche, il vous sera peut-être demandé de changer la cartouche de couleur plusieurs fois jusqu'à ce que la tâche soit terminée. Veuillez suivre les instructions sur l'écran tactile de la machine.
Étape 29

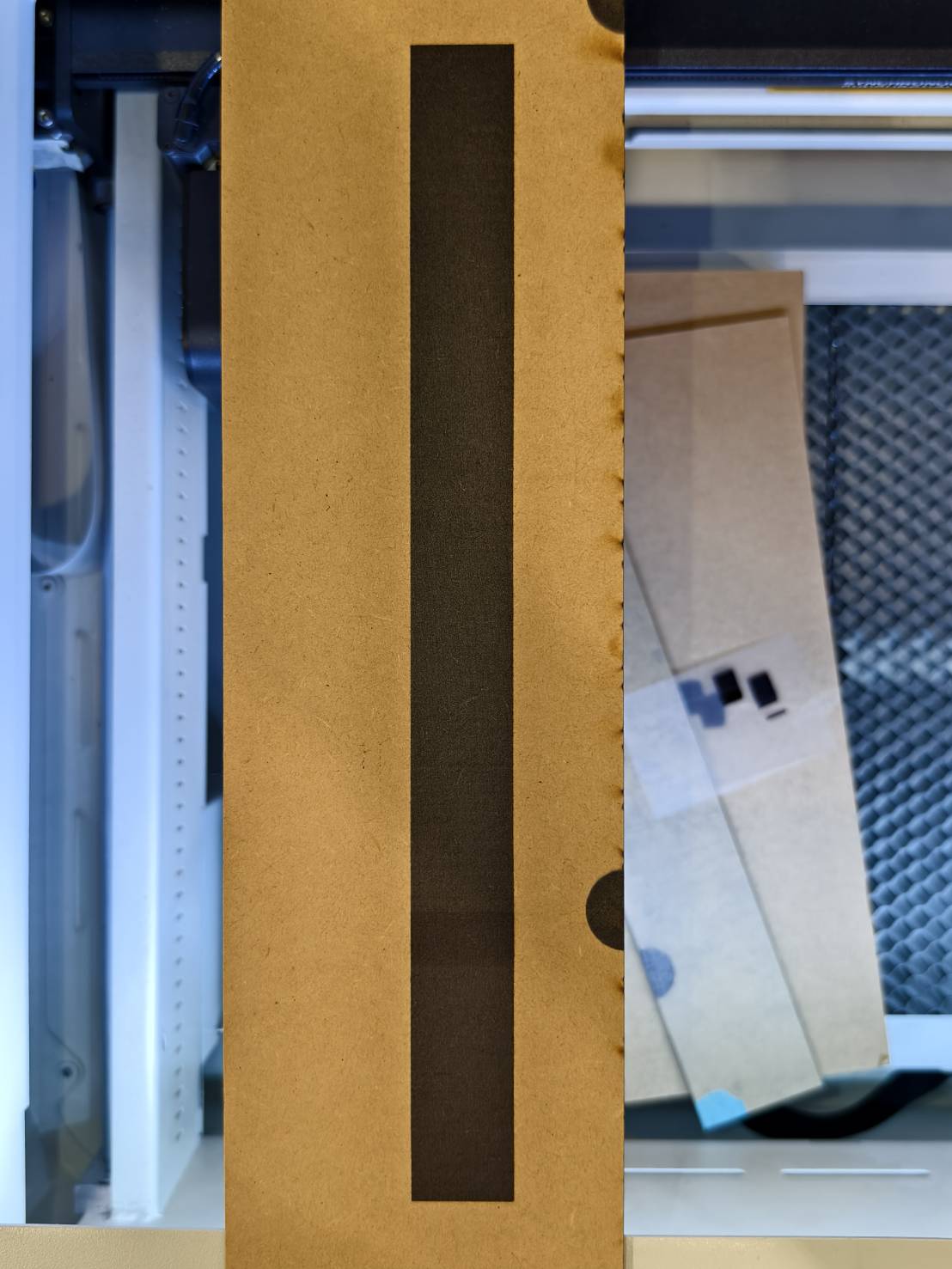

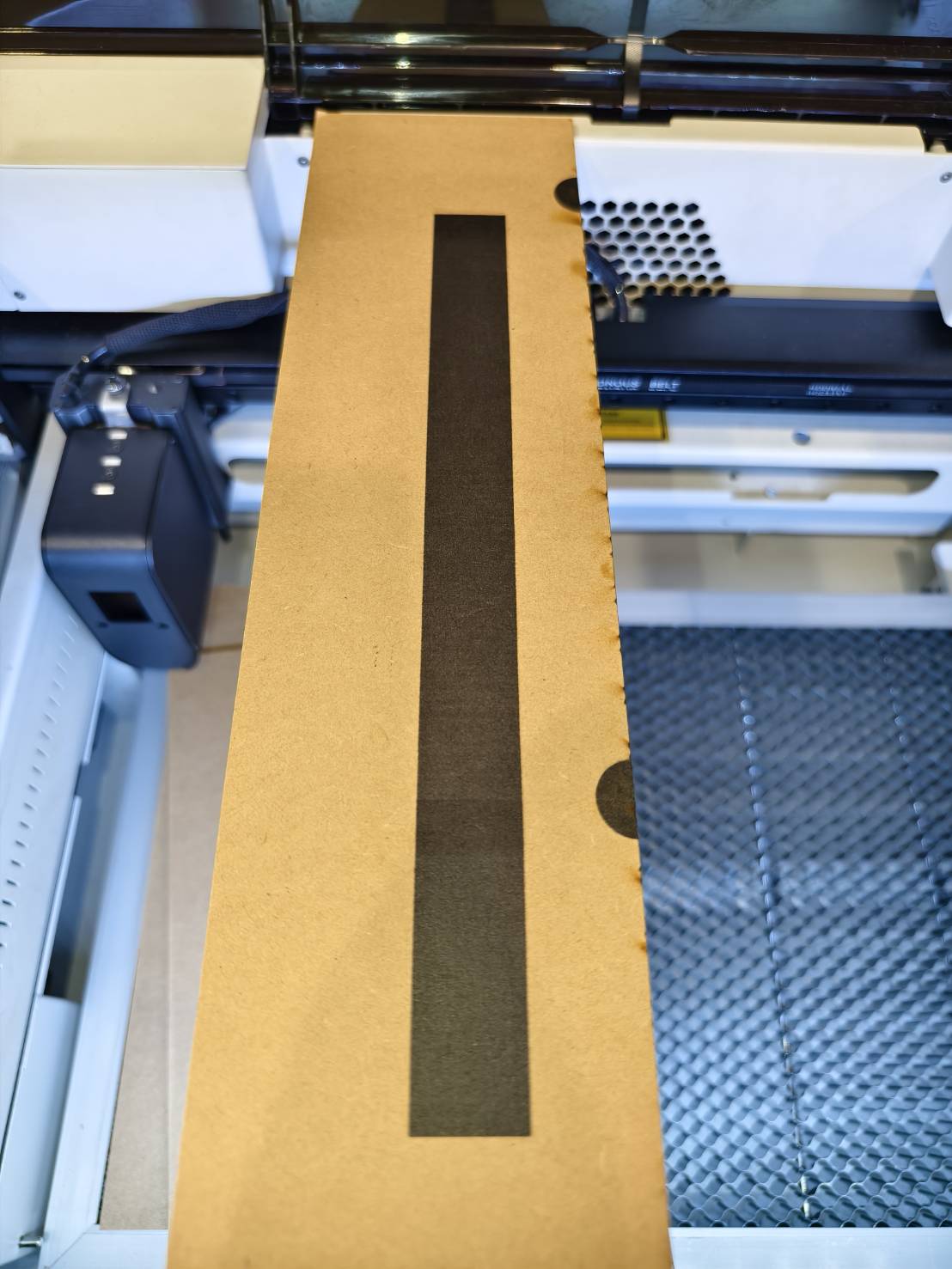

Vérifiez le résultat.
