Description
Cet article vous aidera à vous familiariser avec le plateau rotatif avant de commencer votre première tâche. Il fournit un guide complet et des explications pour chaque composant, ainsi que les méthodes de préhension de différents objets. Veuillez suivre les instructions ci-dessous pour plus de détails.
Table des matières
|

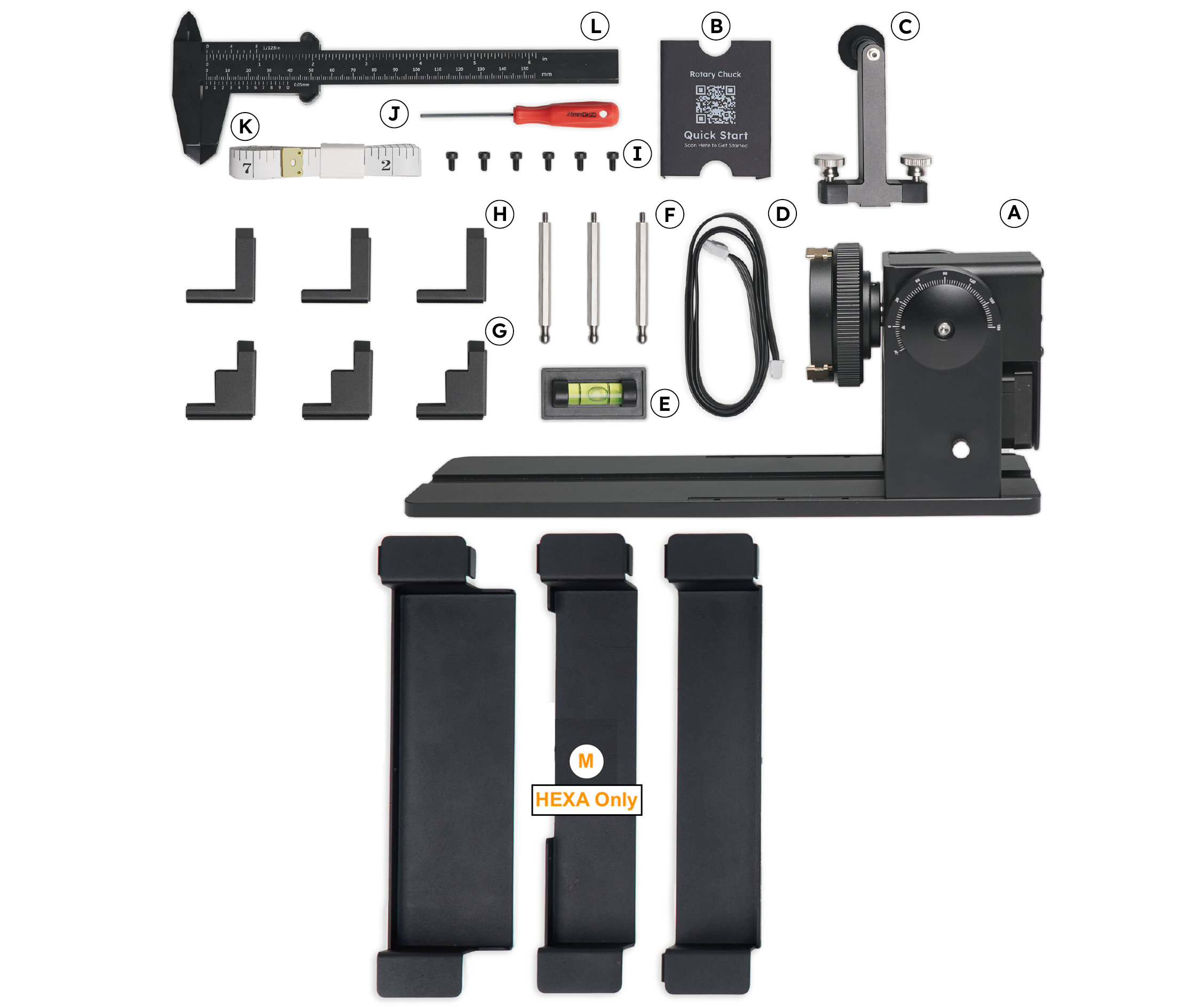

1. Déballage
| # | Description de l'article | Qté |
| A |
Module rotatif FLUX Chuck (Corps principal du module rotatif) |
1 pc |
| B |
Code QR du guide de démarrage rapide (Corps principal du module rotatif) |
1 pc |
| C |
Ensemble de support arrière (Support x 1 + Vis moletées x 2) |
1 ensemble |
| D |
Câble de connexion |
1 pc |
| E |
Mini niveau à bulle (Le niveau à bulle est un outil pour mettre l'objet à niveau avant de commencer une tâche, afin d'assurer une mise au point parfaite sur la surface de l'objet.) |
3pcs |
| F |
Mâchoire hexagonale (Les mâchoires seront installées sur le plateau rotatif pour maintenir fermement l'objet. Les mâchoires hexagonales sont spécifiquement utilisées pour les objets de petite taille. Voir le guide d'installation) |
3pcs |
| G |
Mâchoire étagée (Les mâchoires seront installées sur le plateau rotatif pour maintenir fermement l'objet. Les mâchoires étagées sont spécifiquement utilisées pour les objets de taille standard. Voir le guide d'installation) |
3pcs |
| H |
Mâchoire en L (Les mâchoires seront installées sur le plateau rotatif pour maintenir fermement l'objet. Les mâchoires en L sont spécifiquement utilisées pour les objets de grande taille. Voir le guide d'installation.) |
6pcs |
| I |
Vis hexagonale M3 (2,5 mm) (Les vis hexagonales seront utilisées pour fixer les mâchoires sur le plateau rotatif mentionné ci-dessus.) |
1 pc |
| J |
Tournevis hexagonal (2,5 mm) (Cet outil est utilisé pour assembler ou démonter les pièces du plateau rotatif.) |
1 pc |
| K |
Règle souple |
1 pc |
| L |
Pied à coulisse (Le pied à coulisse mesure les dimensions de l'objet, qui doivent être saisies dans le logiciel avant de démarrer une tâche.) |
1 pc |
| M |
Supports rotatifs HEXA (Ces supports métalliques sont fournis uniquement avec HEXA et sont également utilisés dans HEXA. Les instructions pour les supports sont détaillées sur la page spécifique de HEXA.) |
3pcs |

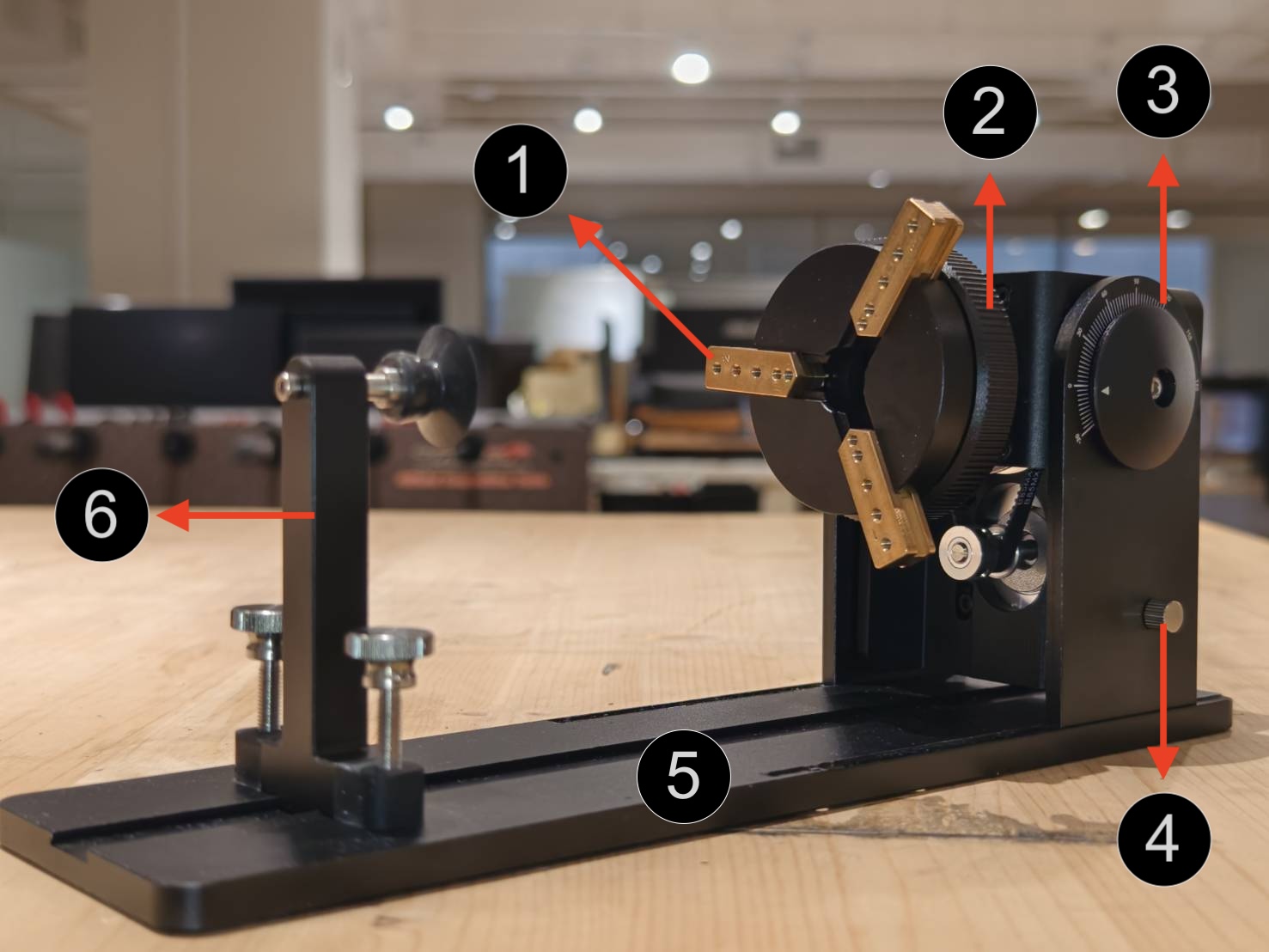

2. Interface matérielle

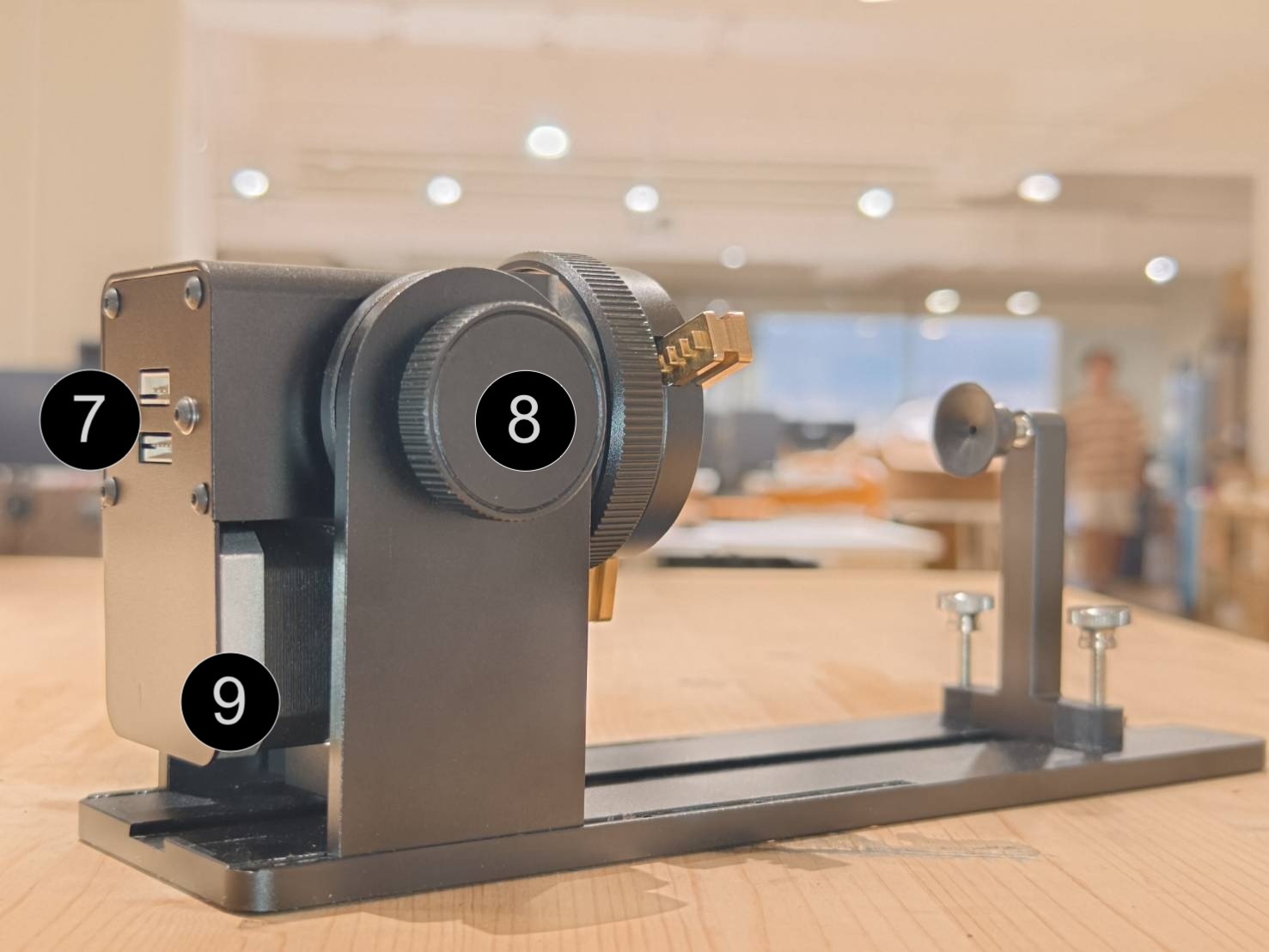

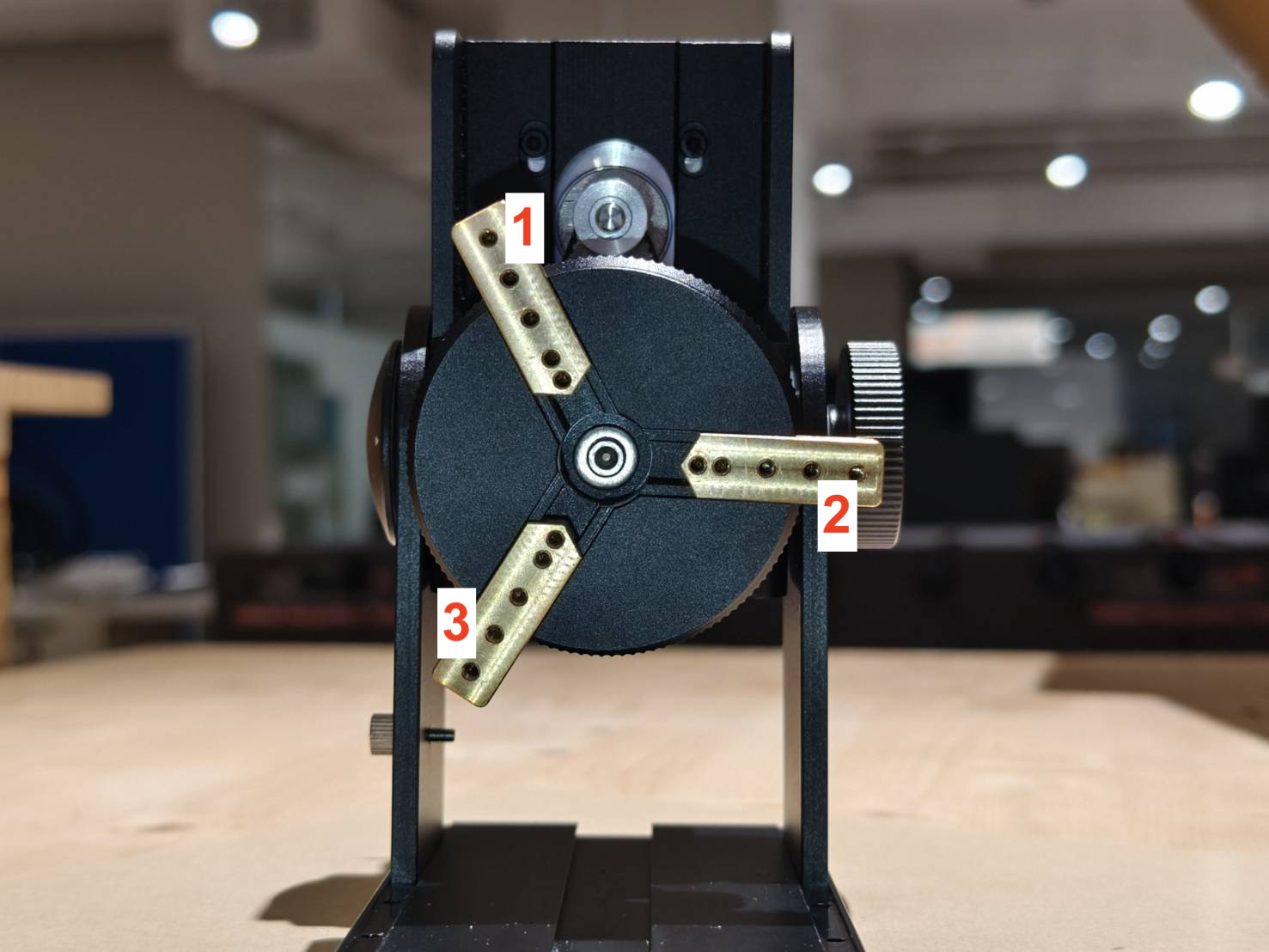

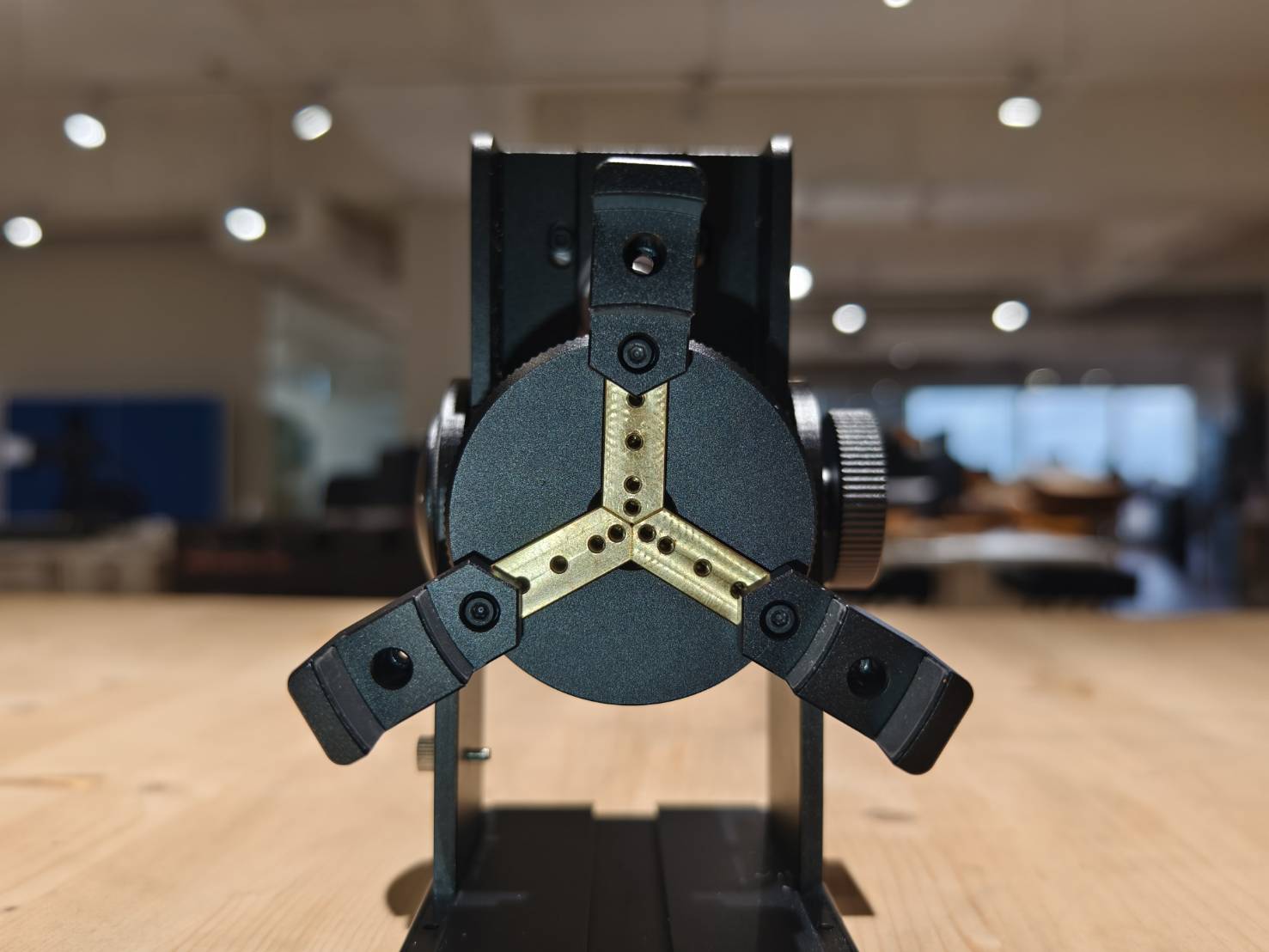

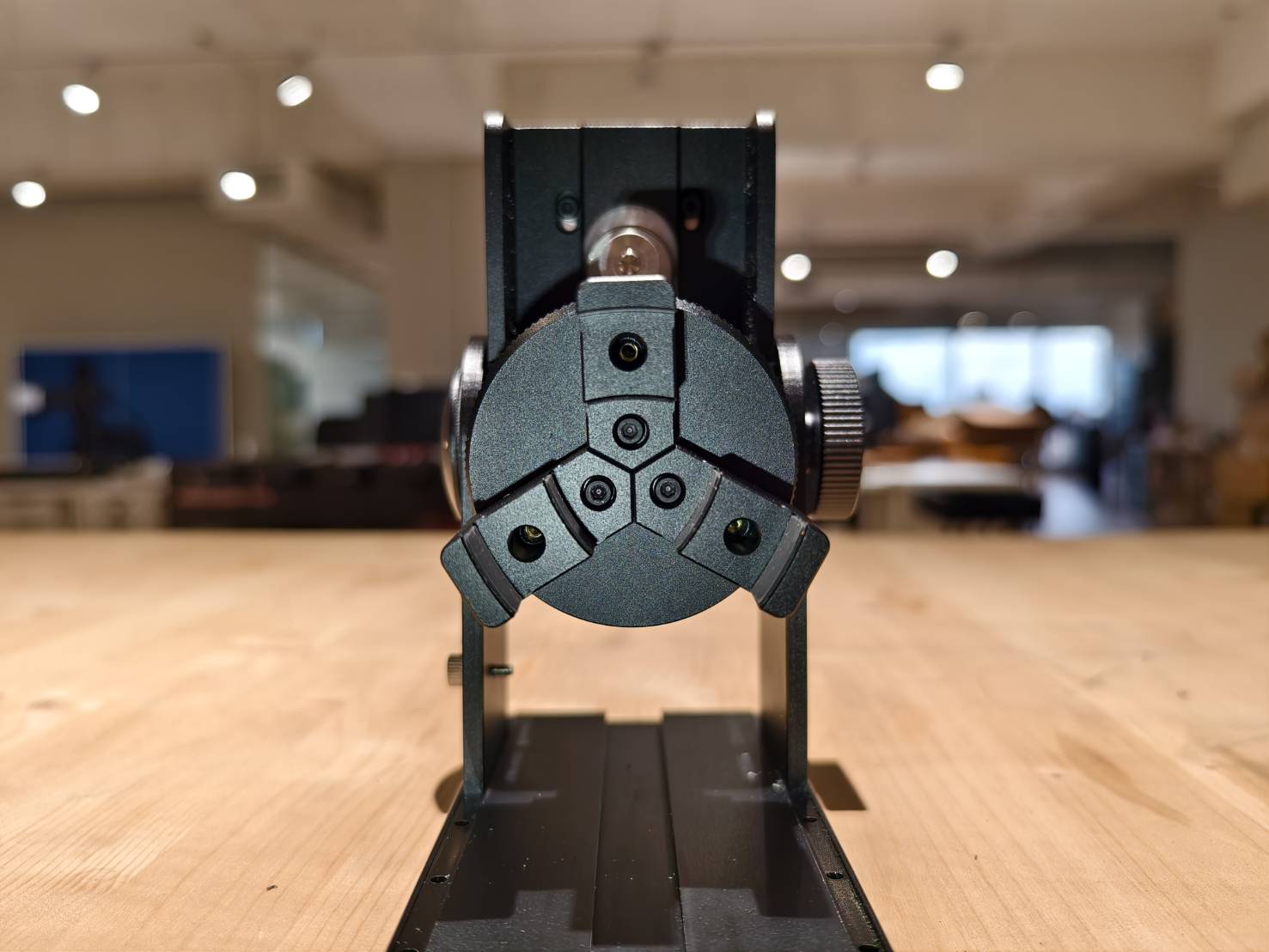

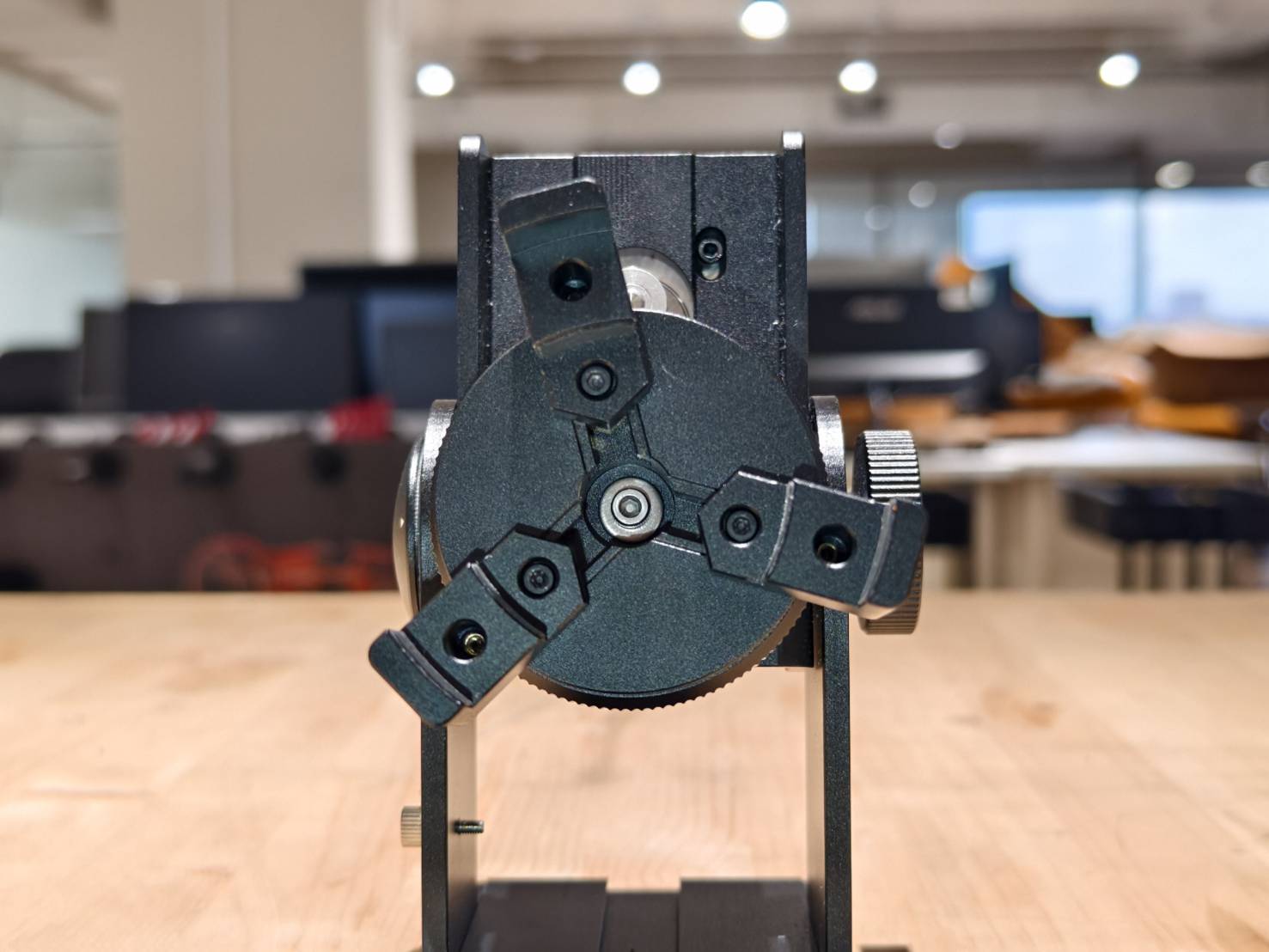

2.1. Emplacements des mâchoires
Retour à 2.1. Emplacements des mâchoires
Retour à 2.1. Emplacements des mâchoires
|
Retour à 2. Interface matérielle

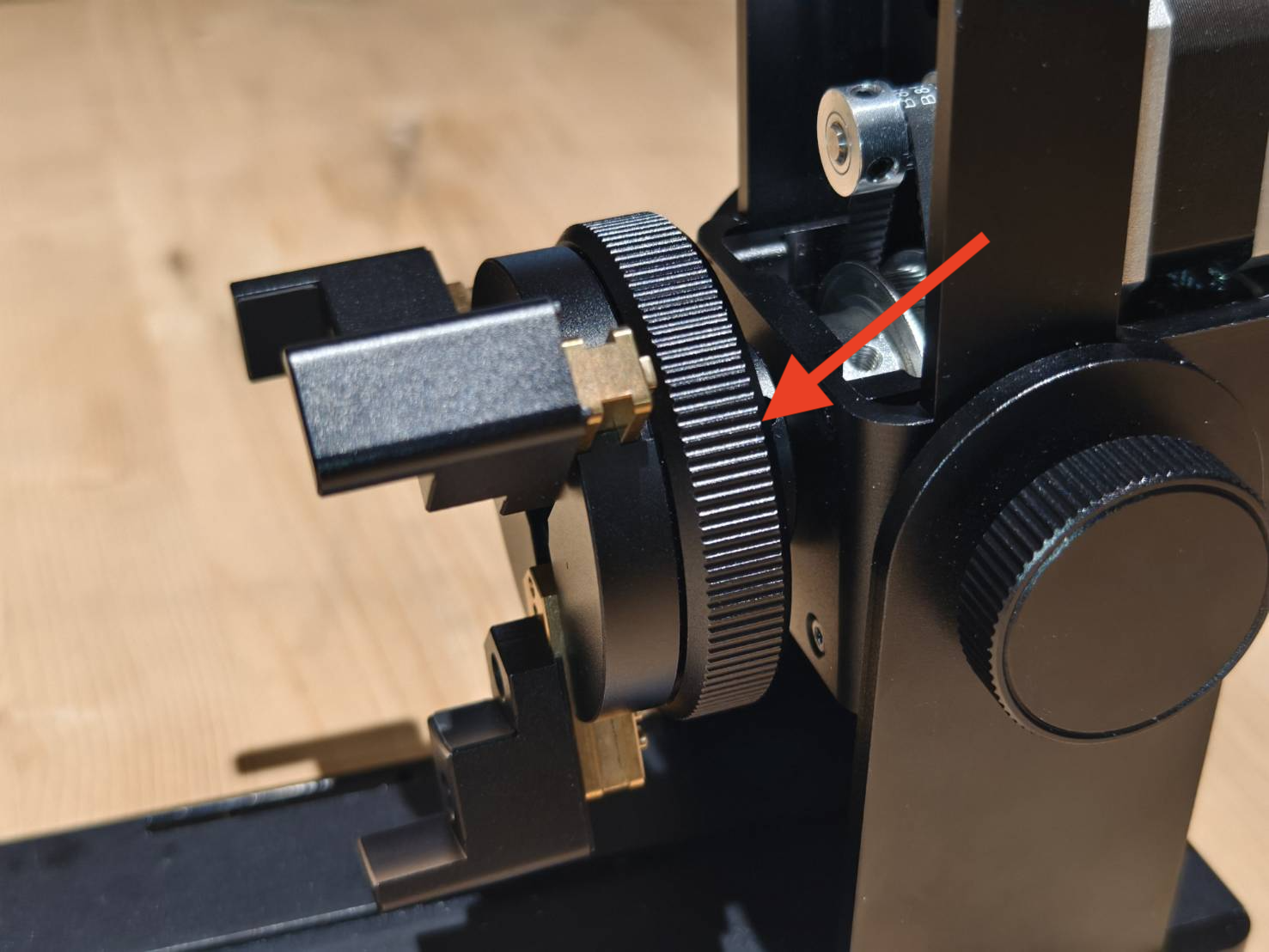

2.2 Bouton de réglage de la tailleLe bouton sert à ajuster la distance entre les mâchoires, ce qui correspond à la taille de l'objet. Veuillez consulter la vidéo pour comprendre son fonctionnement. Retour à 2. Interface matérielle
2.2.1 Démonstration du bouton de réglage de la taille
|
Retour à 2. Interface matérielle
2.3. Indication de l'angleL'indication de l'angle montre l'angle auquel se trouve la tête du plateau rotatif. |
Retour à 2. Interface matérielle

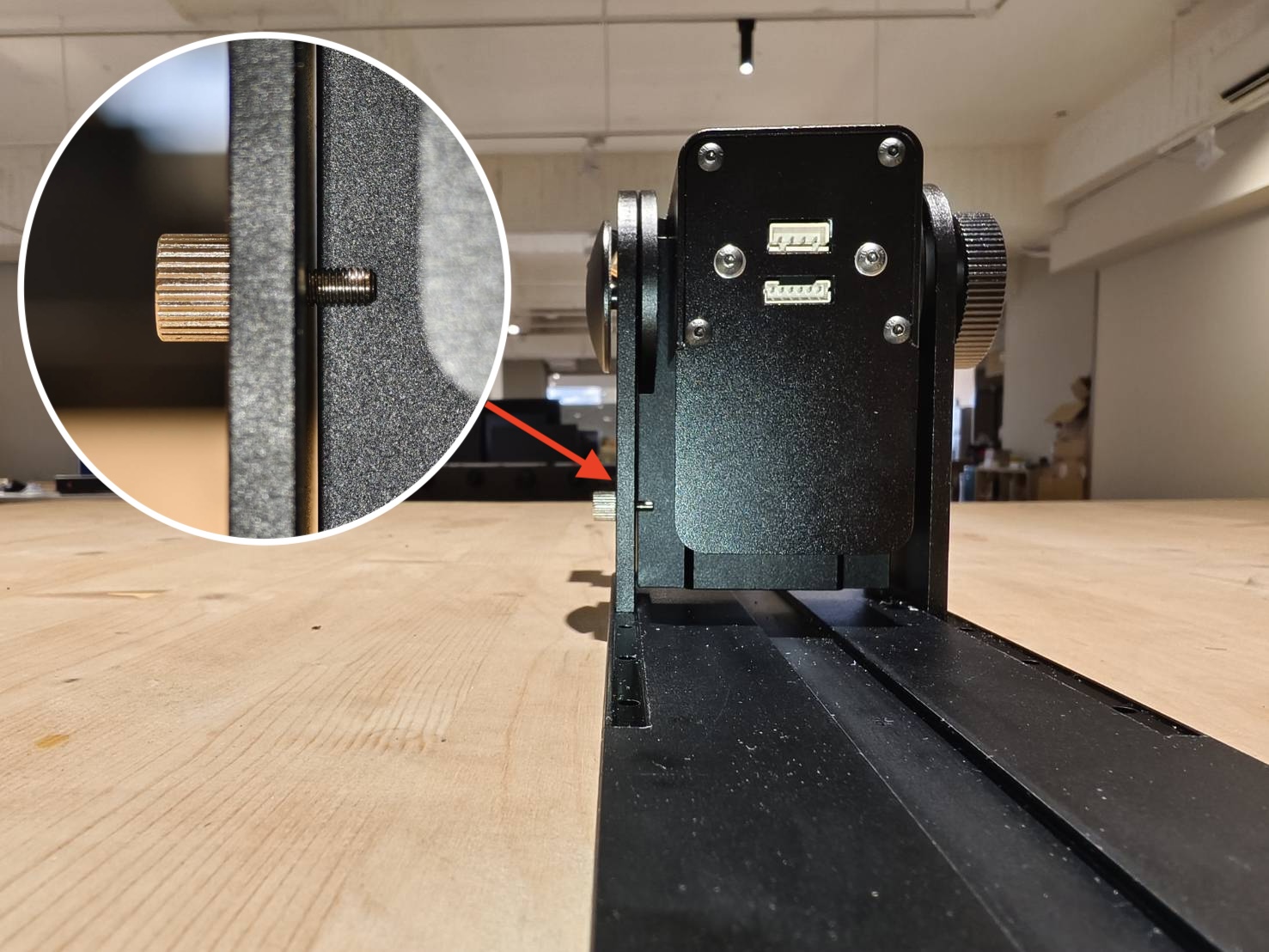

2.4. Vis de butéeLa vis de butée empêche la tête du plateau rotatif de pendre lors d'une rotation à 180 degrés. |
Retour à 2. Interface matérielle

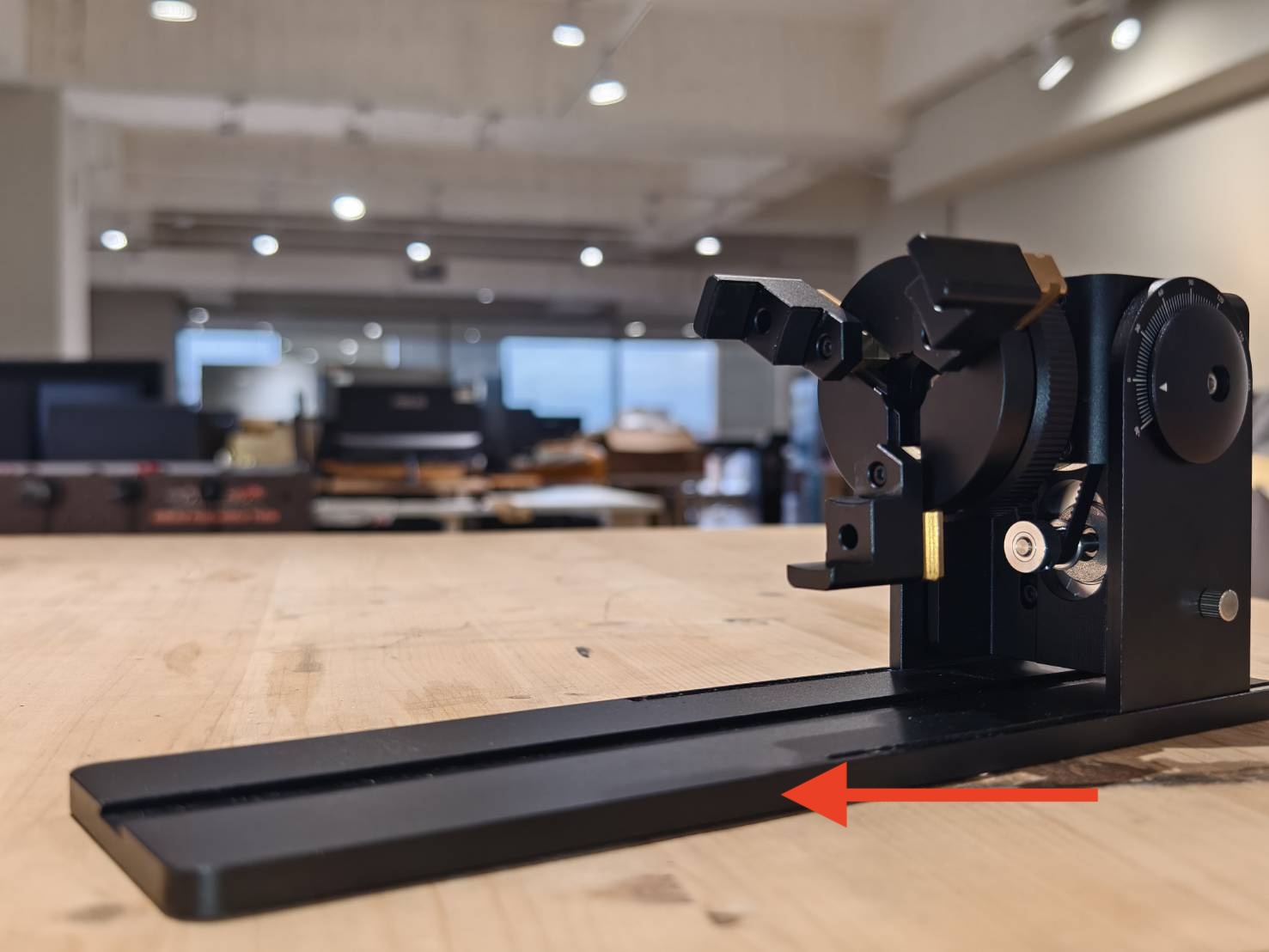

2.5. BaseLe corps du plateau rotatif peut être repositionné. La base comporte des trous de vis, permettant de visser le corps dans différentes positions. Certaines applications, comme l'utilisation d'objets plus longs, peuvent nécessiter de changer la position du corps pour réduire la longueur totale du plateau rotatif inséré dans l'objet. Retour à 2. Interface matérielle
2.5.1 Démonstration du repositionnement du corps du mandrin |
Retour à 2. Interface matérielle

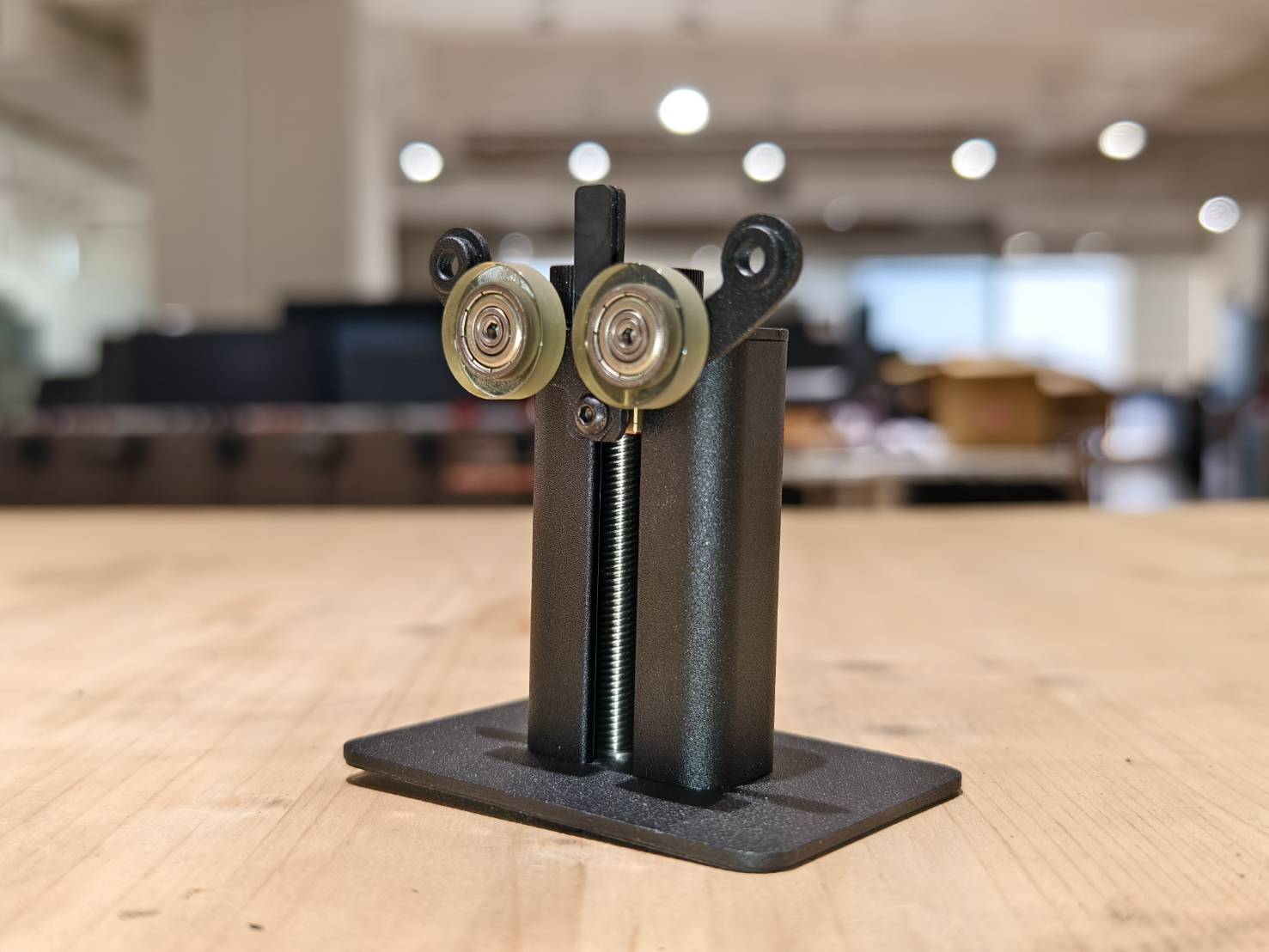

2.6. Support arrièreLe support arrière est utilisé pour soutenir l'autre extrémité de l'objet. Il est généralement utilisé pour les Objets sphériques et les objets courts et lourds pour les empêcher de glisser des mâchoires. |
Retour à 2. Interface matérielle

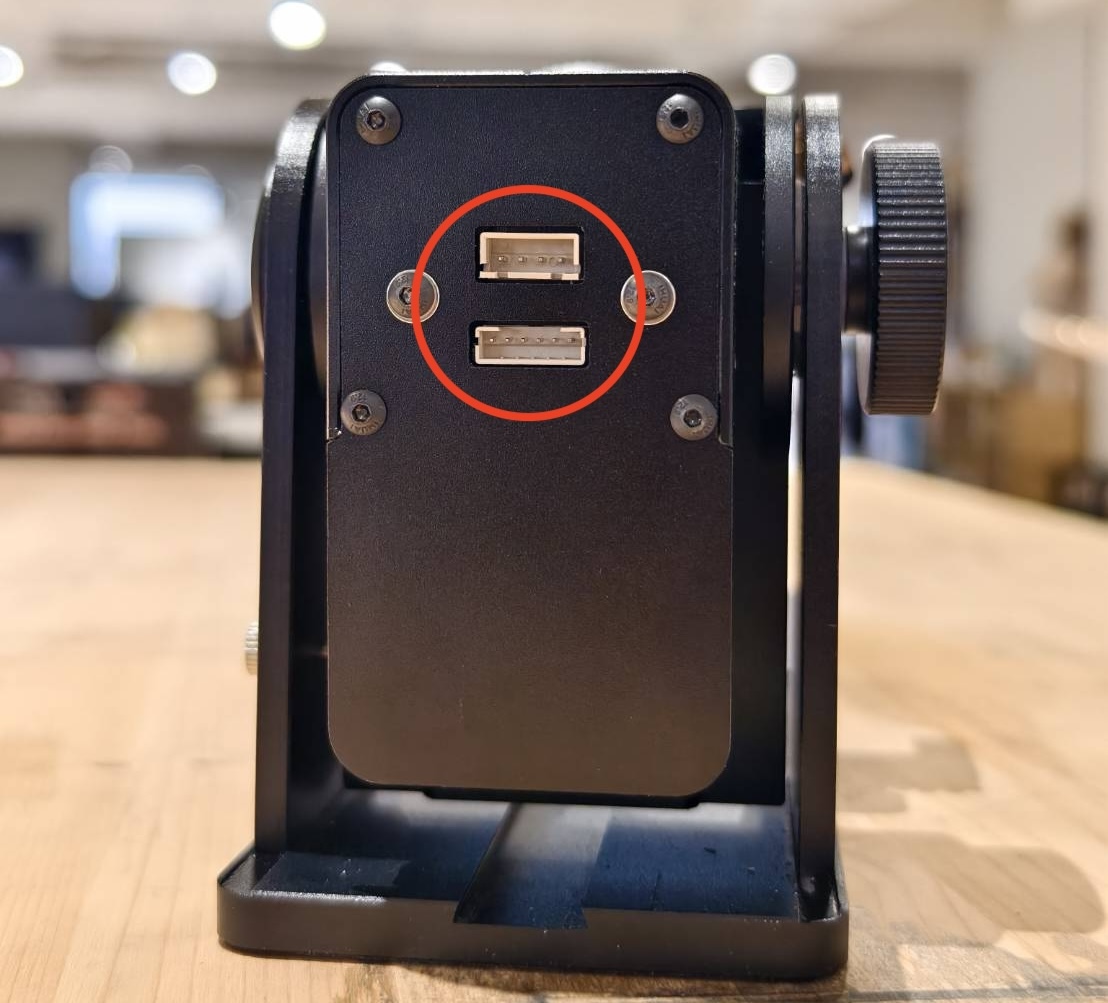

2.7. Prises de connexionComme mentionné, le câble de connexion relie le plateau rotatif à la machine. La prise est l'endroit où le câble se branche. Les prises varient selon les modèles. Veuillez consulter le tableau ci-dessous pour identifier la prise correspondant à votre modèle.
|
Retour à 2. Interface matérielle

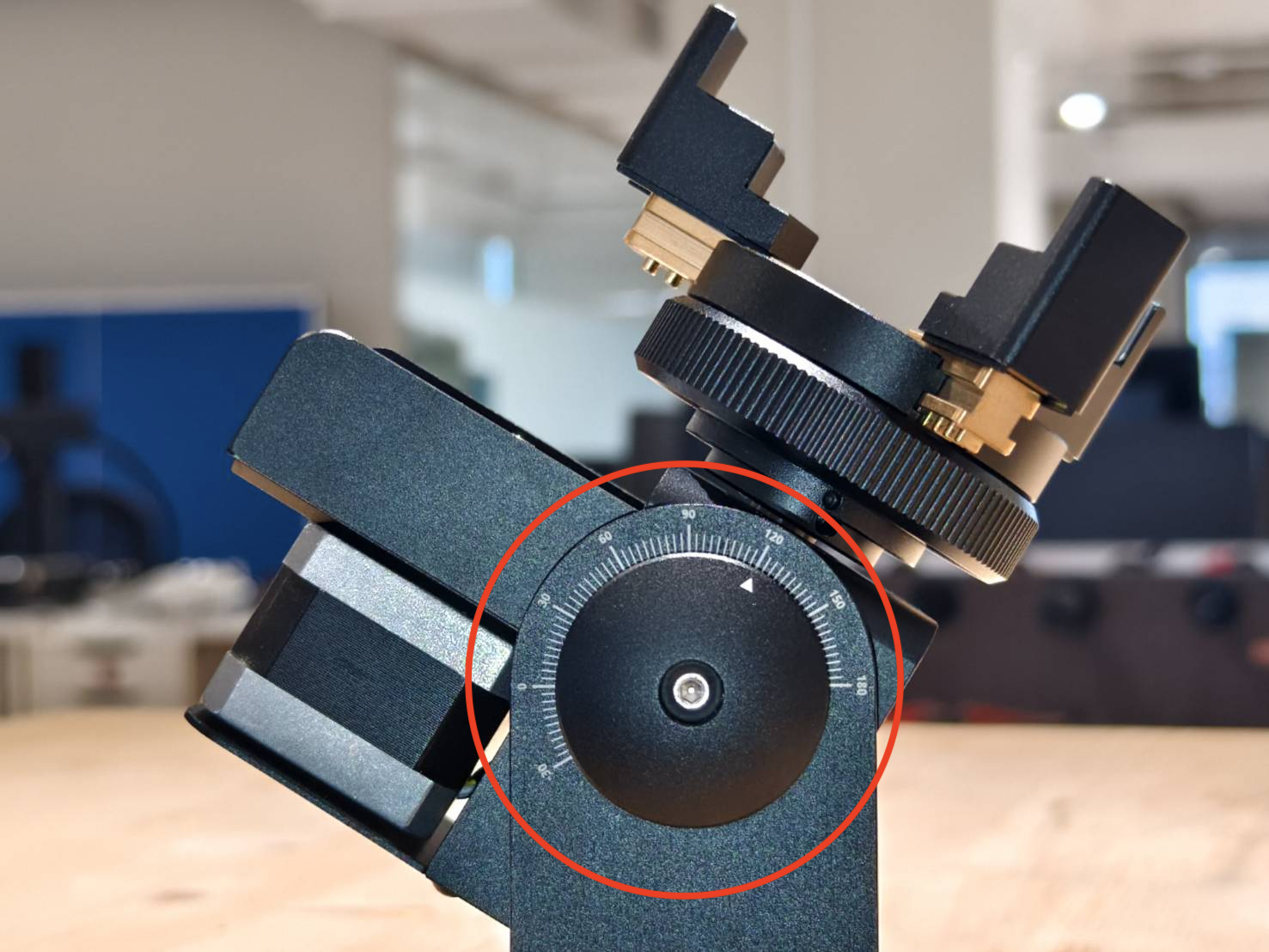

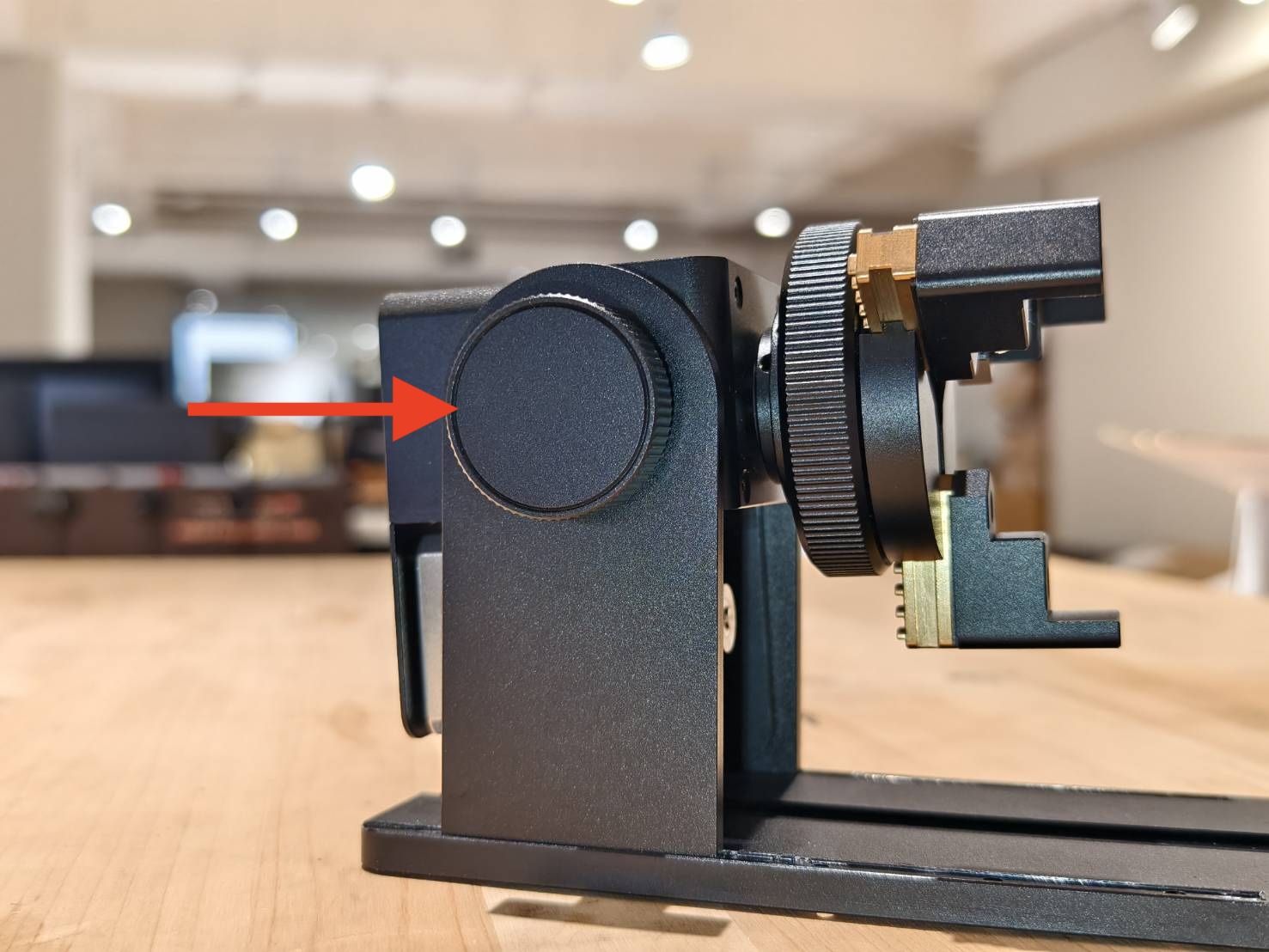

2.8 Bouton de réglage de l'angleLe bouton de réglage de l'angle est principalement utilisé pour niveler l'objet horizontalement. Il peut également faire pivoter l'objet de 180 degrés pour des applications spécifiques. Retour à 2. Interface matérielle
2.8.1 Démonstration du bouton de réglage d'angle |
Retour à 2. Interface matérielle
2.9. Fonction de basculementLorsque vous desserrez le bouton de réglage de l'angle, la tête du plateau rotatif peut être basculée à 180 degrés.
|
Retour à 2. Interface matérielle
3. Fixation des objets
Ce chapitre vous guidera sur la manière de fixer différents objets, tels qu'un cylindre standard, une tasse, un petit cylindre, un objet long, etc. Veuillez consulter le tableau ci-dessous pour trouver une forme similaire à votre objet.
3.1 CylindreLes cylindres peuvent être serrés de l'extérieur ou de l'intérieur. Pour les objets de grande taille, des mâchoires en forme de L seront nécessaires. Retour à 3. Préhension des objets
|
3.2 TasseLes tasses sont munies d'anses ; généralement, l'anse peut heurter la base du plateau rotatif, il est donc recommandé de les retourner de 180 degrés pour éviter cela. Retour à 3. Préhension des objets
|
3.3 Verre à piedVeuillez être prudent, car certains gobelets peuvent être fragiles. Il est recommandé de les saisir par le bas. Un module de support, à acheter séparément, est également recommandé pour les objets en forme de gobelet. (*Le module de support utilisé à la fin de la vidéo doit être acheté séparément.) |
3.4 CôneLes objets coniques peuvent être saisis par l'extérieur ou par l'intérieur. Retour à 3. Préhension des objets
|
3.5 Objets longsLe module de support sera nécessaire pour les objets longs, et Il devra être acheté séparément. |
3.6 Objets sphériquesIl est recommandé de graver les objets sphériques uniquement dans la zone centrale, où la différence de distance focale est minime. Le kit de support arrière sera utilisé pour les objets sphériques. |
3.7 Objets annulairesLe matériau de type anneau est similaire à la préhension interne du cylindre. |
4. Autres accessoires (à acheter séparément)
Il existe plusieurs accessoires disponibles à l'achat qui seront utiles pour des objets spéciaux, tels que des tasses avec de plus grandes anses ou des objets plus longs.
*Veuillez noter que ces articles doivent être achetés séparément.
| # | Article | Photo |
| 1. | Kit de rehausseur | |
| 2. | Module de support |

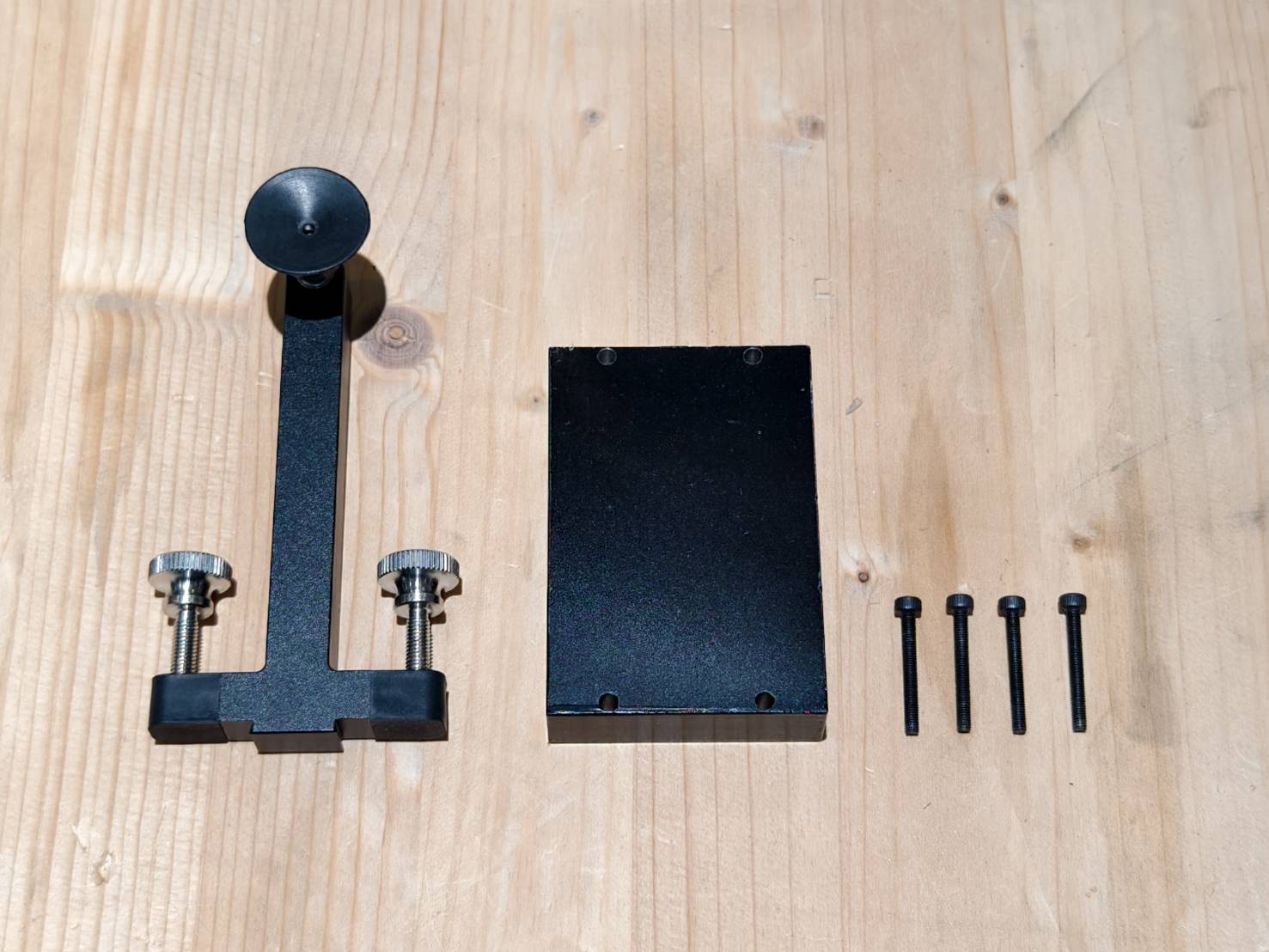

4.1 Kit de rehaussementLe kit de rehausseur comprend un bloc rehausseur et un support arrière plus haut. Il est généralement utilisé pour les tasses avec de plus grandes anses ou des objets sphériques plus volumineux. Retour à 4. Autres accessoires
Retour à 4.1 Kit de rehausseur
|
Retour à 4. Autres accessoires
4.2 Module de supportLe module de support est utilisé pour les objets plus longs ou plus lourds afin de soutenir et soulever l'autre extrémité des objets. Retour à 4. Autres accessoires
|
5. Démarrer la gravure

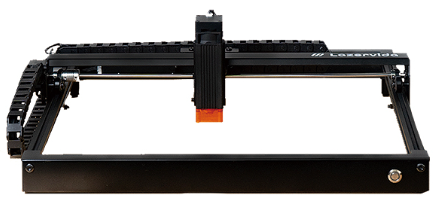

Le plateau rotatif Chuck étant compatible avec différents modèles FLUX, veuillez consulter ci-dessous le guide d'installation et de démarrage correspondant à votre modèle.
6. Remplacement des pièces
Dans cette section, nous présenterons les guides de remplacement des pièces du mandrin rotatif.

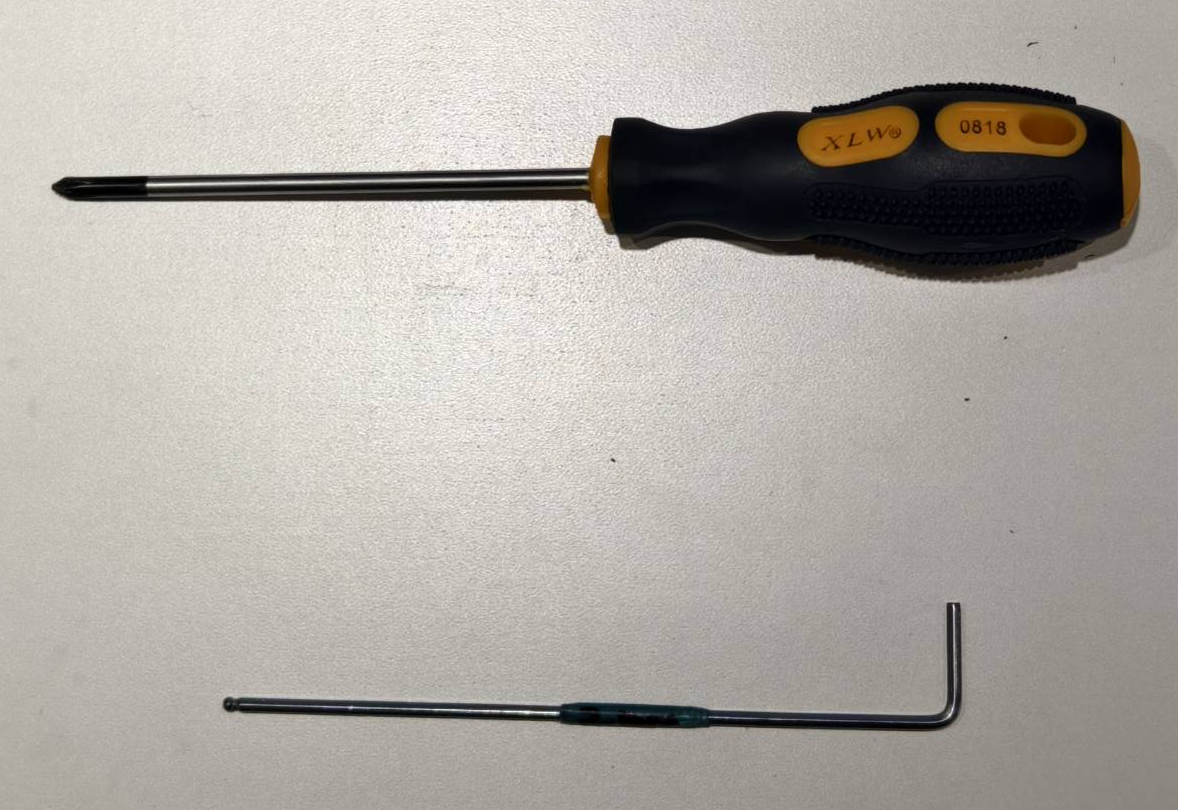

6.1 Remplacement de la carte mère du mandrin rotatifOutils nécessaires :
Guide vidéo : |
