Base d'Extension Ador - Déballage et Installation

Description

Cet article fournit un guide complet et détaillé pour l'installation de la base d'extension Ador.
Veuillez suivre les instructions ci-dessous pour le processus d'installation.

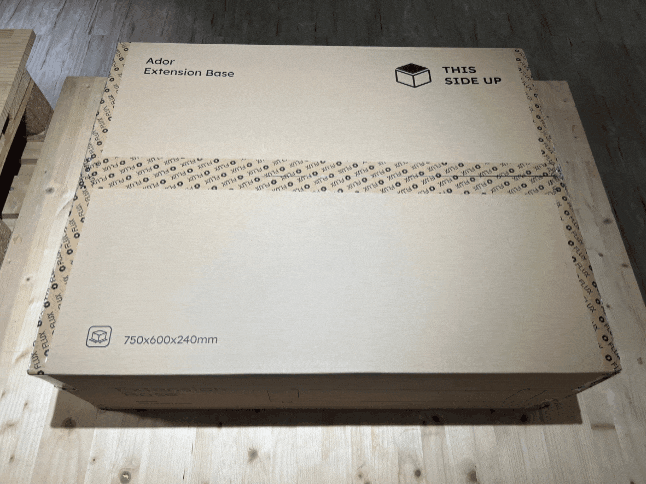

Déballage :

#	Article	Qté	Photo
1	Base d'extension	1 pièce
2	Nid d'abeille (Guide)	1 pièce

Étape 1

Retirez le module laser ou d'impression si vous en avez installé un.

Étape 2

Retirez la base métallique d'Ador.
Dévissez ces deux vis pour retirer la base en métal.

Retirez la base en métal en soulevant légèrement la machine et en retirant directement la base.

Étape 3

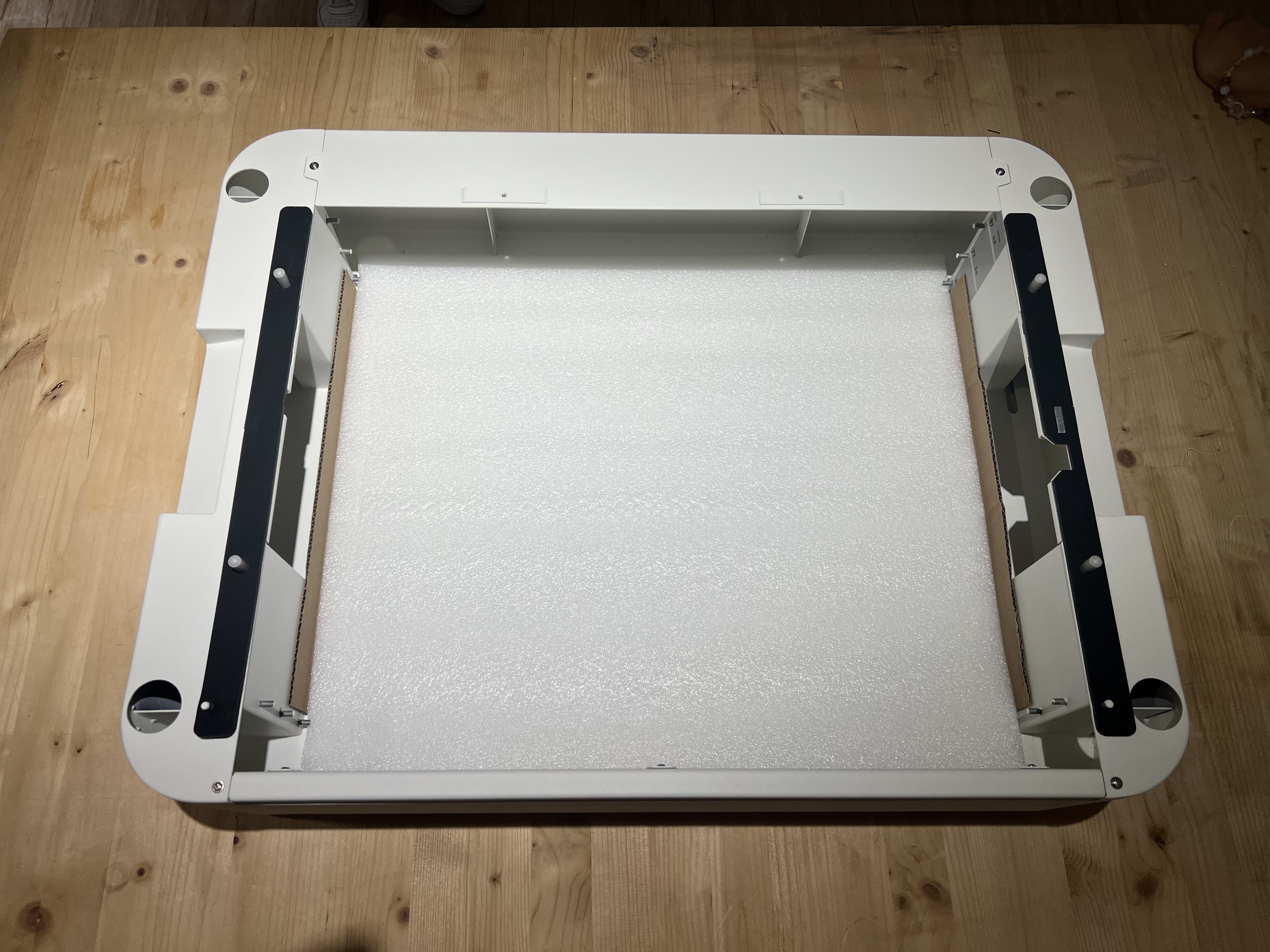

Déballez la base d'extension et retirez le nid d'abeilles.
Trouvez l'indication de hauteur de l'objet entourée en rouge. Placez l'ensemble de la base d'extension sur une surface plane de manière à ce que l'indication de hauteur de l'objet soit sur le côté droit lorsque vous faites face à la base.

Étape 4

Soulevez la machine et essayez de placer les pieds en caoutchouc d'Ador dans les quatre ouvertures pour assembler la machine et la base d'extension. L'indication de hauteur doit être du même côté que l'écran tactile, qui sera à droite.

Version Passthrough (Non disponible dans l'UE)	Version Non-Passthrough

Étape Optionnelle

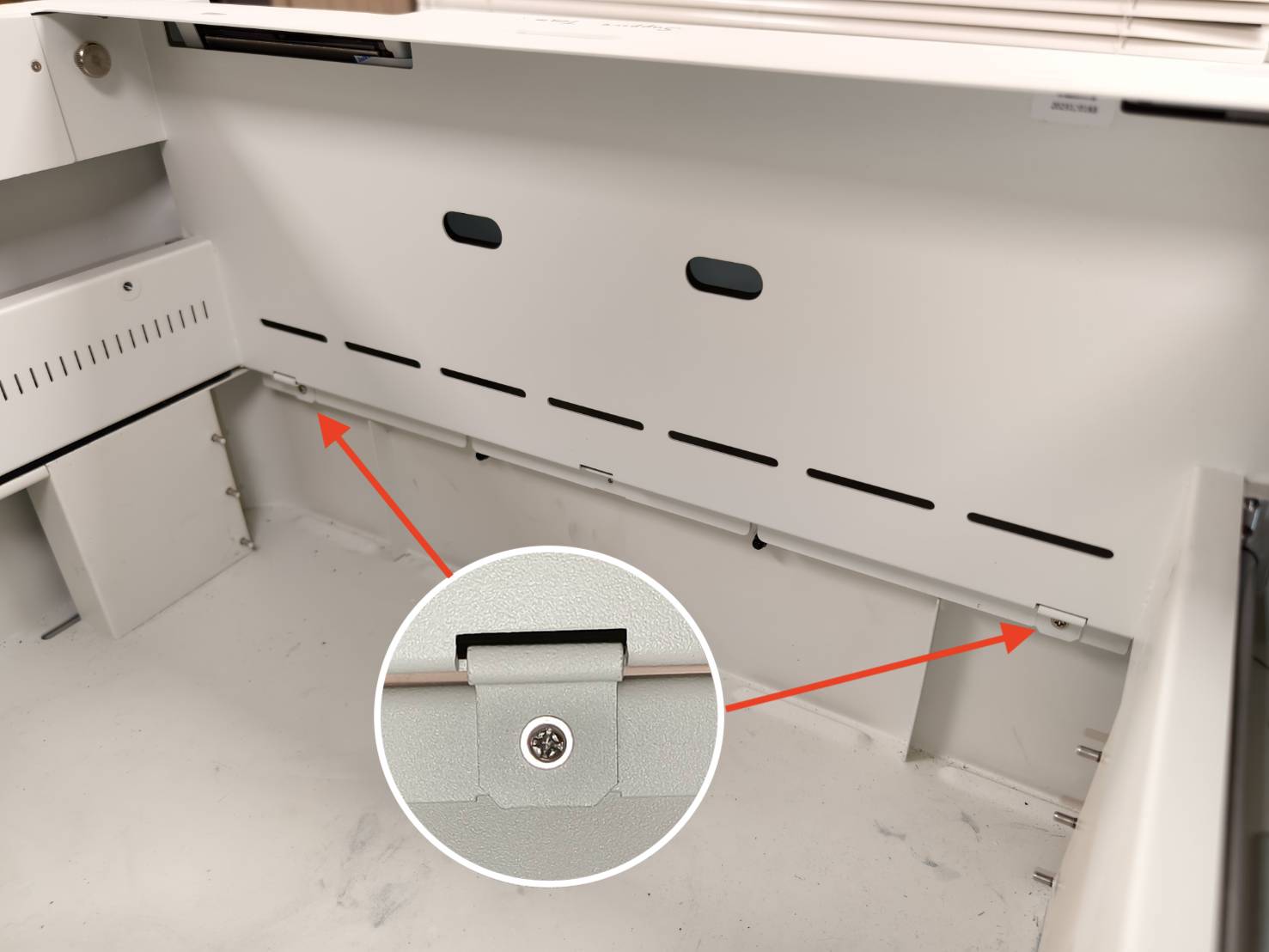

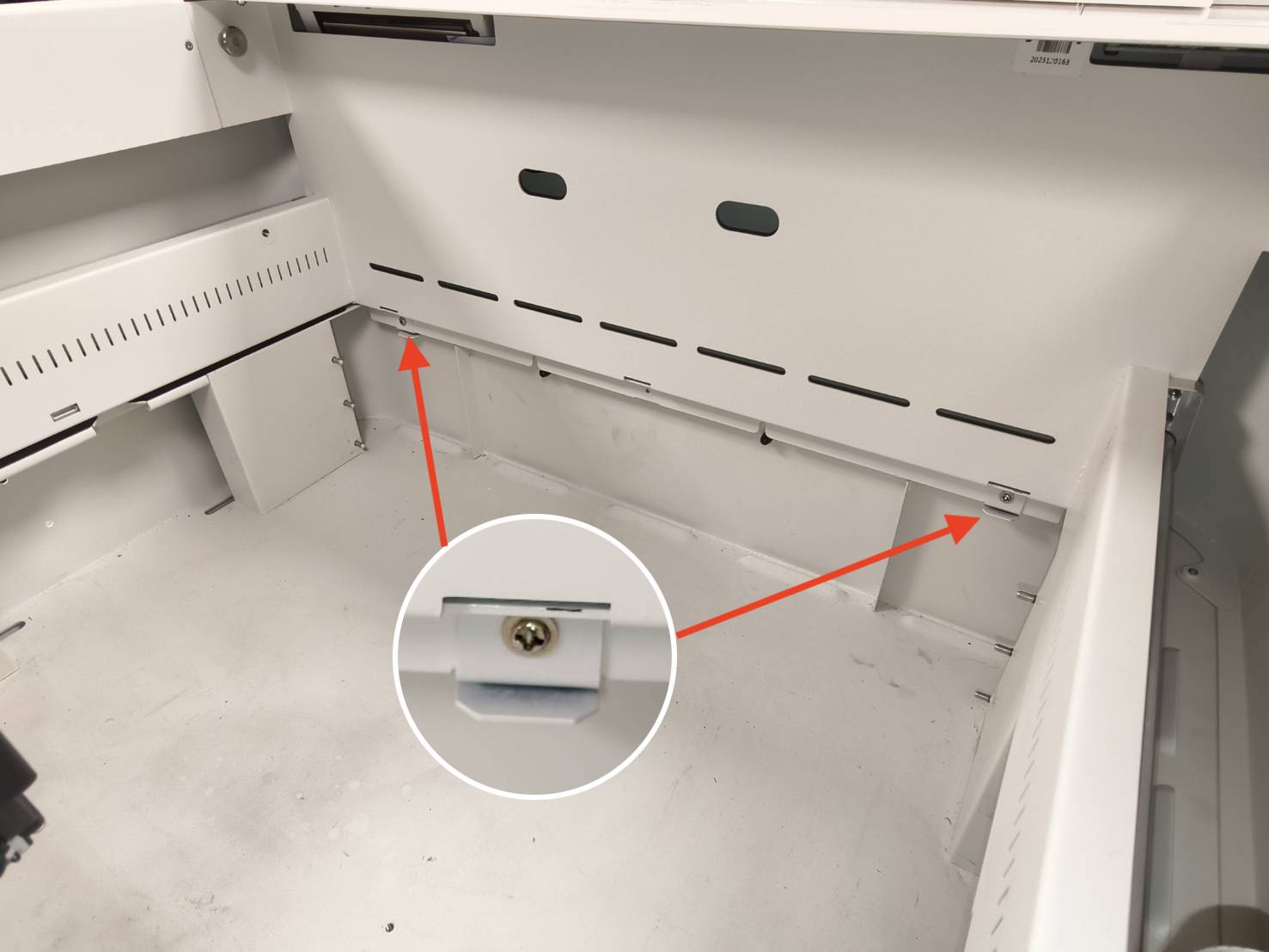

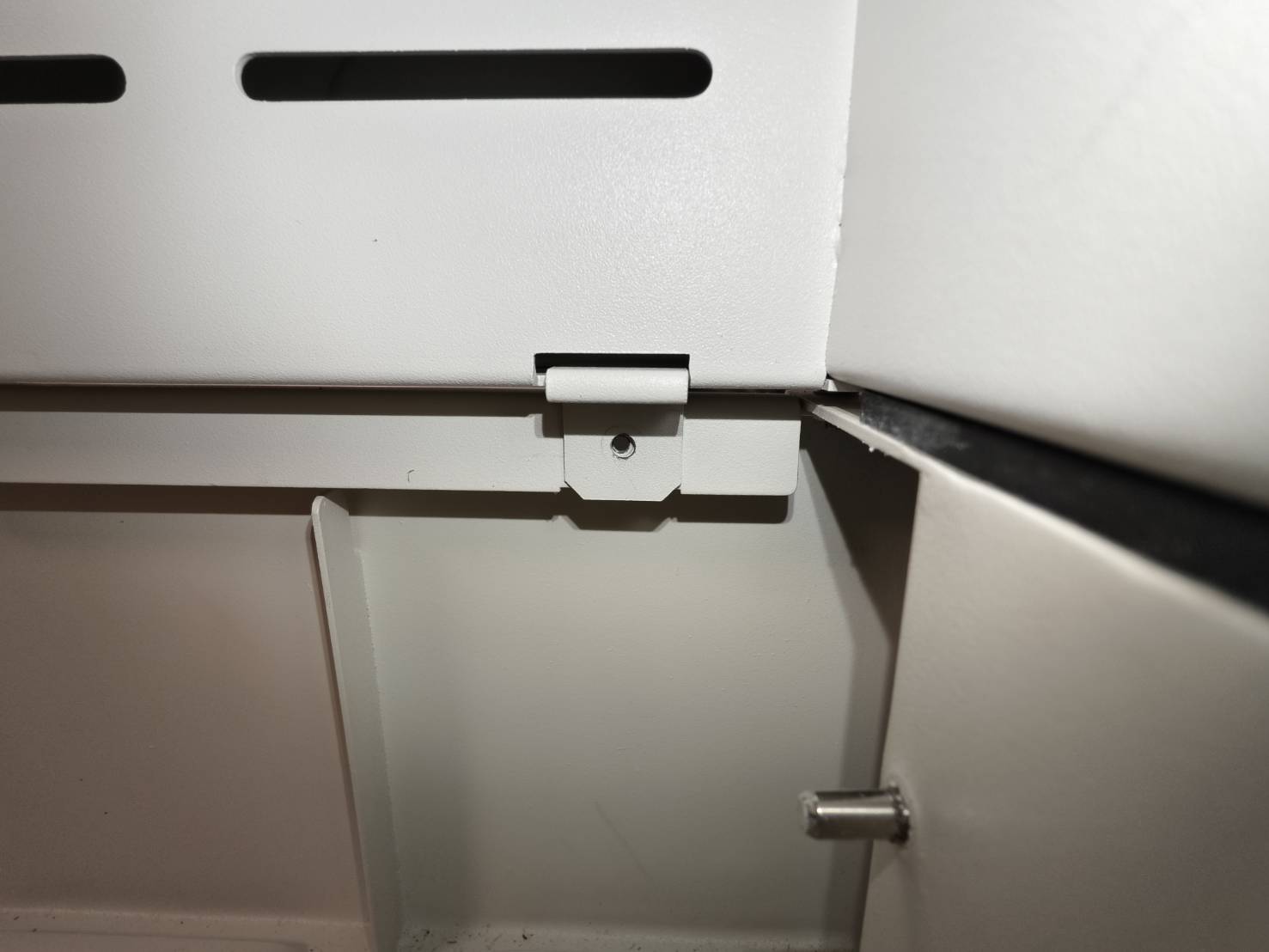

Selon la base que vous avez, deux ou trois clips sont fixés au cadre avant. Ces clips maintiennent la machine et la base en place. La mise en place ou non des clips n'affectera pas la fonction de la base.
Par conséquent, cette étape est facultative.

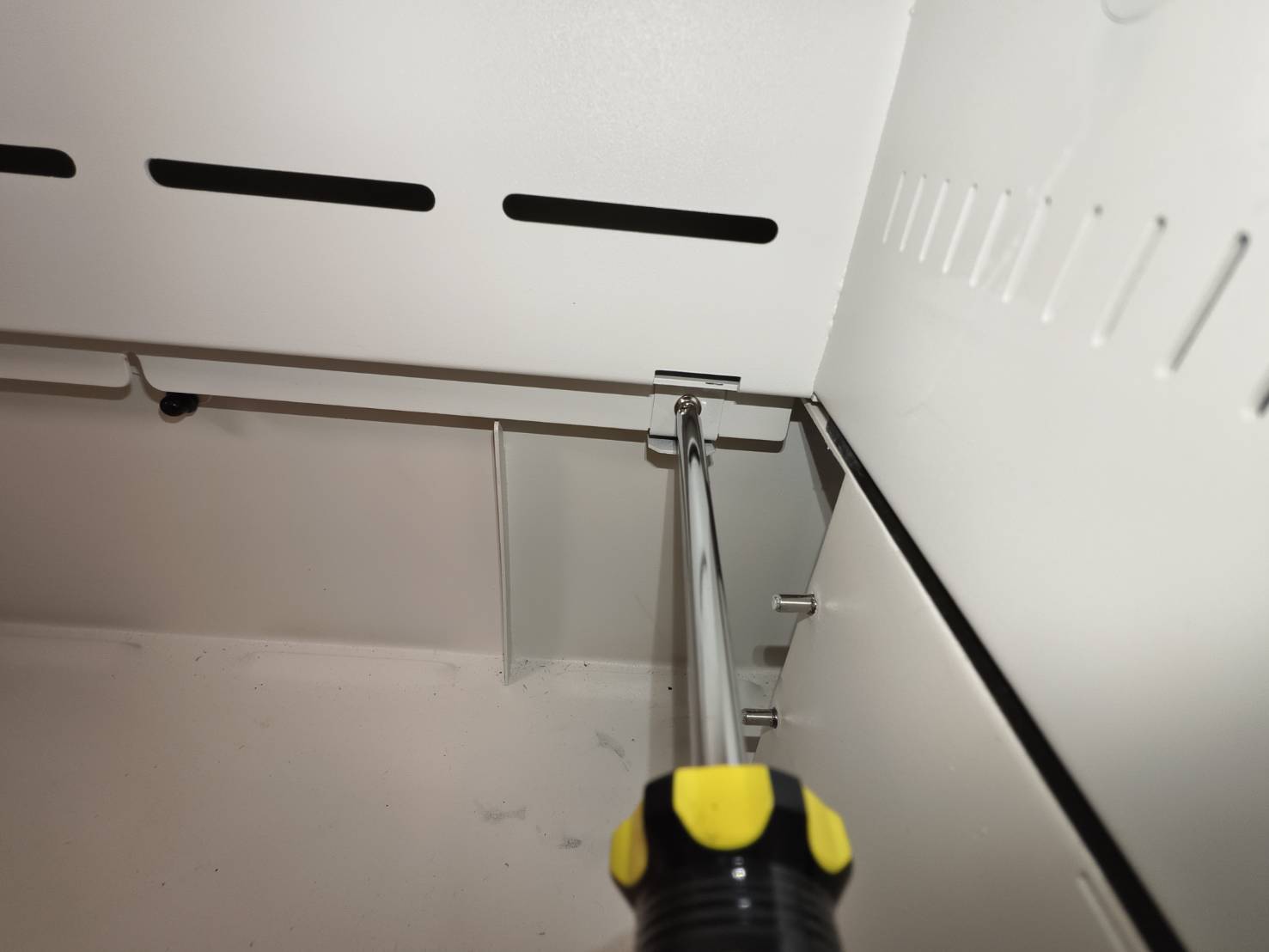

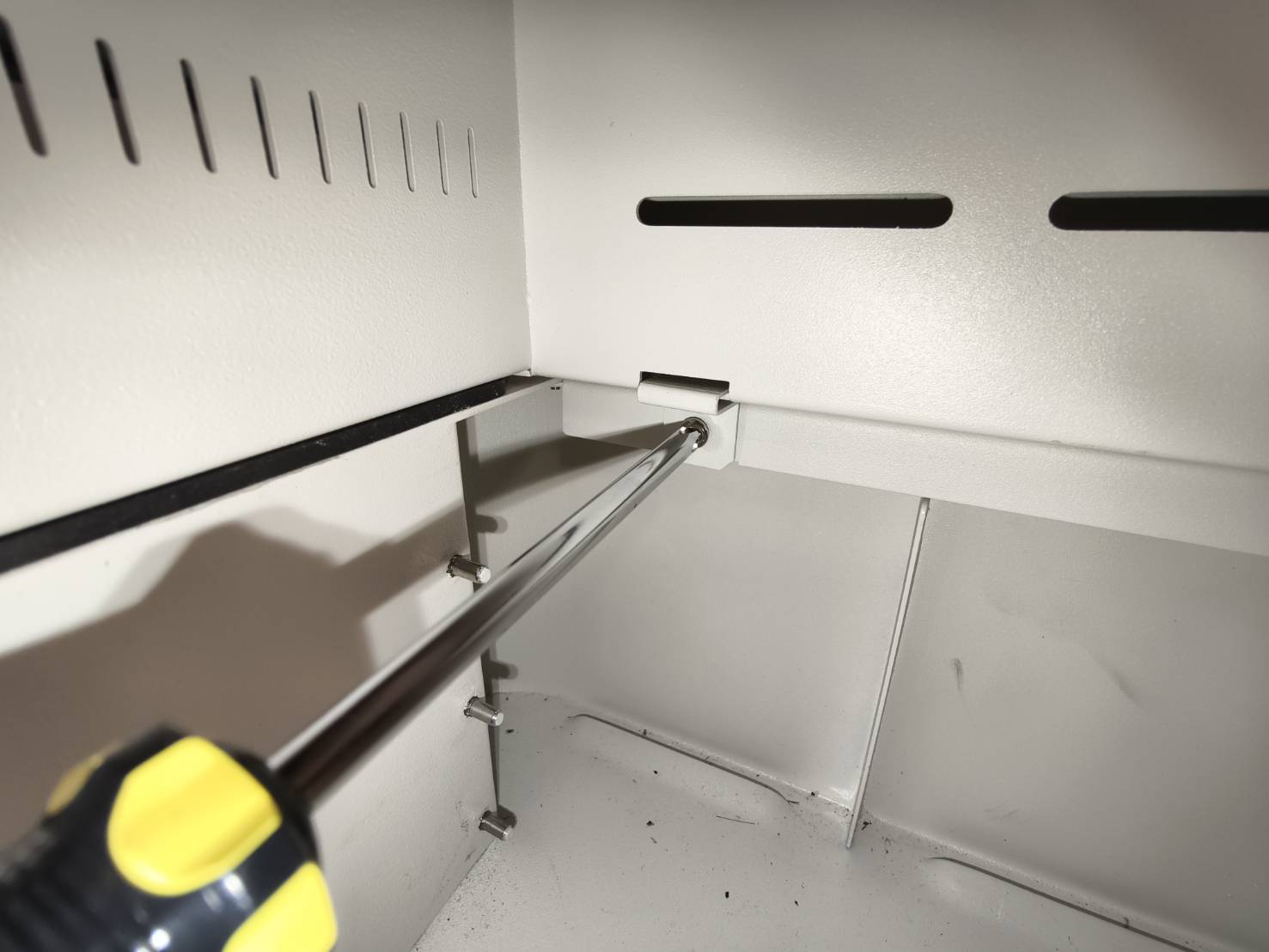

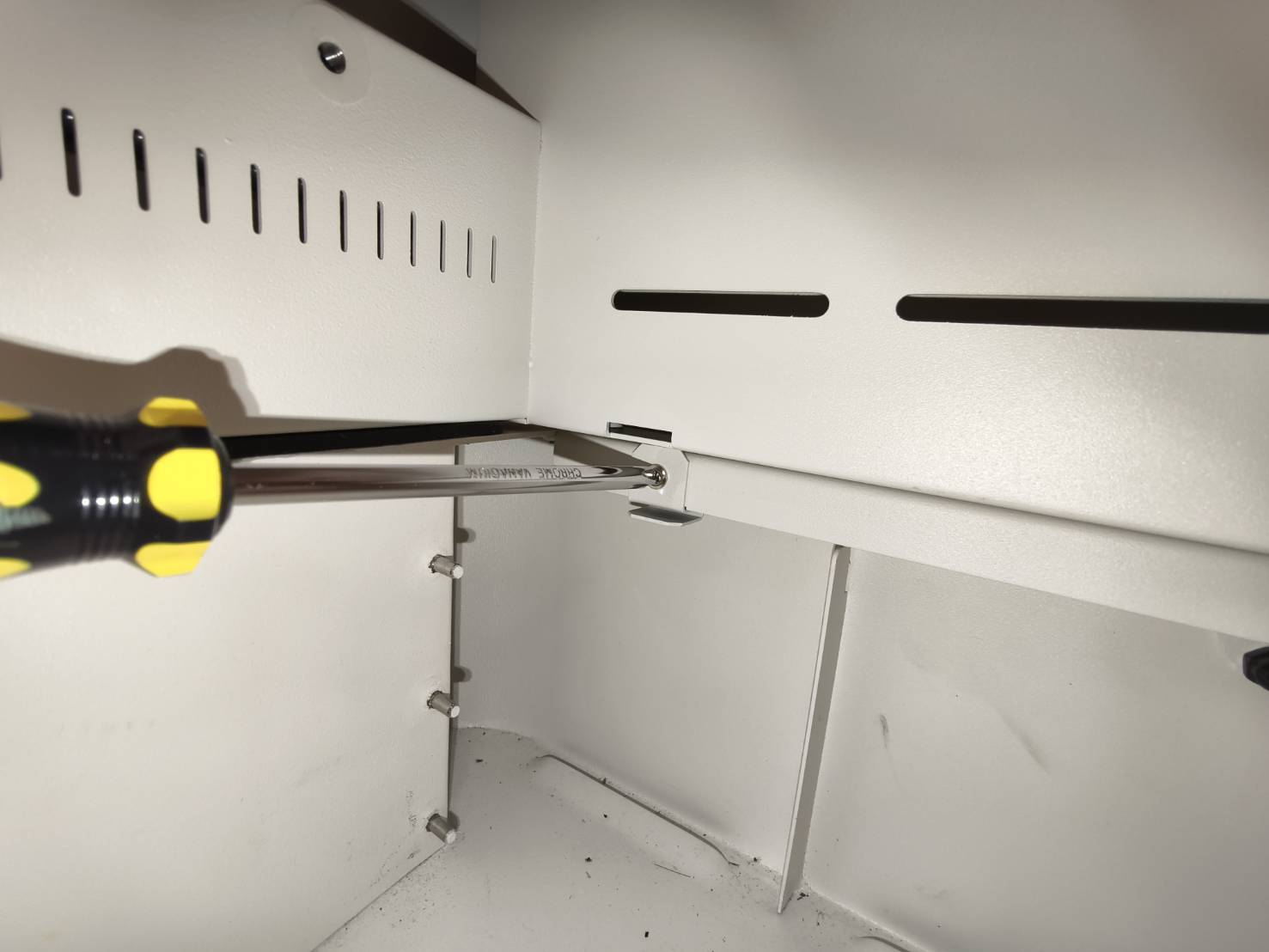

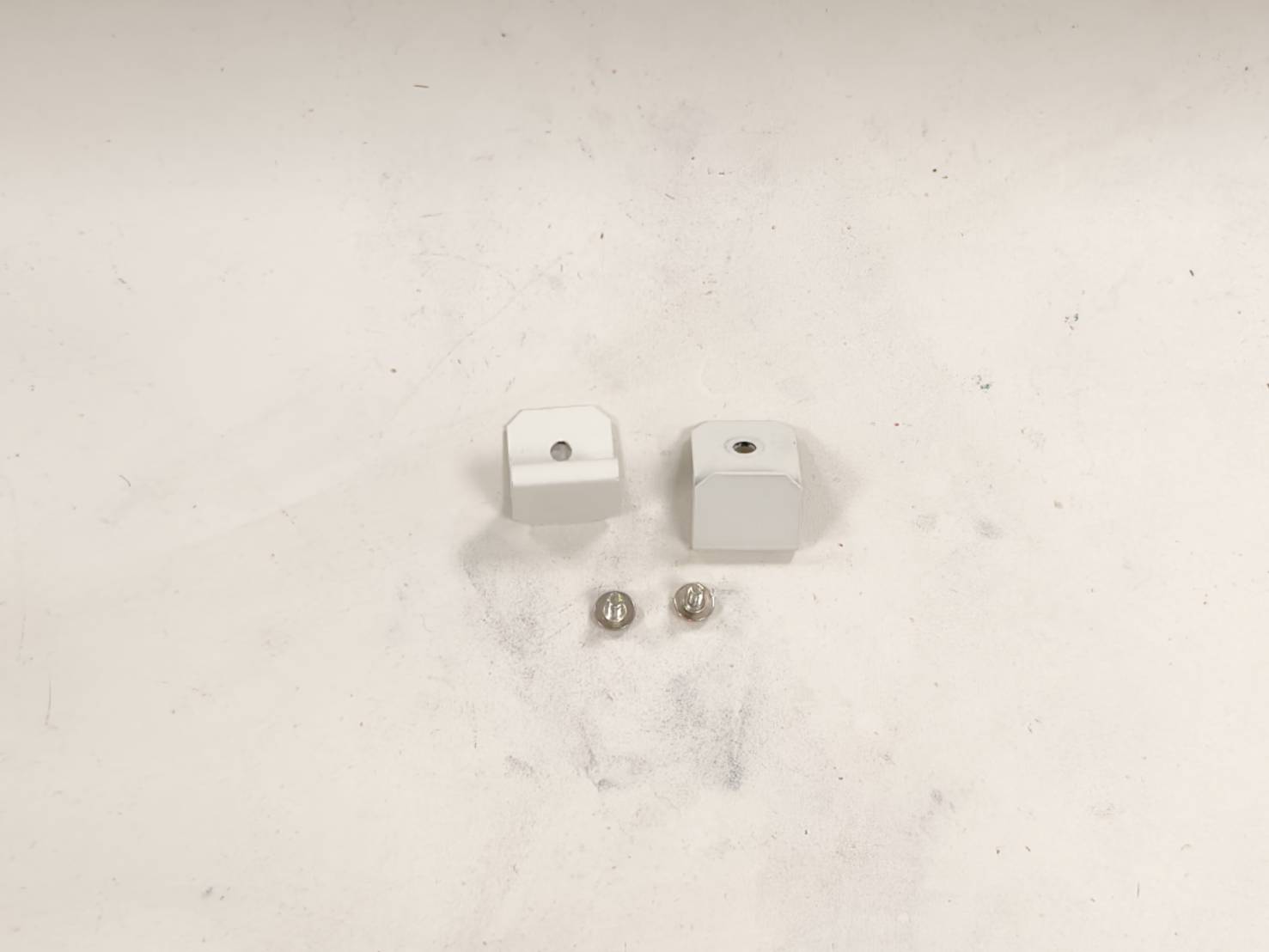

1. Détachez les clips à l'aide d'un tournevis cruciforme.

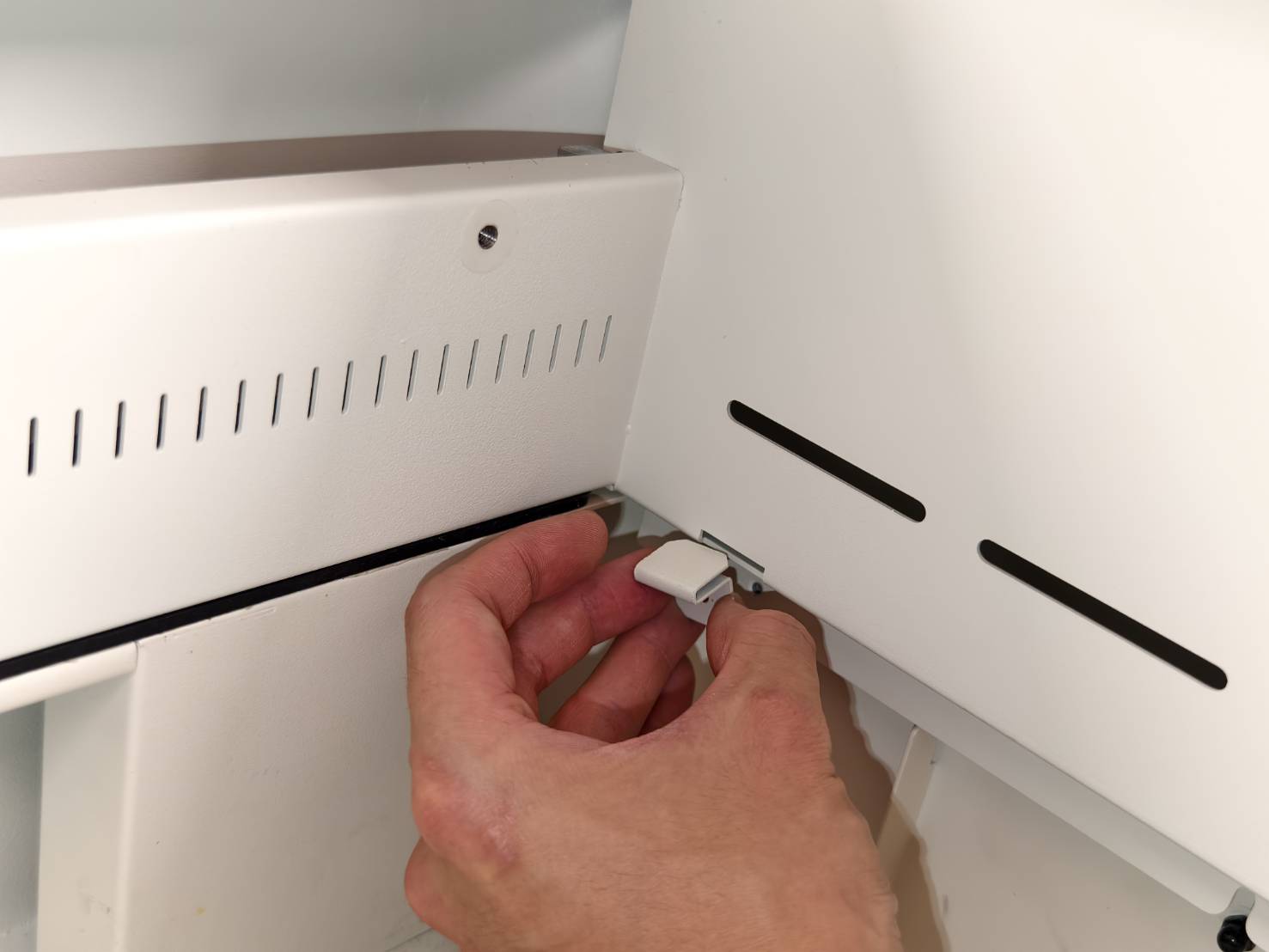

2. Insérez les clips dans l'ouverture prévue entre la machine et la base.

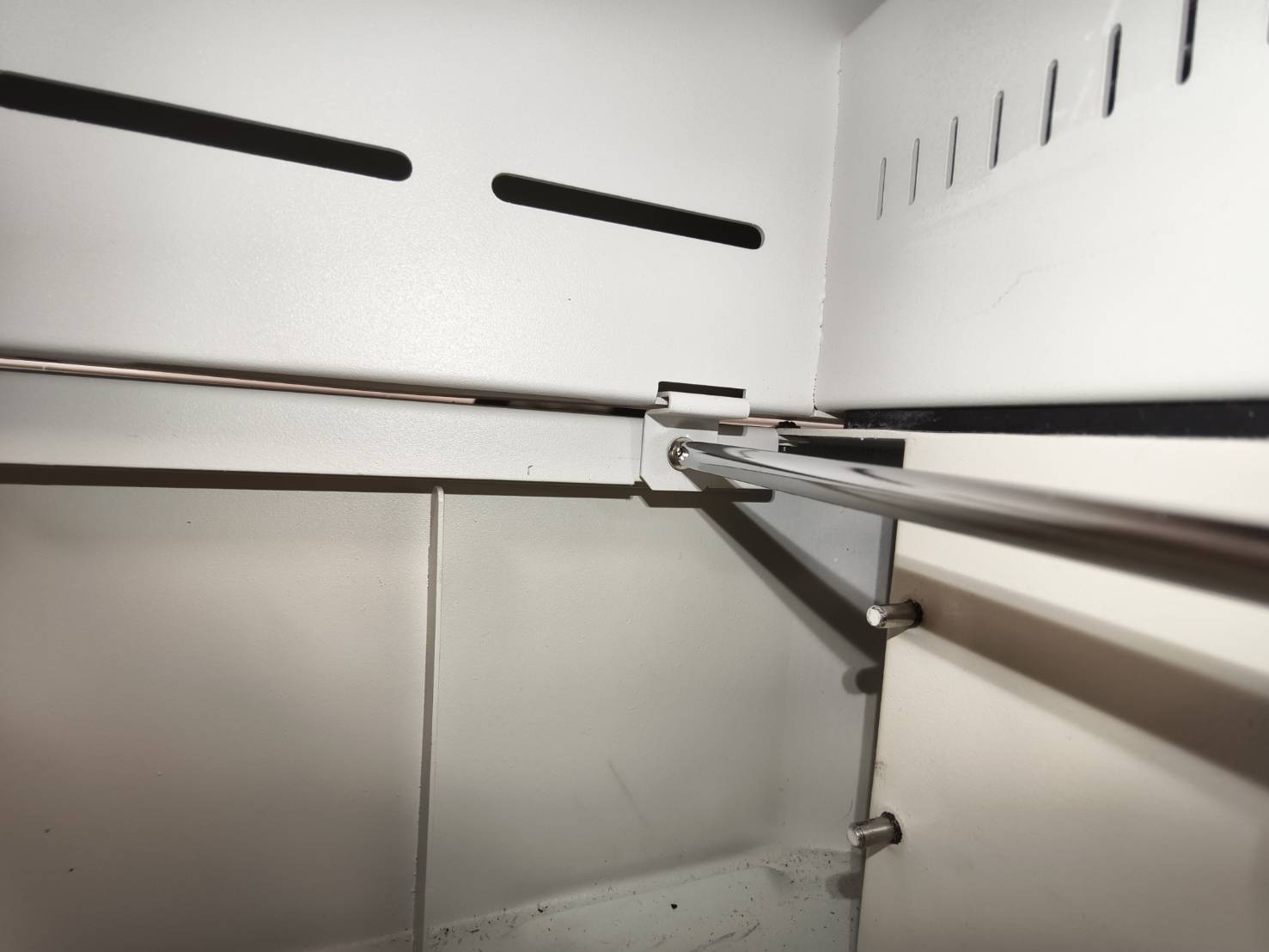

3. Vissez les clips.

4. Terminé
