⚠︎ Avertissement : La fonction de découpe traversante n'est pas disponible en Europe.
|
Description
Cet article vous guidera à travers la configuration de la fonction de gravure traversante et le démarrage d'une tâche de gravure de test après l'installation matérielle.
Pour l'impression avec la gravure traversante, voir Ador - Guide d'impression avec gravure traversante.

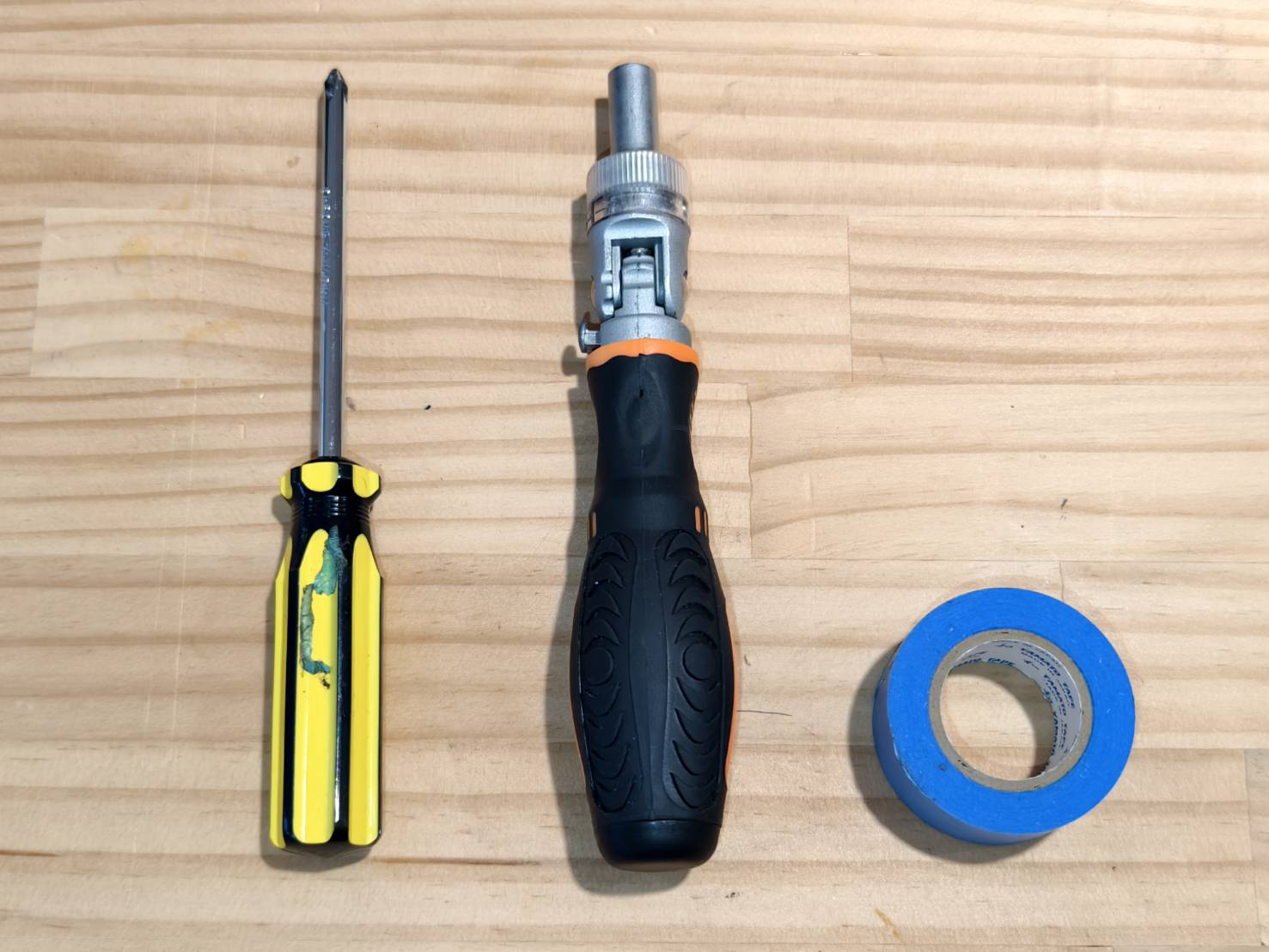

Outils
| 1 | Tournevis cruciforme |
| 2 | Clé à douille hexagonale (7mm) |
| 3 | Ruban adhésif en papier (facultatif) |
Étape 1
Détachez la machine de la base si elles sont assemblées.
Étape 2

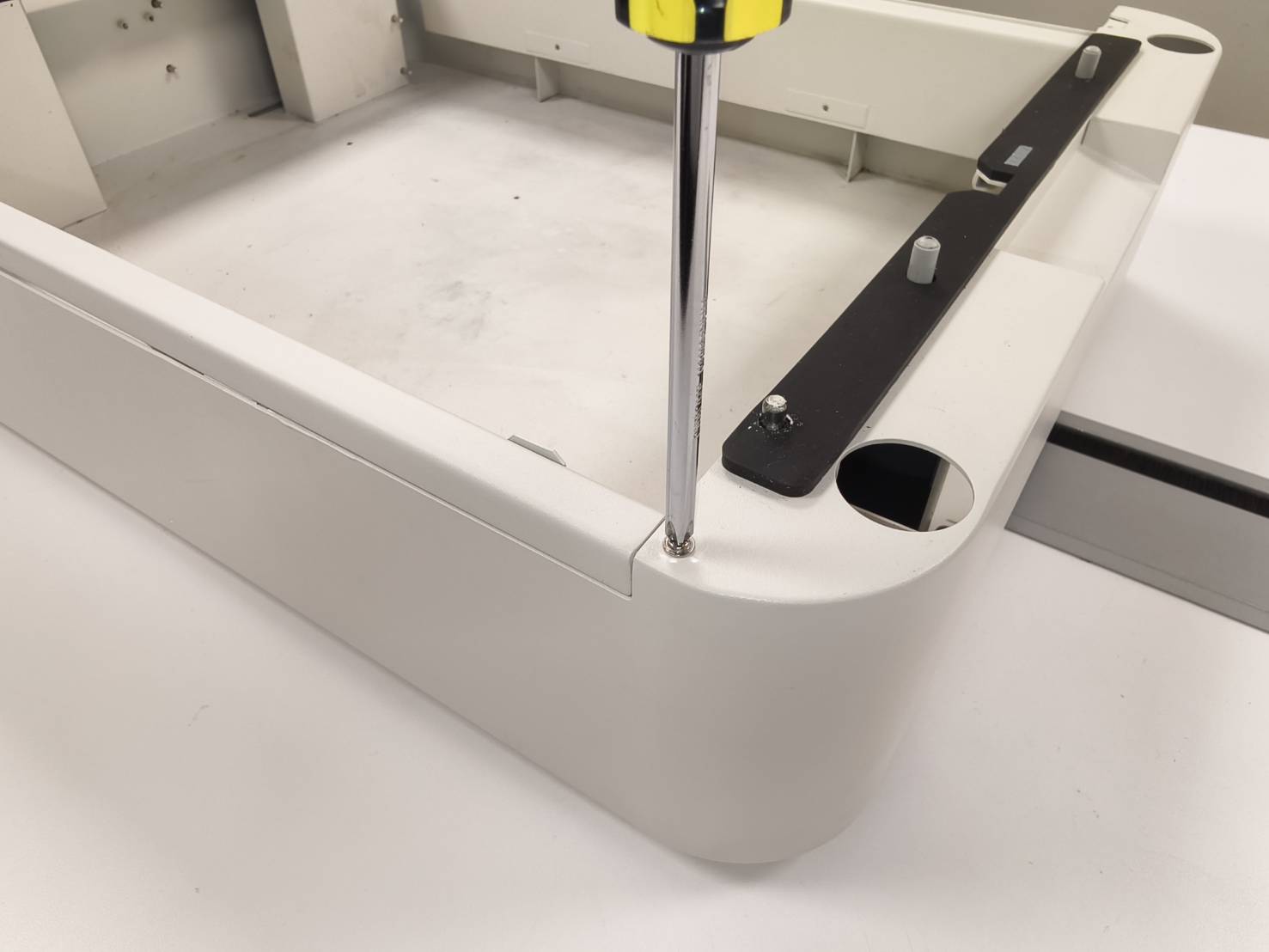

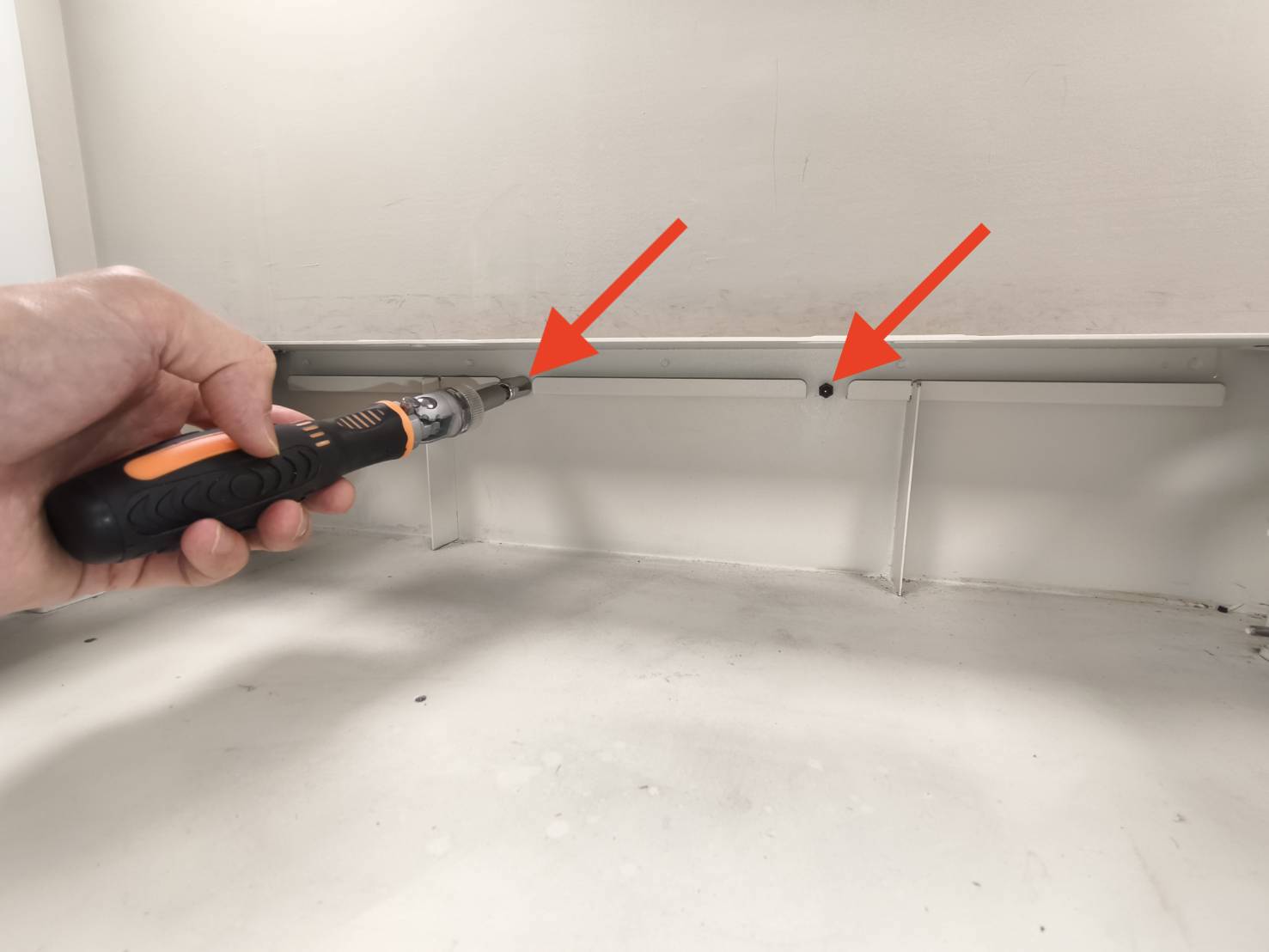

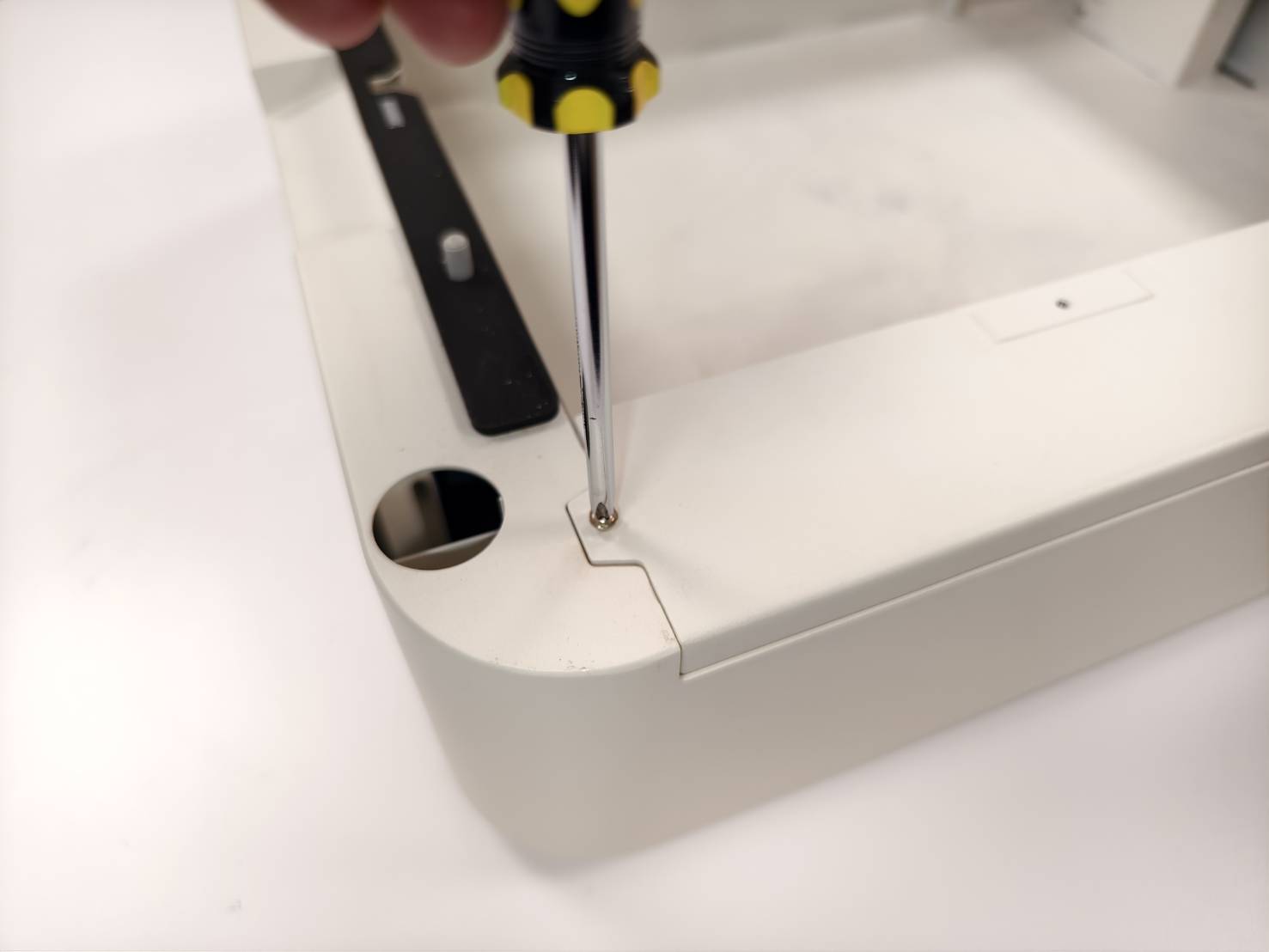

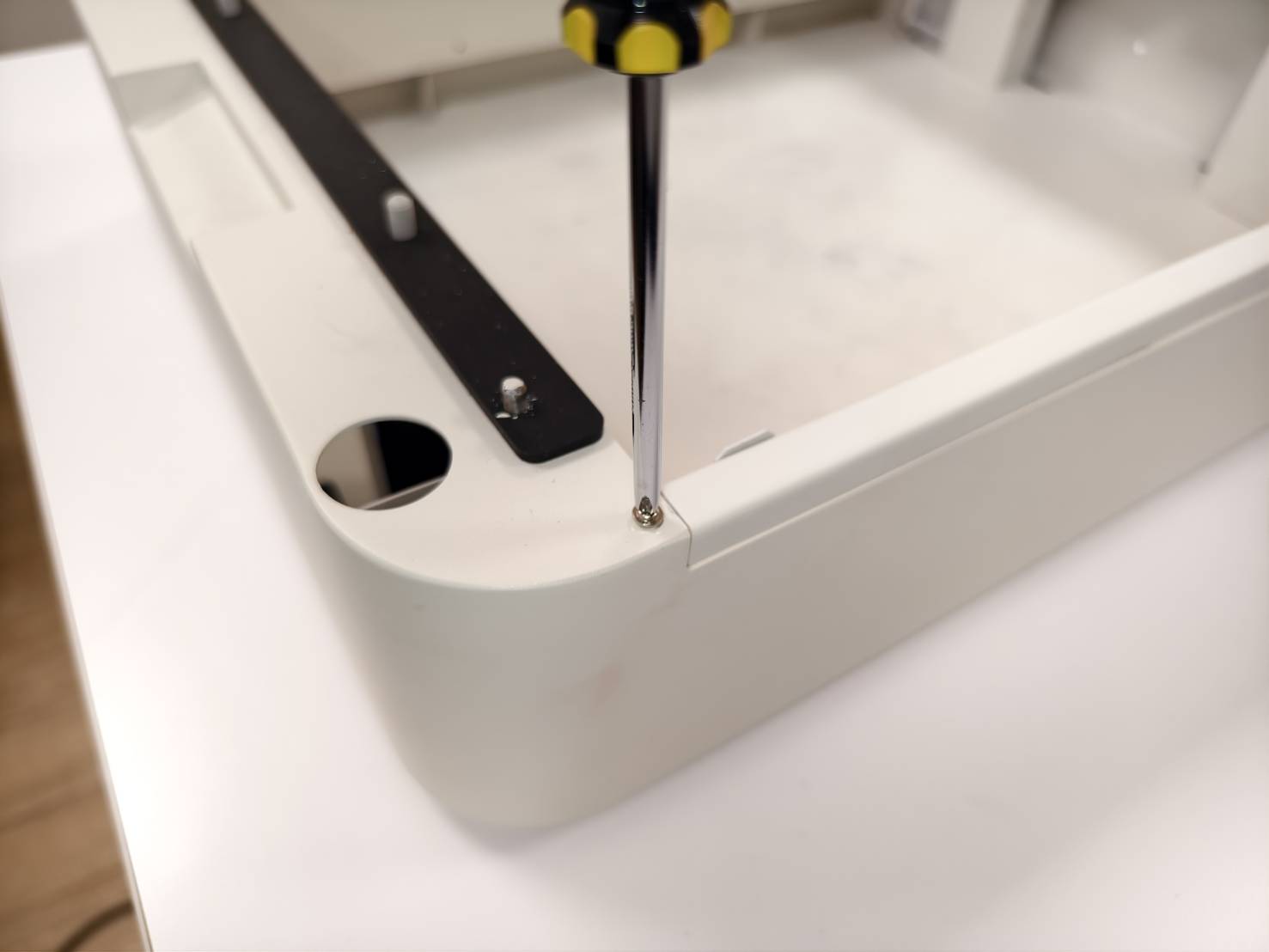

Dévissez les deux vis à l'arrière avec un tournevis cruciforme.
Étape 3

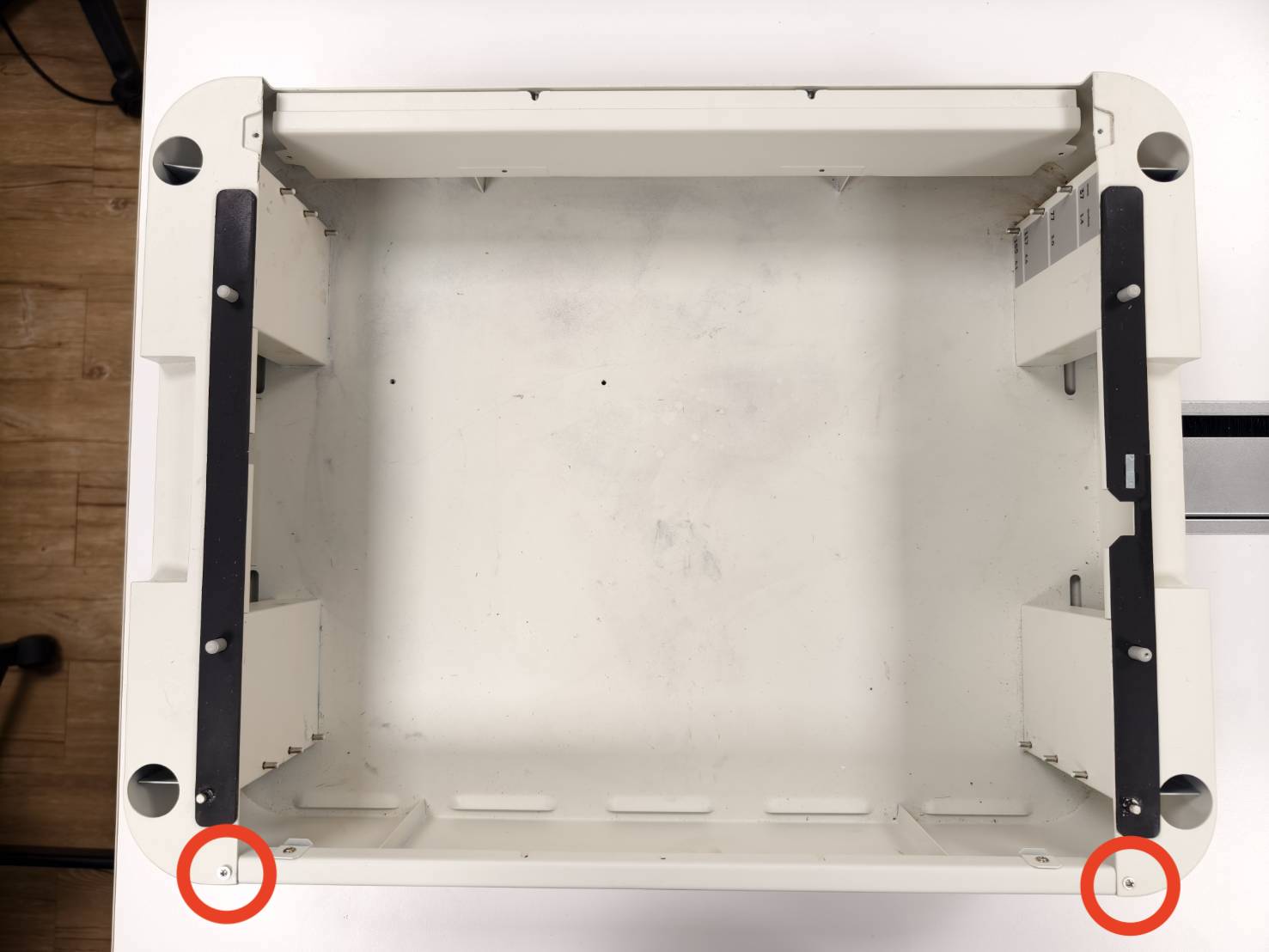

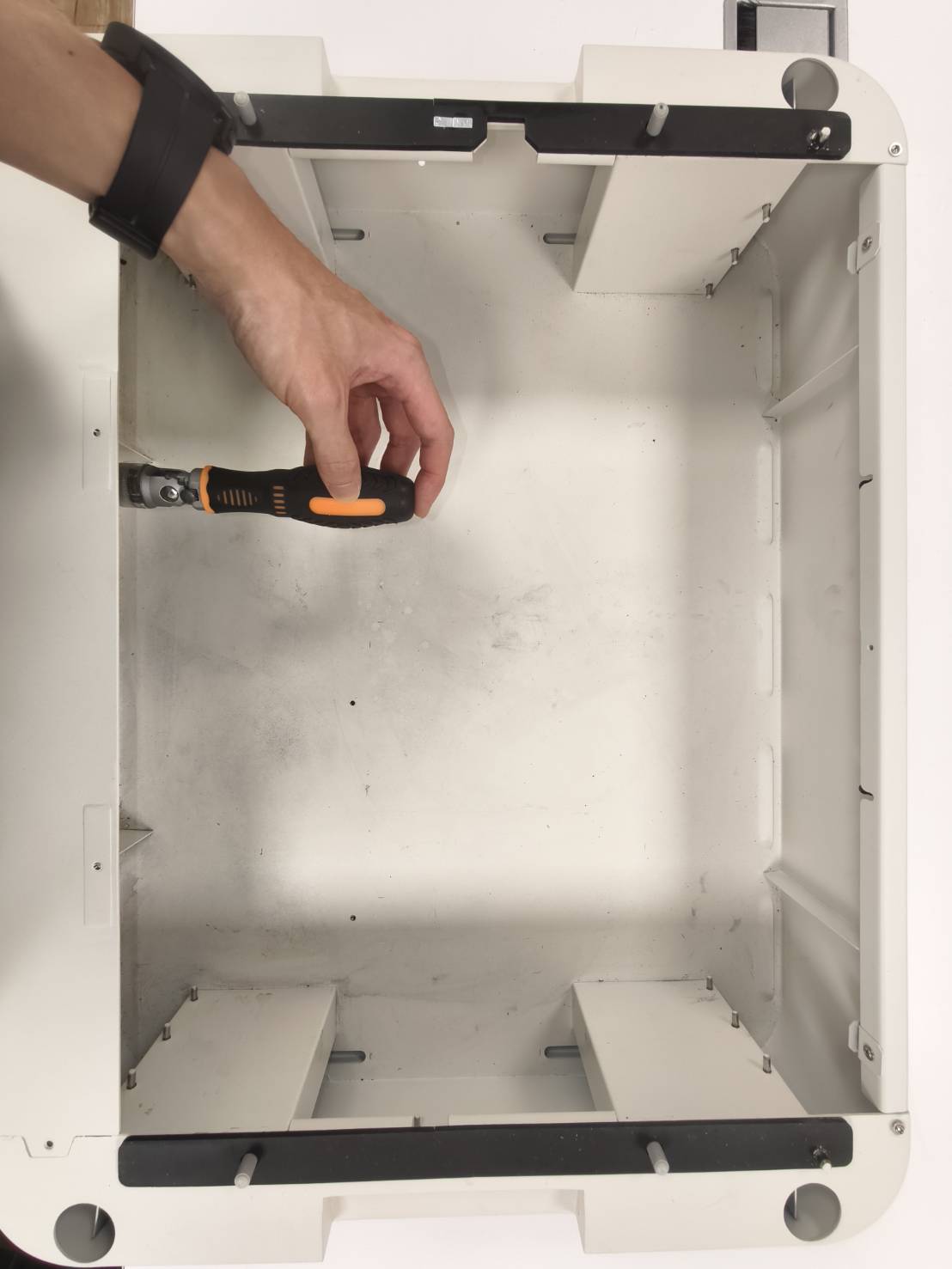

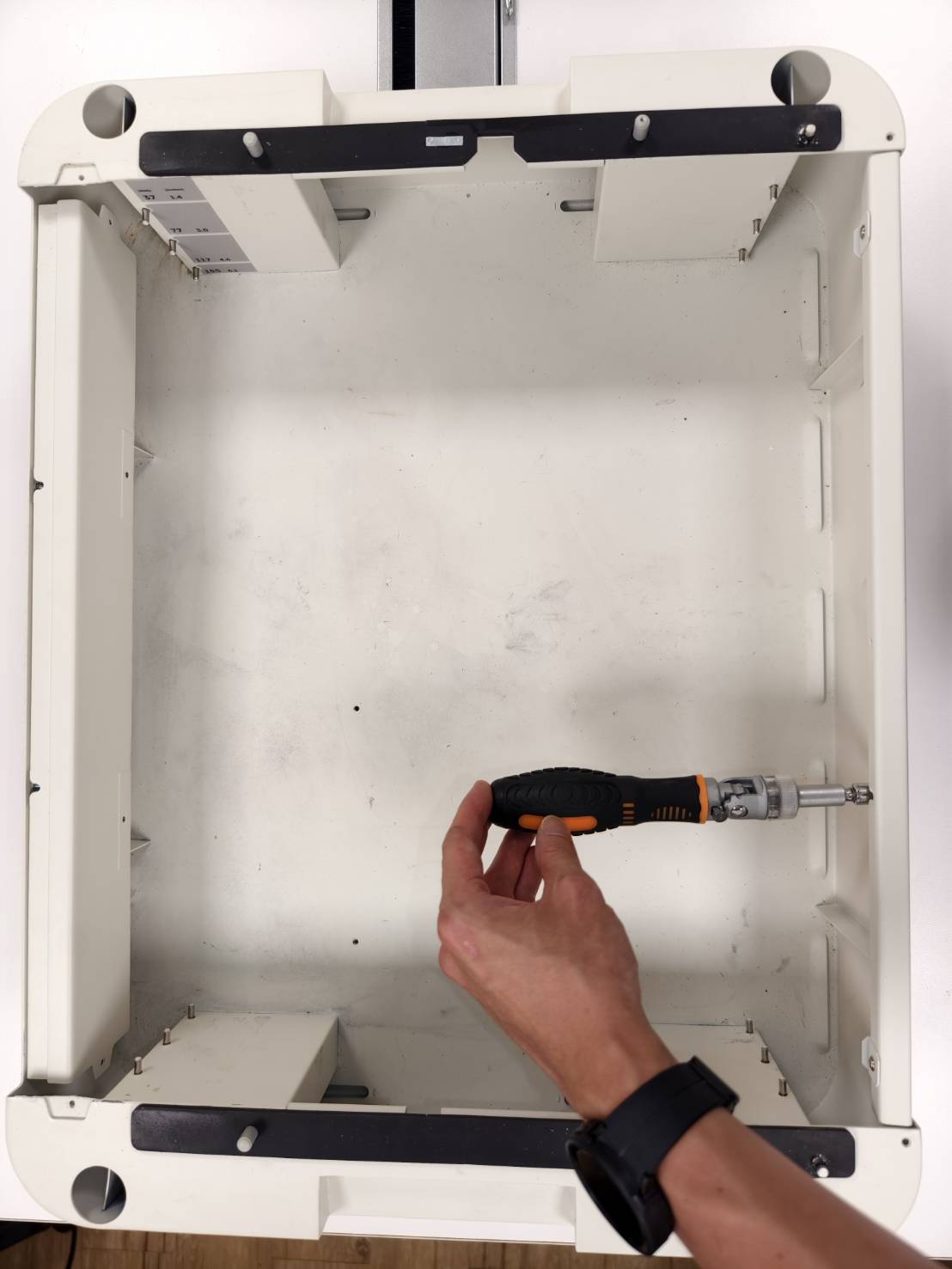

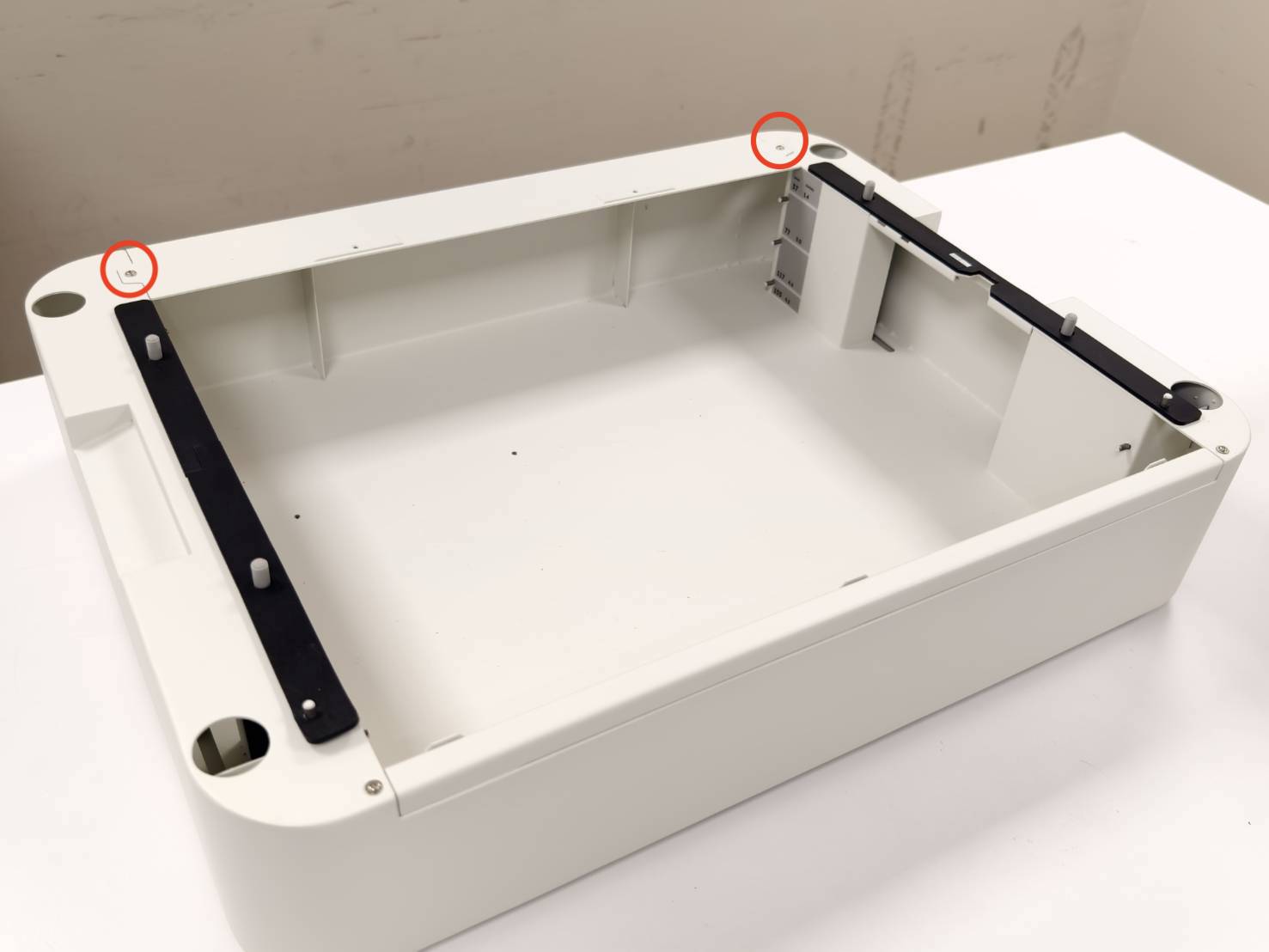

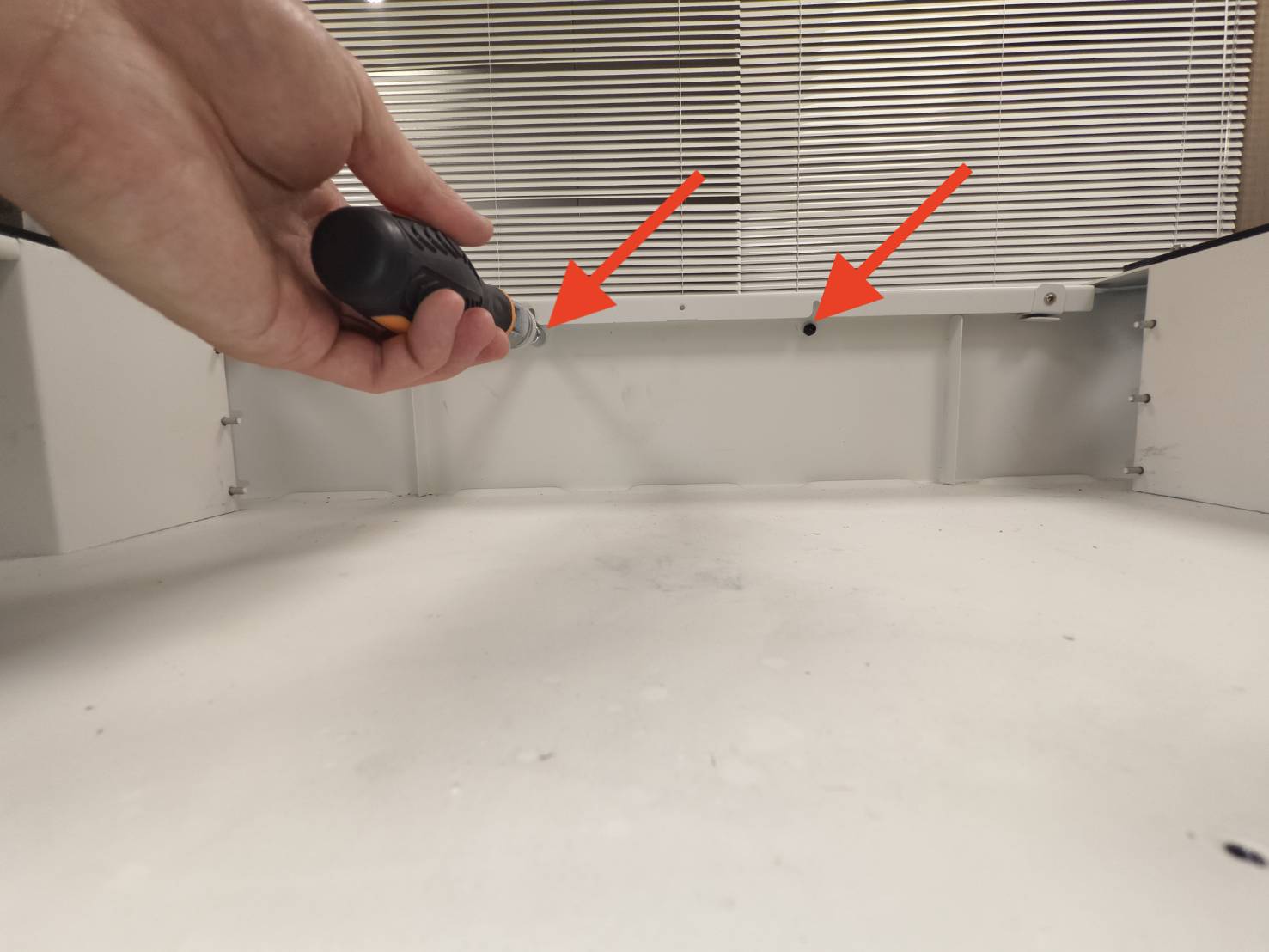

Dévissez les vis sous le cadre.
|
Étape 4

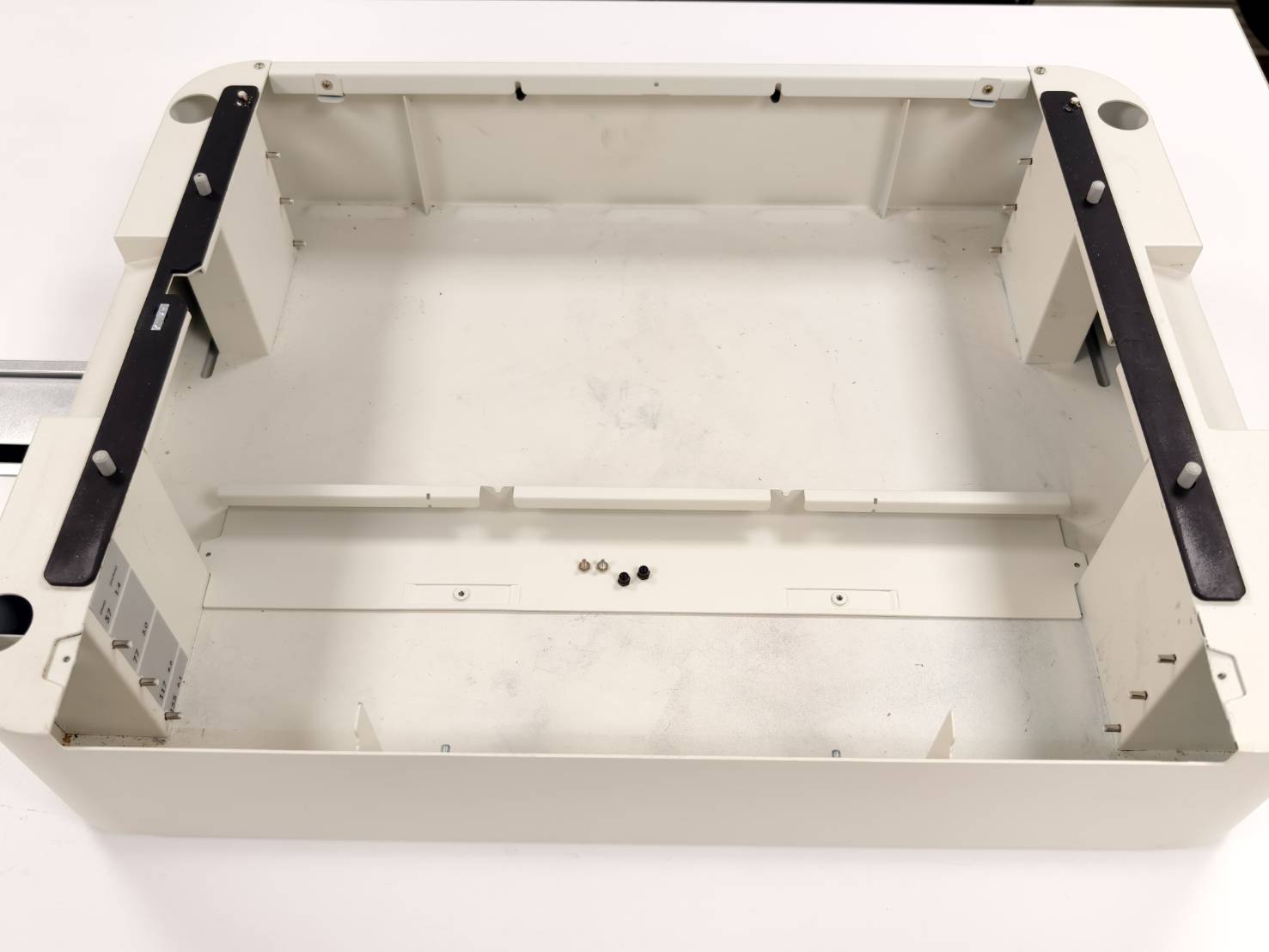

Le cadre de passage arrière peut alors être retiré.
(Les vis ne seront pas nécessaires pour le passage traversant, mais il est recommandé de les conserver.)
Étape 5

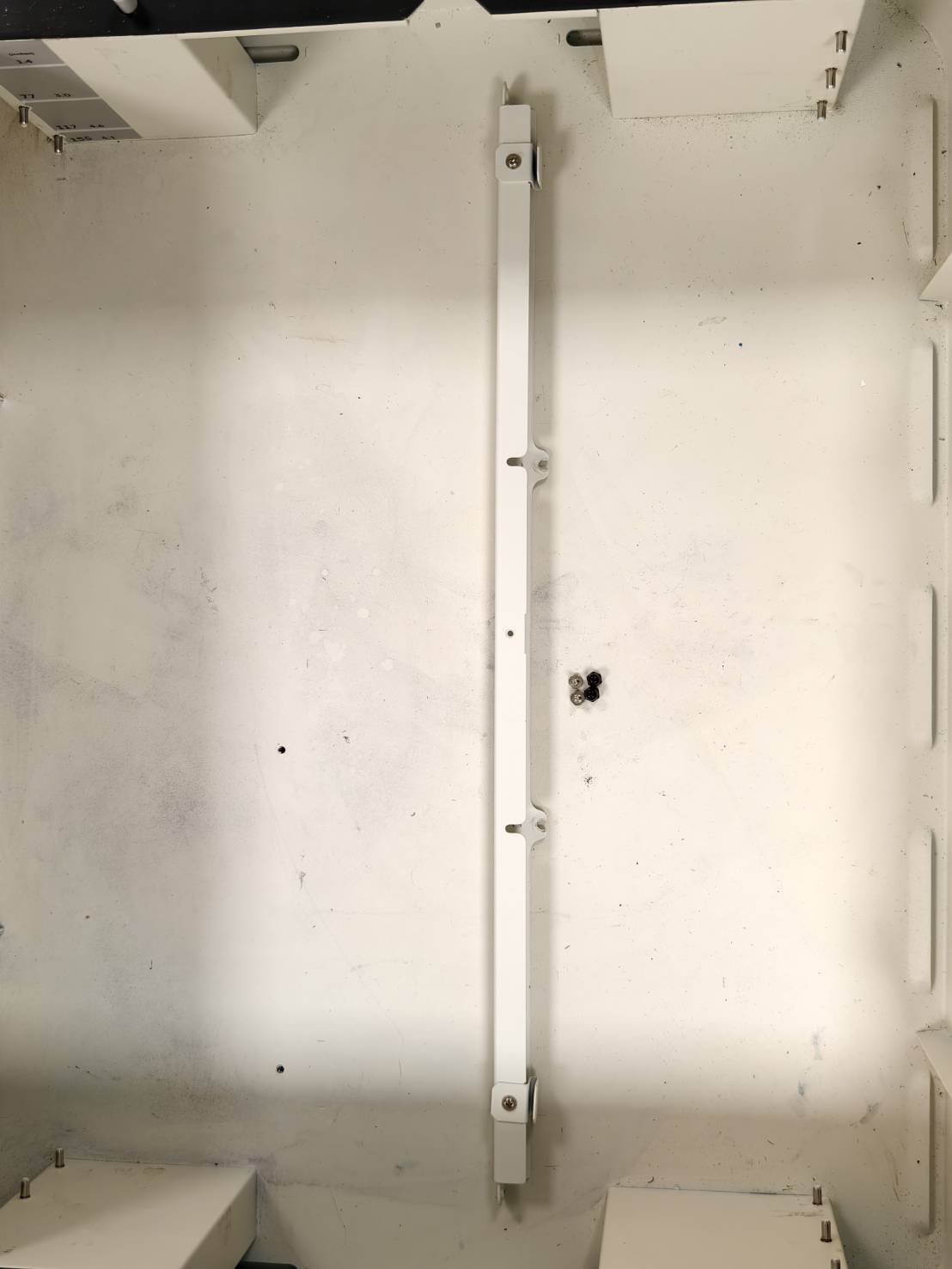

Placez le cadre de passage arrière dans la position prévue.
Étape 6

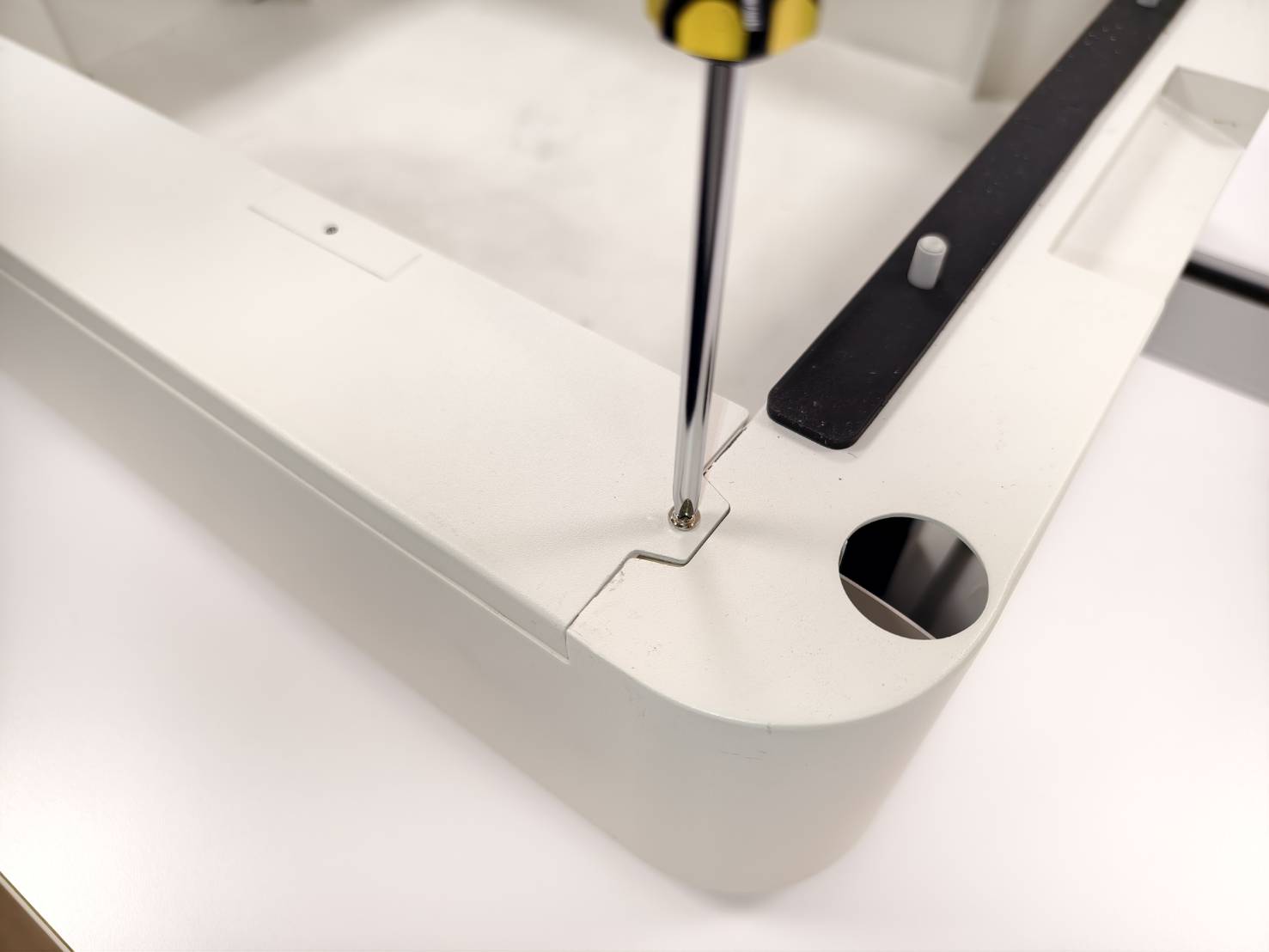

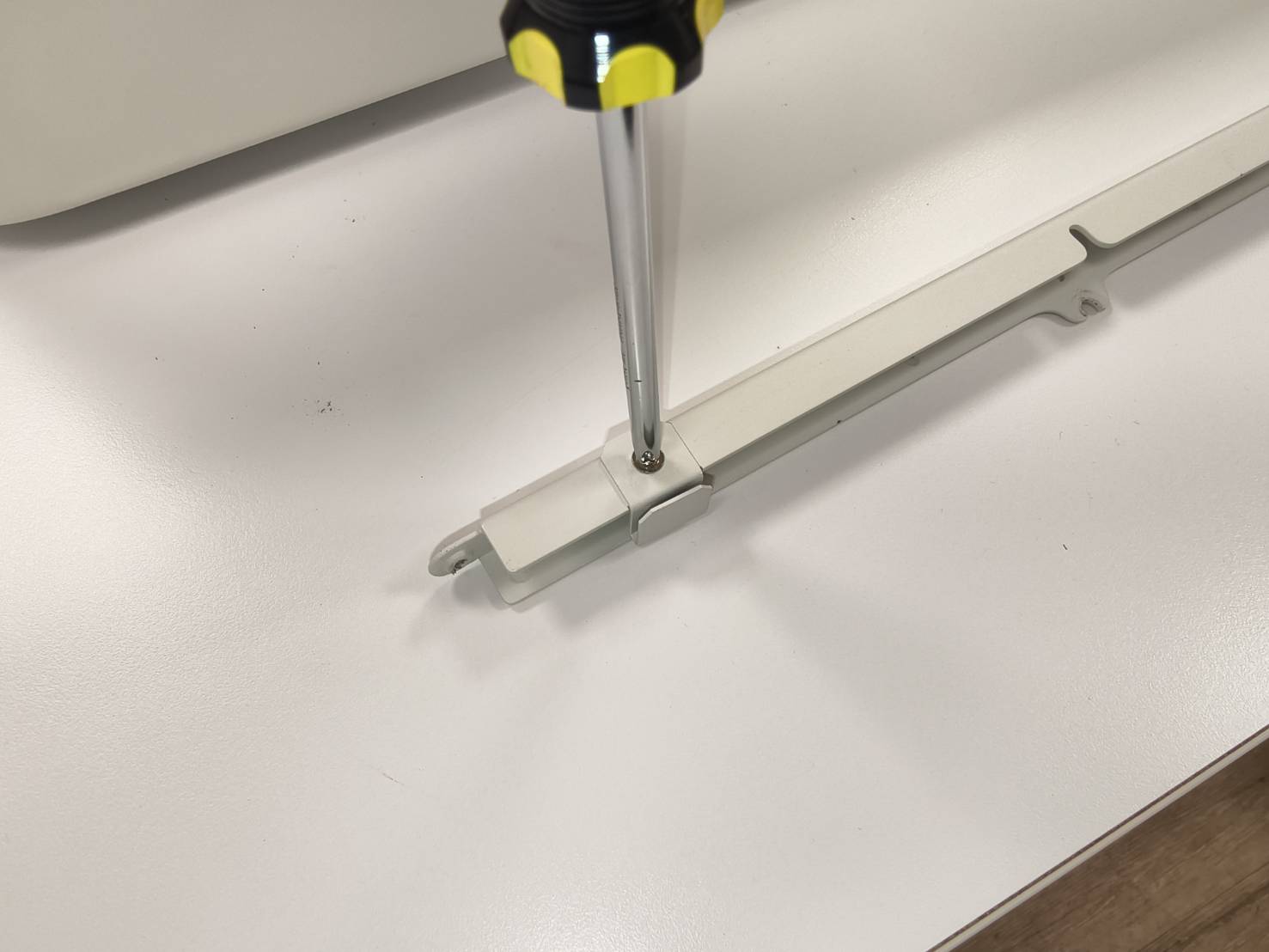

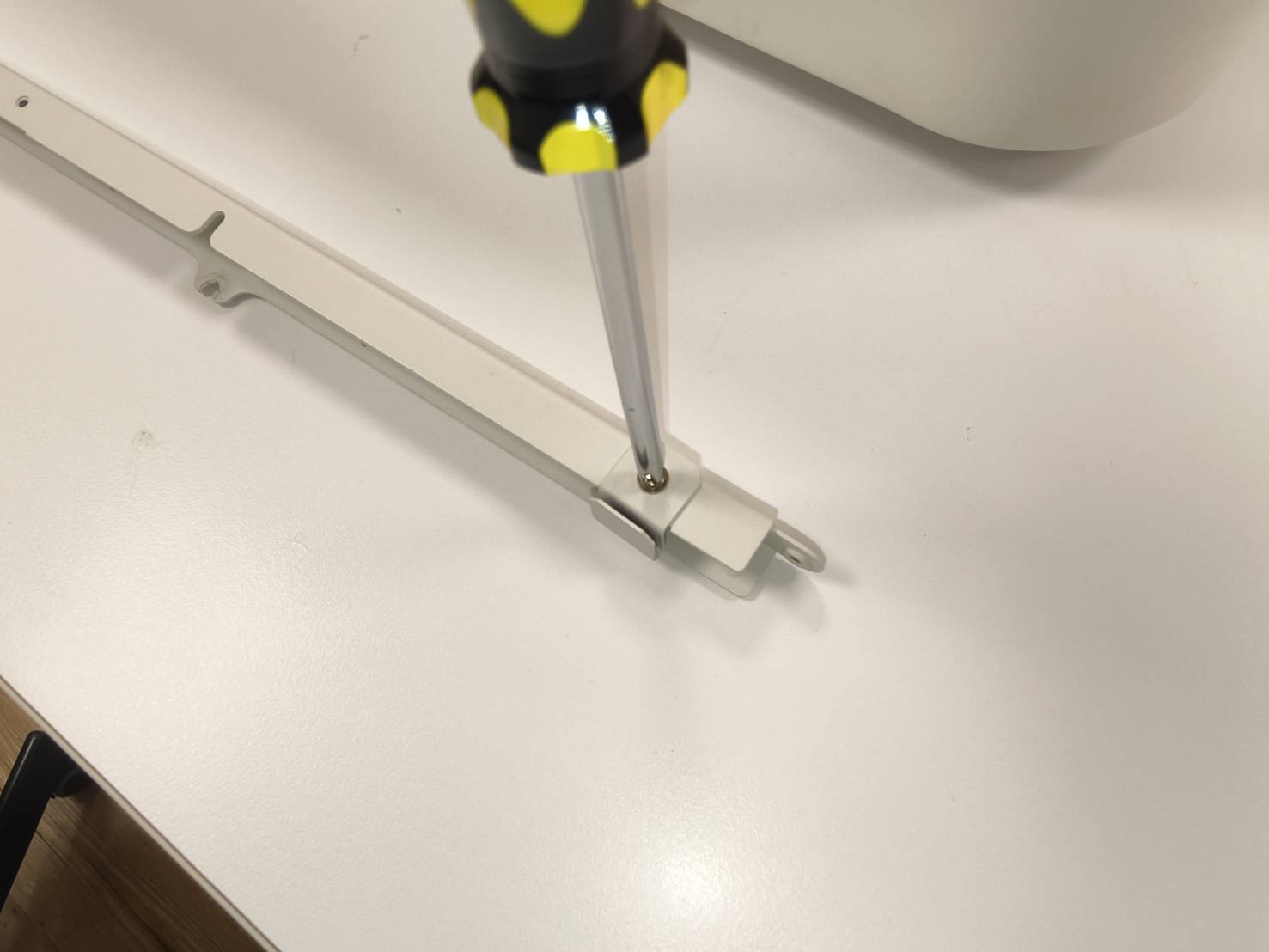

Dévissez les deux vis.
Étape 7
Dévissez les vis situées sous le cadre avant.
|
Étape 8
Le cadre de passage avant peut alors être retiré.
Étape 9

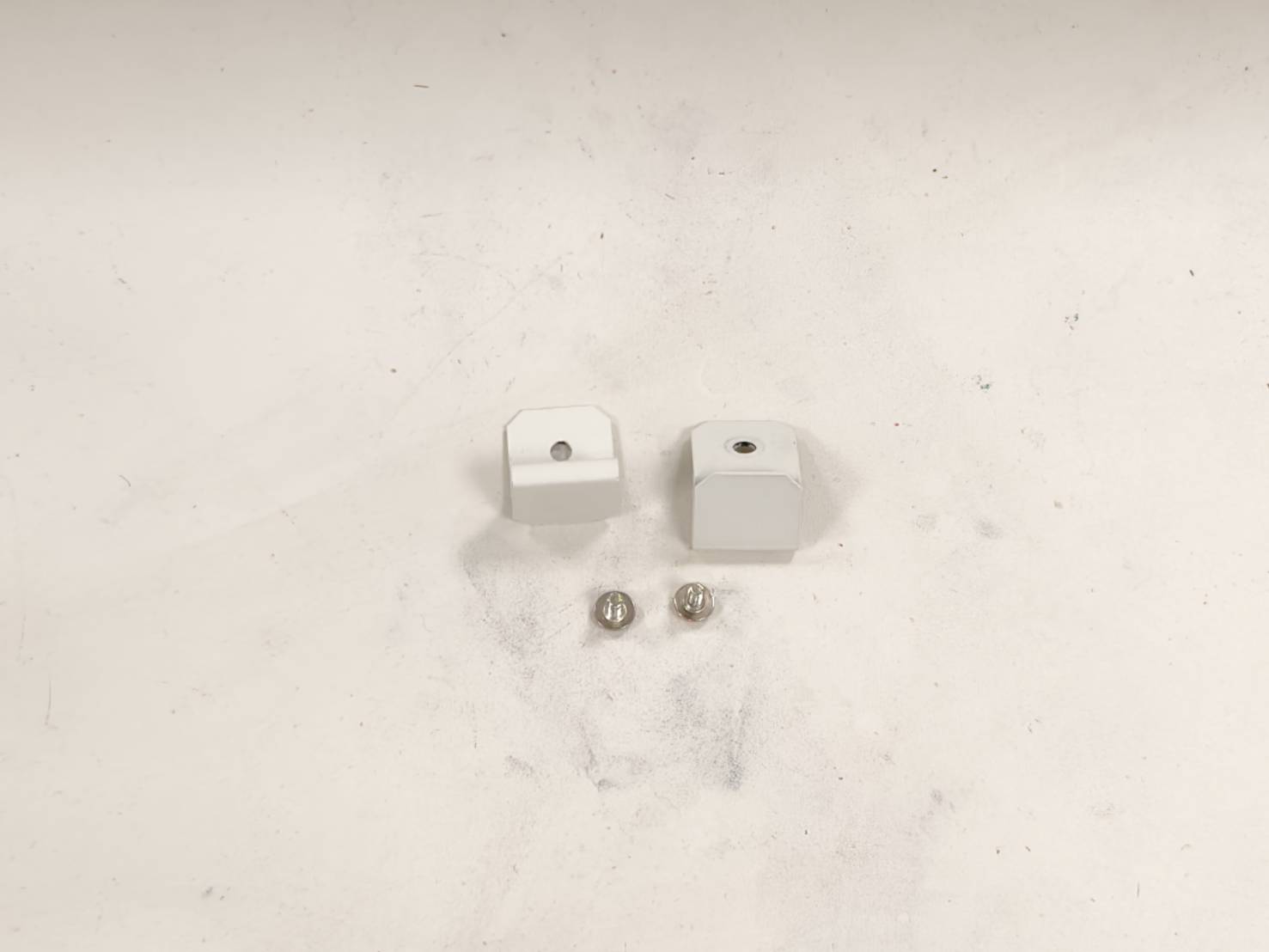

Retirez les deux clips sur les cadres avant.
(Ces deux clips ne seront pas nécessaires pour le passage traversant, mais il est suggéré de les conserver en cas de besoins futurs. Veuillez vous référer à l'installation du mode non-traversant.)
Étape 10
Placez le cadre de passage avant dans la position prévue.
Étape 11

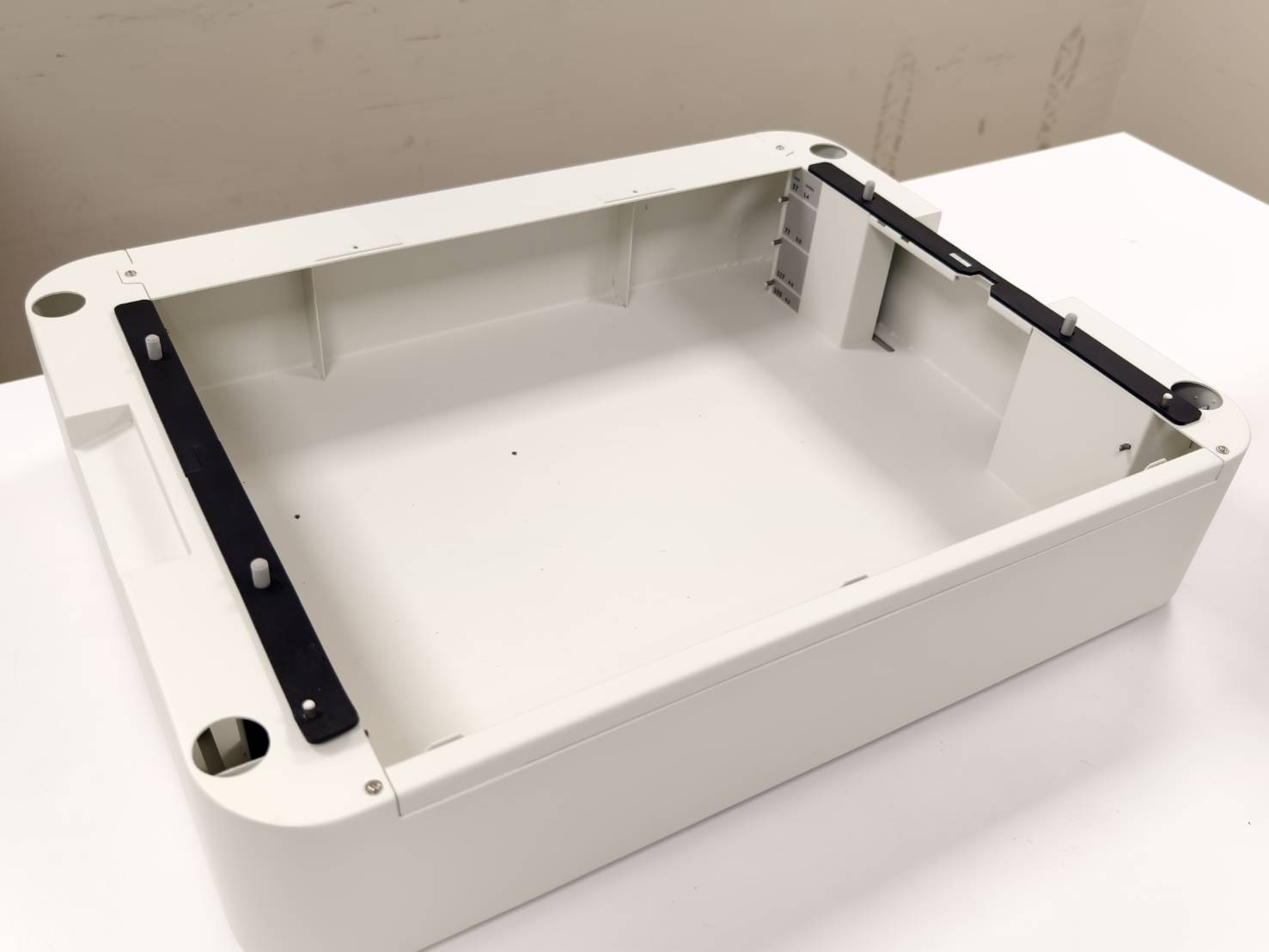

Assemblez la machine et la base d'extension.
Étape 12
Placez le nid d'abeille dans la couche de 37 mm / 1,4 pouces ou dans la couche de 77 mm / 3,0 pouces en fonction de l'épaisseur de votre matériau. Veuillez vous référer à l'article pour l'installation du nid d'abeille.
| Couche | Photo |
Plage de hauteur |
| 37 mm / 1,4 pouces | 0 - 3 mm | |
| 77 mm / 3,0 pouces |
3 - 15 mm |
|
| 117 mm / 4,6 pouces | Non disponible pour la gravure traversante | |
| 155 mm / 6,1 pouces |
Non disponible pour la gravure traversante |
Étape 13

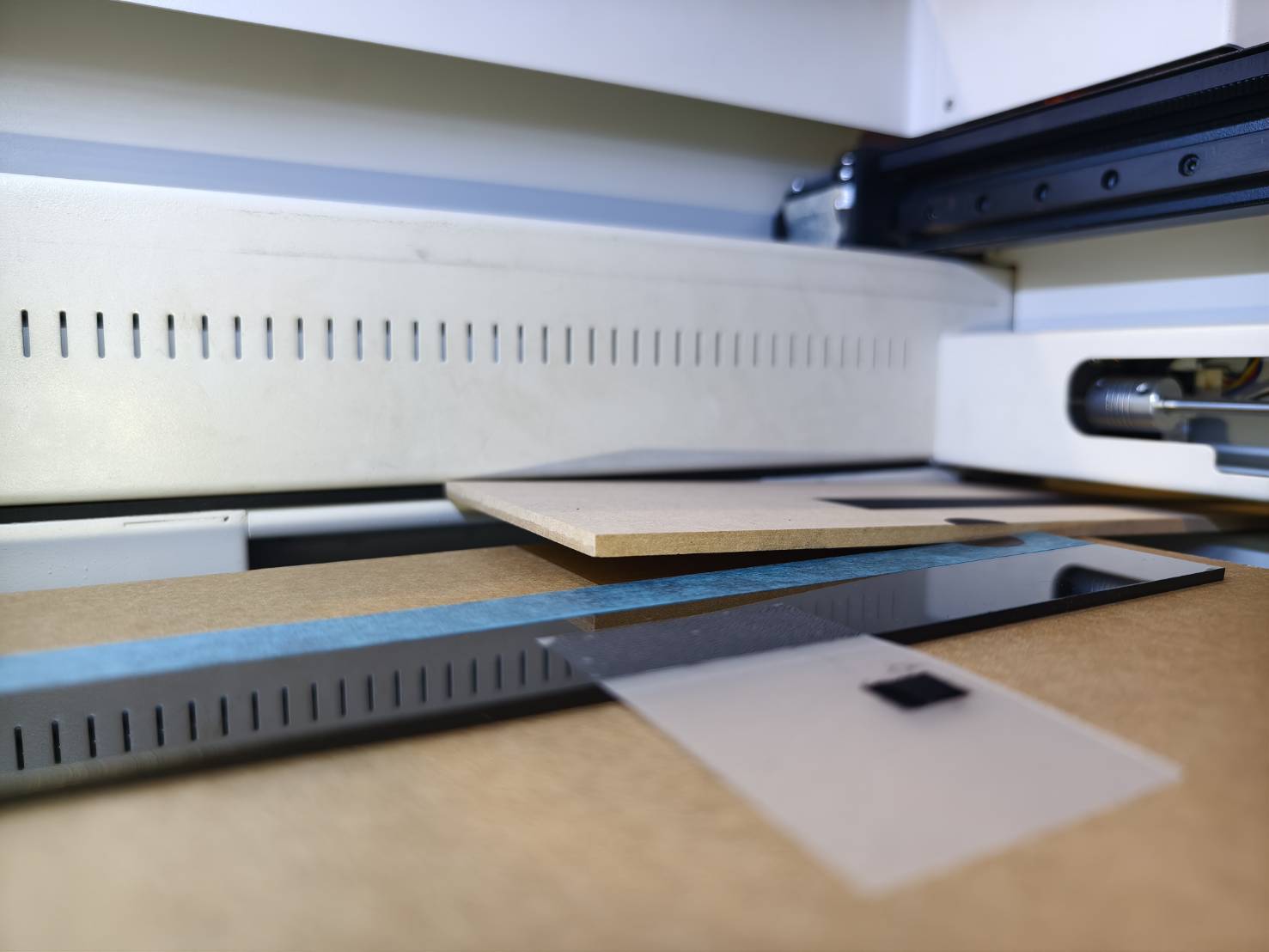

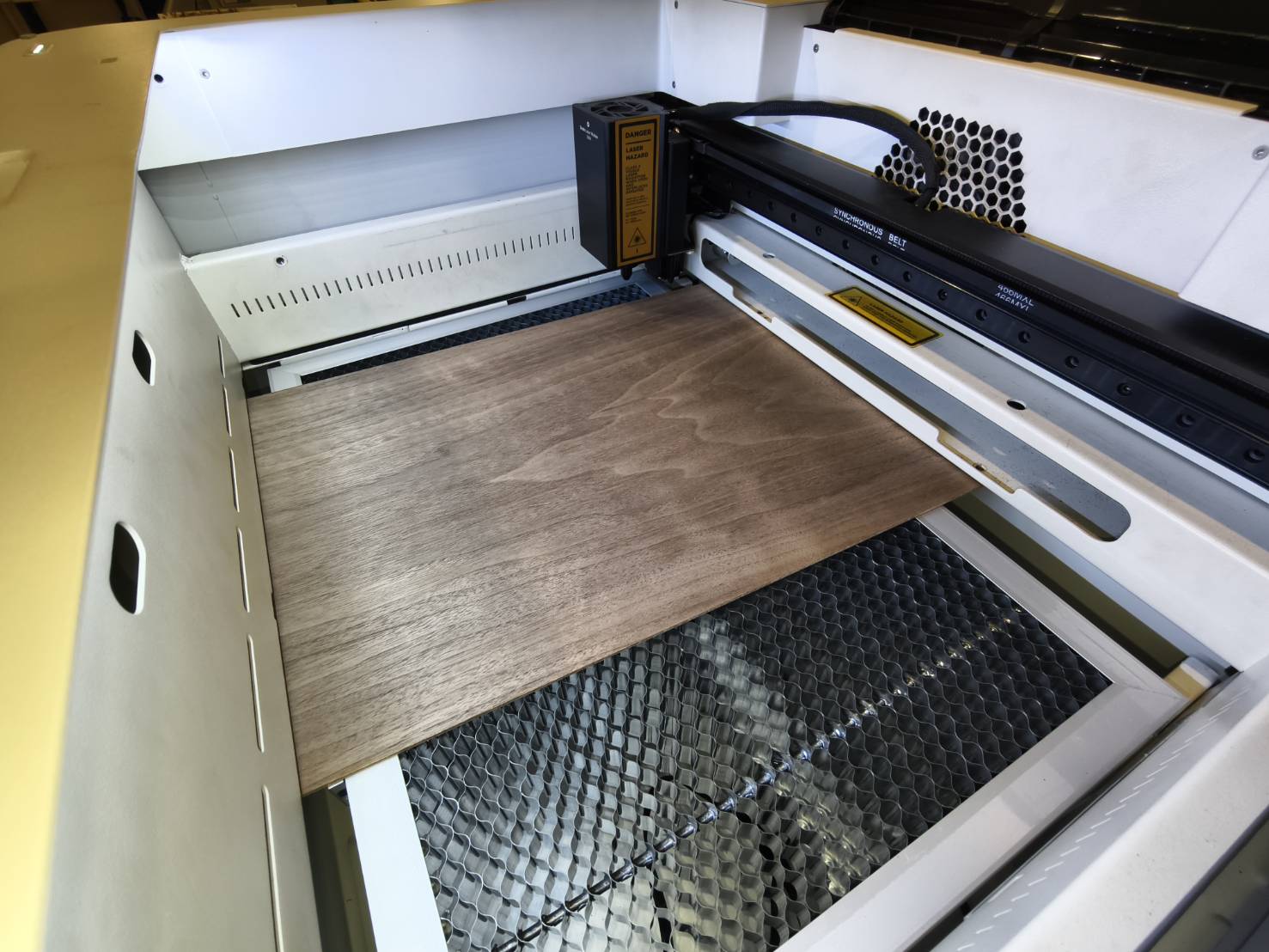

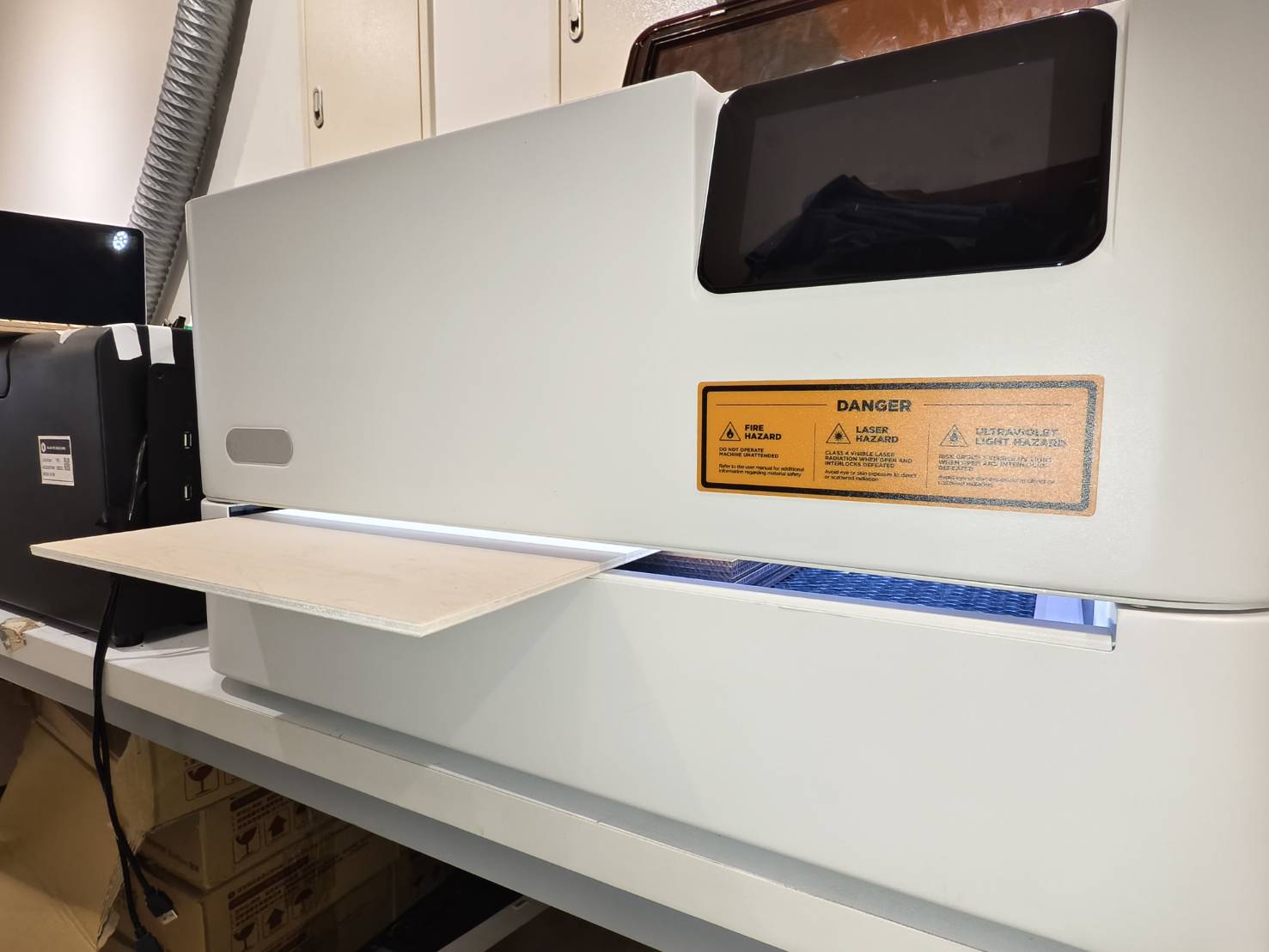

Insérez le matériau dans la machine. Il est fortement recommandé d'utiliser un matériau non désiré ou usagé pour la première fois à des fins de pratique.

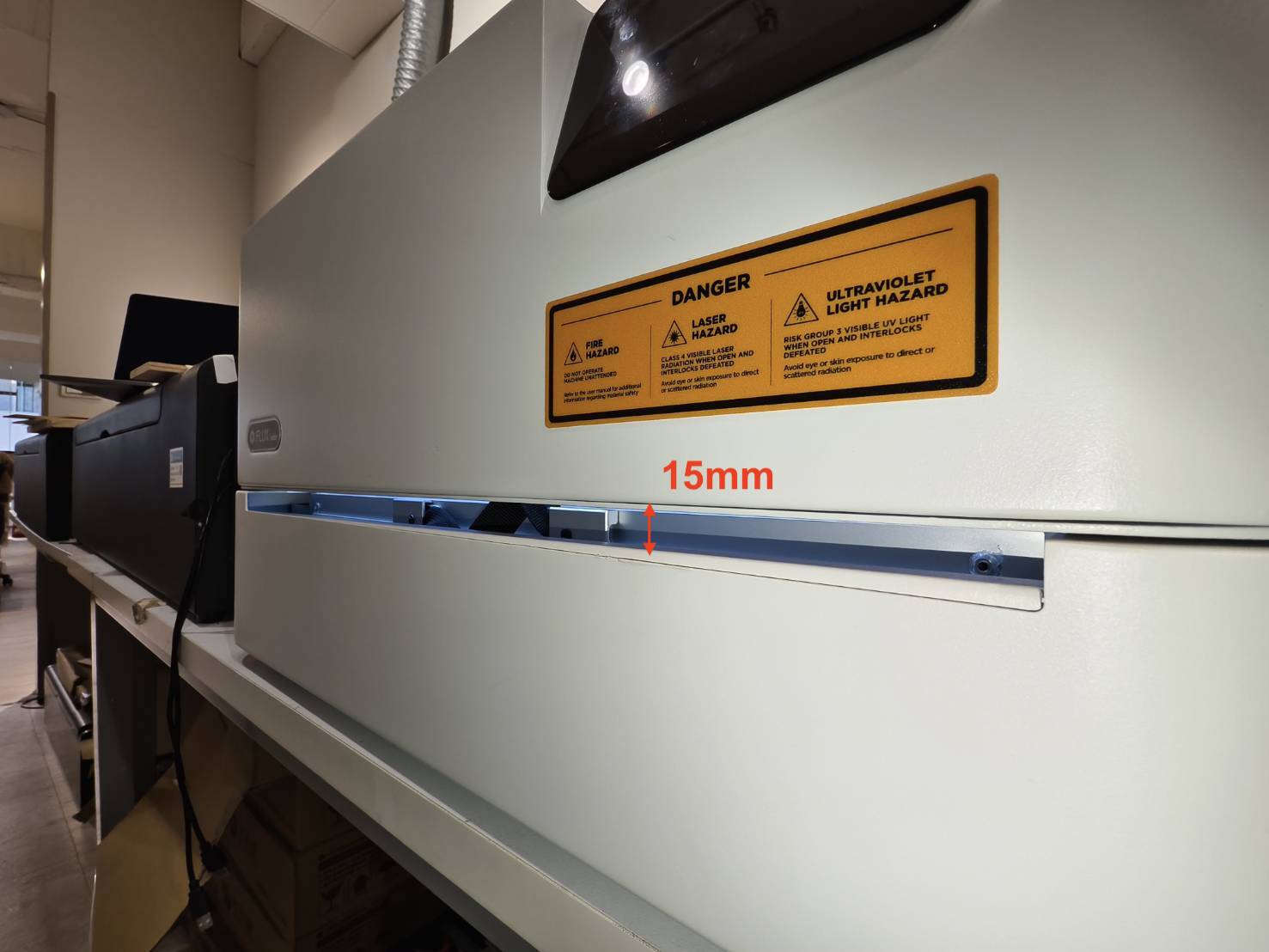

L'épaisseur maximale du matériau pour la fonction de gravure traversante de l'Ador est de 15 mm.

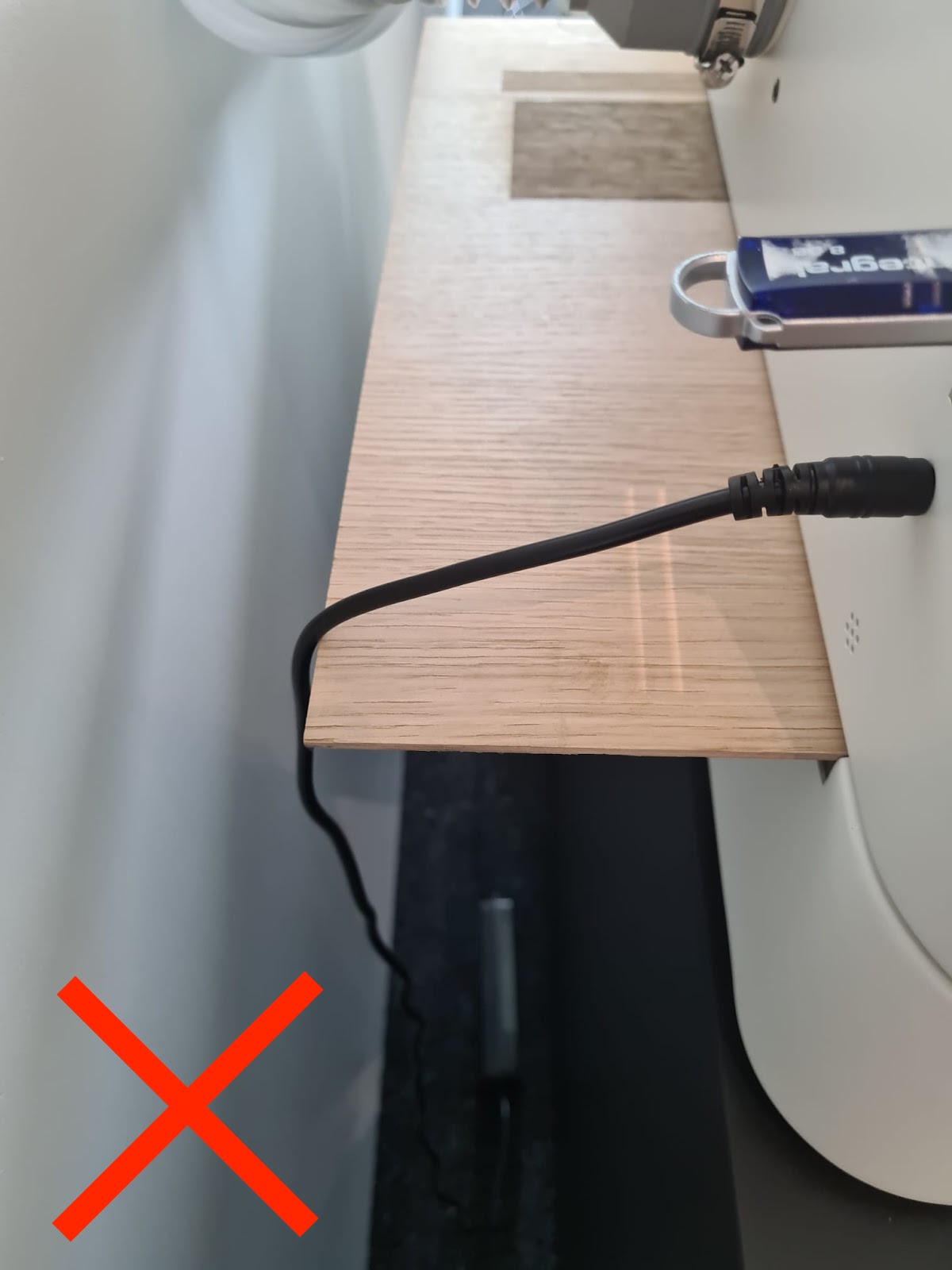

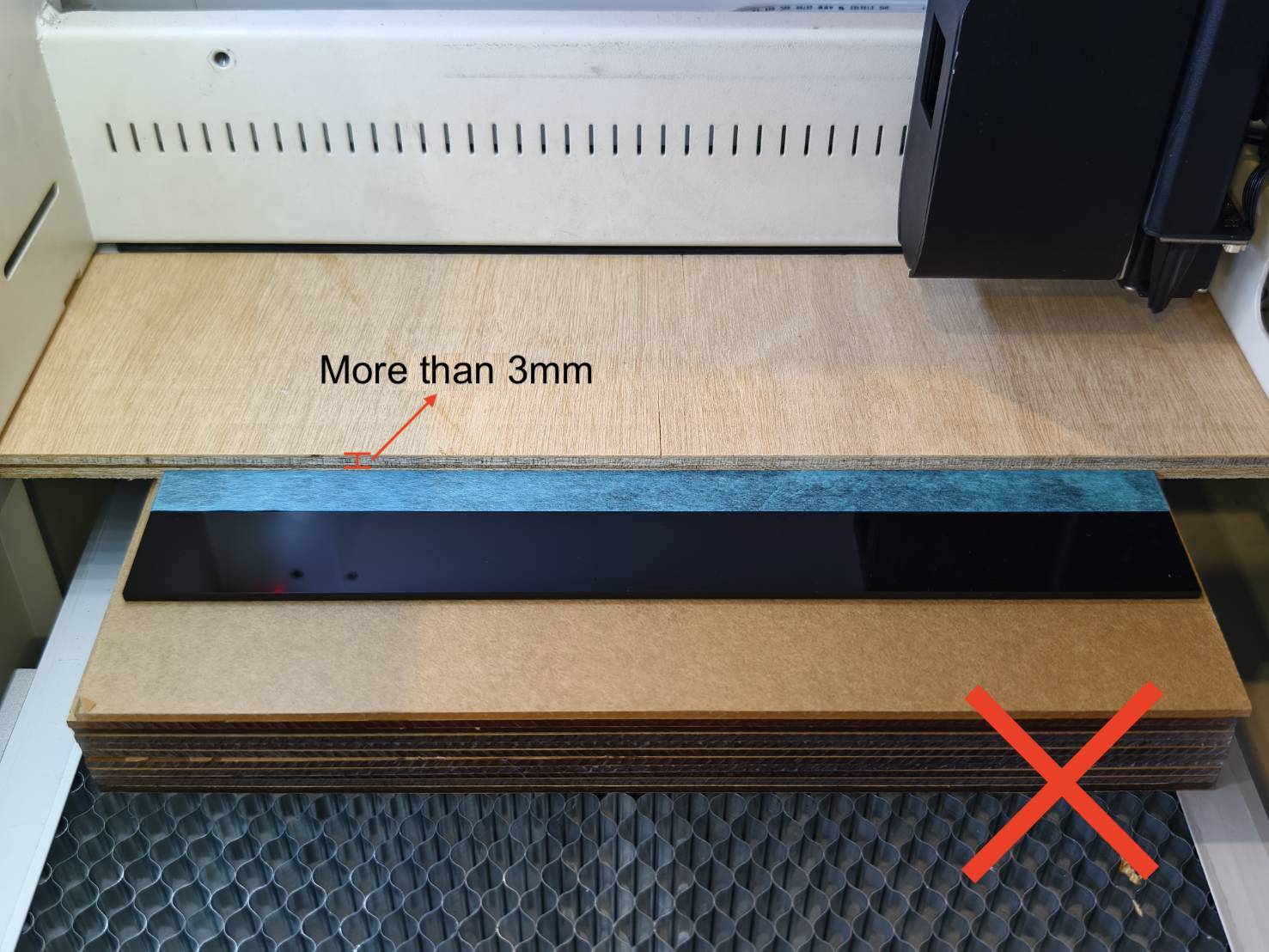

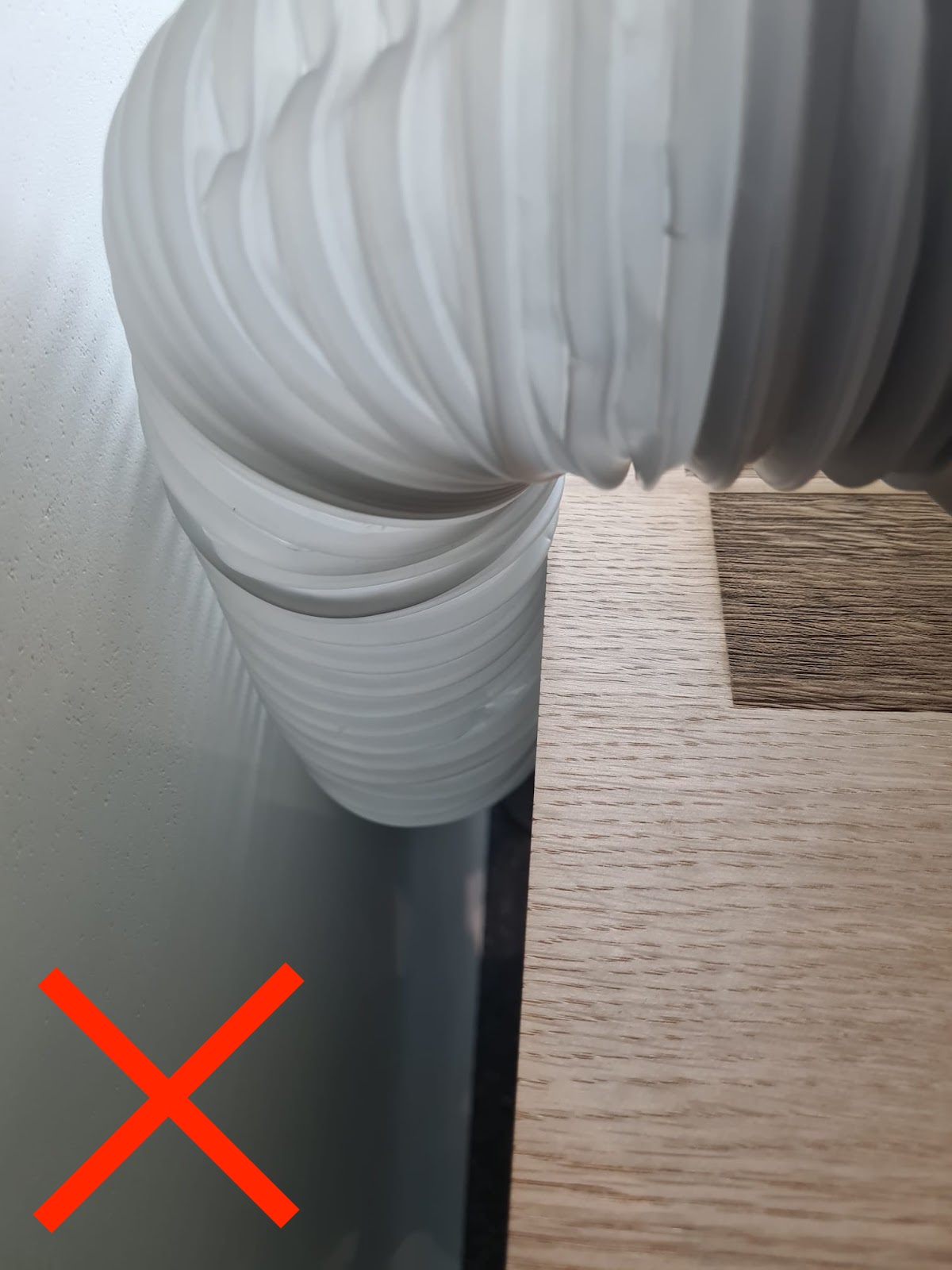

Lors de l'insertion du matériau, veillez à ce qu'il ne se coince pas dans le cordon d'alimentation ou le tuyau d'évacuation, comme illustré dans les exemples à éviter ci-dessous.
Il existe deux scénarios pour placer les matériaux. Veuillez consulter les instructions ci-dessous.

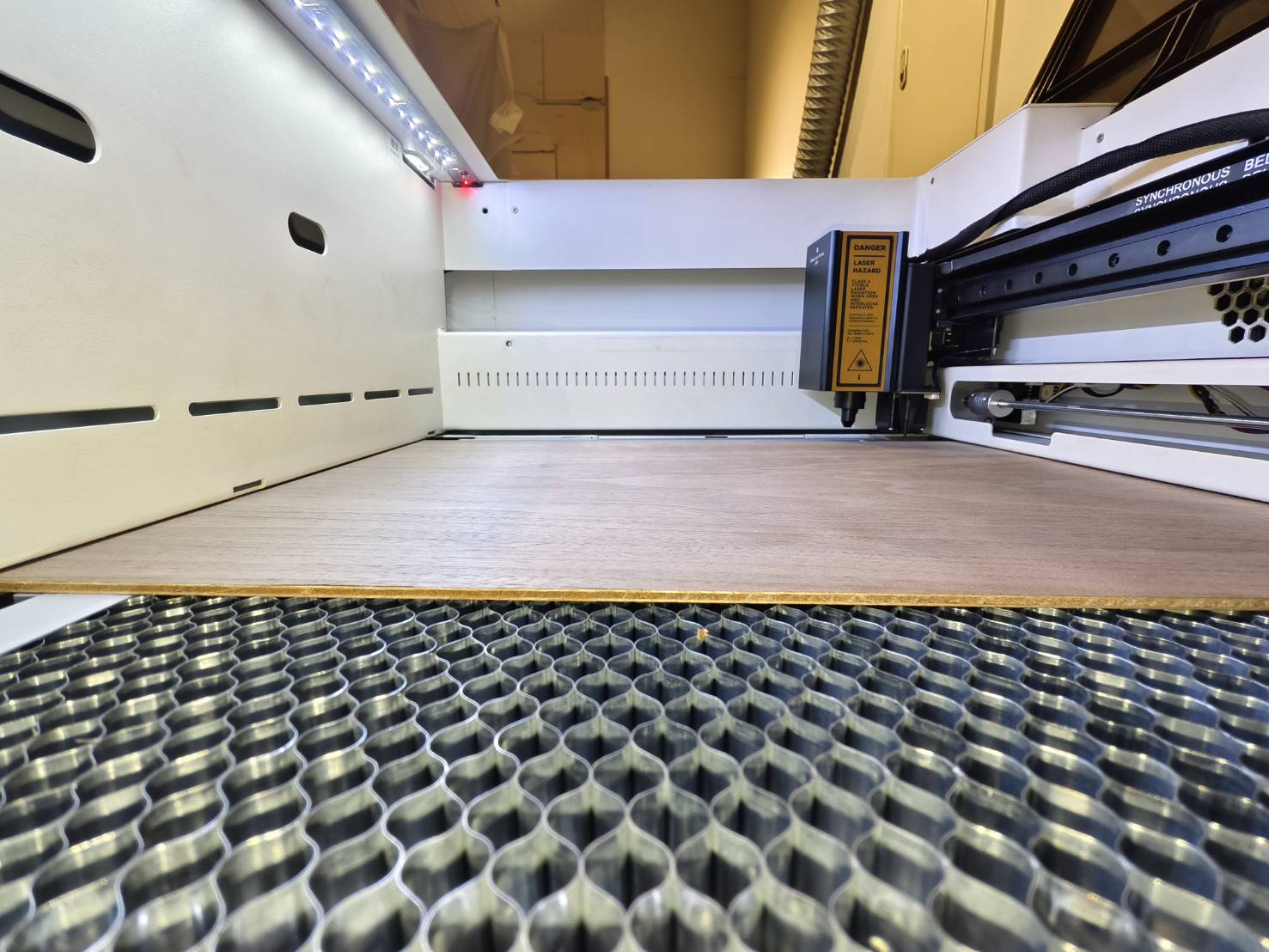

Matériaux de 0 à 3 mm
|
||
|
||

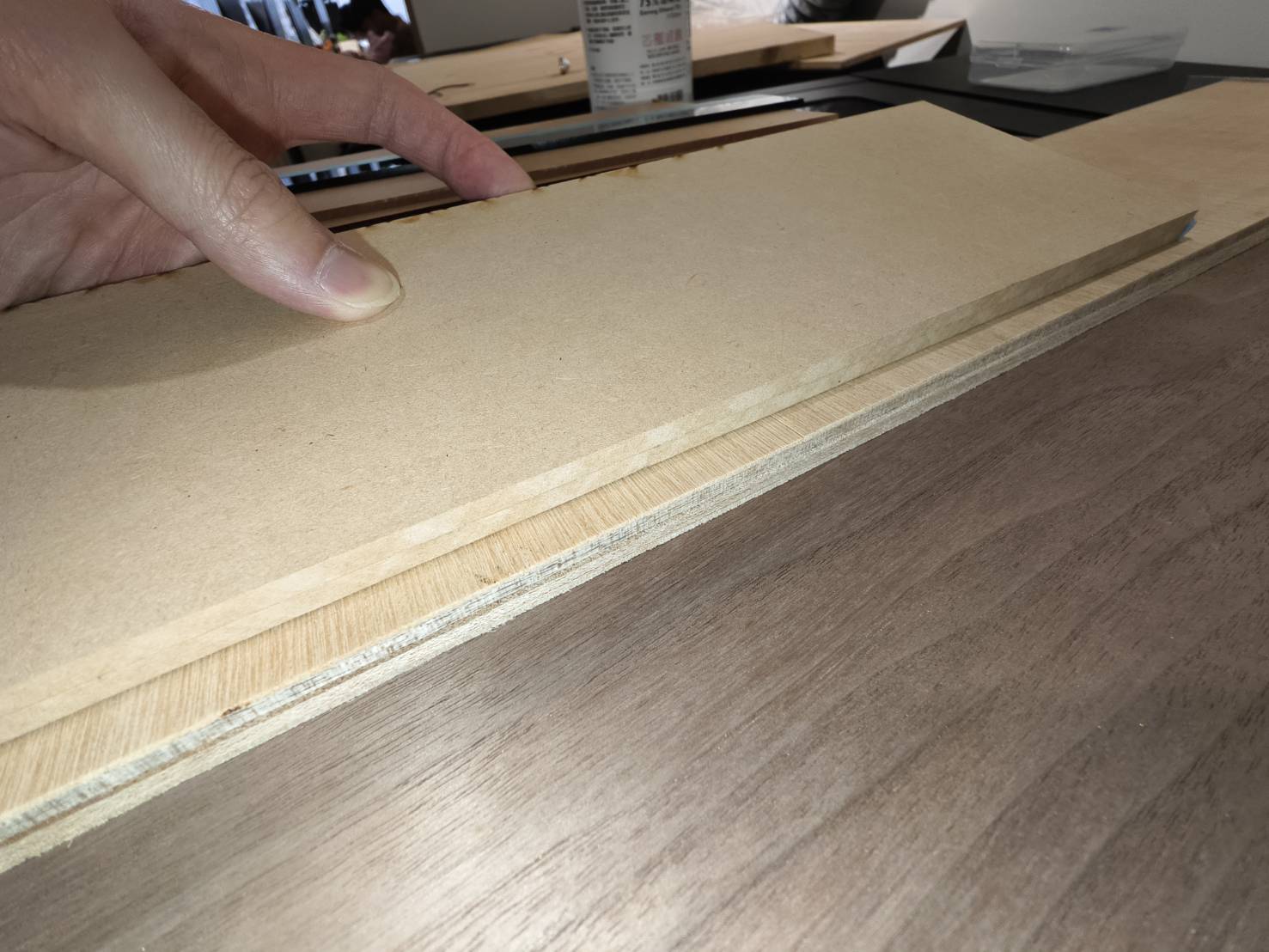

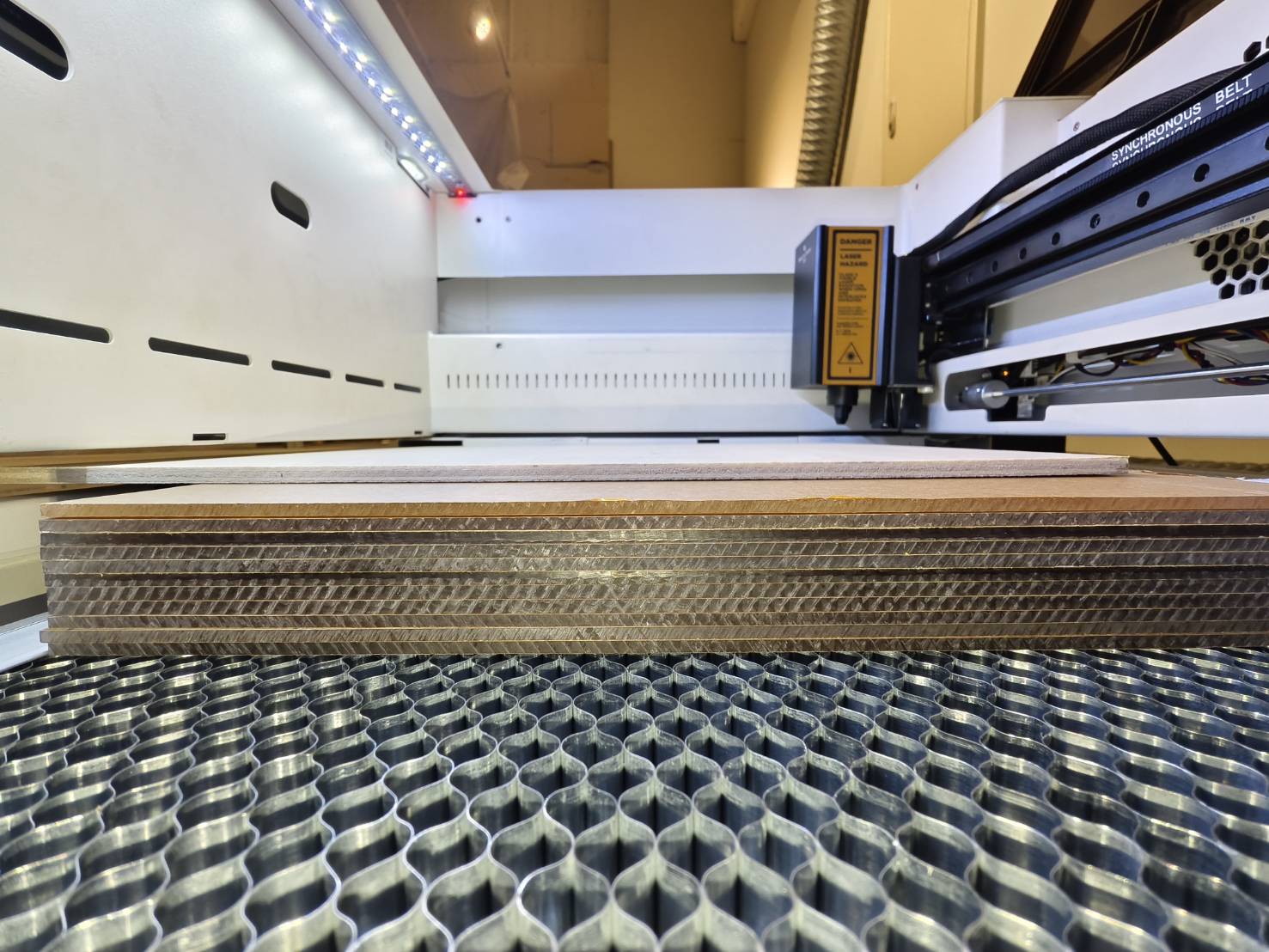

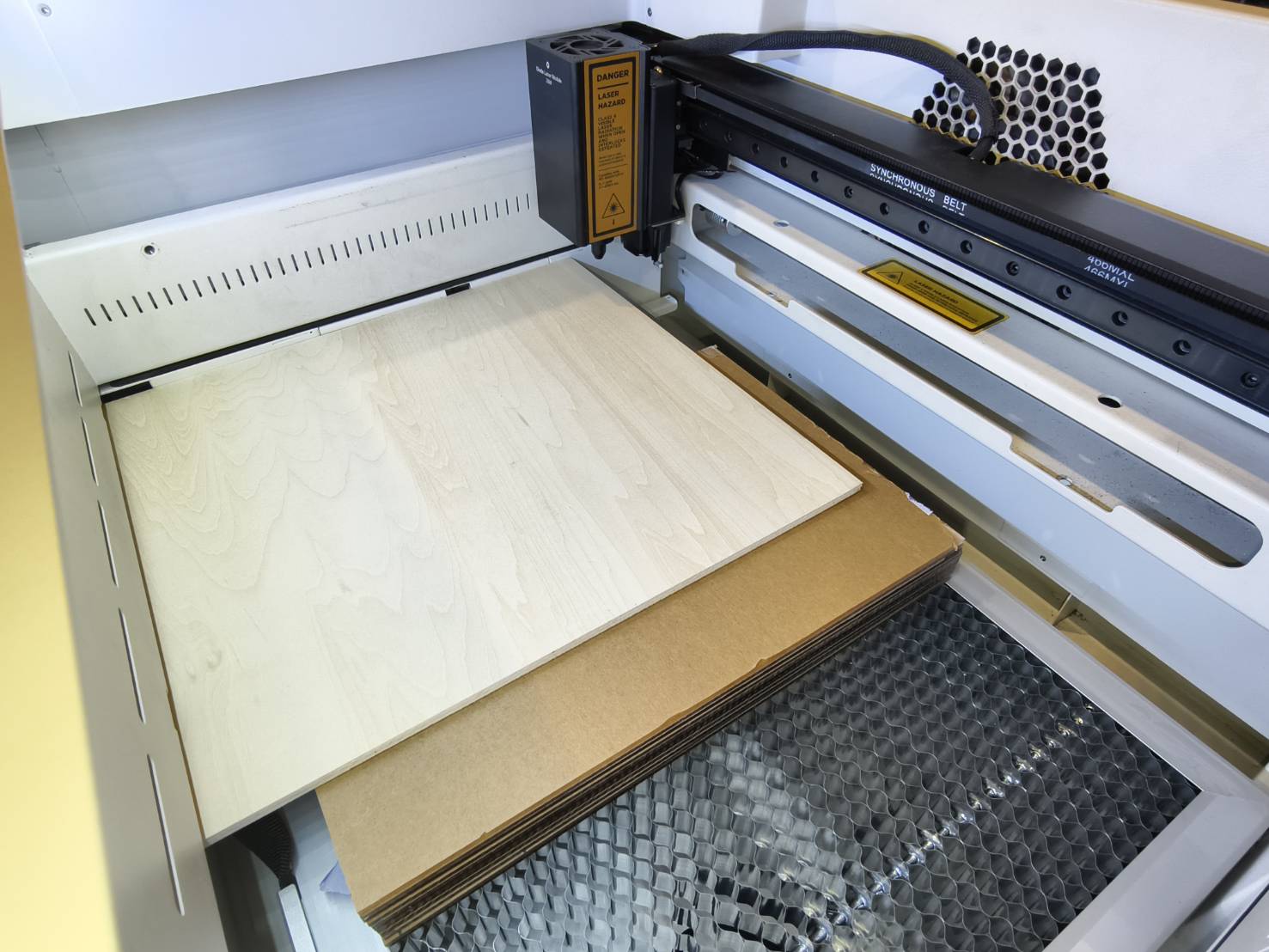

Matériaux de 3 à 15 mm
|
||
|
||
Étape 14

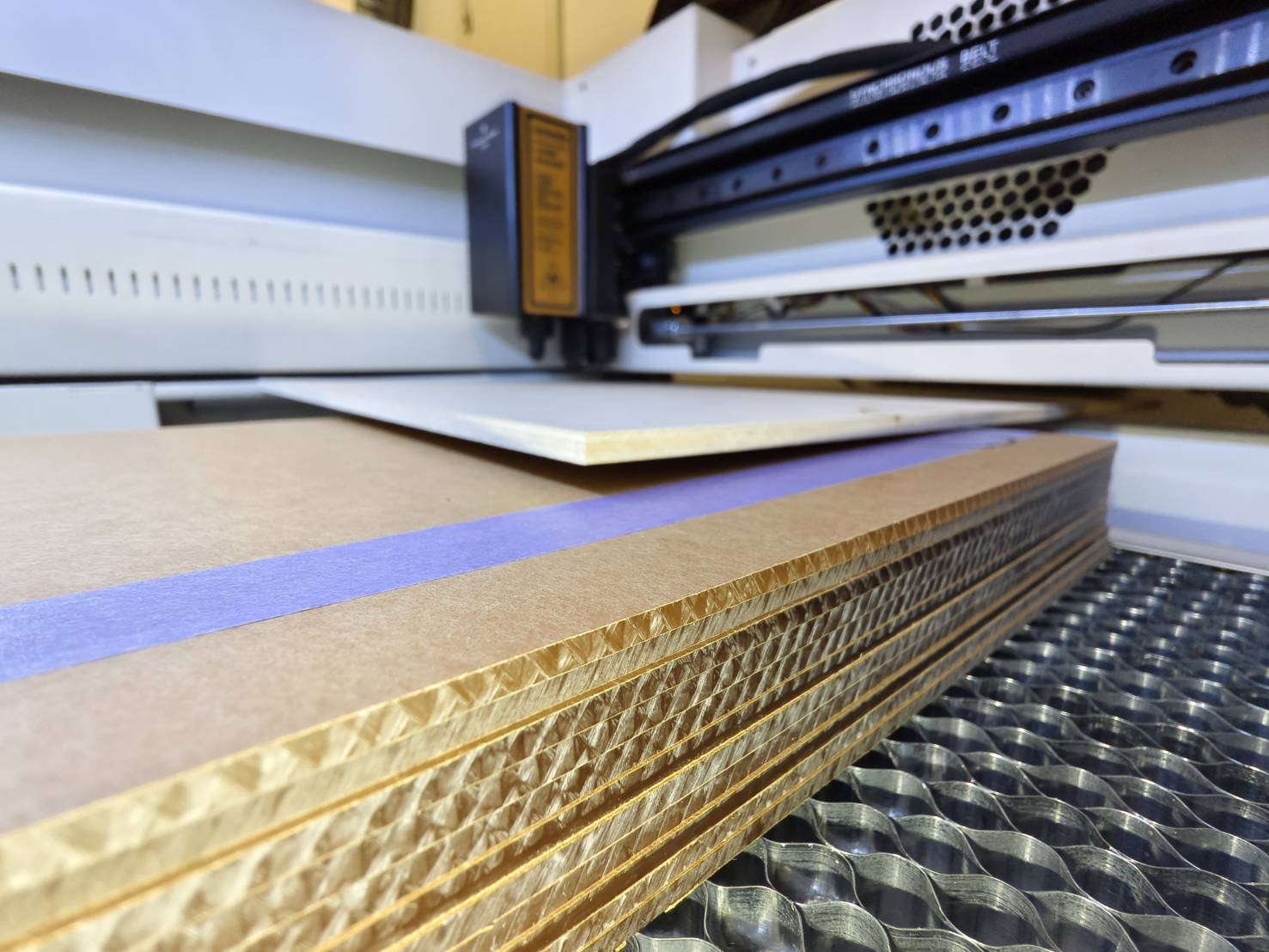

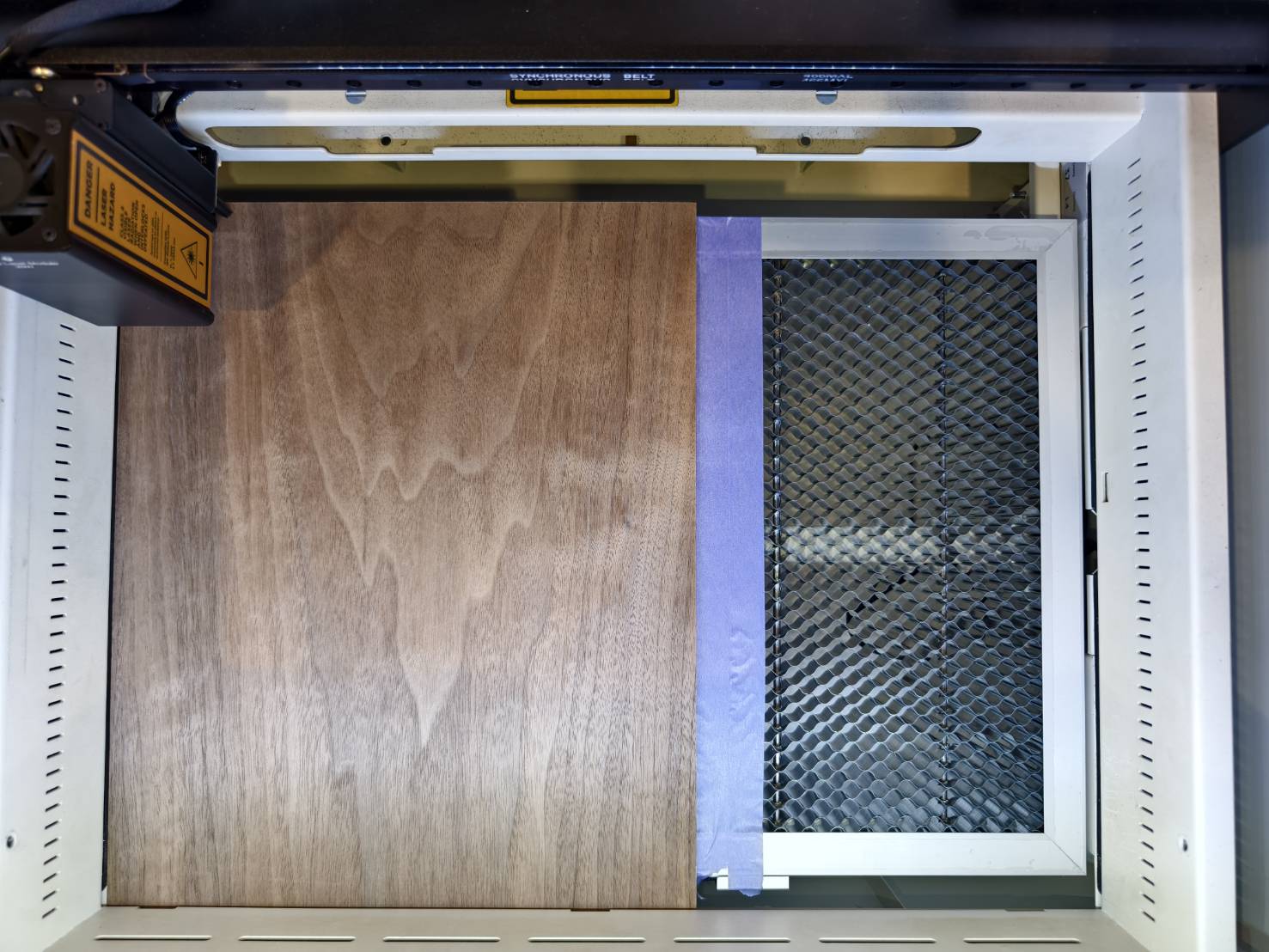

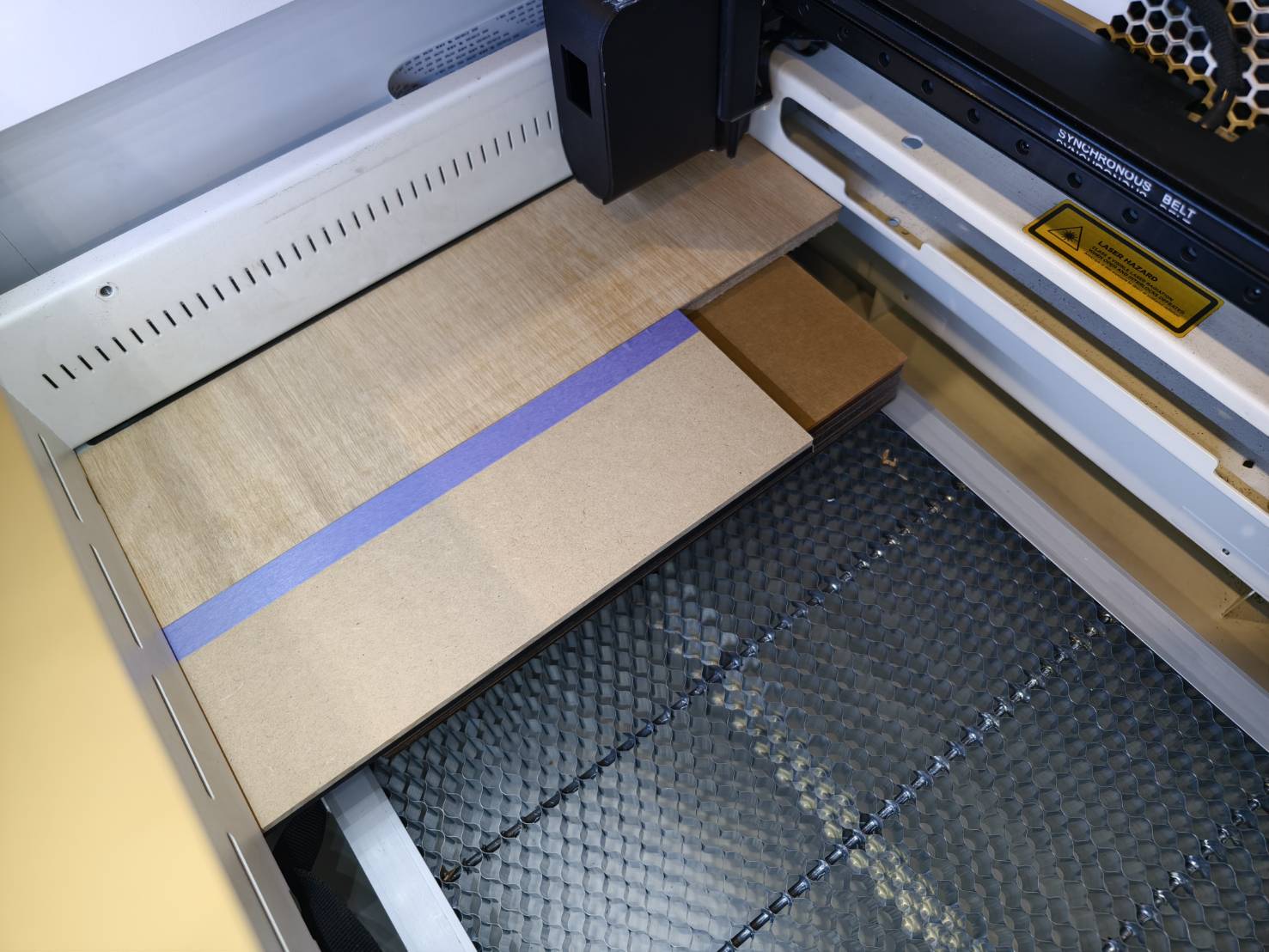

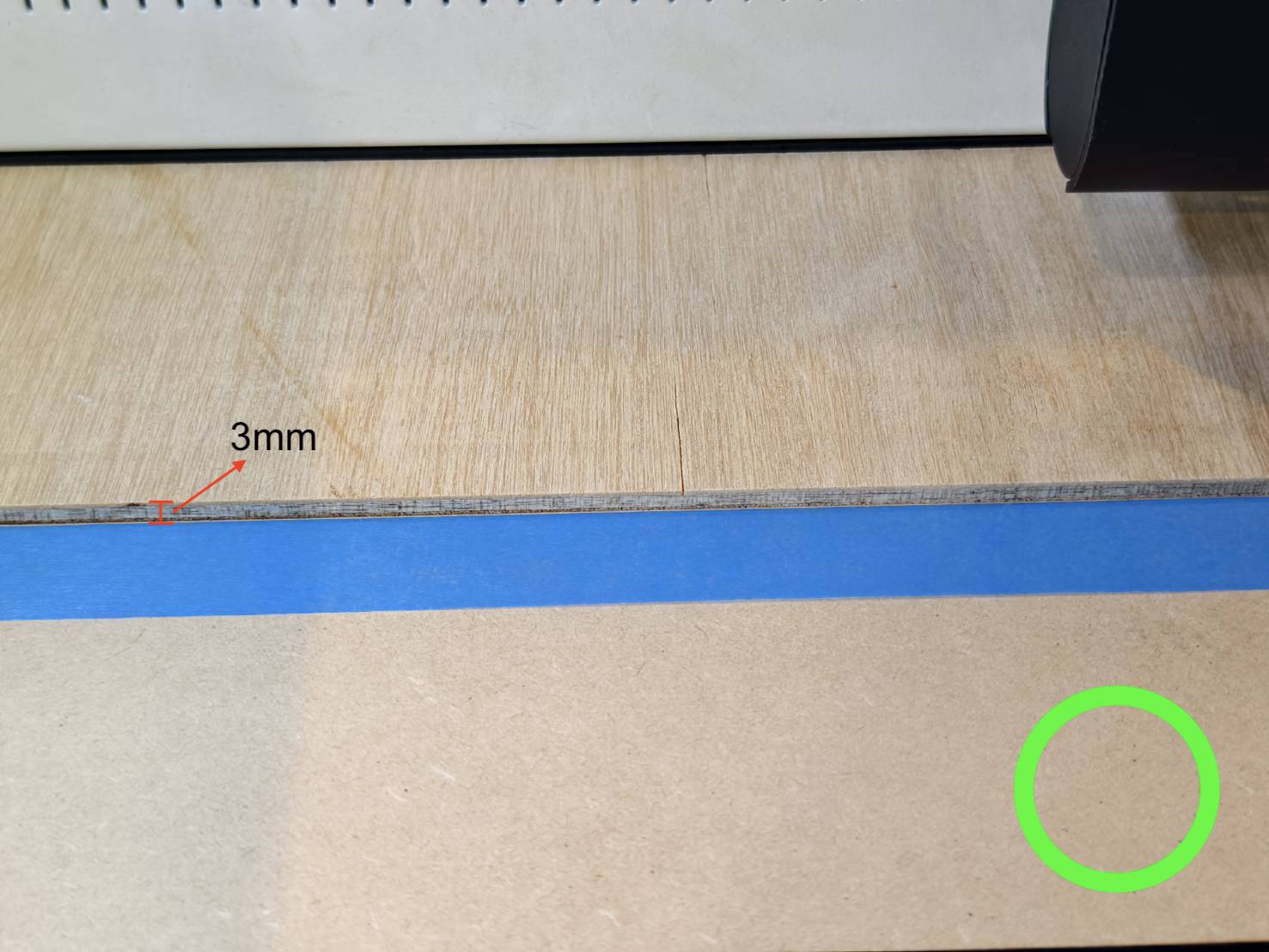

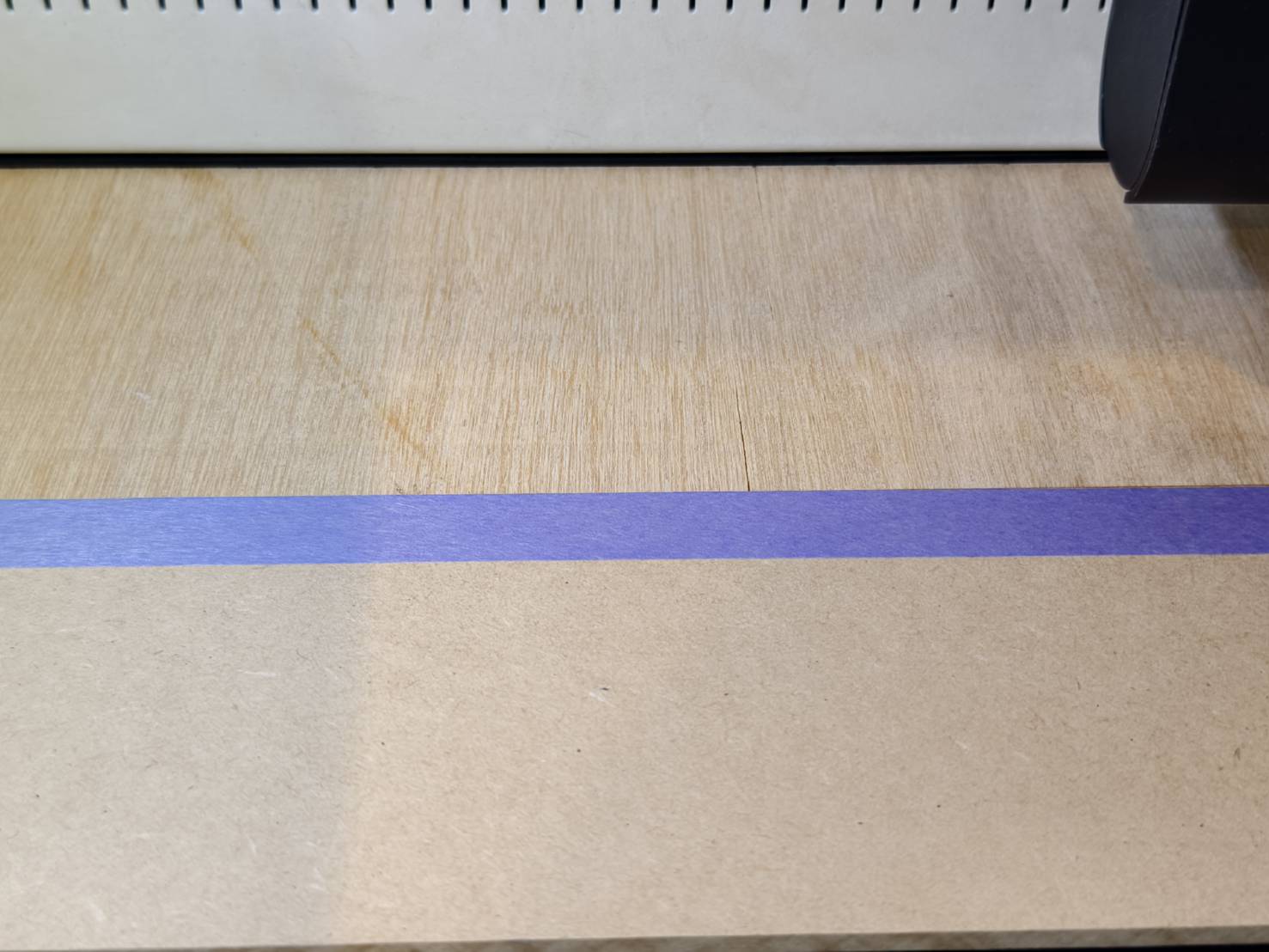

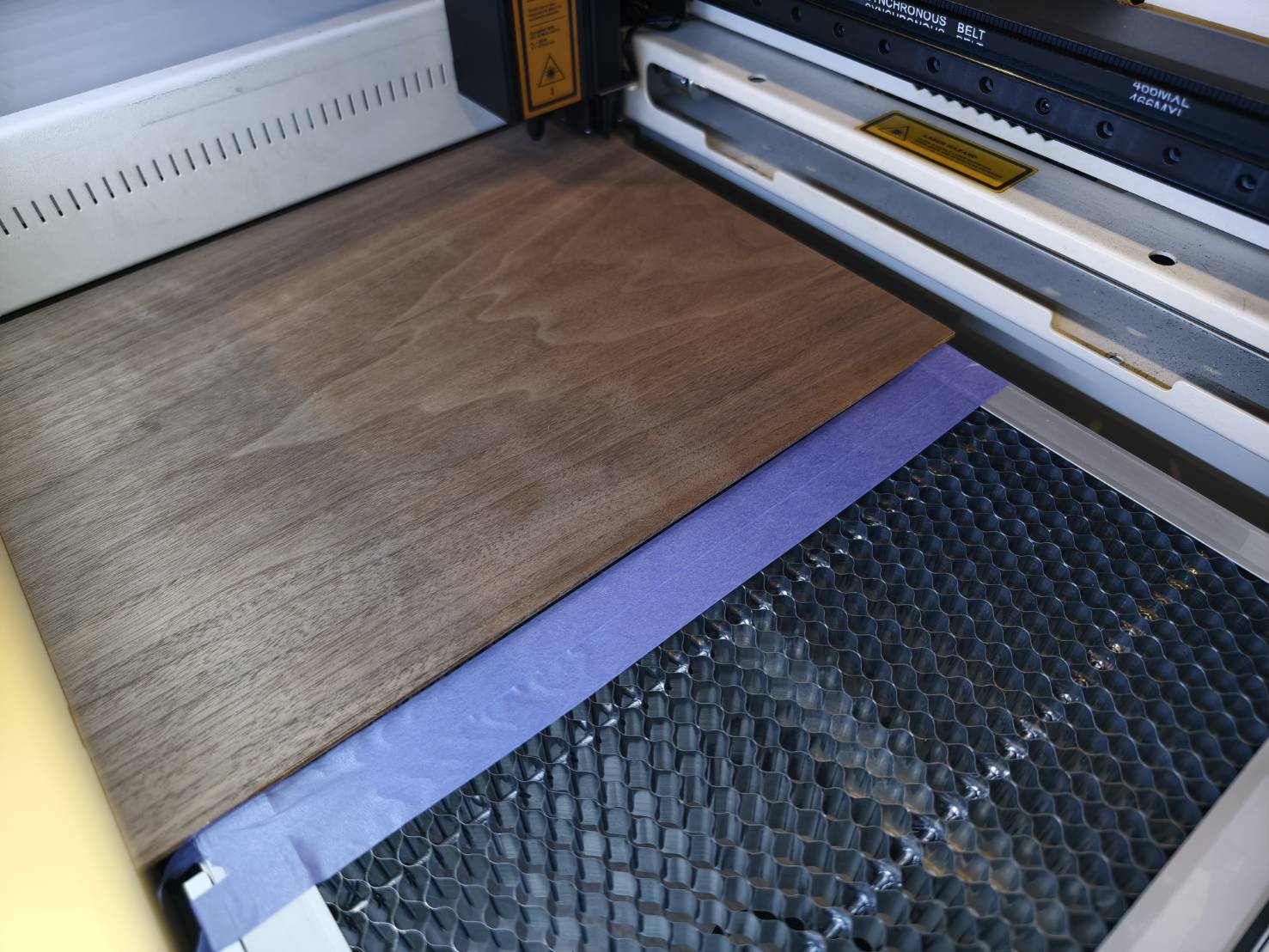

Placez du ruban adhésif en papier juste à côté du bord du matériau sur le nid d'abeille ou sur le matériau du bas.
Le ruban adhésif est appliqué pour aligner chaque gravure, et nous expliquerons comment l'utiliser plus tard dans l'article.
Matériaux de 0 à 3 mm
|
||
|
||
Matériaux de 3 à 15 mm
|
||
|
||
|
||
Remarque importante |
|
|
|
|
|
|
|
Étape 15
Allumez la machine et effectuez une mise au point automatique sur votre matériau.
Étape 16

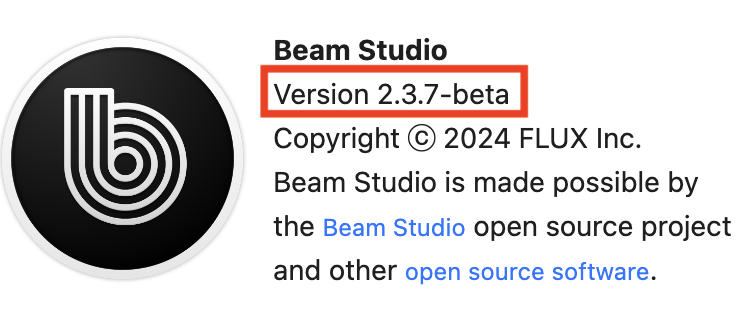

Veuillez vous assurer que vous disposez des versions logicielles et firmware suivantes pour utiliser la fonction rotative d'Ador.
|
Version 2.3.7 ou supérieure de Beam Studio. (Guide) |

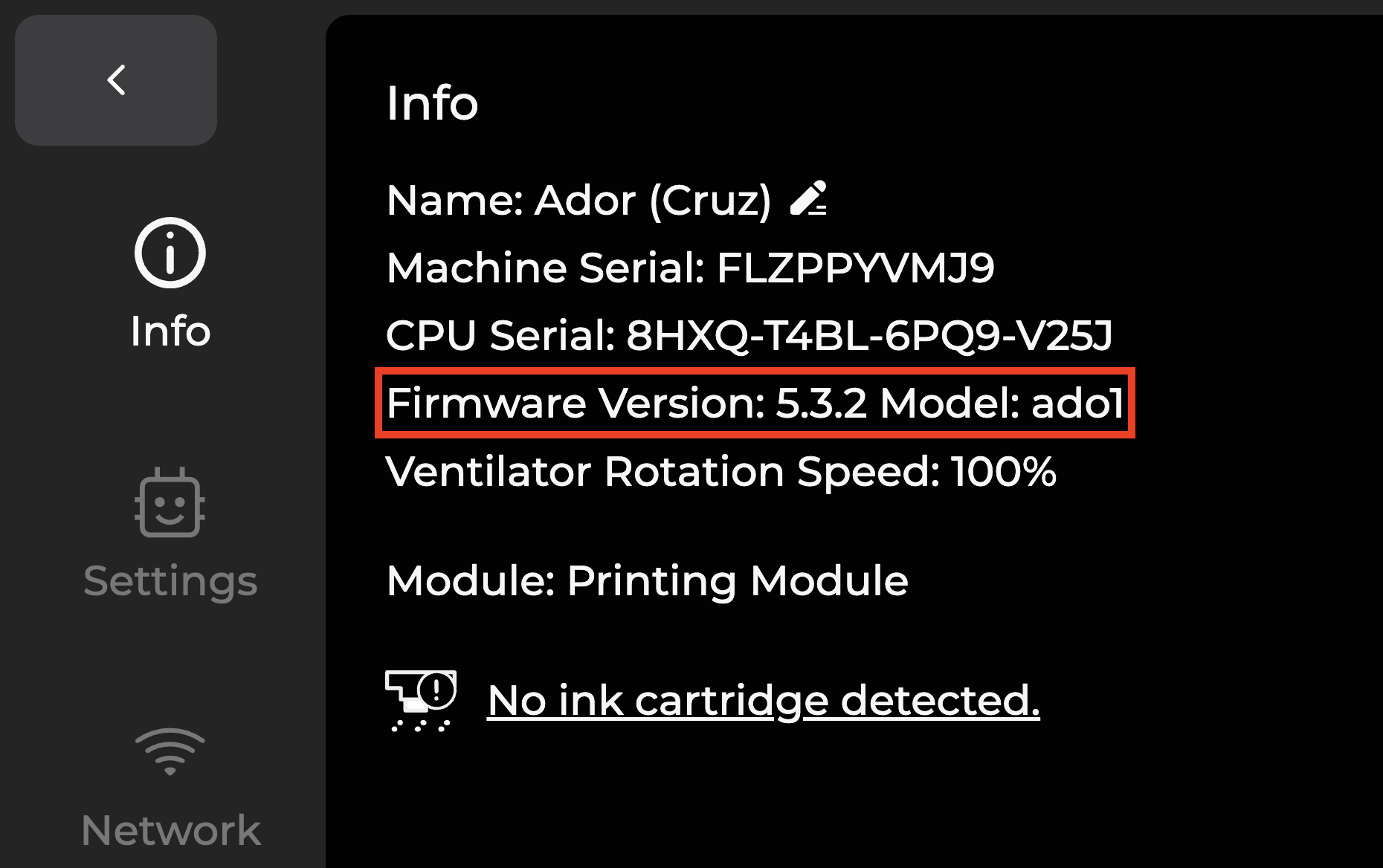

Version 5.3.2 ou supérieure du firmware. (Guide) |
|
|
Étape 17

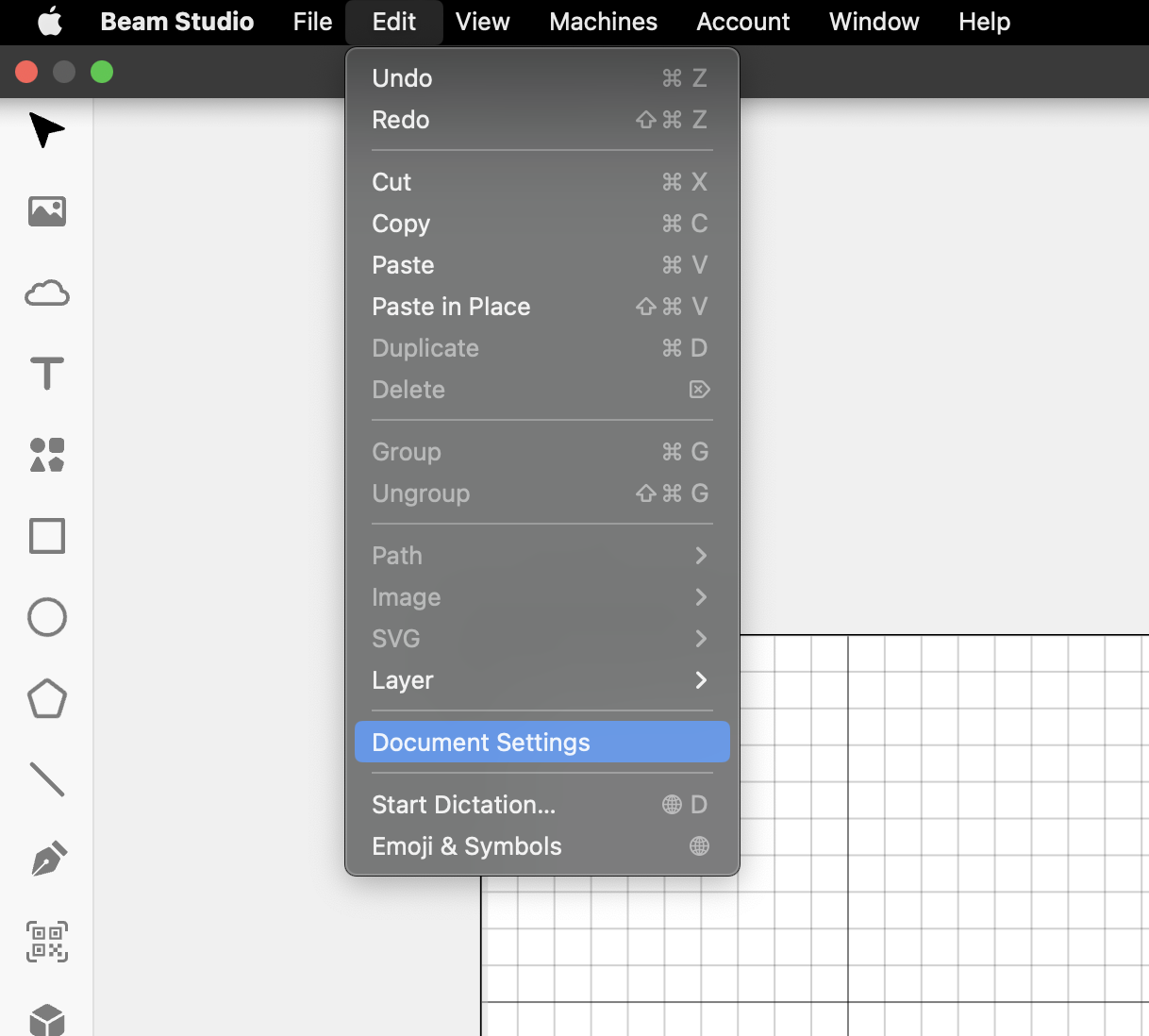

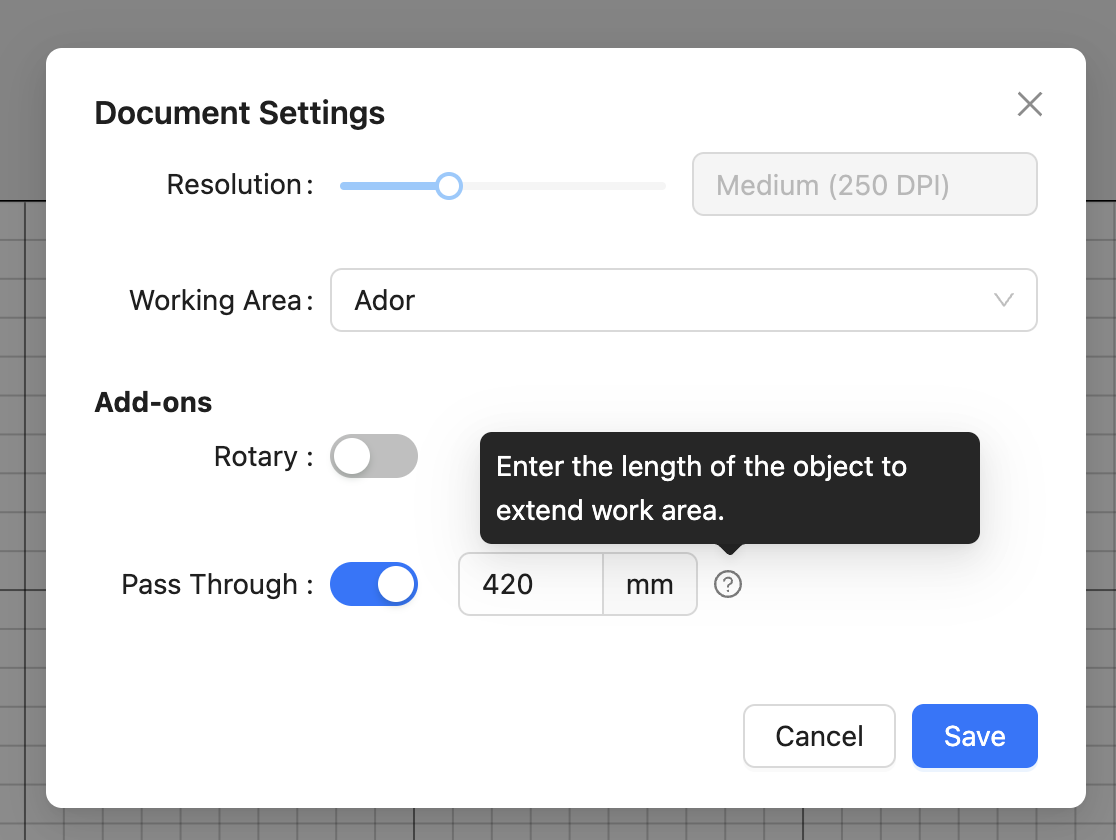

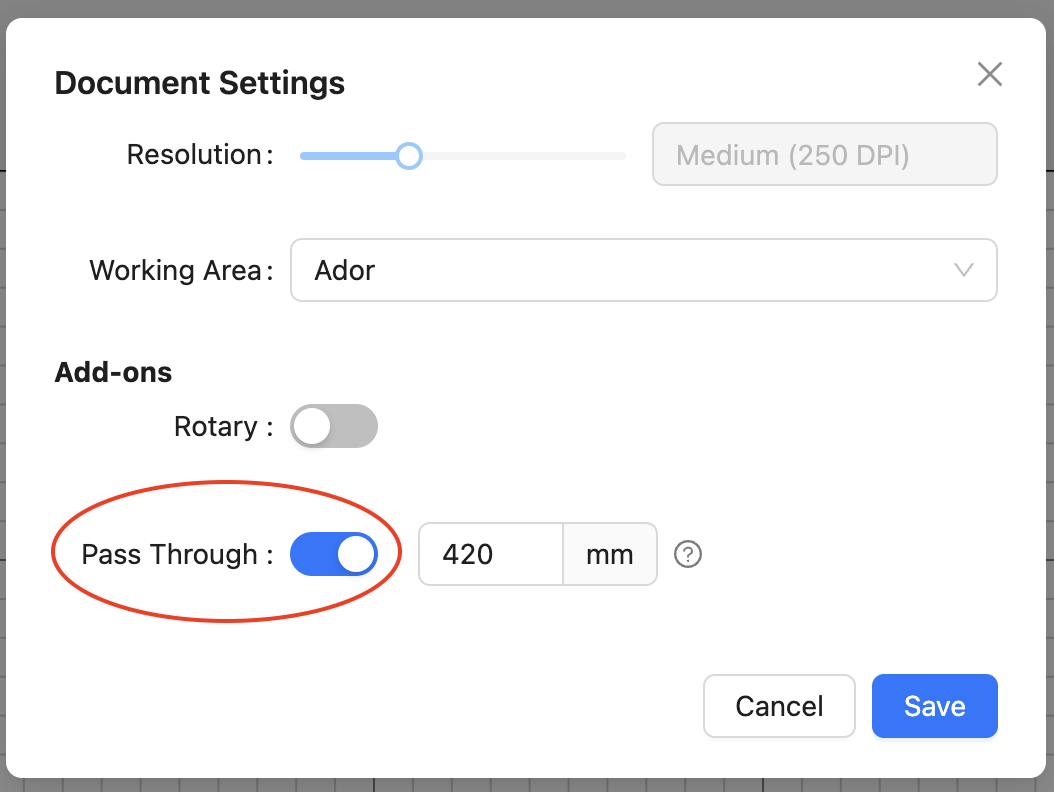

Activez la fonction Passthrough dans Beam Studio.
Définissez la longueur de votre matériau.
Étape 18

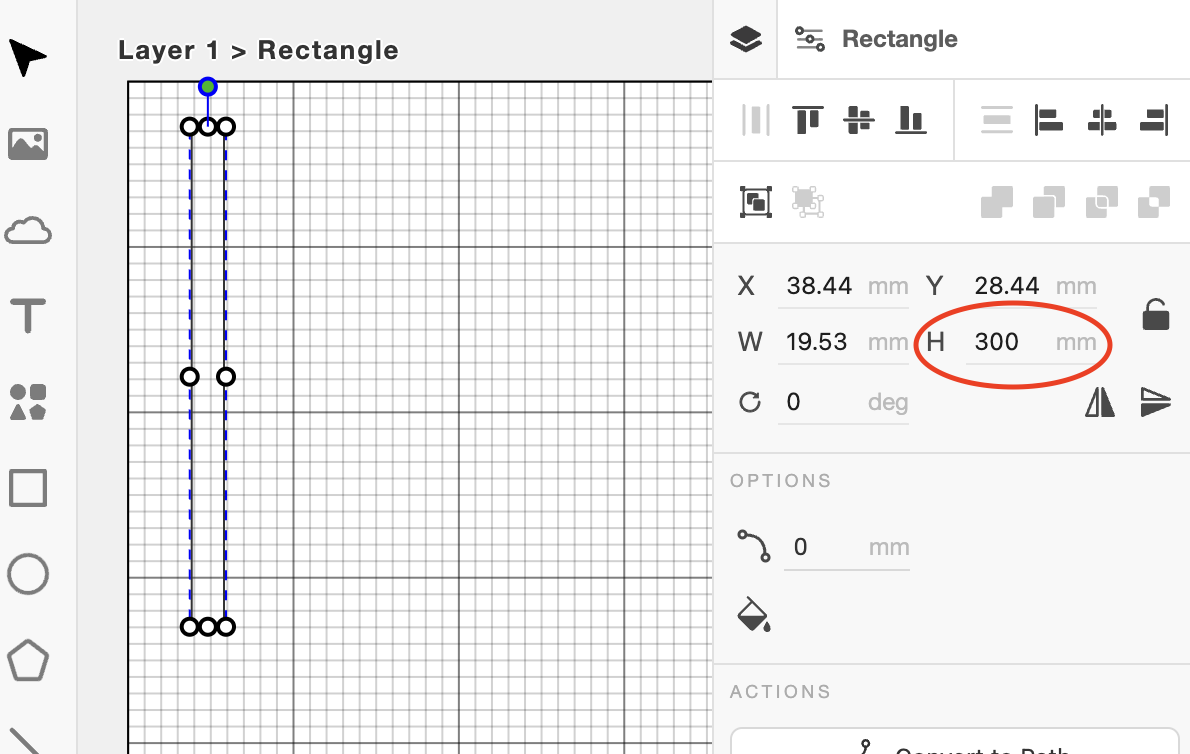

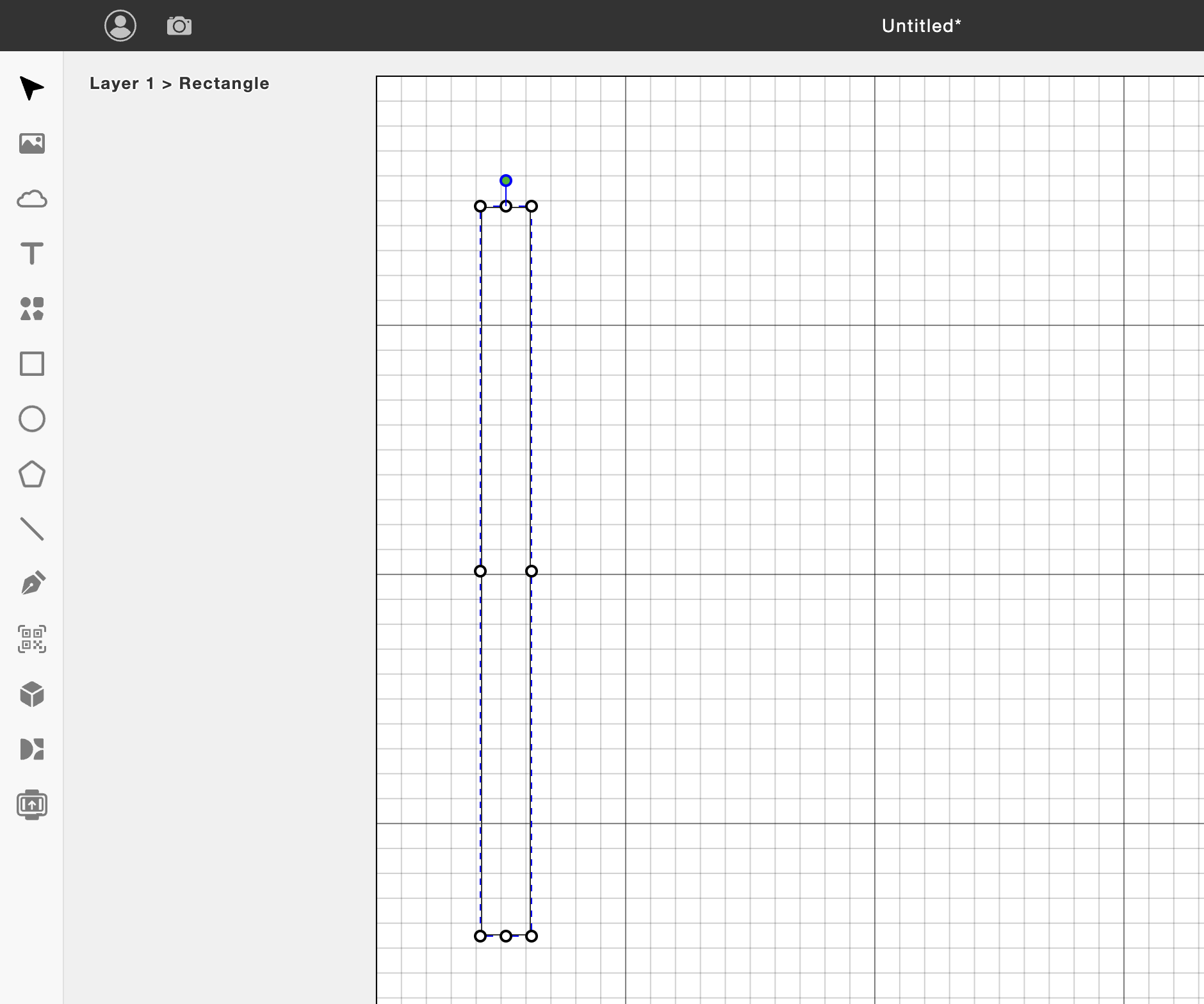

Dessinez un long rectangle ou importez votre propre design.
Étape 19

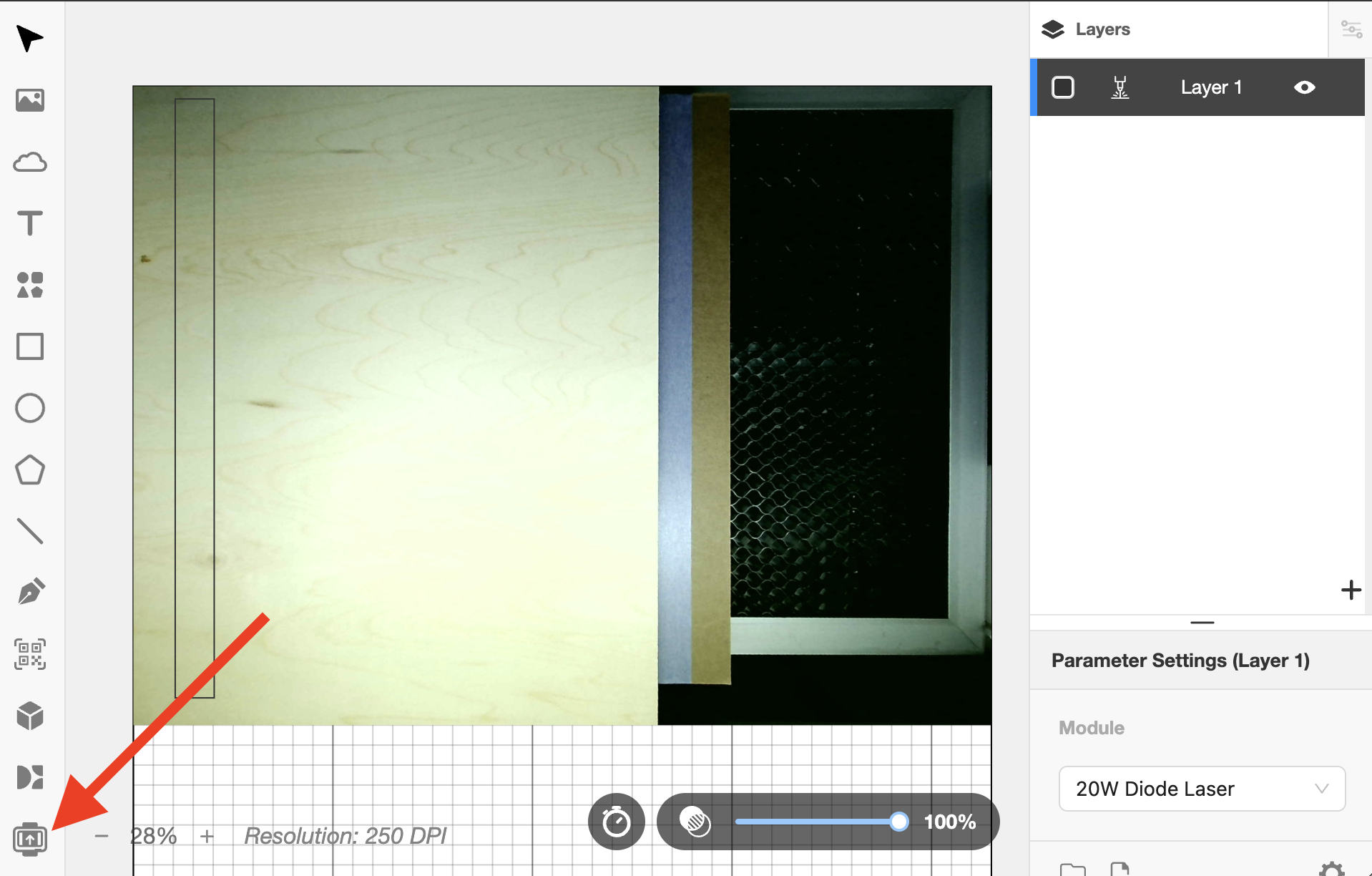

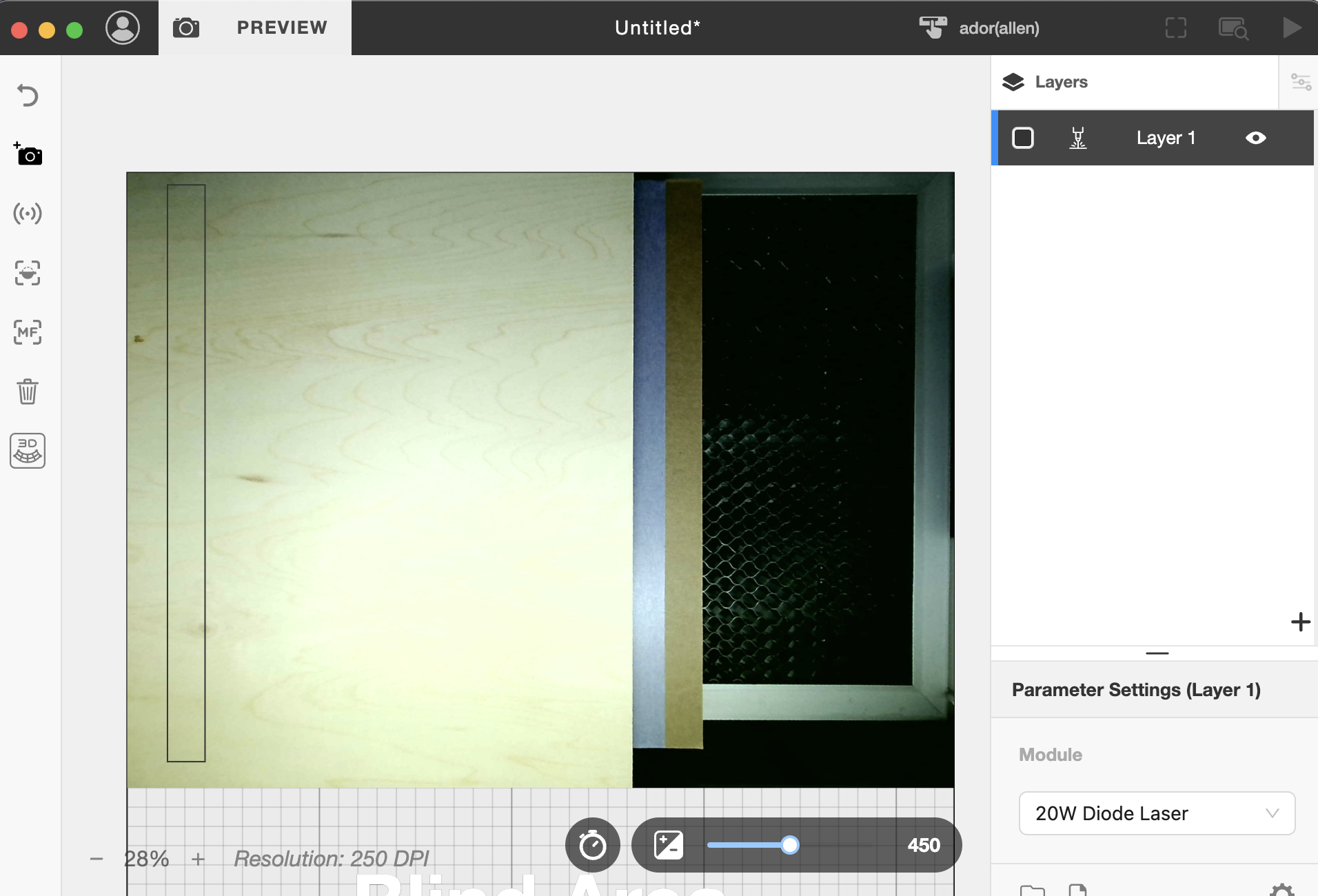

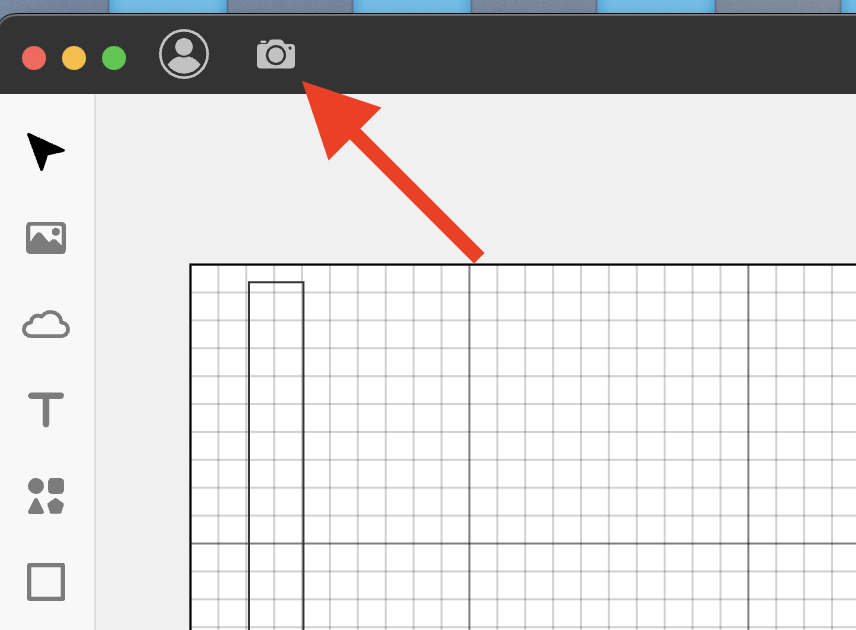

Effectuez un aperçu avec la caméra.
Étape 20

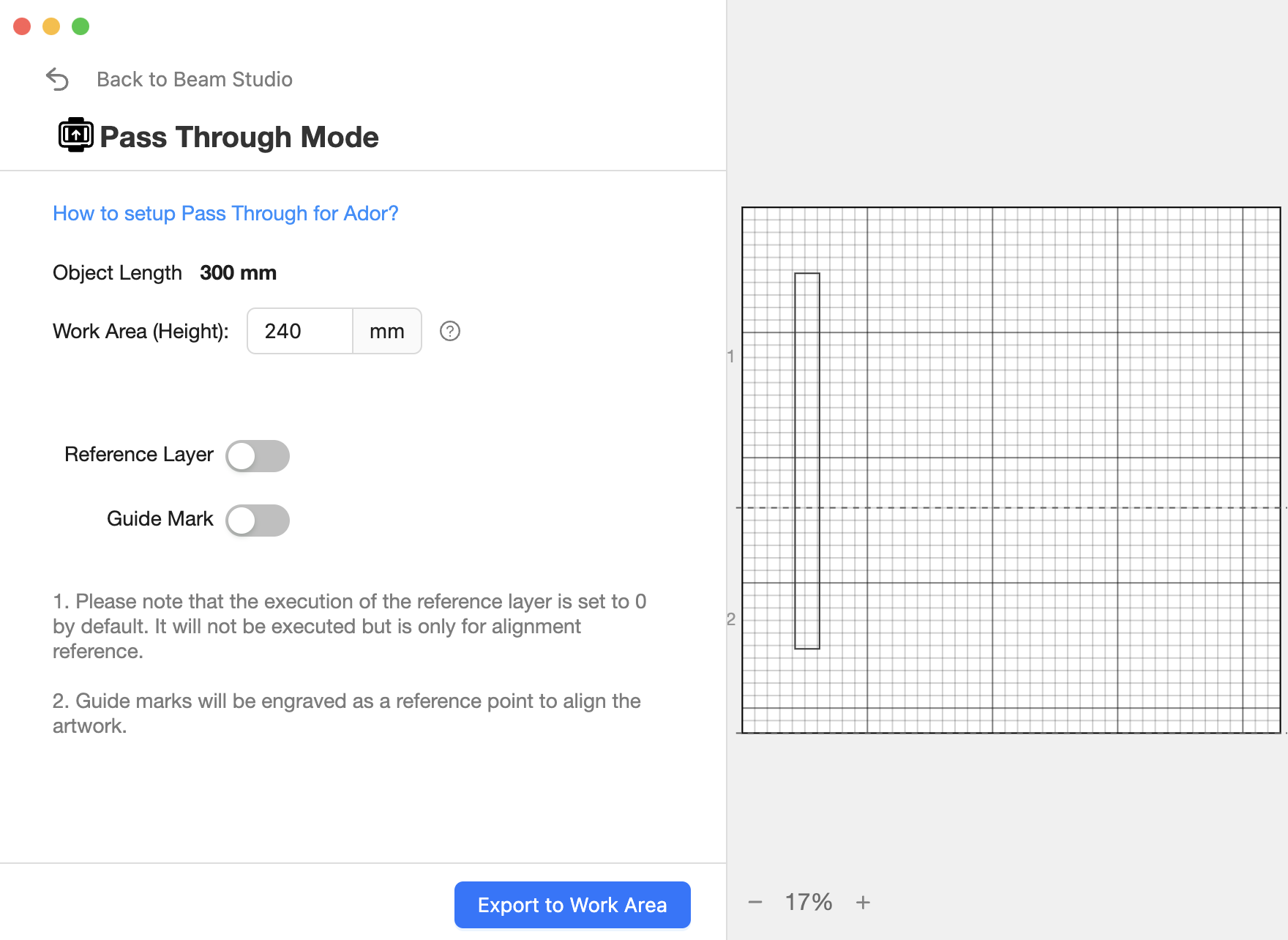

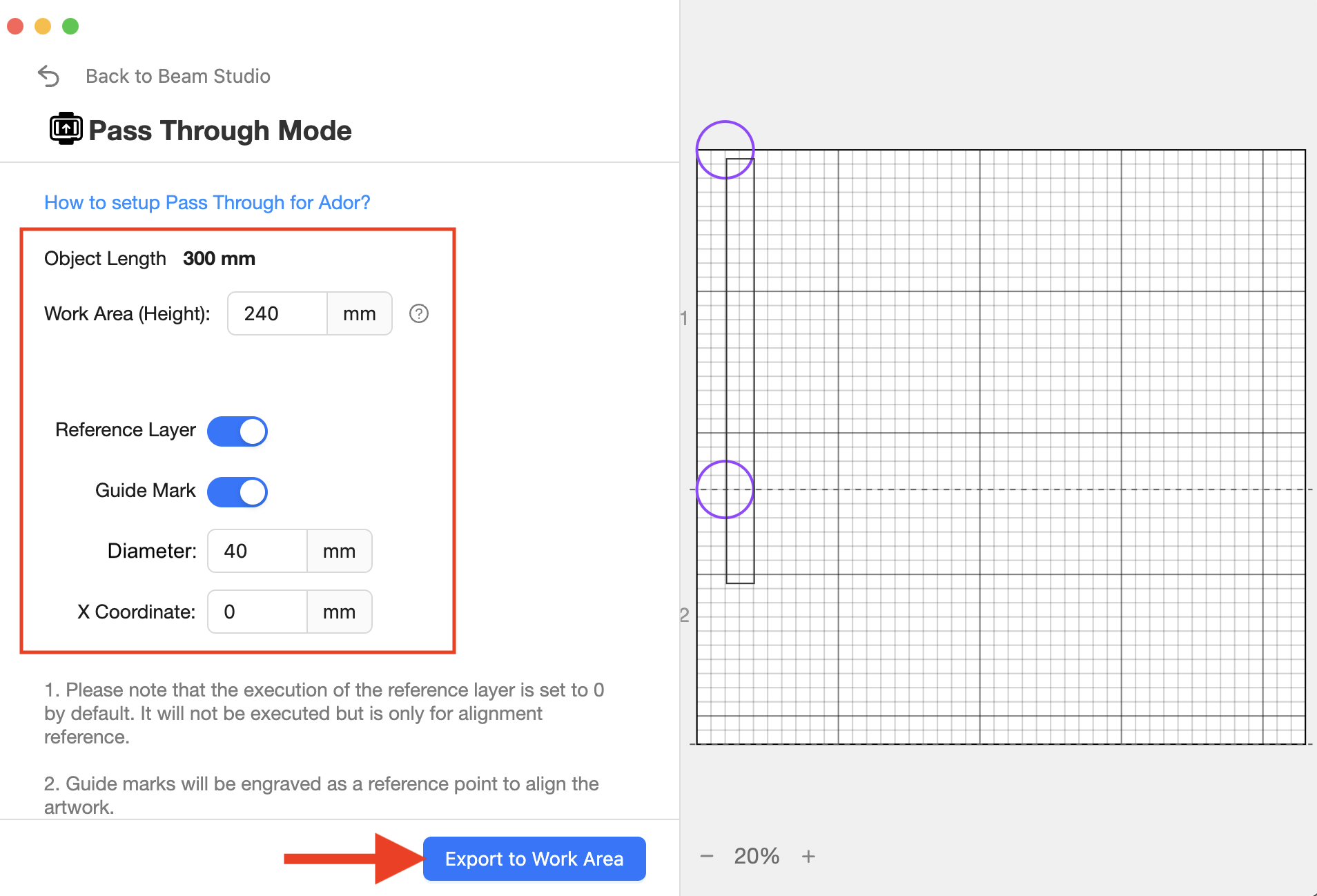

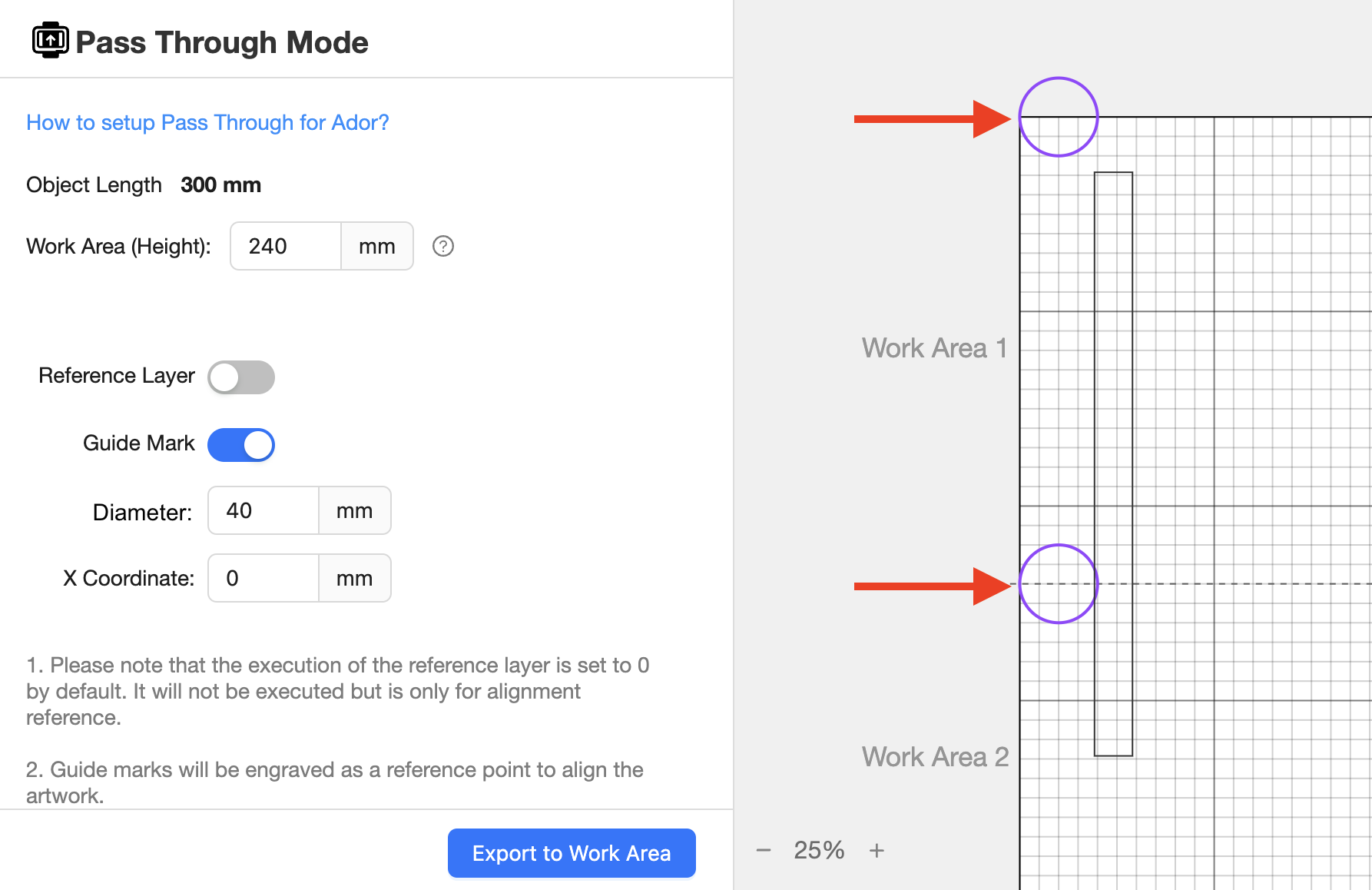

Ouvrez les paramètres de Passthrough.
Explication de chaque paramètre
| 1. Longueur de l'objet | |
| 2. Zone de travail (Hauteur) | |
| 3. Calque de référence | |

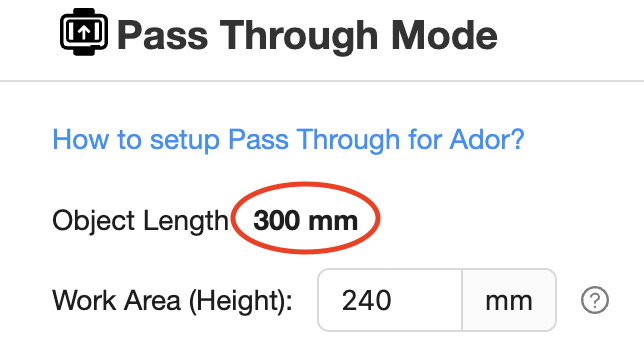

1. Longueur de l'objetLa longueur de l'objet correspond à la longueur de votre conception ou du fichier importé, mesurée par le logiciel. |

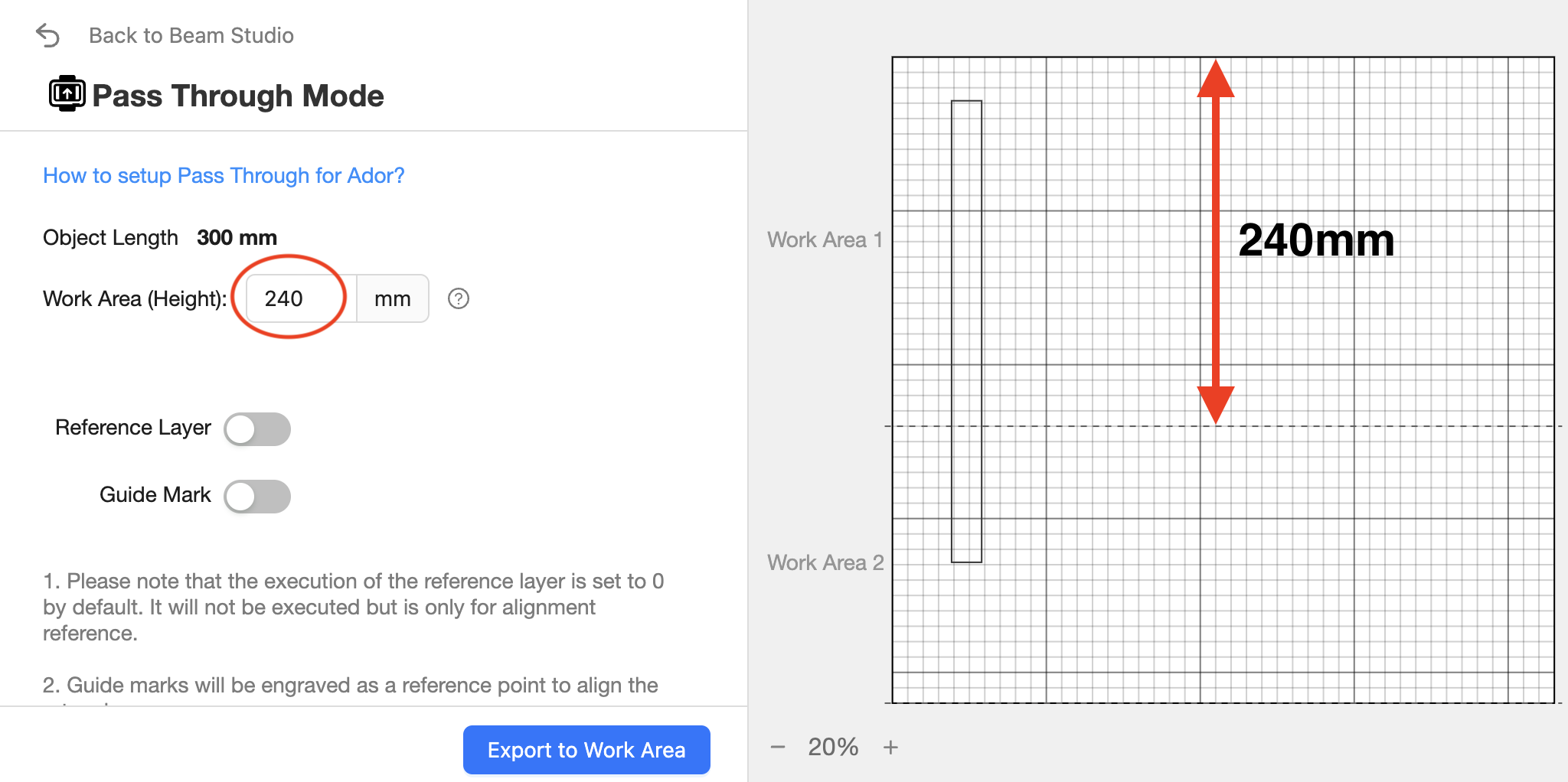

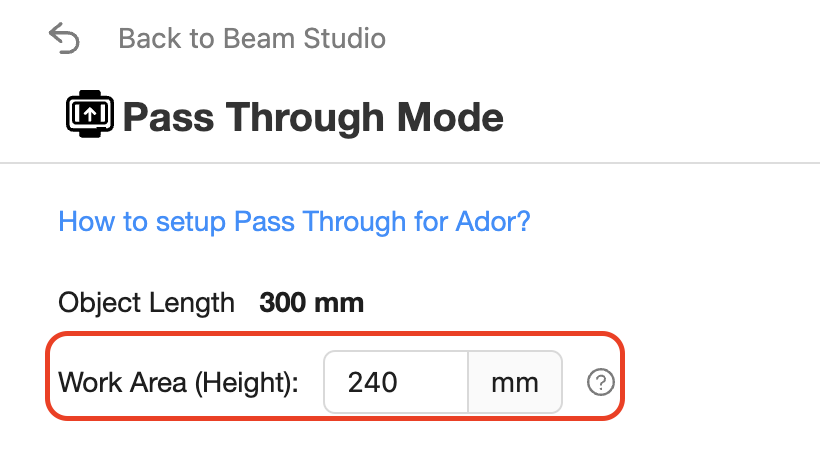

2. Zone de travail (Hauteur)La zone de travail (hauteur) correspond à la longueur de chaque section de gravure.
|

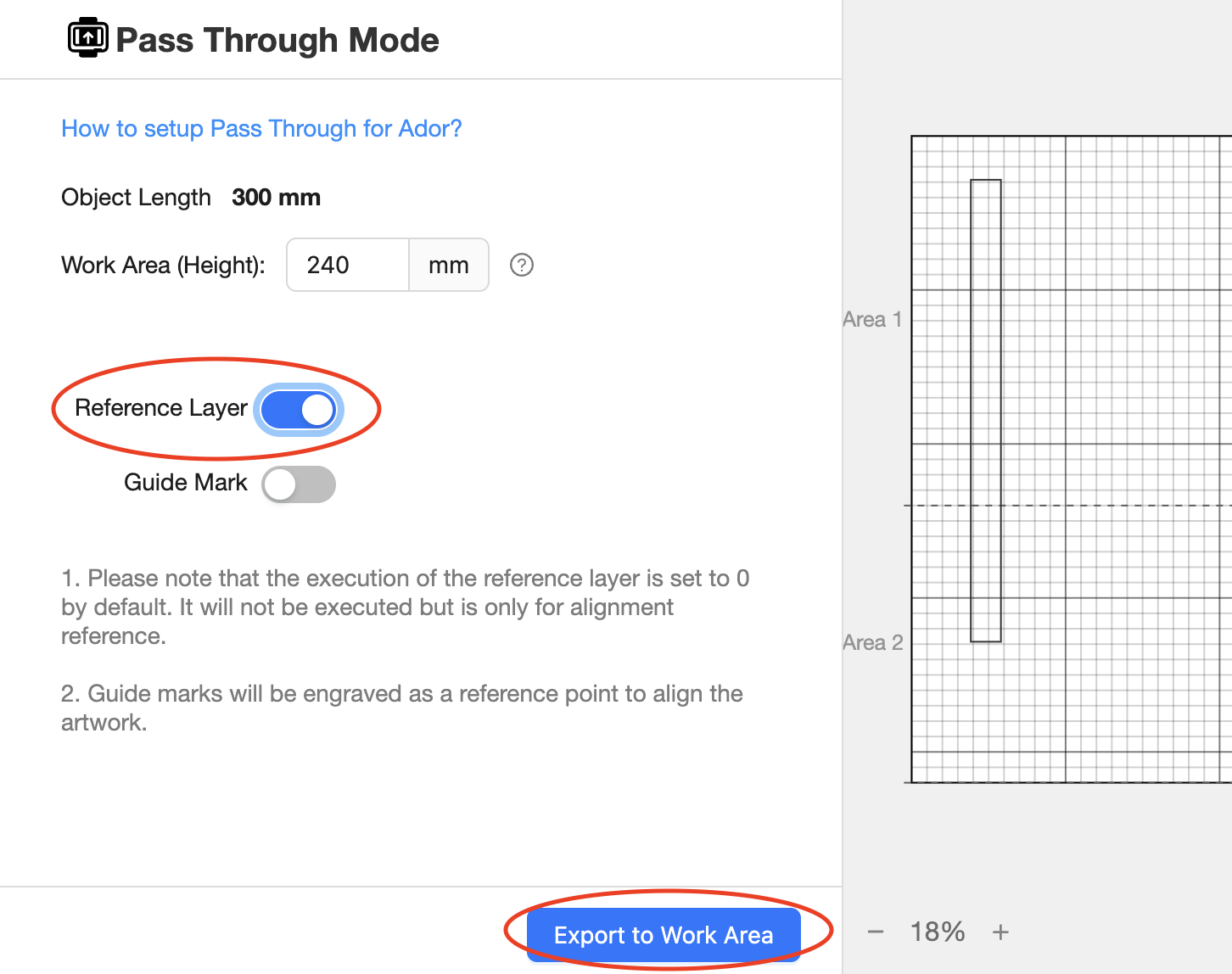

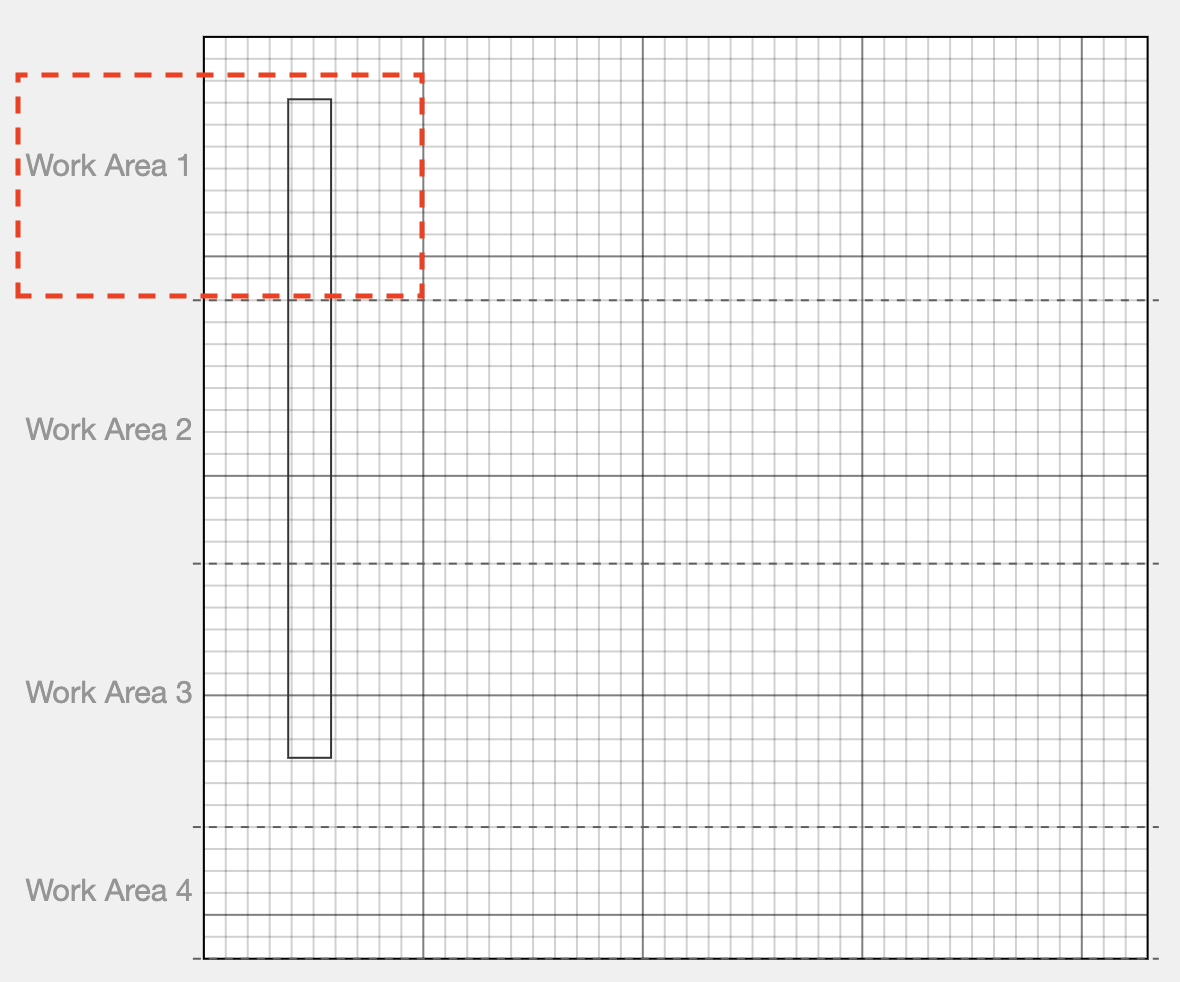

3. Calque de référenceLe calque de référence est un outil qui crée automatiquement différents calques en fonction du nombre de sections que vous avez après l'exportation vers la zone de travail.

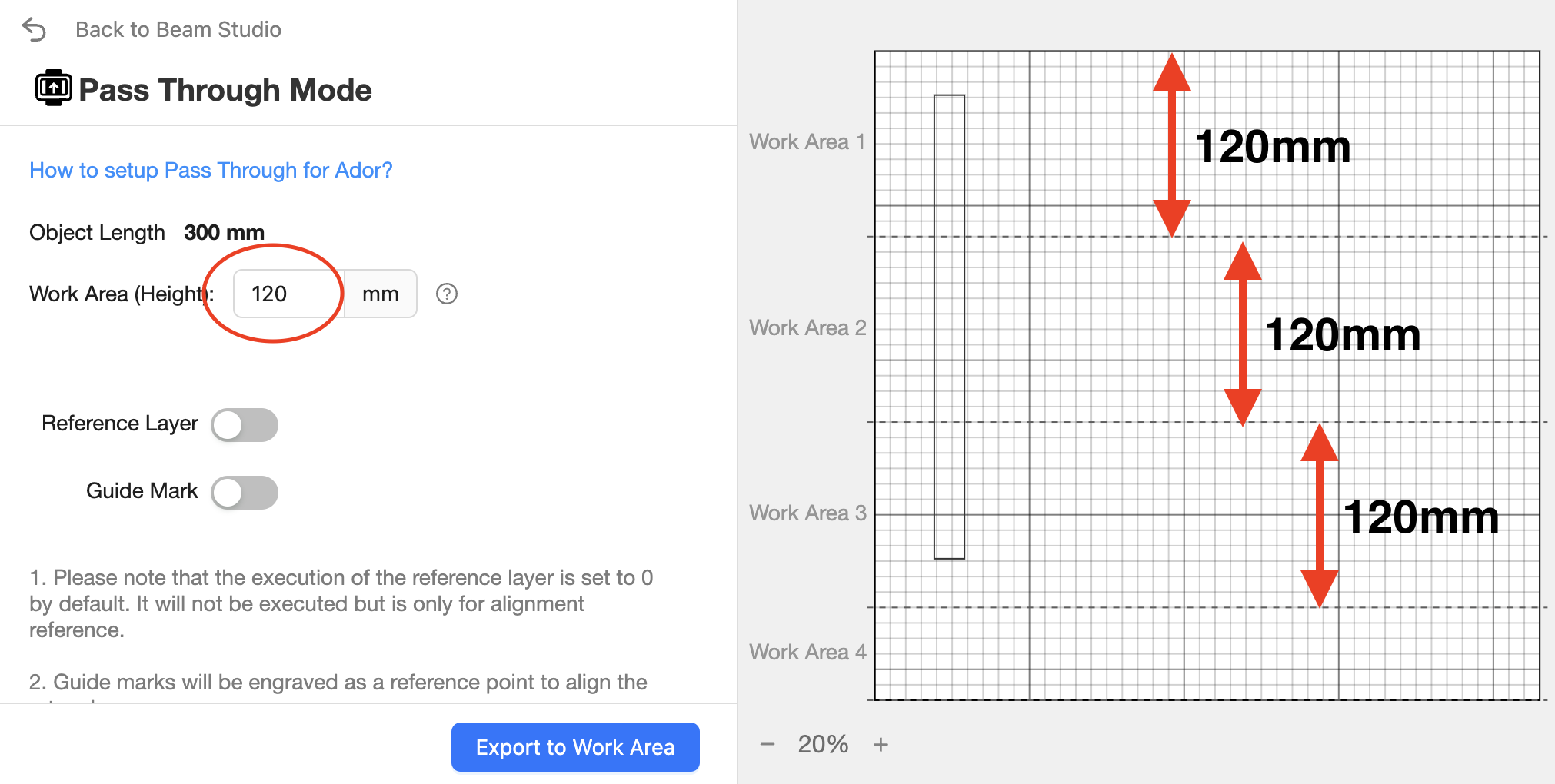

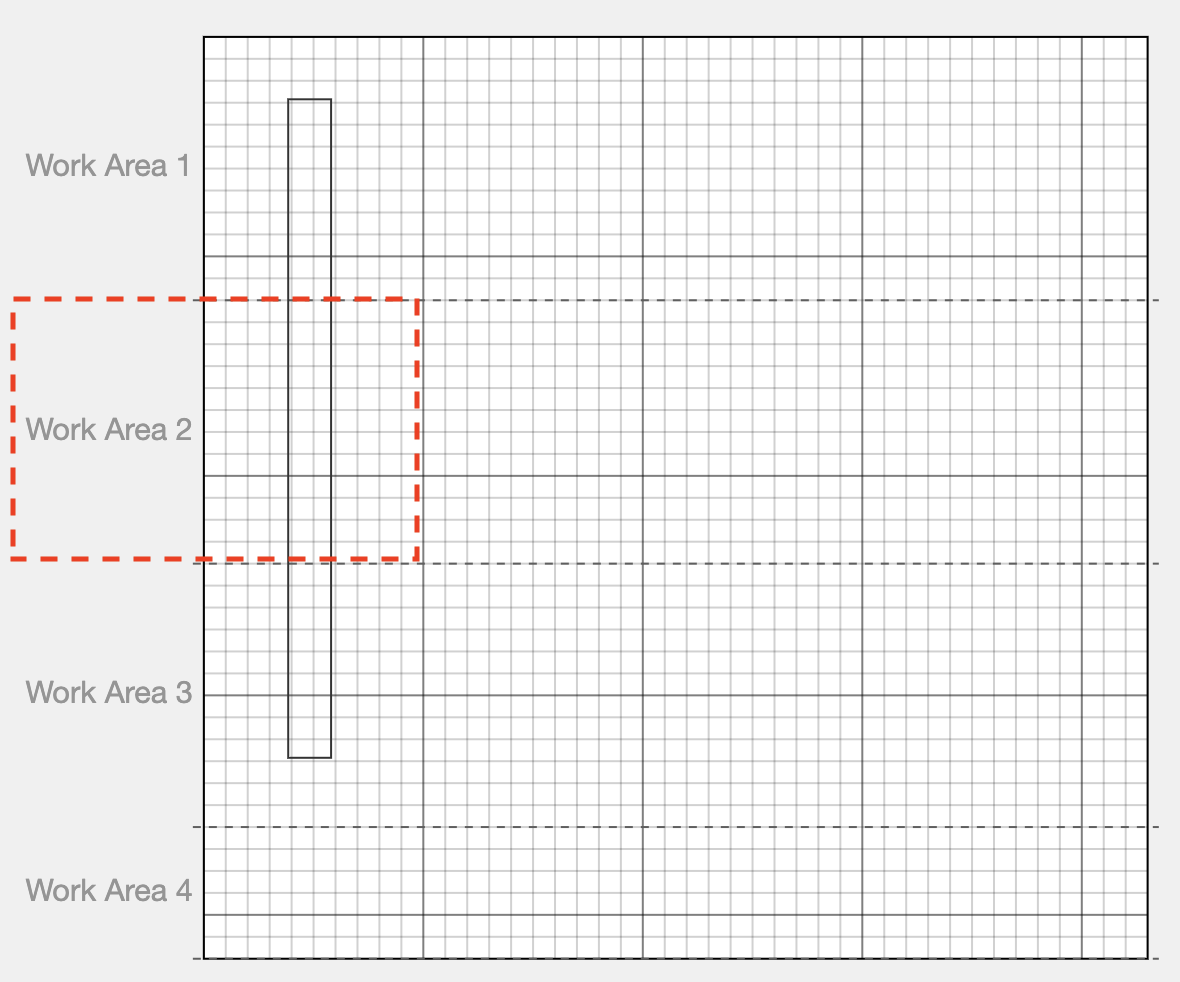

ExempleSi votre objet mesure 300 mm de long, le réglage de la zone de travail à 120 mm nécessitera trois gravures, vous aurez donc trois sections, ce qui correspond à trois calques. Vous constaterez que les différents calques graveront différentes sections de votre objet.
|
4. Marque de guidageLa marque de guidage est un outil utilisé pour aligner les lignes de finition entre chaque section de gravure.

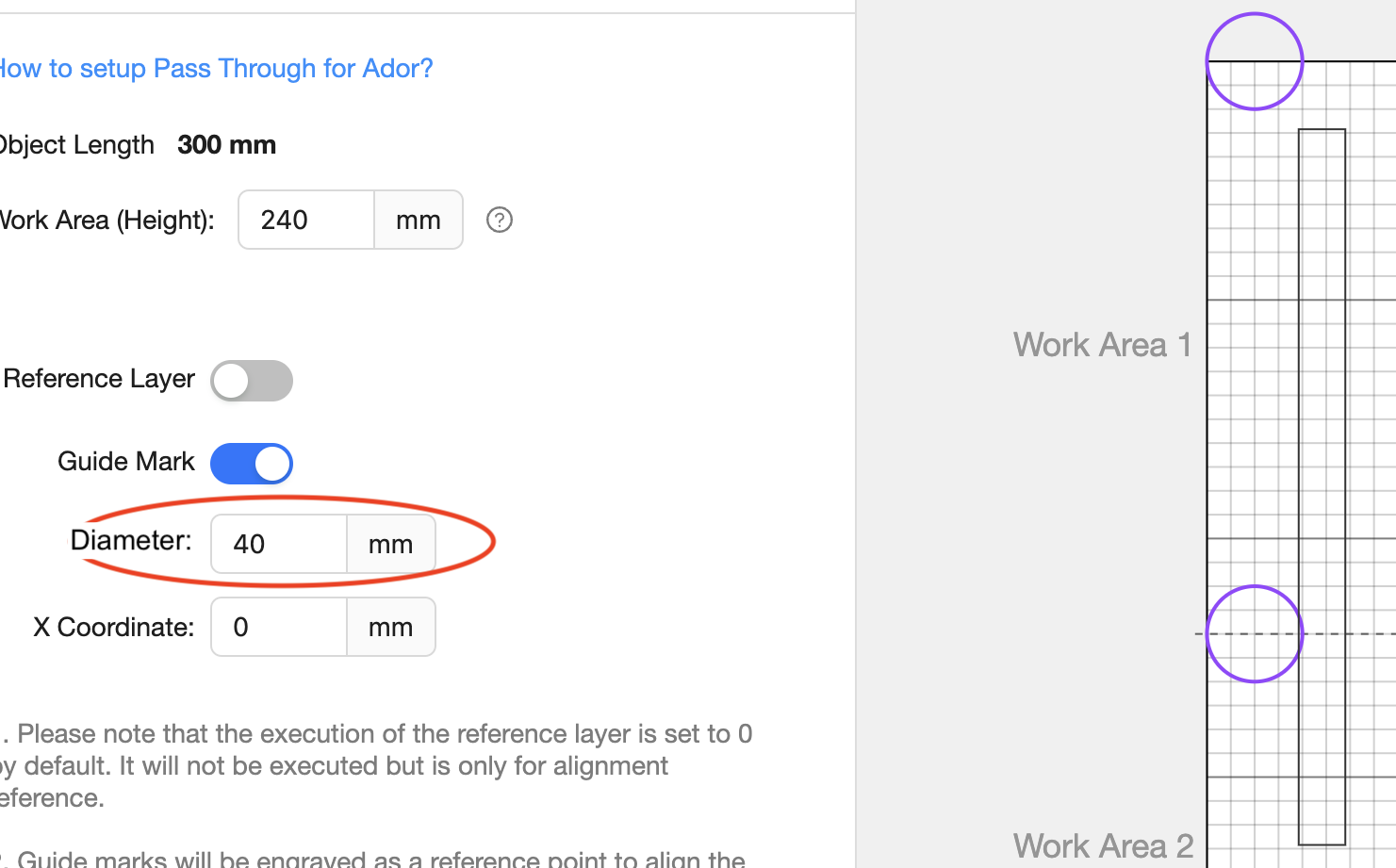

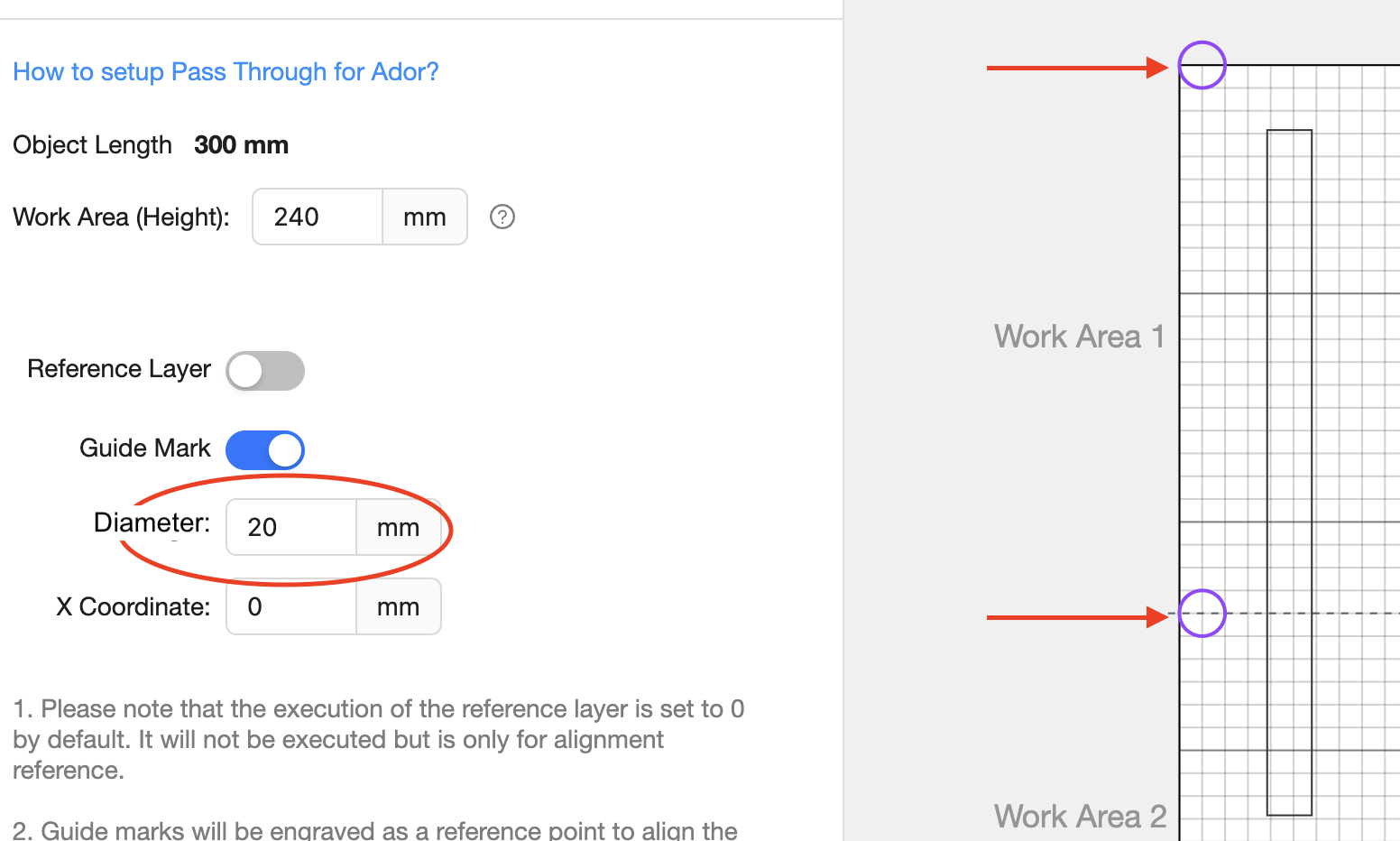

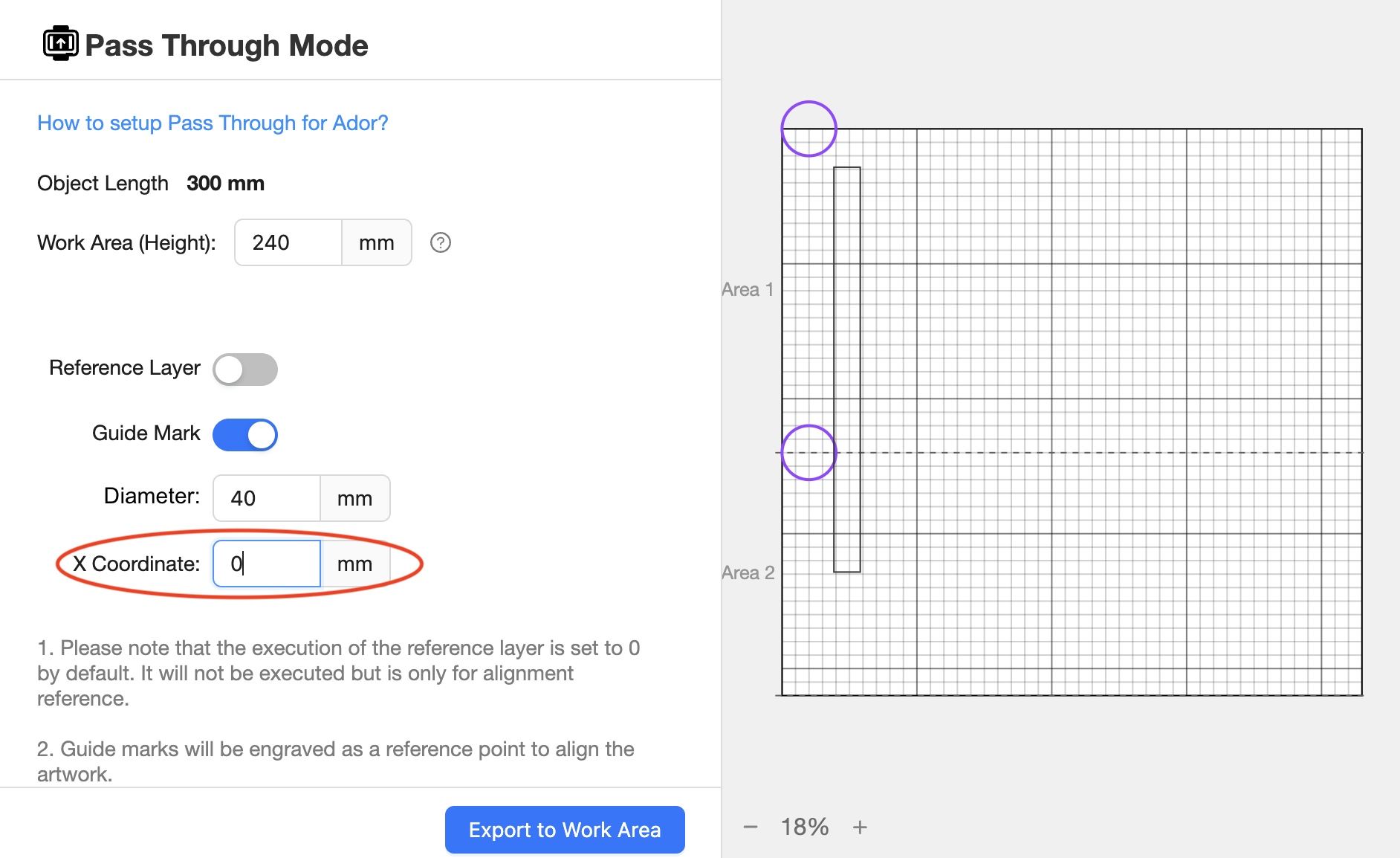

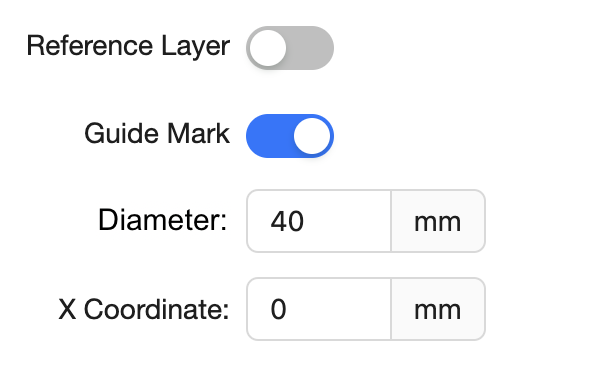

Paramètres supplémentaires pour le repère de guidage
1. Diamètre Le paramètre Diamètre correspond à la taille des cercles, et sa valeur par défaut est de 40 mm.
2. Coordonnée X Le paramètre Coordonnée X correspond à l'emplacement des deux cercles, qui dépendra de la taille de votre matériau, et sa valeur par défaut est de 390 mm.
|
Étape 21
Modifiez les paramètres de gravure traversante si nécessaire en fonction de votre design ou fichier.
Si vous suivez mon exemple, vous pouvez utiliser les paramètres ci-dessous pour graver le rectangle.
Étape 22

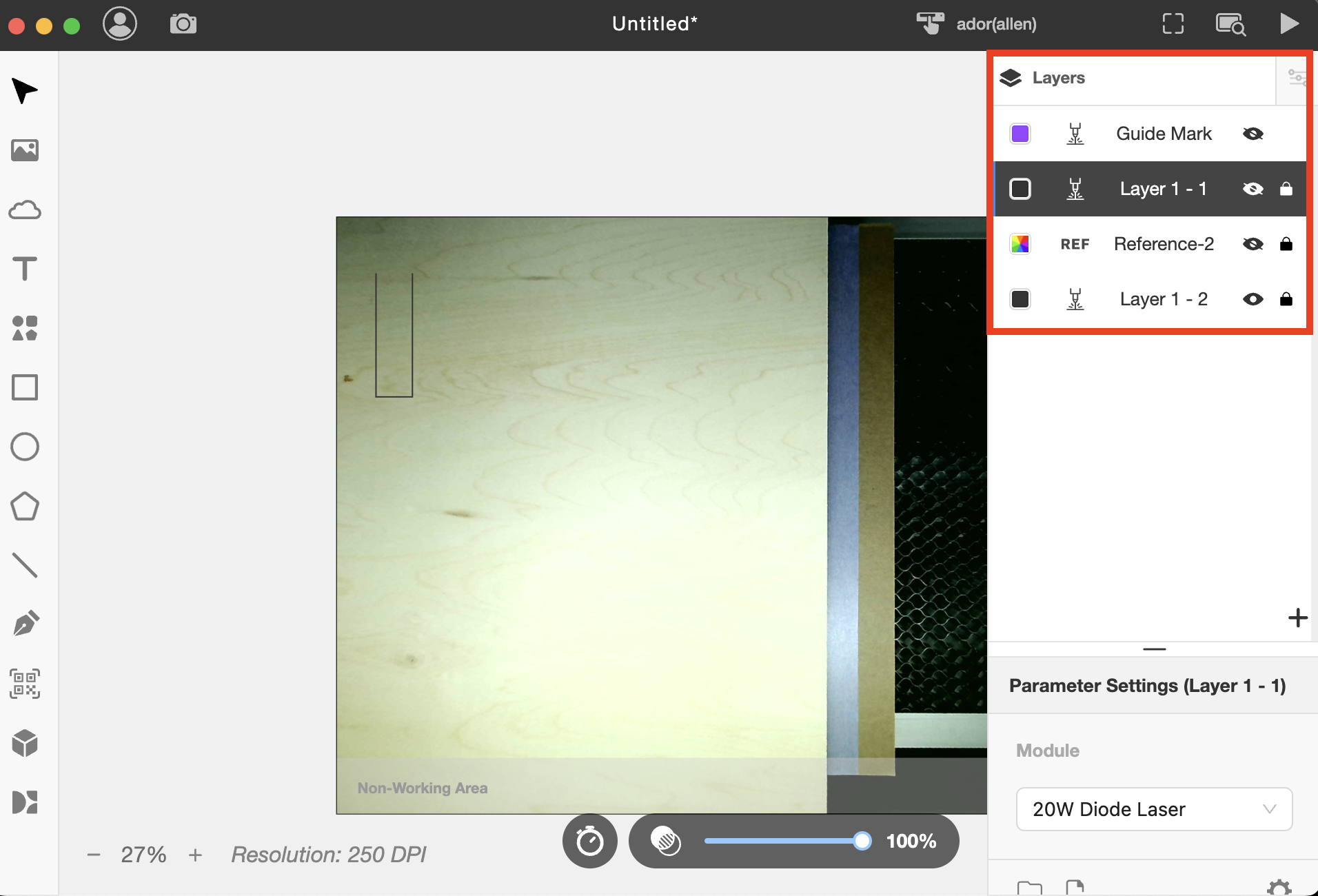

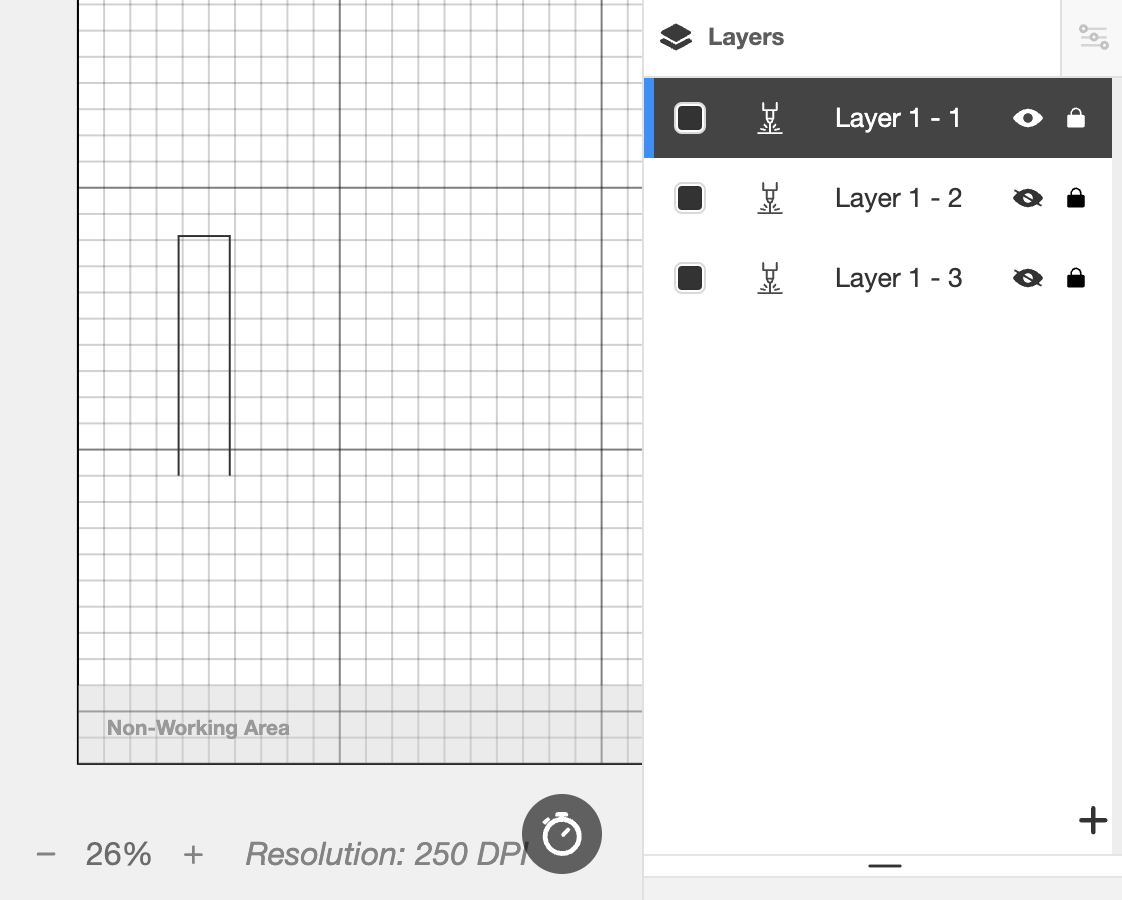

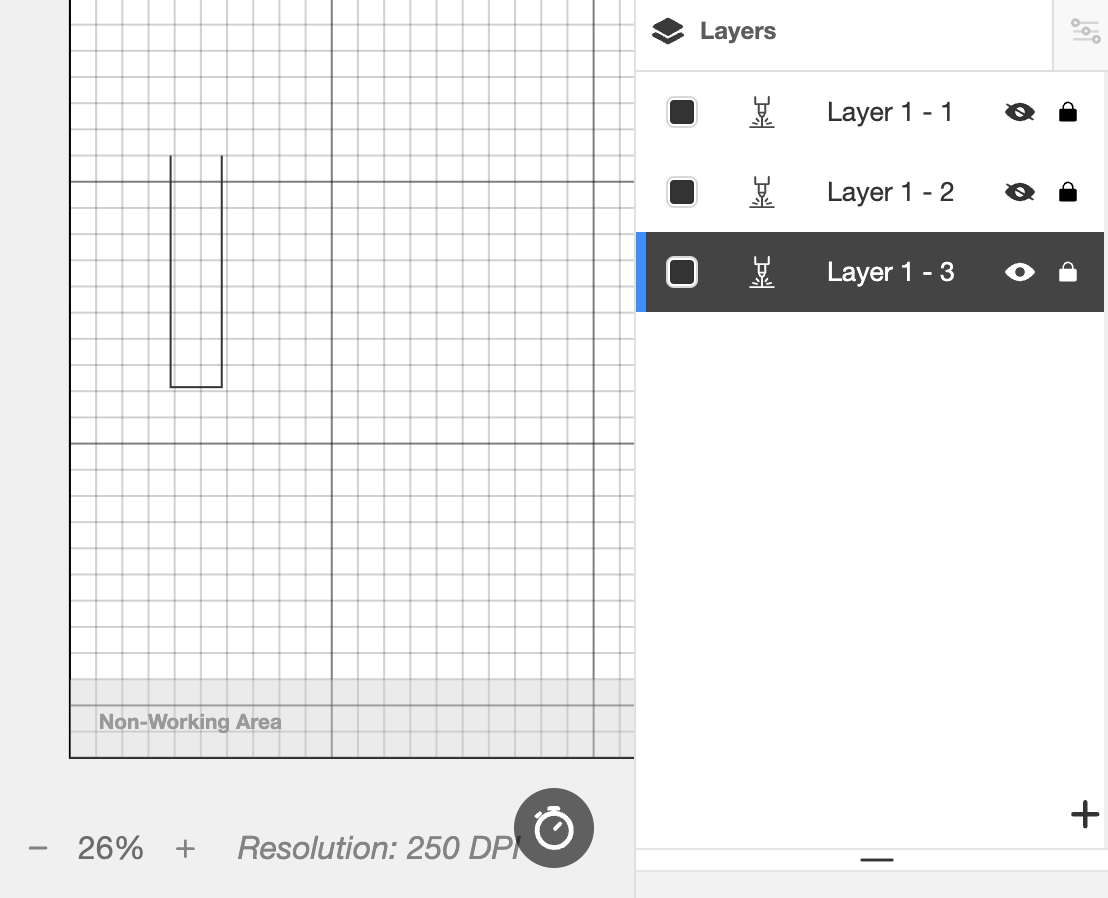

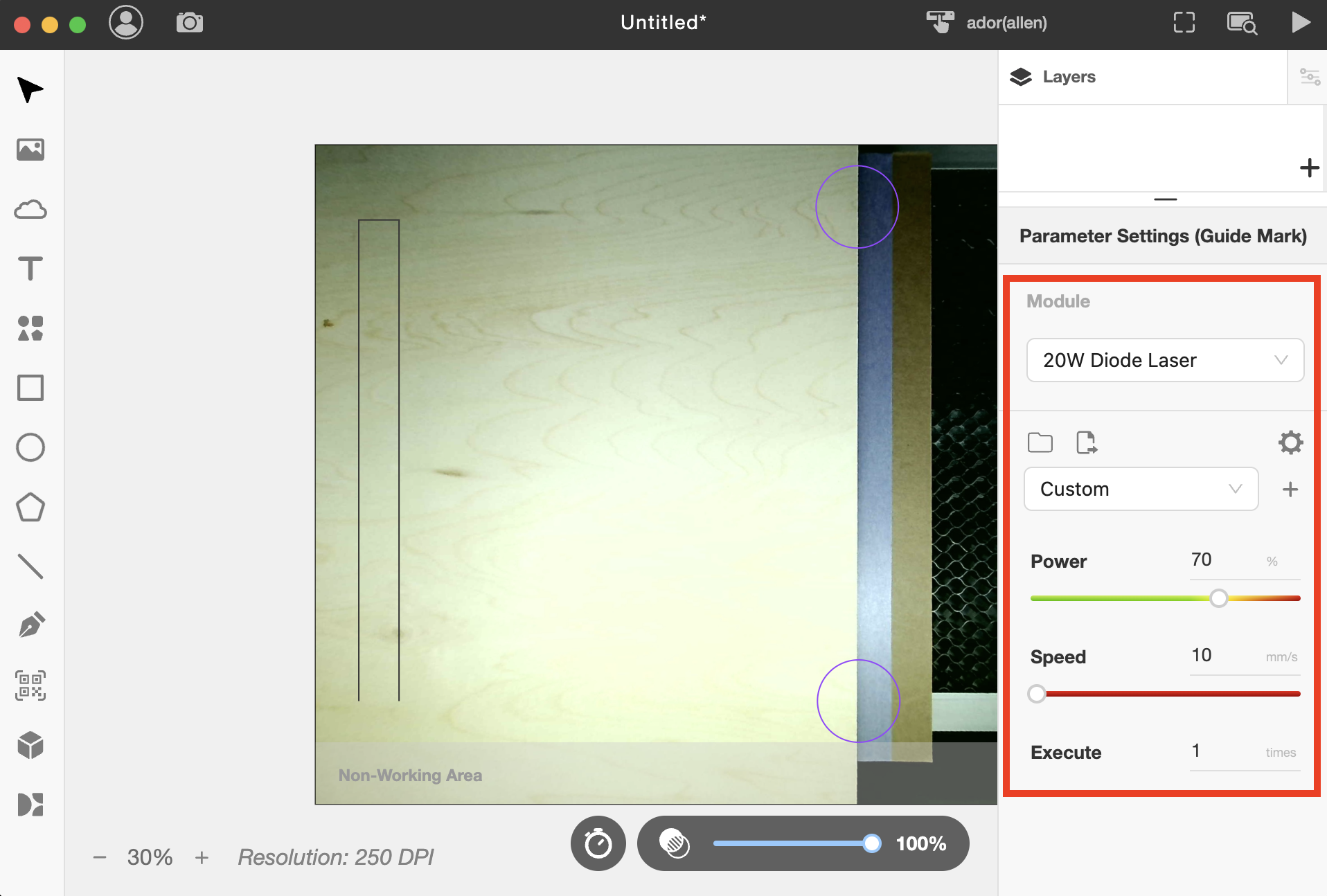

Après l'exportation, vous verrez les calques créés automatiquement et les deux cercles.

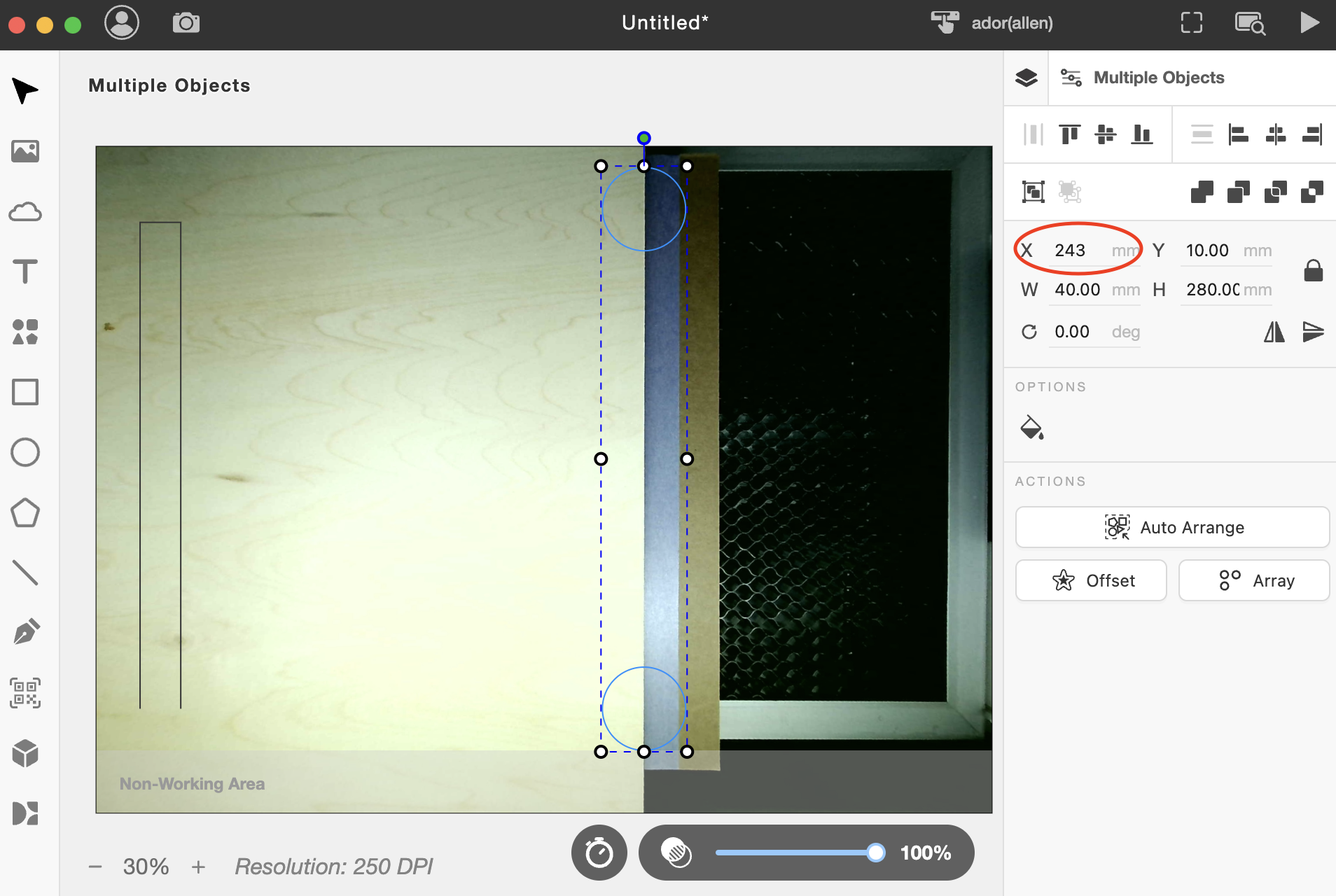

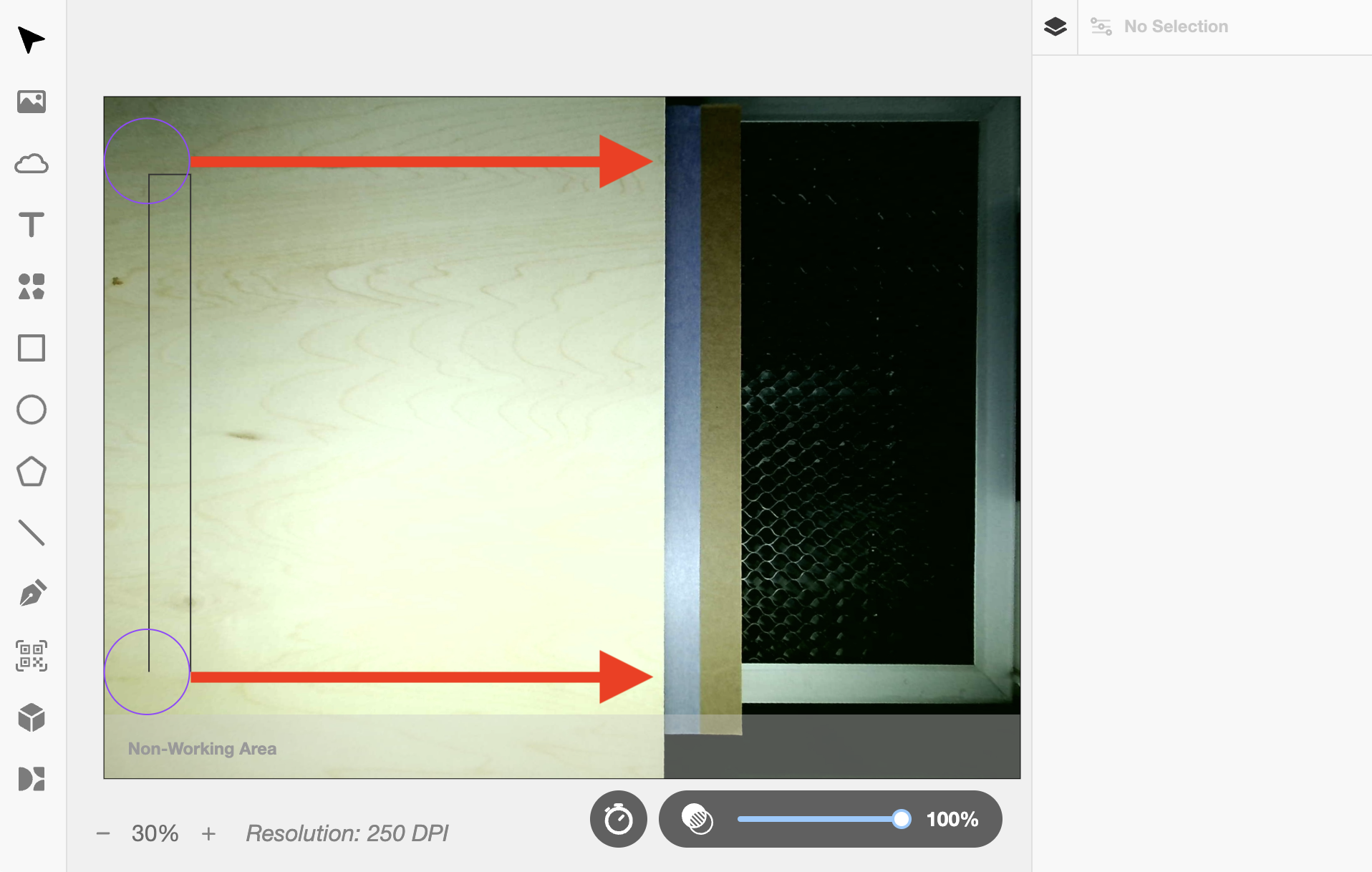

Déplacez les cercles de sorte que la moitié soit dans le matériau et l'autre moitié sur le ruban adhésif.
(Il est suggéré de modifier la valeur de l'axe X pour déplacer les cercles.)
Étape 23
Définissez vos paramètres en fonction de votre matériau et assurez-vous de modifier les paramètres dans tous les calques.
Activez uniquement la couche 1 et le repère de guidage. Masquez les autres, car ils seront gravés ultérieurement.
Étape 24

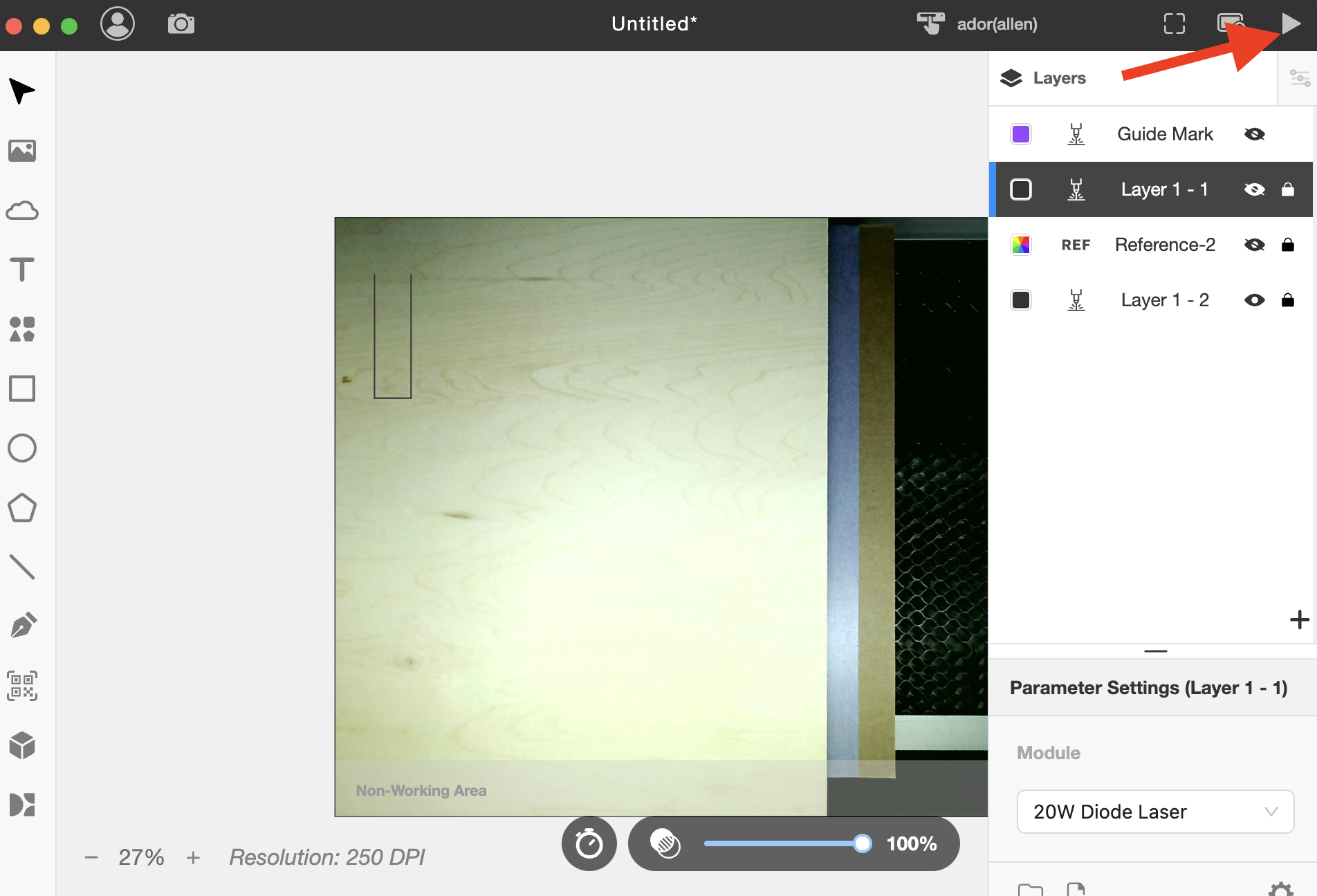

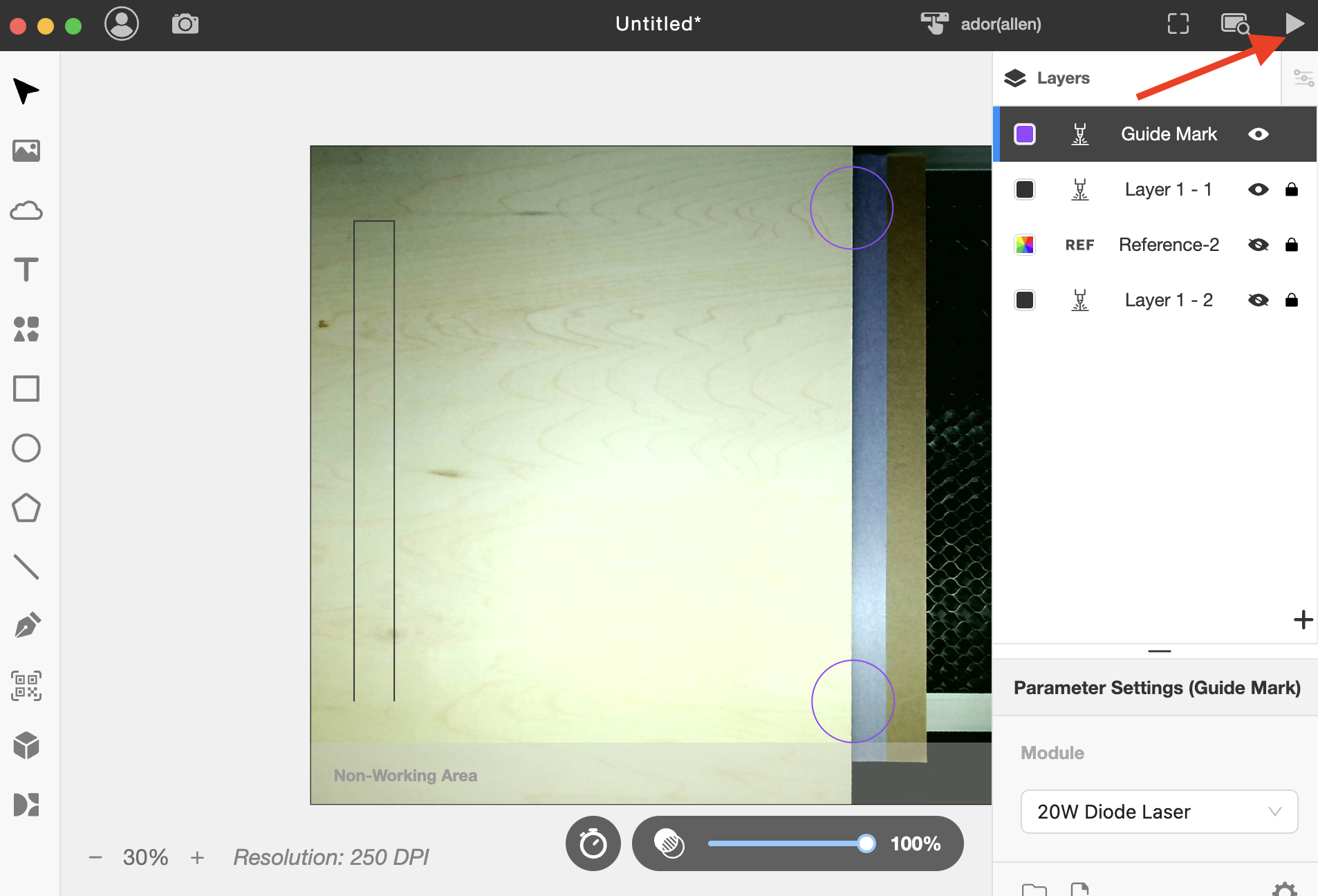

Lancez la tâche.
(Assurez-vous que seules la couche 1 et le repère de guidage sont activés. Les autres doivent être masqués.)
Étape 25

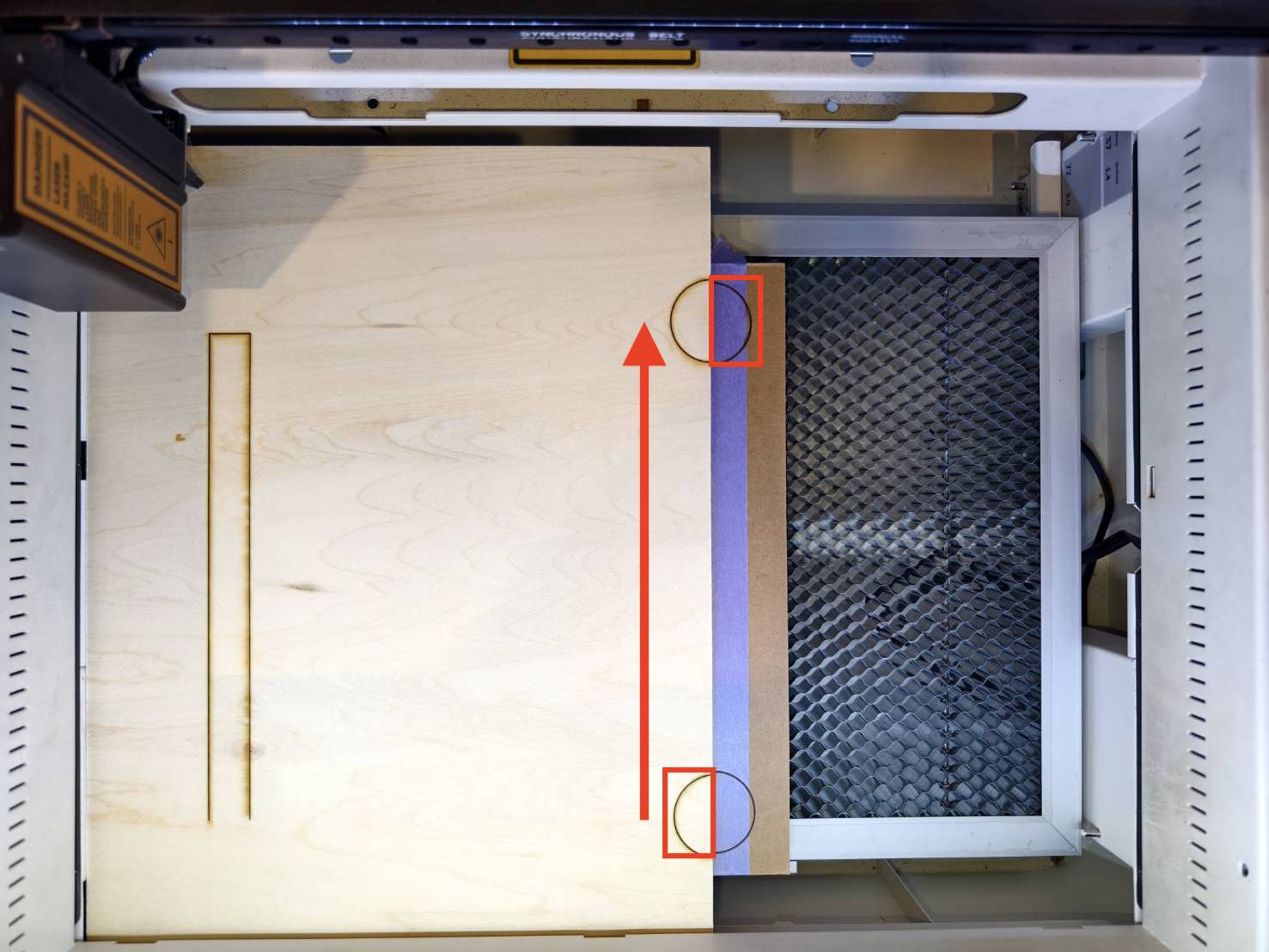

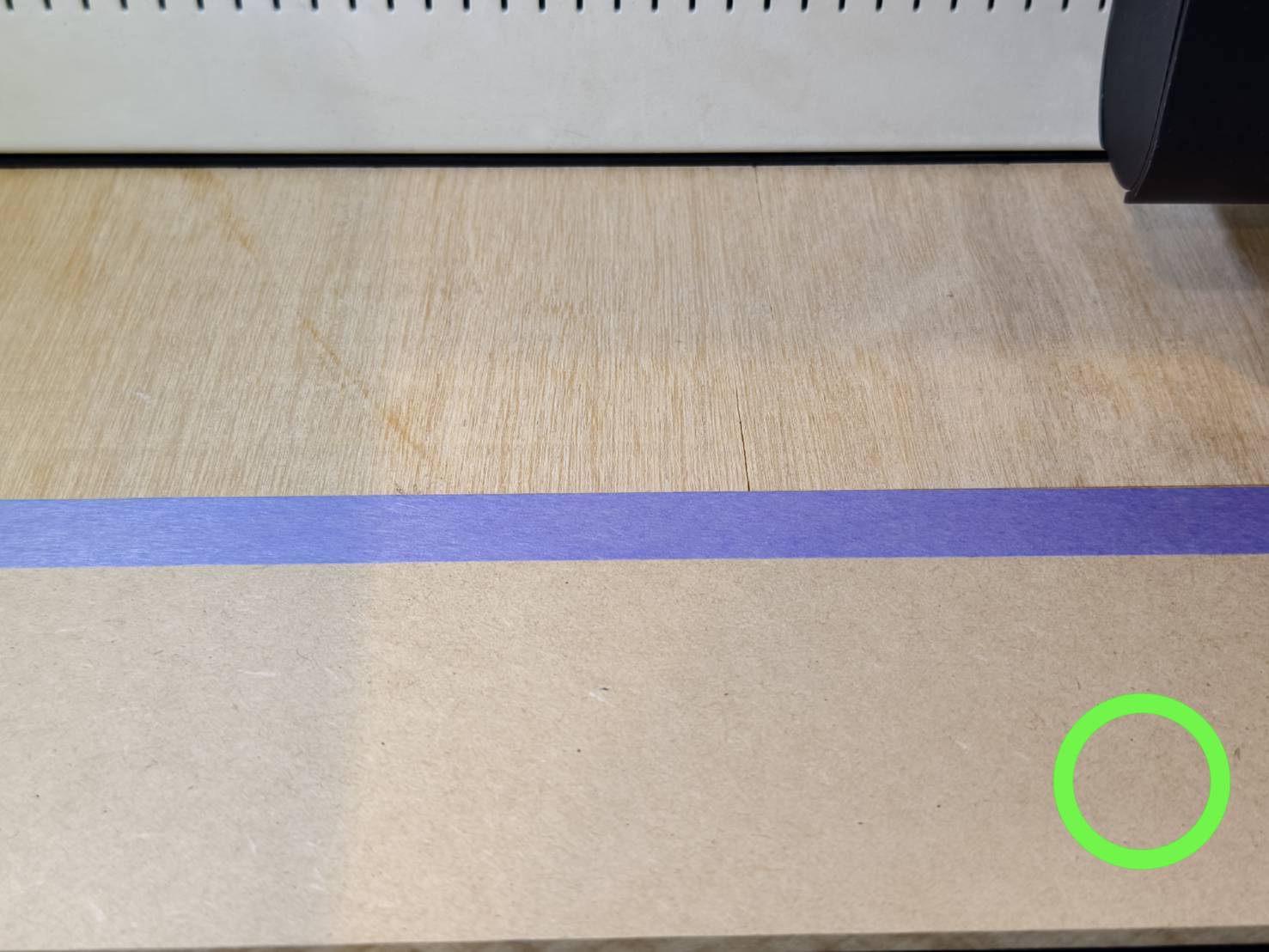

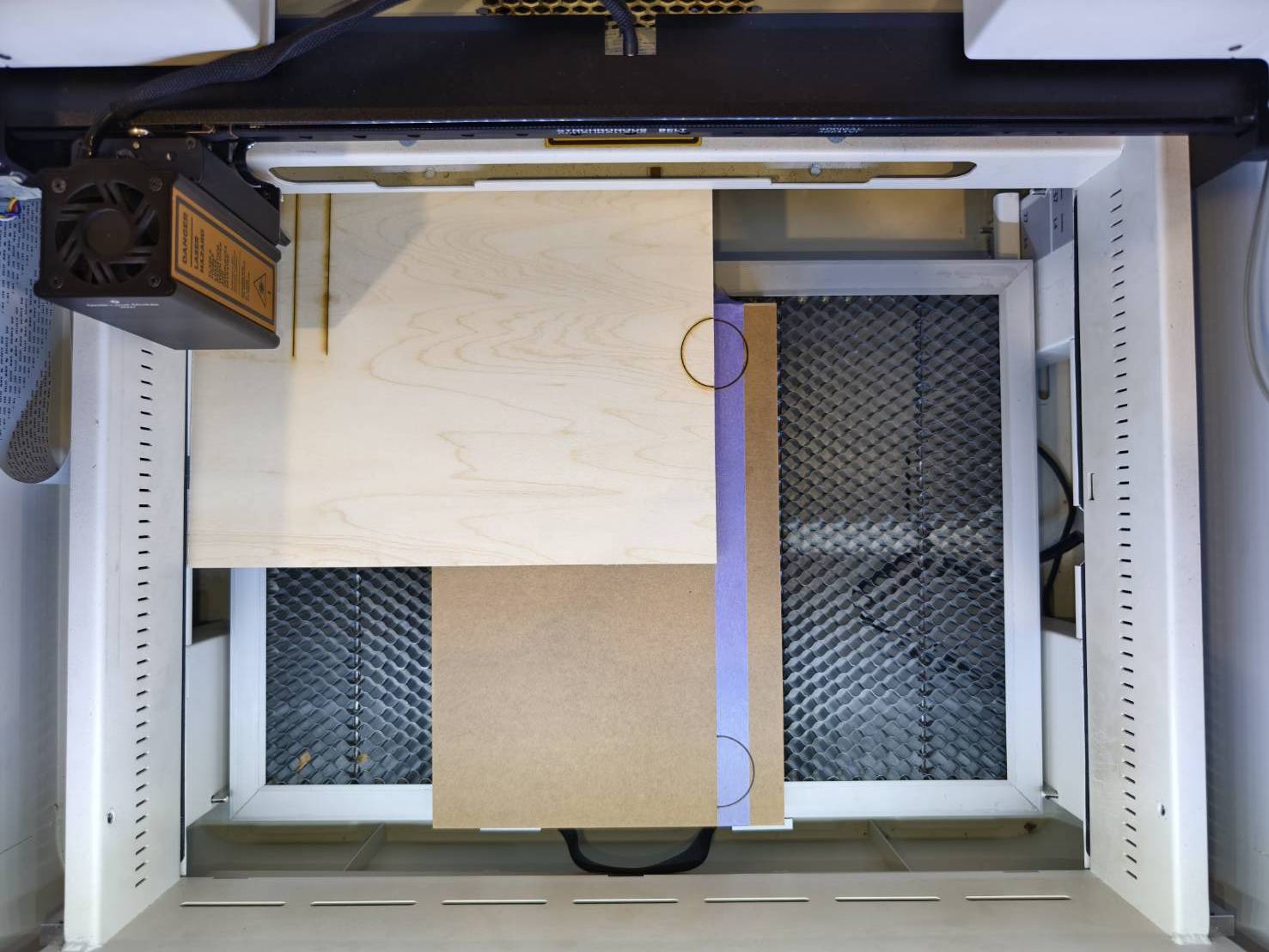

Après la première gravure, déplacez votre matériau pour aligner le demi-cercle inférieur sur le matériau et le demi-cercle supérieur sur le ruban adhésif.
Veuillez maintenir le ruban adhésif pendant le déplacement de votre matériau pour éviter tout changement de position.
Étape 26

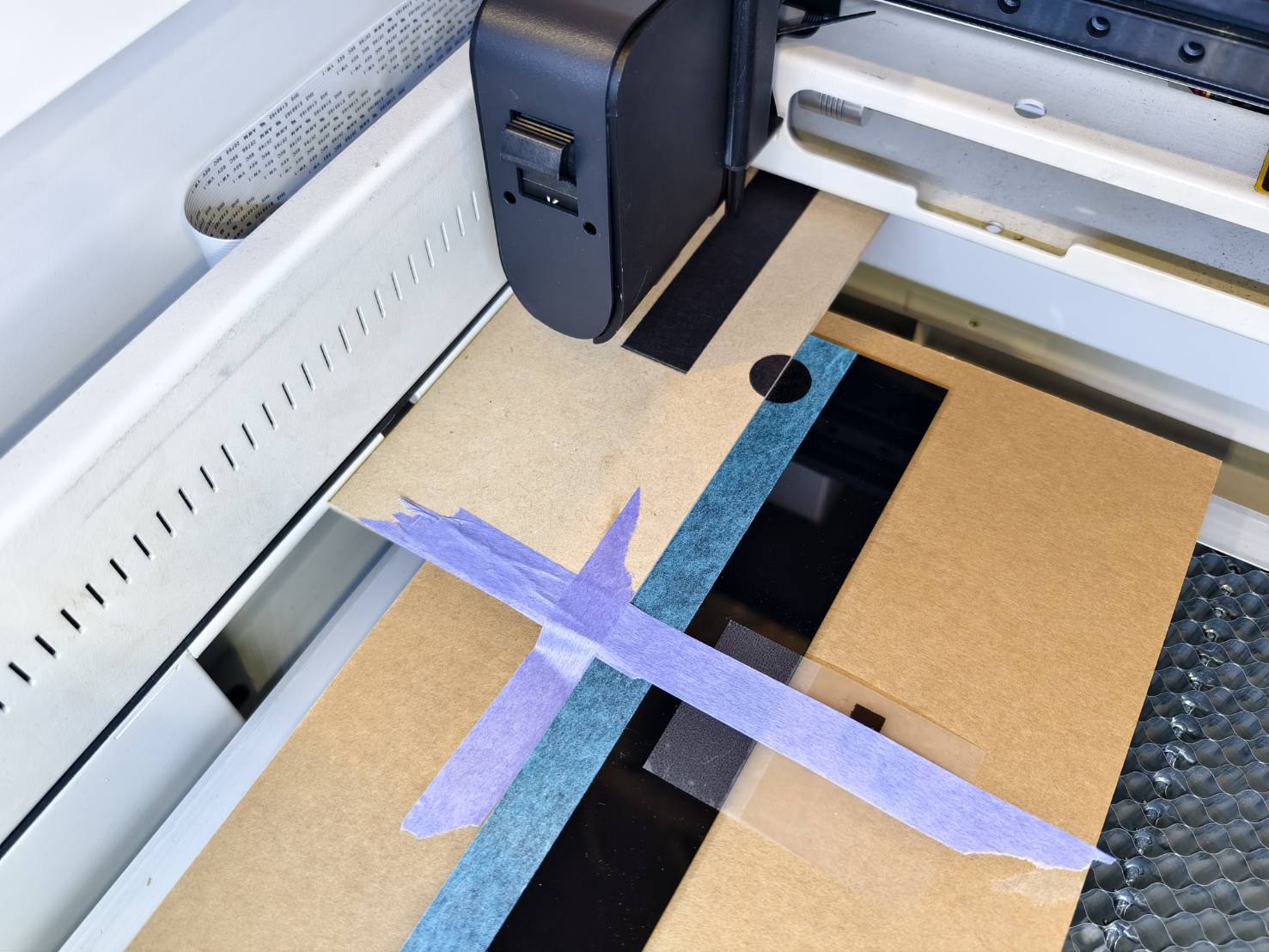

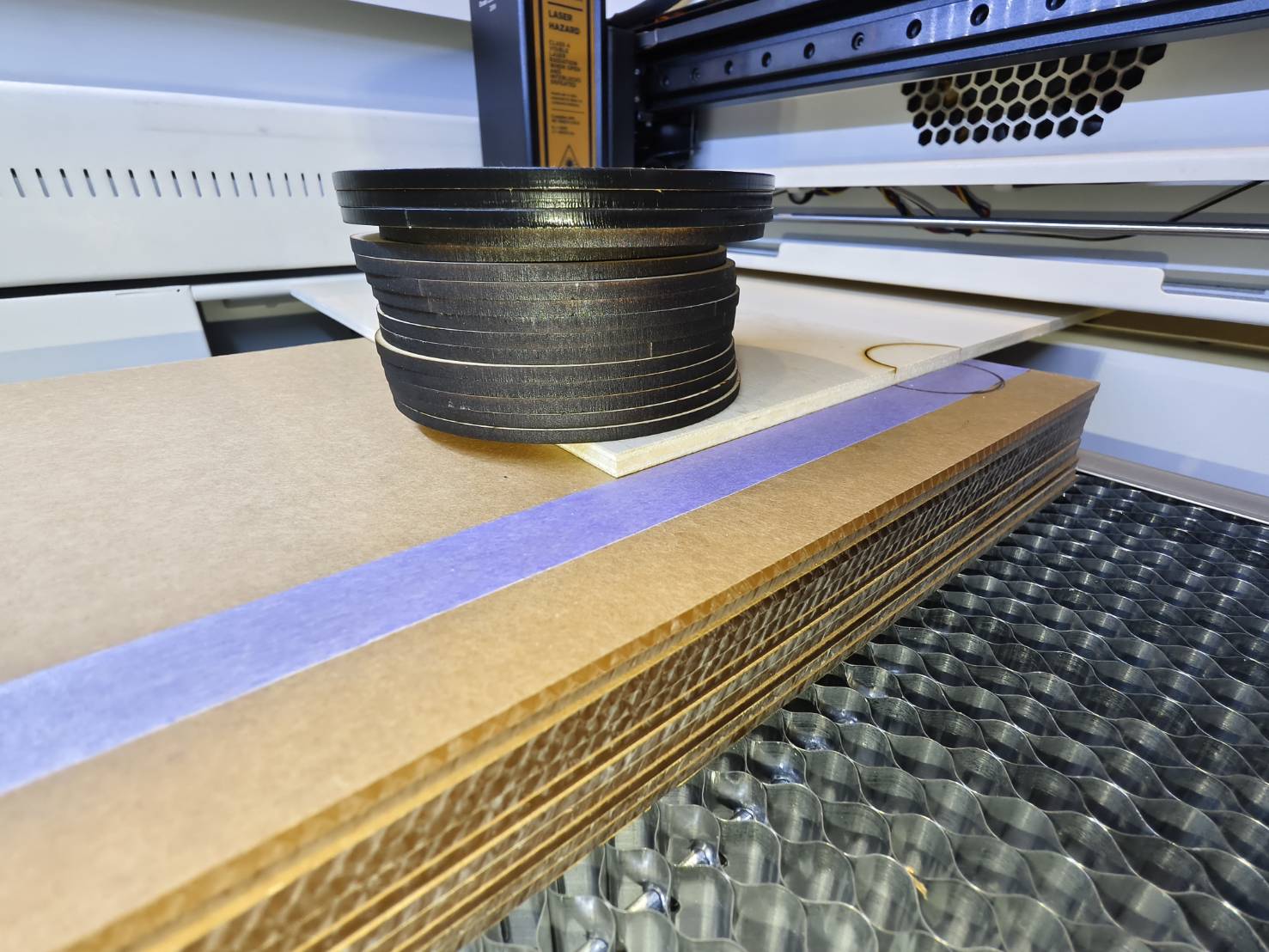

Assurez-vous que le matériau est bien à plat. S'il est incliné, il est recommandé d'utiliser un objet lourd ou du ruban adhésif pour le maintenir en place.
Dans cet exemple, le ruban adhésif est appliqué.
Veuillez faire attention car l'utilisation d'un objet peut bloquer le chemin de la tête laser, il est donc préférable d'utiliser des objets plus petits.
| Objet | Ruban adhésif |
Étape 27

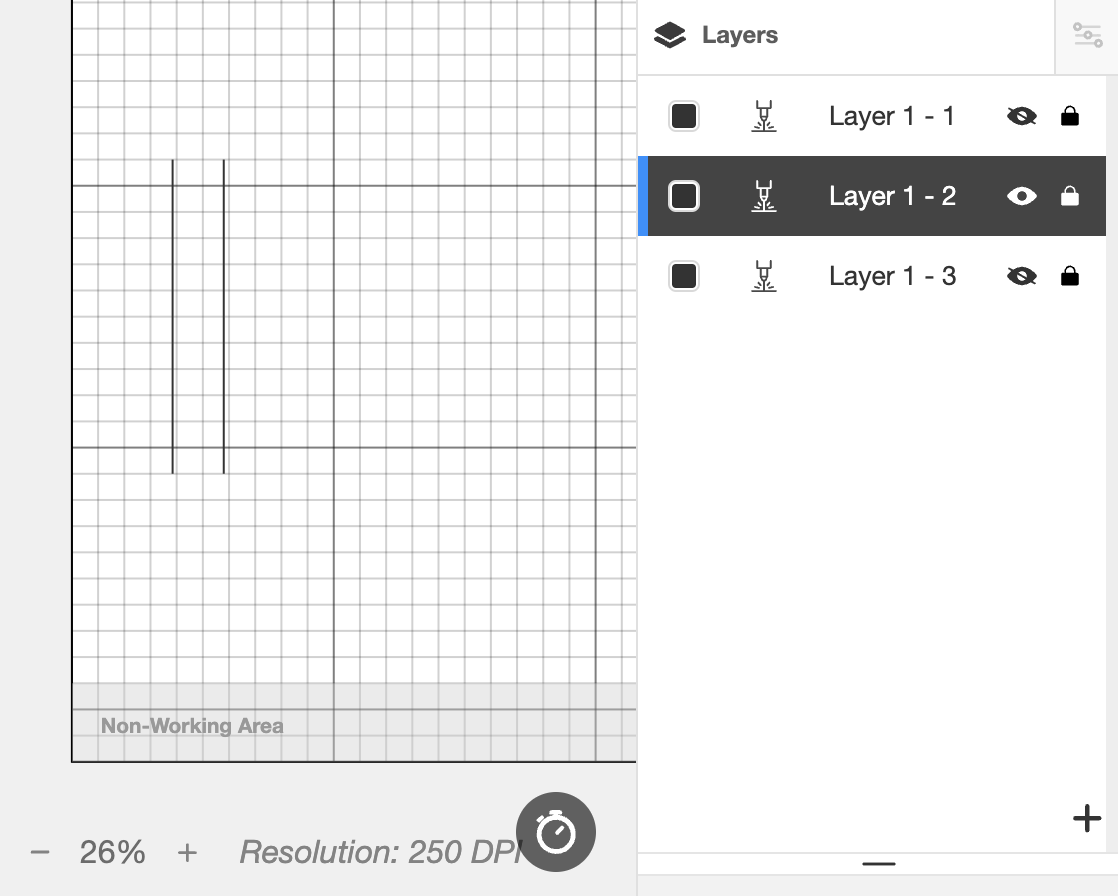

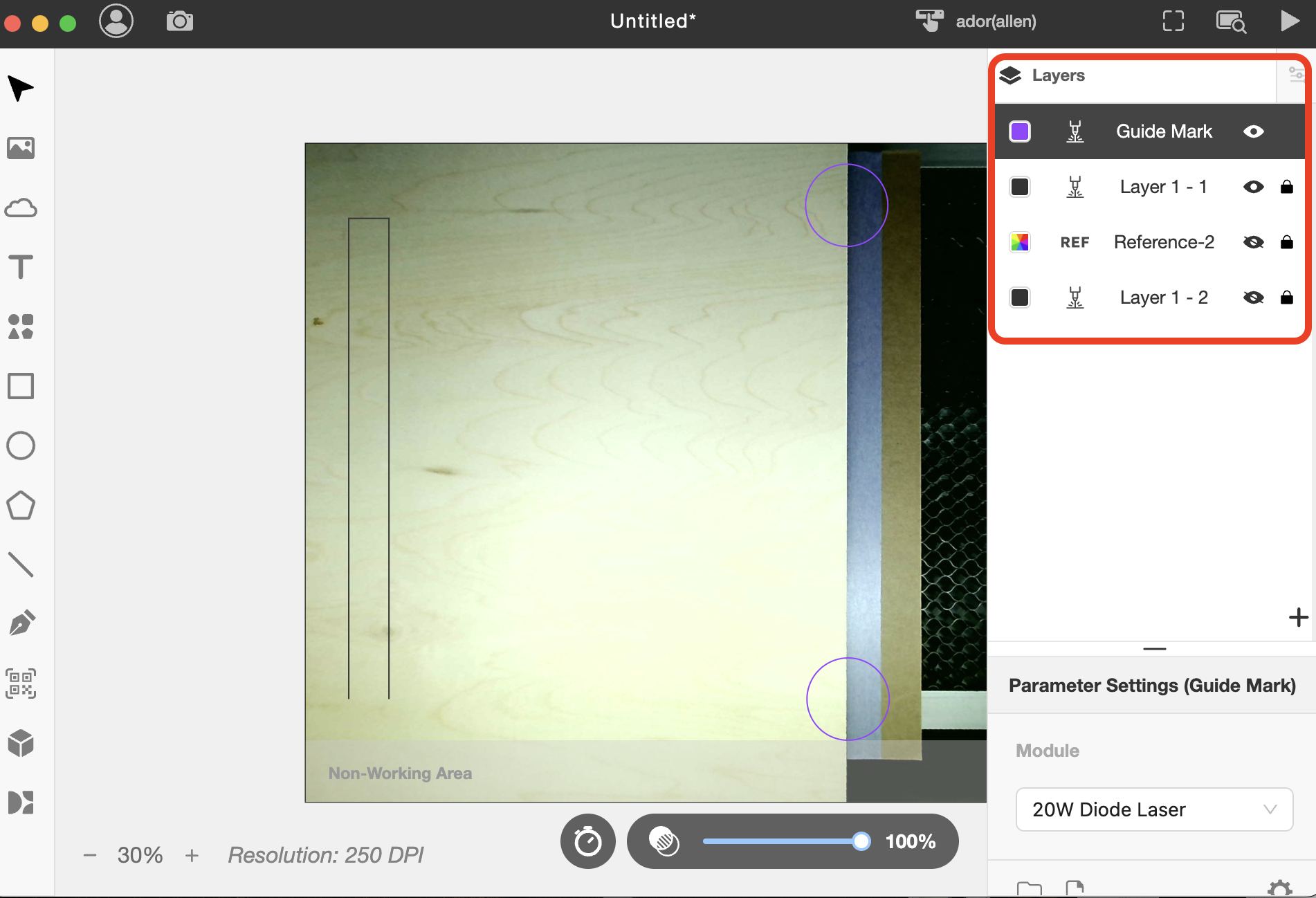

La première couche et le repère de guidage ayant été gravés, nous devons poursuivre avec la gravure de la deuxième couche. Pour cela, vous devrez désactiver manuellement la couche terminée et activer la couche suivante. La couche du repère de guidage ne sera désactivée qu'à la dernière gravure.
Si vous suivez mon exemple, veuillez vérifier :
- Masquez la première couche car sa partie est terminée.
- La couche du repère de guidage ne sera désactivée qu'à votre dernière gravure.
Dans cet exemple, seules deux gravures sont nécessaires, donc la couche du repère de guidage sera désactivée à la deuxième gravure. - Activez la deuxième couche, qui est la dernière couche dans cet exemple.

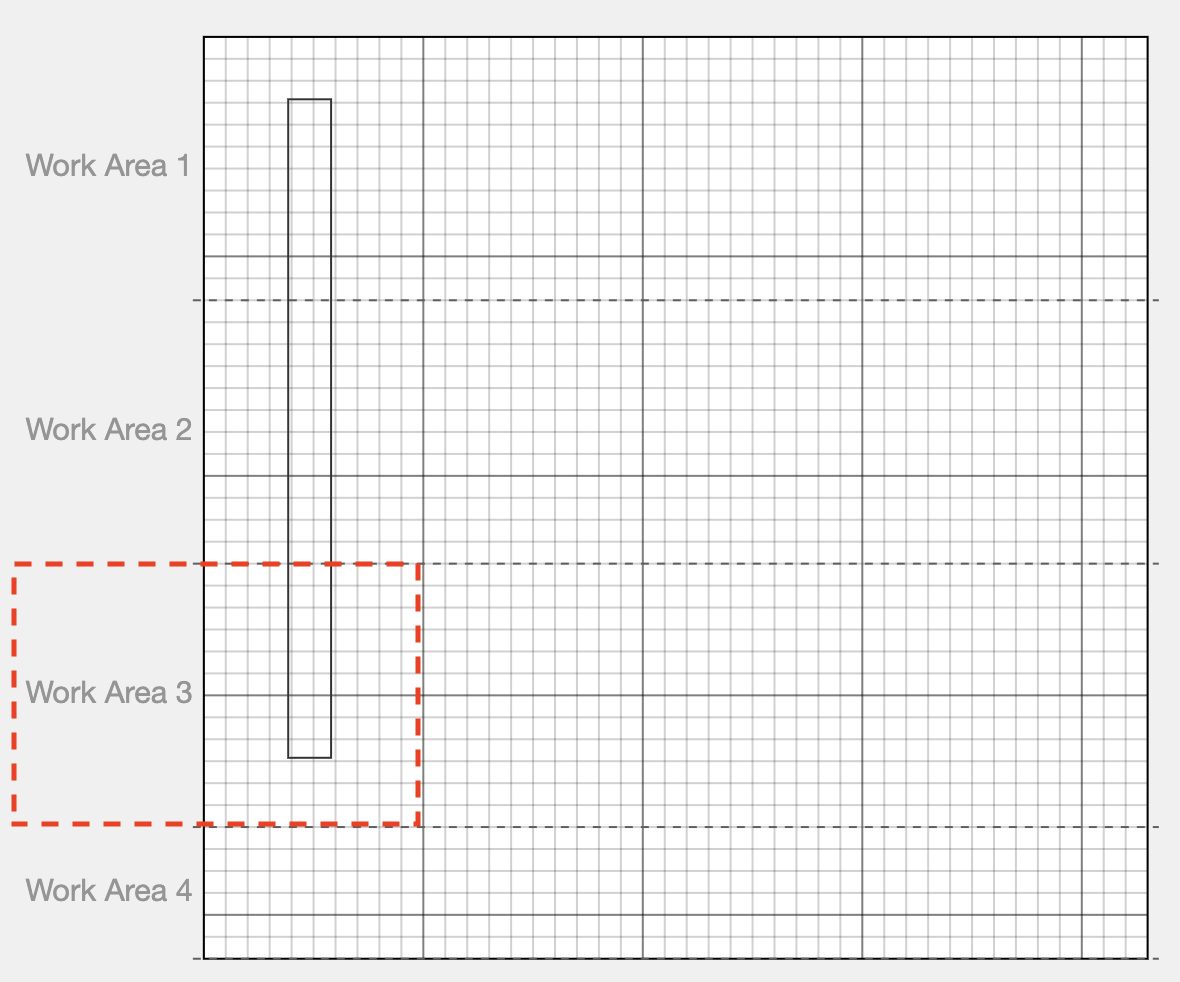

- La couche de référence contient la fin de la première couche, elle peut donc être utilisée pour l'alignement entre les couches ; elle n'a aucune sortie définie dans les paramètres, donc son activation ou non n'affectera pas la tâche.
Étape 28
Redémarrez la tâche.
Étape 29

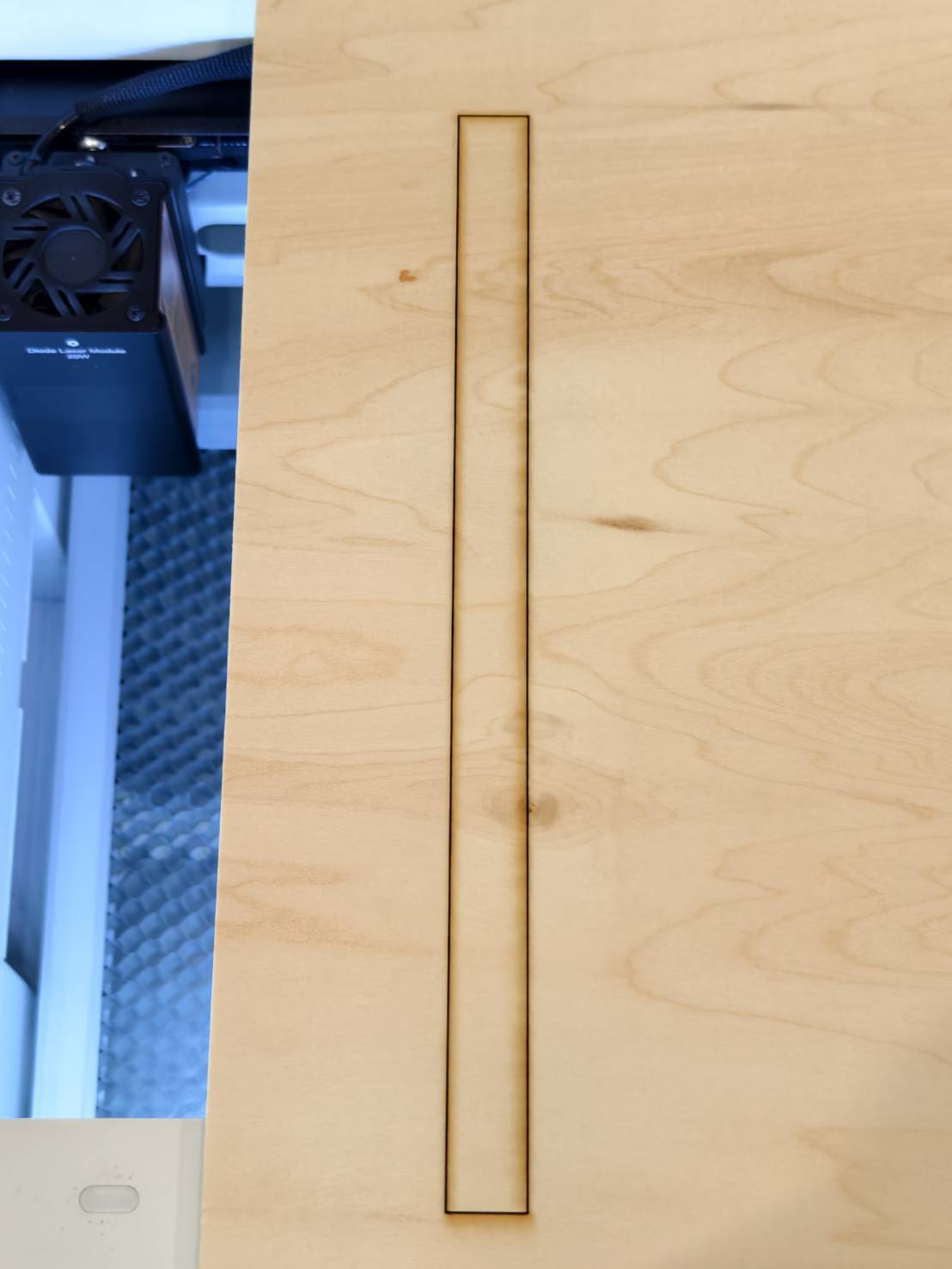

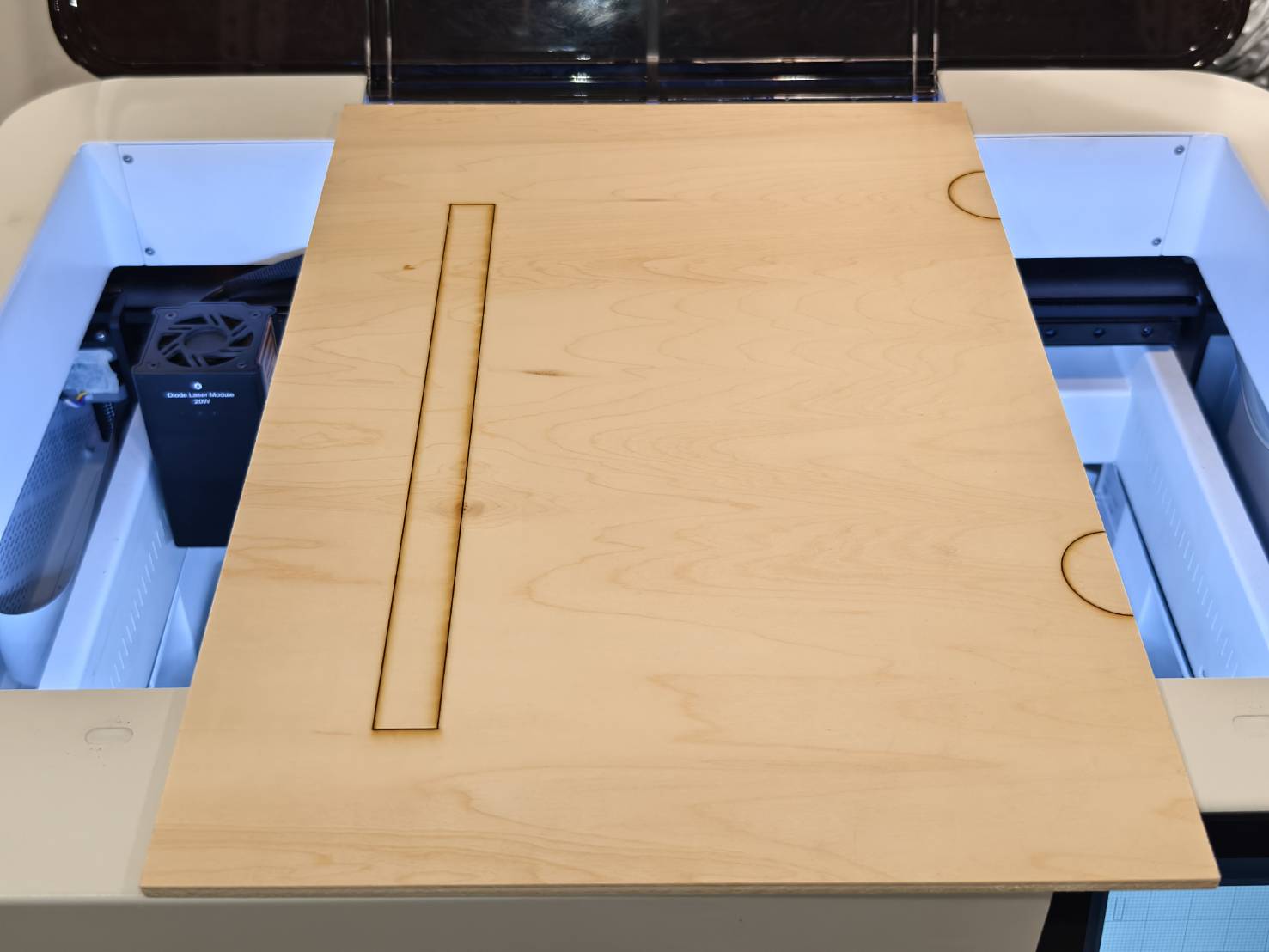

Vérifiez le résultat.
#FIN
