Description
Cet article fournit un guide complet et détaillé pour l'installation de la base d'extension Ador et du Rotary 2.0. Veuillez suivre les instructions ci-dessous pour le processus d'installation.
Déballage

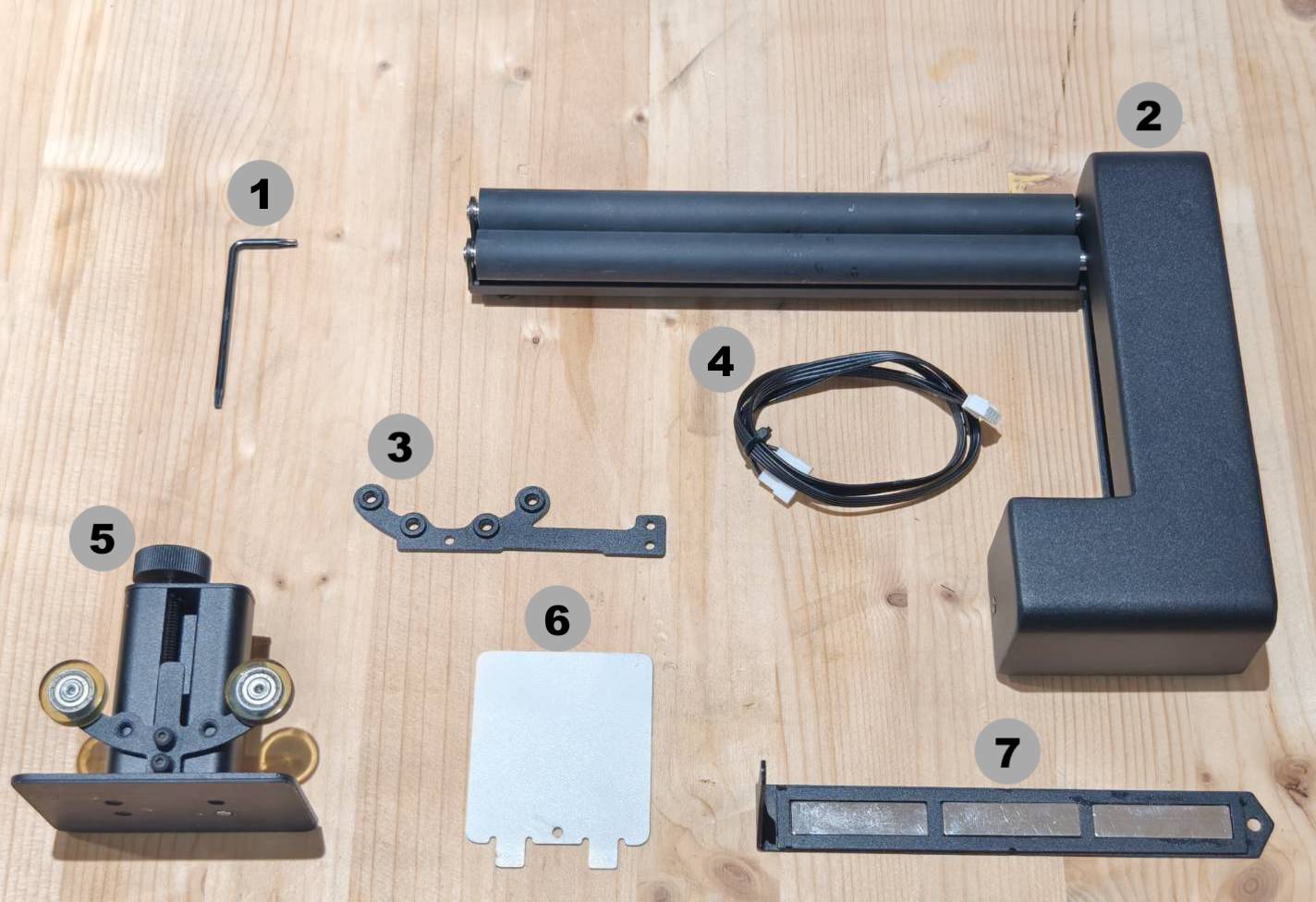

| # | Article | Qté |
| 1 | Clé Allen (2mm) | 1pc |
| 2 | FLUX Rotary 2.0 | 1pc |
| 3 | Support d'extension | 1pc |
| 4 | Câble de connexion 7 broches vers 6 broches | 1pc |
| 5 | Module de support | 1pc |
| 6 | Plaque de pré-pulvérisation (pour utilisation avec le module d'impression) | 1pc |
| 7 | Support de limite | 1pc |
Étape 1
Retirez le module laser ou d'impression si vous en avez installé un.
Étape 2
Retirez la base métallique d'Ador.
Dévissez ces deux vis pour retirer la base métallique.
Retirez la base métallique en soulevant légèrement la machine et en retirant directement la base.
Étape 3
Déballez la base d'extension et retirez le nid d'abeille.

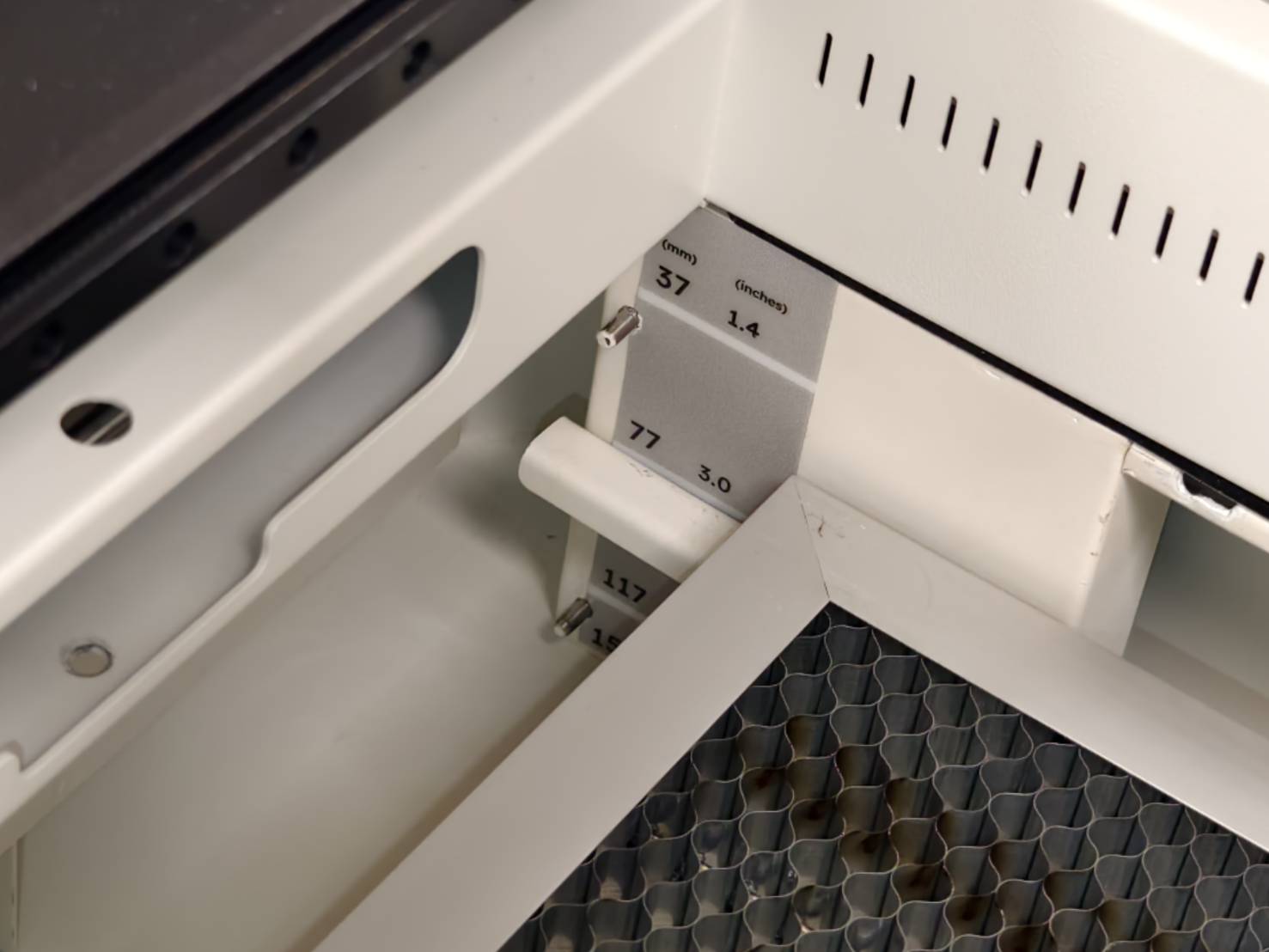

Repérez l'indication de hauteur de l'objet entourée en rouge. Placez toute la base d'extension sur une surface plane de telle sorte que l'indication de hauteur de l'objet se trouve sur le côté droit lorsque vous faites face à la base.

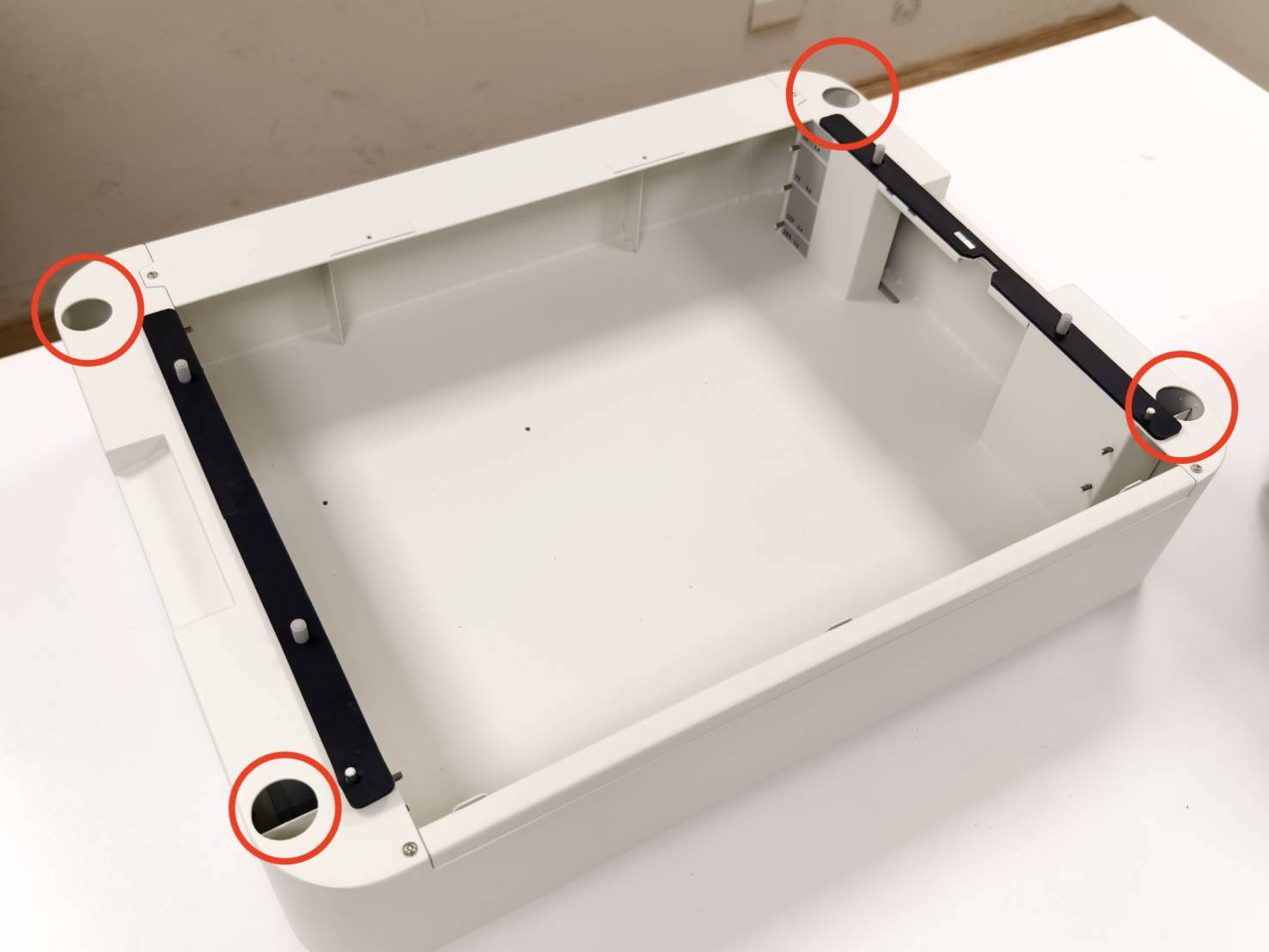

Soulevez la machine et essayez de placer les pieds en caoutchouc d'Ador dans les quatre ouvertures pour assembler la machine et la base d'extension. Assurez-vous que le côté gauche de la machine se trouve du même côté que le panneau de contrôle de la base.
Version Passthrough (Non disponible dans l'UE)
| Version Non-Passthrough | Étape 5 |

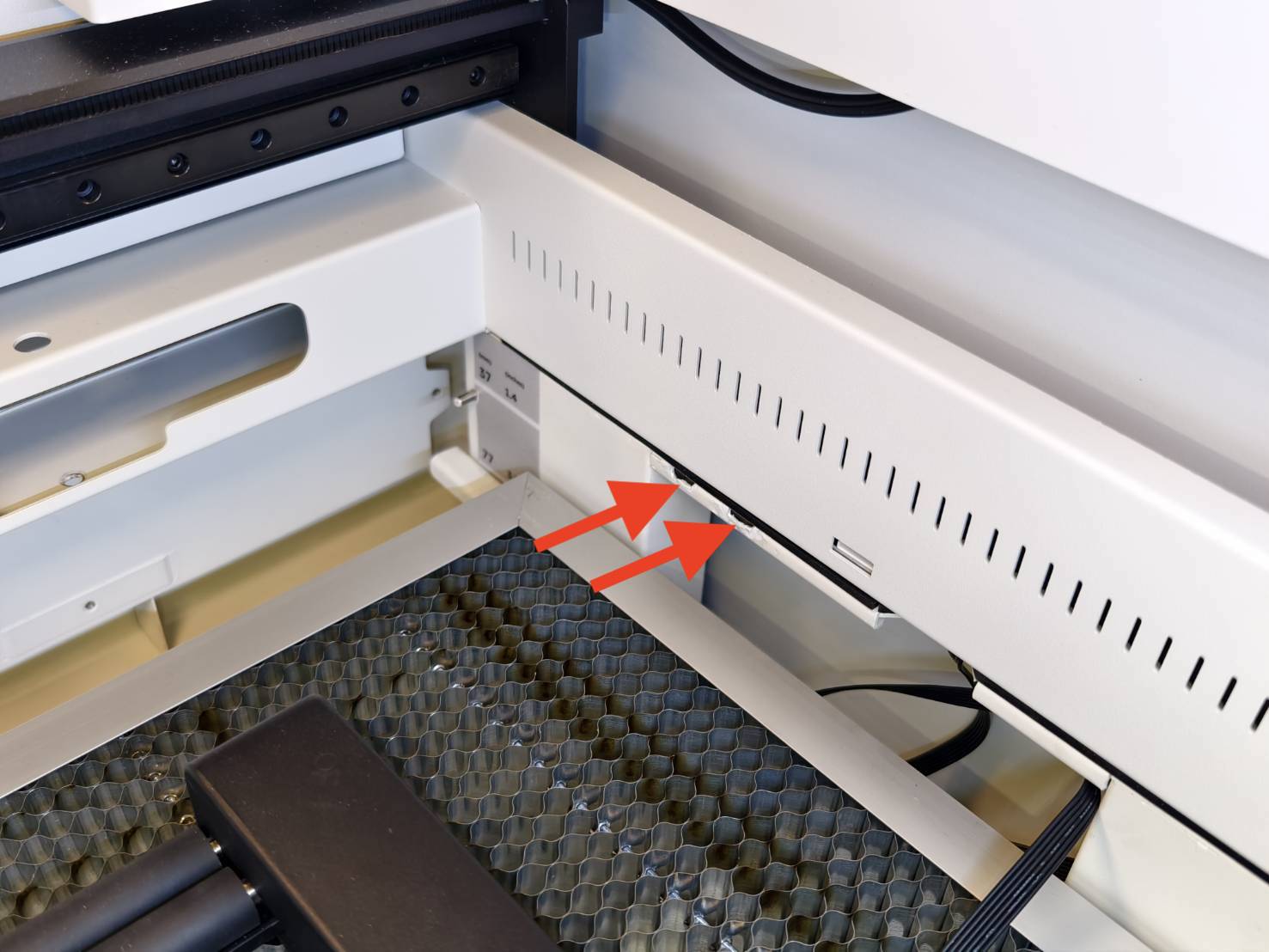

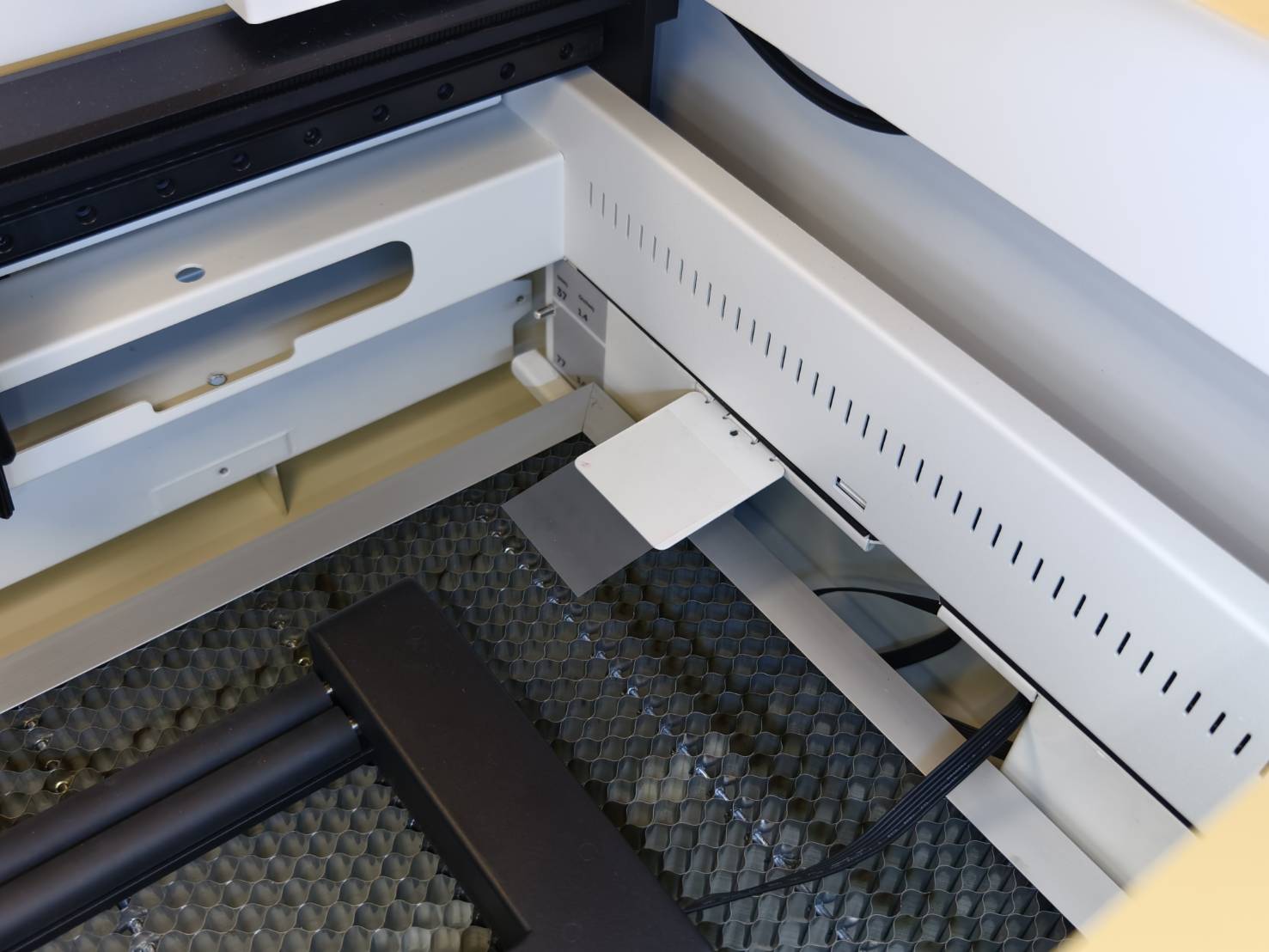

Trouvez le câble dans la boîte et insérez le côté à 7 broches du câble sur le côté droit dans la machine. La prise du câble sur la machine se trouve entre le haut de la base et le bas de la machine.
Trouvez le côté à 7 broches du câble dans la boîte. (La broche au milieu sera vide.)
- Trouvez la prise du câble sur le côté droit de la machine. L'utilisation d'un miroir est fortement recommandée.
- Insérez le câble et assurez-vous que le sens du câble est correct.
- Placez temporairement le reste du câble dans l'espace.
- Installez le nid d'abeille dans la couche du milieu.
Trouvez le câble dans la boîte et insérez le côté à 7 broches du câble sur le côté droit dans la machine. La prise du câble sur la machine se trouve entre le haut de la base et le bas de la machine.
La couche du milieu couvre généralement une large gamme de tailles d'objets. Cependant, la couche peut être modifiée librement en fonction de la taille réelle de votre objet.
Veuillez vous référer au lien ci-dessous pour apprendre à installer correctement le nid d'abeille.
- La plage de tailles disponibles pour l'objet est de 3 mm à 140 mm.
- Pour les objets de 3 mm à 5 mm, la fonction de mise au point automatique n'est pas disponible. Une mise au point manuelle est nécessaire.
Ador - Installation du nid d'abeille
Étape 6

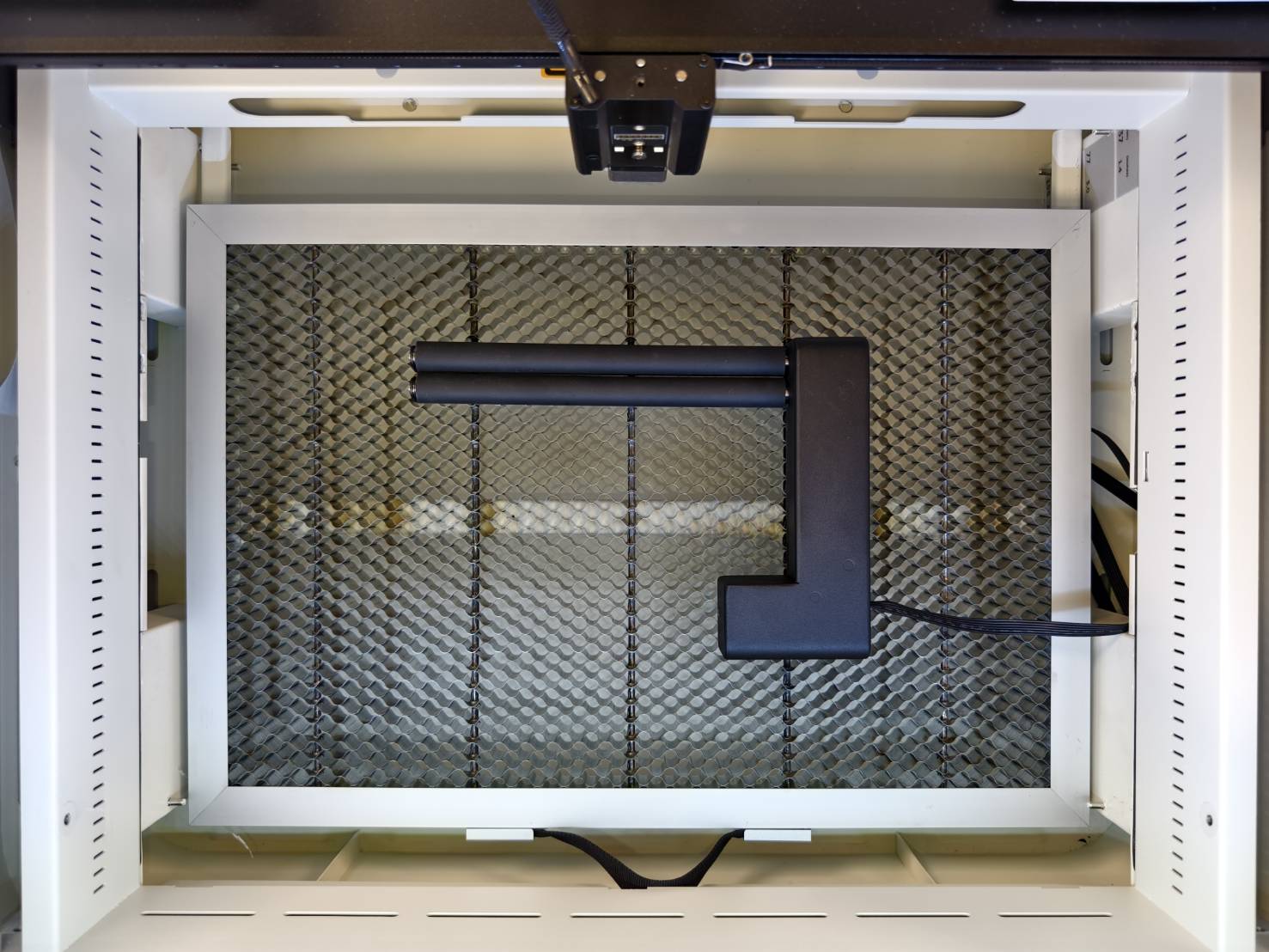

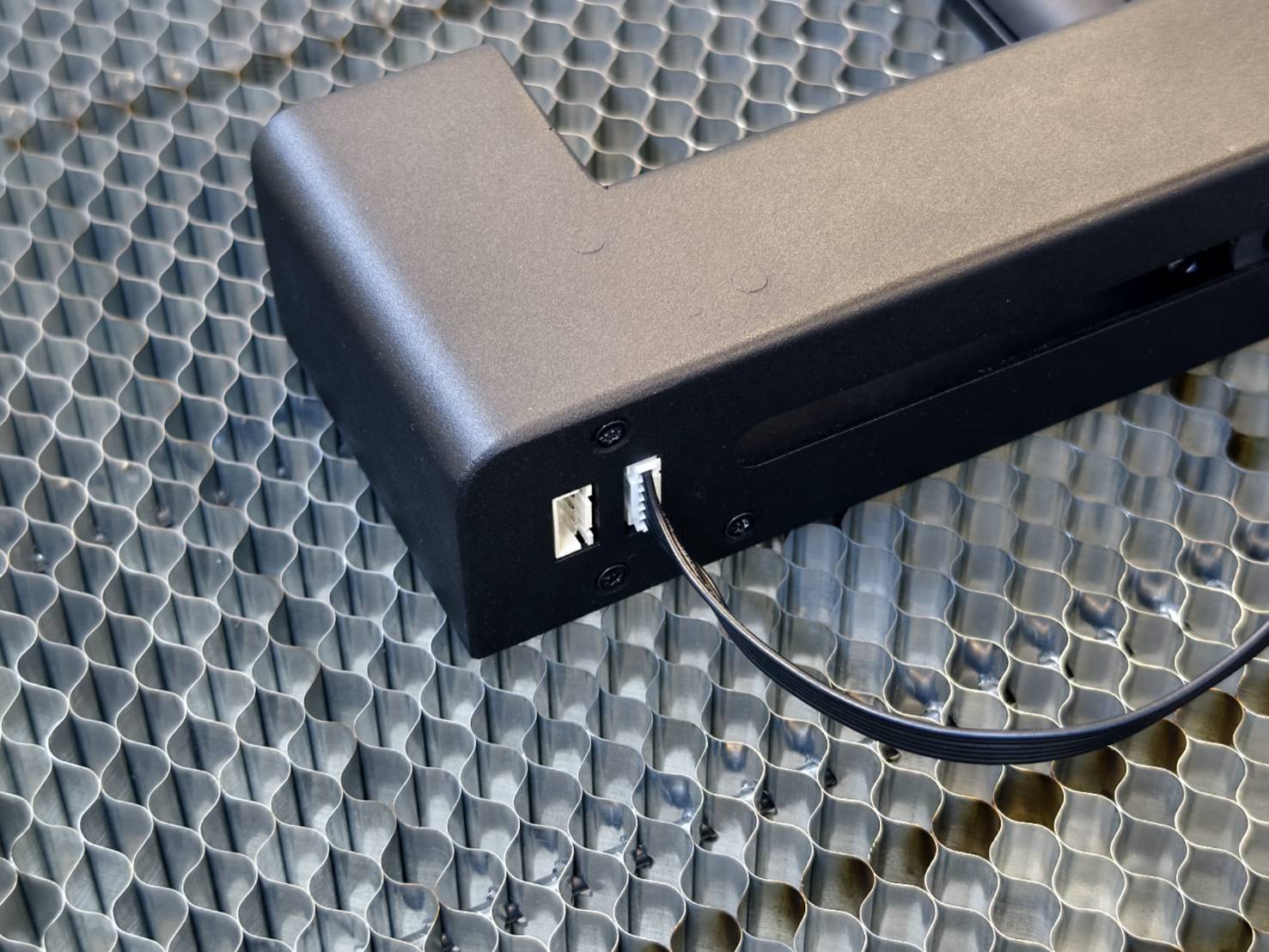

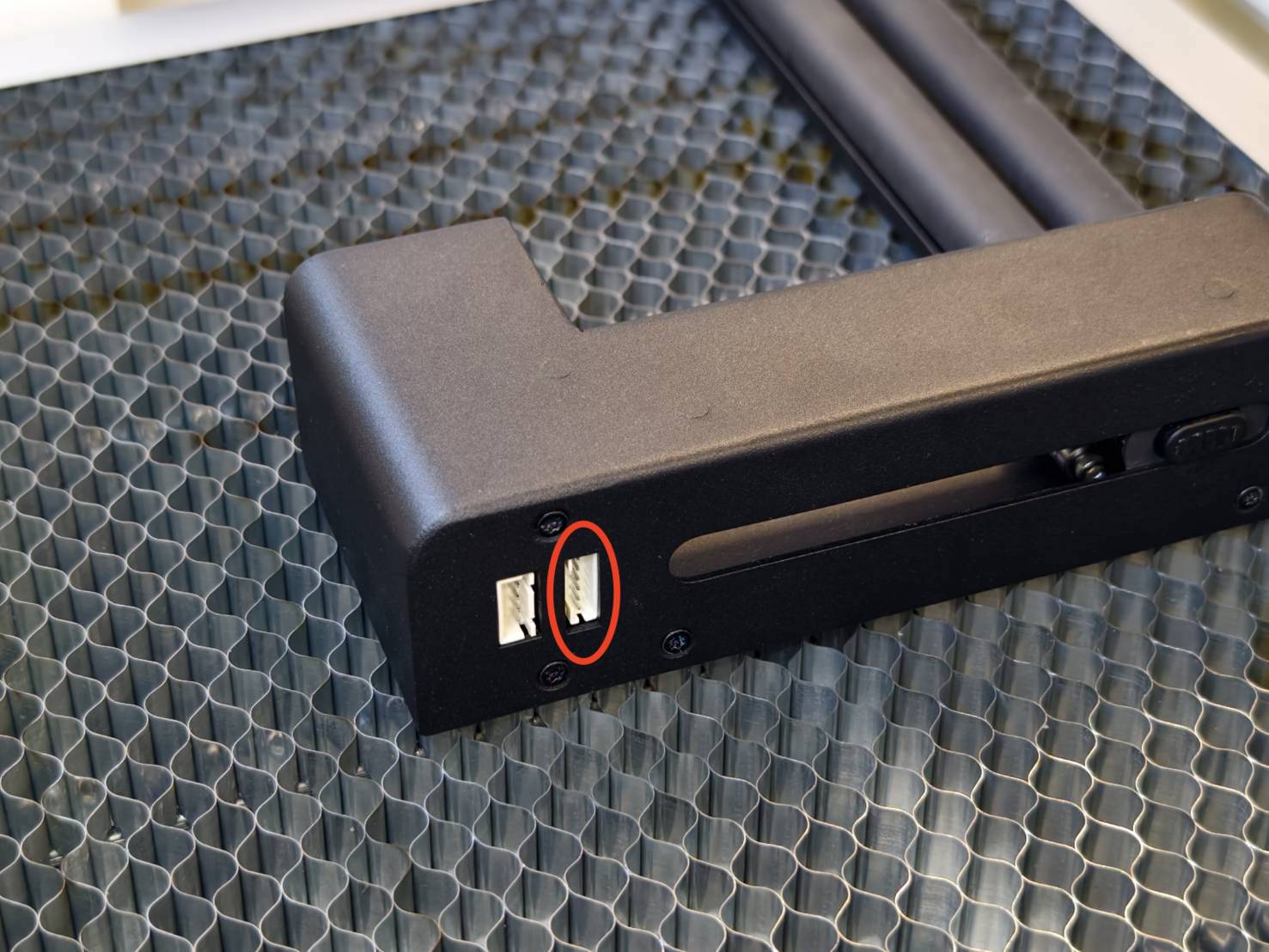

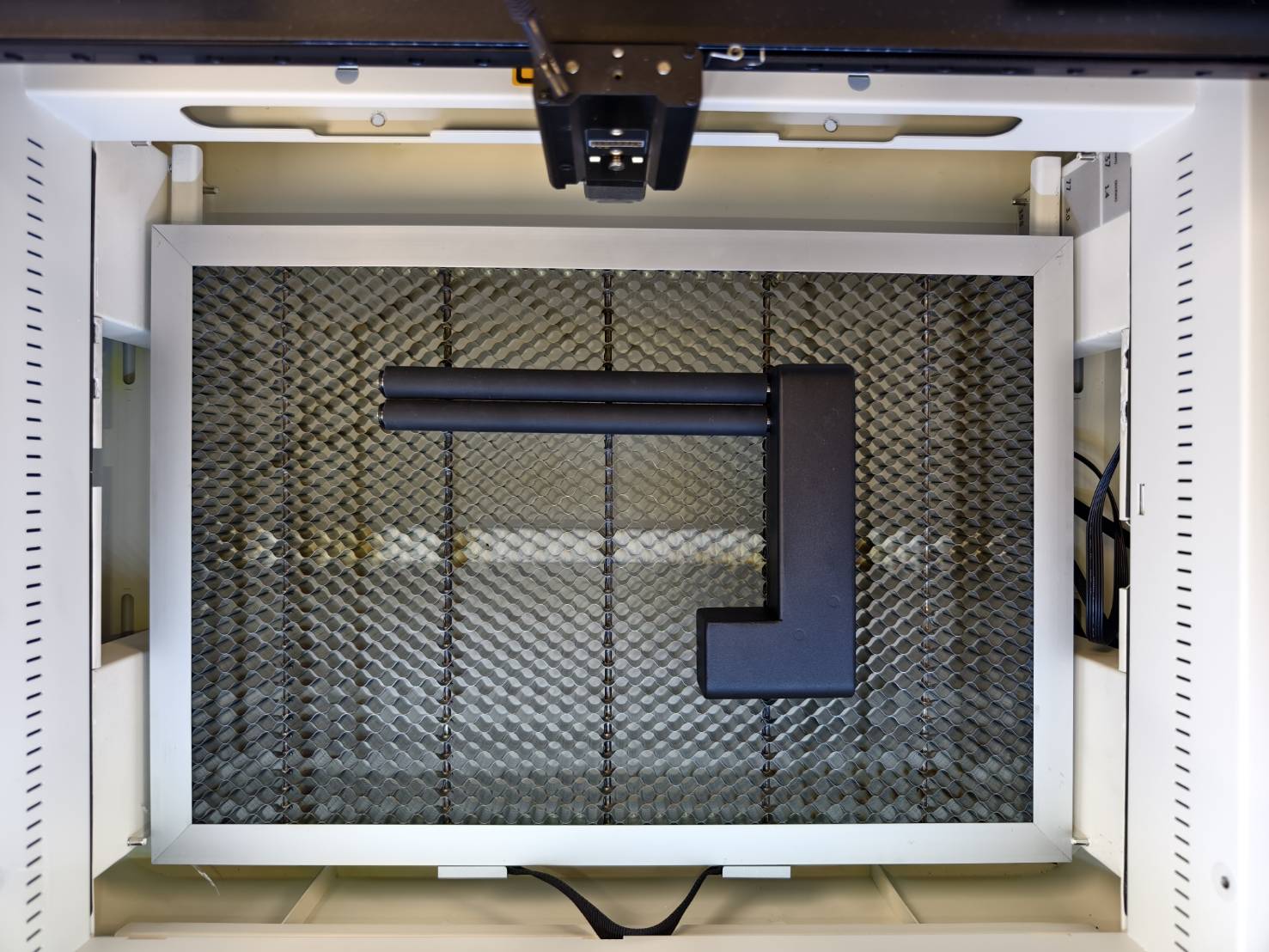

Placez le rotatif dans la machine et insérez le câble dans le rotatif.
Étape 6.1
Étape 6.1
(Passer à Étape 7 si vous n'utilisez pas le module d'impression.)

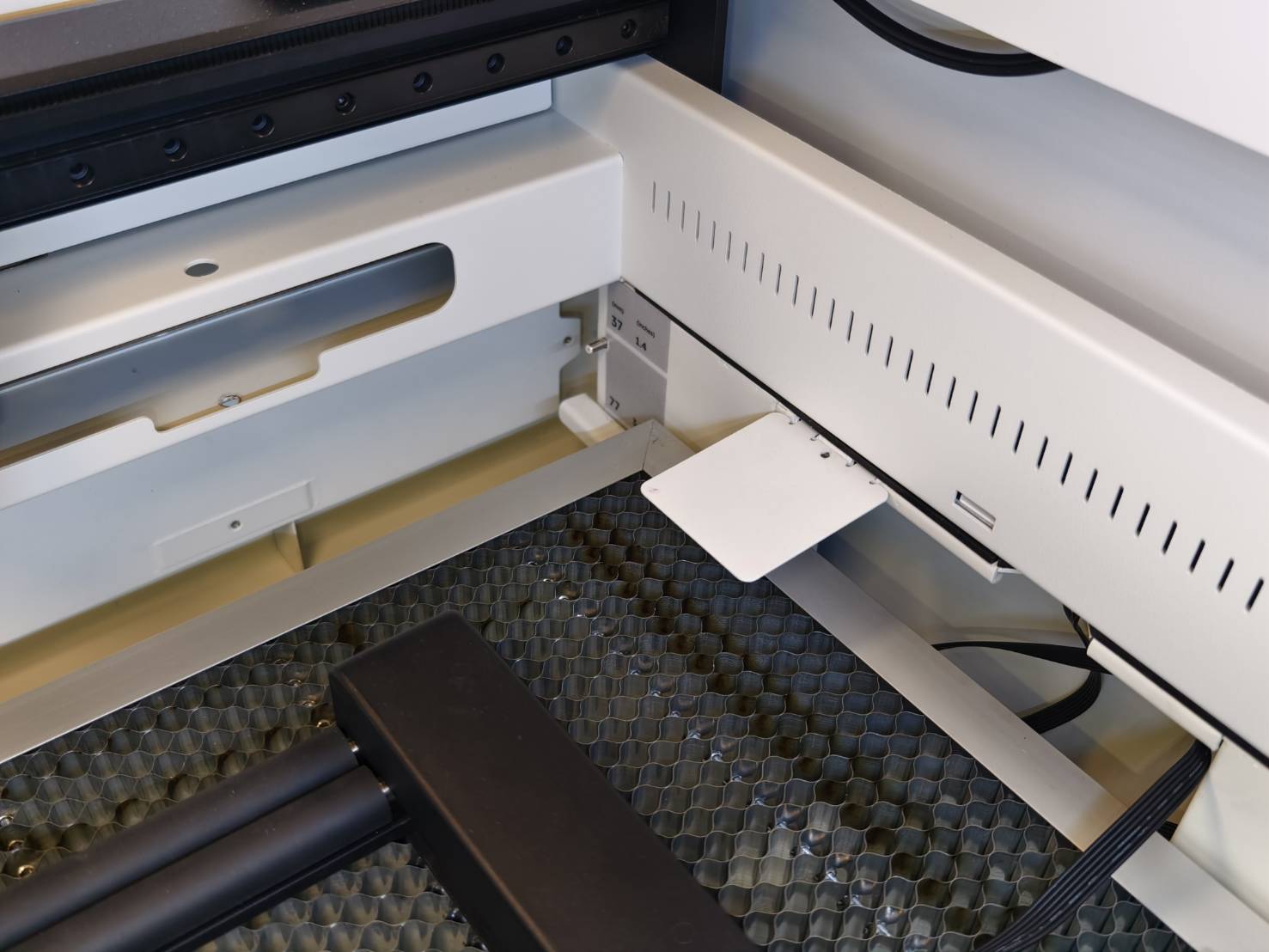

Sortez la plateforme de pré-pulvérisation de la boîte et insérez-la sur le côté. Cette plaque est uniquement conçue pour le module d'impression d'Ador. Comme son nom l'indique, elle sera la zone de pré-pulvérisation lors de l'utilisation du module d'impression avec le rotatif. Placez l'autocollant d'amorçage sur la plaque pour récupérer la pré-pulvérisation.
Étape 6.2

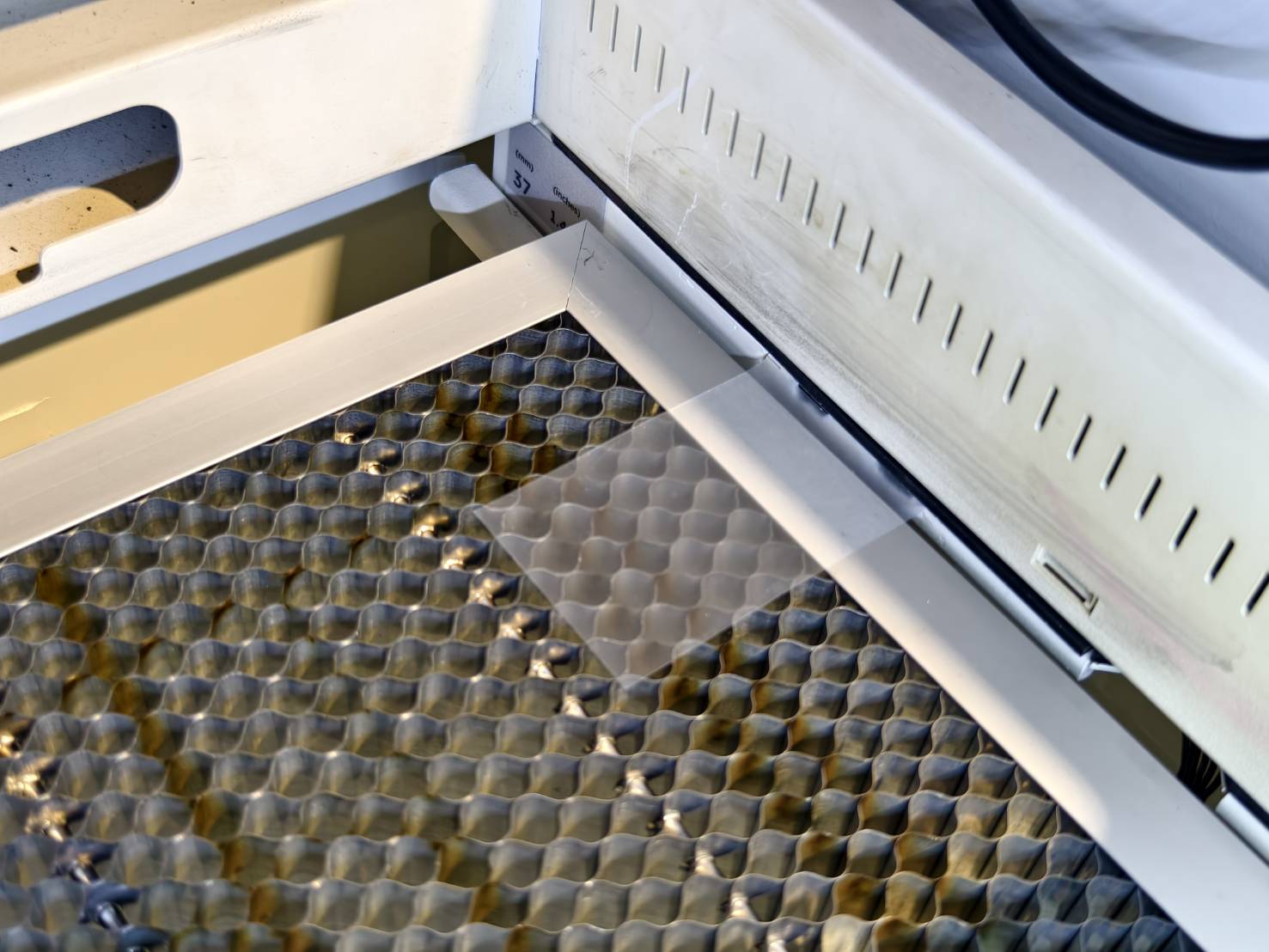

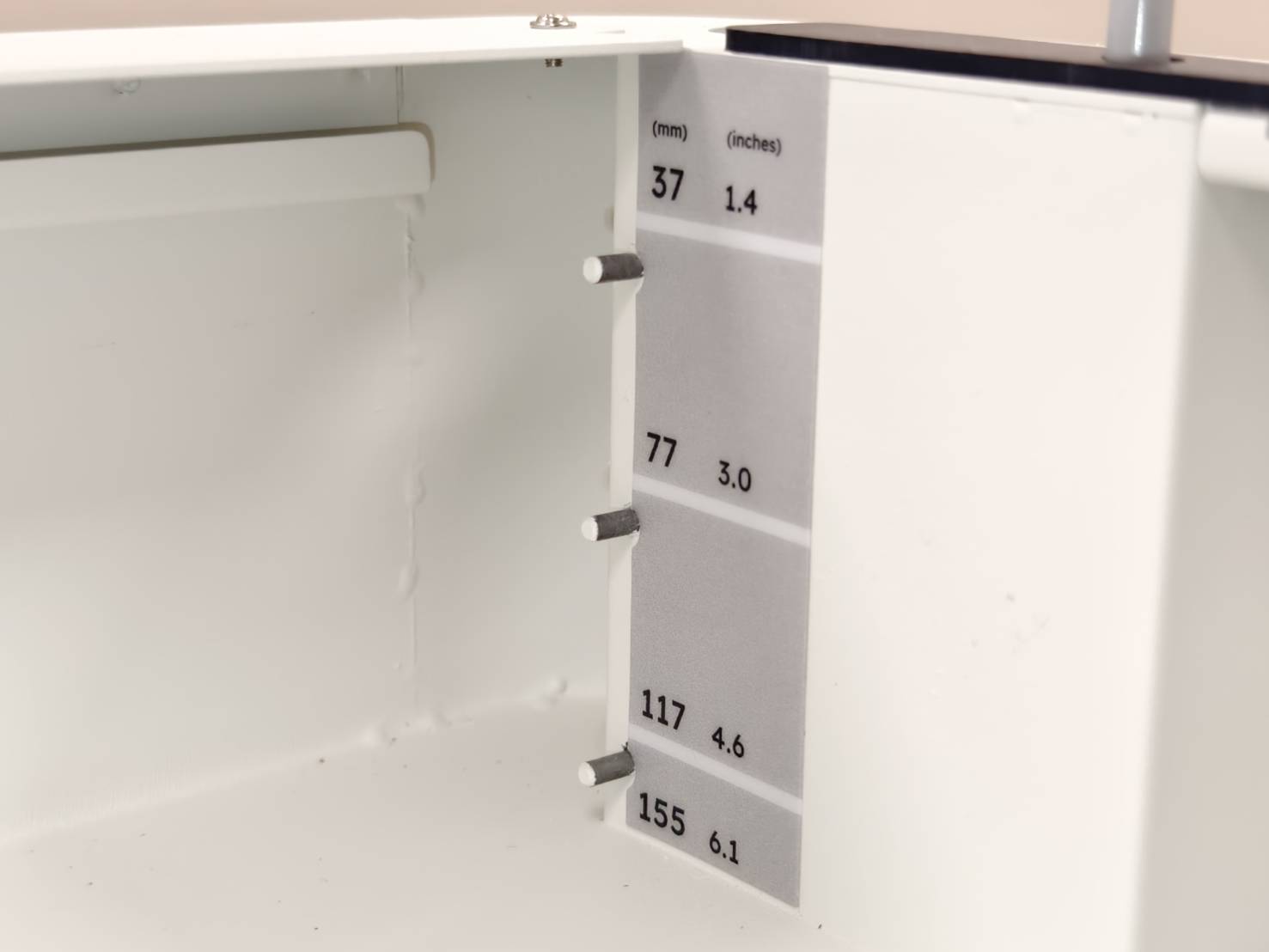

Si votre nid d'abeille se trouve dans la couche supérieure de 37mm / 1.4 pouces, la plaque de pré-pulvérisation n'a pas besoin d'être installée. Placez directement l'autocollant d'amorçage autour des deux ouvertures.
Étape 7
L'installation matérielle de la base d'extension Ador et du Rotary 2.0 a été effectuée avec succès.
En fonction du module que vous utiliserez, veuillez vous référer aux liens suivants pour commencer à jouer avec le module rotatif.
#FIN
