Ador Rotary - Démarrer la Gravure

Description

Cet article vous guidera sur la façon de démarrer une tâche de gravure après l'installation matérielle.

Si vous cherchez comment graver avec un rotary, veuillez vous référer au lien ci-dessous.
Ador Rotary - Démarrer la gravure

Étape 1

Veuillez vous assurer d'avoir les versions logicielles et firmware suivantes pour utiliser la fonction rotary d'Ador.

Version 2.3.8 ou ultérieure de Beam Studio (Guide)	Version 5.3.3 ou ultérieure du micrologiciel. (Guide)

Étape 2

Allumez la machine et installez le module.
Reportez-vous aux liens dans le tableau ci-dessous pour les guides d'installation des modules.

Module laser à diode 10W/20W	Module laser infrarouge 2W

Étape 3

Placez votre objet à graver sur les rouleaux.
La plage de dimensions disponible pour l'objet est de 3 mm à 140 mm.
Pour les objets de 3 mm à 5 mm, la fonction de mise au point automatique n'est pas disponible, une mise au point manuelle est donc nécessaire.

Voici une démonstration de la façon d'ajuster les rouleaux du rotary.
(Appuyez simplement sur le bouton à droite et maintenez-le enfoncé, et les rouleaux peuvent être déplacés librement)

Selon la forme des objets, veuillez consulter les guides ci-dessous pour savoir comment placer correctement votre objet : Objets cylindriques, Objets coniques, Gobelets

Objets cylindriques

Objets coniques

Avant de placer l'objet, vous devrez utiliser le support. Veuillez vous assurer que les roues du support conviennent à votre objet.

Remarque : L'application Niveau à Bulle sur les smartphones peut également être un outil alternatif à utiliser.

Gobelets

Avant de placer l'objet, vous devrez utiliser le support. Veuillez vous assurer que les roues du support conviennent à votre objet.

Étape 4

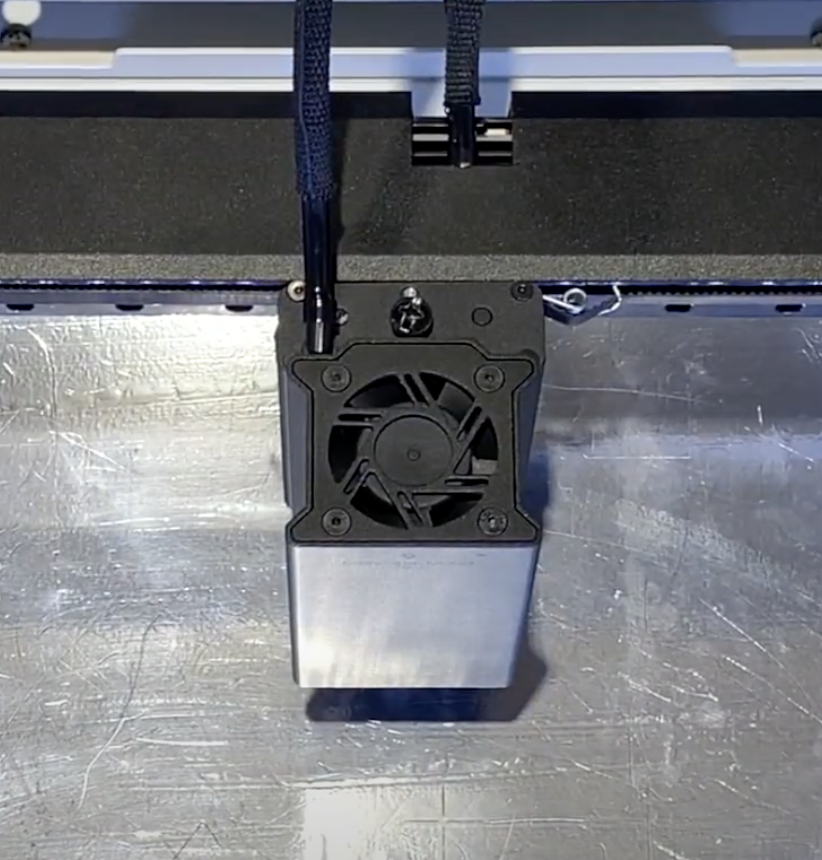

Effectuez la mise au point automatique.

Module Laser 10W/20W & Module Laser 2W

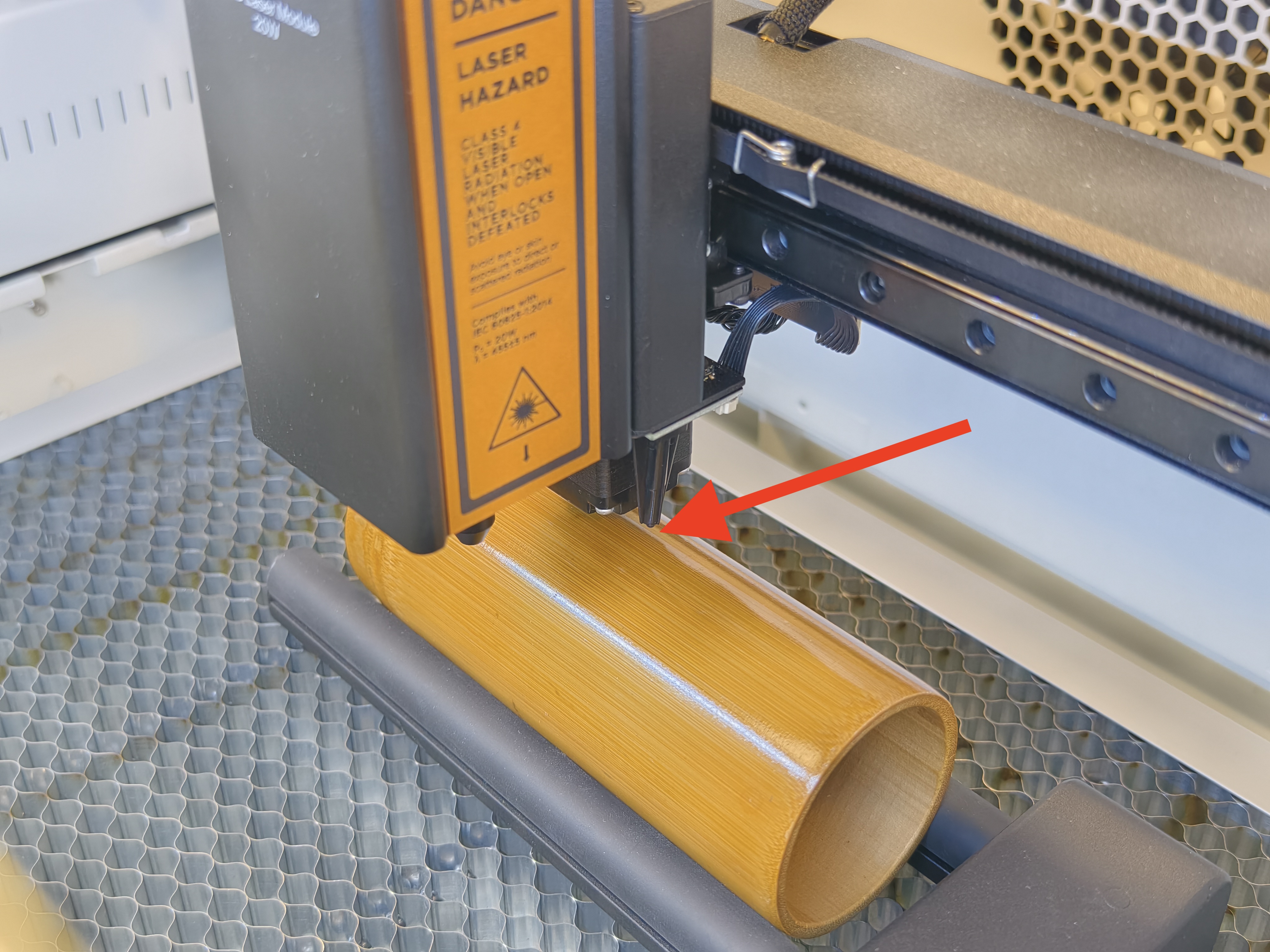

Soulevez le module jusqu'au sommet ou au-dessus de votre objet. Déplacez la sonde vers la surface la plus haute de votre objet et abaissez le module pour vous assurer que la sonde peut atteindre la surface. Appuyez deux fois sur le bouton ou utilisez le panneau pour effectuer la mise au point automatique.

Étape 5

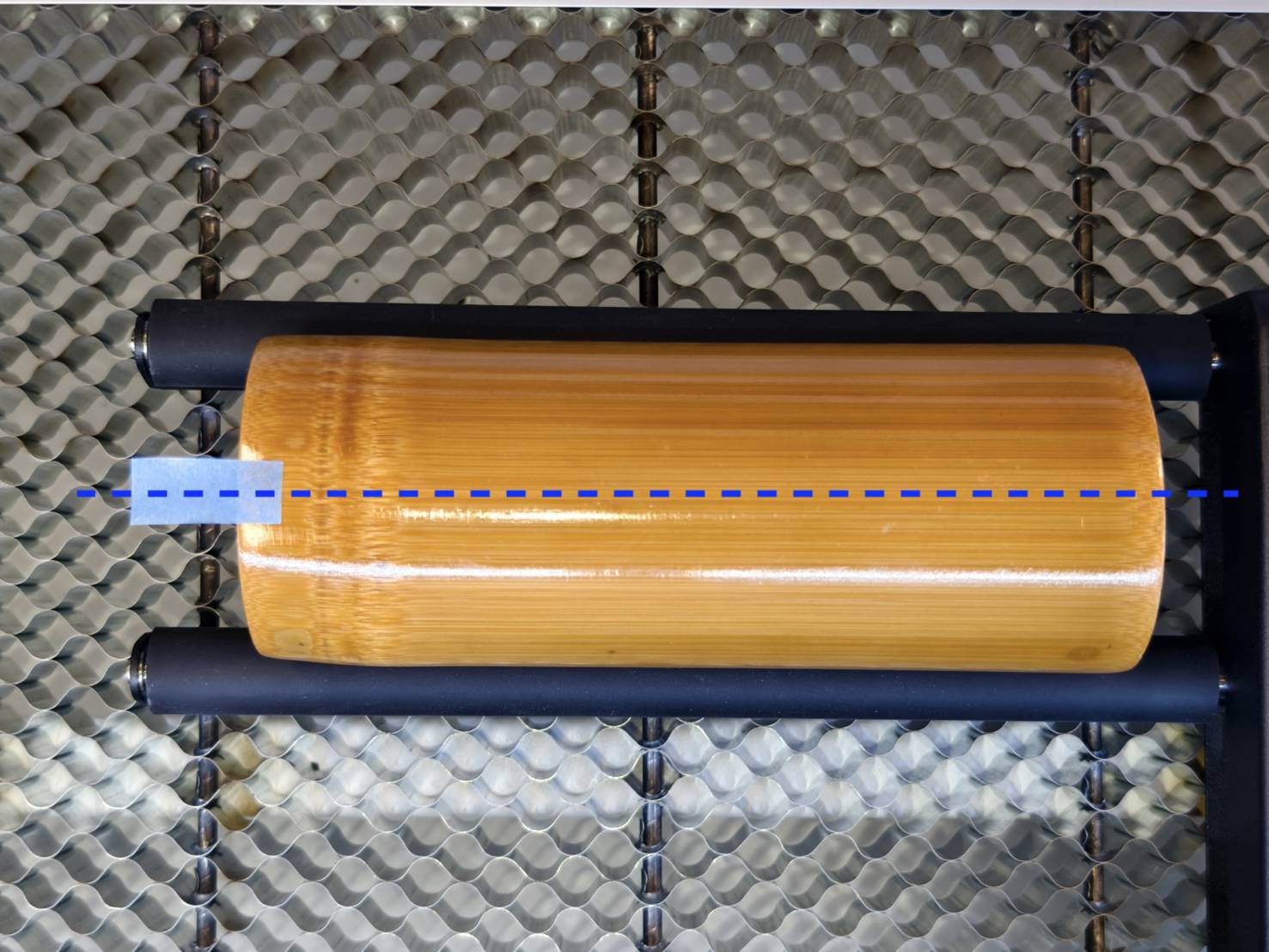

Placez un morceau de ruban adhésif au centre de votre objet.
Cela sera utile pour trouver le centre de l'objet lors de l'utilisation de l'aperçu de la caméra et du logiciel.

Étape 6

Lancez Beam Studio et chargez votre fichier ou votre image. Définissez la zone de travail sur Ador et activez la fonction rotative.

Étape 7

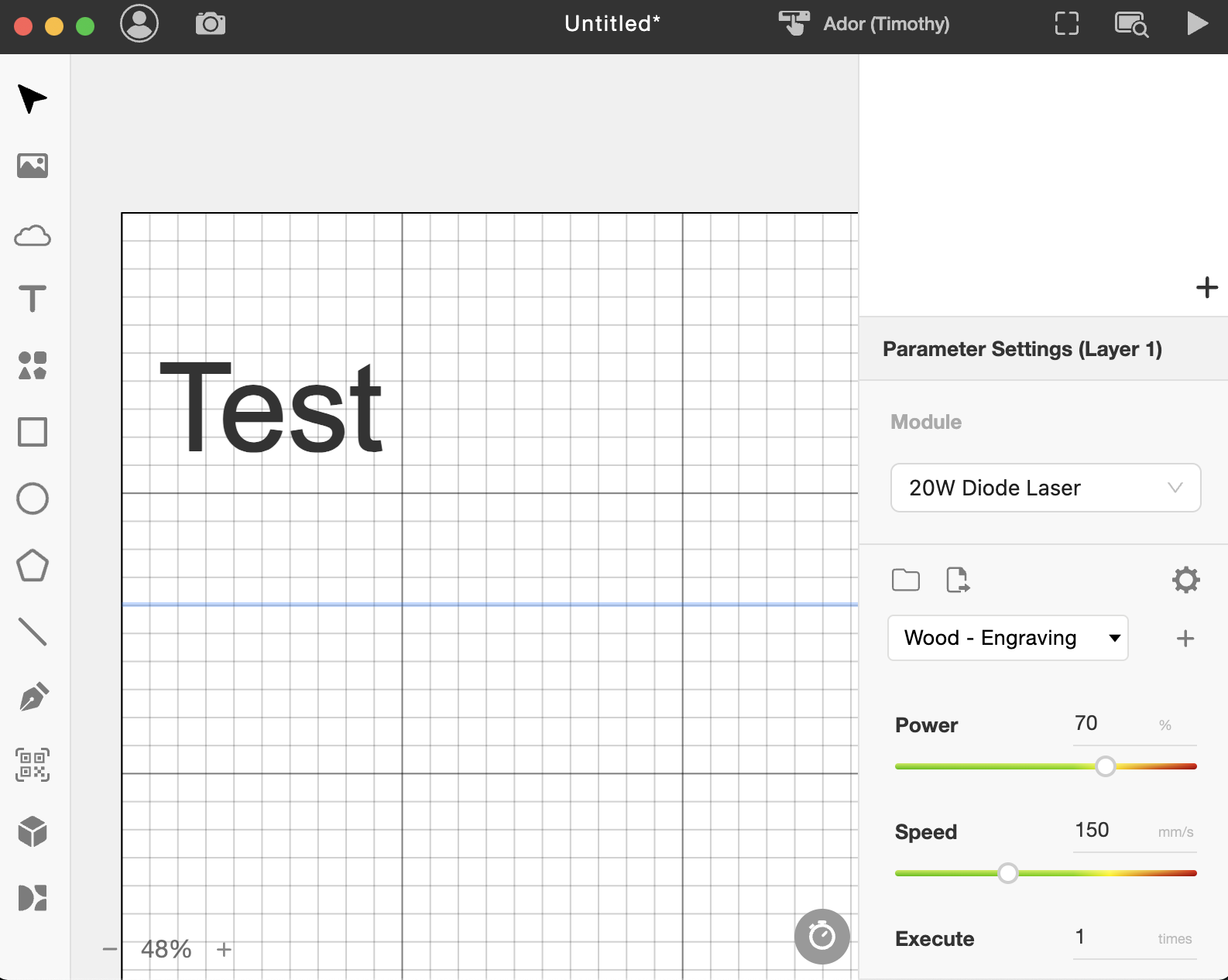

Définissez les paramètres de la tâche en fonction de votre matériau et de votre module.

Étape 8

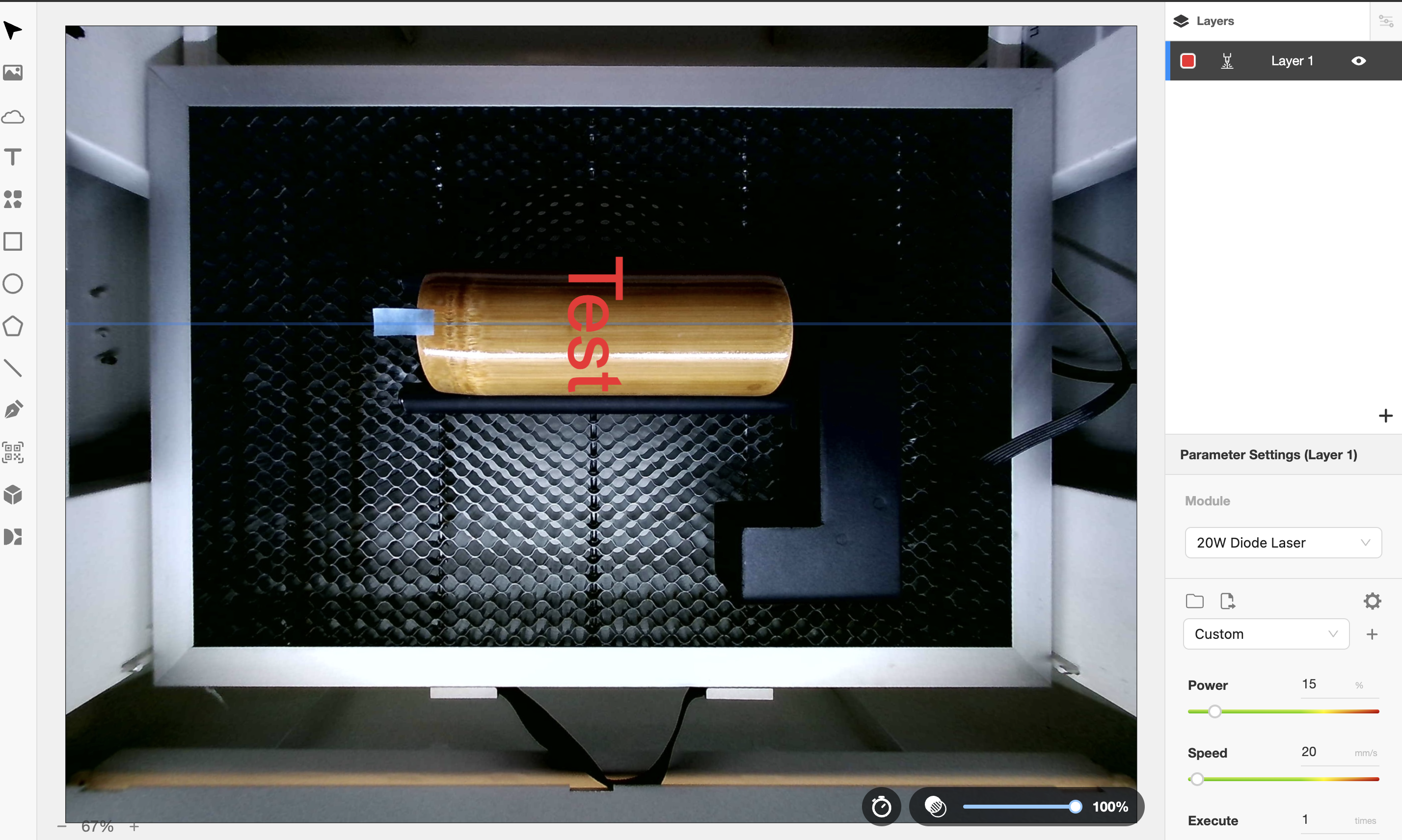

Fermez la porte et effectuez un aperçu de la caméra pour prendre une photo. Placez votre image sur l'objet et faites-la pivoter si nécessaire. Faites glisser la ligne bleue au milieu de votre objet pour définir le point central.

Étape 9

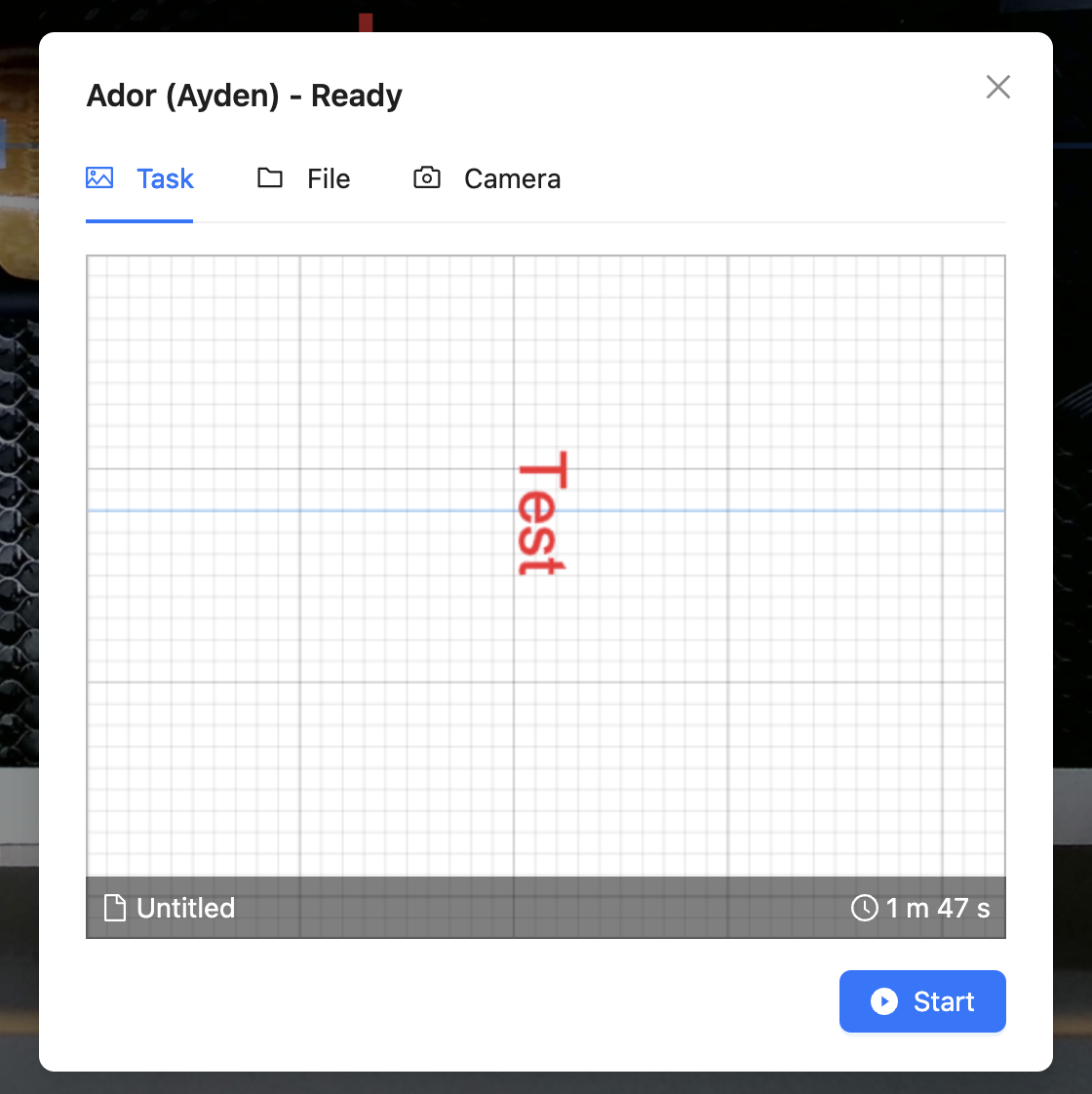

Lancez la gravure.

Étape 10

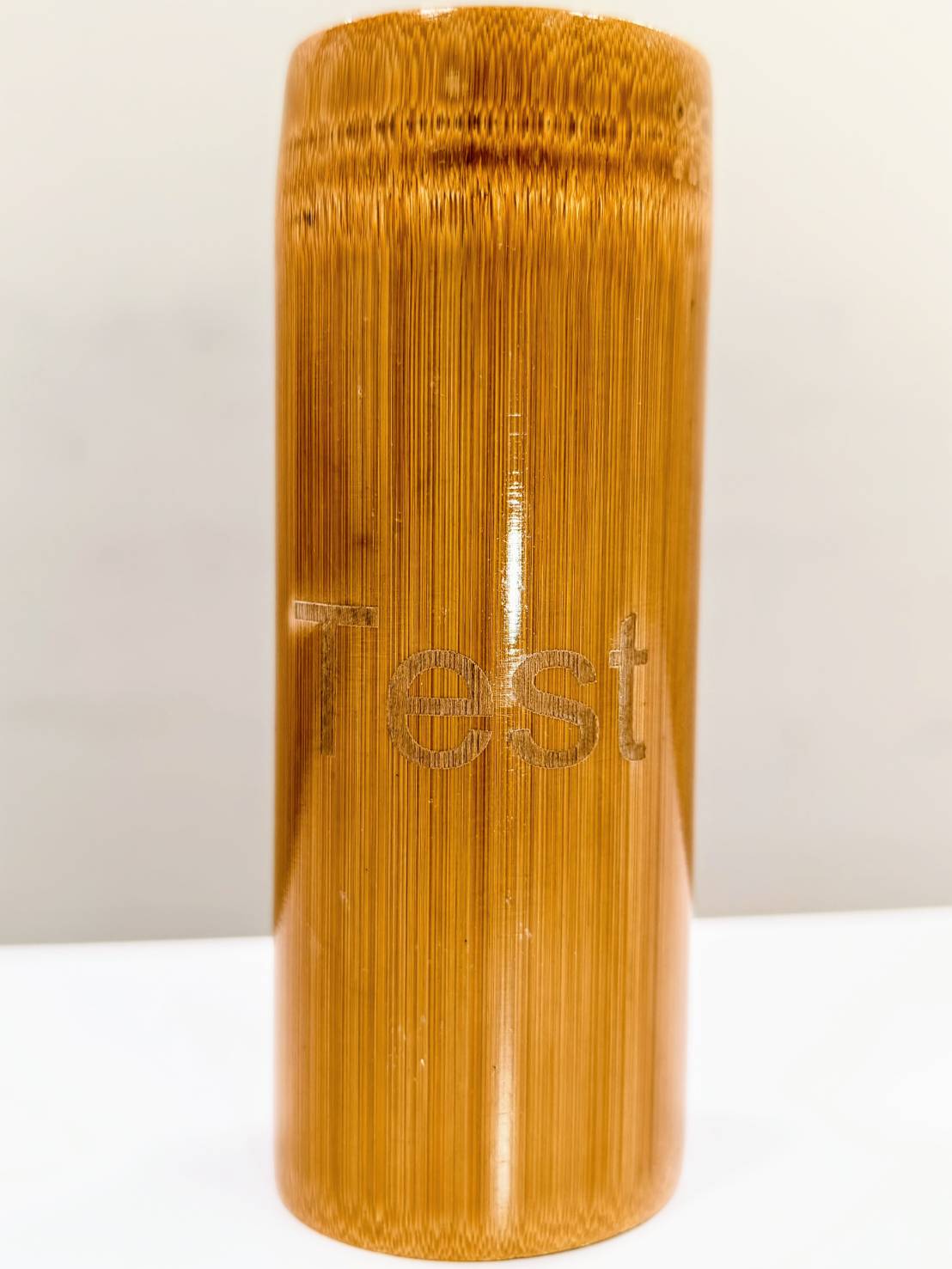

Vérifiez le résultat.
