Description

Cet article vous guidera à travers les étapes pour démarrer une tâche de gravure avec le FLUX Chuck Rotary.
Cependant, il est fortement recommandé de lire attentivement le Manuel du FLUX Chuck avant votre première gravure.

Étape 1

Veuillez vous assurer que votre Base d'Extension Ador est correctement installée avant de passer à l'étape suivante.
(Lien du guide : Base d'Extension Ador - Déballage et Installation)

Version Passthrough (Non disponible dans l'UE)	Version Non-Passthrough

Étape 2

Veuillez vous assurer d'avoir les versions logicielles et micrologicielles suivantes pour utiliser la fonction rotative d'Ador.

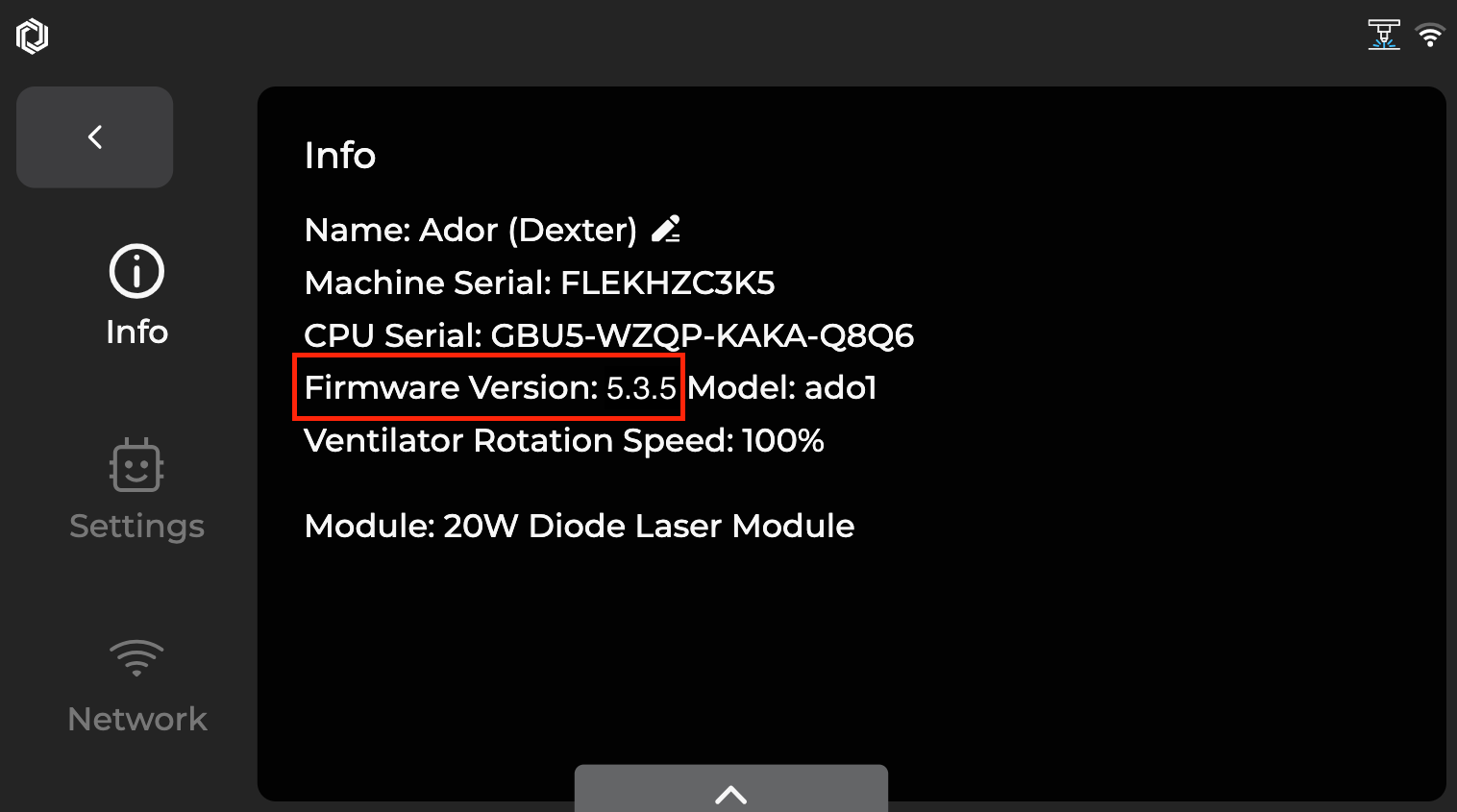

*Version de Beam Studio 2.4.2 ou supérieure (Guide)*	La version du micrologiciel 5.3.5 ou supérieure. (Guide)

Étape 3

Trouvez le câble fourni et insérez le côté à 7 broches du câble dans la prise située sur le côté droit de la machine. La prise se trouve entre le haut de la base et le bas de la machine.

Identifiez le côté à 7 broches du câble fourni. (La broche centrale sera vide.)

Localisez la prise du câble sur le côté droit de la machine. L'utilisation d'un miroir est fortement recommandée.
Insérez le câble en vous assurant que son orientation est correcte.

Rangez temporairement le reste du câble dans l'espace disponible.

Étape 4

L'installation du plateau en nid d'abeille dépend du diamètre de votre matériau.

Si le diamètre de votre matériau est inférieur à 50 mm ou sa circonférence inférieure à 157 mm, le plateau en nid d'abeille doit être installé dans la couche inférieure (117 mm/4.6 pouces).
Veuillez consulter l'article sur l'installation du plateau en nid d'abeille.
Le plateau en nid d'abeille n'est pas nécessaire si votre matériau dépasse les dimensions mentionnées ci-dessus.

Couche	Photo	Dimensions de l'objet
37mm / 1.4 pouces		Non disponible
77mm / 3.0 pouces		Non disponible
117 mm / 4.6 pouces		Circonférence : 0 - 157mm or Diamètre : 0 - 50mm
155 mm / 6.1 pouces (Sans plateau alvéolé)		Circonférence : 157mm - 392mm or Diamètre : 50mm - 125mm

Étape 5

Installez le module.
Consultez les liens dans le tableau ci-dessous pour les guides d'installation des modules.

Module laser à diode 10W/20W	Module laser infrarouge 2W

Étape 6

Installez les mâchoires sur le dispositif rotatif en fonction du matériau que vous allez utiliser.
Veuillez consulter le manuel pour les instructions d'installation des mâchoires.
Manuel du FLUX Chuck Rotary
(*Il est recommandé d'utiliser un matériau de test pour les premiers essais et la pratique.)

Étape 7

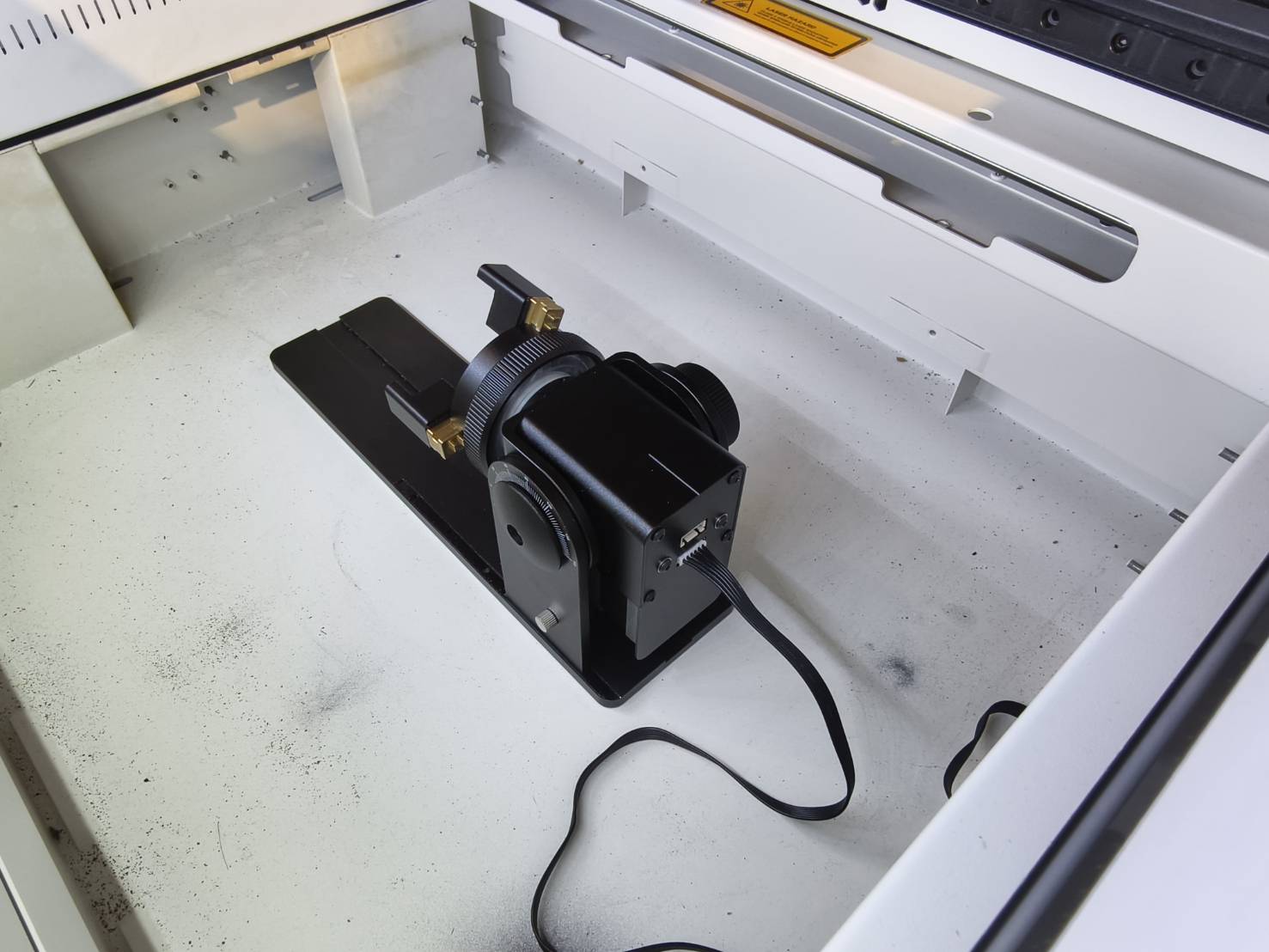

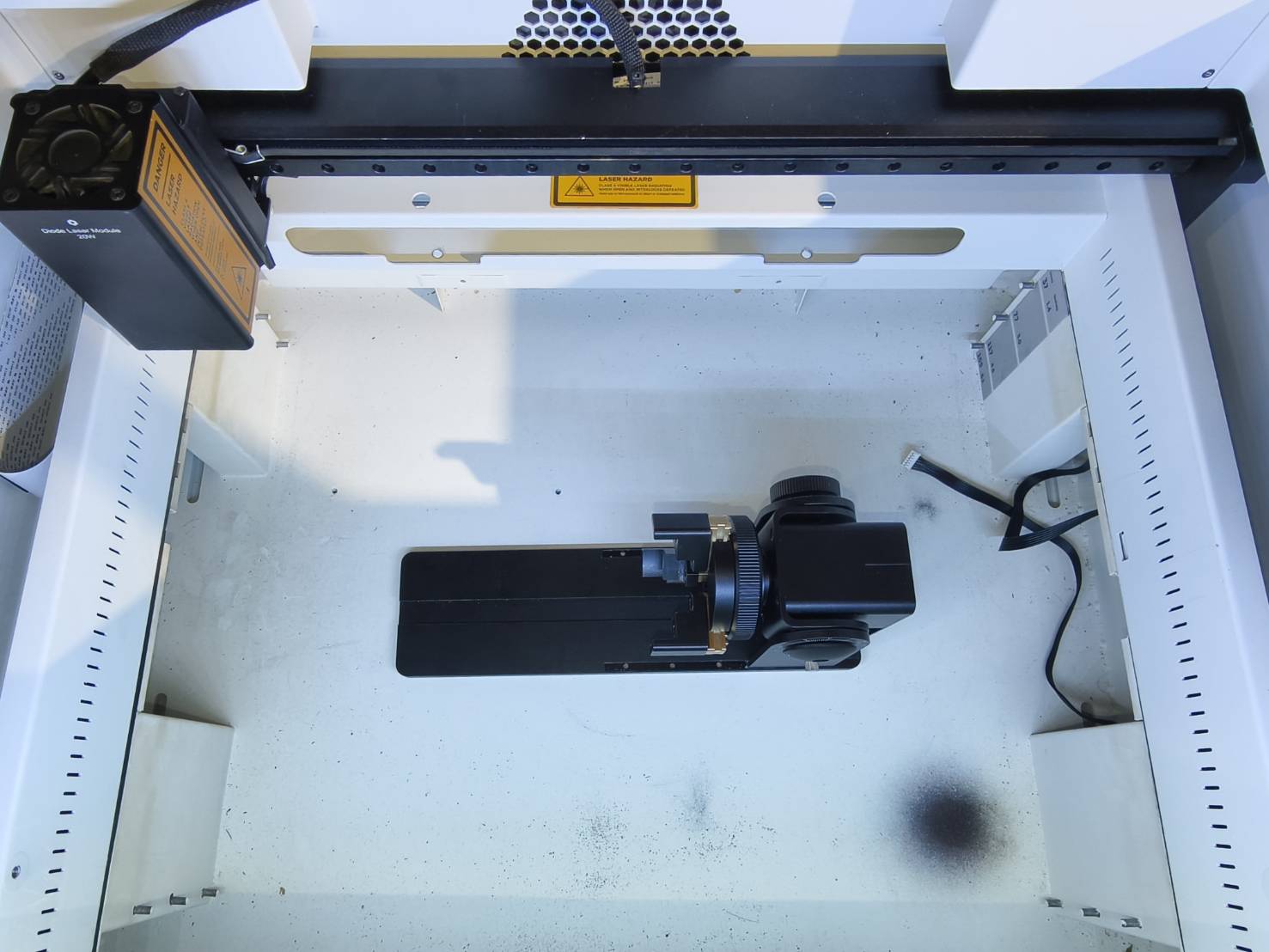

Placez le dispositif rotatif avec les mâchoires installées dans la machine.

Étape 8

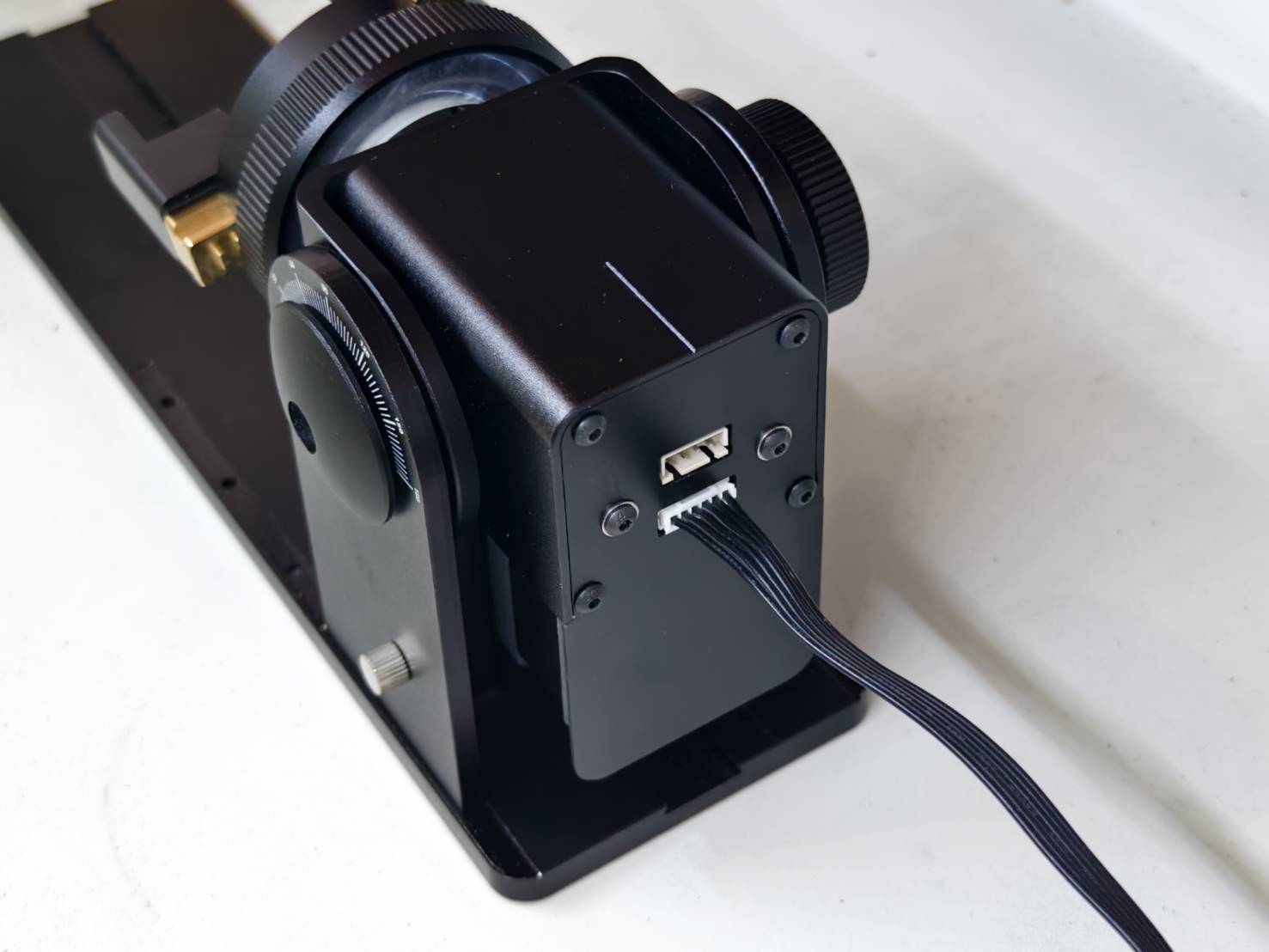

Branchez le câble au dispositif rotatif. (Pour Ador, le câble est à 6 broches.)

Étape 9

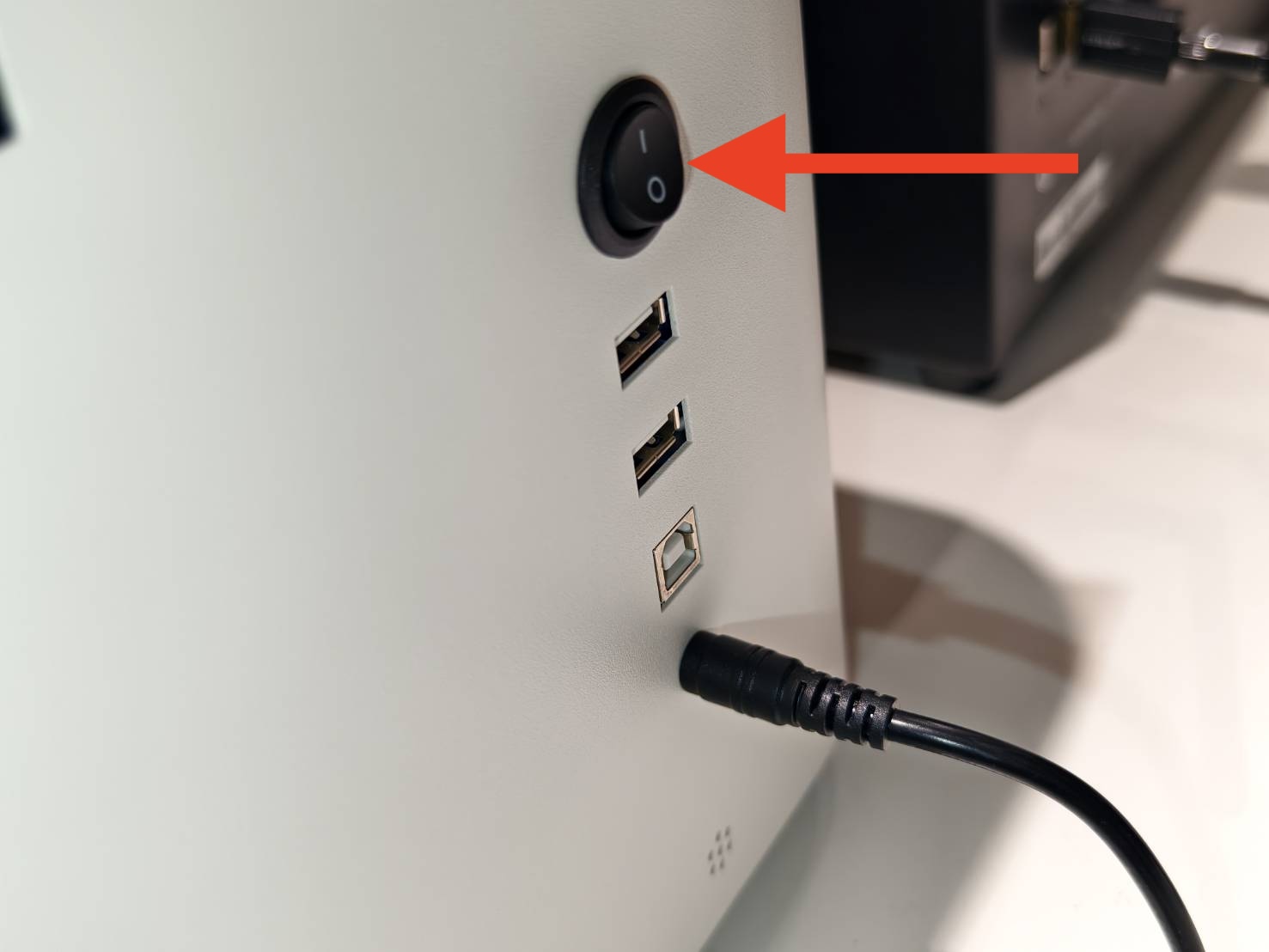

Mettez la machine en marche.

Étape 10

Mesurez le diamètre ou la circonférence de votre matériau et notez-le pour une utilisation ultérieure.
(*Il est recommandé d'utiliser un matériau de test pour les premiers essais et la pratique.)

Étape 11

Fixez le matériau dans le dispositif rotatif et mettez-le à niveau.
(Veuillez consulter le Guide du mandrin rotatif pour la fixation de différentes formes.)

Étape 12

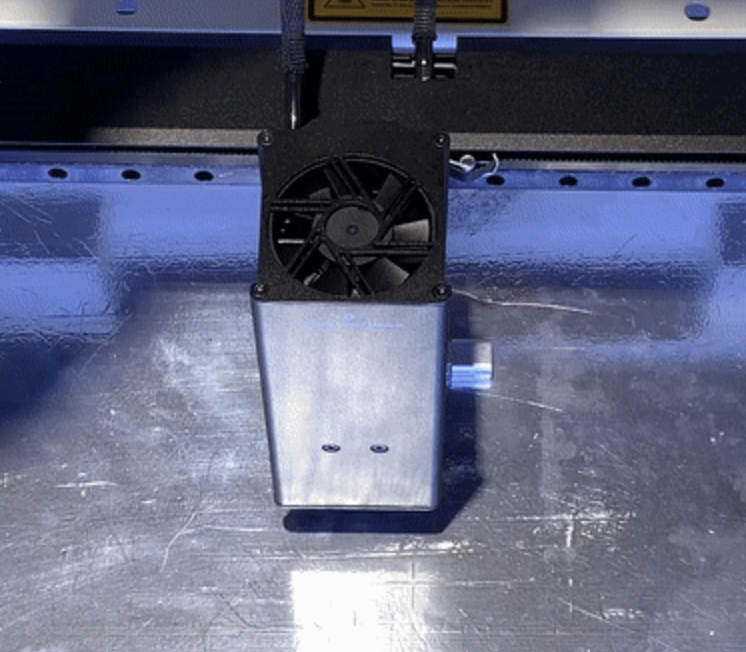

Effectuez la mise au point automatique.

Étapes :

Relevez la tête laser au maximum.
Approchez la sonde de mise au point près de la surface du matériau.
Abaissez la tête laser pour vérifier si la sonde peut toucher la surface.
Effectuez la mise au point automatique en utilisant le panneau ou en double-cliquant sur le bouton de gauche.

Vidéo :

Étape 13

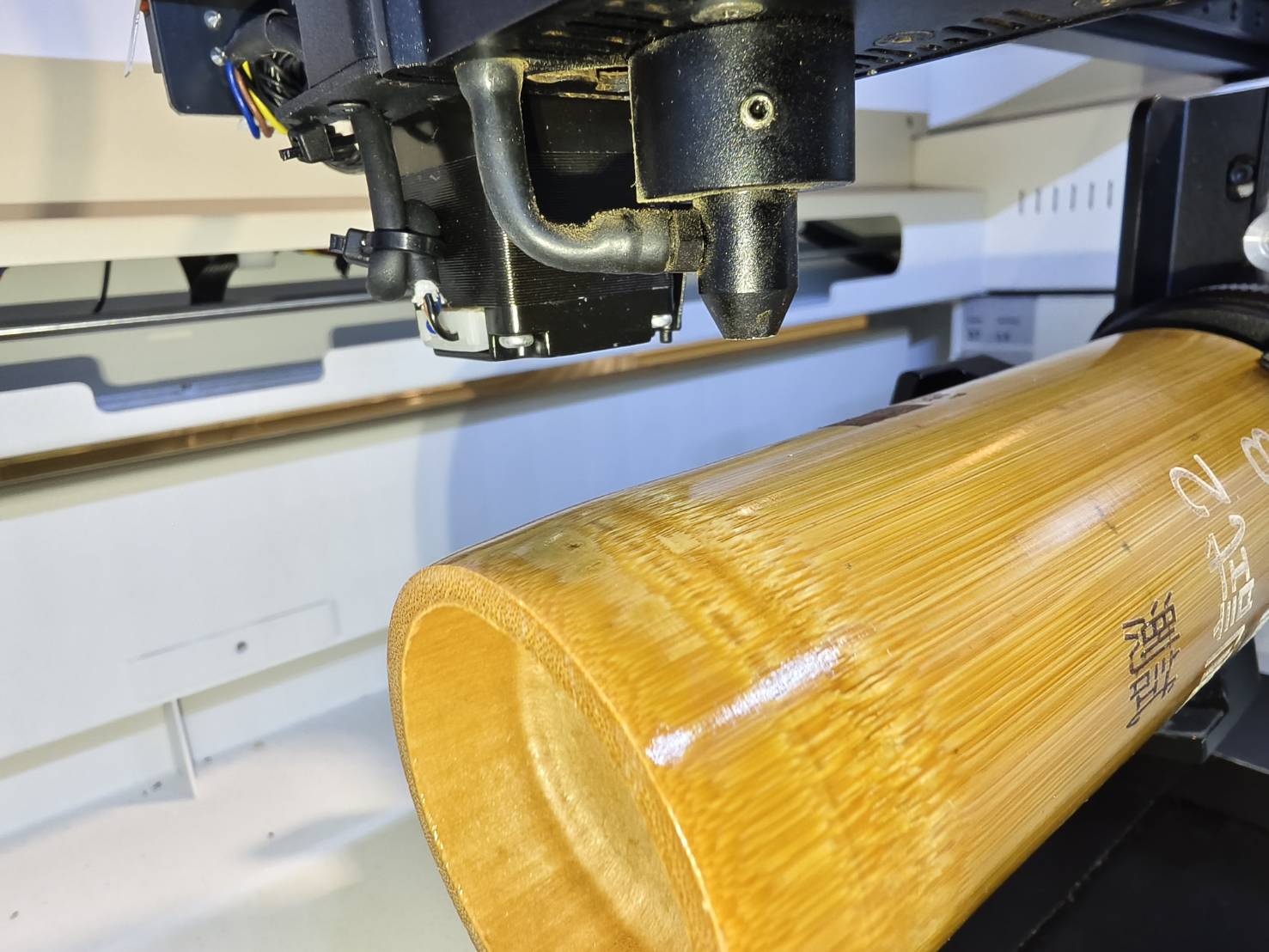

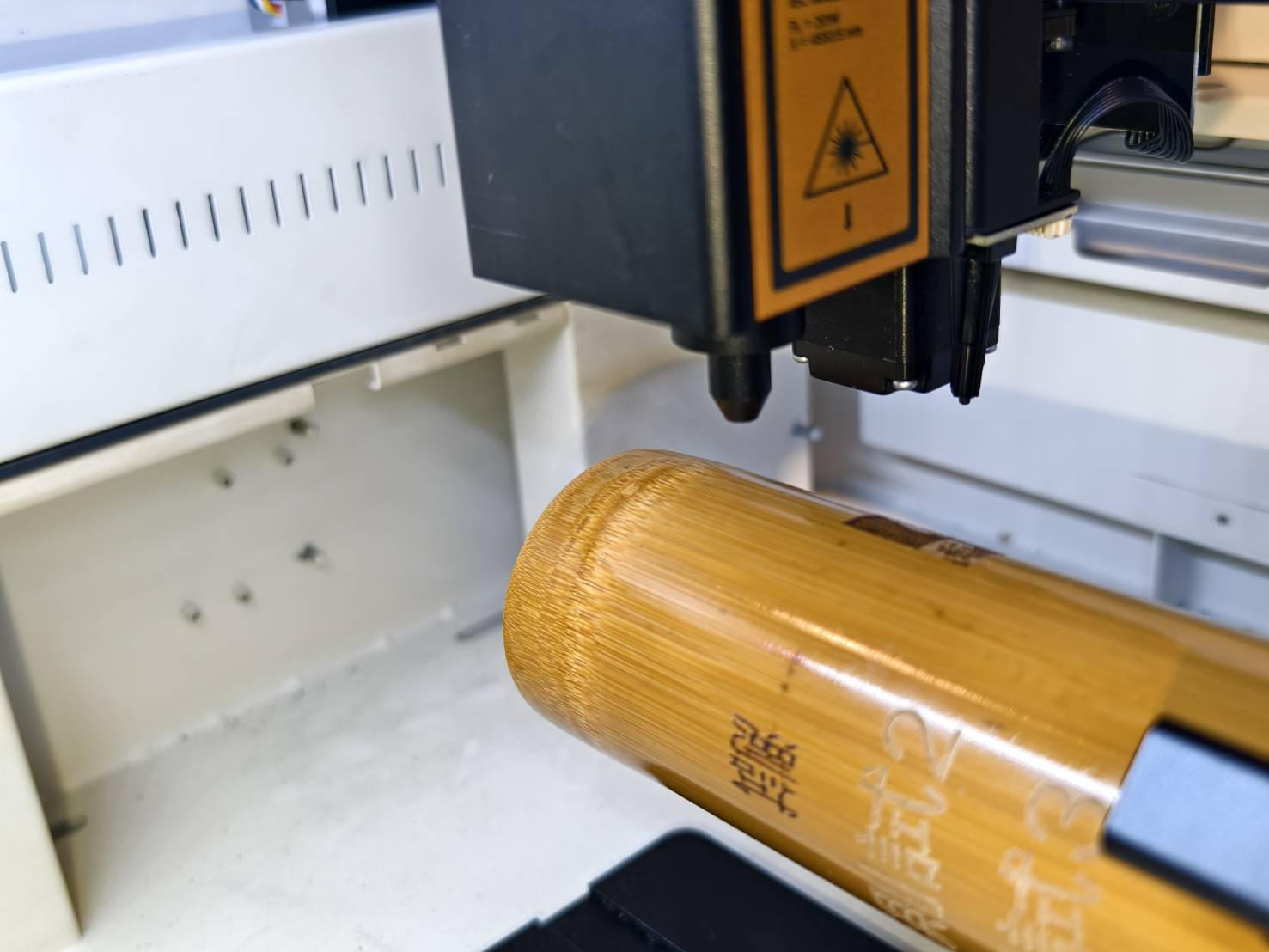

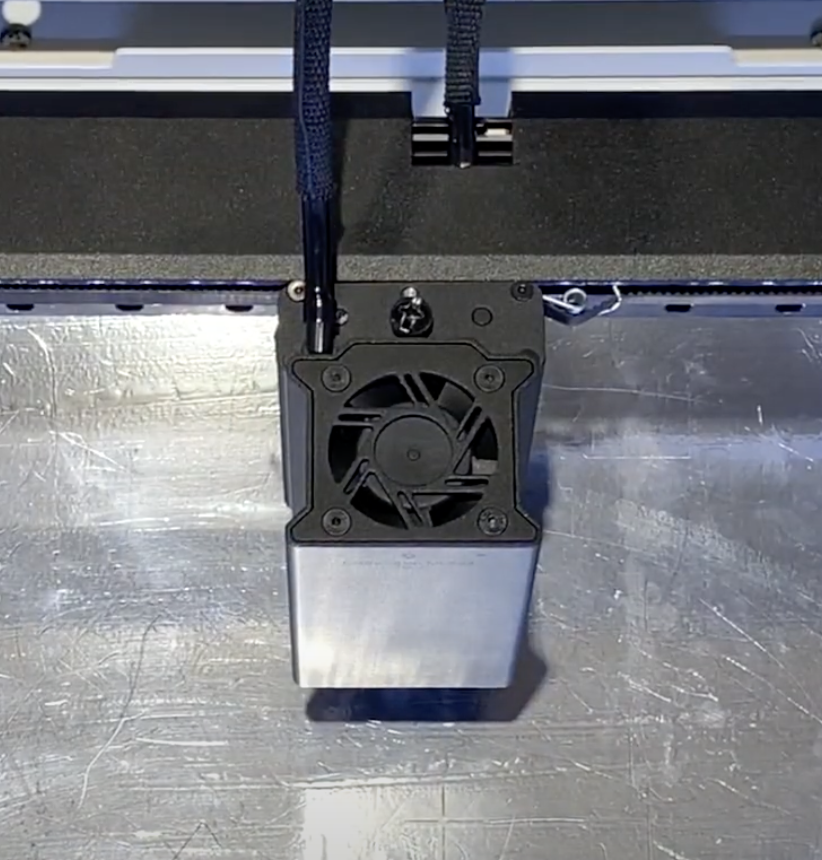

Déplacez la pointe de la buse au centre de la zone à graver.

Étape 14

Lancez Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Étape 15

Allez dans "Paramètres du document" et apportez les modifications suivantes.

1.
Changez l'option "Zone de travail" pour "Ador".

2.
Modifiez l'option "Démarrer depuis" à "Position actuelle".

3.
Pour l'origine du travail, sélectionnez "Centre".

4.
Activez la fonction rotative.

5.
Pour le miroir, vous devez activer la fonction miroir si votre module rotatif est retourné.
S'il n'est pas retourné, laissez-la désactivée.
(Disponible uniquement pour Ador.)

Position par défaut (Le dessus est plat.)	Position inversée (Le moteur est en haut.)

Étape 16

Accédez à "Configuration du rotary" et effectuez les modifications.

1.
Assurez-vous que la fonction Rotary est activée.

2.
Sélectionnez Chuck comme type.

3.
Saisissez la taille de votre matériau mesurée en Étape 10.
(Vous pouvez saisir l'une ou l'autre des valeurs, le logiciel calculera automatiquement l'autre.)

4.
Pour l'effet miroir, vous devez activer cette fonction si votre rotary est inversé
S'il n'est pas retourné, laissez-la désactivée.
(Disponible uniquement pour Ador.)

Position par défaut (Le dessus est plat.)	Position inversée (Le moteur est en haut.)

Étape 17

Créez un objet à graver ou importez le vôtre.

Screenshot 2024-09-26 at 12.23.35 PM.png

Selon votre design, il sera généralement pivoté de 90 degrés pour correspondre à l'orientation du matériau.

Étape 18

Après avoir configuré votre design, déplacez son centre sur la ligne bleue.

Étape 19

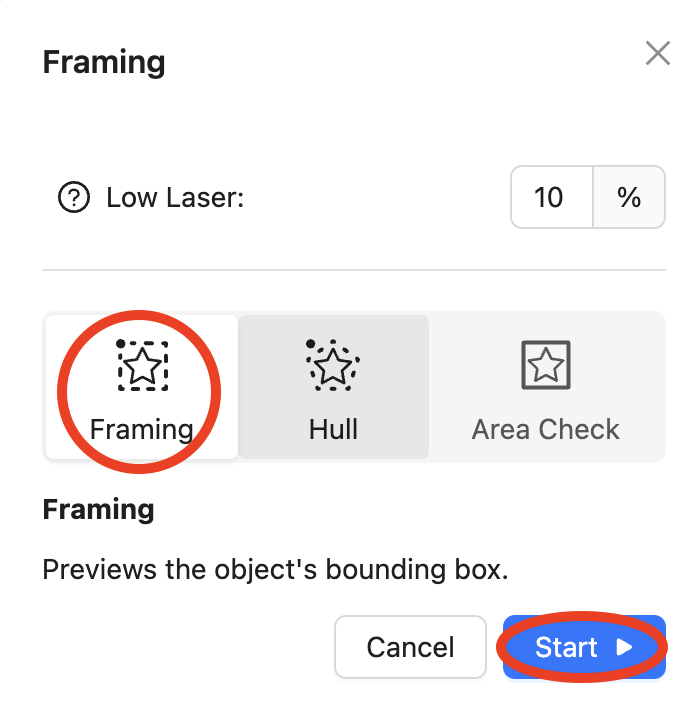

Utilisez la fonction "Cadre d'exécution" pour visualiser le parcours de gravure.

Sélectionnez "Cadrage" pour voir la boîte englobante du design ou du fichier.
Après avoir cliqué sur "Démarrer", la tête laser commencera à se déplacer et le parcours indiquera la zone de gravure pour cette tâche.
Le point de départ correspond à la position actuelle de votre buse laser.
Son parcours dépendra de l'"Origine du travail" sélectionnée dans Étape 15. Lorsque le centre est sélectionné, le point de départ sera défini au centre du design. Le centre est généralement utilisé pour les travaux rotatifs.
Vous pouvez déplacer la tête laser pour ajuster la zone de gravure jusqu'à ce que la position soit satisfaisante.

Étape 20

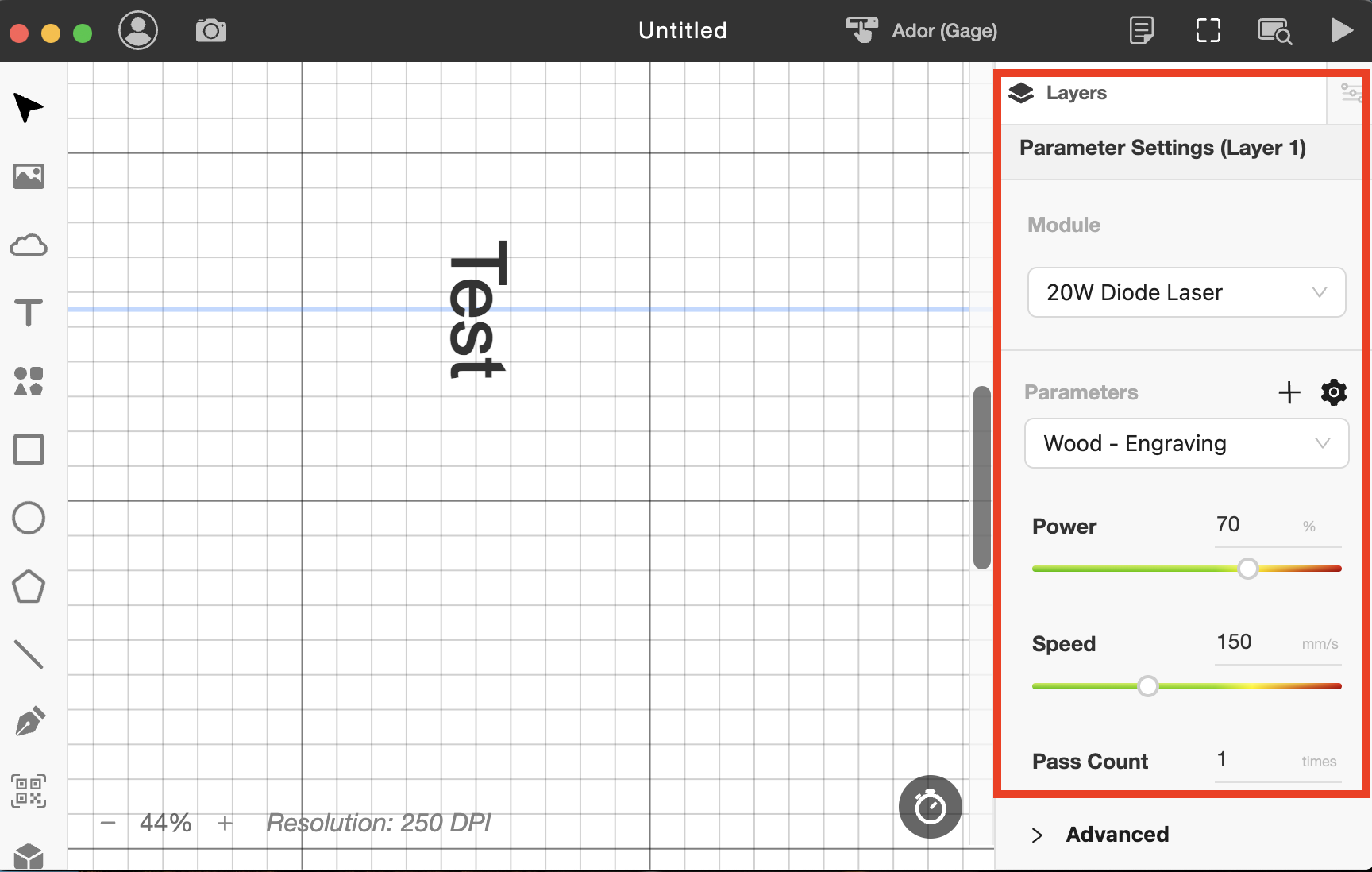

Une fois la position de gravure confirmée, réglez les paramètres de vitesse et de puissance appropriés en fonction de votre matériau.

Étape 21

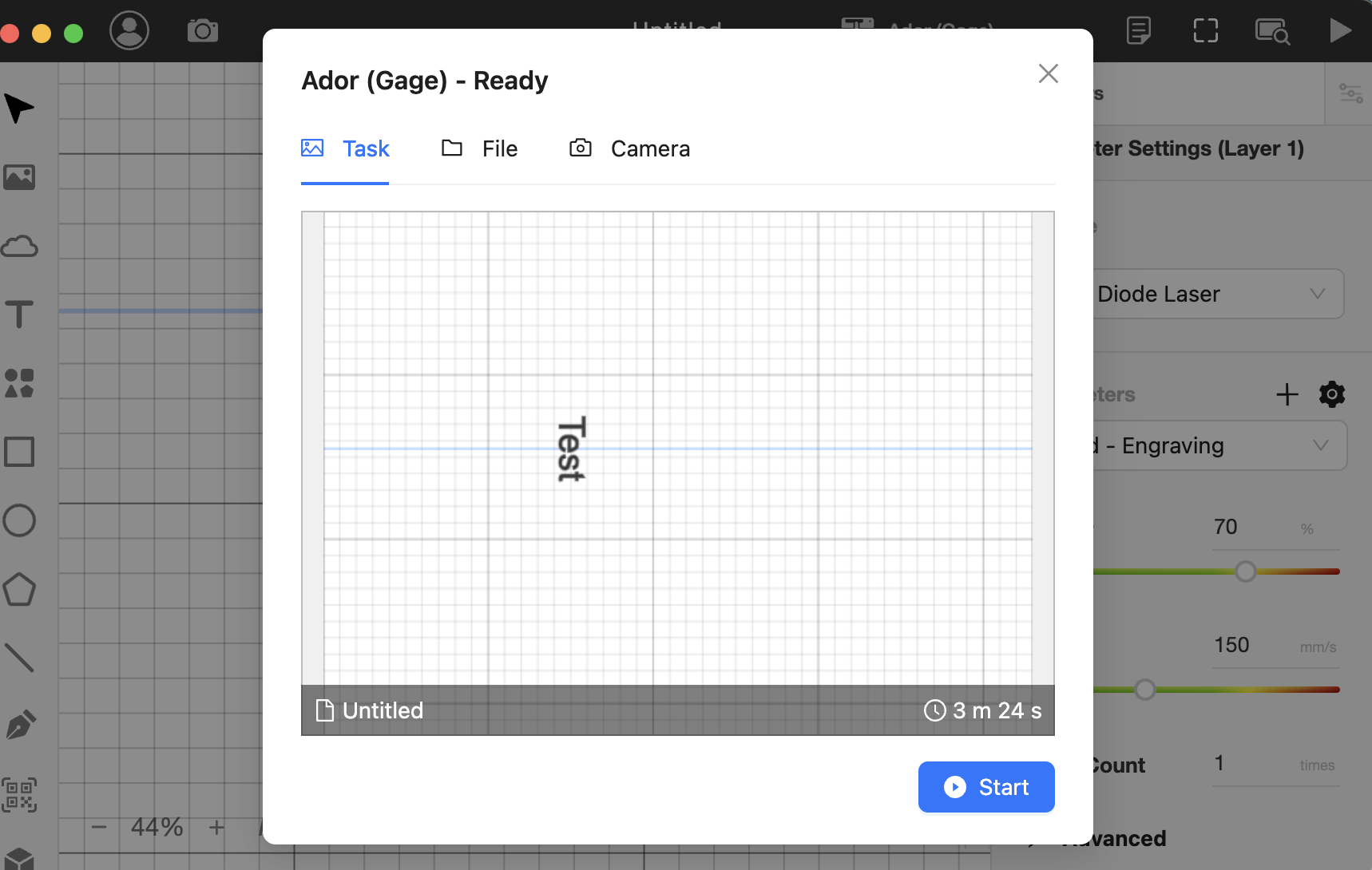

Fermez la porte et lancez le travail.

Étape 22

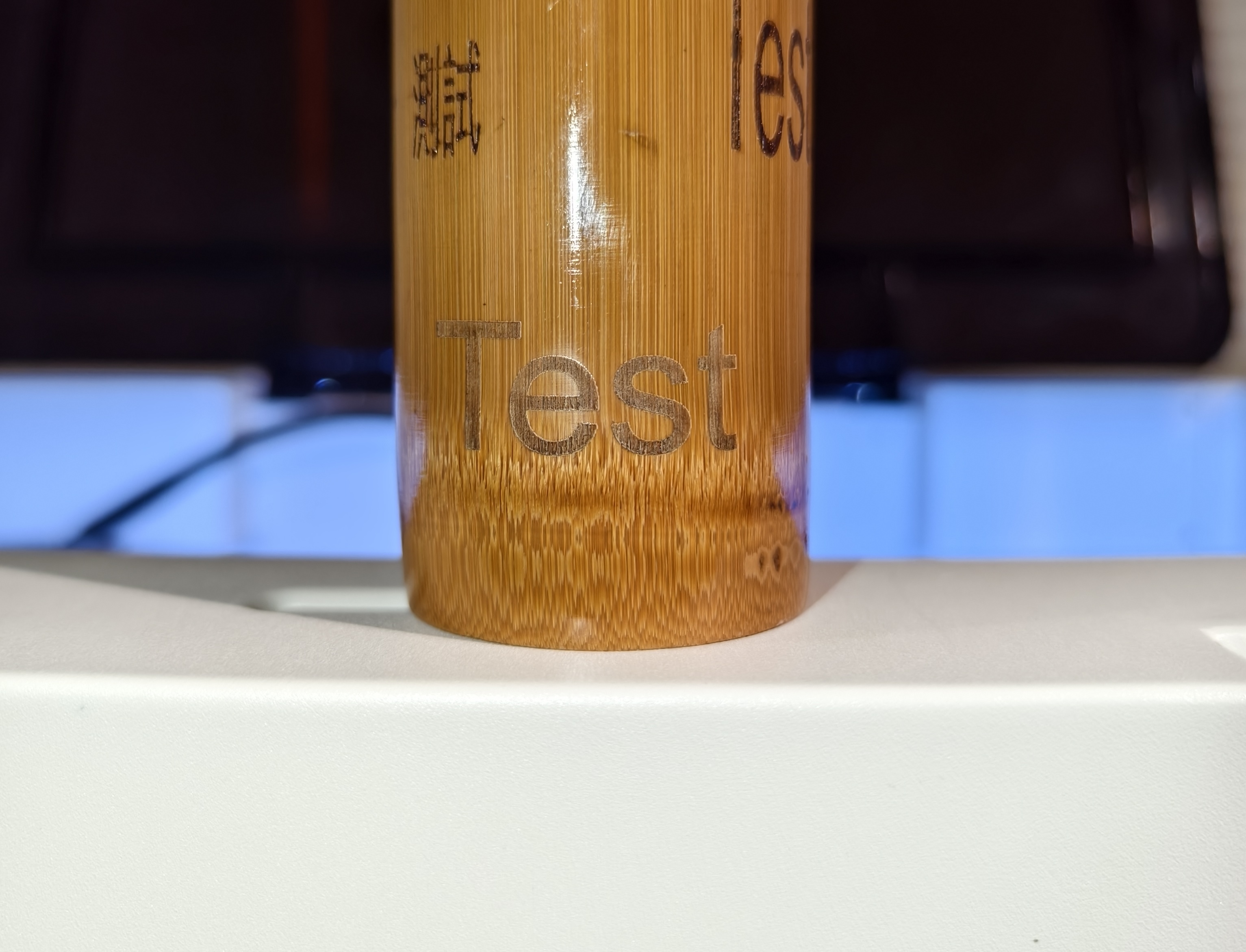

Vérifiez le résultat.
