Ador - Installation du module d'impression

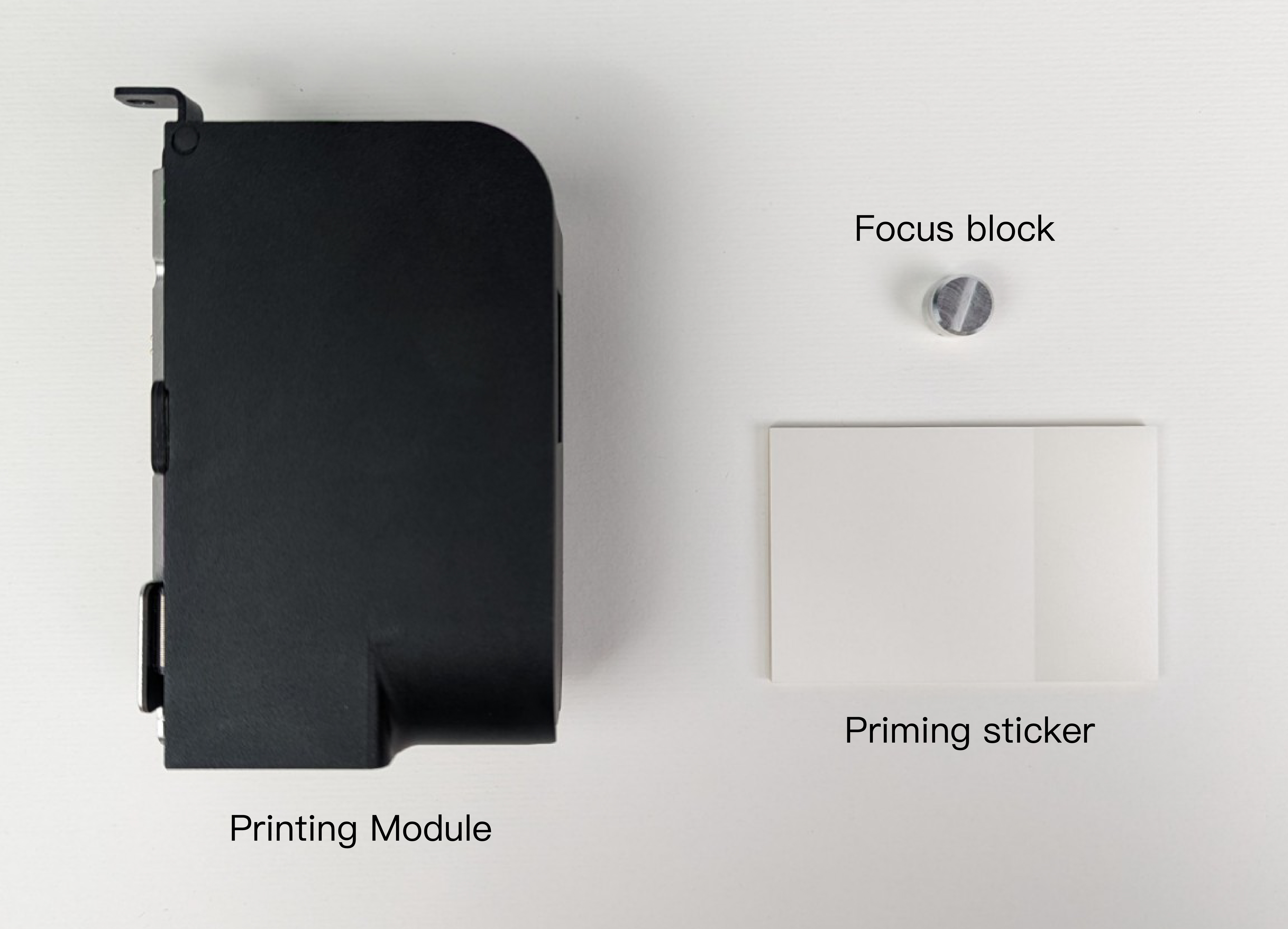

Contenu de la boîte

• Module d'impression
• Bloc de mise au point (8mm)
• Autocollant d'amorçage

Instructions d'installation

Veuillez vous assurer d'avoir mis à jour Beam Studio et le firmware d'Ador vers la dernière version. Vous pouvez mettre à jour votre firmware en suivant le tutoriel "Mise à jour du firmware" dans le Centre d'aide Ador.

Installation du module d'impression

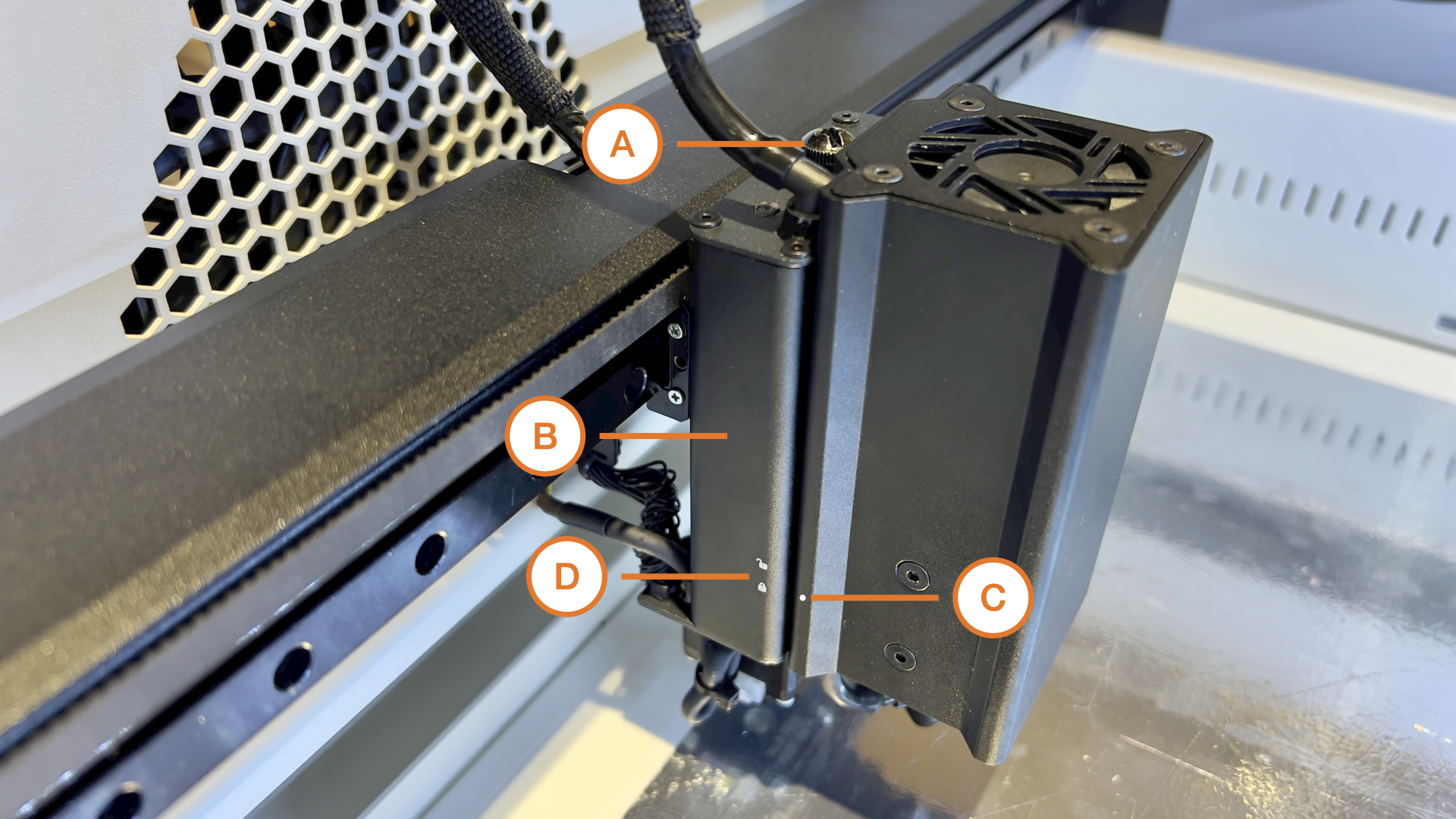

1. Desserrez la vis moletée 『A』 sur l'adaptateur de module 『B』.
2. Alignez le point 『C』 du module d'impression avec l'icône de déverrouillage 『D』 sur l'adaptateur de module et insérez-le jusqu'à l'icône de verrouillage.
3. Resserrez la vis moletée 『A』 sur l'adaptateur de module.

Après l'installation, veuillez effectuer le Calibrage du module d'impression avant de commencer l'impression.

Lancer l'impression

1. Placez le matériau à l'intérieur de la machine

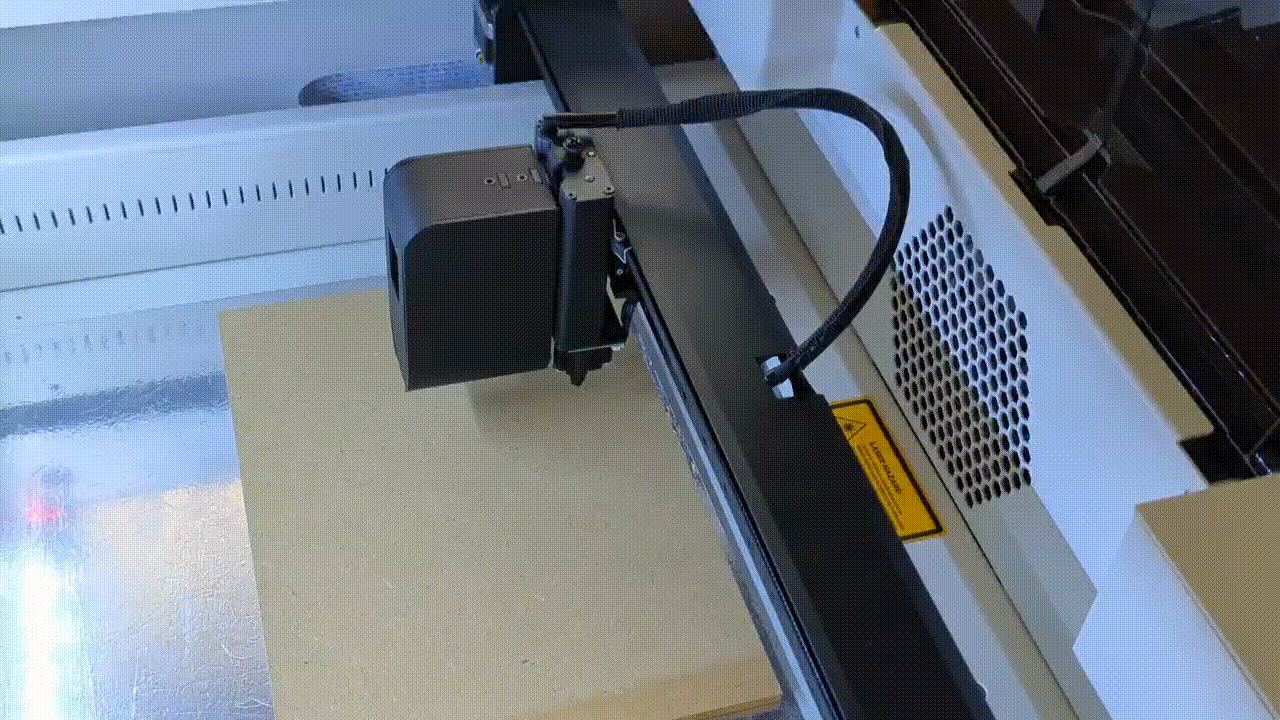

2. Avant la mise au point : Déplacez le module d'impression au-dessus du matériau. Assurez-vous de placer le Bloc de mise au point sous la sonde de mise au point automatique d'Ador.

Attention : N'effectuez pas l'opération de mise au point automatique sans utiliser le bloc de mise au point. Cela pourrait endommager la tête d'impression.

3. Démarrer la mise au point :

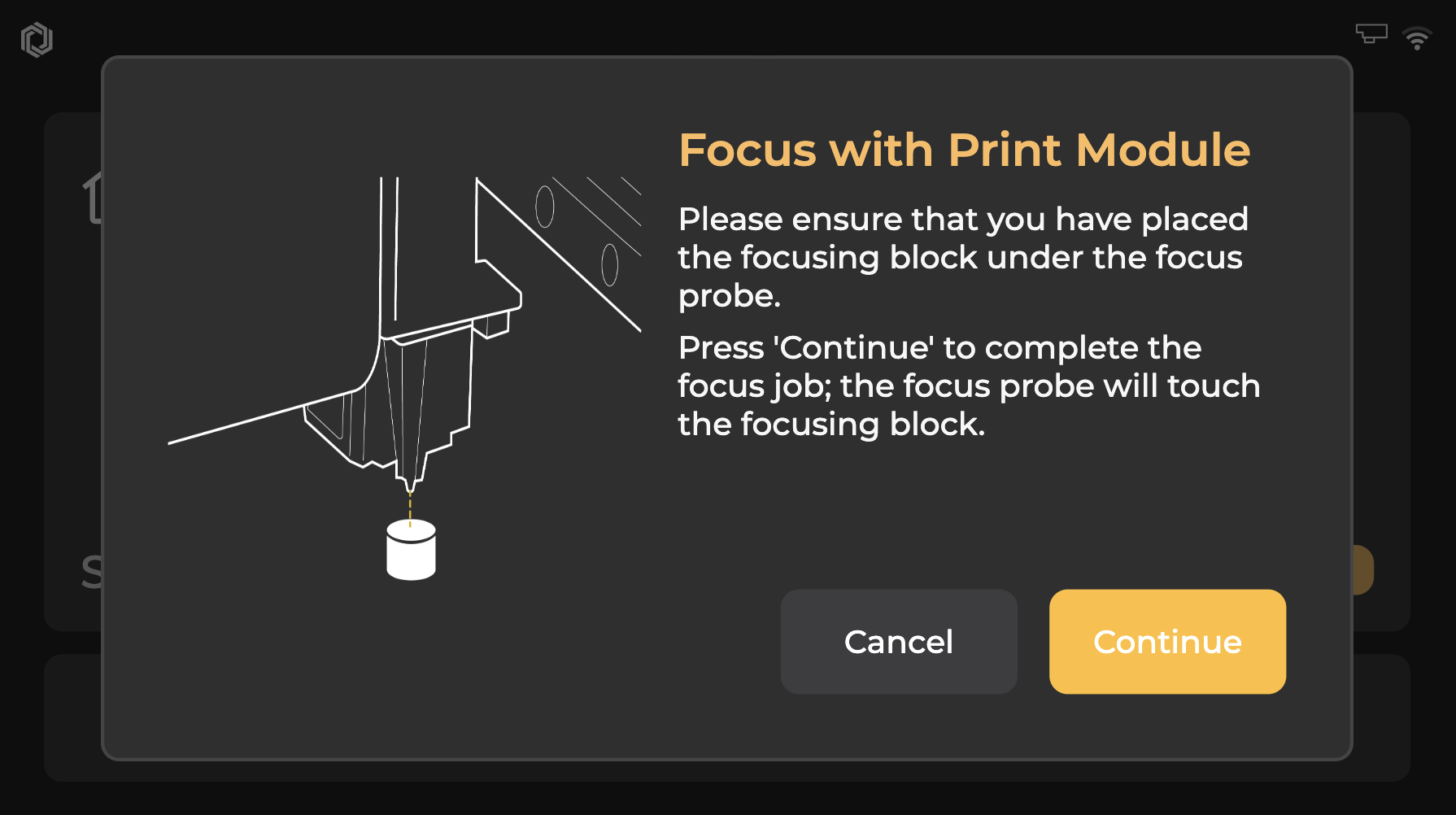

Appuyez deux fois sur le bouton de mise au point situé sur le côté gauche de la machine ou maintenez enfoncé le bouton "AF" du panneau de commande. De plus, un avertissement s'affiche sur le panneau pour s'assurer que le bloc de mise au point a été correctement placé. Veuillez cliquer sur "Continuer" pour poursuivre. La mise au point est terminée lorsque le module d'impression touche le matériau et remonte. Assurez-vous que la distance de mise au point est correcte avant chaque impression.

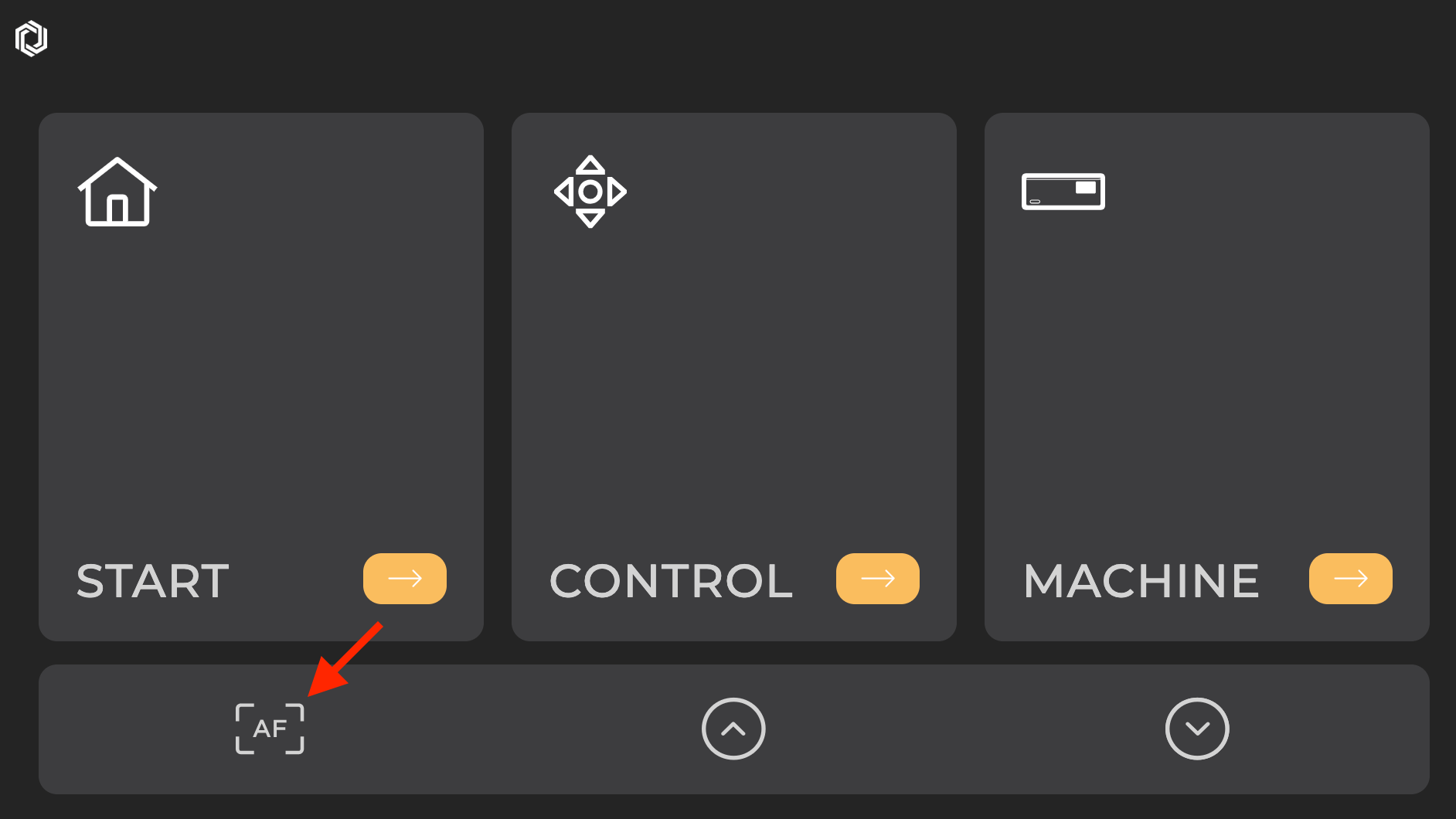

a. Maintenez enfoncé le bouton "AF" du panneau de commande :

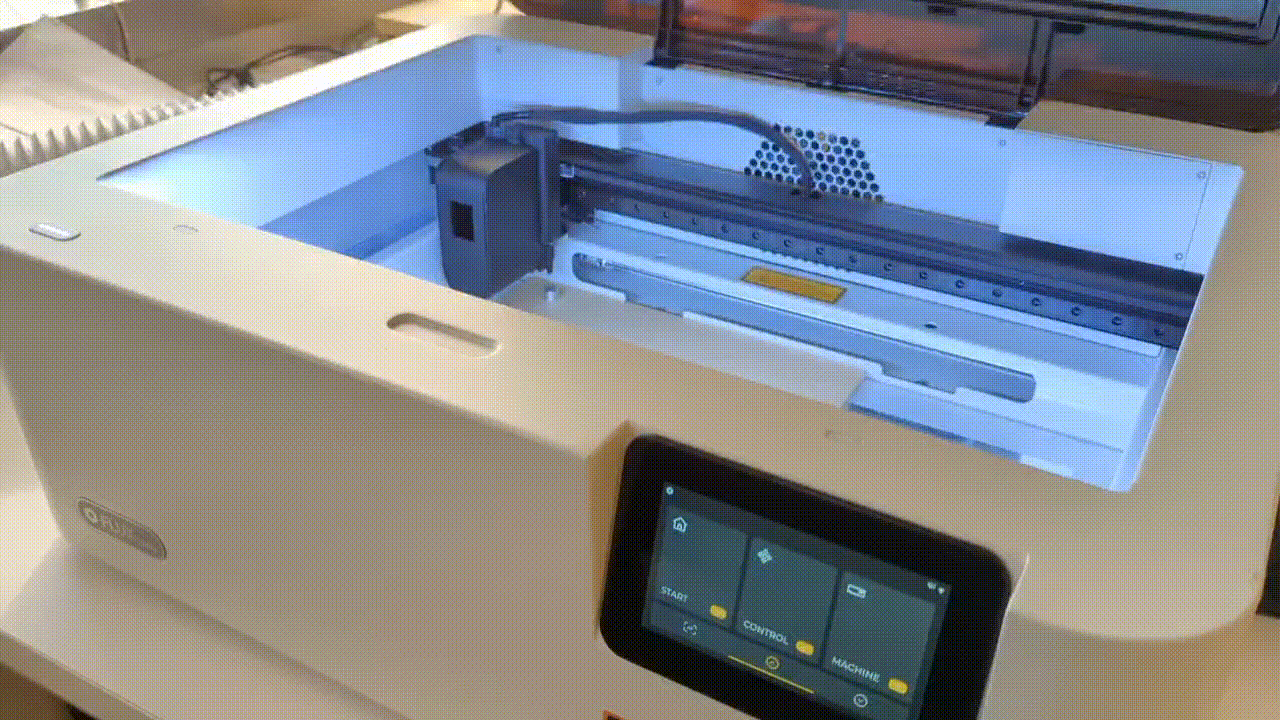

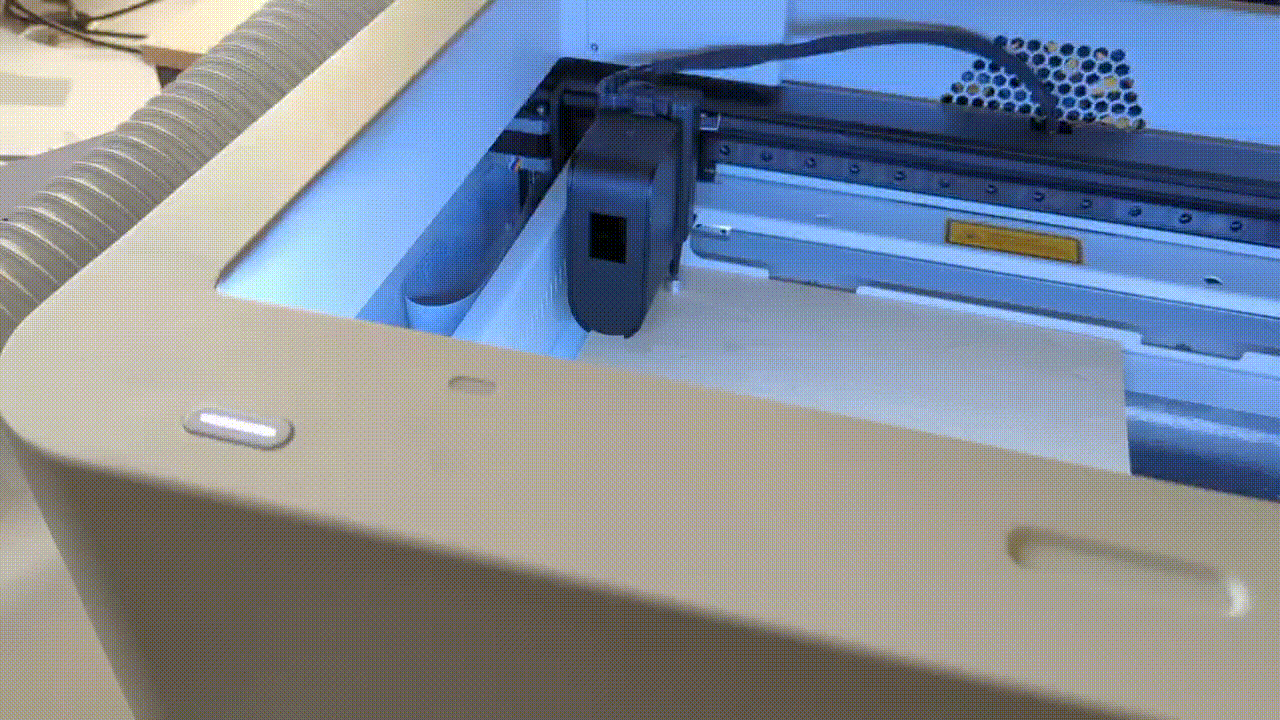

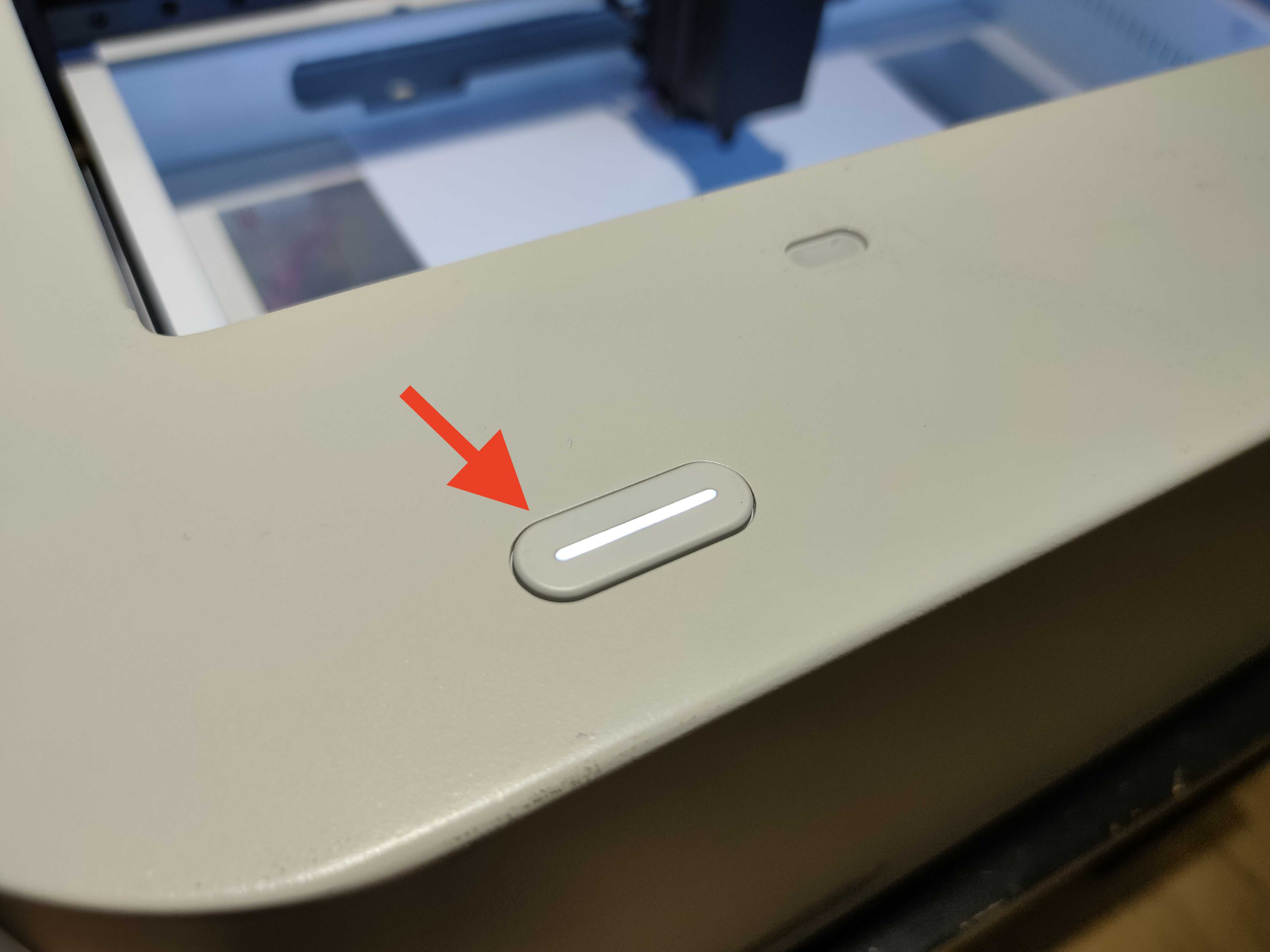

b. Double-cliquez sur le bouton de mise au point situé sur le côté gauche de la machine :

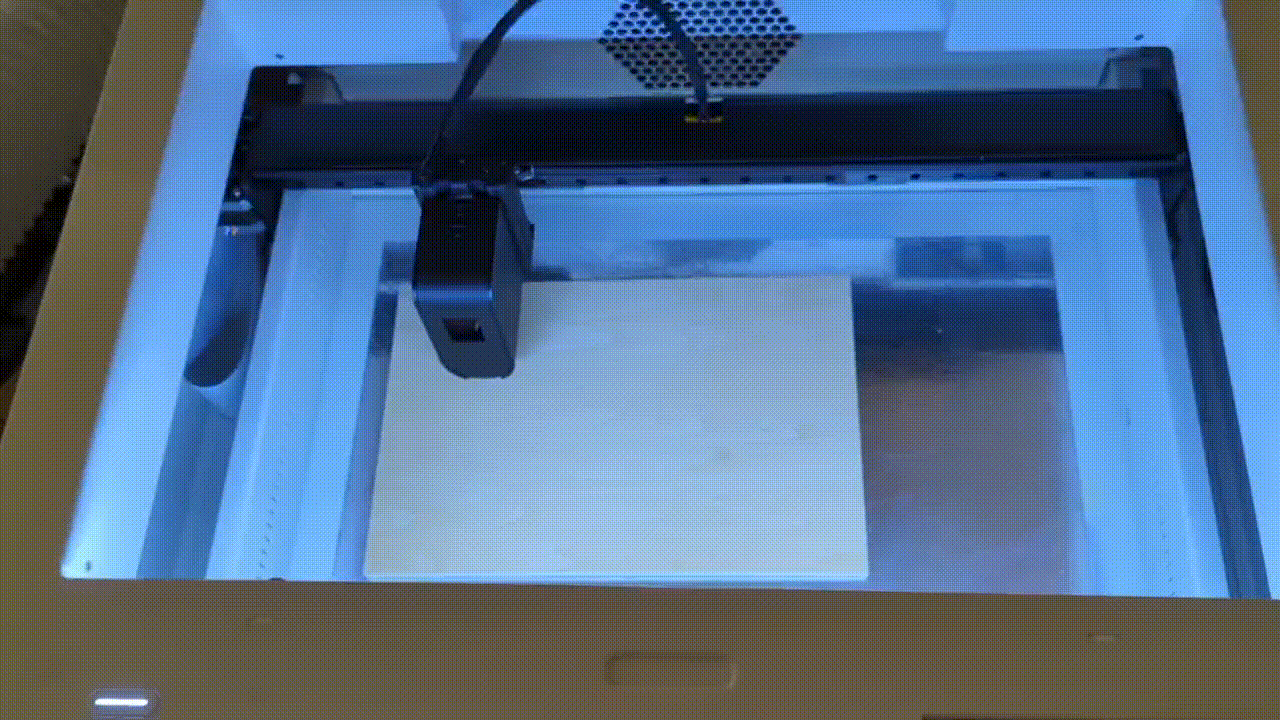

4. Placez l'autocollant d'amorçage : Prenez un autocollant d'amorçage et placez-le sur une zone de travail non utilisée.

5. Retirez le bloc de mise au point et fermez la porte

6. Lancez la dernière version de Beam Studio sur votre ordinateur.

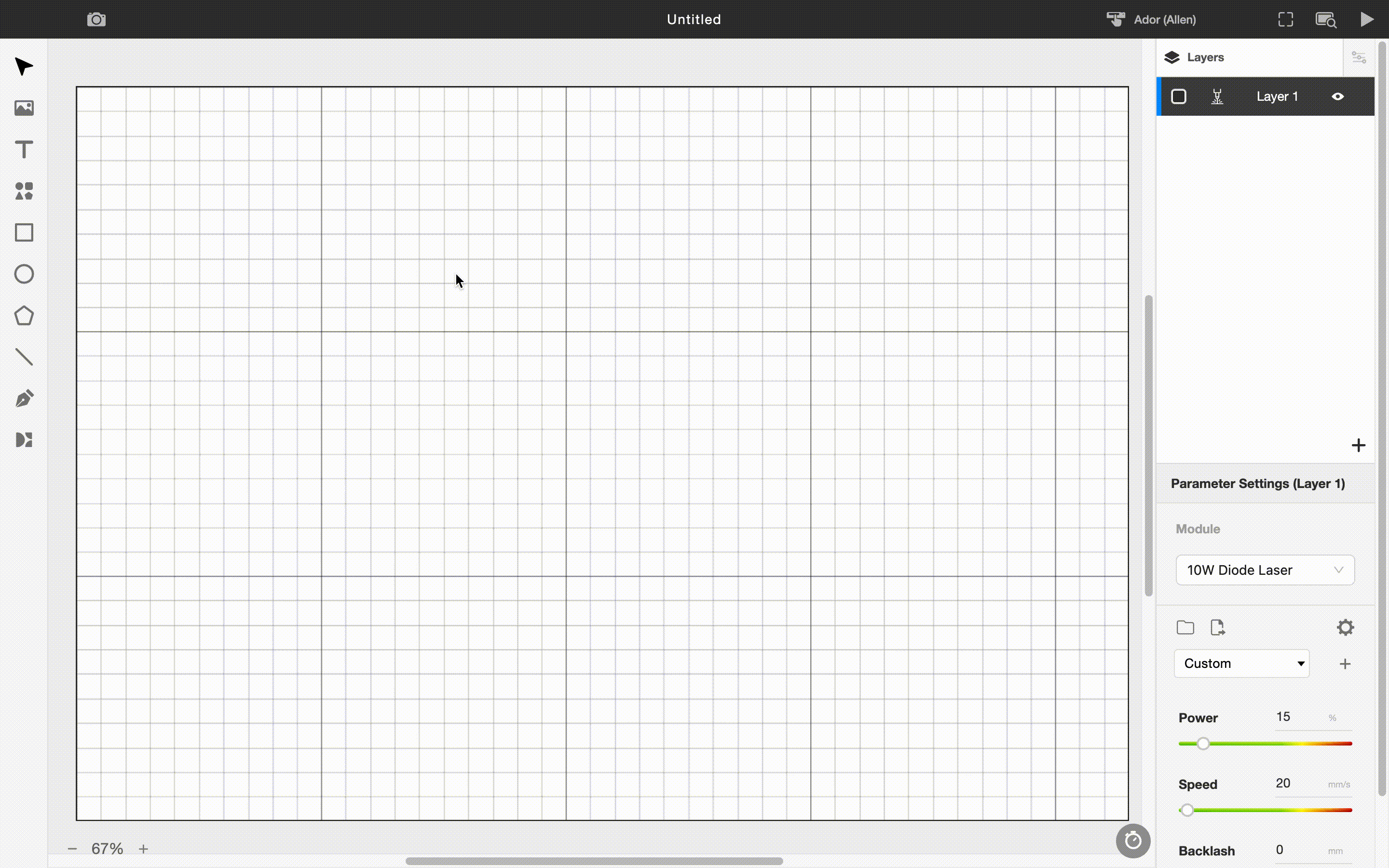

7. Importez le fichier d'exemple : Sélectionnez "Fichier" > "Exemples" > "Exemple d'impression Ador - Couleur unique"

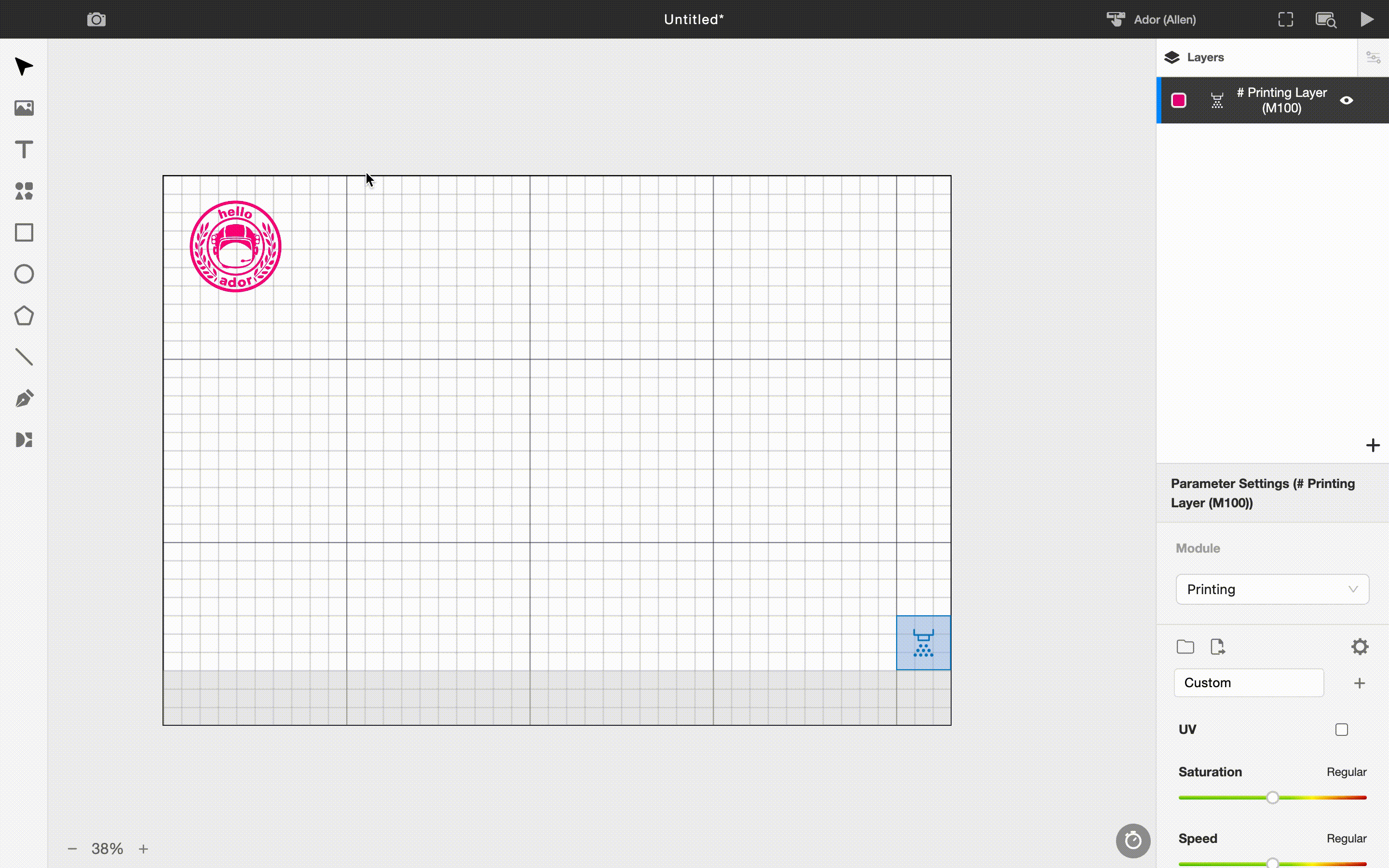

8. Prévisualisez la position de gravure : Cliquez sur l'icône de l'appareil photo dans le coin supérieur gauche, sélectionnez le nom de la machine et la prévisualisation sera terminée.

9. Déplacez l'échantillon et la zone d'amorçage : Faites glisser l'image vers l'emplacement d'impression souhaité. La zone d'amorçage doit être alignée avec l'autocollant d'amorçage.

10. Installez la cartouche d'encre Magenta :

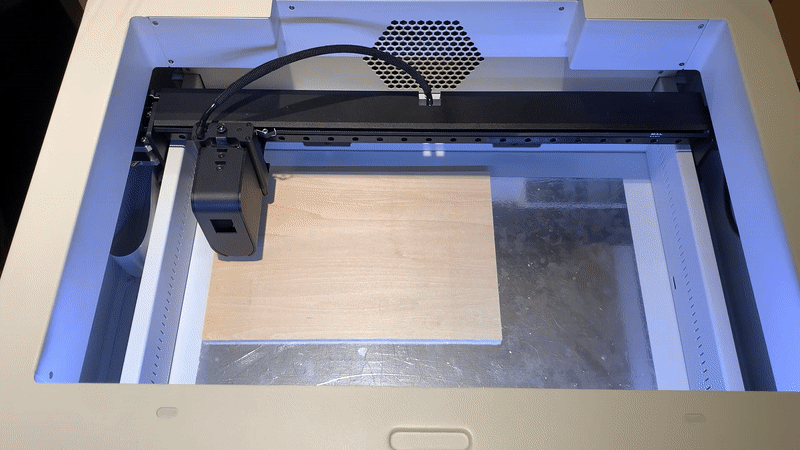

a. Agitez doucement la cartouche d'encre.

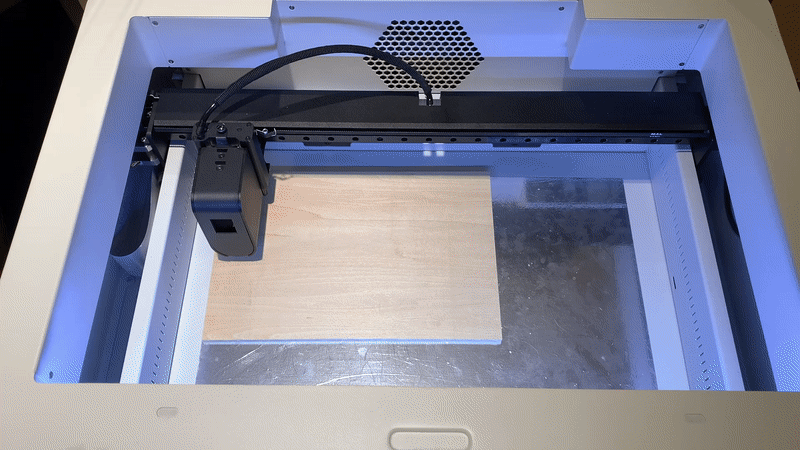

b. Retirez le clip de protection.

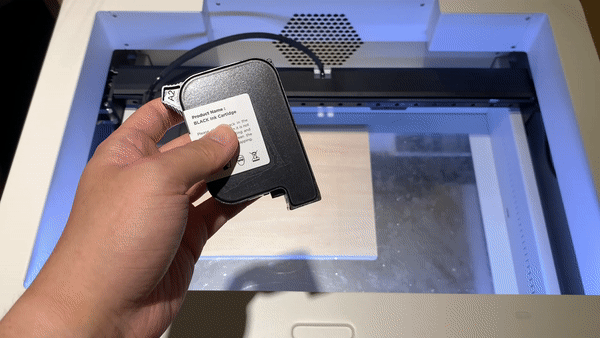

c. Nettoyez la tête d'impression avec des lingettes non pelucheuses imbibées d'alcool (concentration supérieure à 99% recommandée).
Veuillez noter que le nettoyage doit se faire dans un seul sens ; ne pas frotter d'avant en arrière.

d. Insérez la cartouche d'encre dans le module d'impression.

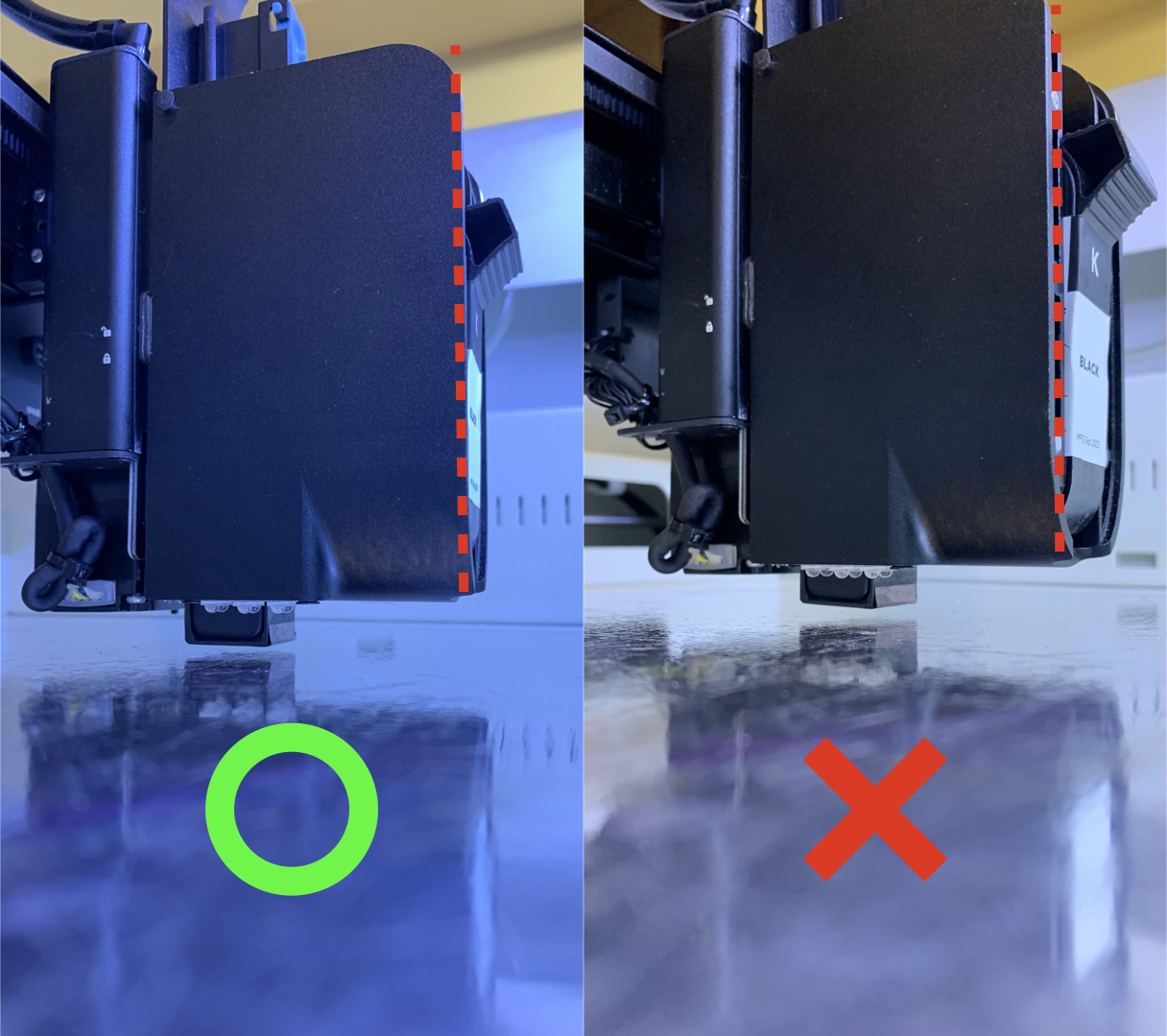

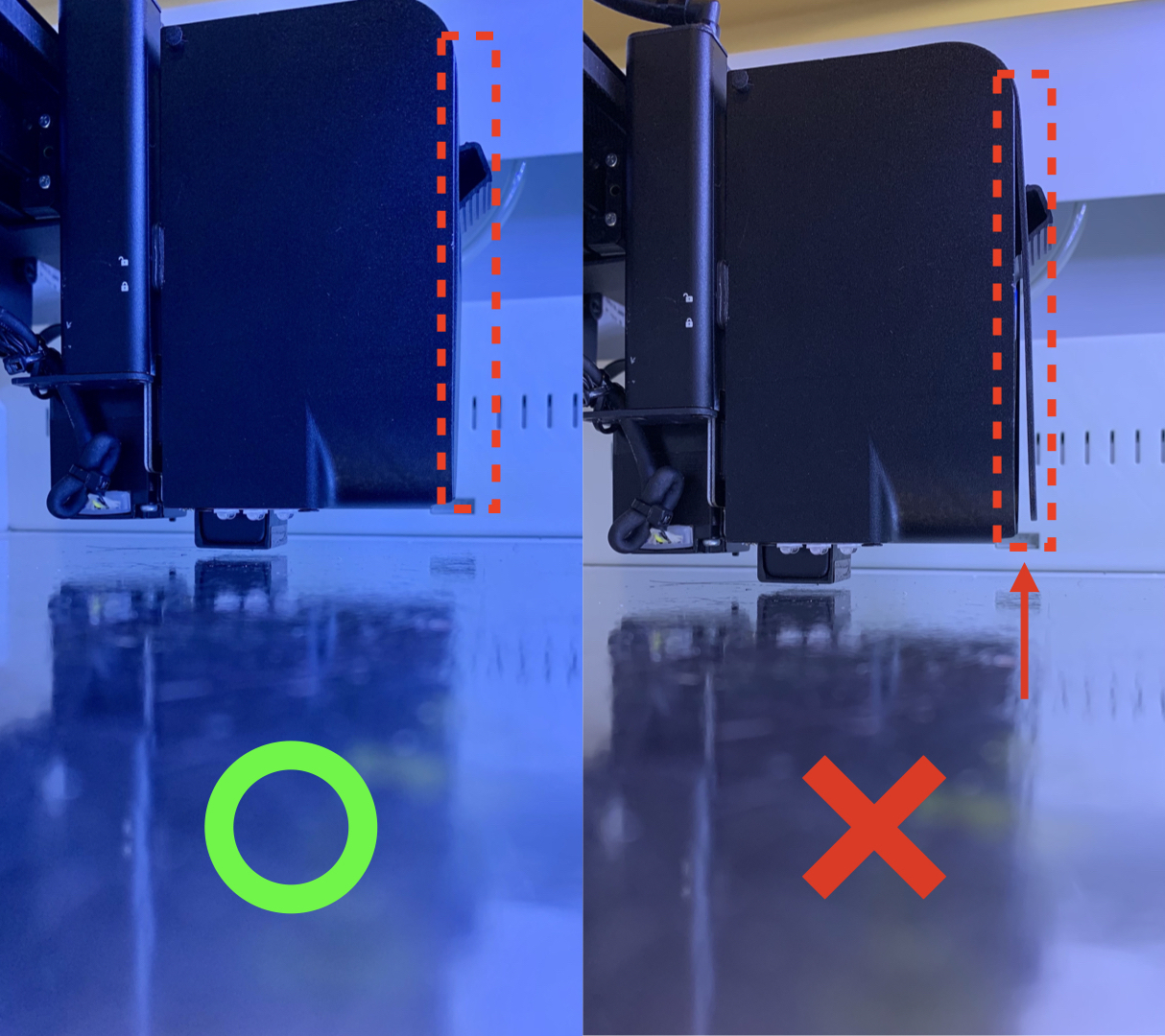

Assurez-vous que la cartouche d'encre est correctement installée et que le couvercle du module est complètement fermé.

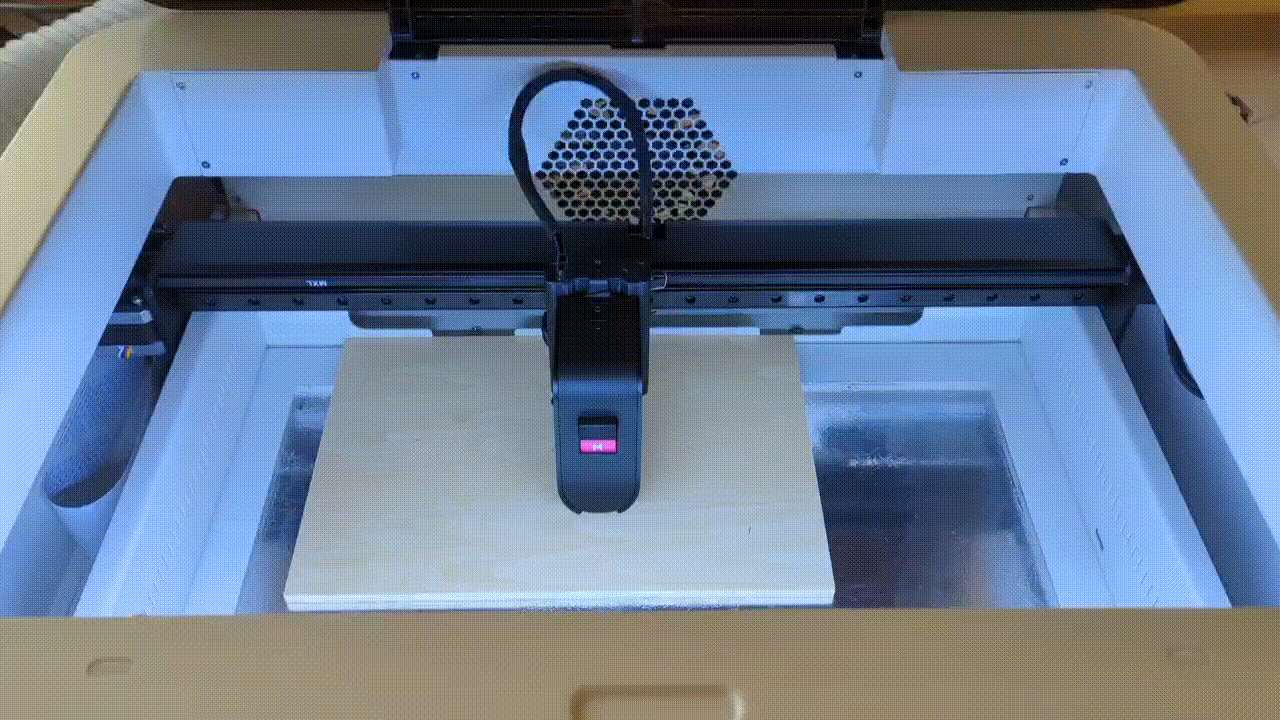

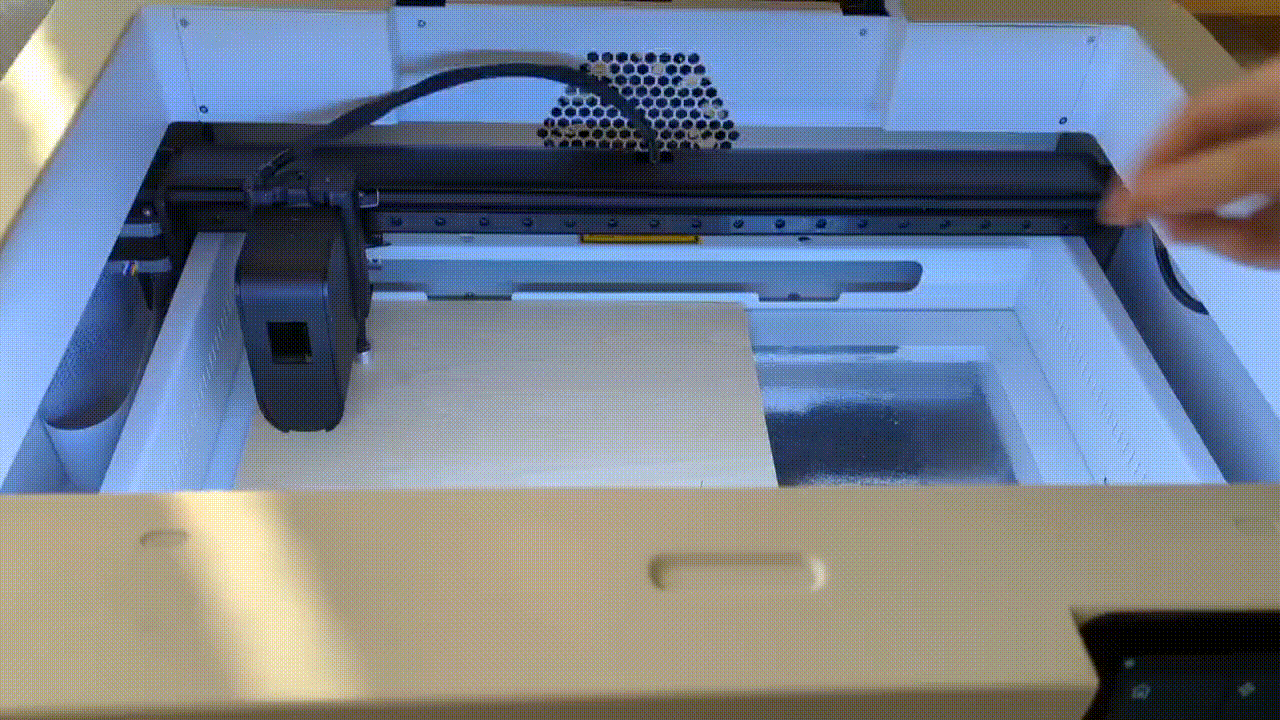

11. Fermez la porte :

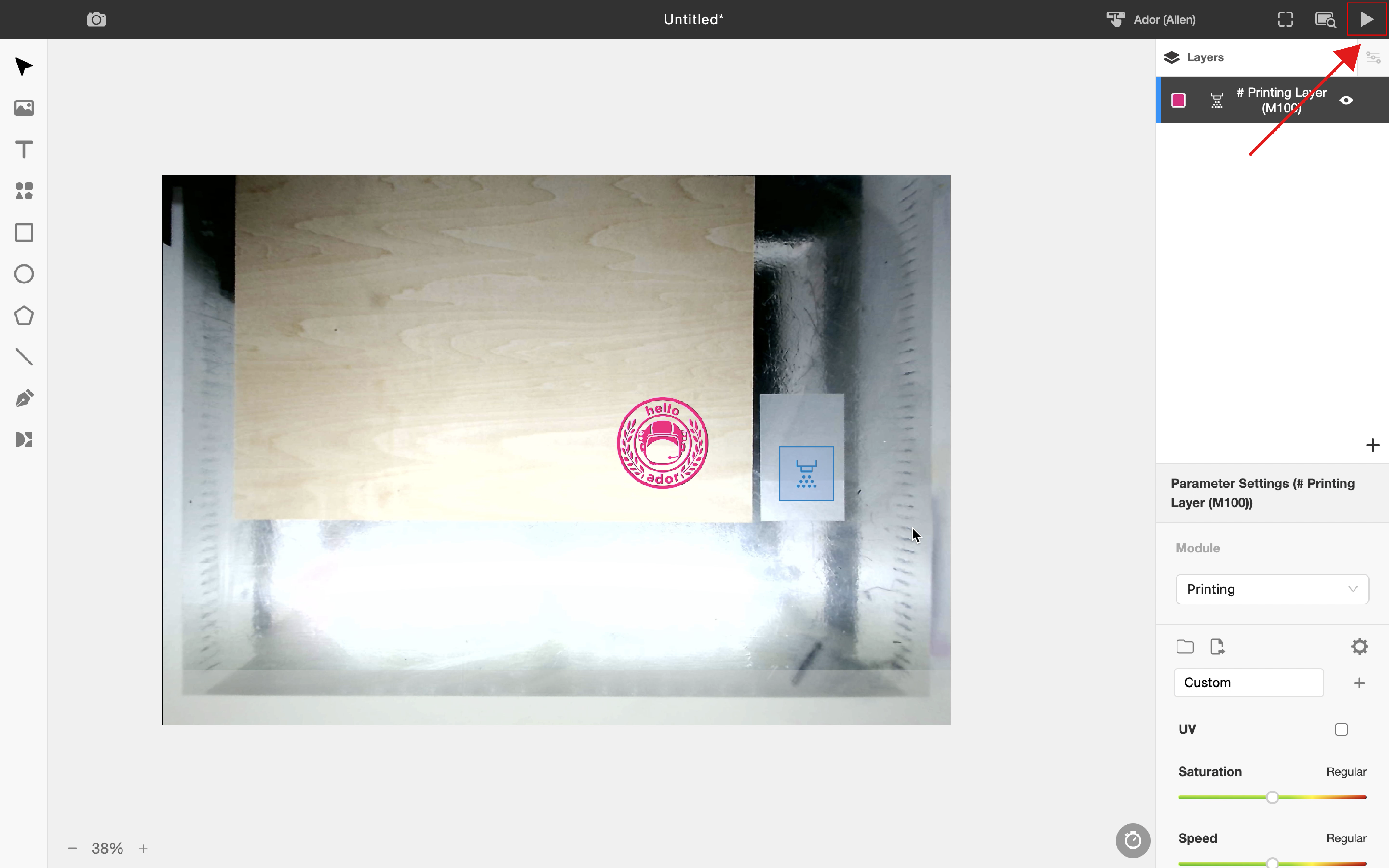

12. Soumettez le fichier : Cliquez sur le bouton fléché dans le coin supérieur droit pour envoyer le fichier.

*Attention : Ne retirez pas le module d'impression ou la cartouche d'encre pendant le fonctionnement de la machine.

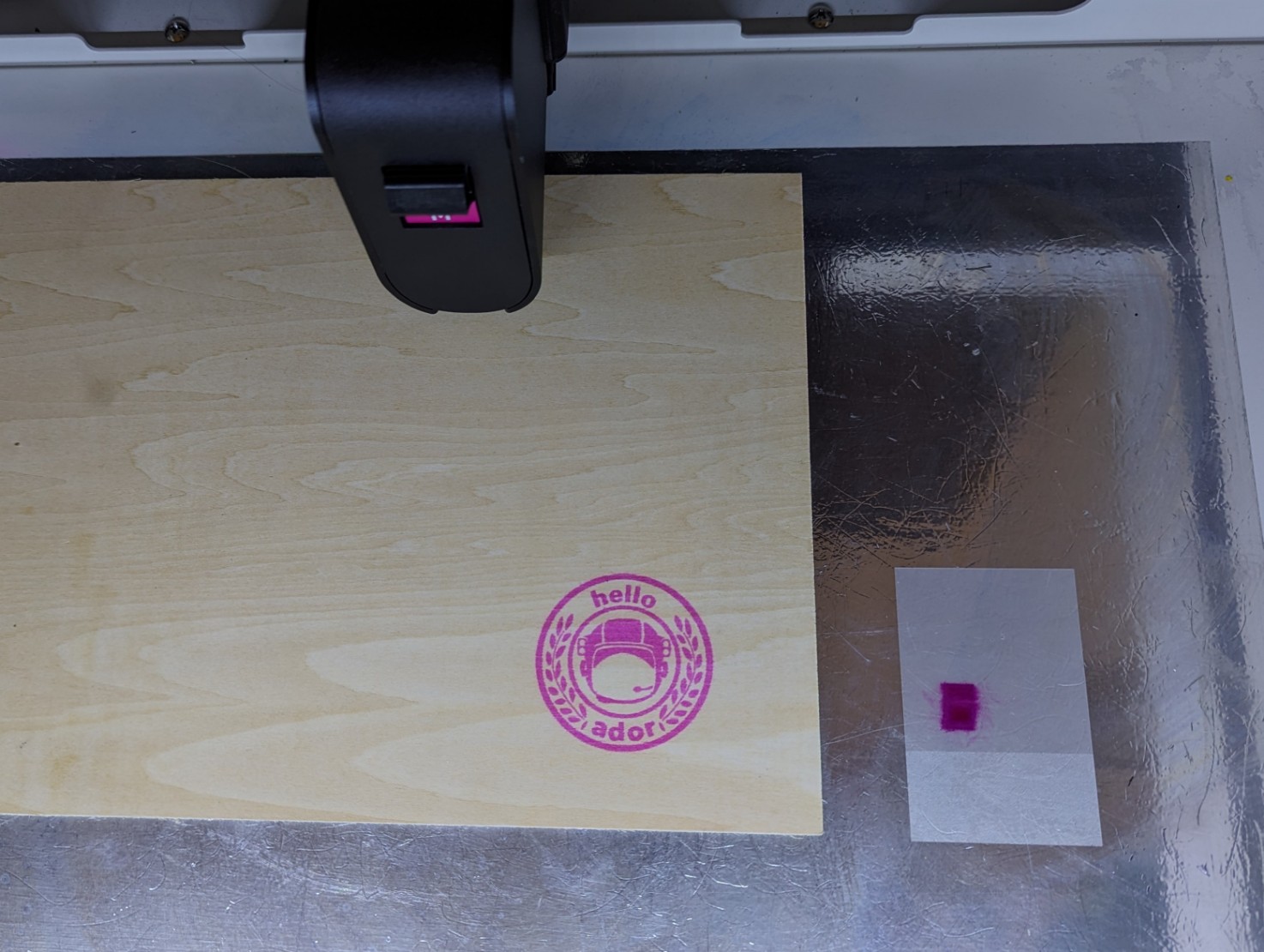

13. Après l'impression, nettoyez à nouveau la tête d'impression de la même manière, puis remettez le clip de protection.

Si le résultat d'impression est flou, peu net ou de couleur pâle, vérifiez si la tête laser est correctement mise au point.
Si c'est correct, veuillez vérifier la compatibilité et les paramètres du matériau, et consultez le guide de dépannage ici : Ador - Résultats d'impression non optimaux / Impression désalignée
