Câble de liaison LightBurn pour Ador

Avertissement

Pour utiliser LightBurn afin de contrôler Ador, vous devez télécharger la version officielle du logiciel LightBurn. FLUX ne peut être tenu responsable de toute perte causée par l'utilisation de ce logiciel tiers.

Le micrologiciel d'Ador a fait l'objet de divers tests, mais il est possible que certaines fonctions du logiciel LightBurn ne soient pas compatibles avec la machine. En cas d'erreurs dues à une incompatibilité, veuillez suivre les instructions du lien ci-dessous pour signaler correctement le problème à votre revendeur local ou au support FLUX. [Contacter le service client]



Avant de commencer

1. Veuillez mettre à jour le micrologiciel vers la version 5.2.0 ou ultérieure.

- Sélectionnez l' option "MACHINE → Mettre à jour vers le dernier micrologiciel" sur le panneau de commande d'Ador.
- Vous pouvez également mettre à jour le micrologiciel via Beam Studio
Téléchargez le micrologiciel depuis le site officiel. Ensuite, cliquez sur "Machine → Mettre à jour le micrologiciel". Puis, mettez à jour le micrologiciel de la machine vers la version sélectionnée en choisissant le fichier du micrologiciel sur l'ordinateur.



2. Téléchargez ce fichier de configuration : Ador_Preset

Remarque : Le fichier de configuration que nous fournissons contient les paramètres de GCode et devitesse de transmissions. Si vous n'utilisez pas le fichier de configuration, veuillez les configurer séparément dans "Paramètres de l'appareil". (Veuillez consulter cet article pour plus de détails)



Paramètres de LightBurn

Pour télécharger LightBurn, cliquez ici.

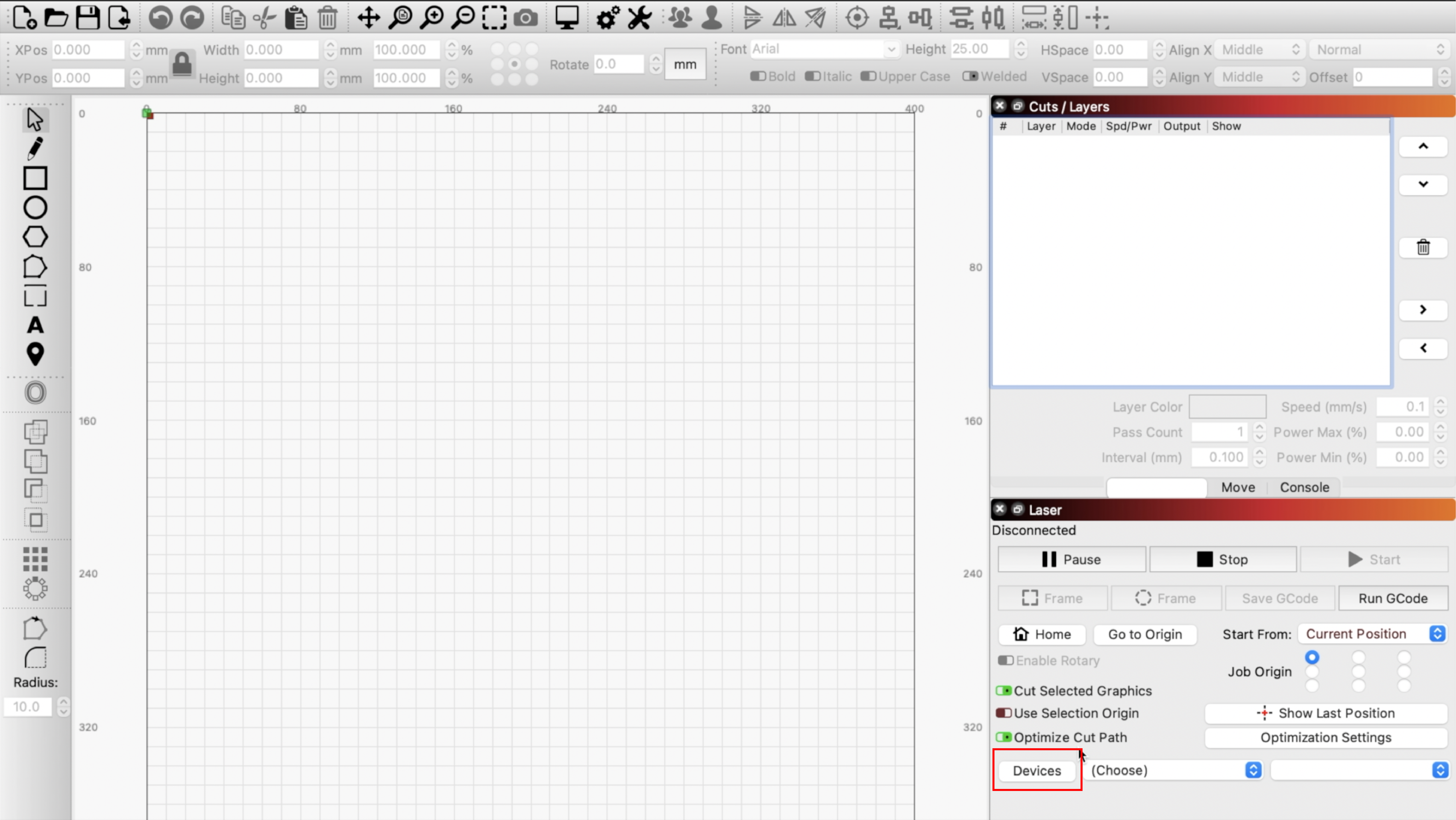

1. Ouvrez LightBurn et cliquez sur "Périphériques" dans l'onglet Laser .

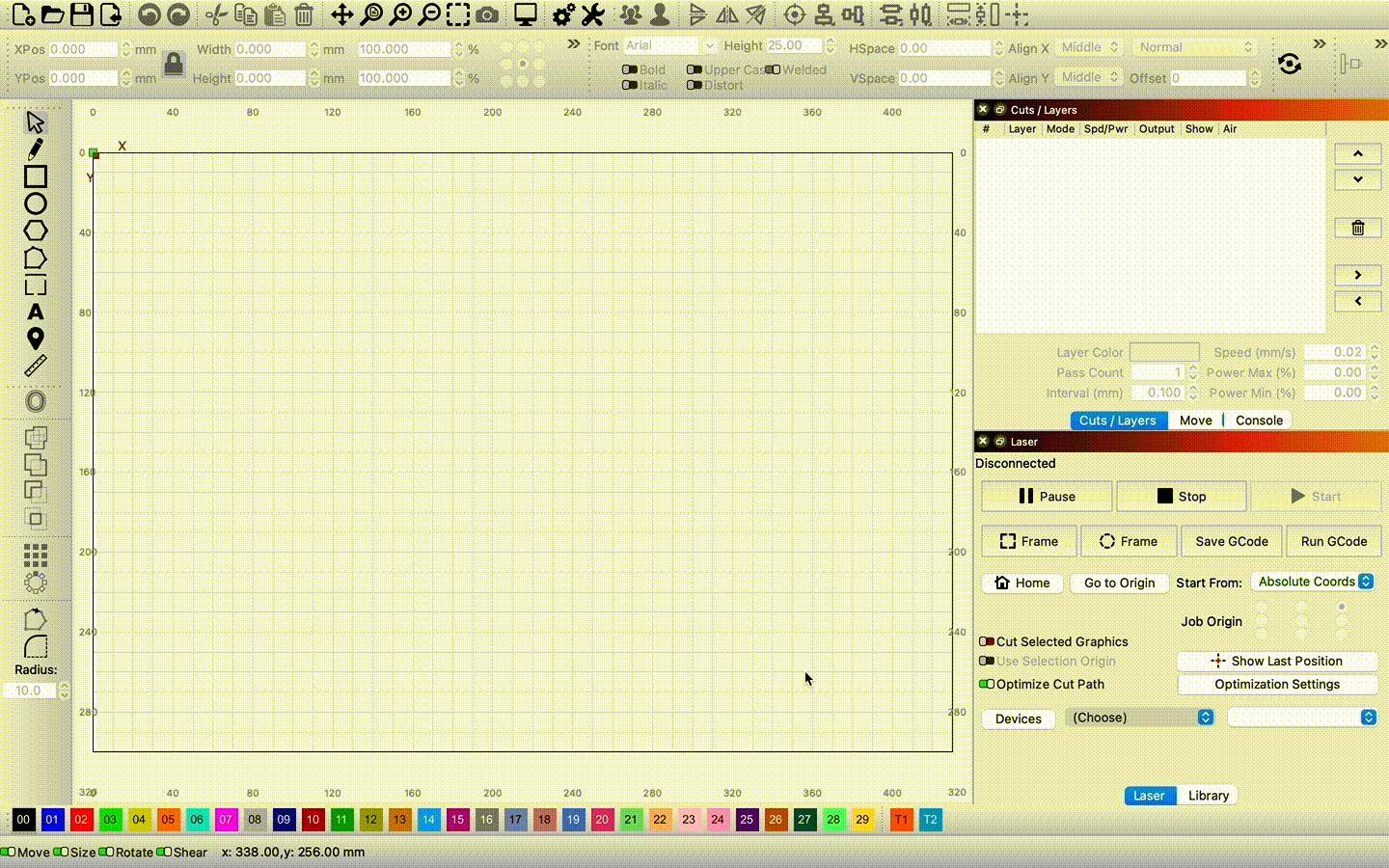

2. Cliquez sur "Importer" pour importer le fichier Ador_Preset que vous avez téléchargé.

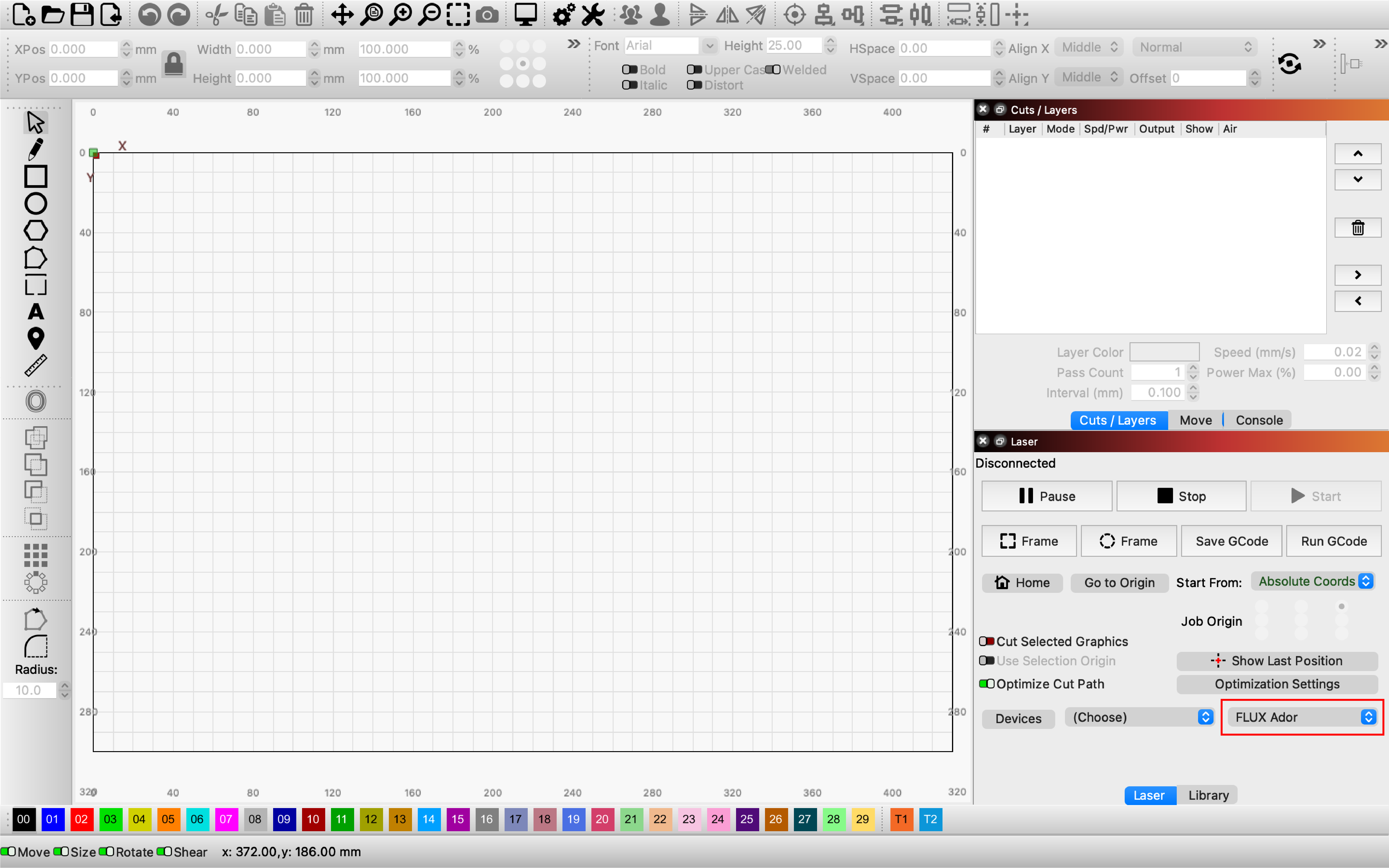

3. Les informations suivantes sur l'appareil s'afficheront une fois que le fichier aura été importé avec succès.



Connectez votre ordinateur à la machine avec le câble pont LightBurn.

1. Branchez le câble LightBurn dans le port USB situé sur le côté de la machine.

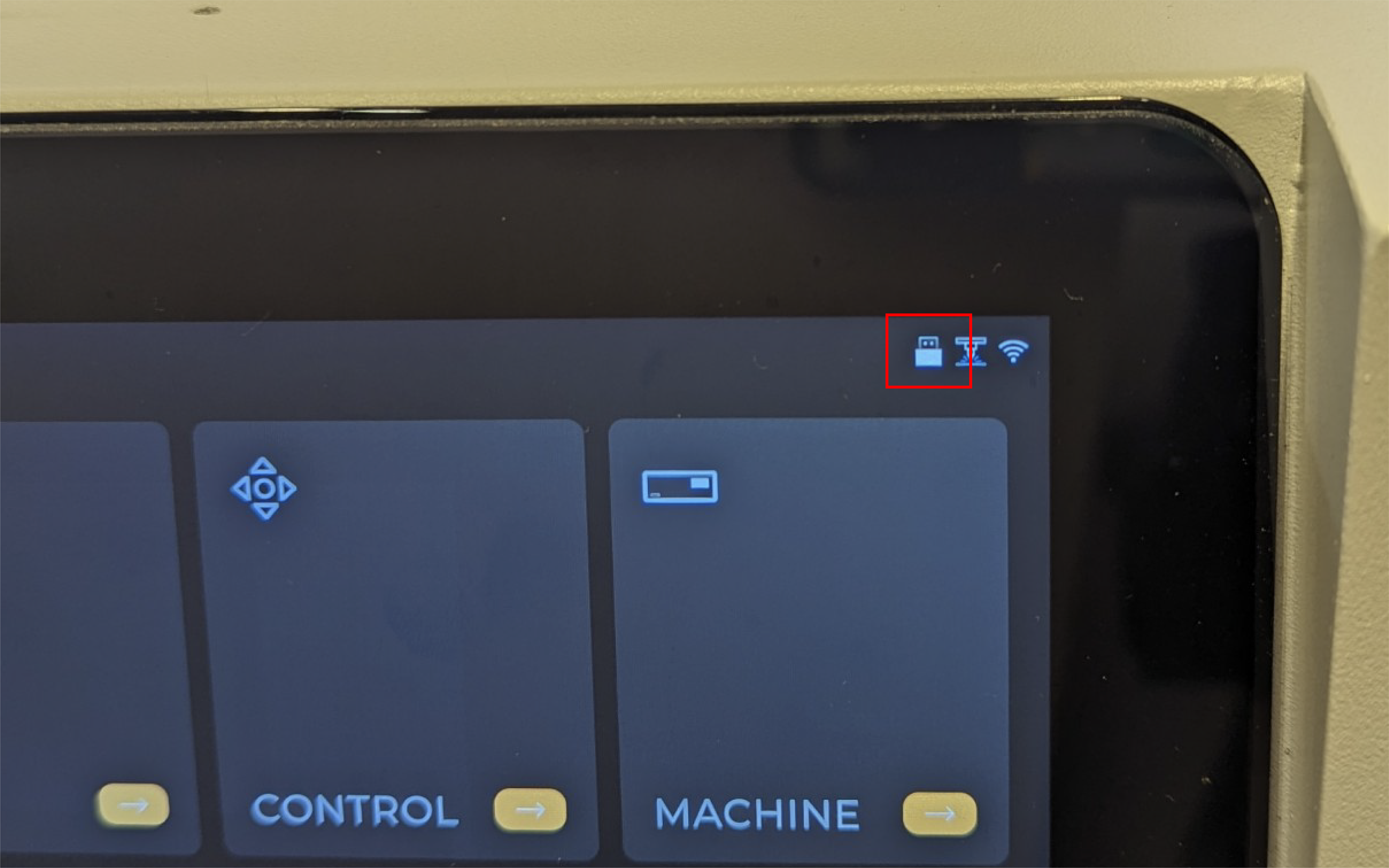

（L'icône USB apparaîtra dans le coin supérieur droit du panneau de la machine pour indiquer qu'une connexion a été établie avec succès.)



2. Insérez l'autre extrémité du câble pont LightBurn dans l'ordinateur.

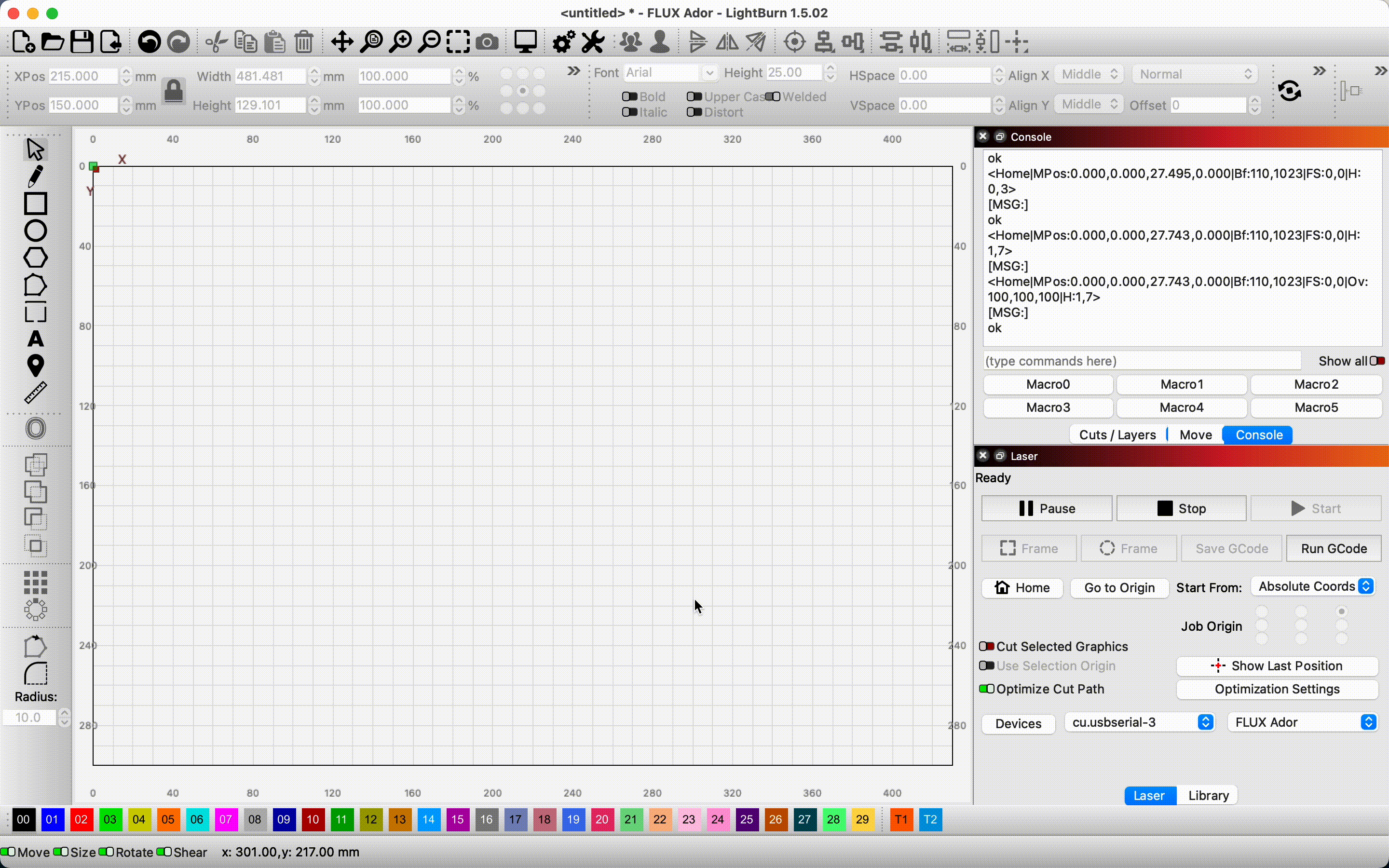

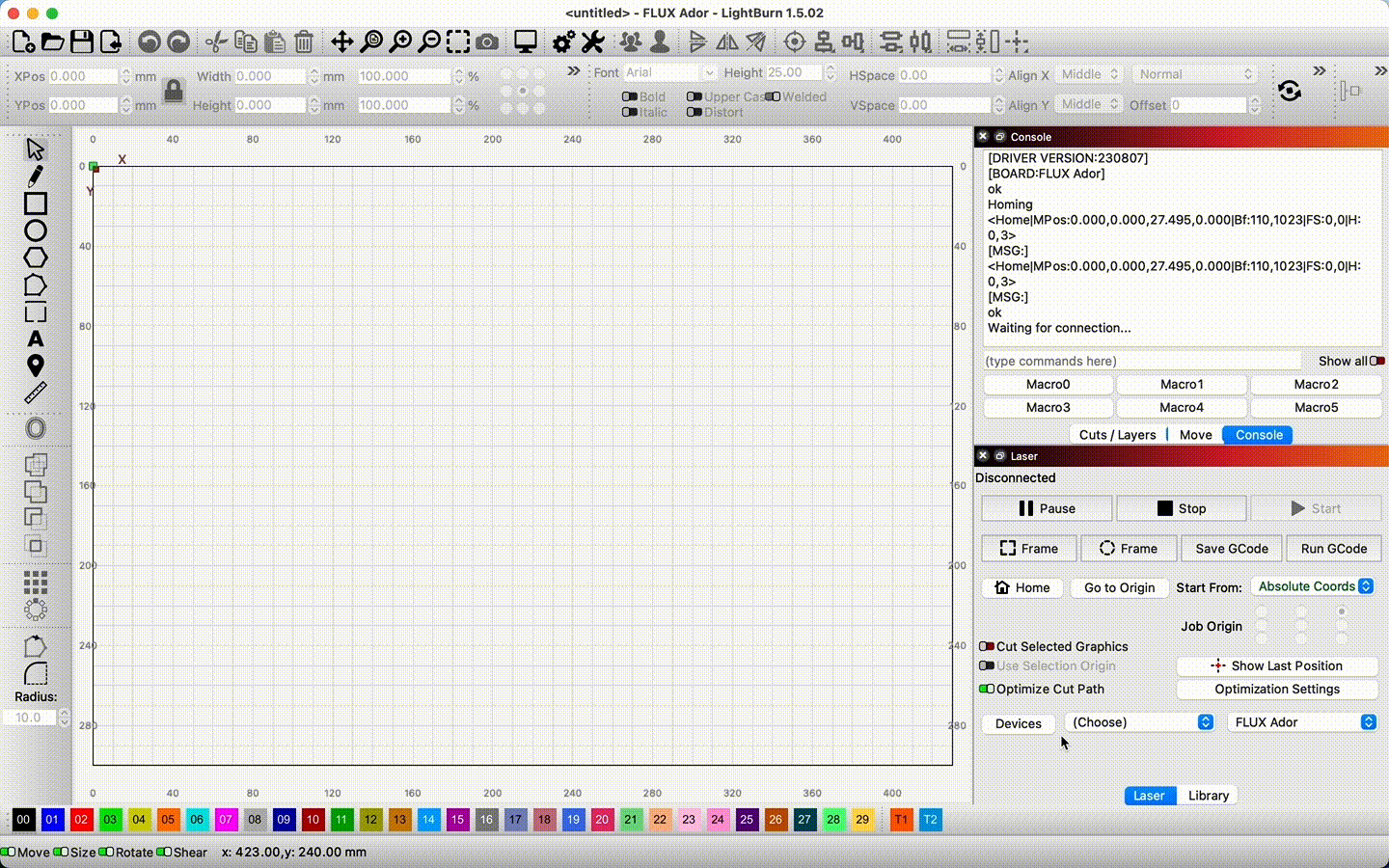

3. Sélectionnez le nom de port USB correct. Choisir le mauvais port entraînera un échec de la connexion. Vous devrez peut-être essayer différents ports. Si la connexion réussit, les informations suivantes apparaîtront dans l'onglet Console.



Test de prise d'origine

Si l'ordinateur est connecté avec succès à la machine, celle-ci commencera automatiquement la prise d'origine. Sinon, veuillez cliquer sur le bouton d'origine pour vérifier si cette fonction fonctionne.

Démarrer l'opération

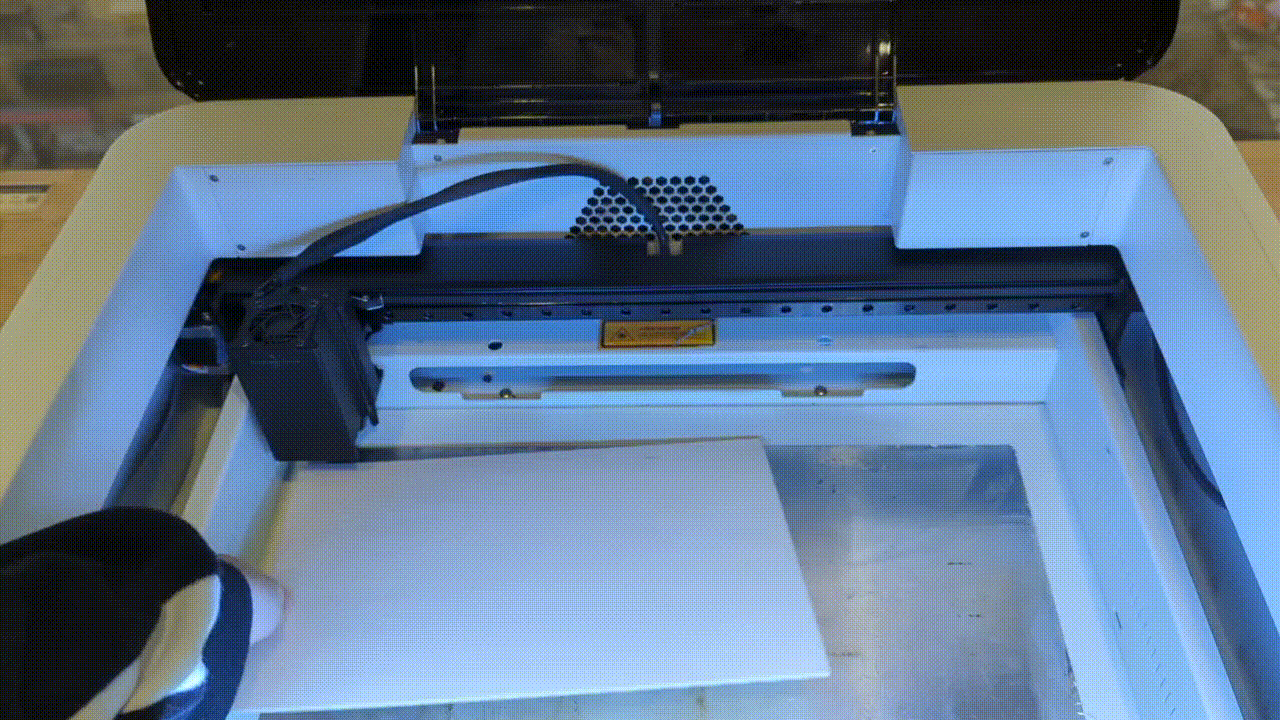

1. Placez le matériau à l'intérieur de la machine.



2. Mise au point

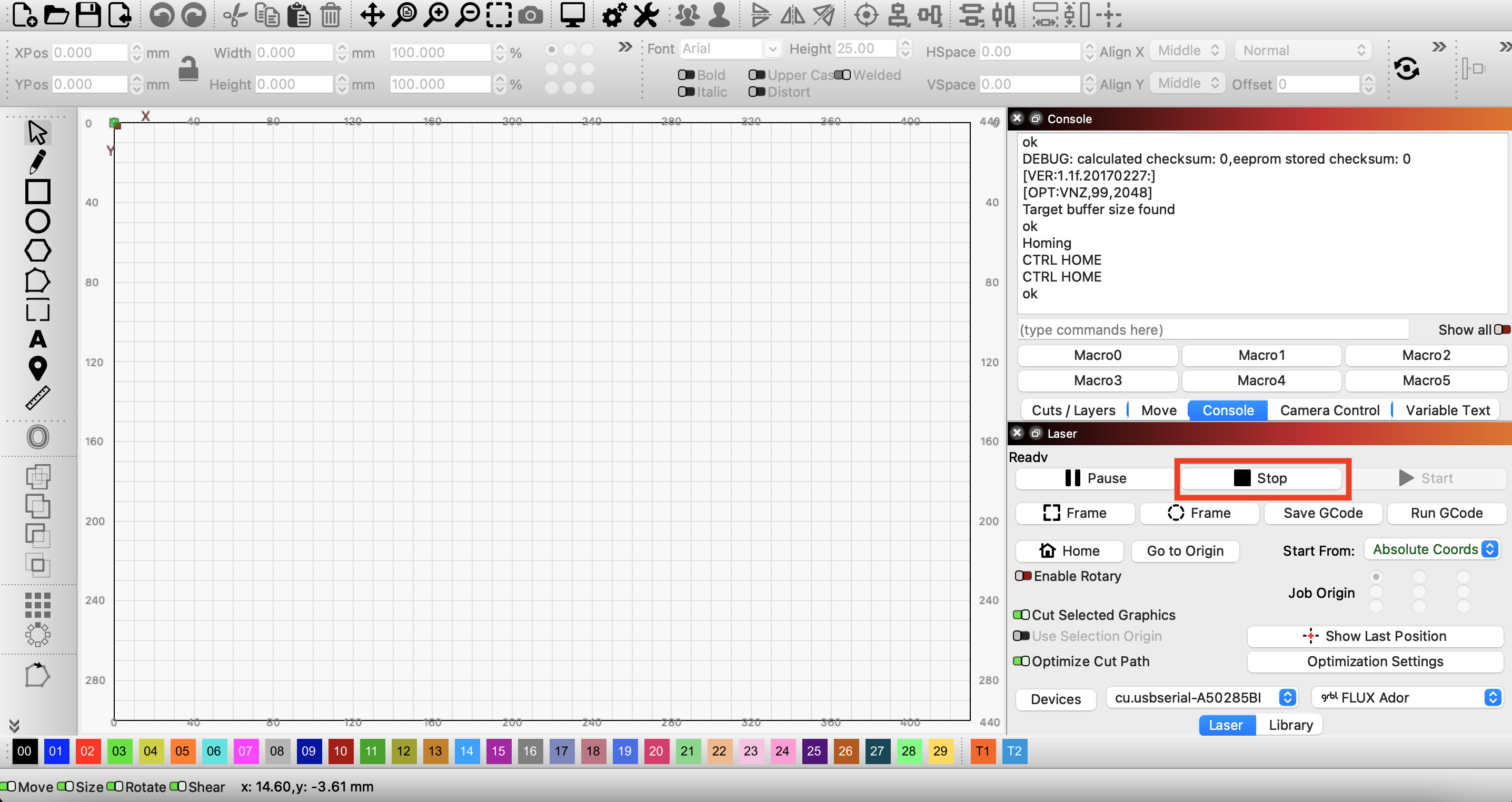

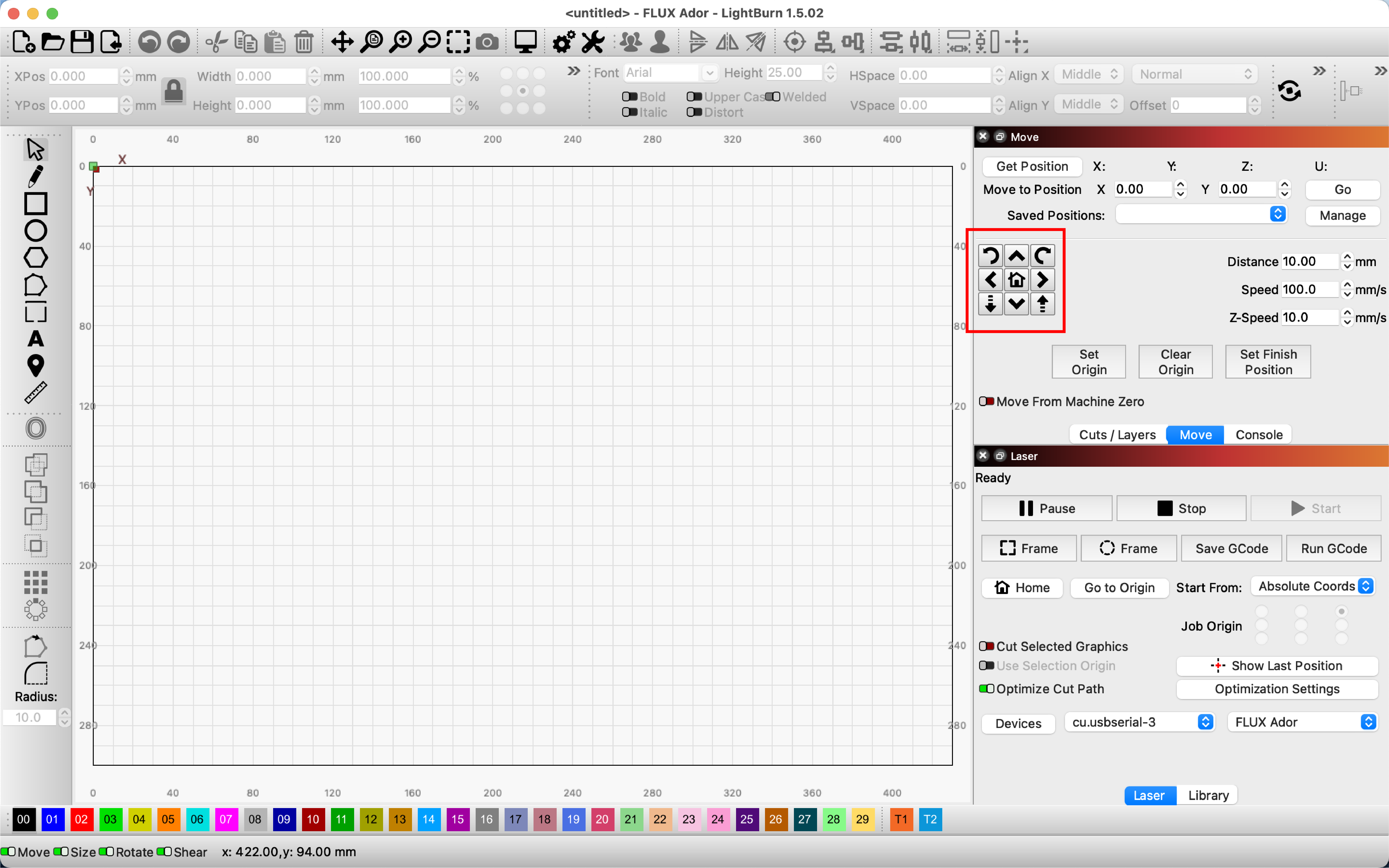

- Cliquez sur le bouton "Arrêt" dans le panneau "Laser" pour débloquer le moteur.

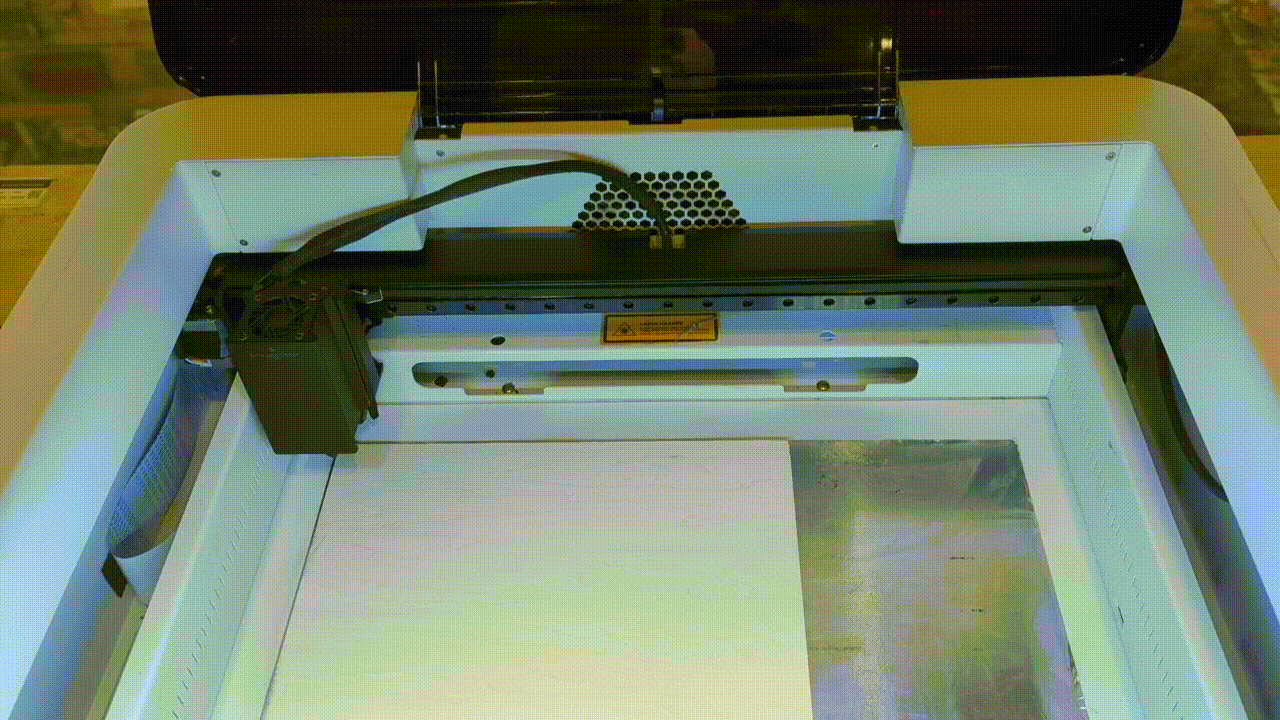

- Déplacez la tête laser au-dessus du matériau.

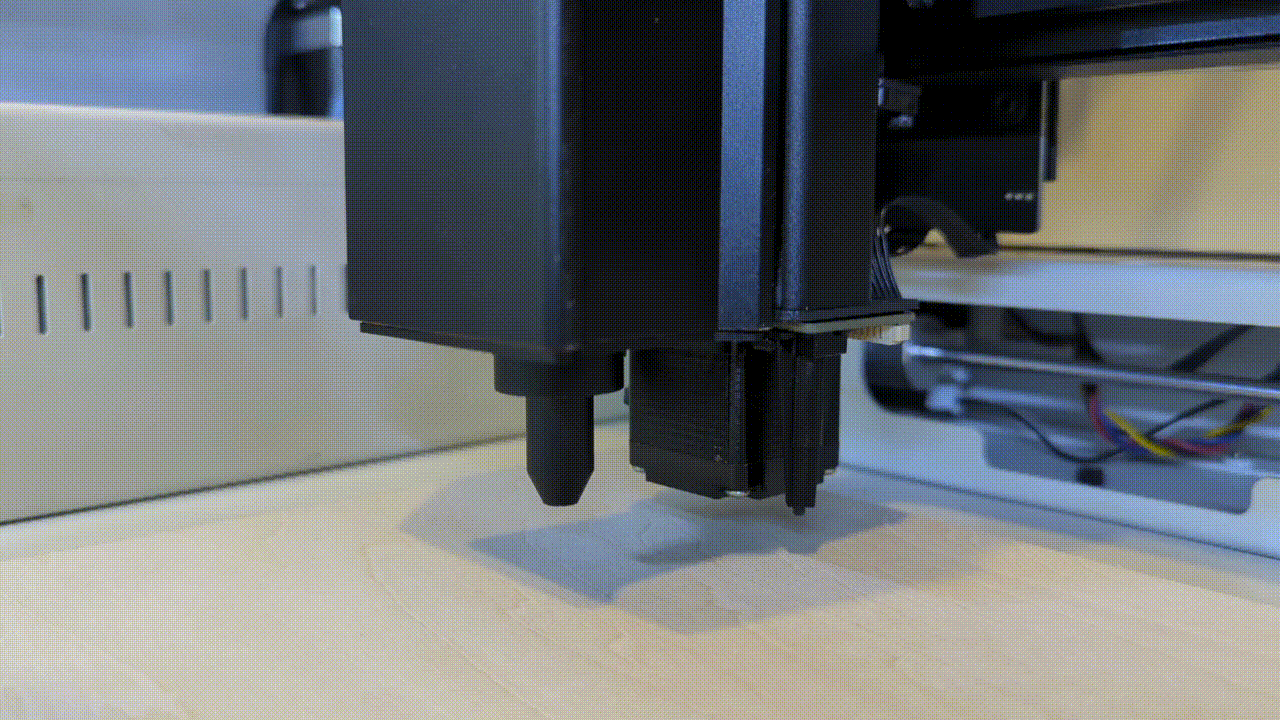

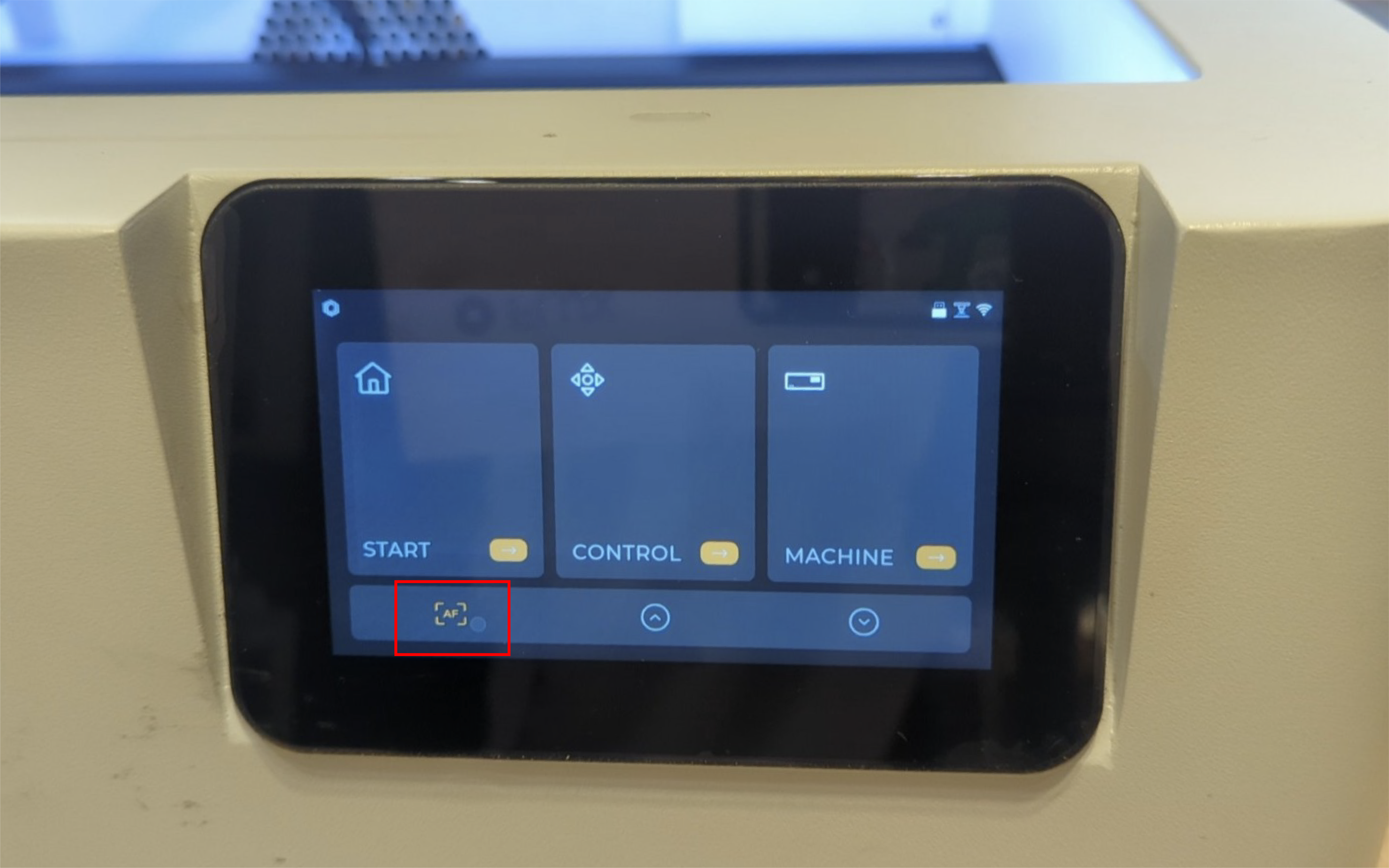

- Appuyez longuement sur le bouton "AF" pour lancer l'autofocus.

(Assurez-vous que la distance de mise au point est correctement réglée avant chaque opération de gravure ou de découpe.)

Avis :

• Veillez à ce que la machine libère automatiquement le moteur dans les 3 minutes suivant la prise de contrôle par LightBurn. Si le moteur reste verrouillé pendant une longue période, cela pourrait endommager la machine. (Cliquez sur le panneau "Arrêt" dans le panneau "Laser" pour libérer le moteur)
• Après avoir libéré le moteur, si vous avez déplacé la tête laser, n'oubliez pas d'appuyer sur "Origine" pour réinitialiser la position avant de lancer le travail. Sinon, il y a un risque de collision.



3. Importez un fichier dans LightBurn

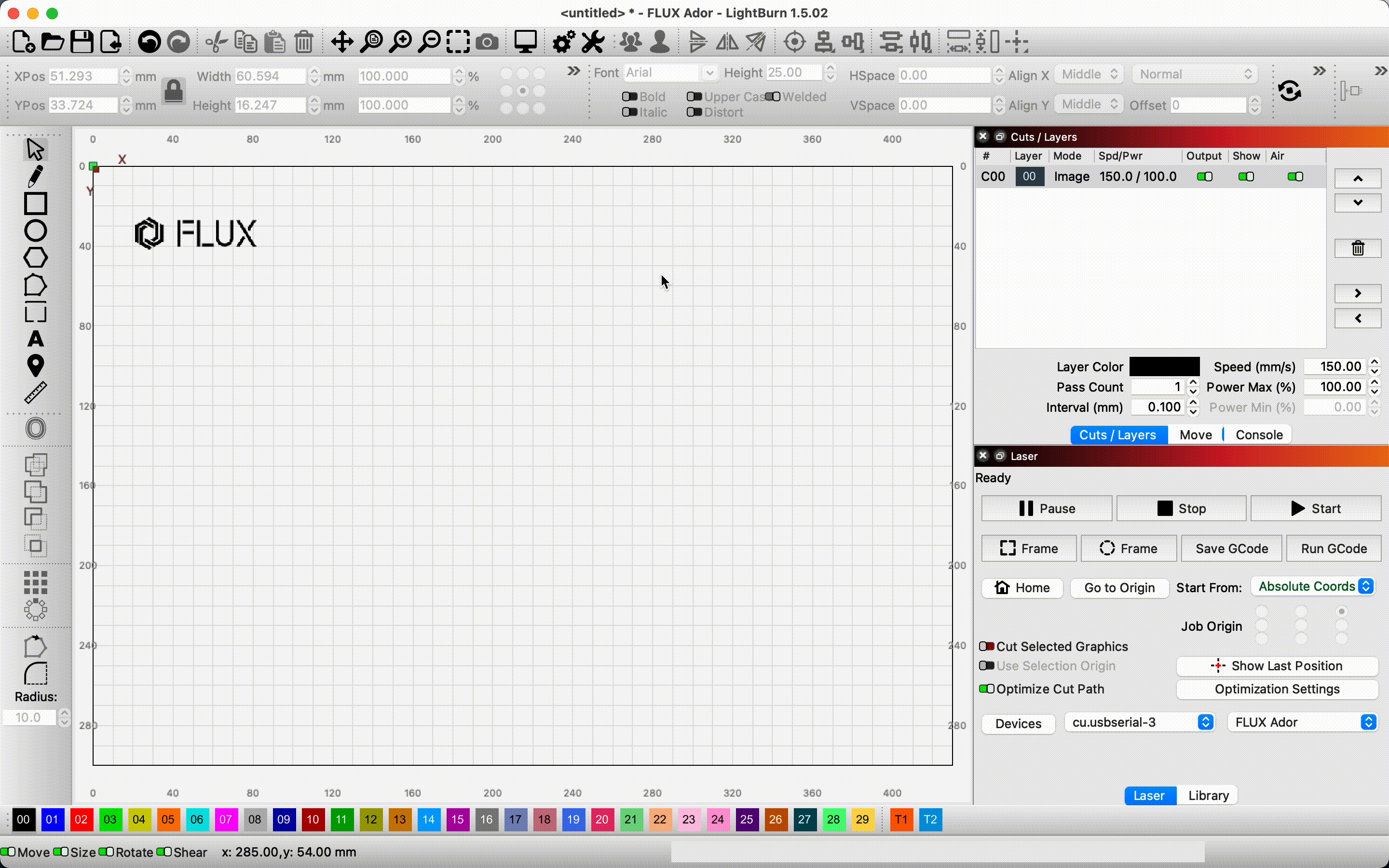

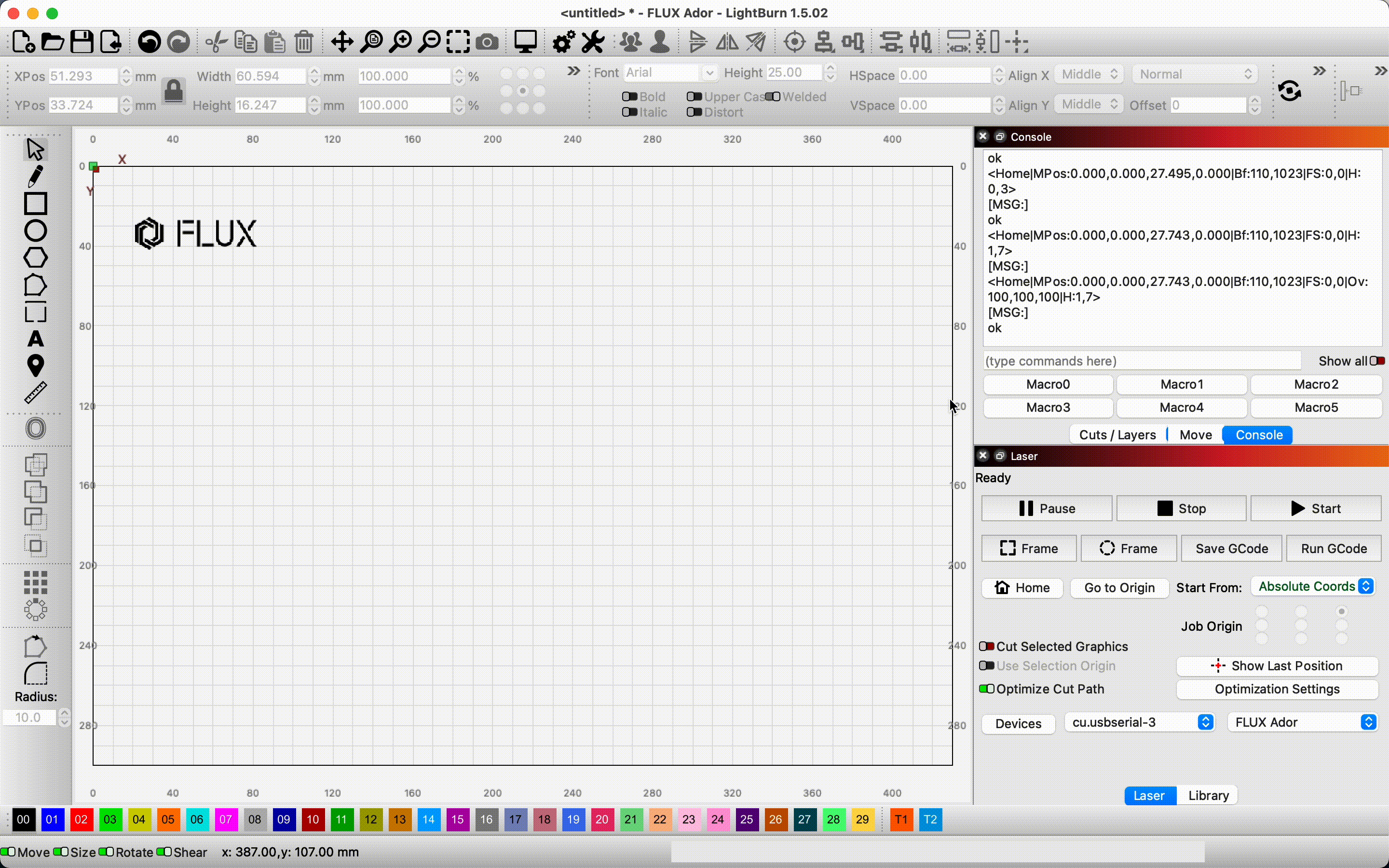

Cliquez sur l'icône ci-dessus pour importer le fichier, ou glissez-déposez le fichier directement dans la zone de travail.4. Définissez les paramètres Cliquez sur un motif ou un calque et définissez les paramètres dans le coin inférieur droit de la section



Découpes/Calques

5. Activez l'effet " Surbalayage " Si le calque est défini en mode .



5. Activez l'effet"Surbalayage"si la couche est définie sur

- "Remplissage, Remplissage + ligne, Image ou Remplissage décalé". Double-cliquez sur une couche pour accéder à l' "Éditeur de paramètres de découpe" . Activez l'effet de surbalayage et entrez le pourcentage. Remarque : Les paramètres varient selon la vitesse et le matériau.

Veuillez consulter les "Paramètres recommandés pour les matériaux" à la fin de cet article. 6. Définir la position de départ"Coordonnées absolues"

dans le menu déroulant Veuillez consulter les "Paramètres recommandés pour les matériaux" au bas de cet article.



6. Définir la position de départ

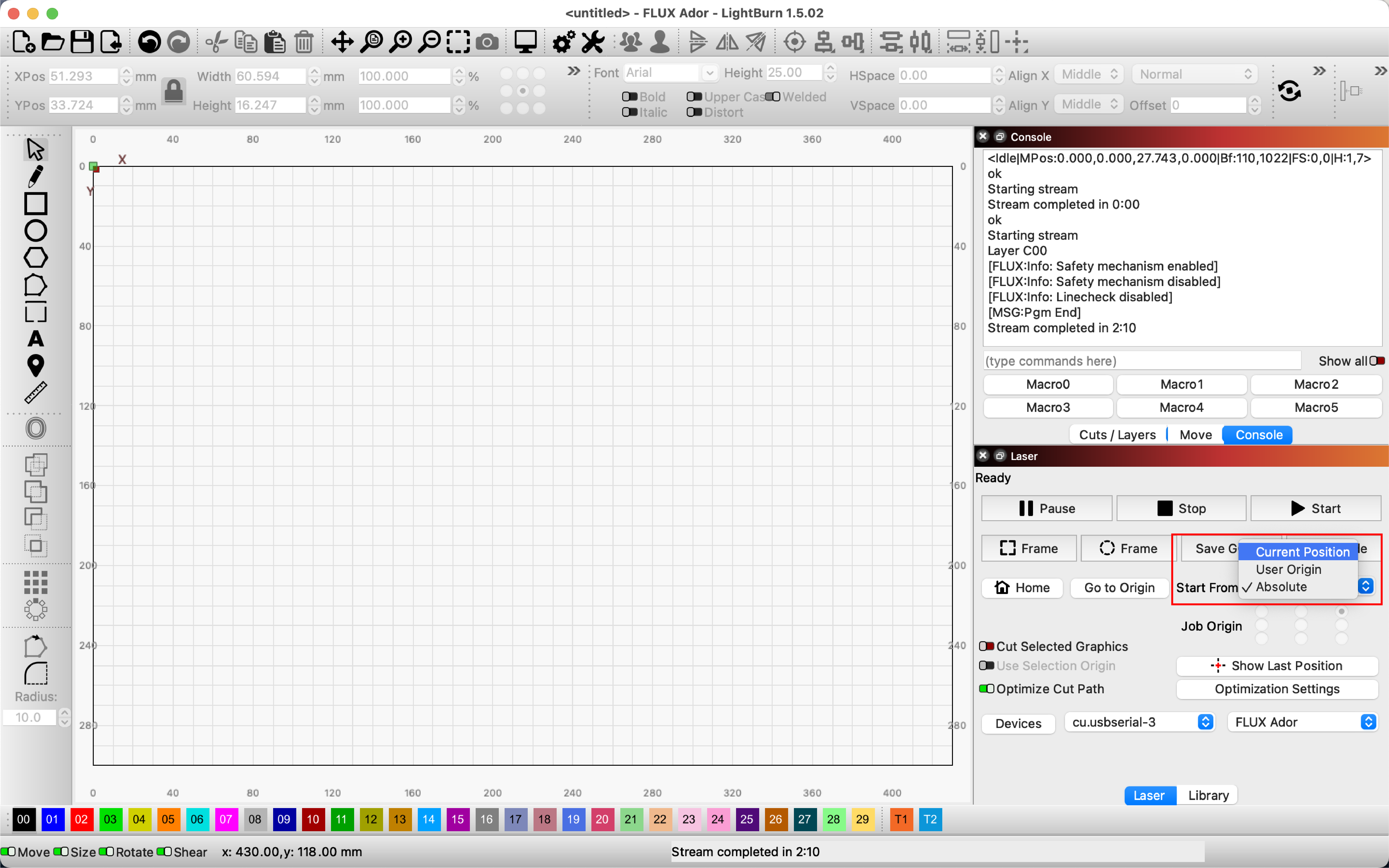

Sélectionnez "Coordonnées absolues" dans le menu déroulant "Démarrer à partir de" dans l'onglet Laser .

Remarque : Le fonctionnement des "Coordonnées absolues" est très similaire à Beam Studio, nous le recommandons donc vivement aux utilisateurs ayant de l'expérience avec Beam Studio.



Coordonnées absolues

La fenêtre d'édition principale représente la zone de travail de votre machine. Tout ce que vous y placerez sera découpé à l'endroit correspondant sur votre machine.



7. Cliquez sur "Origine" dans le panneau Laser.

Après avoir libéré le moteur, si vous avez déplacé la tête laser, n'oubliez pas d'appuyer sur "Origine" pour réinitialiser la position avant de lancer le travail. Sinon, il y a un risque de collision.



8. Prévisualisez la position de gravure

- Ouvrez le "Activer le bouton de tir laser" in "Paramètres de l'appareil".

- Cliquez sur "OK" et redémarrez LightBurn (assurez-vous d'enregistrer le fichier actuel avant de redémarrer).

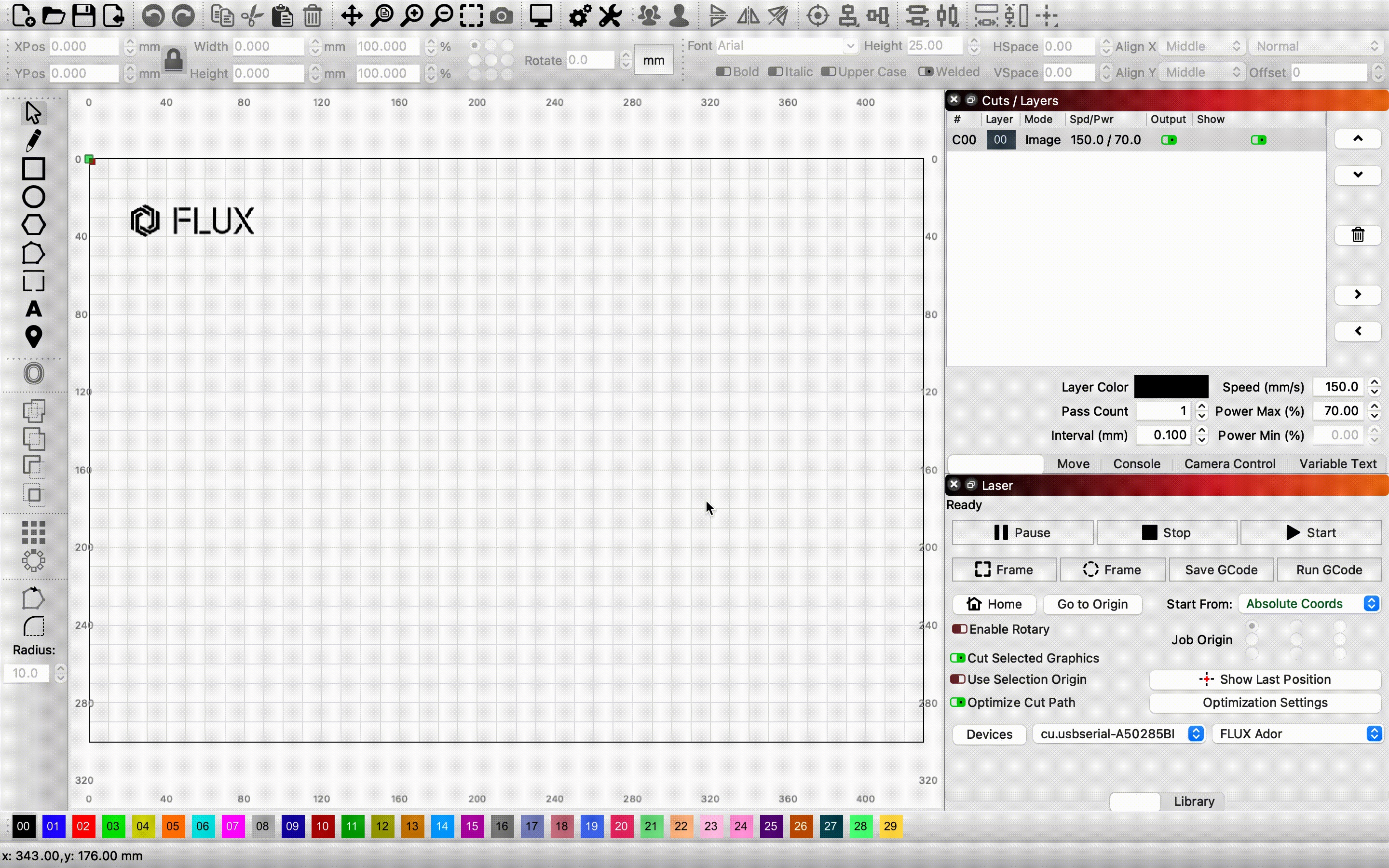

- Entrez "m136p173" dans la "Console" fenêtre sur le côté droit pour activer le module laser. (N'émettra pas de lumière.)

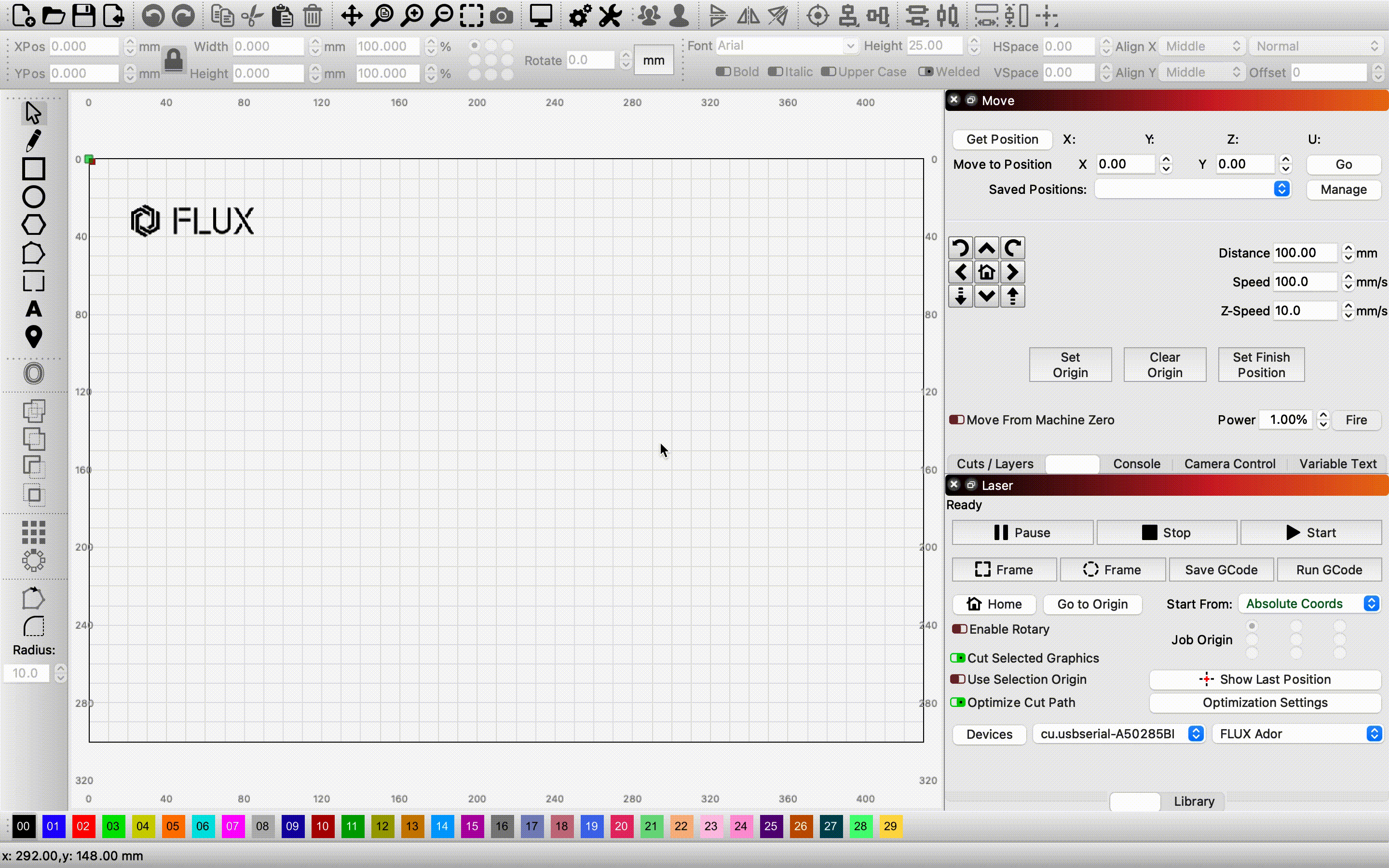

- Réglez le paramètre Puissance de tir dans la "Déplacer" fenêtre sur le côté droit.

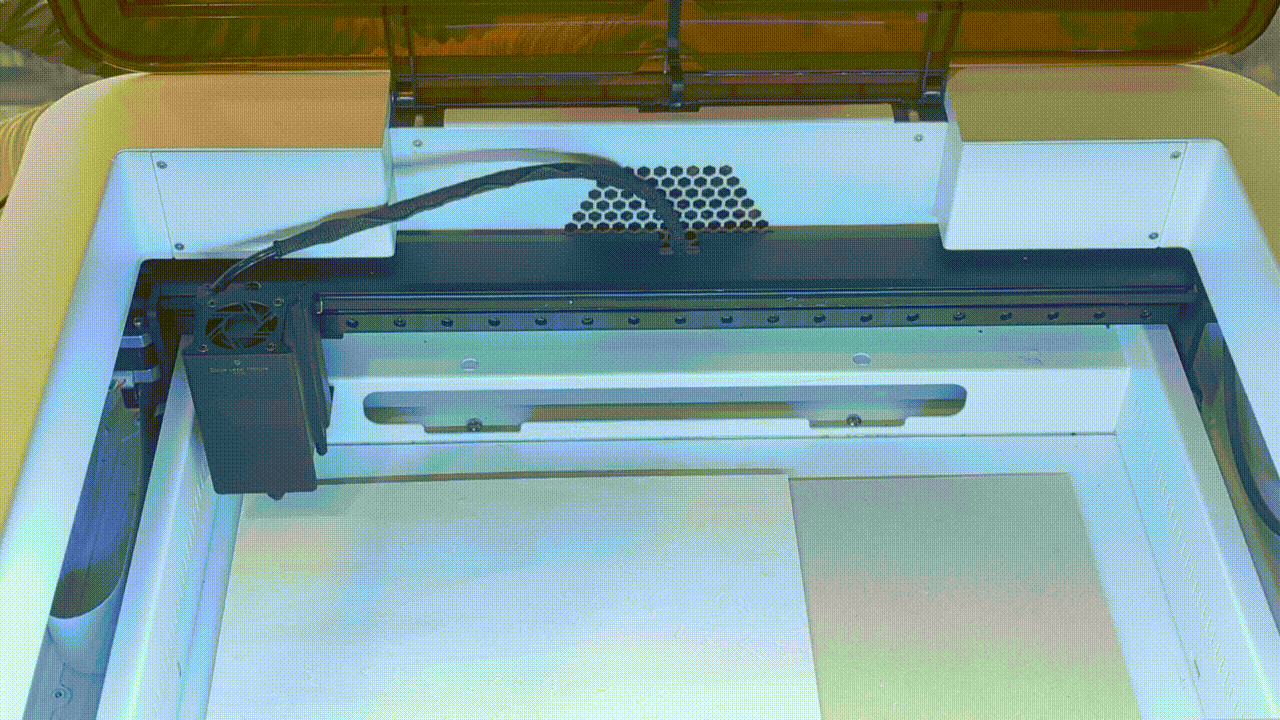

- Fermez la porte.

- Cliquez sur "Tir" dans la "Déplacer" fenêtre et vérifiez si la machine émet un faisceau laser (cliquez "Tir" à nouveau pour éteindre le faisceau laser après vérification).

- Après avoir confirmé que le faisceau laser est disponible, sélectionnez le motif et cliquez sur "Cadre" tout en maintenant la touche "Maj" enfoncée pour vérifier si le motif sera gravé à l'emplacement prévu.



9. Cliquez sur Accueil et lancez le travail

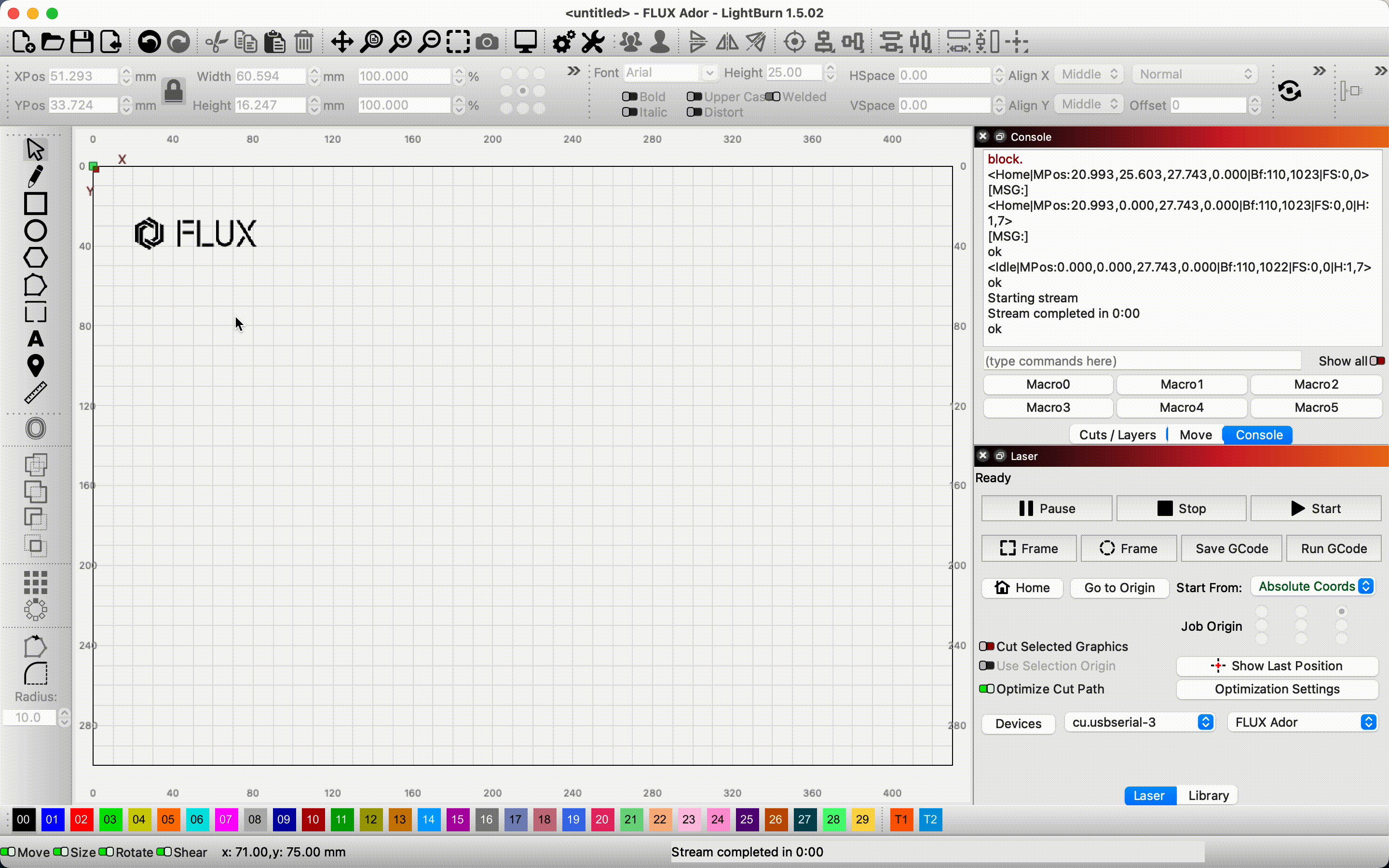

Sélectionnez l'image et cliquez sur "Démarrer" dans l'onglet Laser pour lancer le travail.

Avis : Débrancher le câble pendant l'exécution du projet arrêtera l'opération. Assurez-vous que le câble reste bien connecté pendant toute la durée du travail.

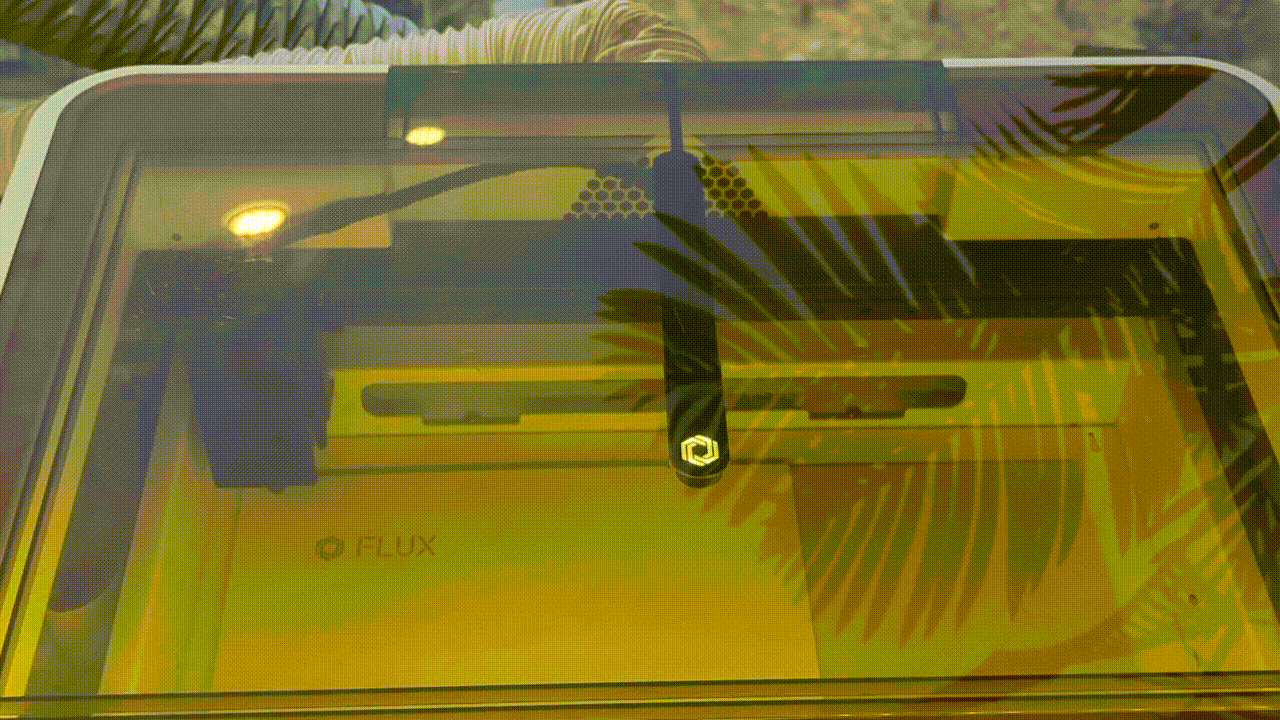

10. Résultats de la gravure

Remarque : Si le résultat de la gravure est flou, peu net ou de couleur pâle, veuillez vérifier si la tête laser est correctement mise au point.



____________________________________________________________________________________

Outre les coordonnées absolues, il existe d'autres options pour indiquer à LightBurn comment placer le motif dans la zone de travail de votre machine.



Position actuelle

Le travail de découpe / gravure s'effectue à partir de la position actuelle de la tête laser.



Origine du travail

Paramètre "Origine du travail" indiquera à LightBurn comment positionner le travail par rapport au laser.

(L'indicateur vert "Origine du travail" affiché dans la fenêtre d'édition principale se déplacera lorsque vous modifierez vos paramètres.)

____________________________________________________________________________________

Paramètres recommandés pour les matériaux

Laser à diode 10W

matériau		Puissance	Vitesse	Exécuter	"Surbalayage"
Bois	Découpe 3 mm	100.0 %	6.0 mm/s	1 fois	-
Bois	Découpe 5 mm	100.0 %	3.0 mm/s	1 fois	-
Bois	Gravure	100.0 %	150.0 mm/s	1 fois	9.4%
Acrylique	Découpe 3 mm	100.0 %	2.0 mm/s	1 fois	-
Acrylique	Découpe 5 mm	100.0 %	2.0 mm/s	2 fois	-
Acrylique	Gravure	75.0 %	150.0 mm/s	1 fois	9.4%



Laser à diode 20W

matériau		Puissance	Vitesse	Exécuter	"Surbalayage"
Bois	Découpe 3 mm	100.0 %	8.0 mm/s	1 fois	-
Bois	Découpe 5 mm	100.0 %	4.0 mm/s	1 fois	-
Bois	Gravure	60.0 %	150.0 mm/s	1 fois	9.4%
Acrylique	Découpe 3 mm	100.0 %	4.0 mm/s	1 fois	-
Acrylique	Découpe 5 mm	100.0 %	2.0 mm/s	1 fois	-
Acrylique	Gravure	50.0 %	150.0 mm/s	1 fois	9.4%
