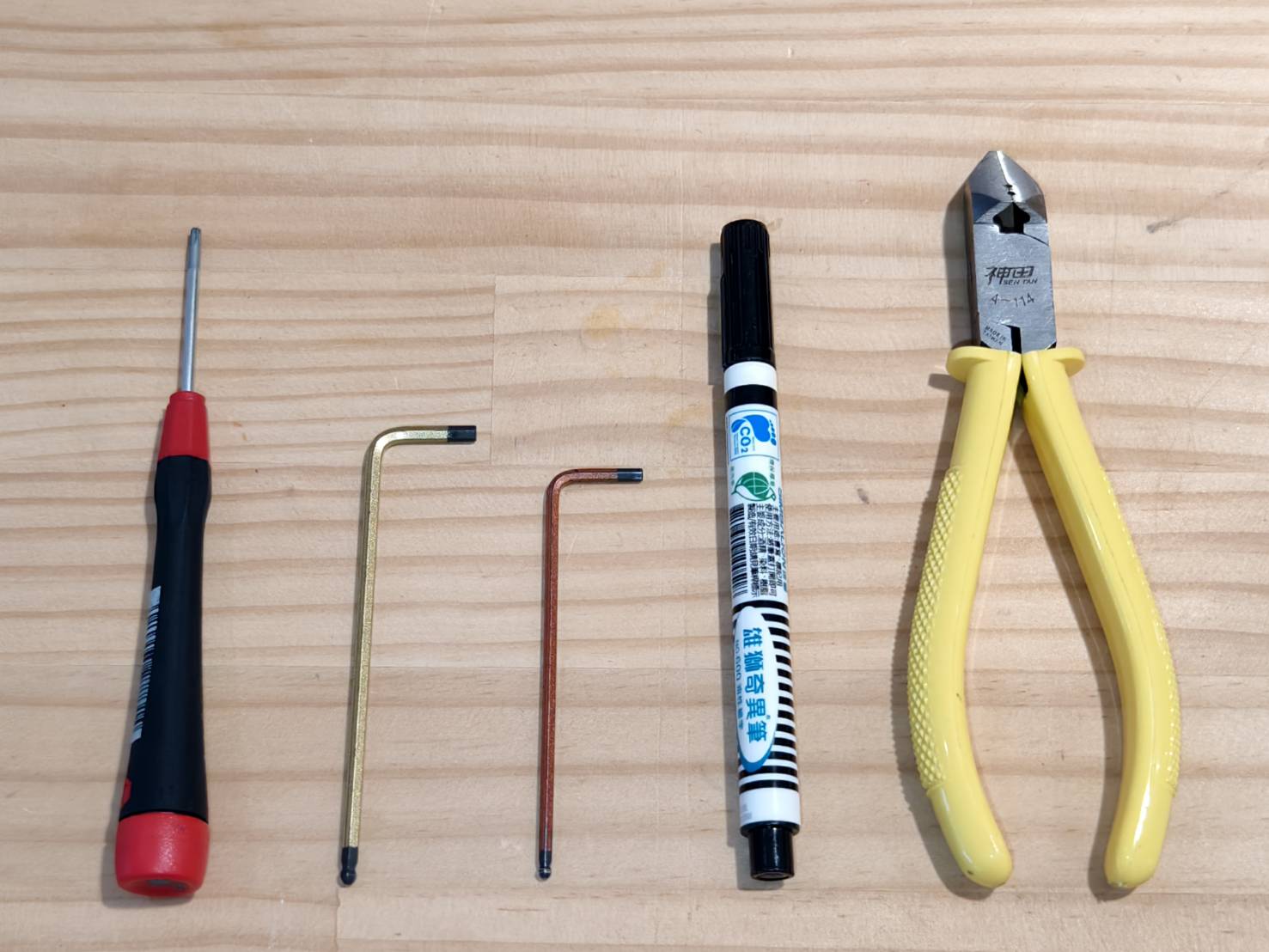

Strumenti
| 1 |
Cacciavite Torx T8 Cacciavite |
| 2 |
Chiave a brugola da 3mm |
| 3 |
Chiave a brugola da 2,5mm |
| 4 |
Pennarello indelebile |
| 5 |
Tronchesine |
Fase 1
Rimuovere il modulo laser o di stampa, se installato.
Fase 2
Utilizzare una chiave a brugola per rimuovere la molla di tensionamento della cinghia sull'asse X.
Fase 3
Posizionandosi di fronte al pannello della macchina, sul lato sinistro, scollegare il cavo del motore dell'asse X.
Fase 4
Spegnere la macchina, scollegare il cavo di alimentazione e capovolgere l'unità.
Passo 5
Contrassegnare il piedino in gomma e la vite vicini alla porta USB.
Lo scopo della marcatura è che la vite di questo piedino sarà più corta delle altre e deve essere riposizionata nello stesso punto.
Passo 6
Svitare le viti inferiori.
(6 viti T8 e 4 viti esagonali da 3mm)
Passo 7
Capovolgere la macchina e svitare le viti laterali (2 viti T8)
Passo 8
Contrassegnare con una penna i fori delle viti su entrambi i lati.
Questo serve per ricordare che i lati contrassegnati dovranno essere rivolti verso l'area di lavoro durante il riassemblaggio.
Passo 9

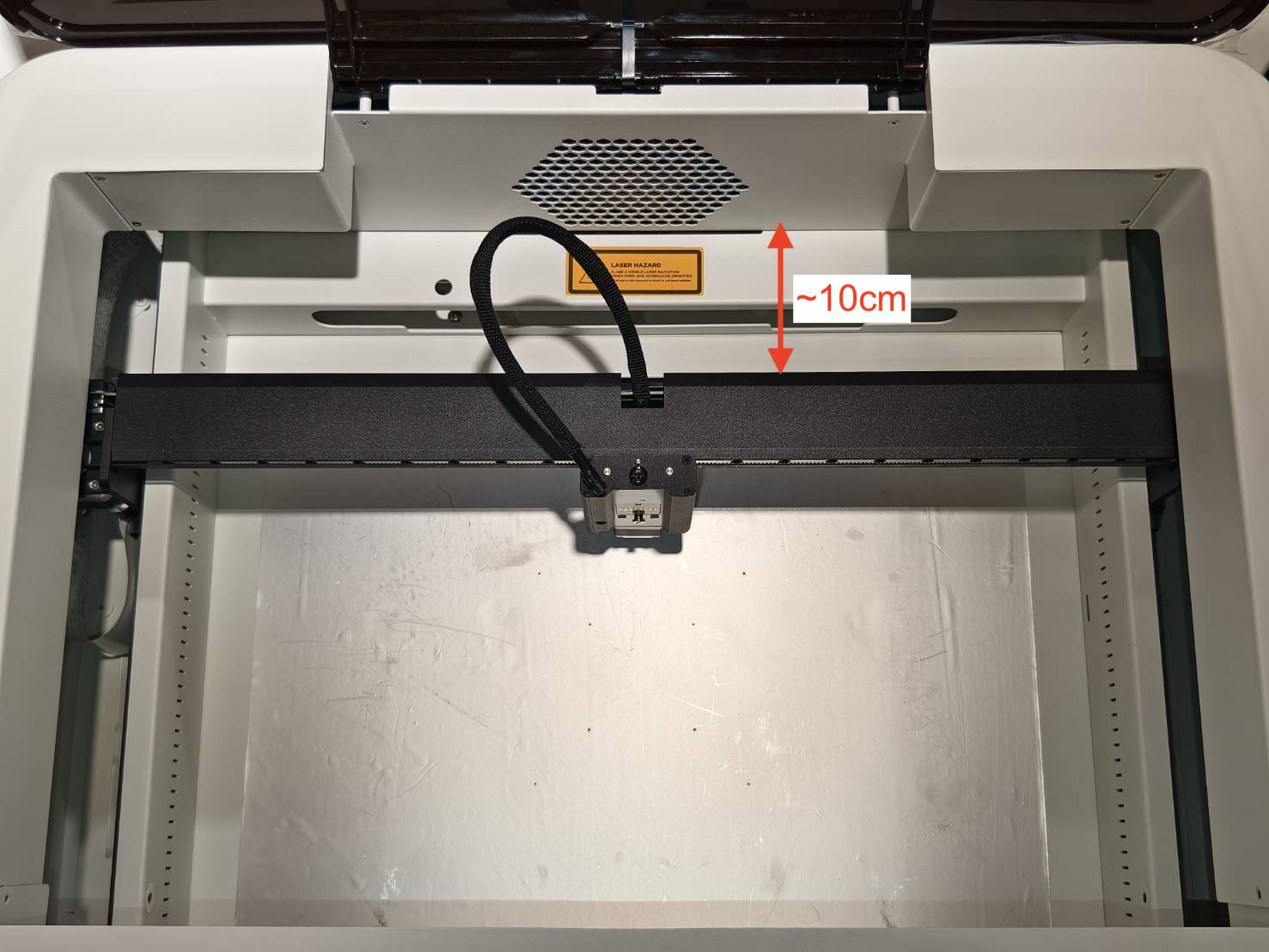

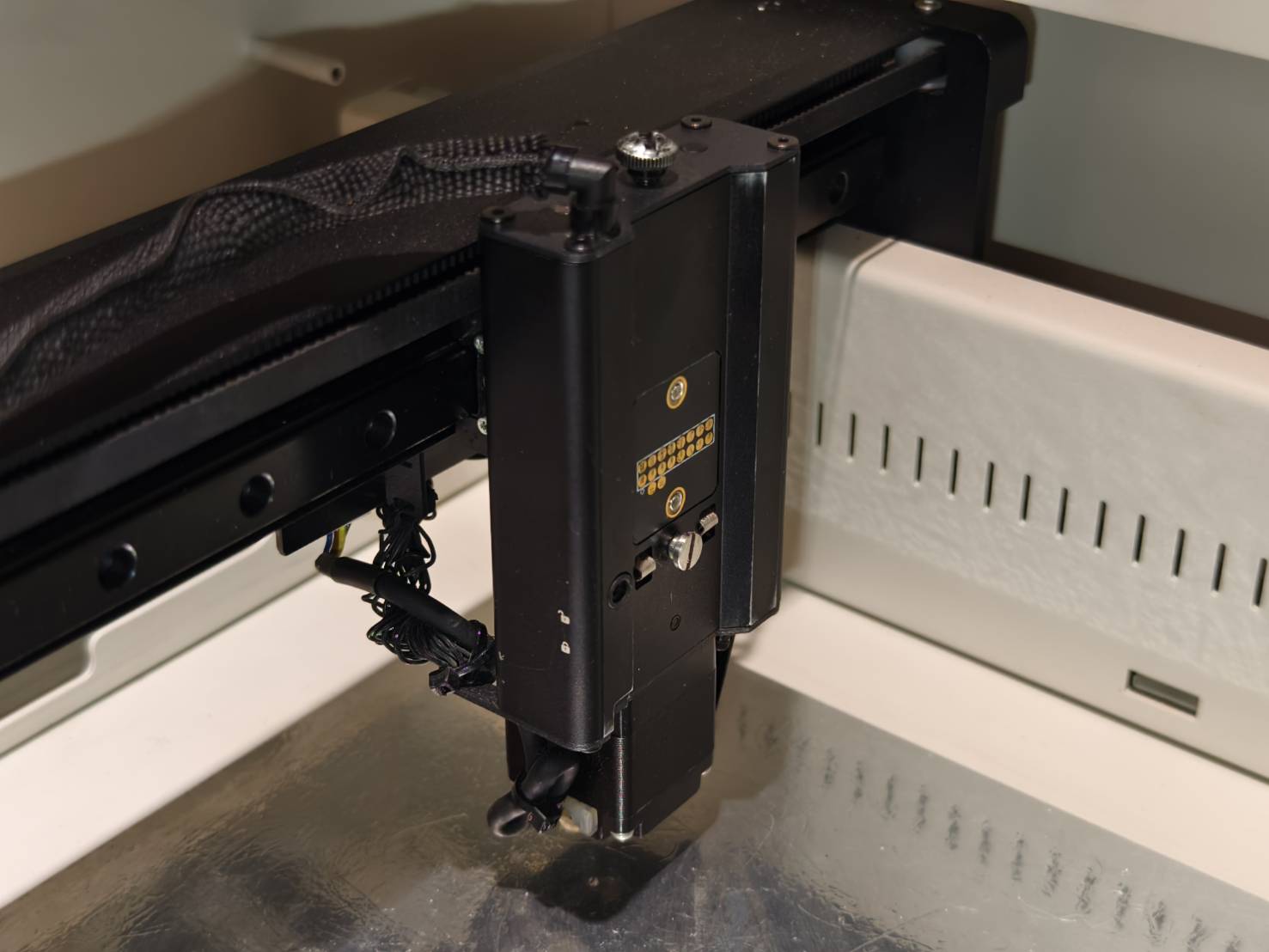

Spostare la sede del modulo in una posizione a circa 10cm di distanza dal telaio.
(Lo scopo è di non ostruire il carrello dell'asse X. Se posizionato completamente in fondo, si bloccherà dopo il sollevamento impedendo l'accesso al motore dell'asse X. Se posizionato al centro, il cavo a 38 pin dell'asse Y potrebbe danneggiarsi)
Passo 10
Sollevare il telaio superiore con entrambe le mani e posizionarlo sui supporti.
(Prestare attenzione a non far incastrare i cavi tra i telai.)
Esempio di telaio posizionato sui supporti:
Video dimostrativo del sollevamento (ripreso dall'interno della macchina):
Passo 11

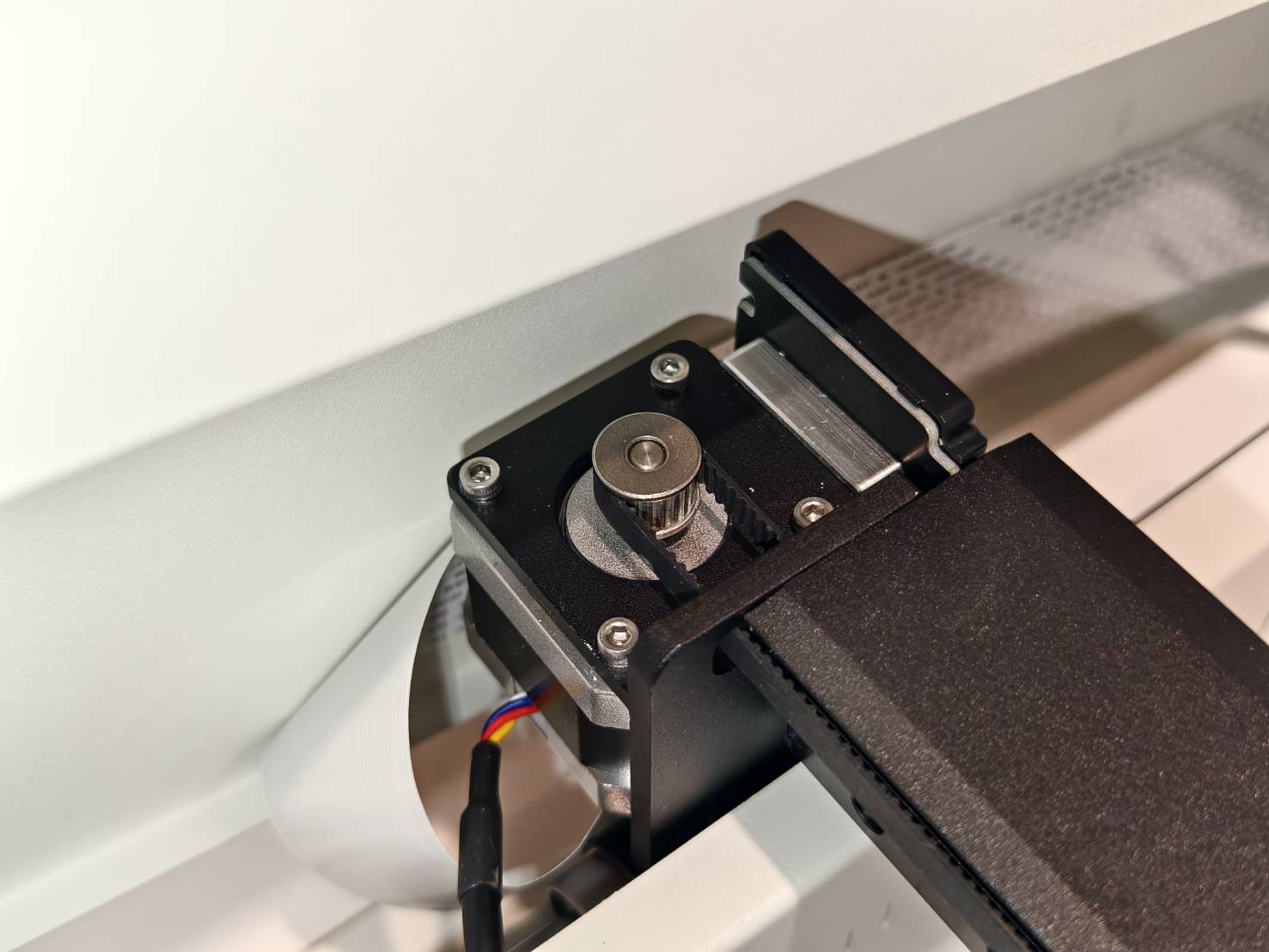

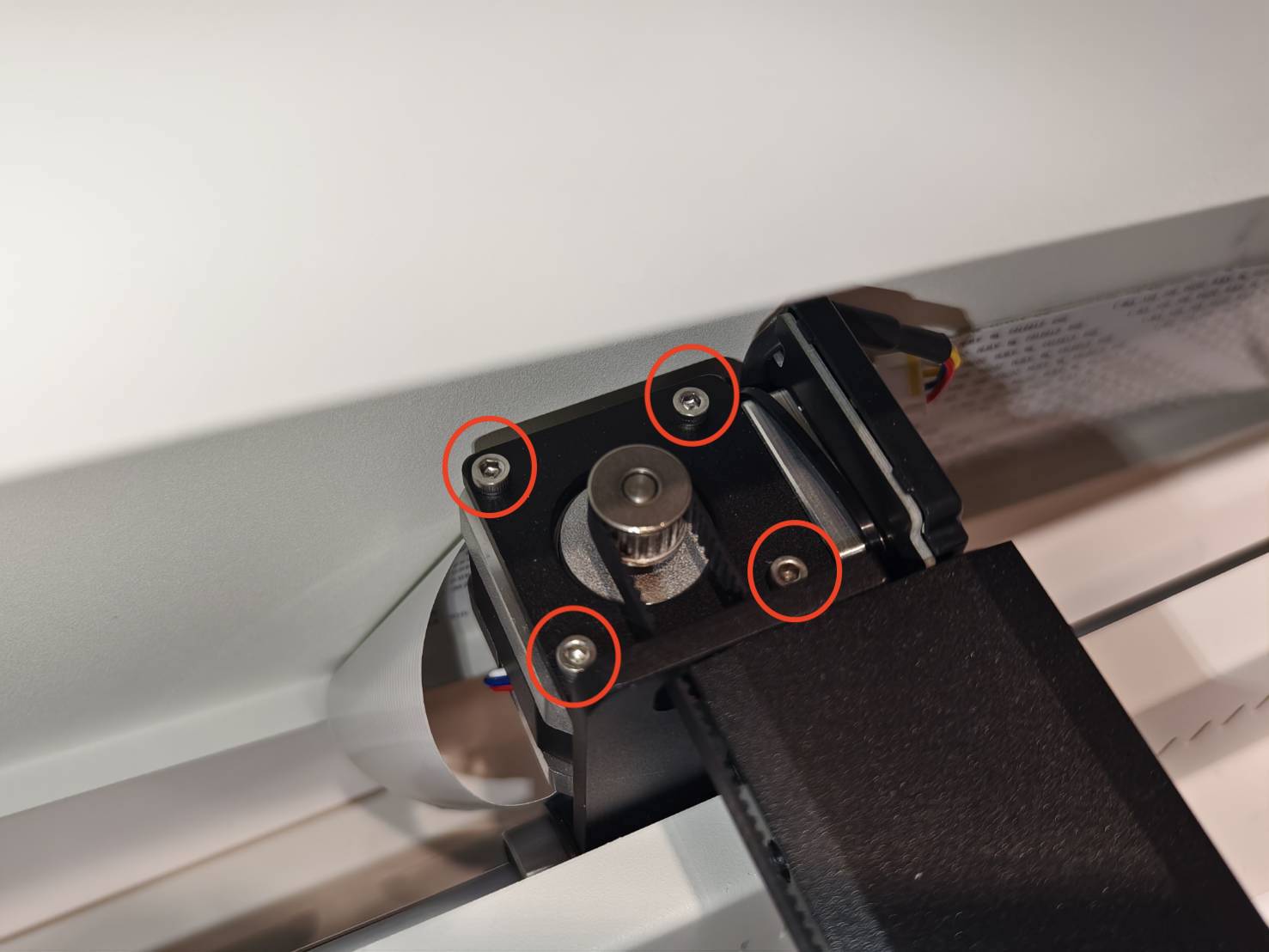

Allentare il motore dell'asse X svitando queste quattro viti con una chiave a brugola da 2,5mm.
Passo 12

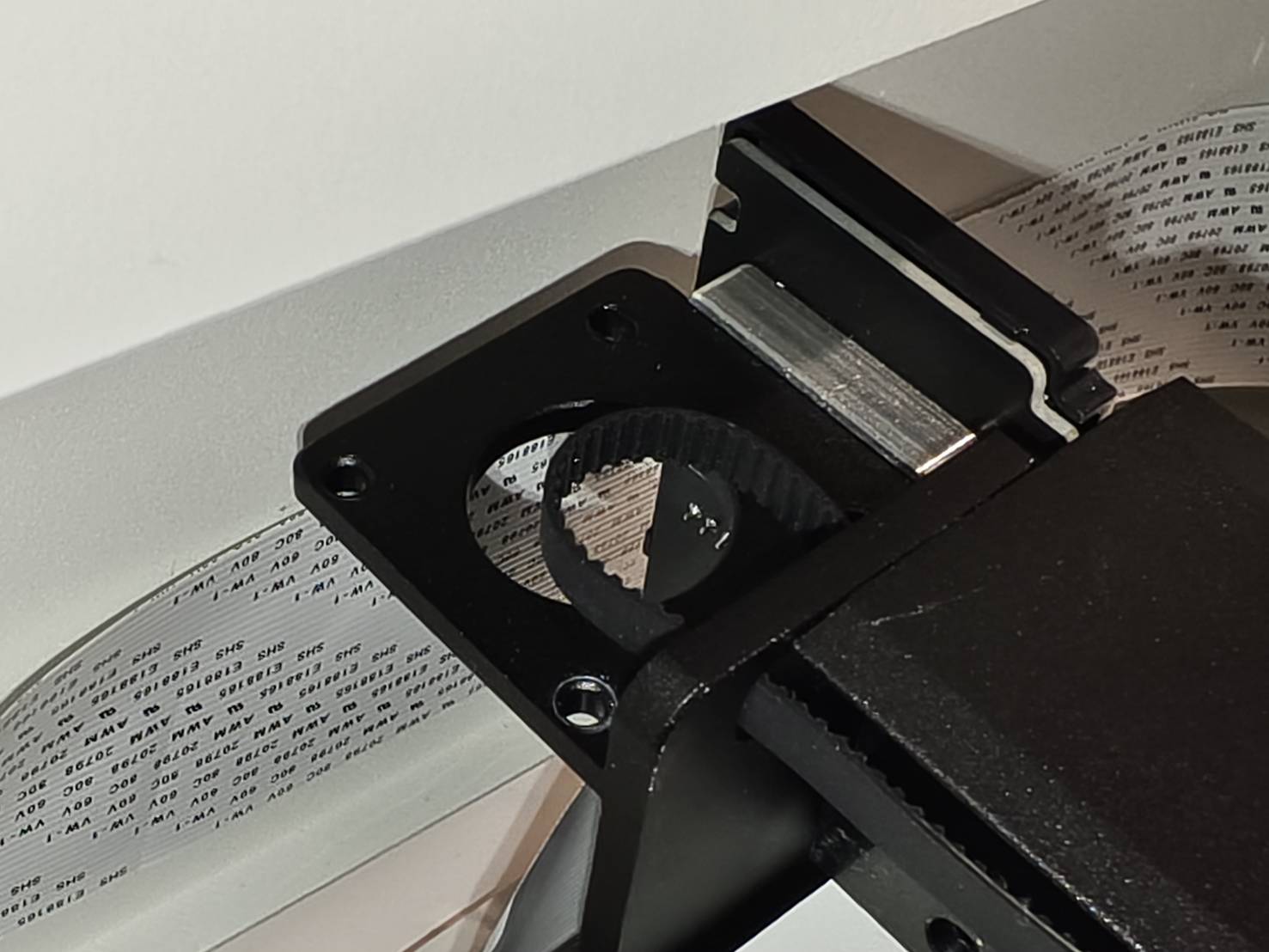

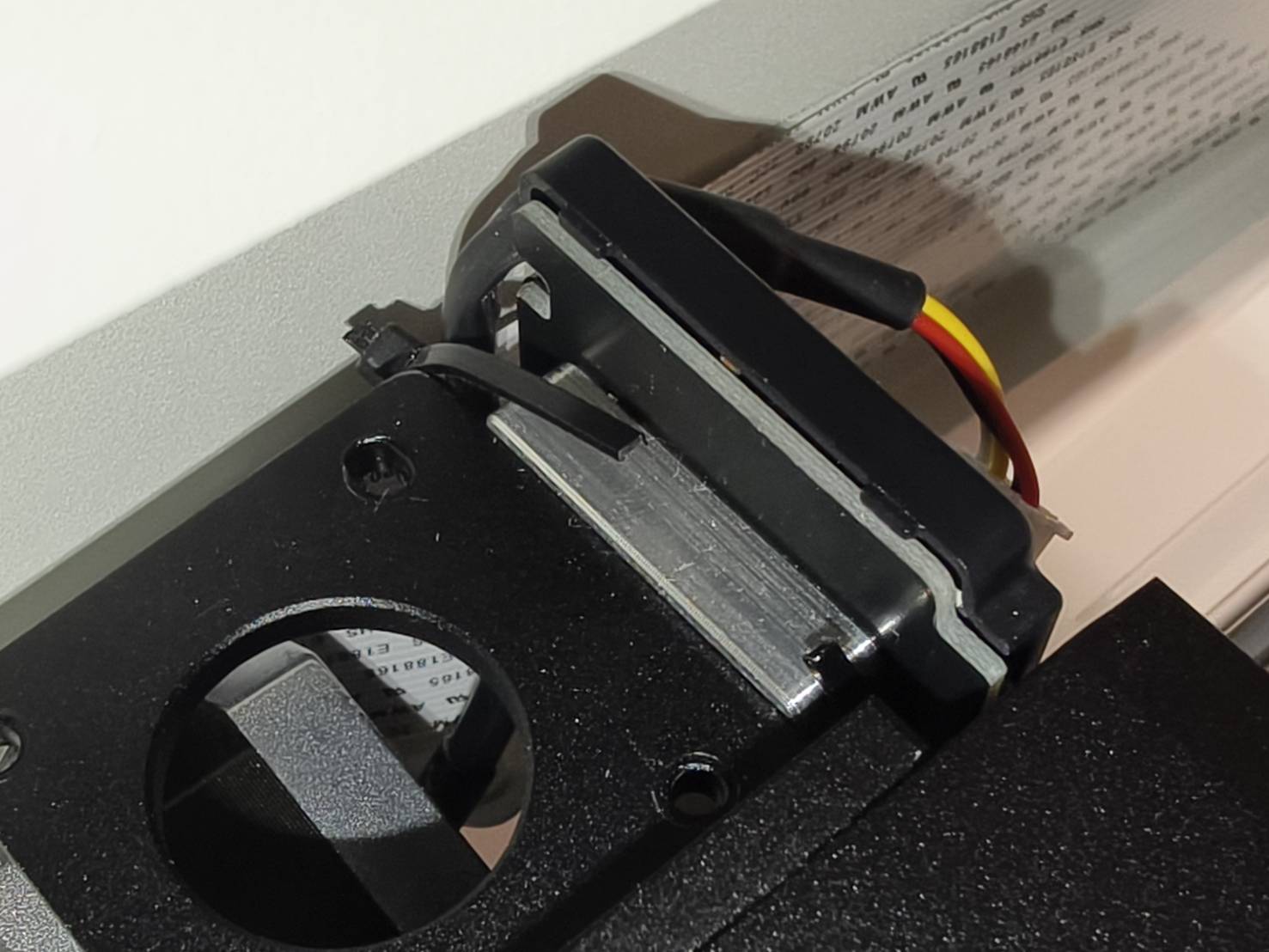

Tagliare la fascetta fermacavi in modo da poter rimuovere il motore.
Passo 13

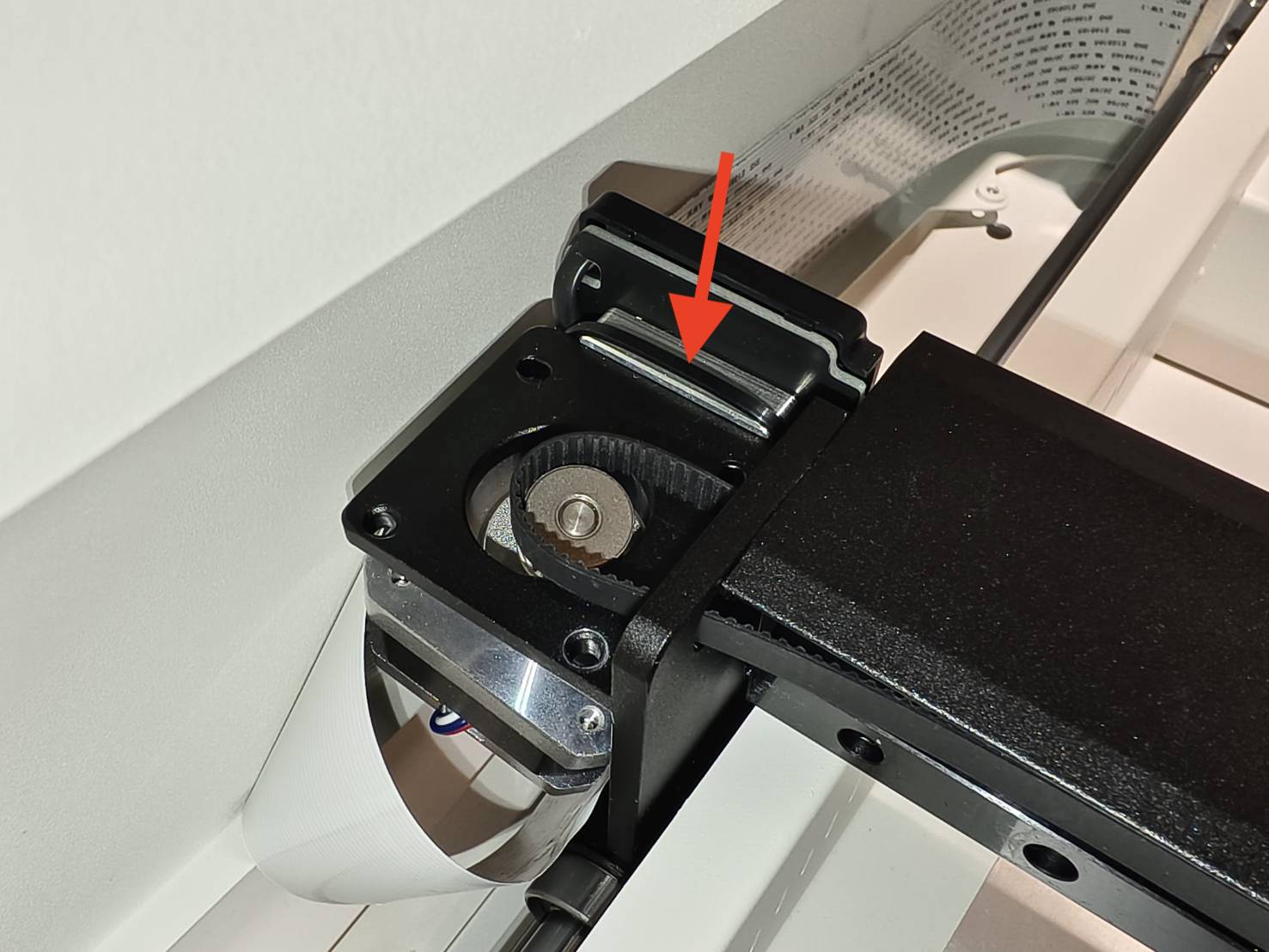

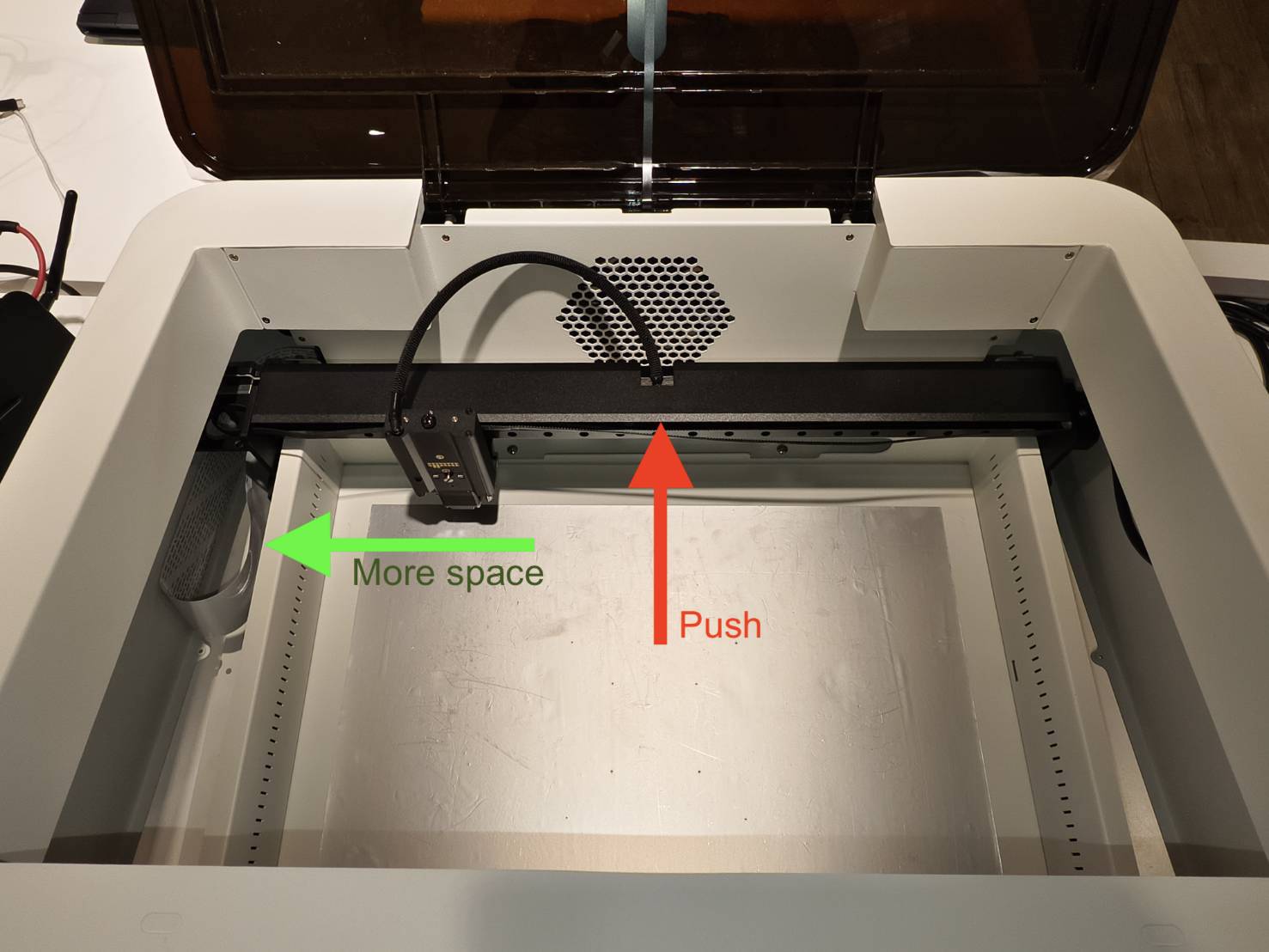

Spingere delicatamente l'asse X verso la parte posteriore. Questo creerà più spazio sul lato sinistro.
Passo 14

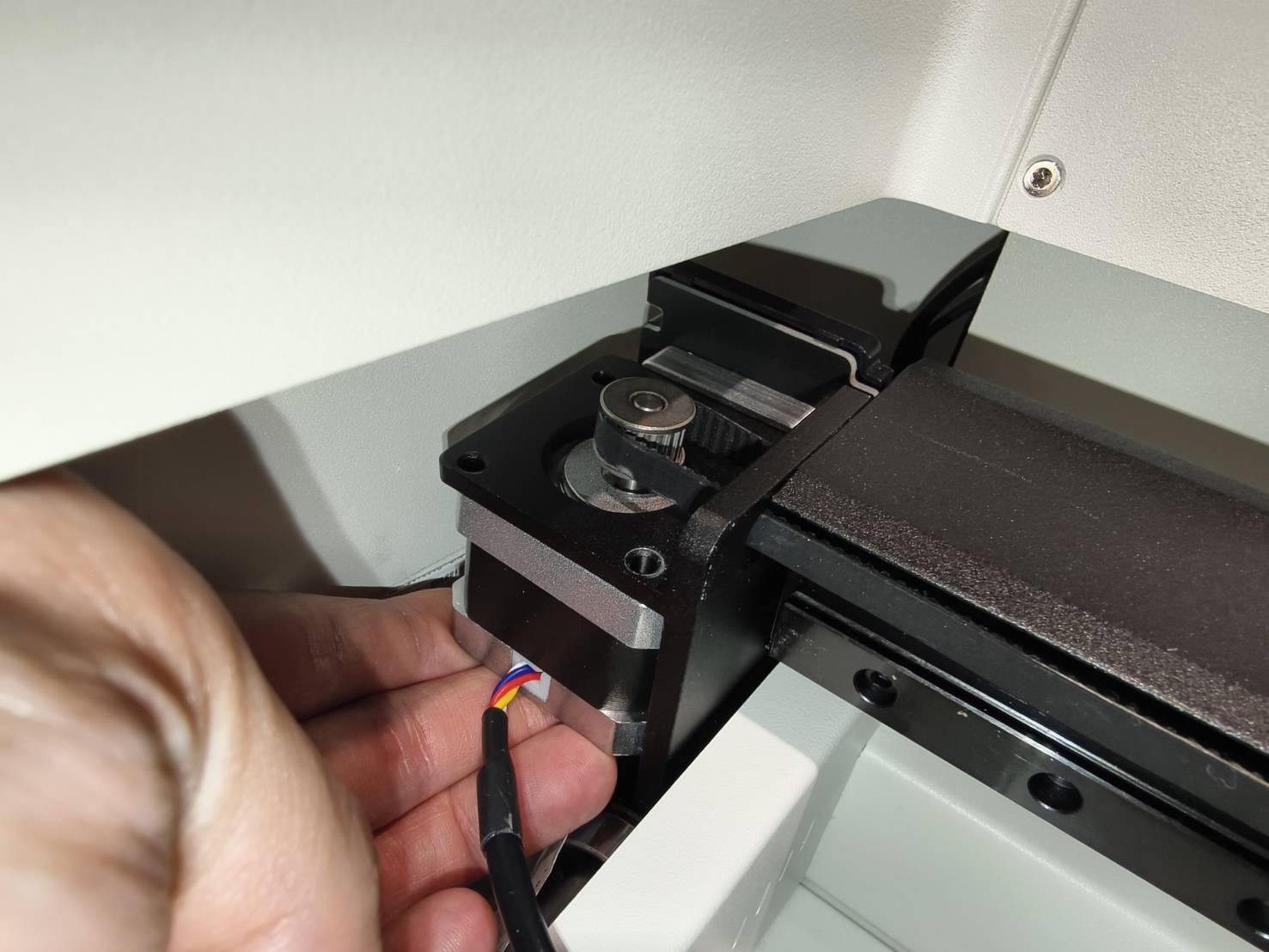

Installare il nuovo motore dell'asse X montando prima la cinghia sull'ingranaggio.
Assicurarsi che la cinghia sia in posizione corretta prima di montarla sul motore.

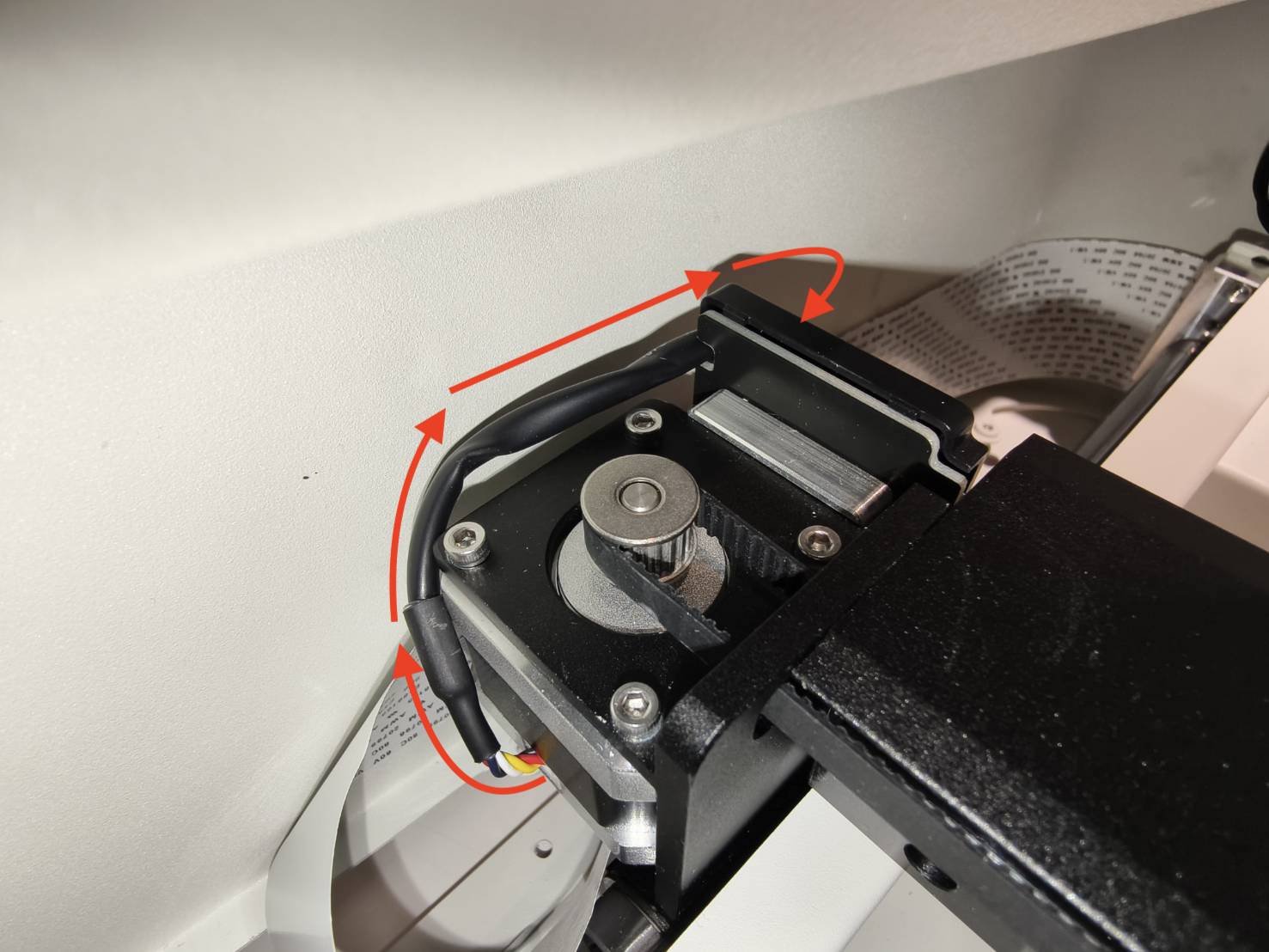

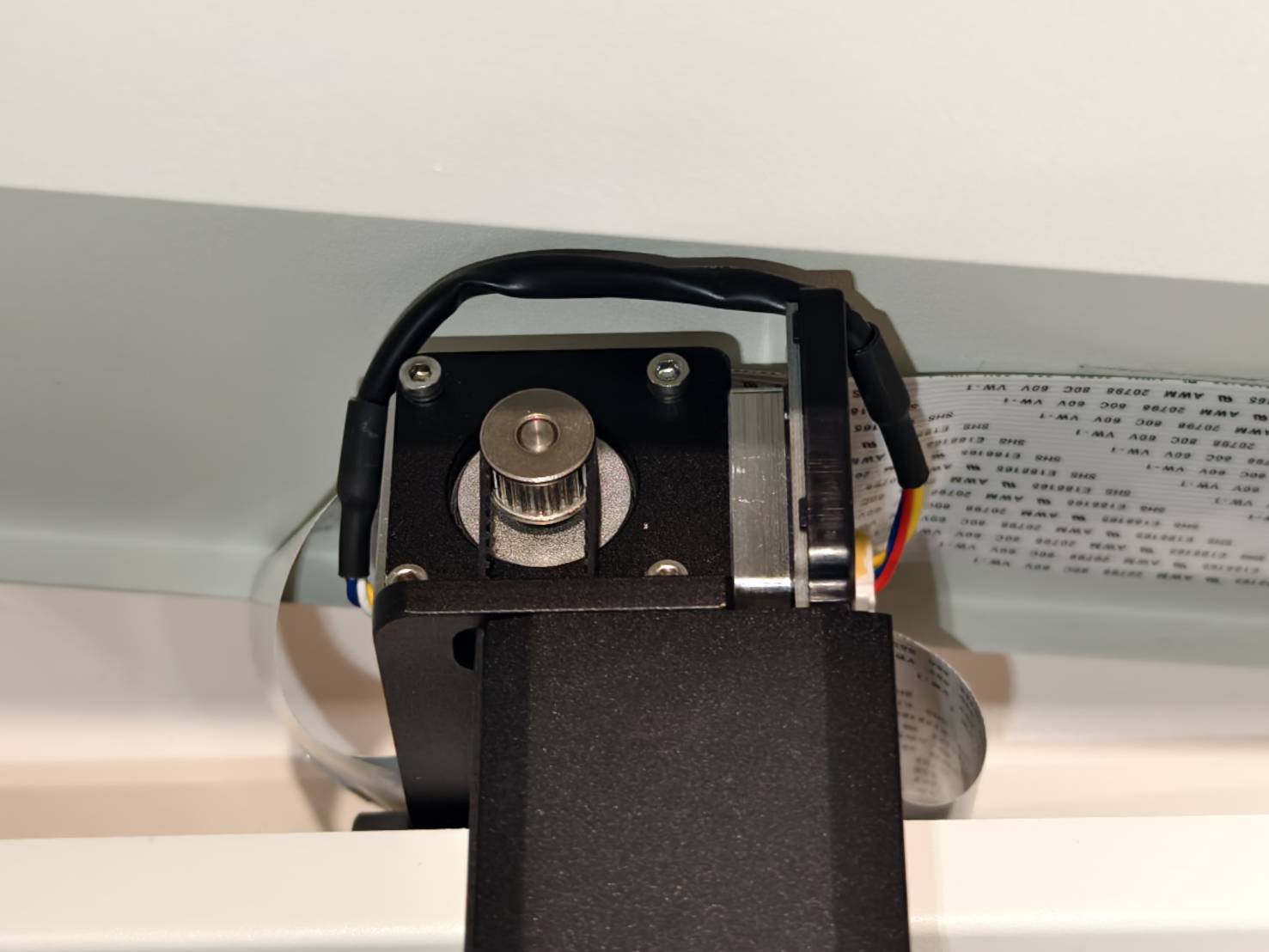

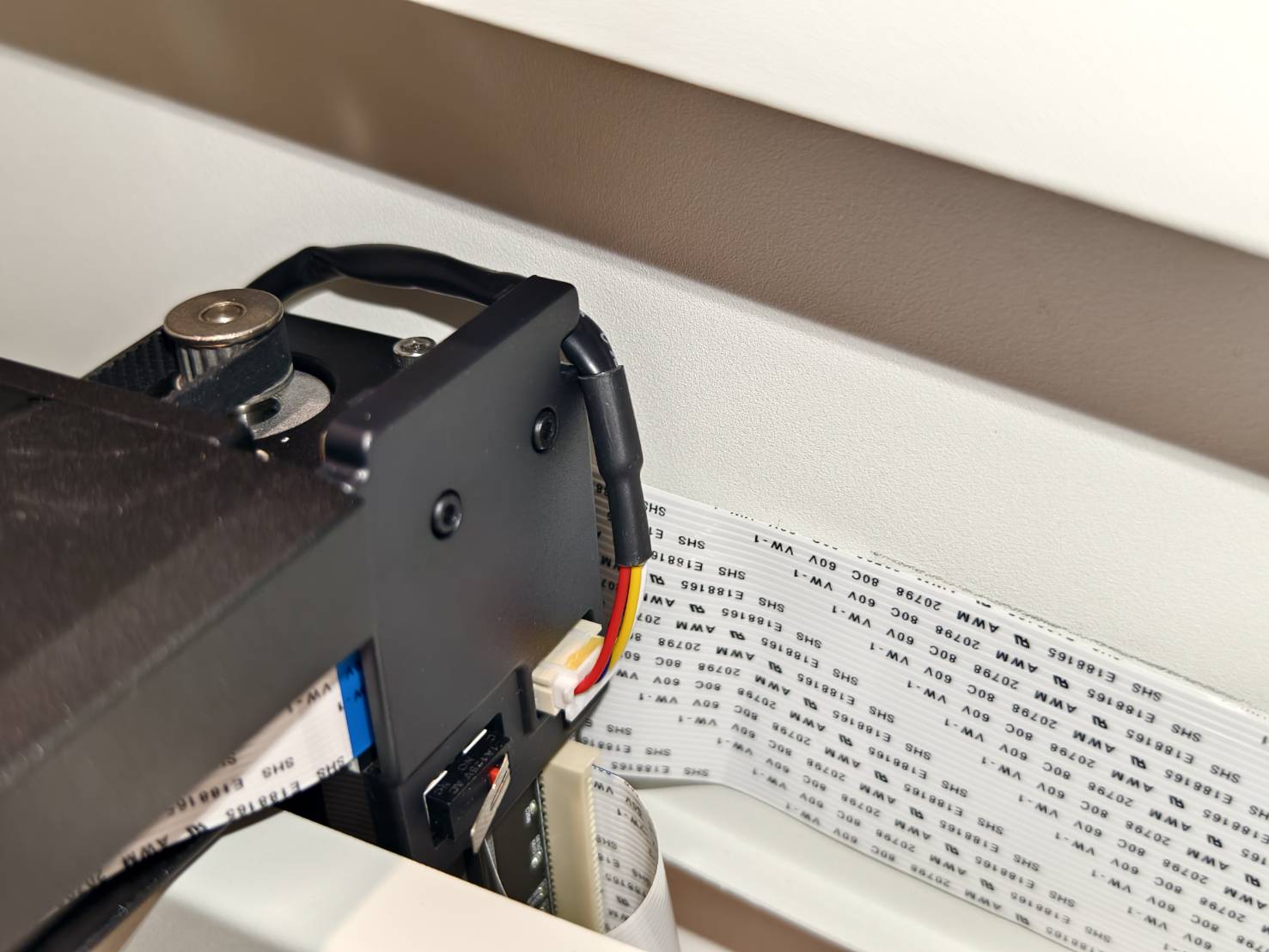

I cavi del motore devono essere rivolti verso l'esterno, come mostrato nella foto sottostante.
Passo 15

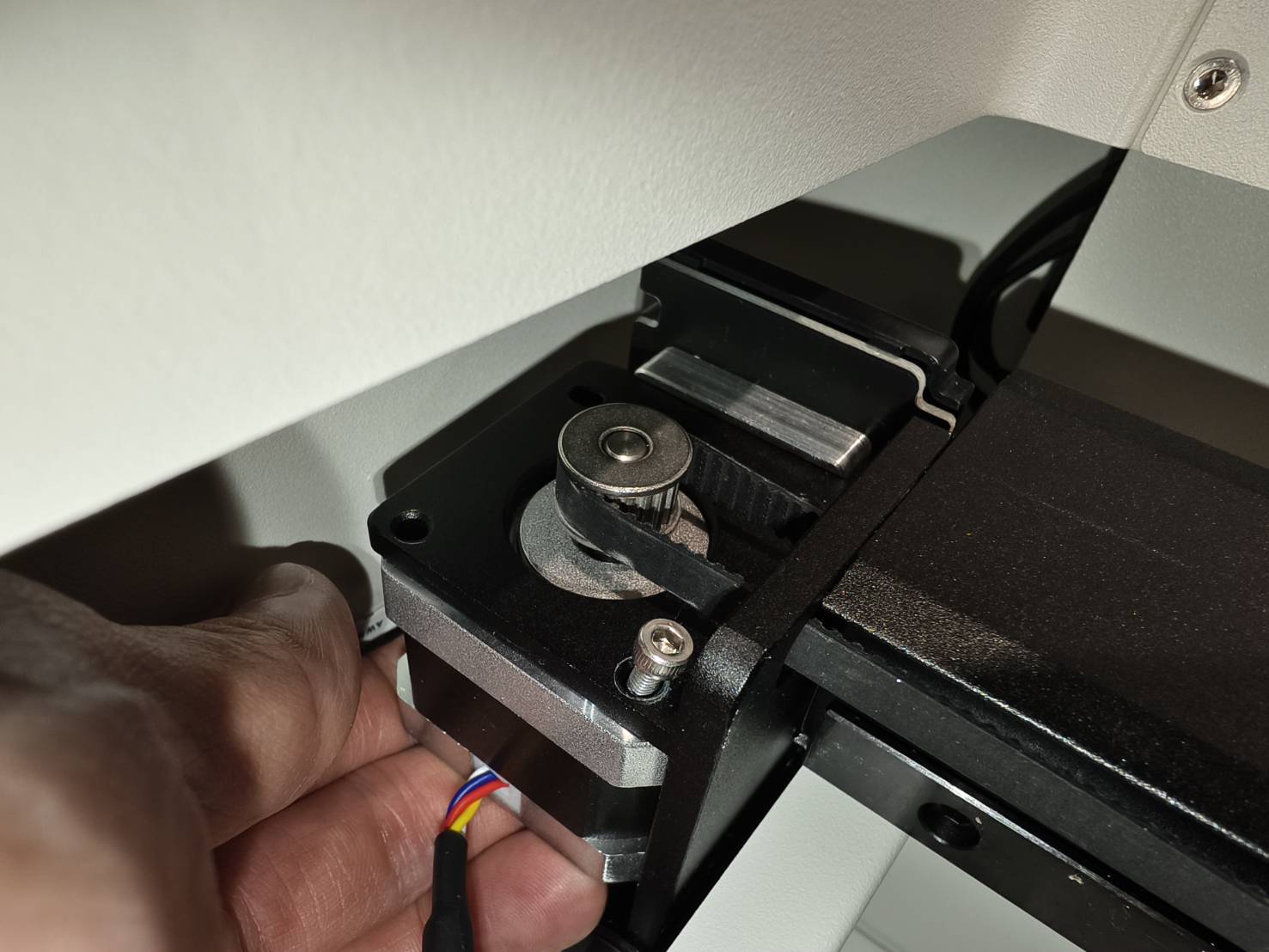

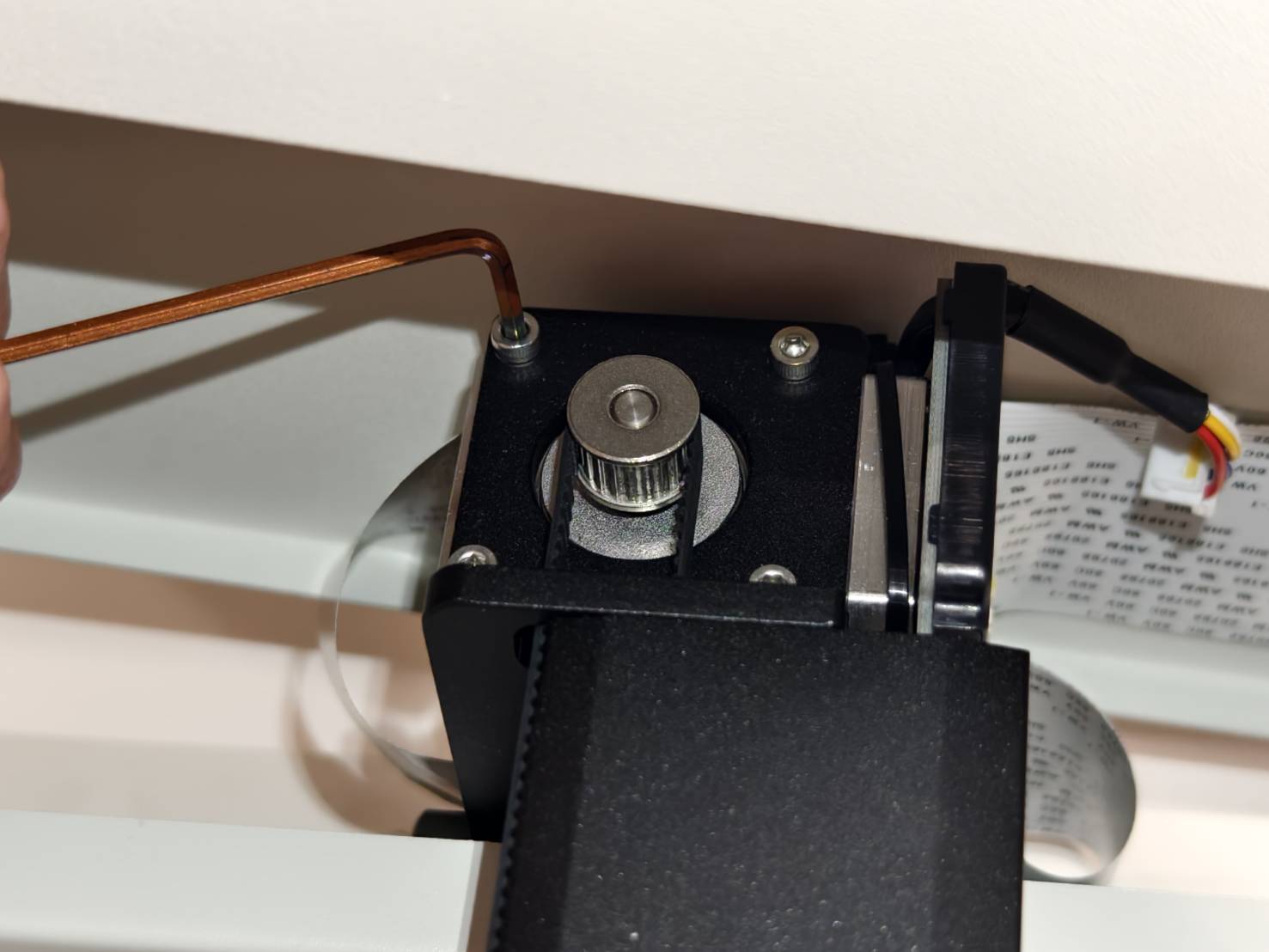

Riavvitare le quattro viti per fissare il motore utilizzando una chiave a brugola da 2,5 mm.
Passo 16
Collegare il cavo del motore alla scheda di controllo dell'asse X come illustrato nelle foto sottostanti.
Passo 17
Riposizionare il telaio superiore.
Nota: i fori delle viti contrassegnati devono essere rivolti verso l'area di lavoro.
Ripristino del telaio:
Passo 18
Avvitare le viti laterali.
Passo 19
Capovolgere la macchina. Avvitare tutte le viti sul fondo.
Si noti che il piedino e la vite contrassegnati dovranno trovarsi in una posizione prossima alle porte USB.
Suggerimento:
È consigliabile non serrare completamente le viti all'inizio, poiché alcune potrebbero essere disallineate e impedire l'inserimento delle altre. Si raccomanda quindi di serrare tutte le viti solo dopo averle installate tutte.
Passaggio 20
Capovolgere la macchina. Muovere la sede del modulo per verificare se si sposta liberamente.
|
|
Passaggio 21
Provare ad allentare la vite del piedino in gomma vicino alle porte USB e tentare nuovamente di spostare la sede del modulo.
Passaggio 22
Reinstallare la molla sulla cinghia dell'asse X.
#END
