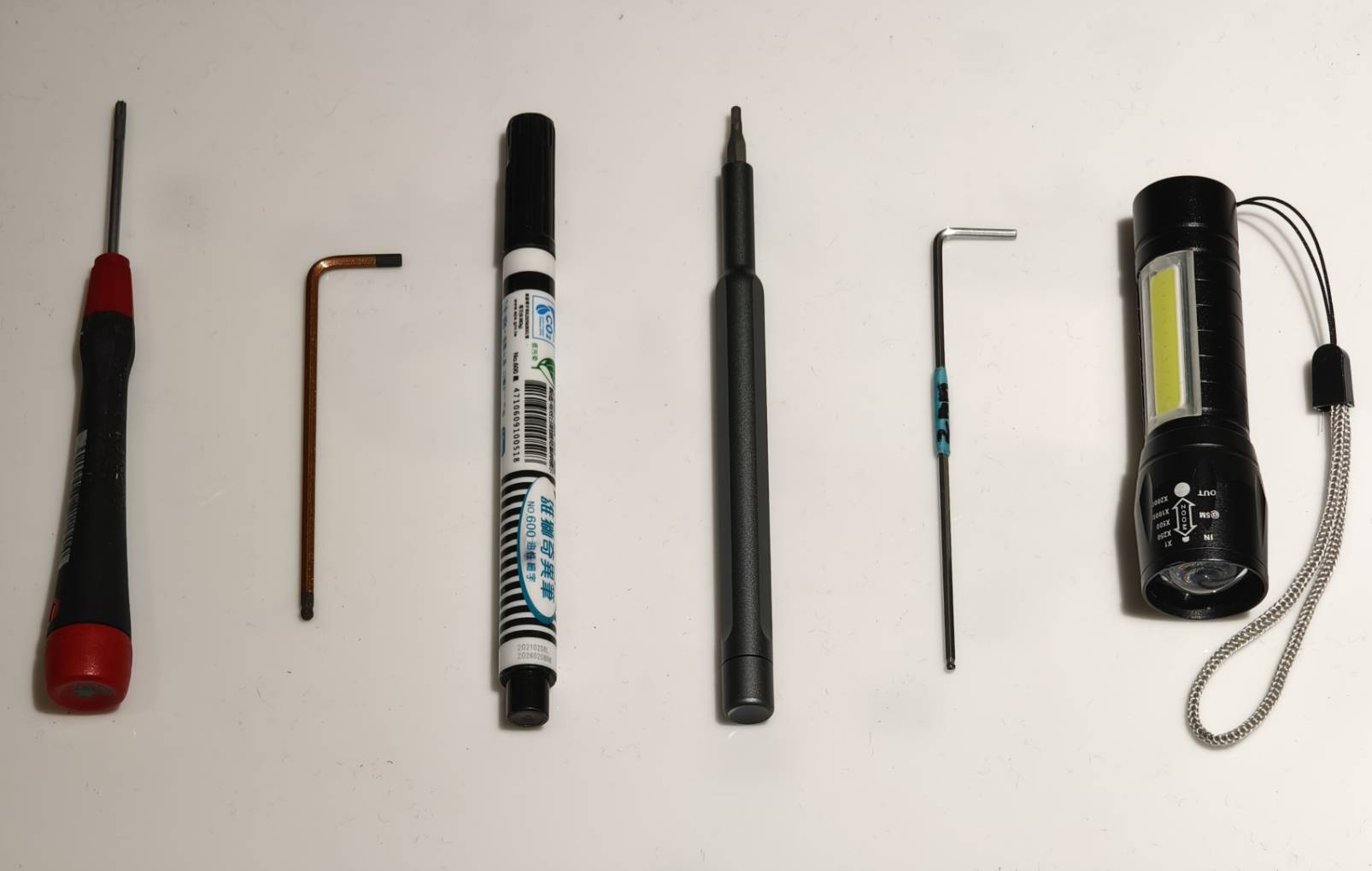

Strumenti
1｜Cacciavite Torx T8
2｜Chiave a brugola da 2,5 mm
3｜Pennarello o nastro colorato
4｜Cacciavite esagonale da 2 mm
5｜Chiave a brugola da 2 mm (opzionale)
6｜Torcia tascabile (opzionale)
Fase 1
Spegnere la macchina e scollegare il cavo di alimentazione.
Passo 2

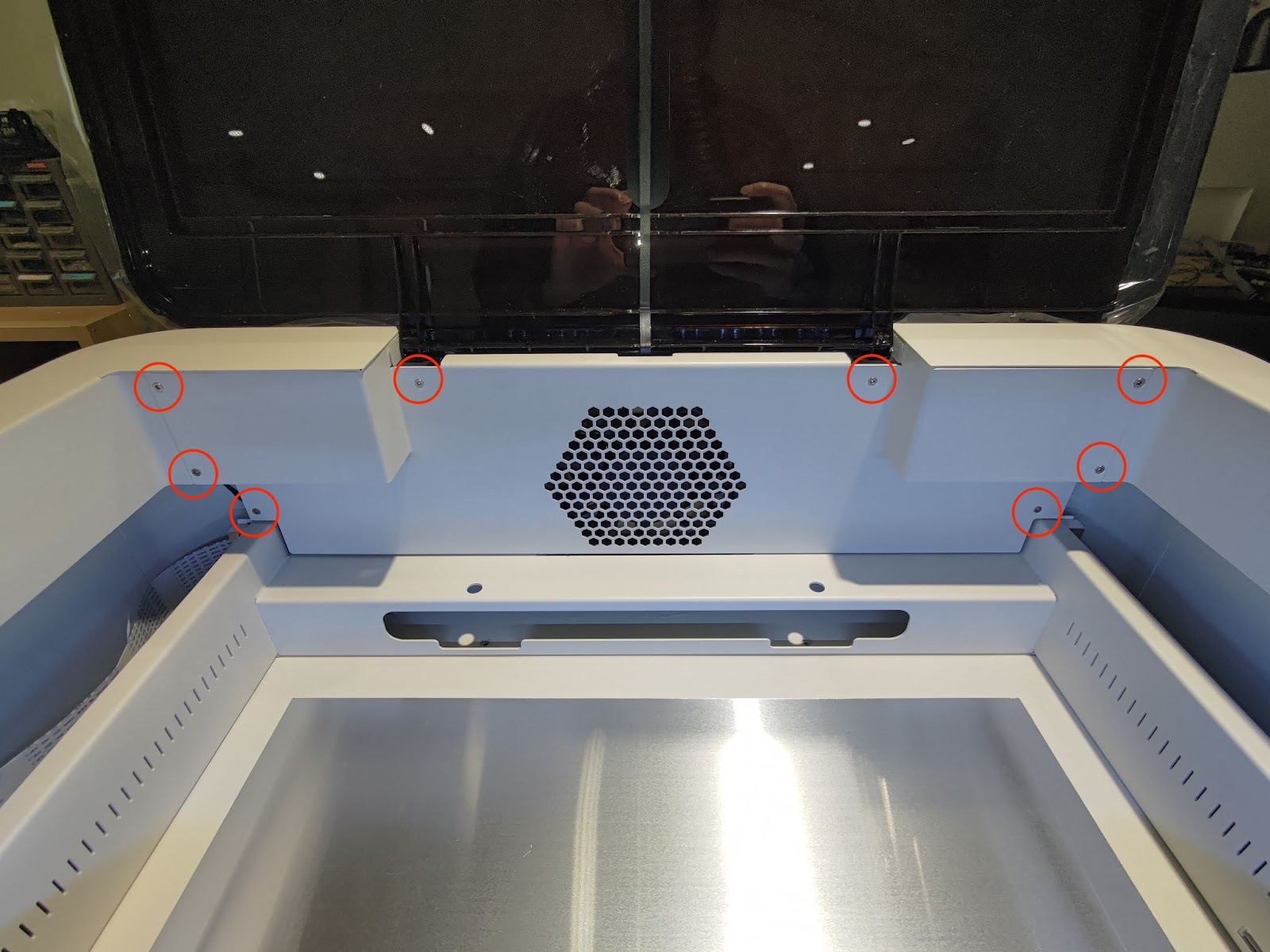

Svitare le viti sulla piastra.
Viti T8 x 8 pezzi (La piastra e il coperchio dello sportello sono collegati.)
Passo 3

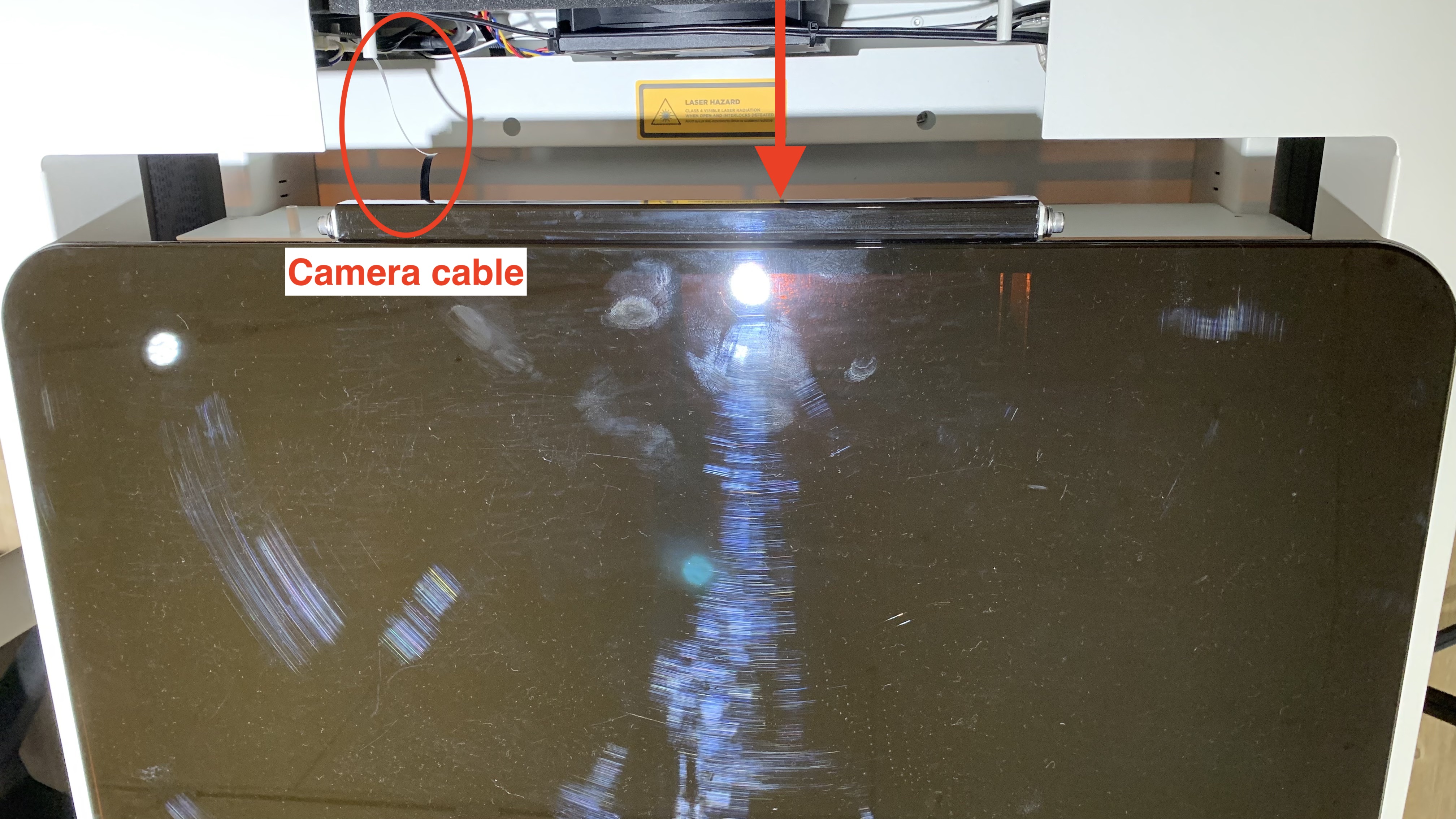

Spostare leggermente in avanti la piastra e il coperchio dello sportello.
Passo 4

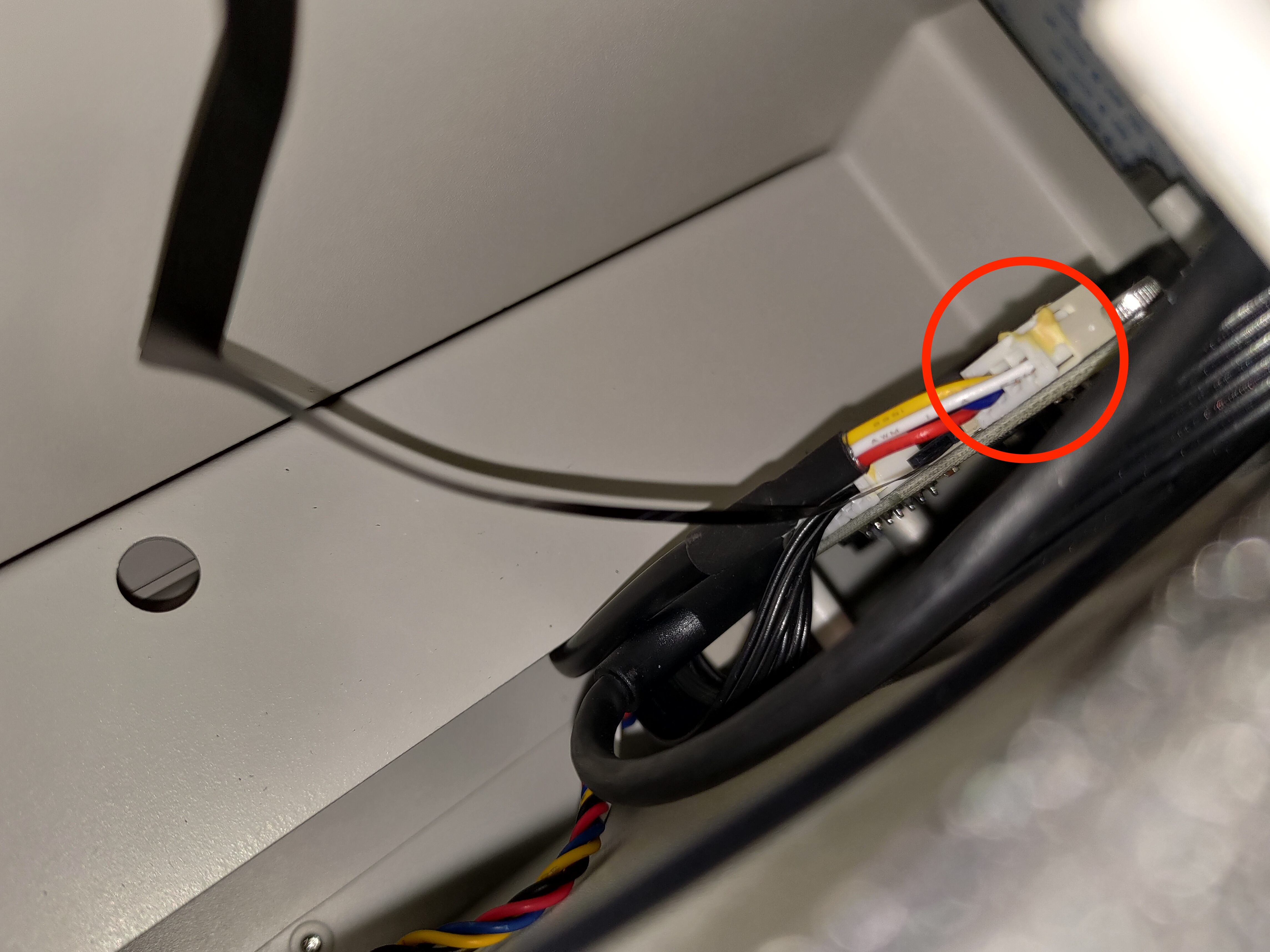

Scollegare il cavo del motore.
Dopo aver scollegato questo cavo, sarà più facile rimuovere il cavo della fotocamera.
Passo 5

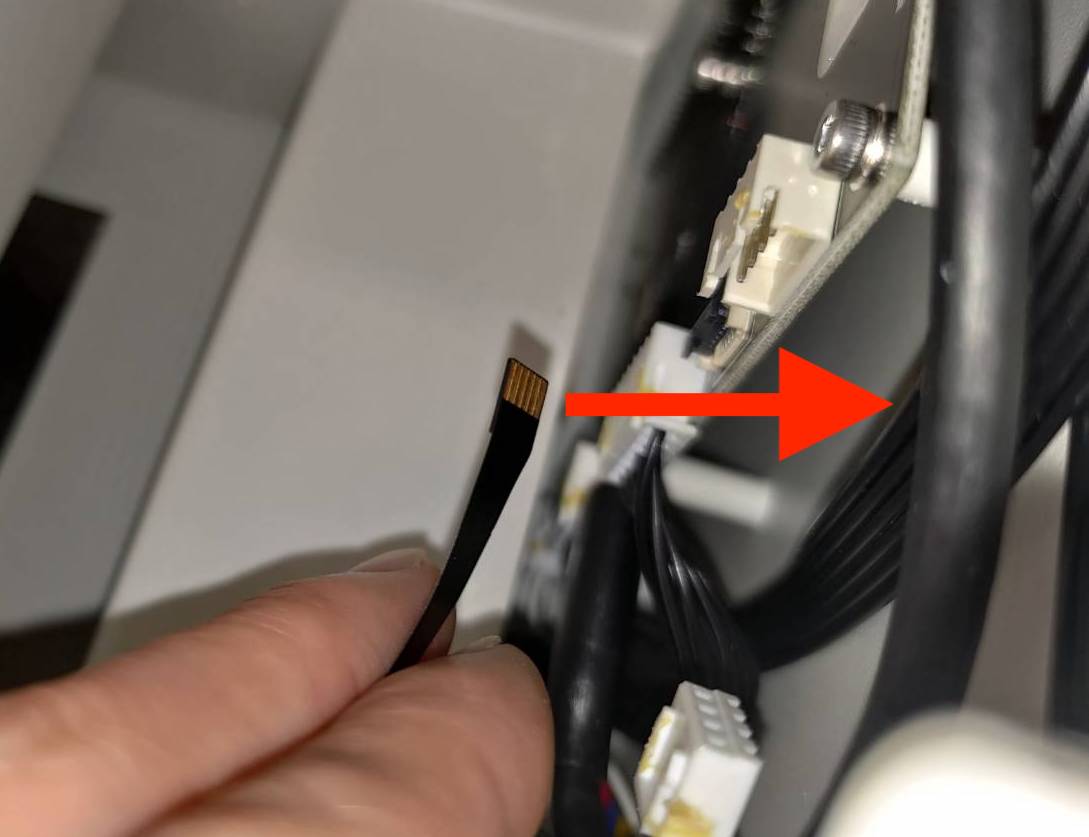

Scollegare il cavo della fotocamera.
Notare che c'è un fermo che blocca il cavo. Aprire il fermo per rimuovere il cavo della fotocamera.
Fermo di bloccaggio:
Fermo di bloccaggio aperto:
Estrarre il cavo:
Passo 6

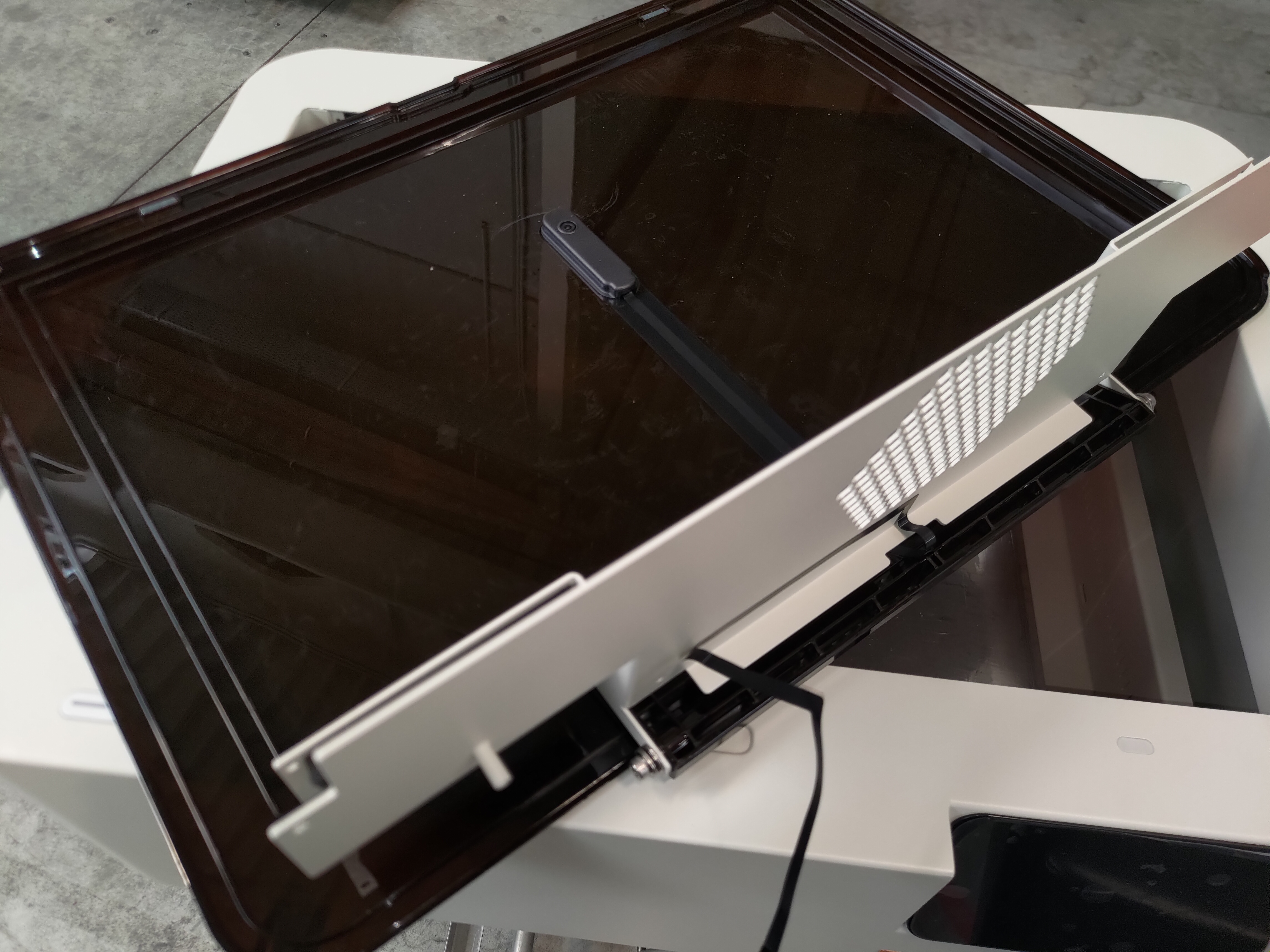

Rimuovere la piastra e il coperchio dello sportello.
Passo 7

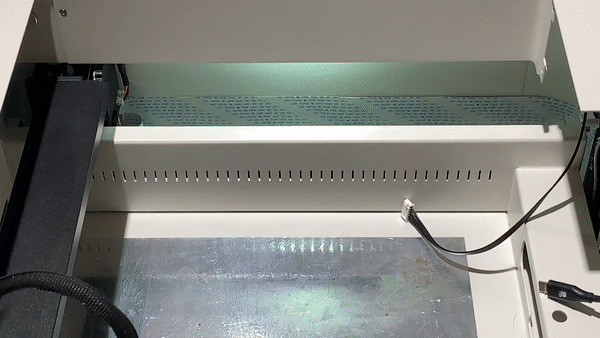

Contrassegnare la posizione del cavo piatto a 38 pin con una penna o del nastro adesivo
Passo 8

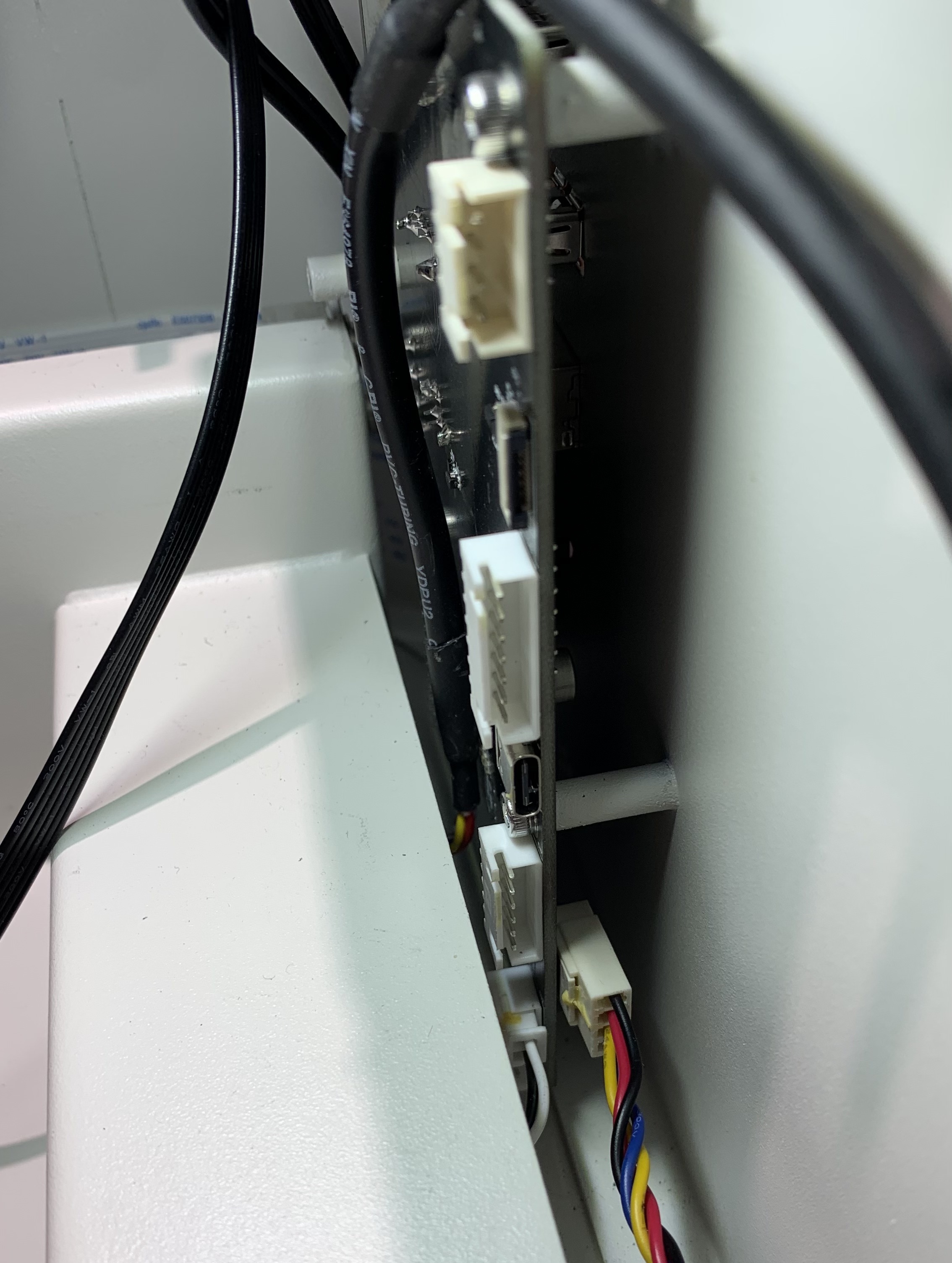

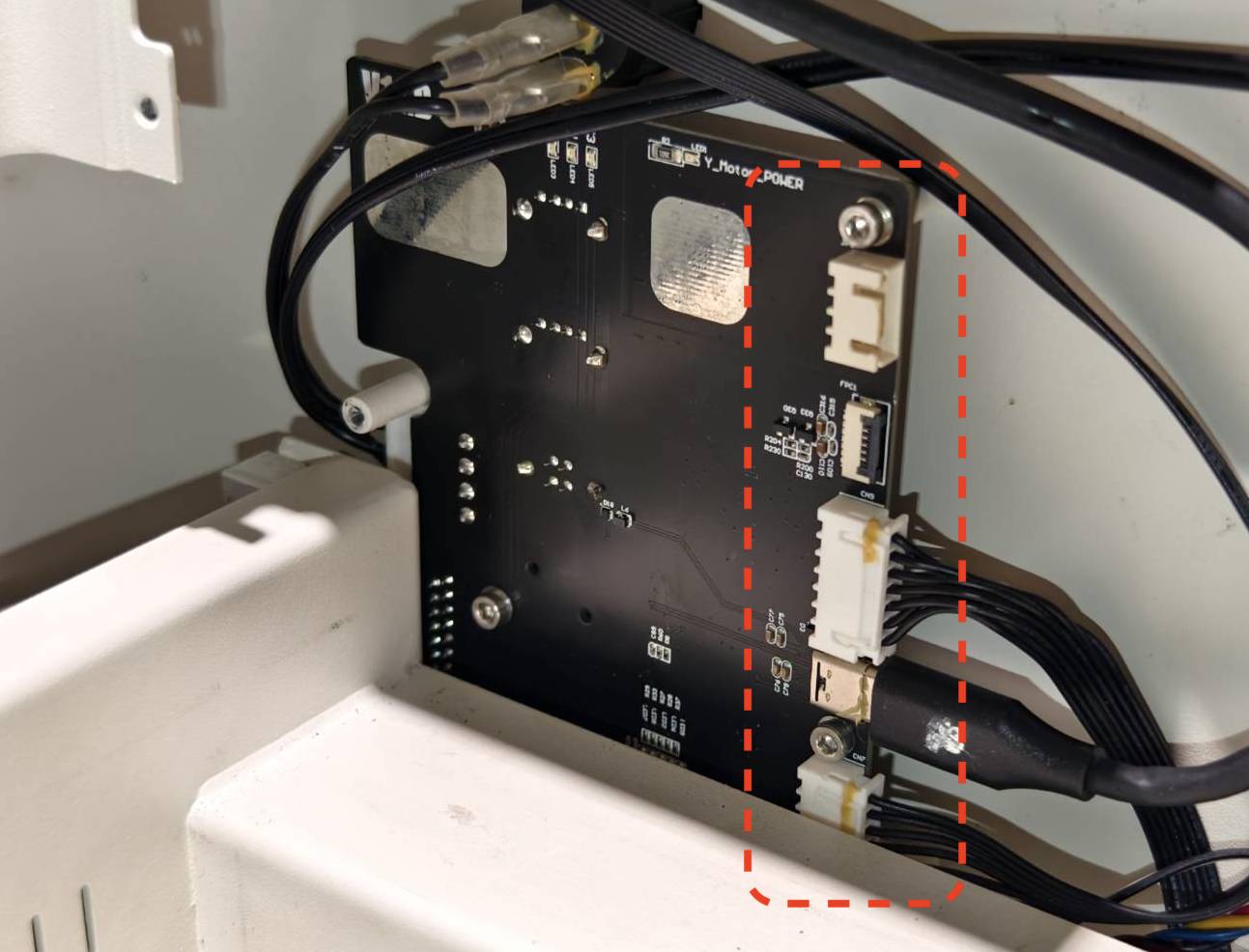

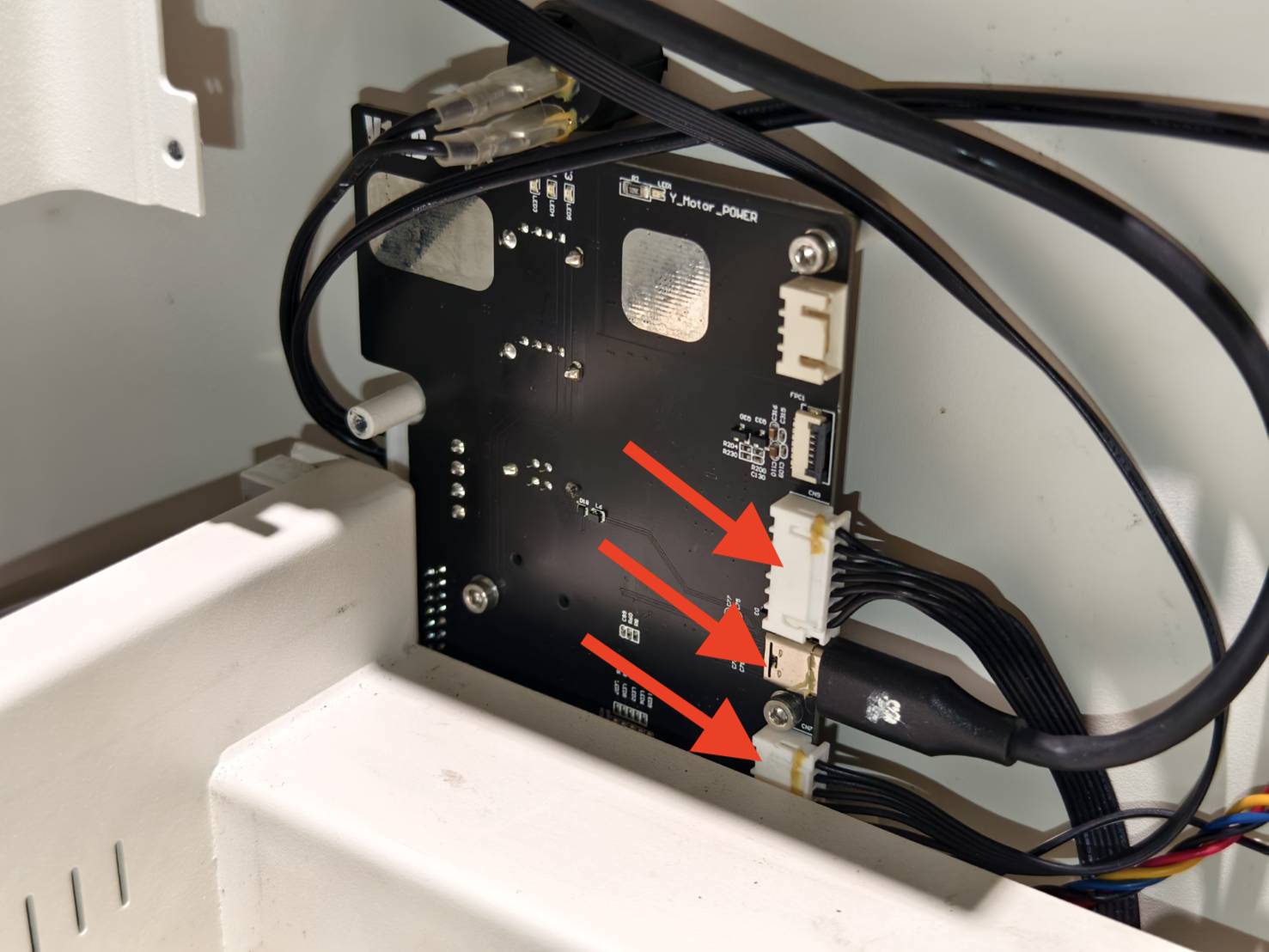

Rimuovere i cavi sul lato destro della scheda madre.
Si consiglia di scattare una foto per ricordare la posizione dei cavi.
Passo 9

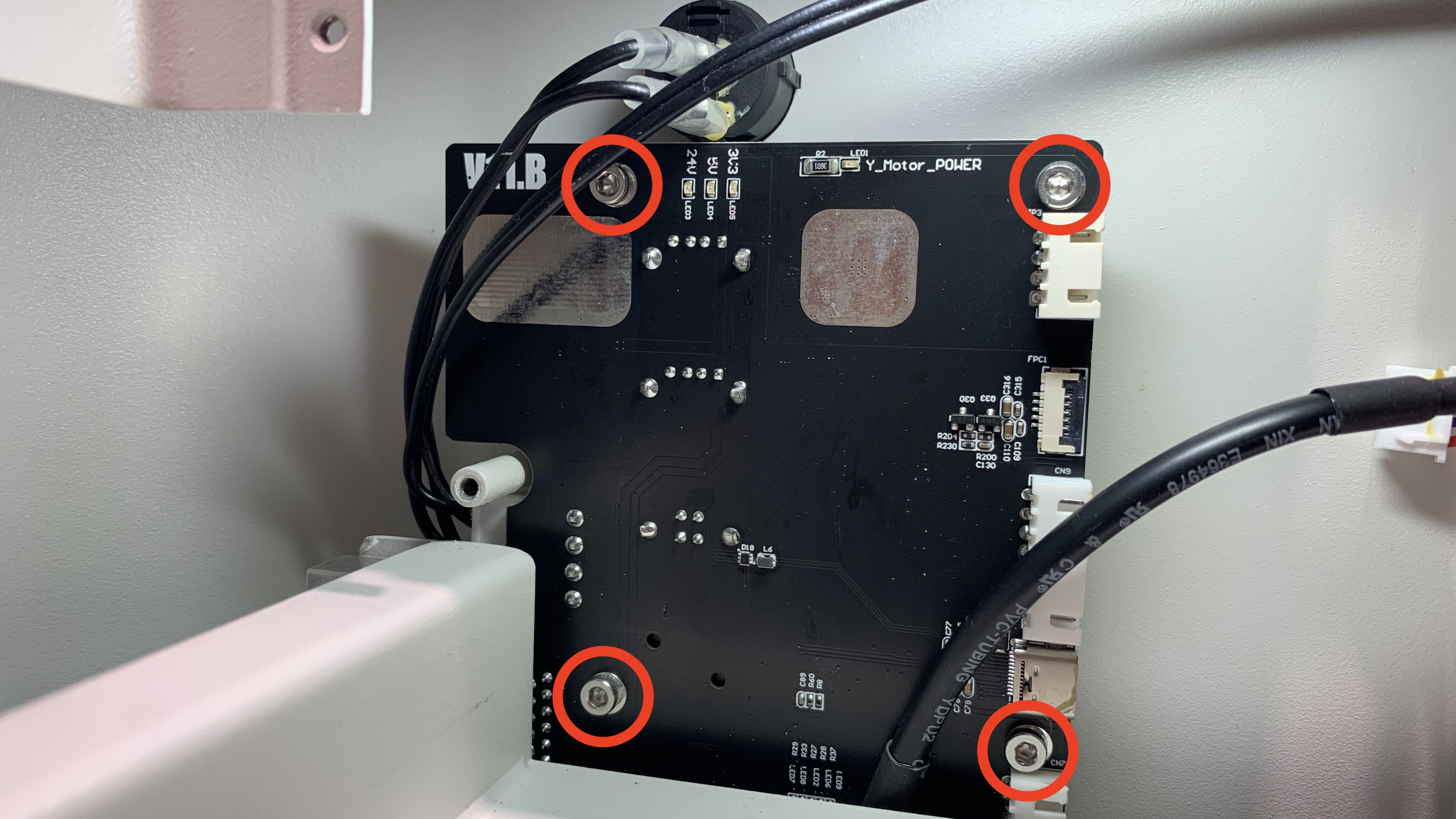

Rimuovere le viti dalla scheda madre.
Viti esagonali da 3mm x 4pz
Passo 10
Rimuovere il cavo piatto a 38 pin dalla piastra.
Notare che c'è del nastro adesivo sul retro del cavo.

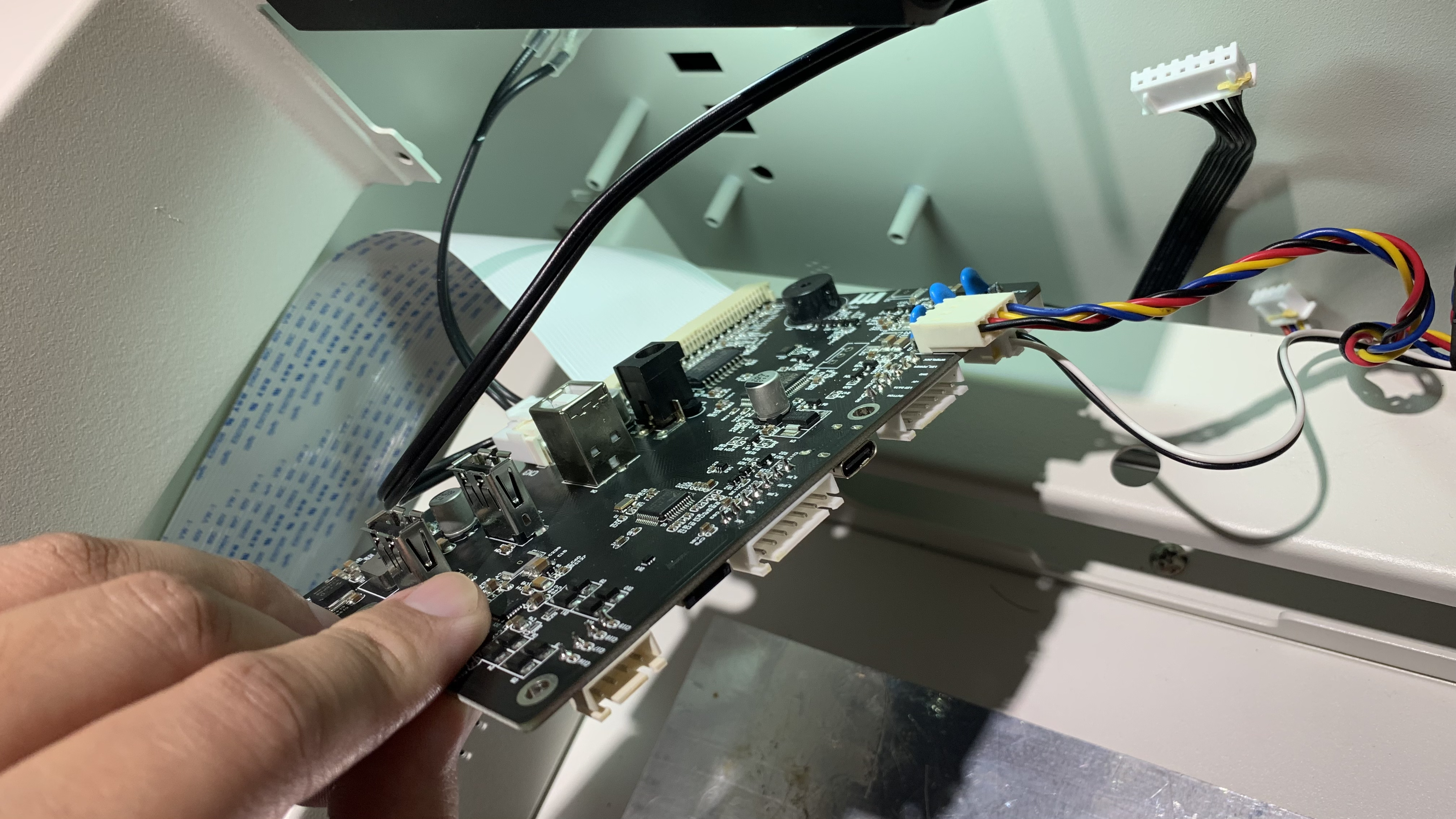

Estrarre la scheda madre inclinandola di 45 gradi.

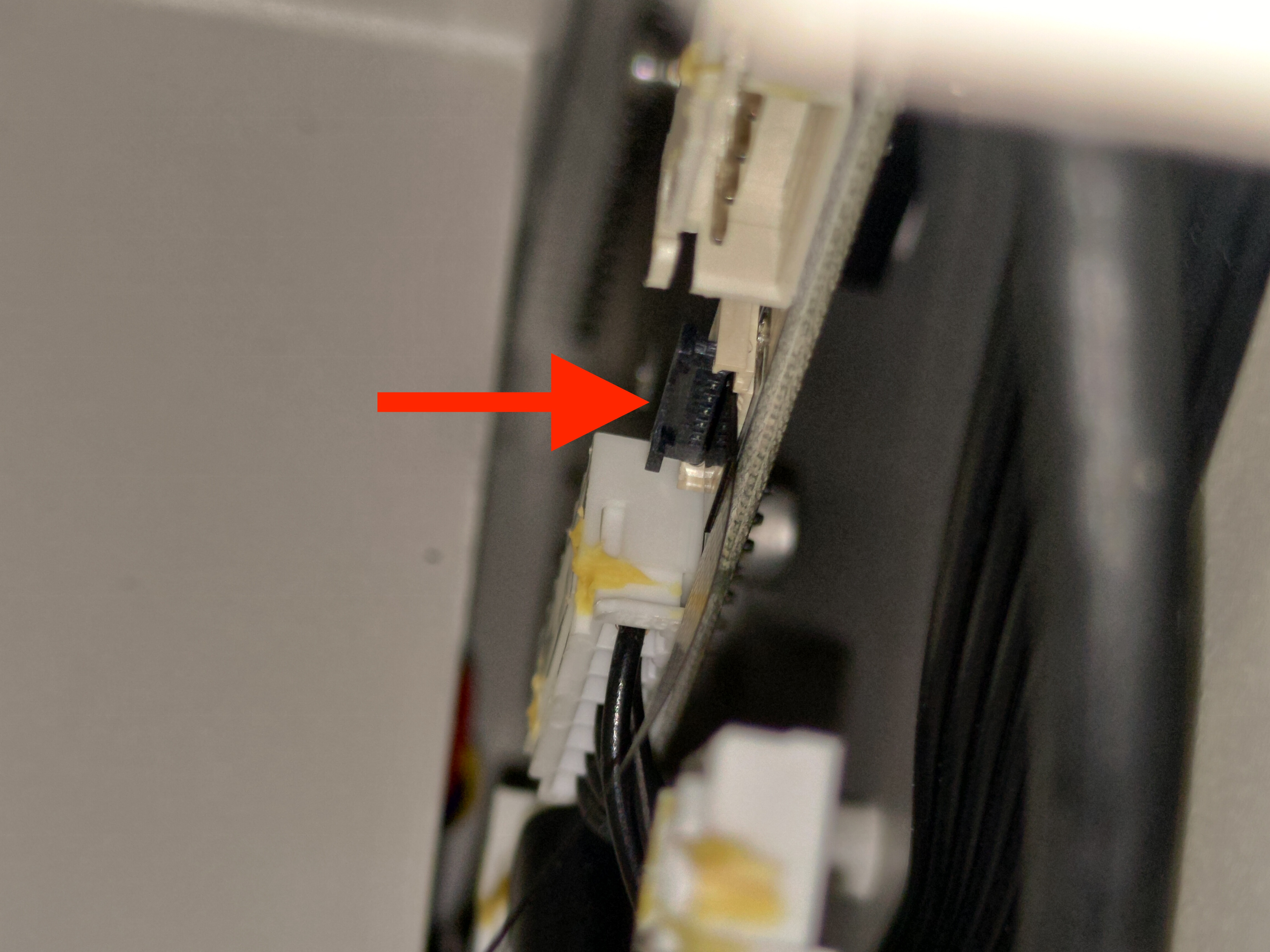

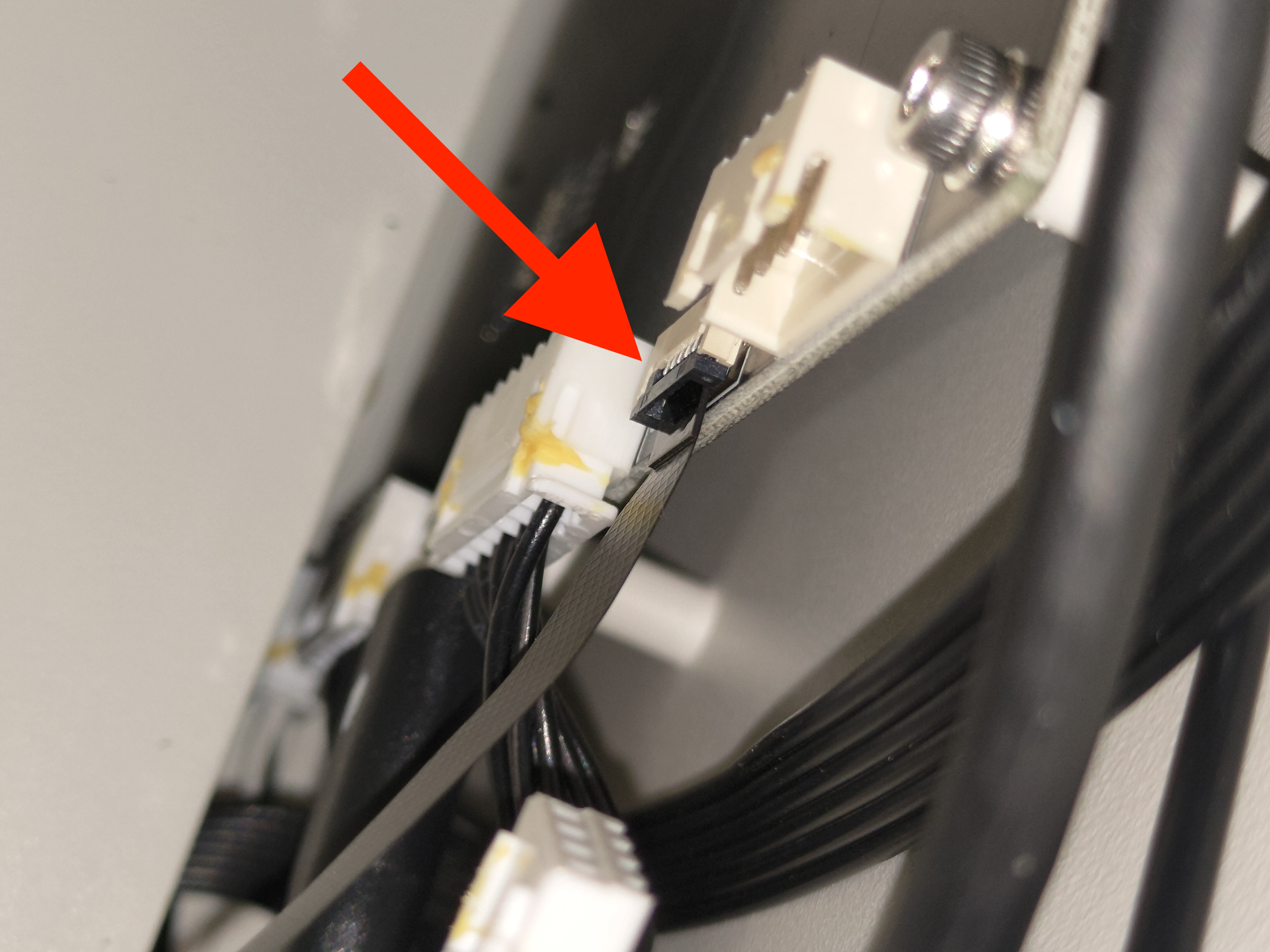

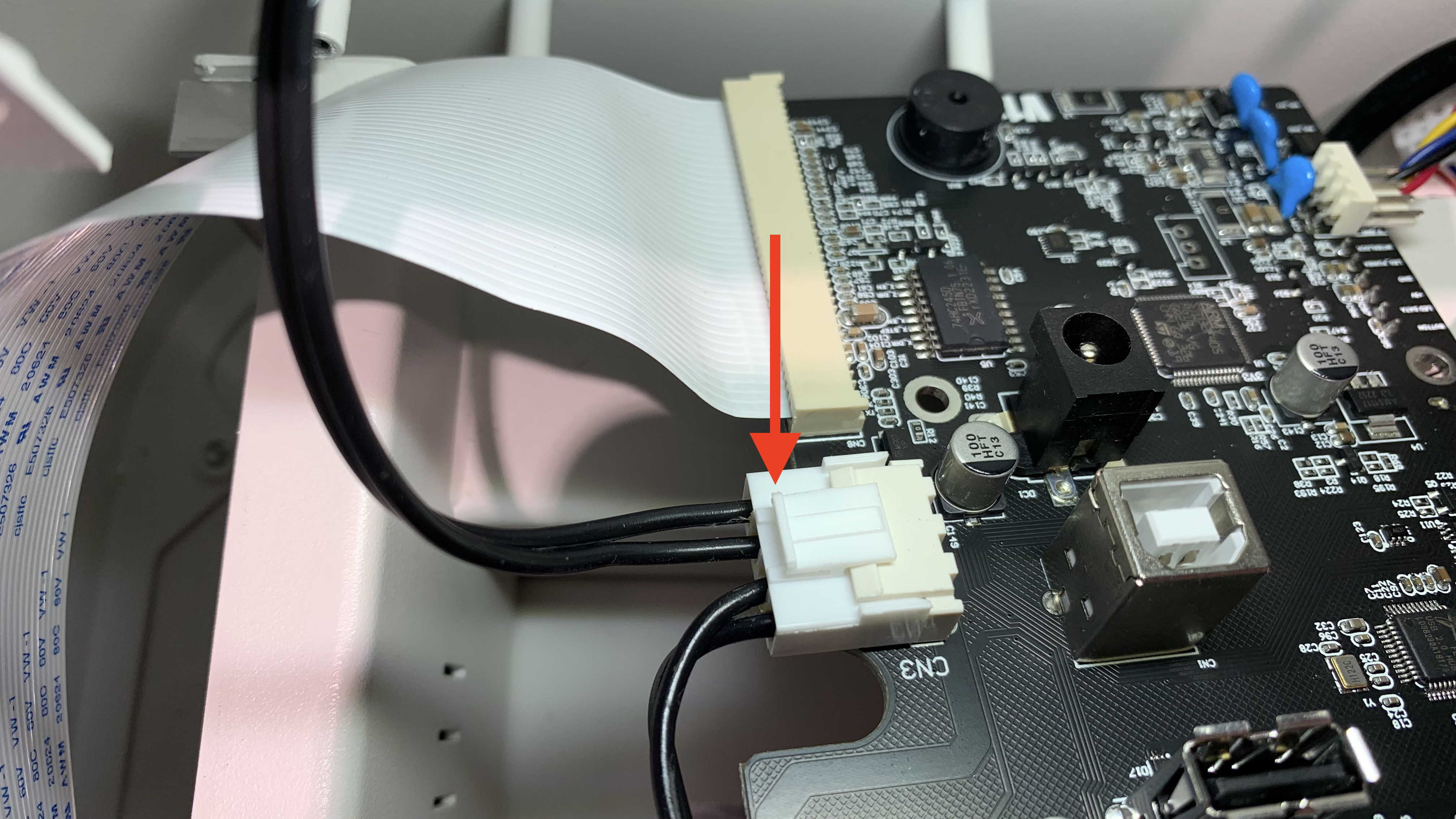

Per rimuovere questo cavo, è necessario premere il blocco.

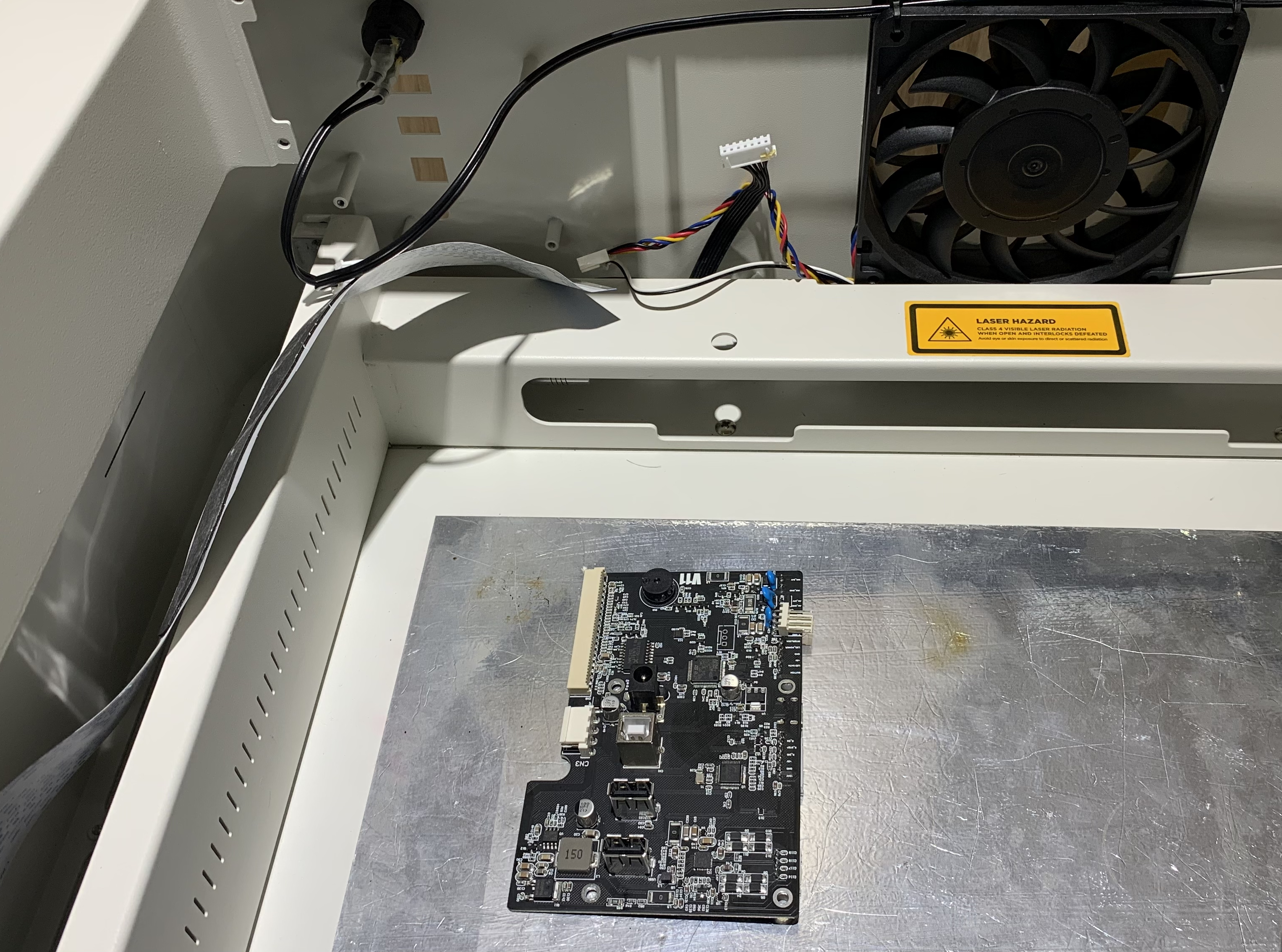

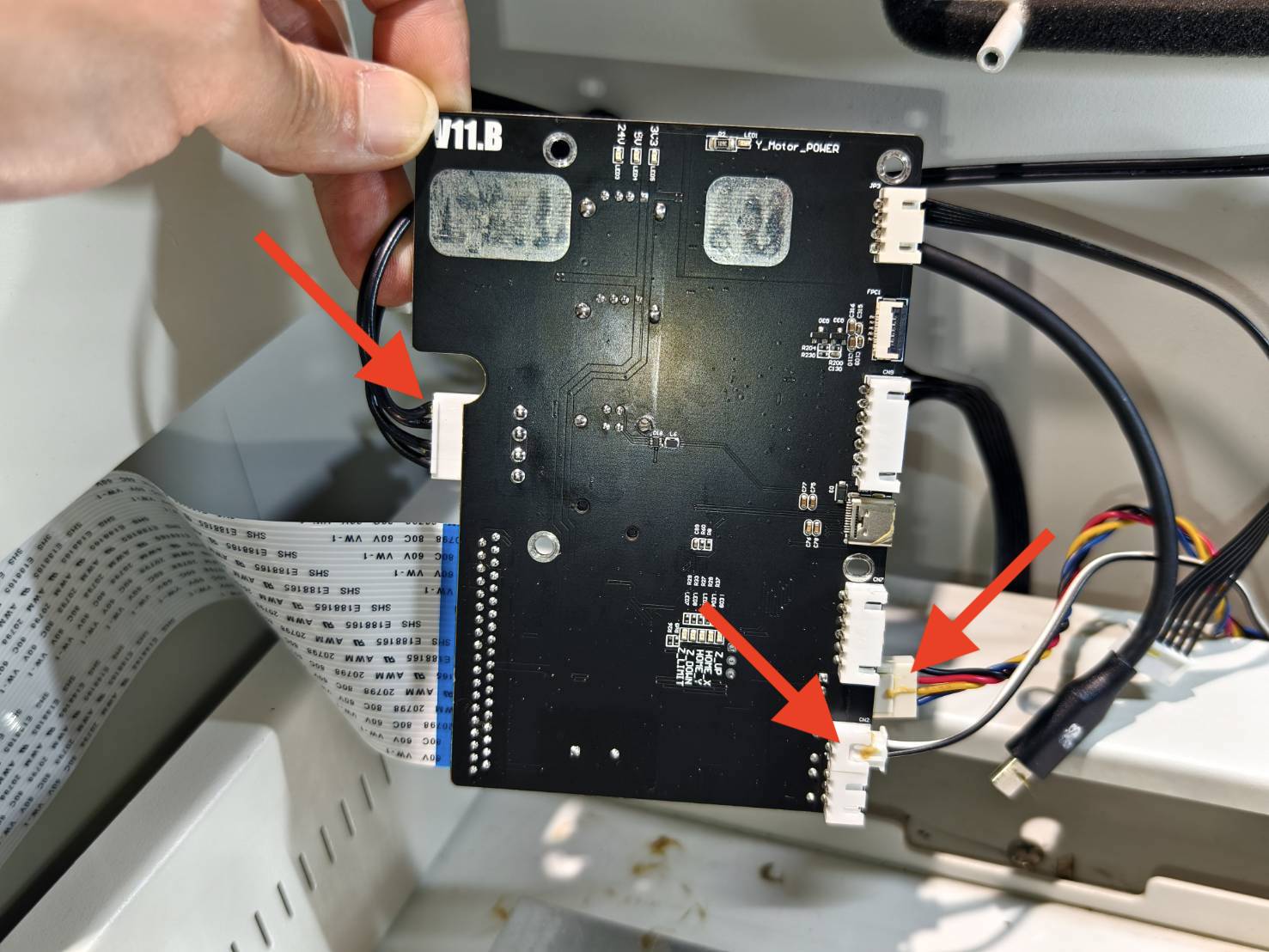

Rimuovere tutti i cavi.
Passo 11

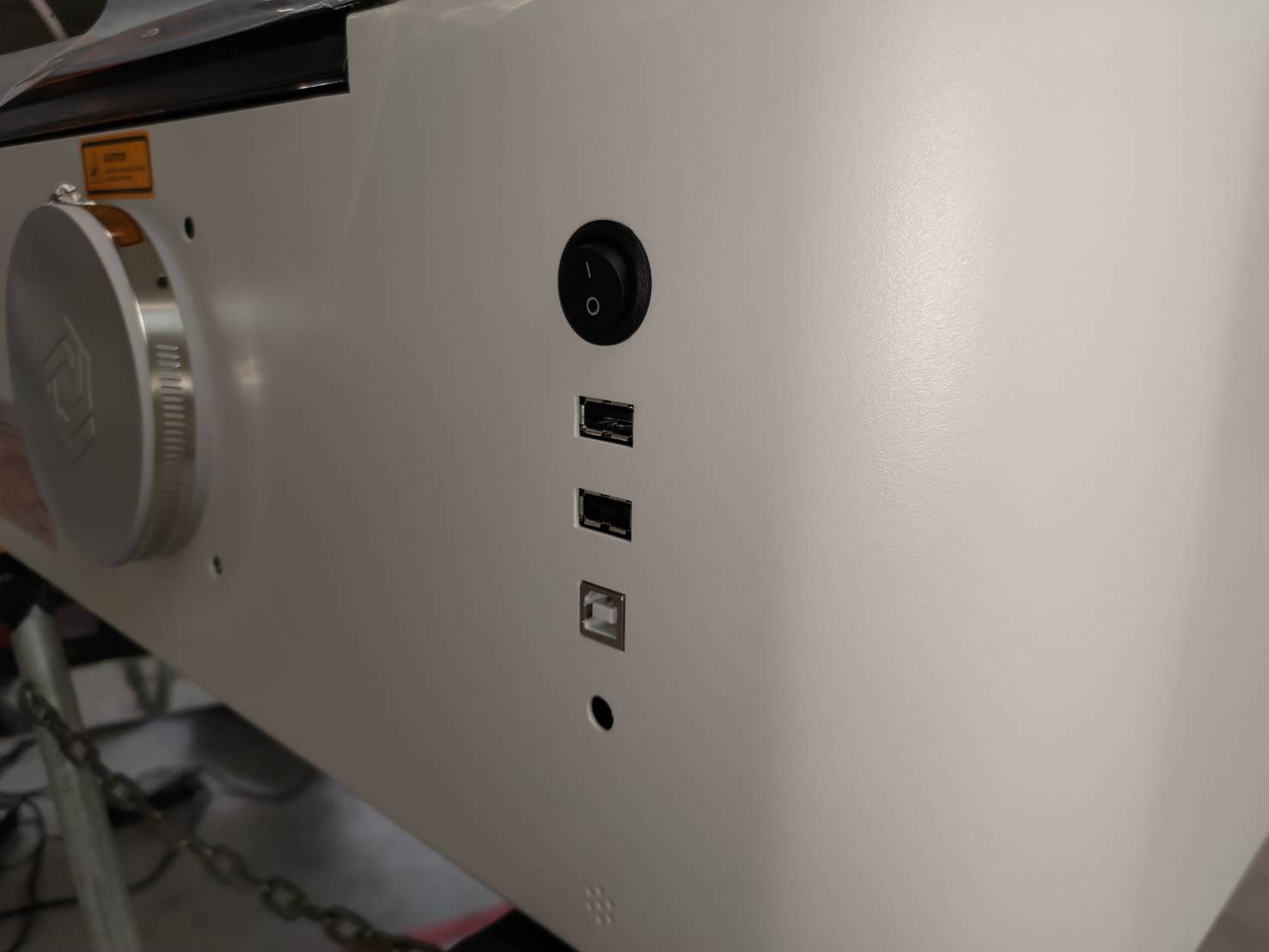

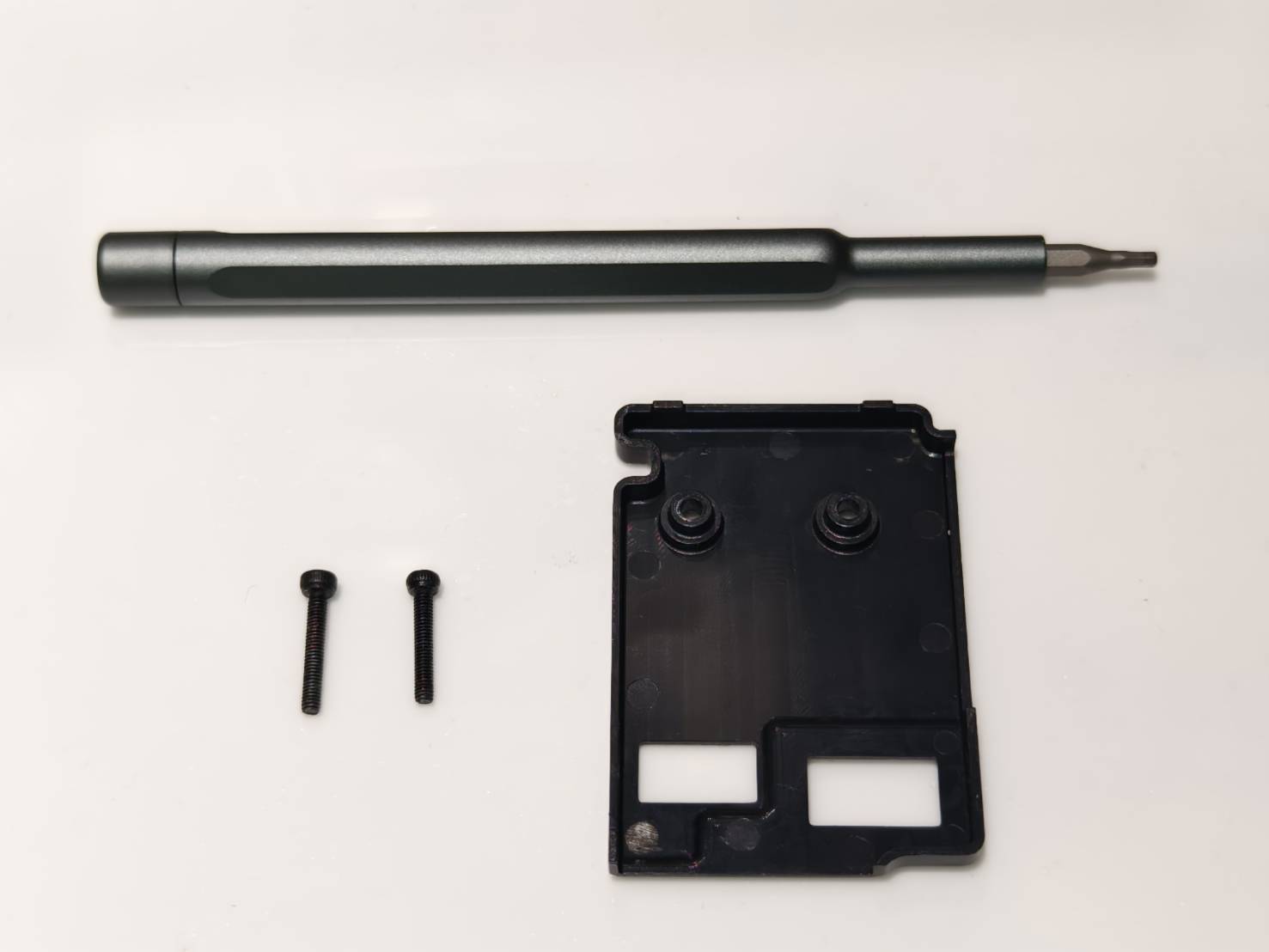

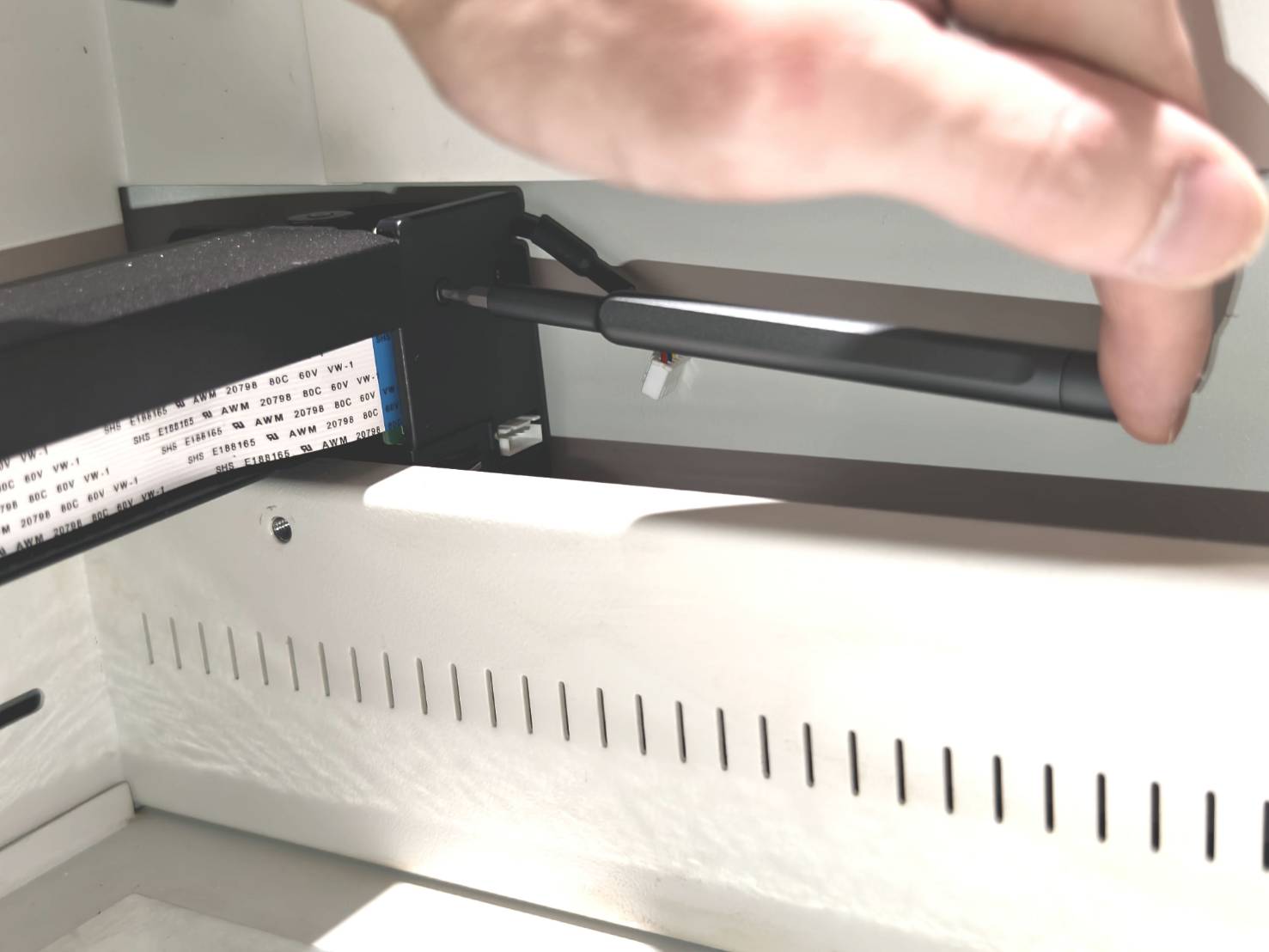

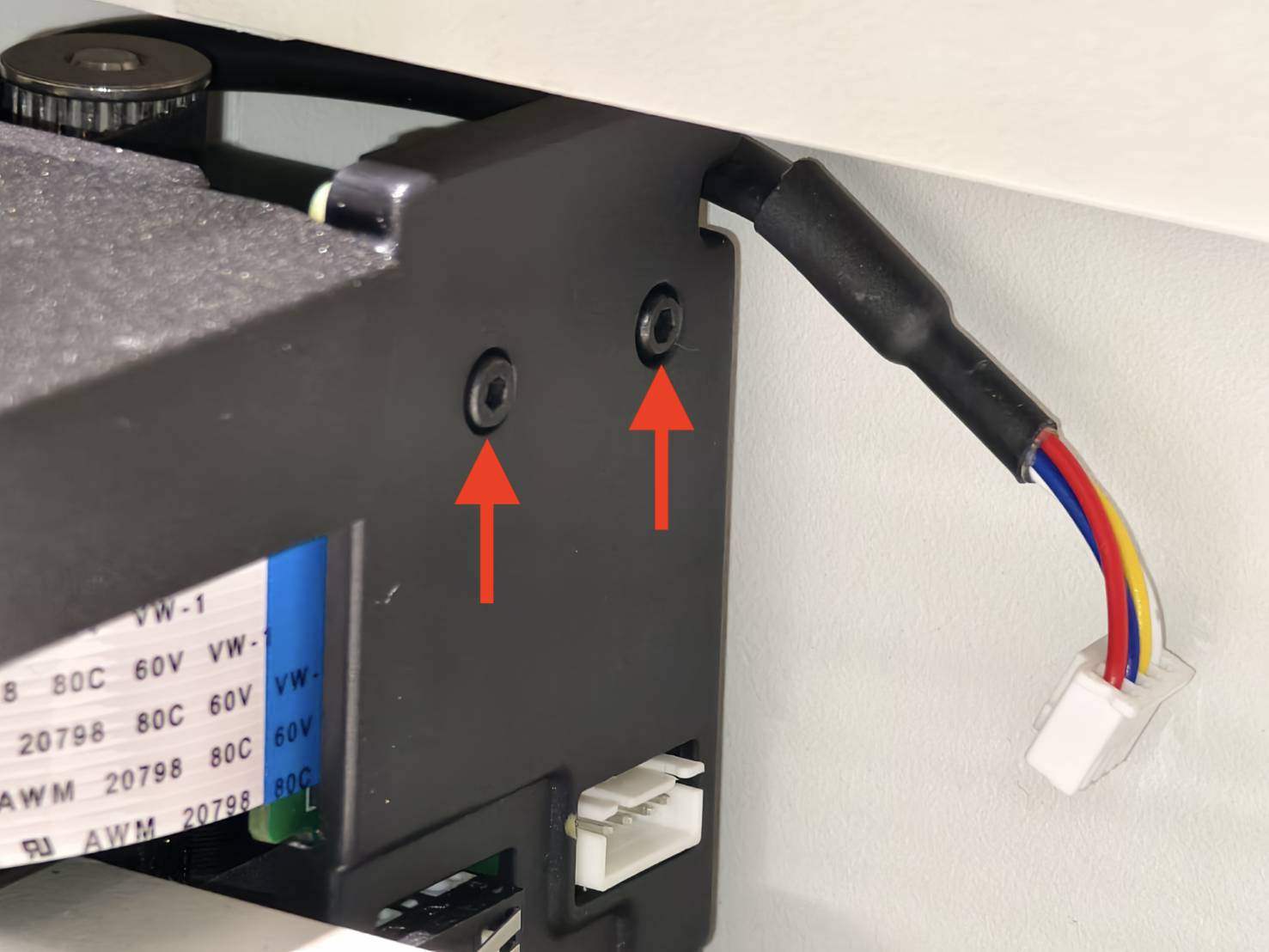

Di fronte al pannello della macchina, sul lato sinistro, scollegare il cavo del motore dell'asse X, rimuovere le due viti esagonali da 2mm e togliere il coperchio della scheda dell'asse X.
(Si consiglia di utilizzare un cacciavite esagonale lungo e sottile per avere più spazio di manovra.)
Passo 12

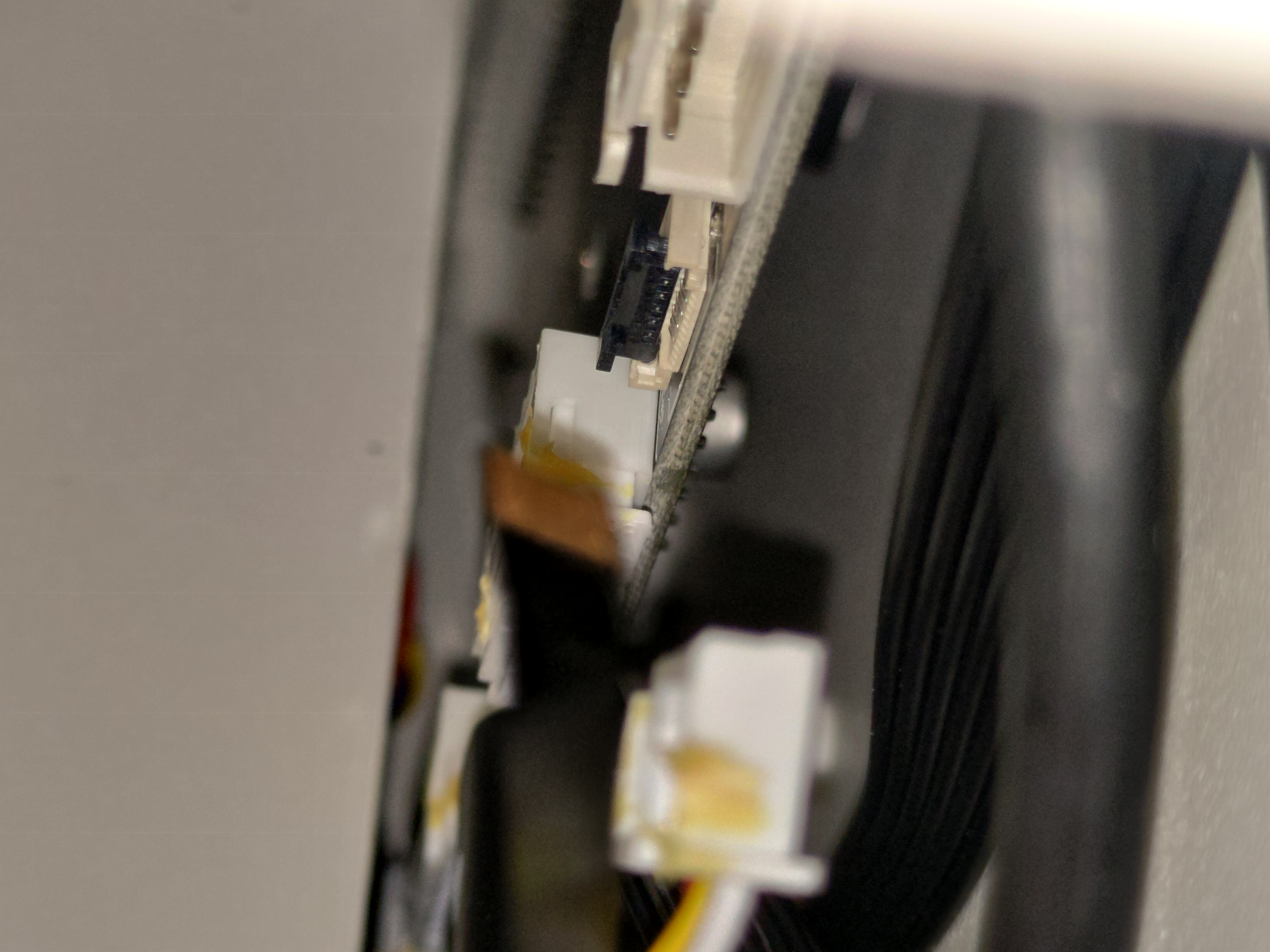

Aprire/sbloccare il fermo del cavo e scollegarlo dalla scheda dell'asse X.
Passo 13

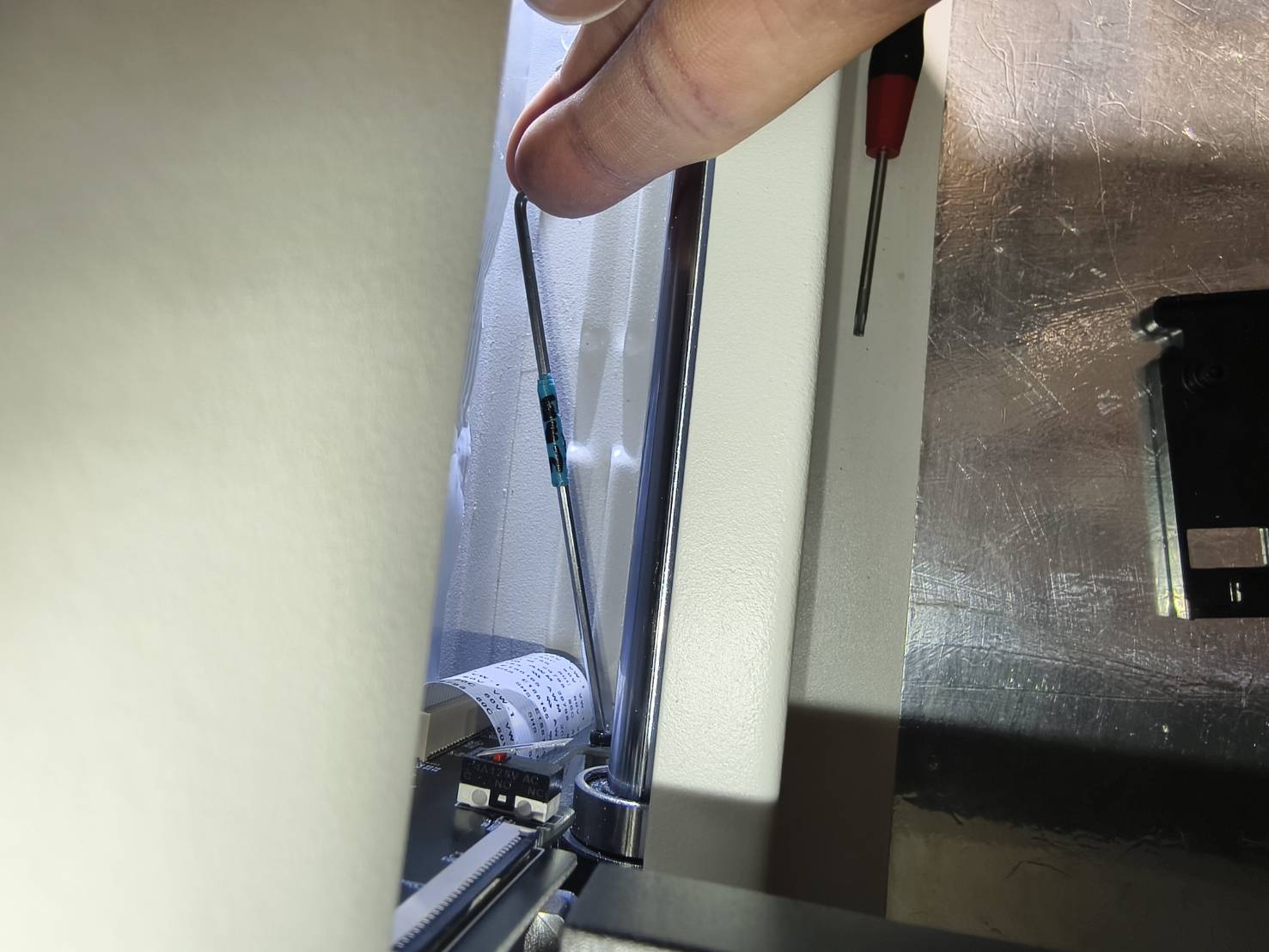

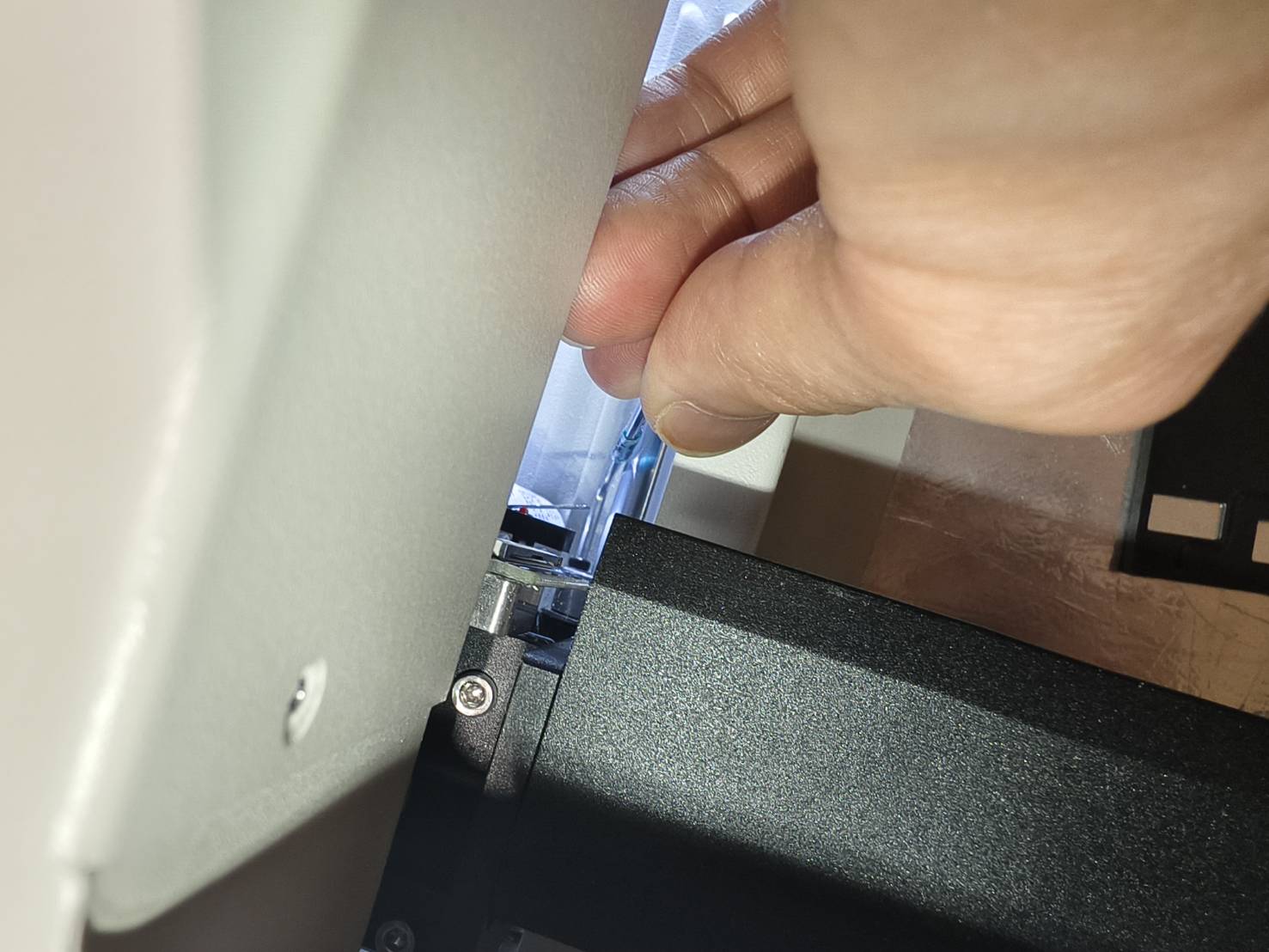

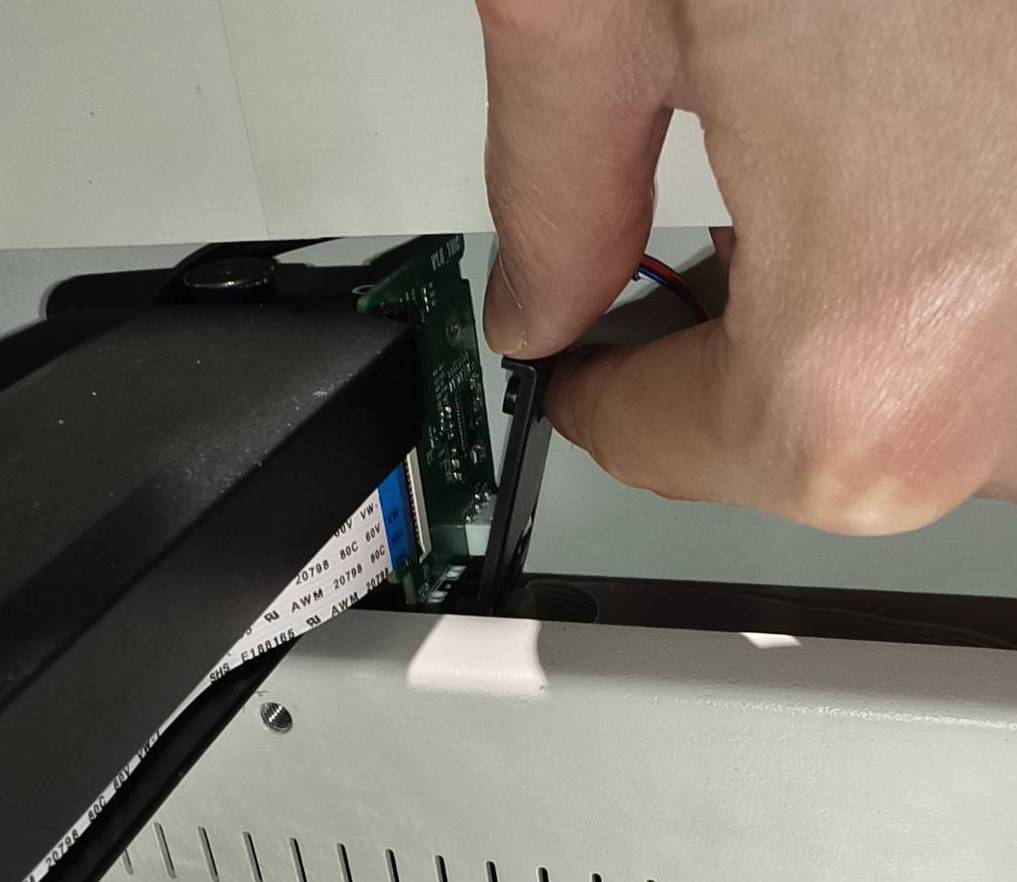

Rimuovere la scheda dell'asse X svitando la vite inferiore, come mostrato nel video.
Si consiglia di inserire prima il cacciavite nella testa della vite, poi di usare entrambe le mani insieme.
Dopo aver allentato la scheda, rimuovere con cautela il cavo piatto a 38 pin dell'asse Y.
Posizione della vite:
Video:

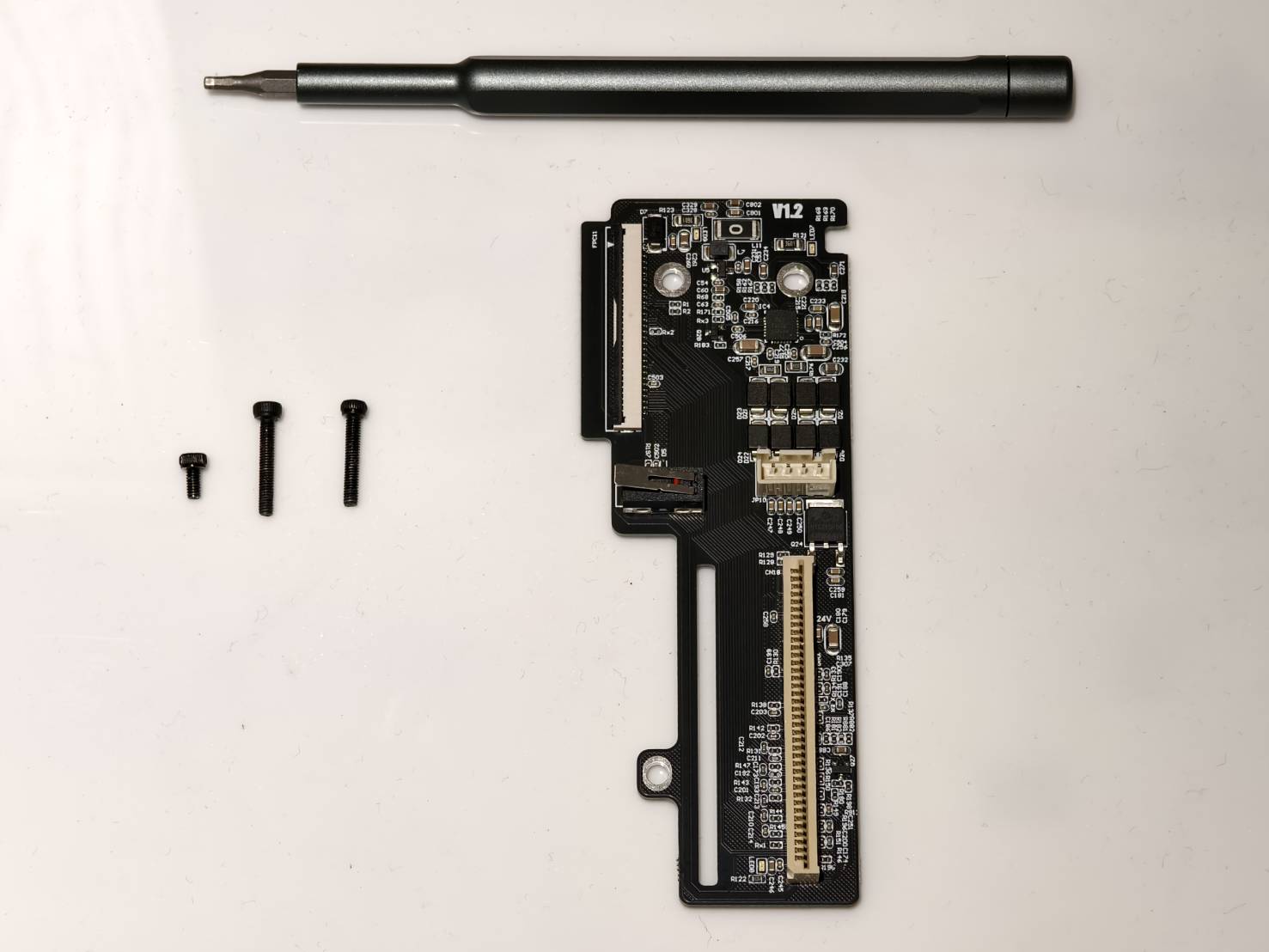

Dopo aver smontato le parti:
Nota
Se la vite è troppo serrata per essere allentata, si può provare a utilizzare una chiave esagonale a L per allentarla inizialmente, e poi usare un cacciavite esagonale per rimuoverla completamente.
Passaggio 14

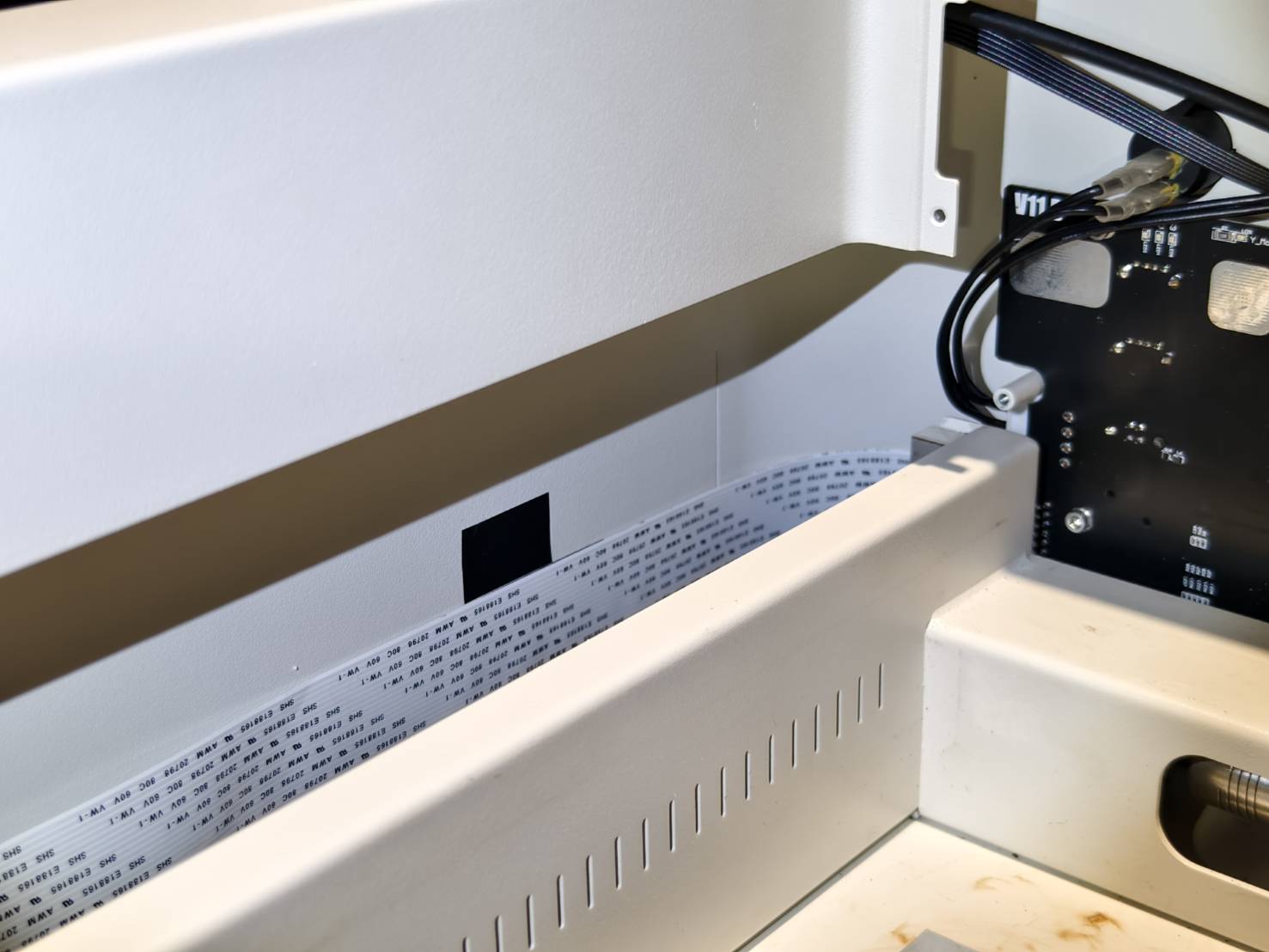

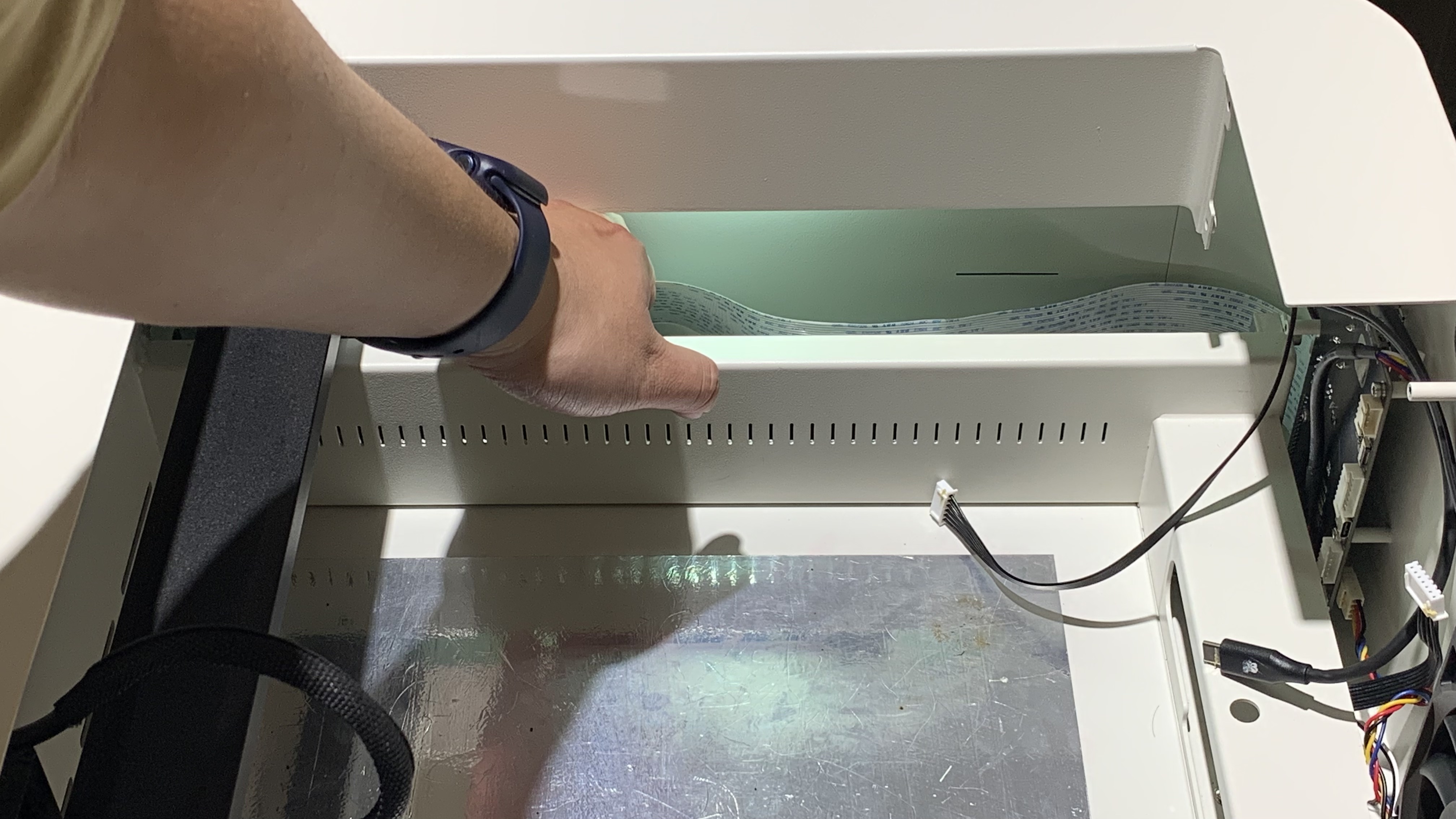

Rimuovere completamente il cavo piatto a 38 pin.
Alcune sezioni del cavo potrebbero avere un rivestimento adesivo, specialmente vicino alla scheda madre.
Passaggio 15

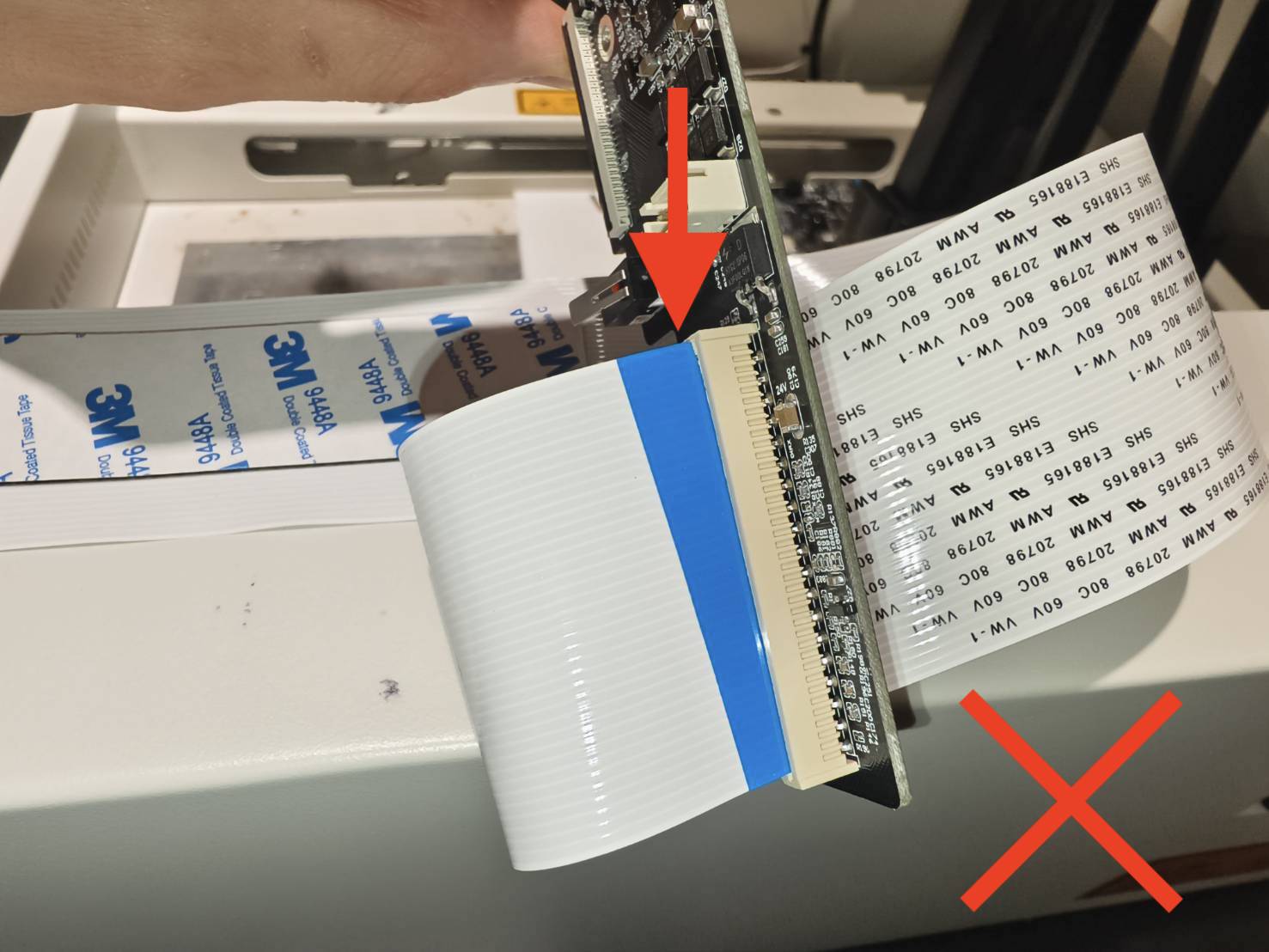

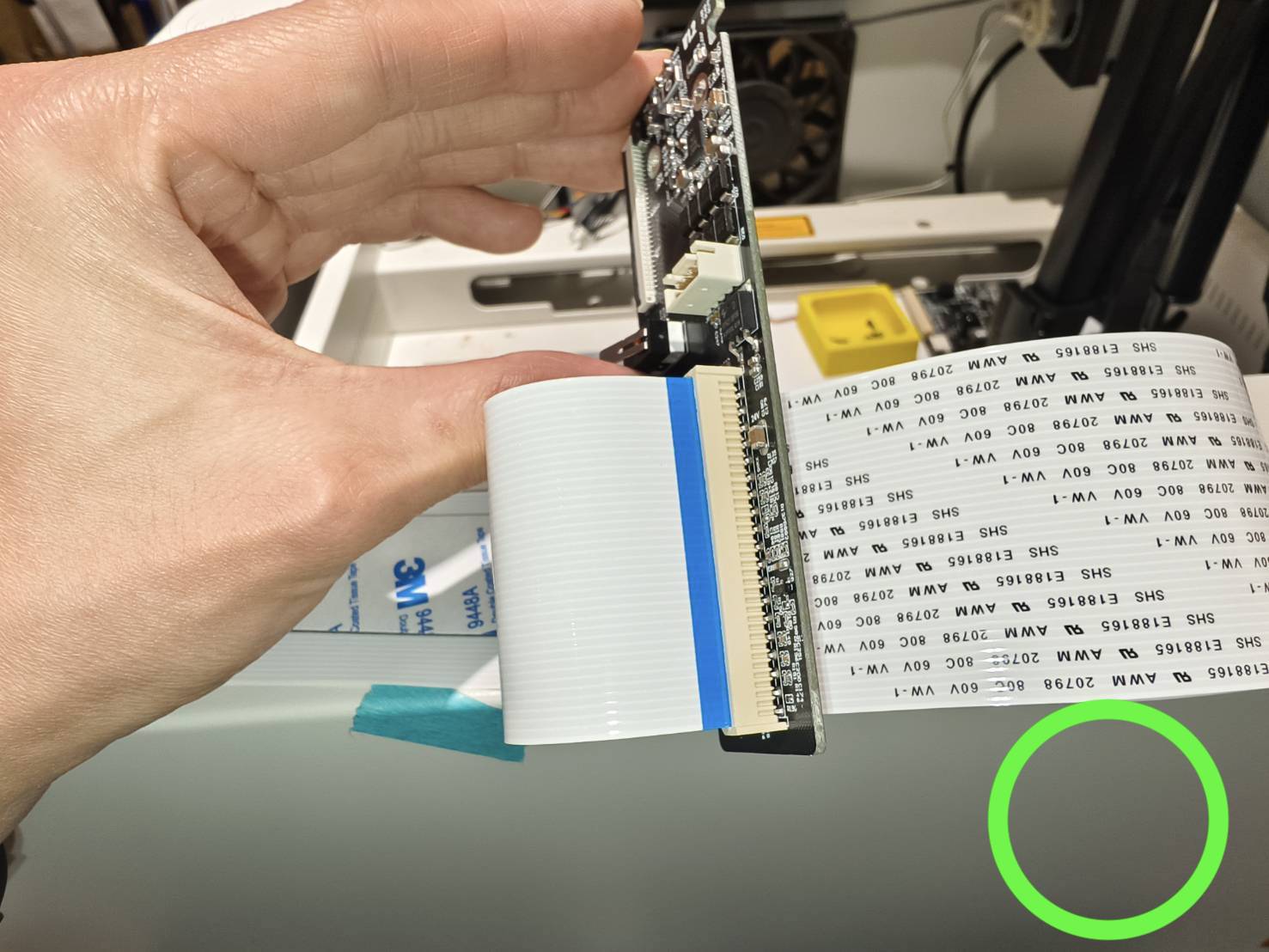

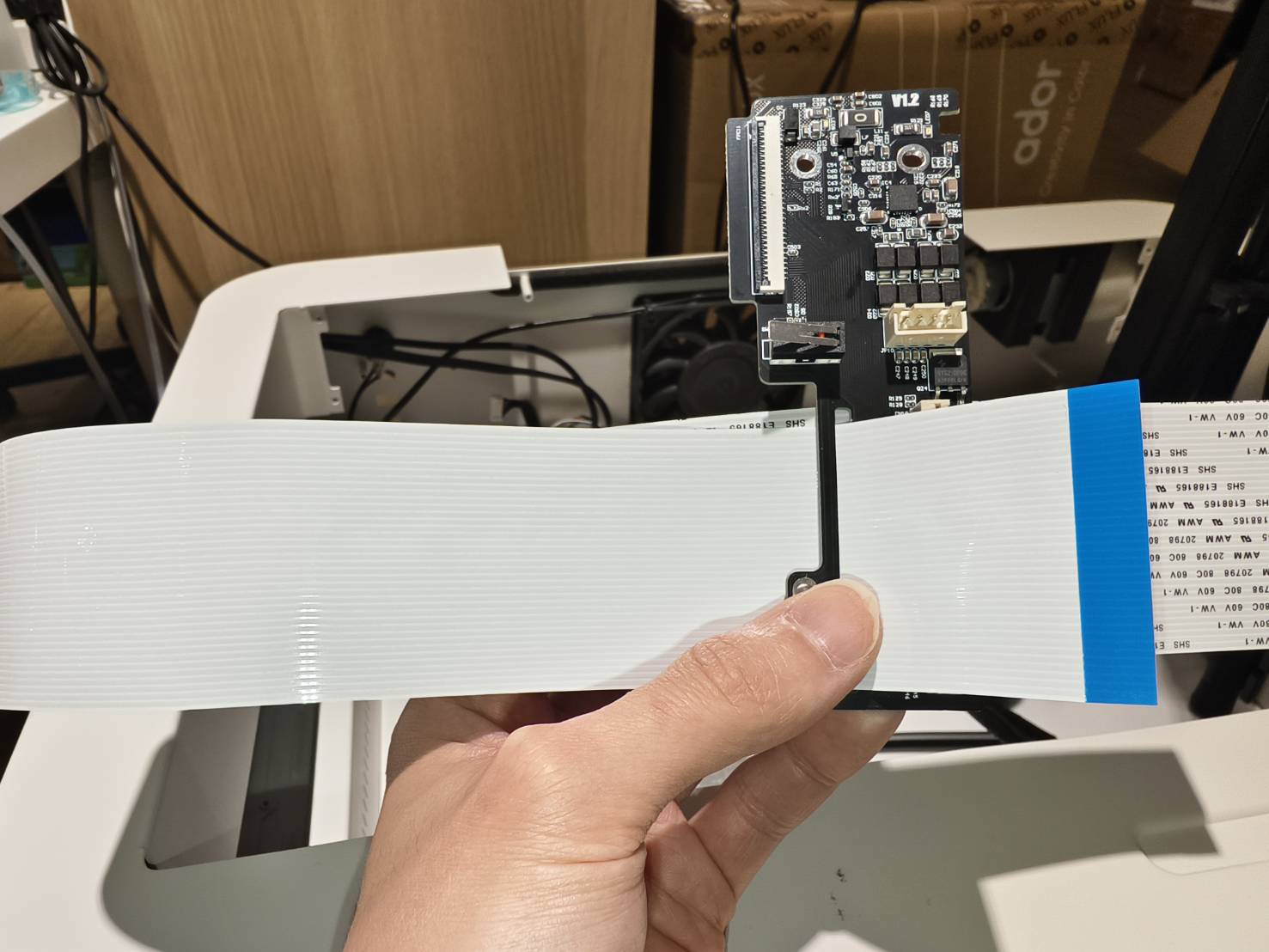

Guidare il nuovo cavo piatto a 38 pin attraverso il foro preforato sulla scheda di controllo dell'asse X (il lato senza rivestimento adesivo) e inserirlo nella scheda.

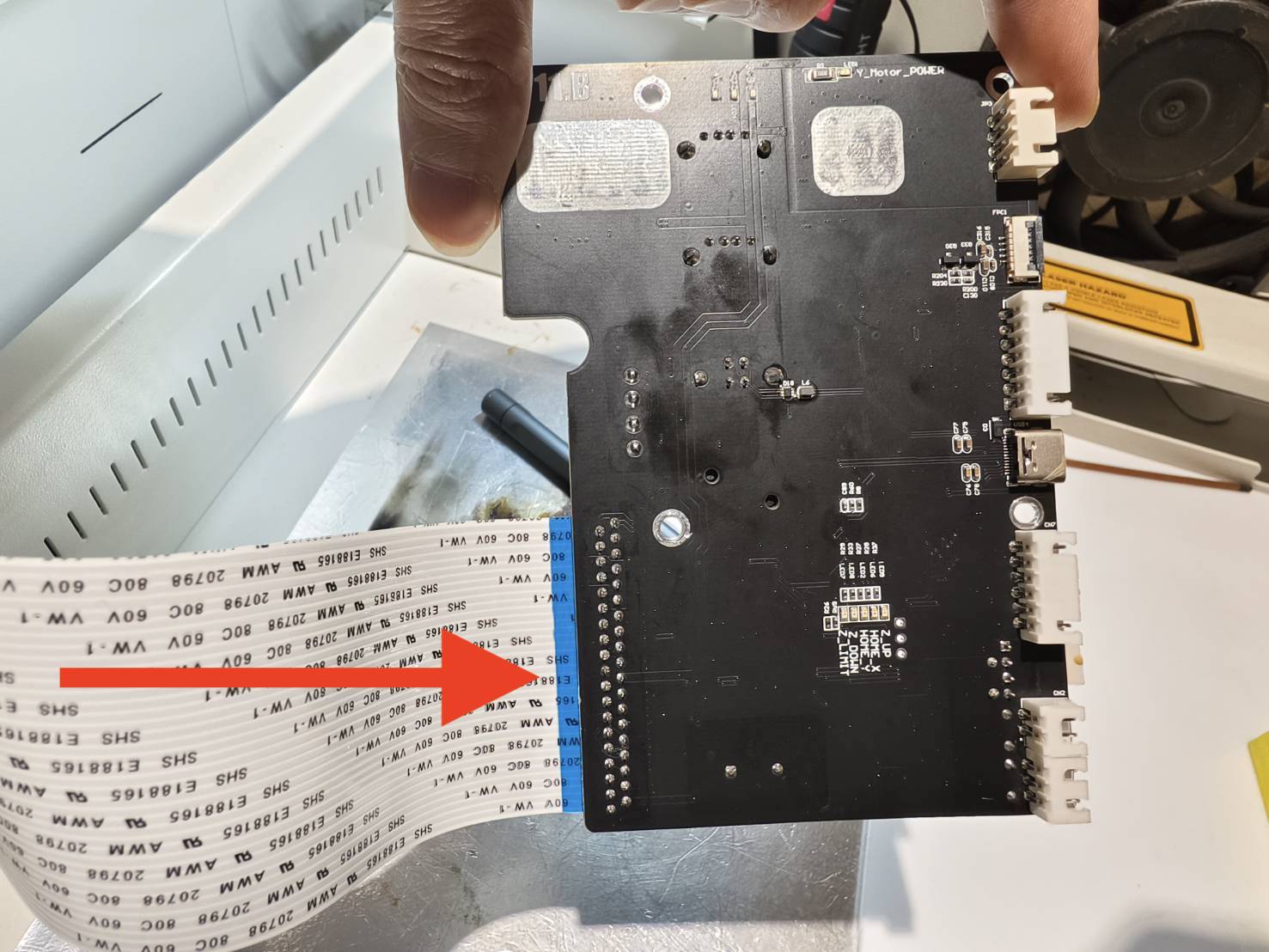

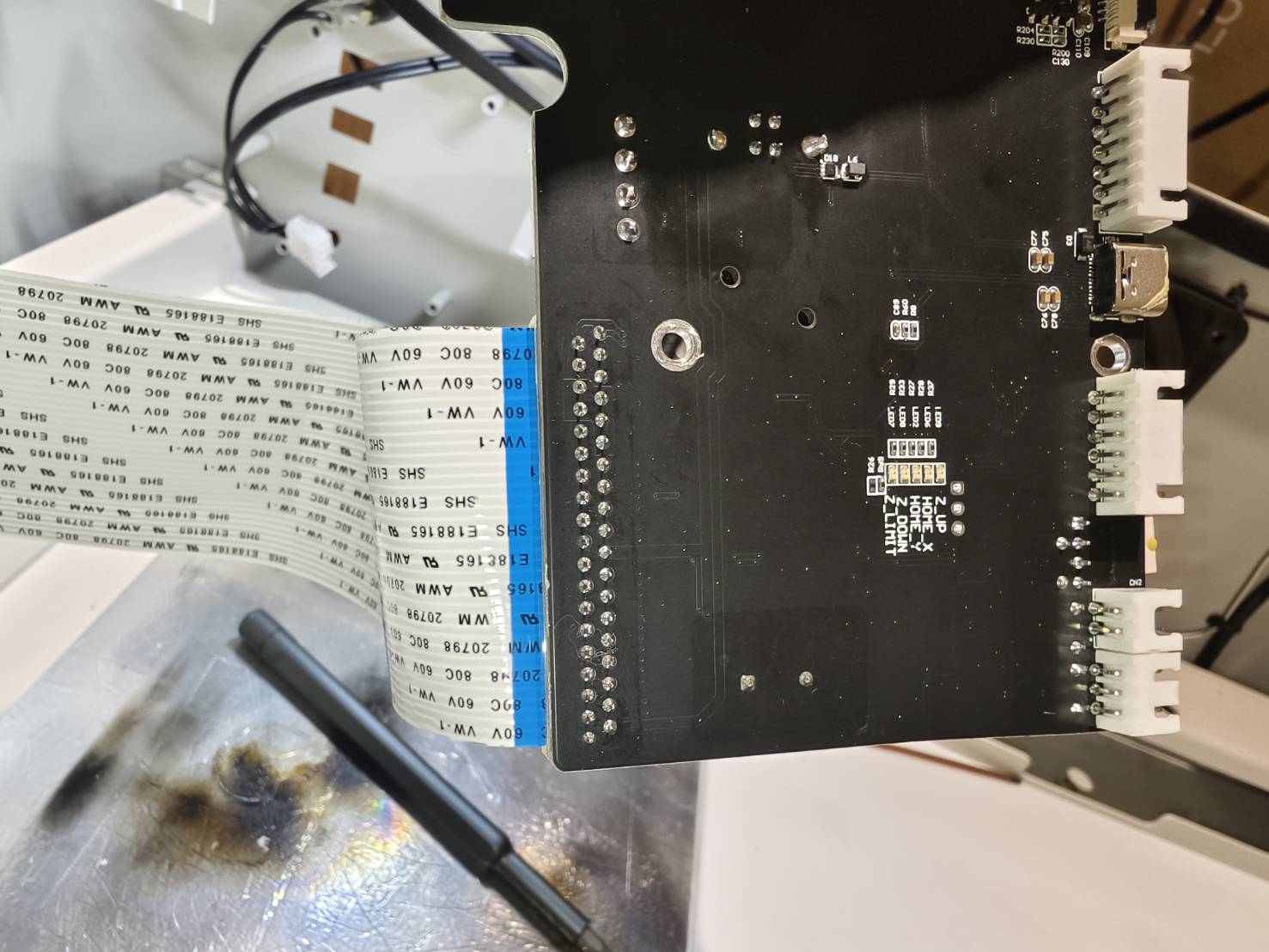

Prestare attenzione all'orientamento, assicurandosi che il lato blu del cavo sia rivolto verso i terminali, e verificare che il cavo piatto sia inserito saldamente nella scheda di controllo dell'asse X.
Video:
Passaggio 16

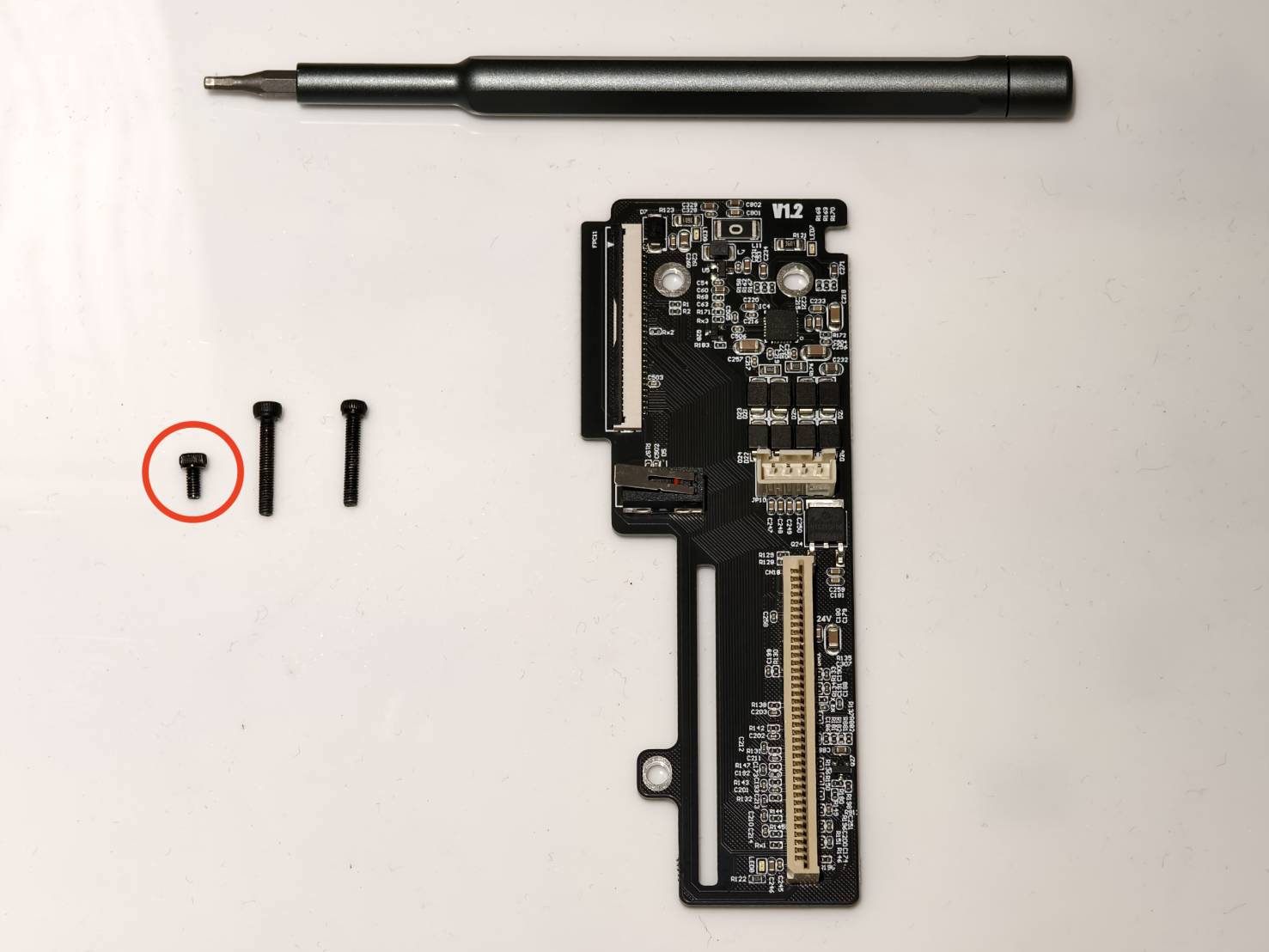

Installare la scheda di controllo dell'asse X avvitando le viti 'corte' nella parte inferiore. (Posizione delle viti)
Sul lato con rivestimento adesivo, assicurarsi che sia rivolto verso la lamiera, come mostrato nel video.
Passaggio 17
Installare il cavo a 30 pin sulla scheda dell'asse Z. Il cavo dovrebbe essere posizionato al centro dello slot. Se installato correttamente, il fermo dovrebbe chiudersi facilmente.
Si prega di consultare la seguente descrizione per verificare la posizione corretta di inserimento del cavo e assicurarsi che sia installato correttamente.
-

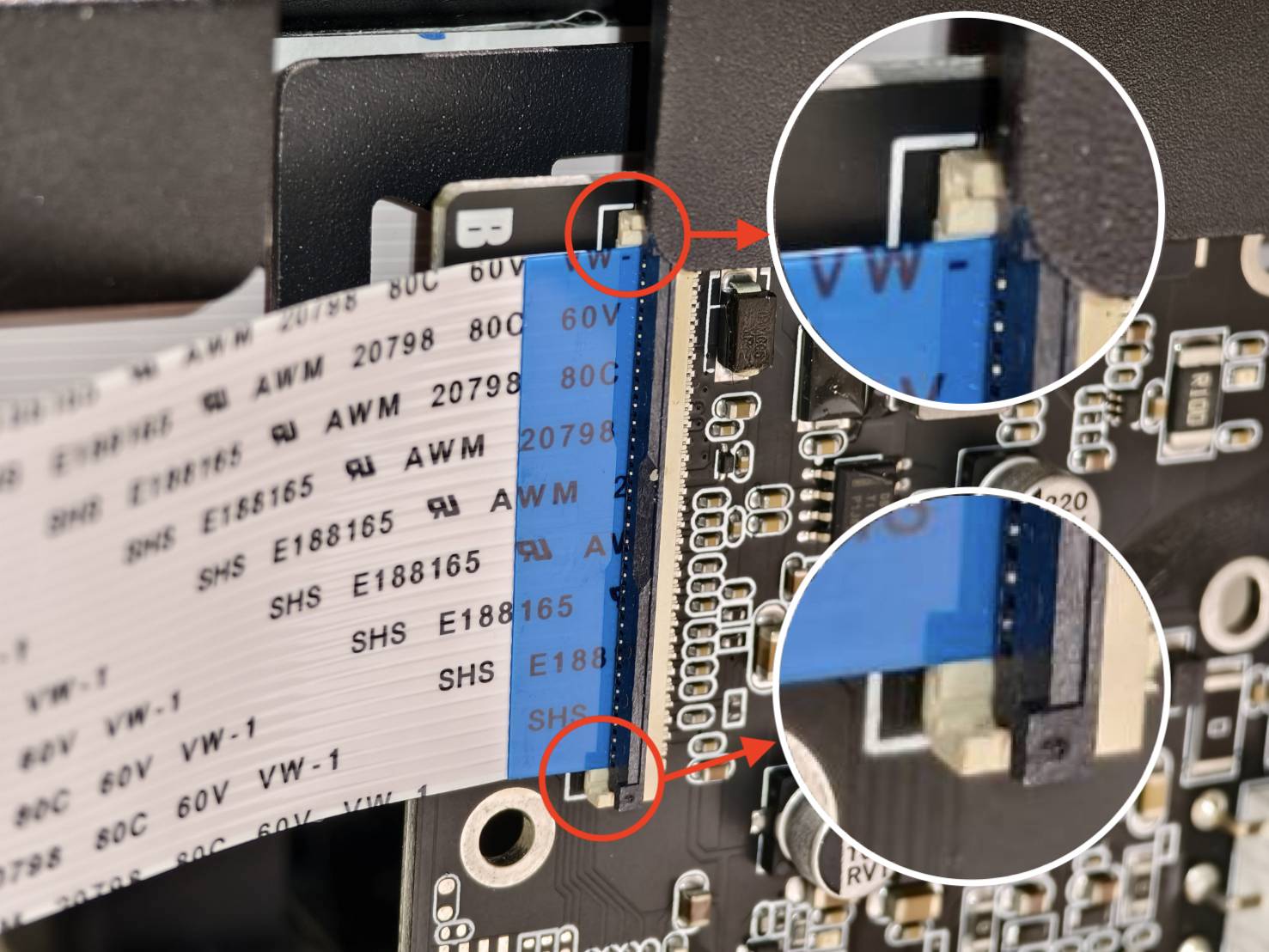

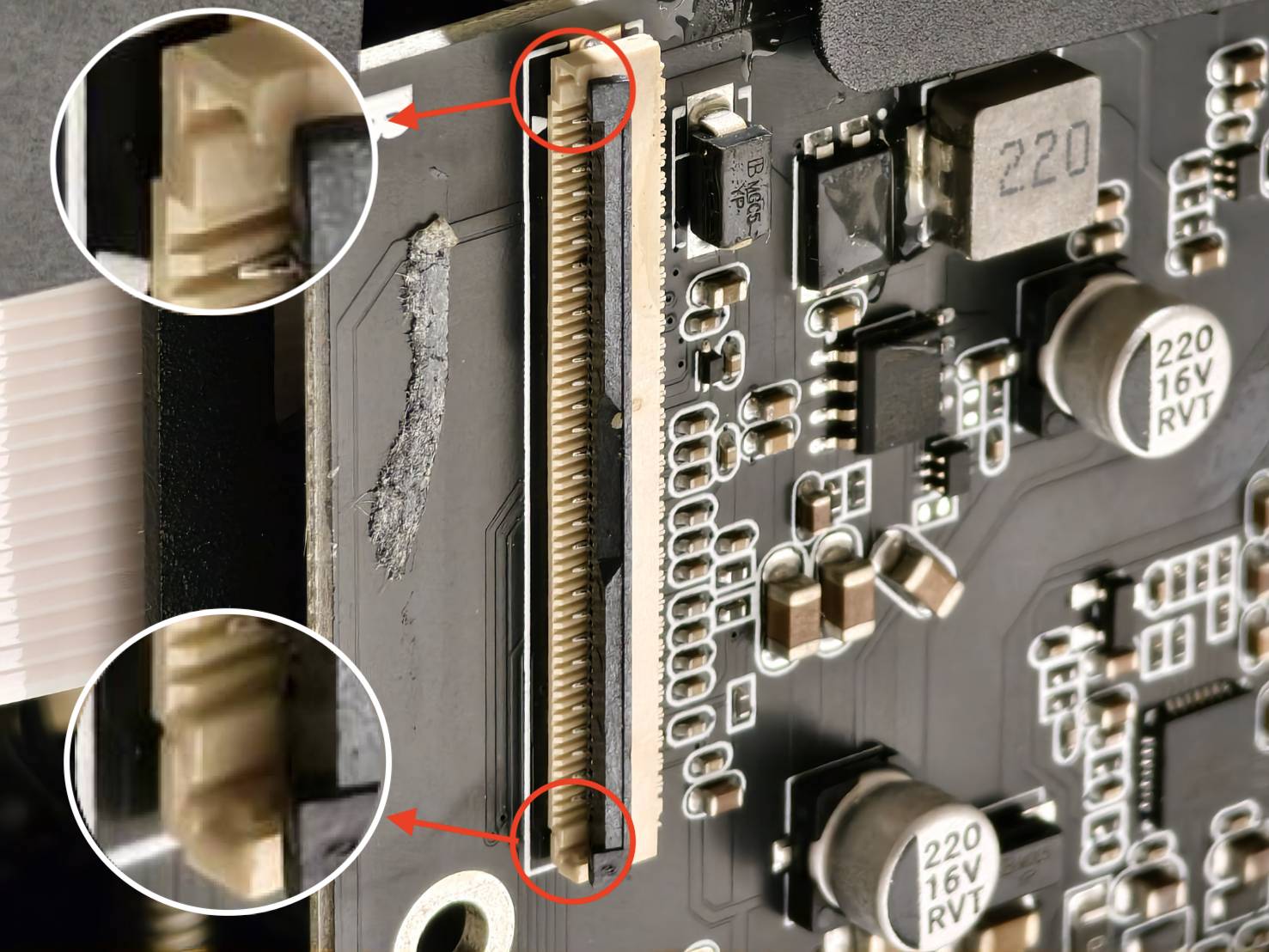

I due bordi della fessura del cavo saranno leggermente più alti, come mostrato nell'immagine.
-
Il cavo deve essere inserito al centro. Quando inserito correttamente, dovrebbe essere alla stessa altezza dei bordi, come mostrato nell'immagine.
(La clip non è bloccata nell'immagine.)
-

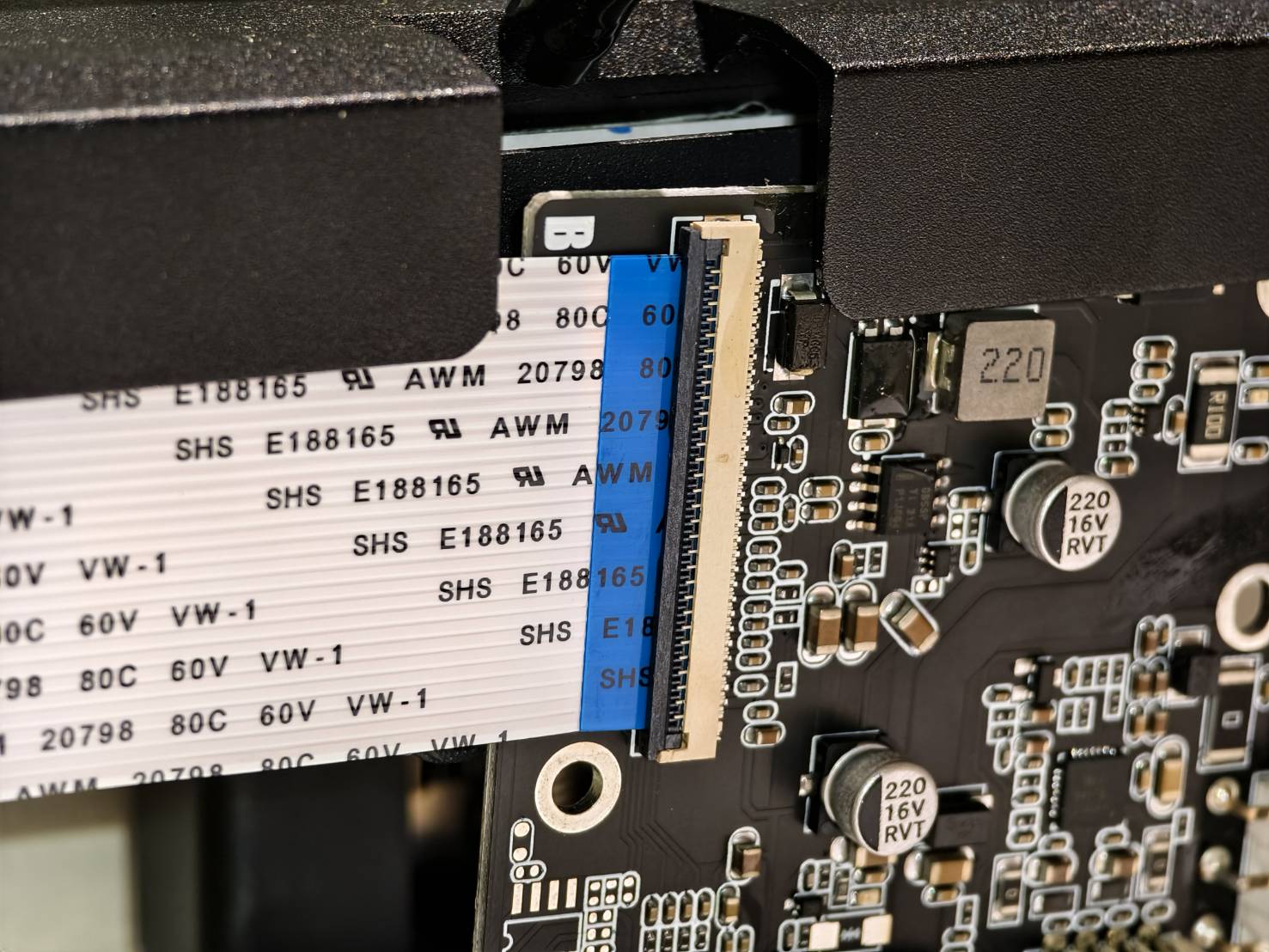

Solo inserendolo correttamente la clip può essere bloccata facilmente e il cavo deve essere parallelo alla fessura, come mostrato nell'immagine. (La clip è bloccata nell'immagine.)
-
Video:
Passo 18
Installare il coperchio della scheda di controllo dell'asse X, serrare le due viti esagonali lunghe da 2mm e ricollegare il cavo del motore dell'asse X.
Video:
Passo 19
Inserire il cavo a 38 pin nella scheda madre.

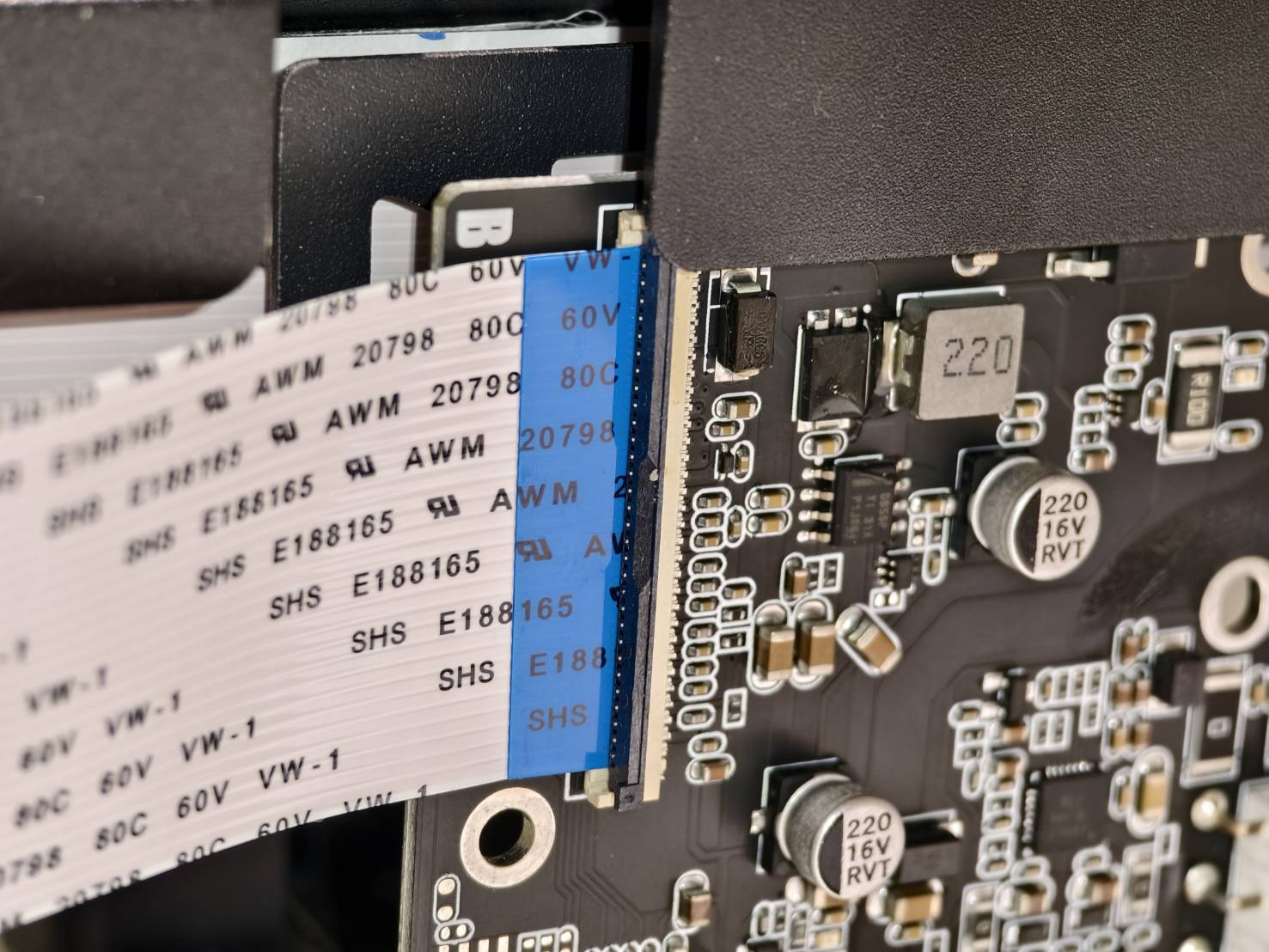

Assicurarsi che l'orientamento del cavo sia corretto, come mostrato nella foto.
Passo 20
Collegare i cavi alla scheda madre.
Passo 21
Riposizionare la scheda madre nella posizione corretta.
Prima, inserire il cavo piatto a 38 pin nella fessura, assicurandosi che il bordo inferiore della scheda madre tocchi il fondo. Poi, spostarla verso sinistra per allineare i fori delle viti della scheda madre.
Passo 22
Fissare la scheda madre avvitando le viti.
Passo 23
Collegare tutti i cavi tranne quello della telecamera e del motore.
Passo 24
Staccare una piccola sezione del supporto adesivo dal cavo a nastro vicino alla scheda di controllo dell'asse X. Quindi, spingere il cavo a nastro nell'angolo della scheda principale fino in fondo, allineandolo con la linea contrassegnata e fissare inizialmente una porzione. Una volta confermata la posizione, rimuovere il resto del supporto adesivo e farlo aderire saldamente in posizione.
Passo 25
Spostare il modulo nella direzione Y e verificare se il movimento del cavo a 38 pin è fluido.
Passo 26
Accendere la macchina e provare l'auto-focus per verificarne il funzionamento.
- Funziona normalmente > Procedere al Passo 27
- Il modulo non si muove affatto > Ricollegare il cavo a 38 pin > Tornare al Passo 8
- Il modulo si muove, ma la messa a fuoco fallisce > Ricollegare il cavo a 30 pin > Tornare al Passo 11 - 12 e passare al Passo 17 - 18
Passo 27

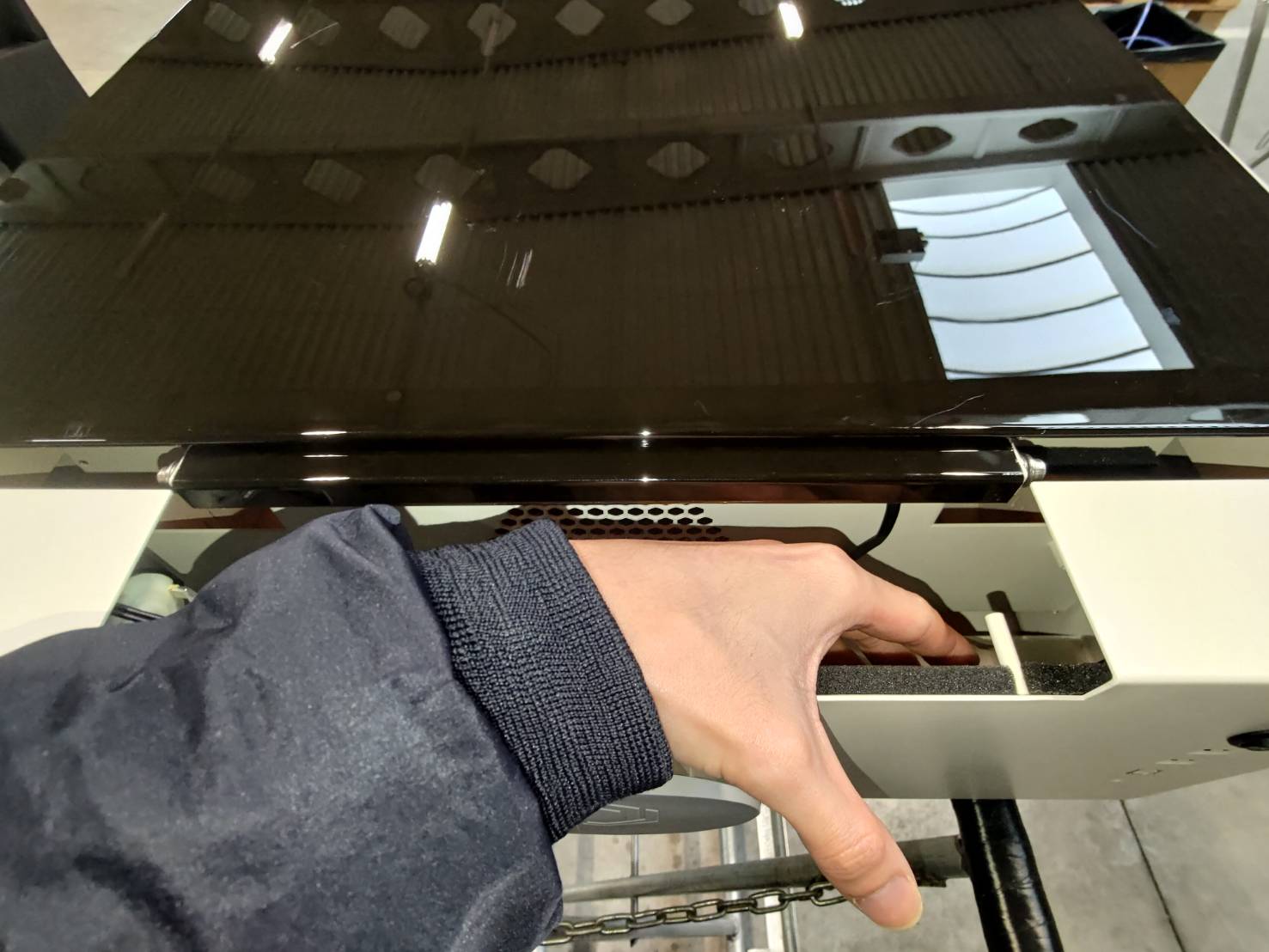

Posizionare la piastra e il coperchio della porta sulla parte superiore. Lasciare uno spazio per consentire l'accesso con le mani.
Passo 28
Inserire il cavo della fotocamera nella scheda madre.
Assicurarsi che la superficie metallica del cavo della fotocamera sia rivolta verso la scheda madre.

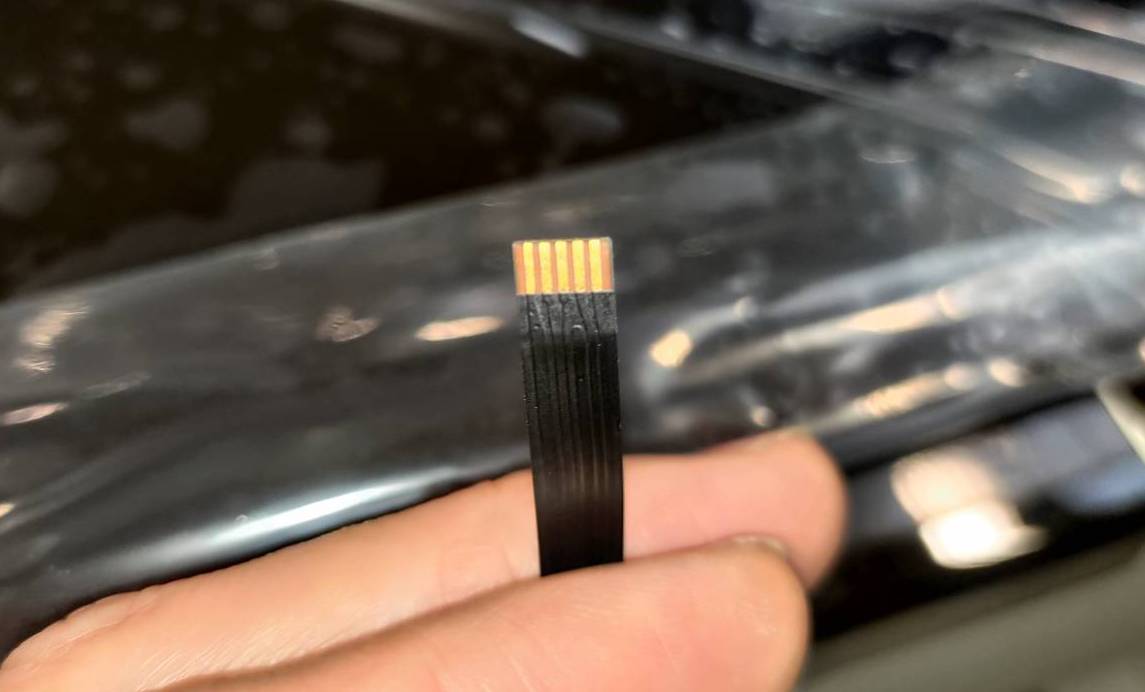

La superficie metallica del cavo della fotocamera:
La superficie metallica deve essere rivolta verso la scheda madre:
Inserire il cavo:
Bloccare la clip:
Passo 29
Inserire il cavo del motore.
Passo 30
Riposizionare la piastra e serrare le viti.
Viti T8 x 8 pezzi
Passo 31
Una volta completati i passaggi precedenti, il coperchio della porta è stato sostituito correttamente. Tuttavia, poiché la procedura ha comportato lo spostamento del coperchio della porta e della fotocamera, è necessario eseguire la calibrazione della fotocamera come passaggio finale prima di riprendere l'utilizzo della macchina.
Per ulteriori informazioni, consultare questa pagina: Calibrazione della fotocamera
#END
