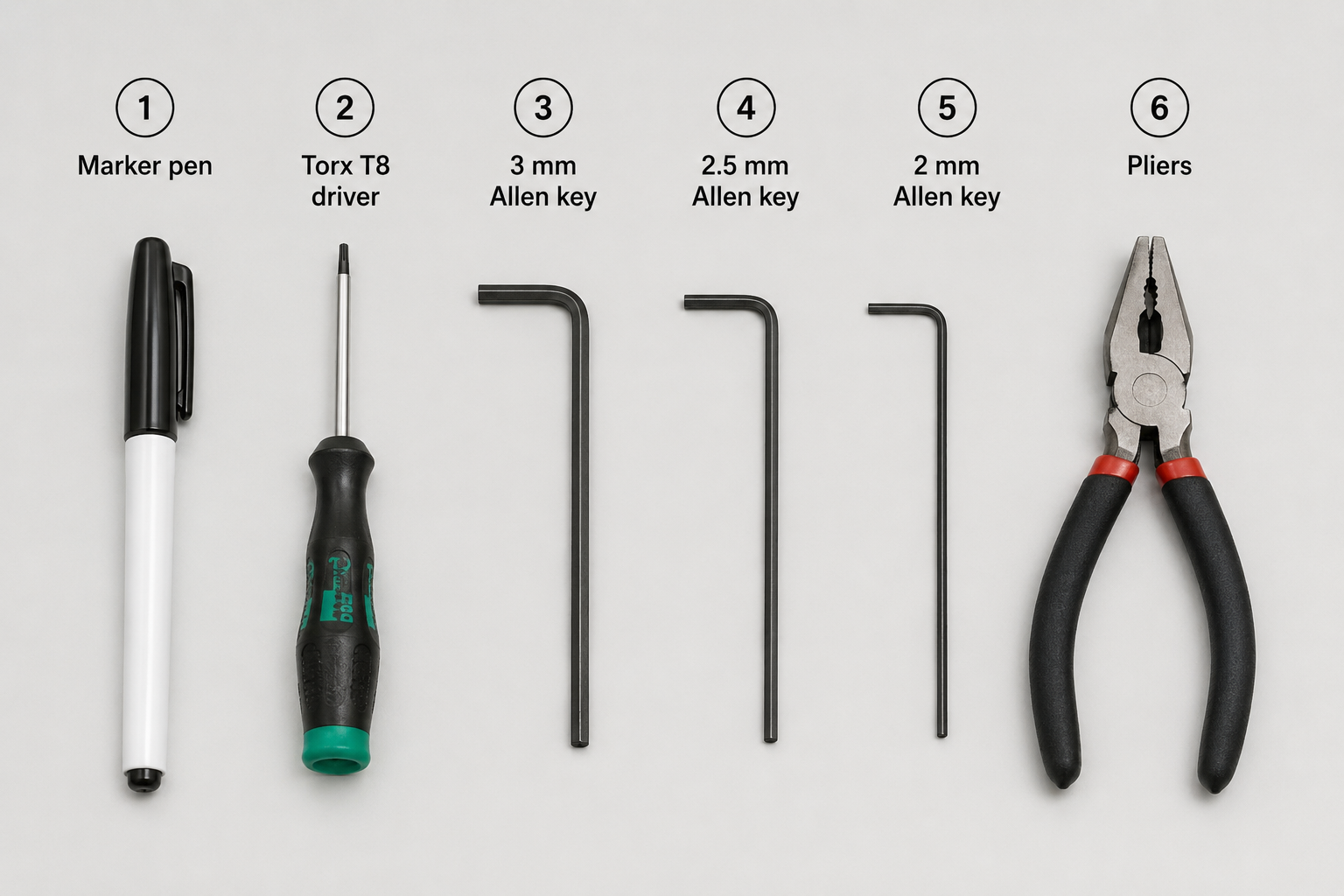

Strumenti
| 1 | Pennarello |
| 2 | Cacciavite Torx T8 |
| 3 | Chiave a brugola da 3 mm |
| 4 | Chiave a brugola da 2,5 mm |
| 5 | Chiave a brugola da 2 mm |
| 6 | Pinze |
Fase 1
Spegnere la macchina e scollegare il cavo di alimentazione.
Capovolgere la macchina per visualizzare la parte inferiore.
Fase 2

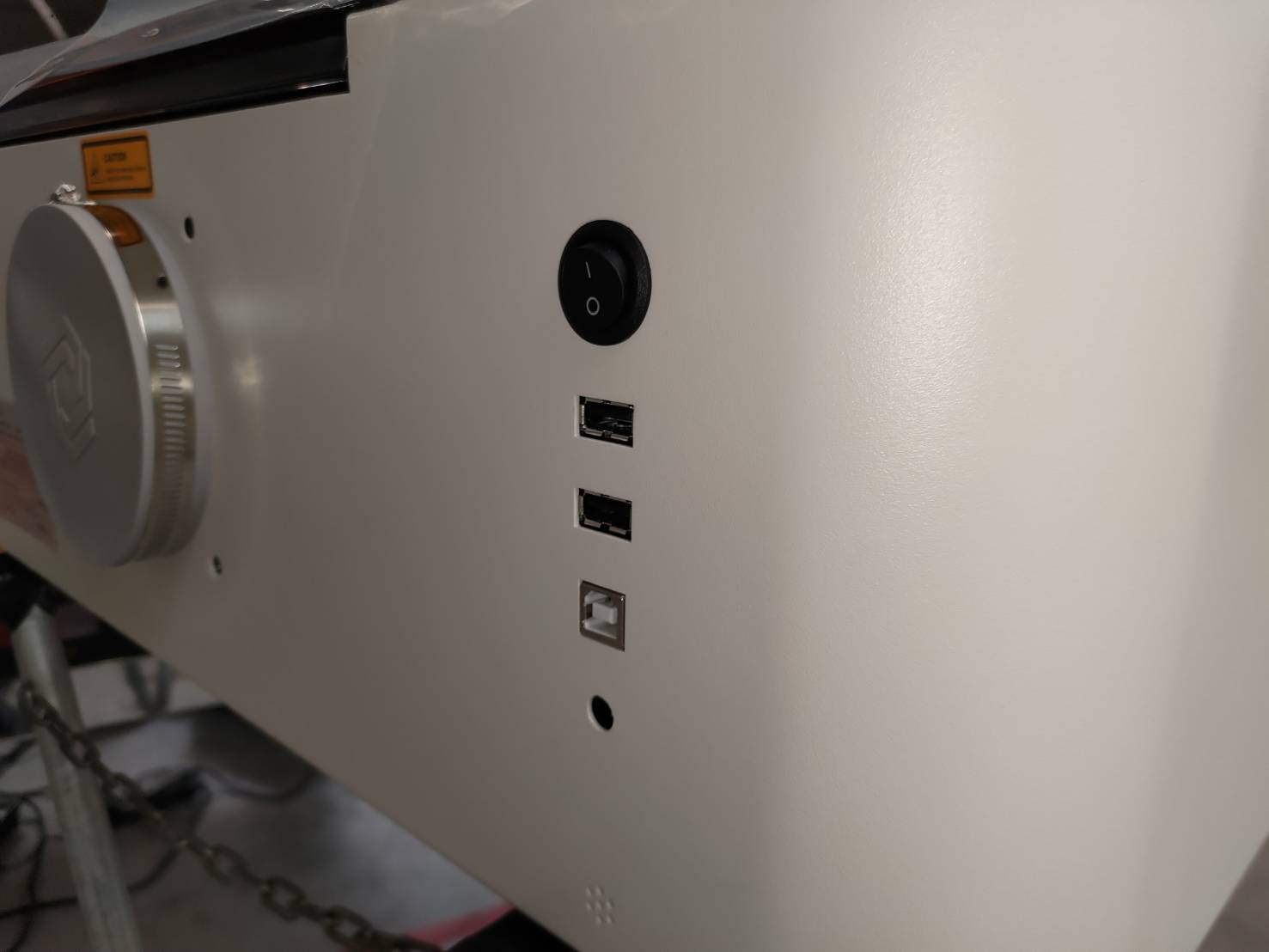

Contrassegnare il piedino in gomma e la vite vicini alla porta USB.
Lo scopo della marcatura è che la vite di questo piedino è più corta delle altre e deve rimanere nella stessa posizione.
Fase 3
Svitare queste viti inferiori.
(Viti T8 x 6 pz e viti esagonali da 3 mm x 4 pz)
Passaggio 4
Capovolgere la macchina e rimuovere le viti laterali. (Viti T8 x 2 pz)
Passaggio 5

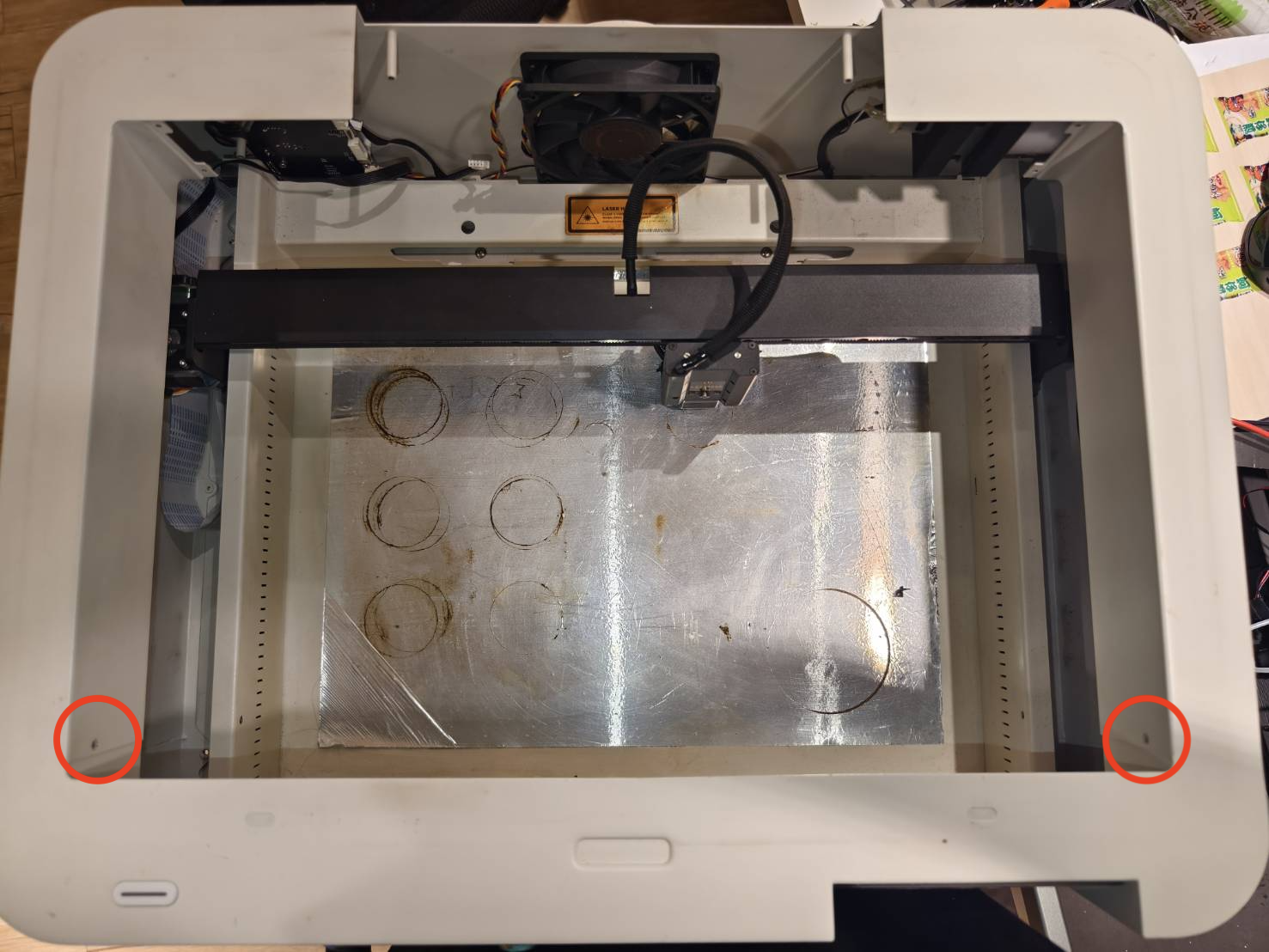

Contrassegnare i fori delle viti su entrambi i lati con la penna.
Questa marcatura aiuta a garantire l'orientamento corretto durante il riassemblaggio. I lati contrassegnati devono essere rivolti verso l'area di lavoro.
Passaggio 6

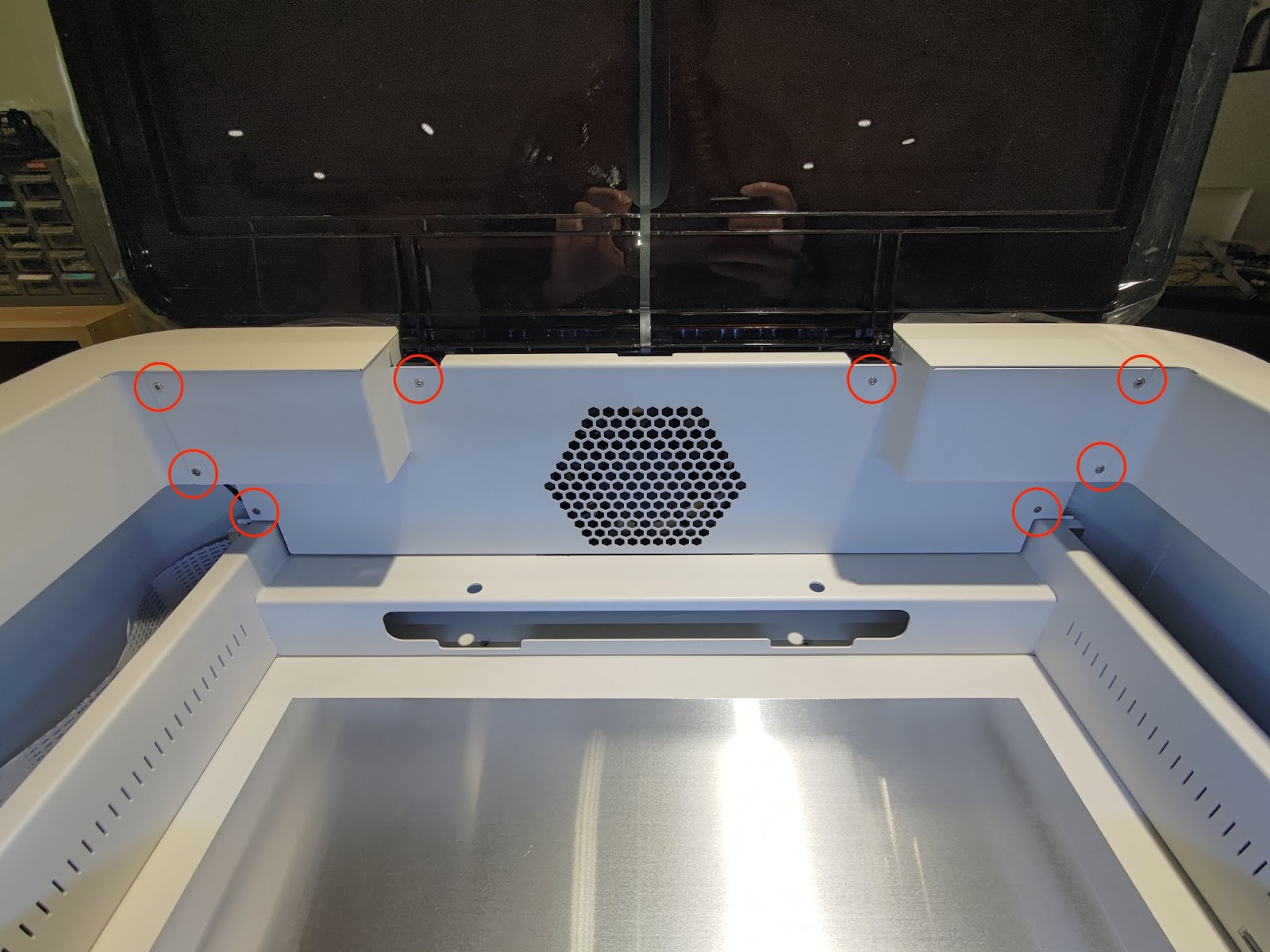

Rimuovere le viti. Viti T8 x 8 pz (La piastra e il coperchio dello sportello sono collegati.)
Passaggio 7

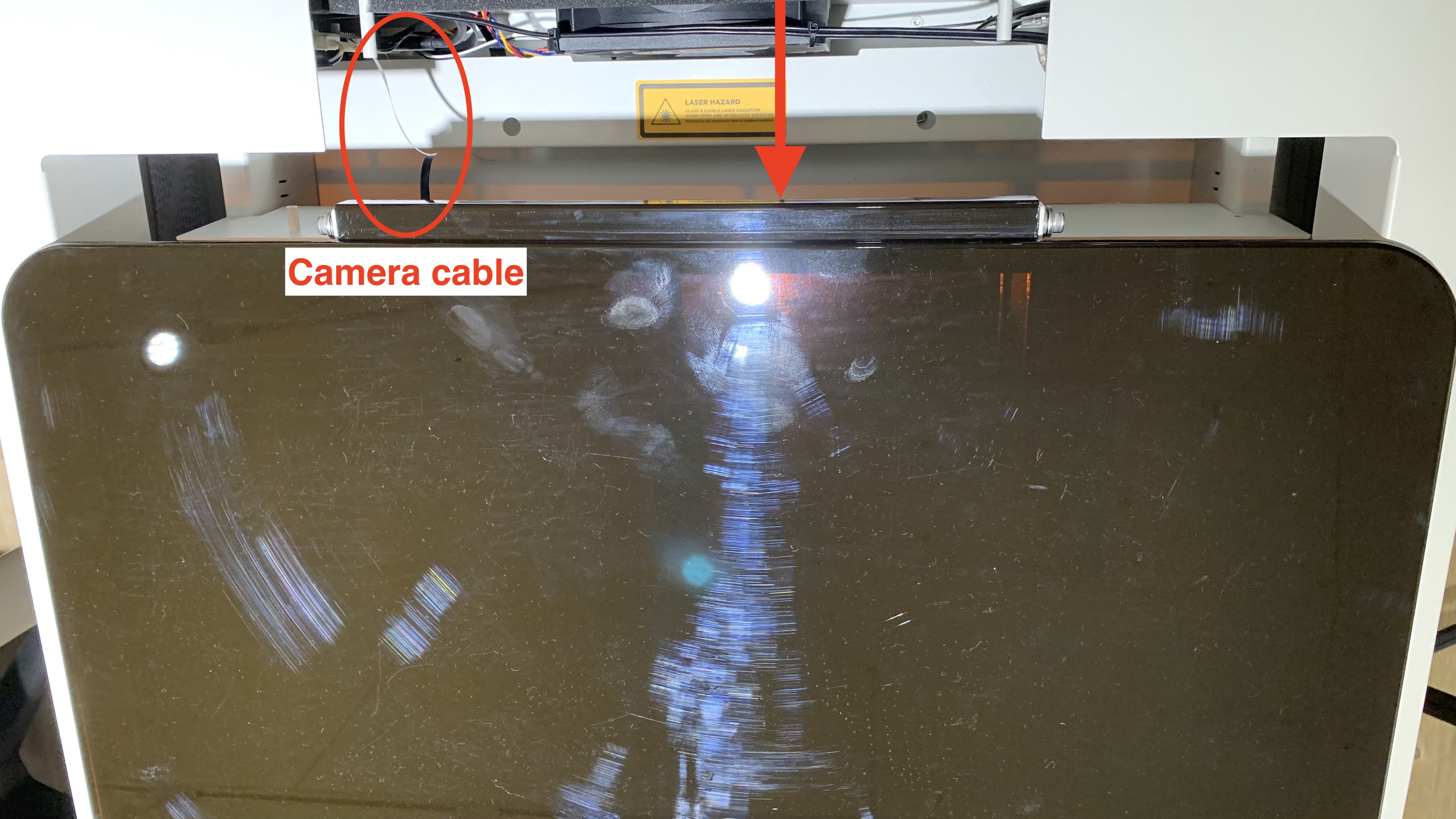

Spostare leggermente in avanti la piastra e il coperchio dello sportello.
Passaggio 8

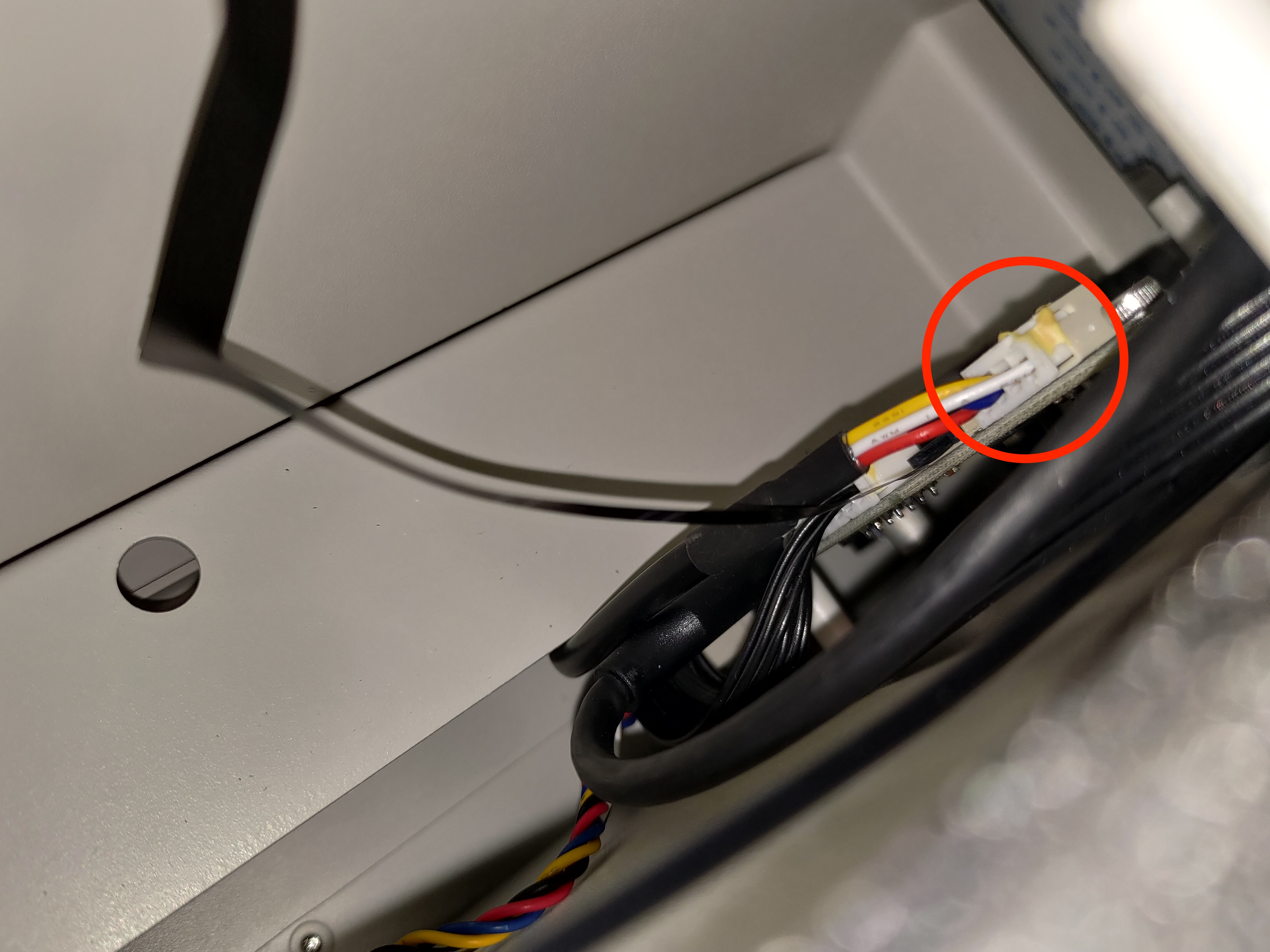

Rimuovere il cavo del motore dell'asse Y. (È più facile rimuovere il cavo della telecamera dopo aver rimosso questo cavo.)
Passaggio 9
Rimuovere il cavo della telecamera.

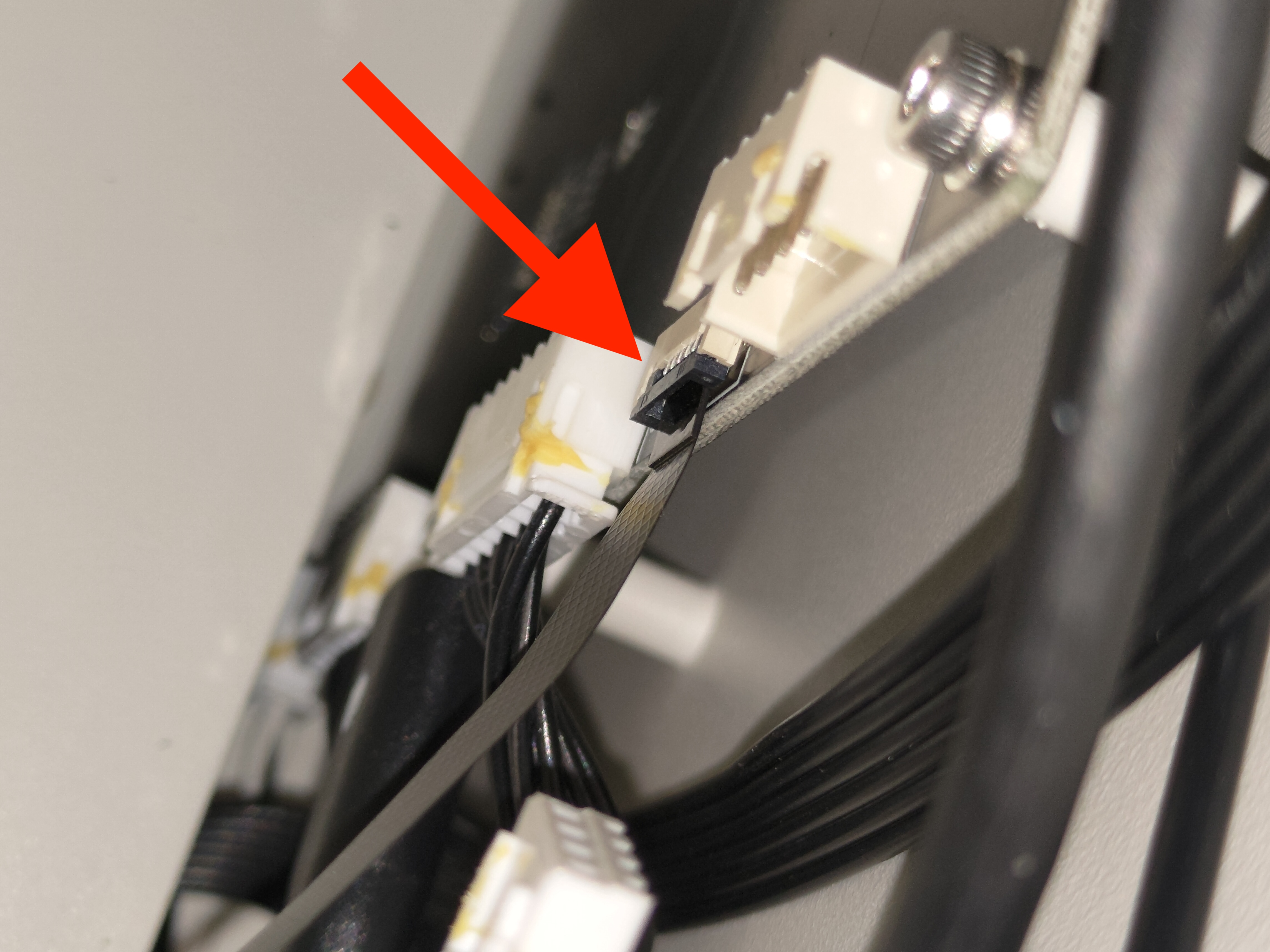

Si prega di notare che è presente una clip che blocca il cavo. Aprire la clip per rimuovere il cavo della telecamera.

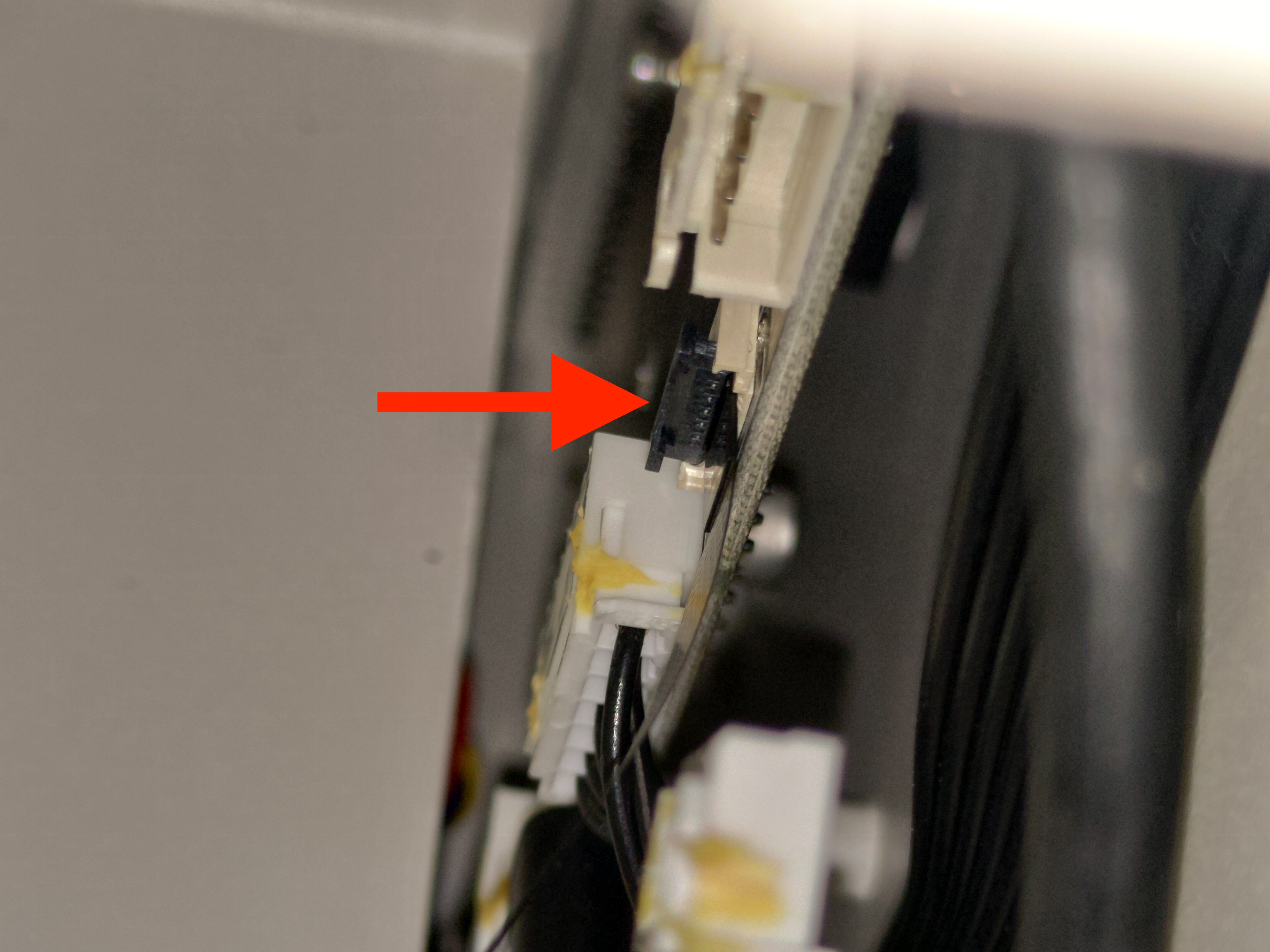

Clip bloccata:

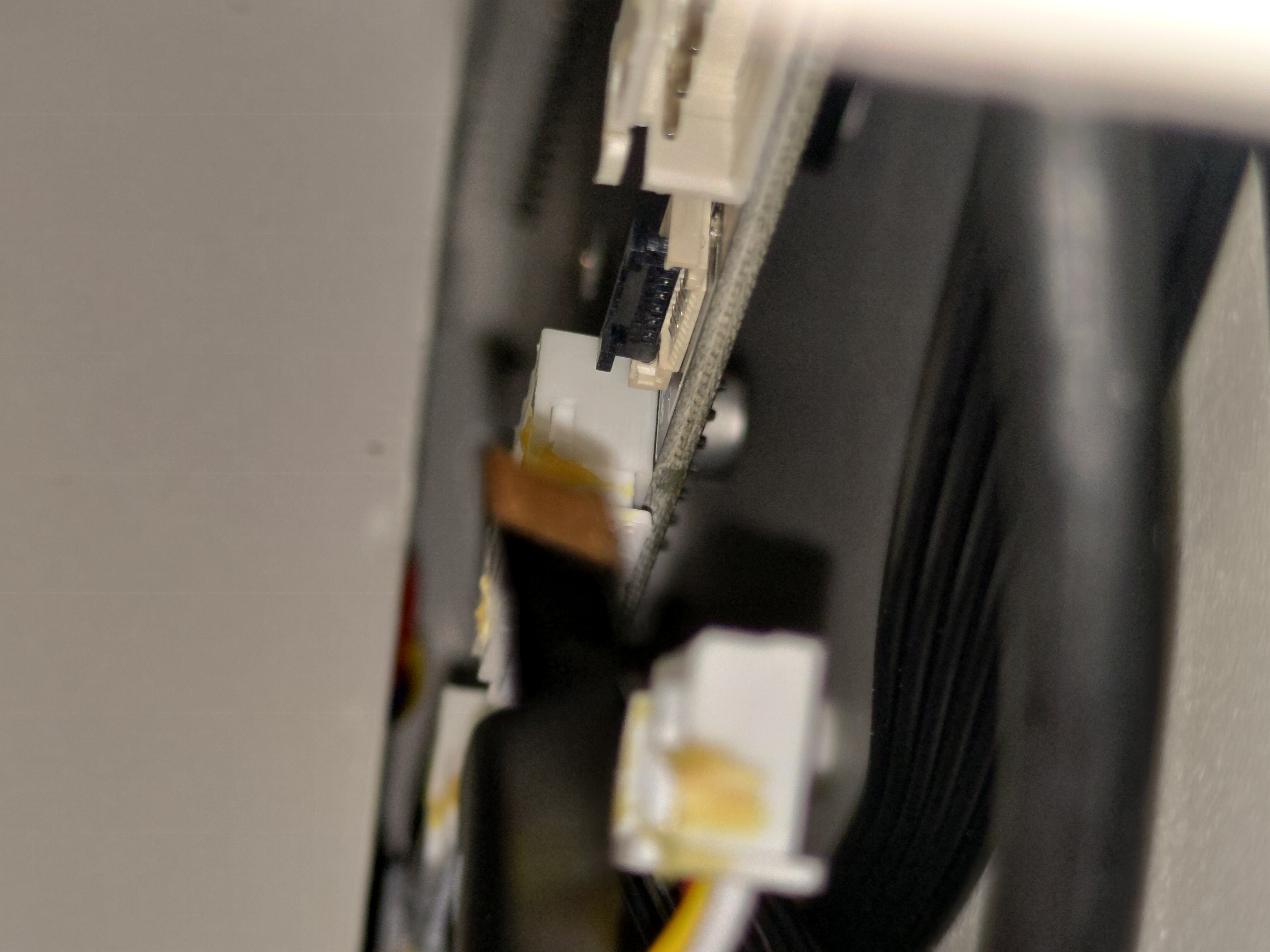

Clip sbloccata:
Estrarre il cavo:
Passaggio 10

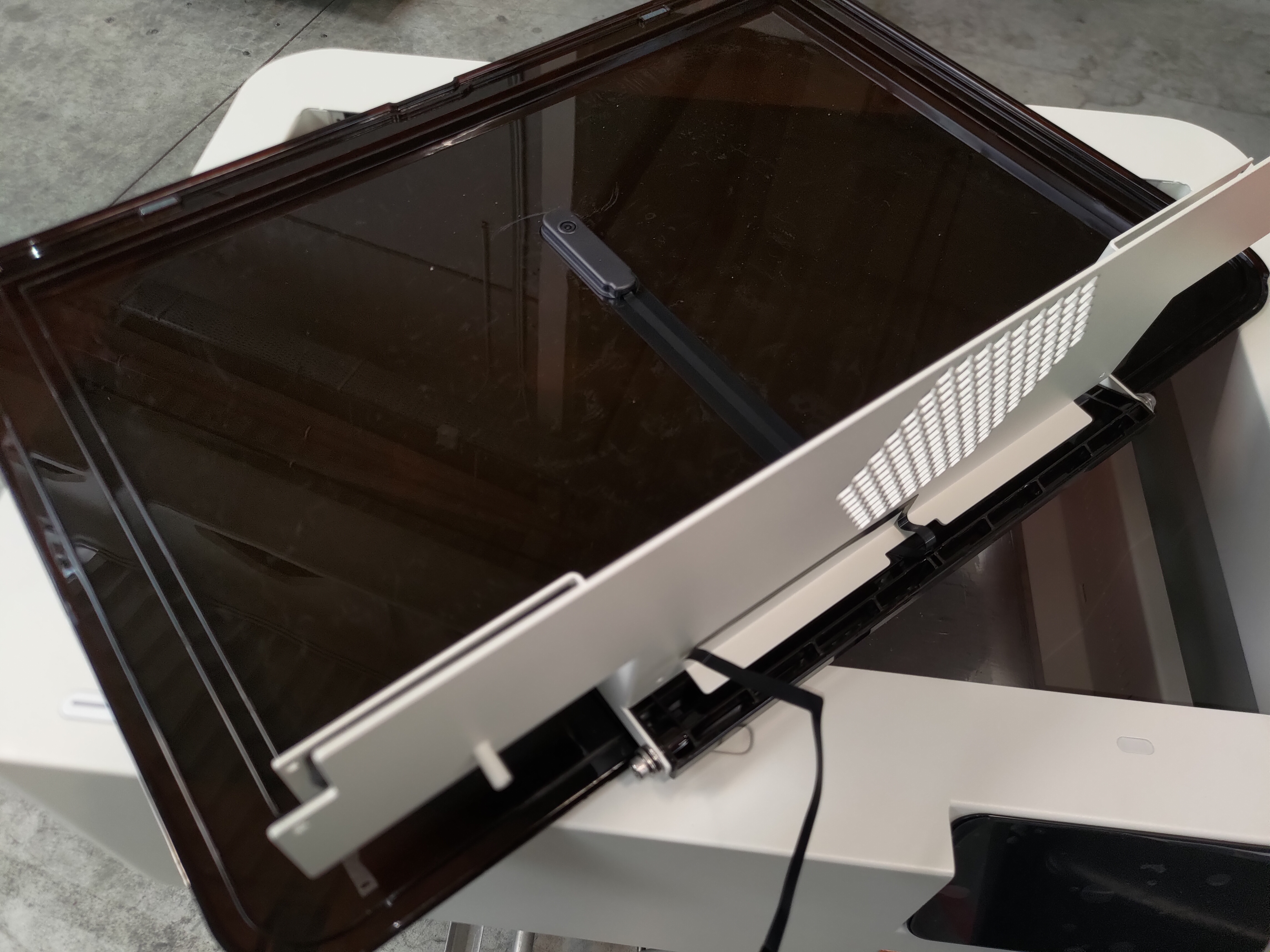

Rimuovere la piastra e il coperchio dello sportello.
Passaggio 11

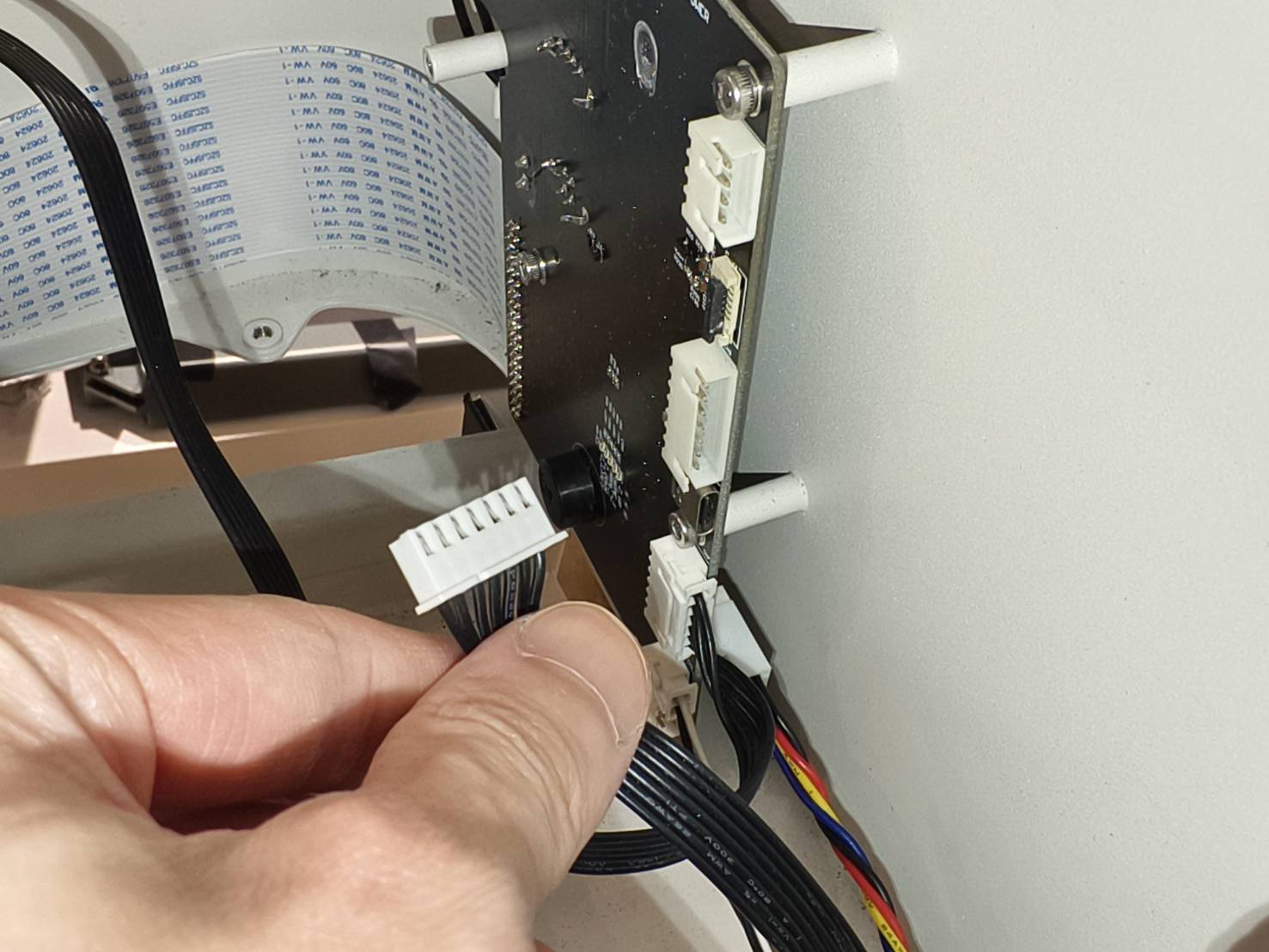

Scollegare il cavo a 7 pin.
Passaggio 12
Sollevare il lato posteriore del telaio superiore e appoggiarlo sul telaio inferiore.
Passaggio 13
Individuare l'asse Y e scollegare il giunto e l'albero. (Vite esagonale da 2mm x 4pz)
Passaggio 14
Allentare la staffa di supporto della guida e spostarla di lato. (Vite esagonale da 3mm x 3pz)
(Questo supporto bloccherà una vite del motore dell'asse Y.)
Passaggio 15
Rimuovere il motore dell'asse Y dal sistema. (Viti esagonali da 2,5mm x 4pz)
Passaggio 16
Rimuovere il giunto dal motore dell'asse Y.
(Utilizzare una pinza se il giunto è bloccato sull'albero del motore dell'asse Y.)
Passaggio 17
Fissare il giunto all'albero del nuovo motore dell'asse Y. (Viti esagonali da 2,0mm x 2pz)
Passaggio 18
Installare il nuovo motore dell'asse Y. (Viti esagonali da 2,5mm x 4pz)
Passaggio 19
Fissare il giunto all'albero lungo. (viti esagonali da 2,0 mm x 2 pz.)
Passaggio 20
Avvitare il supporto della guida. (vite esagonale da 3 mm x 3 pz)
Passaggio 21
Montare la cinghia sulla puleggia.
(È possibile utilizzare il retro di un cacciavite o il dito per guidare la cinghia sulla puleggia muovendo lentamente la testa laser. La cinghia dovrebbe avvolgersi gradualmente sulla puleggia del motore.)
Passaggio 22
Riposizionare il telaio superiore nella configurazione originale. Assicurarsi che entrambi i cavi, il cavo a 7 pin e il nuovo cavo del motore dell'asse Y, siano instradati verso l'alto.
Muovere delicatamente la testa laser e verificare che si muova fluidamente, specialmente per l'asse Y.
In caso contrario, sollevare nuovamente il lato posteriore (Passaggio 12) e controllare la cinghia dell'asse Y o il giunto dal Passaggio 18 to Passaggio 21.
Passaggio 23
Reinstallare le viti laterali (vite T8 x 2 pz). Assicurarsi che il lato contrassegnato sia all'interno dell'area di lavoro.
Passaggio 24
Capovolgere la macchina. Avvitare tutte le viti sul fondo.
Si prega di notare che il piedino in gomma contrassegnato e la vite più corta devono essere reinstallati vicino alle porte USB.
Suggerimento:
È preferibile non serrare completamente le viti all'inizio, poiché alcune viti potrebbero essere disallineate e non riuscire ad essere serrate o inserite correttamente nei fori. Pertanto, si consiglia di serrare tutte le viti dopo averle installate tutte.
Passaggio 25

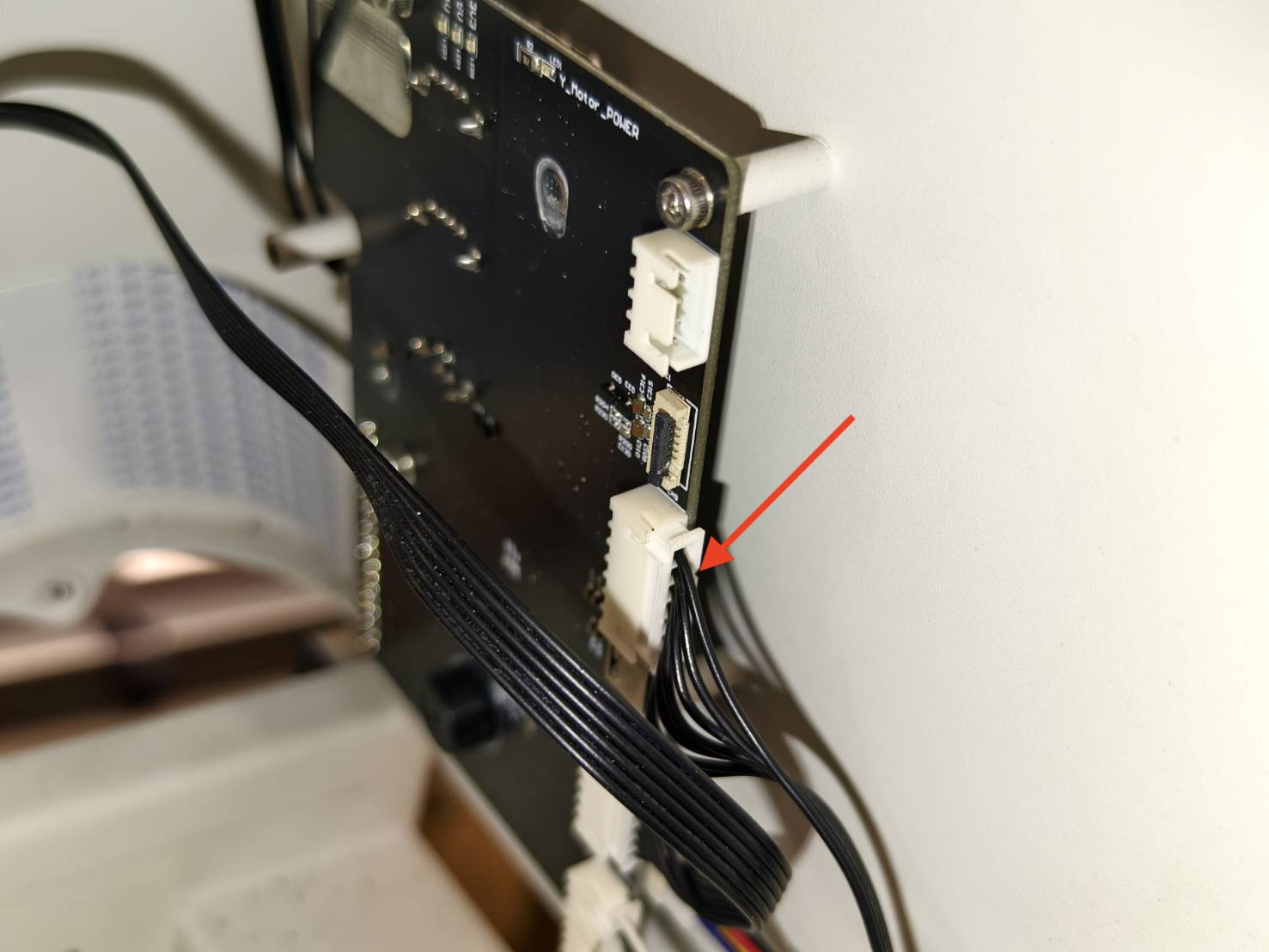

Capovolgere la macchina e ricollegare il cavo a 7 pin alla scheda madre.
Passaggio 26

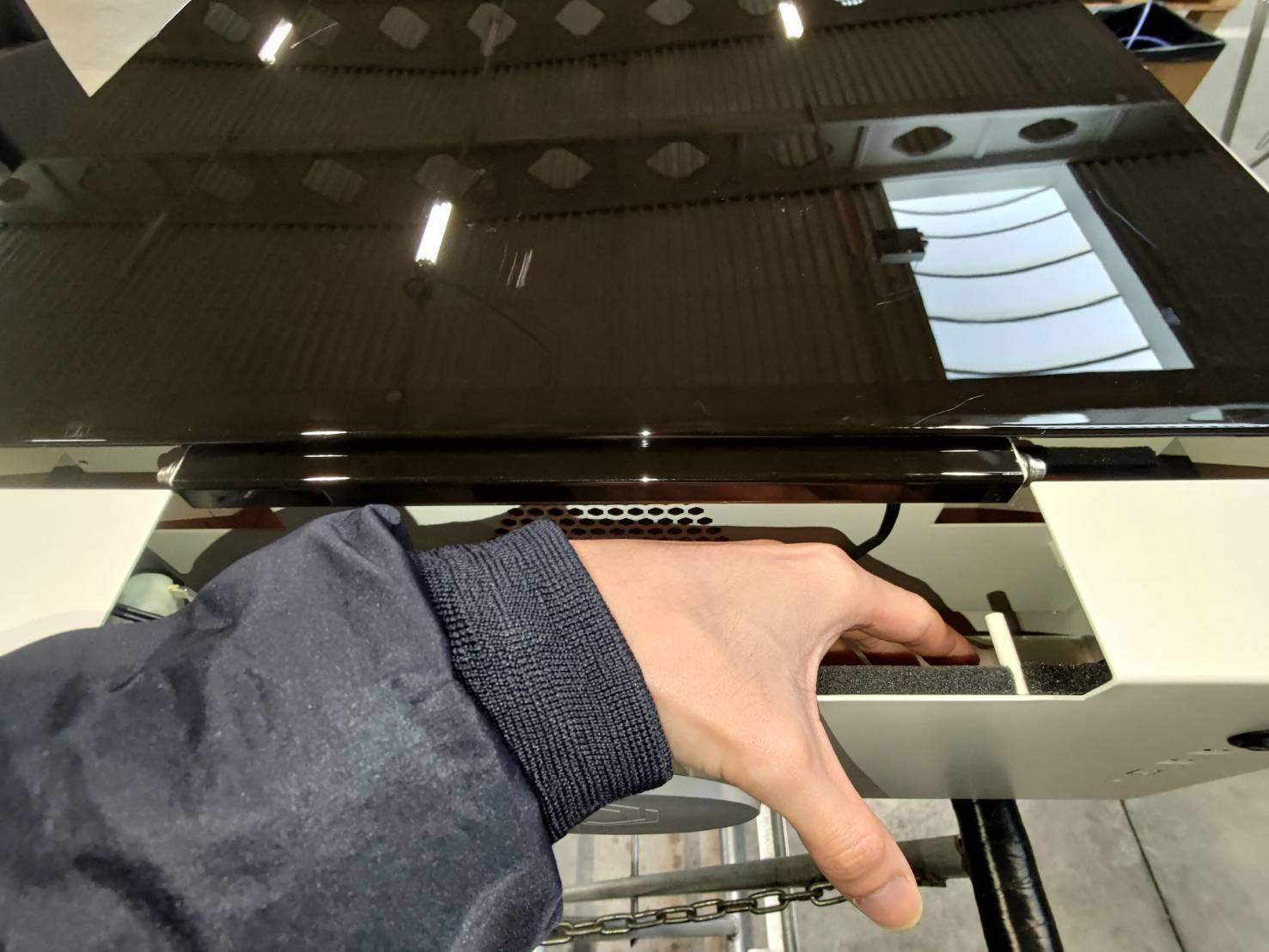

Riposizionare la piastra e il coperchio dello sportello sulla parte superiore della macchina. Lasciare uno spazio per consentire alle mani di raggiungere l'interno.
Passaggio 27
Inserire il cavo della fotocamera nella scheda madre.
Si prega di notare che la superficie metallica del cavo della fotocamera deve essere rivolta verso la scheda madre.

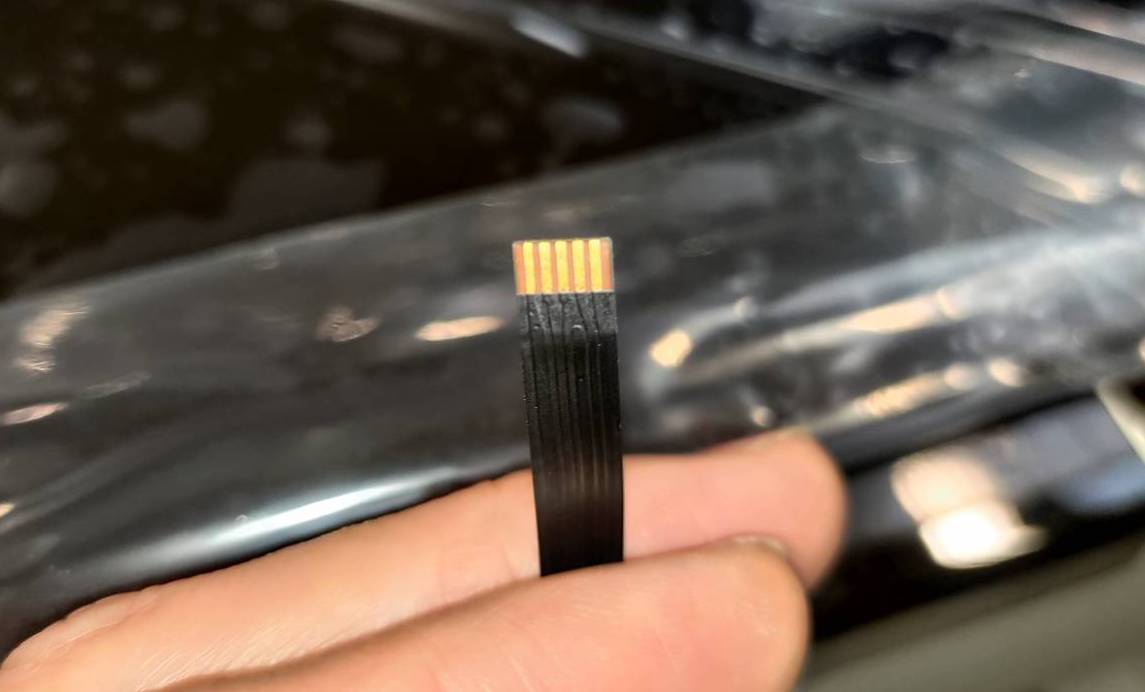

La superficie metallica del cavo della fotocamera:
La superficie metallica deve essere rivolta verso la scheda madre:

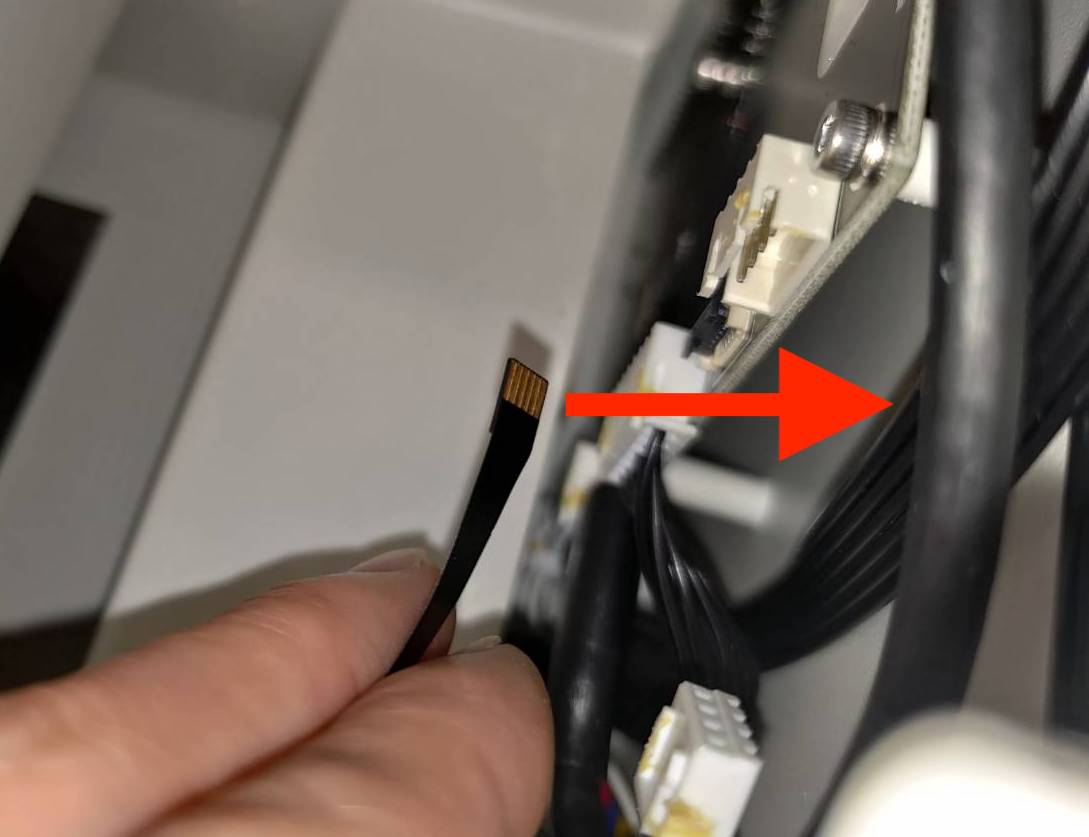

Inserire il cavo:
Bloccare il connettore:
Passaggio 28
Inserire il cavo del motore.
Passaggio 29 - Riposizionare la piastra e avvitare le viti
Riposizionare la piastra e avvitare le viti. (vite T8 x 8 pz)
Passaggio 30

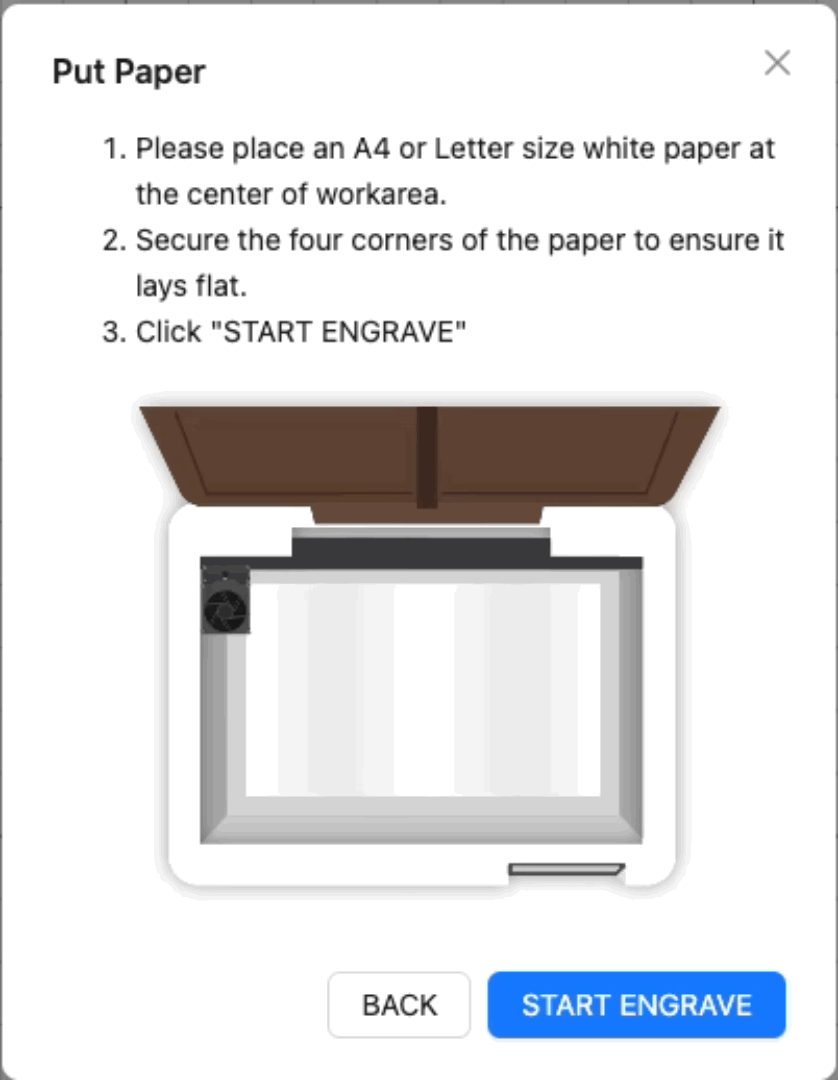

Una volta completati i passaggi precedenti, il motore dell'asse Y è stato sostituito con successo. Tuttavia, poiché i passaggi hanno comportato lo spostamento del coperchio dello sportello e della fotocamera, si prega di eseguire la calibrazione della fotocamera come passaggio finale prima di riprendere l'uso della macchina.
È possibile fare riferimento a questa pagina: Calibrazione della fotocamera
