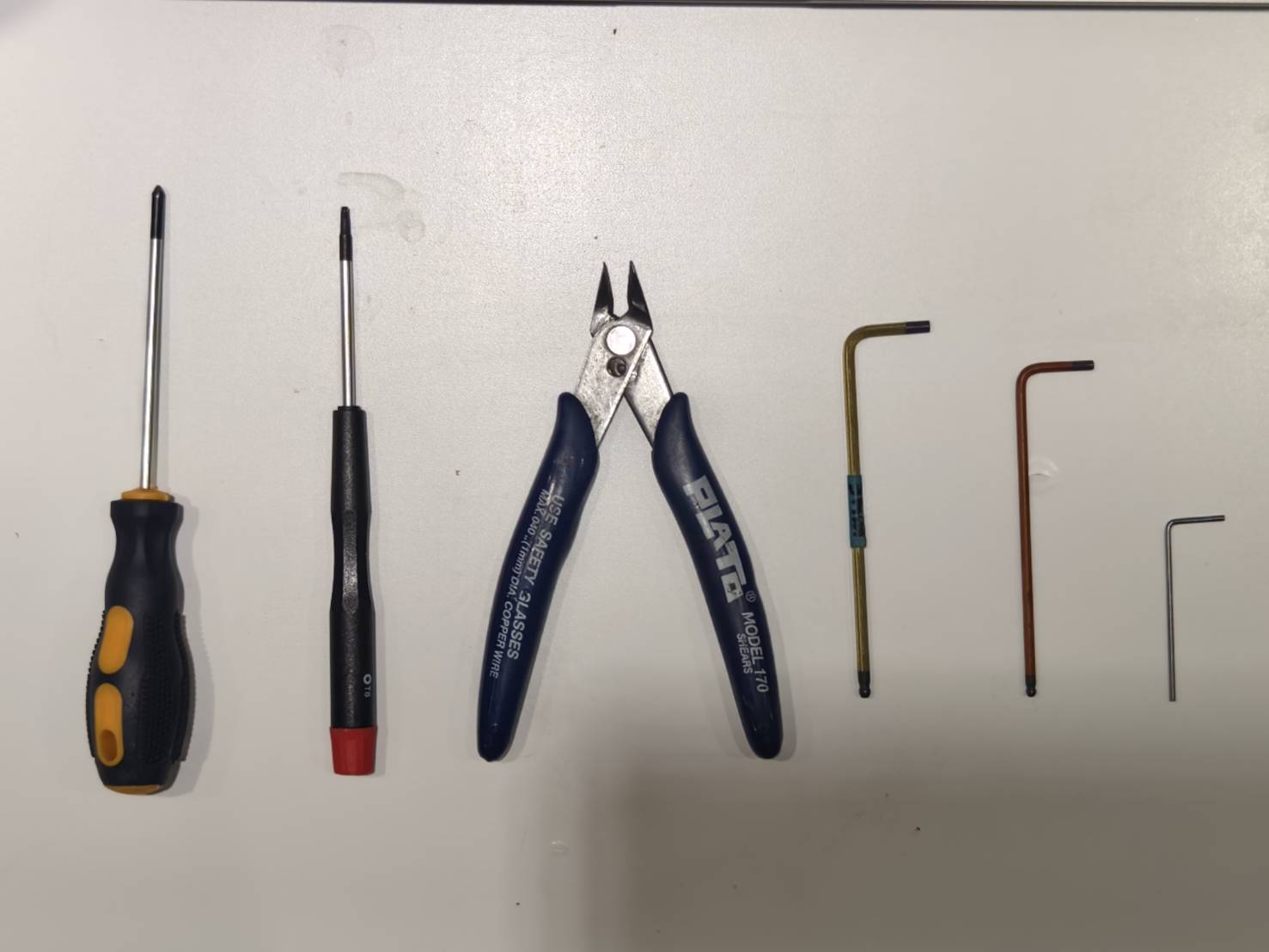

Strumenti
| 1 | Cacciavite a stella |
| 2 | Chiave Torx T8 |
| 3 | Pinze diagonali |
| 4 | Chiave esagonale da 3 mm |
| 5 | Chiave esagonale da 2,5 mm |
| 6 | Chiave esagonale da 1,5 mm |
Fase 1

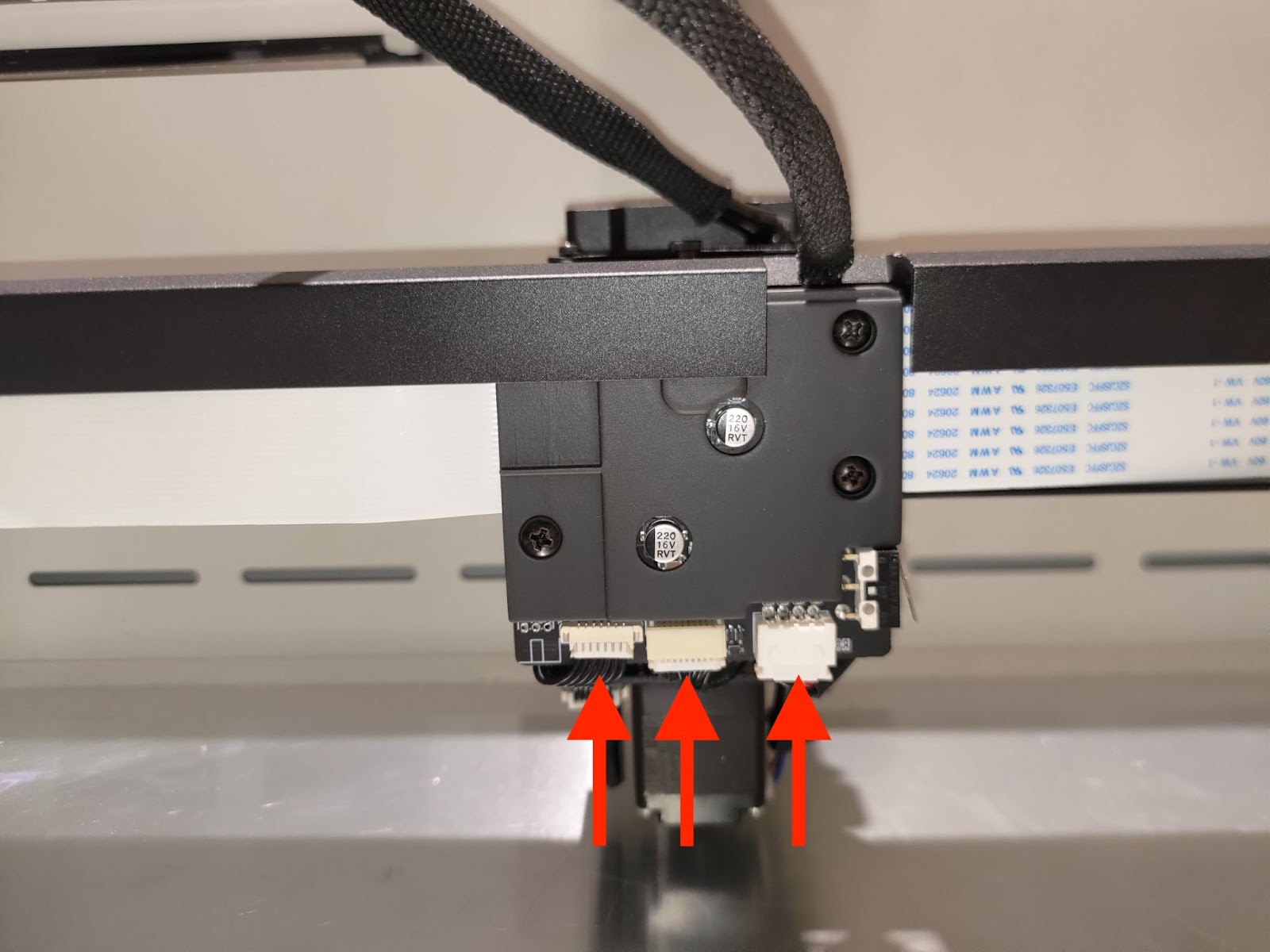

Scollegare i tre cavi indicati nell'immagine seguente.
Fase 2

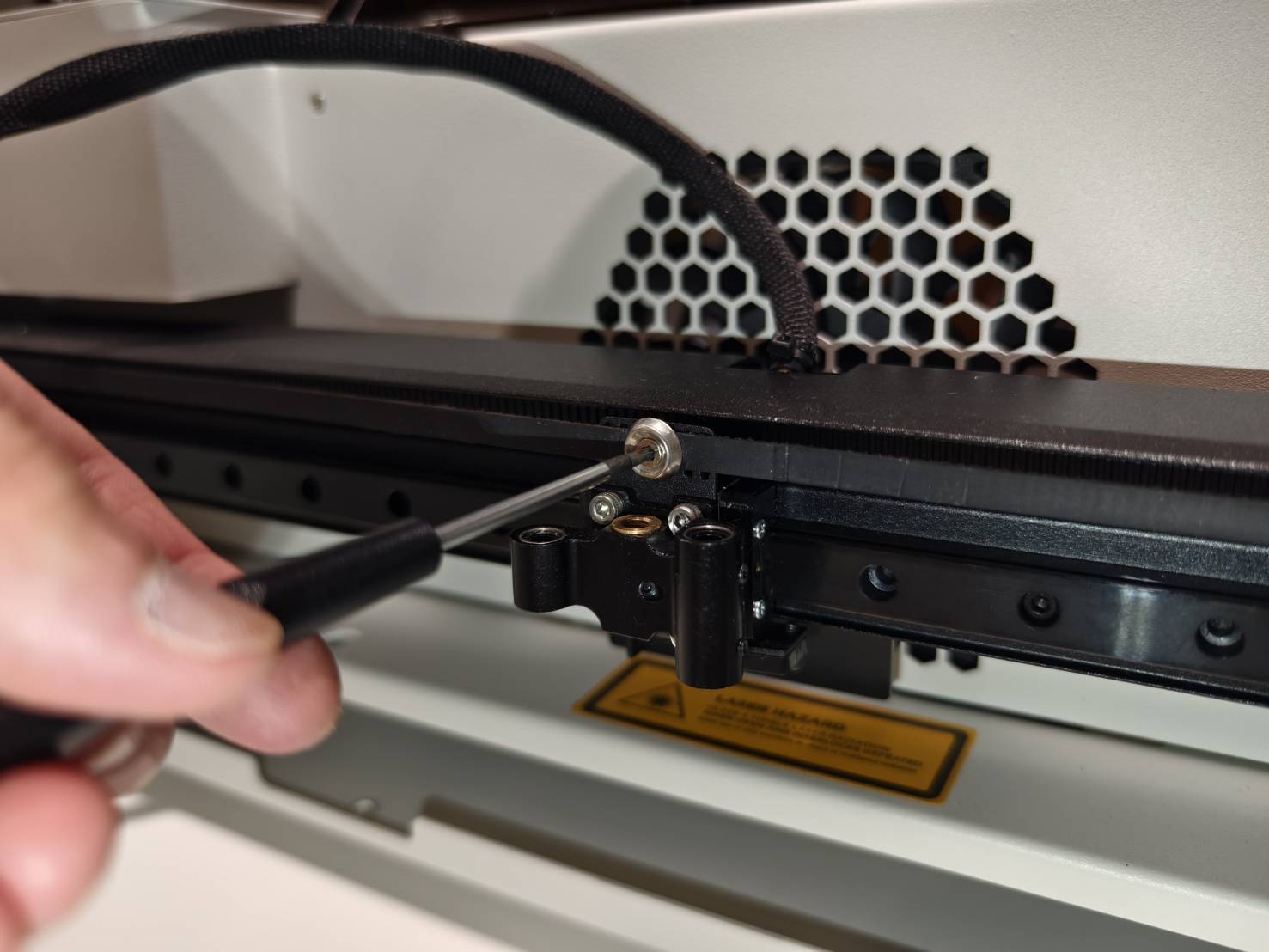

Utilizzare una chiave esagonale per rimuovere la molla della cinghia dell'asse X.
Fase 3

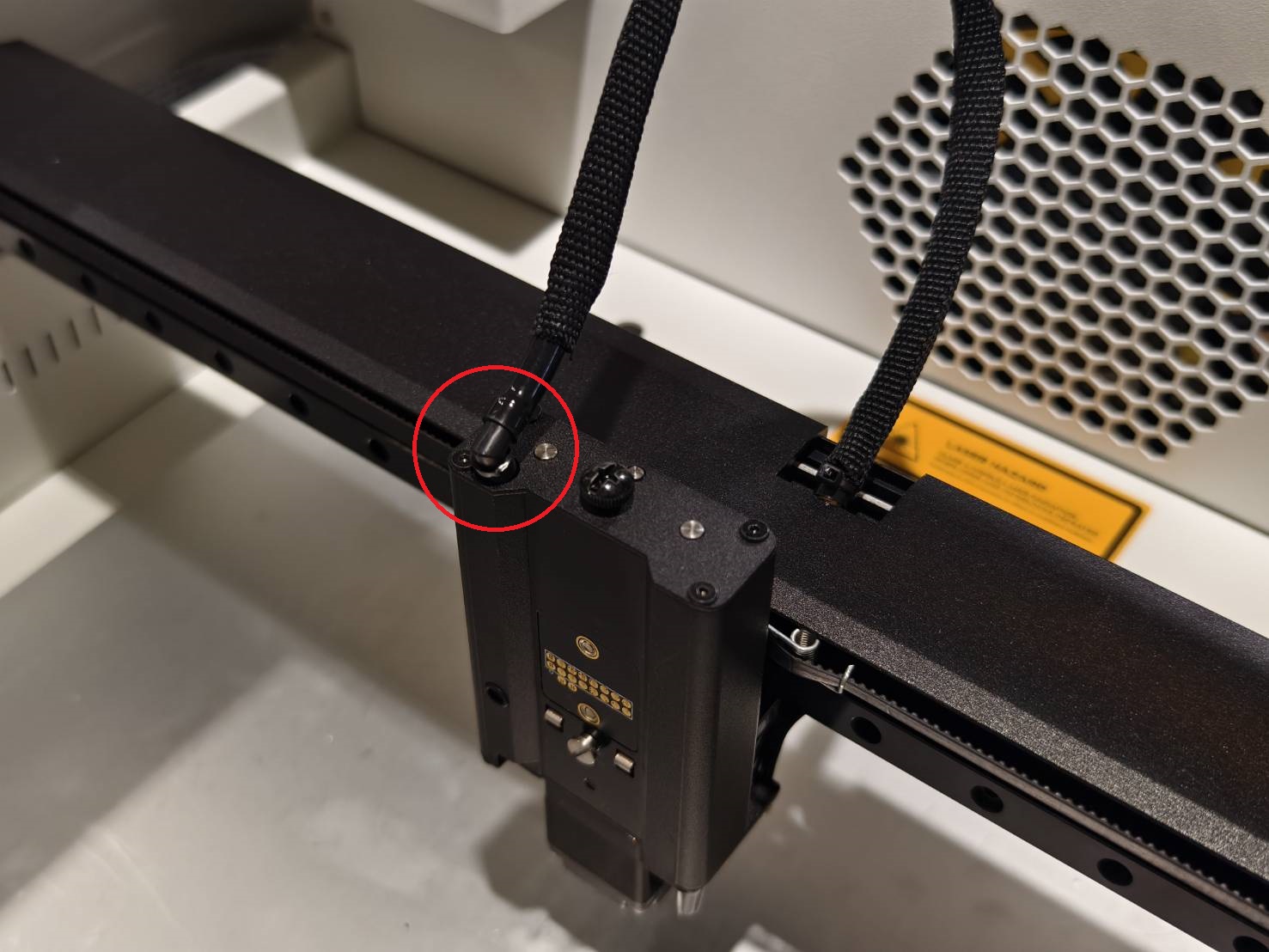

Scollegare il tubo dell'aria con raccordo a L dalla sede del modulo.
Fase 4

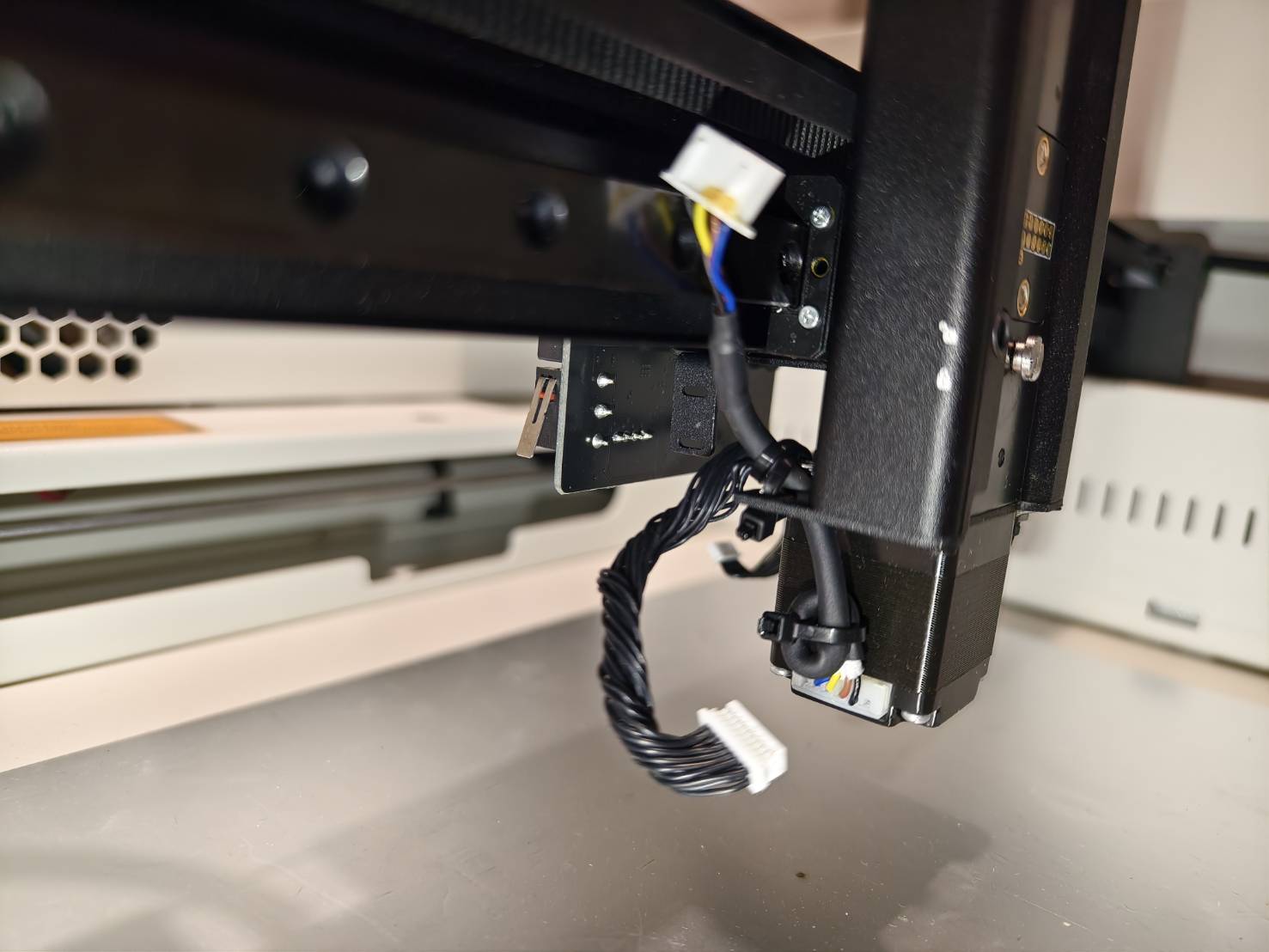

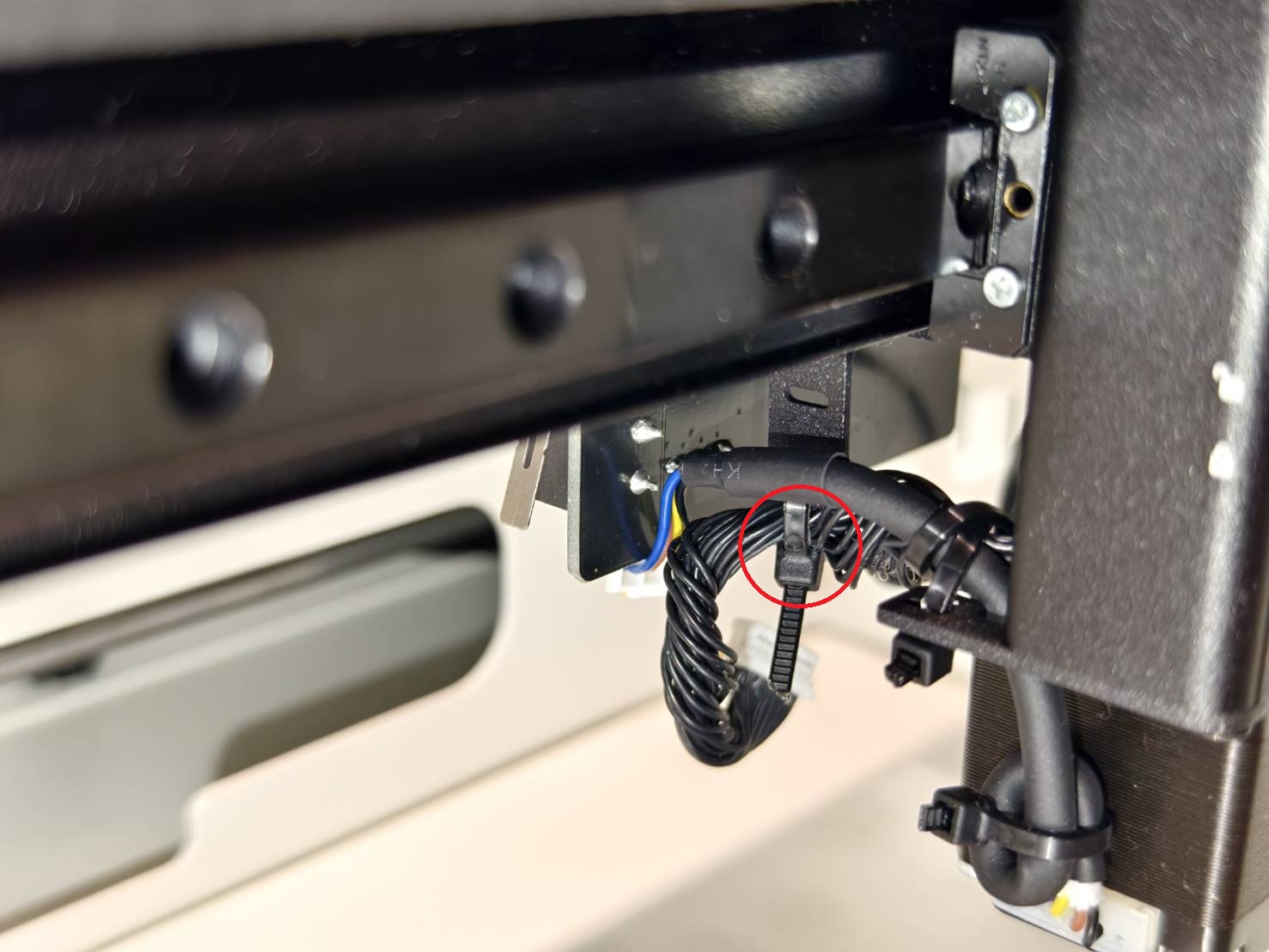

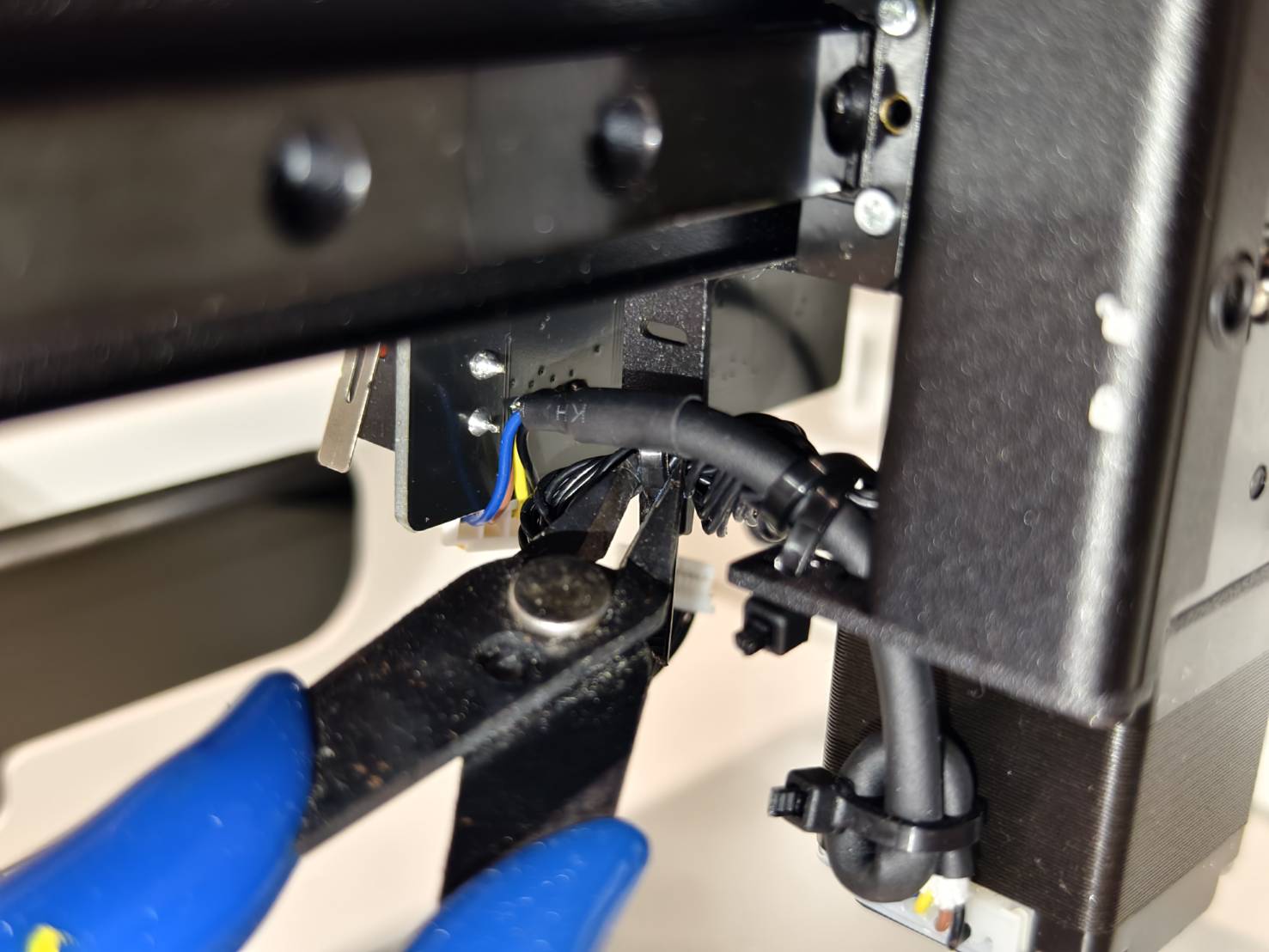

Tagliare la fascetta che fissa il cavo a 20 pin sul retro della sede del modulo.
Passaggio 5
Svitare queste due viti per rimuovere la base metallica.
Passaggio 5.1

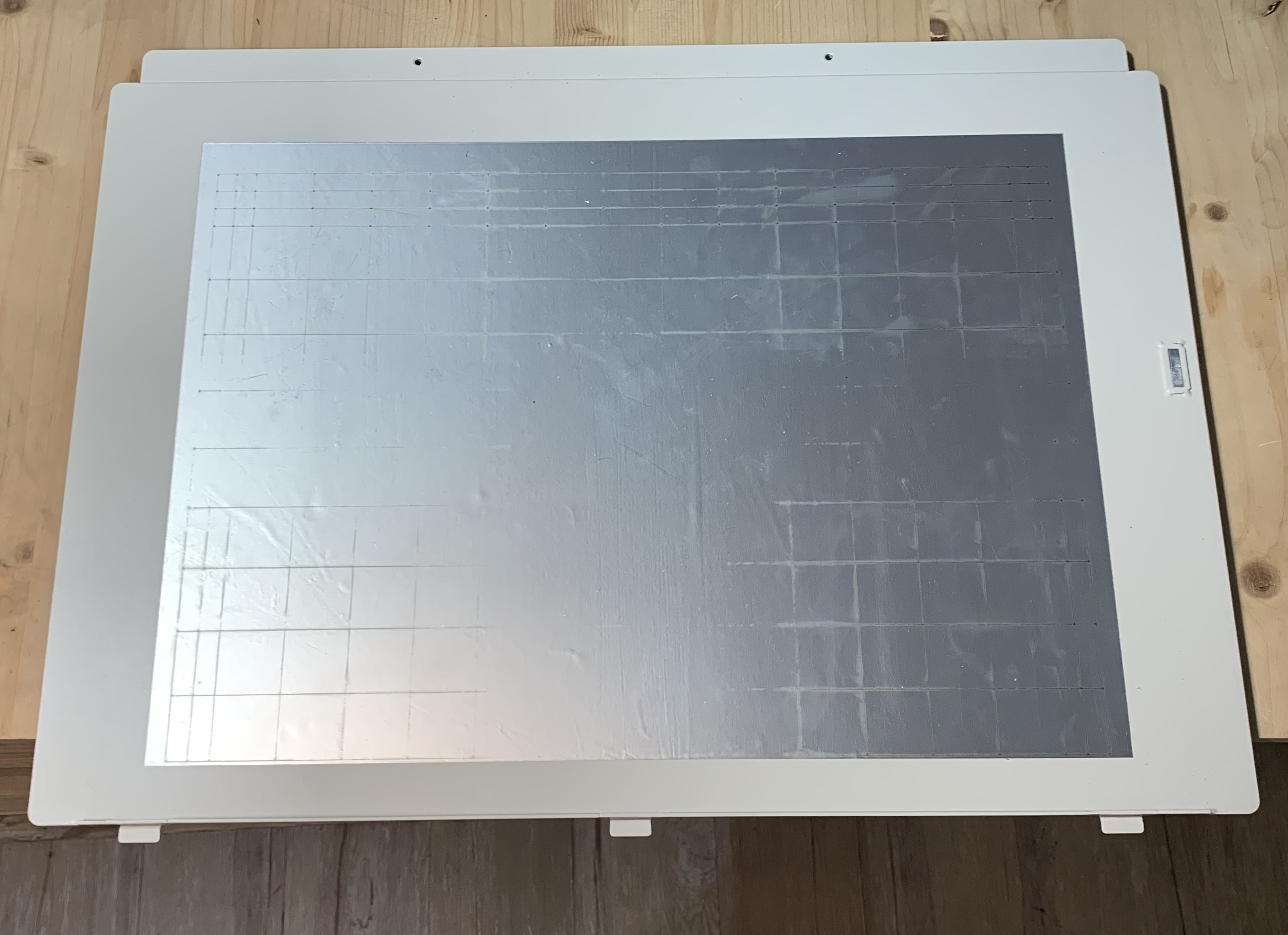

Rimuovere la base metallica sollevando leggermente la macchina ed estraendo direttamente la base.
Passaggio 6

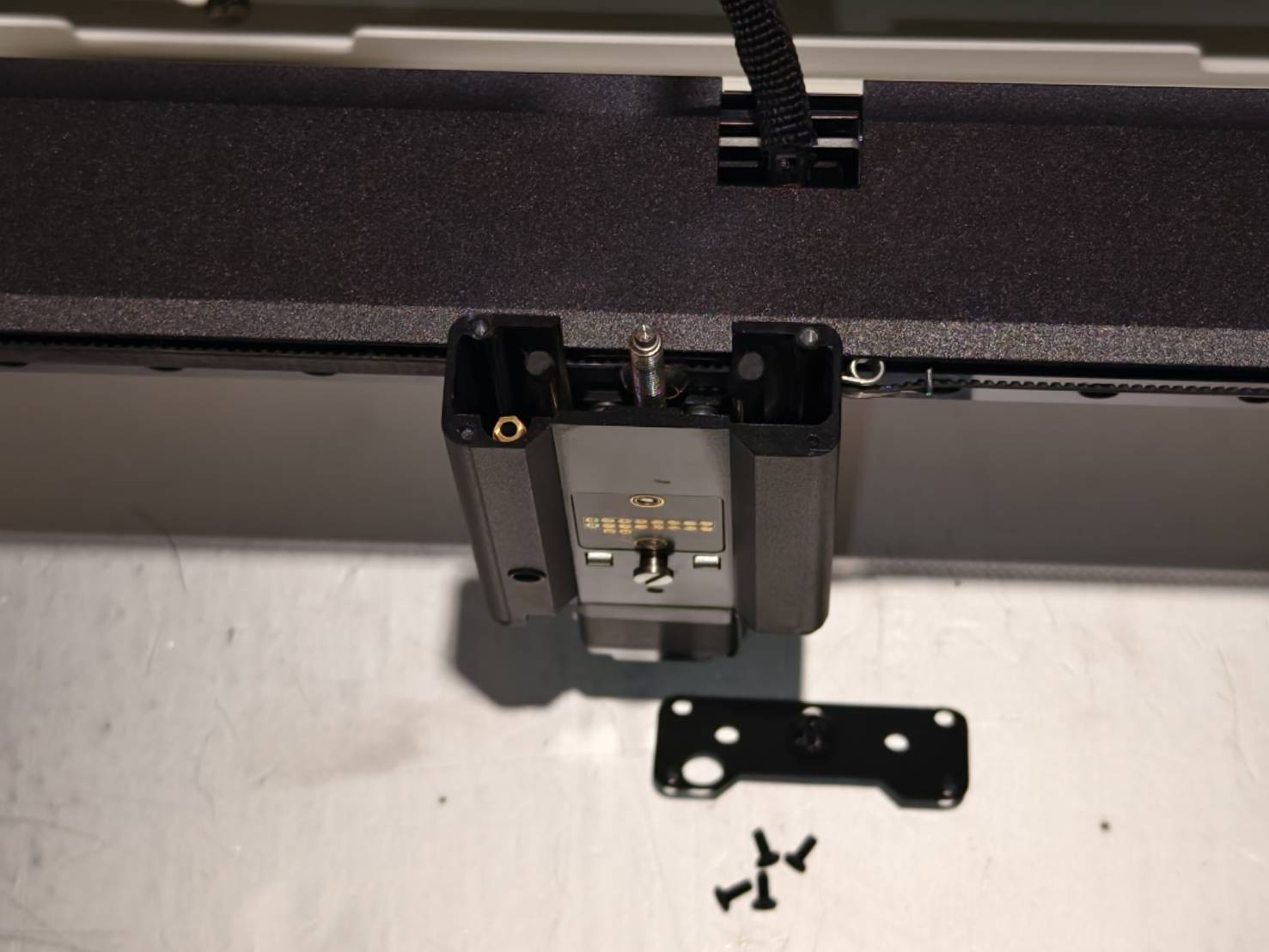

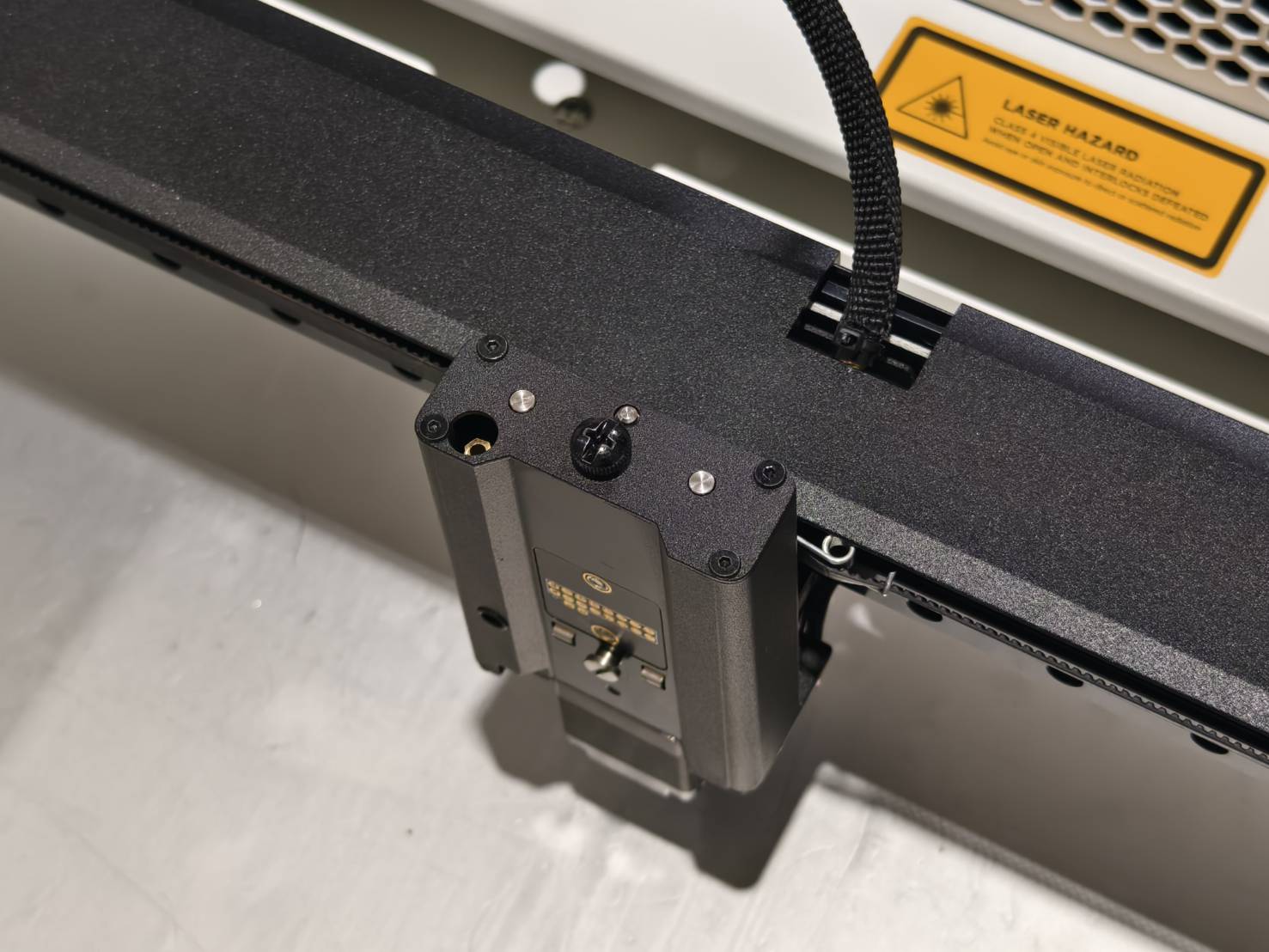

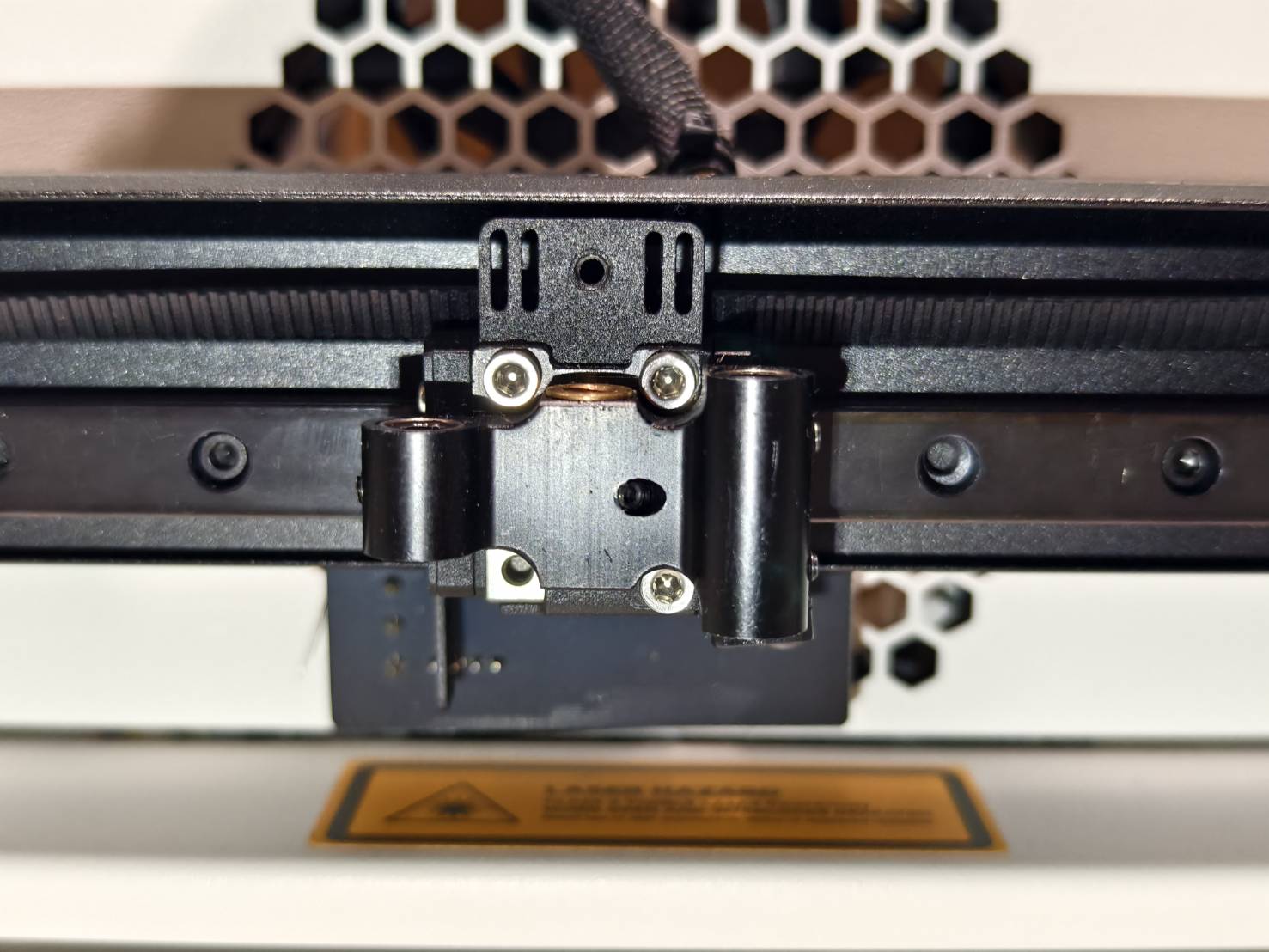

Rimuovere il telaio superiore dell'alloggiamento del modulo. (vite esagonale da 1.5mm * 4 pz)
Passaggio 7

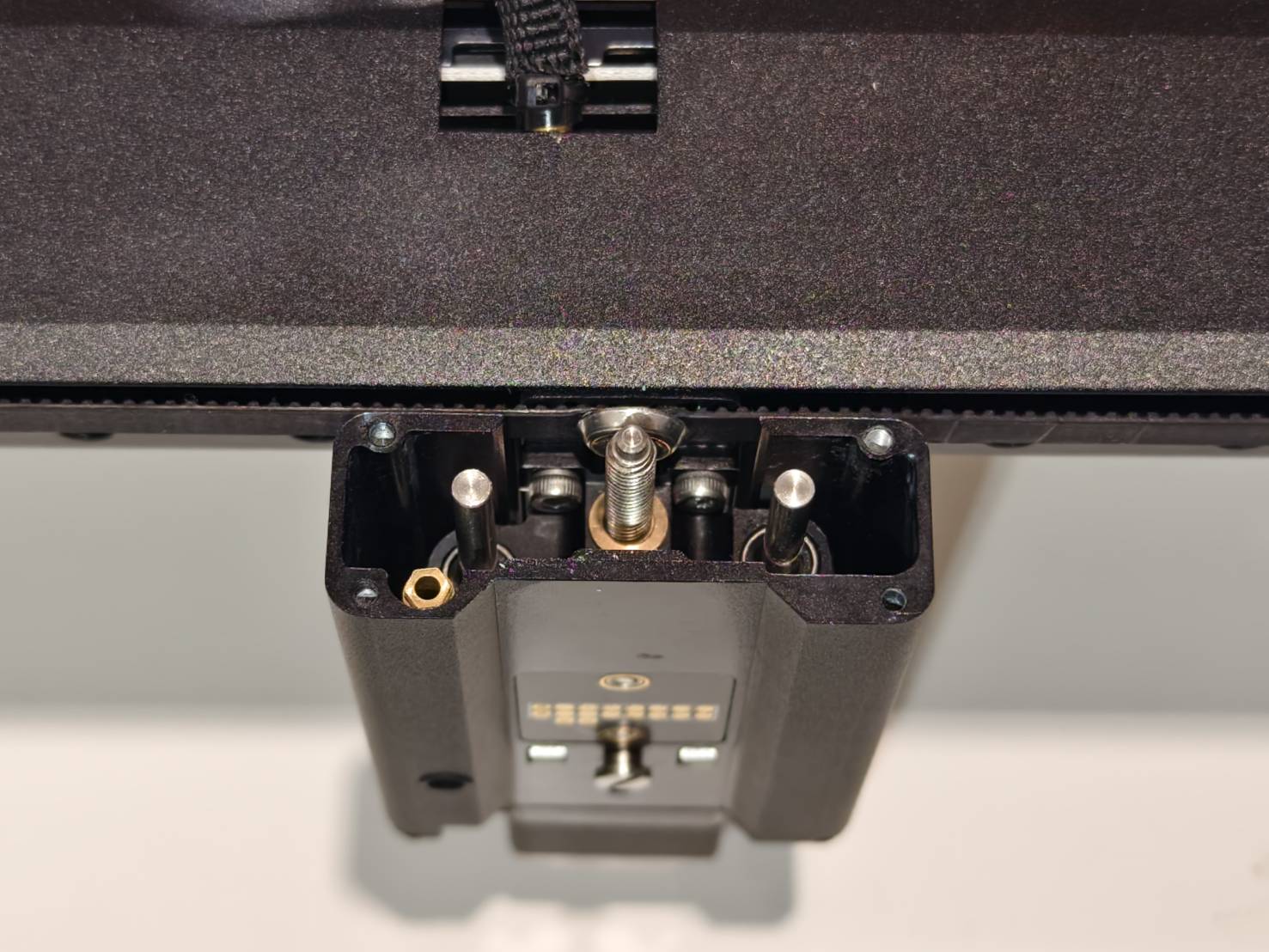

Rimuovere il cuscinetto sulla parte superiore del perno e conservarlo in modo sicuro per un uso successivo.
(Se la vostra macchina non ha questo cuscinetto, passare direttamente al Passaggio 7.1.)
Passaggio 7.1

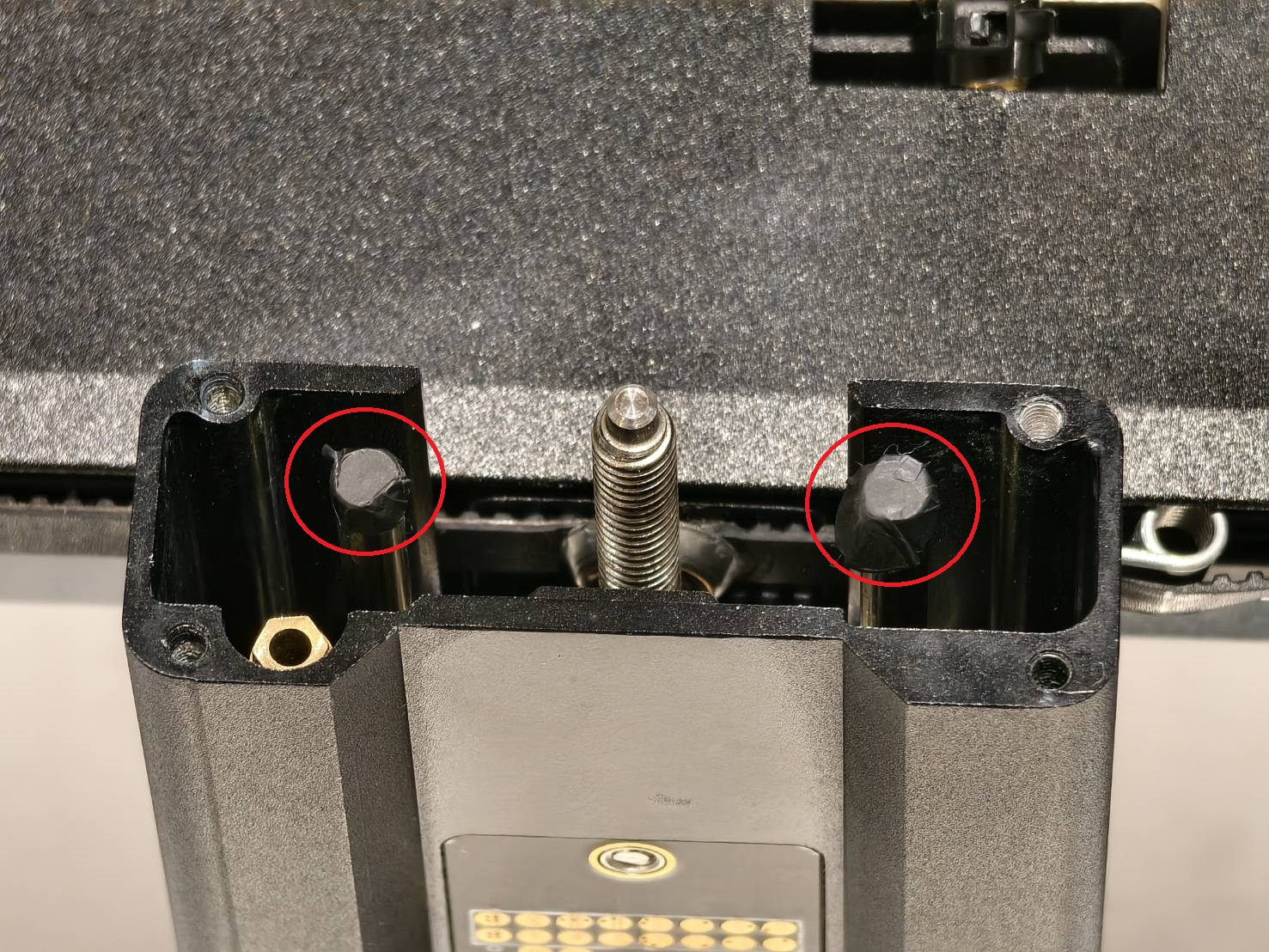

Rimuovere i due adesivi neri sulla parte superiore degli alberi.
Se la vostra macchina non ha gli adesivi come nella foto sottostante, passare direttamente al Passaggio 8.
Passaggio 8
Ruotare il perno centrale in senso orario per rimuovere l'intera staffa con il motore dell'asse Z.
Passaggio 9
Svitare la vite della cinghia. Tenere la cinghia mentre si svita per evitare che si stacchi.
Passaggio 10
Rimuovere la cinghia estraendola, oppure è possibile tagliarla.
Passaggio 11

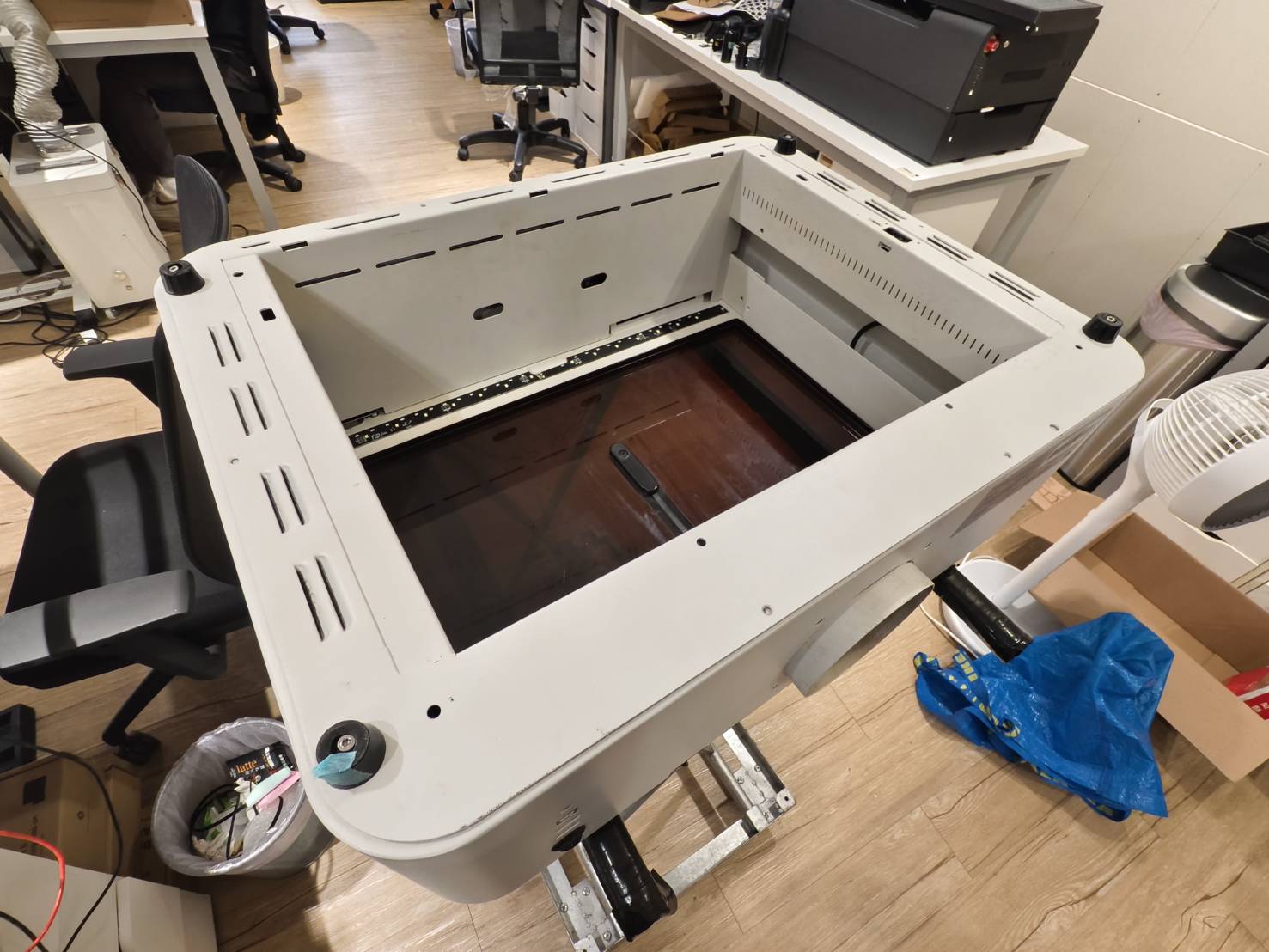

Spegnere la macchina, scollegare il cavo di alimentazione e capovolgere la macchina.
Passaggio 12

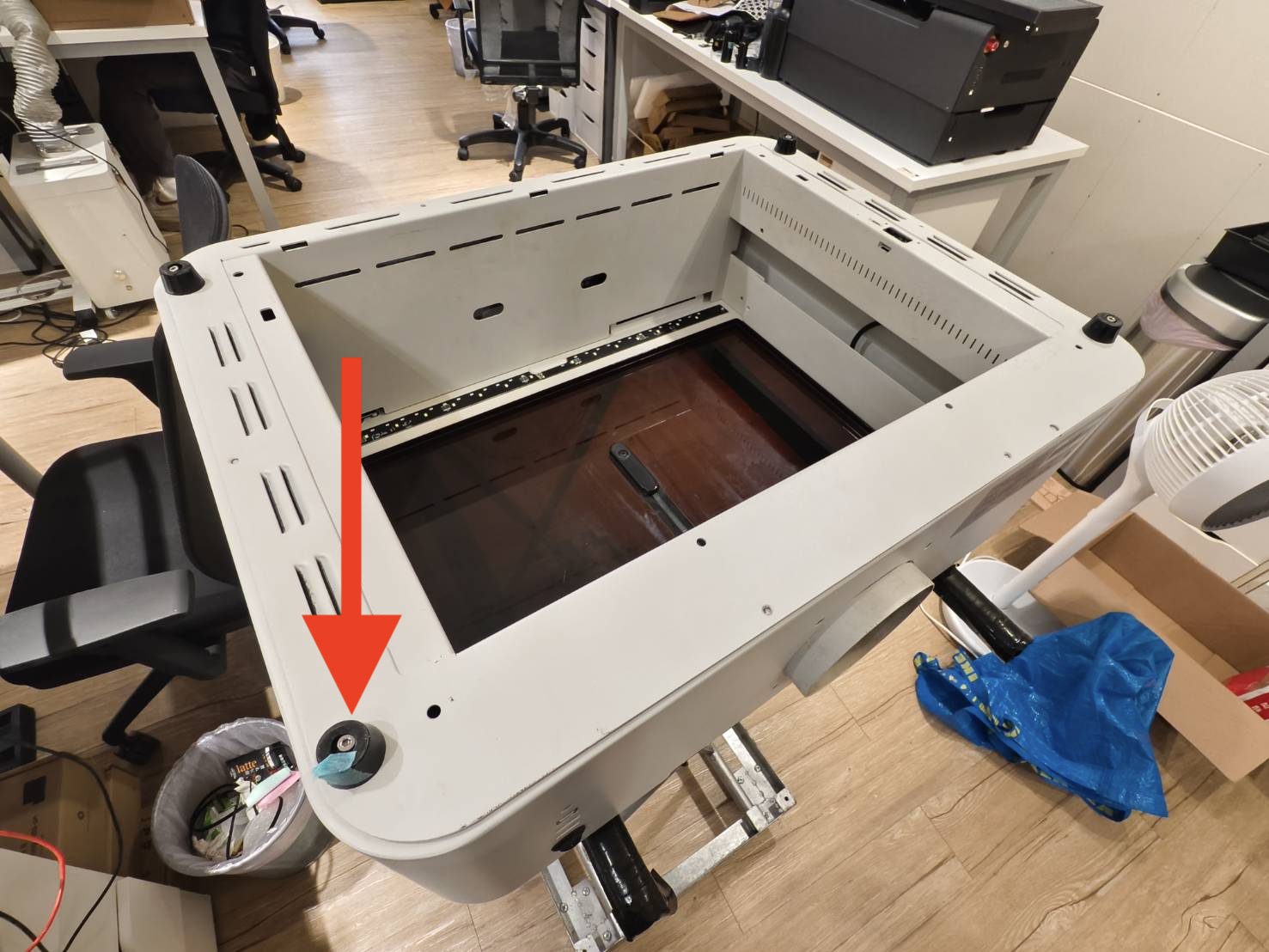

Contrassegnare il piedino in gomma e la vite vicini alla porta USB.
Lo scopo del contrassegno è che la vite di questo piedino sarà più corta delle altre e deve rimanere nella stessa posizione.
Passaggio 13

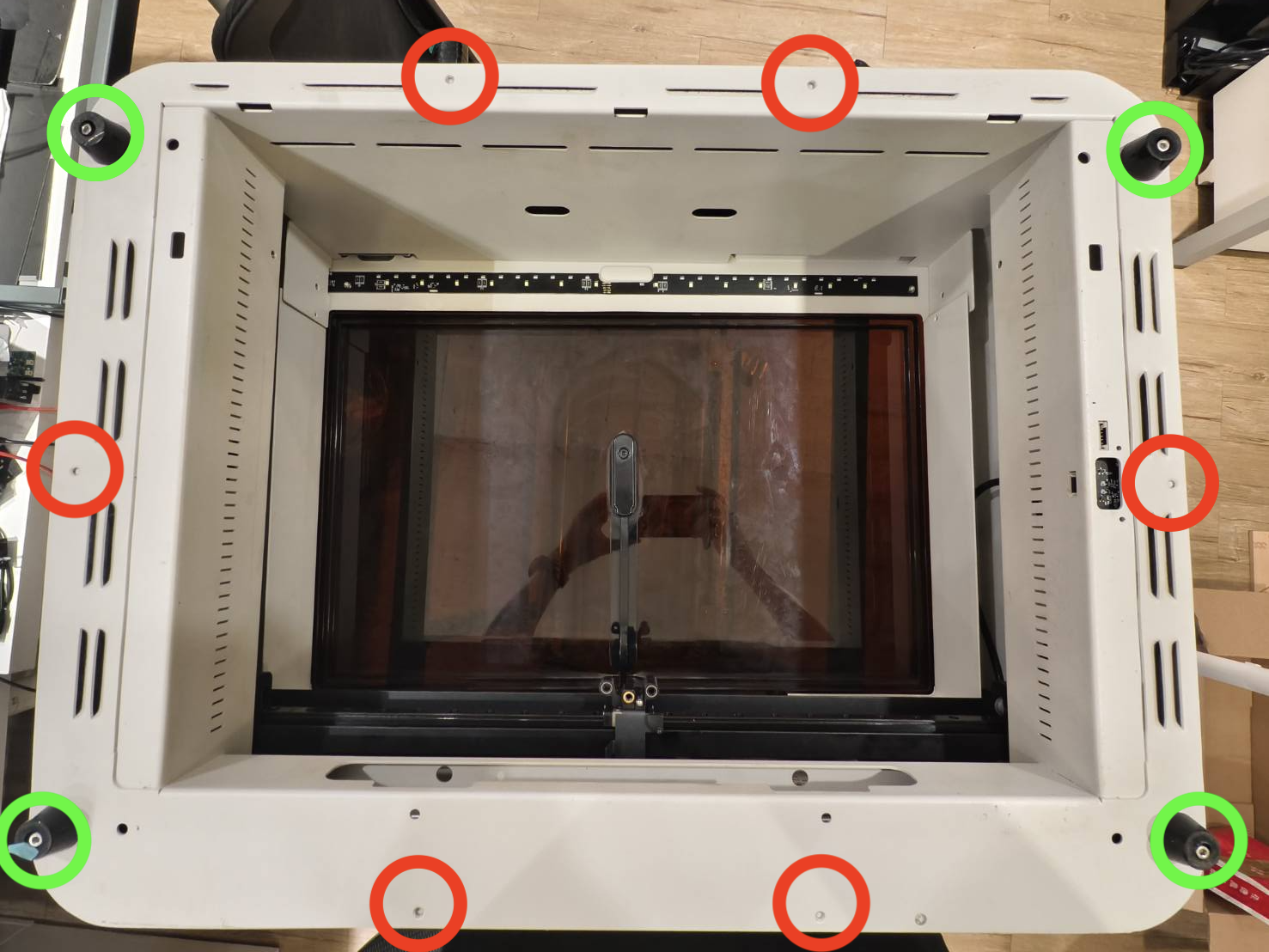

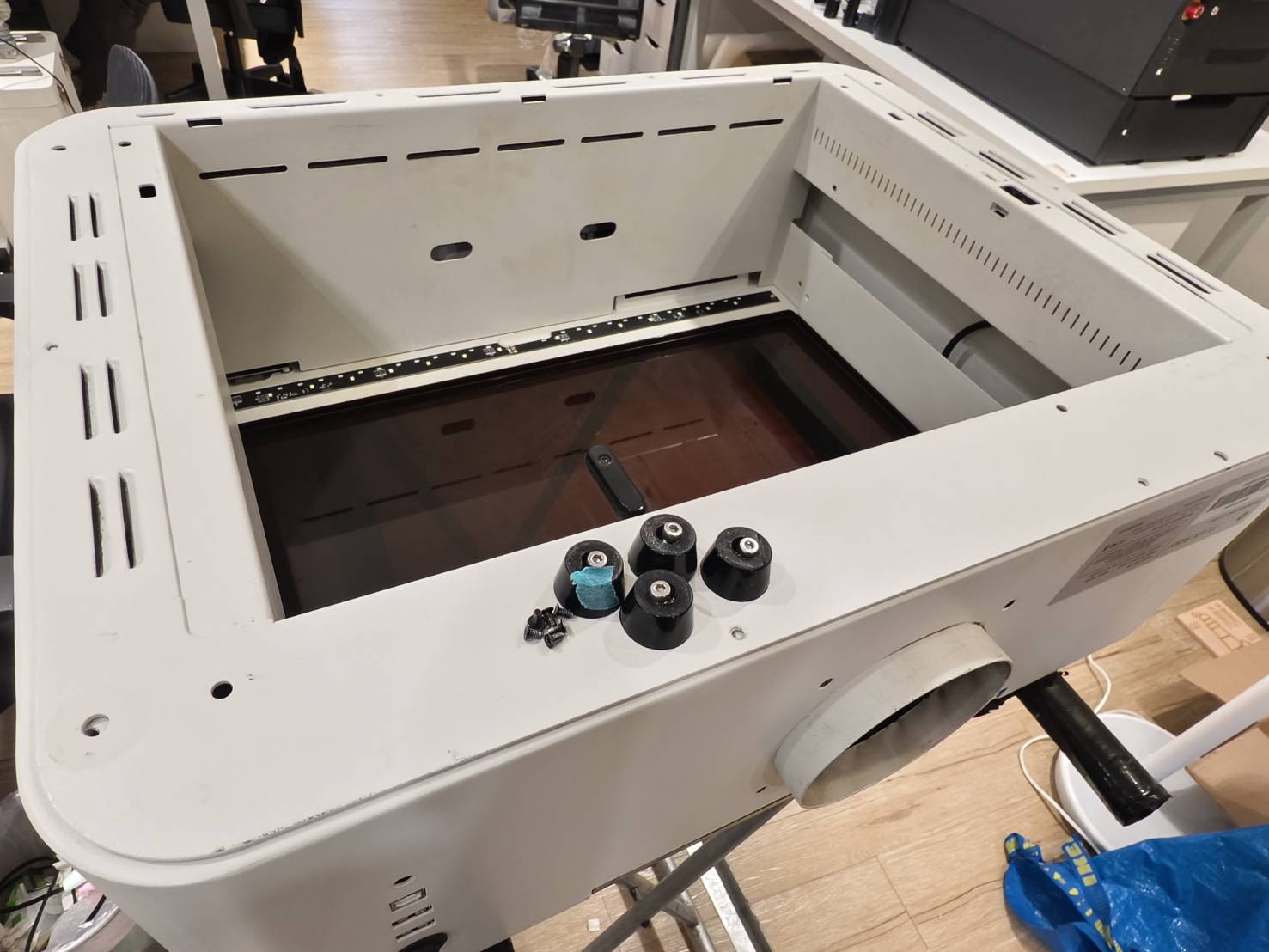

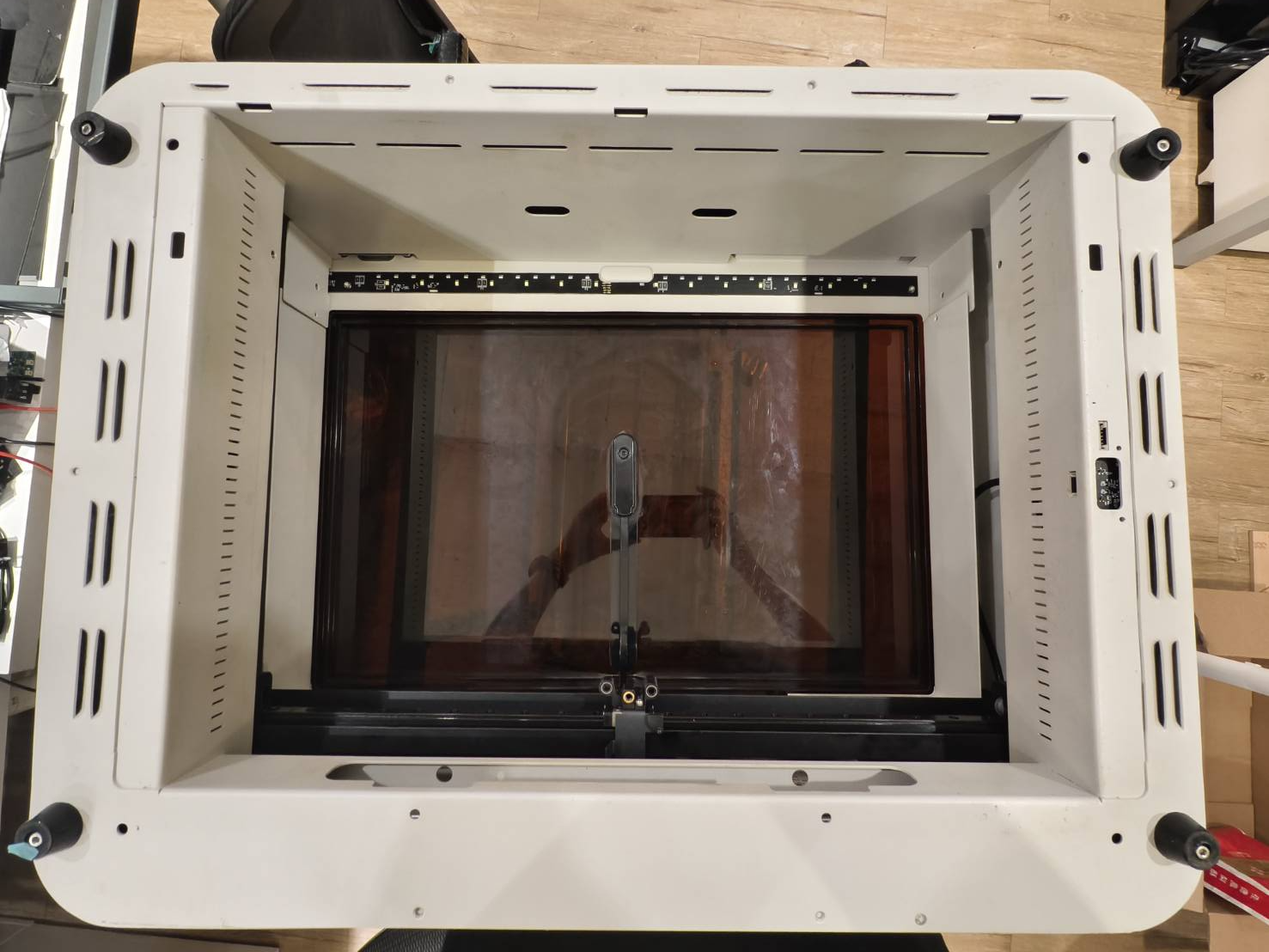

Svitare queste viti inferiori e rimuovere i piedini in gomma.
(vite T8 x 6pz e vite esagonale da 3mm x 4pz)
Passaggio 14
Capovolgere la macchina e svitare le viti laterali (vite T8 x 2pz)
Passaggio 15

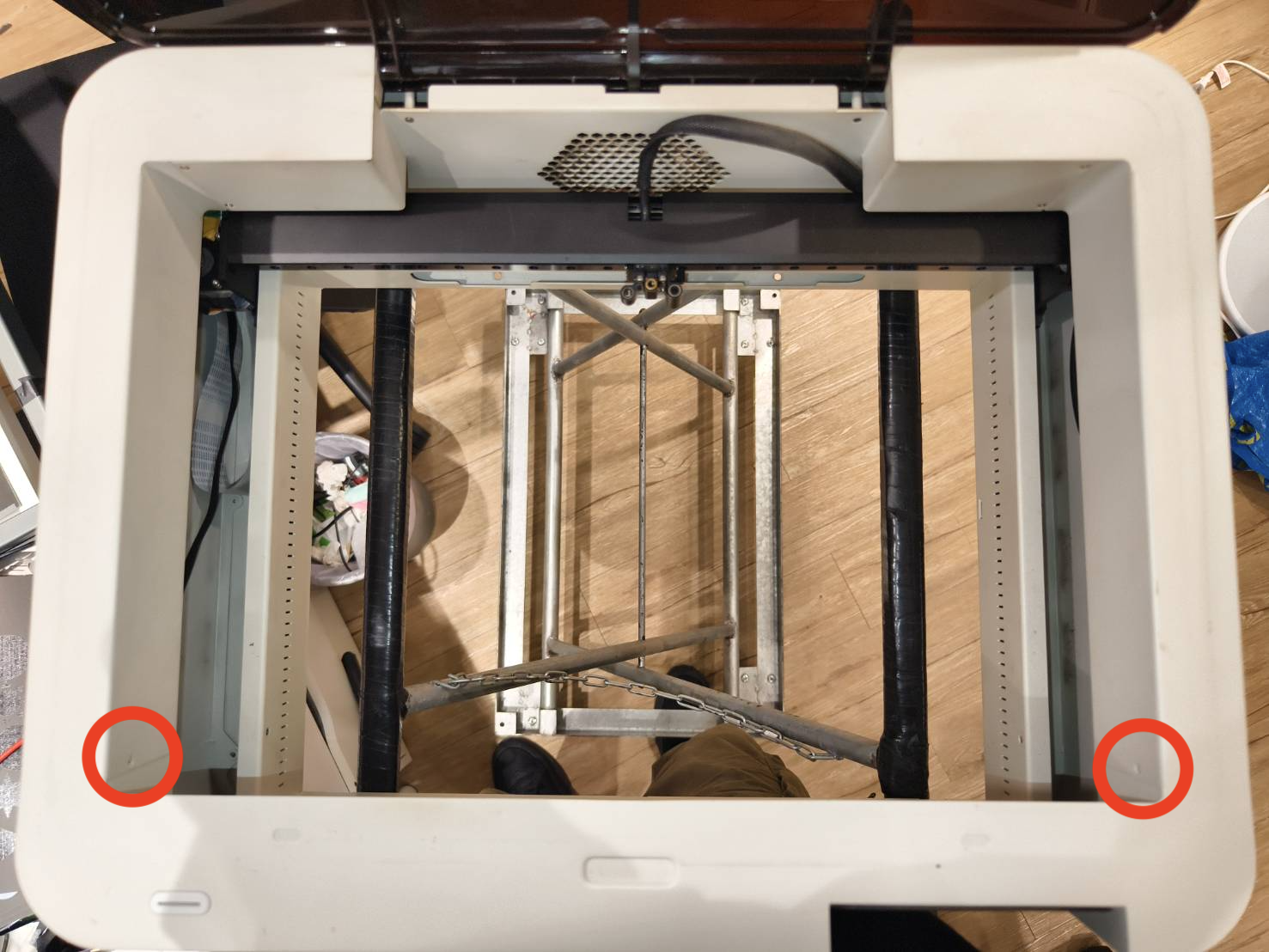

Contrassegnare i fori delle viti su entrambi i lati con la penna.
Lo scopo è ricordarsi che i lati contrassegnati dovranno essere rivolti verso l'area di lavoro durante l'assemblaggio.
Passaggio 16

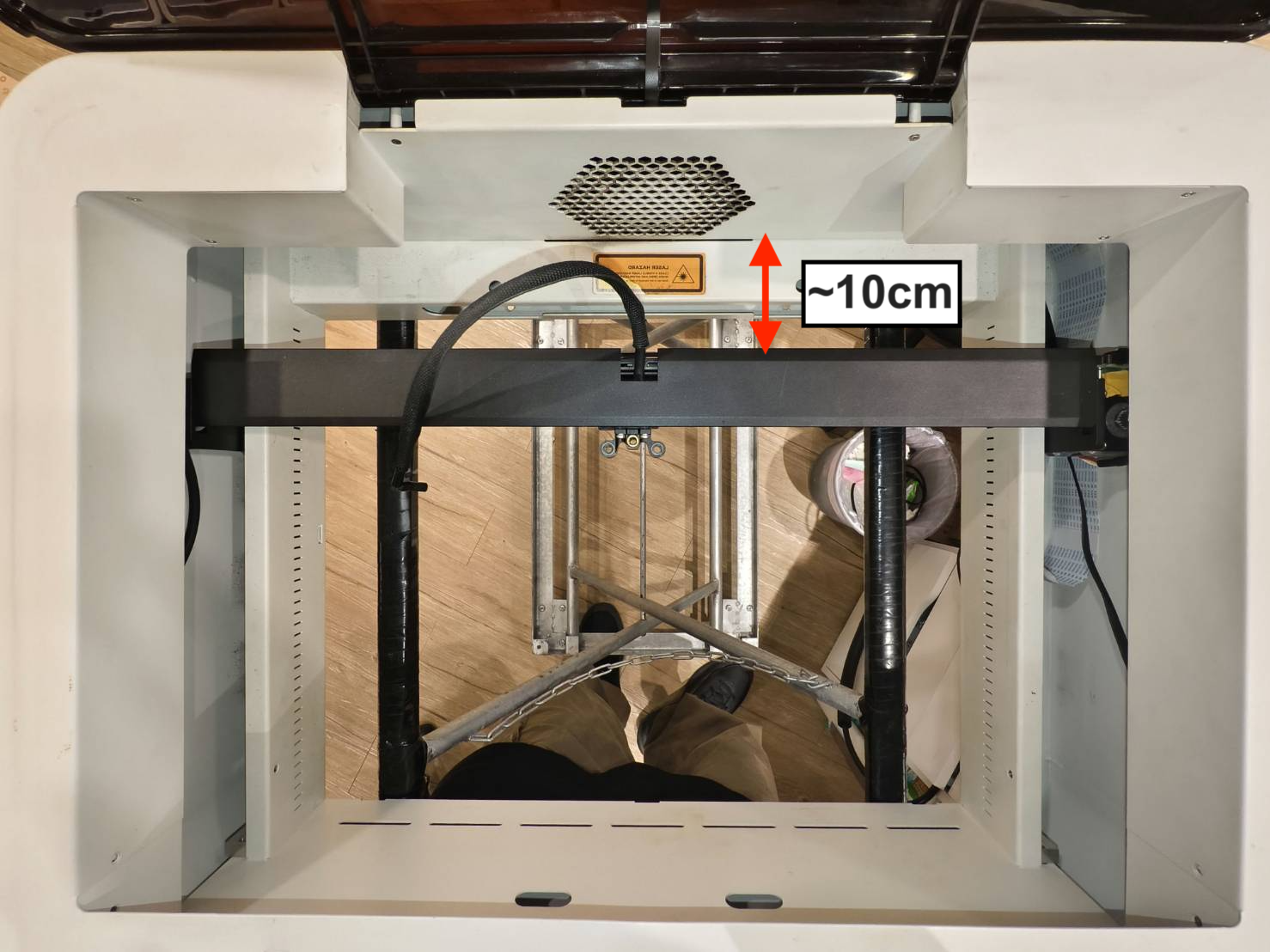

Spostare la sede del modulo in una posizione che disti circa 10cm dal telaio.
(Lo scopo è evitare di bloccare il ponte dell'asse X. Se si trova completamente indietro, rimarrà bloccato dopo il sollevamento e il motore dell'asse X non sarà raggiungibile. Se si trova al centro, il cavo a 38 pin dell'asse Y potrebbe danneggiarsi)
Passaggio 17

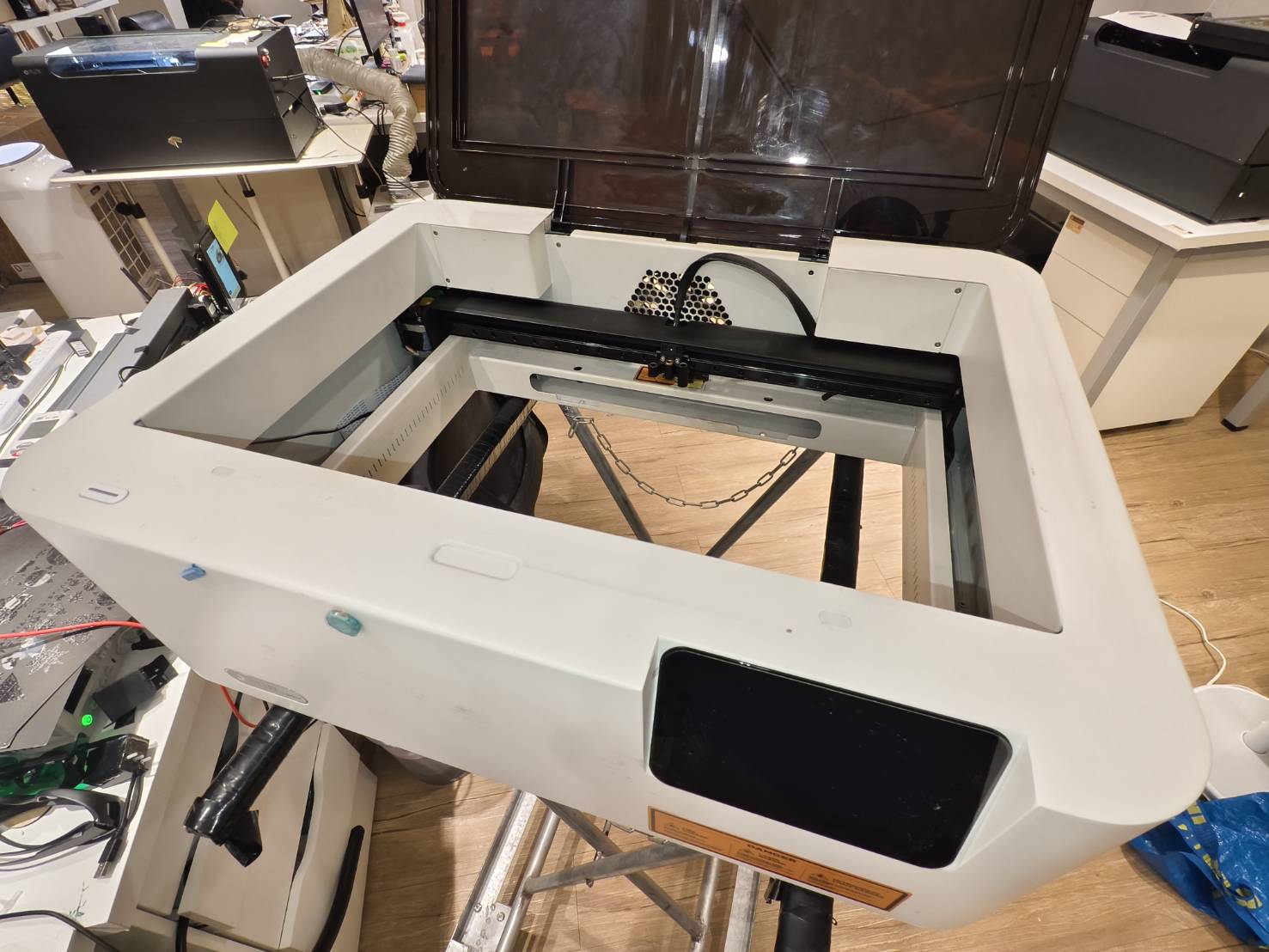

Sollevare il telaio superiore con entrambe le mani e posizionarlo sui perni.
(Prestare attenzione a non far incastrare i cavi tra i telai.)
Esempio di telaio posizionato sui perni:

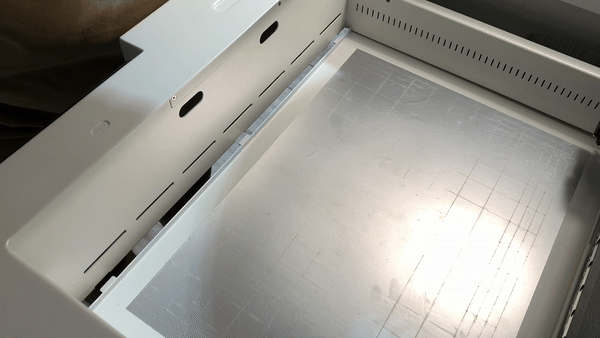

Video dimostrativo del sollevamento (Il video è stato registrato all'interno della macchina):
Passaggio 18
Rimuovere la puleggia bianca sul lato destro. (Chiave esagonale 2,5 mm)
Passaggio 19
Inserire la nuova cinghia di distribuzione (tipo ad anello) attraverso l'apertura sul lato destro nel telaio metallico dell'asse X, quindi avvolgerla sulla puleggia di rinvio bianca (con i denti rivolti verso l'interno). Spingere l'assieme puleggia e cinghia all'interno del telaio metallico e fissarlo con una vite per bloccarlo.
Passaggio 20
Riavvitare la vite della cinghia e assicurarsi che la cinghia sia posizionata come mostrato nel video.
L'altro lato della cinghia deve trovarsi all'interno dell'asse X.
Passaggio 21
Avvolgere l'altra estremità della cinghia sulla puleggia del motore dell'asse X.
(Utilizzare il retro di un cacciavite per applicare pressione sulla cinghia e spingere il supporto del modulo per spostare la cinghia. La cinghia deve avvolgersi gradualmente sulla puleggia del motore.)
Passaggio 22
Verificare manualmente che il movimento sia sincronizzato e assicurarsi che il lato dentato sia rivolto verso l'interno. Se il movimento non è sincronizzato, tornare al Passaggio 18 per verificare se l'installazione è stata eseguita correttamente.
Passaggio 23
Ripristinare la posizione del telaio superiore.
Assicurarsi che i fori delle viti contrassegnati siano rivolti verso l'area di lavoro.
Ripristino del telaio:
Passaggio 24
Avvitare le viti laterali.
Passaggio 25
Capovolgere la macchina. Avvitare tutte le viti sul fondo.
Si prega di notare che il piedino e la vite contrassegnati dovranno trovarsi in una posizione vicina alle porte USB.
Suggerimento:
È consigliabile non serrare completamente le viti inizialmente poiché alcune potrebbero essere disallineate e impedire l'inserimento. Pertanto, si raccomanda di serrare tutte le viti dopo averle installate completamente.
Passaggio 26
Capovolgere la macchina. Muovere la sede del modulo per verificare se può essere spostata liberamente.
|
|
Passaggio 27
Provare ad allentare la vite del piedino in gomma vicino alle porte USB e provare a muovere nuovamente la sede del modulo.
Passaggio 28
Tenere fermo il supporto e ruotare il perno centrale in senso antiorario per installare il supporto con il motore dell'asse Z.
Passaggio 29
Applicare gli adesivi neri sulla parte superiore degli alberi. Se gli adesivi non sono disponibili, saltare questo passaggio poiché sono opzionali.
Passaggio 29.1
Installare il cuscinetto sulla parte superiore del perno. Se non si dispone di questo cuscinetto, saltare questo passaggio.
Passaggio 30
Reinstallare il telaio superiore del supporto del modulo. (Vite esagonale da 1,5 mm * 4 pz)
Passaggio 31
Posizionare la base su un tavolo, assicurandosi che i tenoni sporgano leggermente dal piano del tavolo.
Passaggio 31.1

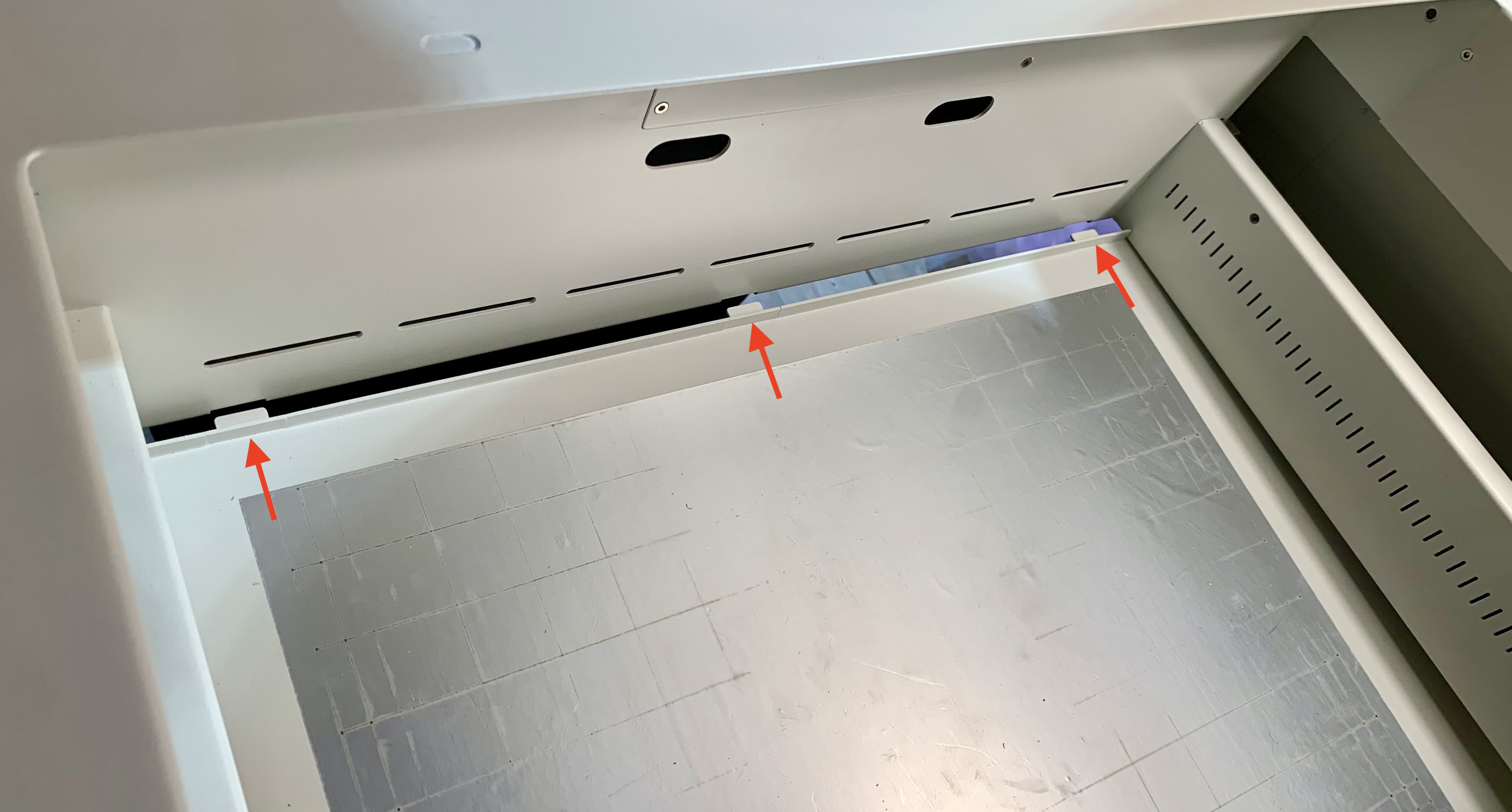

Sollevare la macchina con una leggera angolazione per allineare le mortase sull'estremità anteriore della macchina con i tenoni sulla base. Inserire i tenoni, quindi posizionare la macchina sul piano del tavolo.
Passaggio 31.2
Riavvitare queste viti per fissare la base.
Passaggio 32

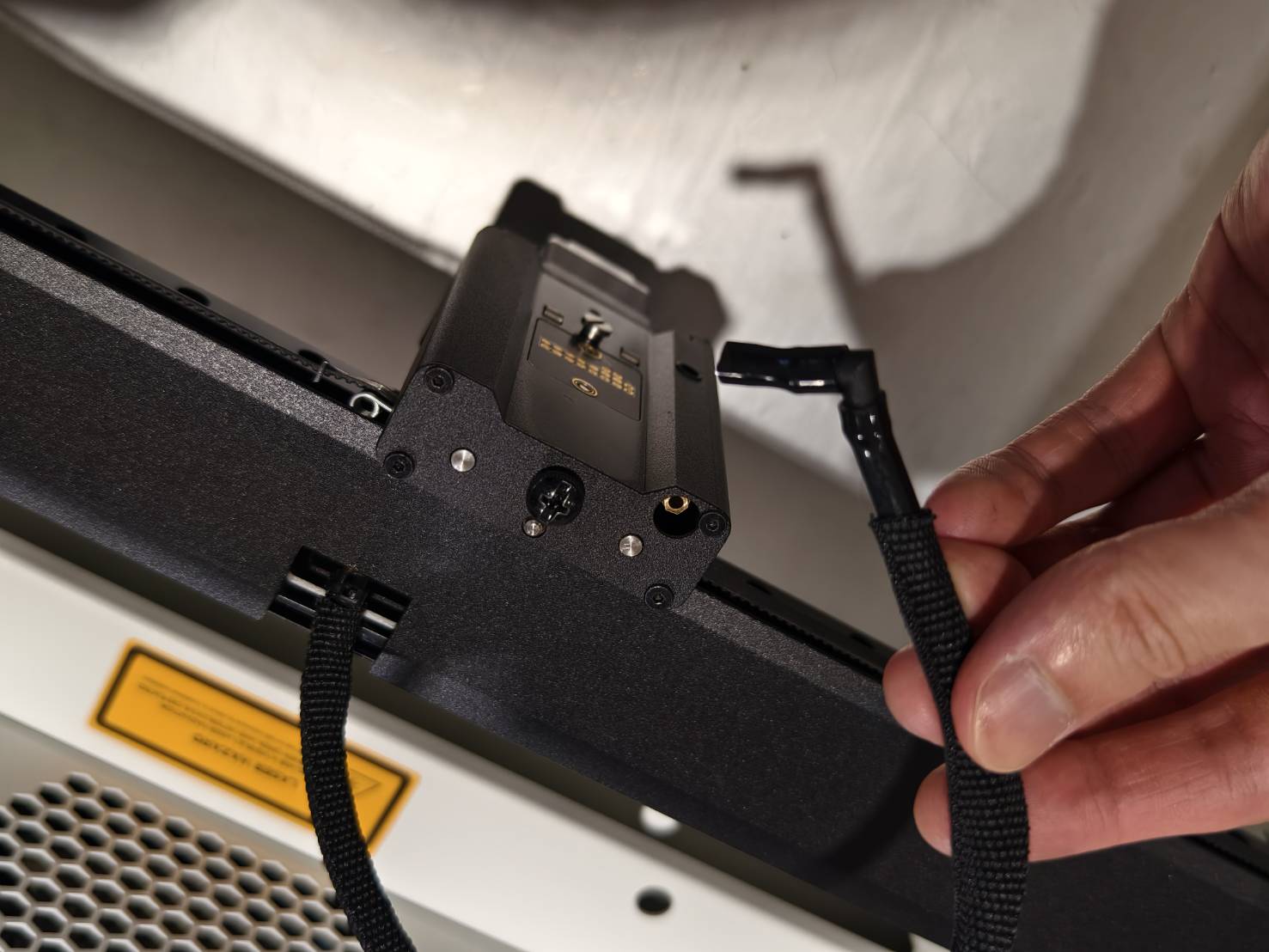

Reinstallare il tubo dell'aria.
Passaggio 33
Reinstallare la molla sulla cinghia dell'asse X.
Passaggio 34
Ricollegare questi cavi.
