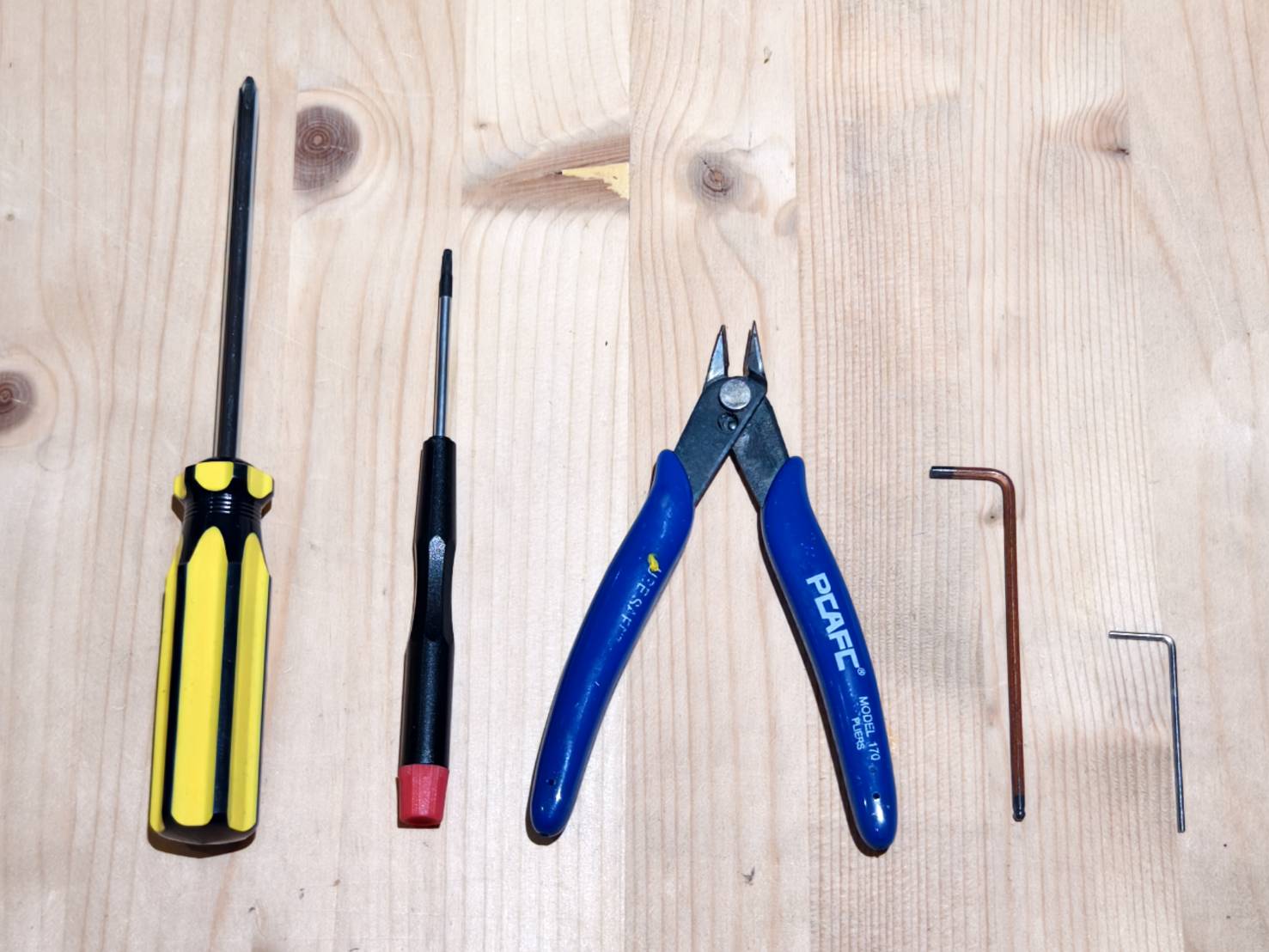

Strumenti
| 1 |
Cacciavite a croce |
| 2 |
Cacciavite Torx T8 Cacciavite |
| 3 |
Tronchesine |
| 4 |
Chiave esagonale da 2,5 mm |
| 5 |
Chiave esagonale da 1,5 mm |
Fase 1
Scollegare i tre cavi indicati nell'immagine seguente.
Fase 2
Utilizzare una chiave esagonale per rimuovere la molla di tensionamento dalla cinghia dell'asse X.
Fase 3
Staccare il tubo dell'aria con il raccordo a L dalla sede del modulo.
Fase 4
Tagliare la fascetta che fissa il cavo a 20 pin sul retro della sede del modulo.
Passo 5
Svitare queste due viti per rimuovere la base metallica.
Passo 5.1
Rimuovere la base metallica sollevando leggermente la macchina ed estraendo direttamente la base.
Passo 6
Rimuovere il telaio superiore dell'alloggiamento del modulo. (4 viti esagonali da 1,5 mm)
Passo 7
Rimuovere i due adesivi neri dalla parte superiore degli alberi.
Se la macchina non presenta gli adesivi come mostrato nella foto sottostante, procedere direttamente al Passo 8.
Passo 8
Ruotare il perno centrale in senso orario per rimuovere l'intera staffa con il motore dell'asse Z.
Passo 9

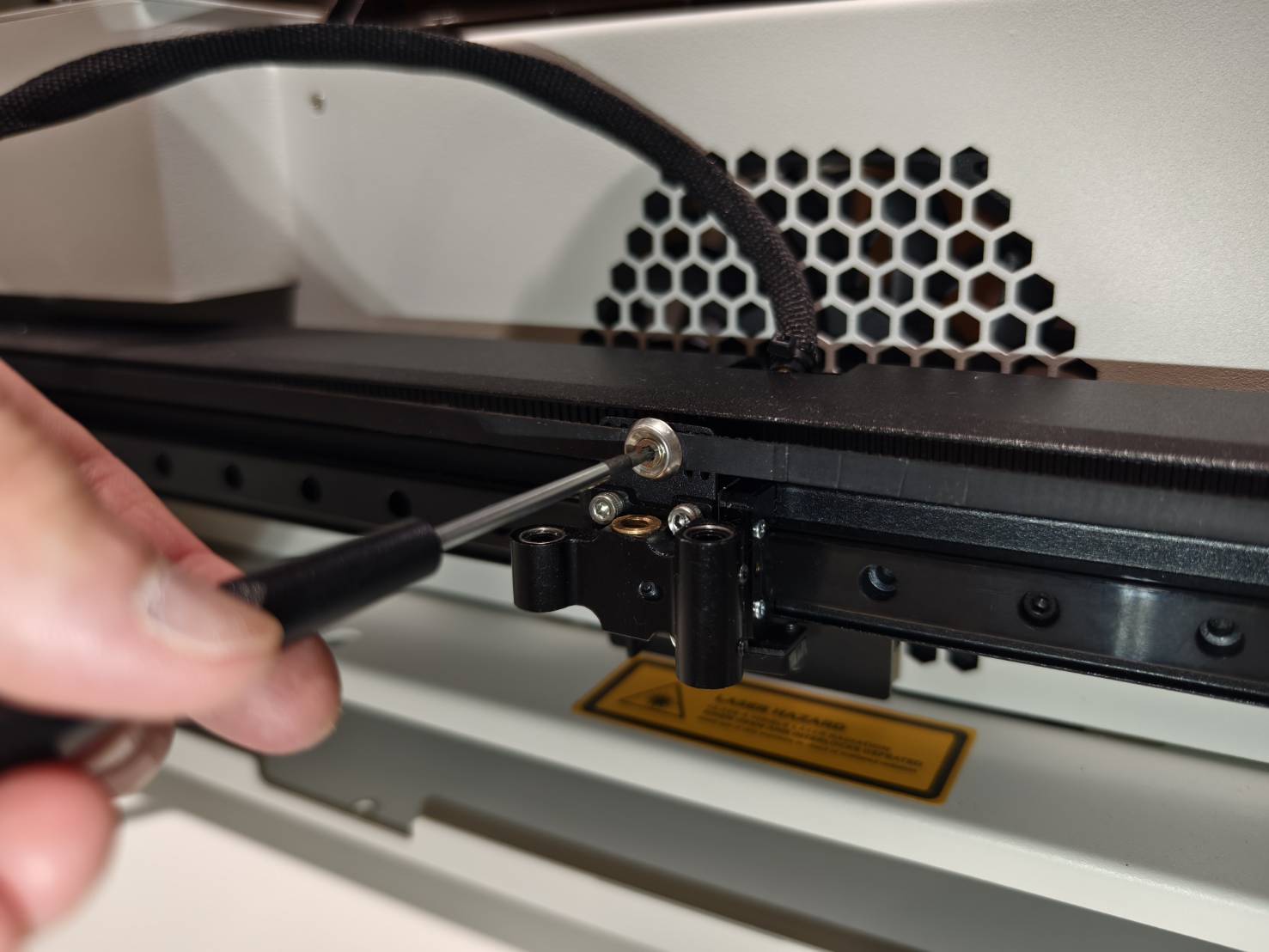

Svitare la vite della cinghia. Tenere ferma la cinghia durante l'operazione per evitare che si stacchi.
Passo 9.1

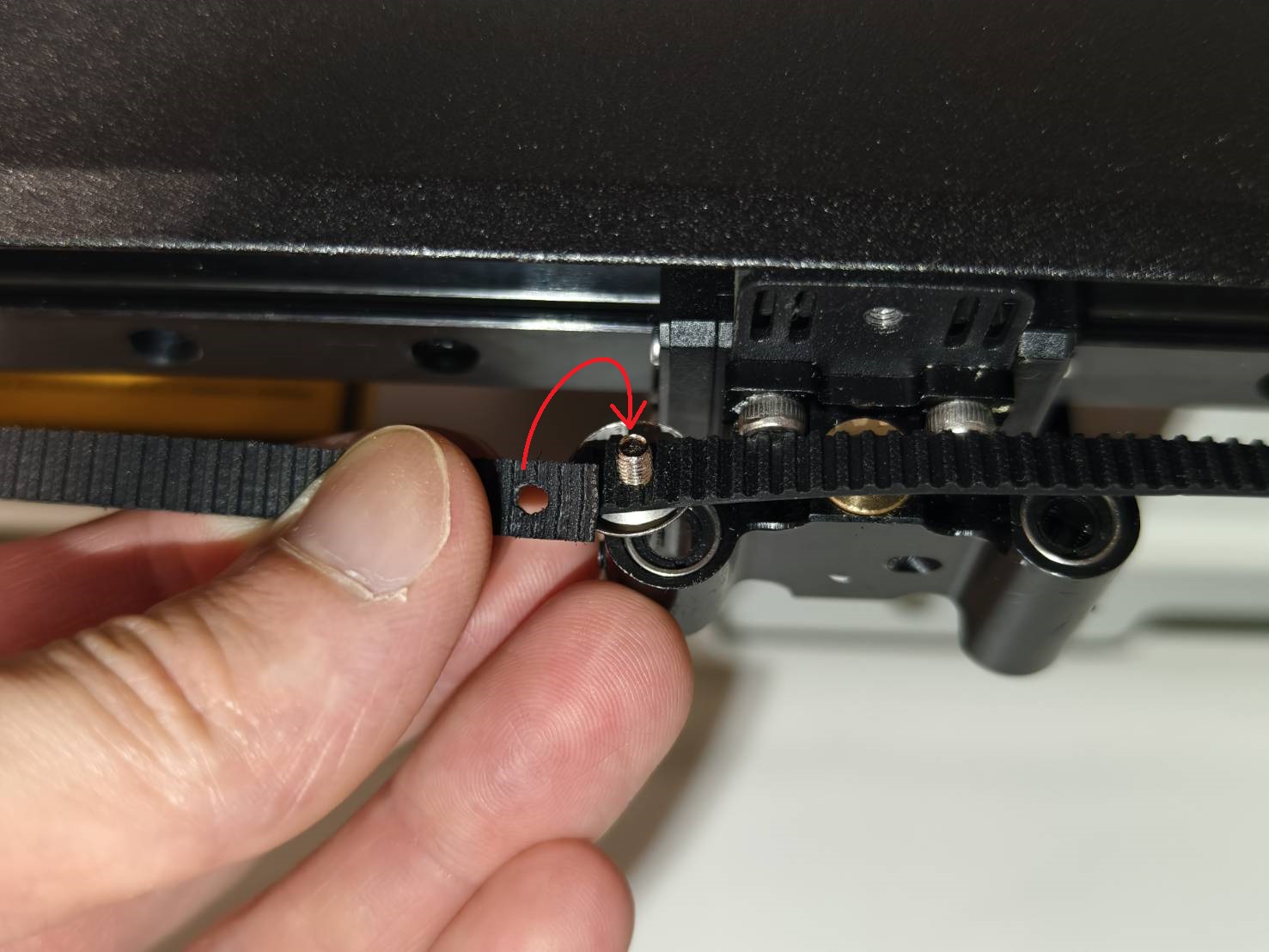

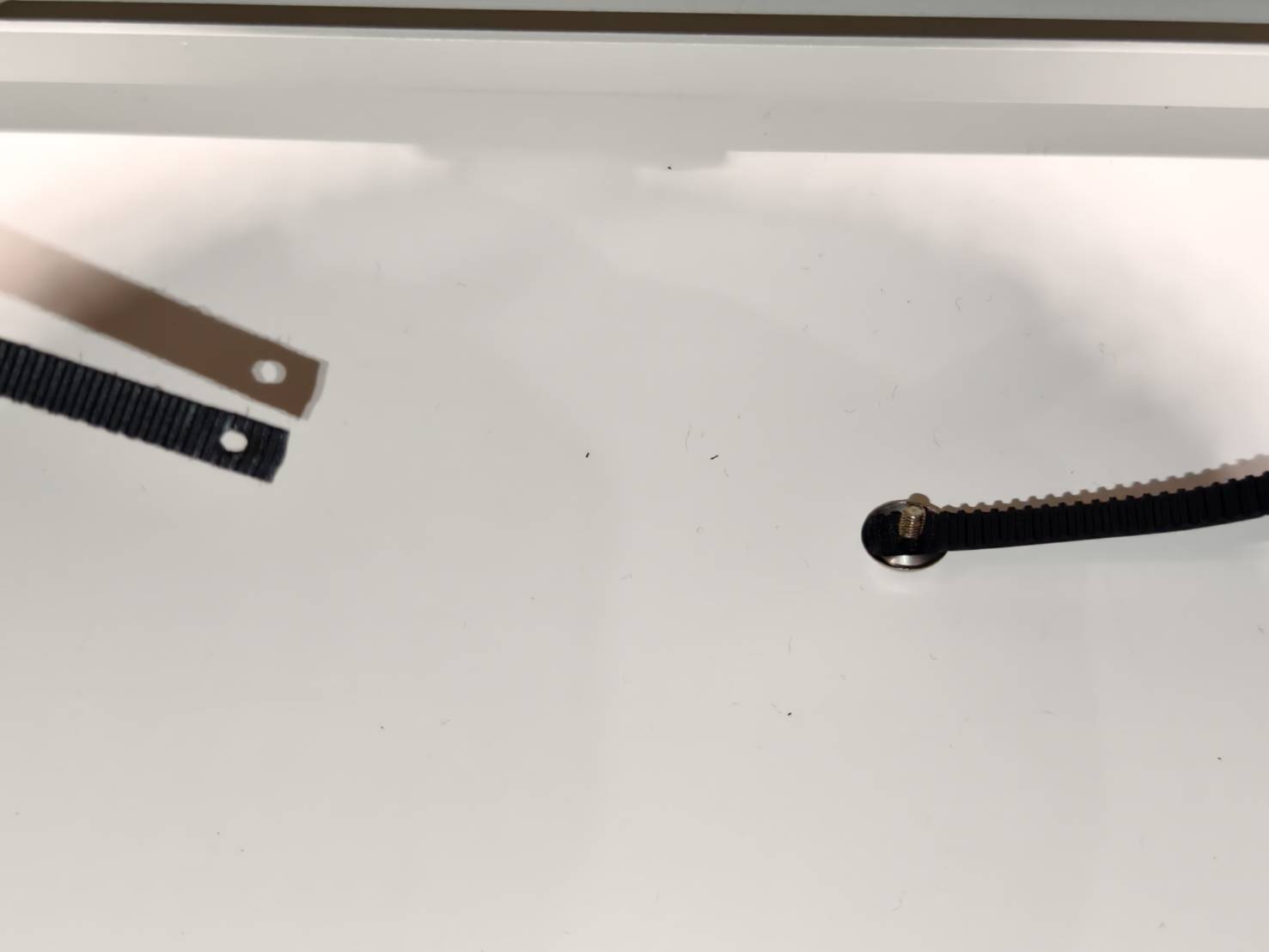

Se la cinghia si stacca come mostrato nell'immagine, l'unico modo per risolvere il problema è avvicinare forzatamente i due lati per reinserire la vite nei fori.
Assicurarsi che il lato dentato della cinghia sia rivolto verso l'interno del telaio.
Si consiglia di eseguire questa operazione in due persone, poiché la cinghia potrebbe essere molto tesa.
Passo 10

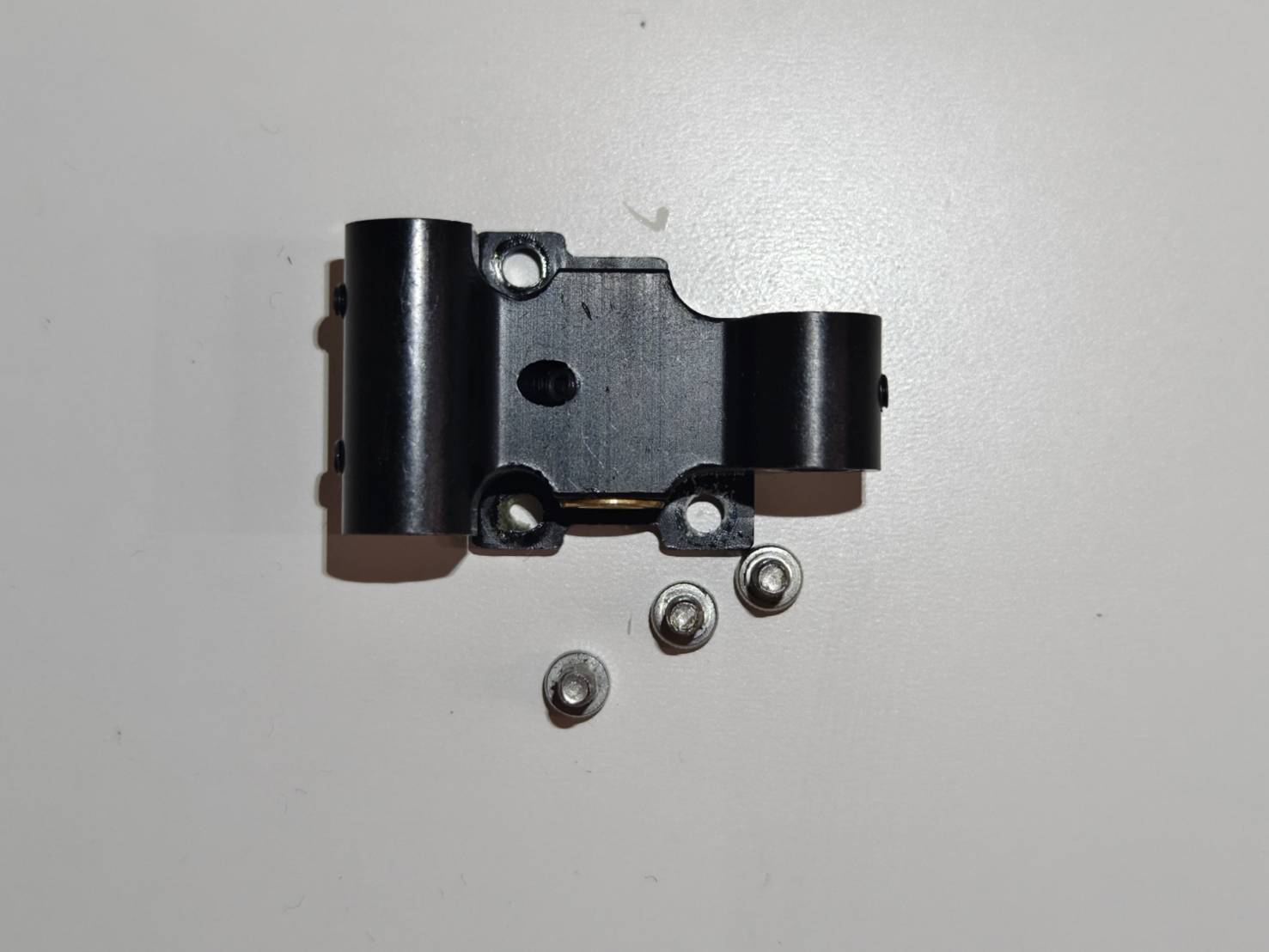

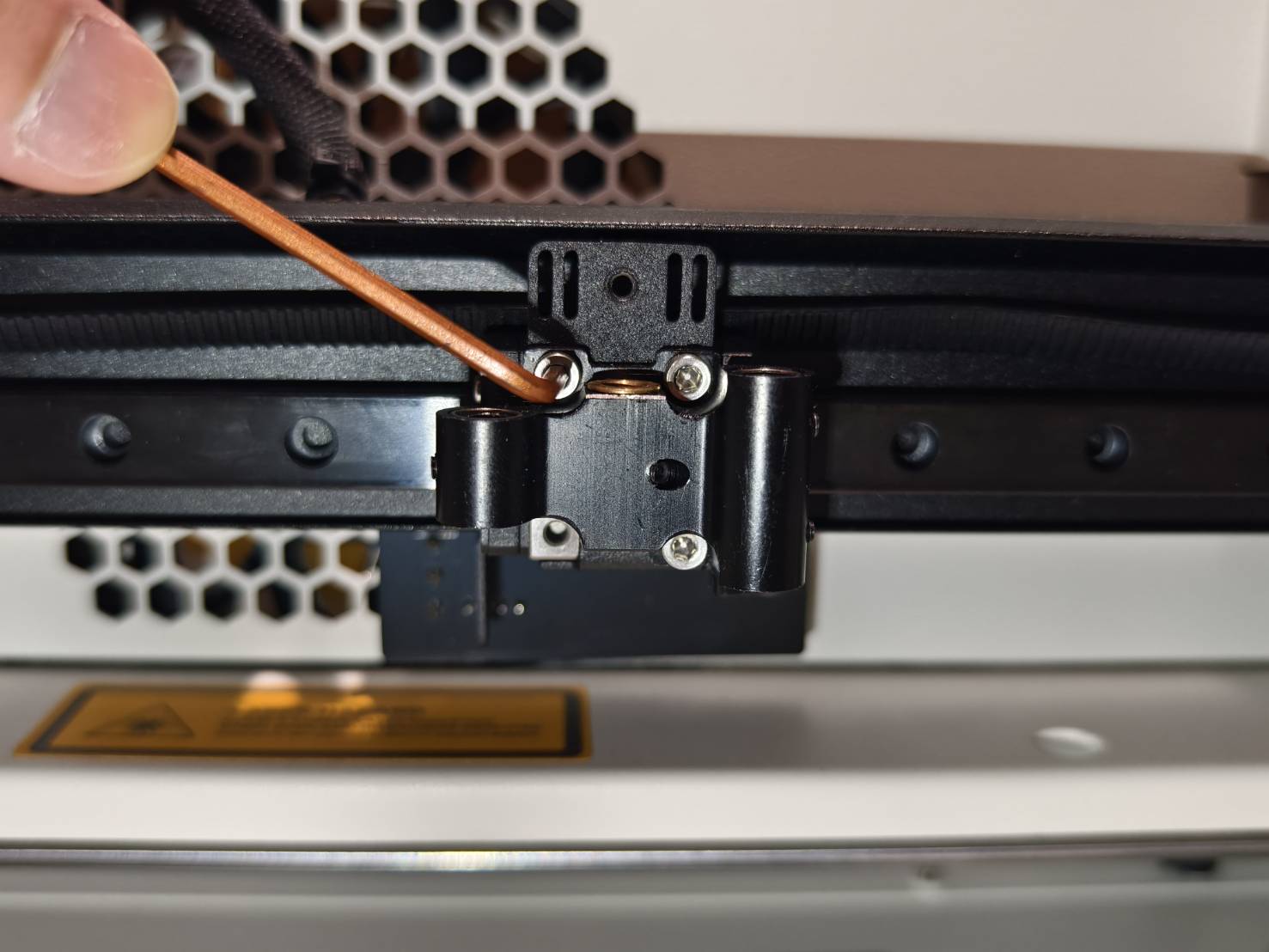

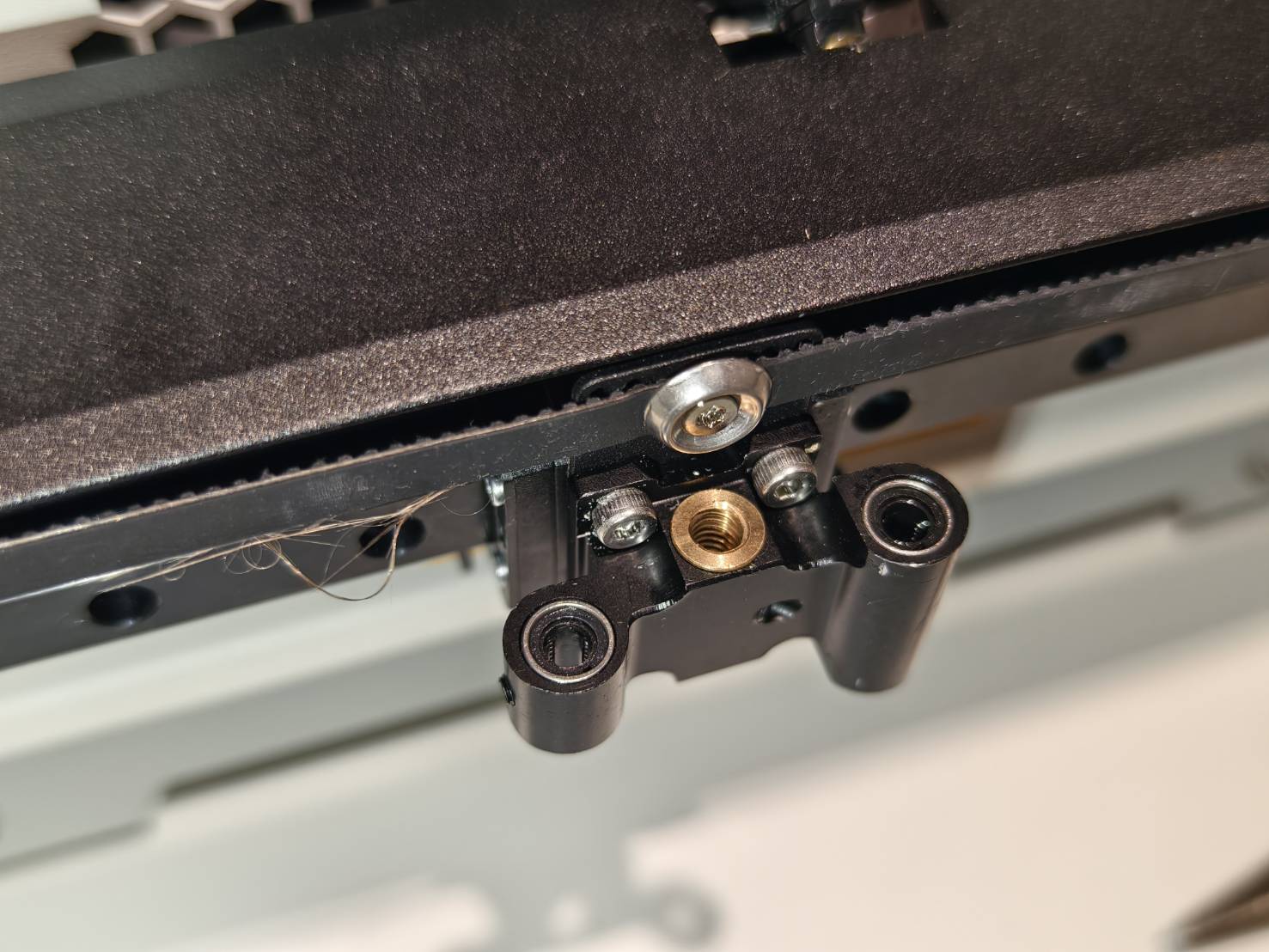

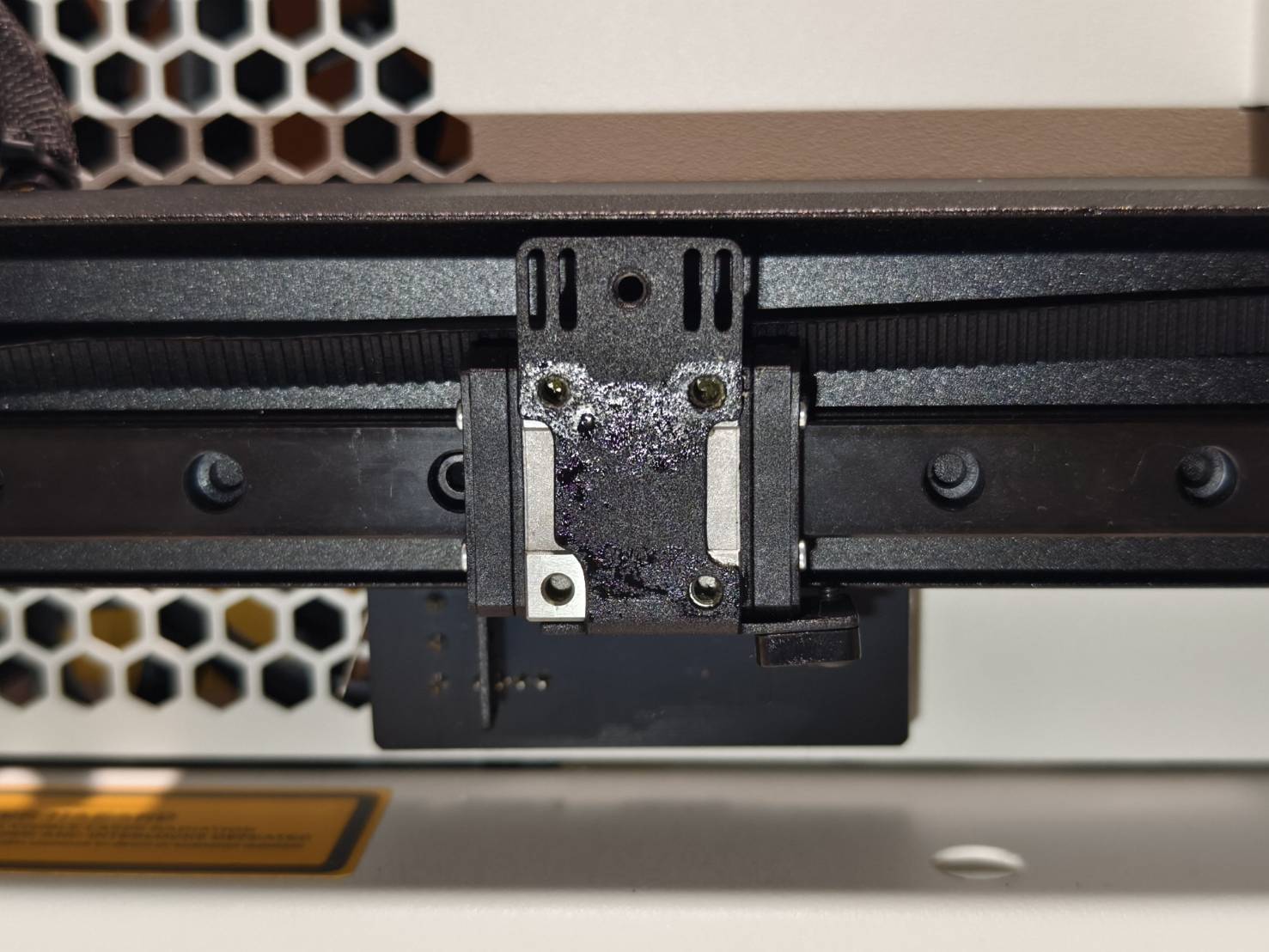

Rimuovere il supporto svitando le viti. (3 viti da 2,5 mm)
Passo 11

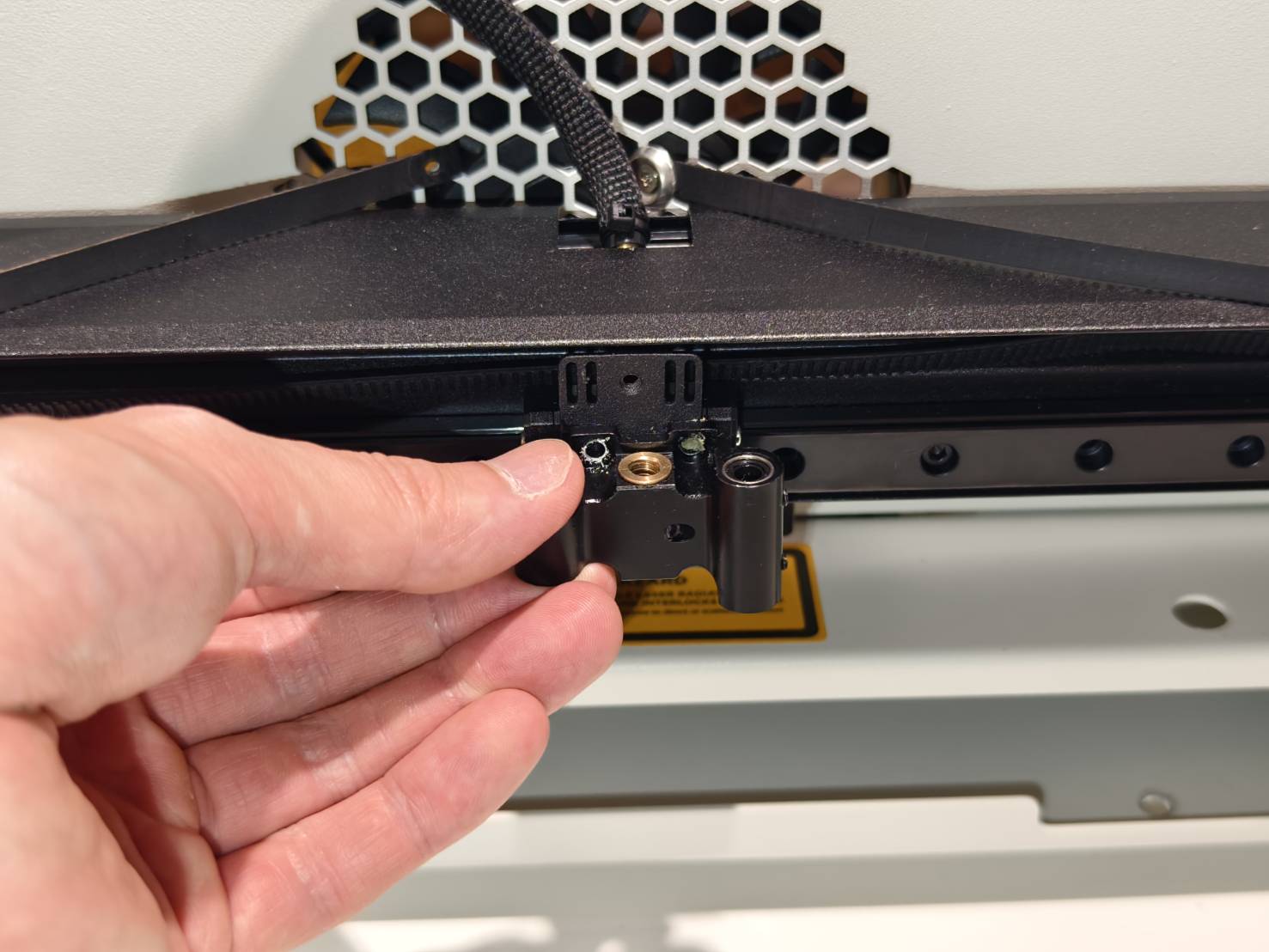

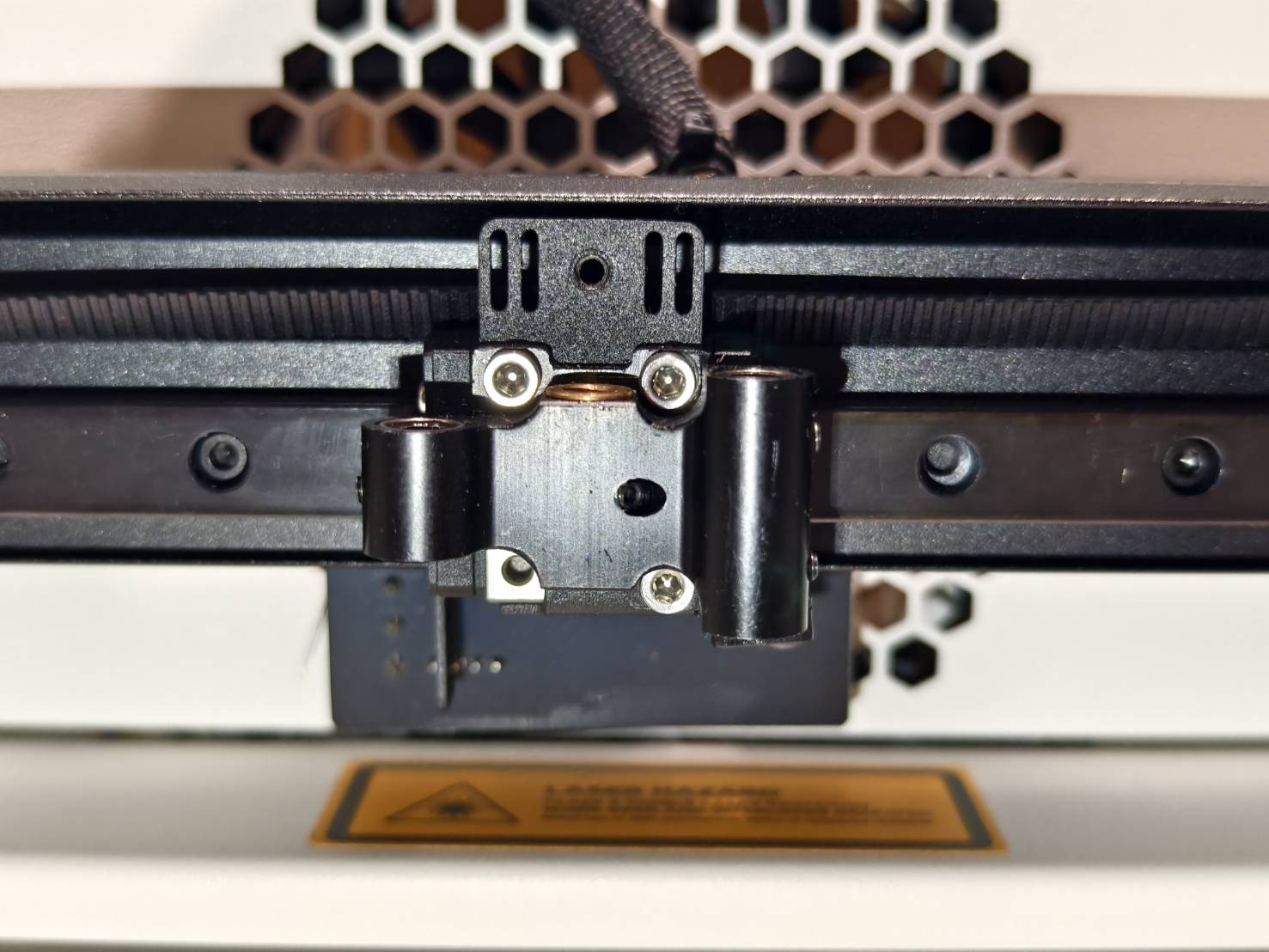

Installare il nuovo supporto utilizzando le stesse viti del passaggio precedente.
Passo 12

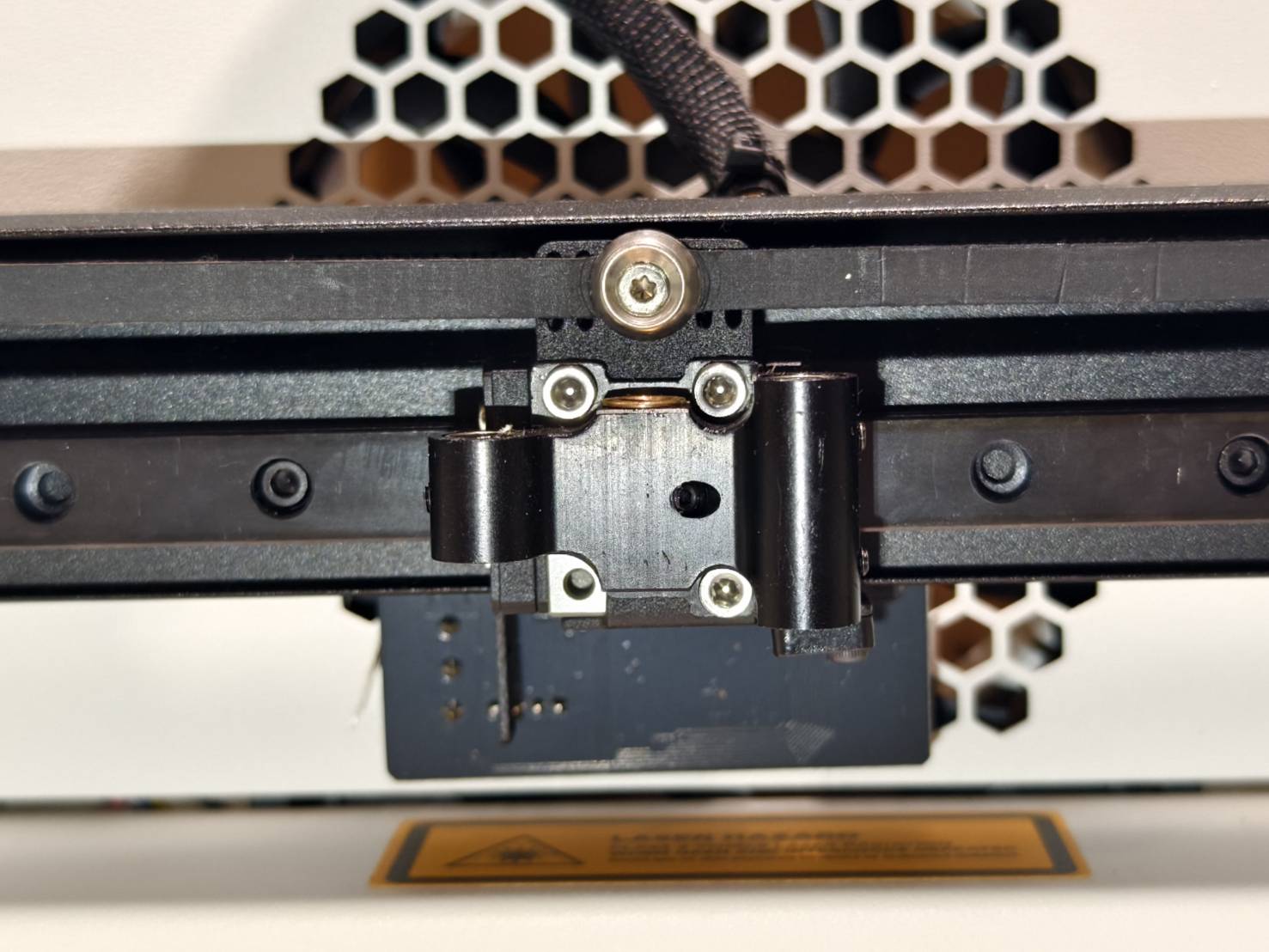

Riavvitare la vite della cinghia.
Passo 13
Tenere la staffa in posizione e ruotare il perno centrale in senso antiorario per installare la staffa con il motore dell'asse Z.
Passo 14
Applicare gli adesivi neri sulla parte superiore degli alberi. Se gli adesivi non sono disponibili, saltare questo passaggio poiché sono opzionali.
Passo 15
Reinstallare il telaio superiore dell'alloggiamento del modulo. (4 viti esagonali da 1,5 mm)
Passo 16
Posizionare la base su un tavolo, assicurandosi che i tenoni sporgano leggermente dal piano del tavolo.
Passo 16.1
Sollevare la macchina con una leggera inclinazione per allineare gli incastri sull'estremità anteriore della macchina con i tenoni sulla base. Inserire i tenoni, quindi posizionare la macchina sul piano del tavolo.
Passo 16.2
Riavvitare queste viti per fissare la base.
Passo 17
Reinstallare il tubo dell'aria.
Passo 18
Reinstallare la molla sulla cinghia dell'asse X.
Passo 19
Ricollegare questi cavi.
#END
