Descrizione

Questo articolo fornisce una guida dettagliata su come avviare un'operazione di incisione utilizzando l'Auto Feeder con Beambox II configurato con l'add-on Extension Pocket (Piedini) e l'add-on Passthrough (Base Aperta). Questa configurazione consente una gestione fluida di materiali più lunghi, supporta oggetti più spessi e massimizza l'efficienza attraverso l'alimentazione automatica.
Si prega di seguire attentamente le istruzioni relative a questa configurazione specifica.

Pagina esplicativa della configurazione dell'Auto Feeder

Disimballaggio:

Contenuto del pacchetto Auto Feeder
#	Nome dell'articolo	Descrizione	Q.tà
1	Feeder	La componente principale che controlla il movimento del materiale e il percorso di incisione.	1 pz
2	Binario	Componente con ruote a sfera bianche integrate, che permettono al materiale di scorrere agevolmente.	5 pz
3	Trave di fissaggio del binario	Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura.	1 pz
4	Cinghia	È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento.	1 pz
5	Morsetto della cinghia	È il dispositivo di fissaggio utilizzato per bloccare la posizione della cinghia.	2pz
6	Connettore del binario	Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore.	6pz
7	Rulli guida laterali	Sono utilizzati per limitare la posizione del materiale ed evitare deviazioni indesiderate.	1 set
8	Piattaforma per rulli guida laterali	È la piattaforma su cui verranno posizionati i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale.	2pz
9	Rialzo per binario	Può essere considerato come un supporto utilizzato per sollevare l'intero sistema.	5 pz
10	Adattatore	È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore.	1 pz
11	Magnete per binario	Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare il sistema alla macchina.	4 pezzi
12	Staffa di posizionamento a L	Il magnete sarà installato sulla staffa per aderire alla macchina.	2pz
13	Dado a T M5	Fungerà da dado per il magnete.	4 pezzi
14	Morsetto per guida	Sarà utilizzato per fissare il setup sulla macchina. Alcuni setup non richiederanno questa parte.	1 pz
15	Cavo	Il cavo per collegare la macchina all'adattatore.	1 pz
16	Vite M5*6	Vite corta	6pz
17	Vite M5*12	Vite media	6pz
18	Vite M5*22	Vite lunga	6pz
19	Cacciavite esagonale M4	Questo strumento è utilizzato per l'installazione del setup.	1 pz
20	Chiave esagonale da 2,5 mm	Questo strumento è utilizzato per l'installazione del setup.	1 pz
21	Chiave esagonale da 2 mm	Questo strumento è utilizzato per l'installazione del setup.	1 pz
22	Chiave a forchetta da 10 mm	Questo strumento è utilizzato per regolare o sostituire la ruota dell'alimentatore.	1 pz
23	Ruota a sfera bianca	Questo è il ricambio per le ruote a sfera bianche integrate nelle guide.	3 pezzi

Passaggio B1

Installare l'add-on passthrough seguendo le istruzioni riportate di seguito.
(Assicurarsi che la lente di messa a fuoco sia impostata sul valore predefinito per ottenere una distanza focale di 4 mm.)
Beambox II - Add-on Passthrough e Fondo Aperto

Passaggio B2

Installare l'add-on BB2 Extension Pocket (piedini), seguendo le istruzioni riportate di seguito.
Guida all'installazione dell'Extension Pocket
(È necessario installare solo i piedini. Ignorare il coperchio inferiore e la parte della tasca. )

Passaggio A2.1

Dopo aver installato l'add-on Extension Pocket (piedini), spegnere la macchina e scollegare il cavo di alimentazione.

Passaggio B3

Individuare l'estrusione principale (quella con la cinghia) e rimuovere i blocchi di collegamento argentati.

Passaggio B4

Allentare la cinghia e individuare il lato più lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.

Lato corto della cinghia	Lato lungo della cinghia

Nel frattempo, si prega di serrare il fermo della cinghia sul lato corto.

Passaggio B5

Inserire l'estrusione principale nella puleggia con il lato lungo della cinghia entrando per primo.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È essenziale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.

Passaggio B6

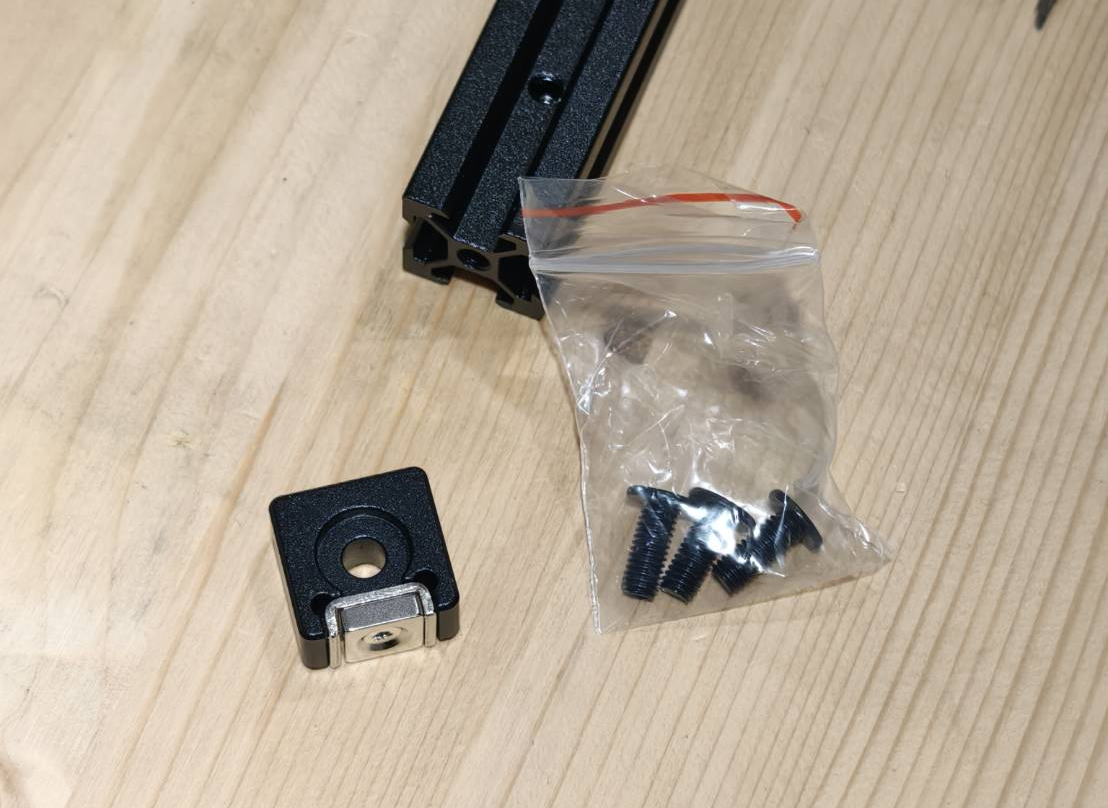

Utilizzare i due blocchi di collegamento argentati precedentemente rimossi. Ogni blocco ha quattro viti. Fissare due viti sull'estrusione principale e due sull'estrusione di prolunga per ottenere un effetto di serraggio saldo.

(Nota: Assicurarsi che l'estrusione di prolunga abbia ruote bianche, poiché le ruote servono per il movimento degli alimentatori. I blocchi di collegamento devono essere sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)

A seconda della lunghezza del materiale, decidere se installare ulteriori estrusioni in alluminio di prolunga.

Passaggio B7

Installare il morsetto sul lato corto della cinghia. I magneti argentati devono essere rivolti verso l'alto, come il lato superiore delle ruote bianche.

Passaggio B8

Installare i piedini dell'alimentatore.

È possibile installarne uno, due o più, a seconda della lunghezza dell'alimentatore. Più lungo è, più piedini saranno necessari. L'obiettivo è rendere l'alimentatore il più stabile possibile.

Passaggio B9

Installare l'alimentatore nella macchina utilizzando il morsetto.
Il morsetto andrà posizionato su un pezzo di lamiera metallica. Stringere le viti per fissarlo saldamente.

L'altezza dei piedini può essere regolata se risultano troppo corti o troppo lunghi.

Assicurarsi che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo della cinghia e reinserire l'alimentatore.

Passo B10

Fissare la cinghia sul lato lungo utilizzando il fermo della cinghia precedentemente rimosso.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)

Assicurarsi che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo della cinghia e reinserire l'alimentatore.

Passo B11 (Opzionale)

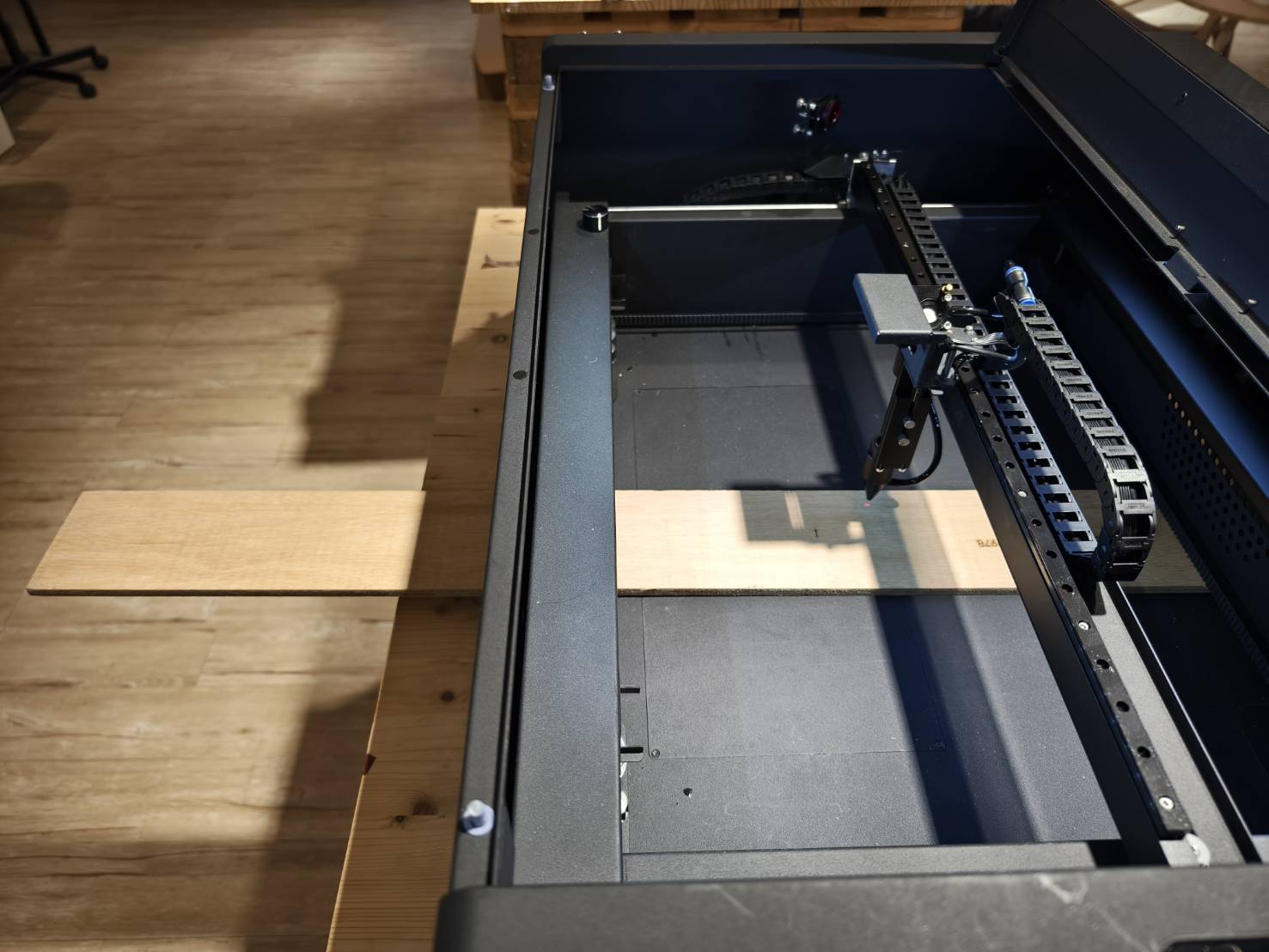

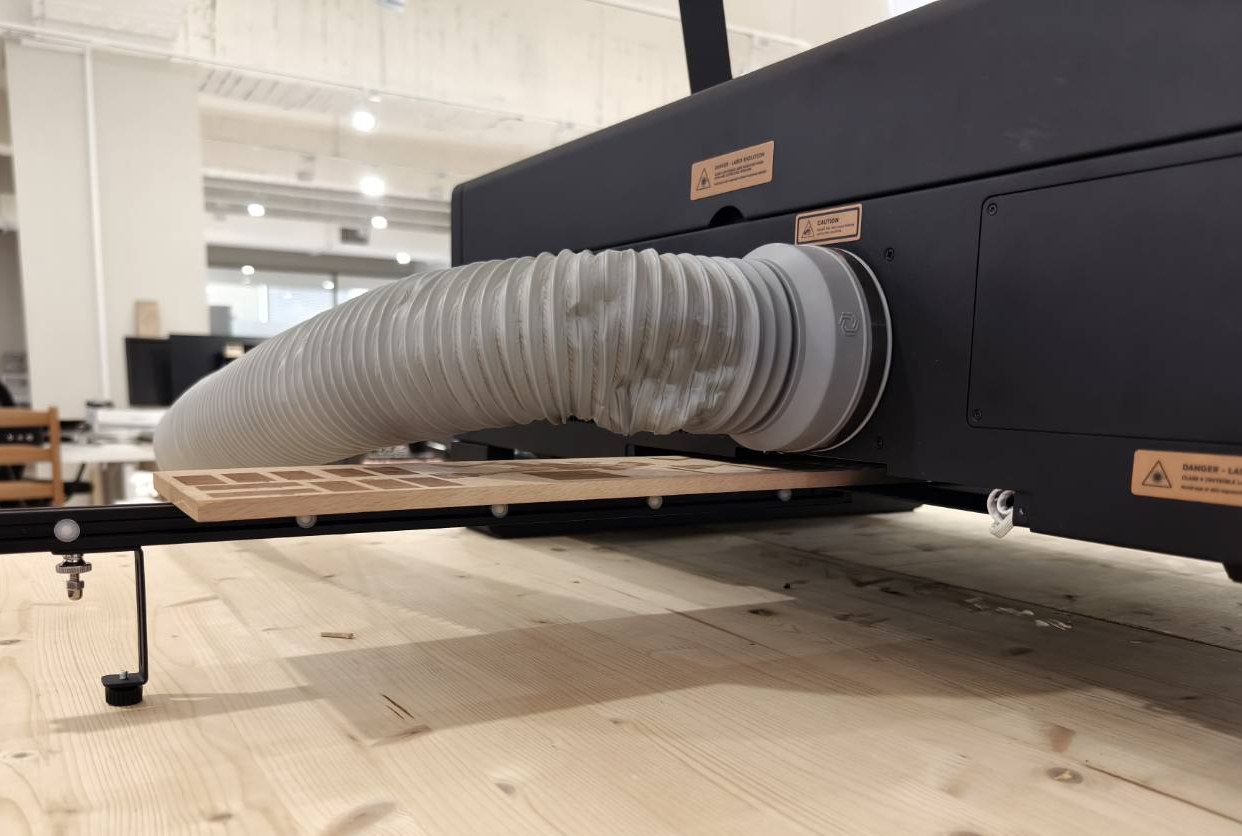

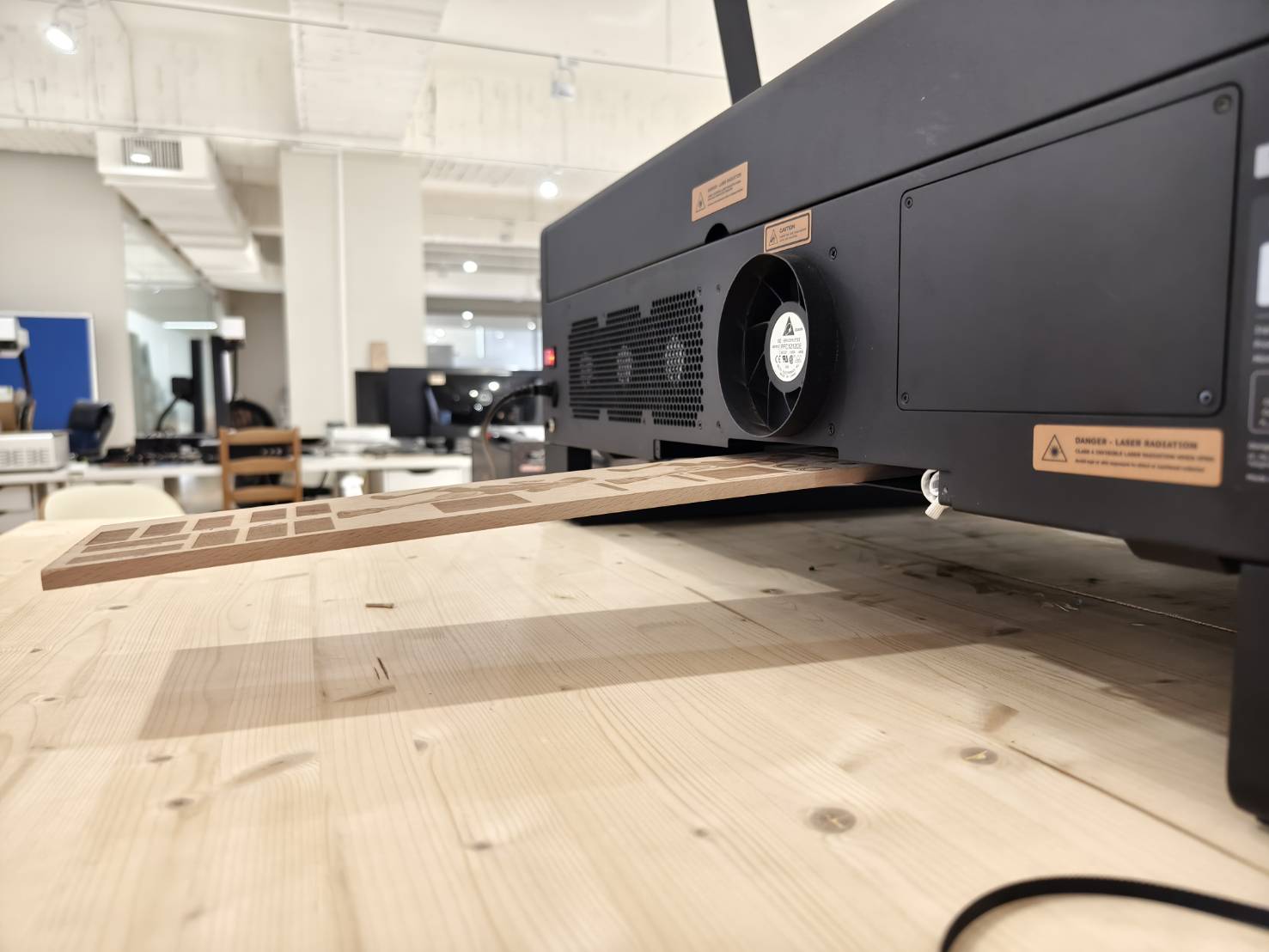

Se il materiale è molto lungo e rischia di cadere dopo essere passato attraverso il retro della macchina, aggiungere un'altra estrusione di prolunga. Se il materiale è relativamente corto, saltare questo passaggio.

Fissare il magnete a una delle estrusioni e installare i piedini di prolunga.

Utilizzare il magnete per fissare l'estrusione alla macchina. L'altezza dei piedini può essere regolata.

Passo B12

Individuare il cavo.

Farlo passare attraverso il foro vicino al finecorsa Y.

Collegare il cavo alla presa sul retro.

Individuare la scatola di trasferimento e collegare l'altra estremità del cavo alla scatola.

Posizionare la scatola nell'angolo inferiore sinistro della macchina.

Passo B13

Tagliare la fascetta fermacavi, se presente, sul cavo dell'alimentatore.

Il cavo passerà attraverso un foro nell'angolo inferiore sinistro della macchina.

Collegare il cavo dell'alimentatore alla scatola.

Riposizionare la scatola.

Passo B14

Posizionare il materiale sull'alimentatore, stringere le viti a testa zigrinata per fissare saldamente il materiale e spingerlo nella macchina.

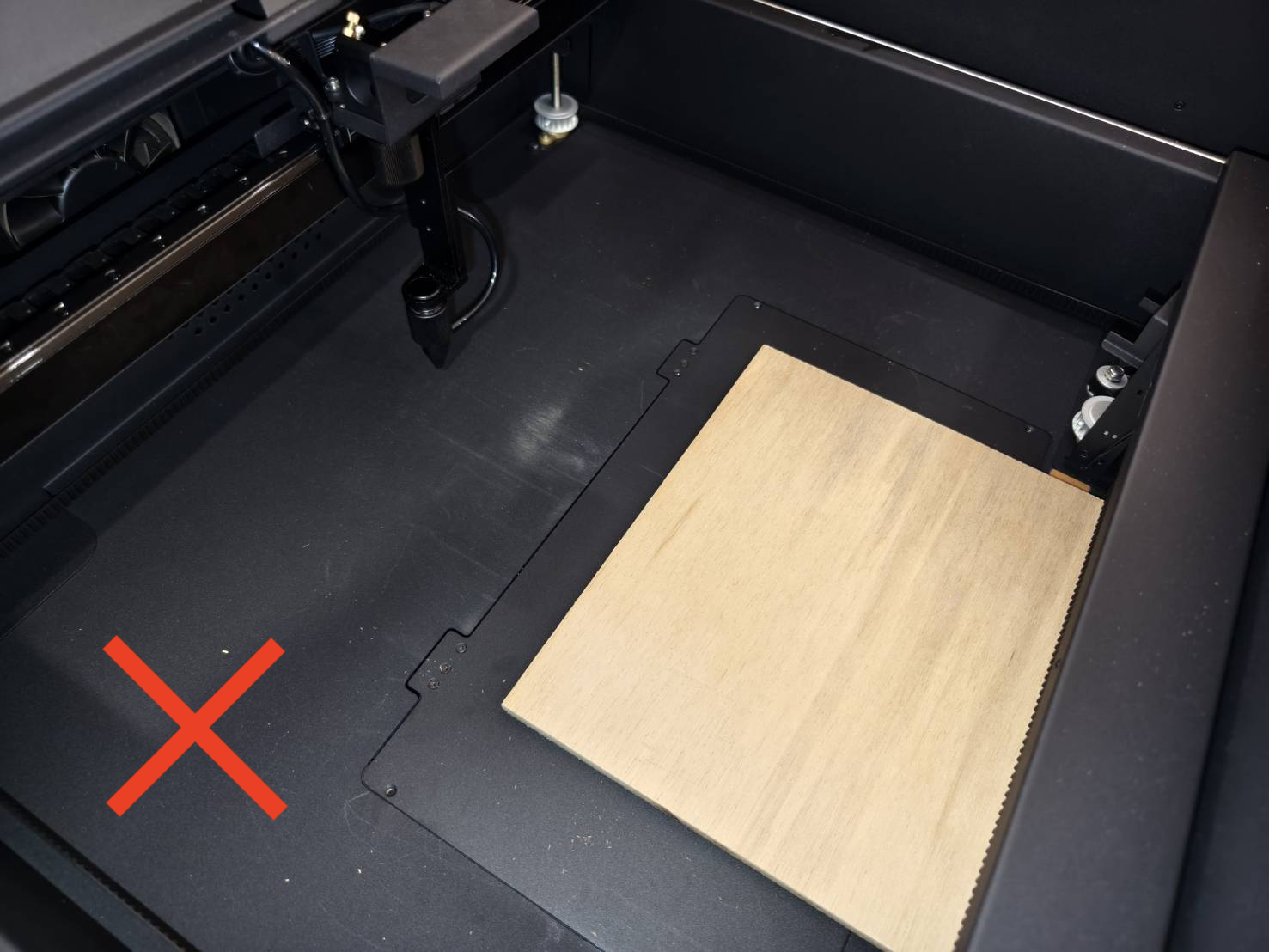

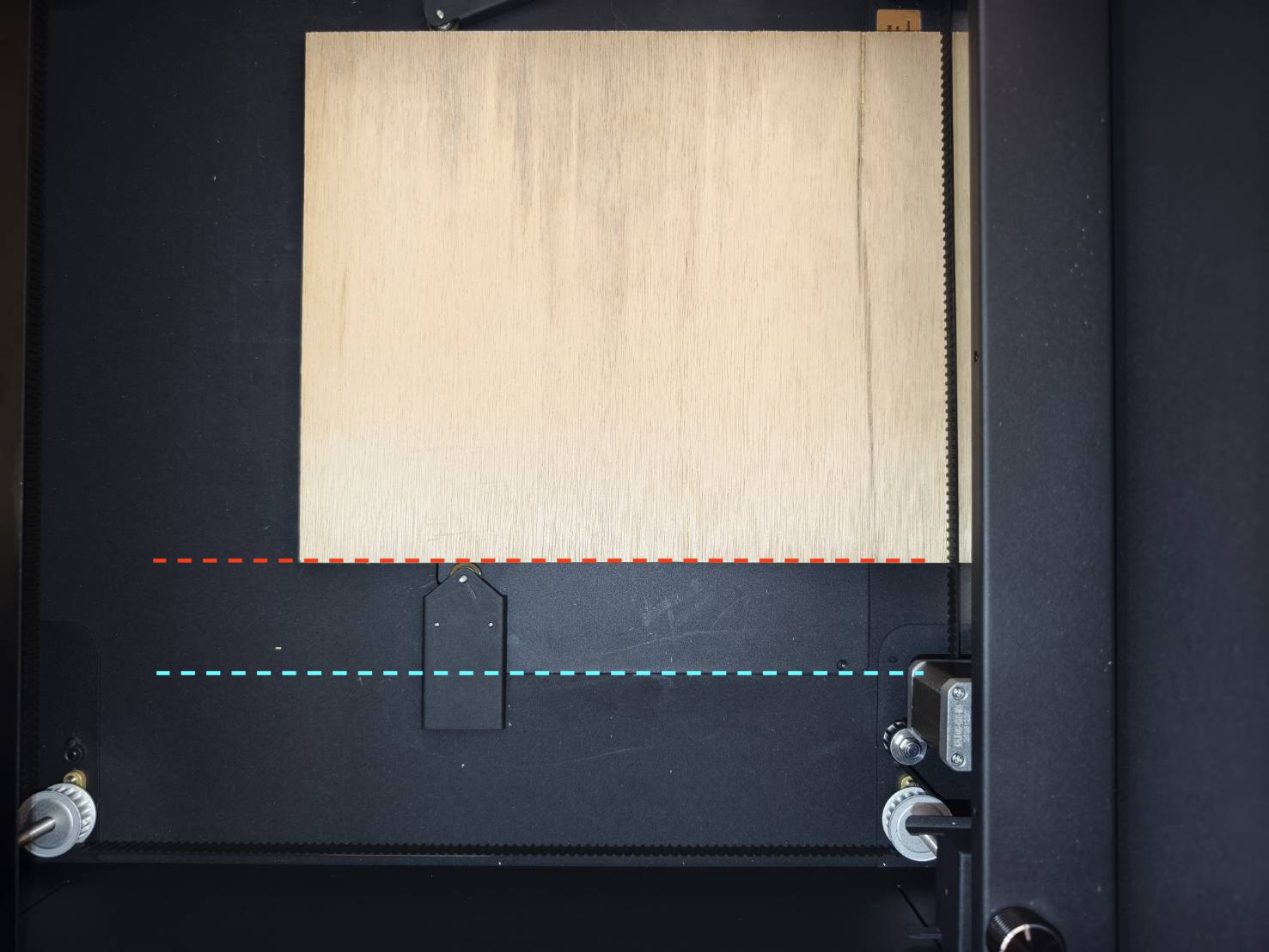

Spingere il materiale fino a coprire completamente la piastra inferiore per evitare di urtare il bordo in caso di spazio o disallineamento tra la piastra e l'apertura.

Passo B15

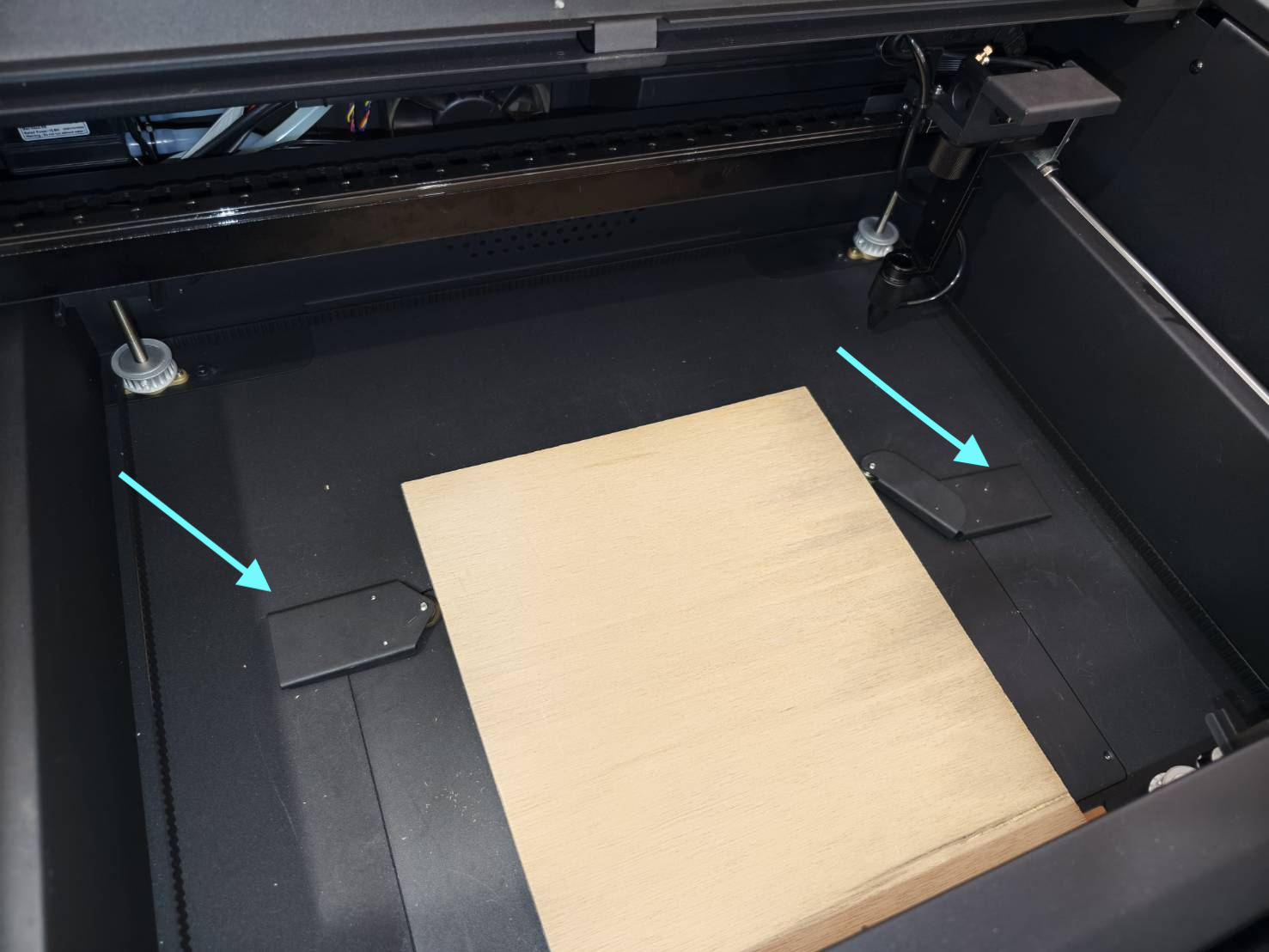

Individuare il dispositivo di fissaggio. Questo strumento serve a fissare il materiale per evitare che si sposti dalla sua posizione.

Posizionare il dispositivo di fissaggio su entrambi i lati del materiale.

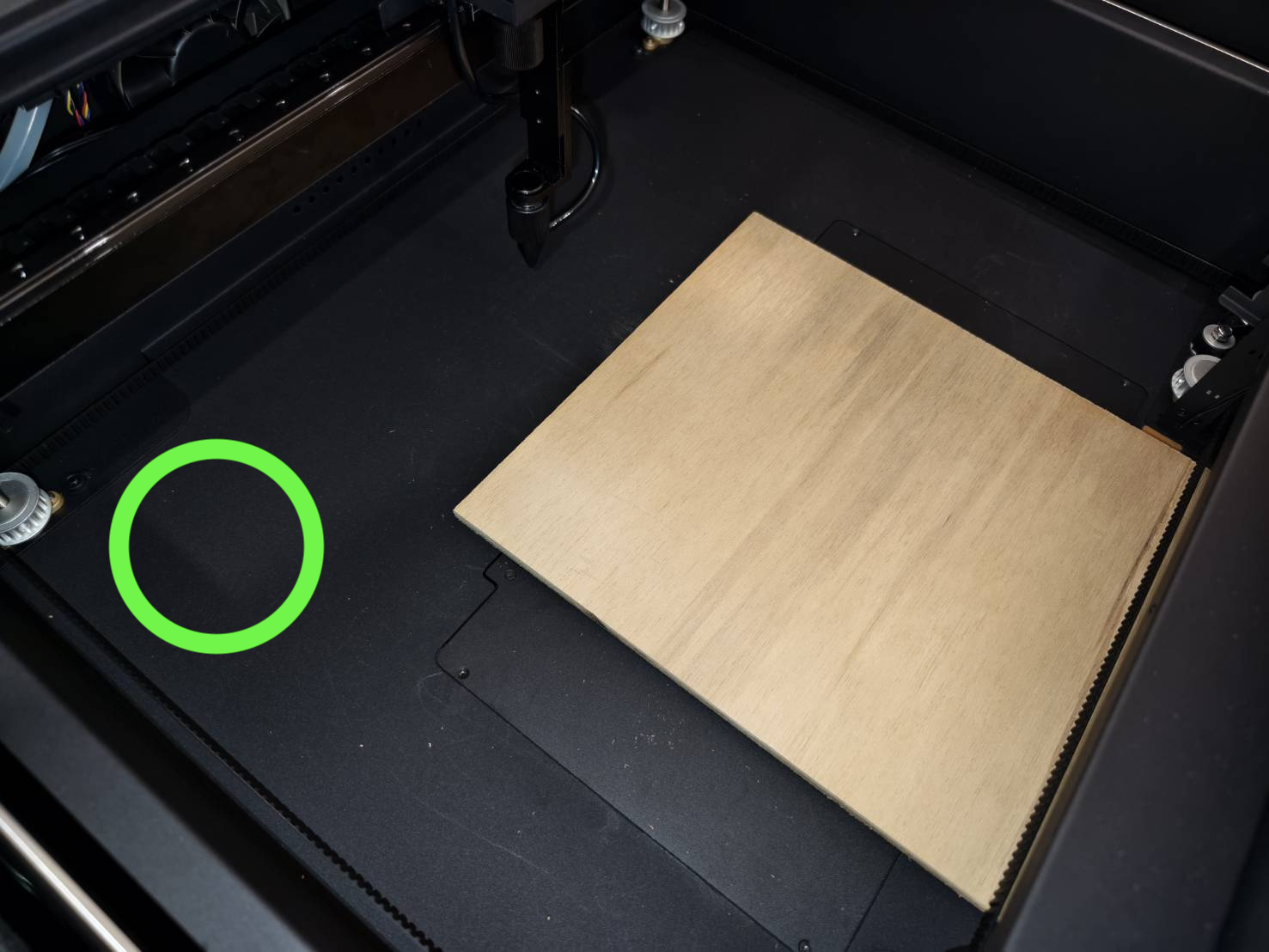

È possibile utilizzare la fessura del coperchio inferiore come riferimento per allineare il materiale in modo rettilineo.

Passo B16

Accendere la macchina.

Passo B17

Assicurarsi che la lente di messa a fuoco sia impostata sulla configurazione predefinita che fornisce una distanza focale di 4 mm.
Se non si sa come verificarlo, consultare questo article.

Per impostazione predefinita, la lente di messa a fuoco sarà nella posizione superiore e avrà una distanza focale di 4 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale sarà di 4 mm.

Passo B18

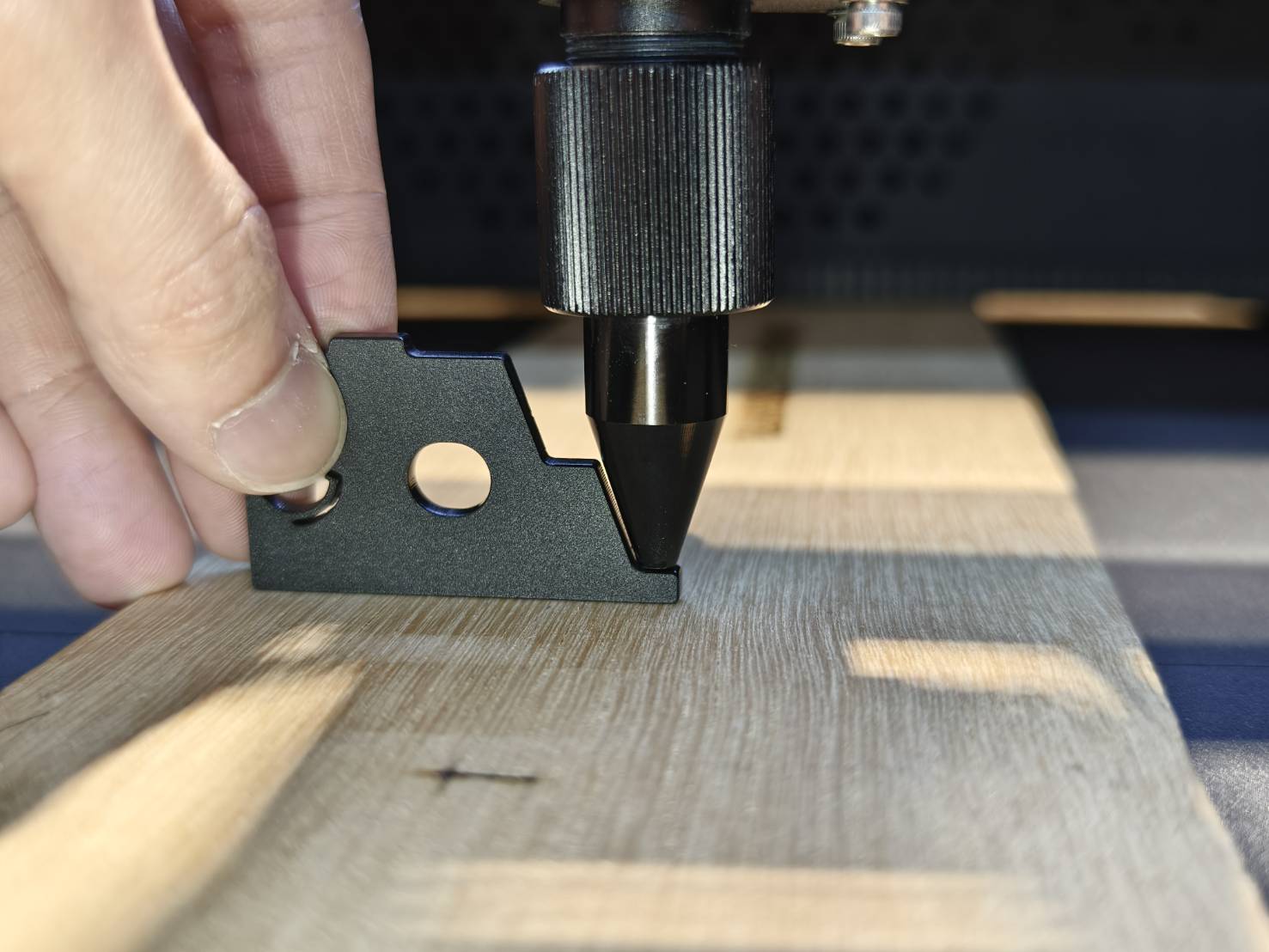

Eseguire la messa a fuoco manuale utilizzando lo strumento apposito. La punta dello strumento ha uno spessore di 4 mm e verrà utilizzata per la messa a fuoco. (Se lo strumento è stato smarrito, è possibile utilizzare le istruzioni per tagliarne uno nuovo autonomamente.)

Passo B19

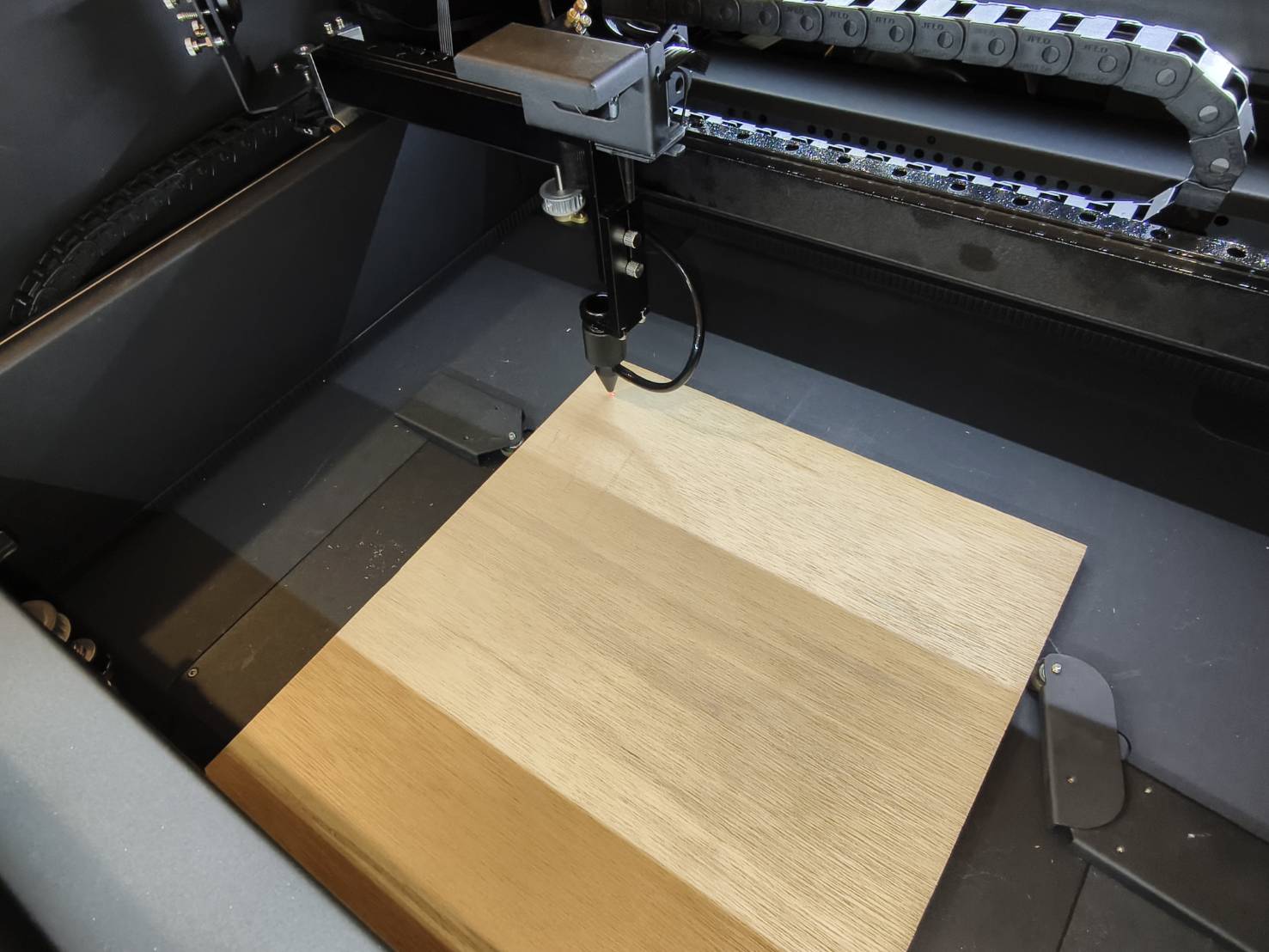

Spostare la testa laser nell'area desiderata per l'incisione o il taglio e chiudere lo sportello.

Passo B20

Assicurarsi di avere le seguenti versioni di software e firmware per utilizzare la funzione rotativa.

*Versione di Beam Studio 2.5.0 o superiore (Guida)*	Versione del firmware 6.0.9 o superiore. (Guida)

Passo B21

Avviare Beam Studio e aprire le Impostazioni del documento.
Impostare la Posizione di partenza sulla Posizione attuale e selezionare in alto a sinistra.

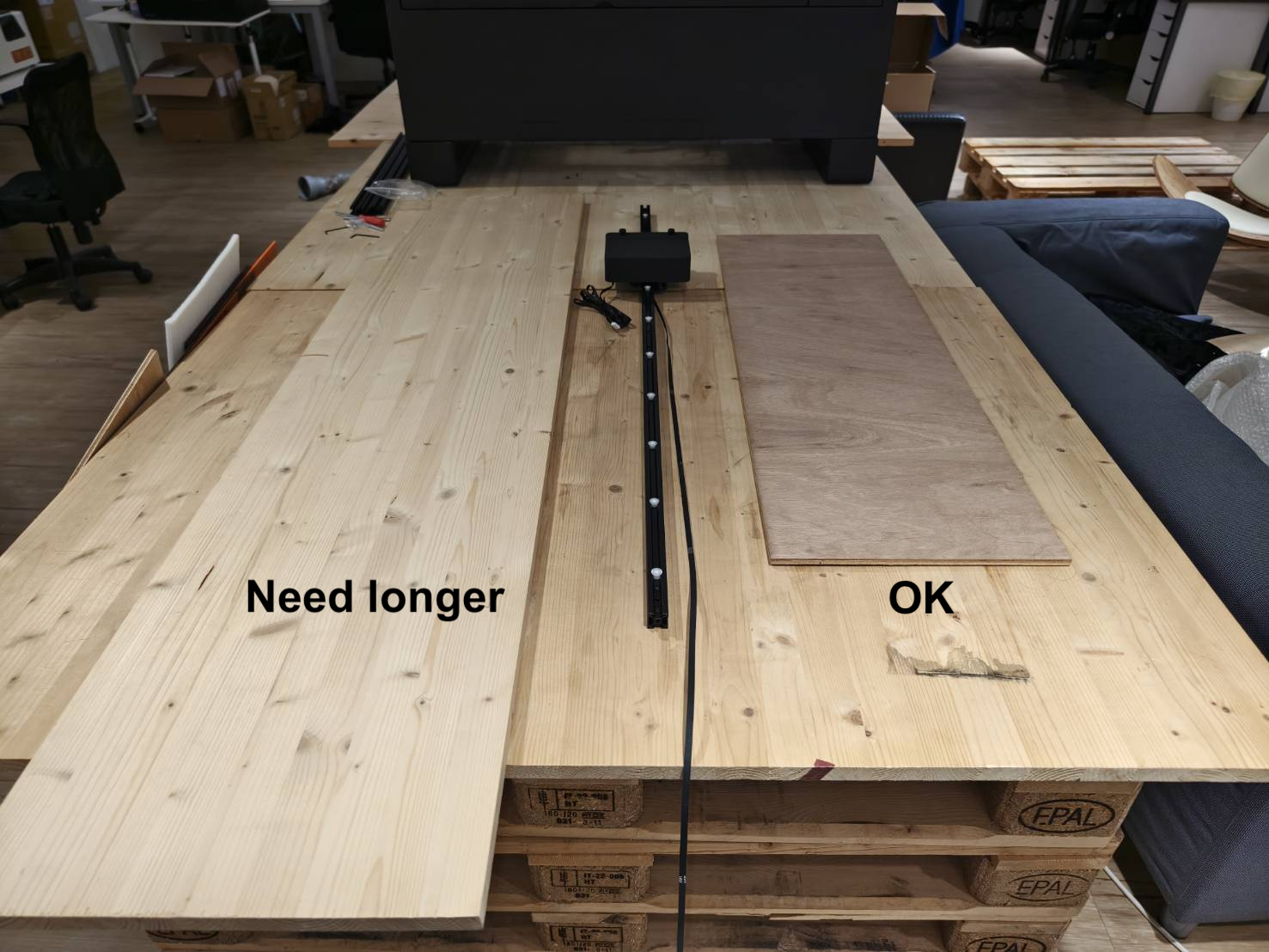

Attivare la funzione Auto Feeder e inserire la lunghezza approssimativa del materiale.
