Descrizione

Questo articolo fornisce una guida dettagliata su come avviare un'operazione di incisione utilizzando l'Auto Alimentatore con Beambox II configurato con l'add-on Passthrough (Base Aperta). Questa configurazione permette una gestione agevole di materiali più lunghi, consentendo una produzione continua e ottimizzando l'efficienza.
Si prega di seguire le istruzioni specifiche per questa configurazione.

Pagina esplicativa della configurazione dell'Auto Alimentatore

Disimballaggio:

Contenuto della confezione Auto Alimentatore
#	Nome dell'articolo	Descrizione	Q.tà
1	Alimentatore	Il componente principale che controlla il movimento del materiale e il percorso di incisione.	1pz
2	Guida	Componente con ruote a sfera bianche integrate che permettono lo scorrimento fluido del materiale.	5pz
3	Barra di fissaggio della guida	Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura.	1pz
4	Cinghia	È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento.	1pz
5	Morsetto della cinghia	È il dispositivo di fissaggio utilizzato per bloccare la posizione della cinghia.	2pcs
6	Connettore del binario	Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore.	6pcs
7	Rulli guida laterali	Sono utilizzati per limitare la posizione del materiale ed evitare deviazioni indesiderate.	1 set
8	Piattaforma per rulli guida laterali	È la piattaforma su cui verranno posizionati i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale.	2pcs
9	Rialzo per binario	Può essere considerato come un supporto utilizzato per sollevare l'intero sistema.	5pz
10	Adattatore	È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore.	1pz
11	Magnete per binario	Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare il sistema alla macchina.	4 pezzi
12	Staffa di posizionamento a L	Il magnete sarà installato sulla staffa per aderire alla macchina.	2pcs
13	Dado a T M5	Fungerà da dado per il magnete.	4 pezzi
14	Morsetto per guida	Sarà utilizzato per fissare il setup sulla macchina. Alcuni setup non richiederanno questa parte.	1pz
15	Cavo	Il cavo per collegare la macchina all'adattatore.	1pz
16	Vite M5*6	Vite corta	6pcs
17	Vite M5*12	Vite media	6pcs
18	Vite M5*22	Vite lunga	6pcs
19	Cacciavite esagonale M4	Questo utensile è utilizzato per l'installazione del setup.	1pz
20	Chiave esagonale da 2,5 mm	Questo utensile è utilizzato per l'installazione del setup.	1pz
21	Chiave esagonale da 2 mm	Questo utensile è utilizzato per l'installazione del setup.	1pz
22	Chiave a forchetta da 10 mm	Questo utensile è utilizzato per regolare o sostituire la ruota dell'alimentatore.	1pz
23	Ruota a sfera bianca	Questo è il ricambio per le ruote a sfera bianche integrate nelle guide.	3 pezzi

Fase A1

Installare gli add-on passthrough e open bottom, seguendo le istruzioni riportate di seguito.
(Assicurarsi che la lente di messa a fuoco sia impostata sul valore predefinito per ottenere una distanza focale di 4 mm.)
Beambox II - Add-on Passthrough e Open Bottom

Fase A2

Spegnere la macchina e scollegare il cavo di alimentazione.

Fase A3

Individuare l'estrusione principale (quella con la cinghia) e rimuovere i blocchetti di collegamento argentati.

Fase A4

Allentare la cinghia e individuare il lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.

Lato corto della cinghia	Lato lungo della cinghia

Nel frattempo, serrare il fermo della cinghia sul lato corto.

Fase A5

Inserire l'estrusione principale nella puleggia con il lato lungo della cinghia entrando per primo.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.

Passo A6

Utilizzare i due blocchi di collegamento argentati precedentemente rimossi. Ogni blocco ha quattro viti. Fissare due viti sull'estrusione principale e due sull'estrusione di estensione per ottenere un solido effetto di serraggio.

(Nota: Assicurarsi che l'estrusione di estensione abbia ruote bianche, poiché queste servono per lo spostamento degli alimentatori. I blocchi di collegamento devono essere sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)

In base alla lunghezza del materiale, decidere se installare ulteriori estrusioni in alluminio di estensione.

Passo A7

Installare il morsetto sul lato corto della cinghia. I magneti argentati devono essere rivolti verso l'alto, come il lato corrispondente delle ruote bianche.

Passo A8

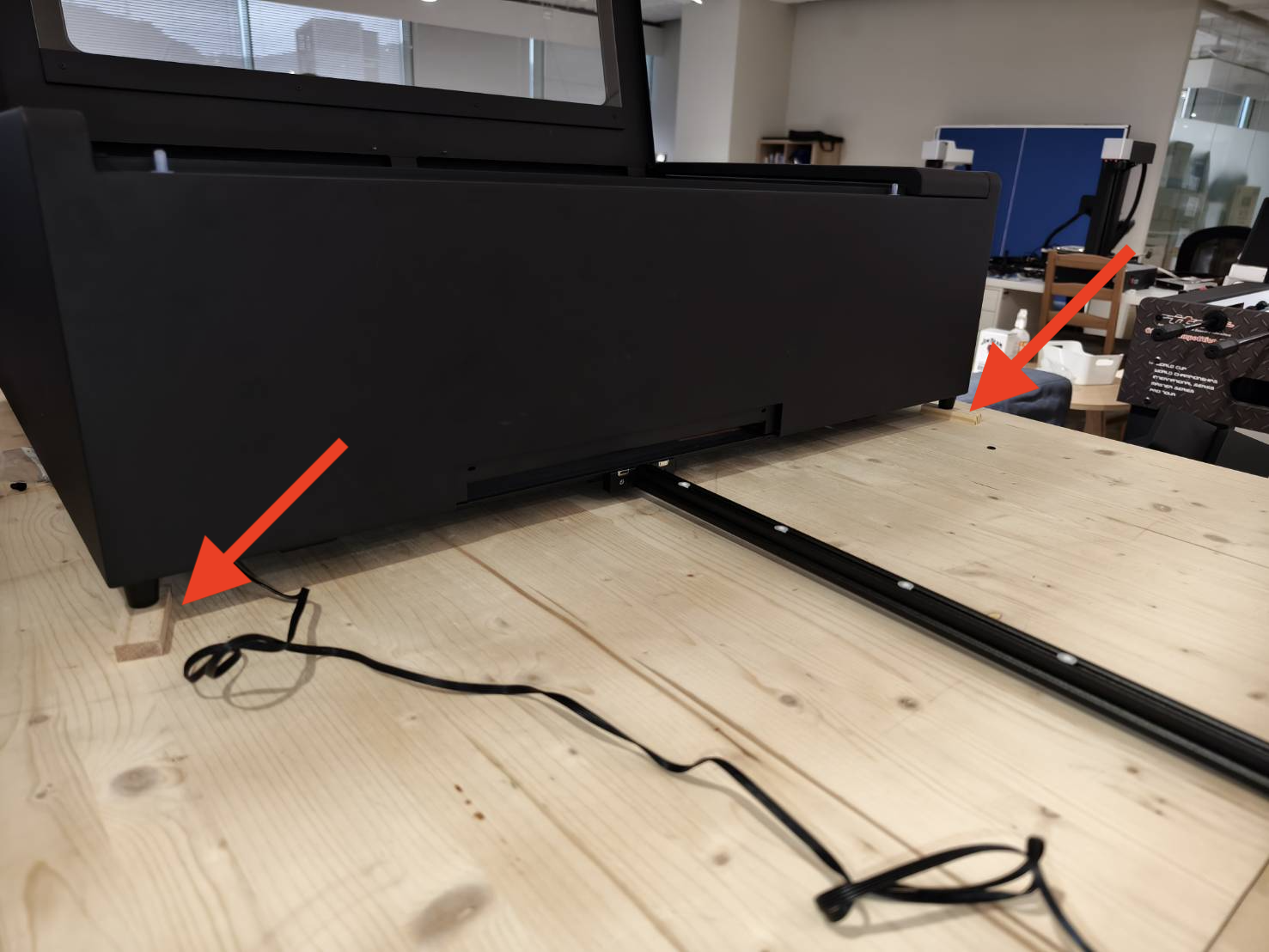

Sollevare la macchina con materiali o qualsiasi oggetto che abbia uno spessore di 12mm - 15mm.

Passo A9

Installare l'alimentatore nella macchina con il morsetto.
Il morsetto andrà su un pezzo di lamiera metallica; stringere le viti per fissarlo saldamente.

Assicurarsi che la cinghia sia ben agganciata sulla puleggia. In caso contrario, rimuovere il fermo della cinghia e reinserire nuovamente l'alimentatore.

Passo A10

Fissare la cinghia sul lato lungo con il fermo della cinghia rimosso in precedenza.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)

Verificare che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo della cinghia e reinserire l'alimentatore.

Passo A11 (Facoltativo)

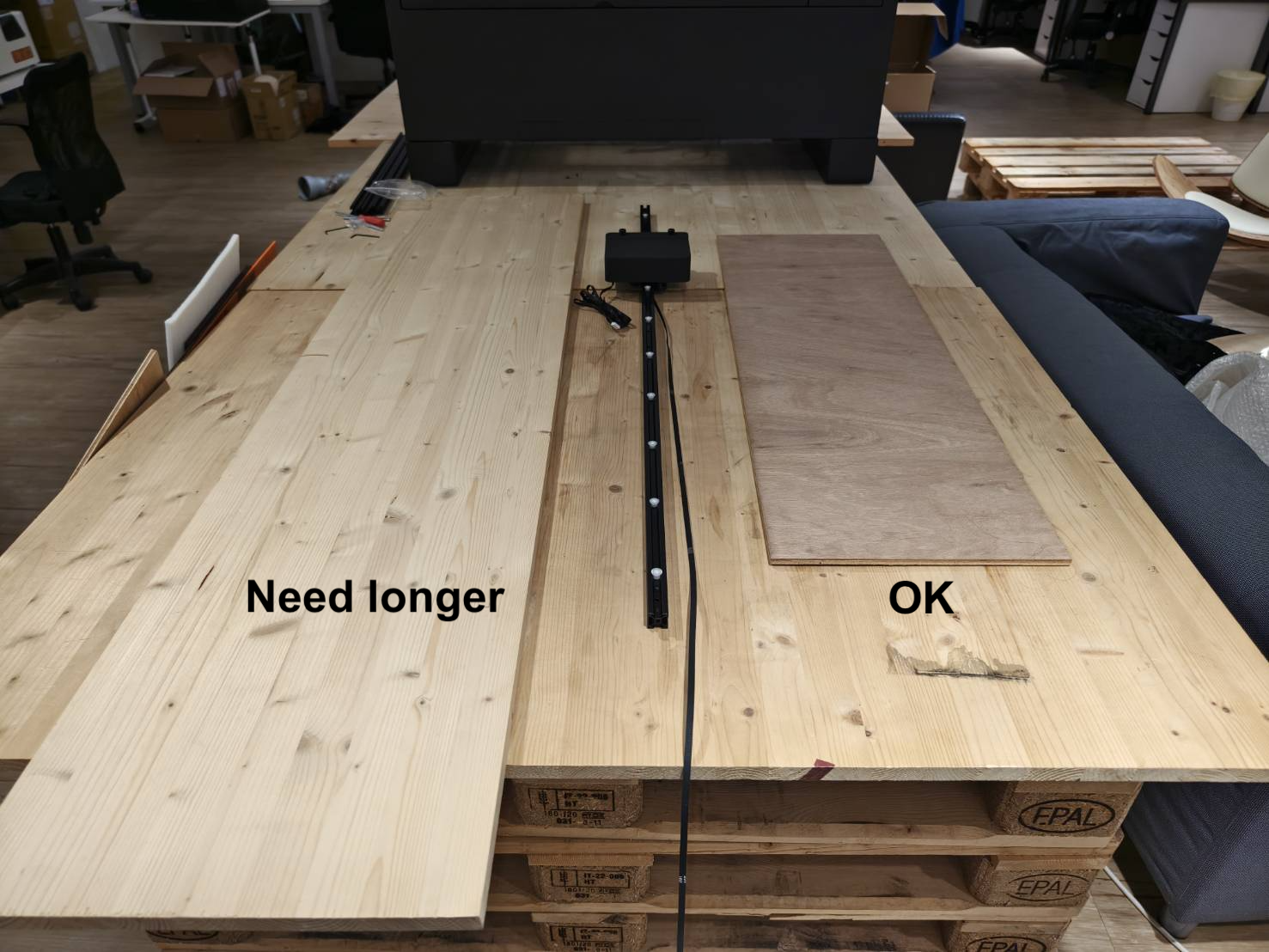

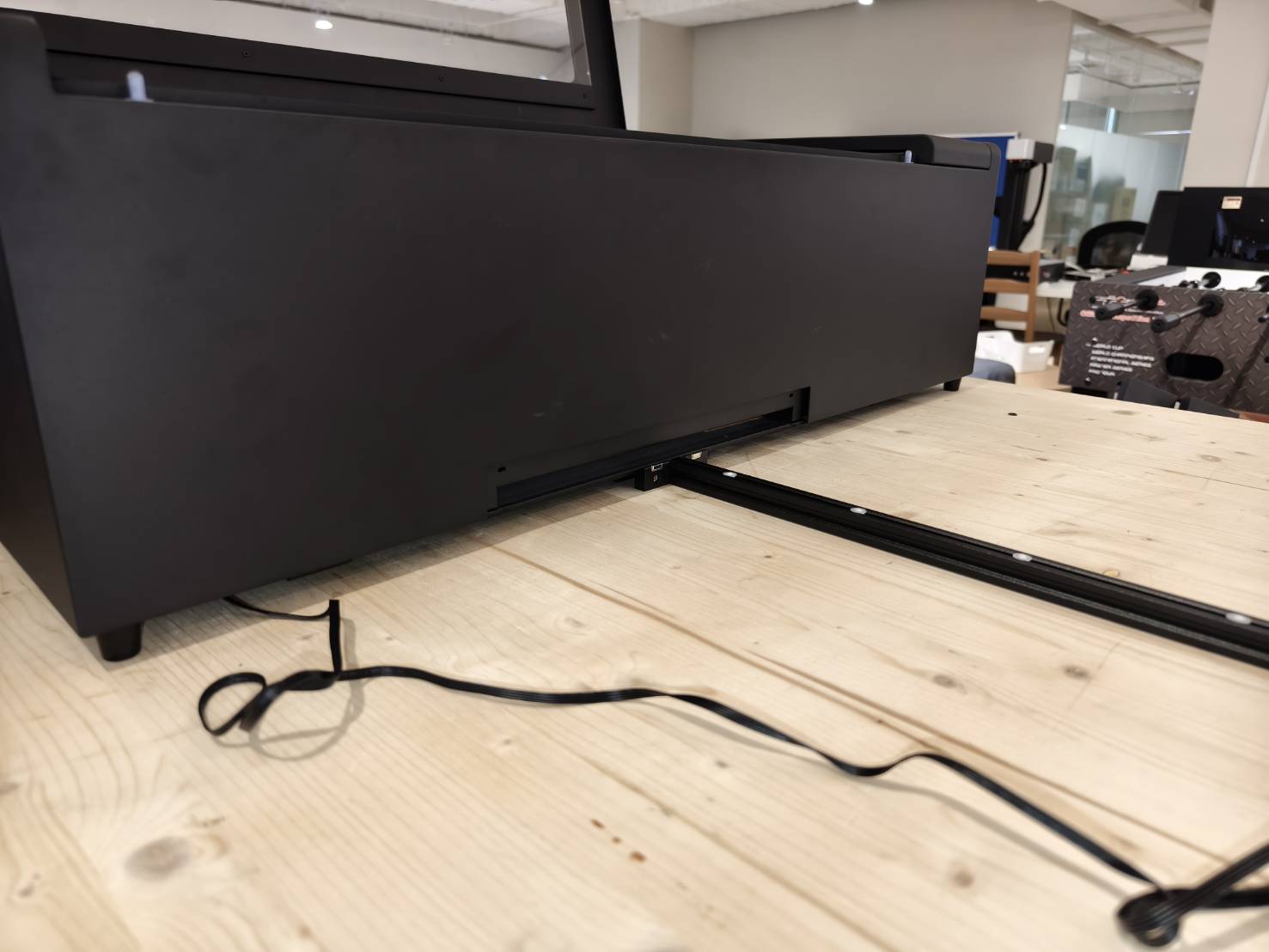

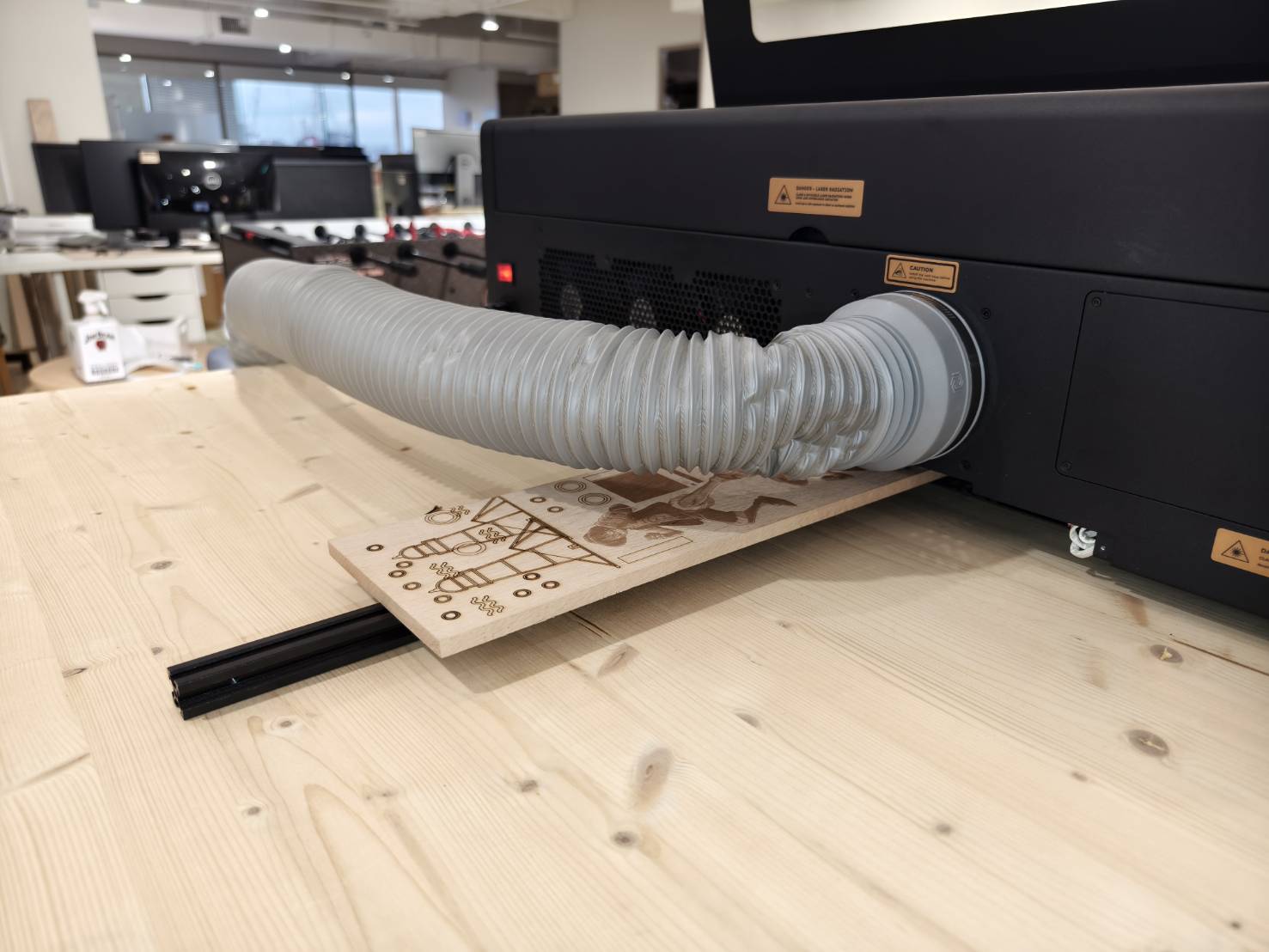

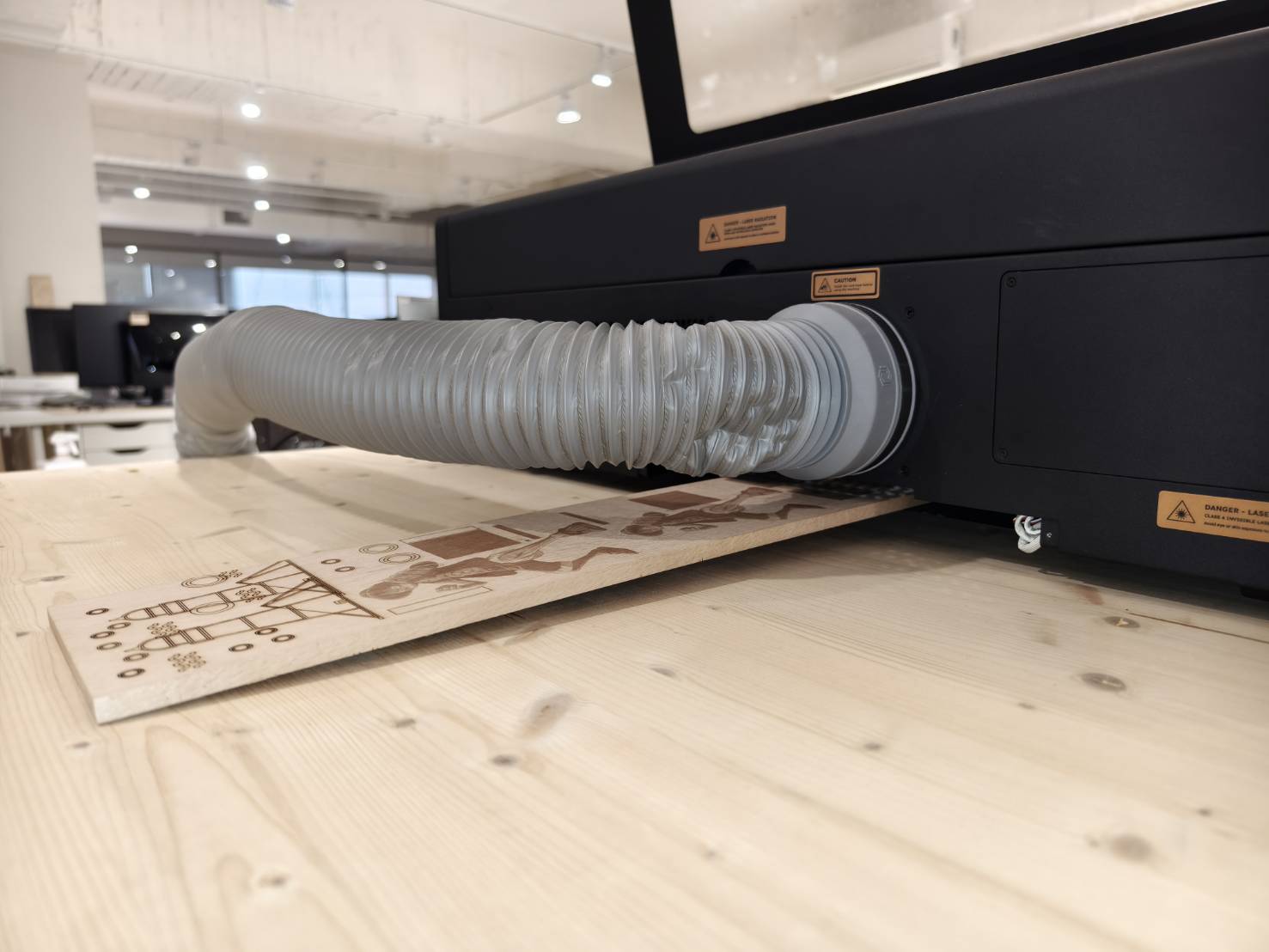

Se il materiale è molto lungo e rischia di cadere dopo aver attraversato la parte posteriore della macchina, aggiungere un'altra estrusione di prolunga. Se il materiale è relativamente corto, saltare questo passaggio.

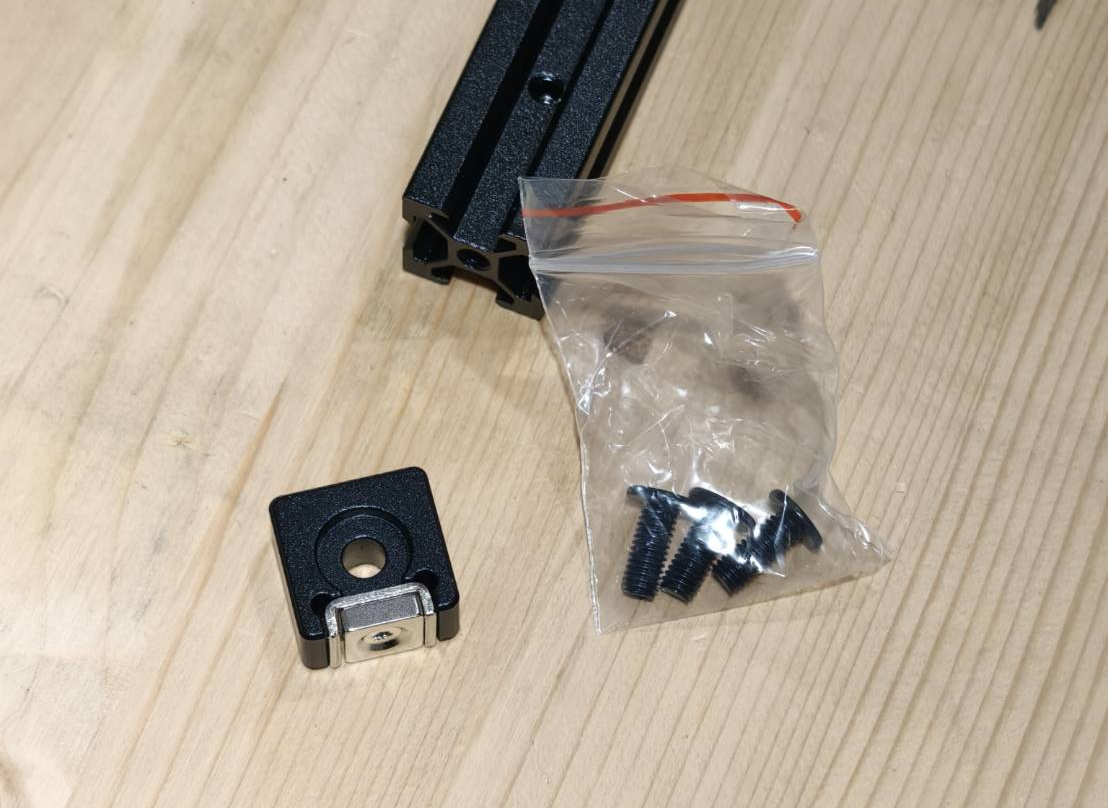

Fissare il magnete a una delle estrusioni e installare i piedini di prolunga.

Utilizzare il magnete per fissare l'estrusione alla macchina.

Passo A12

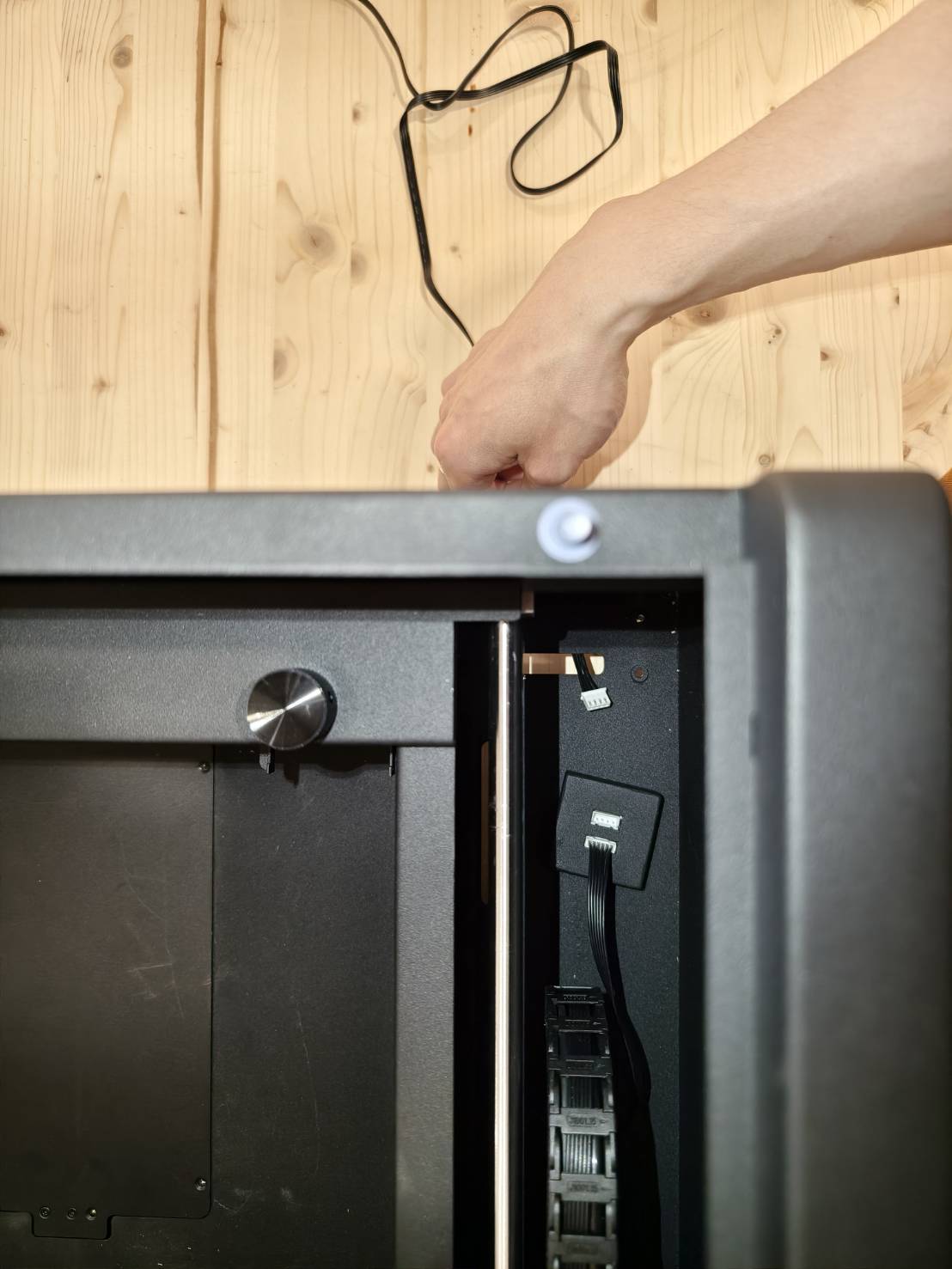

Individuare il cavo.

Farlo passare attraverso il foro vicino al finecorsa Y.

Collegare il cavo alla presa sul retro.

Individuare la scatola di trasferimento e collegare l'altra estremità del cavo alla scatola.

Posizionare la scatola nell'angolo inferiore sinistro della macchina.

Passo A13

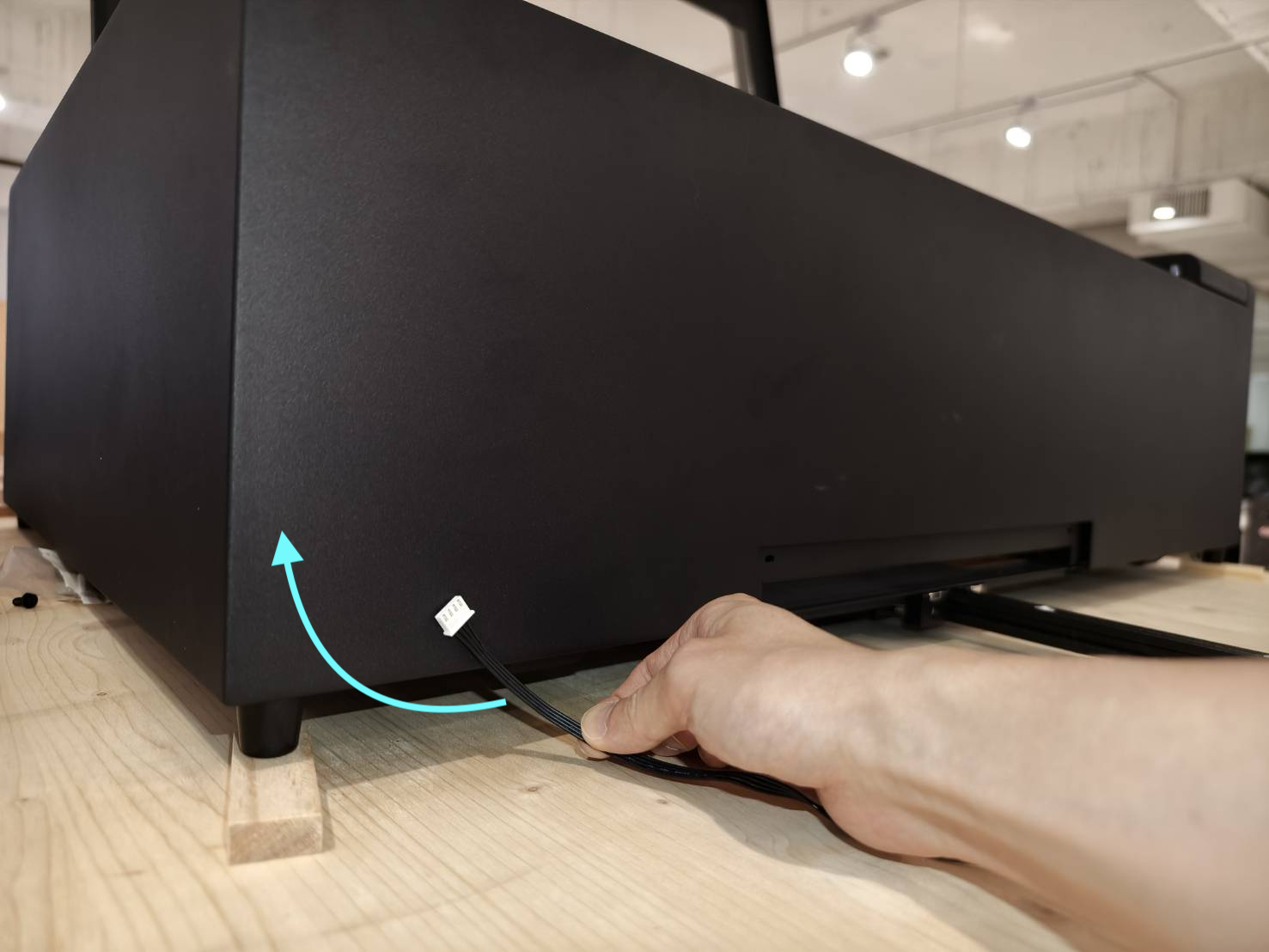

Tagliare la fascetta, se presente, sul cavo dell'alimentatore.

Il cavo passerà attraverso un foro nell'angolo inferiore sinistro della macchina.

Collegare il cavo dell'alimentatore alla scatola.

Riposizionare la scatola.

Passo A14

Rimuovere i materiali utilizzati per sollevare la macchina.

Passo A15

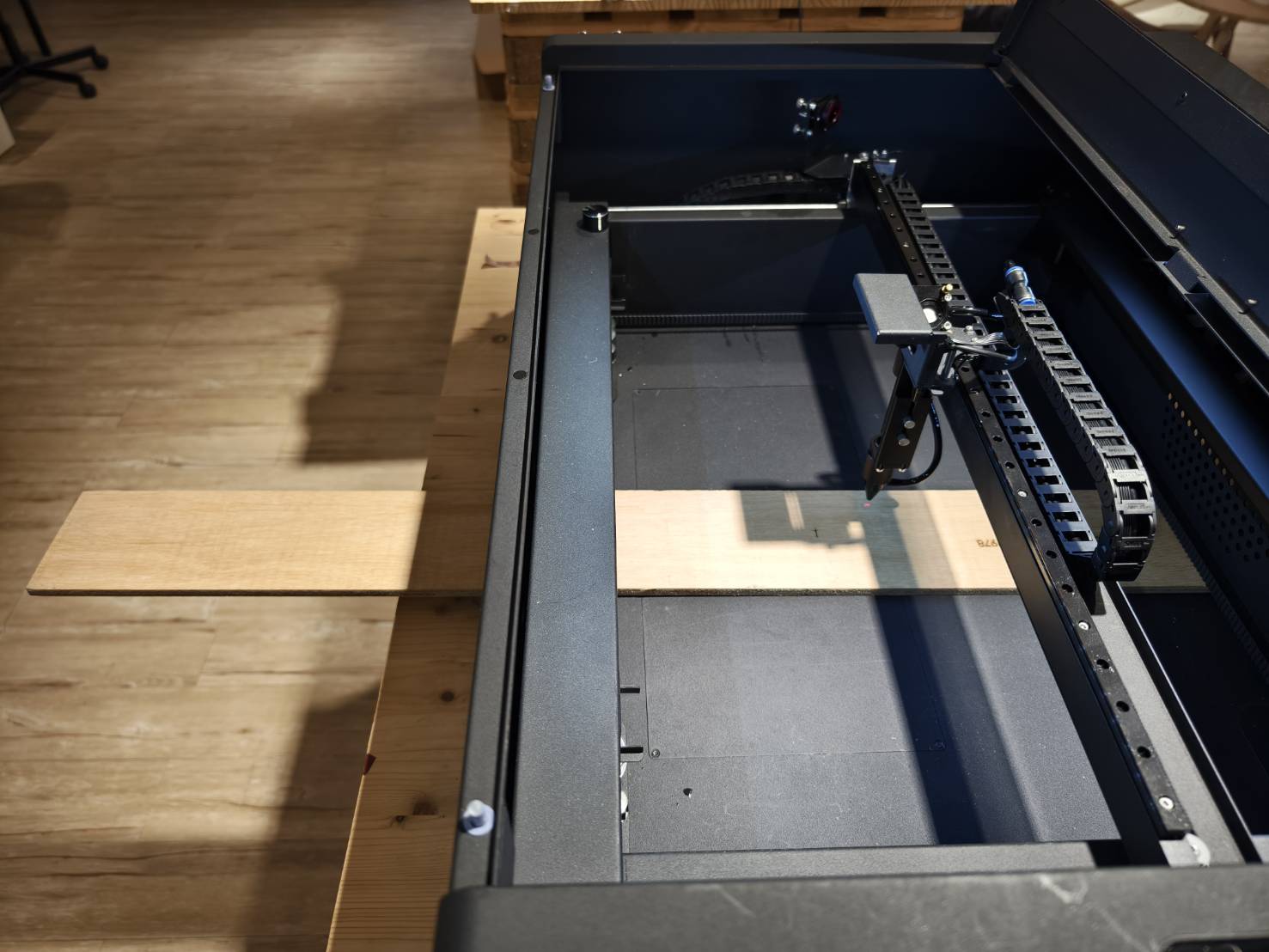

Posizionare il materiale sull'alimentatore, serrare le viti a testa zigrinata per fissarlo saldamente e spingerlo nella macchina.

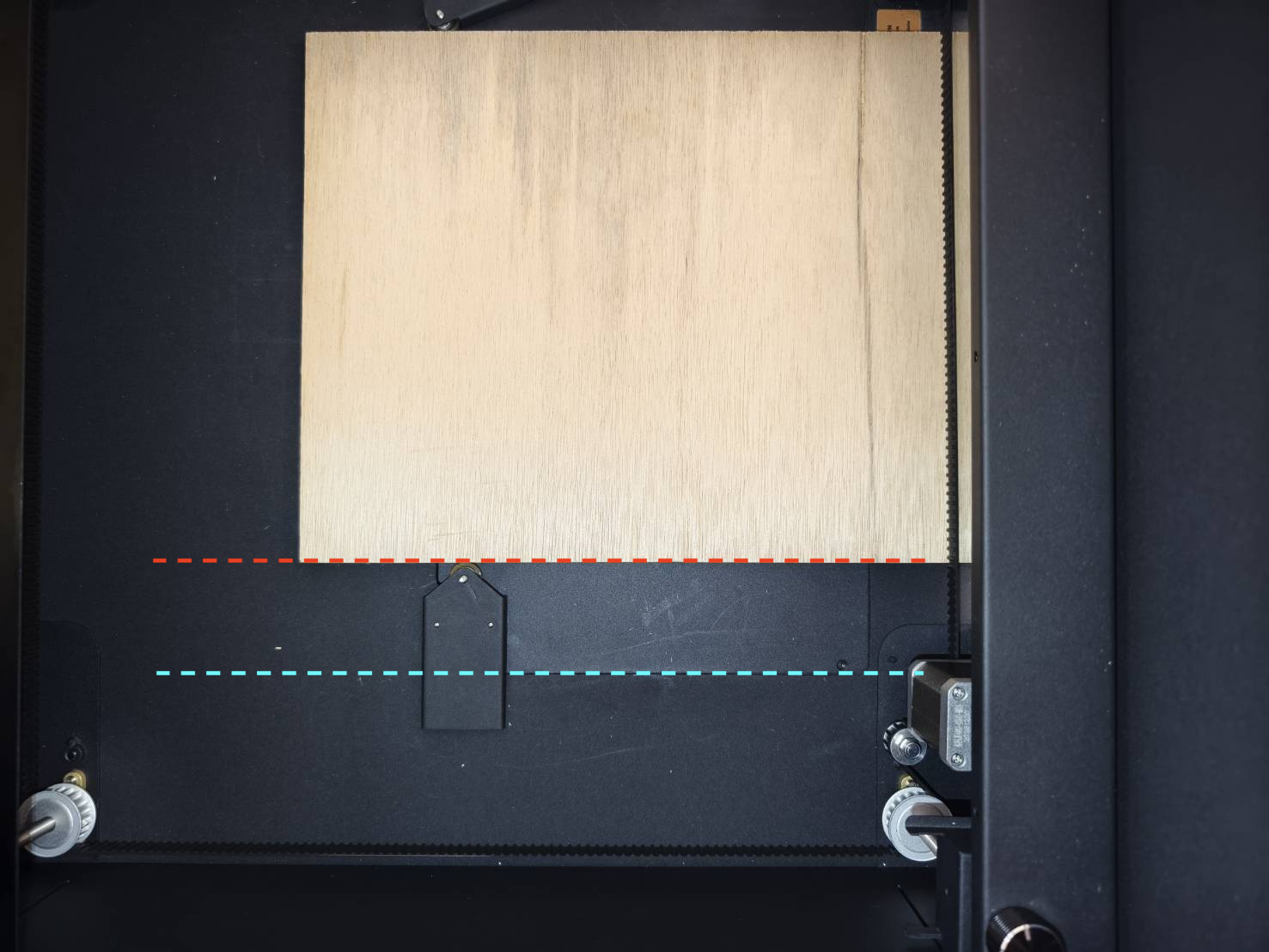

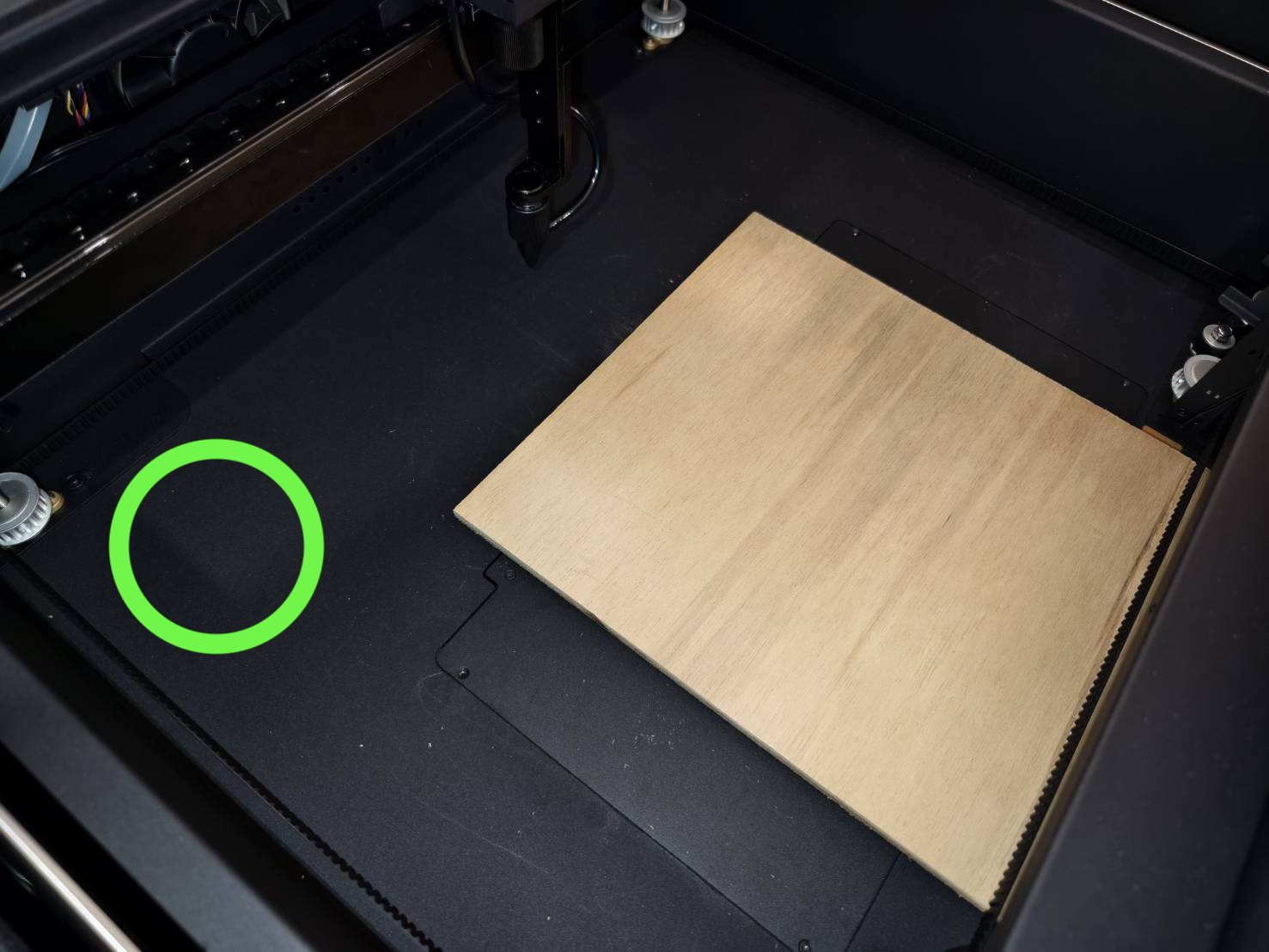

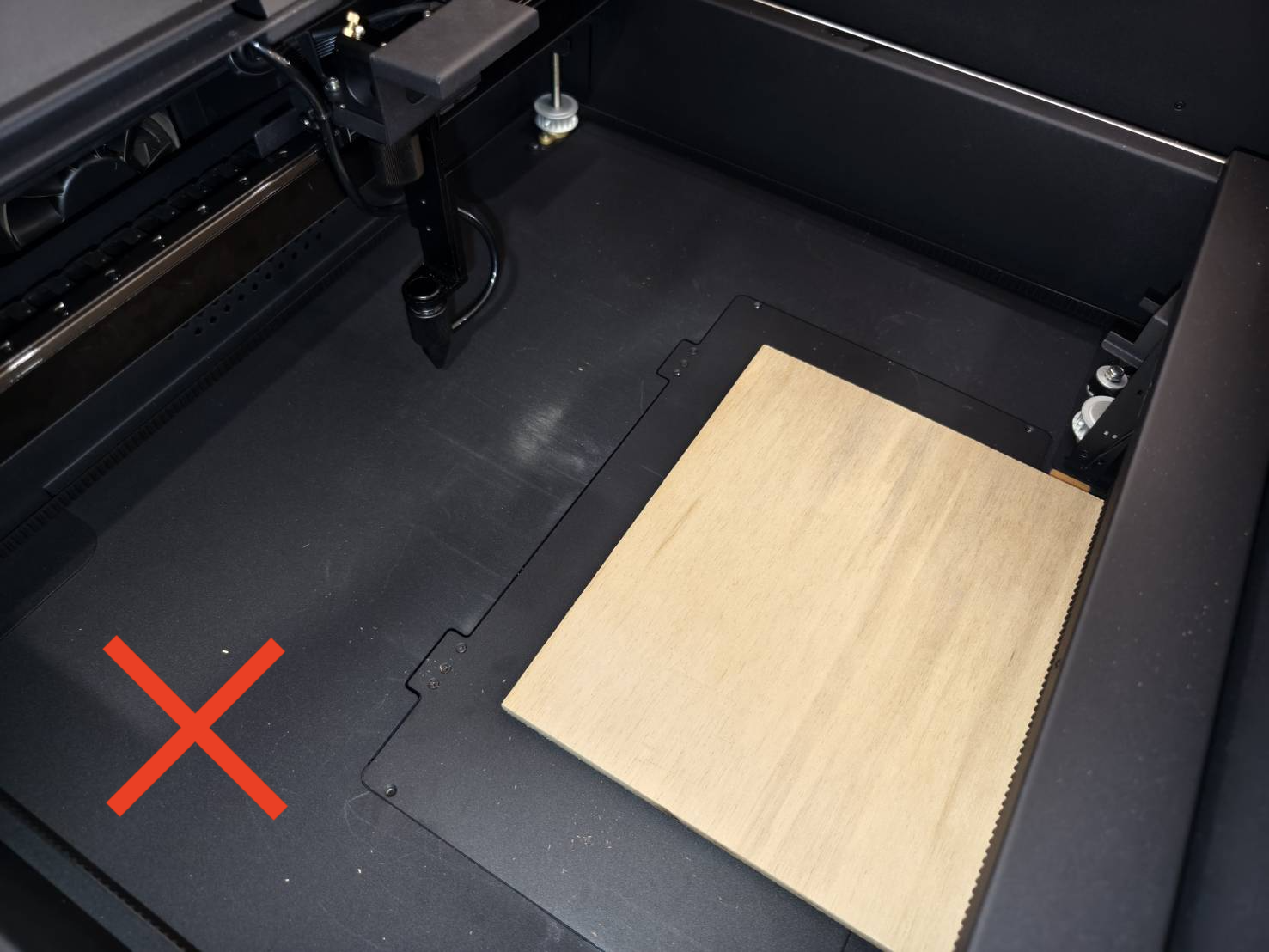

Spingere il materiale fino a coprire completamente la piastra inferiore per evitare di urtare il bordo in caso di spazio o dislivello tra la piastra e l'apertura.

Passo A16

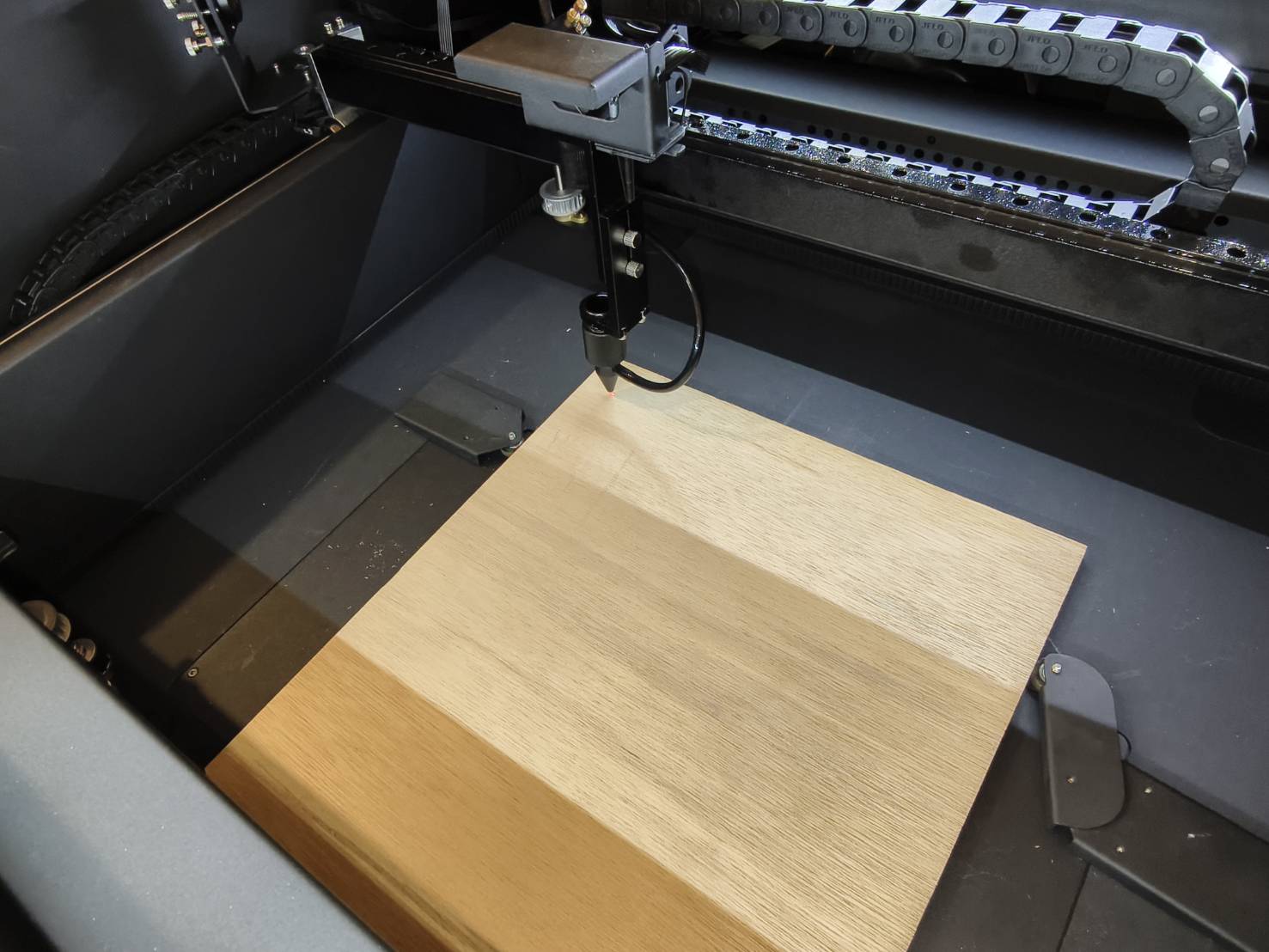

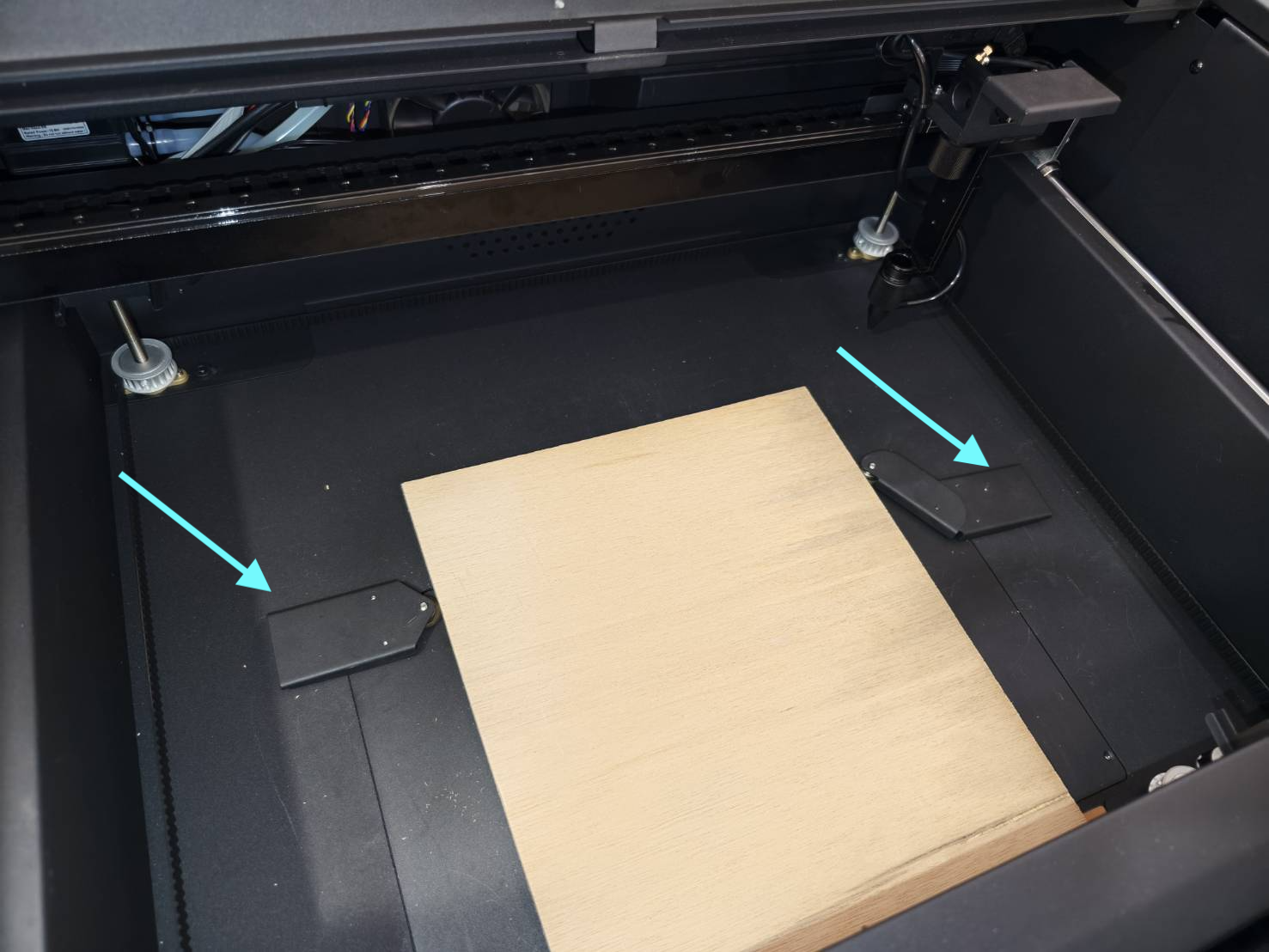

Individuare il dispositivo di fissaggio. Questo strumento serve a fissare il materiale per evitare che si sposti dalla sua posizione.

Posizionare il dispositivo di fissaggio su entrambi i lati del materiale.

È possibile utilizzare la fessura del coperchio inferiore per allineare il materiale in modo che sia dritto.

Passo A17

Accendere la macchina.

Passo A18

Assicurarsi che la lente di messa a fuoco sia impostata sul valore predefinito che fornisce una distanza focale di 4 mm.
Se non si sa come verificarlo, consultare questo article.

Per impostazione predefinita, la lente di messa a fuoco sarà nella posizione più alta e la distanza focale sarà di 4 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale sarà di 4 mm.

Passo A19

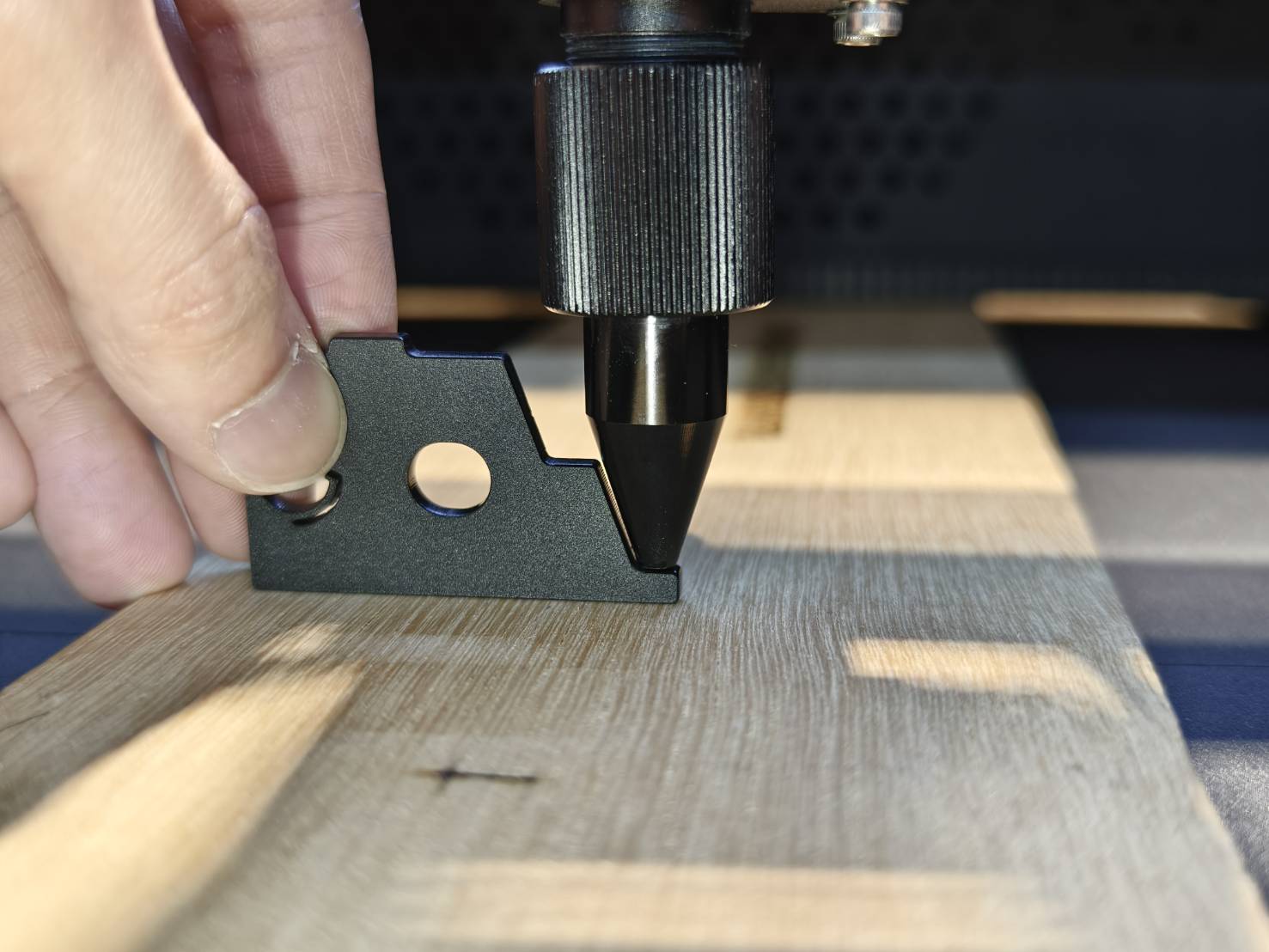

Eseguire la messa a fuoco manuale utilizzando lo strumento apposito. La punta dello strumento ha uno spessore di 4 mm e verrà utilizzata per la messa a fuoco. (Se lo strumento è stato smarrito, è possibile utilizzare le istruzioni per tagliarne uno nuovo autonomamente.)

Passo A20

Spostare la testa laser nell'area che si desidera incidere o tagliare e chiudere lo sportello.

Passo A21

Assicurarsi di disporre delle seguenti versioni di software e firmware per utilizzare la funzione rotativa.

*Versione di Beam Studio 2.5.0 o superiore (Guida)*	Versione del firmware 6.0.9 o superiore. (Guida)

Passo A22

Avviare Beam Studio e aprire le Impostazioni del documento.
Impostare la Posizione iniziale su Posizione attuale e posizionarla in alto a sinistra.
Attivare la funzione Auto Alimentatore e inserire la lunghezza approssimativa del materiale.
