Descrizione
Questo articolo fornisce una guida dettagliata su come avviare un'operazione di incisione utilizzando l'Alimentatore Automatico con Beambox II configurato con l'accessorio Passthrough (Base Aperta). Questa configurazione consente una gestione agevole di materiali più lunghi, permettendo una produzione continua e massimizzando l'efficienza.
Si prega di seguire attentamente le istruzioni relative a questa configurazione specifica.
Pagina esplicativa della configurazione dell'Alimentatore Automatico
Disimballaggio:
| Contenuto del pacchetto Alimentatore Automatico | |||
| # | Nome componente | Descrizione | Q.tà |
| 1 | Alimentatore | Il componente principale che controlla il movimento del materiale e il percorso di incisione. | 1pz |
| 2 | Guida | Componente con ruote a sfera bianche integrate, che permettono al materiale di scorrere agevolmente. | 5pz |
| 3 | Barra di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 1pz |
| 4 | Cinghia | È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento. | 1pz |
| 5 | Morsetto per cinghia | È il dispositivo di fissaggio utilizzato per bloccare la posizione della cinghia. | 2pcs |
| 6 | Connettore per guida | Viene utilizzato per collegare le guide e ottenere una lunghezza maggiore. | 6pcs |
| 7 | Rulli guida laterali | Sono utilizzati per limitare la posizione del materiale ed evitare deviazioni indesiderate. | 1 set |
| 8 | Piattaforma per rulli guida laterali | È la piattaforma su cui vengono posizionati i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale. | 2pcs |
| 9 | Rialzo per guida | Può essere considerato come un supporto utilizzato per sollevare la struttura. | 5pz |
| 10 | Adattatore | È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore. | 1pz |
| 11 | Magnete per guida | Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare la struttura alla macchina. | 4 pezzi |
| 12 | Staffa di posizionamento a L | Il magnete sarà installato sulla staffa per aderire alla macchina. | 2pcs |
| 13 | Dado a T M5 | Fungerà da dado per il magnete. | 4 pezzi |
| 14 | Morsetto per guida | Sarà utilizzato per fissare il setup sulla macchina. Alcuni setup non richiederanno questa parte. | 1pz |
| 15 | Cavo | Il cavo per collegare la macchina all'adattatore. | 1pz |
| 16 | Vite M5*6 | Vite corta | 6pcs |
| 17 | Vite M5*12 | Vite media | 6pcs |
| 18 | Vite M5*22 | Vite lunga | 6pcs |
| 19 | Cacciavite esagonale M4 | Questo utensile è utilizzato per l'installazione del setup. | 1pz |
| 20 | Chiave esagonale da 2,5 mm | Questo utensile è utilizzato per l'installazione del setup. | 1pz |
| 21 | Chiave esagonale da 2 mm | Questo utensile è utilizzato per l'installazione del setup. | 1pz |
| 22 | Chiave a forchetta da 10 mm | Questo utensile è utilizzato per regolare o sostituire la ruota dell'alimentatore. | 1pz |
| 23 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pezzi |
| Kit di estensione | |||
| # | Nome componente | Descrizione | Q.tà |
| 1 | Guida | Componente con ruote a sfera bianche integrate, che permettono al materiale di scorrere agevolmente. | 6pcs |
| 2 | Connettore per guida | Viene utilizzato per collegare le guide e ottenere una lunghezza maggiore. | 6pcs |
| 3 | Barra di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 2pcs |
| 4 | Rialzo per guida | Può essere considerato come un supporto utilizzato per sollevare la struttura. | 5pz |
| 5 | Vite M5*6 | Vite corta | 8 pezzi |
| 6 | Vite M5*22 | Vite lunga | 6pcs |
| 7 | Vite M5*25 | Vite extra lunga | 4 pezzi |
| 8 | Cinghia da 3 m (300 mm) | Questa cinghia sostituirà quella originale nella configurazione più lunga. | 1pz |
| 9 | Cavo di prolunga | Questo cavo estenderà il cavo dell'alimentatore nella configurazione più lunga. | 1pz |
| 10 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pezzi |
Fase F1
Installare l' Beambox II - Accessorio per Passaggio e Fondo Aperto.
Fase F2
Installare l'accessorio di estensione Beambox II (piedini) e aprire il coperchio inferiore, seguendo la guida sottostante.
Guida all'installazione dell'estensione
(Saltare l'installazione della parte della tasca.)
Fase F3
Dopo aver installato l'Extension Pocket Add-on (Piedi) e aperto il coperchio inferiore, spegnere la macchina e scollegare il cavo di alimentazione.
Passo F4
Individuare la guida principale (quella con la cinghia) e rimuovere i connettori della guida.
(Altri connettori della guida potrebbero trovarsi su altre guide.)
Passo F5

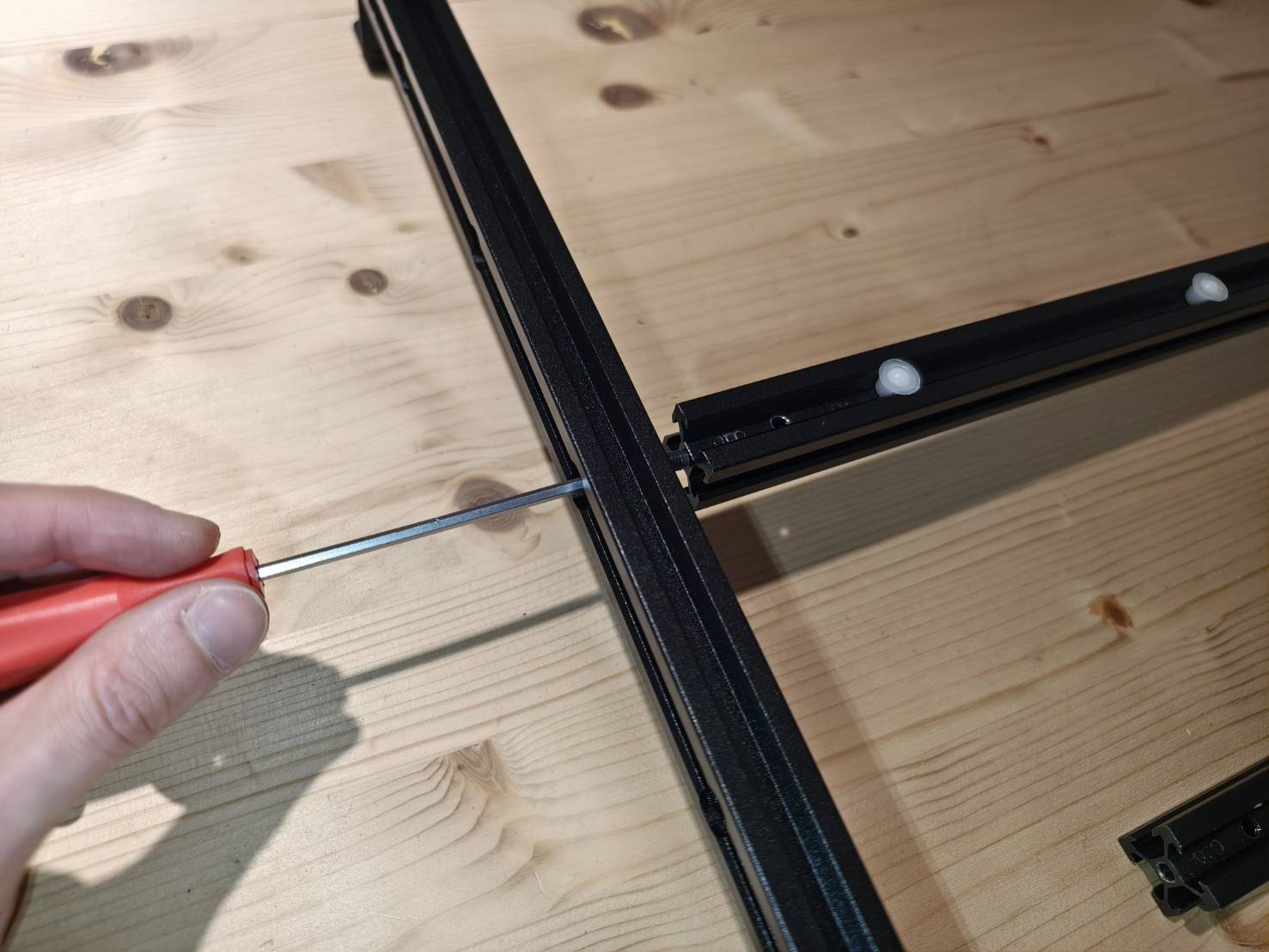

Allentare i fermi della cinghia su entrambi i lati utilizzando la chiave a brugola piccola.
Successivamente, rimuovere la cinghia.

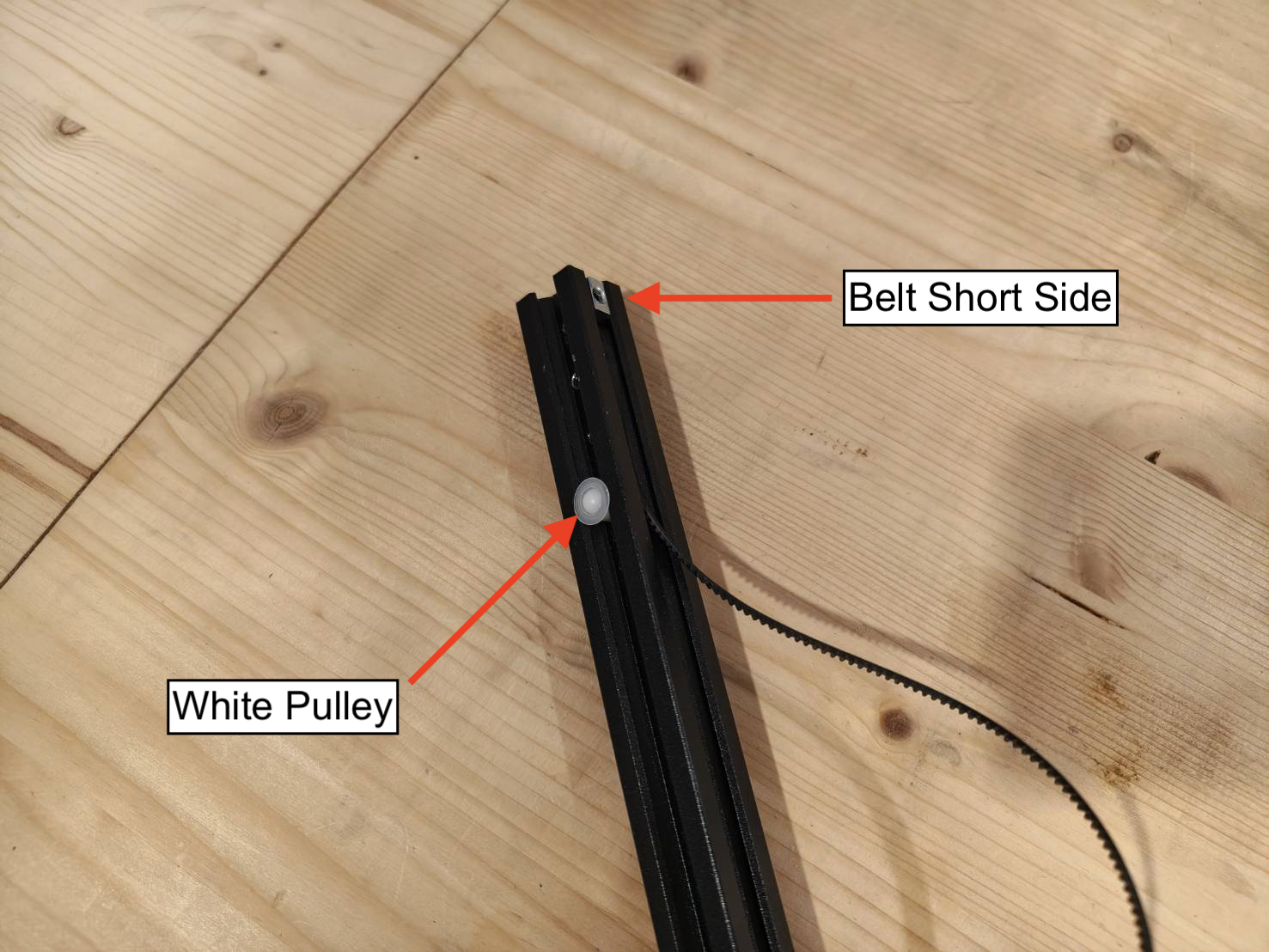

| Lato Corto della Cinghia | Lato Lungo della Cinghia |
Passo E5.1

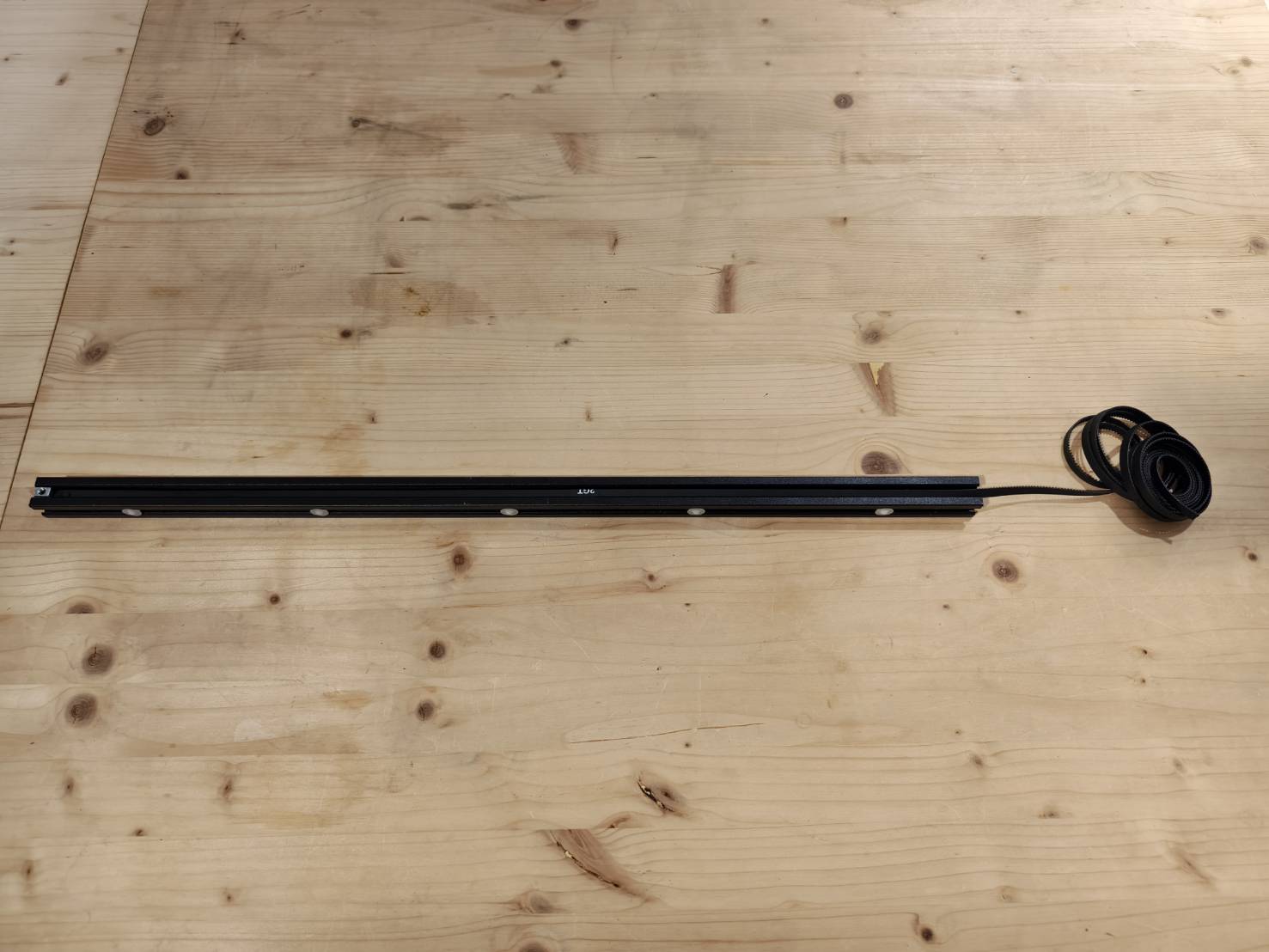

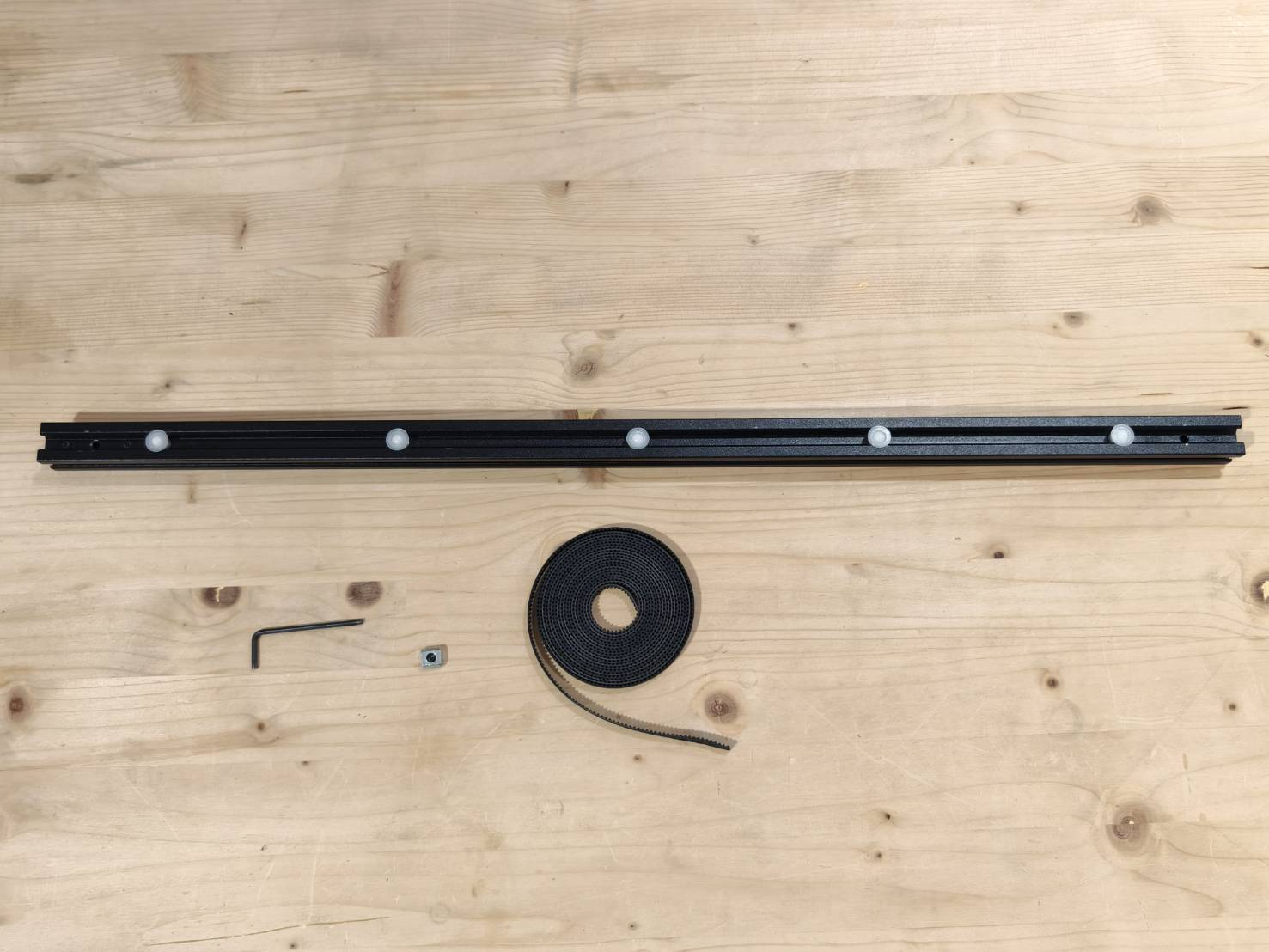

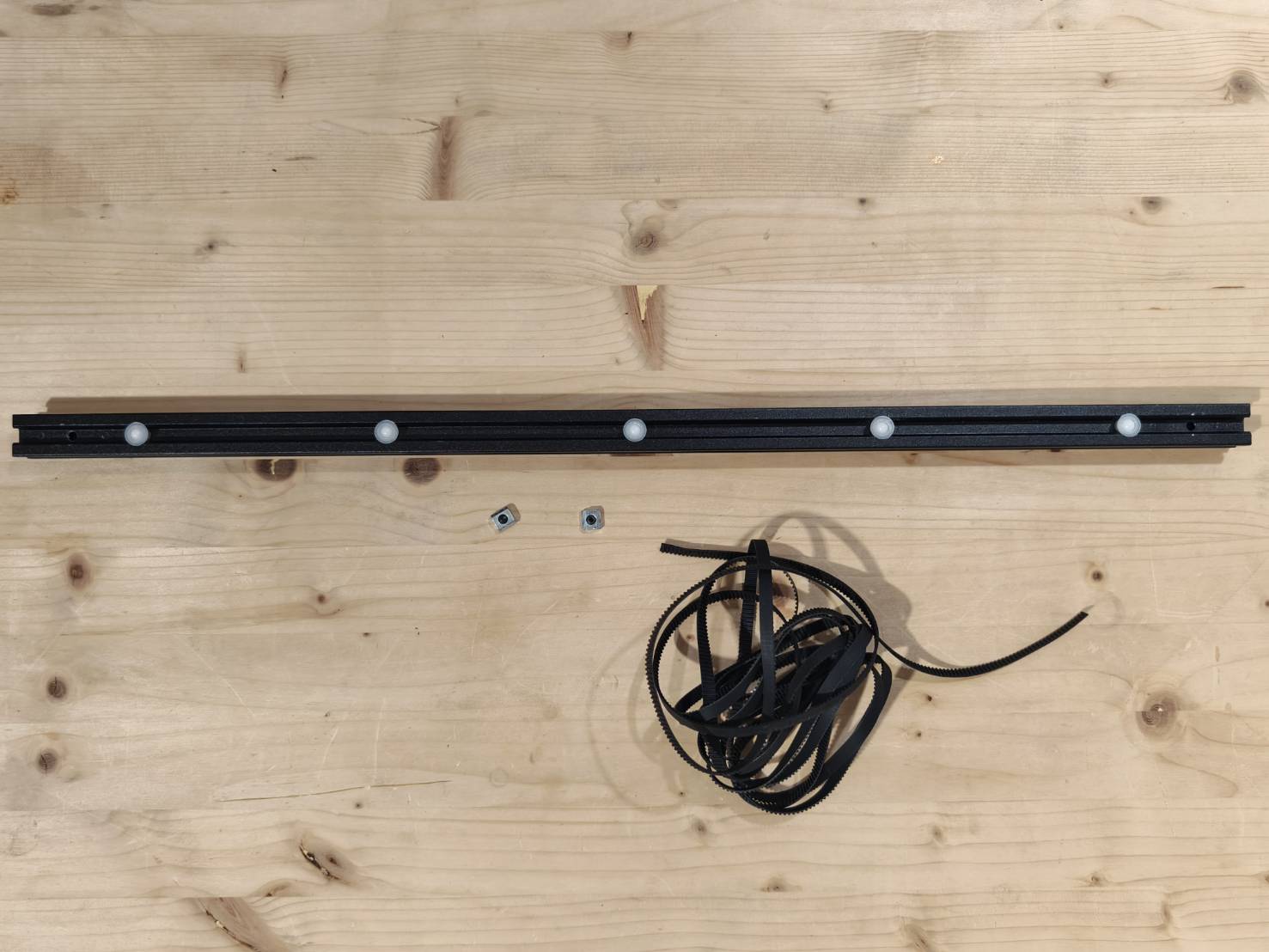

Preparare la cinghia lunga (300cm) dalla confezione, 1 morsetto per cinghia (quello rimosso in precedenza) e 1 guida (quella rimossa in precedenza).
Fissare la cinghia lunga alla guida con il morsetto per cinghia, allineando i bordi della cinghia con i bordi della guida. Questo lato costituirà il lato corto della cinghia.
La posizione della cinghia dovrebbe essere la seguente: con i rulli bianchi rivolti verso l'alto, il lato corto della cinghia dovrebbe trovarsi a destra. Assicurarsi inoltre che la cinghia sia orientata correttamente, con il lato dentato rivolto verso l'interno.
Per il lato lungo della cinghia, lasciarlo momentaneamente non fissato.
Passo F6

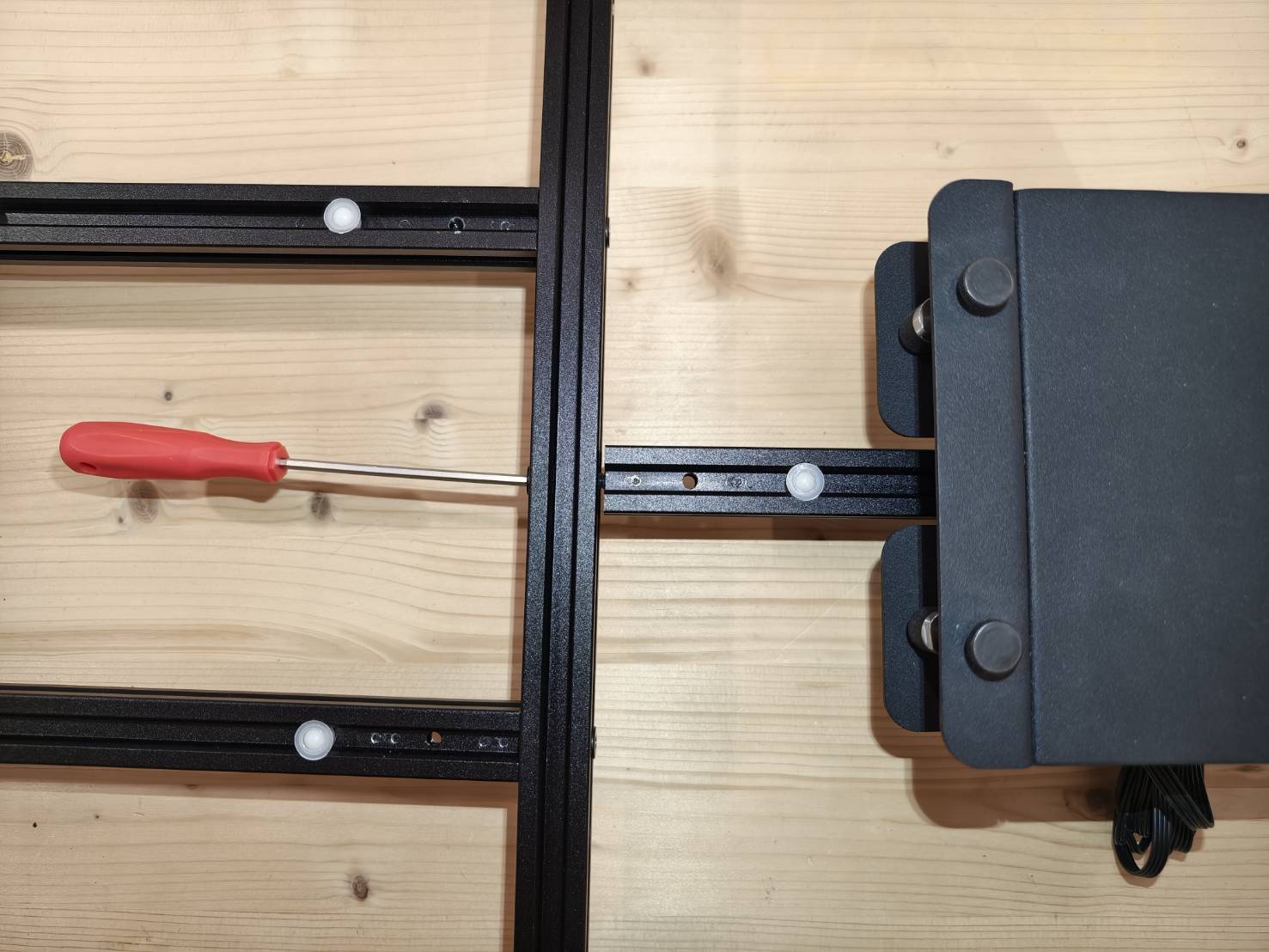

Preparare l'alimentatore e la guida principale (con cinghia).
Inserire la guida principale nella puleggia facendo entrare per primo il lato lungo della cinghia.

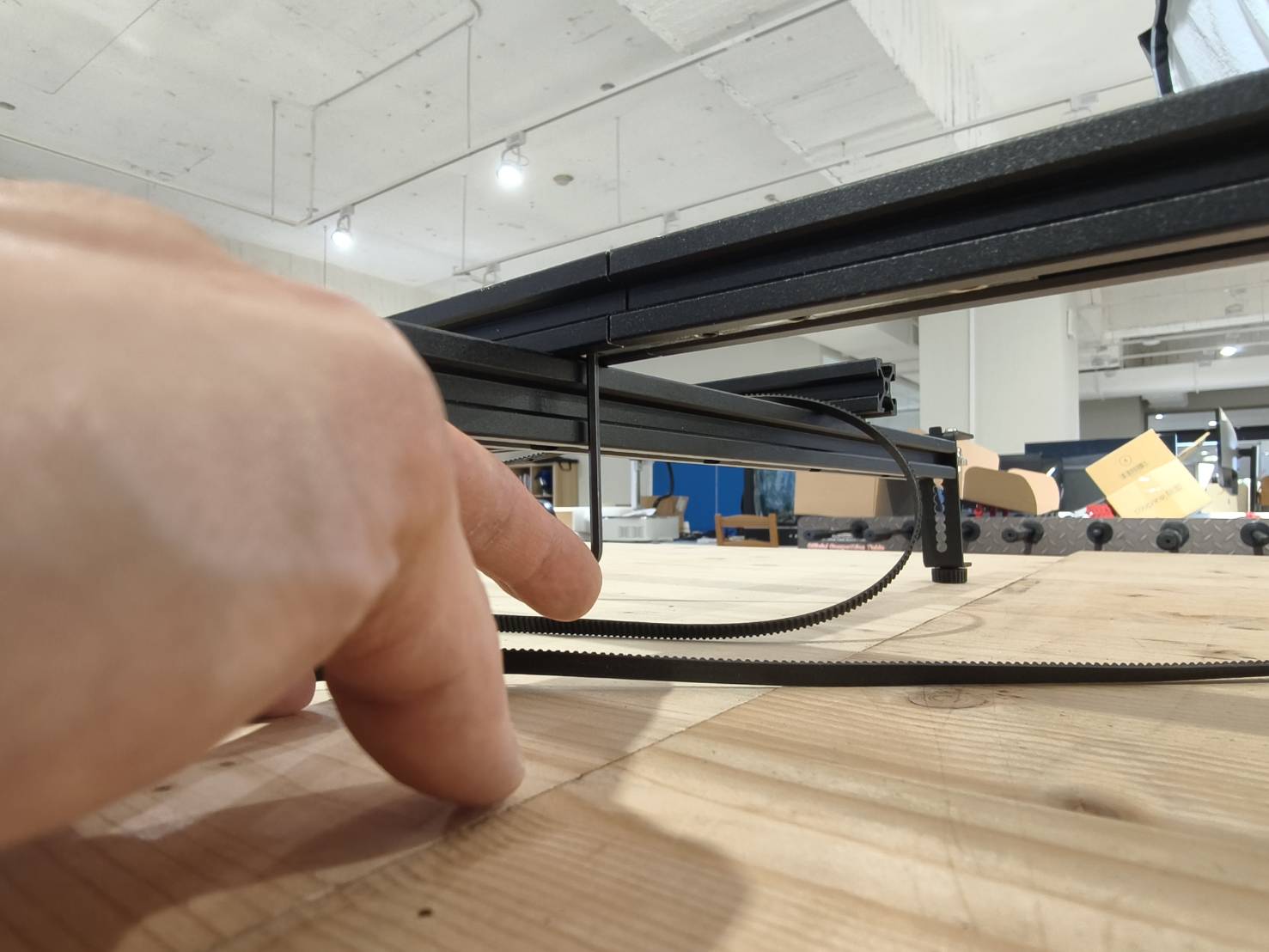

Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.
Passo F7

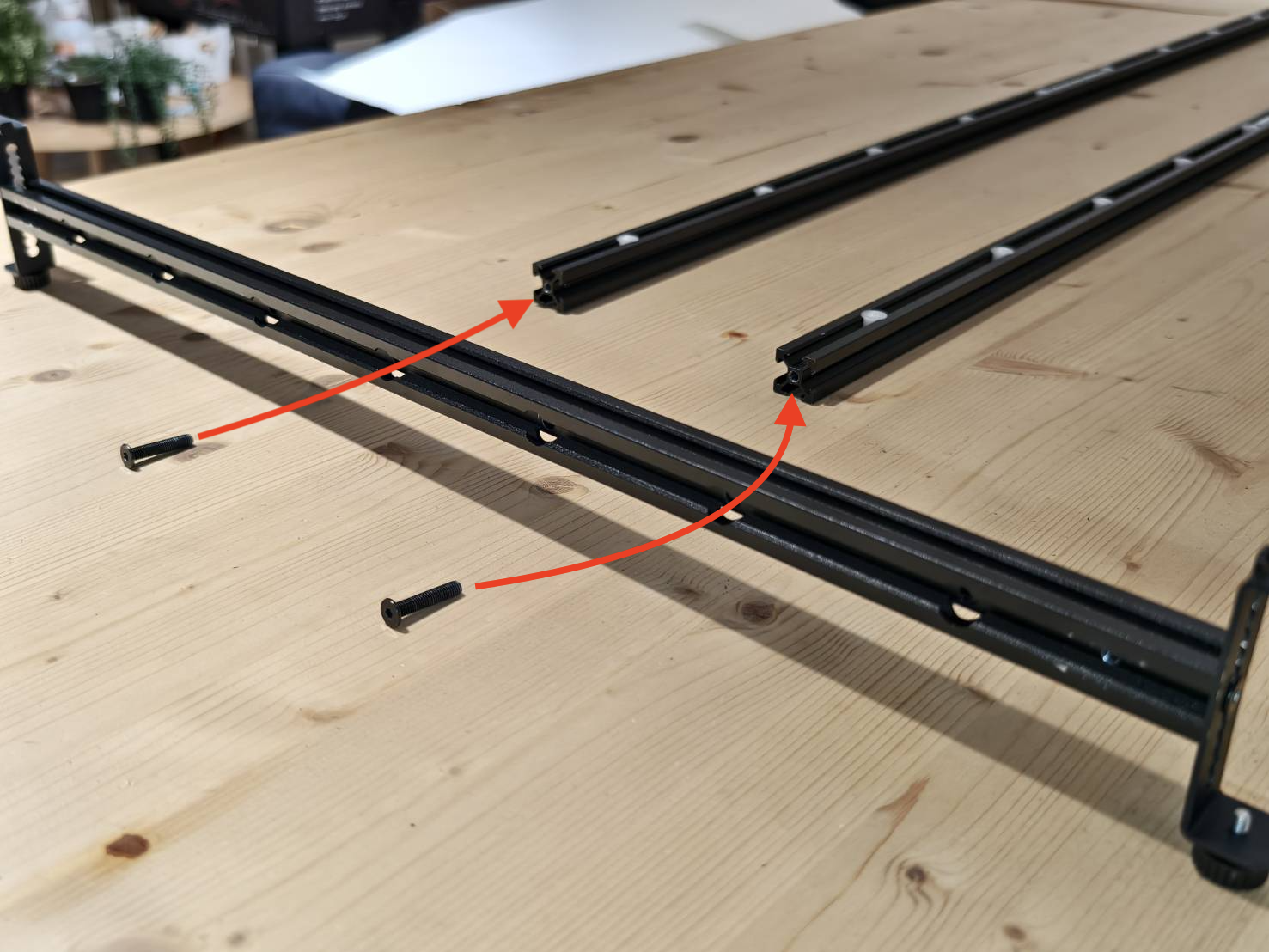

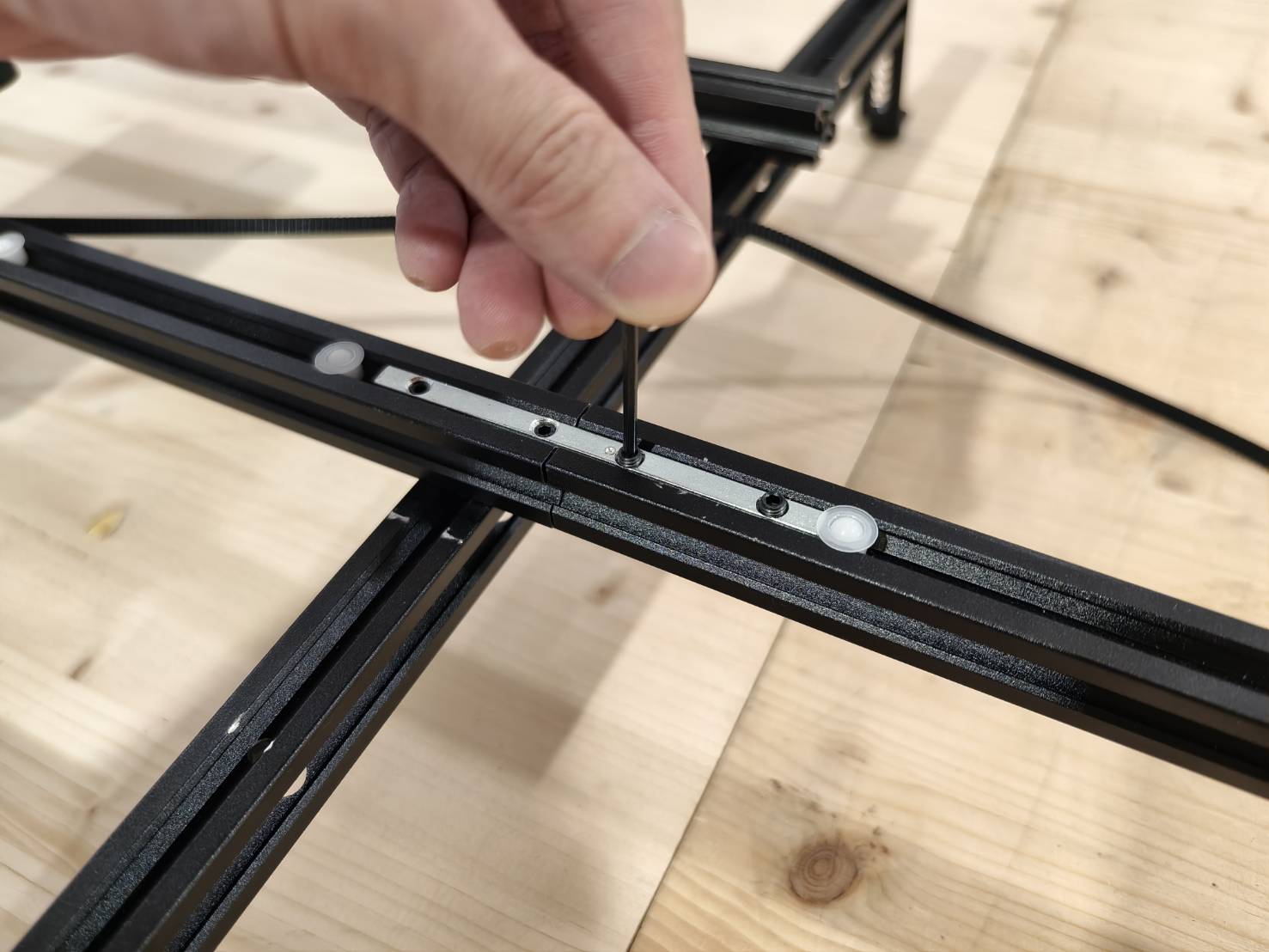

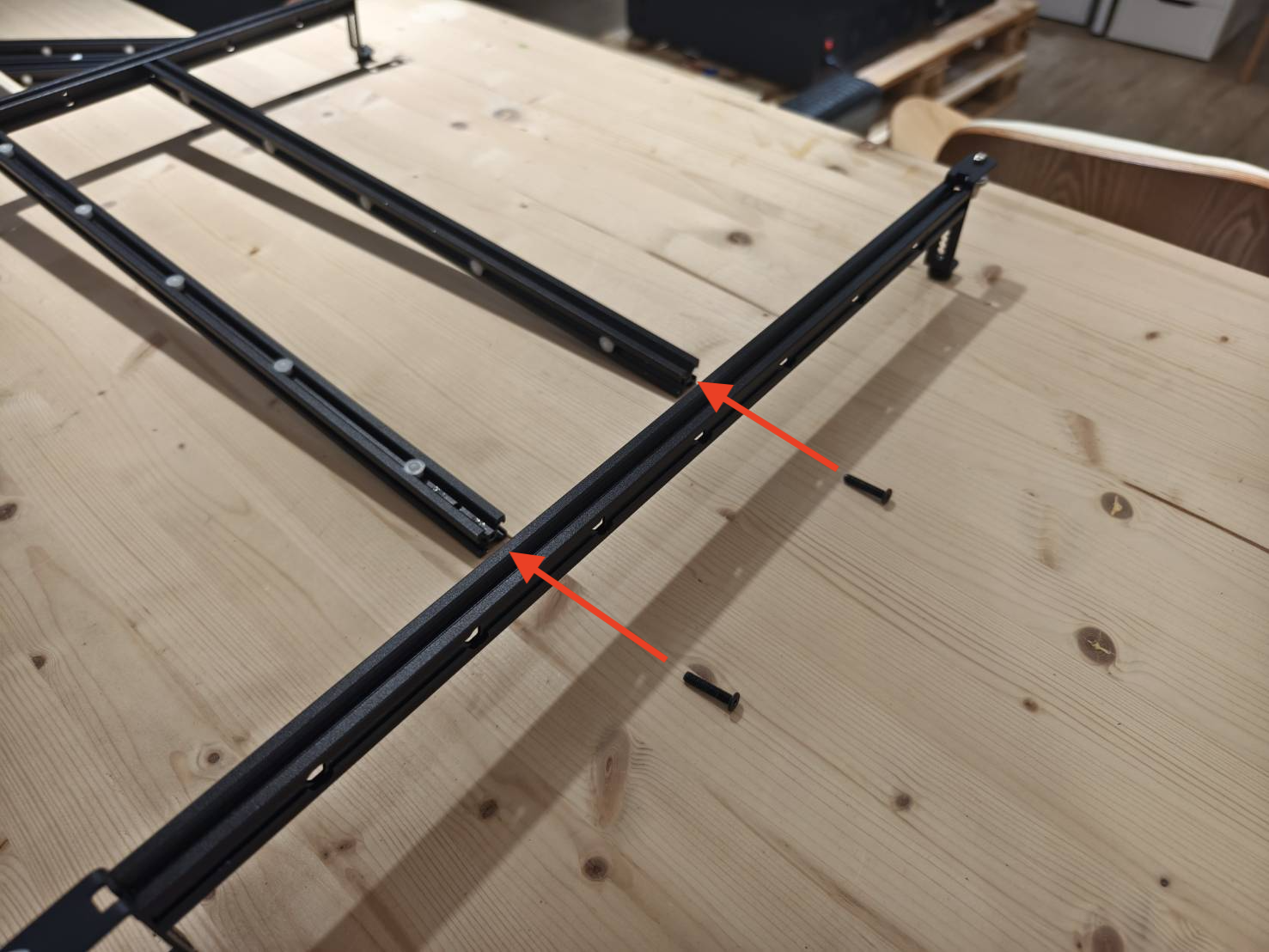

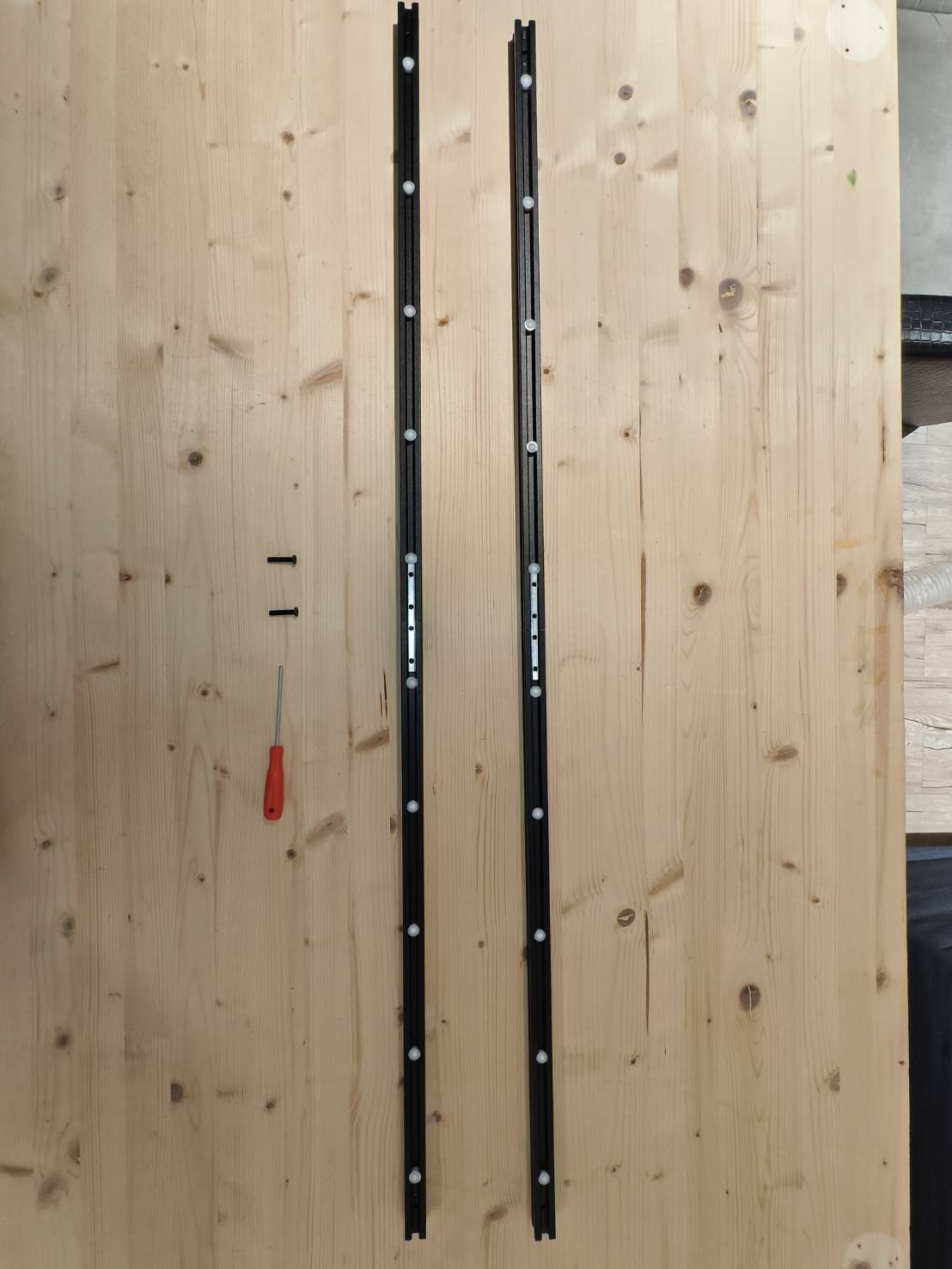

Preparare due connettori per binari e un binario di estensione (con ruote a sfera bianche).

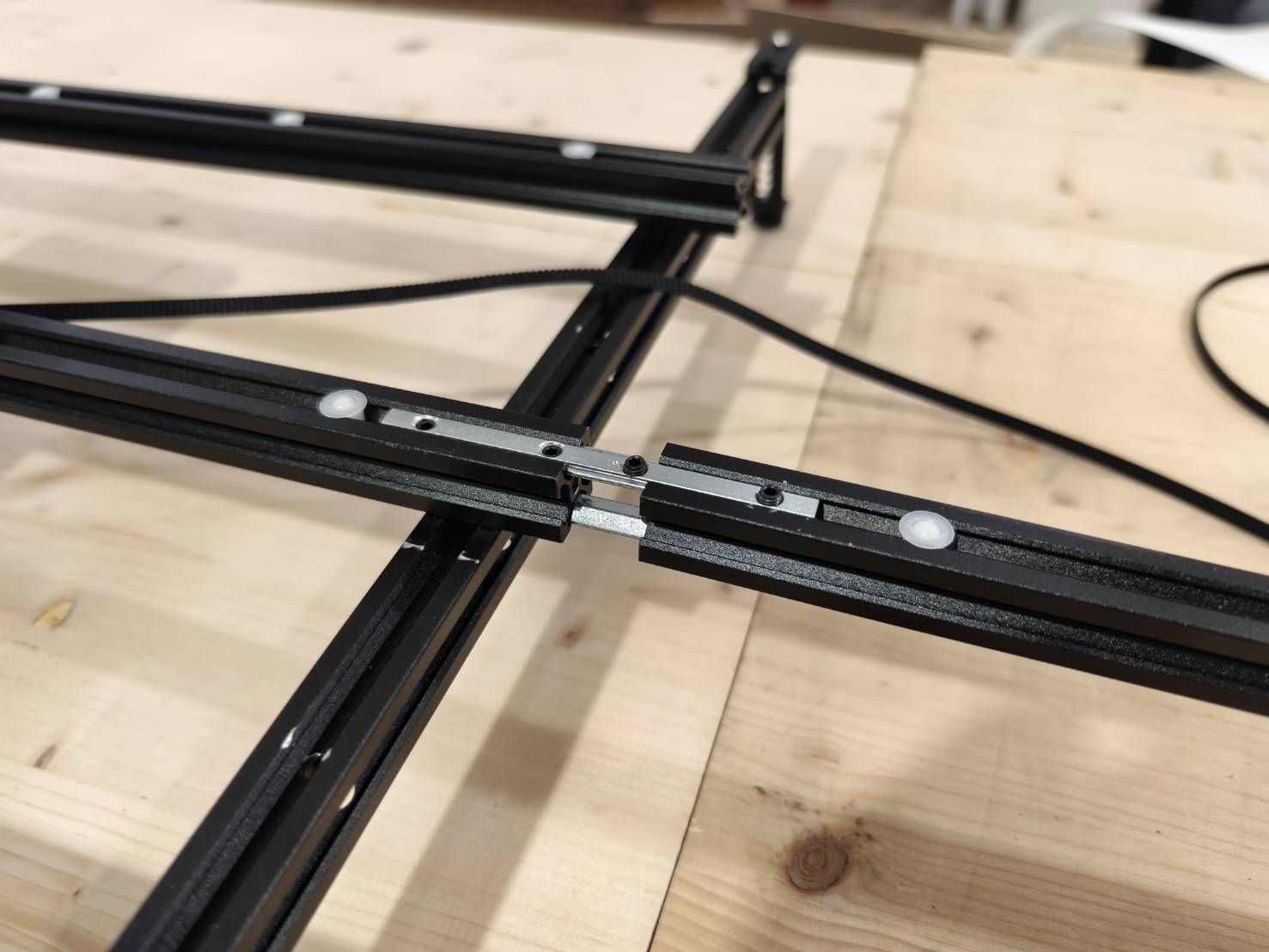

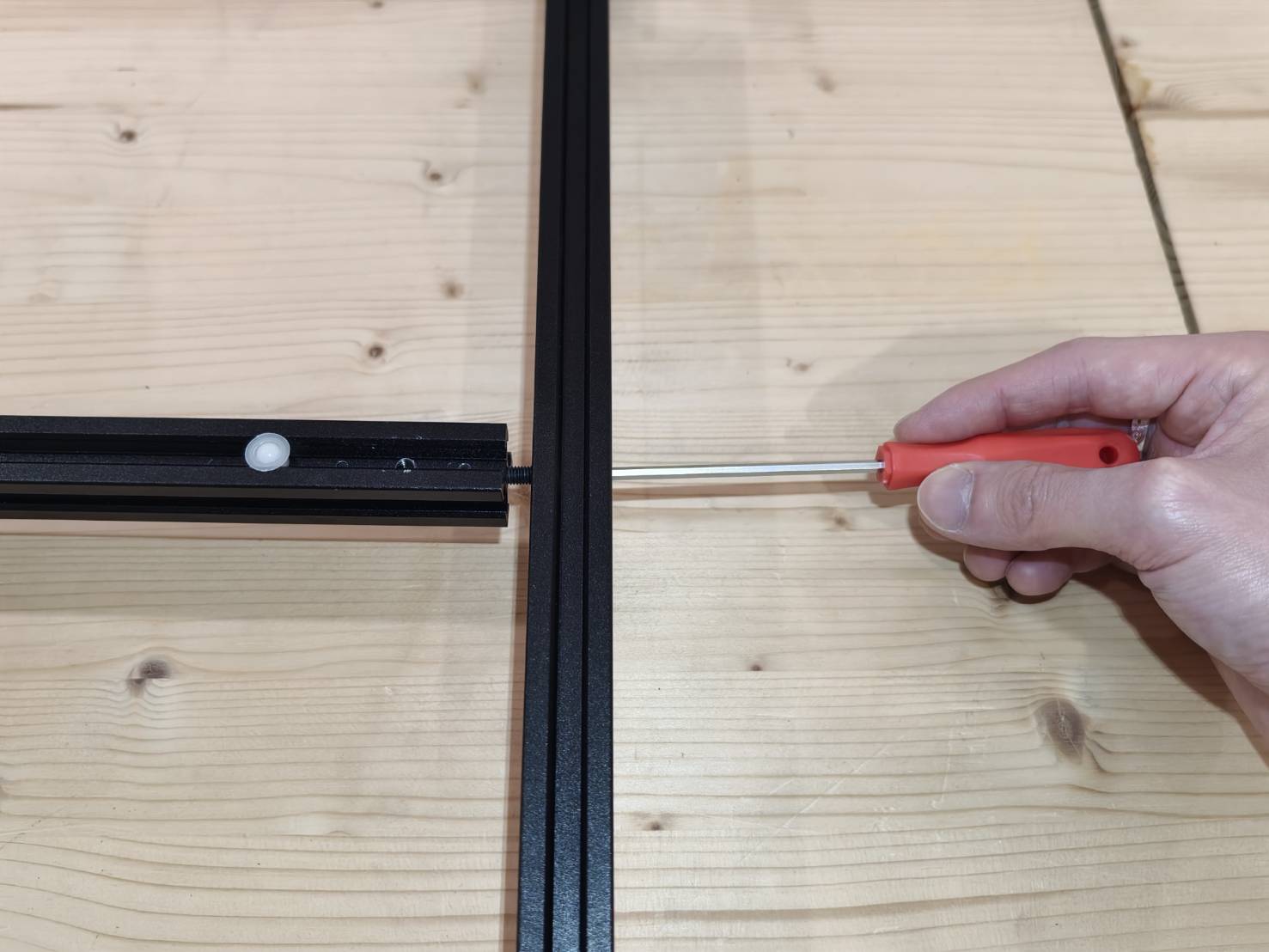

Ogni blocco ha quattro viti. Fissare due viti sul binario principale e due sul binario di estensione per ottenere un serraggio stabile.
(Nota: Assicurarsi che il binario di estensione abbia ruote bianche, poiché queste servono per il movimento degli alimentatori. I connettori devono essere posizionati sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)
Passo F8

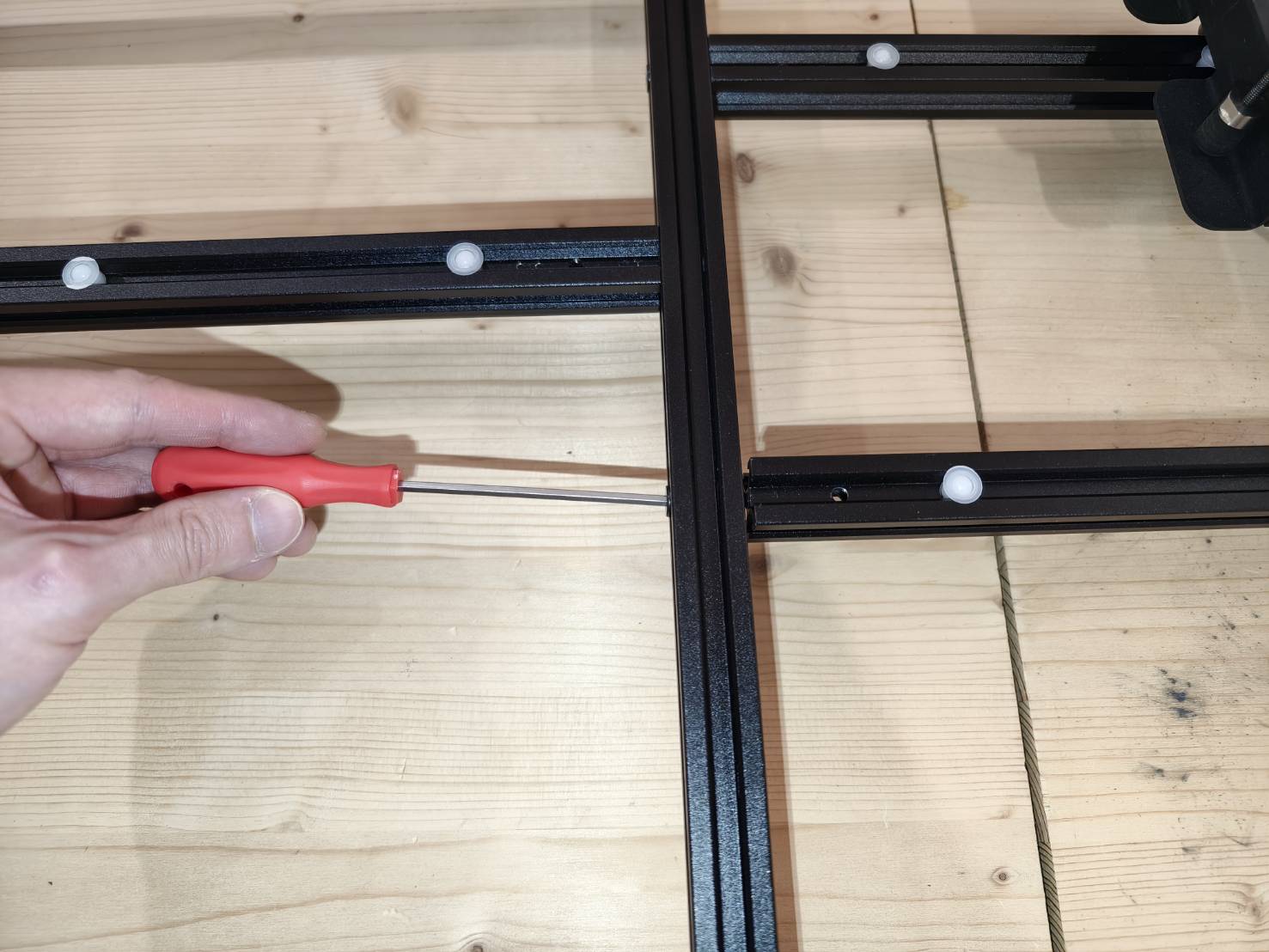

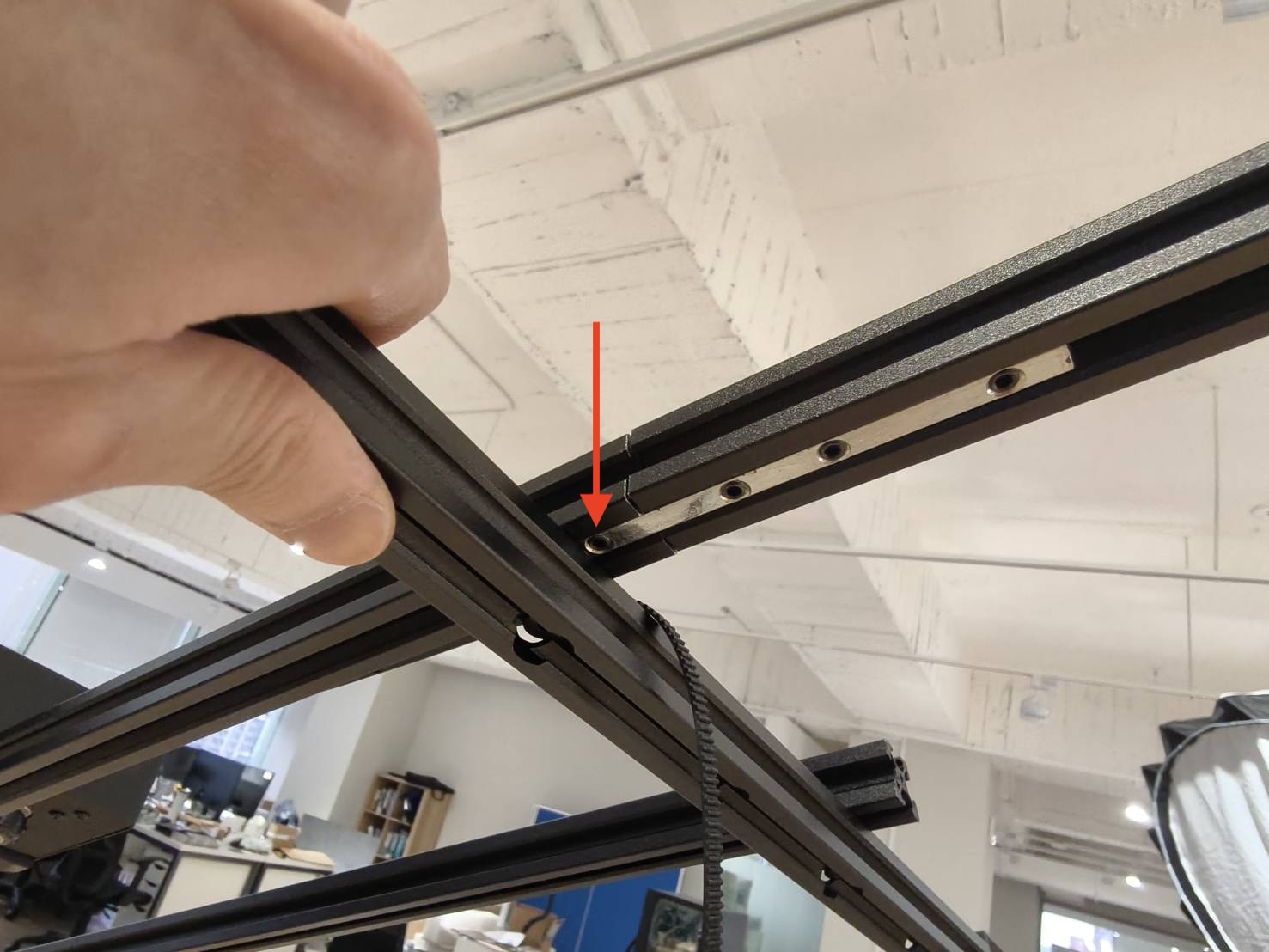

Fissare la cinghia sul lato lungo utilizzando il fermo cinghia precedentemente rimosso.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)
Verificare che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo cinghia e reinserire l'alimentatore.
Passo F9

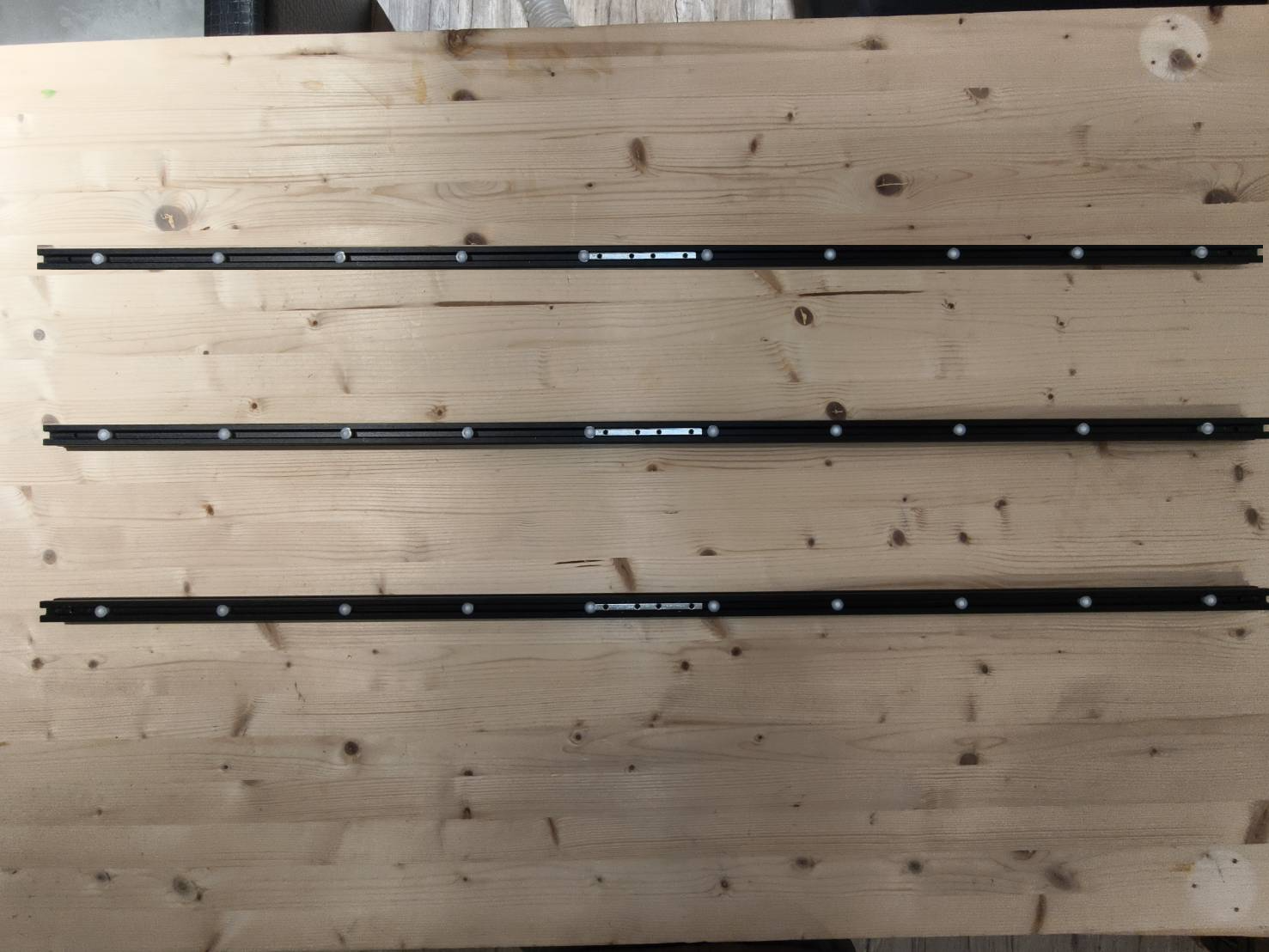

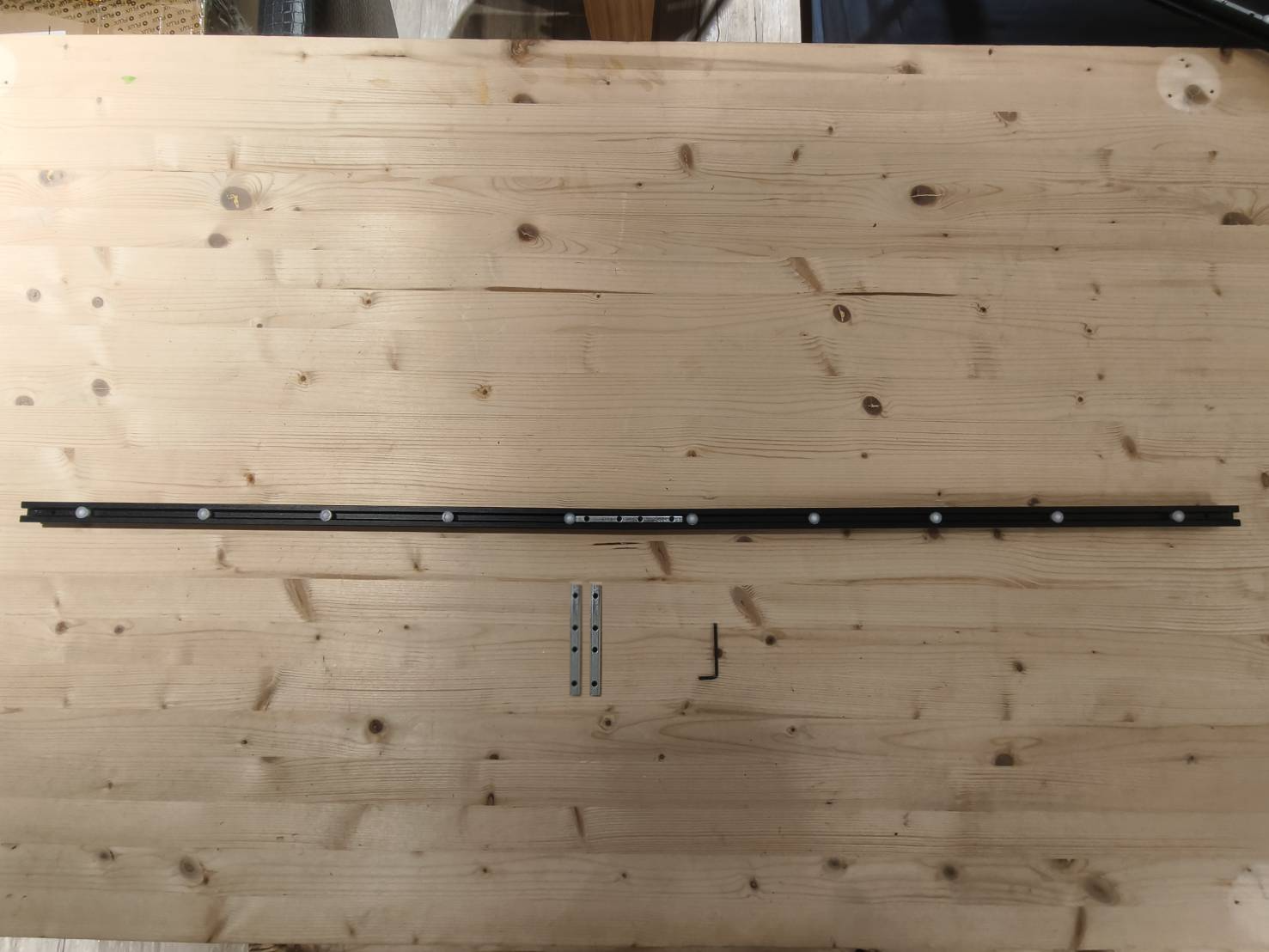

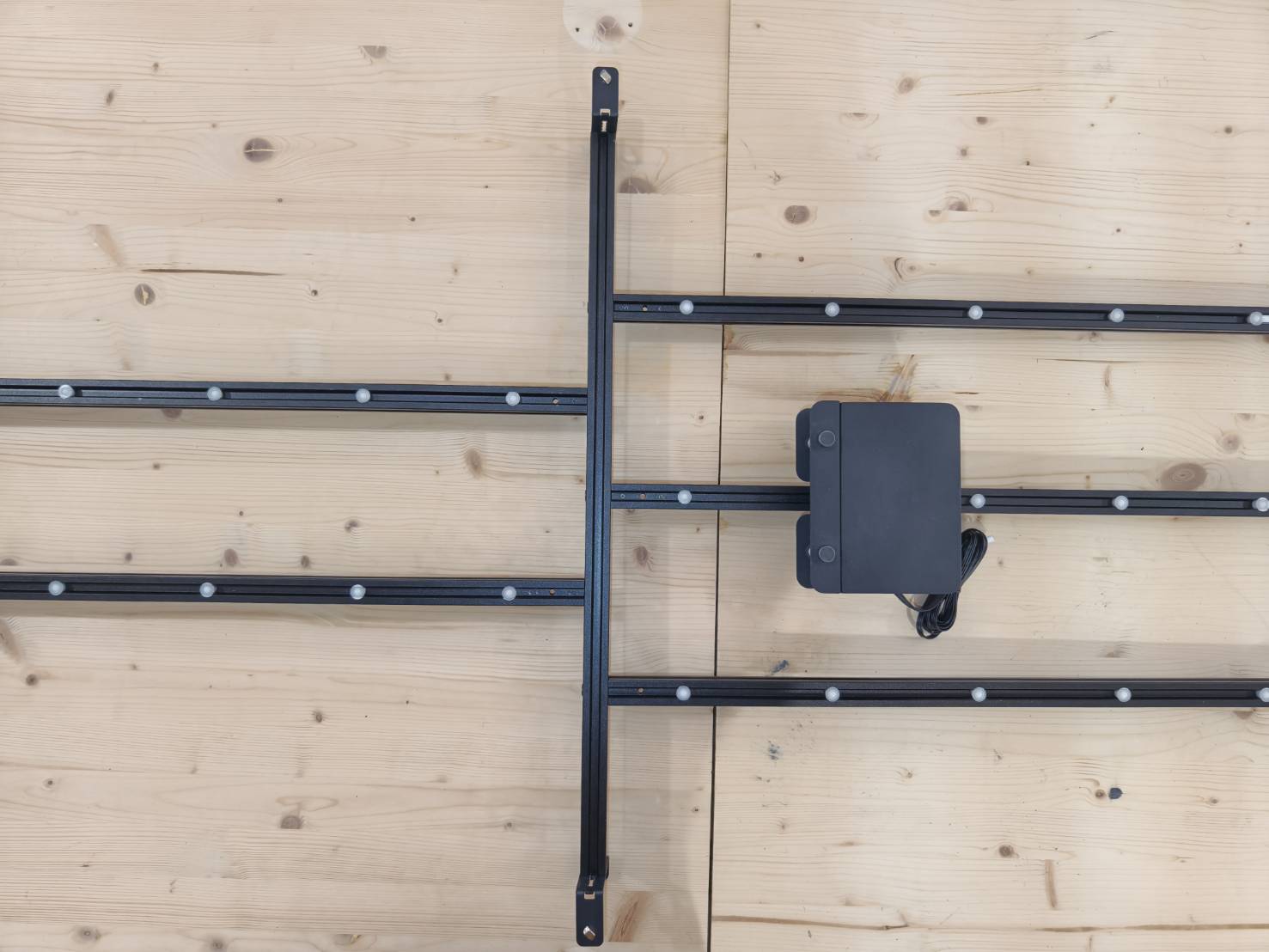

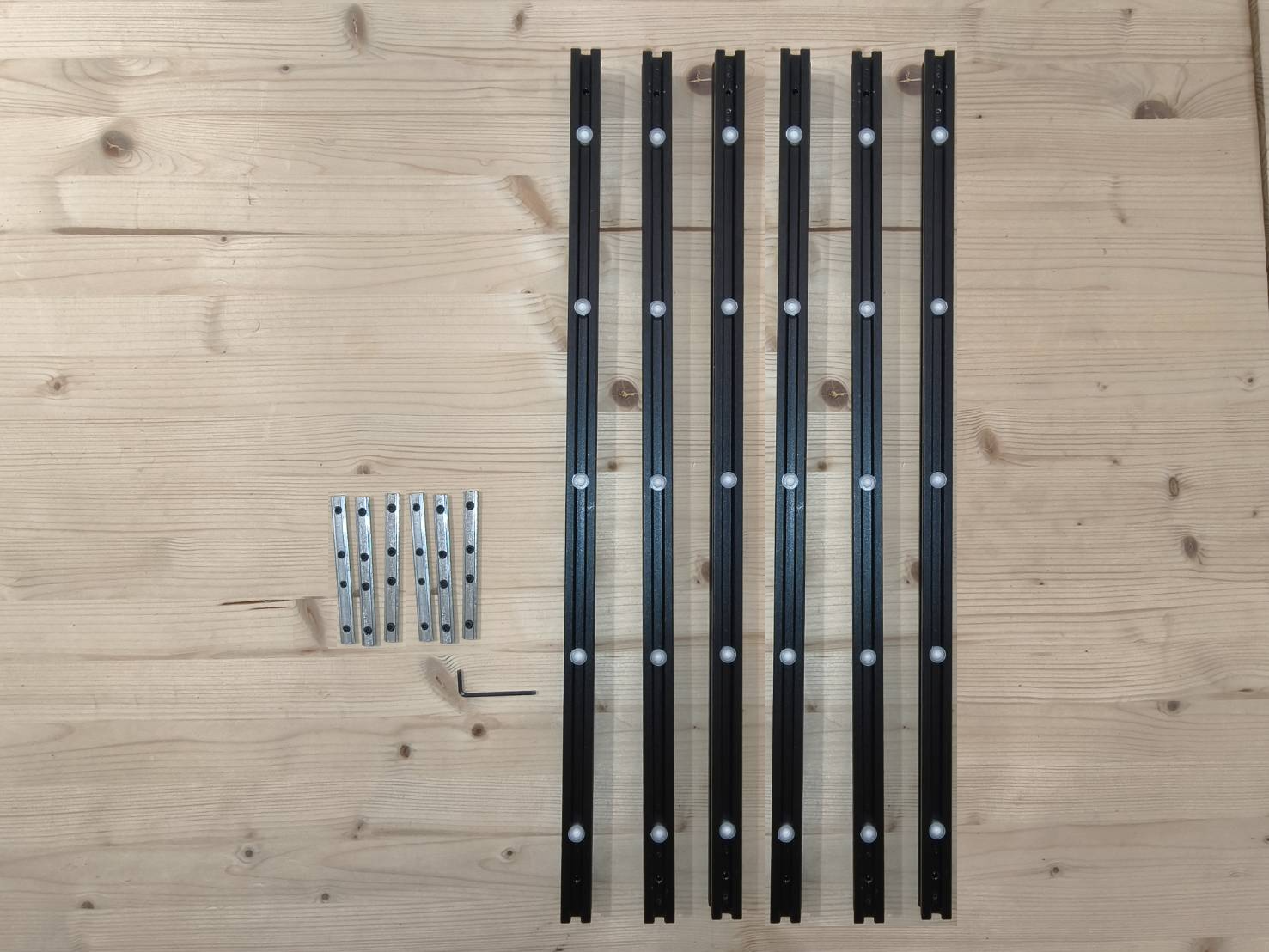

Individuare 8 binari e 8 connettori per binari, quindi collegare ogni coppia per estenderli. Si otterranno in totale quattro set di binari estesi.
È possibile fare riferimento a questo passo o ai passaggi successivi per il metodo di installazione.
Passo F10

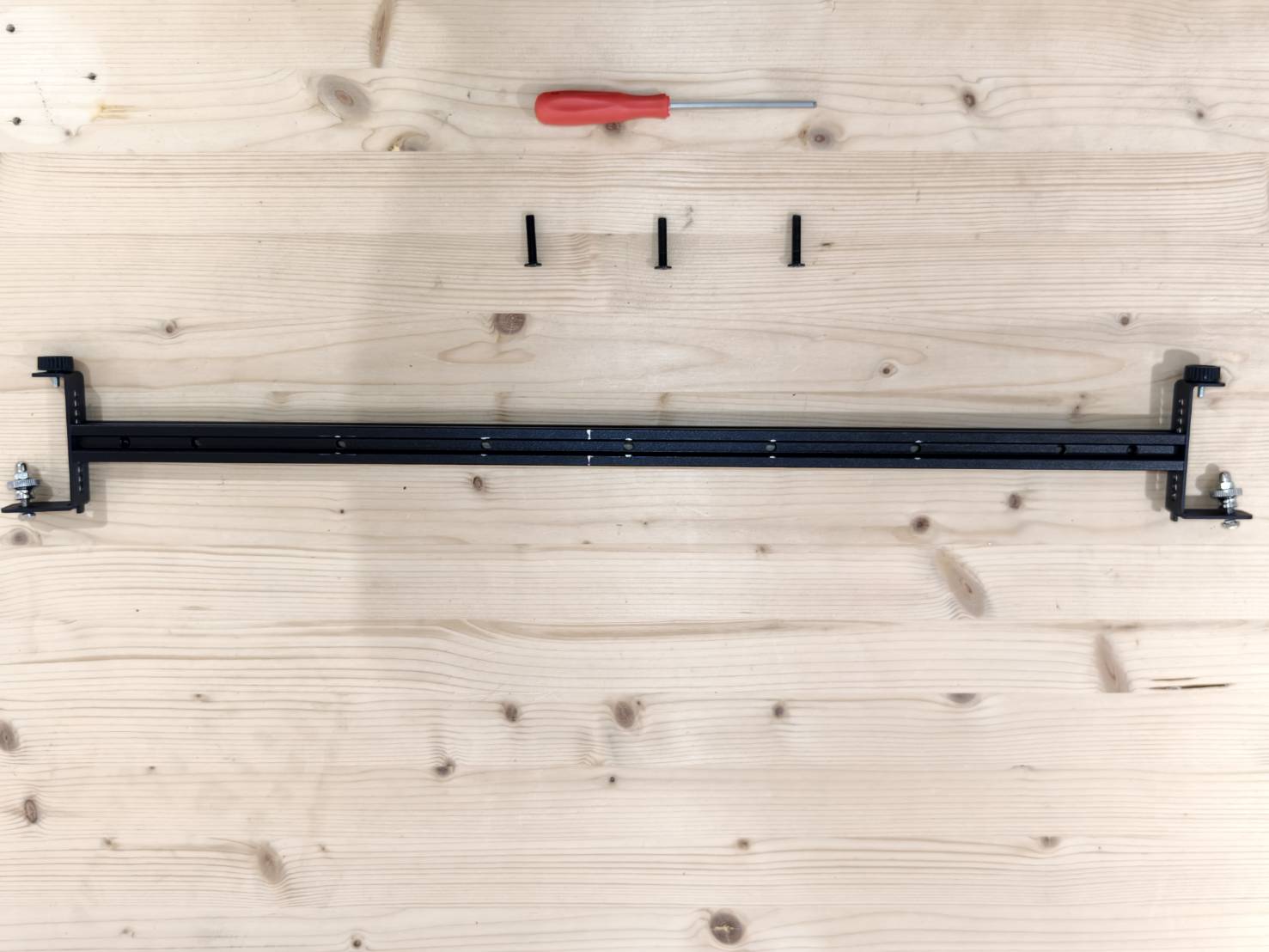

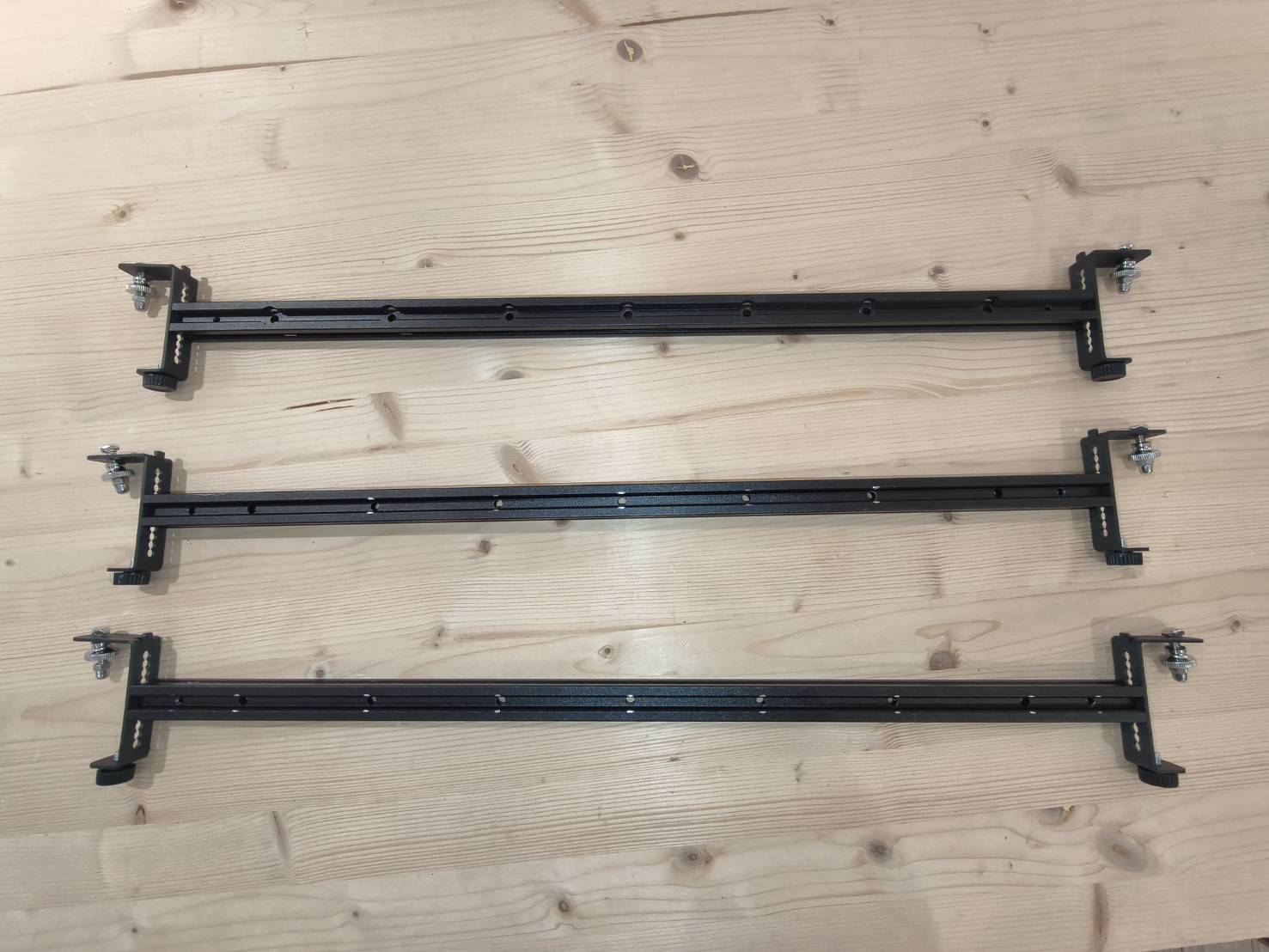

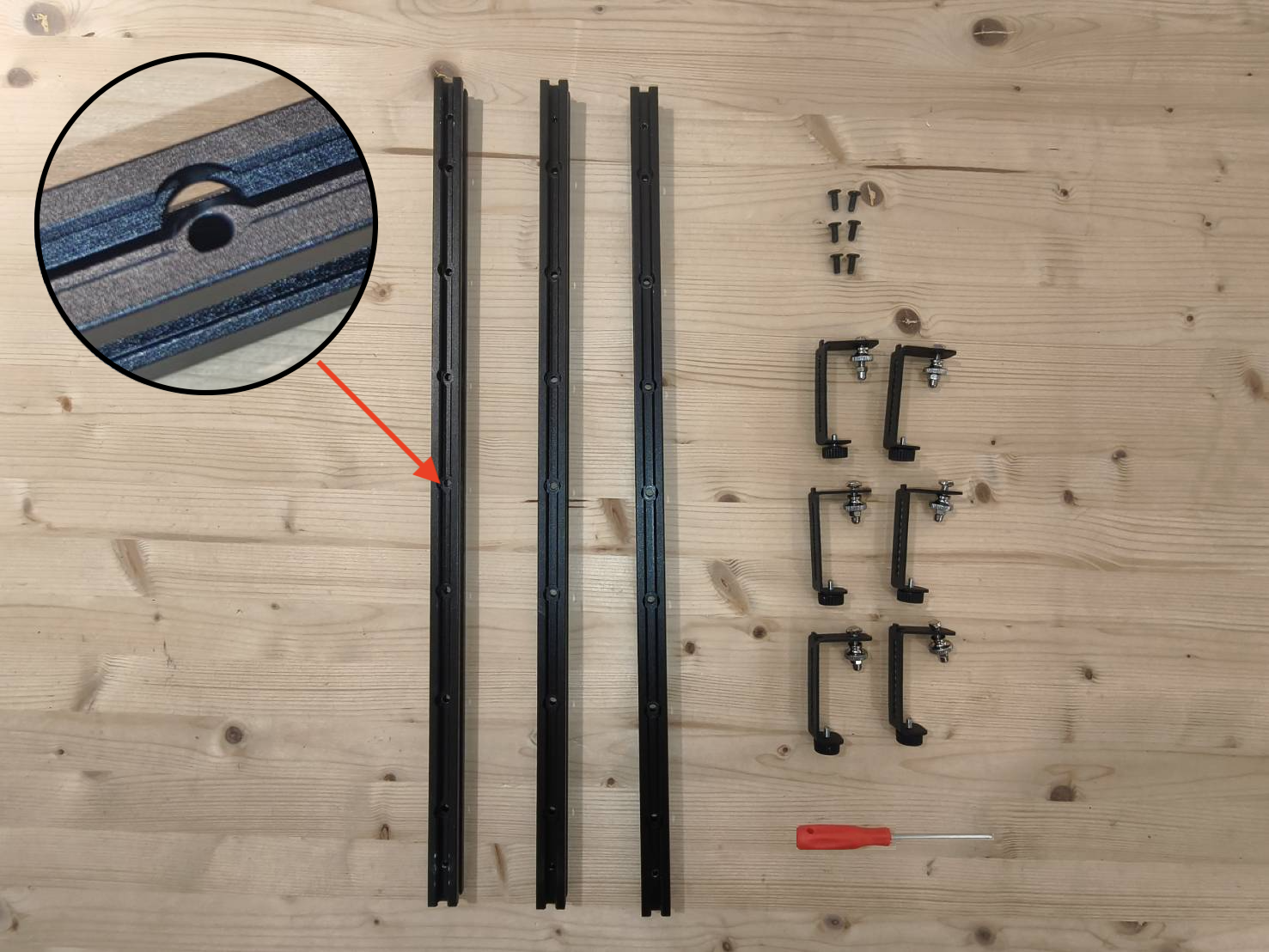

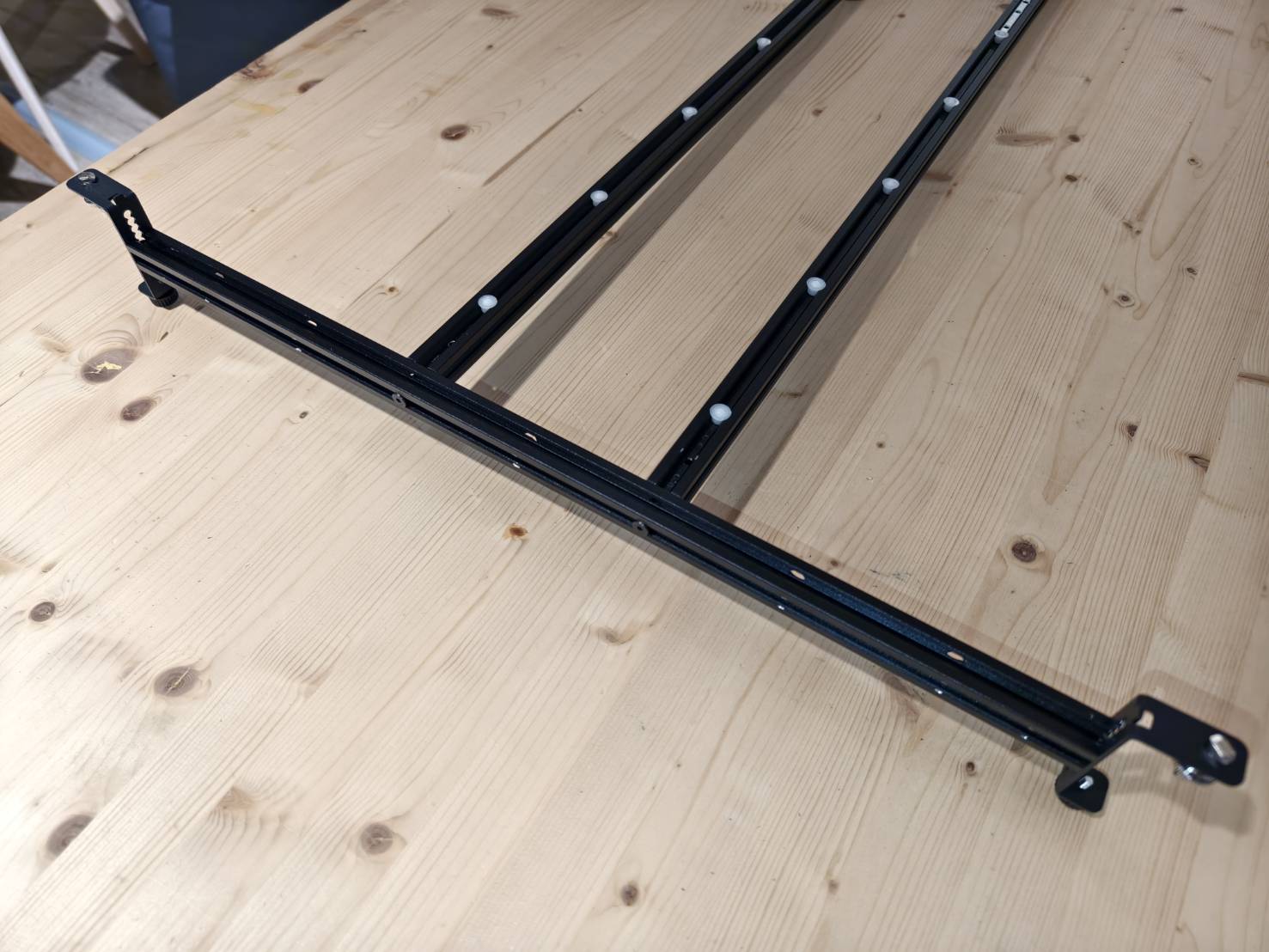

Individuare 3 travi di fissaggio per binari (senza rulli bianchi), 6 rialzi per binari e 6 viti corte (viti M5*6).
Si noti che le travi di fissaggio per binari non hanno rulli bianchi e i fori delle viti presentano un bordo superiore allargato.
Utilizzare le viti corte per installare i rialzi per binari su entrambi i lati di ciascuna trave di fissaggio. Si dovrebbero ottenere 3 set di assemblaggi composti da trave di fissaggio per binari + rialzo per binari.
Si consiglia di fissare tutti i rialzi per binari al foro contrassegnato con "5", che corrisponde al foro centrale.
Il metodo di installazione è il seguente:
Assicurarsi che quando la trave di fissaggio per binari è in posizione verticale, i fori delle viti siano sui lati, non sulla parte superiore o inferiore.
Se i fori non sono sui lati, allentare le viti, ruotare il rialzo per binari e poi serrarle nuovamente.
Passo F11

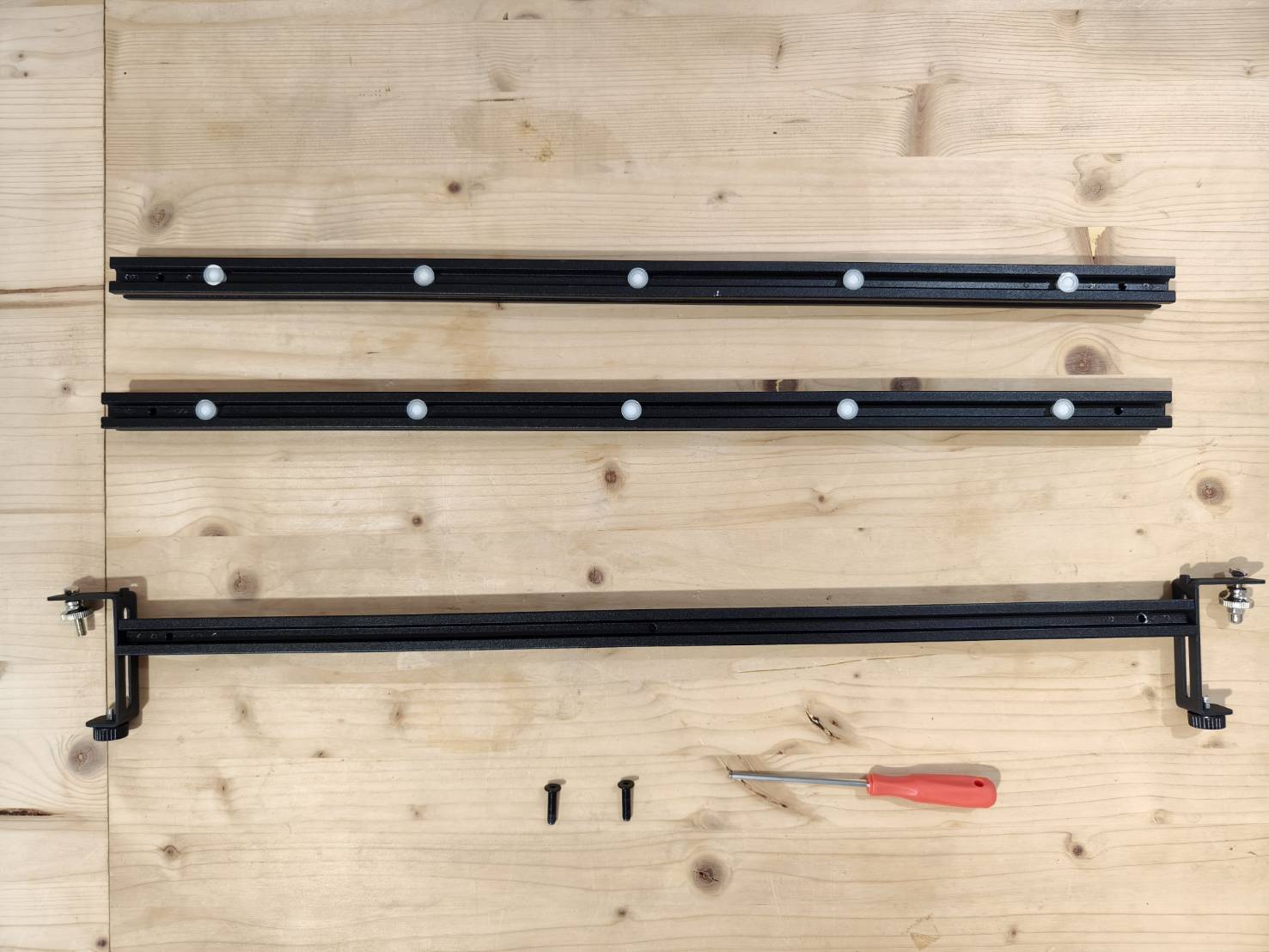

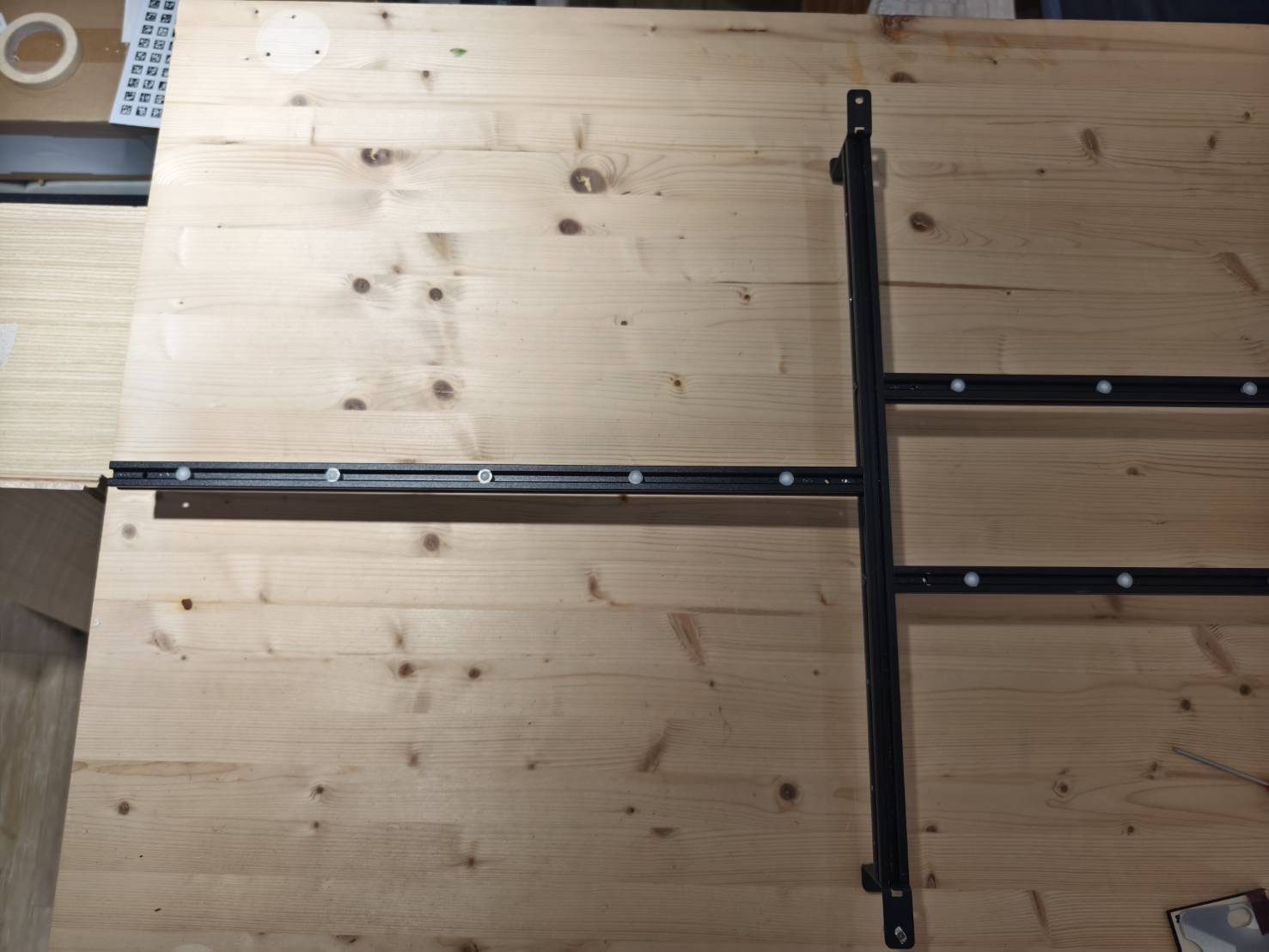

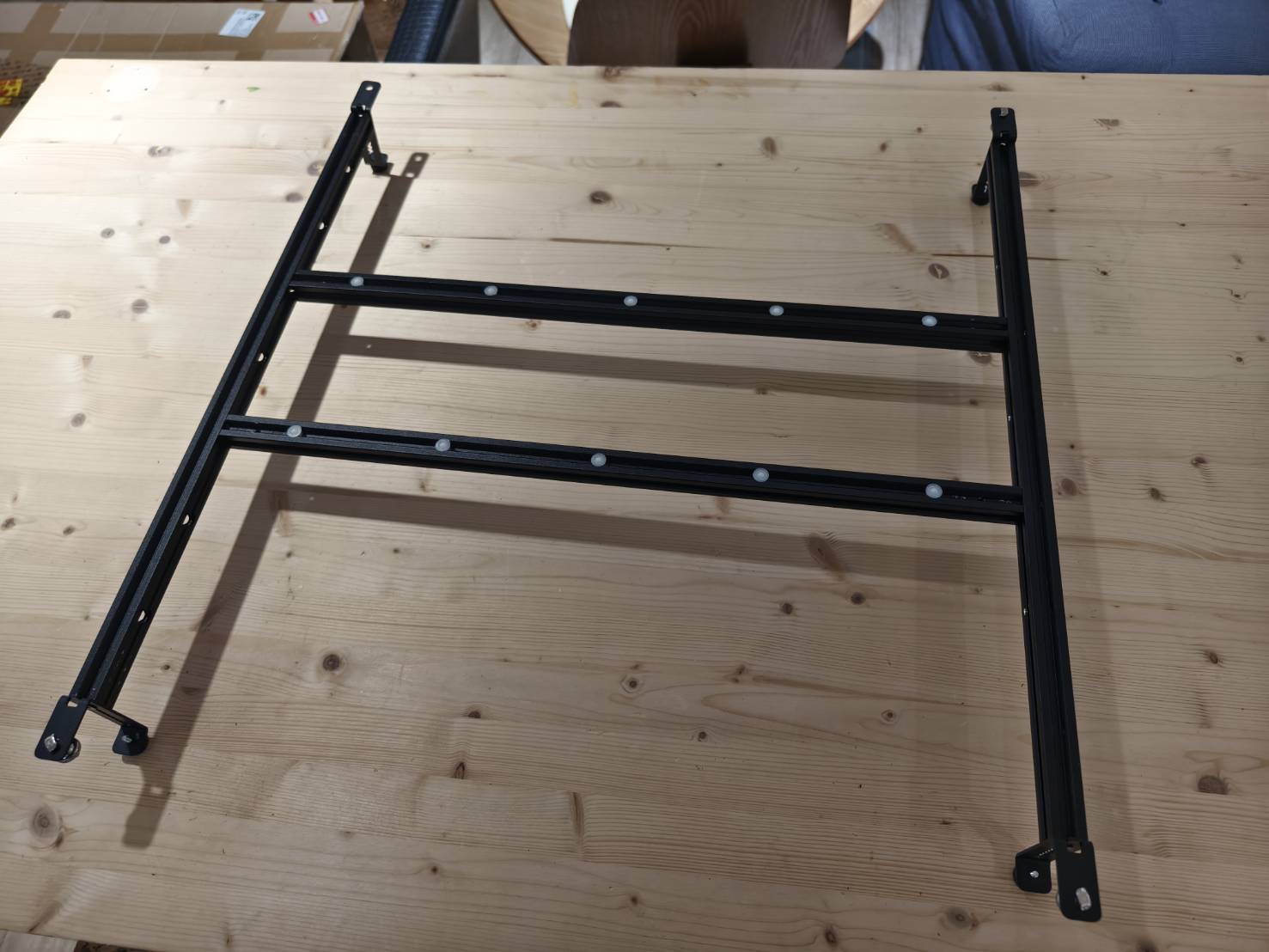

Preparare 2 binari estesi, 1 assemblaggio trave di fissaggio per binari + rialzo e 2 viti lunghe (M5x22).

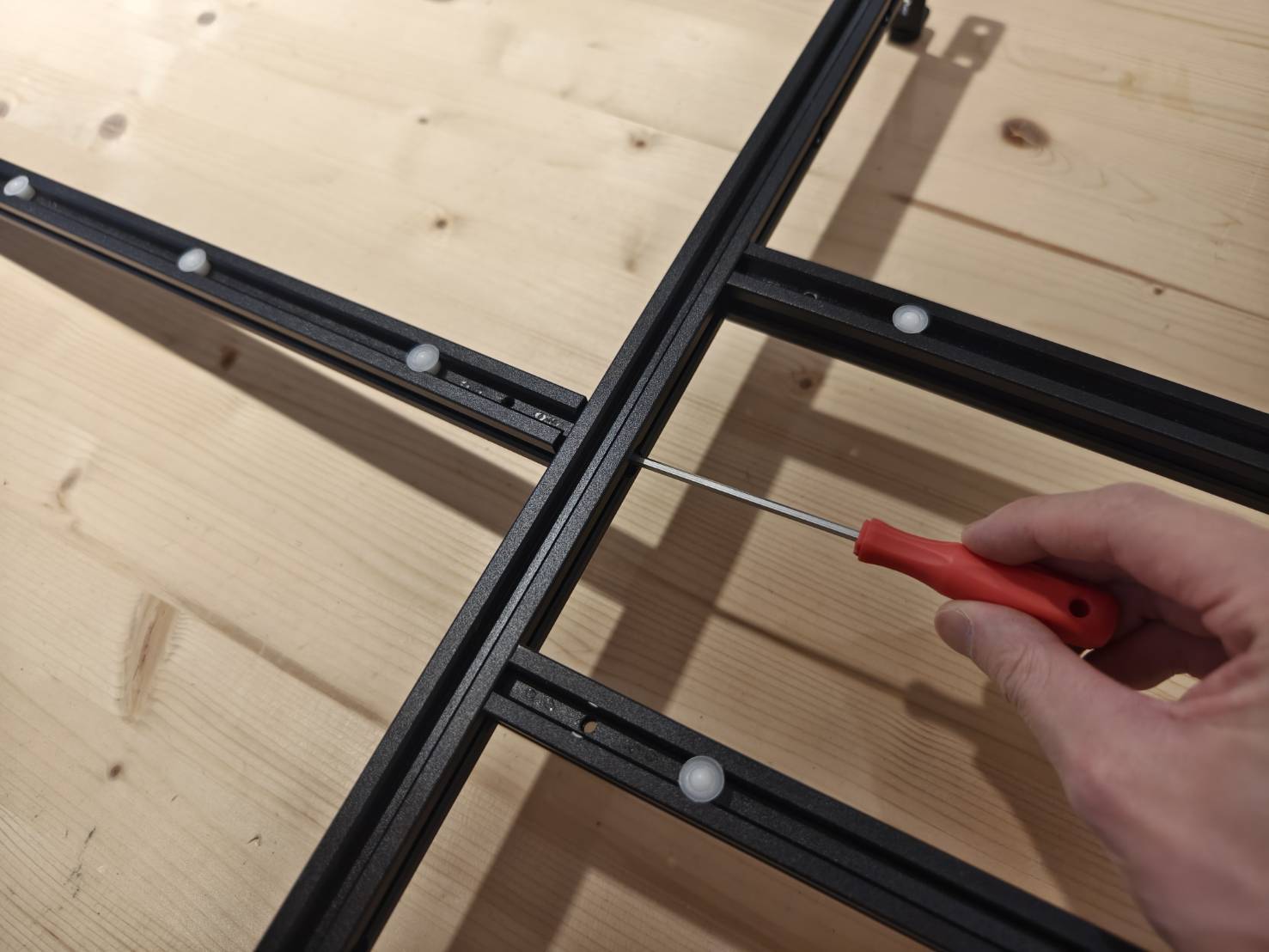

Montare i binari sulla trave di fissaggio per binari su entrambi i lati del foro centrale della vite, come mostrato nell'immagine.
(Durante l'installazione, assicurarsi che i piedini in gomma nera sulla trave siano rivolti verso il basso e le ruote a sfera bianche sui binari siano rivolte verso l'alto.)
Passo F12

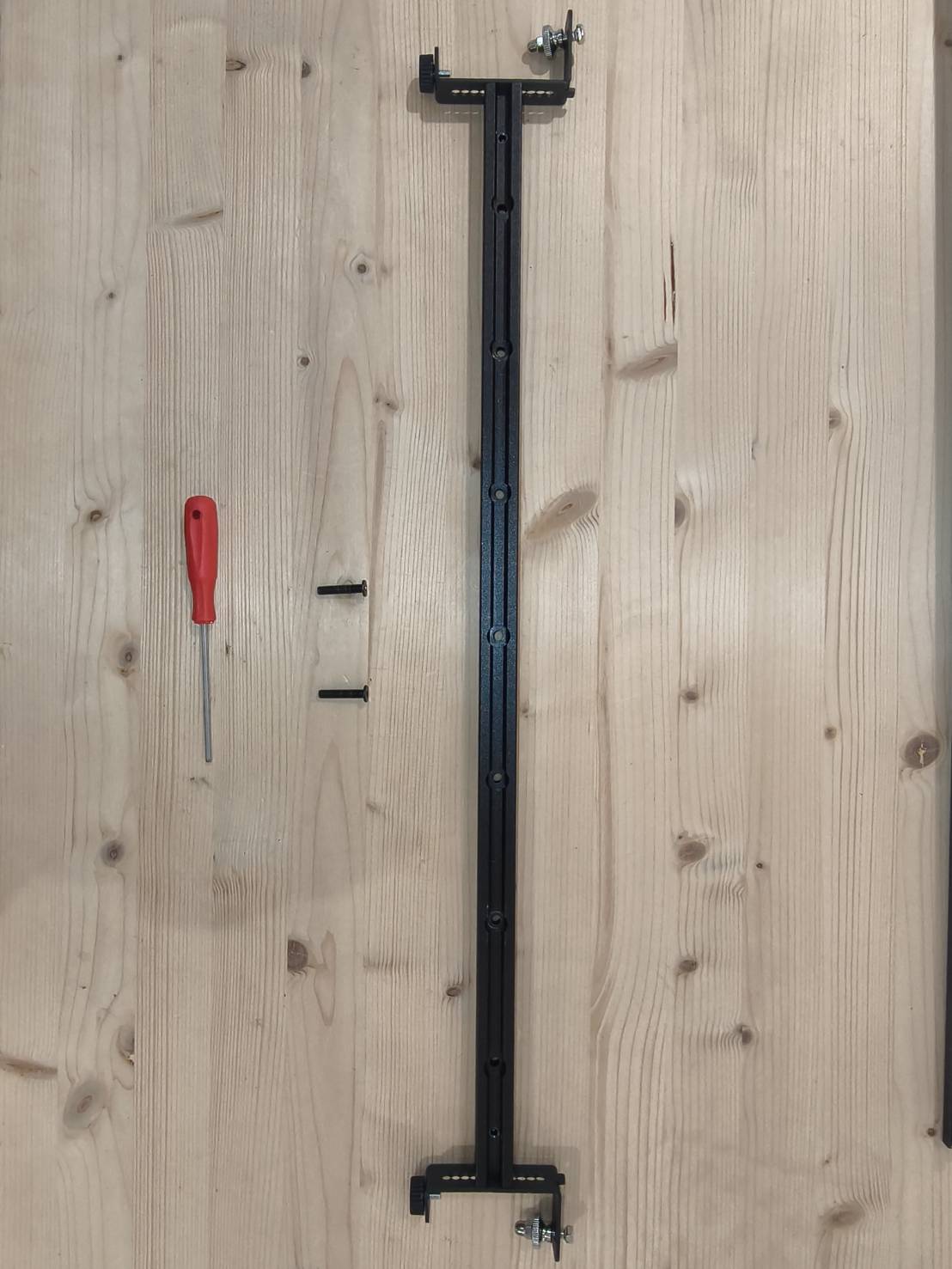

Preparare 1 set di piedini per la trave dei binari e 2 viti lunghe (M5x22).
Installare sull'altro lato per fissarlo, con i piedini neri della trave dei binari rivolti verso il basso.
Passo F13

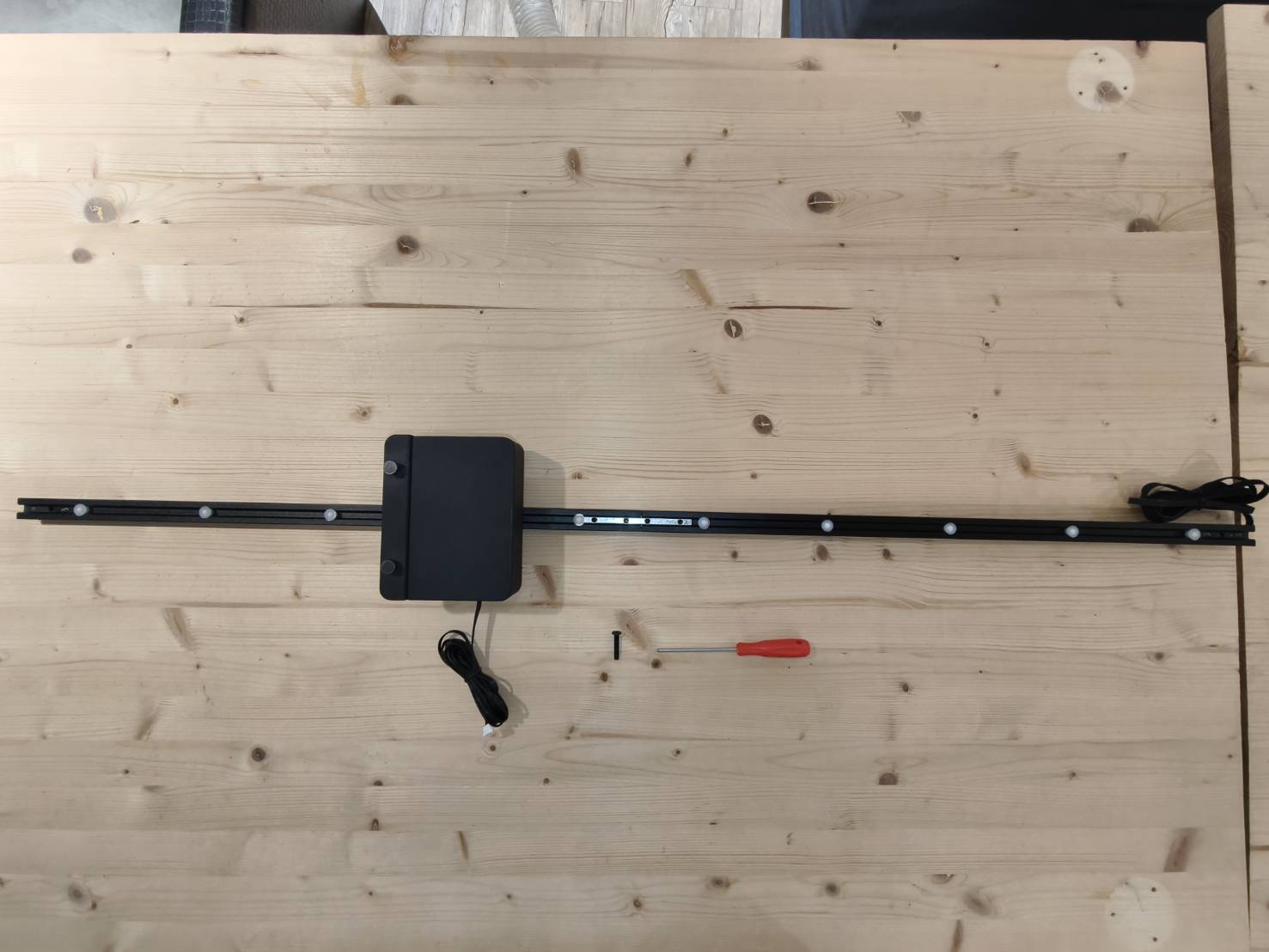

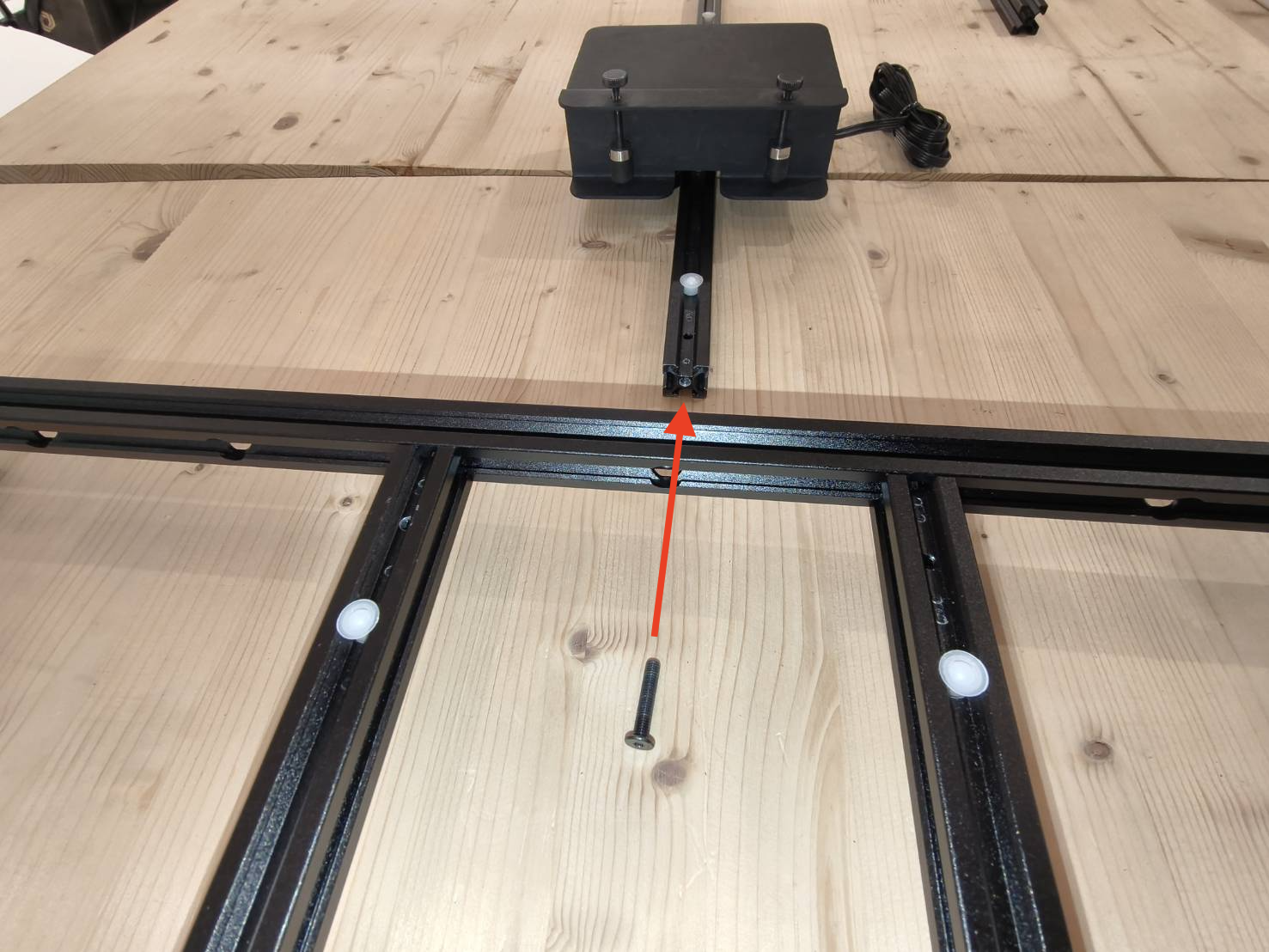

Preparare il gruppo alimentatore dei binari e una vite lunga (M5x22).
Installare l'alimentatore su un lato della trave dei binari, assicurandosi che le ruote a sfera bianche sul binario siano rivolte verso l'alto.
Passo F14

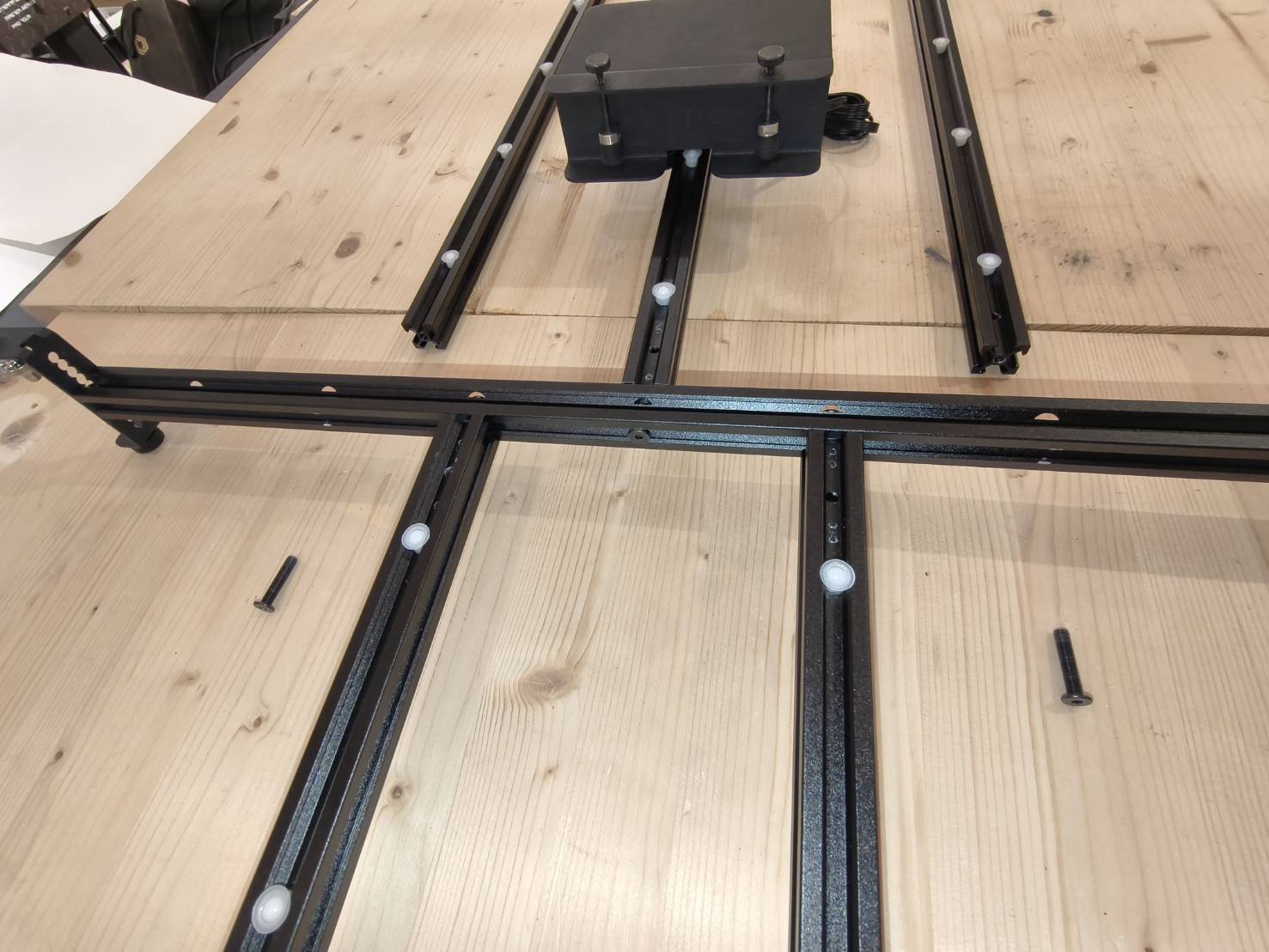

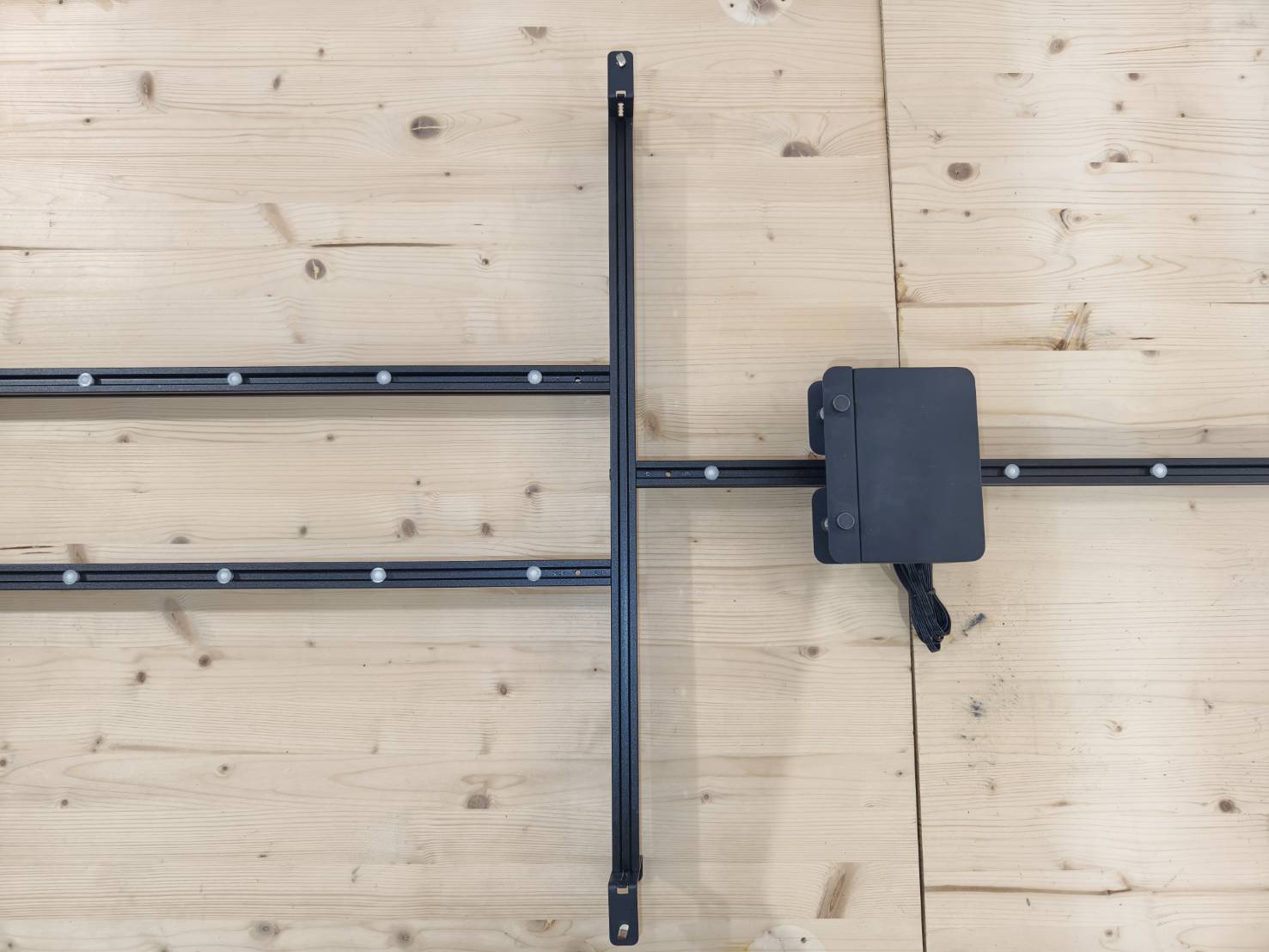

Preparare due binari estesi (x2) e due viti lunghe (M5x22) (x2).
Installare i binari sulla traversa, su entrambi i lati dell'alimentatore, assicurandosi che le ruote a sfera bianche siano rivolte verso l'alto.
Passo F15
Preparare il gruppo piedini della traversa e 3 viti lunghe (M5x22).
Prima, ruotare la trave in modo che, quando è in posizione verticale, la direzione dei fori delle viti sia rivolta verso l'alto.
Installare la trave sotto il binario e le viti devono essere fissate dal basso verso l'alto.
Passo F16
Rimuovere il morsetto della cinghia.
Passo F17

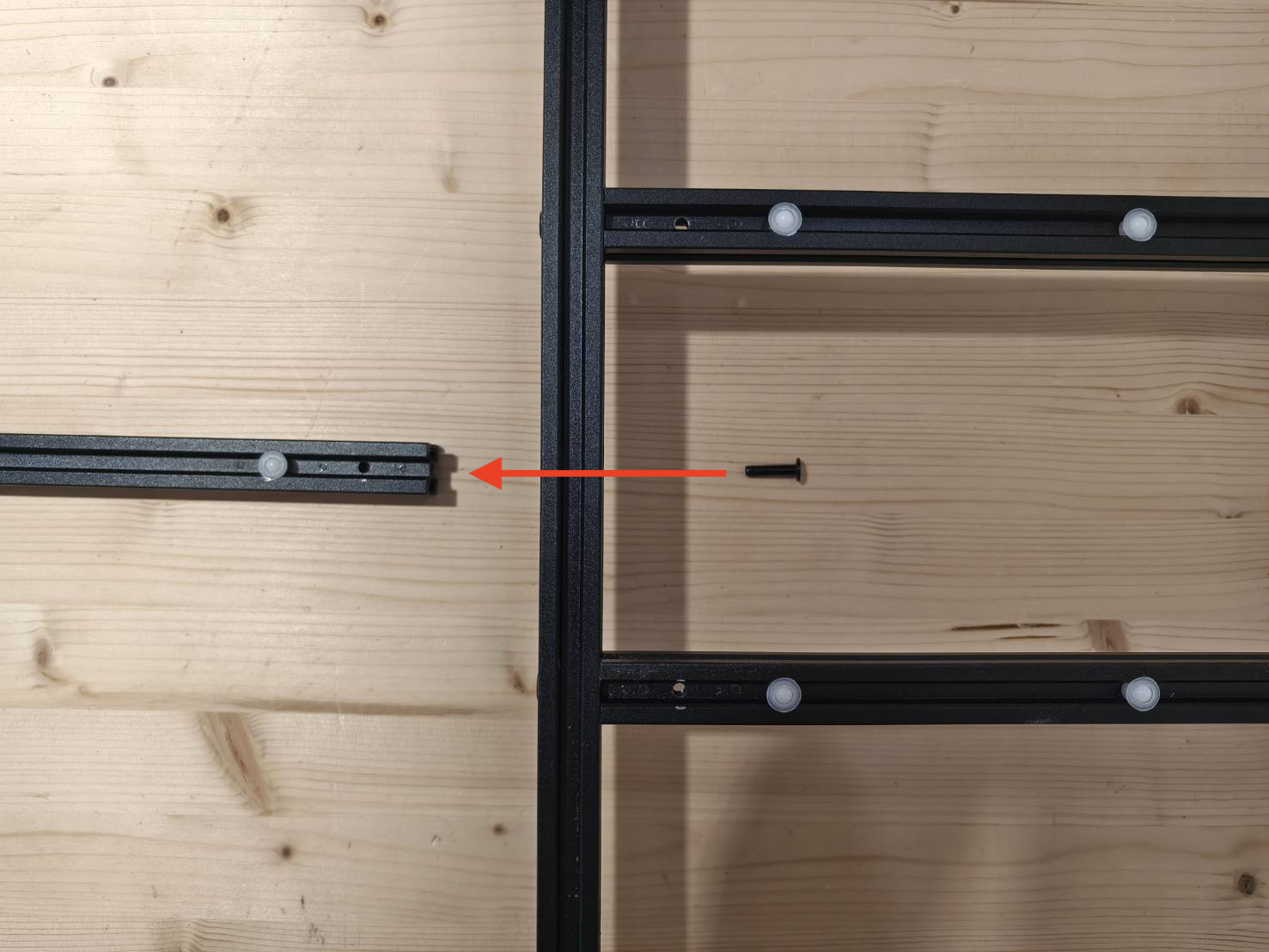

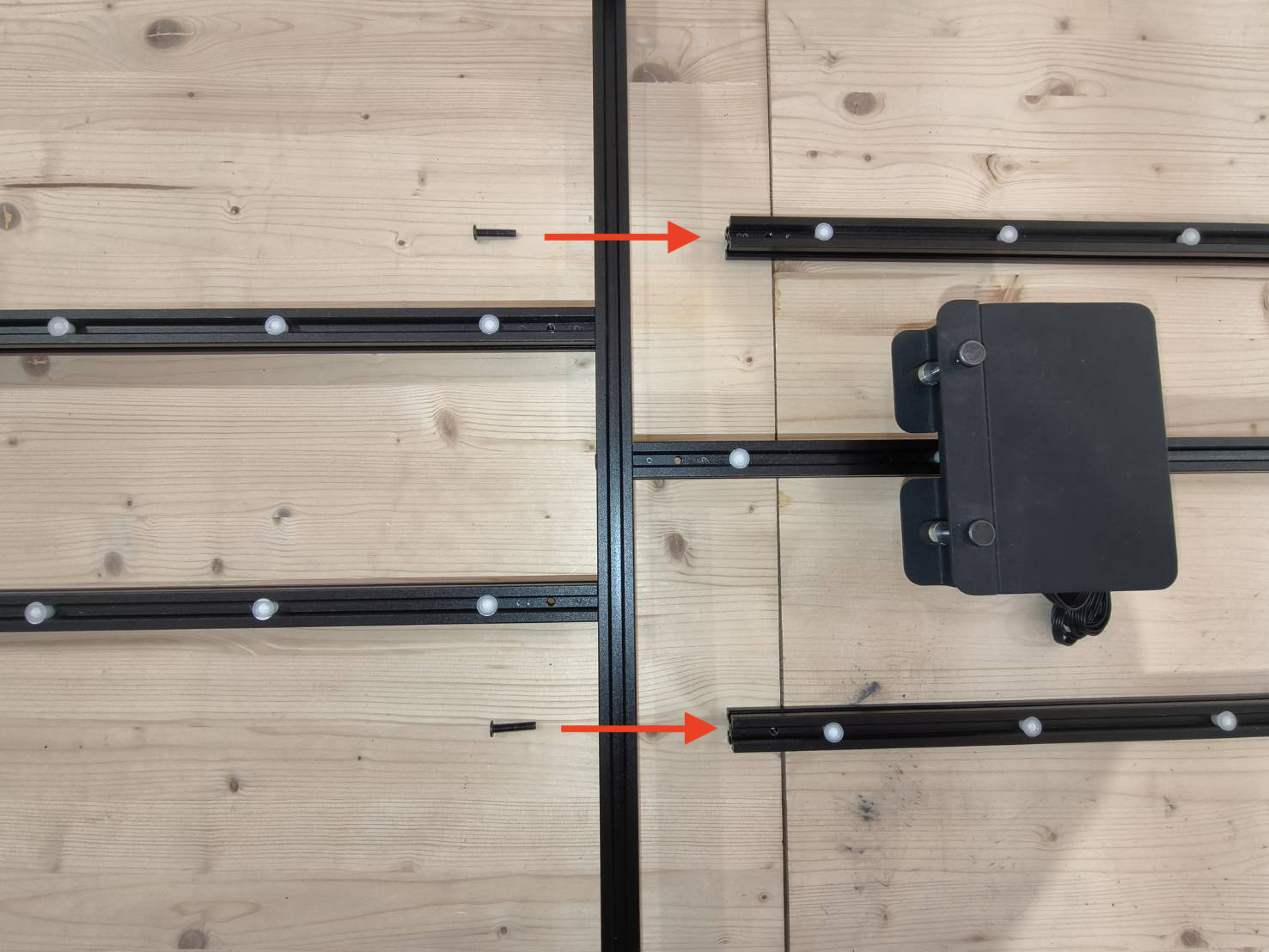

Preparare 1 guida di estensione e 2 connettori per guide.
Collegare la guida alla guida principale ed estenderla verso la parte posteriore.
Le viti sul connettore inferiore sono bloccate dalle viti sulla trave, quindi non possono essere avvitate completamente. Di conseguenza, è necessario fissare solo tre viti.
Passo F18
Individuare il morsetto della cinghia rimosso precedentemente.
Utilizzare il morsetto per fissare la cinghia, assicurandosi che la direzione sia corretta, con il lato dentato rivolto verso l'interno.
Passo F19
Preparare 1 rialzo per guida e 1 vite media (M5*12).
Quindi, installare il rialzo per guida nella parte posteriore della guida.
Passo F20

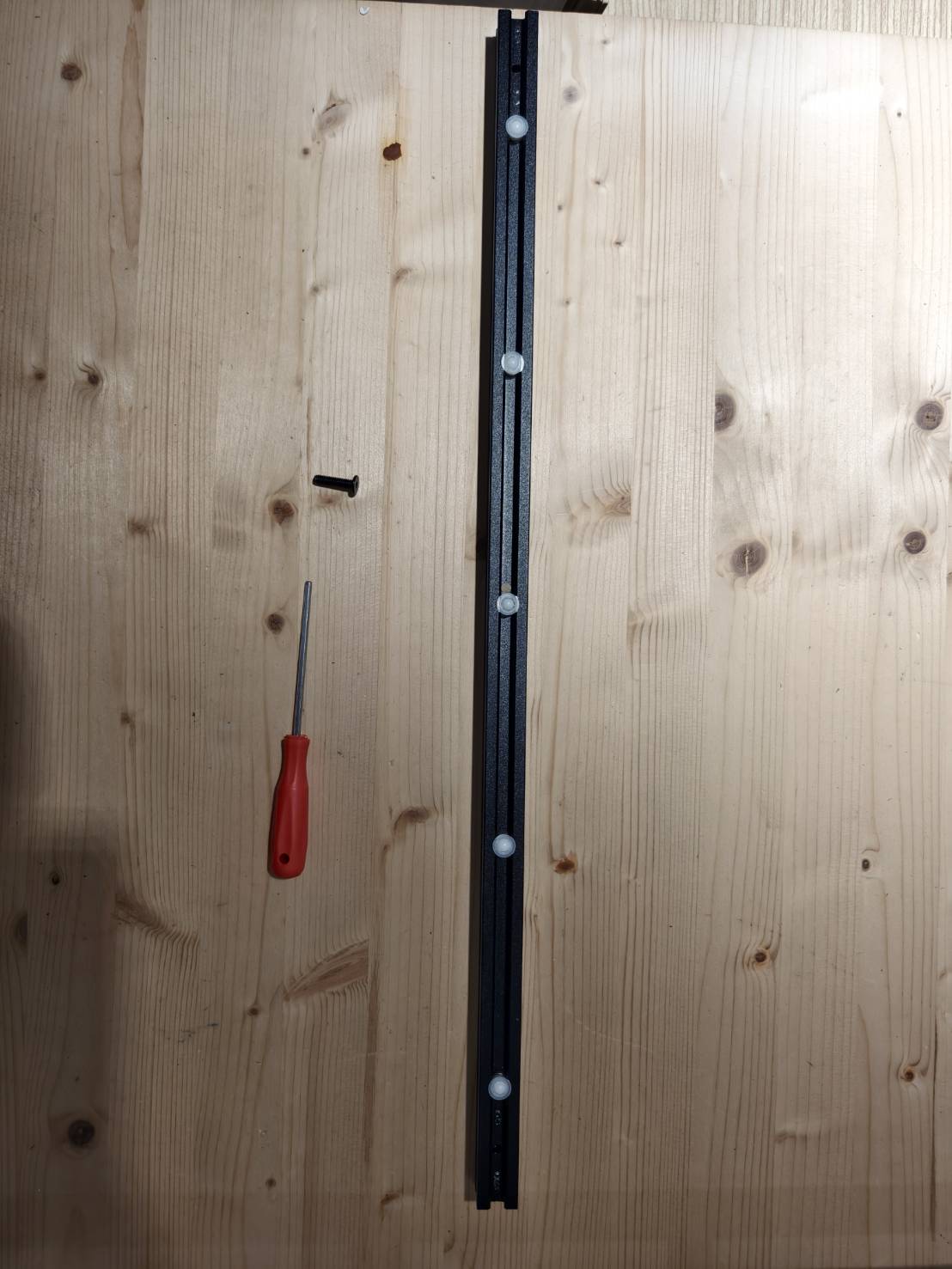

Preparare 1 guida e 1 vite lunga (M5*22).
Quindi, installare la guida nella parte posteriore (l'estremità con le due guide).
Passo F21
Procurarsi 2 magneti per guida, 2 staffe di posizionamento a L e 2 viti medie (M5*12).

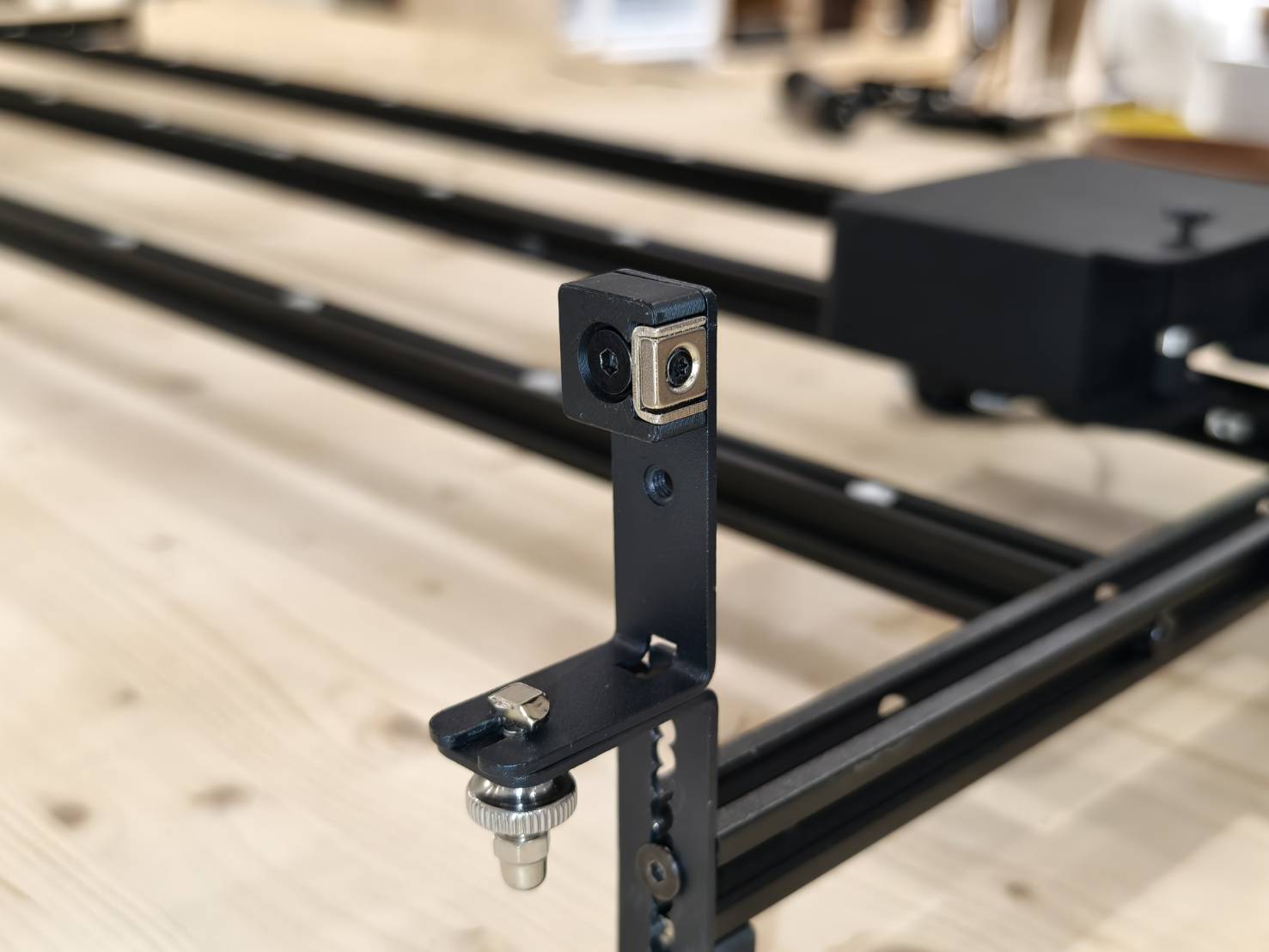

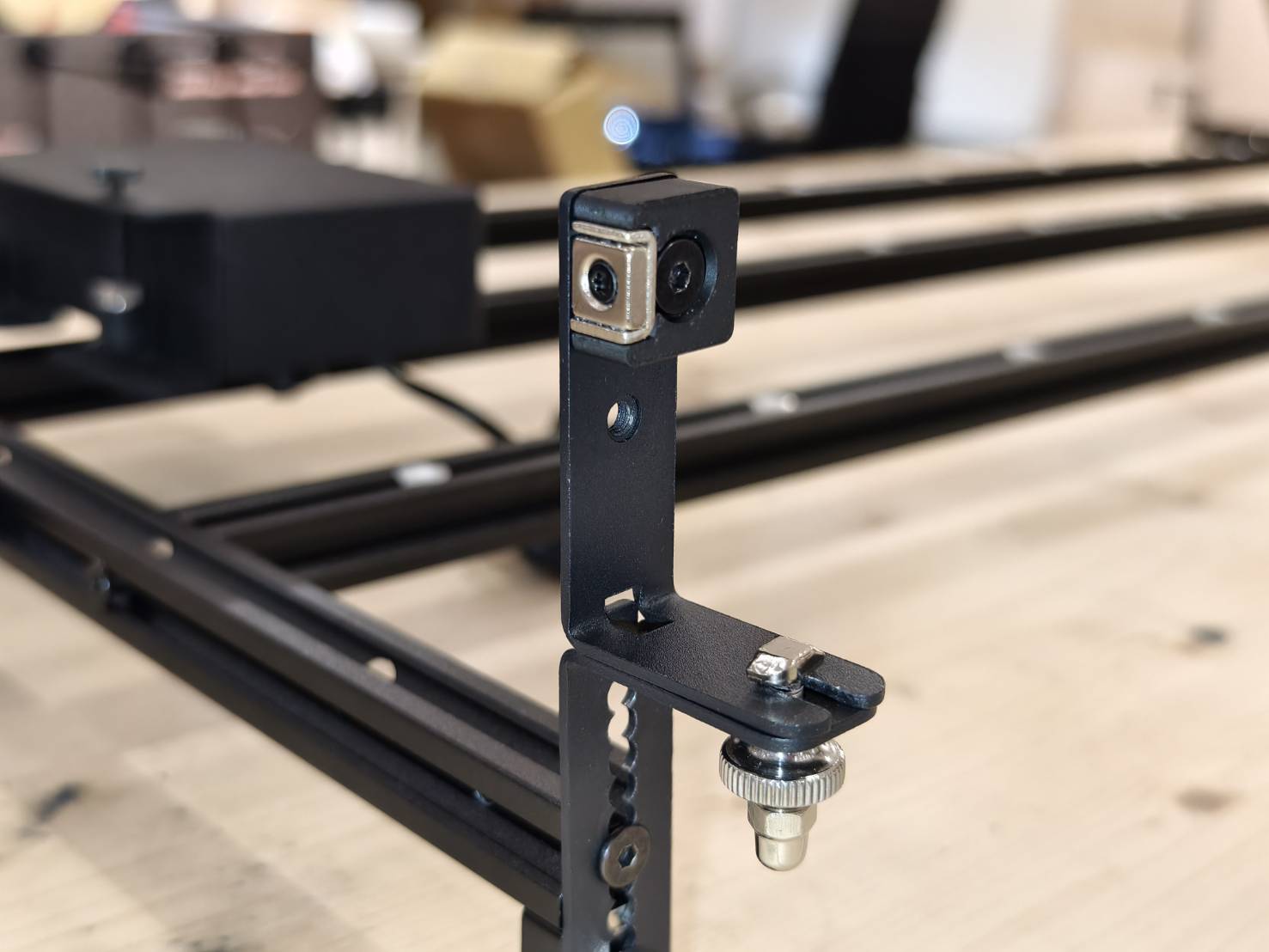

Installare i magneti per guida sulle staffe di posizionamento a L, con il lato argentato del magnete rivolto verso sinistra. Posizionare un magnete su ciascuna staffa.
Il lato argentato dei magneti per guida deve essere rivolto verso l'esterno su entrambi i lati.
Passo F22

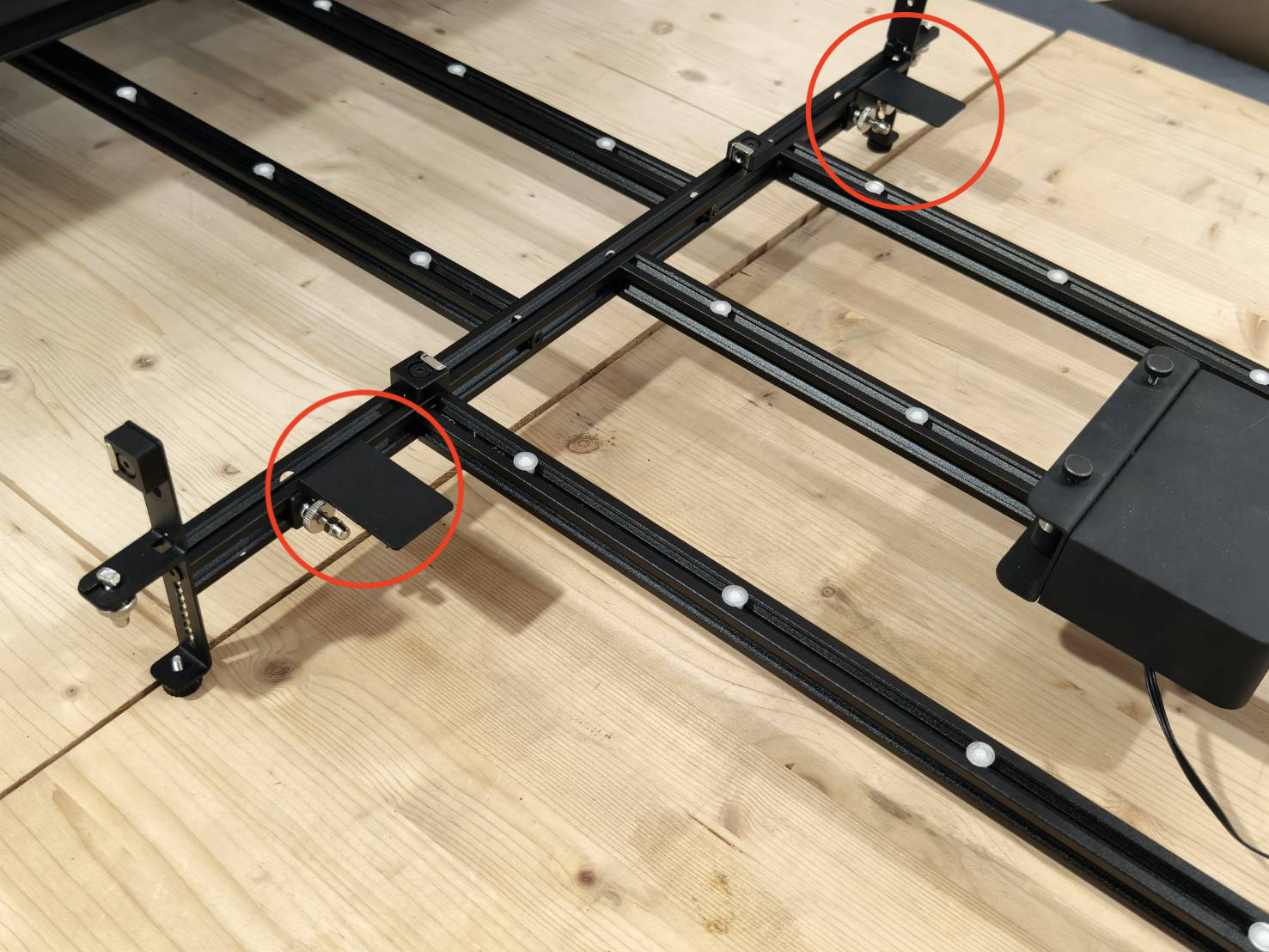

Installare il gruppo staffa di posizionamento a L e magnete per guida (x2) su entrambi i lati della trave centrale e fissarli con le viti argentate serrate a mano.
(Il lato argentato del magnete deve essere rivolto verso il lato sinistro, cioè il lato con le due guide.)
Passo F23
Procurarsi 2 magneti per guida, 2 viti medie (M5*12) e 2 dadi a T.
Assemblare i dadi e le viti, ma non serrarli completamente. Assicurarsi solo che le viti siano inserite.
Quindi, installare i magneti per guida sulla parte superiore della trave. È necessario solo un fissaggio temporaneo, poiché la loro posizione verrà regolata nei passaggi successivi.
|
|
Se l'intera struttura non è a livello o la superficie del piano di lavoro non è piatta, è possibile regolare l'altezza dei supporti di rialzo.
Passo F24
Preparare due piattaforme per rulli di guida laterale.
Quindi, installarle sulla trave di fissaggio della guida centrale, rivolte verso la parte posteriore, in direzione del lato dell'alimentatore.
|
|
Le piattaforme possono essere spostate e potrebbero richiedere un riposizionamento in base alla larghezza del materiale, come verrà spiegato più avanti in questo articolo.
Passo F25

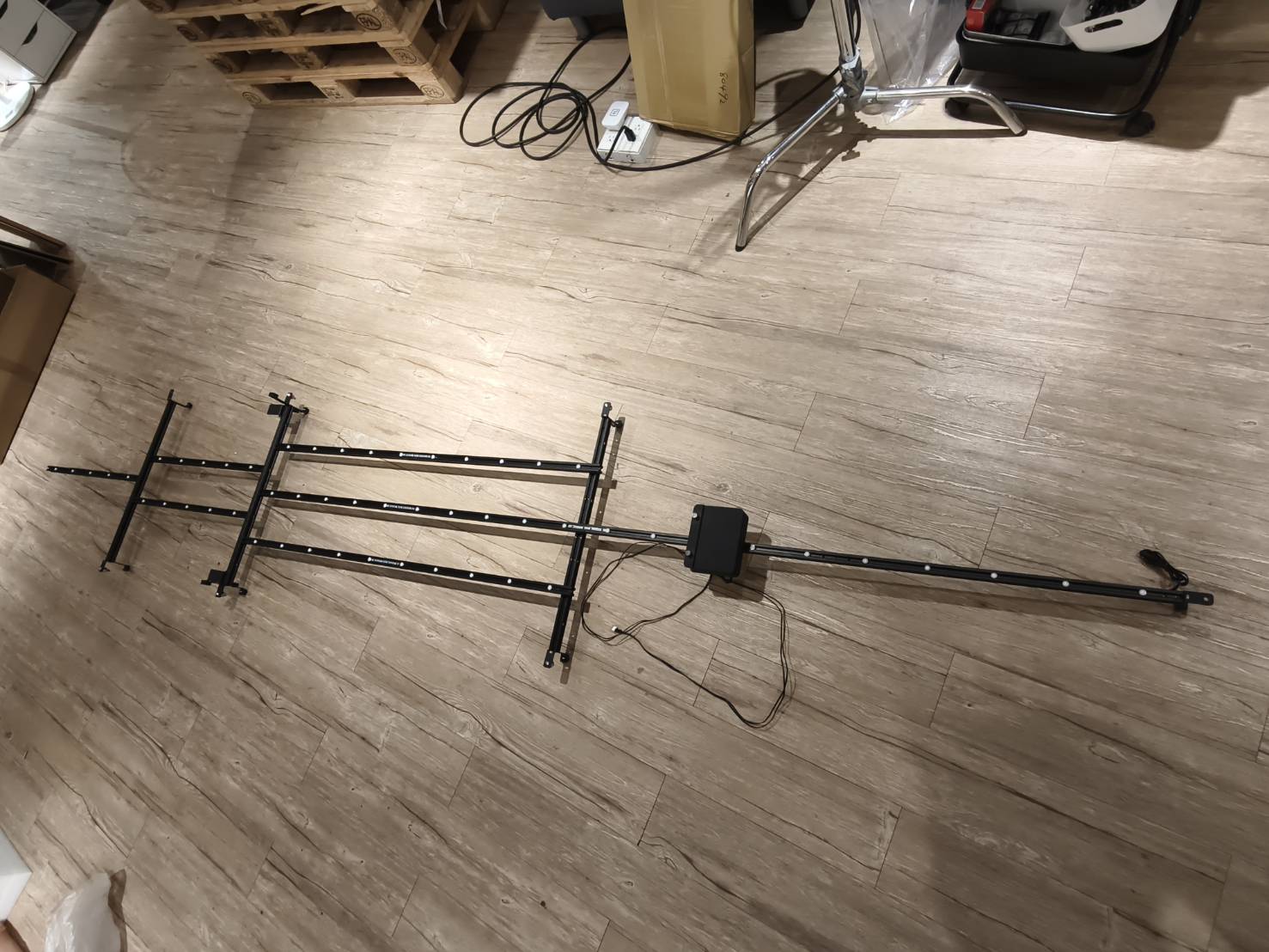

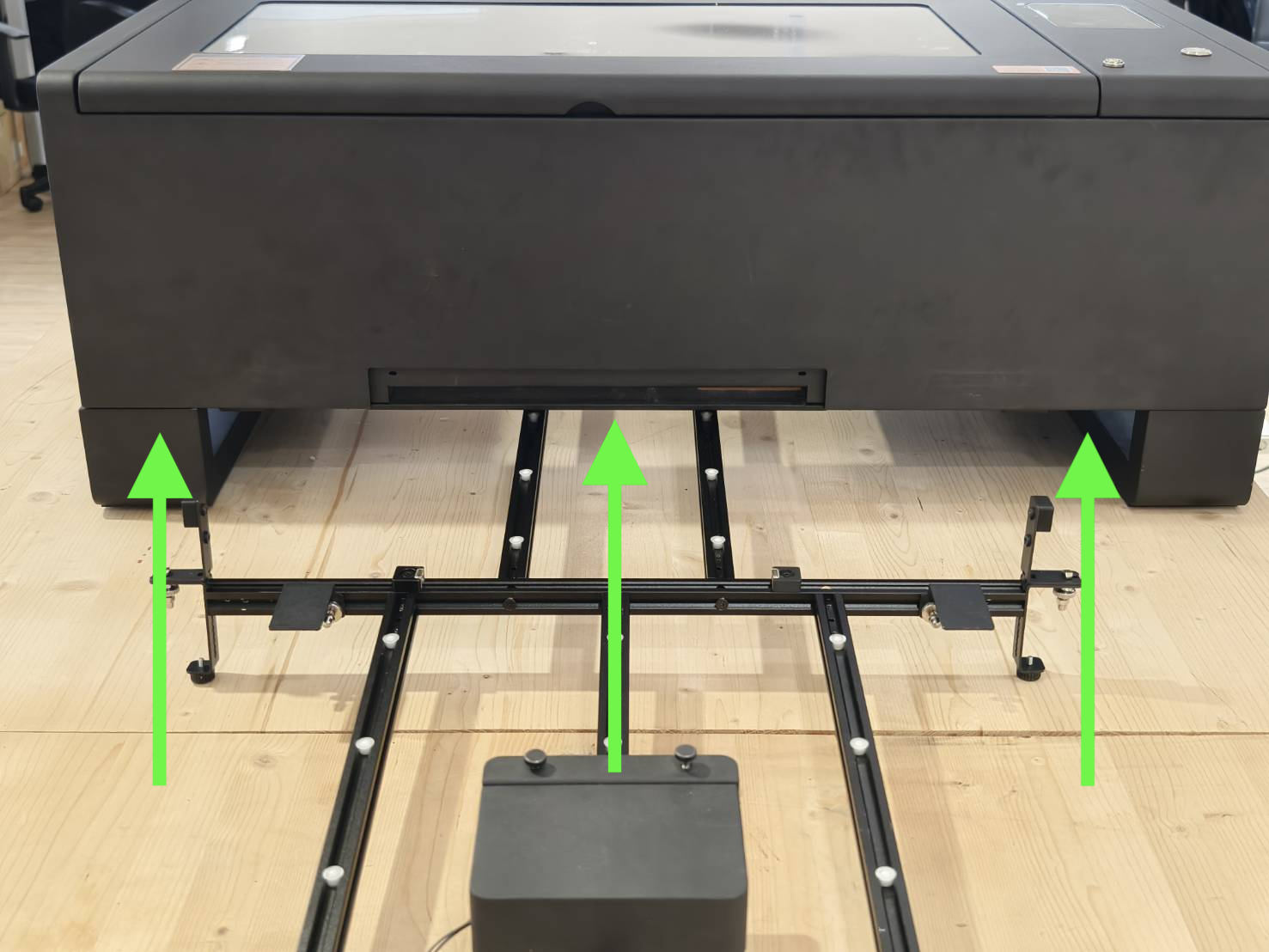

Spostare l'intero gruppo sotto la macchina.

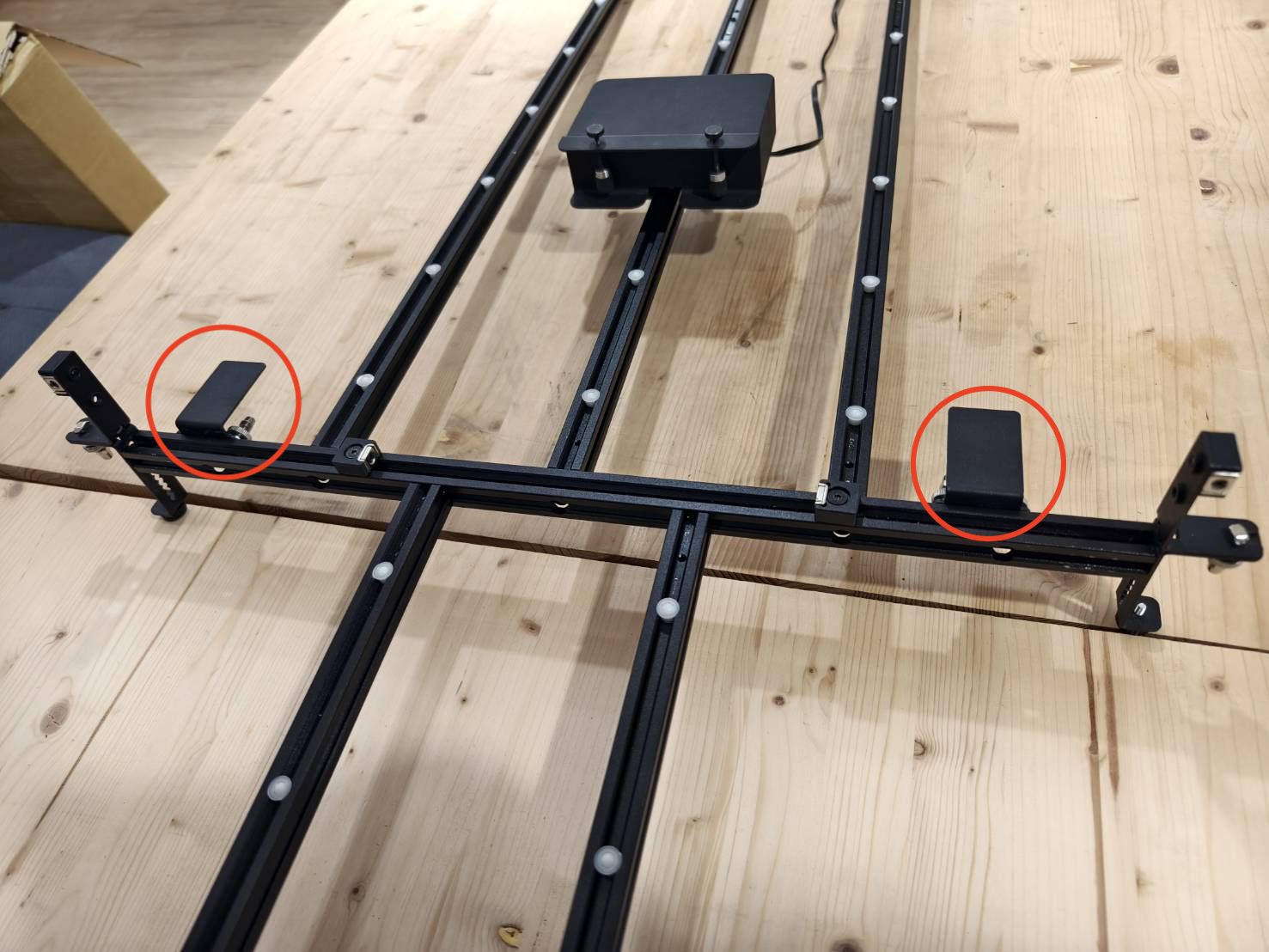

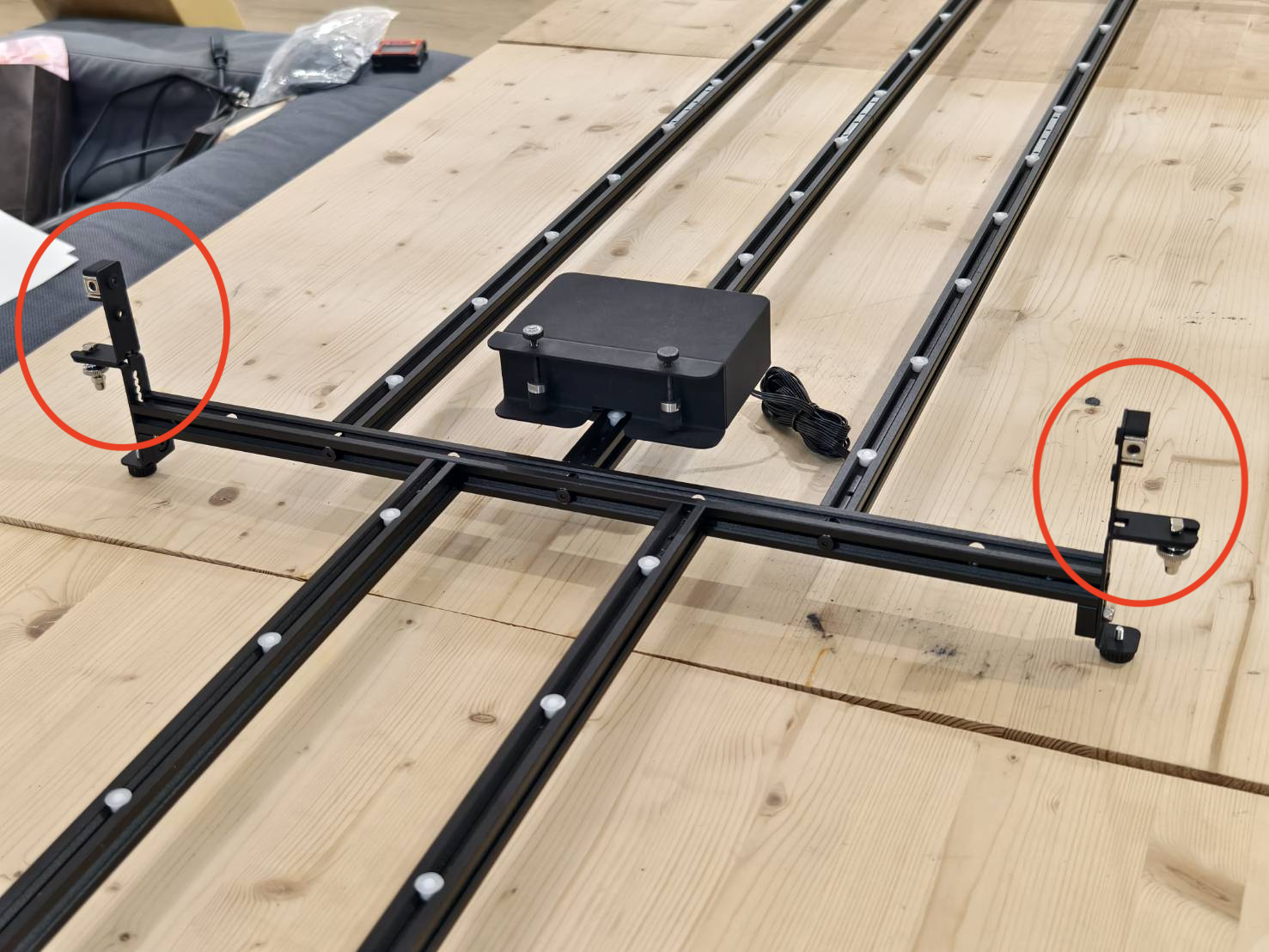

Assicurarsi che i magneti nei cerchi rossi siano saldamente fissati al telaio della macchina.

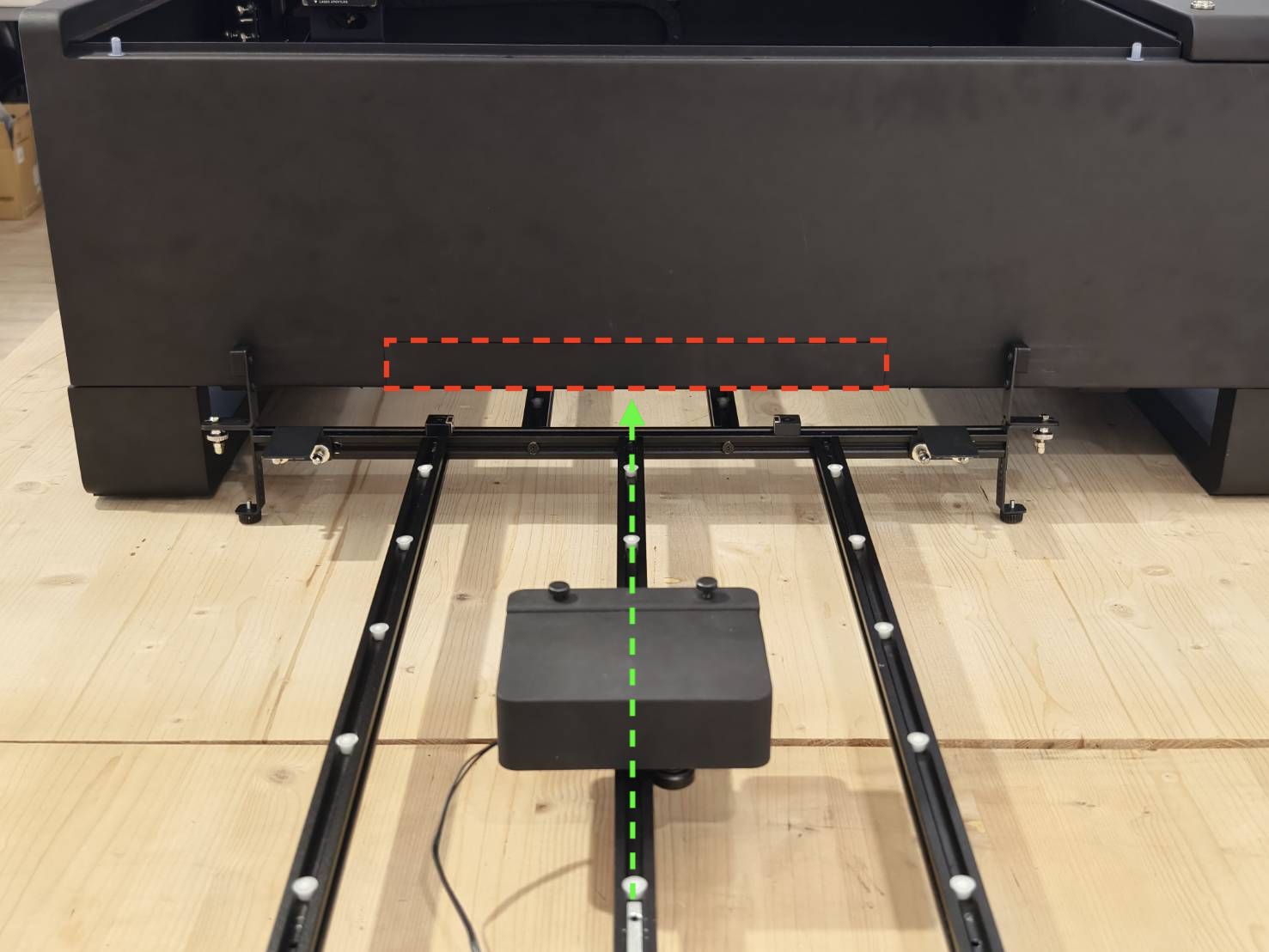

Allineare la guida principale il più possibile al centro della lamiera rettangolare della macchina.
Passo F26
Estrarre il cavo di collegamento.
Far passare il cavo di collegamento attraverso il foro vicino al finecorsa dell'asse Y.
Inserire il cavo di collegamento nella presa posteriore.
Individuare l'adattatore e inserire l'altra estremità del cavo di collegamento in esso.
Posizionare l'adattatore nell'angolo inferiore sinistro della macchina.
Passo F27
Se è presente una fascetta sul cavo di collegamento dell'alimentatore, tagliarla.

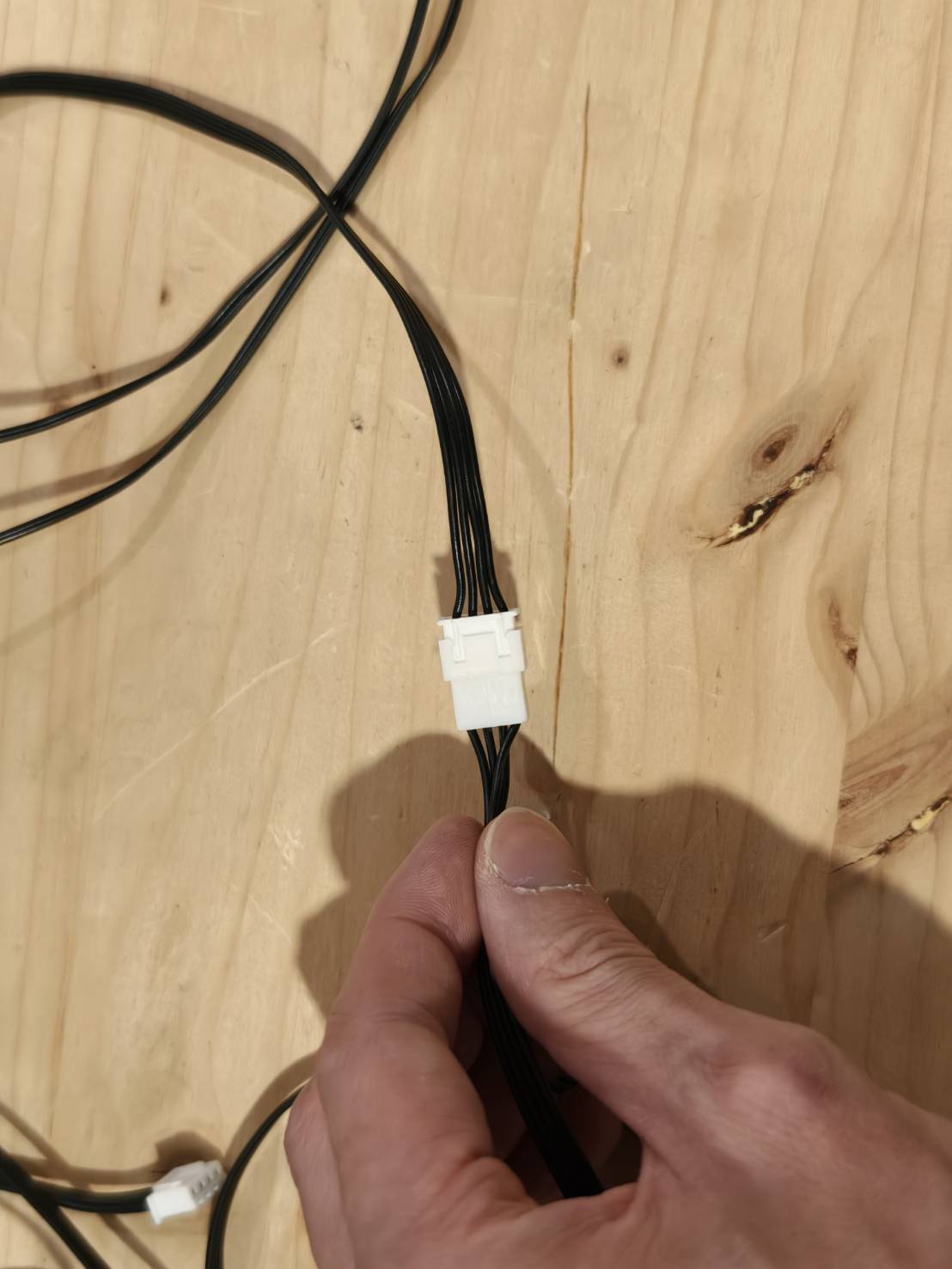

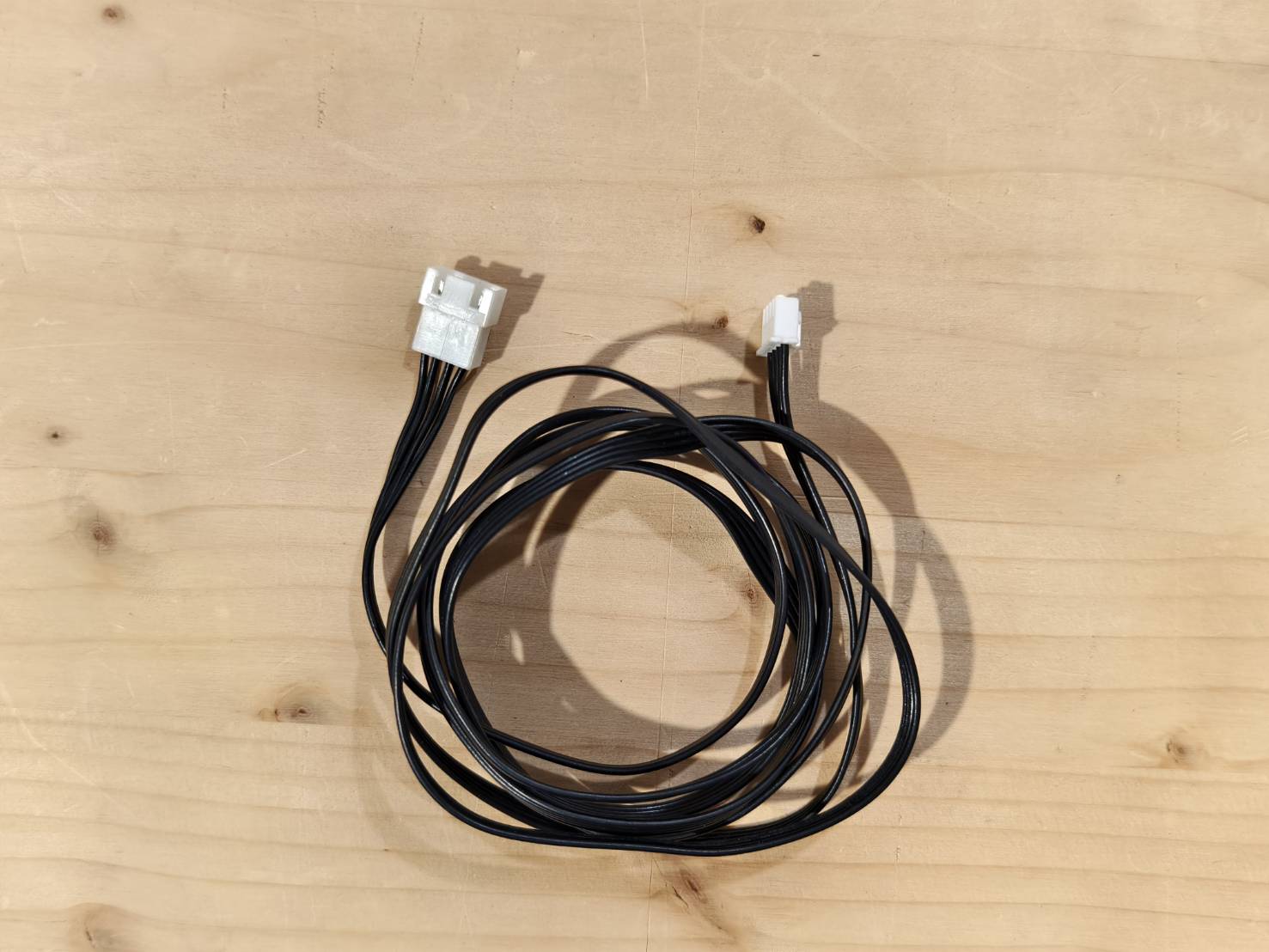

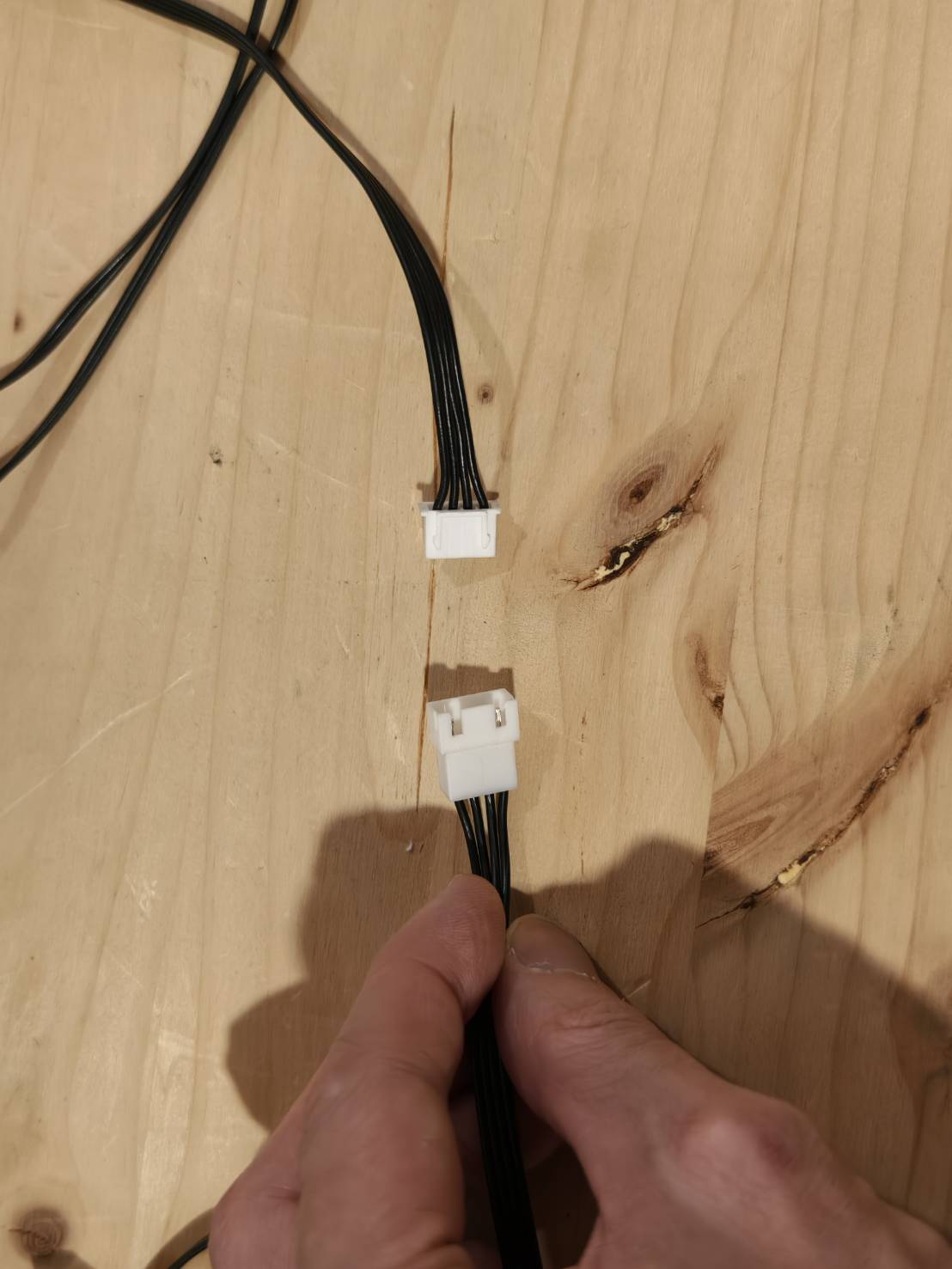

Individuare il cavo di prolunga e collegare l'estremità femmina al cavo dell'alimentatore.
Il cavo di collegamento passerà attraverso il foro nell'angolo inferiore sinistro della macchina.
Inserire il cavo di collegamento dell'alimentatore nell'adattatore.
Riportare l'adattatore nella sua posizione originale.
Passo F28
Posizionare il materiale, assicurarsi che sia allineato con l'alimentatore, quindi serrare le viti a testa zigrinata per fissarlo.
Spingere e tirare il materiale avanti e indietro per verificare, osservando contemporaneamente l'aspetto del materiale sotto il coperchio inferiore della macchina per confermare che sia in piano.
Passo F29
Regolare la posizione dei magneti della guida di limite installati nel passo 23.
Regolare la posizione della piattaforma del rullo guida del bordo secondo il video sottostante, allineandola a filo con il bordo esterno del magnete della guida di limite.
Installare i rulli. I rulli a molla possono essere installati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire la deviazione del materiale.
| Installazione inversa（per spessori del materiale inferiori a 5 mm） | |
| Installazione in avanti（per spessori del materiale superiori a 5 mm） | |
Passo F30
Accendere la macchina e inserire la chiavetta USB dal kit di apertura del coperchio.
Passo F31
Assicurarsi che la lente di focalizzazione sia impostata sulla modalità di messa a fuoco a lunga distanza, con una lunghezza focale di 16 mm. Se non si sa come verificarlo, consultare questo articolo. La lente di focalizzazione sarà posizionata sullo strato inferiore, con una distanza focale di 16 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale è di 16 mm.
| Ordine di identificazione della modalità di messa a fuoco. | |||
| Modalità di messa a fuoco predefinita: 4 mm | Modalità di messa a fuoco: 16 mm | ||
| Lente | Blocco | ||
| Blocco | Lente | ||
| Anello | Anello | ||
| Ugello | Ugello | ||
Passo F32
Utilizzare lo strumento per eseguire la messa a fuoco manuale. La sezione centrale dello strumento ha uno spessore di 16 mm e la useremo per la messa a fuoco. (Se lo strumento è stato smarrito, è possibile crearne uno nuovo utilizzando questo link.)
Passo F33
Spostare la testa del laser nell'area che si desidera incidere o tagliare, quindi chiudere il coperchio. È possibile utilizzare il puntatore laser rosso per determinare la posizione di incisione.
(Se il puntatore laser rosso non si accende, andare su Pannello >> Macchina >> Impostazioni hardware >> Pagina successiva >> Luce rossa sempre accesa >> Abilita)
Passo F34
Assicurati di utilizzare le seguenti versioni di software e firmware per utilizzare la funzione di alimentazione automatica.
|
Versione di Beam Studio 2.5.0 o superiore (Tutorial) |
Versione del firmware 6.0.9 o superiore. (Tutorial) |
|
|
Fase F35
- Avvia Beam Studio e apri le Impostazioni del documento.
- Imposta la Posizione iniziale sulla Posizione attuale e seleziona in alto a sinistra.
- Attiva la funzione Alimentatore automatico e inserisci la lunghezza approssimativa del materiale.
Fase F36
Importa o crea un file.
Imposta i parametri corretti in base al materiale utilizzato.
Fase F37
Utilizza la funzione "Inquadratura" per visualizzare in anteprima il percorso di incisione.
Fase F38
Avvia il lavoro.
Fase F39
Verifica il risultato.
