Descrizione
Questo articolo fornisce una guida dettagliata su come avviare un'operazione di incisione utilizzando l'Alimentatore Automatico con Beambox II configurato con l'estensione Passthrough (Base Aperta). Questa configurazione consente una gestione agevole di materiali più lunghi, permettendo una produzione continua e massimizzando l'efficienza.
Si prega di seguire attentamente le istruzioni relative a questa configurazione specifica.
Pagina esplicativa della configurazione dell'Alimentatore Automatico
Disimballaggio:
| Pacchetto Alimentatore Automatico | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Alimentatore | La componente principale che controlla il movimento del materiale e il percorso di incisione. | 1 pz |
| 2 | Guida | La componente dotata di ruote a sfera bianche integrate, che consentono al materiale di scorrere agevolmente. | 5 pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 1 pz |
| 4 | Cinghia | È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento. | 1 pz |
| 5 | Morsetto della cinghia | È il dispositivo di fissaggio utilizzato per bloccare la posizione della cinghia. | 2pcs |
| 6 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pcs |
| 7 | Rulli guida laterali | Sono utilizzati per limitare la posizione del materiale ed evitare deviazioni indesiderate. | 1 set |
| 8 | Piattaforma per rulli guida laterali | È la piattaforma su cui si appoggiano i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale. | 2pcs |
| 9 | Rialzo per binario | Può essere considerato come un supporto utilizzato per sollevare l'intero sistema. | 5 pz |
| 10 | Adattatore | È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore. | 1 pz |
| 11 | Magnete per binario | Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare l'impianto alla macchina. | 4 pezzi |
| 12 | Staffa di posizionamento a L | Il magnete sarà installato sulla staffa per aderire alla macchina. | 2pcs |
| 13 | Dado a T M5 | Fungerà da dado per il magnete. | 4 pezzi |

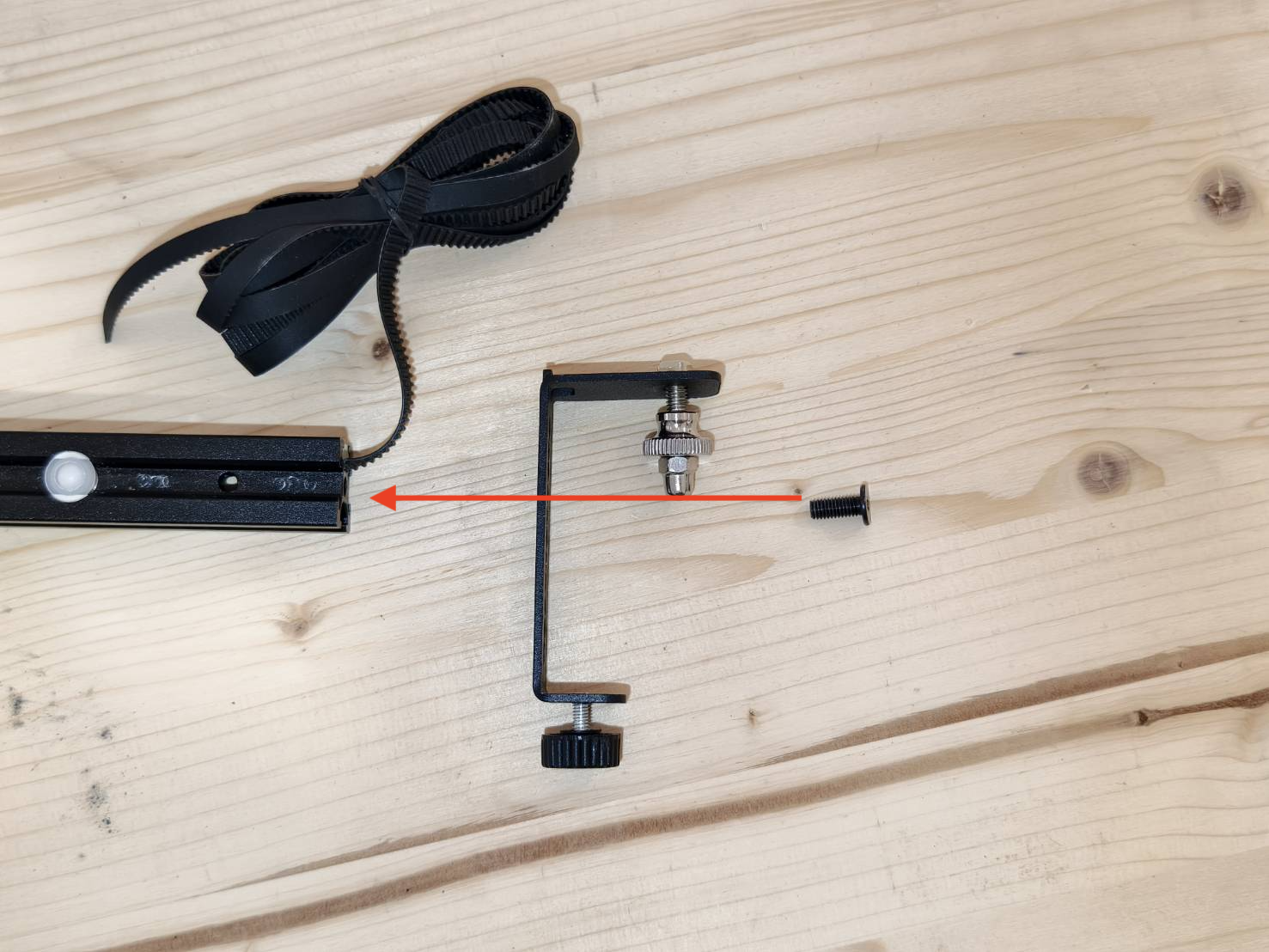

| 14 | Morsetto per guida | Sarà utilizzato per fissare il setup sulla macchina. Alcuni setup non richiederanno questa parte. | 1 pz |
| 15 | Cavo | Il cavo per collegare la macchina all'adattatore. | 1 pz |
| 16 | Vite M5*6 | Vite corta | 6pcs |
| 17 | Vite M5*12 | Vite media | 6pcs |
| 18 | Vite M5*22 | Vite lunga | 6pcs |
| 19 | Cacciavite esagonale M4 | Questo utensile è utilizzato per l'installazione del setup. | 1 pz |
| 20 | Chiave esagonale da 2,5 mm | Questo utensile è utilizzato per l'installazione del setup. | 1 pz |
| 21 | Chiave esagonale da 2 mm | Questo utensile è utilizzato per l'installazione del setup. | 1 pz |
| 22 | Chiave a forchetta da 10 mm | Questo utensile è utilizzato per regolare o sostituire la ruota dell'alimentatore. | 1 pz |
| 23 | Ruota a sfera bianca | Questa è la ruota di ricambio per le sfere bianche integrate nelle guide. | 3 pezzi |
Passaggio C1
Installare l' Beambox II - Accessorio per passaggio e fondo aperto.
Passaggio C2
Installare l'Accessorio tasca di estensione BB2 (Piedini), seguendo la guida sottostante.
Guida all'installazione della tasca di estensione
(È necessario installare solo i piedini. Saltare la parte relativa al coperchio inferiore e alla tasca. )
Passaggio C3
Dopo aver installato l'Accessorio tasca di estensione (Piedini), spegnere la macchina e scollegare il cavo di alimentazione.
Passaggio C4
Individuare il profilo di estrusione principale (quello con la cinghia) e rimuovere i blocchetti di connessione argentati.
Passaggio C5
Allentare la cinghia e individuare il lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.
| Lato corto della cinghia | Lato lungo della cinghia |
Nel frattempo, si prega di serrare il fermo della cinghia sul lato corto.
Passaggio C6
Preparare l'alimentatore e la guida principale.
Inserire l'estrusione principale nella puleggia con il lato lungo della cinghia entrando per primo.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È essenziale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.
Passaggio C7

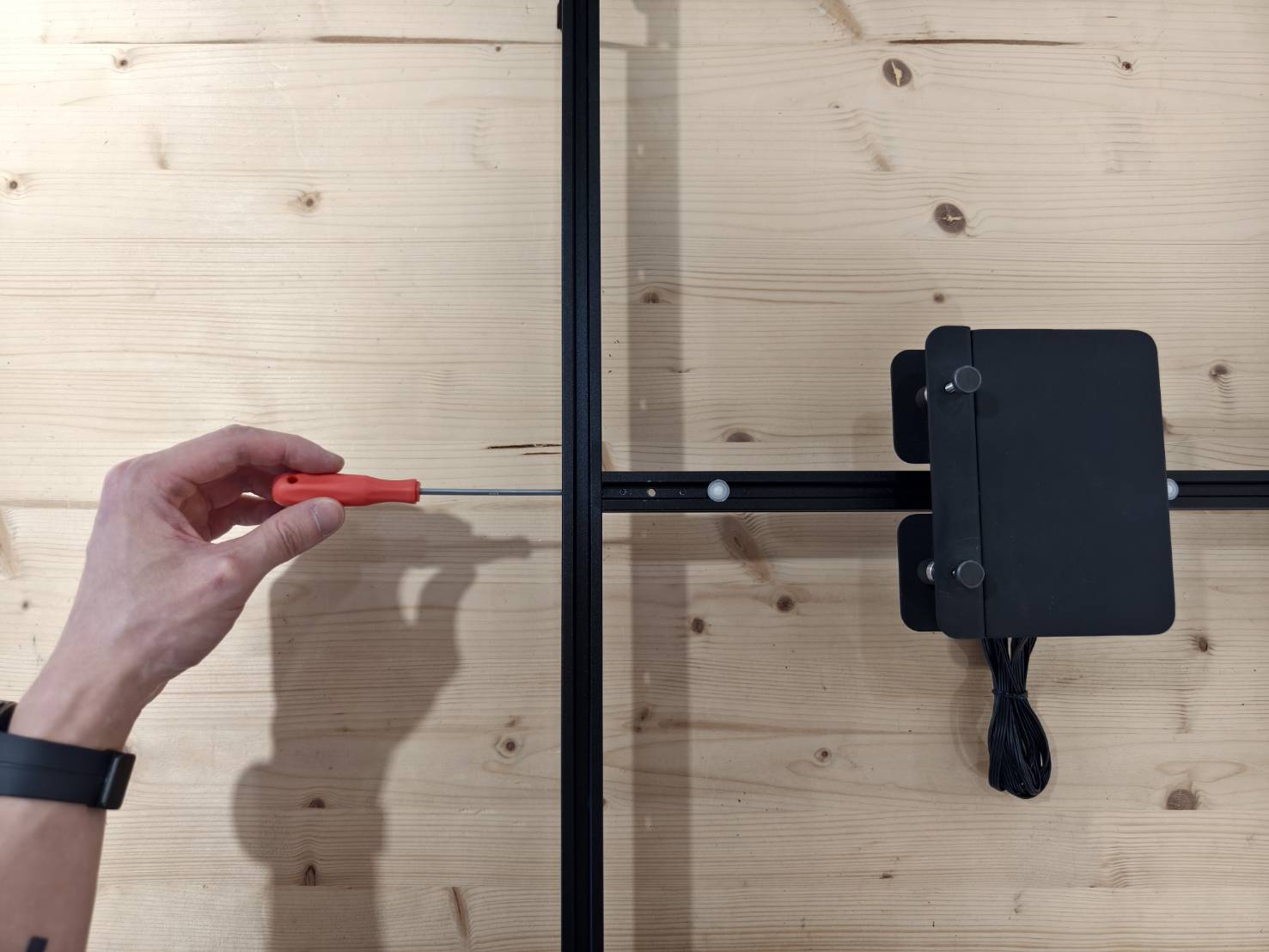

Preparare due connettori per guida e una guida estesa (tipo con ruota a sfera bianca).
Ogni blocco di connessione ha quattro viti. Fissare due viti sulla guida principale e le altre due sulla guida di estensione per ottenere un effetto di serraggio saldo.
(Nota: assicurarsi che la guida di estensione abbia ruote a sfera bianche, poiché queste ruote vengono utilizzate per il movimento dell'alimentatore. I connettori devono essere sullo stesso lato delle ruote a sfera bianche e nella parte inferiore di esse.)
Passaggio C8
Fissare la cinghia più lunga utilizzando il morsetto della cinghia precedentemente rimosso.
(Assicurarsi che la cinghia sia tesa prima di fissarla.)
Assicurarsi che la cinghia sia posizionata correttamente sulle pulegge. In caso contrario, rimuovere il morsetto della cinghia e reinserire l'alimentatore.

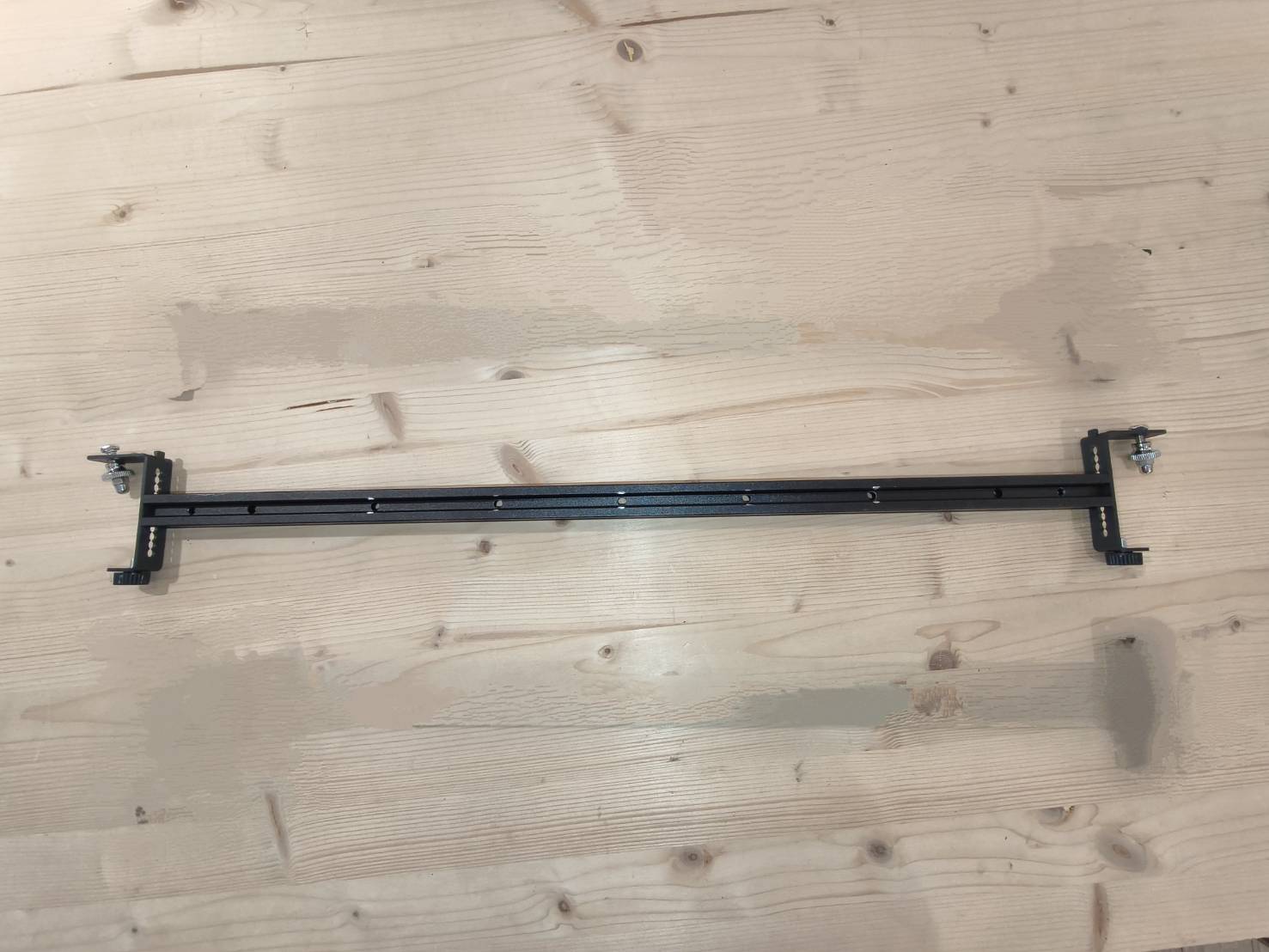

Passaggio C9

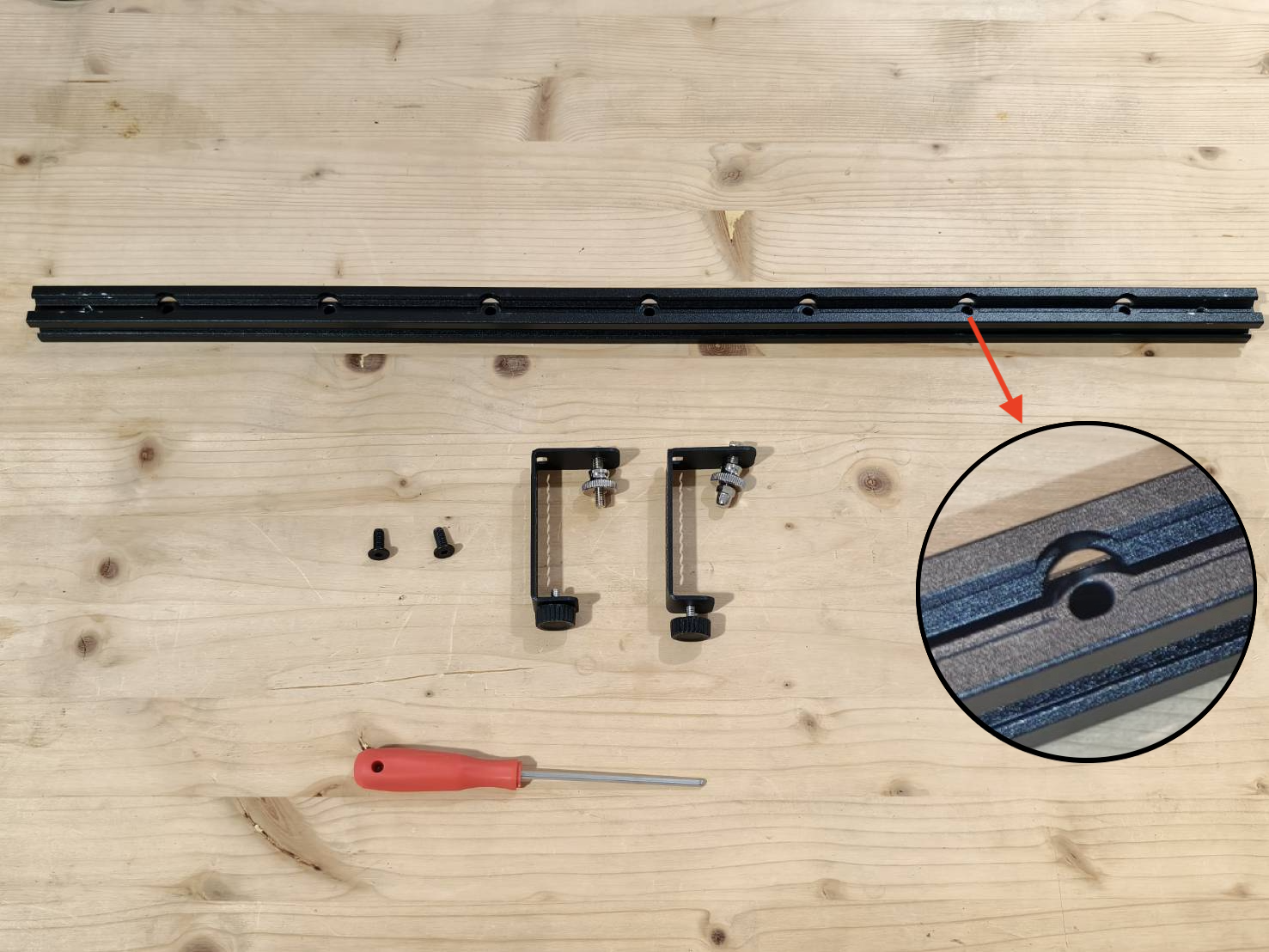

Individuare una trave di fissaggio della guida (senza sfera bianca), due rialzi per guida e due viti corte (vite M5*6).
Si noti che la trave di fissaggio della guida non ha sfere bianche e presenta bordi superiori allargati sui fori delle viti.
Utilizzando le viti corte, installare i rialzi della guida su entrambi i lati della trave di fissaggio, creando un totale di 3 set di assemblaggi trave di fissaggio + rialzo della guida.
Si consiglia di fissare tutti i rialzi della guida ai fori contrassegnati con "5", che sono quelli più centrali.
Il metodo di installazione è il seguente:
Assicurarsi che quando la trave di fissaggio della guida è in posizione verticale, i fori delle viti siano sui lati, non sulla parte superiore e inferiore.
Se non si trovano sui lati, allentare le viti, ruotare i rialzi della guida di conseguenza e poi serrarli.
Passo C10

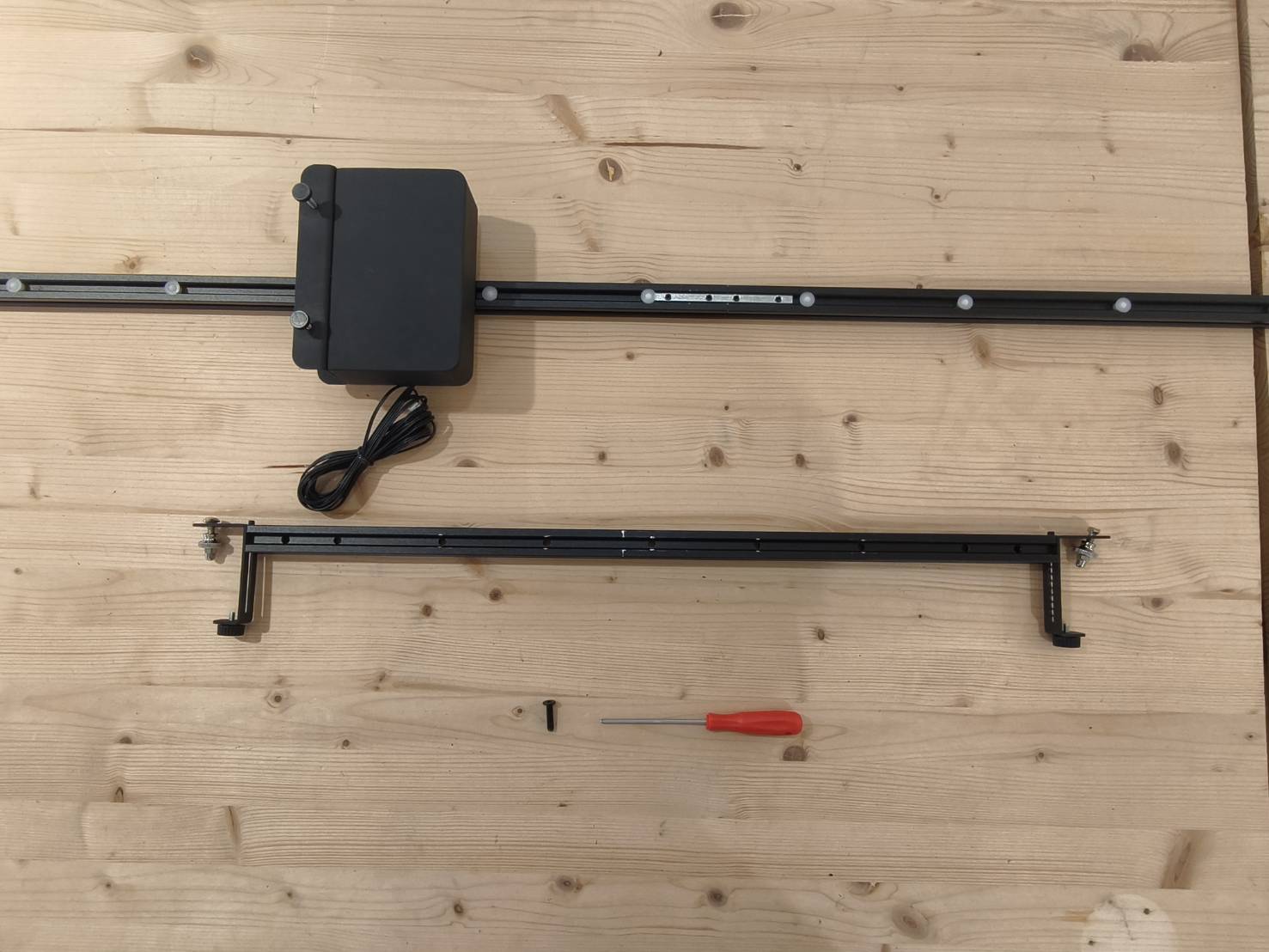

Preparare la guida di alimentazione e le travi di fissaggio appena assemblate.

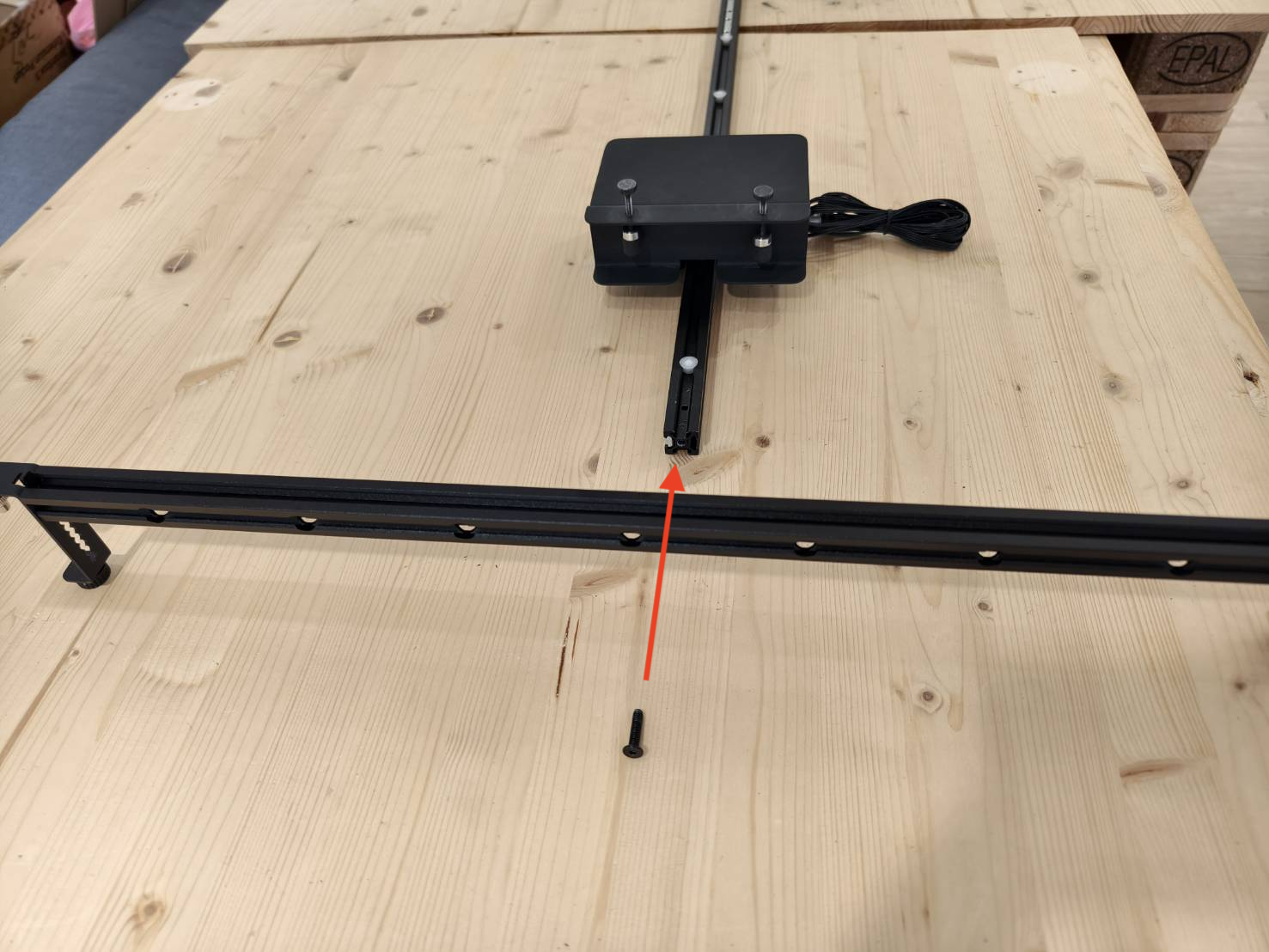

Utilizzare le viti lunghe per montare la guida sulle travi di fissaggio, usando i fori centrali.
Passo C11

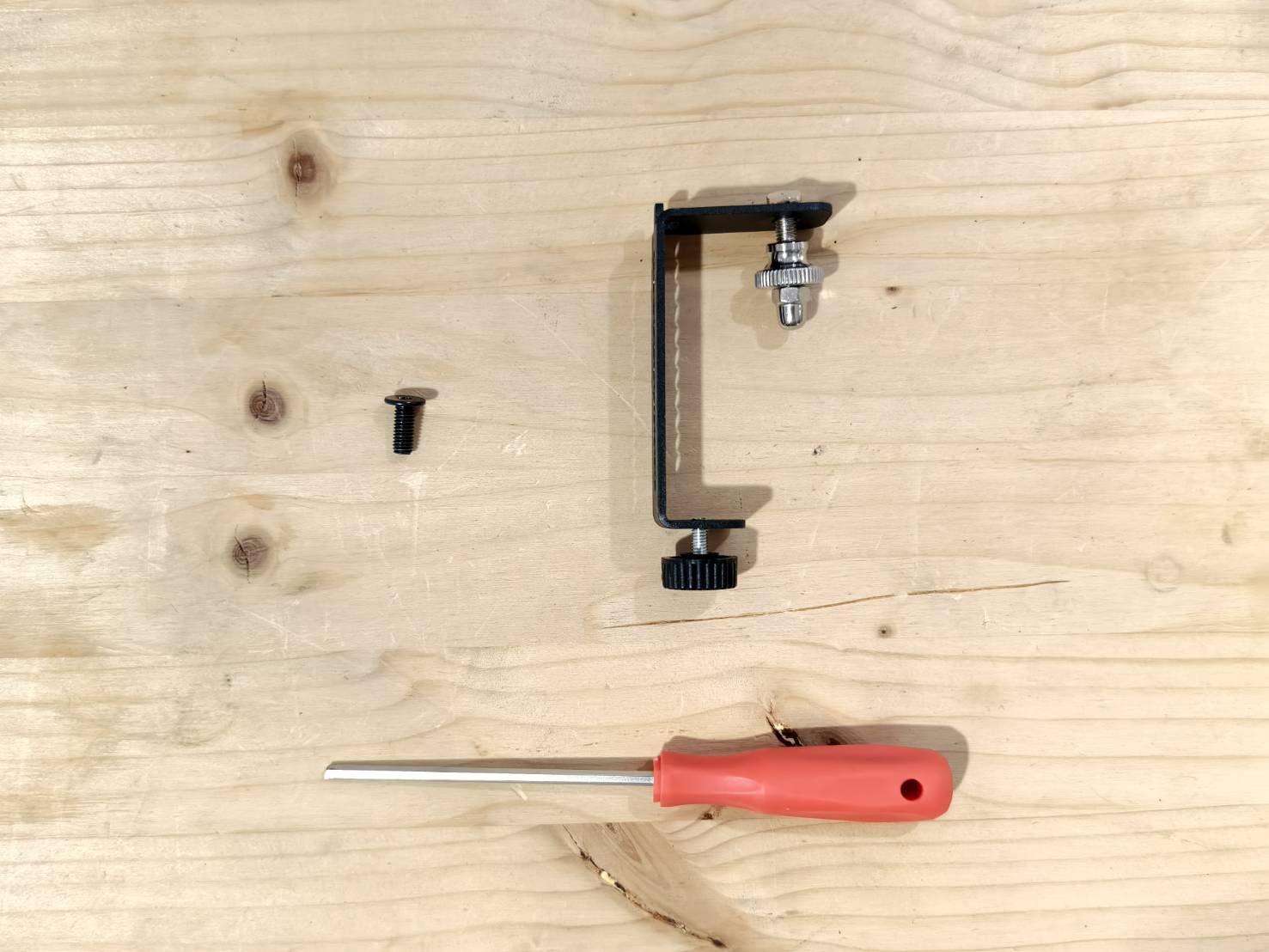

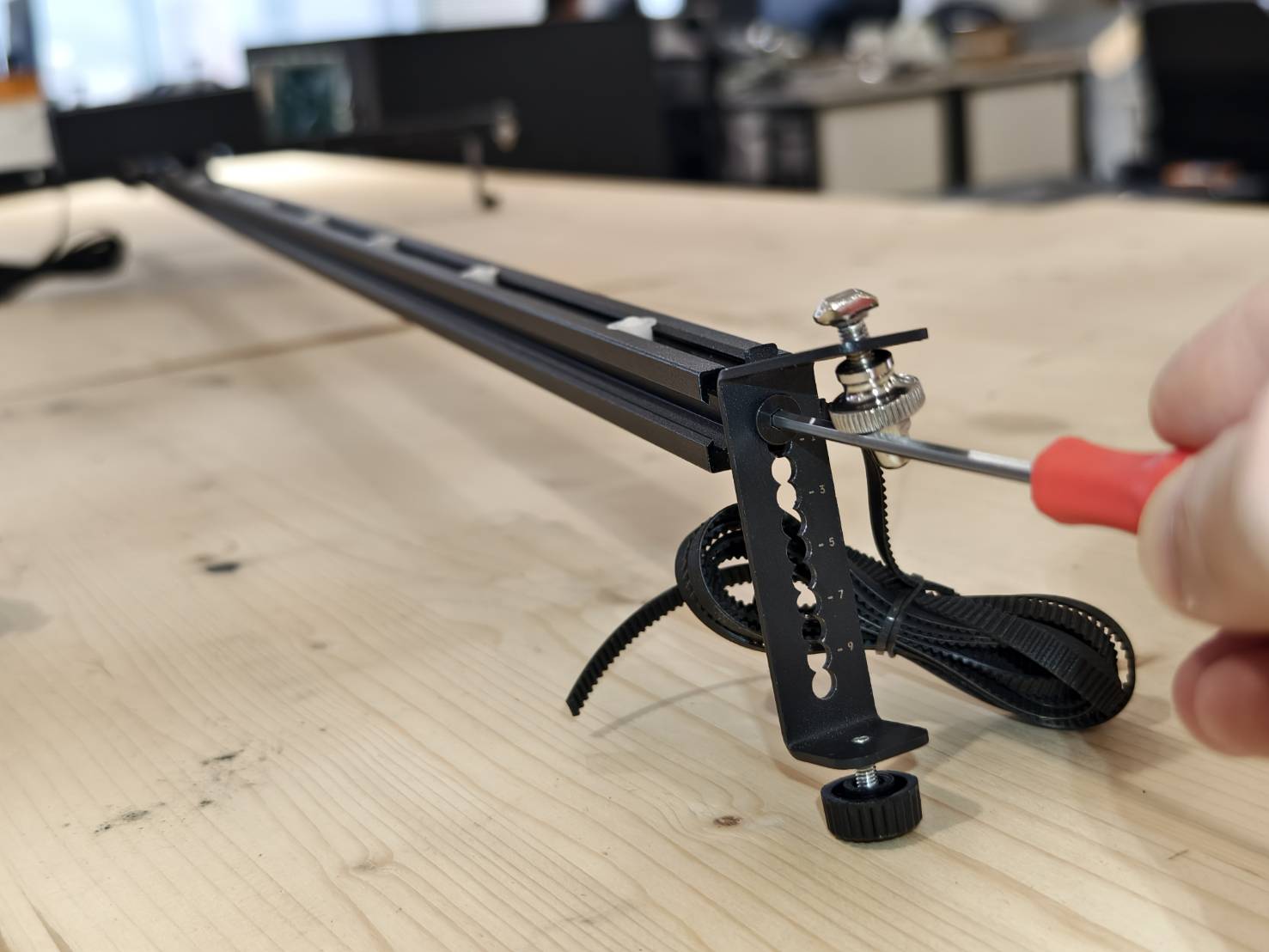

Preparare un rialzo della guida e una vite corta (vite M5*6).
Installare il rialzo della guida nel foro della vite situato vicino al lato lungo della cinghia.
Se l'intera struttura non è a livello o la superficie del piano di lavoro è irregolare, è possibile regolare l'altezza dei rialzi della guida.

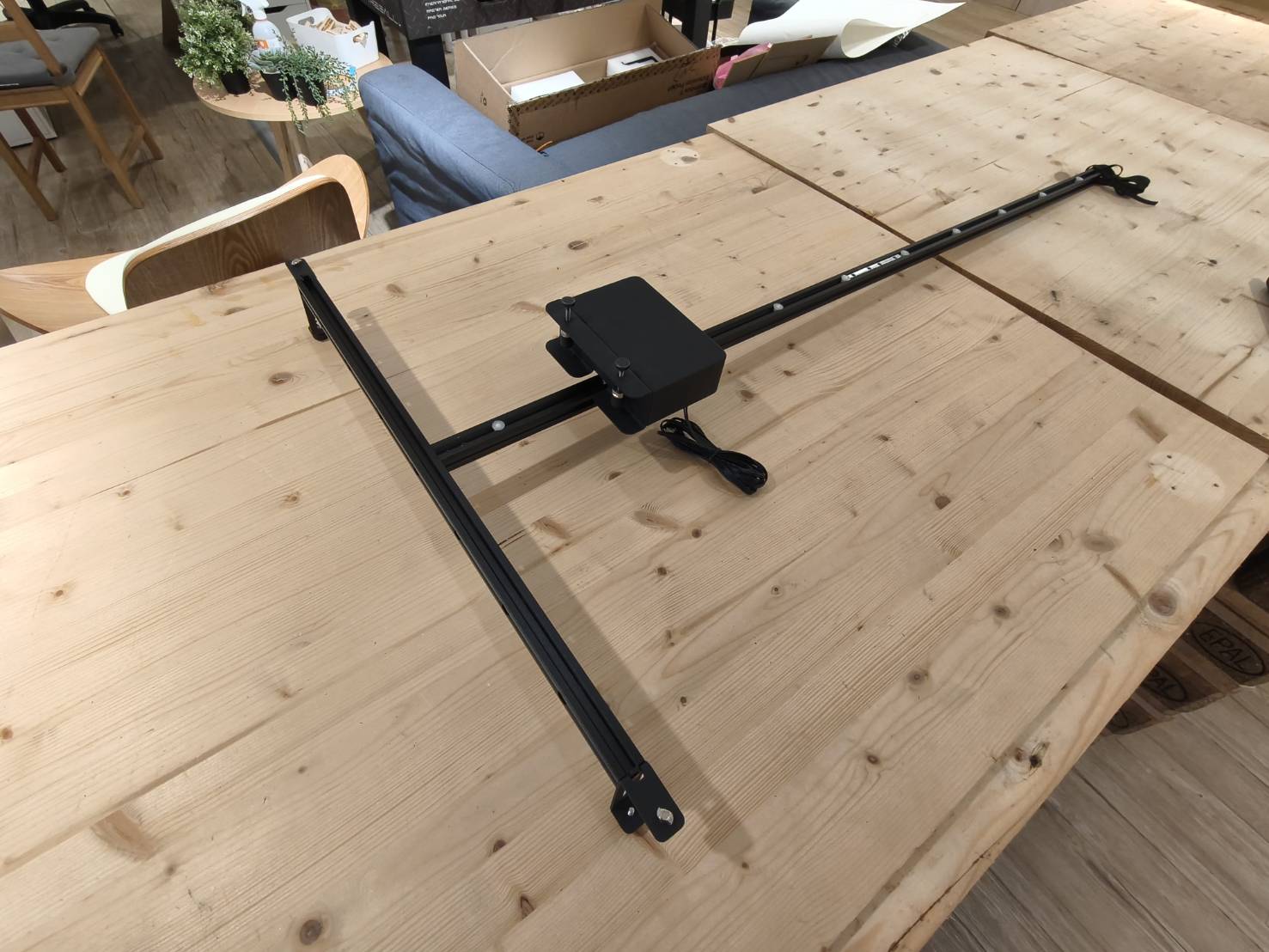

Passo C12

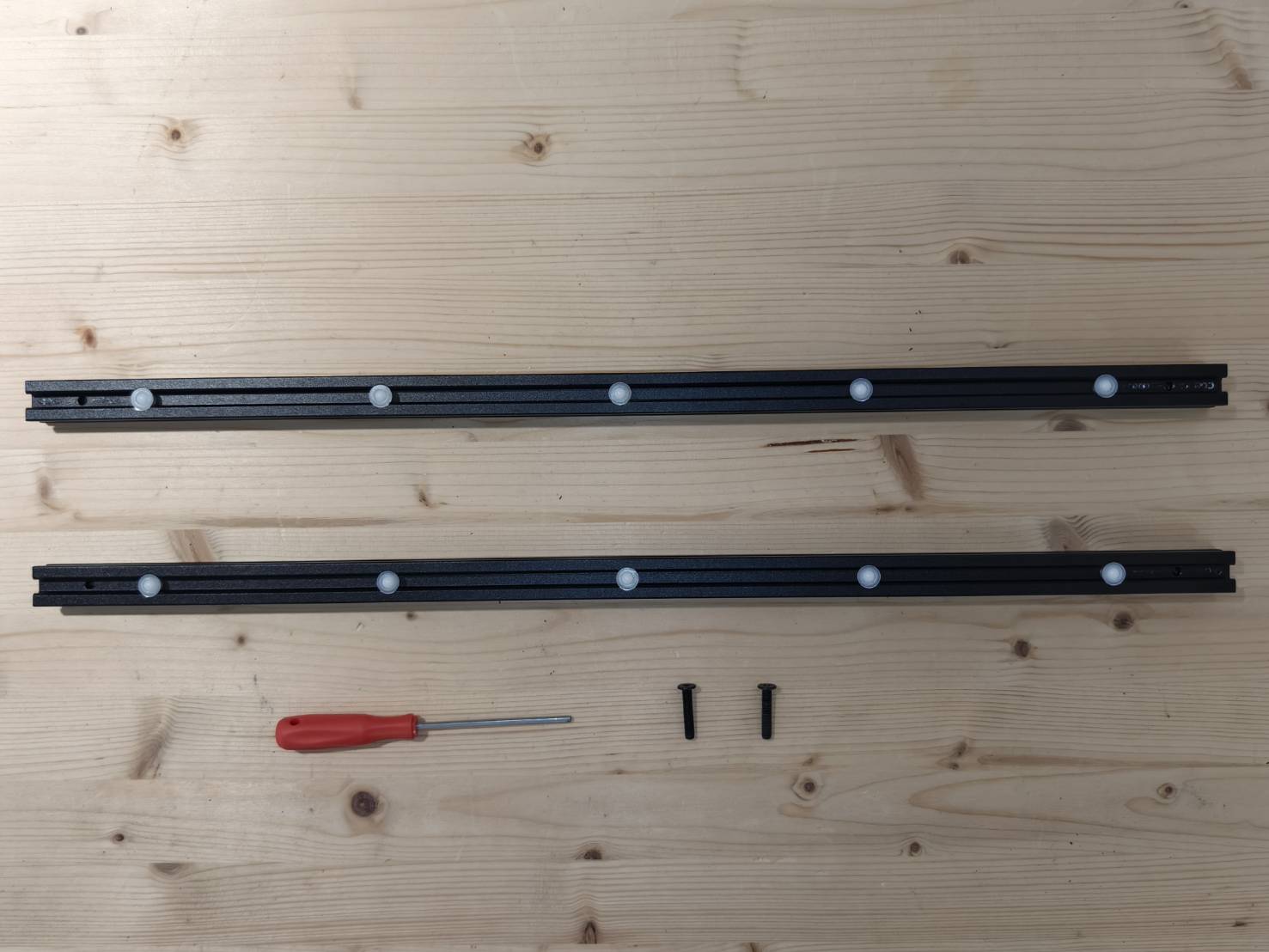

Preparare due guide (con ruote a sfera bianche) e due viti lunghe (vite M5*22).
Innanzitutto, inserire le viti nei due fori più esterni sulla trave di fissaggio. Quindi, utilizzare le guide per avvitarle sulla trave con un movimento rotatorio.
(Queste due guide non devono essere serrate; l'importante è che le ruote a sfera bianche siano rivolte verso l'esterno. È normale se sono allentate e oscillano.)

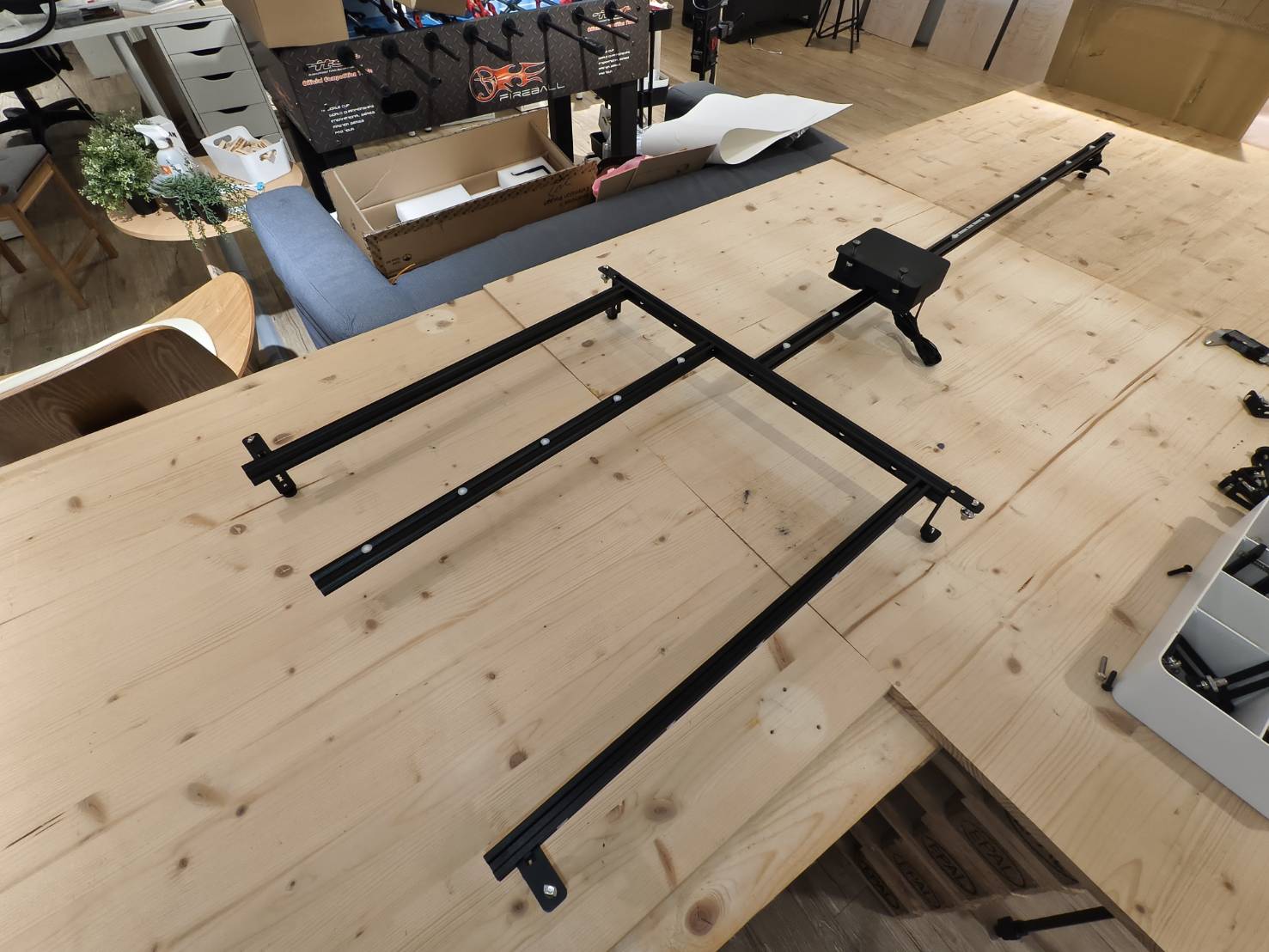

Passo C13

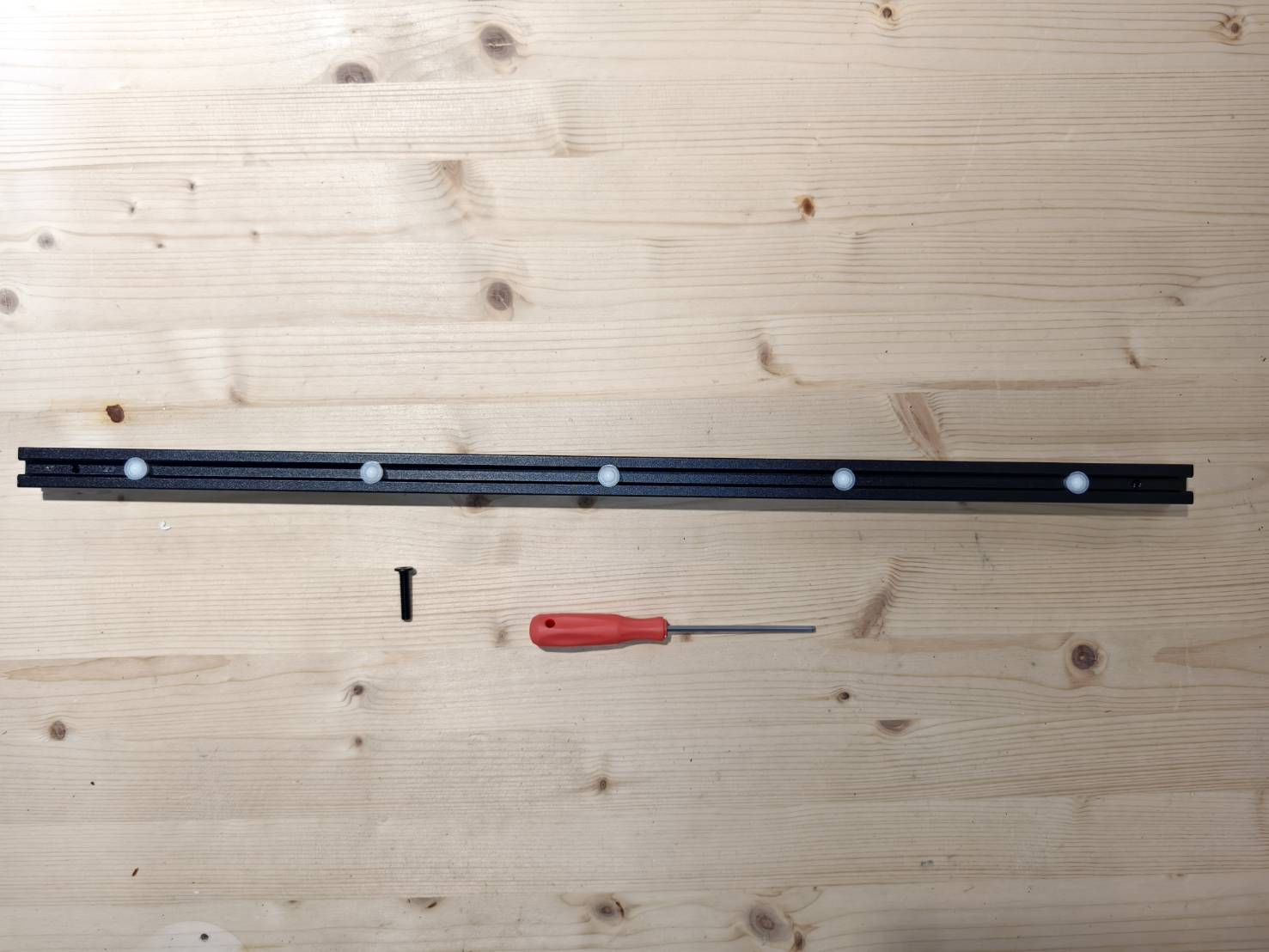

Preparare una guida (con ruote a sfera bianche) e una vite lunga (vite M5*22).
Installare la guida sulla trave di fissaggio utilizzando il foro della vite vicino al centro.

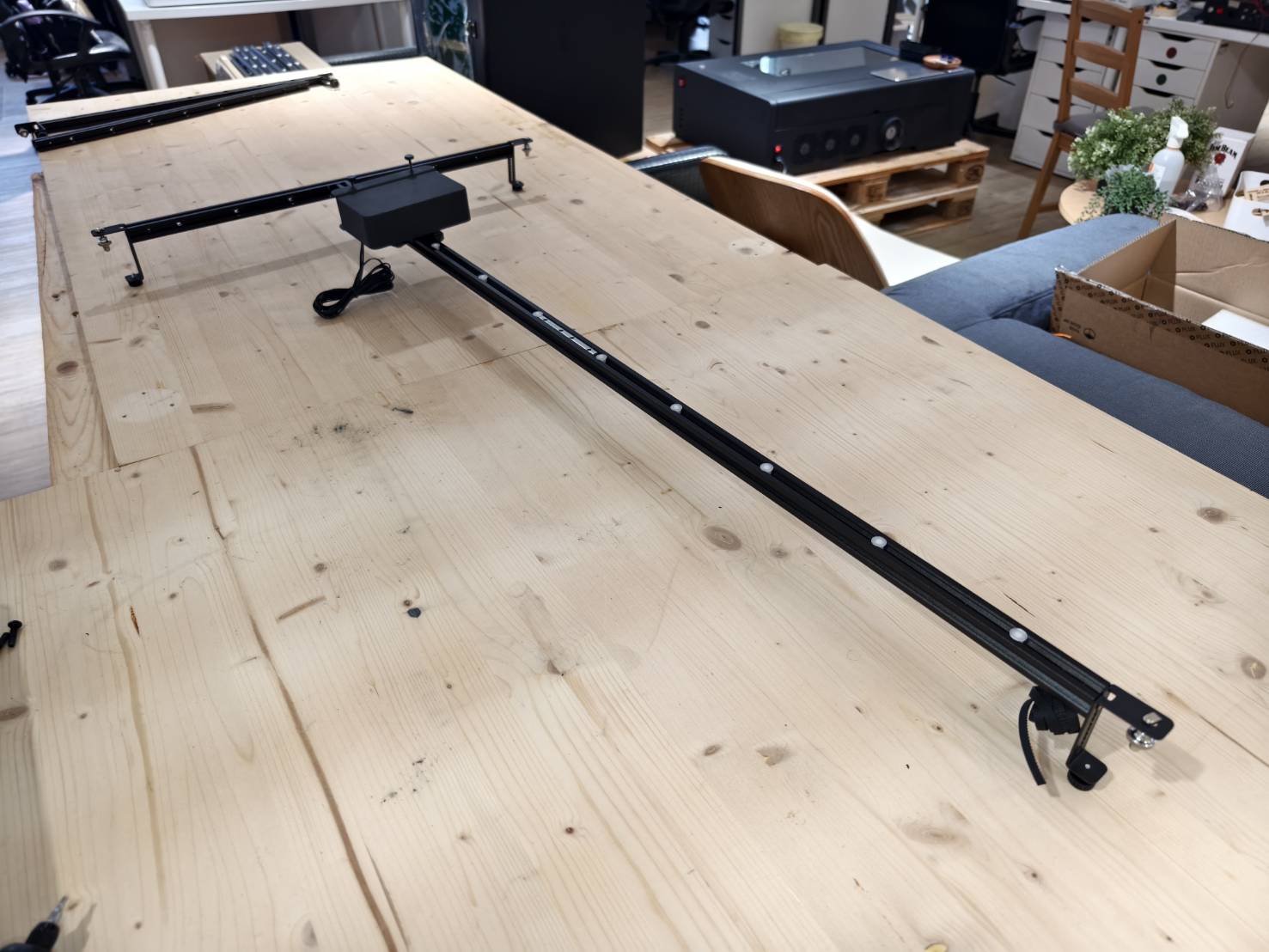

Passo C14

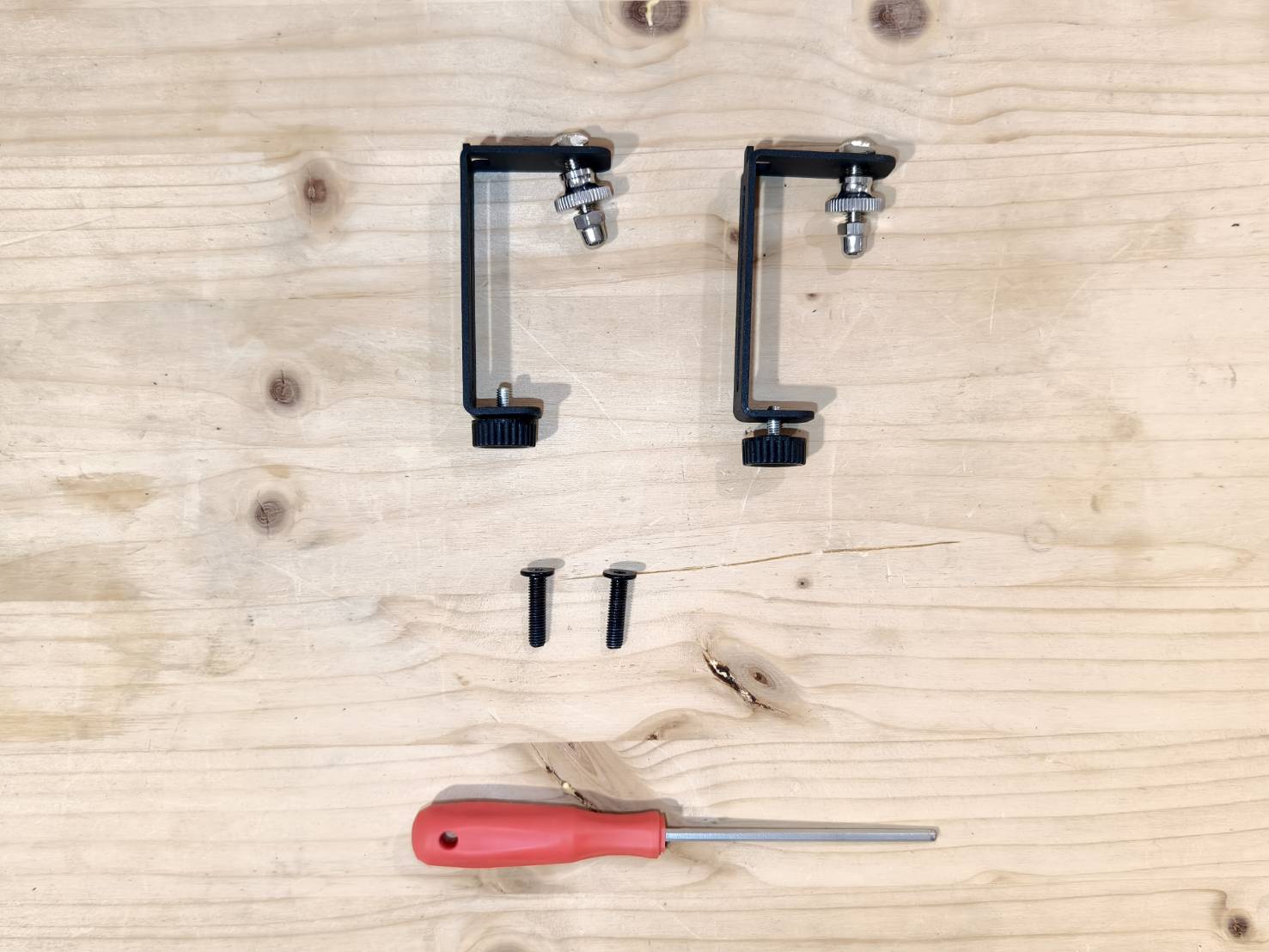

Preparare due rialzi per la guida e due viti lunghe (viti M5*22).
Installare i rialzi sulle guide su entrambi i lati. Assicurarsi di installarli lateralmente.
Passo C15
Individuare due magneti per guida, due staffe di posizionamento a L e due viti medie (viti M5*12).
Installare i magneti per guida sulle staffe di posizionamento a L, con il lato argentato del magnete rivolto verso sinistra. Installare un magnete su ciascuna staffa.
Il lato argentato di ciascun magnete deve essere rivolto verso l'esterno.

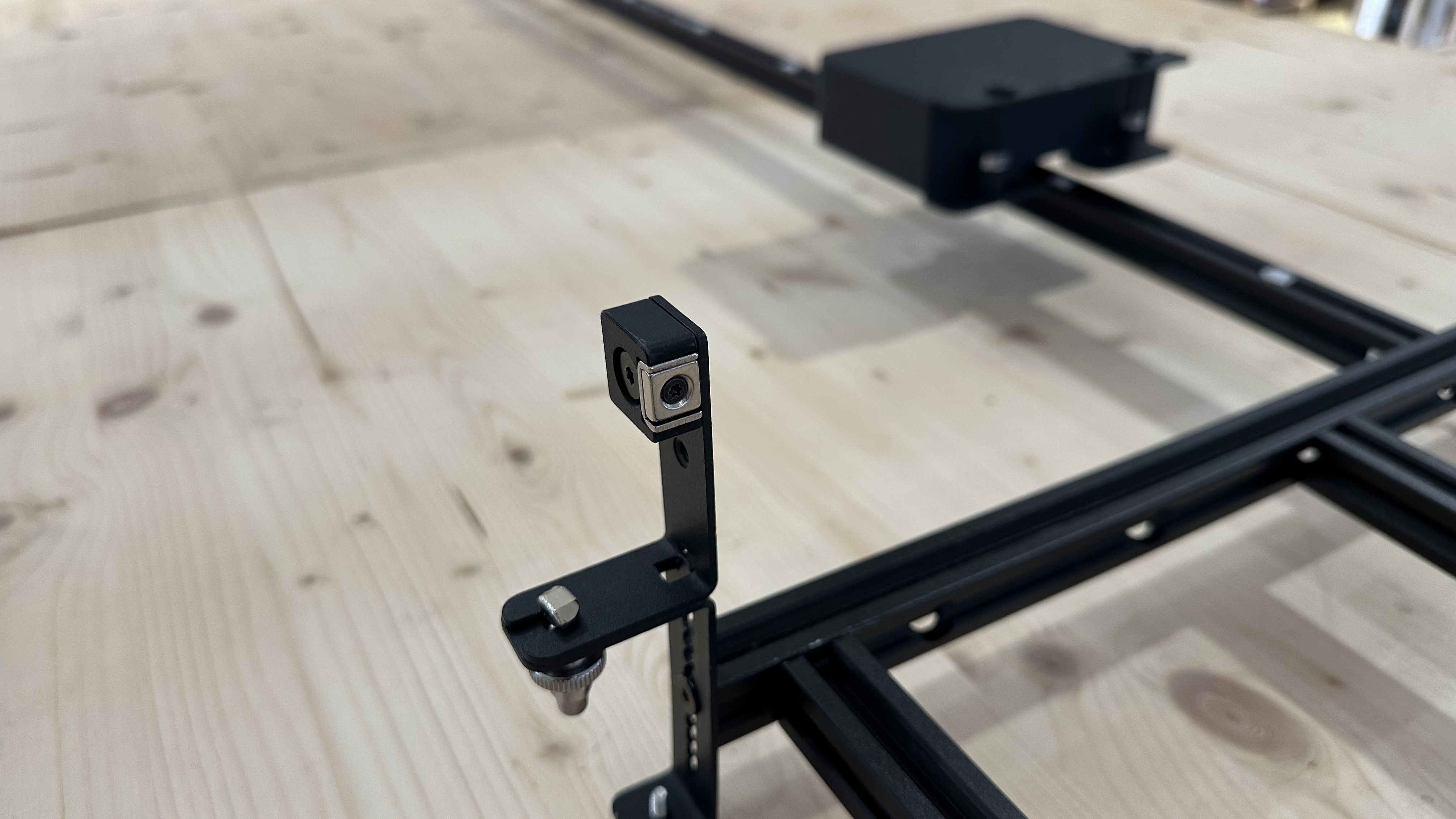

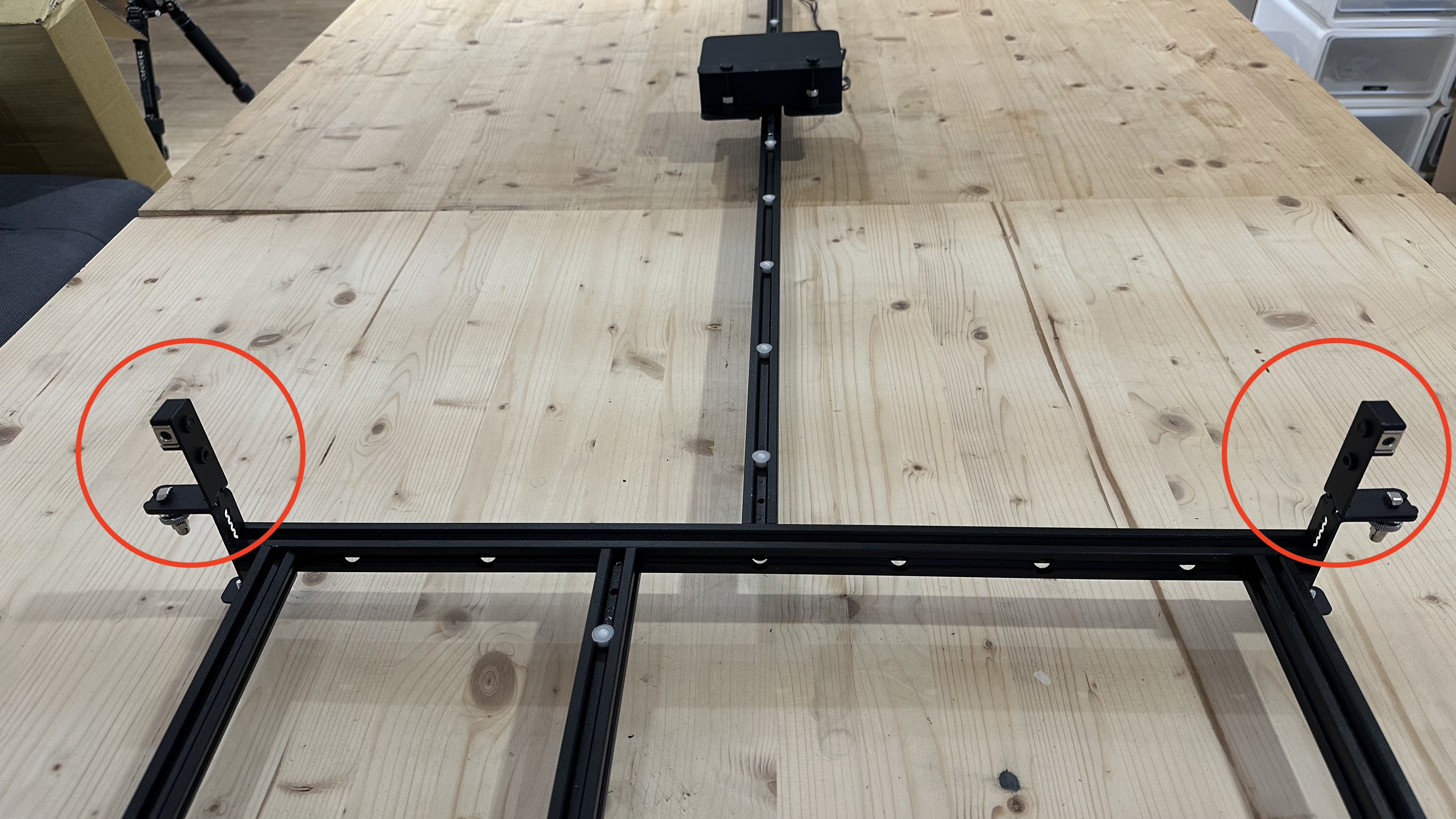

Passo C16

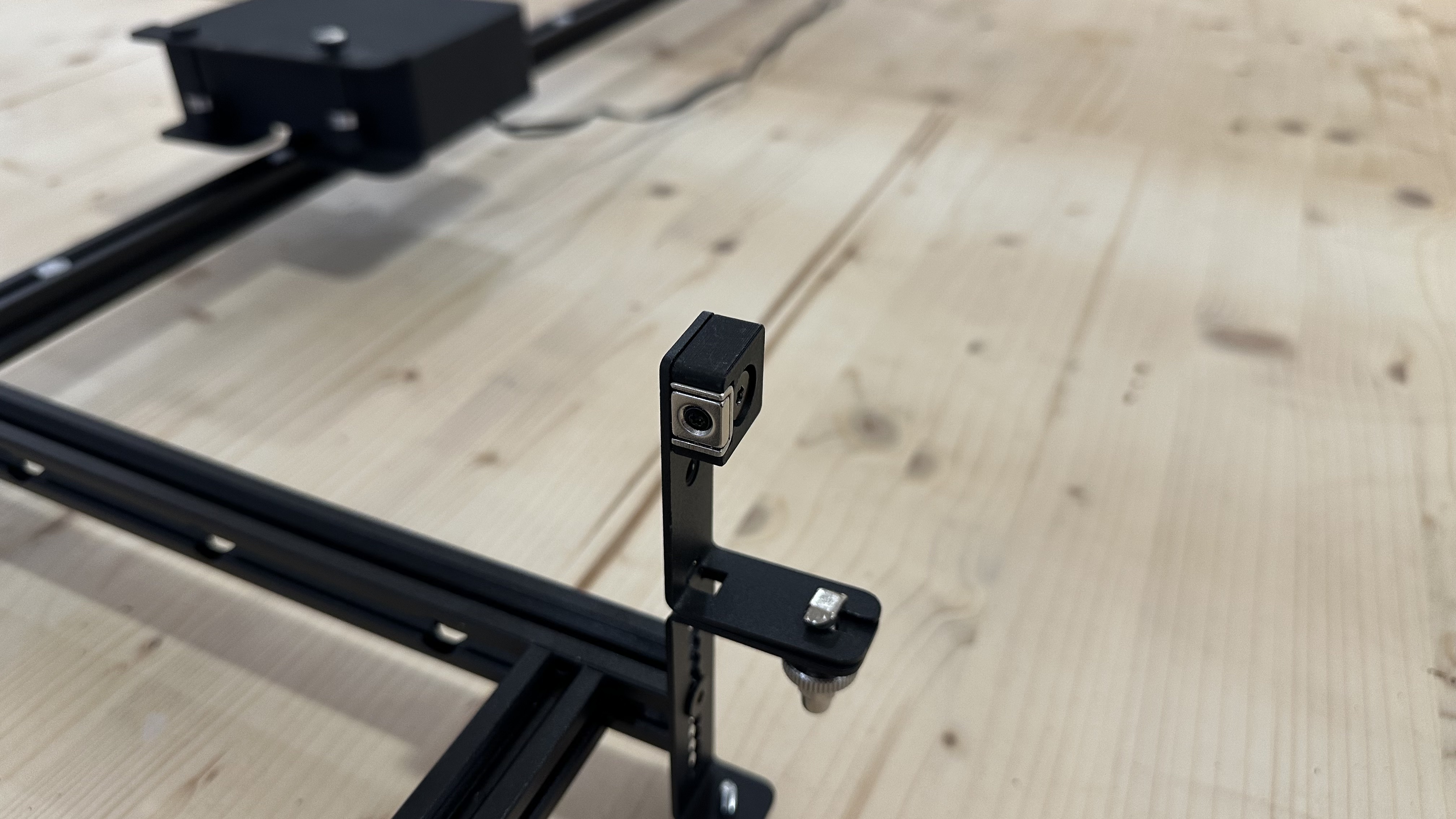

Installare i due gruppi staffa di posizionamento a L + magnete su entrambi i lati della trave di fissaggio centrale della guida, utilizzando le viti a testa zigrinata argentate per fissarli.
(Il lato argentato dei magneti deve essere rivolto verso il lato sinistro, ovvero il lato con le tre guide.)
|
|
|
|
|
|
Passo C17
Individuare due magneti per guida, due viti medie (viti M5*12) e due dadi a T M5.
Assemblare i dadi e le viti, ma non stringerli completamente; assicurarsi solo che le viti siano inserite.
Quindi, installare i magneti per guida sulla parte superiore della trave di fissaggio della guida. Un fissaggio temporaneo è sufficiente, poiché la loro posizione verrà regolata nelle fasi successive.
|
|
Se l'intera struttura non è a livello o la superficie del piano di lavoro è irregolare, è possibile regolare l'altezza dei rialzi della guida.

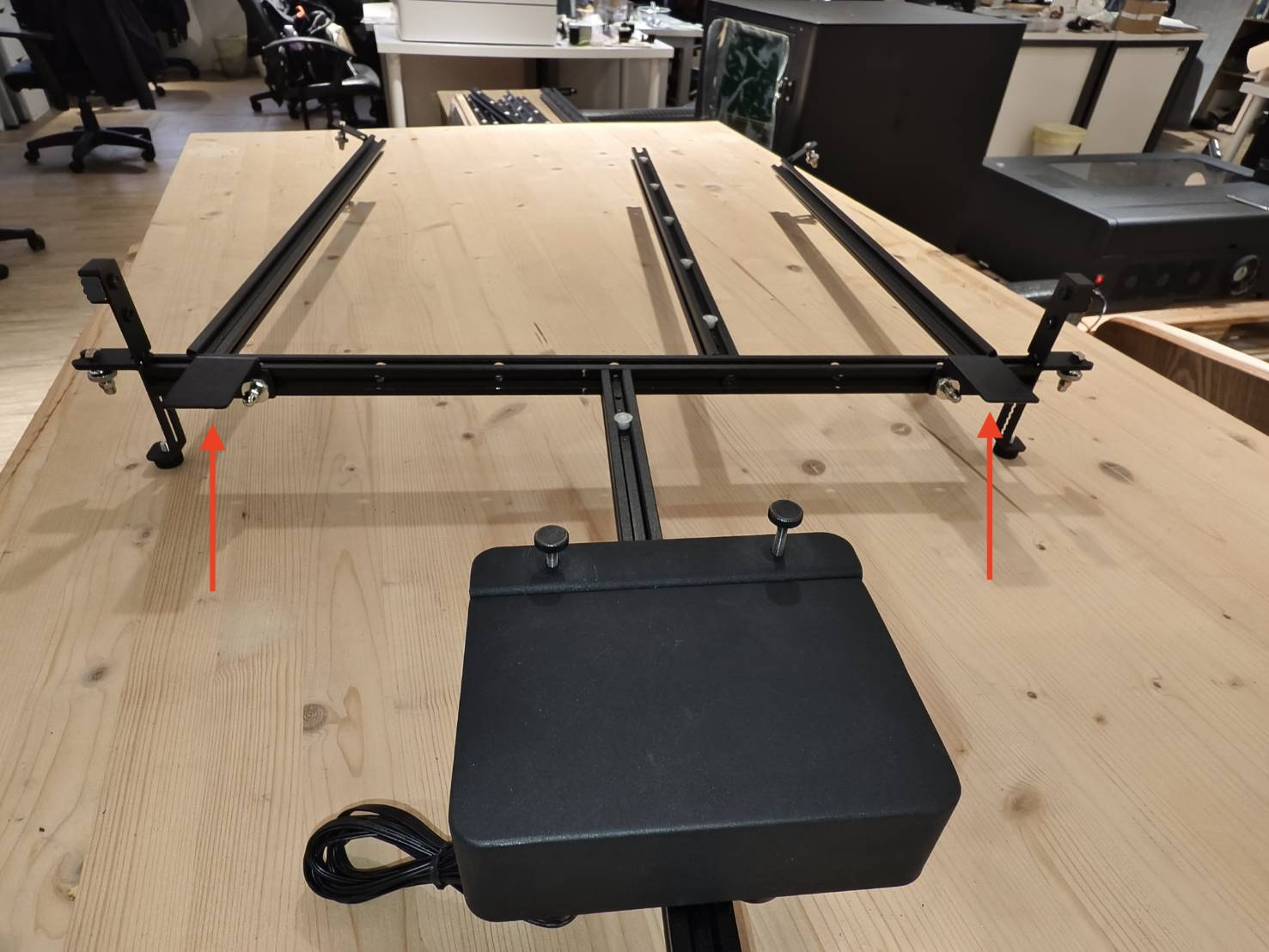

Passo C18
Preparare due piattaforme per rulli guida bordo.
Quindi installarle sulla trave di fissaggio centrale della guida, rivolte all'indietro, verso il lato dell'alimentatore.
Le piattaforme sono mobili. A seconda della larghezza del materiale, potrebbe essere necessario regolare le piattaforme. Questo verrà spiegato più avanti nel documento.

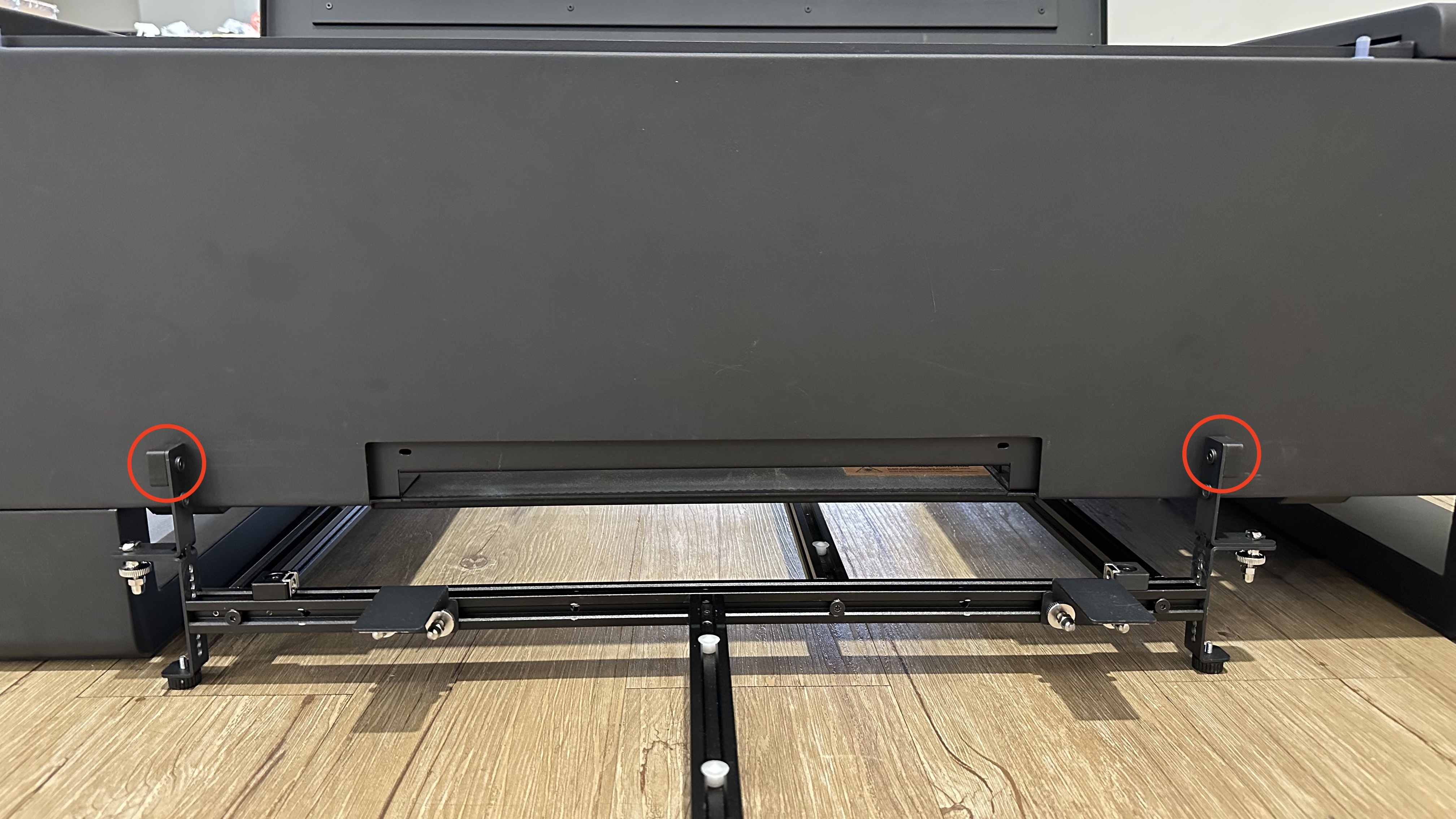

Passo C19

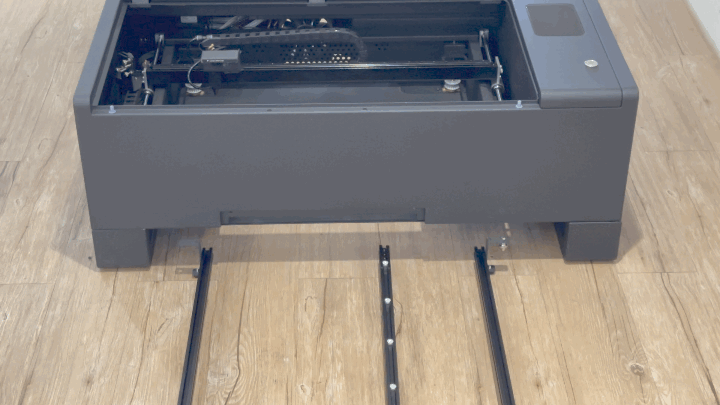

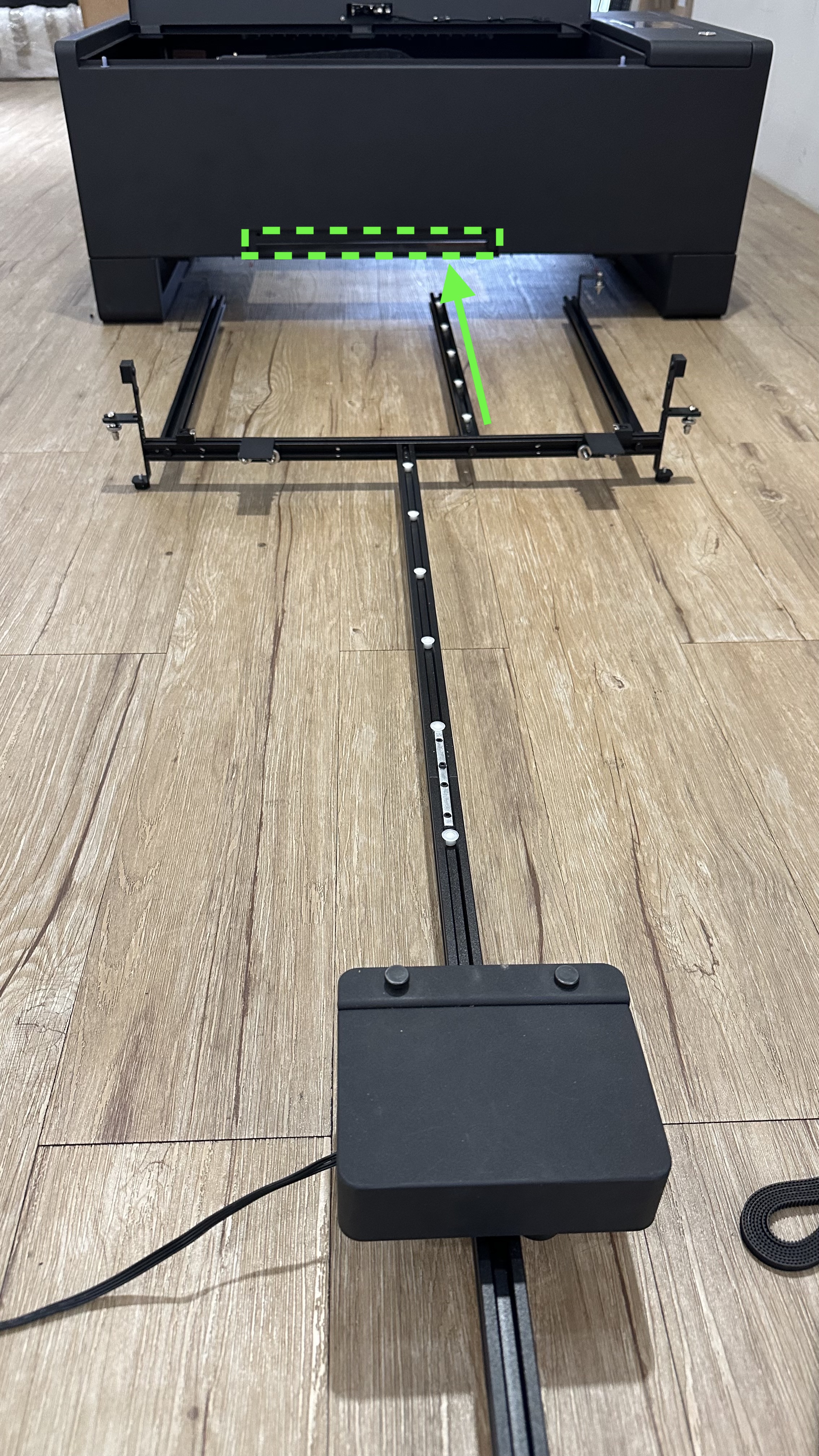

Spostare l'intero gruppo sotto la macchina.

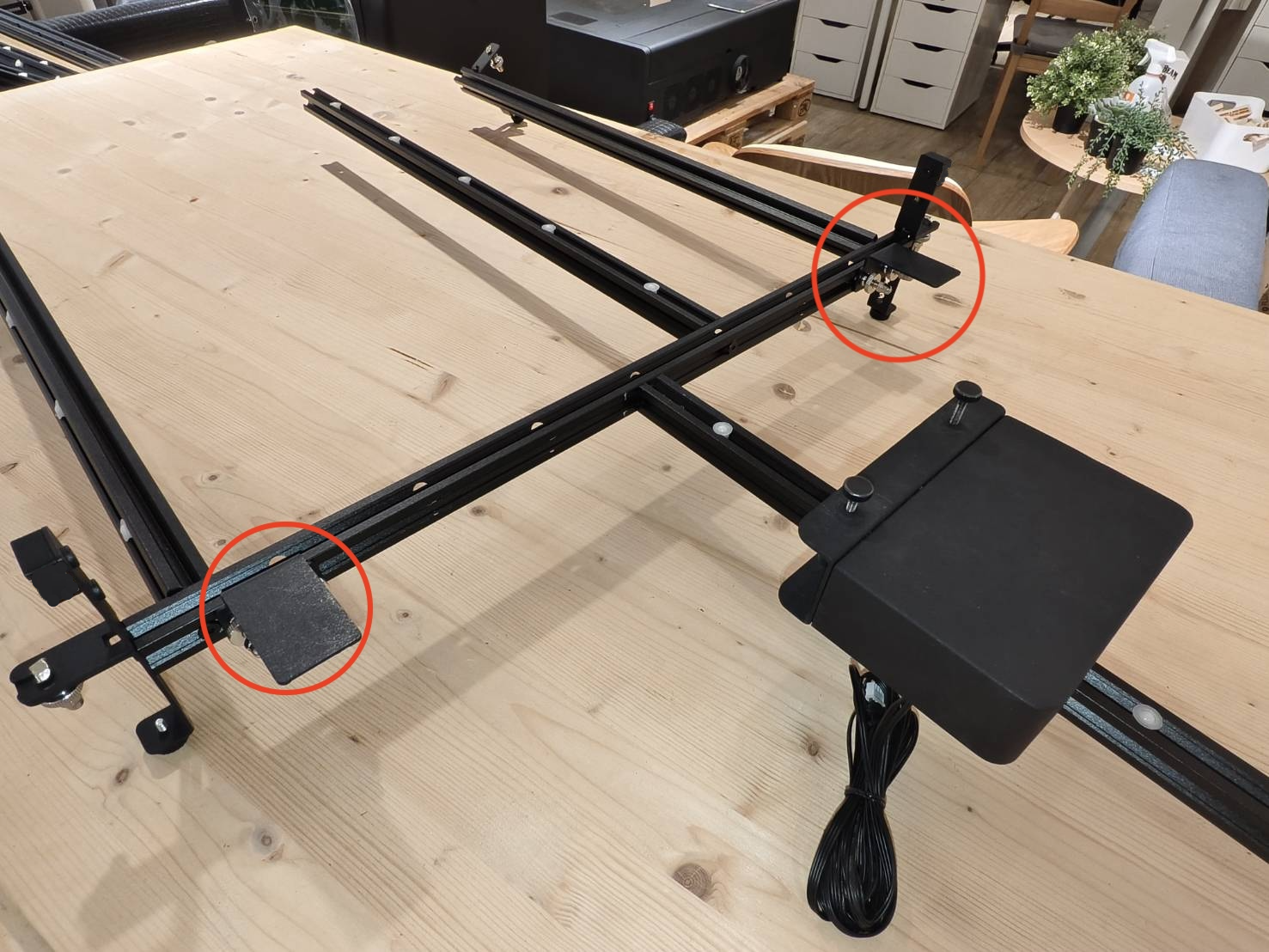

Assicurarsi che i magneti nei cerchi rossi siano saldamente fissati al telaio della macchina.
Passo C20
Estrarre il cavo di collegamento.
Far passare il cavo di collegamento attraverso il foro vicino al finecorsa dell'asse Y.
Inserire il cavo di collegamento nella presa posteriore.
Individuare l'adattatore e inserire l'altra estremità del cavo di collegamento in esso.
Posizionare l'adattatore nell'angolo inferiore sinistro della macchina.
Passo C21
Se presente, tagliare la fascetta sul cavo di collegamento dell'alimentatore.
Il cavo di collegamento passerà attraverso il foro nell'angolo inferiore sinistro della macchina.
Inserire il cavo di collegamento dell'alimentatore nell'adattatore.
Riportare l'adattatore nella sua posizione originale.
Passo C22
Posizionare il materiale, assicurandosi che sia a livello con l'alimentatore, quindi serrare le viti a testa zigrinata per fissarlo.
Spingere e tirare il materiale avanti e indietro per verificare, osservando l'aspetto del materiale sotto il coperchio inferiore della macchina per confermare che sia a livello.
Passo C23
Regolare la posizione dei magneti della guida di limite installati nel passo 17.
Regolare la posizione della piattaforma del rullo della guida del bordo secondo il video sottostante, allineandola a filo con il bordo esterno del magnete della guida di limite.
Installare i rulli. I rulli a molla possono essere installati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire la deviazione del materiale.
| Installazione inversa (per materiali con spessore inferiore a 5 mm) | |
| Installazione in avanti (per materiali con spessore superiore a 5 mm) | |
Passo C24
Accendere la macchina e inserire l'unità USB fornita nel kit di apertura del coperchio.
Passo C25
Assicurarsi che la lente di messa a fuoco sia impostata sulla modalità a campo lontano, con una lunghezza focale di 16 mm. Se non si sa come verificarlo, consultare questo articolo. La lente di messa a fuoco sarà posizionata nello strato inferiore, con una distanza focale di 16 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale è di 16 mm.
| Ordine di identificazione della modalità di messa a fuoco. | |||
| Modalità di messa a fuoco predefinita: 4 mm | Modalità di messa a fuoco: 16 mm | ||
| Lente | Blocco | ||
| Blocco | Lente | ||
| Anello | Anello | ||
| Ugello | Ugello | ||
Passo C26
Utilizzare lo strumento per eseguire la messa a fuoco manuale. La sezione centrale dello strumento ha uno spessore di 16 mm e verrà utilizzata per la messa a fuoco. (Se lo strumento è stato smarrito, è possibile crearne uno nuovo utilizzando questo link.)
Passo C27
Spostare la testa laser nell'area desiderata per l'incisione o il taglio, quindi chiudere il coperchio. È possibile utilizzare il puntatore laser rosso per determinare la posizione di incisione.
(Se il puntatore laser rosso non si accende, andare su Pannello >> Macchina >> Impostazioni hardware >> Pagina successiva >> Luce rossa sempre accesa >> Abilita)
Passo C28
Assicurarsi di utilizzare le seguenti versioni di software e firmware per utilizzare la funzione di alimentazione automatica.
|
Versione di Beam Studio 2.5.0 o superiore (Tutorial) |
Versione del firmware 6.0.9 o superiore. (Tutorial) |
|
|
Passo C29
- Avviare Beam Studio e aprire le Impostazioni del documento.
- Impostare la posizione iniziale sulla posizione corrente e selezionare l'angolo in alto a sinistra.
-
Attivare la funzione di alimentazione automatica e inserire la lunghezza approssimativa del materiale.
Passo C30
Importare o creare un file.
Impostare i parametri corretti in base al materiale in uso.
Passo C31
Utilizzare la funzione "Inquadratura" per visualizzare in anteprima il percorso di incisione.
Passo C32
Avviare il processo.
Passo C33
Controllare il risultato.
#END
