Questo articolo fornisce una guida dettagliata su come avviare un'operazione di incisione utilizzando l'Alimentatore Automatico con Beambox II configurato con l'accessorio Passthrough (Base Aperta). Questa configurazione consente una gestione agevole di materiali più lunghi, permettendo una produzione continua e massimizzando l'efficienza.
Si prega di seguire attentamente le istruzioni relative a questa configurazione specifica.
Pagina esplicativa della configurazione dell'Alimentatore Automatico
Disimballaggio:
| Contenuto del pacchetto Alimentatore Automatico | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Alimentatore | Il componente principale che controlla il movimento del materiale e il percorso di incisione. | 1pz |
| 2 | Guida | Componente con ruote a sfera bianche integrate che permettono lo scorrimento fluido del materiale. | 5pz |
| 3 | Trave di fissaggio della guida | Barre o travi da installare orizzontalmente per stabilizzare la struttura. | 1pz |
| 4 | Cinghia | È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento. | 1pz |
| 5 | Morsetto della cinghia | È il dispositivo di fissaggio utilizzato per bloccare la posizione della cinghia. | 2pcs |
| 6 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pcs |
| 7 | Rulli guida laterali | Sono utilizzati per limitare la posizione del materiale ed evitare deviazioni indesiderate. | 1set |
| 8 | Piattaforma per rulli guida laterali | È la piattaforma su cui verranno posizionati i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale. | 2pcs |
| 9 | Rialzo per binario | Può essere considerato come un supporto utilizzato per sollevare la struttura. | 5pz |
| 10 | Adattatore | È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore. | 1pz |
| 11 | Magnete per binario | Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare la struttura alla macchina. | 4pcs |
| 12 | Staffa di posizionamento a L | Il magnete sarà installato sulla staffa per aderire alla macchina. | 2pcs |
| 13 | Dado a T M5 | Fungerà da dado per il magnete. | 4pcs |
| 14 | Morsetto per guida | Sarà utilizzato per fissare il setup sulla macchina. Alcuni setup non richiederanno questa parte. | 1pz |
| 15 | Cavo | Il cavo per collegare la macchina all'adattatore. | 1pz |
| 16 | Vite M5*6 | Vite corta | 6pcs |
| 17 | Vite M5*12 | Vite media | 6pcs |
| 18 | Vite M5*22 | Vite lunga | 6pcs |
| 19 | Cacciavite esagonale M4 | Questo utensile è utilizzato per l'installazione del setup. | 1pz |
| 20 | Chiave esagonale da 2,5 mm | Questo utensile è utilizzato per l'installazione del setup. | 1pz |
| 21 | Chiave esagonale da 2 mm | Questo utensile è utilizzato per l'installazione del setup. | 1pz |
| 22 | Chiave a forchetta da 10 mm | Questo utensile è utilizzato per regolare o sostituire la ruota dell'alimentatore. | 1pz |
| 23 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pezzi |
| Kit di estensione | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Guida | Componente con ruote a sfera bianche integrate che permettono lo scorrimento fluido del materiale. | 6pcs |
| 2 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pcs |
| 3 | Trave di fissaggio della guida | Barre o travi da installare orizzontalmente per stabilizzare la struttura. | 2pcs |
| 4 | Rialzo per binario | Può essere considerato come un supporto utilizzato per sollevare la struttura. | 5pz |
| 5 | Vite M5*6 | Vite corta | 8 pezzi |
| 6 | Vite M5*22 | Vite lunga | 6pcs |
| 7 | Vite M5*25 | Vite extra lunga | 4pcs |
| 8 | Cinghia da 3 m (300 mm) | Questa cinghia sostituirà quella originale quando si utilizza la configurazione più estesa. | 1pz |
| 9 | Cavo di prolunga | Questo cavo servirà per prolungare il cavo dell'alimentatore quando si utilizza la configurazione più estesa. | 1pz |
| 10 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pezzi |
Passo E1
Installare l' Beambox II - Accessorio per passaggio e fondo aperto.
Passo E2
Installare il modulo Beambox II Extension Pocket (piedini) e aprire il coperchio inferiore, seguendo la guida sottostante.
Guida all'installazione di Extension Pocket
(Saltare l'installazione della parte della tasca.)
Passo E3
Dopo aver installato l'Extension Pocket Add-on (Piedi) e aperto il coperchio inferiore, spegnere la macchina e scollegare il cavo di alimentazione.
Passo E4
Individuare la guida principale (quella con la cinghia) e rimuovere i connettori della guida.
(Altri connettori della guida potrebbero trovarsi su altre guide.)
Passo E5
Allentare la cinghia e individuare il suo lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.
| Lato Corto della Cinghia | Lato Lungo della Cinghia |
Nel frattempo, si prega di serrare il fermo della cinghia sul lato corto.
Passo E6

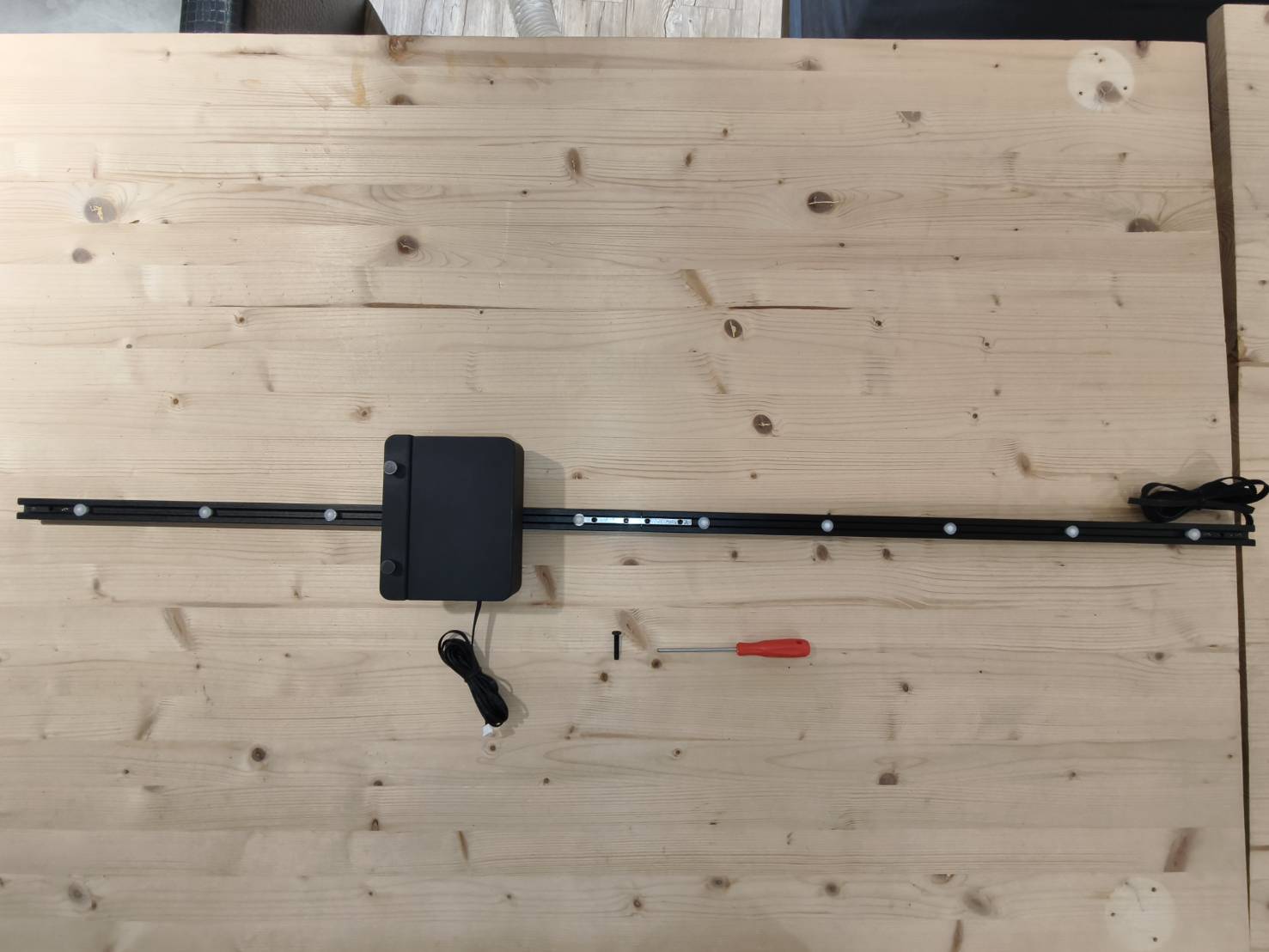

Preparare l'alimentatore e la guida principale.

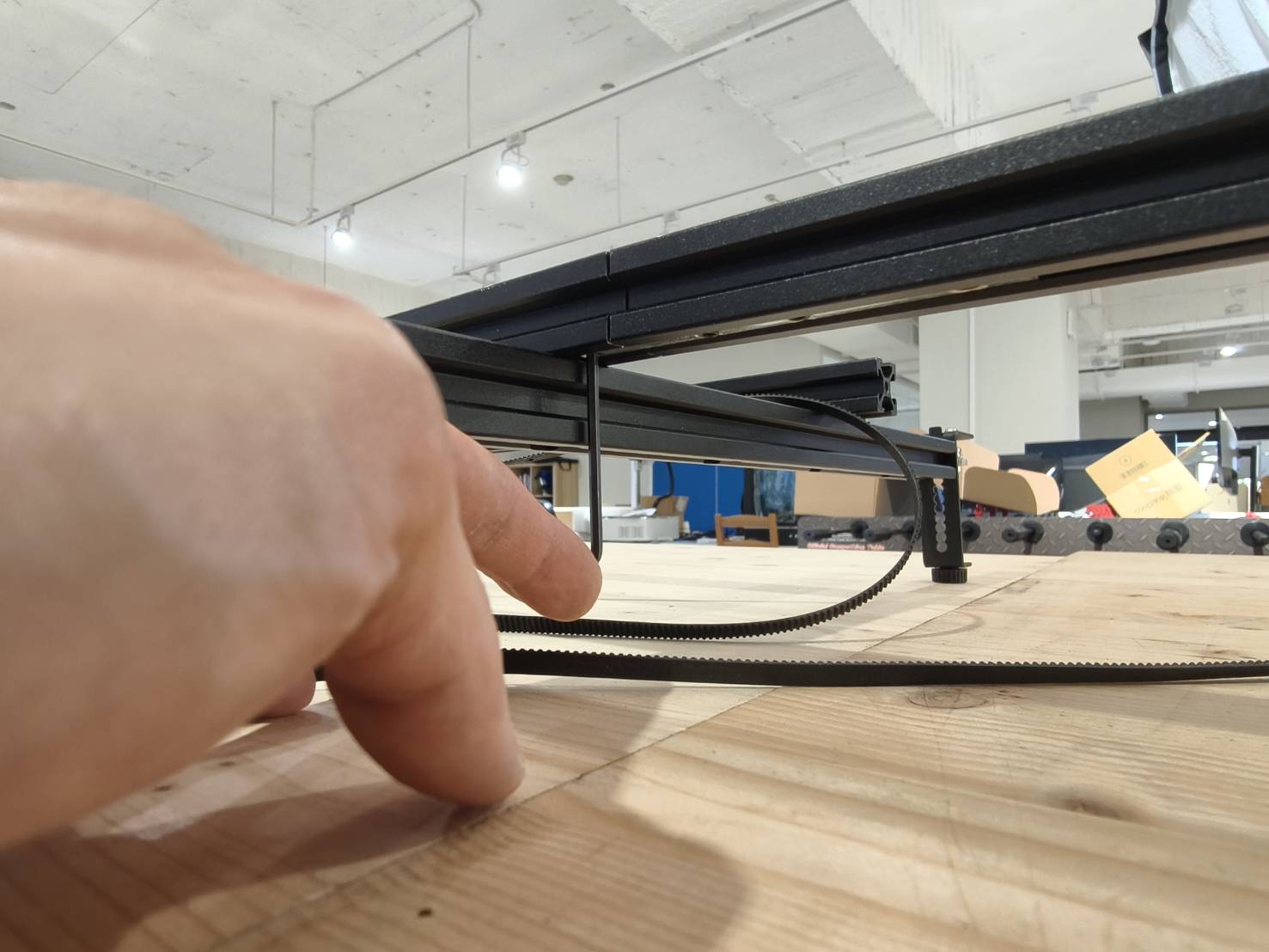

Inserire la guida principale nella puleggia facendo entrare per primo il lato lungo della cinghia.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a V.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.
Passo E7

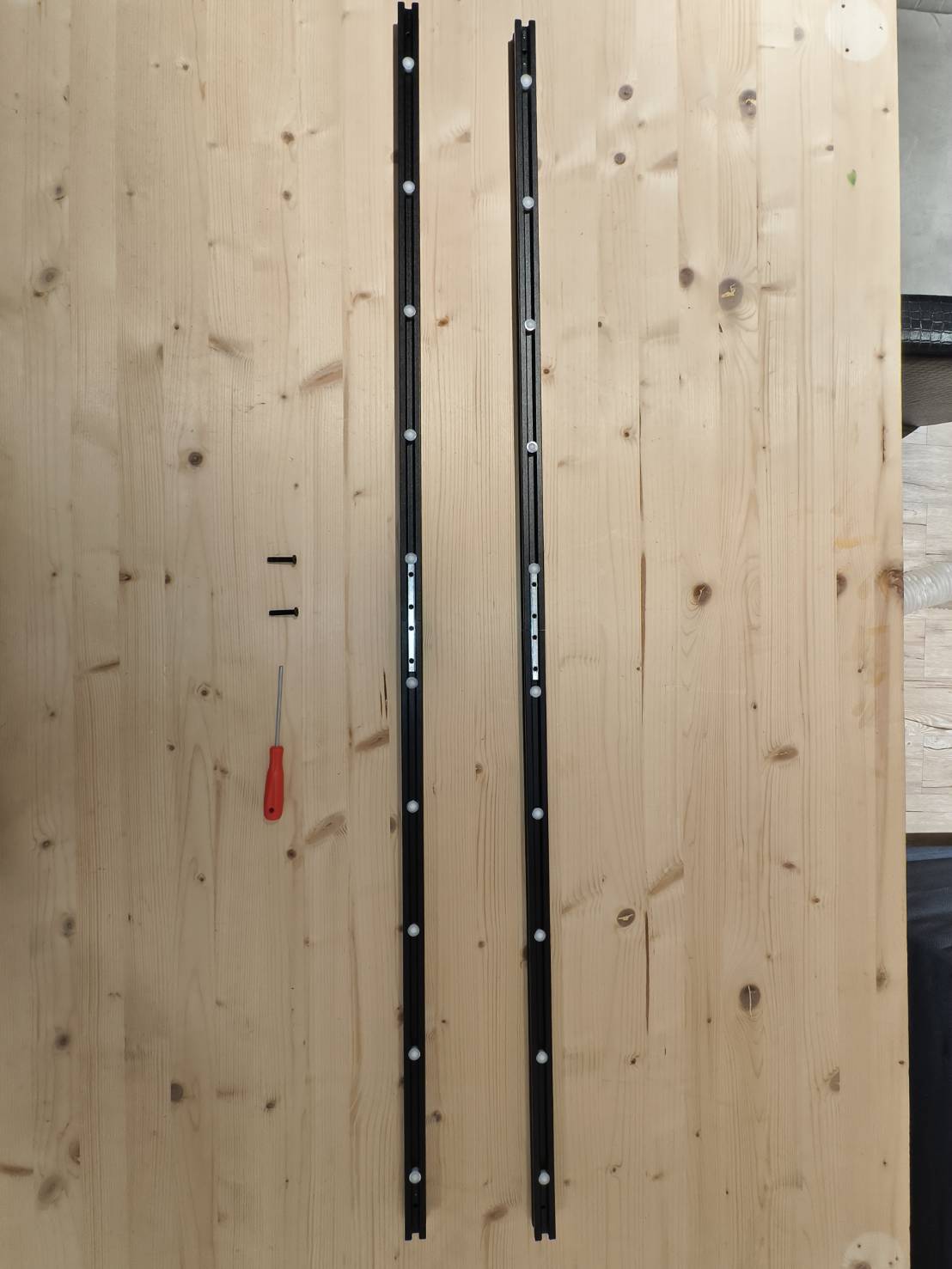

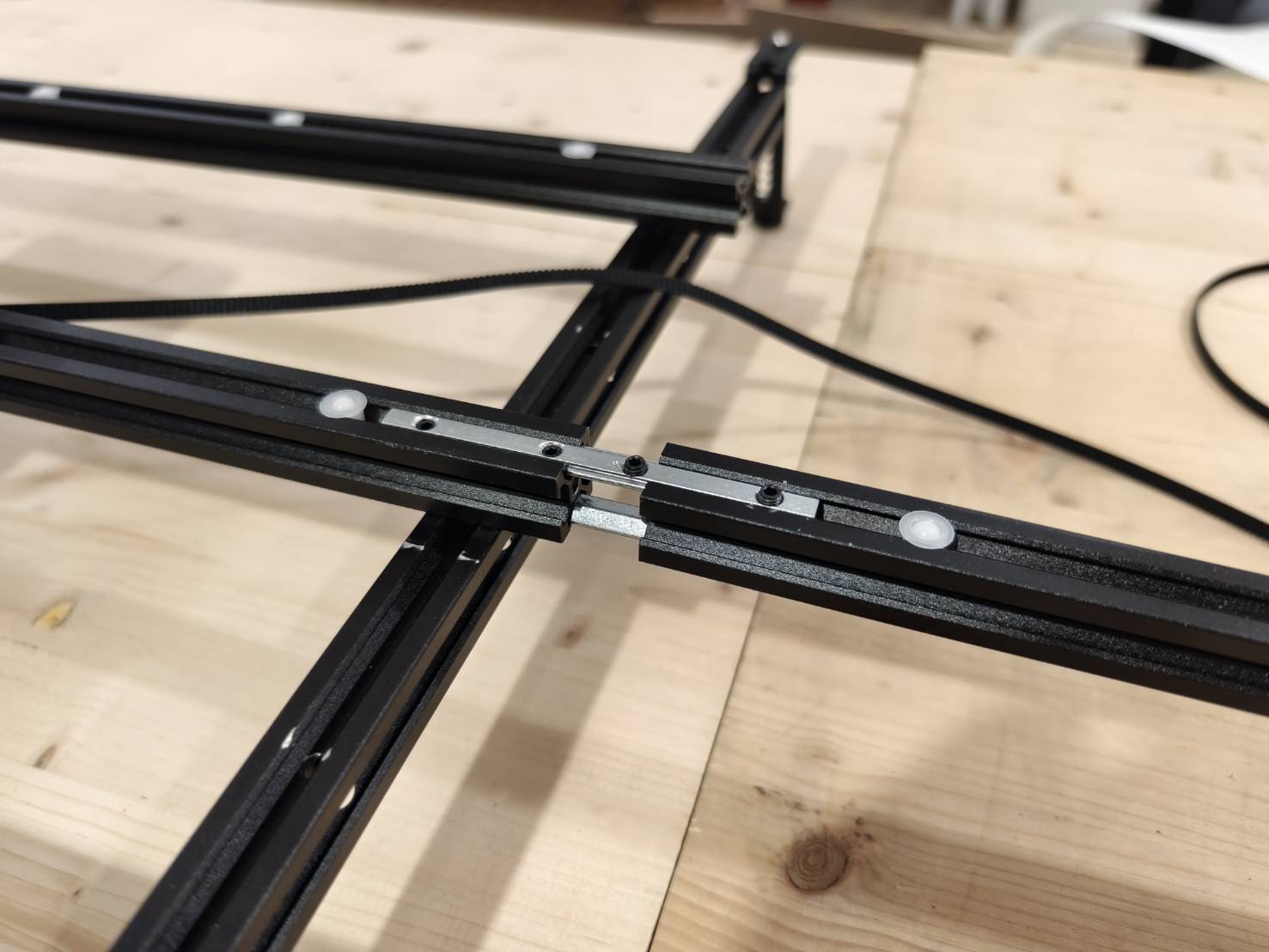

Preparare due connettori per guide e una guida di estensione (con rotelle a sfera bianche).

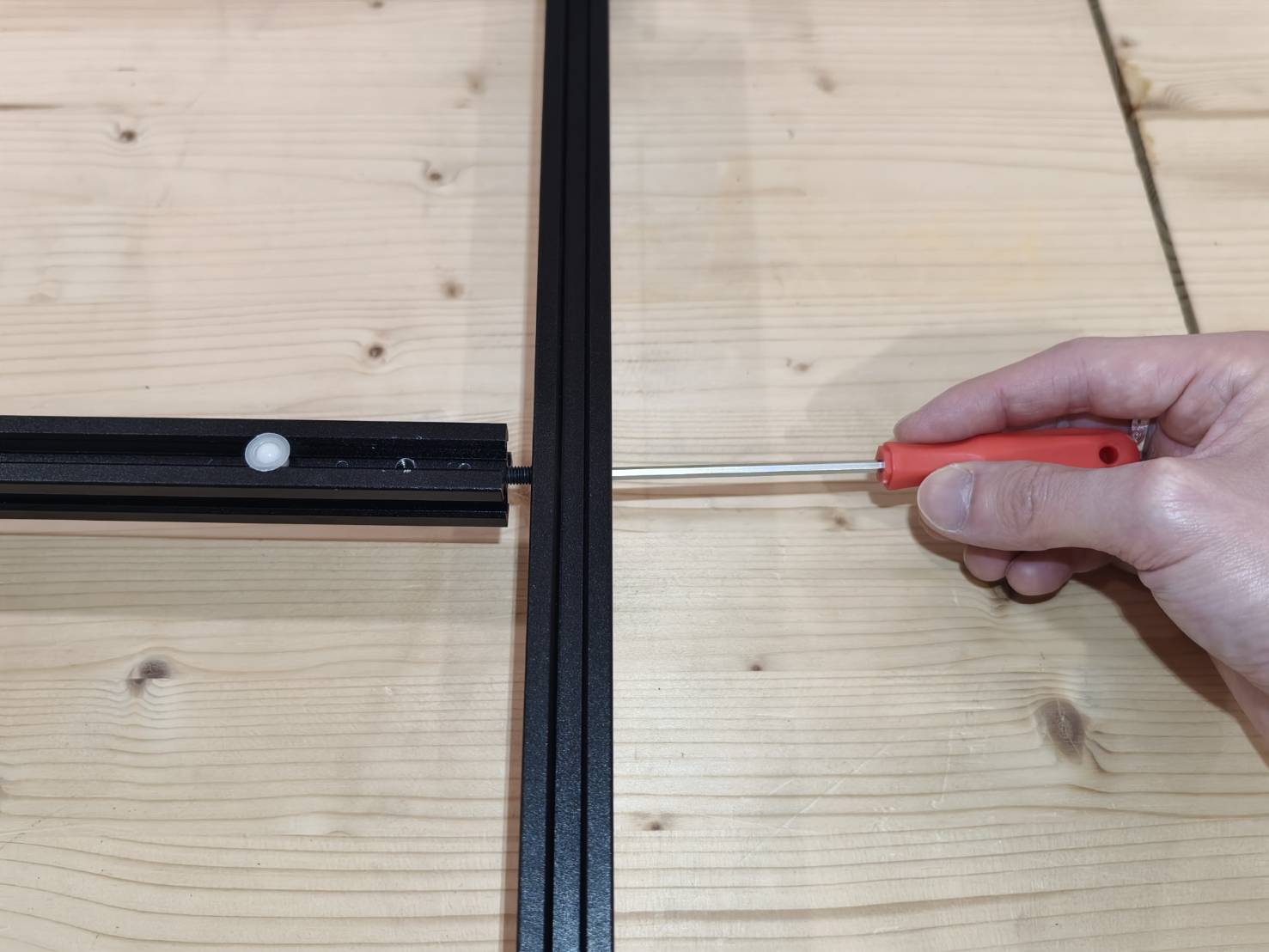

Ogni blocco ha quattro viti. Fissare due viti sulla guida principale e due sulla guida di estensione per ottenere un fissaggio saldo.
(Nota: Assicurarsi che la guida di estensione abbia ruote bianche, poiché queste sono necessarie per il movimento degli alimentatori. I connettori devono essere posizionati sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)
Passo E8
Fissare la cinghia sul lato lungo utilizzando il fermo cinghia precedentemente rimosso.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)
Verificare che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo cinghia e reinserire l'alimentatore.
Passo E9

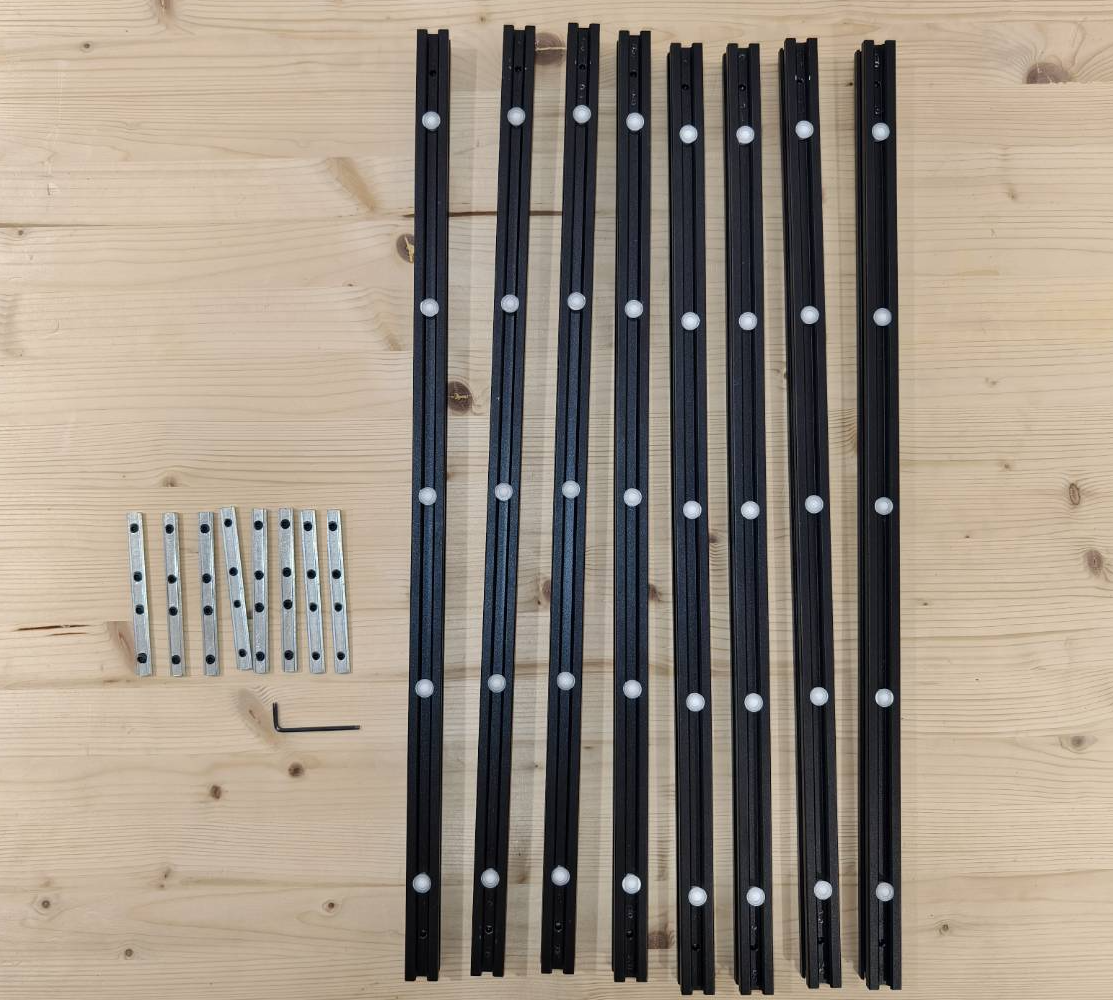

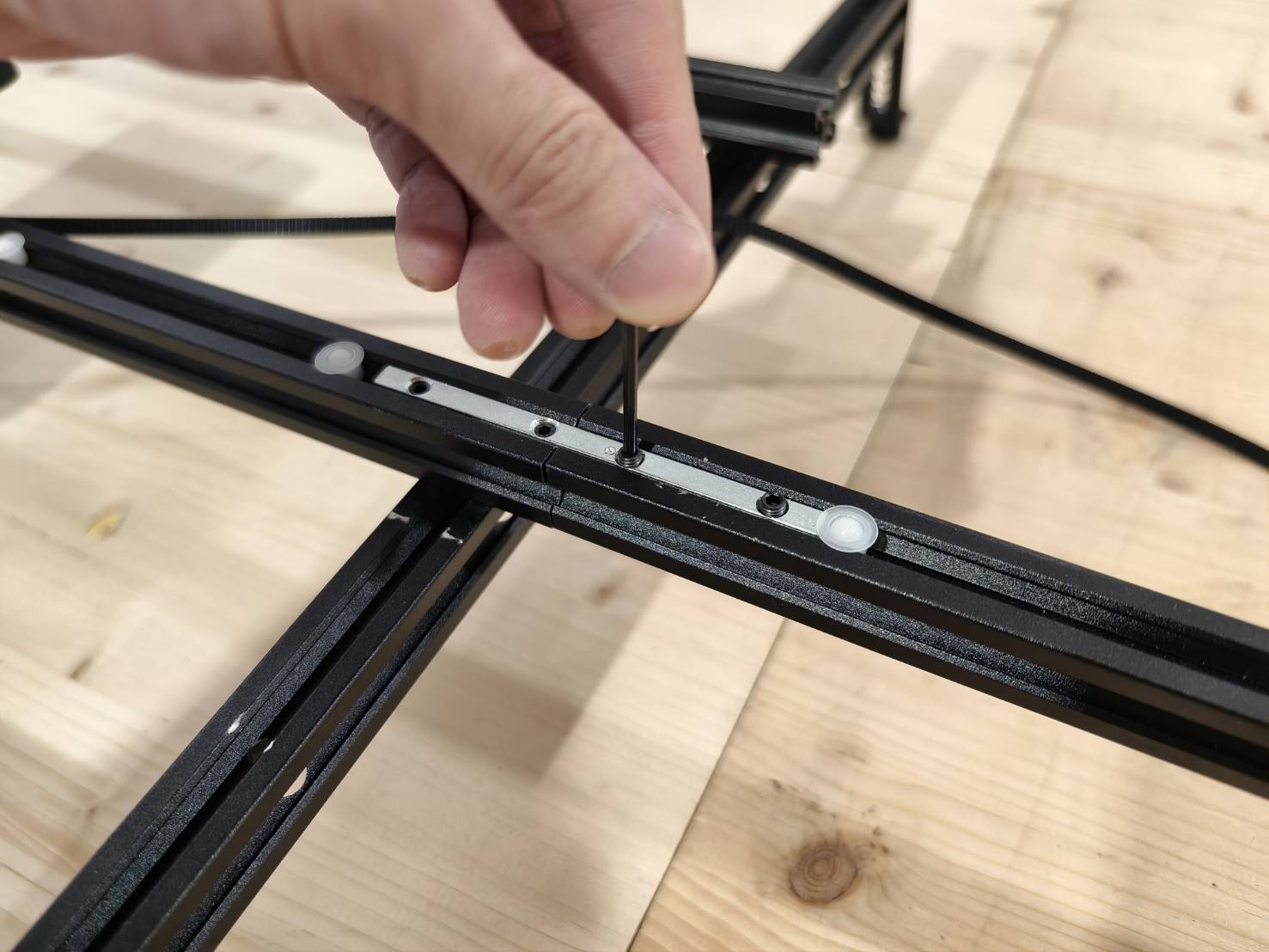

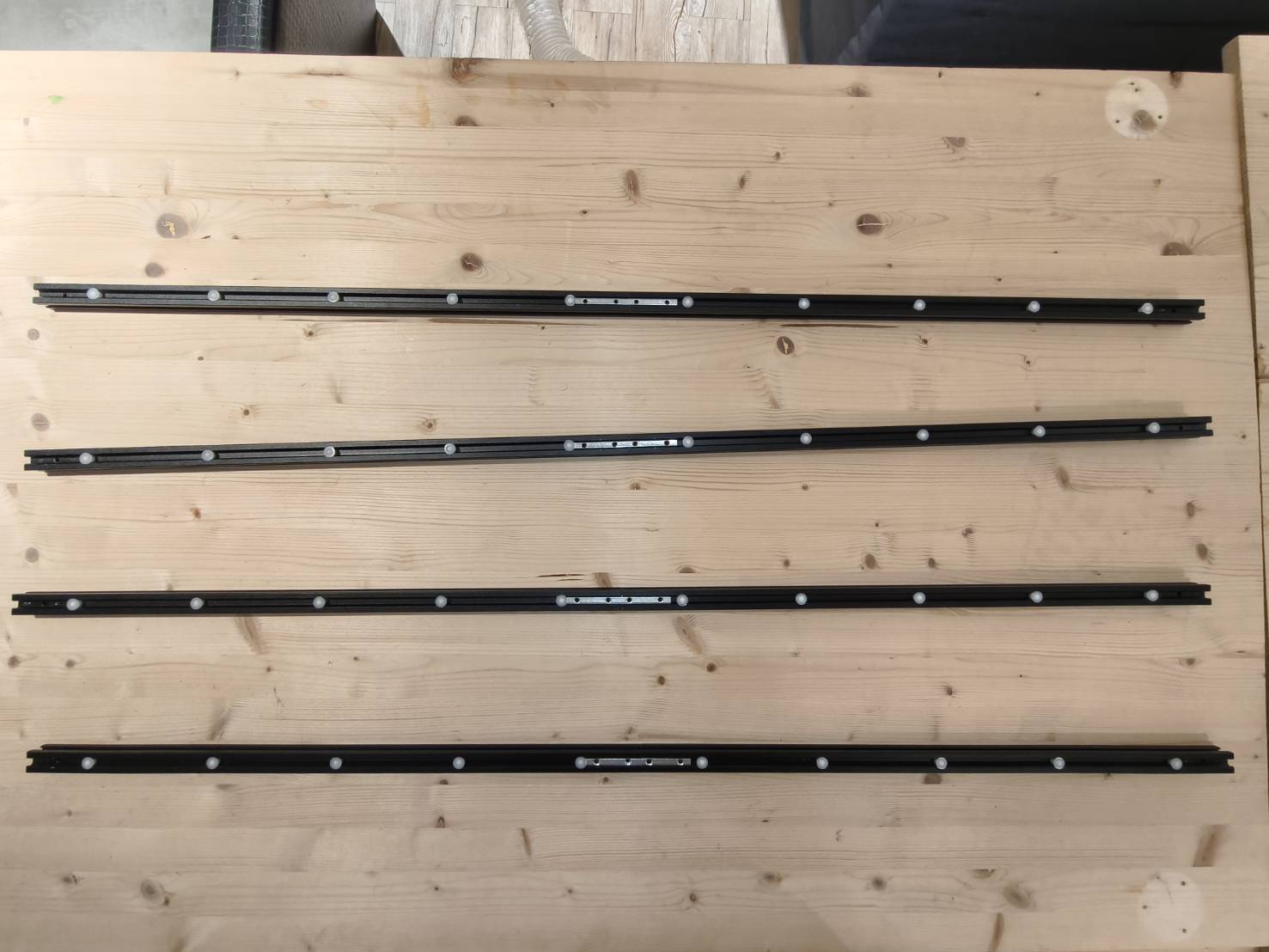

Individuare 8 guide e 8 connettori per guide, quindi collegare ogni coppia per estenderle. Si otterranno in totale quattro set di guide estese.
È possibile consultare questo passaggio o i passaggi successivi per il metodo di installazione.
Passo E10

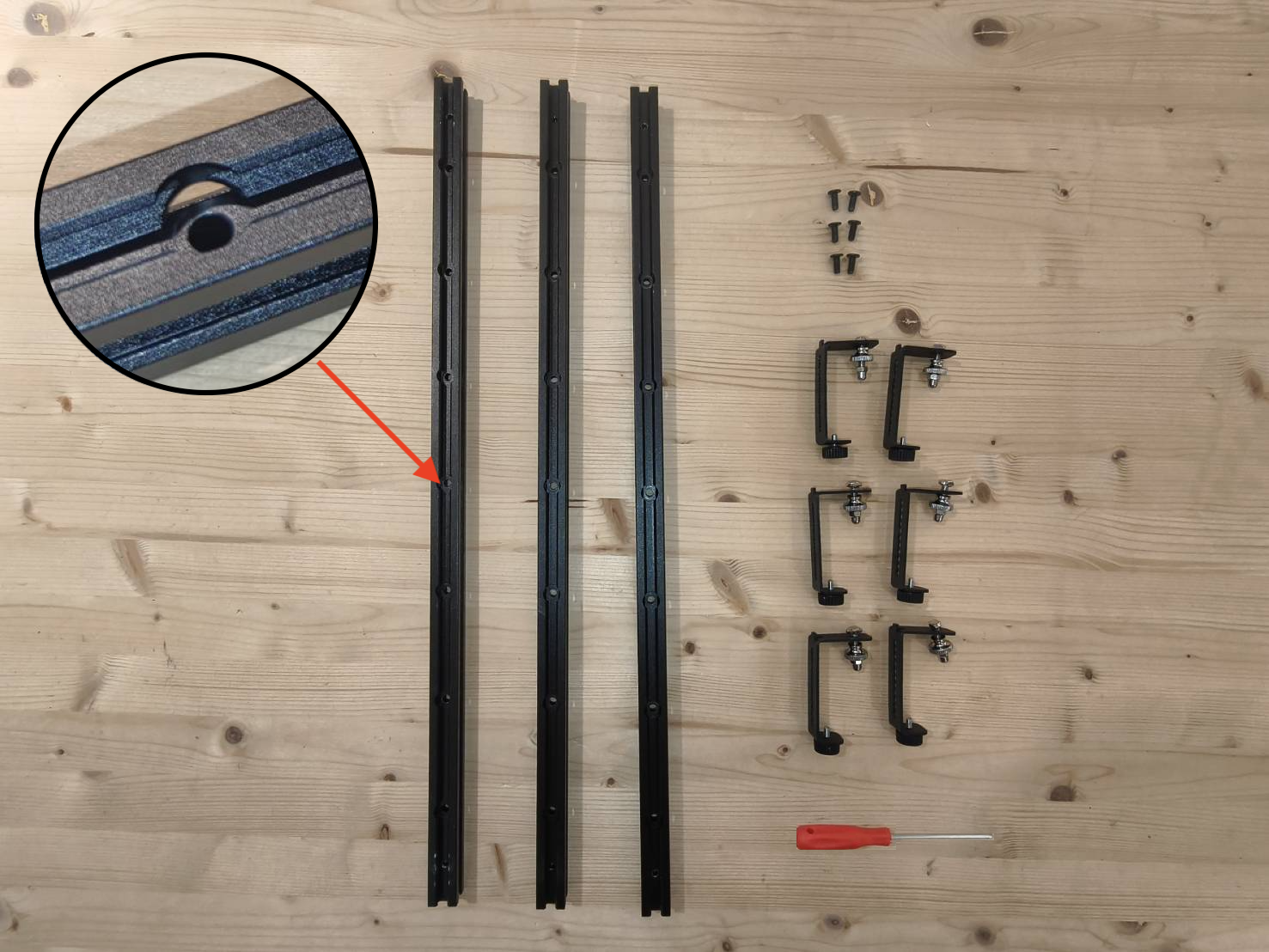

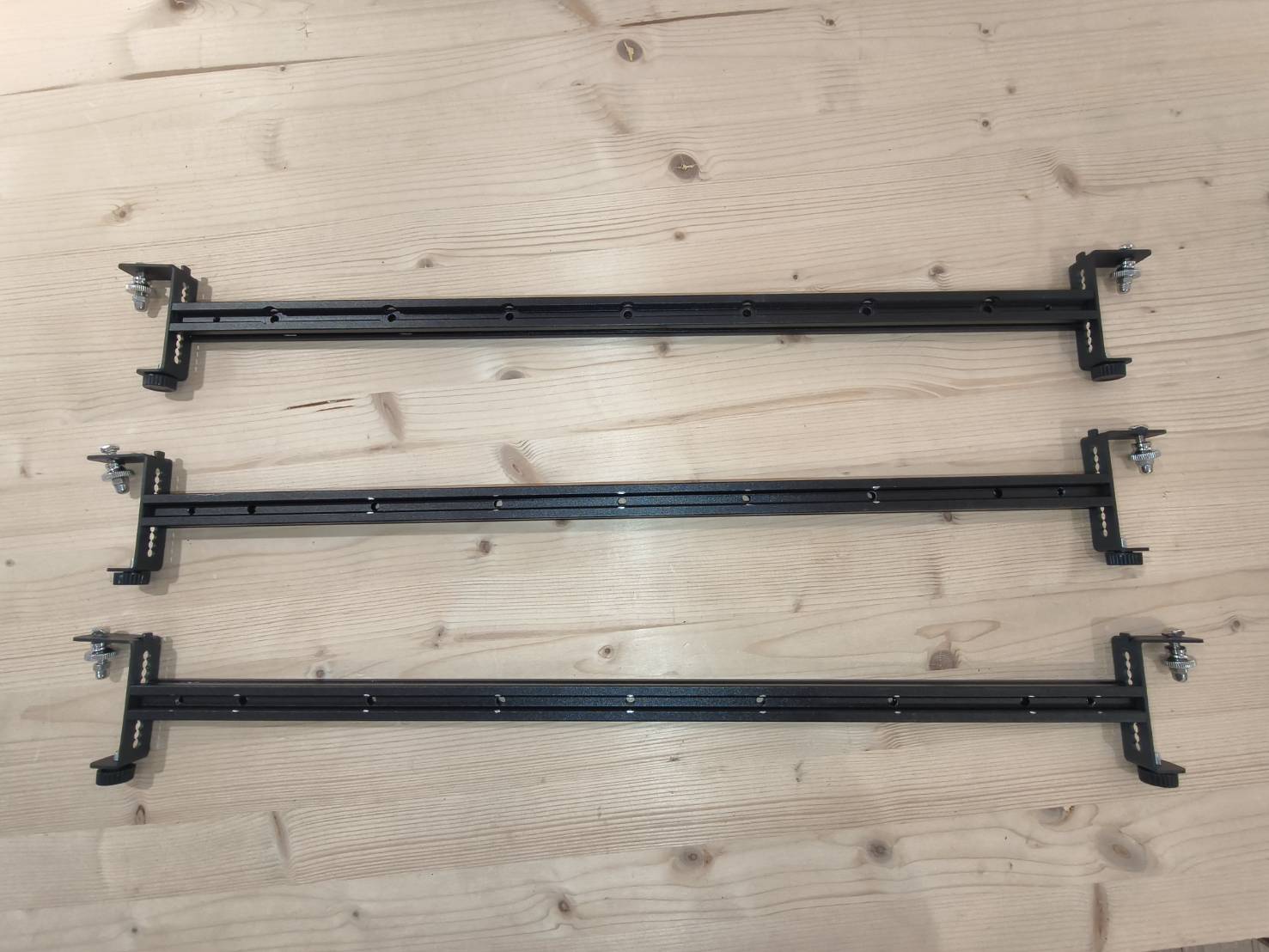

Individuare 3 travi di fissaggio per guide (senza rulli bianchi), 6 rialzi per guide e 6 viti corte (viti M5*6).
Si noti che le travi di fissaggio per guide non hanno rulli bianchi e i fori delle viti presentano un bordo superiore allargato.
Utilizzare le viti corte per installare i rialzi per guide su entrambi i lati di ciascuna trave di fissaggio. Si dovrebbero ottenere 3 set di assemblaggi composti da trave di fissaggio e rialzi per guide.
Si consiglia di fissare tutti i rialzi per guide al foro contrassegnato con "5", che corrisponde al foro centrale.
Il metodo di installazione è il seguente:
Assicurarsi che quando la trave di fissaggio per guide è in posizione verticale, i fori delle viti siano sui lati, non sulla parte superiore o inferiore.
Se i fori non sono sui lati, allentare le viti, ruotare il rialzo per guide e quindi serrarle nuovamente.
Passo E11

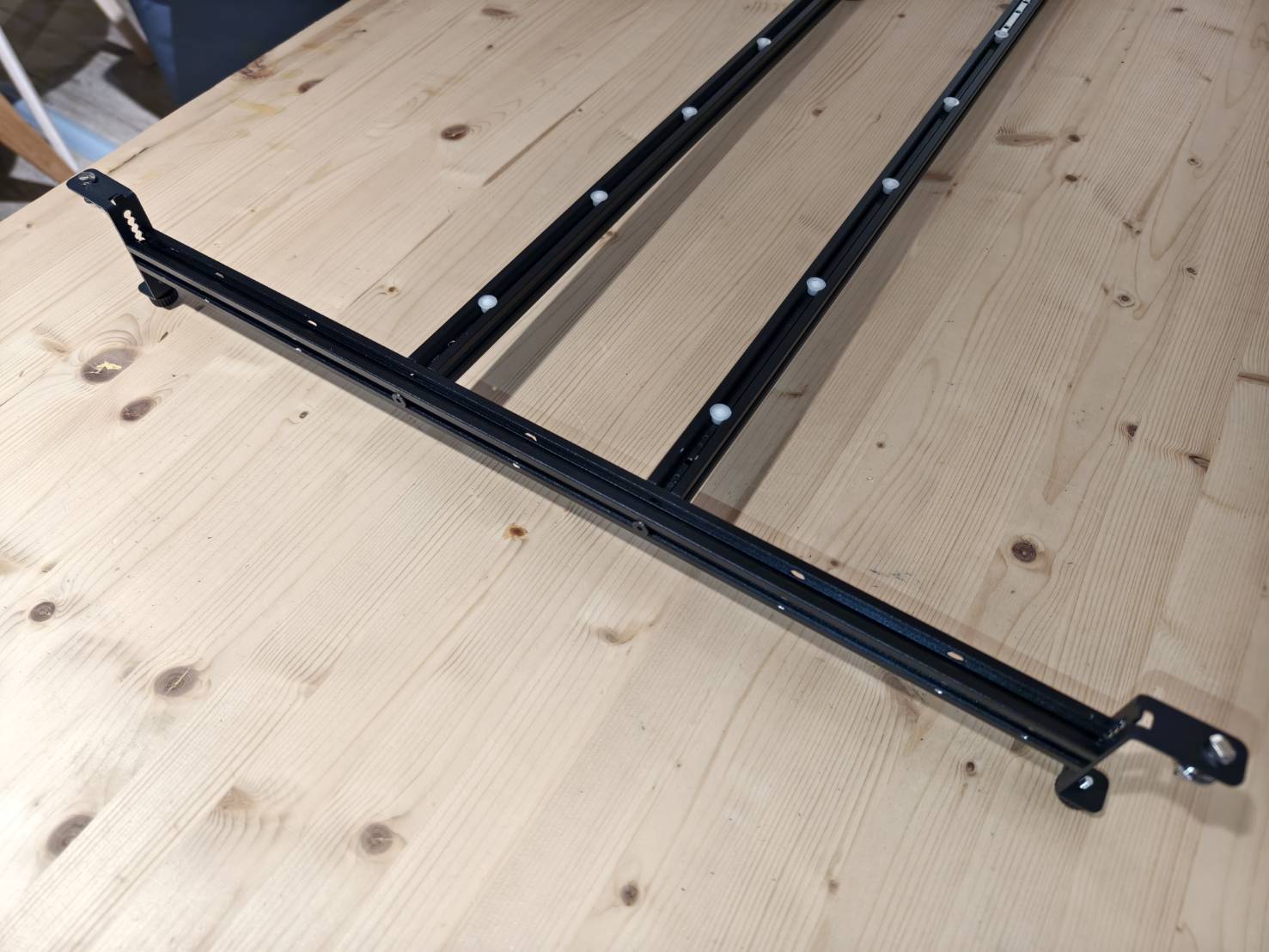

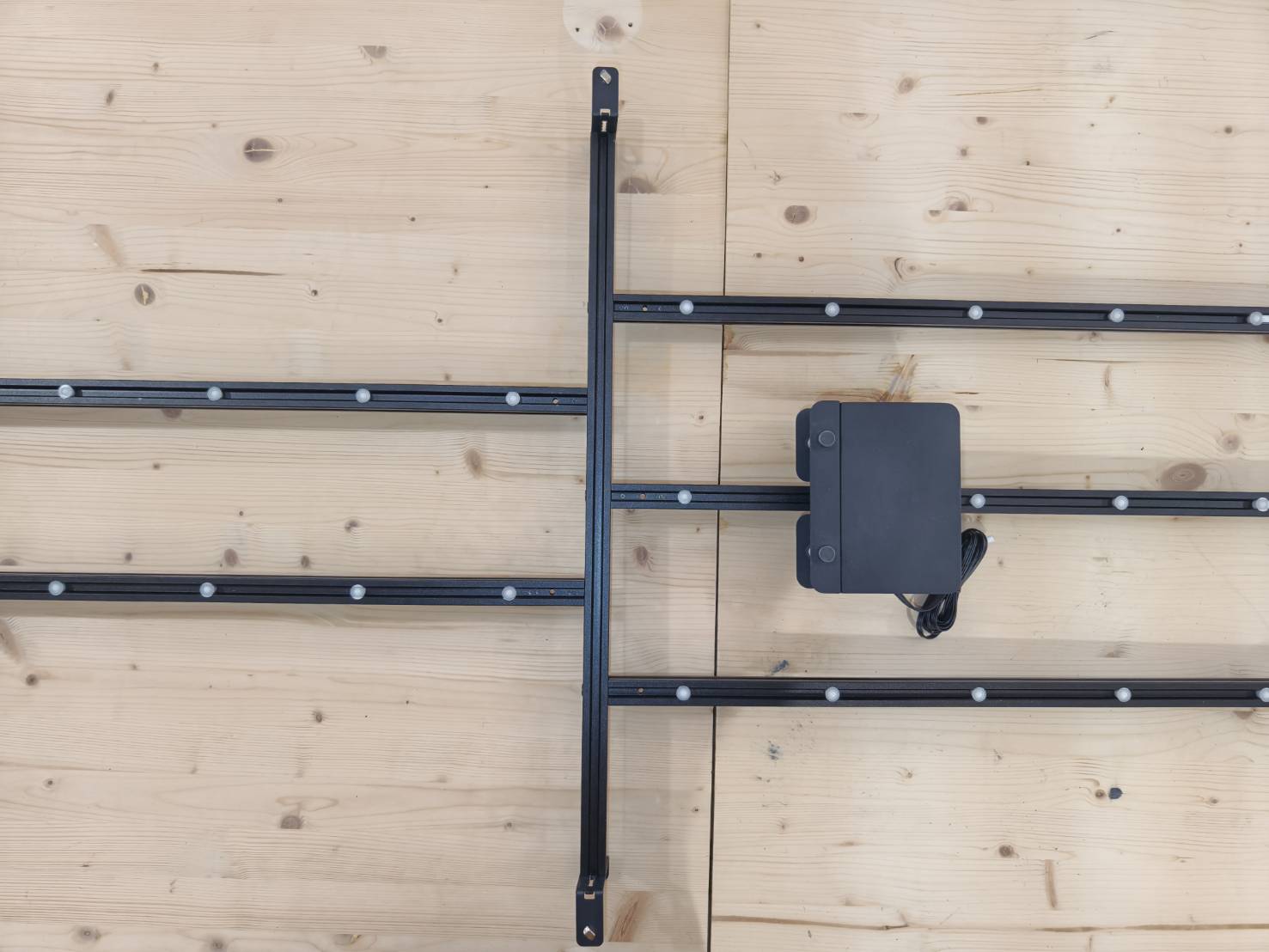

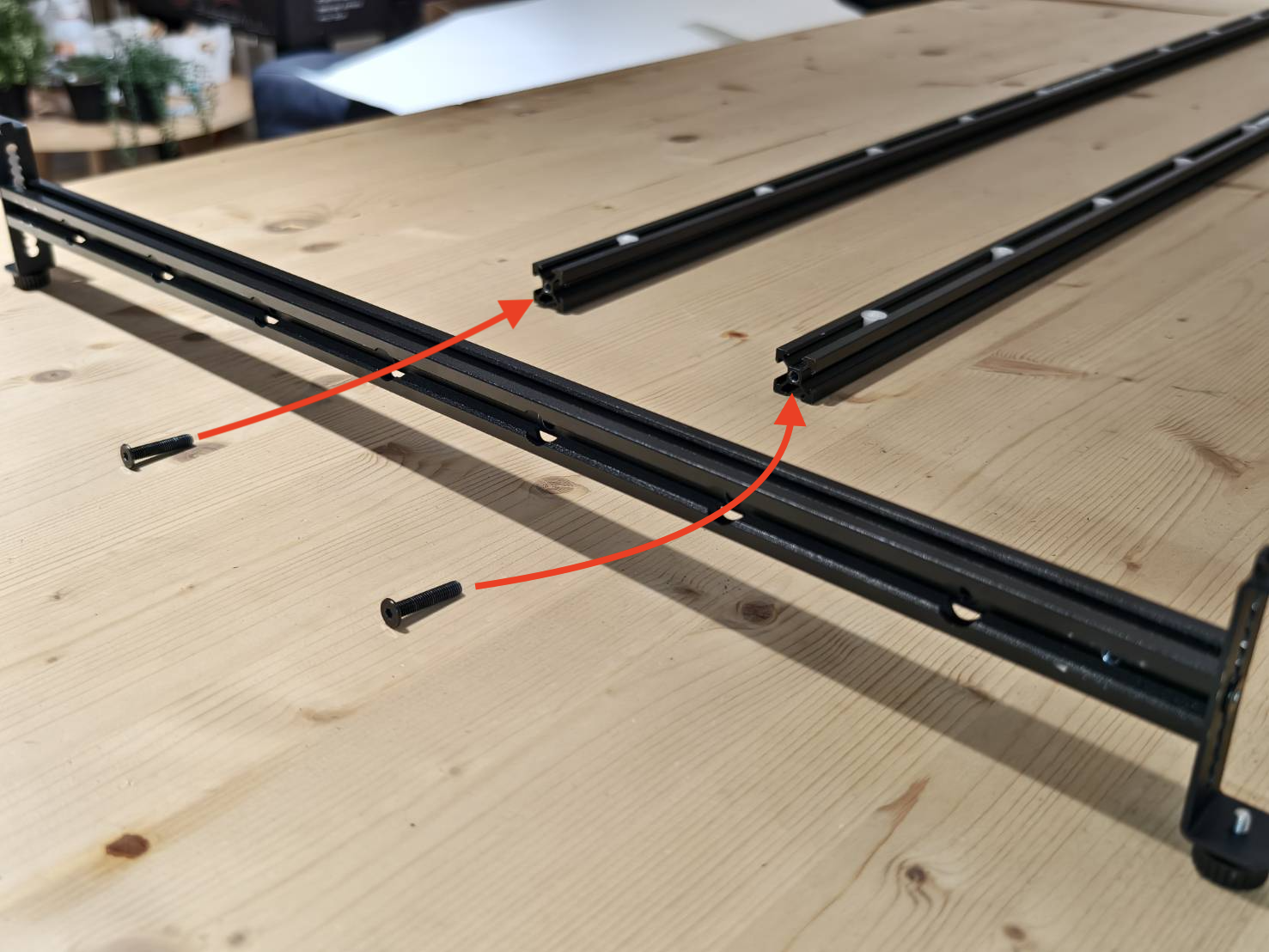

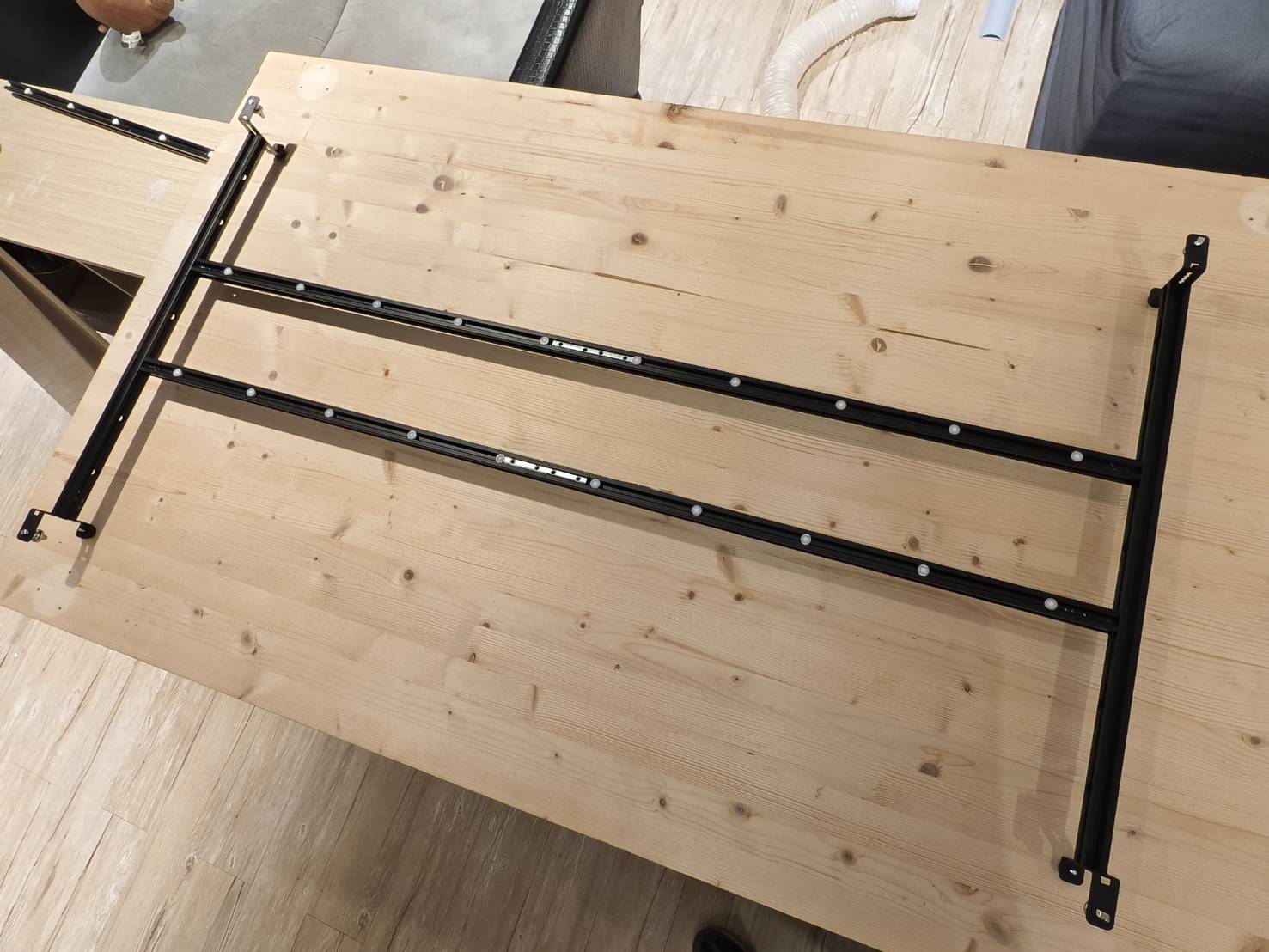

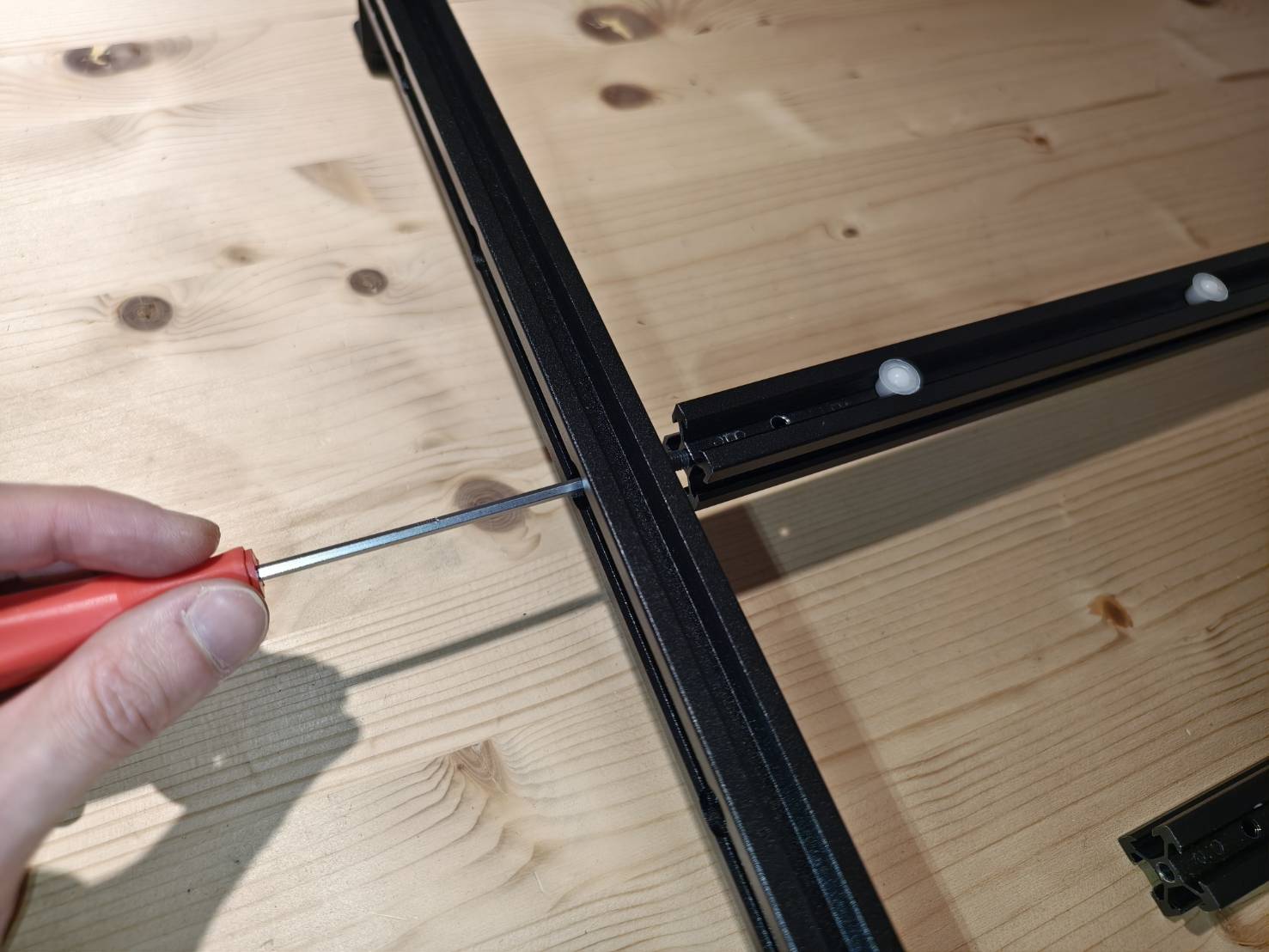

Preparare 2 guide estese, 1 assemblaggio trave di fissaggio per guide con rialzo e 2 viti lunghe (M5x22).
Montare le guide sulla trave di fissaggio su entrambi i lati del foro centrale della vite, come mostrato nell'immagine.
(Durante l'installazione, assicurarsi che i piedini in gomma nera sulla trave siano rivolti verso il basso e le rotelle a sfera bianche sulle guide siano rivolte verso l'alto.)
Passo E12

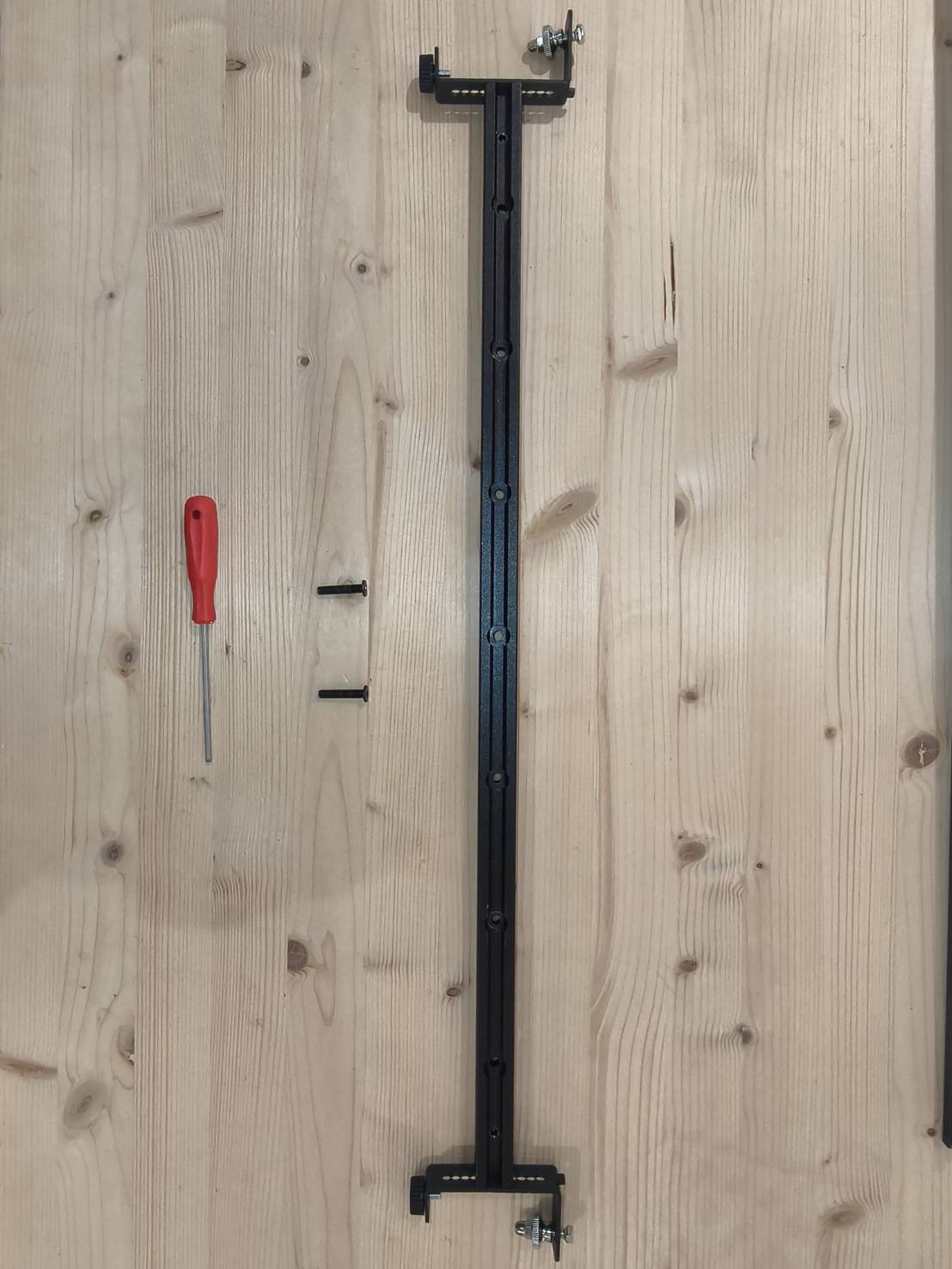

Preparare 1 set di piedini per la trave della guida e 2 viti lunghe (M5x22).
Installare sull'altro lato per fissarlo, con i piedini neri della trave della guida rivolti verso il basso.
Passo E13

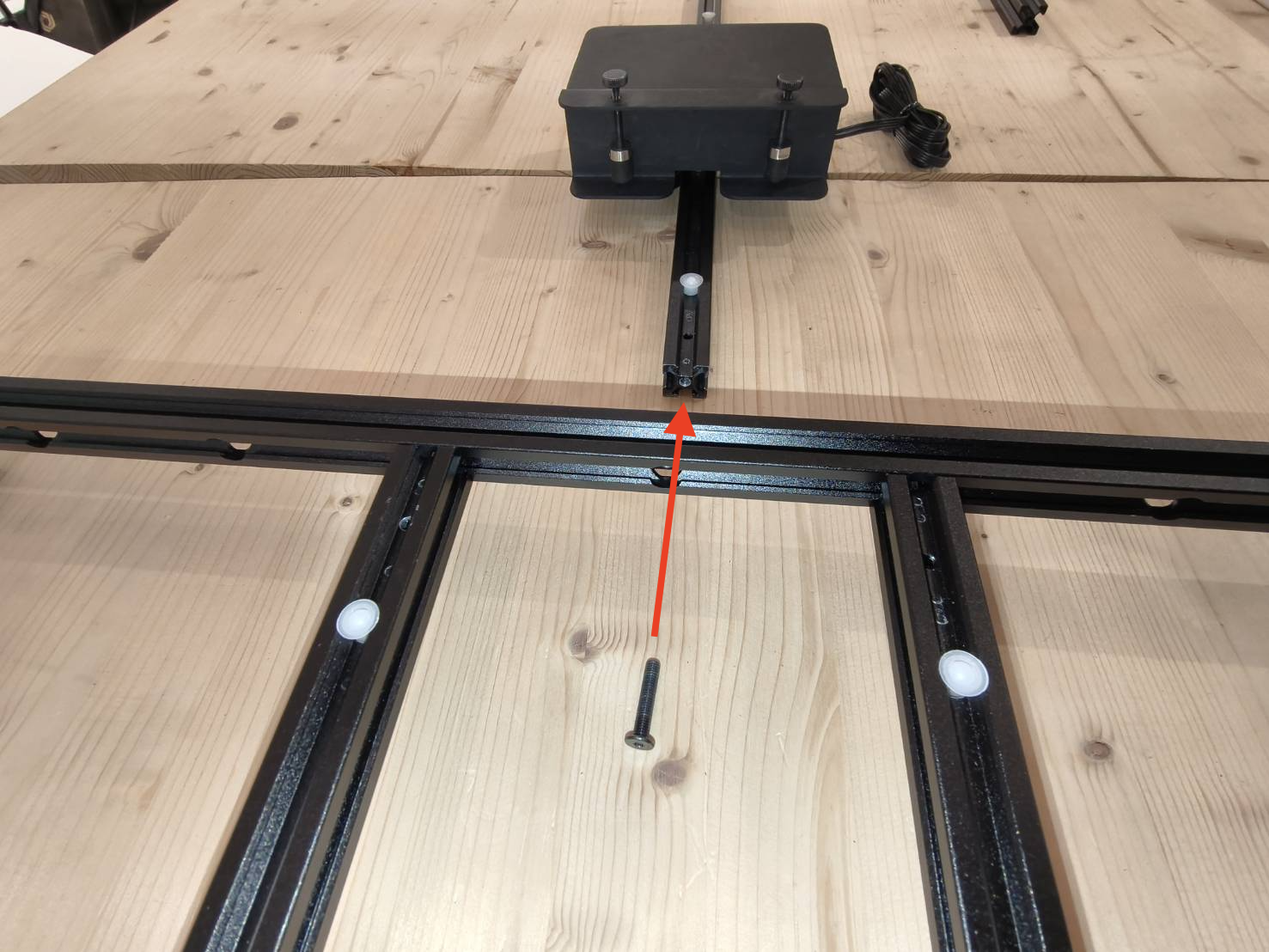

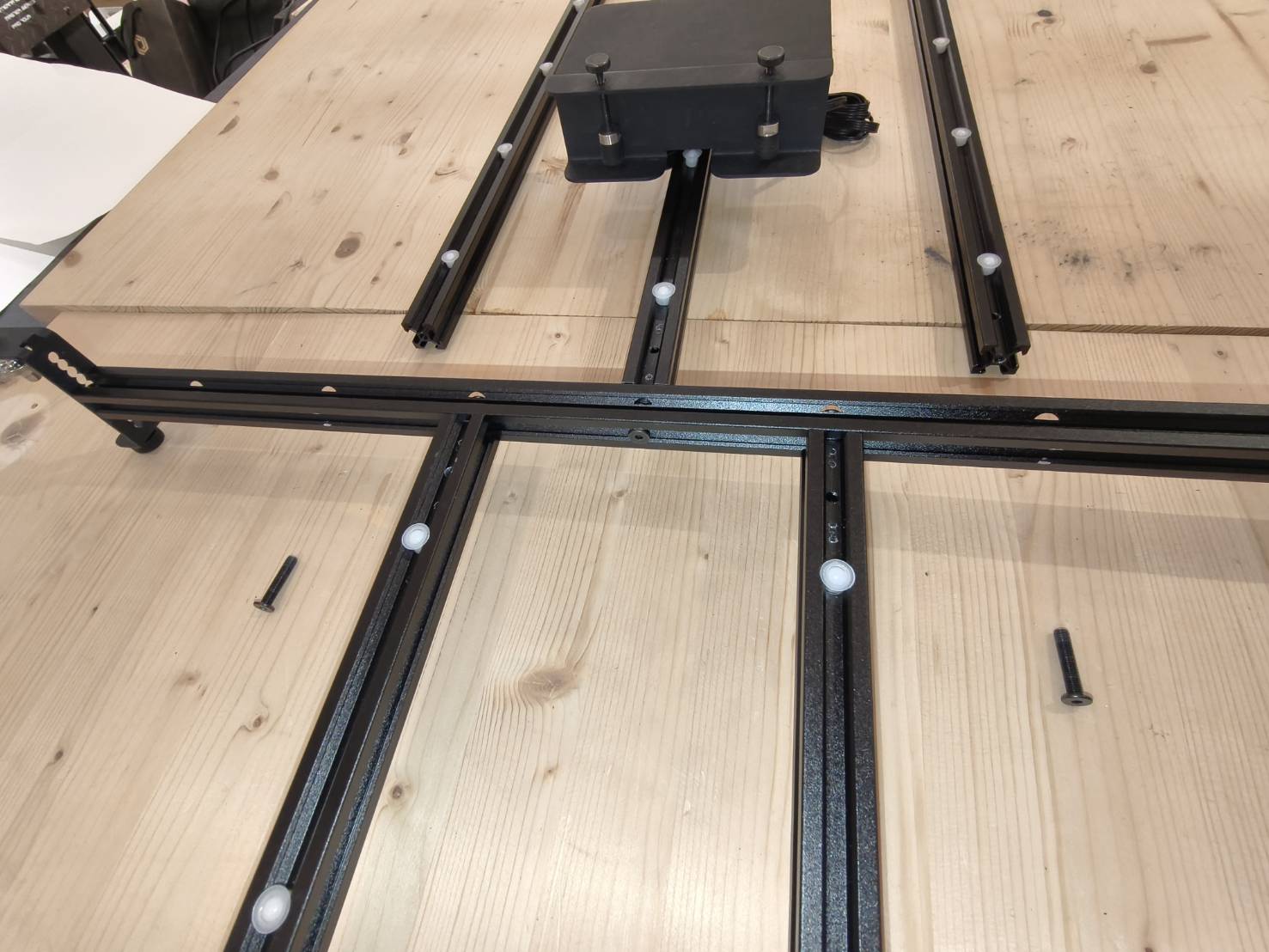

Preparare l'assemblaggio dell'alimentatore della guida e una vite lunga (M5x22).

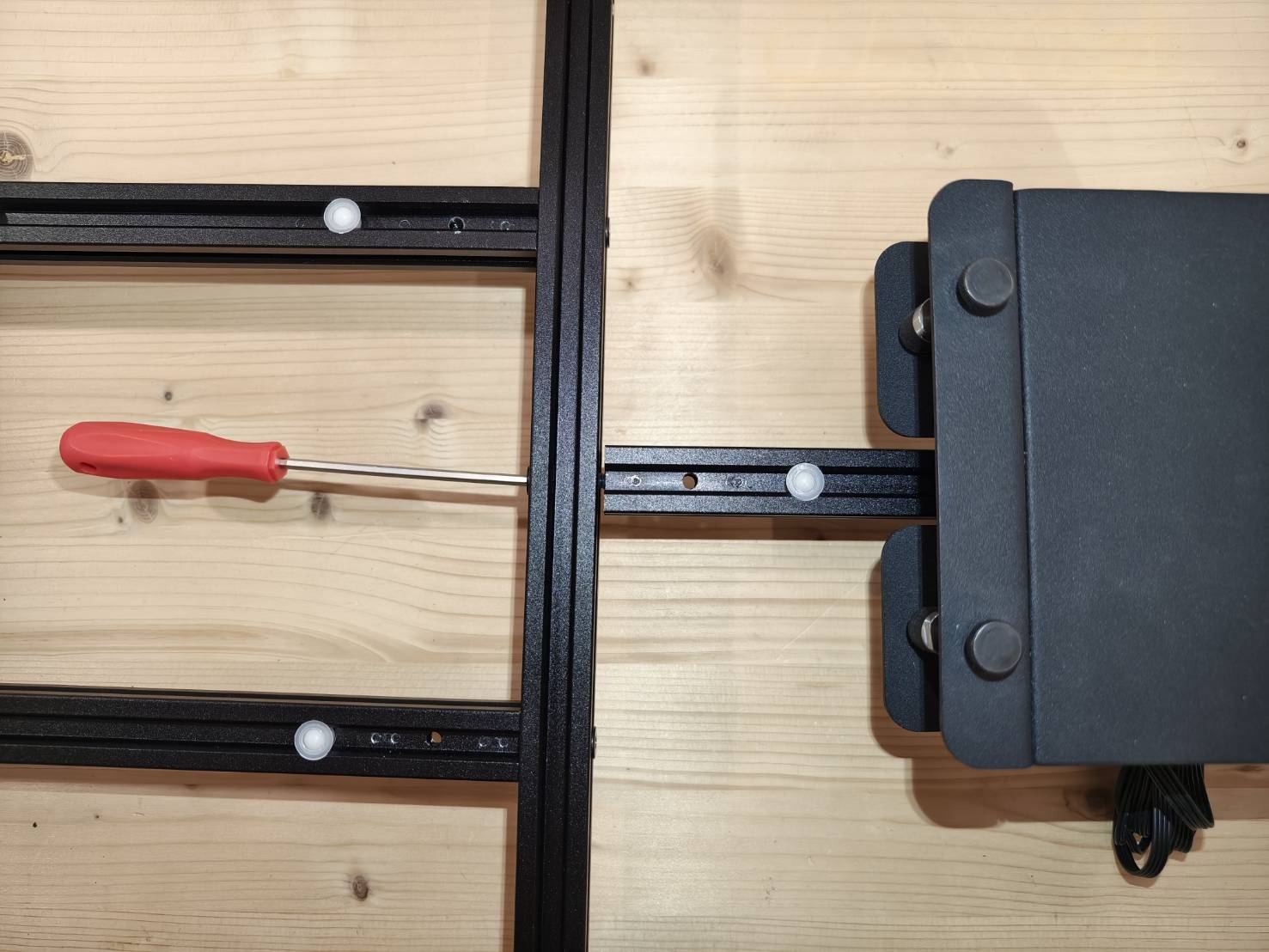

Installare l'alimentatore su un lato della trave della guida, assicurandosi che le rotelle a sfera bianche sulla guida siano rivolte verso l'alto.
Passo E14

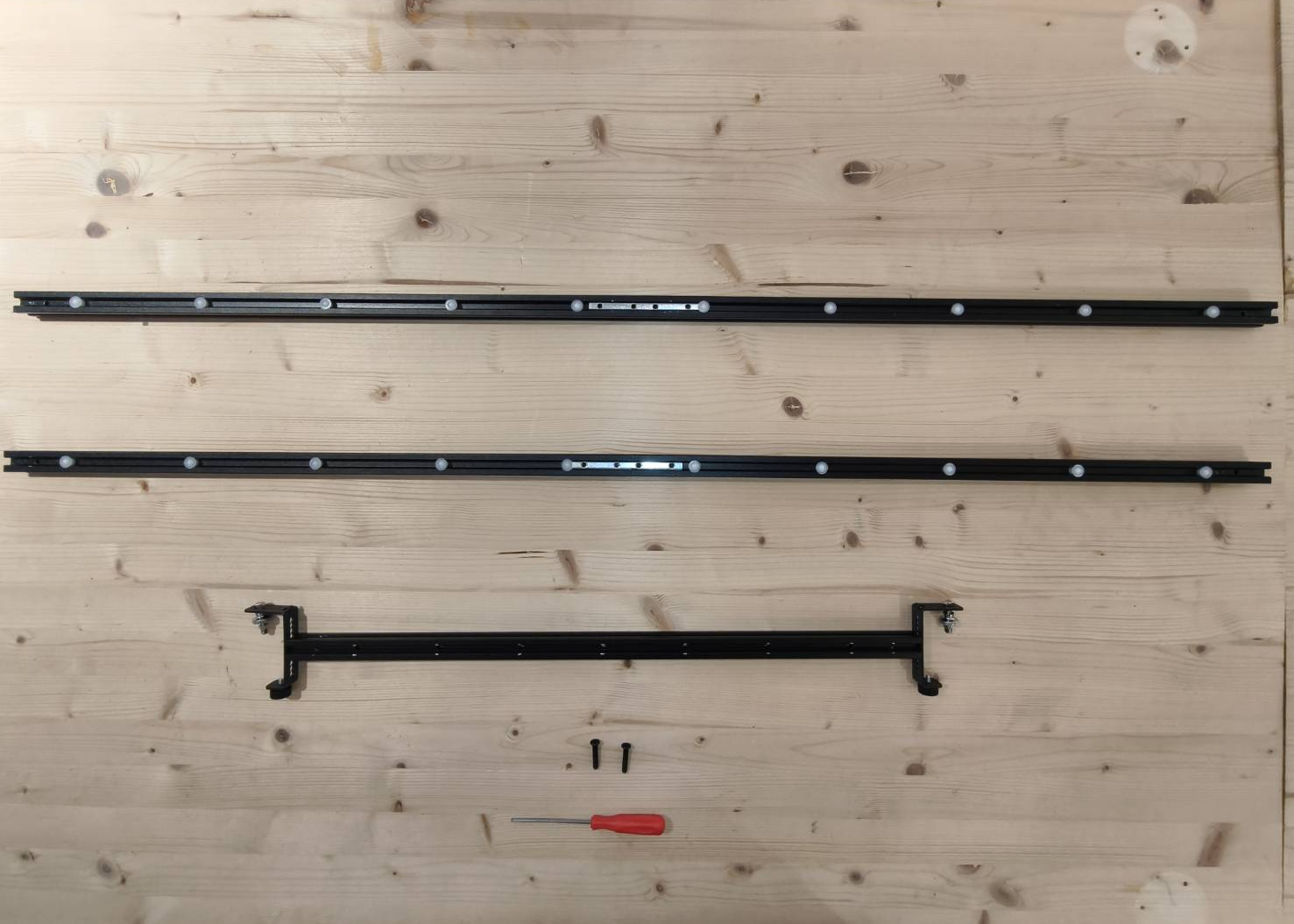

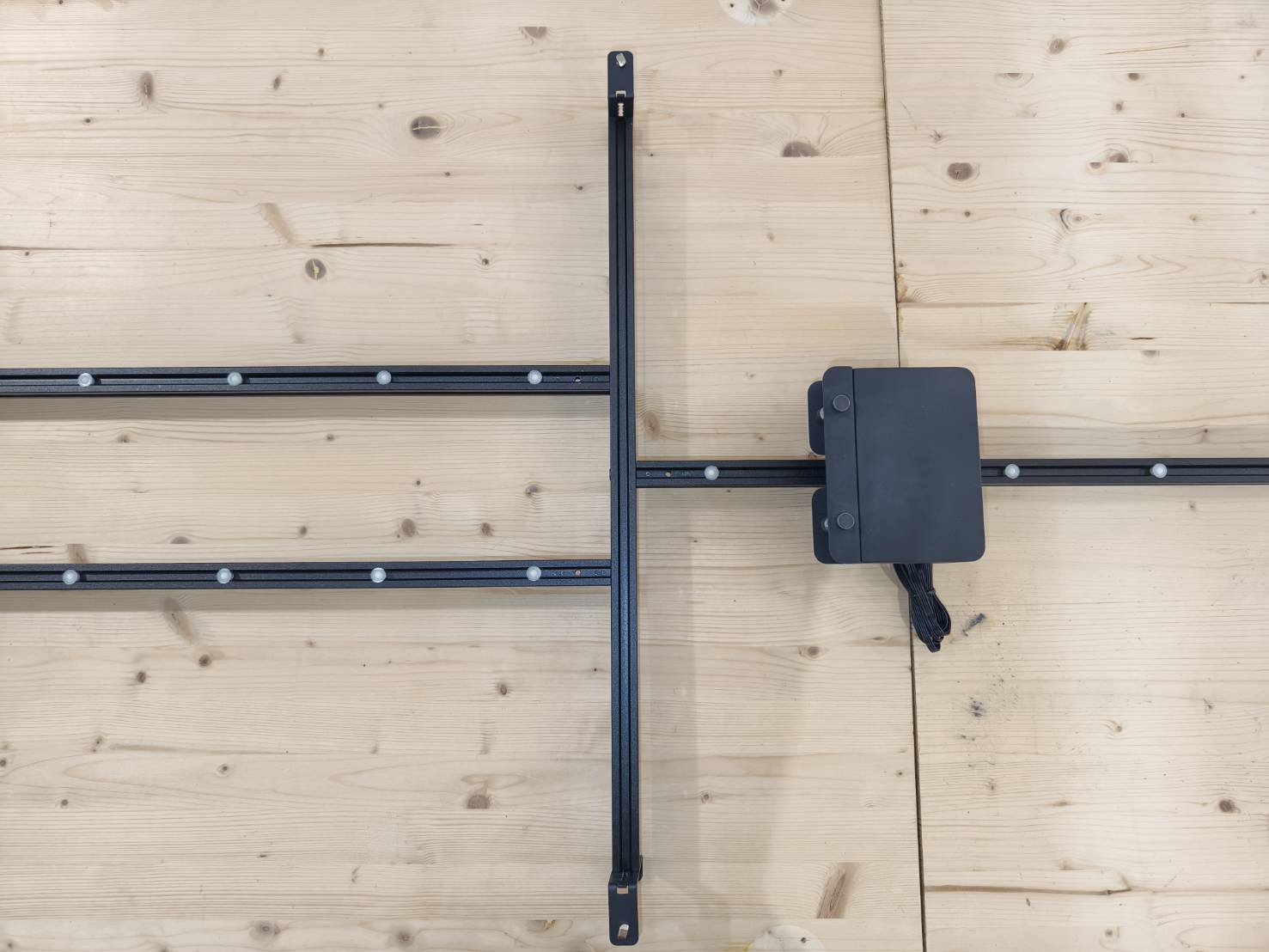

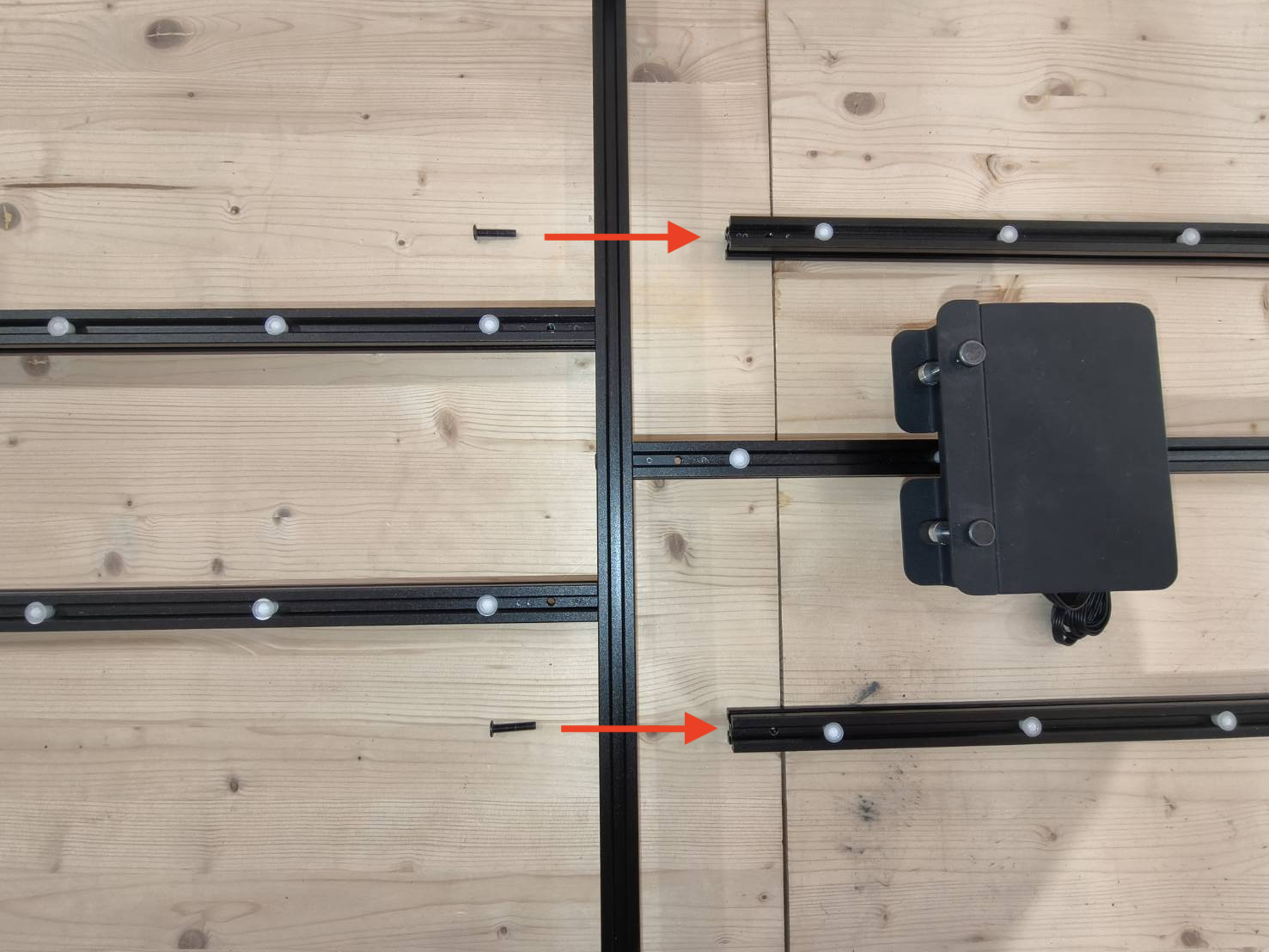

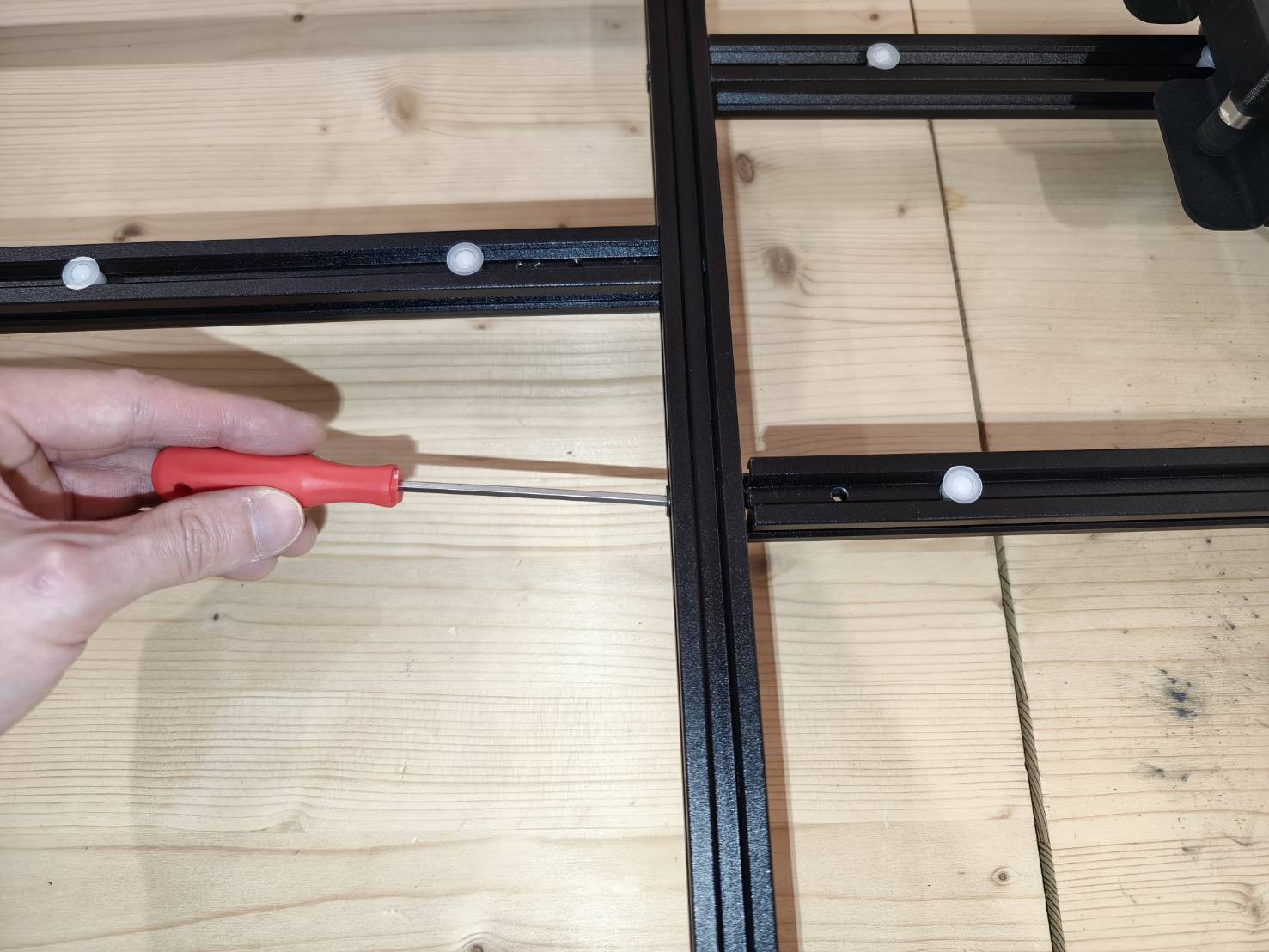

Preparare due guide estese (x2) e due viti lunghe (M5x22) (x2).
Installare le guide sulla traversa, su entrambi i lati dell'alimentatore, assicurandosi che le rotelle a sfera bianche siano rivolte verso l'alto.
Passo E15

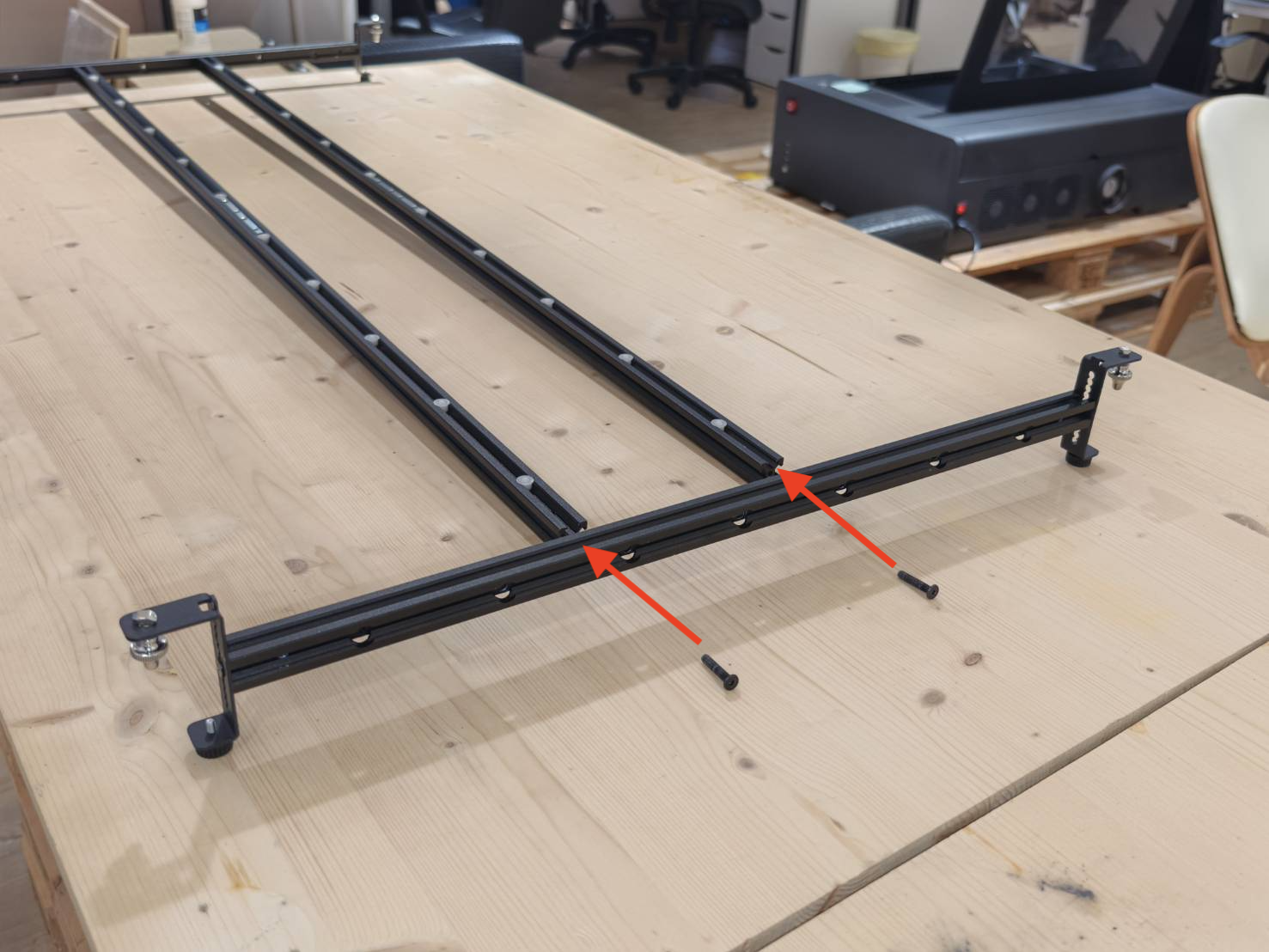

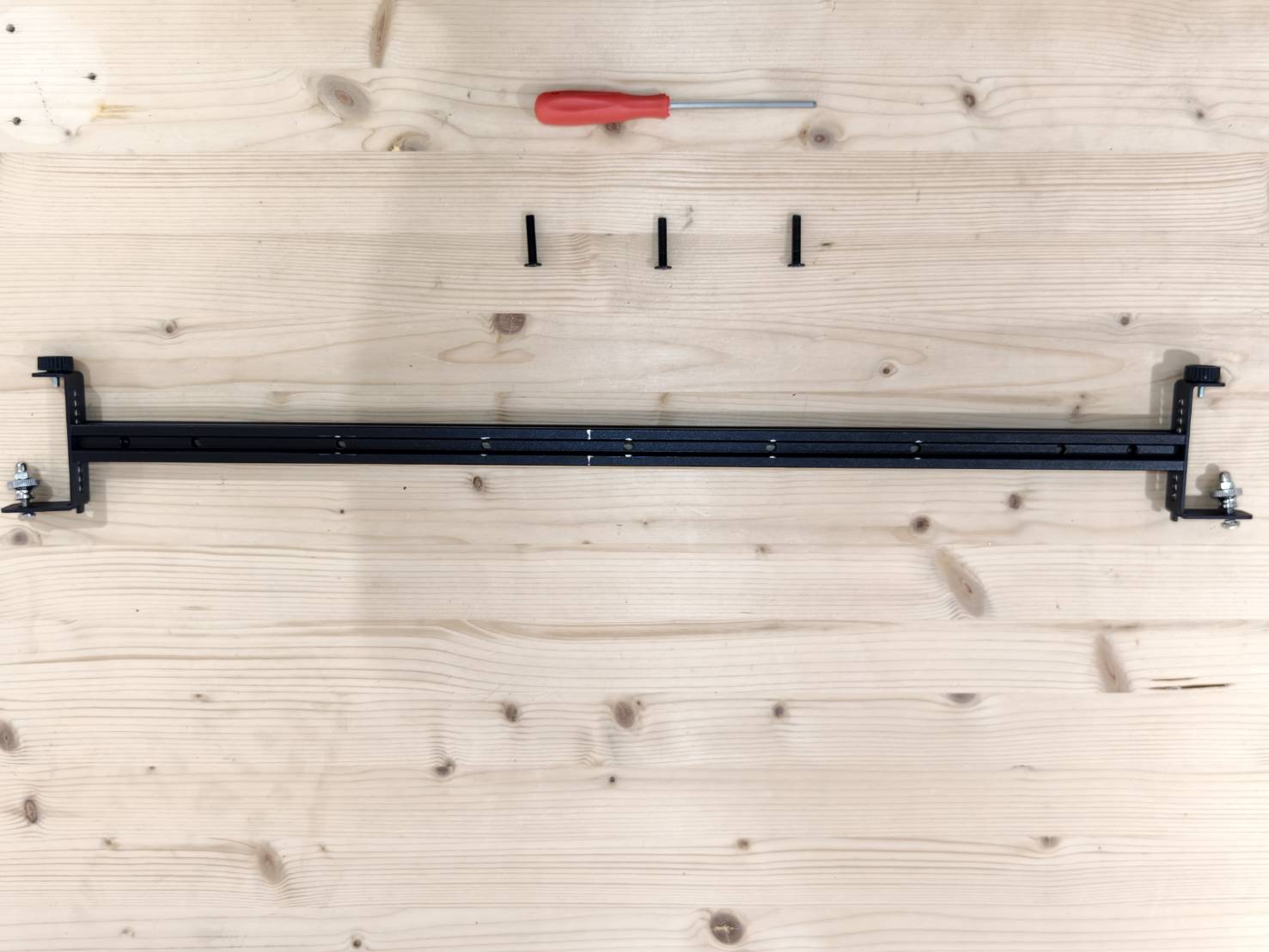

Preparare l'assemblaggio del piedino della traversa e 3 viti lunghe (M5x22).
Innanzitutto, ruotare la traversa in modo che, quando è in posizione verticale, la direzione dei fori delle viti sia rivolta verso l'alto.
Installare la traversa sotto la guida e serrare le viti dal basso verso l'alto.
Passo E16
Rimuovere il morsetto della cinghia.
Passo E17
Preparare 1 guida e 2 connettori per guide.

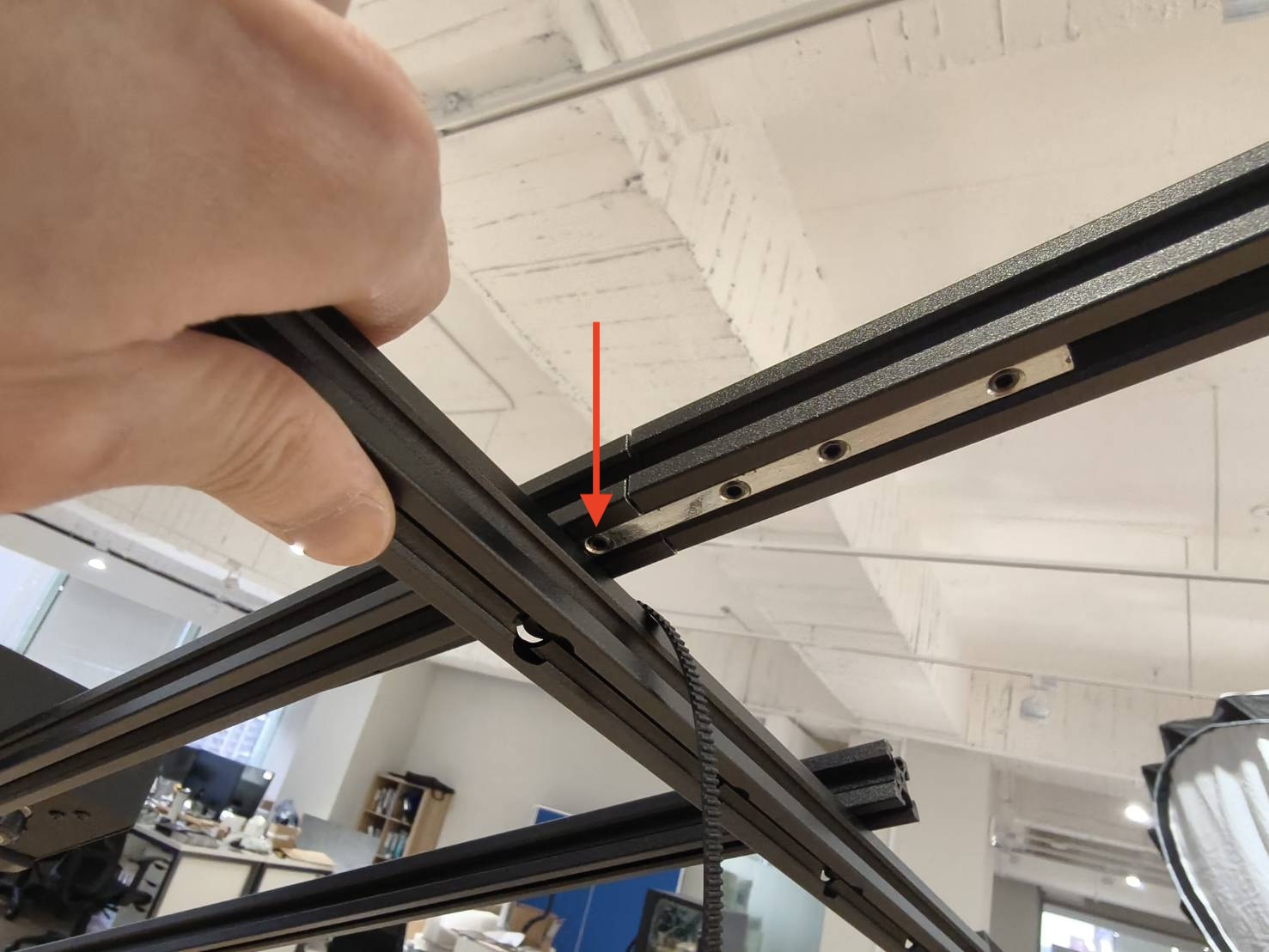

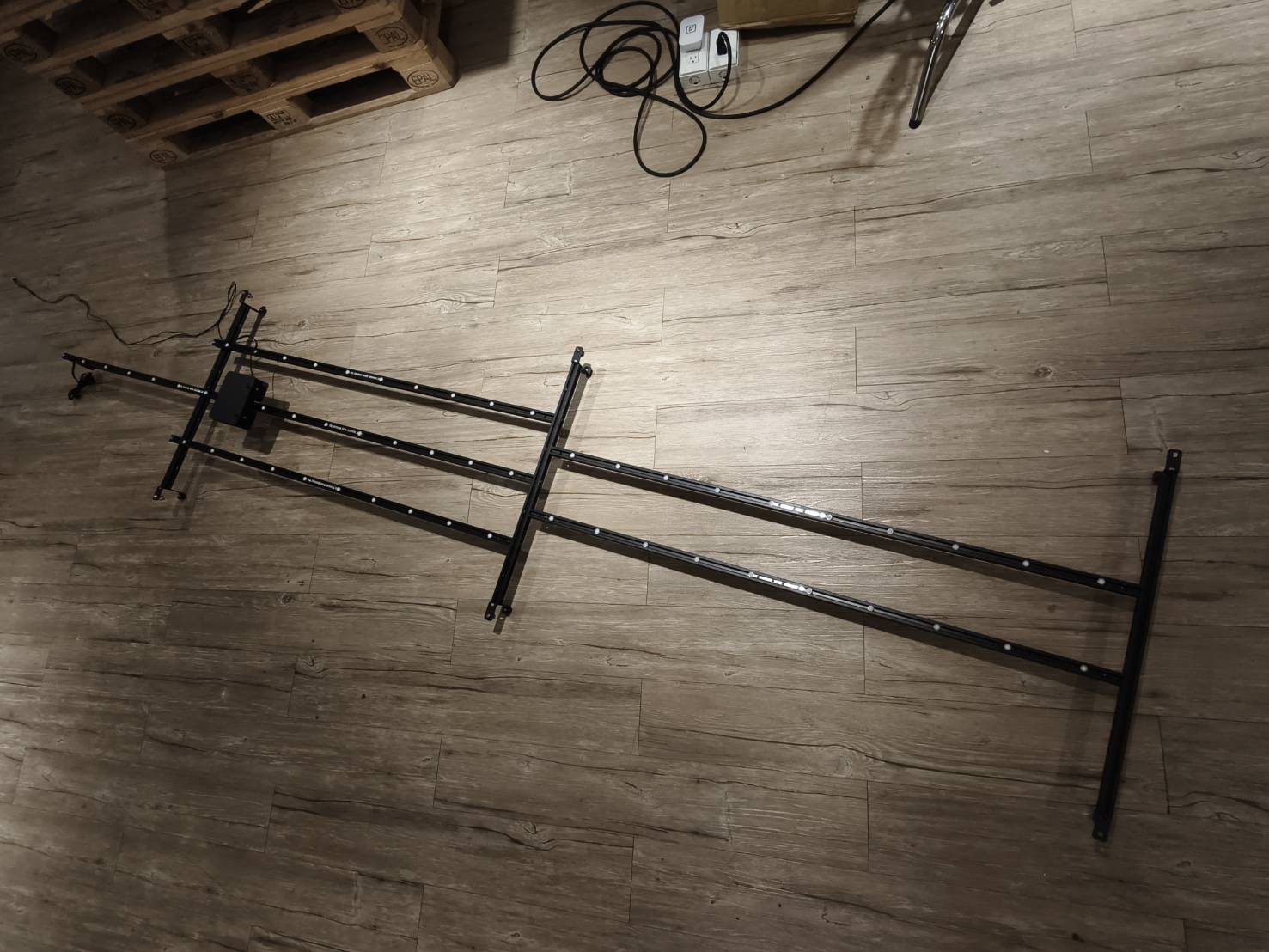

Collegare la guida alla guida principale ed estenderla verso la parte posteriore.
Le viti sul connettore inferiore non devono essere avvitate eccessivamente poiché verranno bloccate dalle viti sulla trave. Pertanto, è sufficiente fissare una sola vite.
Passo E18
Recuperare il morsetto della cinghia rimosso in precedenza.
Utilizzare il morsetto per fissare la cinghia.
Passo E19
Preparare 1 rialzo per guida e 1 vite media (M5*12).
Installare il rialzo per guida nella parte posteriore della guida.
Passo E20

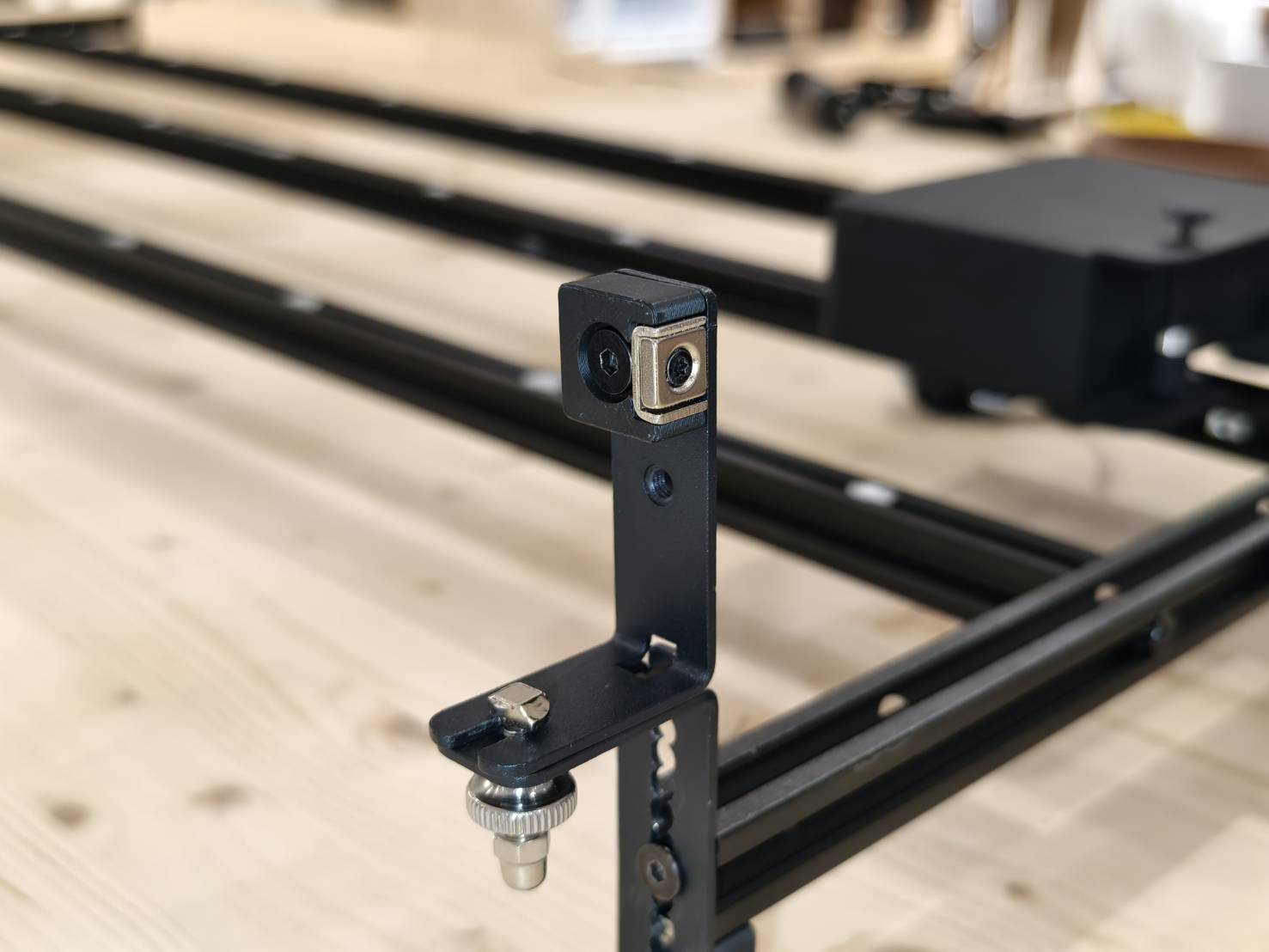

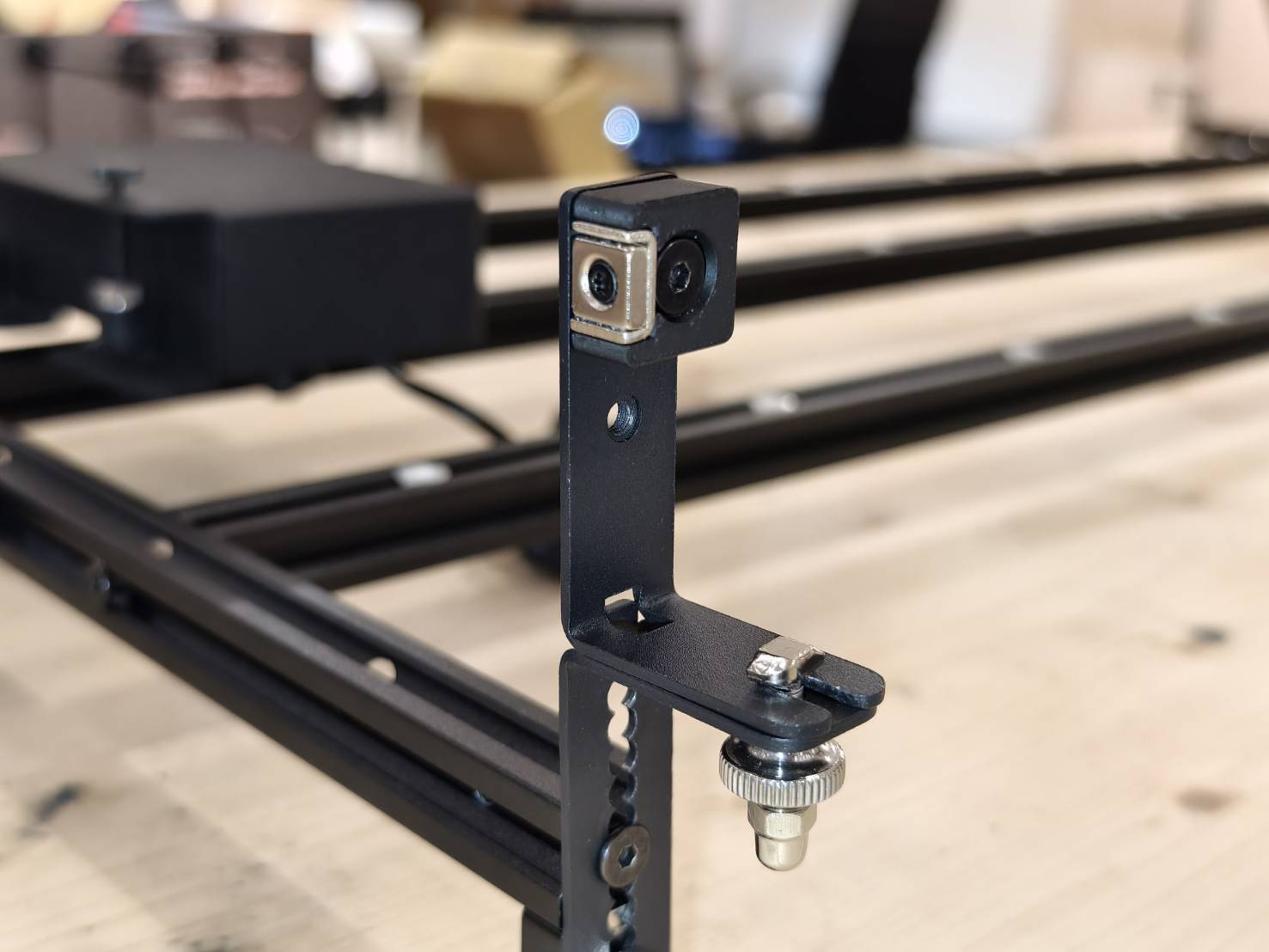

Procurarsi 2 magneti per guida, 2 staffe di posizionamento a L e 2 viti medie (M5*12).
Installare i magneti per guida sulle staffe di posizionamento a L, con il lato argentato del magnete rivolto verso sinistra. Posizionare un magnete su ciascuna staffa.
Il lato argentato dei magneti per guida deve essere rivolto verso l'esterno su entrambi i lati.
Passo E21

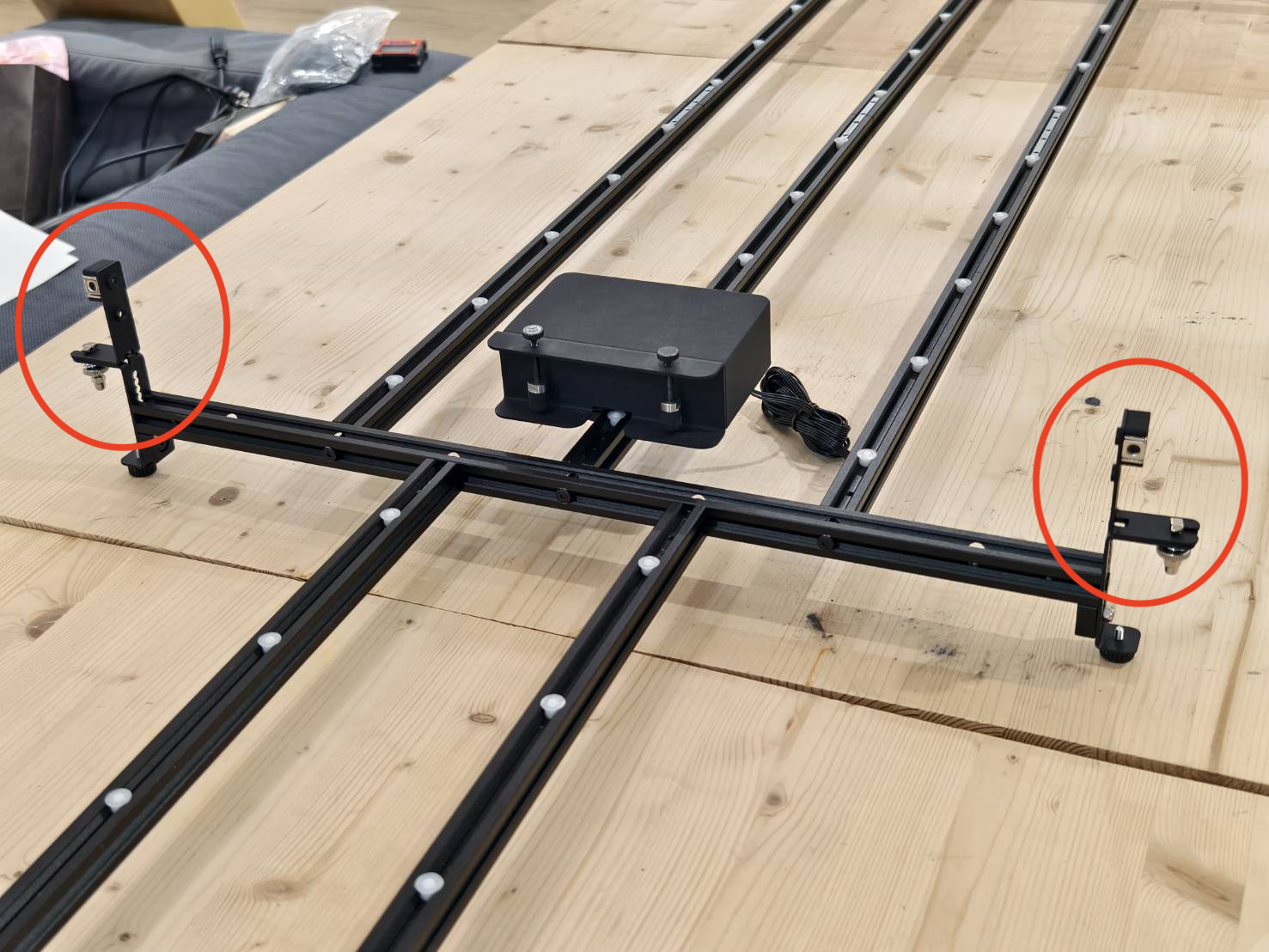

Installare il gruppo staffa di posizionamento a L e magnete per guida (x2) su entrambi i lati della trave centrale e fissarli con le viti argentate serrate a mano.
(Il lato argentato del magnete deve essere rivolto verso il lato sinistro, ovvero il lato con le due guide.)
Passo E22
Procurarsi 2 magneti per guida, 2 viti medie (M5*12) e 2 dadi a T.
Assemblare i dadi e le viti, ma non serrarli completamente. Assicurarsi solo che le viti siano inserite.
Quindi, installare i magneti per guida sulla parte superiore della trave. È richiesto solo un fissaggio temporaneo, poiché la loro posizione verrà regolata nei passaggi successivi.
|
|
Se l'intera struttura non è in bolla o la superficie del piano di lavoro non è piana, è possibile regolare l'altezza dei rialzi di supporto.
Passo E23

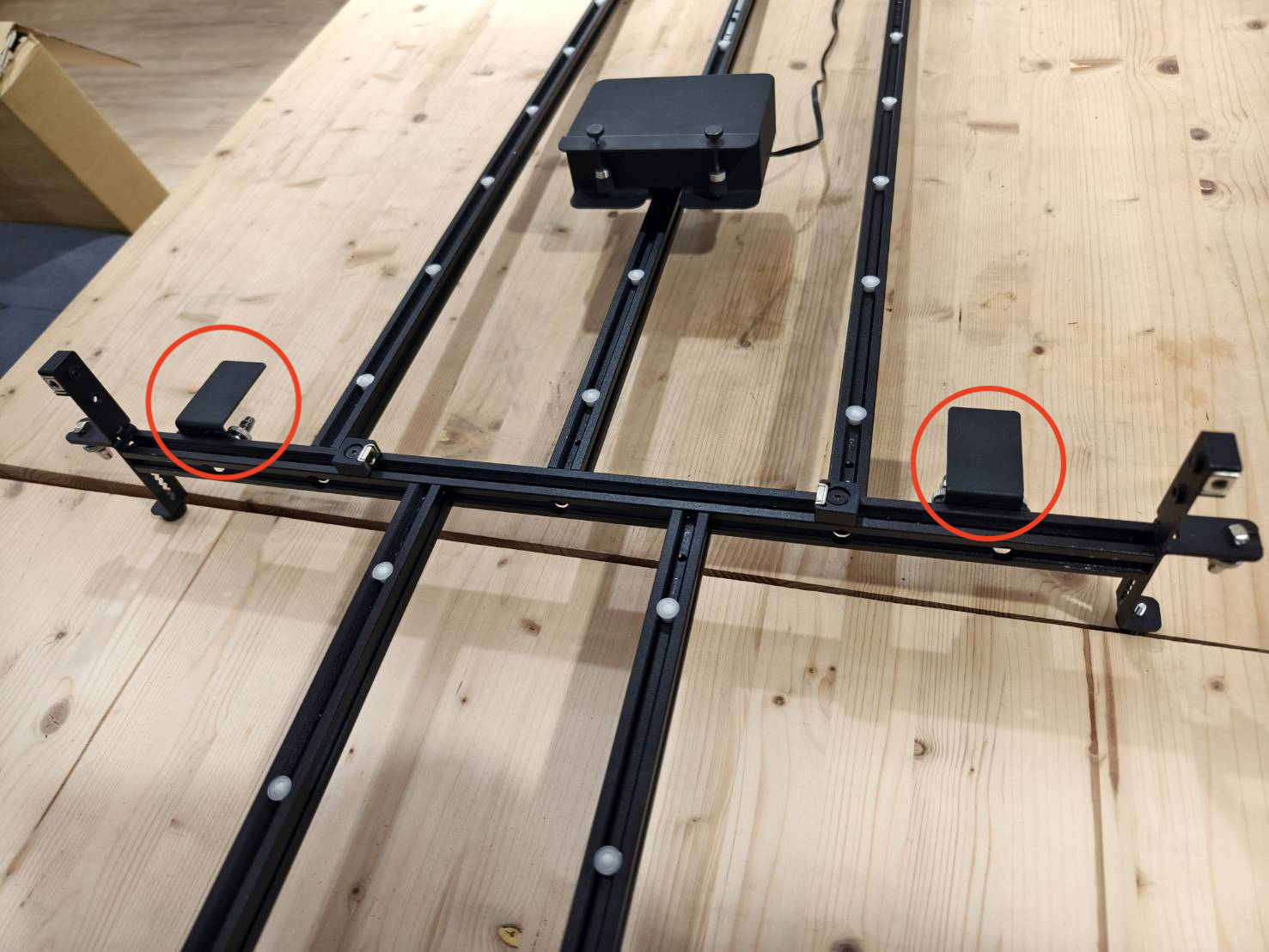

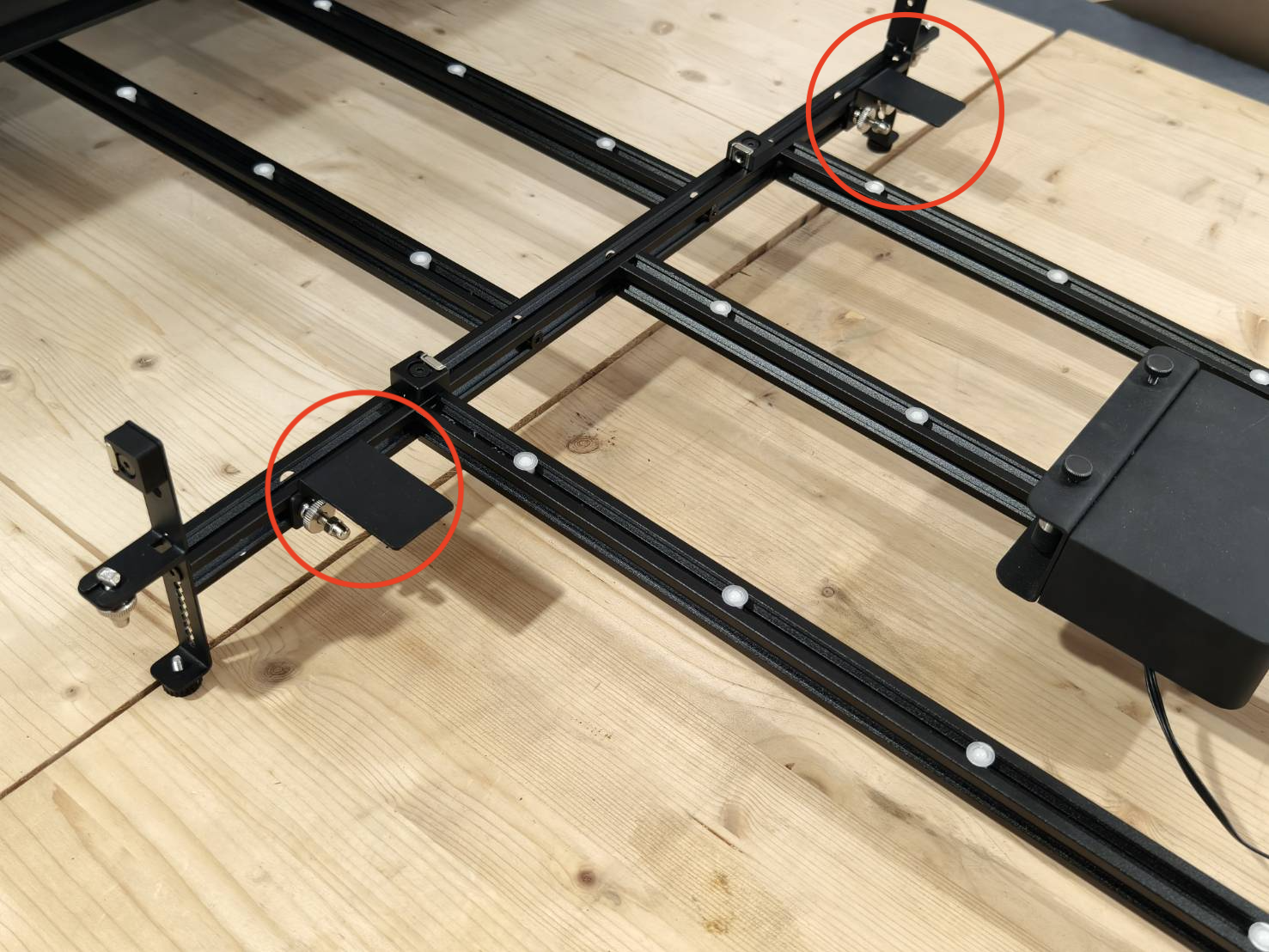

Preparare due piattaforme per i rulli guida laterali.
Installarle sulla trave di fissaggio centrale del binario, rivolte verso il retro, in direzione dell'alimentatore.
|
|
|
|
Le piattaforme sono mobili e potrebbero richiedere spostamenti in base alla larghezza del materiale, come verrà spiegato più avanti in questo articolo.
Passo E24

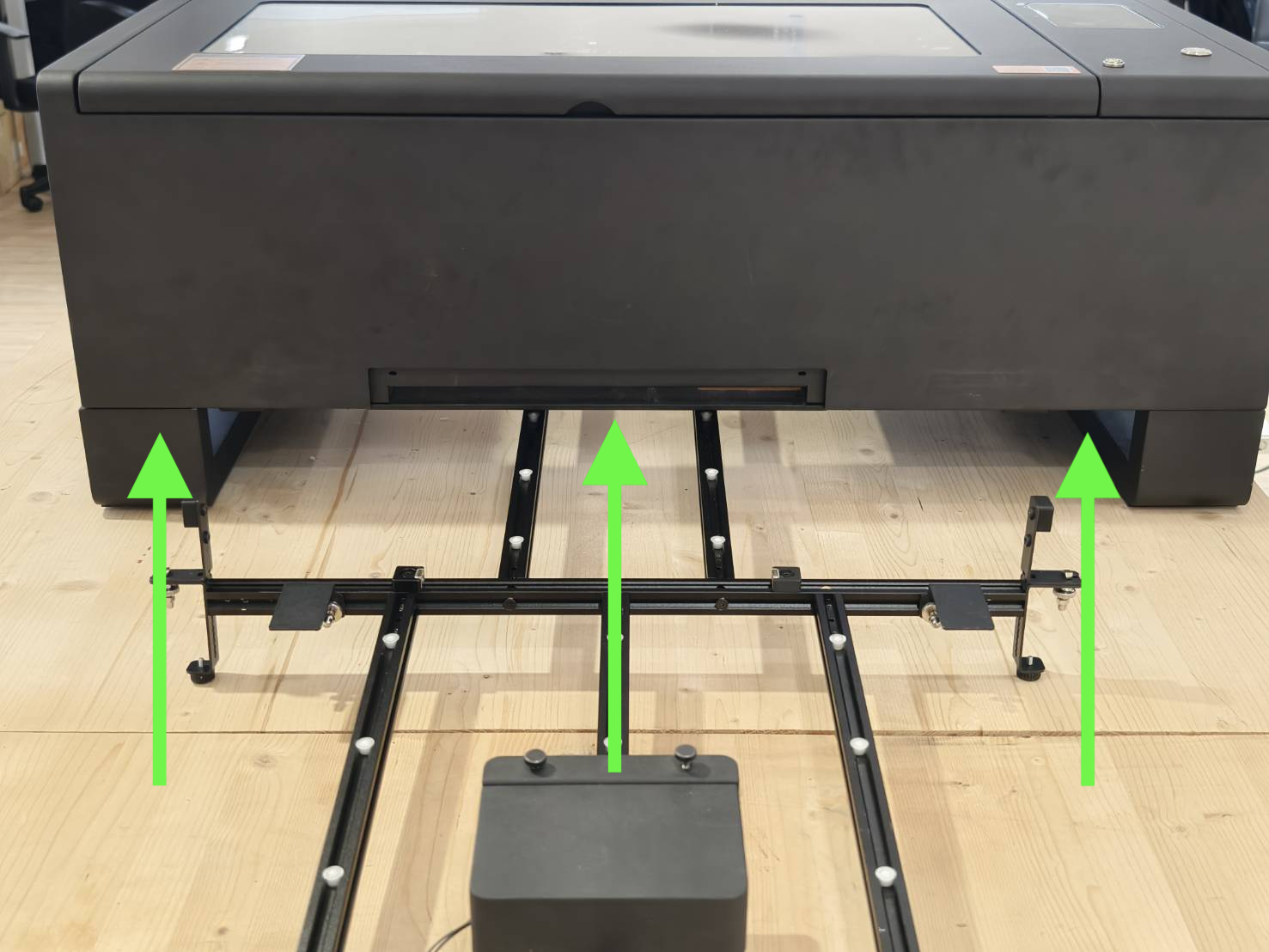

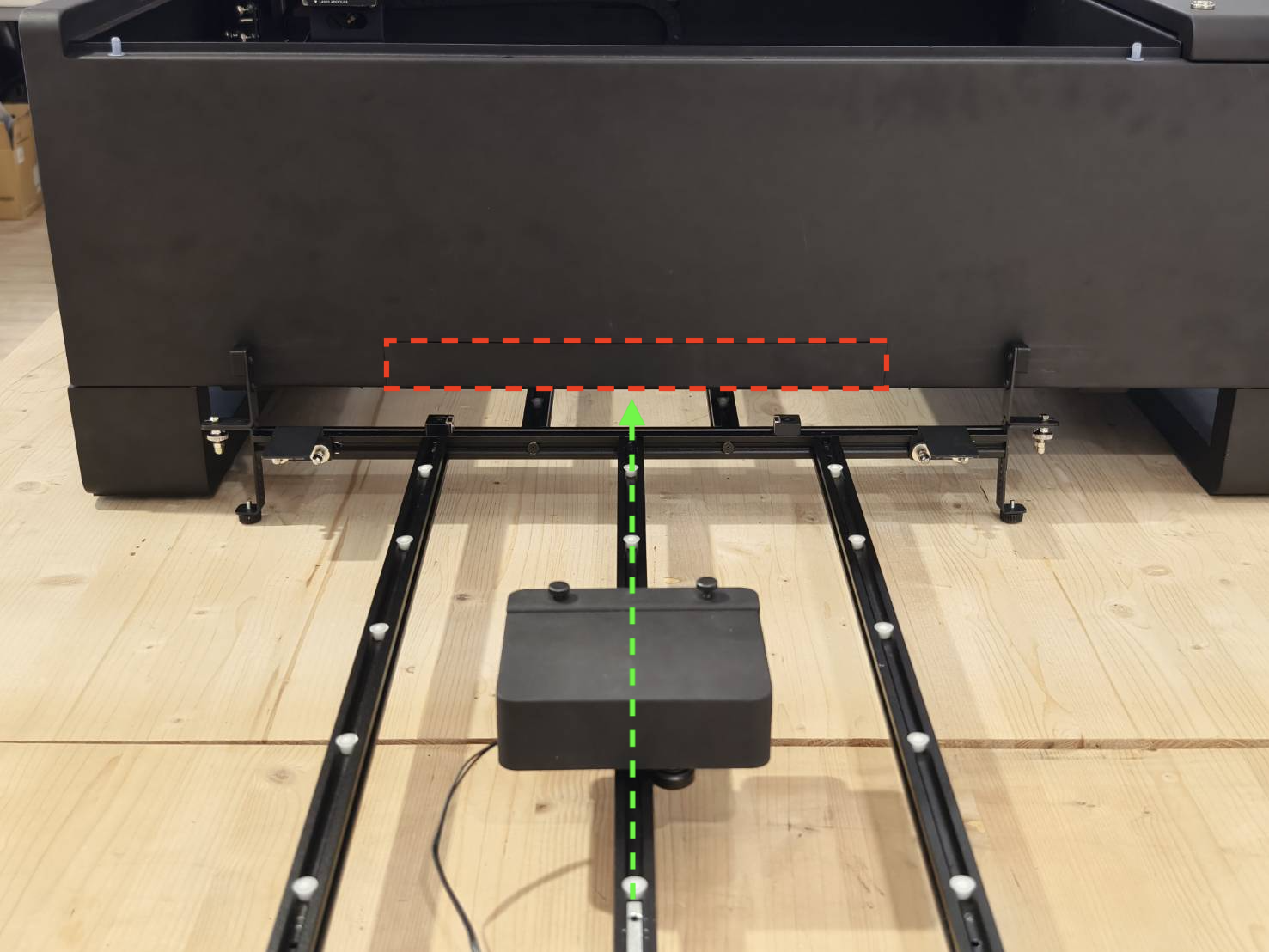

Spostare l'intero assemblaggio sotto la macchina.
Assicurarsi che i magneti nei cerchi rossi siano saldamente fissati al telaio della macchina.
Allineare il binario principale il più possibile al centro della lamiera rettangolare della macchina.
Passo E25
Estrarre il cavo di collegamento.
Far passare il cavo di collegamento attraverso il foro vicino al finecorsa dell'asse Y.
Inserire il cavo di collegamento nella presa posteriore.
Individuare l'adattatore e inserirvi l'altra estremità del cavo di collegamento.
Posizionare l'adattatore nell'angolo inferiore sinistro della macchina.
Passo E26
Se presente, tagliare la fascetta sul cavo di collegamento dell'alimentatore.

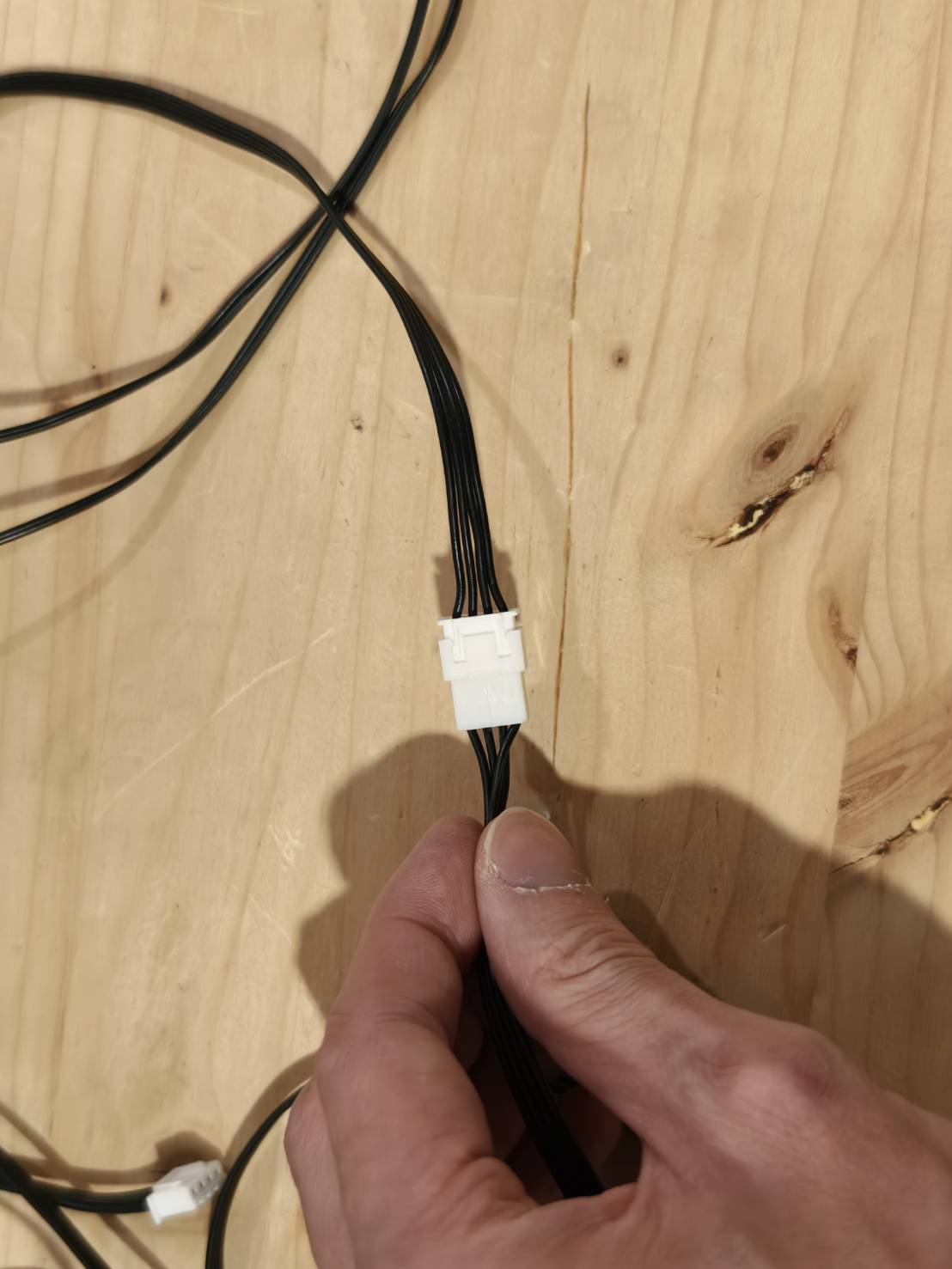

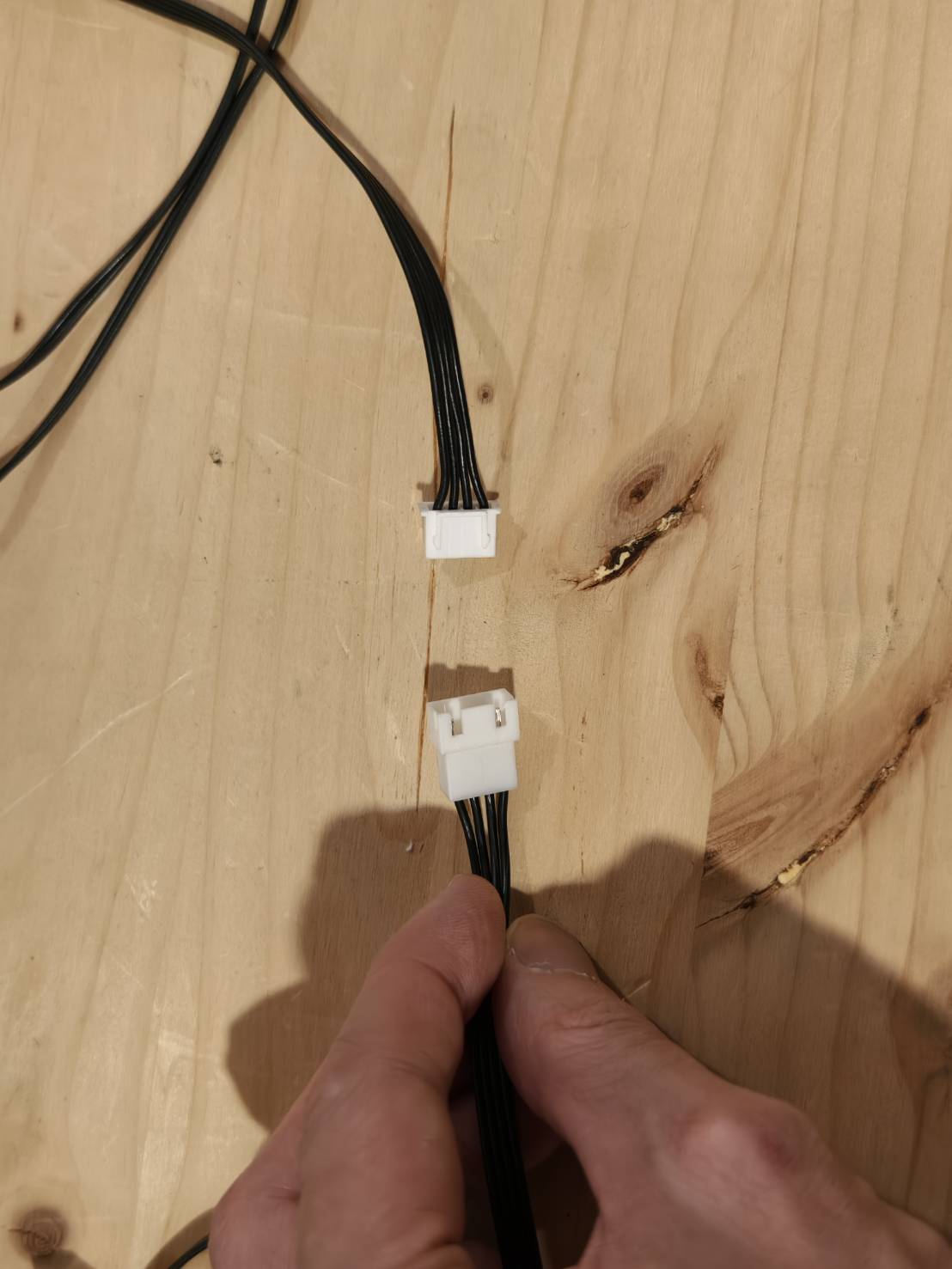

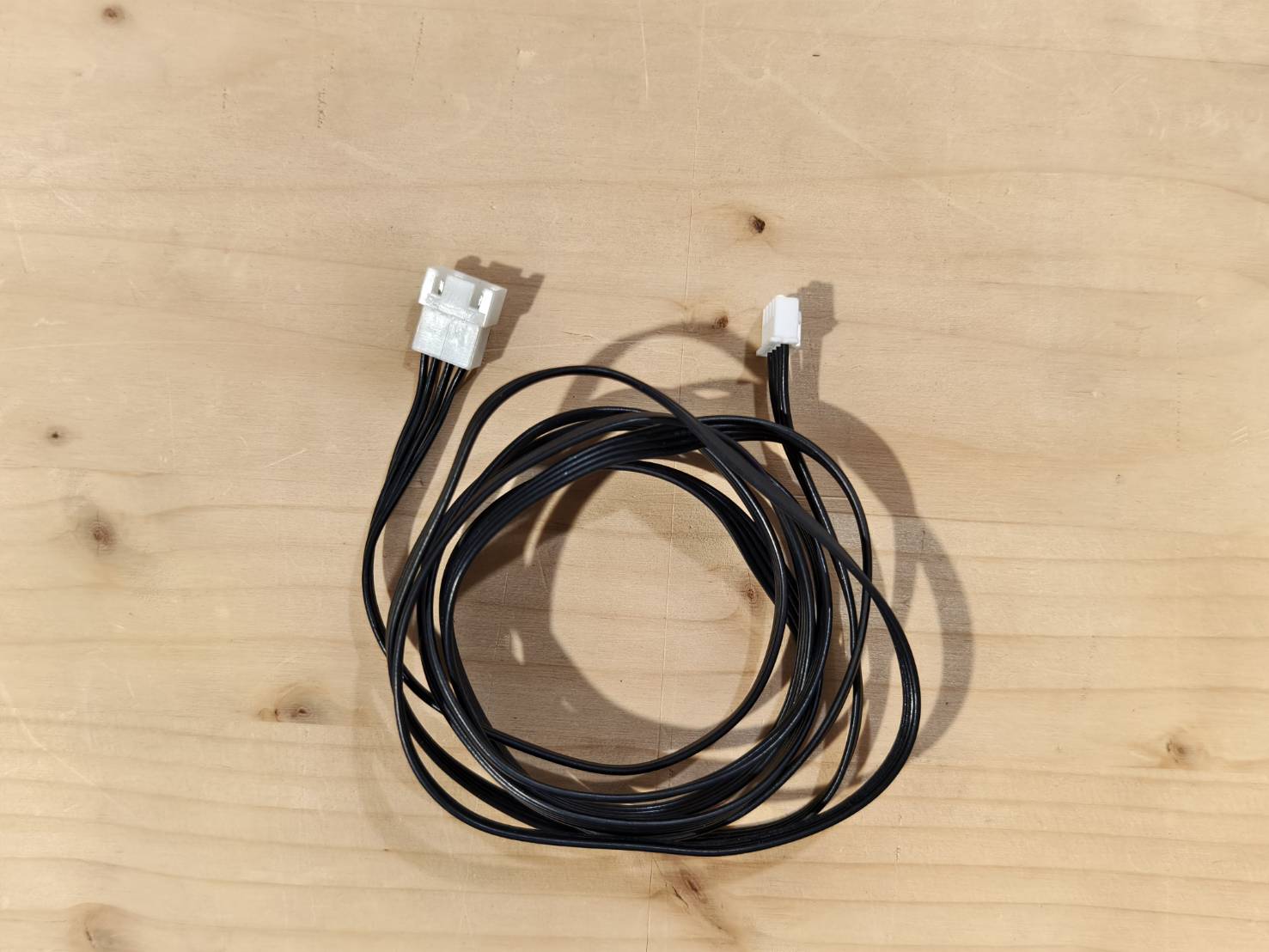

Trovare il cavo di prolunga e collegare l'estremità femmina al cavo dell'alimentatore.
Il cavo di collegamento passerà attraverso il foro nell'angolo inferiore sinistro della macchina.
Inserire il cavo di collegamento dell'alimentatore nell'adattatore.
Riportare l'adattatore nella sua posizione originale.
Passo E27
Posizionare il materiale, assicurarsi che sia allineato con l'alimentatore, quindi serrare le viti a testa zigrinata per fissarlo.
Spingere e tirare il materiale avanti e indietro per testarlo, osservando contemporaneamente il suo aspetto sotto il coperchio inferiore della macchina per verificare che sia in piano.
Passo E28
Regolare la posizione dei magneti della guida di arresto installati nel passo 20.
Regolare la posizione della piattaforma del rullo di guida del bordo come mostrato nel video sottostante, allineandola a filo con il bordo esterno del magnete della guida di arresto.
Installare i rulli. I rulli a molla possono essere installati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire la deviazione del materiale.
| Installazione invertita（per spessori del materiale inferiori a 5 mm） | |
| Installazione in avanti（per spessori del materiale superiori a 5 mm） | |
Passo E29
Accendere la macchina e inserire l'unità USB dal kit di apertura del coperchio.
Passo E30
Assicurarsi che la lente di messa a fuoco sia impostata sulla modalità di messa a fuoco a campo lontano, con una lunghezza focale di 16 mm. Se non si sa come verificarlo, consultare questo articoloLa lente di messa a fuoco sarà sullo strato inferiore, con una distanza focale di 16 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale è di 16 mm.
| Sequenza di identificazione della modalità di messa a fuoco. | |||
| Modalità di messa a fuoco predefinita: 4mm | Modalità di messa a fuoco: 16mm | ||
| Lente | Blocco | ||
| Blocco | Lente | ||
| Anello | Anello | ||
| Ugello | Ugello | ||
Passo E31
Utilizzare lo strumento per eseguire la messa a fuoco manuale. La sezione centrale dello strumento ha uno spessore di 16 mm e verrà utilizzata per la messa a fuoco. (Se lo strumento è stato smarrito, è possibile tagliarne uno nuovo utilizzando questo link.)
Passo E32
Spostare la testa laser nell'area che si desidera incidere o tagliare, quindi chiudere il coperchio. È possibile utilizzare il puntatore laser rosso per determinare la posizione di incisione.
(Se il puntatore laser rosso non si accende, andare su Pannello >> Macchina >> Impostazioni hardware >> Pagina successiva >> Luce rossa sempre accesa >> Abilita)
Passo E33
Assicurarsi di utilizzare le seguenti versioni di software e firmware per utilizzare la funzione di alimentazione automatica.
|
Versione di Beam Studio 2.5.0 o superiore (Tutorial) |
Versione del firmware 6.0.9 o superiore. (Tutorial) |
|
|
Passaggio E34
- Avvia Beam Studio e apri le Impostazioni del documento.
- Imposta la posizione iniziale sulla posizione corrente e posizionala in alto a sinistra.
- Attiva la funzione di alimentazione automatica e inserisci la lunghezza approssimativa del materiale.
Passaggio E35
Importa o crea un file.
Imposta i parametri corretti in base al materiale utilizzato.
Passaggio E36
Utilizza la funzione "Inquadratura" per visualizzare in anteprima il percorso di incisione.
Passaggio E37
Avvia il lavoro.
Passaggio E38
Verifica il risultato.
