Descrizione
Questo articolo fornisce una guida dettagliata su come avviare un'operazione di incisione utilizzando l'Alimentatore Automatico con Beambox II configurato con l'accessorio Passthrough (Base Aperta). Questa configurazione consente una gestione agevole di materiali più lunghi, permettendo una produzione continua e massimizzando l'efficienza.
Si prega di seguire attentamente le istruzioni relative a questa configurazione specifica.
Pagina esplicativa della configurazione dell'Alimentatore Automatico
Disimballaggio:
| Contenuto della confezione dell'Alimentatore Automatico | |||
| # | Nome componente | Descrizione | Q.tà |
| 1 | Alimentatore | Il componente principale che controlla il movimento del materiale e il percorso di incisione. | 1pz |
| 2 | Guida | Componente con ruote a sfera bianche integrate che permettono lo scorrimento fluido del materiale. | 5pz |
| 3 | Trave di fissaggio della guida | Barre o travi da installare orizzontalmente per stabilizzare la struttura. | 1pz |
| 4 | Cinghia | È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento. | 1pz |
| 5 | Morsetto della cinghia | È il dispositivo di fissaggio utilizzato per bloccare la posizione della cinghia. | 2pz |
| 6 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 7 | Rulli guida laterali | Sono utilizzati per limitare la posizione del materiale ed evitare deviazioni indesiderate. | 1 set |
| 8 | Piattaforma per rulli guida laterali | È la piattaforma su cui verranno posizionati i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale. | 2pz |
| 9 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5pz |
| 10 | Adattatore | È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore. | 1pz |
| 11 | Magnete per binario | Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare la struttura alla macchina. | 4 pezzi |
| 12 | Staffa di posizionamento a L | Il magnete sarà installato sulla staffa per aderire alla macchina. | 2pz |
| 13 | Dado a T M5 | Fungerà da dado per il magnete. | 4 pezzi |
| 14 | Morsetto per guida | Questo sarà utilizzato per fissare il setup sulla macchina. Alcuni setup non richiederanno questa parte. | 1pz |
| 15 | Cavo | Il cavo per collegare la macchina e l'adattatore. | 1pz |
| 16 | Vite M5*6 | Vite corta | 6pz |
| 17 | Vite M5*12 | Vite media | 6pz |
| 18 | Vite M5*22 | Vite lunga | 6pz |
| 19 | Cacciavite esagonale M4 | Questo strumento è utilizzato per l'installazione del setup. | 1pz |
| 20 | Chiave esagonale da 2,5 mm | Questo strumento è utilizzato per l'installazione del setup. | 1pz |
| 21 | Chiave esagonale da 2 mm | Questo strumento è utilizzato per l'installazione del setup. | 1pz |
| 22 | Chiave a forchetta da 10 mm | Questo strumento è utilizzato per regolare o sostituire la ruota dell'alimentatore. | 1pz |
| 23 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pezzi |
| Kit di estensione | |||
| # | Nome componente | Descrizione | Q.tà |
| 1 | Guida | Componente con ruote a sfera bianche integrate che permettono lo scorrimento fluido del materiale. | 6pz |
| 2 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 3 | Trave di fissaggio della guida | Barre o travi da installare orizzontalmente per stabilizzare la struttura. | 2pz |
| 4 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5pz |
| 5 | Vite M5*6 | Vite corta | 8 pezzi |
| 6 | Vite M5*22 | Vite lunga | 6pz |
| 7 | Vite M5*25 | Vite extra lunga | 4 pezzi |
| 8 | Cinghia da 3 m (300 mm) | Questa cinghia sostituirà quella originale nella configurazione più lunga. | 1pz |
| 9 | Cavo di prolunga | Questo cavo estenderà il cavo dell'alimentatore nella configurazione più lunga. | 1pz |
| 10 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pezzi |
Fase D1
Installare l' Beambox II - Accessorio per passaggio e fondo aperto
Fase D2
Installare l'accessorio Extension Pocket (piedini) per Beambox II e aprire il coperchio inferiore, seguendo la guida sottostante.
Guida all'installazione di Extension Pocket
(Saltare l'installazione della parte della tasca.)
Fase D3
Dopo aver installato l'Extension Pocket Add-on (Piedi) e aperto il coperchio inferiore, spegnere la macchina e scollegare il cavo di alimentazione.
Passo D4
Individuare la guida principale (quella con la cinghia) e rimuovere i connettori della guida.
(Altri connettori potrebbero trovarsi su altre guide.)
Passo D5
Allentare la cinghia e individuare il lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.
| Lato Corto della Cinghia | Lato Lungo della Cinghia |
Nel frattempo, si prega di serrare il fermo della cinghia sul lato corto.
Passo D6

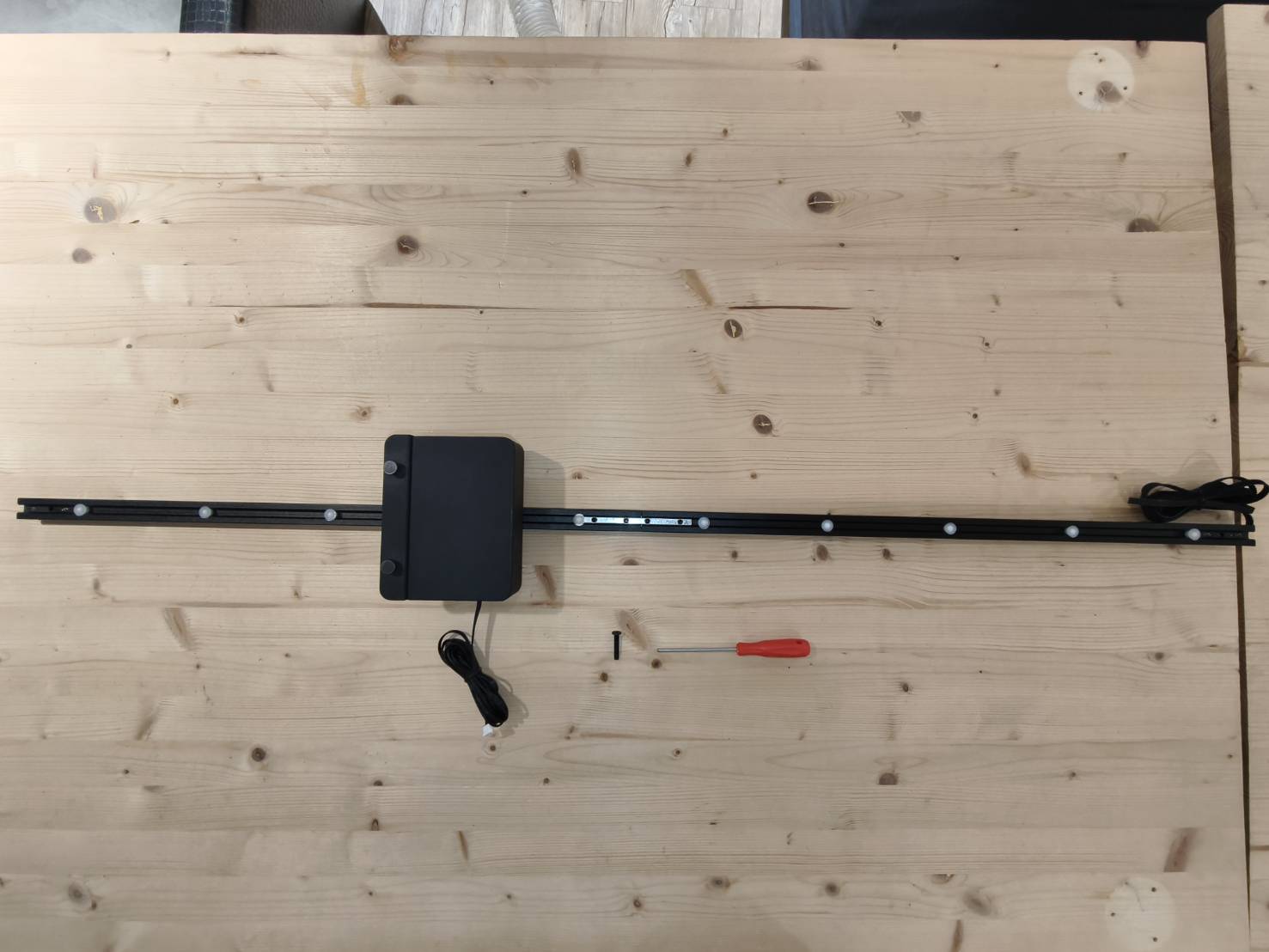

Preparare l'alimentatore e la guida principale.
Inserire la guida principale nella puleggia facendo entrare per primo il lato lungo della cinghia.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a V.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.
Passo D7

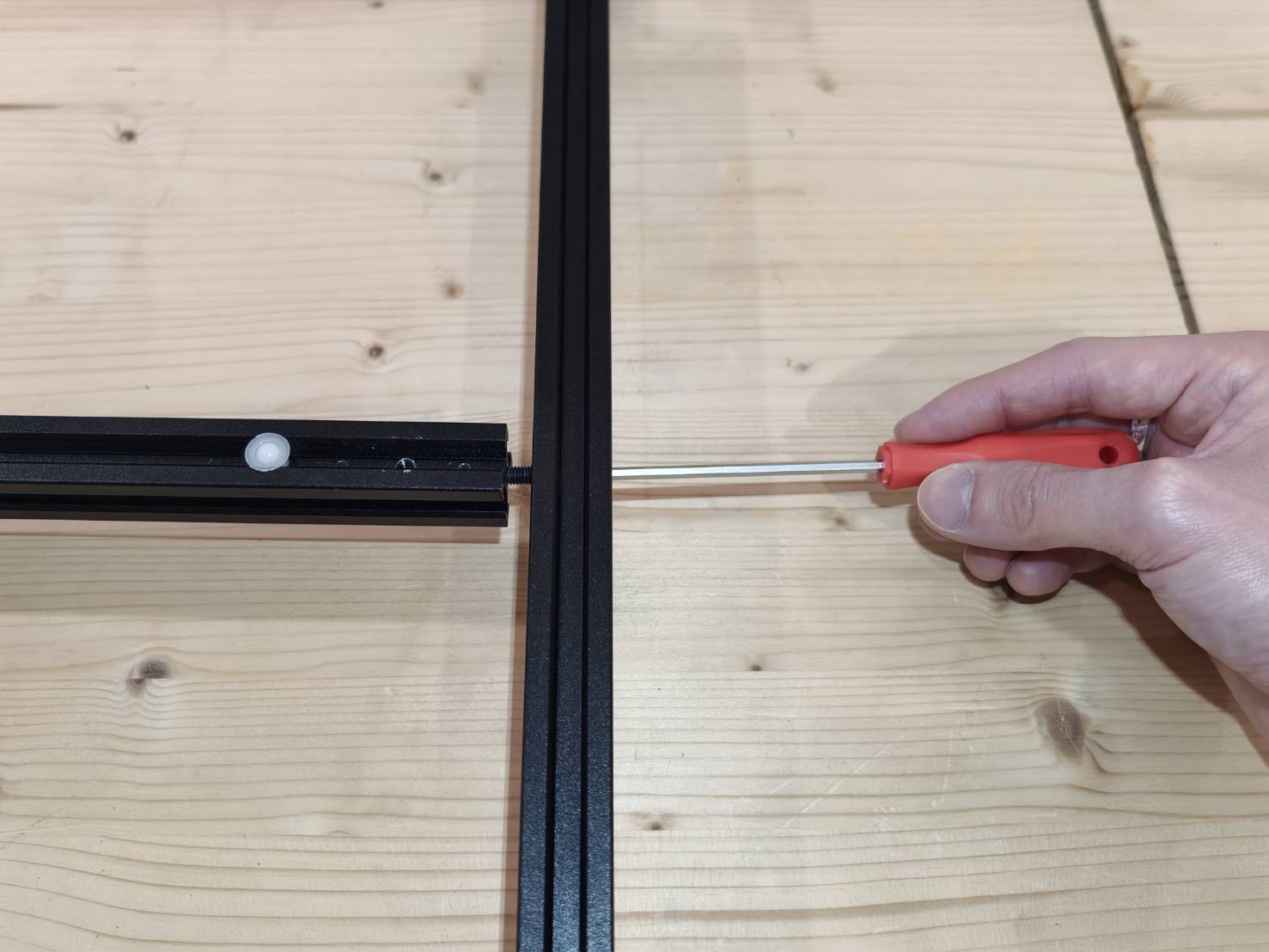

Preparare due connettori per guide e una guida di estensione (con rotelle a sfera bianche).

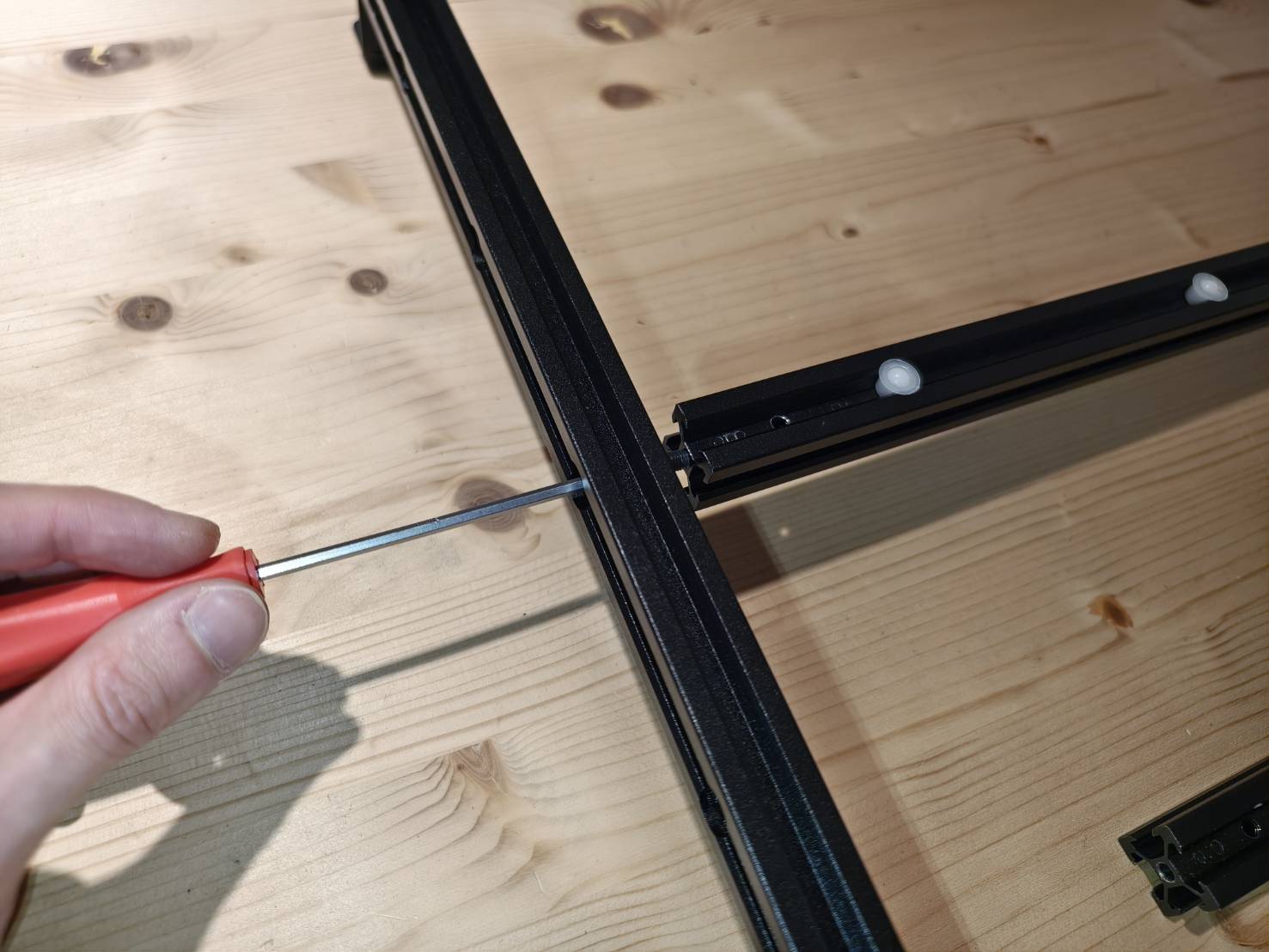

Ogni blocco ha quattro viti. Fissare due viti sulla guida principale e due sulla guida di estensione per ottenere un fissaggio saldo.
(Nota: Assicurarsi che la guida di estensione abbia ruote bianche, poiché queste servono per lo spostamento degli alimentatori. I connettori devono essere sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)
Passo D8
Fissare la cinghia sul lato lungo con il fermo cinghia precedentemente rimosso.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)
Verificare che la cinghia sia correttamente agganciata sulla puleggia. In caso contrario, rimuovere il fermo cinghia e reinserire l'alimentatore.
Passo D9

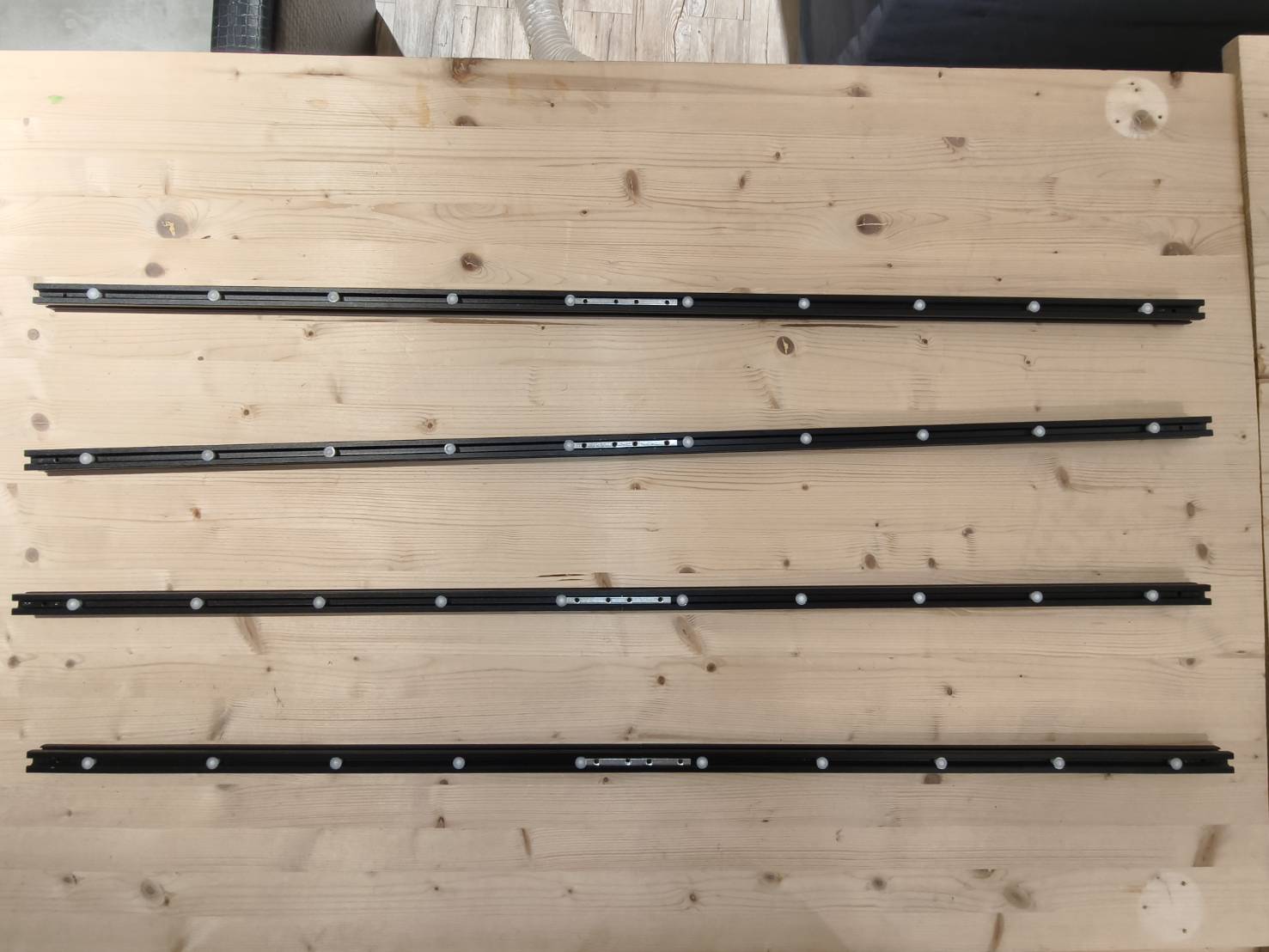

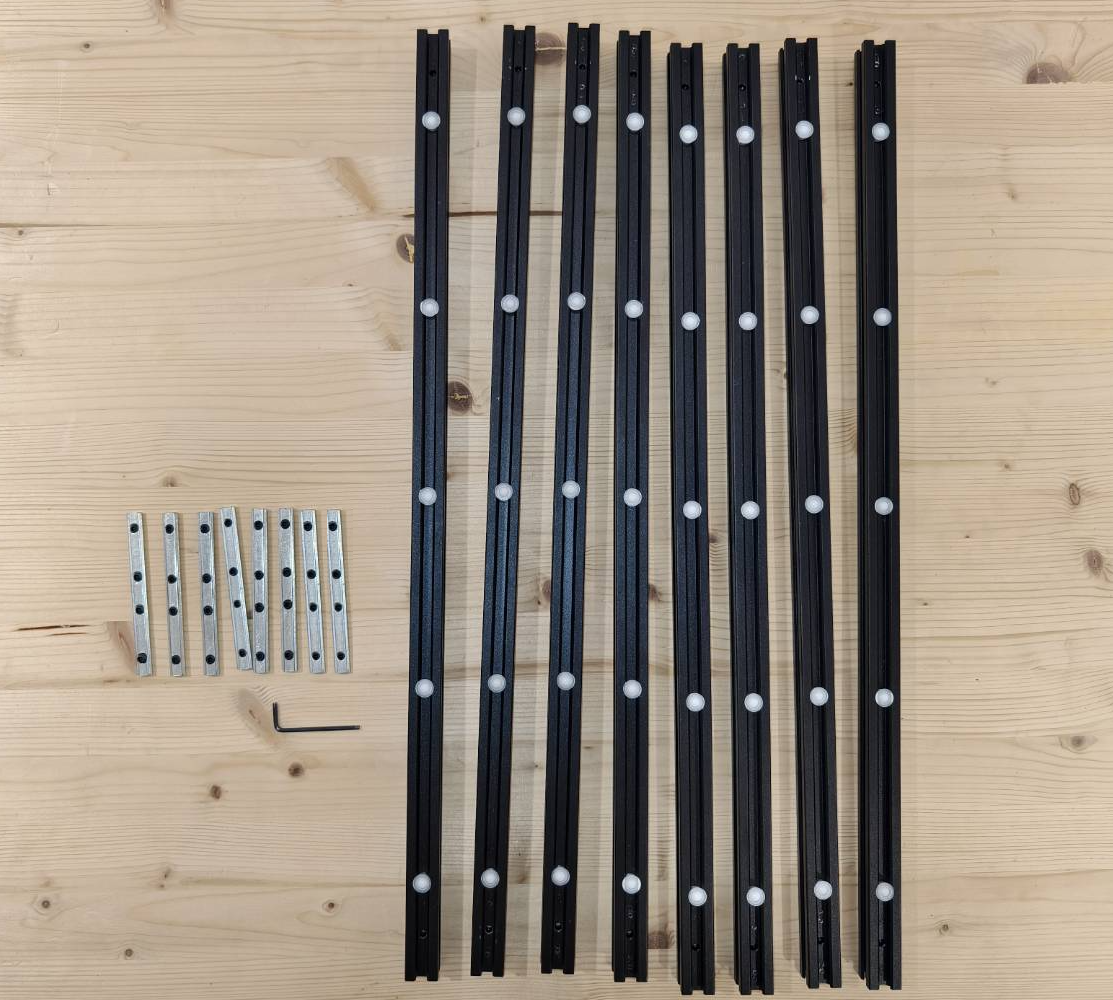

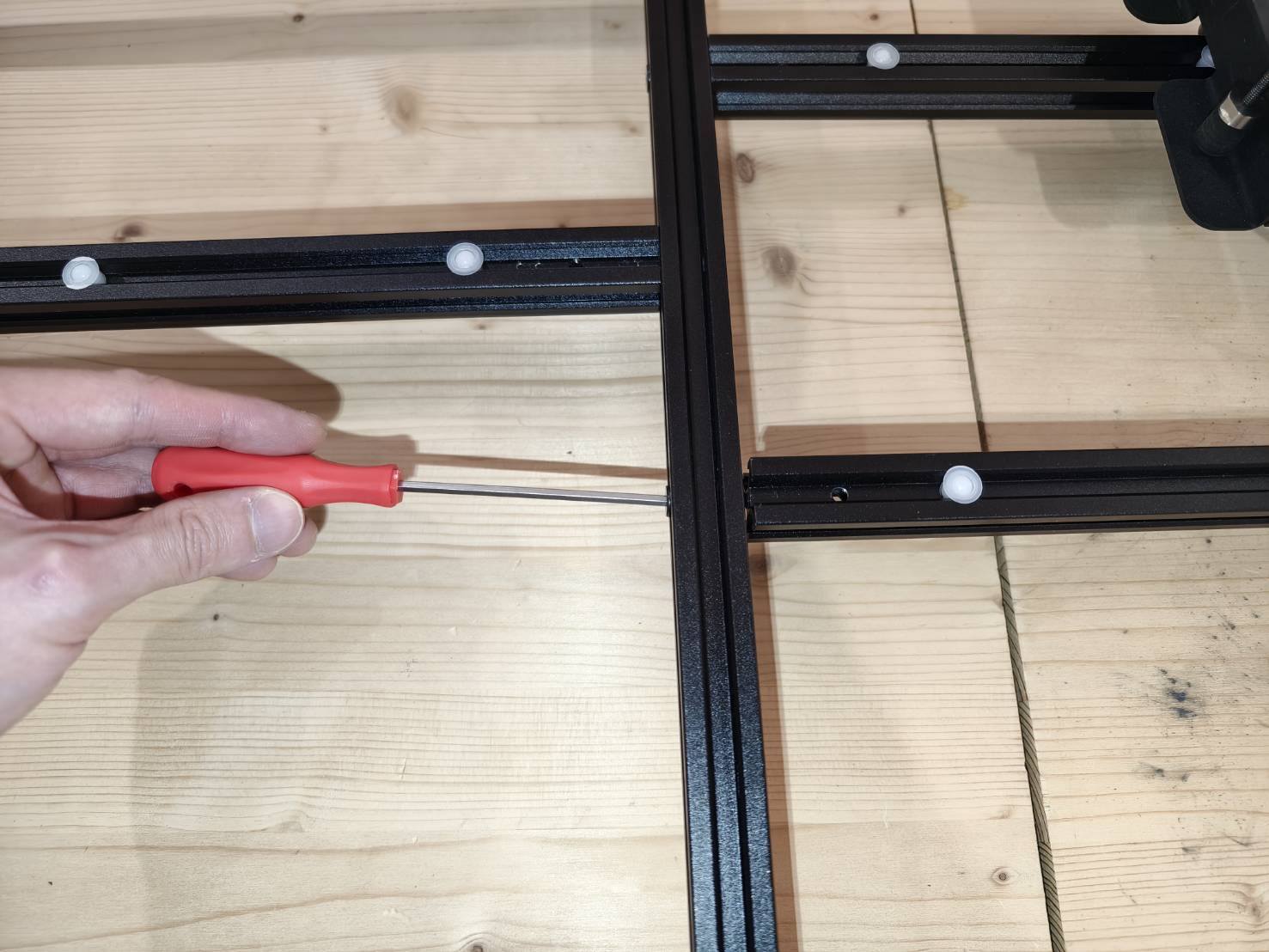

Individuare 8 guide e 8 connettori per guide, quindi collegare ogni coppia per estenderle. Si otterranno in totale quattro set di guide estese.
È possibile fare riferimento a questo passo o ai passaggi seguenti per il metodo di installazione.
Passo D10

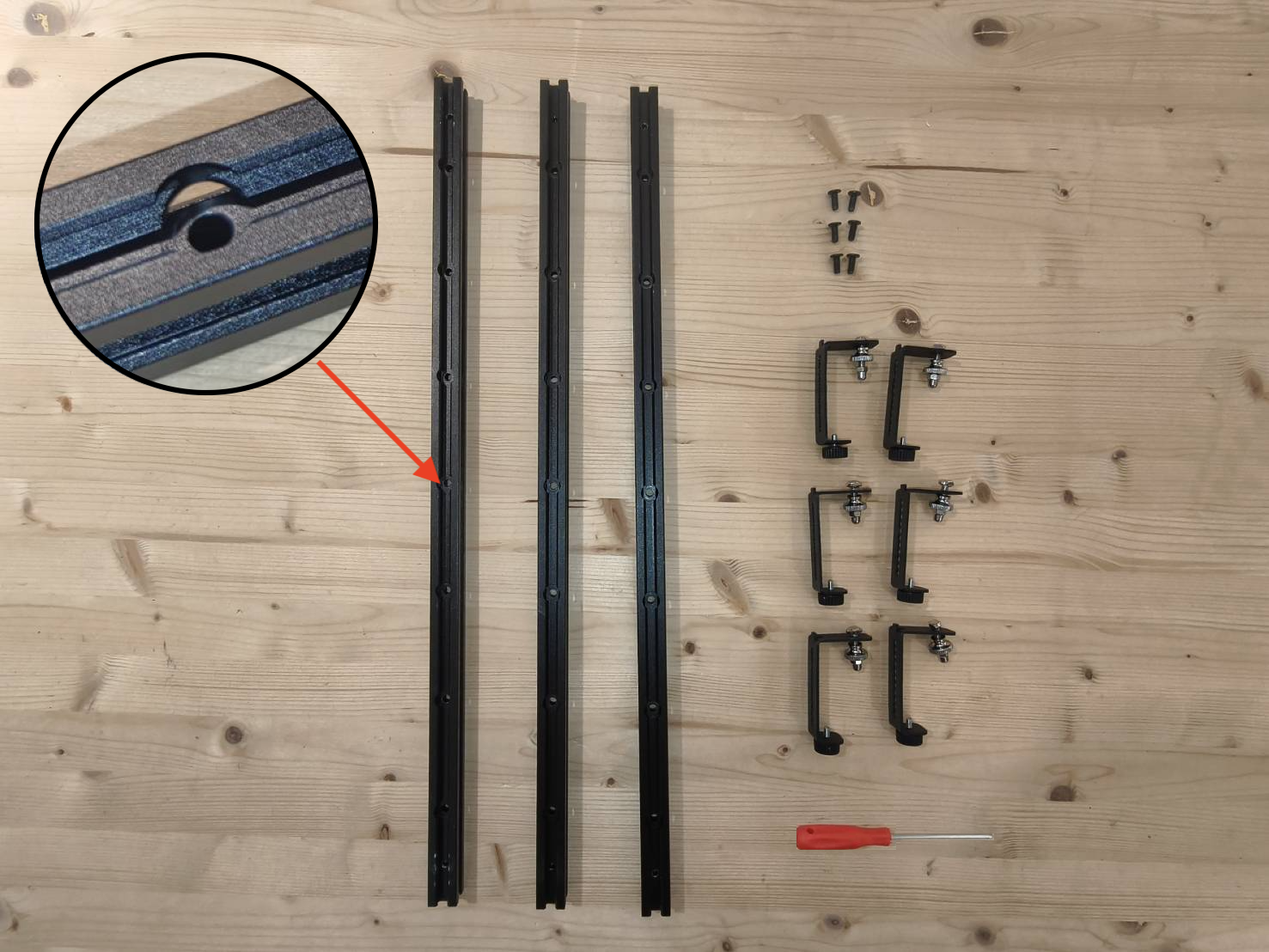

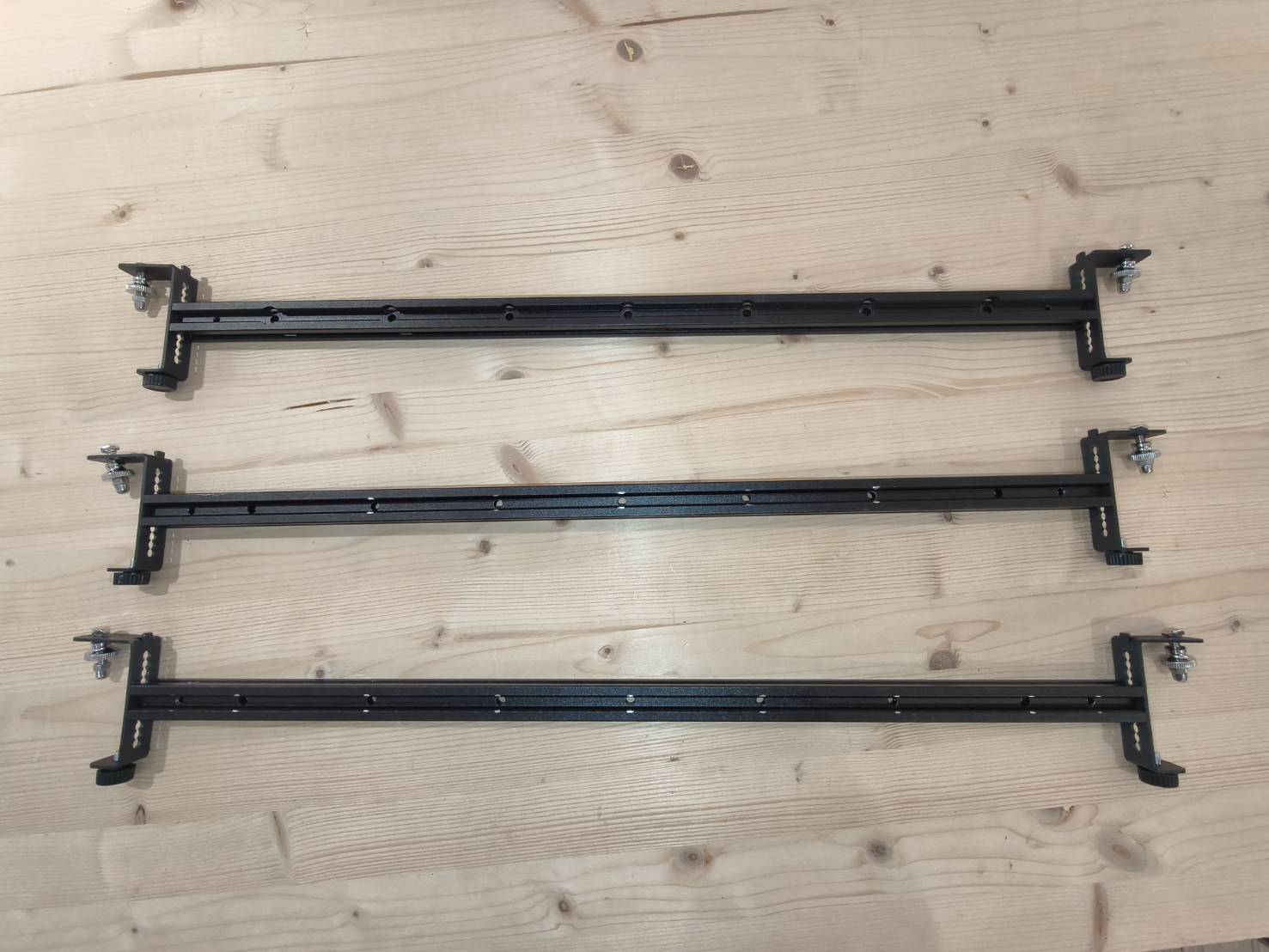

Individuare 3 travi di fissaggio guide (senza rulli bianchi), 6 rialzi per guide e 6 viti corte (viti M5*6).
Si noti che le travi di fissaggio guide non hanno rulli bianchi e i fori delle viti presentano un bordo superiore allargato.
Utilizzare le viti corte per installare i rialzi per guide su entrambi i lati di ciascuna trave di fissaggio guida. Si dovrebbero ottenere 3 set di assemblaggi trave di fissaggio guida + rialzo per guida.
Si consiglia di fissare tutti i rialzi per guide al foro contrassegnato con "5", che corrisponde al foro centrale.
Il metodo di installazione è il seguente:
Assicurarsi che quando la trave di fissaggio guida è in posizione verticale, i fori delle viti siano sui lati, non sulla parte superiore o inferiore.
Se i fori non sono sui lati, allentare le viti, ruotare il rialzo per guida e quindi serrarle nuovamente.
Passo D11

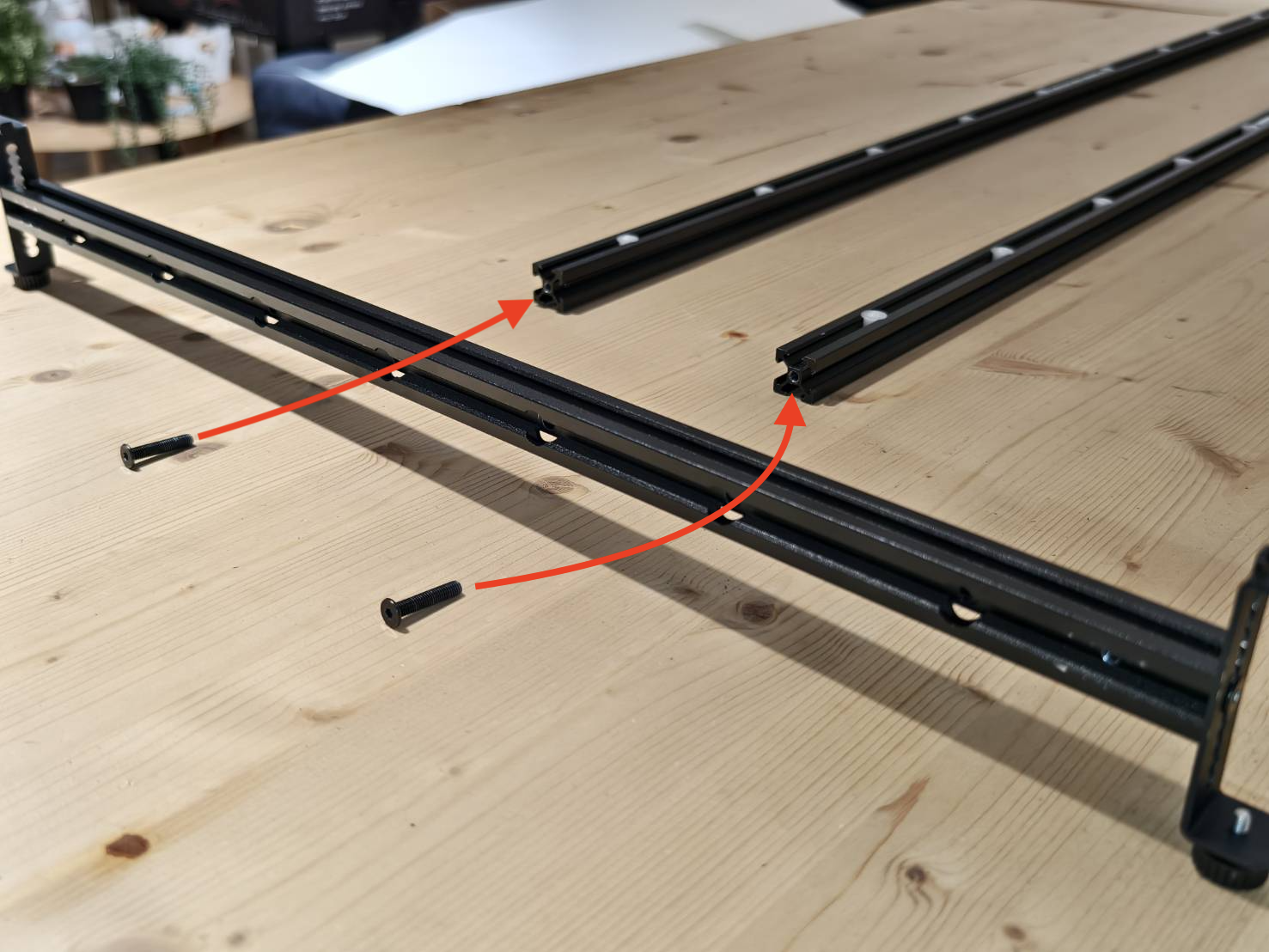

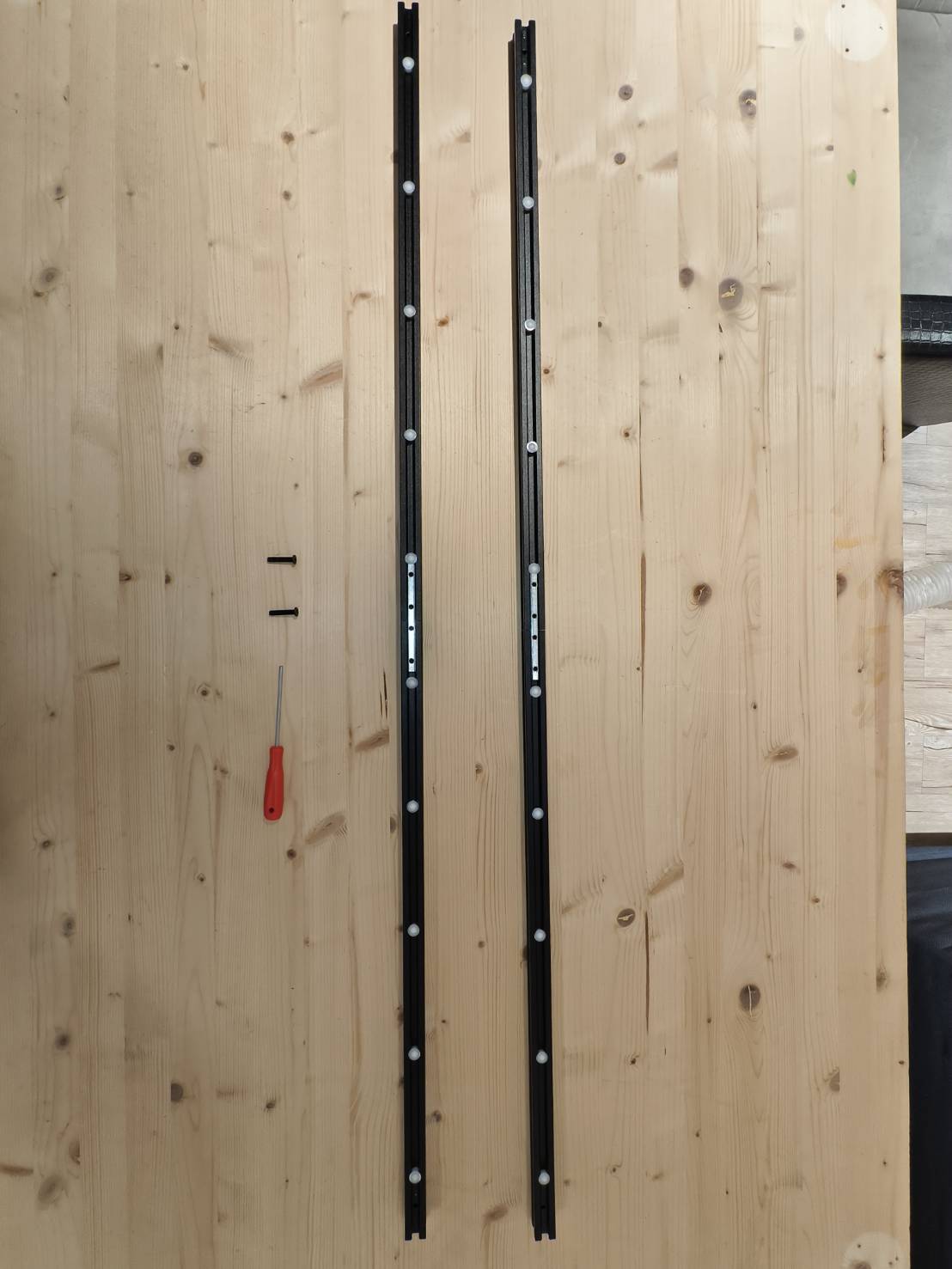

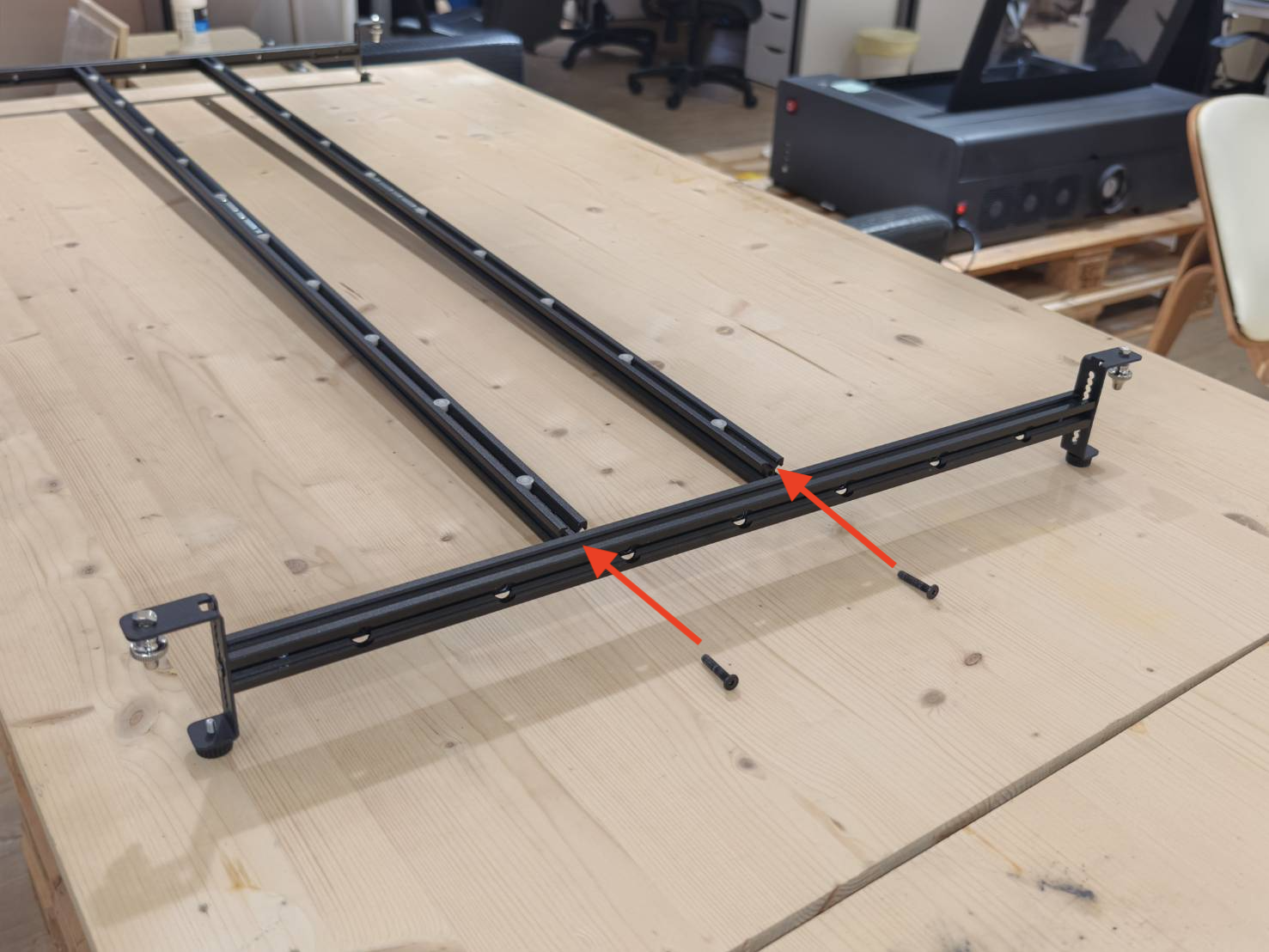

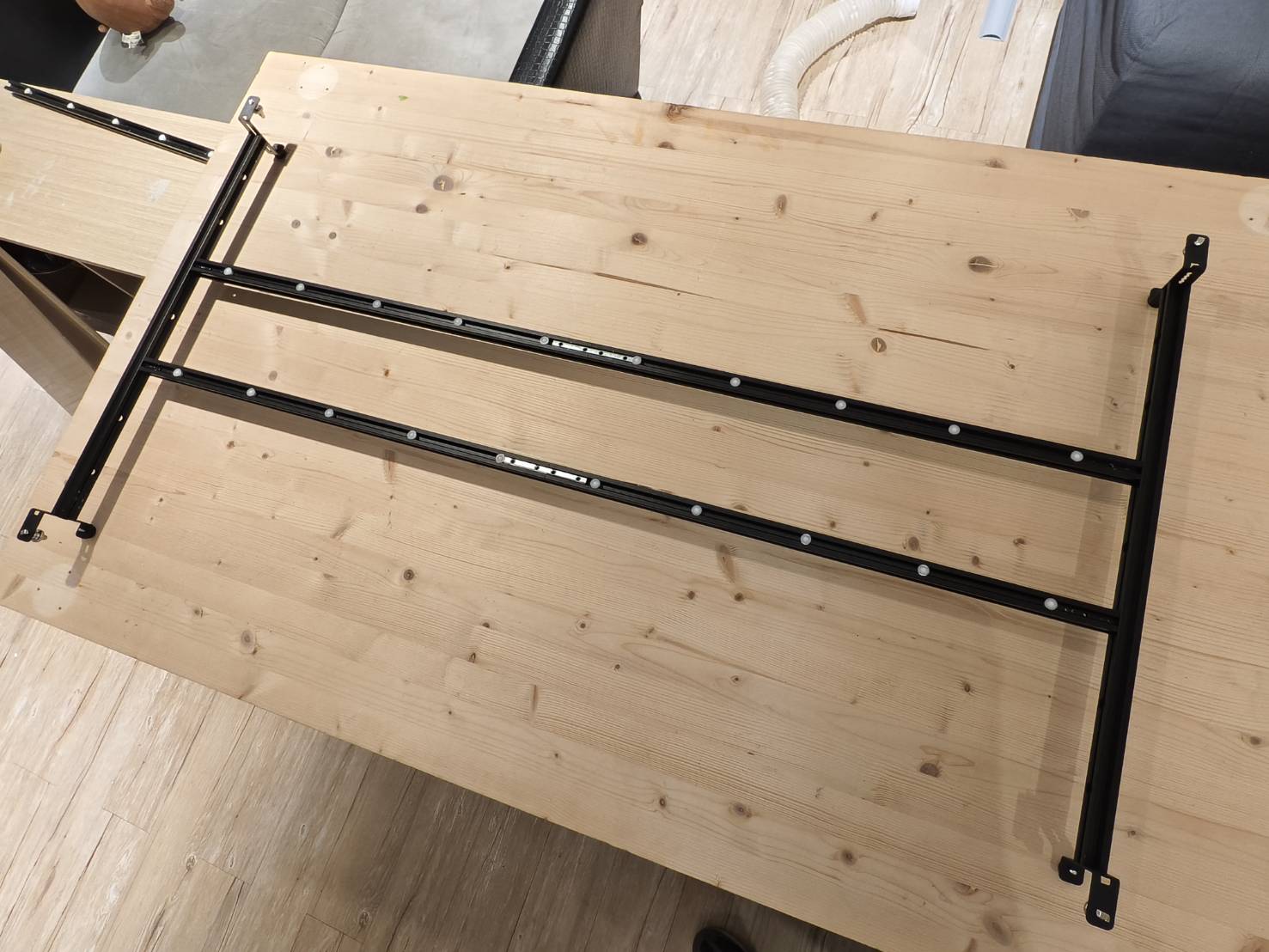

Preparare 2 guide estese, 1 assemblaggio trave di fissaggio guida + rialzo e 2 viti lunghe (M5x22).
Montare le guide sulla trave di fissaggio su entrambi i lati del foro centrale della vite, come mostrato nell'immagine.
(Durante l'installazione, assicurarsi che i piedini in gomma nera sulla trave siano rivolti verso il basso e le rotelle a sfera bianche sulle guide siano rivolte verso l'alto.)
Passo D12

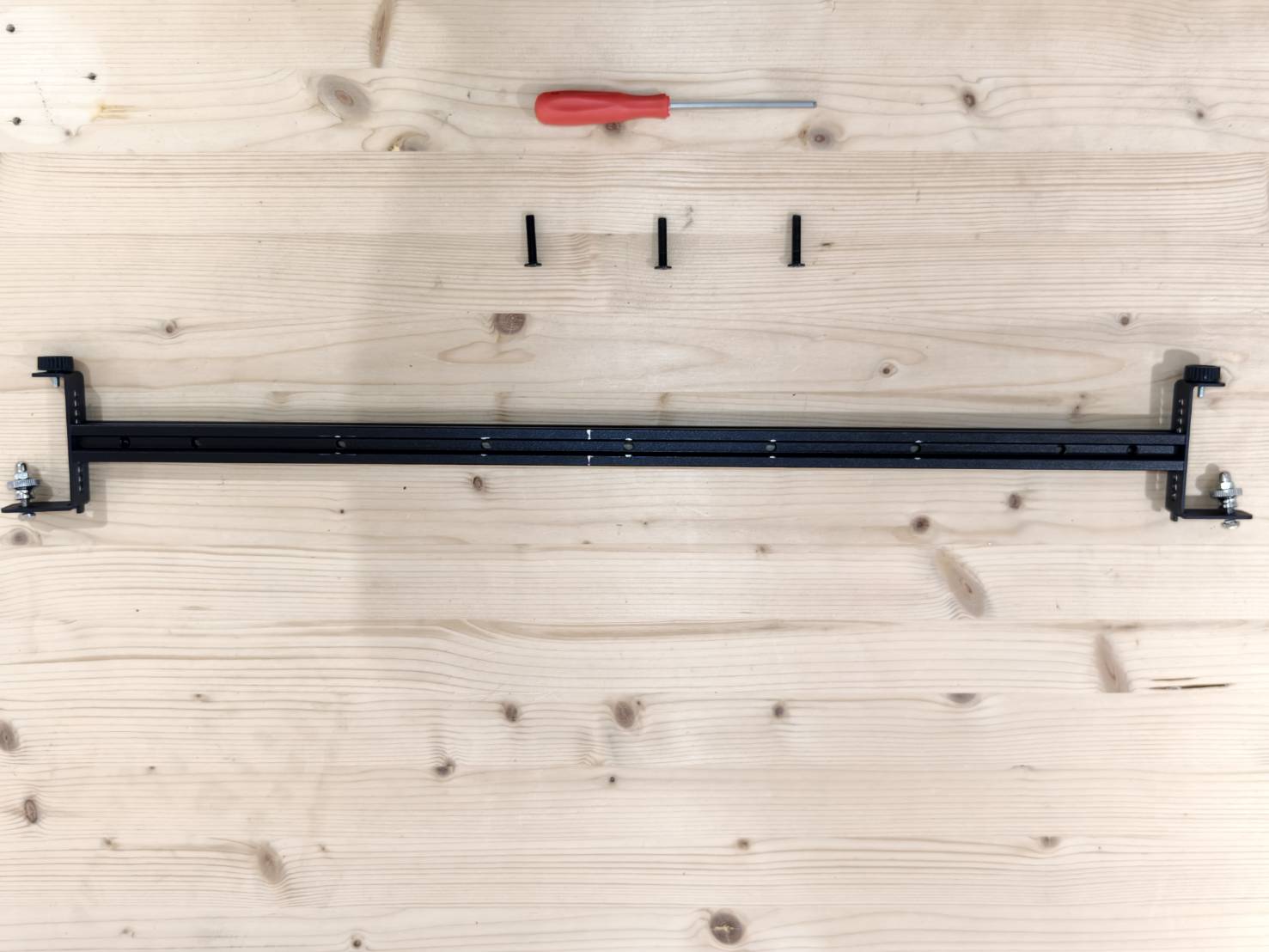

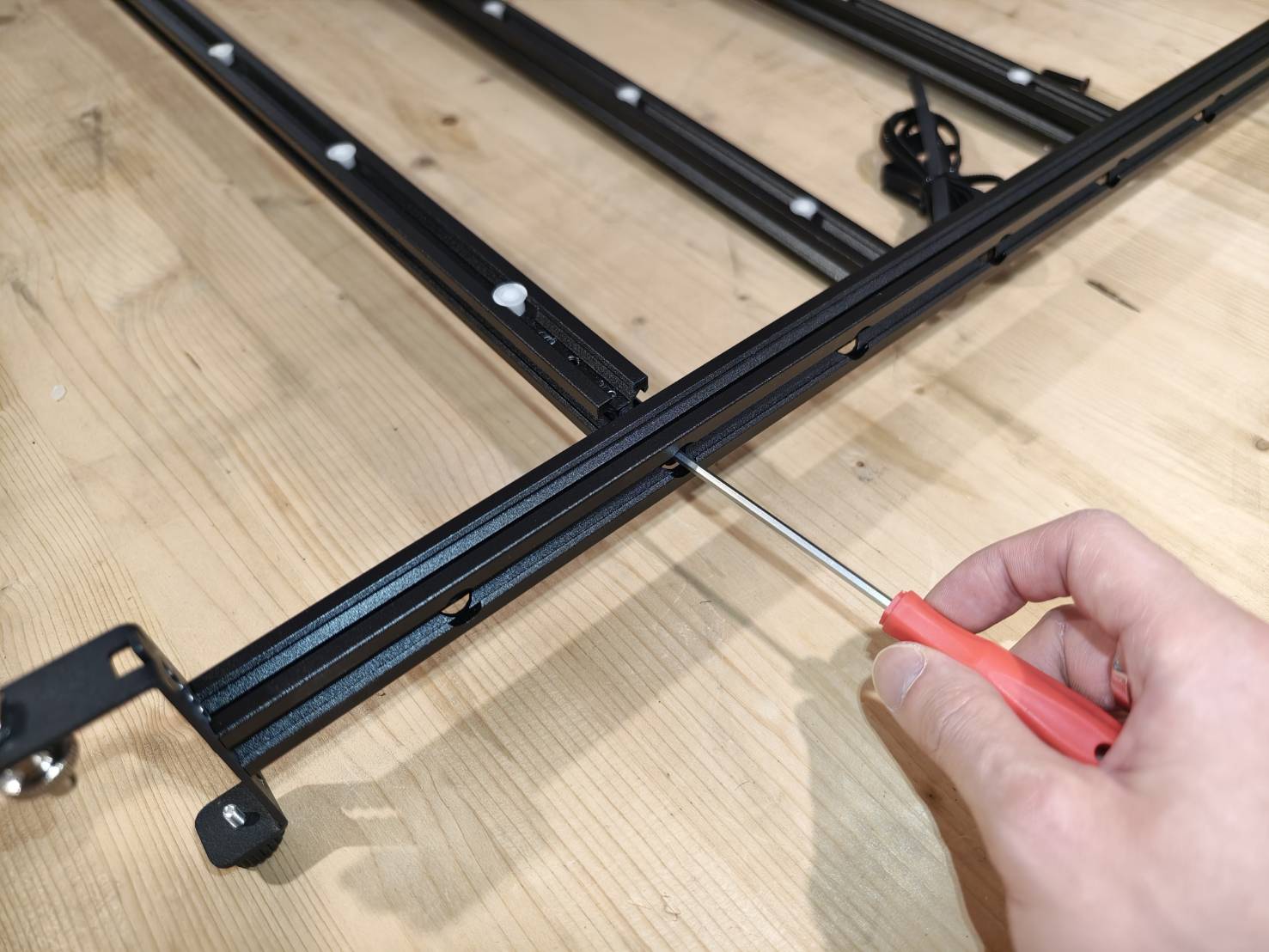

Preparare 1 set di piedini per la trave guida e 2 viti lunghe (M5x22).
Installare sull'altro lato per fissarlo, con i piedini neri della trave guida rivolti verso il basso.
Passo D13

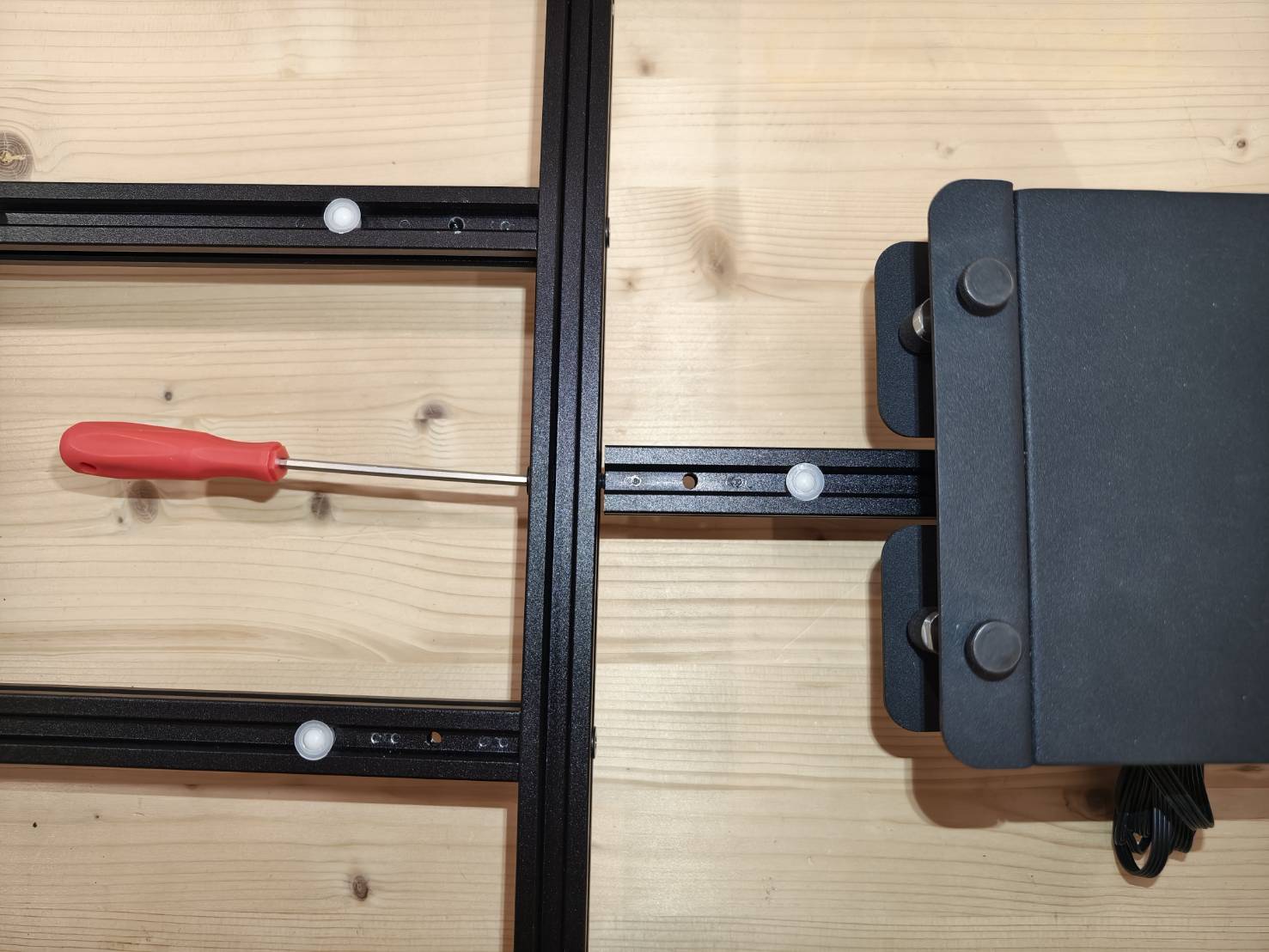

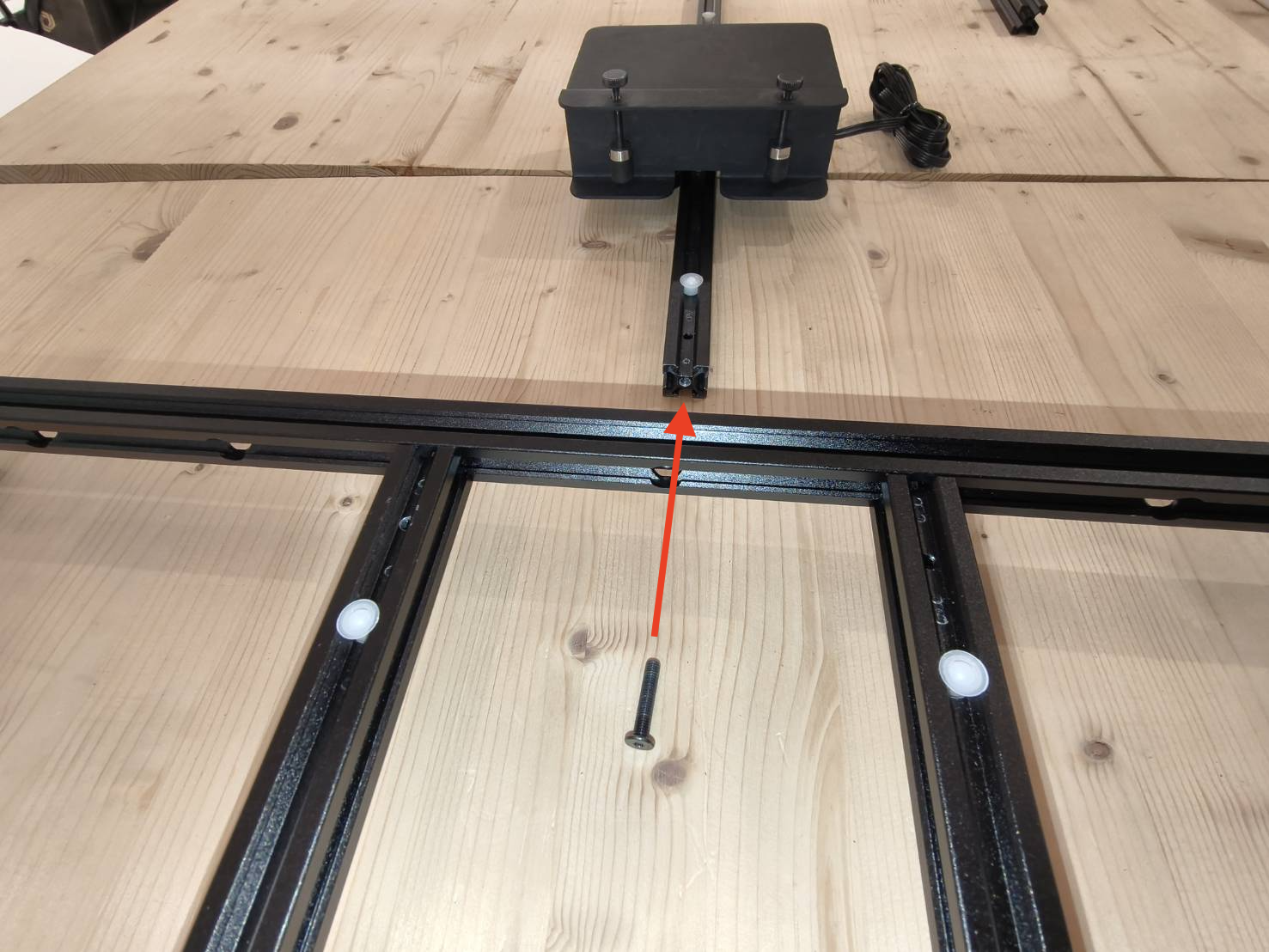

Preparare l'assemblaggio dell'alimentatore della guida e una vite lunga (M5x22).
Installare l'alimentatore su un lato della trave guida, assicurandosi che le rotelle a sfera bianche sulla guida siano rivolte verso l'alto.
Passo D14

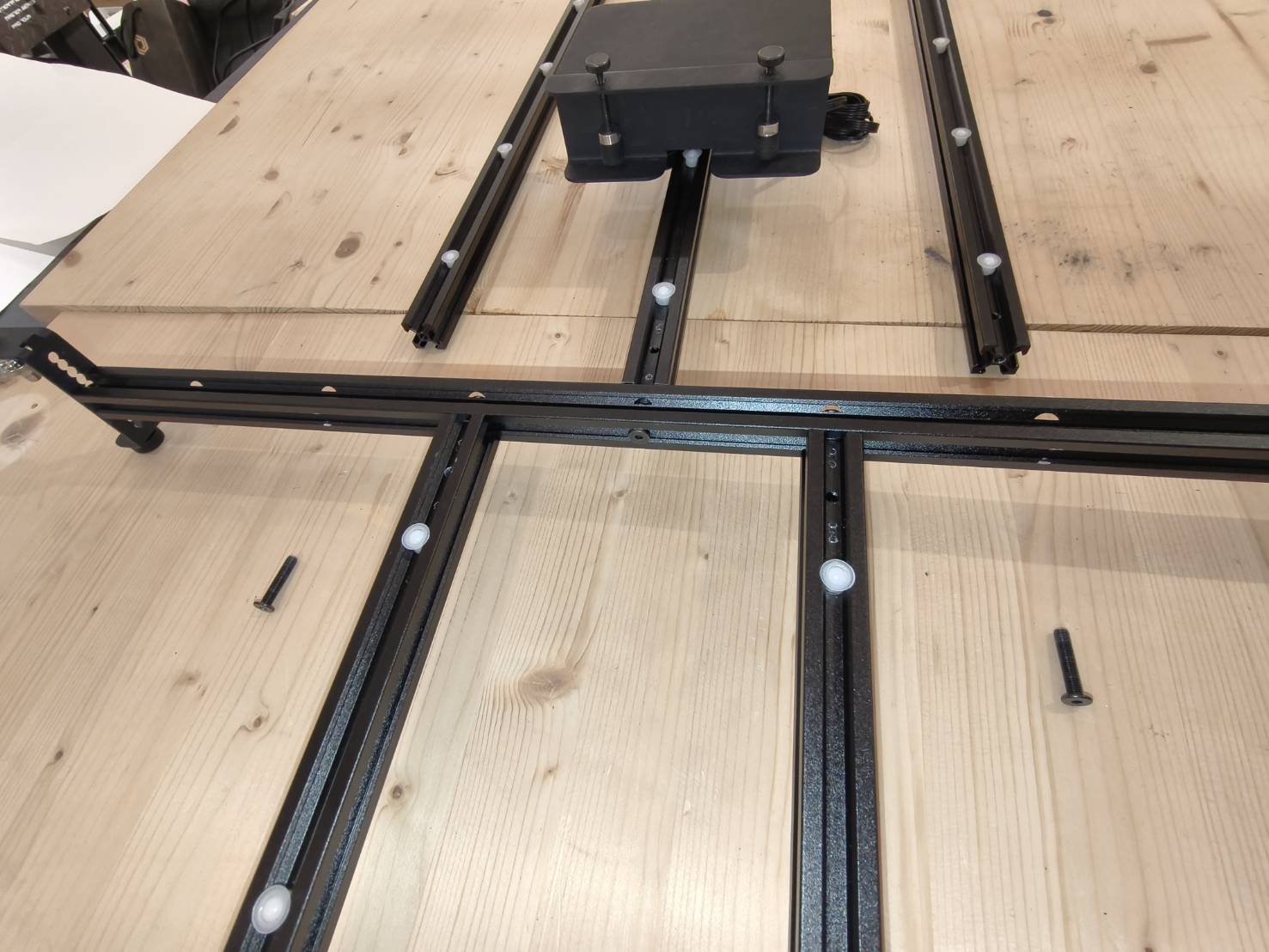

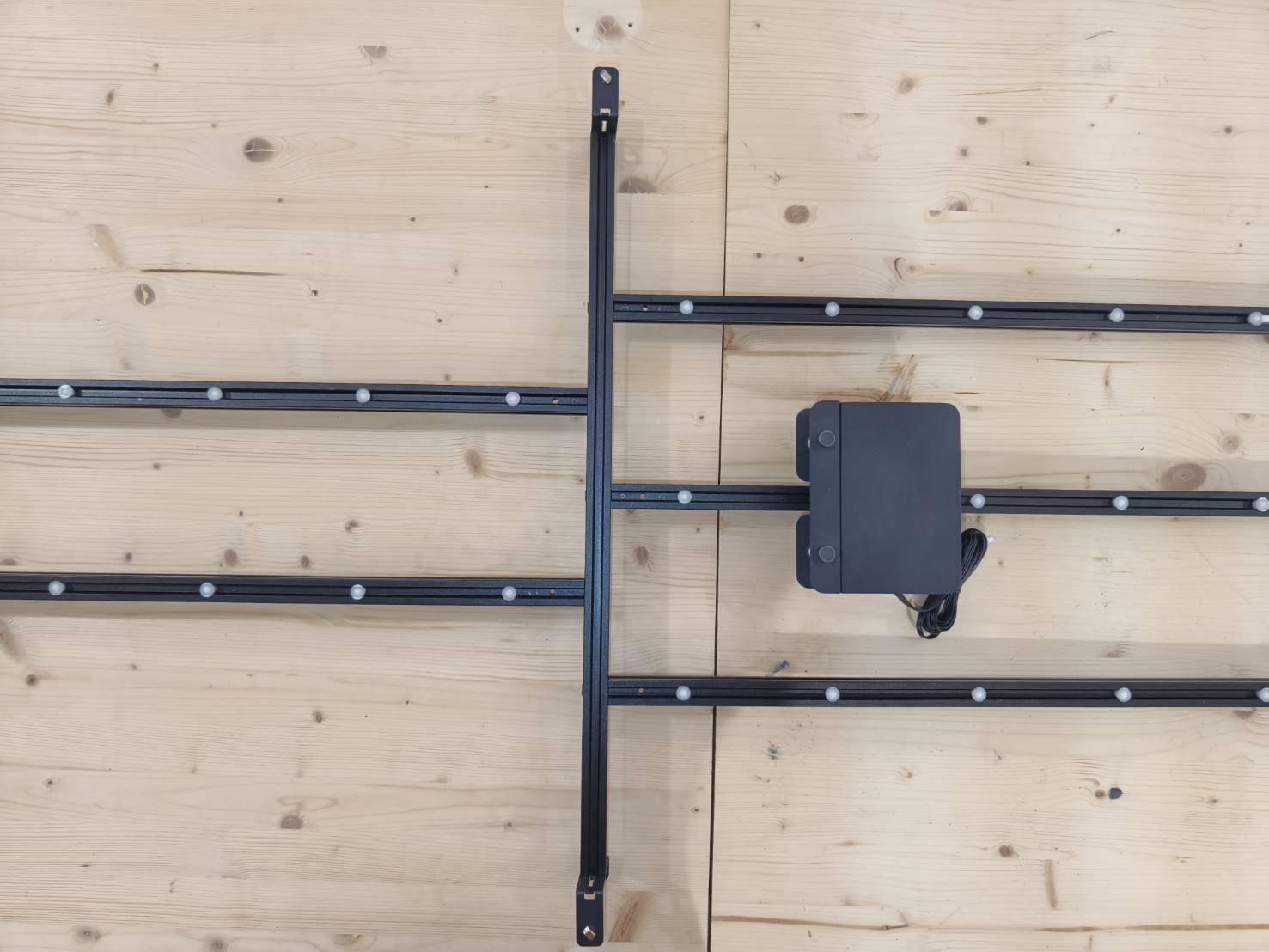

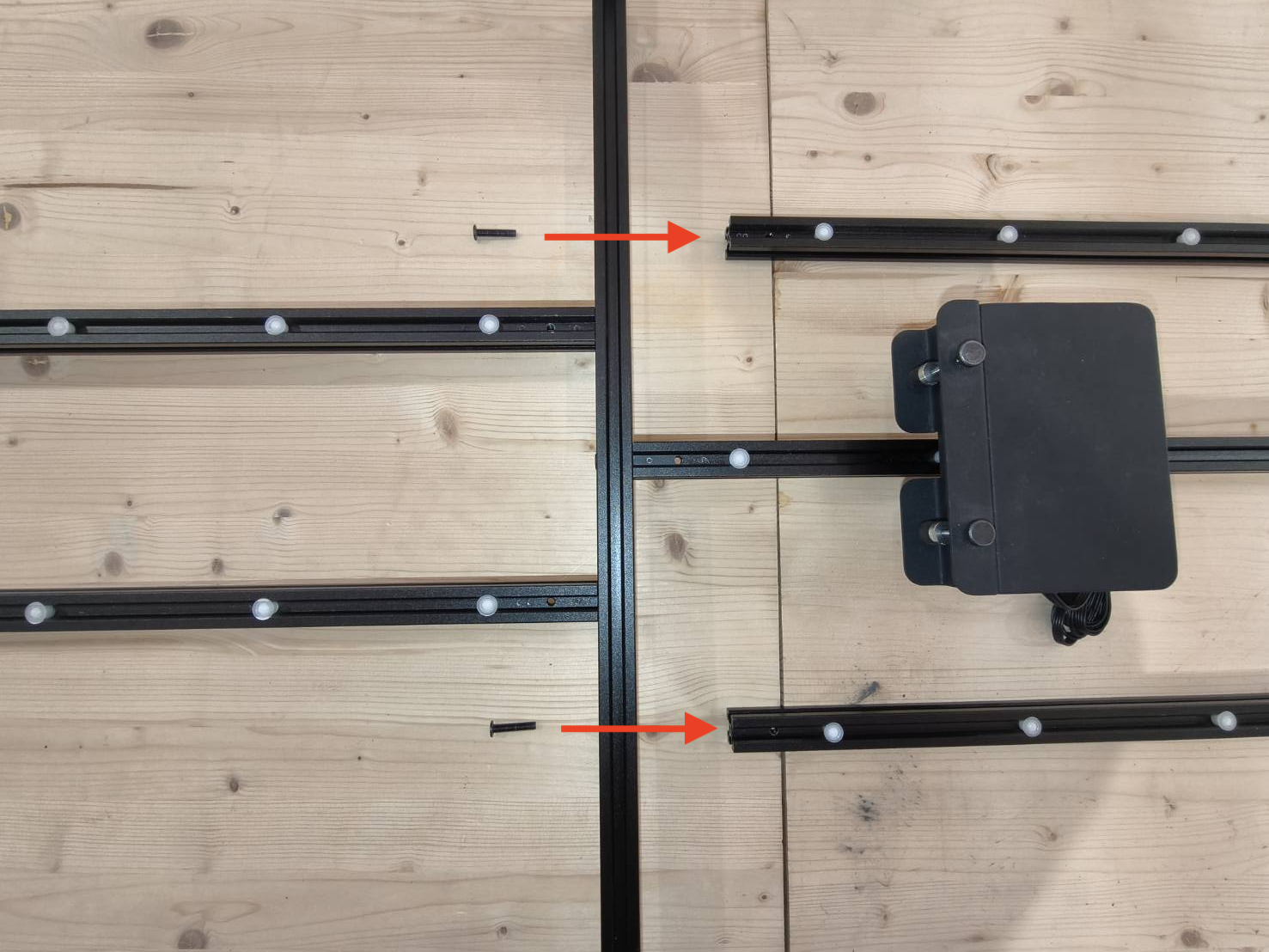

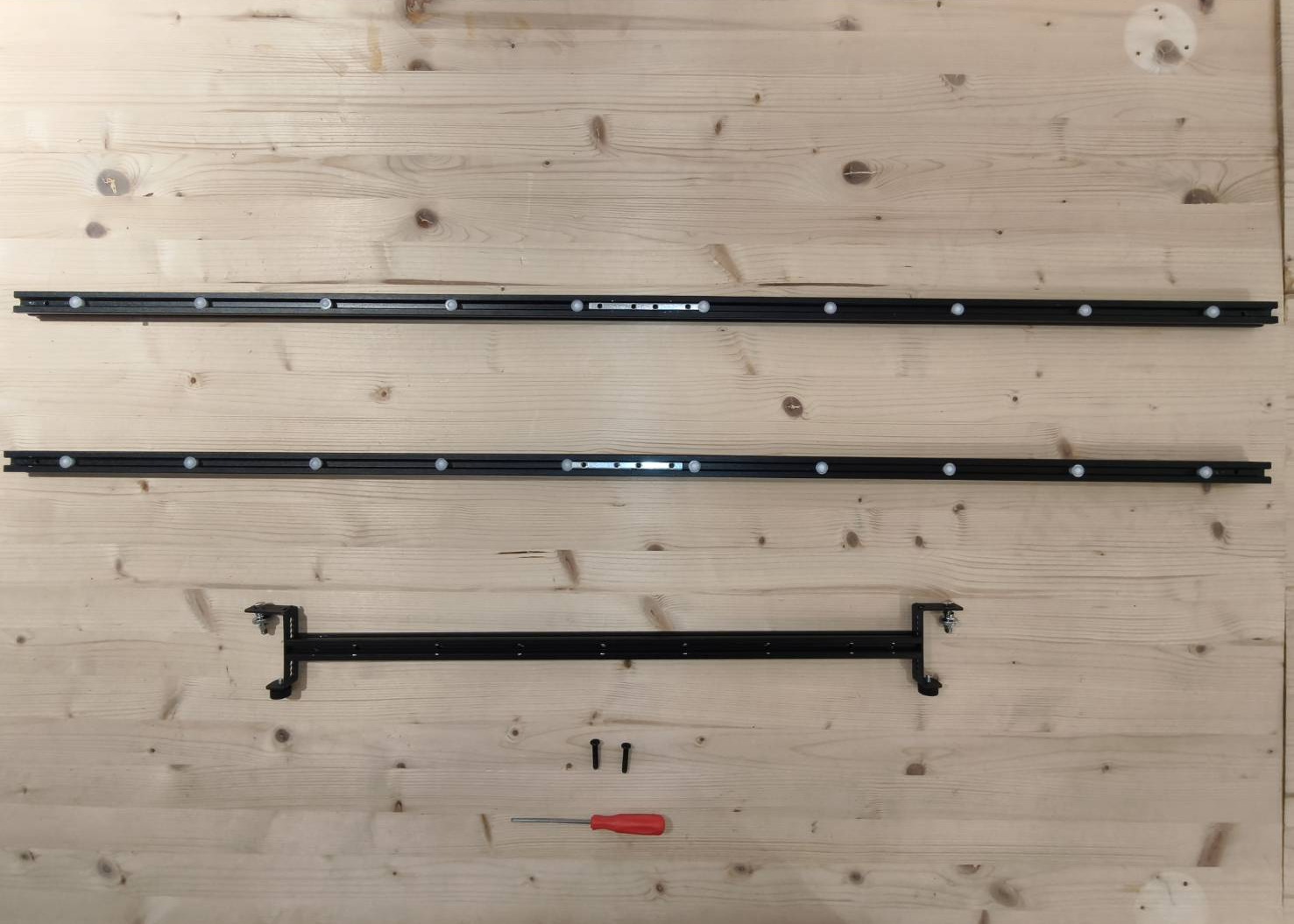

Preparare due guide estese (x2) e due viti lunghe (M5x22) (x2).

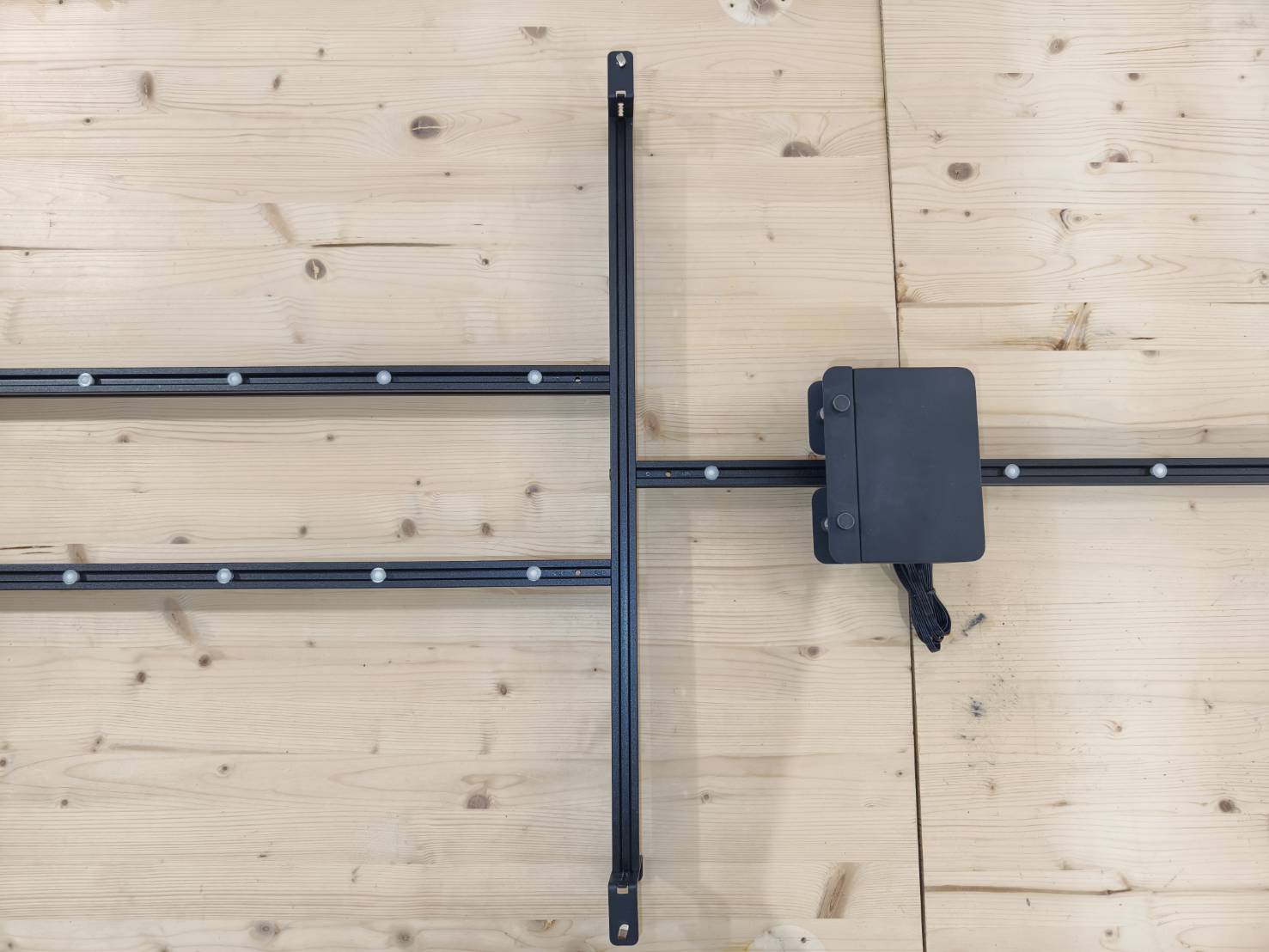

Installare le guide sulla traversa, su entrambi i lati dell'alimentatore, assicurandosi che le rotelle a sfera bianche siano rivolte verso l'alto.
Passo D15

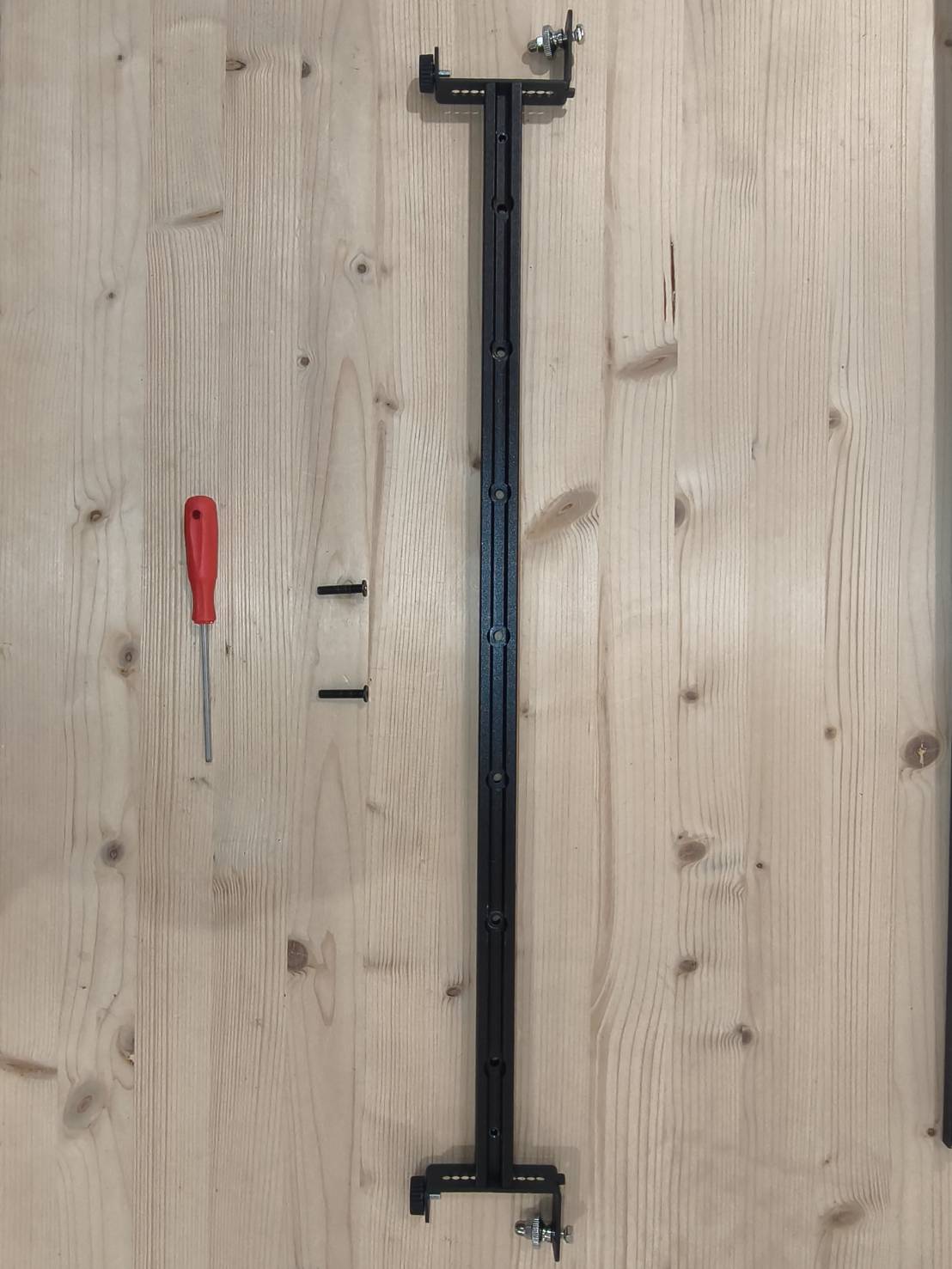

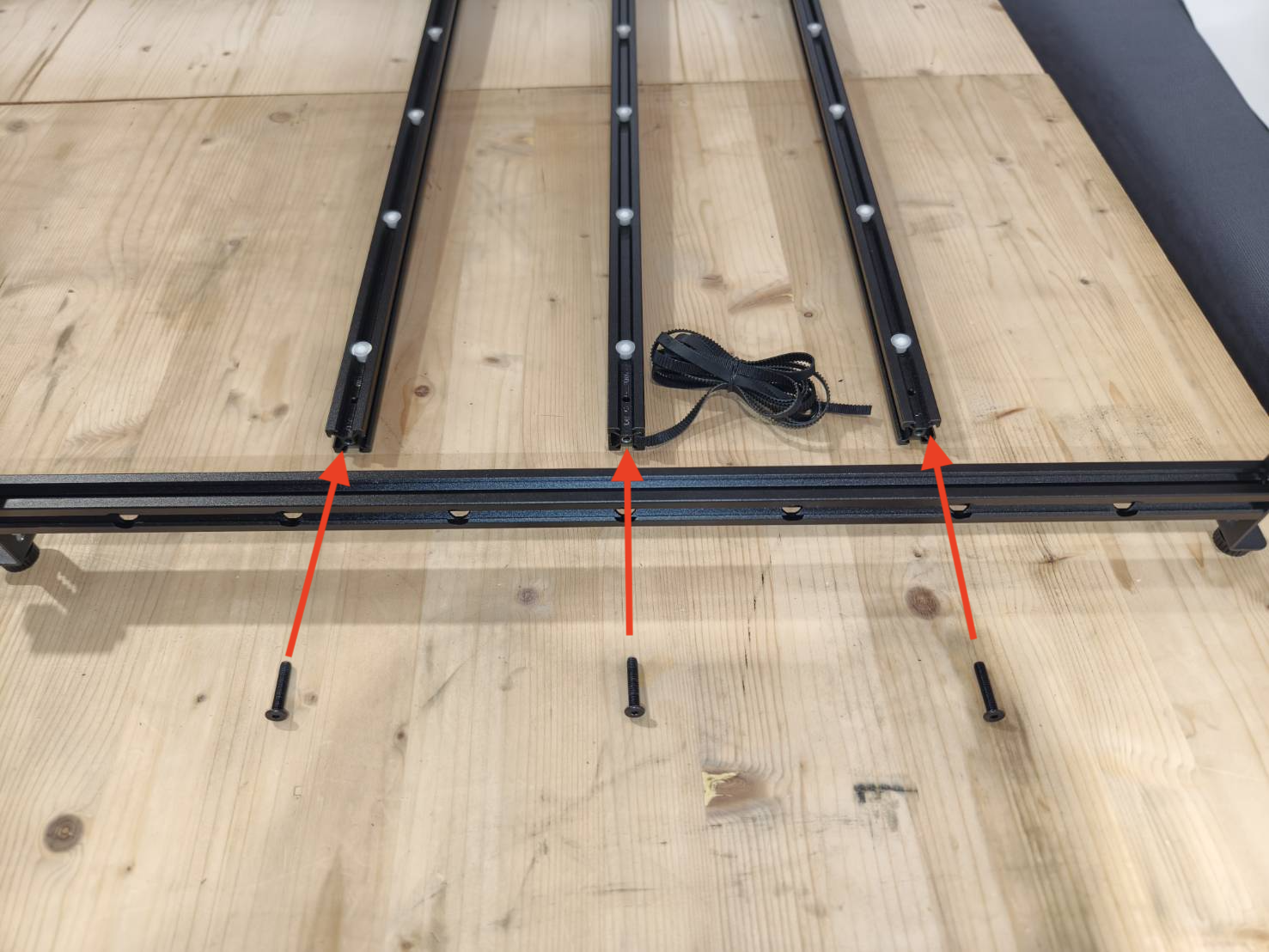

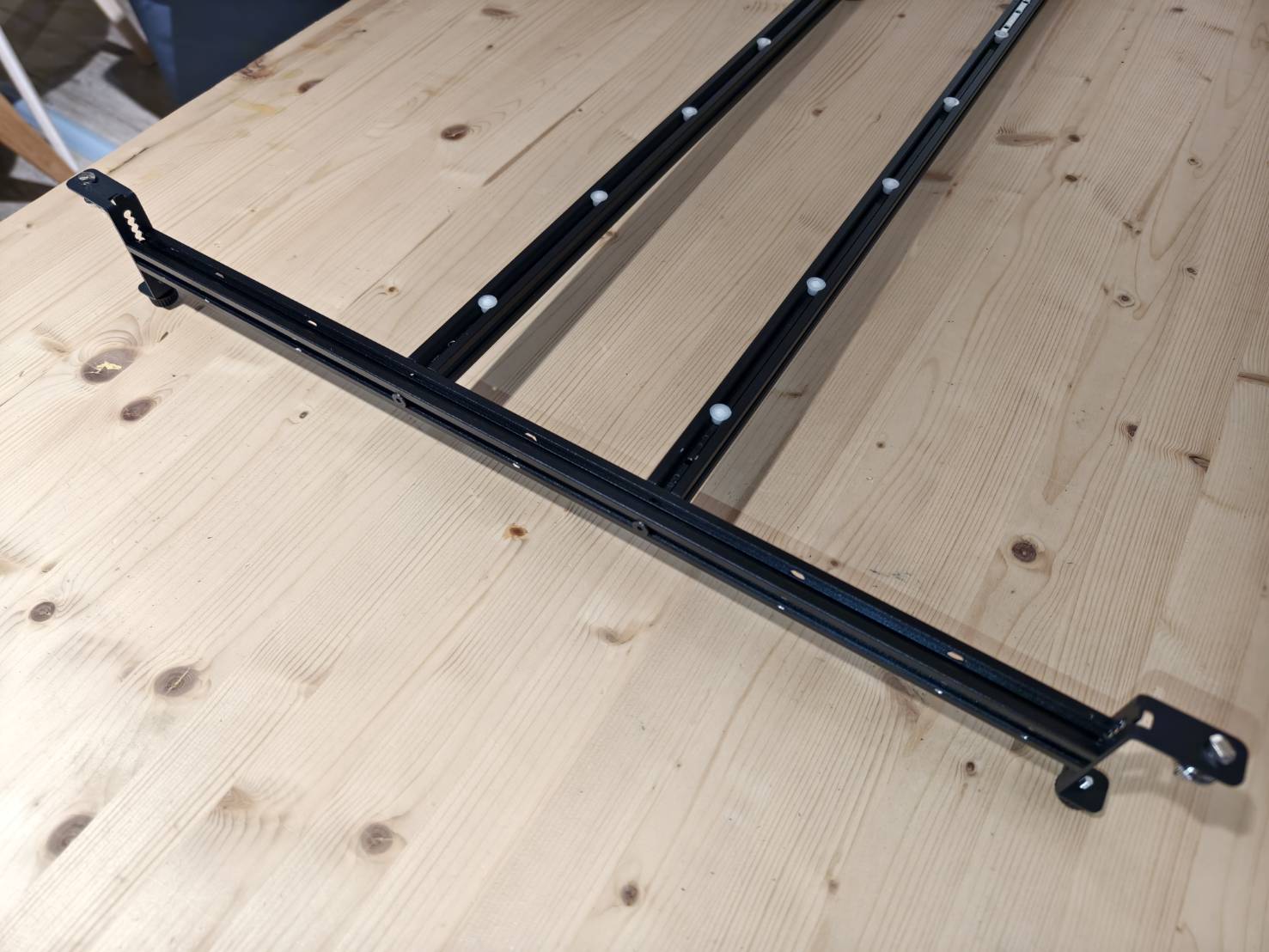

Preparare l'assemblaggio dei piedini della traversa e 3 viti lunghe (M5x22).

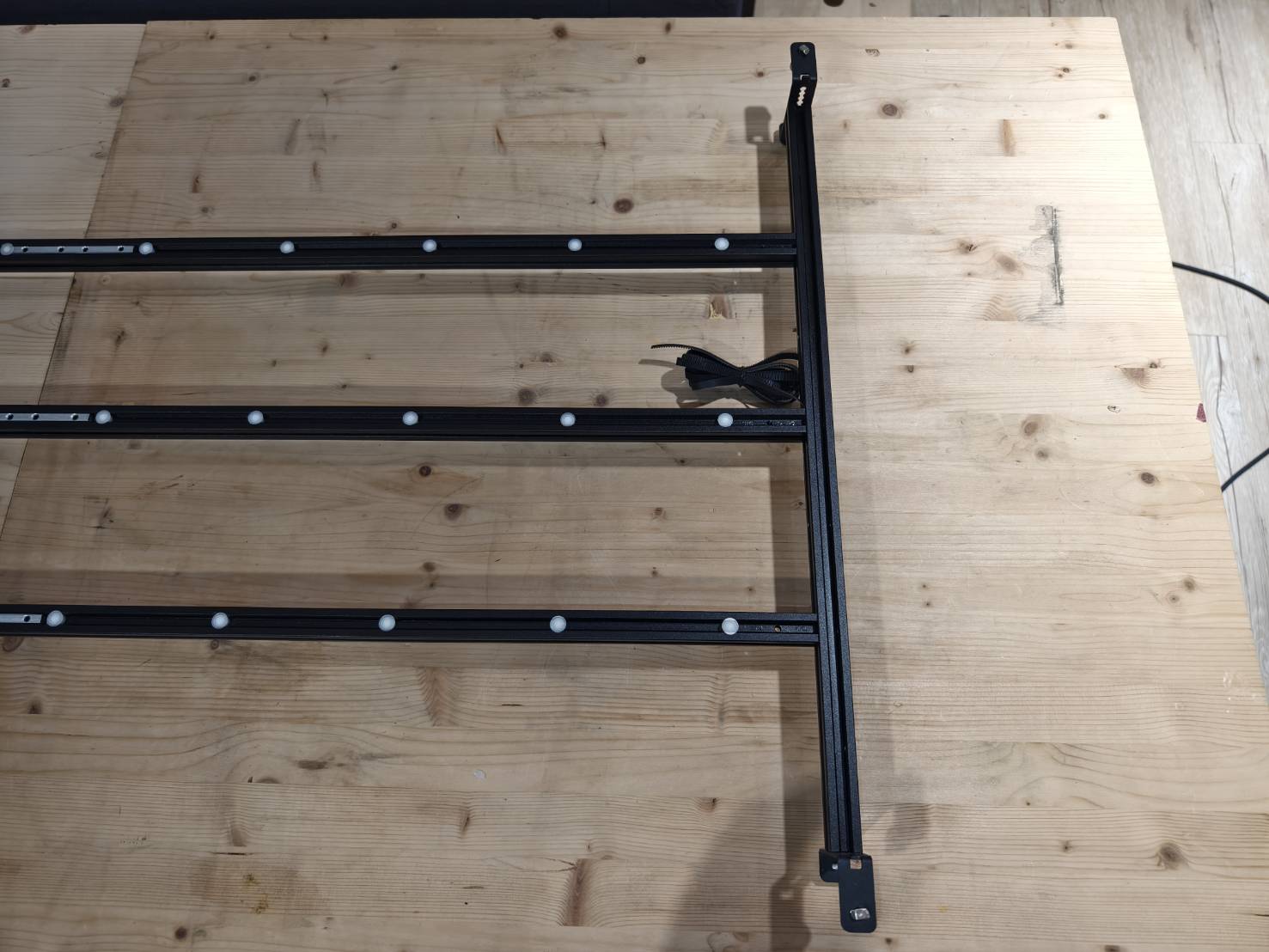

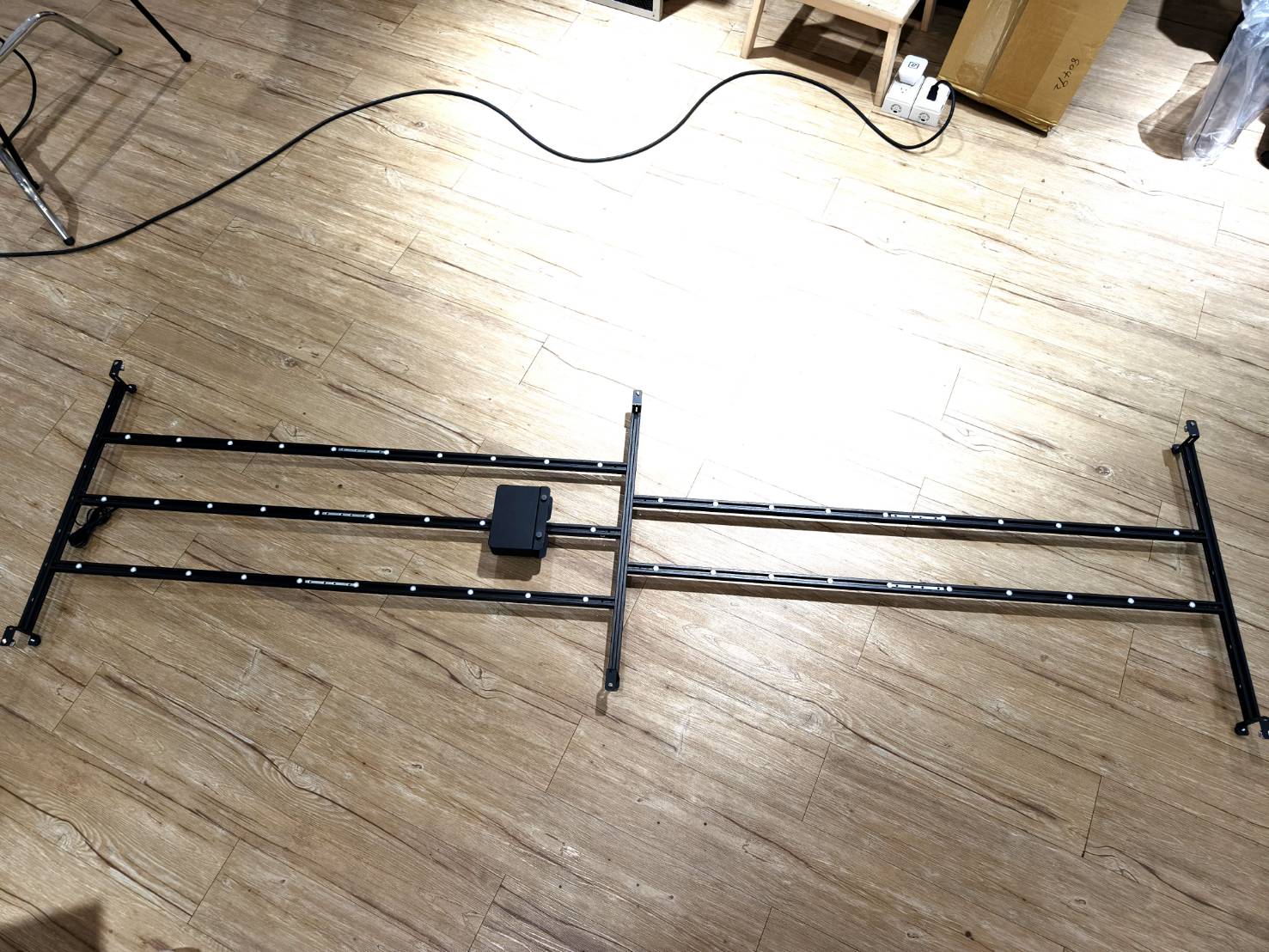

Fissare le tre guide sulla traversa, completando l'installazione. Assicurarsi che i piedini neri della traversa siano rivolti verso il basso.
Passo D16
Trovare 2 magneti per guide, 2 staffe di posizionamento a L e 2 viti medie (M5x12).
Installare i magneti per guide sulle staffe di posizionamento a L, con il lato argentato del magnete rivolto verso sinistra. Ogni staffa dovrebbe avere un magnete installato.
Il lato argentato di ogni magnete dovrebbe essere rivolto verso l'esterno.
Passo D17
Procurarsi 2 blocchi magnetici, 2 viti medie (M5x12) e 2 dadi a T.
Assemblare i dadi e le viti, ma non serrarli completamente. Assicurarsi solo che le viti siano inserite.
Quindi, installare i magneti della guida sulla parte superiore della trave di fissaggio. Un fissaggio temporaneo è sufficiente, poiché la loro posizione verrà regolata nelle fasi successive.
|
|
Se l'intera struttura non è in bolla o la superficie del piano di lavoro non è piana, è possibile regolare l'altezza dei supporti di sollevamento.
Passo D18

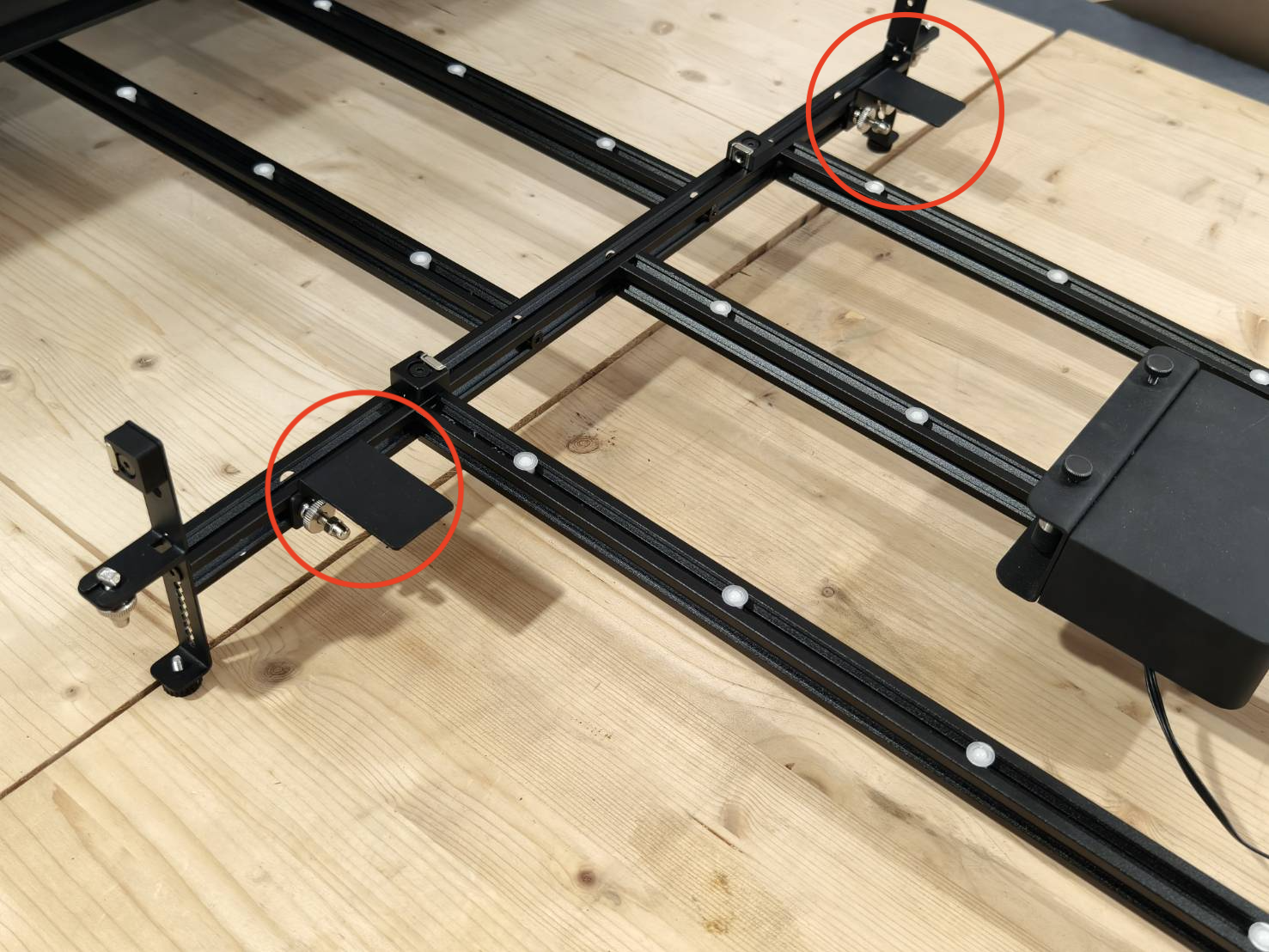

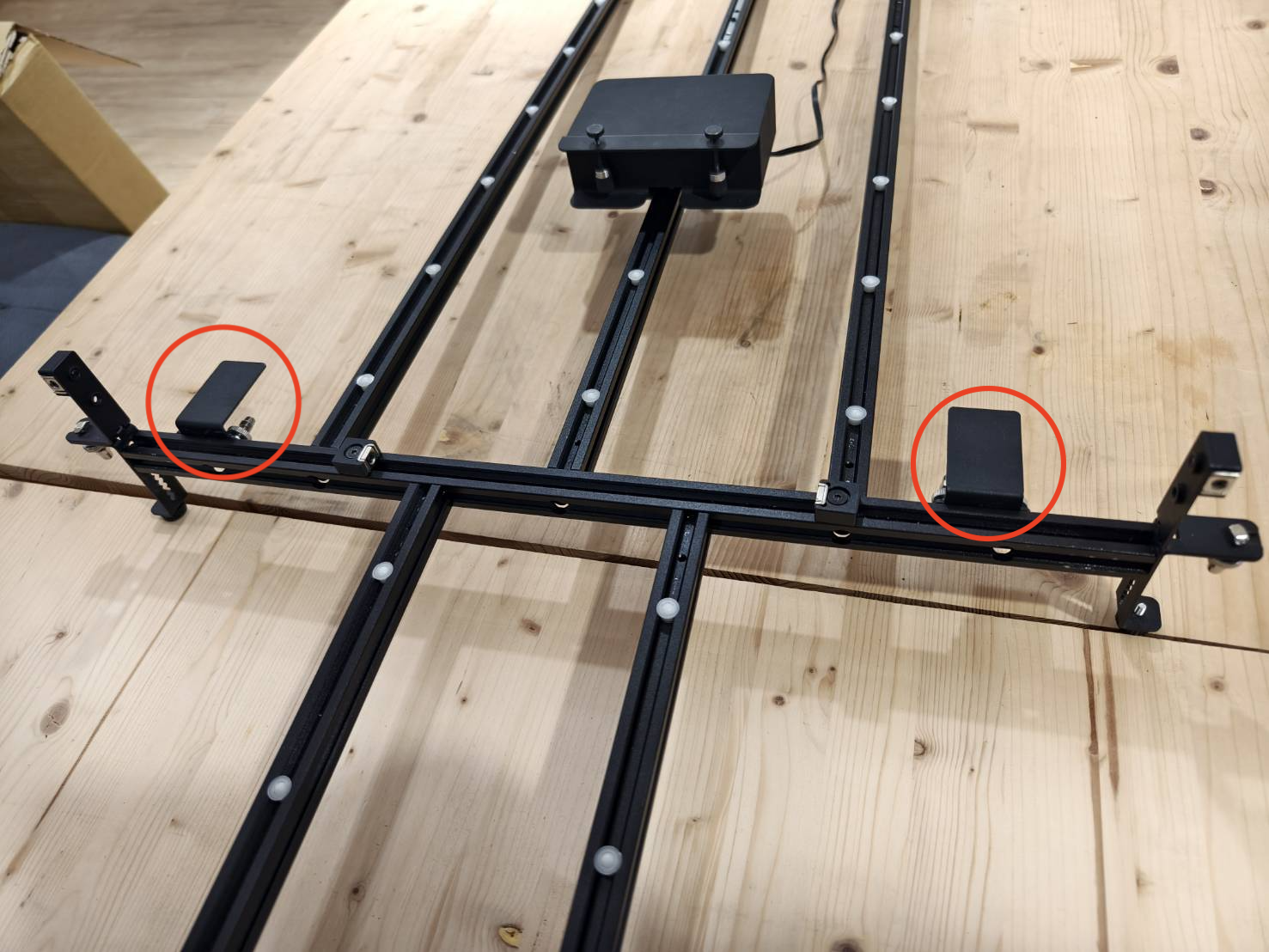

Preparare due piattaforme per i rulli di guida laterale.
Quindi installarle sulla trave di fissaggio centrale, rivolte verso il retro, in direzione del lato dell'alimentatore.
|
|
|
|
Le piattaforme sono mobili e potrebbero essere spostate in base alla larghezza del materiale, come verrà spiegato più avanti in questo articolo.
Passo D19

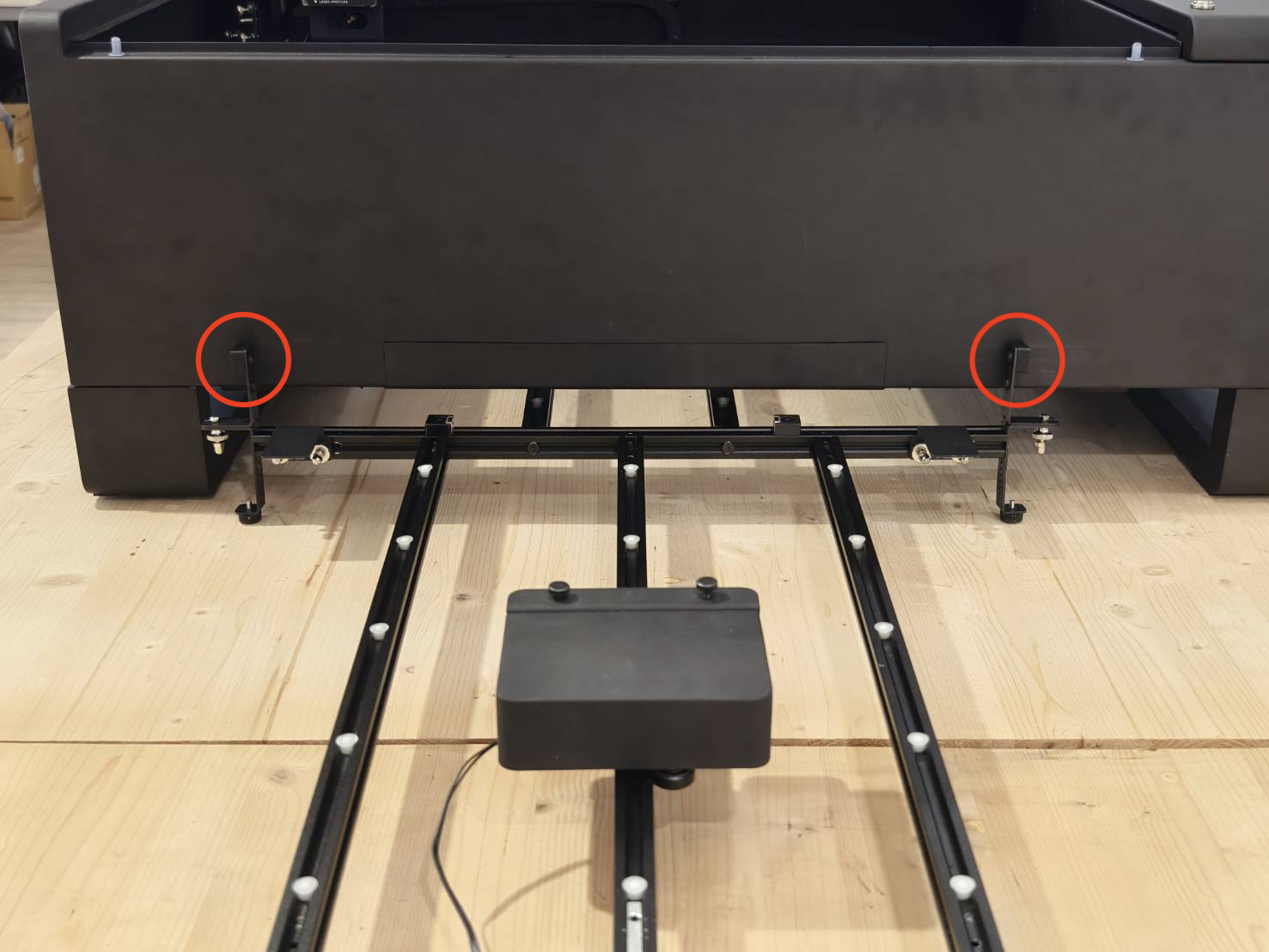

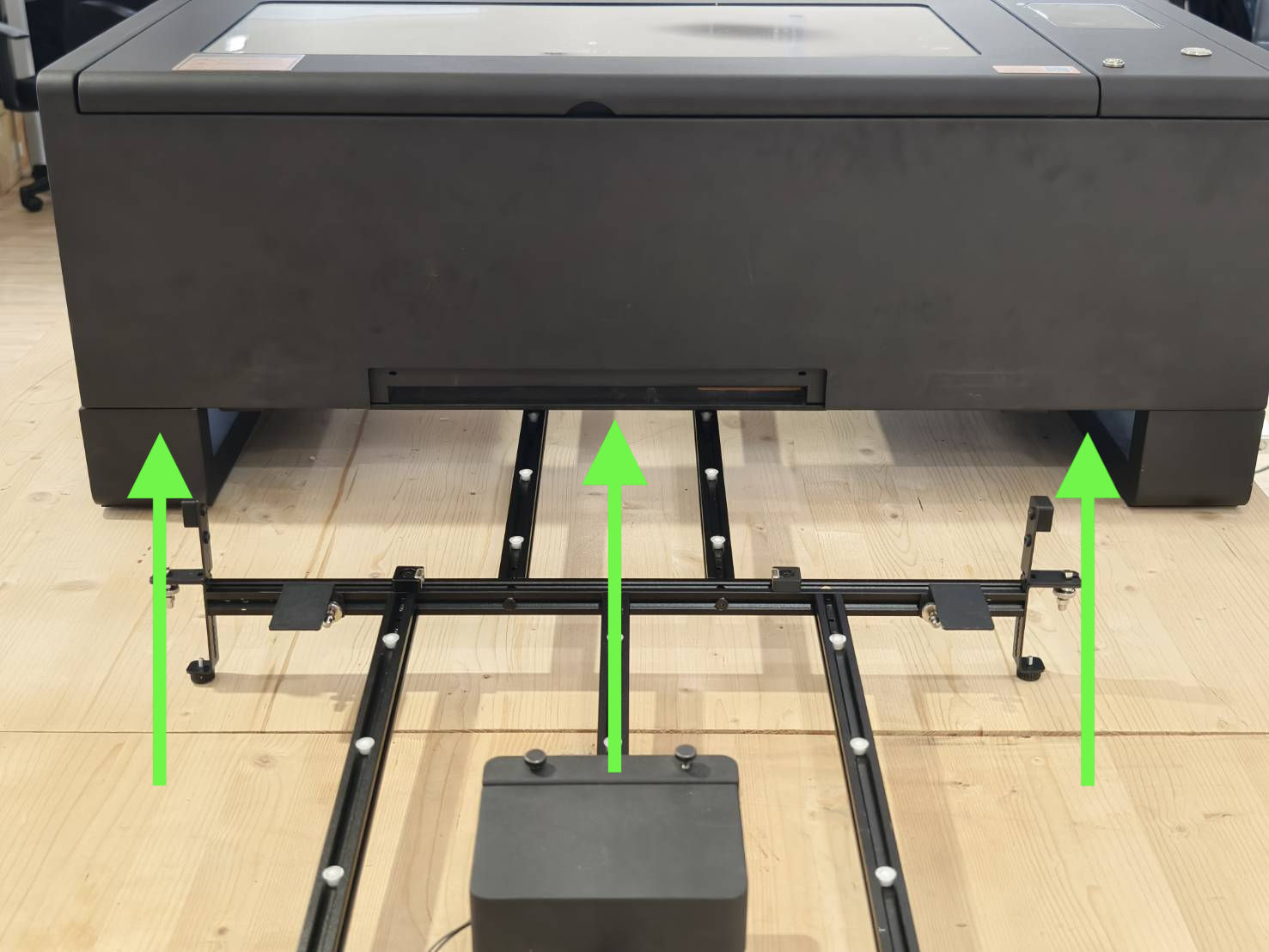

Spostare l'intero gruppo sotto la macchina
Assicurarsi che i magneti nei cerchi rossi siano saldamente fissati al telaio della macchina.
Allineare la guida principale al centro della lamiera rettangolare della macchina il più possibile.
Passo D20
Estrarre il cavo di collegamento.
Far passare il cavo di collegamento attraverso il foro vicino al finecorsa dell'asse Y.
Inserire il cavo di collegamento nella presa posteriore.
Individuare l'adattatore e inserire l'altra estremità del cavo di collegamento in esso.
Posizionare l'adattatore nell'angolo inferiore sinistro della macchina.
Passo D21
Se è presente una fascetta sul cavo di collegamento dell'alimentatore, tagliarla.
Il cavo di connessione passerà attraverso il foro nell'angolo inferiore sinistro della macchina.
Inserire il cavo di connessione dell'alimentatore nell'adattatore.
Riportare l'adattatore nella sua posizione originale.
Passaggio D22
Posizionare il materiale, assicurarsi che sia allineato con l'alimentatore, quindi serrare le viti a testa zigrinata per fissarlo.
Spingere e tirare il materiale avanti e indietro per testarlo, osservando il suo aspetto sotto il coperchio inferiore della macchina per verificare che sia in piano.
Passaggio D23
Regolare la posizione dei magneti della guida di limite installati nel passaggio 17.
Regolare la posizione della piattaforma del rullo guida del bordo come mostrato nel video sottostante, allineandola a filo con il bordo esterno del magnete della guida di limite.
Installare i rulli. I rulli a molla possono essere installati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire la deviazione del materiale.
| Installazione inversa (per materiali con spessore inferiore a 5 mm) | |
| Installazione in avanti (per materiali con spessore superiore a 5 mm) | |
Passaggio C24
Accendere la macchina e inserire l'unità USB dal kit di apertura del coperchio.
Passaggio C25
Assicurarsi che la lente di messa a fuoco sia impostata sulla modalità di messa a fuoco a campo lontano, con una lunghezza focale di 16 mm. Se non si sa come verificarlo, consultare questo articolo. La lente di messa a fuoco sarà nello strato inferiore, con una distanza focale di 16 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale è di 16 mm.
| Ordine di identificazione della modalità di messa a fuoco. | |||
| Modalità di messa a fuoco predefinita: 4 mm | Modalità di messa a fuoco: 16 mm | ||
| Lente | Blocco | ||
| Blocco | Lente | ||
| Anello | Anello | ||
| Ugello | Ugello | ||
Fase C26
Utilizzare lo strumento per eseguire la messa a fuoco manuale. La sezione centrale dello strumento ha uno spessore di 16 mm e verrà utilizzata per la messa a fuoco. (Se lo strumento è stato smarrito, è possibile crearne uno nuovo utilizzando questo link.)
Fase C27
Spostare la testa laser nell'area che si desidera incidere o tagliare, quindi chiudere il coperchio. È possibile utilizzare il puntatore laser rosso per determinare la posizione di incisione.
(Se il puntatore laser rosso non si accende, andare su Pannello >> Macchina >> Impostazioni hardware >> Pagina successiva >> Luce rossa sempre accesa >> Abilita)
Fase C28
Assicurarsi di utilizzare le seguenti versioni di software e firmware per utilizzare la funzione di alimentazione automatica.
|
Versione di Beam Studio 2.5.0 o superiore (Tutorial) |
Versione del firmware 6.0.9 o superiore. (Tutorial) |
|
|
Passaggio C29
- Avvia Beam Studio e apri le Impostazioni del documento.
- Imposta la Posizione iniziale sulla Posizione attuale e seleziona in alto a sinistra.
-
Attiva la funzione Alimentatore automatico e inserisci la lunghezza approssimativa del materiale.
Passaggio C30
Importa o crea un file.
Imposta i parametri corretti in base al materiale utilizzato.
Passaggio C31
Utilizza la funzione "Inquadratura" per visualizzare in anteprima il percorso di incisione.
Passaggio C32
Avvia il lavoro.
Passaggio C33
Verifica il risultato.
#END
