Descrizione
Una messa a fuoco e una calibrazione accurate possono rendere più precisa la cucitura dell'immagine di anteprima e far sì che la posizione di incisione sia coerente con la posizione di anteprima.
Passo 1
Confermare il corretto piano di messa a fuoco.

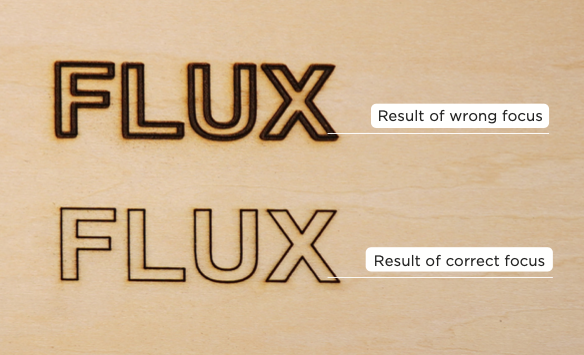

Ogni volta che si cambia il materiale di spessore diverso, è necessario abbassare il piano di lavoro ed eseguire nuovamente la messa a fuoco automatica per garantire la corretta messa a fuoco. Se la messa a fuoco non è corretta, il raggio laser sarà più spesso del raggio laser con la focale corretta.
Oggetto più spesso: Quando l'oggetto è più spesso o quando si utilizza l'accessorio rotante, il lato dell'oggetto può essere catturato dalla telecamera e solo gli oggetti sul piano di messa a fuoco possono essere cuciti insieme. L'immagine fuori fuoco e la cucitura imprecisa causata dalla differenza di altezza sono normali. Assicurarsi di mettere a fuoco la superficie del materiale di incisione e il punto più alto del materiale di incisione quando si utilizza l'accessorio rotante.
Passo 2
Per garantire un'incisione accurata, calibrare la posizione della telecamera e dell'incisione.
(Dopo l'esposizione a urti e vibrazioni durante il trasporto, l'allineamento del percorso ottico e il ripristino alle impostazioni di fabbrica, ecc., è necessario ricalibrare tutto.)

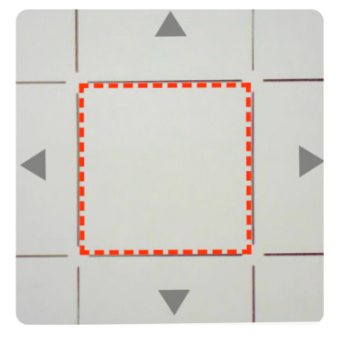

Ci sono due obiettivi di calibrazione:
a. Il quadrato rosso deve essere posizionato al centro della finestra di calibrazione.
b. L'esterno del quadrato rosso deve essere allineato con il quadrato centrale delle linee della griglia.
Confermare il risultato della calibrazione: Disegnare un quadrato a (X,Y) = (77.5mm, 77.5mm) con una larghezza W e un'altezza H di 25mm e assicurarsi che il quadrato si sovrapponga al quadrato centrale delle linee della griglia.
Se non si adatta, rimettere a fuoco la carta e ricalibrare la telecamera.
Passo 3
Se c'è ancora una discrepanza tra il risultato e la posizione di anteprima confermando il corretto piano di messa a fuoco e la calibrazione accurata della telecamera, fornire uno screenshot al proprio rivenditore e lasciare che il team di ingegneri assista. 5-1 Contattare il Servizio Clienti
