Ador - Installazione del modulo laser a infrarossi da 2W

Installazione del modulo laser

1. Allentare la vite a mano "A" sull'adattatore del modulo "B."
2. Puntare il punto "C" sul modulo laser verso l'icona di sblocco "D" sull'adattatore del modulo e inserirlo verso il basso fino all'icona di blocco.
3. Stringere nuovamente le viti a mano 『A』 sull'adattatore del modulo.

Dopo l'installazione, si prega di completare la Calibrazione del modulo laser a infrarossi Ador - 2W
 prima di iniziare l'incisione.

Avviare l'incisione

1. Posizionare il materiale all'interno della macchina

2. Messa a fuoco: Spostare la testa laser sopra il materiale. Quindi, fare clic due volte sul pulsante di messa a fuoco sul lato sinistro della macchina

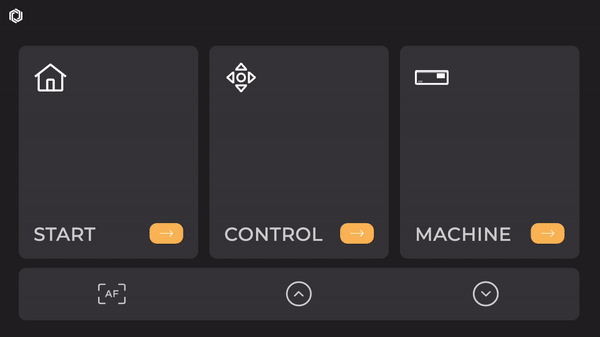

o tenere premuto a lungo il pulsante "AF" sul pannello della macchina fino a quando la testa laser inizia a muoversi.

Dopo che la testa laser tocca il materiale, si sposta verso l'alto.
Fare clic su "CONTROLLO ＞ Z＾" sul pannello tre volte per raggiungere la corretta distanza di messa a fuoco. Assicurarsi che la distanza di messa a fuoco sia corretta prima di ogni incisione.

3. Chiudere lo sportello

4. Avviare la versione stabile più recente di Beam Studio sul computer.

5. Importare il file, selezionare il modulo per ogni livello e impostare i parametri.

6. Anteprima della posizione di incisione: Fare clic sul simbolo della fotocamera nell'angolo in alto a sinistra, selezionare il nome della macchina e si completerà l'anteprima.

7. Inviare il file: Trascinare e rilasciare il file di immagine nella posizione di incisione desiderata, quindi premere il pulsante a freccia per inviare il file.

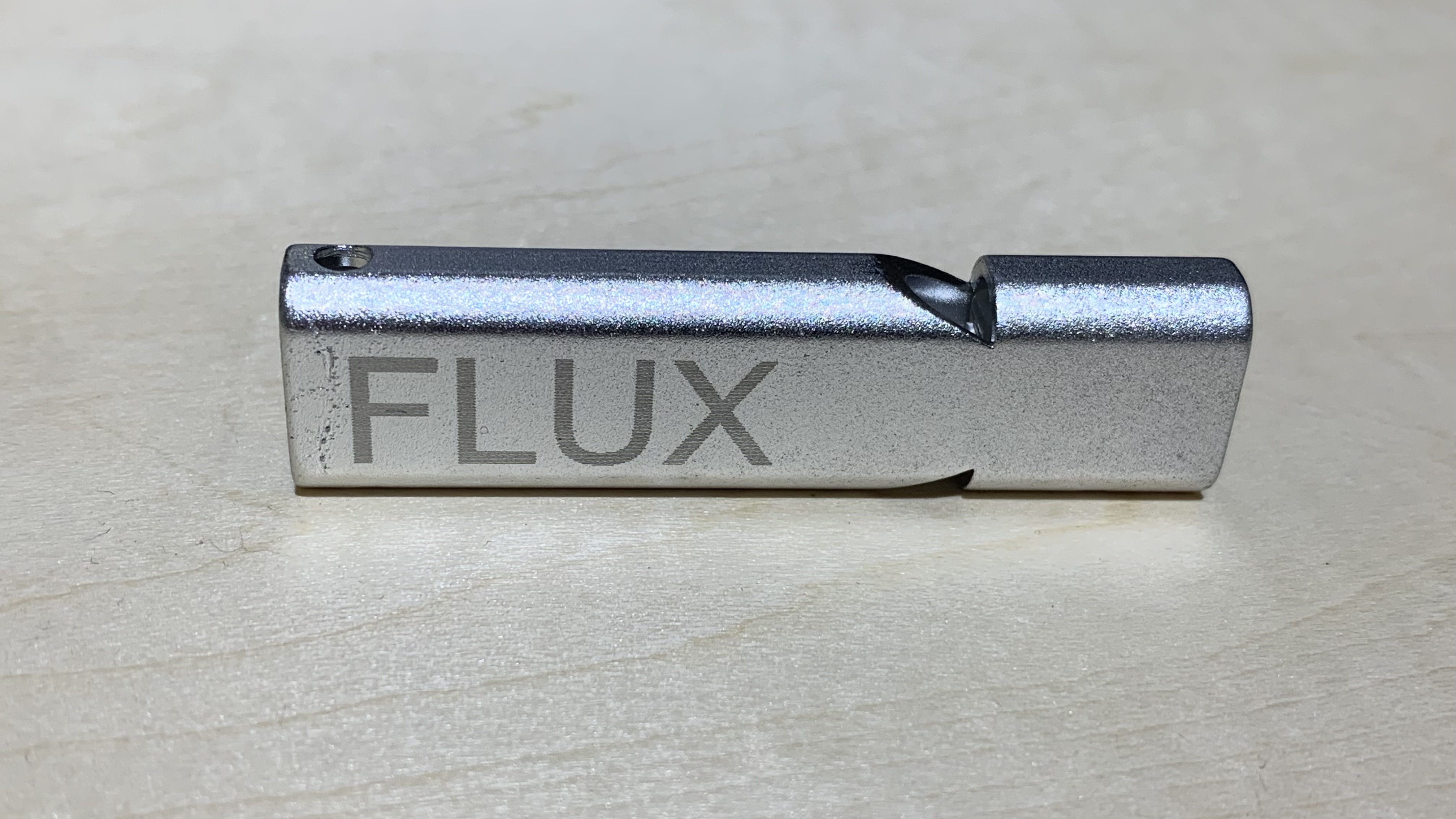

Se il risultato dell'incisione è sfocato, poco chiaro o di colore chiaro, verificare che la testa del laser sia messa a fuoco con precisione.
Se corretto, controllare l'idoneità del materiale/parametri / pulizia della testa laser, e trovare la risoluzione dei problemi qui- 5-8 Risultato di incisione o taglio scadente (Modulo laser a diodi 10W/20W).
