Descrizione
Il nido d'ape di Ador potrà essere applicato solo quando è installata una base di estensione.
La base avrà tre livelli disponibili per il posizionamento del nido d'ape, che permetterà agli utenti di lavorare con materiali di diverse dimensioni.
Assicurarsi di aver installato la base prima di procedere con questa pagina.
Base di estensione Ador - Apertura della confezione e installazione

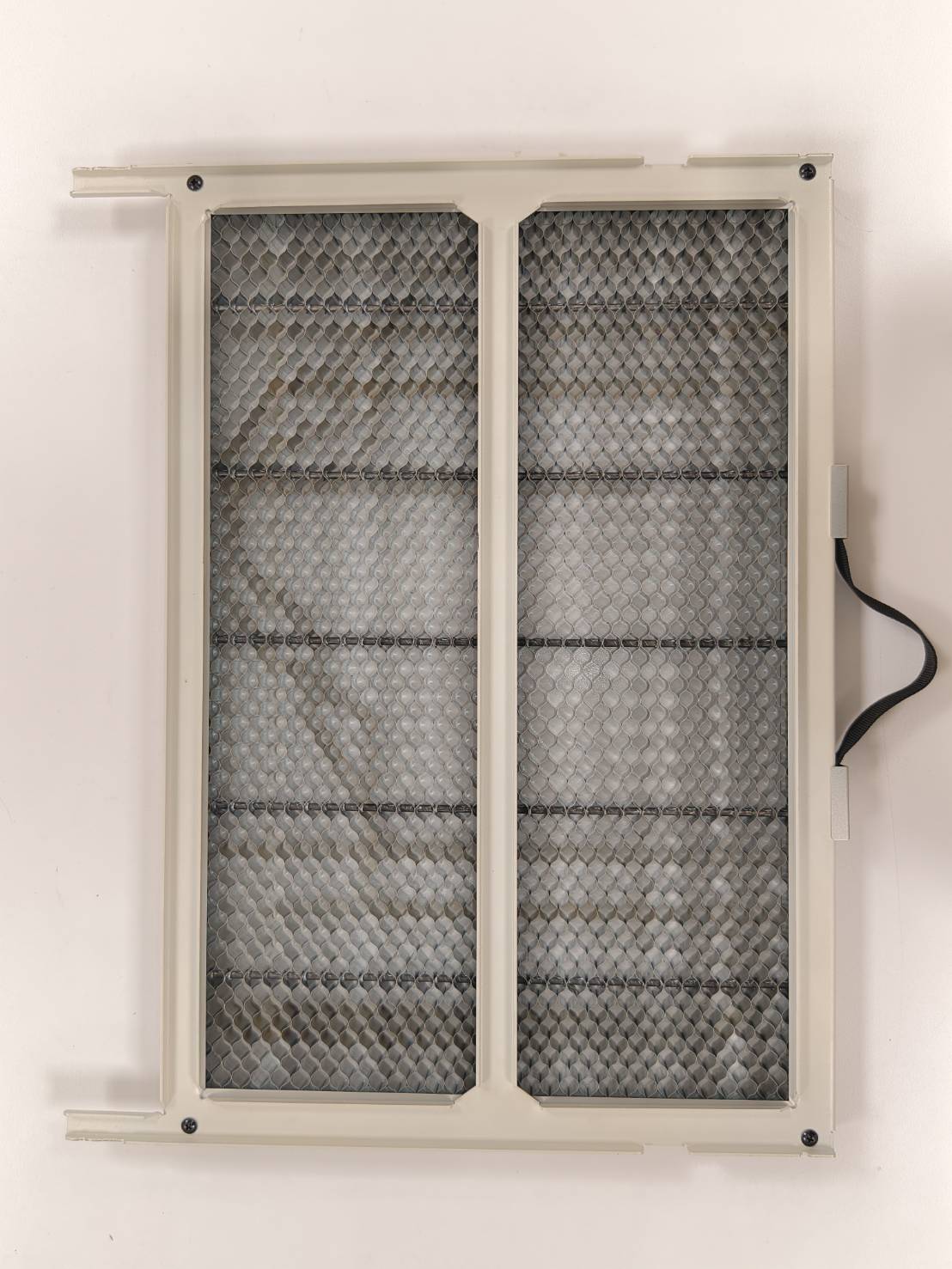

Vista dall'alto
Vista dal basso
Passo 1

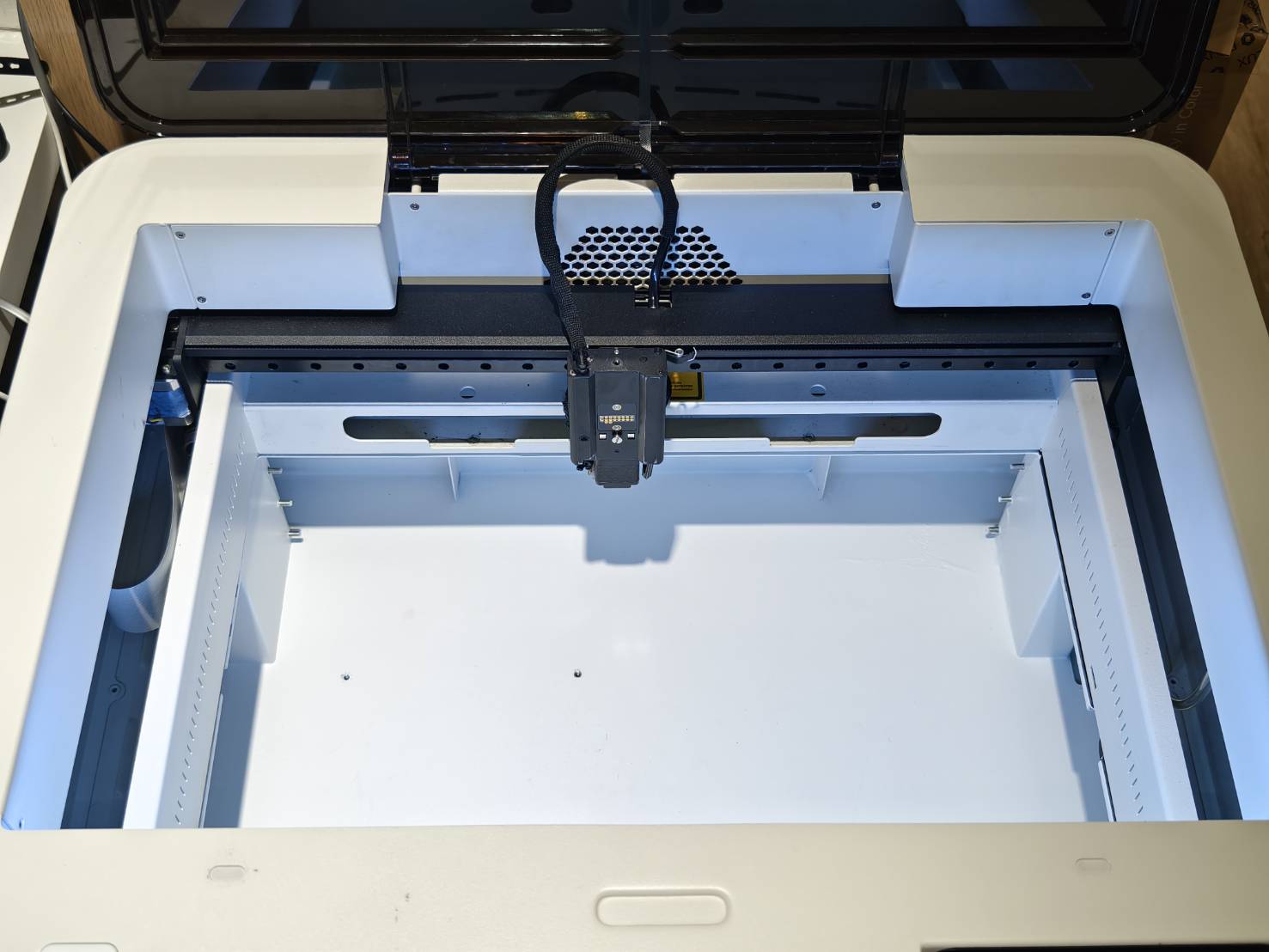

Rimuovere il modulo e il rotante e pulire accuratamente la base di estensione.
Passo 2
Il design è progettato per posizionare il nido d'ape sulla base di estensione.

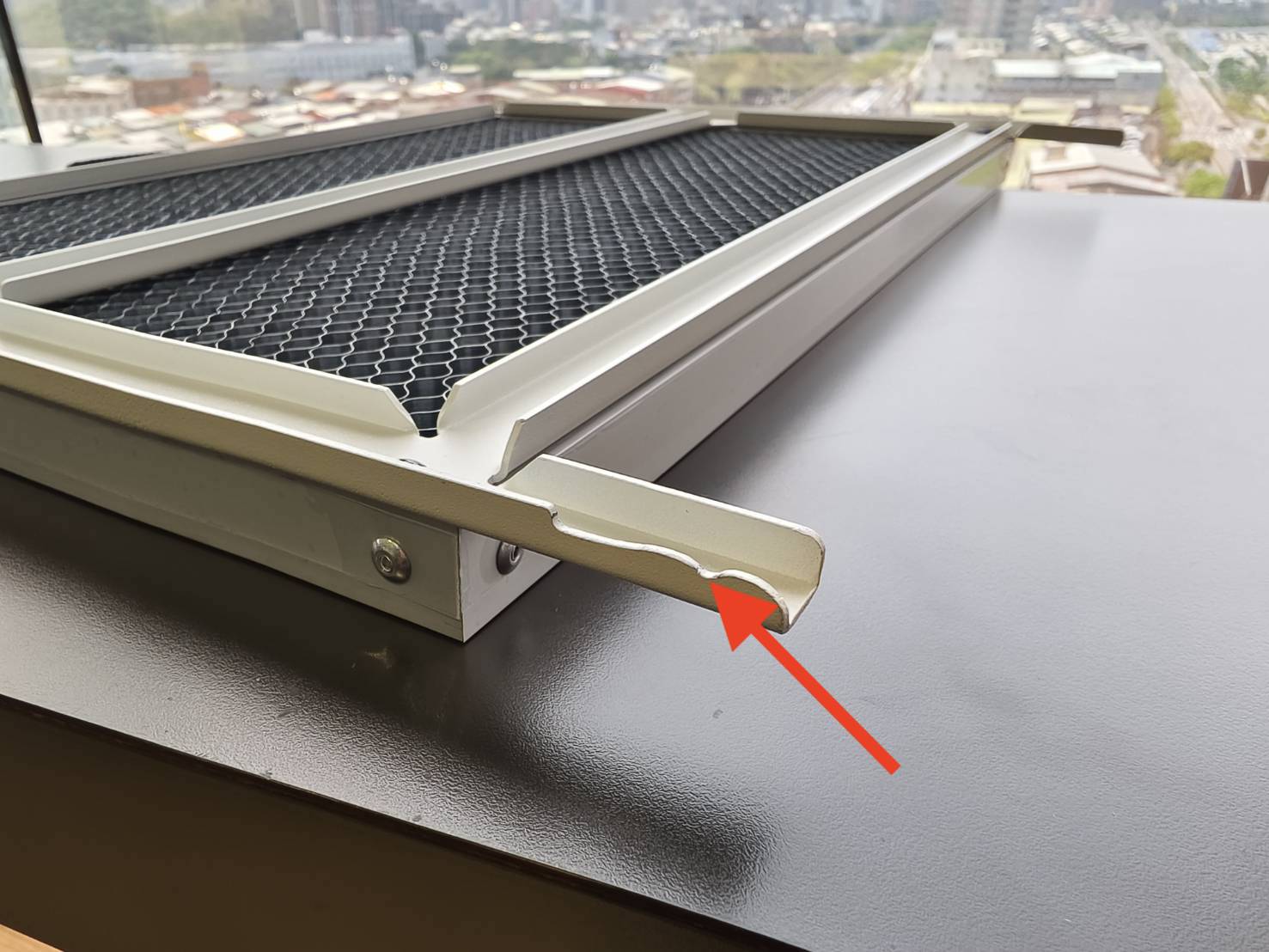

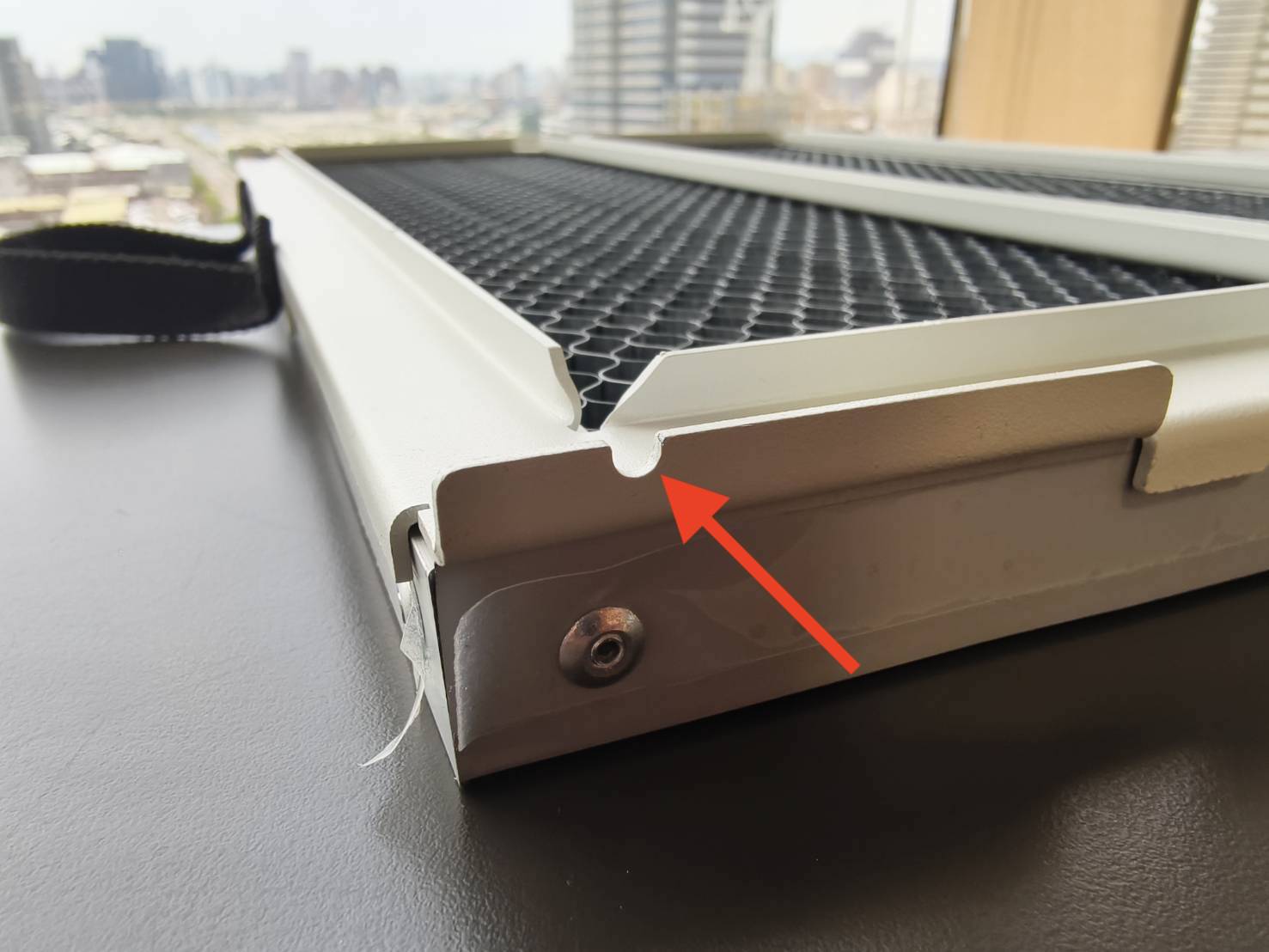

Ci sono 4 aperture sui lati destro e sinistro nella parte inferiore del nido d'ape.

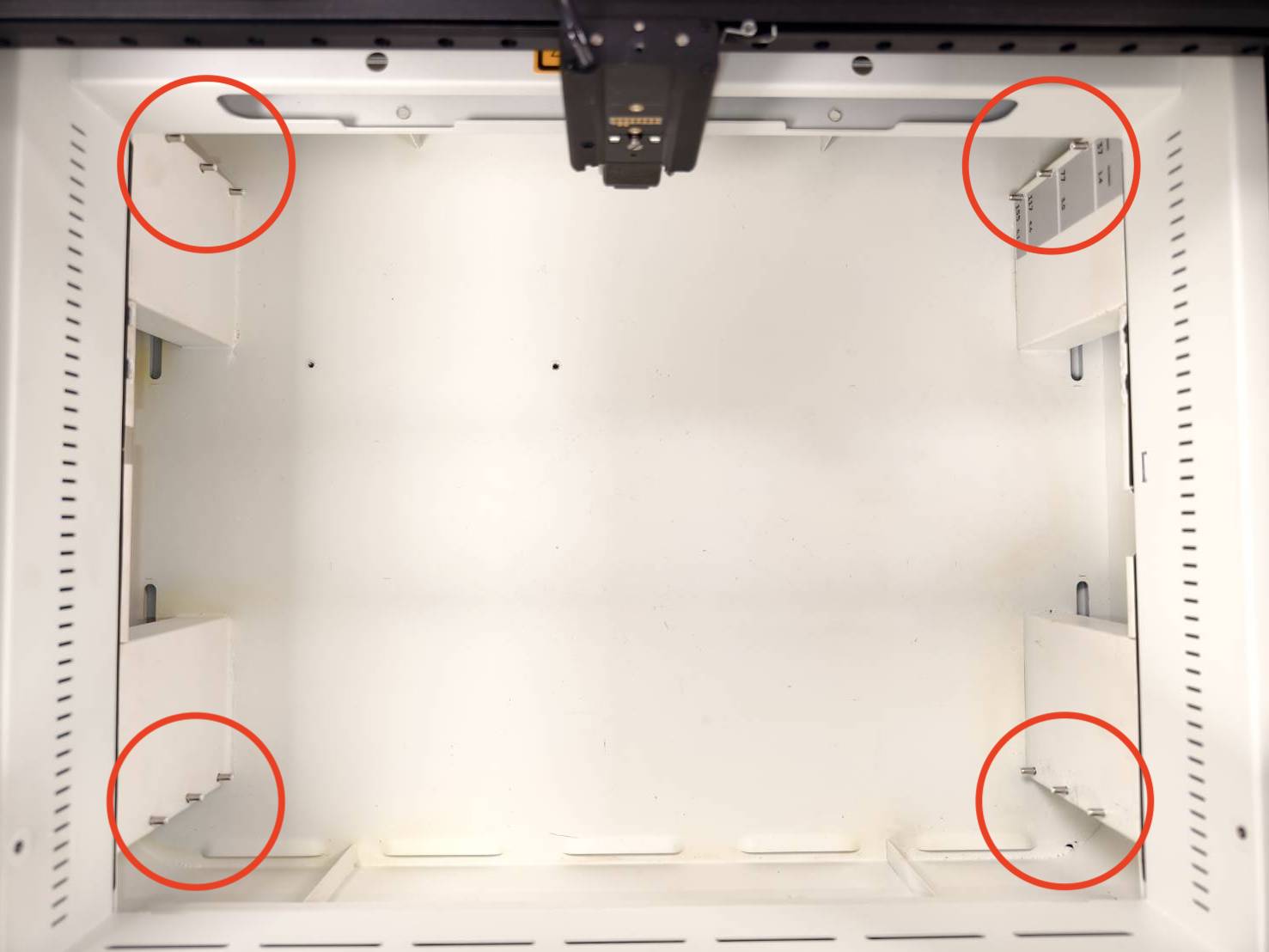

Ci sono 12 perni nella base su cui si poserà il nido d'ape.
Perni
Passo 3
Inserire il nido d'ape con il lato della staffa più lungo all'interno della macchina.
Posizionare prima la staffa più lunga sui perni, quindi tirarla in modo che le aperture posteriori si posino sui perni posteriori.
Passo 4
Per rimuovere il nido d'ape, spingere e sollevare il lato posteriore in modo da poterlo estrarre.
Passo 5
Per cambiare livello, spingere e sollevare il lato posteriore e il lato anteriore fino a quando l'honeycomb è più alto dei perni in modo che possa appoggiarsi su di essi.
Passo 6
C'è un'indicazione dell'altezza dell'oggetto nell'angolo in alto a destra. Questo suggerisce l'altezza massima dell'oggetto in ogni strato o livello, ma si noti che questa indicazione non si applica quando si utilizza un rotante.
Spiegazione
| Strato | Foto |
Intervallo di altezza |

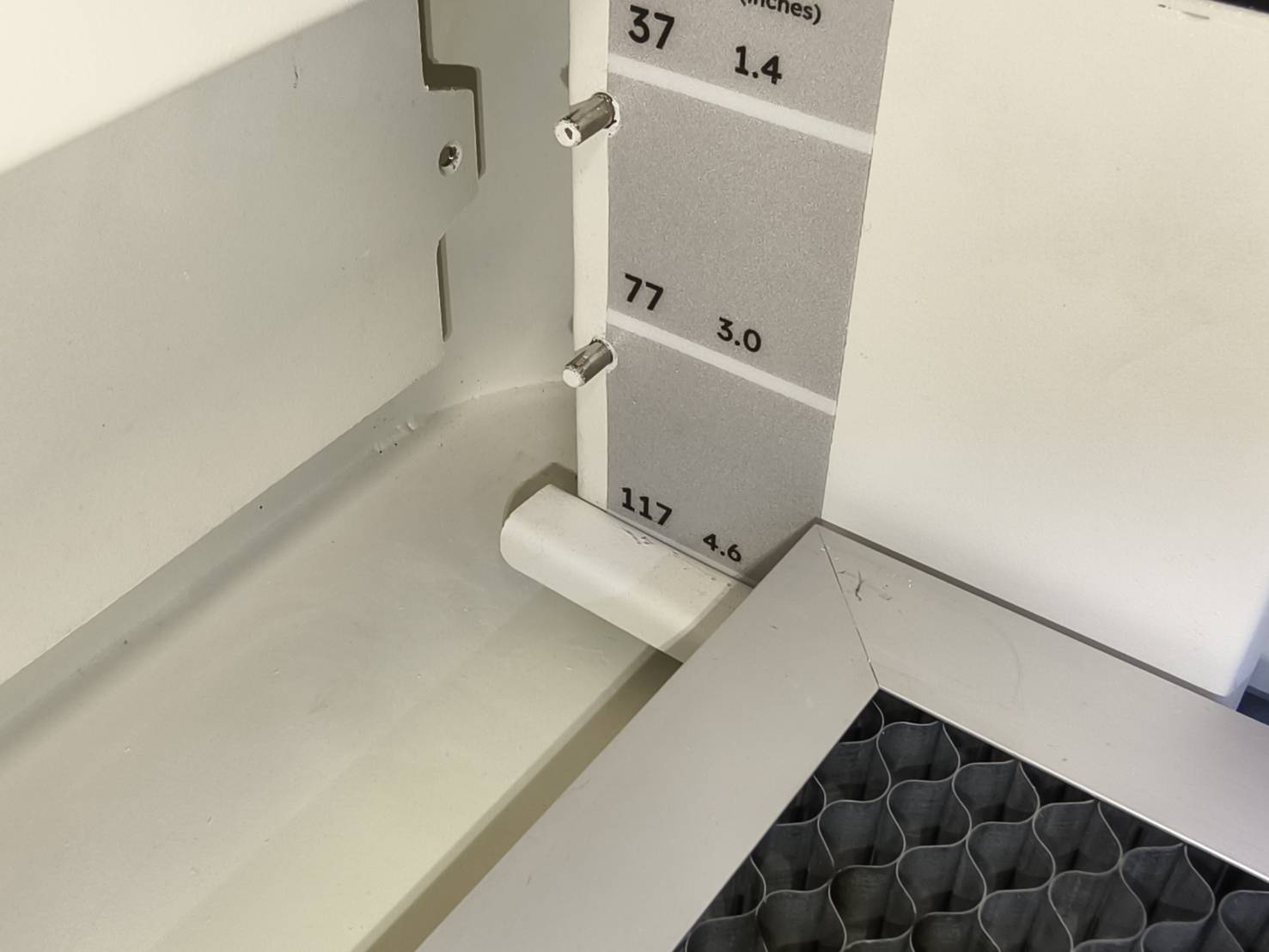

| 37mm / 1.4 pollici | 0 mm - 37 mm | |

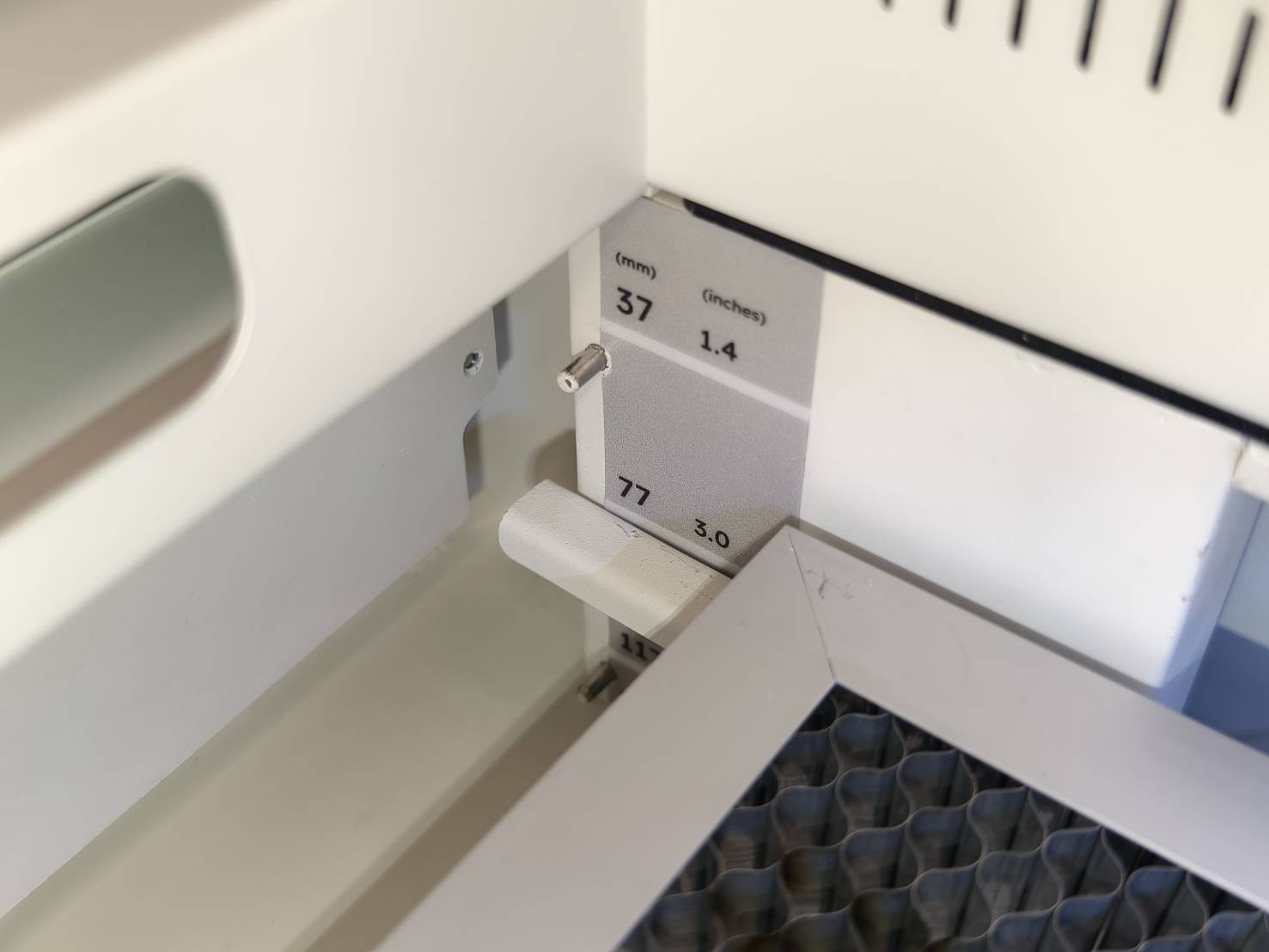

| 77mm / 3.0 pollici |
37 mm - 77 mm |
|

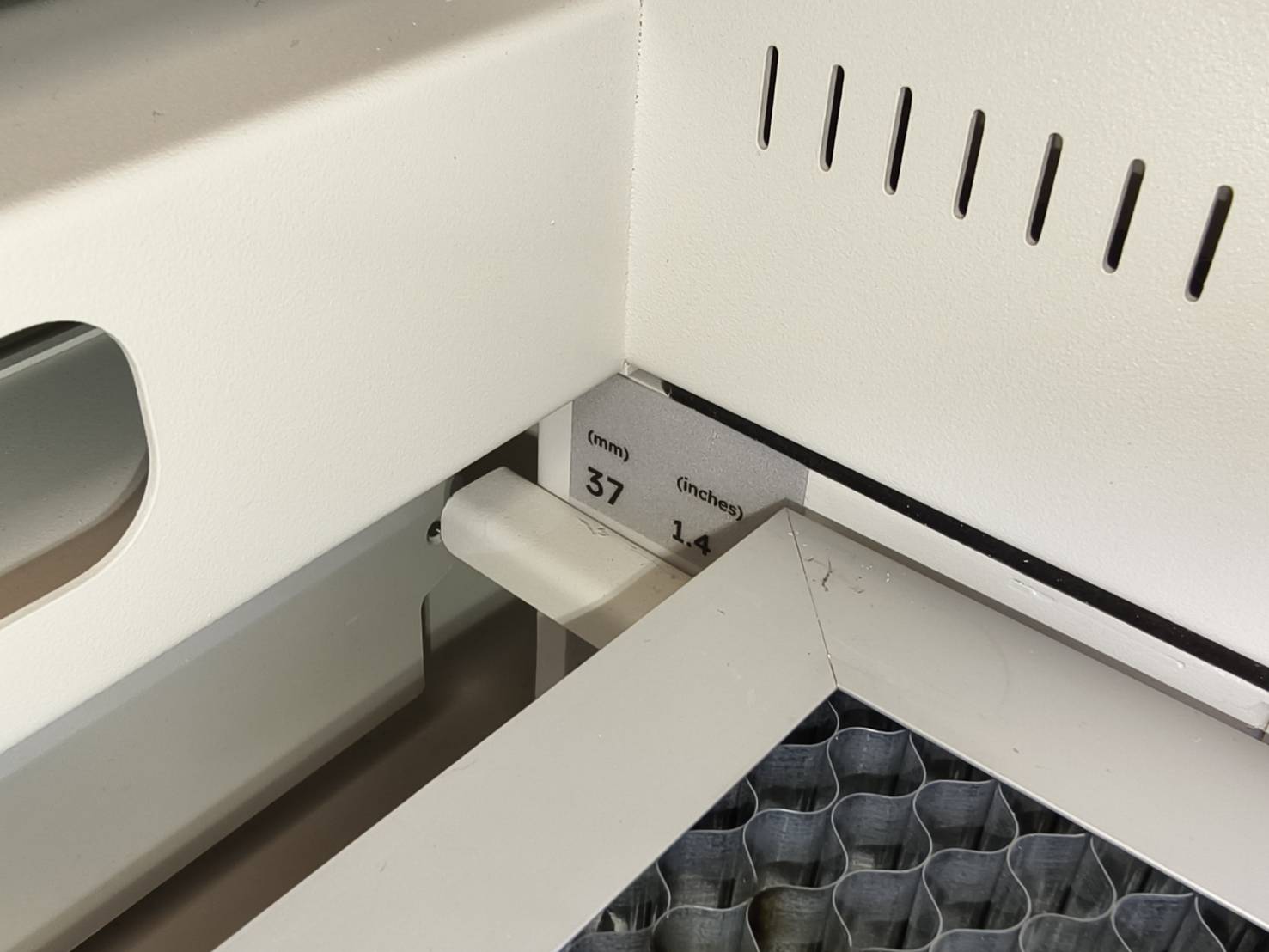

| 117mm / 4.6 pollici | 77 mm - 117 mm 117 mm |
|

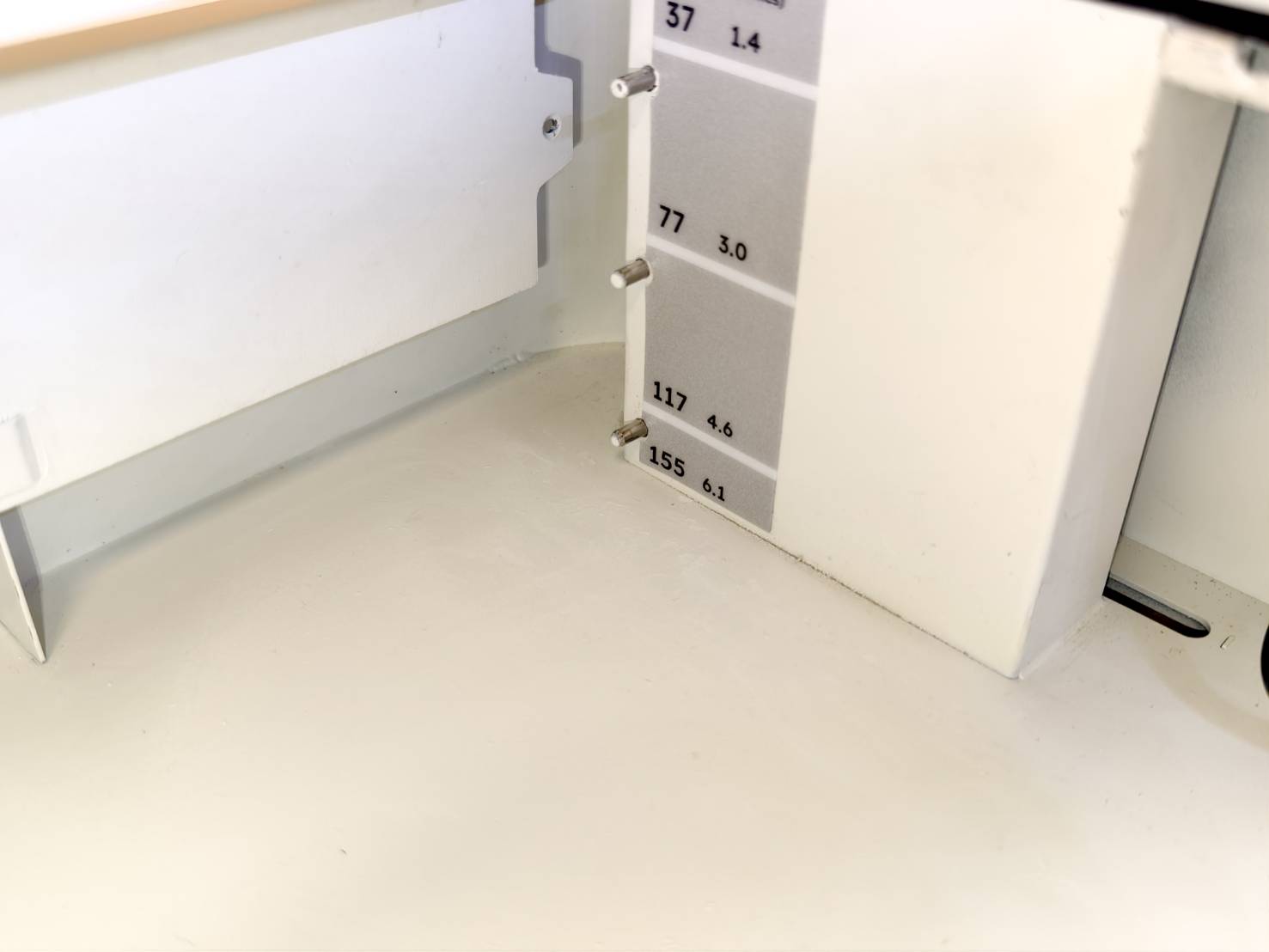

| 155 mm / 6.1 pollici |
117 mm - 155 mm |
