Descrizione
Questo articolo fornisce una guida completa e dettagliata per l'installazione della Base di Estensione Ador e del Rotary 2.0. Si prega di seguire attentamente le istruzioni di seguito per il processo di installazione.
Disimballaggio

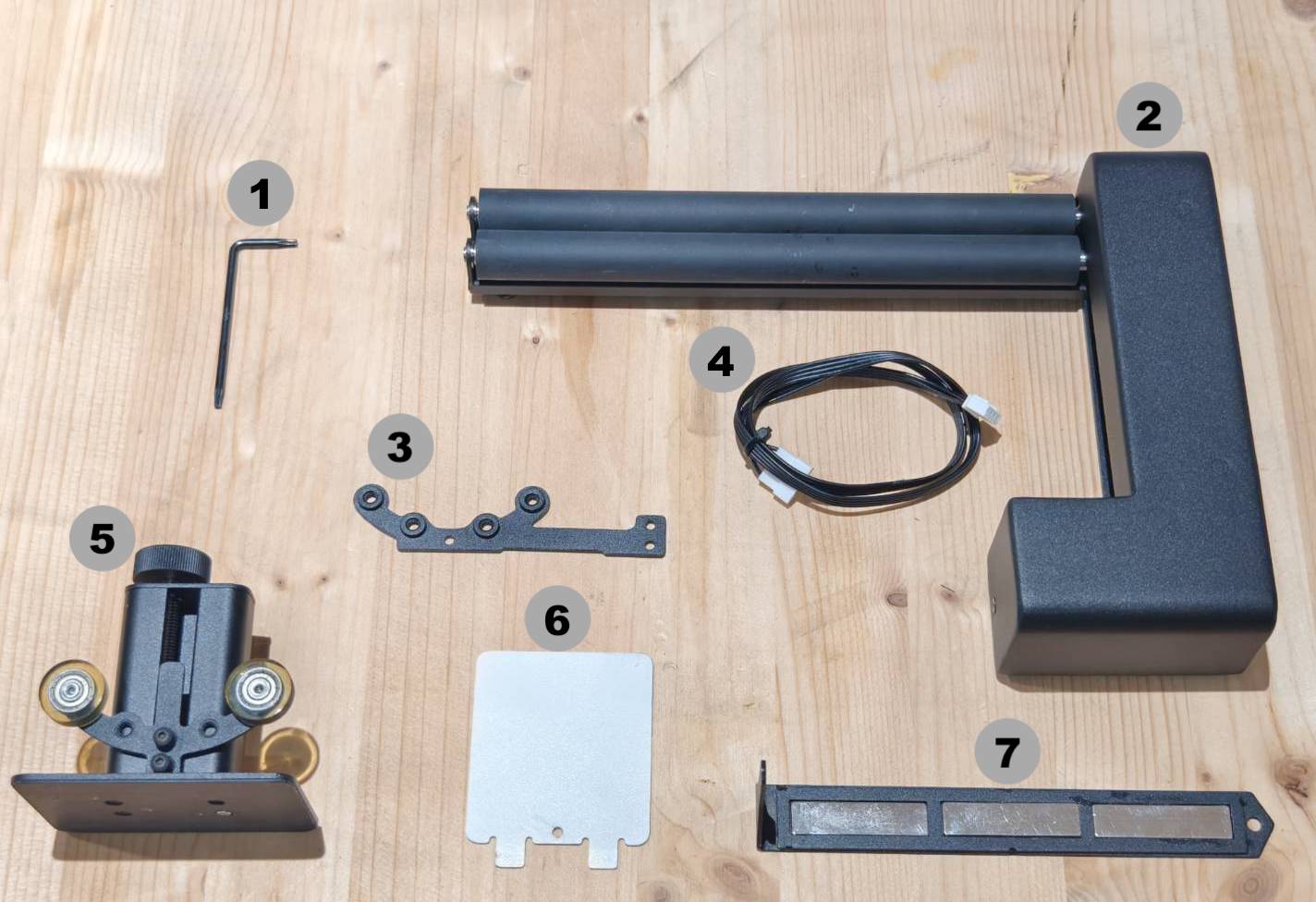

| # | Articolo | Q.tà |
| 1 | Chiave a brugola (2mm) | 1pz |
| 2 | FLUX Rotary 2.0 | 1pz |
| 3 | Staffa di Estensione | 1pz |
| 4 | Cavo di Connessione 7-pin a 6-pin | 1pz |
| 5 | Modulo di Supporto | 1pz |
| 6 | Piastra Pre-spray (Per Uso con Modulo di Stampa) | 1pz |
| 7 | Staffa Limite | 1pz |
Passo 1
Rimuovere il modulo laser o di stampa se ne è stato installato uno.
Passo 2
Rimuovere la base in metallo di Ador.
Svitare queste due viti per rimuovere la base in metallo.
Rimuovere la base in metallo sollevando leggermente la macchina ed estraendo direttamente la base.
Passo 3
Disimballare la base di estensione e rimuovere il piano a nido d'ape.

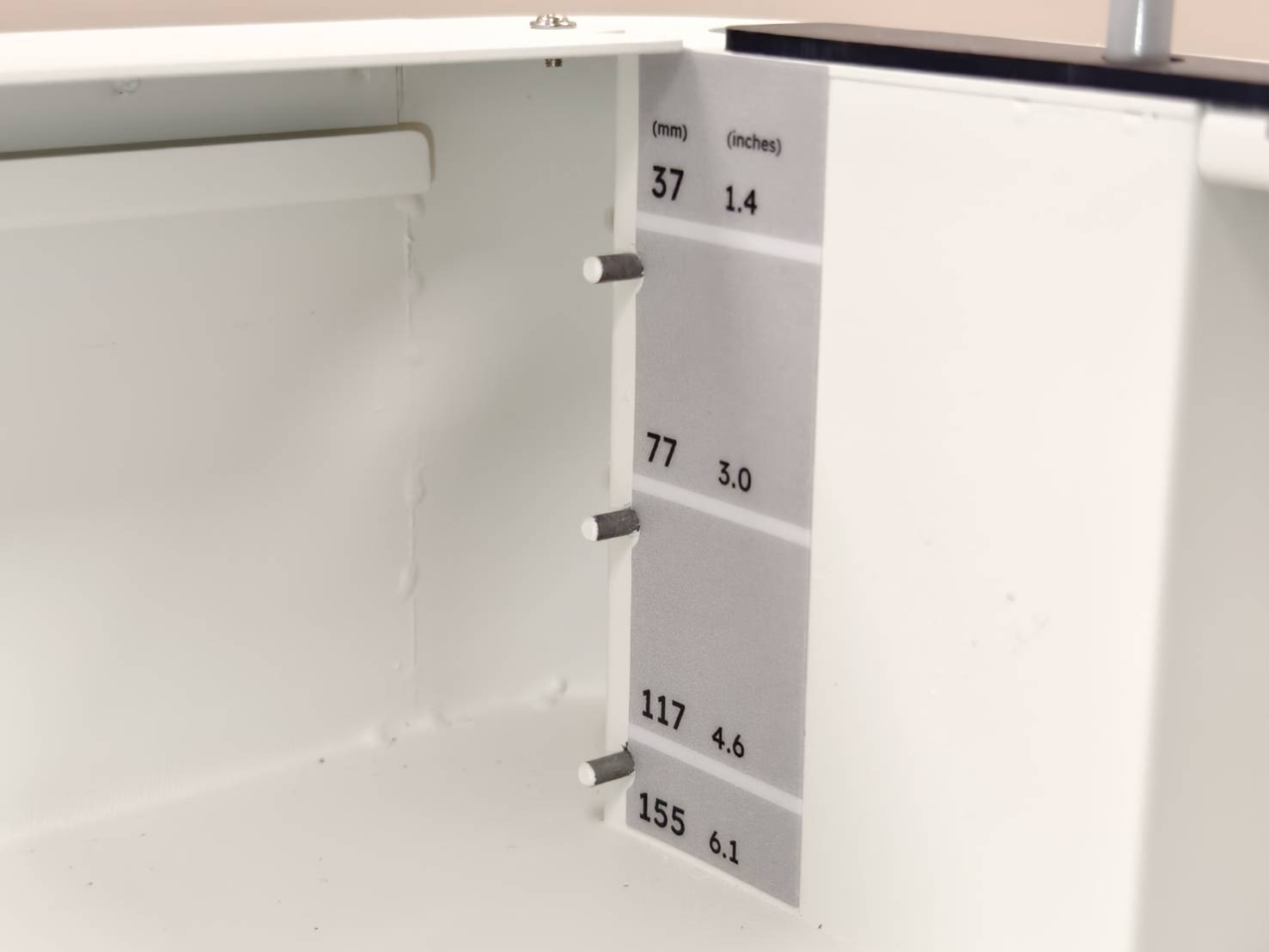

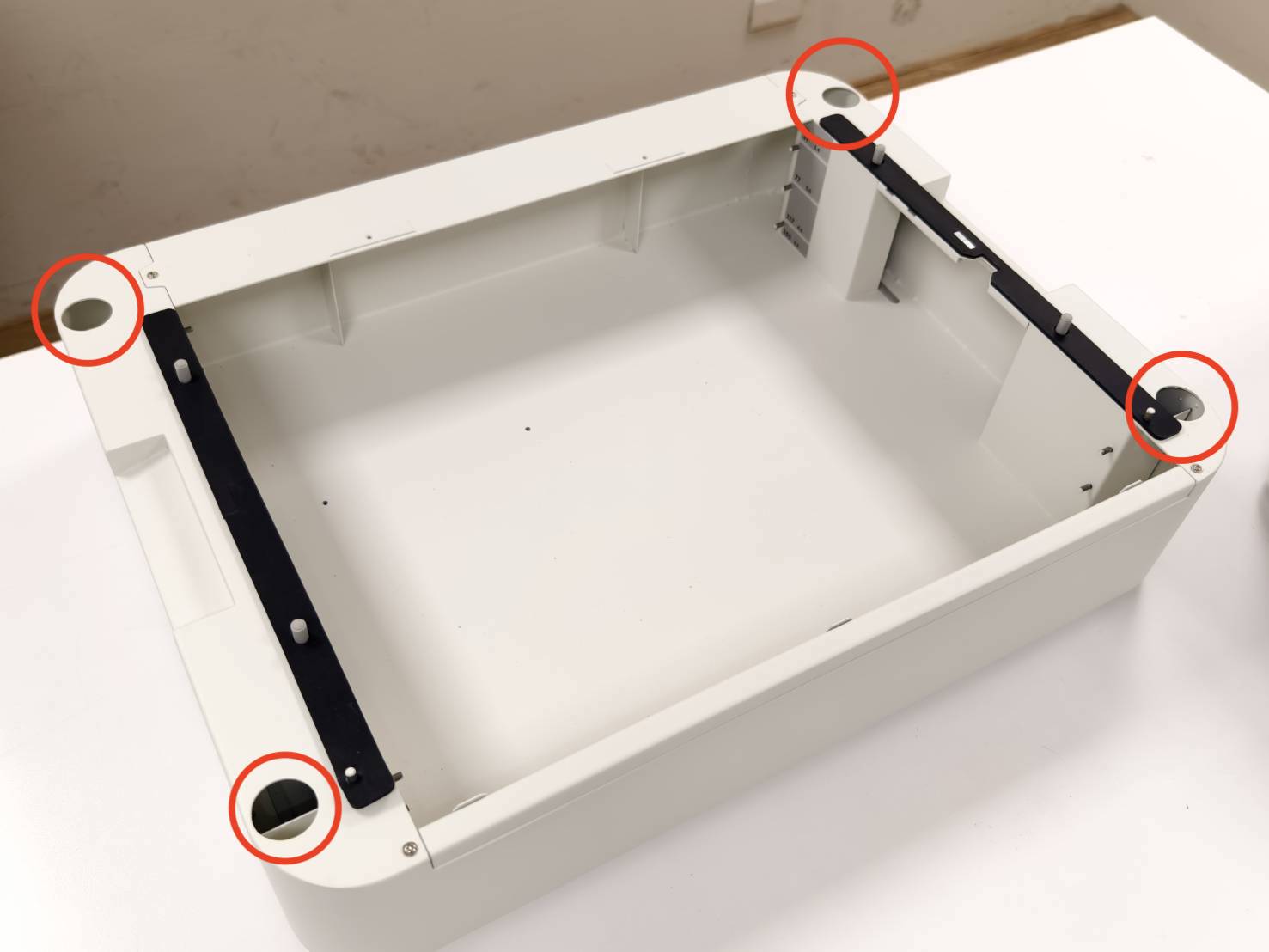

Individuare l'indicazione dell'altezza dell'oggetto cerchiata in rosso. Posizionare l'intera base di estensione su una superficie piana in modo che, quando ci si trova di fronte alla base, l'indicazione dell'altezza dell'oggetto si trovi sul lato destro.
Passo 4
Sollevare la macchina e cercare di inserire i piedini in gomma di Ador nelle quattro aperture per assemblare la macchina e la base di estensione. Assicurarsi che il lato sinistro della macchina si trovi sullo stesso lato della scheda di controllo della base.
| Versione Passthrough (Non disponibile in UE) | Versione Non-Passthrough |
Passo 5

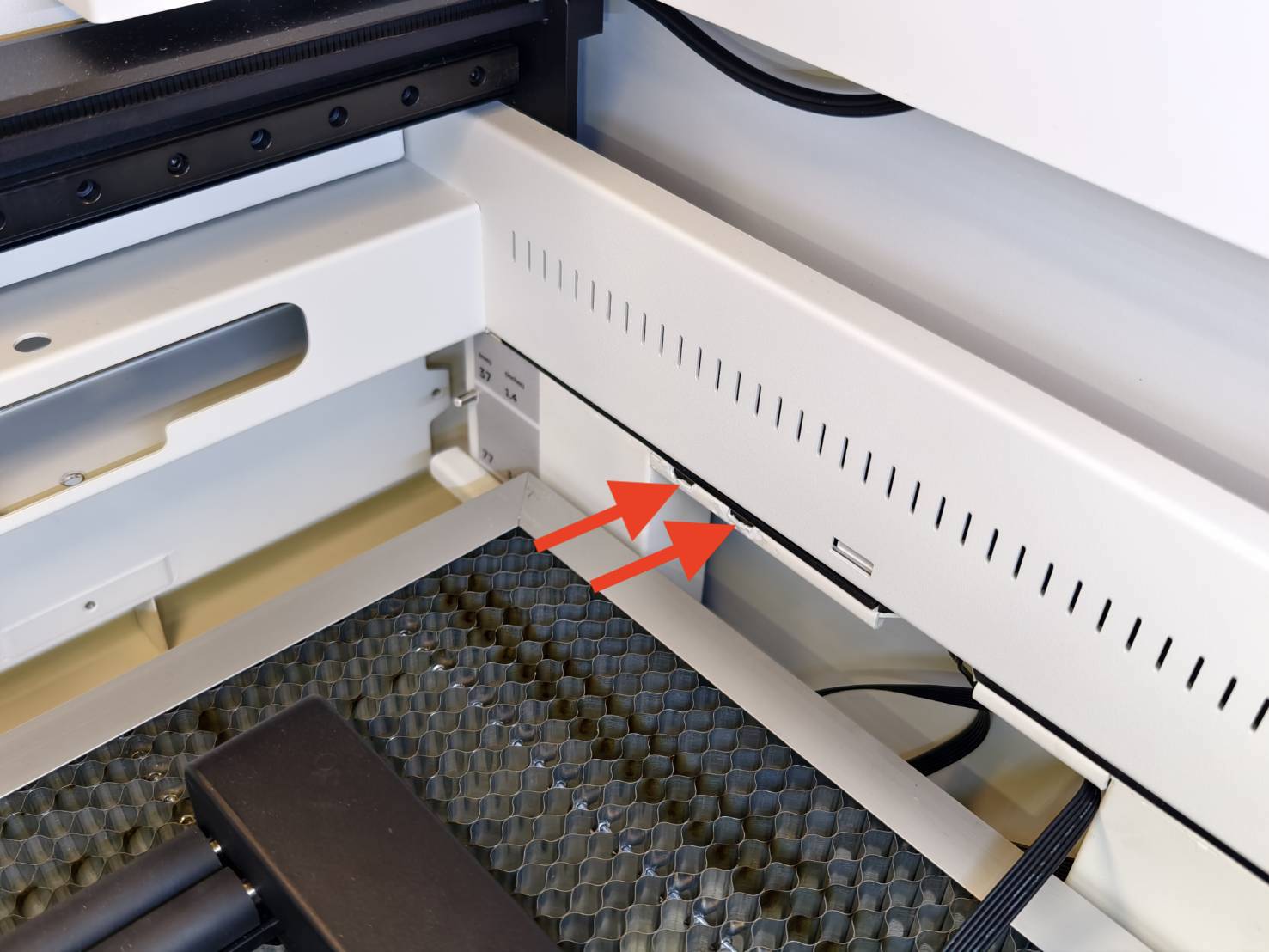

Trovare il cavo dalla scatola e inserire il lato a 7 pin del cavo sul lato destro nella macchina. La presa del cavo sulla macchina si trova tra la parte superiore della base e la parte inferiore della macchina.
- Trovare il lato a 7 pin del cavo dalla scatola. (Il pin centrale sarà vuoto.)
- Trovare la presa del cavo sul lato destro della macchina. Si consiglia vivamente l'uso di uno specchio.
- Inserire il cavo e assicurarsi che la direzione del cavo sia corretta.
- Inserire temporaneamente il resto del cavo nello spazio.
Passo 5

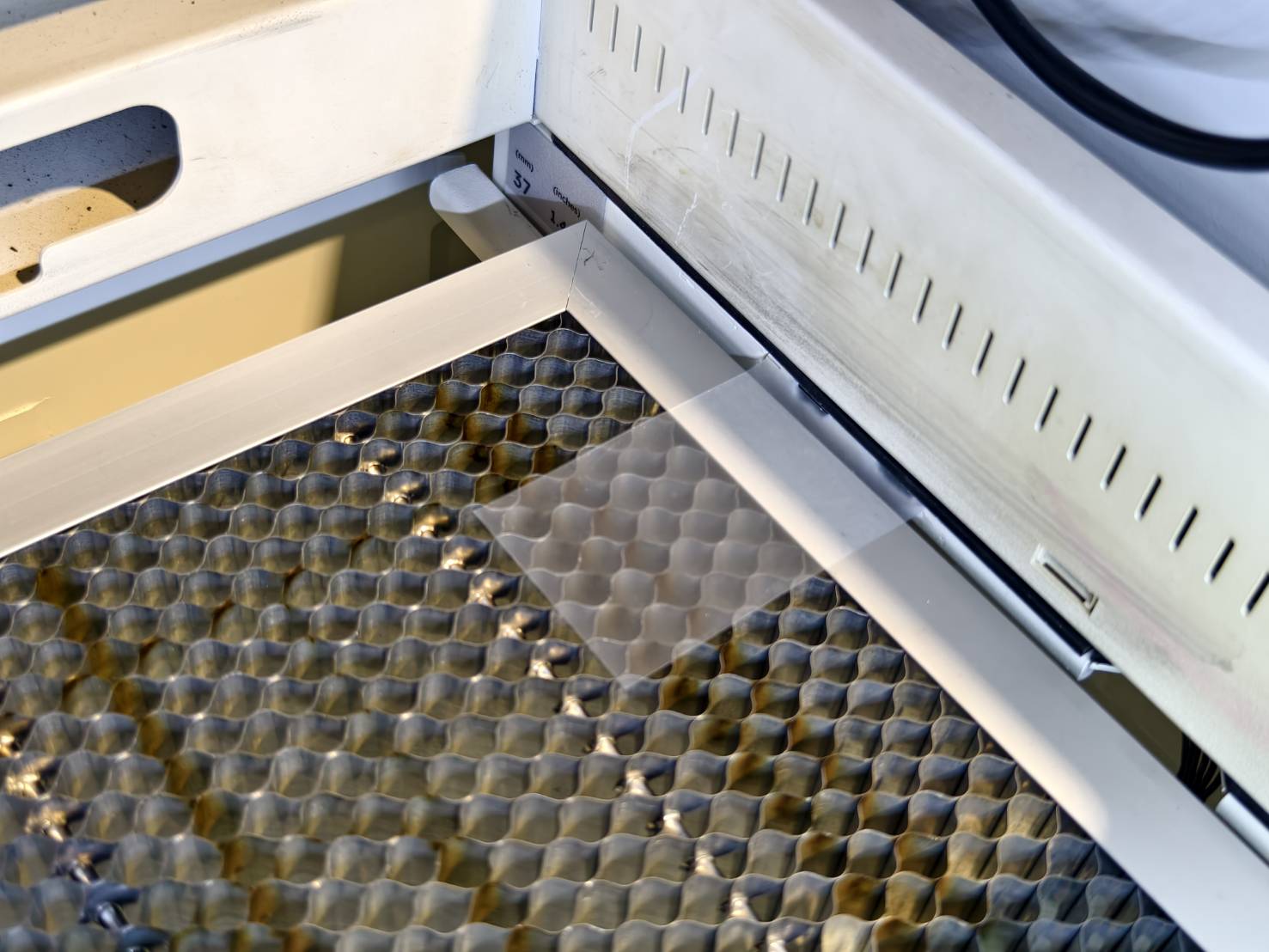

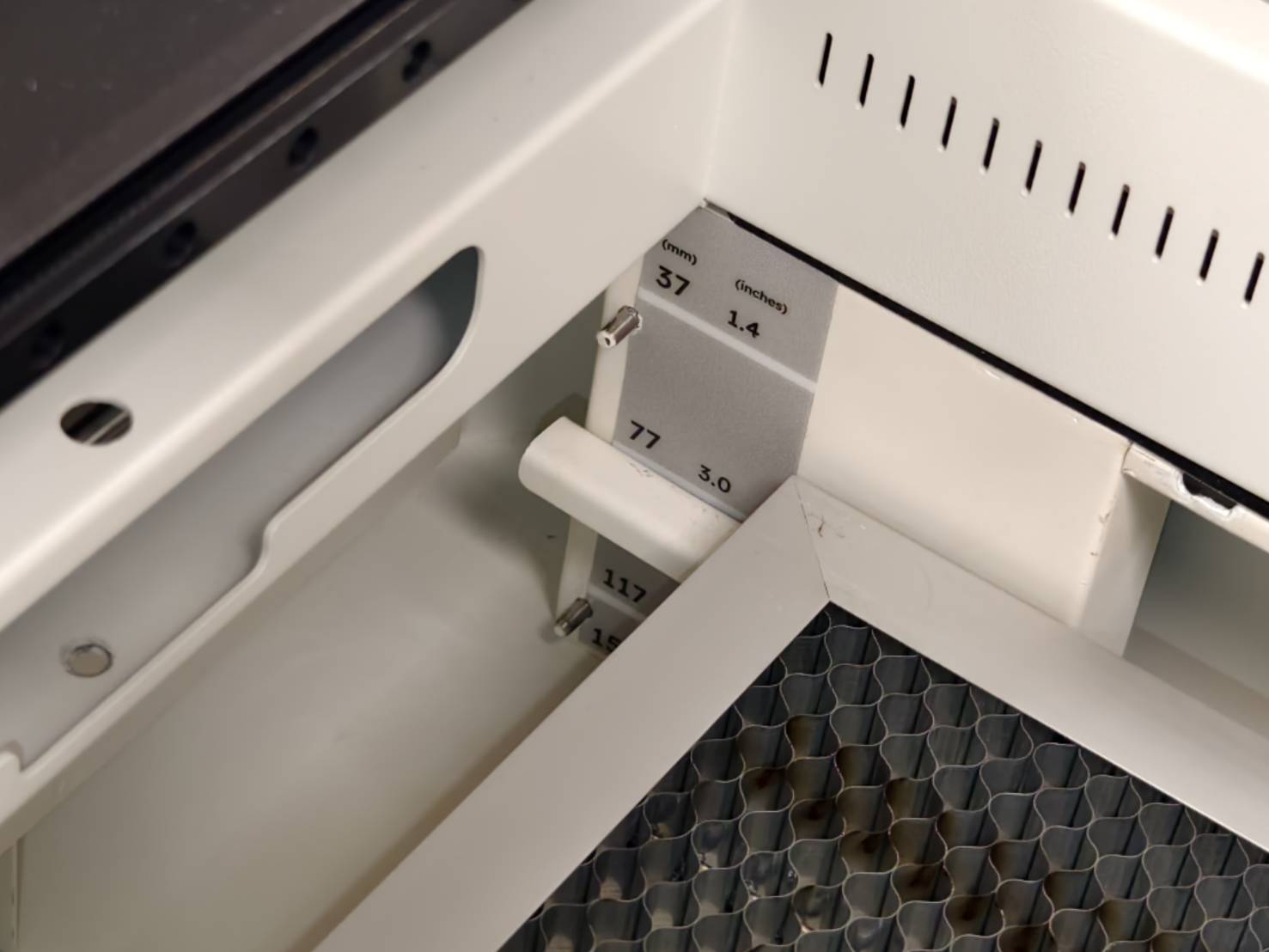

Installare il nido d'ape nello strato intermedio.
Lo strato intermedio solitamente copre un'ampia gamma di dimensioni degli oggetti. Tuttavia, lo strato può essere modificato liberamente in base alle dimensioni effettive dell'oggetto.
- L'intervallo di dimensioni disponibile per l'oggetto è compreso tra 3 mm e 140 mm.
- Per oggetti di dimensioni comprese tra 3 mm e 5 mm, la funzione di messa a fuoco automatica non è disponibile. È necessaria la messa a fuoco manuale.
Si prega di fare riferimento al link sottostante per imparare come installare correttamente il nido d'ape.
Ador - Installazione del nido d'ape
Passaggio 6

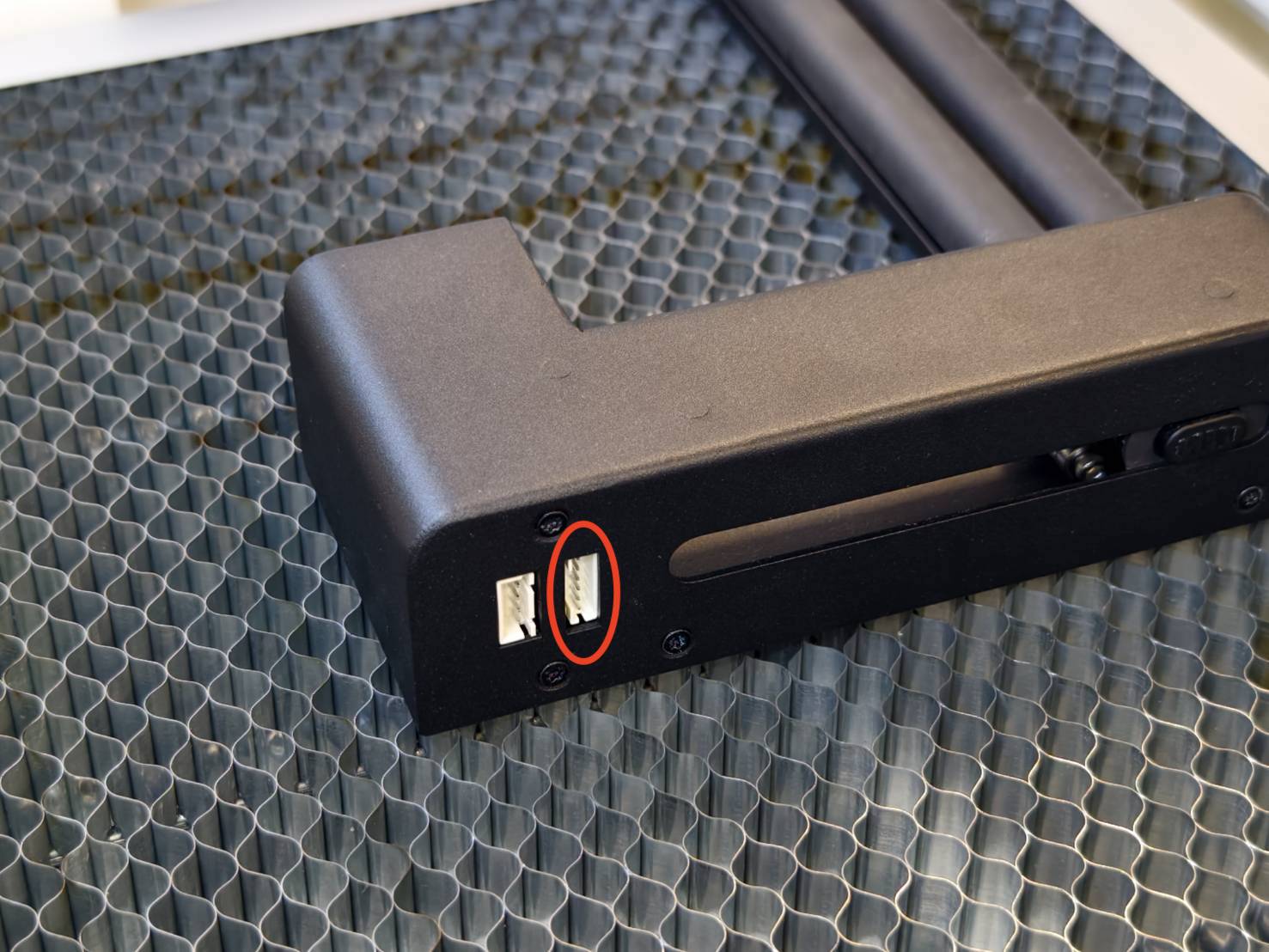

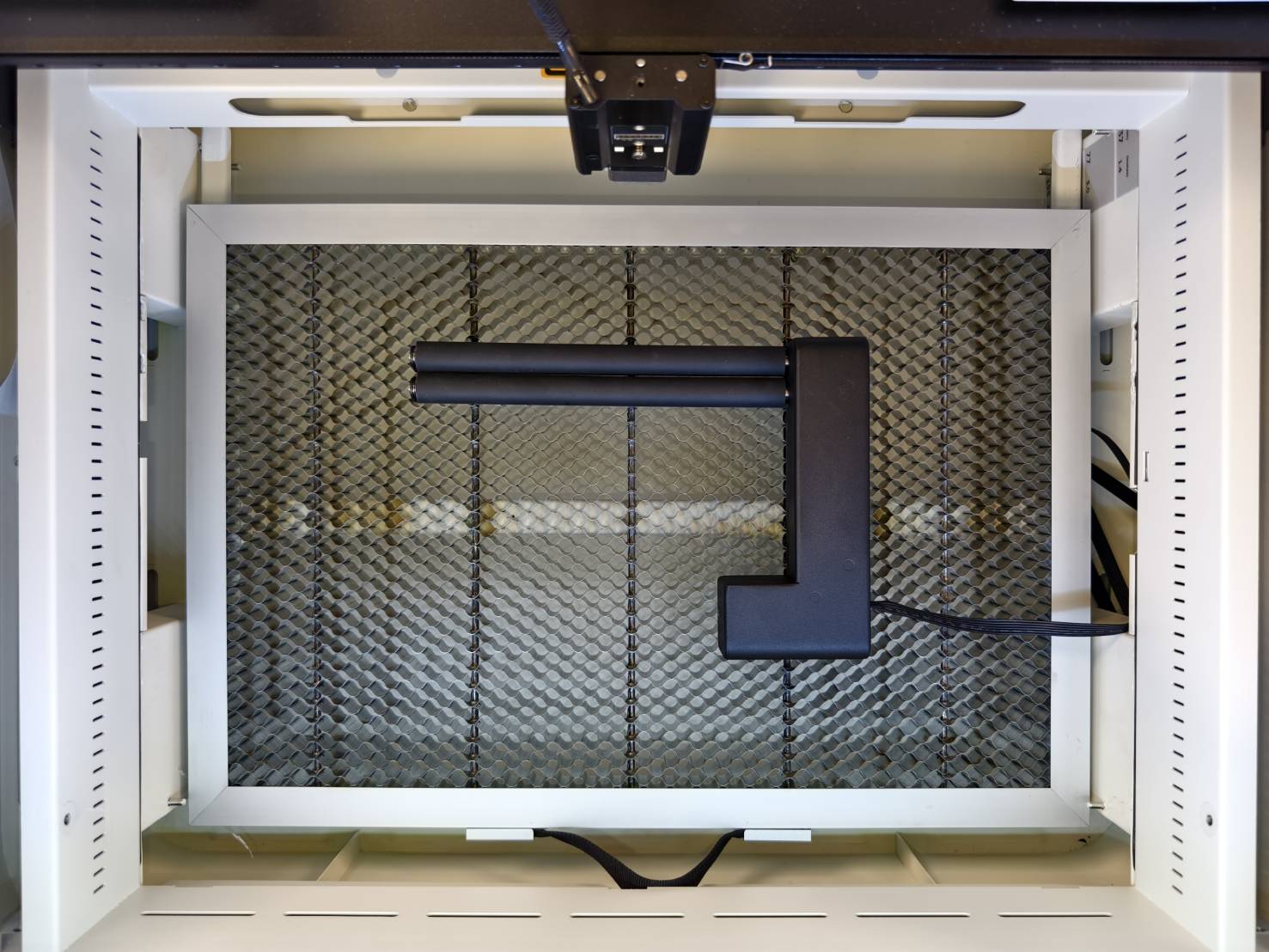

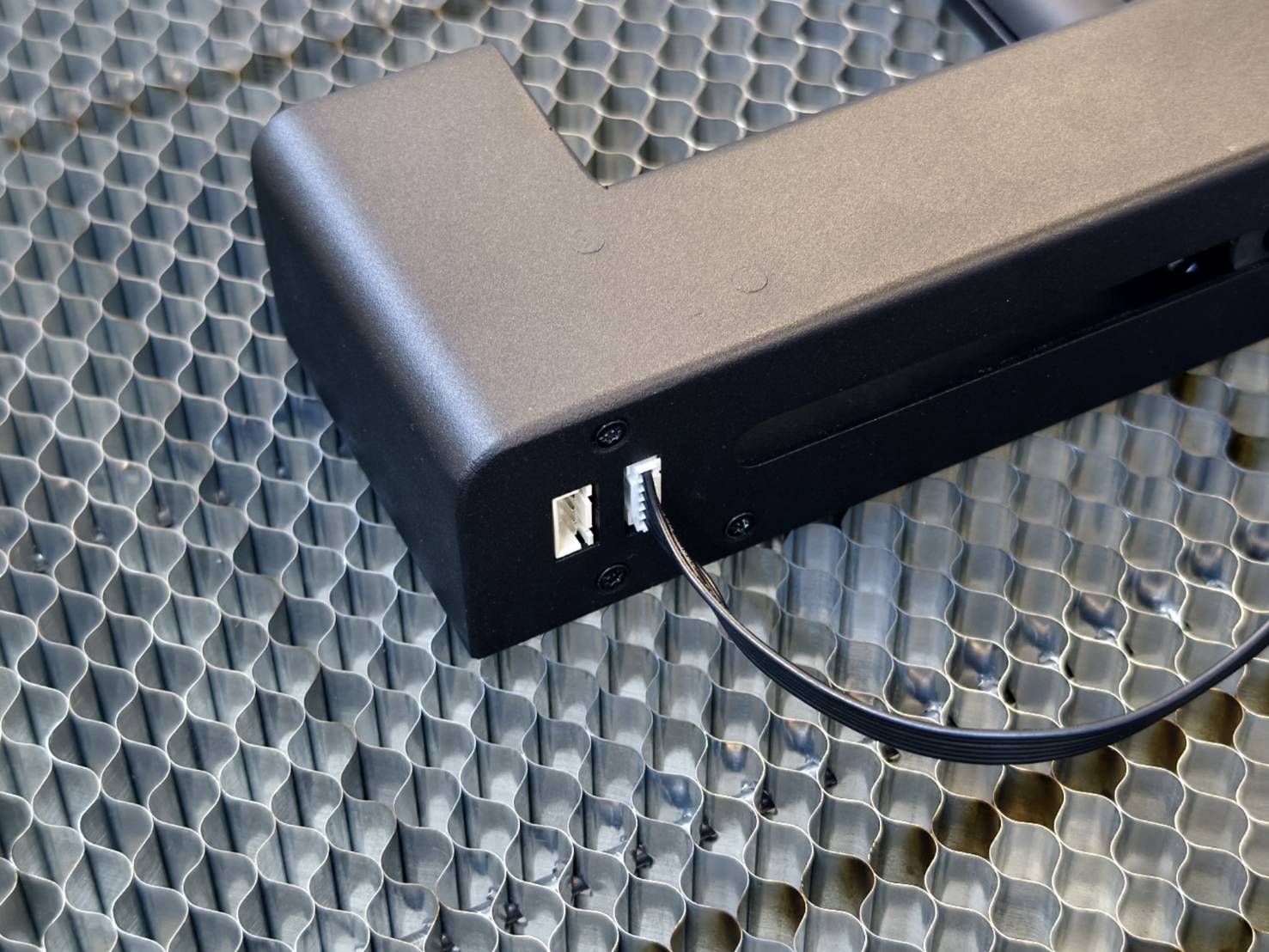

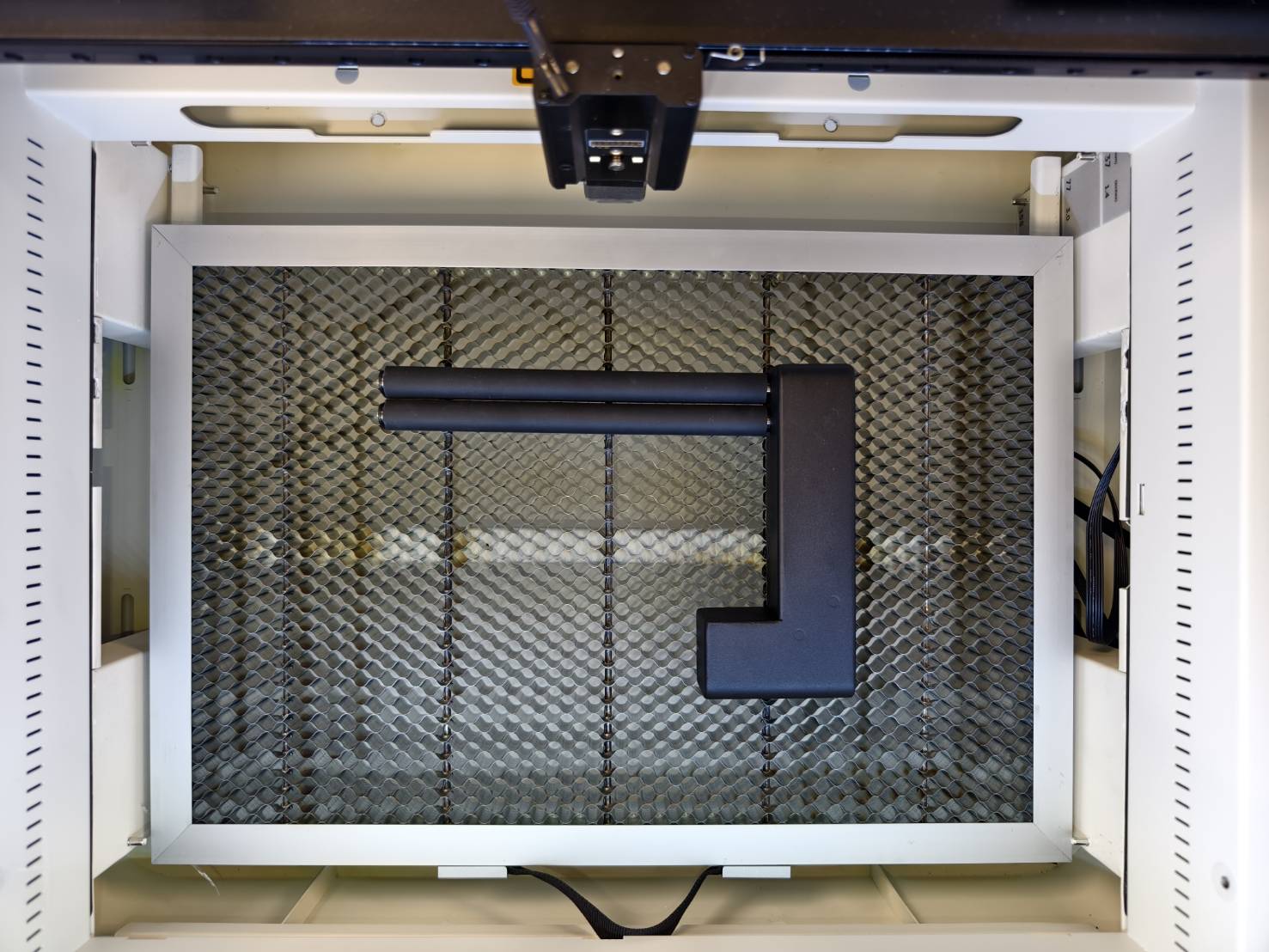

Posizionare il rotante nella macchina e inserire il cavo nel rotante.
Passaggio 6.1
(Saltare al Passaggio 7 se non si utilizza il modulo di stampa.)

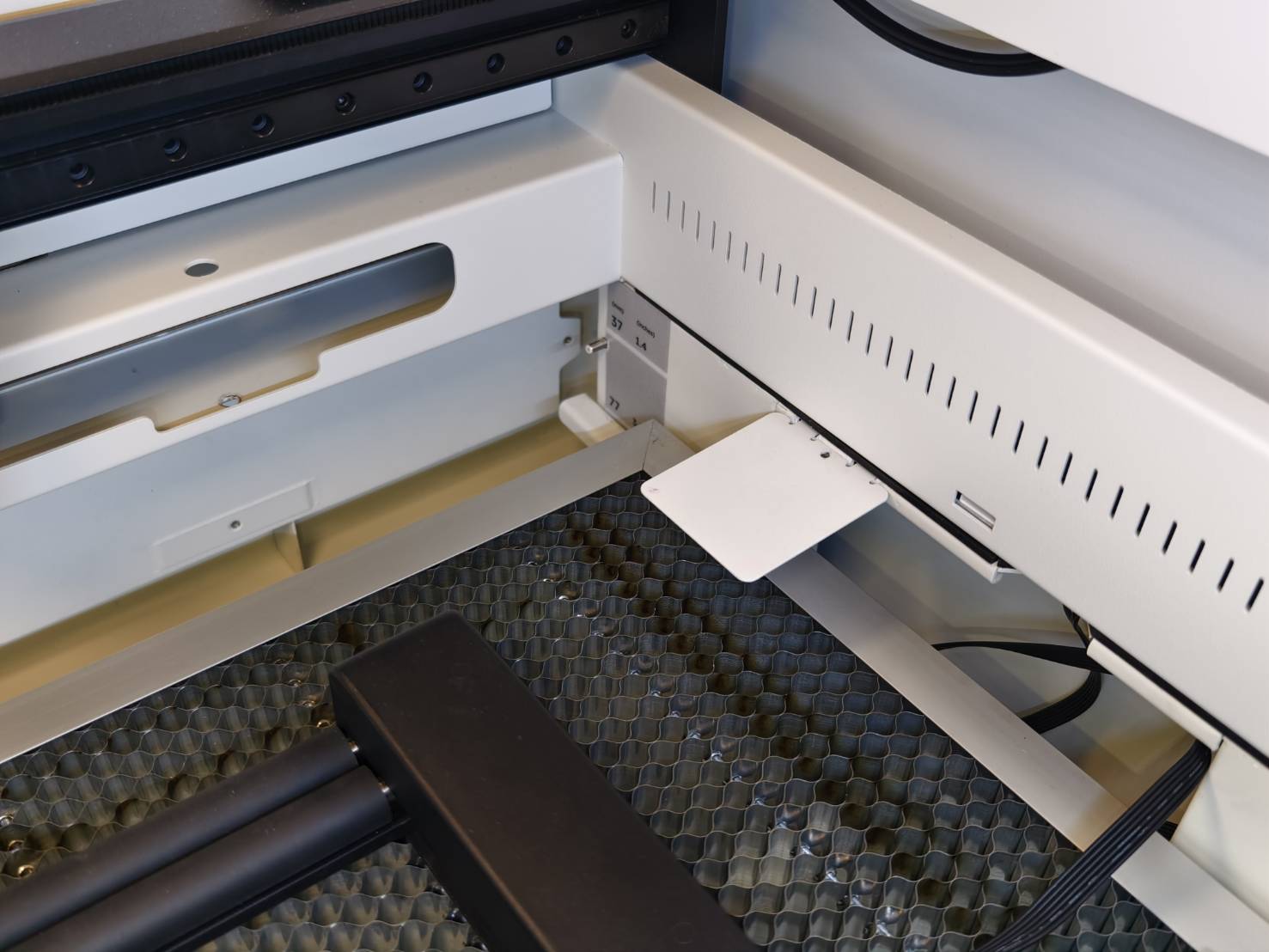

Estrarre la piattaforma di pre-spray dalla scatola e inserirla lateralmente. Questa piastra è progettata esclusivamente per il modulo di stampa di Ador. Come suggerisce il nome, sarà l'area di pre-spray quando si utilizza il modulo di stampa con il rotante. Posizionare l'adesivo di innesco sulla piastra per catturare il pre-spray.
Passaggio 6.2

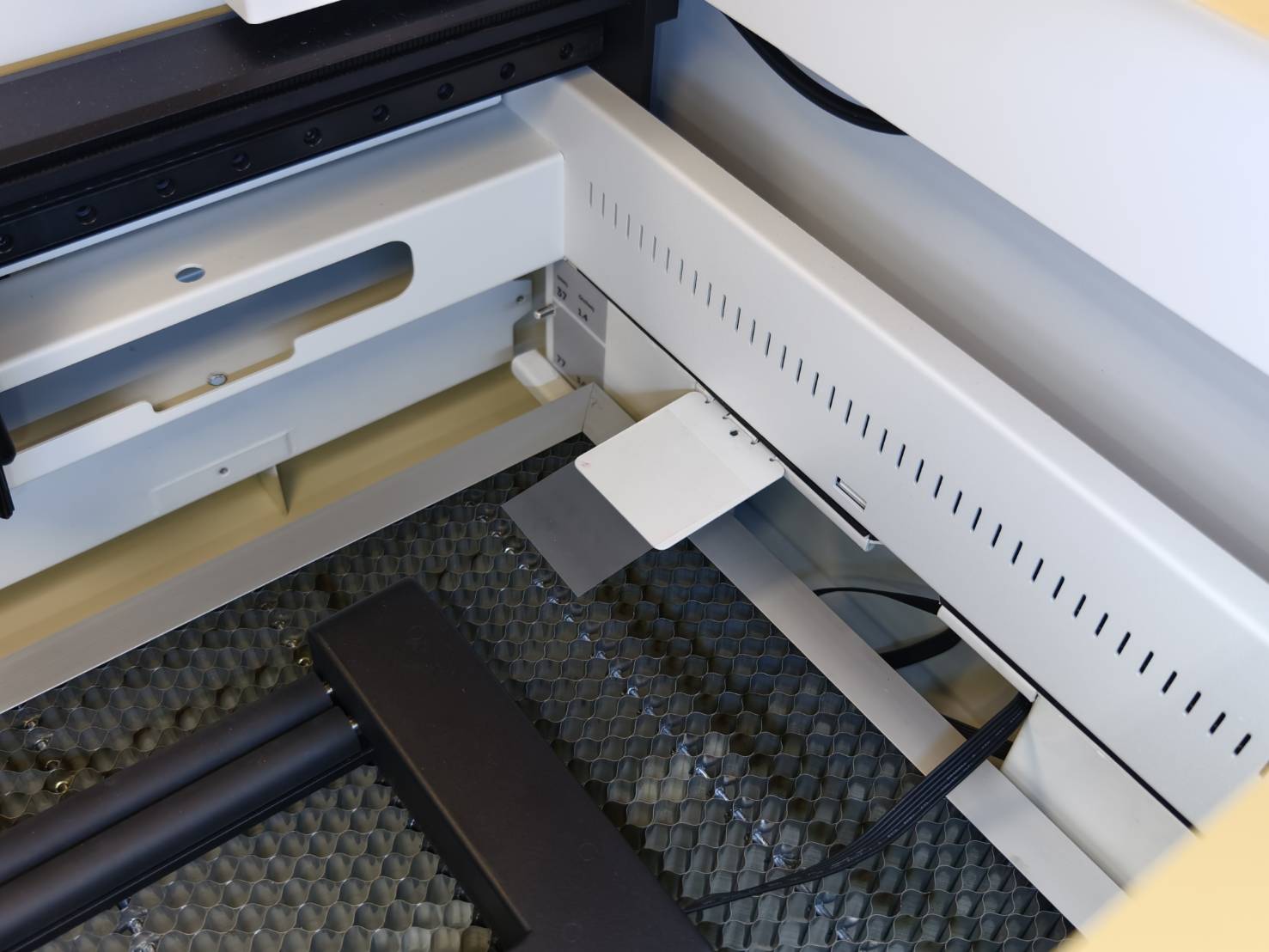

Se il nido d'ape si trova nello strato superiore di 37mm / 1.4 pollici, la piastra di pre-spray non deve essere installata. Posizionare direttamente l'adesivo di innesco attorno alle due aperture.
Passaggio 7
L'installazione hardware per la base di estensione Ador e il Rotary 2.0 è stata completata con successo.
A seconda del modulo che si utilizzerà, fare riferimento ai seguenti link per iniziare a sperimentare con il modulo rotante.
