Descrizione
Questo articolo ti aiuterà a familiarizzare con il mandrino rotante prima di iniziare il tuo primo lavoro. Fornisce una guida completa e spiegazioni per ogni componente, e illustra anche i metodi per afferrare diversi oggetti. Si prega di seguire il contenuto sottostante per i dettagli.
Indice
|

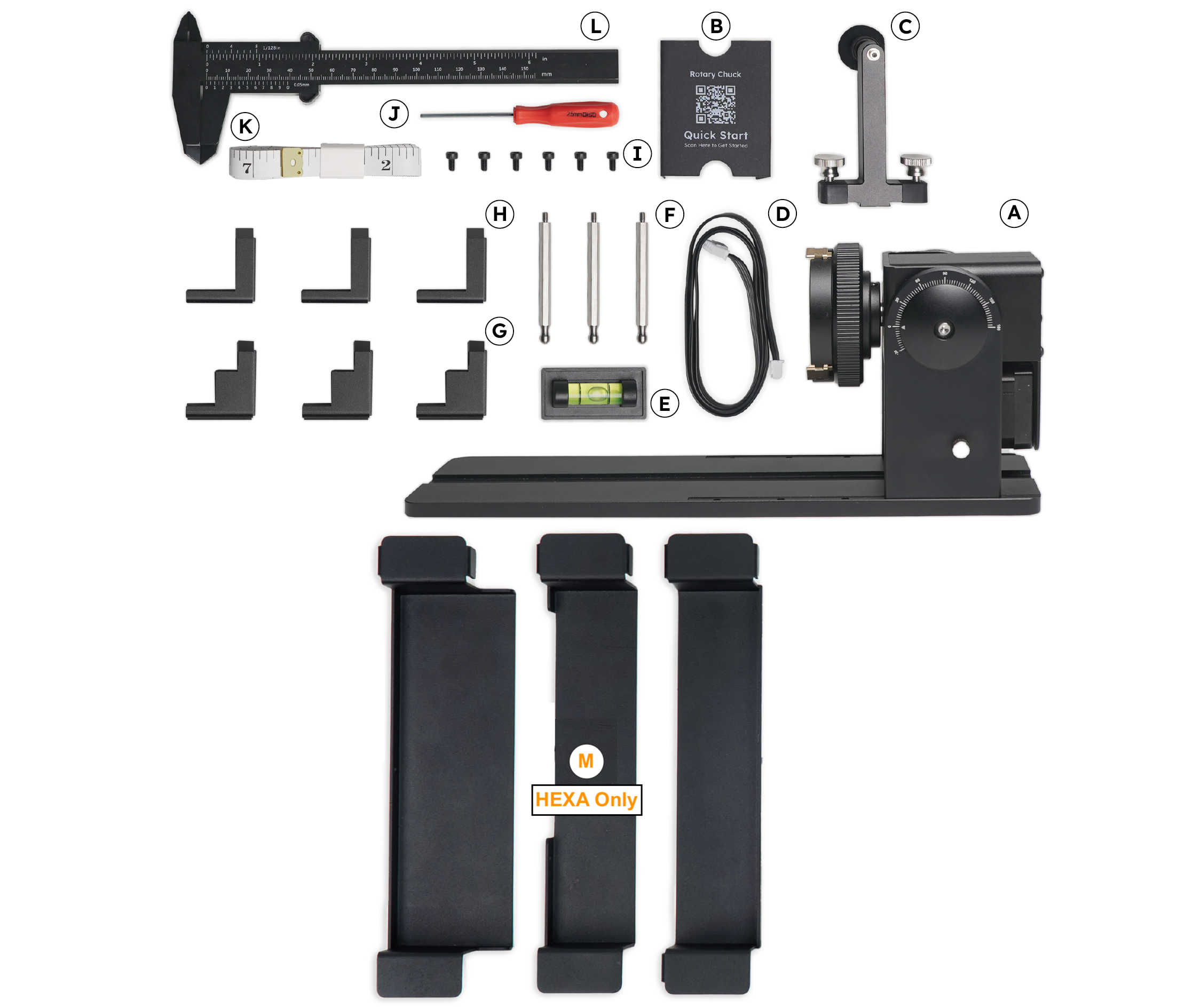

1. Disimballaggio
| # | Descrizione dell'articolo | Q.tà |
| A |
FLUX Chuck Rotary Add-on (Corpo principale dell'accessorio rotante.) |
1 pz |
| B |
Codice QR della guida rapida (Corpo principale dell'accessorio rotante.) |
1 pz |
| C |
Set supporto posteriore (Supporto x 1 pz + Viti a testa zigrinata x 2 pz) |
1 set |
| D |
Cavo di collegamento |
1 pz |
| E |
Mini livella (La livella a bolla è uno strumento per livellare l'oggetto prima di iniziare un lavoro, garantendo una messa a fuoco perfetta sulla superficie dell'oggetto.) |
3pz |
| F |
Ganascia Esagonale (Le ganasce verranno installate sul dispositivo rotante per afferrare saldamente l'oggetto. Le Ganasce Esagonali sono specificamente utilizzate per oggetti di dimensioni ridotte. Consultare la Guida all'Installazione) |
3pz |
| G |
Ganascia a Gradini (Le ganasce verranno installate sul dispositivo rotante per afferrare saldamente l'oggetto. Le Ganasce a Gradini sono specificamente utilizzate per oggetti di dimensioni standard. Consultare la Guida all'Installazione) |
3pz |
| H |
Ganascia a L (Le ganasce verranno installate sul dispositivo rotante per afferrare saldamente l'oggetto. Le Ganasce a L sono specificamente utilizzate per oggetti di grandi dimensioni. Consultare la Guida all'Installazione.) |
6pz |
| I |
Vite Esagonale M3 (2,5 mm) (Le viti esagonali verranno utilizzate per fissare le ganasce sul dispositivo rotante menzionato sopra.) |
1 pz |
| J |
Cacciavite Esagonale (2,5 mm) (Questo utensile viene utilizzato per assemblare o smontare le parti del dispositivo rotante.) |
1 pz |
| K |
Righello flessibile |
1 pz |
| L |
Calibro (Il calibro misura le dimensioni dell'oggetto, che devono essere inserite nel software prima di iniziare un'operazione.) |
1 pz |
| M |
Supporti rotanti HEXA (Questi supporti metallici sono forniti solo con HEXA e saranno utilizzati esclusivamente con esso. Le istruzioni per i supporti saranno trattate nella pagina dedicata a HEXA.) |
3pz |

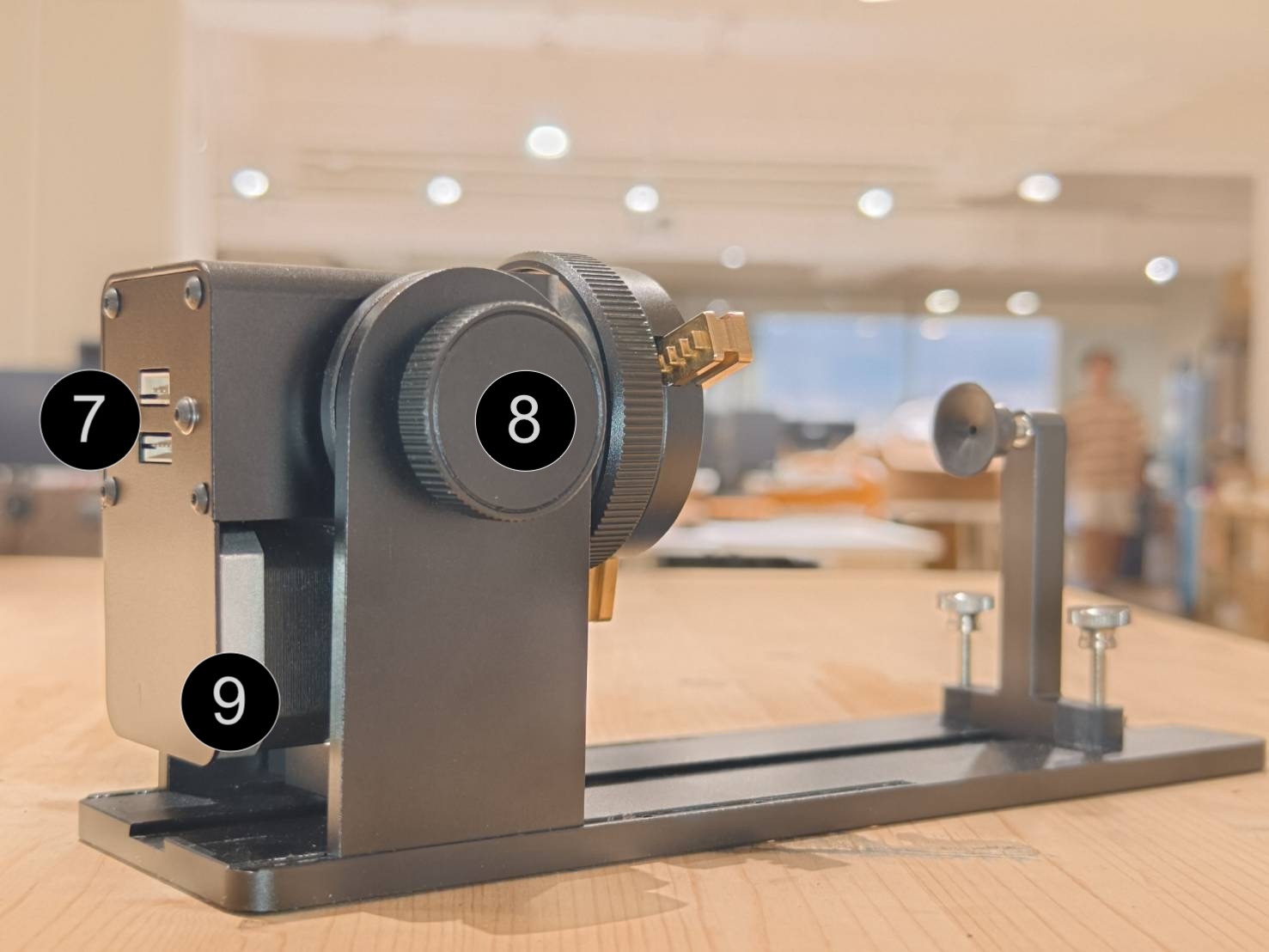

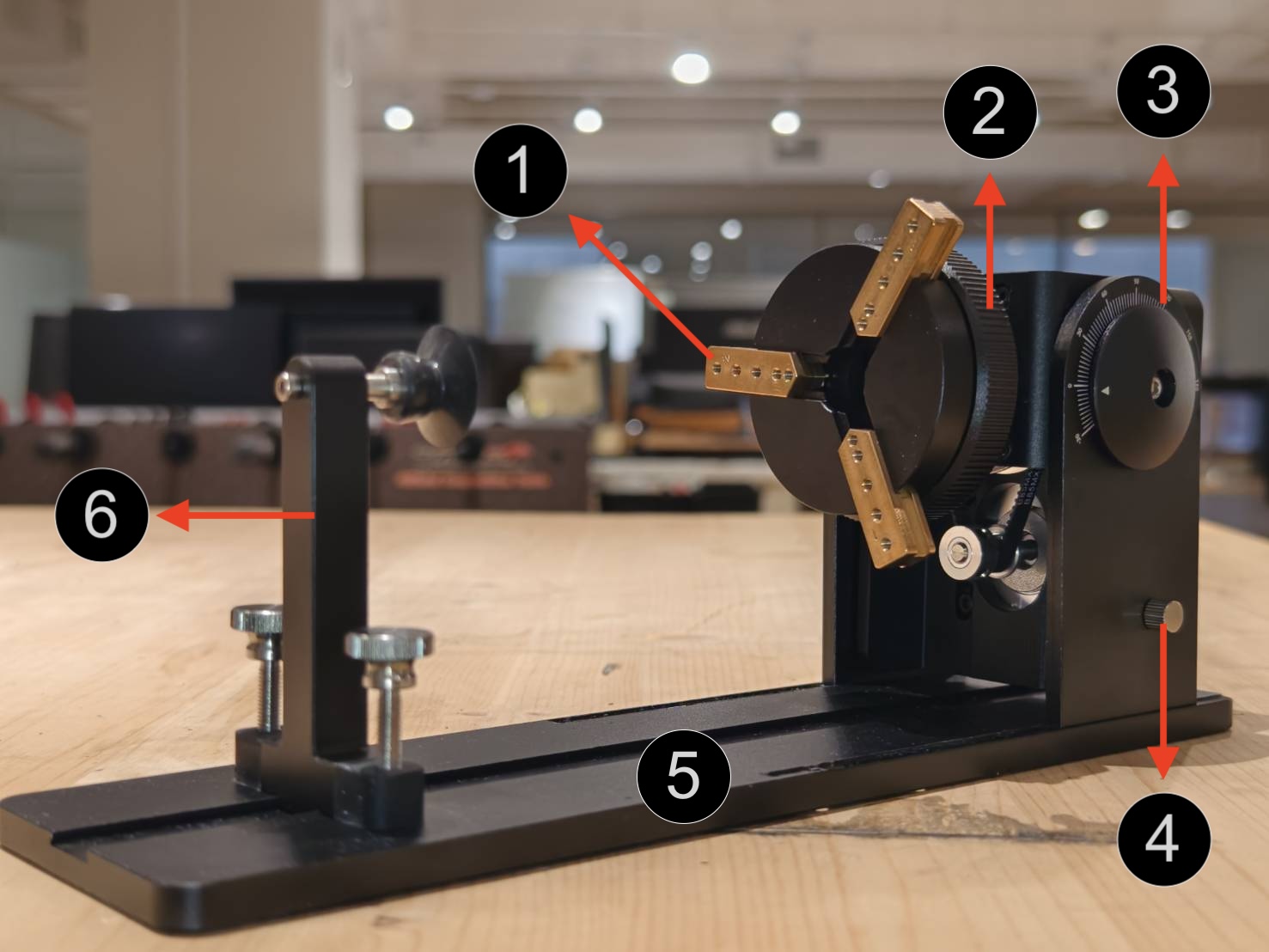

2. Interfaccia hardware

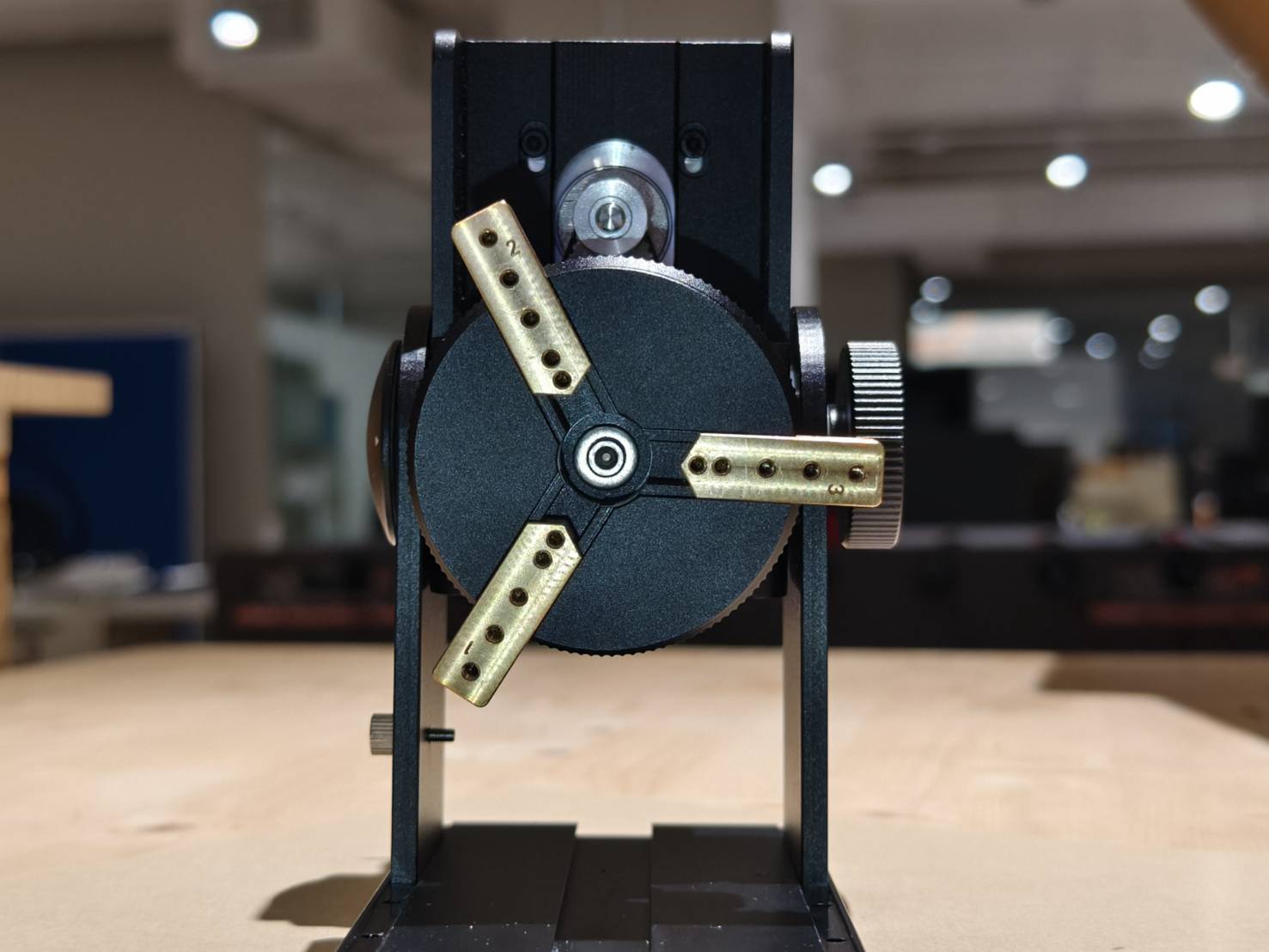

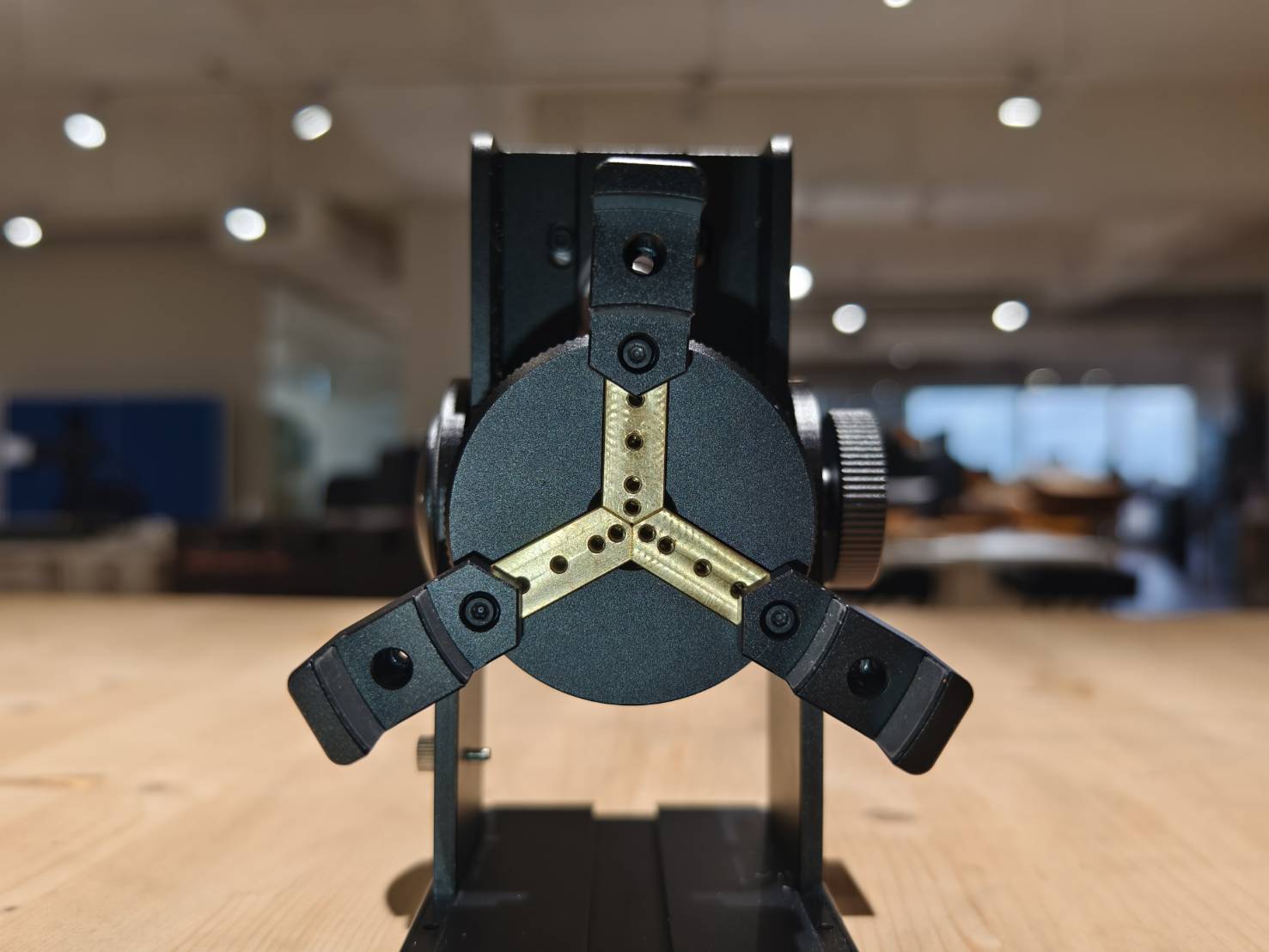

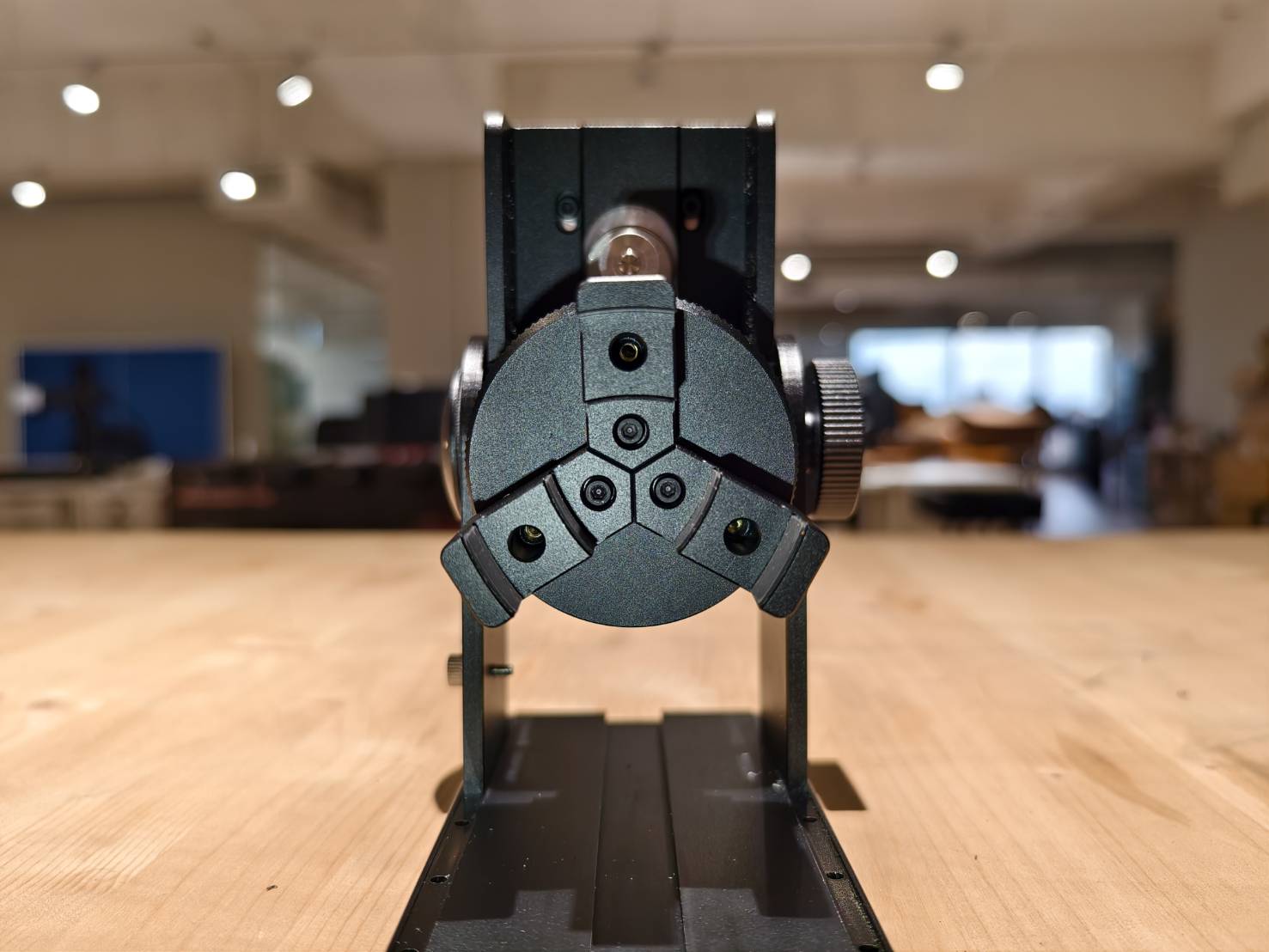

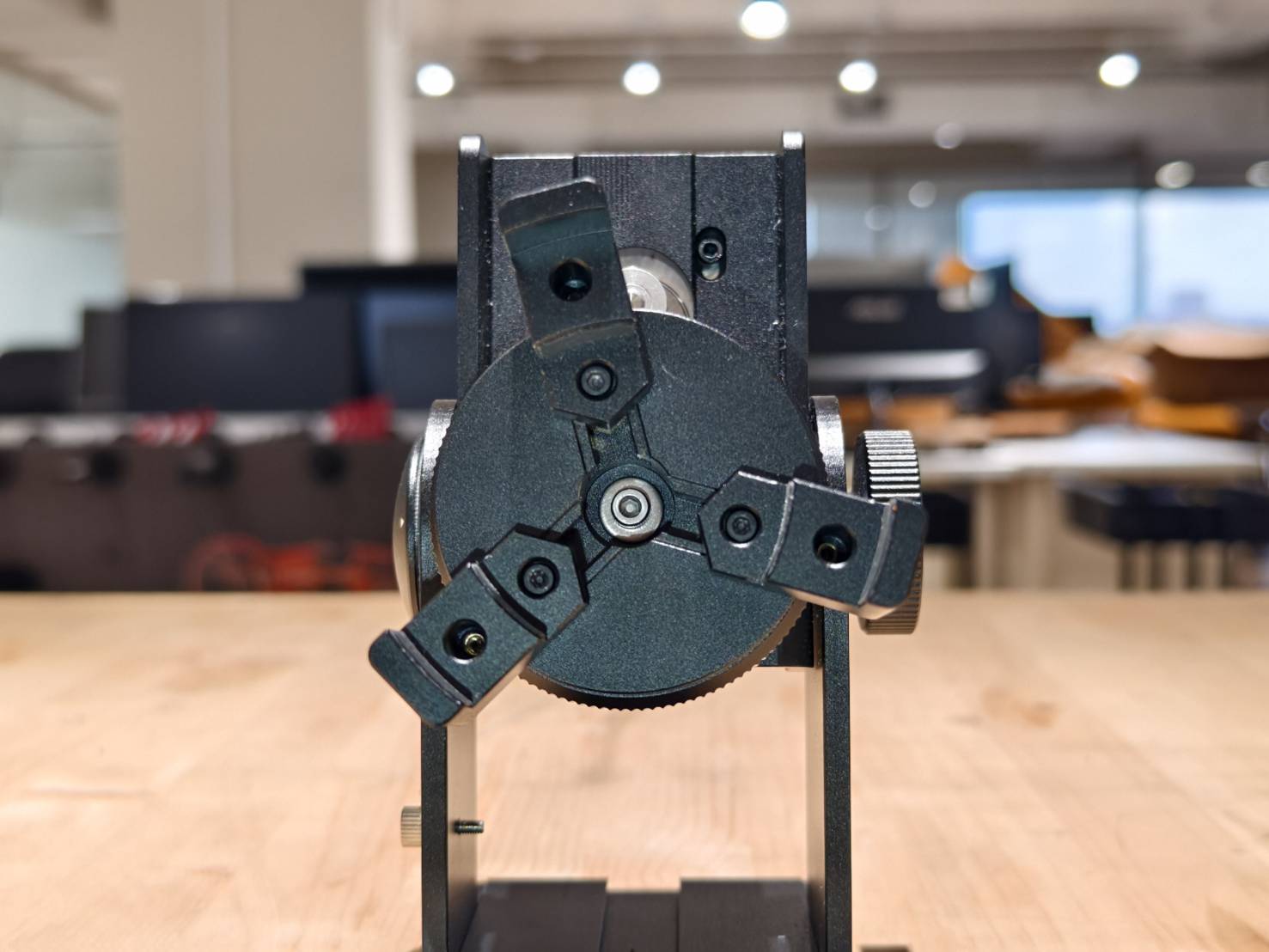

2.1. Sedi delle Ganasce
Torna a 2.1. Sedi per le ganasce
Torna a 2.1. Sedi per le ganasce
|
Torna a 2. Interfaccia hardware

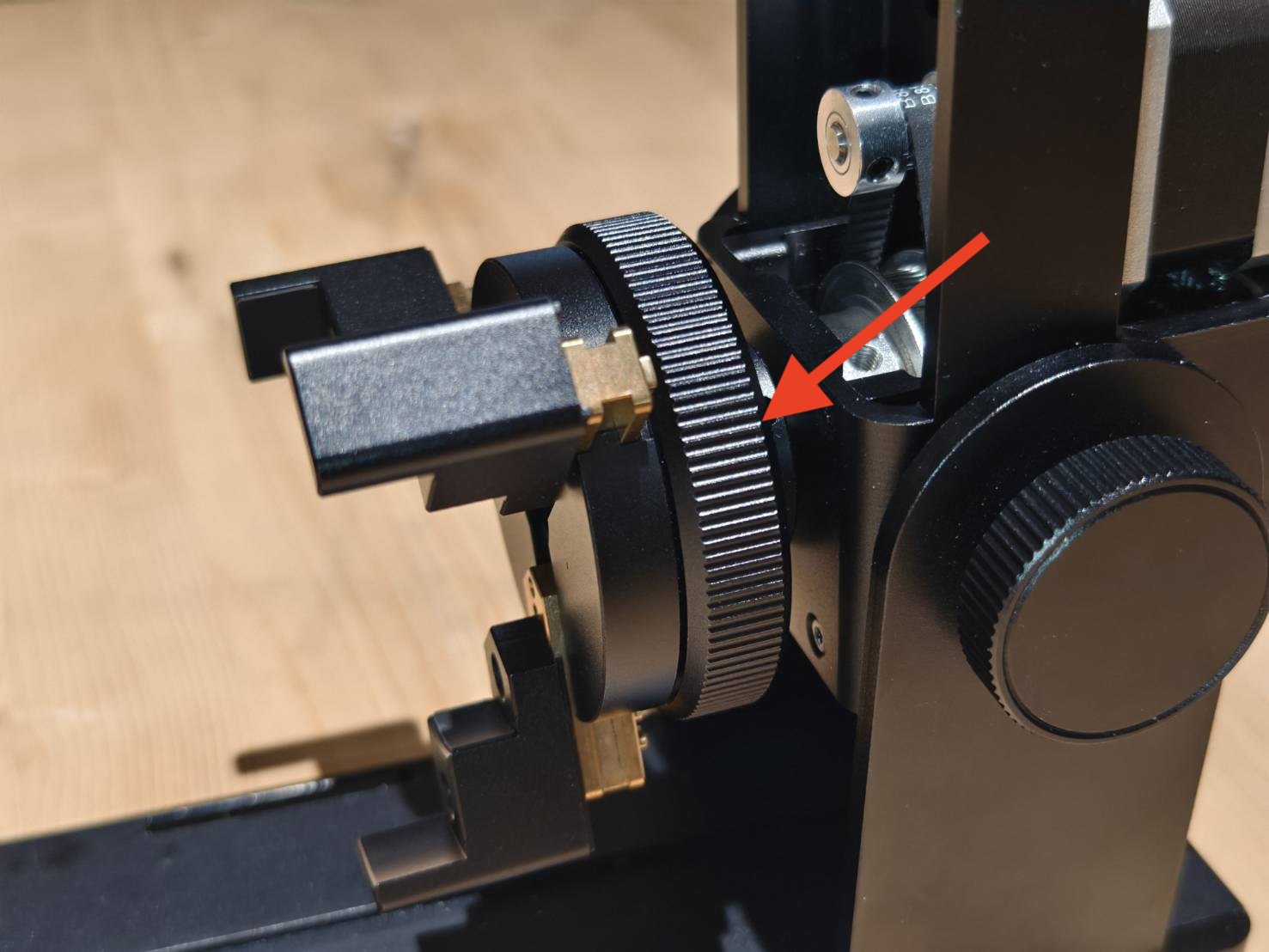

2.2 Manopola di Regolazione della DimensioneLa manopola serve a regolare la distanza tra le ganasce, che corrisponde alle dimensioni dell'oggetto. Si prega di consultare il video per comprendere il funzionamento. Torna a 2. Interfaccia hardware
2.2.1 Dimostrazione della Manopola di Regolazione della Dimensione
|
Torna a 2. Interfaccia hardware

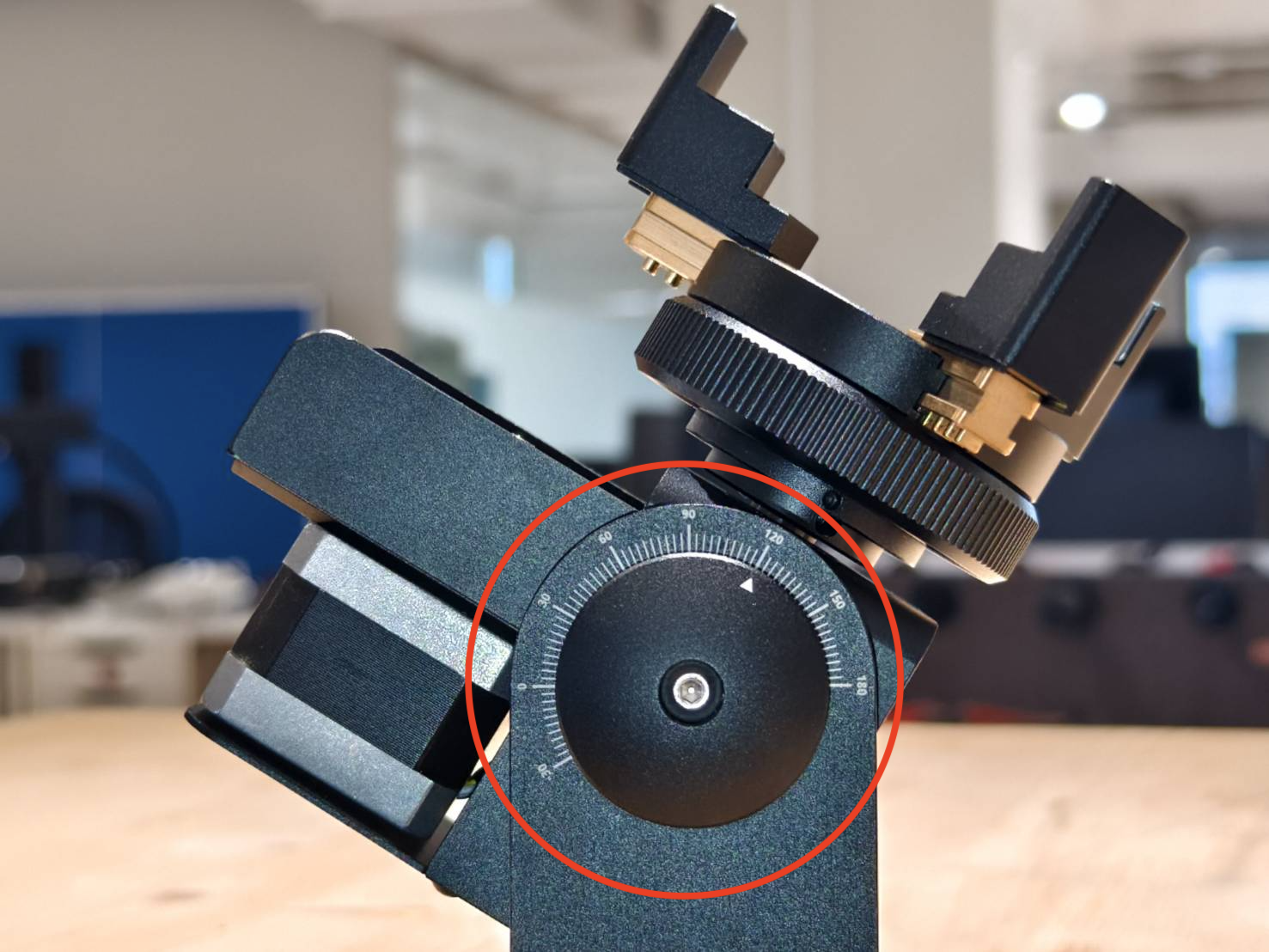

2.3. Indicazione dell'angoloL'indicazione dell'angolo mostra l'angolazione della testa del dispositivo rotante. |
Torna a 2. Interfaccia hardware

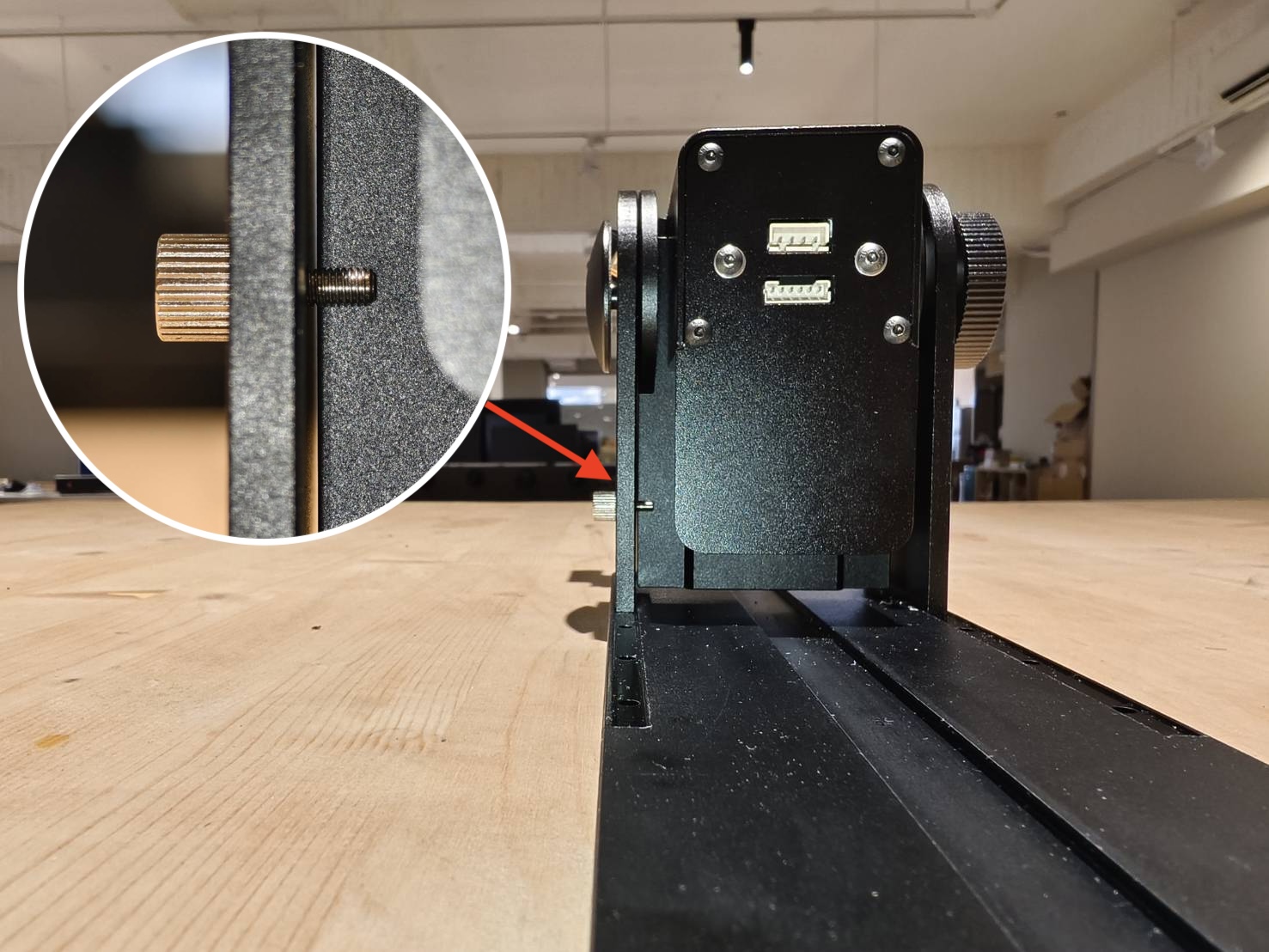

2.4. Vite di arrestoLa vite di arresto impedisce alla testa del dispositivo rotante di rimanere sospesa quando viene ruotata di 180 gradi. |
Torna a 2. Interfaccia hardware

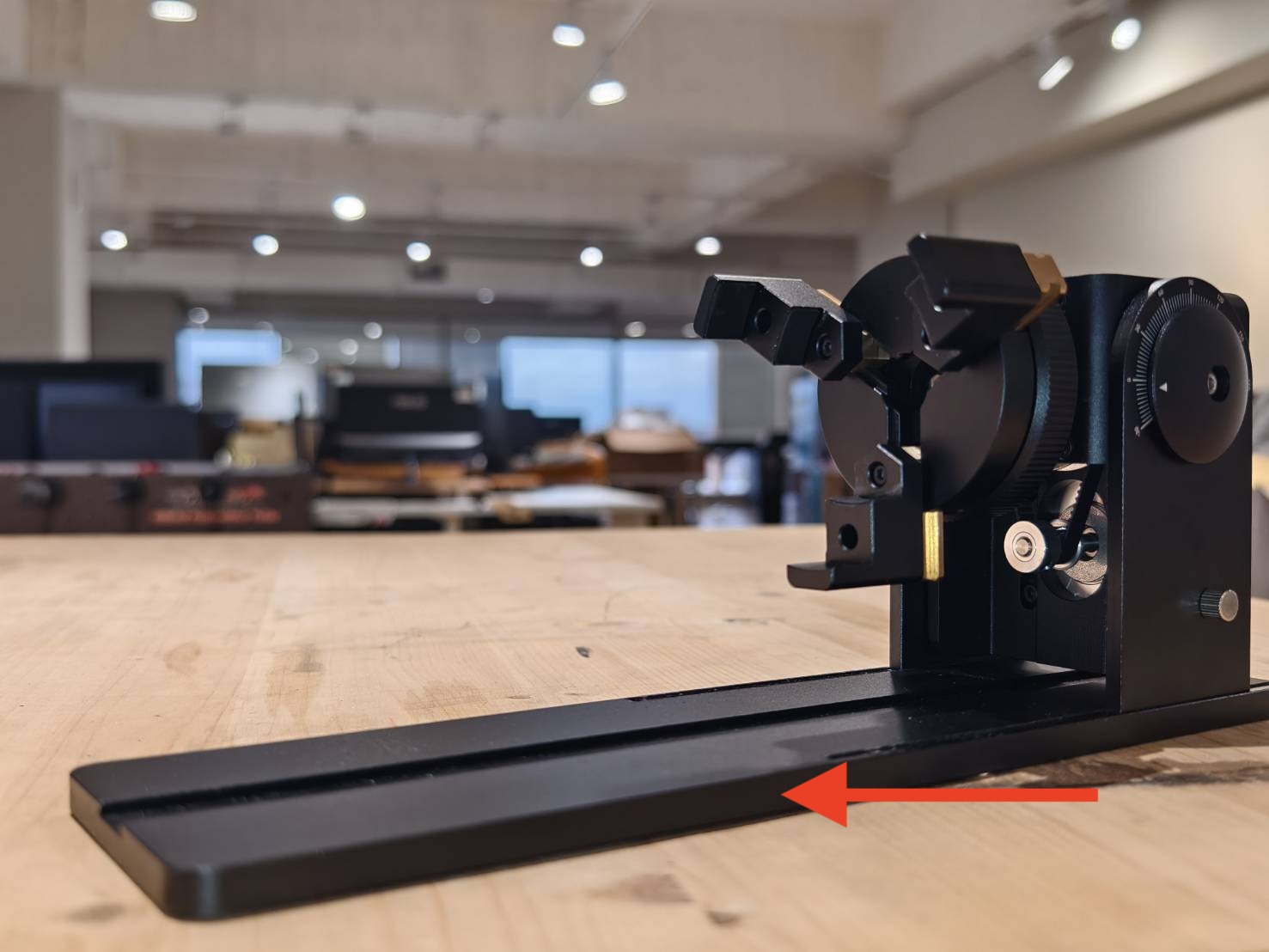

2.5. BaseIl corpo del dispositivo rotante può essere riposizionato. Sulla base sono presenti fori per le viti, e il corpo può essere avvitato in diversi fori per modificarne la posizione. Alcune applicazioni, come l'utilizzo di oggetti più lunghi, potrebbero richiedere di cambiare la posizione del corpo per ridurre la lunghezza totale del dispositivo rotante inserito nell'oggetto. Torna a 2. Interfaccia hardware
2.5.1 Dimostrazione del riposizionamento del corpo del mandrino |
Torna a 2. Interfaccia hardware
2.6. Supporto posterioreIl supporto posteriore viene utilizzato per sostenere l'altro lato dell'oggetto. Di solito viene impiegato per Oggetti sferici e oggetti corti e pesanti per evitare che cadano dalle ganasce. |
Torna a 2. Interfaccia hardware

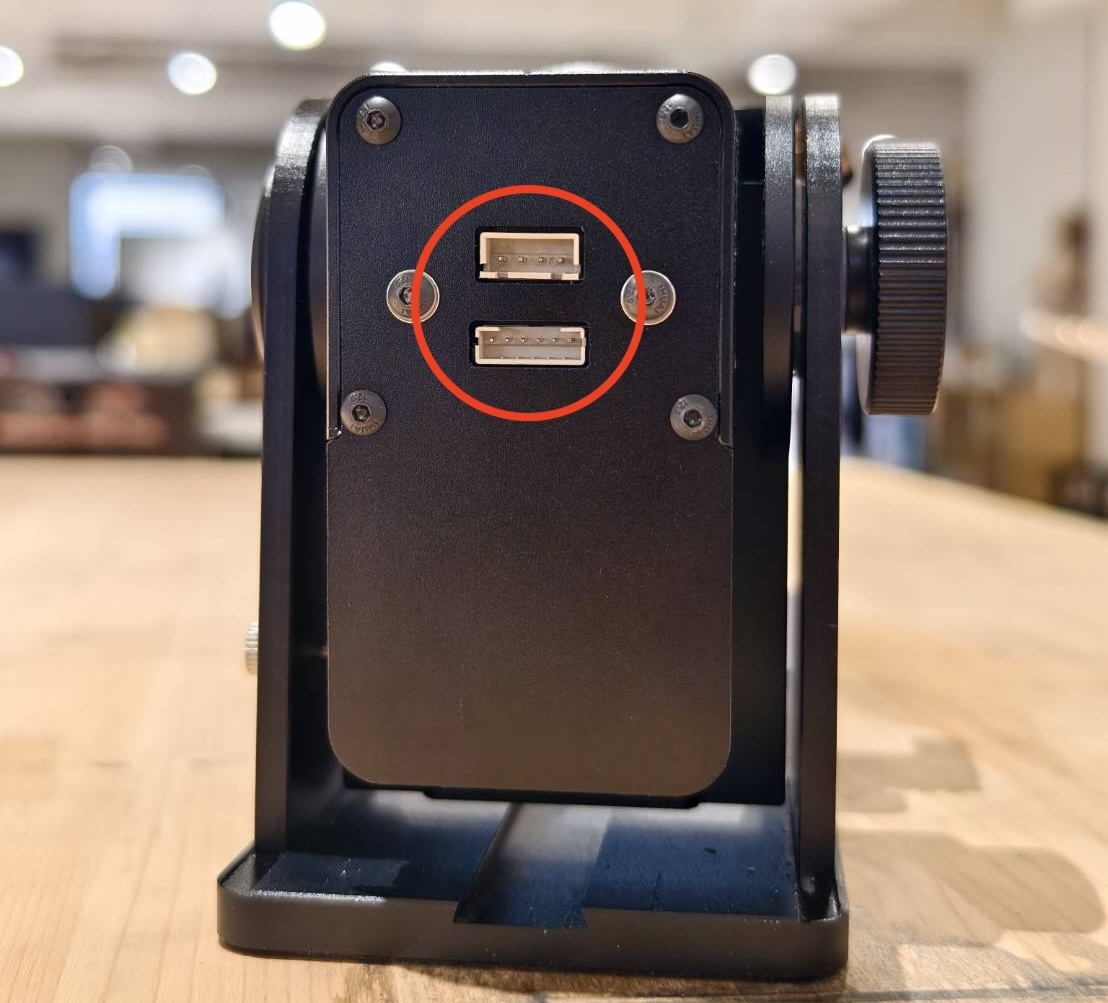

2.7. Prese di collegamentoCome menzionato, il cavo di collegamento creerà una connessione tra il dispositivo rotante e la macchina. La presa è il punto in cui verrà inserito il cavo. Le prese variano a seconda dei modelli. Si prega di consultare la tabella sottostante per individuare la presa corretta per il proprio modello.
|
Torna a 2. Interfaccia hardware

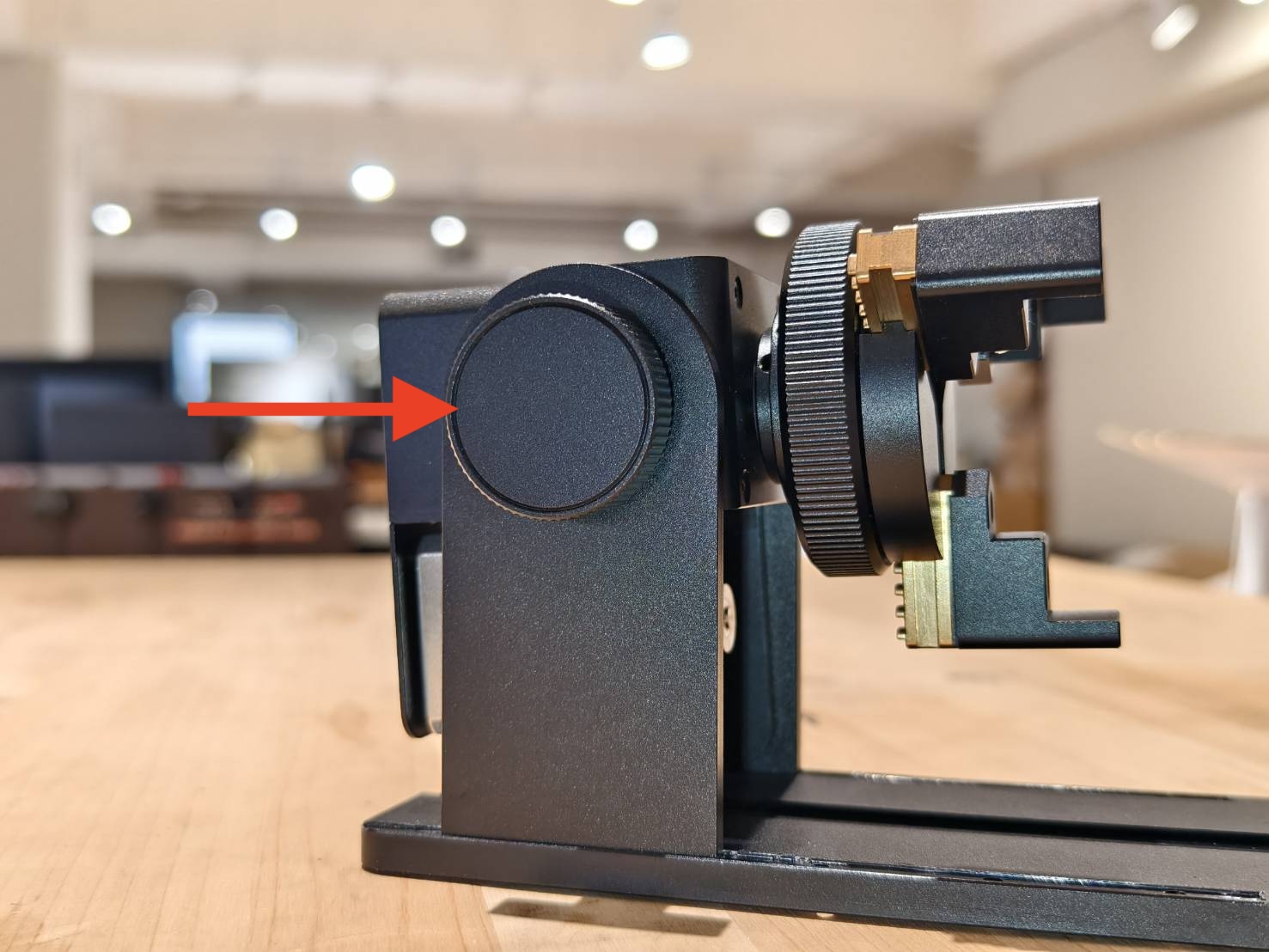

2.8 Manopola di regolazione dell'angoloLa manopola di regolazione dell'angolo viene utilizzata principalmente per livellare l'oggetto orizzontalmente. Può anche ruotare l'oggetto di 180 gradi per applicazioni speciali. Torna a 2. Interfaccia hardware
2.8.1 Dimostrazione della manopola di regolazione dell'angolo |
Torna a 2. Interfaccia hardware
2.9. Funzione di ribaltamentoQuando si allenta la manopola di regolazione dell'angolo, la testa del dispositivo rotante può essere ruotata di 180 gradi.
|
Torna a 2. Interfaccia hardware
3. Fissaggio degli Oggetti
Questo capitolo vi guiderà su come fissare diversi oggetti, come un cilindro regolare, una tazza, un cilindro piccolo, un oggetto lungo, ecc. Consultate la tabella sottostante per trovare una forma simile al vostro oggetto.
3.1 CilindroI cilindri possono essere afferrati esternamente o internamente. Per oggetti di grandi dimensioni, saranno necessarie ganasce a forma di L. Torna a 3. Afferrare gli Oggetti
|
3.2 TazzaLe tazze sono dotate di manici; di solito, il manico potrebbe urtare la base del dispositivo rotante, quindi è consigliabile ruotare l'oggetto di 180 gradi per evitare questo problema. Torna a 3. Afferrare gli Oggetti
|
3.3 CaliceSi prega di prestare attenzione, poiché alcuni calici possono essere fragili. Si consiglia di afferrarli dal basso. Si raccomanda inoltre l'utilizzo di un modulo di supporto, da acquistare separatamente, per gli oggetti a forma di calice. (*Il modulo di supporto utilizzato alla fine del video deve essere acquistato separatamente.) |
3.4 ConoGli oggetti conici possono essere afferrati esternamente o internamente. Torna a 3. Afferrare gli Oggetti
|
3.5 Oggetti lunghiPer gli oggetti lunghi sarà necessario il modulo di supporto e dovrà essere acquistato separatamente. |
3.6 Oggetti sfericiSi consiglia di incidere gli oggetti sferici solo nell'area centrale, dove la differenza nella distanza focale è minima. Per gli oggetti sferici si utilizzerà il set di supporto posteriore. |
3.7 Oggetti anulariIl materiale di tipo anulare è simile alla presa interna del cilindro. |
4. Altri accessori (da acquistare separatamente)
Sono disponibili alcuni accessori acquistabili utili per oggetti particolari, come tazze con manici più grandi o oggetti più lunghi.
*Si prega di notare che questi articoli devono essere acquistati separatamente.
| # | Articolo | Foto |
| 1. | Set rialzo | |
| 2. | Modulo di supporto |

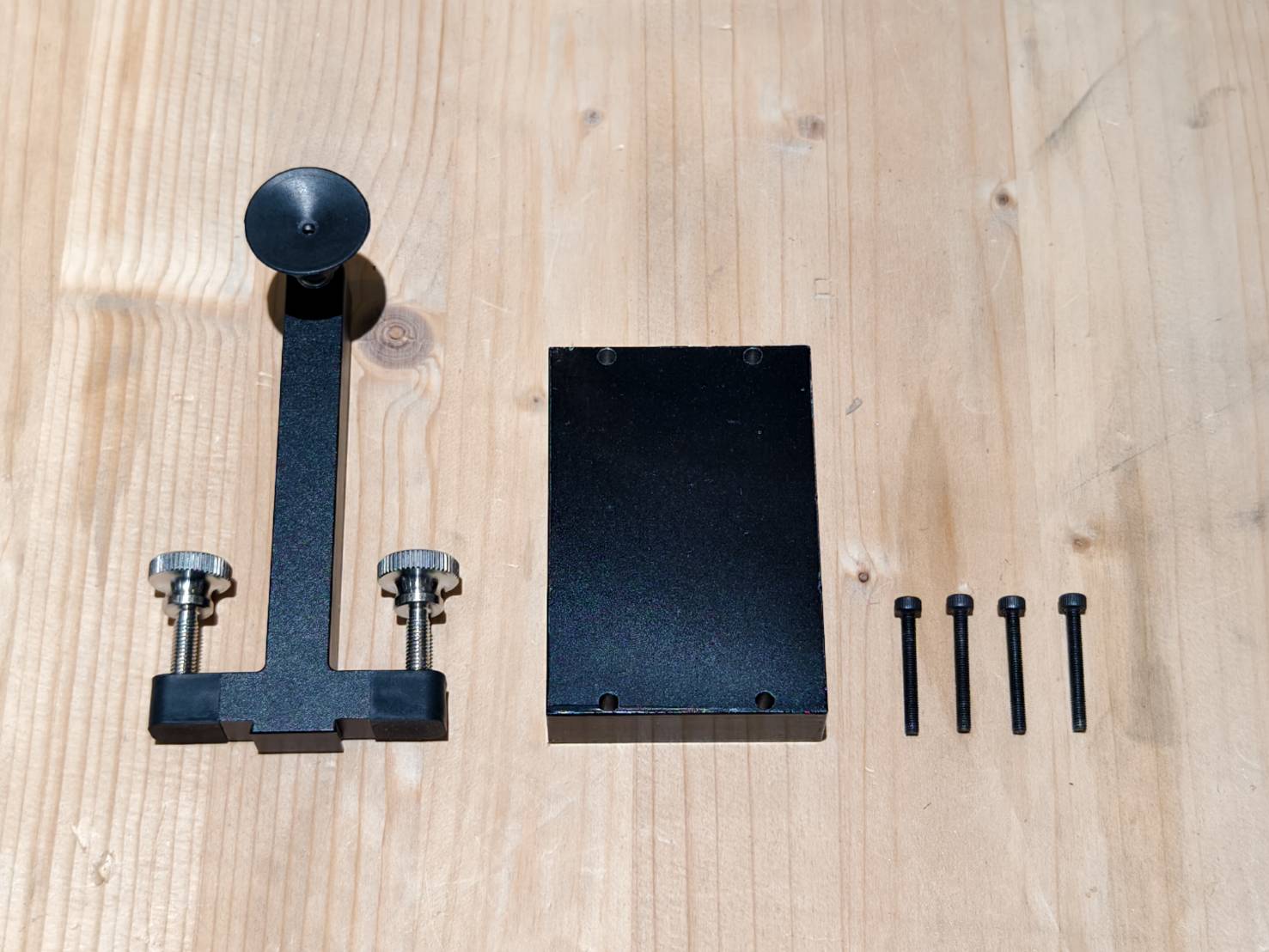

4.1 Set di rialziIl set rialzo comprende un blocco di rialzo e un supporto posteriore più alto. Viene generalmente utilizzato per tazze con manici più grandi o oggetti sferici di maggiori dimensioni.
|

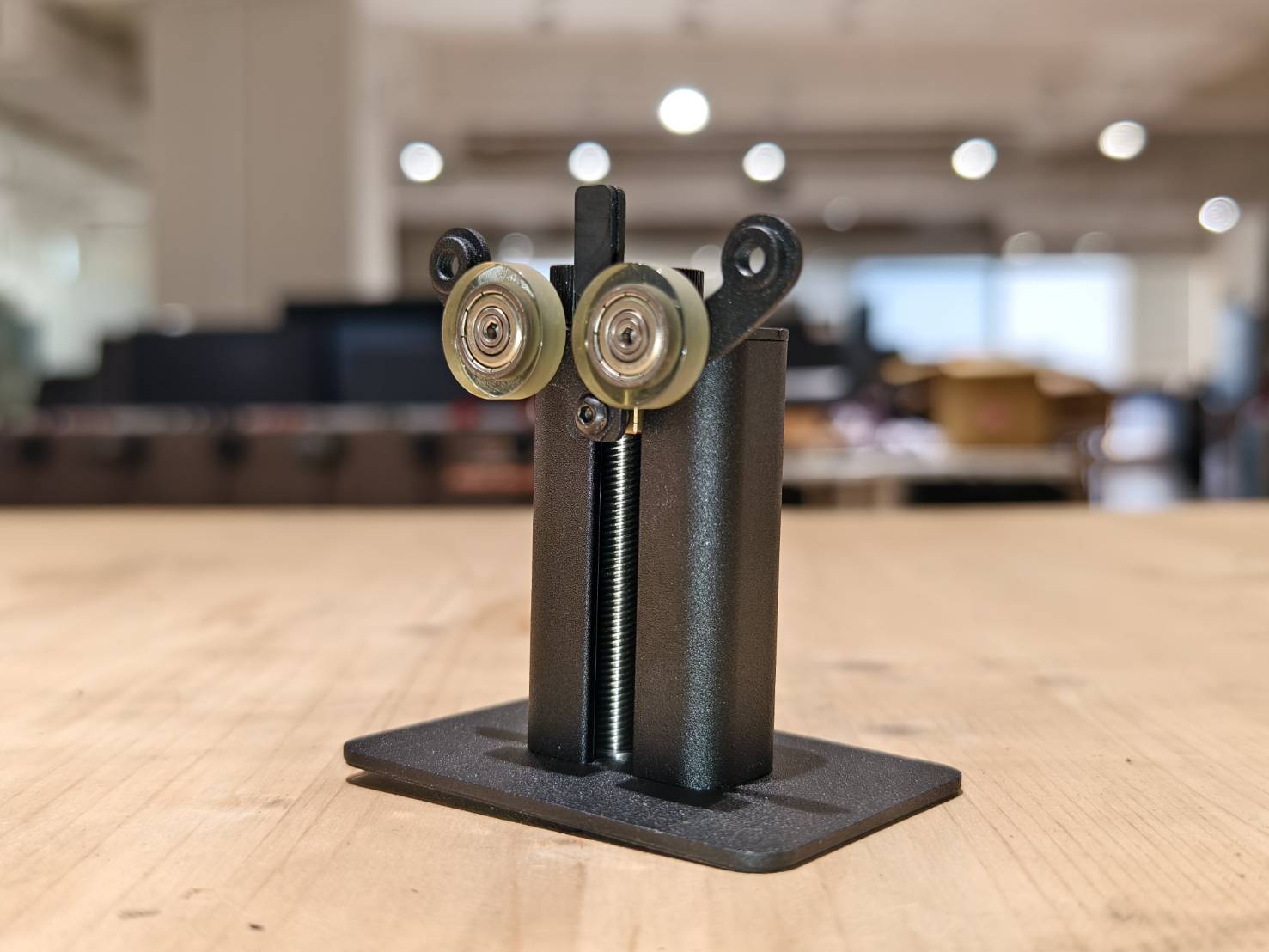

4.2 Modulo di supportoIl modulo di supporto viene utilizzato per oggetti più lunghi o pesanti, sostenendo e sollevando l'altra estremità degli oggetti.
|
5. Avvia l'incisione
Poiché il Chuck Rotary è compatibile con diversi modelli FLUX, consulta la guida specifica per il tuo modello qui sotto per l'installazione del rotary e l'avvio di un lavoro.
6. Sostituzione dei componenti
In questa sezione, verranno illustrate le procedure per la sostituzione dei componenti del mandrino rotante.

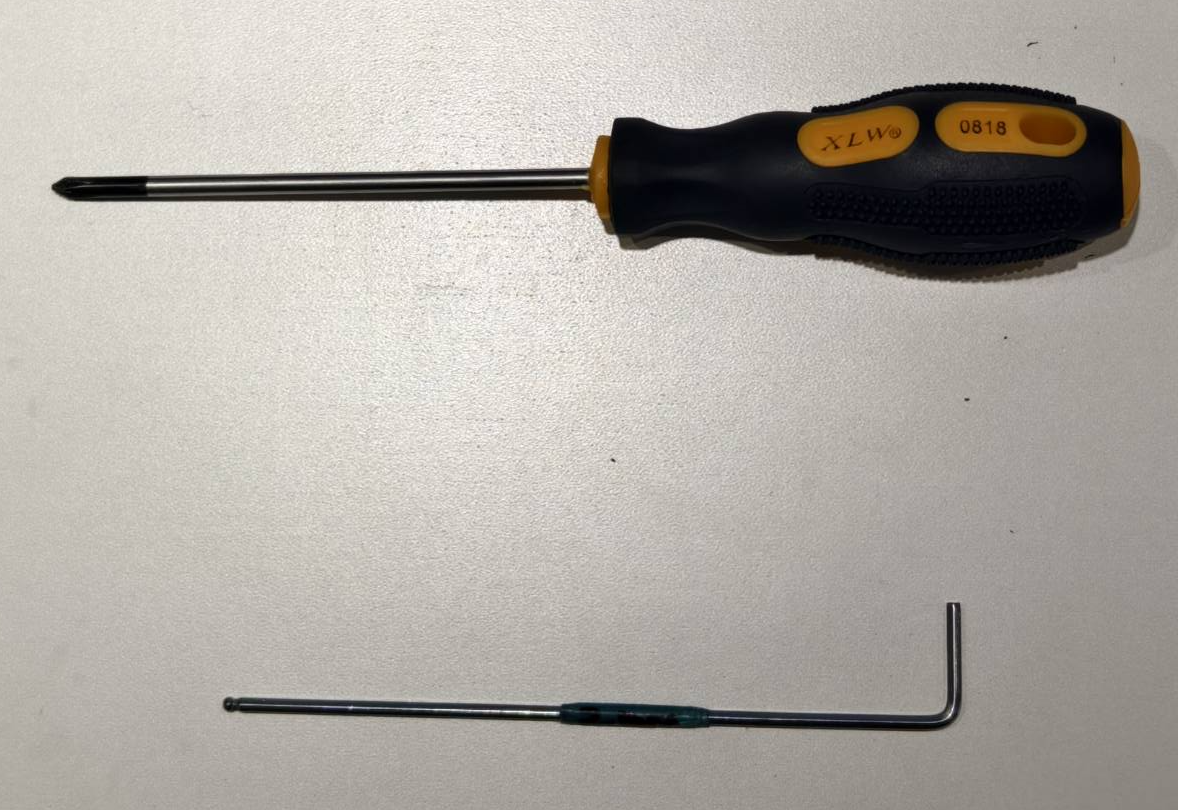

6.1 Sostituzione della scheda madre del mandrino rotanteAttrezzi necessari:
Video tutorial: |
