⚠︎ Attenzione: La funzione di passaggio non è disponibile in Europa.

Descrizione

Questo articolo ti guiderà attraverso l'impostazione della funzione di passthrough e l'avvio di un'attività di incisione di prova dopo l'installazione dell'hardware.
Per la stampa con passthrough, vedere Ador - Guida alla stampa con passthrough.

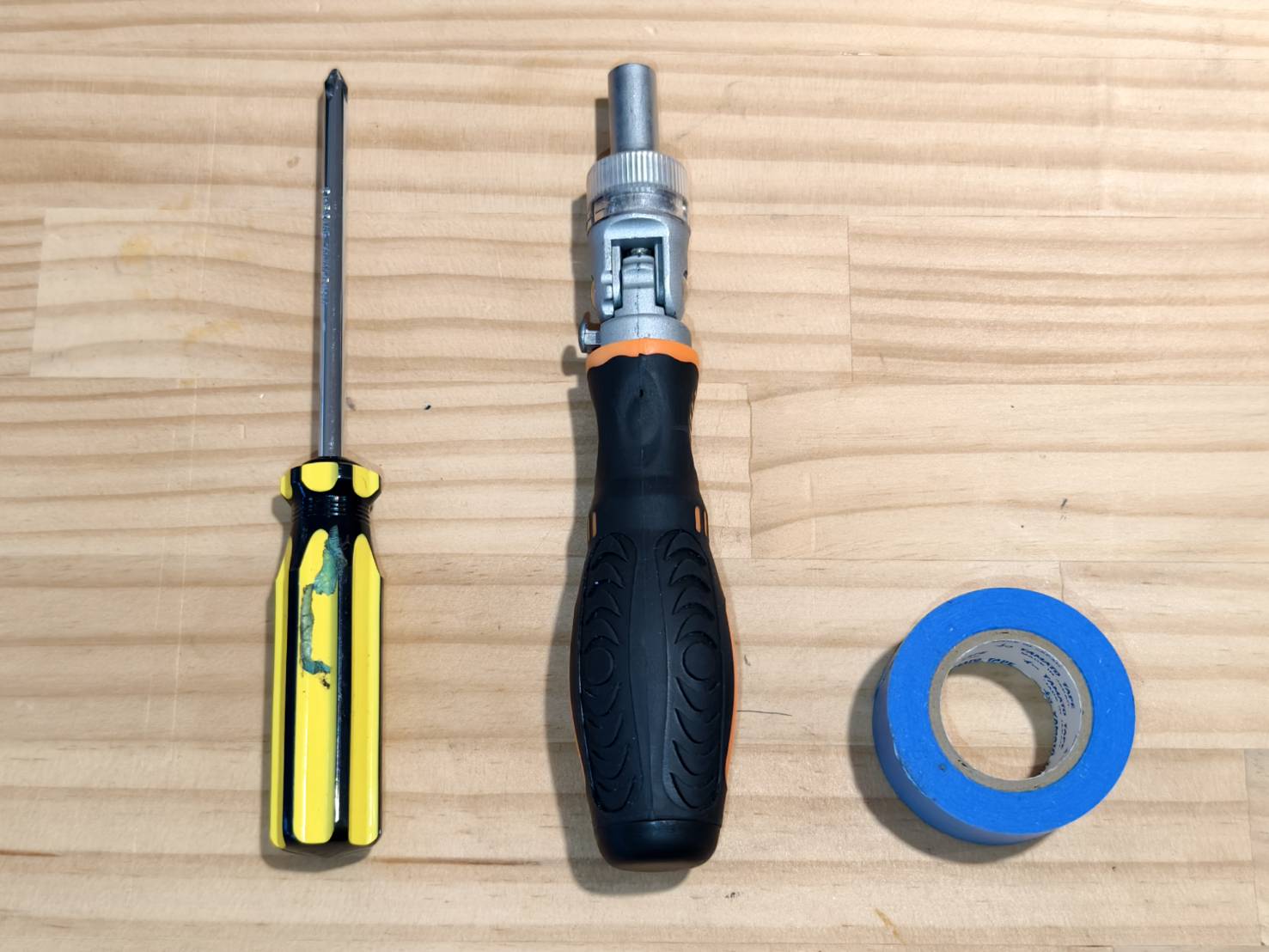

Strumenti

1	Cacciavite a croce
2	Chiave a brugola (7mm)
3	Nastro di carta (Opzionale)

Passo 1

Staccare la macchina dalla base se sono assemblate.

Passo 2

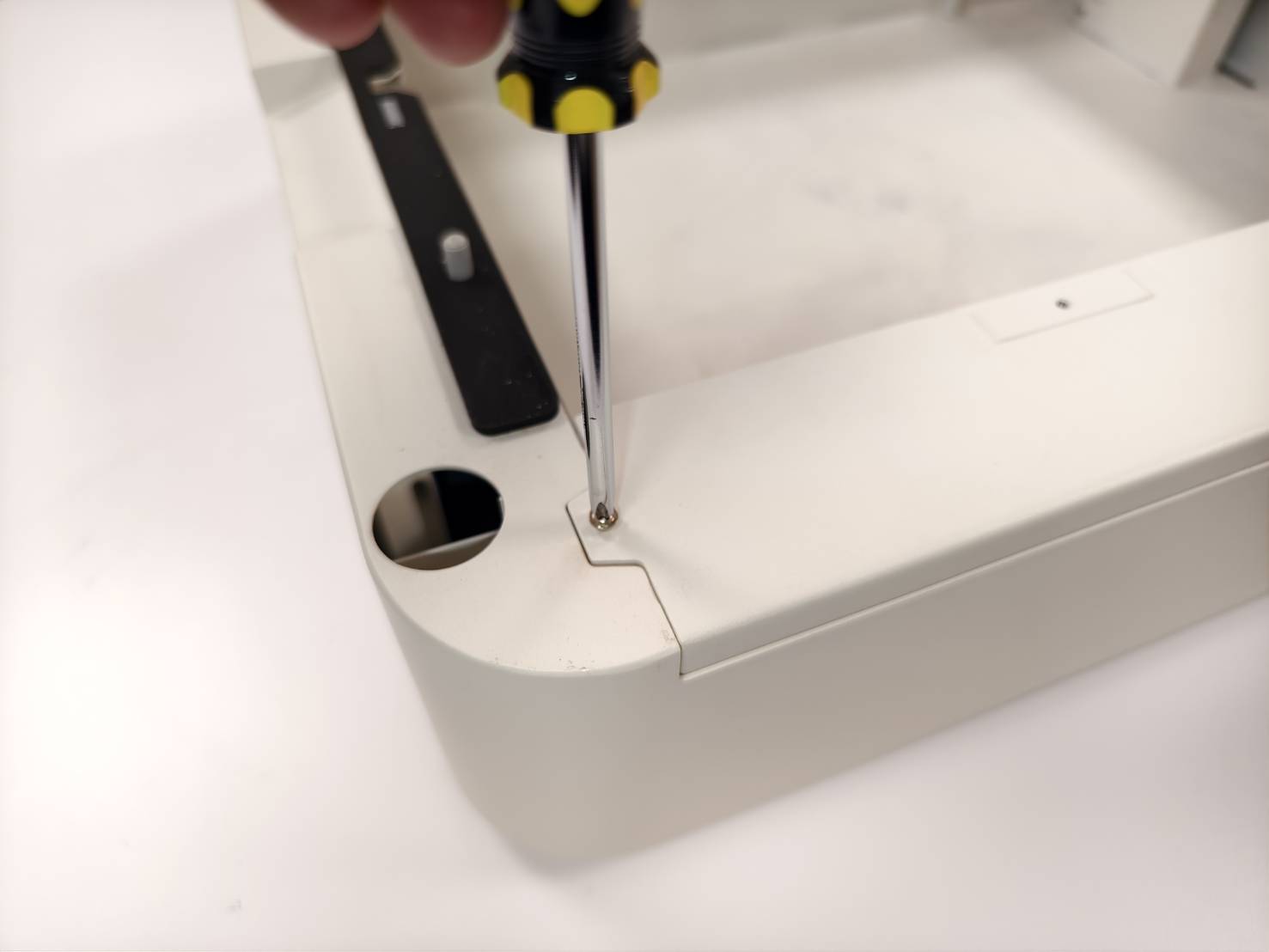

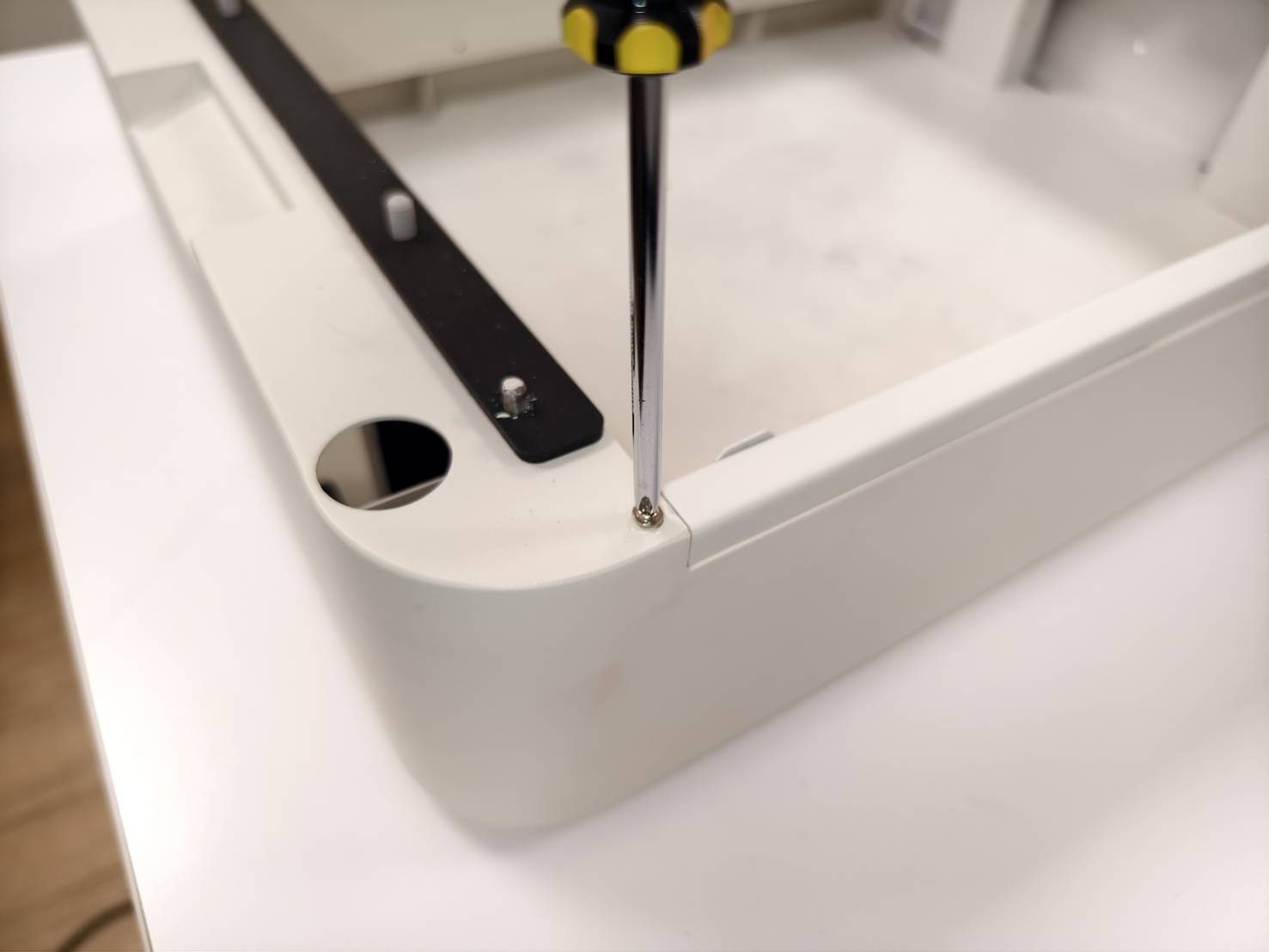

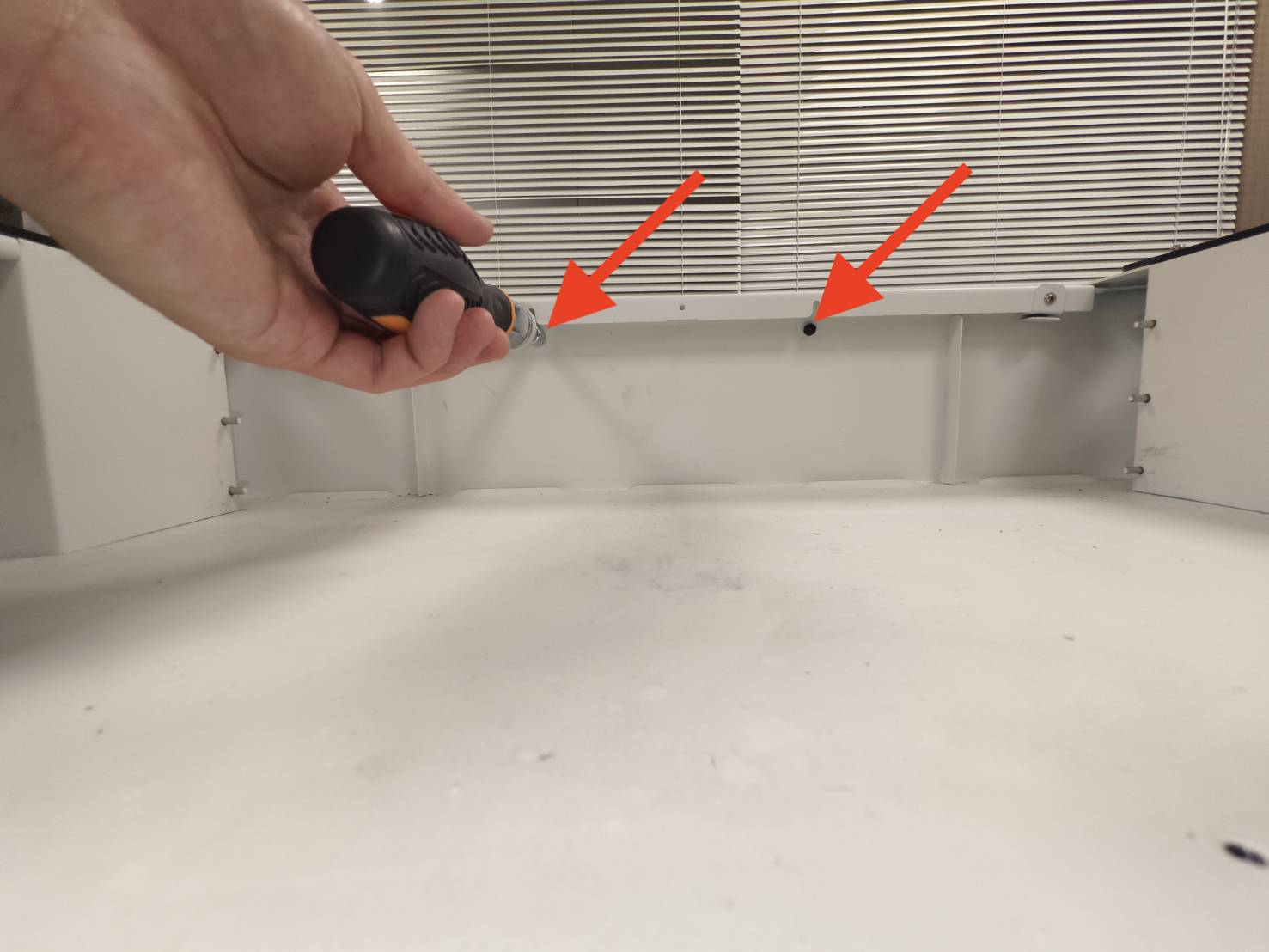

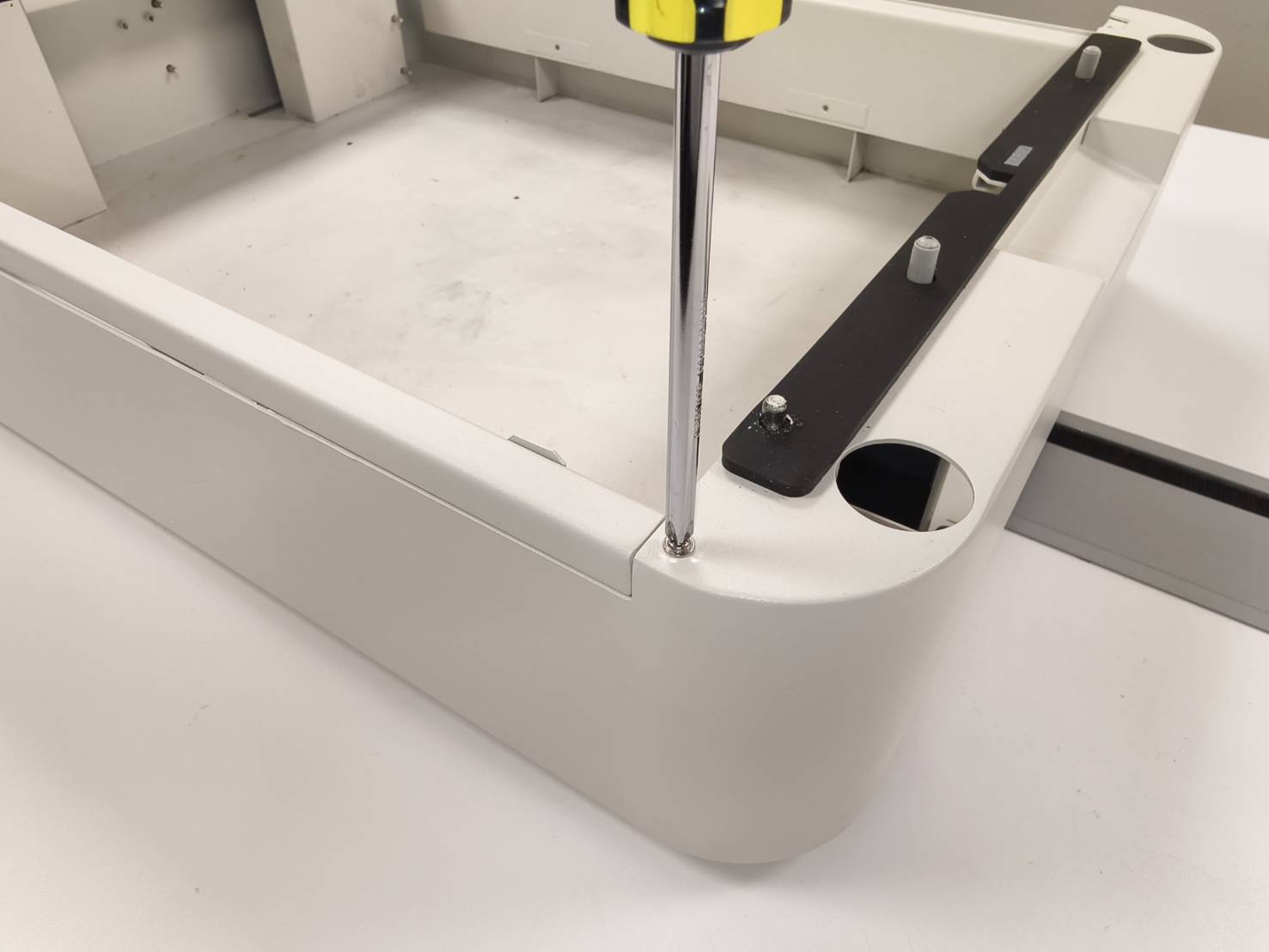

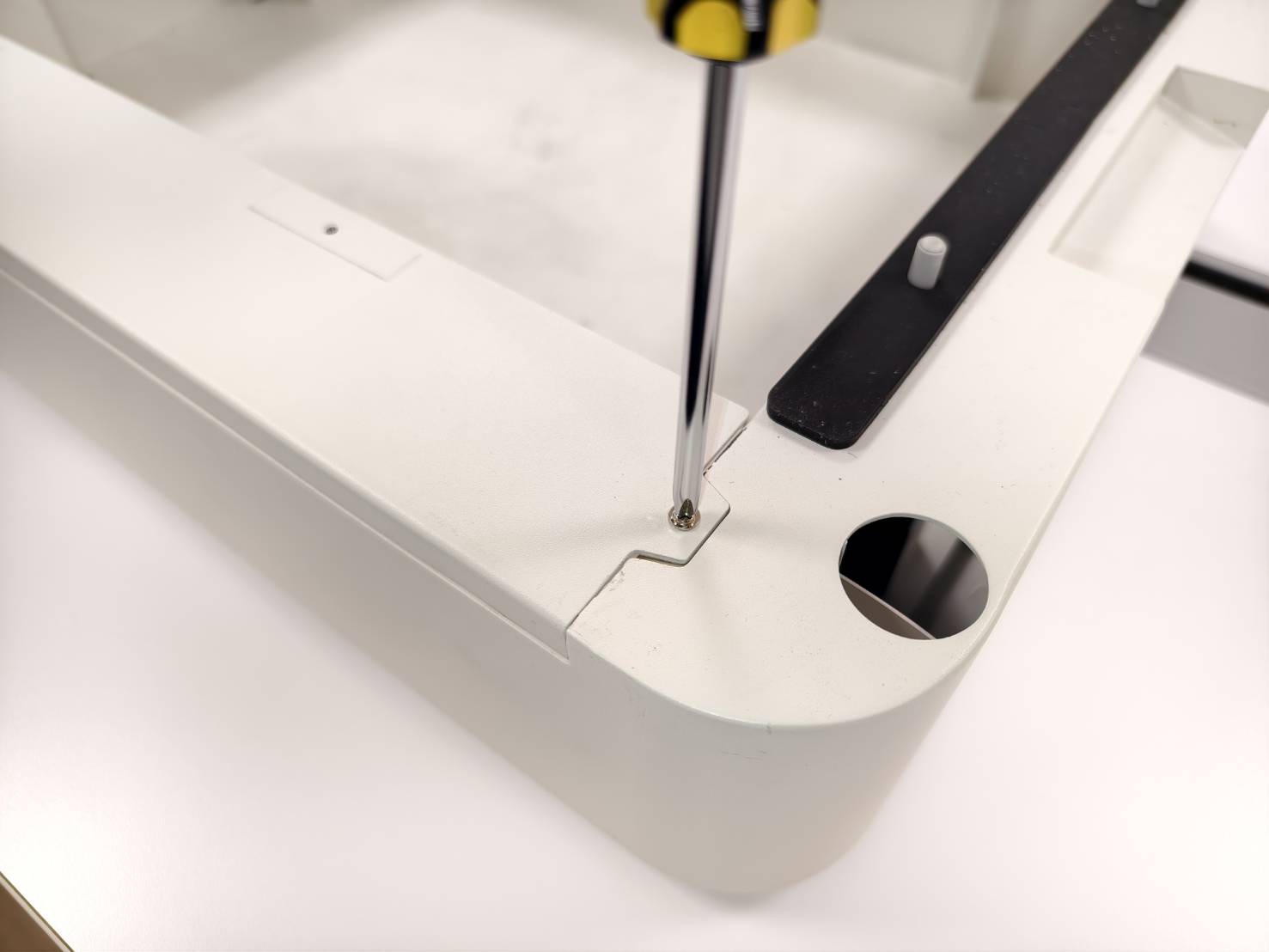

Svitare queste due viti sul retro con un cacciavite a croce.

Passo 3

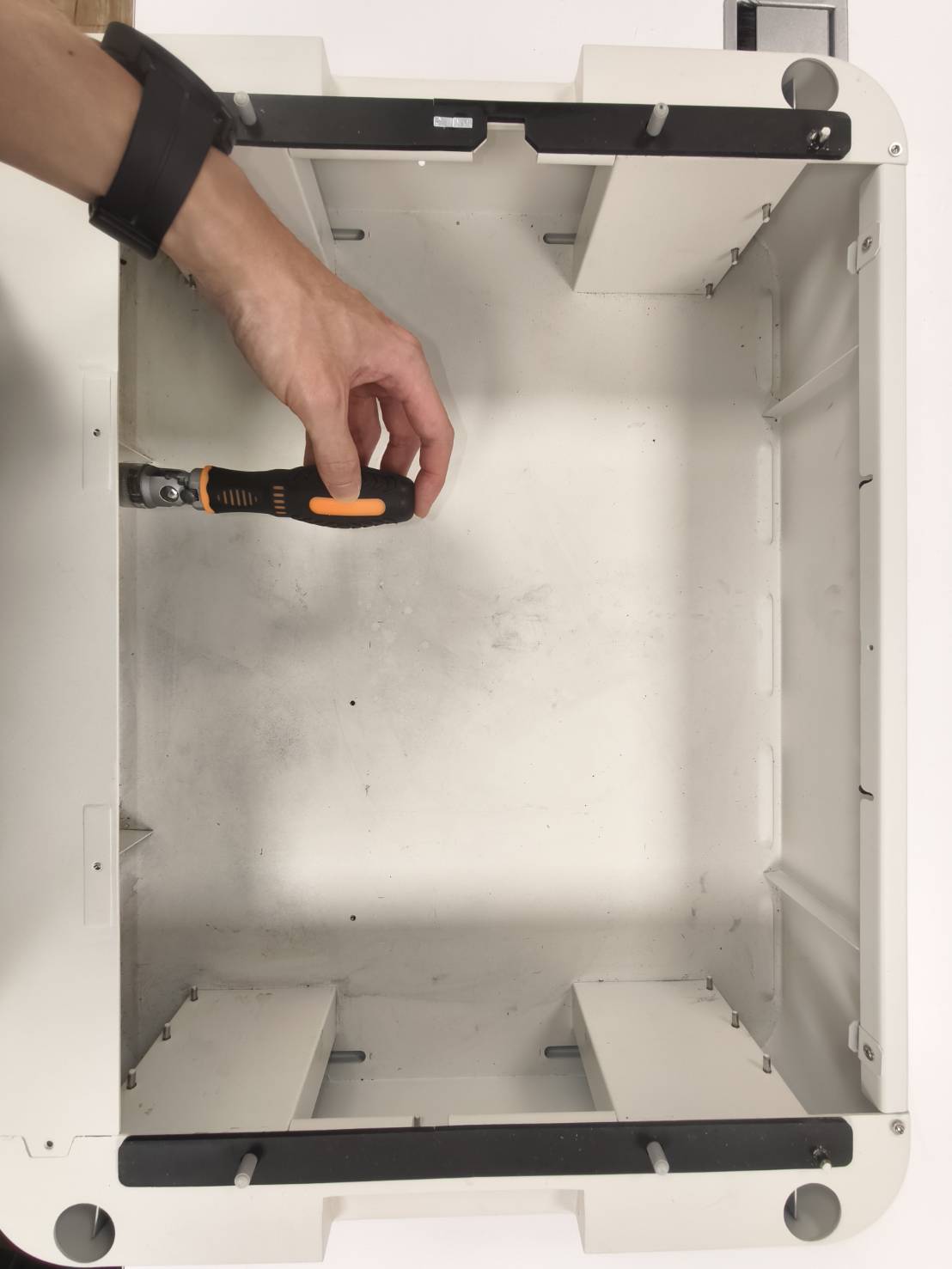

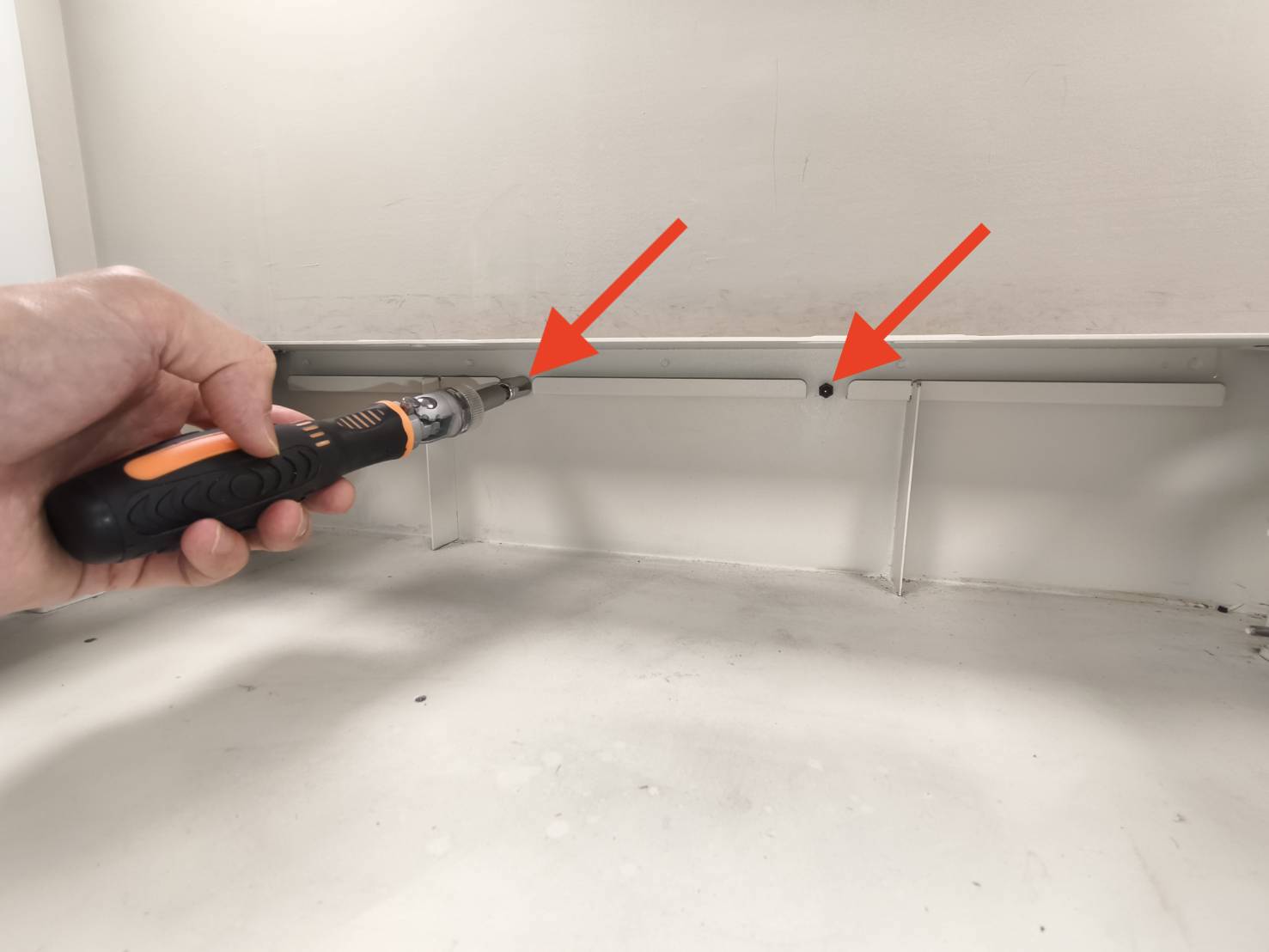

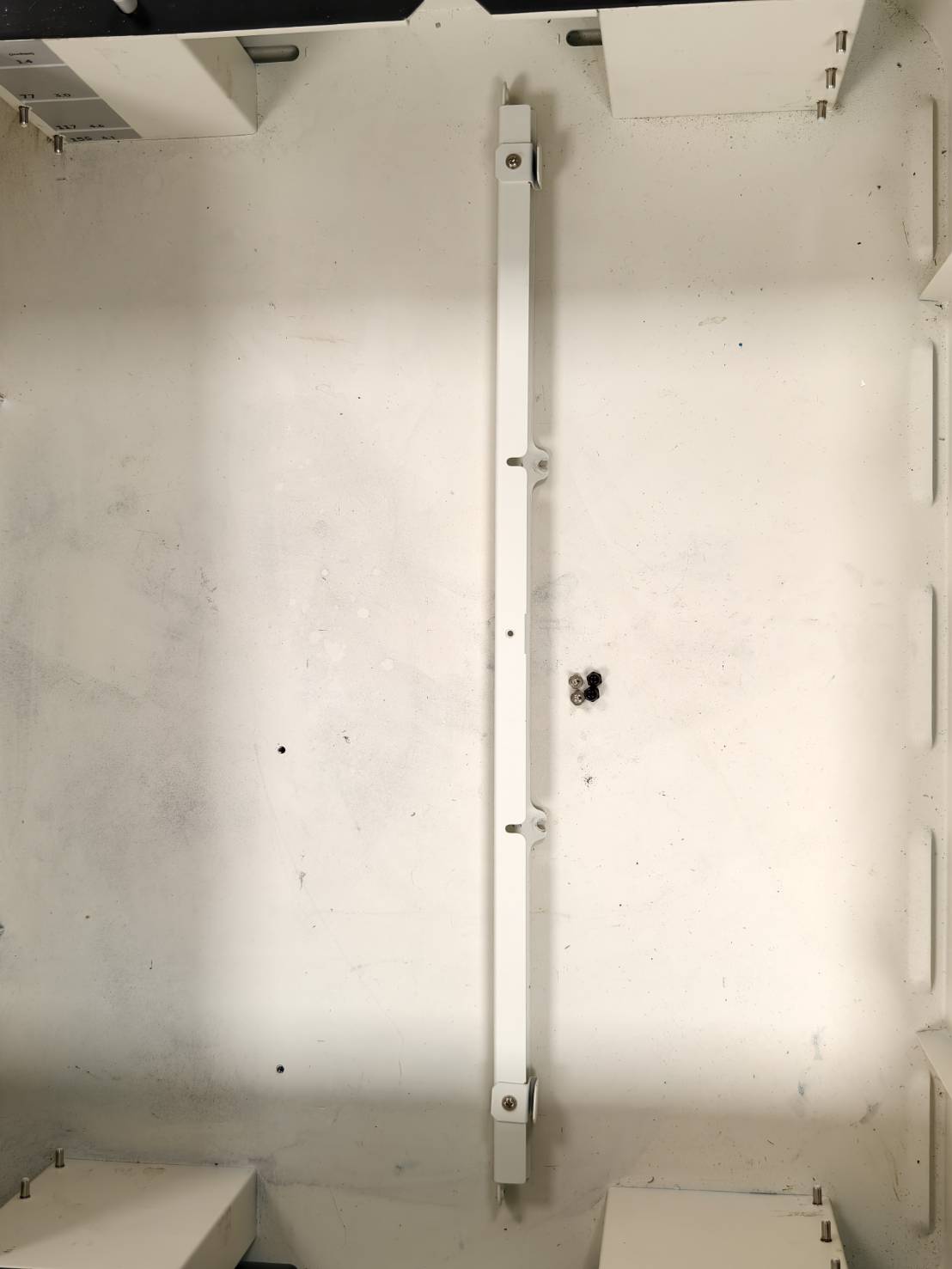

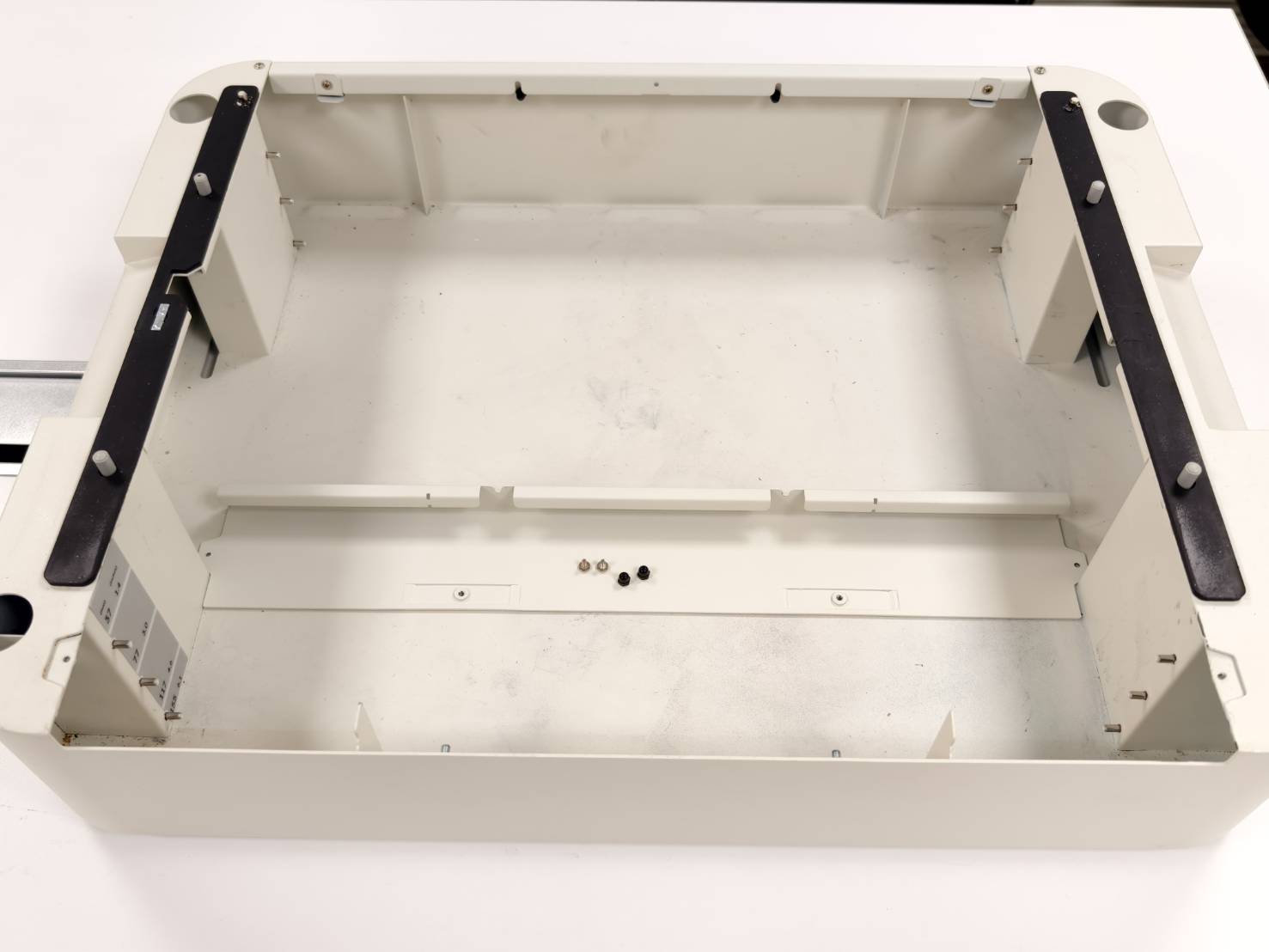

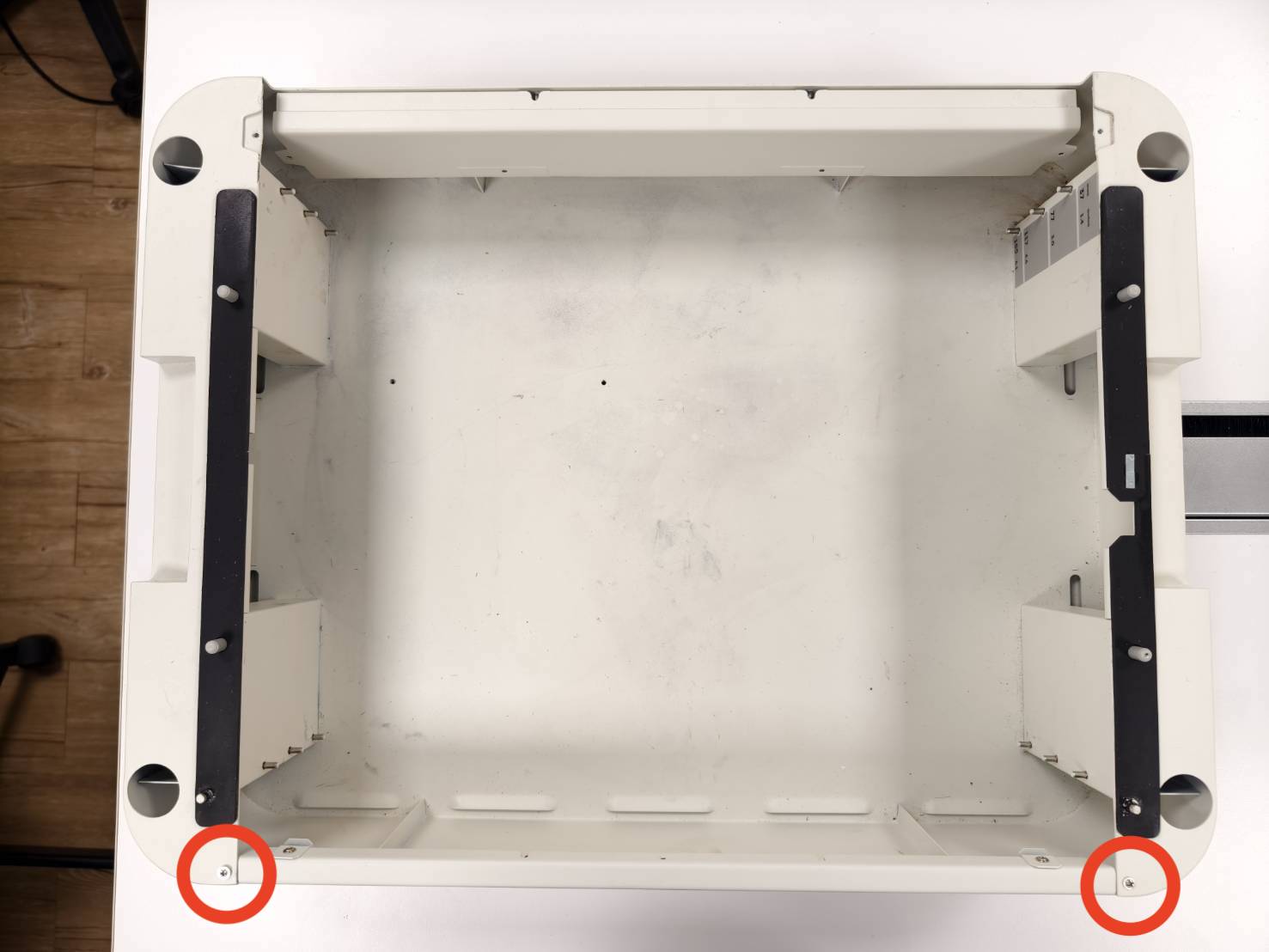

Svitare le viti sotto il telaio.

Si prega di notare che potrebbero esserci due o tre viti da rimuovere, a seconda del modello di macchina in uso.
Il tipo di vite potrebbe essere dado a calotta da 7mm, vite a croce o vite a testa zigrinata.
In questo tutorial, ci sono due dadi a calotta da 7mm.

Passo 4

Il telaio posteriore per il passante può quindi essere rimosso.
(Le viti non saranno necessarie per il passante, ma si consiglia di conservarle.)

Passo 5

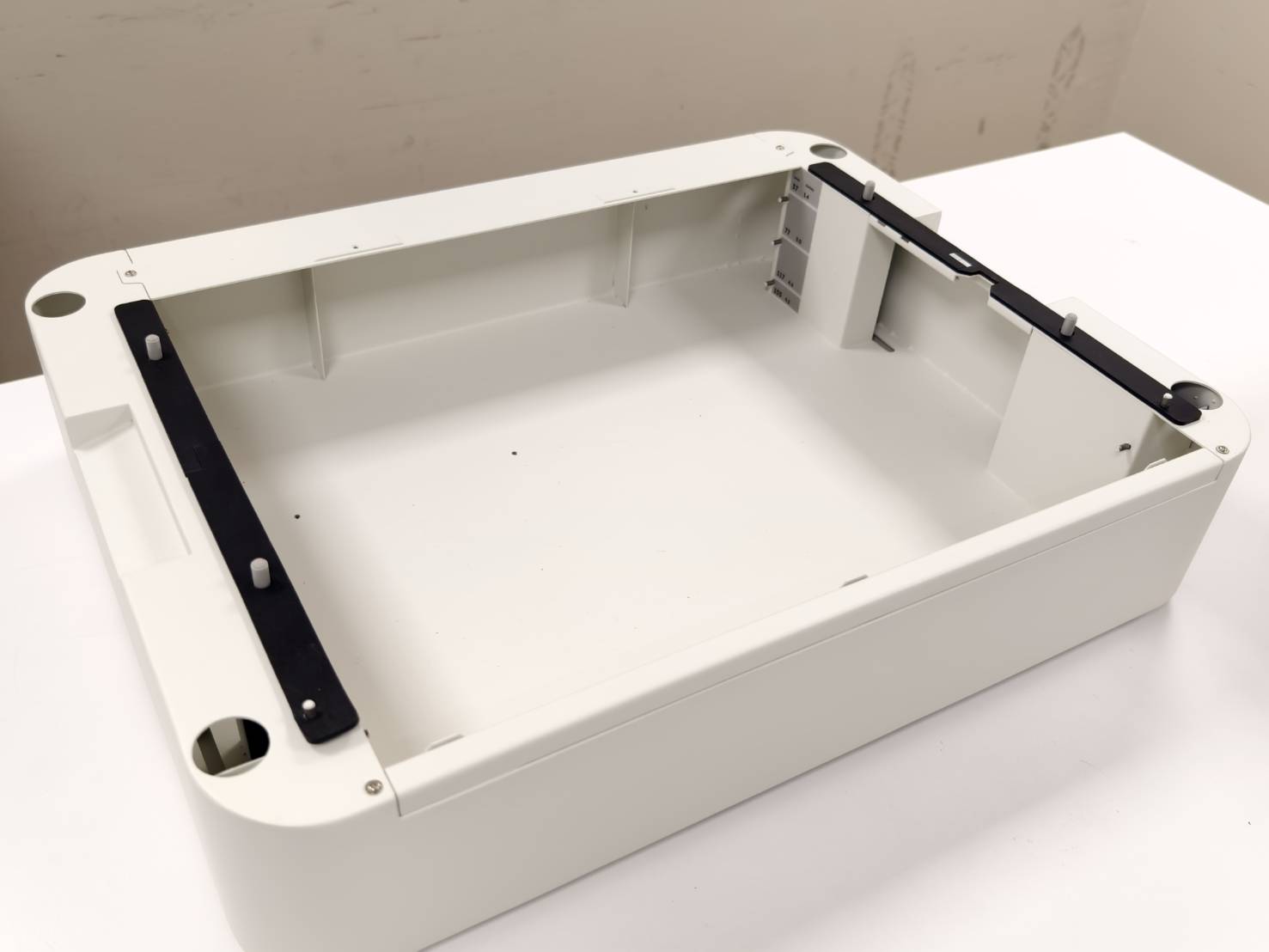

Posizionare il telaio posteriore per il passante nella posizione designata.

Passo 6

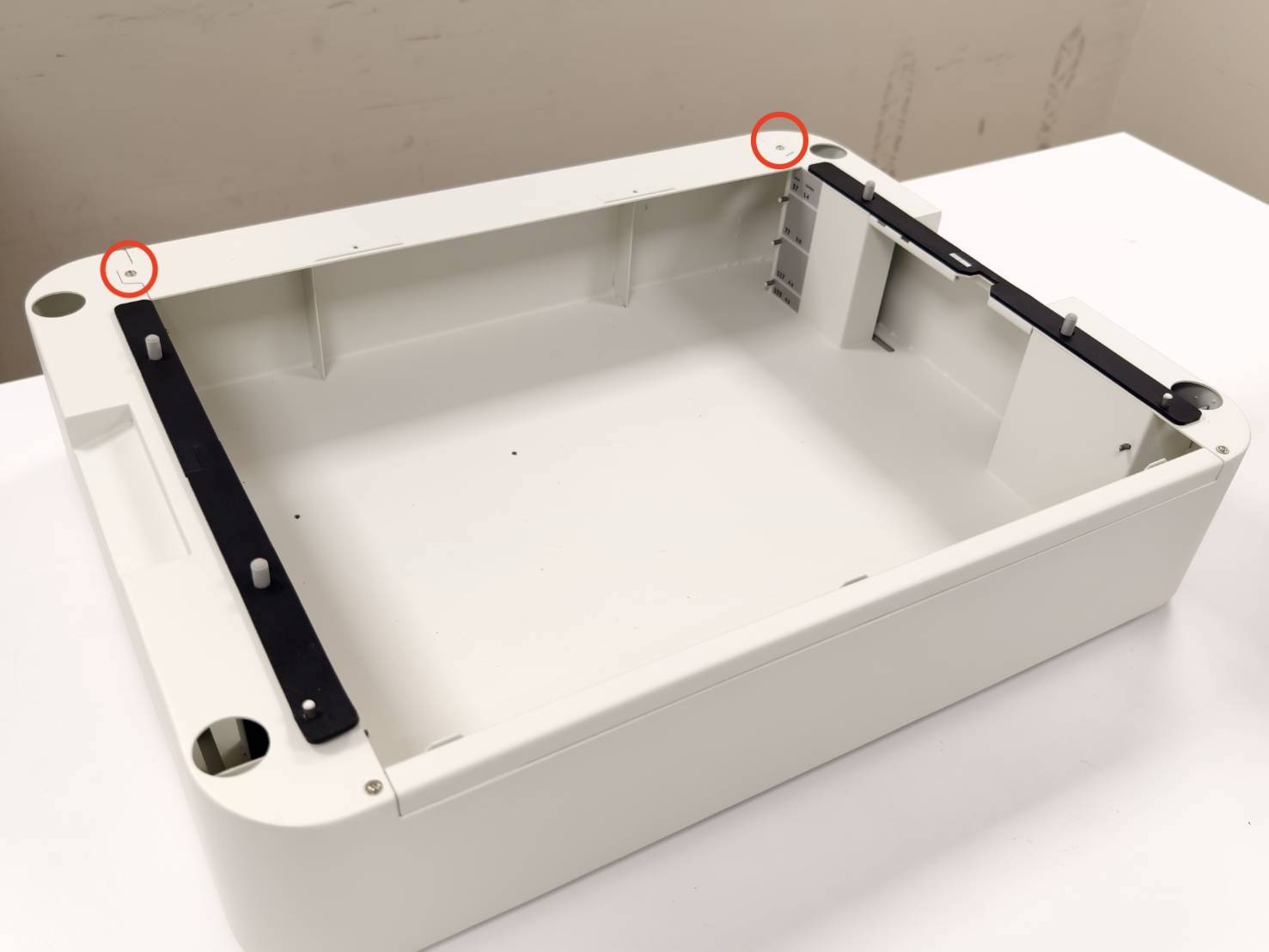

Svitare le due viti.

Passo 7

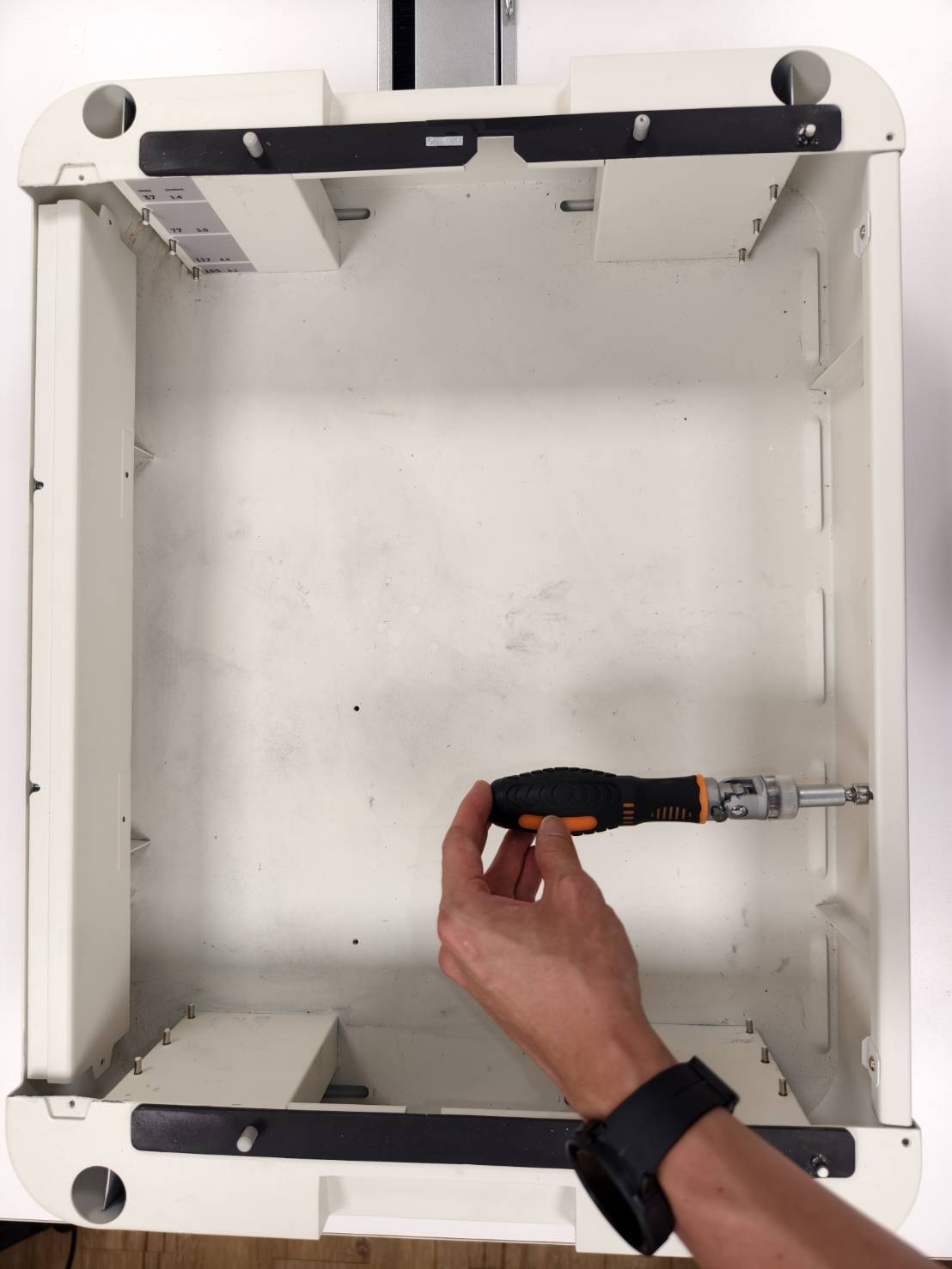

Svitare le viti sotto il telaio anteriore.

Si prega di notare che potrebbero esserci due o tre viti da rimuovere, a seconda del modello di macchina in uso.
Il tipo di vite potrebbe essere dado a calotta da 7mm, vite a croce o vite a testa zigrinata.
In questo tutorial, ci sono due dadi a calotta da 7mm.

Passo 8

Il telaio anteriore per il passante può quindi essere rimosso.

Passo 9

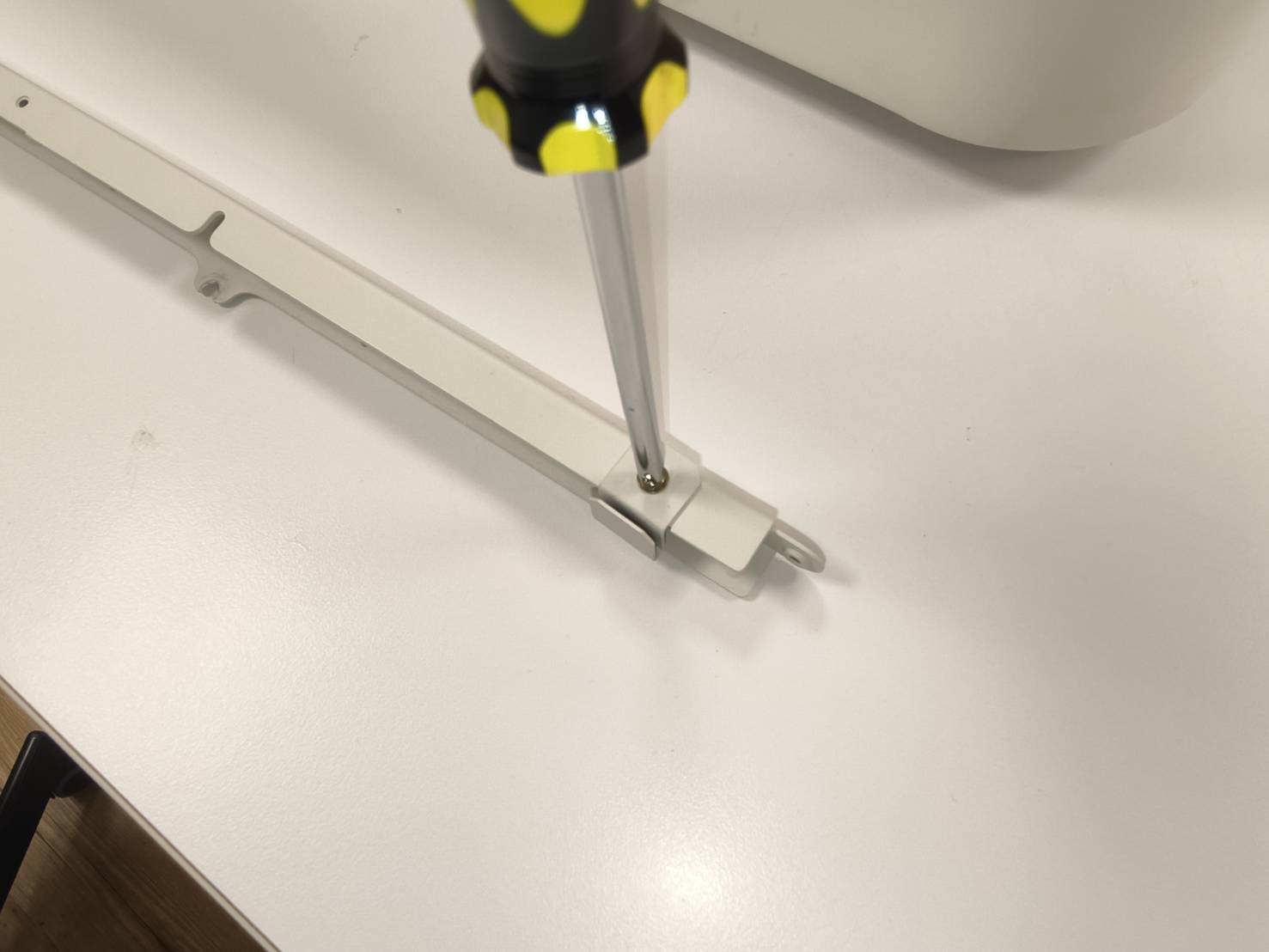

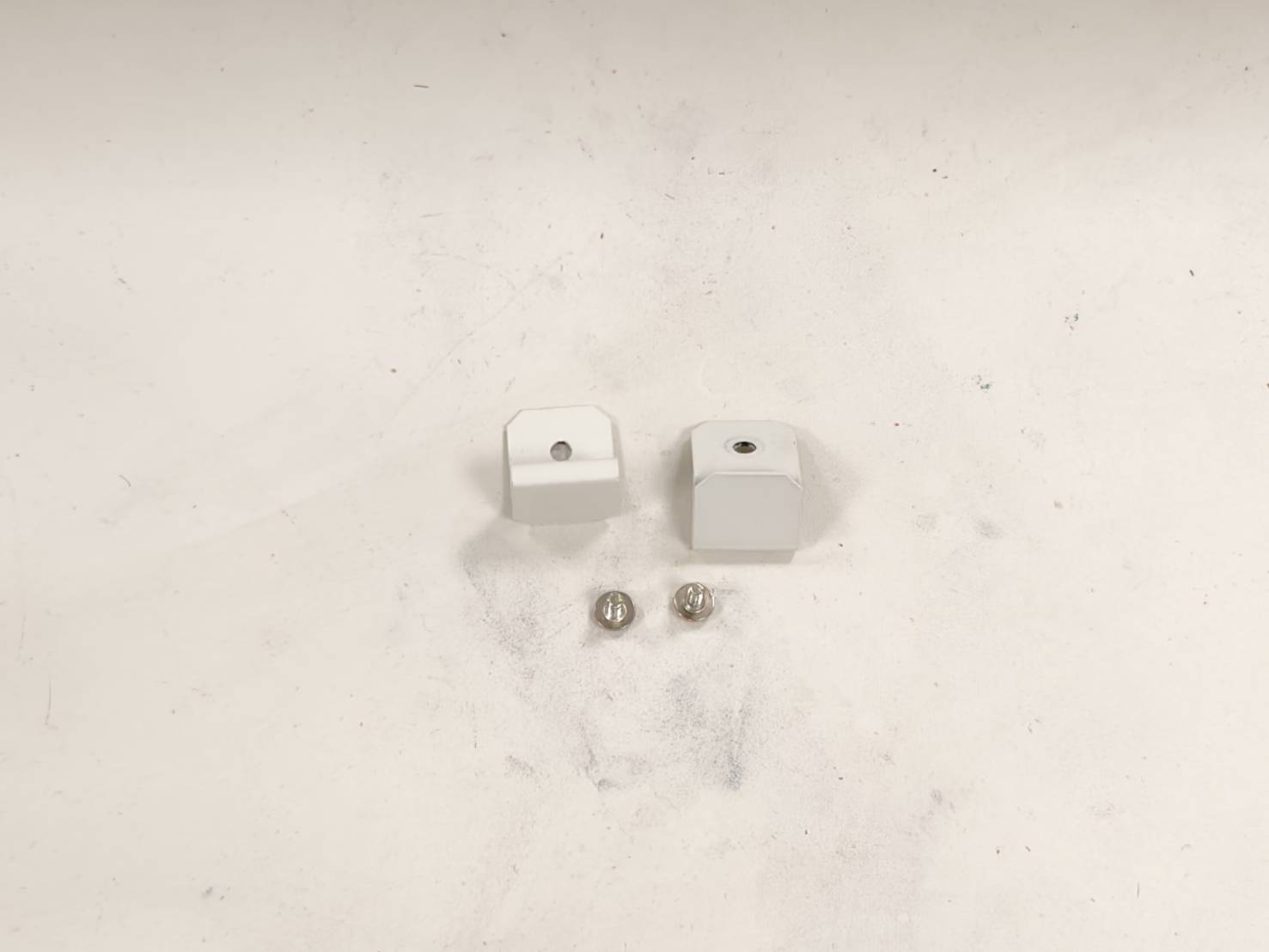

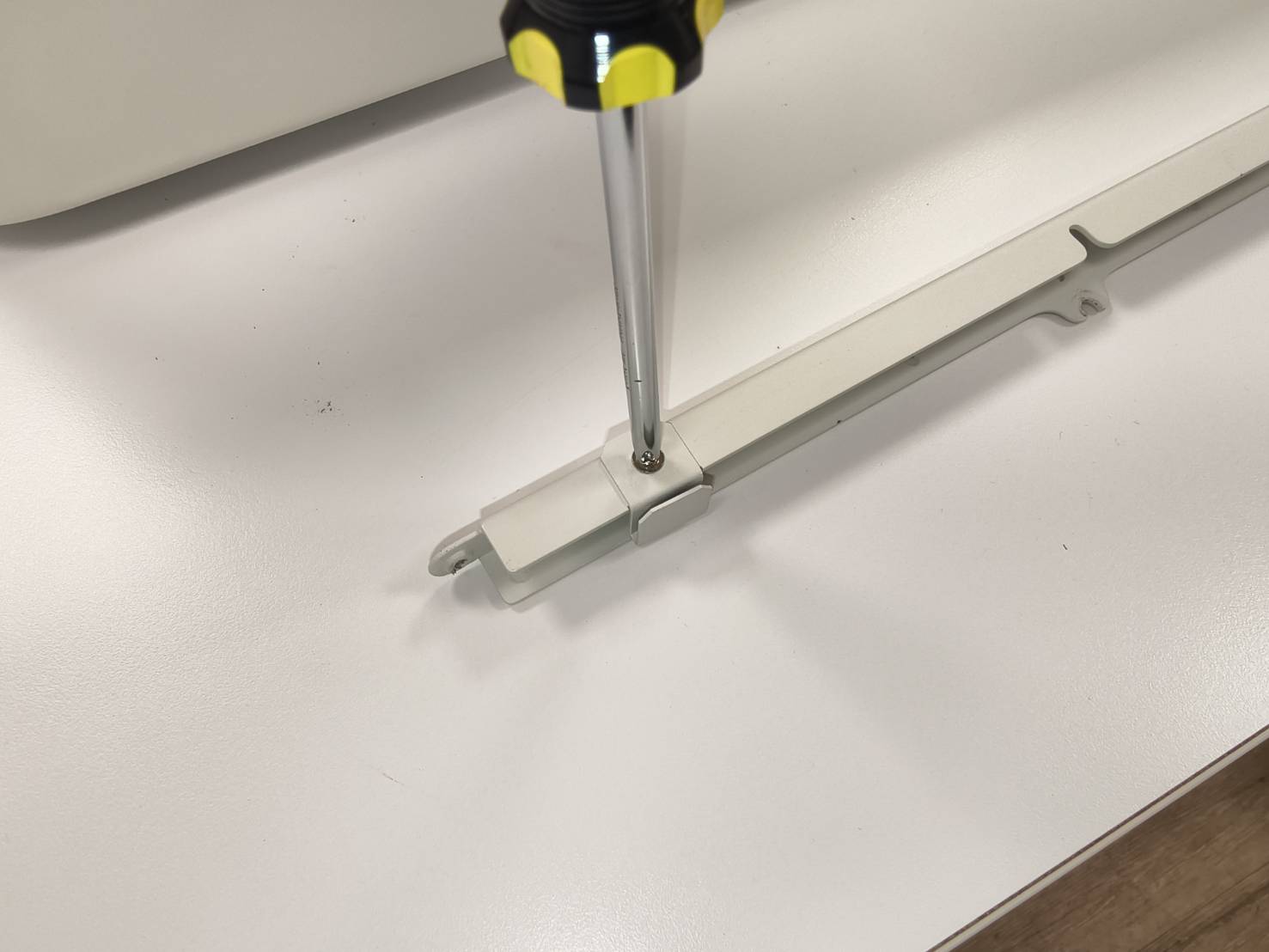

Rimuovere le due clip sui telai anteriori.
(Queste due clip non saranno necessarie per il passante, ma si consiglia di conservarle in caso di future necessità. Si prega di fare riferimento a l'installazione del non-passante.)

Passo 10

Posizionare il telaio anteriore per il passante nella posizione designata.

Passo 11

Assemblare la macchina e la base di estensione.

Passo 12

Posizionare il nido d'ape nello strato da 37mm/1,4 pollici o nello strato da 77mm/3,0 pollici in base allo spessore del materiale. Si prega di fare riferimento a l'articolo per l'installazione del nido d'ape.

Strato	Foto	Intervallo di altezza (Oggetto)
37mm / 1,4 pollici		0 - 3 mm
77mm / 3,0 pollici		3 - 15 mm
117mm / 4,6 pollici		Non disponibile per il taglio passante
155 mm / 6,1 pollici		Non disponibile per il taglio passante

Passo 13

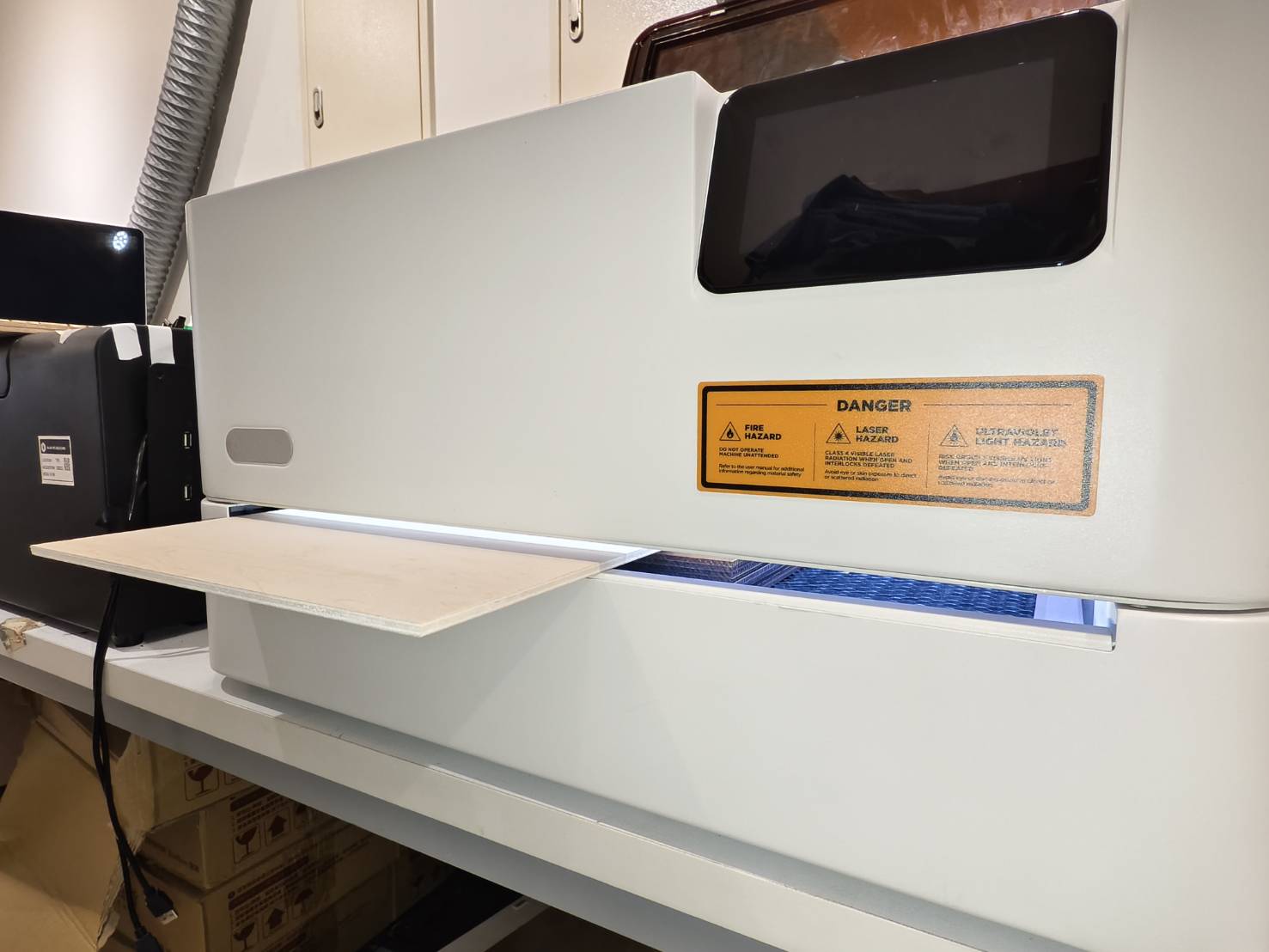

Inserire il materiale nella macchina. Si raccomanda vivamente di utilizzare materiale di scarto o usato la prima volta a scopo di pratica.

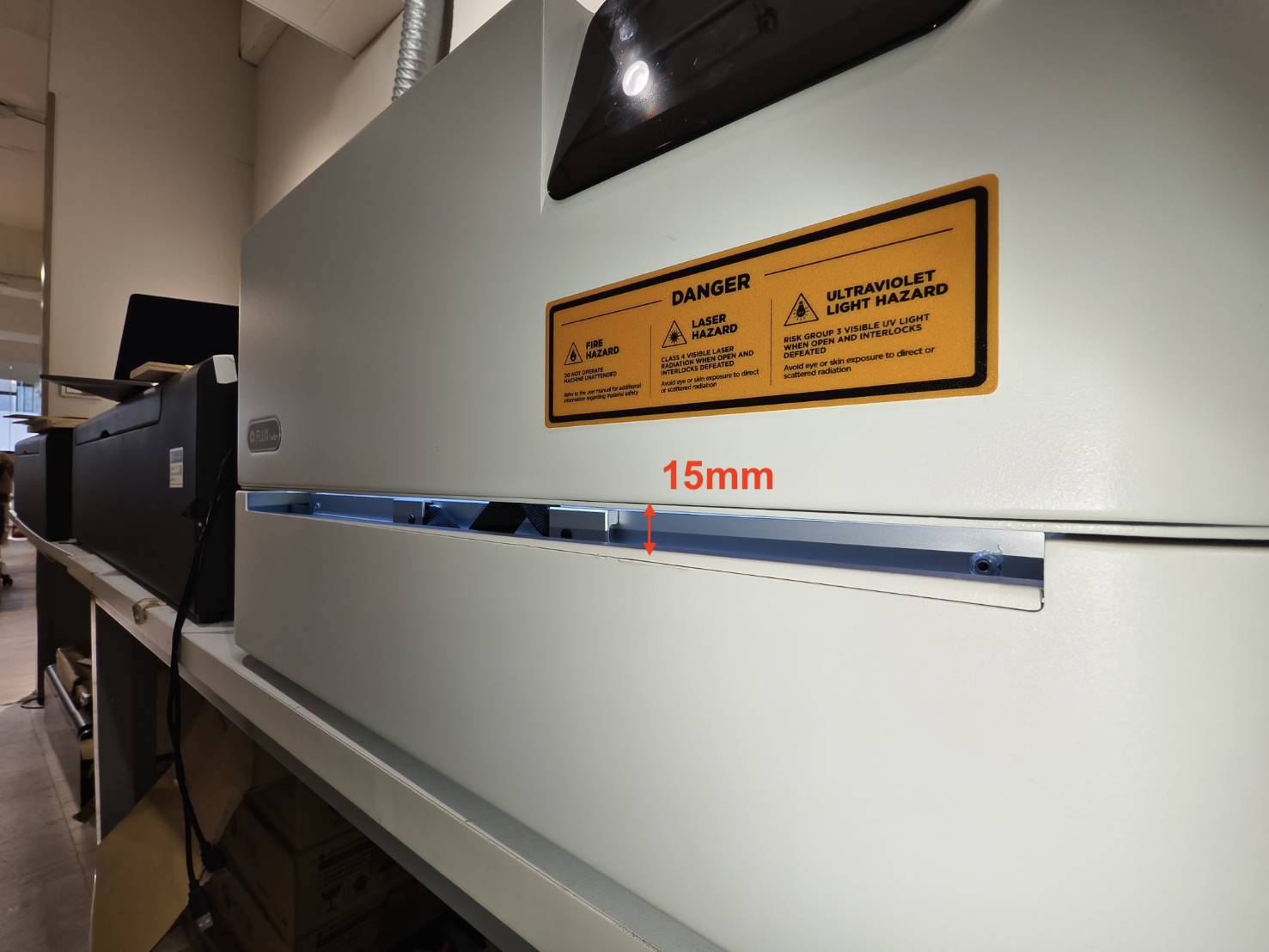

Lo spessore massimo del materiale per la funzione di taglio passante di Ador è di 15mm.

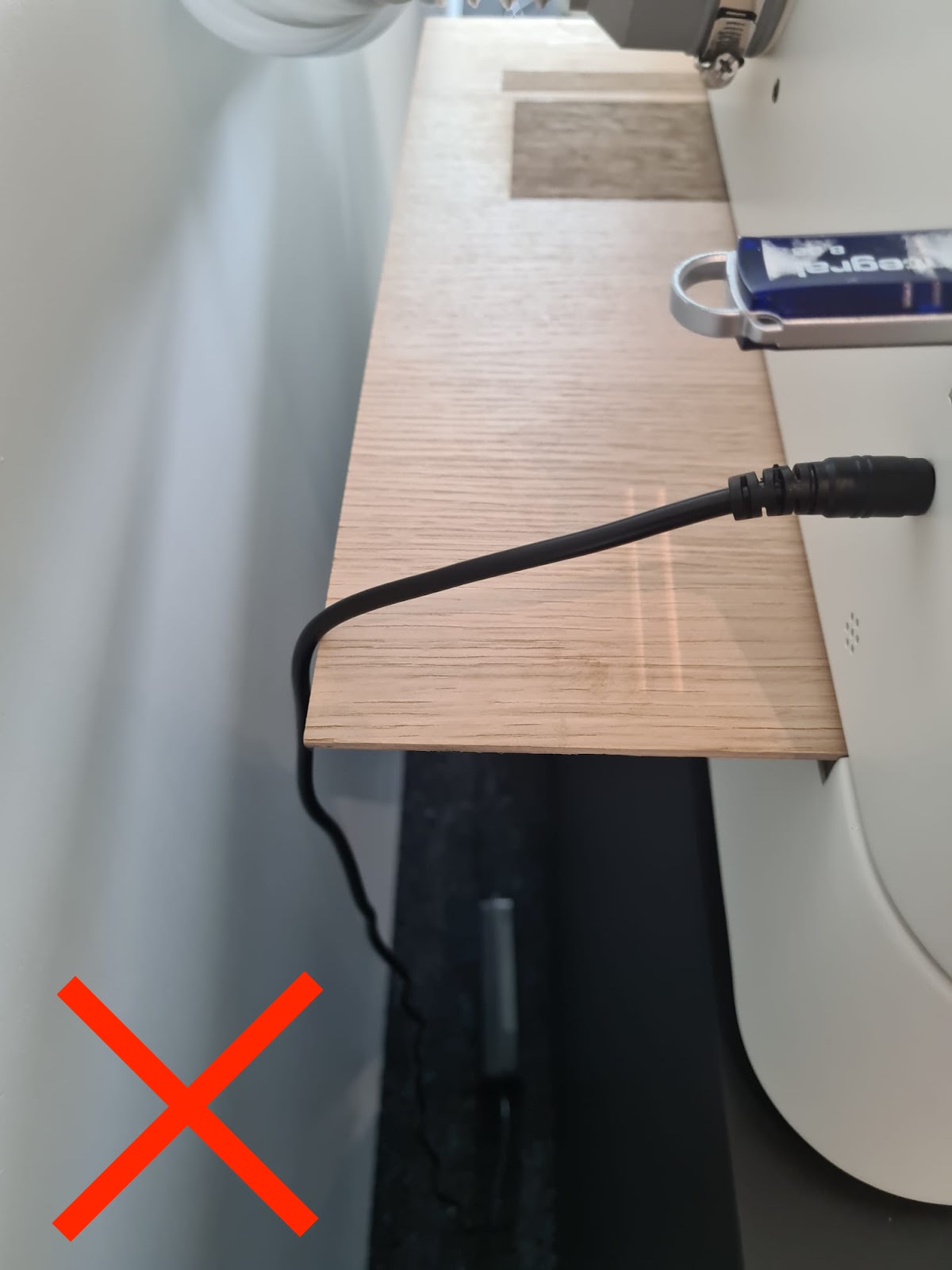

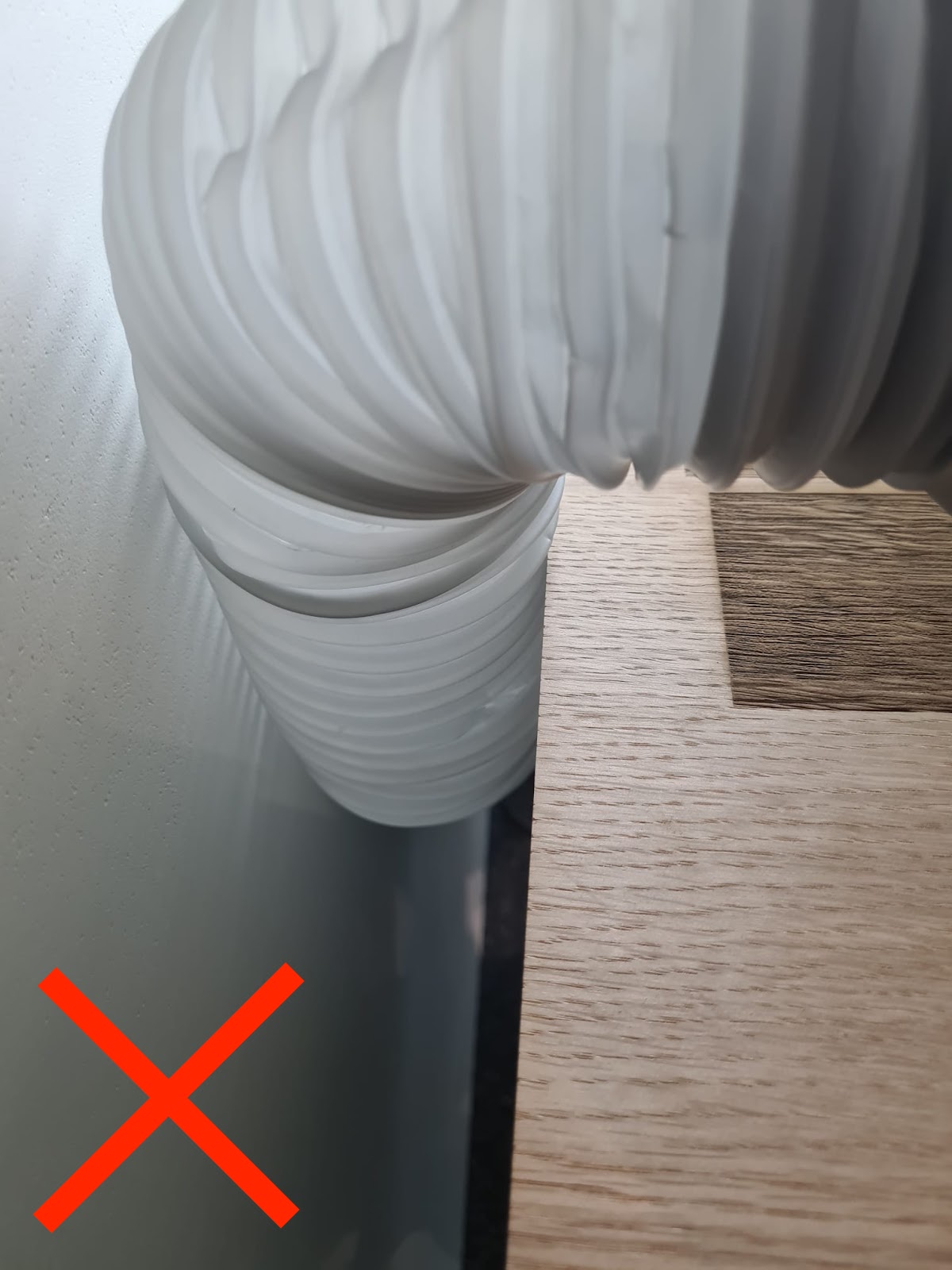

Durante l'inserimento del materiale, evitare che questo si incastri nel cavo di alimentazione o nel tubo di ventilazione, come mostrato negli esempi negativi qui sotto.

Ci sono due scenari per il posizionamento dei materiali. Si prega di vedere le istruzioni di seguito.

Materiali da 0 a 3 mm

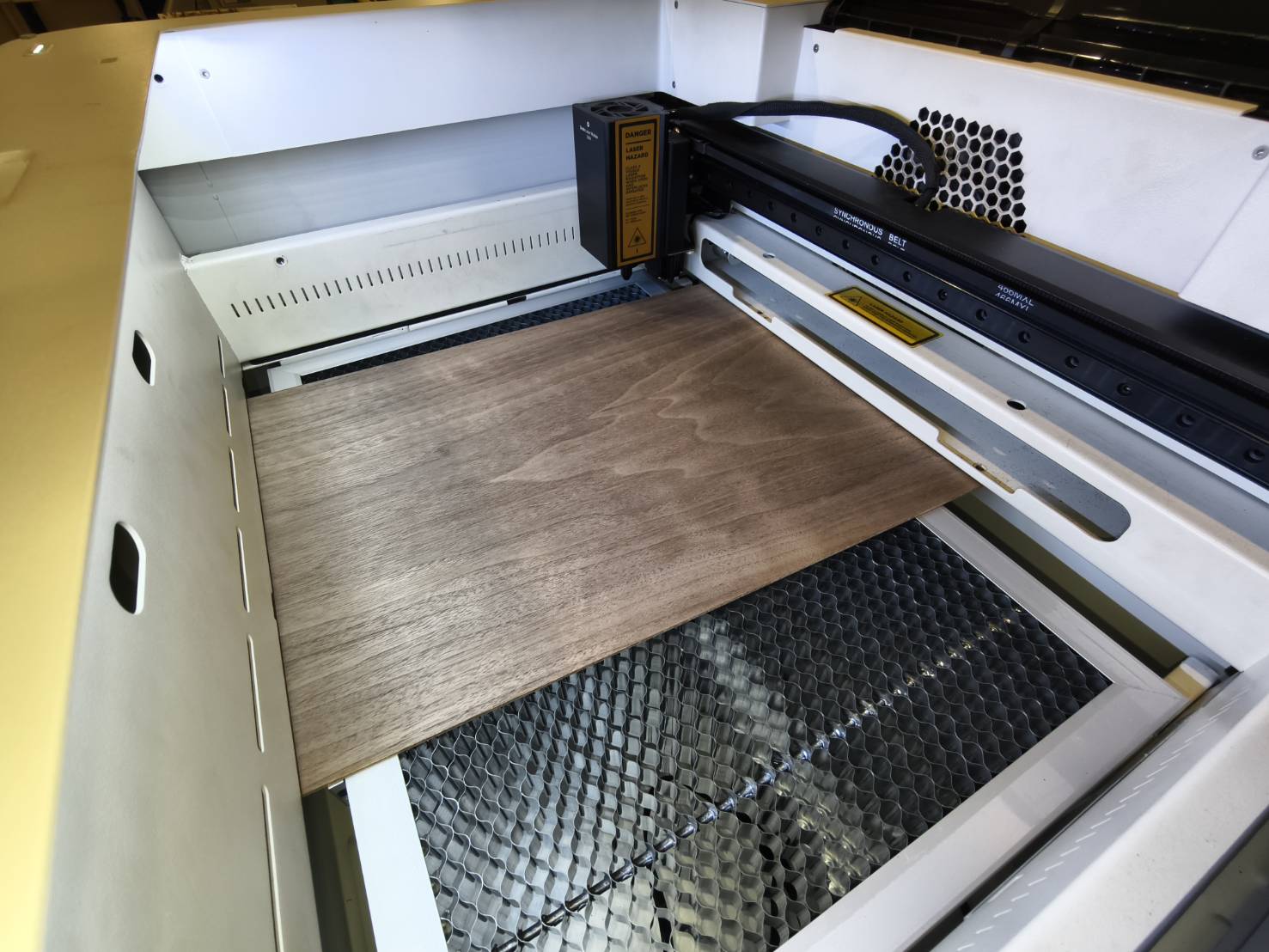

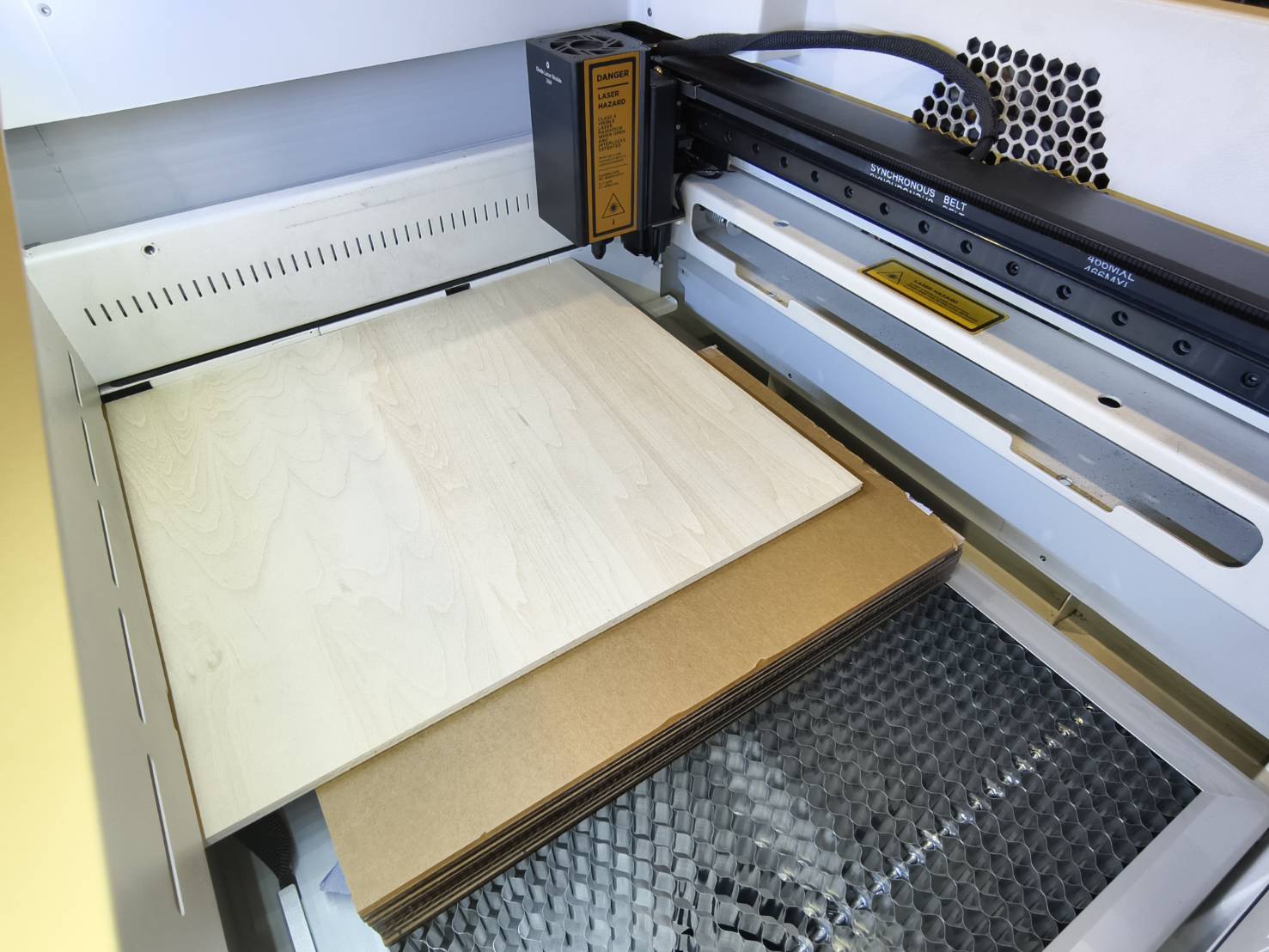

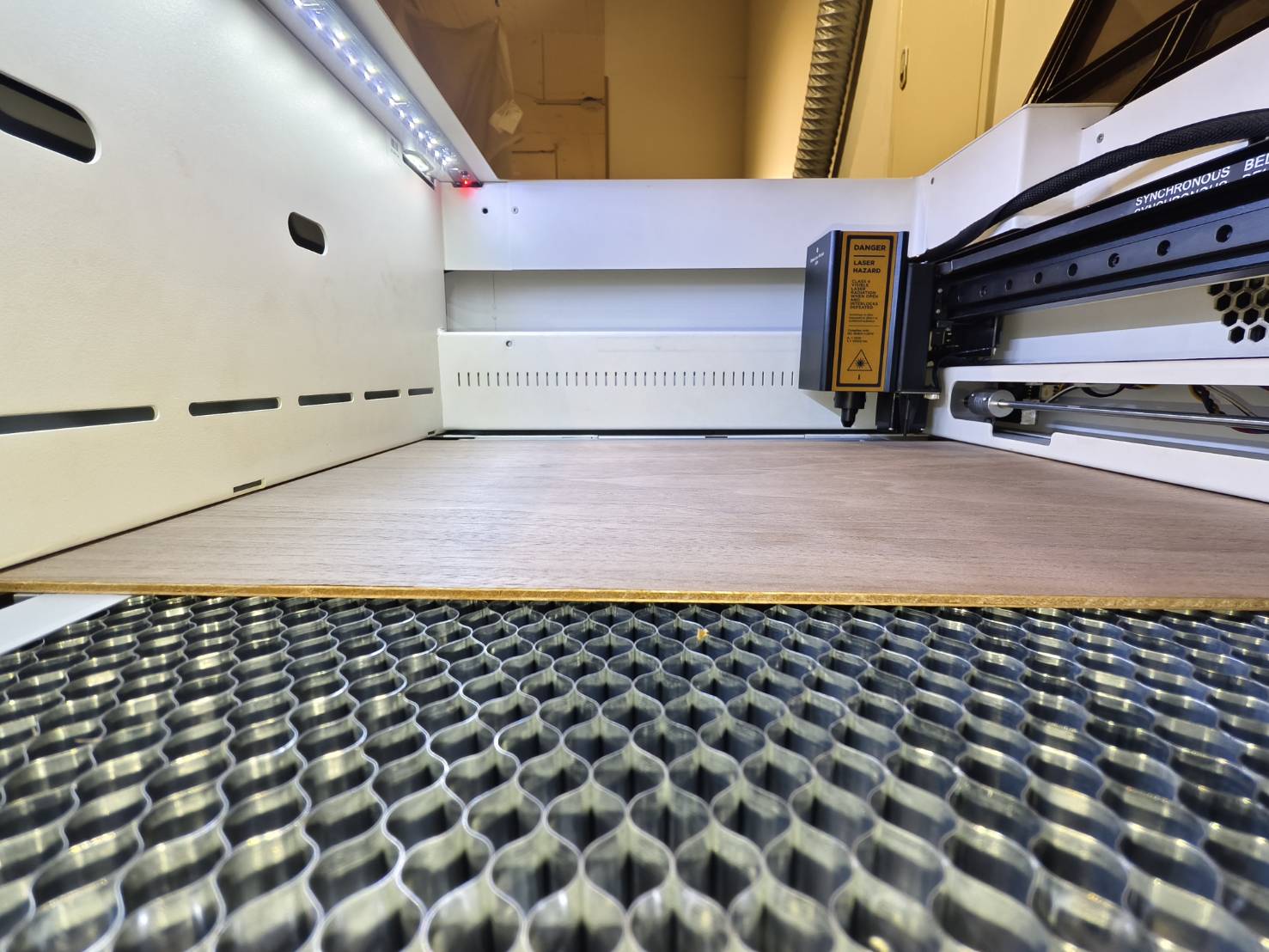

Posizionare il nido d'ape nello strato da 37mm / 1,4 pollici. Inserire il materiale direttamente nella macchina e posizionarlo sul nido d'ape. (Si consiglia di spingere il materiale a sinistra per allinearlo al telaio.)

Materiali da 3 - 15 mm

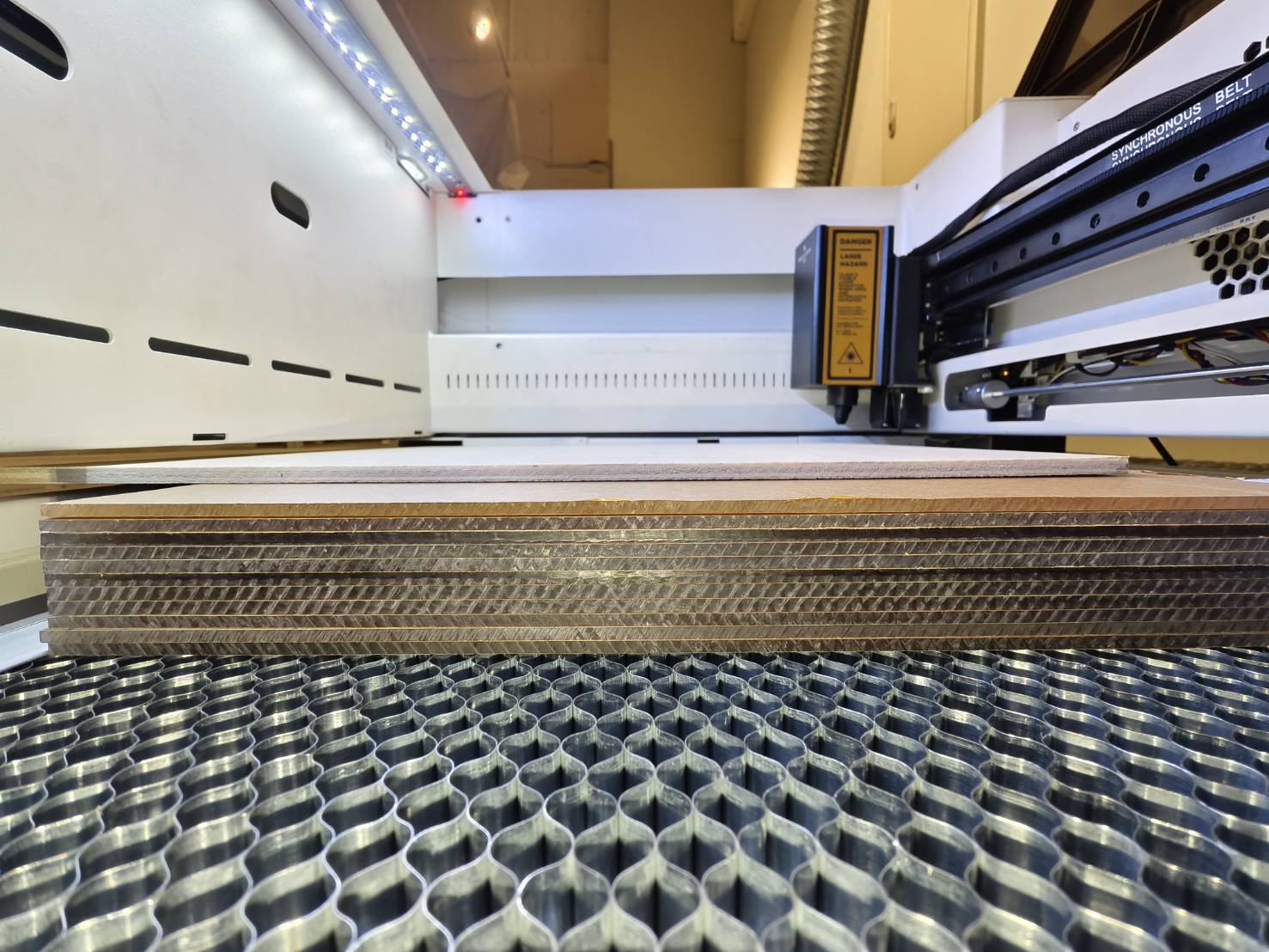

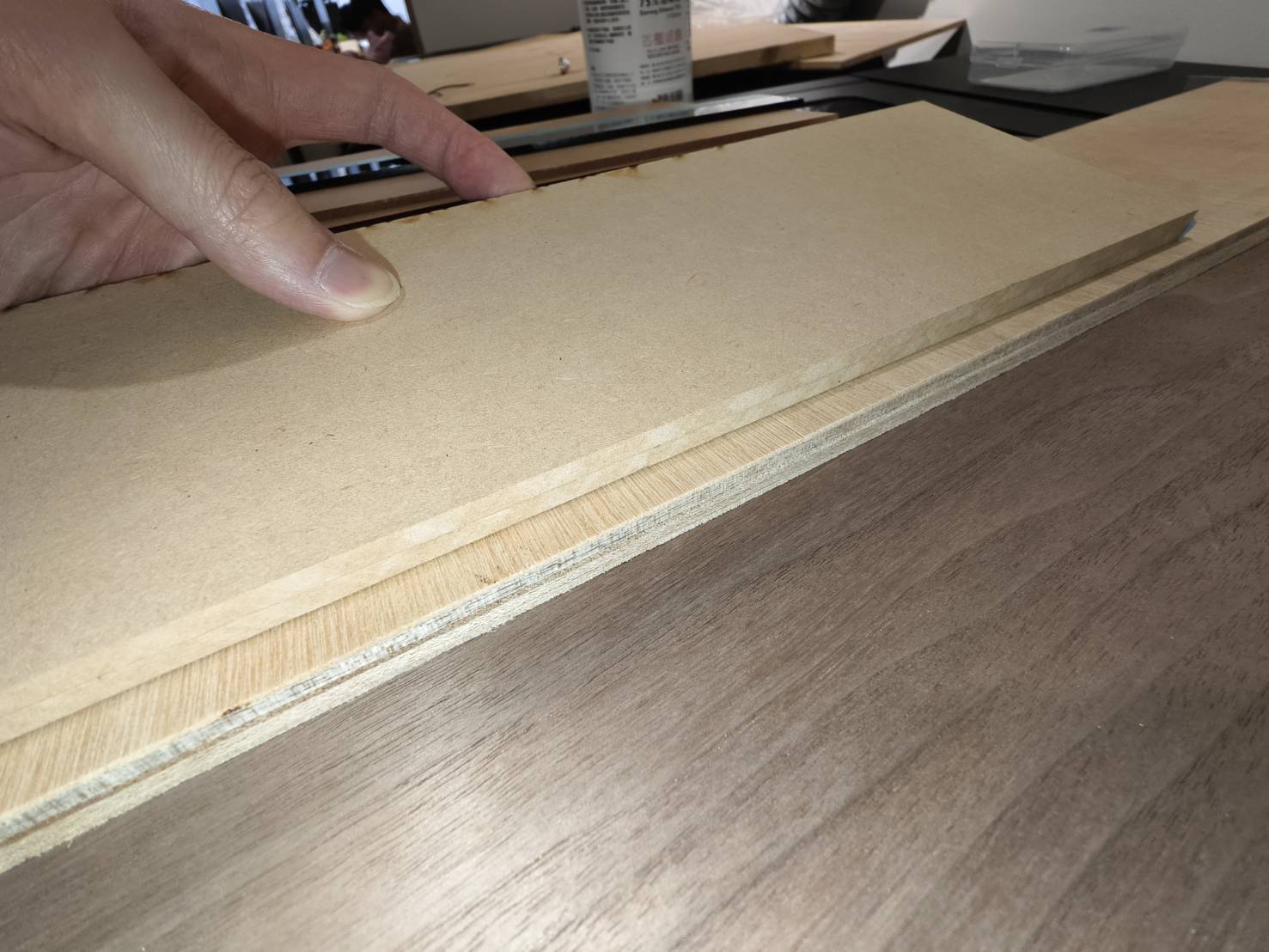

Posizionare il nido d'ape nello strato da 77mm / 3,0 pollici. Posizionare del materiale sul nido d'ape per sollevare il materiale target. Posizionare il materiale target sopra il materiale di base. (Si consiglia di spingere il materiale a sinistra per allinearlo al telaio.)

Passaggio 14

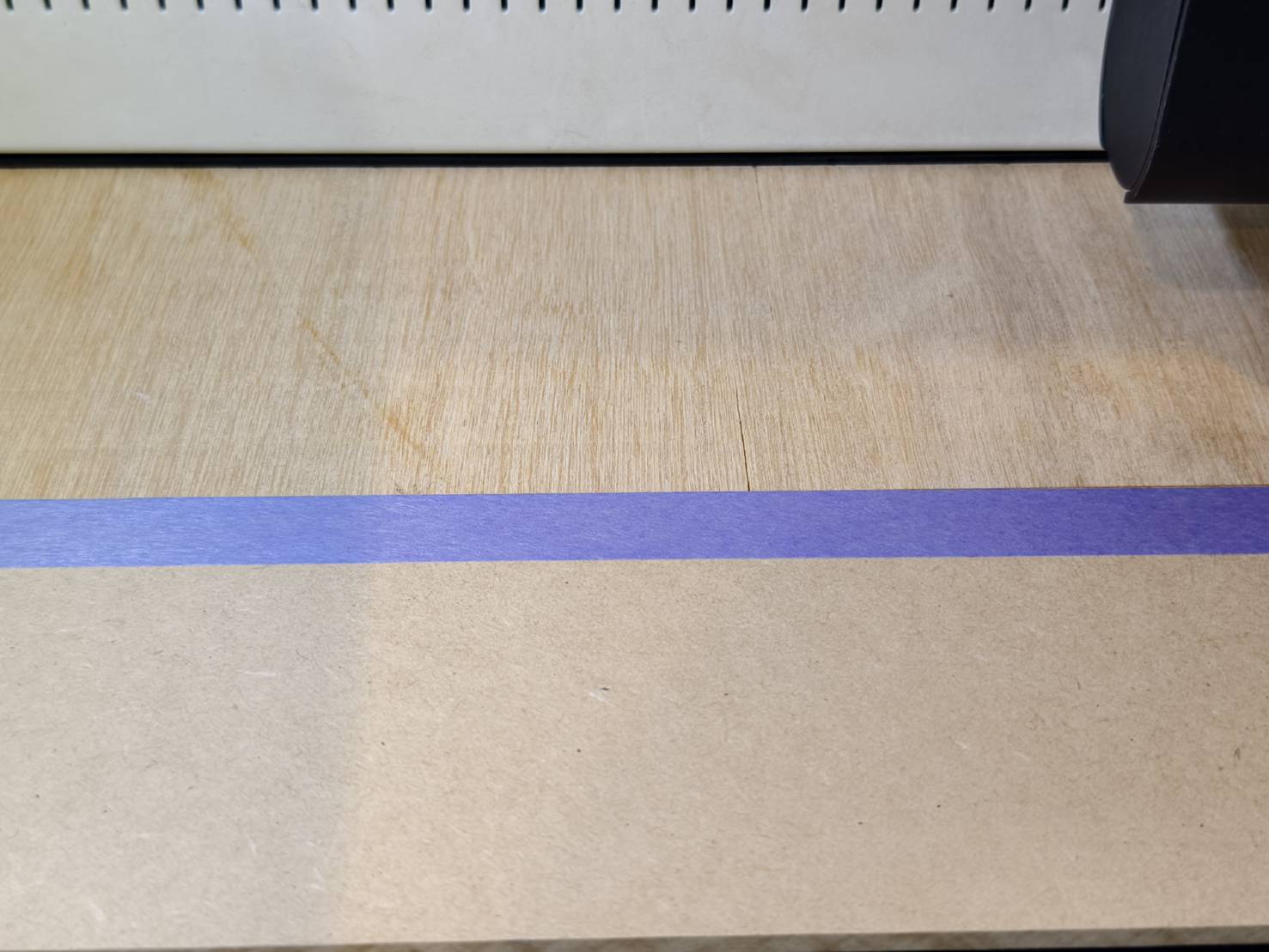

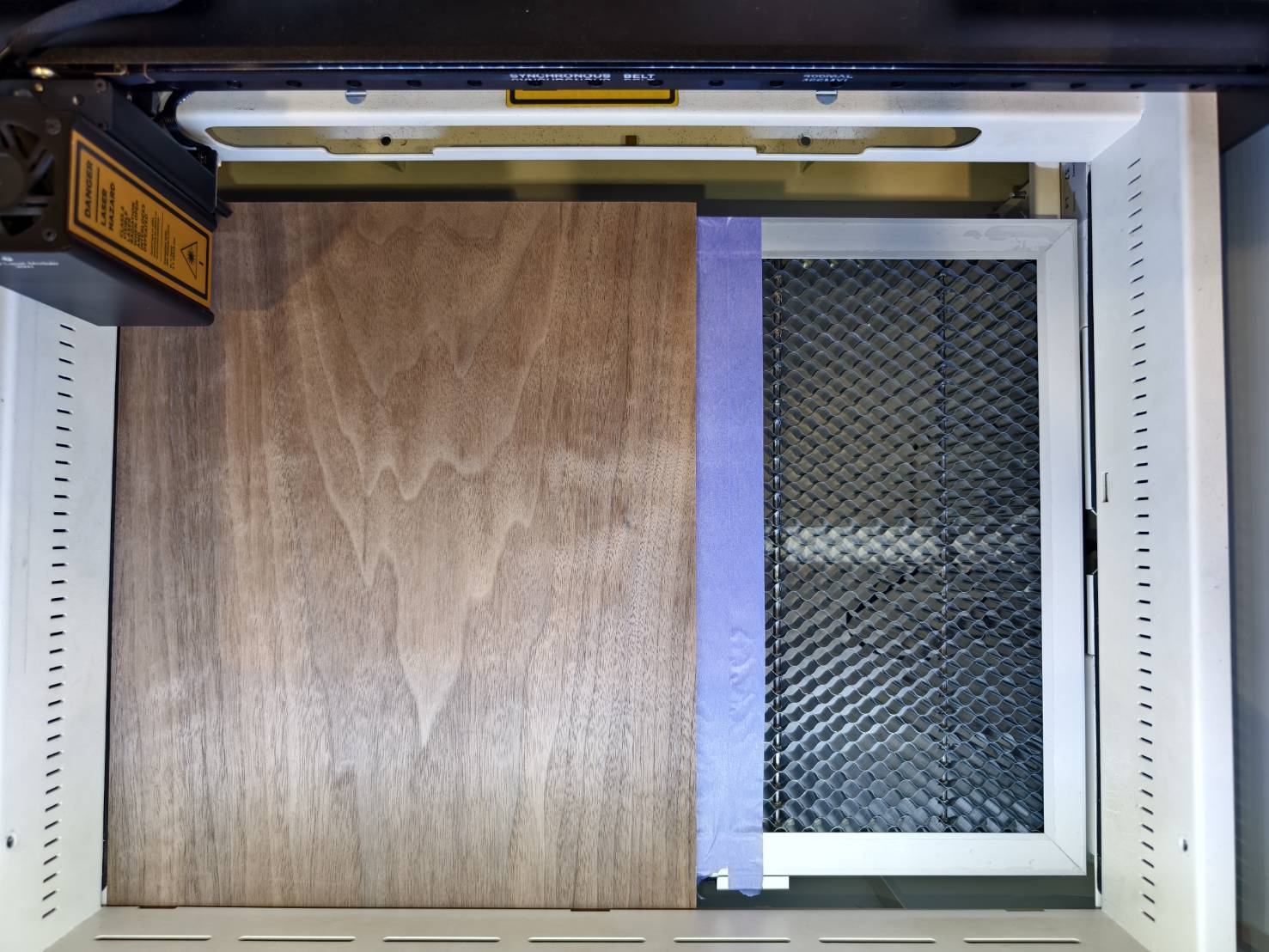

Applicare del nastro adesivo di carta proprio accanto al bordo del materiale sul nido d'ape o sul materiale di base.
Il nastro viene applicato per allineare ogni incisione e spiegheremo come utilizzarlo più avanti nell'articolo.

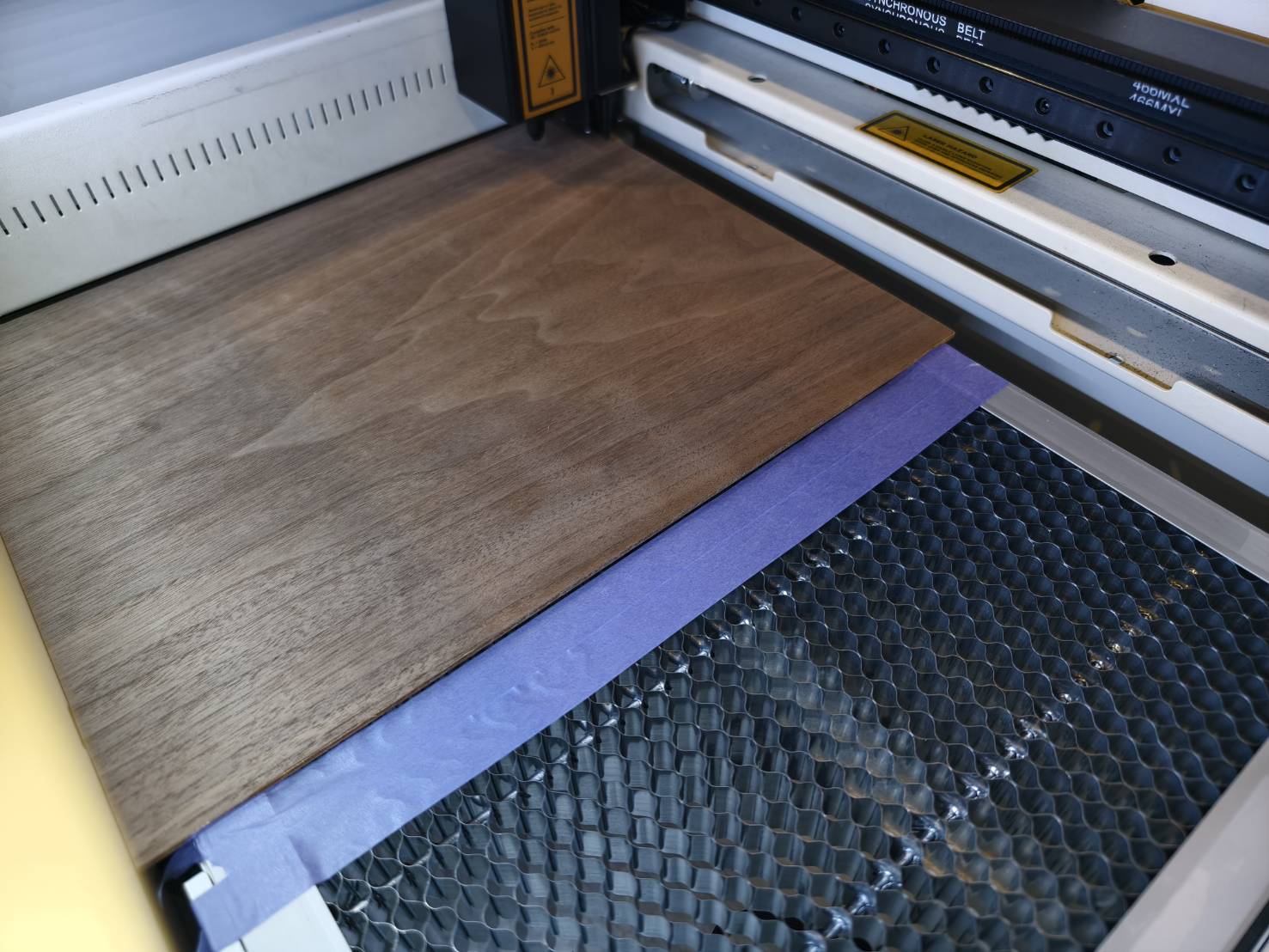

Materiali da 0 a 3 mm
Applicare il nastro direttamente sul nido d'ape.

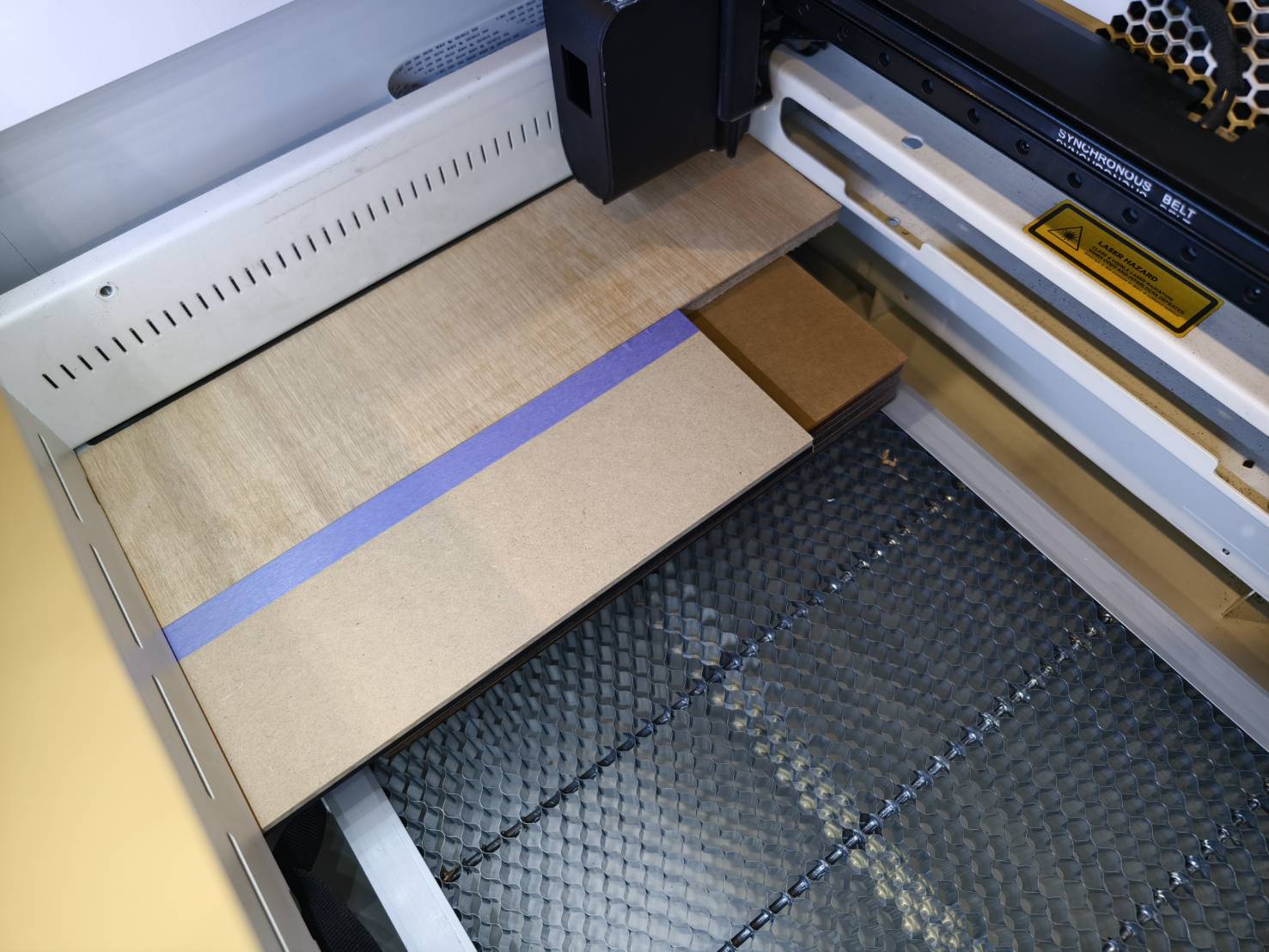

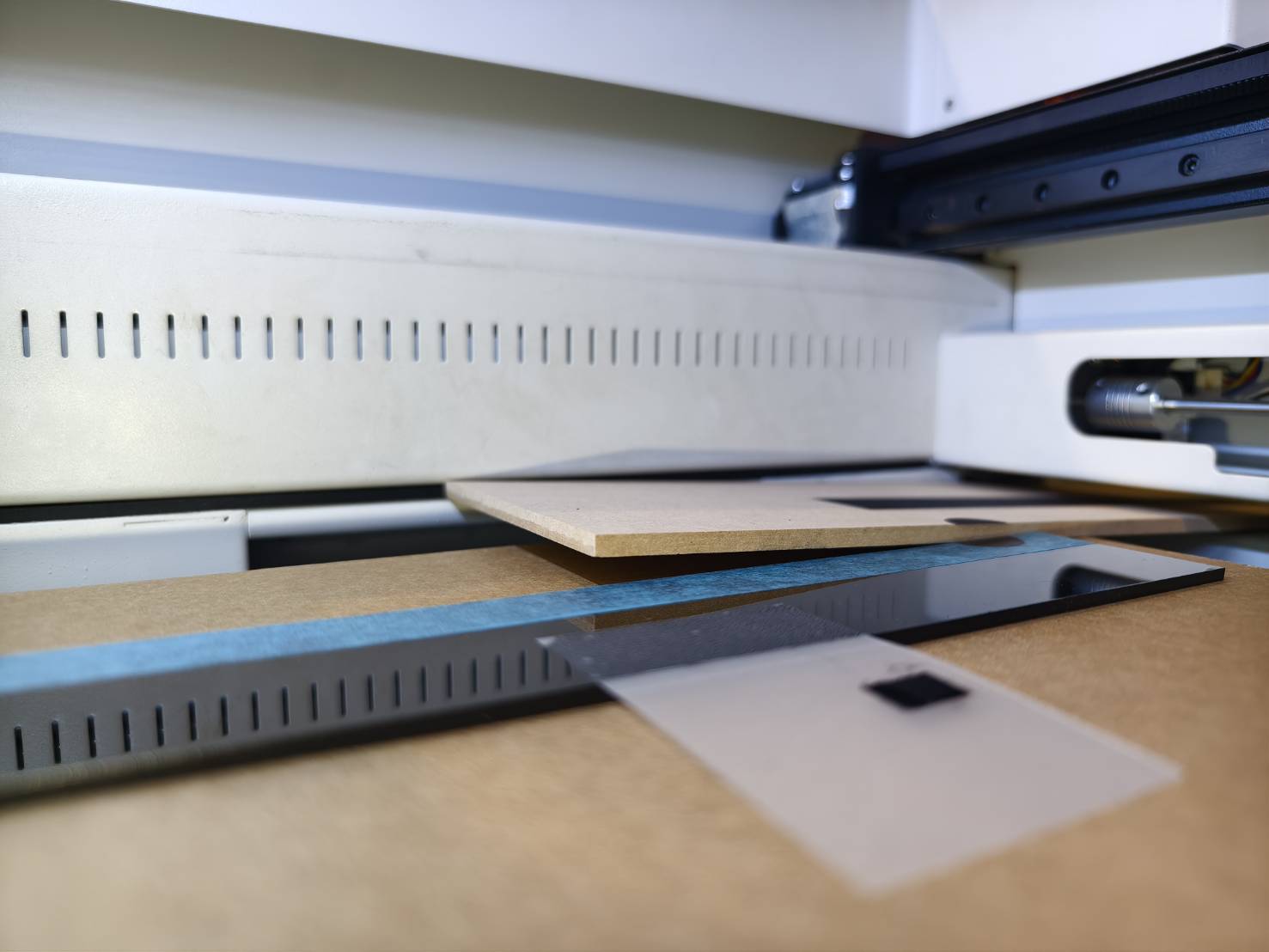

Materiali da 3 - 15 mm

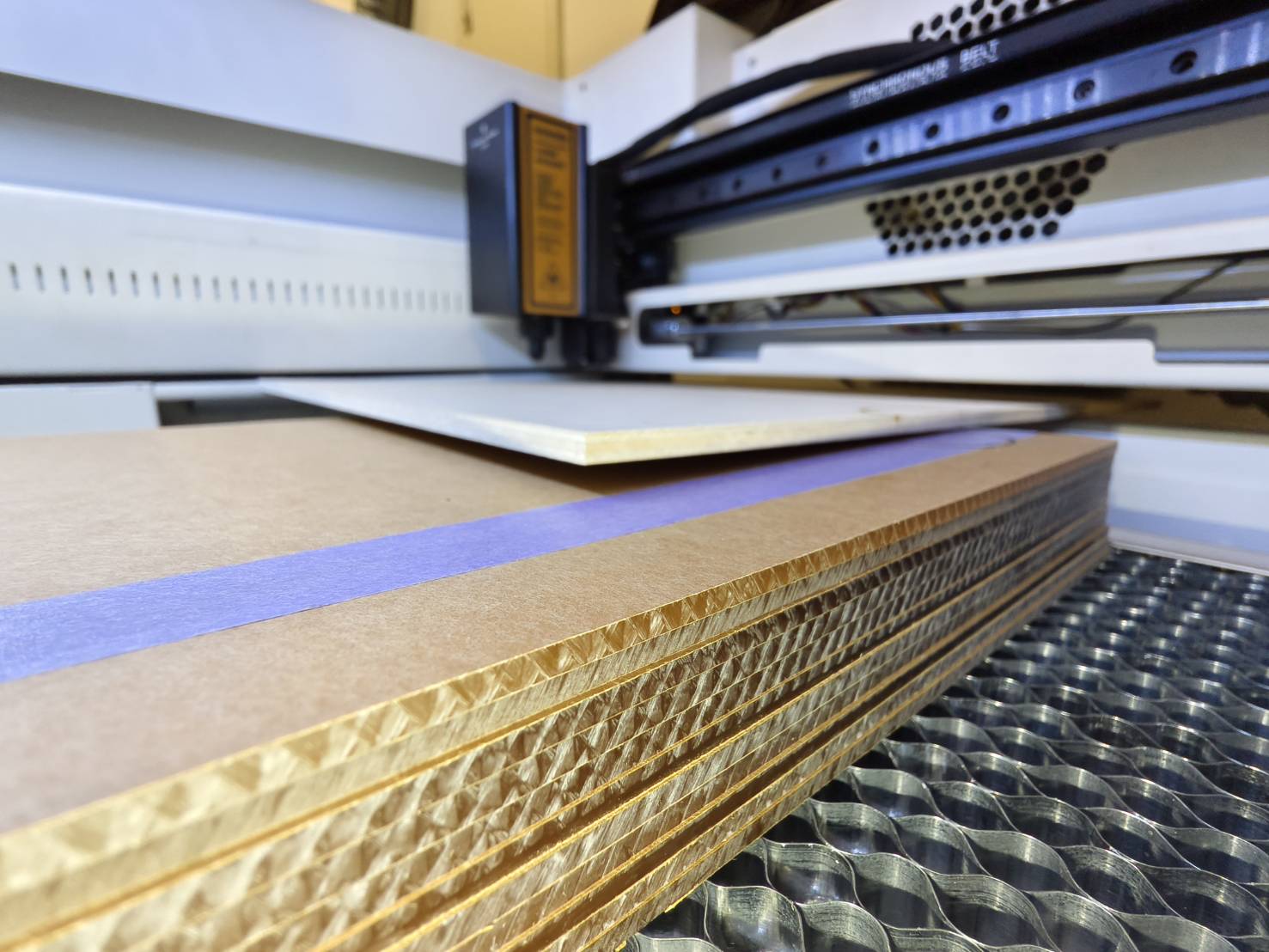

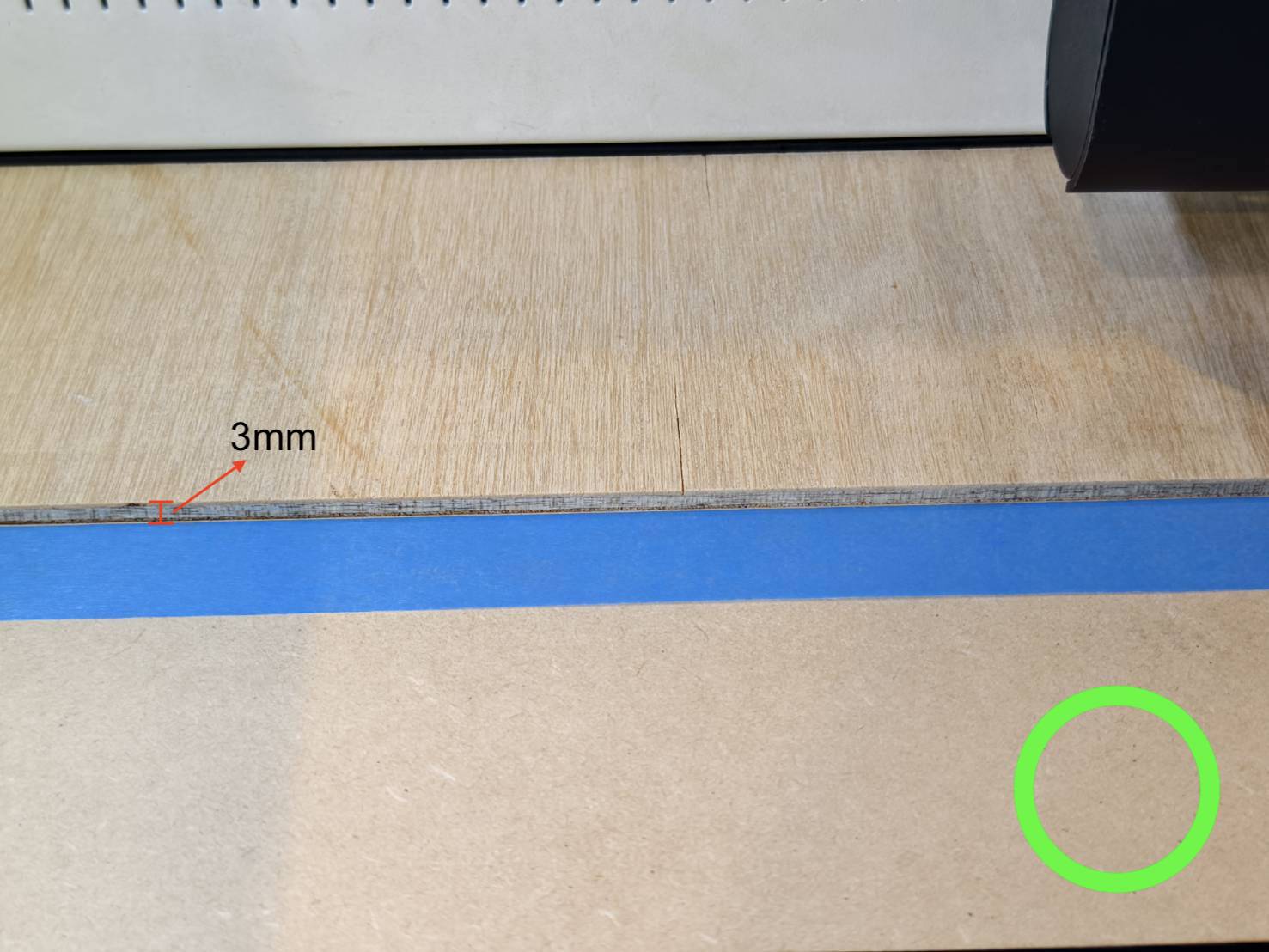

Preparare un materiale laterale che abbia lo stesso spessore o +/- 3mm rispetto al materiale target. Assicurarsi che sia abbastanza sottile da posizionare sul materiale di base insieme al materiale target.

Applicare il nastro adesivo di carta al materiale laterale e posizionarlo proprio accanto al materiale target.

Nota importante
È preferibile che il materiale target e il materiale laterale abbiano lo stesso spessore.

Una differenza di massimo 3 mm tra questi due materiali sarà accettabile.

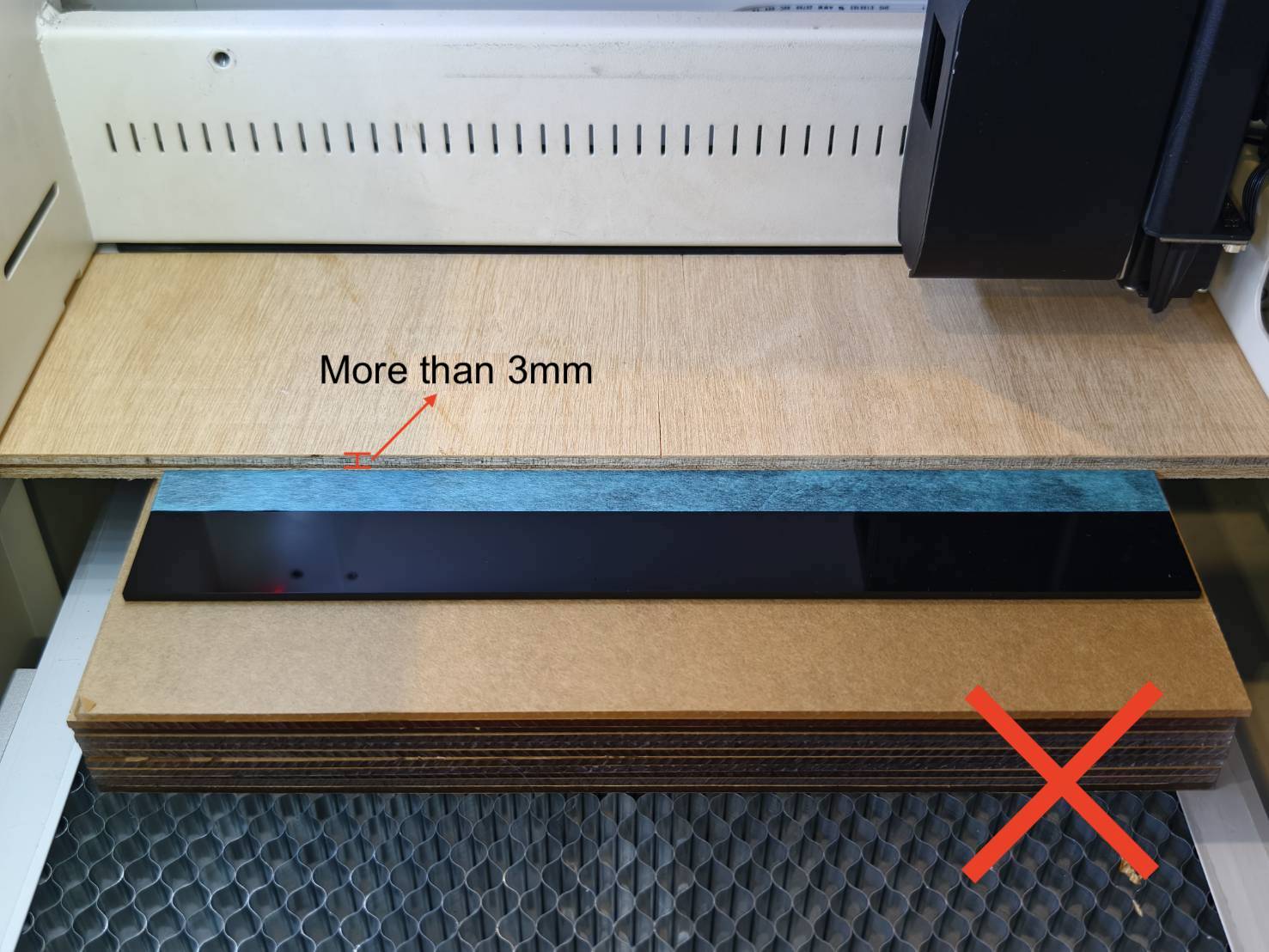

Una differenza di più di 3 mm tra questi due materiali NON sarà accettabile.

Passaggio 15

Accendere la macchina ed eseguire la messa a fuoco automatica sul materiale.

Fase 16

Assicurati di avere le seguenti versioni di software e firmware per utilizzare la funzione rotativa di Ador.

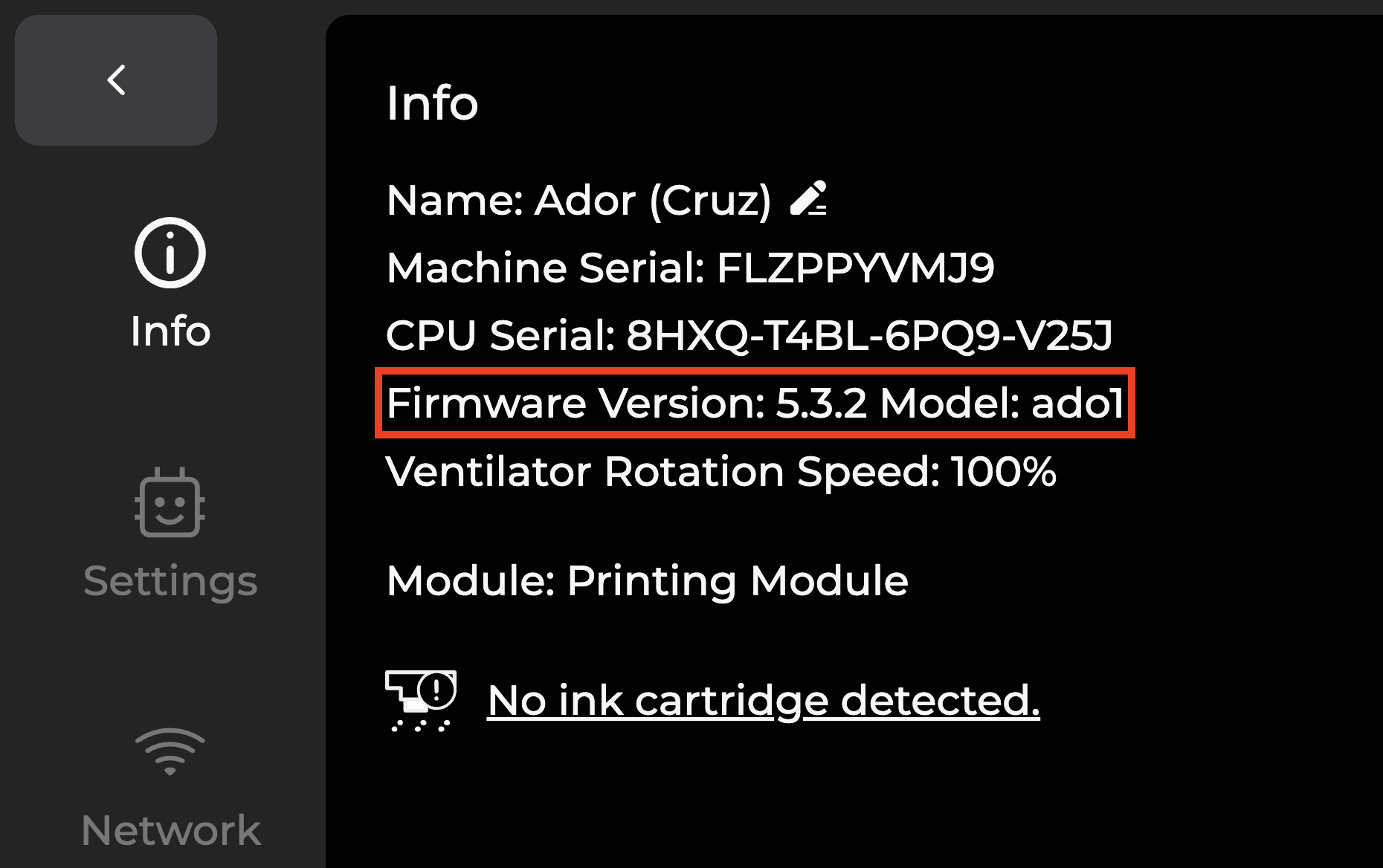

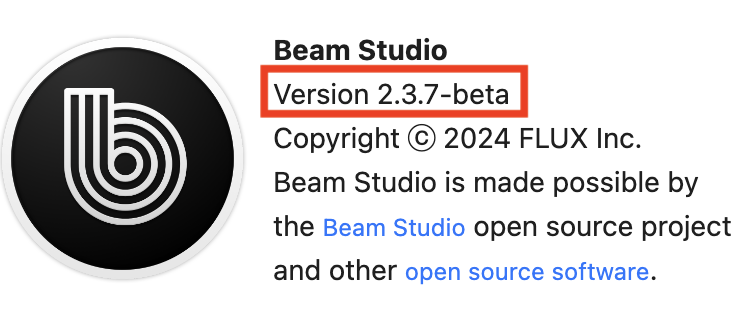

Beam Studio Versione 2.3.7 o successiva. (Guida)	La versione del firmware 5.3.2 o successiva. (Guida)

Fase 17

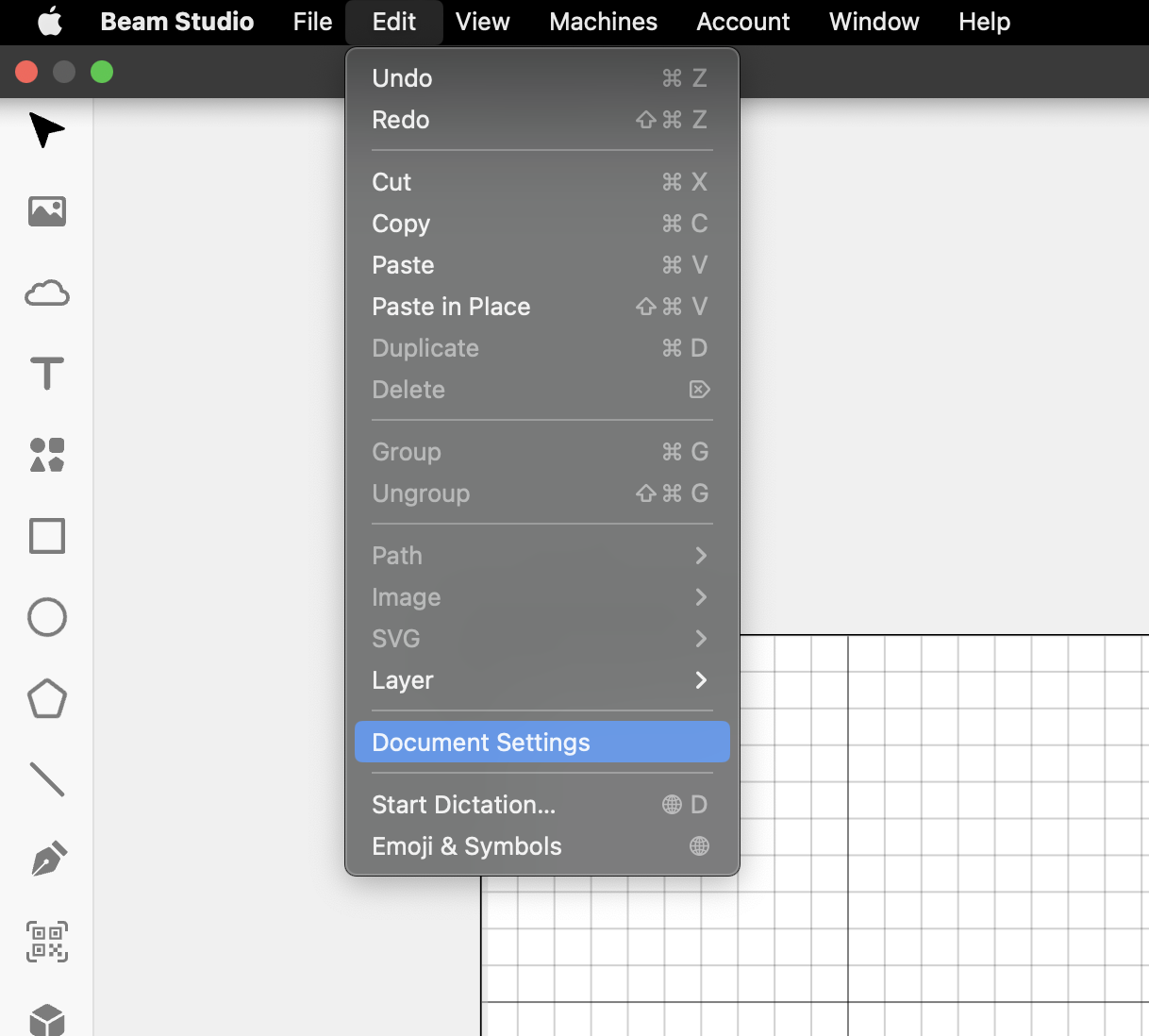

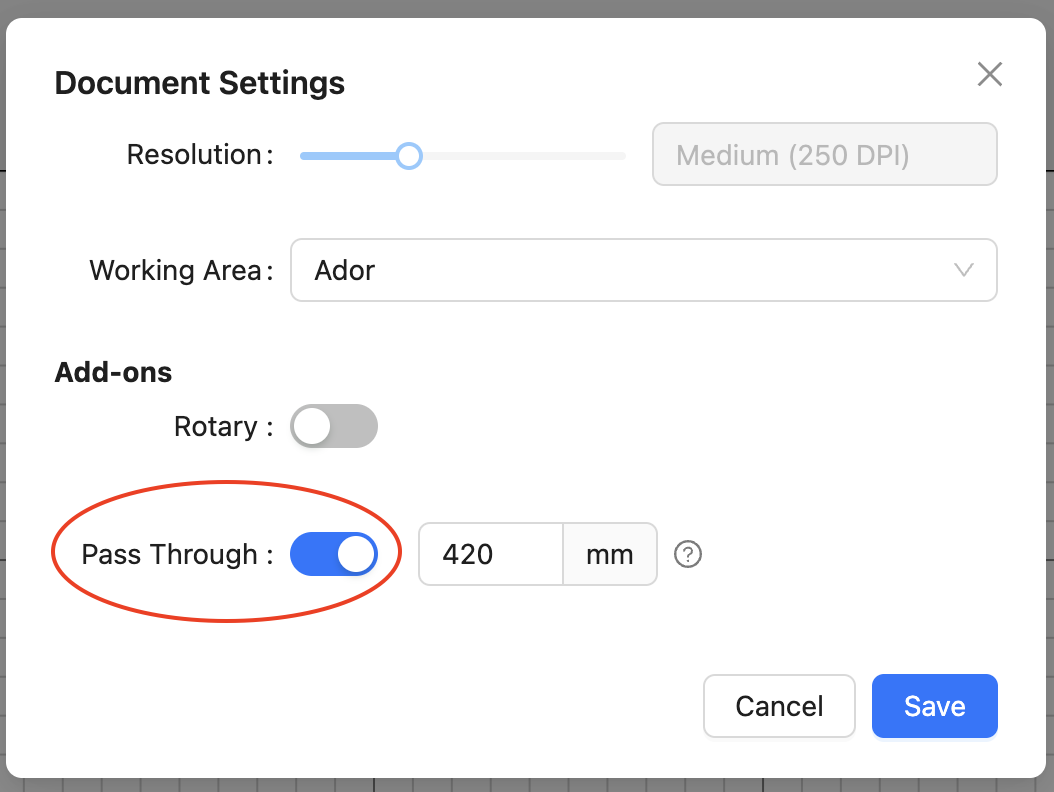

Abilita la funzione Passthrough in Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

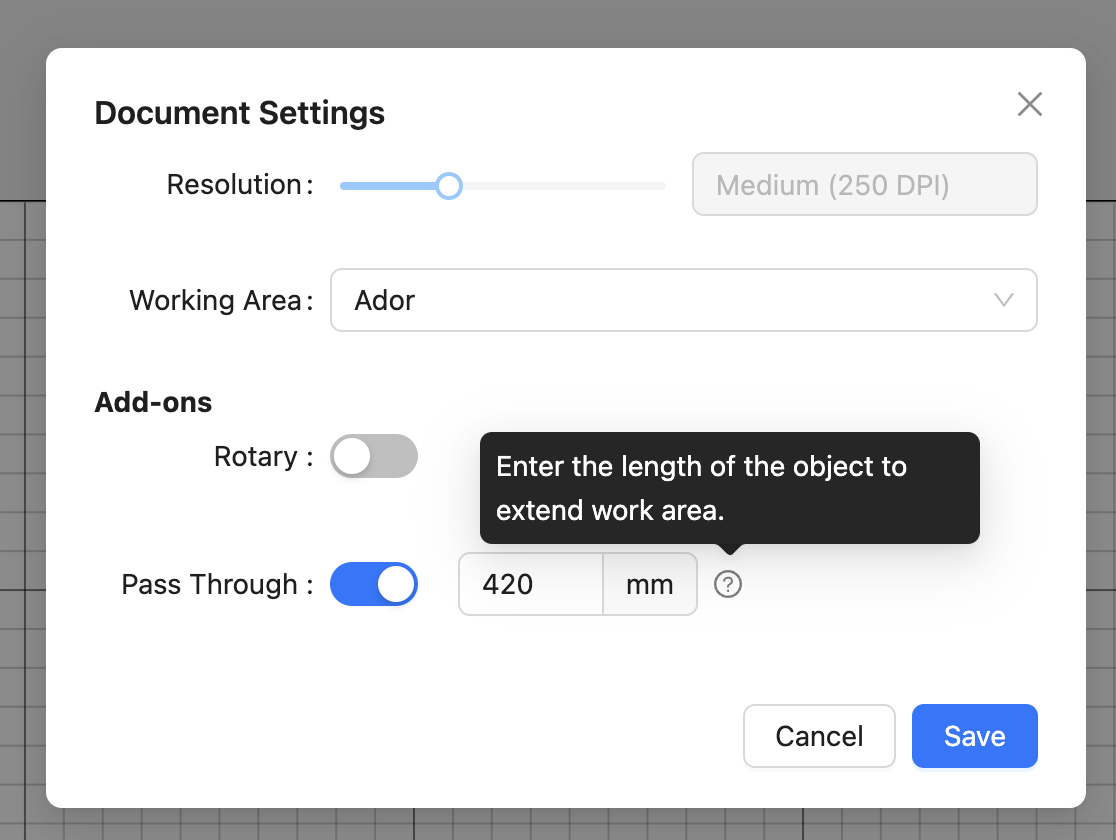

Imposta la lunghezza del tuo materiale.

Screenshot 2024-07-09 at 3.36.02 PM.png

Fase 18

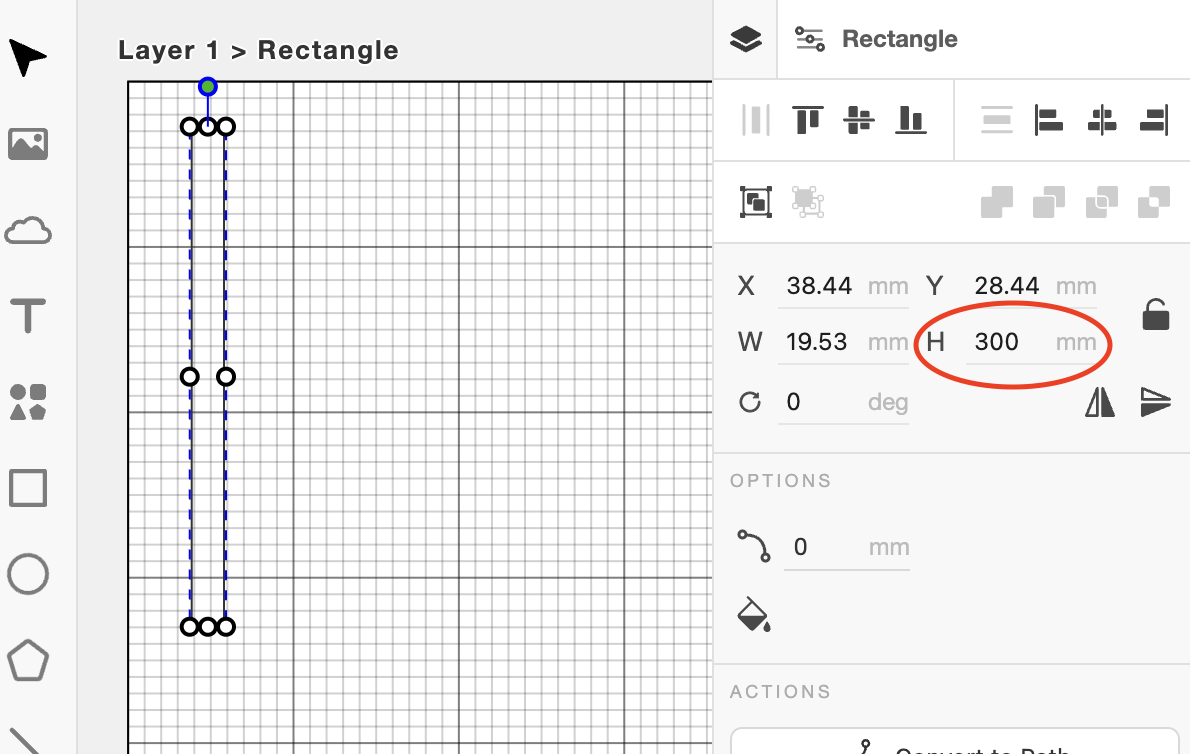

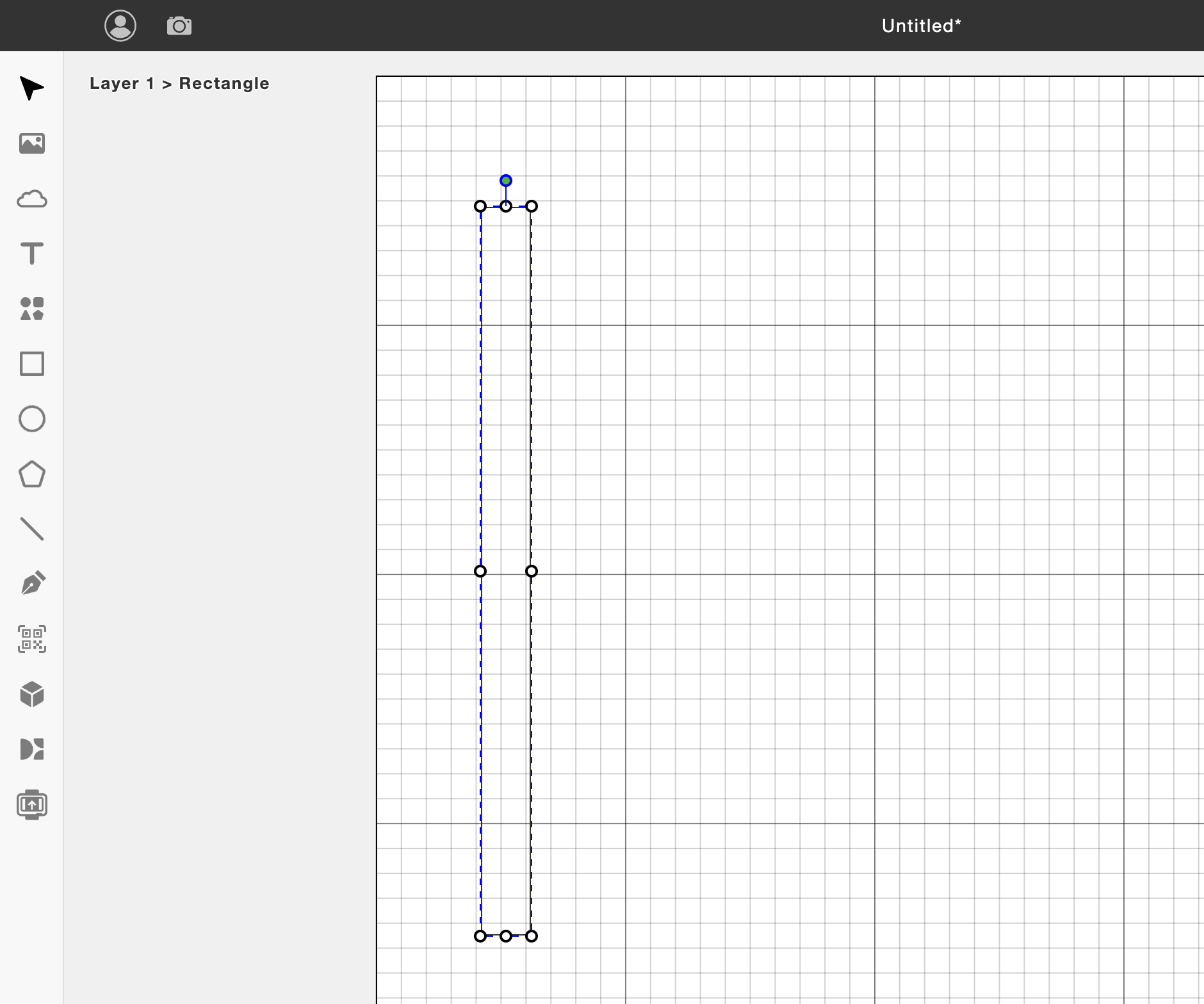

Disegna un rettangolo lungo o importa il tuo disegno.

Screenshot 2024-07-09 at 3.44.08 PM.png

Fase 19

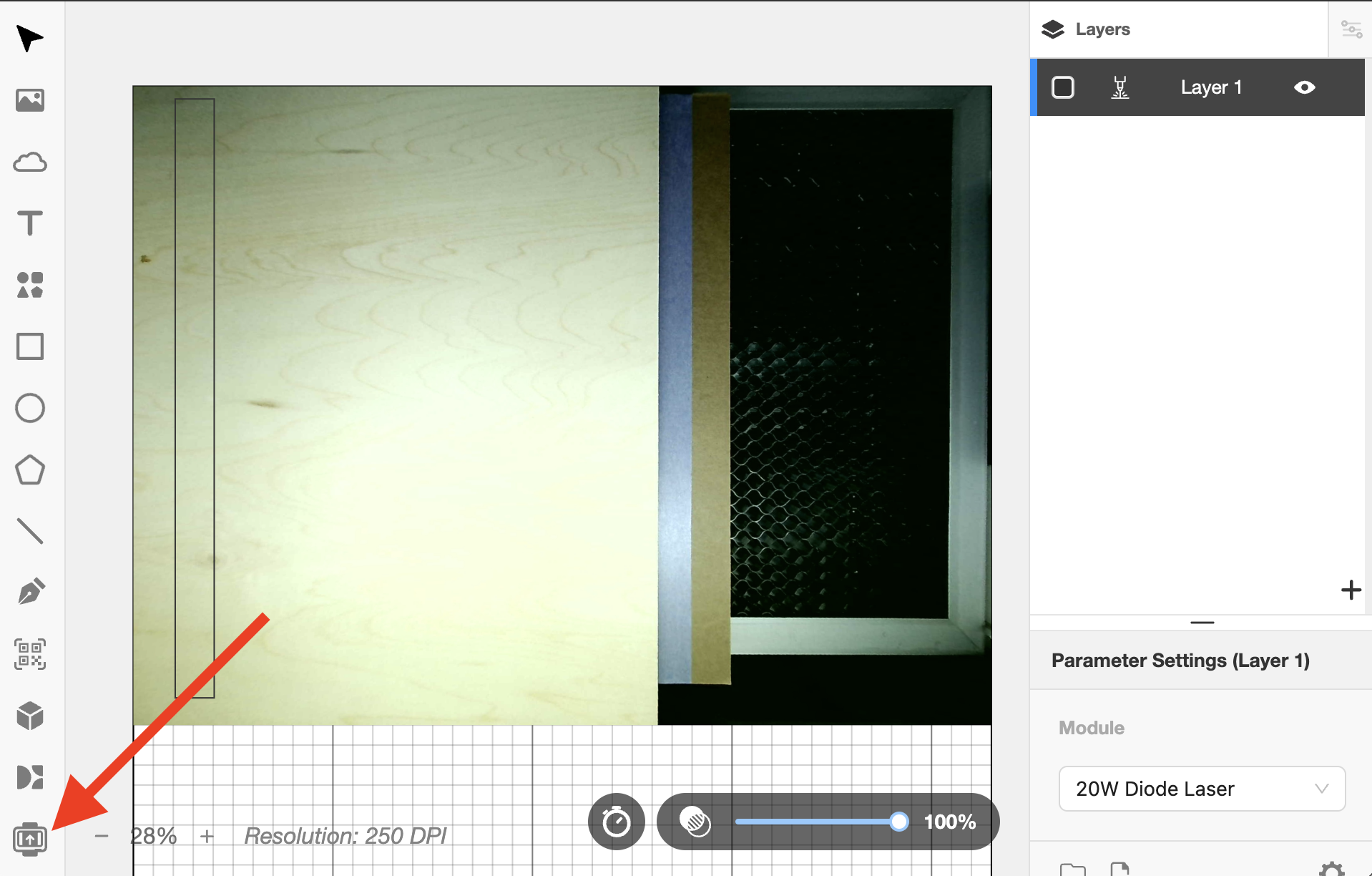

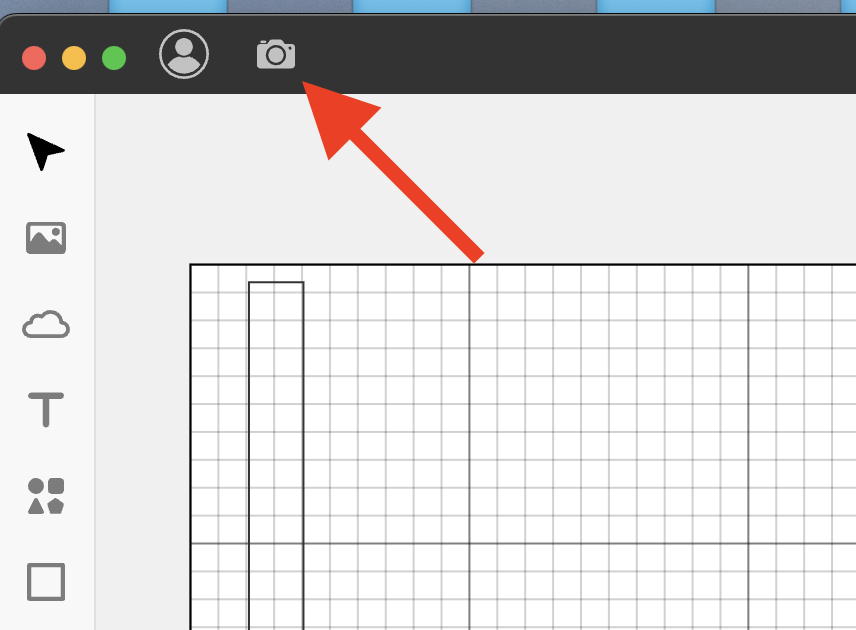

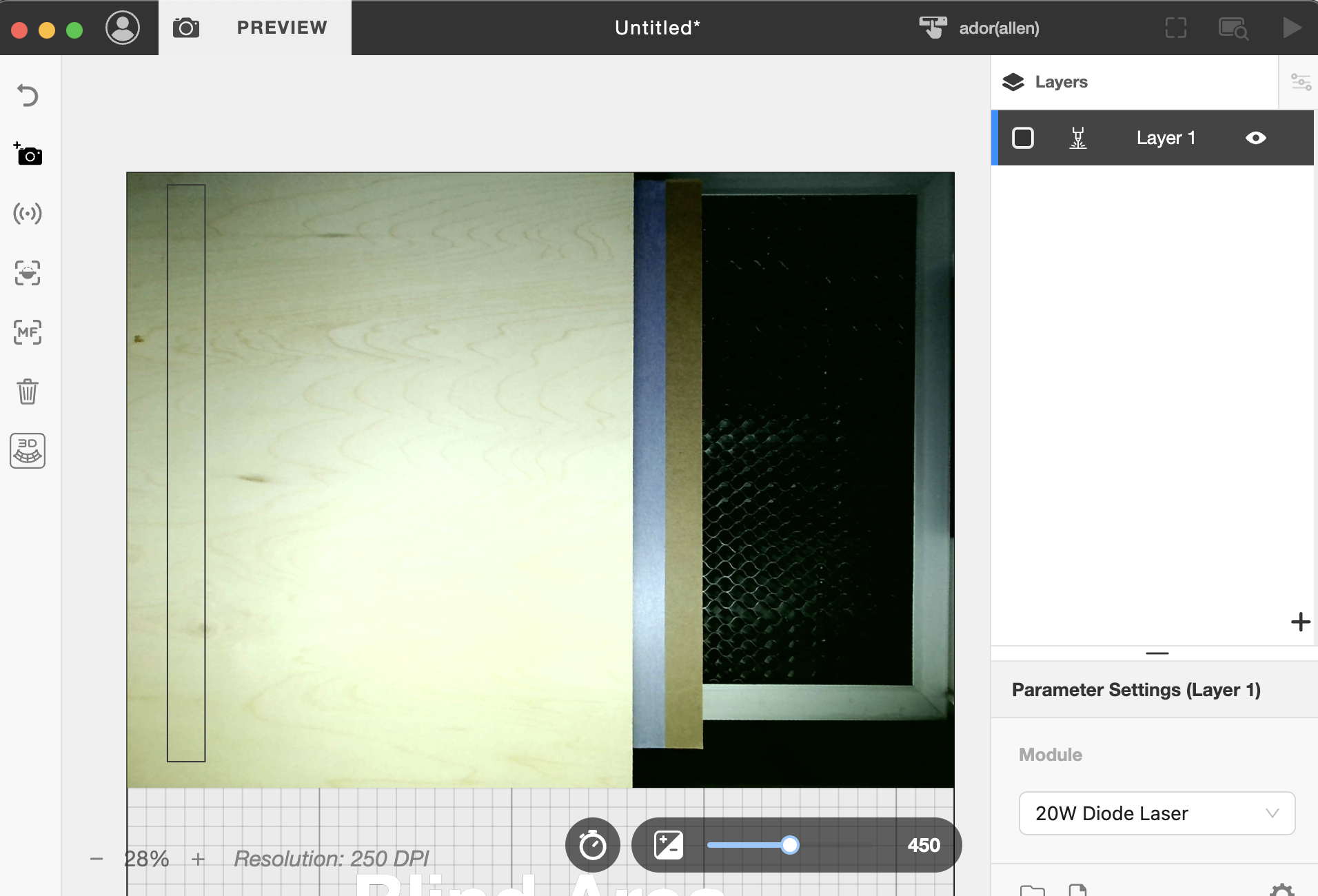

Esegui l'anteprima della telecamera.

Fase 20

Apri le impostazioni di Passthrough.

Spiegazione di ciascuna impostazione

	1. Lunghezza dell'oggetto
	2. Area di lavoro (Altezza)
	3. Livello di riferimento
	4. Segno di guida

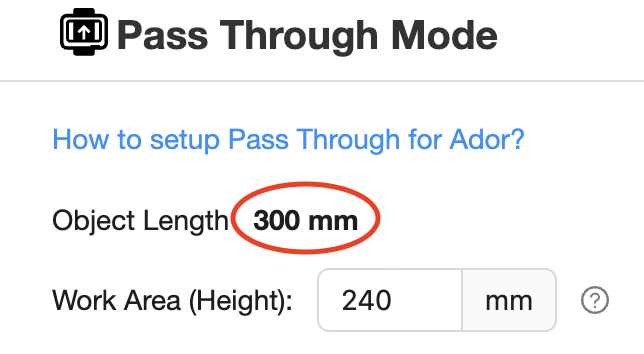

1. Lunghezza dell'oggetto

La lunghezza dell'oggetto è la lunghezza del tuo disegno o file importato misurata dal software.

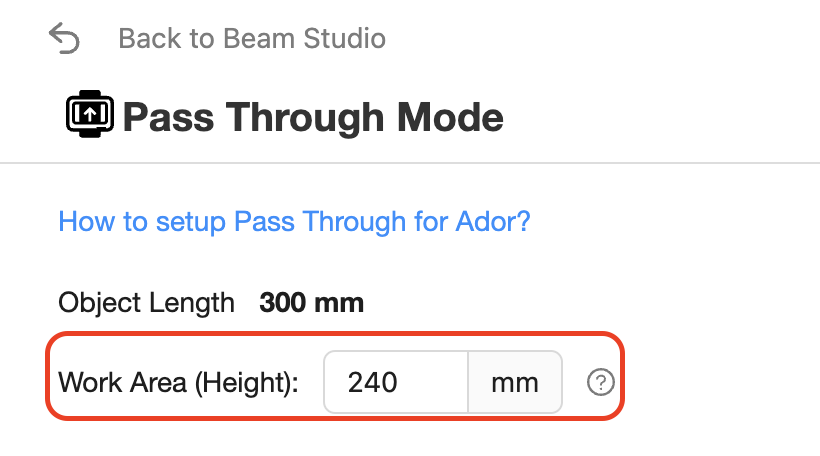

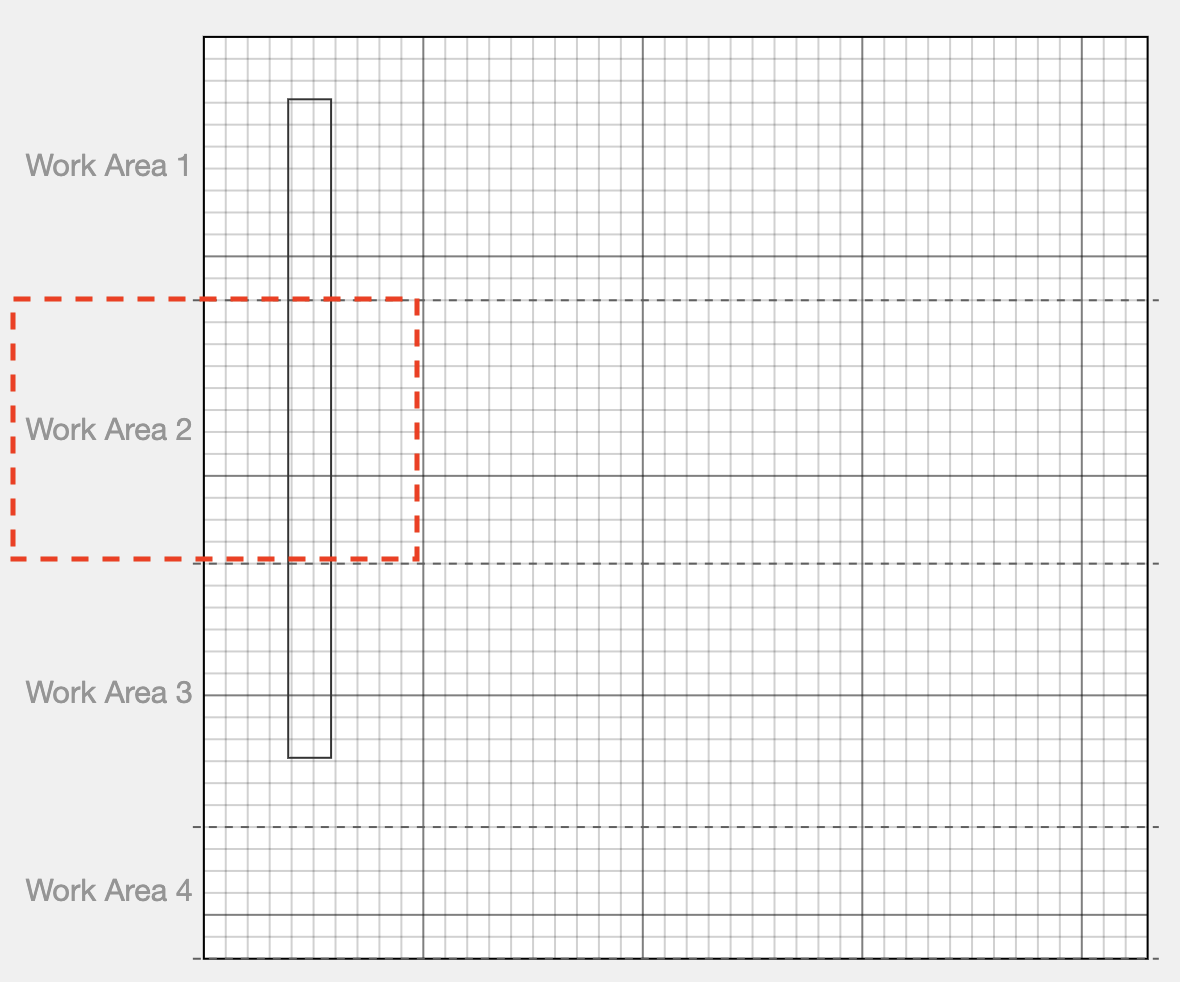

2. Area di lavoro (Altezza)

L'area di lavoro (altezza) è la lunghezza di ogni sezione di incisione.
L'intervallo di impostazione può essere impostato da un minimo di 120 mm a un massimo di 240 mm.
Per i dettagli, consultare gli esempi seguenti.

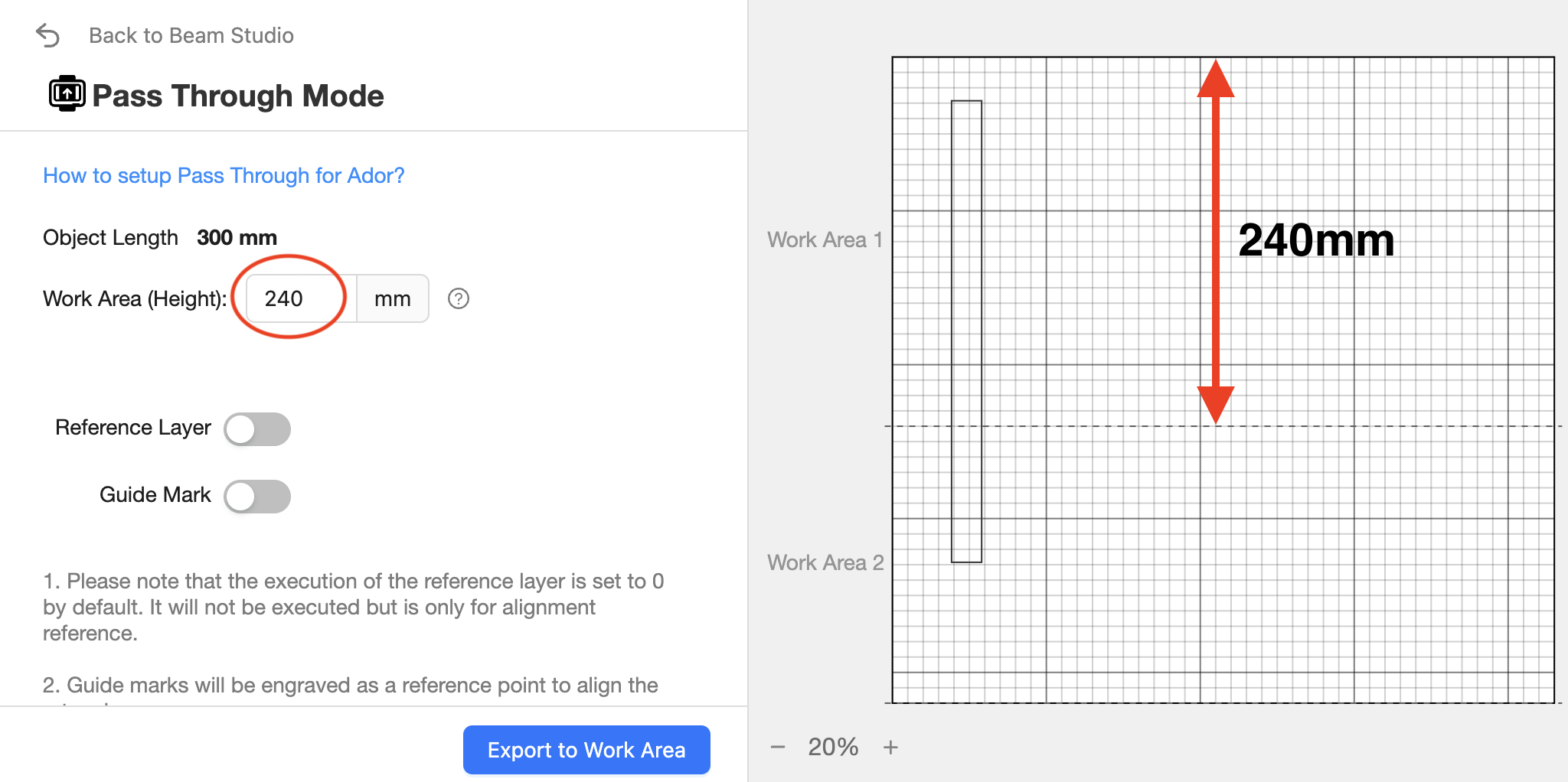

Esempio 1

Se la lunghezza dell'oggetto è di 300 mm, impostando l'area di lavoro a 240 mm saranno necessarie due incisioni, mentre una sola incisione può completare solo fino a 240 mm di lavoro.
Pertanto, il resto, diciamo 60 mm, verrà completato nella seconda sezione/incisione.
(È solo un concetto; la lunghezza effettiva dell'incisione dipenderà da dove l'oggetto è posizionato in Beam Studio.)

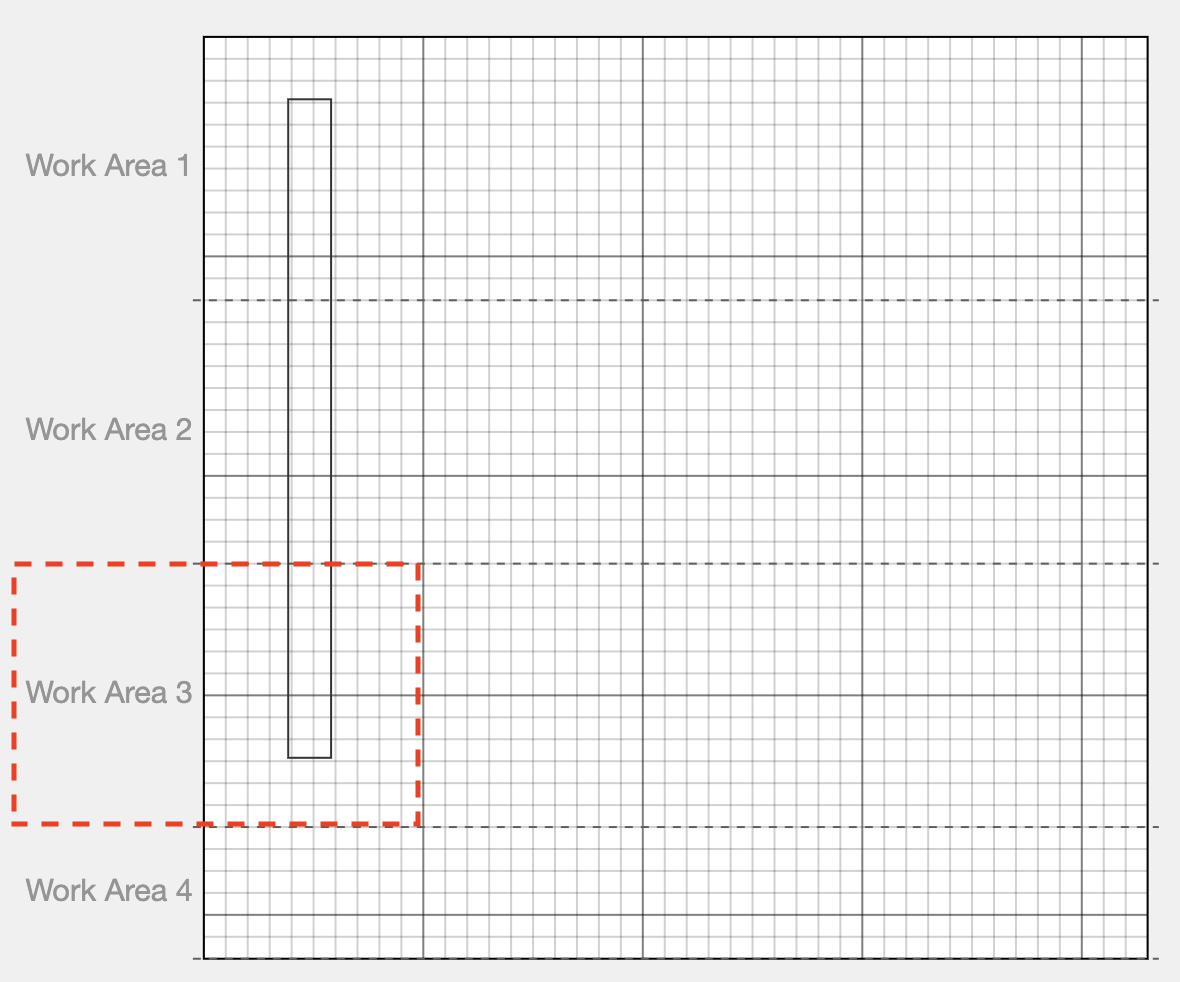

Esempio 2

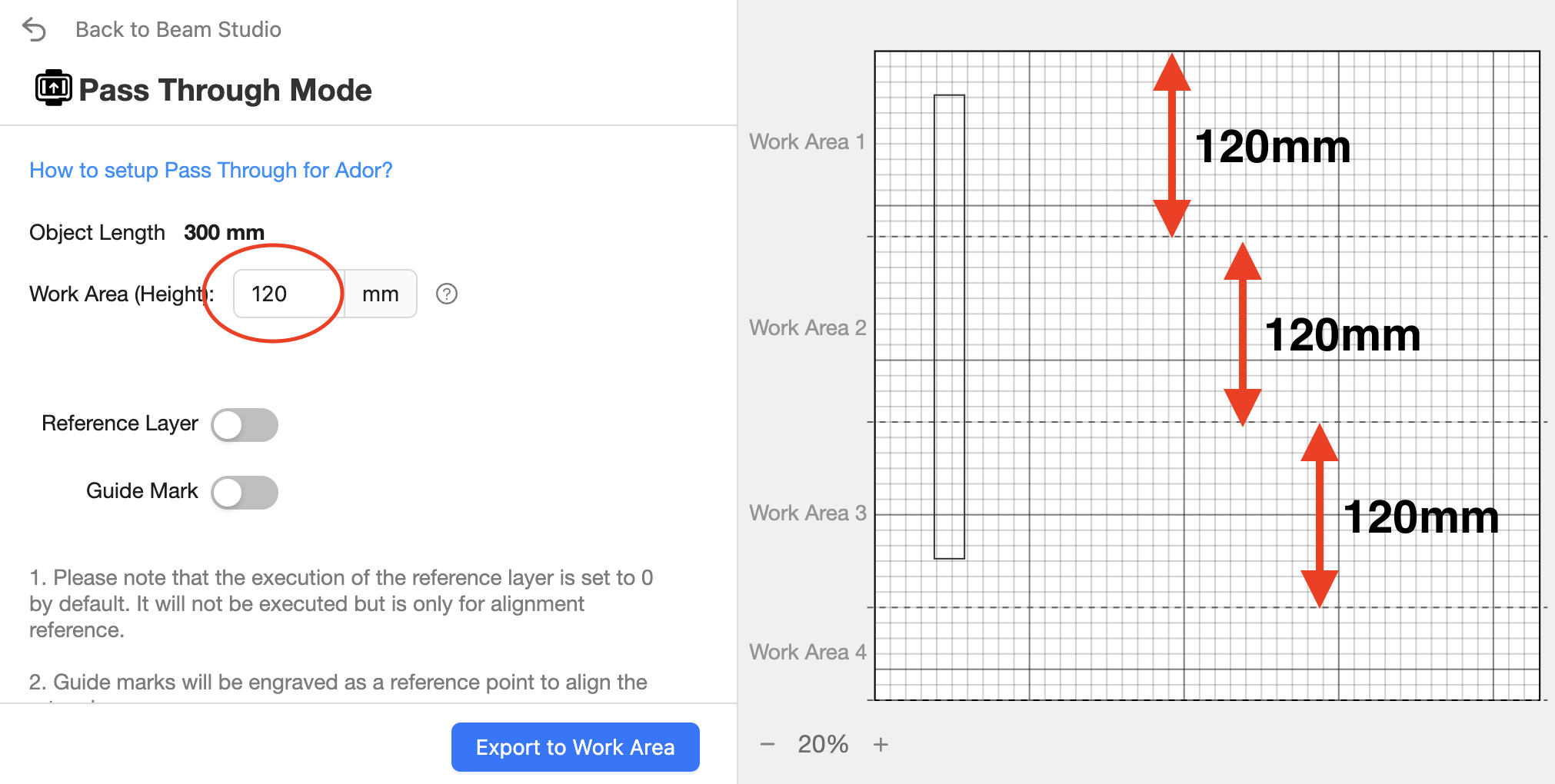

Se la lunghezza dell'oggetto è di 300 mm, impostando l'area di lavoro a 120 mm saranno necessarie tre incisioni, mentre una sola incisione può completare solo fino a 120 mm di lavoro.

3. Livello di riferimento

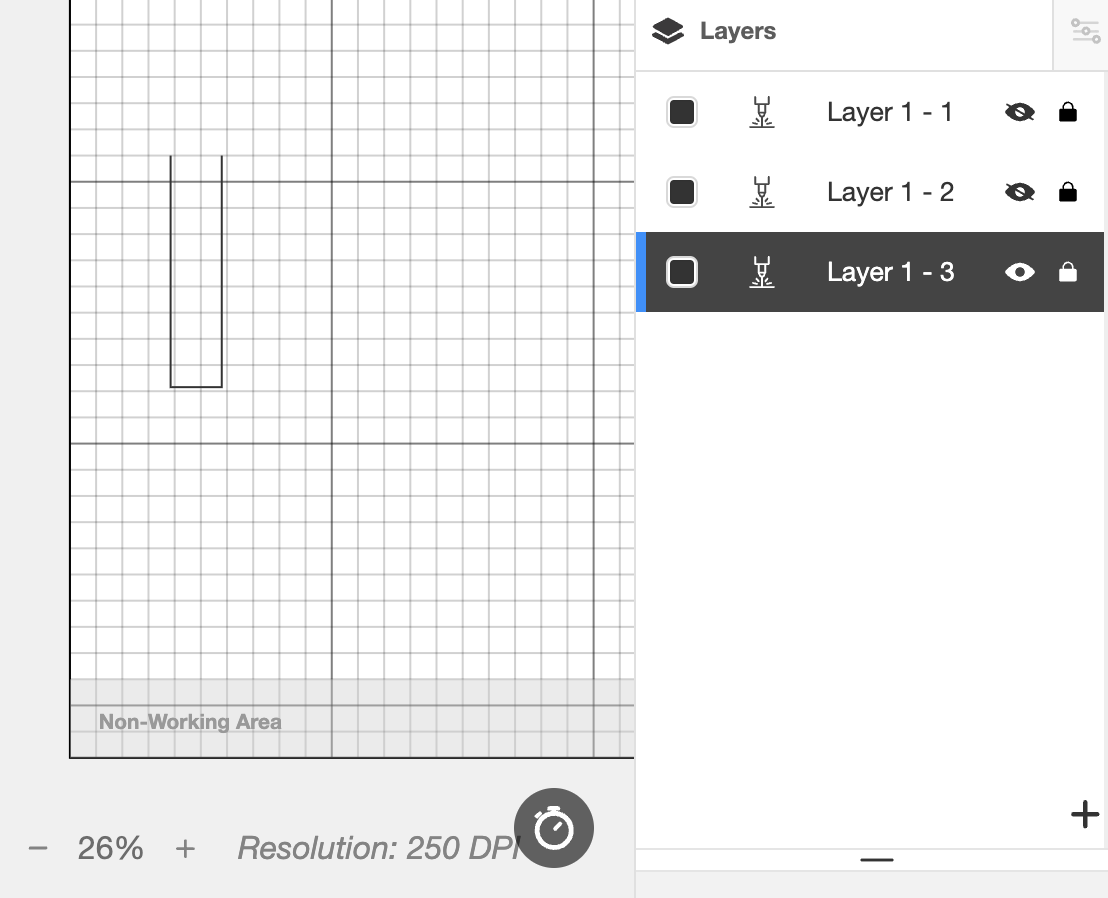

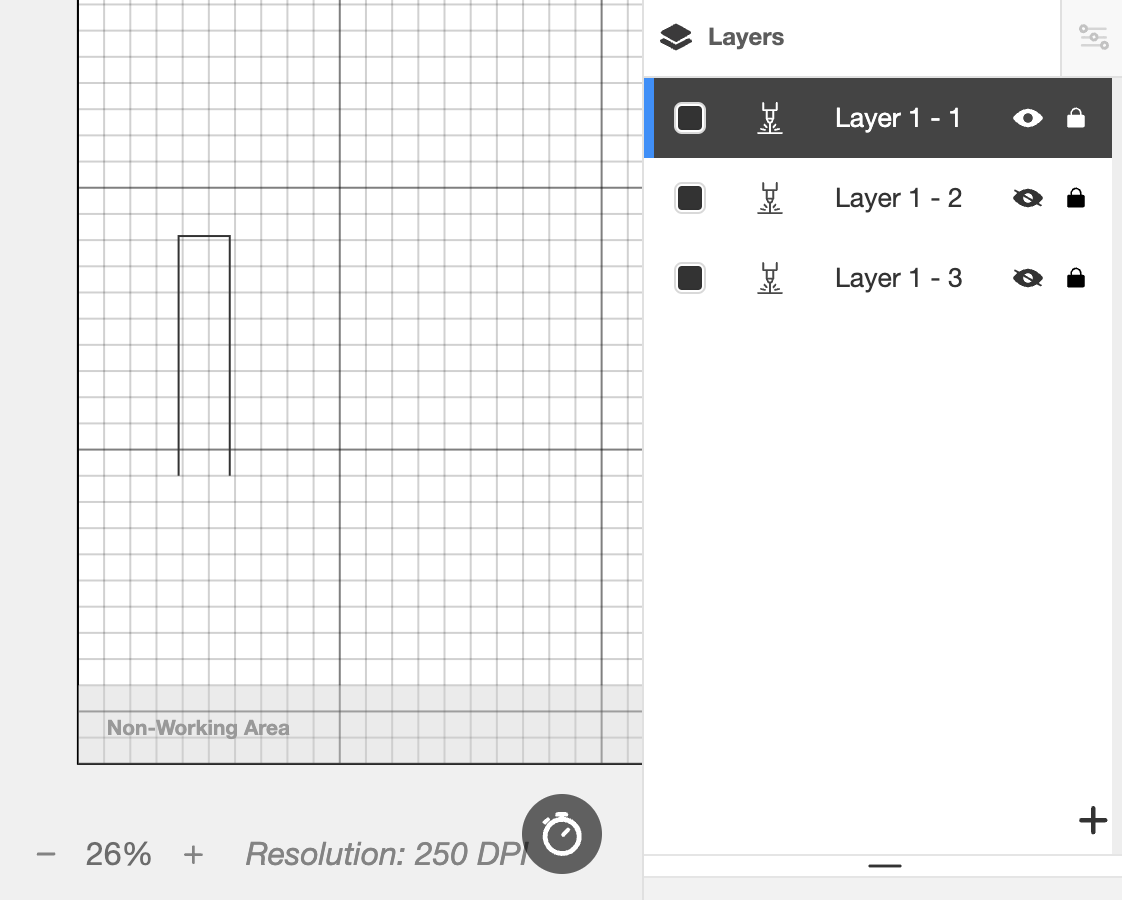

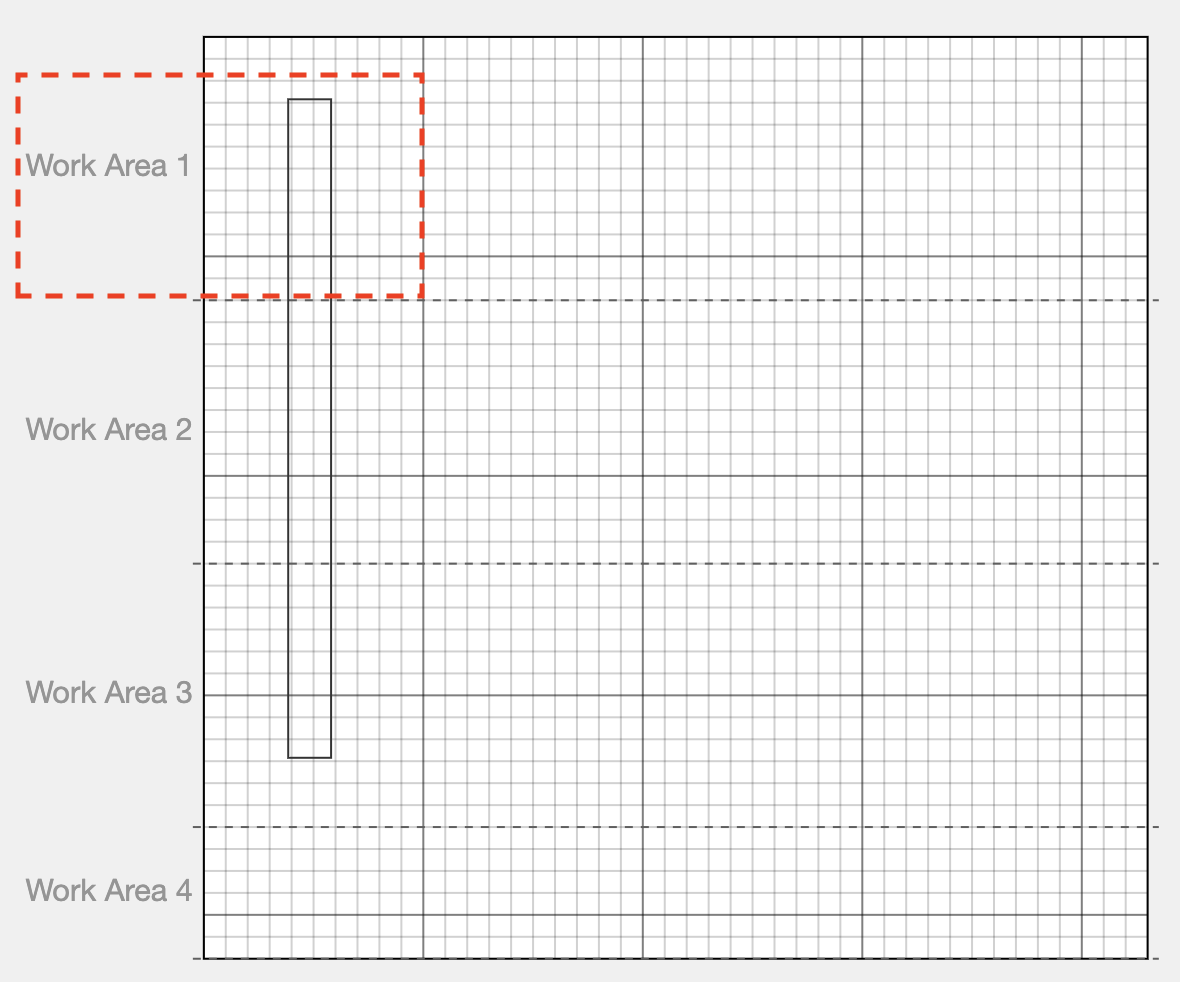

Il livello di riferimento è uno strumento che crea automaticamente diversi livelli in base al numero di sezioni che si hanno dopo l'esportazione nell'area di lavoro.

Esempio

Se la lunghezza dell'oggetto è di 300 mm, impostando l'area di lavoro a 120 mm saranno necessarie tre incisioni, quindi si avranno tre sezioni, il che indica tre livelli e si noterà che i diversi livelli incideranno diverse sezioni dell'oggetto.

Impostazioni di incisione passante	Livelli creati automaticamente

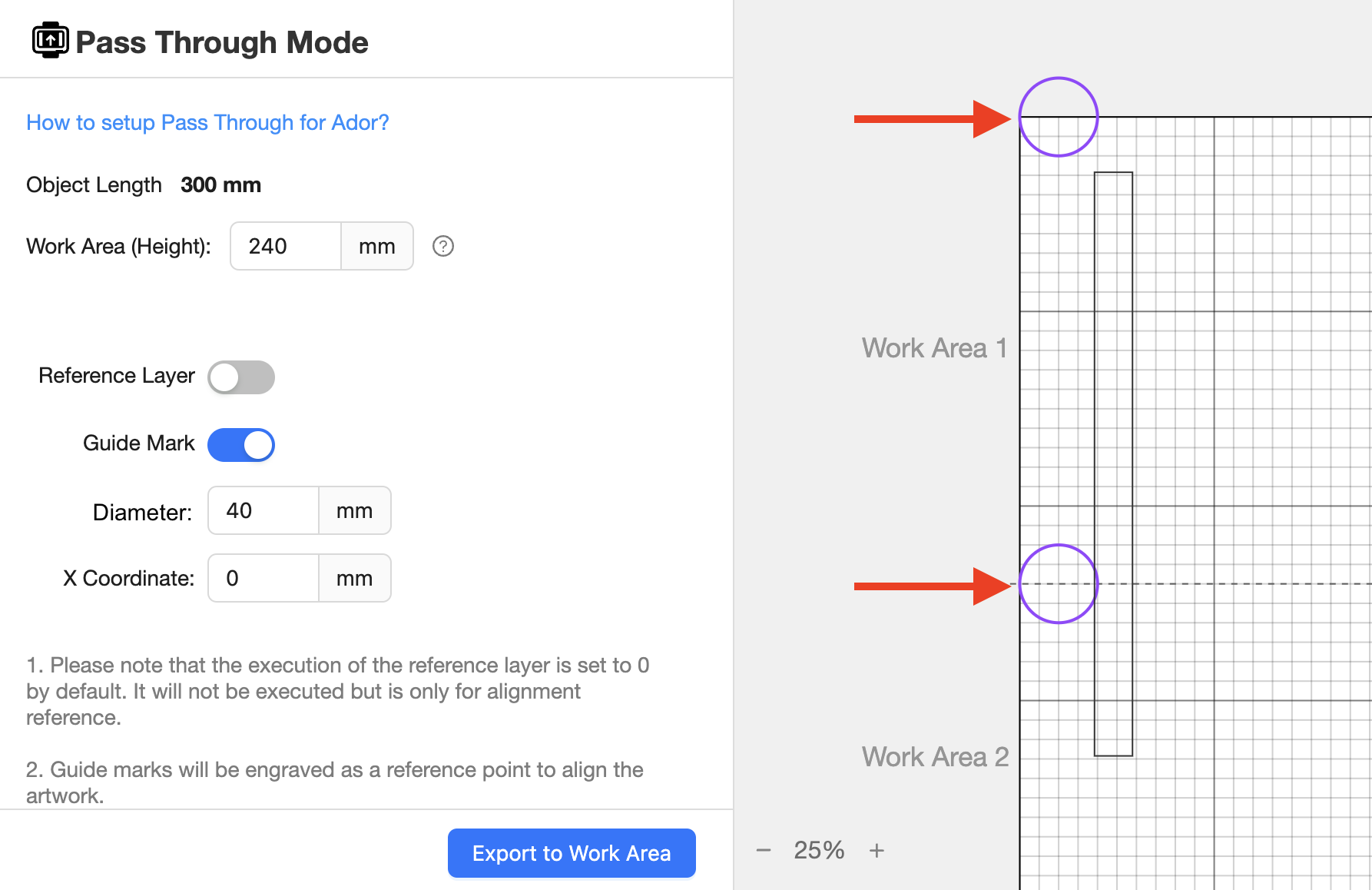

4. Segno di guida

Il segno di guida è uno strumento utilizzato per far corrispondere le linee di finitura tra ogni sezione di incisione.
Questo strumento incidera effettivamente due cerchi e metà del cerchio deve trovarsi al di fuori del materiale.
Dopo la prima incisione, è possibile utilizzare il semicerchio interno sull'oggetto per allineare l'altra metà esterna. L'utilizzo di questi cerchi verrà trattato più avanti in questo articolo. Si prega di continuare a leggere.

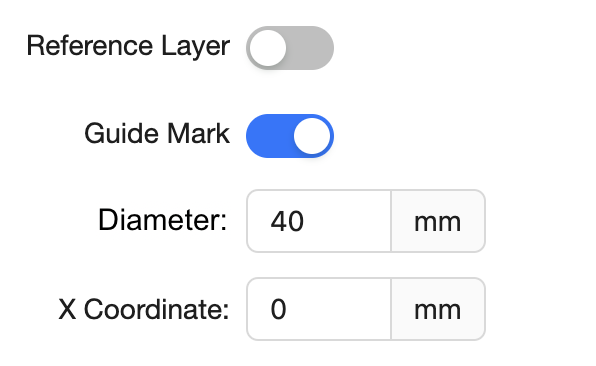

Impostazioni aggiuntive per il Segno Guida

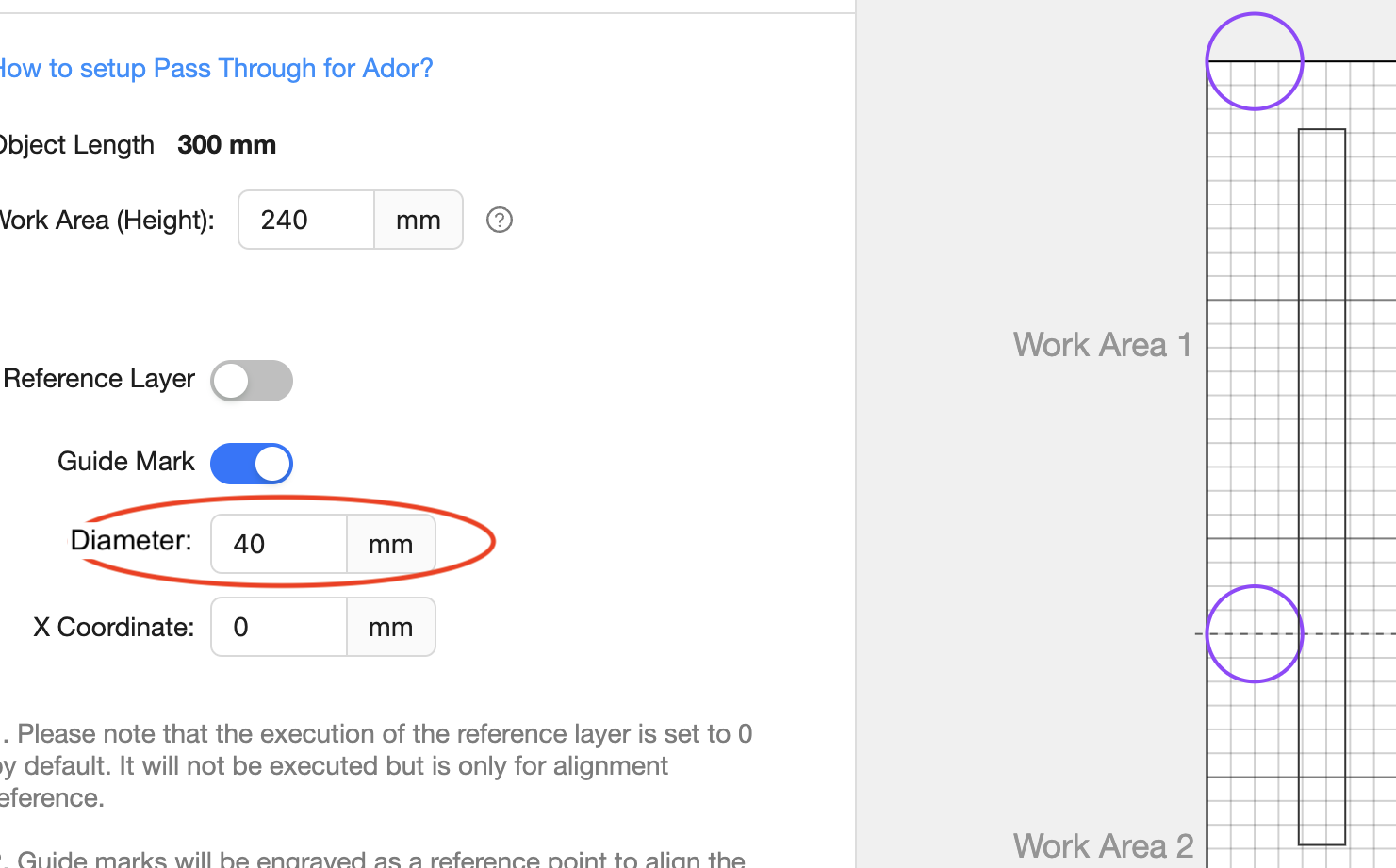

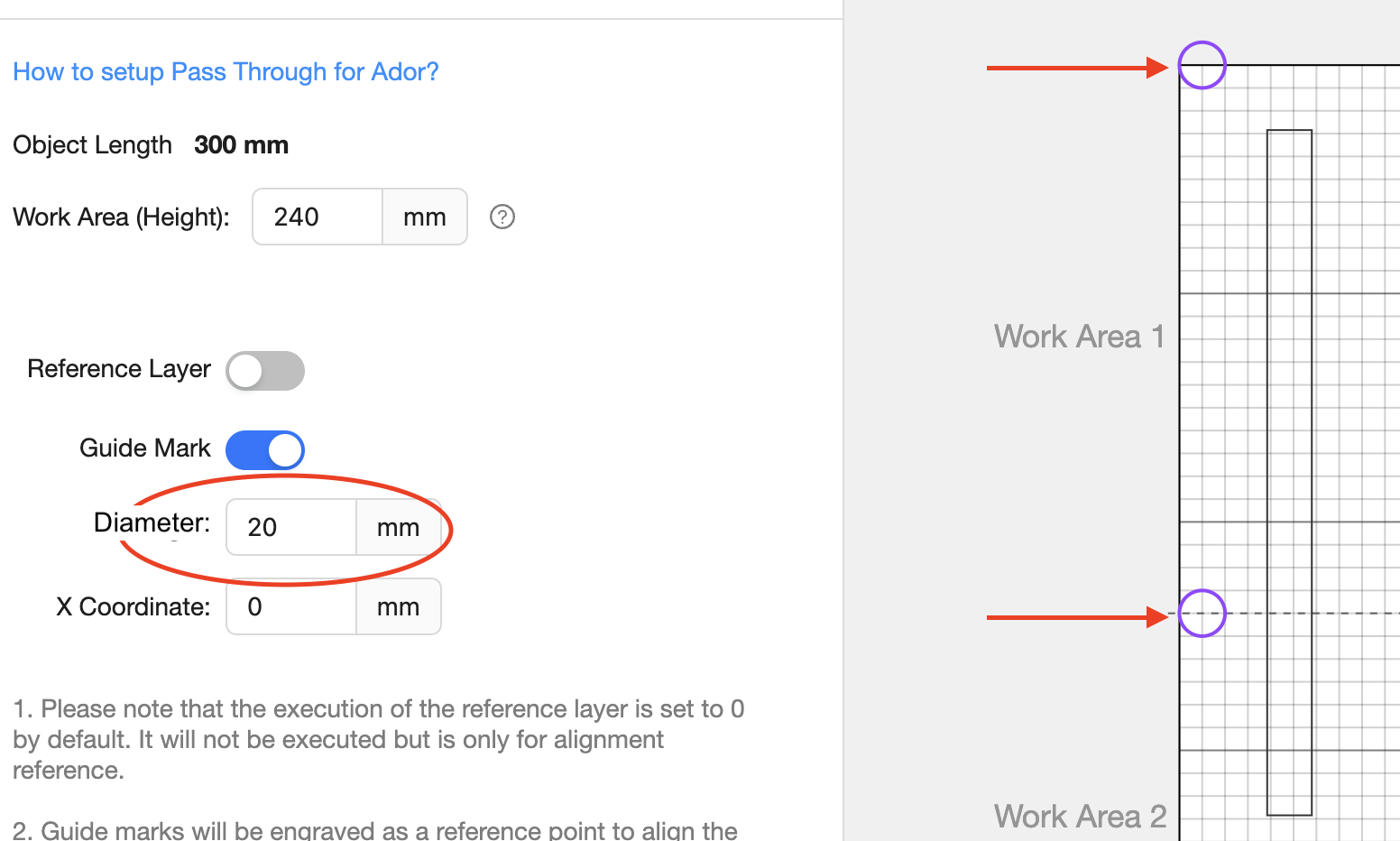

1. Diametro

L'impostazione Diametro definisce la dimensione dei cerchi e il suo valore predefinito è 40mm.

Diametro impostato a 40 mm	Diametro impostato a 20 mm

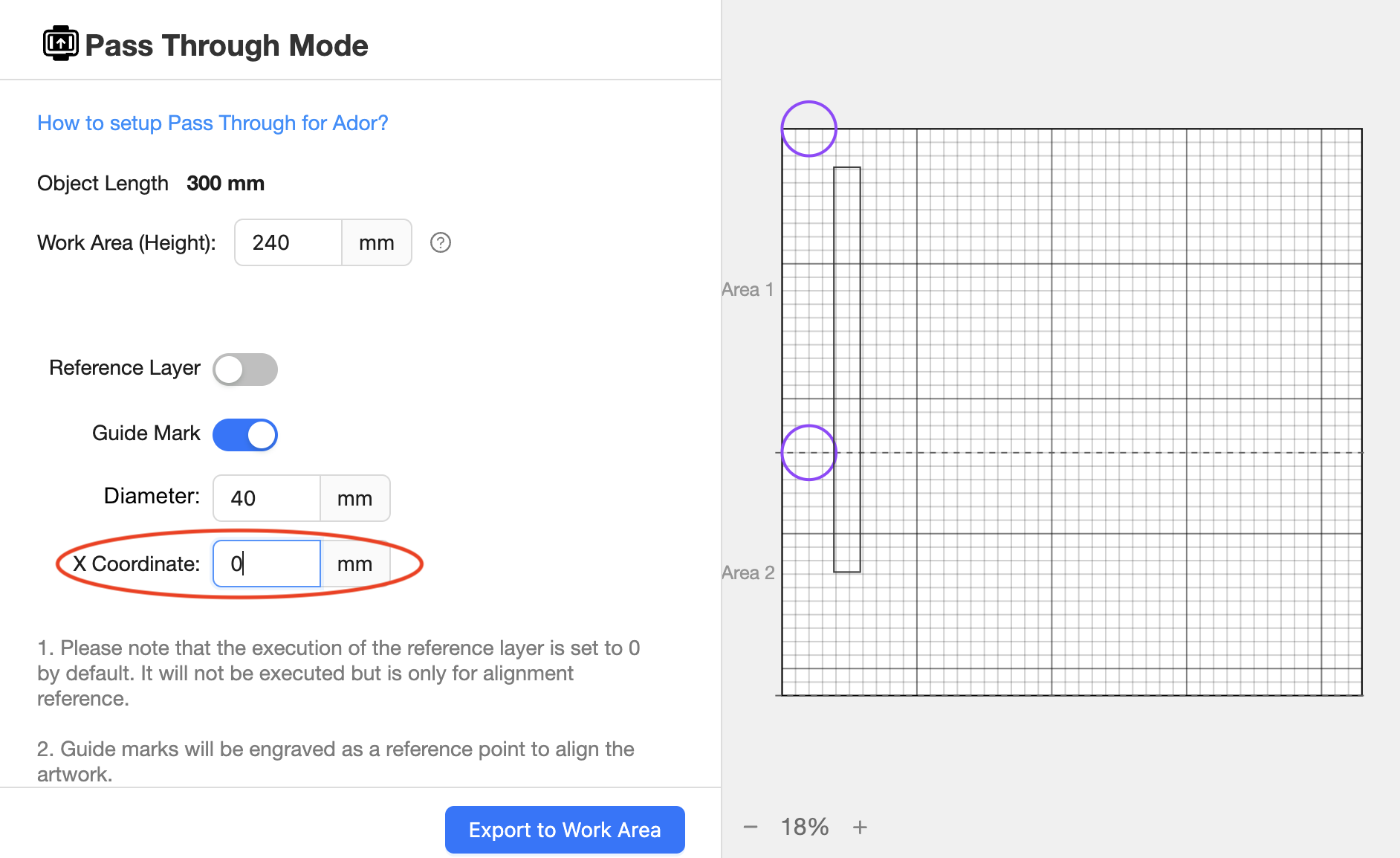

2. Coordinata X

L'impostazione Coordinata X definisce la posizione dei due cerchi, che dipenderà dalle dimensioni del materiale, e il suo valore predefinito è 390mm.

Coordinata X impostata a 0 mm	Coordinata X impostata a 300 mm

Passo 21

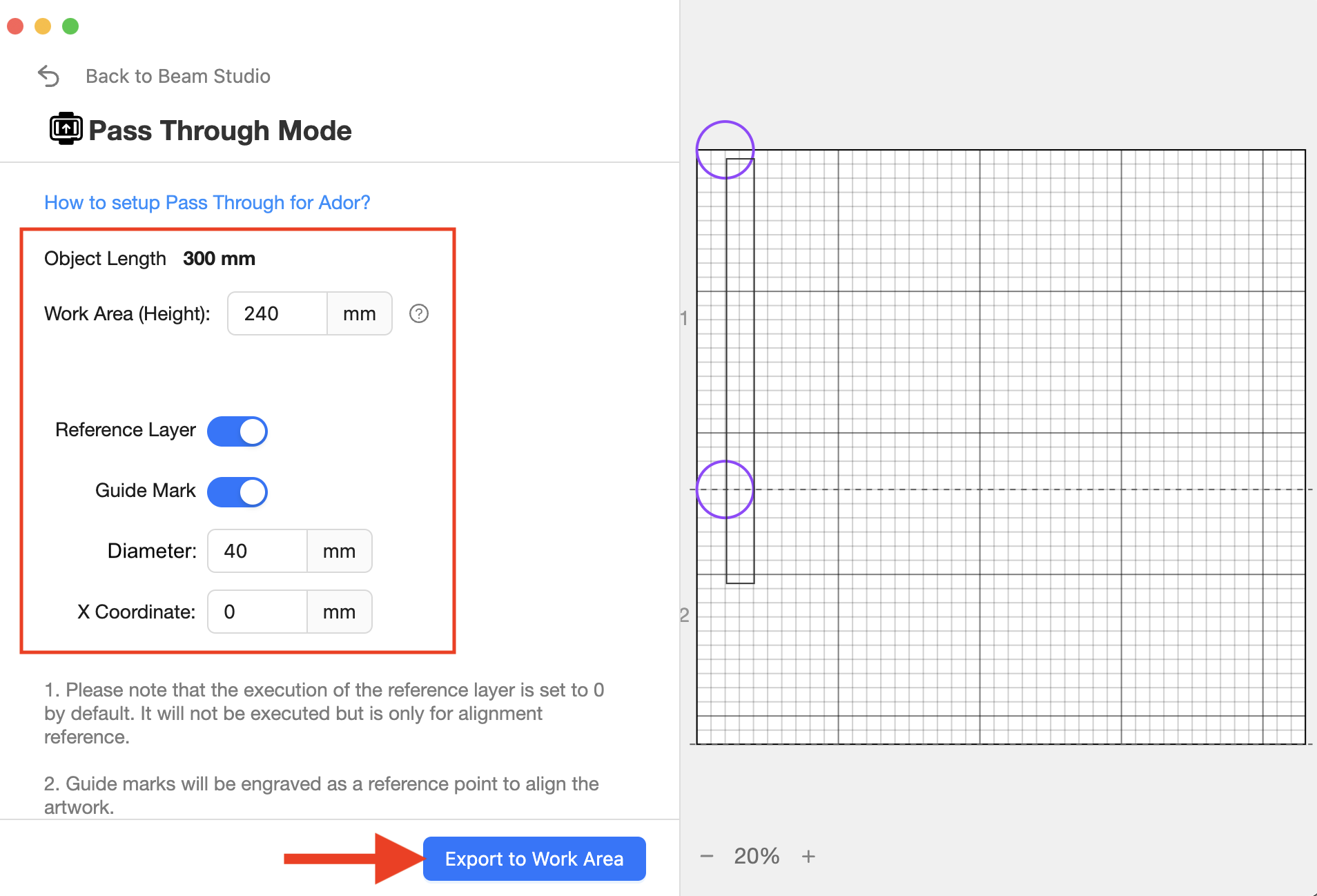

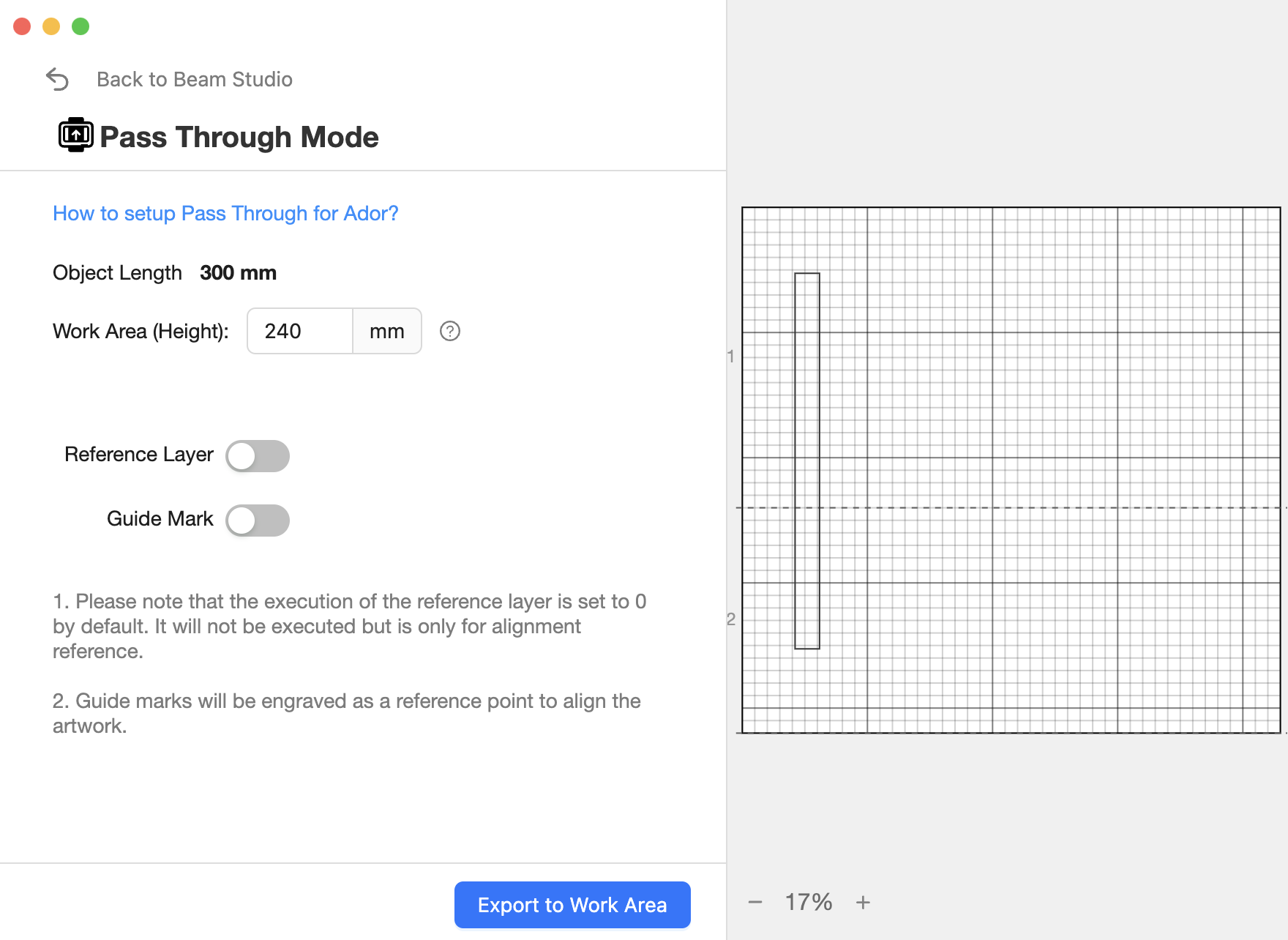

Modificare le impostazioni di Pass Through se necessario in base al design o al file.

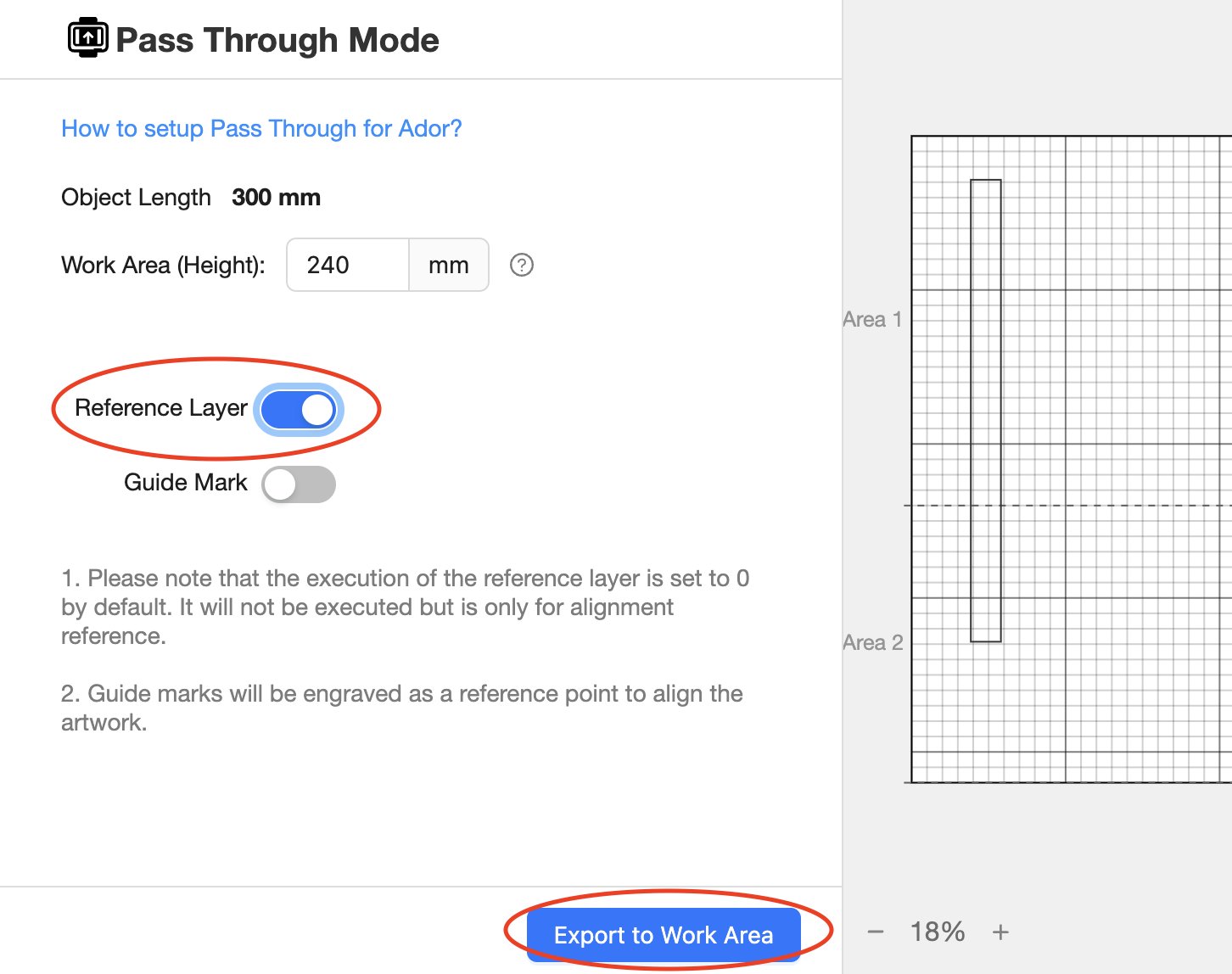

Se si sta seguendo il mio esempio, è possibile utilizzare le impostazioni seguenti per incidere il rettangolo.

Passo 22

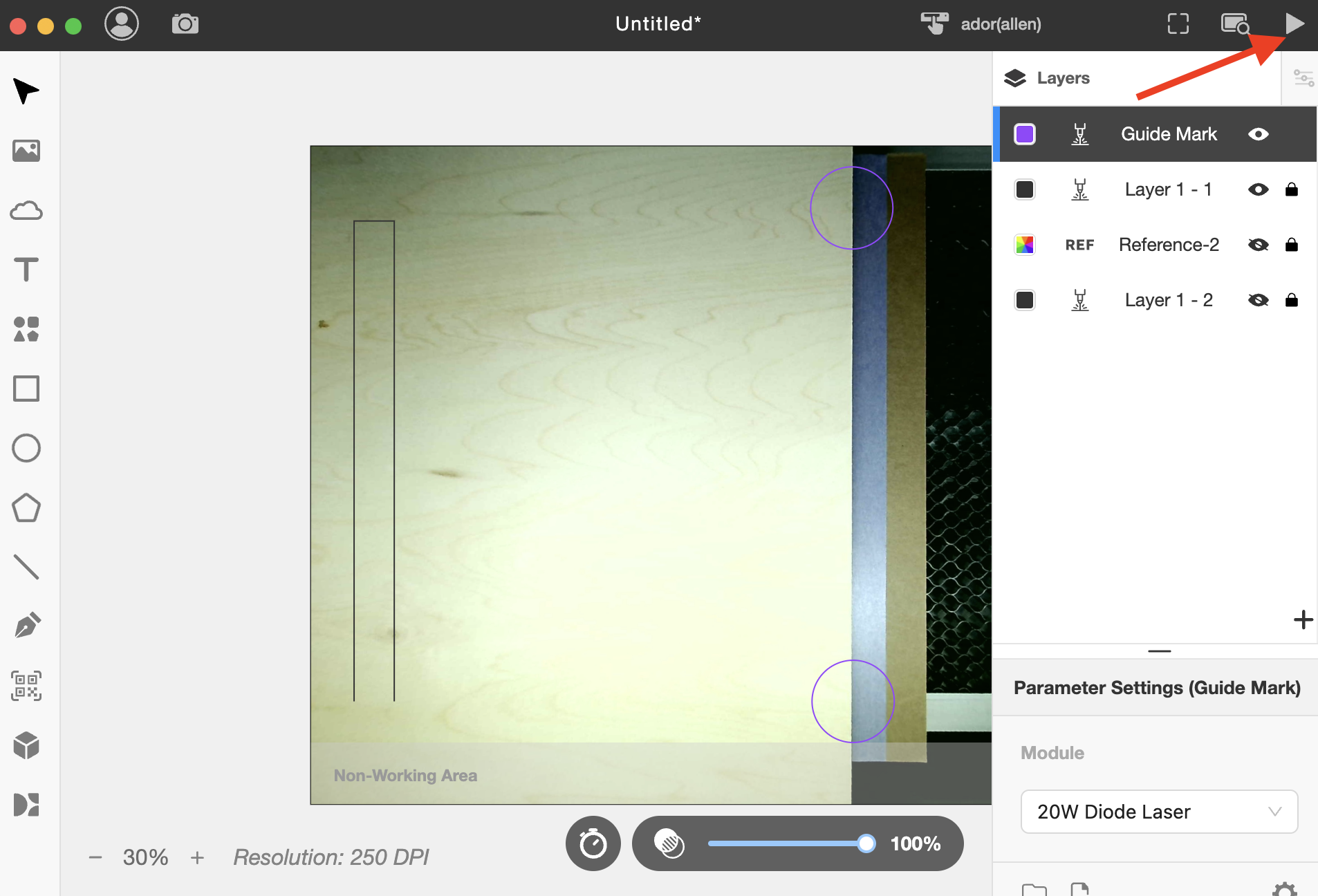

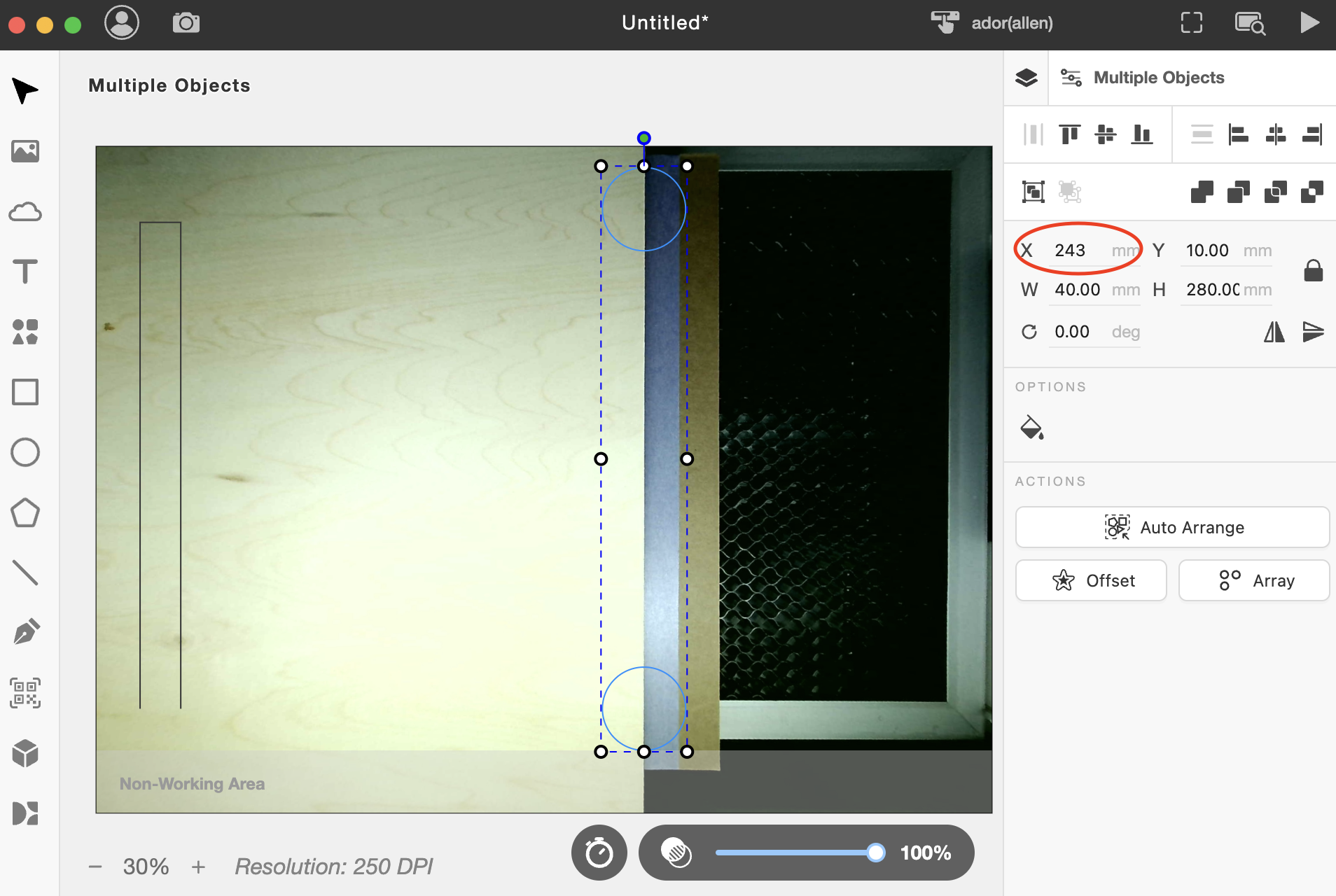

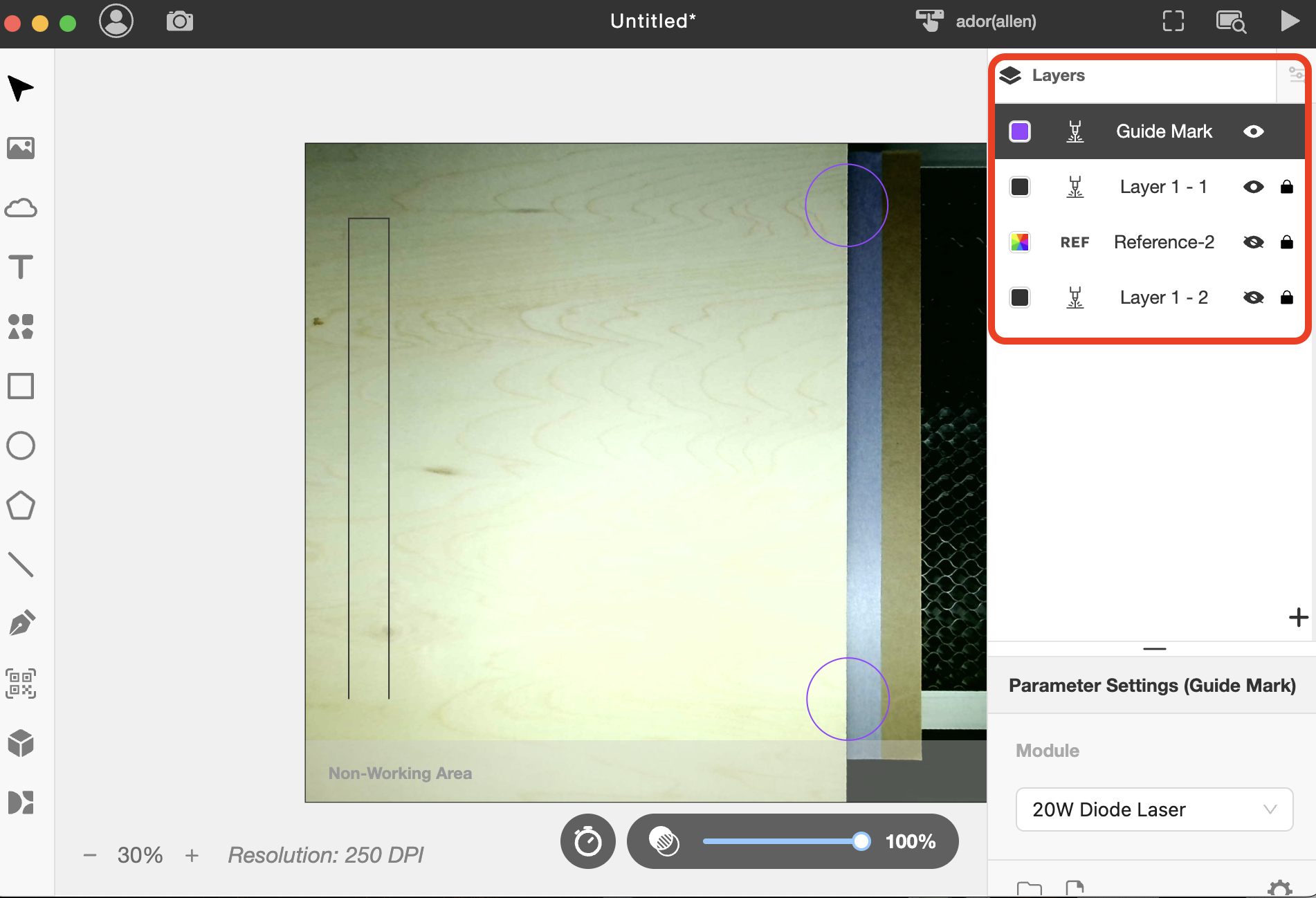

Dopo l'esportazione, si vedranno i livelli creati automaticamente e i due cerchi.

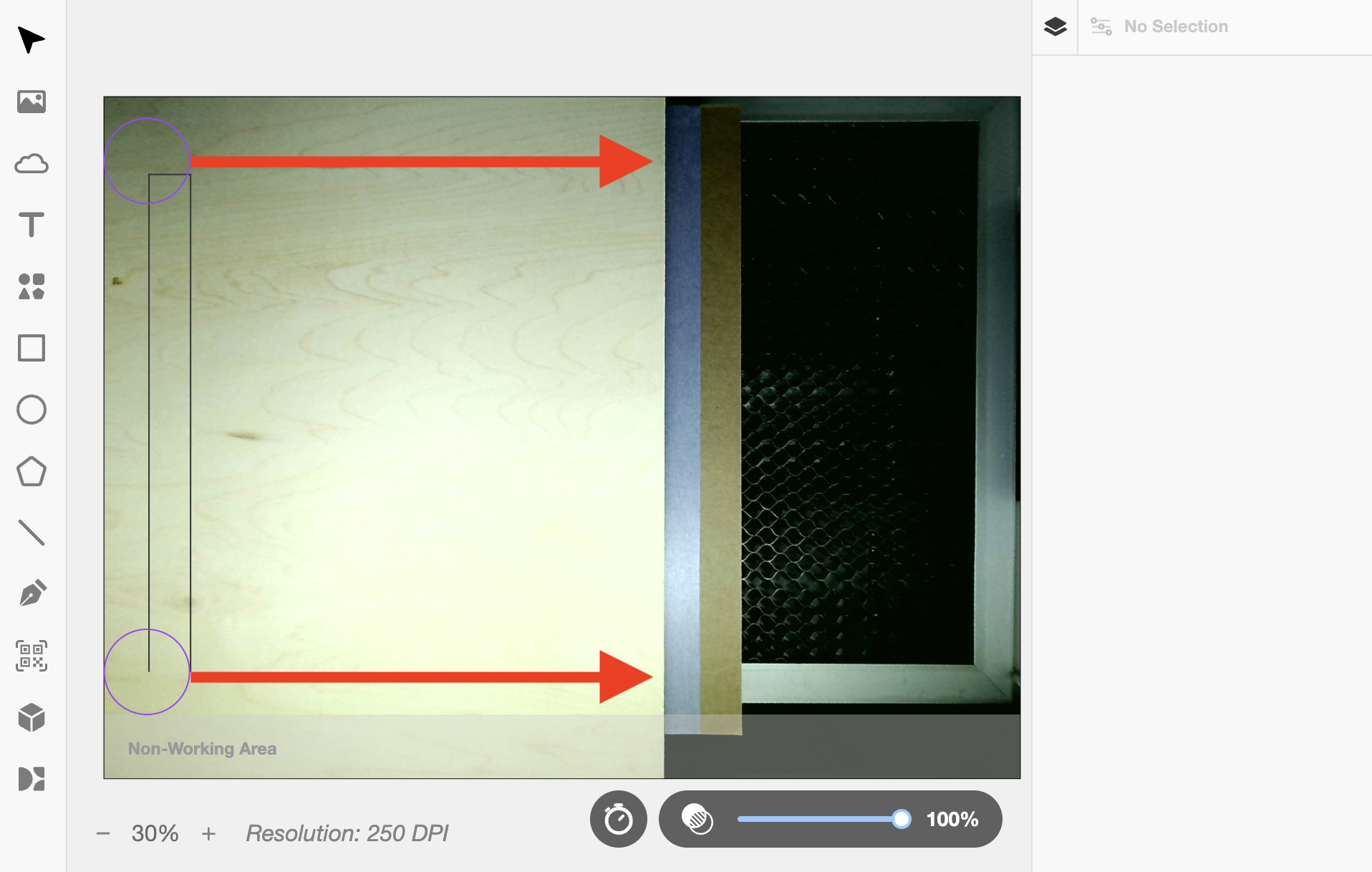

Spostare i cerchi in modo che metà si trovi nel materiale e l'altra metà sul nastro.
(Si consiglia di modificare il valore dell'asse X per spostare i cerchi.)

Passo 23

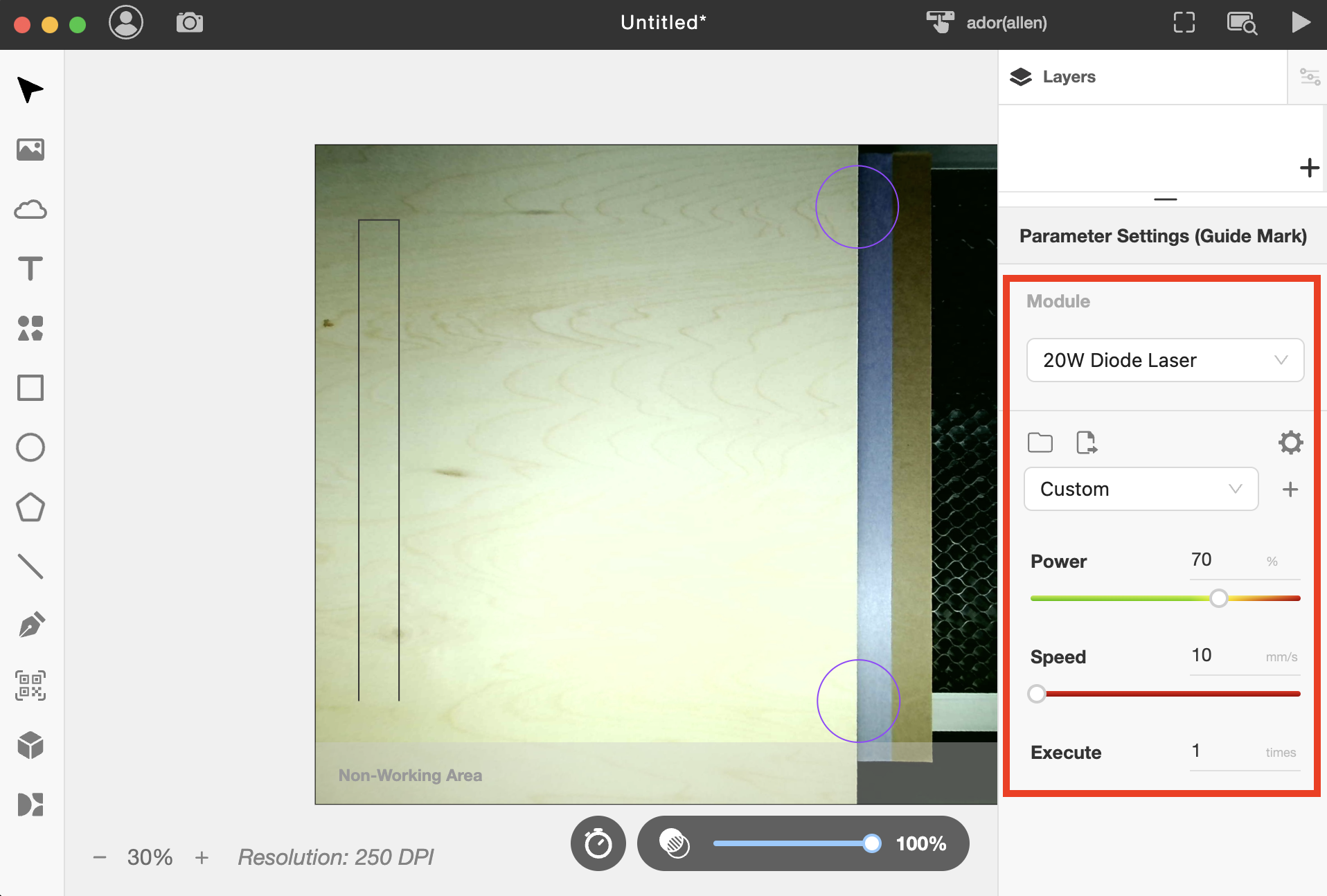

Impostare i parametri in base al materiale assicurandosi di modificarli in tutti i livelli.

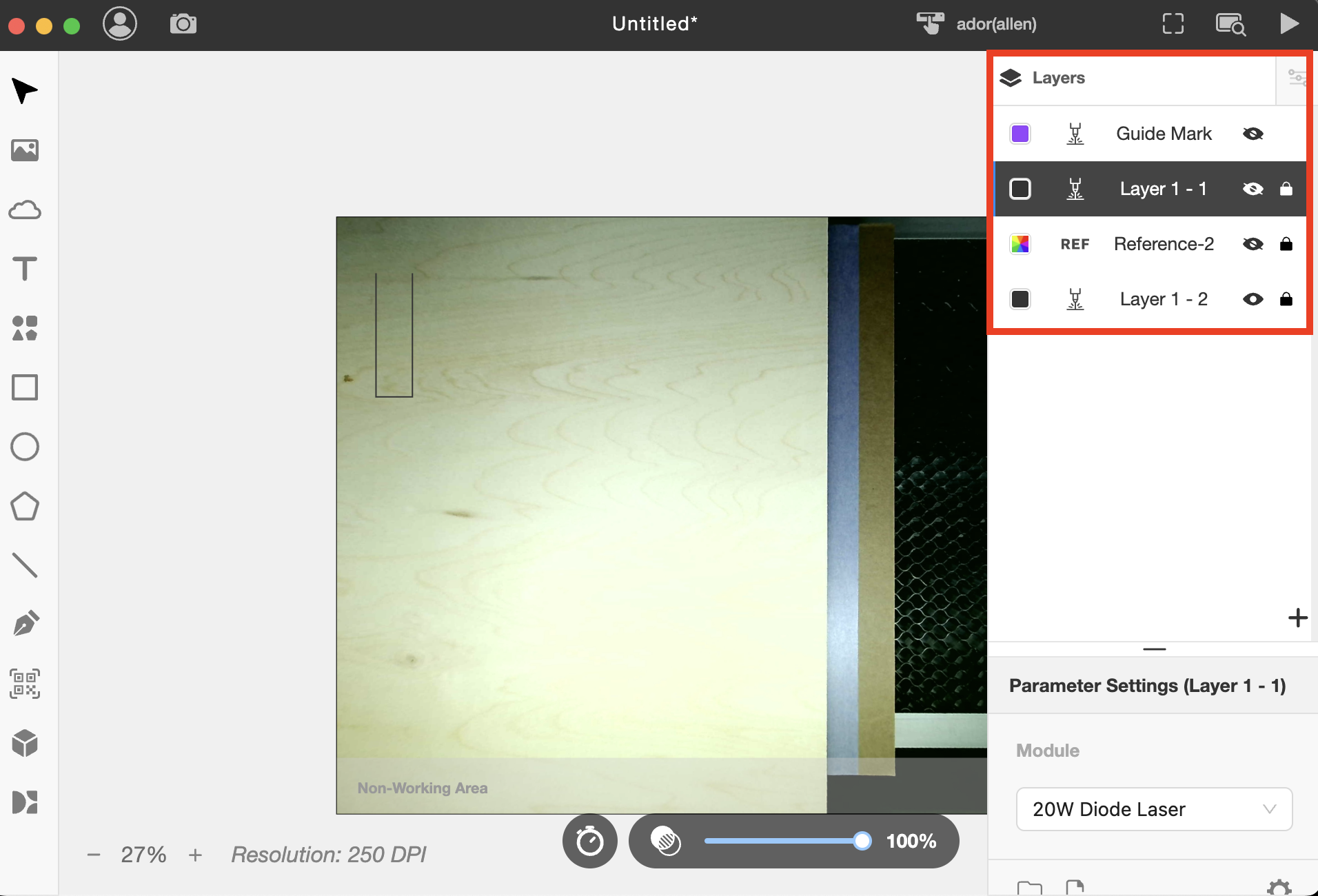

Abilitare solo il Livello 1 e il Segno Guida. Nascondere gli altri, poiché verranno incisi successivamente.

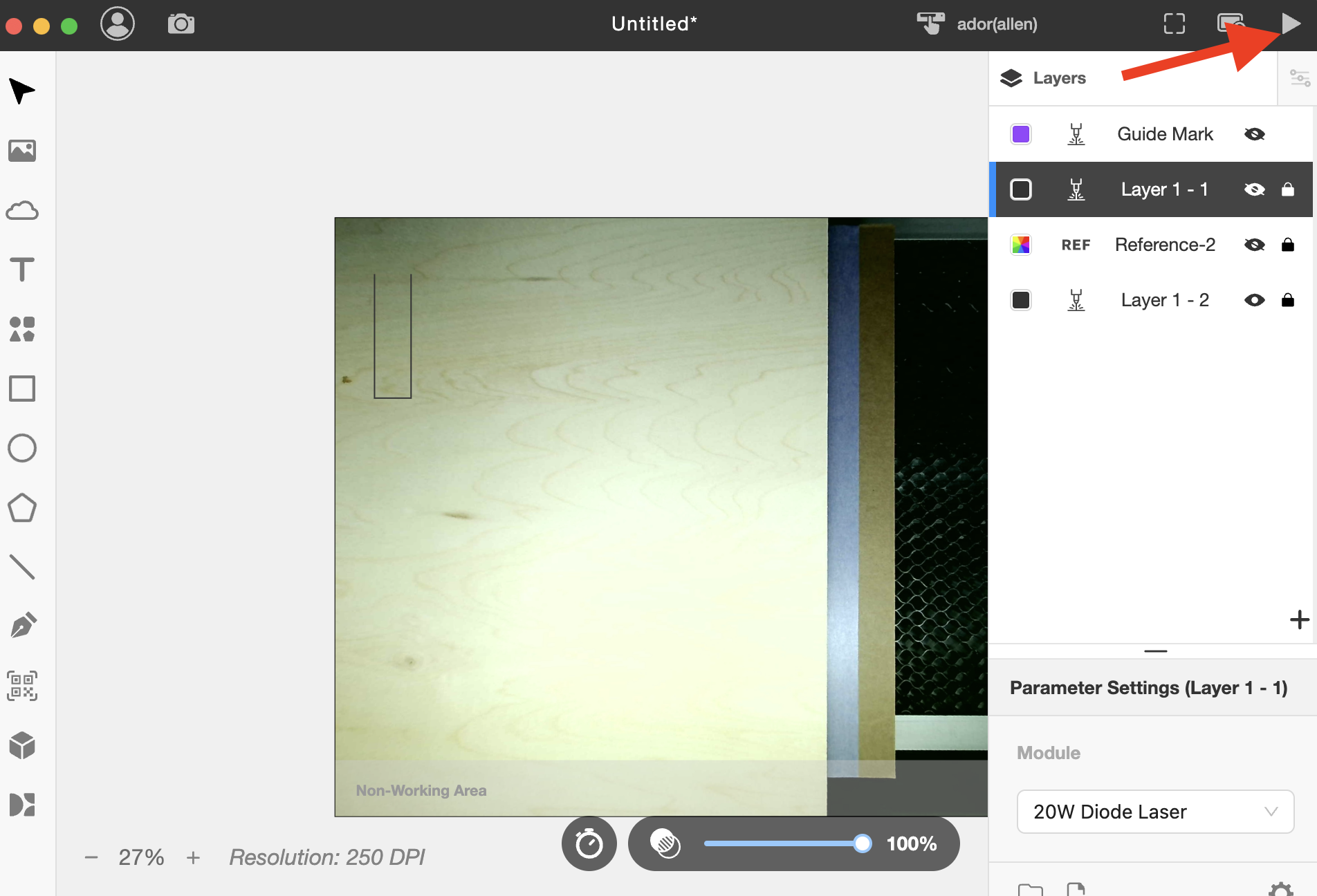

Passo 24

Avviare l'attività.
(Assicurarsi che solo il Livello - 1 e il Segno Guida siano abilitati. Gli altri devono essere nascosti.)

Passo 25

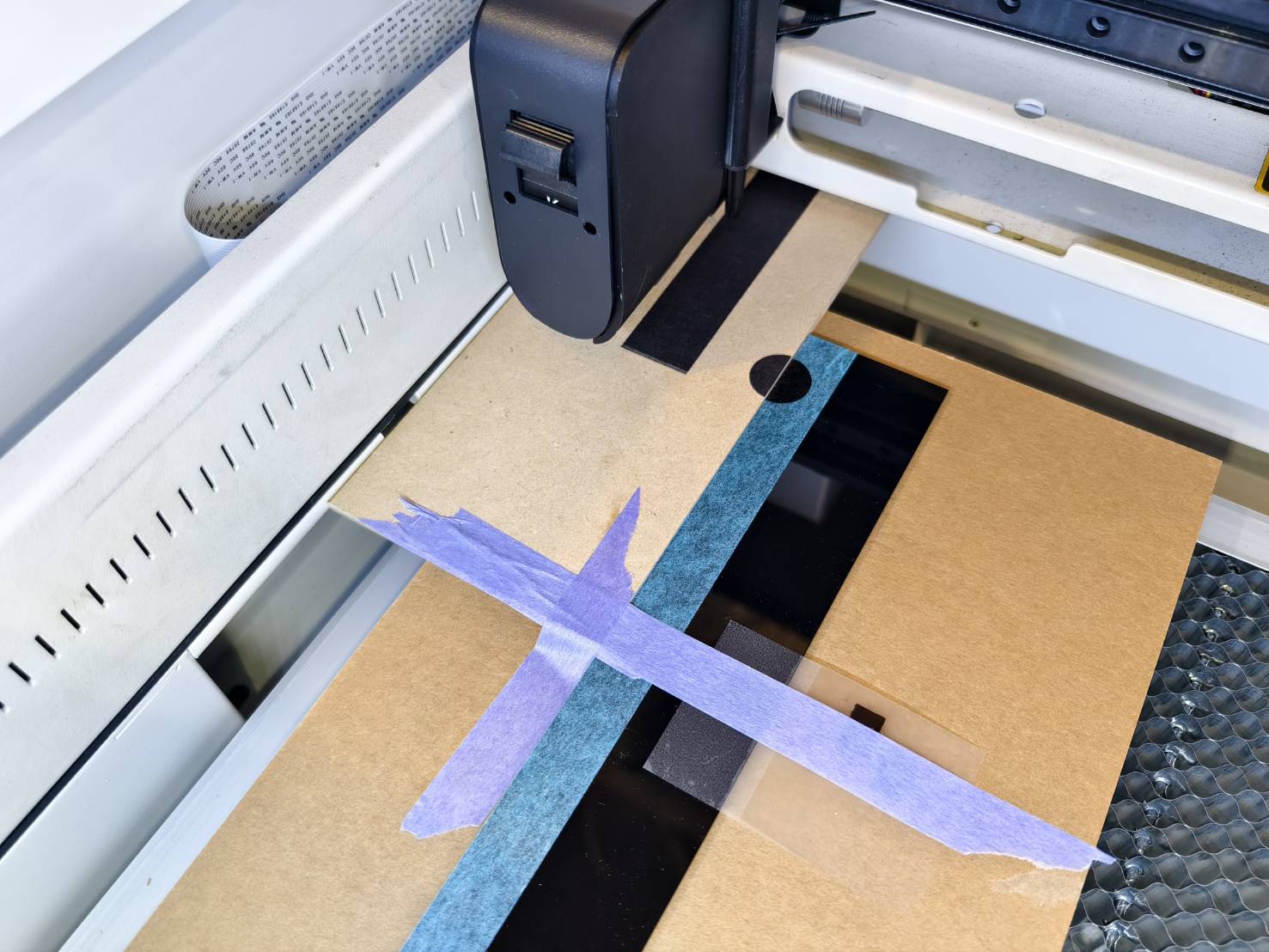

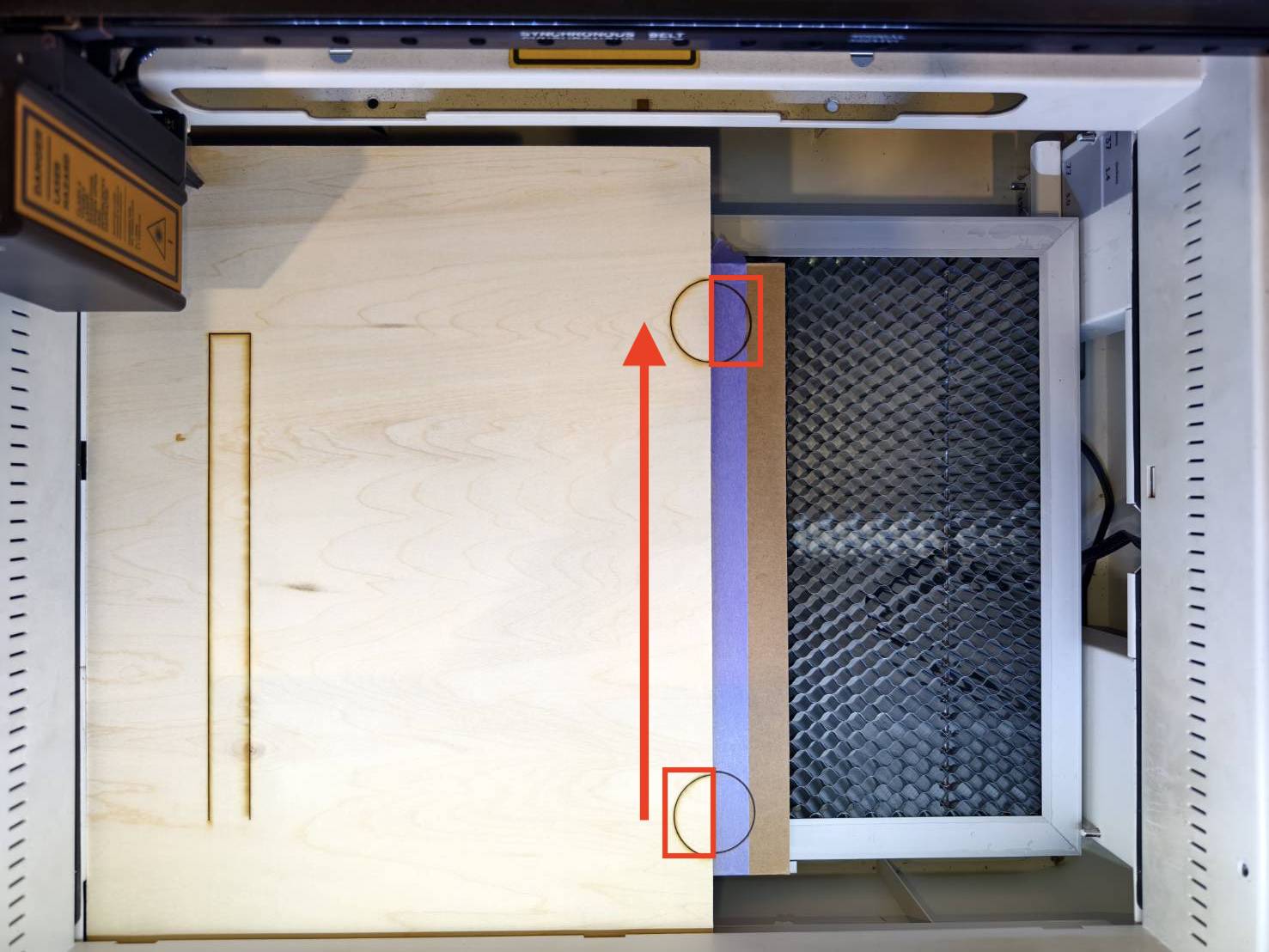

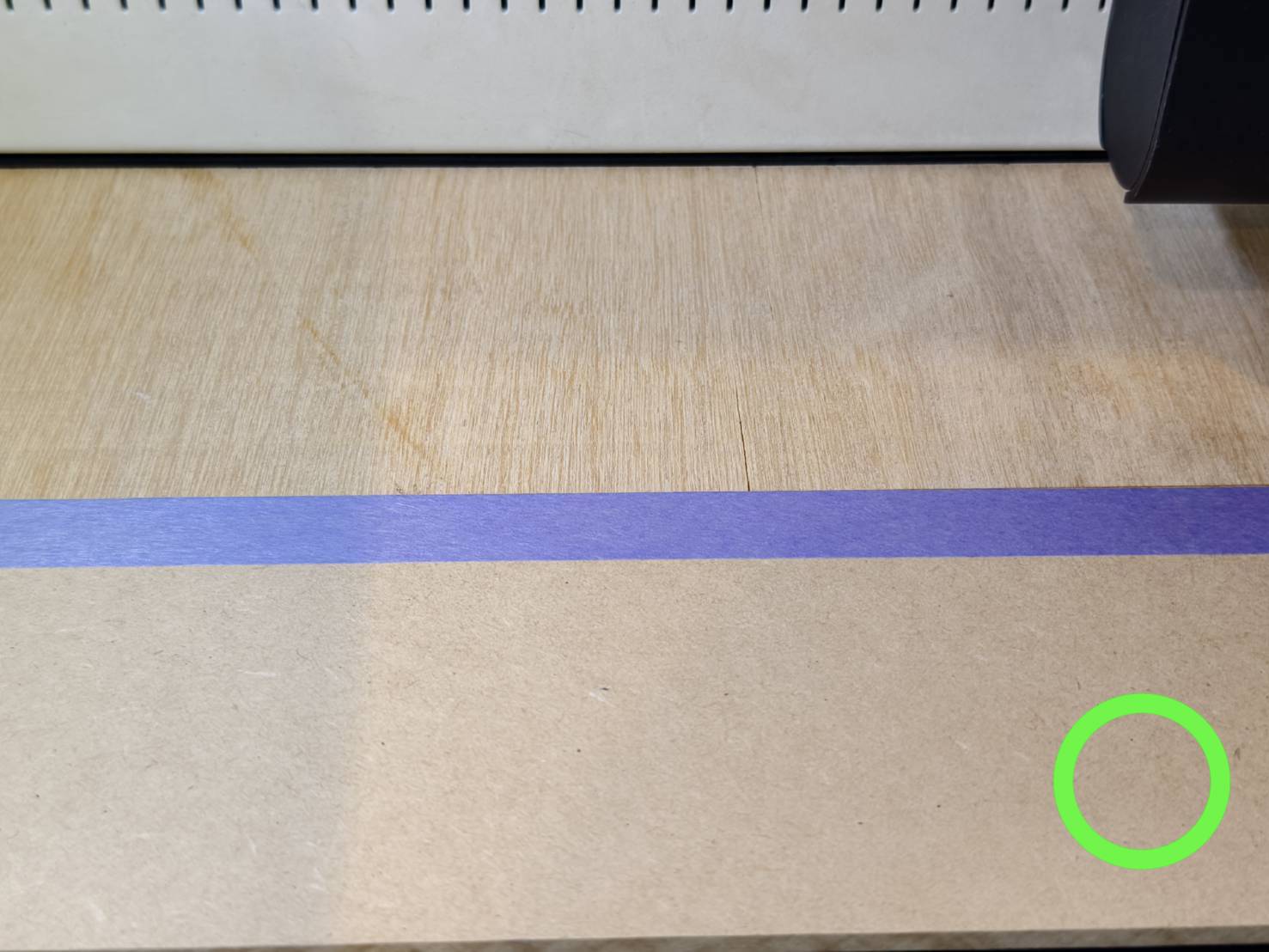

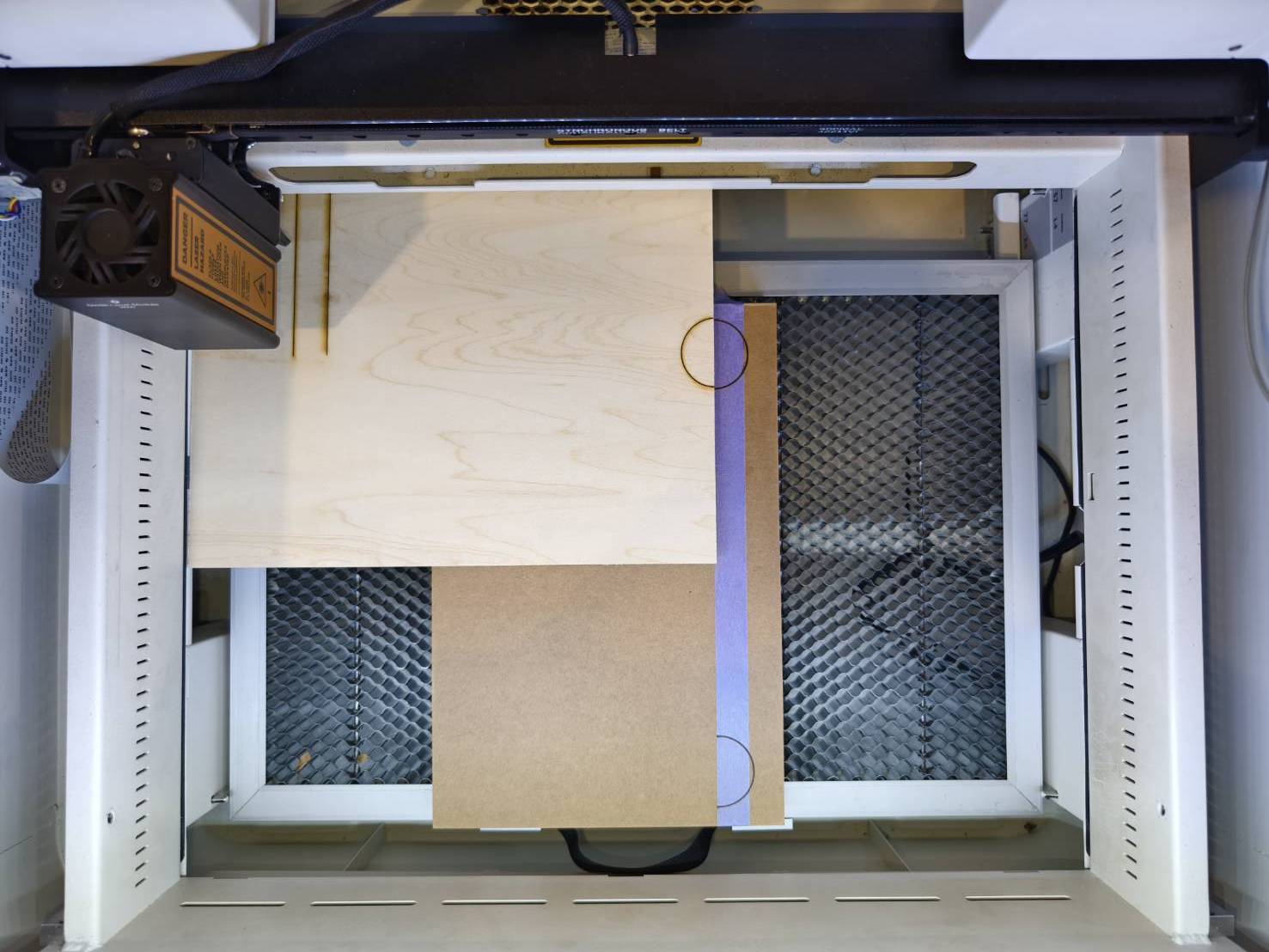

Dopo la prima incisione, spostare il materiale per allineare il semicerchio inferiore sul materiale con il semicerchio superiore sul nastro adesivo.
Si prega di tenere fermo il nastro adesivo mentre si sposta il materiale per evitare variazioni di posizione.

Passo 26

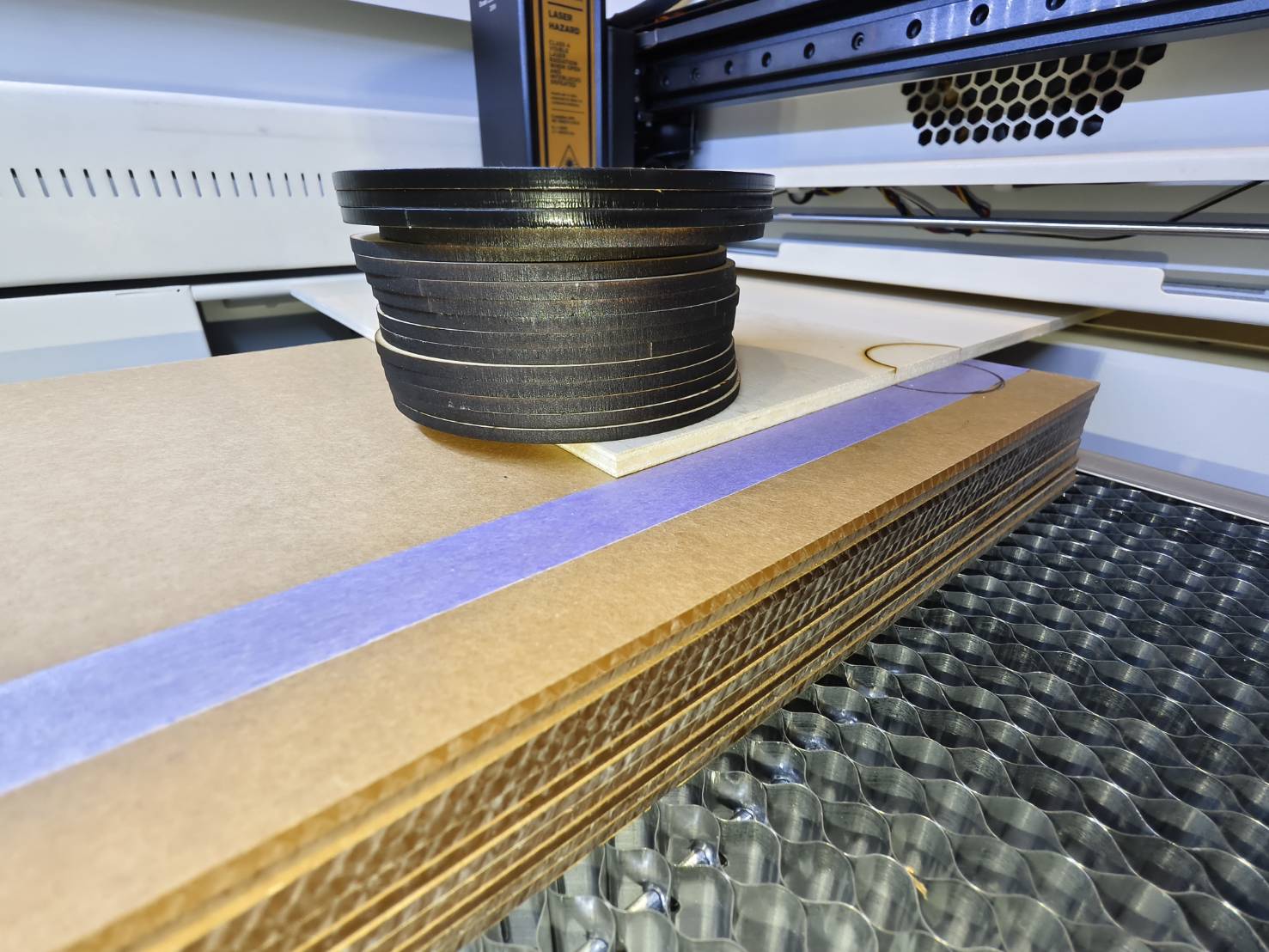

Assicurarsi che il materiale sia in piano. Se si inclina, si consiglia di utilizzare un oggetto pesante o del nastro adesivo per fissarlo in posizione.
In questo esempio, viene applicato del nastro adesivo.

Si prega di fare attenzione che l'utilizzo di un oggetto potrebbe ostruire il percorso della testa laser, quindi è preferibile utilizzare oggetti più piccoli.

Oggetto	Nastro adesivo

Passo 27

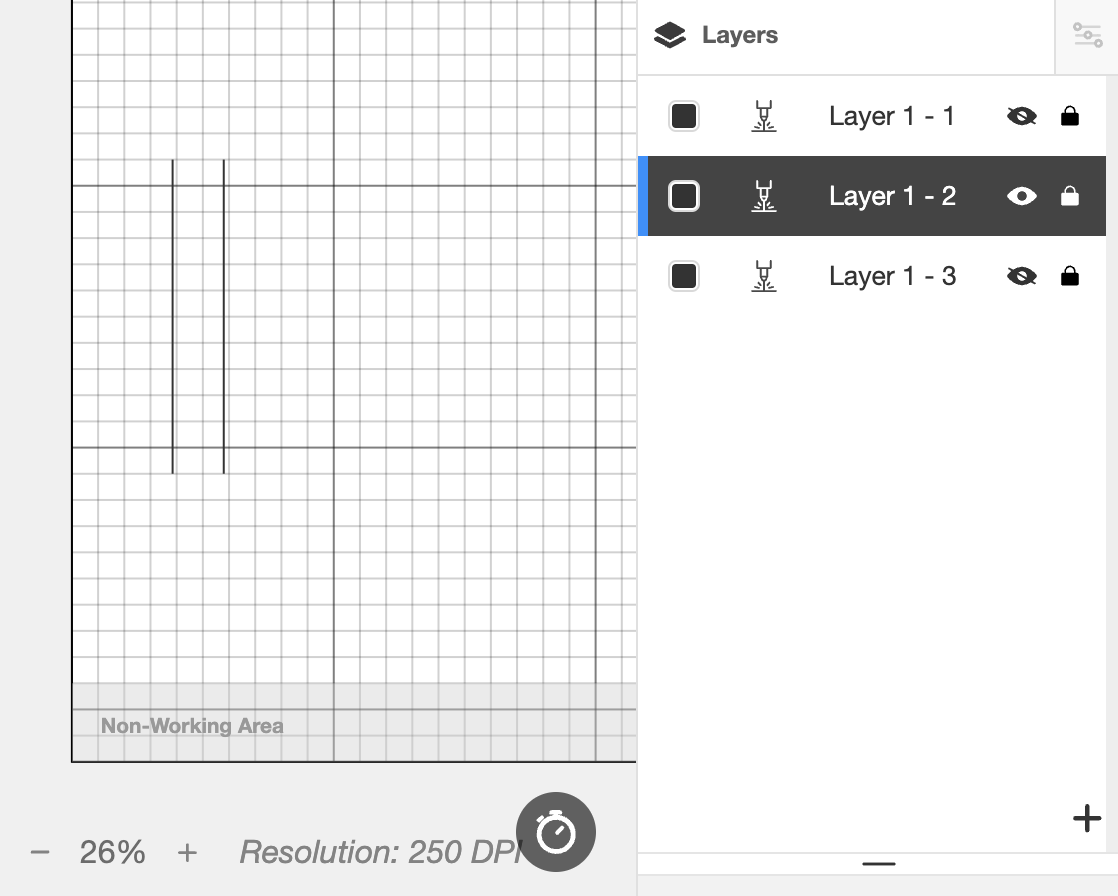

Poiché il primo strato e il segno di guida sono stati incisi, dobbiamo procedere con l'incisione del secondo strato. Pertanto, sarà necessario disabilitare manualmente lo strato completato e abilitare lo strato successivo. Lo strato del segno di guida verrà disabilitato solo all'ultima incisione.

Se si sta seguendo il mio esempio, si prega di verificare:

Nascondere il primo strato poiché la sua parte è completata.
Lo strato del segno di guida verrà disabilitato solo all'ultima incisione.
In questo esempio, sono necessarie solo due incisioni, quindi lo strato del segno di guida verrà disabilitato alla seconda incisione.
Abilitare il secondo strato, che in questo esempio è l'ultimo strato.
Il livello di riferimento contiene la fine del primo livello, quindi può essere utilizzato per l'allineamento tra i livelli; non ha alcuna impostazione di output nei parametri, quindi abilitarlo o meno non influirà sull'attività.

Passo 28

Riavviare l'attività.

Passo 29

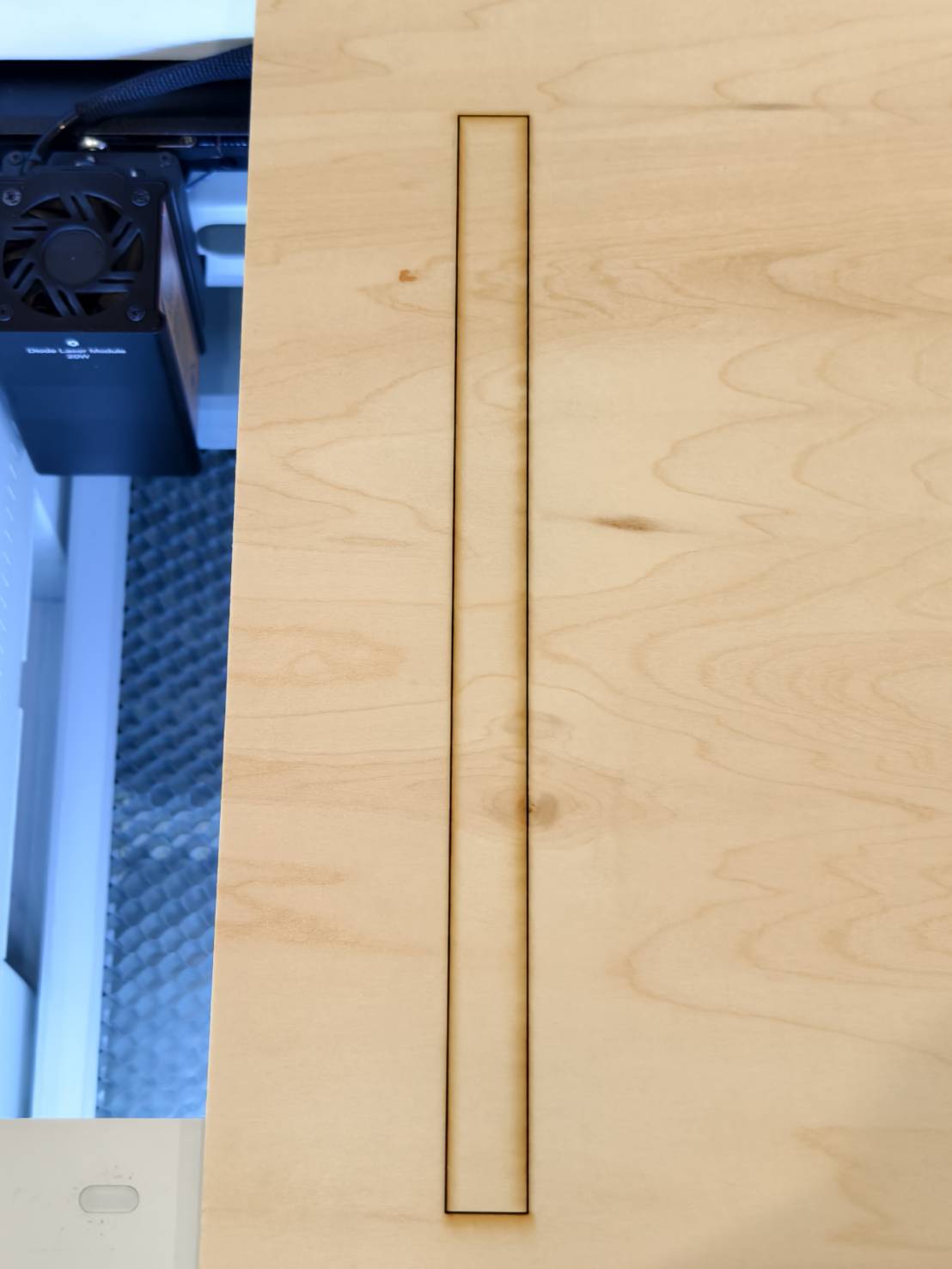

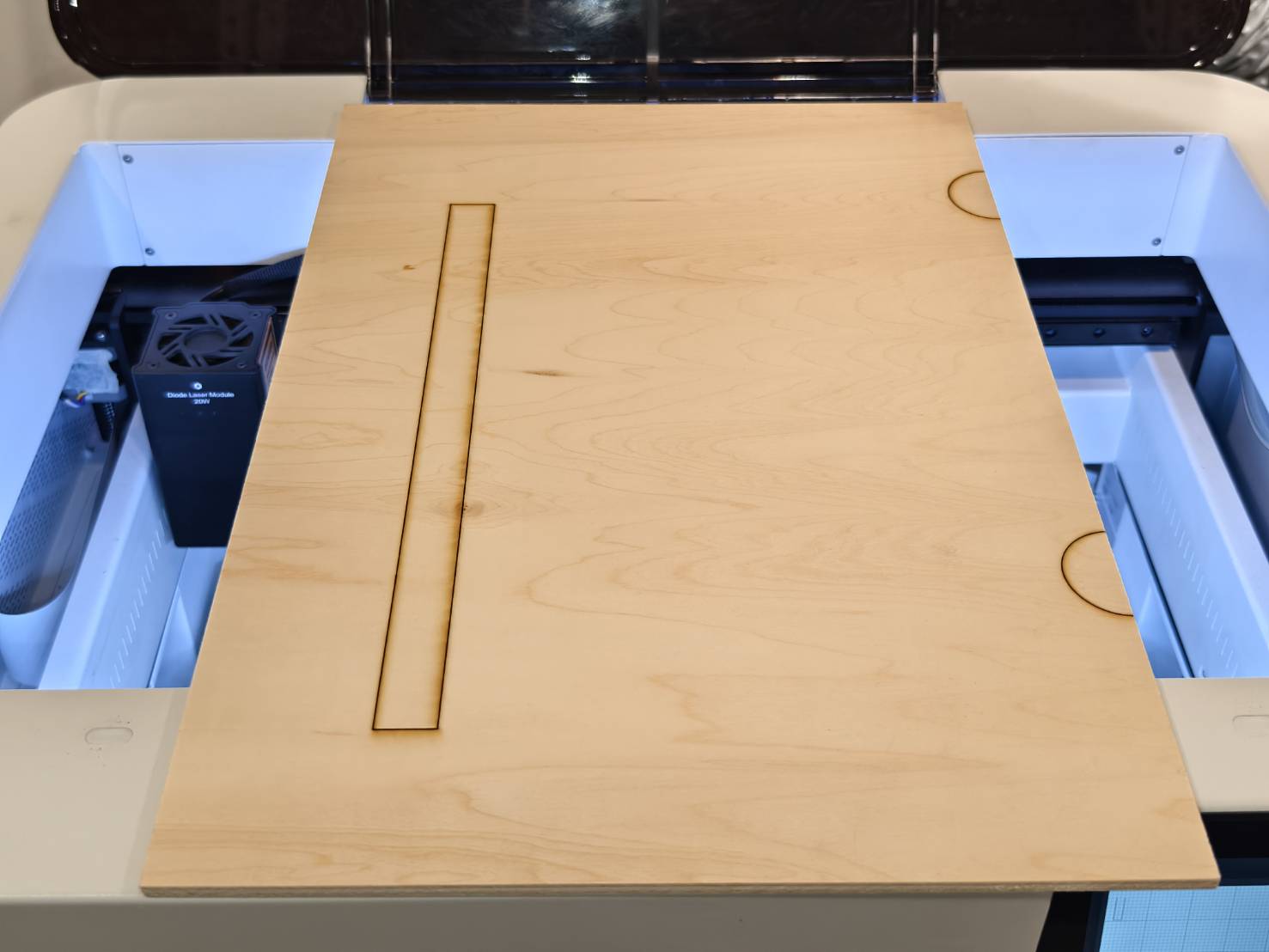

Verificare il risultato.
