⚠︎ Attenzione: La funzione di passaggio continuo non è disponibile in Europa.
|
Descrizione
Questo articolo ti guiderà attraverso la configurazione della funzione di stampa passante e l'avvio di un'attività di incisione di prova dopo l'installazione dell'hardware.
Per l'incisione o il taglio con stampa passante, vedere Ador - Guida all'incisione con stampa passante.

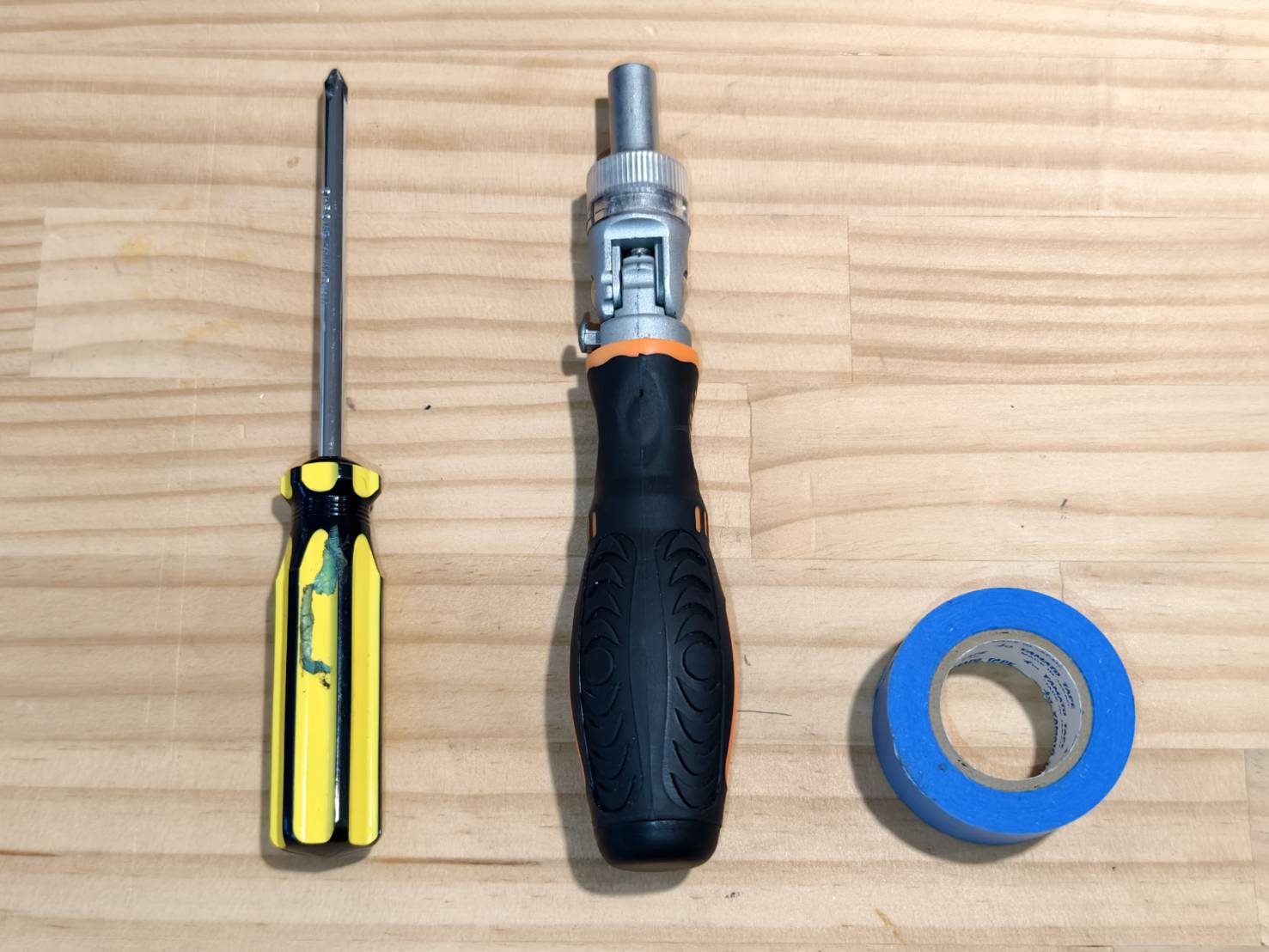

Strumenti
| 1 | Cacciavite a croce |
| 2 | Chiave a brugola (7mm) |
| 3 | Nastro di carta (Opzionale) |
Passo 1
Staccare la macchina dalla base se sono assemblate.
Passo 2

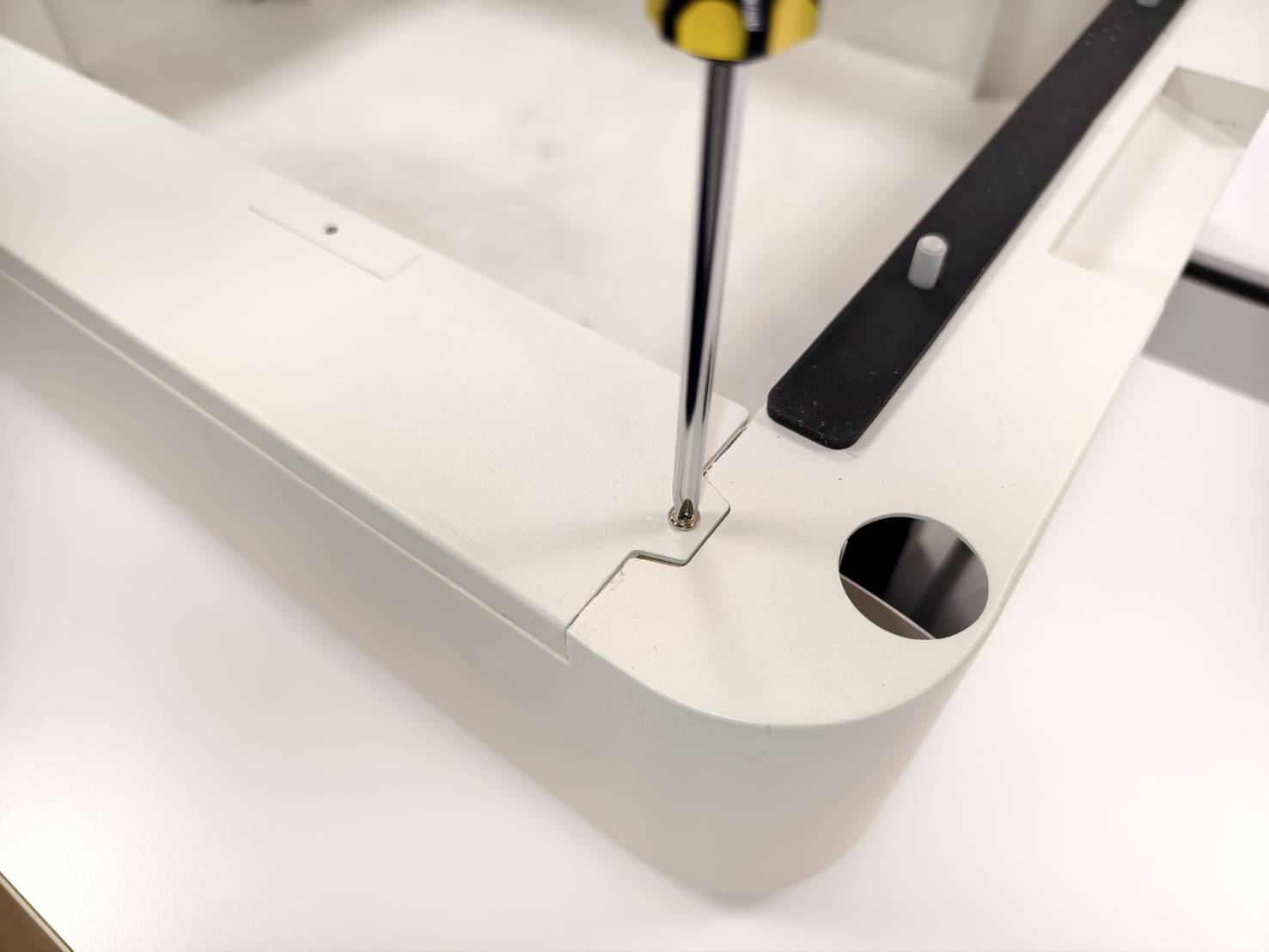

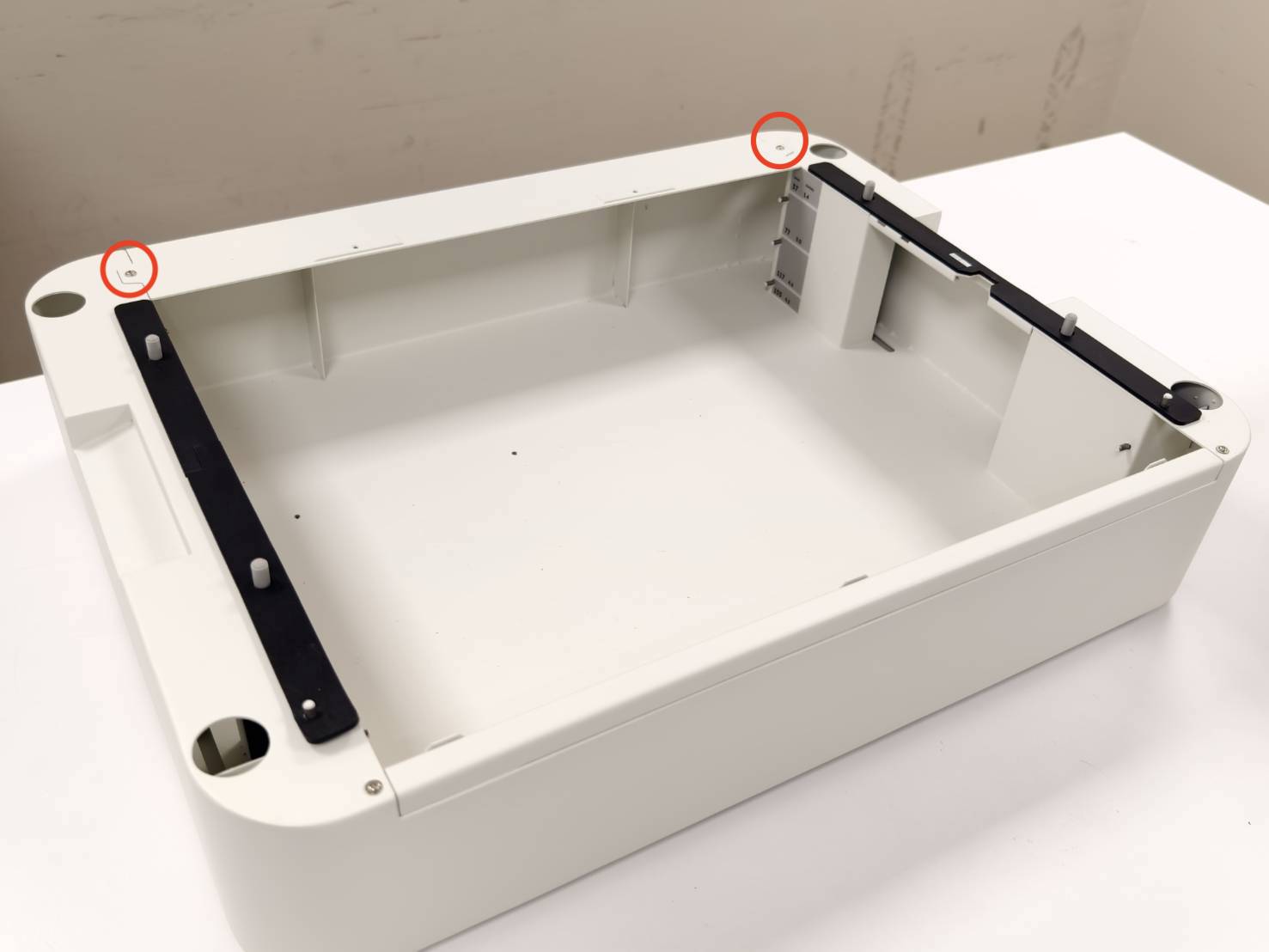

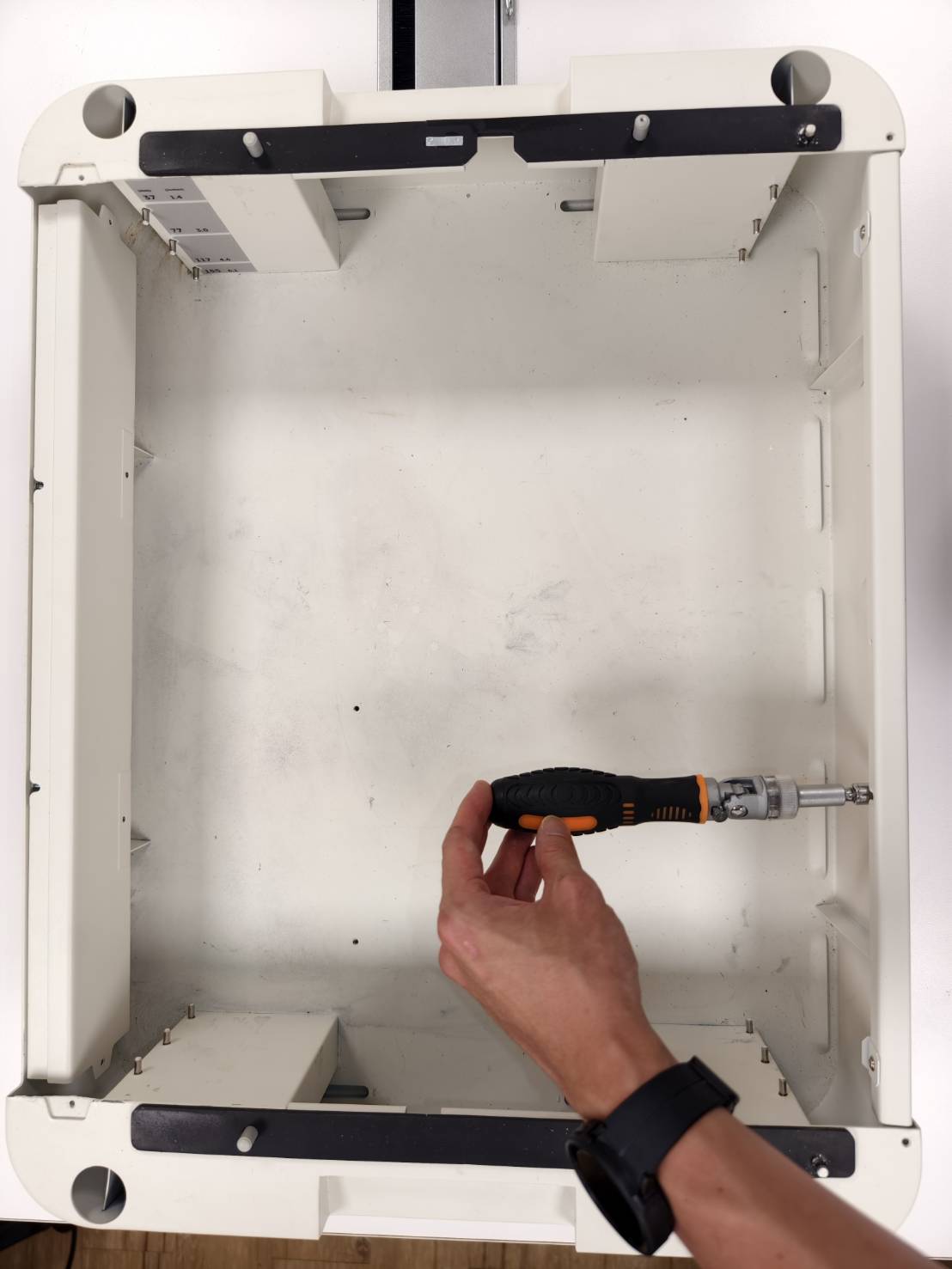

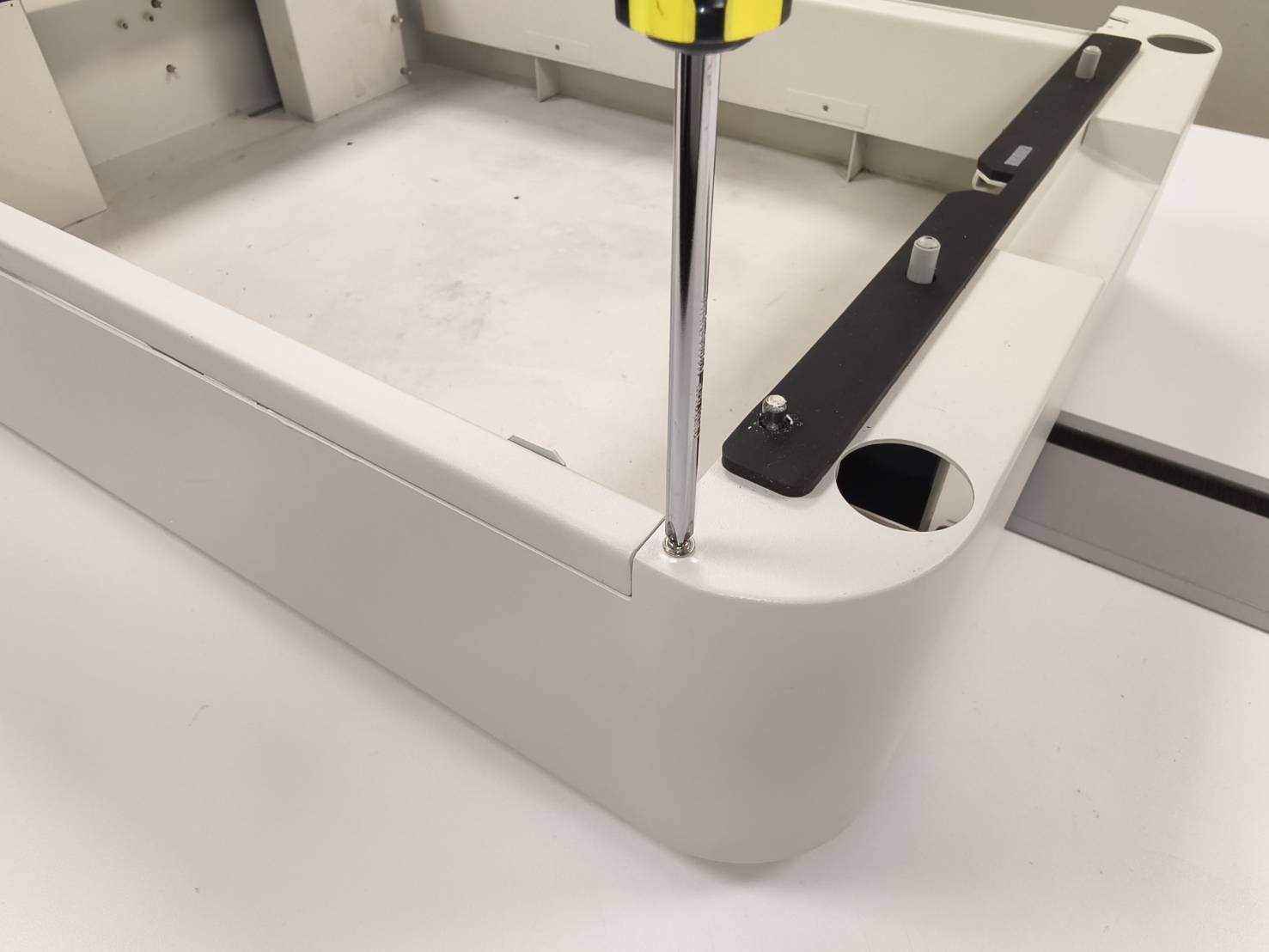

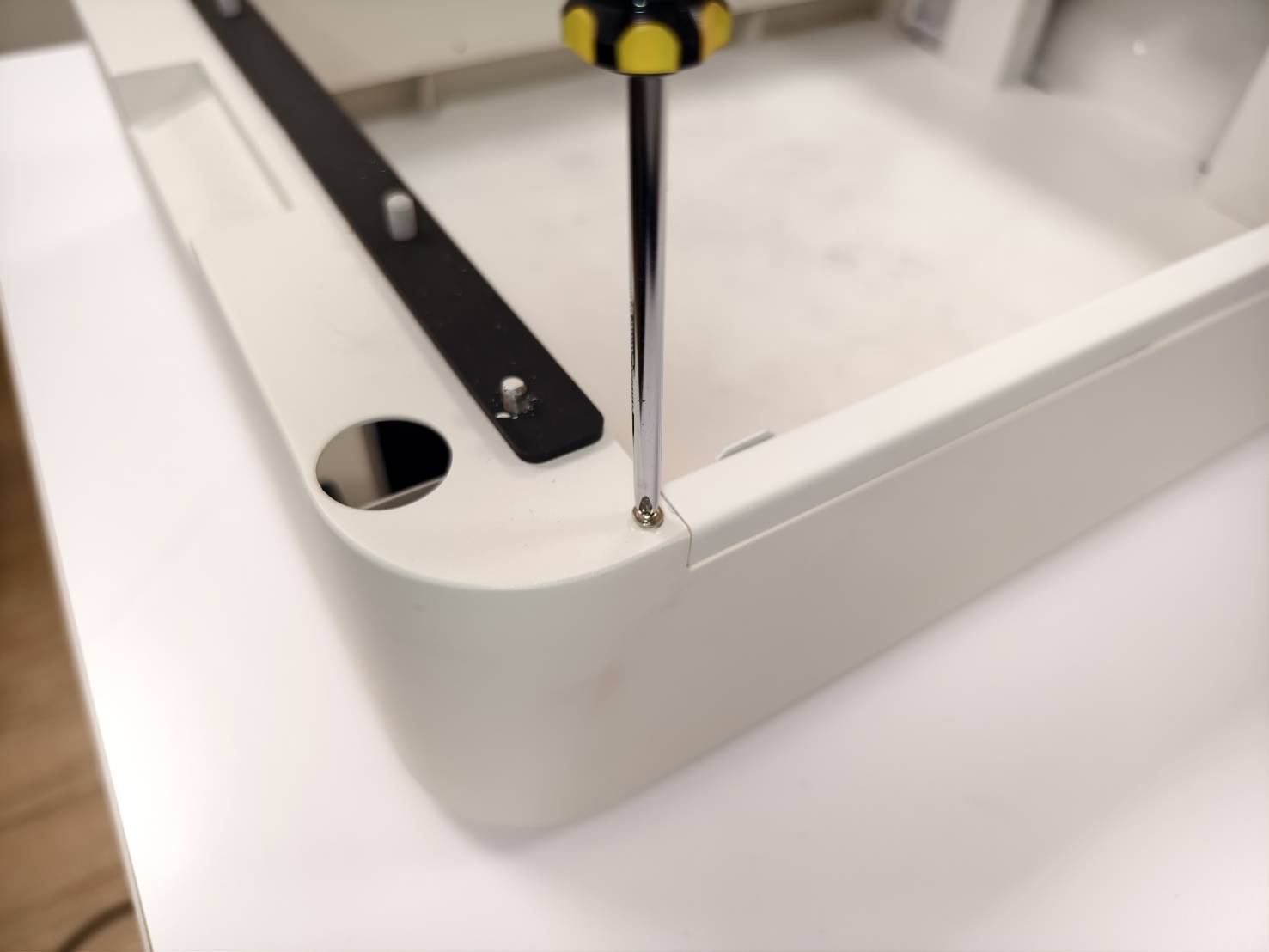

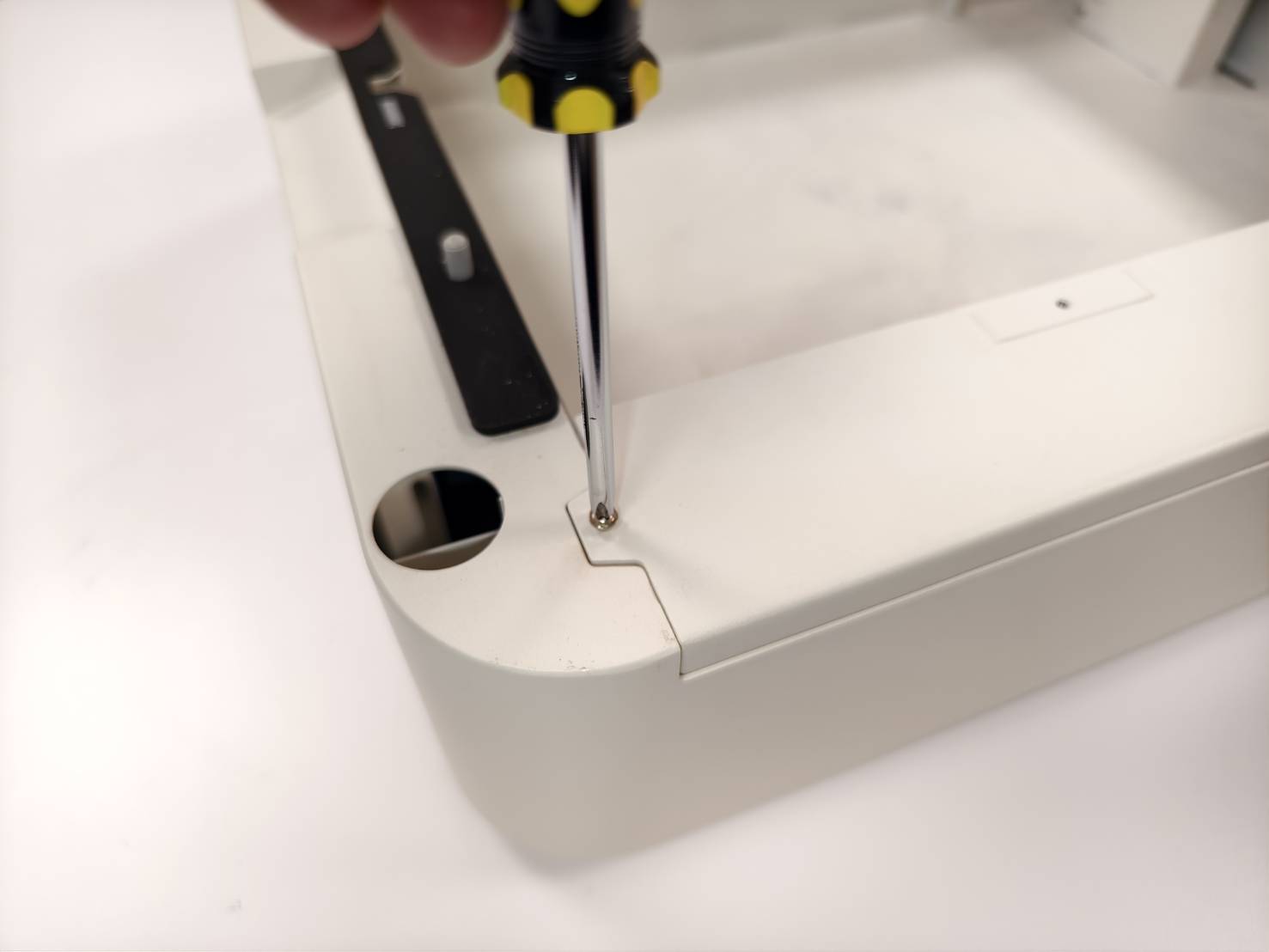

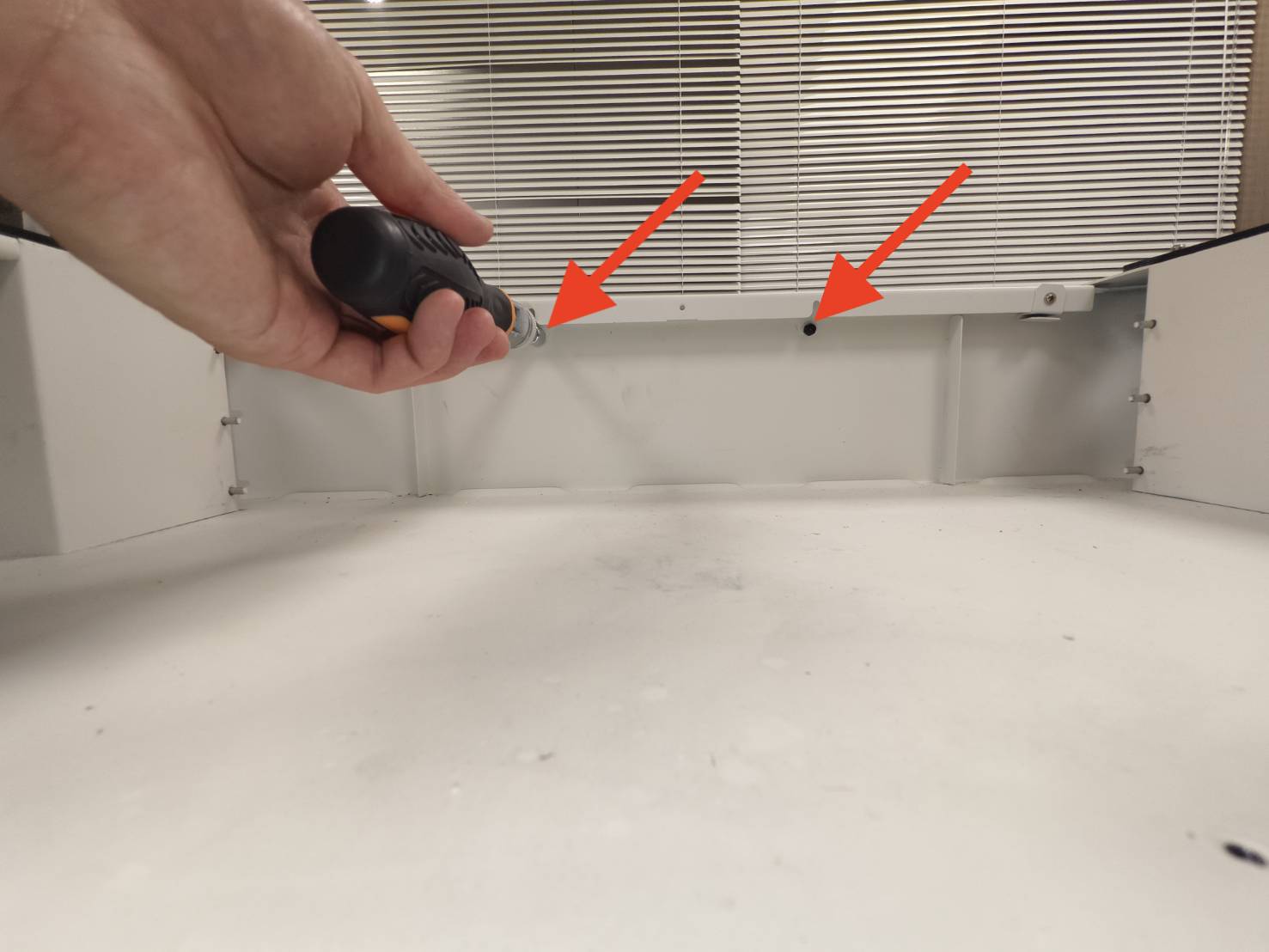

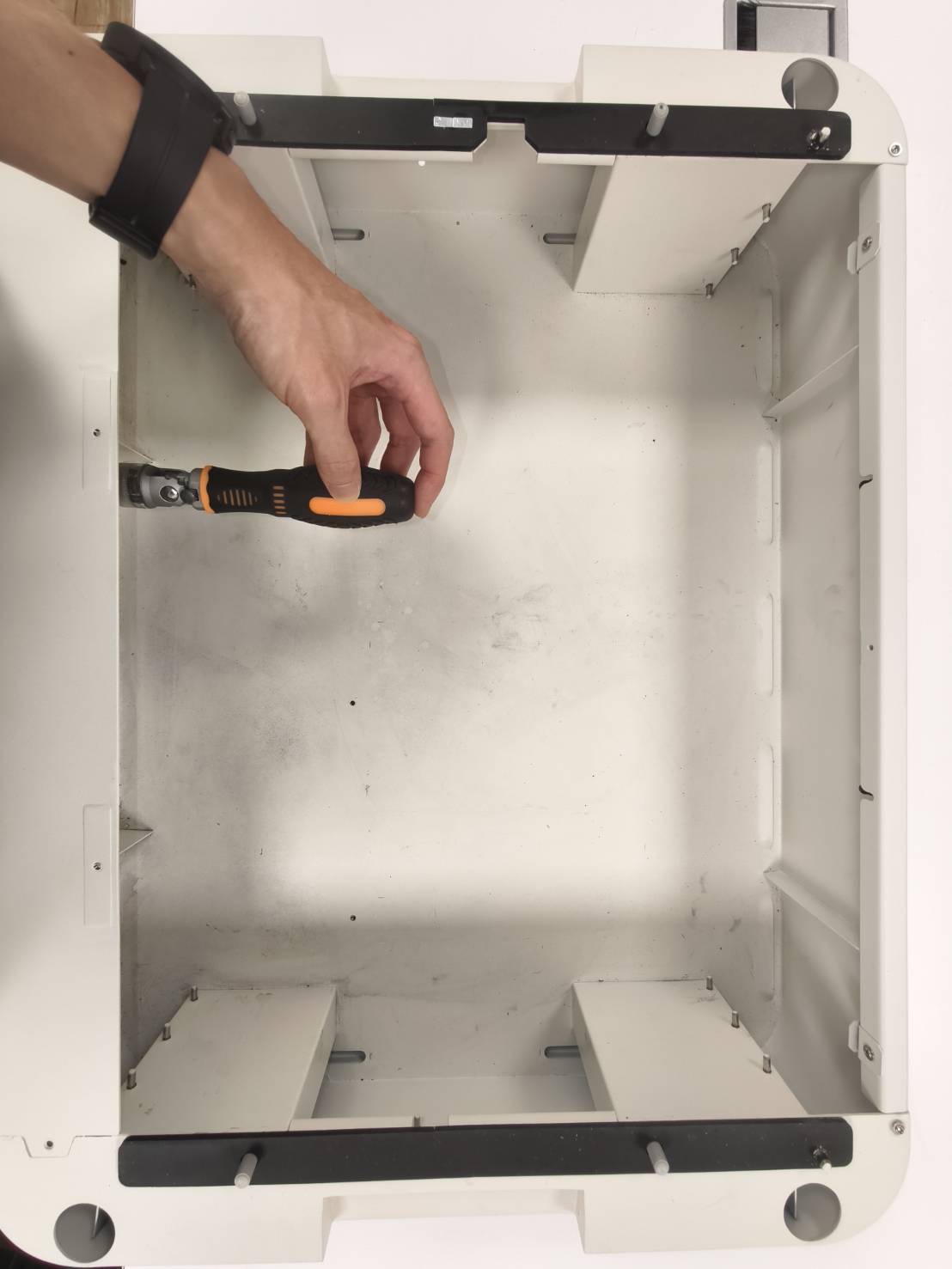

Svitare queste due viti sul retro con un cacciavite a croce.
Passo 3

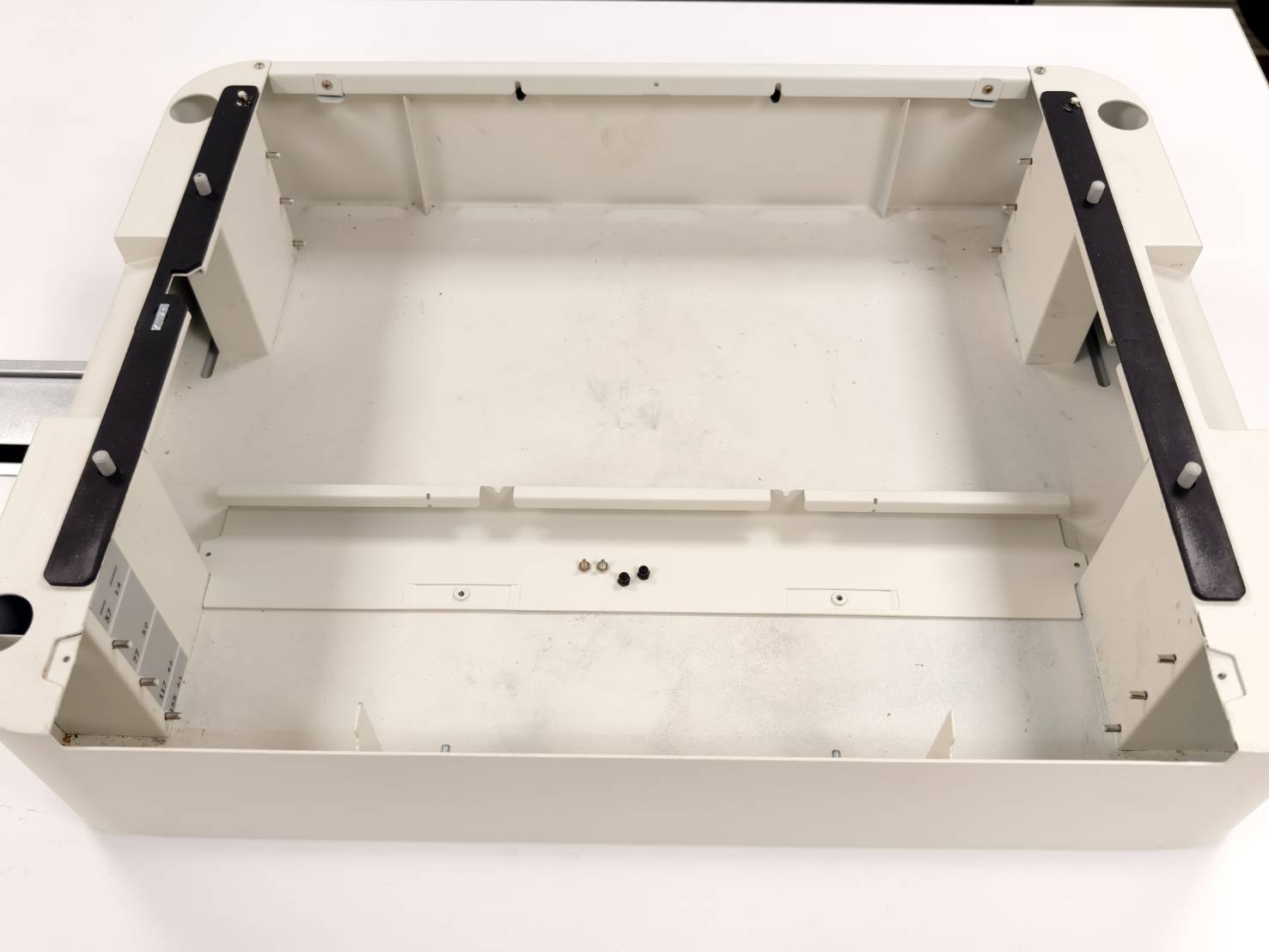

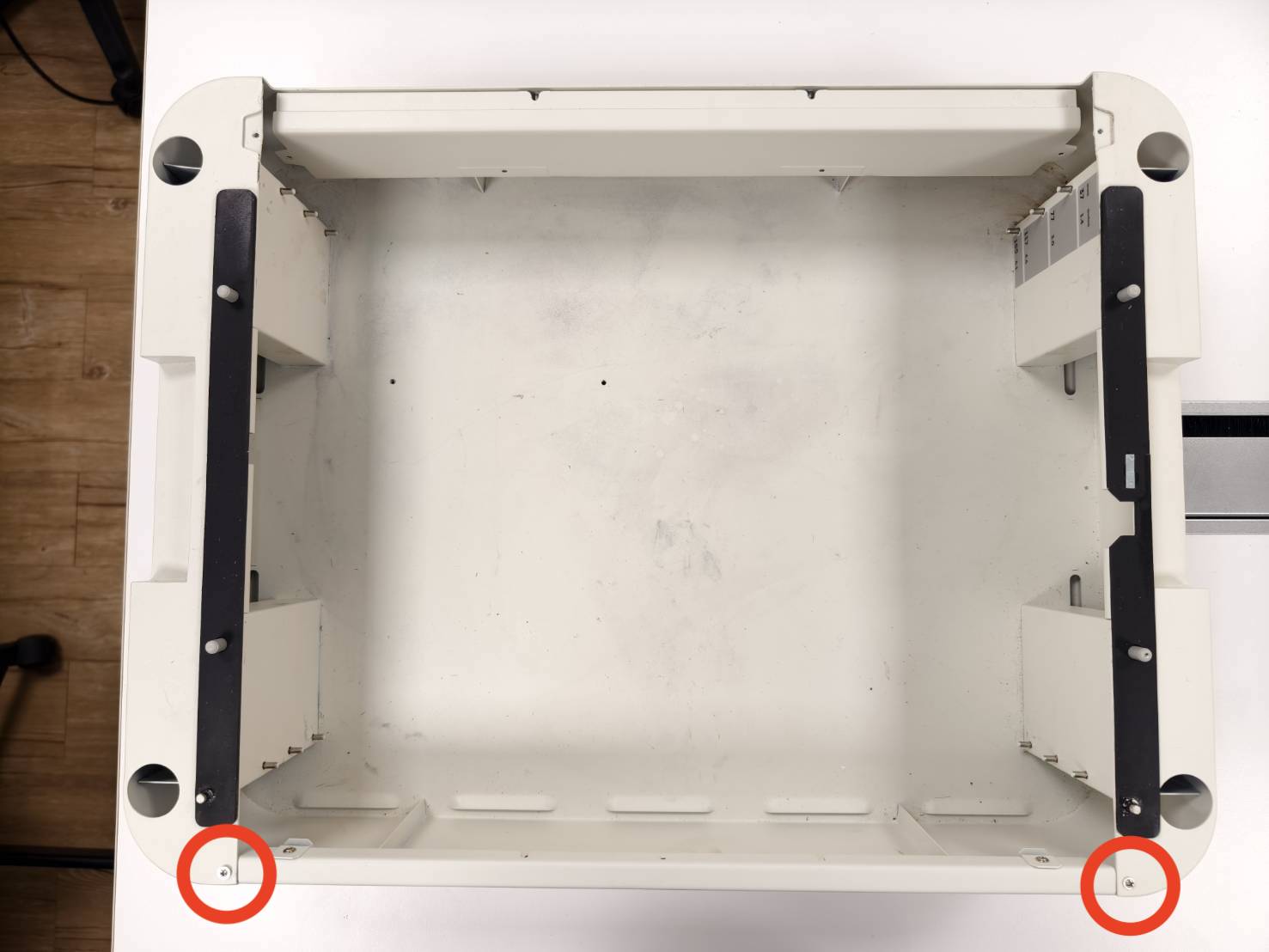

Svitare le viti sotto il telaio.
|
Passaggio 4

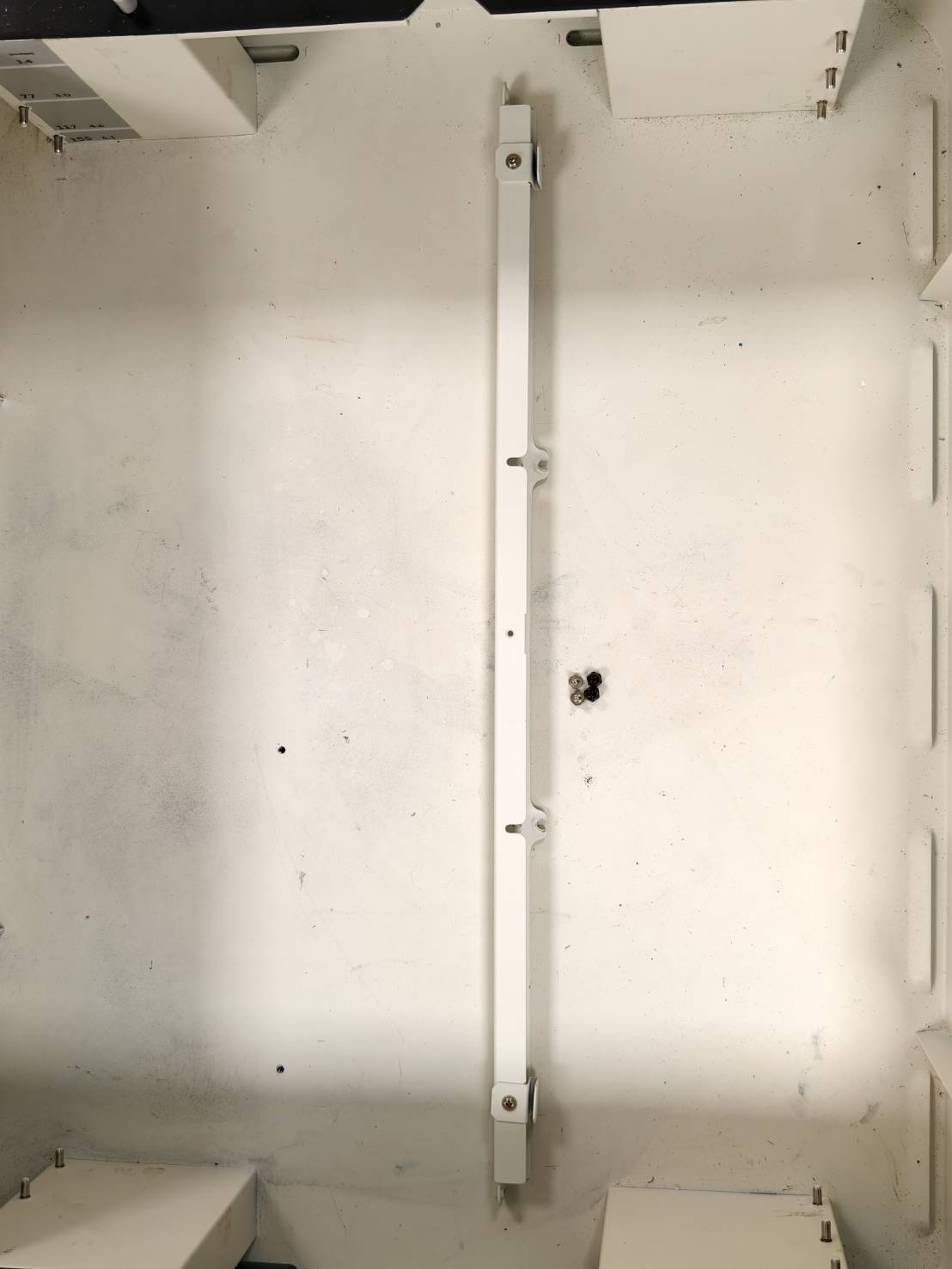

A questo punto, il telaio posteriore per la stampa passante può essere rimosso.
(Le viti non saranno necessarie per la stampa passante, ma si consiglia di conservarle.)
Passaggio 5

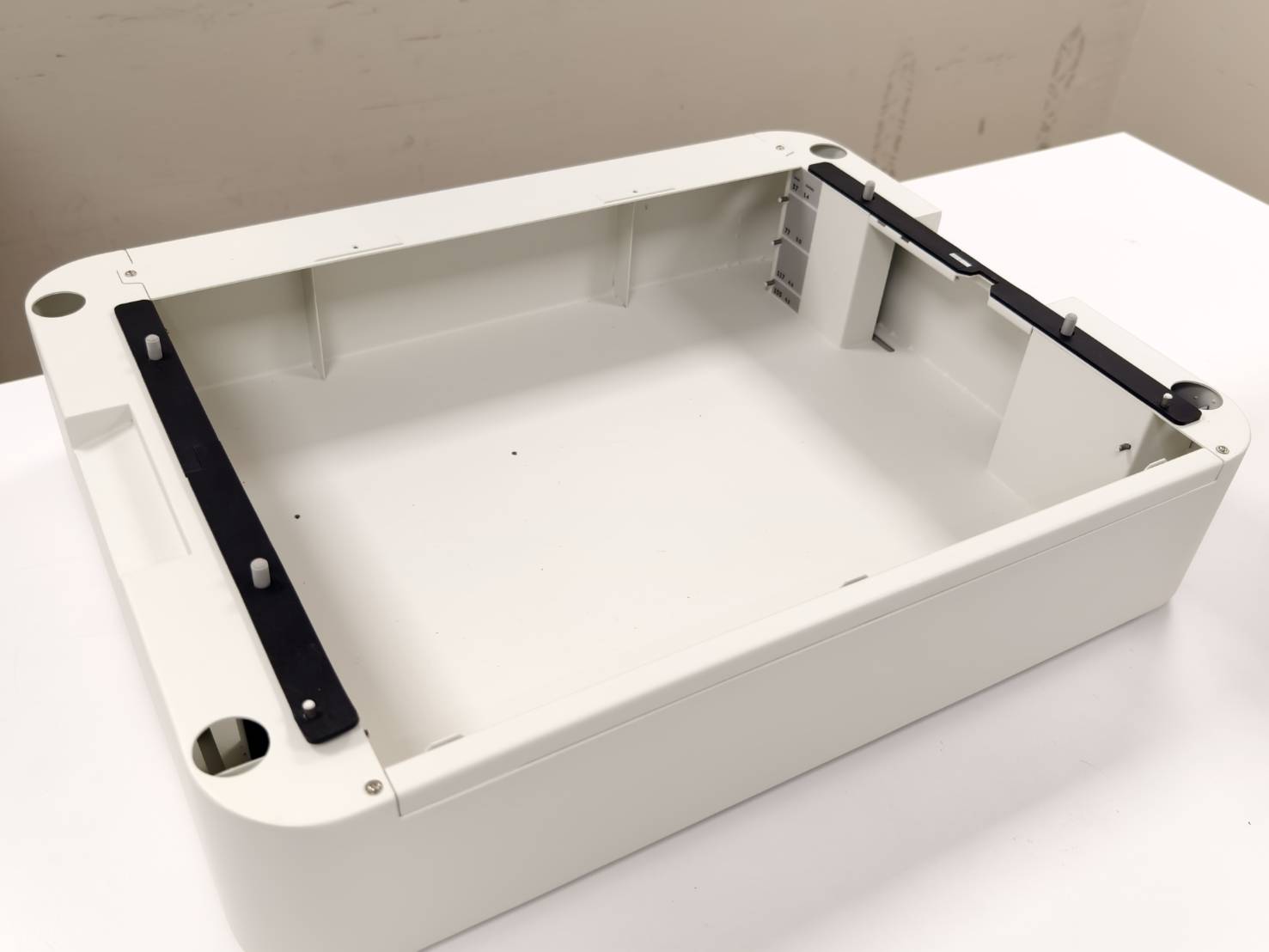

Posizionare il telaio posteriore per la stampa passante nella posizione designata.
Passaggio 6

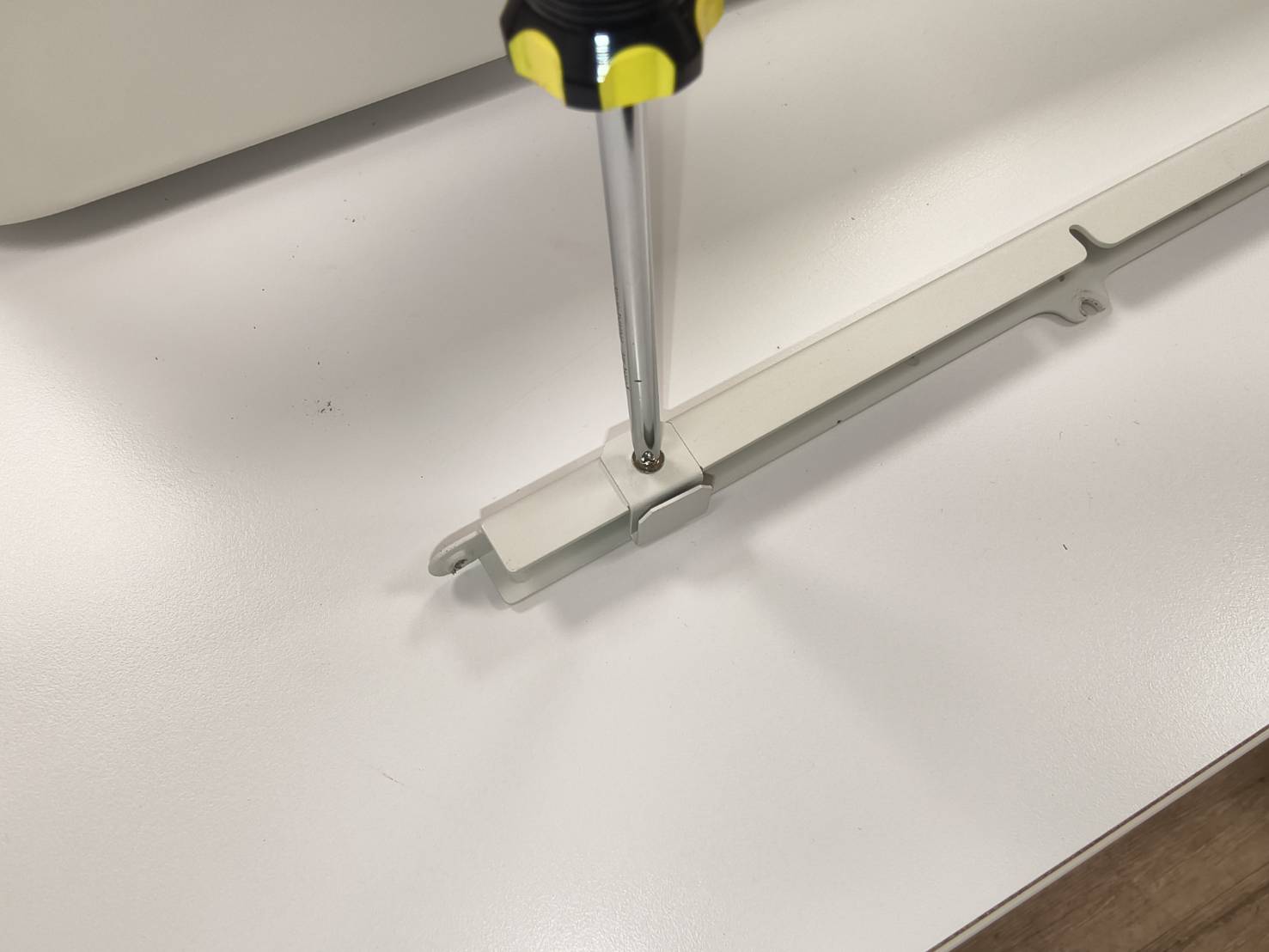

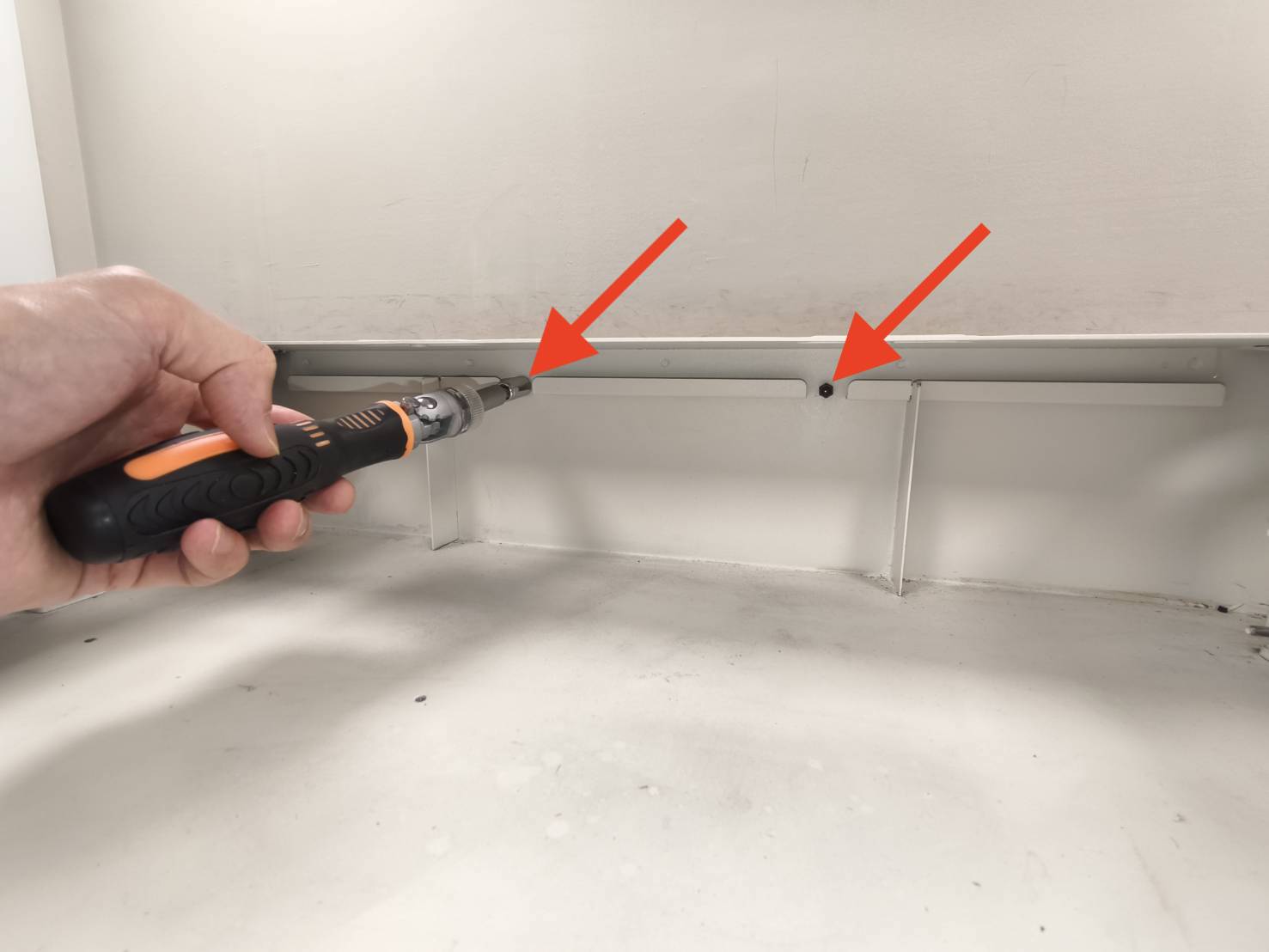

Svitare le due viti.
Passaggio 7
Svitare le viti sotto il telaio anteriore.
|
Passaggio 8
A questo punto, il telaio anteriore per la stampa passante può essere rimosso.
Passaggio 9

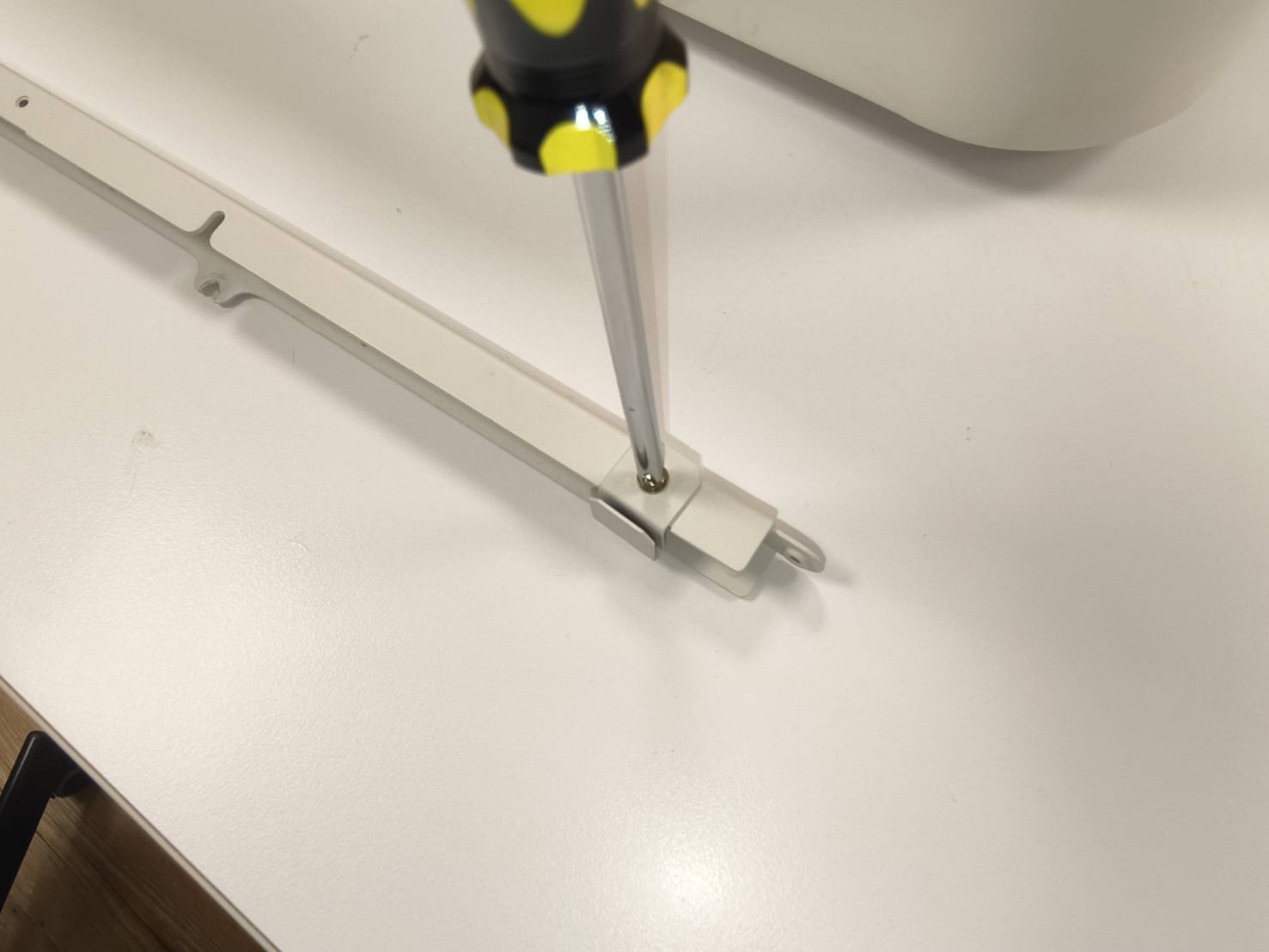

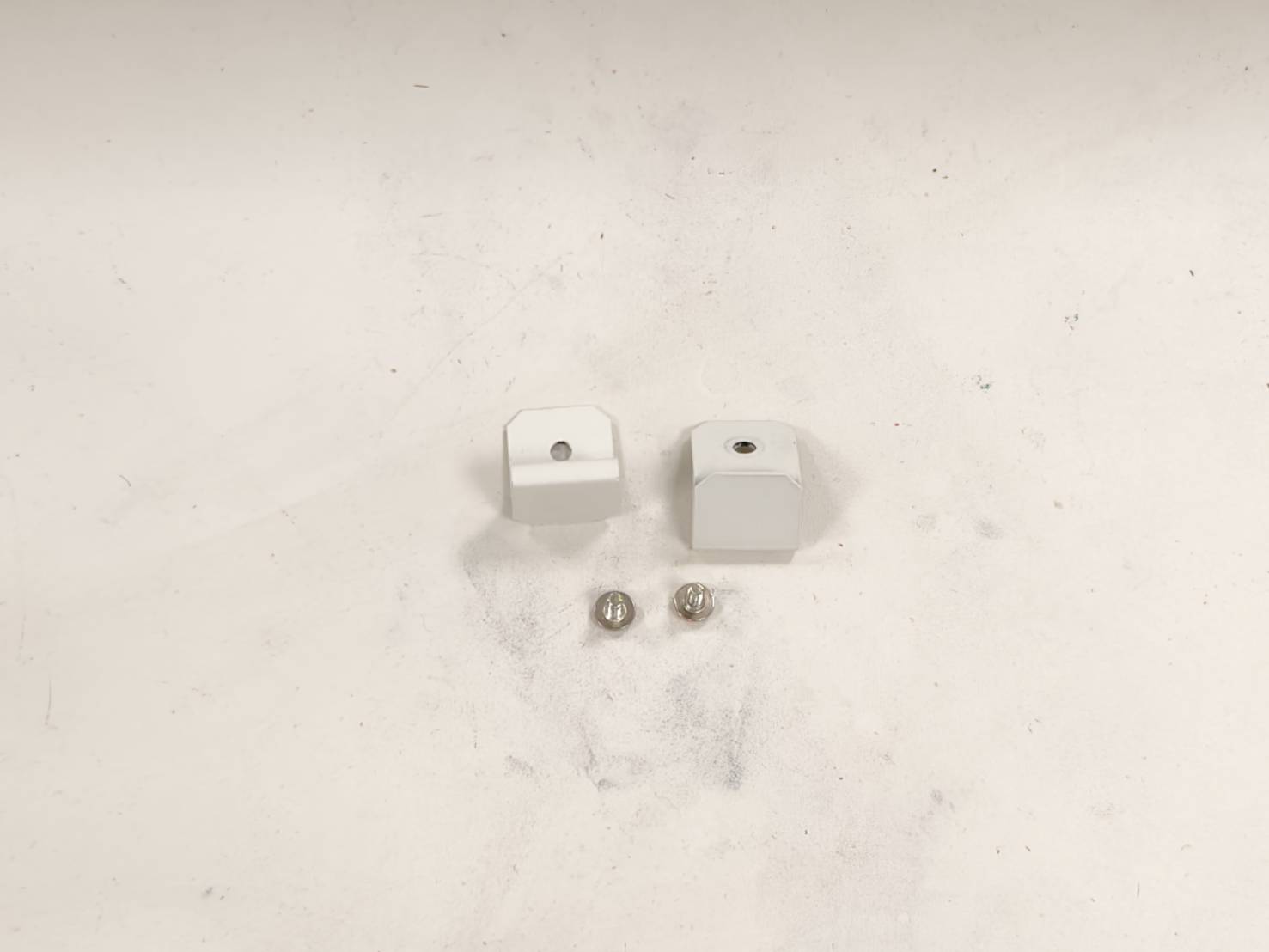

Rimuovere le due clip sui telai anteriori.
(Queste due clip non saranno necessarie per la stampa passante, ma si consiglia di conservarle per eventuali esigenze future. Fare riferimento a l'installazione della configurazione non passante.)
Passaggio 10
Posizionare il telaio anteriore per la stampa passante nella posizione designata.
Passaggio 11
Assemblare la macchina e la base di estensione.
Passo 12

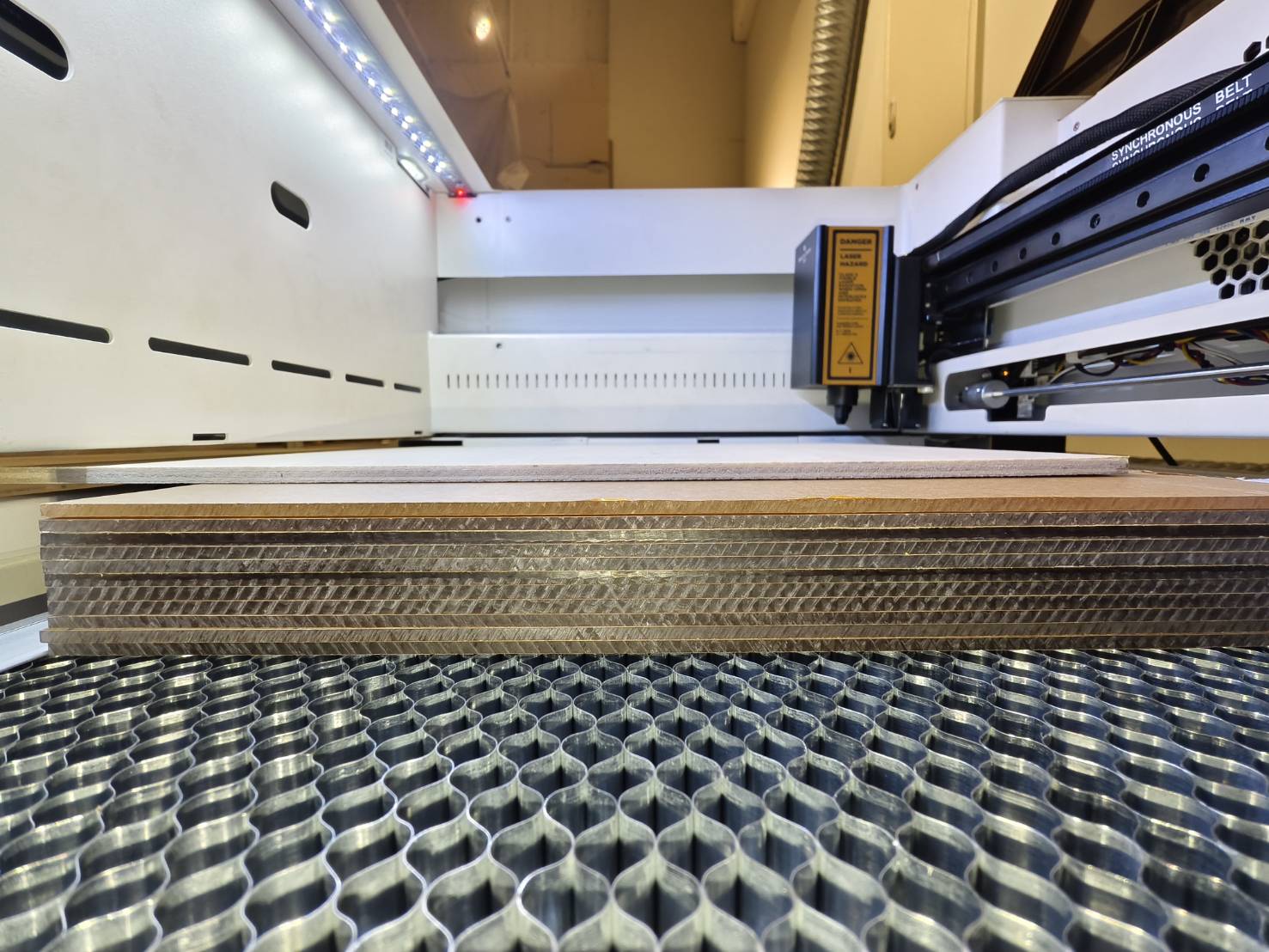

Posizionare il nido d'ape nello strato da 37mm/1,4 pollici o nello strato da 77mm/3,0 pollici in base allo spessore del materiale. Si prega di fare riferimento a l'articolo per l'installazione del nido d'ape.
| Strato | Foto |
Intervallo di altezza |
| 37mm / 1,4 pollici | 0 - 3 mm | |
| 77mm / 3,0 pollici |
3 - 15 mm |
|
| 117mm / 4,6 pollici | Non disponibile per la modalità Passthrough | |
| 155 mm / 6,1 pollici |
Non disponibile per la modalità Passthrough |
Passo 13

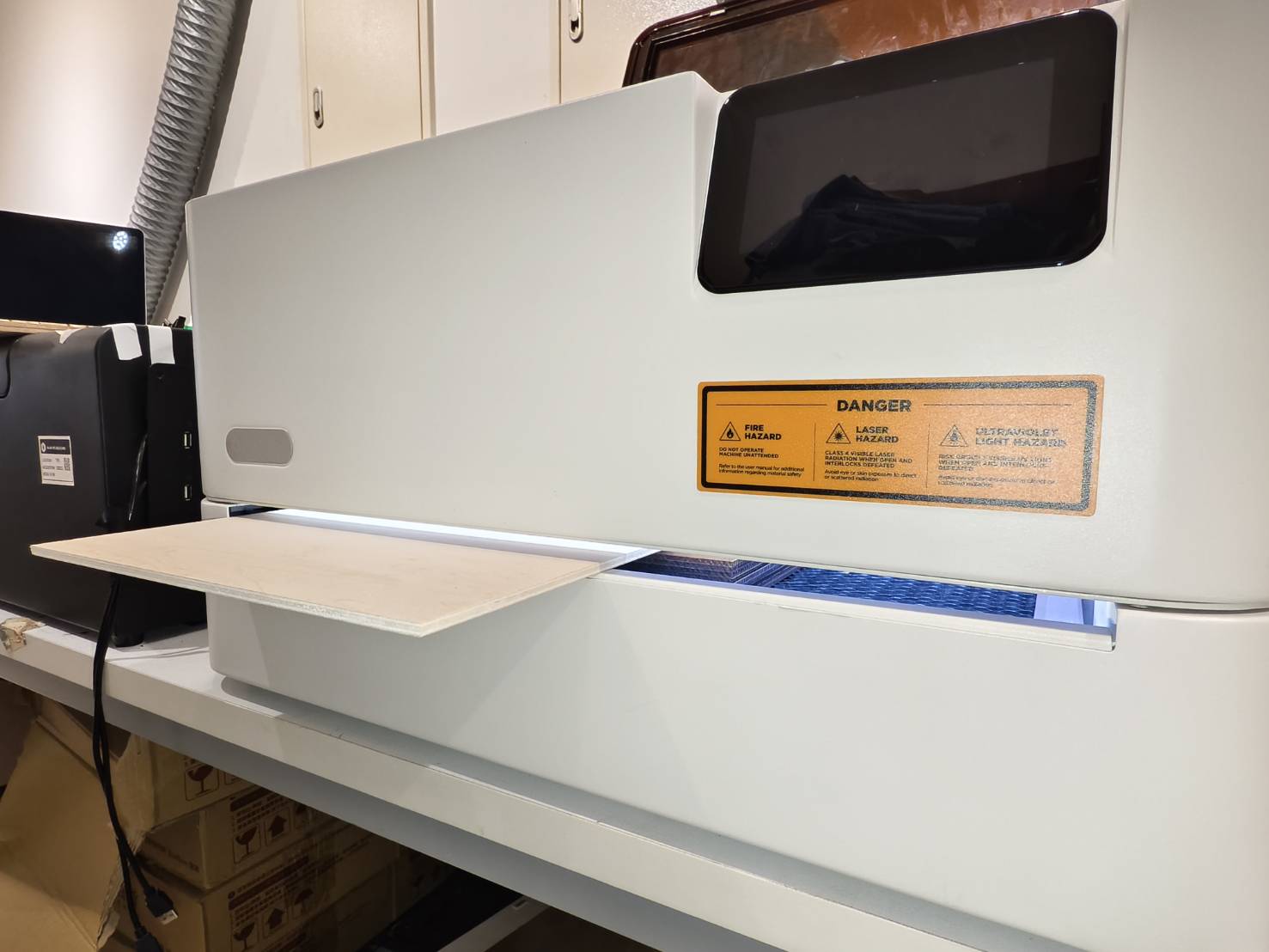

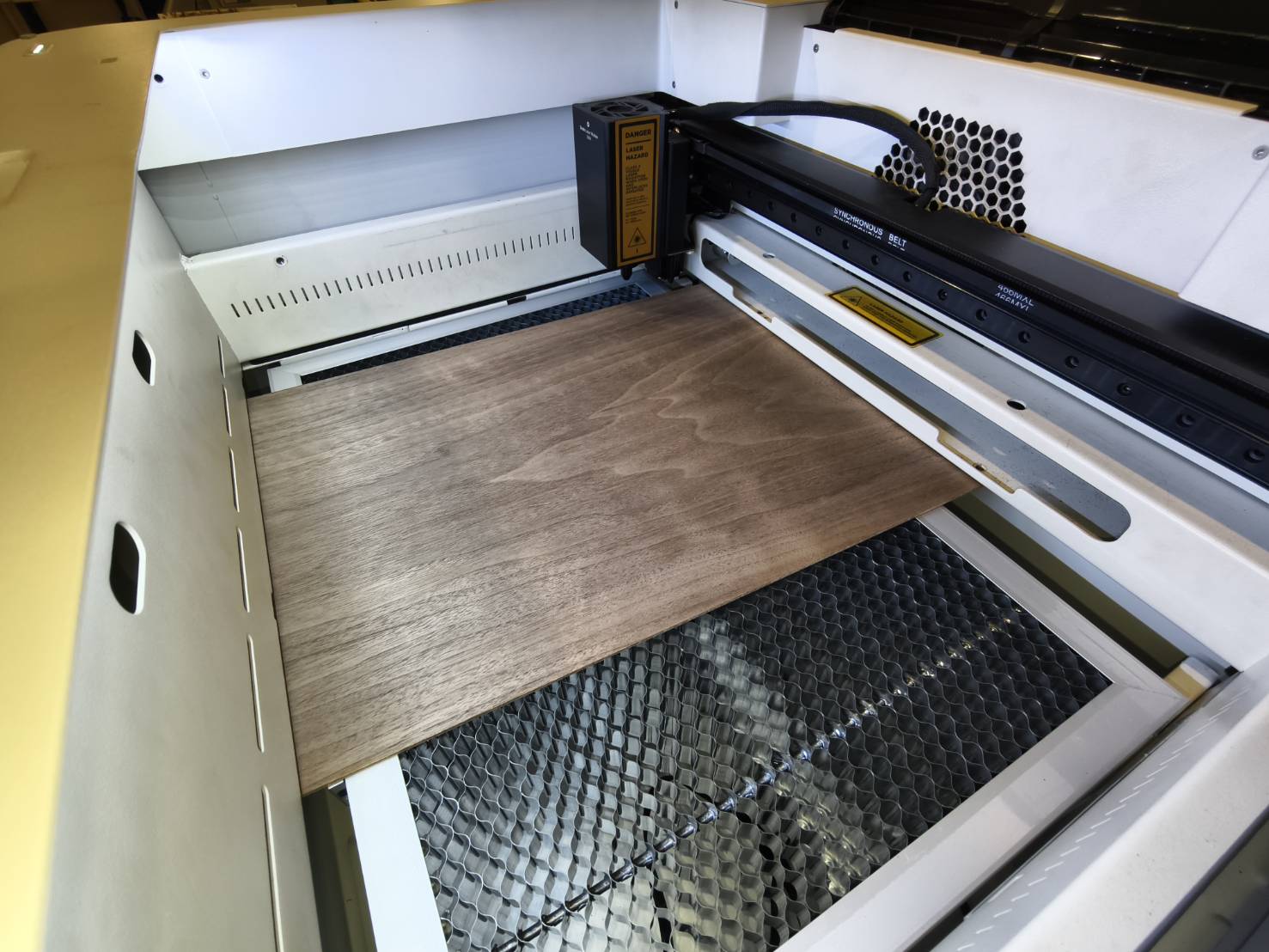

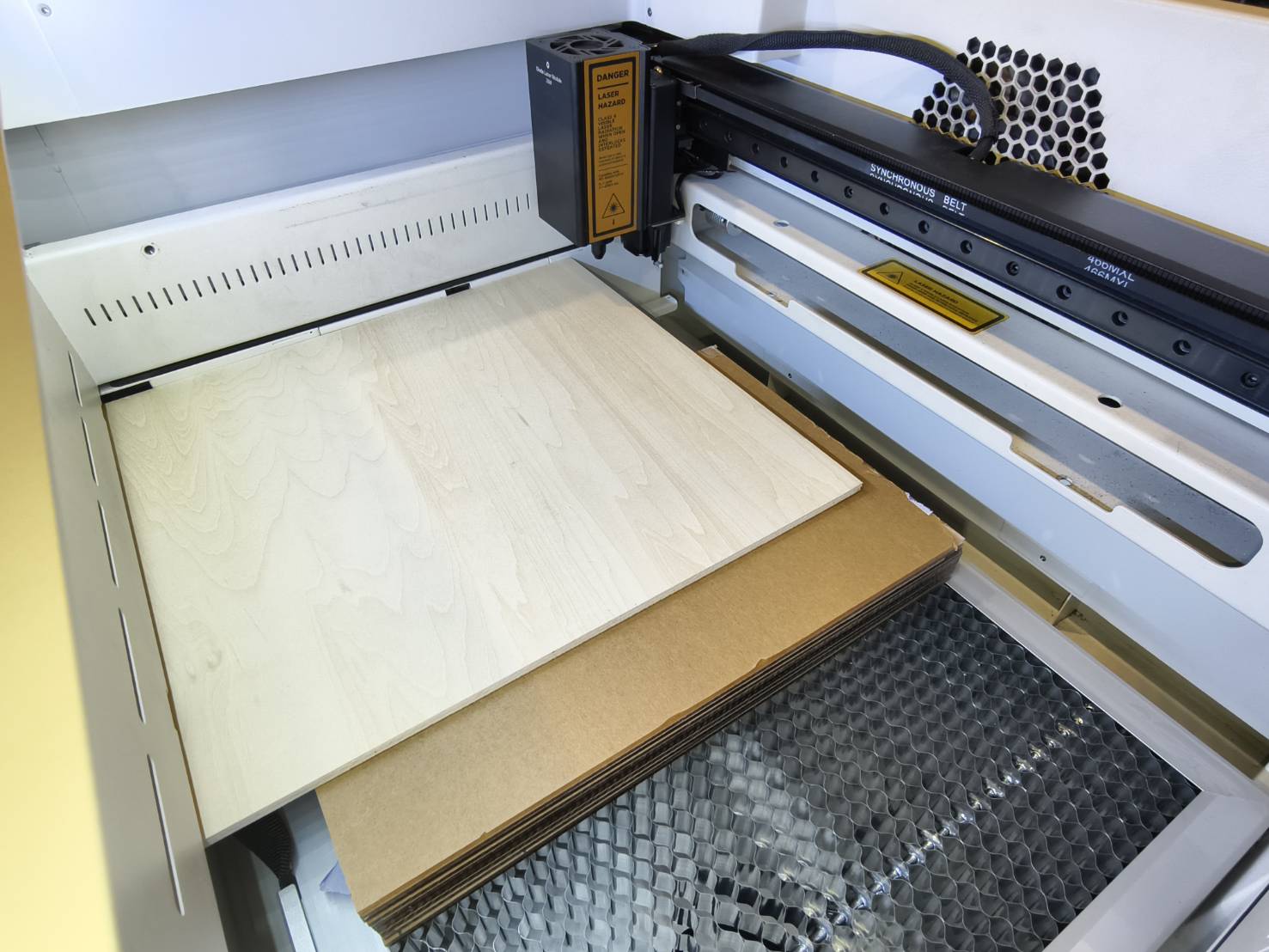

Inserire il materiale nella macchina. Si consiglia vivamente di utilizzare materiale di scarto o usato per la prima volta a scopo di pratica.

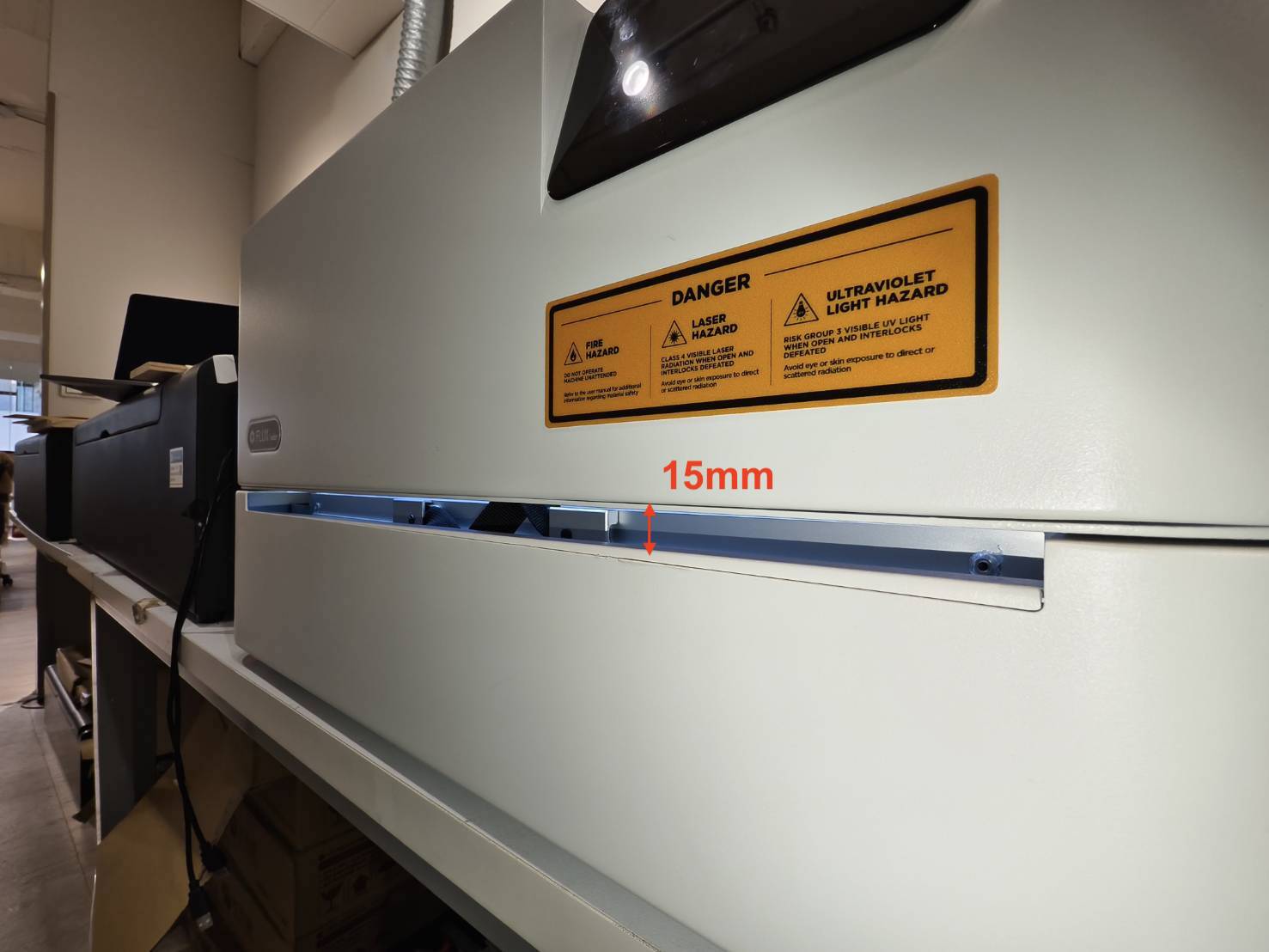

Lo spessore massimo del materiale per la funzione Passthrough di Ador è di 15mm.

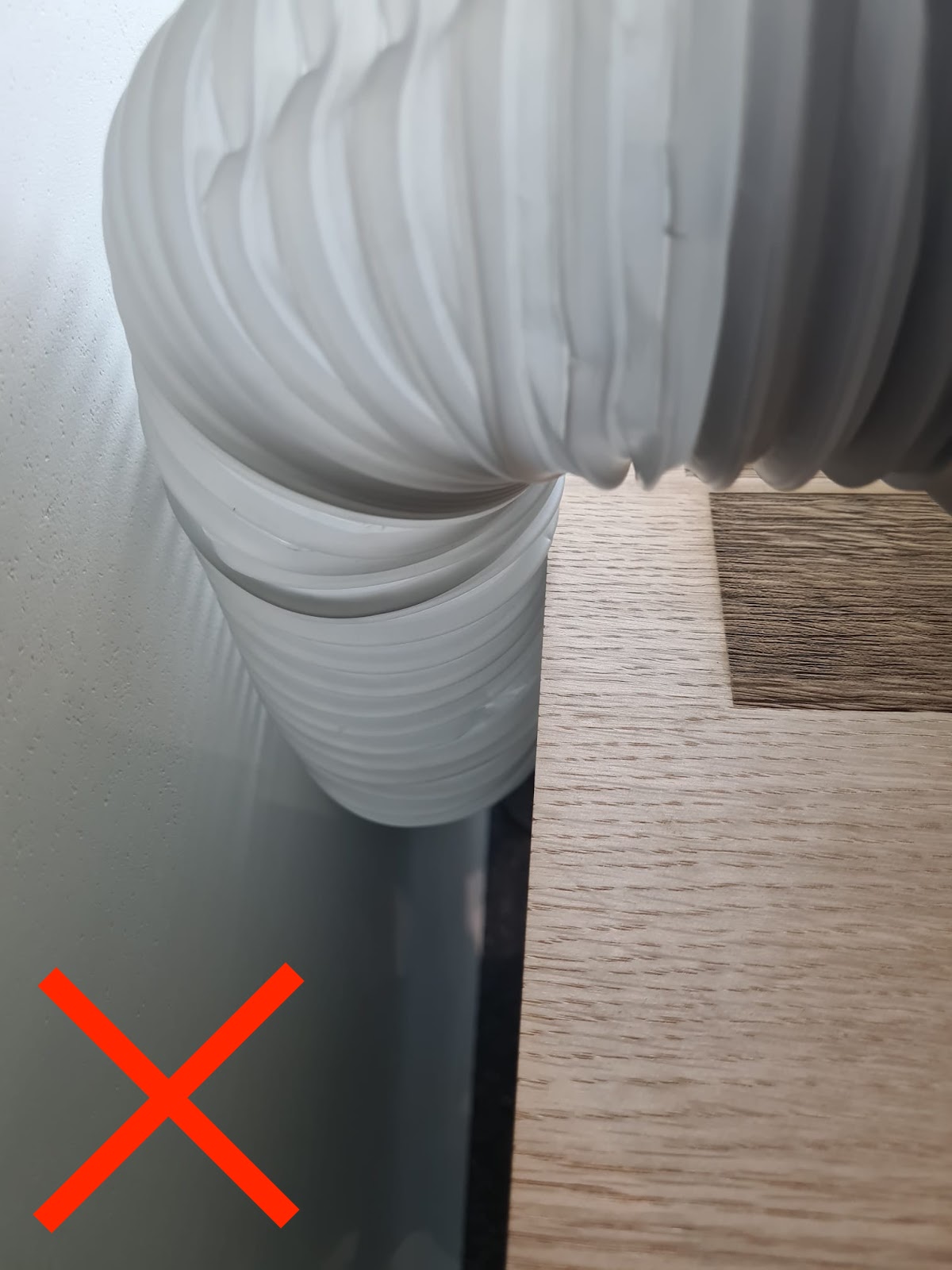

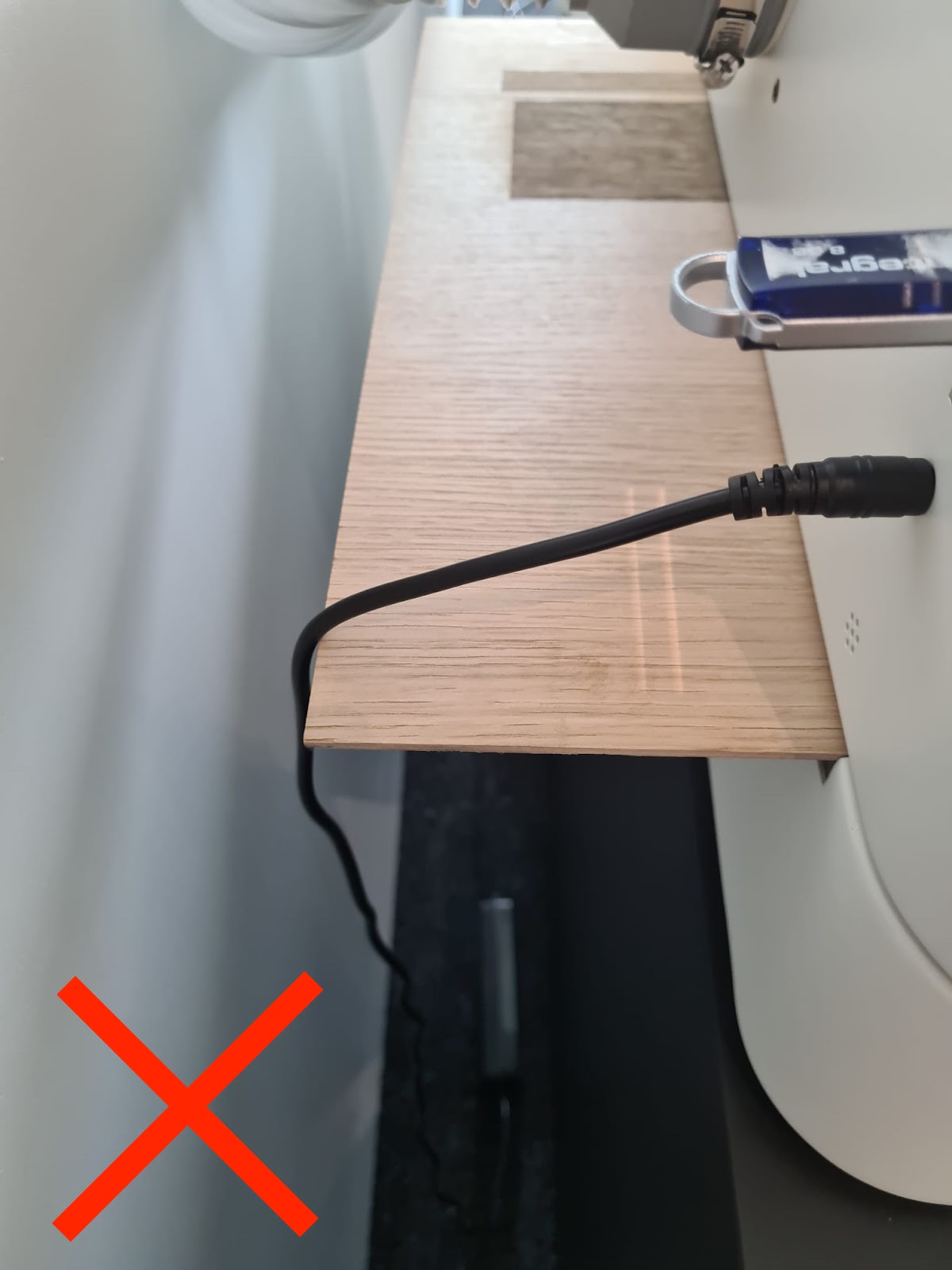

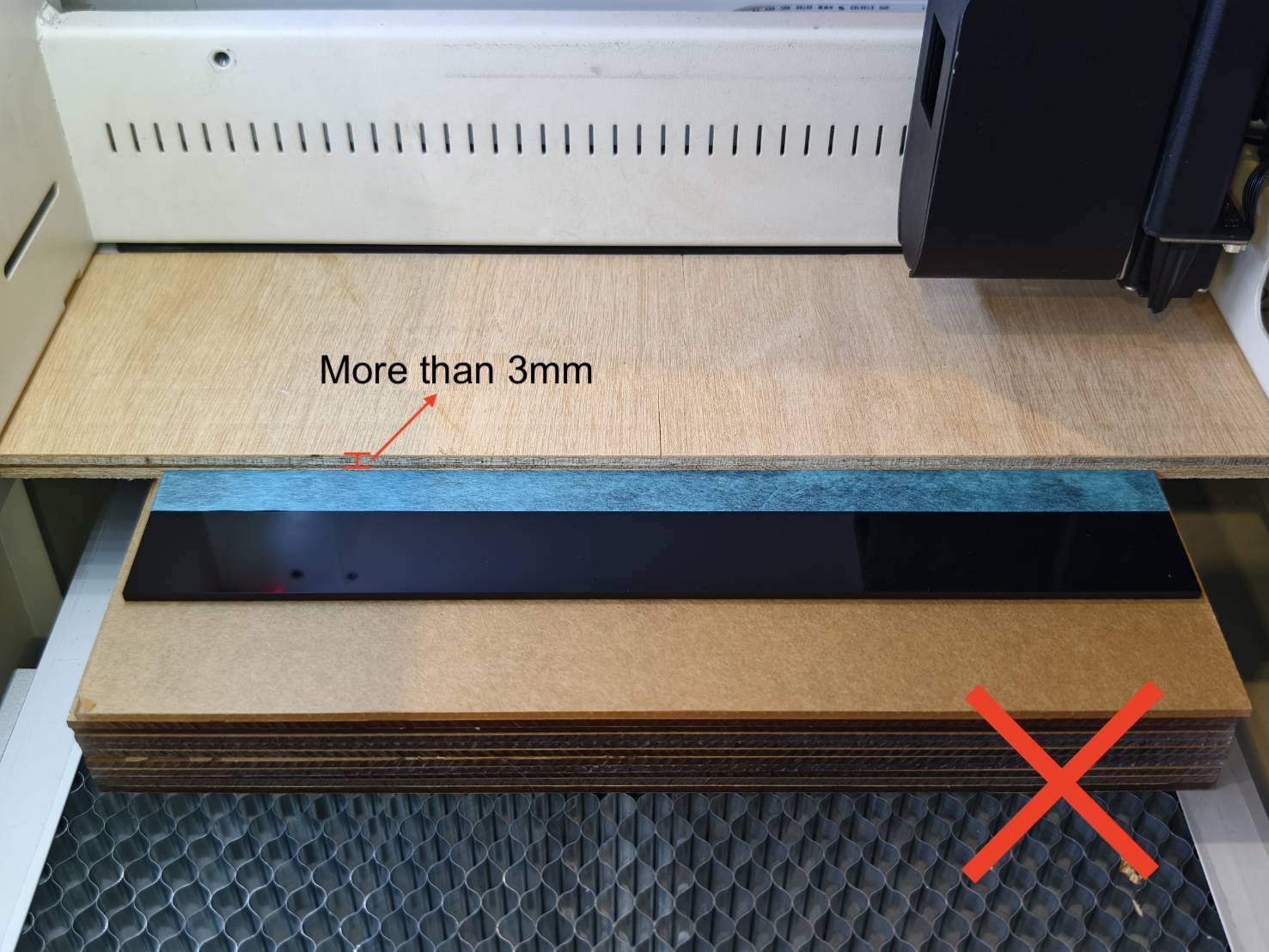

Durante l'inserimento del materiale, evitare che questo si incastri nel cavo di alimentazione o nel tubo di ventilazione, come mostrato negli esempi negativi qui sotto.
Ci sono due scenari per il posizionamento dei materiali. Si prega di consultare le istruzioni di seguito.

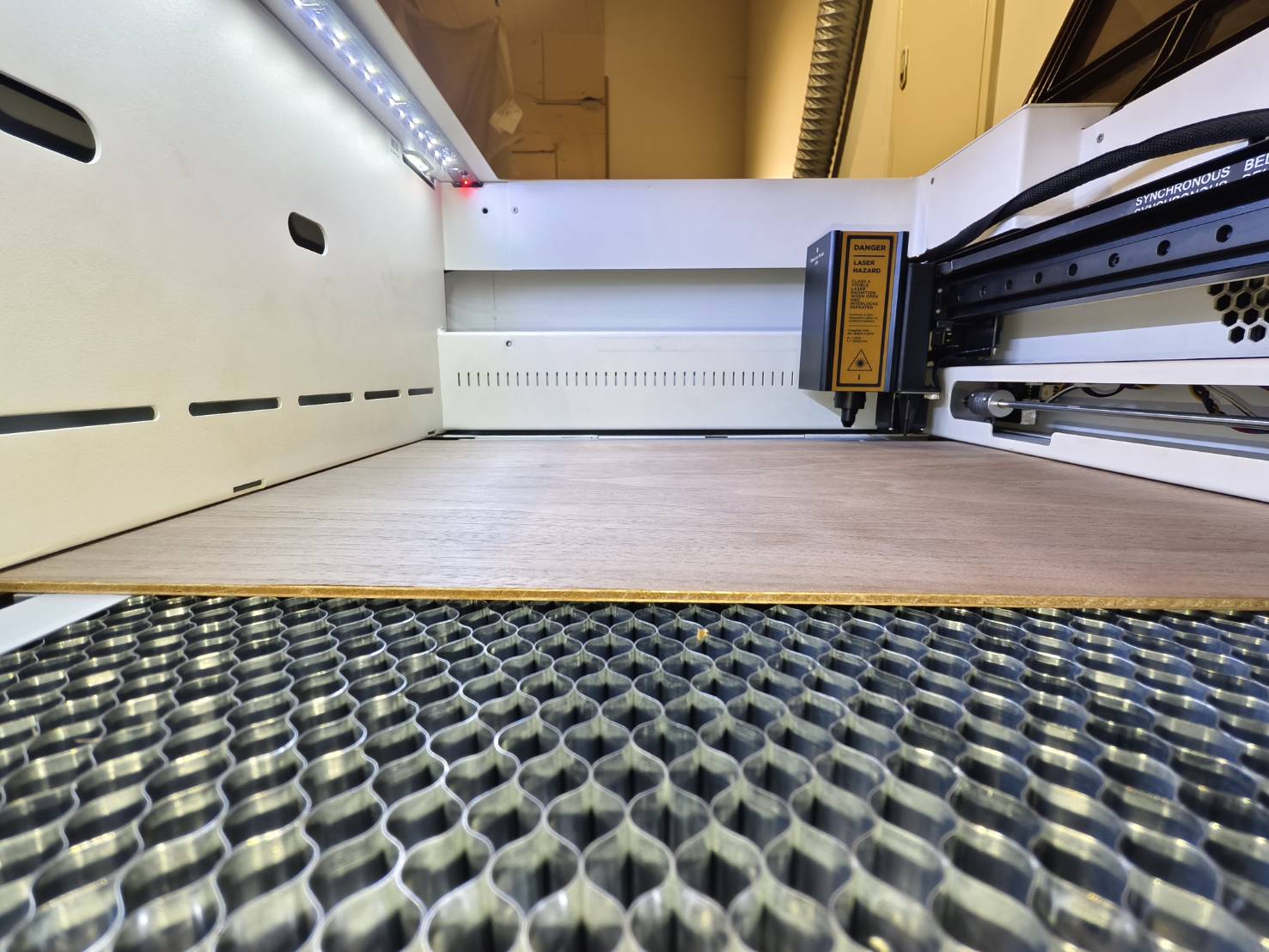

Materiali da 0 - 3 mm
|
||
|
||
Materiali da 3 - 15 mm
|
||
|
||
Passo 14

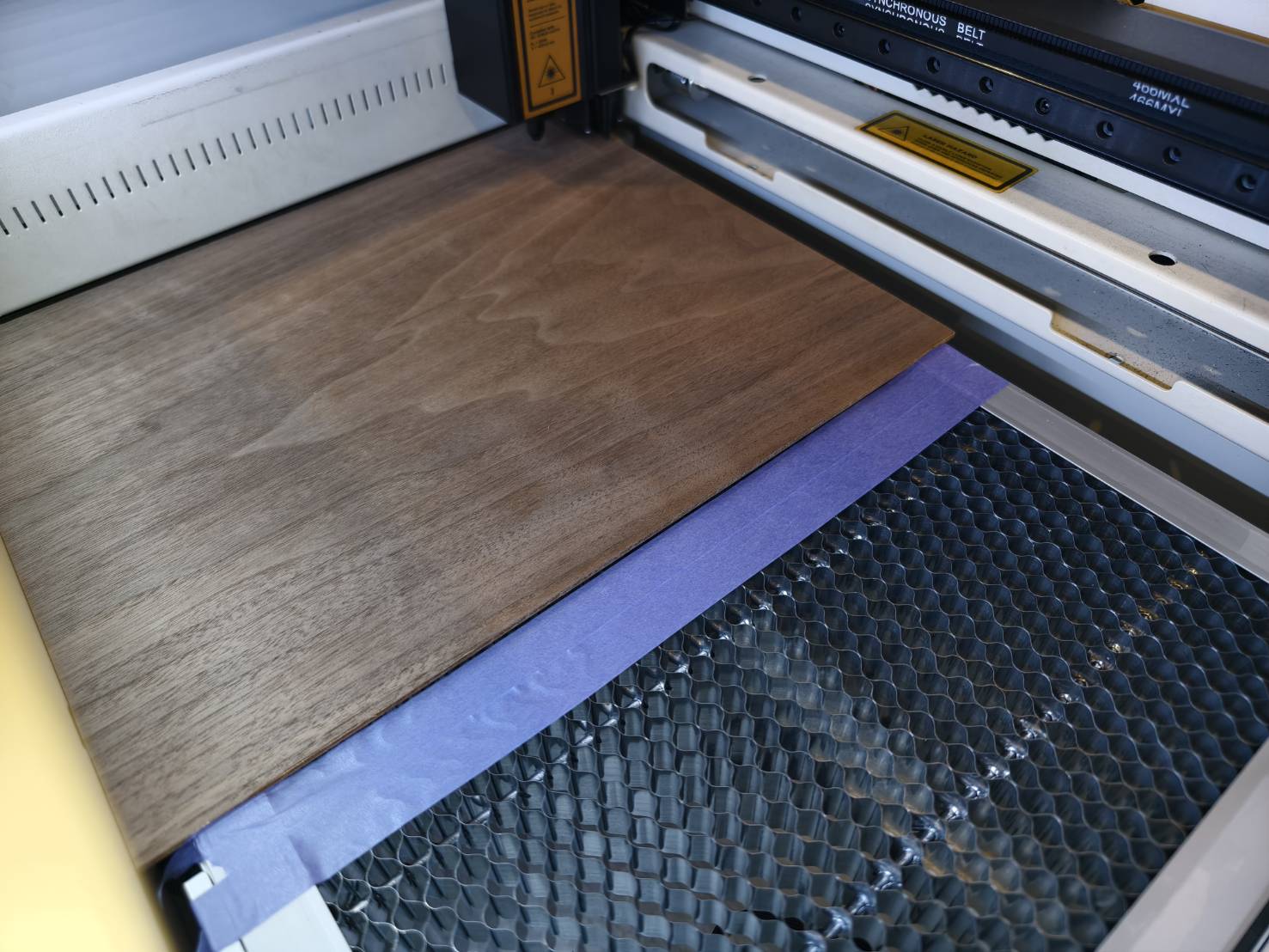

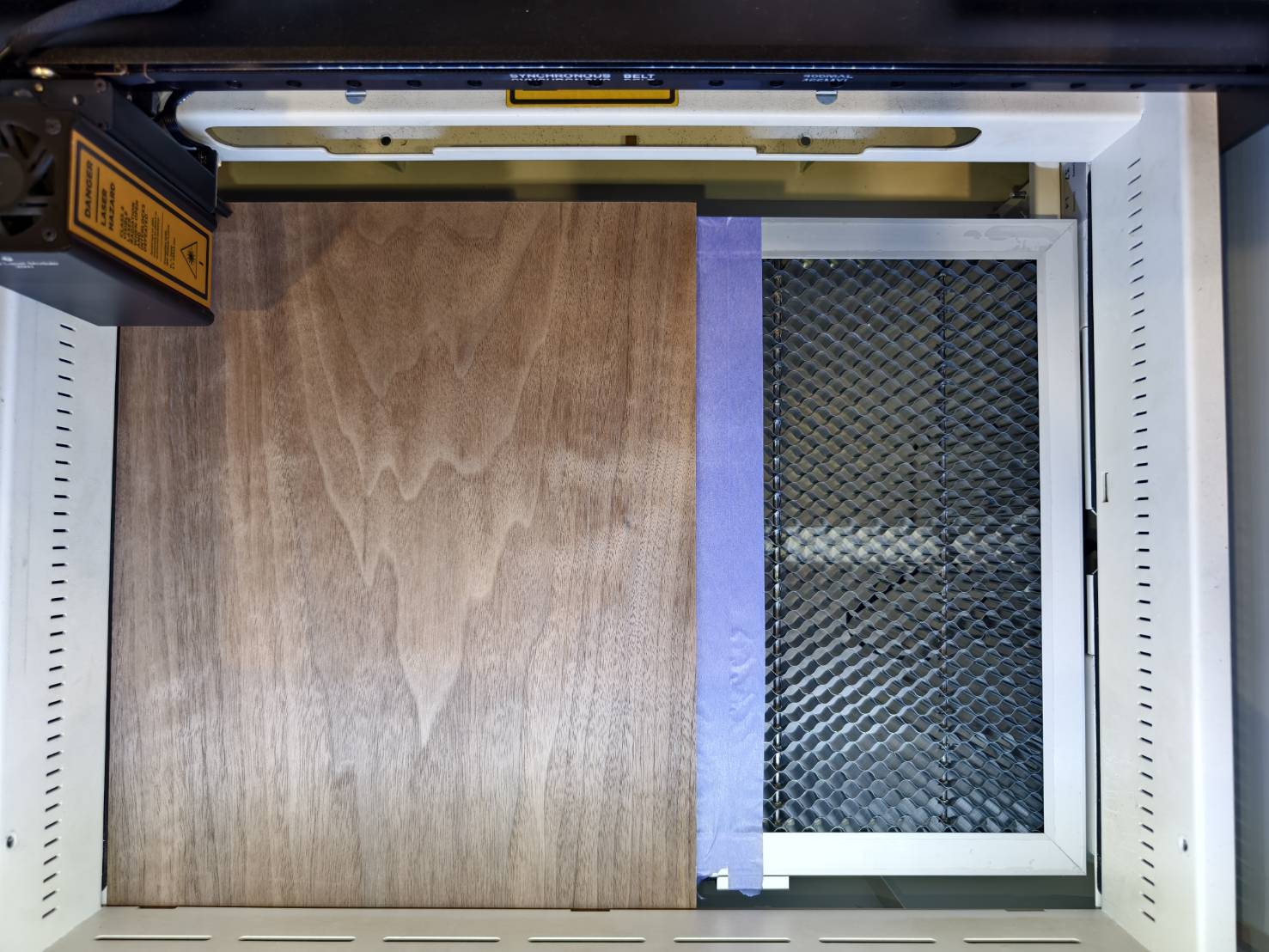

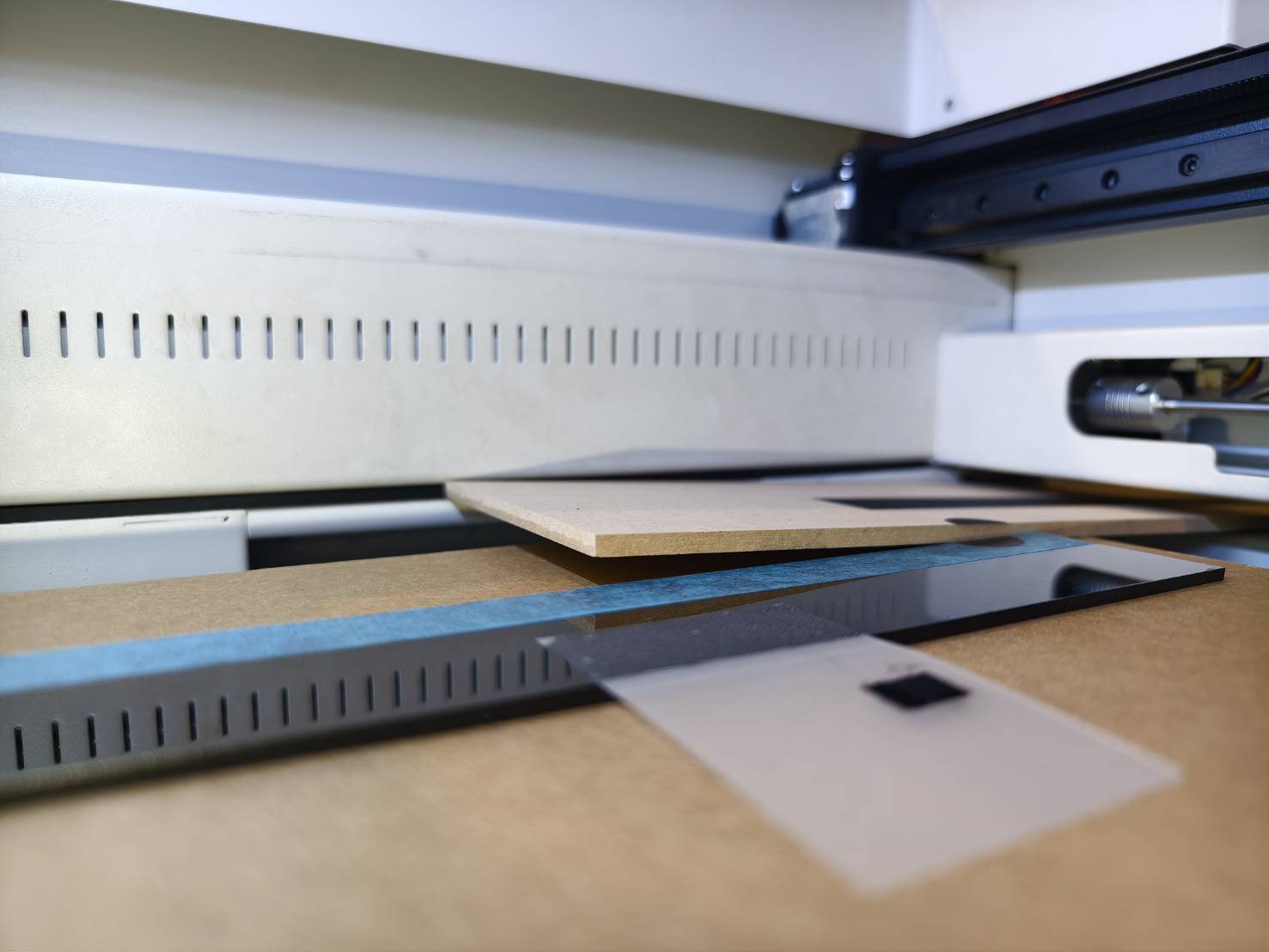

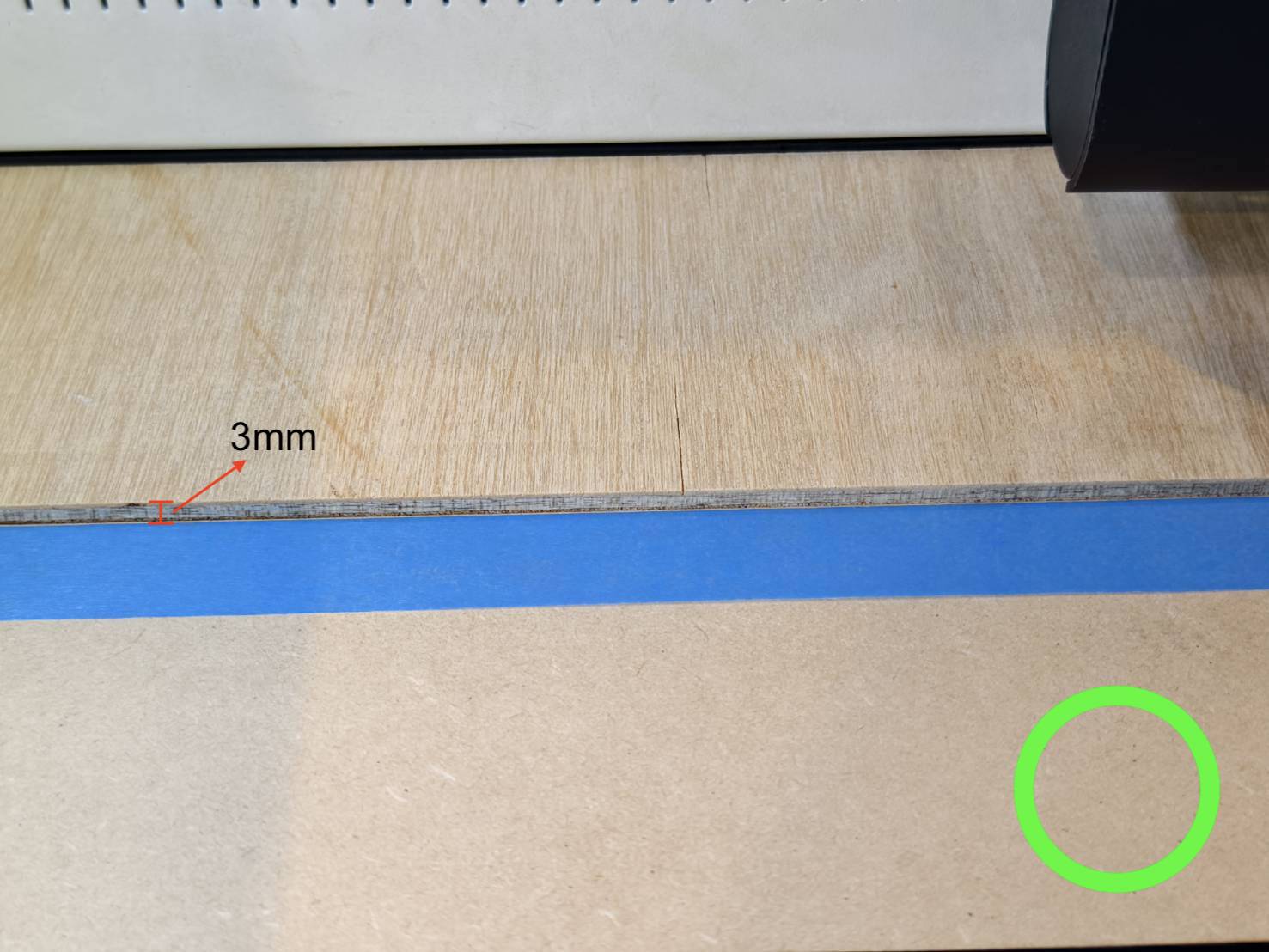

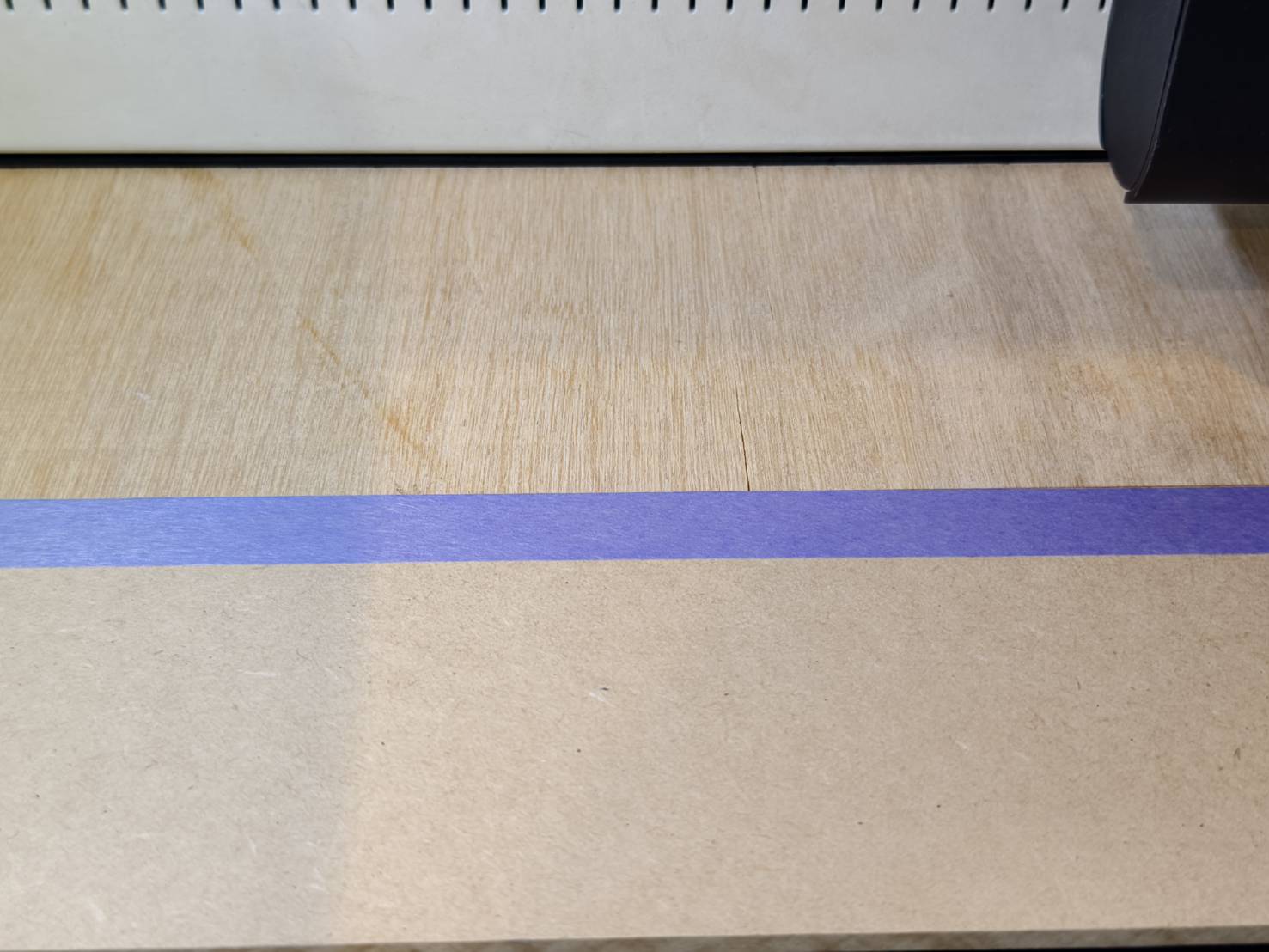

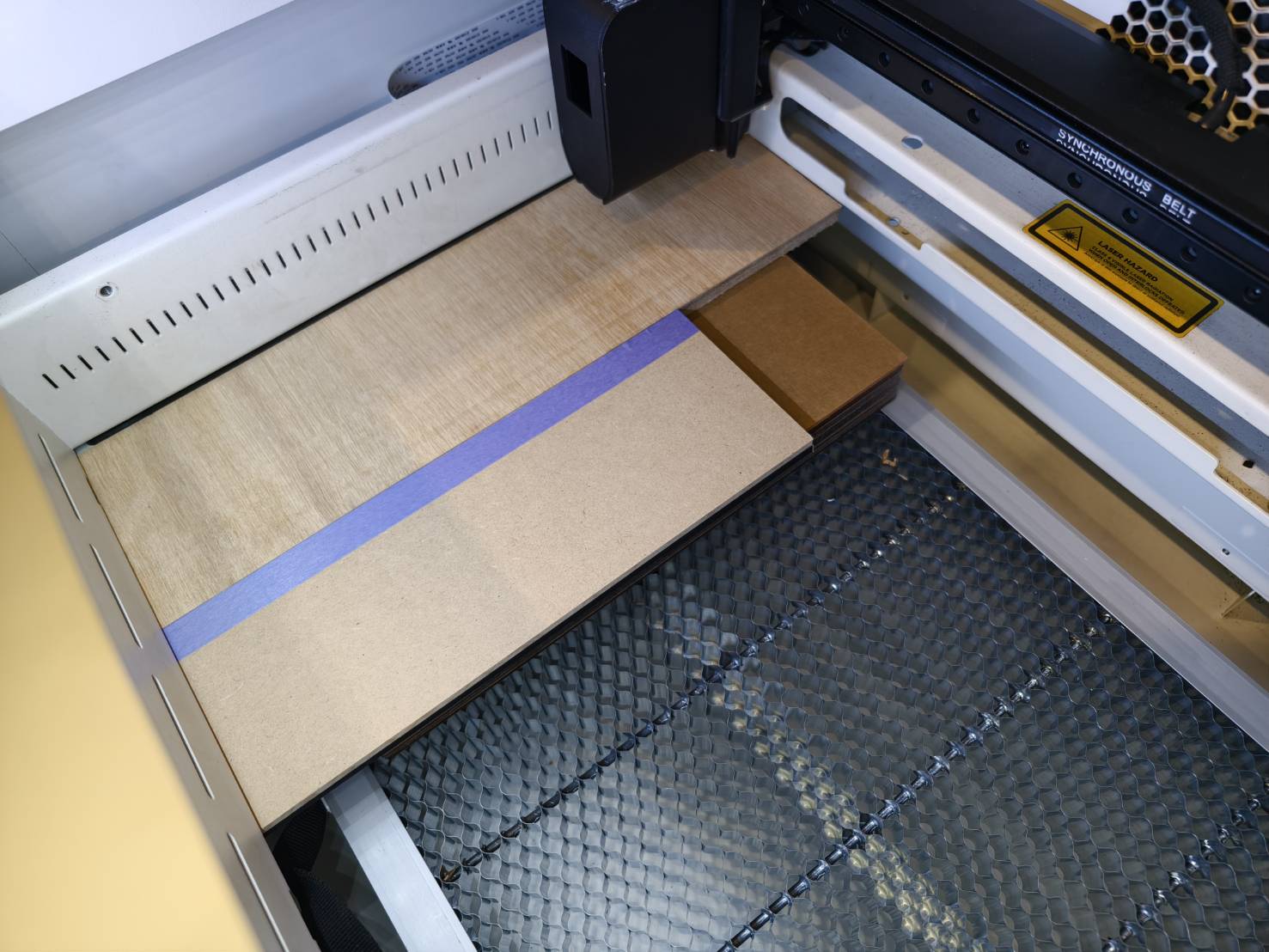

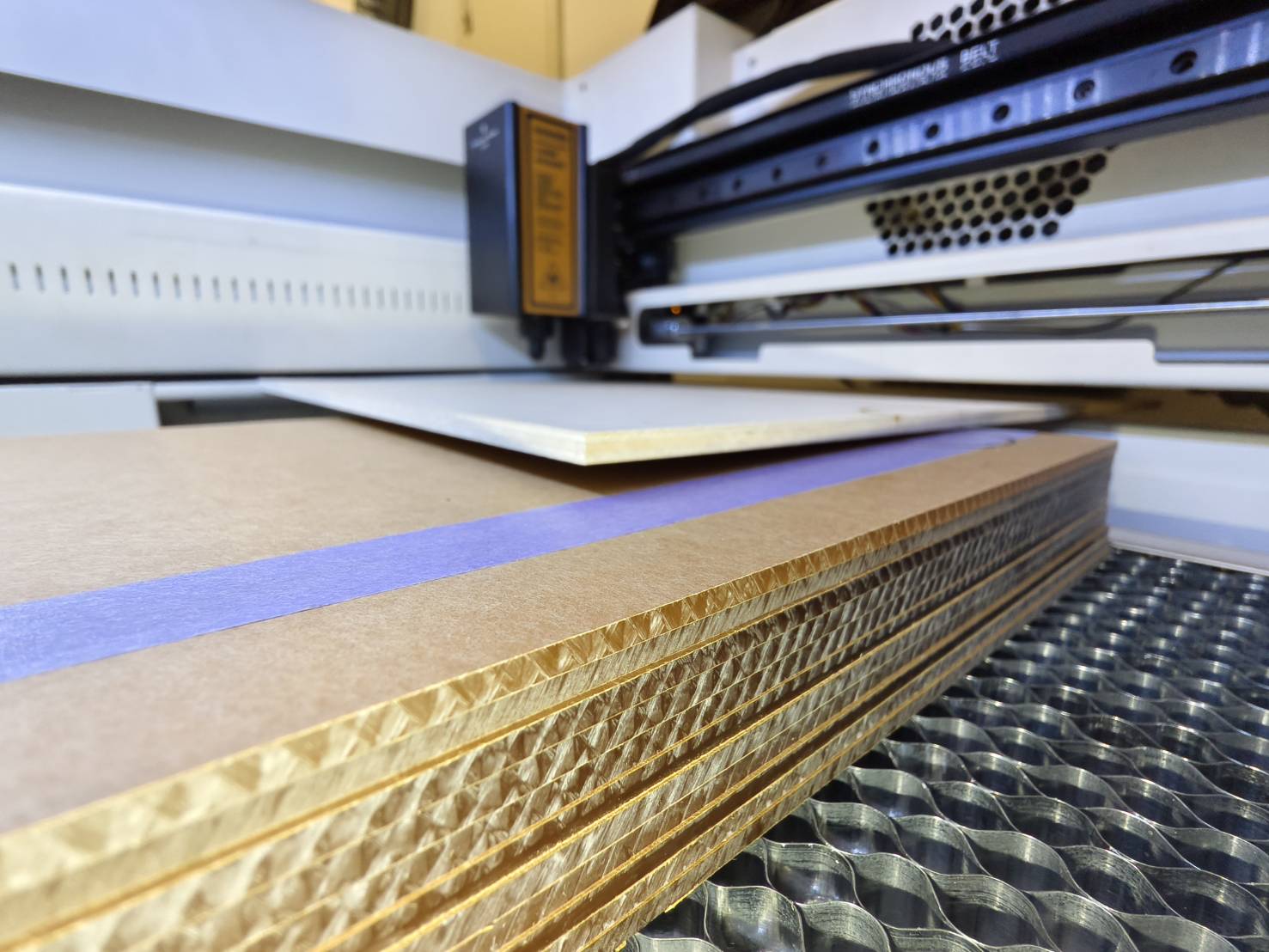

Applicare del nastro adesivo di carta proprio accanto al bordo del materiale sul nido d'ape o sul materiale di base.
Il nastro viene applicato per allineare ogni incisione e spiegheremo come utilizzarlo più avanti nell'articolo.
Materiali da 0 - 3 mm
|
||
|
||
Materiali da 3 - 15 mm
|
||
|
||
|
||
Nota importante |
|
|
|
|
|
|
|
Passo 14.1

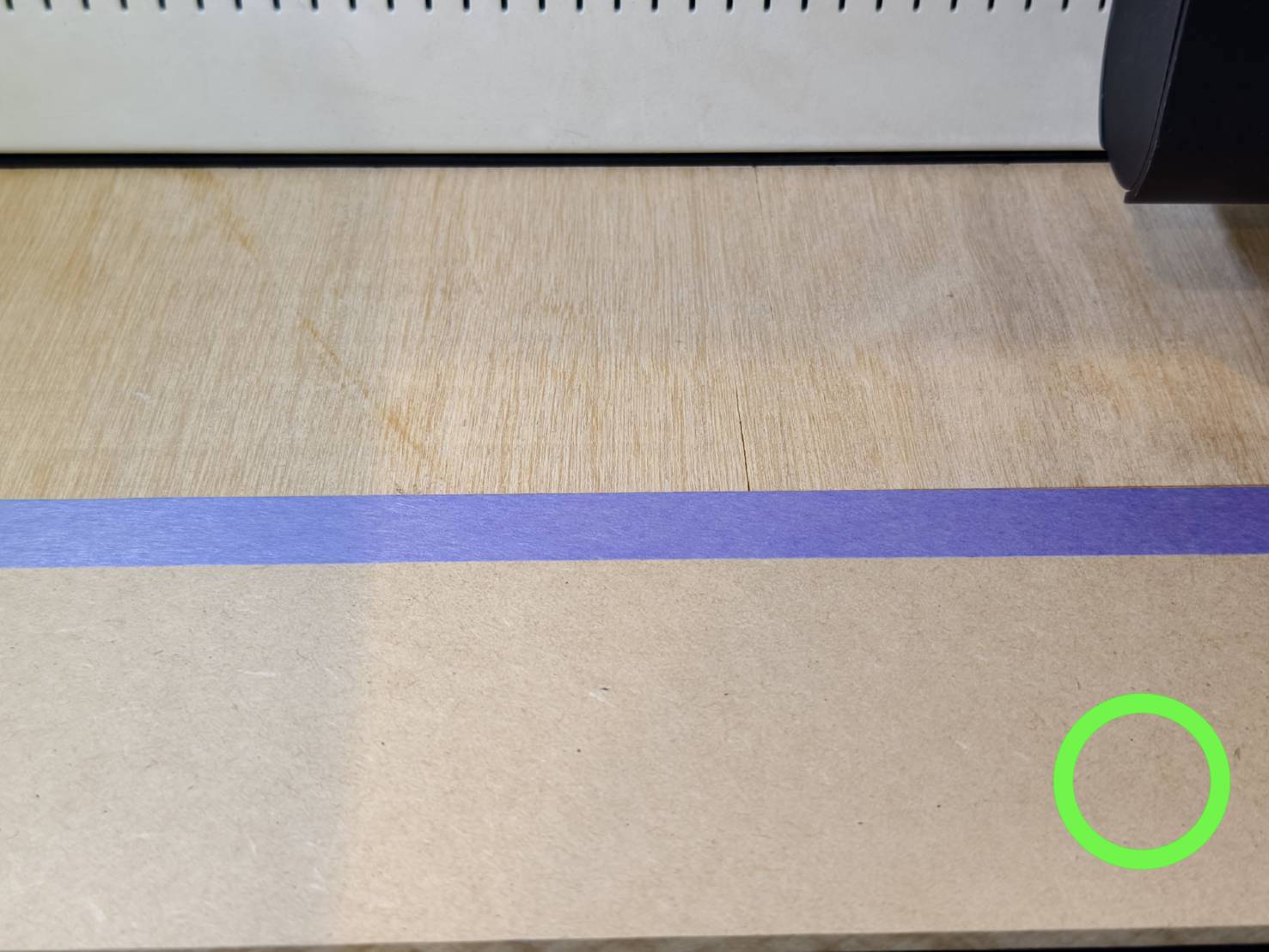

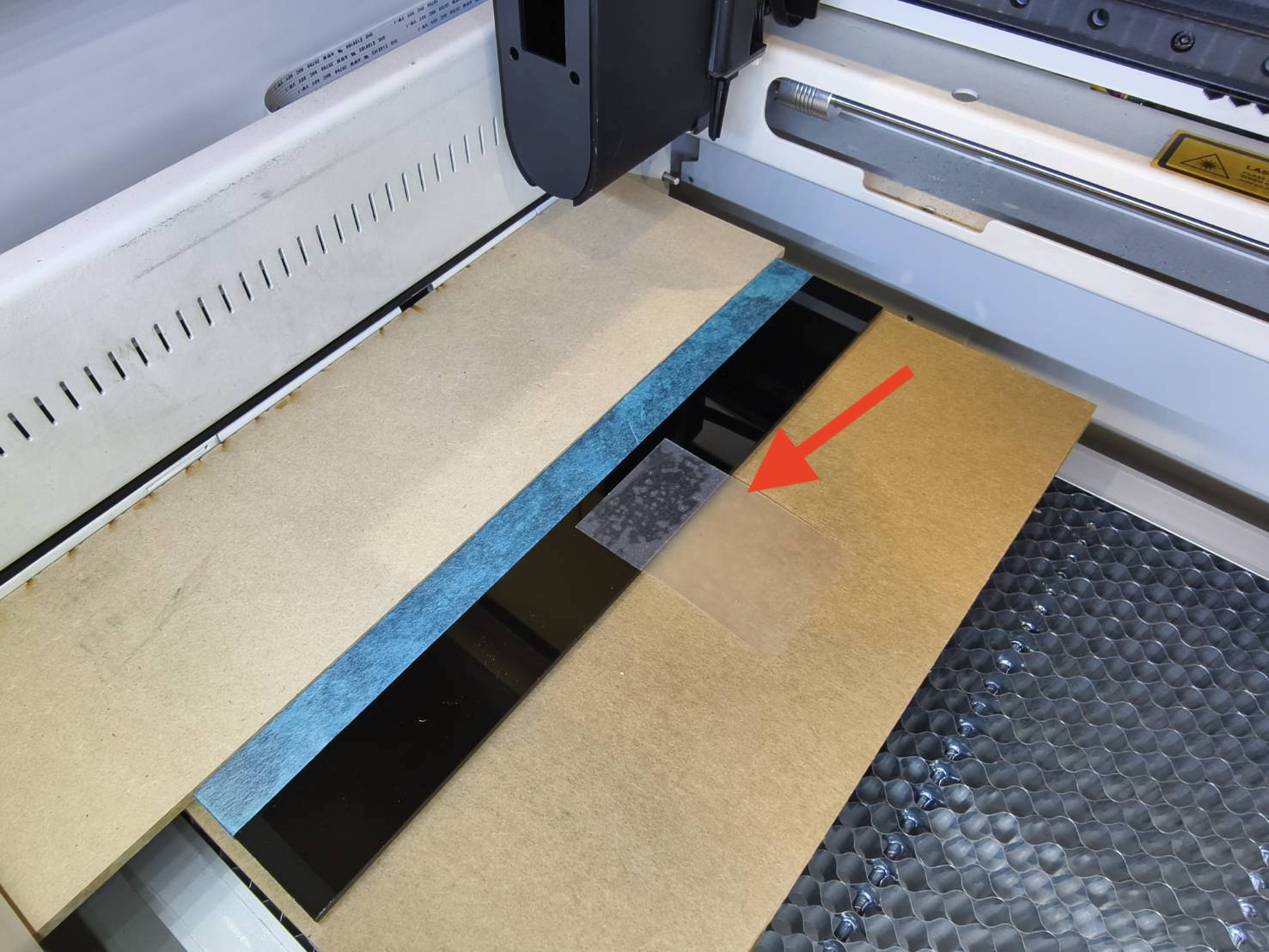

Posizionare l'adesivo di preparazione sul materiale laterale per scopi di pre-spruzzatura.
Passaggio 15
Accendi la macchina ed esegui la messa a fuoco automatica sul tuo materiale.
Passaggio 16
Assicurati di avere le seguenti versioni di software e firmware per utilizzare la funzione di stampa passante di Ador.
|

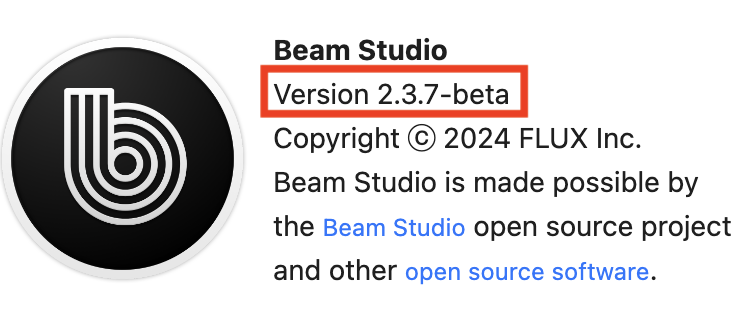

Beam Studio Versione 2.3.7 o superiore. (Guida) |

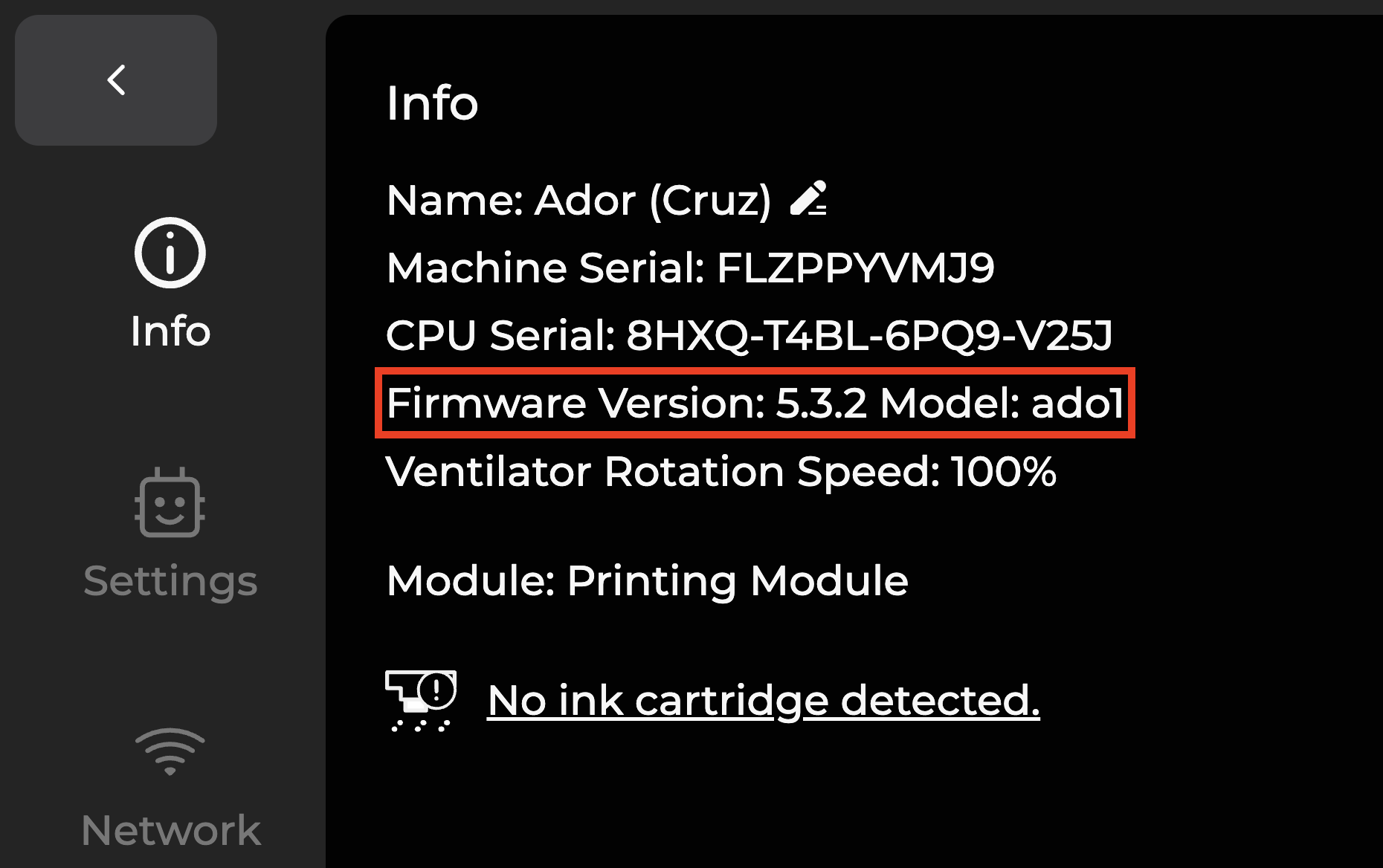

La versione del firmware 5.3.2 o superiore. (Guida) |
|
|
Passaggio 17

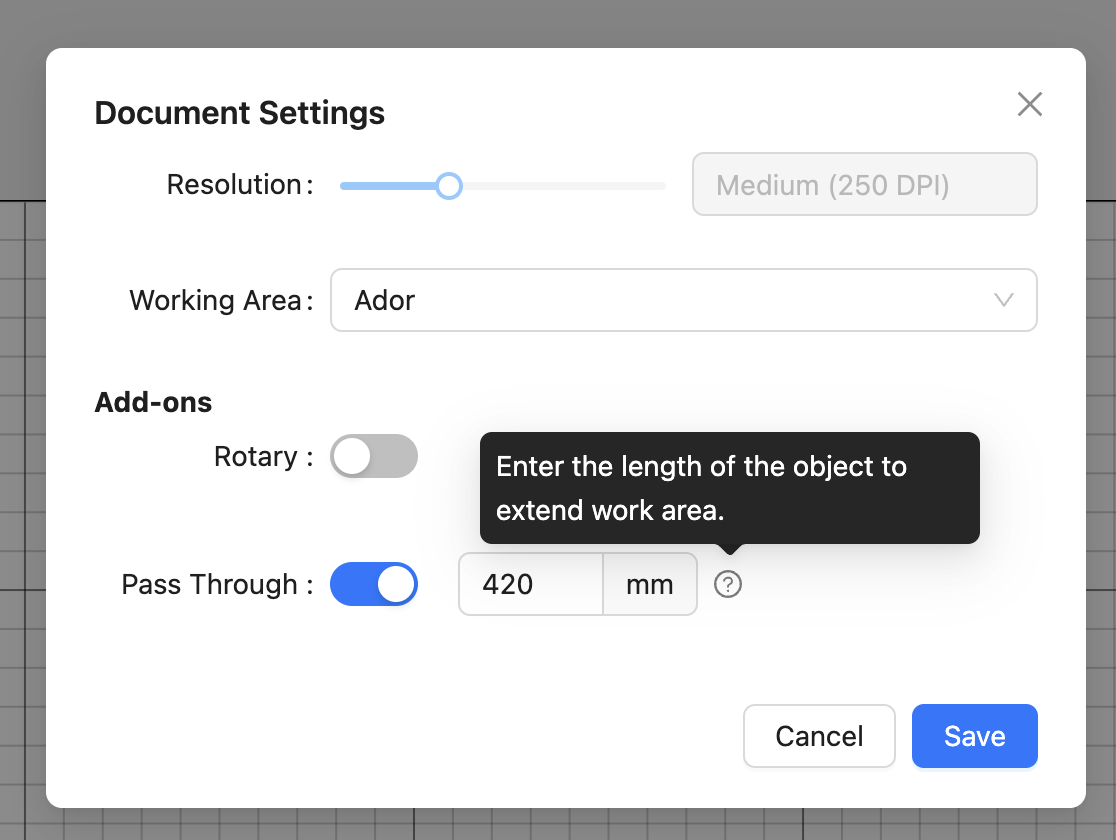

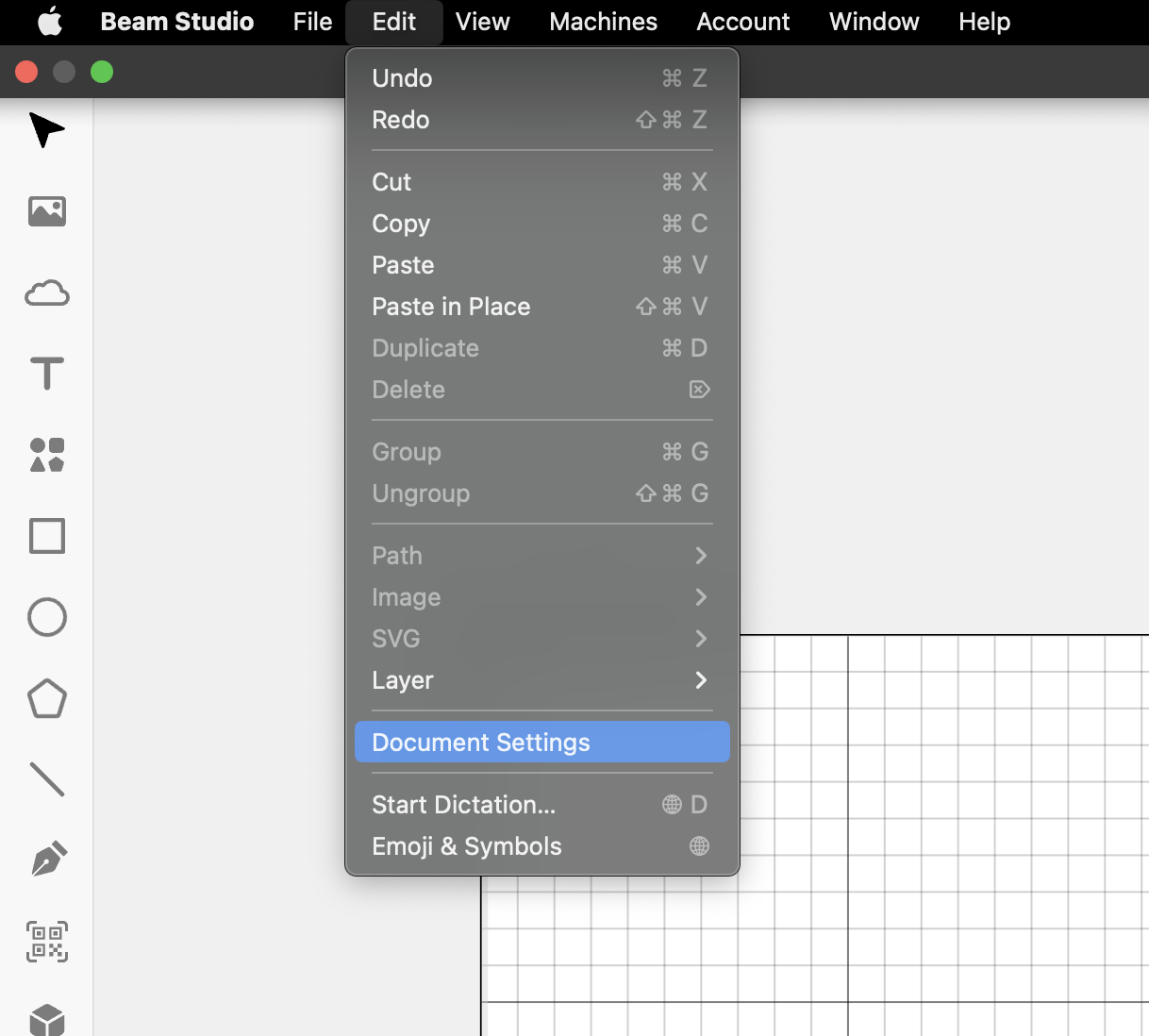

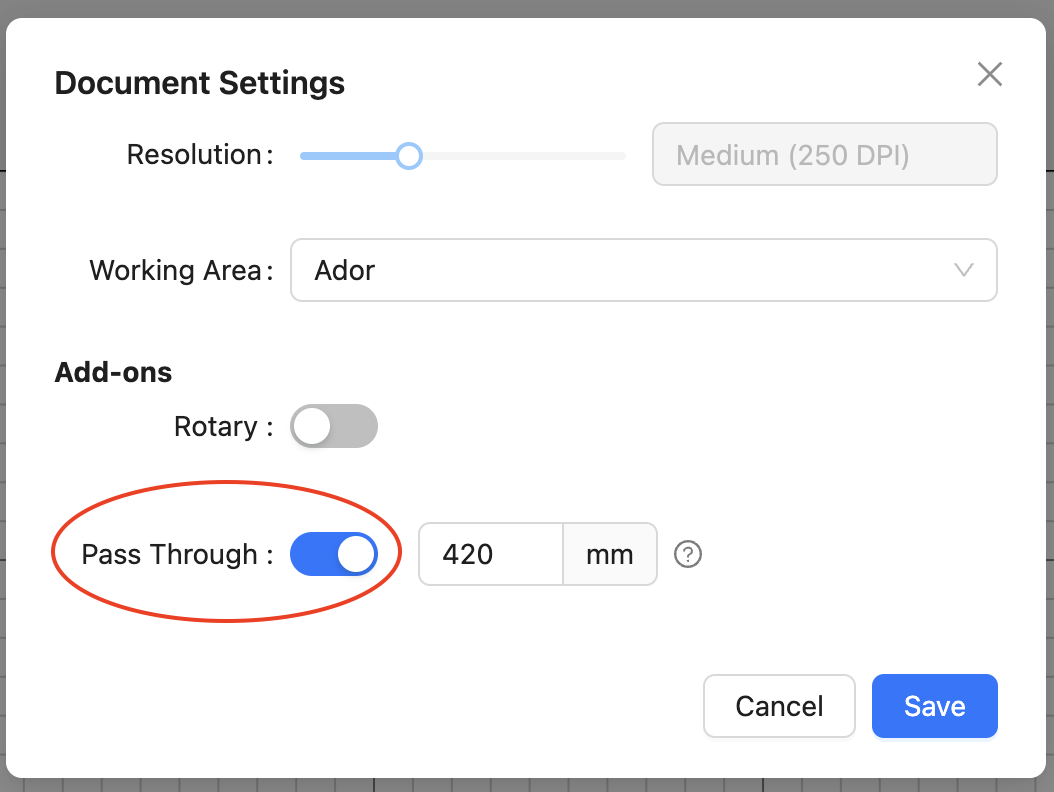

Abilita la funzione di stampa passante in Beam Studio.
Imposta la lunghezza del tuo materiale.
Passaggio 18

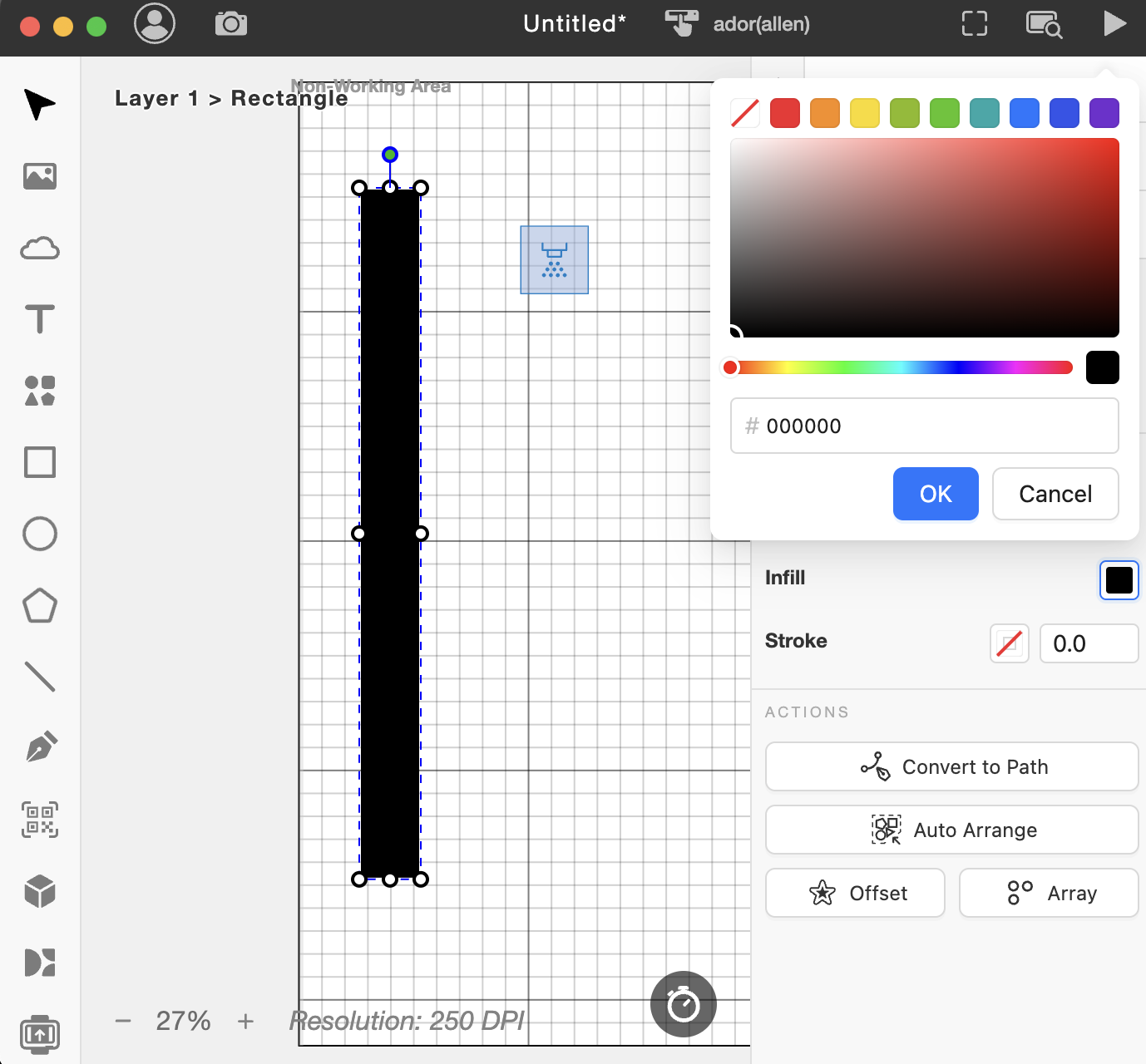

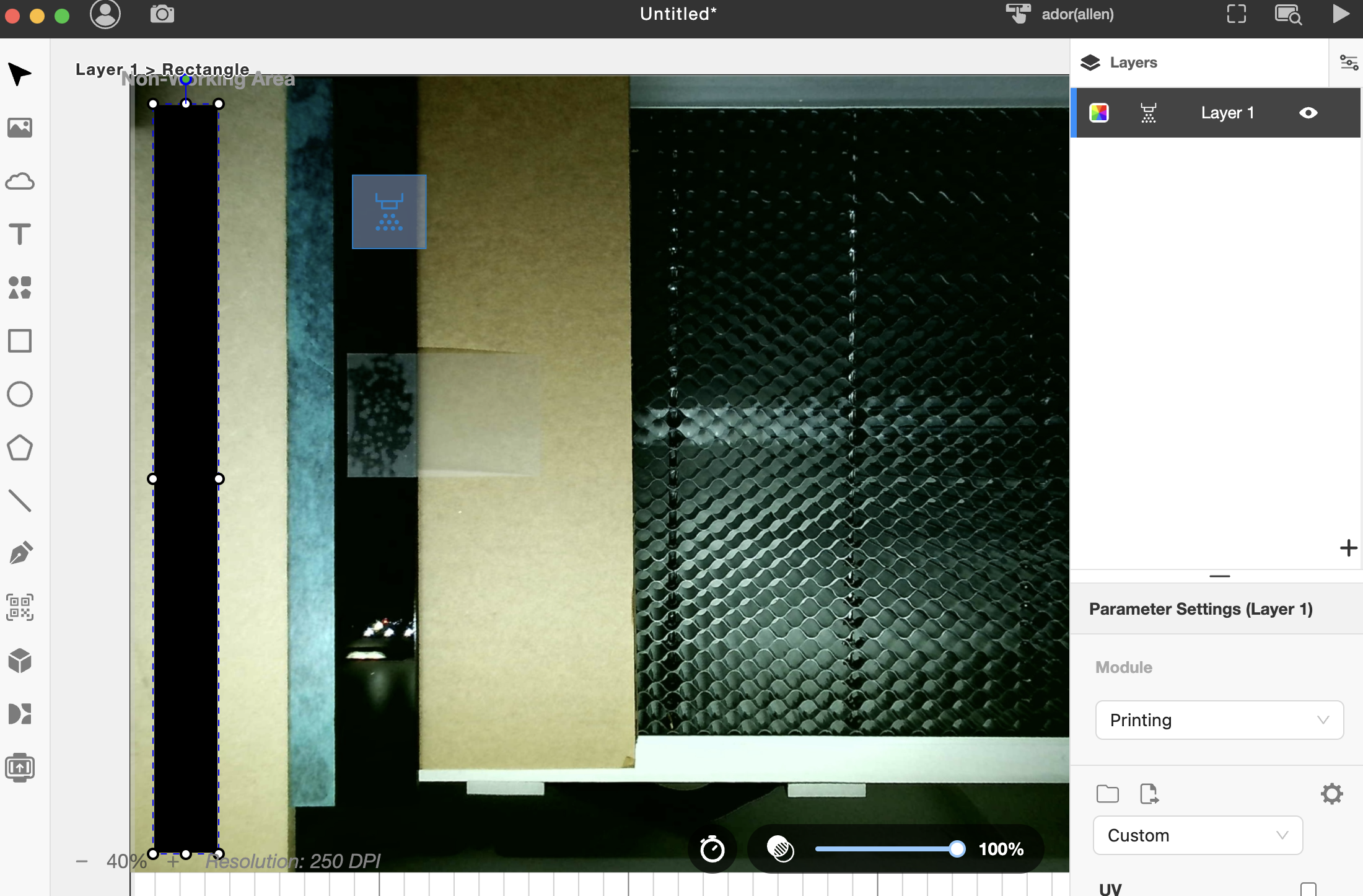

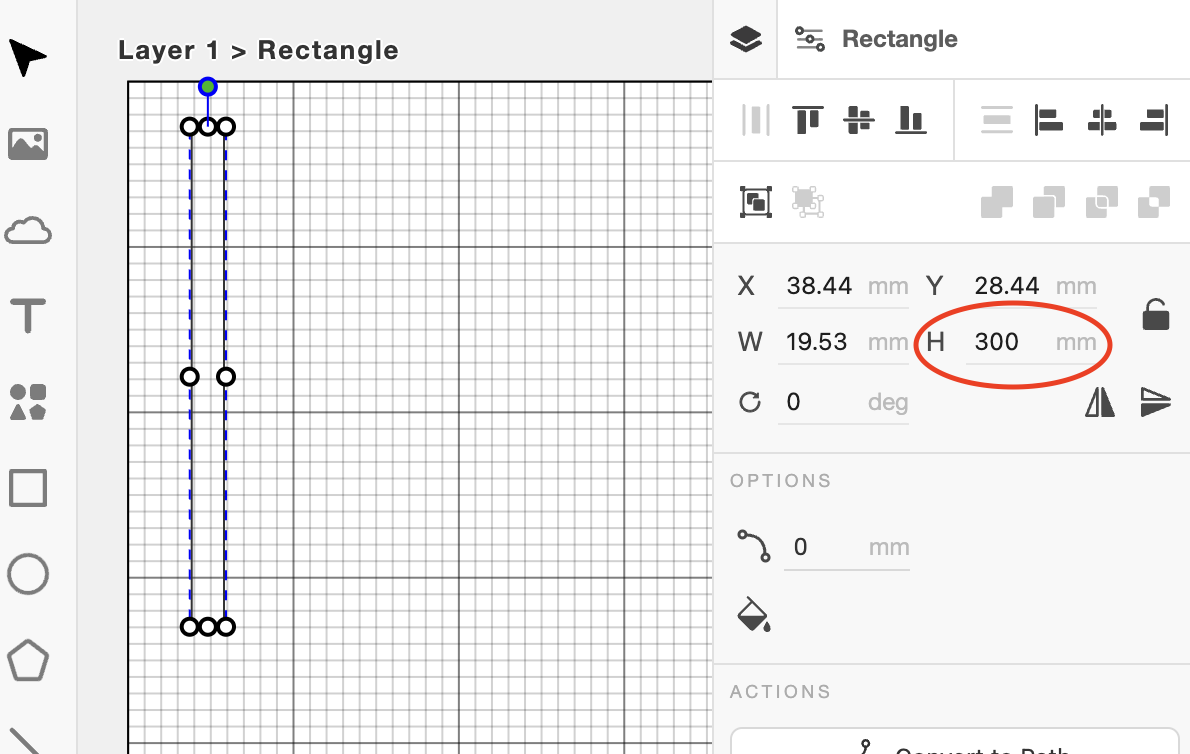

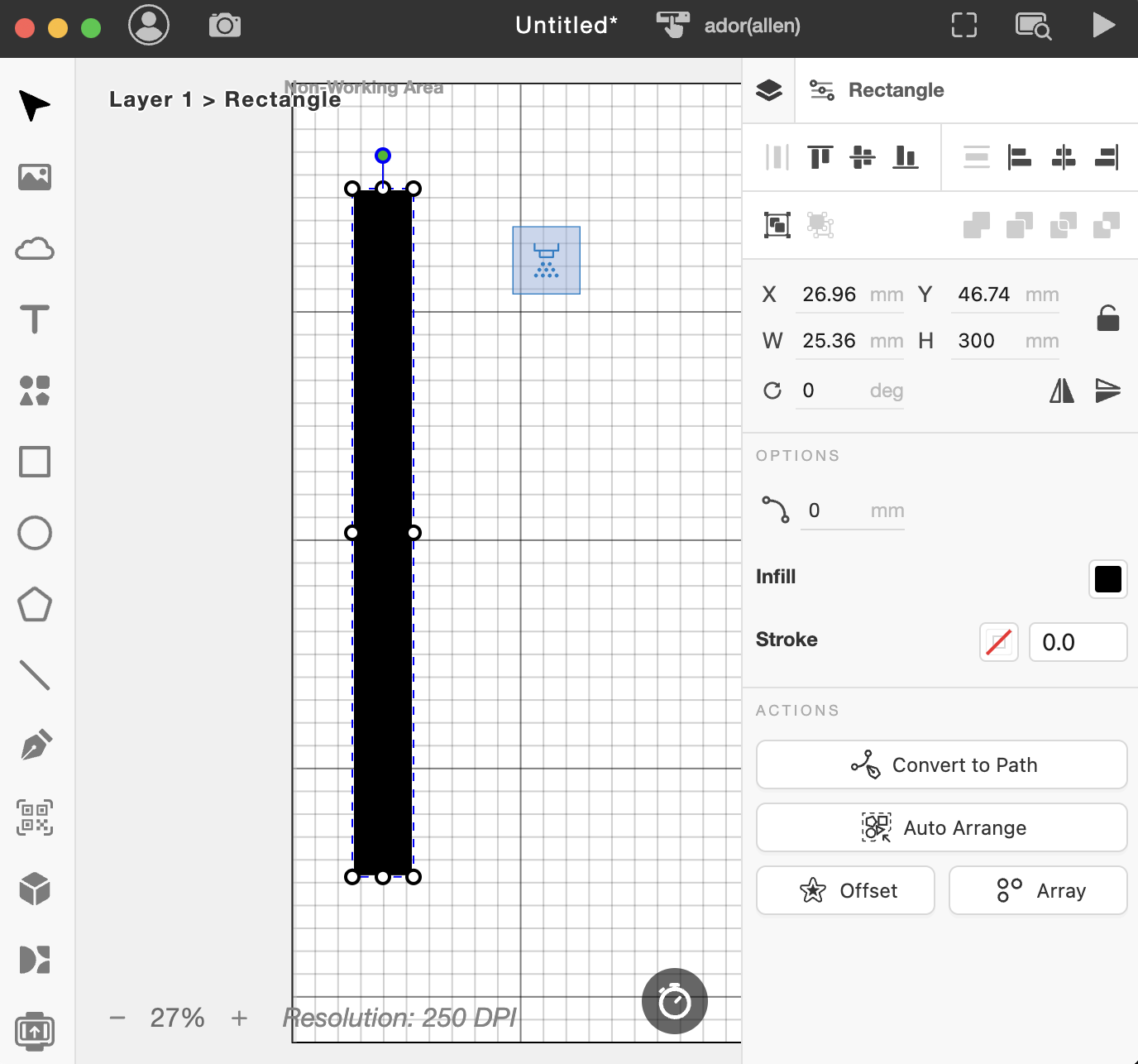

Disegna un rettangolo lungo e riempilo di nero, oppure importa il tuo design.
Passaggio 19

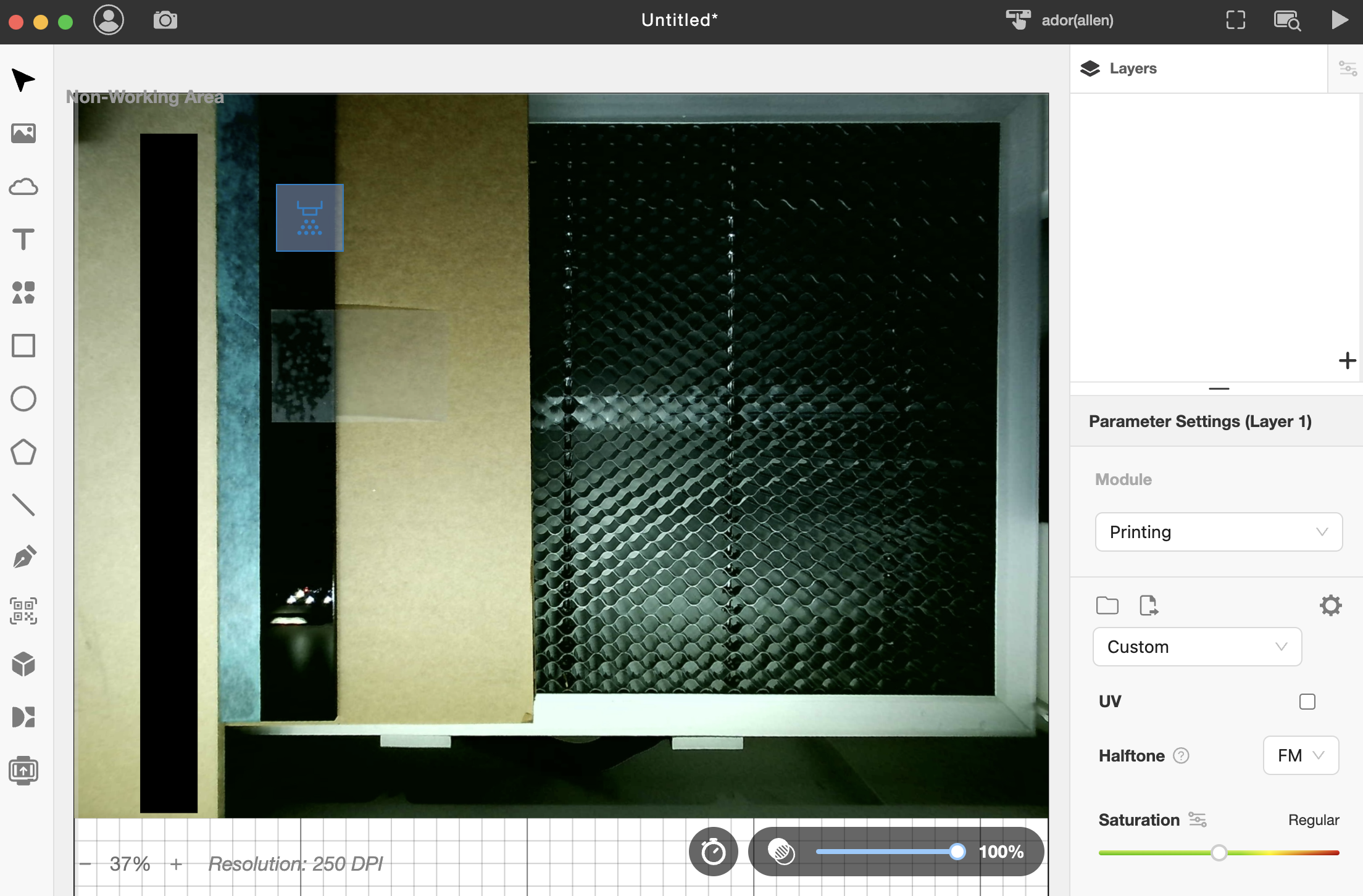

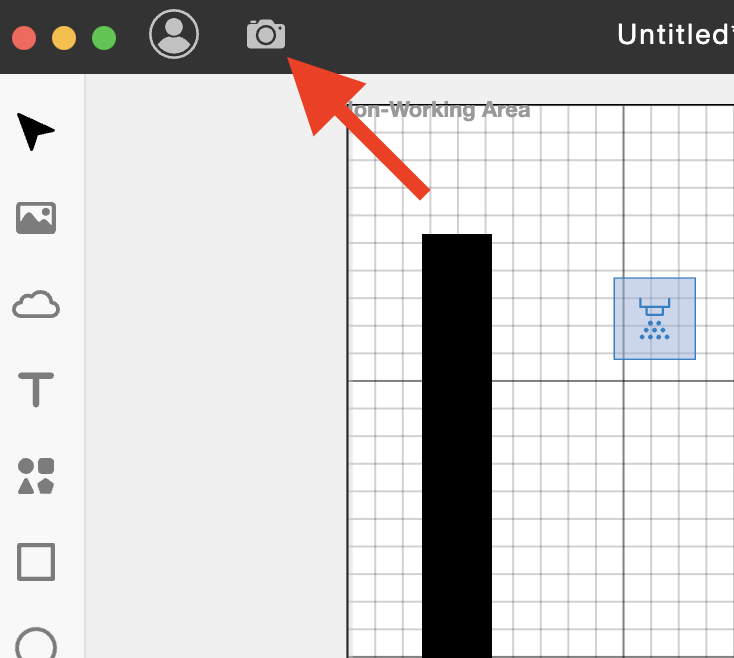

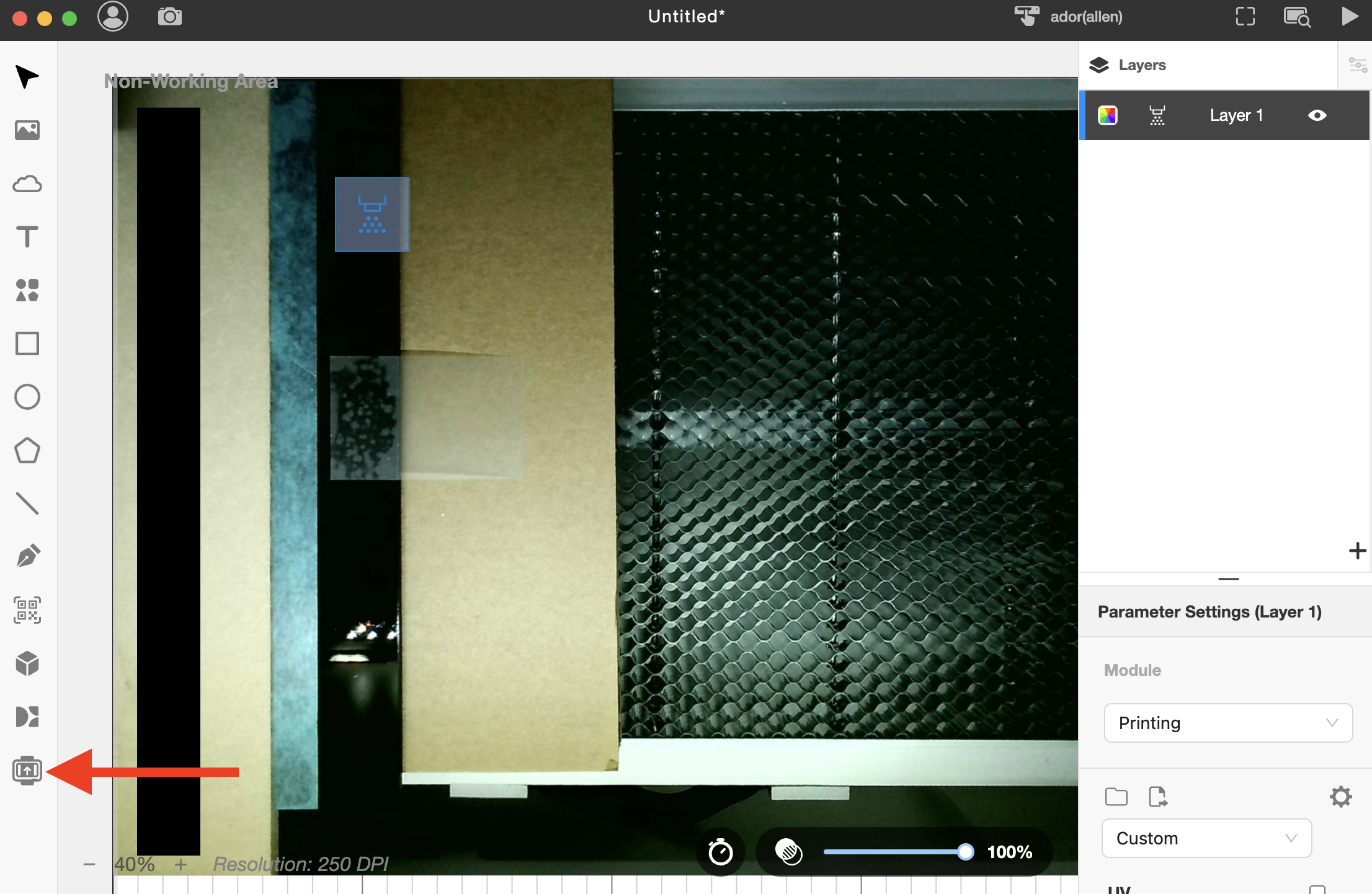

Esegui l'anteprima della telecamera.
Posiziona il design nella posizione desiderata.
Passaggio 20

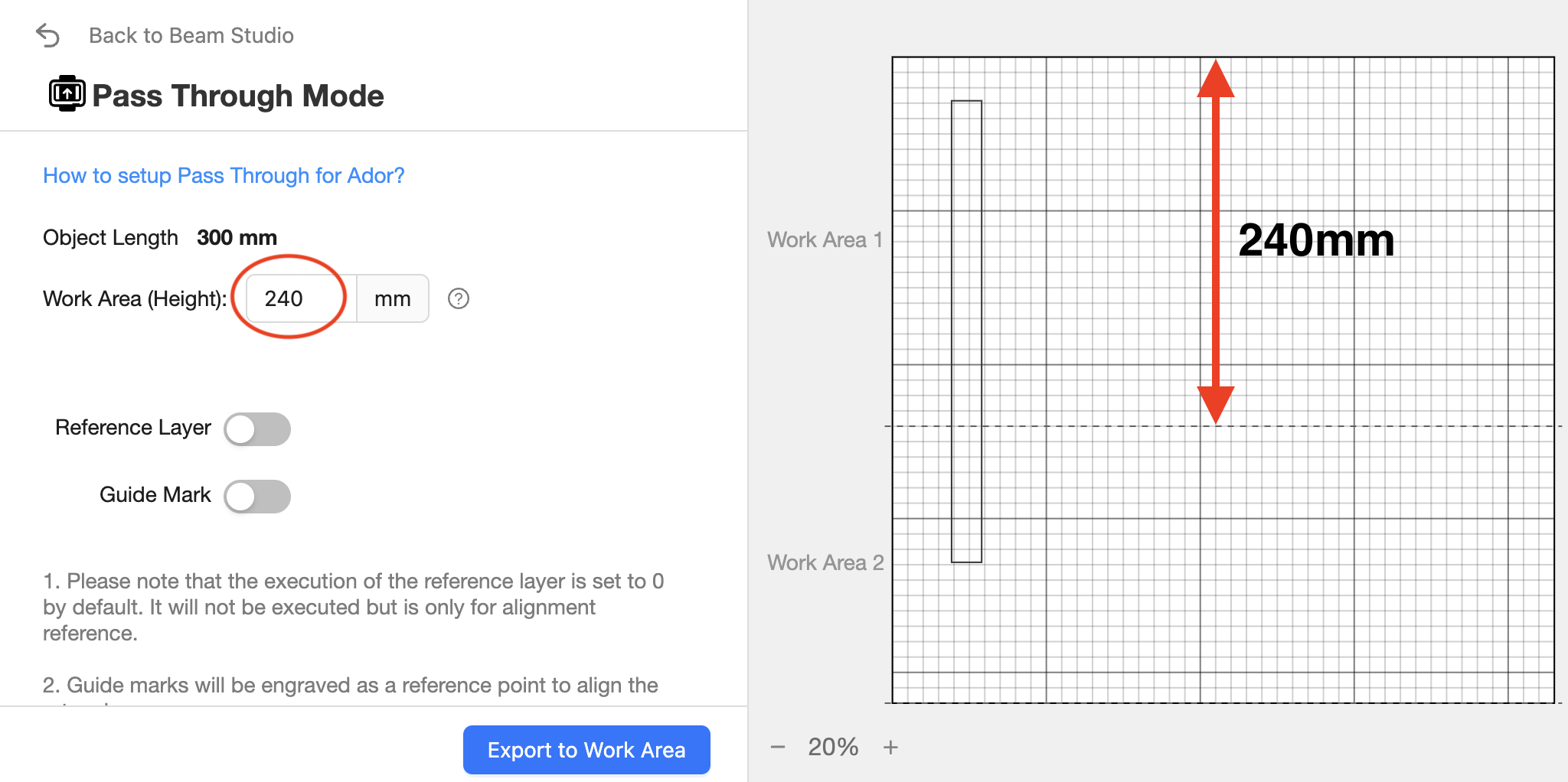

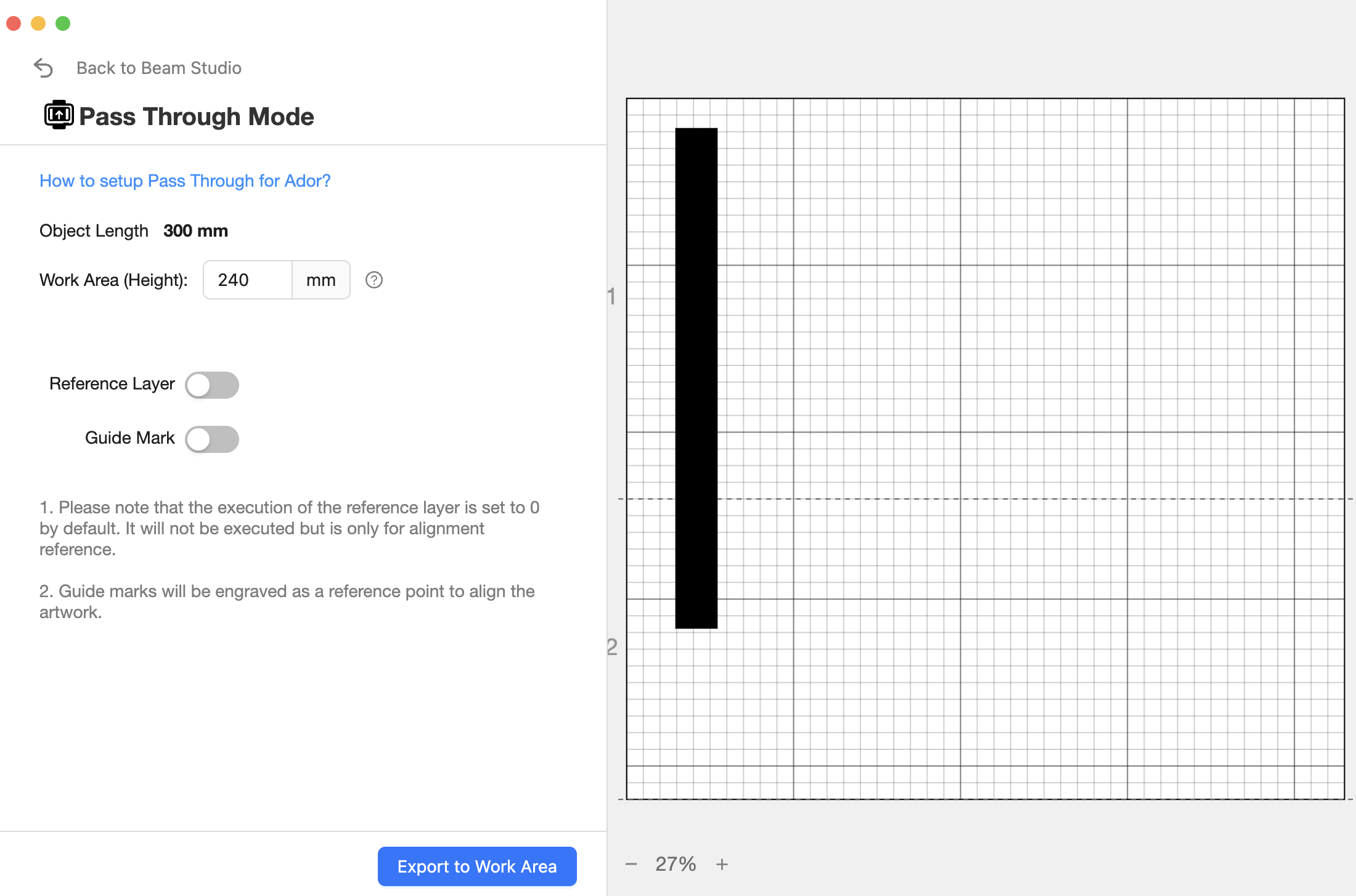

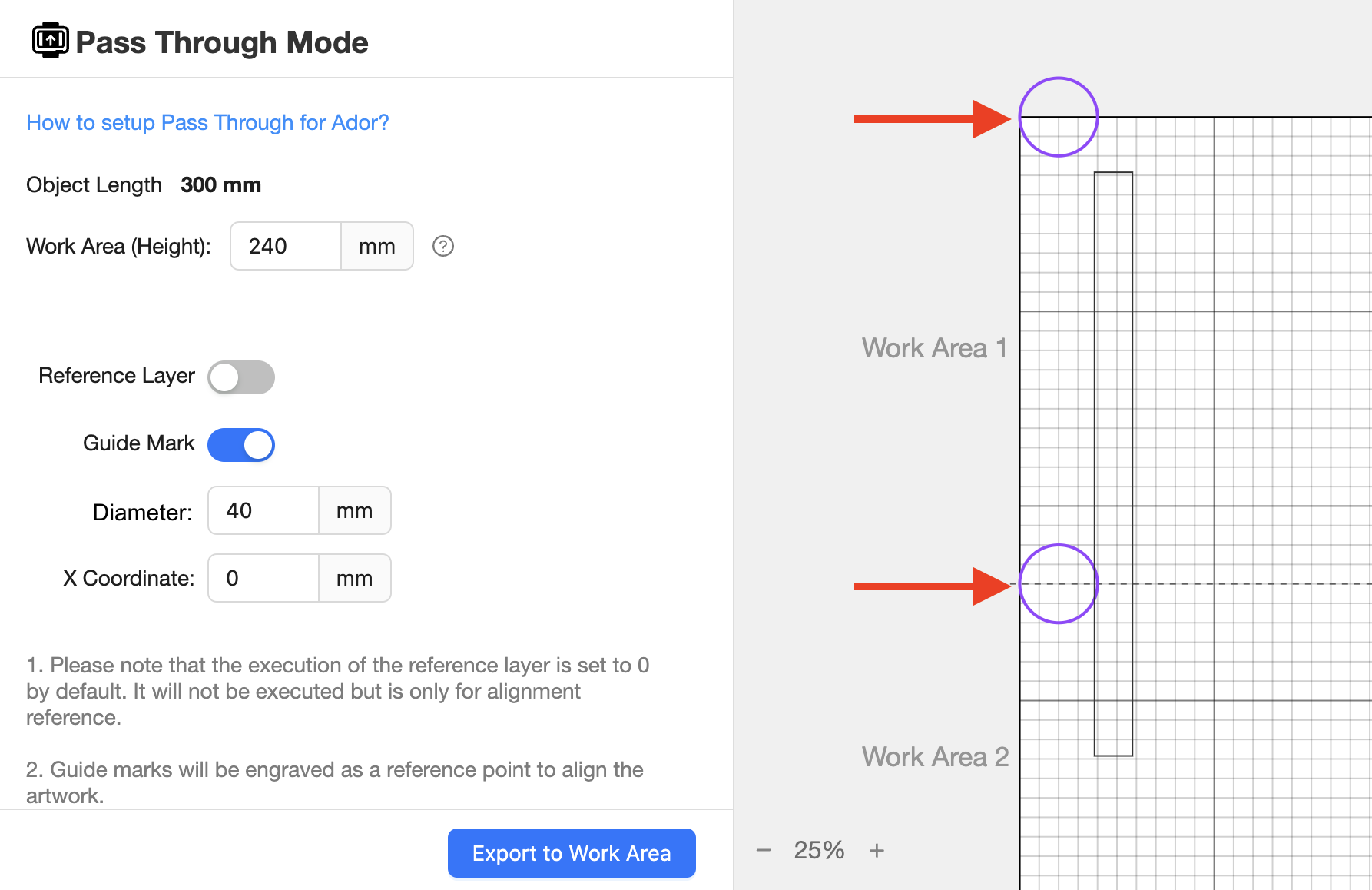

Apri le impostazioni di stampa passante.
Spiegazione di ciascuna impostazione
| 1. Lunghezza oggetto | |
| Area di lavoro (Altezza) | |

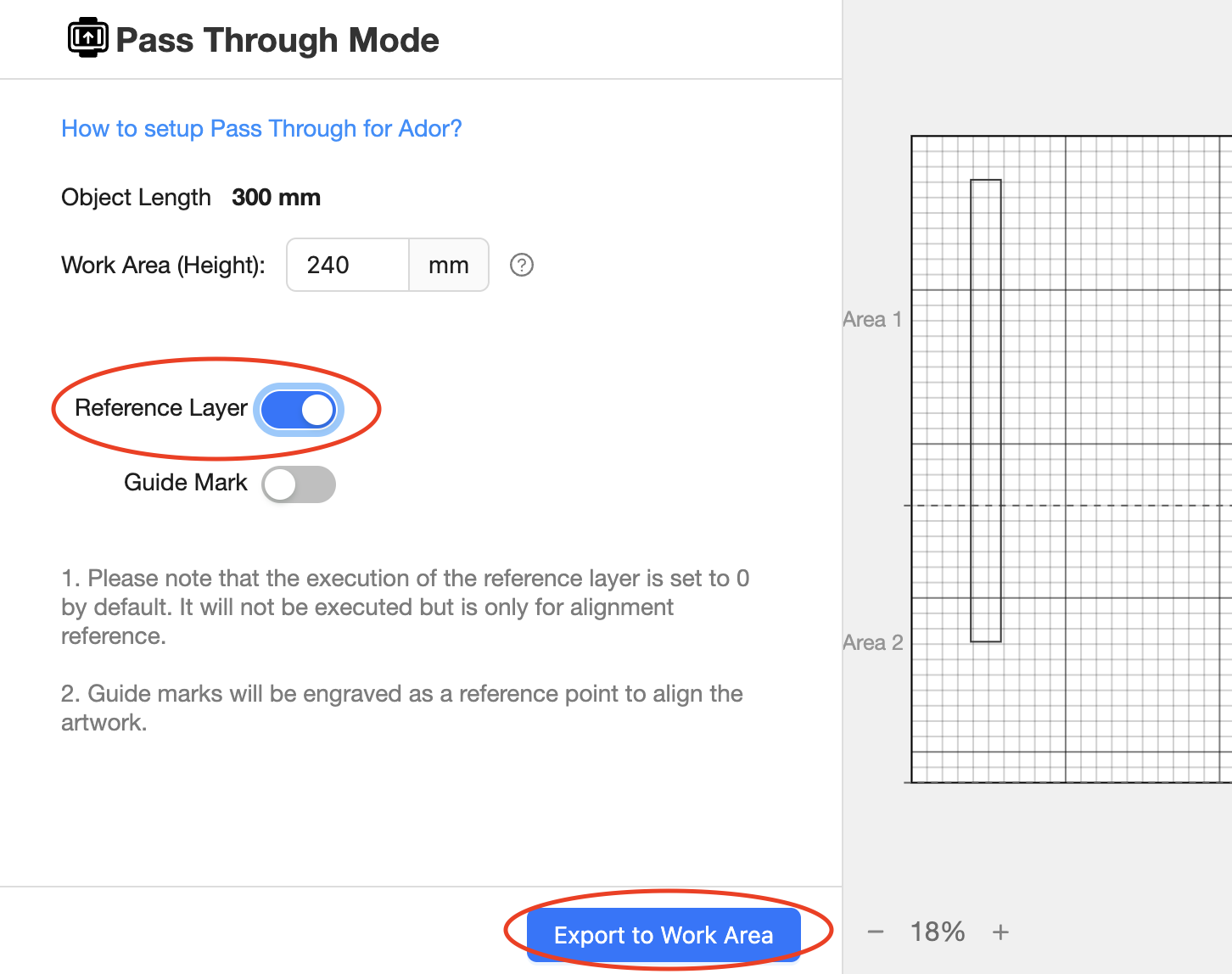

| Livello di riferimento | |

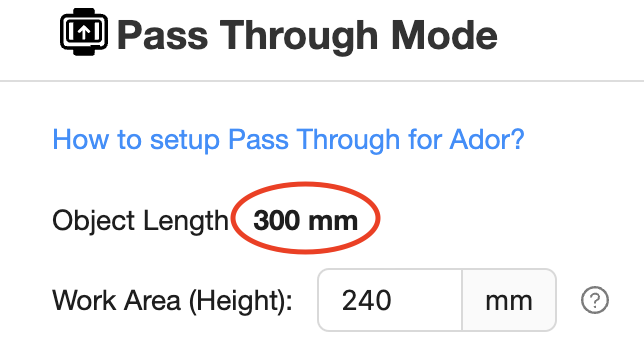

1. Lunghezza dell'oggettoLa lunghezza dell'oggetto è la lunghezza del tuo disegno o file importato misurata dal software. |

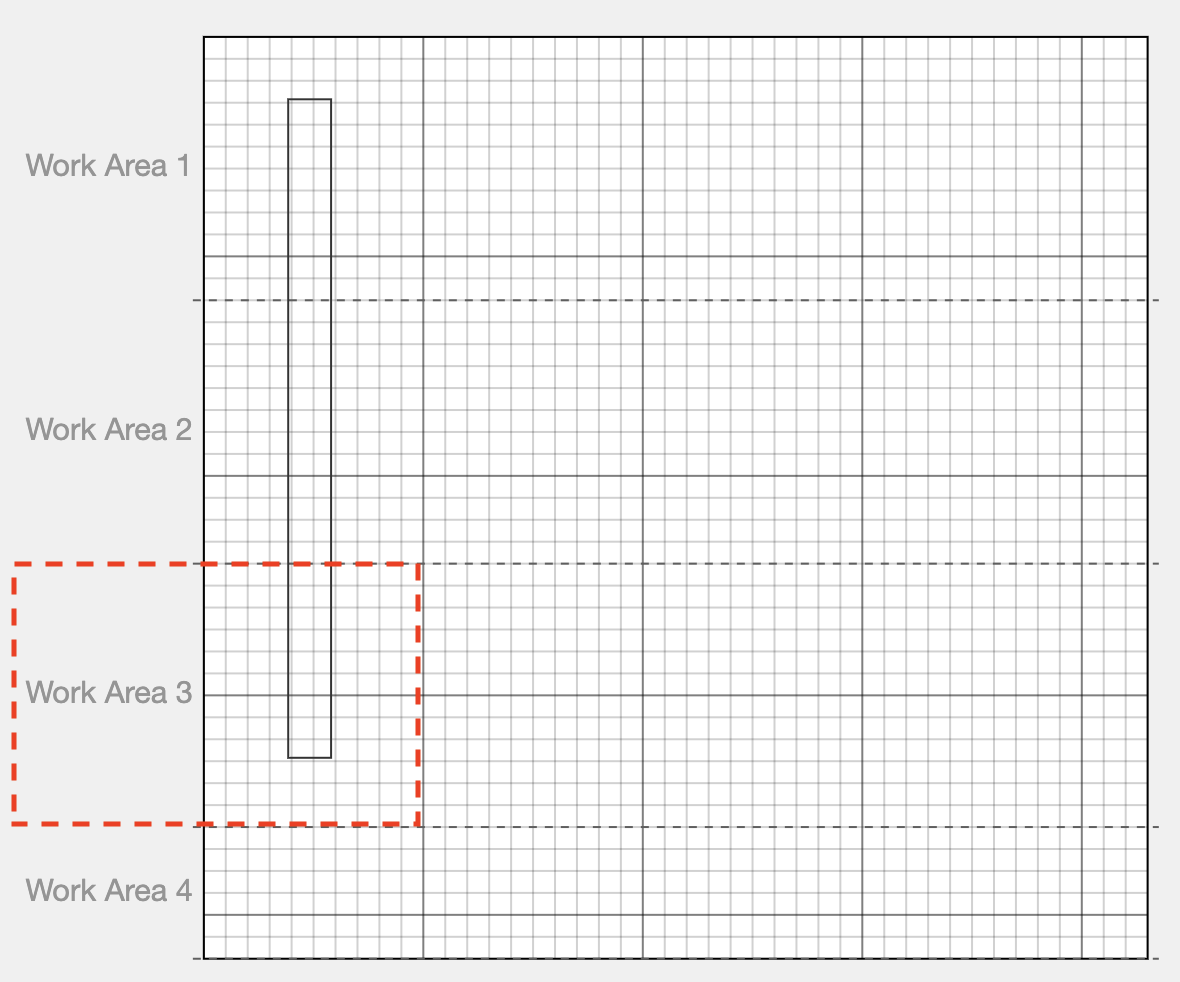

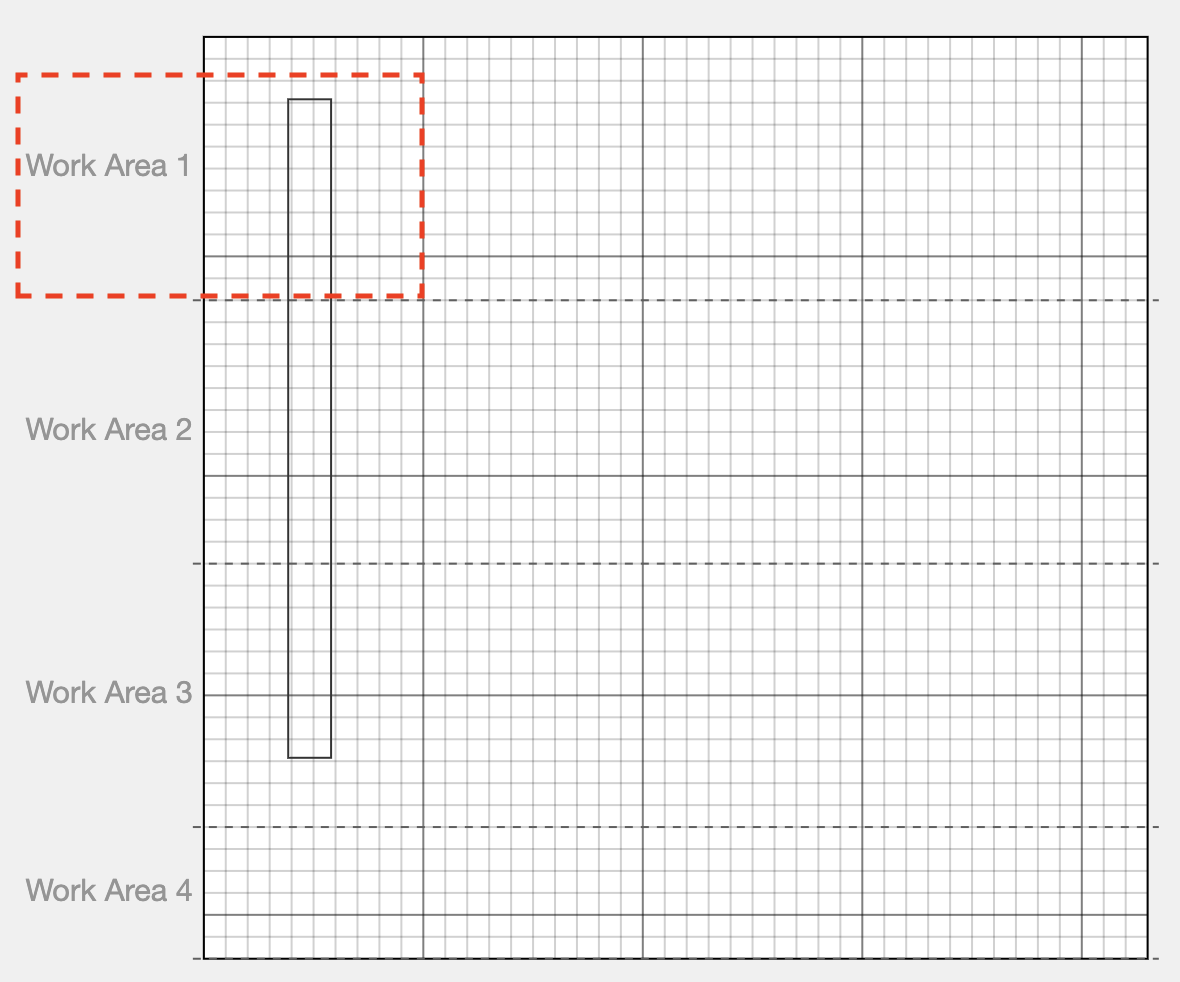

Area di lavoro (Altezza)L'area di lavoro (Altezza) è la lunghezza di ogni sezione di incisione.
|

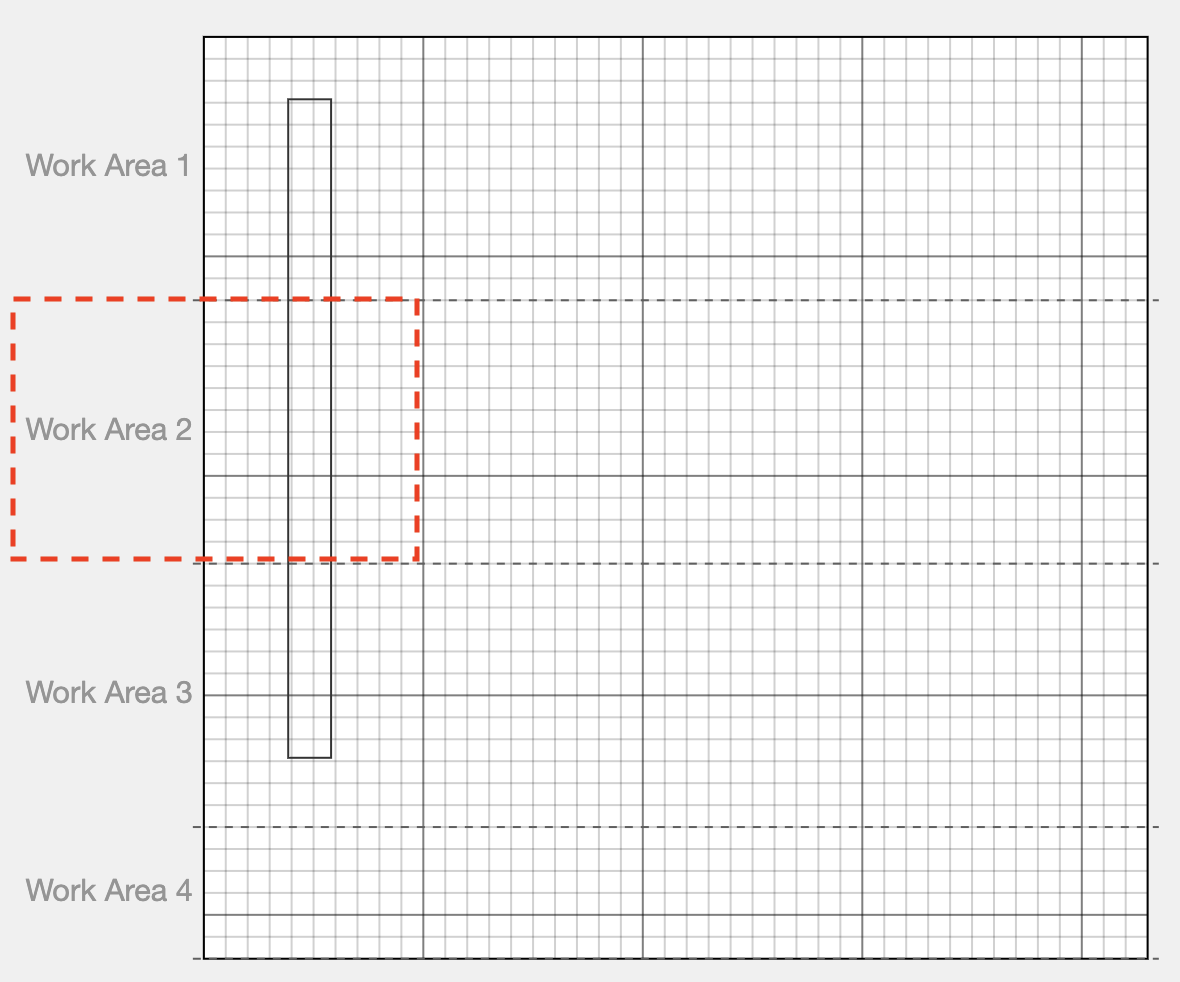

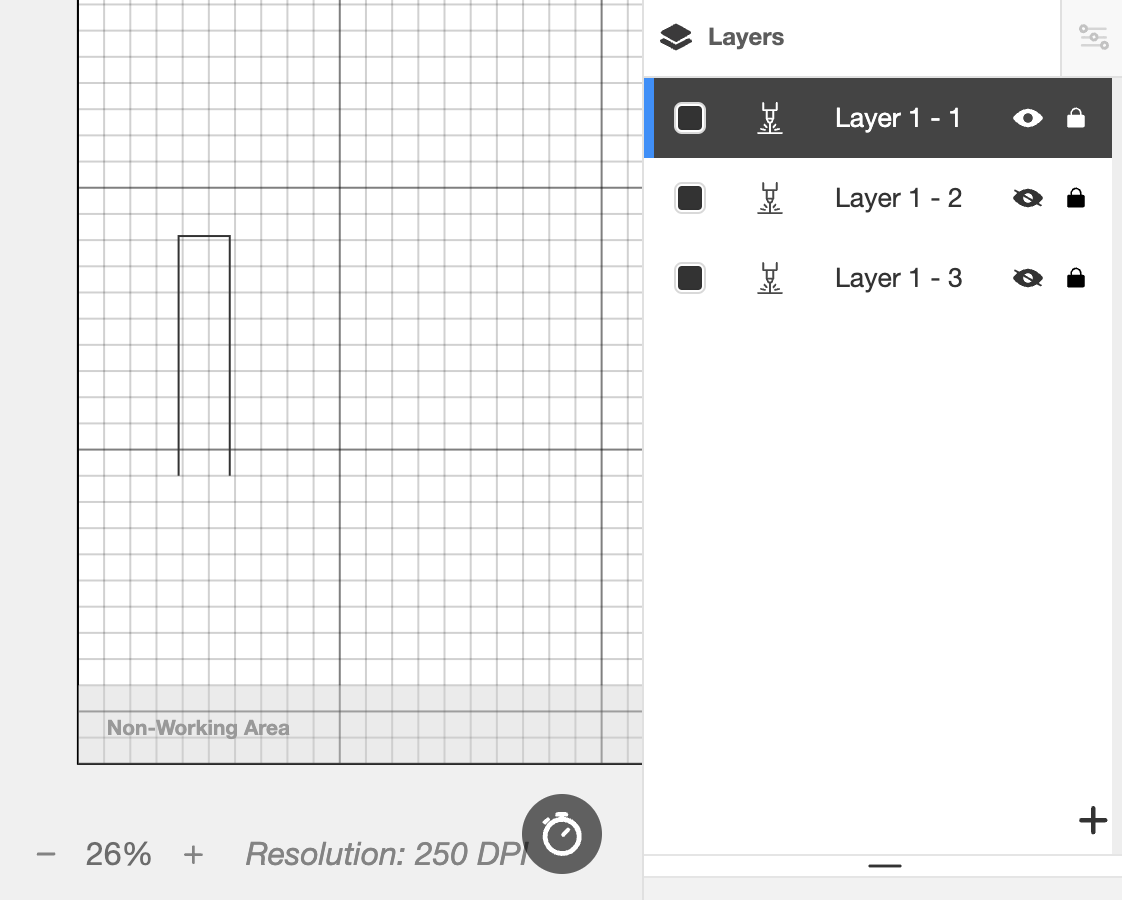

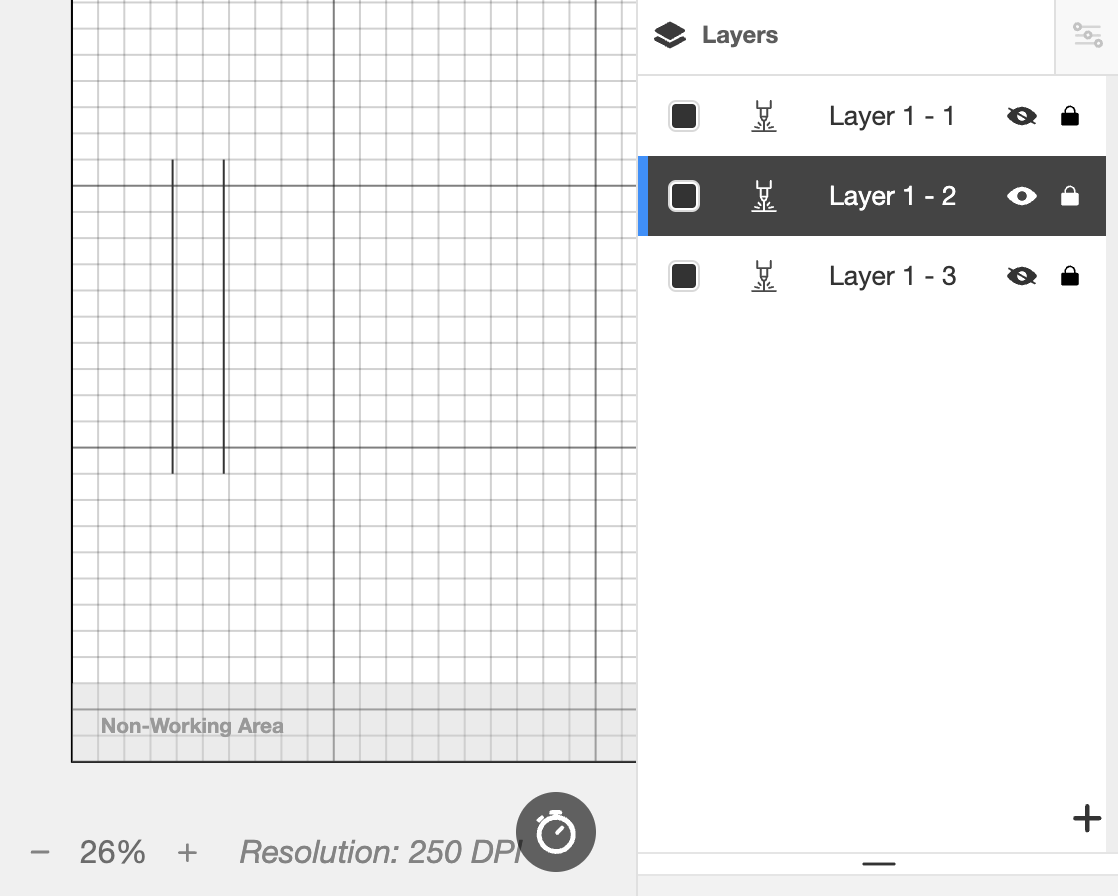

Livello di riferimentoIl livello di riferimento è uno strumento che crea automaticamente diversi livelli in base al numero di sezioni che hai dopo aver esportato nell'area di lavoro.

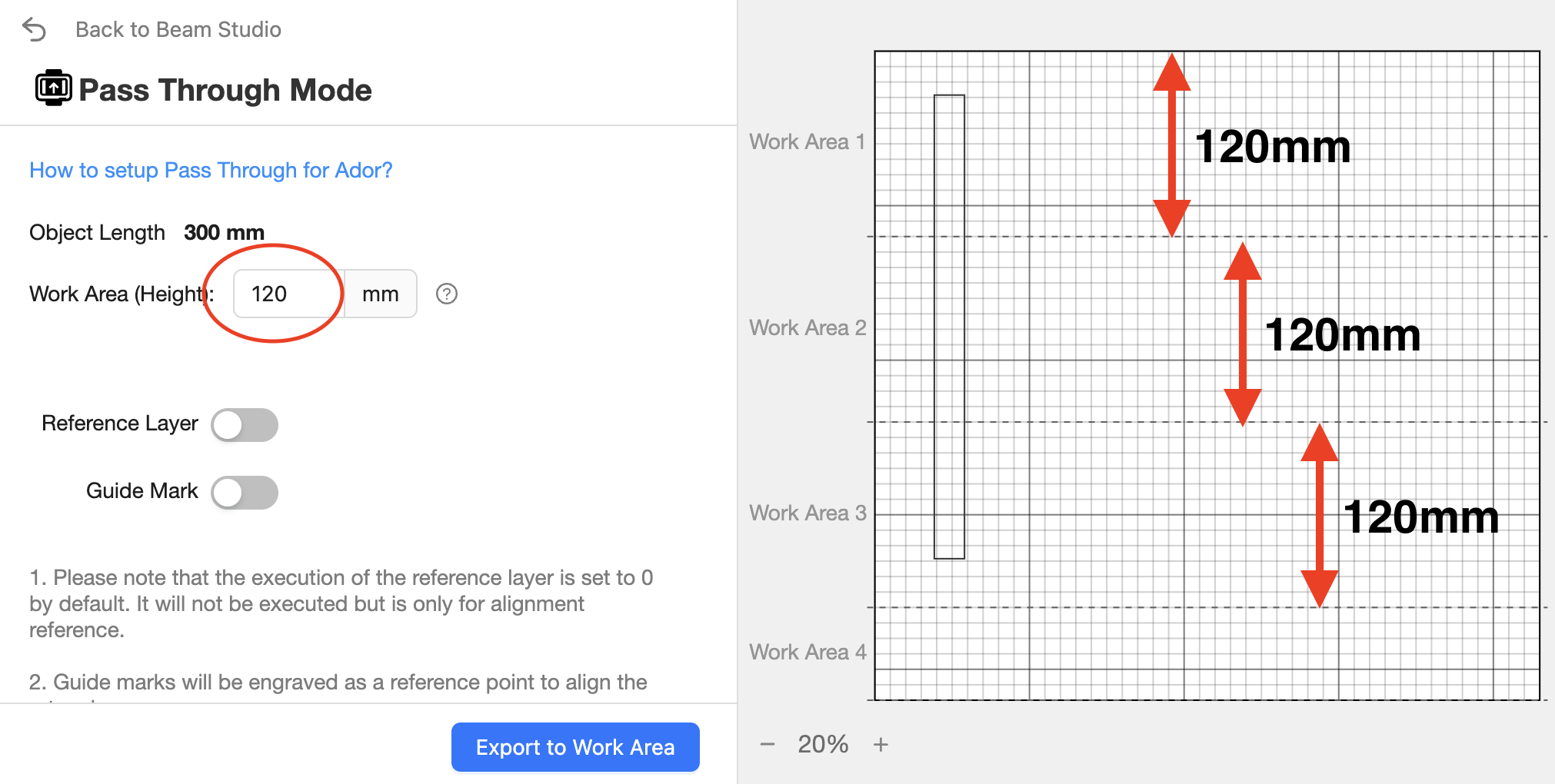

EsempioSe la lunghezza del tuo oggetto è di 300mm, impostando l'area di lavoro a 120mm saranno necessarie tre incisioni, quindi avrai tre sezioni, il che indica tre livelli e troverai che i diversi livelli incideranno diverse sezioni del tuo oggetto.
|
4. Segno di GuidaIl Segno di Guida è uno strumento utilizzato per allineare le linee di finitura tra ogni sezione di incisione.

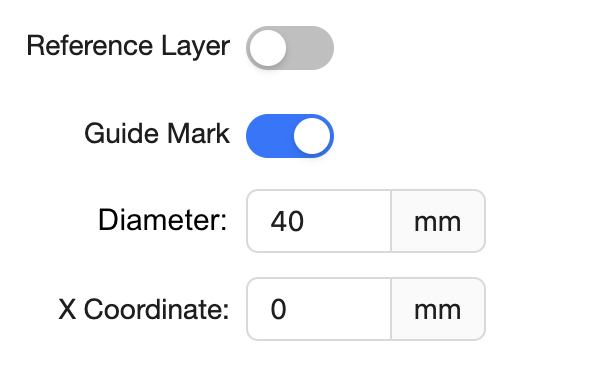

Impostazioni aggiuntive per il Segno di Guida

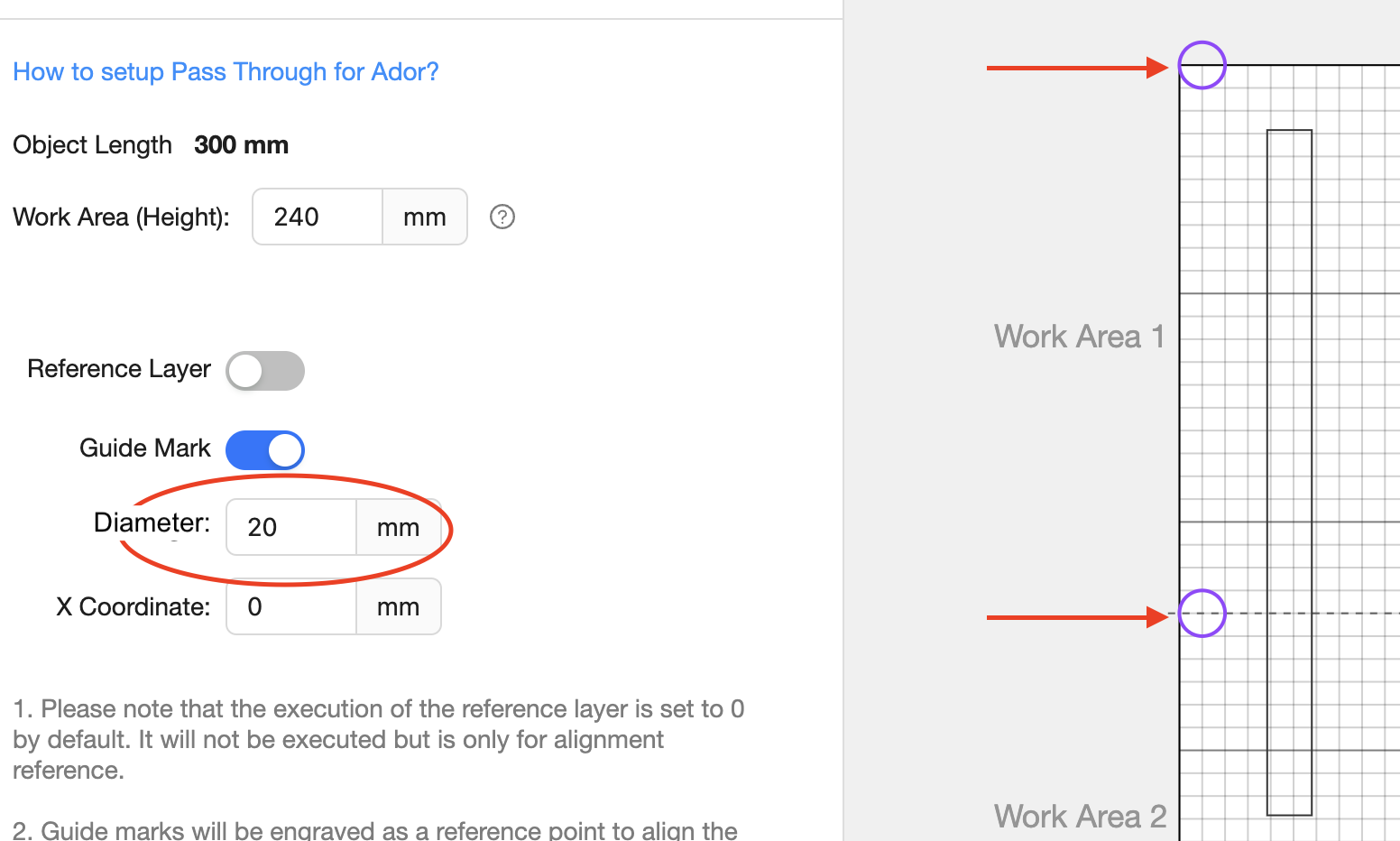

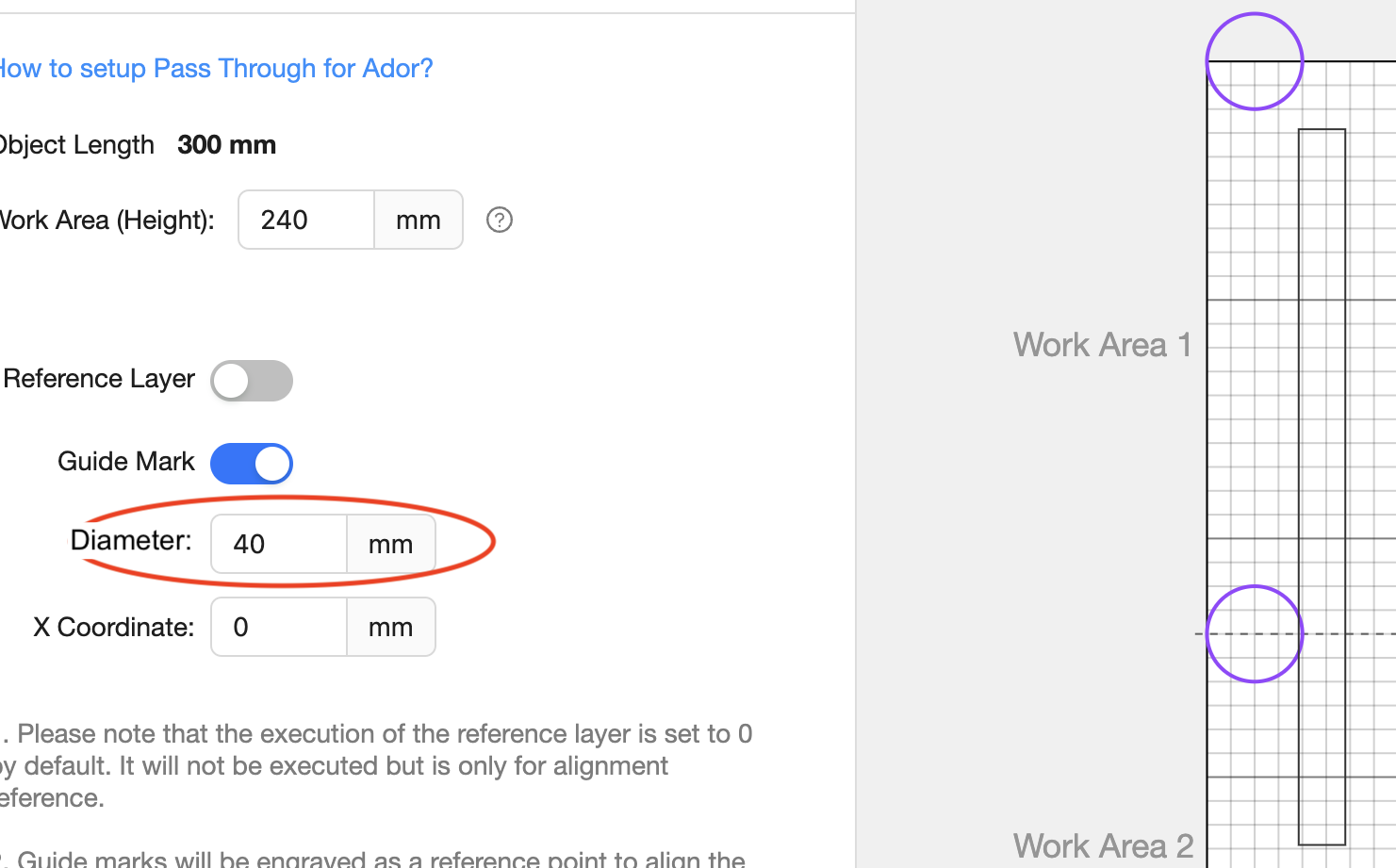

1. Diametro L'impostazione Diametro definisce la dimensione dei cerchi e il suo valore predefinito è 40mm.

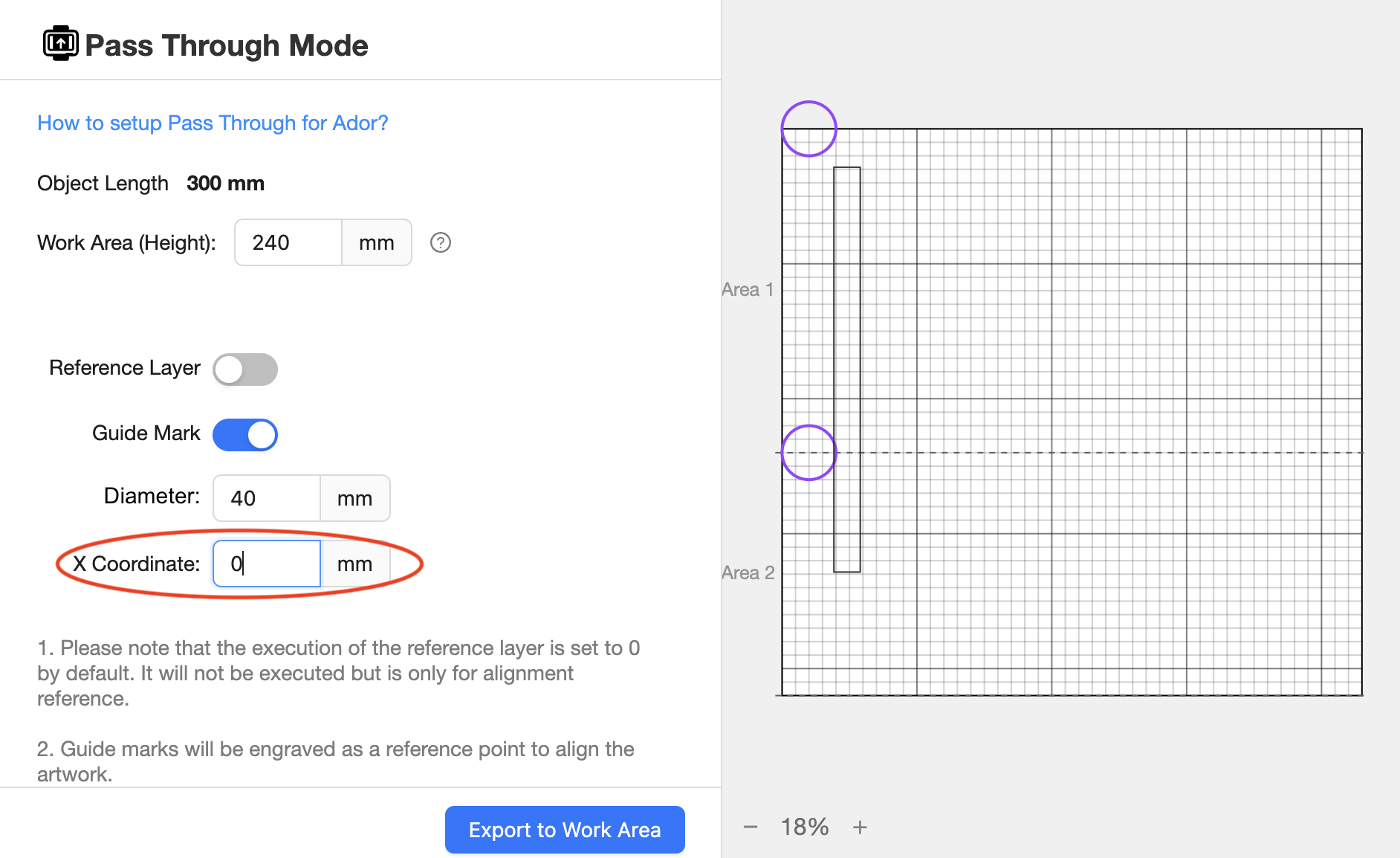

2. Coordinata X L'impostazione della coordinata X determina la posizione dei due cerchi, in base alle dimensioni del materiale. Il valore predefinito è 390mm.
|
Passo 21
Modificare le impostazioni di Pass Through, se necessario, in base al proprio disegno o file.

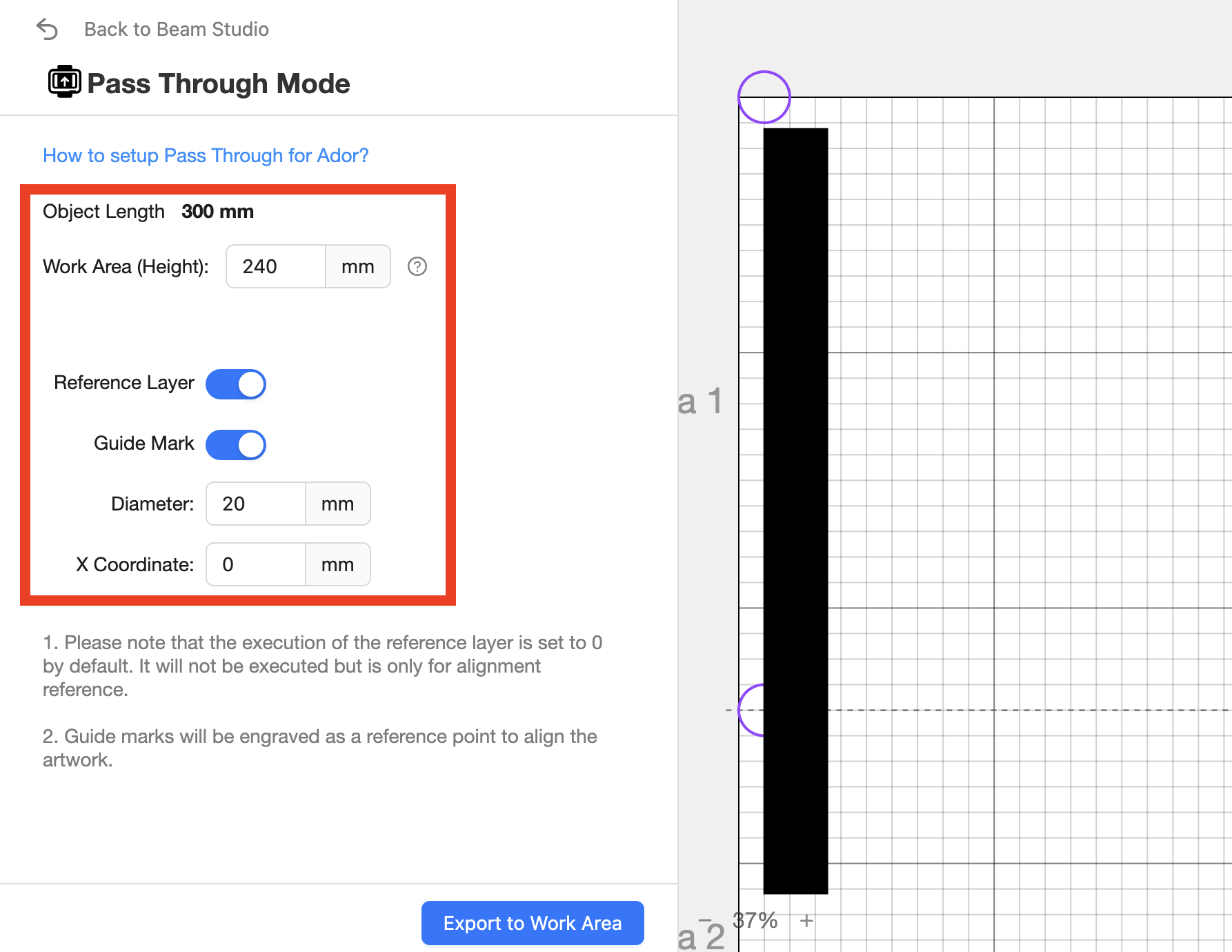

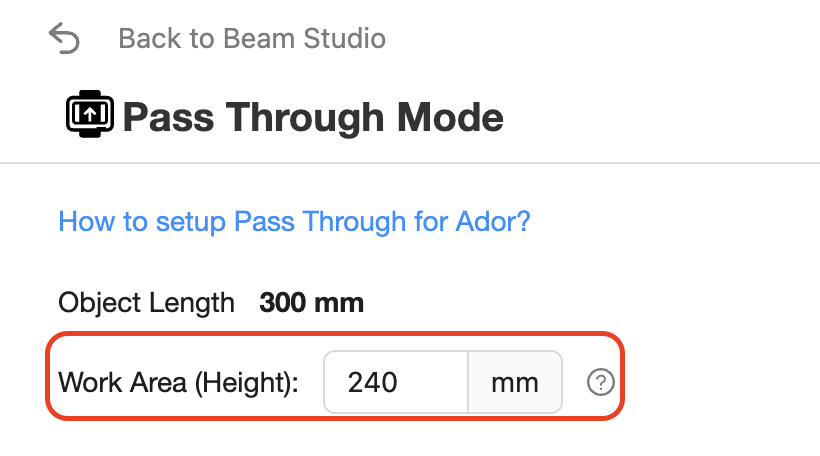

Se si sta seguendo il nostro esempio, è possibile utilizzare le impostazioni seguenti per incidere il rettangolo.
Passo 22

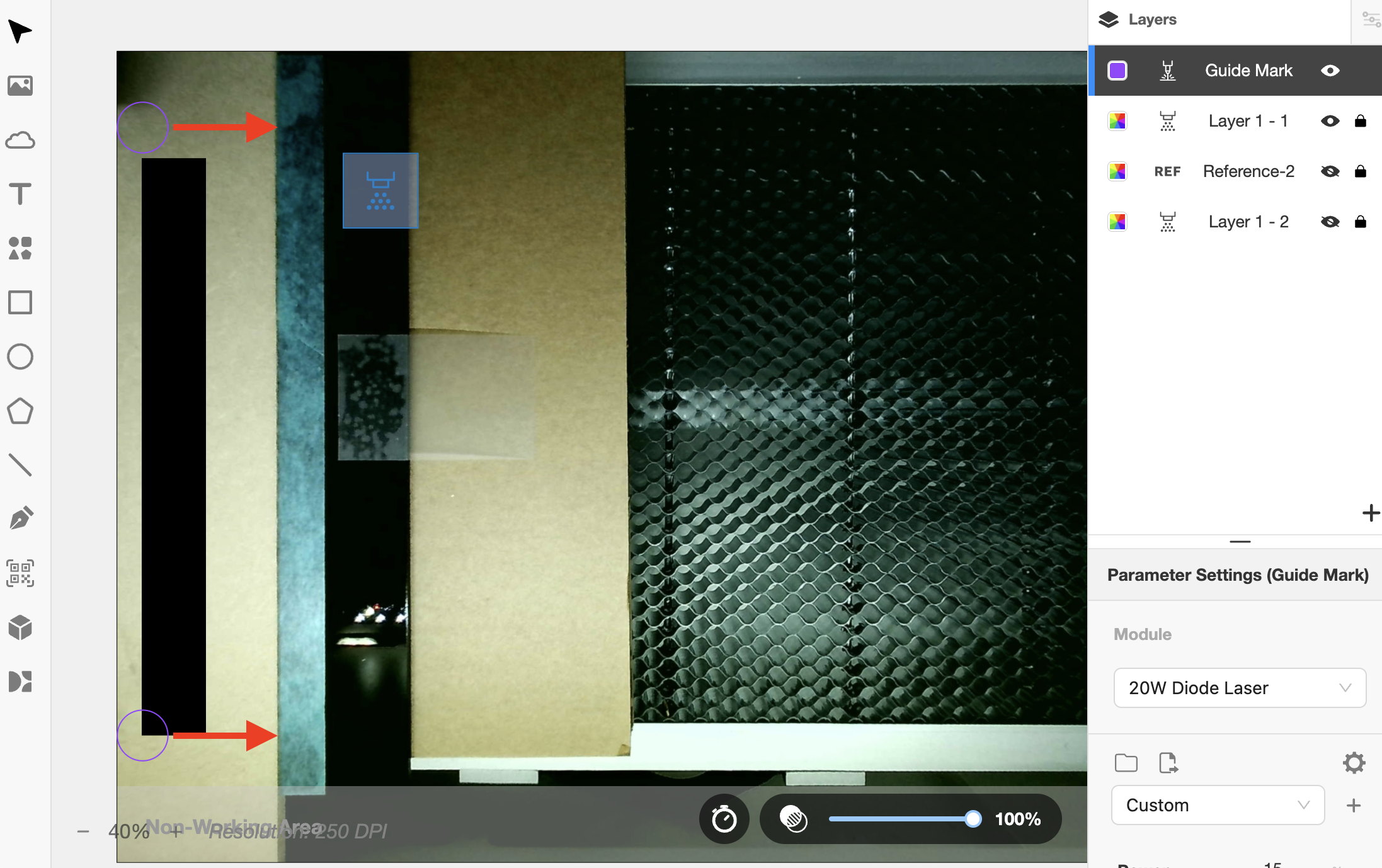

Dopo l'esportazione, verranno visualizzati i livelli creati automaticamente e i due cerchi.

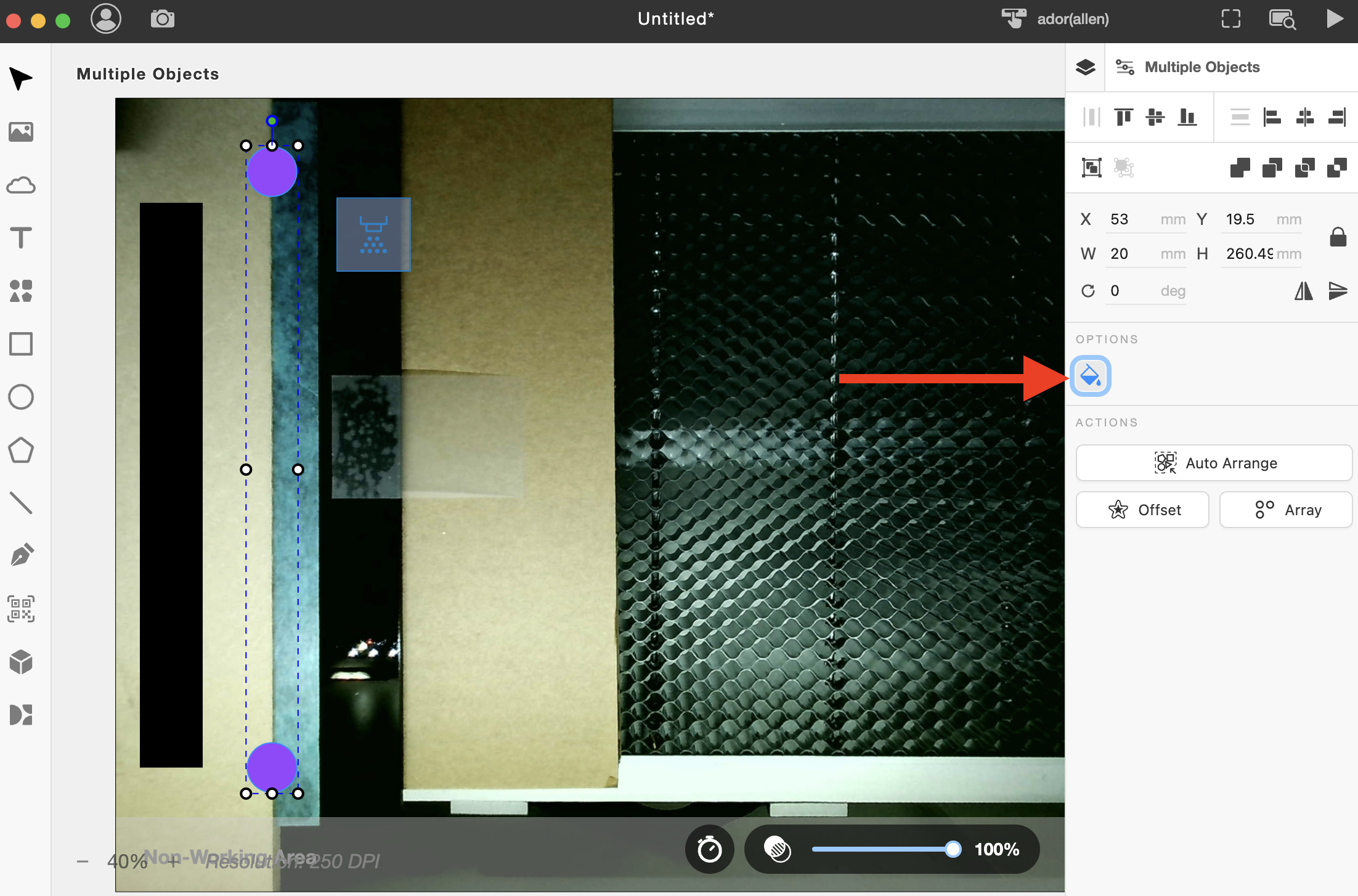

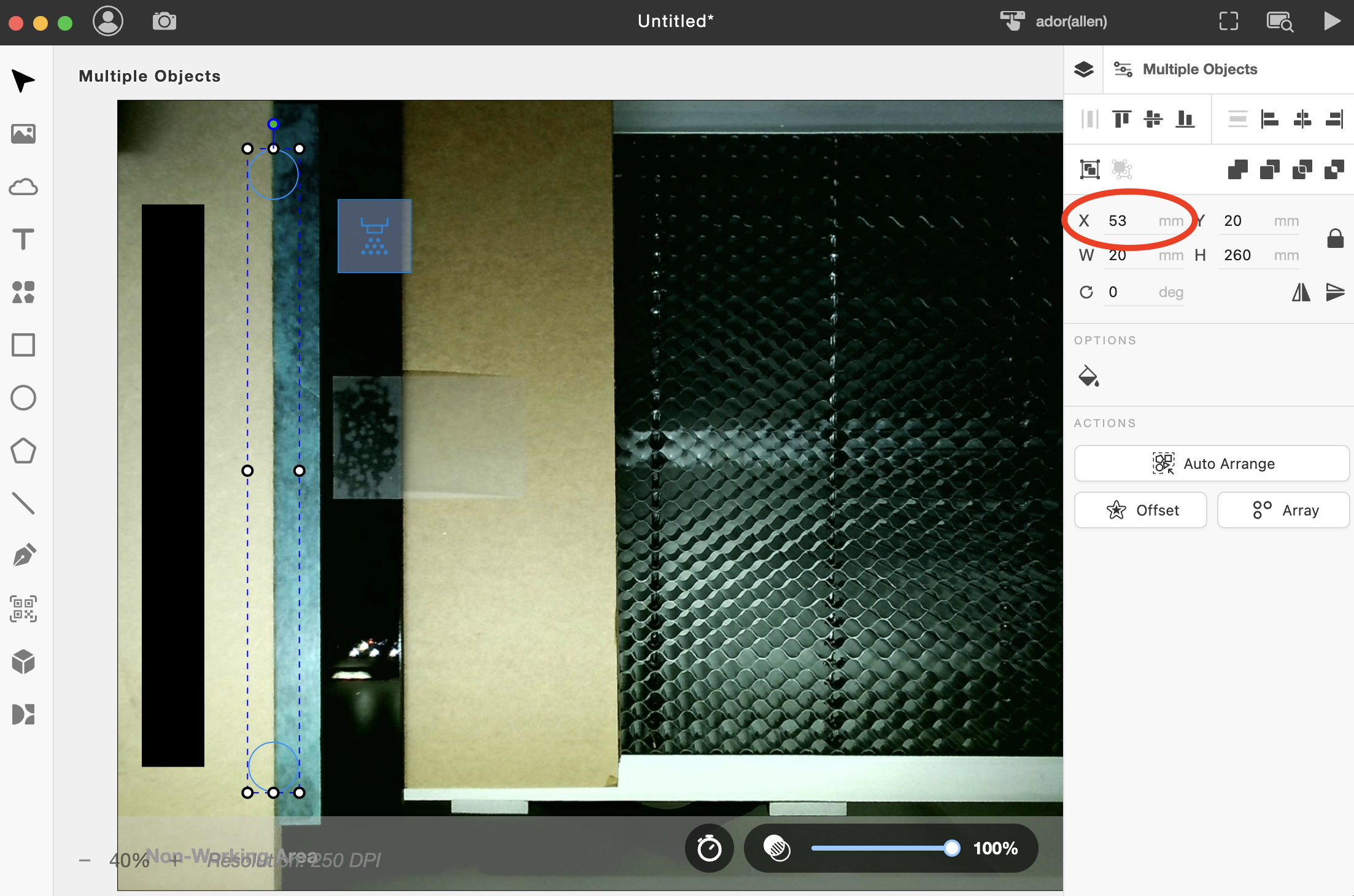

Spostare i cerchi in modo che metà siano sul materiale e l'altra metà sul nastro.
(Si consiglia di modificare il valore dell'asse X per spostare i cerchi.)
Riempire i cerchi.
(Se i cerchi non sono riempiti, poiché le linee sono troppo sottili, potrebbero non essere visibili dopo la stampa.)
Passo 23

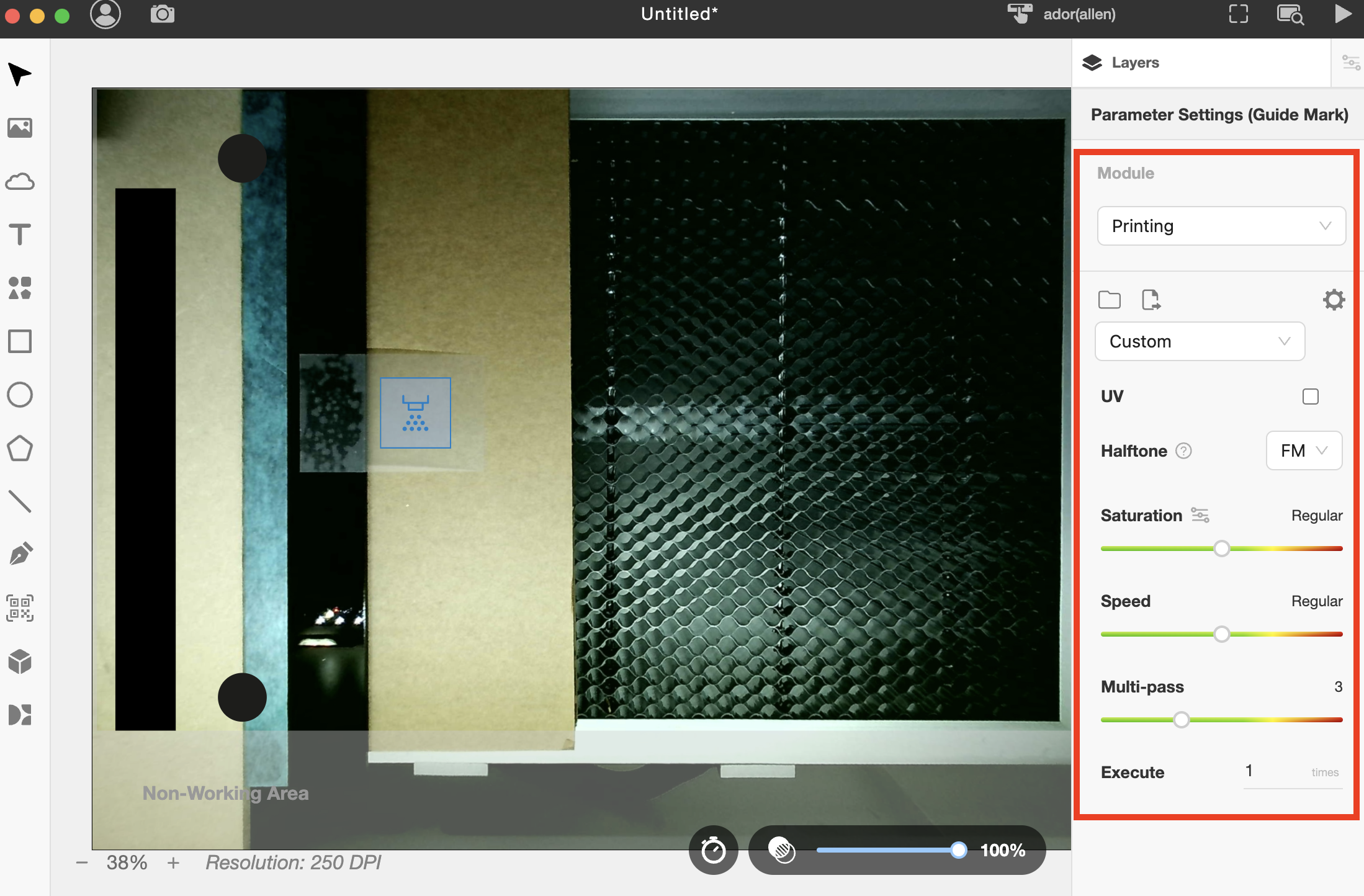

Imposta i parametri in base al tuo materiale assicurandoti di modificare i parametri in tutti i livelli.
Abilita solo il Livello 1 e il Segno Guida. Nascondi gli altri, poiché verranno stampati successivamente.

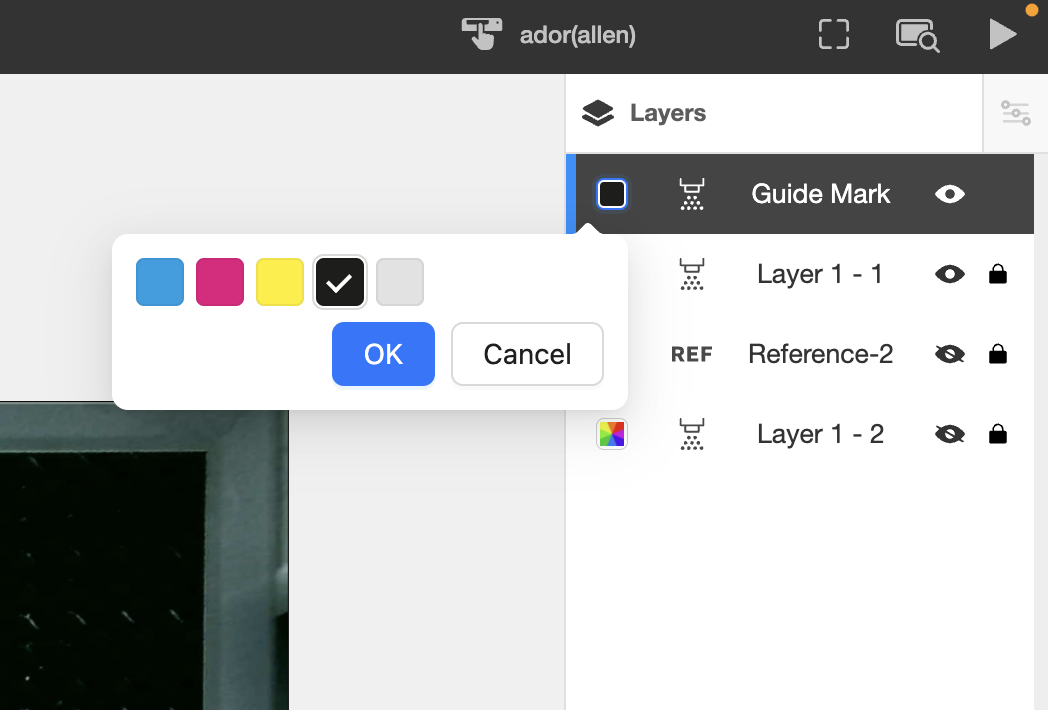

In questo esempio, ho impostato tutti i livelli su un singolo livello di colore nero.

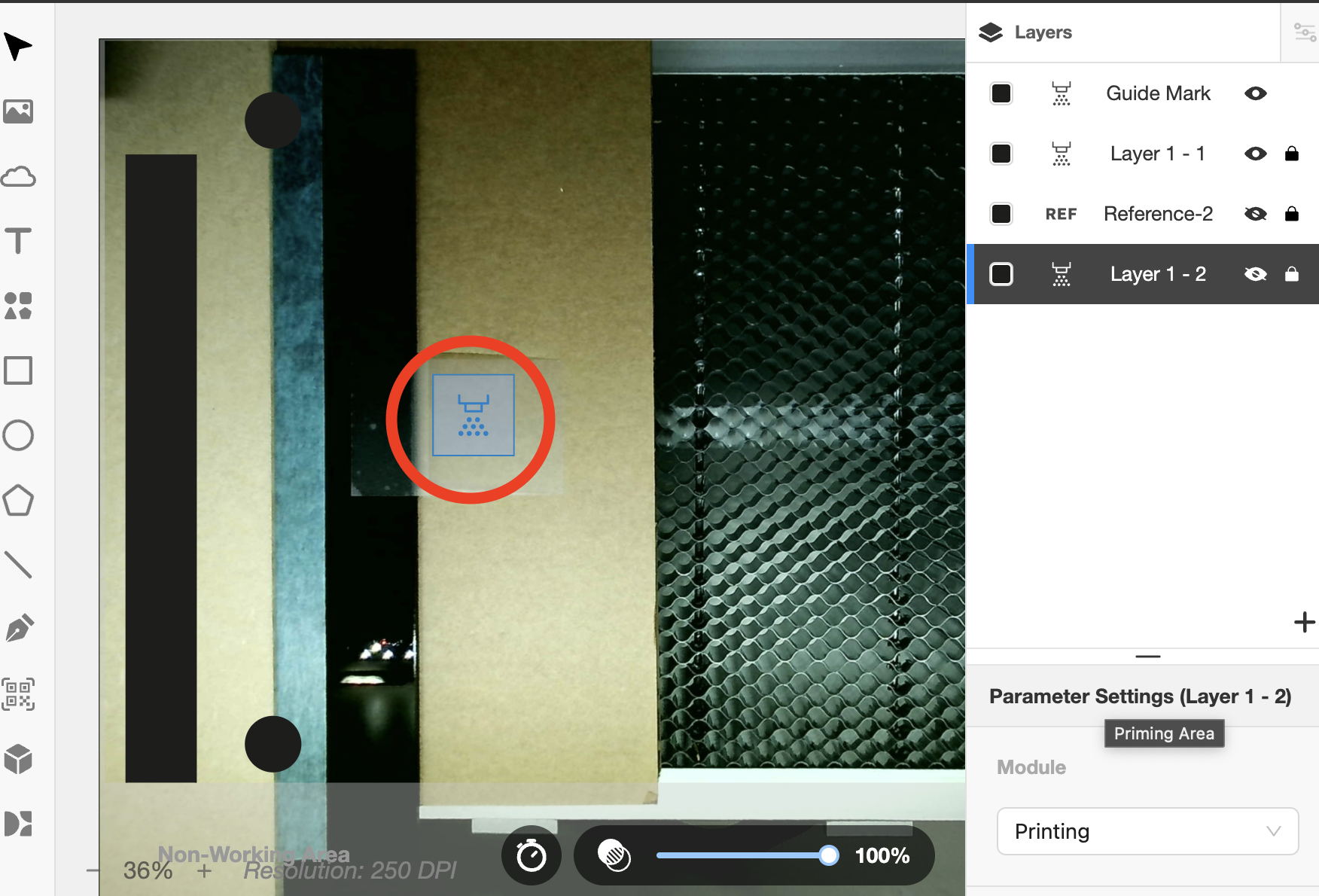

Posiziona l'area di pre-spruzzatura nel punto in cui si trova l'adesivo.
Passo 24

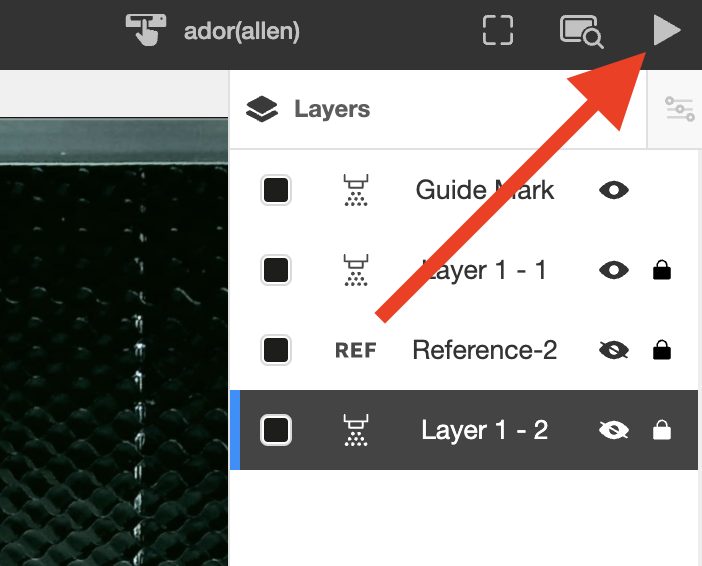

Avvia l'attività.
(Assicurarsi che solo il Livello 1 e il Segno di Guida siano attivi. Gli altri devono essere nascosti.)

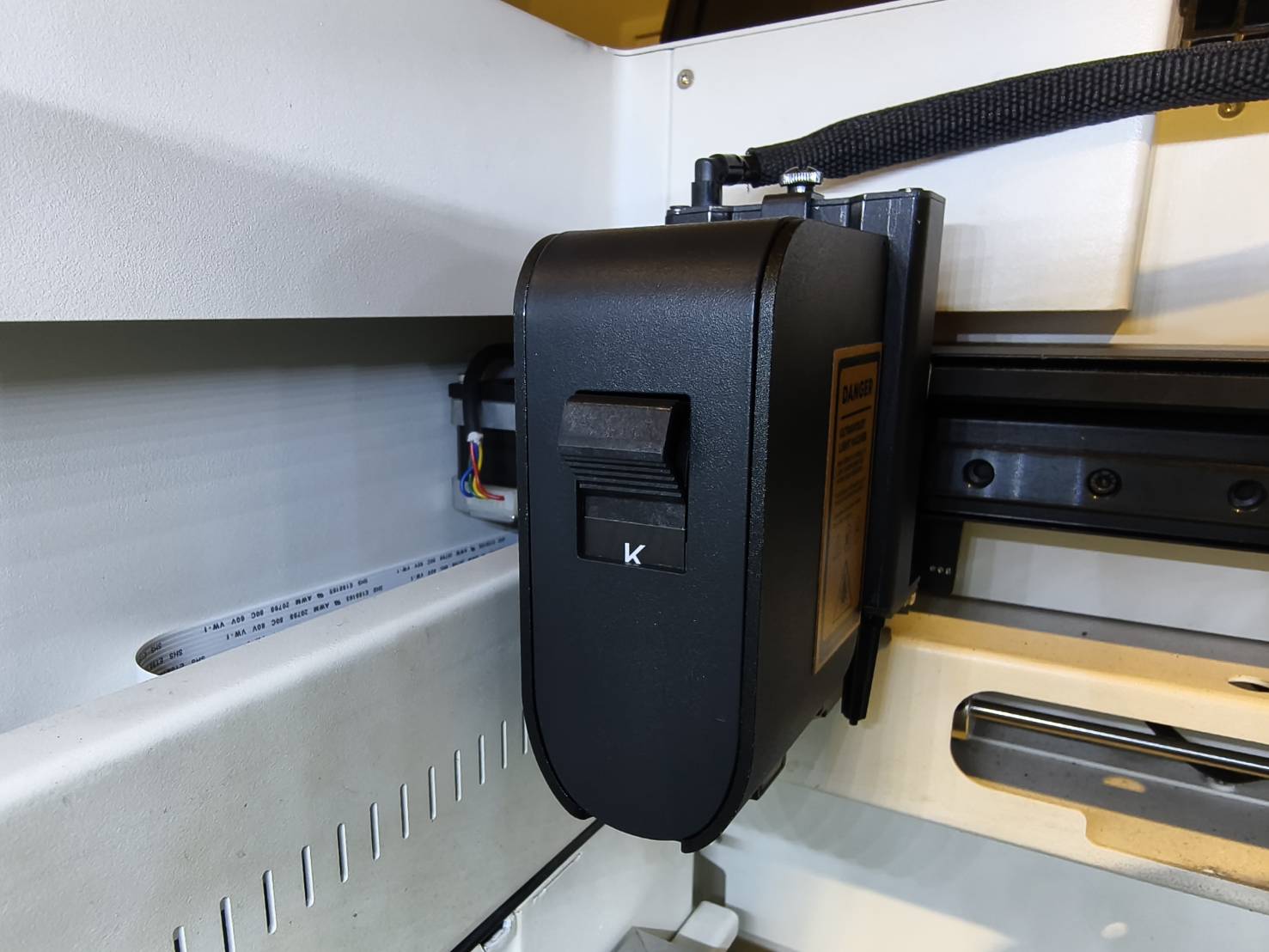

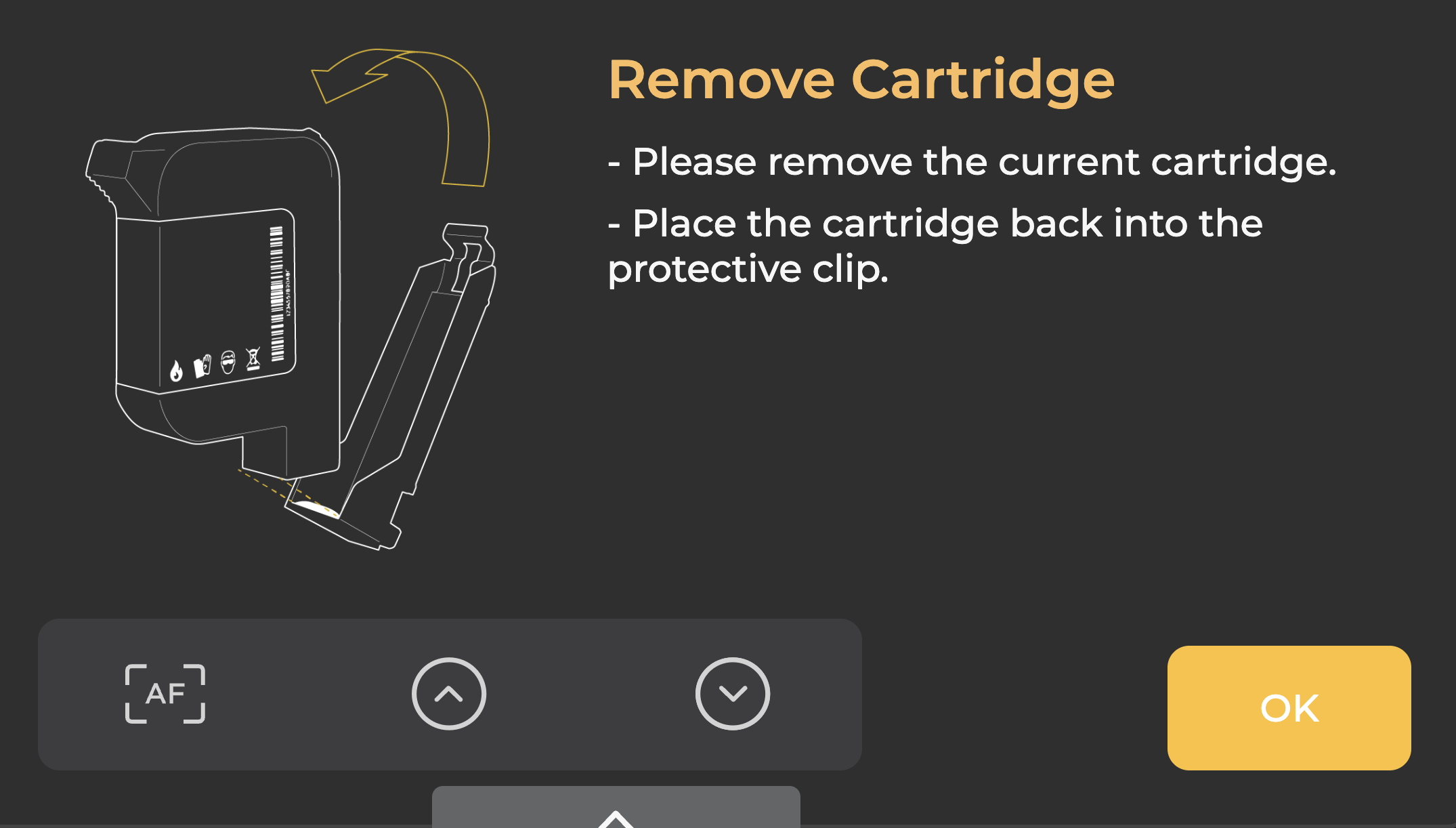

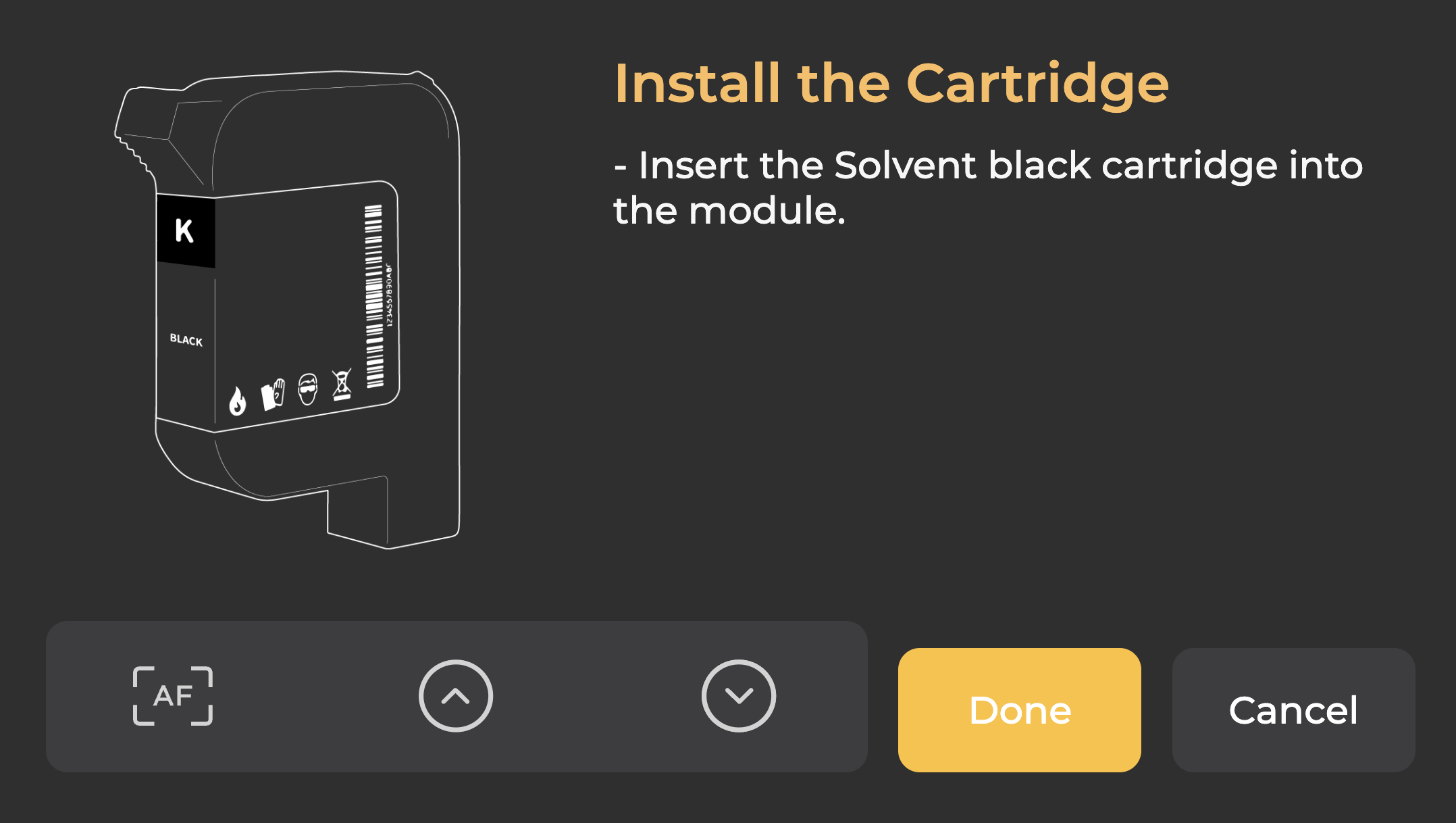

Dopo aver avviato l'attività, potrebbe essere richiesto di cambiare la cartuccia del colore più volte fino al completamento. Si prega di seguire le istruzioni sul touch screen della macchina.
Passo 25

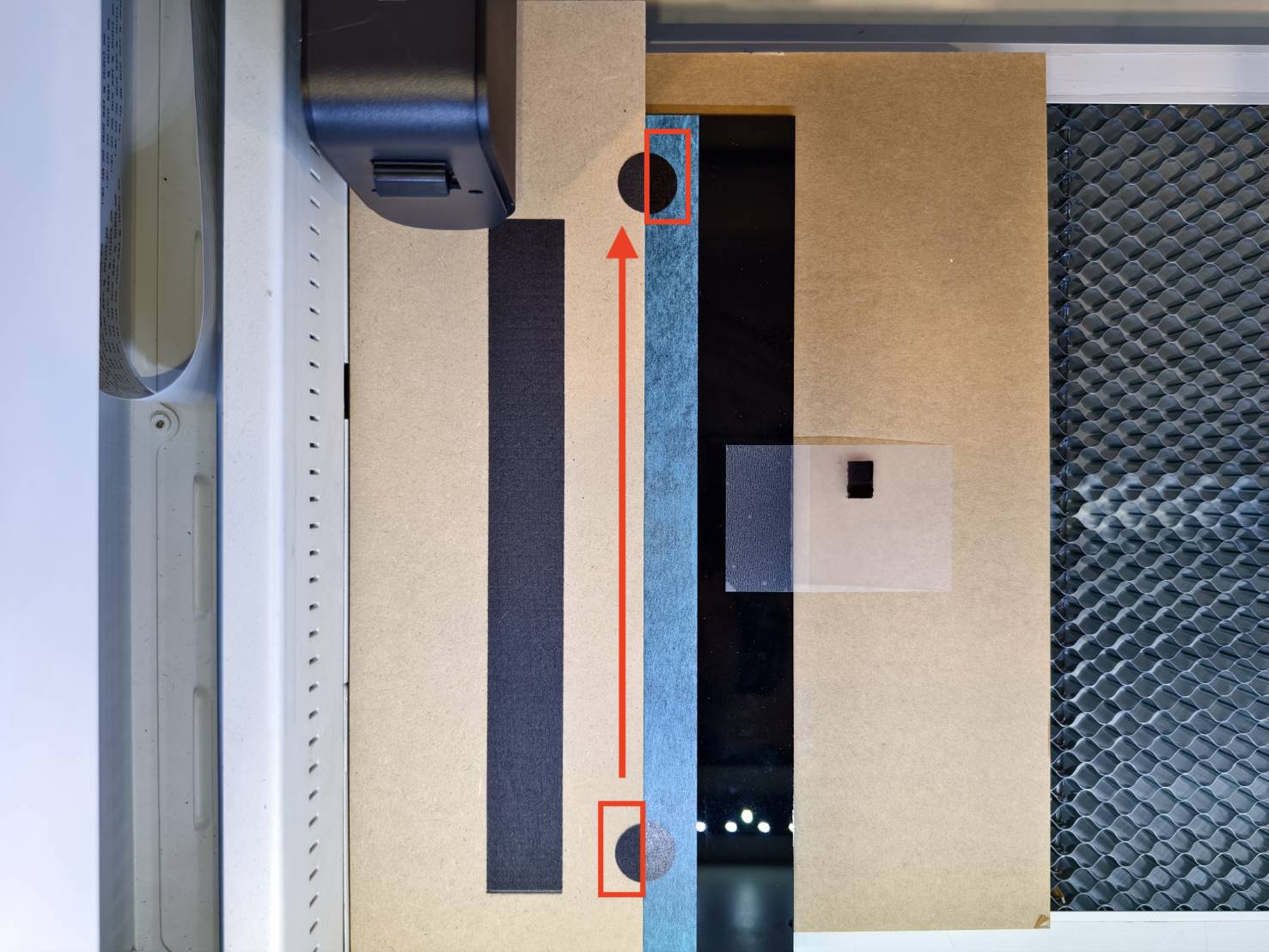

Dopo la prima incisione, sposta il materiale per allineare il semicerchio inferiore sul materiale con il semicerchio superiore sul nastro.
Si prega di tenere fermo il nastro mentre si sposta il materiale per evitare variazioni di posizione.
Passo 26

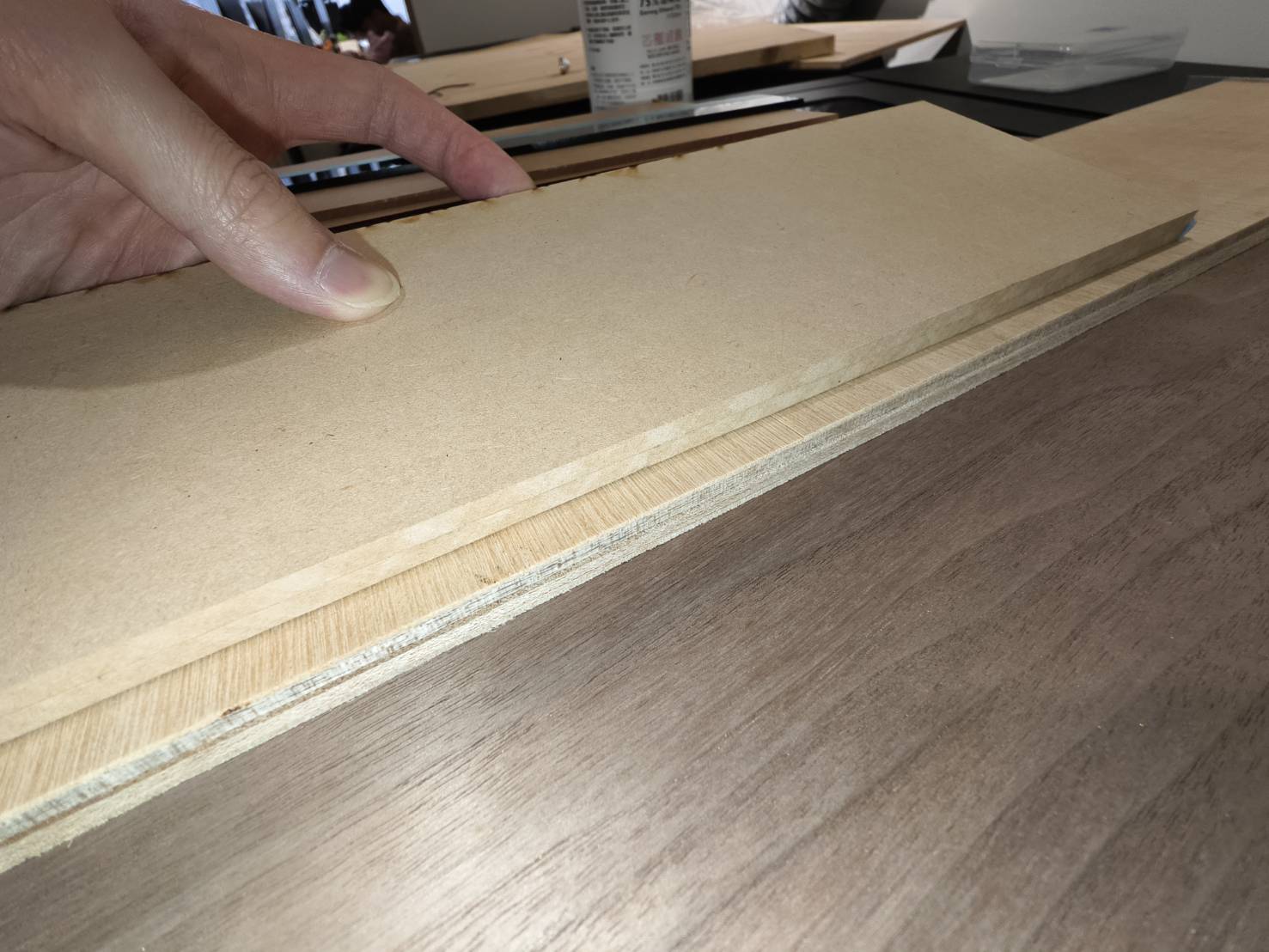

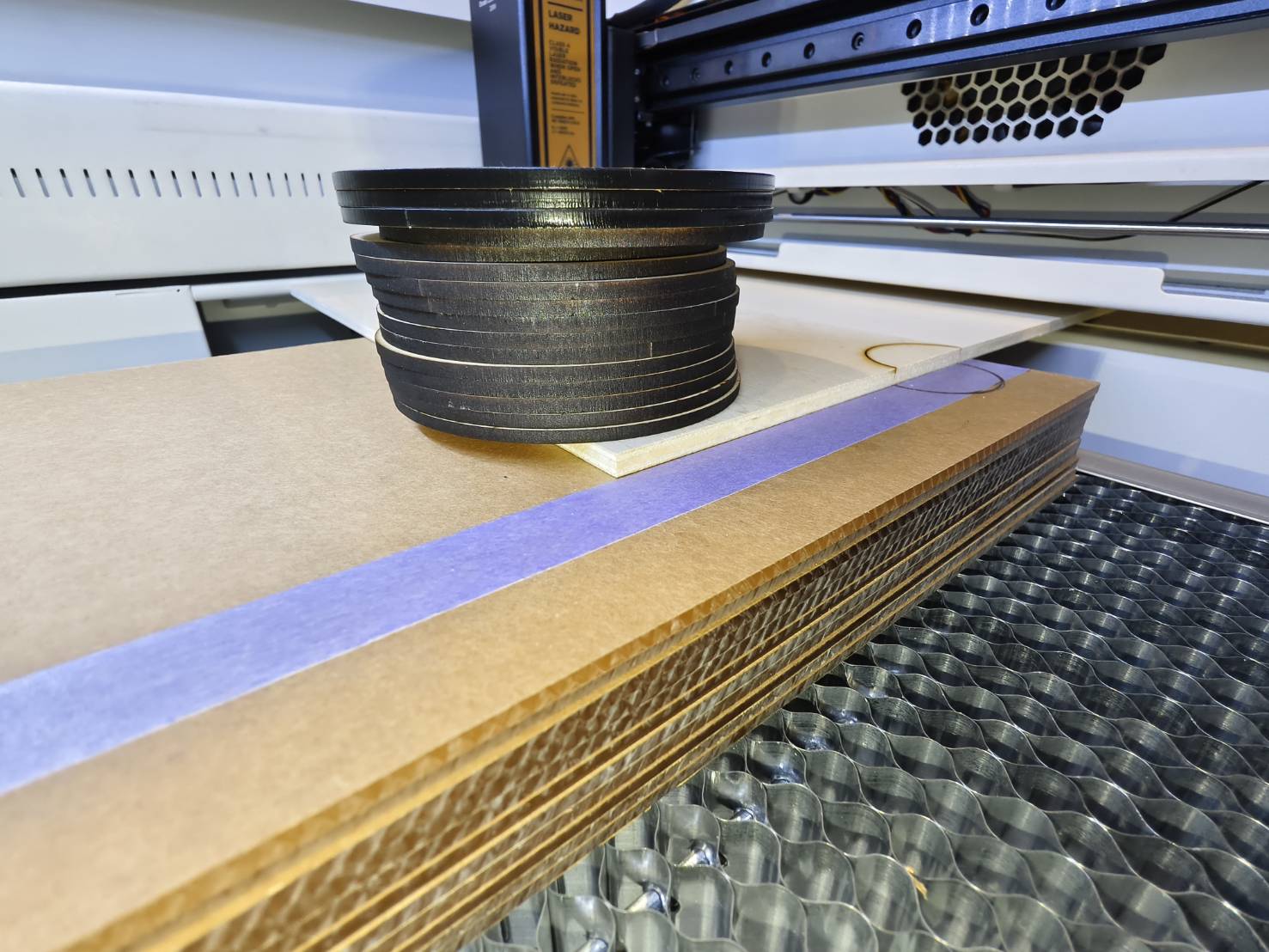

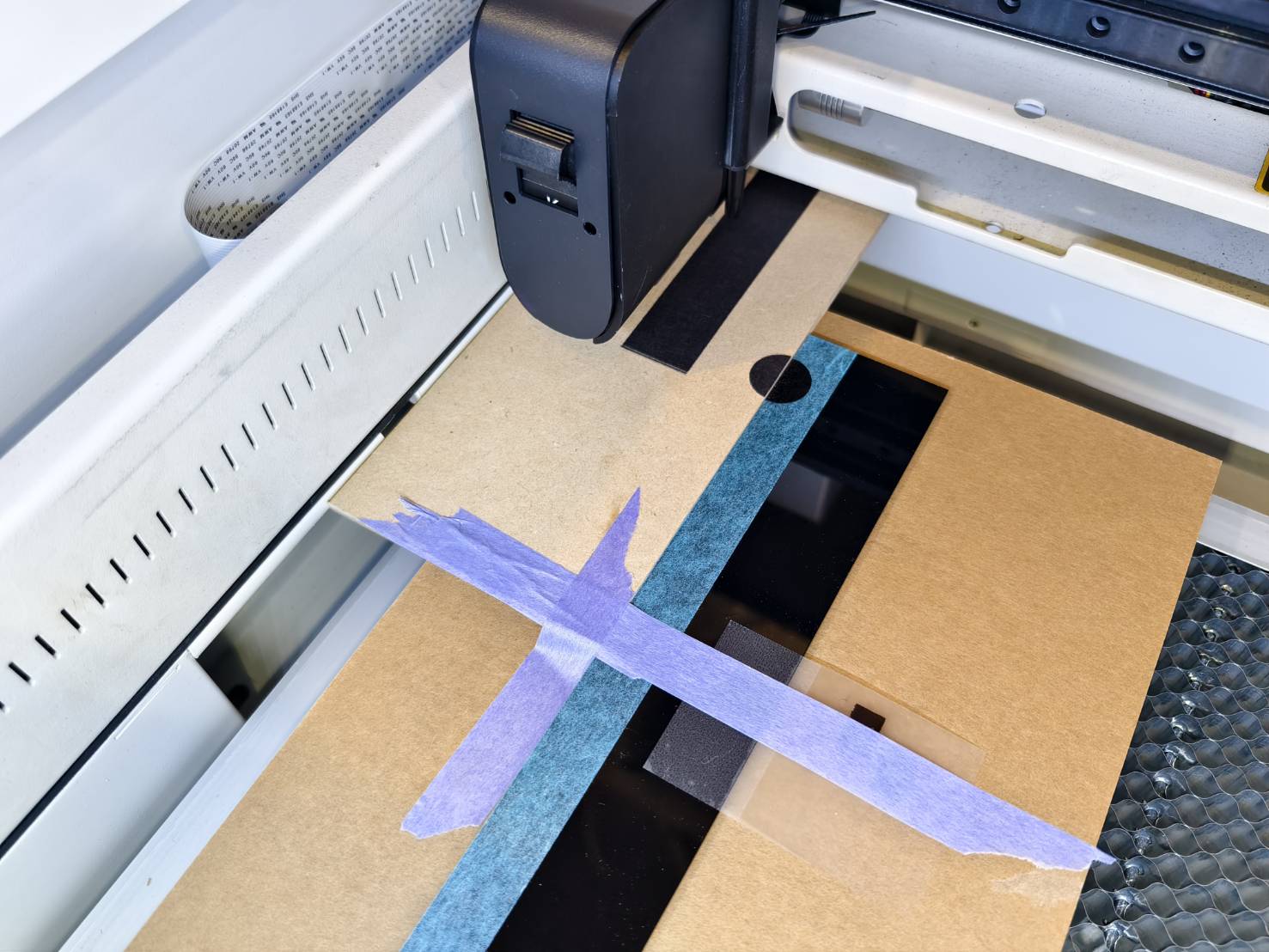

Assicurarsi che il materiale sia in piano. Se risulta inclinato, si consiglia di utilizzare un oggetto pesante o del nastro adesivo per fissarlo in posizione.
In questo esempio, viene applicato del nastro adesivo.
Fare attenzione che l'utilizzo di un oggetto potrebbe ostruire il percorso della testa laser, quindi è preferibile utilizzare oggetti più piccoli.
| Oggetto | Nastro adesivo |
Passo 27

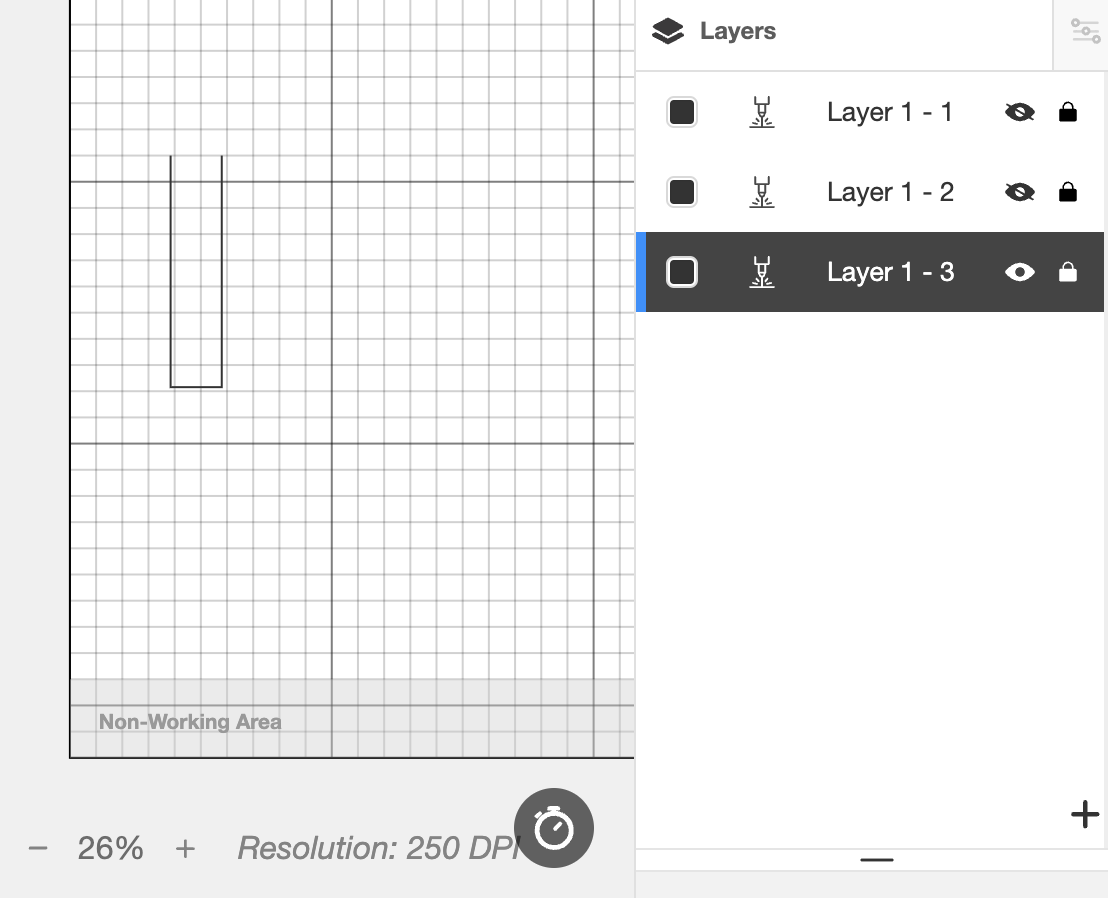

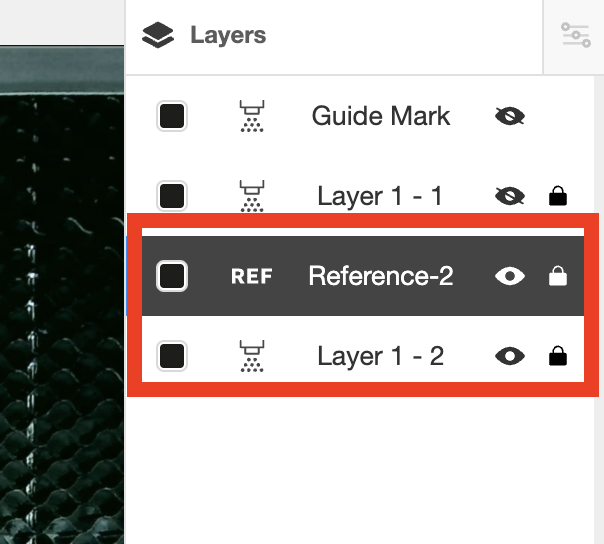

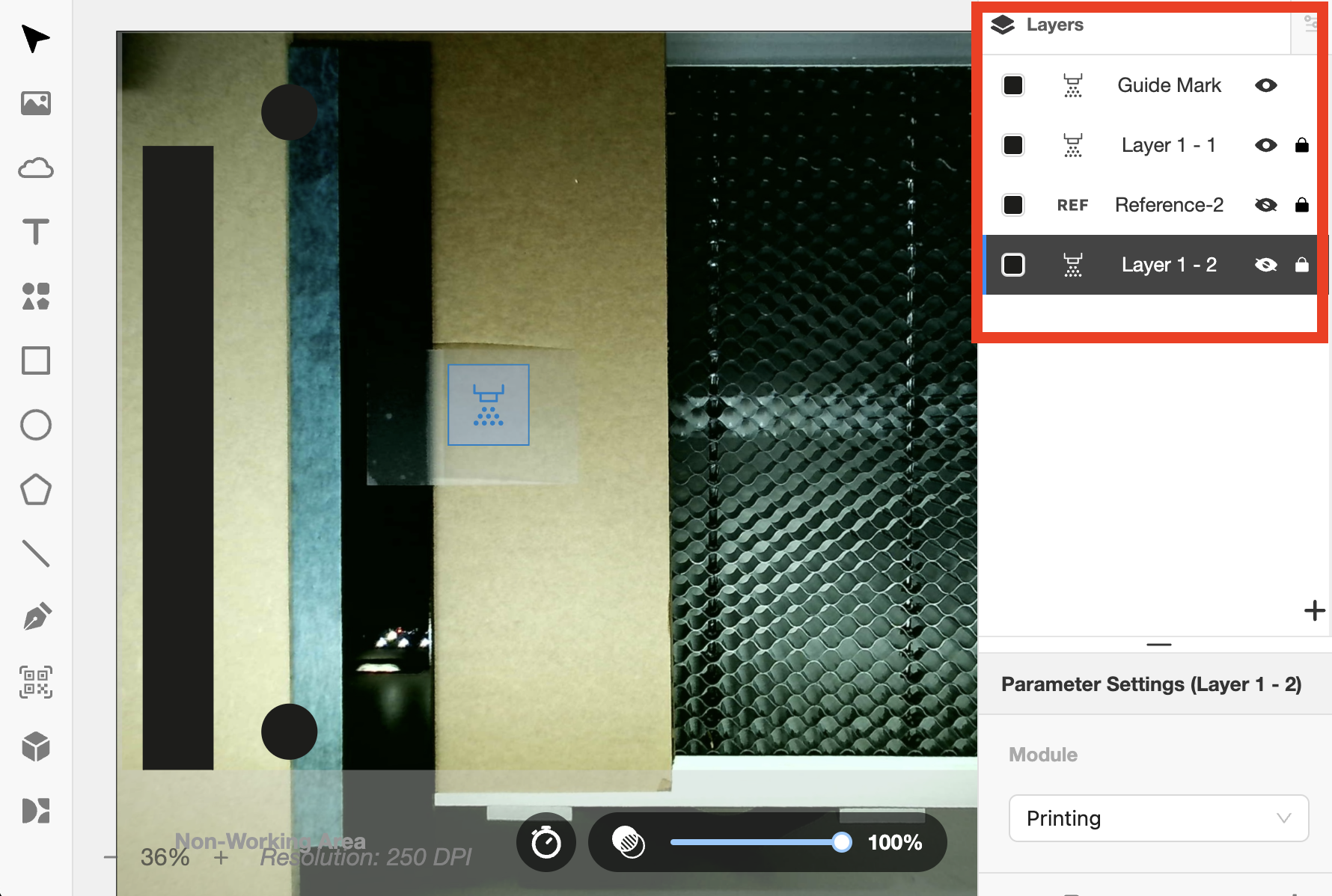

Poiché il primo strato e il segno guida sono stati stampati, dobbiamo procedere con la stampa del secondo strato. Pertanto, sarà necessario disabilitare manualmente lo strato completato e abilitare il successivo. Lo strato del segno guida verrà disabilitato solo nell'ultima stampa.
Se stai seguendo il nostro esempio, verifica:
- Nascondi il primo strato poiché la sua parte è completata.
- Lo strato del Segno Guida verrà disabilitato solo nell'ultima incisione.
In questo esempio, sono necessarie solo due incisioni, quindi lo strato del Segno Guida verrà disabilitato nella seconda incisione. - Abilita il secondo strato per la seconda stampa, che in questo esempio è l'ultimo strato.
- Lo strato di riferimento contiene la fine del primo strato, quindi può essere utilizzato per l'allineamento tra gli strati; non ha alcuna impostazione di output nei parametri, quindi abilitarlo o meno non influirà sull'attività.
Passo 28

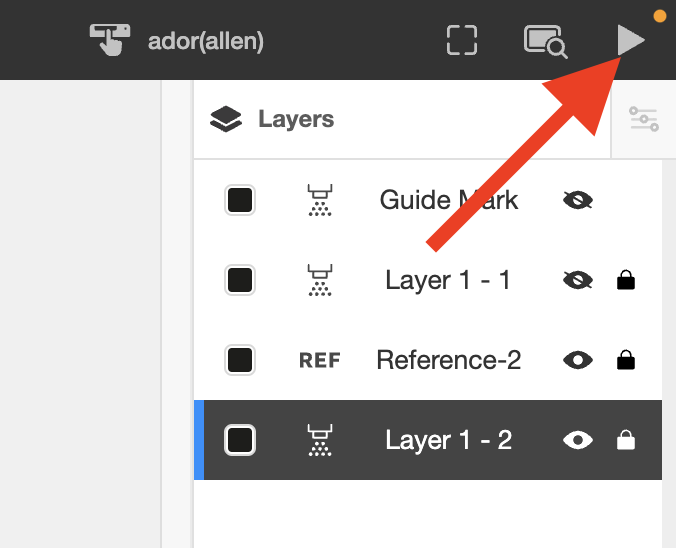

Avvia nuovamente l'attività.
Dopo aver avviato l'attività, potrebbe essere richiesto di cambiare la cartuccia del colore più volte fino al completamento dell'attività. Si prega di seguire le istruzioni sullo schermo touch della macchina.
Passo 29

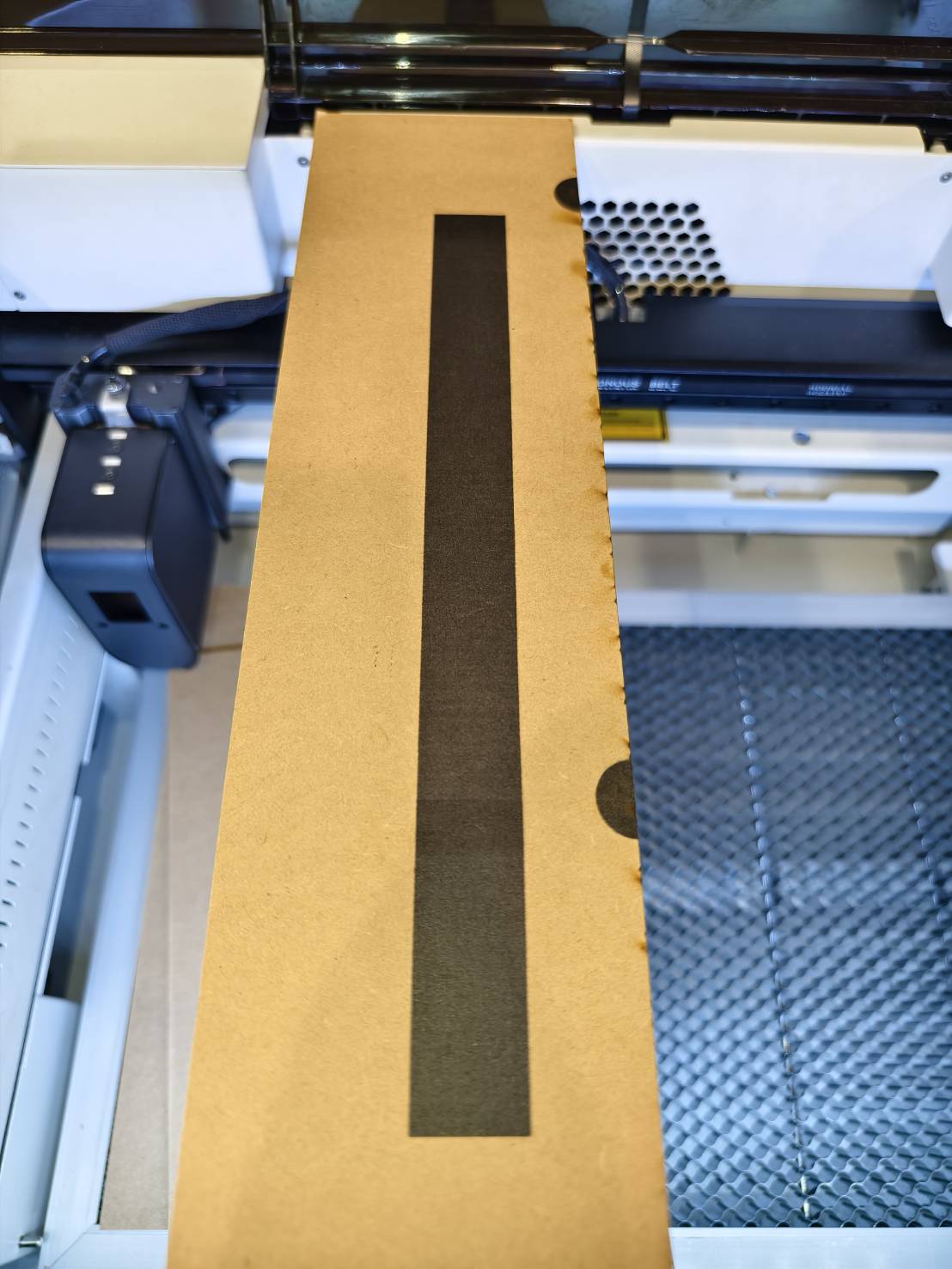

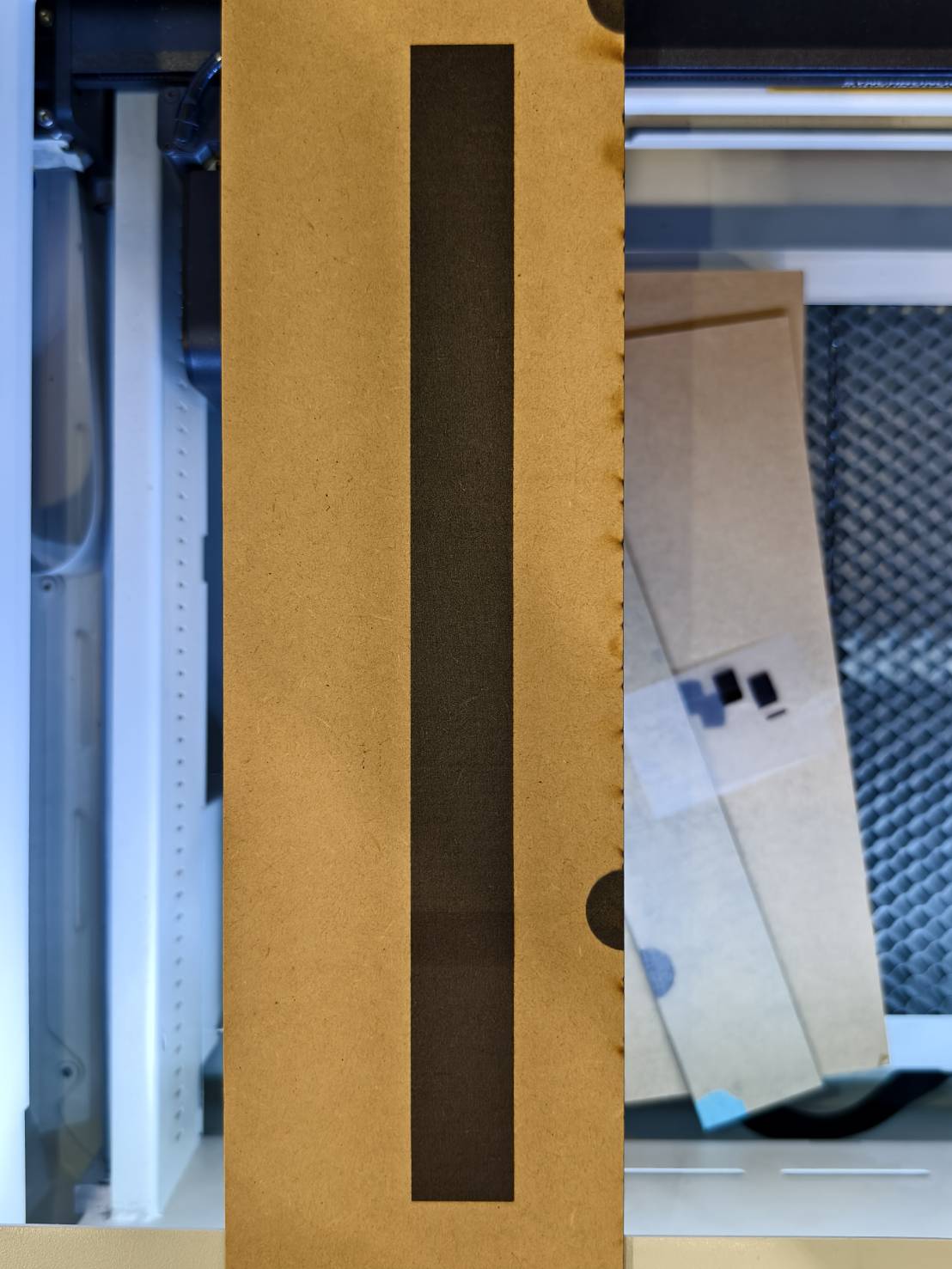

Verifica il risultato.
