Descrizione

Questo articolo ti guiderà attraverso il processo di avvio di un'incisione con il FLUX Chuck Rotary.
Tuttavia, si raccomanda vivamente di leggere attentamente il Manuale del FLUX Chuck prima di eseguire la tua prima incisione.

Fase 1

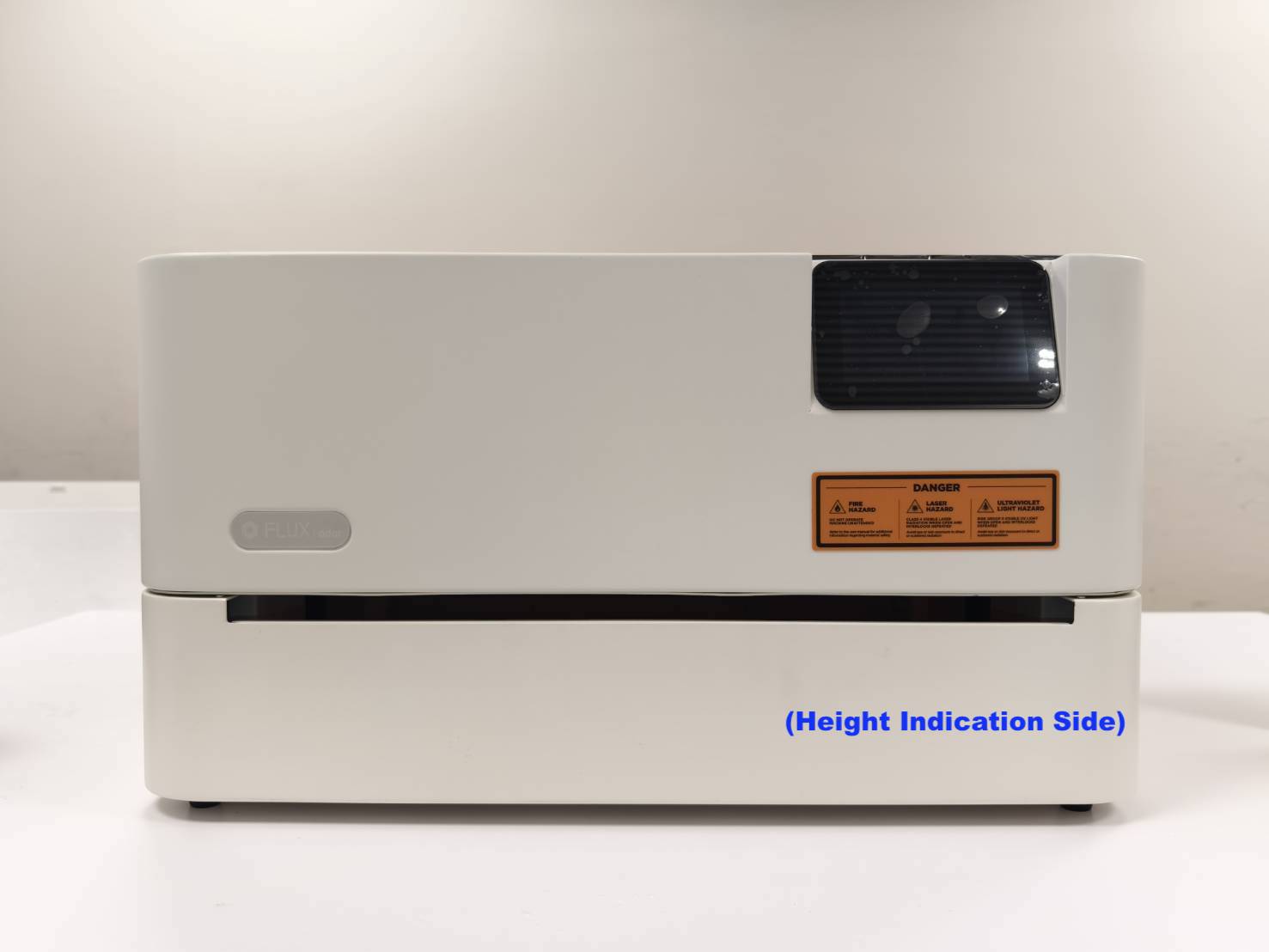

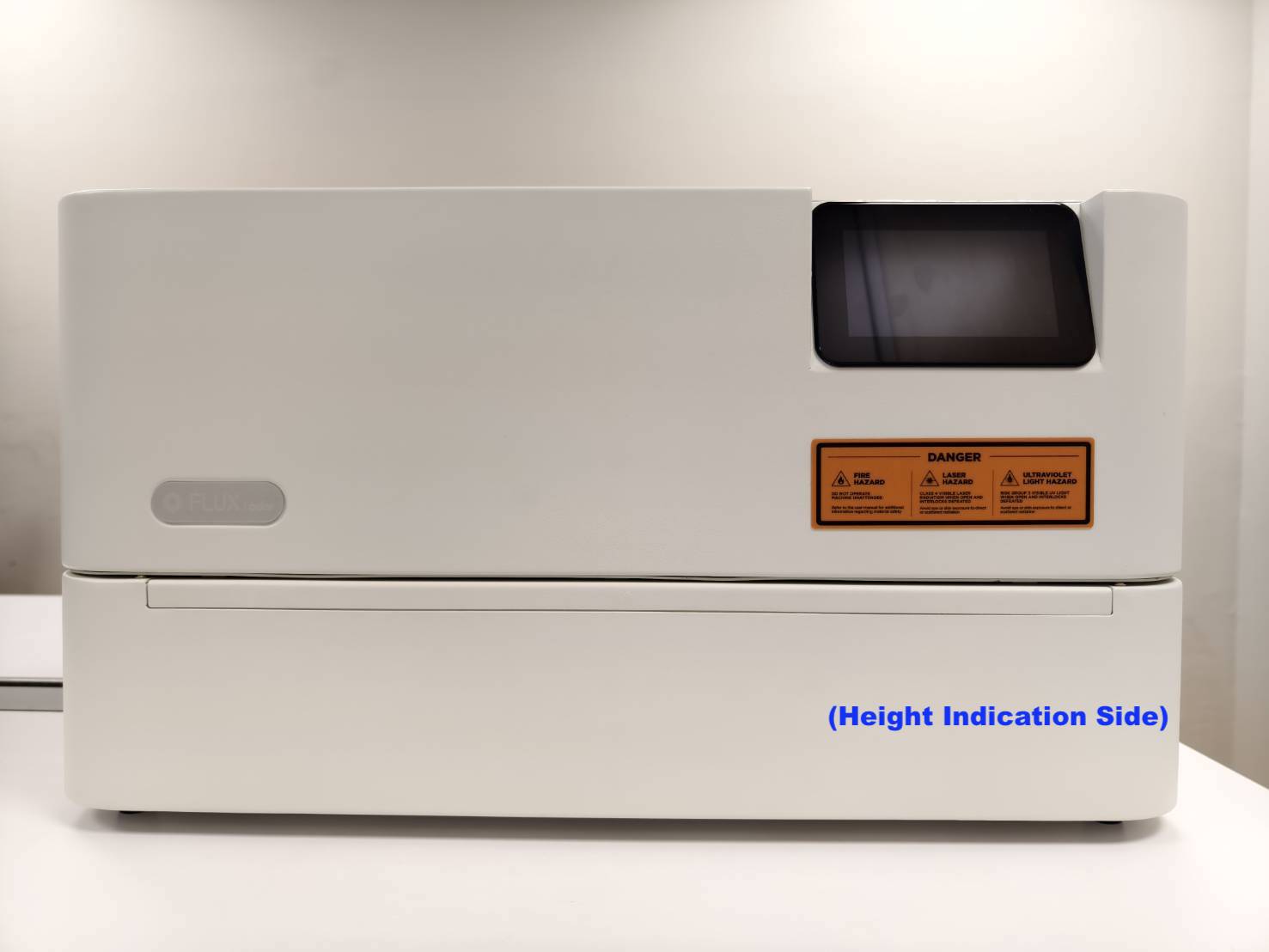

Assicurati che la tua Ador Extension Base sia installata correttamente prima di procedere alla fase successiva.
(Link alla guida: Ador Extension Base - Disimballaggio e installazione)

Versione Passthrough (Non disponibile nell'UE)	Versione Non-Passthrough

Fase 2

Assicurati di avere le seguenti versioni di software e firmware per utilizzare la funzione rotativa di Ador.

*Versione di Beam Studio 2.4.2 o superiore (Guida)*	La versione del firmware 5.3.5 o superiore. (Guida)

Passo 3

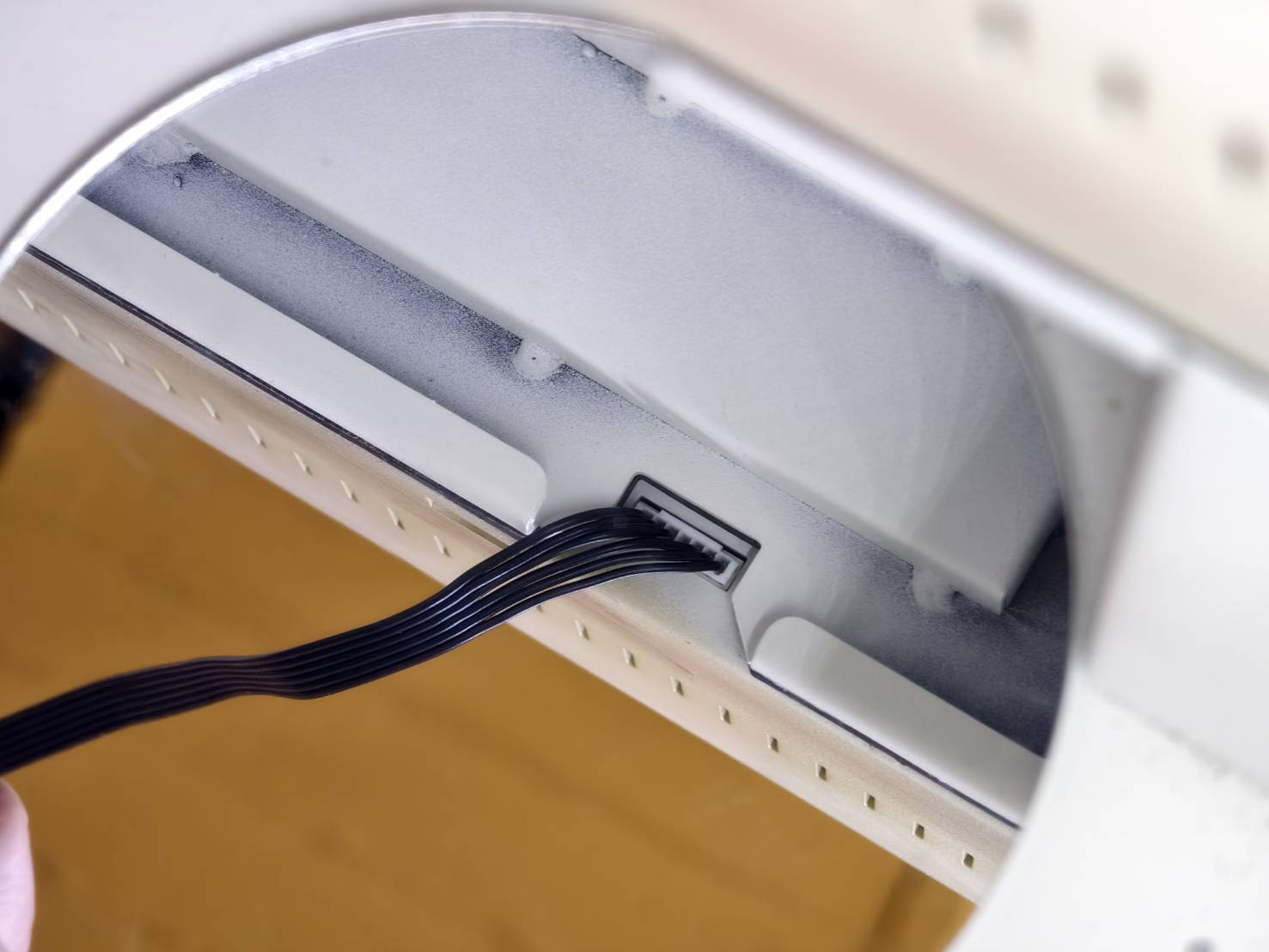

Trova il cavo nella confezione e inserisci il lato a 7 pin del cavo sul lato destro della macchina. La presa del cavo si trova tra la parte superiore della base e la parte inferiore della macchina.

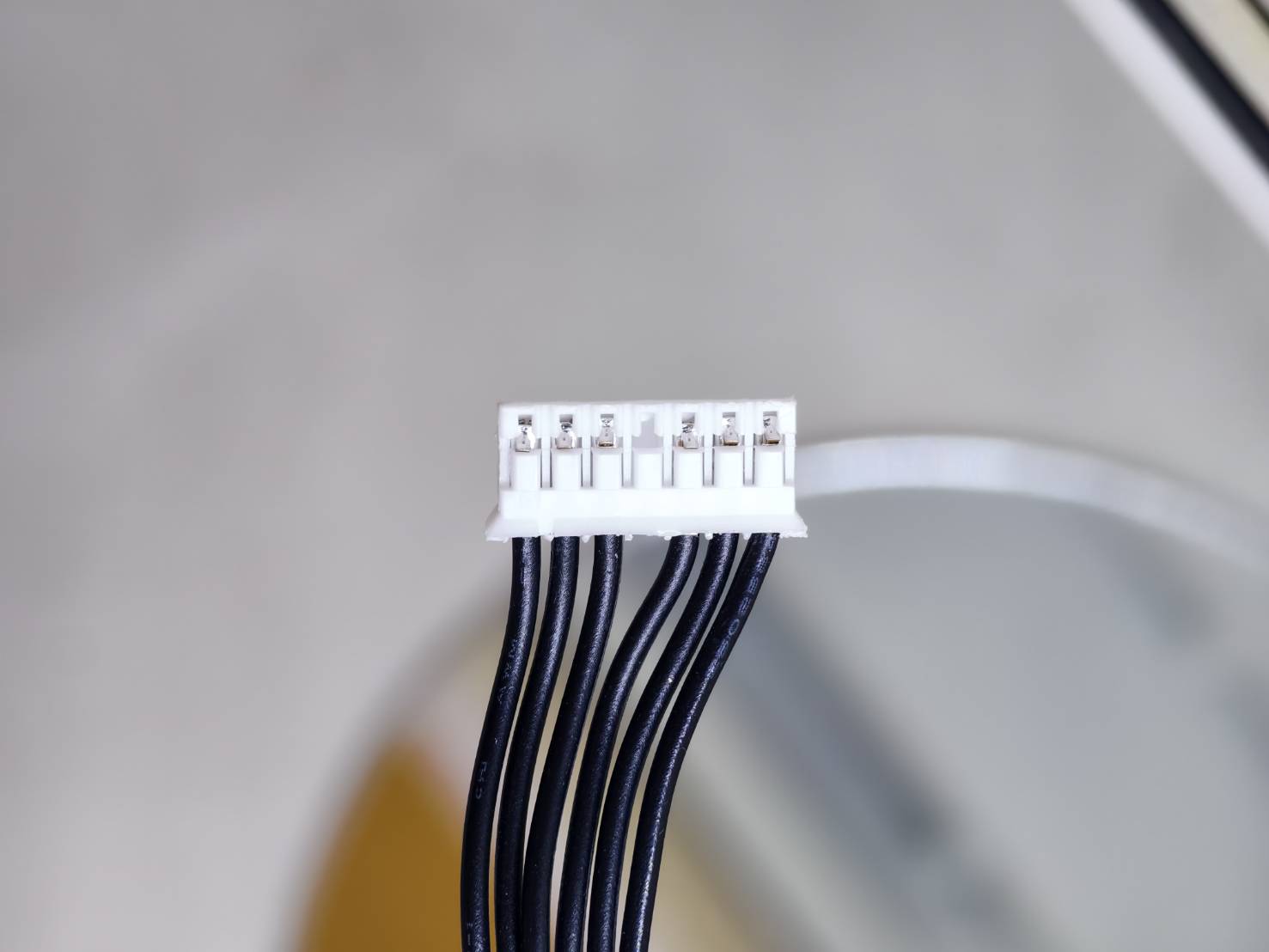

Individua il lato a 7 pin del cavo nella confezione. (Il pin centrale sarà vuoto.)

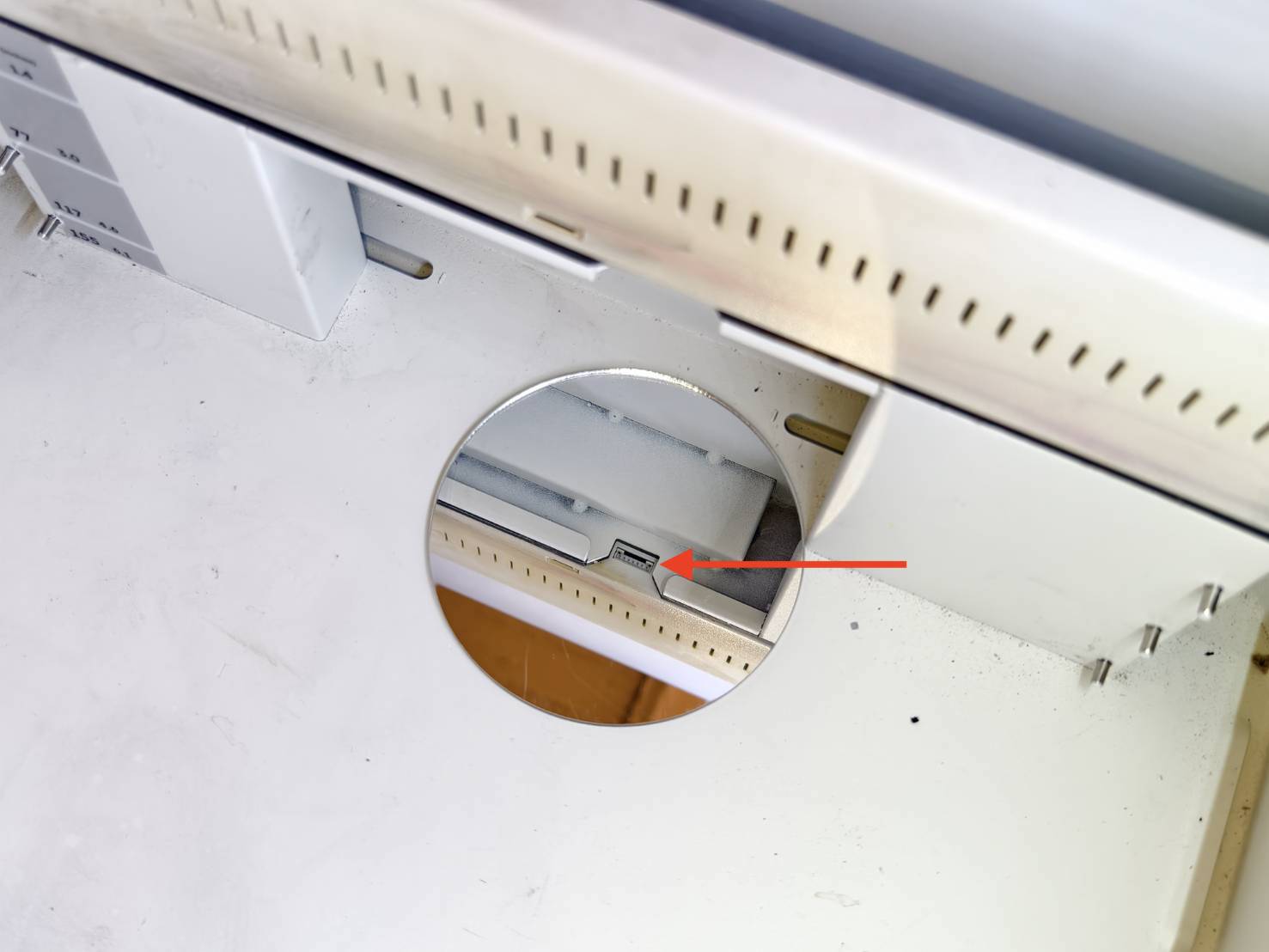

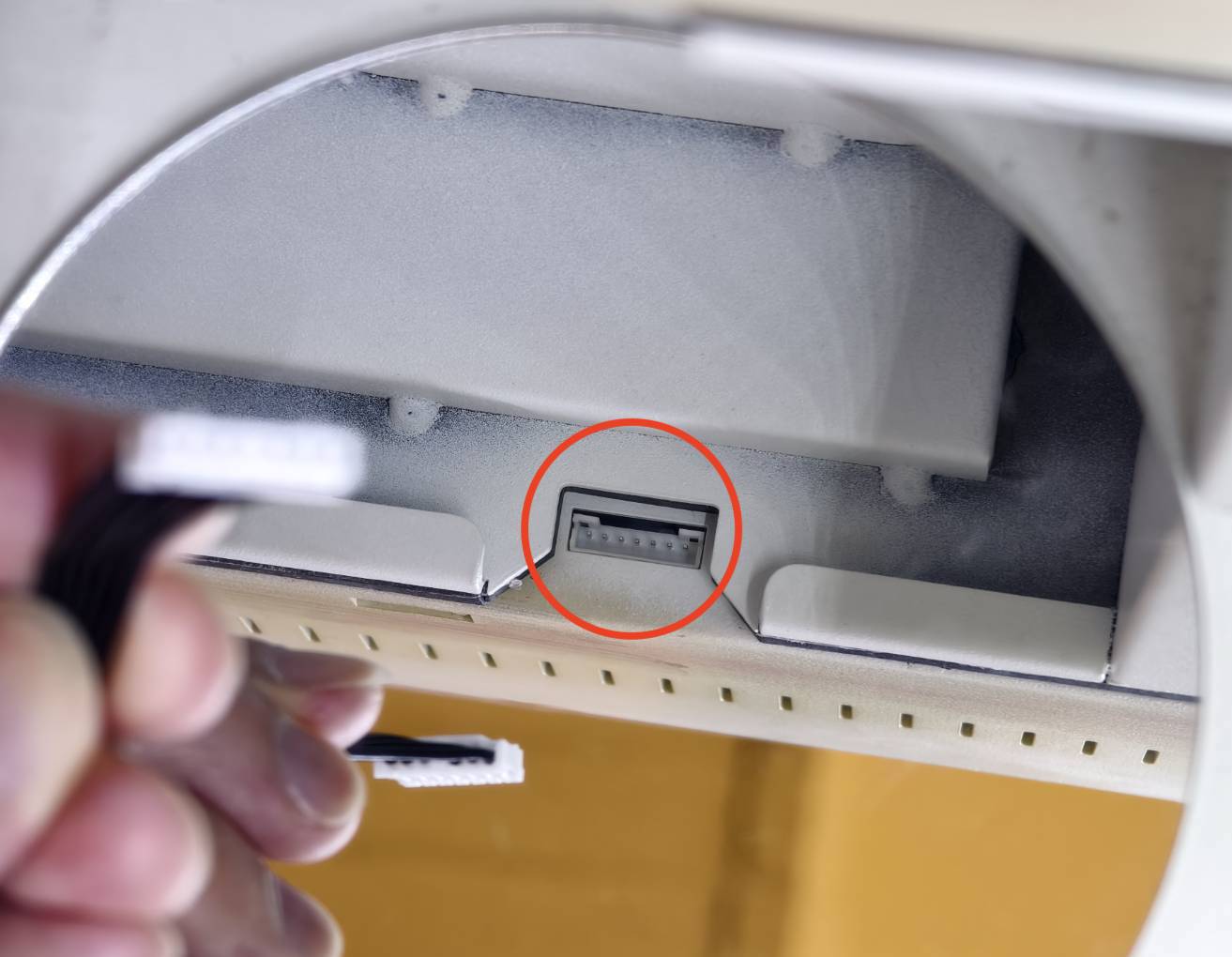

Trova la presa del cavo sul lato destro della macchina. Si consiglia vivamente l'uso di uno specchio.

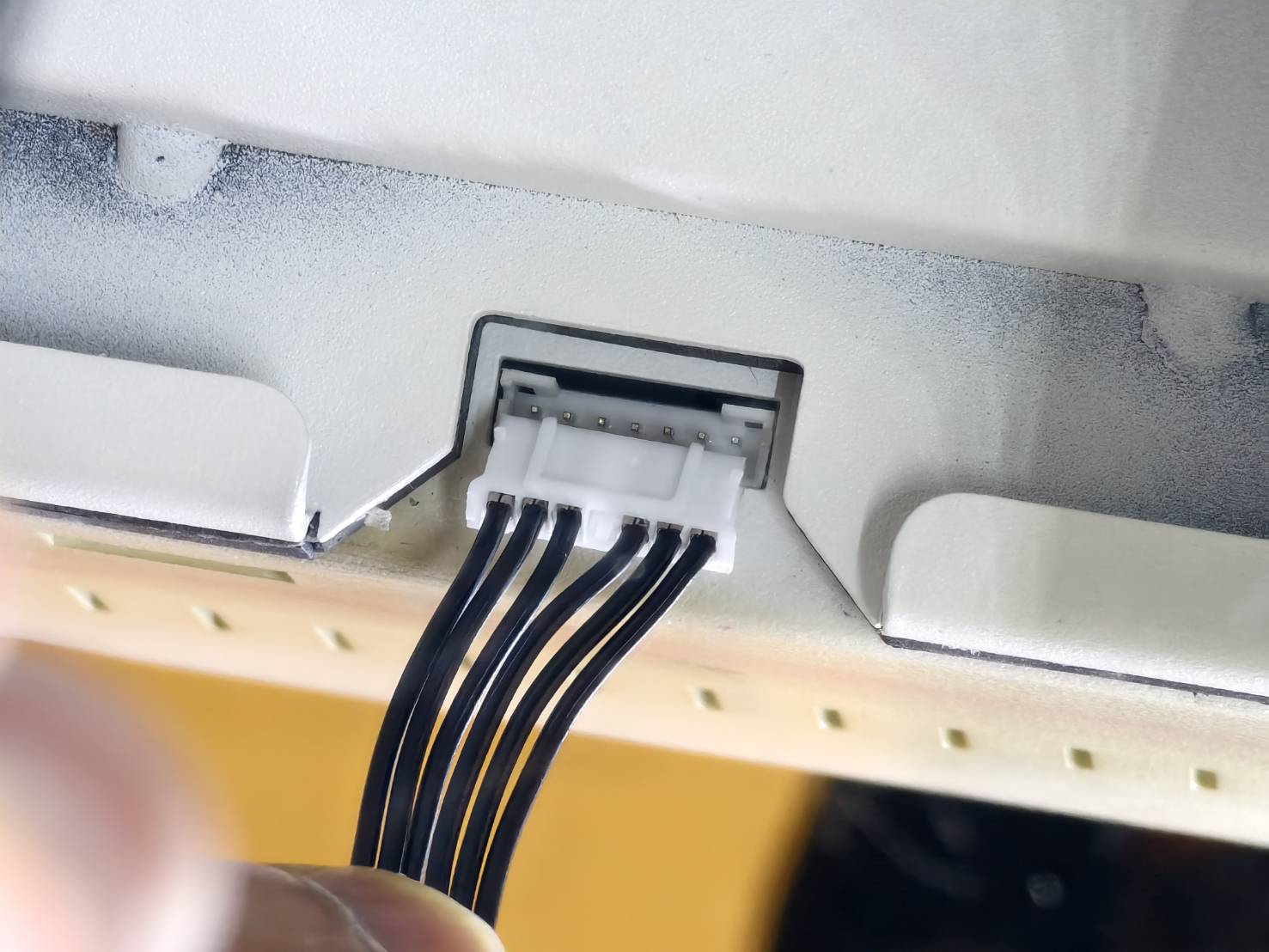

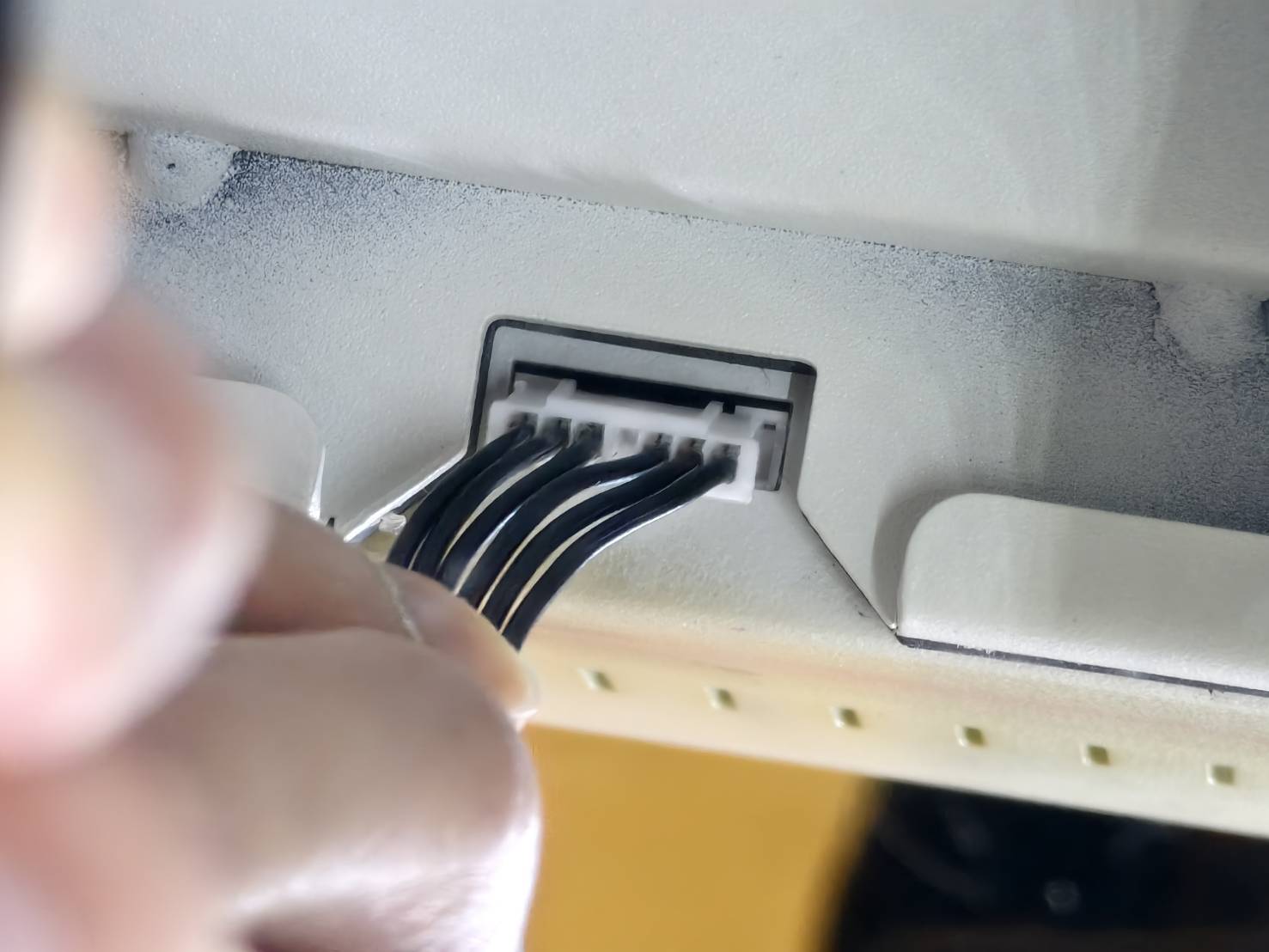

Inserisci il cavo, assicurandoti che la direzione sia corretta.

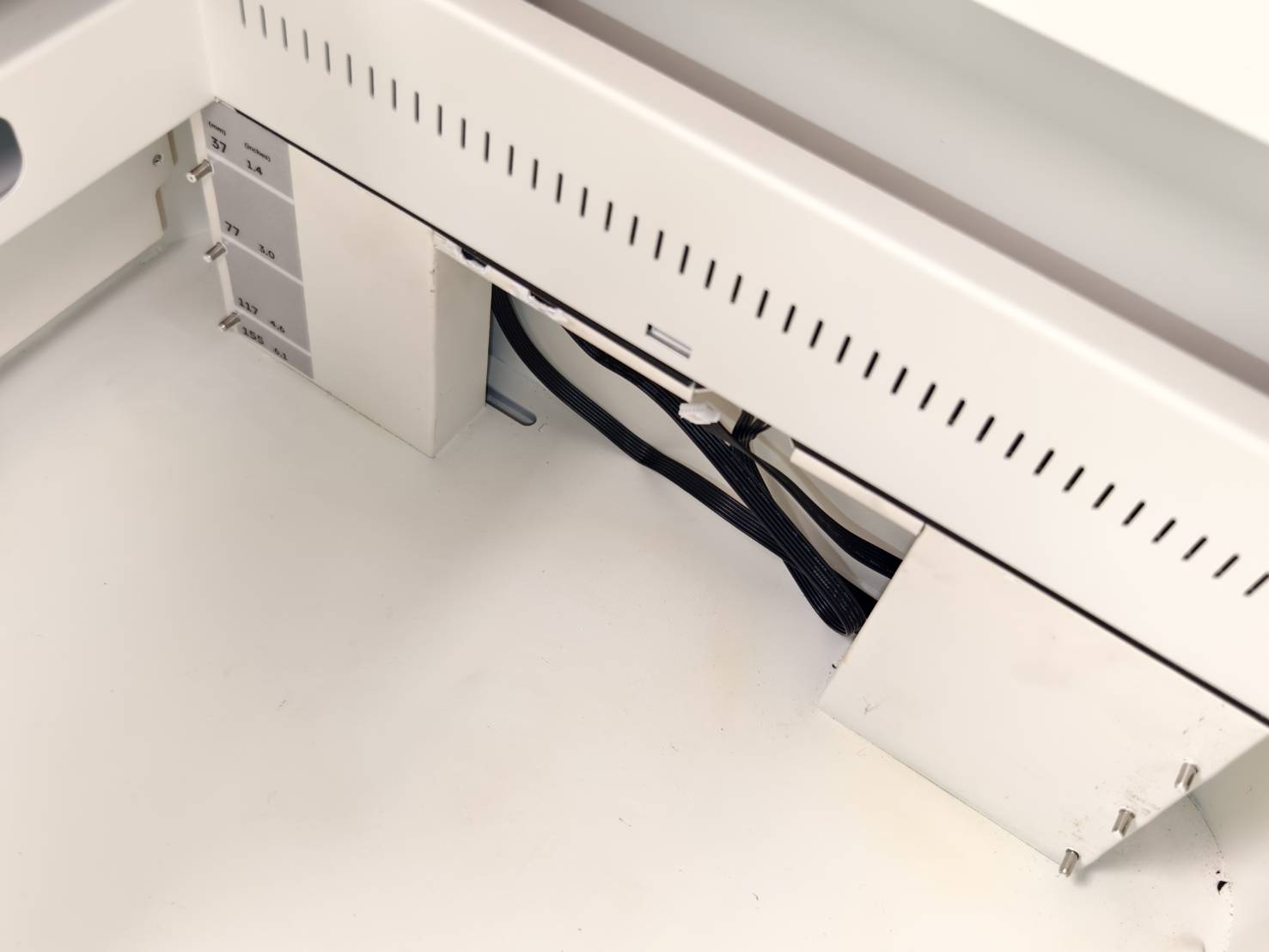

Riponi temporaneamente il resto del cavo nello spazio disponibile.

Passo 4

A seconda del diametro del materiale, il piano a nido d'ape può essere installato o meno.

Se il diametro del materiale è inferiore a 50 mm o la sua circonferenza è inferiore a 157 mm, il piano a nido d'ape deve essere installato nello strato inferiore (117 mm/4,6 pollici).
Si prega di consultare l'articolo sull'installazione del piano a nido d'ape.
Il piano a nido d'ape non è necessario se il materiale supera le dimensioni sopra menzionate.

Strato	Immagine	Dimensioni dell'oggetto
37 mm / 1,4 pollici		Non disponibile
77mm / 3,0 pollici		Non disponibile
117 mm / 4,6 pollici		Circonferenza: 0 - 157mm or Diametro: 0 - 50mm
155 mm / 6,1 pollici (Senza griglia a nido d'ape)		Circonferenza: 157mm - 392mm or Diametro: 50mm - 125mm

Fase 5

Installare il modulo.
Consultare i link nella tabella sottostante per le guide di installazione dei moduli.

Modulo laser a diodo 10W/20W	Modulo laser a infrarossi 2W

Fase 6

Installare le ganasce sul dispositivo rotante in base al materiale da utilizzare.
Consultare il manuale per le istruzioni di installazione delle ganasce.
Manuale del dispositivo rotante FLUX Chuck
(*Si consiglia di utilizzare materiale di scarto per esercitarsi e fare prove la prima volta.)

Passo 7

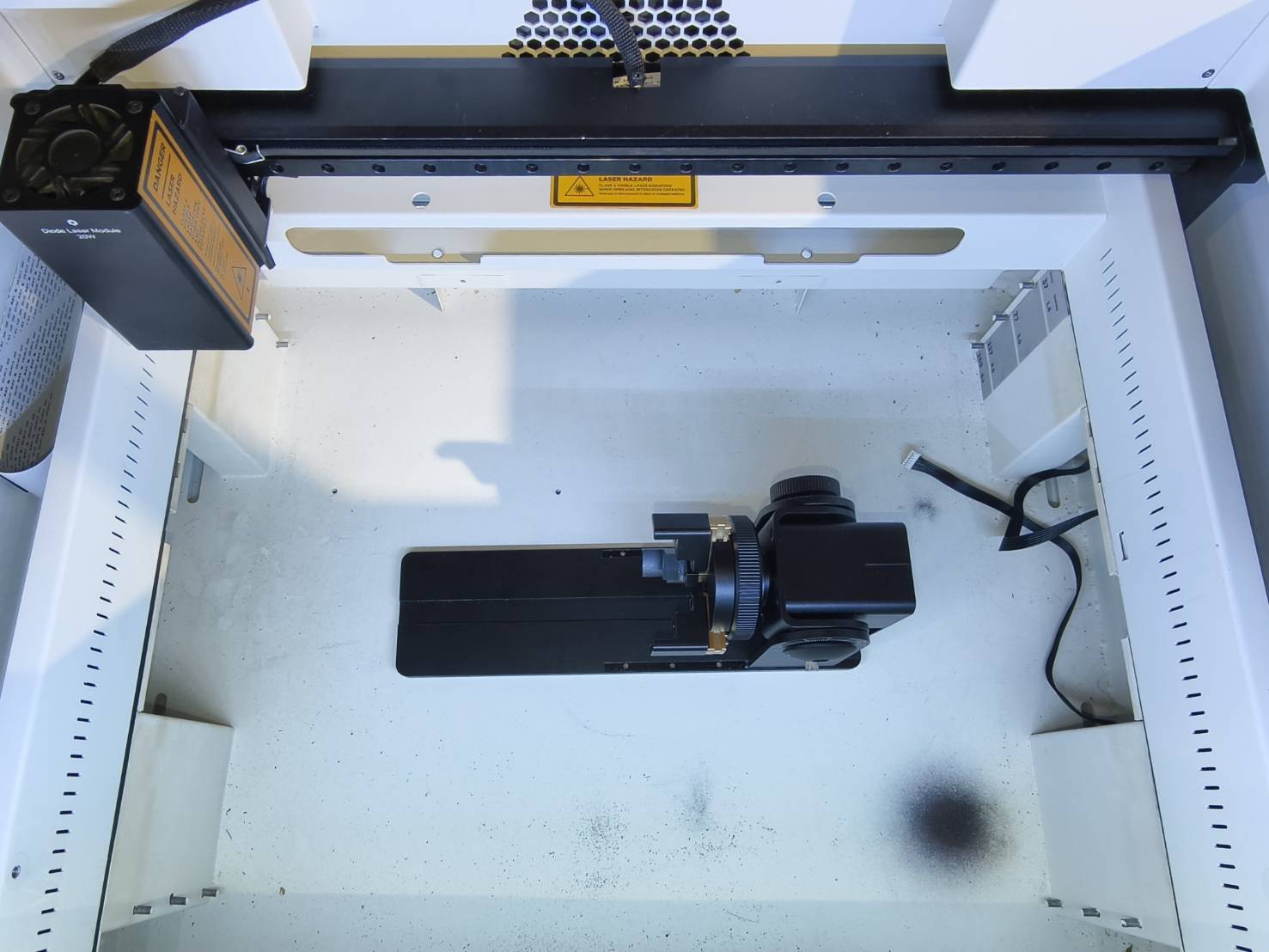

Posizionare il dispositivo rotante con le ganasce installate nella macchina.

Passo 8

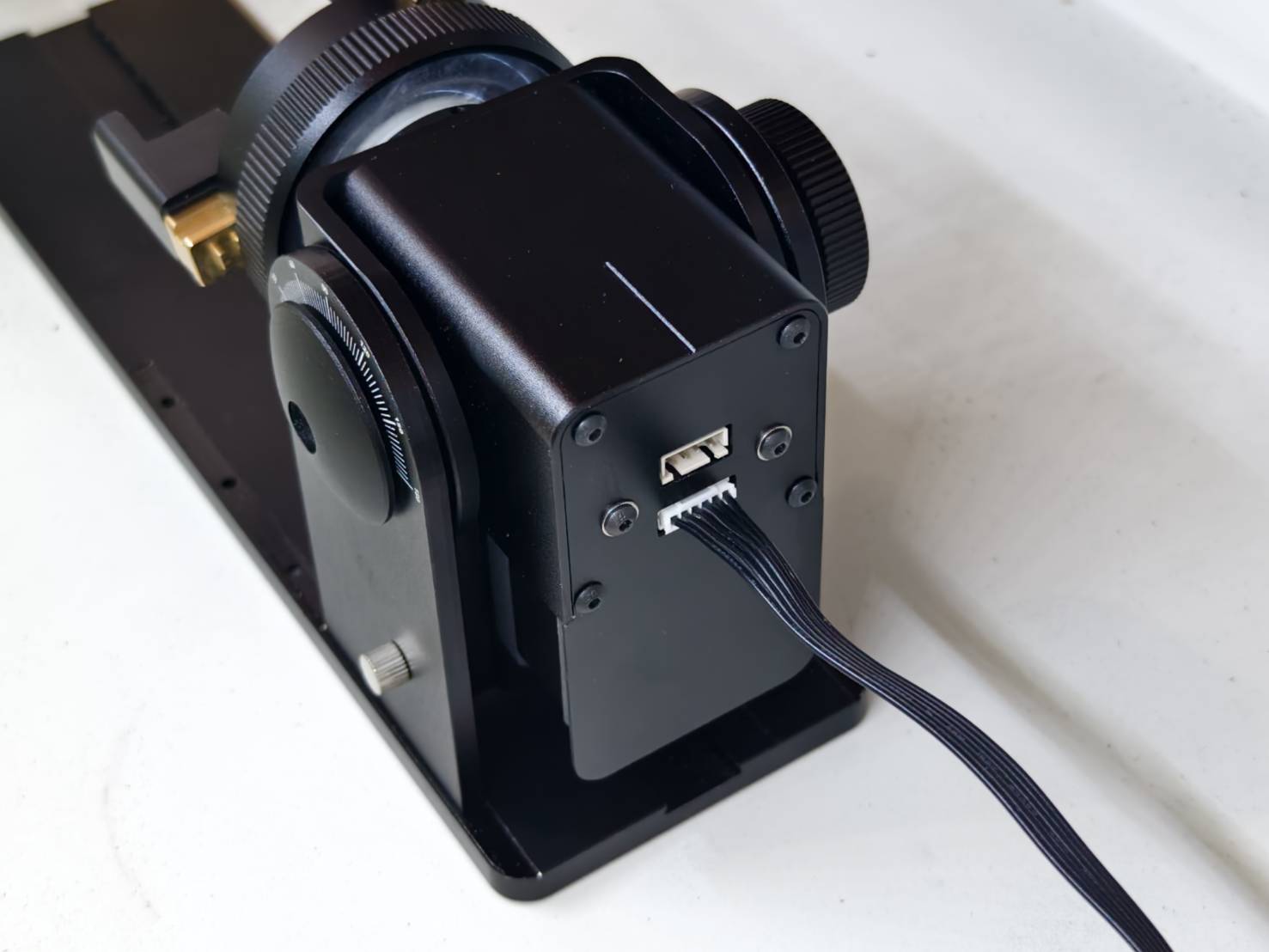

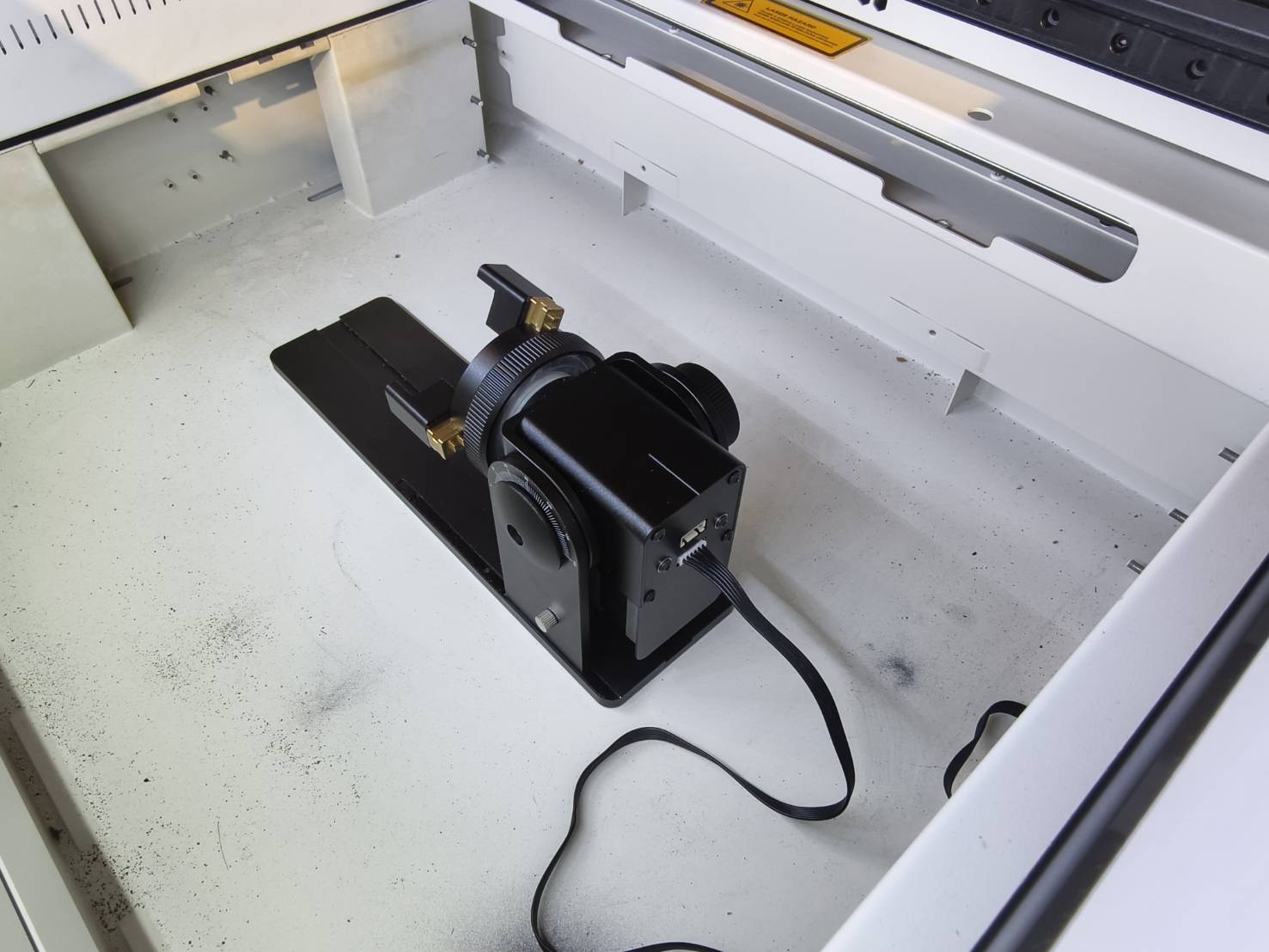

Inserire il cavo nel dispositivo rotante. (Per Ador, il cavo è a 6 pin.)

Passo 9

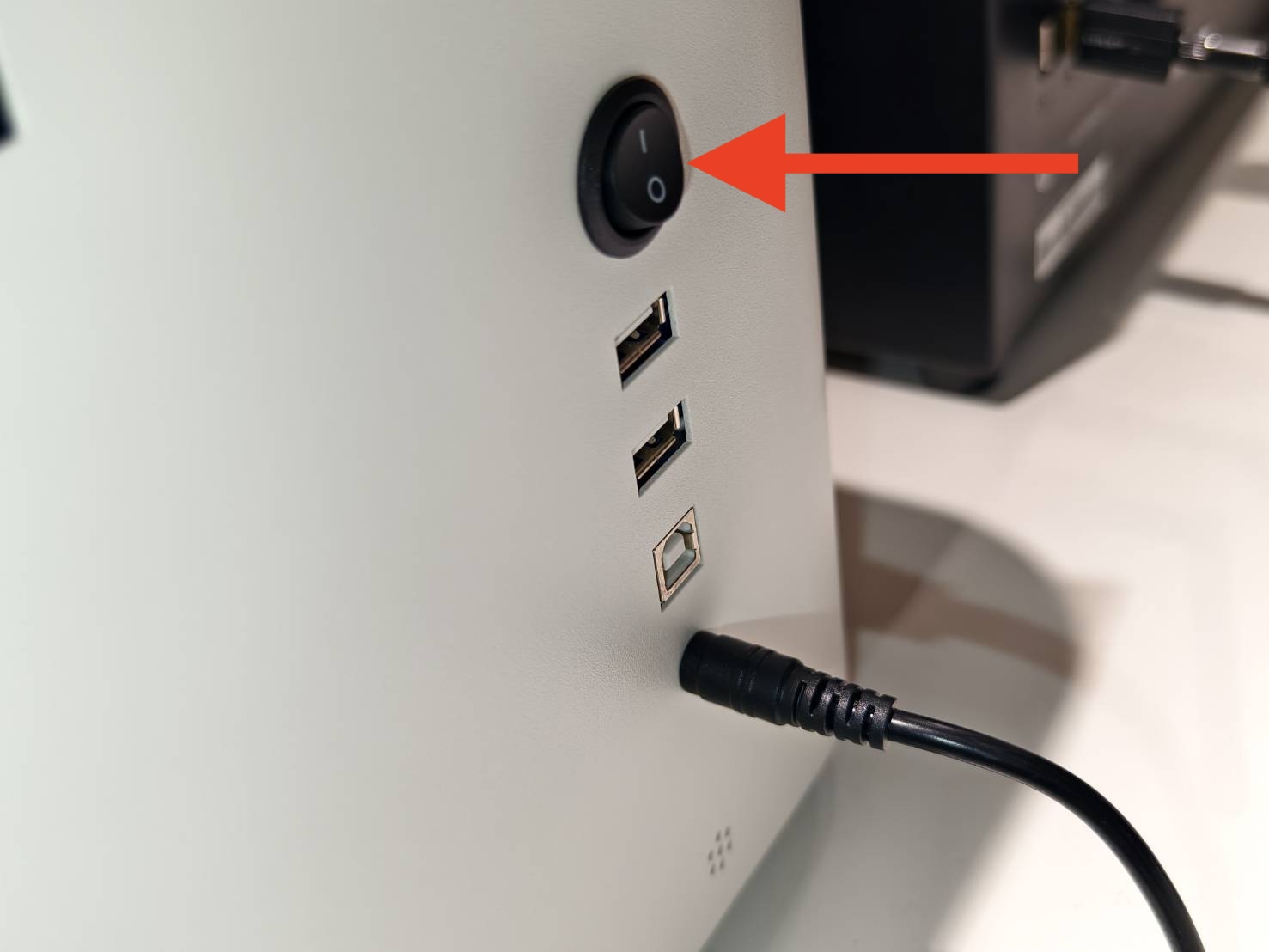

Accendere la macchina.

Passo 10

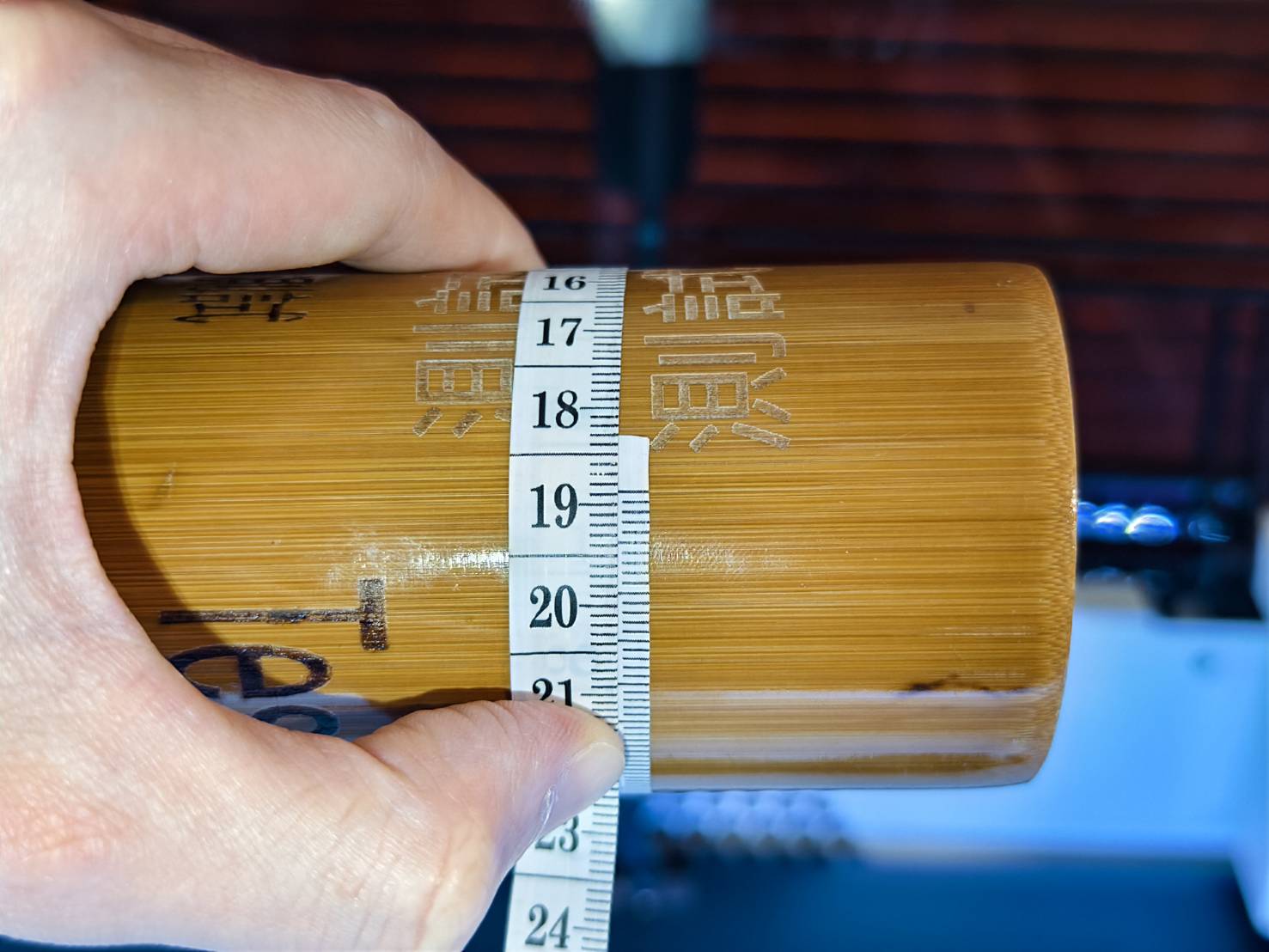

Misurare il diametro o la circonferenza del materiale e prenderne nota per un utilizzo successivo.
(*Si consiglia di utilizzare materiale di scarto per esercitarsi e fare prove la prima volta.)

Passo 11

Fissare il materiale con il dispositivo rotante e livellarlo.
(Si prega di consultare la Guida al mandrino rotante per il fissaggio di forme diverse.)

Passo 12

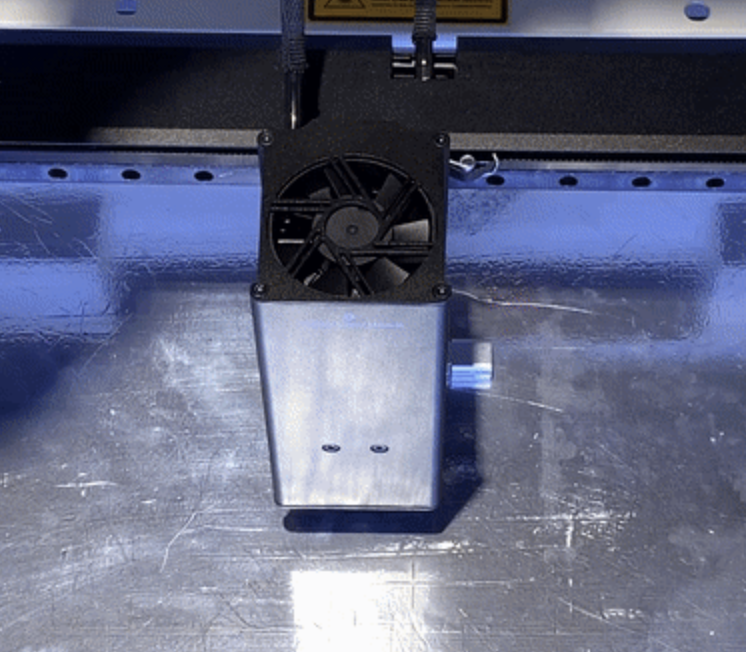

Eseguire la messa a fuoco automatica.

Procedura:

Sollevare la testa laser fino alla posizione più alta.
Avvicinare la sonda di messa a fuoco alla superficie del materiale.
Abbassare la testa laser per verificare se la sonda riesce a toccare la superficie.
Eseguire l'autofocus utilizzando il pannello o facendo doppio clic sul pulsante a sinistra.

Video:

Passo 13

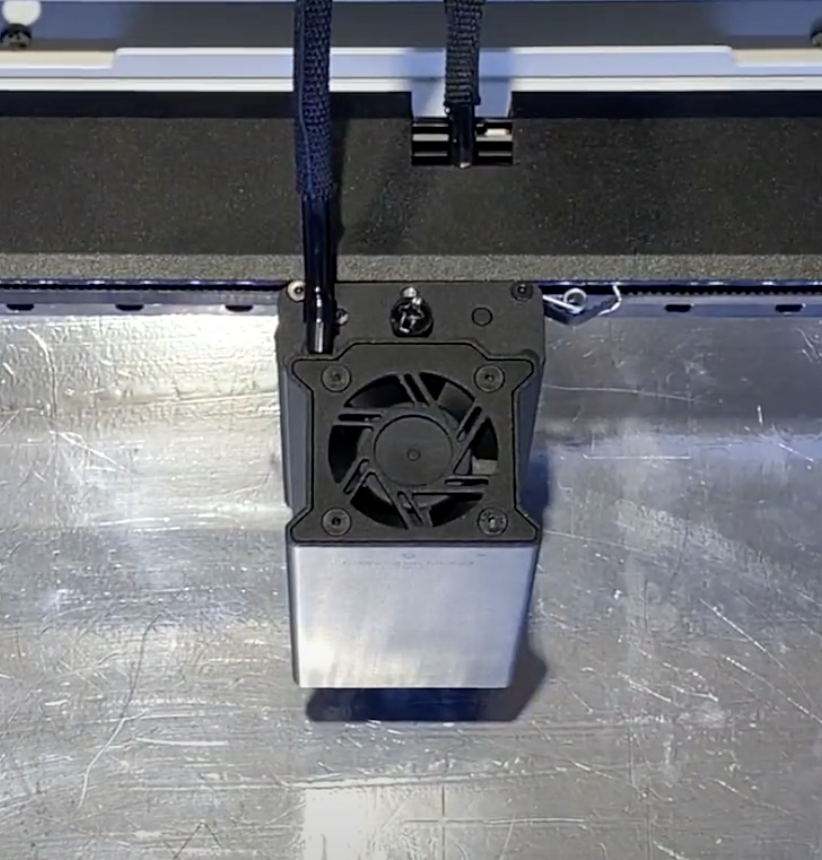

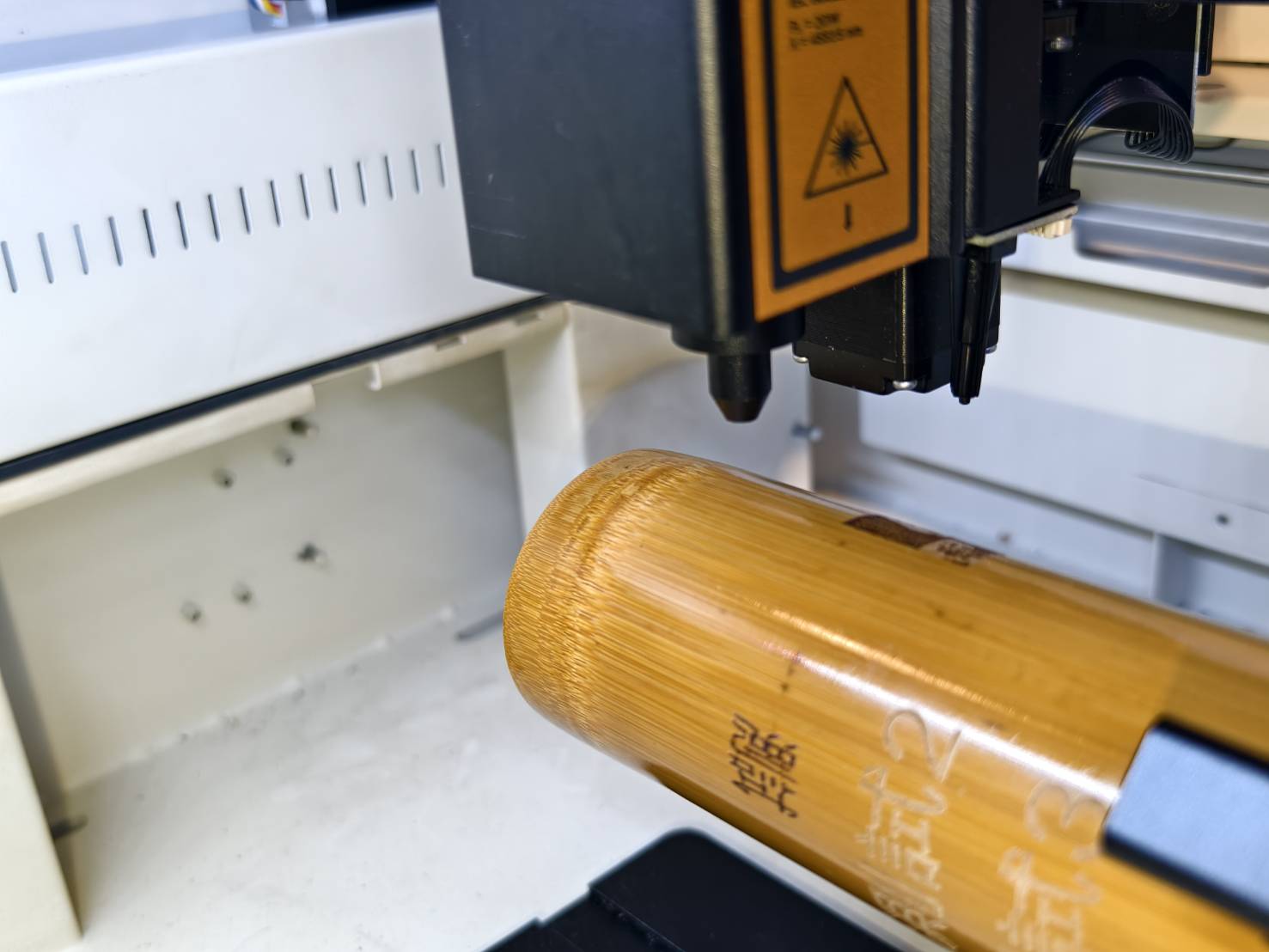

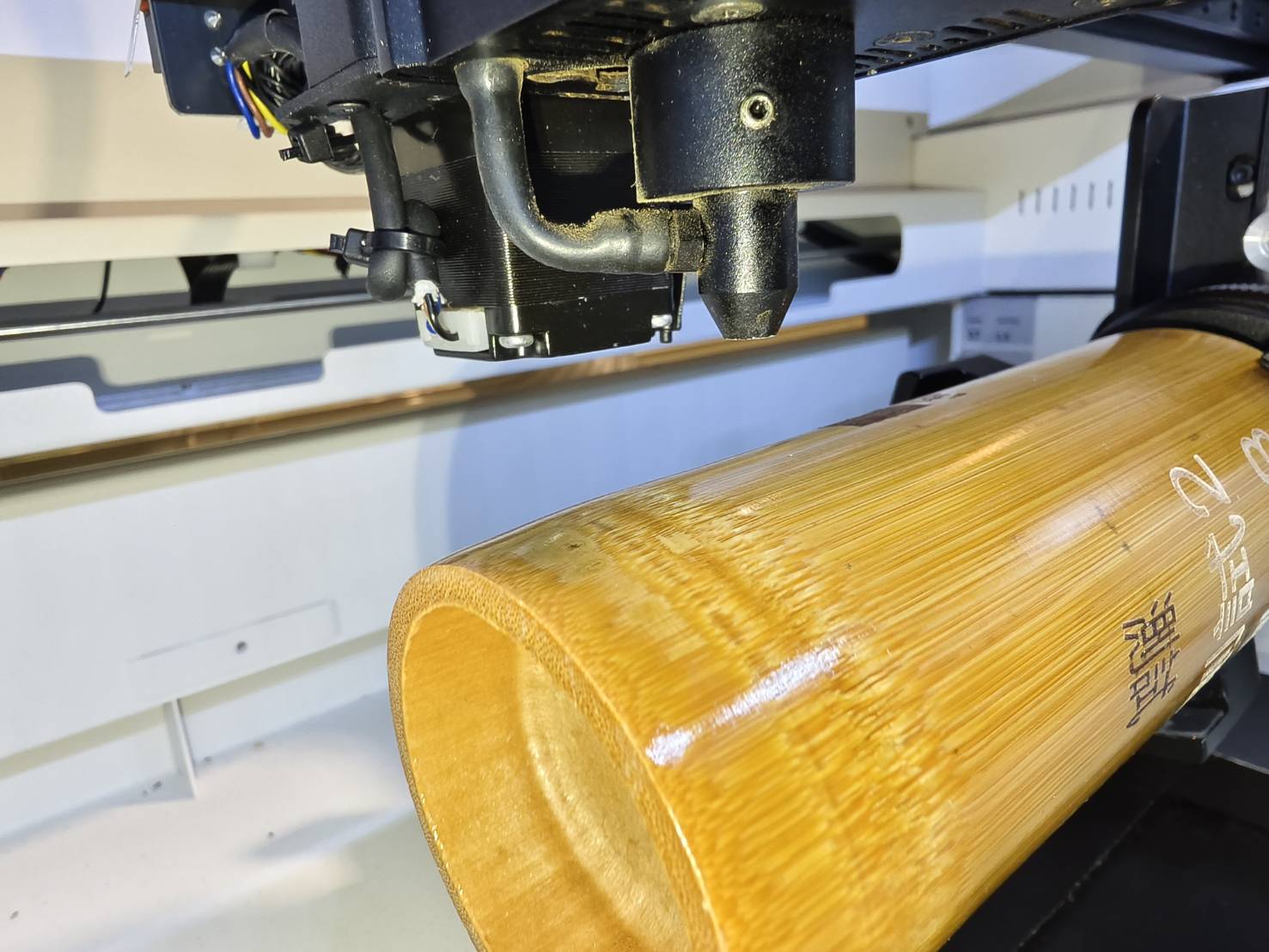

Spostare la punta dell'ugello al centro dell'area da incidere.

Passo 14

Avviare Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Passo 15

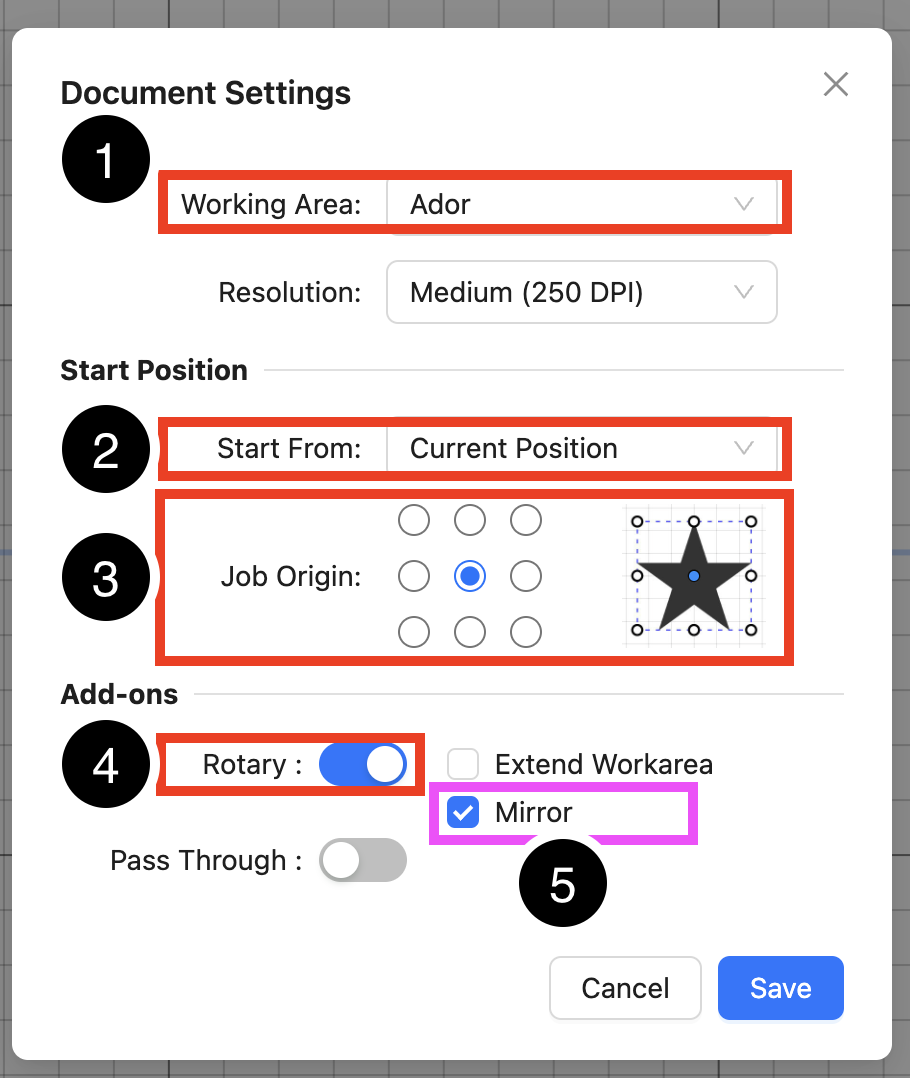

Accedere a "Impostazioni documento" e apportare le modifiche.

1.
Modificare l'opzione Area di lavoro in "Ador".

2.
Modificare l'opzione Punto di partenza in "Posizione attuale".

3.
Per Origine del lavoro, selezionare "Centro".

4.
Attivare la funzione Rotante.

5.
Per la funzione Specchio, è necessario attivarla se il dispositivo rotante è capovolto.
Se non è capovolto, lasciarla disattivata.
(Disponibile solo per Ador.)

Posizione predefinita (La parte superiore è piatta.)	Posizione capovolta (Il motore è rivolto verso l'alto.)

Passaggio 16

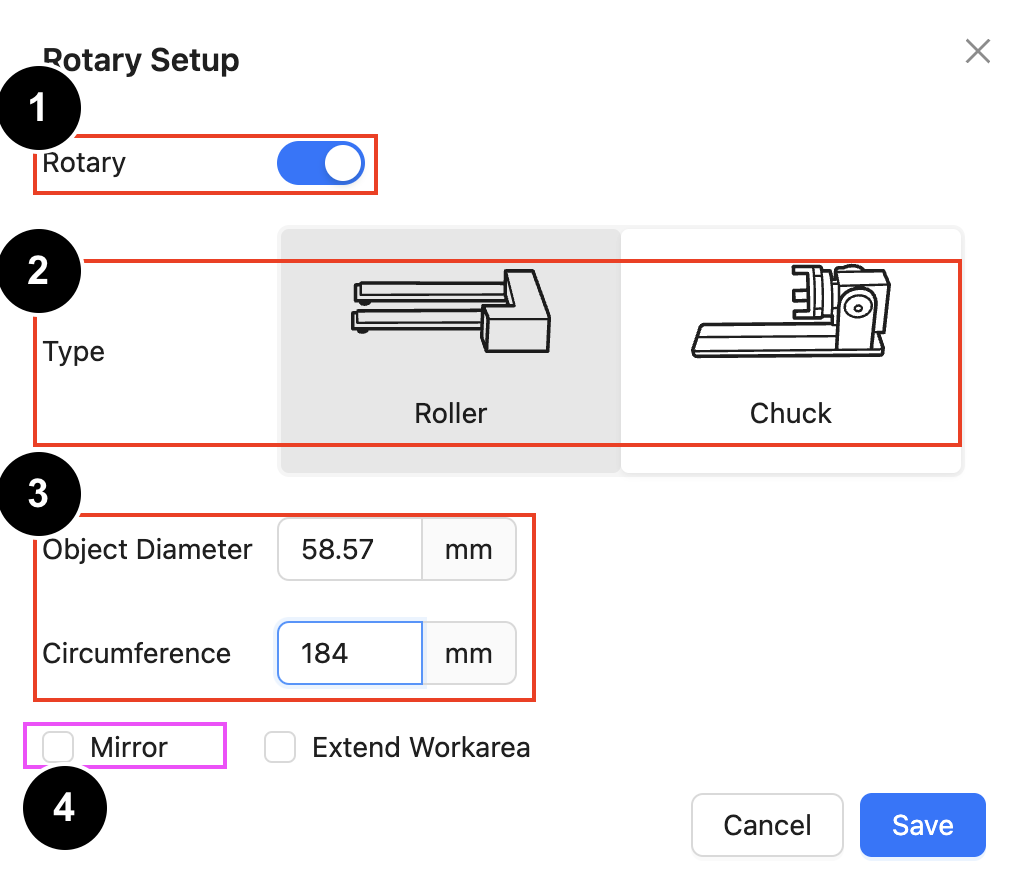

Accedere a "Configurazione rotante" ed effettuare le modifiche.

1.
Assicurarsi che la funzione rotante sia attivata.

2.
Selezionare Chuck come tipo.

3.
Inserire le dimensioni del materiale misurate in Passo 10.
(È possibile inserire uno dei valori e il software calcolerà automaticamente l'altro.)

4.
Per la funzione specchio, è necessario attivarla se il dispositivo rotante è capovolto
Se non è capovolto, lasciarla disattivata.
(Disponibile solo per Ador.)

Posizione predefinita (La parte superiore è piatta.)	Posizione capovolta (Il motore è rivolto verso l'alto.)

Passaggio 17

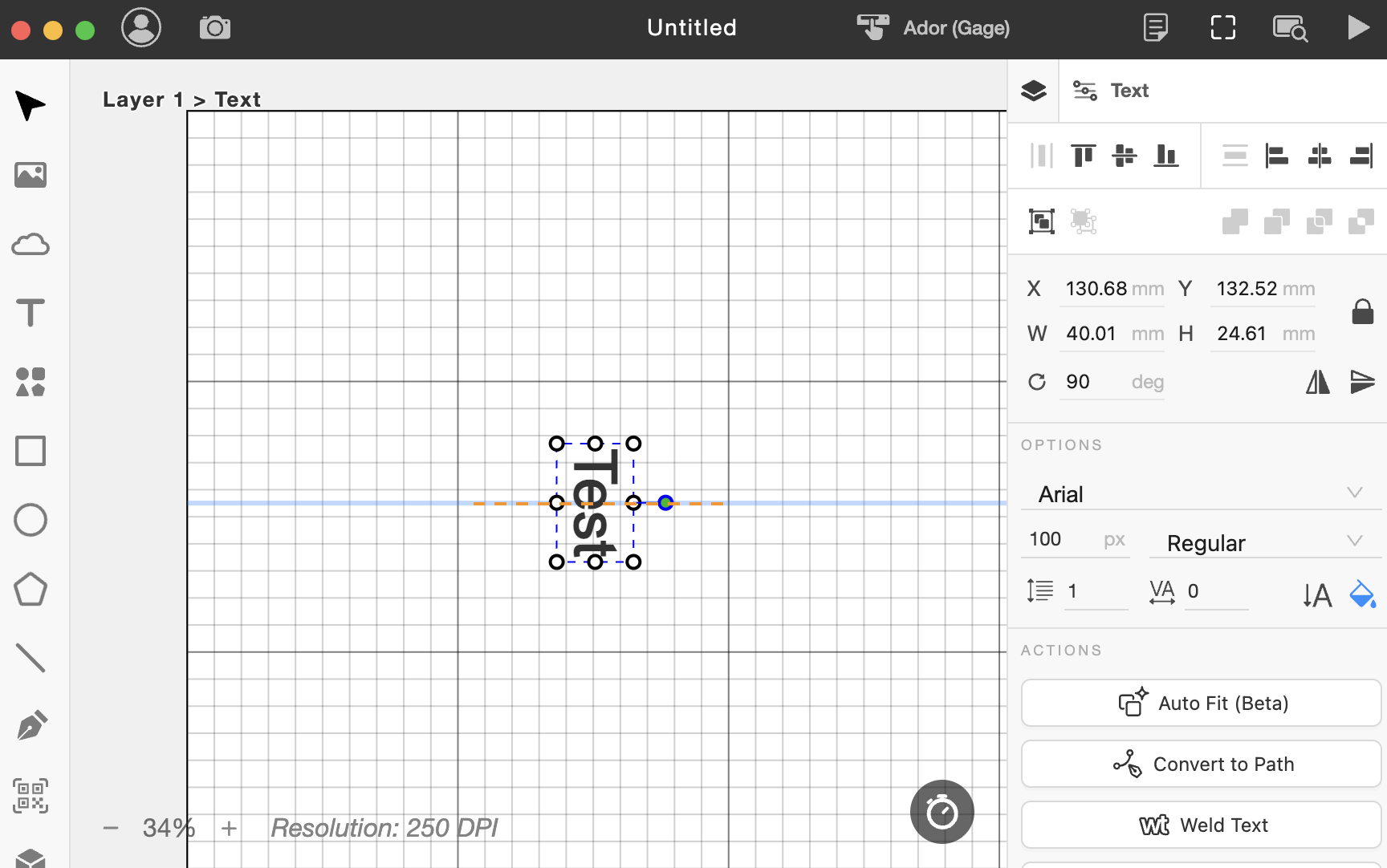

Creare un oggetto da incidere o importarne uno proprio.

Screenshot 2024-09-26 at 12.23.35 PM.png

In base al design, solitamente sarà ruotato di 90 gradi per corrispondere all'orientamento del materiale.

Passaggio 18

Dopo aver impostato il design, spostare il centro del design sulla linea blu.

Passaggio 19

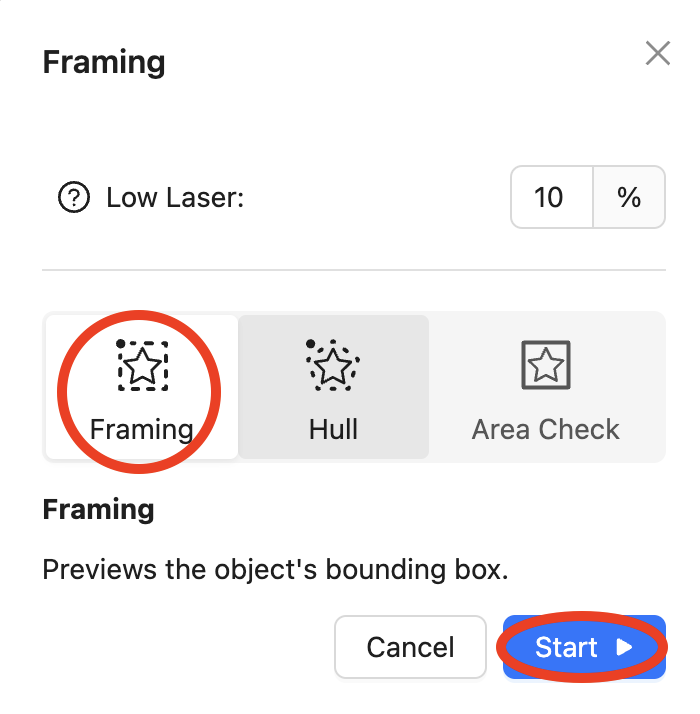

Utilizzare la funzione "Cornice di esecuzione" per visualizzare il percorso dell'incisione.

Selezionare "Inquadratura" per visualizzare il riquadro di delimitazione del design o del file.
Dopo aver cliccato su "Avvia", la testa del laser inizierà a muoversi e il percorso di movimento indicherà l'area di incisione per questo lavoro.
Il punto di partenza corrisponde alla posizione attuale dell'ugello laser.
Il suo percorso dipenderà dall''Origine del lavoro' selezionata in Passo 15. Quando viene selezionato il centro, il punto di partenza sarà impostato al centro del disegno. Il centro è generalmente utilizzato per i lavori rotativi.
È possibile spostare la testa laser per modificare l'area di incisione fino a quando la posizione non viene accettata.

Passo 20

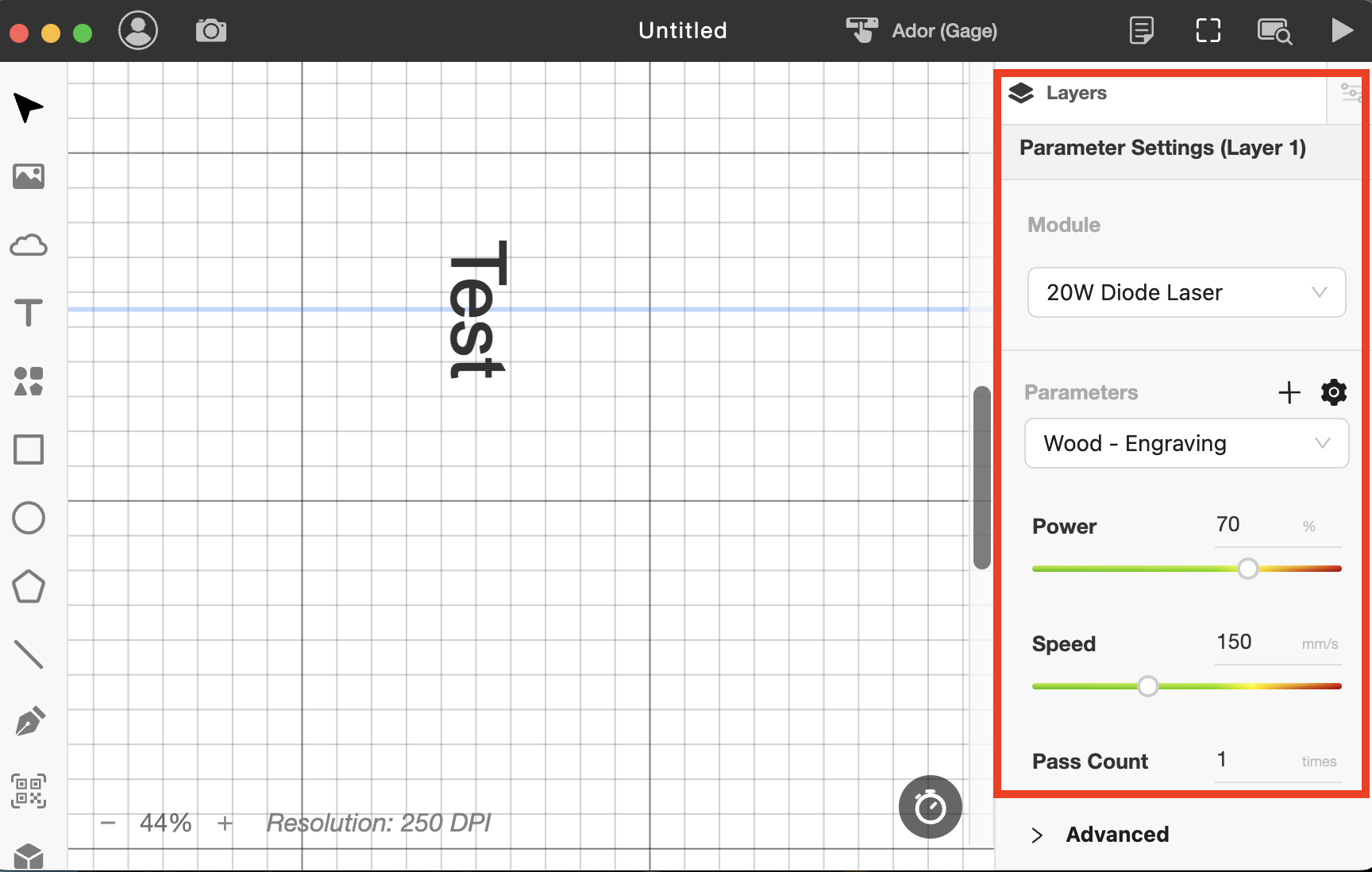

Una volta confermata la posizione di incisione, impostare i parametri corretti di velocità e potenza in base al materiale utilizzato.

Passo 21

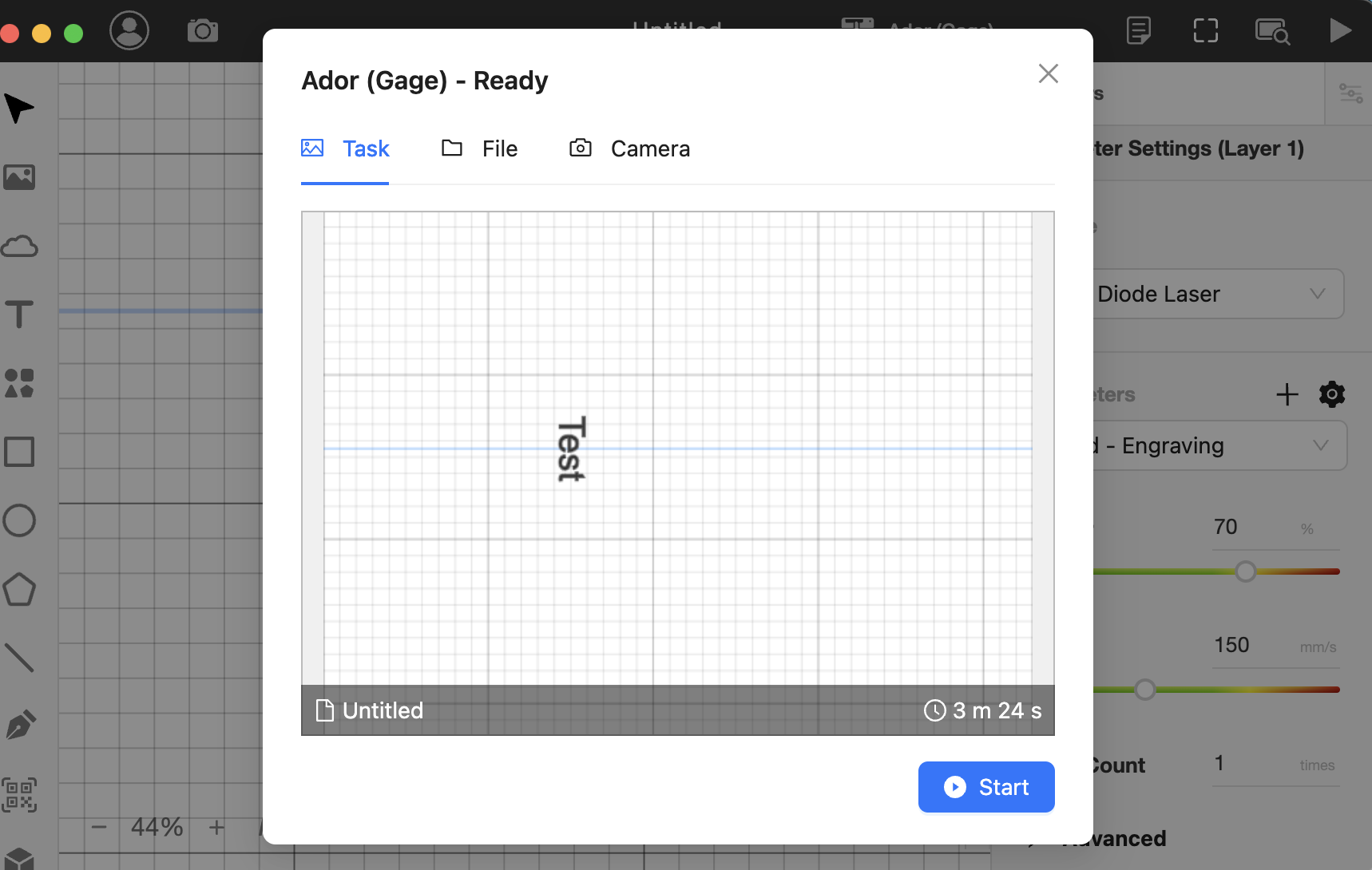

Chiudere lo sportello e avviare il processo.

Passo 22

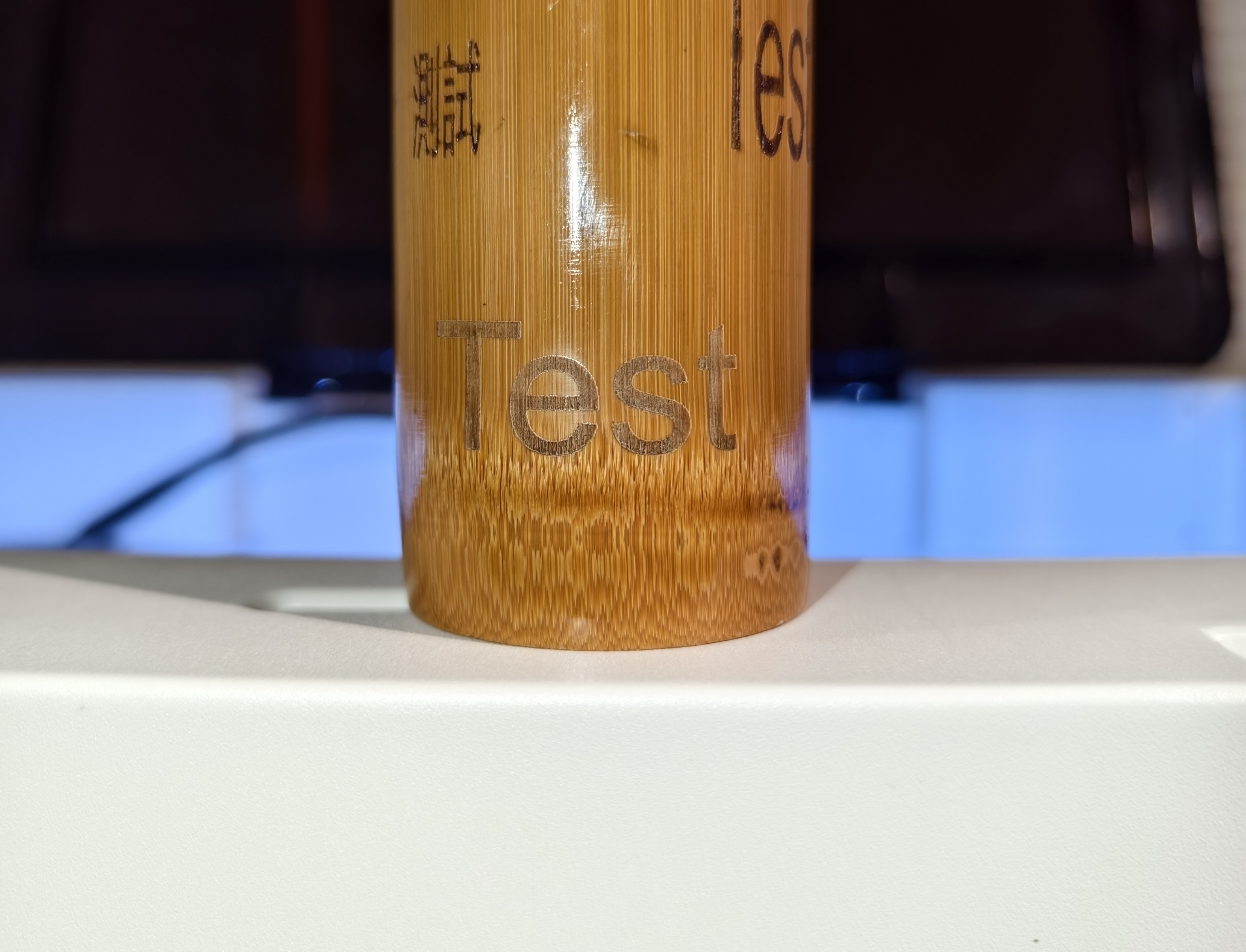

Verificare il risultato.
