Base di estensione Ador - Disimballaggio e installazione

Descrizione

Questo articolo fornisce una guida completa e dettagliata per l'installazione della Base di Estensione Ador.
Si prega di seguire attentamente le istruzioni riportate di seguito per il processo di installazione.

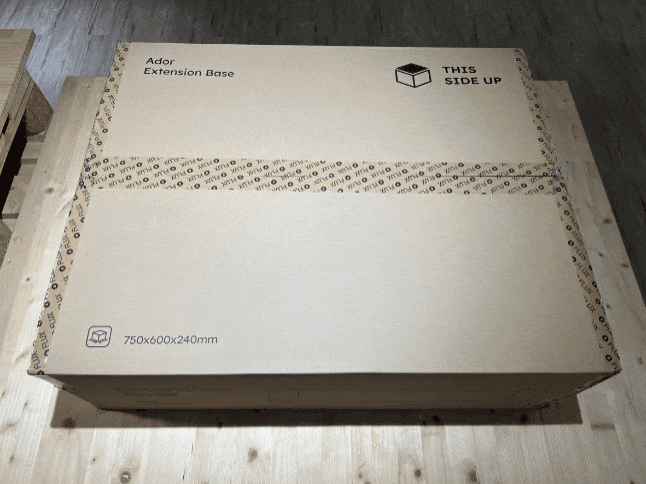

Disimballaggio:

#	Articolo	Q.tà	Foto
1	Base di Estensione	1pz
2	Honeycomb (Guida)	1pz

Passo 1

Rimuovere il modulo laser o di stampa, se precedentemente installato.

Passo 2

Rimuovere la base in metallo di Ador.
Svitare queste due viti per rimuovere la base in metallo.

Rimuovere la base in metallo sollevando leggermente la macchina ed estraendo direttamente la base.

Passo 3

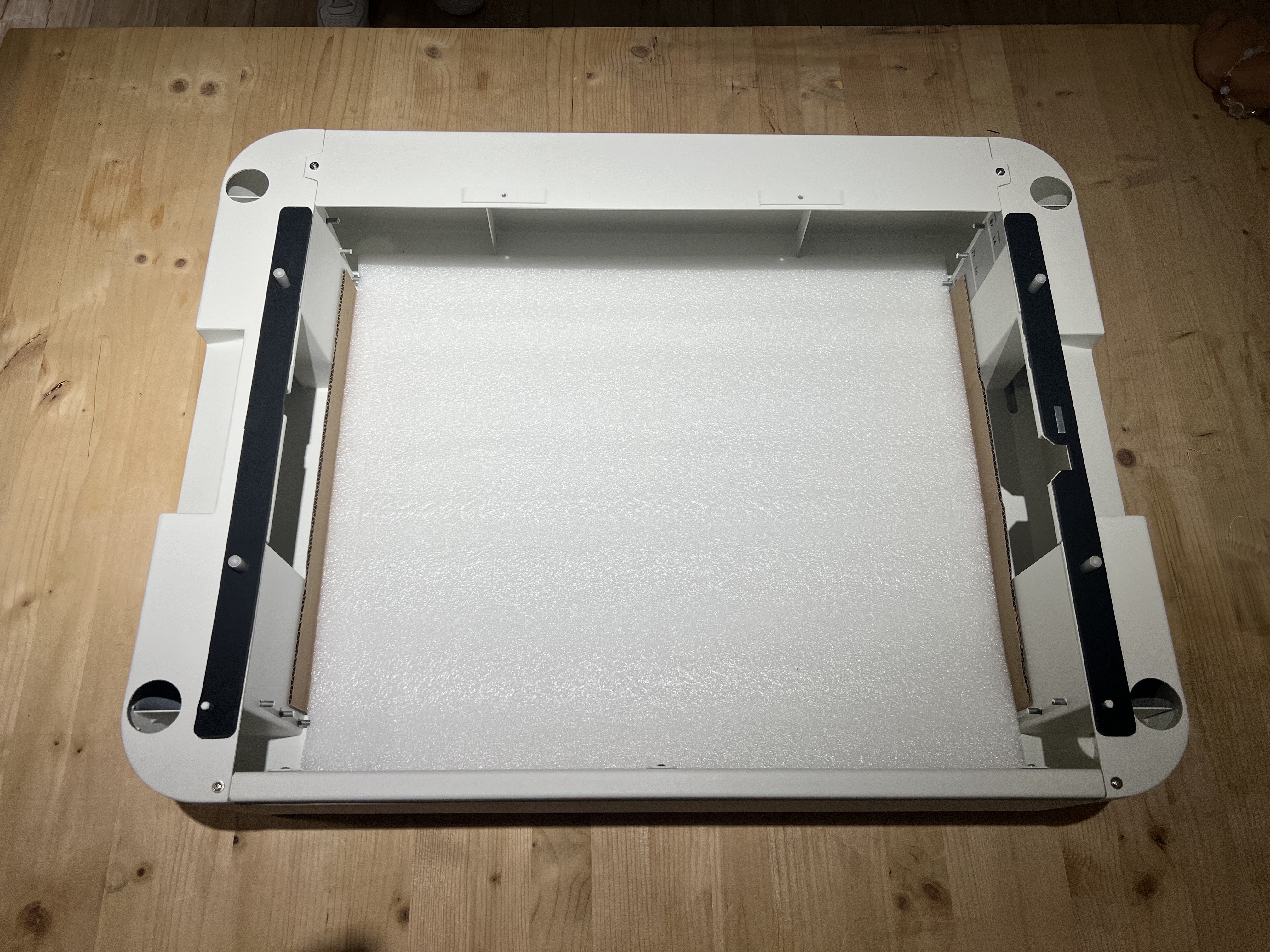

Disimballare la base di estensione e rimuovere l'honeycomb.
Individuare l'indicazione dell'altezza dell'oggetto cerchiata in rosso. Posizionare l'intera base di estensione su una superficie piana in modo che, quando ci si trova di fronte alla base, l'indicazione dell'altezza dell'oggetto sia sul lato destro.

Passo 4

Sollevare la macchina e cercare di inserire i piedini in gomma di Ador nelle quattro aperture per assemblare la macchina e la base di estensione. L'indicazione dell'altezza deve trovarsi sullo stesso lato del touch screen, che sarà a destra.

Versione Passthrough (Non disponibile in EU)	Versione Non-Passthrough

Passo Opzionale

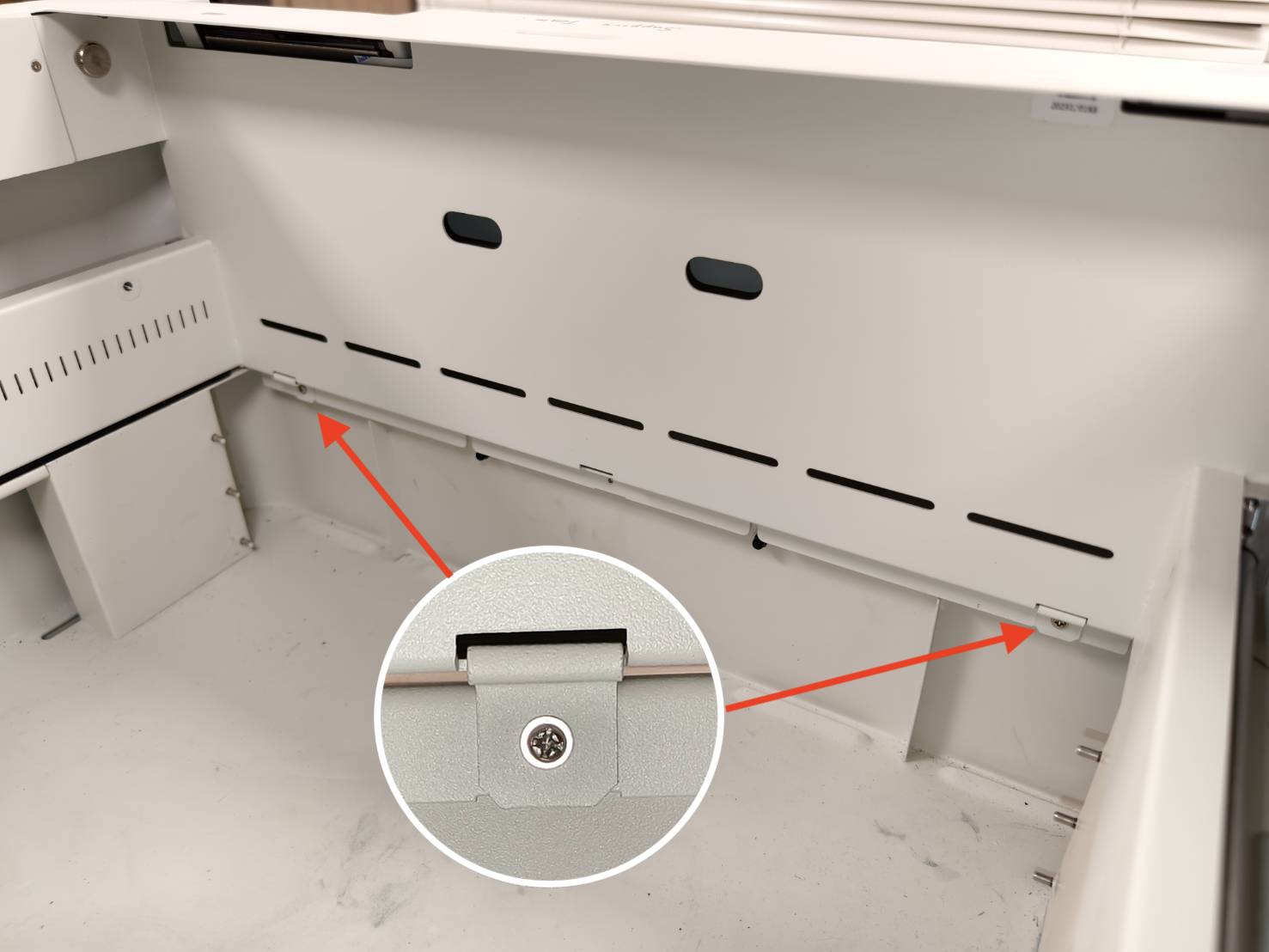

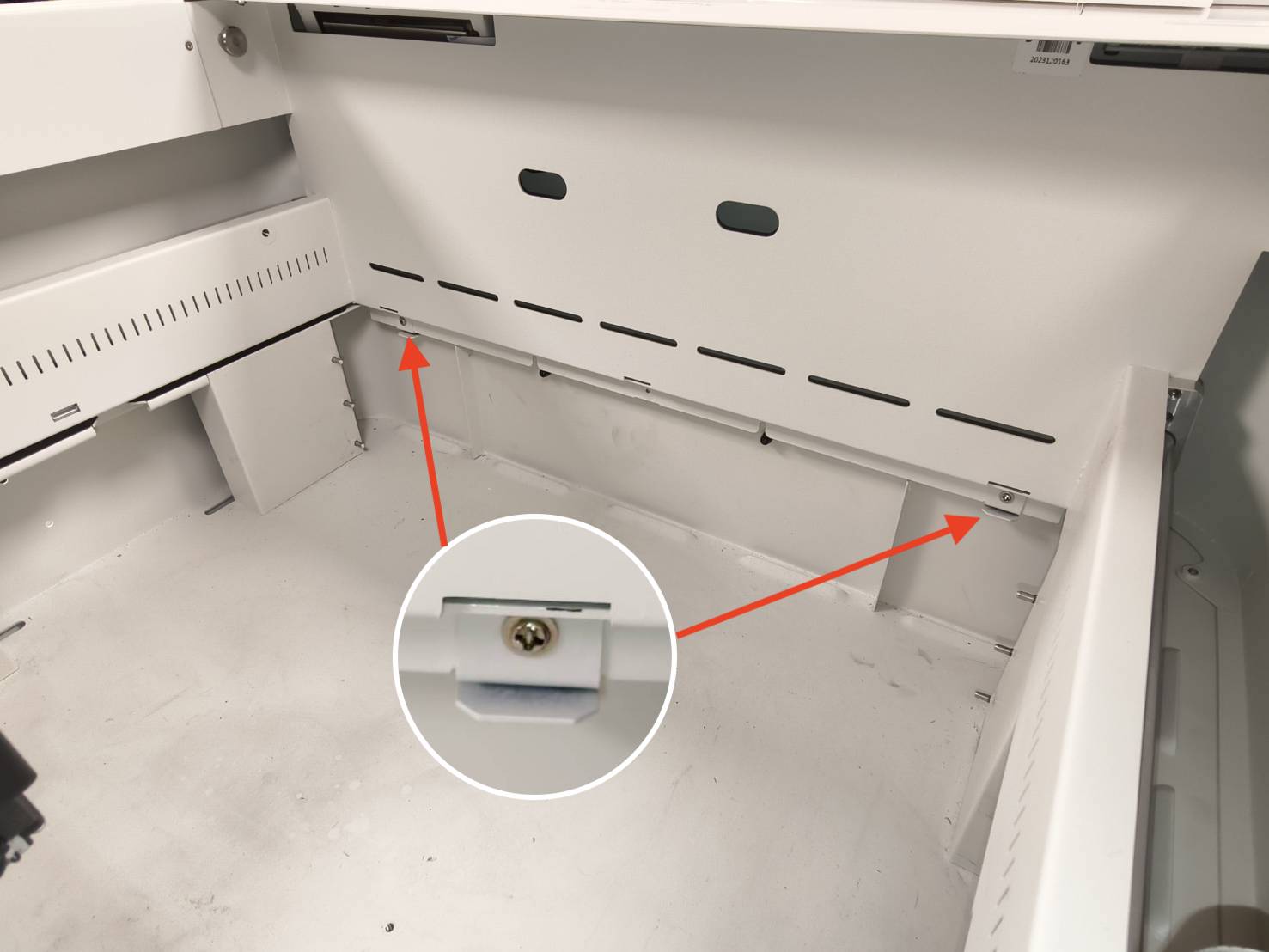

A seconda della base in dotazione, due o tre clip sono fissate al telaio anteriore. Queste clip tengono in posizione la macchina e la base. L'applicazione o meno delle clip non influirà sul funzionamento della base.
Pertanto, questo è un passo opzionale.

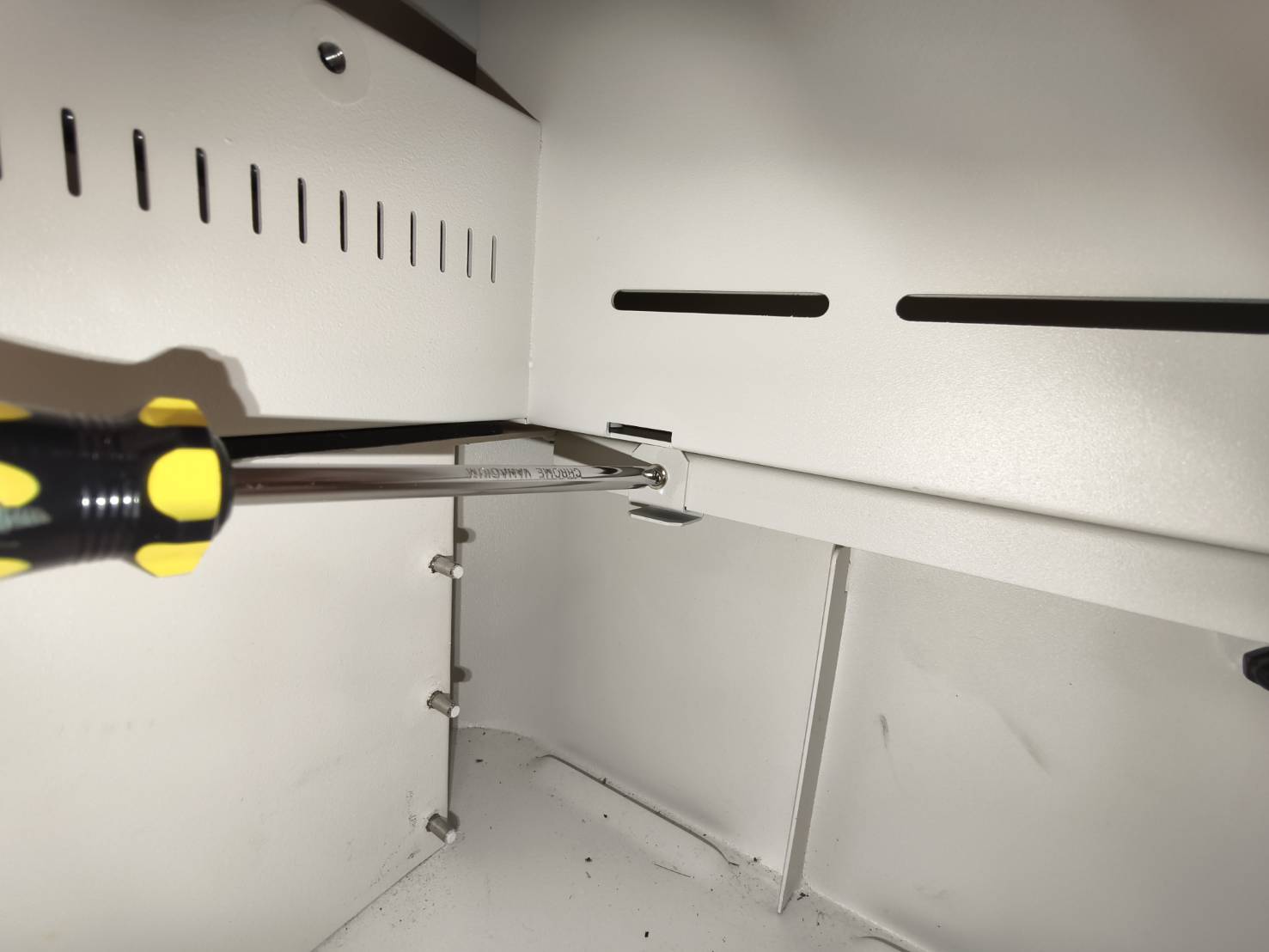

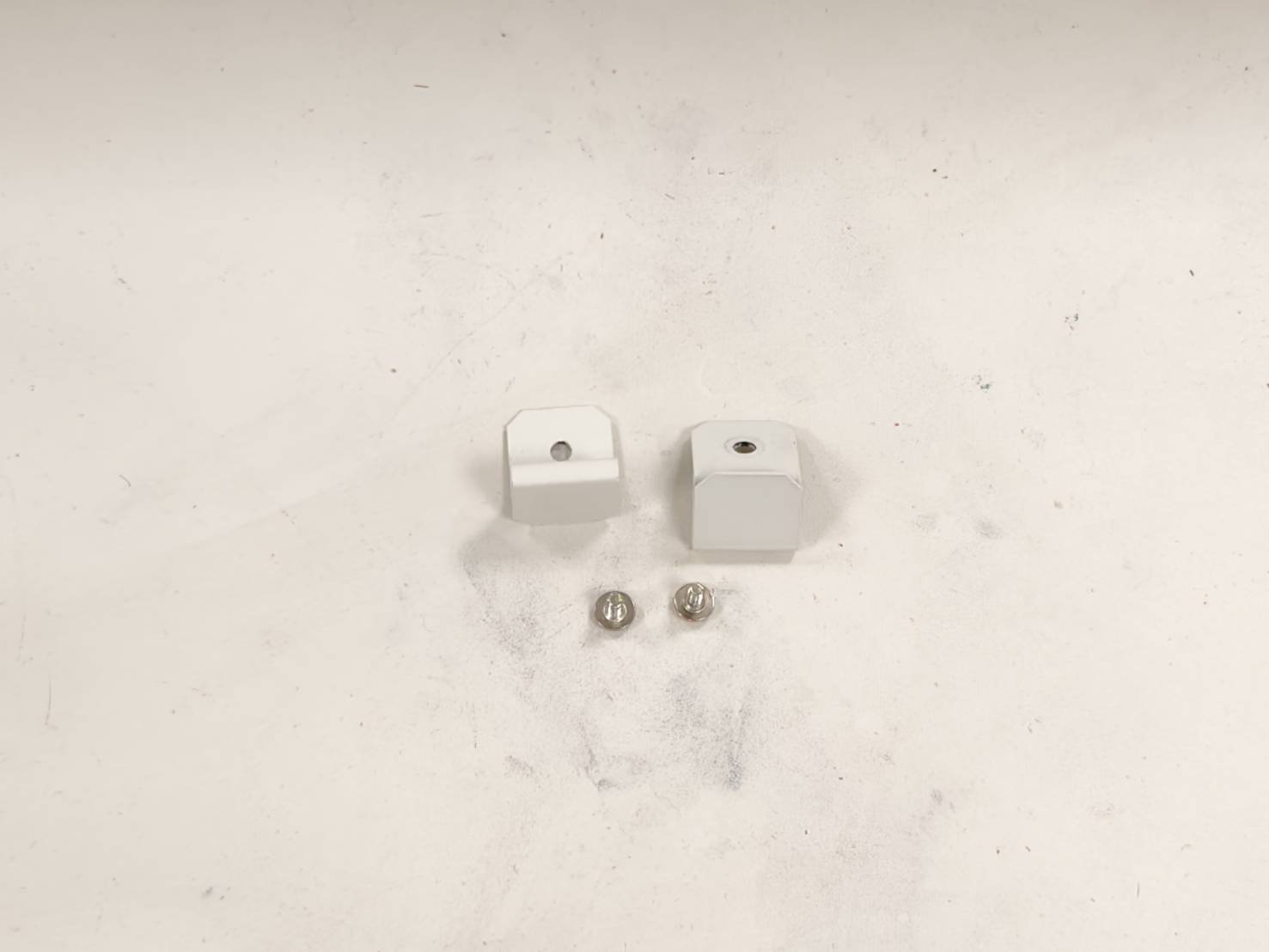

1. Staccare le clip con un cacciavite a croce.

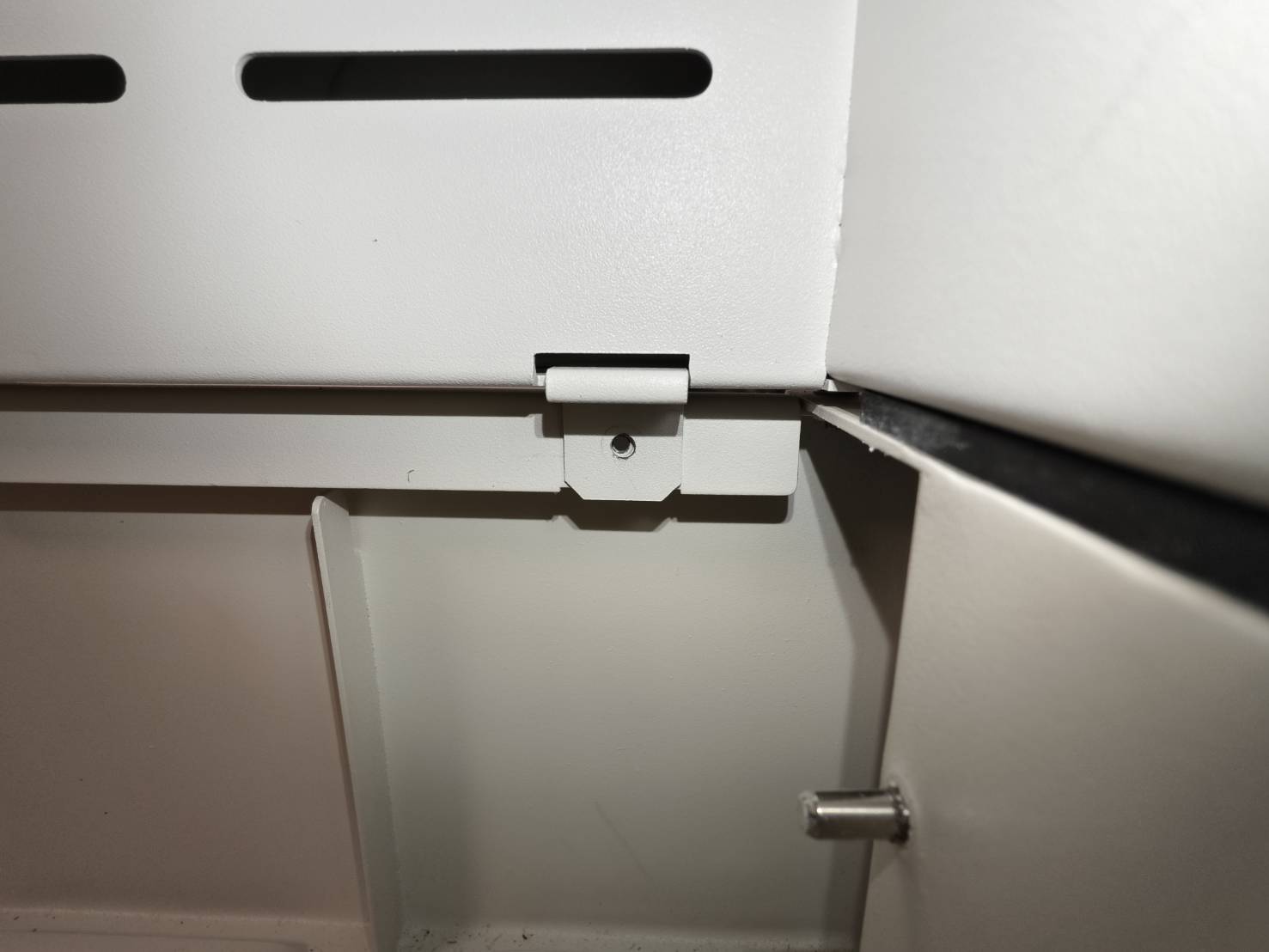

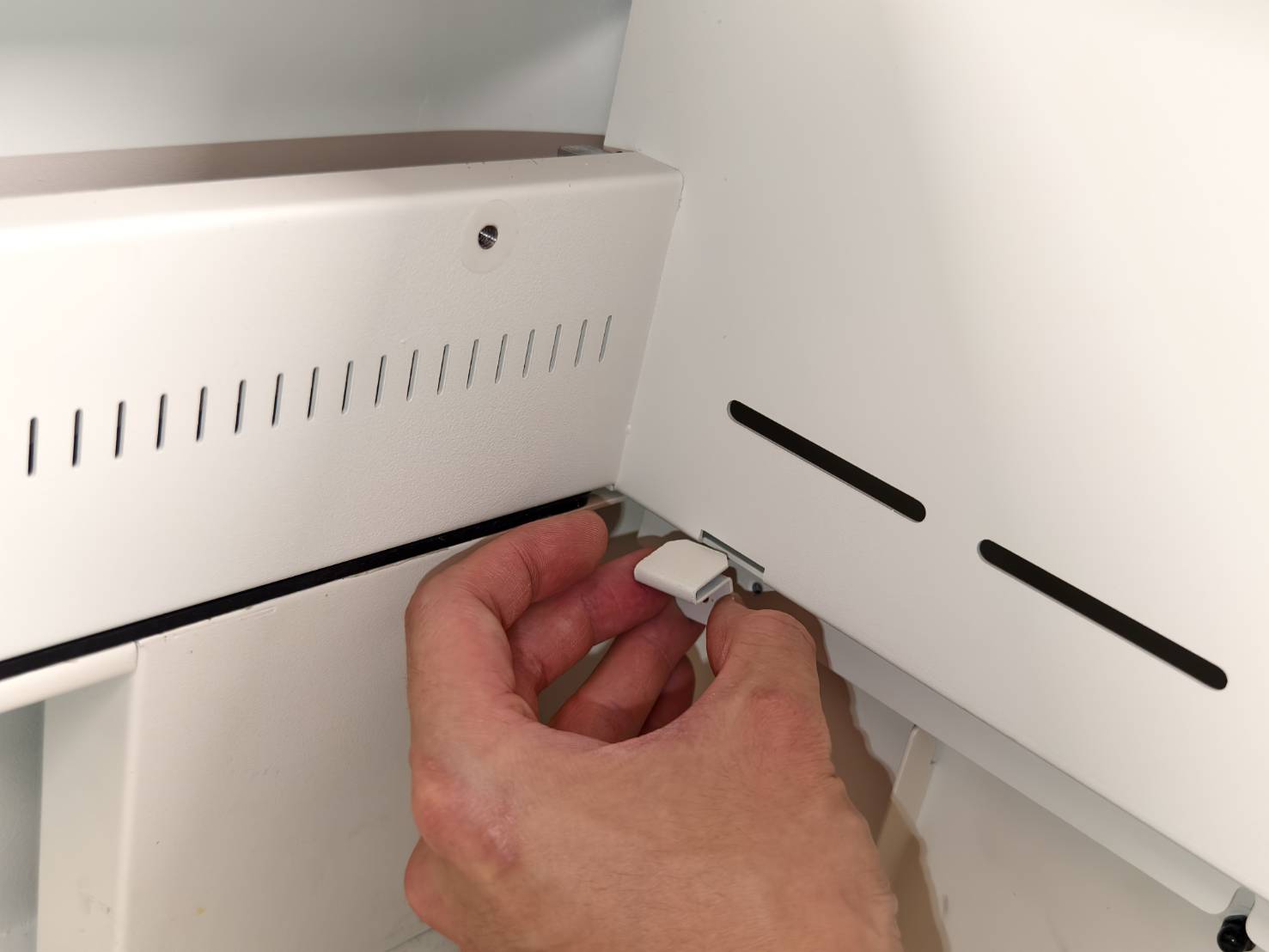

2. Inserire le clip nell'apertura apposita tra la macchina e la base.

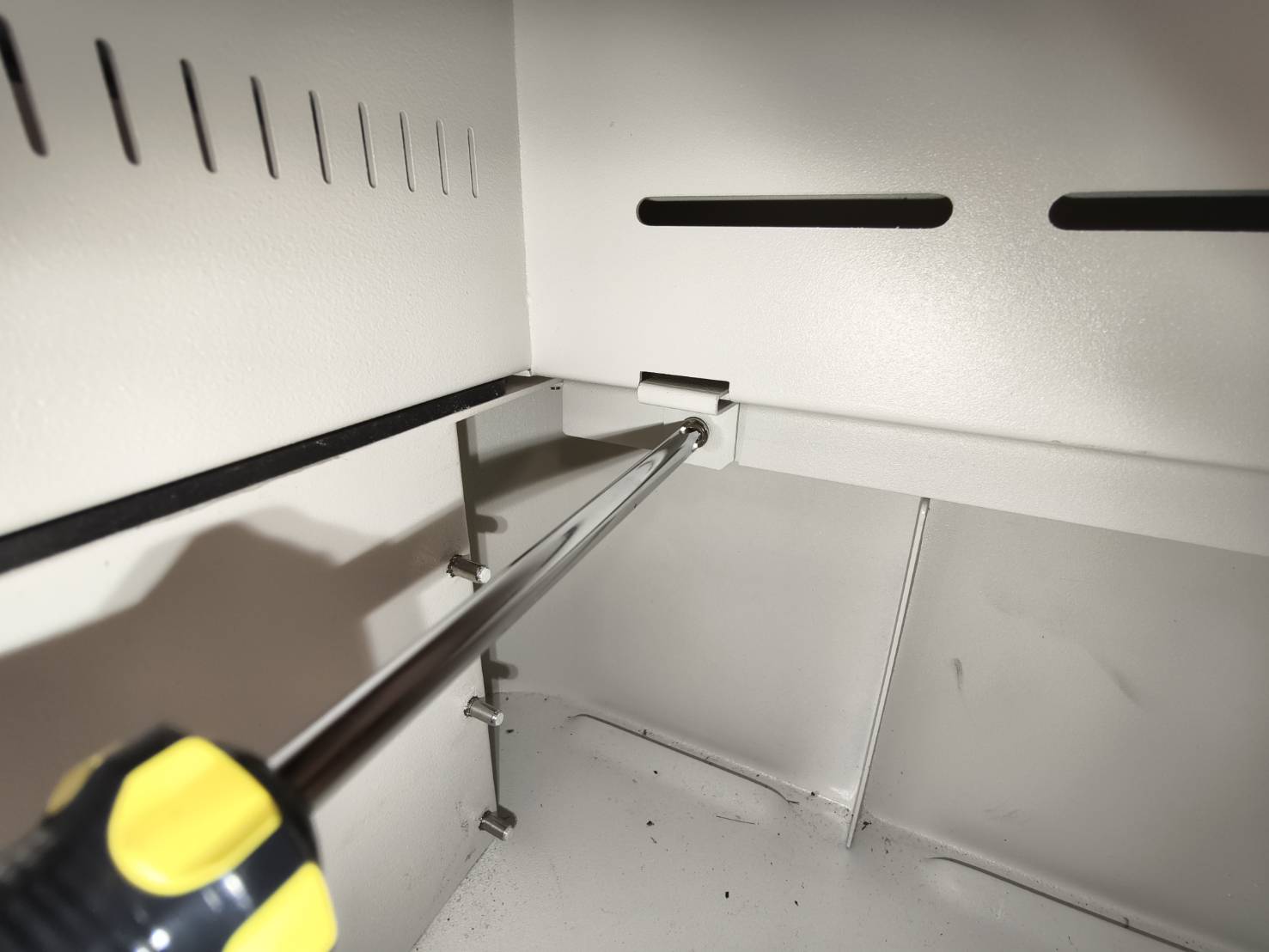

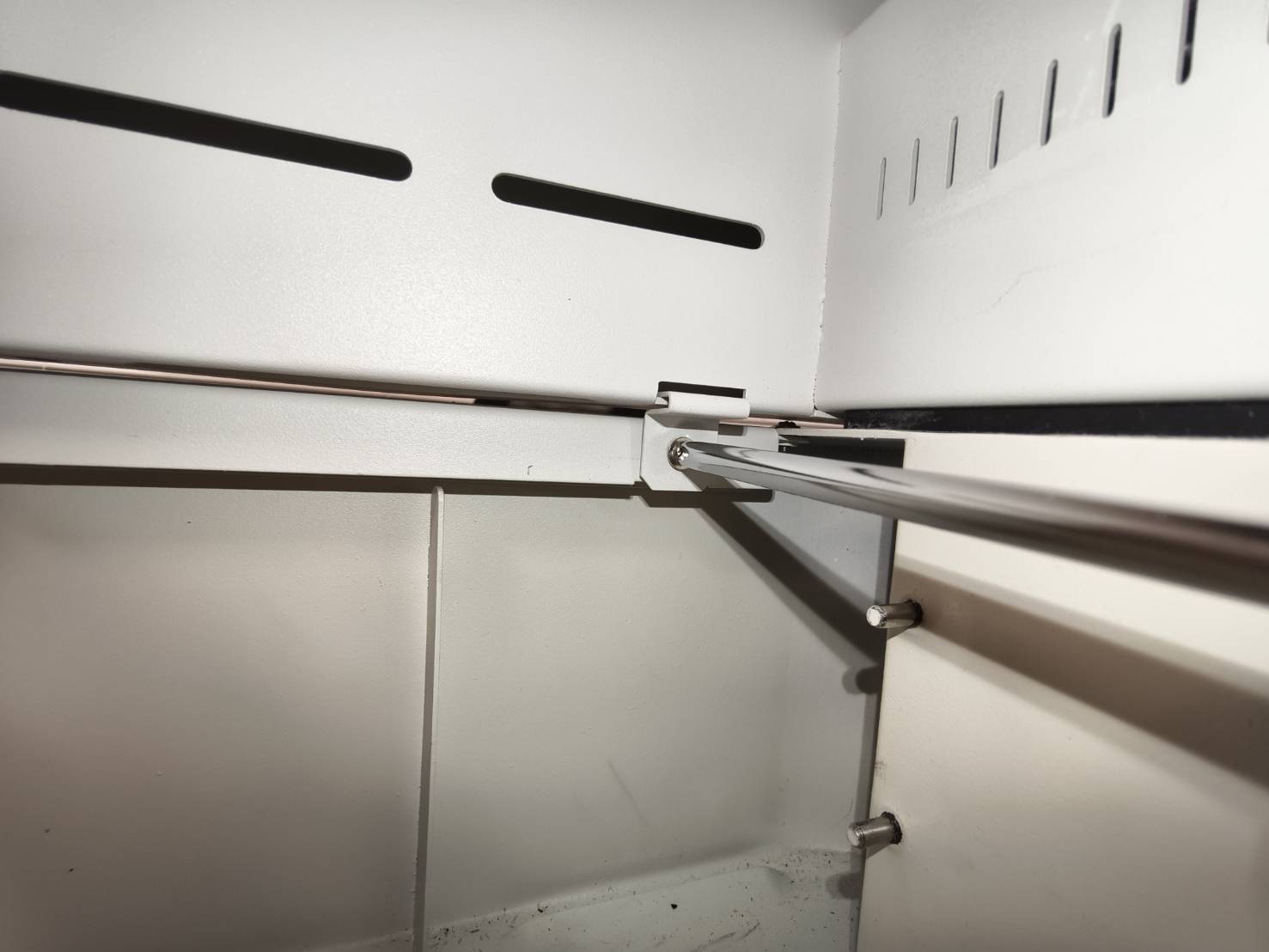

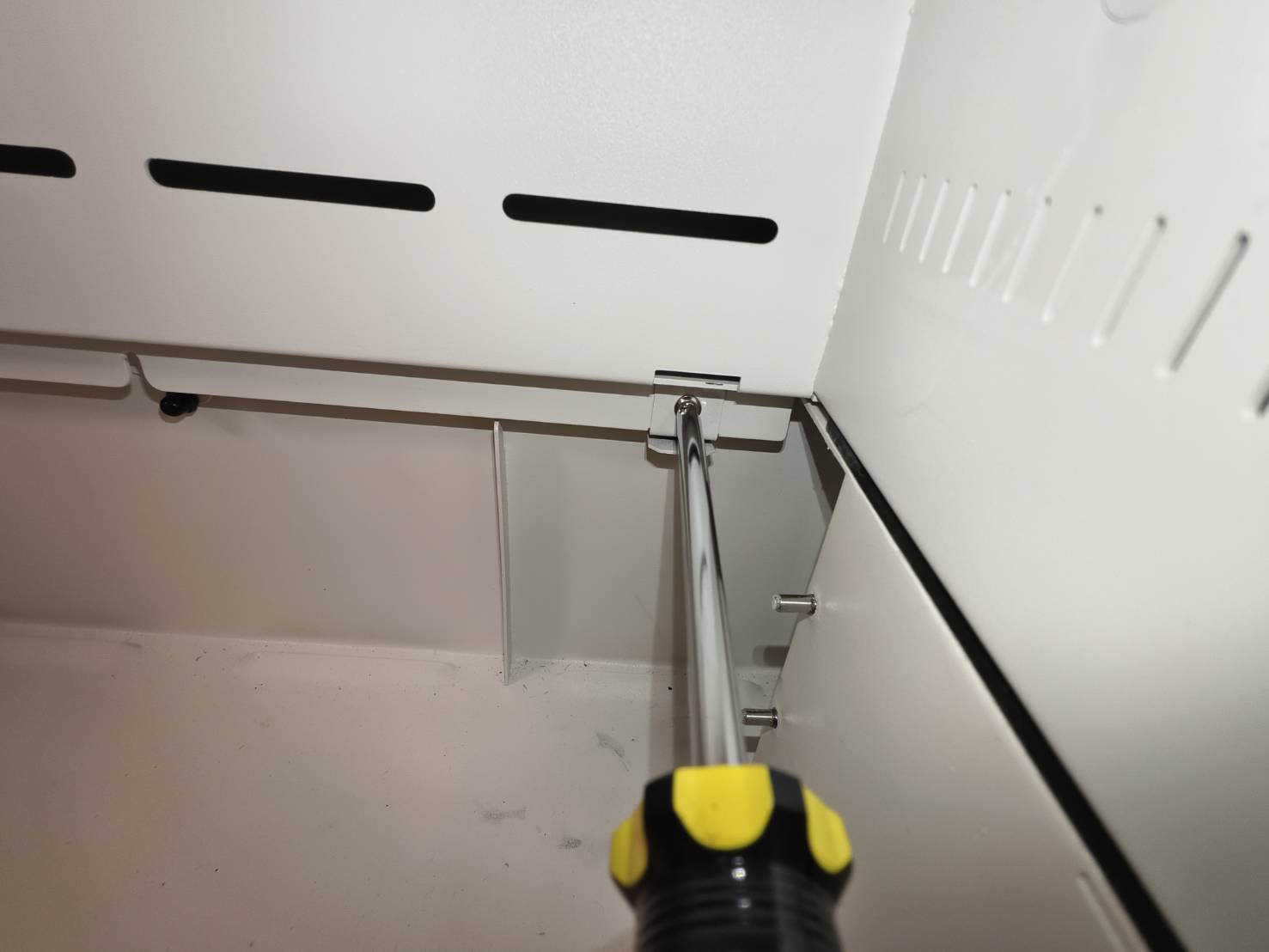

3. Avvitare le clip.

4. Fatto
