Ador - Installazione del modulo di stampa

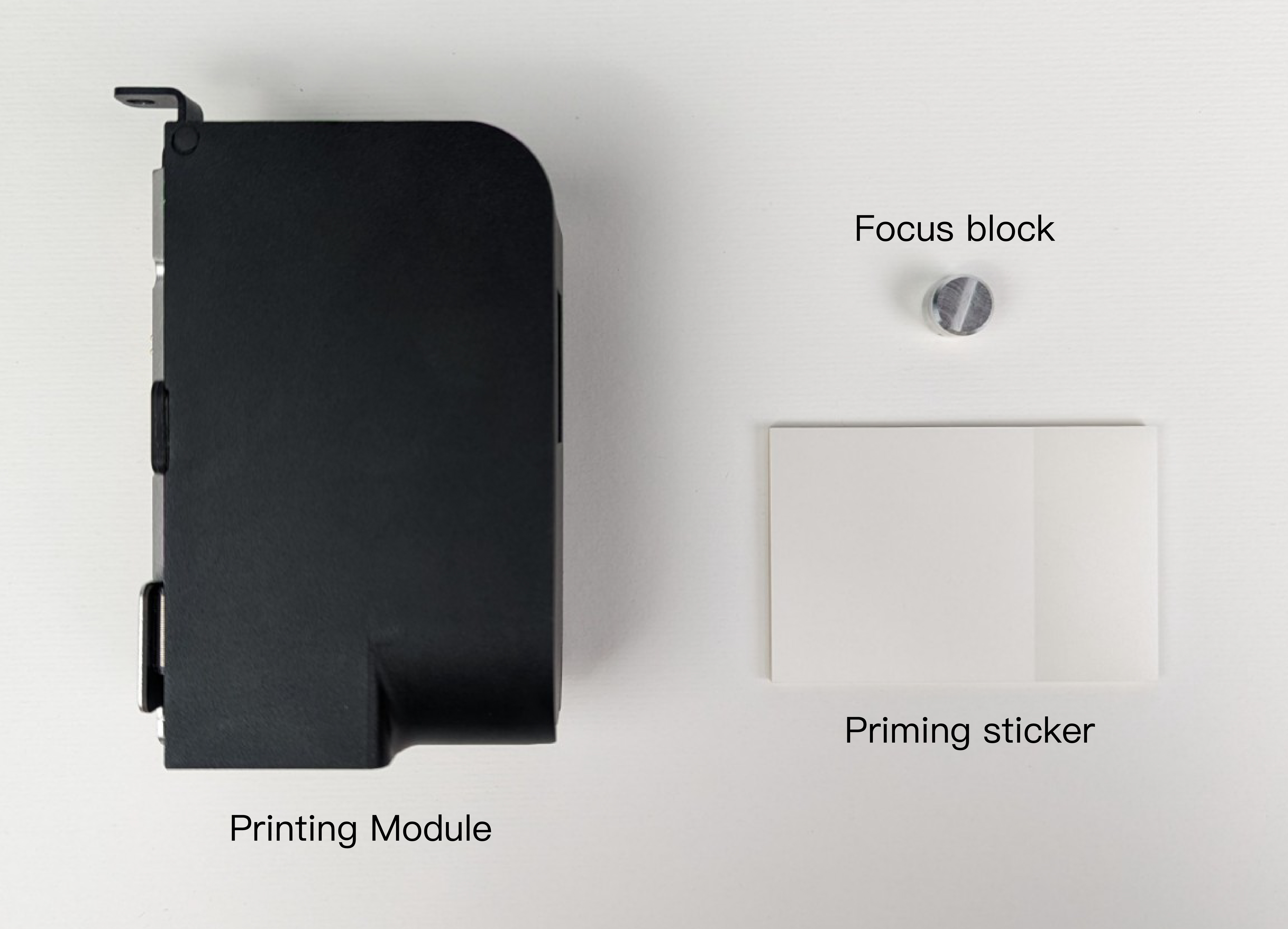

Contenuto della confezione

• Modulo di stampa
• Blocco di messa a fuoco (8mm)
• Adesivo di innesco

Istruzioni per l'installazione

Assicurarsi di aver aggiornato all'ultima versione di Beam Studio e del firmware di Ador. È possibile aggiornare il firmware seguendo il tutorial "Aggiornamento del firmware" nel Centro assistenza Ador.

Installazione del modulo di stampa

1. Allentare la vite a mano 『A』 sull'adattatore del modulo 『B』.
2. Allineare il punto 『C』 sul modulo di stampa con l'icona di sblocco 『D』 sull'adattatore del modulo e inserirlo verso il basso fino all'icona di blocco.
3. Serrare nuovamente la vite a mano 『A』 sull'adattatore del modulo.

Dopo l'installazione, completare la Calibrazione del modulo di stampa prima di iniziare a stampare.

Avviare la stampa

1. Posizionare il materiale all'interno della macchina

2. Prima della messa a fuoco: Spostare il modulo di stampa sopra il materiale. Assicurarsi di posizionare il Blocco di messa a fuoco sotto la sonda di messa a fuoco di Ador per l'operazione di autofocus.

*Attenzione: Non eseguire l'operazione di autofocus senza utilizzare il blocco di messa a fuoco. Ciò potrebbe danneggiare la testina di stampa.

3. Avviare la messa a fuoco:
Fare doppio clic sul pulsante di messa a fuoco sul lato sinistro della macchina o tenere premuto il pulsante "AF" sul pannello di controllo. Inoltre, sul pannello appare un avviso per assicurarsi che il blocco di messa a fuoco sia stato posizionato correttamente. Fare clic su "Continua" per procedere. La messa a fuoco è completata quando il modulo di stampa tocca il materiale e si sposta verso l'alto. Assicurarsi che la distanza di messa a fuoco sia corretta prima di ogni stampa.

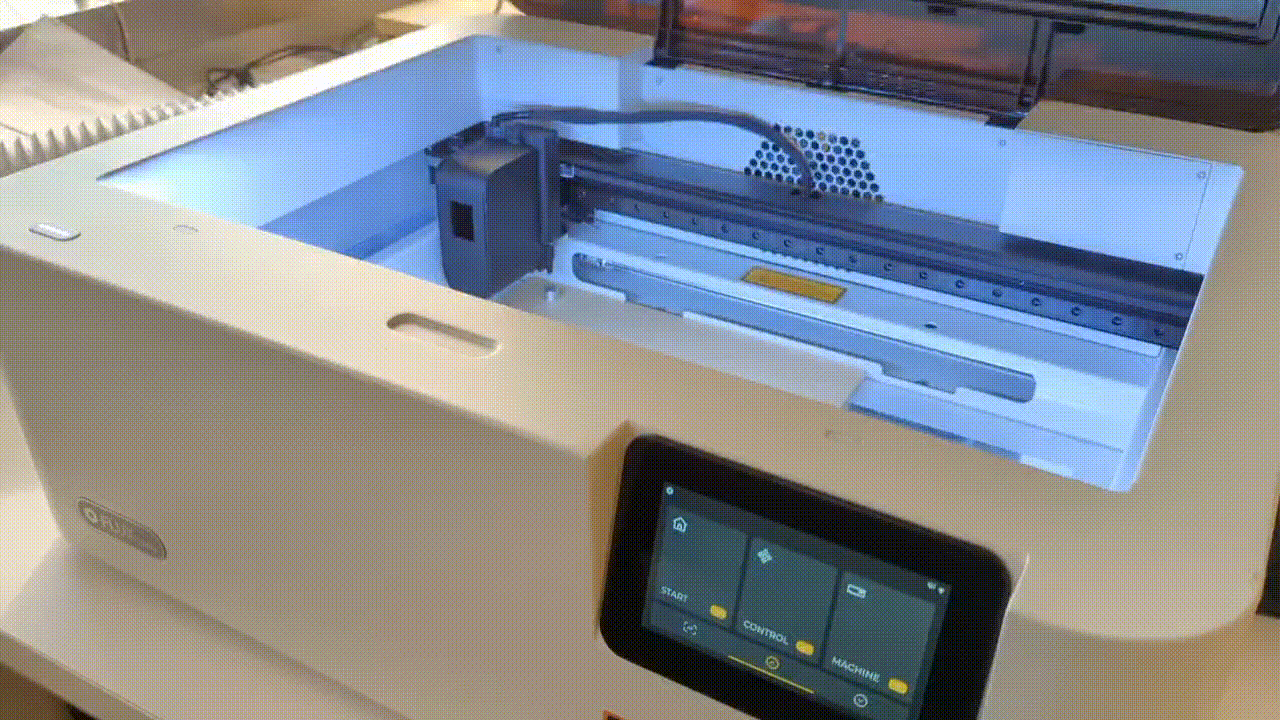

a. Tenere premuto il pulsante "AF" sul pannello di controllo:

b. Fare doppio clic sul pulsante di messa a fuoco sul lato sinistro della macchina:

4. Posizionare l'adesivo di priming: Prendere un adesivo di priming e posizionarlo sull'area di lavoro non utilizzata.

5. Rimuovere il blocco di messa a fuoco e chiudere lo sportello

6. Avviare la versione più recente di Beam Studio sul computer.

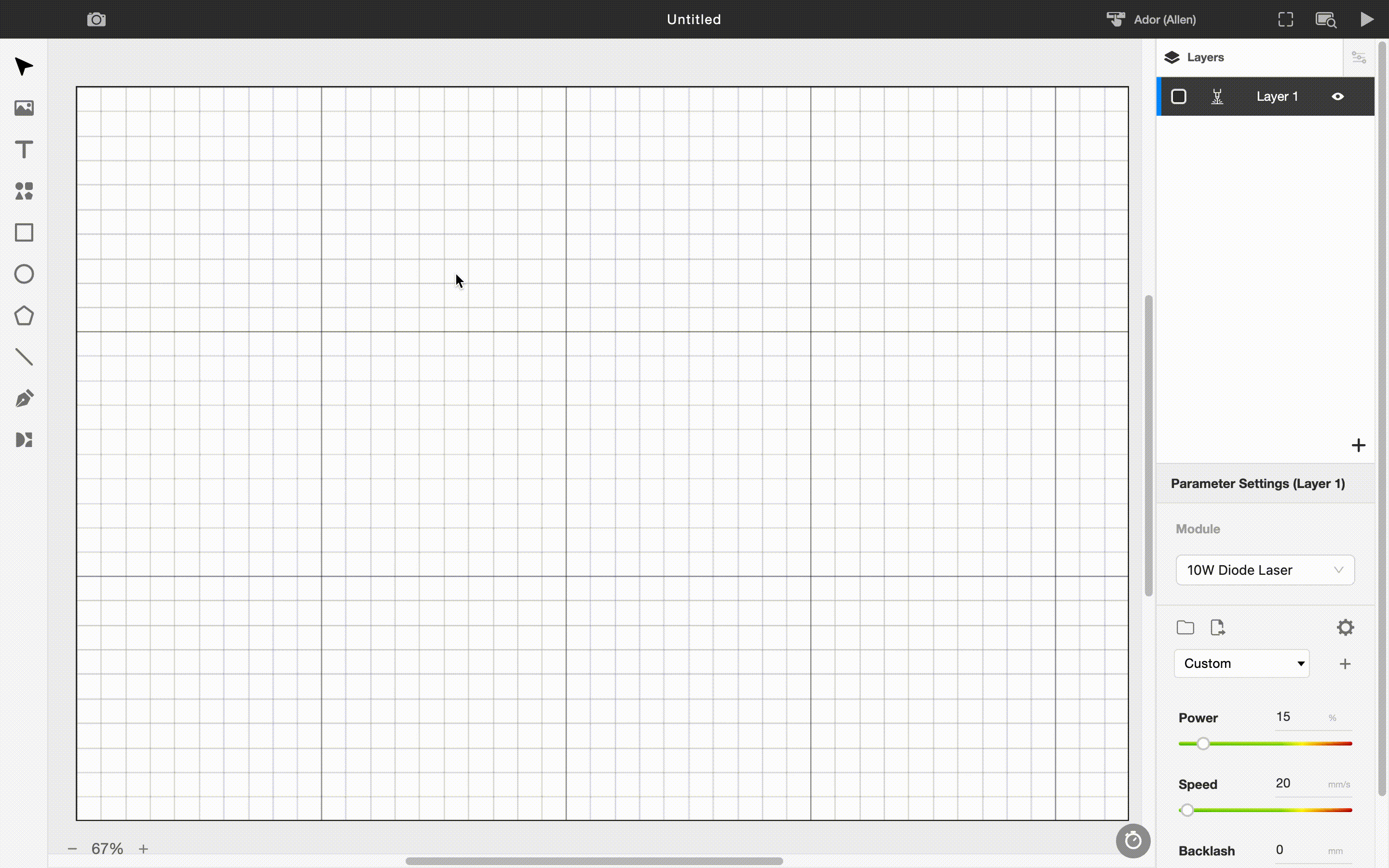

7. Importare il file di esempio: Selezionare "File" > "Esempi" > "Esempio di stampa Ador - Colore singolo"

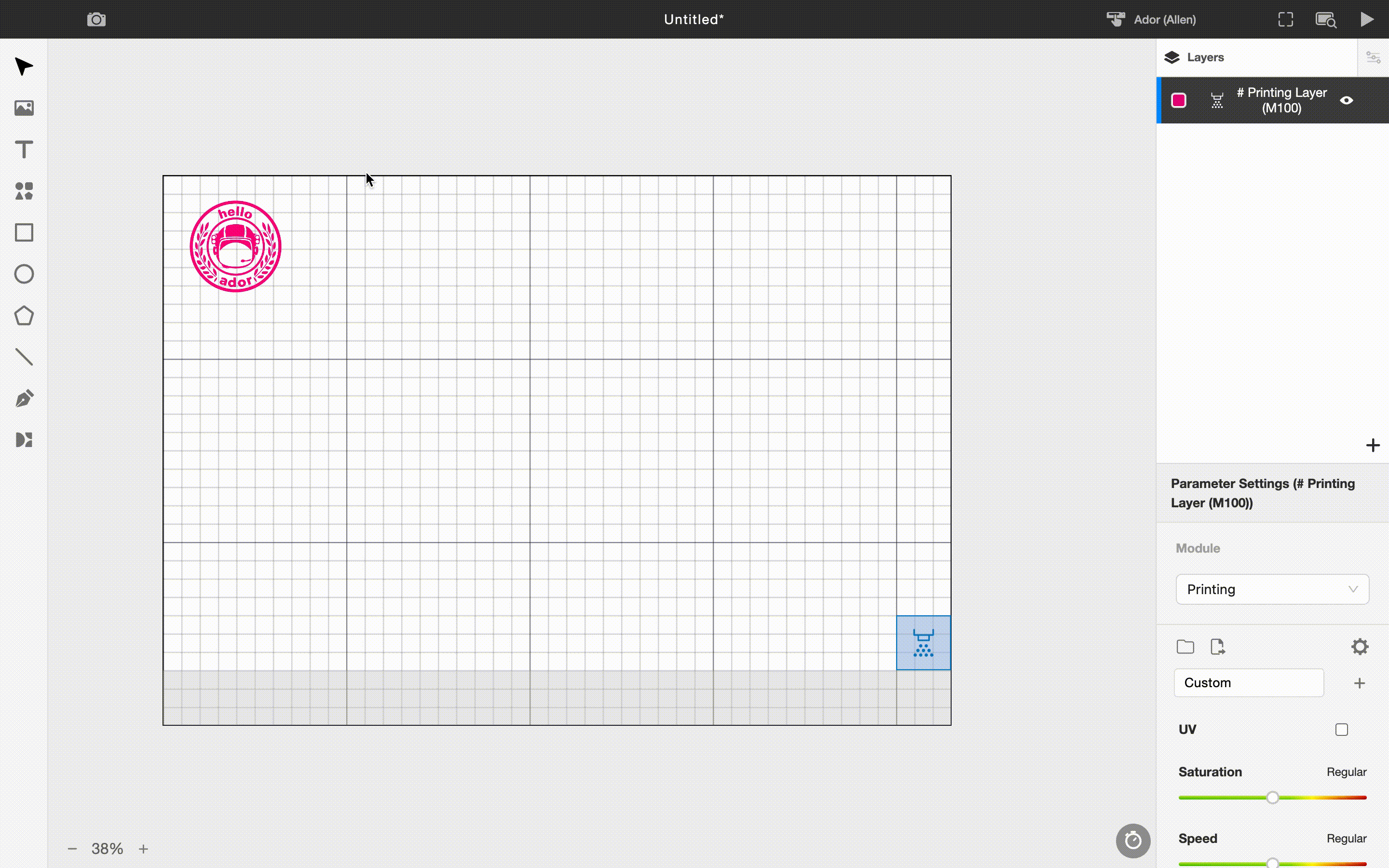

8. Anteprima della posizione di incisione: Cliccare sul simbolo della fotocamera nell'angolo in alto a sinistra, selezionare il nome della macchina e l'anteprima sarà completata.

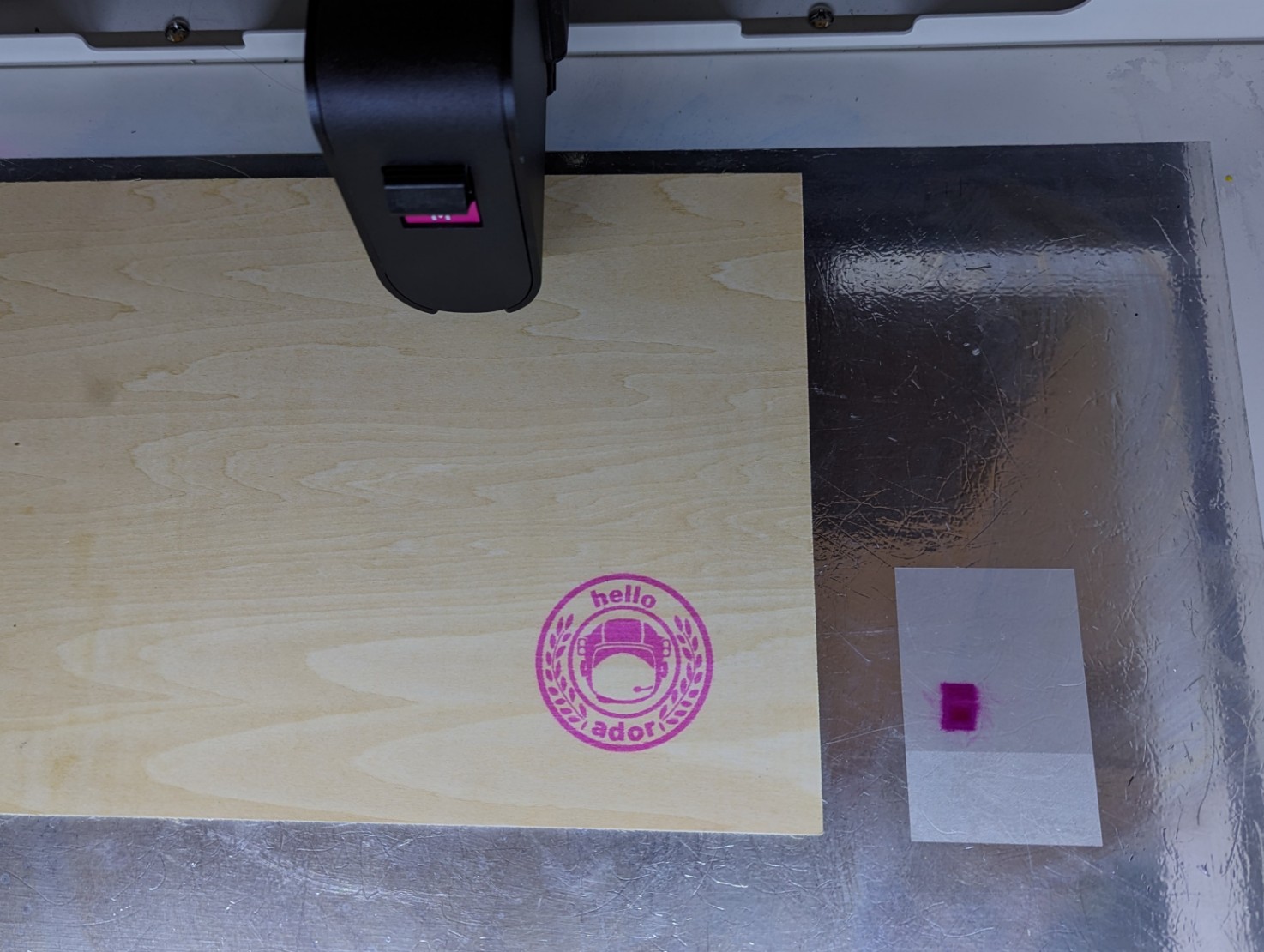

9. Spostare il campione e l'area di priming: Trascinare l'immagine nella posizione di stampa desiderata. L'area di priming deve essere allineata con l'adesivo di priming.

10. Installare la cartuccia d'inchiostro cartuccia d'inchiostro:

a. Agitare delicatamente la cartuccia d'inchiostro.

b. Rimuovere la clip protettiva.

c. Pulire la testina di stampa con salviette prive di lanugine spruzzate con alcol (si consiglia una concentrazione superiore al 99%).
Si noti che la pulizia deve essere effettuata in una sola direzione; non strofinare avanti e indietro.

d. Installare la cartuccia d'inchiostro nel modulo di stampa.

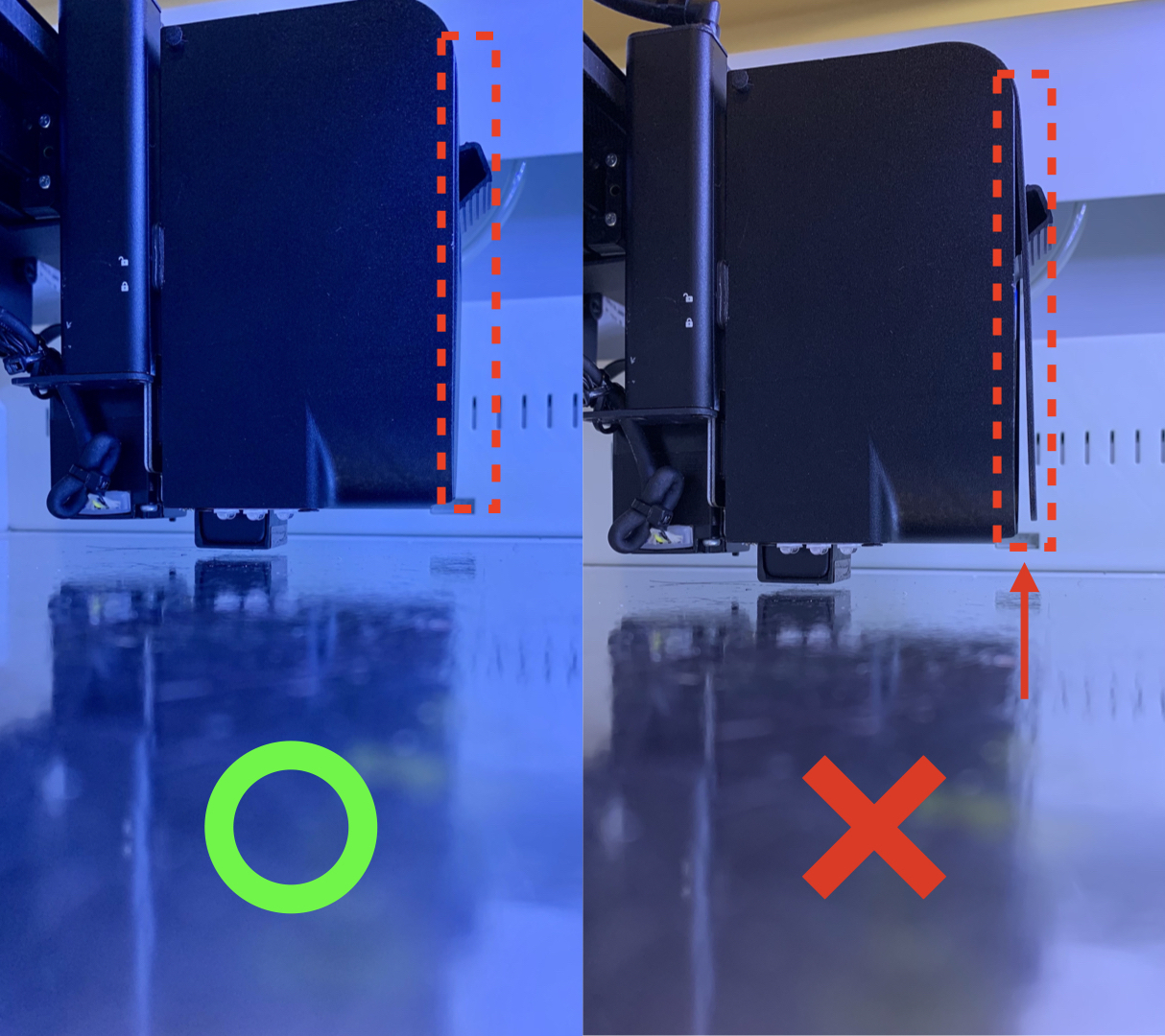

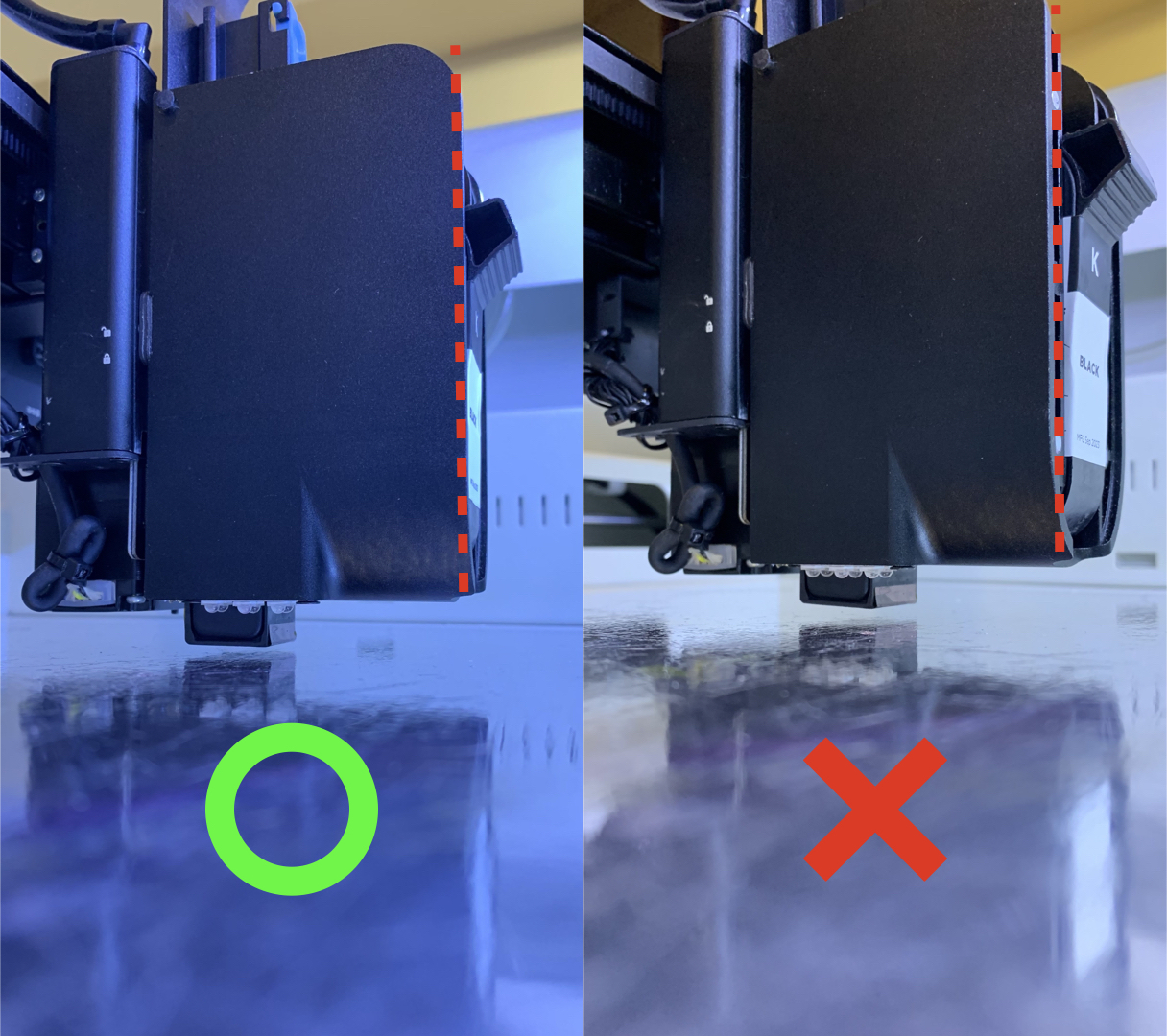

Assicurarsi che la cartuccia d'inchiostro sia installata correttamente e che il coperchio del modulo sia completamente chiuso.

11. Chiudere lo sportello:

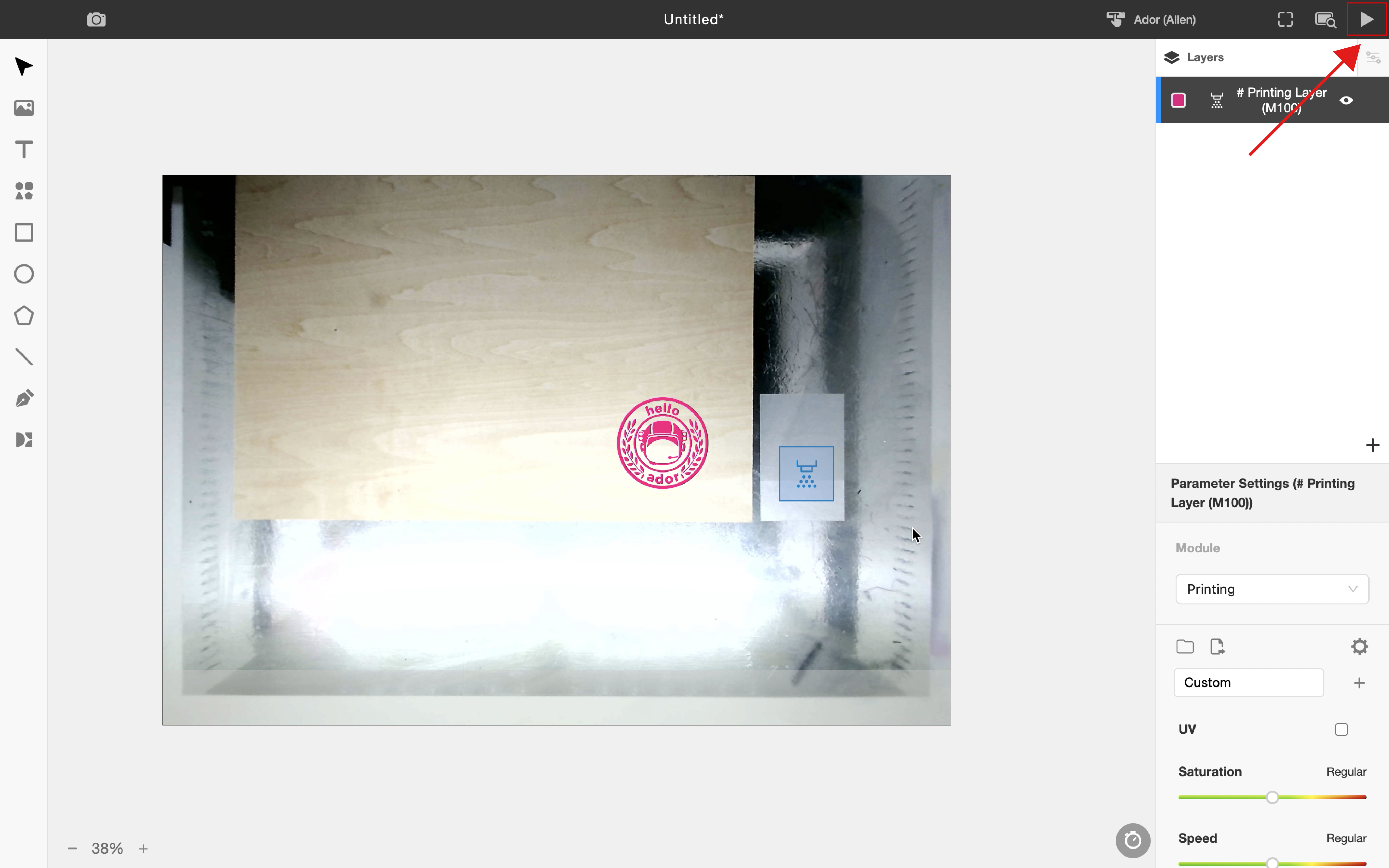

12. Inviare il file: Cliccare sul pulsante a forma di freccia nell'angolo in alto a destra per inviare il file.

*Avviso: Non rimuovere il modulo di stampa o la cartuccia d'inchiostro mentre la macchina è in funzione.

13. Dopo la stampa, pulire nuovamente la testina di stampa con lo stesso metodo, quindi riposizionare la clip protettiva.

Se il risultato di stampa è sfocato, poco chiaro o di colore sbiadito, verificare che la testa laser sia messa a fuoco correttamente.
Se corretto, verificare l'idoneità/i parametri del materiale e consultare la risoluzione dei problemi qui: Ador - Risultati di stampa non ottimali/Stampa disallineata
