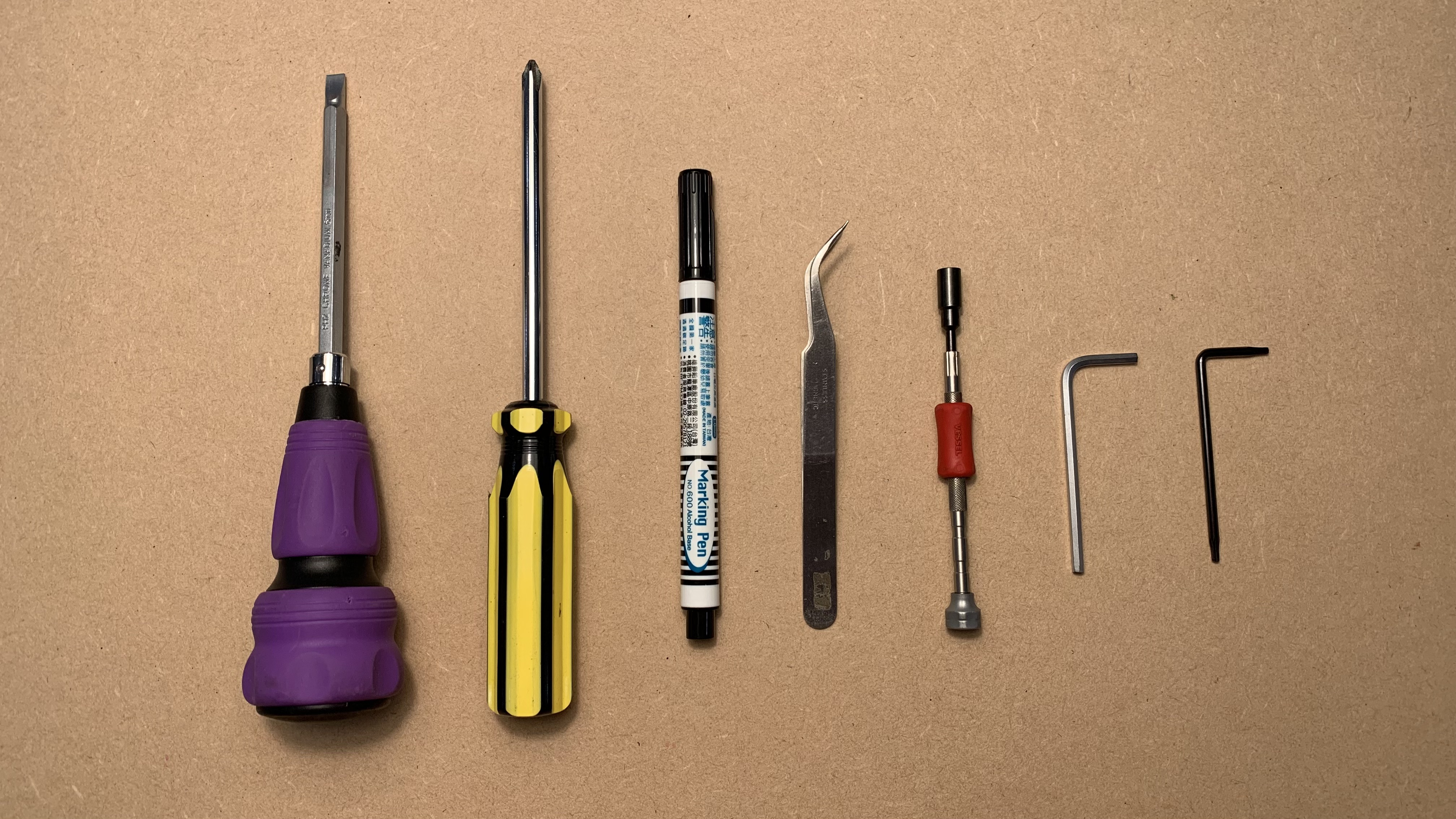

Strumenti
| 1 |
Cacciavite Torx T8 Cacciavite |
| 2 |
Chiave a brugola da 3mm |
| 3 |
Cacciavite a croce |
| 4 | Cacciavite a testa piatta |
| 5 | Pennarello indelebile |
| 6 | Chiave a bussola (5.5mm) |
| 7 | Colla cianoacrilica (Opzionale) |
Fase 1
Spegnere la macchina, scollegare il cavo di alimentazione e capovolgere l'apparecchio.
Fase 2
Contrassegnare il piedino in gomma e la vite vicini alla porta USB.
Lo scopo della marcatura è che la vite di questo piedino sarà più corta delle altre e deve essere nella stessa posizione.
Passo 3
Svitare queste viti inferiori.
(Vite T8 x 6pz ＆ Vite esagonale da 3mm x 4pz)
Passo 4
Capovolgere la macchina e svitare le viti laterali (viti T8 x 2pz)
Passo 5

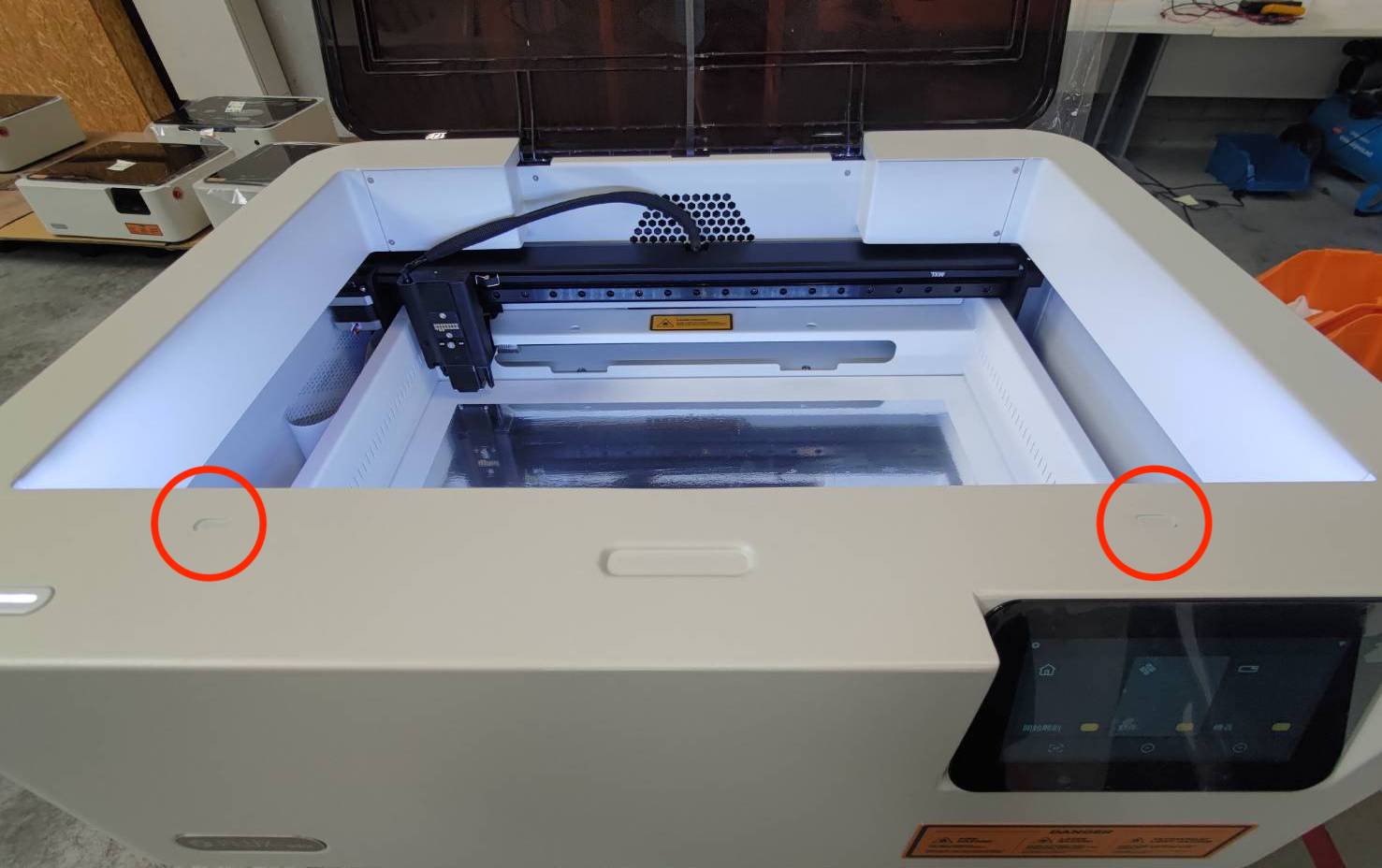

Contrassegnare i fori delle viti su entrambi i lati con un pennarello.
Lo scopo è ricordare che i lati contrassegnati saranno rivolti verso l'area di lavoro durante l'assemblaggio.
Passo 6

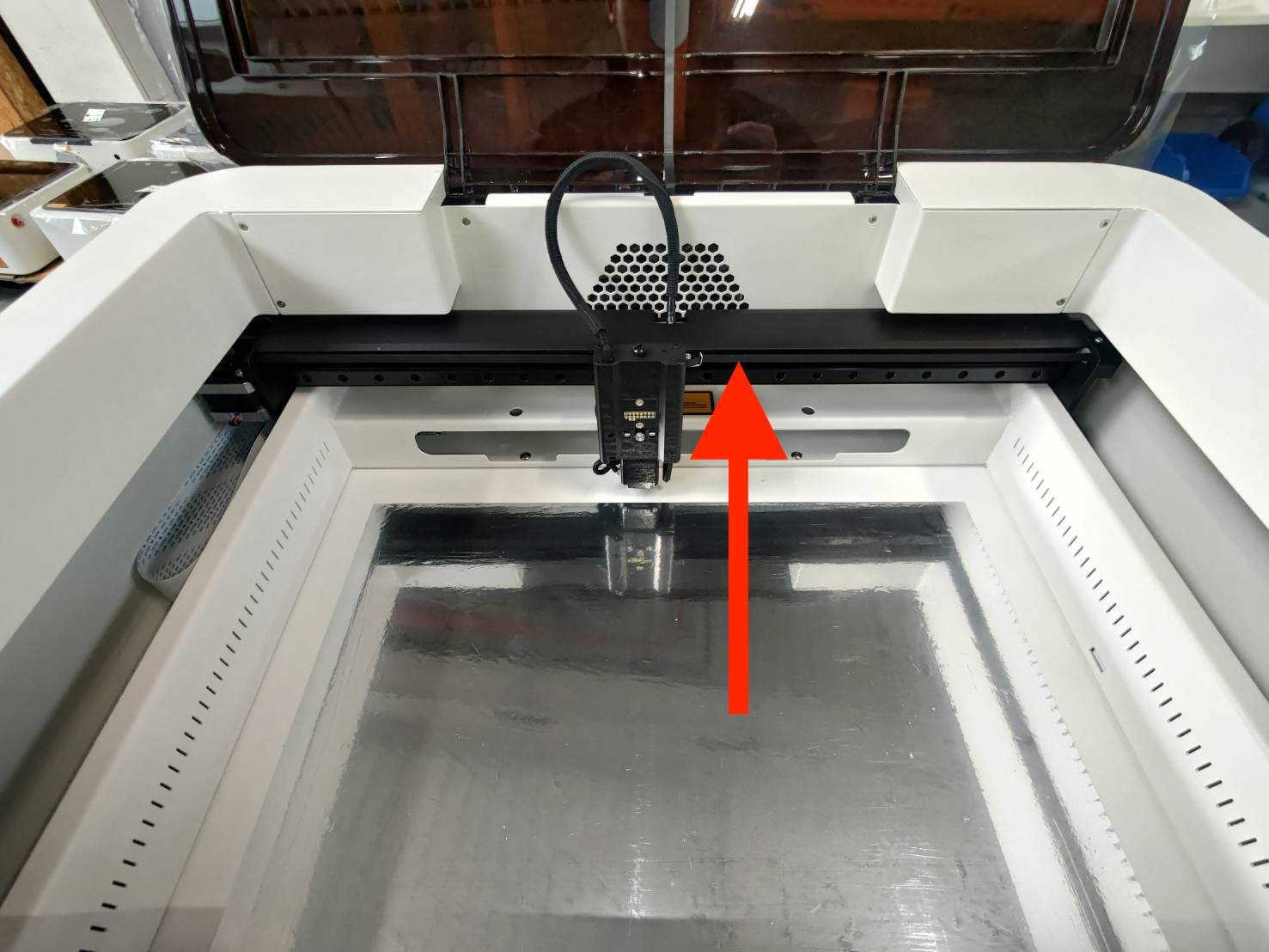

Spostare la sede del modulo verso la ventola fino al punto finale.
Passo 7
Sollevare il telaio superiore con entrambe le mani e posizionarlo sui perni di supporto.
(Prestare attenzione a non far incastrare i cavi tra i telai.)

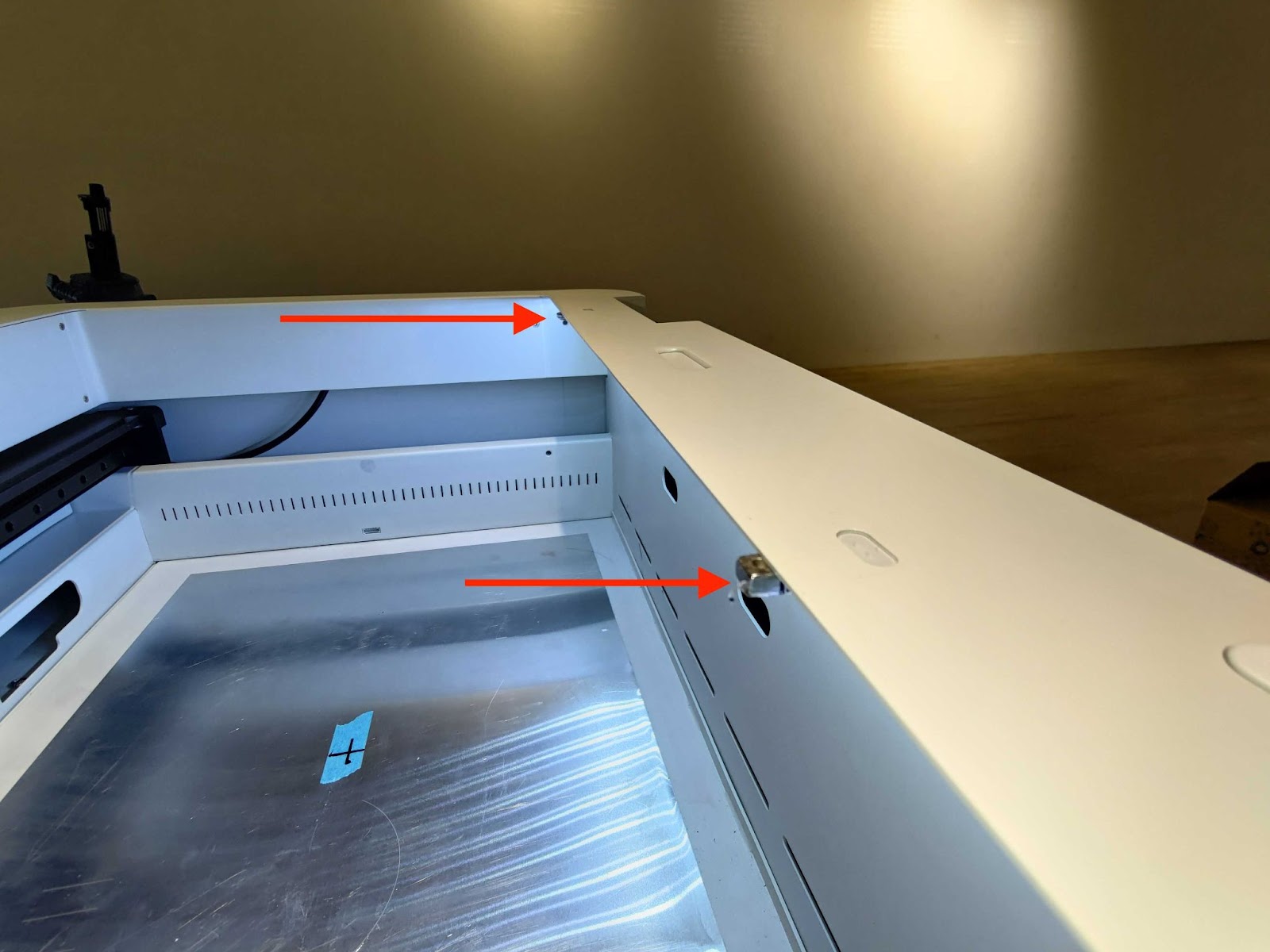

Esempio di telaio posizionato sui perni di supporto:
Video dimostrativo del sollevamento (Il video è stato girato all'interno della macchina):
Passo 8

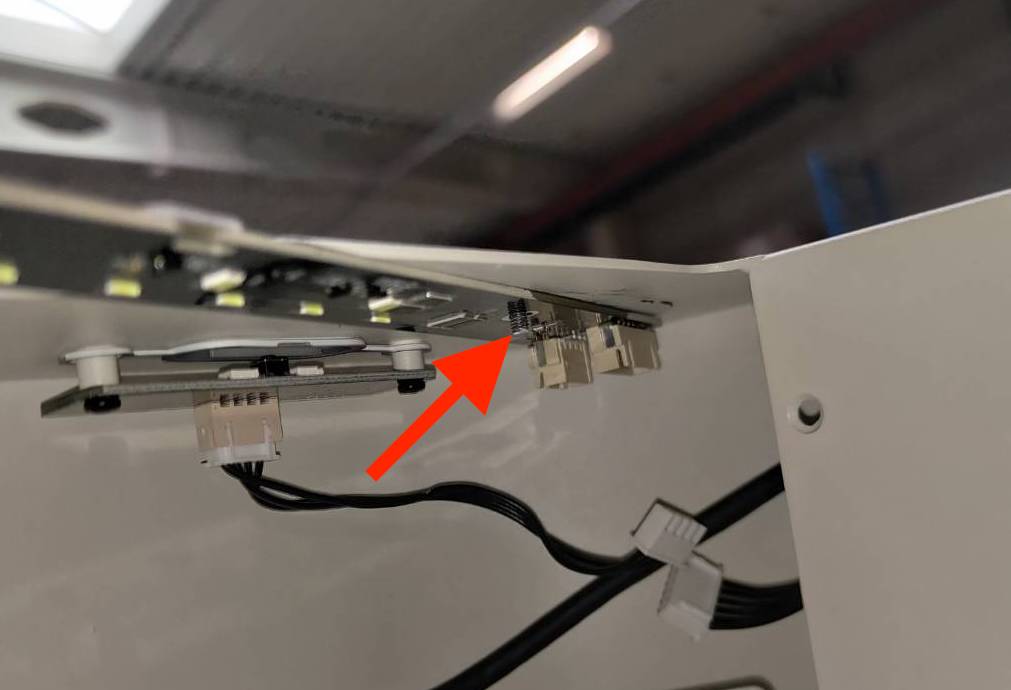

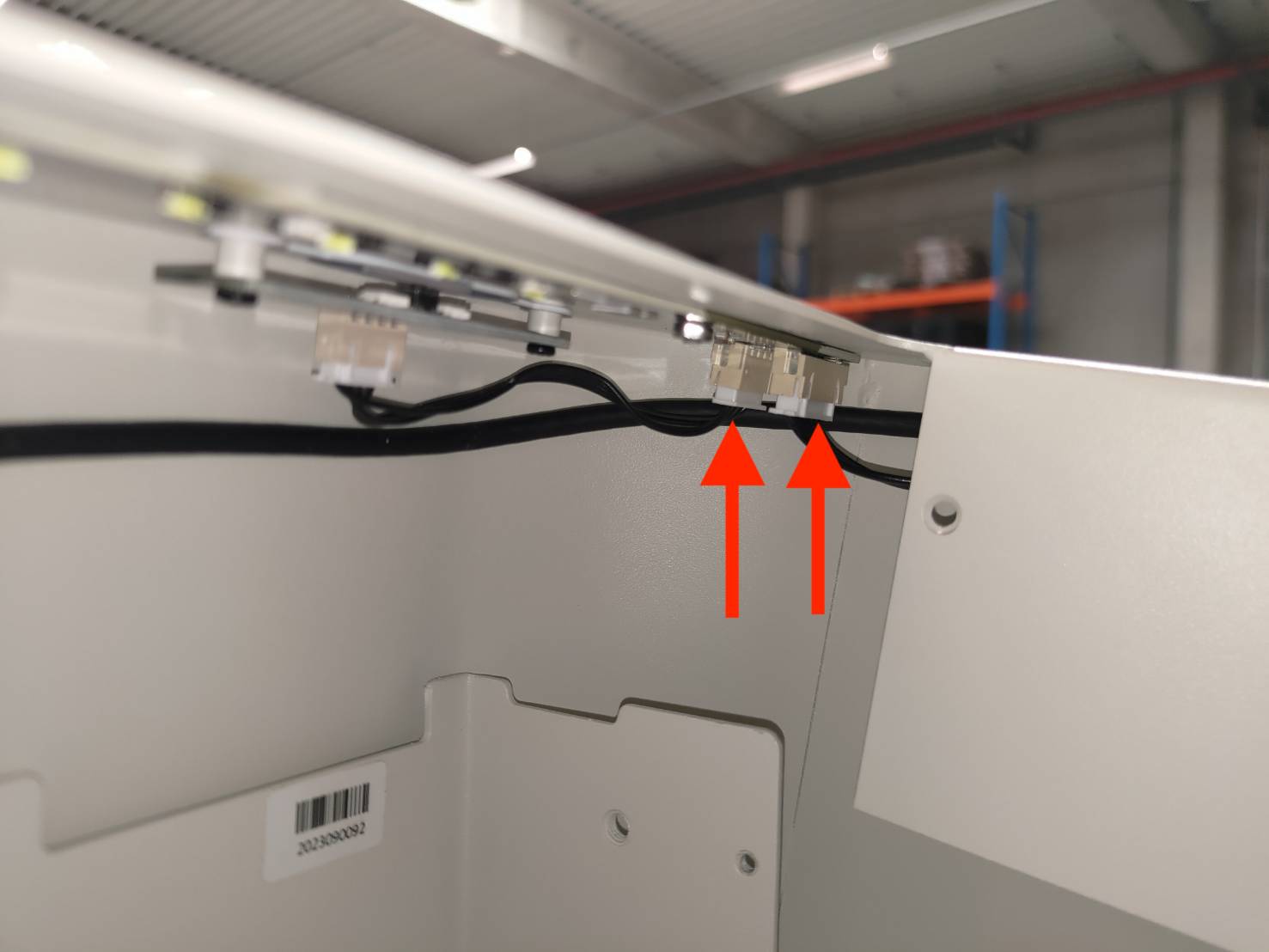

Scollegare questi due cavi.
Passo 9

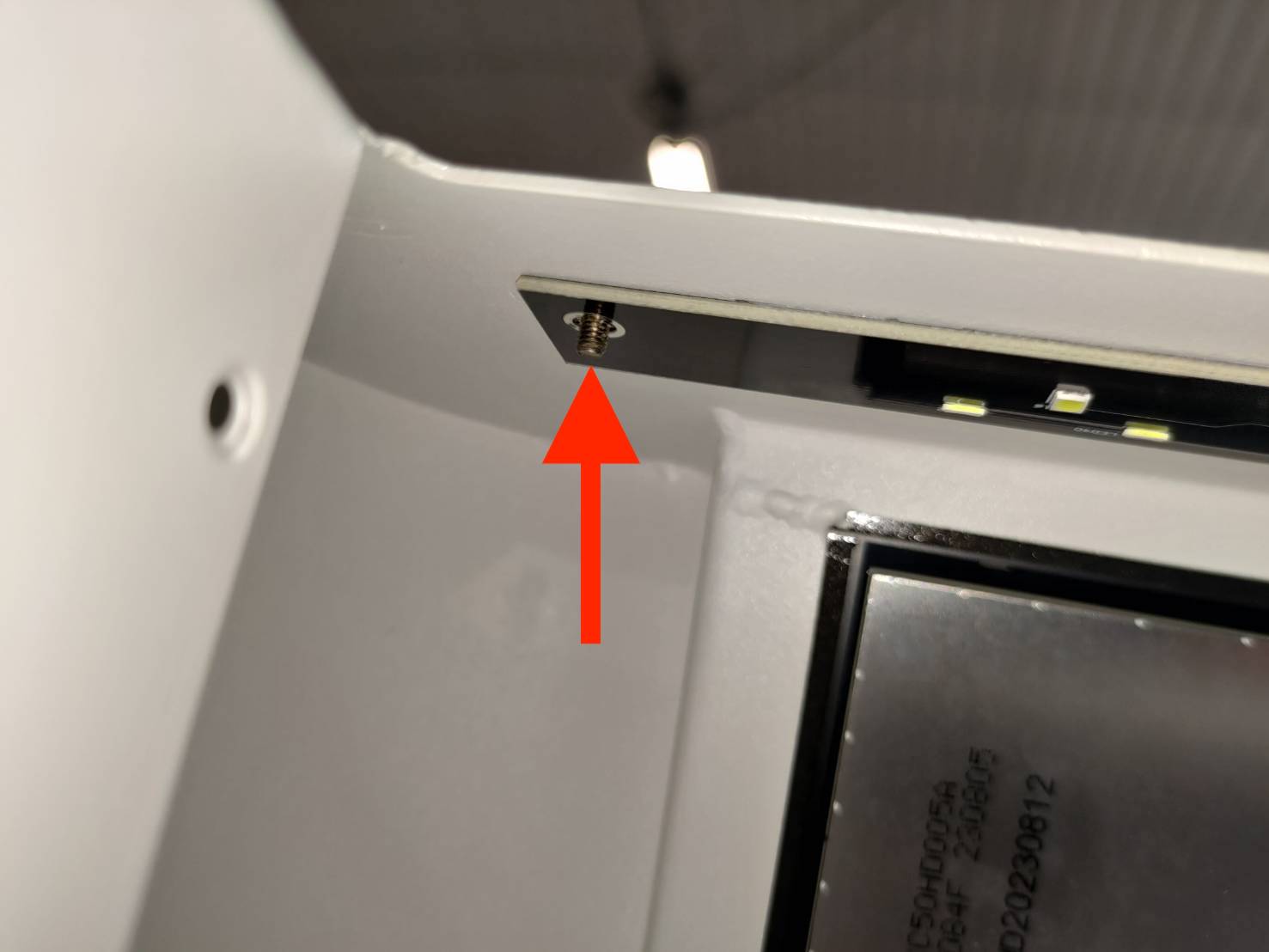

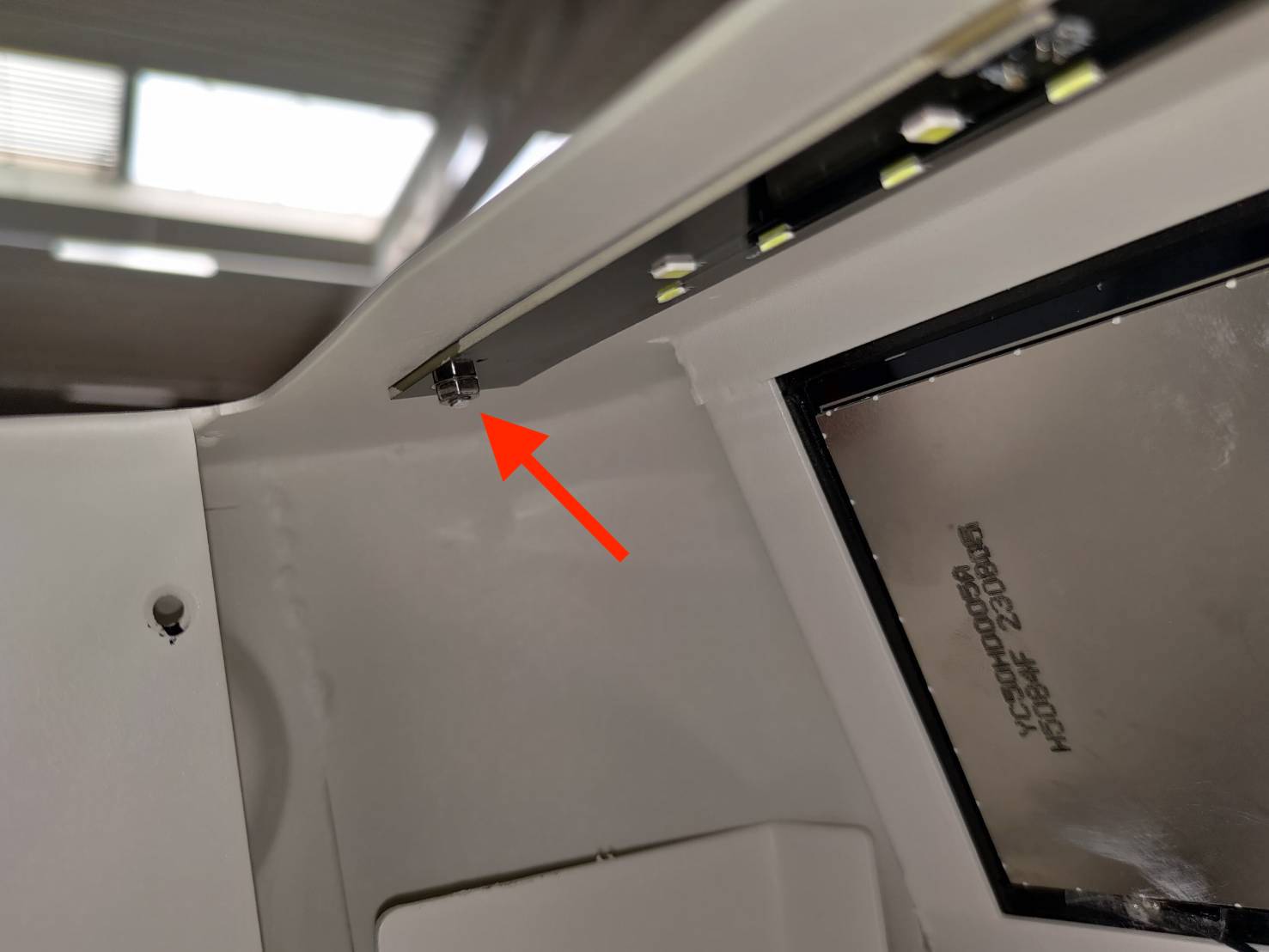

Utilizzare una chiave a bussola da 5,5mm per rimuovere questi due dadi.
Lato cavo
Lato schermo
Passo 10
Utilizzare un cacciavite a testa piatta per estrarre la scheda facendo leva.

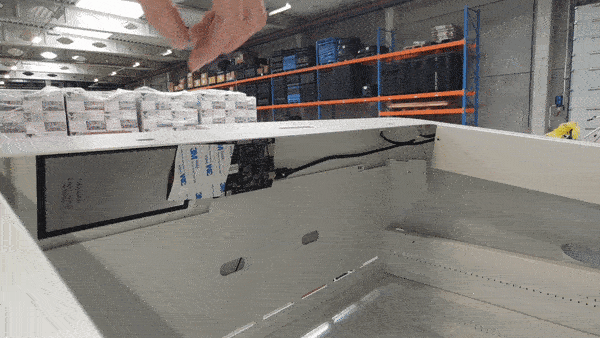

Video dimostrativo (Il video è stato registrato all'interno della macchina)
Suggerimento:

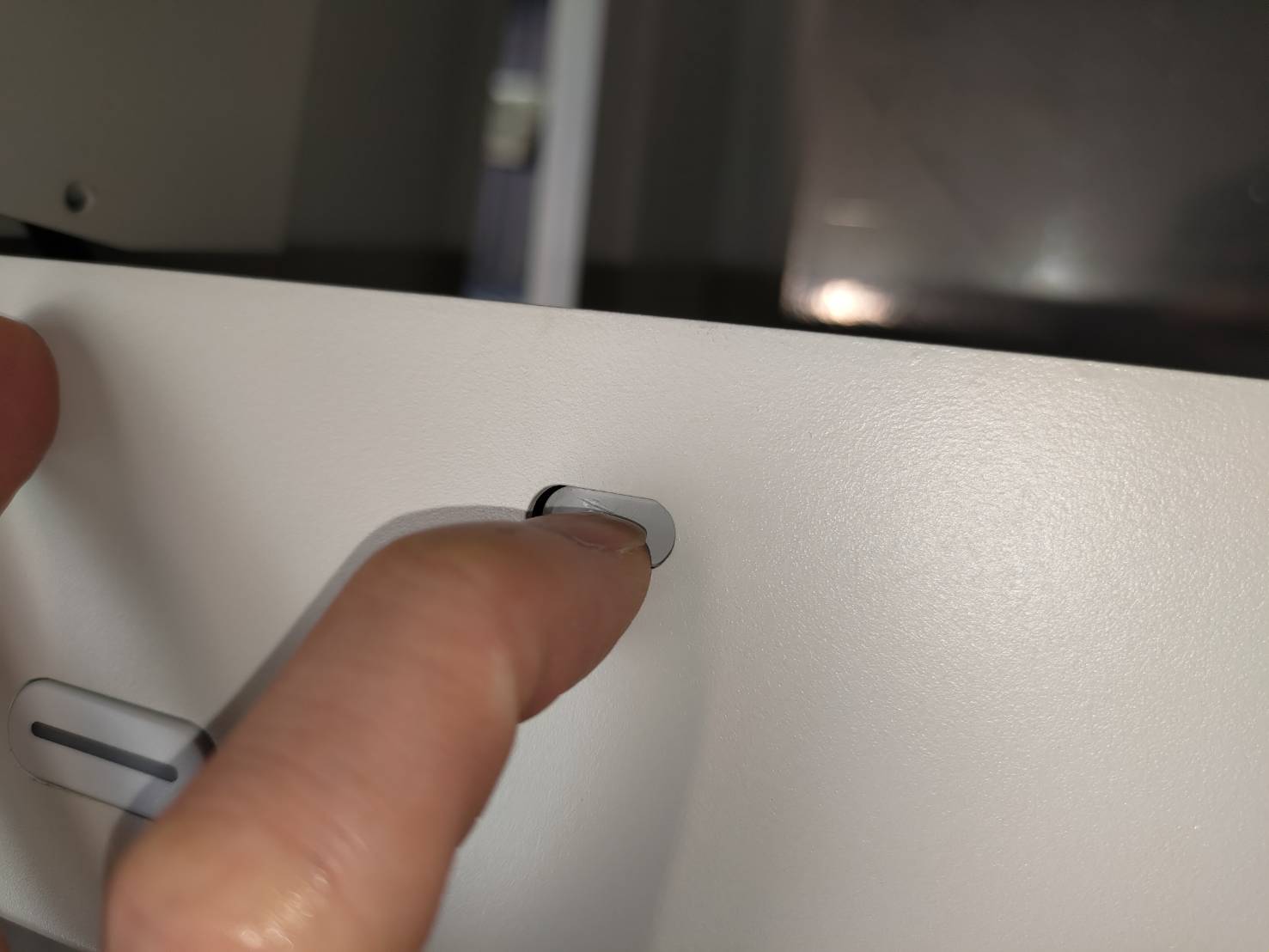

Se non si riesce a trovare uno spazio per inserire il cacciavite a testa piatta, provare a premere con forza sugli elementi decorativi bianchi.
Passo 11

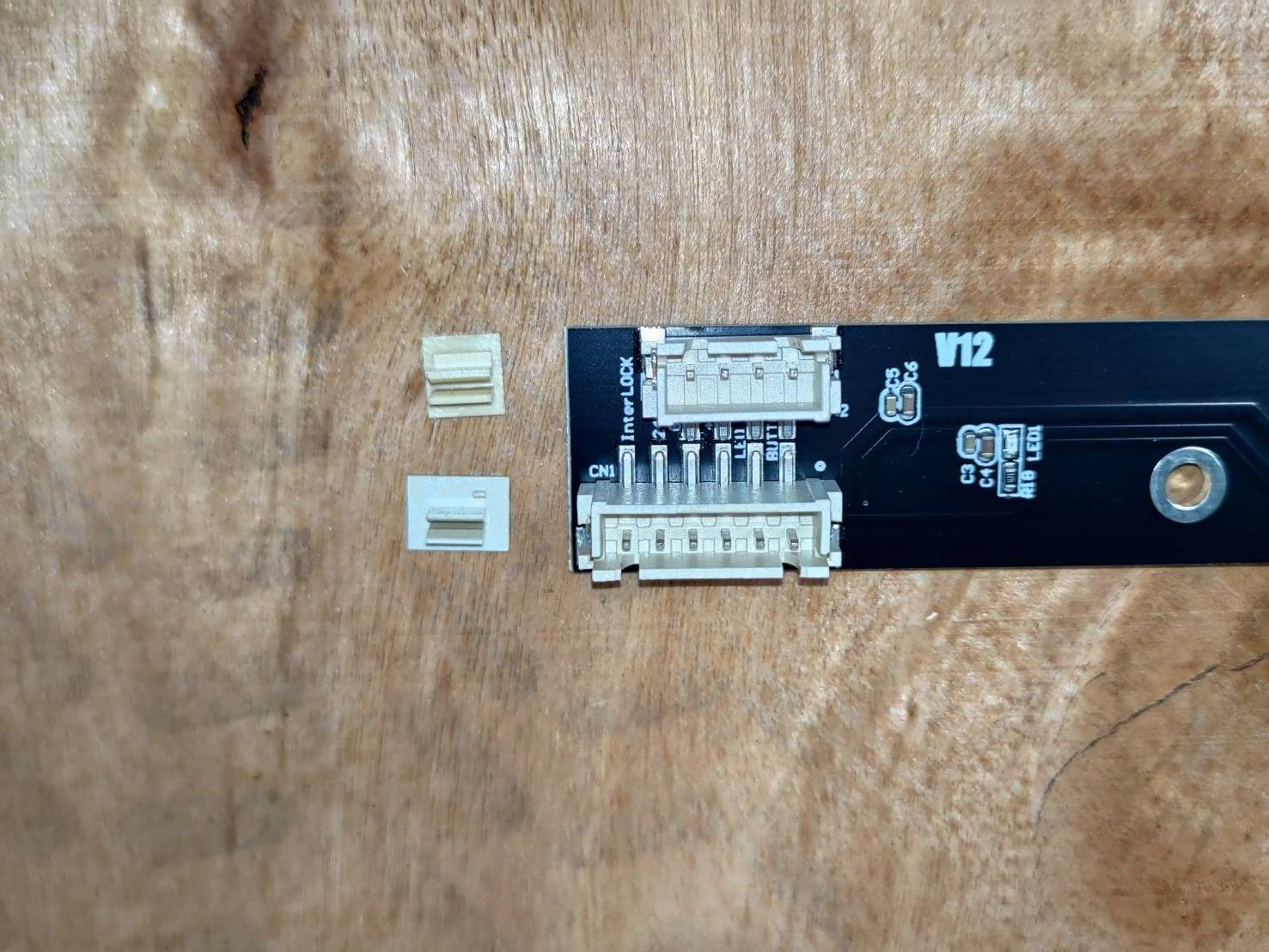

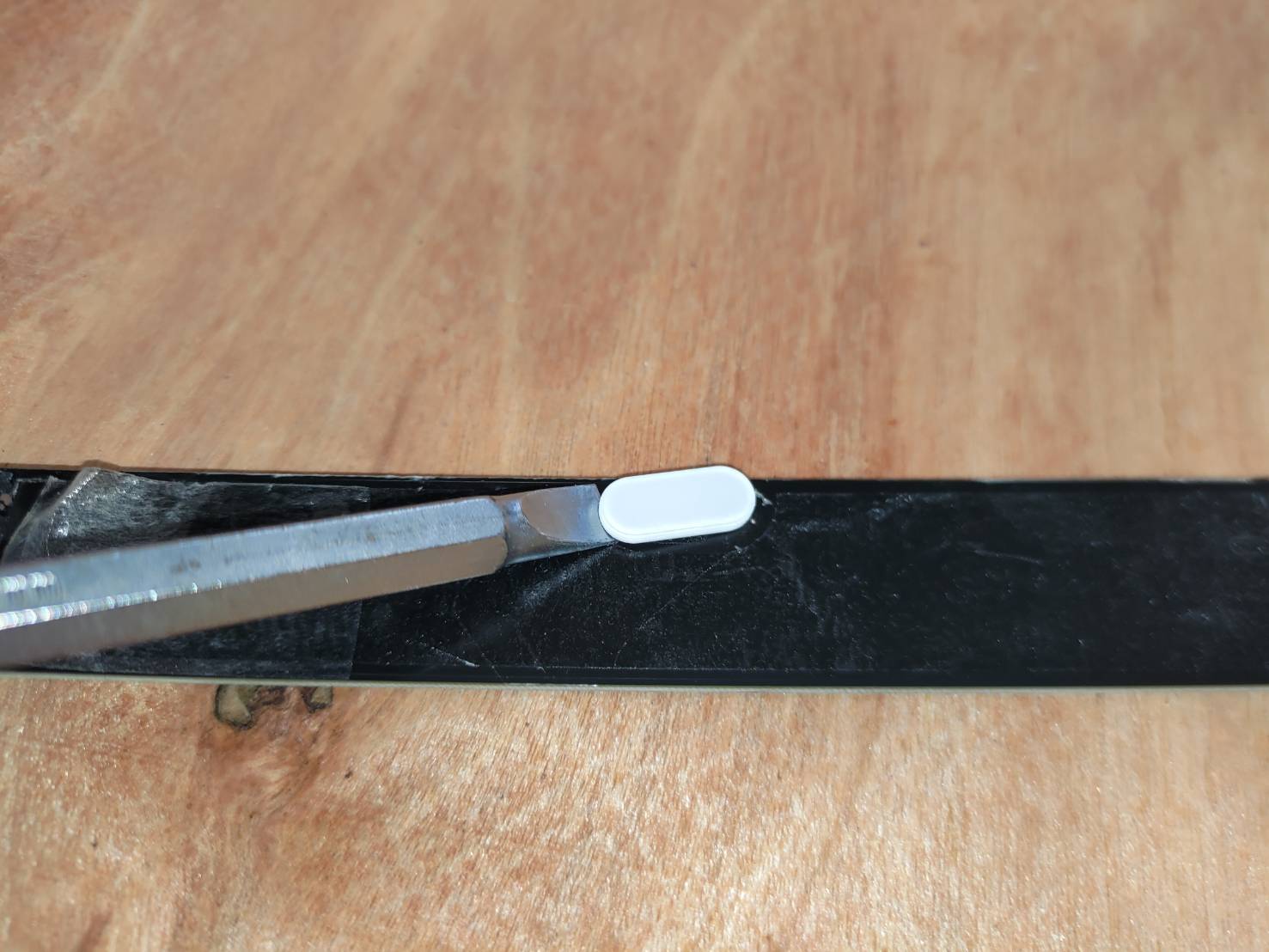

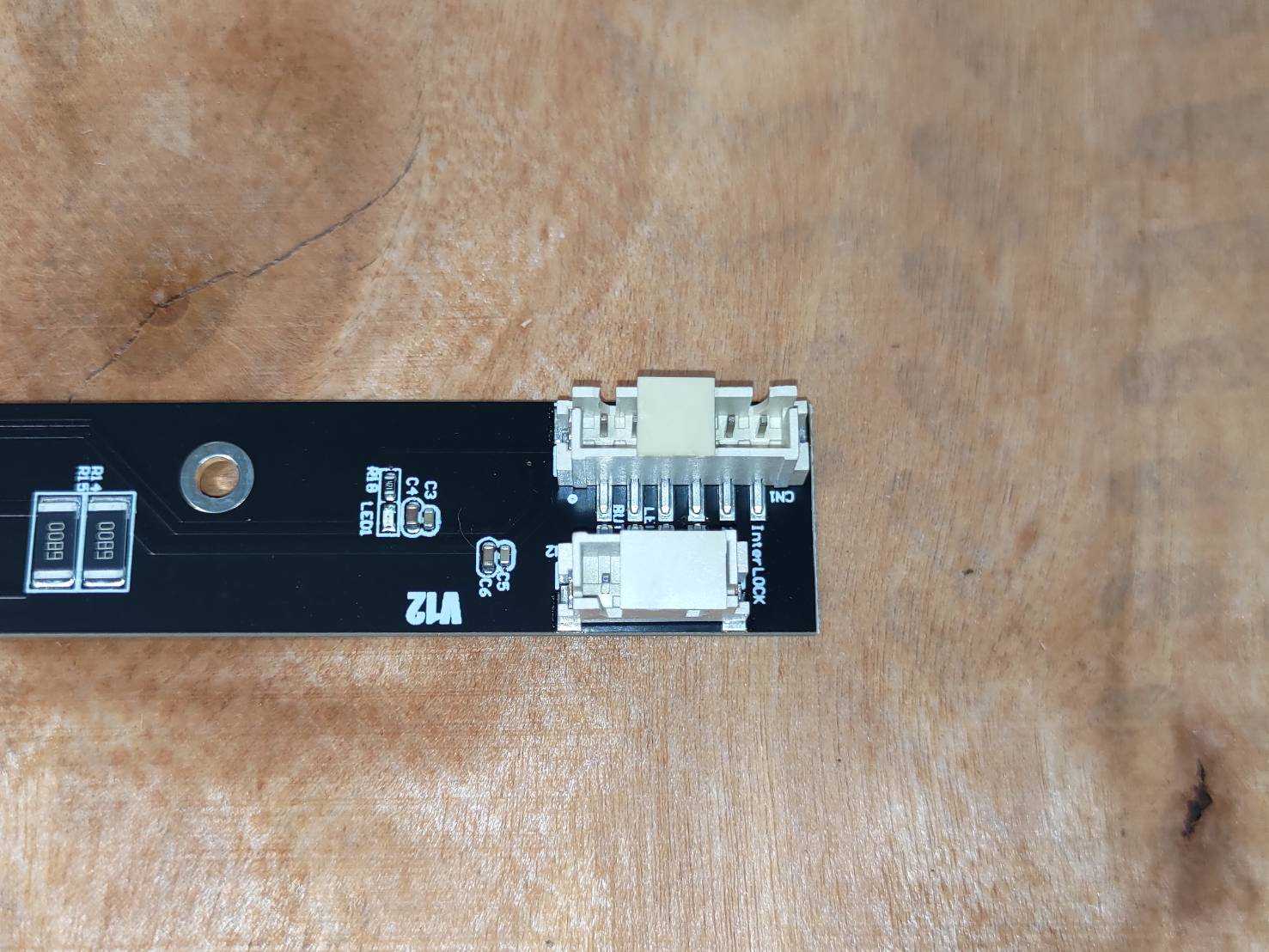

Rimuovere gli elementi decorativi (2 pezzi) dalla vecchia scheda con un cacciavite a testa piatta.
(Se gli elementi decorativi sono già presenti sulla nuova scheda del sensore della porta, saltare questo passaggio.)
Passo 12

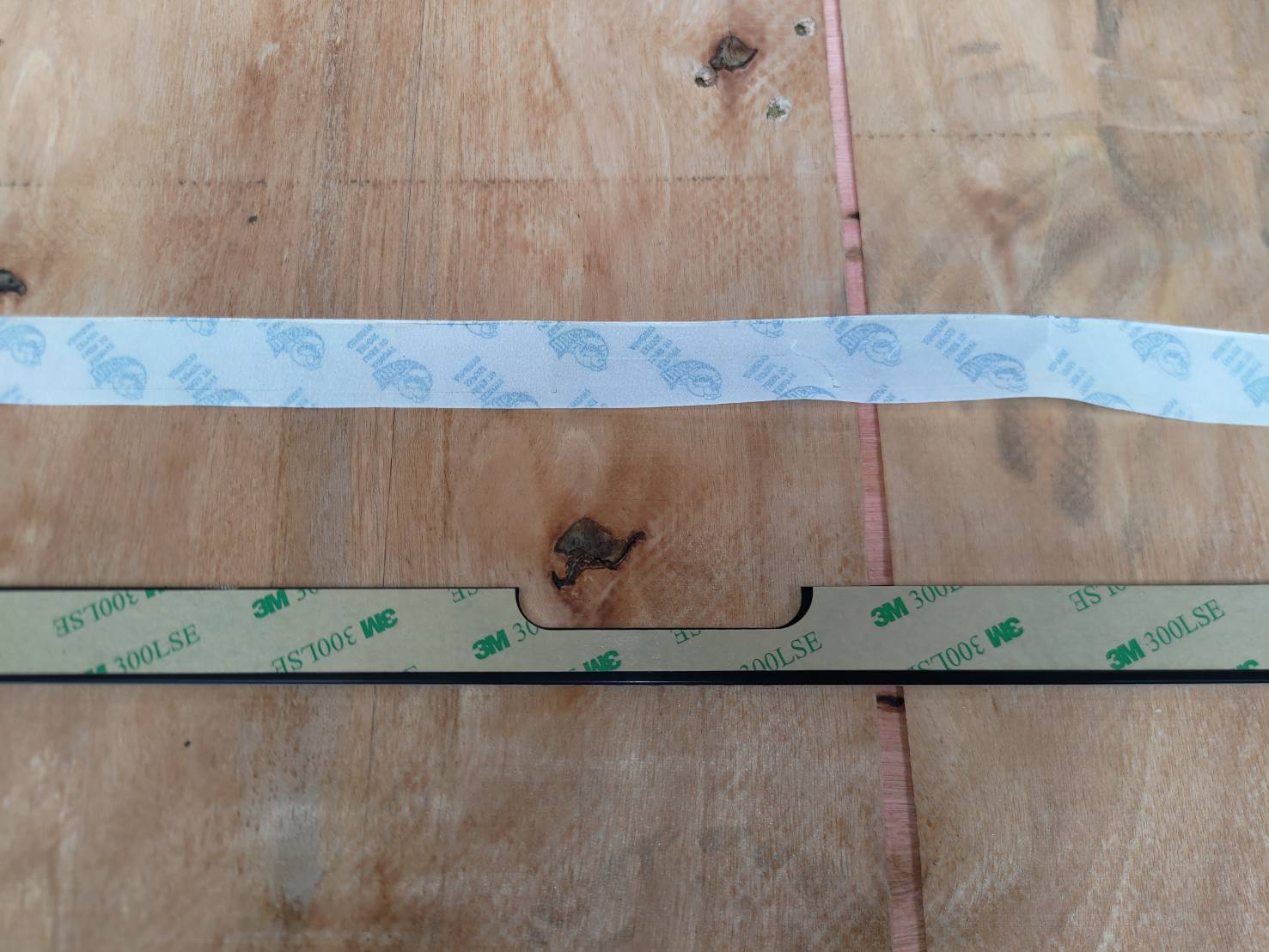

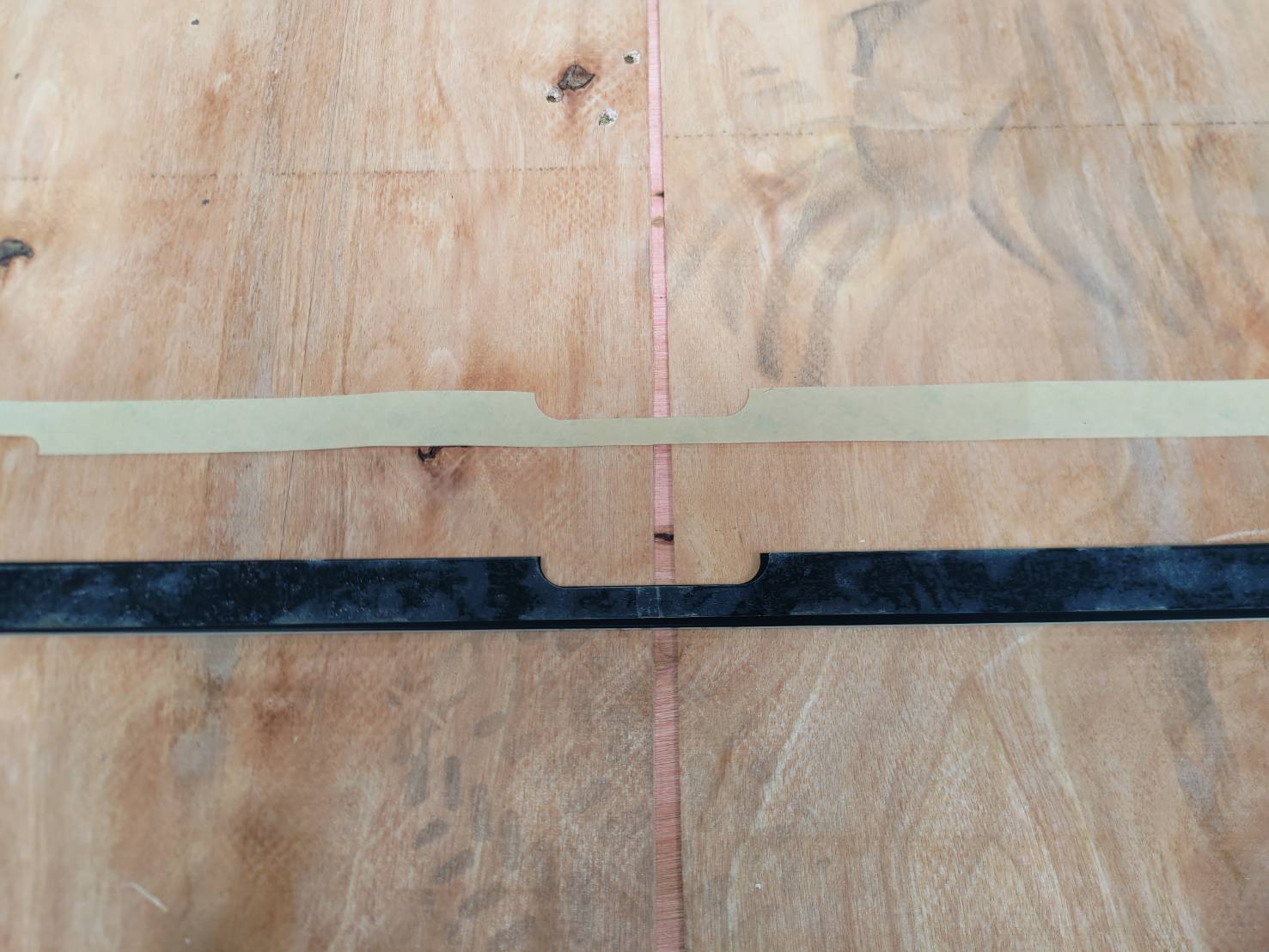

Applicare il nastro adesivo sulla nuova scheda.
(Se il nastro adesivo è già applicato sulla nuova scheda del sensore della porta, saltare questo passaggio.)
Suggerimento: È possibile utilizzare l'apertura ad arco centrale per l'allineamento.
Passo 13
Rimuovere le clip di protezione.
(Se le clip sono già state rimosse, saltare questo passaggio.)
Passo 14

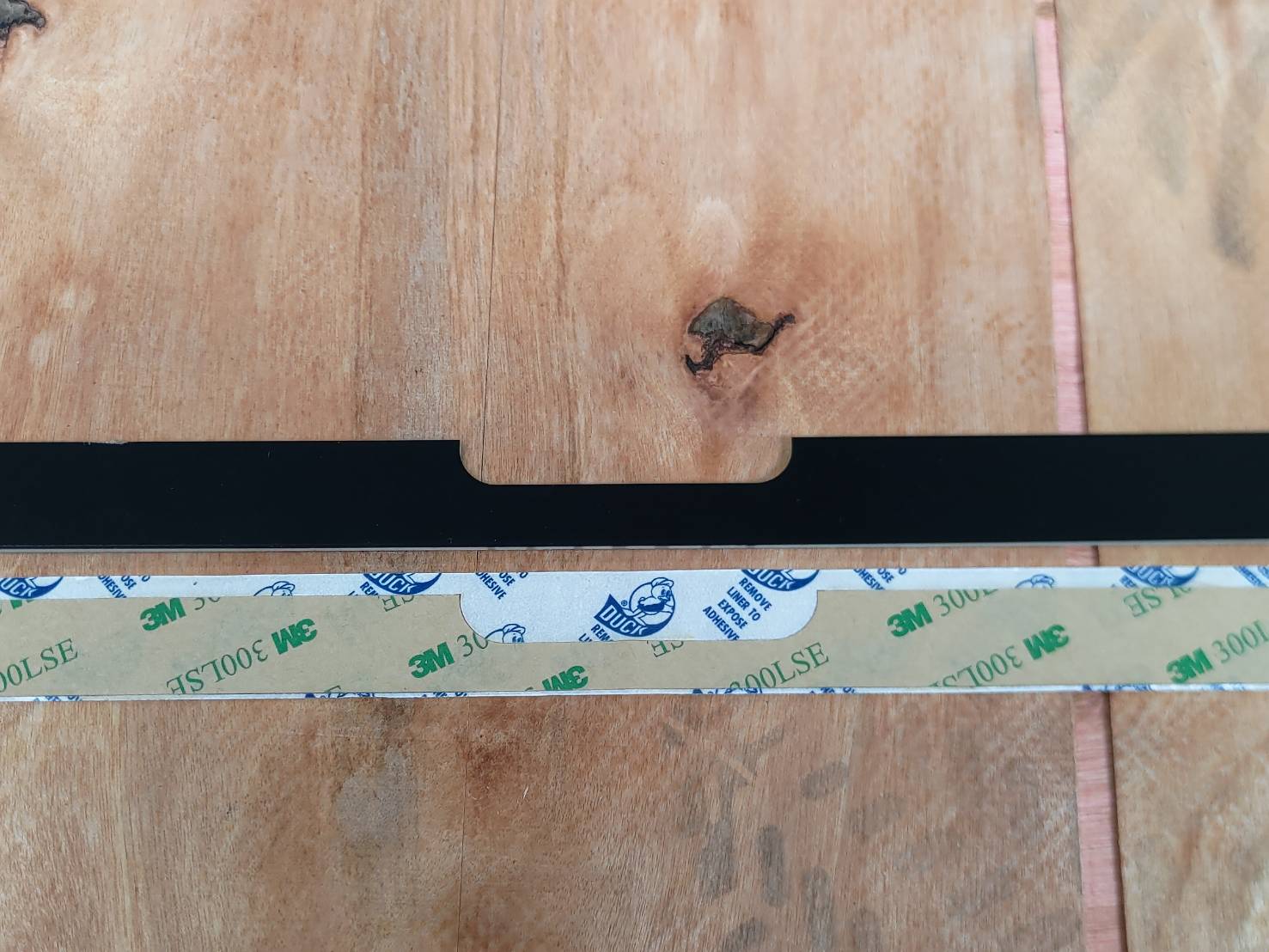

Rimuovere la pellicola protettiva dal nastro adesivo.
Passo 15.1
Posizionare la scheda sulla macchina.

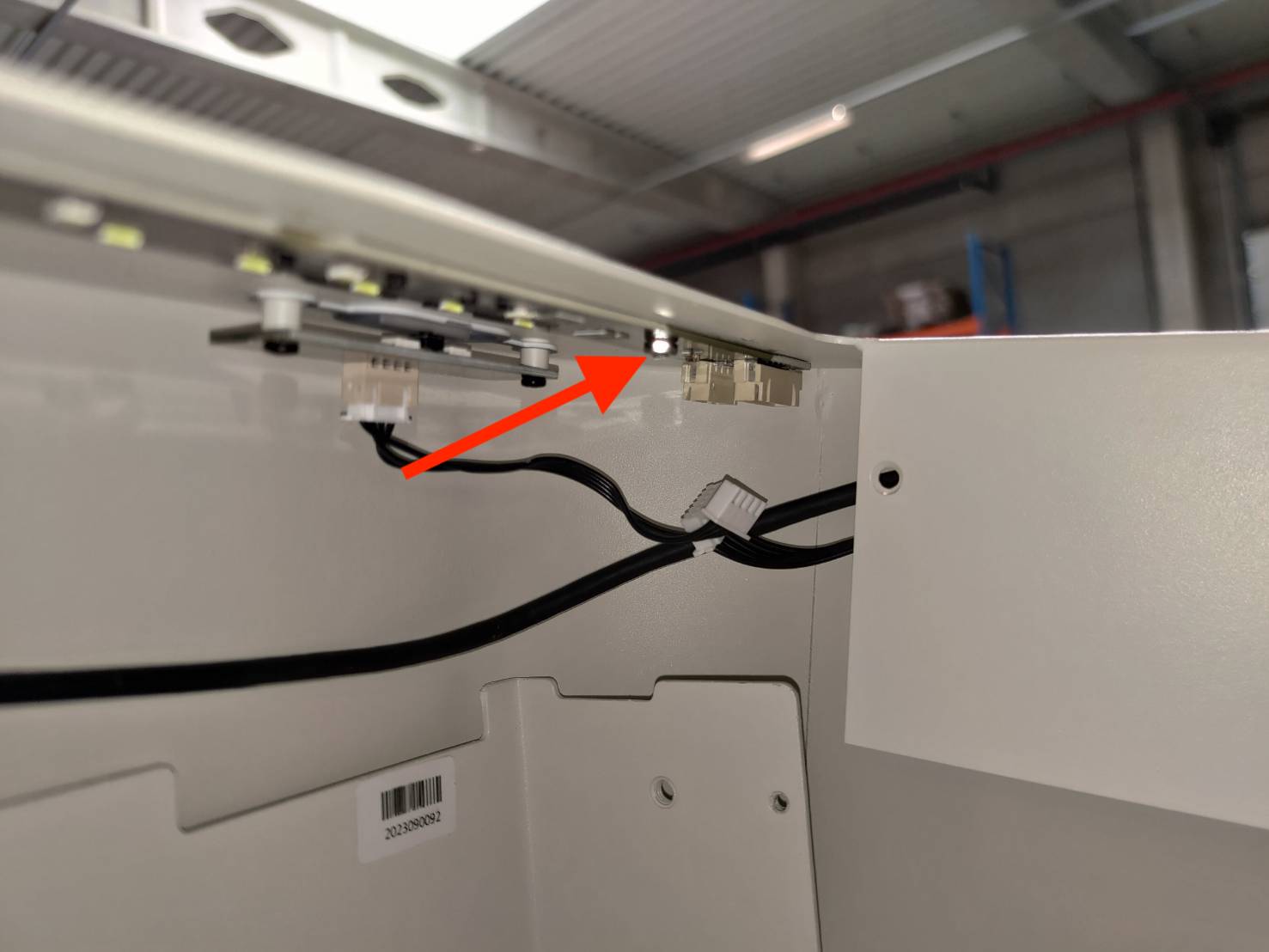

Innanzitutto, inserire il foro della scheda nel perno (lato cavo)
Passo 15.2

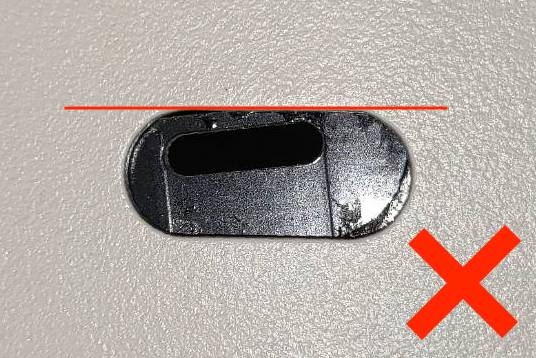

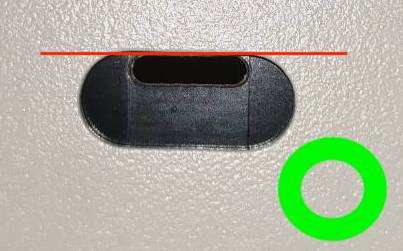

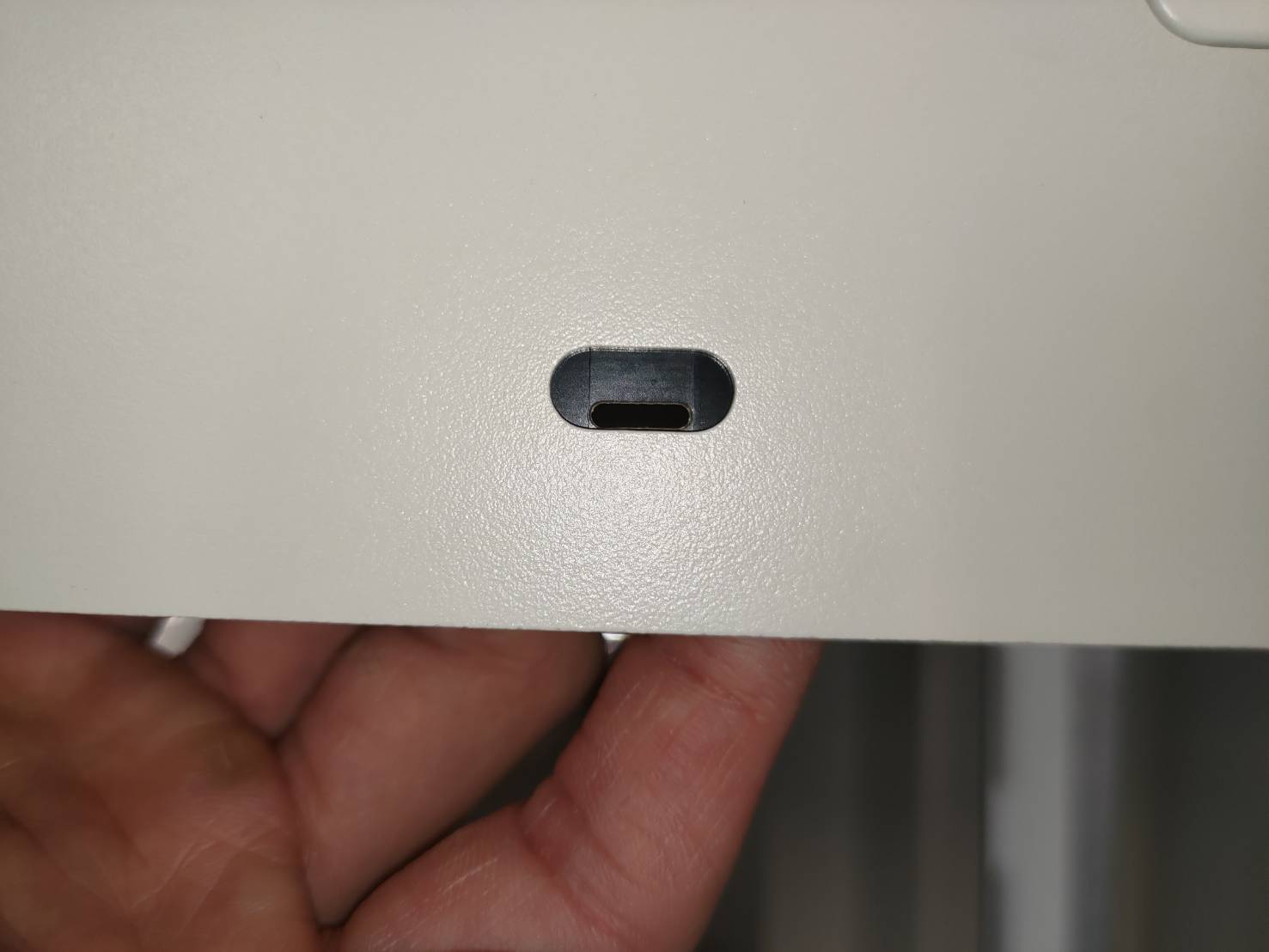

Allineare l'apertura ovale della lamiera con l'apertura della scheda.

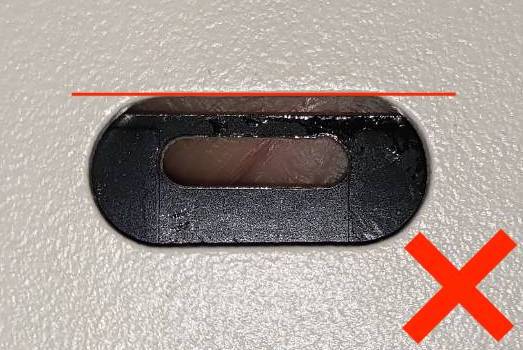

Il foro della scheda deve essere allineato con il bordo superiore del foro della lamiera, come mostrato nell'immagine. (Lato cavo)
Passo 15.3
Inserire l'altro foro della scheda nel perno (lato schermo).
Passo 15.4

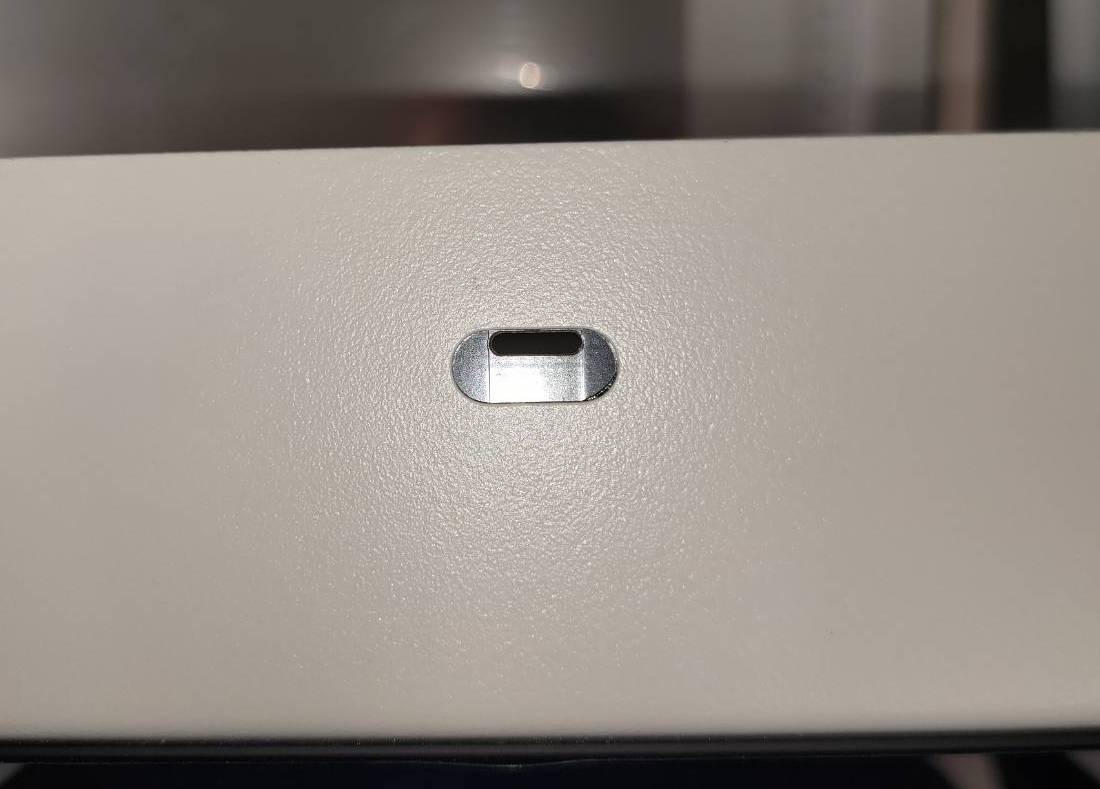

Allineare l'apertura ovale della lamiera con l'apertura della scheda.
Il foro della scheda deve essere allineato con il bordo superiore del foro della lamiera, come mostrato nell'immagine. (Lato schermo)
Passo 15.5
Dopo aver posizionato correttamente la scheda, premere per fissarla saldamente
Passo 15.6
Riavvitare i due dadi da 5,5 mm.
Lato cavo
Lato schermo
Passo 15.7
Collegare i due cavi.
Passo 16
Ripristinare la posizione del telaio superiore.
Assicurarsi che i fori delle viti contrassegnati siano rivolti verso l'area di lavoro.
Ripristino del telaio:
Passo 17
Avvitare le viti laterali.
Passaggio 18
Accendere la macchina e verificare il funzionamento del sensore della porta.
Esempio - Rilevamento della porta funzionante:

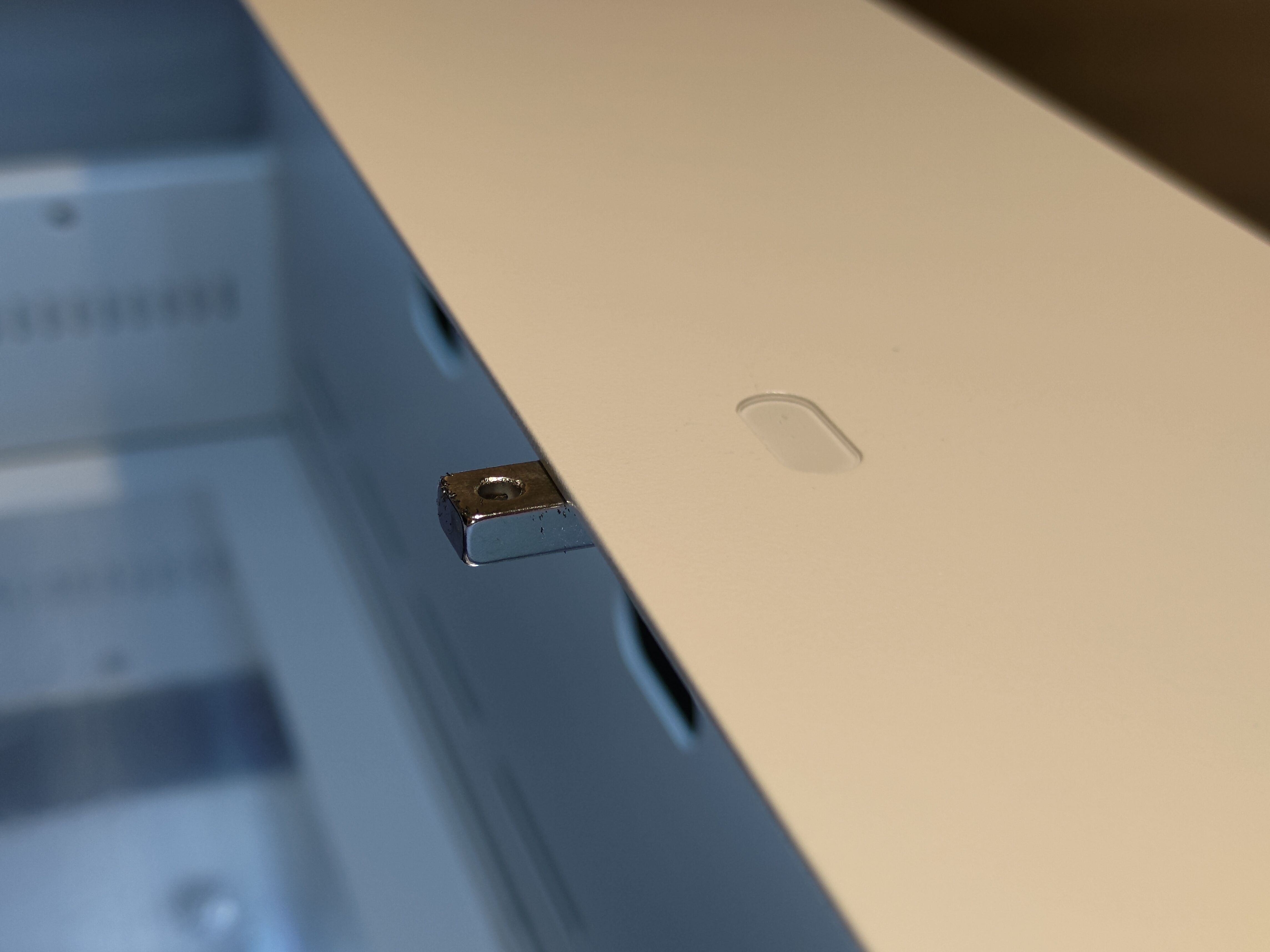

Se il rilevamento della porta non funziona, posizionare due magneti sulle aree sensibili come mostrato nell'immagine.
|
|
Passaggio 19

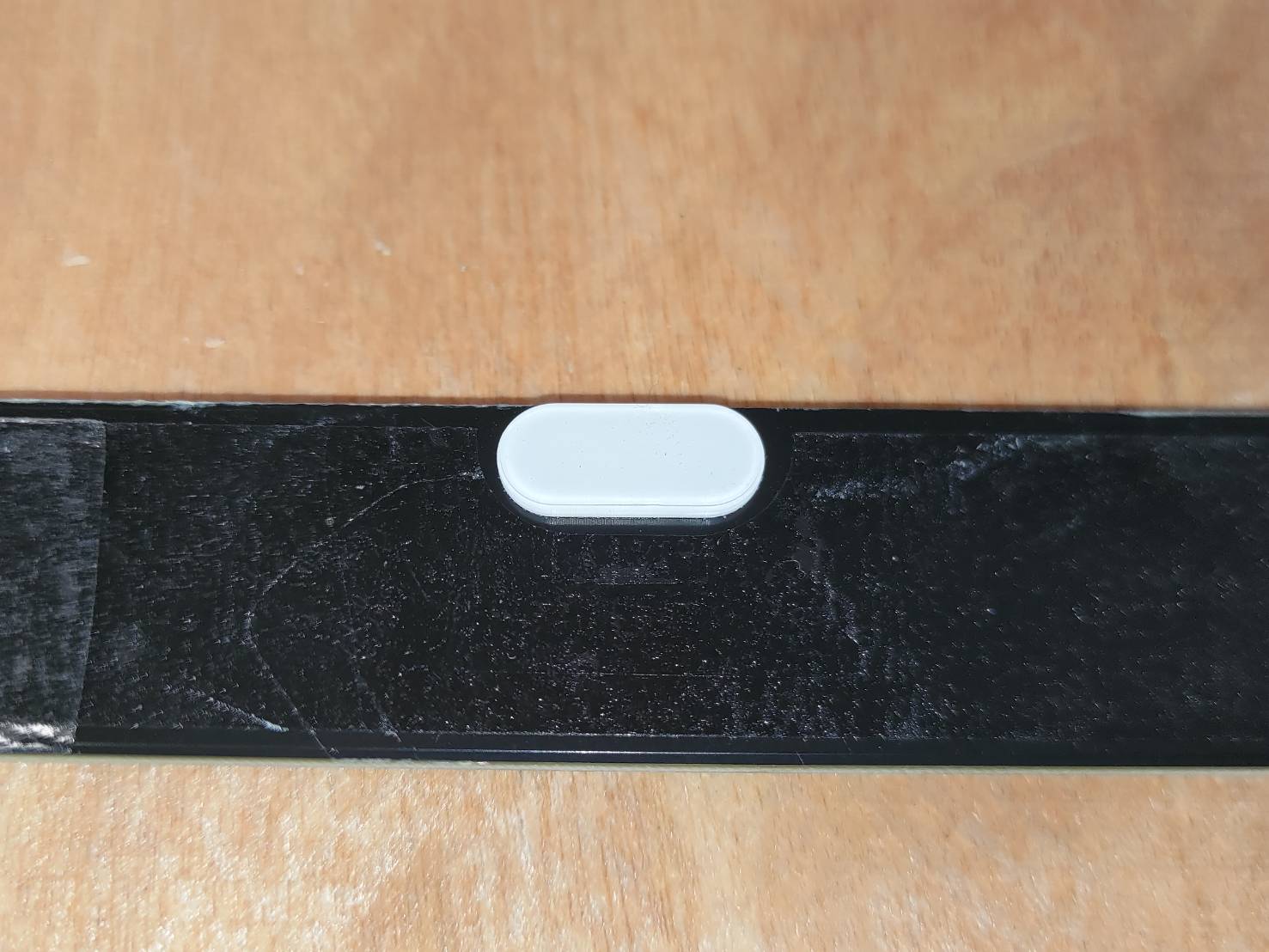

Inserire gli elementi decorativi nei fori del telaio.
(Applicare della colla aggiuntiva se gli elementi non aderiscono più)
Passaggio 20
Spegnere e capovolgere la macchina. Avvitare tutte le viti sul fondo.
Si noti che il piedino e la vite contrassegnati dovranno essere posizionati vicino alle porte USB.
Suggerimento:
Si consiglia di non serrare completamente le viti all'inizio, poiché alcune potrebbero essere disallineate e difficili da inserire. È preferibile stringere tutte le viti solo dopo averle installate completamente.
Passo 21
Capovolgere la macchina. Muovere la sede del modulo per verificare se si sposta liberamente.
|
|
Passo 22
Provare ad allentare la vite del piedino in gomma vicino alle porte USB e tentare nuovamente di spostare la sede del modulo.
#FINE
